Химические анкера для бетона хилти (hilti)

Несмотря на свое несколько необычное название, химические анкера, стоимость которых вполне доступна для широкого круга потребителей, стали привычным и достаточно эффективным строительным крепежом.
Крепежные элементы самых разнообразных конструкций, представляющие собой химические дюбели, еще совсем недавно считались очень дорогой и не всегда необходимой экзотикой в ходе выполнения различных строительных работ. В настоящее время химический анкер, стоимость которого стала адекватной, используется в самых разнообразных отраслях промышленного и гражданского строительства. А при реализации определенных строительных технологий химический анкер, вовсе, стал незаменимым инструментом.

Где применяют химические анкера?

В ходе строительства самых разнообразных объектов хозяйственного предназначения нередко возникают ситуации, когда применение традиционных распорных дюбелей, изготовленных на основе пластика или металла, невозможно из-за их неспособности обеспечить надежную фиксацию. Прежде всего, следует принять во внимание возможность крепления каких-либо элементов в пустотелых строительных материалах, таких как поризованная керамика или эффективный кирпич.

Химические дюбели HILTI будут превосходно держаться в толще любого из следующих пористых материалов:

Химические анкера HILTI можно использовать для более надежной фиксации традиционных анкеров в толще плотного бетона. В отличие от своего металлического или пластикового аналога, химический анкер невозможно вытащить из бетонного основания, его можно только выломать. Как правило, химические анкера HILTI используют для крепления различных элементов к средненагруженным ответственным конструкциям.
В настоящее время строительный рынок предлагает две разновидности химических дюбелей: составы, обретаемые свои характеристики в результате инъекции, а также ампулы. Рассмотрим основные особенности этих строительных материалов.

Химический дюбель-ампула

Дюбель этого типа поставляется на строительный рынок в виде стеклянного цилиндра, внутренняя полость которого заполнена специальным клеящим составом, отвердевающим при контакте с атмосферным воздухом.
Дюбель-ампулу используют следующим образом. Сначала сверлят в стене отверстие необходимого диаметра, затем вставляют туда дюбель-ампулу, после чего с необходимым усилием вкручивают или вставляют анкер из металла. В результате совокупности этих действий, стеклянная ампула разбивается, из нее вытекает клеящая масса, которая при контакте с воздухом затвердевает, надежно фиксируя металлическую крепежную деталь в стене из пористого материала.
Удобство применения дюбелей-ампул заключается в том, что их монтаж выполняется с максимально возможной скоростью. Однако, кроме явного положительного эффекта, дюбели-ампулы обладают существенным недостатком – в виду ограниченного объема ампулы не всегда удается заполнить имеющиеся в пористом материале пустоты. Естественно, прочность подобного соединения оставляет желать лучшего.
Более того, химический дюбель-ампула обладает еще одним существенным недостатком – его стоимость может быть очень высокой. Чаще всего, для приготовления специального клея, являющегося основой дюбель-ампул, используют синтетические смолы. Смолы могут состоять из двух компонентов, ампулы, в которые помещается смола, могут быть двойными. Для создания крепежа в комплекте с химическими дюбель-анкерами можно использовать, как специальные анкера (их поставляют в комплекте с ампулой), так и их традиционные аналоги.

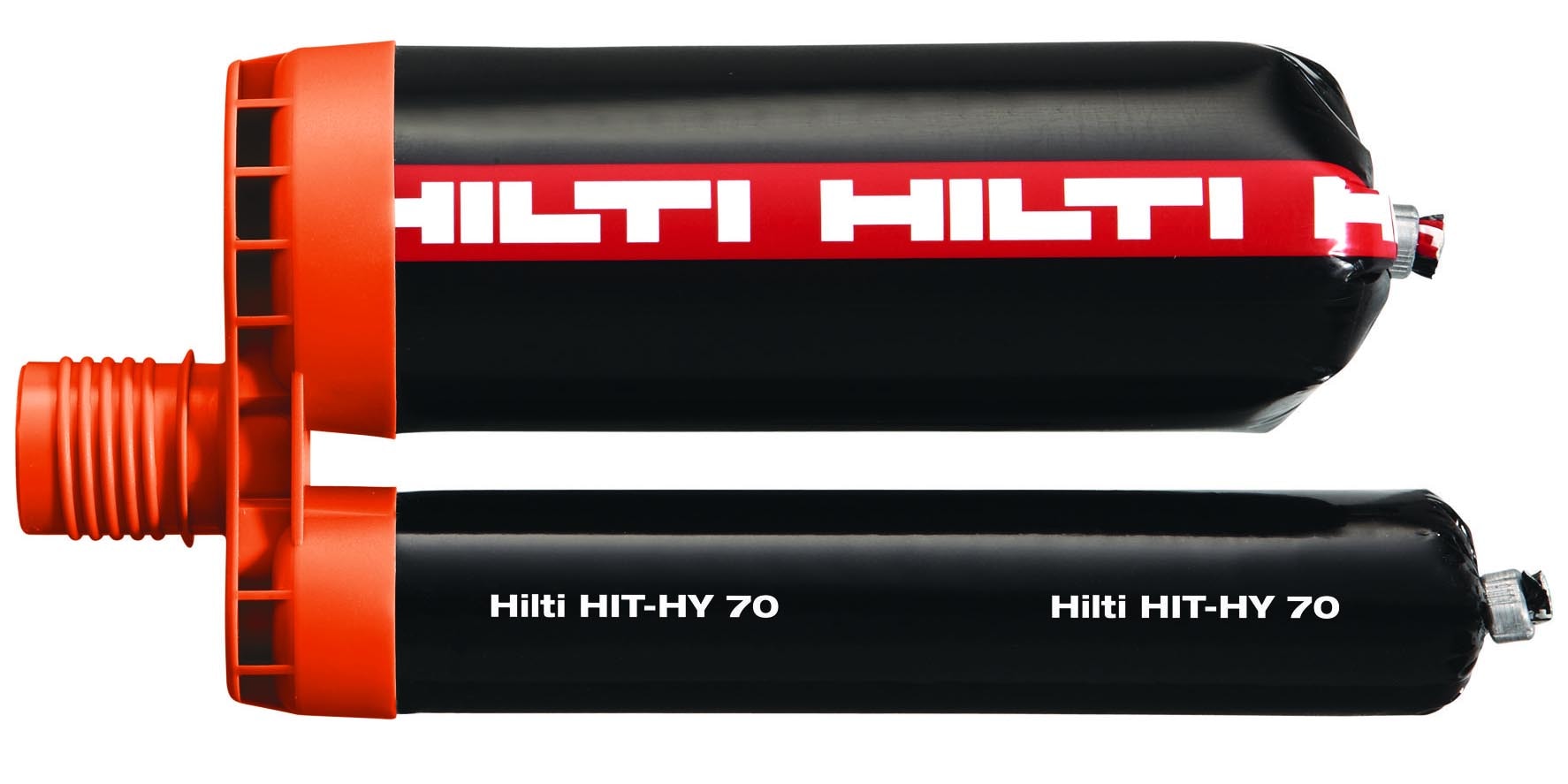

Инъекционный химический дюбель

В сравнении с дюбель-ампулами, инъекционные химические дюбели получили гораздо большее распространение. Это обусловлено их более низкой стоимостью, а также отсутствием недостатков, характерных для дюбелей-ампул. Анкер инъекционного типа лишен дюбеля, как такового. В ходе его монтажа, полость просверленного отверстия наполняют густым клеем. При этом, используемая для наполнения емкость может иметь какой угодно большой объем. Из одной емкости можно заполнить одно отверстие, а можно заполнить отверстия всей крепежной конструкции. Емкости небольшого объема, оборудованные специальным шприцем-носиком, через который выдавливают состав, называются картриджами. Большие емкости, имеющие объем 400 -800 мл, именуются тубами.
Работы, связанные с монтажом химических дюбелей, выполняют с использованием строительного пистолета. Конструкция данного пистолета схожа с его аналогом, предназначенным для выдавливания акрилового и силиконового герметика.
Профессиональные тубы представляют собой достаточно экономичную упаковку. Содержащегося в них материала достаточно для наполнения большого количества отверстий. Безусловно, подобный химический анкер будет иметь гораздо менее низкую стоимость в сравнении с дюбель-ампулами, а также его цена не будет значительно отличаться от стоимости традиционного дюбеля из пластика.
В тех случаях, когда крепление анкера будет производиться в материале, обладающего значительными по объему пустотами, с целью предупреждения растеканий клеящего состава, в подготовленные отверстия необходимо вставить сетчатую гильзу из металла или пластика. Возможность выбора клеящего состава для инъекций значительно шире в сравнении с выбором ампул. Химические инъекционные дюбели могут быть приготовлены не только на основе синтетических смол. Инъекционные дюбели с использованием полиэстеровых, винилэстеровых, акрилатных , полиуретановых и прочих составов пользуются не меньшей популярностью. Анкера могут иметь самое разнообразное предназначение. Они могут быть созданы для выполнения специальных работ, а также для широкого круга применения.

Область применения

Химические анкера HILTI, способные значительно увеличить несущую способность поверхности и прочность исходного материала, находят широкое применение при отделке бетонных конструкций, в ходе создания соединений на основе гипсокартона, при сооружении устройств с использованием трансформаторов, а также при сооружении различных санитарных узлов и бассейнов.
Химические дюбели HILTI не боятся влаги и не подвержены губительному для металла коррозийному воздействию. Жидкие дюбеля для бетона нашли самое широкое применение в ходе выполнения бытовых ремонтных и монтажных работ. С помощью дюбелей HILTI можно крепить спутниковые антенны, устанавливать металлические ворота, монтировать кондиционеры, лестницы, сантехническое оборудование, балюстрады, а также парковочные столбики.
Химические дюбели HILTI могут быть использованы для небольшого количества креплений. Для этого строители применяют капсулы с расфасованным в них реагентом. Для объемных работ лучше подойдет материал, расфасованный в специальные тубы. Установленным химическим анкерам HILTI для бетона не страшна последующая эксплуатация при воздействии вибрационных нагрузок.

В настоящее время на рынке строительных материалов присутствуют следующие разновидности химических анкеров: HILTI HIT-HY, HILTI HVU, HILTI HFX, HILTI HFX, HILTI HIT-MM PLUS, HILTI HIT-ICE (-18C), HILTI HIT-RE 500.
Некоторые характерные особенности применения анкеров HILTI
Жидкие дюбели HILTI для бетона и самых разнообразных пористых строительных материалов могут быть использованы самостоятельно или в комплексе с рамными металлическими и пластиковыми анкерами, а также с прочими крепежными элементами, такими как болты и шурупы. При этом, данные крепежные элементы вживляются непосредственно в смесь, предварительно введенную в отверстие. Химические капсулы полностью взаимозаменяемы. Они могут применяться в совокупности с различными составами дозаторов, к примеру md 2000 или 2500.
Вводимый химический состав после заполнения соответствующих отверстий преобразуется с массу очень прочного монолита, последующий срок эксплуатации которого составляет 50 лет и более. В современных строительных магазинах химические анкеры для бетона HILTI продаются в виде капсул, а также в двойных тубах.
К категории позитивных моментов, которые получает строитель в результате использования химических анкеров для бетона HILTI можно отнести возможность выполнения крепежных работ с меньшими денежными затратами. Кроме этого использование химического анкера позволяет исключить недостатки, возникающие в ходе неточного сверления крепежных отверстий.

Как сделать правильный выбор химического анкера?

Если вы желаете приобрести для дальнейшего использования химический анкер HILTI, который будет отличаться оптимальным соотношением качества и цены, вам необходимо внимательно ознакомиться с основными характеристиками этого материала. Расчет требуемого количества должен быть выполнен на основе предварительных расчетов. При выполнении расчета, необходимо знать, что крепежное отверстие следует заполнять смесью химического анкера на 2/3 от его глубины. При этом, излишки материала должны выступить на наружной поверхности.

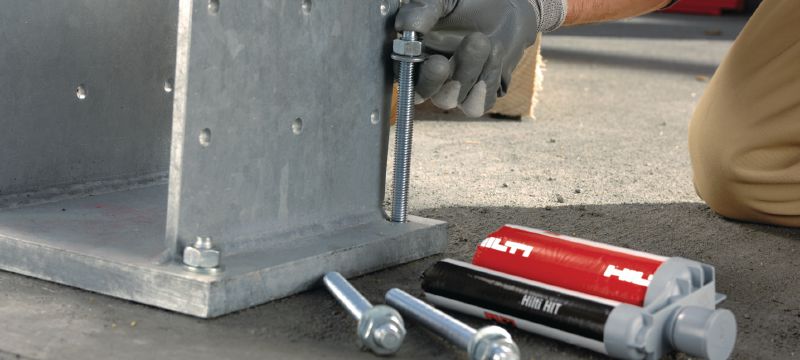

Особенности технологии использования анкеров HILTI

Для того чтобы просверлить отверстие в стене (неважно для крепления какой конструкции оно предназначено), необходимо выполнить соответствующую разметку. Для разметки можно использовать традиционные инструменты – карандаш и линейку, а также можно воспользоваться более современными приспособлениями, такими, как лазерный уровень и ему подобные. Если вы желаете просверлить не одно отверстие, а несколько, то для их правильного взаиморасположения потребуется дополнительный инструмент – прямоугольник.
После того как выполнена необходимая разметка, следует приступить к высверливанию отверстий необходимого диаметра. В зависимости от прочности стены, в качестве режущего инструмента можно использовать либо обычное сверло, либо специальное сверло с победитовой напайкой. В качестве инструмента (опять таки зависит от твердости стены) можно использовать либо обычную дрель с ударным механизмом, либо перфоратор.
Далее, высверленные до необходимой глубины отверстия следует очистить от пыли. Очистка от пыли должна быть качественной, так как присутствие пыли негативно скажется на прочностных характеристиках будущего соединения. Для удаления пыли лучше всего использовать обычный бытовой пылесос. Однако, использовать его нужно не в традиционном режиме втягивания, а наоборот, в режиме компрессора.
На следующем необходимо определиться с необходимым количеством шпилек и выбором химического анкера. Как говорилось ранее, выбор зависит от количества монтируемых анкеров. Если количество анкеров превышает не больше двух-трех, предпочтительнее воспользоваться дюбелем-ампулой. При большем количестве химических дюбелей для бетона лучше использовать инъекционный дюбель.
Итак, вы определились с выбором дюбеля. Процесс закладки ампулы детально описан выше. Он не представляет собой никаких сложностей. Ампулу необходимого диаметра нужно, просто-напросто, поместить в просверленное заранее отверстие. В случае использования инъекционной разновидности химических дюбелей, их массу вкладывают в подготовленное отверстие посредством специального шприца-пистолета.
В зависимости от особенностей крепления, монтажнику необходимо определиться — нужно ли использовать дополнительный металлический или полиэтиленовый дюбель. Если да, дюбель необходимо поместить в просверленное отверстие. Если в этом нет необходимости, значит, в отверстие следует вставить основной крепежный элемент, такой как скоба или крючок крепления.
После того как основные крепежные элементы присутствуют на предназначенных для них местах, монтажник должен проверить правильность их взаимного расположения, а также правильность расположения по отношению к горизонтальной и вертикальной плоскости. Если крепежные элементы находятся в правильном положении, ничего больше предпринимать не надо, следует дождаться полного высыхания состава химического анкера, после чего к нему можно крепить прочие элементы подвесной конструкции.

Анкера для бетона Хилти: капсульные, монтажные

Анкера «Хилти» являются крепежными элементами и применяются при строительстве в тандеме с различными хрупкими материалами типа бетона либо пустотелый песчаник. Внешне такая деталь — это дюбель. Эти изделия могут быть различной длины и толщины — в зависимости от вида и предназначения. Продукты немецкой компании позволяют выполнить разнообразные работы, связанные с крепежом.

Какие есть виды?

Анкера «Хилти» от обычных металлических дюбелей отличает их состав. Они химические, то есть нет необходимости «вбивать» их в стену, а можно просто склеить. Устройство надежно, быстро устанавливается в необходимом месте. Использовать анкера «Хилти» можно при работе с такими твердыми материалами, как:

  • бетон;
  • ракушечник;
  • известняк;
  • песчаник;
  • камень;
  • гипсокартон.

В жилых комнатах такому крепежу тоже найдется применение.

Немецкие анкера делятся на виды, исходя от того, с какой поверхностью необходимо работать. Цель «Хилти» — делать монтаж удобным, быстрым и надежным. Такие анкера созданы, исключительно чтобы врезка и крепеж были безошибочно точными. Выпускаются в виде капсулы или инъекционной системы из расчета один на один. Применяются для строительства бассейнов, санузлов, обычных комнат.

Метод установки анкеров с помощью химических капсул — новый и экономичный метод монтажа.

Капсульные Hilti HIT-ICE

Применяется для работы в зимнее время. Морозоустойчив и экономичен. Подойдет для крепления в бетоне. Выпускается в виде инъекционной системы в упаковках по 300 и 500 мл. По структуре эпоксидный метакрилат. Возможно применение в высокоррозийной среде. В комплект входит капсула и два смесителя. Используется как внутри, так и снаружи помещения. Деталь используют для установки даже при -23 °C.

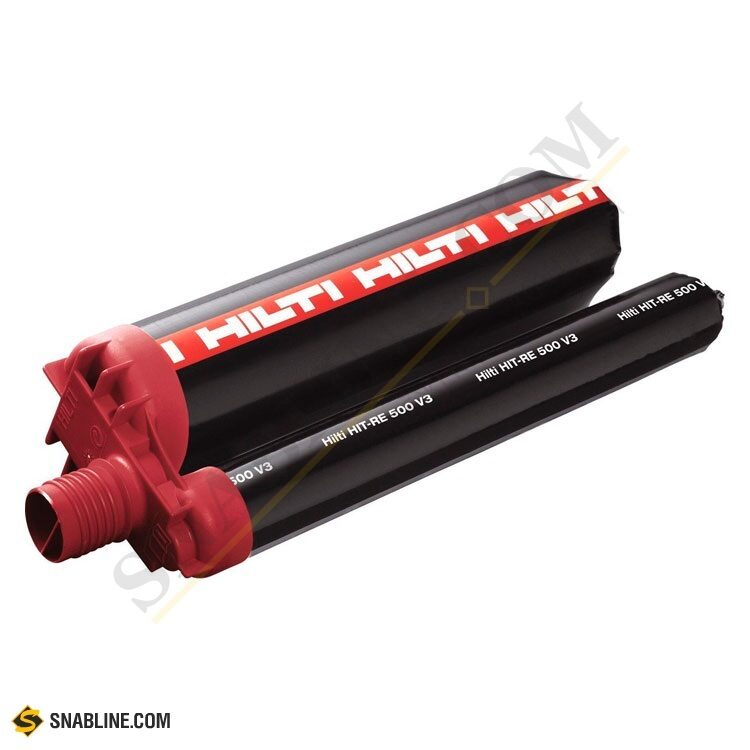

Инъекционный HIT-RE 500

Место применения такого приспособление хорошо видно по цвету клея.

Клеевой дюбель употребляют в отверстиях, где есть влажная среда, при вклеивании выпусков рабочей арматуры, на несущих конструкциях и при ремонте путепроводов. Имеет приятный запах, оттеночный цвет, который позволяет видеть, где конкретно был применен клей. Выпускается в упаковках по 330, 550 мл и 1, 4 л. Подходит для использования в любое время года. Температура затвердевания может быть до -5 градусов. Обладает мощными крепежными свойствами.

Монтажные HFX

Используется для строительных и ремонтных работ внутри помещения — для сантехнических работ, оконных решеток, установки креплений для бытовой техники, мебельных полок. Капсульного вида, не требует дозатора, не засыхает при открытом колпачке. Анкер «Хилти» практически не имеет запаха, не содержит вредных компонентов. Расфасован в упаковки по 300 и 500 мл.

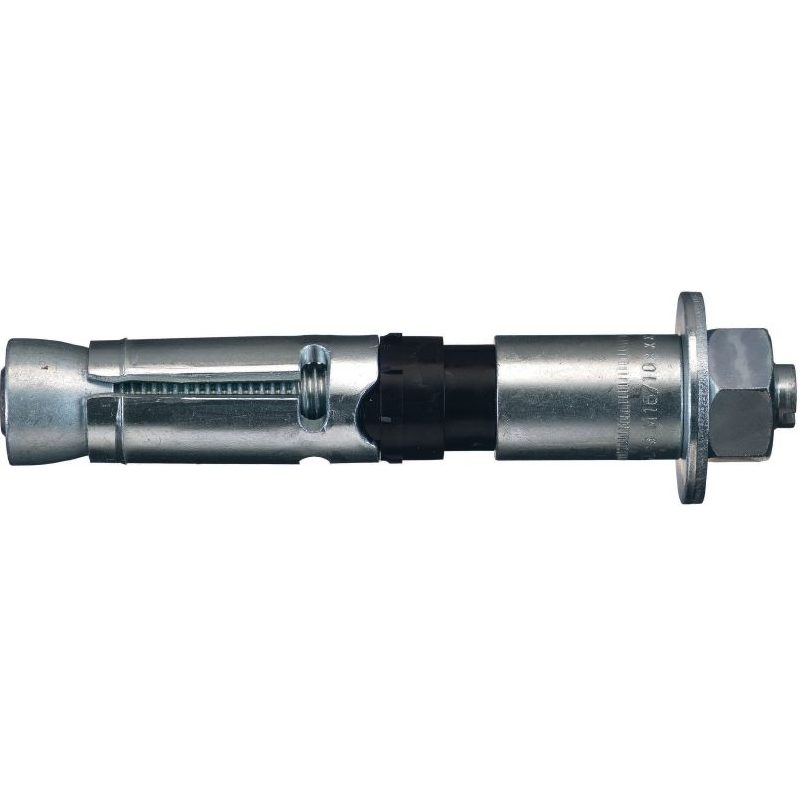

Стальной Hilti HSA

Чаще всего такой тип крепежа используется для работы с несущими стенами.

Анкера предназначены для высоких нагрузок на вырыв и срез, применяется для укрепления несущих стен из бетона и камня. Устойчив к изменениям внешней температуры, появлению плесени. Стальной распорный дюбель выпускается в вариациях диаметра от М6 до М20. Можно быстро извлечь из материала. Применяются вместе с клеевыми химическими дюбелями «Хилти».

Шпилька HST

Шпилька применяется на конструкциях, которые во время эксплуатации подвержены ударным нагрузкам. Применяются при монтаже колонн, навесов, балок и других сооружений, где нет возможности применять капсульные или инъекционные анкера. Выдерживают большую нагрузку на вырыв. Наименьшая шпилька М6 может дать 2,8 кН. В ней предусмотрены расклиненные части для большего упора.

Зачем они нужны?

С помощью таких приспособлений работать с тяжелыми материалами становится гораздо легче.

Химические крепежные системы необходимы для работы с тяжелыми и трудными для бурения материалами и в сложно доступных местах. Стальные дюбеля нужны для большего укрепления строительной конструкции. Используются совместно. Их цель — сделать монтаж удобным для того, кто его будет выполнять. Помогают уменьшить время, потраченное на строительство и минимизировать усилия.

Особенности использования

Начать нужно с разметки отверстия и просверлить их при помощи алмазного наконечника, чтобы поверхность получилась ровно. Далее прочистить отверстие ершиком и продуть насосом. После этого анкер устанавливают в основании, туда же вставляется смеситель и выдавливается в состав. Затем заполняют две трети отверстия и одновременно с этим необходимо провести установку элемента до полного застывания химического соединения.

Анкер для изоляционных материалов HILTI

IZ Анкер HILTI для изоляционных материалов

Тип анкера IZ HILTI: С распорным элементом, для  наружных работ.

Состав IZ анкера для изоляционных материалов:
Стержень: полипропилен;
расширяющийся стержень: полиамид с армированием волокном.

Быстрая установка с помощью обычного молотка. Возможность использования на всех распространенных базовых материалах. Нет необходимости очистки анкерного отверстия.

После установки для шляпки анкера не требуется окраска в черный цвет при использовании изоляционного материала с черным покрытием. Шпилька из стекловолокна значительно уменьшает вероятность появления термомоста.

Наименование Артикул Длина анкера Количество в упаковке

Анкер для изол. IZ 8×70

378160 70 мм 250 шт
Анкер для изол. IZ 8×90 378161 90 мм 250 шт
Анкер для изол. IZ 8×110 378162 110 мм 200 шт
Анкер для изол. IZ 8×130 378163 130 мм 200 шт
Анкер для изол. IZ 8×150 378164 150 мм 150 шт
Анкер для изол. IZ 8×170 378165 170 мм 150 шт
Анкер для изол. IZ 8×190 378166 190 мм 100 шт
Анкер для изол. IZ 8×210 378167 210 мм 100 шт



IZ-S Крепежный элемент HILTI со стальным гвоздем

Тип анкера IZ-S HILTI: С распорным элементом.

Цельный стальной гвоздь для надежного крепления в различных базовых материалах. Небольшая глубина посадки для более быстрого бурения.

Широкий диапазон, подходит для монтажа изоляционных материалов толщиной 50-250 мм.

Наименование Артикул Количество в упаковке

Анкер для изол. IZ-S 10×140 (1000)

2082366 1000 шт
Анкер для изол. IZ-S 10×80 (1000) 2082363 1000 шт
Анкер для изол. IZ-S 10×120 (1000) 2082365 1000 шт
Анкер для изол. IZ-S 10×100 (1000) 2082364 1000 шт
Анкер для изол. IZ-S 10×300 (400) 2082401 400 шт
Анкер для изол. IZ-S 10×260 (400) 2082400 1000 шт
Анкер для изол. IZ-S 10×180 (500) 2082368 500 шт
Анкер для изол. IZ-S 10×220 (400) 2082369 400 шт
Анкер для изол. IZ-S 10×160 (500) 2082367 500 шт



IDP Анкер HILTI для изоляционных материалов

Тип анкера IDP HILTI: Без распорного элемента.
Состав материала: Полипропилен.
Способ крепления: Сквозное крепление.

Простая и быстрая установка с помощью молотка.
Толщина изоляционного материала: до 150 мм.
Глубина установки: 25 мм.



Наименование Артикул Длина анкера Количество в упаковке

Изолирующий стержень IDP 0/2

332105 50 мм 250 шт
Изолирующий стержень IDP 2/4 332106 70 мм 250 шт
Изолирующий стержень IDP 4/6 332107 90 мм 250 шт
Изолирующий стержень IDP 6/8 332108 110 мм 250 шт
Изолирующий стержень IDP 8/10 332109 130 мм 250 шт
Изолирующий стержень IDP 10/12 332110 150 мм 250 шт
Изолирующий стержень IDP 13/15 332111 180 мм 250 шт



IDMS Анкер HILTI для изоляционных материалов

Тип анкера IDMS HILTI: Без распорного элемента, для работ внутри помещения, вентилируемого фасада.

Состав материала: Сталь, оцинк. (мин. 5 мкм).

Сертифицированная огнестойкость. Огнестойкий крепежный элемент для изоляционных материалов толщиной до 150 мм. Простая установка с помощью молотка.
Широкий диапазон применения для всех стандартных изоляционных материалов.
Для мягкого изоляционного материала предусмотрены дополнительные широкополые пластины.

Наименование Артикул Длина анкера Количество в упаковке

Изолирующий стержень IDMS 0/ 3

65752 80 мм 250 шт
Изолирующий стержень IDMS 3/ 6 65753 110 мм 250 шт
Изолирующий стержень IDMS 6/ 9 65754 140 мм 250 шт
Изолирующий стержень IDMS 9/12 65725 170 мм 150 шт
Изолирующий стержень IDMS 12/15 45358 200 мм 150 шт
