Как правильно укладывать плиты перекрытия, порядок монтажных работ

Порядок монтажа железобетонных конструкций определяется СНиП и специально разрабатываемыми для каждого объекта технологическими картами. Но для частного малоэтажного строительства не стоит приводить весь порядок монтажных работ для всех видов несущих конструкций. Для загородных домов обычно выбирают ленточный тип фундамента, а для стен такого дома — кирпич или блоки. Рассмотрим общие правила о том, как укладывать плиты перекрытия именно для такого варианта.

Если вы выбрали для перекрытий жб плиты, то первое и главное условие, это соблюдение стандартных размеров типового или индивидуального проекта дома уже на этапе разбивки осей фундамента. Все ЖБИ имеют стандартные размеры и допустимую длину опирания на нижележащие конструкции. Подгонять плиты по размеру отрезанием излишков, как советуют «умельцы» и «знатоки» категорически запрещается!

Повышенная прочность изделия создается за счет предварительного напряжения, придающего нужные характеристики конструкции. Отсекая часть плиты вы нарушаете эти связи, уменьшая тем самым несущую способность и сопротивление изгибающему моменту. И тем более не стоит искать советы как правильно уложить плиты перекрытия в разбежку или с заделкой зазора у стены. Они для недобросовестных строителей, а не для вас, строящих дом для себя. Любые заделки зазоров между плитами со временем начнут высыпаться, требуя ремонта.

Как укладывать плиты на фундамент

В малоэтажном строительстве для перекрытий над подвалами можно использовать как плиты сплошного сечения, так и многопустотные. Первый этап монтажных работ, это тщательное выравнивание фундамента с обязательной проверкой уровнем. Нормативное опирание плиты по короткой стороне не менее 120 мм.

Плиты укладываются на тонкий слой свежеприготовленного раствора. Наносим раствор на место опирания, крановщик подводит плиту к месту установки, удерживая ее на высоте около 10-15 см. Регулируем точность подводки и только после этого плита опускается. Небольшие исправления по свежему раствору сделать достаточно легко. Обязательно проверяется поверхность по всем направлениям с помощью нивелира или хотя бы уровня. Если отклонения слишком велики, плита поднимается и добавляется раствор.

Следующие плиты монтируются в том же порядке. Заделку швов между плитами сразу же делать не стоит. Оставьте этот этап на следующий день. Состав раствора для заливки обычный. Торцы плит утепляются перед началом кладки.

Монтаж междуэтажных и чердачных перекрытий

Порядок работ по устройству следующих перекрытий в доме практически не отличается. Нагрузки на перекрытия в частных домах не велики и стабильны. Поэтому для них можно выбрать облегченные плиты перекрытия от «ДОМ-ЖБИ», укладывать которые на уровне второго этажа вам будет проще. Для них легче сделать подгонку точности опирания на стены.

Тяжелые конструкции без техники и опытного крановщика смонтировать не возможно и в этом есть свой плюс. Крановщик и работающий с ним в паре рабочий знают не только как укладывать плиты перекрытия, но и умеют так точно подвести их над местом укладки, что ваша помощь будет минимальной.

Монтаж плит перекрытия — как надо делать правильно

Доброго времени суток дорогие читатели!

На первый взгляд кажется, что осуществить монтаж плит перекрытия очень легко, но есть некоторые нюансы о которых лучше узнать сейчас, чтобы потом было меньше проблем.

В этой статье вы узнаете:

— Как монтировать ж/б круглопустотные плиты (ПК).

— Как правильно пробить люк (лаз) в ж/б круглопустотных плитах перекрытия, для чердачной лестницы? СМОТРИМ ВИДЕО НИЖЕ.

— Забиваем русты правильно. 44D08C

— Как перекрыть пол метра пустоты без плит (дешево и просто)?

— Что делать если круглопустотная плита треснула.

— Как перерубить круглопустоную плиту легко и быстро.

— Почему может лопнут плита.

— Как заделать торцы плит, чтобы не промерзала круглопустотная плита.

.

.

.

Разновидности плит с которым мы чаще всего работаем:

Плиты бывают – многопустотные панели, шатровые панели с ребрами по контуру в виде карниза (одна плита ложится на всю комнату) и ребристые предварительно напряженные плиты длина которых может быть от 9 до 15 метров.

Очень редко используем для перекрытия слоистые сплошные панели.

Монолитные ж/б перекрытия тоже редко используем (в основном для некратностей), так как это в два – три раза дороже, чем сборные многопустотные перекрытия и в несколько раз дольше по времени.

Плитами можно перекрыть этаж за один день, а монолитное перекрытие может затянутся на не определенный срок (выставь опалубку, повяжи арматуру, залей бетон, сними опалубку и тому подобное)

В этой статье мы рассмотрим плиты перекрытия самые распространенные и наиболее оптимальные – ж/б круглопустотные. Пустоты в плитах бывают разной формы овальные и неправильной формы:

Круглопустотные плиты перекрытия имеют некоторые преимущества по сравнению с другими плитами, а именно:

— Шумоизоляция за счет пустот.

— Относительно не большой вес.

— Дополнительная теплоизоляция за счет пустот и прочее.

.

.

.

Вы не поверите, но при помощи лома, болгарки и кулачка можно за 40 минут перерубить ж/б круглопустотную плиту поперек, шириной 1,2 метра. Вы скажете: “Зачем мне нужно рубить плиту, делать ее меньшей длины, если я могу заказать плиту любой длины?”.

Это конечно абсолютно правильно, но не всегда так бывает. Почти во всех домах, которые мы строили, приходилось кое – где подрезать хотя бы одну плиту.

К примеру, чтобы перекрыть эркер необходимо делать ж/б монолитное перекрытие над ним или подрезать круглопустотную плиту в форме трапеции.

Второй пример вырезать тот же люк в перекрытии, чтобы был лаз на чердак. Или просто необходимо уменьшить длину ж/б плиты.

Резюме: очень часто приходиться в ж/б перекрытии кое – где подрезать, прорезать и обрубать.

 .

 а) Рубим плиту поперек.

Итак нам необходимо сделать ж/б плиту немного короче. Плита лежит на подкладках на земле. Сверху плиты отмечаем мелом нужный нам размер. Сверху режим плиту большой болгаркой, диском по бетону.

Нюанс: обязательно отметка мела по плите должна совпадать с подкладкой под плитой (дальше будет понятнее).

Если к примеру необходимо отрезать пол метра от круглопустотной плиты, то мы отмечаем пол метра от края, но перед этим при выгрузке плиты на землю, мы заранее положили деревянную подкладку не на самый край, а тоже на пол метра от края

Если подкладка под плитой будет смещена дальше (не пол метра от края, а 600 мм), то бетон будет “зализываться” во время рубки плиты.



После того как мы прорезали по мелу болгаркой, бьем кулачком по трубам (пустотам) возле реза. Нужно бить не по ребру, а в трубу. С 3 – 4 удара вы пробьете трубу. И так пробиваем все трубы кулачком.

Как говорится в народной поговорке: “Лучше один раз увидеть, чем сто раз услышать и тысячу раз прочитать”, поэтому ниже в третьем разделе (как сделать люк в круглопустотной ж/б плите) вы увидите в видео как легко пробиваются ж/б плиты.

Затем, когда трубы пробиты бьем по ребру, только не сверху, а с боку. К тому времени скорее всего не нужный кусок плиты (пол метра) под своим весом просел и еще облегчил работу.

Когда трубы пробиты, ребра сбиты кулачком к делу приступает лом. Ломом пробиваем нижнюю часть трубы и добираемся до рабочей арматуры. Арматуру очищаем от бетона и перерезаем ее болгаркой с диском по металлу.

Рваный край плиты лучше всего “запаковать” забутовочным кирпичом  и замазать раствором, это укрепит его.

.

б) Рубим плиту вдоль.

В принципе отрубить плиту вдоль еще легче чем поперек. Единственное отличие заключается в том, что в длину рубить дольше так как плита может быть длиной и 6 метров в то время как поперек необходима прорезать всего 1,2  м -. 1,5 м.

Принцип рубки плиты вдоль точно такой же как и поперек. Бьем  кулачком по верху плиты по трубе по всей длине.

Чтобы край плиты был более аккуратнее, можно сначала прорезать болгаркой, а потом бить по резу кулачком. Затем ломиком пробиваем низ трубы по всей длине.

По ходу рубки плиты будет попадаться сетка (гладкая арматура диаметром от 3 мм – до 8 мм) которую то же подрезаем болгаркой.

.

Вывод:

Плиты рубятся очень легко. Когда я первый раз рубил плиту, я не поверил своим глазам. Было очень легко и я стал сомневаться в прочности круглопустотных плит.

Но это не так, многопустотные плиты очень прочные, выдерживают 800 кг/м2. Прочность в круглопустотных плитах обеспечивается за счет: ребер, арматуры, принципа трупы и прочего.

.

.

.



В этом видео (см. выше), мы прорубили этот люк приблизительно минут за 50.

Нюанс: вырезать арматуру болгаркой нужно осторожно, так как арматура напряжена и она может зажать диск в болгарке. Лучше всего, арматуру болгаркой чуть – чуть не дорезать, а потом этот рез ударить ломом или кулачком.

Самый безопасный способ – это срезать арматуру в люке автогеном (резаком).

Чтобы контуры люка были не много по ровнее, можно прорезать его сначала болгаркой по периметру (сверху). На видео выше мы прорезали люк поперек труб в плите.

 .

Размеры люка для чердачной лестницы.

Люки для лестницы обычно пробиваем между двух плит, на стыке. Ширина и длина люка зависит от:

— Ширины плит перекрытия.

— Нагрузки которую будут испытывать прорезанные плиты. К примеру на эти прорезанные плиты будут опираться стойки крыши (будет давить крыша).

Если широкие питы, то и лючок можно сделать побольше. На видео выше ширина ж/б круглопустотных плит большая 1,5 метра.

Часто мы делаем люки 900 мм на 900 мм в плитах шириной 1,2 метра. То есть 450 мм прорезаем в одной плите и 450 мм в другой плите. Это размеры люка для приставных лестниц, но они очень не удобные. Так как всегда лестница для чердака будет хранится где-то рядом, в жилом помещении.

Лучше всего использовать чердачные лестницы складные, которые крепятся к крышке люка и складываются при закрывании люка.

Самые распространенные размеры для складных чердачных лестниц: 600 мм на 1200 мм; 700 мм на 1200 мм; 600 мм на 1300; 700 мм на 1300 мм; 700 мм на 1400 мм.

К примеру, если вы выбрали  чердачную лестницу складную размером 700 мм на 1400 мм, то очень ВАЖНО прорезать люк в плитах таким образам, чтобы длинная сторона люка (1400 мм) была вдоль плит, а не поперек.

.

.

.

Применяем этот способ, когда не получается перекрыть все не кратности плитами. Когда нет возможности приобрести плиты разной ширины. Когда не хочется рубить плиты перекрытия вдоль.

.

а) Самый лучший и простой способ.

При монтаже ж/б плит иногда возникают не кратности. То есть не удается полностью перекрыть все пространство дома, остаются дырки. Ниже рассмотрим как можно перекрыть пол метра без плит.

Итак, к примеру мы перекрываем первый этаж дома круглопустотными плитами. При раскладке плит у нас не хватает пол метра, чтобы полностью перекрыть этаж.

Когда мы монтируем первую плиту, то мы отступаем 250 мм от края внутренней стены. Далее монтируем остальные плиты.

Между последней плитой и внутренней стеной тоже не хватает 250 мм. Другими словами мы разделили наши пол метра не кратности пополам по 250 мм и сделали их с двух сторон (дырки между стеной и плитой по 250 мм).



Далее мы заполняем это пространство обычным шлакоблоком, тем же из которого выкладывали стены. Шлакоблок строим “тычком”:

 Шлакоблок не упадет, так как он упирается торцом (тычком) в плиту.

Нюанс: шлакоблок лучше всего строить дырками в бок, чтобы не снизу ни сверху не было дырок.

Далее строится наружная стена и она зажимает выпущены шлакоблок. Для тех кто сомневается в прочности такого перекрытия пространства скажу, что этот способ применяем уже не один год, все хорошо работает.

Если вы уж сильно переживает за прочность, то можете усилить это место (где напущен шлакоблок) когда будите делать стяжку пола. Для этого необходимо положить сверху напущенного шлакоблока кладочную сетку или связать сетку из арматуры диаметром 6 мм.

.

б) Второй способ более трудоемкий.

Так же можно разогнать плиты, то есть сделать небольшие равные расстояния между ними.

К примеру, чтобы перекрыть этаж нужно 10 плит и остается дырка 500 мм (пол метра). Мы монтируем первую плиту от края внутренней стены (чтобы не было зазора). Вторую плиту мы монтируем с небольшим отступом от первой 55 мм.

Десять плит – это девять стыков между ними. Делим 500 мм на 9 стыков получаем 55 мм расстояние между плитами.

Далее подвязываем опалубку (доску) снизу под этой дыркой между плитами. Укладываем в зазор между плитами арматуру и заливаем бетоном.

.

.

.

Очень часто, при монтировании плит перекрытия попадается лопнувшая плита. Происходит это чаще всего от неправильного складирования плит перекрытия или транспортировки.

На фото ниже вы видите как ни в коем случае нельзя складировать кругопустотные плиты перекрытия.

Все эти плиты полопались, а нижние в нескольких местах. Сделал фото по ближе

Много раз видел как плиты вроде бы сложены правильно, но прошла зима, основание под плитами раскисло середина плиты коснулась грунта и плита лопнула.

Чтобы плита не лопнула, необходимо внимательно отнестись к складированию плит в штабеля. Для этого необходимо под края первой плиты (нижней) сделать хорошее основание.

Желательно, чтобы плиты лежали по горизонту. Важно, чтобы первые подкладки под плитами были высокими, на случай если она начнет погружаться в грунт.

Ни в коем случае нельзя, чтобы середина плиты коснулась грунта, так как почти 100 %, что она лопнет и не одна, а и те, что сверху нее то же!

Следующие прокладки между плитами обычно делаются из деревянных реек. Здесь необходимо обратить внимание на три фактора:

а) Чтобы рейки были достаточной толщины, чтобы плиты не касались друг друга.

б) Чтобы деревянные рейки (прокладки) находились одна над другой ВЕРТИКАЛЬНО.

в) Прокладки укладываются от края плиты на 200 – 400 мм.

Высота штабеля с плитами на хорошем, твердом основании может достигать максимум 2,5 метра (8 – 10 рядов).

.

.

Если трещины на круглопустотных плита не очень большие, то в принципе ничего страшного. Почти на каждом доме, который мы стоили, монтировали треснувшие плиты.

Ниже рассмотрим варианты куда лучше всего смонтировать треснувшие плиты, чтобы на них давила минимальная нагрузка:

а) Если трещина на плите большая, то такую плиту мы обычно напускаем на капитальную (или наружную) стену миллиметров на 100 – 150.

Другими словами монтируем треснувшую плиту так, чтобы она опиралась на три стены, а именно торцы плиты опирались на капитальные стены и длинная сторона плиты тоже заходила и опиралась на капитальную стену.

Сверху треснутая плита прижимается выше стоящими стенами и получается вполне прочное перекрытие.

б) Также можно смонтировать треснувшую плиту, там где будет стоять под ней перегородка из кирпича. Другими словами треснувшая плита будет снизу подперта перегородкой.

в) Монтируем треснувшую плиту между хорошими, целыми плитами. Обращаем внимание, чтобы русты между треснувшей плитой и хорошей, были хорошо заделаны. Когда раствор в замках застынет перекрытие будет цельным.

г) Если вам не очень нравиться качество круглопустотных плит перекрытия (трещины) вы можете усилить стяжку по этим плитам. Стяжку можно сделать бетонной, с арматурой. Получится ж/б стяжка которая полностью разгрузит и усилит плиты перекрытия.

д) Можно смонтировать треснувшее плиты в тех местах где на них будет давить минимальная нагрузка. Например смонтировать треснувшую плиту на самый верх – чердачное перекрытие, там где на нее не будет давить или опираться круша (стойка и тому подобное).

е) Если плита сильно треснула образовав разрыв 4- 10 мм, то такую плиту лучше всего отрезать и сделать из нее короткую.

.

.

.

Русты – это стыки плит. Две плиты смонтированы рядом, друг к другу длинной стороной. Между ними находится руст:

Всегда нужно забивать русты раствором. Зачем забивать русты? Дело в том что круглопустотные плиты по бокам имеют замки, круглые утопленные ямочки фото ниже:

Когда эти углубления заполнены раствором, плиты сцепляются между собой и перекрытые становится одним целым. Благодаря замкам плиты жестко сцепляются друг с другом.

.

Как заделать бракованный руст.

Иногда попадаются бракованные круглопустотные плиты, с неправильными боками, (там где замки). При монтаже таких плит руст получается перевернут “вверх ногами”, то есть верх плит плотно прилегает друг к другу, а низ нет.

Заделать перевернутый руст очень легко. Для этого мы монтируем плиты с небольшим разбегом 20 – 30 мм друг от друга. Другими словами, чтобы верх плит (по длине) прилегал не плотно, а имел зазор 20 – 30 м.

Затем снизу под этим перевернутым рустом подвязываем доску на всю длину плит и сверху заливаем руст раствором. Раствор должен быть не совсем жидкий, но и не густой.

Благодаря тому, что у нас сверху между плитами небольшой зазор (20 – 30 мм), через него легко залить раствор в руст.

.

.

.

Очень важно при монтаже плит соблюдать технику безопасности!

Чаще всего монтируем плиты автокраном. Двигаем плиты (поправляем) до нужного положения ломом. За счет того, что плиты смонтированы на раствор они легко двигаются в течении 10 – 20 минут.

Опирание плит на стену желательно делать 120 – 150 мм.

Чтобы не бегать постоянно за раствором во время монтажа плит, мы монтируем первую плиту и на нее ставим краном корыто с раствором.  Оставшимся раствором в корыте забиваем русты между плитами.

.

.

.

а) Плиты опираются на наружную стену.

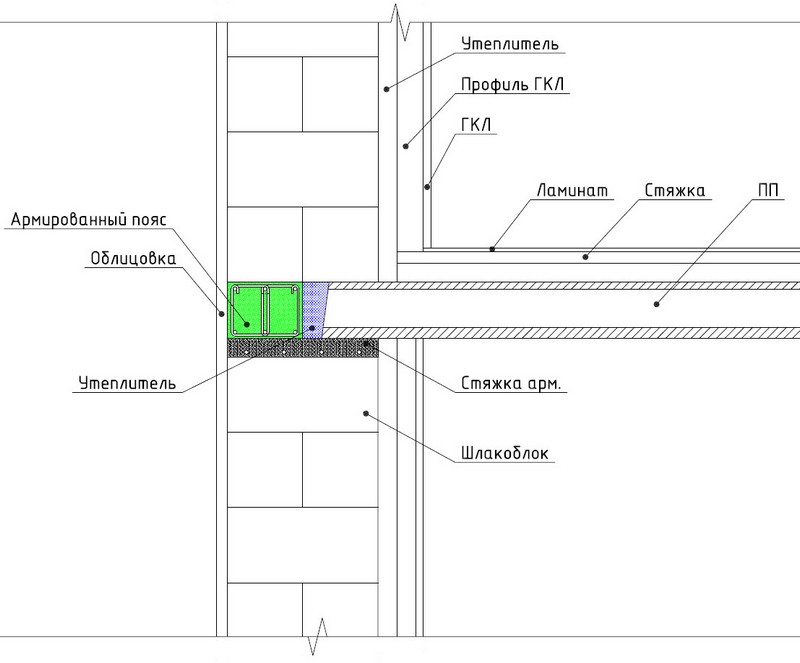

При опирании торца плиты на наружные стены его необходимо заделать для сохранения тепла.

Торцы плит можно заделать (запаковать) несколькими способами:

— Засунули минеральную вату в трубы плиты, на глубину 200 – 300 мм.

— Вставить бетонные пробки или залить легким бетоном, глубиной 120 – 250 мм.

— Вставить в трубу забутовочный кирпич на растворе и хорошо его замазать раствором. Лучше всего вставить в трубу полуторный забутовочный кирпич.

Бывает, что торец плиты подходит слишком близко к лицевому кирпич. Если нет утеплителя между лицевой кладкой и плитой и торцы пилы не “запакованы”, то плита может промерзнуть.

Резюме: мы заделываем торцы плит чаще всего забутовочным кирпичом.

.

Что делать если плита промерзла?

Было в нашей практике: смонтировали одну плиту близко к лицевому кирпичу и не заделали торец плиты. Плита промерзла и в доме покрылась льдом. Хозяин дома включил отопление и плита стала “плакать”.

Другими словами в доме тепло, а в пустоты плиты зашел мороз, перепад температур вызвал точку росы и плита постоянно мокрела.

Выход из этой ситуации очень простой – сверлим перфоратором все промерзшие трубы в плите снизу, возле наружной стены. В отверстие вставляем трубочку, направляя ее к наружной стене и задуваем в трубу немного монтажной пены.

То есть мы монтажной пеной задуваем трубы в плите возле торца, который опирается на наружную стену. Пены задуваем не много, приблизительно, чтобы получилась пробка 100 – 200 мм.

.

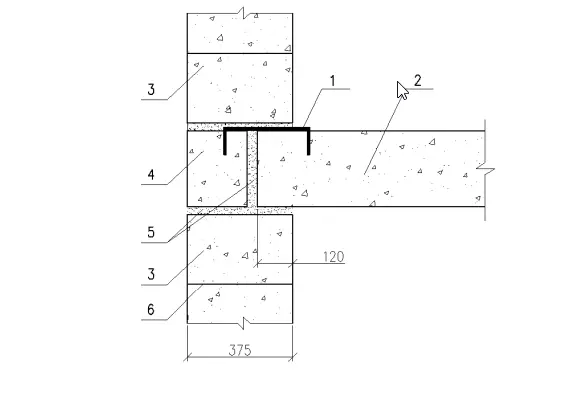

б) Плиты опираются на внутреннюю стену.

По требованиям в строительстве заделывают торцы плит, которые опираются на внутреннюю стену с третьего перекрытия и ниже.

К примеру дом двухэтажный, имеем три перекрытия:

— Перекрыт подвал плитами.

— Перекрыт первый этаж плита.

— Перекрыт второй этаж плитами.

Заделывать необходимо торцы плит которые смонтированы на подвале, чтобы пустоты плиты не разрушались от выше стоящей нагрузки.

Торцы круглопустотных плит, которые перекрывают первый и второй этаж заделывать не обязательно. Мы обычно заделываем все торцы плит, на всех этажах.

Можно залить торцы плит бетоном или заложить полуторным кирпичом:

Удобнее всего заделывать пустоты в плитах заранее, до монтажа, на земле.

.

Себе бы я сделал:

— Свой дом бы я перекрыл ж/б круглопустотными плитами.

— Плиту для эркера подрезал бы в форме трапеции.

— Для чердачной лестницы прорезал бы проем 700 на 1300 мм.

— Если не хватало бы плиты для перекрытия этажа (около 500 мм) напустил бы блок.

— Треснутые плиты напустил бы на стену.

— Качественно заделал бы все русты.

Самое интересное и полезное на эту же тему:

Укладка плит перекрытия на фундамент: правила установки, минимальное опирание

Содержание статьи

Устройство перекрытий по фундаменту строящегося дома осуществляется разными способами. Один из наиболее распространённых вариантов: монтаж железобетонных плит перекрытия. Прочность строящегося здания при этом варианте перекрытий во многом зависит от соблюдения правил монтажа плит по фундаменту.

Следование стандартам и строительным нормам позволит равномерно распределить нагрузки, создаваемые плитами перекрытия, увеличить жёсткость конструкции дома при строительстве на подвижных грунтах.

Правила и общий алгоритм действий по работе с железобетонными перекрытиями не будут эффективно работать без учёта индивидуальных характеристик и особенностей используемых материалов. Перед укладкой  плит выполняется ряд работ и мероприятий организационного плана

Подготовительный этап

Большое значение для качественного проведения монтажа имеет организация работ на подготовительном этапе. Часто подготовке уделяется незначительное внимание, а недостатки организационного процесса, как правило, влекут за собой нарушения технологии и брак в работе.

Выравнивание поверхности фундамента

Подготовка фундамента к монтажу плит заключается в проверке с помощью нивелира и, при необходимости, выравнивании его верхней горизонтальной поверхности. Эти действия выполняются в следующем порядке:

  1. Определяется верхняя точка фундаментной ленты.
  2. Устанавливаются несколько маячков по периметру фундамента.
  3. При перепаде высот не более 5 см выполняется выравнивающая стяжка по всему основанию либо по его отдельным участкам — это допустимая погрешность, так как практически идеально в ноль фундаментную ленту изготовить невозможно.
  4. Перед выполнением стяжки фундамента, устроенного из блоков ФБС, — соседние блоки фиксируются (стягиваются, анкеруются) между собой скруткой из проволоки  3-4 мм через монтажные петли элементов.
  5. Если в ленте много перепадов по высоте, то стяжка армируется двумя параллельными металлическими профильными стержнями диаметром 10-14 мм по всему периметру, такая ситуация часто возникает при использовании бывших в употреблении блоков ФБС.
  6. При значительных перепадах уровня фундамента допускается выравнивание поверхности сплошным обыкновенным рядовым кирпичом.
  7. Иногда для создания толстого выравнивающего слоя устраивается дощатая опалубка.

В строительстве одно-двухэтажных частных жилых домов применяются фундаменты различных типов. Основание дома может быть монолитным или блочным, свайным или столбчатым. Выбор фундамента определяется видом грунтов, на которых возводится дом и рядом иных критериев. Обязательное условие для монтажа штучных железобетонных перекрытий – ровная, устроенная на едином уровне горизонтальная поверхность фундаментной ленты.

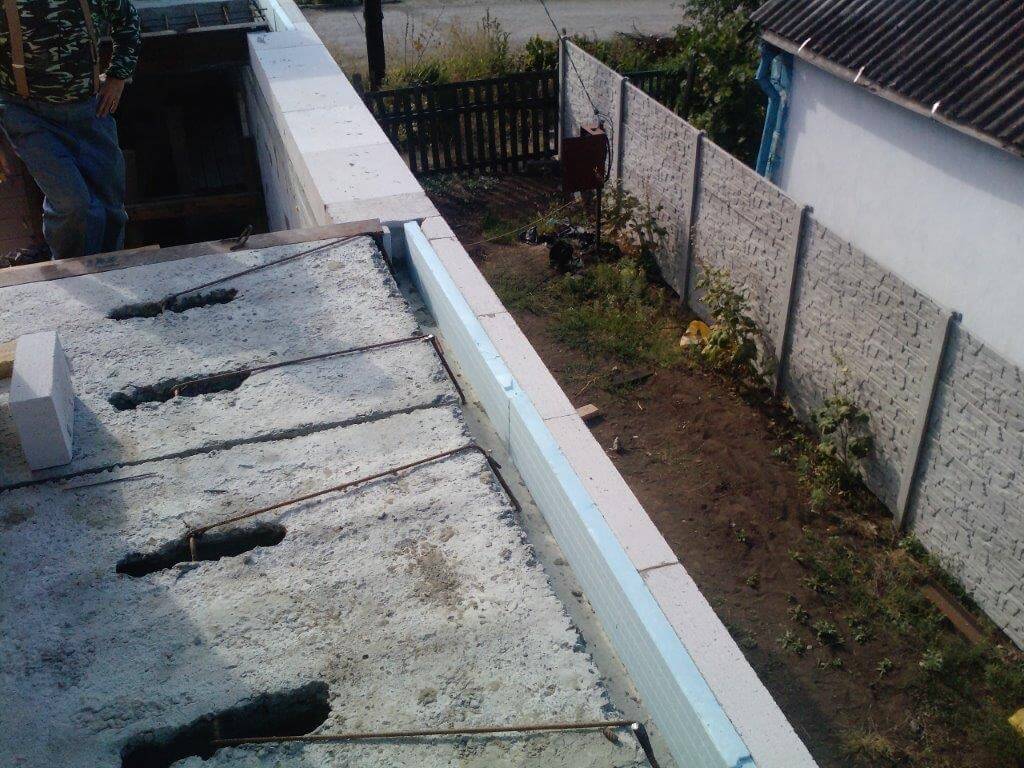

Иногда в строительные проекты закладывается устройство армопояса, но такое решение должно быть обосновано и подтверждено расчётами. Устраивать же армопояс с целью только лишь выравнивания некачественно устроенного блочного или монолитного фундамента, нецелесообразно по причине высокой стоимости такой конструкции.

Организация работ на строительной площадке

Без грузоподъёмной техники ЖБИ установить практически невозможно. Монтаж с применением различных талей, рычагов и других приспособлений, конечно, возможен, но непродуктивен и сложен. Для работы автокрана требуется обеспечение ряда условий:

  • Площадка с плотным грунтом для установки крана на безопасном расстоянии от строящегося дома.

    Укладка плит перекрытия

  • Отсутствие в районе вылета стрелы автокрана препятствий в виде столбов, деревьев, линий электроснабжения.
  • Наличие подъездной дороги для грузового автотранспорта, подвозящего ЖБИ, в случае укладки их «с колёс».
  • При монтаже изделий, хранящихся на участке, важно правильно рассчитать расстояние от места хранения до точки установки, в противном случае придётся выполнять их дополнительную перекидку краном ближе объекту.
  • Стройплощадка должна быть расчищена от камней, материалов, мешающих передвижению стропальщиков и монтажников.
  • Плиты, если они заготовлены заранее, должны храниться на сухом возвышенном месте, в штабелях на деревянных подкладках, без соприкосновения изделий между собой.

Объект должен быть укомплектован необходимыми инструментами и приспособлениями для монтажа:

  • ломами и монтировками для корректировки уложенных изделий;
  • кувалдами для сгибания монтажных петель;
  • желательно на объекте иметь сварочный аппарат.

Стропами, «пауками» и другой специфической такелажной оснасткой обычно оснащается привлечённый к работе автокран.

Плиты перекрытия для малоэтажного строительства

Из широкого ассортимента железобетонных перекрытий в малоэтажном жилищном строительстве наиболее востребованы многопустотные изделия серий ПБ и ПК.  С точки зрения монтажа они одинаково просты и удобны в работе. Количество типоразмеров с небольшим (300 мм) шагом по длине позволяет осуществить перекрытие практически любого пролёта в жилом доме. Различие серий – в технологии производства.

ПК

Изготавливаются традиционным способом с использованием для формования опалубки. Самая практичная ширина изделий 1м 20 см способствует снижению транспортных издержек – ширина кузова автотранспорта позволяет одновременно перевозить два ряда плит. Резать изделия этой марки по длине не рекомендуется, так как значительно снижается их несущая способность. Производятся модели с допустимым опиранием на 2 и 3 стороны.

ПБ

Современная конвейерная безопалубочная технология, по которой изготавливаются плиты этой серии, допускает их отрезание по длине, так как армирование в них устроено несколько иначе. Несущие характеристики плит оптимальны для возведения небольших жилых домов. Лицевая поверхность изделий более гладкая в сравнении с плитами ПК.

Гидроизоляция

Фундаментная лента по всему периметру покрывается защитным гидроизоляционным слоем. Материал для изоляции от воды выбирается самый доступный и эффективный – пергамин, толь или рубероид. Полоса изолирующего материала нарезается шириной немного больше ширины фундаментной ленты, укладывается с напуском на обе стороны примерно 5 см. Стыковка лент рубероида производится внахлёст на 20-30 см.

Монтаж

После завершения подготовительных работ выполняются монтажные работы.

Важно! К работе с автокраном допускаются только рабочие, прошедшие обучение правилам безопасности. Автокрановщик также должен регулярно проходить обучение и иметь соответствующий допуск.

Укладки плит перекрытия на фундамент, — общий принцип:

  • Плиты укладываются на сплошной слой цементно-песчаного раствора толщиной 2-2,5 см.
  • Стропальщик зацепляет плиту, далее она краном перемещается на место монтажа.
  • Плита на натянутых стропах размещается на минимальной высоте над местом укладки.
  • Монтажники с двух торцов корректируют перемещение и направление плит.
  • После выверки места установки изделие плавно опускается на постоянное место.
  • Окончательная корректировка производится смещением плит вручную, в качестве рычага используются монтажные ломы.
  • Анкеровка и другие варианты фиксации плит выполняются после установки всей конструкции перекрытия.

Важно! Опирание плит перекрытия на фундамент из монолитного бетона или железобетонных блоков должно быть не менее 6,5 см. На фундамент, выровненный кирпичной кладкой, опирание должно составлять 12,5 см (длина кирпича). Если позволяет ширина фундаментной ленты, параметры опирания можно увеличить до её середины.

Заделка торцов пустотных плит

Пустоты выполняют ряд важных функций, например, сокращают расход бетона при изготовлении и способствуют снижению веса изделия без потери его прочности. Но самая важная особенность пустот – придание плитам теплоизоляционных свойств. Функцию теплоизолятора выполняет воздух в пустотах, но только при условии, что в торцах изделия будут закрыты от поступления воздуха. После укладки в пустоты плит закладывается утеплитель на глубину примерно 15 см, затем отверстия затыкаются бетонной пробкой либо просто заделываются цементно-песчаным раствором. Иногда эти работы выполняются заранее, до установки плит.

Устройство люка и других технологических отверстий в перекрытии

Иногда, перекрывая фундамент, необходимо оставить в перекрытии лаз или люк в подвал.

Резать плиты – крайне нежелательный процесс, но при необходимости работы выполняются в следующем алгоритме:

  • на поверхности наносится разметка;
  • по разметке делаются надрезы болгаркой с диском по бетону;
  • внутренняя арматура разрезается газорезкой;
  • пробивается низ плиты.

Стоит помнить, что применение болгарки для резки напряжённой арматуры часто приводит к травмированию исполнителя.

Типичные ошибки

Ошибки при выборе материала, технологические дефекты при укладке, излишняя «экономия» застройщиков, непрофессионализм исполнителей – основные причины строительного брака с возможными крайне негативными последствиями.

Применение изделий с дефектами

Определяемые визуально небольшие трещины, возникающие после установки, как правило, не оказывают влияния и не характеризируют прочность изделия, — это плита начала работать.

Неглубокие трещины, образовавшиеся в процессе хранения или транспортировки, заделываются цементно-песчаным раствором – они также не критичны.

Важно! При наличии сквозных трещин изделие подлежит выбраковке.

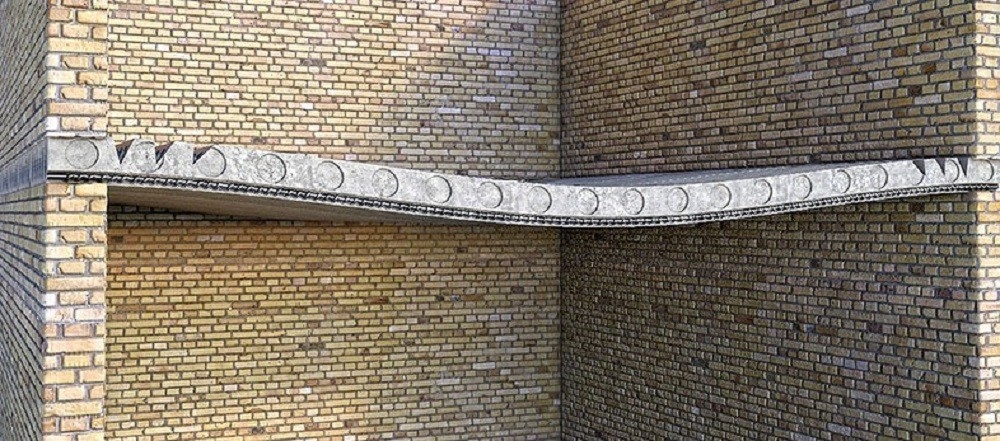

Уменьшена глубина опирания плиты

При опирании изделия на расстояние ниже установленного стандартом нагрузка от плиты смещается к краю фундамента, армопояса либо кирпичной кладки. Это приводит к разрушению опоры с последующим обрушением.

Чрезмерно увеличена глубина опирания

При значительном увеличении глубины опирания, плита защемляется в стеновой конструкции, начинает неправильно работать под воздействием нагрузок, в результате разрывая кладку стены.

Торец,  расположенный слишком близко к наружной поверхности стены, приводит к повышению теплопотерь дома.

Отсутствие или неправильное устройство анкеровки

Анкеровку, то есть перевязку плит со смежными конструкциями и между собой, иногда выполняют неграмотно, либо вовсе забывают о её необходимости. В результате снижается жёсткость перекрытия, становятся возможны риски подвижек перекрытий и стен. Устойчивость постройки в целом также снижается, возникает риск разрушения при малейшем сейсмическом воздействии.

Обвязка плит арматурой

Правила укладки межэтажных перекрытий предусматривают анкеровку плит по следующим схемам:

  • крайние плиты – диагональная обвязка проволокой 3 – 5 мм;
  • соседние панели – П-образные перемычки из гладкой арматуры А240 диаметром 10 мм;
  • плита/стена – Г-образный анкер с загибом 30 – 40 см;
  • продольные связи – между плитами, опирающимися на внутреннюю несущую стену, гладкая арматура 10 мм.

Схема анкеровки плит перекрытия.

Таким образом, сборный горизонтальный диск перекрытия получает дополнительную пространственную жесткость, связь со стенами из кирпича, бетонных блоков.

Внимание: Стандартное опирание плит ПК составляет 6 – 12,5 см. При возникновении сейсмической активности анкеры обеспечат эвакуацию людей из здания, не дав обрушиться отдельным плитам.

Для нормальной связи ПК с внутренними несущими стенами достаточно положить 3 продольных анкера на каждый погонный метр длины. Все элементы стыкуются с монтажными петлями сваркой в соответствии с СП 70.13330 для ограждающих и несущих конструкций.

Теплоизоляция стыков

После укладки плиты периметр фундамента выравнивают кирпичной кладкой. Этот материал по умолчанию является мостиком холода, поэтому необходимо уложить между ним и плитой перекрытия бруски экструдированного пенополистирола или минеральной ваты. Лишь в этом случае теплопотери сквозь пол будут минимальными.

Схема утепления торцов плит перекрытия.

Допускается использование цельных полос по всей длине стены, сборных из кусков утеплителя. При наличии щелей необходимо заполнить их монтажной пеной, характеристики которой практически аналогичны указанному теплоизолятору.

Заделка стыков

Вышеуказанная теплоизоляция необходима исключительно по наружному периметру плит перекрытия. Однако ж/б изделия имеют конусные продольные грани, поэтому между ними остаются швы. Кроме того, ширина внутренних несущих стен обычно бывает больше опорных поверхностей двух соседних плит. В первом случае продольные стыки плит перекрытия достаточно заполнить раствором М100. Во втором варианте необходимо замонолитить участок, связав между собой плиты и фундамент. Для этого можно использовать товарный бетон класса B12,5 и выше.

Внимание! На участках внутренних несущих стен ленточный фундамент может содержать вентиляционные каналы, идущие из подземного уровня. Перед укладкой смеси на этом монолитном участке необходимо предварительно выполнить кладку для продолжения каналов в следующий этаж.

Указанная технология позволяет уложить на фундамент плиты ПК с минимальными затратами времени без снижения прочности горизонтального диска перекрытия. При этом обеспечивается жесткая связь с несущими стенами, гарантирована безопасность жильцов во время стихийных бедствий.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Как положить плиты перекрытия своими руками. Особенности монтажа плит перекрытия

  При строительстве любого здания, даже если оно одноэтажное, перед вами встанет задача монтажа перекрытия. Такие перекрытия в минимальном случае придется выполнить для пола и потолка, а при многоэтажном строительстве придется еще положить и межэтажные перекрытия.  Альтернатив межэтажным перекрытиям много, но мы хотели поговорить лишь об одном из возможных видов, а именно о бетонных пустотных плитах. Именно бетонные пустотные плиты являются одними из популярных и практичных вариантов, при монтаже межэтажных перекрытий.
 В этой статье мы поговорим о монтаже пустотных плит перекрытия. Затронем вопросы подготовки плит к монтажу, а также расскажем об основных правилах при монтаже. В итоге, вы получите максимальную отдачу не только по несущей способности плит, но и высокие показатели по шумо- и теплоизоляции.

Подготовка плит перекрытия для монтажа

 Прежде всего, до проведения монтажных работ необходимо подготовить плиту к укладке. Подготовка плиты заключается в проверке ее геометрических размеров. Плита должна быть правильной геометрической формы, без значительных выступов и сколов. Если на плите имеются подобные отклонения, то их необходимо устранить до проведения монтажа.  Также перед монтажом лучше всего заделать торцы плит перекрытия, вернее заделать пустоты в них. Пустоты можно заложить обыкновенными обломками кирпича и зацементировать с помощью цемента. Еще лучше предварительно утеплить пустоты современным шумо- и теплоизоляционным материалом, на глубинно 300-400 мм. В этом случае плиты будут лучше защищены от проникновения в них холодного воздуха, а соответственно и теплоизоляция вашего сооружения будет лучше. Особенно актуально это при монтаже чердачных перекрытий, когда стена не закрывает торцы плиты.  Также заделка из кирпича значительно усилит края плиты, что актуально в случае когда плита опирается на внутреннюю плиту а на ней стоит стена идущая выше.

Монтаж плит перекрытия на фундамент и стены

 Монтаж плит перекрытия осуществляется с помощью крана, что и логично само по себе.

Поверхности на которые укладываются плиты перекрытия должны быть максимально ровными. Плиты могут укладываться как на «сухую» так и на цементную смесь. Лучше при укладке плит применять цемент, что несколько ограничит степень их свободы и сделает из плит перекрытия настоящую связку между несущими стенами.   При укладке цемента необходимо проложить пруток (стержень), который будет переходить от одной плиты к другой. Во-первых, пруток нужен для того, чтобы положить все плиты в один уровень, он не даст двум рядом лежащим плитам сместится вертикально. Во-вторых,  за счет него не выдавится все цементная смесь из под плиты, что в итоге позволит создать надежное сцепление между стеной и плитой.

Плиты можно двигать с помощью лома еще около 10 минут, что позволит вам точно выставить их на месте, если это не удалось сделать с помощью крана.  Естественно плиты должны монтироваться максимально перпендикулярно и параллельно несущим стенам. С перекрытием на несущую стену не менее 120 мм.

 Также обратите внимание на то, что выступающий фланец плиты, если такой имеется,  должен быть внизу, а выше фланца должно быть некое утончение, которое образует зазор к верху. Именно в этот зазор и будет заливаться цемент для соединения двух смежных плит. Об этом далее …

Заливка рустов после монтажа плит

 Русты — это пространство образуемое на стыки плит при их укладке рядом с друг другом.   Русты плит при монтаже всегда необходимо заливать . Залиты правильно русты это гарант максимальной прочности перекрытия, которая при постройке еще никому не мешала.  Русты заливаются между плитами и держаться за счет «замков» в них. «Замок» плиты перекрытия это углубления с торца вдоль плиты. Когда цемент проливается в эти углубления и застывает, он способен обеспечить надежное соединение плит и достаточную несущую способность для перекрытия.

Если у вас образовался рут со значительным размером, то есть плиты лежат поодаль друг от друга, то необходимо соорудить опалубку, установить арматуру и потом залить руст бетоном. Итак, о том как положить плиты и о том, как заделать после этого в них русты мы поговорили. Далее мы хоти рассказать о частных случаях, с которыми вы возможно столкнетесь при монтаже плит перекрытия при возведении вашего сооружения.

Особенности при монтаже плит перекрытия

 Как всегда то, что в теории так просто, на практике становится чередой сплошных проблем. Так одной из возможных проблем может стать не кратность плит.  То есть не удается полностью равномерно без зазоров перекрыть все пространство межэтажного перекрытия, между плитами остаются зазоры.  Так если зазор получается небольшой (порядка 250 мм), то нет смысла рубить дополнительную плиту по вдоль, для укладки ее в конце. Если у вас такая необходимость все же возникнет, то об этом вы можете узнать из статьи «Как разрубить пустотную плиту перекрытия». Также не стоит заливать руст с опалубкой и арматурой, что очень трудоемко. Для этого достаточно положить  плиту с зазором от края на 250 мм и смонтировать все остальные плиты впритык.
 Далее мы заполняем это пространство обычным шлакоблоком.

 Шлакоблок не упадет, так как он упирается в плиту и стену.

Также его степень свободы дополнительно ограничится при возведении на нем стены вверх. Шлакоблок лучше всего ставить полостями в бок, чтобы впоследствии не ровнять потолок и пол.

Что делать если плита промерзла?

 Так если монтаж плит был сделан без заделки торцов, о чем мы говорили ранее, то  плиты могут зимой промерзать. В итоге, на плитах возле стен будет конденсироваться влага, расти грибок, что является малоприятным фатом.  Для улучшения теплоизоляции на уже смонтированных плитах необходимо будет пробить незначительные отверстия в полости плит.  Отверстия пробиваются на расстоянии примерно 20 см от стены. Далее в эти отверстия задувается монтажная пена. Даже такая местная теплоизоляции по месту способна значительно изменить положение к лучшему, если ваша плита промерзала.

Как укладывать железобетонные плиты | Строительный портал

Надежный и прочный дом – это не только крепкие устойчивые стены и непротекающая крыша, но и не менее крепкие сейсмоустойчивые перекрытия. Для обустройства межэтажных перекрытий и между подвалом и первым этажом используются плиты железобетонные сплошные и многопустотные. Эти изделия изготавливают из твердого или легкого бетона и усиливают специальной арматурой. Перекрытия получаются долговечными, огнестойкими, устойчивыми к механическим нагрузкам и исключительно прочными. Всего существует несколько видов железобетонных плит, каждый из которых применяется в той или иной ситуации. Поэтому чтобы не ошибиться с выбором, необходимо обращать внимание на маркировку и понимать, что стоит за обозначениями в ней. Но еще более важной и ответственной задачей является укладка железобетонных плит, которая выполняется с помощью крана и бригады рабочих. О том, как укладывать железобетонные плиты на перекрытия согласно ТТК, мы расскажем в данной статье, чтобы Вы могли проконтролировать выполнение работ.

  1. Какими бывают железобетонные плиты
  2. Устройство железобетонной плиты для фундамента
  3. Технология работ с железобетонной плитой
  4. Как укладывать железобетонные плиты



Какими бывают железобетонные плиты



Непосвященному человеку может показаться, что железобетонные плиты перекрытия все одинаковы, достаточно только позвонить на завод и сказать требуемое количество. На самом деле заводы ЖБИ изготавливают плиты и блоки различной конструкции, предназначения и даже из бетонов разной марки. Поэтому в первую очередь обратите внимание на маркировку плит.



Маркировка железобетонных плит

Например, марка ПК57-15-8Т означает:

ПК – наименование изделия/вид плиты. В данном случае плита перекрытия с круглыми пустотами.

57-15 — размеры железобетонных плит, указанные в дцм. В данном случае плита длиной 5680 мм и шириной 1500 мм.

8 – допустимая нагрузка на плиту. В данном случае расчетная нагрузка 800 кгс/м2.

Т – марка бетона. В данном случае используется тяжелый бетон.

Иногда в маркировке указывается толщина железобетонной плиты. Тогда она выглядит так П-27-15-12-8Т. Так обозначается железобетонная сплошная плита длиной 2690 мм шириной 1490 мм высотой 120 мм, с нагрузкой 800 кгс/м2 из тяжелого бетона.



Виды железобетонных плит



Как мы уже выяснили, первые буквенные значения в маркировке означают вид плиты. Давайте выясним, какие они бывают и что за ними скрывается.

Пжелезобетонные сплошные плиты, используются для монтажа перекрытий в жилых и общественных зданиях. Выпускаются в разных размерах: длина от 1790 мм до 6260 мм, ширина 1190 – 1490 мм, толщина 120 мм, 160 мм, 220 мм. Вес железобетонной плиты сплошной зависит от ее размеров и колеблется в диапазоне от 0,625 т до 3,6 т. Например, плита П-48-12-22-8АТ5 весит 2,65 т, а плита П-30-15-16-8А3 весит 1,775 т. Такие плиты намного тяжелее многопустотных. Плиты высотой 160 и 220 мм обеспечивают достаточную звукоизоляцию помещения за счет своей массы, если же использовать плиты высотой 120 мм, то необходимо предпринять дополнительные меры по звукоизоляции, например, сделать слоистые полы.

ПКжелезобетонные плиты перекрытий с круглыми пустотами. Также используются для перекрытий, но в отличие от сплошных плит обеспечивают исключительную звуко- и теплоизоляцию помещения за счет воздуха, заключенного в пустотах. Выпускаются в таких размерах: плиты шириной 100 мм имеют длину от 238 мм до 1198 мм; плиты шириной 120 мм имеют длину 168 – 898 мм; плиты шириной 150 мм имеют длину 238 – 898 мм. Высота плит с круглыми пустотами одинакова – 220 мм. Информацию о том, сколько весит железобетонная плита, желательно сразу узнать у производителя на его сайте. Например, чаще всего используемая плита ПК45-12-8 весит 1,58 т, длинная плита ПК72-15-8 весит 3,33 т, а изделие ПК120-10-8 с размерами 1198х100х22 весит все 5 т.

ПСжелезобетонные плиты специального назначения. К данной категории относятся плиты для балконов, лоджий, эркеров и для перекрытий санитарно-технических узлов. Их основное отличие от остальных плит – способ опирания и наличие дополнительных отверстий для прокладки труб водопровода и канализации. Высота таких плит 200 мм.

ПРжелезобетонные плиты перекрытия ребристые. Используются для монтажа перекрытий кирпичных жилых и общественных зданий, а также для обустройства несущей основы кровли. Их еще иногда называют «шатровые», так как их размеры позволяют накрыть помещение полностью. Длина таких плит может достигать 18 м,  ширина 3 м, а высота 300 – 600 мм.

РПжелезобетонные плиты распорки. Устанавливаются между колоннами зданий. Могут еще называться блоки перекрытий распорные. Обычно их длина не превышает 1,5 м.

ПТплиты из тяжелого бетона. Используются для перекрытий между колоннами в общественных зданиях на первом этаже.

Помимо вышеперечисленных существуют еще плиты из легких бетонов, а также облегченные плиты ПНО, которые могут выдерживать такую же нагрузку, что и из тяжелого бетона, хотя имеют меньший вес и толщину.

На железобетонные плиты цена полностью зависит от их размеров и типа. Например, плита ПК55-12-8 стоит 150 у.е. каждая, самые дорогие плиты больших размеров ПК76-15-8 – стоят 500 у.е. за штуку.



Устройство железобетонной плиты для фундамента

Все перечисленные выше виды плит изготавливаются на заводе и приобретаются в готовом виде. Но есть еще одна категория – плиты железобетонные фундаментные. Такие плиты изготавливаются непосредственно на стройплощадке.

На месте, где планируется обустройство монолитного плитного фундамента, выполняется выемка грунта, трамбовка основания, засыпка щебня и песка и еще более тщательная трамбовка. Затем формируется опалубка из металлических щитов с подпорками.

Далее связывается или сваривается арматурный каркас, который опускается в опалубку. Для армирования используется прут 8 – 12 мм в диаметре. Далее все заливается бетоном. После застывания получается монолитная фундаментная плита – прочная, не имеющая щелей, с точными размерами и необходимой толщины. Обычно такой фундамент требуется для подвижных грунтов.



Технология работ с железобетонной плитой



Самыми востребованными плитами в частном домостроении являются многопустотные железобетонные плиты с круглыми пустотами. Их можно заказать на заводе-производителе, откуда в назначенное время приедет машина с товаром. Но что делать дальше? Как эти плиты хранить, чтобы они не потрескались? А далее, когда начнется непосредственно монтаж плит: как отрезать лишнее? Как вырезать отверстие-люк на чердак? Подобных вопросом может возникать много, поэтому остановимся поподробнее на технологии работы с ЖБ плитой.



Как хранить железобетонные плиты

Несмотря на прочность железобетонных плит, не исключена возможность появления на них трещин. Причин всего две – неправильная транспортировка и неправильное хранение. Учитывая, сколько стоит железобетонная плита, с каждой из них необходимо обращаться бережно.

Хранение железобетонных плит:

  • Только в горизонтальном положении.
  • На достаточной высоте, чтобы плиты не касались грунта.
  • Под плиты необходимо подложить прочное надежное основание, способное выдержать большой вес, при этом оно не должно промокать и гнить. В противном случае влага может попасть в плиту, та намокнет, и появятся трещины.
  • Высота основания должна быть такой, чтобы даже в случае его проседания плиты не коснулись грунта. Если нижняя плита соприкоснется с влажной землей, трещины могут появиться не только на ней, но и на вышерасположенных.
  • Между плитами в одном штабеле укладываются деревянные рейки толщиной 40 – 50 мм. Они должны располагаться строго одна над другой и на расстоянии 20 – 40 см от края.
  • Максимальное количество плит в одном штабеле при условии достаточно прочного основания должно быть 8 – 10 штук.
  • Не стоит хранить их в вертикально-наклоненном положении, опирая на стену.

Эти советы помогут уберечь плиты от появления трещин.



Как укоротить пустотную железобетонную плиту



Среди всех типовых изделий, которые может изготовить завод, всегда можно найти плиты нужного размера. Но бывают ситуации, когда по разным причинам плиту необходимо укоротить либо по длине, либо по ширине. Для этого потребуется болгарка, лом и молоток-кулачок.

Разрезание плиты поперек/по ширине:

  • Укладываем плиту горизонтально на подкладку.
  • Наносим на поверхность плиты линию разметки, по которой будем резать.
  • Подкладка должна находиться строго под этой линией.
  • Болгаркой с диском по бетону режем плиту по линии, разрезая верхнюю часть плиты.
  • Молотком-кулачком простукиваем плиту на месте пустот по всей ее ширине. Обычно 3 – 5 ударов достаточно, чтобы разрубить плиту в месте пустот.
  • Для разрубывания ребер наносим удары по ним тем же кулачком, только не сверху, а сбоку.
  • Разрушенный до половины кусок плиты будет под собственным весом провисать, так что между частями можно легко просунуть лом. С помощью лома пробиваем нижнюю стенку в самом тонком месте круглого отверстия плиты.
  • Снизу должна находиться арматура, очищаем ее от остатков бетона и разрезаем болгаркой.

Край плиты будет не таким ровным, как у заводского изделия, так что его необходимо на достаточное расстояние заглубить на стену опирания.

Разрезание плиты вдоль/по длине:

  • Плиту также укладываем на подпорки в горизонтальное положение, чертим линию отреза.
  • Болгаркой делаем надрез по линии.
  • Затем молотком простукиваем по всей линии. Разрушить верхнюю стенку плиты будет просто, так как надрез будет проходить по линии пустотного отверстия.
  • Разрушаем нижнюю стенку таким же способом.
  • Если встречаются арматурные прутья диаметром 3 – 8 мм, разрезаем их болгаркой.

Важно! Обратите внимание, что арматура в железобетонной плите может быть напряжена, поэтому ее нельзя дорезать до самого конца. Иначе арматура может зажать диск болгарки. Прут разрезается не до конца, а оставшийся кусочек отбивается ударом молотка или лома.



Как положить железобетонные плиты, если их не хватает по ширине помещения



Что делать, если суммарной ширины всех плит не достаточно, чтобы перекрыть все помещение. Остается, например, 500 мм, которые можно отрезать от новой плиты, а можно попытаться заделать другим способом.

Способ 1. Оставляем зазоры по бокам:

  • Общий зазор разбиваем на две части по 250 мм. Первую плиту перекрытия укладываем на расстоянии 250 мм от края стены.
  • Все остальные плиты укладываем впритык, без щелей.
  • Между последней плитой и стеной тоже должен оставаться зазор в 250 мм.
  • Берем шлакоблок с длиной не менее 500 мм, укладываем его тычковой стороной к плите на цементный раствор.
  • Выполняем кладку из шлакоблока по образцу, упирая его тычком в плиту. С обеих сторон помещения.

Когда продолжится возводиться стена, ее кладка прижмет шлакоблок еще сильнее и зафиксирует окончательно. Для большей надежности при выполнении стяжки пола на верхнем этаже можно использовать армирующую сетку из прута диаметром 6 мм.

Способ 2. Оставляем зазоры между плитами:

  • Распределяем общий размер зазора между всеми плитами. Например, ширина помещения 7800 мм, плита шириной 1200 мм. Делаем расчеты: 7800/1200=6,5. Целое кол-во плит умножаем на ширину каждой 6х1200=7200 мм, отнимаем от общей ширины помещения 7800 – 7200 = 600 мм. Целых плит у нас 6, так что зазоров между ними будет 5, делим 600/5=120 мм. Итого у нас должно быть пять зазоров по 120 мм.
  • Первую плиту укладываем впритык к стене.
  •  Следующую с отступом 120 мм.
  • Все остальные тоже с отступом 120 мм. Последняя должна примыкать к стене.
  • Под зазорами подвязываем опалубку.
  • Внутрь вставляем каркас из арматуры и подвязываем его к плитам.
  • Заливаем бетоном.

Все дальнейшие работы можно продолжать только после того, как бетон в зазорах между плитами наберет максимальную прочность.



Как вырезать люк на чердак в пустотной железобетонной плите



При укладке железобетонных плит на чердачное перекрытие практически всегда возникает потребность в том, чтобы вырезать в перекрытии люк, ведущий на чердак.

Главное правило: люк всегда вырезается на стыке двух плит, а не в одной плите.

Допустимые размеры люка зависят от ширины железобетонной плиты и ее нагруженности. Чем шире плита и менее нагружена, тем больший люк можно вырезать. Размеры люка подбираются из расчета размеров лестниц: 600х1200 мм, 600х1300 мм, 700х1200 мм, 700х1300 мм и 700х1400 мм.

Большая сторона люка размещается вдоль плит. Например, отверстие 600х1200 мм делается так: на стыке плит делается надрез, затем одна плита разрезается на 300 мм, противоположная на 300 мм, а затем делается разрез вдоль 1200 мм.



Как укладывать железобетонные плиты



С основными вопросами о работе с плитами разобрались, теперь самое главное – укладка перекрытий. Несмотря на кажущуюся простоту  алгоритма работ, все же есть такие нюансы, которые обязательно необходимо знать и учитывать. Еще до того как заказывать плиты на заводе, необходимо выполнить все подготовительные мероприятия, так как когда приедет машина с плитами, все должно быть готово к укладке.



Подготовительные работы

Задача перваяидеальная поверхность опирания. Имеется в виду идеальный горизонт без чудовищного перепада высот в 4 – 5 см. Это недопустимо. Проверяем поверхность стен, если есть существенные недочеты, выравниваем плоскость с помощью бетонного раствора. Соответственно, придется ждать, пока он наберет максимальную прочность, и только затем начинать укладку.

Задача втораяпрочность зоны опирания. Если дом выполнен из каменных материалов – кирпича, бетона, блоков, то дополнительных действий не потребуется.

Важно! Если стены выполнены из газоблоков или пеноблоков, то перед укладкой железобетонных плит перекрытия необходимо залить армопояс. По всему периметру здания выполняется опалубка, внутрь вставляется арматурный каркас из прута 8 – 12 мм. Затем все заливается бетоном. Дальнейшие работы возможны только после застывания бетона.

Задача третьяустановка монтажных вышек. Они нужны для того, чтобы принять на себя вес плиты, если по какой-то причине она соскользнет с поверхности опирания. Вышка используется только в процессе монтажа, затем она убирается.



Укладка железобетонных плит с помощью крана



Когда все подготовительные работы завершены, все, что должно высохнуть и набрать прочность, высохло и набрало прочность, можно заказывать плиты. Для их разгрузки и укладки понадобится кран, в зависимости от размеров и веса железобетонной плиты он может иметь грузоподъемность от 3 до 7 т.

Выполнять укладку плит можно непосредственно с машины без разгрузки. Для этого у прораба на стройке должна быть проектная документация на дом, в которой указана схема расположения плит.

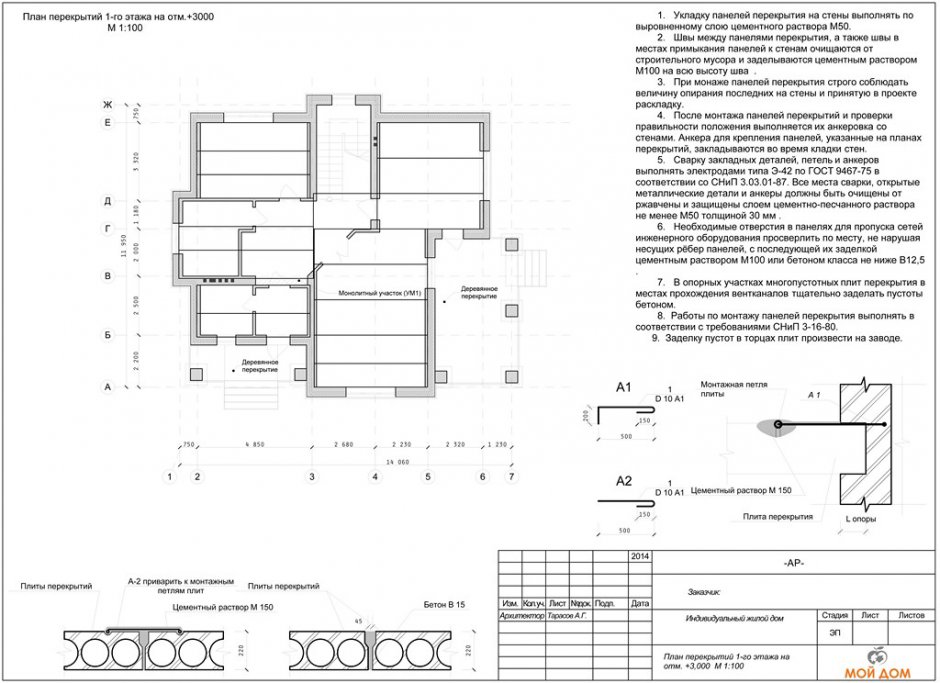

Укладка железобетонных плит – схема

Этапы работ:

  • Сначала необходимо подготовить поверхность опирания. На глубине 150 мм наносится бетонный раствор слоем 2 – 3 см. Необходимо замазать всю поверхность, на которую сейчас будут укладываться плиты. Если способ опирания на две стороны, то только с противоположных стен. Если способ опирания на три стороны, то необходимо нанести раствор на три стены. Укладывать сверху плиту можно, когда раствор наберет 50% своей прочности.
  • В это время крановщик может зацеплять и поднимать одну из плит.
  • Подается сигнал крановщику, можно опускать плиту на подготовленное место. Человек уходит на безопасное расстояние. Удерживая плиту баграми, разворачивают ее, чтобы погасить раскачивание.
  • Когда плита будет уже совсем близко, два человека – один на одной стене, другой – на противоположной, аккуратно направляют плиту на нужное место. Плита должна опираться на стены минимум на  120 мм, лучше на 150 мм. Лишний раствор плита выдавит и займет удобное место, распределив равномерно нагрузку на основание.
  • После полного выравнивания плиты, которое можно сделать с помощью лома, с монтажных ушек снимаются стропы. Выравнивание плиты можно делать только вдоль зоны укладки, ни в коем случае не поперек, иначе стены могут завалиться. Подается сигнал крановщику забрать стропы.
  • Далее процедура повторяется для всех остальных плит. При этом необходимо выравнивать плиты по нижнему краю, который будет потолком в комнате. Для этого плиты укладываются более широкой стороной вниз, а конусообразной выемкой вверх.

Важно! В некоторых источниках Вы можете встретить рекомендацию помимо раствора подкладывать под плиты арматуру в районе опирания. Это объясняется тем, что так ее удобнее двигать и ровнять, чем без ничего. На самом деле подкладывать арматуру нельзя, это запрещено ТТК. Во-первых, будет неравномерно распределена нагрузка, во-вторых, плита будет легко скользить по арматуре, поэтому может съехать с места.

Если предусмотрен нестандартный вариант опирания плиты, то для этого существуют специальные стальные элементы. Но лучше такие работы не выполнять без специалиста.



Связывание плит между собой – анкеровка

Так называемая анкеровка может выполняться различными способами – связыванием плит между собой арматурой или обустройством кольцевого анкера, в котором плиты будут зажаты со всех сторон.

К специальным крепежным элементам на железобетонной плите привариваются пруты диаметром 12 мм, соединяя плиты между собой. У разных производителей расположение подобных элементов предусмотрено по-разному. Самым оптимальным считается, когда данные пруты располагаются по диагонали к плите, т.е. связывают точки не на одном уровне, а со смещением.

Анкеровка плит производится не только между собой, но и со стеной. Для этого в ней должна быть вмурована арматура заранее.

Кольцевой анкер чем-то напоминает армопояс. По всему периметру плит выполняется опалубка шириной 10 – 15 см, в нее вставляется каркас, в углах которого арматура загнута. Затем в опалубку заливается бетон. Получившаяся конструкция получается очень прочной.



Заделка стыков между железобетонными плитами

Стыки между плитами перекрытия, их еще называют рустами, заполняются мелкозернистым бетоном марки М150. Если щели большие, то под ними устанавливается доска/опалубка. Все работы по заделке рустов начинают только после того, как все плиты связаны между собой. Полную нагрузку плита сможет выдерживать уже на следующий день. Естественно, если щели между плитами не слишком большие.



Заделка пустот на торцах в плитах

Пустоты на торцах плит необходимо заполнить чем-то хотя бы на 20 – 30 см вглубь. Это необходимо для того, чтобы плиты не промерзали и не пропускали холод с улицы. В пустоты можно затолкнуть минеральную вату, можно заполнить их бетонным раствором, заткнуть готовыми бетонными пробками или заполнить бутовочным кирпичом и заделать раствором.

Заделывать пустоты в плитах перекрытия необходимо не только с тех сторон, которые опираются на наружные стены, но и с тех, которые находятся внутри дома и опираются на внутренние перегородки.

Все работы по укладке плит занимают несколько часов, от 2-х до 4-х. Так как оплата крана почасовая, его можно отпустить сразу после укладки плит на перекрытие. А анкеровку, заполнение рустов и пустот в торцах можно выполнять самостоятельно, не спеша и не оглядываясь на время.
