Установка подрозетников: как провести монтаж самостоятельно

В благополучно забытые времена глобального дефицита скрытые розетки устанавливались навечно. Колодка с клеммами буквально замуровывалась в бетоне либо в кирпичной стене. Иногда совсем без монтажной коробки. О собственноручном ремонте электрической точки простые граждане мечтать не имели права. Сейчас с фиксацией и подключением модернизированного устройства без проблем справится новичок в электротехническом деле. Разработчиками розеток досконально продуман и отшлифован весь процесс их монтажа. Важным моментом процесса является установка подрозетников, благодаря которым ремонт и замена приборов не вызывает мизерных затруднений.

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

  • Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
  • Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
  • Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» до

Инструкция по установке подрозетника: этапы + фото

Если подрозетник рассмотреть более детально, тогда можно понять о том, что он представляет собою металлический, но чаще всего пластиковый стакан, в который в дальнейшем будет устанавливаться розетка или выключатель. Установка подрозетника не представляет ничего сложного, но иногда она может иметь ряд определенных особенностей.

В зависимости от материалов из которых выполнена стена (кирпич, бетон, гипс или дерево) монтаж подрозетника может иметь определенные особенности. В этой статье вы найдете информацию и узнаете о том, как установить подрозетник в бетонную, кирпичную, деревянную или гипсокартонную стену своими руками. В статье вы также найдете фото, которые подробно описывают каждую технологию.

На что обратить внимание?

Перед тем как вы выполните монтаж обязательно следует выбрать тип подрозетника, который вы будете использовать. Современный рынок готов предложить вашему вниманию следующие типы стаканов под розетки и выключатели:

  • Пластиковые конструкции, которые не имеют прижимных лапок. Этот вид необходимо использовать в бетонной или кирпичной стене.
  • Подрозетник с прижимными лапками. Этот тип конструкции отлично подойдет для гипсокартона или пластиковых панелей.
  • Металлические конструкции с дном и без дна. Раньше эти конструкции использовали в старых домах. На сегодняшний день эти конструкции можно использовать для того чтобы провести проводку в деревянном доме. В правилах ПУЭ можно найти информацию о том, что выполнять установку розеток и выключателей в дереве можно только с помощью металлических подрозетников.

Если вы уже успели определиться с типом конструкции, которую планируете выбрать, тогда приступайте к подготовительным работам.

Подготовительный этап

Чтобы установить подрозетник своими руками вам необходимо помнить о том, что потребуется выполнить подготовительные работы. Для выполнения этих работ могут потребоваться следующие инструменты:

  1. Перфоратор.
  2. Специальная коронка для гипса, кирпича, бетона.
  3. Уровень и маркер.
  4. Шпаклевка.
  5. Зубило и молоток.

Это основные материалы, которые могут потребоваться. Если вы их подготовили, тогда можете приступать к установке подрозетника в стену. Теперь пришло время изучить технологию монтажа, которая поможет выполнить ряд задач.

Технология монтажа

В бетоне

Если вам необходимо установить подрозетник в бетонной или кирпичной стене, тогда помните, что необходимо действовать следующим образом:

  1. На поверхности стены выполните разметку. Для этого может потребоваться строительный уровень и маркер. Высота установки розеток должна подбираться самостоятельно. Перед этим мы рекомендуем изучить нормы СНиП, а также ГОСТ. После этого поставьте на стене крестик, а затем и прислоните подрозетник.
  1. Возьмите перфоратор и коронку по бетону и приступайте к сверлению. Сверлить штробу необходимо примерно на 5 мм глубже, чем высота подрозетника. Если у вас нет коронок, тогда можете воспользоваться дрелью, а затем с помощью зубила выбить сердцевину. Также при необходимости можно сделать квадратное отверстие с помощью болгарки.

  1. После того, как вы закончите штробу ее необходимо очистить. После этого можете вставить подрозетник и примерить, как он будет выглядеть. Благодаря этому с уверенностью можно сказать о том, что в дальнейшем вы больше не столкнетесь с трудностями во время установки.

  1. Разведите раствор, который потребуется для того чтобы вмазать подрозетник в стену. Хороший раствор можно приготовить из гипсовой шпаклевки, алебастра и воды.
  1. Теперь вы можете смочить отверстие шпателем и набросать раствор внутрь. После этого можно просто закрепить подрозетник заподлицо со стеной. Шурупы, которые расположены сбоку должны быть параллельно полу.
  1. Теперь вы можете замазать края и удалить с конструкции лишний раствор. После зачистки стакана для розетки или выключателя можно приступать к монтажу.

Этот простой способ, который мы указали поможет самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока, а также газобетона. Если вы планируете увидеть сущность монтажа, тогда можете посмотреть видео, которое размещено ниже:

Это все процессы, которые потребуется сделать для установки подрозетника в гипсокартонную стену своими руками. Как видите, здесь нет ничего сложного и с подобными задачами может справиться практически каждый человек. Если гипсовая стена еще обделана кафелем, тогда технология может значительно отличаться. На видео ниже вы можете увидеть, как выглядит технология крепления стакана под керамической плиткой.

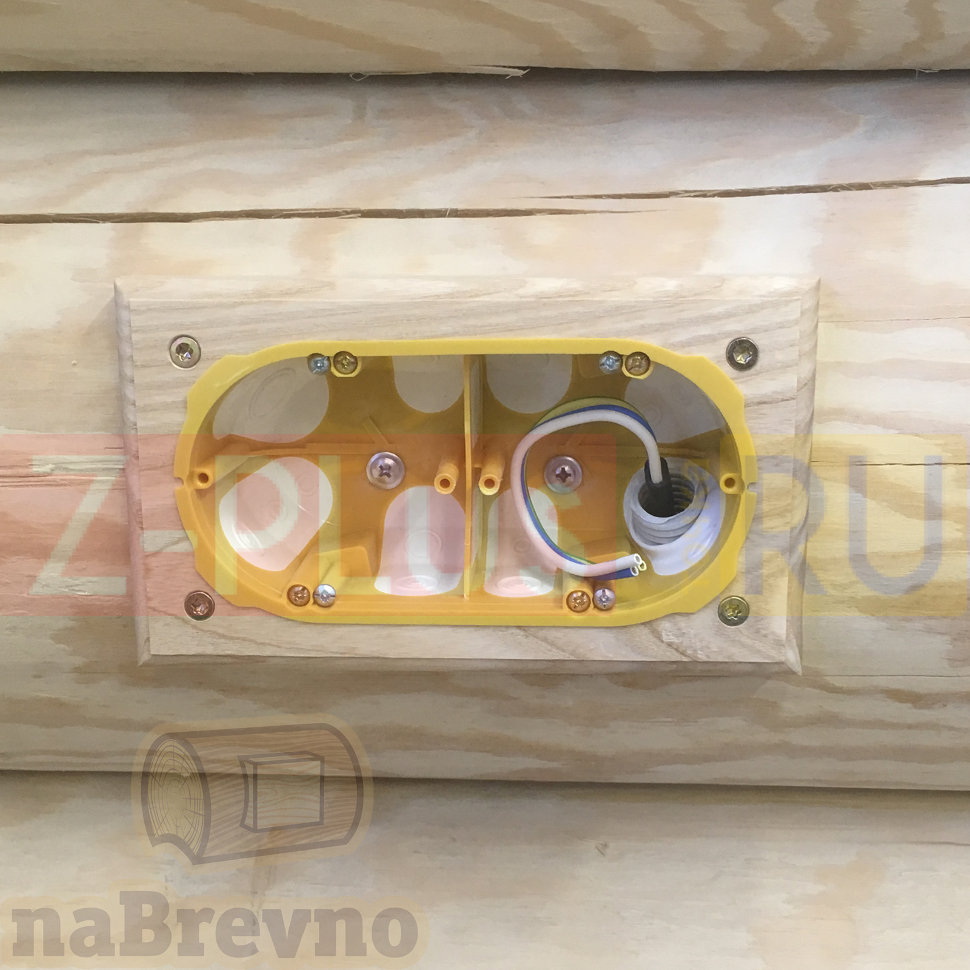

В дереве

Последним вариантом считается подключение подрозетника в деревянной стене. Если вы решили выполнить скрытую проводку в деревянном доме, тогда помните, что потребуется выполнить установку металлического подрозетника в дерево.

Чтобы сделать отверстия для стакана в дереве потребуется приобрести специальную коронку. В деревянном доме вам лучше всего выполнить монтаж открытой проводки.

Советы по монтажу

Теперь вы знаете все способы установки подрозетника в стену своими руками. Теперь мы хотим представить вашему вниманию советы, которые позволят правильно монтировать стаканы в штробах. Вот основные советы, которые следует учесть во время монтажа:

  1. Если стены обделаны панелями ПВХ, тогда лучше всего приобрести подрозетник, который предназначается для гипсокартона. Эти конструкции имеют специальные зубцы, которые позволяют надежно зафиксироваться в стене.
  2. Выполнять установку необходимо после того, как стены будут поштукатуренные. Если вы сначала выполните монтаж, а затем поштукатурите стены, тогда возможно не получиться установить розетку заподлицо. Именно поэтому выполнять монтаж необходимо после отделки штукатуркой.
  3. Проверять горизонтальность розетки необходимо с помощью строительного уровня. Благодаря этому вы сможете избежать образовавшихся перекосов.
  4. Во время замены электропроводки старые отверстия можно оставить. Если они подходят под высоту подрозетника изменять их не стоит. Если отверстия не устраивают, тогда их необходимо замазать и сделать новое.

Это все советы, которые мы хотели предложить вашему вниманию. Надеемся, что они будут полезными и теперь вы точно знаете, как установить подрозетник своими руками.

Монтаж подрозетников в гипсокартон | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.



Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

  • внешний диаметр (d2)
  • глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения. К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.

Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.

Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке. При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника. Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).



Коронка по гипсокартону

Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.

Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).

Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.



Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.

Отверстия для подрозетников готовы.



Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т. к. они мешают при установке подрозетника в высверленное отверстие.

Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.

Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.

Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.

Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.

Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене. Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.

После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.
