Как самостоятельно сделать штробу

Штраба — канавка в бетоне, кирпиче или штукатурном слое для прокладки, проводки коммуникаций (электропроводка, трубопроводы).

В подавляющем большинстве случаев при монтаже скрытой электропроводки никак не обойтись без такой грязной и шумной процедуры, как штробление.

Провода и кабели надо прятать, а как это сделать без штробы, если перед нами просто ровная стена из бетона или кирпича? Тем более, что жгут этих проводов подчас получается более чем внушительный, особенно в местах подключения к квартирному распределительному щиту.

1. Разметка

О штроблении и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.

На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня. Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.

Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля. Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.

2. Штробление

Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.

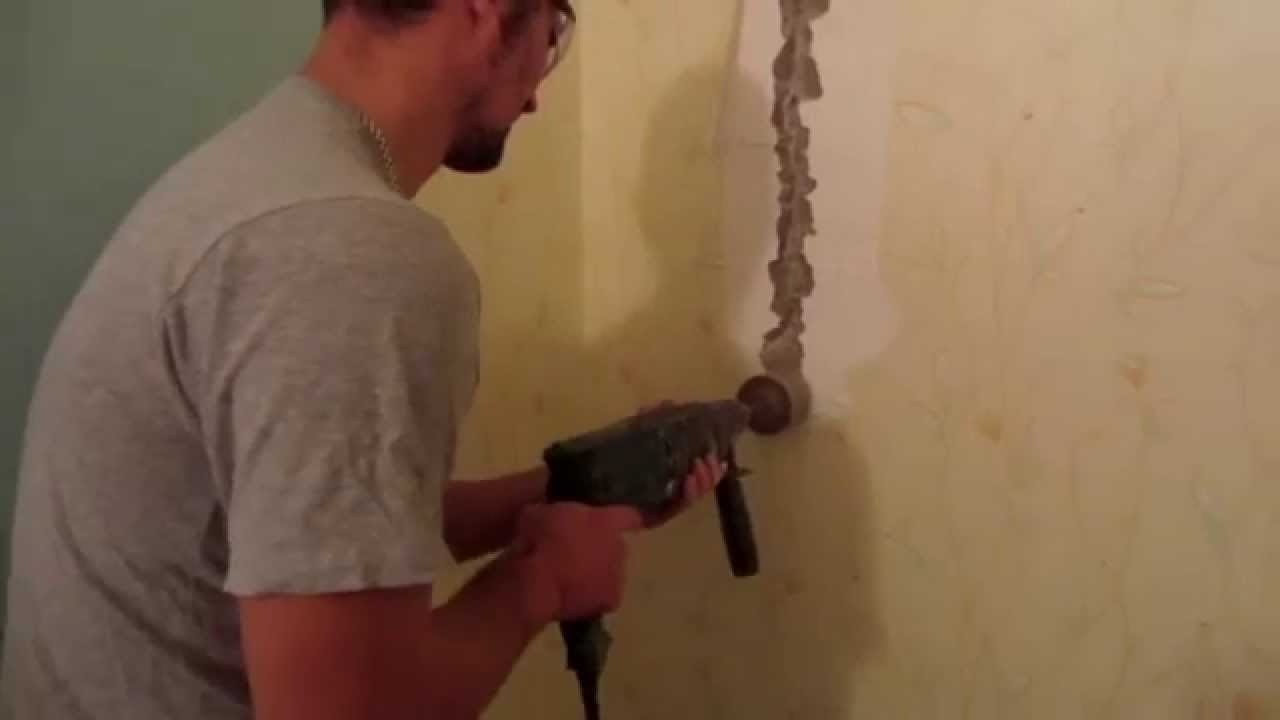

Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы. Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.

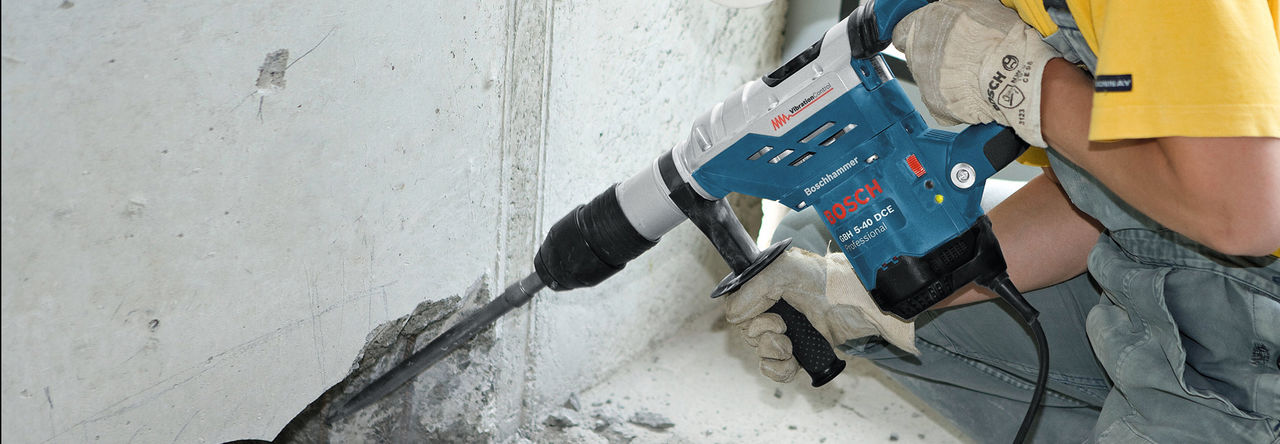

Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.

Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.

И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.

В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора. Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.

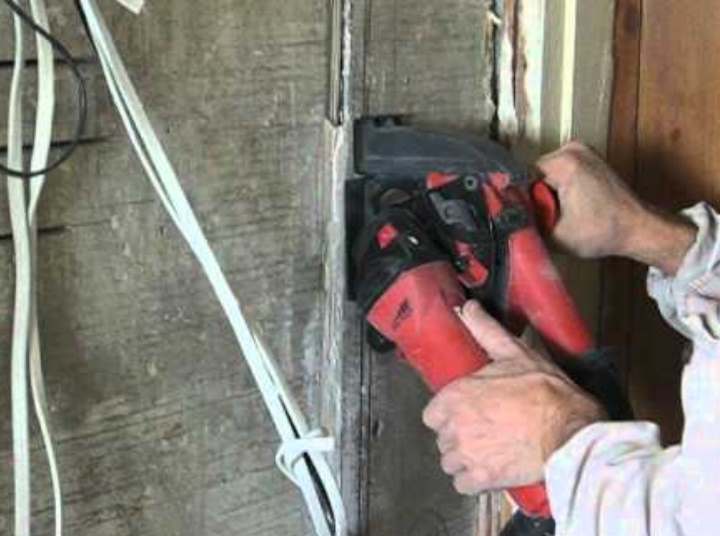

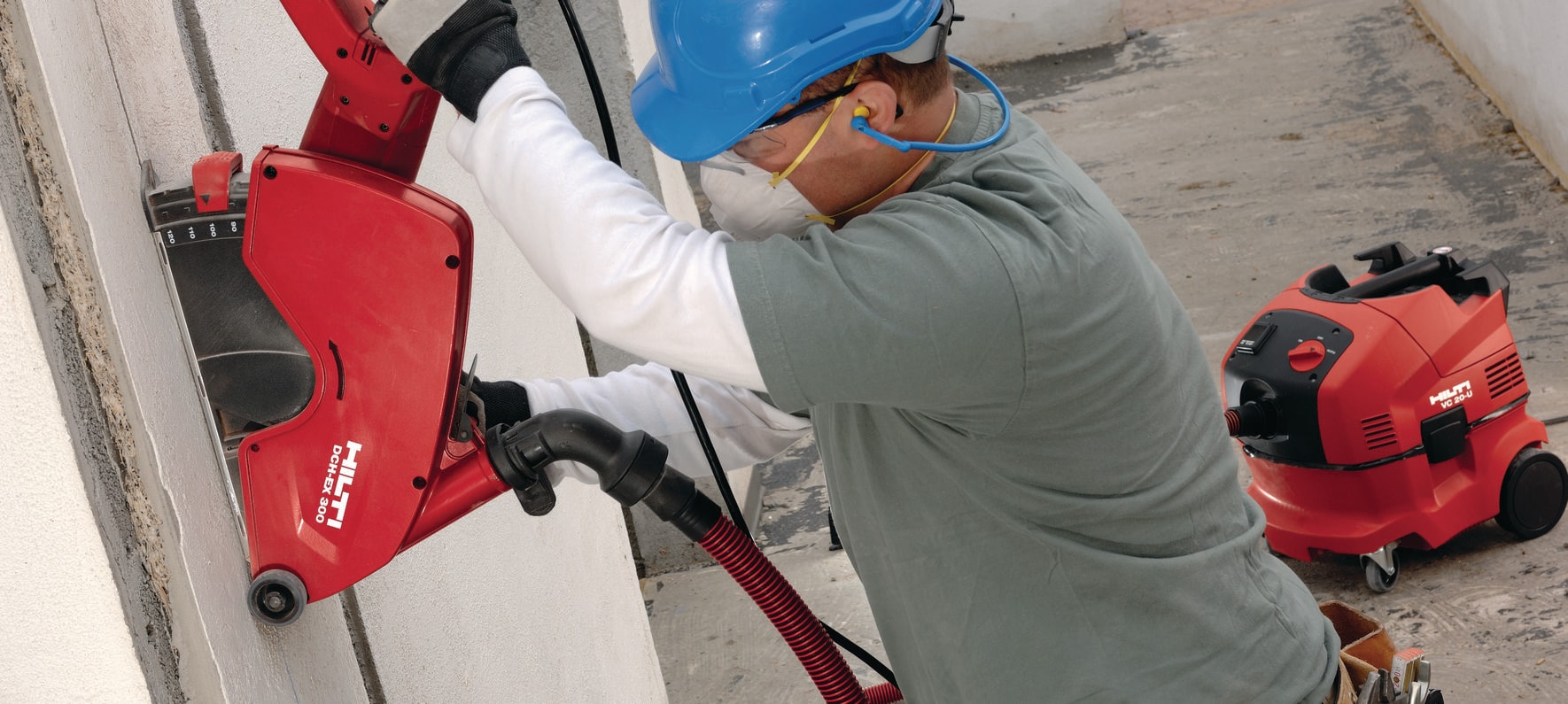

Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу. Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.

У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком. Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.

Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже. Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.

3. Монтаж кабеля

И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.

Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.

Закрепить же кабель в штробе можно одним из следующих способов:

3.1 При помощи перфорированной полосы. Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.

3.2 Посредством монтажной алюминиевой полосы. Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.

Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.

3.3 Вполне возможно крепить кабель при помощи алебастра. Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.

3.4 Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов. Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей. Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.

Ранее ЭлектроВести писали, что Google 28 июля анонсировал план по укладке нового трансатлантического кабеля Grace Hopper, который пройдет между США, Великобританией и Испанией, чтобы улучшить качество связи.

По материалам: electrik.info.

Как пробить ровные штробы в стене или на потолке – Блог Stroyremontiruy

Если вы решили пробить штробы самостоятельно, то отложите на десяток-другой минут работу в сторону и прочитайте нашу инструкцию, в противном случае возможны неприятности и процесс придётся начинать заново. Ниже мы опишем, как пробивать штробы с учётом материала стен и на потолке, а также укажем основные правила штробления.

Подготовка к штроблению

Для начала надо подготовить инструмент, очистить стену от старого покрытия и сделать на ней разметку. Так как пробивать штробы можно полностью вручную с помощью зубила и молотка и в наполовину автоматизированном варианте с помощью перфоратора и болгарки, то подготовьте необходимый инструмент заранее и проверьте его работоспособность.

Для ручной работы, которая подойдёт, если объём маленький и штробить надо газосиликатные перегородки или старую штукатурку, готовьте широкое зубило и молоток, а для упрощения задачи или при большом объёме штробления понадобиться болгарка с алмазным диском от 15 см и перфоратор с насадкой «лопатка» или «ударное сверло». Также без перфоратора не обойтись, если пробивать штробы придётся в бетоне, а для розеток понадобится специальная насадка «тюльпан».

Инструкция

Кроме перфоратора, болгарки, зубила и молотка (по выбору) пригодится фотоаппарат, карандаш или строительный шнур для разметки. Разметку надо делать, отступив от пола или потолка 15–20 см и только в горизонтальной или вертикальной плоскости, по диагонали штробы не делаются! Также важно не подводить будущую проводку близко к газовым приборам (не ближе 40 см), ведь малейшая искра при замыкании может привести к возгоранию.

Если используется перфоратор и сверло, а стена имеет мягкий материал, то по линии пробивается отверстие и инструмент, не выключая его, уводят далее по линии разметки, таким образом, получается продолговатое отверстие.

Перед началом штробления стен и (или) потолка, но после разметки, можно сфотографировать схему на стене – в этом случае при желании в дальнейшем повесить на стену, например, картину не нужно будет покупать индикатор для поиска скрытой проводки.

Советы мастера

Вот несколько советов:

— Ширина штроб зависит от размера кабеля, как правило, достаточно ширины в 1–2 см и глубины в 2 см.
— Если помещение уже используется для работы или проживания, то закройте мебель плёнкой, даже если работать планируется немного при использовании ручного инструмента.
— Старые несущие стены нужно штробить особенно аккуратно, глубина штроб не должна превышать 2 см даже при крупном кабеле проводки.
— Если в работе используется болгарка и алмазный круг, то закрывайте глаза!

Проще всего штробить штукатурку и газосиликатные блоки, несколько сложнее работать с кирпичной кладкой и не обойтись без хорошего перфоратора при прокладке каналов в бетонных стенах и на потолке. При большом объёме работы сначала прорезайте две параллельные линии болгаркой (фото 2), а потом выбивайте между ними материал перфоратором – это на 20-30% ускорит темп штробления. При профессиональном штроблении можно использовать штроборез.

О том, как потом заделать штробы в стене вы узнаете, перейдя по ссылке, там же можно почитать об оптимальном материале для фиксации в каналах проводки.

Как штробить стены под проводку – все способы и применяемые инструменты

Штробление стен производят при скрытой прокладке электрических проводов и магистралей отопления или водоснабжения. Для резки коротких канавок используют ручной инструмент, но для увеличения производительности и повышения качества работ применяют электрические приспособления. Владелец квартиры или дома может самостоятельно нарезать борозды в перегородках и проложить коммуникации, снижая затраты на проведение ремонта.

В каких случаях штробят стены под проводку?

Создание штробы — неизменный атрибут скрытой проводки. Под штробой понимается углубление, сделанное в бетоне, кирпиче, штукатурке или другом материале для укладки проводов. С помощью последних бытовое напряжение подводится к розеткам, выключателям и светильникам.

Альтернативный вариант — создание наружной проводки, когда провода находятся на поверхности стены или укладываются в специальные короба.

Скрытая проводка более востребована, ведь с ее помощью можно спрятать коммуникации в стены и тем самым улучшить внешний вид интерьера.

Проблема в том, что создание штробы требует подготовки, немалых физических усилий и затрат времени. Кроме того, важно знать требование ПУЭ и ПТЭ, без учета которых монтаж проводки может привести ко многим проблемам.

А также важно изучить постановление 508-ПП «Об организации переустройства и (или) перепланировки жилых и нежилых помещений в многоквартирных домах и жилых домах».

Какие стены бывают в домах, и какой инструмент выбрать для конкретного случая

Перед рассмотрением технологии разберемся, какие бывают стены в домах/квартирах и приведем рекомендации по применяемому инструменту.

Выделим основные моменты:

Древесина. Стены из этого материала требуют особого внимания при создании штробы, ведь от правильности работы зависит пожаробезопасность и защита проводов от случайного повреждения. Для работы можно использовать циркулярную пилу или ручной фрезер. Лучшее решение — вообще отказаться от штробления в дереве, отдав предпочтение наружной проводке или применению кабель-каналов, изготовленных «под дерево».
Бетон. Плиты из этого материала трудно поддаются воздействию, поэтому лучшее решение — применение штробореза. В качестве альтернативы допускается применение болгарки или перфоратора, но в таком случае на изготовление штробы в стене пойдет больше времени и усилий.
Газобетон. Это мягкий материал, поэтому с его штроблением редко возникают трудности. Лучше всего использовать штроборез, предназначенный для газобетона. Можно задействовать самодельный инструмент в виде изогнутой трубки из металла с ручной на одной стороне и выступом для углублений на второй. Если такой девайс отсутствует, допускается применение УШМ или циркулярки, но в таком случае в помещении будет много пыли.
Кирпич. Штробление кирпичной стены нельзя назвать легким занятием, ведь материал обладает стойкостью к механическим воздействиям. При этом проводка в кирпиче делается в редких случаях. Как правило, по кирпичной стене укладывается кабель, после чего он закрывается слоем штукатурки. Последняя имеет толщину не меньше 30 мм, чего достаточно для кабелей 3х4 или 3х2,5 кв. мм. Если вам все-таки необходимо штробить кирпичную стену, можно использовать тот же инструмент, что и для бетонной стены.
Монолит. Монолитные плиты требуют такого же подхода, как и бетон с кирпичом. Здесь лучше использовать штроборез, а в крайних случаях подойдет ударный перфоратор или болгарка. Помните, что при выполнении работы будет много пыли, поэтому применение очков и респиратор.

От правильности выбора инструмента зависит не только время изготовления штробы, но и ее качество. Если есть возможность купить или арендовать штроборез, сделайте это.

Применение обычного зубила и молотка может подойти только для штукатурки, но даже здесь работа занимает больше времени и требует огромных усилий (особенно, если речь идет о прокладке проводки всего дома или квартиры).

Большее подробно про то, чем штробить стены, выполненные из разных материалов, мы расскажем дальше.

Сверление или штробление

Высверливание ниш подрозетников — это одна из самых трудозатратных операций при монтаже всей черновой электрики.
Зачастую, для изготовления 3-х отверстий под углубленный блок розеток, уходит не меньше времени, чем на все вместе взятые штробы, походящие к этой нише.

На сегодняшний день существует три основных способа выполнения этой работы:

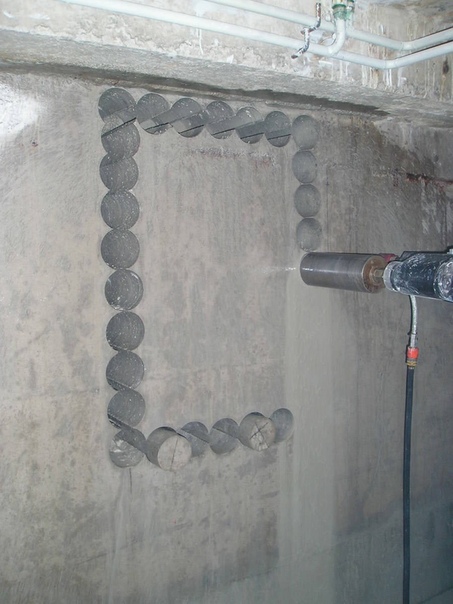

алмазная коронка + перфоратор безударного типа

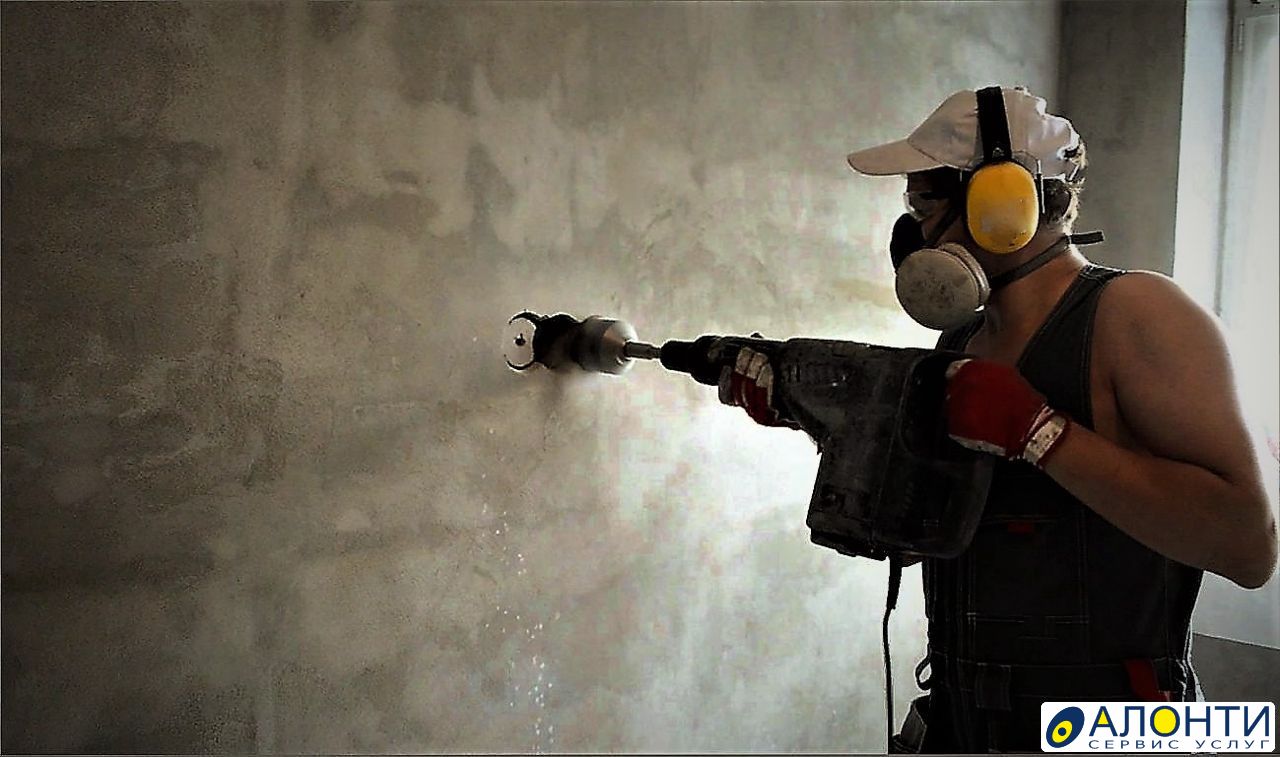

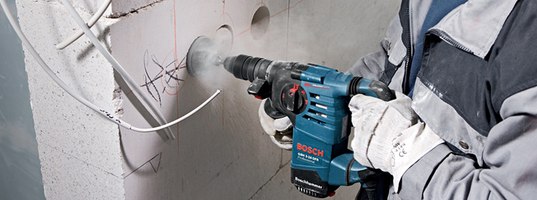

буровая коронка ударного типа для перфораторов SDS plus или SDS max

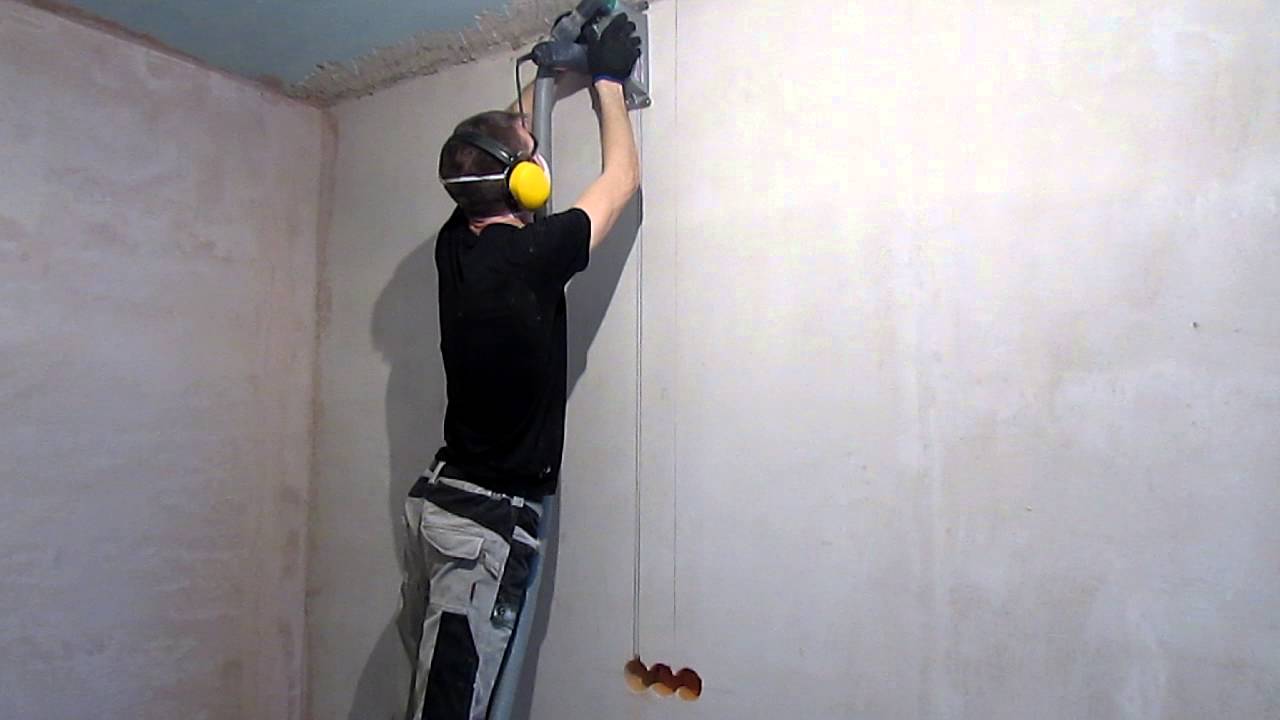

стенорезная машинка с дисками на 230мм

Самым простым, быстрым и эффективным по трудозатратам является третий вариант. Почему это именно так, можно объяснить несколькими доводами.

максимальная универсальность

Стенорез-штроборез справляется с любым материалом, начиная от пеноблока и заканчивая высокопрочным армированным бетоном. Соответственно коронки ударного типа SDS plus здесь отпадают.

При попадании на арматуру, коронок просто не напасешься. Это только в рекламе они режут ее как по маслу.

деликатное отношение к поверхности

Допустим у вас есть кладка, которую положили буквально пару дней назад, затем отштукатурили и на первый взгляд все высохло. Но стоит подолбить ее перфоратором SDS max и вы убедитесь, что штукатуров придется вызывать еще раз. Либо самому выполнять работу за них.

Даже с учетом того, что у перфоратора есть возможность работать “вполсилы”, это не гарантирует, что между блоками в стыках не появятся микротрещины, которые со временем станут еще шире.

При резке стенорезом, материал стен совершенно не сопротивляется диску, поэтому подобных повреждений здесь не происходит. Более того, после вырезания штробы или ниши, можно применить обычную стамеску, и аккуратно выдолбить все что нужно изнутри.

Опять же без использования перфоратора и его ударов.

Конечно, профессионалы могут сделать аккуратные отверстия перфоратором и в голой не отштукатуренной бетонной стене. Однако электрику правильно делать именно после штукатурки, а не до.

арматура

Не всегда SDS-max перфоратор может пройти и прорезать арматуру. А в этом случае ни о каких углубленных подрозетниках 60мм и монтаже проводки без распаечных коробок и не мечтайте.

Правда при данной работе, никогда не забывайте про такой фактор, как несущие стены. О том, можно ли штробить в них и если да, то каким именно образом, читайте более подробно в конце статьи.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76. 13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2021 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

Глубина стробы до 20-30 мм, ширина — до 30 мм.
Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
В несущих стенах горизонтальные штробы производить не рекомендуется.
Запрещено использовать межплитный шов вместо штробной борозды.
При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
Сверлятся отверстия по линии всего намеченного контура;
При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Порядок работ

Штробление стен проходит в несколько этапов — подготовительный процесс и непосредственно создание углубления.

Рассмотрим этапы подробнее:

Освободите комнату от посторонних вещей. Уберите бытовую технику и мебель, подметите и помойте полы.
Закройте проем влажной тряпкой, чтобы исключить попадание пыли в жилые помещения.
Снимите обои, если они были на стенах.
Проверьте участки, где лежала старая проводка. При выявлении таковой уберите ее или отступите не меньше 100 мм.
Сделайте углубления с помощью выбранного инструмента (с учетом особенностей стен).
Очистите борозды и выполните их грунтование.
Дождитесь полного высыхания и уложите провода.
Смочите углубление водой (в небольшом количестве).
Заделайте углубление с помощью штукатурного раствора (строительный гипс) или шпаклевкой. Для большей надежности можно использовать армировочную сетку.

Помните, что штробы отличаются по целям применения. В них прокладываются не только провода, но и устанавливаются распаечные коробки, короба под розетки, трубы и выключатели.

Коробки для объединения проводов располагаются прямо под потолком, а углубления под розетки делается на высоте около 300 мм от нижней части комнаты.

Для работы потребуется две воронки на дрель — одна на 65, а вторая на 85 мм. Они устанавливаются на дрель и помогают в изготовлении специальных отверстий. Иногда бывают ситуации, когда необходимо перенести розетку с изготовлением штробы.

Чем штробить газобетон или пеноблоки

Газобетон — один из видов ячеистого материала, искусственный камень, применяемый во время строительных работ. При его изготовлении используется кварцевый песок, цемент, специальные газообразователи и дополнительные смеси.

Материал обладает хорошими качествами и удобен в строительстве. Он имеет мягкую структуру, поэтому со штроблением не возникает трудностей.

Чтобы штробить стены в газобетоне или пеноблоках, можно использоваться следующий инструмент:

Штроборез, позволяющий создать ровную штробу и уменьшить потери времени на выполнение работы.
Перфоратор.
Угловая штифмашинка.
Дрель.

Можно использовать:

Победитовую коронку на 68 мм.
Шуроповерт.

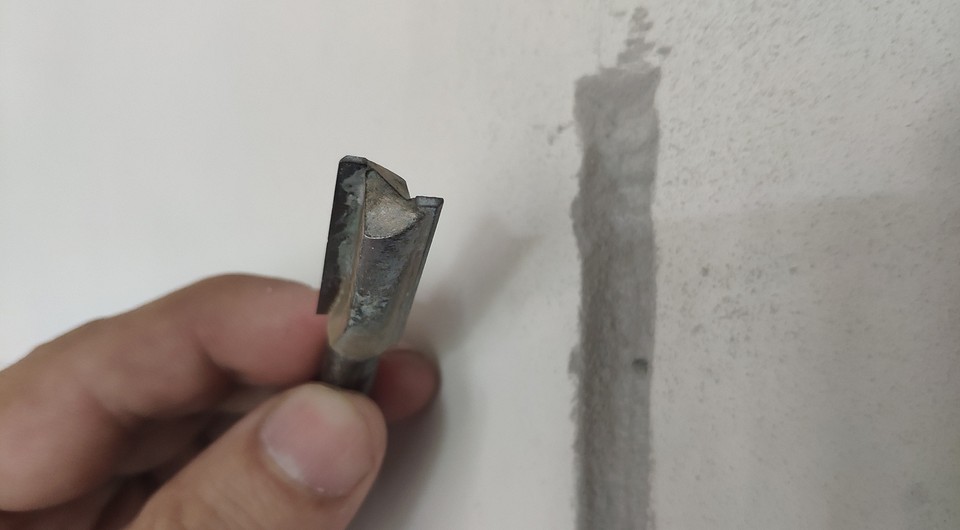

Пазовая прямая фреза по дереву на 8 мм. Т.к. газобетон мягкий – это будет отличным решением. Или можно использовать сверло такого же диаметра.
Профиль для гипсокартона – чтобы штроба была ровной.

В качестве альтернативы можно использовать зубило с молотком или самодельное устройство для штробления. В последнем случае применяется труба длинной 30-40 см с заостренным с одной стороны краем (про это мы упоминали выше).

Чем штробить кирпичные стены

Кирпич — искусственный камень, применяемый для строительства разных объектов. Изготавливается из кварцевого песка, обожженного сырца, необожженной глины или отсева известковых пород. Отличается по виду, форме и характеристикам.

Вне зависимого от применяемого материала кирпичные стены трудно поддаются штроблению, поэтому для выполнения работы рекомендуется применять профессиональный инструмент.

Оптимальные варианты:

Болгарка.
Штроборез.
Зубило и молоток (для коротких участков).

При штроблении необходимо быть осторожным, ведь кирпич имеет свойство крошится поэтому без защитных очков тут не обойтись.

Не большой лайфхак – использование сверла по керамике и шуруповёрта. Суть заключается в том, чтобы сверло по керамике использовать как фрезу, т.е. использовать для штробления кирпича боковые грани.

Выфрезирование канала происходит очень быстро и без пыли. Особенно данный лайфхак подойдет для силикатного кирпича.

Чем штробить монолит

Монолит — популярный строительный материал, применяемый при возведении разных объектов. Его особенность состоит в применении металлической арматуры и бетона, который заливается непосредственно на этапе строительства объекта.

Такая технология получила популярность, благодаря небольшой цене и высокой прочностью готовых ж/б конструкций.

Много вопросов касается разрешение на штробление в монолитных стенах.

Здесь можно учесть следующие моменты:

ГОСТ Р. 50571.15-97 разрешает монтировать проводку, если работа не влияет на функциональные особенности объекта;
СП 31-110-2003 — допускается монтаж скрытой, но не перетягиваемой проводки.

Запрещено делать проводку в бетонных колоннах, внешних стенах и шахтах лифтов.

Применяемый инструмент:

Угловая шлифмашинка.
Штроборез.
Перфоратор (на коротких участках).

Особенно тяжело поддается монолит из гранита, поэтому в этом случае лучше обратится к профессионалам.

Чем штробить бетон

Бетонные плиты — неизменный элемент современного строительства. С их помощью можно собирать дом, как конструктор, и тем самым ускорить процесс строительства. В составе таких элементов лежит бетон и металлическая арматура.

Для штробления рекомендуется применять следующий инструмент:

Болгарка с алмазным диском.
Штроборез.
Перфоратор (на коротких участках).

Не большой лайфхак – установите на болгарку сразу два алмазных диска, тем самым минимум в два раза сократите время на проделывание штробы.

Устройство штробы в бетоне. как сделать штробу

Часто в процессе ремонта вам необходимо сделать углубление в стене, чтобы, например, скрыть в нем электрическую проводку. Такое углубление называется штроба. Как сделать штробу в стене зависит от того, какие материалы были использованы при строительстве дома, а также для чего предназначается штроба.

Необходимые инструменты:

Штроборез – профессиональный инструмент, с его помощью можно сделать ровную и гладкую штробу в любом материале. Если вы задаетесь вопросом — «Как сделать штробу без пыли?» — вам следует использовать этот инструмент, но стоит учесть, что он довольно дорогостоящий и в основном используется мастерами.
Если вы решите заказать эту услугу – не забудьте сравнить цены.
В домашних условиях для устройства штробы подойдет перфоратор или болгарка с алмазным диском.
Так же можно пробить штробу с помощью ударной дрели.
Для штробления коротких отрезков можно использовать молоток и зубило.
Дополнительно вам понадобятся карандаш и строительный уровень.

Рассмотрим, как сделать штробу в бетоне с помощью перфоратора:

Первым делом на стене необходимо сделать разметку карандашом, используя строительный уровень, по которой будет производиться штробление.
На перфоратор устанавливается насадка – бур с обозначением SDS+, диаметром, подходящим для нужной ширины штробы.
В режиме сверления и удара по намеченной линии с минимальным расстоянием друг от друга делаются отверстия.
Затем меняем насадку на перфораторе на специальную пику, и переводим инструмент в режим удара.
Соединяем все отверстия между собой.
Неровные края ровняем зубилом.

Устройство штробы в кирпиче лучше доверить мастерам, так как это практически невыполнимо без специального оборудования.

Рассмотрим устройство штробы под трубу с помощью болгарки с алмазным диском:

Для начала наносим на стену разметку по ширине трубы в виде параллельных линий.
Далее по разметке болгаркой делаются прорези необходимой глубины.
Затем выбивается средняя часть с помощью перфоратора с насадкой – лопаткой или же зубилом.
Неровности на краях ровняются зубилом.

Необходимость в устройстве штробы под трубу часто связана с врезкой в действующую систему водоснабжения.

Источник: https://www.remcena.ru/article/ystroistvo_shtrobi_v_betone.html

Как штробить в панельном доме бетонную стенку

При выборе способа штробления определитесь с объемом работ и финансовыми возможностями. Для удобства приведем краткие инструкции для разных инструментов.

Молоток и зубило

Применение этих девайсов оправдано в случае, когда вам необходимо сделать небольшую штробу (до 60 — 100 см).

Алгоритм действий имеет следующий вид:

Выполните небольшие углубления по бокам штробы.
Поместите зубило вдоль проема и бейте по нему так, чтобы оно углублялось внутрь.
Уберите верхнюю часть по отмеченной полосе.
Углубите канавку до нужного уровня в 25 мм.
Очистите сделанные углубления от пыли и нанесите грунтовку.
После высыхания грунтовки уложите проводку и залепите ее гипсовым составом или штукатуркой, а после заделайте шпаклевкой.

Перфоратор

Более привлекательно с позиции эффективности выглядит перфоратор. В случае его применения от зубила и молотка можно отказаться.

Ударная дрель позволяет штробить в самых разных поверхностях, а для решения задачи потребуется небольшой бур и лопатка.

Инструкция:

Выполните отверстия на 25 мм глубиной. Постарайтесь, чтобы между ними было расстояние в 10 мм.
С применением лопатки объедините все сделанные ранее углубления.
Пройдитесь по штробе несколько раз для очистки проема (при необходимости).

Применение перфоратора — оптимальное решение, когда необходимо штробить сравнительно небольшой участок.

Болгарка

Для получения ровной штробы и ускорения процесса рекомендуется применение угловой шлифмашинки. Она справиться с любой поверхностью, в том числе бетонной стеной.

Алгоритм действий такой:

Запаситесь алмазным диском, ведь с другим ничего не выйдет, а также распоротом и защитными очками.
Выполните пару надпилов по всей продолжительности штробы. Следите за тем, чтобы линии были параллельными. Оптимальные показатели составляют от 20 до 25 мм ширины/глубины.
Уберите центр с применением зубила и молотка. Если под рукой имеется ударная дрель, задействуйте ее.

Если все сделать правильно, итоговое углубление под проводку будет выглядеть почти идеально. С пылью, как отмечалось выше, легко справиться с применением пылесоса или увлажнения стены.

Штроборез

Применение штробореза — лучшее решение для выполнения работ любой сложности.

Устройство состоит из следующих элементов:

Мощный двигатель, надежно защищенный от перегрузок.
Кожух с возможностью регулировки положения.
Дополнительная ручка.
Нескользящие ролики.
Визирная метка.
Режущие диски.
Боковая ручка и т. д.

Процесс проходит следующим образом:

Сделайте отметку, где вы будете штробить (нанесите линию карандашом).
Закрепите два алмазных круга.
Отрегулируйте положение кожуха.
Пройдитесь по участку, где должны находиться провода.
Подчистите остатки перфоратором или зубилом.

Применение штробореза гарантирует максимальную скорость решения задачи. Единственным минусом является высокая цена оборудования.

Штробление в стене из кирпича

Принцип создания штробы в стене из кирпича аналогичен инструкции, которая рассмотрена выше. Для решения задачи задействуйте любой из упомянутых выше инструментов.

Если на кирпич планируется наносить штукатурку, сначала закрепите кабель без изготовления штробы. Далее останется покрыть проводку слоем отделки.

Как сделать штробу

В процессе капитального ремонта иногда требуется замена проводки, а при строительстве – подвод в помещение электричества. Часто для этого необходимы штробы (углубления, канавки) в стене, которые позволяют скрыть проводку под штукатуркой, гипсокартоном, обоями или другими отделочными материалами. Многие не знают, как сделать штробу в бетоне, поэтому и переплачивают подрядчикам за выполнение данной работы.

Штробление предусматривает использование специальных инструментов – это может быть ударная дрель, перфоратор, болгарка или просто молоток и зубило. Для штробления небольших отрезков в стене подойдёт молоток и зубило, но для большого объема лучше выбрать инструменты «посерьёзнее».

На стройках для штробления стен в промышленных масштабах используют специально предназначенный для этой работы штроборез. С его помощью мастера быстро и эффективно делают ровные, гладкие штробы в стенах из любого материала. Однако профессиональный штроборез имеет высокую стоимость, поэтому его невыгодно покупать для дома.

Как работать?

Итак, у вас имеется перфоратор или вы позаимствовали у знакомых болгарку, какие нужны насадки? Если это перфоратор, то он должен быть предназначен для разного рода буров с хвостовиками SDS+. Если это болгарка, тогда берите алмазный диск по бетону. Также выбирайте инструмент, исходя из ширины необходимых штроб – перфоратор делает более широкие штробы, болгарка – узкие.

Работа с перфоратором:
штробу выбивают насадкой по типу пики или зубила, держа инструмент под углом 45 градусов.
Работа с ударной дрелью:
сначала на стене чертят линии будущих штроб, затем по линии высверливают отверстия на расстоянии 10мм друг от друга. После этого переключают дрель в режим молотка и выбивают штробу по линии между отверстиями. В итоге получается узкий канал для проводов, края которого лучше дополнительно подправить зубилом.

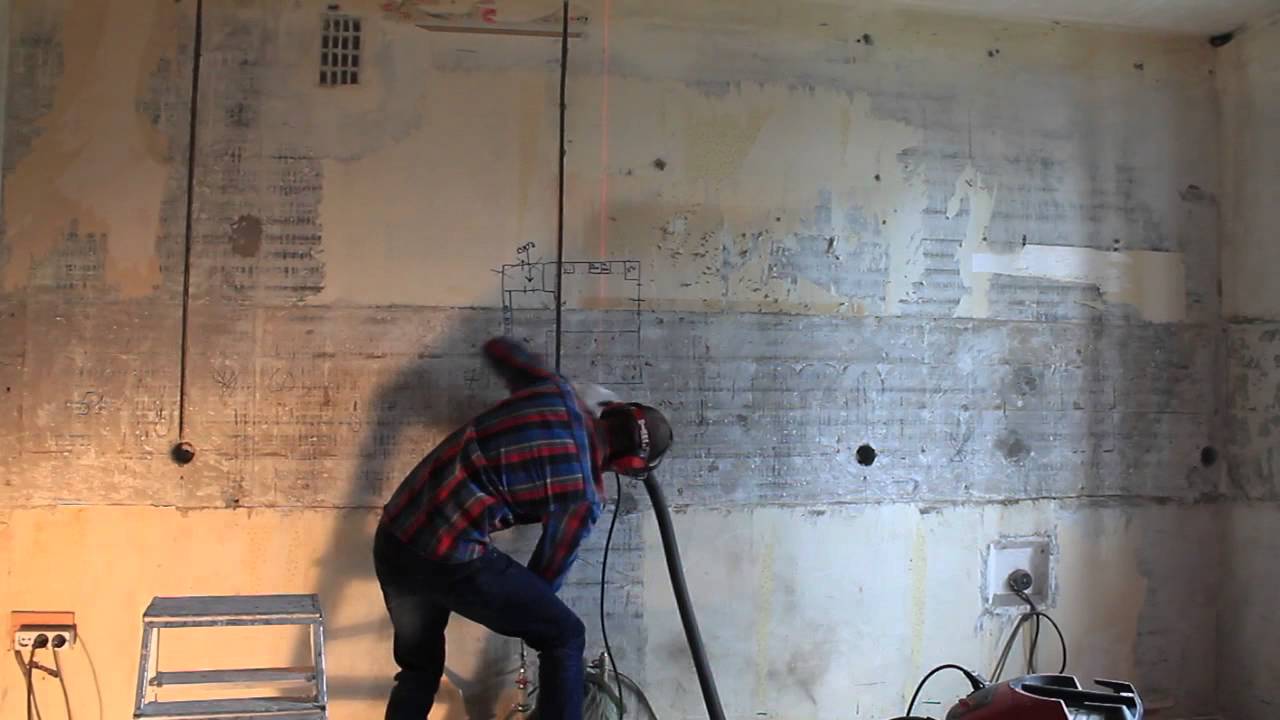

Как делать штробу в стену без пыли

Не секрет, что применение перфоратора, болгарки и штробореза влечет к появлению облака пыли, которое в дальнейшем оседает на всех поверхностях, в том числе на ваших легких.

В профинструменте предусмотрен встроенный пылесос, обеспечивающий втягивание пыли. Но есть недостаток — такое оборудование обходится в высокую цену и не всегда по карману обычным пользователям.

Существует ряд более бюджетных вариантов, позволяющих уменьшить количество пыли:

Намочите обрабатываемую поверхность водой. Это наиболее простой способ, позволяющий хотя бы частично обуздать пыль. Здесь главное не переусердствовать, чтобы не затопить соседей.
Применение технологии мокрой резки и болгарки. Ее суть в том, что к месту штробления подается вода по шлангу. Здесь важно смотреть, чтобы влага не оказалась на оборудовании. Риск затопления остается актуальным, как и в прошлом случае.
Использование пылесоса. В таком случае желательно иметь рядом помощника, который будет подставлять сопло пылесоса к месту создания штробы. Или обычный бытовой пылесос подключите к болгарке через канализационную трубку диаметром на 50 мм.

Для уменьшения пылеобразования можно использовать и ряд дополнительных методов. Так, закройте пол пленкой, повесьте на выходе влажную ткань, а на входе положите смоченный в воде половик. Ну и средства защиты никто не отменял.

Фиксация электрического кабеля в штробе

Когда штроба готова можно приступать к прокладке электрического кабеля, но теперь возникает вопрос – как зафиксировать кабель в штробе?

2.1 Фиксация кабеля в штробе использованием специального дюбель-хомута:

В самой штробе просверливаем отверстия с интервалом 40-50 см буром диаметром 6 мм, а затем одеваем дюбель-хомут на кабель и вставляем в просверленное отверстие.

Изначально проложив кабель в штробе будут видны «проблемные» места, где кабель выпирает наружу, там в первую очередь его и нужно зафиксировать

Также вместо дюбель-хомута можно использовать стяжки, но обязательно с отверстием под саморез, как на фото ниже:

2.

2 Фиксация кабеля в штробе с использованием самодельного крепежа:

Для фиксации кабеля я изготовил из остатков профиля для ГКЛ небольшие пластинки и просверлил в них отверстия, а затем также с помощью дюбель-гвоздя (можно использовать и простой дюбель и саморез) зафиксировал кабель. Весь процесс показан на фото ниже:

Шаг 1

– Используем ножницы по металлу и кусок профиля для ГКЛ:

Шаг 2

– Нарезаем небольшие пластинки:

Шаг 3

– Просверливаем в пластинках отверстия:

Шаг 4

– Буром диаметром 6 мм делаем отверстия внутри штробы и устанавливаем дюбель:

Шаг 5

– С помощью самореза и пластинки фиксируем кабель в штробе:

2.3 Фиксация кабеля в штробе с использованием гипсовой шпаклёвки:

В данном случае можно использовать универсальную шпаклёвку Кнауф Фуген или гипсовую штукатурку типа Кнауф Ротбанд. Суть метода заключаетя в том, что вы точечно фиксируете кабель в штробе небольшим количеством смеси, как правило, это делается там, где кабель постоянно выпадает из штробы.

Тонкости штробления

С учетом обрабатываемого материала можно столкнуться с различными трудностями. Рассмотрим вопросы, требующие отдельного внимания.

Как штробить под кондиционер

Обычная сплит-система состоит из двух блоков. Один устанавливается снаружи помещения, а другой крепится внутри комнаты.

Для укладки соединительных элементов делается штроба размером 60/50 мм (ширина/глубина). После укладки «начинка» закрывается с помощью гипсового раствора и замазывается штукатуркой.

Как штробить гипсокартон

В случае с гипсокартоновыми листами создание штробы исключено из-за небольшой толщины и хрупкости материала. Оптимальное решение — укладка проводов за листом.

Что касается электрических точек, они крепятся в подготовленном заранее отверстии. Последнее делается с применением перфоратора с надетой на него коронкой.

Установка розеток в гипсокартон .

Кафельная поверхность

В ряде комнат на стенах используется кафель. Как правило, в эту группу входит ванная и кухня. Трудностей не будет, если под рукой имеется болгарка с алмазным диском.

Применение перфоратора не рекомендуется из-за риска растрескивания и повреждения плитки.

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Watch this video on YouTube

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
Использовать бытовой пылесос для сбора мелких частиц.
В месте проведения работ закрыть поверхность пленкой.
На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
Заложить провода в электротехнических плинтусах.
Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

Как сделать углубление для розетки и выключателя

Для многих новичков наибольшая трудность — создание углублений под розетки и выключатели. Здесь имеется несколько вариантов.

Коронки

В продаже можно найти специальные коротки, имеющие разные диаметры и позволяющие делать углубления под коробки и подрозетники.

Устройство представляет собой кусок трубы диаметром от 68 до 80 мм, штырь для крепления в перфораторе и сверло, с помощью которого задается направление.

Для высверливания отверстия сделайте следующее:

Решите, где будет ставиться коробка.
Найдите центр.
Сделайте отверстие с помощью перфоратора.
Соберите коронку и установите ее в инструмент.
Вставьте направляющее сверло в уже готовое отверстие.
Включите перфоратор и сделайте отверстие.

Как только коронка входит в отверстие на 2/3 своей глубины, можно доставать ее из проема.

Для выравнивания отверстия можно использовать перфоратор со сверлом или зубило с молотком.

Перфоратор и коронка

Бывают ситуации, когда коронка не справляется с задачей, и тогда приходится искать альтернативные решения.

Сделайте следующие шаги:

Повторите с первого по пятый пункт рассмотренной выше инструкции.
Включите перфоратор и попробуйте насколько это возможно углубиться в поверхность.
Снимите коронку, вставьте сверло и с его помощью сделайте несколько отверстий по периметру на расстоянии 10-15 мм. Чем больше таких дырок, тем лучше.
Снова надевайте коронку на ударную дрель и сделайте еще попытку. В этом случае все должно пойти быстрее, ведь сопротивление стены уже ниже.

Помните, что при высверливании отверстия возможны толчки, поэтому держите ударную дрель максимально надежно, чтобы она не вырвалась из рук.

Перфоратор без коронки

Если коронки вообще нет под рукой, используйте только перфоратор. Дополнительно потребуется зубило и сверло.

Алгоритм действий такой:

Наметьте будущее отверстие карандашом.
По контуру сделайте перфоратором много отверстий (должно быть больше 20).
Выбейте остатки бетона между дырками. Будьте готовы к длительной работе, ведь придется использовать зубило и молоток.

Указанный метод хорош, если вам нужно сделать одно-два углубления под коробку. Если стоит задача сделать проводку во всей квартире или доме, лучше раскошелиться на покупку специальной коронки.

Болгарка

Если ничего из перечисленного выше нет под рукой, используйте болгарку с алмазным диском.

Алгоритм действий такой:

Сделайте контур будущего углубления.
Подготовьте угловую шлифмашинку к работе.
Наденьте респиратор и очки. В крайнем случае используйте смоченную в воде марлевую повязку. На голову наденьте шапку или кепку.
Делайте болгаркой углубления по периметру будущей коробки.
Зубилом и молотком уберите остатки бетона из центра.

При работе с болгаркой будьте внимательны и держите ее перпендикулярно стене. При нарушении этого правила высок риск повреждения диска и разлета осколков. Дальнейшие последствия трудно предусмотреть.

Как сделать штробу в бетоне: особенности инструментов для разных материалов

Бетон является одним из самых прочных строительных материалов, особенно если при его изготовлении использовалось дополнительное армирование. Однако порой возникает необходимость внести в конструкцию определенные изменения или положить систему из проводов и труб, что обычно связано с нарушением целостности таких конструкций. Поэтому вопрос о том, чем штробить бетонную стену очень интересует современных мастеров.

Любительское фото, процесса изготовления штробы с использованием обычного перфоратора

Особенности материалов и инструментов

Для начала необходимо сказать о том, что данный процесс является довольно трудоемким и сложным. Поэтому проще всего пригласить для его выполнения специалистов. Однако стоимость штробы в бетоне обычно довольно велика и многие мастера предпочитают делать ее самостоятельно.

Профессиональный штробер с защитным кожухом, который также выполняет функции пылесборника с последующим отводом на пылесос

Инструмент

Лучше всего для выполнения поставленной задачи использовать специализированный инструмент. К нему относится штробер по бетону, который разрабатывался именно для этих целей. Однако сразу нужно обратить внимание на его мощность и качество насадки.

Своеобразные насадки на перфоратор скорее подходят для кирпичных стен, а при работе с бетоном лучше найти им замену

Также в таких случаях применяется резка железобетона алмазными кругами. При этом часть участка придется выбивать вручную с использованием молотка и зубила.
Некоторые мастера для таких задач применяют алмазное бурение отверстий в бетоне. Однако сверлить в бетоне большое количество отверстий довольно утомительно и не всегда себя оправдывает.

Профессиональный инструмент не только облегчит работу, но и сэкономит просто огромное количество времени, что довольно часто эквивалентно деньгам

Стоит отметить, что современные мастера применяют массу всевозможных устройств для выполнения этой работы. При этом многие из них совершенно не предназначены для этих целей, но отвечая на вопрос о том, чем лучше штробить бетонную стену они все однозначно останавливаются на штробере.

Совет!Профессиональный инструмент для данных работ стоит довольно дорого.

Поэтому намного проще взять его в аренду.

Использовать подобный инструмент для таких работ тоже можно, но из соображения безопасности не рекомендуется

Разный материал

Когда производится штробление бетона, очень важно знать, из чего точно изготовлена конкретная поверхность. Это важно не только для того, чтобы выбрать соответствующий режущий элемент, но и для определения расположения арматуры или проводов.

Большинство профессионального оборудования подобного типа сразу оснащают устройством для обнаружения металла в стене и данные о его наличии выводятся на индикатор

Проще всего производится штробление газобетона. Это связано с тем, что он имеет пузырчатую структуру, а разрушать небольшие перегородки намного проще, чем делать пазы в монолитной плите. Это же относится и к изделиям из пенобетона, имеющего подобные характеристики.

Когда создается штроба в газобетоне то ее впоследствии стоит покрыть тонким слоем цементного раствора, чтобы заделать все отверстия. Данный материал может иметь сквозные щели и лучше создать дополнительную защиту.

При работе с пористым материалом можно использовать даже простое зубило и молоток

Труднее всего производить работы на железобетонной стене. Это связано с тем, что помимо монолитного камня придется сталкиваться и с металлической арматурой. Поэтому штроба в бетоне такого вида делается только соответствующим оборудованием.

Совет! Приобретая штроборез для газобетона или бетона, стоит заранее купить все необходимые насадки, которые позволят производить работы на поверхностях из любого материала.

Практически всегда данный процесс связан с выделением большого количества пыли, что соответственно предполагает использование индивидуальных средств защиты

Вывод

Ознакомившись с видео в этой статье можно более подробно узнать о данном процессе и инструментах для его выполнения. При этом, взяв за основу текст, который приведен выше, стоит сделать вывод о том, что подобная работа связана с массой трудностей, вызванных прочностью бетона.

Источник: https://masterabetona.ru/operacii/434-kak-sdelat-shtrobu-v-betone

Штробление стен под проводку: технология и инструменты

Человек, затеявший ремонт в своем доме, почти всегда сталкивается с тем, что нужно заменить старую проводку или проложить новую. Иногда возникает необходимость добавить одну-две розетки, чтобы не мучиться с удлинителями. Чтобы свести к минимуму риск возникновения возгорания, провода желательно полностью спрятать в стенке. Поэтому штробление стен под проводку – процесс, без которого не обойтись. Зная хитрости организации электрической проводки в панельном доме и правила штробления, можно обойтись без помощи специалистов.

Главные правила штробления

Перед тем, как браться за инструмент, сначала нужно начертить на листе схему разводки. Грамотно продуманное расположение розеток и выключателей облегчает работу. Не стоит забывать о материале, из которого построено здание, так как в зависимости от этого определяется и способ работы.

Моменты, которые нужно учитывать при организации работы:

Ширина и глубина штробы должна быть не более 2,5 см, но все провода должны быть спрятаны и не выступать за края канавки. Если проводка будет спрятана в специальных трубах, то лучше штробить с запасом. Длина – не более 3 м.
Количество поворотов должно быть минимальным.
По строительным нормам штробить можно только по вертикали или горизонтали, наклоны под произвольными углами не допустимы. Единственное исключение – штробление по диагонали в комнате с наклонными стенами.
При штроблении по горизонтали следует отступать не менее 15 см от плит перекрытия (максимум 40 см). От окон, дверей и углов тоже желательно отступать хотя бы 10 см. Трубы газоснабжения в доме лучше обходить стороной (отступ 40-50 см).
В несущих стенах не разрешается штробить по горизонтальным швам. В железобетонных конструкциях запрещено перерезать арматуру.

Пример разводки электропроводки в комнате

Способы штробления и инструменты

В зависимости от используемых инструментов разделяется на 4 способа:

Молоток с зубилом. Самый трудоемкий, но недорогой способ. Процесс с использованием такого инструмента затянется надолго, да и сама работа очень неудобная, поэтому штроба получается неровной и грубой.
Перфоратор или же ударная дрель. Борозда получается не идеально ровной, но процесс штробления перфоратором не доставляет трудностей: работу можно сделать за короткое время без обилия грязи и пыли. Способ довольно разрушительный, поэтому потом придется дополнительно ремонтировать стену. Да и шума во время работы перфоратором очень много.
Болгарка. Борозда получается ровной, без заметных изъянов, но при работе с болгаркой образуются столбы пыли. Эту пыль не так просто убрать даже промышленным пылесосом.
Штроборез. Специализированный инструмент дает возможность быстро проштробить идеально ровную и аккуратную борозду в соответствии с указанными размерами. Но сам штроборез стоит довольно дорого, поэтому нет смысла его приобретать ради установки дополнительной розетки или включателя. Если есть возможность, можно взять штроборез в аренду.

Несмотря на разные характеристики инструментов во всех случаях последовательность работы мало чем отличается. Скорость штробления зависит от материала стенки, а опыт и качество инструмента менее важны.

Легче всего сделать канавки в штукатурке или в газосиликатных блоках, сложнее в кирпичной кладке. С бетонными стенами в доме придется потрудиться.

Подготовка и разметка стен

В целях безопасности специалисты настоятельно рекомендуют проверить, не проложена ли проводка по будущему маршруту штробления. Если на пути штробы попадутся провода под напряжением, последствия могут быть плачевными. Стены проверяют прибором – индикатором или детектором. Если все нормально, можно наносить разметку.

Для разметки стен в панельном доме подготавливают уровень, рулетку и карандаш. Весь маршрут прохождения будущей проводки размечают, начиная от распределительной коробки и заканчивая выключателем или розеткой. Чтобы потом целый день не убирать всю квартиру, лучше сразу завесить двери слегка увлажненной плотной тканью или хотя бы полиэтиленовой пленкой. Тогда пыль не будет так распространяться по квартире.

Если нужно штробить под потолком, из подручных материалов нужно сделать устойчивую подставку. Можно использовать и стремянку, но так как она не устойчивая, то сильный упор на ней сделать не получится. Если есть помощники, можно попросить их подержать стремянку.

Порядок действий при штроблении разными инструментами

Перед началом работы лучше согласовать конкретное время с ближайшими соседями по панельному многоквартирному дому. Шум и стук в неподходящее время доставит им много неудобств, а хозяину квартиры придется выслушать массу недовольства в свой адрес.

Алгоритм работы с разными инструментами имеют некоторые нюансы, поэтому перед началом штробления лучше ознакомиться с особенностями каждого способа.

При штроблении любым способом нужно позаботиться о собственной безопасности: одеть защитные очки и маску.
