Правила монтажа плит перекрытия на стены из разных материалов
Самым легким способом перекрытия пролётов и установки горизонтальных опор является укладка плит перекрытия. Такие плиты бывают разных видов и каждый из них имеет свои особые характеристики, правила эксплуатации, размеры и формы. Именно благодаря широкому выбору плит перекрытия, ими можно закрыть пролёт любой сложности. Однако обязательно стоит учитывать особые критерии установки плит перекрытия.
Плиты перекрытия: плюсы и минусы
ЖБИ плиты, в первую очередь, предназначены для разграничения этажей и рассеивания нагрузки, которая потом передается на несущие стены и фундамент. Из-за немалого количества положительных качеств, плиты перекрытия используют как для обычного жилого строительства, так и для возведения промышленных построек.
Чаще всего используются плиты с пустотами, отверстия в которых могут иметь разную форму и диаметр. Изучим основные плюсы пустотных изделий:
- По сравнению с производством монолитных перекрытий затрачивается гораздо меньше средств и труда.
- Высокая прочность достигается за счет армирования изделия. Что нельзя сказать о сборных или деревянных перекрытиях.
- Из-за технологических пустот повышается тепло- и шумоизоляция во всем здании.
- По сравнения с монолитными перекрытиями, которые очень сильно нагружают несущие стены и фундамент здания своим весом, пустотные плиты обладают меньшим весом.
К минусам можно отнести возможность перекрытия пролётов только прямоугольной формы, в остальных же случаях нужно будет прибегать к применению монолитных перекрытий. Так же для установки плит нужно заказывать спецтехнику.
Какие существуют основные типы ЖБИ плит?
Назначение
|
Особенности
|
Внешний вид
|
ПБ, 3,1ПБ и 1,6ПБ
|
Плиты 1,6ПБ и 3,1ПБ облегченного типа. Они имеют толщину 160 мм, их используют только в возведении малоэтажных зданий.
ПБ имеют обычную для плит перекрытия высоту в 220 мм.
Разработка идет на специальных станках, где не применяется опалубка. После застывания, заготовка разрезается на плиты равного размера.
| |
ПНО и ПК
|
ПНО являются облегченными, их толщина 160 мм, а ПК имеют стандартную высоту 220 мм.
Производятся по более старой технологии с применением опалубки, в форму устанавливают армирующую сетку, специальные пустотообразующие конструкции и заливают бетон. Разглаживание производится на специальных вибрастанках.
|
Ещё заводы производят специальные плиты, которые используются для строительства в сейсмоактивных районах. Такие плиты называют ребристыми из-за наличия дополнительных ребер жесткости с двух сторон.
Как устанавливают плиты перекрытия на стены их разных материалов?
Очень часто у неопытных строителей возникает сложность, как ставить ЖБИ плиты на несущие конструкции. Все зависит от того материала, из которого выполнялась «коробка» будущего здания. Изучим пару примеров.
Стены из кирпича
При установке ЖБИ плит на сооружения из кирпича или бетона, их можно выкладывать прямо на несущие стены на специальный раствор из песка и цемента толщиной примерно 2 см. Однако нужно учитывать и глубину посадки, для кирпичных стен это 12 см.
Блоки из керамзита: стеновые конструкции
Вопрос, как выкладывать плиты перекрытия на блоки керамзита, является достаточно сложным для строителей. Так как эти блоки имеют не такую прочность как, например, кирпичи, правилами рекомендовано устанавливать пояс из арматуры на несущие конструкции толщиной максимум 20 см, что позволит более равномерно распределять нагрузку.
Естественно плиты устанавливаются только после того, как пояс набрал прочность и способен выдержать ЖБИ плиты. Наилучшая глубина опоры для блоков керамзита составляет 10-15 см.
Газобетонная «коробка»
Как и в случае с блоками из керамзита, для газобетона предусматривается установка армирующего пояса по всей площади несущей конструкции.
В зависимости от слоя армирующего пояса и размеров плит, глубина посадки для газобетона должна быть в пределах 10-17 см.
Стены из поризованных блоков
В случае с поризованными блоками плиты перекрытия укладываются на так называемую подушку из 3 сантиметров раствора и армирующей сетки. Диаметр используемой проволоки составляет 4 мм, а ячейки сетки имеют размер 5х5 см.
Есть и ещё способы раскладки. Например, делают прокладку из трёх слоёв полого кирпича, на которые в последствии выкладывают плиты.
Соблюдение правил укладки
Все плиты укладываются специальной техникой. Однако перед укладкой изделия транспортируют на строительный участок и складируют на нём. Эти процессы тоже должны проводиться с учётом строгих правил. Пренебрегая правилами транспортировки и хранения железобетонных плит, существует шанс их повреждения, что приведет к ухудшению свойств здания и дополнительным расходам со стороны застройщика.
Хранение плит на объекте
Для хранения плит на объекте на долгий срок, следует соблюдать следующие правила:
- Если стоит задача хранить большое количество плит, то высота одного штабеля не должна быть больше двух с половиной метров.
- Укладка ЖБИ плит друг на друга без деревянных прокладок строго запрещена.
- Бруски дерева устанавливаются с двух сторон с отступом от края в 20 см между каждой плитой.
- Самая нижняя плита должна укладываться на большой брус, чтобы плита никак не могла контактировать с поверхностью земли.
Правильная опора плит
Мы уже выше описали как нужно укладывать плиты на разные материалы. Однако следует ещё напомнить, что конструкторы должны задать стандартное значение при составлении технического плана. Это значение должно быть равно 12 см.
Как правило, в процессе проектировки возведения несущих конструкций, проектировщики отталкиваются от длины плит перекрытия и отнимают от нее 24 см, что равняется глубине опор с двух сторон. Результатом такой работы является правильная величина упора.
Деление на ячейки
Требуется внимательно отнестись к раскладке плит перекрытия. Чтобы рассчитать это, нужно точно знать площадь перекрываемого пролёта и отталкиваясь от этой информации выбрать плиты подходящего размера.
Максимальная длина железобетонной плиты может составлять до 11 метров, а ширина от 1 до 1,8 метров.
При составлении плана перекрытия, нужно специально отметить отверстия под коммуникации, например, вентиляцию или дымоход. Следовательно, не нужно забывать и про монолитные перекрытия, которые в дальнейшем нужно будет выполнять непосредственно на объекте.
Процесс установки перекрытий
Обычно процесс выкладки состоит из 5 шагов:
- Подготовительный этап — этот процесс начинается после установки армирующего пояса или укладки последнего ряда кирпичей. Нужно отрегулировать высоту конструкций, на которые будут устанавливаться плиты. Это делается для уменьшения сгибания. Производится тщательная подготовка и выравнивание поверхности стен для укладки. В процессе установки ЖБИ плит на фундамент, нужно удостовериться в надёжности гидроизоляции.
- Замешивание раствора — раствор из цемента и песка должен замешиваться в соотношении 1:3 до густой консистенции. Прокладка их раствора выкладывается слоем от 1,5 до 3 сантиметров для плиты. Некоторые мастера, опираясь на свой опыт, могут подготавливать подушку для нескольких плит одновременно. В зависимости от материала несущих стен, укладывается армирующая сетка или пояс их арматуры.
- Установка ЖБИ плит — как правило, процесс укладки начинается с места ближайшего к крану или с мест, где проходит коммуникация.
- Выравнивание плиты — эта процедура производится одновременно с укладкой плиты на несущие стены. Когда плита уже лежит на стене, её нельзя передвигать спустя пару минут и подравнивание осуществляется строго по оси стены с помощью ломов. По окончанию процесса установки, стропы убираются и можно переходить к работе со следующей плитой.
- Анкеровка — процедура подразумевает объединение плит перекрытия между собой стяжками из гибкой арматуры малого сечения. К стенам плиты стыкуются Г-образным креплением.
Разрезание плит
В некоторых случаях невозможно уложить цельную плиту на участок или просто нужно сделать технологическое отверстие для прокладки коммуникаций. Именно в таких случаях используют технологию резки ЖБИ плит. Однако стоит отметить, что резка такого типа изделий является крайне травмоопасной затеей. Плюс это приводит к ухудшению качеств плиты, в частности, заявленной прочности. Рекомендуется заказывать эту процедуру у завода-изготовителя или у профессионалов.
Естественно случаются ситуации, когда разрезать плиту нужно быстро и прямо на месте, в таком случае нужно запастись болгаркой для резки бетона и автогеном для распиливания арматуры.
Обязательно соблюдайте последовательность действий:
- Нанести разметку.
- Найти жесткую подложку по форме плиты и положить плиту на неё.
- По ранее расчерченным линиям сделать надрез при помощи болгарки.
- Вырезанный материал выбить при помощи кувалды, начинать следует с пустотных участков, так будет легче.
- Очень аккуратно обрезать арматуру автогеном, чтобы металл не потерял связи с бетоном.
- Далее нужно заполнить пустоты в плите раствором со свойством саморасширения.
Заполнения стыков между плит и пустот в них
Бывалые строители настоятельно рекомендуют замазывать стыки между плитами и отверстия пустот. Эта процедура выполняется уже привычным раствором из песка и цемента.
Существует несколько способов как замазать стыки между плитами. Это зависит от ширины зазора:
- Недостатки перекрытий и большие зазоры — заполняются с применением технологии монолитной заливки с армированием.
- Средний размер шва — зазор от 2 сантиметров, заливается бетоном высокой твердости и прокладывается продольная арматура.
- Мелкий зазор — имеет ширину до 2 см, заполняется цементом.
Лайфхаки и сложности, с которыми можно столкнуться
Для укладки плиты на стену из кирпича, последний её слой должен быть тычковым. Армирующий пояс может возводиться с использованием самодельной опалубки.
Заполнение пустот раствором требуется только на тех участках, которые будут выходит наружу здания, это защищает конструкцию от сильного промерзания. Монтаж отверстий под коммуникации нужно делать ещё на земле, когда к плитам есть свободный доступ, иначе это может стать проблемой.
Нужно заранее подготовить площадку для крана. Если почва на месте стройки рыхлая и рассыпчатая, то это точно приведет к сложностям. Нельзя использовать краны рядом с подвалами, из-за нагрузки на грунт может обломиться плита. Для этого нужно пользоваться техникой с длинной стрелой.
Если вам необходимо заказать плиты перекрытия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону 8 (800) 300-66-56.
минимальная толщина стены, монтаж плит перекрытия
При строительстве двух- или трехэтажного дома из газобетонных блоков возникает вопрос: как укладывать плиты перекрытия на газобетон? Газоблок — относительно хрупкий материал, а бетонные изделия имеют большой вес. Если выполнить укладку неправильно, то перекрытие начнет выдавливать газоблок в стене, что приведет к разрушению конструкции. Можно ли класть плиты перекрытия на газобетонные блоки и как сделать это правильно? Расскажем в статье.
Плита перекрытия (ПП) — это горизонтальная конструкция, разделяющая разные уровни здания. Перекрытия бывают не только межэтажными, но и мансардными, подвальными, чердачными. Расчет конструкций выполняется на этапе проектирования. В ходе расчета определяется прочность, жесткость, раскрытие трещин. При расчете инженеры руководствуются СТО 501-52-01-2007.
Использовать бетонные ПП при строительстве дома из газоблока можно при соблюдении определенных требований:
Использование легких плит. Для разделения этажей используются стандартные перекрытия, изготовленные по ГОСТ 26434-2015, следующих типов:
- 1П — толщиной 120 мм;
- 1 ПК — толщиной 220 мм с круглыми отверстиями 160 мм.
Не используются плиты перекрытия на газобетонные блоки, имеющие маркировку 2П и 2ПК, так как они изготавливаются из тяжелого бетона.
Достаточная толщина стены. Минимальная толщина стены из газобетона под плиты перекрытия зависит от марки газоблока. Для блоков D500 с классом прочности не ниже В2.5 этот показатель составляет:
- под межэтажные перекрытия — 300 мм;
- под мансардные или чердачные — 200 мм.
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор
Глубина опирания ПП должна составлять не менее 120 мм.
Наличие армопояса. Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса — 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.
При несоблюдении хотя бы одного из этих условий перекрытия выдавливают газоблок в стене. В результате в кладке появляются трещины, нарушается структура газобетона. В серьезных случаях дом становится опасным для проживания, возникает опасность обрушения несущих стен. Но даже если стены не разрушатся, то жить в таком доме будет некомфортно: трещины — это мосты холода, поэтому стены начнут промерзать.
Сопряжение стен из газоблоков с ПП выполняется с учетом следующих правил:
- Пустотные плиты нужно укладывать на слой цементно-песчаного раствора. Толщина слоя раствора должна обеспечивать заданную глубину опирания.
- От торца ПП до газоблочной стены оставляется пустота толщиной 140 мм, которая заполняется утеплителем и закрывается воздухонепроницаемым материалом. Таким образом, получается эффективный демпфирующий шов, компенсирующий температурные и осадочные усадки. В качестве утеплителя используется жесткая минеральная вата.
- Для предотвращения сколов и равномерного распределения нагрузок в местах опирания ПП в швы газобетонной кладки рекомендуется укладывать армирующие сетки. Армирование выполняется на этапе кладке стен. При монтаже перекрытий арматура плит связывается с армированием стены при помощи металлических скоб.
- Оставшиеся швы и пустоты между ПП и газобетонными несущими стенами, межкомнатными перегородками заполняются цементно-песчаным раствором М35. Для заполнения мелких пустот можно использовать полиуретановую пену.
Схема установки плитных перекрытий на газобетонные блоки:
На схеме: 1 — анкерная металлическая скоба, 2 — плита перекрытия, 3 — кладка из газоблоков, 4 — доборный блок в кладке, 5 — раствор М35, 6 — кладочные швы.
Пошаговая инструкция: как укладывать плиты на газобетон:
- В процессе кладки газобетонных стен на расстоянии 20-50 см от будущего перекрытия кладка армируется.
- Поверх готовой стены заливается монолитный армопояс из бетона М200-М300.
- На армопояс укладываются пустотные ПП, размер которых устанавливается проектом.
- Между плитами и стеной выполняются демпфирующие швы, заполняются пустоты.
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор
Уложенные межэтажные перекрытия утепляются с использованием легких теплоизоляционных материалов, изолируются. Кладка стен второго этажа выполняется по перекрытиям следующим образом: первый ряд блоков выкладывается на раствор, следующие ряды — на клей. Аналогично можно положить перекрывающие конструкции для мансардного этажа, жилого цоколя, подвала.
Монтаж плит перекрытия на газобетонные блоки — наиболее трудоемкий этап строительства дома из газобетона. Если ПП между нулевым уровнем и первым этажом можно установить силами нескольких человек, то для подачи изделий на уровень второго этажа потребуется привлечение грузоподъемной спецтехники ведь даже самая малогабаритная плитка имеет вес от 350 кг. Для снижения затрат на аренду спецтехники нужно подготовить стройплощадку:
- закупить металлические анкера, утеплитель, гидроизоляцию и компоненты для цементно-песчаного раствора;
- расчистить место стоянки для грузоподъемной техники;
- плиты выгрузить так, чтобы удобно было выполнять строповку.
Если требуется резка изделий, то лучше выполнить ее на земле, а не после поднятия плиты.
Межэтажные плиты перекрытия на газоблок должны обладать следующими характеристиками:
- прочность — должны воспринимать действующие нагрузки;
- жесткость — изделия не должны прогибаться выше нормативных пределов;
- шумоизоляция — шум между этажами не должен передаваться;
- пожарная безопасность — ПП должны препятствовать распространению огня между этажами;
- технологичность — должны легко монтироваться;
- экономичность — сметная стоимость не должна превышать 10% от сметы всего дома.
Бетонные изделия в полной мере соответствуют всем требованиям. При правильном монтаже такие плиты не разрушат газобетон и прослужат не менее 100 лет.
как укладывать и на что; подготовка основания и технология монтажных работ
Применение плит перекрытия (ПК по отечественной классификации) — недешёвый, но быстрый метод монтажа прочного и долговечного перекрытия в зданиях с каменными несущими стенами. Для выполнения работ придётся привлечь подъёмный кран, подготовить опорные площадки и соблюсти несколько условий.
Такелажные работы
ПК обладают немалым весом, манипуляции с ними непросты. В большинстве тяжёлых железобетонных изделий имеются закладные петли для зацепа крюков стропальных тросов. Однако, выпускается ряд многопустотных железобетонных перекрытий без петель. Плиты из ячеистого бетона, производимые по лицензиям немецких компаний, также не оснащаются такелажными петлями. Для подъёма таких ПК применяют захватные устройства, так называемые кондукторы. ПК, не оснащённые петлями, обладают трапециевидным сечением, сужающимся кверху. На боковых поверхностях имеются выступы, за которые фиксируют зацепы кондуктора.
Захватное устройство не выступает за габариты ПК, после монтажа легко снимается.
Складирование
Важно соблюдать правила складирования ПК на стройплощадке. Они должны находиться в горизонтальном положении, опираться по коротким торцам. Нельзя допускать, чтобы временные опоры погрузились под весом железобетона в грунт. Если плита ляжет «пузом» на грунт, она даст трещину. При складировании ПК «стопкой», подкладки размещают только по торцам, никак не в центре.
Подготовка опорных площадок
Перед тем, как укладывать плиты перекрытия, необходимо тщательно подготовить опорные площадки.
- Должна быть обеспечена надлежащая глубина опирания. Для большинства типов многопустотных ПК в жилых зданиях опора на железобетонные конструкции должна быть не менее:
— для ПК длиной до 4,2 м — 70 мм;
— от 4,2 м до 6,0 м — 90 мм;
— от 6,0 м до 7,2 м — 100 мм;
— от 7,2 м до 12,0 м — 120 мм;Глубина опоры для ПК некоторых серий может быть иной. Подчеркнем, что приведенные данные справедливы лишь для прочного армированного бетонного основания. При опоре на кирпич это значение должно быть на 30-40% больше.
- Сборное перекрытие не следует опирать на стеновые материалы невысокой плотности. Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
- Место опирания должно быть ровным, разница по отметкам минимальной. При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.
Как опирать
Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.
Стоит ли монтировать ПК самостоятельно?
Однозначного ответа нет. С одной стороны, ничего сложного, вроде бы, нет. С другой, работать нужно споро: схватывается раствор, дорого обходится простой крана. Монтаж крупноразмерных строительных конструкций связан с повышенной опасностью, особенно на высоте. Желательно, чтобы хотя бы один из монтажников имел опыт проведения подобных работ. Минимальный состав бригады — два монтажника и один работник, замешивающий и подающий раствор.
Плиты перекрытия — как укладывать поэтапно: рекомендации для отважных
Расскажем непосредственно о том, как укладывать плиты перекрытия на подготовленные стены. Итак, порядок работ таков:
- Заранее приготовить компоненты для приготовления цементно-песчаного раствора. Пропорция — 1:3, песок крупный. Раствор должен иметь консистенцию качественной сметаны и не растекаться. Замешивать его следует непосредственно перед использованием.
- После установки крана в рабочее положение монтажники готовят плиту к подъёму, закрепляют стропы. Одновременно помощник раскладывает свежеприготовленный раствор слоем в 3-4 см в месте опирания.
- После переноса на место монтажники позиционируют ПК, обеспечивая равное опирание с обеих сторон, опускают. Если попалась бракованное изделие и расхождение в разных концах опоры между нижней плоскостью плиты и опорной площадкой составляет более 15 мм, можно подложить несколько отрезков арматуры, камешков. Устанавливают остальные ПК. Раствор быстро сохнет, его следует раскладывать с опережением по времени в полчаса, не больше.
- Сразу после монтажа необходимо проверить горизонтальные швы. При наличии пустот плотно зачеканить жёстким цементно-песчаным раствором.
- Если используются ПК с открытыми пустотами, их следует защитить от дальнейшего промерзания. Для этого достаточно отверстия, примыкающие к наружной стене, закрыть пенопластом.
Повышение несущей способности
В бюджетном строительстве зачастую стыки между плитами просто заполняют раствором или строительной пеной. Однако существует проверенный метод, как уложить плиты перекрытия, одновременно увеличив прочность всего перекрытия. Для этого промежутки между ПК нужно не просто заполнить раствором, но армировать. Проложить хотя бы один (лучше два — снизу и сверху) арматурный стержень. По наружному периметру устроить монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.
Все элементы перекрытия оказываются связанными в единый жёсткий диск. Повышается несущая способность, до 40% для бетонных ПК и почти в два раза для ячеистобетонных.
Трещины
Можно ли и как укладывать плиты перекрытия с трещинами? Можно, если в зоне трещины бетон не нарушен, не осыпается, не оголена арматура. Нужно учесть, что дефектную плиту не следует нагружать, нельзя складировать тяжёлые стройматериалы. ПК можно усилить: прорезать сверху несколько пустот на 1-1,5 м в стороны от трещины, армировать и замонолитить. монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.
В заключение ещё раз напомним, что монтажные работы связаны с риском. Монтаж плит перекрытия своими руками можно осуществлять только при безукоснительном соблюдении правил техники безопасности, на свой страх и риск.
Как класть плиты Перекрытие на фундамент?
Грамотная укладка плит перекрытия на цоколь фундамента
Завершение большого этапа строительных работ заключается в монтаже плит перекрытия на фундамент. Чаще всего укладка железобетонных плит перекрытия на цоколь применяется для кирпичных зданий или домов и пенобетонных блоков. О производстве работ на последующих этажах и типах перекрытий подробно рассказано в статье «Монтаж плит перекрытия». Далее речь пойдет только о перекрытии подвала. Чтобы правильно положить элементы на подвальную стену, необходимо учитывать особенности производства работ.
Монолитный железобетонный пояс
Если фундамент под здание изготовлен из сборных бетонных блоков, потребуется перед началом монтажа принять дополнительные меры по усилению конструкции. Укладка бетонного пояса на стену под плиты необходима чтобы:
- обеспечить равномерное распределение нагрузки от отдельных элементов перекрытия на отдельные фундаментные блоки;
- повысить прочность ленты фундамента на изгиб;
- выровнять обрез фундамента для того, чтобы правильно уложить плиты;
- увеличить жесткость здания при небольших подвижках грунта.
Укладка бетонного пояса на стену
Дело в том, что фундаментные блоки заводского изготовления не имеют армирования. Они рассчитаны на центральное сжатие.
Плиты перекрытия на фундамент под наружные стены опираются только на внутреннюю их часть, что создает эксцентриситет нагрузки (смещение относительно центра), вследствие чего появляется изгибающая сила, которую бетон без армирования выдержать не сможет.
По нормативным документам по обрезу фундаментной стены предусматривается пояс из бетона В20 толщиной 200 мм. Пояс изготавливается по монолитной технологии. С укладкой продольных арматурных стержней в два ряда.
Армирование представляет собой пространственный каркас, чаще всего состоящий из четырех продольных прутов, соединенных между собой в горизонтальной и вертикальной плоскости стержнями арматуры меньшего диаметра (хомутами).
Благодаря армированию конструкция легко справляется с изгибом. Вследствие монолитной технологии изготовления лента не имеет вертикальных швов и обеспечивает пространственную жесткость по всему периметру здания.
Лучше всего заливать сразу всю смесь, чтобы не образовалось стыков
Заливку выполняют двумя способами:
- весь периметр за один раз;
- послойно.
Послойное производство работ может понадобиться, если высота пояса больше рекомендуемой, и возникли обстоятельства, которые вынуждают прервать выполнение работ. Правильно заливать всю смесь за один раз. В этом случае не образуется стыков бетонной смеси с различными характеристиками и степенью застывания, что существенно увеличит прочность всей конструкции.
Монтаж плит
Установка элементов перекрытия в проектное положение начинается с определения величины опирания конструкции на фундамент. Класть плиты по нормативным документам необходимо с соблюдением следующих требований:

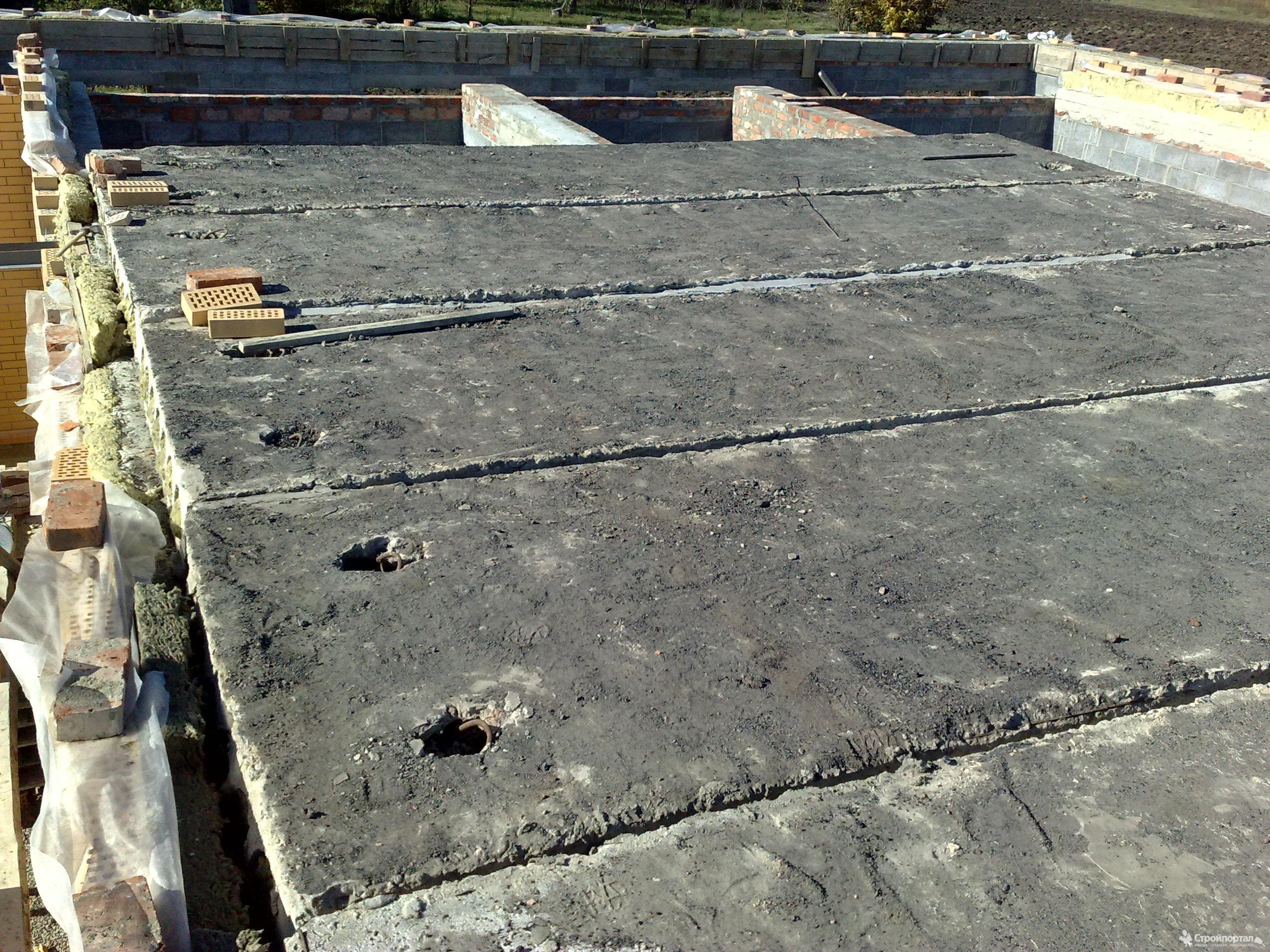

Монтаж перекрытий на фундамент
- опирание на кирпичный цоколь плит длиной до 4м – 70 мм;
- опирание на кирпичный цоколь плит длиной от 4 м -90 мм;
- опирание на бетон – 60 мм.
Представленные выше значения – это минимальные требования. Лучше всего предусмотреть запас. При возведении зданий специалисты чаще всего предусматривают опирание плит на 120 мм. Эта величина позволяет не беспокоится о том, что рабочие могут уложить изделие с небольшим смещением.
Укладывать на фундамент перекрытия следует с опорами по двум сторонам, без промежуточных. Появление точек опирания в середине приводит к образованию трещин и в итоге к разлому плиты в месте опоры.
К торцу изделия прикладывают теплоизоляционный материал, который необходим для предотвращения мостиков холода. Мостики холода опасны тем, что приводят к появлению следующих неприятных последствий:
- выпадение конденсата в месте опирания;
- появление плесени и грибка;
- снижение эффективности теплозащиты здания, появления участка, через который происходит утечка тепла;
- нарушение температурно-влажностного режима.
В качестве теплоизоляционного материала применяют:
- куски из минераловатных плит, обернутые в полиэтилен;
- пенопласт, обернутый в полиэтилен;
- экструдированный пенополистирол (пеноплекс).
Оборачивать пенопласт и минвату в полиэтилен нужно для предотвращения проникновения к утеплителю влаги. Вода по разному влияет на эти материалы, но итог один – снижение теплотехнических характеристик. В случае с минеральной ватой, которая обладает высокой гигроскопичностью, характеристики снижаются из-за наличия влаги.
Разрушение стен подвала при монтаже изделий
Пенопласт не способен так хорош впитывать в себя жидкость, но даже небольшое ее количество между гранулами материала при низких температурах приводит к рассыпанию плиты на мелкие шарики.
Важно! Грузоподъемную технику на участке нужно размещать так, чтобы она не повреждала конструкции здания.
После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:
Схема анкеровки плит между собой и со стенами
- Пустоты плиты в местах опирания заделывают с помощью легкого бетона или минераловатного утеплителя. Выполняется это для повышения прочности конструкции в местах защемления стеной.
- На фундамент наносится слой раствора марки от М100 и более толщиной 20 мм.
- Плиту нельзя переворачивать. Изделие отличается в верхней и нижней части. Растягиваемая нижняя поверхность имеет более сильное армирование, чем сжимаемая верхняя. При неправильной установке элемент может сломаться пополам. Визуально отличить верхнюю и нижнюю поверхность можно по гладкости основания. Перекрытия в верхней части имеют неровный и шершавый вид. нижняя поверхность в будущем будет служить потолком, поэтому она изготавливается гладкой. Такое различие вызвано тем, что процесс изготовления происходит в формах. Застывание поверхности на дне формы дает гладкую строну. Верхняя часть, контактирующая с воздухом, получается шероховатой.
- Для проведения работ понадобится три-четыре человека. Один из рабочих производит закрепление плиты к крюку крана. Для монтажа перекрытия применяется специальный четырехветвевой строп, который закрепляют к предусмотренным в плите монтажным петлям. Двое рабочих укладывают плиту в проектное положение и открепляют от стропа. Еще один человек может понадобиться для подачи команд крановщику, если зрительный контакт его с рабочими невозможен.
- Монтировать плиты нужно плотно друг к другу. Если размеры помещения не позволяют полностью перекрыть его по ширине стандартными изделиями, предусматривают монолитную заделку небольшого участка, который не позволяет вписать железобетонный элемент по ширине.
- Заканчивается монтаж на фундамент анкеровкой плит между собой и со стенами. Это позволит создать жесткий диск перекрытий и обеспечит повышение устойчивости здания. Анкеры по длине стены располагаются через каждые 2-3 метра.
Установка железобетонных элементов на фундамент с соблюдением технологии позволит обеспечить долгий срок службы здания и безопасность жильцов.
Укладка плит перекрытия на ленточный фундамент: этапы работ
Дом покоится на фундаменте, но помещениям необходим пол. В деревянных домах в качестве опор используют лаги, на которые крепятся половые рейки. Однако, дерево при большой влажности может подвергнуться гниению. Железобетонные плиты лишены недостатка. Работа проходит намного быстрее, прочность повыше.
По цоколю
Виды железобетонных плит перекрытия
Технологии позволяют создавать перекрытия, способные выдерживать большие нагрузки. Выполняется по двум направлениям:
В опалубочном производстве заливка бетона производится в опалубки. Вибрацией производится уплотнение массы, заготовки подвергаются термообработке. Определить ЖБИ можно по шероховатым поверхностям, не совсем ровным краям. Второй способ — материал разрезается после набора прочности бетоном. Элементы имеют более ровные стороны, гладкую поверхность.
Плитные конструкции выпускаются двух видов:
Последние экономят бетон, обладают меньшей теплопроводностью. Элементы делятся на шесть типов:
- пустотные;
- ребристые;
- полнотелые;
- монолитные;
- сплошные доборные;
- облегченные.
Первый тип имеет сквозные круглые, овальные, квадратные отверстия. Толщина — не менее 22 мм, обладают тепло-, звукоизоляцией. Ребристый тип имеет ребра жесткости, устойчив к механическим воздействиям. Полнотелые много весят, но самые прочные. Используются в местах, где требуется повышенная механическая прочность.
Пустотелый
Монолитный тип похож на полнотелый, но отличается грубой армоконструкцией. Используются, где есть вибрация. Армирование позволяет бетону сохранять свойства. Другой тип – доборные, изготавливаются из бетона высокой прочности. Выдерживают нагрузку, порядка 1–3 тоны на 1 м 2 . Облегченный вариант мало весит, с хорошей несущей способностью. Достигается натянутой арматурой. Перед заливкой бетона арматуру натягивают, остается до полного затвердевания бетонной конструкции.
Имеют верхнюю, нижнюю стороны, которые нельзя путать при монтаже.
Этапы работ
После завершения работ с фундаментом, дают время набрать прочность — не менее 28 дней в теплую погоду. Фундамент должен иметь гидроизоляцию. Заказывают материал с расчетом, чтобы длина соответствовала расстоянию между двумя несущими стенами, плюс укладочная площадка. Заранее необходимо нанять технику, синхронизировав привозку плит, подъем. Лучше в теплый, ясный день.
Подобрать бригаду минимум из трех человек. Один — цепляет элементы, подает раствор, двое — раскладывают раствор, заводят плиты. Если работа проводится на высоком фундаменте, цокольном этаже, возможно, понадобятся еще помощники.
Подготовка
Чтобы укладка шла без больших проблем, необходимо:
- проверить готовность фундамента;
- расчистить подъездные пути;
- спланировать монтаж;
- приготовить раствор.
Не на каждый фундамент можно уложить перекрытие. Например, заводские бетонные блоки не имеют армирования. Если уложить на край, блок разрушится.
Бетонные блоки можно использовать для перекрытий, если плита будет полностью, более половины ширины лежать на них.
Особенно, внутренние блоки фундамента. Плиты ложатся с двух сторон, занимая меньше половины пространства. Необходимо выложить армированный пояс. По ширине — не менее 20 см, прокладывается двумя армированными прутами. Высота — не менее 20 см. В поясе содержится по 4 прута, соединенных через дополнительную арматуру. Связка производится вязальной проволокой, сваркой.
Второе, что часто забывают начинающие строители – расчистка места для подъезда. Очищение места включает уборку мусора, проверку на наличие острых предметов. Если транспорт не будет на гусеничном ходу, предметы становятся виновниками зря потраченного времени, нервов, возможно, денег. Возможные ошибки:
Тот, кто производит планировку, строительство дома, держит план раскладки перекрытия в памяти. Однако, часто бывает, что используют элементы разного размера. Когда плиты укладывают в панелевоз не по порядку, нужно резко менять план укладки, тогда в голове все может перепутаться, потребуется разобраться, куда, какую плиту необходимо положить. Чтобы избежать нервной нагрузки, полезно заранее на бумаге расчертить план раскладки.
План раскладки
Обычно, для укладки используют цементный раствор, приготовленный своими силами. Лучше приготовить заранее. При замесе следить, чтобы не попадались крупные камни, будут мешать при укладке. Примерно за 30 минут до приезда первой партии плит, должен быть готов. Запаса должно хватить. Если работа отлажена, задержек не будет, перекрытие укладывается быстро, раствор не успеет затвердеть. Лишнюю смесь можно сразу закидать в щели.
Монтаж
Укладка начинается с правильной установки подъемной техники. Не должна находиться близко к подвальному помещению. Грозит заваливанием фундамента. Нужно учитывать нагрузку на стрелу крана. Легкие блоки кладут на наибольший выброс стрелы, тяжелые – ближе. Железобетонные конструкции цепляются четырьмя крюками за монтажные петли. При отсутствии одного из них, применяют цепи, тросы, ленты. Поднимать за две, три петли недопустимо.
Трос при отсутствии петель
Обычно, плита кладется на две короткие стороны. Иногда, может на три, четыре стороны. В маркировке либо стоят цифры 3, 4, либо буквы ПКТ, ПКК. Промежуточных опор быть не должно. Нарушение правила приводит к быстрому выходу перекрытия из строя. Минимальное расстояние для опорной площадки на кирпичной кладке составляет 7 см, если длина блока менее 4 метров, 9 см — при большей длине. На бетонном фундаменте расстояние составляет 6 см. Однако, не должно быть по всей длине примыкания. Расстояние для всех видов фундамента, длин плит, составляет 120–150 мм.
Указан
Как правильно уложить плиты перекрытия между этажами
Как положить плиты перекрытия на газобетон
При строительстве двух- или трехэтажного дома из газобетонных блоков возникает вопрос: как укладывать плиты перекрытия на газобетон? Газоблок — относительно хрупкий материал, а бетонные изделия имеют большой вес. Если выполнить укладку неправильно, то перекрытие начнет выдавливать газоблок в стене, что приведет к разрушению конструкции. Можно ли класть плиты перекрытия на газобетонные блоки и как сделать это правильно? Расскажем в статье.
Можно ли класть плиты перекрытия на газоблок
Плита перекрытия (ПП) — это горизонтальная конструкция, разделяющая разные уровни здания. Перекрытия бывают не только межэтажными, но и мансардными, подвальными, чердачными. Расчет конструкций выполняется на этапе проектирования. В ходе расчета определяется прочность, жесткость, раскрытие трещин. При расчете инженеры руководствуются СТО 501-52-01-2007.
Использовать бетонные ПП при строительстве дома из газоблока можно при соблюдении определенных требований:
Использование легких плит. Для разделения этажей используются стандартные перекрытия, изготовленные по ГОСТ 26434-2015, следующих типов:
- 1П — толщиной 120 мм;
- 1 ПК — толщиной 220 мм с круглыми отверстиями 160 мм.
Не используются плиты перекрытия на газобетонные блоки, имеющие маркировку 2П и 2ПК, так как они изготавливаются из тяжелого бетона.
Достаточная толщина стены. Минимальная толщина стены из газобетона под плиты перекрытия зависит от марки газоблока. Для блоков D500 с классом прочности не ниже В2.5 этот показатель составляет:
- под межэтажные перекрытия — 300 мм;
- под мансардные или чердачные — 200 мм.
Глубина опирания ПП должна составлять не менее 120 мм.
Наличие армопояса. Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса — 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.
При несоблюдении хотя бы одного из этих условий перекрытия выдавливают газоблок в стене. В результате в кладке появляются трещины, нарушается структура газобетона. В серьезных случаях дом становится опасным для проживания, возникает опасность обрушения несущих стен. Но даже если стены не разрушатся, то жить в таком доме будет некомфортно: трещины — это мосты холода, поэтому стены начнут промерзать.
Как сделать шов между газобетоном и плитой перекрытия
Сопряжение стен из газоблоков с ПП выполняется с учетом следующих правил:
- Пустотные плиты нужно укладывать на слой цементно-песчаного раствора. Толщина слоя раствора должна обеспечивать заданную глубину опирания.
- От торца ПП до газоблочной стены оставляется пустота толщиной 140 мм, которая заполняется утеплителем и закрывается воздухонепроницаемым материалом. Таким образом, получается эффективный демпфирующий шов, компенсирующий температурные и осадочные усадки. В качестве утеплителя используется жесткая минеральная вата.
- Для предотвращения сколов и равномерного распределения нагрузок в местах опирания ПП в швы газобетонной кладки рекомендуется укладывать армирующие сетки. Армирование выполняется на этапе кладке стен. При монтаже перекрытий арматура плит связывается с армированием стены при помощи металлических скоб.
- Оставшиеся швы и пустоты между ПП и газобетонными несущими стенами, межкомнатными перегородками заполняются цементно-песчаным раствором М35. Для заполнения мелких пустот можно использовать полиуретановую пену.
Установка плит перекрытия на газобетон
Схема установки плитных перекрытий на газобетонные блоки:
На схеме: 1 — анкерная металлическая скоба, 2 — плита перекрытия, 3 — кладка из газоблоков, 4 — доборный блок в кладке, 5 — раствор М35, 6 — кладочные швы.
Пошаговая инструкция: как укладывать плиты на газобетон:
- В процессе кладки газобетонных стен на расстоянии 20-50 см от будущего перекрытия кладка армируется.
- Поверх готовой стены заливается монолитный армопояс из бетона М200-М300.
- На армопояс укладываются пустотные ПП, размер которых устанавливается проектом.
- Между плитами и стеной выполняются демпфирующие швы, заполняются пустоты.
Уложенные межэтажные перекрытия утепляются с использованием легких теплоизоляционных материалов, изолируются. Кладка стен второго этажа выполняется по перекрытиям следующим образом: первый ряд блоков выкладывается на раствор, следующие ряды — на клей. Аналогично можно положить перекрывающие конструкции для мансардного этажа, жилого цоколя, подвала.
Материалы, инструменты и спецтехника для укладки плит
Монтаж плит перекрытия на газобетонные блоки — наиболее трудоемкий этап строительства дома из газобетона. Если ПП между нулевым уровнем и первым этажом можно установить силами нескольких человек, то для подачи изделий на уровень второго этажа потребуется привлечение грузоподъемной спецтехники ведь даже самая малогабаритная плитка имеет вес от 350 кг. Для снижения затрат на аренду спецтехники нужно подготовить стройплощадку:
- закупить металлические анкера, утеплитель, гидроизоляцию и компоненты для цементно-песчаного раствора;
- расчистить место стоянки для грузоподъемной техники;
- плиты выгрузить так, чтобы удобно было выполнять строповку.
Если требуется резка изделий, то лучше выполнить ее на земле, а не после поднятия плиты.
Требования к перекрытию
Межэтажные плиты перекрытия на газоблок должны обладать следующими характеристиками:
- прочность — должны воспринимать действующие нагрузки;
- жесткость — изделия не должны прогибаться выше нормативных пределов;
- шумоизоляция — шум между этажами не должен передаваться;
- пожарная безопасность — ПП должны препятствовать распространению огня между этажами;
- технологичность — должны легко монтироваться;
- экономичность — сметная стоимость не должна превышать 10% от сметы всего дома.
Бетонные изделия в полной мере соответствуют всем требованиям. При правильном монтаже такие плиты не разрушат газобетон и прослужат не менее 100 лет.
Как укладывать плиты перекрытия?
При постройке жилых домов, производственных объектов и гаражей возникает необходимость в сооружении перекрытия над подвальной частью здания, между этажами, а также в формировании конструкции крыши. Для решения поставленной задачи кладут перекрытие на пустотных плитах или заливают монолитную плиту. Зная, как правильно класть плиты перекрытия на стены, несложно сделать идеально ровной и достаточно прочной перекрывающую конструкцию. Рассмотрим, как положено устанавливать в нужное положение железобетонные изделия, а также, как они располагаются относительно друг друга.
Какие панели перекрытия в строительстве используют
Для разделения возводимого здания на функциональные зоны в строительстве применяют различные типы перекрывающих конструкций:
- монолитное перекрытие. Для сооружения цельной плиты устанавливают опалубку, размещают арматурный каркас, после чего заливают бетон. Конструкция отличается повышенной нагрузочной способностью и увеличенным запасом прочности. Однако монолитный вариант имеет серьезные недостатки. Процесс сооружения конструкции достаточно дорогой и трудоемкий. Для цельной плиты необходим увеличенный объем бетонного раствора. Кроме того, массивная железобетонная платформа оказывает увеличенную нагрузку на фундамент;
- сборное перекрытие. Для его монтажа используют стандартные панели, изготовленные на промышленных предприятиях. Состоящие из отдельных элементов плиты перекрытия обладают повышенной прочностью и быстро монтируются с помощью грузоподъемной техники. Важно обеспечить плоскостность опорной поверхности в месте укладки, а также герметизировать зазор между железобетонными плитами. При опирании по двум сторонам или п-образно гарантируется жесткость конструкции. После установки плит перекрытия, опирающихся на несущие стены, возводят внутренние перегородки.
При строительстве любого помещения стоит вопрос о том, как осуществить монтаж плит перекрытия
Используя для сооружения перекрытия плиты пустотные или цельные, несложно значительно сократить строительный цикл, снизить трудоемкость мероприятий, а также уменьшить объем затрат. Сборный вариант превосходит по перечисленным показателям монолитную конструкцию и не уступает ей по прочностным свойствам.
Применяются различные виды панелей, отличающиеся вариантом конструктивного исполнения:
- Сплошные. Их легко отличить от других видов плит по отсутствию на торцевой поверхности внутренних каналов. Цельные изделия, усиленные стальной арматурой, обладают повышенной прочностью, однако имеет увеличенную массу. Повышенная теплопроводность и уменьшенные звукоизоляционные характеристики – главные недостатки сплошной конструкции.
- Пустотные. Внутренние полости плит в поперечном сечении имеют форму окружности или овала. Популярность многопустотных панелей связана с уменьшенной нагрузкой, передаваемой полыми плитами на фундаментную основу. Изделия отличаются повышенными шумоизоляционными характеристиками, а также теплоизоляционными свойствами.
- Ребристые. Панели также называются шатровыми благодаря форме поперечного сечения, образованного продольными ребрами жесткости. Параллельно расположенные ребра повышают запас прочности плит и обеспечивают высокую нагрузочную способность. Ребристые плиты обладают устойчивостью к деформациям, однако уступают пустотелым по уровню теплоизоляции.
Применяемые в строительной отрасли плиты также отличаются методом изготовления:
- плиты с маркировкой ПК формуются в разборных опалубках и имеют стандартные габариты;
- панели марки ПБ изготавливаются методом непрерывной заливки бетона и режутся на заготовки требуемой длины.
При постройке и возведении здания необходимо учитывать некоторые нюансы
Одно из отличий используемых панелей перекрытия заключается в способе соединения элементов арматурной решетки.
Для сборки частей силового каркаса используется:
- проволока для вязания;
- электросварочный аппарат.
Габаритные размеры зависят от разновидности плит и составляют:
- длина – 2,5-12,0 метров;
- ширина – 1,0-1,5 метра;
- толщина – до 0,22 метра.
Определившись с вариантом панелей, следует разобраться, как правильно укладывать плиты перекрытия на стены.
Как правильно класть плиты перекрытия на стены – главные требования
От правильности укладки плит зависит надежность строительных конструкций.
При осуществлении монтажных операций соблюдайте следующие рекомендации:
- выполняйте установку на торцевую плоскость несущих стен. Выполняйте возведение внутренних перегородок после окончания монтажных операций;
- выдерживайте рекомендуемые размеры поверхности опирания. Длина опорной площадки соответствует ширине плиты, а ширина опоры составляет 100-250 мм;
- обеспечивайте надежную фиксацию панелей. Производите крепление плит специал
Укладка плит перекрытия на кирпичную стену: расчет параметров
Наиболее быстрым и экономным способом организации межэтажного разделения и отделения жилой части дома от чердака и подвала является укладка плит перекрытия на кирпичную стену. Монолитным конструкциям отдают предпочтение редко, когда по каким-то причинам невозможно использовать готовые плиты, например, дорога не позволяет подъемному крану подъехать к объекту.
Виды изделия
К монтажу перекрытия нужно подходить ответственно. От этого зависит прочность конструкции.
Плиты бывают плоские или ребристые (ПКЖ). Плита крупнопанельная железобетонная имеет П-образное сечение. Используются при строительстве промышленных и технических объектов, в условиях повышенных нагрузок и большой длины пролетов. Ребра жесткости увеличивают несущую способность. В жилом строительстве используются для отделения первого этажа от подвала, поскольку сечение такого вида не позволяет получить ровный потолок.
Плоские плиты выпускают с пустотами или со сплошной заливкой (ПТ). Плита техподполья используется в общественных зданиях для перекрытия каналов под полом. При строительстве частных домов может использоваться как доборный элемент для настила над небольшими пролетами коридоров, санузлов. В жилом строительстве применяются круглопустотные изделия. Они дешевле, меньше весят и установка их проще. Пустоты с воздухом помогают лучше сохранять тепло и увеличивают звукоизоляцию. В зависимости от способа производства они делятся на 2 вида.
Вернуться к оглавлению
Круглопустотные опалубные
Круглопустотный материал чаще всего используется для таких работ.
ПК применяют в частном строительстве более 20 лет. При изготовлении используют многоразовые формы размеров (опалубку). Для удешевления продукции используется опалубка стандартных параметров. Цена изделия по индивидуальным размерам будет намного дороже. Толщина плиты 220 мм, В зависимости от ширины и длины предусмотрены варианты, что представлены в таблице:
Параметр | Показатель |
Ширина, м | 1,0 |
1,2 | |
1,5 | |
1,8 | |
Длина, м | От 2,7 до 9 с шагом 0,3 |
Вернуться к оглавлению
Непрерывного изготовления
ПБ — изготавливают по новой технологии на непрерывном конвейере, потом режут. Они имеют более гладкую поверхность, что существенно упрощает дальнейшую отделку. Изготавливаются из более крепкого бетона. По заказу клиента длина может быть любой, с точностью до 10 мм. Возможен распил торцевой стороны изделия под углом. Единственным недостатком является ширина, она стандартная — 1,2 м.
Вернуться к оглавлению
Рекомендации по монтажу
Верхний ряд кладки стены нужно положить тычковой стороной.
Плиты должны укладываться на стены без разрывов по ширине. Особенно внимательно нужно отнестись к верхнему ряду кладки из кирпича. Его нужно хорошо выровнять и внутреннюю часть класть тычковой стороной. Еще до укладки ПК или ПБ на стену необходимо заделать пустоты вкладышами или куском кирпича с раствором. Узел опирания плиты формируется с таким условием, что между ее торцом и местом примыкания в камню должно оставаться расстояние 1—2 см. Раствор для крепления перекрытия и кладки нужно использовать тот же.
Вернуться к оглавлению
Расчет параметров опирания
Величина нахлеста на стену зависит от назначения здания, ширины стены, толщины и веса перекрытия, сейсмической активности территории строительства, и от длины перекрываемого пролета. Конкретная величина опирания рассчитывается инженерами при проектировании. Как правило, для гарантии надежности, с учетом отклонений при установке, выбирается максимальная по СНиП величина 120 мм. Укладка плит перекрытия ПБ и ПК в кирпичном доме производится с опорой по двум коротким сторонам. Наименьшее опирание представлено в таблице:
Длина изделия, м | Минимальный нахлест, мм |
До 4 | 70 |
Более 4 | 90 |
Вернуться к оглавлению
Особенности кладки плиты
Для выполнения монтажа плиты понадобится три человека.
Установка перекрытия выполняется с помощью подъемного крана. Кроме крановщика, нужно 3 рабочих. Один зацепляет стропы к крепежным петлям плиты, а 2-мя осуществляется установка на стену. Если между монтажниками и машинистом крана отсутствует видимость, необходим еще человек. ПК нужно укладывать жестко, сверху и снизу плиты — кирпичи. При укладке ПБ используют шарнирное закрепление.
Следует учитывать что в опалубных плитах запрещено делать технологические отверстия и укорачивать их. Это снижает прочность существующей конструкции, поскольку в опорных зонах у них усиленное армирование. Возможность опирания пустотных изделий на третью сторону следует выяснять у производителя. Это может привести к растрескиванию. Не стоит перекрывать одной ПК или ПБ два пролета.
Вернуться к оглавлению
Треснувшей
Иногда из-за неправильной транспортировки или хранения происходит растрескивание изделия. Если трещины 4—10 мм и их много, лучше отрезать поврежденную часть и не использовать ее. Если брак небольшой, изделие пустить в ход можно с соблюдением следующих правил установки:
- Использовать в месте, где будет наименьшая нагрузка, например, для чердачного перекрытия.
- Монтировать между двумя целыми ПК или ПБ, тщательно скрепив их.
Вернуться к оглавлению
Недостаточной ширины
Недостающий фрагмент плиты можно восполнить с помощью арматурной сетки и бетона.
Если при проектировании здания не учитывались существующие стандарты, случается что ширина перекрытия не совпадает с размерами помещения. Используют 4 способа заделки недостающего пространства:
- Отрезать от ПК или ПБ полосу необходимой ширины.
- Промежутки заложить провисающими сетками, которые опираются на верх перекрытий или перекрытия и стены. Заполнить бетоном.
- Снизу подвязать опалубку, проложить арматуру, залить.
- Когда ширина небольшая, монолитному способу иногда предпочитают заделку кирпичом. «Дырки» оставляют у стен, камни кладут тычком таким способом, чтобы одним краем они лежали на кладке, а другим упирались в плиту. Для усиления, перед стяжкой пола можно проложить это место сеткой или тонкой арматурой (6 мм).
Вернуться к оглавлению
Заделка швов
После укладки всех плит, выполняют анкеровку. Анкера делают в виде П- образной скобы, концы загибают в петлю, заводят в проушины, цепляют к монтажным петлям, натягивают как можно сильнее и приваривают. После этого производится заделка рустов (швы между плитами) и отверстий с петлями раствором. Важно делать это быстро, пока не попал строительный мусор.
Как уложить пол из гальки | инструкции
Приложение
Смотреть вживую
Полные эпизоды
- Войти
- Профиль
- Выйти
- Регистр
- Показывает
- Основной
- программа передач
- Сделай сам
- Показывает от А до Я
- Хосты от А до Я
Лучшие выставки
- Barnwood Builders
- Большой пляж Строит
- Особняки со скидкой
- Первые ласты
- Холмс: новое поколение
- Реабилитационный наркоман
- Восстановлено
- Утилизация
- Возрождение каменного дома
- Проект Vanilla Ice
Хосты
- Джейсон Кэмерон
- Джефф Девлин
- Джош Темпл
- Мэтт Блашоу
- Николь Кертис
- Ванильный лед
- Тамара День
- Бретт Уотерман
- Марни Оурслер
- Скотт МакГилливрей
Полные серии
- Barnwood Builders
- Строительство вне сети
- Мэн Кэбин Мастерс
- Пул королей
- Восстановлено
- Texas Flip N Move
Не пропустите:
- Идеи озеленения переднего двора
- 26 популярных домашних стилей
- Стильное хранение в ванной
- 35 переработанных поделок
- Как построить набор козловой ямы
- Как
Сделать и украсить
- Отделка
- Поделки
- Развлекательные
- Повторное использование
- Свадьбы
- Пет Проекты
- Посмотреть все
Номера и помещения
Как укладывать напольную плитку терраццо | инструкции
Приложение
Смотреть вживую
Полные эпизоды
- Войти
- Профиль
- Выйти
- Регистр
- Показывает
- Основной
- программа передач
- Сделай сам
- Показывает от А до Я
- Хосты от А до Я
Лучшие выставки
- Barnwood Builders
- Большой пляж Строит
- Особняки со скидкой
- Первые ласты
- Холмс: новое поколение
- Реабилитационный наркоман
- Восстановлено
- Утилизация
- Возрождение каменного дома
- Проект Vanilla Ice
Хосты
- Джейсон Кэмерон
- Джефф Девлин
- Джош Темпл
- Мэтт Блашоу
- Николь Кертис
- Ванильный лед
- Тамара День
- Бретт Уотерман
- Марни Оурслер
- Скотт МакГилливрей
Полные серии
- Barnwood Builders
- Строительство вне сети
- Мэн Кэбин Мастерс
- Пул королей
- Восстановлено
- Texas Flip N Move
Не пропустите:
- Идеи озеленения переднего двора
- 26 популярных домашних стилей
- Стильное хранение в ванной
- 35 переработанных поделок
- Как построить набор козловой ямы
- Как
Сделать и украсить
- Отделка
- Поделки
- Развлекательные
- Повторное использование
- Свадьбы
- Пет Проекты
- Посмотреть все
Как положить бетонную плиту
Первое, что домовладелец должен учитывать при строительстве внутреннего дворика, навеса для машины или навеса для хранения вещей, — это бетонная плита. Заливка бетонной плиты — трудоемкий процесс, поэтому лучше попросить двух или трех друзей помочь. Бетон сохнет довольно быстро, и его необходимо выровнять в течение часа или около того после заливки.
Сделай сам — бетонная плита
Бетонная плита заливается прямо на землю. У него нет фундамента или бетонных стен под ним или вокруг него.
Подготовка очень важна для того, чтобы на вашем участке все было готово для заливки хорошей бетонной плиты, и самое важное — это подготовка основания.
Если вы не начнете с хорошего основания, бетон, вероятно, осядет и потрескается.
Инструменты и материалы:
— Молоток; Деревянные колья; Тачка колесная; Бетонные грабли; Мелкий гравий
— шпилька 2 X 4 дюйма; Лопаты; Стальная проволочная сетка для небольших проектов, арматура для крупных проектов
— Пароизоляционный материал, рекомендованный строительными нормами (пластиковый водный барьер)
— Уровнемер; Рабочие перчатки; Связать проволоку; Бокорезы; Меловая линия
*** Перед заливкой бетона необходимо установить ряд вещей.
1 / Используйте мел, чтобы обозначить место, где будет заливаться бетон. Вставьте 4 временных маркировочных столбика, чтобы обозначить все 4 области следов копыт на плите. Как только границы будут размечены, начните копать внешние границы плиты.
2 / После установления границ начинайте копать от центра до пограничных знаков. Если у вас нет хорошей гравийной основы, выкопайте «плохую» грязь и замените ее хорошей горошиной или измельченным гравием. Вам следует зайти так глубоко, как линия мороза в вашем районе.
3 / Если с плитой связана какая-либо водопроводная сеть, учтите это при проектировании бетонной плиты. То же самое касается любого электрического кабелепровода, подводимого к плите.
4 / Насыпьте мелкий гравий на дюйм глубиной. Утрамбуйте или раскатайте гравий, чтобы плита не просела. Выровняйте мелкий гравий своим уровнем.
5 / Некоторые строительные нормы и правила требуют, чтобы под грязью был установлен пароизоляционный слой перед заливкой плиты. Разрежьте пластиковую гидроизоляцию, чтобы покрыть всю форму, кроме деревянных.Положите пластик на мелкий гравий.
6 / Затем используйте проволочную сетку 1/8 дюйма (арматура для больших проектов; обратитесь к местным строительным нормам), чтобы закрыть форму, за исключением деревянных барьеров. Соедините его плоскогубцами в местах пересечения с помощью проволочной стяжки. Используйте болторез, чтобы отрезать лишнюю проволоку, которая свисает над формой.
7 / Пункты благоустройства и пункты проката инструмента сдают в аренду переносные бетономешалки. Это идеальный вариант для любого патио или небольшого навеса. Или вы можете использовать тачку для смешивания бетона вручную.Добавьте воды в соответствии с инструкциями на пакете. Используйте мотыгу, чтобы смешать воду и бетон, пока весь порошок не смешается с водой и не будут удалены все комки. При необходимости используйте грабли для смешивания бетона с водой.
8 / Залейте бетонную смесь в нижний колонтитул и распределите ее шпателем с длинной ручкой. Заполнив форму, выровняйте ее по краю шпильки 2 X 4 дюйма. Надавите и потяните его пильными движениями через верх формы, начиная с одного конца и двигаясь вниз к другому концу. Этот процесс называется «стяжкой».Дайте форме высохнуть в течение часа, прежде чем ходить по ней. Бетон должен затвердеть, прежде чем это произойдет.
Использование неправильных глаголов Lay и Lie
Как вы используете lay и
врать правильно? Во-первых, вы должны знать
определение каждого глагола.
С другой стороны, ложь означает
отдыхать или откидываться. Ложь
непереходный глагол, поэтому нет
прямой объект последует.
В центре кровати Дианы всегда пахнет
собака, потому что Надежная, ее бигль, врет
там у него есть все шансы.
Что делает Надежный посреди кровати? Отдых .
После того, как вы определите, какое значение вам нужно, выберите правильное
форма из таблицы ниже:
Инфинитив | Определение | Простой подарок | Простое прошлое | Прошедшее причастие | Причастие настоящего времени |
---|---|---|---|---|---|
укладывать | положить что-нибудь | прокладки | заложен | заложен | прокладка |
врать | для отдыха или наклона | ложь (и) | лежал | лежал | лежа |
Важное примечание: простая форма представляет собой форму
Lay — это то же слово, что и простой
прошедших форм лжи. Это общий
form объясняет большую часть путаницы с этими двумя глаголами.
Чтобы выбрать правильную форму, вы должны понимать, как используются простые
настоящее, простое прошедшее и формы причастия прошедшего времени.
Используйте простые формы настоящего, когда имеете в виду действие, которое происходит последовательно
или действие, которое происходит прямо сейчас.
Джек всегда лежит
беспроводной телефон там, где его никто не может найти; нам нужны кольца
входящего звонка, чтобы выдать свое местоположение.Lays = простое настоящее время
лежать, чтобы что-то положить.Хотя толпа кричит ему, чтобы он встал, Чарльз
лежит в центре бокса
ринг, сбитый мощным апперкотом Антонио, его оппонента.Ложь = простое настоящее время
лежать, отдыхать или откидываться.
Используйте простые прошлые формы, когда имеете в виду действие, завершенное в прошлом.
Рэйчел уложила ее
сочинение с опозданием на месяц в почтовый ящик профессора Коэна, надеясь, что он
все еще принимаю работу.Laid = простое прошедшее время
лежать, чтобы что-то положить.Мягко покачиваемый океанскими волнами Робби
лежал на плоту, не заботясь о
расстояние до берега или рыба, покусывающая пальцы, в которых он болтался
вода.Lay = простое прошедшее время
лежать, отдыхать или откидываться.
Используйте формы причастия прошедшего времени, когда у вас есть одна или несколько
вспомогательные глаголы, образующие
время.
Ринальда только что
положил последний кусок курицы на
гриль, когда раздались молнии и раскат грома
раннее завершение семейного пикника.Had = вспомогательный глагол;
lay = причастие прошедшего времени
лежать, чтобы что-то положить.Джаспер должен
не положил свой новый черный свитер
на кровати, Джози, его гончая, нашел это идеальным местом для
вздремнуть.Должен,
иметь = вспомогательные глаголы;
lay = причастие прошедшего времени
лежать, чтобы что-то положить.Squeeze, семифутовый питон,
пролежал весь день в углу
его аквариум, его пытливый язык — единственный признак
жизнь.Has = вспомогательный глагол;
lain = причастие прошедшего времени
лежать, отдыхать или откидываться.Лоренцо лежал бы
на диване весь день, если подушки не воняли собакой.Будет,
иметь = вспомогательные глаголы;
lain = причастие прошедшего времени
лежать, отдыхать или откидываться.
Рассмотрим эти дополнительные примеры для
lay:
Каждый день, Робин
кладет ключи на прилавок и
затем Бастер, ее кот, бьет их об пол.Робин кладет ключей на прилавок.
Zaw заложил
обхватил голову руками и рыдал.Средний балл по английскому — 79,4.
класса, и злой профессор Варнер не повысит свою оценку до
Б .Zaw положил голову ему на руки.
Если бы Латоранс имел
не положил свое эссе на кафетерий
стол, пятна от кетчупа теперь не украшали четыре страницы.Latorrance положил своего эссе на стол.
Вот еще примеры лжи:
После тяжелого дня жевания свиных ушей и чесания
блохи, моя собака Флойд лежит на
пол кухни и заслуженно вздремнет.Floyd ставит на пол кухни.
Переливающийся всеми цветами спектра,
толстая жирная пленка лежала на
поверхность рагу из глазного яблока кальмара.Толстая жирная пленка ложилась на поверхность
тушить.Счет за дорогую еду
пролежал на столе так долго, что
Мелисса задается вопросом, не забыл ли ее парень Крис, что это его
очередь платить.Счет лежит на столе .
Плиты перекрытия, лазеры и уровни
Бетон Сентябрь 2011 г.
Плиты перекрытия, лазеры и уровни
Аласдер Н Бил, Томасонс
Современные здания могут иметь основные несущие конструкции из сборного железобетона или монолитного бетона
Однако за последние 20-
В 1970-х и начале 1980-х, когда писалось большинство современных свода правил, строительные проекты были организованы иначе, чем сегодня.Контракты обычно заключались с консультантом —
На чертежах архитектора и инженера указаны уровни готовой конструкции, и подрядчик должен сделать поправки на уровни для перемещения опалубки или прогиба конструкции.Для выравнивания бетона на опалубке перекрытия были установлены временные трамбовочные рейки. Большинство полов имели утрамбованную поверхность с отделкой стяжкой. Силовая отделка применялась, как правило, только к основанию
Дизайн-
С начала 1980-х годов подрядчикам-
Как следствие, архитекторы и инженеры часто назначаются по контрактам «только на проектирование», когда они не инспектируют работу подрядчика и посещают объект только по запросу. Поэтому у инженеров-строителей меньше возможностей посетить объект и посмотреть, как устроены их конструкции.
Сменились и подрядчики: сейчас мало кто выполняет работы на стройплощадке. Вместо этого они обычно делят проекты на «рабочие пакеты» и передают их специализированным субподрядчикам, ограничивая свою роль планированием и координацией.Некоторые стараются тщательно обсуждать и координировать работу субподрядчиков, а другие просто разбивают проект на пакеты и оставляют субподрядчиков разобраться во всем на месте
Технические характеристики
Технические характеристики проекта также изменились: клиенты больше не могут полагаться на чертежи архитекторов и инженеров для определения своих требований, поэтому теперь они полагаются на технические характеристики. Это повлияло на уровни пола и допуски; Вместо того, чтобы архитектор проекта и инженер определяли их в соответствии с методом проектирования и строительства, теперь они часто решаются клиентами или руководителями проектов с использованием общих положений спецификации.В результате спецификации часто требуют, чтобы верхние этажи в офисе были построены с теми же допусками, что и пол склада (например, поверхность ± 15 мм относительно исходной точки).
Уровни и конструкции лазерные
Лазерные уровни произвели революцию в строительстве складских полов с 1980-х годов; Вместо длинных полос, утрамбованных между дорожными опалубками, большие площади отливаются за одну заливку и выравниваются лазерным уровнем. Как только техника освоена, она становится быстрее и дешевле, поэтому теперь она распространилась на верхние этажи.Чтобы снизить стоимость и вес, они также часто имеют силовую обработку —
Лазерное выравнивание идеально подходит для устройства наземных
Верхние этажи разные. Точные допуски по уровню не так важны, но толщина плиты должна быть правильной: если она слишком тонкая, она теряет прочность, жесткость и огнестойкость, а если она слишком толстая, дополнительный вес может перегрузить несущую конструкцию.Кроме того, верхние этажи залиты либо на временной опалубке, либо на металлических настилах и стальных балках, которые отклоняются, поэтому нужно учитывать больше, чем просто выравнивание бетонной поверхности относительно исходной точки.
Когда бетон выравнивается с помощью утрамбовочных реек, они измеряются относительно опалубки перекрытия, поэтому плита имеет постоянную толщину: если опалубка низкая, поверхность плиты также будет низкой, и наоборот. Если потолок предварительно забетонирован, верхняя поверхность будет следовать тому же профилю, и если плита опирается на стальные балки, которые прогибаются под весом бетона, верхняя поверхность плиты также будет прогибаться.
Выровненный по лазеру
In-
Современные спецификации также меняют способ определения уровней пола: для полов с непосредственной отделкой в NSCS Version 3 [1] говорится, что уровни на чертежах являются законченными уровнями после опалубки, а для бесшовных полов они являются уровнями до
Обсуждение —
Для выровненных с помощью лазера
Обсуждение —
Изменение уровней на чертежах с «готовых уровней» на «уровни забастовки до
Однако изменение создает проблемы для всех остальных. Для следующих профессий, таких как каменщики или монтажники потолков, уровни забастовки до
Можно утверждать, что в чертежах инженеров теперь должны указываться «уровни перекрытия до
Неясно, как должно проверяться соответствие новой спецификации. Если уровни на чертежах являются законченными уровнями, их можно проверить в любое время после завершения, но как можно проверить уровни бетона до удара? Проверка после забивки опалубки приведет к бесконечным спорам о том, были ли расхождения вызваны ошибками строительства или прогибом после забастовки
Полы композитные на металлическом настиле
BS 5950-
В Еврокодах проблема еще хуже: возможность отклонения балки, увеличивающая вес бетона, не упоминается в BS EN 1994-
На практике плиты перекрытия редко строятся с использованием метода, принятого в BS 5950-
Клиенты, производители листов и подрядчики по бетону все скажут, что это проблема дизайна. Однако инженеры тоже не могут решить проблему. Поскольку это не упоминается в BS 5950-
Требуется широкое отраслевое решение
Определение отраслевых стандартных вариантов
Предлагаемые технические характеристики и руководство по проектированию
Предлагаются два стандартных варианта для композитных бетонных плит, отлитых на металлический настил. Каждый из них определяет метод строительства, технические характеристики и руководство по проектированию, которые совместимы и подходят для совместного использования. В обоих случаях механизированная установка не должна использоваться для укладки бетона, если подрядчик не проверил, что настил и опорная конструкция могут безопасно выдержать его вес.
Вариант 1: Спецификация «Постоянная толщина»
Получается плита перекрытия постоянной толщины вдоль опорных балок, расположенная на одном уровне между ними.Это дает самую легкую и экономичную конструкцию. Подходит там, где абсолютный уровень не критичен. В качестве альтернативы можно использовать стяжку для получения ровной поверхности пола с жесткими допусками.
(a) Метод строительства: укладывайте бетон до постоянной толщины, утрамбовывая стяжку с помощью направляющих, или «погружая» для проверки толщины бетона.
(b) Спецификация
(i) Уровень верхней поверхности в положениях колонн ± 15 мм.
(ii) Толщина плиты по линиям балок ± 10 мм.
(c) Руководство по проектированию
(i) Если необходимо использовать стяжку, расчетная статическая нагрузка должна учитывать увеличение толщины стяжки до середины пролета
(ii) Стальные балки можно предварительно забить, чтобы уменьшить прогиб.
Вариант 2: Спецификация «Постоянный уровень»
Позволяет производить плиту перекрытия с ровной верхней поверхностью, но трудно добиться жестких допусков. Это приводит к более тяжелой и менее экономичной конструкции, чем Вариант 1.
(a) Метод строительства: проверьте уровни стальных балок; отрегулируйте целевой уровень плиты для поддержания правильной толщины вокруг колонн; лазерный уровень бетонной поверхности.
(b) Пункты технических условий
(i) Уровень верхней поверхности плиты (все точки) ± 15 мм.
(b) Толщина плиты вокруг колонн ± 10 мм.
(c) Руководство по проектированию
(i) Вес пола
(ii) спроектировать настил и конструкцию с учетом дополнительной статической нагрузки 0,6 кН / м² для покрытия бетонных отложений, вызванных отклонением балки.
(iii) ограничить общий прогиб первичной и вторичной балок от статической нагрузки максимум до 25 мм.
Более высокий предел прогиба увеличит вес бетона на листовом покрытии и конструкции. Предел 25 мм предлагается в качестве разумного компромисса.
Эти стандартные варианты подходят для большинства зданий и должны быть приняты там, где это возможно, в интересах последовательной практики и безопасности строительства.Если они не используются, заказчик, инженер и подрядчик должны согласовать спецификацию, проектные допущения и метод строительства и убедиться, что они совместимы друг с другом.
In-
Как обсуждалось, изменение в NSCS версии 4, чтобы сделать уровни на чертежах архитекторов и инженеров «до забастовки
Этот раздел версии 4 NSCS следует пересмотреть. Наиболее практичным решением будет возврат к принципу, согласно которому уровни на чертежах являются необходимыми уровнями готовой конструкции, при этом подрядчик несет ответственность за внесение необходимых поправок во время строительства для обеспечения их достижения.
Там, где для достижения требуемых уровней требуется предварительное кембрирование (например,грамм. на более длинных пролетах) вместо лазерного нивелирования может потребоваться выравнивание поверхности или окунание для проверки толщины бетона.
Благодарности
Благодарим Барри Уоттса (Thomasons), Роба Смита (Cidon Construction) и Дэна Уильямса (SMD) за их помощь.
Список литературы
1. КОНСТРУКЦИЯ. Национальная спецификация на конструкционный бетон. Третье издание, The Concrete Society, Camberley, 2004.
.
2.СТРОИТЬ. Национальная спецификация на конструкционный бетон. Четвертое издание, The Concrete Center, Camberley, 2010.
3. ИНСТИТУТ БРИТАНСКИХ СТАНДАРТОВ, BS 5950 Использование стальных конструкций в строительстве. Часть 4 —
4. БЕТОННОЕ ОБЩЕСТВО. Good Concrete Guide 5 —
5. ИНСТИТУТ СТАЛЬНОГО СТРОИТЕЛЬСТВА, Консультационная служба, Примечание AD344. Приемы выравнивания композитных полов. Новая стальная конструкция, апрель 2010 г., том 18, № 4, стр. 36-
6. ИНСТИТУТ БРИТАНСКИХ СТАНДАРТОВ, BS EN 1994-
7. ИНСТИТУТ БРИТАНСКИХ СТАНДАРТОВ, BS EN 1991-
Расчет конструкций консольных перекрытий — решенный пример
Консольные плиты часто используются в зданиях из-за необходимости иметь большие пространства на верхних этажах. Для этого архитекторы обычно выдвигают плиту за линию здания первого этажа, образуя консоль. В этом посте мы покажем, как мы можем анализировать и проектировать консольные плиты, подверженные нагрузке на пол и нагрузке на блоки.
Решенный пример
Консольная плита толщиной 200 мм имеет длину 1,715 м и выдерживает нагрузку на блоки на расстоянии 1,0 м от закрепленного конца. Спроектируйте плиту, используя данные, приведенные ниже;
Назначение здания — Жилое
f ck = 25 МПа
f yk = 460 МПа
Бетонное покрытие = 25 мм
Высота блочной стены = 2,75 м
Удельный вес бетона = 25 кН / м 3
Удельный вес блока с рендерингом = 3,75 кН / м 2
Анализ нагрузки
Собственный вес плиты = (25 × 0.2) = 5 кН / м 2
Поверхность (предположительно) = 1,2 кН / м 2
Допуск на перегородку = 1,0 кН / м 2
Общая характеристика остаточного действия (нагрузка давлением) gk = 7,2 кН / м 2
Остаточное воздействие от стены Gk = 3,75 × 2,75 = 10,3125 кН / м
Переменное воздействие на плиту qk = 1,5 кН / м 2
В предельном состоянии;
n = 1,35gk + 1,5qk
n = 1,35 (7,2) + 1,5 (1,5) = 11,97 кН / м 2
Предельная нагрузка от стены = 1.35 x 10,3125 = 13,92 кН / м
Расчетные усилия
M Ed = (13,92 × 1) + (11,97 × 1,715 2 ) / 2 = 31,523 кНм
V Ed = (13,92) + (11,97 × 1,715) = 34,45 кН
Расчет на изгиб
M Ed = 31,523 кНм
Эффективная глубина (d) = h — C nom — ϕ / 2 — ϕlinks
Предполагая, что стержни ϕ12 мм будут использоваться для основных стержней
d = 200 — 25 — 6 = 169 мм
k = M Ed / (f ck bd 2 ) = (31.523 × 10 6 ) / (25 × 1000 × 169 2 ) = 0,044
Поскольку k <0,167, компрессионная арматура не требуется
z = d [0,5+ √ (0,25 — 0,882K)]
z = d [0,5+ √ (0,25 — 0,882 (0,044))] = 0,95d
A s1 = M Ed /(0.87f yk z) = (31,523 × 10 6 ) / (0,87 × 460 × 0,95 × 169) = 490 мм 2 / м
Обеспечьте X12 при 200 c / c TOP (AS prov = 565 мм 2 / м)
Проверка на прогиб
ρ = A с, prov / bd = 565 / (1000 × 169) = 0.0033
ρ 0 = эталонный коэффициент армирования = 10 -3 √ (f ck ) = 10 -3 √ (25) = 0,005
Поскольку если ρ ≤ ρ 0 ;
L / d = K [11 + 1.5√ (f ck ) ρ 0 / ρ + 3.2√ (f ck ) (ρ 0 / ρ — 1) (3⁄2)
k = 0,4 (консольные)
L / d = 0,4 [11 + 1,5√ (25) × (0,005 / 0,0033) + 3,2√ (25) × [(0,005 / 0,0033) — 1] (3⁄2)
L / d = 0,4 [ 11 + 11,363 + 5.9159] = 11,311
β s = (500 As prov ) / (f yk As req ) = (500 × 565) / (460 × 490) = 1,253
Следовательно, ограничение L / d = 1,253 × 11,311 = 14,172
Фактическое L / d = 1715/169 = 10,147
Поскольку фактическое L / d (10,147) <предельного L / d (14,172), прогиб является удовлетворительным.
Упражнение для студентов
(1) Обеспечьте распределительные стержни
(2) Проверьте секцию на сдвиг
(3) Проверьте на наличие трещин
(4) Сделайте эскизы деталей
Спасибо, что посетили Structville сегодня, и благословит Бог.
