Как сделать фундаментную плиту: Плитный фундамент — как залить фундаментную плиту

Содержание

Как залить монолитную фундаментную плиту

Плитный фундамент может выполнять как из монолитной плиты, так и из сборного железобетона (дорожные плиты). Но монолитный лучше, поскольку более надёжен и долговечен. Плитный фундамент может быть мелкозаглубленным или незаглубленным, в зависимости от типа грунта и конструкции вашего дома.

Высота плиты зависит от тяжести дома и может составлять 20-40 см. До заливки нужно создать основу из песка или щебня высотой 10-30 см. А до этого нужно выровнять землю.

Как залить монолитный плитный фундамент

До начала всех работ нужно рассчитать фундаментную плиту. Самостоятельно производить такой расчёт очень сложно, лучше доверить это дело специалисту, а еще лучше – профессионалу (вариант «как у соседа» не прокатит). Примерный расчет может подойти только для строительства гаража или сарая.

Этапы возведения монолитного плитного фундамента:

  1. Разметка фундамента. Помимо ручного выравнивания сторон и сопоставления центральных точек пересечения нужно всё проверить нивелиром и теодолитом. Площадь должна быть больше площади дома на несколько метров, чтобы нормально производить строительные работы.
  2. Рытьё котлована. Дно должно быть горизонтальным. Это легко проверить водяным уровнем или нивелиром.
  3. Перед засыпкой песчаного основания желательно произвести настилку геотекстильных материалов (например, Дорнит). Это не даст песку уйти в глубь грунта. Далее создается песчаная подушка и трамбуется.
  4. Монтаж дренажной системы (при необходимости), водопровода и канализации.
  5. Бетонная подготовка. Заливаются 10 см бетонной стяжки с цементным раствором марки М100. Затем бетон обрабатывают битумной грунтовкой (60% солярка, 40% битум).
  6. Рулонная гидроизоляция. Гидроизоляционные швы нужно соединять спайкой паяльной лампой или пропановой горелкой. Площадь гидроизоляционного слоя нужно увеличить на 30-50 см (а то и больше) от периметра фундамента. Это нужно для того, чтобы в опалубке завернуть гидроизоляцию наверх, защитив боковые стороны фундамента.
  7. Необязательно, но желательно после гидроизоляции сделать теплоизоляцию. В будущем вы сможете значительно сэкономить на теплых полах и теплоизоляции в целом. Теплоизоляционный слой состоит из экструдированного пенополистирола (сверху его можно накрыть полиэтиленовой плёнкой).
  8. Установка опалубки.
  9. Монтирование двухслойного арматурного каркаса из арматуры толщиной 12-16 мм и сеткой примерно 20×20 см. Нижняя сетка расположена в 5 сантиметрах от нижней части плиты фундамента, а верхняя – в 5 см от верхней части.
  10. Заливка бетона, затем снятие опалубки после засыхания смеси.
  11. Если фундамент мелкозаглубленный, производится засыпка пазух возле плиты до ровного слоя с землёй.
  12. Покрытие монолитной плиты гидроизоляцией для защиты стен от капиллярной влаги.

Преимущества монолитного плитного фундамента:

  • Дешевизна и простота возведения.
  • Максимальная площадь опоры на грунт даёт возможность повышенной устойчивости к слабым грунтам. Примером служит высокая лифтовая колонна в останкинской телебашне, которая стоит на монолитной плите толщиной 1 м.
  • Стены дома не будут потревожены смещением грунта, поскольку фундаментная монолитная плита будет передавать минимальные нагрузки на стены. Это позволит в любое время года делать перепланировку перегородок, что никак не скажется на фундаменте.
  • Фундамент одновременно является надёжным и тёплым полом при теплоизоляционном слое, не требующим дополнительной плиты перекрытия.
  • Нет нужды в глубоких раскопках для заложения фундамента, поскольку цельная плита создает минимальную нагрузку на грунт. Следовательно, грунтовые воды тоже не потревожат ваше основание (притом, что у него еще и хороший гидроизоляционный слой).

Дальше больше!

Заливка фундаментной плиты, как заливать, как правильно залить, стоимость в ООО Проект

Фундамент — важнейший элемент любого строения, будь то мелкий торговый павильончик или многоэтажный небоскреб. И любая ошибка в расчетах или желание сэкономить на стоимости может повлечь очень печальные последствия для всего здания в целом.

Плитный фундамент относится к категории незаглубленного или мелкозаглубленного ленточного фундамента. По своей сути, это железобетонная решетка либо монолитная плита толщиной от 20 до 50 см, расположенная под всей площадью здания. Она укладывается на 30-40-сантиметровый слой плотно утрамбованного песка (или песка, перемешанного со щебнем), а тот, в свою очередь, располагается на выровненном цельном грунте (не копаном и не рыхленном).

Фундаментная плита может быть как цельной монолитной, так и сборной — из бетонных блоков или строительных плит, поверх которых делается цементная стяжка, которая заполняет все щели и выравнивает поверхность. Самой надежной считается сплошная монолитная конструкция, поскольку она имеет более высокую пространственную жесткость и гораздо долговечнее в эксплуатации. Да и стоимость заливки фундаментной плиты прямо на стройплощадке будет значительно меньшей, нежели покупка, доставка и укладка подъемным краном готовых бетонных изделий. Тем более, поверх них все равно придется делать стяжку.

Когда требуется заливка фундаментной плиты?

Монолитную фундаментную плиту целесообразно заливать, когда:

  • строится большое здание, которое будет оказывать большое давление на грунт;

  • грунт на стройплощадке слабый, разрушенный, насыпной, обладает неравномерной сжимаемостью или склонен к сильному промерзанию;

  • необходимо защитить основание постройки от высокого уровня талых или грунтовых вод.

В тех зонах, где почва глубоко промерзает (например, в странах Скандинавии) широко распространен морозостойкий фундамент. Для этого фундаментную плиту кладут на «ковер» из теплоизоляционного материала — экструдированного пенополистирола.

До недавнего времени монолит не использовали при строительстве домов, в которых планировался подвал или высокий цокольный этаж. Однако в современном частном строительстве заливки фундаментной плиты стала встречаться все чаще.

Как правильно залить фундаментную плиту?

Если вкратце, то правильная технология заливки фундаментной плиты выглядит так:

  • Масштабные земляные работы — рытье котлована под всю площадь основания, выравнивание поверхности.

  • Устройство дорнитовой прослойки (материала, который будет задерживать песок, не позволяя ему впитаться в почву).

  • Сооружение и утрамбовка песочного или песочно-щебневого слоя.

  • Монтаж водопровода, канализации и других коммуникаций.

  • Бетонная стяжка поверх песочного слоя толщиной около 10 см.

  • Устройство гидроизоляции. Обычно используется рубероид или аналогичный рулонный материал. Все швы обязательно спаиваются паяльной лампой. Причем гидроизоляционный «ковер» должен выступать за края плиты примерно на полметра (потом эти края завернутся наверх и припаяются к торцам).

  • Устройство теплоизоляции. По своей сути это слой экструдированного пенополистирола, накрытый полиэтиленовой пленкой.

  • Монтаж каркаса из арматуры.

  • Установка опалубки и заливка основной массы бетона.

Как видите, объем работ более чем существенный, и без помощи строительной бригады и специальной техники вряд ли удастся обойтись. Да и желание сэкономить может, в конечном счете, обернуться куда более серьезными расходами, если фундаментная плита будет залита неправильно. Поэтому лучшим выходом будет обратиться к строителям-профессионалам. Строительная компания «Проект» выполнит для вас практически любые строительные и монтажные работы на профессиональном уровне и за невысокую стоимость. Причем, работаем мы не только в Москве, но и в Подмосковье. Обращайтесь, мы всегда к вашим услугам!

Фундаментная плита

Обычно очень тщательно выбирают основание под будущий дом. На данный момент самым надежным считается монолитная плита в виде фундамента. Он пригоден для любого вида строений, но в основном подходит для тяжелых зданий. Стоит учесть, что стоимость его достаточно высока, поэтому не всегда правильно устанавливать именно плиту. В данной статье мы рассмотрим те характеристики, которые имеет фундаментная плита, а также случаи, когда она будет уместна при строительстве.

Плюсы использования железобетонных плит для фундамента

Фундаментная плита монолитного типа – это мелкозаглубленный или плавающий фундамент. Называется так, потому что после ее заливки образуется большая плита под всей площадью дома.

Обязательно перед заливкой плиты организовывается песчано-гравийная подушка, которая станет переходным элементом между фундаментом и грунтом, позволяя правильно распределить нагрузку от здания. Такой фундамент является незаменимым при строительстве на грунтах с большой глубиной промерзания, а также на почвах нестабильного типа. Кроме того, это лучший вариант под дом из газобетона в силу качественных характеристик.

Важно! Можно сэкономить время и средства, не заказывая тяжелую технику для доставки плит, а залить ее на месте самостоятельно.

Монолитную плиту без проблем можно обустроить своими руками, без привлечения к работе профессионалов. Заливка бетона может осуществляться прямо с бетономешалки. Если выполнять все работы по технологии, то можно сделать все самостоятельно.

Помимо простоты монтажа выделяются также еще несколько преимуществ фундаментной плиты:

  • Так как фундамент обустраивается высотой в промежутке между 15 и 40 см, уменьшаются работы по выкапыванию котлована.
  • Объем заливки также снижается на 1/3.
  • На обустройство фундамента понадобиться заметно меньше времени из-за простоты монтажа.

Приведенных выше характеристики относятся к мелкозаглубленному или незаглубленному плитному фундаменту, а вот монолитная плита для обустройства цоколя или подвала будет более затратной, чем известные технологии фундаментов. Если планируется вести строительство дома с цоколем на зыбком грунте, то без плитного фундамента не обойтись, он станет полом для нижнего этажа. Однако стоимость, которая может составить даже 50% от всего бюджета, быстро окупается высокими показателями надежности и прочности, а также длительной эксплуатацией при условии правильного монтажа.

Монолитный фундамент морозоустойчивого типа, который очень распространен в странах Скандинавии, используется в качестве основания на грунтах, которые имеют очень низкую точку промерзания. Теплоизоляционный эффект достигается путем утепления фундаментной плиты.

Виды фундаментных плит

Все плитные фундаменты можно подразделить на три типа:

  1. Классический. Этот тип фундаментной плиты характеризуется установкой железобетонной плиты на подушке из песка и гравия с применением теплоизоляционных материалов или без них. Бетон заливается в плиту толщиной от 20 до 50 см в зависимости от того, какая нагрузка предусмотрена. Слои подушки закладываются на такую толщину, каков плодородный слой, он обязательно снимается перед засыпкой.
  2. Утепленная шведская плита. Данная технология отличается минимальными потерями тепла из-за создания опалубки из пенополистирола. Также поверх укладывается теплый пол, который заливается слоем бетона в 10 см. Все инженерные коммуникации закладываются на этапе засыпки песчаной подушки. Такая фундаментная плита хоть и значительно уменьшает время строительства, является одной из самых дорогих и самостоятельное ее изготовление просто невозможно, так как она требует точных расчетов и инженерных идей. Но ее стоимость оправдана, так как получившийся пол не позволит уходить теплу из дома.
  3. Русский. Такой тип фундамента подразумевает под собой наличие дополнительных ребер жесткости под несущими стенами и в местах наибольшей нагрузки на фундамент. Такая плита получается очень прочной и надежной, но расходы и время на строительство увеличиваются.

Требования к материалам для монолитного фундамента

Для создания любого типа основания нужно использовать только самые качественные материалы. Главным в этом списке выступает бетон, который по стандарту должен соответствовать следующим показателям:

  • По коэффициенту водонепроницаемости быть не ниже W8
  • По классу прочности марка бетона должна быть не ниже М300
  • По коэффициенту подвижности достаточно будет материала с показателем П-3
  • По показателю морозостойкости от F-200.

Важно! Для участков с высоким уровнем грунтовых вод лучше всего использовать бетон, стойкий к сульфатам.

Также обязательно нужно обратить внимание на выбор арматуры для плитного фундамента. Если планируется традиционно производить армирование фундаментной плиты связыванием арматуры, то можно использовать любой ее тип. Если же она будет сварена с другими частями, то целесообразней выбрать класс арматурной стали А500С с диаметром не менее 12 мм. Такая сталь используется как раз для сваривания.

Для гидроизоляции чаще всего используются битумные материалы полимерного типа в рулонах. Можно также выбрать и какой-то другой материал, так как сейчас строительный рынок готов предложить покупателям массу разнообразных гидроизоляционных материалов с подходящими в каждом конкретном случае характеристиками. Они отличаются более выгодным составом, который позволяет материалу не замерзать в зимний период и не плавиться при летнем зное.

Также стоит упомянуть и утепляющие материалы, которые также могут быть использованы при монтаже фундаментной плиты. Ранее это был просто обыкновенный пенопласт, но сейчас разработан материал под названием пенопостирол, который обладает высоким качеством, прочностью, долговечностью и совершенно не подвержен гниению.

Применяется он для изготовления теплоизоляционной подушки под фундамент и для утепления наружных стен подвального и цокольного помещения при монтаже утепленной шведской плиты по технологии теплого пола.

Устройство фундаментной плиты своими руками

Перед работами нужно подготовить все материалы и инструменты, которые потребуются при работе, чтобы в дальнейшем не отвлекаться на их поиски. В этот список входят бетонная смесь, арматура, рейки для выравнивания бетона, доски для создания опалубки, молоток, уровень, шнур для произведения разметки, лопаты совкового и штыкового типа, топор, ножовки, расходные материалы, проволока и вязальный крючок для арматуры.

Обязательно нужно озаботиться арендой тяжелой техники для выкапывания котлована, если устанавливается фундамент заглубленного типа.

Технология монтажа плитного фундамента

Первым и определяющим шагом при монтаже является точный расчет фундаментной плиты и несущей способности грунта, а также нагрузок на фундамент. На этом этапе обязательно высчитывают риск деформации, крена и усадки фундамента. Уже соответственно всем этим показателям и определяется, каким образом будет заложен фундамент. Данный этап лучше всего доверить профессионалам, ведь самостоятельное изучение и расчеты могут дать неверный результат.

Следующим этапом являются земляные работы по выкапыванию котлована и настилание на его дно геотекстильных материалов во избежание смешивания песчаной подушки с нижележащим грунтом.

После нужно засыпать гравийно-песчаную подушку послойно. Песок лучше всего для более плотного прилегания укладывать сразу влажный. Каждый слой материала в 10 см нужно обязательно обрабатывать виброплитой. Если устанавливается шведская утепленная плита, то на этом же этапе вводятся и инженерные коммуникации.

После всех произведенных действий заливается бетонный раствор. При обычном монолитном фундаменте перед этим шагом на песчаную подушку в опалубку укладывается армированная сетка.

Важно! Бетон должен быть залит за один раз и обработан вибратором глубинного типа, чтобы не было слоистости и пустот внутри.

Для установки шведской плиты нужно сделать подготовительный слой бетона поверх фундаментной подушки толщиной в 10 см. После застывания на основание настилают гидроизоляционный материал, который по площади больше будущего фундамента на 30 – 50 см и спаивается при помощи горелки на краях. Сверху укладывается экструдированный пенополистирол, сверху на него настилается полиэтиленовая пленка. Получившееся основание укладывают арматурной сеткой и устраивают по периметру опалубку, в которую и заливается бетон высокой марки. Таким образом получается технология теплого пола.

Готовый фундамент высыхает приблизительно через месяц. Время набора крепости зависит от того, при какой температуре воздуха будет сохнуть фундамент. Данная зависимость прослеживается в представленной ниже таблице.

 Пока идет этот процесс, нужно смачивать его поверхность водой несколько раз день, особенно в жаркие дни. Также нужно прикрыть его полиэтиленом, чтобы на поверхность не попадали осадки и различного рода мусор.

Заключение

Фундаментные плиты в некоторых случаях являются наиболее удачным вариантом основания. Монолитные фундаменты есть нескольких типов, которые отличают друг от друга по качественным характеристикам и стоимости. Среди них можно найти именно тот, который подойдет под те или иные условия. Но выбор, как и строительство фундамента — дело непростое, поэтому тем, у кого нет совсем опыта в данном вопросе, лучше положиться на мнение специалистов.

Фундаментная плита — ТвойСтрой

Настолько часто приходится обсуждать с заказчиками вопрос фундаментной плиты, что решили сделать специальную страничку на сайте, посвященную этой теме.

Весь нижеследующий материал также представлен для Вас в удобном видеоформате:

Питерские проектировщики сплошь и рядом предлагают строить дом на фундаментной плите,  этот фундамент называют еще плавающим. Наверное, тема морских путешествий и дальних плаваний там очень популярна, да и море рядом, может, и мечтают на этом плавающем фундаменте однажды отправиться в Балтийское море или хотя бы на другой берег Невы переправиться, когда мосты разведены. Но тогда еще надо штурвал прикрепить, чтобы можно было плаванием управлять.

На самом деле, плавать лучше на корабле, а на фундаменте ставить дом и, что хорошо для корабля, то для дома может быть не очень.  И, что хорошо для Питера, то для Москвы не всегда подходит.

В Подмосковье самые распространенные грунты – это глина и суглинок, таких откровенных болот, как в Ленинградской области, немного, и поэтому самым оптимальным вариантом фундамента мы считаем свайно ленточный, причем сваи лучше делать с расширением внизу, диаметр сваи 250 мм, а диаметр опорной нижней части 600 мм.

Внимание:
скидка 5-7%
см. условия
Акции!

Теперь о недостатках фундаментной плиты: во-первых, это ее стоимость — отлив плиту вровень с грунтом, вы не выходите на нулевую отметку, придется еще делать цоколь и перекрытие, или стяжку, предварительно насыпав песка или керамзита.

Во-вторых, она потому и называется плавающей, что может уплыть, то есть ее может поднять морозным пучением, и поднимет, скорее всего неравномерно и опустит весной немного не на старое место. Слишком много предположений из-за того, что очень много факторов на плиту действует. Много дождей осенью – водонасыщенный грунт и высокие грунтовые воды, заморозки без снега – глубокое промерзание, сильные морозы, расчистка снега, быстрый прогрев грунта на южной стороне и медленное оттаивание на северной, все это воздействует на плиту. И, как правило, подъем плиты и ее опускание происходит неравномерно, поэтому возможны прогибы и трещины. Может быть, вам повезет, и всего этого не будет, особенно если успеть затопить дом в первую же зиму, и сделать утепленную отмостку вокруг дома.

В-третьих, изготовление плиты, это сложный процесс, состоящий из основных и подготовительных работ, и зачастую подрядчики, чтобы снизить стоимость, пренебрегают разными нюансами. Недостаточно протрамбуют песок, сделают лишь один слой гидроизоляции, не закроют его защитной стяжкой и так далее. Вылить бетон на землю не сложно, но для того, чтобы сделать правильно фундаментную плиту, нужно достаточно постараться.

И в-четвертых, в этом типе фундамента довольно проблематично закладывать, а потом и обслуживать, коммуникации. В большинстве случаев наши заказчики меняют планировку по ходу строительства, и поэтому заложенная канализация иногда оказывается не там, где нужно.

Хотелось бы упомянуть о двух широко известных проблемных случаях с фундаментной плитой —  это, конечно же, мавзолей, который стоит на плите толщиной 1 метр, из-за неправильно организованного дренажа грунт под фундаментом подмыло, и мавзолей поплыл, реконструкция мавзолея закончилась в 2013 году и широко освещалась в СМИ. И еще один знаменитый случай — это центральная мечеть на улице Дурова. При перестраивании здания мечети там треснула плита толщиной более метра, армированная тридцатимиллиметровой арматурой в два уровня.

Наша главная специализация — это свайно-ленточный фундамент (сваи с расширением внизу). Мы пока еще не встречали серьезных негативных отзывов об этом фундаменте: пишут, в основном, продвигая свой продукт, всякую ерунду — будто бурить невозможно, вода заполняет шурфы, или цена слишком высокая, или что грунт осыпается, возможно, такое и бывает, но все эти проблемки решаются гораздо проще, чем те случаи, когда дом плывет без руля и без паруса, куда сам захочет.

Если вы хотите заказать изготовление фундамента или у вас есть вопросы относительно ремонта, строительства, расчета, выбора типа фундамента, звоните: 8-(495)-928-74-74 или отправьте свой вопрос через форму заявки.

Еще по теме:



Каким способом планируете построить загородный дом?



Фундаментная плита своими руками — инструкция по заливке монолитной плиты фундамента

Перед началом проведения строительства дома, независимо от сложности конструкции, первым делом необходимо соорудить надежную основу. Существует достаточно много типов фундамента, выбрать из которых бывает крайне сложно. Слишком дешевые варианты у многих вызывают недоверие к качеству и долговечности, а на более дорогие попросту может не хватить сбережений.

Выбор типа фундамента

Многие выбирают сооружать фундамент своими силами, что позволяет регулировать оптимальный набор составляющих. Независимо от состояния грунта, особенности местности, самым популярным способом заливки основания является монолитная плита фундамент своими руками, детально ознакомиться со всеми нюансами которой мы предлагаем в нашей статье.

Этот тип фундамента целесообразен в следующих случаях:

  • если объект строится в местности со сложным грунтом;
  • в тех домах, где по проекту не предусмотрено строительство подвала или цокольного этажа;
  • в сооружениях, в которых роль пола играет фундамент.

Этот вариант идеально подходит в тех регионах, где наблюдается сильное промерзание грунта.

Прежде чем начинать заливку фундамента своими руками, следует проконсультироваться со специалистом. Вполне вероятно, что в вашем случае по каким-либо параметрам может понадобиться другой вид заливки основания.

Не стоит забывать, что монолитная плита фундамент своими руками — достаточно дорогое удовольствие. Взвесив все «за» и «против», возможно, вам предложат более бюджетный вариант, что, в свою очередь, позволит вам хоть немного сэкономить на покупке строительных материалов.

Последовательность действий

В данном вопросе спешить не стоит. Бетон должен как следует застыть, чтобы можно было продолжать выполнять следующие этапы строительства конструкции. Устойчивость и долговечность всего сооружения напрямую зависит от качества заливки фундамента и четкого соблюдения последовательности действий.

Хаос в данном мероприятии просто недопустим.

Если в ваших планах проложить все коммуникации под домом, то это стоит делать еще до сооружения фундамента. В противном случае вы вынуждены будете нарушать целостность уже готовой монолитной плиты.

Итак, если выбрана фундаментная плита своими руками, инструкция ее выполнения состоит из следующих этапов.

  1. Подготовительные работы на участке. Земельный участок нужно очистить от имеющейся растительности. Чтобы снять верхний слой грунта, возможно, понадобится понести дополнительные растраты, наняв бульдозер. Монолитная плита фундамент своими руками, как правило, в толщину достигает размеров в пределах от 15 до 40 см.
  2. Рытье котлована под фундамент. Котлован для заливки фундамента можно рыть как своими руками, так и при помощи техники. Все зависит от размеров будущего строения и ваших финансовых возможностей. Глубина котлована должна достигать 1,5 метра. Вытаскивается глина, а вместо нее располагается гравий и песок. В обязательном порядке нужно поверхность равнять по уровню. Никаких скосов или уклонов быть не должно. В противном случае возможно частичное или полное разрушение фундамента.
  3. Сооружение опалубки. Некоторые предпочитают устанавливать уже готовые монолитные плиты, поверх которых все равно необходимо выполнить бетонную стяжку. Если же нет такой возможности, то тогда нужно монтировать опалубку для заливки фундамента. Для этой цели приобретаются доски (толщина — не менее 25 мм) в таком количестве, чтобы конструкция полностью соответствовала размеру котлована.
  4. Проведение работ по гидроизоляции и утеплению основы. Необходимо соорудить дренажную систему. В прямой зависимости от того, с какой целью вы будете эксплуатировать подвальное помещение, укладываются тепло- и гидроизоляционные материалы. Такой нюанс позволит вам в дальнейшем значительно сэкономить на оплате за энергоносители.
  5. Армирование. Далее монтируется арматура. Некоторые сразу обустраивают систему обогрева полов. Толщина прутов может варьировать в пределах от 14 до 16 мм. Арматуру следует укладывать крест-на-крест. Кроме того, сама арматура должна быть из самой простой проволоки из стали.
  6. Заливка фундамента сооружения. Если возводится фундаментная плита своими руками, инструкция предусматривает также и проведение такого этапа как, собственно, заливка фундамента. Выполнить эту процедуру нужно за один раз. При этом бетон выбирается наивысшего качества, поскольку от этого зависит прочность всей конструкции. Стоит отметить, что к монолитному основанию предъявляются особые требования.

Выбирается бетон со следующими показателями:

  • коэффициент водонепроницаемости свыше W8;
  • класс прочности от М300;
  • морозостойкость F200;
  • показатель подвижности П3.

После полного засыхания бетонной массы можно проводить отделочные работы, предусмотренные по проекту.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.TAGS}}
{{$item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}



{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$select. selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}



{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Как сделать фундаментную плиту: технология возведения и гидроизоляции

Одним из самых распространенных видов оснований является фундаментная плита. В большинстве случаев данный тип фундамента используется на неоднородных и плавающих грунтах. Фундамент является монолитной конструкцией, которая не боится никаких изменений в грунте.

Фундамент плитного типа закладывается полностью под всю площадь строения, а не только под стены.

Плита подобного типа будет двигаться вместе с частным домом, тем самым предохраняя его от разрушительного действия. Специалисты считают фундамент данного типа самым надежным и устойчивым.

Плитный фундамент: разновидности и преимущества

Существуют следующие разновидности фундаментных монолитных плит:

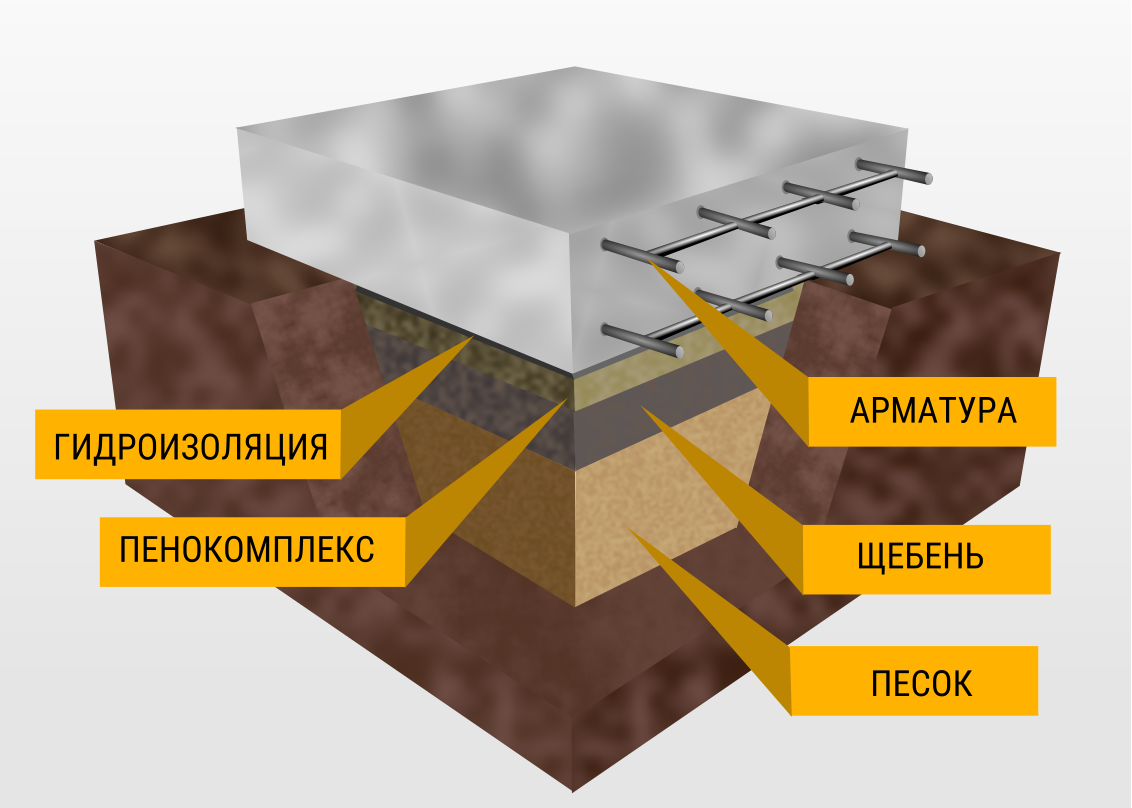

Схема устройства плитного фундамента.

  • с ростверком;
  • без ростверка;
  • плита для цокольного этажа;
  • утепленная шведская плита;
  • с ребрами жесткости.

Фундаментная плита имеет следующие преимущества:

  1. Универсальность. Подходит для дома, который выполнен из любых материалов (кирпич, газобетон, дерево и т.д.).
  2. Возможность строительства практически на любых грунтах.
  3. Надежность. При правильной эксплуатации монолитный фундамент является самым надежным.
  4. Можно не делать геологические испытания.
  5. Не подвергается пучению грунтов (при выполнении отмостки и утепления плиты).

Следует знать то, в каких случаях рекомендуется залить именно плитный фундамент.

Не всегда целесообразно использовать ленточный фундамент. Чаще всего это обусловливается имеющимися свойствами грунта, на котором планируется производить строительство.

Оптимально закладывать плитный фундамент своими руками тогда, когда грунт:

  • подвергается межсезонному чрезмерному вспучиванию;
  • имеет повышенную влажность;
  • в верхних слоях почвы были обнаружены грунтовые воды.

Схема устройства плитного фундамента с ребрами жесткости.

Данный тип фундамента не только себя хорошо зарекомендовал в таких условиях, но и в некоторых случаях это может быть единственная возможность выполнить строительство строений, которые имеют большие размеры.

Необходимые элементы:

  • бетон;
  • гидроизоляционный материал;
  • гвозди;
  • цемент;
  • уровень;
  • герметик;
  • арматура.

Вернуться к оглавлению

Как устроена фундаментная плита?

Главное отличие фундаментной плиты от свайного или ленточного фундамента заключается в ее размещении. Ее необходимо будет закладывать не под стенки здания, а под всю площадь частного дома. Здание должно быть установлено на подушку из железобетона. Именно поэтому все движения грунта никак не будут вредить фундаменту или частному дому.

Масса конструкции и плиты является настолько высокой, что может выдерживать практически любые временные движения грунта. Если давление будет превосходить расчетные нормы, то дом приподнимется вместе с плитой, при этом не будет никаких негативных последствий.

Закладывать фундаментную плиту гораздо проще, чем возводить ленточный фундамент или выполнять установку винтовых свай. Стоит заметить, что цена данного типа фундамента является не самой низкой. Конструкция состоит из монолитного бетона, который усиливается армирующей конструкцией. Весь фундамент устанавливается на место, которое понадобится заранее разметить на участке.

Если нет желания сделать заливку цельной плиты, при этом грунт относительно сухой и достаточно плотный, можно использовать фундаментные плиты ФЛ, которые необходимо уложить в котлован. Их укладка обеспечит прочную основу.

Разметка котлована под плитный фундамент.

Перед закладкой фундамента понадобится выполнить некоторые расчеты. Это выполняется во время подготовки проекта, но можно сделать данное действие и с помощью использования специальных компьютерных программ.

Нет смысла приводить пример расчета фундаментной плиты, потому как следует учитывать величины, которые регламентируются СНиП 2.03.0184 “Конструкции из железобетона” и ДБН В.2.1-10-2009 “Фундаменты и основания сооружений”. Стоит отметить, что в большинстве случаев для легкого одноэтажного частного дома понадобится залить бетонное основание толщиной более 30 см, которое следует обязательно армировать сеткой с ячейками 20х20 см. Данная сетка выкладывается из прутьев металла сечением 12-16 мм.

Перед монтажом арматуры понадобится правильно выполнить гидроизоляцию, которая способна защитить бетон от негативных воздействий влаги в процессе перепадов температуры в зимний период времени.

Вернуться к оглавлению

Технология возведения плитного фундамента

Формирование песчаной подушки.

Прежде всего снимается верхний слой почвы толщиной более 40-50 см. Слой будет зависеть от того, какие размеры имеет здание. Границы котлована с каждой стороны обязательно должны быть на 1 м больше будущего основания. Это понадобится сделать для монтажа опалубочных щитов, которые предохраняют от растрескивания заливаемый бетон.

Когда котлован будет подготовлен и все коммуникационные трубы уложены, можно будет приступить к засыпке компенсационной подушки. Высота данной подушки находится в пределах от 25 до 30 см. Все будет зависеть от типа почвы. Подушка должна быть тщательно утрамбована.

Если грунт заболочен или имеет повышенную влажность, для улучшения гидроизоляционных свойств в подсыпку к песку понадобится добавить щебень.

Далее будет возможность приступить к установке опалубки. Подобный процесс ничем не будет отличаться от мероприятий при работе с бетоном. Понадобится установить ограничительные щиты по периметру изготавливаемого фундамента.

В большинстве случаев щиты можно сделать из влагозащищенной фанеры или дерева. Их понадобится надежно закрепить на своих местах так, чтобы исключить их смещение в процессе заливки бетона.

Для опалубки толстой плиты основания лучше всего подойдут строительные доски, которые прочно закреплены в грунте. Деревянный брус необходимо укладывать так, чтобы в дальнейшем он служил мерой высоты, по которой свежий бетон можно было ровно заливать.

Далее измеряются размеры рабочего объема котлована.

Схема устройства опалубки.

Как только опалубка будет готова, понадобится разложить пленку для гидроизоляции. Дно котлована не должно быть прикрыто. Если изготавливается толстый плитный фундамент, необходимо завести полотнища изнутри на 15 см вверх по опалубке. Пленка закрепляется гвоздями. Далее выполняется статический расчет и монтируется арматура из стали. Грунты с высокой несущей способностью для связи с фундаментом достаточно часто нуждаются лишь в конструктивном армировании. Для этого устанавливается стальная решетка в верхней части плиты. В данном случае необходимо обратить внимание на правильное боковое перекрытие. Чаще всего будет достаточно 30 см. Если решетка прогибается, ее необходимо выровнять при помощи обвязочной проволоки.

На нижних распорках понадобится разместить решетки из стали. Далее по краю устанавливается арматурный каркас. Собственными силами изгибать арматурные прутья достаточно сложно, потому лучше поручить выполнение данной задачи поставщику арматуры.

Верхние решетки из стали размещаются на следующих распорках. Данные конструкции следует изготавливать различной высоты. С их помощью необходимо зафиксировать промежуток между нижним и верхним слоями решетки из стали. Чтобы обеспечить стабильное положение стальных решеток, понадобится распорки устанавливать в виде непрерывных дорожек. Расстояние между подобными дорожками должно быть равным 1 м. В конце верхняя арматура прочно перевязывается проволокой с нижней. Важно заметить, что после бетонных работ на всей поверхности не должно быть видно металла.

Схема приготовления раствора бетона.

Перед заливкой бетона необходимо подумать о заземлении основания. Для этого понадобится изготовить замкнутое кольцо из стальной оцинкованной ленты. Данное кольцо встраивается в стальную арматуру или основание внешней стороны фундамента. Соединяющие шины следует высоко загнуть на углах, где предусматриваются металлические трубы и подключение громоотвода.

Бетон необходимо использовать исключительно марки М300 или выше. Заливать весь объем рекомендуется за 1 день, потому не нужно прибегать к самостоятельному замешиванию. Бетон необходимо заказать в миксере соответствующего объема. Это позволит значительно сократить время проведения всех необходимых работ и сберечь собственные силы. Приобретенный с завода бетон гарантированно изготавливается с соблюдением всех существующих технологических норм.

Вернуться к оглавлению

Как правильно выполнить гидроизоляцию фундаментной плиты?

Избыточная влажность является главным врагом строителя. Из-за того, что не устраивается качественная гидроизоляция фундаментной плиты, достаточно часто приходится переделывать частные дома и выполнять ремонт в них. Подобные проблемы часто возникают у неопытных строителей, но их с легкостью можно избежать, если заранее изучить данный вопрос во всех деталях.

Следует знать то, к чему приводит отсутствие надежного гидробарьера. Вода агрессивна к большинству строительных материалов. Не является исключением и бетон, из которого изготавливается фундамент. Бетон имеет пористую структуру, которая может легко впитывать воду. Проникающая влага грунта содержит примеси минеральных солей: хлоридов, сульфатов и гидрокарбонатов. Они кристаллизуются в порах бетона, сильно увеличиваясь в объеме. В результате массив будет разрушаться.

Схема армирования плитного фундамента.

Может происходить и обратная ситуация. Вода попадет в поры бетона, начнет вымывать из него соли, в результате чего произойдет разрушение данного строительного материала. Также в результате некачественной гидроизоляции материал стен будет “тянуть” из него влагу. В результате может появиться сырость в помещении, плесень на стенках, порча материалов отделки и необходимость выполнения нового ремонта.

В любых строительных помещениях, которые имеют подвал, обязательным действием является выполнение гидроизоляции фундаментной плиты. Ее необходимо выполнить даже в случае отсутствия подземных вод в зоне помещений подвала.

Вернуться к оглавлению

Способы гидроизоляции плитного фундамента

Данную задачу можно решить несколькими способами. Каждый из них имеет свои преимущества и недостатки. Наиболее распространенными видами на сегодняшний день являются следующие:

  1. Обмазочная. Данная гидроизоляция является долговечной, дает хороший результат, достаточно проста в использовании.
  2. Проникающая. Более современный способ отсечения влаги. Отличие способа заключается в том, что при нанесении гидроизоляции подобного типа будет происходить реакция состава с бетоном, потому при последующем контакте с влагой строительный материал кристаллизуется и запечатает все свои поры.
  3. Рулонная. Способ, который используется достаточно давно. Долговечность данной гидроизоляции является не слишком большой.

Схема гидроизоляции плитного фундамента.

Главной проблемой в устройстве плиты фундамента является гидроизоляция конструкции в нижней части, потому как она имеет большую площадь. В большинстве случаев подобные работы можно выполнить 2 способами. Есть возможность использовать обмазочные и рулонные материалы.

Следует заметить, что не рекомендуется использовать для гидроизоляции рубероид. Данный рулонный материал раньше достаточно часто использовался в строительстве. Для этого битум наносился на картонное основание. Долговечность его не слишком большая, потому как бумажная основа быстро приходит в негодность, материал обладает низкой прочностью на изгиб, не самой лучшей сопротивляемостью к воздействию низких и высоких температур, ультрафиолетового излучения и т.д. Битум, который используется при производстве рубероида, не обладает хорошей эластичностью и вязкостью. В результате материал будет быстро растрескиваться, а гидроизоляционный барьер потеряет свою герметичность.

Современными материалами для устройства рулонной гидроизоляции являются рубемаст, стеклоизол и пр. Они изготавливаются на основе стеклохолста и стеклоткани. Это придает им высокую прочность. В состав битума, которым пропитывают основу, входят различные модифицирующие добавки. Именно поэтому материал стал эластичным, имеет неплохую прочность на изгиб, сопротивление к перепадам низких и высоких температур.

Вернуться к оглавлению

Как выполняется гидроизоляция плиты фундамента: технология

Рулонная гидроизоляция под плитный фундамент удобна в использовании, потому как ее просто укладывают на подушку из песка и гравия, при этом не понадобится выполнять дополнительную стяжку. Между полосами материала стыки понадобится тщательно проклеить при помощи битумной мастики. Укладка выполняется просто и быстро, из приспособлений необходимо приобрести лишь горелку для разогрева мастики. По периметру основания полосы материала для гидроизоляции загибаются вверх приблизительно на 12-15 см.

Схема двухсторонней гидроизоляции.

Обмазочная гидроизоляция при помощи битумных мастик является современным способом отвода воды от фундаментной плиты. Для нее понадобится нанести на основание из бетона модифицированный битум при помощи валика, кисти, распылителя. Трудность заключается в том, что для выполнения гидроизоляции подошвы основания понадобится на подушку из песка и щебня уложить слой цементной стяжки, на который в дальнейшем наносится слой битумной мастики. Поверх плиты выполняется нанесение гидроизоляции на верхнюю и боковые стороны фундамента.

Таким же образом выполняется проникающая гидроизоляция фундаментной плиты. На основание из песка и гравия укладывается цементная стяжка, которую понадобится покрыть рулонным гидроизоляционным материалом. После заливки плиты на верхнюю и боковые ее поверхности необходимо нанести проникающую изоляцию. Принцип ее работы следующий: химическая реакция между известью (гидроксидом кальция), которая содержится в бетоне, капиллярной влагой, которая находится в толще бетона, а также активными веществами, которые входят в состав материала для гидроизоляции.

Схема возведения плитного фундамента по этапам.

Поры бетона в результате запечатаются кристаллическими соединениями, которые будут препятствовать проникновению воды. При этом данная реакция будет продолжаться длительное время, продолжая заделывание маленьких трещин в толще строительного материала. Подобный способ гидроизоляции фундаментной плиты является наиболее эффективным, современным и высокотехнологичным.

Следует знать и то, как сделать гидроизоляцию стыков плиты фундамента. Если плитный фундамент возводится из отдельных железобетонных конструкций, понадобится обязательно уделить внимание выполнению гидроизоляции соединений между всеми имеющимися компонентами. Швы при укладке заполняются бетоном, который способен сильно впитывать влагу. Чтобы этого не происходило, стыки понадобится запечатать специальными шнурами из полиуретана, обмазочной гидроизоляцией и герметиками.

Плитный фундамент является не только универсальным решением практически для любых возможных условий, но и достаточно надежным основанием для изготавливаемого частного дома.

В некоторых случаях расчетная масса изготавливаемого частного дома превышает несущие способности фундамента, что приводит к растрескиванию подобной плиты. Если отсутствует возможность применять другой тип основания, лучшим выходом может стать ребристый плитный фундамент.

Он отличается от обыкновенной плиты усиливающими ребрами, которые направляются от основания в грунт. Ребра понадобится дополнительно армировать металлическими прутьями сечением 14-16 мм. Подобная конструкция значительно повысит прочностные и несущие характеристики основания.

Как построить фундамент из плит

Фундамент из плит служит основанием для новых домов, гаражей, навесов, беседок и других строительных объектов. Чтобы построить такой фундамент, нужно иметь хотя бы базовый набор строительных навыков. Постройка хорошо сделанного фундамента из плит определит долговечность вашего проекта и, возможно, стабильность вашего дома или другой конструкции. Для его создания требуется много терпения, знаний и навыков. Вот несколько основных шагов, которые нужно выполнить.

Шаг 1. Планирование проекта

Определите ширину фундаментной плиты. Его ширина будет зависеть от площади земли, а также от конструкции конструкции, которую он будет поддерживать. Фундамент из плит должен быть таких же размеров, как и планируемая постройка. Вам нужно будет быть точным в этих измерениях и изменить их, если дизайн дома будет развиваться.

Этап 2 — Подготовка земли
