Как штробить стены под проводку: Как и чем лучше штробить стены

Содержание

Как и чем лучше штробить стены

Проводя ремонт в своём жилище, владельцы чаще всего обновляют электропроводку, ведь современный мир насыщен электрическими приборами, а суммарная их мощность гораздо выше, нежели было заложено при строительстве домов, особенно старых. Дабы пользоваться приборами без и проблем и со страхом не ожидать того дня, когда сгорит проводка, необходимо заменить её ещё на этапе черновых работ.

Тем более, что услуга штробления стен является довольно распространённой. Рассмотрим, как и чем лучше штробить стены, какие методы и инструменты предлагает строительный рынок.

Штробление под проводку: виды инструментов

Данный вид работ широко применяется для укладки новой проводки и переноса выключателей и розеток. Чаще всего собственники жилья решают выполнить его самостоятельно. Инструмент выбирается в зависимости от объёма работ и типа поверхностей, по которым придётся проделывать штробу. Самым популярным оборудованием являются:

  • Болгарка с разными видами дисков, которые отличаются не только размером, но и сплавом резцов. С помощью болгарки вырезается два канала по краям будущей штробы, а внутренности между ними сбиваются. Данный метод штробления под проводку неплох, особенно при использовании дисков с алмазным напылением, но является шумным и крайне пыльным.
  • Перфоратор. Очень шумный метод, вибрации и удары негативно действуют на штукатурку, и вызывает трещины и даже отпадания кусков.
  • Молоток плюс зубило. Подойдёт для слоя штукатурки, но не справится с бетоном.

Штробление стен под проводку: преимущества штробореза

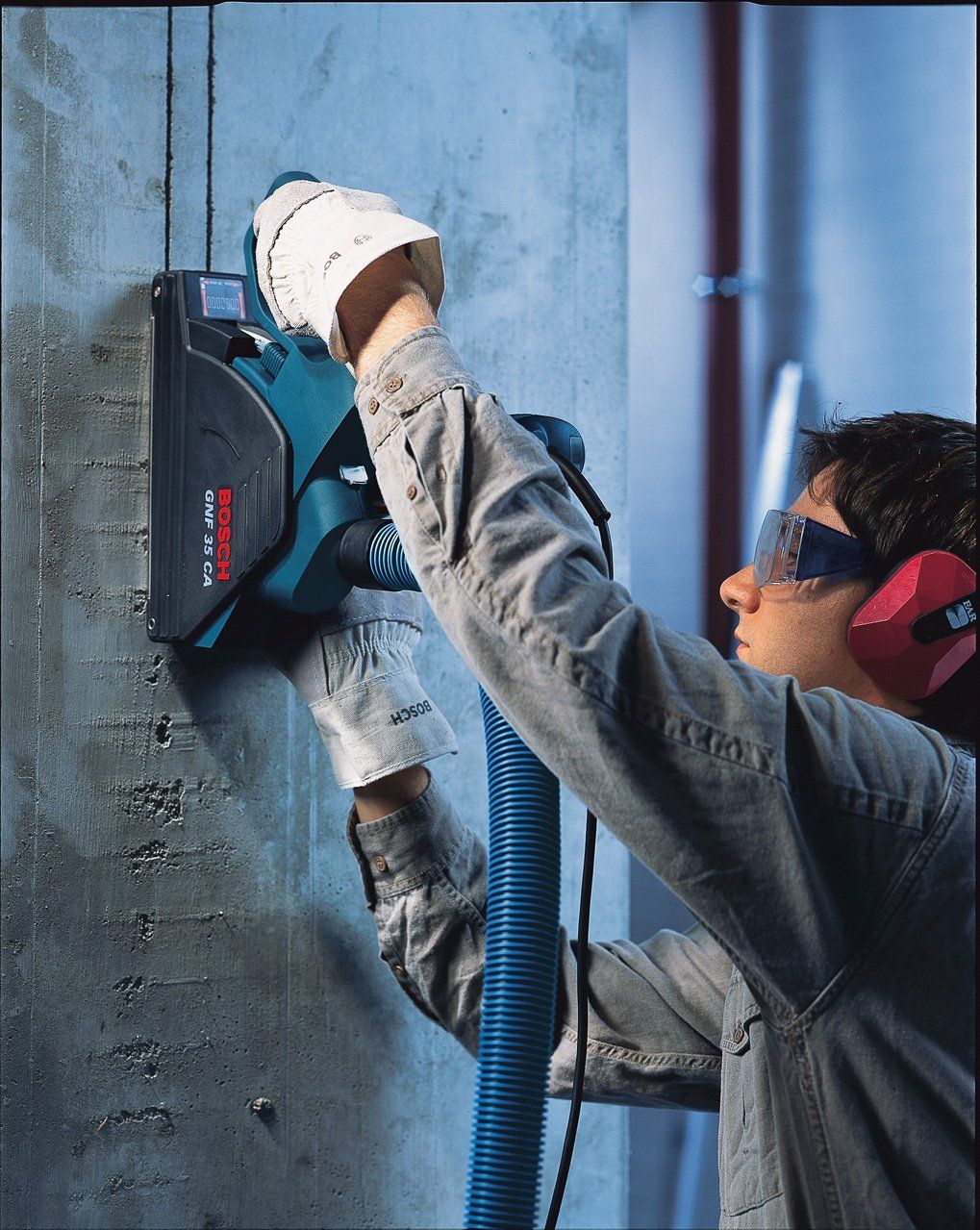

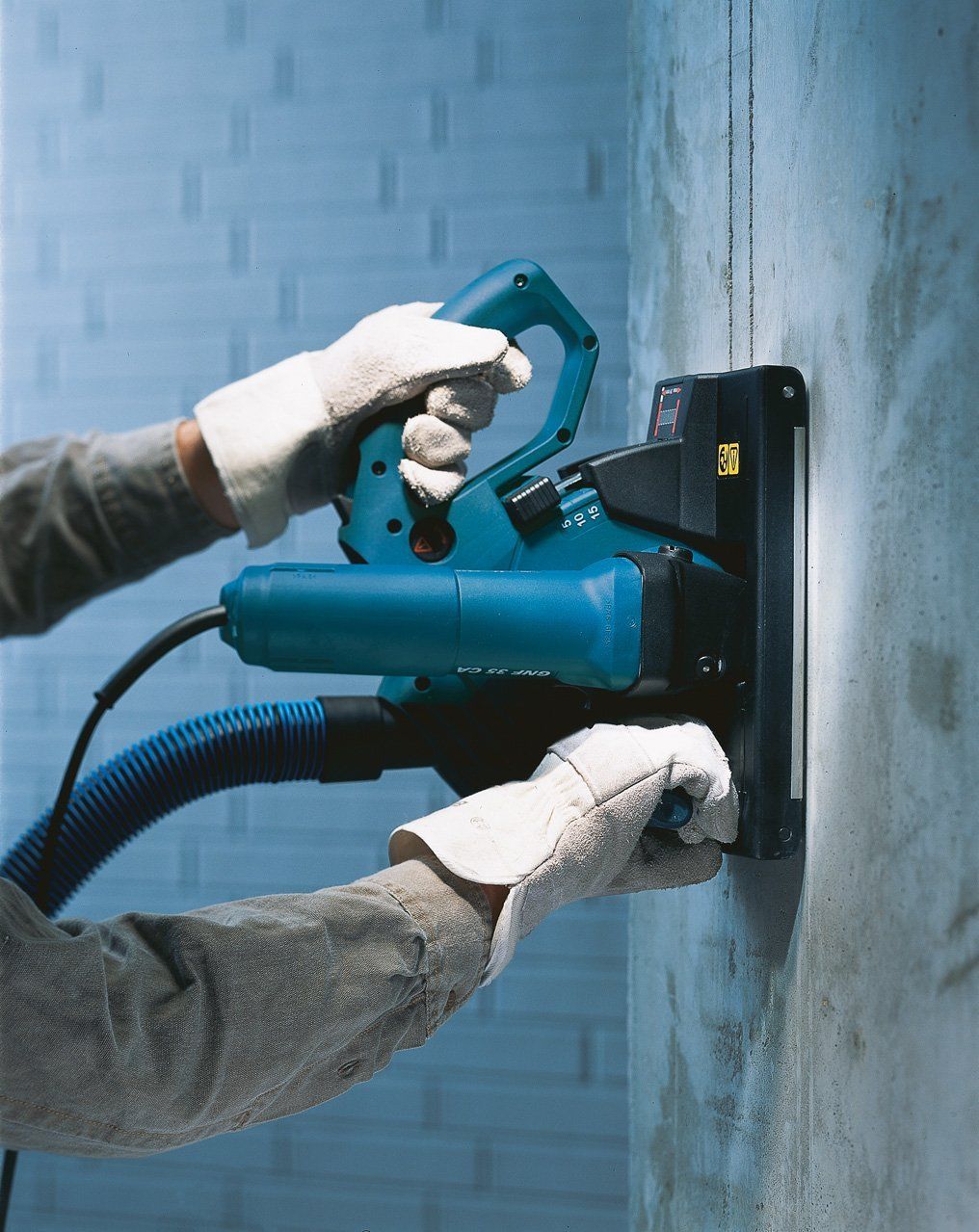

Штроборез — специальный электрический инструмент для изготовления каналов в стенах, полах, потолке. Имеет два диска, которые делают его похожим на сдвоенную болгарку. Диски могут находиться, как параллельно друг другу, так, и повёрнуты вовнутрь, для изготовления треугольной штробы. Расстояние между дисками регулируется. Данный метод позволяет делать штробы с ровными и аккуратными полями любой ширины значительно быстрее, он не шумный и при водяном охлаждении не пыльный. А при использовании алмазных дисков справиться с любым видом стен, в том числе и из железобетона.

Очевиден ответ на вопрос, как и чем лучше штробить стены под проводку, — штроборез – достаточно дорогой профессиональный инструмент, не имеет равных по удобству выполнения работ – быстро, точно, без вибраций, значительного шума и пыли.

Штробление стен под розетку: что не упустить из виду?

С непрекращающимся ростом количества бытовой техники прямо пропорционально растёт и потребность в розетках. Если раньше для кухни было вполне достаточно одной, максимум двух розеток, то сегодня их может быть и десять, при этом хозяйке все равно придётся периодически выключать неиспользуемый прибор из сети и подсоединять нужный. Для того чтобы быт приносил максимум комфорта, на стадии капитального ремонта необходимо провести штробление стен под розетки, заранее просчитав необходимое их число и будущее размещение в помещении. Аккуратные гнезда заданного диаметра получаются сверлением отверстий под розетки алмазными коронками.

Внимание! В новой статье читайте подробно, в каких случаях можно штробить несущие стены под проводку и розетки.

Штробление под проводку: основные правила проведения работ

Опытным путём были сформулированы ключевые рекомендации, позволяющие в результате проведения манипуляций достичь оптимального результата:

Необходимые инструменты, чтобы проштробить стены под розетку самостоятельно — болгарка и перфоратор. Идеально, если мощности перфоратора будут позволять надеть на него коронки с алмазным напылением. Так вы получите более точечное сверление отверстий под розетки без вибраций.

  • По периметру разметки делаем как можно больше отверстий, после чего выдалбливаем ненужный бетон, вооружившись долотом и молоком.
  • Глубина штробления под розетки, как и его ширина, зависит от размеров розетки.
  • Не допускайте перегрева сверла, даже если используются прочные алмазные модели. Максимальная продолжительность работы такого оборудования 2 минуты, после чего нужно сделать перерыв.

Штробление стен под розетку: полезный совет

Для сверления новых розеток в продаже существуют специальные модели коронок с победитовыми зубьями. Они довольно практичны и позволяют добиться нужного результата в разы быстрее в случае использования обычных коронок. Высверливаем на глубину сверла и выбиваем окружность с помощью зубила. Если получилось слишком много пустого пространства, его мощно легко заделать с помощью обычной шпатлёвки.

Как видите, штробление проводки с помощью болгарки или перфоратора довольно трудоемкий и пыльный процесс, который не гарантирует точность полученных отверстий, а с учетом ударных вибраций небезопасный – стены подвергаются риску разрушения. Этих проблем легко избежать, заказав штробление стен под розетку у профессионалов.

Что может предложить потенциальным клиентам ремонтно-строительная компания?

  1. Выбрав профи в качестве исполнителя, вам предложат:
  2. Собственную материально-техническую базу (вам не придётся самим искать инструменты для выполнения работ).
  3. Экономичные цены (при комплексном ремонте стоимость будет ниже, чем у мастера нанятого для разовой работы).
  4. Скорость процесса, низкий уровень шума и минимум уборки.
  5. Соблюдение техники безопасности.
  6. Штробление стен под розетку, коммуникационные системы, вентиляцию или Интернет всегда проходят аккуратно, что гарантирует сохранность вашего имущества.

Профессионалы всегда точно определят, как и чем лучше штробить стены под проводку именно в вашем случае, а с учетом всех преимуществ – затраты на вызов специалиста обернутся неоспоримой выгодой и экономией сил и средств.

Наша Компания готова к сотрудничеству, сверление и резка бетона, штробление стен — наш основной вид деятельности. Позвоните +375 29 161 11 51  и рассчитайте стоимость штробления стен без пыли и вибраций в Минске и Минской области.



Читайте другие популярные статьи:

Как правильно снести стену или сделать проем?

Резка стен без пыли — обзор метода

Канатная резка бетона — супертехнология

ВЕРНУТЬСЯ В БЛОГ

Как штробить стены — под проводку и трубы своими руками

Как штробить стены под трубы и провода

Содержание статьи:

Штробить стены и стяжку чаще всего возникает необходимость при покупке жилья в новостройке или при капитальном ремонте.

Вопрос с чего начать ремонт в новостройке следует решать именно со штробления стен и стяжки, а также выполнения других «грязных» работ.

Как штробить стены и чем лучше это делать, нередко такими вопросами задаётся новичок в ремонте. На самом же деле, штробление стен работа не сложная, если конечно к ней подойти с «правильной стороны».

Как штробить стены: под проводку или трубы отопления?

Начать следует с того, что процесс штробления стен очень пыльный и грязный. Поэтому обязательно следует, перед тем как штробить стены или пол, подготовить респиратор и защиту для глаз. Не следует забывать и о технике безопасности во время штробления. Так, если нужно проштробить стену всего лишь в пол кирпича, то действовать нужно максимально осторожно, чтобы не разрушить её.

Для этого сначала нужно сделать во время штробления стены надрез болгаркой и только после этого аккуратно перфоратором выштрабливать канавку.

Как проштробить стену своими руками

Для того чтобы проштробить стену под проводку или трубы отопления, действовать нужно следующим образом:

  1. Сначала выполняется точная разметка, где будут проходить трубы или электрические провода. При этом нужно сделать обязательно небольшой запас штробы по ширине и глубине, так как редко края штроб получаются ровными и аккуратными.

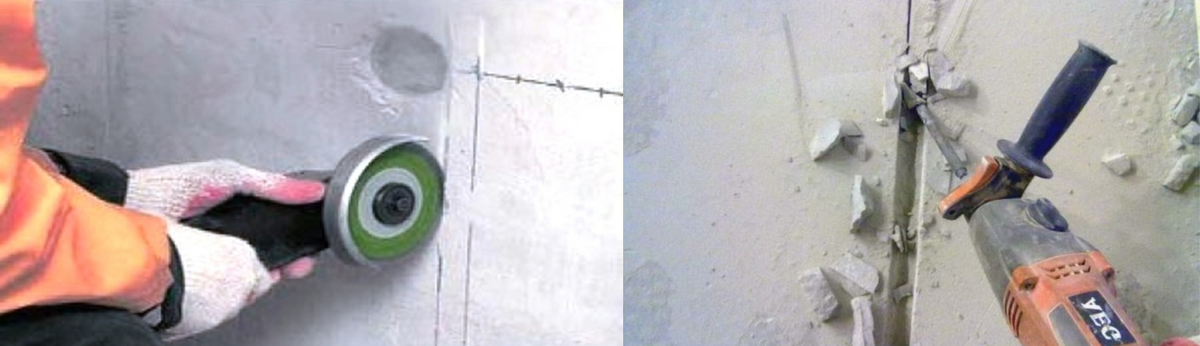

  2. Затем, используя болгарку с диском по камню, следует сделать надрезы строго по размеченным линиям, чтобы их глубины и ширины хватило, для того чтобы спрятать трубу с утеплителем или электрические провода в гофре.
  3. Далее при помощи перфоратора нужно проштробить стены.

Что следует учитывать во время штробления стен?

Часто бывает так, что во время штробления стен на пути попадётся арматура или другой металлопрокат, мешающий изготовлению штробы. Если арматура не является несущей, то от неё можно избавиться посредством всё той же болгарки или газовой горелки.

Совсем дело обстоит иначе, когда на пути изготовления штробы уложена несущая арматура, которую нельзя трогать. В таком случае, следует посоветоваться с прорабом или специалистами, поскольку вырезать несущую арматуру во многих случаях категорически запрещено.

Штробление пола выполняется таким же образом, как и штробление стен своими руками. Если необходимо сделать штробу в полу, где уложен водяной теплый пол, то действовать нужно максимально осторожно, чтобы не повредить трубы теплого пола. В противном случае, придется выполнять ремонт теплых полов, а это занятие достаточно трудоёмкое.

Решить вопрос как проштробить стену не сложный, главное тщательно к нему подготовиться, осмотреть поверхность стены на отсутствие в ней различных коммуникаций и проводов.

Оценить статью и поделиться ссылкой:

Как штробить стены под проводку

Давно прошло то время, когда все электрические провода были закреплены на стенах квартиры на специальных изоляторах-бочонках, но сейчас, положение совершенно другое: все предпочитают скрытую проводку, но как штробить стены под проводку, чтобы не иметь проблем, — знает не каждый.

Понятно, без определенных знаний, как штробить стены под проводку, вы рискуете где-то закоротить цепь и получить кучу неприятностей. Сегодня, для этих целей есть, как специальное оборудование, так и отработанная технология, обеспечивающая наименьший выход мусора, минимальное образование пыли и облегчающая обратную заделку штроб.

Режущий и долбёжный инструмент

Для изготовления технологических каналов под проводку и другие инженерные коммуникации в стенах предусмотрен специальный класс инструментов. В него входят две группы электрических машин: для нарезки борозд и долбления. Наиболее характерные отличия режущего инструмента — параллельное расположение двух дисков с алмазным напылением на общем шпинделе и наличие закрытого кожуха с отводом для подключения пылесоса.

Штроборез Metabo MFE 40

Инструмент для нарезки штроб может быть ручным. Это, по сути, обычная углошлифовальная машина, отличающаяся специальной конструкцией кожуха. Такие штроборезы хорошо справляются с резкой кладки из кирпича или газосиликата, но обычно не обладают достаточно высокой мощностью для работы с бетоном. Другой тип инструмента называют стенорезными машинами, которые отличаются наличием площадки с роликами и двумя точками опоры шпинделя.

Стенорезная машина Husqvarna WS 220

Стенорезные машины более стабильны в работе, их конструкцией предусмотрена возможность точного регулирования глубины реза и расстояния между дисками. Ручные же штроборезы, требуют частичной разборки для изменения набора дистанционных проставок между режущими дисками, при этом глубина реза, как правило, контролируется вручную степенью погружения рабочего органа в тело стены.

Регулировка ширины штробы специальными шайбами

Долбёжный инструмент используется для зачистки пазов от остатков материала. В общем случае для этих целей подходят перфораторы среднего класса мощности с вертикальным расположением ротора. Важны не столько возможности и функции инструмента, сколько набор оснастки для выполнения долбёжных работ. В частности, понадобится остроконечная пика, плоское зубило шириной 20 мм и U-образная лопатка.

Насадки перфоратора для изготовления штроб

Системы удаления пыли

Технологичная нарезка штроб невозможна без использования устройств для подхвата образующейся пыли и крошки с задерживанием их в фильтре. Профессиональным мастерам можно рекомендовать покупку промышленного пылесоса. Преимущества такого оборудования — автоматическое включение в работу при запуске штробореза, возможность герметичного подключения муфты к патрубку пылеудаления, а также универсальность применения с другими электроинструментами. При этом? гарантируется полное отсутствие пылевой взвеси в воздухе, что облегчает уборку на объекте и повышает общий уровень производственной санитарии.

Штроборез с промышленным пылесосом

При самостоятельном ведении ремонтных работ, владельцем недвижимости можно задействовать обычный бытовой пылесос, приобретя дополнительный сменный фильтр для одноразового использования. Главным недостатком такого варианта можно назвать невозможность прямого подключения к режущему инструменту без специального переходника. Как правило, требуется участие двух человек: оператора стенорезной машины и помощника, который собирает образующуюся при резке пыль.

При использовании бытового пылесоса, очень рекомендуется приобрести хотя бы самую простую оснастку. Речь идёт о приёмной воронке, обеспечивающей захват всей образующейся пыли, и специальном держателе, который позволит закрепить трубу к корпусу инструмента и зафиксировать воронку в нужном положении.

Как разметить трассу электросети

Прокладка электросети выполняется после чернового выравнивания стен. Это необходимо, чтобы гарантировать корректный монтаж установочных коробок заподлицо с плоскостью отделки. Непосредственно резке штроб всегда предшествует утверждение плана электропроводки и разметка стен, что требует соблюдения ряда правил.

Различают штробы вертикальные, предназначенные для прокладки кабеля от розеток и выключателей к магистрали, и горизонтальные, в которых укладывается общий шлейф и соединительные провода распределительных коробок. Первый вид штроб имеет строго вертикальную ориентацию и располагается вверх от установочной ниши. Если речь идёт о линейной группе ниш, штроба должна начинаться от крайней левой. Соблюдение этих правил поможет в последующем обнаружении скрытой проводки.

Горизонтальные штробы на практике режут крайне редко, обычно прокладка магистралей выполняется в фальшполости потолков или специальных технических каналах. Резать горизонтальные штробы в несущих стенах допускается только при условии, что глубина борозды не превышает 1/4 толщины стены.

При разметке штроб точками привязки служат ниши для установки коробок под розетки и коммутацию. Борозды располагают по такому принципу, чтобы маршрут прокладки имел минимальную длину, но при этом каждая штроба была направлена строго вертикально или горизонтально, желательно без переломов. В одной штробе может располагаться несколько кабелей основной и слаботочной проводки, в этом случае необходимо делать отметки о необходимой ширине реза. Также система штроб размечается с тем условием, чтобы отходящие от общей штробы кабели не перехлёстывались с другими. Линия разметки должна находиться в положении, соответствующем прицельному приспособлению используемого инструмента, как правило, размечается край штробы.

(Окончание следует)

Как провести провод через стены

Одной из лучших причин для крепления вашего нового телевизора с плоским экраном на стене является гладкий и стильный вид, который он придает всей комнате. Только посмотрите, как он дополняет наш камин. Однако что не так гладко и стильно, так это все шнуры и кабели, свисающие из-под телевизора, идущие по мантии и вниз по стене. Какое бельмо на глазу. Чтобы скрыть их, мы собираемся провести эти провода через стену и до точки за телевизором, где они будут вне поля зрения, скрыты от нашего взгляда.

Сегодня, в этой первой из двух частей серии о подключении настенного телевизора с плоским экраном, мы собираемся подключиться к существующей электрической розетке и проложить новый электрический провод и телевизионные кабели через стену. Затем мы повернем на 90 градусов и протянем проводку через несколько шпилек, прежде чем доберемся до места назначения за телевизором. В следующем видео мы установим электрическую коробку и розетки и подключим провода и кабели. Теперь, прежде чем мы начнем, если у вас есть какие-либо сомнения по поводу работы с электричеством или подключения электрических компонентов, лучше всего вызвать лицензированного электрика для выполнения этой работы.Но если вы готовы поднять свои навыки работы с электрикой на несколько ступеней, то давайте начнем.

Первым шагом при работе с электричеством всегда является отключение питания цепи, с которой вы работаете, в распределительной коробке. Возможно, вам придется настроить рабочий свет, подключенный к розетке другой цепи. Прежде чем начать, проверьте розетку с помощью тестера, чтобы убедиться, что можно безопасно исследовать существующую розетку, к которой мы будем подключаться. К счастью для нас, он находится в конце цепи, что значительно облегчит подключение. Это видно по одножильному кабелю, входящему в электрическую коробку. Обычные типы кабеля для электромонтажных работ в жилых помещениях включают кабель с неметаллической оболочкой 14/2 и 12/2. Мы будем использовать 12/2, потому что это тот же калибр, что и существующий провод, питающий коробку. Первое число представляет собой сечение проволоки, чем меньше число, тем толще проволока. Во-вторых, количество жил внутри кабеля. Этот кабель также включает заземляющий провод. Мы также воспользуемся этой возможностью, чтобы установить двойные коробки на обоих концах, чтобы разместить как электрическую розетку, так и наш телевизионный кабель и проводку.Но об этом в следующем видео.

Наняв помощников, чтобы убрать телевизор и убрать все, что мешает, мы используем этот искатель гвоздей, чтобы найти гвозди в стене и любые другие препятствия, преграждающие путь. После расследования оказалось, что есть две стойки в стене, которые нам придется просверлить на пути к нашему конечному пункту назначения. Мы также убедились, что на пути нет водопроводных или электрических линий. Мы пометили все карандашом на стене, чтобы точно знать, где находятся все элементы каркаса.Теперь пришло время использовать нашу пилу для гипсокартона и вырезать несколько важных отверстий в гипсокартоне, чтобы было место для сверления отверстий в стенных шпильках, чтобы мы могли проложить нашу проводку и кабель.

Отверстие, которое мы вырежем, начинается прямо над существующей розеткой и заканчивается рядом с новой розеткой, которая будет размещена над нашим кронштейном для телевизора. Мы вырежем прямоугольную полосу через два отсека для стоек и стойки, которые мы будем просверливать, убедившись, что разрез остановился на последней стойке. Эта прямоугольная полоса должна быть около 8 дюймов в высоту, чтобы мы могли держать нашу линию и низковольтную проводку на расстоянии не менее 6 дюймов друг от друга.Это поможет избежать любых возможных электромагнитных помех, которые могут возникнуть между двумя проводами.

С помощью пилы для гипсокартона мы пробьем начальное отверстие и аккуратно обрежем его, чтобы можно было повторно использовать деталь на этапе ремонта гипсокартона в этом проекте. Непосредственно над шпильками мы будем использовать лезвие ножа. Использование нашего уровня в качестве линейки для наших разрезов поможет. Когда мы удалили гипсокартон, мы обнаружили, что у нас есть две шпильки рядом, что показывает, что вы никогда не знаете, что найдете, когда отрежете гипсокартон.В нашем случае это не будет проблемой.

Теперь воспользуемся сверлом под прямым углом, которое мы взяли напрокат у нашего местного независимого продавца товаров для дома, и кольцевой пилой диаметром 1-1/2 дюйма, чтобы просверлить отверстие прямо через центр каждой стойки. Это создаст путь для нашей пластиковой трубки трубопровода. Для электрического кабеля 12/2 мы просверлим отверстие на 6 дюймов выше, используя это сверло 3/4 дюйма. Обязательно просверлите эти отверстия как можно более прямо и ровно, чтобы провода или кабелепровод не зацепились, когда мы его протянем. Чтобы узнать больше о сверлении шпилек, см. наш список часто задаваемых вопросов для этого видео.

Теперь вырежем отверстие для новой электрической коробки с другой стороны последней просверленной шпильки, используя электрическую коробку в качестве шаблона. Мы также вырежем отверстие для доступа, чтобы облегчить ловлю проводов и кабелей. Мы предварительно измерим кабель 12/2, чтобы увидеть, как далеко нам нужно проложить его по стене.

Настенный кронштейн для телевизора (часть 1)

На этом этапе мы протянем кабели через отверстия в гипсокартоне, которые мы только что создали. Мы начнем с самого высокого отверстия в стене и протолкнем кабель через отсек для стоек к отверстию, в котором будет размещаться наша новая электрическая коробка.Мы повторим тот же процесс для нашего пластикового кабелепровода, в который мы предварительно загрузили наши HDMI и коаксиальные кабели, скрепив их скотчем на концах, чтобы они не соскользнули в кабелепровод. Если мы столкнемся с какими-либо зацепками, мы будем использовать эту ленту, чтобы протянуть кабель или кабелепровод. Теперь пройдем через стену, сначала с нашим электрическим кабелем, затем с пластиковым кабелепроводом.

Вот оно. У нас есть проводка и она на месте. В следующем видео мы установим электрическую коробку и необходимые розетки для размещения и подключения наших электрических проводов и телевизионных кабелей.

Закрыть расшифровку

6 признаков неисправности электропроводки в вашем доме


Устаревшая, поврежденная или иным образом плохо установленная и обслуживаемая проводка – это не то, что нужно воспринимать легкомысленно. По данным Национальной ассоциации противопожарной защиты (NFPA), «домашние пожары, связанные с отказом или неисправностью электрооборудования, ежегодно в 2012–2016 годах приводили к гибели в среднем 440 гражданских лиц и 1250 травмам среди гражданского населения, а также к прямому материальному ущербу на сумму около 1,3 млрд долларов США. год.» Не позволяйте вашему дому стать одним из них. Следите за этими легко заметными предупредительными признаками неисправной электропроводки.

ПРЕДУПРЕЖДЕНИЕ. Эти предупреждающие знаки предназначены только для проверки. Если вы обнаружите какие-либо проблемы с вашей электрической системой, не пытайтесь ремонтировать или возиться с ней самостоятельно. Обратитесь к местному специалисту-электрику IBEW/NECA.

  • Отслеживание отключений автоматического выключателя

    Домашний автоматический выключатель часто срабатывает.Именно для этого они и предназначены — отключать питание по цепи всякий раз, когда система перегружена. В большинстве случаев вы можете просто снова включить его и продолжить выполнение своих задач. Однако, если ваш автоматический выключатель срабатывает часто — несколько раз в месяц или чаще — это верный признак того, что в электропроводке вашего дома есть более глубокая, потенциально опасная проблема, или вы нагружаете эту цепь слишком большим количеством энергоемких устройств или приборов. .

  • Посмотрите и прислушайтесь к мерцанию, гудению или затемнению света

    То, что ваш автоматический выключатель не сработал, не означает, что с вашей электропроводкой все в порядке. Еще одним признаком устаревшей или поврежденной проводки является мерцание, гудение или затемнение света. Если ваш свет гудит при включении или мерцает/тускло при использовании нескольких приборов, это явный признак того, что проводка в вашем доме требует профессионального обновления.

  • Остерегайтесь изношенных или пережеванных проводов

    Любое подобное повреждение проводки, обычно вызываемое грызунами, домашними животными и мастерами-любителями, представляет значительную опасность поражения электрическим током и возгорания.Крайне важно, если вы обнаружите или подозреваете, что есть какие-либо проблемы такого рода, вам следует обратиться к лицензированному подрядчику по электротехнике, чтобы проверить и заменить поврежденную проводку и найти любые дополнительные повреждения.

  • Поиск обесцвечивания, гари и дыма

    Следите за розетками в вашем доме. Если вы заметили обесцвечивание или следы подгорания на розетках, это признак того, что проводка в вашем доме каким-то образом повреждена и выделяет тепло. Это тепло уже наносит ущерб вашему дому и может сделать гораздо хуже, если его не остановить.

  • Нащупывание теплых или вибрирующих настенных розеток

    Еще один способ узнать, вышла ли из строя электропроводка в вашем доме, — это проверить на ощупь. Не касаясь какой-либо проводки, непосредственно проверьте электрические розетки вашего дома на наличие тепла или вибраций. В любом случае попросите электрика проверить и заменить ослабленную или поврежденную проводку.

  • Запах гари и посторонние запахи

    Используйте свой нос, чтобы вынюхать источник проблемы, если вы подозреваете, что в вашем доме проблема с электричеством.Выявите запах гари, дыма или посторонних запахов в точках розеток, а также на вашем электрощите. Запахи гари означают, что ущерб от пожара, возможно, уже начался, и в этом случае необходимо немедленно обратиться к специалисту-электрику.

К сожалению, многие проблемы с неисправной проводкой могут быть связаны с установкой, выполненной людьми, которые мало обучены безопасному монтажу электрической инфраструктуры. Они соблазняют низкой ценой, но оставляют вас с потенциально опасной для жизни скрытой опасностью.Когда придет время продать ваш дом, любой авторитетный инспектор обнаружит не соответствующие требованиям нормы установки и неисправности электропроводки и потребует, чтобы вы наняли профессионала, чтобы исправить это. Зачем жить с опасностью, когда ее придется устранять, когда вы продаете свой дом? Компания Electrical Connection располагает крупнейшей базой данных лицензированных подрядчиков-электриков, соответствующих нормам, и квалифицированных электриков в районе Большого Сент-Луиса. В рамках партнерства между Международным братством местных электриков (IBEW) и St.Сент-Луис Национальной ассоциации подрядчиков по электротехнике (NECA), мы придерживаемся самых высоких стандартов безопасности при поставке электроустановок. Посетите наш поиск в каталоге «Найти подрядчика», чтобы приступить к работе и отремонтировать электропроводку уже сегодня.

Как переделать дом без снятия гипсокартона в Лос-Анджелесе

Будьте уверены, что вы не первый и не последний, кто спрашивает о переделке электропроводки в доме без демонтажа гипсокартона.

Переделка проводки в доме может заставить ваше сердце немного учащенно биться.Домовладельцы реагируют таким образом, потому что, помимо высоких затрат, проект замены электропроводки обычно означает снос стен и создание большого беспорядка, с которым остается разбираться измученному домовладельцу. Но время показало, что этот процесс может быть очень разрушительным и даже более дорогостоящим для домовладельца.

Поэтому некоторые выбирают услуги по ремонту или используют старую неисправную проводку как есть. Конечно, это опасно, и ваш электрик посоветует вам этого не делать.

К счастью, есть альтернатива сносу стен.Можно перемонтировать ваш дом, не снимая гипсокартон. Как? С навыками, правильными инструментами и ценой. Для этого вам понадобится опытный электрик или исчерпывающая информация о процессе.

Опытный электрик может рассказать вам о процессе и легко выполнить замену проводки. Метод, используемый электриком, заключается в том, чтобы найти место для прокладки провода через стену. Мы обсудили этапы ниже.

Этап планирования и подготовки

После проверки, проведенной электриком, необходимо планирование.Отсутствие удаления гипсокартона означает, что вам понадобится новый способ доступа к старым проводам и прокладки новых.

На этом первом этапе электрику потребуется план, показывающий или изображающий схемы проводов, которые необходимо удалить, и еще один план для замены.

Получите подробный план старой схемы и того, что и где работает. Этот рисунок поможет вам заглянуть за стены. Затем нарисуйте аналогичный план для новых проводов, и хотя он не обязательно должен быть идентичным, просмотр обоих планов помогает понять, чего ожидать.

Определите лучший маршрут для удаления старых проводов и прокладки новых. Кроме того, измерьте количество проводов, которые вам понадобятся.

В идеале единственные пути для замены электропроводки в вашем доме без снятия гипсокартона — это чердак или подполье между этажами. На чердаке обычно больше места.

Часть подготовки может также включать создание места для проводов, удалив часть изоляции. Любой мусор, который стоит на пути, также должен быть убран.

Утилизация старой проводки

Прежде чем что-либо делать с проводами, обязательно отключите электричество в доме. Это необходимо для вашей электробезопасности во время работы.

Снять старую проводку тоже не так просто, как просто выдернуть. Некоторые провода могут быть прикреплены к стене, что может привести к короткому замыканию. Провода также должны быть утилизированы должным образом.

Выньте старую проводку из подвала. В сложных местах вы можете вытащить провода из комнаты и позже залатать гипсокартон.

Убрав старую проводку, протяните новые провода через предварительно вырезанное отверстие в стене.

Прокладка новой проводки, вероятно, будет делом двух человек, поэтому обязательно попросите кого-нибудь помочь.

Следите за всем, что вы делаете, и следуйте плану, который был ранее.

Что может сделать ремонт дома без снятия гипсокартона успешным?

  • Получить помощь. Вы вряд ли сможете завершить процесс в одиночку, даже будучи профессиональным электриком.Так что попросите кого-нибудь помочь вам с проводами.
  • Если вам нужно вскрыть гипсокартон, залатайте это место, покрыв его бумажной лентой для швов и герметиком для швов. Оставьте смесь сохнуть на час.
  • Измерьте проводку и убедитесь, что ее достаточно.
  • Войдите с ярким фонариком.

Меры предосторожности
Поскольку вы не будете использовать обычную технику протягивания гипсокартона для повторной проводки, вы должны убедиться, что новые кабели очень туго натянуты или зажаты.

Этот метод замены проводки обычно выполняется быстрее и эффективнее при работе вдвоем, когда один человек подает провод, а другой ловит его, чтобы закрепить провода.

Чтобы сделать это дома, наймите опытного электрика. Часто лучше рассмотреть рекомендации от людей, которые выполняли подобную работу дома.

Важно не пытаться сделать это самостоятельно и не нанимать кого-то менее квалифицированного. Вы можете связаться с нами в The Electric Connection, чтобы положить конец своим заботам и завершить этот проект.Наши электрики гарантируют беззаботную замену электропроводки в вашем доме.

Узнайте больше о ремонте дома:

Что задействовано?
Сколько это стоит?
Как подготовиться?

%PDF-1.3
%
344 0 объект >
эндообъект

внешняя ссылка
344 88
0000000016 00000 н
0000002729 00000 н
0000002849 00000 н
0000003823 00000 н
0000004098 00000 н
0000004255 00000 н
0000004740 00000 н
0000005108 00000 н
0000005698 00000 н
0000005958 00000 н
0000006071 00000 н
0000006182 00000 н
0000006231 00000 н
0000006280 00000 н
0000006329 00000 н
0000006378 00000 н
0000006426 00000 н
0000006473 00000 н
0000006520 00000 н
0000006567 00000 н
0000007675 00000 н
0000008705 00000 н
0000009192 00000 н
0000009466 00000 н
0000009741 00000 н
0000010266 00000 н
0000011437 00000 н
0000012820 00000 н
0000013302 00000 н
0000013584 00000 н
0000014874 00000 н
0000014963 00000 н
0000015181 00000 н
0000015447 00000 н
0000016574 00000 н
0000016823 00000 н
0000017225 00000 н
0000018244 00000 н
0000018455 00000 н
0000019249 00000 н
0000020310 00000 н
0000027087 00000 н
0000030676 00000 н
0000039417 00000 н
0000042515 00000 н
0000043586 00000 н
0000046833 00000 н
0000046884 00000 н
0000046935 00000 н
0000046986 00000 н
0000050137 00000 н
0000050349 00000 н
0000051139 00000 н
0000051935 00000 н
0000053446 00000 н
0000054236 00000 н
0000054447 00000 н
0000055241 00000 н
0000056040 00000 н
0000075639 00000 н
0000080284 00000 н
0000097264 00000 н
0000097811 00000 н
0000102100 00000 н
0000102577 00000 н
0000106055 00000 н
0000106536 00000 н
0000108914 00000 н
0000109093 00000 н
0000112034 00000 н
0000112824 00000 н
0000113618 00000 н
0000114412 00000 н
0000114624 00000 н
0000114846 00000 н
0000118168 00000 н
0000118957 00000 н
0000119749 00000 н
0000122672 00000 н
0000125846 00000 н
0000136240 00000 н
0000137063 00000 н
0000139409 00000 н
0000158904 00000 н
0000165075 00000 н
0000165321 00000 н
0000167236 00000 н
0000002056 00000 н
трейлер
]>>
startxref
0
%%EOF

431 0 объект > поток
xb«e`h«g`[email protected]

Опасно прокладывать кабели через стену?

Опасно ли прокладывать кабели через стену? Если коротко, то, наверное, нет. Это действительно зависит от нескольких разных вещей, чтобы определить, опасно это или нет.

И в зависимости от того, как кабели проходят через стену, это также может нарушать правила NEC (национальные электротехнические правила). В этой статье я не буду слишком глубоко погружаться в NEC. Моя основная задача — обеспечить эффективную и безопасную прокладку кабелей по всему дому.

Я также не буду подробно описывать, как подключить весь дом, это предназначено исключительно для тех, кто хочет добавить аудио, видео или другое оборудование в свой уже построенный дом.Я проложил тысячи различных кабелей по домам и предприятиям клиентов, и вот некоторые из методов и идей, которые я использую при этом.

Эффективная и безопасная прокладка кабелей через стену

Есть несколько важных моментов, о которых следует помнить, если вы хотите безопасно провести кабели через стену. Вы можете просто пойти на это! Вырежьте два отверстия в стене и протяните между ними провод.

Но давайте будем умнее в том, что мы делаем! Мы больше не пещерные люди, мы в 21 веке, так что давайте будем умнее и составим четкий план, прежде чем что-то делать.

  1. Узнайте, что находится за стеной, прежде чем прокладывать кабели.
  2. Избегайте прокладки силовых кабелей внутри стен!
  3. Избегайте прокладки кабелей рядом с линиями электропередач.
  4. Вы можете прокладывать низковольтные и другие кабели в жгутах.
  5. Осмотрите кабели перед их прокладкой.

Узнайте, что находится за стеной, прежде чем прокладывать кабели

Прежде чем резать дыры в своей драгоценной стене, сначала выясните, что за ней. Не стучите по стене, как сумасшедший.Некоторые люди могут предложить этот метод, но он довольно противоречив, если у вас нет натренированного слуха.

Приобретите себе приличный искатель шпилек (на Амазоне), он будет полезен для безопасной прокладки кабелей, а также для будущих проектов. Если вам нужен действительно хороший искатель шипов, обратите внимание на ProSensor 710 (на Amazon). Я использовал его, когда делал аудио/видео инсталляции, и он работает очень хорошо.

Используйте искатель шпилек в том месте, где вы планируете прокладывать кабели. Обратите внимание на расстояние между шпильками и любые другие необычные показания.Эти случайные показания могут быть небольшой трубой, электрическим проводом или, возможно, неправильным чтением от искателя гвоздей, в зависимости от типа стены и того, где она расположена в доме.

Есть ли какие-либо шпильки, идущие горизонтально по стене? Это так называемые огнеупоры. Если есть противопожарный блок, просверлите его гибким сверлом. Это рекомендуется, если нижнее отверстие для доступа не слишком близко к земле.

Вы также можете вырезать кусок гипсокартона прямо над противопожарным блоком, просверлить в нем отверстие, проложить кабель и снова залатать отверстие.Оба метода работают очень хорошо, но резка гипсокартона определенно требует больше работы, потому что вам нужно будет загрунтовать стену, отшлифовать, а затем перекрасить участок.

Избегайте прокладки силовых кабелей внутри стен!

Я настоятельно рекомендую не прокладывать силовые кабели сквозь стены. Когда я говорю силовые кабели, я имею в виду силовые кабели для телевизоров, приемников и т. д., а не настоящие электрические провода (Romax).

На самом деле это противоречит статье 400.8 NEC (Национальный электротехнический кодекс).Не следует прокладывать силовые кабели через стену вместо постоянной проводки, т. е. проводных розеток.

Это можно сделать, но если в результате возникнет пожар, то страховая компания может найти причину не возмещать ущерб. Если вы хотите безопасно проложить кабели, и вам нужно подключить питание к телевизору или другим устройствам, но вам нужна розетка.

Затем наймите электрика, чтобы профессионально установить новую розетку. Или вы можете использовать простое устройство под названием Power Bridge (на Amazon), чтобы самостоятельно установить полупостоянную розетку (оно соответствует правилам NEC и безопасно в использовании).

Или, если вы действительно знаете, что делаете, установите настоящую розетку самостоятельно. Да, это немного больше работы, но это будет гораздо лучший способ безопасно проложить кабели, соблюдая при этом правила NEC.

Избегайте прокладки кабелей рядом с линиями электропередач

Низковольтные кабели и электрические линии не должны располагаться близко друг к другу. Это может вызвать помехи в сигналах, посылаемых на подключенную электронику.

А любой неизолированный контакт между электрическим проводом и низковольтным кабелем может привести к серьезному повреждению оборудования или даже пожару! Рекомендуется оставлять расстояние не менее 6 дюймов между электрической и низковольтной проводкой.

Однако сейчас большинство кабелей достаточно хорошо экранированы, так что дюйма или около того будет вполне достаточно. Помните, что это относится и к светильникам.

Если вы прокладываете провод динамика к потолочным динамикам, убедитесь, что проводка проходит на приемлемом расстоянии от осветительного прибора. Некоторые осветительные приборы создают много электромагнитных помех, что также может вызвать проблемы с низковольтными кабелями.

Вы можете безопасно прокладывать низковольтные и другие кабели в пучках

При прокладке низковольтные кабели можно связать вместе.Это значительно облегчает их прохождение через стены. Пока кабели хорошо изолированы, не должно быть никаких помех между сигналами.

Убедитесь, что вы используете высококачественные кабели. Если это дешевые кабели, то в будущем вы можете столкнуться с проблемами помех и другими проблемами.

Идите вперед и потратьте немного больше на эти кабели, чтобы убедиться, что у вас не возникнет проблем в будущем.

Осмотрите и протестируйте кабели перед их прокладкой

Даже не думайте протягивать оборванные и оборванные провода.Просто убедитесь, что кабели в хорошем состоянии, прежде чем прокладывать их через стену. Никаких порезов, надрывов и т.п. Используйте чистые, качественные кабели, и вам не о чем беспокоиться!

Также рекомендуется проверить кабели, прежде чем прокладывать их через стену, чтобы убедиться, что они действительно работают. Это даст вам уверенность в том, что после того, как вы проведете кабели через стену, вам не придется вытаскивать кабель, потому что он не работает.

Заключение

Прокладывать большинство кабелей через стену совершенно безопасно! Действительно, единственный кабель, который вы абсолютно не должны прокладывать через стену, — это стандартный силовой кабель, который подключается к розетке.

Эти кабели нагреваются больше, чем большинство других кабелей. Они могут вызвать возгорание электричества, если есть порез или другая проблема с кабелем или устройством. Установите электрическую розетку там, где расположены устройства, и избавьтесь от забот.

Если вы хотите узнать больше о компонентах домашнего кинотеатра, прочтите мою статью о том, как работает домашний кинотеатр! В нем рассказывается о различных частях оборудования и о том, как они все работают вместе!

Прокладка электропроводки через стены существующего дома

Прокладка проводов в существующем доме

В этом руководстве объясняется, как провести провода через стены существующего дома после установки гипсокартона. Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации.
Панель проводки обеспечивает подключение всех проводов к центральному месту вместо прокладки проводов из комнаты в комнату.
На странице «Типы проводов» описаны различные типы проводов, которые вы можете использовать.
В Руководстве по окончательной обработке объясняется, как заделывать провода (надевать концевые соединители) после того, как вы подведете их к розетке.
В Руководстве по запчастям перечислено, что вам нужно для выполнения проекта.
Как минимум, вам понадобится рыболовная лента, изолента, пила для гипсокартона и искатель гвоздей.Вам также может понадобиться молоток и долото, если вы будете вырезать шпильки или балки.

Планирование прокладки проводки

Сначала вам нужно будет выбрать начальное и конечное местоположение вашего провода, а затем определить путь, по которому будет проходить провод.
Прежде чем прорезать какие-либо отверстия, важно учитывать путь провода. Некоторая гибкость в расположении розетки может значительно упростить прокладку сложного провода.
Некоторые моменты, которые следует учитывать при прокладке провода:

  • Используйте искатель стоек, чтобы определить точное расположение стоек в стене.Стойки имеют ширину 1 1/2 дюйма и обычно располагаются на расстоянии 16 или 24 дюймов друг от друга (за исключением необходимых окон, дверных проемов и других стен).
    Убедитесь, что вы не вырезаете отверстие прямо над шпилькой.
  • Определите, что находится по ту сторону стены. Возможно, вам придется сделать некоторые творческие измерения, чтобы найти одно и то же место на обеих стенах.
    Иногда проще посчитать стойки на каждой стене, зная, что они находятся на расстоянии 16 или 24 дюймов друг от друга.
    Розетки не будут располагаться встык в одной стене. Кабина с лекарством может создавать помехи для встроенного в стену динамика.Работа воздуховодов может мешать всему.
  • Затем определите, что находится внутри стены. Если это наружная стена, то она будет заполнена утеплителем.
    Это не означает, что вы не можете его использовать, но это усложняет рыболовную проволоку. Вы также должны пойти в подвал или чердак, чтобы увидеть, какие трубы и провода проходят через эту стену.
    Вы не хотите прорезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной наверху, проходящие через эту стену.
    Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода.Розетка будет закреплена на стойке, а силовой провод будет проложен вверх или вниз от этой стойки.
    Любой кабель, интернет… провода должны быть проложены на расстоянии не менее 12 дюймов от силового провода. Если вашим проводам необходимо пересечь электрический кабель, это должно быть под углом 90 градусов.
  • Другая проблема заключается в том, что противопожарные упоры проходят горизонтально между двумя шпильками. Эти доски могут помешать вам провести провод по стене.
    Строители также иногда используют горизонтальные 2×4 по обеим сторонам двери, чтобы стена не тряслась, когда дверь захлопывается. Лучший способ найти противопожарную заглушку — это использовать искатель стоек вверх и вниз по стене, где вы будете протягивать провод, особенно если эта стена находится рядом с дверью.
  • Для проводов, проложенных внутри стен, следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей.
    Для проводов, проложенных рядом с дымоходом, вы можете приобрести провода с номинальным значением.
  • Не отрезайте проволоку от катушки, пока не закончите протягивание проволоки. Если вы обрежете провод, а затем проложите его, вы почти всегда обрежете его слишком коротко.Лучше не резать, пока вы не закончите (или, по крайней мере, частично), а затем вы должны добавить пару футов к вашей оценке.
  • Наконец, обязательно прочтите это руководство до конца, прежде чем приступать к резке.
    На странице прокладки проводов также есть много полезных советов по идентификации проводов, труб и воздуховодов с изображениями того, как они выглядят до установки гипсокартона.
    Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему, чтобы ознакомиться с тем, как стены выглядят внутри.

Теперь, когда вы понимаете, что находится в стене, определите, является ли выбранное вами расположение розетки/динамика оптимальным.
Будет ли перемещение выхода на другую сторону шпильки в любом направлении вызывать больше или меньше проблем? Неужели столько проблем, что провод не пустить?
Есть альтернативы для очень сложных установок. Acoustic Research производит плоский провод динамика, который приклеивается к вашей стене, и вы можете закрасить его.
При необходимости вы можете проложить провода, спрятанные под плинтусом, по внешней стороне комнаты.

Вырезание отверстий для розеток

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены.
Вот почему я не люблю использовать какие-либо электроинструменты, чтобы прорезать гипсокартон. Вместо этого я использую универсальный нож / лезвие бритвы с глубиной лезвия, соответствующей толщине гипсокартона.
Для розетки я сначала делаю отверстие размером 1 x 1 дюйм в центре коробки с помощью канцелярского ножа.
Это отверстие достаточно большое, чтобы я мог видеть и нащупывать провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать, если я допустил ошибку.Как только я убедился, что все в порядке, я обводил электрическую коробку, а затем вырезал оставшуюся часть отверстия с помощью пилы для гипсокартона или канцелярского ножа.
Мне также нравится использовать универсальный нож для резки гипсокартона на внешних стенах. Таким образом, он не прорезает бумажный барьер изоляции.

При трассировке электрической коробки не включайте вкладки сверху или снизу. Не забудьте протянуть провода через коробку, прежде чем вставить коробку в отверстие.
Затем затяните винты на передней части коробки, чтобы открыть выступы/створки, и потяните их к гипсокартону.Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу/подвалу и чердаку, вы сможете проложить провода без необходимости резать и латать гипсокартон.
На втором этаже по стене с чердака протянуты провода. На первом этаже протяните провода вверх по стене из подвала.
При необходимости используйте существующие воздуховоды или трубопроводы, чтобы вывести провода с чердака в подвал.Обо всем этом будет подробно рассказано ниже.


Красный : Провод с чердака в подвал возле дымохода

Синий : Провод от чердака к подвалу через обратку ОВКВ на втором этаже.

Зеленый : Провод от чердака к розетке второго этажа

Фиолетовый : Провод от подвала к розетке на первом этаже.

Для установки на первом этаже вам придется просверлить половицу, а затем подошву.
Внизу в подвале нижняя часть половиц не дает хорошего указания, где стены.Измерить практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверлите свой ковер.
Хороший способ отметить, где просверлить отверстие для провода, — сначала просверлить небольшое направляющее отверстие от первого этажа до подвала.
Прямо под розеткой, где вы хотите отверстие для провода, просверлите небольшое отверстие под молдингом плинтуса на стыке стены и пола.
Затем проденьте тонкую проволоку (или проволоку от вешалки) через это отверстие, а затем найдите эту проволоку, проходящую через потолок в подвале.Этот провод должен выйти прямо под гипсокартоном. Стойки имеют ширину 3 1/2 дюйма, поэтому сдвиньте их на 1 1/2–2 дюйма по направлению к стене, чтобы получить центр стойки.
Опять же, не забудьте посмотреть, прежде чем сверлить пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло пройдет через пол.
Убедитесь, что в этой области подвала нет проводов или труб. Также не проталкивайте сверло через пол без необходимости. Толщина пола будет максимум 3/4 дюйма.

Установка на втором этаже проще, потому что вы сможете увидеть двойную верхнюю панель с чердака.Убедитесь, что вы просверлили прямо через эти доски. На самом деле я столкнулся с тройными верхними пластинами (общая толщина 5 1/2 дюйма),
и небольшой угол сверла может привести к тому, что вы выйдете через потолок или стену, а не между стойками.
Примечание. Всегда надевайте лицевую маску, когда находитесь рядом с изоляцией из стекловолокна на чердаке.

Иногда сверление сверху или снизу невозможно. Возможно, у вас нет подвала или чердака.
Существуют гибкие сверла, которые предназначены именно для этой цели.Эти сверла могут иметь длину до 6 футов и могут использоваться для одновременного бурения нескольких стоек или балок.
Вырежьте отверстие для выхода, а затем вставьте гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или вбок.
Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одного из этих длинных гибких наконечников.
Если вы просверлите 3 шпильки за раз, не видя, что находится между ними, вы можете легко просверлить трубу, электрический провод или воздуховод.Ищите вентиляционные отверстия, розетки, раковины… выше и ниже места, где вы сверлите (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Протягивание проводов через стены

Теперь вы должны быть готовы ловить проволоку. Обычно это задание для 2 человек.
Из подвала или чердака протолкните проволочную рыбную ленту через просверленное отверстие.
Попросите кого-нибудь на другом конце просунуть руку через отверстие в гипсокартоне, взять рыболовную ленту и протянуть ее через отверстие примерно на фут.Затем прикрепите проволоку к рыбной ленте и протяните ее обратно.

Чтобы правильно замотать провод, сначала нужно снять изоляцию. Затем оберните проволоку вокруг крючка на рыболовной ленте, как показано выше.
Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выпуклостей, из-за которых он может застрять при протягивании.
Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать все сначала. Большинство проводов (особенно коаксиальный кабель)
не должен сгибаться под острым углом.Протянув проволоку, отрежьте согнутую часть проволоки и выбросьте ее.

Прокладка проводов с чердака в подвал

Теперь, когда вы проложили провода от розетки к подвалу или чердаку, вам может понадобиться проложить провод от чердака к подвалу.
В идеале, ваш дом включает в себя будущую трубу, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели.
Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли провести свой провод в том же месте.Это может быть дымоход для печи/водонагревателя, радоновая труба, водопровод, отопительный канал/обратка или каминный дымоход.
Не разрезайте дымоход или радоновую трубу, потому что это может привести к выбросу вредных химических веществ в ваш дом.
Кроме того, дымоход и дымоход будут очень горячими и могут привести к возгоранию проводов.
В этом руководстве рассматриваются два разных метода: прокладка провода рядом с дымоходом (красный провод в приведенном выше примере) и прокладка провода в обратке ОВКВ на втором этаже (синий провод в приведенном выше примере).

Если вам необходимо проложить провода рядом с дымоходом, всегда соблюдайте расстояние не менее 1 дюйма от дымохода и используйте огнестойкий провод.
Для дымохода провод должен быть на расстоянии 12 дюймов от дымохода.
С чердака опустите рыбную ленту до самого подвала, подключите провод, а затем протяните его обратно.
Плотно закрепите провода с помощью скоб для проволоки внизу и вверху прогона, чтобы убедиться, что провод не изгибается посередине и не приближается к дымоходу.
Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте.Если вам необходимо просверлить его, убедитесь, что он находится на расстоянии не менее 1 дюйма от самого дымохода.
Острые края этого отверстия могут со временем перерезать провод, поэтому используйте втулку для защиты провода. Вы также можете обрезать края отверстия ножницами по металлу и отогнуть неровные края.
Обратитесь к местным строительным нормам для получения дополнительной информации о прокладке проводов рядом с дымоходом. Строительные нормы различаются в разных городах и округах.
Неправильная проводка может привести к тому, что вы не пройдете проверку дома и не сможете продать свой дом.

Прокладка проводов через возврат HVAC сложнее, но и безопаснее.
Во-первых, найдите обратку на втором этаже по внутренней стене, проходящей во всю высоту дома.
По сути, это означает найти вентиляционное отверстие (например, внизу слева), где, как вы знаете, есть стена на первом этаже прямо под стеной на втором этаже.
Выверните винты и снимите решетку со стены. С фонариком и зеркалом посмотрите вниз по стене, чтобы убедиться, что путь к подвалу свободен.Строители будут использовать пространство между стойками и гипсокартоном для формирования обратного канала, поэтому для возврата не требуется листового металла, пока вы не доберетесь до подвала.
Следующий шаг — найти дно этого воздуховода в подвале. Скорее всего, он будет закрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа.
Подденьте листовой металл, используя либо молоток с когтями, чтобы удалить гвозди, либо отвертку с плоской головкой, чтобы приподнять листовой металл. Нет необходимости удалять его полностью. Достаточно провести через него провод.
Еще раз посветите фонариком через возврат на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный воздуховод.
Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие через двойную верхнюю пластину на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и просверлить чердак, а не сверлить с чердака. Только не бросай дрель.
Прежде чем сверлить, зайдите на чердак и найдите верхнюю пластину 2×4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней не проходят провода, которые могут быть перерезаны дрелью.Теперь вы готовы проложить провода. Вы можете позволить гравитации сделать всю работу и просто вытолкнуть провода из вентиляционного отверстия на втором этаже, а затем протолкнуть другой конец через отверстие на чердак.
Если это не сработает, используйте рыбную ленту. Когда вы закончите прокладывать провода, прибейте провод к одной из шпилек, чтобы он не был виден через решетку на возврате.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется вырезать и залатать гипсокартон.То, сколько гипсокартона вам нужно отрезать, зависит от того, насколько правильно вы выбрали путь провода.
С помощью искателя гвоздей определите, в каком направлении балки проходят по потолку. Вы хотите провести провод вместе с балкой (зеленый провод внизу), а не против балки (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву в область между стойками, как если бы вы подключали розетку на первом этаже.
Убедитесь, что у вас достаточно большого сверла для всех проводов, которые вы собираетесь проложить.Обычно 1-дюймовая насадка позволяет проложить несколько коаксиальных проводов и проводов категории 5.
Затем вам нужно будет вырезать и удалить Г-образный кусок гипсокартона над тем отверстием, где стена встречается с потолком.
При резке гипсокартона старайтесь вырезать его целиком и сделать как можно меньше повреждений. Повторное использование вырезанной секции облегчит исправление гипсокартона.
Используя молоток и долото, проделайте дорожку в верхней пластине стены, чтобы можно было провести провод от стены к потолку.
Затем выловите провод из подвала наверх стены и протяните его в комнату.

Если ваши балки идут неправильно, попробуйте вместо этого проложить провод в другой стене.
Если вам необходимо проложить провод вдоль балок, вы можете использовать длинное гибкое сверло или вырезать секцию гипсокартона потолка на каждой балке и надрезать ее молотком и зубилом, чтобы освободить место для проволоки.
Согласно кодексу, вы не можете делать надрезы на балках размером 2 x 6 дюймов или меньше. Более того, вы не можете надрезать более 1/6 его высоты. На самом деле вам не нужно делать надрезы более чем на 1/2 дюйма.

После того, как вы сделаете надрез в стойке или балке, закройте его металлической пластиной, чтобы потом случайно не просверлить или не прибить его гвоздями.
Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последним шагом будет вырезание отверстия под динамик. Используйте искатель стержней на потолке, чтобы найти балки.
Потолочные балки могут располагаться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика.
Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как и розетки) на случай, если отверстие находится в неудачном месте.Используя это маленькое отверстие, убедитесь, что в потолке нет воздуховодов или водопроводных труб, которые могли бы помешать вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете.
Затем вычертите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте гипсокартон потолка канцелярским ножом или пилой для замочной скважины в гипсокартоне.
Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала вырежьте отверстие для динамика, а затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика.
к стене. Если сверло недостаточно длинное, вам также может понадобиться сверлить от стены обратно к динамику. Чем больше балок вы просверлите, тем труднее будет позже выловить проволоку.
Вы будете сверлить между лагами, не зная, что там есть, поэтому определите, есть ли стены (с розетками, воздуховодами…) или любые ванные комнаты
над этой зоной на втором этаже. Если есть вероятность того, что между скрытыми балками может быть какая-либо сантехника, электрический провод или воздуховод, то это, вероятно, безопаснее.
чтобы вместо этого разрезать гипсокартон и вырезать балки.

Вы также должны проверить нашу страницу о прокладке проводов в новом доме, где есть много реальных фотографий того, что вы можете найти в своих стенах.

Как найти электрические провода в стенах (3 метода)



Каждый раз, когда вам нужно сверлить стену, вам нужно знать расположение электрических проводов.

Сверление в стене без этих знаний может привести к поражению электрическим током.

Вы также можете просверлить водопровод.

Вам нужен способ найти электрические провода в стене.



Как найти электрические провода в стенах (шаг за шагом)



Существует три основных метода поиска электрических проводов за стандартным гипсокартоном.

Вам нужно будет использовать несколько разных методов, чтобы найти электрические провода в бетонных стенах.

Мы нашли несколько различных методов, которые помогут вам найти электрические провода в ваших стенах, независимо от их материала.

Выполните следующие действия, чтобы безопасно их найти.



Метод 1: Детектор электрических проводов



Этот метод требует использования детектора электрических проводов.

Доступно несколько типов.

Некоторые лучше обнаруживают через определенные материалы, чем через другие.

Они также могут обнаруживать другие объекты в стене, такие как водопровод и дерево.

Детектор электрического провода работает, излучая сигнал через провод.

Этот сигнал действует как зонд.

В некоторых случаях провод, который вы ищете, должен быть под напряжением, чтобы детектор работал.

Другие не требуют, чтобы провод был под напряжением.

Эти извещатели, как правило, дешевле, чем извещатели с проводом под напряжением.

В качестве меры предосторожности, если извещателю не требуется, чтобы провод был под напряжением, следует отключить питание с помощью автоматического выключателя.

Как только датчик проходит через провод, приемник улавливает его.

Устройство издаст звук, загорится или визуально покажет, что в этом месте есть провод.

Выполните следующие действия, чтобы правильно использовать электрическое проводное устройство.



Шаг 1. Приобретите подходящий детектор электрических проводов

Зайдя в хозяйственный магазин, вы обнаружите множество различных детекторов электрических проводов.

Они классифицируются как искатели шипов, поэтому вы найдете их в этом разделе хозяйственного магазина.

При покупке детектора электрических проводов обратите внимание на материал вашей стены.

Если это гипсокартон, то подойдет любой простой детектор электрических проводов.

Если это бетон или что-то другое, то может понадобиться специальный детектор.

Вы также должны подумать, хотите ли вы найти что-нибудь еще внутри стены.

Многие детекторы также могут сказать вам, где в стене находится водопровод.

Если вам нужна эта функция, возможно, стоит потратить дополнительные деньги на поиск детектора, способного выполнять эту функцию.

И последнее, на что нужно обратить внимание, это важно, должен ли провод быть под напряжением или нет.

Если вы опасаетесь оставлять питание включенным во время поиска, вам нужно найти неактивный детектор электрических проводов.

Если вас не смущают провода под напряжением, вы можете выбрать детектор проводов под напряжением.

Детекторы не под напряжением дешевле, чем извещатели под напряжением.

В противном случае вам понадобится только обычный детектор электрических проводов, который скажет вам, где находится провод в стене.



Шаг 2. Включите датчик в розетку рядом с зоной осмотра

Стандартные детекторы электрических проводов имеют дальность обнаружения три метра.

Вам нужно быть как можно ближе к области, которую вы хотите обыскать.

Чем ближе вы находитесь, тем точнее показания вы получите.

Откройте коробку с детектором электрических проводов.

Вы обнаружите, что он состоит из двух частей.

Передатчик доставляет зонд по электрическому проводу.

Приемник улавливает зонд, когда тот приближается к нему в стене.

Передатчик — это часть, которая подключается к розетке.

Включите его в розетку, ближайшую к зоне проверки.

Вы можете обнаружить, что более дорогие детекторы имеют более широкий диапазон обнаружения или дают более точные результаты.



Шаг 3. Включите передатчик и приемник

После того, как передатчик окажется в розетке, нужно включить и передатчик, и приемник.

Это так же просто, как найти кнопку питания и нажать ее.

Обратитесь к руководству, если вы не можете найти кнопку питания.



Шаг 4. Используйте руководство, чтобы узнать, как держать приемник

Для получения точных результатов необходимо правильно держать приемник.

Некоторые приемники должны быть прислонены к стене, чтобы обнаружить зонд в проводе.

Другие нужно держать под углом.

Руководство подскажет вам, как держать приемник, чтобы получить четкий результат.



Шаг 5. Передача сигнала

Нажмите сигнальную кнопку на передатчике.

Он начнет подавать зонд или сигнал через провод в стене.

Используйте приемник, чтобы найти сигнал.

Переместите приемник в горизонтальном направлении, чтобы найти зонд.

Это потому, что электрические провода проходят через стену горизонтально и вертикально.



Шаг 6. Поиск сигнала

Поиск провода может занять некоторое время.

Один из советов — начать с выхода и медленно продвигаться оттуда.

Вы также можете обыскать область, в которую вы собираетесь вбить гвоздь или шуруп.

Когда приемник обнаружит датчик, он предупредит вас.

Предупреждение может появиться в виде шума, приемник может загореться или может дать вам визуальную подсказку.

Следите за приемником, чтобы не пропустить сигнал.

Как только вы увидите сигнал, отметьте место карандашом на стене.

Теперь вы знаете, что в этом месте есть электрический провод.



Метод 2: поиск магнитных стержней



Другой метод заключается в использовании магнитного искателя.

Это устройство полезно тем, что помогает найти гвозди в шпильках.

Шпильки — это деревянные балки, иногда металлические балки, поддерживающие стену.

Магнитный искатель стержней находит металлическую балку или гвозди в стержне, создавая магнитное поле.

Это помогает найти провода, потому что провода часто упираются в гвозди в шпильках.

Выполните следующие действия, чтобы использовать магнитный искатель для правильного поиска электрических проводов в стенах.



Шаг 1. Приобретите подходящий магнитный искатель шпилек

Как и детекторы электрических проводов, существует несколько типов искателей магнитных стержней.

Вам нужно найти тот, который лучше всего подходит для той цели, для которой он вам нужен.

Некоторые искатели шипов более точны, чем другие.

Они, как правило, дороже.

Другие также могут обнаруживать другие материалы в стене, такие как дерево.

Чтобы упростить работу, приобретите магнитный искатель шипов, специально предназначенный для той работы, для которой вы его используете.



Шаг 2. См. руководство

Когда вы вернете свой магнитный искатель шипов домой, найдите время, чтобы прочитать руководство.

В частности, вы хотите понять, как держать искатель шипов.

Как и в случае с детектором электрических проводов, если вы неправильно держите искатель гвоздей, это может снизить его точность.

Магнитные искатели шипов могут обнаруживать только так глубоко в стене.

Вам нужно сделать все возможное, чтобы повысить его точность.



Шаг 3. Включите искатель шпилек

Если вашему искателю шипов требуется питание, включите его.

Не всем магнитным искателям требуется электропитание.

Вы можете прислонить его к стене и начать поиск.

После включения приложите искатель гвоздей к стене в соответствии с инструкциями, приведенными в руководстве.

Переместите искатель шипов в горизонтальном направлении.

Провода проходят в стене горизонтально.



Шаг 4: поиск сигнала

Магнитный искатель стержней работает, обнаруживая металл в гвоздях или шурупах в стене.

При обнаружении металла устройство подает сигнал.

Вам нужно найти этот сигнал, чтобы определить, где в стене находятся гвозди.

Иногда детектор загорается, издает звук или выдает визуальную подсказку, говорящую о том, что он обнаруживает металл.



Шаг 5. Отметьте область

Каждый раз, когда срабатывает искатель шипов, отмечайте место.

В конце концов вы получите общее представление о том, где находятся гвозди в стене.

Это говорит о том, что есть вероятность, что провода тоже есть.

Вы можете либо использовать детектор электрических проводов для получения более точных результатов, либо начать осторожно прибивать его гвоздями к стене.



Метод 3: отверстие и камера



Этот метод идеально подходит для домовладельцев, которые не боятся немного повредить свои стены.

Если вы хотите знать, что происходит за вашей стеной, то самый простой способ узнать это — заглянуть за нее.

Может помочь использование камеры с гибким прицелом.

Выполните следующие действия, чтобы проделать дыру в стене и с помощью камеры найти электрические провода в стенах вашего дома.



Шаг 1. Приобретите подходящую камеру с гибким эндоскопом

Внутри стены будет темно.

Из вашего дома может проникать свет.

Тем не менее, вы должны быть готовы к тому, что будет темно.

Вам нужна камера с гибким оптическим прицелом, к которой прикреплены ночное видение или фонарик.

Гибкость также важна.

Позволяет поворачивать прицел в крутых поворотах, чтобы обойти препятствия.

Также следует учитывать качество камеры.

Если видео зернистое, возможно, вы не сможете определить, что такое электрический провод, а что визуальная обратная связь.

Подумайте о крупных инвестициях, чтобы получить нужные вам результаты.



Шаг 2. Аккуратно прорежьте небольшое отверстие в стене

Прежде чем резать стену, выключите питание.

Вы можете сделать это, подойдя к автомату защиты и выключив главный выключатель.

Это остановит поток энергии через ваш дом.

Теперь вы можете безопасно прорезать небольшое отверстие в стене.

Отверстие должно проходить параллельно области, которую вы хотите осмотреть.

Это не обязательно должна быть большая дыра.

Он просто должен быть достаточно большим, чтобы в него влезла камера.

Вы можете использовать универсальный нож, чтобы прорезать гипсокартон.

Двигайтесь медленно, чтобы не перерезать неожиданные провода или водопровод.

Один из советов — не резать рядом с розеткой.



Шаг 3. Вставьте камеру

Рекомендуется пометить кабель скотчем через каждые несколько дюймов.

Это скажет вам, насколько глубоко камера находится в стене.

Затем вы можете измерить на своей стороне стены, чтобы определить ее местоположение.

После того, как вы сделали метки, вы можете вставить камеру через отверстие.

Медленно идите и наведите камеру на стену, которую хотите осмотреть.

Смотрите на экран, чтобы правильно направить камеру.

Ищите электрические провода, идущие горизонтально по стене.



Шаг 4. Отметьте область

Используя отметки, которые вы сделали на кабеле, измерьте ту сторону стены, где находится камера.

Затем карандашом отметьте на стене, где провода.

У вас должно быть довольно четкое представление о том, где сейчас находятся электрические провода.

Извлеките камеру обратно через отверстие.



Шаг 5. Залатайте дыру

Если сделать небольшую дырочку для камеры, то залатать ее несложно.

Используйте обычную штукатурку для гипсокартона, чтобы заделать отверстие.

Затем покрасьте его в тон остальной части стены.



Как найти электрические провода в бетонных стенах



Поиск электрических проводов в обычном гипсокартоне прост, но найти их в бетонных стенах намного сложнее.

Бетонные стены значительно толще гипсокартона.

Камень также затрудняет прохождение через него сигналов.

Тем не менее, есть несколько способов найти электрические провода в этих стенах.

Следуйте этим методам, чтобы сделать это безопасно.



Метод 1: Обратитесь к чертежам



Возможно, вам даже не придется открывать стену или покупать какие-либо устройства.

Найти электрические провода в бетонной стене так же просто, как найти чертежи здания.

Возможно, вам придется поговорить с представителями местного округа, чтобы узнать, есть ли в их архивах чертежи.

Они также могут помочь вам связаться со строителем.

Получение чертежей будет включать в себя электрические работы.

Вы можете увидеть, где находятся провода, на чертежах конкретной стены, которую вам нужно осмотреть.

Этот метод требует некоторого бега, но в долгосрочной перспективе он сэкономит вам деньги.



Способ 2: использование логики



Другой метод заключается в том, чтобы логически обдумать организацию электромонтажных работ.

Вы знаете, где в стене находится розетка.

Вы также знаете, что провода проходят в стене горизонтально.

Это позволяет определить приблизительное расположение проводов из-за близости розетки.

Перед тем, как начать сверлить стену, выключите питание на случай, если ваша оценка окажется неверной.



Способ 3. Приобретение устройства для обнаружения бетонных стержней или детектора электрических проводов



Некоторые детекторы электрических проводов могут обнаруживать провода сквозь бетонные стены.

Они, как правило, дороже, чем другие типы проволочных детекторов.

При выборе детектора электрических проводов учитывайте толщину бетонной стены.

Некоторые искатели шипов также могут проникать сквозь бетон для обнаружения металла.

Вы можете выбрать любой тип детектора, но вы должны убедиться, что тот, который вы выберете, способен проникать сквозь бетонные стены.



Шаг 1. Включите детектор электрических проводов в розетку или прислоните искатель к стене

В зависимости от того, какое устройство вы выбрали, вам необходимо сначала включить детектор электрического провода в розетку.

Для поиска шпилек необходимо включить его или прислонить к стене.

Активировать сигнал в детекторе электрических проводов.



Шаг 2. Плотно прижмите приемник или искатель шпилек к стене

Вы хотите максимально сократить расстояние между приемником или искателем шипов и проводом.

Плотно прижмите устройство к стене и ищите сигнал.

Как и в случае со стандартным гипсокартоном, двигайтесь горизонтально и ищите сигнал.



Шаг 3. Отметьте область

Когда прозвучит сигнал, отметьте бетонную стену.

Вы не можете быть на 100% уверены в точности устройства.

Таким образом, никогда не открывайте стену без предварительного отключения питания.



Как найти электрические провода в стенах при обрыве провода



Поскольку некоторые детекторы требуют, чтобы провод функционировал, вам может быть трудно найти электрический провод, если он оборван.

Есть способ найти электрический провод, даже если он оборван.

Вам необходимо использовать трассировщик цепей.

Выполните следующие действия, чтобы с помощью трассировщика цепи найти оборванный электрический провод.



Шаг 1. Включите детектор цепей в розетку

Как и детектор электрических проводов, вы подключите искатель цепи к розетке.

Розетка должна находиться рядом с областью, которую вы хотите осмотреть.

Включите трассировщик цепей и активируйте его для подачи сигнала.



Шаг 2. Проведите приемник вдоль стены

Пока передатчик производит сигнал, медленно проведите приемником по стене.

Вы заметите, что он получает сигнал всякий раз, когда находит провод под напряжением.

Следуйте по проводу с приемником.



Шаг 3. Поиск потери сигнала

Пока вы идете по проводу с приемником, вы можете обнаружить, что сигнал пропадает.

Если исчезает только в одном месте или на длительное время,

Это указывает на обрыв провода.

Отметить область.

Теперь вы знаете, где оборванный провод, а где провод под напряжением.



Шаг 4. Отключите питание и откройте стену

Выключите питание, чтобы случайно не забить провода.

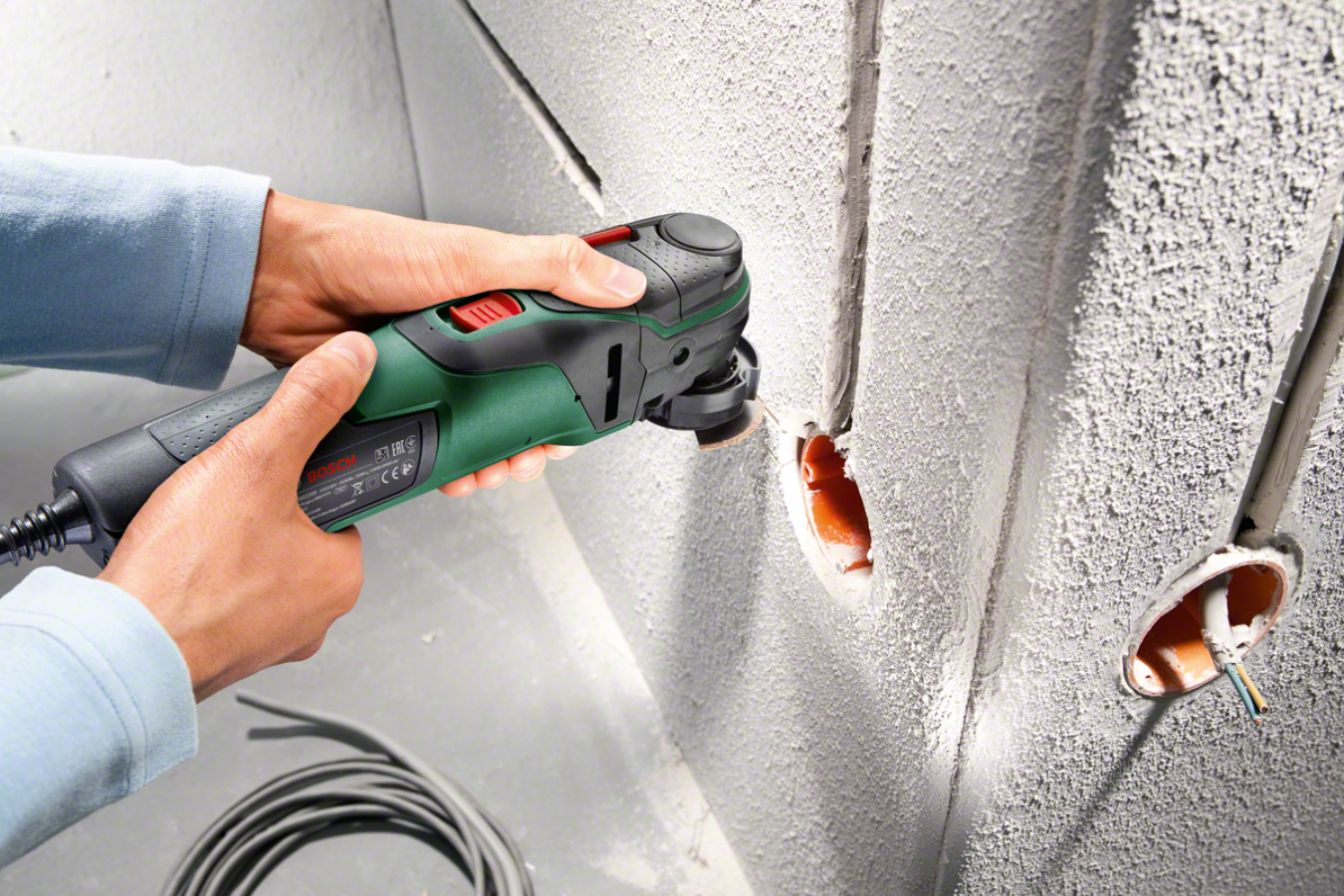

Затем откройте стену в отмеченной области, где находится оборванный провод.

При необходимости замените или соедините провод.

При необходимости просверлите или забейте стену молотком.



Заключение



Существует несколько методов поиска электрических проводов в стенах.

Даже в более толстых стенах, таких как бетон, есть несколько способов найти провода.

Используйте эти методы и шаги, чтобы найти электрические провода и безопасно установить полки.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
