Как вставить розетку в стену: Как закрепить розетку в стене

Как закрепить розетку в стене

Если монтаж розетки был сделан некачественно, то со временем она начнет просто выпадать из стены вслед за штепселем, который из нее вытаскивается. Перед тем как закрепить розетку заново, надо разобраться почему это вообще происходит, чтобы не делать одну и ту же работу несколько раз.

Какие могут быть ошибки при монтаже розеток

Чтобы понимать, как закрепить выпадающую розетку, надо в первую очередь обратить внимание, болтается она сама по себе или вместе с подрозетником. Это две разные неисправности и устранять их надо каждую своим способом.

Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать.

Ошибки могут быть на следующих этапах монтажа:

• В стене высверливается отверстие, которое должно быть чуть больше внешнего диаметра подрозетника – для того, чтобы между ними можно было натолкать замазки или цемента. Бывают случаи, когда подрозетник заходит в стену вплотную и создавалось впечатление, что он там засел намертво. Дальше производился окончательный монтаж, но через некоторое время вся конструкция вылетала из стены, потому что все сцепление держалось на нескольких точках.
• Внутренняя поверхность отверстия покрывается замазкой и в него вставляется подрозетник. Если замазки мало, она уложена не по всей площади соприкосновения или просто приготовлен плохой раствор, то крепление раскрошится.
• Монтаж внутренностей розетки. Эта конструкция держится внутри за счет раздвижных усиков, которые отжимаются болтами. Соответственно, если плохо закручены болты или крепления скользят по внутренней поверхности подрозетника, то вся розетка вскоре начнет болтаться и вывалится наружу.
• Установка наружной, видимой части розетки. Чаще всего этот этап монтажа никак не может повлиять на ее выпадение в будущем, но иногда бывает, что внутренняя часть установлена не заподлицо к стене, а немного глубже. В таком случае, при закручивании крепежных болтов внутренняя часть сдвинется в подрозетнике или сместит его самого.

Пример правильной установки подрозетников в этом видео:

А вот здесь смотрим как установить розетки в подрозетник:

Когда выпадает внутренняя розетка из стены, основная тому причина видна сразу – выпадающий подрозетник или плохое зацепление крепежных усиков. В обоих случаях есть свои нюансы, которые надо учитывать при устранении неисправности.

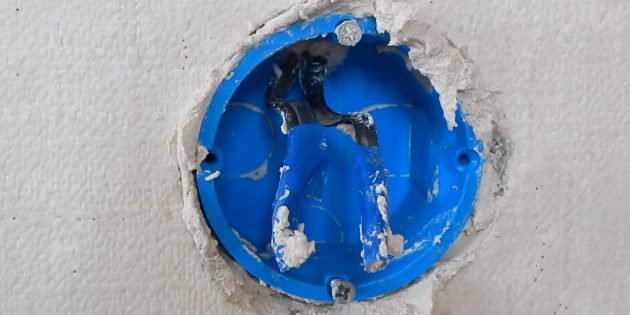

Если в стене не держится подрозетник

В таком случае метод ремонта выбирается в зависимости от того, какой именно подрозетник установлен и из чего стена.

Если подрозетник не был «посажен» на раствор, значит размер отверстия в стене «впритык» и его надо немного расширить, чтобы было куда намазать смесь гипса или цемента. Дальше надо осмотреть сам подрозетник – в современных моделях есть прорези для продевания кабеля. Располагаются они по всей площади, и если замазка немного через них продавится, то это будет дополнительным креплением. Если подрозетник гладкий, то можно сделать насечки на его внешней стороне, за которые схватится раствор.

В крайнем случае, если под рукой нет нужных материалов, а починить розетку желательно срочно, то можно просто прикрутить подрозетник к стене шурупами. Нюанс тут только один – отверстия для дюбелей сверлить от угла и пускать их наискосок, чтобы не расшатывались со временем.

В некоторых случаях можно попробовать закрепить выпадающий подрозетник на жидкие гвозди, как показано в следующем видео:

Когда подрозетника нет вообще

Редко, но бывает и такое – болтается розетка, а когда ее разберешь, оказывается что она просто упирается распорными усиками в стену, хорошо если бетонную.

Правильное решение проблемы только одно – установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и розетка вывалится наружу.

Если нет другого выбора, кроме как закрепить розетку в стене (подрозетника нет и приобрести его негде), то можно сделать самодельное крепление для розетки. Для этого понадобится изготовить чопики : из плотного линолеума, наждачной бумаги или пары кусочков деревянной доски – желательно не пересушенной, чтобы не раскололись при затягивании крепежных болтов.

• Надо примерить в каком месте в стену упираются распорные усики и аккуратно выдолбить там небольшие углубления.
• Под размер полученных ямок вырезаются чопики. Если это линолеум или наждачка, то желательно сворачивать их вдвое, гладкой стороной вовнутрь, чтобы шершавая касалась стены и крепежных усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти надо изготовить прямоугольными.
• Дальше чопики вставляются в крепления, к ним подводится розетка и затягиваются болты, которые распирают крепежные усики.

Этот метод может оказываться действенным даже для стен не из самого твердого материала, такого как саманный кирпич, но по возможности все равно рекомендуется сделать правильное крепление с применением подрозетников.

Что делать при выпадении самой розетки

Тут может быть две основные причины – недостаточный отжим крепежных усиков и гладкая внутренняя часть подрозетника, по которой крепления просто проскальзывают.

В первом случае крепежи просто не достают до стенок подрозетника или прижимающей силы мало для уверенного удержания всей конструкции. Это может происходить из-за износа креплений или несоответствия моделей, когда розетка сама по себе меньше чем подрозетник.

крепежные усики (лапки) розетки

Если розетка все-таки фиксируется в подрозетнике, но потом вытаскивается из него вместе со штепселем, значит ей не хватает совсем немного прижимающей силы. Здесь достаточно будет просто немного подогнуть крепежные усики – по форме они напоминают букву «Г», но с немного отогнутой вверх верхней частью. Если ее отогнуть немного больше, то прижимающая сила увеличится. Для этого надо выкрутить регулировочный болт, эта деталь сама выпадет из розетки и ее можно будет подправить плоскогубцами. Потом все можно устанавливать в обратной последовательности. Для гарантированного результата в месте, куда будут упираться крепежные усики, можно сделать несколько насечек – ножом или паяльником.

Когда сам подрозетник, даже хорошо закрепленный в стене, значительно больше розетки, то тут надо или менять его полностью или опять же изготавливать чопики и делать насечки с внутренней стороны.

Также нередко бывают случаи, когда поверхность подрозетника в месте контакта с распорными усиками просто слизана. Действенным методом решения является извлечение подрозетника и последующая его установка, но под углом в 90° от первоначального положения. Еще проще повернуть саму розетку – двойные и тройные часто так и устанавливаются – в горизонтальном положении.

Перед тем как решать что делать если розетка выпадает из подрозетника, надо осмотреть корпус последнего – в современных моделях есть крепежные болты, которыми розетка просто прикручивается к их корпусу.

Различия между старыми и новыми розетками

евро вилка (слева) имеет более толстые штырьки, а розетка плотно прижимающиеся контакты

Установленные в стены выключатели крепятся по такому же принципу, но выпадают они гораздо реже. Причина проста – при включении и выключении усилие всегда прикладывается в направлении стены. В розетках все по другому – когда штекер в них вставляется, то усилие направлено в направлении к стене, а когда вынимается, то обратно.

В старых розетках эта проблема не стояла так остро, ведь они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, отсутствие жестких требований к силе прижимания контактов – штепсели вставлялись и вынимались из розеток с гораздо меньшим усилием – с того времени и пошла привычка многих пользователей выдергивать вилку за шнур. Извлекать штепсель таким образом запрещено сейчас и не разрешалось раньше, но со старыми розетками запаса прочности хватало, поэтому зачастую на такие требования попросту не обращали внимания.

В современных розетках применяются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям штепселей. Даже установленная по всем правилам розетка будет понемногу расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.

Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

• розетка — с заземлением или без, в зависимости от проводки;
• монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• нож — для зачистки проводов;
• кусачки — для обрезки;
• алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

• земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
• ноль (N или Null) — синий;
• фаза (L или Lead) — коричневый, красный или белый.

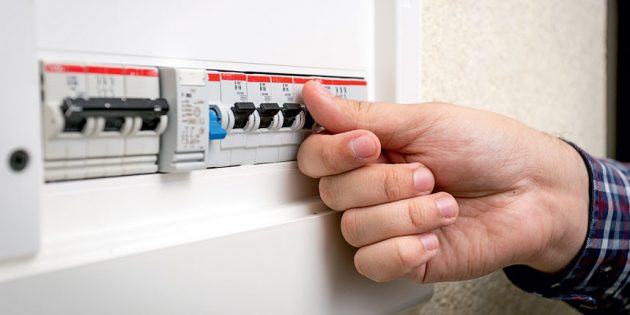

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

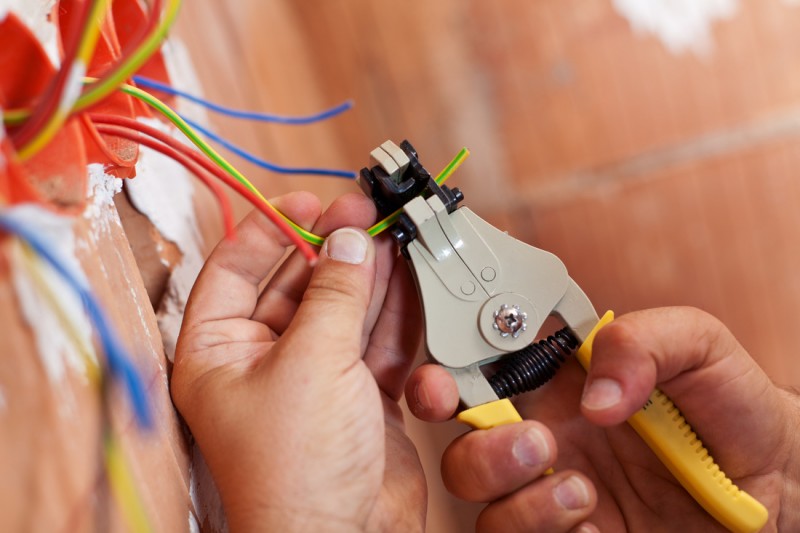

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также
🔧💡🔑

Как установить розетку в стену: правила подключения проводов

Встраиваемые в стену розетки популярнее, чем накладные. Их неоспоримое преимущество заключается в компактности и отсутствии поверхностей для сбора пыли. Они надежные в плане устойчивости к механическому воздействию. Самым важным их достоинством является скрытая подводка проводов, что исключает создание препятствий при отделке интерьера. Чтобы получить все эти преимущества, необходимо сначала разобраться – как установить розетку в стену. Это можно сделать самостоятельно, даже в том случае если придется ставить подрозетник и прокладывать провода. Работать с подключением розеток намного проще, чем монтаж выключателей света.

Подключение розетки в монтажной коробке

Содержание статьи

Коротко о типах встраиваемых розеток

Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.

Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.

Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:

• обычные;
• влагозащищенные;
• силовые.

Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

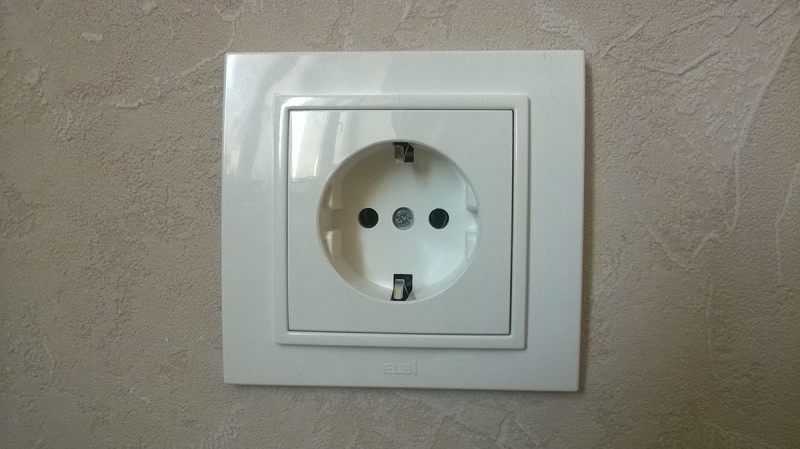

Обычная розетка

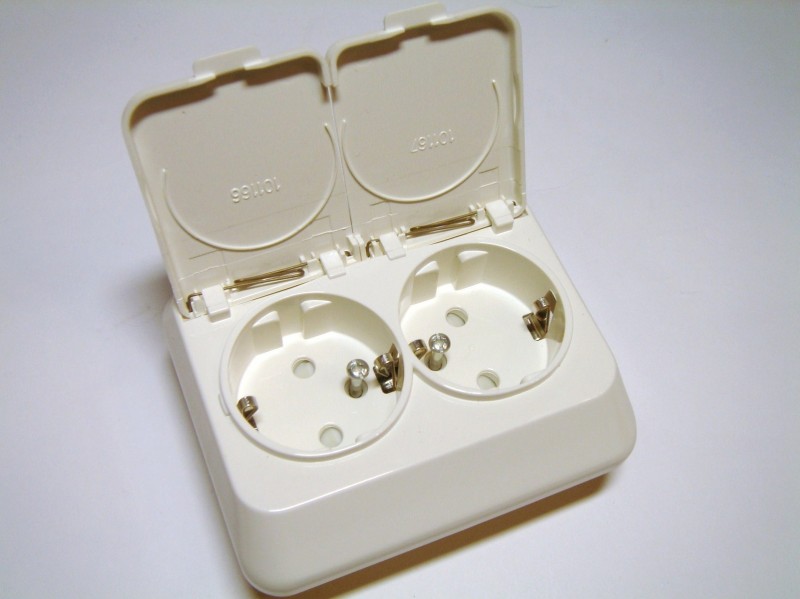

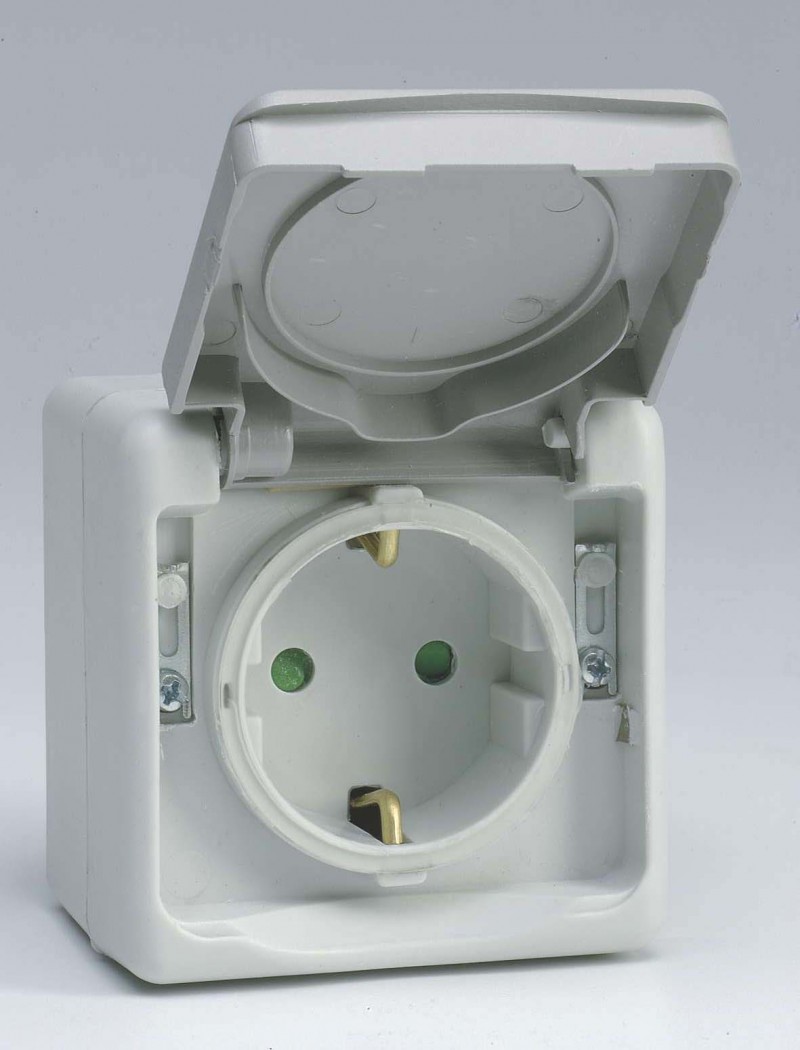

Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличить от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже в случае затопления, что сопровождается подтеками воды по стенам. Если монтаж осуществляется в большой ванной комнате частного дома далеко от источников воды, то можно обойтись и обычной розеткой.

Влагозащищенная розетка в ванной

Цены на влагозащищенные розетки

Влагозащищенная розетка

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Силовая розетка

Цены на силовые розетки

Силовая розетка

Меры предосторожности

Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.

Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Проверка наличия напряжения

Цены на приборы для измерения напряжения

Вольтметр

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Евростандарт

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку. Удобно, чтобы розетка была на высоте 65-70 см.

Вариант монтажа над прикроватной тумбой

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Расположение над кухонной столешницей

Выбор совместимой с розеткой монтажной коробки

Встраиваемые розетки закрепляются в специальной установочной коробке, так называемом подрозетнике. Он представляет собой тонкостенный цилиндр, который замуровывается в стену. В дальнейшем розетка крепится именно к нему, а не к рыхлому материалу кладки или бетону, что было бы ненадежно.

Совет! Лучше покупать установочную коробку одновременно с розеткой, что обеспечит их полную совместимость.

Розетки отдельных производителей предусматривают различные способы крепления к подрозетнику. В первую очередь это касается расположения винтов. Они могут находиться по вертикальной или горизонтальной оси. У некоторых устройств имеется сразу 4 крепления. Диаметр установочных коробок составляет 65-67 мм. Глубина 45 мм. Они могут изготавливаться из полиамида, полипропилена и прочих материалов.

Подрозетник обычный

Внимание нужно уделить выбору установочной коробки блока розеток. Дело в том, что практически каждый производитель выпускает свою продукцию под разные стандарты ширины. То есть, расстояние между розетками вместе с учетом накладных панелей отличается настолько, что не всегда удастся провести монтаж в установочную коробку другого бренда.

Внимание! Если требуется закрепление в обычных стенах применяются классические цилиндрические подрозетники. Для установки в гипсокартон выпускаются особые установочные коробки со специальными винтами и ушками для притягивания к листу.

Подрозетник для гипсокартона

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

• перфоратор;
• корончатое сверло 68 мм;
• зубило или пику под перфоратор.

Корончатое сверло

Цены на свёрла для розетки (корончатое сверло)

Корончатое сверло

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Рекомендация! При покупке корончатого сверла необходимо учитывать не только его диаметр, но и тип хвостовика. Для дверей он должен быть цилиндрическим, а для перфоратора sds-plus или другой. В противном случае несовместимая коронка не подойдет под имеющийся в наличии инструмент.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Распаечная коробка

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Совет! Если требуется поставить одну или несколько розеток, то нецелесообразно покупать дорогую коронку. Отверстия можно вырезать болгаркой. В этом случае количество пыли от выполнения работы увеличивается. Хотя страдает аккуратность, но все потом закроется штукатуркой. Для реза болгаркой потребуется алмазный круг.

Работа болгаркой

Цены на популярные модели штроборезов

Штроборез

Видео — Установка подрозетников в бетонной/кирпичной/газобетонной стене

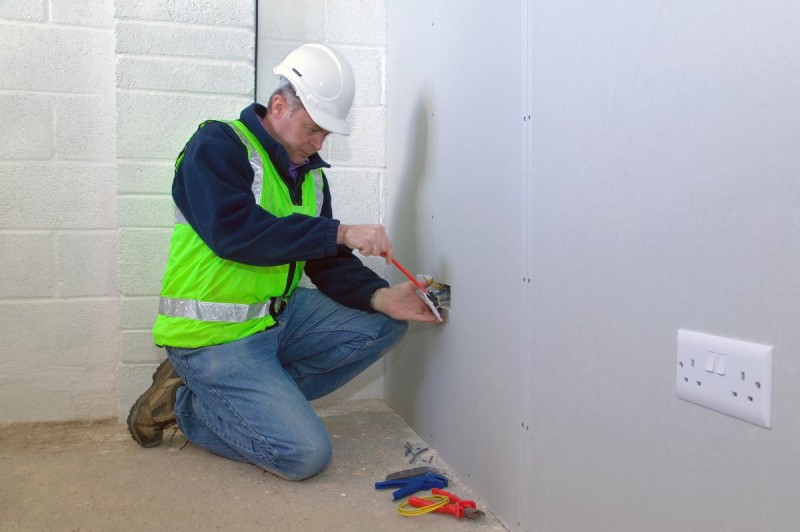

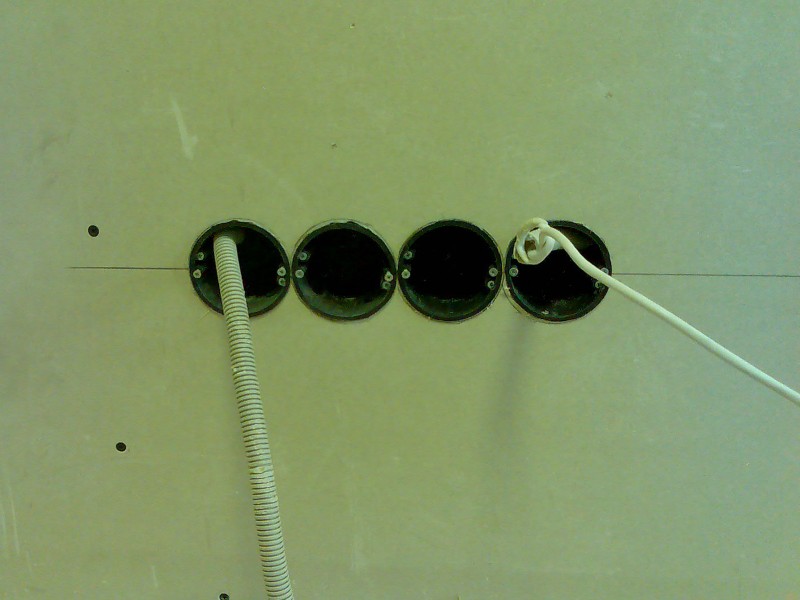

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплена с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

• укорачивание выступающего кабель;
• зачистка концов токопроводящих жил;
• прикручивание проводов к клеммам розетки;
• установка розетки;
• фиксация декоративной рамки.

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на глину 10-15 мм.

Степень зачистки проводов

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

Электромонтаж

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупов. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

Крепление к подрозетнику

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Видео — Установка розеток своими руками

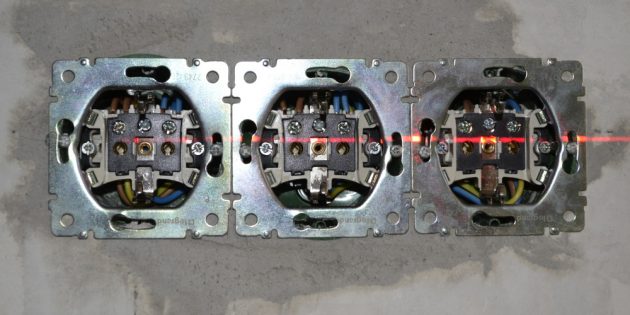

Тонкости подключения блока розеток

Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Соединение блока

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

⚡ Как надёжно закрепить выпадающую розетку: советы от профи

При производстве даже небольшого косметического ремонта в квартире или частном доме встаёт вопрос замены точек энергопотребления или управления освещением. Речь идёт о розетках и выключателях, дизайн которых подбирается под определённый интерьер. Однако, нередки случаи, когда эти элементы электросети, спустя буквально несколько месяцев, начинают вываливаться из стены. В сегодняшней статье будут рассмотрены причины подобных неприятностей, а также способы их устранения своими руками, без привлечения специалистов.

Выпадающая розетка – это не только некрасиво, но ещё и опасно

Читайте в статье

Самые распространённые причины того, что розетка выпадает из стены

Подобных причин довольно много, начиная от ошибок во время монтажа и заканчивая неправильной эксплуатацией. К примеру, если говорить о розетке позади телевизора, то здесь подобных проблем наблюдаться явно не будет. Ведь здесь вилка бытового прибора практически никогда не отключается от питания. Чего нельзя сказать о других электроточках, которые используются для пылесоса, различных зарядных устройств или кухонной бытовой техники.

Сами причины выпадения розеток можно разделить на две основные группы:

1. Непрофессиональная работа электромонтёра, установившего точку потребления электроэнергии.
2. Неправильная эксплуатация электрооборудования жильцами квартиры или частного дома.

Стоит подробнее остановиться на каждой из причин, чтобы понять, каким образом можно избежать последствий.

Подобные неисправности следует устранять незамедлительно

Непрофессионализм электрика: ошибки при монтаже

Многие монтёры в силу нехватки времени не обращают особого внимания на качественную фиксацию подрозетника. Это становится причиной того, что он лопается или вылетает вместе с розеткой. Также сюда можно отнести и некачественные детали, и несоответствие диаметра. Поэтому лучше всего приобретать все элементы самостоятельно, проверяя их в магазине, а работу электромонтёра тщательно контролировать. Однако не всегда можно заметить непрофессионализм рабочего. К примеру, недостаточную протяжку им лапок распорного механизма розетки. Но такая ошибка исправляется достаточно быстро своими руками.

Причиной выпадения розетки может стать непрофессионализм электромонтёра

Неправильная эксплуатация точек потребления электроэнергии

Довольно часто виной тому, что розетка начала вылетать, становятся действия владельца жилья. К примеру, некоторые люди просто ленятся подойти к включённой вилке. Для них значительно проще потянуть за провод, не вставая с места. Подобного отношения не выдержит даже намертво закреплённая розетка.

Также не стоит стараться включить вилку «евро» (с толстыми штырьками) в розетку, которая для этого не предназначена. После такого подключения её будет очень сложно вытащить. Это опять же приведёт к тому, что розетка начнёт вылезать из стены. К тому же, после подобных действий, обычная вилка уже не будет иметь плотного контакта, что приведёт к нагреву, отгоранию проводов, а иногда и к пожару.

В такую розетку не стоит заталкивать вилку еврообразца

Обязательно ли сразу ремонтировать вывалившуюся розетку

Многие начинающие домашние мастера полагают, что никакой срочности в ремонте нет. Можно просто придержать розетку рукой, когда вытаскивается вилка. Но подобное заблуждение очень опасно. Человеческий фактор неизбежен. Однажды владелец просто забудет об этом, что может привести к короткому замыканию. Также следует учитывать и возможное посещение квартиры или дома гостями, которые по незнанию могут прикоснуться к токоведущим контактам, что приведёт к довольно серьёзным последствиям.

Последствия несвоевременного ремонта разболтавшейся розетки

Способы устранения подобных неприятностей

Если владелец заметил, что розетка начинает болтаться, не стоит дожидаться, пока она вывалится полностью. Гораздо безопаснее сразу устранить подобную неисправность. Для этого совсем необязательно нанимать специалистов, оплачивая их услуги. Гораздо проще выполнить все работы по ремонту самостоятельно. В самых простых случаях понадобится лишь индикаторная и шлицевая отвёртка, иногда плоскогубцы. Разберём алгоритм действий.

Исправить подобную проблему несложно, специалист здесь необязателен

Что следует сделать в первую очередь

Для начала необходимо полностью снять напряжение с розетки. Для этого нужно отключить вводной автомат в распределительном щитке. Если подача напряжения на розетки и освещение разведено по разным автоматическим выключателям, допускается отсечка с автомата силовой группы. В любом случае, перед началом работ обязательна проверка отсутствия питания на контактах розетки при помощи индикаторной отвёртки.

Перед началом работ необходимо снятие напряжения с силовой сети квартиры

Игнорирование необходимости отключения электропитания может закончиться весьма плачевно, вплоть до летального исхода. С электричеством шутить не стоит.

Способы фиксации разболтавшейся розетки в стене

Иногда достаточно просто подтянуть винты распорного механизма, чтобы розетка встала плотно. Однако возможен вариант, когда подрозетник не зафиксирован в стене. В этом случае его необходимо закрепить, утопив до упора и промазав борта шпатлёвкой или монтажным клеем. Если установлен подрозетник большего  диаметра, чем это необходимо, можно немного выгнуть лапки распорного механизма плоскогубцами. Также возможен вариант установки резиновых прокладок между лапками и стенками стакана.

Качественно зафиксированные подрозетники – уже половина работы

Последний вариант, когда подрозетник выполнен из металла (часто бывает в домах старой постройки). В этом случае его стенки будут гладкими и лапки просто не смогут зацепиться. Здесь есть одна хитрость. Нужно сложить вдвое небольшие куски крупной наждачной бумаги, лучше на тканевой основе, и проложить их как резинки, о которых говорилось чуть выше. Наждачная бумага в этом случае добавит сцепления деталям, которое им так необходимо.

Стоит уделить внимание креплению не только розеток, но и выключателей

Заключительное слово

Подытожив сказанное, нужно заметить, что болтающаяся или вываливающаяся розетка – это не только неприятно, но и опасно для здоровья и даже жизни. К тому же, принимая во внимание простоту решения подобного вопроса, редакция HouseChief советует не откладывать подобную работу в долгий ящик, а разобраться с ней незамедлительно. Главное, при её выполнении не забывать о правилах электробезопасности.

Помните, что поражение электрическим током опасно для жизни

Мы очень надеемся, что сегодняшняя статья будет полезна начинающим домашним мастерам. При возникновении каких-либо вопросов, вы можете изложить их в комментариях ниже. Редакция HouseChief постарается ответить на них в максимально короткие сроки. Там же просим выразить своё мнение о статье, а если у вас есть опыт производства подобных работ, нашим читателям будет интересно узнать о нём. Мы же напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть один видеоролик. Много времени это не займёт, а вот полезен будет однозначно.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как установить розетку своими руками

Чтобы знать как установить розетку не обязательно быть электриком по профессии – достаточно тех знаний про электрические цепи, что получены еще в школе на уроках физики. Оттуда же надо помнить первое правило таких работ – все они делаются при отключенном напряжении и только после окончательной проверки результатов работ питание включается.

Выбор типа подключения – внутреннее или наружное

Перед тем, как установить дома обычную розетку, проделывается достаточно большой объем работы. Сначала производится расчет проводки, на основании которого подбираются сами устройства и провода, которые будут к ним подходить. Затем по всей квартире прокладывается проводка, а сами розетки устанавливаются до или после окончательной отделки стен, в зависимости от того, какой способ будет применяться.

наружная розетка — слева, внутренняя — справа

Разные типы розеток созданы для применения в определенных условиях, но при выборе способа как установить розетку в квартире, чаще всего руководствуются вопросом удобства монтажа. Не всегда есть возможность и необходимость прокладывать кабель внутри стены, тем более, что определенный процент розеток будет подключаться по временной схеме – например, если это происходит на съемной квартире.

Внутренние и внешние розетки работают одинаково, а их подключение отличается только мелкими деталями. Главная же последовательность действий всегда одинаковая.

Подготовка основания

Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.

Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Подготовка проводки

Длина провода, которая оставляется в подрозетнике, периодически становится предметом жарких споров. С одной стороны, желательно оставлять его как можно длиннее, ведь при ремонтных работах конец провода с большой вероятностью придется откусывать и нужен запас. С другой стороны, розетка будет меняться или один раз во много лет или в случае ее перегрева и оплавления, когда часть провода скорее всего придет в негодность. При этом далеко не факт, что это будет маленький его кусок, ведь в подрозетнике все сжато вместе.

Совет здесь может быть только один – оставлять провод такой длины, чтобы с ним было удобно работать и он помещался в подрозетник сзади внутренней части розетки.

В остальном подготовка провода полностью идентична как для наружных, так и при установке обычных внутренних розеток.

Цвет проводов

Правильно установленная проводка для розеток характеризуется применением проводов определенного цвета. Это не обязательное условие для ее нормального функционирования, но оказывает неоценимую помощь при монтаже и ремонте.

Два самых главных цвета, которые надо правильно подключать – синий и желто-зеленый. Первый обозначает ноль, а второй заземление – тот же ноль, но подведенный не для работы оборудования, а защиты его и пользователей от попадания фазы на корпус. Остальные цвета могут быть разные и на них «вешается» фаза.

Если же установленный провод бесцветный, то придется его дополнительно прозванивать пробником или тестером – какая из жил куда подключена.

Очистка изоляции

У профессиональных электриков для этой цели есть специальные инструменты, но если делается установка розеток своими руками, то вряд ли они будут под рукой. Дома для этой цели применяется нож или плоскогубцы, в которых есть кусачки.

Чем бы ни снималась изоляция проводов, главное, за чем надо следить – чтобы не повреждалась металлическая основа – если на ней будет даже минимальный надрез, то жила скоро переломается.

Если применять нож, то лезвие надо держать под острым углом, чтобы не зацепить провод. Когда используются плоскогубцы, то изоляция немного сжимается кусачками и отрывается. Если попался сложный случай, то краешек провода прогревается огнем зажигалки и потом отрывается.

Работа с профессиональным инструментом электрика для разделки проводов и снятия изоляции хорошо показана в этом видео:

Подготовка жилы

Несколько различается при использовании одножильной и многожильной проводки. Общий принцип один – надо сделать так, чтобы площадь контакта между проводом и клеммой была максимальной. По логике для этого надо сделать так, чтобы к клемме прилегал как можно больший участок провода. Дополнительно жила обжимается плоскогубцами – она при этом немного сплющивается и площадь контакта увеличивается.

Для увеличения длины части одножильного провода, который касается контактов розетки, он закручивается колечком, чтобы его внутренний диаметр подходил под клеммный болт. При его монтаже придется полностью выкручивать крепежный болт, вставлять провод и закручивать болт назад, но зато контакт при этом будет максимально надежный. Многожильный провод обрабатывается точно так же, но есть для него и другой способ. Для этого все жилки делятся на две группки, каждая из которых скручивается между собой – кончик провода получается в виде буквы «V». Теперь проводки надо сплющить плоскогубцами и их можно вставлять в контакты розетки, даже не выкручивая болт полностью.

Лужение или опрессовка

Откровенно говоря, это совсем не обязательный этап для бытовых устройств, но если рассматривать как правильно установить мощные розетки, или как подключить провода максимально надежно, то без него не обойтись. Дело в том, что действие электрического тока вызывает вибрации в контактах розеток и со временем провода в них расшатываются, особенно если они многожильные. Также надо учитывать, что со временем медный провод при контакте с воздухом понемногу окисляется и расшатанные жилы будут портиться.

Чтобы по возможности минимизировать это воздействие, перед тем как выполнять подсоединение проводов их кончики обрабатываются. Лужение это покрытие жилы оловом, а для опрессовки или обжимки приобретаются специальные наконечники, которые надеваются на провод и вжимаются в него плоскогубцами или опрессовочными клещами. Наконечники могут быть в виде обыкновенной трубки или с дополнением в виде шайбы на конце, которая прижимается болтом к контакту.

Подключение проводов

Если известно на каком проводе находится заземление и где фаза с нулем, то здесь проблем быть не должно. На каждой розетке визуально видно какая клемма от какого контакта – посадить на одну токоведущую пластину два провода просто не получится (если не задаться конкретной целью). Главное – это правильно подключить заземление (если оно есть) – обычно этот контакт находится посередине и относится к усикам, что торчат сверху и снизу розетки. Фаза с нулем подключаются к крайним контактам, соединенным с пластинами в которые включается штепсель. Затем болты затягиваются – подключение завершено.

Есть много диаметрально противоположных утверждений, когда безапелляционно заявляется, что фаза обязательно подключается справа или слева, но никто и никогда из заявителей не сможет объяснить почему надо делать именно так, как он говорит.

В ПУЭ нет ни одного положения регламентирующего этот параметр и все подобные заявления рассыпаются об один неоспоримый факт – вилку в розетку можно вставлять как угодно. Соответственно, нет никакой разницы как правильно установить розетку – с фазой слева или справа – любой вменяемый электрик, перед тем как лезть в розетку, обязательно использует свой индикатор напряжения и проверит ее расположение, даже несмотря на цветную маркировку проводов.

Закрепление розетки в подрозетнике

Если провода хорошо закреплены в клеммах, то неправильно вставить собранный механизм розетки в подрозетник просто невозможно, тем более, что на ее корпусе есть ограничитель, благодаря которому розетка плотно прилегает к стене. Надо только собрать провода вместе, подогнуть их, аккуратно сложились сзади розетки и вставить все внутрь подрозетника.

Закрепляется розетка двумя способами – распорными лапками и крепежными болтами, что вкручиваются в подрозетник – для них в ограничительной планке сделаны прорези. После того как розетка прижата к стене, закручиваются болты распирающих лапок и они надежно фиксируют ее в стене. Чтобы розетка не расшатывалась от вставки и извлечения штепселя, применяются уже крепежные болты. В процессе установки с помощью уровня проверяем горизонтальность рамок розеток.

Для открытой розетки этот этап пропускается, так как обычно ее внутренняя часть уже закреплена на основании.

Установка крышки

Здесь все совсем просто – крышка ставится на свое место и прикручивается болтом (иногда двумя). Единственное что надо учитывать – возможное наличие декоративной накладки. Она ни к чему не прикручивается и удерживается крышкой. Ее задача это скрывать возможные дефекты стены, вследствие установки подрозетника. На некоторых розетках размеры декоративной накладки больше стандартных, поэтому они не позволяют собирать блоки розеток со стандартным расстоянием между корпусами. Если будет устанавливаться такая конструкция, то на этот момент надо обращать отдельное внимание.

Видео подборка

Краткая видео-инструкция от Leroy Merlin:

Установка наружной розетки Legrand:

Монтаж трех розеток с шлейфовым подключением:

Устанавливаем блок из пяти розеток:

Установка розеток и выключателей в откосах из пластиковых панелей:

Как итог, монтаж розетки можно разбить на несколько простых шагов, с выполнением которых под силу справиться даже человеку с минимальными навыками владения инструментами.

Установка электрических розеток своими руками

В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.

По типу монтажа розетки можно разделить на три вида: внутренние, наружные и выдвижные. Первые два типа наиболее популярные, о них мы и поговорим ниже.

Содержание статьи:

1. Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

2. Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

3. Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Пример монтажа кабель-канала представлен ниже:

На фото выше кабель-канал открыт

Пример саморезов для крепления кабель-канала

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

4. Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1. Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5. Устанавливаем декоративную панель розетки обратно:

5. Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Детальное видео о подключении блока из пяти розеток:

На этом всё. Надеюсь, статья оказалась для вас полезной.

Как установить розетку — пошаговая инструкция как быстро и прочно установить современную розетку

Сложно представить дом или квартиру, хозяину которой никогда не приходилось разбираться с тем, как установить розетку. Прежде всего, не всегда есть время и желание дожидаться мастера, который приедет и заменит розетку, да и необходимости обычно в этом нет, поскольку сам процесс является весьма простым.

Краткое содержимое статьи:

Установка розетки в подрозетник

Это один из самых популярных способов установки розеток, поскольку делается он просто, аккуратно. Прежде всего нужно подготовить весь нужный инструмент и расходные материалы.

Для начала нужны будут простые отвертки – плоская и крестовая. Дальше нужно найти мультиметр, или же обычную индикаторную отвертку – такие продаются в любом магазине с инструментами.

Кроме того, нужен либо монтажный нож, либо бокорезы. С провода нужно снимать изоляцию во время монтажа, и хоть это и можно сделать ножом, есть очень большая вероятность того, что вы так повредите провод и он либо сломается полностью, либо со временем будет отходить. Особенно это актуально для проводов из мягких металлов.

Основные правила

Приступая к работе, прежде всего обязательно отключите питание на розетку, комнату или всю квартиру, дом. Правила безопасности для установки розеток те же, что и для работы в любом месте с высоким напряжением, которое может быть летальным.

При разводке электрической сети на розетку отводят ровно столько провода, чтоб из самого подрозетника выходило около десяти сантиметров.

Если сделать сильно короче, то при проблемах с проводом, когда приходится по какой-либо причине отрезать немного, может оказаться, что его вовсе не хватает для комфортной установки. То же самое касается и очень длинных проводов – они просто могут не поместится в подрозетнике после установки самой розетки.

На конце провода достаточно зачистить от изоляции примерно сантиметр – эта часть и будет фиксироваться в розетке. Если вы знаете, что вам предстоит проделать эту процедуру с несколькими розетками, лучше сразу позаботьтесь о наличии инструментов для электрического монтажа. В интернете полно фото этих инструментов и установки розеток с их помощью, поэтому проблемой быть такая задача не должна.

Монтаж

Дальше нужно снять декоративную накладку с самой розетки, и только потом начинать монтаж. У вас розетка может быть двух типов – с нулем, фазой и заземлением, и то же самое только без заземления.

В самих розетках обычно предусмотрены контакты под все эти провода, но, когда земли нету, достаточно просто подсоединить нуль и фазу к нужным клеммам и закрутить фиксирующие винты. Убедитесь, что оба провода подключены к разным зажимам – это может привести к короткому замыканию.

На этом этапе вы уже знаете, как установить розетку своими руками. Дальше остается только зафиксировать ее в подрозетнике и одеть сверху декоративную накладку.

Установка розетки на стену

Если у вас нет ни розетки, ни отверстия под нее, ни проводов, которые выделены под нее, придется потрудиться намного больше. Прежде всего нужно определиться с местом, где будет розетка. На этом этапе вам нужно решить, на какой высоте от пола устанавливать розетку, и где она будет больше всего необходима.

Практика показывает, что люди часто ошибаются думая, что хорошо иметь несколько розеток на уровне 20-40 сантиметров от пола. Мол, удобно подключать пылесос или там светильник какой-то, гирлянду елки. На деле же постоянно наклоняться к этой самой розетке дело не такое интересное.

Намного лучше иметь розетку на такой высоте, чтоб взрослый член семьи мог дотянуться к ней не наклоняясь. Ставить розетки ниже советуют только в случае реальной необходимости такого решения.

Создание разъема

Определившись с местом и количеством розеток нужно обзавестись ударной дрелью или мощным перфоратором. Вместе с этим вам нужна будет специальная коронка для бурения отверстий под розетки. Если покупаете ее, то не берите дешевую – быстро может прийти в негодность.

Кроме того, нужно узнать, есть ли в стене арматура, которая может внезапно казаться на пути бурения. Для таких работ нужна будет усиленная коронка – обычно к ним идут инструкции для правильной установки и использования. Не забываем, что нужно сделать не только отверстия для монтажа розеток, но и канаву для прокладывания провода к ней.

Обратите внимание!

Поработав коронкой нужно убрать сердцевину отверстия. Можно это сделать с помощью перфоратора с нужно насадкой, или дедовским способом с молотком и зубилом.

Дальше проверяем нормально ли устанавливается подрозетник в отверстие, после чего убираем заглушку, проводим через него провод и смазываем его тонким слоем алебастра для хорошей фиксации. Вставляем его в отверстие и ждем фиксации.

Заметьте – подрозетник должен входить в отверстие полностью, и его край должен сходиться со стеной.

Дальше делаем все то же самое, что и в случае обычной установки розетки. Проложенный провод в стене нужно зашпаклевать, розетку вставить и закрепить, и наслаждаться проделанной работой.

Фото установки розеток

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

Как правильно вставить анкер в стену | Home Guides

Автор: Chris Deziel Обновлено 29 декабря 2018 г.

Независимо от того, используете ли вы пластиковый стеновой анкер, болт молли или любой другой тип стенного анкера, вам необходимо просверлить отверстие в стене и размер отверстия имеет решающее значение для правильного функционирования анкера. Если он слишком мал, анкер не подойдет, а если отверстие слишком велико, он не выдержит. Кроме того, вставить анкер в стену не составит труда, если вы используете тот, который выдержит вес, который вы планируете на него поставить.

Конические стеновые анкеры

1. Измерьте диаметр конического стенового анкера на расстоянии примерно 1/4 дюйма от отверстия с помощью точной линейки и выберите сверло такого диаметра, чтобы просверлить отверстие для него. Используйте обычное сверло, чтобы просверлить гипсокартон, и сверло по камню, чтобы просверлить бетон или кладку.

2. Просверлите в бетоне отверстие глубже, чем длина анкера. Если вы просверливаете гипсокартон, просверлите его полностью.

3. Вдавите анкер до упора. Если вы просверлили отверстие подходящего размера, вы не сможете полностью вставить его, не постучав по нему молотком. Когда анкер полностью вставлен, передний край выступа должен быть на одном уровне со стеной.

4. Ввинтите винт в анкер, и он расширится и заклинит стороны отверстия.

Болты Molly, запорные болты и пластмассовые анкеры крыла

1. Выкрутите болт из втулки болта molly или коленчатого болта.Пластиковые крылатые анкеры не имеют болтов.

2. Измерьте диаметр самой широкой части втулки с помощью линейки и выберите сверло этого диаметра. При измерении коленно-рычажных болтов и крыльчатых болтов убедитесь, что крылья сложены параллельно втулке перед измерением.

3. Просверлите отверстие для рукава в гипсокартоне. Эти типы анкеров не подходят для бетонных или кирпичных стен.

4. Вставьте втулку в отверстие до упора и постучите по ней молотком, пока передний край отверстия не будет на одном уровне со стеной.Болты Molly и втулки для болтов имеют зазубрины под передней кромкой, которые впиваются в гипсокартон и удерживают втулку на месте.

5. Вкрутите болт, поставляемый с болтом молли или коленчатым болтом, в втулку или вкрутите шуруп для дерева в пластиковый анкер-крыло. Когда вы затягиваете болт или винт, крылья будут расширяться относительно задней части гипсокартона, или, в случае болта молли, втулка расширяется по сторонам отверстия, чтобы удерживать болт на месте.

Вещи, которые вам понадобятся

• Линейка

• Сверло

• Сверло

• Молоток

Наконечник

Настенные анкеры рассчитаны на вес.Перекидные болты и болты молли выдерживают наибольший вес, а конические анкеры — наименьший.

Конические анкеры из свинца могут выдерживать больший вес, чем пластиковые, и являются лучшим выбором для удержания груза на бетонных стенах.

Предупреждение

Никогда не полагайтесь на конический анкер для поддержки большой нагрузки на гипсокартон. Внешнее напряжение может вытащить его из отверстия.

.

в розетку ▷ испанский перевод

en la toma de pared (5)

en un tomacorriente de pared (3)

.

Как вставить металлические кнопки в ткань

Для некоторых видов шитья нет ничего лучше металлической защелки. Они проще в использовании, чем пуговицы, и более долговечны, чем липучки Velcro®. Вот почему их используют во всем: от курток для альпинизма до чехлов для яхт и детской одежды. Только подумайте, сколько времени понадобилось бы игроку НБА, чтобы вскочить со скамейки запасных и войти в игру, если бы у него не было этих «быстросъемных» спортивных штанов с кнопками, бегающими с обеих сторон. Вероятно, он упал бы на трибуны, пытаясь стянуть пот через гигантские туфли. Установить снимки довольно просто. Вы просто берете серию крошечных металлических колец (которые можно установить двадцатью неправильными способами и только одно правильным), выровняйте их с точностью до миллиметра, а затем раздавите всю сборку вместе как можно сильнее через несколько слоев ткани . Что возможно могло пойти не так?

Как вы понимаете, многое может пойти не так. Загляните на некоторые онлайн-форумы, чтобы найти рассказы о горе, трагедиях, страданиях и сожалениях.Но каждый год успешно устанавливаются миллиарды снимков, и, приняв некоторые меры предосторожности, вы тоже можете успешно установить снимки!

Если вам понравилась эта статья, вы также можете ознакомиться с нашим пошаговым руководством по пластиковым защелкам Babyville. Их яркие цвета и симпатичный дизайн обложек отлично подходят для детских проектов и не только. И они полностью обратимы!

Промышленный пресс

Если вы собираетесь устанавливать оснастки круглосуточно и без выходных, и у вас есть около 100 долларов, вам следует приобрести небольшой промышленный пресс для оснастки.Он выглядит как сверхмощный степлер с ручкой, чтобы дать вам дополнительные рычаги. Вы получаете хорошую силу дробления и идеальное выравнивание.

SnapSetter и другие молотковые инструменты

«Олдскульный» способ установки защелок заключался в использовании деревянной катушки, молотка и очень прочной поверхности. SnapSource усовершенствовал эту технику с помощью доступного инструмента под названием SnapSetter, который упрощает выравнивание деталей защелки и требует лишь умеренного постукивания небольшим молотком.Он бывает разных размеров, чтобы соответствовать разным размерам защелок, и они предлагают обычные и длинные защелки.

Инструмент для снятия защелок Dritz Plier-Style

Это инструмент, который легко доступен в магазинах тканей (в магазине и в Интернете), а — тот, который мы используем для следующих инструкций . Используя инструмент Dritz Plier Tool, вы сжимаете ручки, чтобы вставить две половинки каждой защелкивающейся детали. Также доступны сверхпрочные плоскогубцы и множество вариантов простых и декоративных защелок.Посетите Dritz для полного выбора.

Металлические защелки не будут правильно устанавливаться, если ваша ткань слишком тонкая. Попробуйте использовать указанные выше пластиковые кнопки Babyville для легких тканей или подумайте о другой застежке, например, пришивной кнопке или крючке.

Как вы увидите ниже, часть каждой защелки представляет собой металлическое кольцо с небольшими шипами на нем. Эти шипы проникают в ткань, а затем втыкаются в паз на другой части застежки. Если ваша ткань недостаточно толстая (или недостаточно многослойная), шипы не проникают равномерно, и ваша застежка выглядит неправильно.

Вы можете использовать легкую ткань с металлическими кнопками, но вы должны добавить слой (-ы) сопряжения, как для толщины, так и для того, чтобы маленькие шипы не порвали отверстия вокруг кнопки.

Для нашего примера мы выбрали хлопчатобумажную ткань средней плотности. Мы использовали два слоя — цельную деталь, сложенную один раз и гладкую.

Готовая застежка состоит из четырех частей: шарика, гнезда и двух колец с шипами, которые прикрепляют их к ткани. У декоративной застежки будет одна сплошная задняя часть вместо кольца, как, например, жемчужная застежка на ковбойской рубашке.

Продумайте именно там, где вы хотите, чтобы шар и детали розетки в вашем проекте были . Традиционно задняя часть розетки находится на передней части вашего проекта. Используя ручку для ткани или карандаш, отметьте, где вы хотите, чтобы ЦЕНТР каждой части кнопки. Сделайте эти центрирующие метки на передней и задней стороне ткани.

У ваших плоскогубцев с одной стороны круглый металлический держатель, а с другой — желтое пластиковое колесо с круглым пластиковым держателем и металлическим пробойником.Металлический пуансон предназначен для проушин, поэтому для защелок убедитесь, что пластиковый держатель находится напротив металлического держателя на другой стороне. Вы поднимаете и поворачиваете желтое колесо, чтобы установить пуансон / пластиковый держатель.

Ваши плоскогубцы должны поставляться с двумя маленькими резиновыми кольцами. Наденьте резиновое кольцо на каждый из держателей (металлический держатель с одной стороны и пластиковый держатель с другой). Убедитесь, что каждое кольцо надето до упора.

1. Возьмите одно из ваших колец с зубцами и вставьте его в желтый пластиковый держатель зубцами наружу.Убедитесь, что он вставлен до упора и равномерно сидит в держателе.

2. Возьмите гнездо с защелкой и определите, какая сторона поднята. Вы можете почувствовать это пальцем. Или, если вы держите его боком и прищуриваетесь, вы можете увидеть, что одна сторона выступает немного больше, чем другая.

3. Вставьте розетку выступающей стороной ВНУТРИ в металлический держатель.

4. Вы почти готовы поставить эту половину защелки на место. В последний раз проверьте две защелкивающиеся детали, чтобы убедиться, что они полностью вошли в соответствующие держатели и сидят ровно.
5. Держите плоскогубцы так, чтобы кольцо с зубцами (в желтом пластиковом держателе) было обращено к тому, что будет снаружи или спереди вашего проекта. Затем расположите плоскогубцы так, чтобы отметка, которую вы сделали на ткани ранее, была в центре защелки. В нашем образце передняя часть — это сторона с загнутой назад тканью, имитирующая облицовку рубашки.

6. Удерживая плоскогубцы на уровне, крепко сожмите. То есть… реально твердо. Затем откройте плоскогубцы и посмотрите, как у вас получилось.Кольцо следует прижимать равномерно по всей длине.

   ПРИМЕЧАНИЕ: Если кольцо не идеально ровное по всей поверхности, вы можете использовать пару обычных плоскогубцев, чтобы осторожно «убедить» его. Сдавив кольцо плоскогубцами, можно поцарапать блестящую поверхность. Поэтому, если вы сделаете это, поместите кусок ткани между губками плоскогубцев и кольцом, чтобы защитить его.

1. Возьмите оставшееся кольцо с выступами на нем и вставьте его зубцами вверх в металлический держатель на плоскогубцах.

2. Возьмите шариковую часть защелки и вставьте ее, с шариком вниз , в желтый пластиковый держатель, как показано на фотографии ниже. Опять же, убедитесь, что обе детали вставлены до упора и сидят ровно.

3. Найдите место, где вы отметили свою ткань для этой половины кнопки. Помните, что вы хотите, чтобы шариковая часть защелки совпадала с гнездовой частью только что установленной защелки. Это та часть, где вы должны остановиться и подумать. Мяч направлен вниз в держатель.Вы должны расположить ткань так, чтобы мяч был обращен вверх при установке. Это означает, что если вы поместите детали с защелками в правые держатели, желтый пластиковый держатель снова окажется наверху на этом этапе.
   ПРИМЕЧАНИЕ: Это немного похоже на головоломку, потому что все другие части установки шара противоположны тому, что вы делали для установки розетки. За исключением того, что, как и в случае с розеткой, ваше окончательное положение плоскогубцев находится так, чтобы желтая сторона плоскогубцев находилась над тканью. Ничего страшного … это правильно.Дважды и трижды проверьте, какая сторона у вашего проекта, чтобы два слоя соединились так, как вы хотите.

4. Отцентрируйте плоскогубцы над отметкой. Крепко сожмите ручки. Затем отпустите их и посмотрите, как вы это сделали.


С помощью снимков редко удается получить идеальный результат с первого раза. Убедитесь, что у вас есть дополнительные снимки того размера, который вы собираетесь использовать в своем проекте. Возьмите кусок ткани для вашего проекта, сложите его и, если необходимо, добавьте интерфейс, как вы бы сделали для своего проекта.Затем потренируйтесь вставлять шарики и части защелок. После того, как вы успешно установили некоторые из них в свои записки, продолжайте и устанавливайте их в своем реальном проекте.

.

в розетку ▷ чешский перевод

делать sí zové zásuvky (17)

делать электрические засувки (4)

.
