Какие опоры бывают: Виды и типы опор контактной сети

Содержание

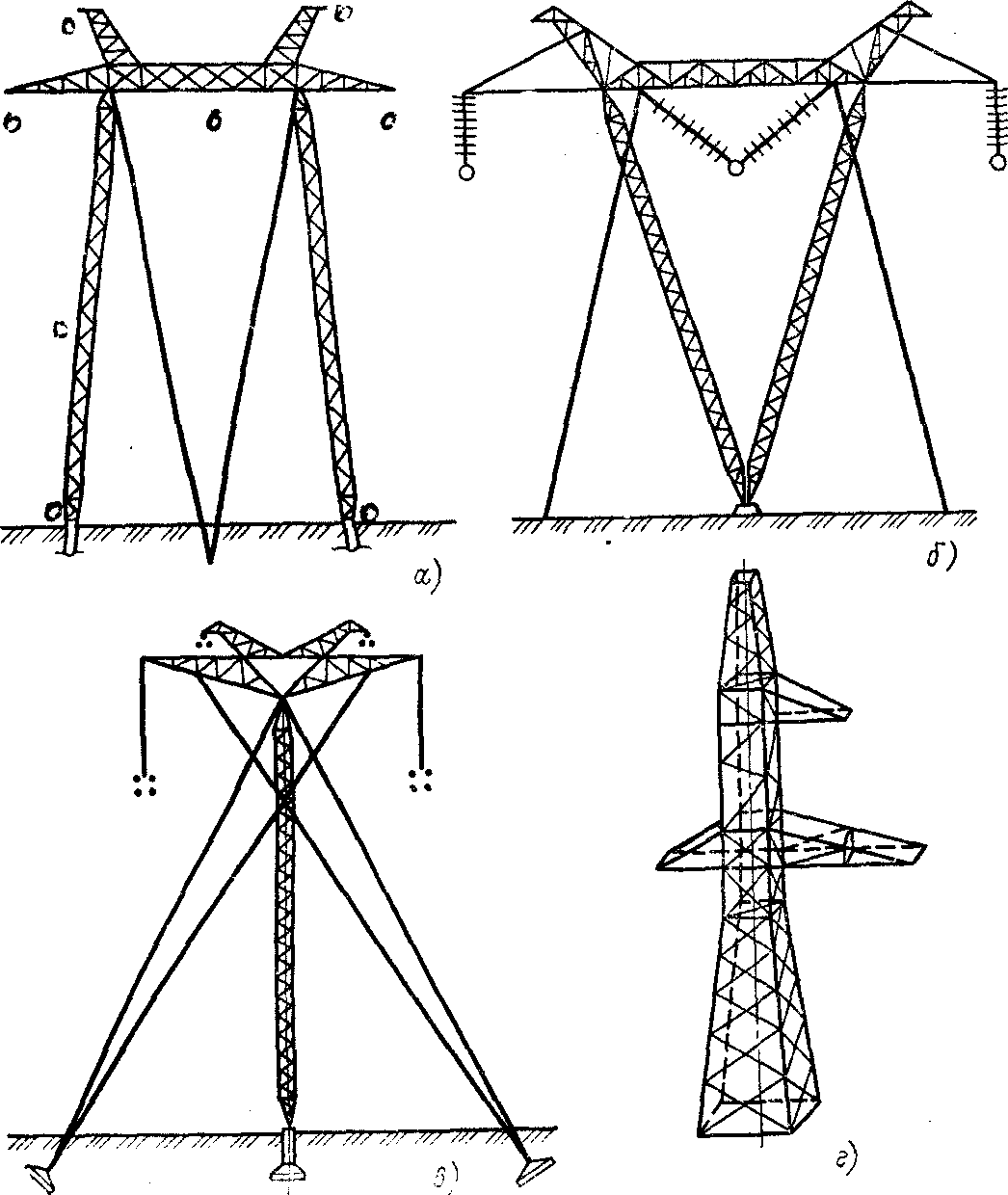

Виды и типы опор контактной сети

Все типы опор контактной сети воспринимают нагрузки разного уровня, которые оказывают провода контактной подвес­ки. Их классификация ведется в соответствии с назначением, конструктивными особенностями, материалом изготовления, способом фиксации в земле.

В зависимости от назначения, опоры контактной сети классифицируют на четыре группы:

  • Промежуточные.
  • Переходные.
  • Анкерные.
  • Фиксирующие.

В зависимости от направления приложения нагрузки, выделяют направленные и ненаправленные типы опор контактной сети. Но основная классификация ведется в соответствии с конструктивным исполнением, а поэтому опоры контактной сети делят на несколько категорий. Они бывают одно- и двухпутными, фидерными, консольными, с жесткими и гибкими поперечинами.

Классификация опор контактной сети по материалу изготовления

Для производства опор контактной сети применяют различные материалы: металл, древесину, сочетание бетона и арматуры.

В отечественных условиях для железных дорог используют опоры, в основе которых лежит предварительно напряжённый железобетон. Что касается особенностей конструкции, превалируют опоры конического типа, центрифугированные. Их длина колеблется от 10,8 до 15,6 м.

Вместо железобетонных опор контактной сети могут применяться металлические модели. Их зачастую монтируют в тех случаях, когда установка железобетонных опор не представляется возможной из-за своих размеров либо несущей способности.

Временно могут устанавливать и деревянные опоры, хотя они уже устарели как внешне, так и технически, поэтому при реконструкции постепенно заменяются аналогами из других материалов.

Опоры контактной сети из железобетона, которые применяются на участках постоянного тока, производят с внедрением в состав арматуры. Её располагают в фундаменте опоры, что заметно продлевает срок её службы, так как благодаря бетону сокращается количество и сила блуждающих токов, воздействие которых на арматуру чревато коррозией опор.

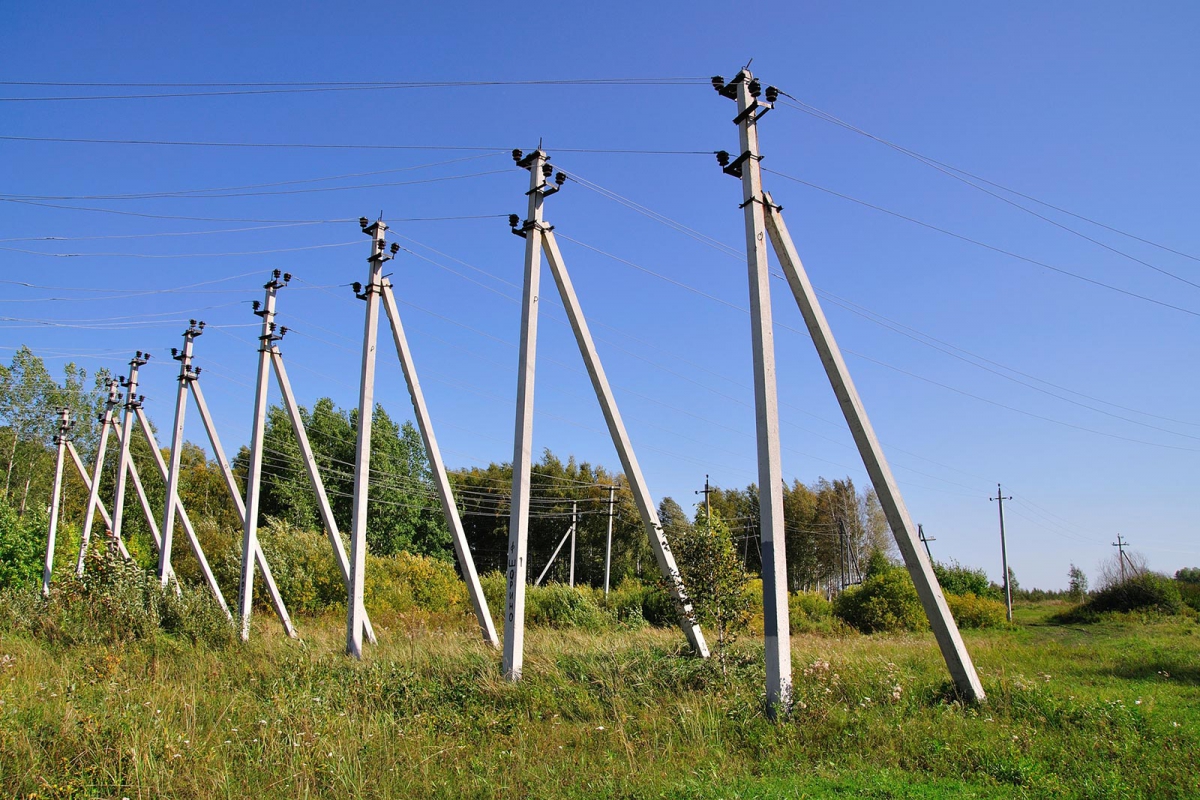

В зависимости от способа монтажа, железобетонная опора контактной сети может быть раздельной, установленной в стаканный железобетонный фундамент, и нераздельной, причем последняя монтируется прямо в грунт. Чтобы повысить стойкость нераздельных опор, снизить вероятность повреждения и нарушения исходной позиции в результате вибраций, устанавливают опорную плиту либо верхний лежень.

Наиболее популярными, по статистике, являются нераздельные опоры, их применение уместно практически всегда, за исключением тех случаев, когда наблюдается высокий уровень грунтовых вод, что естественным образом затрудняет процесс монтажа.

Особенности конструкции и монтажа

А

Виды опор по назначению | elesant.ru



Вступление

Опоры линий электропередач, несут основную нагрузку, при натяжении проводов линии, при поворотах и изгибах линии, по организации отводов к абонентам. Причем эти нагрузки рассчитываются с запасом. Так для ВЛ, так называемой 4-ой зоны (северные районы) расчетная толщина гололеда берется 22 мм , округляясь до 20 мм или прибавляя 5 мм, если линия проложена вблизи плотин и других водоемов.

Примечание: Данные виды опор по назначению, применимы для всех видов опор по материалу.

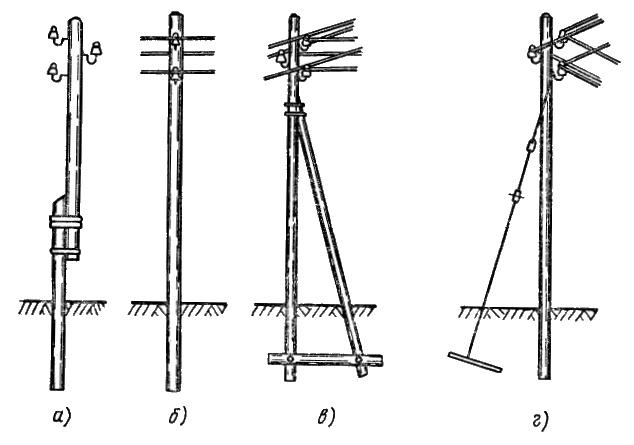

Четыре вида опор по назначению

Для удержания проводов ВЛ и обеспечения нормативного тяжения проводов (нагрузки) ГОСТом и правилами ПУЭ предусмотрено четыре типа опор по назначению:

  • Промежуточные;
  • Анкерные;
  • Угловые;
  • Концевые;
  • Специальные.

Далее подробно о каждом типе опор по назначению.

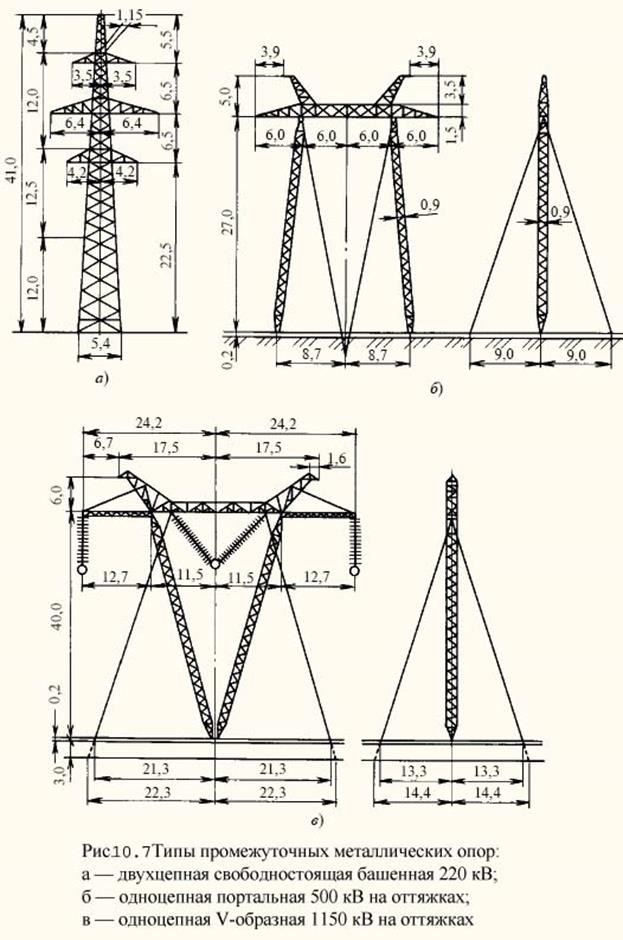

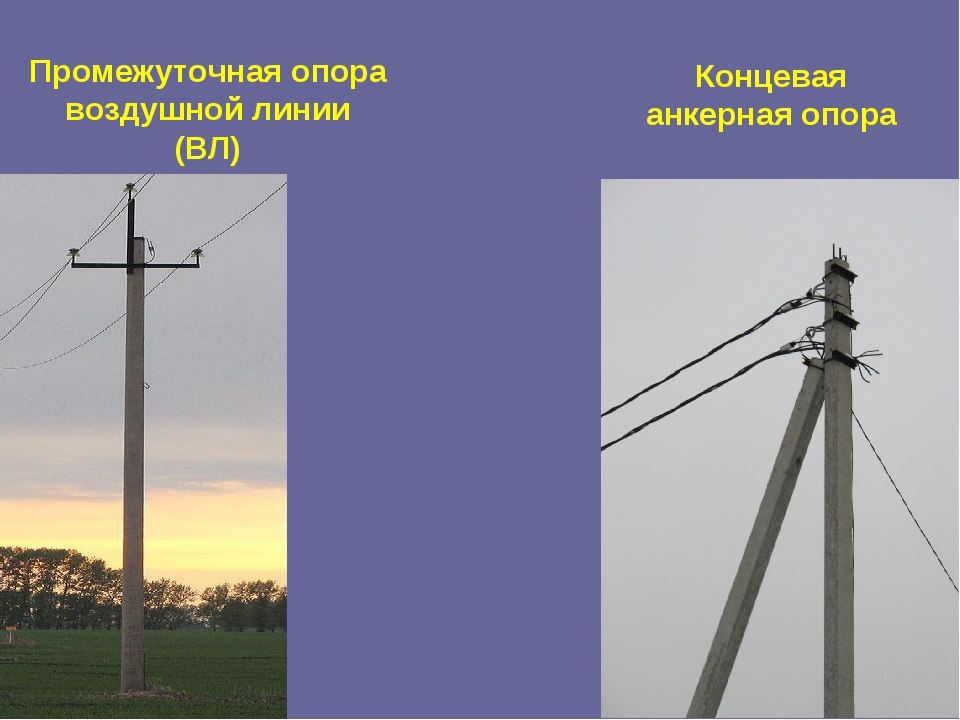

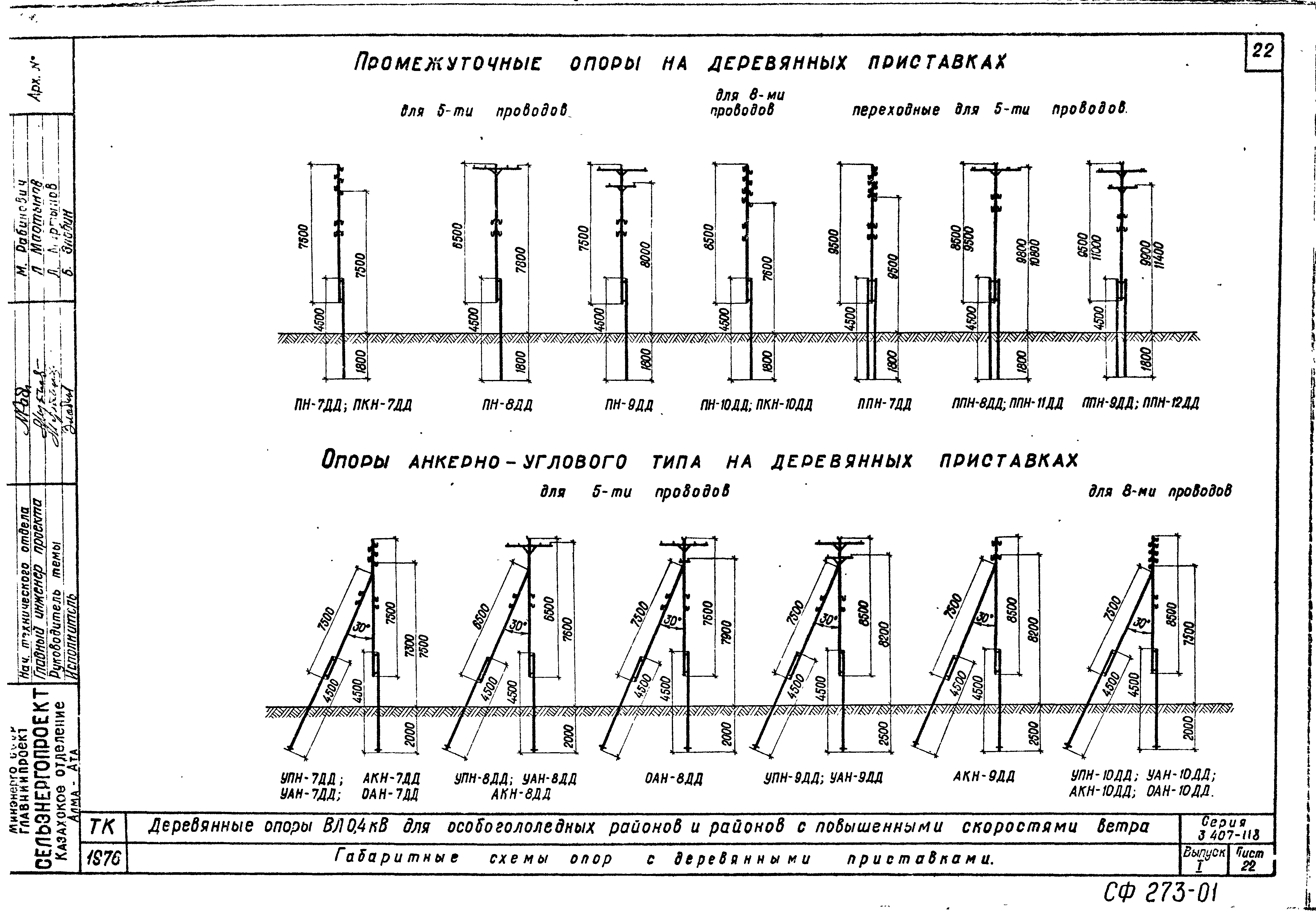

Промежуточные опоры ВЛ

Обозначение «П». Эти опоры испытывает нагрузки только по вертикали и горизонтали. В отличие от анкерных опор, промежуточные опоры не участвуют в тяжении проводов, а только поддерживают их. Однако, рассчитываются эти опоры с запасом, так как нагрузка на них значительно возрастает в аварийных ситуациях.  Монтируются промежуточные опоры на участках трассы без поворотов и изгибов, строго между силовыми (анкерными )опорами. Из всех опор трассы они составляют около 85% всех опор.

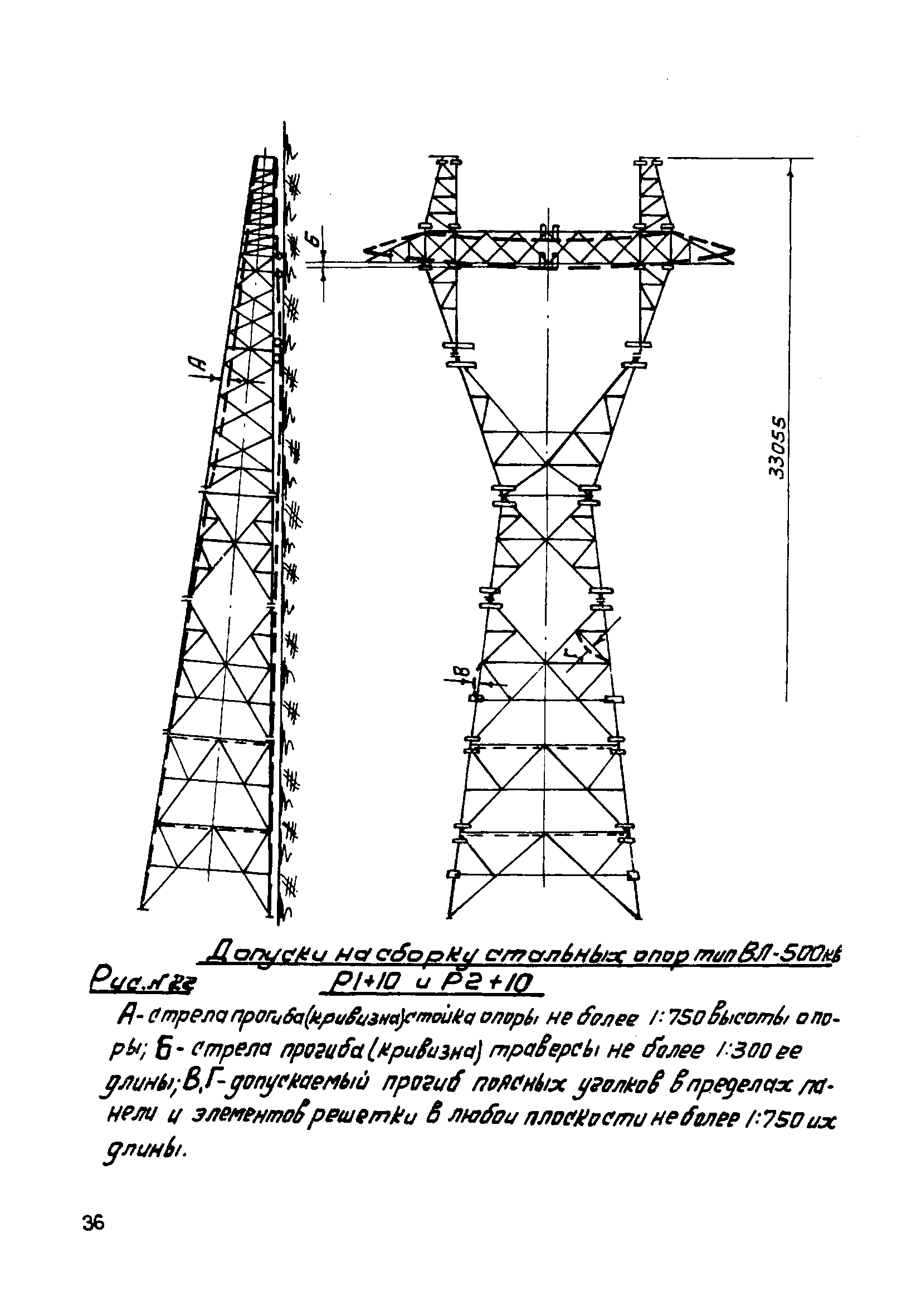

Анкерные опоры ВЛ

Обозначаются буквой «А». Эти опоры, несут основную нагрузку в натяжение проводов. Именно, анкерные опоры участвую в тяжении проводов при монтаже ВЛ. По этому они массивные и прочные. Конструкция анкерных опор сильно отличается от других типов опор.

Ставятся анкерные опоры на прямом участке трассы, при проходе ж/д веток, дорог, рек, других переходах через препятствия. Также в местах смены сечения проводов ВЛ.

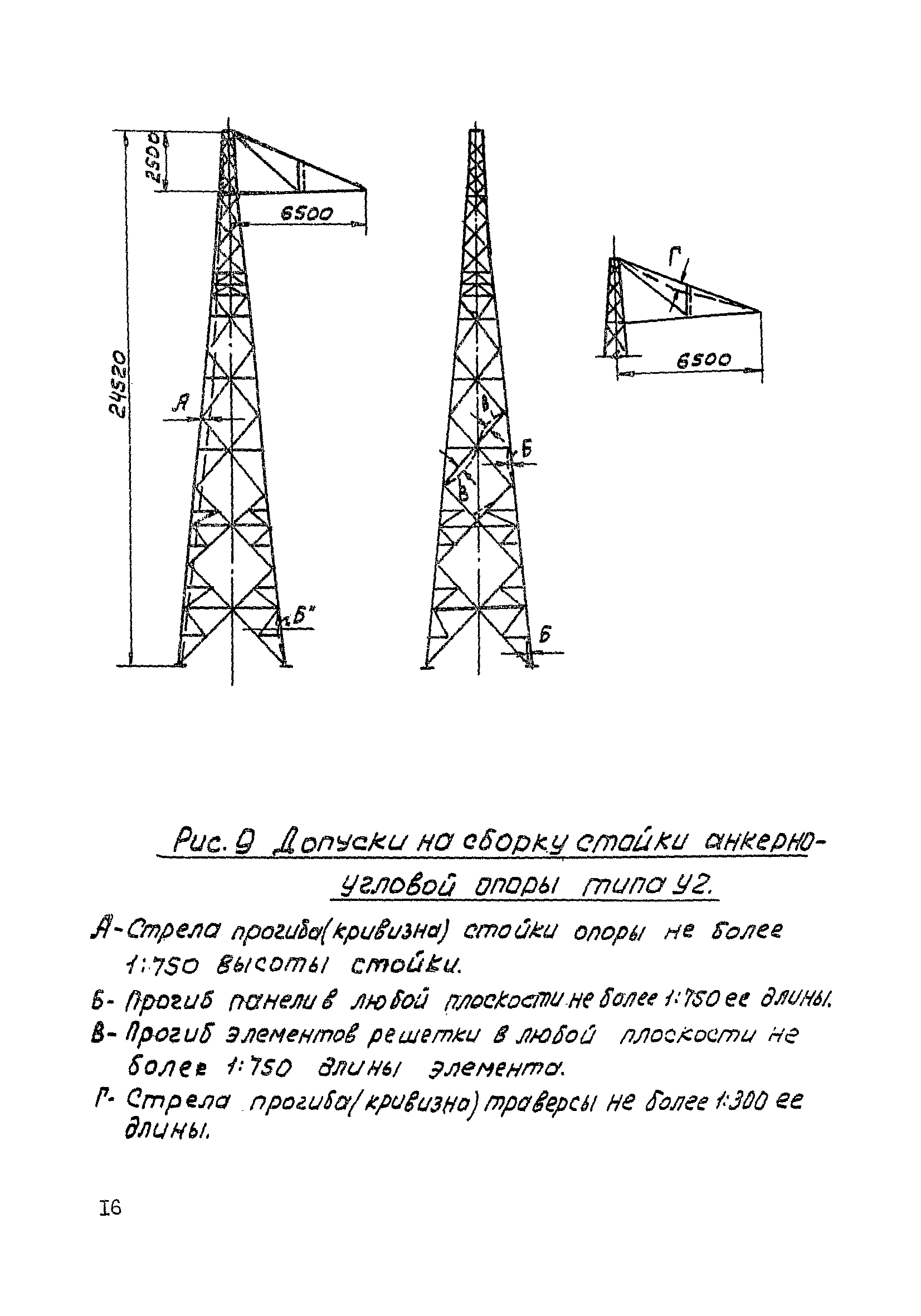

Опоры анкерно-угловые

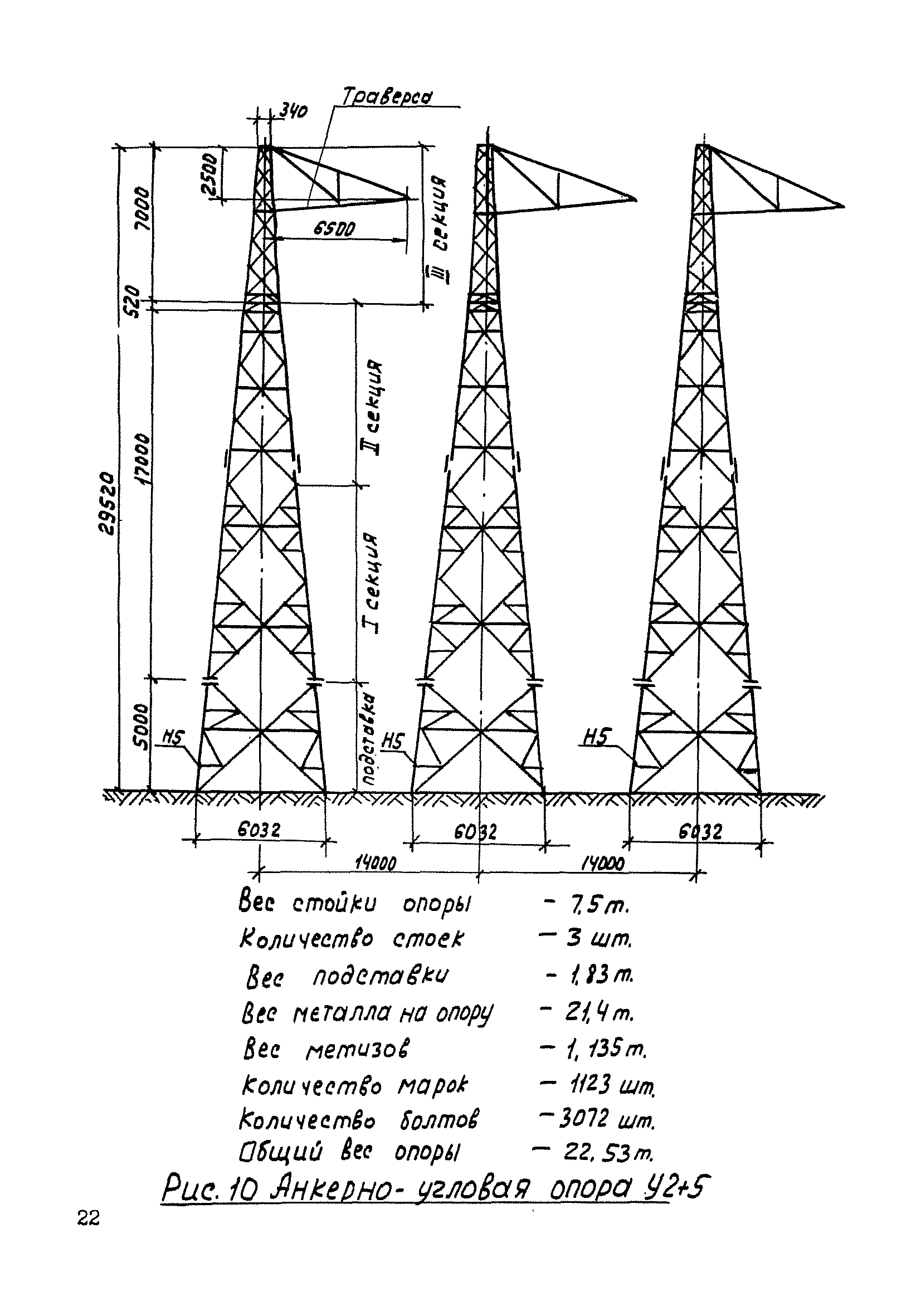

Эти опоры (обозначаются буквой У), и это понятно по названию, ставятся при поворотах ВЛ. Если угол поворота маленький, то угловая опора имеет конструкцию промежуточной опоры. Если угол поворота большой, то ставится анкерная опора.

Опора на углу, испытывает равные нагрузки от тяжения проводов соседних пролетов. Суммарная сила действует посередине угла поворота.

Опора концевая

Обозначение буквой «К». Концевая опора стоит в конце и начале ВЛ, а также на кабельных вставках. Она испытывает одностороннее тяжение и поэтому, по конструкции концевая опора разновидность прочной анкерной опоры.

Специальные опоры («С»)

К специальным опорам относятся:

Опоры ответвительные, для организации подключений абонентов;

  • Опоры для смены позиций проводов — транспозиционные опоры;
  • Опоры перекрестные, ставятся при пересечении ВЛ разных направлений;
  • В местах повышенной ветрености, ставят опоры противоветровые;
  • Есть и переходные опоры, для прохода через искусственные и естественные препятствия.

В завершении замечу, что по способу установки опоры делятся на фундаментные и грунтовые. Вторые закапываются непосредственно в грунт.

©Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи







Электрические изоляторы: назначение, виды, конструкция, классификация

Обязательным условием для передачи электрической энергии является проводниковый материал, необходимый для протекания тока. Но для исключения возможности попадания потенциала на несущие конструкции и другие элементы устанавливаются электрические изоляторы. В современной электротехнике невозможно представить себе работу каких-либо силовых устройств без изоляторов.

Что из себя представляют электрические изоляторы?

Электрические изоляторы представляют собой диэлектрический элемент электроустановки, конструктивно выполняемый из изоляционного материала и армирующих деталей. Диэлектрик предназначен для электрического отделения, а металлические конструкции позволяют зафиксировать как сам изолятор, так и проводники на нем. В качестве диэлектрического материала используется стекло, полимер или керамика.

Назначение

Электрические изоляторы предназначены для крепления шин, проводов, тралеи и прочих токоведущих элементов к корпусу электроустановки, консолям опор и прочим конструкциям. Помимо этого они изолируют проводники при прохождении через стены, позволяют отделить электроустановки друг от друга и прочие несущие функции.

В зависимости от места установки их подразделяют на внутренней и наружной. Также немаловажное значение играет класс напряжения, на который рассчитан тот или иной изолятор. Из-за чего будет отличаться его конструктивное исполнение и определенные технические характеристики, определяющие возможность их применения в тех или иных электроустановках [ 1 ].

Основные технические характеристики

В соответствии с требованиями нормативных документов, для электрических изоляторов регламентируются такие характеристики:

  • Сухоразрядное напряжение — это  такая величина, при которой произойдет электрический разряд в условиях сухого состояния поверхности.
    Перекрытие изолятора
  • Мокроразрядное напряжение – определяет такую же величину, как и предыдущий параметр, но при условии попадания дождя на поверхность. При этом рассматривается такой вариант, когда направление струй располагается под углом 45°.

Рис. 2. Изолятор под дождем

При таком потоке струй под углом 45°, которые обозначены на рисунке 2 буквой А, обеспечивается максимальное обтекание поверхности Б, и, как следствие, обеспечивается минимальное сопротивление электрическому току – от 9,5 до 10,5 кОм*см. Этот параметр всегда ниже сухоразрядного.

  • Напряжение пробоя – представляет собой такую величину, при которой произойдет пробой между двумя полюсами. В зависимости от конструкции, полюса могут быть представлены стержнем и шапкой либо шиной и фланцем.
  • Механическая прочность – проверяется нагрузкой на изгиб, разрыв или срез головки. При этом конструкцию жестко закрепляют и прикладывают к ней усилие, плавно повышаемое до такого уровня высочайшего напряжения в материале, которое приводит к разрушению.
  • Термическая устойчивость – испытывается посредством попеременного нагревания и резкого охлаждения. Состоит из двух-трех циклов, в зависимости от материала и конструкции. После чего прикладывается электрический потенциал, создающий множественные разряды.

Проверка технических характеристик.

Следует отметить, что испытательные процедуры не являются обязательными для всех изоляторов, выпускаемых на заводе. Электрическим, термическим и механическим воздействиям подвергаются только 0,5% от партии. Обязательной для всех изоляторов  является проверка напряжением перекрытия в течении трех минут, при котором на изоляторе возникают искровые разряды.

У подвесных изоляторов обязательно проверяется механическая характеристика. Для этого в течении минуты к нему прикладывается механическая нагрузка, которую регламентируют заводские или государственные нормы.

Такие испытания обеспечивают нормальную работу электрических изоляторов при номинальных токах и номинальных напряжениях в сети. А также, достаточный уровень надежности. Кроме этого, некоторые модели подвергаются периодической проверке в ходе эксплуатации. По результатам периодических осмотров и испытаний они могут проходить очистку, выбраковку и замену.

Типовая конструкция

Для начала разберем пример типовой конструкции на эскизе штыревого изолятора.

Рис. 3. Изолятор в разрезе

Как видите на рисунке 3, в конструкции предусмотрены ребра А и Б. Которые позволяют увеличить электрическую прочность за счет удлинения пути для тока утечки по поверхности. В связи с различными углами уклона ребер обеспечивается возможность защиты от выпадающих осадков. Так ребра А имеют меньший уклон, поэтому они наиболее актуальны для твердых осадков – снега, грязи и т.д. Потому что влага может подлизываться под низ и значительно сокращать величину разрядного напряжения.

В отличии от них, юбки Б позволяют полностью исключить возможность попадания влаги при дождливой погоде. Это обеспечивает постоянный запас сопротивления, которое и гарантирует величину напряжения пробоя. Помимо этого, юбки Б не боятся намерзания гололеда и могут обеспечивать нормальную работу высоковольтных линий в случае сложной метеорологической ситуации.

Для крепления головки стержня предусмотрена резьба В, которая позволяет закрепить конструкцию на консоли или армирующих крюках. В верхней части находится желоб Г для фиксации провода. Дополнительно провод увязывается проволокой для более надежного крепления воздушных ЛЭП.

Рис. 4. Конструкция проходного изолятора

Проходной изолятор имеет немного иную конструкцию, так как его задача не только изолировать токоведущую шину от стены, но и обеспечить нормальное протекание тока внутри самого изолятора. Посмотрите, шина обжимается с обеих сторон алюминиевой крышкой для ее надежного закрепления снаружи. Внутри механическое крепление осуществляется за счет герметика, который помимо этого предотвращает попадание загрязнителей и агрессивных веществ. Также для удобства крепления проводов или шин может устанавливаться дополнительный лепесток на самой крышке, как показано на рисунке 4.

Защитная оболочка из кремнийорганической резины препятствует электрическому пробою по поверхности от шины до фланца. Изоляция от пробоя внутренних элементов выполняется посредством стеклопластиковой трубы, которая помещается внутрь ребристой рубашки. Более детальную информацию о параметрах можно почерпнуть из обозначения модели.

Обозначения изоляторов

В маркировке каждого изделия содержится информация о его типе, материале и прочих характеристиках. Посмотрите пример маркировки для изолятора НСПКр 120 – 3/0,6 – Б.

  • Первая буква Н указывает на назначение модели, в данном случае Н — натяжной. Также может быть К – консольный, Ф – фиксаторный, П – подвесной.
  • С – обозначает, что это стержневой изолятор.
  • П – изоляционный материал, в данном случае П – полимер.
  • К – наружное покрытие, в данном случае кремнийорганическая резина.
  • р – индекс, обозначающий, что защитная оболочка ребристая цельнолитая.
  • 120 – показатель нормированного разрушающего усилия в кН.
  • 3 – класс напряжения проводов ВЛ, для которого применяется.
  • 0,6 – обозначает длину пути тока утечки, измеряемую в метрах.
  • Б — обозначает вид зацепления.

Классификация

Для обеспечения надежного электроснабжения и соблюдения максимального уровня безопасности в каждом конкретном случае в электроустановках должны применяться изоляторы соответствующего типа и конструкции. В зависимости от критерия выделяют несколько параметров их классификации.

По назначению

В зависимости от назначения выделяют такие виды изоляторов:

  • Стационарные – применяют для механического крепления токоведущих стержней или ошиновки в распределительных устройствах. В зависимости от назначения стационарные изоляторы дополнительно подразделяются на опорные и проходные. Так опорные изоляторы выступают в роли основания, на которое крепятся шины в ячейках или несущих конструкциях. Проходные изоляторы позволяют провести токоведущий элемент сквозь стену или перекрытие помещения.
  • Аппаратные – имеют схожее назначение со стационарными, но применительно к каким-либо аппаратам. К примеру, аппаратные изоляторы нашли широкое применение в выпрямительных установках, силовых приборах, комплектных подстанциях, установках аппаратов высокого напряжения и прочих агрегатах. Посмотрите на рисунок 5, здесь представлен пример его использования, где он имеет обозначение АИ.
    Рис. 5. Пример аппаратных изоляторов
  • Линейные – используются для наружной установки под высоковольтные линии или ошиновку открытых распредустройств. Отличительной чертой линейных изоляторов является наличие широких ребер или юбок, предназначенных для увеличения пути поверхностного пробоя в случае выпадения осадков.

По материалу исполнения

В зависимости от применяемого диэлектрика выделяют такие виды изоляторов:

  • С фарфоровым корпусом – отличаются высокой механической прочностью на сжатие, но боятся динамических воздействий. Для предотвращения появления проводящих каналов, из-за оседания пыли и грязи на поверхности, керамический материал покрывается глазурью.
  • Полимерные изоляторы – подразделяются на модели, которые имеют упругую деформацию и монолитные. Отличаются куда большим удельным сопротивлением материала, чем фарфоровые. Но мягкая поверхность в большей мере подвержена загрязнению, чем покрытый глазурью фарфор. Помимо этого из-за воздействия ультрафиолета полимер разрушается и утрачивает свойства, поэтому их применяют для внутренней установки.
  • Стеклянные электрические изоляторы – отличаются не такой высокой прочностью, подвержены сколам при динамических воздействиях. Но в отличии от других материалов не подвержены воздействию агрессивных реагентов. Обладают меньшим весом и более просты в обслуживании, чем фарфоровые.

По способу крепления на опоре

В зависимости от способа крепления бывают:

Классификация по способу крепления

  • Штыревого типа (а) – крепятся посредством металлической арматуры и выступают в роли опоры воздушных ЛЭП, откуда и возникло название опорно-штыревые изоляторы.
  • Подвесные (б) – выполняются тарельчатыми изоляторами, которые собираются в гирлянды, в зависимости от класса напряжения присоединенных к ним электрических аппаратов.
  • Стержневые (в) – имеют форму сплошного стержня, который устанавливается в качестве опорного или подвешивается за элементы арматуры в качестве натяжного. Опорно-стержневые изоляторы устанавливается в распредустройствах для изоляции шин. На их краях посредством чугунных крыльев крепятся токоведущие части.

Видео в дополнение темы

Обзор электрических изоляторов типа «ПС»:
