Древесина остается по-прежнему популярным материалом для обустройства напольных покрытий в частных домовладениях и на дачах. Как правило, для укладки деревянного пола необходимо наличие конструкции из брусков, которую помещают на основное перекрытие. Для качественного монтажа необходимо знать, какое расстояние должно быть между лагами пола.

Выбор деревянных брусков

Почему так важен шаг между лагами пола? Расстояние, выбранное между брусками из натуральной древесины, напрямую влияет на прочность будущей конструкции.

При выборе бруса, такого как на фото, учитывают следующие моменты:

Как показывает практика, бруски для лагов следует выбирать исключительно из хвойной древесины, имеющей невысокую стоимость – это материал из сосен, елей, пихт. Когда в комнате может быть повышенная влага воздуха, лучше приобрести изделия из лиственницы. Несмотря на то, что на них цена выше, они не подвержены процессу гниения.

Чтобы сэкономить, приобретают пиломатериалы более низких сортов, влажность которых составляет не более 20 процентов.

Брусья нужно подбирать исключительно с прямоугольным сечением. Кроме этого, высота у них должна превышать ширину примерно в 1,5 – 2 раза. Благодаря такой форме и параметрам сечения, лаги смогут выдерживать значительные нагрузки.

Размеры брусков выбирают с учетом величины пролета, а точнее промежутка между деревянными элементами нижней обвязки. Также следует учитывать толщину применяемого теплоизоляционного материала. Если шаг лаг для пола-70 сантиметров при пролете помещения, равном 2, 3, 4, 5,6 метров, сечение изделий должно соответственно составлять 11х6, 15х8, 18х10, 20х15, 22х18 сантиметров.

В том случае, когда у ширины пролета промежуточное значение, следует выбрать наиболее приближенный вариант с учетом запаса прочности.

Покупая брус, необходимо его внимательно осмотреть, чтобы материал не имел дефектов. Прежде, чем выполнять расчет лаг для пола, нужно учитывать запас в размере 10-15% (прочитайте: «Как сделать расчет лаг пола – возможные варианты»).

Перед использованием древесину обрабатывают антисептическим средством, защищающим ее от грибков, плесени и вредных насекомых. С нижней стороны состав следует нанести 2 раза, но прежде, чем класть второй слой, нужно дать первому 4-5 часов для высыхания.

Определение шага между соседними лагами

Когда устанавливают лаги на пол — расстояние определяют с учетом толщины финишного покрытия. Изначально планируется укладка деревянного пола на лаги, и рассчитываются все размеры. Например, если для настила выбраны толстые прочные доски, брус можно применять сравнительно редко. В том случае, когда изделия для укладки пола приобретены тонкие, тогда их нужно размещать чаще.

Как зависит между собой толщина напольной доски и расстояние между лагами пола таблица это наглядно демонстрирует. Например, изделие имеет толщину 20, 24, 30, 35, 40,45 или 50 миллиметров, тогда шаг установки брусьев должен составлять 30, 40 и 50, 60, 70, 80 и 100 сантиметров.

Узнать точнее расстояние между лагами пола поможет проведение расчетов:

Допустим, в комнате длина равна 11 метрам, а ширина брусков – 15 сантиметров. Если для пола выбраны доски 25-миллиметровой толщины, тогда шаг лаг для пола из досок составлять должен 40-50 сантиметров или в среднем 45 сантиметров.

Если количество лаг обозначить как х (неизвестная величина), в этом случае их ширина – 0,15х.

Первые деревянные изделия следует монтировать на расстоянии 3 сантиметров от стен, поэтому шаг между всеми элементами равен формуле 0.45∙(x-1).

Вычислить расстояние между половыми лагами поможет составленное уравнение, в котором длина комнаты равна ширине брусков плюс промежуток меж лагами плюс отступление от стен. Если подставить цифровые значения, тогда получится следующее уравнение с неизвестным: 11=0,15x+0,45(x-1)+0,06. Решив его, можно узнать, что х (число лаг) = 18,98. Округлив результат, получим 19.

Общий итог расстояний между всеми брусками составит: 11-0,06-19∙0,15=8,09 метра. Это значение нужно разделить на количество шагов: 8,09: (19-1) = 0,449. Таким образом, расстояние между лагами пола под доску должно быть равно 44.9 сантиметра.

Установка каркаса на перекрытиях из дерева

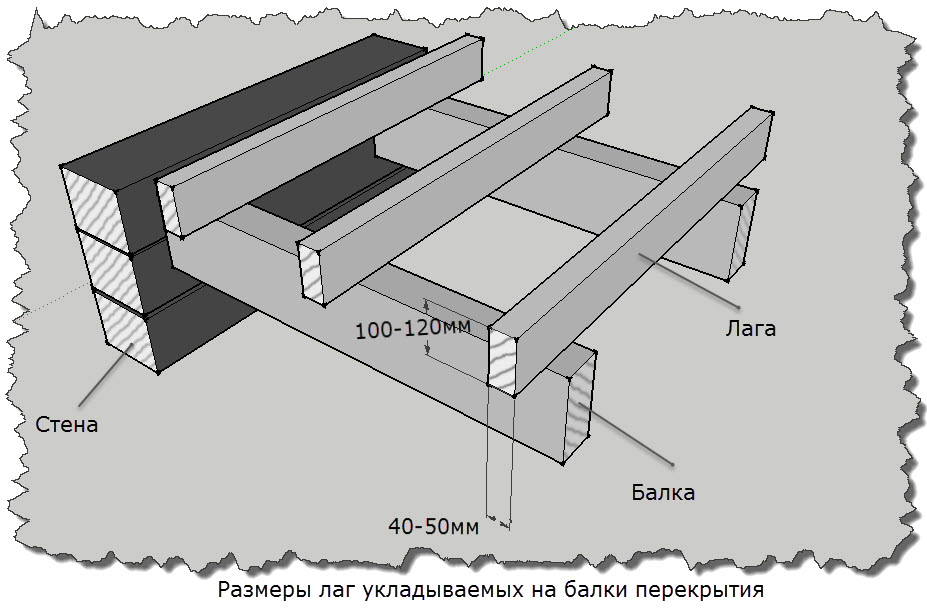

Лаги на деревянных перекрытиях домов обустраивают следующим образом:

Брусья нужно прикрепить к обвязочным балкам, а точнее к их боковинам.

Горизонтальность расположения лаг проверяют с помощью контрольной рейки, можно не задействовать подкладки.

Для фиксации используют шурупы диаметром 6 миллиметров. Необходимо, чтобы крепежные детали превышали ширину брусьев в 2-2,5 раза.

Далее в лагах и балках сверлят отверстия, и тогда деревянные изделия не треснут. Диаметр сверла должен быть на 2,5 миллиметров меньше, чем у шурупов.

Если балки расположены далеко одна от другой, необходимо обустроить двойные лаги. Для этого на балки крепят один ряд брусков, а поверх них следующий, но уже с меньшим шагом.

Фиксация бруса на грунт

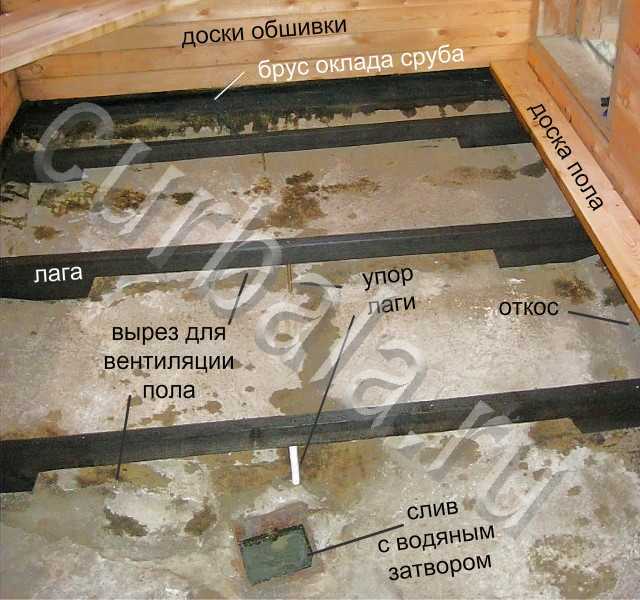

Полы по лагам можно монтировать как по перекрытиям здания, так и по грунту.

Последовательность действий следующая:

Грунт разравнивают вручную и утрамбовывают. Можно для этих целей использовать большое бревно – к нему прибивают снизу доску толщиной 5 сантиметров и вместе с напарником передвигают по грунту и в итоге уплотняют почву. Доску следует брать немного больше, чем величина сечения бревна.

Потом размечают опоры для лагов. Если основой для каркасов выбраны балки нижней обвязки, разметку можно наносить прямо на брусья. Когда опорой является ростверк, накрытый сверху рубероидом, отметки придется делать на материале.

Промежуток между первыми деревянными элементами и стенами должен составлять 3 сантиметра.

Прежде чем смонтировать столбики для опор, нужно создать для них фундамент. Его обустраивают либо для каждого элемента, либо заливают под целый ряд. Минимальные параметры фундамента под столбики под лаги — 40х40 сантиметров при высоте 20 сантиметров, причем 5 сантиметров из них должны из грунта выступать.

Устройство фундамента

Технология создания фундамента:

От отметки на обвязочных балках откладывают по обе стороны по 20 сантиметров.

Между метками протягивают шнурок.

Аналогичную работу следует проделать и в плоскости, которая расположена перпендикулярно лагам. Это необходимо выполнить, чтобы наметить углы столбиков, устанавливаемых в местах пересечения шнурков.

После того, как в углах вбиты колья, шнуры снимают.

Если фундамент обустраивается под ряд опорных элементов, шнурами размечают только крайние из них.

На размеченном месте снимают верхний слой почвы, трамбуют ее, насыпают слой щебня и уплотняют его.

Монтируют опалубку фундамента высотой 10 сантиметров. В ямы помещают полиэтиленовую пленку для гидроизоляции бетона.

Фундамент укрепляют каркасом из 8-миллиметровой арматуры, уложив его чуть ниже центра создаваемого бетонного слоя.

Затем заливают раствор, по составу аналогичный тому, что используют для фундамента здания. Чтобы он схватился, потребуется несколько дней.

Дальше следует гидроизоляционный слой из кусков рубероида, имеющих размер 40х40 сантиметров. Материал помещают непосредственно на раствор.

Кирпичи марки не менее м-100 выкладывают в высоту в два ряда, при этом верхний нужно смонтировать перпендикулярно длине бруса. Кладут их на песчано-цементный раствор.

Поверх кирпичей укладывают гидроизоляцию, а сверху закрепляют звукоизоляционные прокладки.

Монтаж балок

Сначала укладывают лаги-маяки, находящиеся первыми от стены. Их крепят с двухметровым промежутком друг от друга. Нужно проверять горизонтальность укладки элементов по отношению к грунту и одного элемента к другому. В том случае, когда лаги расположились неровно, участки, которые выступают, удаляют рубанком, а под прогибающиеся части помещают подкладки (детальнее: «Устройство деревянного пола на лагах – технология укладки»).

Потом монтируют промежуточные лаги, прикрепляя их к опорам при помощи уголков и саморезов. Крепежные элементы должны входить в дерево на 4-5 сантиметров. Другую сторону уголка фиксируют на опоре дюбелями. Читайте также: «Правильная установка лаг для пола – инструкция по монтажу».

<br />

Прочность и деревянного покрытия зависит от того, через какое расстояние ложат лаги для пола, и какая используется древесина.

ПолСпец

Какой клей для линолеума на бетонный пол лучше использовать и как именно
Самое простое напольное покрытие — линолеум. Настелить его можно самостоятельно, но иногда у новичков возникает вопрос: как наклеить линолеум на бетонный пол и надо ли это делать. Опытные строители считают, что сухим методом — без приклеивания полотна к основанию — можно стелить линолеум только в небольших помещениях (кухня, прихожая).

Наливной пол на наливной пол — можно ли так делать слоями и почему
Финишное покрытие из керамической плитки пользуется заслуженной популярностью благодаря стойкости к истиранию, влаге, долговечности. А производители способствуют актуальности этого древнего материала, выпуская все новые и новые коллекции с разнообразным цветом, рисунком, фактурой и размерами плиток.

Как выровнять линолеум – способы выпрямления материала
Линолеум — простое и удобное финишное покрытие для монтажа своими руками. Но его мягкость и эластичность могут создавать трудности. Так как этот материал хранится в рулонах, то разложенное на полу купленное покрытие имеет волны и морщины.

Какой наливной пол для наружных работ выбрать – доступные варианты
Наливные полы для внутренних работ уже оценили профессионалы и домашние мастера. Мелкодисперсные смеси удобны в работе и образуют ровную и гладкую поверхность. Теперь производители пошли дальше и предлагают наливной пол для наружных работ.

Какой греющий кабель для теплого пола лучше использовать и как его укладывать
Система «теплый пол» является сильным конкурентом не только для электрических каминов и конвекторов, но, в некоторых случаях, и для центрального отопления. Греющий кабель для теплого пола монтируется под напольное декоративное покрытие, не занимает полезную площадь и не «участвует» в интерьере комнаты.

Как заменить одну доску ламината – варианты ремонта пола
У ламинированного покрытия множество достоинств, среди которых высокая прочность и устойчивость к механическим воздействиям. Через некоторое время пол из него может частично прийти в негодность и тогда приходится решать проблему, как заменить испорченный ламинат.

Как самому положить ламинат – пошаговая инструкция по укладке
Одно из самых распространенных и популярных напольных покрытий – это ламинат, пример которого можно увидеть на фото. Кроме того, его монтаж – достаточно простая работа, с которой можно справиться самостоятельно. Владельцы недвижимости нередко задумываются, как положить ламинат на пол своими руками, ведь в этом случае ремонт обойдется гораздо дешевле, чем если обратиться к специалистам за помощью.

Для чего нужна подложка под ламинат – виды и особенности применения
Ламинат по праву считается стильным, практичным, недорогим и комфортным покрытием, которое быстро приобрело популярность. Он прост в уходе и служит много лет при условии правильного проведения монтажа. В процессе работы под ламинат помещают подложку, которую нужно не только грамотно выбрать, но и уложить.

Как сделать деформационные швы в бетонных полах и зачем они нужны
В настоящее время продолжают пользоваться популярностью бетонные полы. Такие заливные поверхности под воздействием высоких температур расширяются, а в холодное время года происходит обратный процесс. Движение полотна приводит к появлению дефектов в стяжке и для устранения их последствий устраивают деформационные швы в бетонных полах.

Заливка теплого пола – как правильно сделать стяжку
При обустройстве цементно-песчаных (бетонных) стяжек необходимо строго придерживаться технологии выполнения работ. В противном случае такое основание под пол с обогревом может треснуть в результате постоянного изменения температуры нагрева теплоносителя, передвигающегося по отопительному контуру.

Как сделать деревянный пол на бетонном основании – простое и понятное руководство по монтажу
Популярность деревянного напольного покрытия не становится меньше уже на протяжении многих веков. Несмотря на появление новейших технологий, самовыравнивающиеся полимерные полы не способны составить им конкуренцию. Можно выполнить настил деревянного пола своими руками, если учесть все нюансы работы.

Замена полов в деревянном доме на бетонную стяжку
Даже качественно уложенное напольное покрытие, сделанное из натуральной древесины, со временем требует ремонта. Пришедшие в негодность доски демонтируют, а на их место устанавливают новые элементы. В некоторых случаях выполняется замена полов в деревянном доме на стяжку из бетона.

Как сделать порог у входной двери и из какого материала
Вне зависимости от того, где он установлен – у входной двери, между комнатами или перед выходом на балкон, порог выполняет много функций. Эта полезная конструкция предназначается для улучшения условий проживания.

Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий
Система теплый пол – хорошее дополнение к традиционному способу обогрева дома. Благодаря ей не только напольная поверхность становится теплой, но и повышается температура во всем помещении. Как самому сделать теплый пол от отопления, чтобы он получился надежным и эффективным?

Как рассчитать водяной теплый пол – советы от специалиста
Невозможно смонтировать теплый пол без проведения соответствующих расчетов. От их результата зависит протяженность отопительного контура, количество труб, рабочие параметры циркуляционного насоса и количество требуемого тепла для конкретной конструкции водяного обогрева напольного покрытия.

ПолСпец

Расстояние между лагами пола под доску 50

Лаги под ОСБ расстояние

Базовые данные для расчета

Лаги – это деревянные или выполненные из иного материала брусья прямоугольного сечения, которые укладываются на пол помещения с целью его выравнивания и создания надежной опоры для чистового настила.

Основная информация по лагам и конструкции полов представлена в статье «Деревянный пол на лагах: устройство своими руками». Для расчета наиболее важны следующие моменты.

Размеры помещения и планируемый режим его эксплуатации. Размеры и назначение помещения важны для определения длины пролета (необходимой длины лаг, цельных или составных), их положения и выбора древесины. Для проходных комнат или коридоров принято размещать каркас поперек направления движения. Соответственно, можно использовать короткие лаги. В комнатах с естественным освещением важно учесть направление световых лучей и их интенсивность. Если освещенность достаточна по нормам СНиП 23-05-2010, важно расположить лаги поперек направления светового потока. В этом случае они будут прогреваться (и деформироваться, стариться под действием нагрева) равномерно. На выбор древесины влияет влажность в помещении. Для сухих пространств используется дерево распространенных хвойных пород (ель, сосна, пихта, смерека), для влажных – лиственница. В особо ответственных случаях применим дуб.

Тип опирания брусьев – на твердое основание (стяжка, железобетонная плита или кладка), на регулируемые или нерегулируемые опоры, по периметру помещения на выступы фундамента или ростверка. Опирание лаг напрямую связано с их расположением. При устройстве пола поверх перекрытия из деревянных или металлических балок лаги крепятся непосредственно к балкам. Если при этом расстояние между лагами пола не отвечает требуемому для настила (из условий прочности), то поверх первого слоя брусьев устраивается второй, с необходимым шагом. При этом выравнивание по уровню выполняется для первого слоя. На твердых основания или грунте лаги располагаются согласно нормам прочности.

Расположение брусьев – только в одну сторону или вдоль и поперек помещения. Каркас устраивается в виде решетки, если необходима повышенная прочность настила или планируется создание «плавающего пола». В обоих случаях соединение продольных и поперечных брусьев увеличивает не только прочность, но и жесткость конструкции, ее сопротивление деформации.

Сечение лаг. Выбирается в зависимости от толщины доски настила и пролета. Чем больше нагрузки и длиннее пролет – тем больше сечение бруса. Чем толще половая доска, тем больше можно увеличить пролет и уменьшить сечение брусьев.

Расчет для примера

В качестве примера определим шаг лаг для пола в стандартном панельном доме (расчет 1) и в каркасном здании (расчет 2).

Расчет 1.

Начальные данные – опора на плиту перекрытия по базовой стяжке, с регулируемыми фиксаторами (винтовыми), под ламинат. Размеры помещения 3х5 м, пролет выбирается 3 м (параллельно стене с окном). Под ламинат необходимо устройство чернового настила из фанеры в 20 мм.

Согласно таблице, для такой толщины настила (фанера) шаг лаг можно принять 300 мм, а сечение бруса для пролета в 3 м – 150х80 мм. Расчетное количество х составит при расстоянии от стен 50 мм, ширине бруса 80 мм и шаге лаг под фанеру 300 мм

5000 – 80х – 300(х-1) – 100, х = 12,1 балки.

Поскольку число лаг не может быть не целым, принимаем количество брусьев 13 или – при малой нагрузке можно увеличить расстояние до стены – 12 штук.

Если при тех же условиях рассчитывается шаг лаг для пола из досок толщиной 50 мм, то расчетное количество брусьев х при расстоянии между ними 1000 мм составит

5000 – 80х – 1000(х-1) – 100, х = 3,6 балки.

Принимаем целое количество 4 штуки (здесь уменьшать их число нежелательно).

Расчет 2

Начальные данные – опора на деревянные балки перекрытия, расположенные с шагом 1000 мм, те же размеры и конфигурация помещения, та же отделка.

Определим, через какое расстояние лаги должны быть уложены под настил из фанеры. По данным таблицы для фанеры толщиной 20 мм шаг лаг составляет 300 мм, при этом расстояние между балками составляет 1000 мм. Необходимо вначале разместить лаги по числу балок с креплением к их боковой стороне и выравнивании, далее расположить брусья поперек первичных лаг с шагом 300 мм. Поскольку балки имеют длину 3000 мм, первичные лаги также должны быть длиной 3000 мм и иметь сечение не менее 200х150 мм. Для пятиметровой комнаты таких лаг (согласно предыдущему расчету) потребуется 4 лаги (или пять, в зависимости от положения балок). Размещение вторичных опор идет по пролету длиной 5000 мм, при расстоянии 300 мм и ширине бруса 150 (сечение 200х150 мм) их потребуется

3000 – 150х – 300(х-1) – 100, х = 5,3 штуки.

Учитывая округление, необходимое число пятиметровых (составных) лаг составляет 5 штук.

Для настила из половой доски толщиной 50 мм требуемое расстояние между лагами составляет 1000 мм, что равно шагу между балками. Поэтому число лаг соответствует числу балок (4 или 5 штук).

В обоих случаях необходимо внести поправку на повышенную нагрузку на перекрытие. В зависимости от условий эксплуатации, можно увеличить сечение брусьев/уменьшить расстояние между ними/применить комплексную поправку (увеличение сечение и уменьшение расстояния между лагами под доски).

Если принять увеличение сечения, то следует принять в обоих случаях ближайшее большее значение согласно таблице, то есть 220х180 мм (первичные и вторичные при перекрестном настиле) и 180х100 мм для настила под доски. Поправка на изменение расстояния лаг под пол (шаг) приводит к увеличению числа брусьев. Для первого расчета число первичных лаг не измениться, а для вторичных количество составит (при уменьшенном шаге 250 мм)

3000 – 150х – 250(х-1) – 100, х = 6.

При креплении лаг к балкам шаг не меняется, следовательно, этот метод внесения поправок не применим.

Онлайн-калькуляторы

Для упрощения расчетов можно использовать онлайн-калькулятор. Однако для внесения данных в него необходимо предварительно определиться с сечением бруса, толщиной настила и какой шаг лаг пола принят.

Внимание: в данном калькуляторе различаются понятия «черновой пол» и «половая доска». Имеется в виду двуслойный дощатый настил, при котором сначала укладывают доски чернового пола с промежутком в 2 см (для компенсации температурной и влажностной деформации), а потом создается настил из половых досок и они проходят финишную обработку (лакировку, покраску).

Зная, какое расстояние должно быть между лагами и какой настил будет использоваться, можно достаточно быстро определить итоговое количество пиломатериалов и рассчитать затраты. При вычислениям рекомендуется давать запас не менее 10% на незамеченный при покупке брак досок и брусьев, возможные проблемы при укладке и другие непредвиденные обстоятельства.

Источник: https://stroy-okey.ru/remont/floor/rasstojanie-mezhdu-lagami-pola-tablica-dlja-rascheta-shaga/

Выбор деревянных брусков

При выборе бруса, такого как на фото, учитывают следующие моменты:

Как показывает практика, бруски для лагов следует выбирать исключительно из хвойной древесины, имеющей невысокую стоимость – это материал из сосен, елей, пихт. Когда в комнате может быть повышенная влага воздуха, лучше приобрести изделия из лиственницы. Несмотря на то, что на них цена выше, они не подвержены процессу гниения.
Чтобы сэкономить, приобретают пиломатериалы более низких сортов, влажность которых составляет не более 20 процентов.
Брусья нужно подбирать исключительно с прямоугольным сечением. Кроме этого, высота у них должна превышать ширину примерно в 1,5 – 2 раза. Благодаря такой форме и параметрам сечения, лаги смогут выдерживать значительные нагрузки.
Размеры брусков выбирают с учетом величины пролета, а точнее промежутка между деревянными элементами нижней обвязки. Также следует учитывать толщину применяемого теплоизоляционного материала. Если шаг лаг для пола-70 сантиметров при пролете помещения, равном 2, 3, 4, 5,6 метров, сечение изделий должно соответственно составлять 11х6, 15х8, 18х10, 20х15, 22х18 сантиметров.
В том случае, когда у ширины пролета промежуточное значение, следует выбрать наиболее приближенный вариант с учетом запаса прочности.
Покупая брус, необходимо его внимательно осмотреть, чтобы материал не имел дефектов. Прежде, чем выполнять расчет лаг для пола, нужно учитывать запас в размере 10-15% (прочитайте: «Как сделать расчет лаг пола – возможные варианты»).

Перед использованием древесину обрабатывают антисептическим средством, защищающим ее от грибков, плесени и вредных насекомых. С нижней стороны состав следует нанести 2 раза, но прежде, чем класть второй слой, нужно дать первому 4-5 часов для высыхания.

Определение шага между соседними лагами

Узнать точнее расстояние между лагами пола поможет проведение расчетов:

Допустим, в комнате длина равна 11 метрам, а ширина брусков – 15 сантиметров. Если для пола выбраны доски 25-миллиметровой толщины, тогда шаг лаг для пола из досок составлять должен 40-50 сантиметров или в среднем 45 сантиметров.
Если количество лаг обозначить как х (неизвестная величина), в этом случае их ширина – 0,15х.
Первые деревянные изделия следует монтировать на расстоянии 3 сантиметров от стен, поэтому шаг между всеми элементами равен формуле 0.45∙(x-1).
Вычислить расстояние между половыми лагами поможет составленное уравнение, в котором длина комнаты равна ширине брусков плюс промежуток меж лагами плюс отступление от стен. Если подставить цифровые значения, тогда получится следующее уравнение с неизвестным: 11=0,15x+0,45(x-1)+0,06. Решив его, можно узнать, что х (число лаг) = 18,98. Округлив результат, получим 19.
Общий итог расстояний между всеми брусками составит: 11-0,06-19∙0,15=8,09 метра. Это значение нужно разделить на количество шагов: 8,09: (19-1) = 0,449. Таким образом, расстояние между лагами пола под доску должно быть равно 44.9 сантиметра.

Фиксация бруса на грунт

Полы по лагам можно монтировать как по перекрытиям здания, так и по грунту.

Последовательность действий следующая:

Грунт разравнивают вручную и утрамбовывают. Можно для этих целей использовать большое бревно – к нему прибивают снизу доску толщиной 5 сантиметров и вместе с напарником передвигают по грунту и в итоге уплотняют почву. Доску следует брать немного больше, чем величина сечения бревна.
Потом размечают опоры для лагов. Если основой для каркасов выбраны балки нижней обвязки, разметку можно наносить прямо на брусья. Когда опорой является ростверк, накрытый сверху рубероидом, отметки придется делать на материале.
Промежуток между первыми деревянными элементами и стенами должен составлять 3 сантиметра.

Прежде чем смонтировать столбики для опор, нужно создать для них фундамент. Его обустраивают либо для каждого элемента, либо заливают под целый ряд. Минимальные параметры фундамента под столбики под лаги — 40х40 сантиметров при высоте 20 сантиметров, причем 5 сантиметров из них должны из грунта выступать.

Устройство фундамента

Технология создания фундамента:

От отметки на обвязочных балках откладывают по обе стороны по 20 сантиметров.
Между метками протягивают шнурок.
Аналогичную работу следует проделать и в плоскости, которая расположена перпендикулярно лагам. Это необходимо выполнить, чтобы наметить углы столбиков, устанавливаемых в местах пересечения шнурков.
После того, как в углах вбиты колья, шнуры снимают.
Если фундамент обустраивается под ряд опорных элементов, шнурами размечают только крайние из них.
На размеченном месте снимают верхний слой почвы, трамбуют ее, насыпают слой щебня и уплотняют его.
Монтируют опалубку фундамента высотой 10 сантиметров. В ямы помещают полиэтиленовую пленку для гидроизоляции бетона.
Фундамент укрепляют каркасом из 8-миллиметровой арматуры, уложив его чуть ниже центра создаваемого бетонного слоя.
Затем заливают раствор, по составу аналогичный тому, что используют для фундамента здания. Чтобы он схватился, потребуется несколько дней.
Дальше следует гидроизоляционный слой из кусков рубероида, имеющих размер 40х40 сантиметров. Материал помещают непосредственно на раствор.
Кирпичи марки не менее м-100 выкладывают в высоту в два ряда, при этом верхний нужно смонтировать перпендикулярно длине бруса. Кладут их на песчано-цементный раствор.
Поверх кирпичей укладывают гидроизоляцию, а сверху закрепляют звукоизоляционные прокладки.

Какой толщины ОСБ нужно использовать

Чтобы определиться, какая толщина ОСБ нужна для пола, нужно знать, каким образом она будет использоваться.

В тех случаях, когда основанием служит бетонная стяжка и требуется лишь немного выровнять поверхность, достаточная толщина ОСБ для пола составляет 1 см.
Укладка стружечных плит на мелкую керамзитовую или песчаную подушку в качестве сухой стяжки выполняется достаточно часто. В данном случае не принципиально важно, какой толщины ОСБ стелить на пол (прочитайте также: «Пол из ОСБ плит — как стелить и положить правильно»). Это могут быть тонкие плиты в 6 или 8 мм толщины, при условии, что уложены они будут в два слоя.
Деревянные полы с заметными перекосами можно выровнять плитами ОСБ с 15-18 мм толщиной.

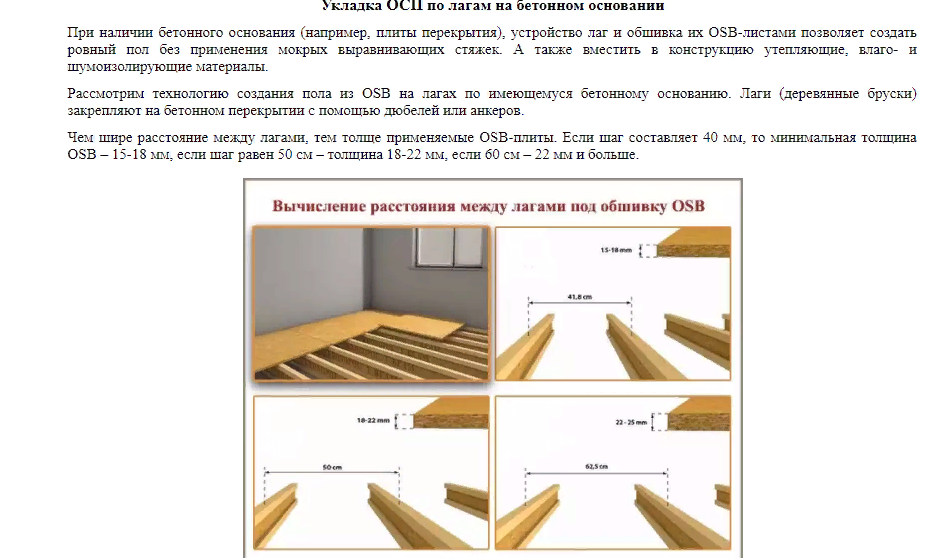

Толщина ОСБ для пола по лагам зависит от ширины шага между ними. Для шага между лагами в 40 см достаточно 18 мм толщины ориентированно-стружечной плиты. По мере увеличения ширины между лагами, толщина плит тоже должна возрастать, чтобы правильно распределилась нагрузка на плиту. Например, при шаге в 60 см, целесообразно укладывать на лаги ОСБ толщиной 22 мм.

Поверх деревянного пола

Деревянный пол может со временем поддаваться деформации, рассыхаться и топорщиться. В таких случаях укладка производится так:

Все выпирающие гвозди нужно утопить в доску. Сделать это можно железным болтом, по диаметру совпадающим с размером шляпки гвоздей, и молотком.
Все зазубрины и неровности нужно убрать рубанком – ручным или электрическим.
Раскроенные по разметке плиты ОСБ следует расположить на полу так, чтобы швы соседних рядов шли вразбежку.
Фиксируют ОСБ на полу при помощи 40 мм саморезов через каждые 30 см. При этом шляпки саморезов нужно обязательно утопить в толще плиты.
Стыки между плитами на конечном этапе следует отшлифовать. Удобнее всего воспользоваться шлифовальной машинкой, особенно если требуется обработать большую площадь.

Ориентированно-стружечная плита и фанера прекрасно поддаются обработке шлифмашиной с сеткой для гипсокартона (подробнее: «Шлифмашина для пола: правильный выбор из вариантов»). Такая сеточка позволяет обработать значительно большую территорию, чем обычная наждачная бумага.

Шаг лаг в каркасном доме.

Давайте пойдем от пола к крыше. В первую очередь шаг между ними определяется исходя из нагрузок на пол и из длины пролета лаг (пролет — это длина той части лаги, которая висит в воздухе и не поддерживается опорами). Рассчитывать размеры и шаг лаг удобно в специальном калькуляторе. Для спален первого этажа нагрузка 300 кг/м2, для спален второго этажа 200 кг/м2. Длину пролета вы обычно знаете по своему проекту. Подставляете разные размеры лаг и получаете оптимальный результат (чтобы запас по прочности был 1,5-2 раза).

После получения различных вариантов шага лаг, имеет смысл выбирать тот шаг лаг, который подходит нам (выбираете свой вариант):
1. Под фанеру/OSB-3 2500×1250
Тут 2 варианта:
Или шаг 417 мм (состыковка на каждой 6 лаге).
Или шаг 627 мм (состыковка на каждой 4 лаге)

2. Под фанеру/OSB-3 2440×1220
Тут тоже 2 варианта:
Или шаг 407 мм (состыковка на каждой 6 лаге).
Или шаг 612 мм (состыковка на каждой 4 лаге)

3. Под утеплитель
При ширине утеплителя 600 мм выбирают шаг 625-630 мм (можно объединить с фанерой 2500×1250).
При ширине утеплителя 500 мм выбирают шаг 525 мм.
Если длина размер утеплителя 1200×600, можно разрезать его поперек на 3 части по 400×600 и выбрать шаг 430-440мм (объединив с фанерой 2500×1250 немного ее подрезая), вставляя утеплитель между лаг по получившейся короткой стороне. Либо выбрать шаг 417 мм (объединив с фанерой 2500×1250), но тогда придется подрезать каждый рулон утеплителя на 1 см.

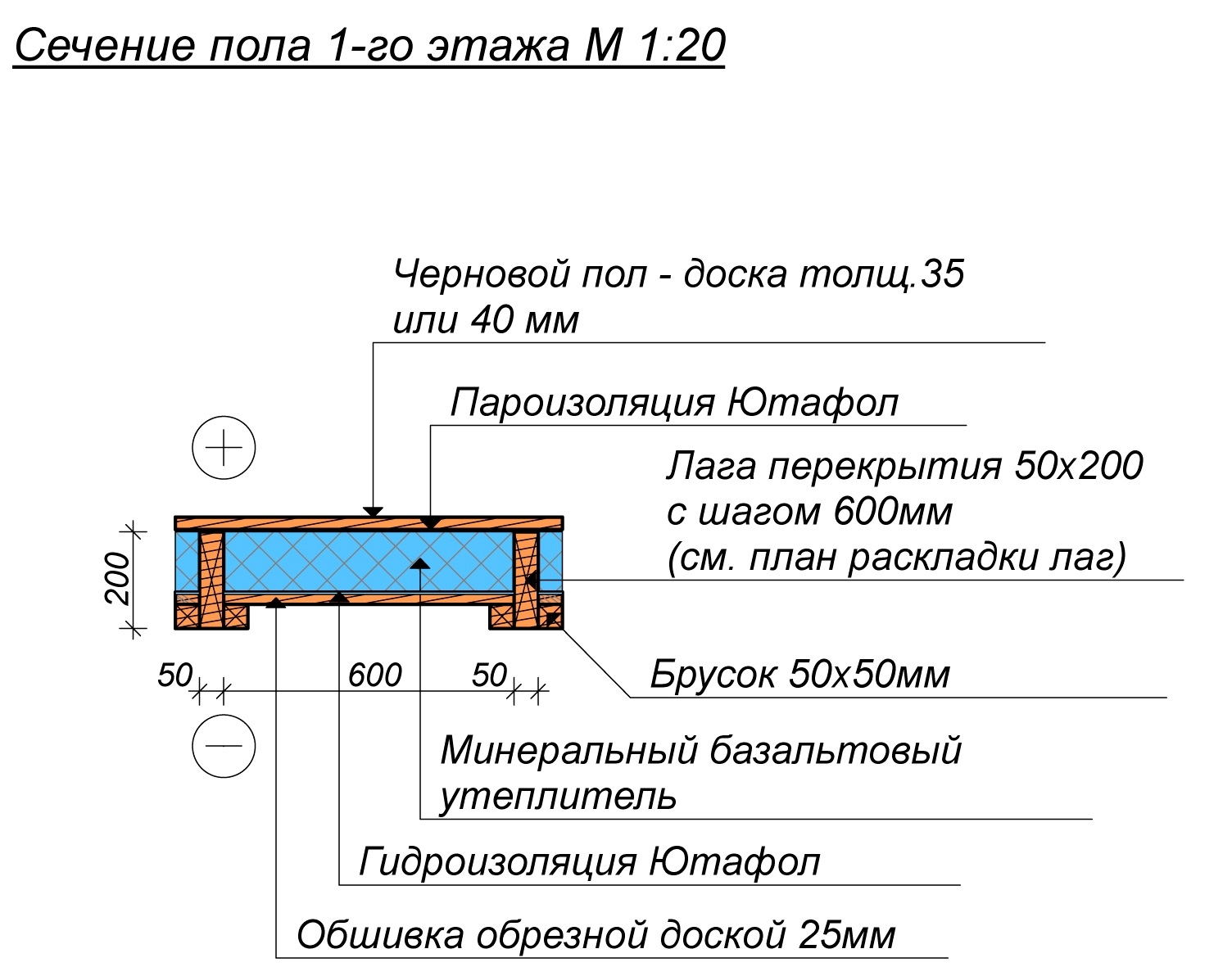

В своем дому я выбрал шаг 417 мм. Картинки из проекта:

Шаг перемычек между лаг пола.
О перемычках я писал . Я ставлю лаги через 417 мм, а перемычки через 1,25 метра, чтобы все стыки фанеры/OSB-3 (размером 2,5м на 1,25м) стыковалась и на лагах и перемычках.

Исключения сделаны лишь для специальных случаев:
— если у вас будет паркет толщиной не меньше 8 мм со смещением его стыков относительно стыков фанеры.
— если вы будете делать бетонную стяжку толщиной больше 4 мм.
— если на фанеру будет уложена половая доска, толщиной не менее 20 мм.
— если фанера шпунтованная

Лично я для себя делал пол из фанеры, бетонную стяжку и утеплял свой дом эковатой. Подробнее вы можете почитать в других моих постах.

Если проект вашего каркасного дома делает профессионал, то он заранее рассчитает необходимый шаг лаг.

Советую не экономить на проекте и уж тем более не пытаться строить без проекта — это очень тяжело, затратно по времени и к тому же, приводит к большому количеству ненужных остатков дерева и других материалов, которые валяются в сарае годами до следующей гипотетической постройки или ремонта.

Вот такой небольшой, но, надеюсь, полезный пост. Теперь вы знаете, какой правильный шаг лаг будет в вашем доме.
А если вы не хотите размышлять над этим, то можно обратиться ко мне за подбором бригады в вашем регионе. Нажмите на окошечко справа экрана красного цвета и я помогу найти вам бригаду. Или просто пишите мне на почту, контакты найдете на сайте.

Источник: http://KarkasGid.ru/shag-lag-karkasnyj-dom/

Расстояние между лагами деревянного пола, таблица расчета шага

Деревянные конструкционные материалы, совмещающие в себе высокую прочность, экологичность и простоту монтажа, широко применяются в современном малоэтажном строительстве для возведения крыш, перекрытий и силового каркаса пола. Правильно рассчитанное расстояние между лагами пола и межэтажными балками является залогом прочности и долговечности не только отдельного конструкционного элемента, но и всего сооружения в целом.

Что такое лаги для пола?

Лаги изготавливаются в основном из хвойных пород дерева, смолистость которых обеспечивает защиту от влаги и длительный срок службы

Лаги для пола, выполненные из деревянного бруса определенного, точно рассчитанного сечения, представляют собой силовые элементы, воспринимающие статические нагрузки от установленной на полу мебели, оборудования и динамические нагрузки, возникающие при передвижении внутри помещения людей. Полы на деревянных лагах обладают некоторыми особенностями, позволяющими нивелировать небольшие недостатки строительных конструкций:

Равномерное распределение нагрузки на подстилающие строительные конструкции;
Увеличение общей прочности пола или перекрытия;
Улучшение звукоизолирующих свойств с образованием дополнительного теплоизолирующего слоя;
Возможность укладки инженерных коммуникаций с обеспечением сравнительно высокой ремонтопригодности;
Невысокая сложность монтажа, обеспечивающая получение ровной поверхности для устройства полов из листовых или рулонных материалов и настила из натурального дерева ценных пород.

Лаги изготавливаются в основном из хвойных пород дерева, смолистость которых обеспечивает защиту от влаги и длительный срок службы. Для устройства лаг в сложных с точки зрения эксплуатации помещениях используются лиственные породы с высокой влагостойкостью или изделия из лиственницы с высоким содержанием природных смол.

Для чего необходим расчет расстояния между лагами?

Таблица соответствия толщины доски с шириной между лагами

Как любые другие конструкционные материалы, деревянные изделия имеют определенные показатели прочности, износостойкости, срока службы и, конечно же, цены. При устройстве деревянных полов по лагам или междуэтажных балочных перекрытий можно использовать и толстенные бревна, уложенные на близком расстоянии друг от друга, получив высочайшую прочность конструкции и потратив довольно значительную сумму. Но использование необходимого количества лаг или балок, имеющих соответствующее предполагаемой нагрузке сечение, позволит получить необходимую прочность конструкции при значительно меньших затратах.

В панельном доме, когда лаги укладываются на поверхность железобетонной плиты перекрытия, их сечение выбирается минимально необходимым для крепления половой доски или ДСП. Другое дело – применение деревянных конструкций в каркасном строении, когда лаги выполняют функцию не только основы для будущего пола, но и служат силовым элементом каркаса, связанным со стеновыми опорами.

Основные критерии расчета

Чтобы правильно рассчитать, какое количество лаг необходимо для устройства полов, следует принять для расчета следующие исходные данные:

Рекомендуем к прочтению:

Толщина половой доски или плитных материалов ОСП, ДСП;
Предполагаемая максимальная нагрузка на квадратный метр пола;
Количество точек опоры или расстояние между стенами;

Имея даже такие минимальные данные, можно правильно рассчитать необходимое сечение деревянного бруса для изготовления лаг и максимальный шаг между лагами.

Сечение бруса

Схема устройства деревянного пола с утеплением под ламинат

Сечение деревянного бруса для устройства лаг выбирается в зависимости от расстояния между опорами и необходимой грузоподъемности пола. Производя расчет необходимого сечения лаг, следует принимать максимальную нагрузку на пол не боле 300 кг на м².

В качестве лаг используется брус квадратного или прямоугольного сечения, более широкая сторона которого располагается вертикально. Таким образом получается максимальная жесткость лаги при минимальном расходе древесины, что снижает непроизводительные затраты на устройство полов. В строительной практике применяется соотношение ширины лаги к ее высоте равное 1,5-2, оптимальное с точки зрения прочности и затрат. При использовании в качестве лаги стандартной обрезной доски толщиной 5 см ее высота при промежутке между опорами 2 м должна быть от 10 до 15 см. Стандартные размеры лаг в зависимости от пролета представлены в таблице:

Величина пролета, см	200	300	400	500	600
Сечение бруса, см	11х6	15х8	18х10	20х15	22х18

Иногда индивидуальному застройщику сложно найти стандартный брус, подходящий для изготовления лаг необходимого сечения. Выход из этой ситуации достаточно прост. Чтобы обеспечить требуемую грузоподъемность пола, можно установить рядом несколько стандартных досок толщиной 5-6 см, увеличив высоту получившегося бруса на 1-2 см относительно стандартной. Такой «слоеный пирог», даже при отсутствии крепления досок между собой, полностью заменяет полнотелый брус необходимых размеров. Аналогичных результатов можно достичь, если расположить доски через одинаковые промежутки по всей длине опорной поверхности фундамента.

Единственное, что следует учесть, в каркасном доме такой способ распределения нагрузки применить достаточно сложно ввиду привязки лаг к стойкам стеновых конструкций, проемам и распределению утеплителя. В каркасном доме лаги пола применяются в качестве балок межэтажного перекрытия, поэтому минимально необходимое сечение должно быть увеличено с учетом нагрузки от потолочных конструкций и утеплителя.

Шаг между лагами

При изготовлении деревянных полов четко прослеживается, как зависит расстояние между лагами, называемое шаг от толщины, и вида используемых материалов. Чем толще используемая в качестве настила доска, тем большее расстояние должно быть между лагами. Более наглядно о том, какой шаг необходимо выбирать при использовании разной толщины доски, показывает приведенная ниже таблица.

Рекомендуем к прочтению:

Толщина половой доски, см	2	2,4	3	3,5	4	4,5	5
Шаг между лагами, см	30	40	50	60	70	80	100

В качестве чернового напольного покрытия в современном строительстве очень часто используются вместо досок плитные конструкционные материалы, что соответственно меняет методику расчета. Древесно-стружечная плита (ДСП), цементно-стружечная плита (ЦСП), ориентированно-стружечная плита (OSB) и гипсоволокнистые плиты (ГВП) успешно применяются в качестве основы под покрытие из рулонных материалов или керамической плитки, устраиваемого по деревянным лагам. В некоторых случаях ДСП может дополнительно покрываться материалами на цементной или гипсовой основе. Учитывая большую жесткость ДСП на изгиб и меньшую чем доска прочность, следует выбирать шаг между лагами не более 40 см, а при использовании боле толстой ДСП (20-22 мм) увеличить шаг между лагами максимум до 60 см.

Рассчитывая шаг между лагами для конкретного помещения, можно пользоваться усредненными табличными значениями, а если расстояние между последними лагами будет меньше, то прочность пола в этом месте только увеличится.

Последствия ошибок в расчете

Схема устройства деревянного междуэтажного перекрытия

Что будет, если неправильно выбрать сечение лаг и шаг между ними? При устройстве полов по бетонному основанию наиболее важным параметром будет шаг между лагами, от которого зависит поведение финишного покрытия. Плита ДСП, закрепленная на лагах, установленных с большим, чем допускается, промежутком, может провиснуть или сломаться, керамическая плитка – потрескаться, а доска – прогнуться. В любом случае полы потребуют переделки.

Более неприятные последствия наступают от ошибок расчета необходимого количества лаг, используемых в качестве межэтажного перекрытия. Если должно быть использовано большее количество лаг или большее их сечение, чем указано в ошибочных расчетах, существенно снижается прочность всей конструкции, что может привести к необратимым деформациям и полному разрушению перекрытий.

Способы расчета

Для расчета размеров бруса и количества элементов, необходимых для монтажа деревянного пола по лагам с черновыми покрытиями из доски или ДСП, можно:

Обратиться в проектную организацию, которая на профессиональном уровне рассчитает, сколько должно быть элементов под покрытие из доски или ДСП, и какой размер бруса необходимо использовать при строительстве;
Самостоятельно воспользоваться специальными усредненными таблицами, выбирая какое значение ближе к необходимому, склоняясь в большую сторону, если нет точного совпадения реальных и табличных размеров;
Использовать компьютерные программы и онлайн-калькуляторы, в которые вводится достаточно большое количество параметров, а программа точно определит необходимые размеры бруса и расстояние, через которое его необходимо установить.

Правильно рассчитав и качественно смонтировав лаги или балки перекрытия, можно быть полностью уверенным в прочности и долговечности постройки, которая долгое время будет радовать своих хозяев безупречным внешним видом.

Деревянный пол на лагах: технология установки лаг

Благодаря своей экологичности, эстетической привлекательности и природной натуральности, которая обеспечивает тепло и уют во всем доме, деревянные полы с давних времен и до сегодняшнего дня не теряют своих позиций в загородном строительстве и не только. Выбирая для себя такой вариант обустройства полов, как деревянный пол на лагах, возникает множество вопросов: что такое лаги для пола, как они устанавливаются и многое другое. Данная статья предоставит на них исчерпывающие ответы.

Что такое лаги
Выбор древесины для лаг и настила
Какое необходимо расстояние между лагами пола
Установка лаг для пола

Устройство деревянного пола по лагам

Лаг — поперечная балка, на которую укладывается настил пола. Лаги представляют собой бруски или доски и могут быть деревянными, полимерными, металлическими или железобетонными. Чаще всего используют деревянный брус, потому что этот материал более дешевый, общедоступный и конструктивный в случае монтажа деревянного пола. Хотя обустройство пола на лагах из других материалов практически не отличается.

Функциональные преимущества использования лаг:

Увеличение шумоизоляции;
Правильное перераспределение нагрузки на нижележащие слои;
Наличие проветриваемого подполья, в котором при желании можно проложить инженерные коммуникации;
Увеличение теплоизоляции пола;
Создание ровной поверхности для настила досок пола;
Прочность конструкции и устойчивость к нагрузкам;
Доступность элементов для их быстрой замены в случае повреждения.

Лаги можно подобрать из массива недорогих пород дерева: сосны, ели, пихты. Реже используется лиственница, так как она дороже. Достаточно взять древесину 2 или 3 сорта с влажностью 18-20%.

Сечение бруса для лаг должно быть прямоугольным. Высота должна быть в 1,5-2 раза больше ширины. Именно с таким сечением лаги выполняют свои функции как нельзя лучше, выдерживая нагрузки.

Размеры лаг подбираются в зависимости от пролета, который представляет собой расстояние между брусьями нижней обвязки, и от толщины используемого утеплителя.

Примеры сечения лаг для различных пролетов (если шаг между лагами равен 70 см):

Размеры сечения лаг в зависимости от размера пролета

Если ширина пролета имеет промежуточное значение, необходимо брать ближайший вариант с запасом прочности.

Настил выполняется из таких пород дерева, как сосна, ель и пихта в помещениях с малой проходимостью, потому что древесина этих пород мягкая. На ней легко остаются вмятины от каблуков и других механических повреждений. Если все же решили настелить пол именно из этой древесины, тогда к ней необходимо очень бережно относиться.

Дуб является самым прочным материалом. Настил из него можно выполнять в любых помещениях, даже офисных и промышленных. Единственный недостаток древесины дуба — его немаленькая цена.

Сибирская лиственница такая же твердая, как и дуб. Благодаря смолам она не гниет, поэтому может использоваться в бане.

Осина и ольха используется в спальнях и детских комнатах, так как их древесина полезна для здоровья.

Сорт древесины подбирается в зависимости от финансовых возможностей и покрытия, которым будут вскрываться доски. Нет смысла покупать высший сорт, если собираетесь пол красить, в таком случае лучше взять второй сорт. Первый сорт идеально подойдет под прозрачные лаковые покрытия. А третий сорт можно использовать для полов в технических и подсобных помещениях.

Влажность древесины должна составлять 12%. Если доска будет влажной, то со временем «ссохнется», и появятся щели. Если доска будет пересушенной, она может растрескаться.

При покупке необходимо осмотреть доски на предмет дефектов. Бракованные отложить. Купить доски с запасом 15% .

Чтобы обезопасить дерево от жучков, грибков и другой плесени, все деревянные конструкции подпола обрабатываются антисептиками. Нижние венцы дома, балки, лаги и половые доски с нижней стороны необходимо обработать 2 раза, сделав промежуток в 3-5 часов. Против плесени можно использовать такие средства: фтористый натрий, кремнефтористый аммоний, препарат ХХП и МХХЦ, препарат ВВК-3, кремнефтористый натрий. Эти препараты водорастворимые, ими можно опрыскивать доски или наносить кисточкой.

Доски настила желательно обработать антипиренами, чтобы снизить их горючесть. Узнайте про утепление деревянных полов.

Шаг лаг напрямую зависит от толщины настила пола. Если для покрытия используются прочные толстые доски, тогда лаги можно располагать относительно редко. Если покрытие не очень прочное и тонкое, тогда лаги располагаются часто.

Шаг лаг в зависимости от толщины половой доски:

Зависимость расстояния между лагами от толщины финишной доски настила

Чтобы более точно определить расстояние между лагами пола придется произвести некоторые расчеты.

Пример:

Длина комнаты = 11 м.

Ширина лаги = 0,15 м (11 см).

Учитывая, что полова я доска будет иметь толщину около 0,025 м (25 мм), предполагаем, что расстояние между лагами должно быть между 40 см и 50 см. Усредняем наши предположения до 45 см.

Предполагаемое расстояние между лагами 0,45 м.

Условно обозначим кол-во лаг — x .

Ширина всех лаг = 0,15x .

Первые лаги располагаются на расстоянии 0,03 м от стены (30 мм). Поэтому

Расстояний между лагами будет =x-1 .

Расстояние между всеми лагами = 0,45(x-1) .

Составляем уравнение:

Длина комнаты = ширина лаг + расстояние между всеми лагами + расстояние до стен

11=0,15x+0,45(x-1)+0,06 ;

Решаем,

11=0,15x+0,45x-0,45+0,06;

11=0,6x-0,39;

11,39=0,6x;

x=18,983333.

Кол-во лаг не может быть не целым числом, поэтому округляем значение.

Кол-во лаг =19 штук.

Сумма всех расстояний между лагами = 11-0,06-19*0,15=8,09 м.

Делим сумму всех расстояний на кол-во расстояний: 8,0919-1=0,44944444.

Итого: точное расстояние между лагами должно равняться 0,4494 м = 44,94 см.

Важно! Стоит уточнить, что столь точные расчеты проводить необязательно, вполне достаточно взять расстояние между лагами по усредненному значению, зависящему от толщины настила пола и ширины лаги. Если под конец монтажа лаг расстояние оказалось неточным, ничего страшного, сделайте шаг между последними лагами меньше, будет прочнее конструкция.

Устройство пола по лагам производится как по земляному основанию, так и по перекрытиям зданий.

↑ Укладка лаг на деревянные перекрытия

Укладывая лаги на деревянные перекрытия, лучше крепить их к боковым сторонам балок

Лаги крепятся к балкам. Но учитывая, что балки вряд ли имеют идеально ровный уровень, лучше крепить лаги к боковым сторонам балок.

В таком случае горизонталь лаг проверяется контрольной рейкой, нет необходимости в использовании подкладок. Закреплять лаги лучше всего шурупами, которые имеют диаметр 6 мм и длиннее ширины лаг в 2,5 раза.

Важно! Чтобы не расщепить доску, в балке и лаге можно предварительно просверлить отверстие, используя сверло на 2,5 мм меньше диаметром, чем шуруп.

Если балки располагаются на слишком большом расстоянии друг от друга, придется делать двойные лаги. Сначала уложить слой лаг на балки, а затем сверху них еще один, но уже с меньшим шагом.

↑ Укладка лаг на бетонное основание

Существует два способа укладки лаг на бетон.

Первый способ предполагает подкладки разной толщины между лагами и бетоном для того, чтобы выровнять уровень. Этот способ используют довольно часто, но он не самый лучший, так как со временем подкладки могут усохнуть, деформироваться, или вылететь, после чего пол начинает скрипеть, прогибаться и др.

Лаги лучше укладывать на цементную стяжку, а не на подкладки

Второй способ заключается в заливке цементной стяжки для выравнивания поверхности пола. Затем уже на эту стяжку ровно укладываются лаги. В таком случае пол не деформируется, а стяжка обеспечивает надежную и прочную опору по всей длине.

Перед укладкой лаг на бетонное основание необходимо провести ряд мероприятий:

Гидроизолировать основание, так как бетон хорошо впитывает влагу. Можно использовать полиэтиленовую пленку 200 мм.
Положить слой гидроизоляции и шумоизоляции. Звукоизоляционные прокладки нужны, чтобы погасить ударный шум, укладываются непосредственно под лаги. Можно использовать подложки из пробки или вспененного полиэтилена толщиной 1-4 см.
Выполнить стяжку пола, либо цементную, либо сухую.

После всех этих процедур можно провести укладку лаг. Для этого желательно брать брус, равный длине комнаты. Если это невозможно, тогда хотя бы не использовать брус менее 2 м длиной, это нецелесообразно. Если не хватает длины, брус можно стачать между собой торцами.

Важно! При укладке соединенных лаг необходимо стыки соседних рядов располагать не на одном уровне, а смещать на 0,5-1 м.

Настилать лаги на мягкий утеплитель нельзя, так как они будут неустойчивыми. В таком случае утеплитель необходимо настелить полотнами строго между лагами. Если остаются свободные щели или ячейки, их можно заполнить обрезками утеплителя.

↑ Укладка лаг по грунту

Лаги укладываются на опорные столбики из кирпича

Первым делом необходимо разровнять и утрамбовать поверхность грунта. Эту работу можно выполнить вручную, используя большое бревно, снизу к нему прибить доску, и перемещая вдвоем бревно по поверхности, трамбовать ее. Доска должна быть минимум 50 мм толщиной и чуть больше диаметра бревна.

Теперь необходимо произвести замеры и разметку для столбиков опор под лаги. Если опорой для лаг будут служить брусья нижней обвязки, тогда можно ставить отметки прямо на брусьях карандашом. Если — ростверк, покрытый рубероидом, ставим отметки на рубероиде.

Расстояние от первой лаги до стены должно составлять от 3 до 20 см.

Для оборудования опорных столбов под лаги необходимо выполнить фундамент под эти столбы. Он может быть отдельный для каждого столбика, а может быть под ряд столбов. Минимальные размеры фундамента под один столб 40*40 см, высота должна быть минимум 20 см, из которых 5 см должно быть выше грунта.

Чтобы залить фундамент под столбы:

От намеченной на балках оси лаг откладываем в обе стороны по 20 см. Намечаем их.
Между отметками натягиваем шнур.
Делаем тоже самое в перпендикулярной к лагам плоскости, чтобы наметить углы столбов, которые будут находиться в местах пересечения шнурков.
В углах устанавливаем колышки. На этом этапе можно снимать шнурки.

Важно! Если делается фундамент под ряд столбов, тогда помечаем шнурками только края ряда.

В намеченных местах снимаем часть грунта. Утрамбовываем, засыпаем щебень, снова утрамбовываем.
В выступающей части фундамента делаем опалубку высотой 10 см.
Чтобы гидроизолировать бетонный фундамент, в яму укладывают полиэтиленовую пленку. Если грунт глиняный, или ранее выполнялся глиняный замок, тогда гидроизолировать не нужно.
Армируем сеткой, сваренной из металлической арматуры 8 мм диаметром. Ее необходимо установить чуть ниже середины будущего бетонного слоя.
Заливаем бетон. Чаще всего используют «тощий бетон», в котором больше заполнителя (песка, щебня), чем вяжущего элемента (цемента). Но лучше использовать такой же бетон, как и для фундамента всего здания.
Даем высохнуть в течение 1-3 суток.

После высыхания бетона можно выполнить гидроизоляцию. Для этого нарезаем материал клаптями по размеру столбика, т.е. 40*40 см , можно сделать напуск в 0,5-1 см. Укладываем непосредственно на бетон, не промазывая битумом.

Важно! Очень часто о гидроизоляции на этом этапе забывают, выполняя ее только между кирпичом и лагами. А ведь бетон хорошо впитывает влагу, так как не рассчитан на использование в условиях повышенной влажности.

Схема обустройства опорных столбиков под лаги

Далее укладываем кирпичи. Достаточно будет двух слоев, последний из которых должен располагаться перпендикулярно длине лаги. Для кладки используем цементно-песчаный раствор, кирпич марки не менее М 100.

Прокладываем гидроизоляцию по кирпичу. Нарезаем рубероид 25*25 см , по размеру кирпичного столбика, и кладем сверху.

Сверху укладываем звукоизоляционную прокладку, которую можно закрепить, чтобы не съехала.

Так как пол на лагах должен получиться идеально ровным, необходимо тщательно выверить горизонталь лаг. Для этого первыми укладываем «маячные» лаги, крайние от стен и на расстоянии 2 м друг от друга.

Важно! Проверяем горизонтальность лаг относительно земли и относительно друг друга. Если лаги получились неровные, тогда лишнее снимаем рубанком, а под прогибы подкладываем подкладки. Максимальное отклонение должно быть 1 мм на 1 м.

Укладываем все промежуточные лаги.

Крепим лаги к столбикам уголками, используя саморезы, которые должны войти в брус лаги на 3-5 см. Вторую часть уголка закрепляем к опоре дюбелями.

Схема обустройства деревянного пола по лагам

Перед укладкой чистового пола желательно выполнить малярку стен, чтобы не загрязнить доски.

Утеплитель можно укладывать в пространство между лагами

После укладки лаг необходимо провести теплоизоляцию пола. Утеплять можно пенополистиролом, базальтовым волокном или другим материалом, и укладывать его стоит в пространство между лагами, если они установлены на твердое основание. Если лаги установлены по грунту, тогда утеплитель стелится на черновой пол.

Укладка пола на лаги начинается из угла комнаты, дальнего от двери. Первый ряд настилаем с зазором 10 мм от стены, разворачивая доску шпунтом к ней. Это необходимо, чтобы компенсировать расширение дерева в процессе эксплуатации. Закрепляем саморезами к лагам.

Важно! Чтобы не расщепить доску, отверстия засверливаем заранее.

Если размер досок настила менее длины комнаты, тогда следующие ряды укладываем со смещением. Вставляем их в пазы предыдущего ряда, с обратной стороны закрепляем саморезами так, чтобы спрятать шляпку.

Важно! Годичные кольца на досках пола чередуем. В одном ряду они должны располагаться в одну сторону, в другом — в другую.

Все доски прижимаем плотно друг к другу и хорошо закрепляем к каждой лаге.

Последний ряд досок закрепляем шурупами таким образом, чтобы плинтус скрыл шляпки. Все крепления досок возле стены производим так, чтобы скрыть их плинтусом.

Устройство деревянного пола по лагам является одним из самых востребованных и долговечных. К тому же, такой пол легко ремонтируется. Главное, тщательно контролировать и проверять правильность укладки лаг, тогда конструкция получится прочная и долговечная.

Как правильно рассчитать расстояние между лагами пола

От чего зависит расстояние между лагами для пола из досок?

Расстояние между лагами для пола из досок — очень важная и зачастую решающая величина для долговечной службы деревянного покрытия. Если шаг будет слишком большим, то уложенные доски долго не смогут выдерживать давящую на них нагрузку и поверхность пола быстро деформируется.

Если вы возьмете слишком мелкий шаг, то деревянному полу он никакой беды не принесет, чего не скажешь о ваших финансах и потраченном на устройство пола времени: и первого, и второго понадобится больше чем нужно. Поэтому, приступая к монтажу деревянного пола, в первую очередь нужно правильно определиться с расстоянием между лагами.

Что такое лаги

Лага — это балка или толстая доска, уложенная строго перпендикулярно по направлению к настилаемым доскам. В подавляющем большинстве они деревянные, хотя можно использовать и металлические, железобетонные и полимерные балки. Но их стоимость значительно выше, чем у деревянных, да и крепление досок пола к ним намного сложнее.

Использование в монтаже пола конструкции из лаг позволяет решить сразу несколько задач:

обустройство ровной и прочной поверхности;
дополнительная звукоизоляция;
обеспечение циркуляции воздуха в подполье;
возможность использования пространства подполья для прокладки инженерных коммуникаций;
возможность обустройства дополнительной теплоизоляции;
возможность быстрой замены отдельных элементов конструкции в случае их повреждения.

Обычно для обустройства лаг используют недорогой сосновый, еловый или пихтовый брус. Для обустройства в помещениях с высокой влажностью, например в ванной или туалете, лучше брать материал из лиственницы. Хотя стоит он значительно дороже, но эта разница в цене с лихвой окупается долговечностью его службы.

Для лаг подойдет материал 2-го и даже 3-го сорта, главное, чтобы влажность в нем не превышала 18-20%. Особое внимание нужно обратить на сечение бруса — оно должно быть прямоугольным. Оптимальным считается вариант, когда высота бруса в 1,5 раза больше его ширины.

Именно такие пропорции позволяют уложенному брусу сохранять максимальную устойчивость и оказывать максимальное сопротивление будущим нагрузкам.

От чего зависит шаг лаг

Определяясь с величиной расстояния между монтируемыми лагами, важно учитывать 3 фактора:

их толщину;
толщину укладываемых на них досок;
внешнюю нагрузку, которая будет воздействовать на пол в будущем.

Другими словами, при одинаковой толщине досок в помещении, где будет находиться тяжелая мебель, например в гостиной, шаг лаг для пола из досок должен быть на 5-10 см меньше, чем в спальне, а в спальне — на такую же величину меньше, чем в пустом коридоре. Об этом обстоятельстве часто забывают не только неопытные строители, но и некоторые строительные справочники.

Есть одно золотое правило, которому нужно следовать неукоснительно: чем тоньше будет половая доска, тем меньше должен быть шаг между уложенными брусьями. При толщине досок пола в 20 мм расстояние между двумя соседними брусьями не должно превышать 30 см. Если толщина доски 25 мм, то расстояние можно увеличить до 40 см; при использовании досок в 30 мм — до 50 см, 40 мм — 60 см и т. д. Если укладка доски пола на лаги выполняется с толщиной в 50 мм, то шаг можно делать в 1 м (все цифры в примере указаны для пустых помещений).

Обратите внимание, что в рекомендациях по размеру шага уложенных для лаг брусьев сечение самих брусьев никак не учитывается. Но, хотя при выборе величины шага оно и опускается, для прочности будущего пола этот показатель имеет очень большое значение. Даже при соблюдении всех прочих параметров, если уложить доски на слишком тонкие брусья, то такой пол долго не прослужит.

Сечение используемого для монтажа лаговой конструкции бруса зависит в основном от максимальной длины пролета, то есть от максимального расстояния между двумя точками опоры. Но всегда лучше брать материал «с запасом». Если планируется дополнительное утепление пола, то при выборе сечения брусьев нужно дополнительно учитывать и толщину утеплителя.

При длине пролета в 2 м оптимальным считается сечение бруса 110Х60 мм; при длине в 3 м -150Х80 мм; в 4 м — 180Х100 мм; в 5 м — 200Х150 м и т. д. Определяясь с длиной пролета, учитывайте, что между шириной коридора и шириной гостиной обычно есть существенная разница. Но покупать брус разного сечения отдельно для коридора и отдельно для гостиной нецелесообразно — высота полов в этом случае будет разная.

Обычно берется материал одного размера, а в гостиной при необходимости обустраиваются дополнительные точки опоры из кирпичных столбиков.

Как нужно монтировать

Для определения точного сечения брусьев и шага лаг существуют специальные формулы, но неспециалисту разобраться в них будет сложно.Чтобы не запутаться, можно поступить проще: брать значение выше, чем рекомендуется.

То есть при длине пролета в 3 м нужно взять материал с сечением, рекомендованным для пролета в 4 м, а при толщине доски в 30 мм шаг брать для доски в 40 мм. Себестоимость такой конструкции будет выше, но зато и прослужит она намного дольше. Другими словами, потратившись сначала больше на обустройство пола, вы в будущем сэкономите немалые средства на его ремонте.

Перед тем как крепить лаги, их нужно правильно выставить. Ставят брусья «на ребро», первые укладывают у двух противоположных стен, отступив от них на 30-40 мм. Затем измеряют расстояние между уложенными брусьями и делят его на величину шага.

Например, комната длиной 9 м, для настила будут использованы доски в 30 мм.

9 м — это 900 см. Расчет выполняем (900-3-3) : 40 (берем величину шага для 25 мм доски) = 22,35 см. Это и будет искомая величина, только не забывайте, что замерять ее нужно не от бруска к бруску, а от середины бруска к середине другого. В отличие от строительных формул, такой расчет под силу даже бывшему двоечнику.

К тому же, даже если где-то и ошибетесь на сантиметр-другой, то, благодаря хитрости с запасом, никакого вреда полу это не принесет. Прочных и ровных полов вашему дому.

Расчет расстояния между лагами пола: схема, таблица

Каждый строитель со стажем знает, что в процессе изготовления пола в обязательном порядке используются лаги. Это главный элемент, от которого зависит качество конструкции пола. Эти элементы необходимы для выполнения правильного крепления пола и выравнивания поверхности. Без лаг напольное покрытие будет свободная прогибаться под воздействием тяжелой мебели, а еще при каждом шаге по такому пол будут возникать неприятные скрипы и вибрации.

Поэтому строителями вопрос о необходимости использования лаг при устройстве пола даже не ставятся. Более важными являются другие вопросы — каких размеров должны быть лаги и как правильно выполнять их монтаж.

Почему укладка лагов так важна?

Необходимость использования лаг при устройстве пола обусловлена их основной функцией. Они нужны для создания ровной поверхности для последующих работ. При этом устраиваемая под настилом обрешётка способна решать и ряд других задач. Эти элементы создают условия для вентиляции нижней стороны настила, что снижает вероятность гниения досок.

Особенно необходима основа из бруса в помещениях, где пол планируется настилать по грунту либо присутствует сырость, которая может серьезно испортить конструкции даже при наличии высокого подпола.

Лаги, которые традиционно укладываются между настилом и основанием пола, способствуют созданию особого пространства – нечто вроде буфера, увеличивающего шумоизоляционные характеристики пола. Это пространство играет и другую важную роль. Именно сюда укладывают утепляющий материал, а в некоторых случаях и инженерные коммуникации.

Лаги довольно успешно справляются со своей задачей даже в случае их укладки на неровное основание. Создаваемые в результате их использования точки опоры, которые размещаются на определённом расстоянии, помогают обеспечить прочный пол.

Материалы для обрешётки

При устройстве настила можно использовать различные материалы, которые предлагаются в строительных магазинах. Главное, чтобы они обладали необходимой прочностью, ровной поверхностью и низким коэффициентом деформации при нагрузке. Подобным требованиям удовлетворяют изделия из пластика, металла, дерева и железобетона, а также компаунда, изготовленного из синтетических смол.

Если оценивать все вышеперечисленные варианты по стоимости, то безусловным лидером можно считать дерево. Поэтому чаще всего при устройстве пола используют деревянные брусья.

Применяемый для настила пола материал чаще всего производят из древесины хвойных пород. Как правило, это сосна, ель и пихта. Однако, практика показала, что наибольшей практичностью обладают лаги из древесины лиственницы. Обусловлено это преимуществами материала, который является очень прочным и устойчивым к гниению.

Что же касается сосны и ели, их выбирают владельцы, стремящиеся сэкономить на материале.

Особо стоит сказать о правилах выбора материала для изготовления балок. Это могут быть даже брусья, имеющие смоляные карманы и небольшие дефекты. Так что вы можете спокойно приобретать пиломатериалы второго или третьего сорта, не беспокоясь о функциональности основы.

Если же ваши финансовые возможности ограничены, то вместо лиственницы вы можете выбрать сосну или ель. Специалисты рекомендуют не экономить за счёт покупки более влажного бруса, так как это может быть чревато большими проблемами. Для изготовления лаг необходимо брать брусья влажностью не выше 20%. Если вы не выполните это требование, то в процессе эксплуатации дерево будет сохнуть и деформироваться, а это потребует переделки настила.

Если вы решили делать обрешетку из ели или сосны, то вам придется в обязательном порядке выполнять гидроизоляцию во время укладки брусьев. Лаги можно использовать при укладке на основания любых типов, однако в каждом случае гидроизоляцию придется выполнять с некоторыми коррективами.

В том случае, если лаг размещаются на железобетонное основание, то на начальном этапе должна быть выполнена укладка слоя из вспененного полиэтилена.

В ситуации, когда укладка брусьев производится на кирпичные столбики, используется полиэтилен, который прокладывают между столбиками и грунтом, а также между столбиком и бруском. Для защиты от влаги пространства между кирпичом и древесиной следует использовать не полиэтилен, а рубероид.

Невзирая на то, брусья из какой породы дерева вы собрались использовать для обрешётки, перед укладкой их необходимо обработать антисептическими составами. В первую очередь это касается тех случаев, когда пол стелют в деревянном частном доме. Опасность для этой конструкции могут представлять древоточцы, которые способны очень быстро навредить элементам пола и вынудить владельца раньше заняться ремонтом.

Определяем размеры

Не меньшее внимание нужно уделить и размерам выбираемых лаг. Дело в том, что это непосредственным образом влияет на надежность конструкции пола. До того как вы отправитесь в магазин за брусом, вам необходимо точно рассчитать его толщину и длину.

Как рассчитать длину?

Определить длину лака довольно просто. Внимание нужно обращать на направление укладки. Всё, что вам потребуется сделать — замерить длину или ширину помещения, в котором вы собираетесь укладывать пол. Лучше всего выбирать брусья для пола не точных размеров, а на 2,5-3 см меньше этого значения. Недобирая до расчетного значения, вы сможете предотвратить деформацию конструкции, когда она начнет подвергаться воздействию температурных перепадов.

Лучше всего, если лаги для пола будут выполнены из цельного пиломатериала. Однако этого не всегда удается добиться, поскольку в некоторых случаях длина или ширина помещения отличается от размеров бруса. Если так получилось, что брусья имеют недостаточную длину, то проблема решается посредством сращивания двух элементов. Эту операцию выполняют в полдерева, в некоторых случаях могут понадобиться оцинкованные накладки.

В принципе операция сращивания двух брусков не такая сложная. Однако вы должны быть уверены в ее прочном соединении, а это возможно только при соблюдении следующих правил:

В выбранном вами месте сращивания обязательно должна быть установлена опора. Лучше всего, если это будет опорный столбец;
При сращивании двух соседних лаг нужно позаботиться о том, чтобы точки их сращивания находились с небольшим смещением относительно друг друга.

Если вы решите пренебречь хотя бы одним из указанных правил, то спустя время снизится жесткость пола в месте сращивания бруса.

Во время сращивания соседних лаг вы должны выполнить требование по их смещению на 1 метр. Если вы еще до укладки узнали, что вам придется соединять брусья, то при выборе в магазине пиломатериала нужных размеров вам необходимо помнить об этом.

Расчет сечения

Таким образом, определить длину бруса достаточно легко. Гораздо больше вопросов возникает с расчетом сечения лаг. Под сечение понимают толщину лаг, которая зависит не только от материала бруса, но и от рассчитанных характеристик будущего пола.

При определении сечения лаг для настила пола необходимо принять во внимание и предельную нагрузку на пол, а также размеры пролетов между точками опоры брусьев. Чаще всего в расчет принимают нагрузку 300 кг/м 2 . Она является оптимальной для случаев, когда пол планируется настилать в жилых помещениях.

Если вы собираетесь укладывать пол в своем доме, то вам стоит учитывать при расчёте нагрузки длину пролета между соседними брусьями. Нужно помнить о том, что расстояние между лагами пола определенным образом влияет на их толщину. Это наглядно демонстрирует специальная таблица размеров, которую используют специалисты. В общем виде это соответствие можно представить так:

Если пролет имеет длину 2 м, то рекомендуется выбирать брус сечением 110 x 60 мм;
Для пролета длиной 3 м берут брус сечением 150 x 80 мм;
Для пролета длиной 4 м потребуются брусья сечением 180 x 100 мм.

Главное, о чем вы должны помнить — с увеличением параметров пролета необходимо наращивать и толщину выбираемого бруса.

Как правило, используемые для обрешётки пола брусья имеют прямоугольное сечение. Чтобы они смогли справиться с возникающей нагрузкой, их необходимо укладывать по схеме «на ребро». Это является одним из главных требований технологии укладки пола, выполнение которого гарантирует максимальный уровень жесткости бруса даже при минимальных характеристиках объема.

Иногда для настила пола можно брать половые лаги с параметрами, превышающими рекомендуемые. Их использование при устройстве пола не будет ошибкой. Более того, в некоторых случаях это будет единственно правильным решением.

Но нужно учесть, что в случае использования бруса большего сечения придется увеличить толщину слоя теплоизоляции.

Прежде чем приобрести материал для лаг, вы должны принять во внимание тип помещения, где собираетесь выполнять настил пола. Если это нежилой объект, то конструкция должна выдерживать нагрузку более 300 кг/м 2 . Точное значение вычисляется расчетным способом с помощью специальных формул, проведя предварительные замеры. Когда у вас будут точные значения характеристик материала, вы можете выбирать лаги с оптимальным сечением.

Не воспрещается заменять деревянные брусья металлическими или же бетонными балками. Правда, в этом случае придется уменьшить толщину элементов обрешётки. Дело в том, что подобные балки гораздо лучше выдерживают прогибы, нежели деревянные лаги.

Как определить шаг половых лаг?

При расчёте размера лаг нужно учитывать размеры пролета между ними, а он зависит от толщины доски, из которой делается конструкция деревянного пола. Чтобы сделать все правильно, необходимо соблюдать следующее правило: по мере увеличения толщины досок настила нужно увеличивать и ширину шага. Такой подход к расчету размер лаг объясняется тем, что более толстая доска будет меньше прогибаться, подвергаясь нагрузкам.

В цифрах можно дать следующие рекомендации по расчету размера половых лаг:

Доски толщиной 2 см следует устанавливать на расстоянии 30 см.
При толщине 2,5 см шаг увеличивают до 40 см.
при значении толщины 30 см шаг можно сделать 50 см.

Для определения длины пролета для досок большей толщины расчёты рекомендуется выполнять так: при увеличении толщины доски настила на 0,5 см к шагу лаг прибавляют 10 см.

В том случае, если деревянный пол делается из фанеры или ОСП, расчеты выполняют по несколько другой схеме. Здесь приходится учитывать повышенную жесткость этих материалов на изгиб, что позволяет уменьшить толщину. Таким образом:

для материала толщиной 1,5-1,8 см можно выбирать расстояние между половыми лагами 40 см;
при толщине 2,2-2,4 см его можно увеличить до 60 см.

Технология устройства деревянного пола с использованием фанеры или ОСП листов требует крепления конструкции в трех точках. Укладка лаг для пола должна быть выполнена таким образом, чтобы соединения располагались на краях листа и посередине. Край листа необходимо укладывать только до половины ширины бруса.

Заключение

Работа по устройству деревянного пола требует особой внимательности на каждом этапе. Особенно это касается расчёта шага лаг. Необходимо не только подобрать элементы с подходящими характеристиками, но и грамотно рассчитать расстояние, на котором их необходимо укладывать. Все эти нюансы очень важны, ведь любая ошибка при расчетах может отрицательно сказаться на сроке службы деревянного пола.

Расстояние между лагами пола: таблица для расчета шага

Эксплуатационные характеристики пола, уложенного на лагах, зависят от того, какой шаг принят между опорными брусьями и какое сечение имеют сами брусья. Для расчета этих важных параметров необходимо разобраться в закономерностях, связанных с нагрузкой на пол и особенностями используемого материала.

Базовые данные для расчета

Размеры помещения и планируемый режим его эксплуатации. Размеры и назначение помещения важны для определения длины пролета (необходимой длины лаг, цельных или составных), их положения и выбора древесины. Для проходных комнат или коридоров принято размещать каркас поперек направления движения. Соответственно, можно использовать короткие лаги. В комнатах с естественным освещением важно учесть направление световых лучей и их интенсивность. Если освещенность достаточна по нормам СНиП 23-05-2010, важно расположить лаги поперек направления светового потока. В этом случае они будут прогреваться (и деформироваться, стариться под действием нагрева) равномерно. На выбор древесины влияет влажность в помещении. Для сухих пространств используется дерево распространенных хвойных пород (ель, сосна, пихта, смерека), для влажных – лиственница. В особо ответственных случаях применим дуб.

Тип опирания брусьев – на твердое основание (стяжка, железобетонная плита или кладка), на регулируемые или нерегулируемые опоры, по периметру помещения на выступы фундамента или ростверка. Опирание лаг напрямую связано с их расположением. При устройстве пола поверх перекрытия из деревянных или металлических балок лаги крепятся непосредственно к балкам. Если при этом расстояние между лагами пола не отвечает требуемому для настила (из условий прочности), то поверх первого слоя брусьев устраивается второй, с необходимым шагом. При этом выравнивание по уровню выполняется для первого слоя. На твердых основания или грунте лаги располагаются согласно нормам прочности.

Расположение брусьев – только в одну сторону или вдоль и поперек помещения. Каркас устраивается в виде решетки, если необходима повышенная прочность настила или планируется создание «плавающего пола». В обоих случаях соединение продольных и поперечных брусьев увеличивает не только прочность, но и жесткость конструкции, ее сопротивление деформации.

Сечение лаг. Выбирается в зависимости от толщины доски настила и пролета. Чем больше нагрузки и длиннее пролет – тем больше сечение бруса. Чем толще половая доска, тем больше можно увеличить пролет и уменьшить сечение брусьев.

Табличные данные

Анализ статистики и расчеты на основании данных о нагрузочной способности древесины хвойных пород (усредненной) позволили составить таблицу расстояний между лаг, вывести связь между толщиной досок (плит) настила и шагом опорных брусьев.

Важно: если проходимость комнаты повышена или планируется установка тяжелой мебели (оборудования), необходимо делать поправку. При этом увеличивается толщина половой доски, как и сечение брусьев, а размер между лагами уменьшается.

Для устройства пола на твердом (железобетонная плита) основании принимается минимально допустимое сечение брусьев и максимальное расстояние между ними. При создании настила в каркасном или деревянном доме учитывается не только полезная нагрузка на настил, но также собственный вес конструкции – брусьев, чернового настила, тепло-, звуко- и гидроизоляции, чистовой отделки.

Расчет для примера

Расчет 1.

Принимаем целое количество 4 штуки (здесь уменьшать их число нежелательно).

Расчет 2

Учитывая округление, необходимое число пятиметровых (составных) лаг составляет 5 штук.

При креплении лаг к балкам шаг не меняется, следовательно, этот метод внесения поправок не применим.

Онлайн-калькуляторы

Заключение

Расстояние между лагами пола под утеплитель зависит от толщины доски: под доску и фанеру

Деревянные лаги – один из самых востребованных строительных материалов, применяемые чаще всего в индивидуальном строительстве, поэтому важно соблюсти правильное расстояние между лагами частного дома.

Лаги – это деревянный брус, служащие основанием для крепления элементов чернового пола (доски, листы фанеры, ДСП и т.д.). Как правило, для лаг выбирают брус, полученный из хвойных пород дерева (сосна, ель, пихта, лиственница).

Из-за содержания в древесине этих пород смолы брус, сделанный из данных пород меньше подвержен гниению и более устойчив к влаге.

Как правило, перед установкой лаг их дополнительно обрабатывают антисептической и противопожарной пропиткой.

ПАРАМЕТРЫ ВЫБОРА ЛАГ

Влажность древесины на момент применения лаг не должна превышать 18-20%. Для лаг выбирают прямоугольный брус с соотношением сторон сечения 1,5-2. Более короткая сторона сечения бруса устанавливается в сторону приложения статической нагрузки.

Если у вас нет бруса необходимого сечения, то допускается применение наборных лаг из досок или бруса меньшего сечения, чем расчетное. При этом применяется увеличивающий коэффициент – 1.2. Для того что бы обеспечить ровность чистового пола, необходимо монтировать лаги основания по уровню.

Лаги для пола решают несколько задач:

Равномерно распределить статическую и динамическую нагрузку на межэтажное перекрытие;
Обеспечить хорошую звукоизоляцию между этажами;
Обеспечить дополнительную теплоизоляцию этажей;
В пространстве между лагами удачно скрываются практически все домовые коммуникации;
Конструкция чернового пола из лагов представляет собой быстро разборный каркас, что позволяет легко ремонтировать или вносить изменения в конструктивные элементы постройки.

ВАРИАНТЫ УСТАНОВКИ ЛАГ

Чаще всего встречаются три варианта установки лаг, как основания для настила пола.

База для чернового пола

Лаги могут использоваться в качестве базы для монтажа чернового пола и монтируются на уже существующее перекрытие.

В этом случае, как правило, лаги закрепляются на бетонных перекрытиях, либо на земляном полу и их основная функция удерживать от деформаций и разрушений черновой и чистовой пол.

Лаги на столбах

Лаги могут устанавливаться на опорные столбы, смонтированные в подполе дома. В этом случаи лаги передают нагрузку на эти элементы фундамента. Задача лагов выдержать нагрузку, действующую на напольное покрытие и перераспределить ее на опорные столбы.

Лаги – межэтажное перекрытие

Лаги могут играть роль не только основы для пола, но и быть элементом межэтажного перекрытия и нести на себе статическую и динамическую нагрузку, перераспределяя ее на другие элементы перекрытия.

Понятно, что самые незначительные требования к прочностным свойствам лаг предъявляются в первом случаи. Толщина бруса для лагов берется минимального сечения. В этом случаи чаще ориентируются на толщину теплоизоляционного слоя, расположенного между лагами, чем на расчет прочности.

Расстояние же между лагами выбирается из расчета минимального провисания элементов чернового пола, будь то доска или фанера. Рекомендуемое расстояние 0,5-0,7м. Возможно создание коробчатой конструкции из лаг, соединив их в перпендикулярных направлениях в плоскости пола.

В третьем варианте использования лаг требуется точный расчет сечения и расстояния между лагами. А во втором варианте необходим расчет сечения бруса, так как расстояние определено промежутком между опорными столбами.

Осуществить правильный расчет этих параметров можно несколькими способами: с помощью строительных таблиц, применив специальные строительные программы или обратившись к специалисту-проектировщику. Попробуем такой расчет сделать самостоятельно.

РАСЧЕТ ПАРАМЕТРОВ ЛАГ ДЛЯ ПОЛА

Для правильного расчета, необходимо понимать, от каких ещё характеристик зависит прочность данной конструкции и это:

Толщина доски или фанеры, из которой будет сделан черновой пол. Чем толще доски пола, тем больше расстояние между лагами, так как провисание досок чернового пола маловероятно.
Ширина пролета для перекрытия. Как правило, под этим понимают минимальную ширину комнаты. Чем шире пролет, тем больше сечение бруса.
Расчетный уровень статической нагрузки на квадратный метр пола. Напрямую зависит от того количества мебели, оборудования и прочего, которое вы планируете разместить на этаже вашего дома. Сечение бруса для лаг рассчитывается исходя из нагрузки 300 кг/кв.м. Если вы планируете нагрузку, превышающую этот показатель, то вам необходимо пропорционально увеличить размер сечения.

Итак, пример расчета.

Вы выбрали доску для чернового настила со стандартной толщиной 2. 4 см., ширина вашей комнаты 3 м. Длина – 11м. По двум базовым таблицам выбираются сечение бруса и расстояние между лагами. Для толщины доски 2.4 см. расстояние между лагами должно быть 40 см. Для ширины пролета 3 метра и расчетной нагрузки 300кг/кв.м. рекомендуется брус сечением 15*8см.

Ещё одна особенность расчета – необходимо учесть минимальное расстояние между опорной стеной и крайним брусом, из практики оно составляет 3 см. Количество лагов вычисляется по формуле:

ДП=РЛ*(ЧЛ-1)+ТЛ*ЧЛ+КБ*2, где

ДП – длина помещения, для нашего примера – 11м=1100см.
РЛ – расстояние между лагами (из табл.) – 40 см.
ТЛ – толщина лаги (из табл.) – 15 см.
КБ – расстояние от крайней лаги до стены – 3 см.
ЧЛ – число лаг – определяемое число.

Подставляем значения в формулу, получаем:

ЧЛ=1134/55=20.62 округление до 21 штук

Теперь рассчитаем расстояние между лагами:

1100-6-315=20*РЛ, РЛ=38. 95 см.

Пользуясь вышеизложенной методикой можно быстро сделать расчет расстояния между лагами и их количество для чернового пола в частном доме.

размер планки и расстояние между лагами, стол и пол как усиление, устройство в доме |

Благодаря лагу можно сделать идеально ровный пол в любом помещении. Современные технологии в строительстве — это уникальные возможности. Для многих такие слова, как перемычки и полимеры, ленточный пол, ГОСТ, тумбы, столбы, размеры 100х200 или 150х50 ничего не говорят. Но уже столкнувшись с ремонтом знаю, что это, скорее всего, поля по лагам.Кому-то просто хочется сделать усиление секса, а кому-то нужно стелить новое, прочное и красивое. И очень часто используется технология устройства пола по лагам.

Их достоинства: что такое лаг

Сразу стоит сказать, что положить пол на бревна — во многих случаях просто идеальное решение. Действительно, у этого метода много преимуществ. Очень важно, чтобы пол был теплым.

Среди плюсов лага — надежность и небольшая цена.

Также стоит сделать полы на бревнах как:

Шум от соседей по квартире снизу вам не проникнет;
Установка может производиться полностью вручную;
Стоимость секса и работы вполне приемлема;
Провода и трубы, не очень привлекательные, но необходимые, можно спрятать под таким полом;
Это экологически чистый пол.

Во время работы запах в комнате будет очень приятным. Для многих, кстати, запах обработанного дерева — настоящий антидепрессант, который сам по себе поднимает настроение и настраивает на работу.

Бревна — это бруски, которые необходимы в качестве опоры для твердых полов. Бревна могут быть металлическими, полимерными, железобетонными, но обычно кладут деревянные лагы. С деревом и работать проще, и дешевле.

От балок лаги отличаются подвижностью и меньшими габаритами. Балки после монтажа, если привести образный пример, нельзя сдвинуть, а лагает — можно. Да и смонтировать их в разы проще, а если понадобится ремонт — это будет просто и быстро.

Инструменты для устройства: устройство полов по бревнам в доме

Для работы вам понадобится молоток, уровень, отвертка или дрель, нож. Материалы для изготовления такого пола берутся следующие — куски ДСП или фанеры, любой утеплитель, саморезы, уголки или П-образный крепеж.

Все необходимые инструменты для монтажа лаг можно приобрести в любом строительном магазине по доступной цене

Для подготовки пола к укладке следует освободить всю площадь пола. Проверьте старую стяжку, если бетонный пол уже лишен целостности, его нужно заделать. Затем убирают мусор и пыль, все должно быть чисто. Затем нужно устранить дефект чернового пола. Пол следует загрунтовать. Сколько не говорят профи о необходимости праймера, есть какое-то халатное отношение к этой процедуре.Грунтовка — это правильно, ее нужно впитывать и высыхать, а потом заделать недостатки.

Затем по уровню рассчитывается максимальная точка поверхности в помещении. Необходимо поставить отметку, чтобы сделать ее ориентиром для будущей работы. А дальше работа развивается по двум возможным сценариям: сделать стяжку, доводя поверхность до одного уровня, или установить лаги по уровню с помощью фанерных распорок небольшого размера.

Пошаговая инструкция: установка лага на пол своими руками

Все начинается с того, что целые или соединенные бруски выкладываются по ширине комнаты.Первая и последняя планка будут находиться на расстоянии 20 см от стены. Просчитайте заранее нужный вам шаг между лагами.

Тогда установка выглядит следующим образом:

Необходимо вывести уровень пола, от этого момента будет зависеть качество финишного покрытия;
Все стержни должны быть размещены в одной горизонтальной плоскости;
Для подъема используется обшивка поддонов или фанера;
Чтобы установить немного, необходимо закрепить лаги, для этого либо используются саморезы, либо ставятся анкерные болты;
Длина промежутка крепления 70-80 см, сверляешь балку, захватываешь бетонный фундамент, вкручиваешь саморез.

Чтобы пол был теплым, между лагами следует положить теплоизоляционный материал

Есть вариант установки бревна и на регулируемые застежки, повернув его, вы добьетесь желаемого результата. Кстати, если отделка — не деревянный пол, а керамическая плитка небольшая, то расстояние между балками будет 30 см. Только в этой ситуации есть и поперечные лаги, при чем, на таком же расстоянии. Их нужно закрепить на ровном уровне продольными брусками (используется уголок).Это армирование конструкции стоит использовать, потому что размер плитки небольшой.

Современные лаги перекрытия: размер бруса

Надежность конструкции зависит не только от того, используете ли вы доски или металлические элементы, но и от того, верен ли расчет. Сначала определяется длина и толщина планки. Длина — это длина и ширина дома. В этом случае необходимо оставлять зазор, а балка соответственно выбирается на 20-30 мм меньше.

Такой воздушный зазор необходим — он предотвращает деформацию при изменении влажности и температуры.

Поперечное сечение балки, ее размер посчитать сложнее. Здесь важна потенциальная нагрузка на пол, а также размер пролетов между непосредственными точками опоры этих лагов. Есть таблица, облегчающая расчеты. Чем больше пролет, тем брус толще. Например, размер пролета 3м, значит сечение бревна 150 на 80 мм.Форма сечения обычно прямоугольная. Установите планку на край, чтобы лаги выдерживали высокое давление.

Какое расстояние между лагами перекрытия

Шаг лагов будет зависеть от толщины перекрытия. Если использовать настил из прочных толстых досок, бревна можно крепить сравнительно редко. Ну а тонкое и не особо прочное покрытие требует большего лага.

Расстояние между лагами следует выбирать в зависимости от площади помещения и его конструктивных особенностей

Зависимость можно рассмотреть на паре примеров.Например, толщина половой доски 30 мм, а значит, интервал между лагами составляет полметра. Или толщиной 40 мм, отсюда шаг между проушинами 700 мм.

Очень точный расчет не требуется. Достаточно просто взять расстояние между нашими лагами усредненного значения. И если в конце монтажа вы увидели, что расстояние неточное, то сделайте шаг между этими последними бревнами и конструкция будет прочной.

Размер бруса: рейки пола

Длина бруса должна быть примерно на 3 см меньше ширины и длины помещения, в котором уложен пол.Длина лага обязательно должна быть меньше длины помещения, чтобы избежать деформации конструкции, если возникнут температурные перепады. Из твердых материалов делать бревна хорошо, но необходимо удлинить брус.

Соедините два элемента по правилам:

Под местом соединения должны быть опорные элементы, например, столбы;
Если соседние лаги сливаются, то точки стыка располагаются относительно друг друга со смещением.

Соединение должно соответствовать этим условиям, иначе может возникнуть угроза низкой жесткости пола в том же месте, где сращивается канта. Соседние лаги сливаются со смещением в метр. Этот факт влияет на размер взятых баров.

Алгоритм: укладка пола на лаг своими руками

Стелите деревянное бревно из угла комнаты. Затем первый ряд обычно кладут шпунтом к стене и в этом случае зазор между стеной и лагом должен быть равен 1 см (во избежание деформации древесины).Затем ряд бревен откладывается по отношению к первому бревну, примерно на несколько брусков.

Перед установкой лага стоит ознакомиться с рекомендациями специалистов и посмотреть обучающее видео

Для надежного крепления досок к основанию нужно немного постучать по дереву строительным молотком. Для надежности крепления необходимо. Доски крепятся вдоль стены, закрепляются саморезами. Винты могут быть на поверхности, это не важно, они закроют плинтус.

Подсказка: как усилить сексуальные лаги

Здесь все индивидуально, но есть некоторые общие правила. Например, если на одном уровне есть половые лаги и обвязочная нижняя балка, то их можно закрепить коваными скобами или перфорированными уголками. Если бревна расположены ниже планки обвязки, то используется скоба-подставка, металлическая.

Грубо говоря, основная цель усиления — жесткая фиксация балок перекрытия и днища. В этом случае при армировании пола половицы больше не будут раздвигаться.Еще как вариант можно полы заклепать, чтобы исключить щели, а щели просто перекрывают плинтус.

Как поставить лаги на пол (видео)

Сегодня, когда пол можно стелить, залить, сделать полимерные покрытия, использовать пластмассовые детали, пропитанный кирпич и т.д., многие классические методы ремонта отказываются. Но иногда вместо сложных и дорогих конструкций требуются старые и проверенные методы. Одинаковый этаж на бревнах, что «дружит» как с деревянным, так и с кирпичным домом.

Удачи в ремонте!

Деталь: лаги (фото примеры)

Лучшее расстояние между лагами для пола досок. Расчет балки

Деревянный дом и баня — мечта многих горожан. Каждый из тех, кому приходилось строить бревенчатый дом из дерева, прекрасно знает назначение бревна и балок.Это несущие конструкции здания, поэтому выбирать для них материал, а также их количество нужно очень тщательно. Лаги для пола рекомендуется делать из сухого первоклассного материала, обработанного антисептическими и огнезащитными составами. Чаще всего их устанавливают на балки, закладываемые в стены во время строительства.

Расчеты лага для перекрытия производятся с учетом основных параметров, лаг должен быть 1.В 5-2 раза выше высоты настила, иначе гвозди не смогут прочно удерживать доски пола.

Устанавливаются с учетом того, что между ними обычно кладется изоляционный материал. Это может быть керамзит, пенополистирол, но чаще всего используется минеральная вата, запрессованная в плиты шириной 50-60 см. Лаги монтируются на одинаковом расстоянии друг от друга. Стелят деревянный пол, который при правильной укладке прослужит несколько десятков лет. Лаги изготавливают из бруса, бруса, досок. Они служат для перераспределения нагрузок от пола, а также служат фиксатором, объединяющим все компоненты и детали в целостную систему.

Преимущества использования лага

Пол по бревнам обладает определенной функциональностью. В пространстве между ними можно проложить трубы, провода, изоляционные материалы.

Слитки относительно недорогие. Их установка доступна каждому.

Эти опоры перекрытия способны выдерживать нагрузку 5 тонн на квадратный метр.

Рисунок 1. Схема крепления деревянных балок.

При ремонте пола часто бывает достаточно ремонта лаг. Если в этом нет необходимости, измените форму пола.

Конструкция не имеет большой массы. Нагрузка на пол намного меньше, чем у цементной стяжки.

Пространство, заполненное минеральной ватой, сохранит тепло в доме и защитит его от излишнего шума.

Полосы позволяют отображать плоскость пола на любой высоте.

Уложенные конструкции не требуют дополнительных работ. Можно сразу стелить напольное покрытие.

Недостатки пола по лагам:

Комната теряет несколько сантиметров высоты.
Высокая трудоемкость. Нужно тщательно разметить и выровнять все элементы конструкции.

Расчет некоторых параметров запаздывания

Расчет лага для пола производится с учетом основных параметров. Лаги для пола должны быть в 1,5-2 раза выше высоты настила, иначе гвоздь не сможет прочно удерживать доски пола.Если толщина половой доски 50 мм, то высота брусков должна быть около 100 мм. Если черновой пол из фанеры или другого листового материала толщиной 20 мм, бруски могут быть значительно ниже, 30-40 мм.

Материал для изготовления деревянного бревна следует выбирать хвойный. Влажность заготовок не должна превышать 20%. Сечение брусков выбирается прямоугольным. Их можно вырезать из доски толщиной 50-60 мм. Готовые изделия разместить поперек света, идущего из окон.Шаг установки от 40 до 70 см. Зная этап монтажа и размеры комнаты, несложно рассчитать необходимое количество элементов. Перед установкой все деревянные элементы дважды обрабатываются антисептическим составом. Антисептик можно заменить обычным горячим битумом.

Рисунок 2. Регулировочные втулки. Применяют для ровных полов по бревнам.

На практике очень часто высоту лага выбирают с учетом толщины слоя утеплителя.В качестве утеплителя для пола обычно используется минеральная вата, изготовленная из плит толщиной 50 мм. Такой же высоты должны быть лаги для пола. Если принято решение укладывать утеплитель двойным слоем, то бруски нужны высотой 100 мм. Расстояние между ними зависит от толщины материала чернового пола. Чем тоньше черновая обработка, тем чаще устанавливаются лаги. При толщине фанеры, которую можно использовать в качестве подложки под чистовое покрытие пола, размером 12 мм зазор между брусками составляет 30 см.

Чаще всего черновой пол делают из шпунтованной доски. Доски должны быть еловыми, сосновыми или пихтовыми. Для чистового пола они не подходят, потому что древесина очень мягкая, на ней даже остаются следы тонких каблуков. Сверху необходимо уложить ламинат или другое финишное покрытие. Толщина досок при нормальном лаге 50 см рекомендуется не менее 35 мм. В большинстве случаев расчет шага брусьев производится с учетом толщины материала пола:

Рисунок 3.Крепеж. Применяется для крепления деревянных конструкций.

Толщина доски (мм) — шаг отставания (мм):

20 — 300;
24 — 400;
30 — 500;
35 — 600;
40-700;
45-800;
50 — 1000.

Для изготовления этих деталей используется не только дерево, но и железобетон, различные полимеры и металлы. Железобетонные изделия обладают высокой прочностью. Их можно использовать при строительстве домов за городом.Остальные материалы можно использовать для ремонта полов.

Если в основе перекрытия лежат деревянные балки, можно установить лаги, прикрепив их сбоку с помощью саморезов (рис. 1). Размер крепежа должен в 2,5 раза превышать толщину планки диаметром 6 мм. Положительным моментом этого метода является то, что при регулировке высоты отдельных лагов не требуется дополнительных регулировочных прокладок.

В строительстве иногда используются специальные деревянные или пластмассовые изделия, имеющие отверстия, в которые вставляются небольшие регулировочные заглушки из пластмассы.Они способствуют быстрому выравниванию поверхности, образованной лагами. Такие изделия монтируются очень быстро и не требуют использования накладок (рис. 2).

Рисунок 4. Схема укладки пола на бревна.

Перед установкой деревянных элементов необходимо защититься от различных микроорганизмов и вредителей деревьев, обработав материал дезинфицирующим средством, а затем водоотталкивающим составом.

В помещениях с низкими потолками лучше использовать другие способы устройства пола.При выполнении расчета нельзя забывать, что бруски уменьшают размер комнаты по высоте на 10 см и более.

Половые доски или листы чернового настила должны быть прикреплены к каждой лаге.

Торцы элементов конструкции не должны касаться стен здания. Между ними должен быть зазор не менее 5 см.

Вместо определенного сечения деревянного бруса можно использовать доски, которые попарно соединены между собой и достигают размера желаемого бруса в диаметре.Не запрещены несколько больших размеров. Доски устанавливаются по краю.

Лаги

крепятся к бетонному основанию специальными металлическими оцинкованными уголками, которые крепятся к основанию с помощью дюбелей и саморезов. Вместо уголков часто используют П-образные приспособления (рис. 3).

При необходимости бруски, из которых сделаны бревна, стыкуются между собой для достижения нужной длины. Под стыком обязательно должна быть прочная опора. Эта опора часто служит кирпичным столбом.Под его постройку необходимо выкопать яму глубиной около 10 см. Его засыпают песком и заливают водой. Сверху песочная подушка покрыта слоем полиэтилена. На него положили цементно-песчаный раствор и выложили столб из красного кирпича.

Вы можете раскладывать столбцы по рядам и фиксировать на них лаги (рис. 4). Размер колонн 25х25 см. Расчет количества кирпичей несложный.

Конструкция пола по бревнам позволяет сразу монтировать черновой и чистовой пол.

Лаги могут быть изготовлены из различных материалов. Чаще всего их изготовление — это деревянный брус или доска. А материалов для отделки очень много. Их выбор зависит только от предпочтений владельцев и содержимого их кошелька. Сделать расчет материалов для изготовления лаг для пола поможет бумажный план помещения с точно заданными размерами. Все расчеты лучше производить до начала основного монтажа.

Благодаря экологической чистоте, эстетике, естественности, обеспеченному теплу и уюта в доме, пол из дерева до сих пор не теряет популярности.При их выборе возникает множество вопросов — какое должно быть расстояние между бревнами перекрытия в деревянном доме, какой материал выбрать, как правильно установить и т. Д. Эта статья ответит на все ваши вопросы.

Шаг между лагами влияет на прочность всей системы.

Выбор журнала для журнала

Материал подобрать из древесины хвойных пород, цена на которую невысока — ель, сосна или пихта. Если в комнате сыро, приобретите рейки из лиственницы. Он дороже, но почти не гниет от воздействия влаги.
В целях экономии можно приобрести пиломатериал 2/3 класса влажностью 18/20%.
Стержни должны иметь прямоугольное сечение. При этом показатель их высоты должен быть в 1,5 / 2 раза больше ширины. Имея такое сечение, бревна будут оптимально эксплуатироваться, выдерживая высокие нагрузки.
Размеры бруса необходимо выбирать исходя из пролетного строения, то есть расстояния между балками нижней обвязки. Также важна толщина используемого утеплителя.

Ниже представлены лаговые участки (с шагом между ними 0,7 м) для разных пролетов.

Когда ширина пролета имеет промежуточное значение, нужно выбрать ближний вариант с учетом запаса прочности.
При покупке прутка осмотрите его на предмет дефектов. Прежде чем рассчитывать лаги для пола, учитывайте их запас в 10/15%.

Примечание! Чтобы защитить древесину от вредных насекомых, плесени и грибка, ее необходимо пропитать антисептиком.С изнанки прутьев необходимо дважды обработать, дав высохнуть первому слою в течение 4/5 часов.

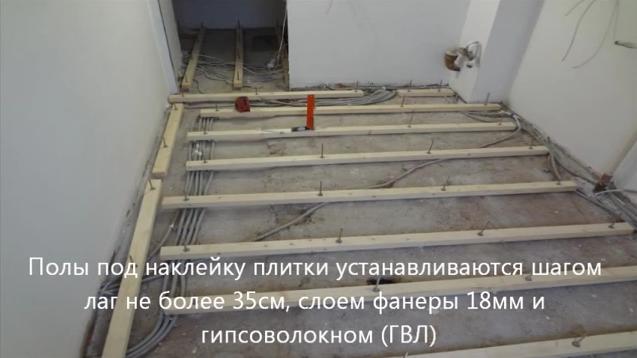

Как определить шаг между лагами

Это значение напрямую зависит от толщины напольного покрытия.

Стол, который можно использовать

Когда для настила полов используются толстые доски с хорошей прочностью, бревна укладываются относительно редко. Если покрытие тонкое, планку следует ставить часто. Ниже представлена таблица расстояния между бревнами перекрытия, исходя из толщины досок.

Для более точного определения шага между лагами потребуется произвести расчеты.

Пример расчета

Пусть длина помещения будет 11 м.
Ширина балки будет равна 0,15 м.
Выбираем для настила полов толщиной 25 мм (0,025 м). Следовательно, интервалы между лагами должны быть от 40 до 50 см. Мы усредняем эти цифры до 45 сантиметров, то есть 0,45 метра.
Обозначим числовое отставание как x.
Ширина всех наших лагов будет равна 0,15 ∙ x.
Первые штанги будут установлены на расстоянии 30 мм (0,03 м) от стен. Исходя из этого, шаг между лагами будет: x-1. Расстояние между всеми лагами будет 0,45 ∙ (x-1).

Чтобы найти расстояние между лагами для пола, создайте уравнение:

длина комнаты = ширина бруса + зазор между всеми лагами + отступ от стен .

Подставьте значения: 11 = 0.15 ∙ х + 0,45 ∙ (х-1) +0,06.
Решите уравнение:

11 = 0,15 ∙ х + 0,45 ∙ х-0,45 + 0,06;

11 = 0,6 ∙ х-0,39;

Число запаздывания должно быть целым числом, на основе которого округляется до 19.
Сумма всех интервалов между лагами будет равна 11-0,06-19 -19 0,15 = 8,09 метра.
Разделим эту цифру на количество расстояний — 8,0919-1 = 0,4494.
Результат: точное расстояние между половыми лагами должно быть 44.94 сантиметра.

Монтаж на раме

Полы по бревнам можно оборудовать, как на потолке дома, так и на грунтовом основании.

Монтаж бревна на потолок из дерева

Лаги необходимо закрепить на обвязке балок. При этом следует учитывать, что совершенно ровный уровень у них вряд ли получится. Поэтому балку лучше всего крепить к боковым балкам.
В этом случае определить горизонтальное положение лага с помощью тяги управления, накладки можно не устанавливать.
Бревна крепят шурупами диаметром 6 мм. Они должны быть в 2 / 2,5 раза больше ширины балки.
Чтобы пиломатериал не растрескался, просверлите отверстия в бревнах и балках. В этом случае используйте сверло, диаметр которого на 2,5 мм меньше размера винта.
Когда балки ставят далеко друг от друга, нужно смонтировать двойные лаги. Сначала укладываем на балки первый ряд поленьев, поверх них с меньшим шагом, еще один.

Укладка пиломатериалов на землю

Сначала выровняйте руки и утрамбуйте землю.Эту работу можно проделать с большим бревном. Прибейте к ней доску снизу и вместе с напарником тащите трамбовку по земле, уплотняйте. Доска должна быть минимум 5 см толщиной и немного больше поперечного сечения бревна.
Далее сделайте разметку опорных столбов для бревна. Когда опорами для каркаса выступают балки нижней обвязки, метки можно оставлять прямо на брусьях. Если опора представляет собой ростверк, покрытый рубероидом, нанесите отметки на гидроизоляционный материал.
Расстояние от начальной лаг до стен должно быть 3/20 см.

Перед установкой опорных столбов необходимо сделать под них фундамент. Его можно заливать отдельно на каждую опору или ставить под ряд колонн.

Размеры фундамента под колонну, минимальные — 0,4 × 0,4 м, высота — 0,2 м, из них 5 см должны выступать из грунта.

Инструкция по устройству фундамента следующая.

От оси лага размечены обвязочные балки в обе стороны, отложить 0.2 мес.
Натяните шнур между метками.
Проделайте аналогичную операцию в плоскости, перпендикулярной лагам, чтобы отметить углы столбиков, расположенных в точках пересечения шнуров.
Бейте по углам ставок. Далее снимаем шнуры.
При закладке фундамента под ряд опор только края ряда обозначаются шнурами.
На отмеченных участках удалить верхний слой почвы. Взломайте их, насыпьте щебень и запечатайте.
Собрать фундаментную опалубку высотой 0.1 мес.
Для гидроизоляции бетона уложить в яму пленку из полиэтилена. Если грунт глинистый, то этого делать нельзя.
Усилить фундамент каркасом, сваренным из арматуры диаметром 0,8 см. Укладывать его следует немного ниже центра будущего бетонного слоя.
Далее залейте раствор. Его состав должен быть таким же, как и для фундамента дома.
Подождите 2/3 дня, пока бетон схватится.
После этого укладывают гидроизоляцию.Для этого нарежьте куски рубероида по размеру опор, другими словами — 40 × 40 см. Также можно сделать 1 см внахлест. Уложите утеплитель прямо на раствор; покрывать битумом не нужно.
Теперь можно приступать к кладке кирпичей. Достаточно двух рядов по высоте, верх из них должен быть ориентирован перпендикулярно длине балки. Для приклеивания материала использовать цементно-песчаный раствор, кирпич марки не ниже м-100.
На кирпичи кладут гидроизоляцию.
Поместите на него звукоизолирующие прокладки. Чтобы они не съехали, закрепите их.

Сначала положите лаг-маяки, первые от стен. Закрепите их с зазором 2 метра друг от друга.

Примечание! Проверяйте горизонтальность размещения материала относительно земли, а также друг друга. Если лаги неровные, выступающие участки можно убрать рубанком, под гнутые детали установить вагонку. Следует учесть, какое максимальное отклонение допустимо — оно должно составлять один миллиметр на 1 метр балки.

Заключение

Шаг и надежность конструкции всех этажей зависит от шага шага, их сечения и используемой древесины. Поэтому к выбору этих параметров следует отнестись серьезно. В представленном видео в этой статье вы найдете дополнительную информацию по этой теме.

Лаги — это элементы обрешетки для пола. Они необходимы для того, чтобы конструкция последнего пола была качественной: ровной и прочной. Укрепить и выровнять поверхность пола без бревна очень проблематично.Неармированное покрытие будет прогибаться под воздействием тяжелой мебели, а сам пол будет скрипеть и вибрировать при ходьбе по нему. Лаги для пола есть почти всегда. Как выбирается и настраивается их размер?

Почему так важна задержка укладки?

Основная функция лага — создание ровной поверхности для следующих работ. Но обрешетка под полом выполняет другие задачи. Они способствуют полноценной вентиляции изнанки напольного покрытия, что предотвращает процессы гниения досок.

Эта функция деревянной основы имеет большое значение в тех местах, где пол уложен на землю, а сырость из-за грунтовых вод создает серьезные проблемы даже при наличии высокого чернового пола.

С помощью лага между самим полом и основанием пола образуется пространство — своеобразный буфер, помогающий улучшить звукоизоляционные свойства пола. Это же пространство используется для укладки слоя утеплителя, а при необходимости и инженерных коммуникаций.

Установка опоры пола позволяет даже на неровной поверхности получить прочный пол за счет опорных точек, размещенных с определенным шагом.

Материалы для ящиков

В качестве основы для настила можно использовать любые материалы, отвечающие требованиям прочности, плоскостности и низкому коэффициенту деформации при наличии нагрузки. Эти характеристики соответствуют изделиям из металла, пластика, железобетона, дерева и компаундов на основе синтетических смол. Какие лаги лучше всего использовать для секса? Сравнение стоимости всех вышеперечисленных материалов выявляет фаворит — дерево. На практике для журналов используются обычные журналы.

Материалом для пиломатериалов обычно служат хвойные породы. Брус для сруба изготавливается из ели, сосны, пихты. Но лучшим вариантом признана лиственница, ведь ее древесина не только отличается высокой прочностью, но и устойчива к гниению.

Ель и сосна более популярны только благодаря невысокой стоимости.

При выборе материала можно не учитывать наличие смоляных карманов и других мелких дефектов и покупать пиломатериал 2 или 3 разновидности — функциональность основы бруса от этого не пострадает.

Балка из сибирской глыбы.

При выборе бревна можно сэкономить на материале, заменив лиственницу елью, но экономить на бревнах влажности ни в коем случае не рекомендуется. Влажность бруса не должна превышать 20%; при более высоких значениях влажности материал в процессе сушки будет деформироваться, что приведет к проблемам с готовым полом.

Если в качестве материала для обрешетки вы выбрали ель или сосну, то при их укладке следует позаботиться о гидроизоляции брусьев.Лаги можно укладывать на разный пол, в зависимости от характеристик основания будут разные и гидроизоляционные работы. Если бруски крепятся на железобетонные плиты перекрытия, то сначала нужно сделать слой вспененного полиэтилена. В том случае, когда бревна монтируются на кирпичные колонны, полиэтилен укладывается между землей и самой колонной, а также между колонной и брусом. Для прослойки между кирпичом и деревом вместо полиэтилена подойдет рубероид.

Вспененный полипропилен.

Лаги для полов вне зависимости от породы дерева рекомендуется перед укладкой обработать антисептиком. Наиболее актуальны такие меры предосторожности в деревянных частных домах, где селекционеры-деревья могут стать большой проблемой для хозяина дома, так как несут угрозу долговечности всей конструкции.

Определить размер

От того, насколько правильно выбран размер лага, зависит надежность всей конструкции перекрытия. Перед покупкой брусков следует рассчитать их необходимую длину и толщину.

С длиной лага обычно проблем не возникает: в зависимости от направления укладки она должна быть равна длине или ширине помещения, в котором сделан пол. Оптимальный вариант — длина балки на 2,5-3 см меньше этого расстояния. Такое соотношение двух величин, когда длина лага немного меньше длины помещения, позволяет избежать деформации конструкции при перепадах температуры.

Длина бруса на 2-3 см должна быть короче ширины комнаты.

Лаги для пола желательно делать из цельного пиломатериала, но это возможно только тогда, когда размер бруса совпадает с параметрами помещения. Если длины бруса недостаточно, то используйте сращивание двух элементов. Работы ведутся в полудревесе, иногда с применением оцинковки.

Соединить две планки несложно, но чтобы конструкция была прочной, необходимо строго соблюдать два правила:

Под местом стыка должна быть опора, оптимальным вариантом будет опорная колонна;
Если сращиваются две соседние лаги, их точки сращивания должны располагаться со смещением друг от друга.

Несоблюдение этих требований влечет за собой риск низкой жесткости пола в месте соединения.

Способы склейки бревна.

Соседние лаги перекрытия стыковать следует с отступом в один метр. Этот параметр влияет на размер исходных баров, что также следует учитывать при их покупке.

Если с длиной бруса все достаточно просто, то параметры лаг-сечения определить уже сложнее. Что это? Сечение лага — это его толщина, которая зависит как от материала бруса, так и от конструктивных особенностей будущего пола.

Отступ сечения для настила рассчитывается исходя из максимально возможной нагрузки на пол и размера пролетов между точками опоры брусьев. Общепринятое значение максимальной нагрузки — уровень 300 кг / м2 — этот параметр применим к жилым помещениям.

При определении величины запаздывания на основе этого уровня нагрузки учитывается длина пролета между соседними стержнями. Какое расстояние между лагами пола и их толщина? Для этого существует специальная таблица размеров, которую используют специалисты. В наиболее распространенных случаях соответствие выглядит так: при пролете 2 м используется брус 110х60 мм, при пролете 3 м — 150х80 мм, при пролете 4 м — 180х100 мм. Чем больше пролет, тем толще должно быть бревно, из которого делают лаги.

Сечение балки обычно прямоугольное. Чтобы лаги выдерживали давление, прямоугольную балку укладывают «на край». Эта особенность установки основы для будущего пола обеспечивает максимальный уровень жесткости бруса при минимальном объеме пиломатериала.

Толщина лага, используемого для перекрытия, может быть больше заданных параметров. Устанавливать бревна из более толстого бруса не запрещено, а иногда и просто необходимо.

Иногда увеличение размера сечения бруса необходимо для укладки толстого слоя утеплителя.

При выборе лаг для нового пола также следует учесть, что если вы собираетесь монтировать пол в нежилом помещении, то нагрузка на конструкцию может превышать 300 кг / м2.Этот параметр нужно будет рассчитать вычислительным способом, а затем на основе полученных данных мы выберем лаги с подходящими параметрами сечения.

Размер металлической балки может быть меньше деревянной.

Если вместо деревянного бруса вы решите использовать балки из металла или железобетона, то их толщина может быть меньше. Объясняется это тем, что они имеют более высокое сопротивление прогибу, чем дерево.

Как определить шаг?

Размер бревна определяется размером пролета между ними, который, в свою очередь, зависит от толщины доски, используемой для настила деревянного перекрытия.Здесь следует руководствоваться следующим правилом: чем толще настил, тем больше шага вы сможете сделать. Этому есть логическое объяснение, ведь чем больше толщина доски, тем меньше она подвержена прогибу под действием силы тяжести.

Соотношения выглядят так: при толщине доски 2 см можно сделать шаг до 30 см, при толщине 2,5 см — до 40 см, при толщине 3 см — до 50 см. Чтобы рассчитать возможную длину пролета при большей толщине доски, можно воспользоваться формулой: увеличение толщины доски пола на 0.5 см увеличивает возможную длину ступеньки на 10 см.

Если вместо половых досок используется фанера или OSB, расчеты несколько изменяются. Эти материалы более жесткие на изгиб, их толщина меньше. При толщине материала 1,5-1,8 см можно спланировать шаг лага в пределах 40 см, при толщине 2,2-2,4 см — в пределах 60 см.

При использовании фанеры или OSB листы материала следует прикреплять к лагам в трех местах. Лаги для пола следует расположить так, чтобы крепления приходились на края листа и посередине.В этом случае край листа укладывается не на всю ширину бруса, а только до половины.

Укладка бревна на основание

Деревянные бревна можно прикрепить к любому основанию, главное соблюдать правила монтажа. Для осуществления кладки обрешетки из бревна вам потребуются сами бруски, лобзик, уровень, шуроповерт и крепеж. Лобзик можно заменить ручной пилой.

Крепление лаг к бетонному полу предполагает использование различных конструкций, которые делятся на простые и регулируемые.Регулируемые элементы имеют в своей конструкции винты, с помощью которых можно выравнивать бревна.

В качестве анкеровки обычно используются специальные анкеры или винты. Теоретически можно вообще не крепить доски лагом, но тогда есть риск разрушения конструкции пола из-за сдвинутого в сторону лага.

В дополнение к этим инструментам могут потребоваться дополнительные устройства. Установка самостоятельно изготовленной напольной лаг на бетон или грунт требует дополнительной фиксации с помощью ручного пробойника.

Регулируемые лаги.

Укладка лаг на грунт выглядит следующим образом. Сначала установите опорные столбы. Для этого выкопайте ямки глубиной около 10 см, засыпьте песком и для хорошей усадки пролейте водой. На песок укладывается полиэтиленовая пленка, поверх которой на растворе возводится кирпичный столб. Его длина и ширина обычно равны краю кирпича. Готовые колонны покрывают рубероидом. На них укладывается брус без фиксации, затем бревна подшиваются оцинкованными уголками к стенам.

Как поставить лаги под будущий пол, если в основе лежат деревянные балки? Порядок работ зависит от того, как брус укладывается на балки: поперек или вдоль них. Если балку ставят поперек балок, лаги крепятся к балкам обычными саморезами подходящей длины.

В этом случае важно не только обработать лаги антисептиком, но и просверлить отверстия, иначе риск расколоть брус будет очень велик.

Если вы решили монтировать брус по балкам, то для компенсации разницы в их высоте бревна можно прикреплять не только сверху, но и подшивать по бокам.Правильно проделав всю работу, вы сможете выровнять пол с наименьшей потерей высоты помещения.

Крепление бревна к бетонному полу осуществляется следующим образом. Если вы проводите монтажные работы на первом этаже здания, пол следует гидроизолировать полиэтиленовой пленкой. Можно использовать вспененный полиэтилен со слоем фольги. Этот материал обеспечит не только гидроизоляцию дерева, но и снизит теплопотери при дальнейшей эксплуатации помещения.

Луч раскладывается в соответствии с заданным ранее лагом и устанавливается по уровням.Для выравнивания основы под паркет используют вагонку из фанеры и сами бруски. После этого бревна крепятся к полу. Оптимальный вариант — использовать анкерную отвертку. Есть альтернативный способ укладки бруса на бетонный пол с помощью подставок. К плите перекрытия крепятся подставки, а сами лаги крепятся к ним саморезами.

При подготовке к устройству пола важно правильно рассчитать длину и сечение лага, а также учесть, какое расстояние потребуется для прокладки между лагами пола.Если все параметры определены правильно, то, используя качественный брус и ответственно выполняя все работы по его укладке, ваш пол будет ровным и красивым, а также не будет прогибаться под тяжестью мебели и скрипеть при ходьбе.

Все чаще хозяева стараются самостоятельно обустроить квартиру, дачу или загородный дом. Такой выбор оправдан, поскольку позволяет максимально сэкономить и произвести ремонт. Один из важных строительных процессов — установка бревна.Но тут возникает масса вопросов, как правильно выбрать материал, через какое расстояние пролегают лаги пола и каковы правила монтажа.

Какие лаги

Конструкция, состоящая из поперечных балок и служащая основанием для перекрытия, — лаг. Для этой конструкции могут использоваться бруски или балки, при самонакладке чаще всего применяется дерево, но в строительстве широко используются такие материалы, как металл, железобетон, полимер. С помощью задержки установки вы можете воспользоваться следующими преимуществами:

Повышение уровня шумоизоляции;
Для повышения уровня теплоизоляции;
Правильно распределите нагрузку;
Наличие подземной вентиляции особенно важно, если предусмотрена прокладка инженерных коммуникаций;
Идеально ровная поверхность пола;
Прочность и устойчивость к внешним нагрузкам;
При необходимости есть возможность замены отдельного элемента конструкции.

Такой материал, как дерево, ценится за натуральность, экологичность, красивый внешний вид.

Выбор материала для лаг

Именно от выбора материала приклада зависят качество и прочность конструкции, при соблюдении некоторых правил лаги обеспечат надежную и долговечную работу.

Для постройки подойдет относительно дешевая древесина. Это может быть пихта, сосна, отличный вариант ели. Можно использовать лиственницу, но этот материал будет стоить дороже.
Для постройки подойдет дерево 2-х разновидностей; нельзя отказываться от 3, важна влажность материала, она должна быть до 20%, но не менее 18.
Необходимо обратить внимание на сечение, идеальный вариант, когда размеры по высоте в 1,5–2 раза больше ширины балки, то есть сечение должно иметь прямоугольную форму.
Также размер будет зависеть от утеплителя, а именно — его толщины.
Учитывается проход помещения.

В данной таблице представлены размеры поперечного сечения для различных пролетов при условии, что шаг будет соответствовать 70 см.

Размеры пролета	Размер секции

Если размер пролета имеет неточное значение (промежуточное), следует брать приблизительный вариант, но учитывать запас прочности.

Выбор материала для пола

Породу дерева необходимо выбирать с учетом особенностей помещения. Конечно, важна и финансовая сторона, материал высшего сорта будет намного дороже, но если пол покрыт, например, краской, то лучше выбрать второй сорт. Если предусмотрено лаковое покрытие, то требуется первая сортность. Когда в подсобных помещениях укладывают пол, то можно отдать предпочтение 3-й сотру.Какую породу лучше выбрать:

Пихта, сосна и ель — мягкие породы. Такое покрытие не будет практичным и прочным, так как на такой поверхности остаются следы ровного каблука. Такое напольное покрытие возможно, если в помещении мало проходимости и если с ним обращаться очень бережно.
Дуб — самый прочный материал, но стоит такой пол дорого. Его можно использовать в любых помещениях.
Другая порода отличается высокой прочностью — это лиственница сибирская, она имеет особенность, древесина содержит смолу, которая защищает ее от гниения, поэтому такое покрытие часто используют в бане.
А для обустройства детских помещений идеально подойдет ольха или осина.

При выборе необходимо обращать внимание на влажность древесины. Если использовать влажный материал, через некоторое время пол сморщится и начнут появляться щели. Но засохший материал может дать разрыв. Идеальная влажность 12%. Нужно внимательно изучить материал, не использовать бракованные доски. Приобретать материал нужно с наценкой 15%.

Древесина — очень качественный и прочный материал, но для того, чтобы он оправдывал себя в эксплуатации, нужно его обработать.Теперь вы можете купить разные антисептики, которые уберегут древесину от гниения, грибка, плесени и жуков.

Как рассчитать расстояние

Из чего будет выбран пол, будет зависеть от ступенчатого бревна. Здесь следует руководствоваться следующим правилом, если пол тонкий, перекладины лага должны располагаться с минимальным расстоянием. Когда покрытие толстое и прочное, бревна кладут сравнительно редко.

Чтобы узнать точные данные о расстоянии, необходимо выполнить следующие расчеты.

Например, есть комната длиной 11м, выбираются бревна шириной 0,15м, а пол выбирается толщиной 25мм. Если следовать таблице, расстояние между лагами должно быть от 40 до 50 см, следует брать средний показатель, который соответствует 45 см.

Пока общее отставание неизвестно, оно обозначается — x, соответственно ширина общего лага составляет 0,15x. Поскольку первые лаги размещаются на расстоянии 30 мм от стены, значение будет следующим: x-1, чтобы указать общее расстояние — 0.45 (х-1).

Имея такие данные, вы можете составить уравнение, оно выглядит так:

11 (данные помещения) = 0,15 x (отставание данных) + 0,45 (x-1) (отставание шага) + 0,06 (расстояние от стены).

Вам нужно знать x, в данном случае он равен 18,9, это значение следует округлить до 19 — это количество лагов. Далее вам нужно найти сумму всех расстояний. Для этого 11-0.06-19х0.15 получается 8. 09 м. Потом сумму делим на количество, получается 44,94 см — это точное расстояние, которое должно быть между лагами.

Такие точные расчеты используются редко и их совсем не нужно проводить; вы можете использовать эти таблицы. Если при установке лага расстояние на завершающем этапе немного не совпадает, ничего страшного в этом нет, можно сделать шаг поменьше, тогда конструкция будет прочнее.

Заключение

Как видите, при укладке пола важен каждый этап. Поэтому необходимо уделять внимание каждому процессу, но если учесть все рекомендации и соблюдать правила, укладка пола не принесет затруднений, а результат будет надежным и долговечным.

Деревянные полы для бани используются давно. И сегодня, несмотря на наличие большого количества новых технологий, этот вариант считается лучшим. Мы рассмотрим несколько вариантов обустройства полов, расскажем о технологии их возведения, преимуществах и «проблемных» сторонах.

Лаги по земле
Делаем полы деревянные

Под пол лагает только грунт
Лаги под пол

Значит, под полом ничего нет, кроме земли. Сами бревна, конечно, никогда не лежат на земле или различных подстилках, их нужно устанавливать на бетонные или кирпичные столбы.

Лаги на столбах кирпичных
Столбы блоков для бревна

Расстояние между колоннами рассчитывается с учетом толщины лаг, половиц и максимальной нагрузки на пол. При строительстве бани в большинстве случаев такие точные расчеты никто не делает, и они не нужны. Выбраны средние универсальные значения, в нашем случае выбираем толщину половиц 30 мм и лаг 50 × 100 мм.

В данном варианте расстояние между лагами должно быть в пределах 1,5 метра, расстояние между столбами под каждым лагом в пределах 1,6 ÷ 1,8 метра. Несколько сантиметров в ту или иную сторону не сделают погоду, переместите планки по конкретным размерам комнаты.

Главное — колонны по всей площади должны быть равномерно расположены.

Шаг шага в зависимости от толщины половиц
Размеры шага при шаге 70 сантиметров

Как полы с лагами от земли?

Шаг 1. Сделайте замеры комнаты, определите уровень пола. Строительная документация имеет свои особенности. Один из них — нулевая отметка касается не земли, как некоторые думают, а уровня пола. Все, что выше уровня пола, обозначено на чертежах знаком «+», все, что ниже уровня пола, отмечено знаком «-». Это значит, что уровень лага следует обозначить -30 мм (ниже толщины доски). Еще одно замечание по документации. В машиностроении указывается точность в миллиметрах, в конструкции размеры в большинстве случаев указываются в сантиметрах.Постепенно перейдем к стандартным обозначениям размеров строительных объектов, пока используем обычные, но не совсем правильные обозначения.

Опорные столбы для бревна на грунт — схема
Устройство деревянных перекрытий столбами

Шаг 2. С учетом расстояний предварительно рассчитайте место установки колонн и их количество. Глубина колонн примерно 20 ÷ 25 сантиметров.

Отметьте сообщения.На противоположных стенах комнаты лазерным или гидравлическим уровнем отбейте нулевую отметку (уровень верхней поверхности половиц). Он вычитает 30 миллиметров (толщина досок) и 100 мм (толщина бревен). Уровень верхней поверхности колонны -13 сантиметров. На стенках ванны сделайте еще одну отметку на этой высоте.

На веревке на необходимых расстояниях выкопайте небольшие квадратные ямки такого размера; достаточно сделать глубину отверстий на одном штыке лопаты.Подрезать дно, удалить рыхлую землю.

Крайне желательно насыпать песчаную подушку толщиной 10 ÷ 15 сантиметров для компенсации набухания грунта при промерзании / оттаивании. Насыпьте на дно каждой лунки слой песка и утрамбуйте. Есть желание засыпать ямы — сделать бетонный раствор в пропорциях 1 часть цемента, 2 части песка и 3 части щебня. Во время заливки следите за тем, чтобы поверхность была ровной и горизонтальной.

Шаг 3. Подготовьте все материалы. Для столбов есть несколько вариантов: в землю залить бетон или использовать бетонные блоки. Над землей можно положить красный кирпич или блоки, между бетонным основанием и кирпичом обязательно сделать гидроизоляцию рубероидом. Лучше взять кирпич, его небольшие размеры позволяют легче перемещать бруски на один уровень горизонта. Блоки надо резать, это долго, рез неровный.

Кирпичная опорная колонна — внешняя

Шаг 4. Создание постов. Делаем размеры колонн под кирпич, стандартная длина кирпичей 25 сантиметров, берем два кирпича. Это значит, что сторона квадрата колонны будет 25 сантиметров.

Есть ли в наличии бетонные блоки? Что ж, работа пойдет быстрее и проще, выложите из них столбики.

Бетон замерз — можно кирпичи класть. Толщина стандартного кирпича всего 6,5 сантиметра, такие размеры позволят, изменяя толщину раствора, точно установить поверхность столбов на необходимую высоту.Новые тросы необходимо подтянуть, натянуть по отметкам высоты столбов. Проверить положение кирпичей с помощью уровня, столбики должны стоять в вертикальном положении. Используя цементно-песчаный раствор, точно подогнать поверхности всех колонн по резьбе.

Шаг 5. Лаги укладываются на рубероид, лучше два слоя гидрозащиты.

Длина лага должна быть на 3 ÷ 4 сантиметра короче длины комнаты, это необходимо для компенсации расширения дерева.Лаги следует крепить к стенам скользящим образом, чтобы они не опрокидывались в сторону, но допускают небольшое перемещение в продольном направлении. Лучше делать это с помощью стандартных заводских металлических соединений, например, используемых при строительстве системы плавучих ферм. Если нет возможности приобрести такие составы — не проблема, сделайте их самостоятельно. Для этого с одной стороны металлического уголка отверстия нужно сделать продолговатой формы. Эта сторона будет крепиться шурупами к лагам, не затягивайте шурупы с большим усилием, бревно должно иметь возможность скользить.Вторую сторону металлического уголка крепят к стене ванны.

Для начала нужно закрепить две противоположные лаги, натянуть между ними веревки и положить на нее все остальные. Если есть проблемы с уровнем, используйте разные накладки. Допускается разброс по высоте до двух миллиметров, эти неровности устраняются при отделке напольного покрытия.

Шаг 6. Доска пола. Проверяйте качество досок, материалы с видимыми признаками брака лучше не использовать.Если доски в результате нарушения технологии производства имеют искривленную боковую поверхность, нужно приобретать уже готовые или делать себе специальные приспособления для их затяжки.

Для этих целей можно использовать обычные металлические скобы и деревянные клинья. Подготовьте сразу несколько клиньев с разным углом наклона. В бревна забиваются металлические кронштейны, между ними кладется ненужная доска, а между паркетной доской и ею забиваются клинья.Сила удара должна обеспечивать выравнивание поверхностей. Доски крепятся к бревнам в таком зажатом положении, после забивания всех гвоздей клинья удаляются и вставляется новая половая доска.

Bowrench — инструмент для затяжки досок пола

Не забудьте оставить возле стены зазор шириной 1 ÷ 2 сантиметра для компенсации линейных надстроек, затем зазор закрывают плинтусом. Для настила можно использовать как обычные, так и шпунтованные доски.Если все операции были выполнены правильно и плиты не имеют отклонений по толщине, пол готов к чистовой покраске или лакировке. Если есть заметная разница в высоте отдельных досок, то их придется выровнять специальной ручной фугировочной машиной.

Для улучшения качества покрытия поверхность пола можно отполировать.

Шаг 7. Прибейте плинтусы по периметру комнаты — пол готов к эксплуатации.

Крепление деревянного плинтуса

Есть еще два нюанса напольного покрытия в парилке. Технология настила из досок немного меняется с учетом того, как будет течь вода. Если сила тяжести в зазоре — доски не затягивают, оставьте между ними зазор в несколько миллиметров.

Если вода пойдет в канализацию — нужно проделать яму. Оптимальный вариант — иметь электролобзик. Просверлите сверлом в доске «стартовое» отверстие, вставьте в него лобзик и аккуратно прорежьте отверстие нужного размера. Нет лобзика — используйте стамеску и зубило. Работать посложнее, но это не страшно. Небольшие неровности проделанных отверстий закроем декоративной сливной решеткой.

Отставания по бетонной стяжке

Более сложный и дорогой вариант обустройства полов. На ровную бетонную стяжку кладут лаги, перекрытия выдерживают значительные нагрузки.

Шаг 1. Отметить уровень пола, поставить отметки на стене. Необходимо отметить как положение лага, так и положение каждого слоя цементной основы.

Шаг 2. Выровняйте поверхность земли, снимите верхний плодородный слой. На землю нужно насыпать основание из песка или гравия, утрамбовать основание специальными вибромеханизмами или вручную.

Пример подбивочной песчаной подушки

Шаг 3. Приготовьте бетонный раствор. При изготовлении бетона рекомендуем на одну часть цемента давать две части песка и три части щебня. Такой рецепт бетона можно считать универсальным, он подходит для изготовления большинства архитектурных конструкций зданий из бетона.

Шаг 4. Залить бетонное основание. Вам нужно затопить маяки.

Для маяков можно использовать покупные металлические или обычные деревянные рейки. Рейки нельзя вытащить из раствора, они не влияют на конечные рабочие характеристики. Уровень проверьте плоскость бетона. Если есть существенные отклонения — сделайте верх цементно-песчаным раствором. Завяжите галстук по всем правилам, не допускайте неровностей и отклонений по горизонтали.

Видео — Установка маяков под стяжку

Видео — муфта на маяках

Шаг 5. Уложите гидроизоляцию между бетонным основанием и деревянными бревнами.

Если вы не планируете утеплять пол, то в качестве бревна можно взять бруски 30х50 мм и уложить их ровно. Большая площадь упора лаг полностью исключает их прогиб, а толщина достаточна для прочной фиксации досок. Дина лаг следует учитывать линейное расширение из-за изменения относительной влажности деревянных конструкций.

Видео — Как укладывать бревна на бетонный пол

Шаг 6. Доски укладываются аналогично тому, как мы описали выше на примере укладки их на лаги на земле.

В случае строительства бань этот способ настила используется нечасто. Такие полы можно делать только в комнате отдыха, для парилки или душа метод не подходит. Фанера покрывает ламинат или мягкий пол. Толщина фанеры определяется общей нагрузкой, но в любом случае она должна быть больше одного сантиметра. В зависимости от толщины фанеры шаг шага регулируется.Опытные строители советуют монтировать бревна на расстоянии не более 50 сантиметров.

Укладка фанеры на бревна

Фанера обязательно должна быть влагостойкой, обычные дешевые сорта не подходят.

Важно. При разметке лага утомительно учитывают размеры листов фанеры.

Дело в том, что под всеми стыками должны быть лаги. Лучше предварительно нарисовать на бумаге раскладку листов фанеры, при расчетах следует учитывать как продольные, так и поперечные стыки. Закрепить фанеру к лагам можно шпильками или саморезами.

И, кроме того, он имеет неплохие теплозащитные характеристики, что позволяет не использовать дополнительную изоляцию для полов. Не забывайте стыки листов технической пробки склеивать скотчем. В противном случае они будут смещаться при производстве работ, что усложняет укладку ламината и делает работу более «нервной».

Способы утепления пола в лагах в бане

Утепление полов лагом — схема

Для утепления плова можно использовать утеплитель двух типов.Ни один из них не идеален. Почему?

Начнем с минеральной ваты.

По многим эксплуатационным показателям имеет высокие характеристики: хорошо сохраняет тепло, с ним легко работать, теплоизоляционный слой не имеет зазоров. Но шерсти не хватает — материал быстро впитывает влагу и очень долго ее отдает. Длительное нахождение деревянных элементов в непосредственном контакте с влажной ватой значительно ускоряет появление гнили и грибка. Деревянные конструкции необходимо пропитать антисептиками, использовать механические методы паро- и водозащиты.Такие строительные работы достаточно дороги.

Второй утеплитель — пенопласт.

Этот материал не впитывает влагу. То, что есть замечания по экологичности к помещению в бане, не критично, в них никто жить не собирается. «Руины» пены не отличаются экологичностью и физическими характеристиками, она «разрушается» грызунами.

Ни один из производителей не предупреждает, что этот материал по непонятным причинам пользуется большой популярностью у мышей, они грызут его с большим удовольствием и скоростью.Полностью избавиться от грызунов на дачном участке никому пока не удалось. Надеемся, что эта информация поможет вам принять оптимальное решение при выборе материала для утепления пола.

Как утеплить пол по лагам из минеральной ваты

Можно брать как рулонный, так и экструдированный материал. Единственное замечание — если вы берете прессованную минеральную вату, то при укладке лага следует учитывать размеры листов.

К боковым плоскостям отстают тонкие гвозди или бруски, на них ляжет черновой пол.Для его изготовления можно взять необрезные доски, куски пиломатериалов, остатки фанеры или листы OSB. Минеральную вату следует надежно защищать от проникновения влаги снизу, земля под баней всегда будет иметь повышенные значения влажности.

Для пароизоляции можно взять любой из существующих материалов, все они обладают прекрасными эксплуатационными характеристиками.

Минеральную вату уложить на черновой пол осторожно, не оставляя щелей и щелей. Толщина минеральной ваты не может быть больше высоты лага.

Верхнюю поверхность утеплителя покрыть гидрозащитой и только после этого приступать к отделке чистового покрытия пола.

Один из вариантов утепления пола. Пленка крепится скобами поверх базальтовой минеральной ваты.

Если есть возможность заменить минеральную вату на стекловату, немедленно воспользуйтесь этим шансом. Стекловата намного дешевле «брендового» материала и по своим физическим и эксплуатационным свойствам не уступает ему.

Стекловата — изоляционный материал

Одним из недостатков стекловаты считается ее «колючесть». Это не проблема, работайте в рабочих брезентовых перчатках, и вас ничто не укусит. К сведению — модная минеральная вата производится из горного базальта, и это то же стекло, только с различными примесями. Минеральная вата «не кусается» только потому, что диаметр стекловолокна намного меньше, они очень легко ломаются и не могут повредить кожные покрытия.Но мелкой стеклянной пыли от него намного больше, и это вредно для легких.

В этой версии работать немного проще и дешевле. Черновой пол делается так же, как и в случае утеплителя из минеральной ваты. Но с парогидравлической защитой тут не обойтись, это позволяет значительно удешевить производственные работы. Проблему с грызунами придется решать самостоятельно. Некоторые предлагают стелить на черновой пол металлическую оцинкованную сетку с мелкими ячейками, последним надоест, что грызуны не испортят весь пенопласт.Как действовать — решать вам самому.

Пенопласт

отлично режется специальным столярным ножом. При резке листы делайте на несколько миллиметров больше. Лист будет легко давать усадку, за счет этого значительно увеличится плотность сцепления с лагами. При правильной резке сокращается количество непроизводительных отходов материала, работа выполняется быстрее и качественнее.

Видео — Как разрезать пену ножом

Схемы инженерных коммуникаций необходимо иметь перед устройством перекрытий, их нужно учитывать при разметке места лаг и укладке утеплителя.Даем несколько практических советов по устройству инженерных коммуникаций.

Все соединения должны выполняться максимально надежно и очень осторожно. Это касается как канализационных труб, так и электропроводки.
Электрические кабели необходимо прокладывать в пластиковых или гофрированных металлических трубах. На самом деле не советуем прокладывать проводку под полом, гораздо удобнее делать проводку на стенах. Более того, они все равно будут отделываться вагонкой или другими материалами, а под ними легко можно спрятать все сети.
Для канализации нужно предусмотреть самые опасные с точки зрения засоров места. Открытые трубопроводы в таких местах имеют особые технологические приемы, трубы в случае засорения с их помощью легко очищаются. Чаще всего грязь скапливается в коленях и суставах. Разместите их как можно ближе к стенам комнат. Причем доски в таких местах должны быть параллельны направлению трубопровода. Это даст возможность в случае возникновения неприятных ситуаций обеспечить доступ к проблемному месту после демонтажа всего одной-двух досок.

Связь под полом

При прокладке канализационных трубопроводов лучше сделать запас по пропускной способности, чтобы обезопасить себя от случаев засорения. Трубопровод будет большего диаметра, пусть их общая длина немного увеличится. Главное — быть уверенным в долгой и надежной работе всей системы.

Видео — Монтаж чернового пола

Видео — Полы на земле. Как сделать

Крепежные детали для Ledger Board | Колоды.com от Trex

Очень важно, чтобы вы использовали крепежи правильного размера и типа для установки регистрационной доски. Ваша колода будет зависеть от грузоподъемности этих винтов или болтов, чтобы выдержать сотни фунтов и предотвратить отрывание настила от дома. Убедитесь, что болты совместимы с обработанной под давлением древесиной. У них должна быть шайба или большая головка. Обычно вам нужно предварительно просверлить пилотное отверстие 5/16 дюйма в балке обода, если вы используете болты с шестигранной головкой на ½ дюйма. Ваши болты или винты должны быть достаточно длинными, чтобы выступать как минимум на ½ дюйма за доску, к которой вы прикрепляете.Их обычно устанавливают зигзагообразно.

Леджер Крепеж Разнос Расписание

Пролет балки	Расстояние между крепежными элементами по центру
	Болт с опорой 1/2 «	SDWS Шурупы по дереву	Болты с квадратным подголовком
0′-6 ‘	30 «	12 «	36 «
6 футов 8 футов	23 «	9 «	36 «
8-10 футов	18 «	7 «	34 «
10–12 футов	15 «	6 «	29 «
12 футов 14 футов	13 «	5 «	24 «
14 футов 16 футов	11 «	NA	21 «
16 футов 18 футов	10 «	NA	19 «

• Ригель: 2 x обработанных консервантом No.Пиломатериал Подол-Пихта 2 сорта и выше. Дугласская ель-лиственница, Южная сосна.

• Обшивка: 15/32 «или 7/16» OSB.

• Балка обода: 2 x _ Пиломатериалы ель-сосна-ель или обод из инженерной древесины (EW) минимум 1 дюйм. Материал обода обода должен быть твердым LVL, LSL или PSL.

Стандартные оцинкованные лаги и болты с квадратным подголовком:

Самый распространенный метод — установка болтов с шестигранной головкой на ½ дюйма с шайбами или болтов с квадратным подголовком с шайбами. Обычно требуется, чтобы длина болта составляла не менее 4–6 дюймов, чтобы он мог пройти через 2х балку, обшивку дома и в массивный край дома.Никогда не переставляйте болты под раковину Это значительно ослабит бухгалтерскую доску. В случае использования с гроссбухом был испытан болт с опорой ½ «x 4», чтобы обеспечить поддержку допустимой срезной нагрузки 180 фунтов на винт.

Убедитесь, что вы знаете, к чему вы подключаетесь. Стандартные схемы расположения болтов основаны на прочном соединении с массивно распиленной и полностью поддерживаемой ленточной балкой в доме. Стяжные винты, которые попадают в стенные пластины или стойки, могут быть несопоставимы.

Крепежные детали должны быть совместимы с пиломатериалами, обработанными под давлением, для предотвращения коррозии.Как правило, вам нужно будет установить болты поочередно, высоко и низко, на расстоянии 2 дюймов от верхней и нижней части ригельной доски. Как правило, болты могут быть расположены с интервалом 16 дюймов по центру для поддержки пролета балок длиной до 12 футов. Для более длинных балок потребуется более плотная схема крепления болтами.

структурные винты:

Это соответствующий нормам конструкционный шуруп по дереву, разработанный для крепления доски настила к балке обода дома без предварительного сверления.Эти заменяющие шурупы и сквозные болты имеют запатентованный трехэтапный процесс покрытия, который защищает от коррозии (даже в обработанной под давлением древесине), и одобрены ACQ.

Встроенная головка омывателя устраняет необходимость в дополнительной шайбе, экономя время и деньги. Большинство профессиональных сборщиков настилов предпочитают это крепление. Доступны модели длиной 3 5/8 и 5 дюймов в картонных коробках по 50 и 250 штук.

Бетонные расширительные болты:

Анкеры-рукава — это аппаратные устройства, используемые для крепления к бетону.Анкеры-рукава обычно используются в конструкции палубы для прикрепления соединителей основания стойки к бетонным опорам палубы. Анкеры-гильзы также используются для прикрепления опор настила к прочным бетонным стенам фундамента.

При установке анкеров-гильз всегда соблюдайте инструкции производителя. Установка обычно включает просверливание отверстия в бетоне для установки анкера втулки. Затем вы устанавливаете анкер втулки в отверстие так, чтобы шайба или головка были на одном уровне с закрепляемым материалом.Последний шаг — затянуть анкер, чтобы расширить экран и создать прикрепление.

Ваша колода надежно соединена с вашим домом

Эту статью можно свободно копировать и распространять полностью или частично со следующим указанием:
Эта статья изначально была опубликована Фрэнком Уэсте и Американским советом по древесине. © 2020 Американский совет по древесине.

Данные, собранные для отказов настила с 2001 года, показывают, что одной из основных причин обрушения настила является нарушение соединений только гвоздями между настилом и основной конструкцией.Данные, основанные на видео, фотографиях и описаниях в сообщениях СМИ, показывают, что обрушение настила чаще всего происходит из-за выхода из строя соединений палубной книги, которые были построены с помощью гвоздей, а не правильно установленных болтов. Ригель палубы — это бортик настила пола, прикрепленный к дому, и он должен быть надежно соединен с конструкцией пола главного здания болтами или шурупами, а не гвоздями.

Основная цель этой статьи состоит в том, чтобы предупредить владельцев собственности и должностных лиц кодекса о палубах с «только прибитыми» соединениями с книгами.Домовладелец, застройщик, владелец здания, должностное лицо, инспектор, управляющий недвижимостью или подрядчик могут быстро определить, поддерживается ли приподнятая площадка настилом, прикрепленным к дому исключительно с помощью гвоздей — такая установка представляет собой «потенциально опасную». палуба.

На протяжении десятилетий жилищные нормы и правила определяли живую нагрузку на палубу пассажира в размере 40 фунтов на квадратный фут (psf), что соответствует примерно одному человеку среднего роста, занимающему пространство площадью 2 фута. на 2 фута. (четыре квадратных фута).Например, расчетная нагрузка кода предполагает, что высота настила 14 футов. на 28 футов могли спокойно занять 98 человек. Кроме того, каждое издание Международного жилого кодекса (IRC) с 2000 года требовало, чтобы палубы были надежно закреплены на конструкции, чтобы выдерживать как вертикальные, так и боковые нагрузки, и долгое время запрещалось использование гвоздей, подлежащих извлечению, в качестве единственного метода. прикрепления. Однако до издания 2009 года IRC не указывал, как должна быть прикреплена бухгалтерская книга к дому.

Начиная с 2009 года, каждое издание IRC (включая ожидаемое издание 2021 года) требует, чтобы настильная балка была соединена с балкой перекрытия дома с помощью болтов ½ дюйма или шурупов, как показано в Таблице 507. 9.1.3 (1) 2018 года. IRC. Американский совет по древесине (AWC) издает Design for Code Acceptance No. 6 (DCA 6): Prescriptive Residential Wood Deck Construction Guide , который содержит аналогичную таблицу и согласуется с IRC (см. Рисунок 1).

Расстояние между крепежными элементами для палубной балки из южной сосны, дугласской пихты-лиственницы или подшивки-пихты, ленточной или краевой балки и номинальной 2-дюймовой ленточной балки из цельной древесины ели-сосны-пихты или краевой балки EWP.^3,4,5,6,8

(Живая нагрузка на палубу = 40 фунтов на квадратный фут, статическая нагрузка на палубу = 10 фунтов на квадратный фут)

Наконечник стягивающего винта должен полностью выходить за внутреннюю поверхность ленты или балки обода.
Максимальный зазор между лицевой стороной ригеля и лицевой стороной обшивки стены должен составлять ½ дюйма.
Ригели должны быть заделаны или заделаны, чтобы вода не попала на ленточную балку дома (см. DCA 6, рис. 14 и 15).
Стяжные винты и болты должны располагаться в шахматном порядке в соответствии с DCA 6, рисунок 19.
Палубные ригели должны быть изготовлены из пиломатериалов № 2, обработанных консервантом под давлением, минимум 2×8 или из других одобренных материалов, как установлено стандартной инженерной практикой.
Когда сплошные пиленые, обработанные консервантом под давлением, настилные ригели прикрепляются к конструкционным деревянным изделиям (балка из деревянных конструкционных панелей толщиной не менее 1 дюйма или конструкционные композитные пиломатериалы, включая клееный брус), крепление ригелей должно быть спроектировано в соответствии с принятой инженерной практикой. .Табличные значения основаны на 300 и 350 фунтах для балок обода EWP 1 дюйм и 1-1 / 8 дюйма соответственно.
Обшивка из деревянных конструкционных панелей, гипсокартон или пенопласт разрешается между ленточной или краевой балкой и ригелем. Наборные шайбы разрешены в сочетании с обшивкой из деревянных конструкционных панелей, но не разрешены в сочетании с гипсокартоном или пенопластом. Максимальное расстояние между лицевой стороной главной доски и лицевой стороной ленточной балки должно быть 1 дюйм.
Расстояние между крепежными элементами распространяется также на южную сосну, дугласскую пихту-лиственницу и подол-еловую ленту или балки по краю.

Рис. 1. Таблица 5 из AWC DCA 6, в которой показаны рекомендуемые винты с растягиванием и установка болтов.

Установка болтов или шурупов, включая их количество и расстояние, зависит от размера настила (пролета балок настила) и других условий, указанных в сносках к таблице. Если они закреплены болтами, они должны полностью проходить через балку настила и балку перекрытия дома и иметь плотно установленные гайки с шайбами.Для установки шурупов необходимо просверлить направляющие отверстия правильного размера, чтобы резьба шурупа полностью зацеплялась с деревом и проходила через ригель настила и балку балки перекрытия дома. Конечно, для правильной установки болтов или шурупов (см. Рисунок 2), используемых в качестве соединения ригеля палубы, следует обращаться к последним положениям кодекса IRC.

Рисунок 2. Рисунок 14 из DCA 6 компании AWC, на котором показано рекомендуемое соединение балки настила с балкой балки перекрытия дома.

Почему бухгалтерская книга, состоящая только из гвоздей, потенциально опасна?

Когда палубы, которые просто прибивают к дому, нагружены жильцами, вертикальные и боковые нагрузки, возникающие из-за веса и движения людей, могут привести к изгибу или вырыванию гвоздей из деревянной обшивки и балки дома. Палубы рухнули таким образом, когда присутствовали всего один или два человека. Неисправная конструкция палубы, показанная на рисунке 3, изображает случай, когда палуба сместилась в сторону от конструкции и упала на землю.

Если бы дека упала вертикально, гвозди загнулись бы. В этом случае гвозди по существу прямые, что указывает на то, что гвозди оторвались от стены до полного обрушения. Гвозди, используемые при отходе, имеют ограниченную прочность и могут обеспечить достаточную поддержку только для веса самой палубы, а не для людей, находящихся в ней. Несомненно, некоторые настилы бухгалтерской книги, предназначенные только для гвоздей, все еще стоят, вероятно, потому, что они не были сильно загружены ожидаемой IRC рабочей нагрузкой 40 фунтов на квадратный фут (примерно один человек на каждые 2 фута.на 2 фута. площадь пола).

Разработка положений кодекса и тестирование

Из-за того, что часто случаются отказы в соединениях с бухгалтерскими книгами, построенными только с помощью гвоздей, исследователям и инженерам стало очевидно, что нельзя полагаться на то, что соединения с бухгалтерскими книгами, выполненные с помощью только гвоздей, будут работать при соблюдении требований к нагрузке, установленных в кодексе для жилой террасы, обычно 50 psf общая (действующая плюс статическая) нагрузка.

До 2004 года экономичное конструктивное решение с использованием винтов или болтов с шестигранной головкой для этого применения не было доступно.Из-за повторяющихся случаев обрушения палуб, о которых сообщалось в новостях, исследователи Технологического института Вирджинии при участии журнала Light Construction успешно протестировали соединения с бухгалтерскими книгами палубы, которые в конечном итоге были приняты в строительные нормы IRC и Вирджинии. (Посетите https://www.jlconline.com/how-to/framing/practical-engineering-load-tested-deck-ledger-connections_o, чтобы узнать подробности и справочную информацию о тестировании.) Результаты тестирования подтвердили успешную работу соединений, установленных с ½ винты или болты с затяжкой для требуемых нагрузок.

Рис. 3. Крупным планом палубный ригель, который был соединен с конструкцией только гвоздями. Даже если только слегка загружен оккупантами, палуба сдвинуты в боковом направлении, потянув гвозди из несущей конструкции. (фото Фрэнка Вёсте)

Есть ли у меня бухгалтерская книга, содержащая только гвозди?

На этот вопрос можно ответить через несколько минут. Если на поверхности вашей настольной книги видны только шляпки гвоздей, скорее всего, у вас есть только прибитая гвоздь. Палуба должна быть признана небезопасной, ее использование запрещено, и немедленно отремонтировать или заменить ее в соответствии с рекомендациями квалифицированного проектировщика или строительного профессионала.

Другие потенциальные проблемы с подключением палубной книги

После того, как исключена возможность использования палубной ригеля «только гвоздями», работа по обеспечению безопасности палубы не заканчивается. Особенно для настилов, которые находятся на возвышении над уровнем земли, настоятельно рекомендуется профессиональная оценка соединения ригелей существующей палубы с конструкцией. Даже если ригель настила соединена болтами или шурупами, их правильная установка на балку перекрытия дома имеет решающее значение для обеспечения прочного соединения настила.

Пример — рекомендации для шурупов

Установка стягивающего винта требует особого внимания к деталям. Некоторые соображения:

1. Использовал ли подрядчик стопорные винты диаметром ½ дюйма?

Соответствующий диаметр винта с растягиванием по IRC можно проверить по тому факту, что винты с затяжкой ½ дюйма имеют шестигранную головку шириной дюйма. На Рисунке 4 ниже подрядчик использовал винты с шестигранной головкой диаметром ½ дюйма, чтобы соединить ригель через обшивку стены с балкой из ленты пола дома. Гвоздь в нижнем левом углу, вероятно, использовался только для того, чтобы прикрепить ригель к стене, пока были установлены шурупы.

Рис. 4. Секция ригеля настила с установленным стопорным винтом диаметром ½ дюйма (Фото Фрэнка Вёсте)

2. Подрядчик установил стяжные винты с правильным интервалом?

Ответ на этот вопрос можно получить, измерив расстояние между балками и используя таблицу соединений ригеля 2018 IRC Table 507.9.1.3 (1) для выбора необходимого расстояния между винтами или аналогичную диаграмму в DCA 6 компании AWC.Например, для пролета балок 14 футов таблица, показанная на Рисунке 1 выше, требует, чтобы винты с шестигранной головкой располагались на расстоянии 13 дюймов по центру, если винты крепят пиломатериалы номинальной толщиной 2 дюйма. В идеале они должны быть расположены в шахматном порядке. два ряда, один ряд ближе к верху регистрационной книги и один ряд ближе к низу, и не располагаться слишком близко к краям (не менее 2 дюймов от верхнего и бокового краев регистра и не менее ¾ дюйма от нижнего края, см. рисунок 5; рекомендуемое расстояние между краями в балке перекрытия дома см. на рисунке 2).

Рисунок 5. Рисунок 19 из AWC DCA 6, на котором показаны рекомендуемые шаговые винты или расстояние между краями болтов и зазоры.

3. Установил ли подрядчик стягивающие винты надлежащей длины в соответствии с IRC?

В некоторых случаях на этот вопрос можно ответить, осмотрев внутреннюю поверхность балки перекрытия дома. При осмотре в подвесном пространстве с удаленной изоляцией должен быть виден кончик установленного винта с растяжкой ½ дюйма, соединяющего опору настила с балкой перекрытия дома, как показано на Рисунке 6.

Рис. 6. Видимый кончик стягивающего винта, как изображено, указывает на соответствие требованию IRC, согласно которому стягивающие винты полностью выходят за внутреннюю поверхность балки перекрытия пола дома. (Фото Фрэнка Вёсте)

Поскольку кончик винта выступает за внутреннюю поверхность ленточной балки дома, стопорный винт явно имеет правильную длину, требуемую IRC. Если кончики шурупов не видны, рекомендуется провести обследование у квалифицированного специалиста-строителя.

Резюме

Подводя итог, необходимо подтвердить, что ригель палубы правильно прикреплен к балке перекрытия дома с помощью болтов или шурупов с фиксатором. Это важный первый шаг. Однако плохое соединение с ригелем — это лишь один из нескольких возможных недостатков безопасности для существующей платформы. Например, структурная целостность перил и лестниц также критически важна для обеспечения безопасного использования существующего настила. Полная и содержательная оценка безопасности деки может быть очень сложной задачей.По этой причине все настилы, особенно приподнятые, должны регулярно проверяться квалифицированным инспектором или профессиональным строителем и оцениваться в соответствии с действующими нормами и рекомендуемыми методами.

Дополнительные ресурсы

Практический вопрос для владельцев собственности и должностных лиц кодекса, обеспокоенных безопасностью существующей палубы: каковы важные вопросы для безопасности палубы, и как мне узнать, что представляет собой значимый осмотр палубы, который может гарантировать дальнейшее безопасное использование палубы. ? К счастью, есть несколько отличных публикаций, в которых это систематически рассматривается.Как упоминалось ранее, AWC Design for Code Acceptance No. 6 (DCA 6), Prescriptive Residential Wood Deck Construction Guide , содержит исчерпывающие детали, цифры и рекомендации, которые соответствуют требованиям для новых настилов вплоть до издания International Residential 2015 г. Код. Он доступен бесплатно по адресу https://awc.org/codes-standards/publications/dca6.

Кроме того, теперь доступен хорошо иллюстрированный буклет Deck Codes & Standards Брюса Баркера из Американского общества домашних инспекторов (Quarto Publishing Group USA, 2017, часть серии самостоятельных публикаций, спонсируемых Black + Деккер).В буклете представлены положения IRC и множество рекомендаций DCA 6, в том числе высококачественные фотографии, сравнение безопасных и небезопасных деталей, подробный контрольный список для проверки жилых помещений и советы по выбору квалифицированного подрядчика. *

Важное напоминание

Эта статья предназначена для ознакомления домовладельцев с важной проблемой безопасности палубы. Читателям рекомендуется распространить эту статью среди друзей и соседей, чтобы предотвратить травмы палубы в результате обрушения.Имейте в виду, что эта статья , а не , предназначена для конструкции новой палубы . Строительство новой террасы регулируется местными юрисдикциями, и домовладельцам рекомендуется связаться с местным должностным лицом строительных норм для получения новых требований и разрешений. Если нет местного кодекса или официального кодекса, можно ознакомиться с документом IRC 2018 и DCA 6 AWC. Однако ни авторы, ни Американский совет по древесине не несут никакой ответственности за конкретные проекты или конструкции, выполненные на основании этой статьи.

* (Как и в случае с любой другой публикацией, пользователь должен подтвердить, что рекомендации соответствуют всем местным кодексам. Упоминание этой книги не означает одобрения ее содержания авторами. )

Об авторах

Фрэнк Уэсте, П.Е., является почетным профессором Технологического института Вирджинии в Блэксбурге, штат Вирджиния. Он часто консультируется с общественностью, подрядчиками и должностными лицами строительных норм по различным аспектам деревянного строительства, включая террасы и балконы.

Лорен Росс, ЧП, менеджер по инженерным исследованиям Американского совета по древесине.

Пол Коутс, ЧП, CBO, является региональным менеджером по юго-востоку Американского совета по древесине.

Задержка сварки. Как правильно рассчитать расстояние между балками перекрытия? Линейные размеры деревянных балок

Деревянные бревна — один из самых востребованных строительных материалов, наиболее часто используемых в индивидуальном строительстве, поэтому важно выдерживать правильное расстояние между бревнами в частном доме.

Лаги — это деревянные балки, на которые крепятся элементы чернового пола (доски, фанерные листы, ДСП и т. Д.).). Как правило, для лагов выбирают пиломатериал, полученный из хвойных пород (сосна, ель, пихта, лиственница).

Как правило, перед установкой лагов их дополнительно обрабатывают антисептической и противопожарной пропиткой.

ПАРАМЕТРЫ ВЫБОРА ЗАДЕРЖКИ

Влажность древесины на момент нанесения лаг не должна превышать 18-20%. Для лага выбрана прямоугольная планка с соотношением сторон сечения 1,5-2. Более короткая сторона поперечного сечения стержня устанавливается в направлении приложения статической нагрузки.

Если у вас нет планки необходимого сечения, то допускается использование наборных лагов от досок или бруса меньшего сечения, чем расчетное. В этом случае применяется повышающий коэффициент — 1,2. Для того, чтобы обеспечить ровность чистового пола, необходимо по уровню смонтировать фундаментные лаги.

Напольные лаги решают несколько проблем:

ПАРАМЕТРЫ УСТАНОВКИ

Чаще всего существует три варианта установки бревна, как основы под настил.

Основание для черного пола

Лаги могут использоваться как основание для устройства чернового пола и монтируются на существующий пол.

В этом случае, как правило, бревна крепятся на бетонный пол или на земляной пол, и их основная функция — предохранять черновой и окончательный пол от деформации и разрушения.

Лаги на полюсах

Лаги могут устанавливаться на опорные стойки, устанавливаемые в черный пол дома. В этом случае бревна передают нагрузку на эти элементы фундамента.Задача лагов — выдержать нагрузку, действующую на покрытие пола, и перераспределить ее на опорные столбы.

Лаги — межэтажное перекрытие

Лаги могут играть роль не только основы для пола, но и быть элементом межэтажного перекрытия и нести статическую и динамическую нагрузку, перераспределяя ее на другие элементы пола.

Понятно, что в первом случае предъявляются самые незначительные требования к прочностным свойствам лага. Толщина бруса для лаг — минимальное сечение. При этом чаще ориентируются на толщину теплоизоляционного слоя, расположенного между лагами, чем на расчет прочности.

Расстояние между лагами выбирается исходя из минимального прогиба элементов чернового пола, будь то доска или фанера. Рекомендуемое расстояние 0,5-0,7 м. Из бревен можно создать коробчатую конструкцию, соединив их перпендикулярно в плоскости пола.

При третьем использовании лагов требуется точный расчет сечения и расстояния между лагами. А во втором варианте необходимо рассчитать сечение бруса, так как расстояние определяется зазором между опорными столбами.

Правильно рассчитать эти параметры можно несколькими способами: по строительным таблицам, с помощью специальных строительных программ или обратившись к специалисту по проектированию. Попробуем самостоятельно произвести такой расчет.

РАСЧЕТ ПАРАМЕТРОВ ПРОШИВКИ ДЛЯ ПОЛА

Для правильного расчета нужно понимать, от каких еще характеристик зависит прочность данной конструкции, а это:

Итак, пример расчета.

Вы выбрали черновую доску стандартной толщины 2,4 см, ширина вашего помещения 3 м. Длина 11 м. По двум основным таблицам подбирается сечение планки и расстояние между лагами.Для доски толщиной 2,4 см расстояние между лагами должно составлять 40 см. Для пролета 3 метра и расчетной нагрузки 300 кг / кв.м. Рекомендуется штанга сечением 15 * 8см.

Другая особенность расчета является то, что необходимо учитывать минимальное расстояние между опорной стенкой и крайним лучом, из практики его-cm.The число запаздываний рассчитываются по формуле:

DP = RL * (CHL-1) + TL * CHL + KB * 2, Где

DP — длина помещения, для нашего примера — 11м = 1100см.
RL — расстояние между лагами (от стола) — 40 см.
TL — толщина бревна (из таблицы) — 15 см.
KB — расстояние от крайнего бревна до стены 3 см.
CHL — число отставания — определяемое число.

Подставляя значения в формулу, получаем:

1100 = 40 * (КХЛ-1) + 15 * КХЛ + 3 * 2

1100 = 55 * CHL-CHL-34

ЧЛ = 1134/55 = 20.62 округление до 21 штуки

Теперь посчитаем расстояние между лагами:

1100 = РЛ * (21-1) + 15 * 21 + 3 * 2

1100-6-315 = 20 * RL, RL = 38,95 см.

С помощью описанной выше методики можно быстро рассчитать расстояние между лагами и их количество для чернового пола в частном доме.

Все чаще хозяева стараются самостоятельно обустроить квартиру, дачу или загородный дом. Такой выбор оправдан, поскольку позволяет по возможности сэкономить и провести ремонтные работы.Один из важных строительных процессов — установка лаг. Но тут возникает масса вопросов, как правильно выбрать материал, через какое расстояние укладывают бревна для пола и какие правила укладки.

Какие лаги

Конструкция, состоящая из поперечных балок и служащая основанием для перекрытия, представляет собой бревна. Для такой конструкции можно использовать бруски или балки, при самокладке чаще всего используется дерево, но в строительстве широко используются такие материалы, как металл, железобетон, полимер.Используя настройку задержки, вы можете воспользоваться следующими преимуществами:

Повышение уровня звукоизоляции;
Повышение уровня теплоизоляции;
Распределите нагрузку правильно;
Наличие подземной вентиляции особенно важно при прокладке инженерных коммуникаций;
Идеально ровная поверхность пола;
Прочность и устойчивость к внешним нагрузкам;
При необходимости возможна замена отдельного конструктивного элемента.

Такой материал, как дерево, ценится за натуральность, экологичность и красивый внешний вид.

Выбор материала для лаг

Качество и прочность конструкции зависят от выбора материала, но при соблюдении некоторых правил бревна обеспечат надежную и долговечную работу.

Для строительства подходят относительно дешевые породы дерева. Это может быть пихта, сосна, отличный вариант ели. Можно использовать лиственницу, но этот материал будет стоить дороже.
Для строительства подходит дерево 2 сорта, отказываться от 3 не стоит, важна влажность материала, она должна быть на уровне до 20%, но не менее 18.
Нужно обратить внимание на сечение, идеальный вариант — когда размеры по высоте в 1,5-2 раза больше ширины планки, то есть сечение должно иметь прямоугольную форму.
Также размер будет зависеть от утеплителя, а именно его толщины.
Учитывается пролет помещения.

В данной таблице указаны размеры секции для разных пролетов при условии, что шаг будет соответствовать 70 см.

Размеры пролета	Размер секции

Если размер пролета имеет неточное значение (промежуточное), следует выбрать приблизительный вариант, но с учетом запаса прочности.

Выбор материала для пола

Породу древесины необходимо выбирать с учетом особенностей помещения. Конечно, важна и финансовая сторона, наивысший сорт материала будет стоить намного дороже, но если пол покрыт, например, краской, то лучше выбрать второй сорт. Если лаковое покрытие предусмотрено, то нужна первая сортность. При укладке пола в подсобных помещениях здесь можно отдать предпочтение 3-й руб.Какую породу лучше выбрать:

Ель, сосна и ель — мягкие породы. Такое покрытие не будет практичным и прочным, так как на такой поверхности остаются следы даже от каблуков. Такое покрытие возможно, если в помещении мало проходимости и если с ним обращаться очень бережно.
Самый прочный материал — дуб, но стоит такой пол дорого. Его можно использовать в любой среде.
Другая порода отличается высокой прочностью — это лиственница сибирская, у нее есть особенность, в древесине содержатся смолы, защищающие ее от гниения, поэтому такие полы часто используют в банях.
А для обустройства детских комнат идеальны ольха или осина.

При выборе нужно обращать внимание на влажность древесины. Если использовать влажный материал, то через некоторое время пол высохнет и начнут появляться трещины. Но пересушенный материал может давать трещины. Идеальная влажность 12%. Нужно внимательно изучить материал, не использовать бракованные доски. Приобретать материал нужно с наценкой 15%.

Дерево — очень качественный и прочный материал, но для того, чтобы оно себя оправдывало в эксплуатации, его необходимо обрабатывать.Теперь вы можете купить различные антисептики, которые защитят древесину от гниения, грибка, плесени и жуков.

Как рассчитать расстояние

Шаг лага будет зависеть от того, какое напольное покрытие выбрано. Здесь следует руководствоваться следующим правилом: если пол тонкий, бревна нужно класть с минимальным расстоянием. Когда покрытие толстое и прочное, поленья встречаются сравнительно редко.

Для того, чтобы узнать точные данные о расстоянии, необходимо выполнить следующие вычисления.

Например, есть комната длиной 11 м, выбираются бревна шириной 0,15 м, а настил толщиной 25 мм. Если следовать таблице, то расстояние между лагами должно быть от 40 до 50см, следует брать среднее, что соответствует 45см.

Хотя общее количество лагов неизвестно, оно обозначается знаком — x, соответственно, ширина общего количества лагов составляет 0,15x. Поскольку первые бревна укладываются на расстоянии 30 мм от стены, значение будет следующим: x-1, для обозначения общего расстояния — 0.45 (х-1).

Имея такие данные, можно составить уравнение, оно выглядит так:

11 (данные помещения) = 0,15x (данные запаздывания) + 0,45 (x-1) (шаг запаздывания) + 0,06 (расстояние от стены).

Необходимо найти x, в данном случае он равен 18,9, это значение необходимо округлить до 19 — это количество лагов. Далее вам нужно найти сумму всех расстояний. Для этого 11-0.06-19×0.15 получается 8.09м. Затем делим сумму на число, получается 44,94 см — это точное расстояние, которое должно быть между лагами.

Такие точные расчеты используются достаточно редко и проводить их совсем не обязательно, вы можете воспользоваться этими таблицами. Если при установке лаг на завершающем этапе расстояние немного не совпадает, ничего страшного в этом нет, можно сделать шаг меньше, тем самым конструкция будет прочнее.

Заключение

Как видите, при укладке пола важен каждый шаг. Поэтому необходимо уделять внимание каждому процессу, но если учесть все рекомендации и соблюдать правила, то укладка пола не принесет трудностей, а результат будет надежным и долговечным.

Деревянные строительные материалы, сочетающие в себе высокую прочность, экологичность и простоту монтажа, широко используются в современном малоэтажном строительстве для возведения крыш, перекрытий и несущего каркаса перекрытий. Правильно рассчитанное расстояние между балками перекрытия и межэтажными балками — залог прочности и долговечности не только отдельного элемента конструкции, но и всей конструкции в целом.

Что такое полы из бревна?

Балки перекрытия, изготовленные из деревянного бруса определенного, точно рассчитанного сечения, представляют собой несущие элементы, воспринимающие статические нагрузки от мебели, оборудования, установленного на полу, и динамические нагрузки, возникающие при перемещении людей внутри помещения.Полы на деревянных бревнах имеют особенности, позволяющие нивелировать мелкие недостатки строительных конструкций:

Равномерное распределение нагрузки на нижележащие конструкции здания;
Повышение общей прочности перекрытия или плиты;
Улучшение звукоизолирующих свойств с образованием дополнительного теплоизоляционного слоя;
Возможность прокладки инженерных коммуникаций с относительно высокой ремонтопригодностью;
Низкая сложность монтажа, обеспечивающая ровную поверхность для устройства полов из листовых или рулонных материалов и настилов из натурального дерева ценных пород.

Бревна изготавливаются преимущественно из древесины хвойных пород, содержание смол в которых обеспечивает защиту от влаги и долгий срок службы. Для устройства бревен в сложных с точки зрения эксплуатации помещениях используются лиственные породы с повышенной влагостойкостью или изделия из лиственницы с высоким содержанием натуральных смол.

Зачем нужно рассчитывать расстояние между лагами?

Как и любые другие строительные материалы, изделия из дерева имеют определенные показатели прочности, износостойкости, срока службы и, конечно же, цены.При устройстве деревянных перекрытий на бревнах или межэтажных балках можно также использовать толстые бревна, уложенные на близком расстоянии друг от друга, получив наибольшую прочность конструкции и затратив довольно значительные суммы. Но использование необходимого количества лаг или балок с поперечным сечением, соответствующим ожидаемой нагрузке, позволит получить необходимую прочность конструкции при гораздо меньших затратах.

В панельном доме при укладке бревен на поверхность железобетонной плиты перекрытия их сечение выбирают минимально необходимым для крепления паркетной доски или ДСП.Другое дело использование деревянных конструкций в каркасной конструкции, когда бревна выполняют функцию не только основы будущего пола, но и служат несущим элементом каркаса, связанным со стеновыми опорами.

Основные критерии расчета

Толщина паркетной доски или плитных материалов OSB, ДСП;
Количество точек опоры или расстояние между стенами;

Даже имея такие минимальные данные, можно правильно рассчитать необходимое сечение деревянного бруса для изготовления бревен и максимальный шаг между бревнами.

Профиль стержня

Сечение деревянного бруса для устройства лаг подбирается в зависимости от расстояния между опорами и необходимой несущей способности перекрытия. При расчете необходимого сечения лага следует брать максимальную нагрузку на пол не более 300 кг на м 2.

В качестве лага используется квадратная или прямоугольная планка, широкая сторона которой расположена вертикально. Таким образом достигается максимальная жесткость бревна при минимальном расходе древесины, что снижает накладные расходы на покрытие пола.В строительной практике отношение ширины бревна к его высоте равно 1,5-2, что является оптимальным с точки зрения прочности и затрат. При использовании в качестве бревна стандартной обрезной доски толщиной 5 см ее высота с зазором между опорами 2 м должна быть от 10 до 15 см. Стандартные размеры бревна в зависимости от пролета представлены в стол:

Иногда индивидуальному застройщику сложно найти стандартный брус, подходящий для изготовления бревна нужного сечения.Выход из этой ситуации довольно прост. Для обеспечения необходимой грузоподъемности пола можно установить рядом несколько стандартных досок толщиной 5-6 см, увеличив высоту получившегося бруса на 1-2 см относительно стандартного. Такой «слоеный пирог» даже при отсутствии крепления досок друг к другу полностью заменяет сплошной брус необходимого размера. Аналогичные результаты могут быть достигнуты путем размещения доски через равные интервалы по всей длине опорной поверхности фундамента.

Единственное, что следует учитывать, так это то, что в каркасном доме такой способ распределения нагрузки применить довольно сложно из-за привязки лага к стойкам стеновых конструкций, проемов и разводки утеплителя. В каркасном доме в качестве межэтажных балок используют бревна перекрытия, поэтому минимально необходимое сечение необходимо увеличивать с учетом нагрузки от потолочных конструкций и утеплителя.

Шаг между лагами

При изготовлении деревянных полов четко прослеживается, как зависит расстояние между лагами, называемое шагом от толщины, и типом используемых материалов.Чем толще доска, используемая в качестве настила, тем больше расстояние между балками. В таблице ниже более четко показано, какой шаг следует выбрать при использовании досок разной толщины.

В качестве чернового напольного покрытия в современном строительстве вместо досок часто используются конструкционные материалы плит, что соответственно меняет методику расчета. ДСП (ДСП), цементно-стружечная плита (ЦСП), ориентированно-стружечная плита (OSB) и гипсоволокнистые плиты (ГВП) успешно используются в качестве основы для покрытия рулонных материалов или керамической плитки, укладываемых на деревянные бревна.В некоторых случаях ДСП можно дополнительно покрыть материалами на основе цемента или гипса. Учитывая большую жесткость ДСП на изгиб и меньшую прочность, чем у плиты, следует выбирать шаг между лагами не более 40 см, а при использовании более толстой ДСП (20-22 мм) шаг между лагами увеличивать до максимум 60 см.

При расчете шага между лагами для конкретной комнаты можно использовать усредненные табличные значения, и если расстояние между последними лагами меньше, то прочность пола в этом месте только увеличится.

Последствия ошибок в расчетах

Что произойдет, если вы выберете неправильный участок лага и шаг между ними? При укладке полов на бетонное основание важнейшим параметром будет шаг между лагами, от которого зависит поведение финишного покрытия. Плита из ДСП, закрепленная на бревнах, установленных с большим зазором, чем разрешено, может прогнуться или сломаться, керамическая плитка может потрескаться, а плита прогнуться. В любом случае полы потребуют переделки.

Более неприятные последствия возникают из-за ошибок в расчете необходимого количества лагов, используемых в качестве межэтажных перекрытий. Если необходимо использовать большее количество лагов или большее их сечение, чем указано в ошибочных расчетах, значительно снижается прочность всей конструкции, что может привести к необратимым деформациям и полному разрушению перекрытий.

Методы расчетов

Рассчитать размеры бруса и количество элементов, необходимых для устройства деревянного перекрытия на бревнах с черновым покрытием из доски или ДСП, можно:

Обратиться в проектную организацию, которая на профессиональном уровне рассчитает, сколько элементов следует покрыть из ДСП или ДСП, и какого размера брус использовать при строительстве;
Самостоятельно пользуйтесь специальными таблицами усреднения, выбирая, какое значение ближе к искомому, с наклоном вверх, если нет точного совпадения реальных и табличных размеров;
Используйте компьютерные программы и онлайн-калькуляторы, в которые введено достаточно большое количество параметров, и программа точно определит требуемые размеры бруса и расстояние, через которое он должен быть установлен.

Лаги — это элементы обшивки пола. Они необходимы для того, чтобы конструкция окончательного пола была качественной: ровной и прочной. Укрепить и выровнять поверхность пола без бревен очень проблематично. Неармированный пол будет провисать под воздействием тяжелой мебели, а сам пол скрипит и вибрирует при ходьбе по нему. Практически всегда используются напольные лаги. Какого размера они установлены?

Почему отставание так важно?

Основная функция лага — создание ровной поверхности для следующей работы.Но обрешетка под настилом служит и другим целям. Они способствуют полноценной вентиляции изнанки напольного покрытия, предотвращая гниение досок.

Эта функция деревянной основы имеет большое значение в тех помещениях, где пол уложен на землю и сырость из-за грунтовых вод создает серьезные проблемы даже с высоким черновым полом.

С помощью лага между самим полом и основанием пола образуется пространство — своего рода буфер, помогающий улучшить звукоизоляционные качества пола.Это же пространство используется для прокладки слоя утеплителя, а при необходимости и инженерных коммуникаций.

Установка бревна для пола позволяет даже с неровным основанием получить прочный пол за счет расположения точек опоры с определенным шагом.

Материалы для обрешетки

В качестве основы для пола могут быть использованы любые материалы, отвечающие требованиям прочности, ровности и низкого коэффициента деформации при наличии нагрузки. Эти технические характеристики соответствуют изделиям из металла, пластика, железобетона, дерева и компаунда на основе синтетических смол.Какие бревна лучше всего использовать для пола? Сравнение стоимости всех вышеперечисленных материалов позволяет определить фаворита — дерево. На практике для бревен используют обычные деревянные балки.

Материалом для древесины обычно служат хвойные породы. Брус для сруба изготавливается из ели, сосны, пихты. Но лучшим вариантом признана лиственница, так как ее древесина отличается не только высокой прочностью, но и устойчивостью к гниению.

Ель и сосна более популярны только благодаря невысокой стоимости.

При выборе материала можно не обращать внимания на наличие смоляных карманов и других мелких дефектов и покупать пиломатериалы 2 или 3 сорта — функциональность основания из бруса от этого не пострадает.

Пиломатериалы из лиственницы сибирской.

При выборе лаг можно сэкономить на материале, заменив лиственницу на ель, но экономить на влажности балок ни в коем случае не рекомендуется. Влажность бруса не должна превышать 20%; при более высоких значениях влажности материал в процессе сушки будет деформироваться, что приведет к проблемам с чистым полом.

Если в качестве материала обрешетки вы выбрали ель или сосну, то при их укладке следует позаботиться о гидроизоляции балок. Лаги можно укладывать на разные этажи, в зависимости от характеристик основания работы по гидроизоляции также будут отличаться. Если балки монтируются на железобетонные плиты перекрытия, то сначала нужно уложить слой вспененного полиэтилена. В случае, когда бревна крепятся к кирпичным столбам, полиэтилен прокладывается между землей и самим столбом, а также между столбом и бруском.Для прослойки между кирпичом и деревом подойдет рубероид вместо полиэтилена.

Вспененный полипропилен.

Лаги для полов вне зависимости от породы дерева рекомендуется перед укладкой обработать антисептиком. Наиболее актуальны такие меры предосторожности в деревянных частных домах, где древоточцы могут стать большой проблемой для хозяина дома, так как угрожают долговечности всей конструкции.

Определить размеры

От того, насколько правильно подобран размер бревна, зависит надежность всей конструкции перекрытия.Перед покупкой брусков следует рассчитать их необходимую длину и толщину.

С длиной лага проблем обычно не бывает: в зависимости от направления укладки она должна быть равна длине или ширине помещения, где делается пол. Оптимальный вариант — длина планки на 2,5-3 см меньше этого расстояния. Такое соотношение двух значений, когда длина бревна немного меньше длины комнаты, позволяет избежать деформации конструкции при перепадах температуры.

Длина бруса должна быть на 2-3 см короче ширины комнаты.

Бревна для перекрытия желательно делать из цельного бруса, но это возможно только тогда, когда размер бруса соответствует параметрам помещения. Если длины бруса недостаточно, то применяется сращивание двух элементов. Работа ведется в полдереве, иногда с применением оцинкованных вагонок.

Соединить два стержня несложно, но для того, чтобы конструкция была прочной, необходимо строго соблюдать два правила:

Под стыком должна быть какая-то опора, оптимальным вариантом будет опорная стойка;
Если соединяются два соседних бревна, их точки соединения должны быть смещены относительно друг друга.

Несоблюдение этих требований влечет за собой риск низкой жесткости пола при стыке бруса.

Задержка сварки.

Балки смежного пола следует стыковать со смещением в один метр. Этот параметр влияет на размер оригинальных балок, что также следует учитывать при их покупке.

Если с длиной планки все достаточно просто, то параметры лаговой части определить уже сложнее.Что это? Сечение бревна — это его толщина, которая зависит как от материала бруса, так и от расчетных характеристик будущего пола.

Поперечное сечение лаг для перекрытия рассчитывается исходя из максимально возможной нагрузки на перекрытие и размера пролетов между точками опоры балок. Общепринятое значение максимальной нагрузки — уровень 300 кг / м2 — этот параметр применим к жилым помещениям.

При определении величины лага на основе этого уровня нагрузки учитывается длина пролета между соседними балками.Как соотносятся расстояние между балками перекрытия и их толщина? Для этого существует специальная таблица размеров, которую используют специалисты. В наиболее распространенных случаях соответствие выглядит так: при длине пролета 2 м используется балка 110х60 мм, при длине пролета 3 м — 150х80 мм, при длине пролета 4 м — 180х100 мм. Чем больше пролет, тем толще брус, из которого сделаны бревна.

Сечение стержня обычно прямоугольное. Чтобы поленья выдерживали давление, «на край» укладывают прямоугольный брус.Такая особенность монтажа основы под будущий пол обеспечивает максимальный уровень жесткости бруса при минимальном количестве пиломатериалов.

Толщина бревен, используемых для настила полов, может быть больше заданных параметров. Устанавливать бревна из бруса большей толщины не запрещено, а иногда просто необходимо.

Иногда необходимо увеличение размера сечения бруса для укладки толстого слоя утеплителя.

При выборе бревна для нового пола также следует учитывать, что если вы собираетесь устанавливать пол в нежилом помещении, то нагрузка на конструкцию может превышать 300 кг / м2.Этот параметр необходимо будет рассчитать расчетным путем, а затем на основе полученных данных выбрать журналы с подходящими параметрами разреза.

Размер металлической балки может быть меньше деревянной.

Если вместо деревянной балки вы решите использовать балки из металла или железобетона, то их толщина может быть меньше. Это связано с тем, что они имеют более высокое сопротивление прогибу по сравнению с деревом.

Как определить шаг?

Размер лага определяется размером пролета между ними, который в свою очередь зависит от толщины доски, используемой для обшивки деревянного пола.Здесь следует руководствоваться следующим правилом: чем толще настил, тем больший шаг вы можете сделать. Этому есть вполне логичное объяснение, ведь чем толще доска, тем меньше она подвержена прогибу под действием силы тяжести.

Соотношения следующие: при толщине доски 2 см можно сделать шаг до 30 см, при толщине 2,5 см — до 40 см, при толщине 3 см — до 50 см. Чтобы рассчитать возможную длину пролета при большей толщине доски, можно воспользоваться формулой: увеличивая толщину доски пола на 0.5 см увеличивает возможную длину шага лага на 10 см.

Если вместо досок для пола используется фанера или OSB, то в расчеты несколько видоизменяются. Эти материалы более жесткие на изгиб, чем меньше их толщина. При толщине материала 1,5-1,8 см можно спланировать шаг лага в пределах 40 см, при толщине 2,2-2,4 см — в пределах 60 см.

При использовании фанеры или OSB листы материала следует прикреплять к балкам в трех местах. Лаги для пола следует располагать так, чтобы крепеж приходился на края листа и посередине.В этом случае край листа умещается не на всю ширину планки, а только на половину.

Укладка бревна на основание

Деревянные бревна можно прикрепить к любому основанию, главное соблюдать правила монтажа. Для проведения работ по укладке обрешетки из бревен вам потребуются сами брусья, лобзик, уровень, отвертка и крепеж. Лобзик можно заменить ручной пилой.

В качестве крепежа обычно используются специальные анкеры или саморезы. Теоретически бревенчатые балки можно вообще не закрепить, но тогда есть риск разрушения конструкции перекрытия из-за отошедшего в сторону бревна.

Помимо перечисленных инструментов, могут потребоваться дополнительные устройства. Установка бруса для перекрытия на бетон или грунт своими руками требует дополнительной фиксации ручным дыроколом.

Регулируемые лаги.

Укладку бревна на землю производят следующим образом. Сначала устанавливаются опорные столбы. Для этого выкапываются ямы глубиной около 10 см, засыпаются песком и проливаются водой для хорошей усадки. На песок укладывается полиэтиленовая пленка, поверх которой на растворе возводится кирпичный столб. Его длина и ширина обычно равны краю кирпича. Готовые столбы покрывают рубероидом. На них укладывается брус без фиксации, затем бревна подшиваются оцинкованными уголками к стенам.

Как положить бревна на будущий пол, если в основе лежат деревянные балки? Порядок работ зависит от того, как брус укладывается на балки: поперек или вдоль них. Если брус укладывается поперек балок, то бревна к балкам крепятся обычными саморезами подходящей длины.

В этом случае важно не только обработать бревна антисептиком, но и просверлить отверстия, иначе риск расколоть брус будет очень велик.

Если вы решили крепить брус по балкам, то для компенсации разницы в их высоте бревна можно прикреплять не только сверху, но и подшивать по бокам.Правильно проделав всю работу, у вас получится выровнять пол с наименьшей потерей высоты помещения.

Крепление лага к бетонному полу осуществляется следующим образом. Если вы устанавливаете пол на первом этаже здания, то пол следует гидроизолировать полиэтиленовой пленкой. Можно использовать вспененный полиэтилен. Этот материал обеспечит не только гидроизоляцию дерева, но и снизит теплопотери при дальнейшей эксплуатации помещения.

Балка выкладывается в соответствии с заранее определенным шагом запаздывания и устанавливается в соответствии с уровнем.Для выравнивания основания под настил используют фанерные накладки и сами бруски. После этого бревна крепятся к полу. Оптимальный вариант — использовать анкеры с отверткой. Также существует альтернативный способ укладки бруса на бетонный пол с помощью подставок. К плите перекрытия крепятся подставки, а сами бревна к ним уже крепятся саморезами.

При подготовке к устройству пола важно правильно рассчитать длину и сечение бревен, а также продумать, какое расстояние нужно проложить между бревнами пола.Если все параметры определены правильно, то при использовании качественного бруса и ответственном проведении всех работ по его укладке ваш пол будет ровным и красивым, не прогнется под тяжестью мебели и не скрипит при ходьбе.

При определении расстояния между постами для лагов руководствовался какой-то статьей из интернета. В этой же статье рекомендовалось учесть вариант прокладки между лагами утеплителя. В конце концов, с толщиной половой доски 35 мм и расчетной шириной ковра из минеральной ваты 60 см (120/2).Расстояние между лагами составляло 58 см (2 см для компрессии ватой). Учитывая, что ширина самого лага составляет 7,5 см, расстояние между осями или центрами колонн получилось 65,5 см. В старых бумажных изданиях эти расстояния немного отличаются, и я нигде не видел четких расчетов.

По подготовке кирпичные столбы кладут из тощего бетона с шагом (по осям) 0,7 … 0,9 м и с расстоянием между рядами 100 … 120 см.Поверх колонн кладут два слоя рубероида или рубероида и деревянную антисептическую прокладку толщиной 3 см (рис. 7.24). На них опираются бревна, поверх бревен укладывается дощатый пол

Рис. 7.24. Холодный пол с теплым подпольем
1 — цоколь; 2 — гидроизоляция из двух слоев рубероида; 3 — нижняя обвязка;
4 — обвязка верхняя; 5 — наружная обшивка шпунтованной доской;
6 — лист из цветного металла с отверстиями; 7-внешняя стенка из досок;
8 — гипс; 9- плинтус; 10 — дощатый пол; 11 -задержка; 12 — кирпичный столб;
13 — вагонка антисептическая; 14 — метро

HA.Суровый. Столярные и плотницкие работы. Стройиздат 1992

Под бревна, опирающиеся на кирпичные столбы, для обеспечения гидроизоляции необходимо положить обрезки рубероида, который также защищает древесину от плесени.

Доска пола укладывается непосредственно на балки, если их шаг относительно небольшой. При редко расположенных балках на них дополнительно укладывают бревна с нужным шагом, а по ним уже устраивают дощатый пол. Бревна располагаются на расстоянии между осями 800-850 мм для досок толщиной 35-40 мм.У более толстых досок шаг лага можно увеличить до 1 м, у более тонких — уменьшить до 500-600 мм. Влажность плит не должна превышать 12%.

Деревянный пол должен иметь нулевой уклон, поэтому балки и балки необходимо постоянно проверять с помощью уровня вдоль и поперек комнаты. Шаг колонн зависит от толщины лага — при толщине 40 мм — до 900, при 50 — до 1100, при 60 — 1200-1300 мм. Шаг стоек в поперечном направлении зависит от толщины половой доски.

Строительство дома от фундамента до крыши

Максимальное расстояние между рядами выбирается из сечения бревна. С помощью «Калькулятора» рассчитал несущую способность однопролетных деревянных балок »→ (скачать). При лаге 150х75 у меня получилось больше 2,5 метров, но ширина всего помещения 6,2 метра. Отсюда расстояние по рядам около 2 метров

Вообще конечно расстояния можно брать большие, но тогда больше вероятность всевозможных прогибов и скрипов.Многое зависит от того, что потом будет стоять на этом этаже, будущие жители поставят какое-нибудь пианино или кадку с пальмой, и пол станет кривым или скрипучим.

Какой шаг между лагами пола. Каркасный дом своими руками. Подготовительные работы к укладке пола по лагам

Лаги — это элементы жесткости, которые укладываются на бетонную, деревянную или грунтовую основу и поддерживают доски пола. В зависимости от того, как построен дом и какое перекрытие выбрано, монтаж ламелей перекрытия осуществляется по-разному, а сами балки используются разной толщины и плотности.

Какие бывают половые бревна

Бревна — это твердый брус, на который укладывается напольное покрытие. Обычно их делают из дерева, но в некоторых случаях основание может быть из бетона, металла или твердого пластика, но в строительстве эти материалы используются редко. Для малоэтажного строительства, частных домов и коттеджей, хозяйственных построек обычно достаточно деревянного бруса, поверх которого укладываются перекрытия.

Пол на бревнах имеет большой перечень достоинств:

Напольное покрытие прочнее и долговечнее, если выдерживать расстояние между балками пола;
Простая установка своими руками.Перед тем как приступить к ремонту, можно воспользоваться специальным калькулятором и посчитать, сколько дров вам нужно, а потом просто собрать деревянные полы своими руками. Это можно сделать за несколько рабочих дней;
Бревна штабелируются и разравниваются, поэтому деревянный пол на бревнах более ровный, чем без них. Кроме того, укладка бревен на бетонный пол в панельном доме позволяет выровнять уклон и перепады высоты поверхности;
Наличие некоторого расстояния между бревнами и основанием здания позволяет прокладывать коммуникации под перекрытием.К ним относятся не только электропроводка, но и водопроводные трубы, и даже пол с водяным подогревом;
Деревянный пол на бревнах имеет лучшую теплоизоляцию даже без слоя утеплителя под половыми досками. А если уложенные на бревна полы утеплены, то по ним можно ходить босиком даже зимой;
В многоквартирных домах пол по бревнам имеет еще одно полезное свойство — дополнительную звукоизоляцию. Так как под половицами обычно укладывается слой утеплителя, шум соседей снизу не проникает через деревянные перекрытия, а соседи, в свою очередь, не слышат топот жителей квартиры над ними;
В случае повреждения одного элемента конструкции его легко заменить на другой, не разбирая весь пол.

Таким образом, приложив немного усилий при строительстве и ремонте, с помощью специального калькулятора и тщательно сделав расчет, укладывая пол на бревна, хозяин дома получает не только ровное теплое покрытие, но и звукоизоляцию, и гарантия того, что ремонт может быть произведен на несколько десятков лет. забуду.

Иногда домовладельцы жалуются, что деревянные полы начинают скрипеть. Чтобы избежать этой неприятности, необходимо при укладке основания своими руками тщательно удалить весь мусор и опилки, обработать все материалы специальными средствами, которые не дадут брусу высохнуть, и использовать только подходящие гвозди и дюбеля для прикручиваем елку.

Где можно укладывать пол на бревно

Бревна — универсальный и практичный способ укладки полов, поэтому их используют с разными типами оснований. Но каждый метод имеет свои особенности и может применяться в определенных условиях.

Первый вариант укладки бревен на деревянную основу. Деревянные подкладки, укладываемые в деревянном доме, часто утепляют и укрепляют бревнами. В основании, в каркасе деревянного дома, иногда кладут круглые цельные бревна и большие балки, а поверх них кладут бревна, которые становятся основой деревянного перекрытия.Деревянные балки можно укладывать даже на ленточный фундамент или опорные столбы. Устройство деревянного пола на бревнах из дерева не должно вызывать затруднений даже у начинающих строителей, впервые делающих ремонт своими руками.

Второй вид монтажа, который часто выбирают владельцы частных домов, — это укладка бревен поверх бетона. Бетонный наливной фундамент — это быстрый и простой способ сделать фундамент под строительство дома своими руками. Цементную стяжку можно использовать на любом полу и практически в любом помещении, а деревянные бревна на бетон легко положить даже своими руками.

Третий способ укладки пола в доме — на утрамбованном грунте. Этот способ является наиболее трудоемким и применяется только в холодных дачных и хозяйственных постройках, не нуждающихся в обогреве. Основой для укладки бревен в доме служит неглубокая яма, очищенная от земли и грунта и засыпанная щебнем и песком для прочности. Деревянные балки кладут прямо на слой грунта и щебня, а поверх бревен можно использовать деревянное напольное покрытие. Из-за грунта под половицами такой пол сложно утеплить.

Кроме того, многие владельцы частных домов кладут брус на бетонные или кирпичные столбы или сваи, забитые в землю. В этом случае конструкция дома должна иметь дополнительные ребра жесткости, а брус должен держаться не только на саморезах и дюбелях, но и на более надежных крепежах.

Как выбрать брус и бревна для пола

Деревянные балки и балки перекрытия должны прослужить не один десяток лет. Но, если для ремонта выбраны неправильные материалы или использованы неверные расчеты, то не стоит рассчитывать, что дом простояет несколько веков.

Для строительства и ремонта желательно выбирать брус хвойных пород. Оптимальный вариант укладки пола — сосна. Он недорогой, легкий, но при этом достаточно прочный, с ним даже можно справиться своими руками. Более дорогая хвойная порода — лиственница. Его древесина не подвержена гниению, отличается высокой прочностью и долговечностью. Но цена на лиственницу во много раз превышает цену на пиломатериалы из сосны. Древесина лиственных пород хороша для декоративных покрытий и мебели, но ее редко используют в качестве чернового пола.

При расчете расстояния между бревнами перекрытия и толщины бревен на калькуляторе необходимо подбирать материал с запасом прочности. Это подразумевает не только округление полученного значения в большую сторону, но и получение столбца немного большего размера, чем дает расчет. Такая предосторожность необходима для подстраховки на случай, если при укладке пола своими руками допущены ошибки.

Возможна установка деревянного пола без бруса.Если дом строится легким, небольшого размера, то бревна можно делать из толстых досок, размещенных по краю. Если сделать расстояние между всеми элементами конструкции немного меньше, то конструкция получится не менее надежной, чем устройство стандартного деревянного перекрытия.

Лаги, которые можно использовать для установки или ремонта пола, должны быть прямоугольными, с соотношением сторон 1/2 или 1 / 1,5. Можно установить деревянный пол на бревна квадратного сечения, но такой материал имеет меньший запас прочности, а значит и расстояние между ними должно быть меньше.

Расчет расстояния между лагами

Чтобы пол был прочным и долговечным, доски пола не гнулись и не скрипели под ногами, необходимо заранее рассчитать расстояние между всеми элементами конструкции. В том числе правильный расчет зависит от того, как долго прослужит напольное покрытие, и сколько будет стоить настелить деревянный пол на бревнах.

В зависимости от места кладки лаги можно выбрать разных размеров. Например, в многоквартирном доме, где уже есть бетонный или деревянный пол, достаточно тонкой балки для крепления половиц.При возведении каркасного здания бревна, как правило, являются элементом каркаса и выполняют несущую функцию, а также принимают на себя вес всей конструкции, а потому их размер должен быть намного больше.

При проведении расчетов необходимо учитывать:

Толщина материала, из которого будет изготовлен пол, то есть доски или ДСП;
Максимальная нагрузка, которая будет приходиться на 1 м2 покрытия;
Примерное расстояние между лагами пола.

Размер и поперечное сечение древесины, досок и других материалов, которые будут использоваться для строительства или ремонта, будут зависеть от этих параметров. Чтобы рассчитать оптимальное расстояние между всеми элементами, вы можете воспользоваться специальным калькулятором, либо рассчитать необходимые параметры по таблице.

Кроме того, рассчитывая расстояние между бревнами перекрытия, нужно помнить, что нельзя размещать бревна дальше 30 см от стен, и из-за этого придется вносить корректировки в расчет.Если после подсчета целого числа не получилось, рекомендуется округлить в большую сторону, то есть если расчет оказался 9,5 лагов, то лучше уменьшить расстояние между ними и использовать 10, чем экономить. , используйте 9 штук и сделайте деревянные полы менее прочными. Причем экономия выходит очень небольшая, так как стоимость материала невысока. Узнать, сколько стоят половые бревна, можно в строительных интернет-магазинах или на лесопилках, где все древесные материалы немного дешевле.

Не рекомендуется экономить на устройстве пола на бревнах.Сами поленья должны быть не только подходящего размера, но и подходящей плотности. Увеличение расстояния между лагами приведет к тому, что доски будут гнуться, а если настил будет сделан не из дерева, а из плит, то плиты могут потрескаться или рассыпаться. Точный расчет размеров, в том числе — калькулятором, подходящей породой дерева и грамотной подготовкой основания — все это поможет сохранить внутреннюю структуру деревянного пола на долгие годы.

Приступим к разборке устройства полов по лагам Эта статья является вводной и расскажет, как выбрать бревна для пола, из чего состоит пирог из бревен и какой материал лучше использовать для бревен.Кроме того, мы подробно рассмотрим, каким должно быть расстояние между лагами пола (шаг лага) и каким должен быть размер лага. В конце статьи будет подробный расчет материалов для настила пола по лагам и расчет лагов плюс необходимый инструмент, который понадобится при устройстве пола с лагами.

На каком этапе делать пол по лагам

К этому времени должны быть залиты столбы фундамента и ростверк, вдоль ростверка укладывается рулонная гидроизоляция, через гидроизоляцию к поверхности ростверка крепится нижняя обвязочная планка (на нее будут опираться бревна), каркас дома может тоже будьте готовы, хотя в этом нет необходимости…

Тех. Приступать к устройству пола по лагам можно после сборки каркаса и до нее.

Окончательные работы по устройству пола, а именно укладка теплоизоляции и чистового пола (шпунтованная доска), очень желательно проводить после покраски стен. Если красить стены после укладки готового пола, то он неизбежно испачкается шпаклевкой, краской и просто грязью, которая будет метаться у вас под ногами. По опыту, надежно защитить чем-то уже уложенный пол практически невозможно.

Если после прочтения этой статьи вы понимаете, что вам нужны промежуточные опорные стойки для поддержки лага, то хотя бы советую делать их (стойки) непосредственно перед сборкой каркаса. Так вам будет проще поставить столбы и возить все необходимые для них материалы (бетон, кирпич).

Перед тем, как приступить к укладке полов, необходимо сделать следующее:

выбрать материал напольного покрытия;
решить, нужно ли утеплять пол;
выбрать сечение лага с учетом толщины утеплителя;
поднять шаг отставания;
определить шаг столбцов для лагов;
рассчитать необходимые объемы всех материалов.

Устройство перекрытий на бревнах

Для начала схематично покажу, из чего состоит пол на бревнах, потом будет более понятно, о каких именно элементах пола идет речь.

Устройство пола по бревнам

Выбор материала для настила по бревнам

Этот выбор зависит в первую очередь от ваших личных предпочтений и требований к полу с точки зрения эстетики, экологичности, скорости укладки и, конечно же, стоимости. Итак, если вы хотите пол из натурального дерева, то подойдет покрытие — доска (шпунтованная или не шпунтовая).Если вы планируете покрыть пол чем-то, например, ламинатом, то также можно рассмотреть варианты укладки на фанеру или бревна OSB вместо доски.

Минимальная толщина фанеры для настила 12 мм с шагом 30 см. Минимальная толщина OSB — 18 мм с таким же шагом запаздывания (30 см).

По опыту, для покрытия пола по бревнам чаще всего используют пазогребневую доску, поэтому в этой статье мы подробнее рассмотрим именно этот вариант напольного покрытия.

Выбор породы дерева для покрытия

Сосна, ель, пихта — чаще всего используются для полов, подходят для полов с небольшой нагрузкой, так как эти материалы достаточно мягкие, на них легко остаются вмятины. Если вы решили стелить пол из этих материалов в помещениях с высокой проходимостью и нагрузкой, то постарайтесь максимально бережно относиться к покрытию и не ходить по нему на тонких каблуках. Не подходит для влажных помещений.

Осина и ольха — лекарственные породы деревьев, поэтому подходят для спальни и детской комнаты.

Дуб — древесина плотная и прочная, она дороже, но пол из такой доски будет очень прочным и долговечным.

Лиственница сибирская тверда, как дуб, практически не гниет благодаря смолам, поэтому подходит для любых полов, в том числе с повышенной влажностью, например, для бани. В 2-3 раза дороже сосны. Также можно использовать ольху, березу, бук для полов в бане.

Обычно не применяется для деревянных полов — Смерека (слишком мягкое дерево), а липа и тополь используются только для нежилых помещений.

Добавлю, что хотя доска из дуба и лиственницы дороже, чем более распространенная доска из сосны, этот пол обязательно сослужит не только вам, но и вашим внукам (если есть такая цель), а сосновый пол уже будет менять несколько раз … Но если нет такой необходимости, чтобы доска прослужила 100 лет без замены, то выбирая доску из сосны, можно рассчитывать на 50 лет. Конечно, при правильной установке и правильном уходе.

Доска с пазами или без паза

Доска желобчатая.Соединение в прямоугольный шип (шип-паз)

Доска не рифленая. Соединение встык с прямыми кромками

Полы, которые мы привыкли видеть в старых домах — с трещинами и неровной поверхностью — это полы из обычных досок без шпунтов. Итак, какой бы идеальной геометрии не была новая доска без шпунтов, вы должны понимать, как будет выглядеть пол через пару десятилетий. Исключением может быть только доска без шпунтов из прочных пород древесины, например, дуба или сибирской лиственницы.

Следовательно, доска без шпунтов из недорогих пород дерева (сосна, ель, пихта) подходит только для чернового пола, то есть пола, который будет покрыт сверху.

Для чистого деревянного пола нужно брать шпунтованную доску.

Доска желобчатая

Это пол совершенно другого уровня и совсем не тот, который мы привыкли видеть в старых домах (скрипы, даже не трещины и т. Д.).

Толщина и размер доски пола

Размеры основной платы

Толщина доски

Доски имеют толщину от 20 до 40 мм.

Часто при выборе толщины руководствуются принципом — чем толще доска, тем прочнее пол. Но при этом следует помнить, что дерево — это натуральный материал, который имеет свойство давать усадку и при этом он (дерево) немного ведет, скручивает. Так что если, например, вы возьмете не просушенную в сушильных камерах доску 40 мм для пола, а сырую (как правило, берут, так как она дешевле), то такая доска при естественной сушке будет вести себя очень резко. .Возможно вытащить саморез, которым он закреплен. И в то же время та же недостаточно просохшая доска меньшей толщины (22, 24 мм) будет вести себя намного лучше (меньше массива, меньше прочность массива, соответственно не ломает винты). Поэтому наиболее практичная толщина паркетной доски — 22, 24 мм. Если взять более толстую доску — 30, 40 мм, то сушить только в сушильных камерах до влажности 10%, максимум 12%.

Ширина доски

Ширина доски тоже разная — 100, 120, 140 и даже 200 мм.Как и в случае с толщиной, здесь нужно делать выбор в зависимости от влажности древесины. При влажности 12% можно взять широкую доску (150-200 мм), лучше взять недосушенную более узкую — 100 мм. Наибольшей популярностью пользуется последняя ширина доски — 100 мм.

Длина доски

Доска на лесопилке продается в количестве, кратном 1 мете, то есть 3, 4, 5 и 6 м. Больше не может быть. Если вы планируете укладывать доски со смещением, то длина в принципе значения не имеет, и можно заказать более короткую доску (она немного дешевле), но сам способ укладки более трудоемкий (много стыков) .Если доски будут укладываться без смещения, то, конечно, идеально брать доску по длине (или ширине комнаты). Так, например, для комнаты размером 7х4 м — длиной 4 метра, а для комнаты 4х3 м — длиной 4 или 3 метра.

Варианты укладки доски пола: а) со смещением; б) без смещения

Сорт дерева

Какой сорт выбрать, зависит от назначения дощатого покрытия (оно будет закончено или будет покрыто сверху) и от финансовых возможностей, а также от того, каким защитным средством вы планируете покрыть доски сверху, если Чистый пол (лак, краска, воск).

Высший сорт. Платы этого типа самые качественные, но и более дорогие. Они совсем без сучков, что, кстати, нравится далеко не всем. Это чисто дело вкуса. Они подходят для покрытия прозрачными составами, под которыми видна структура дерева (лак, воск, масло), а покупать такие дорогие доски для такого покрытия, как краска, нет смысла.

Доска высшего сорта

1 сорт. Доска с живыми светлыми сучками. Оптимальный вариант по соотношению цена / качество — под покрытие прозрачными составами, демонстрирующими структуру дерева.

Доска 1 сорта

2 сорт. На поверхности досок видно много сучков, среди них есть мертвые темные сучки. Идеально подходит для полов под покраску. Узлов все равно не будет видно.

Доска 2 сорт

3 сорт. Доски имеют заметную кривизну, плохую геометрию и много сучков (иногда даже выпадают).Эта доска заметно дешевле, но ее укладка будет дольше и дороже (регулировка, обрезка, цикл). Поэтому такая доска — подходящий вариант для полов хозяйственных и технических помещений, где не нужно слишком много резать и царапать.

Доска 3 сорт

Влажность

Как было сказано выше, идеальный вариант — это доска, высушенная в специальных сушильных камерах на лесопилке до влажности 12%. Такую доску необходимо транспортировать и устанавливать в сухую погоду (не в туман или дождь).Более экономичный вариант — не просушенная доска, влажность 18-20%. Его нужно уложить как можно быстрее. Те. в день доставки будьте готовы к установке (иметь соответствующий инструмент и уже установленные балки перекрытия). Или, если вы не планируете заниматься установкой самостоятельно, тогда наймите бригаду установщиков в день доставки. Если сразу не уложить не просушенные доски, то они начнут сохнуть, скручиваться, выдуваться по дуге. Все это в конечном итоге приводит к потерям, так как такую доску уже придется закольцевать, чего можно избежать, сразу сложив ее.

Способ укладки платы (ориентация)

В спальнях и комнатах отдыха доски принято укладывать — по направлению света из окон, а в помещениях с повышенной проходимостью, таких как тамбур и коридор — по направлению движения.

Ориентация укладки доски пола

Утепление полов по лагам

Если речь идет о полах первого этажа, то утеплять их нужно в обязательном порядке и всегда без исключения.Можно только не утеплять по лагам пол, который граничит с дном отапливаемого помещения, например, отапливаемого подвала. Для утепления пола на бревнах лучше всего подойдет паропроницаемый утеплитель, например, базальтовая минеральная вата или стекловата. В перекрытиях на бревнах утеплитель не несет нагрузки, поэтому подходят мягкие позиции плотностью 30-50 кг / м3. Толщина утеплителя зависит от региона, в котором вы находитесь, обычно она составляет не менее 150 мм, но в некоторых регионах России толщина достигает 200 мм, поэтому ее необходимо учитывать.Производим такие расчеты, спрашиваем — посчитаем. Если не в счет, лучше брать с запасом.

Устройство деревянного пола по лагам

Порода древесины, сорт, влажность. Чаще всего бревна изготавливают из недорогого массива сосны, ели, пихты, реже — из более дорогой лиственницы. 2-3 класс. Влажность 18-20%.

Выбираем раздел лаг

Сечение должно быть прямоугольным с примерным соотношением высоты 1,5-2 ширины. Лаги лучше всего работают с этим разделом.

Лаговая секция. Оптимальное соотношение высоты к ширине

Сечение лага зависит от пролета, на который будут уложены эти лаги. Пролет в данном случае — это расстояние между балками нижней обвязки, на которые будут опираться бревна.

Пролет

А также сечение лагов, а именно их высота (h лаг на рисунке ниже), также зависит от толщины утеплителя (h ut), который необходимо поместить между ними. И тут обязательно помнить, что между верхней границей утеплителя и доской пола должен быть вентиляционный зазор h вент = 2-3 см.А снизу утеплитель поместится на рулон (h рулон), который кладут на черепную планку (h h.b.), закрепленную на лагах.

Таким образом, минимальная высота лага рассчитывается по формуле: h лаг = h h.b. + h рулон + h ut + h вент,

H h.b. = 50 мм;

H рулон ≥25 мм;

H ut рассчитано для конкретного региона;

Н вент = 2-3 см.

Вентиляционный зазор между изоляцией и платой

Чтобы не класть дорогие бревна большого сечения, размер пролета можно уменьшить, установив промежуточные опоры — опорные стойки для бревен.

Уменьшение пролета за счет установки промежуточной опоры — опоры для бревен

Ниже я приведу сечения бревна для разных пролетов при условии, что бревна укладывают не чаще 70 см.

Шаг отставания

Если ваш шаг лага меньше 70 см, то данные участки будут с небольшим (да и то с небольшим) запасом.

(пролет — запаздывание сечения)

2 м — 110х60 мм;
3 м — 150х80 мм;
4 м — 180х100 мм;
5 м — 200х150 мм;
6 м — 220х180 мм.

Если ваш диапазон имеет промежуточное значение, то лучше брать раздел лага с запасом, то есть таким, чтобы он подходил к ближайшему большему диапазону к вашему. Или спросите, мы рассчитаем за вас.

Ну, шаг лага более 70 см допустим только в том случае, если пол покрыт толстой доской, более 40 мм, что бывает крайне редко. Поэтому в рамках данной статьи мы не рассматриваем участки бревен, уложенные с таким большим шагом (800-1000 мм).Если у вас такая толстая доска, то спрашивайте, посчитаем.

Имеет смысл устанавливать промежуточные опорные столбы для бревен с шагом от 2 до 1 метра. Оптимально 1-1,2 м. Участки лага в этом случае будут такими:

(шаг опорных стоек — отставание секции)

2 м — 110х60 мм;
1,5 м — 100х50 мм;
1,2 м — 90х50 мм;
1 м — 80х50 мм.

Все секции лага, которые я привел в этом абзаце (с опорными стойками и без них), оптимальны для указанных пролетов.Брать меньший участок небезопасно. И возможно больше. Поэтому, если у вас, например, есть журналы с большим разделом, чем вам нужно, то вы можете смело их использовать.

И далее. Толщину утеплителя при выборе секций я не учла, так как эта толщина в каждом регионе будет разная, а в некоторых вообще не будет пола. Так что если вам нужно уложить на пол, например, 150 мм минеральной ваты на пролет 2 м, то указанное мною для этого пролета сечение 110х60 мм необходимо увеличить так, чтобы имелся вентиляционный зазор не менее 20 мм между изоляцией и доской пола.Считаем — 150 + 20 = 170 мм, это будет наша минимальная высота бревна. Тогда его сечение может быть 170х60 мм и более (170х80 мм, 170х100 мм и т. Д.).

Шаг шага

Шаг лага зависит от толщины напольного покрытия. Чем прочнее напольное покрытие, тем реже можно класть бревна. И наоборот, если покрытие пола тонкое и не очень прочное, то бревна придется укладывать часто.

Ниже я приведу различные варианты напольного покрытия и рекомендуемый шаг лага.

(толщина доски — шаг лаг)

20 мм — 30 см;
24 мм — 40 см;
30 мм — 50 см;
35 мм — 60 см;
40 мм — 70 см;
45 мм — 80 см;
50 мм — 100 см.

Опорные стойки для бревен

Изготавливаются из кирпича марки М 100. Часто говорят и пишут, что силикатный кирпич нельзя использовать на опорных столбах. Это утверждение действительно только для территорий с высоким уровнем грунтовых вод (менее 2 метров от поверхности земли).Тогда лучше использовать красный кирпич. В остальных случаях одинаково хорошо подходят красный и силикатный кирпич.

Гидроизоляция пола по лагам

Укладывается на фундамент для прерывания капиллярного подъема грунтовых вод, а также на кирпич перед бревнами для дополнительной защиты. Количество слоев гидроизоляции зависит от ее толщины. Так что если гидроизоляция толщиной 3 мм, то достаточно 1 слоя, если тоньше, то 2 слоя. Не рекомендуем использовать рубероид, но если он у вас есть, то для нормальной гидроизоляции необходимо укладывать в 2-3 слоя.

Шумоизоляция пола по лагам (подушечки шумоизоляционные)

Помогает снизить ударный шум. Укладывается на рубероид прямо под бревна. Они должны быть по размеру немного больше толщины бревна, выступать примерно на 1 см за край бревна с каждой стороны. Например, для бревна 100х150 мм (ширина х высота) звукоизоляционная вагонка должна быть размером 120х120 мм.

Звукоизоляционная обшивка. Размер выступа для лаг

Такие облицовки изготавливаются из самых разных материалов: обрезков фанеры, ДСП, OSB, антисептических деревянных досок, пробковой основы, специальной компенсирующей ленты или основы из вспененного полиэтилена (как ламинат, только более толстого).Рекомендуемая толщина такой подложки — 1-4 см.

Фундамент под стойки перекрытия на бревнах

Вам также понадобится небольшое количество бетона для фундамента под столбы. Этот фундамент может быть как отдельным для каждой колонны, так и общим для одного ряда колонн, как вам удобнее.

Отдельный фундамент для каждой опоры

Общая фундаментная лента для каждого ряда опорных столбов

Подготовка чернового пола по балкам

Ну и последнее, что вам понадобится, это щебень (примерно 4 см на всю площадь основания под полом) или мятую глину (примерно столько же, 4-5 см).

Расчет количества материалов для пола по лагам

Для того, чтобы приступить к расчету, необходимо сделать чертеж комнаты в масштабе. На чертеже схематично показаны окна и двери.

Чертеж помещения

Теперь нужно разложить бревно пола. Шаг подбираем с учетом толщины доски. Например, у нас будет доска пола толщиной 24 см, лаги для такой доски необходимо устанавливать с шагом 40 см.

В первой комнате (коридоре) наши доски будут укладывать по ходу движения, а бревна соответственно перпендикулярно. Во второй комнате, поскольку это спальня, доски будут укладывать по направлению света из окон, а балки — опять же перпендикулярно. Расстояние первого лага от стены должно быть не меньше принятого шага лага, т.е. ≤ 40 см. Далее с шагом 40 см.

Отмечаем отставание осей

Обратите внимание — шаг — это расстояние между осями бревна.Сделав такой макет, мы уже знаем, сколько лагов нам нужно.

Разметка лагов

А теперь определимся с разделом самих этих лагов. Допустим, нам нужно разместить между ними 50 мм утеплителя, соответственно высота будет 150 мм (50 мм ваты + вентиляционный зазор 20 мм + черепной блок 50 мм + рулон 30 мм = 150 мм).

При нашем шаге 40 см на пролет 2 м (первое помещение) по несущей способности с учетом необходимой высоты не менее 150 мм, бревна сечением 150х50 мм (даже с запасом) подходит без дополнительных опорных стоек для бревен.

На пролет 4м (вторая комната) таких бревен без промежуточных опор мало. Здесь нужны бревна сечением 150х100 мм. Поэтому у нас есть три варианта.

Купите все балки одинакового сечения (150х100 мм) и используйте их.
Купите необходимое количество балок сечением 150х50 мм и необходимое количество — 150х100 мм. Но покупка пары лагов разных разделов за деньги может стоить почти столько же, как покупка сразу большого количества лагов одного раздела.
Купите все бревна с меньшим сечением (150×50 мм), но во втором помещении установите промежуточные опорные стойки для бревен. По одному столбцу для каждого лага.

Примечание: Не рассматриваем вариант — закупить все балки сечением 150х50 мм и срастить их до 150х100 мм, так как не рекомендуется стыковать балки перекрытия по высоте. Тогда напольное покрытие будет крепиться к лагам и крепежные элементы упадут на стык половинок бревна или близко к стыку, что негативно скажется на надежности напольного покрытия.

Если вы выбрали третий вариант, то вам нужно рассчитать количество материалов на столбцы. На каждую колонну по 4 кирпича, кусок рубероида 52х52 см, подкладка под лаг, бетон на фундамент перекрытия — колонна.

Расчет количества досок

Обычно заказ на доски принимается в м 2. Реже в штуках или м 3. Ниже приведен пример расчета.

Площадь. Допустим, вам нужно покрыть доской те же две комнаты: первую 2х2 м и вторую 3х4 м.

1. Считаем площадь каждой комнаты.

S 1 = 2х2 = 4 м 2; S 2 = 3×4 = 12 м 2.

2. Теперь суммируем площади S = S1 + S2 = 4 + 12 = 16 м2

И определяем, что наша доска должна иметь толщину 24 мм и ширину 100 мм. Длину необходимо заказывать наиболее удобную, исходя из имеющихся габаритов помещения. В нашем случае удобно брать длину 4 м: цельная доска уйдет во вторую комнату, а остальные доски мы разрежем на 2 части и застелим пол в первой комнате.Таким образом, наш заказ будет звучать так: доски 16 м 2 длиной 4 м, шириной 100 мм и толщиной 24 мм.

Вещи. Решаем, вдоль какой стены будут укладывать доски. Например, мы решили уложить их в первой комнате по стороне a (т.е. по ходу движения), а во второй комнате по стороне b (перпендикулярно входу).

Затем, чтобы рассчитать количество досок для каждой комнаты, мы делим длину стороны, перпендикулярной которой будут подходить доски (сторона d для 1 комнаты и сторона b для второй), на ширину нашей доски.

L1 = 2000мм / 100мм = 20 шт.

D2 = 3000 мм / 100 мм = 30 шт.

Всего нам понадобится 20 досок длиной 2 метра и 30 досок длиной 4 метра, шириной 100 мм и толщиной 24 мм или 40 досок длиной 4 метра.

16 м 2 х 0,024 м = 0,38 м 3.

Также потребуется напольное покрытие (лак, воск, масло, краска) и шпатлевка для дерева.

И не забывайте, что лаги, валик и черепную планку необходимо пропитать антисептиком.Желательно перед их укладкой. Подробно о том, как самостоятельно пропитать дерево антисептиком, читайте в пункте.

Инструменты для настила бревен

А также не забудьте подготовить перед установкой пола следующие инструменты:

Молоток;
Рулетка;
Уровень воды обыкновенный и уровень водяной металлический длиной 2 метра;
Дрель;
Перфоратор;
Электролобзик или обычная пила;
Отвертка;
Съёмник для гвоздей;
Топор;
Самолет;
И расходные материалы (дюбеля, шурупы, гвозди).

Многие владельцы дачных участков при строительстве домов выбирают деревянные полы. Это связано с тем, что дерево — экологически чистый материал, обладающий эстетической привлекательностью и естественной естественностью. В большинстве случаев для устройства деревянного пола требуются бревна — деревянные балки, уложенные на основной пол. При установке очень важно правильно выбрать расстояние между балками перекрытия.

Назначение и способы установки лага

Лаги (балки) выполняют несколько очень важных функций:

увеличение шума и теплоизоляции основания;
создание вентилируемого пространства под полом для прокладки инженерных коммуникаций;
правильное перераспределение нагрузки на черновой пол;
Создание плоского и прочного основания для устройства чистового покрытия пола.

В большинстве случаев бревна изготавливаются из деревянных балок хвойных и лиственных пород. Иногда устанавливают металлические, железобетонные и полимерные аналоги, но это экономически невыгодно. При отсутствии деревянного бруса бревна можно строить из нескольких сколотых досок. В этом случае они подходят по краям.

При выборе бруса для изготовления лаг следует руководствоваться следующими рекомендациями:

Выбирайте недорогую древесину (ель, сосна или ель).Если в помещении, в котором устанавливается пол, будет повышенная влажность (например, баня), то следует использовать древесину твердых пород.
Для экономии бюджета можно выбрать стройматериалы 2-х или 3-х марок с влажностью 17-22%.
Балки должны иметь прямоугольное сечение определенного размера.
Размеры балки следует подбирать исходя из пролета, то есть от расстояния между балками нижнего стыка.

Как правильно выбрать лаг-раздел?

Сечение бруса для изготовления лагов определяется 2 факторами: длиной пролета между точками опоры (столбами, подкладками или поперечными балками) и максимальной нагрузкой, под которой будет находиться пол при его эксплуатации. (для жилого помещения не более 300 кг / м 2).

Поперечное сечение балок должно быть прямоугольным с шириной, кратной 1,5, и высотой 2, то есть соотношение сторон в сечении должно быть 1,5×2. При укладке балок большая сторона должна быть вертикальной. Это позволит добиться максимальной жесткости конструкции при минимальных объемах древесины и, соответственно, минимальных затратах. В таблице 1 приведены зависимости сечения балки от размеров пролета.

Таблица 1

Также сечение бруса будет зависеть от толщины и прочности напольного покрытия.Устанавливая пол, обратите внимание на слой теплоизоляционного материала.

Между чистым полом и утеплителем, проложенным между бревнами, должен быть небольшой зазор шириной не менее 2 мм для естественной вентиляции.

Это означает, что брус нужно покупать с учетом размера вентиляционной щели.

Для устройства деревянного пола по бревнам рекомендуется использовать брус с небольшим запасом по сечению.Балки можно монтировать как на бетонном основании, так и непосредственно на земле. Отличия этих способов установки заключаются в опорах, которые будут использоваться под перекладинами. Если основание грунтовое, то в качестве опорных элементов необходимо использовать бетонные или кирпичные столбы, которые устанавливаются через каждые 1,2 м. Эти элементы изготовлены из красного кирпича М100.

Использование столбчатых опор позволяет сэкономить на толщине древесины. Так, при длине бревна 400 см только одна опора, установленная посередине, уменьшит сечение с 180х100 до 110х60, что в конечном итоге существенно скажется на вашем бюджете.

Расчет расстояния между лагами при устройстве пола

Расстояние между лагами (шаг) — очень важный параметр, на основании которого производятся расчеты необходимого количества стройматериала. При использовании в качестве финишной плиты толстых досок хорошей прочности монтировать балки можно сравнительно редко. Если настил выполняется тонкими элементами, то шаг нужно уменьшить. В таблице 2 показана зависимость расстояния между лагами от толщины финишного покрытия.

стол 2

Данные, приведенные в таблице 2, являются приблизительными. Для более точного расчета шага можно привести пример, когда необходимо выяснить, какое расстояние должно быть между балками при устройстве перекрытия в помещении длиной 9 м. В этом случае используется брус сечением 180х100 мм, а в качестве финишного покрытия — доски толщиной 30 мм.

Так как толщина доски 30 мм, то по таблице 2 шаг должен быть 0.5 мес. Общее количество лучей обозначим k. Следовательно, ширина всех лагов будет 100 * k (мм). Первые балки будут укладывать на расстоянии 30 мм от стены. Исходя из этого, шаг между ними составляет k-1, а расстояние между всеми элементами составляет 0,5 * (k-1).

Чтобы узнать шаг между балками, нужно составить уравнение: длина комнаты = ширина балки + расстояние между всеми бревнами + отступ от стен. Результат: 9 м = 100 мм * k + 0,5 * (k-1) м + 30 мм * 2.Сведя все значения в единую систему расчета, получим: 9 = 0,1 * k + 0,5 * (k-1) + 0,03 * 2.

Решив это уравнение, вы увидите:

9 = 0,1 * к + 0,5 * к — 0,5 + 0,06;
9 + 0,5 — 0,06 = 0,1 * k + 0,5 * k;
9,44 = 0,6 * к;
к = 15,7 шт.

Количество лучей должно быть целым, поэтому полученное значение следует округлить в большую сторону. То есть для устройства пола необходимо подготовить 16 бревен.Сумма всех зазоров между лагами составит: 9 — 0,06 — 16 * 0,1 = 7,34 м. Разделив это значение на количество зазоров, получим: 7,34 / 15 = 0,489 м. Для данного примера вы нужно выставлять лаги через каждые 0,489 м или 48,9 см.

Следуйте этим советам для надежной конструкции:

Основание, на которое предполагается монтировать пол, необходимо тщательно очистить от мусора и обработать грунтовкой глубокого проникновения.
Все деревянные элементы следует обработать антисептиком, который может продлить срок эксплуатации деревянной конструкции.
Балки нужно уложить вдоль окна с зазорами между стенами 3-4 см.
После монтажа лага поверхность проверяется на горизонтальность длинным уровнем. Если между уровнем и балками нет зазоров, значит, все работы выполнены правильно.

Надежность всей конструкции зависит от сечения лагов и шага между ними. Поэтому к выбору этих параметров следует отнестись очень серьезно.

Как класть бревна на бетонный пол.Лаги для пола в доме из дерева

Как сделать лаги?

Для устройства деревянных полов в доме вам, независимо от того, какой древесный материал вы будете укладывать в будущем — доски, фанеру или ДСП, на основание пола сначала нужно будет положить бревна. Лаги — это поперечные балки, на которые крепится финишное деревянное покрытие и к которым крепится.

Как сделать лаги в пол

Лаги изготавливаются из длинных и гладких деревянных брусков прямоугольного сечения с соотношением сторон два к трем или один к двум, т.е.е. высота бревна должна быть в полтора-два раза больше его ширины. Наиболее распространенное сечение бруса, используемого для изготовления лаг — от 100 до 180 мм. Для того, чтобы сделать бревна из брусков, их нужно только разрезать на куски необходимой длины.

Для лагов обычно берут древесину второго-третьего сорта недорогих хвойных деревьев, таких как ель, сосна или пихта, главное, чтобы эти доски были хорошо просушены и не имели явных дефектов.

Для защиты досок от повреждений грибком и плесенью, а также от повреждения деревянными клопами древесину лаг перед укладкой следует тщательно обработать специальными антисептическими растворами, а для более полной защиты лучше выполните эту процедуру дважды.

Как поставить лаги

Для начала необходимо определить направление, в котором вы хотите укладывать бревна. При выборе направления руководствуйтесь следующими простыми правилами.

В помещениях с окнами половицы укладывают вдоль основного потока естественного света.
В коридорах доски укладываются по ходу движения от двери до двери.
Лаги всегда кладут в направлении, перпендикулярном направлению уложенных на них досок.

Далее нужно рассчитать шаг, с которым вы будете класть бревна. От правильно выбранного шага зависит прочность деревянного перекрытия. Слишком большой шаг приведет к прогибу досок, которые будут скрипеть и «играть» под ногами. Значительное уменьшение расстояния между лагами приведет к упрочнению покрытия, но также приведет к удорожанию работ по укладке пола.

Выбирая оптимальный вариант, в первую очередь необходимо учитывать толщину досок пола — чем тоньше доска, тем меньше должно быть расстояние между лагами.

При толщине половицы 20-25 мм бревна укладываются с шагом 30-40 см. Доски толщиной 50 мм позволяют увеличить это расстояние до одного метра. Чаще всего в квартирах делают полы из четырехсантиметровых досок. В этом случае шаг запаздывания составляет 70 сантиметров.

Как класть бревна

Лаги можно укладывать непосредственно на земляное основание, на деревянные балки, межэтажные перекрытия и на основание из железобетонных плит. Каждый из этих методов имеет свои особенности.

Земляные работы

В данном случае бревна укладываются на невысокие колонны из кирпича, которые возводятся на фундаменте из цементного раствора, заливаются в опалубку, погружаются в предварительно утрамбованный грунт.

Фундамент делается либо под каждую отдельную колонну, либо насыпается длинными рядами, отстоящими друг от друга на расстоянии уступа ступени. Размер фундамента под одну колонну — от сорока до сорока сантиметров. Глубина погружения бетонной опоры в грунт — не менее двадцати сантиметров.Фундамент на пять сантиметров должен выступать над поверхностью земли.

На фундамент укладывается кусок гидроизоляционного материала, сверху кладется столб из кирпича, покрывается другим куском гидроизоляции и поверх него кладутся сами бревна.

Укладка деревянных балок

При использовании этого метода бревна прикрепляются непосредственно к балкам. К бокам балок удобнее крепить бревна. Это позволяет сразу отрегулировать уровень лагов, не используя никаких прокладок.

Наклон лагов контролируется строительным уровнем. Найдя нужное положение, лаги закрепляют и прикрепляют длинными шурупами к боковым балкам потолка.

Если балки укладываются слишком редко, поверх первого слоя лаг в перпендикулярном направлении укладывают второй слой с нужным шагом.

Укладка лаг на фундамент из бетонных плит

Чтобы не было проблем с выравниванием лагов, на плиты перекрытия наносится слой гидроизоляции и выполняется цементная стяжка по правилам.После полного высыхания стяжки прямо на нее укладывают лаг.

Как исправить лаги

Раньше бревна крепились к основанию обычными длинными гвоздями. Сейчас самый распространенный способ крепления с помощью металлических уголков. Одна часть оцинкованного уголка с помощью длинных саморезов крепится к боку бревна. Вторая часть крепится саморезами к деревянному основанию пола. Если у вас бетонное основание, лаг необходимо прикрепить к нему саморезами и пластиковыми дюбелями. Помимо уголков можно использовать специальные П-образные кронштейны, продающиеся в магазине.Они такие же, как уголки, прикрепленные к бревнам и полу саморезами.

Древесина преимущественно используется для укладки полов. Несмотря на то, что деревянные конструкции отличаются коротким сроком службы, экологическая безопасность, доступная стоимость и небольшой вес делают этот материал очень популярным среди пользователей.

Пол по лагам — один из самых популярных. Основа такого пола — деревянные бруски определенного размера.

И если стены еще можно строить из кирпича и различных блоков, то, решив стелить пол, подавляющее большинство собственников выберет деревянные конструкции.Как правильно настелить пол своими руками? В основном выполняется укладка пола на бревна. Это надежный и проверенный временем вариант. Вы справитесь с такой работой самостоятельно.

Укладка лаг на пол из разных материалов

Перед тем, как вы решите стелить бревна для пола, необходимо разобраться, как эта работа выполняется в случае разных этажей. Итак, если потолок деревянный, то балки в большинстве случаев будут не совсем гладкими. Перед укладкой лаг для вашего пола необходимо произвести подготовительные работы.Добиться ровной поверхности довольно сложно. В большинстве случаев по бокам балок крепят бревна.

Для установки лага на пол ЦСП необходимо использовать сухие и обработанные антисептиком бруски сечением 100х50 мм или 150х100 мм.

Основным преимуществом способа фиксации лаг для пола является то, что при укладке не требуется использование вагонки для изменения высоты изделий. Монтаж осуществляется неполными саморезами.При креплении пола на бревна используются саморезы диаметром 6 мм. Длина изделий должна быть больше ширины лага не менее чем в 2,5 раза.

Чтобы дерево не растрескалось при креплении, необходимо подготовить отверстие на 2-3 мм меньше диаметра шурупа, используемого в балке, и непосредственно у лага.

Если балки устанавливаются с большим шагом, укладывают лаг 2-го слоя. Он должен располагаться перпендикулярно 1-й, но с меньшим шагом.Еще один удачный вариант Исправления данной ситуации — использование более толстых досок в устройстве отделочного слоя.

Если вы решили стелить пол на бревна, а пол бетонный, то учитывайте следующие правила:

При установке пола на бетонное перекрытие обязательно создается гидроизоляционный слой. Без него пол будет постоянно плавиться.
После гидроизоляции укладываются слои тепло- и звукоизоляционных материалов.
Далее обязательно зацементируйте или сухую стяжку.
После полного высыхания стяжки монтируются лаги. В дальнейшем подойдут финишный слой.

Лаги для пола следует делать из досок длиной более 2 м. В случае, если досок 2 м недостаточно, соедините их встык. Делая стыковку для пола, следите за тем, чтобы стыки в соседних рядах были смещены друг относительно друга не менее чем на 50 см. Укладка лаг выполняется по стяжке. Если нет возможности сделать стяжку, основание необходимо как минимум гидроизолировать.

Профессионалы категорически не рекомендуют монтировать лаги на мягкий теплоизоляционный материал. Дизайн будет плавать, из-за чего чистовая отделка постепенно, но неизбежно разрушится. Если при установке используются шумо- и теплоизоляционные материалы, позволяющие выбрать желаемую ширину, бревна следует устанавливать так, чтобы используемые изоляционные материалы находились между ними.

Если невозможно установить утеплитель пола по ширине утеплителя, установите плиты на таком расстоянии, чтобы крайние ячейки можно было полностью заполнить надрезами, т.е.е. отходы должны быть сведены к минимуму.

Укладка бревна в фундамент

При установке лаг прямо на землю сначала снимается слой дерна, на поверхность насыпается около 5 см щебня, тщательно утрамбовывается и заливается тощим бетоном такой же толщины. Дальнейшие работы производятся так же, как и в случае с обычным бетонным основанием, т.е. укладывается гидроизоляционный материал, укладывается утеплитель и делается стяжка. В этом случае вместо теплоизоляции и стяжки по желанию можно использовать полистиролбетон.

Шаг между лагами упоминался ранее. Важно знать, как правильно рассчитать это значение. Чтобы обеспечить оптимальное распределение поступающих нагрузок на лаги, их нужно прокладывать на одинаковом расстоянии между ними.

Какой шаг установить логи?

Расстояние между лагами — один из важнейших параметров. С его учетом расчет расхода материалов. Можно составить план этажа и произвести точный расчет необходимого количества кирпича, цемента и бруса, если пол не будет укладываться на пол.Расстояние между отдельными элементами в этом случае определяется с учетом мощности и прочности финишного покрытия. Например, если отделочная деталь способна выдерживать высокие нагрузки, бревна можно укладывать на большее расстояние между ними.

При установке лагов имеется вентиляционная щель, позволяющая проветривать пространство под полом.

Если материал отделочного покрытия достаточно тонкий, бревна монтируют на расстоянии 30-40 см, используя доски толщиной не более 24 мм.Если используются доски толщиной 5 см, шаг между лагами можно увеличить до 1 м. Чаще всего в домах укладывают доски толщиной 4 см. В этом случае расстояние между лагами должно составлять 70 см. За счет уменьшения шага можно увеличить прочность конструкции в целом, но это повлечет за собой дополнительные затраты. Только хозяин дома может решить, что для него лучше. При установке бревна пола необходимо помнить, что расстояние между стеной и ближайшим к ней элементом не должно превышать расстояния между лагами.Чаще всего от стены отступают не более 20-30 см.

Что делать перед укладкой?

Перед укладкой лагов пола нужно тщательно очистить поверхность, а затем хорошо прогрунтовать. Все деревянные изделия просушите и обильно обработайте антисептиком. Можно использовать специальные составы или, например, битум.

В качестве звукоизоляционного материала можно использовать песок, шлак, ДВП и др. После того, как бревна будут уложены, нужно взять длинный строительный уровень и проверить ровность их укладки.Если неровностей нет, значит все нормально. Если они есть, их нужно устранить. Это можно сделать, подсыпав песок под лаг в месте неровностей.

Для работы вам понадобятся:

Строительный уровень.
Электролобзик или ножовка с мелкими зубьями.
Гвозди для топора и молотка.
Перфоратор.
Отвертка.
Электродрель.
Несколько разных ключей.
Теплоизоляционный материал.
Гвозди 5 и 7 см, шурупы 3,5, 5 и 7,5 см, анкерные болты диаметром 1 см.
Лаги 5х5 см
Доска для пола.

Укладка лаг выполняется на звукоизолирующий материал с заранее определенным шагом. При укладке нужно использовать строительный уровень, обеспечивая максимальную ровность поверхности. Крепление бревна к бетонному основанию осуществляется с помощью анкерных болтов. К другим поверхностям они крепятся дюбелями.Определить необходимую длину анкерного болта очень просто — прибавьте к высоте лага 60 мм, и вы получите нужное значение.

Устройство теплоизоляции и чернового пола

Зазоры между соседними бревнами заполнены изоляционным материалом. Чаще всего используются базальтовое волокно, пенополистирол и изоспан. Самый удобный в работе рулонный утеплитель. При желании можно использовать керамзит.

Укладка лаг начинается в углу комнаты.Первый ряд досок необходимо крепить шпунтом к стене. Не забудьте оставить зазор между стеной и досками. Следующий ряд следует размещать со смещением по отношению к предыдущему примерно на 2 лага. Чтобы доски плотно прилегали друг к другу, возьмите молоток, прикрепите кусок дерева к концу соседней доски и слегка постучите по нему, чтобы обеспечить плотное прилегание.

При креплении досок вдоль стен можно ставить шурупы сверху. В будущем они еще будут прятаться под плинтусом.Во всех следующих рядах крышка может крепиться исключительно к нижней стенке паза. Шурупы следует вбивать внутрь доски. После того, как все доски будут уложены, необходимо закрыть плинтусом деформационные швы. Дополнительно он защитит стены комнаты от разного рода загрязнений.

Как стелить доску?

Стелить деревянный пол можно только после того, как бревна будут полностью выровнены. Доски необходимо прикрепить к каждому лагу. Размер досок следует подбирать так, чтобы стыки располагались посередине лага.Кроме того, они должны быть перпендикулярны длинной стороне доски.

Во избежание раскола досок заранее подготовьте отверстия для крепежа.

Диаметр должен быть на 2–3 мм меньше используемого крепежа.

При желании вместо плинтуса можно использовать галтель. Это специальные профилированные планки, которые устанавливаются между полом и стенами.

Для подготовки отверстий под трубы используйте сверло, диаметр которого на 8-10 мм больше сечения трубы.Чтобы крепление гвоздя было более надежным, можно стянуть доски скобами с помощью строительного степлера.

Пошаговая инструкция по выравниванию пола

Полы почти никогда не бывают идеально гладкими, особенно в старых домах. В некоторых ситуациях капли могут достигать 20 см в высоту. Привести такую поверхность в надлежащее состояние очень сложно, а бетонную стяжку сделать не во всех ситуациях. Не каждая балка в старом доме выдерживает большие нагрузки.В таких ситуациях на помощь приходят регулируемые лаги. Устанавливаются они в следующей последовательности.

Сначала в специально подготовленные отверстия в лагах вкручиваются болты. Оптимальное количество отверстий — не менее 5 на каждые 2 м балки. После этого лаги расставляются с заданным шагом. В потолке сделаны отверстия под дюбель-гвозди. Просверлить нужно довести до отверстий под реечные болты. Лаги выравниваются на строительном уровне, после чего забиваются дюбеля-гвозди.Выступающие части стоек для болтов нужно обрезать. Можно укладывать финишное покрытие.

Отделка пола

Укладка пола на бревна работа не заканчивается. Необходимо устранить перепады высоты и шероховатости. Удобнее всего это делать скребком или небольшой болгаркой. Поскребите крупной наждачной бумагой, затем отполируйте гладкую поверхность мелкозернистой наждачной бумагой.

В завершение нужно нанести защитный состав, который повысит износостойкость и срок службы пола.Можно использовать восковую мастику, паркетный лак и масляную пропитку. Выберите наиболее подходящий для вас вариант. После высыхания защитного состава приступайте к устройству желаемого финишного покрытия. Иметь хорошую работу!

В настоящее время строительная отрасль стремительно развивается, на рынке постоянно появляются новые. хорошие материалы. Но, как и много лет назад, актуальным остается использование натурального дерева. Напольное покрытие на основе бревна монтируется быстро, цена лага вполне приемлема и осталось выяснить, как правильно стелить бревна пола своими руками, так как это существенно удешевит затраты на работы.

Подготовка основания

Чаще всего пол на бревнах устраивают на бетонном основании или в частных домах прямо на земле. Инструкции для каждого метода приведены ниже.

Строительство на бетонном основании

В настоящее время наиболее распространена установка на бетонном основании.

Первое, что нужно сделать, это подготовить галстук. . Перепад высот над горизонтом здесь не имеет большого значения. Так при перепаде до 40 мм можно регулировать горизонтальное положение лага с помощью подкладок.При более серьезном падении рекомендуется заливать более равномерно.

Когда стяжка готова, она должна хорошо просохнуть. . Запрещается укладывать любые напольные покрытия на влажную основу.

Цементно-песчаная стяжка до пола.

Цементная стяжка пола: состав, свойства, способ укладки ”href =” http://shkolapola.ru/ustroystvo/styazhka/608-cementnaya-styazhka-pola ”> цементно-песчаная стяжка пола.

Перед тем, как положить бревна для пола на землю, следует подготовить саму землю. Расстояние от уровня земли до лага должно быть не менее 160 мм.
Для начала нужно удалить первый плодородный слой почвы.
На его место насыпается и растирается подушка из щебня или песка.
Далее на всей территории укладывается гидроизоляция, более подробно это будет описано ниже.
Далее следует оборудовать опорные столбы из кирпича под лаг или залить небольшой армированный ленточный фундамент прямо под бруски.
Опора колонн или ленточный фундамент выполняется с шагом 30 см, до 1 м. В зависимости от толщины финишного покрытия, чем толще и мощнее покрытие, тем шире можно сделать шаг.

Монтажный лаг

Брус перед укладкой лаги на пол необходимо хорошо обработать антисептиком, чтобы он не впитывал влагу и не поедался вредителями.По опыту, лучший вариант — пропитать планку моторным маслом несколько раз. Этот метод не дает запаха и надежно защищает древесину.
Также не используйте свежепиленный лес. Влажность древесины не должна превышать 18-25%. Потому что позже при сушке могут появиться лаги и ваш пол деформируется.
Далее следует установить уровень горизонта, лаг по верхнему уровню. Для этого при помощи большого строительного уровня на удобной высоте проводим горизонтальную линию вдоль стен по периметру всего помещения.
После этого эту линию опускаем с помощью рулетки, линейки и карандаша на нужную высоту.
Далее следует уложить слой гидроизоляции. Самый оптимальный по соотношению цена / качество материал — полиэтилен от 200 мкм. Гидроизоляция укладывается полосами с нахлестом на 200 — 300 мм и заклеивается.
После устройства гидроизоляции делаем опорные колонны. Если это грунтовка, то можно использовать кирпич, плюс армированная цементно-песчаная подушка поверх столба.
Если это стяжка, то опоры можно сделать из фанерных квадратов, которые тоже нужно обработать антисептиком, склеить или стянуть саморезами.
Каждая балка настраивается отдельно. Первый брус устанавливают на расстоянии 200 — 300 мм от стены. Далее в зависимости от толщины финишного покрытия.

Таблица расчета лагов сечения и шага между ними.

Не забывайте, что если вы планируете укладывать паркетную доску, то ее обычно укладывают по направлению от источника света, то есть от окна. Следовательно, сами лаги будут располагаться перпендикулярно направлению укладки доски.То же касается и ламинированного покрытия.
Далее, если расстояние от бруса до основания достаточно большое, его можно заливать керамзитом. Этот материал достаточно легкий, к тому же обеспечивает хорошую теплоизоляцию и шумоизоляцию. Цена на керамзит довольно демократичная.
Если брус имеет небольшой зазор между полом, то есть практически лежит на стяжке, то для утепления имеет смысл использовать маты из минеральной ваты или листы пенополистирола. Рассчитайте толщину утеплителя в зависимости от сечения бруса.В идеале утеплитель должен быть плотно уложен заподлицо с верхним срезанным деревом.

Укладка финишного покрытия

Перед тем, как укладывать пол на лаги, вы должны решить, какое покрытие вы будете иметь.
Если будет паркет или ламинат, то нужно выложить верхний уровень из фанерных листов толщиной 10 мм и более, можно использовать ДСП или OSB.

Паркет или ламинат, тогда нужно уложить уровень из фанерных листов толщиной от 10 мм, можно использовать ДСП или OSB.

Листы укладываются по уровням, следите за тем, чтобы углы приходились на поленья, чтобы они надежно закрепились. Крышки шурупов должны быть врезаны в лист. После укладки потребуется зашпаклевать все швы и точки крепления саморезами. Затем нужно отшлифовать всю поверхность. Затем можно стелить ламинат или линолеум.

При укладке половой доски направление укладки следует выбирать в зависимости от типа помещения. Так в коридоре или тамбуре доска укладывается по ходу движения, а в спальне, гостиной или кухне параллельно источнику дневного света.

Порода дерева также выбирается в зависимости от типа помещения. Так что в спальне можно использовать мягкие хвойные породы. В прихожую или кухню лучше подойдет дуб, ведь нагрузка в этих помещениях большая. В детской следует заложить целебную ольху. Ванную и другие помещения с повышенной влажностью следует покрыть лиственницей сибирской или березовой.

Важно: паркетная доска должна быть хорошо просушенной, влажность леса не должна превышать 12%. В противном случае доска в процессе высыхания может загустеть и ваши полы испортятся.
№

для укладки линолеума, паркета или ламината тогда потребуется уложить уровень из фанерных листов толщиной от 10 мм, можно использовать ДСП или OSB.

Порода дерева также выбирается в зависимости от типа помещения. Так что в спальне можно использовать мягкие хвойные породы. В прихожую или кухню лучше подойдет дуб, так как нагрузка в этих помещениях большая. В детской следует заложить целебную ольху.Ванную и другие помещения с повышенной влажностью следует покрыть лиственницей сибирской или березовой.

Важно: паркетная доска должна быть хорошо просушенной, влажность леса не должна превышать 12%. В противном случае доска в процессе высыхания может загустеть и ваши полы испортятся.

Как правильно уложить линолеум: последовательность работ и важные нюансы »href =» http://shkolapola.ru/elast/linoleym/ukladca/279-ukladka-linoleuma »> укладывать линолеум, паркет или ламинат , тогда потребуется настелить уровень из листов фанеры толщиной от 10 мм, можно использовать ДСП или OSB.

Порода дерева также выбирается в зависимости от типа помещения. Так что в спальне можно использовать мягкие хвойные породы. В прихожую или кухню лучше подойдет дуб, так как нагрузка в этих помещениях большая. В детской следует заложить целебную ольху. Ванную и другие помещения с повышенной влажностью следует покрыть лиственницей сибирской или березовой.

Важно: паркетная доска должна быть хорошо просушенной, влажность леса не должна превышать 12%. В противном случае доска в процессе высыхания может загустеть и ваши полы испортятся.

Решайте сами, главное, чтобы было сухо.

Вывод

Монтаж пола на лаги, как видите, не представляет особой сложности. Смонтировать такую конструкцию сможет практически любой хозяин, умеющий использовать слесарный и столярный инструмент на бытовом уровне. А на нашем сайте вам всегда будет предоставлена подробная инструкция.

На видео в этой статье наглядно показан процесс установки лага.
