Полы по грунту часто используются в строительстве, так как это недорогой способ устройства основания первого этажа без использования перекрытий. В интернете присутствует много негатива по поводу полов по грунту, часто недостатки становятся следствием строительных ошибок, рассмотрим 9 самых распространенных.

Что такое полы по грунту?

Надо пояснить суть самой технологии. Полы по грунту можно использовать в домах, где в качестве фундамента выступает лента и отсутствует подвал. Когда фундамент набрал марочную прочность производят обратную засыпку.

Обратная засыпка пазух фундамента – сложная строительная тема, требующая отдельного разбора, про наиболее распространенные ошибки в этих работах читайте в отдельной https://www.sdvor.com/articles/11-oshibok-pri-stroitelstve-fundamenta/

Следующий этап предполагает устройство основания под пол первого этажа, основание может представлять собой перекрытия, которые опираются на ленту фундамента или полы по грунты. Такие полы не опираются на фундамент, а лежат на подушке из щебня и песка. Это часто и вызывает скептическое отношение к этой технологии.

Неправильная подготовка основания

Эта ошибка связана с главным страхом, что пол по грунту просядет. Чтобы этого не произошло под полом надо сформировать плотную подушку. В качестве основания лучше всего подходит песок, так как его проще уплотнять. Рассмотрим основные ошибки на этом этапе.

  • Уплотняют весь слой песка сразу – качественного уплотнения можно добиться только при послойном уплотнении. Толщину слоев делают в зависимости от используемого для трамбовки оборудования.

В большинстве случаев используют виброплиту или виброногу, у виброплиты толщина уплотняемого слоя зависит от веса прибора. Обычно рекомендуют арендовать технику, которая способна уплотнять слои по 15 – 30 см. Подробнее про ошибке при уплотнении грунта читайте в статье на сайте.

  • Чернозем под полом – в некоторых случаях при устройстве ленточного фундамента ограничиваются траншеей, грунт с органикой из-под пола не удаляют. Такая почва не подходит в качестве основания под полы, так как в ней содержатся органические включения. Перегнивание органики, приводит к просадкам.

Полиэтиленовая пленка вместо паро- гидроизоляции

Слой гидроизоляции служит для защиты стяжки от подсоса влаги из грунта, но одной гидроизоляции недостаточно. При плюсовой температуре в доме влага из почвы начинает испаряться, превращаясь в пар. Поднимаясь по конструкции, пар конденсируется внутри «пирога» пола, это может привести к разрушению армирующих элементов. Для этой цели используют именно паро- гидроизоляцию. Иногда в качестве более дешевого аналога используют полиэтиленовую пленку.

Еще одной задачей пароизоляции в полах по грунту является защита от поступления на нижние этажи здания радона. Это радиоактивный газ, который выделяется при распаде урана и тория. Распространение радона характерно для отдельных регионов, подробнее проблему радона мы разбирали в отдельной https://www.sdvor.com/articles/ugroza-radona-na-polakh-po-gruntu-pravda-ili-mif/

Такая пленка часто применяется в стяжках, которые делают на перекрытиях и в этом случае такой пароизоляции оказывается достаточно, но не в случае с полами по грунту. Главные недостатки пленки состоят в там, что она недостаточно плотно прилегает к основанию, на ее поверхности образуются складки и пузыри с воздухом, добиться равномерной укладки сложно. К тому же пленку легко повредить в процессе монтажа последующих слоев, в результате этого герметичность изоляционного слоя будет нарушена.

Нет нахлеста паро- гидроизоляции на стены

При наклейке гидроизоляции необходимо укладывать ее не только на горизонтальную плоскость, но и на вертикальную. Нахлест позволит обеспечить герметичность на стыках грунта и фундамента.

Отсутствие бетонной (подбетонной) подготовки

Так называемая подбетонка представляет собой слой тощего бетона (маркой B3,5 – B10), который служит для создания ровной плоскости для дальнейшего строительства. Подбетонка может выполняться с использованием щебня или без него. Гидроизоляцию проще укладывать именно на слой бетонный подготовкой, так как это основание имеет ровную и прочную поверхность, по которой можно беспрепятственно ходить. На песчаном или щебеночном основании достаточно сложно добиться плотного прилегания рулонного материала.

Утеплитель имеет недостаточную плотность

После слоя гидроизоляции в полах по грунту используют утеплитель, он должен препятствовать оттоку тепла из помещений первого этажа. Также утепление позволяет защитить грунт под полом от промерзания. Обычно для утепления используют пенополистирол (ППС) или экструдированный пенополистирол (ППС), иногда применяют минеральную вату. Плотность материала должна обеспечивать необходимую прочность на сжатие, чтобы вес пола не продавил теплоизолятор.

Сложности возникают из-за того, что прочность на сжатие отличается у разных утеплителей, поэтому и плотность нужна разная. Например, для пенополистирола будет достаточно 35 кг/м.куб., для минеральной ваты – 160 – 175 кг/м.куб.

Утеплитель не закрепляют на основании

Основание под утеплителем не всегда бывает идеально ровным. Плиты ППС могут отставать от поверхности и шататься при перемещении по ним. Чтобы этого избежать, необходимо закрепить плиты, это позволит не сбивать маяки и арматуру в процессе работы.

Заливка стяжки низкомарочными растворами

Марок М50 и М75 недостаточно для полов по грунту, такие полы будут иметь высокий износ и малый срок использования. Если финишное покрытие не связано адгезией с основанием (паркет, ламинат), то достаточно раствора M100 или бетона B10. Если же финишный слой адгезионно связан с основанием, то потребуется более прочный раствор (М150 и B15). В противном случае плиточный клей или ровнитель при высыхании оторвётся от основания.

Замена армирования фиброй

Последнее время фибра получила широкое распространение – это небольшие полимерные волокна (12 – 18 мм), которые добавляют в раствор, чтобы снизить трещинообразование. Может показаться, что армирование выполняет такую же функцию, но это заблуждение. Арматура объединяет всю стяжку в единую монолитную плиту. Благодаря этому пол воспринимает нагрузки все площадью. Фибра снижает локальное трещинообразование, то есть фактически волокна не дают небольшим усадочным трещинам сильно раскрываться.

Деформации утеплителя под стяжкой малы, но они все равно происходят, армирование позволяет снизить негативный эффект от этих деформаций.

Если стяжка на перекрытиях между этажами в большинстве случаев не испытывает сильных температурных деформаций, поэтому можно ограничиться фиброй, то в случае с полами по грунту армирование обязательно, при этом добавки в раствор фибры тоже желательны.

Сетка с большими ячейками в цементно-песчаной стяжке

В некоторых стяжках у полов по грунту вместо бетона используют цементно-песчаную смесь. Это само по себе не является ошибкой, потому что использование бетона в некоторых случаях является бессмысленным (например, на тонких стяжках). Ошибкой является использование сеток с крупной ячейкой.

Бетон и цемент в разной степени подвержены трещенообразованию, поэтому для цемента максимальный размер ячеек у армирующей сетки для ЦПС должен составлять не более 100х100 мм.

Полы по грунту: что это такое и когда имеет смысл их устанавливать


Полы по грунту — традиционное решение для домов, построенных на ленточном фундаменте. Монтируются такие полы, как и следует из названия, по грунту, между стенками ленточного фундамента. Таким образом, основную нагрузку от здания несёт фундамент, а полы — нагрузку от мебели и предметов интерьера.

Почему на такой способ нужно обратить внимание


Полы по грунту чаще всего применяются в процессе устройства свайно-ростверкового или ленточного фундамента. Выбор в пользу этого решения обусловлен технологичностью монтажа и преимуществами в процессе эксплуатации.


Сваи, которые соединяются друг с другом ростверком, подходят для лёгких конструкций без подвала. Такой фундамент возводится быстро. Ленточный фундамент, заглублённый в землю и выступающий на поверхности, с шириной ленточной части не более 500 мм, повторяет периметр здания, на него монтируются несущие стены. Всю нагрузку принимает именно фундамент, при этом пол с ним никак не связан. Именно поэтому ещё сто лет назад в избах полы были земляные.


Технология постепенно эволюционировала — от идеи облагородить пространство она превратилась в энергоэффективное решение. В зависимости от уровня грунтовых вод и региона постройки различается и технология укладки пола по грунту. Сегодня существует несколько решений — от самых простых до вариантов со слоем теплоизоляции с высокой степенью защиты от влаги и дополнительными гидроизоляционными слоями.

Как сделать полы по грунту?


Монтаж пола по грунту довольно прост и включает в себя несколько этапов, ключевые из которых — инженерная подготовка и выбор утеплителя.

  1. Железобетонная конструкция фундамента
  2. Праймер битумный
  3. Битумный рулонный гидроизоляционный материал
  4. Экструзионный пенополистирол CARBON ECO
  5. Профилированные мембраны
  6. Бетонная подготовка
  7. Песчаная подготовка
  8. Щебёночная подготовка
  9. Выравнивающая стяжка
  10. Грунт основания

Что собой представляет инженерная подготовка


Первоочередная задача при устройстве пола по грунту — убрать плодородный слой. Затем обычно следует отсыпка либо песком, либо щебнем, либо песчано-гравийной смесью с послойной трамбовкой.


Инженерная подготовка такого рода нужна, чтобы создать качественный слой, способный воспринимать эксплуатационную нагрузку. Дело в том, что зачастую грунты просто непригодны для строительства. Часто они обладают слабой несущей способностью, многие из них, например глина или суглинок, аккумулируют в себе воду. Вода, замерзая, становится причиной неприятного явления: морозного пучения. Его сила воздействия настолько велика, что может неравномерно поднимать фундамент. Последствия могут быть весьма печальными, вплоть до разрушения.


По этой причине и важно заменить пучинистый грунт — глину и суглинок — на непучинистый: песок.


Плюс к этому щебень и песок выполняют дренажную функцию, вода в этих слоях не задерживается, а потому фундамент всегда находится на сухом основании.

Как происходит утепление полов по грунту


Важное преимущество полов по грунту — их энергосберегающий потенциал. Если правильно выбрать утеплитель и его толщину, тепло не будет уходить в грунт. Наиболее подходящим решением будут плиты экструзионного пенополистирола — XPS CARBON ECO.


Утеплитель находится в постоянном контакте с агрессивной средой — это и вода, и химические соединения, которых в земле достаточно. XPS обладает нулевым влагопоглощением, то есть сохраняет свои свойства даже при непосредственном контакте с водой. Следующий важный нюанс — прочность на сжатие. На слой теплоизоляции будет оказывать давление стяжка, предметы интерьера. Под нагрузкой материал должен сохранять целостность. XPS выдерживает давление в 200 кПа при 10% линейной деформации. И самое важное — XPS обладает низким коэффициентом теплопроводности, то есть не выпускает тепло из помещения в грунт.


Если выбрать другой материал, основные риски будут связаны с потерей свойств в суровых условиях контакта с грунтом. Намокая или деформируясь под нагрузкой, материал может просто не справиться со своей основной задачей и перестанет сохранять тепло.


Из каких этапов состоит процесс


Если же сконцентрироваться на поэтапном устройстве полов по грунту, важно отметить, что работы начинают с грунтовой подготовки. Первым делом нужно убрать плодородный слой и отсыпать пространство щебнем и песком. Необходимо обязательно увлажнять каждые 10–15 см песчаной отсыпки и трамбовать виброплитой.


Следующий шаг зависит от особенностей участка застройки. Если уровень подземных вод располагается высоко, в конструкции пола следует предусмотреть защиту от влаги.


В этом случае выполняется так называемая подбетонка — стяжка, на которую впоследствии монтируется гидроизоляция.


Поверх гидроизоляции укладываются плиты XPS со смещением стыков в соседних рядах.


Поверх теплоизоляционного слоя нужно уложить слой пароизоляционной плёнки. Эта мера необходима, чтобы предотвратить попадание жидких компонентов бетонной смеси между плитами XPS.


По всей площади на специальные подставки — строители их ещё называют стульчиками — укладывается армирующая сетка. В частном доме имеет смысл при устройстве пола по грунту смонтировать систему водяного тёплого пола. Вместе слоем теплоизоляции он превратит конструкцию в аккумулятор тепла. Бетон имеет свойство накапливать тепло, а XPS не даст ему уйти в грунт. Это свойство особенно актуально в холодное время года, например в случае аварийной остановки системы отопления. Пол будет ещё некоторое время отдавать помещению накопленное тепло.


На заключительном этапе укладывается бетонная смесь, поверх которой монтируется финишное покрытие: плитка, паркет, ламинат или другие варианты.


Если на участке грунтовые воды расположены низко, можно обойтись без подбетонки. В этом случае на песчаную подготовку укладывается профилированная мембрана, а уже поверх неё — плиты XPS, армирование, система тёплого пола и бетонная смесь.


Полы по грунту — одно из самых популярных решений в сегменте коттеджного и малоэтажного строительства. Такая востребованность объясняется простотой монтажа, доступностью и высокой энергоэффективностью в процессе эксплуатации. К тому же при желании полы по грунту можно отремонтировать. Для этого нужно освободить помещение от мебели, раздробить стяжку и заменить слои, требующие ремонта.

Теги: утепление пола, утепление фундамента, carbon eco

Полы по грунту — правильные с утеплением

Полы по грунту устраивают в индивидуальных жилых домах, банях и подсобных помещениях при всех видах фундаментов, за исключением столбчатых. На любом грунте можно сделать сухой и теплый пол. Это надежная, практичная и долговременная конструкция.

Современные владельцы частных домов предпочитают обогревать помещения через пол. Лучший вариант такого отопления — полы, смонтированные прямо на грунте. Если их рассматривать в разрезе, то это слоеный пирог, состоящий из нескольких слоев. Нижний слой — грунт, а в качестве верхнего служит финишное покрытие. Слои располагаются в определенной последовательности, у каждого свое назначение, толщина и своя функция.

Структура полов по грунту

Основной минус полов на грунте — большие финансовые затраты и сроки, необходимые для их изготовления. К грунту тоже предъявляются требования: он не должен быть слишком рыхлым, стояние грунтовых вод не ближе 5–6 м.

Слоистая конструкция теплого пола на грунте должна обеспечивать звуко- и теплоизоляцию, препятствовать проникновению грунтовых вод, не накапливать пары воды в слоях пола и создавать комфортные условия проживающим.

Бетонные полы

Бетонные полы на грунте не предусматривают подвального помещения и пространства под полом для его вентиляции.

Важно! Устраивая бетонные полы на грунте с близким стоянием подземных вод, следует учитывать, что их уровень может изменяться в течение короткого времени. Это нужно предусматривать при укладке слоев.

Внешний вид бетонного пола

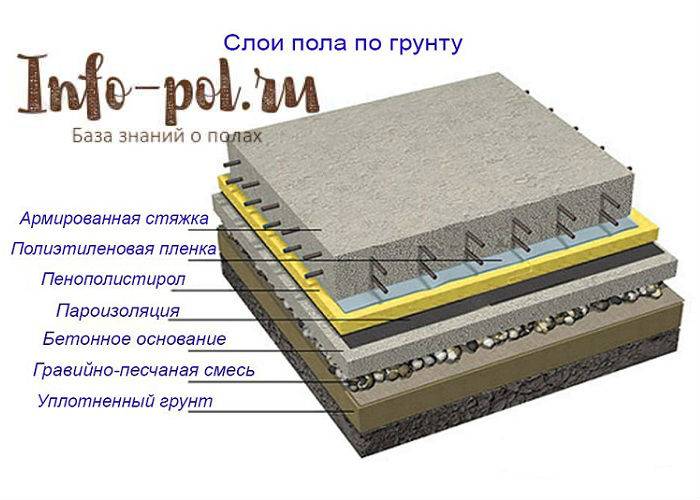

Классический пол по любому грунту состоит из 10 слоев:

Слои, предохраняющие от грунтовых вод и распределяющие нагрузку

  1. Подушка из уплотненной глины. Она необходима для остановки подъема грунтовых вод. Если сняв слой грунта, вы дойдете до глины, то ее необходимо должным образом подготовить. Слой глины отсекает проникновение грунтовой воды вверх.
  2. Песчаная подушка. Ее назначение также предотвращать попадание грунтовых вод и выравнивать нагрузку на грунт. Песок ослабляет капиллярное поднятие воды и равномерно распределяет давление лежащих над ним слоев пола на грунт. Подойдет любой песок.
  3. Крупный щебень. Это своего рода дренаж, его назначение — сделать основание прочным, распределить нагрузку. Он вообще не дает воде возможности за счет капиллярного свойства поступать вверх. Щебень используют фракции — 40–60 мм.

Первые три слоя должны располагаться именно в таком порядке, каждый толщиной от 10 см в уплотненном состоянии. Слои нужно трамбовать обязательно.

Совет. Ручным способом уплотнить толстый слой песка или глины трудно, поэтому при отсыпке такого слоя, нужно последовательно добавлять и трамбовать более тонкие слои (10–15 см).

Слои бетонного пола

  1. Гидроизоляционный слой (рубероид или полиэтиленовая пленка). Его помещают непосредственно на щебень, и служит он как для предохранения щебня от протекания в него раствора бетона сверху, так и в качестве препятствия проникновению паров воды в бетонный слой снизу. Пленку настилают целым рукавом (не разрезая) внахлест, заводят на стены, проклеивая скотчем места нахлестов.
  2. Черновая стяжка 80 мм и толще. Для нее следует брать промытый песок и мелкий щебень (10–20 мм). В раствор добавляют стальную фибру или применяют арматуру. Для готовности стяжки к следующим этапам работ ее нужно выдержать определенное время.
  3. Гидроизоляционный слой (гидроизоляция обмазочная, рулонная или пленка). Если первые слои уложены правильно и качественно, для гидроизоляции можно применить рубероид без присыпки в 1–2 слоя или пленку толщиной не менее 120 мкм. Гидроизоляционный слой должен быть монолитным. Если используется рубероид, нахлесты промазывают битумной мастикой, нахлесты полиэтиленовой пленки проклеивают скотчем.
  4. Утеплитель. Утеплять пол можно керамзитом, экструдированным пенополистиролом, пенопластом. Толщина плит полистирола и листов пенопласта зависит от климатических условий, но не меньше 5 см. Керамзит засыпают слоем от 15 см.
  5. Гидроизоляция. По керамзиту или другому утеплителю рекомендуется уложить гидроизоляцию. Это предохранит утеплитель от попадания влаги из верхних слоев и улучшит его теплоизоляционные свойства. На этом этапе применяют полиэтиленовую толстую пленку, которую настилают сплошным слоем.
  6. Стяжка чистовая. В ней могут размещаться нагреватели теплого пола (контуры водяного отопления, кабельные маты или нагревающий кабель). Слой финишной стяжки заливают 50 мм и больше. Ее армируют, используя композитную или стальную арматуру, в раствор добавляют фибру.
  7. Финишное покрытие. Если все слои выполнены в указанном порядке, можно настилать покрытия любые.

Плюсы и минусы полов бетонных по грунту

Преимущества

  • Надежно защищают помещение от холода. Неважно, какая погода за окном, грунт всегда будет теплый.
  • Применимы любые утеплители и гидроизоляционные материалы, а также любые покрытия для чистовой отделки пола.
  • Основная нагрузка распределяется по грунту, не нужно делать дополнительных расчетов. Если предполагается большая нагрузка, нужно просто увеличить толщину трех нижних слоев.
  • Есть возможность организовать отопление дома через пол, который будет быстро нагреваться и равномерно распределять тепло, препятствуя сквознякам.
  • Защищают дом от плесени, размножения микроорганизмов.

Бетонный пол по грунту

Недостатки

  • Требуется учитывать расположение уровня подземных вод.
  • Могут существенно снизить высоту помещения при определенных конструктивных особенностях дома.
  • Технология неприменима при свайных и столбчатых фундаментах.
  • Если в системе возникнут неполадки, ее ремонт и демонтаж — очень затратное по времени и финансам мероприятие.
  • Устройство полов — длительная и сложная по объему работ процедура, а также затратная по финансам, лучше всего такую работу выполнить при строительстве дома.

За счет количества слоев бетонные полы по грунту могут сделать помещение ниже

Как самостоятельно сделать бетонный пол по грунту

Вынимать грунт и засыпать первые три слоя лучше всего сразу после устройства фундамента дома. Вначале производят расчеты, на какую глубину нужно вынимать грунт. За нулевую отметку принимают уровень чистового пола. Складывают размеры по толщине каждого слоя, например:

  • ламинат + подложка —1,5 см;
  • стяжка + гидроизоляция — 6 см;
  • теплоизоляция + гидроизоляция — 6–11 см;
  • бетонная стяжка 8–10 см;
  • щебень, песок, глина — 15+15+10 см;

Общее значение 61, 5 см. Если слои будут толще, вынимать грунт придется на большую глубину. К полученной глубине нужно прибавить 5 см.

По всей площади здания выкапывают яму на рассчитанную глубину и удаляют грунт. Для удобства последующей работы на стенках фундамента по всему периметру отмечают уровни расположения слоев пола. Это упростит работу по их выравниванию. Грунт не обязательно содержит глину, для наглядности мы приводим порядок работ на грунте, не имеющем слоя глины.

Полы по грунту: подготовка и заливка

Глина.

Насыпают любую глину толщиной слоя не меньше 10 см. Ее разравнивают и обильно поливают слабым жидким стеклом (раствор 1 части стекла в 4 частях воды). Влажный слой трамбуют обрезком бруса 200х200ммх1,5 м. На большой площади можно применять вибротрамбовочную или виброуплотнительную машину, взяв ее напрокат. Если в результате уплотнения слой получился тоньше, глину подсыпают и снова уплотняют.

Совет: долговечную трамбовку можно изготовить из обрезка швеллера (20х30 см) приварив к нему отрезок металлической трубы, в которую насыпать песок для утяжеления.

Глина — один из слоев бетонного пола

Выровненный уплотненный глиняный слой заливают молочком из цемента (в 10 л воды размешивают 2 кг цемента) так, чтобы не было луж, и оставляют на сутки, чтобы процесс химического взаимодействия цемента с жидким стеклом завершился полностью. Ходить по нему в это время не рекомендуется.

Песок

Стараясь не ходить по подготовленному глиняному слою, насыпают на 15 см песок. По нему можно ходить. Его разравнивают и также уплотняют до соответствующей отметки на стенке фундамента дома.

Песок необходимо разровнять и утрамбовать

Щебень

Его засыпают на песок и тоже тщательно уплотняют трамбовкой. Особенно тщательно выравнивают щебень в углах, плотно утрамбовывая его. В итоге должна получиться ровная горизонтальная поверхность.

Щебень необходимо утрамбовать как можно плотнее

Пленка полиэтиленовая

Неразрезанные рукава настилают с нахлестом 10–15 см, заводят на стены на 3–5 см. Нахлесты проклеивают тщательно скотчем. Передвигаться рекомендуется в обуви с мягкой подошвой, стараясь не повредить пленку острыми кромками кусков щебня. Хоть специалисты и утверждают, что это просто технологический прием, свои гидроизоляционные функции пленка также выполняет.

Полиэтиленовая пленка должна быть настелена внахлест

Черновая стяжка

Для нее можно заказать готовый «тощий» бетон или самостоятельно сделать раствор, смешав цемент М500 со щебнем и песком в объемном соотношении 1:4:3. В смесь также добавляют металлическую фибру в количестве 1–1,5 кг на 1 м3 раствора. Раствор можно заливать, выравнивая по маякам или по отметкам на стенах фундамента. Следует учитывать, что ровная горизонтальная поверхность черновой стяжки упростит дальнейшие этапы устройства пола.

Черновая стяжка должна быть ровной

Через двое суток бетон железнят смесью (10:1) воды с жидким стеклом и сухим цементом. Делают это так: валиком или пульверизатором смачивают раствором всю поверхность стяжки, затем посыпают тонким слоем сухого цемента и втирают его теркой в бетон. Такой прием увеличит на порядок прочность бетона и повысит его устойчивость к воде. Стяжке для полного созревания требуется не менее 1,5 месяцев, но последующие работы можно проводить, спустя 1–2 недели.

Гидроизоляция

Подготовленную черновую стяжку покрывают жидким битумом (праймером), особенно тщательно промазывая углы и захватывая 5 см стен. На такое обработанное битумом основание наклеивают полосы рубероида с нахлестом в 10 см и заходом на 5 см стен. В местах нахлеста полосы прогревают феном или промазывают битумной мастикой.

Черновую стяжку обязательно покрывают слоем гидроизоляции

Полосы второго слоя размещают со сдвигом на половину полосы аналогичным образом. Особенно тщательно приклеивают рубероид в углах помещения. Выполняя этот вид работ, рекомендуется передвигаться по полу в обуви с мягкой подошвой.

Теплоизоляция

Цель укладки этого слоя понятна. Лучшим материалом в данном случае будут плиты экструдированного пенополистирола (ЭППС). Лист толщиной 5 см этого теплоизолятора по своей эффективности заменяет керамзит, насыпанный слоем 70 см. Материал практически не поглощает воду и отличается высокой прочностью на сжатие.

Чтобы листы ЭППС служили эффективнее, их рекомендуют укладывать в 2 слоя, каждый из них толщиной 3 см, смещая стыки на 1/3 или ½ листов. Это полностью устранит мостики холода и улучшит теплоизоляционные свойства утеплителя. Места стыков плит ЭППС в каждом слое следует проклеить специальным скотчем.

Слой теплоизоляции

Если в качестве утеплителя применяется керамзит или минеральная вата, потребуется дополнительный слой гидроизоляционного материала, например, полиэтиленовой пленки, чтобы защитить утеплитель от влаги финишной стяжки.

Стяжка финишная

По периметру помещения на стены закрепляют демпферную ленту 1,5–2,0 см на всю высоту стяжки. Конец демпферной ленты закрепляют на плитах утеплителя. Стяжку армируют кладочной сеткой 3мм с размером ячеек 100х100. Если планируется монтаж теплого электрического пола, на листы ЭППС кладут отражающий гидроизоляционный материал. При монтаже контуров водяного отопления толщина стяжки понадобится больше, трубы водяного нагрева должны быть в толще стяжки.

Армирующую сетку располагают таким образом, чтобы она находилась в стяжке и не выступала на ее поверхность. Для этого используют подставки, отрезки деревянных брусков, металлических профилей или, например, пробки от пластиковых бутылок. Комбинация арматуры и выравнивающих маячков — задача достаточно сложная, поэтому рекомендуется залить стяжку по отметке на стенах, а потом по ней залить тонким слоем самовыравнивающийся наливной пол.

Нанесение финишной стяжки

Для стяжки используют готовые сухие смеси или готовят раствор из речного промытого песка и цемента в соотношении 3:1. Работу выполняют быстро. Стяжка будет упрочняться 4–5 суток, а окончательная ее готовность будет через месяц. Применение готовых смесей со специальными добавками ускорит процесс созревания стяжки. Готовность ее проверяют бумажной салфеткой, положив на пол и закрыв листом полиэтилена. Если салфетка через суткиостанется сухой, стяжка готова к нанесению самовыравнивающейся смеси и монтажу финишных покрытий.

Деревянный пол по грунту на лагах

В частных домах чаще всего делают деревянные полы. Причин этому несколько:

  • в каркасных домах деревянный пол является продолжением общей конструкции здания;
  • дерево — природный материал безопасный для здоровья и жизни жильцов дома. Некоторые породы дерева благотворно влияют на состояние здоровья;
  • дерево просто обрабатывать и укладывать даже новичку в строительных работах;
  • обработка дерева антисептиками значительно увеличивают срок его службы;
  • полы легко ремонтировать и вскрывать при необходимости.

Устройство деревянного пола по грунту в частном доме на первом этаже вполне осуществимо своими руками. Пол можно утеплить, спрятать под ним коммуникации, подвальное помещение. Его настилают на лаги, которые могут быть вмонтированы при обвязке ленточного фундамента.

Структура деревянного пола по грунту на лагах

В качестве лаг применяют распиленные на две половинки бревна, бруски с соотношением сторон 1:1,5, сдвоенные толстые доски дерева хвойных пород. Если лаги не были смонтированы при обвязке фундамента их можно положить на подготовленный грунт или на столбики из кирпича на основании из бетона.

Лаги ставят на расстоянии, которое определяется толщиной половой доски. Так, если доска 50 мм, лаги устанавливают через 100 см, если доска 35 мм, лаги ставят через 60см. Первую и последнюю лаги устанавливают на расстоянии 20 см от стены, остальные размещают между ними. Если между лагами несколько больше расстояние чем требуется, то число лаг увеличивают, а крайние не сдвигают. Если помещение прямоугольное, лаги кладут вдоль длинной стены. Для квадратного помещения особой разницы нет.

Установка лаг на грунт (холодный пол без подполья)

Работы выполняют в следующем порядке:

  1. Рассчитывают, на какую глубину вынимать грунт, исходя из толщины лаг, слоев песка, щебня, глины или керамзита.
  2. Снимают полностью плодородный слой земли и копают глубже, исходя из расчетной глубины. Оставшийся грунт хорошо разравнивают и уплотняют по всей площади будущего пола. Уплотнять следует трамбовкой. На больших площадях можно пользоваться вибромашиной для уплотнения грунта.
  3. Насыпают любой песок слоем 15 см или больше и такой же слой щебня (или строительного мусора) и трамбуют. Если дом стоит на глинистом грунте, насыпают и трамбуют слой глины, а затем на нее последовательно песок и щебень. Если грунт песчаный, то можно засыпать слой прокаленного песка или проветренного не менее года шлака. Можно насыпать слой керамзита. Толщина всех слоев насыпки должна быть примерно втрое больше высоты лаг. Все слои тщательно выравнивают и трамбуют.
  4. На выровненный верхний слой (песок, шлак или керамзит) устанавливают обработанные антисептиком лаги, их утапливают в подсыпку и вокруг хорошо трамбуют. Верхний уровень лаг должен располагаться так чтобы доски пола были в нужном положении. Лаги крепят к фундаменту или нижнему венцу.
  5. По лагам монтируют доски пола.

После установки лаг на грунт начинают монтировать пол

Лаги на кирпичных столбиках (теплый пол с подпольем)

Обычно лаги устанавливают на столбики, сложенные в 2 кирпича (25х25 см).

  • Убирают плодородную землю, оставшийся грунт выравнивают и трамбуют.
  • Проводят разметку мест расположения столбиков под лаги (в том случае, если лаги не установлены при обвязке фундамента). Высота столбиков зависит от того, на какую часть стены будут опираться лаги. Это может быть брус первого ряда или ростверк (покрытый рубероидом брус обвязки фундамента).
  • Натягивают шнуры, чтобы они располагались над центром всех планируемых столбиков, и от шнуров на равном расстоянии в землю вбивают колышки на ширину кирпичных столбиков (25 см в каждую сторону).

Лаги устанавливают на кирпичные столбики

Основания под столбики

В отмеченных местах выкапывают ямы размером 40х40 см и глубиной 15–25 см на скалистом или песчаном грунте и до 45 см на глинистом и рыхлых грунтах. В глубокие ямы засыпают последовательно слой песка 10 см и слой щебня крупной фракции 10 см. и трамбуют.

Совет: Если уровень грунтовых вод близко, ямы можно заполнить слоем глины 20–25 см и утрамбовать ее (это глиняный замок).

  • Дно ям застилают полиэтиленовой пленкой или рубероидом.
  • Бетонное основание под кирпичные столбики заливают так, чтобы оно на 5 см выступало над уровнем уплотненного грунта. Для этого устанавливают опалубку из досок (примерно 5 см высотой над грунтом) и арматуру в ямки. В качестве арматуры можно использовать проволоку иди сетку с ячейками 10х10 см.
  • Заливают бетон (цемент: песок: щебень (фр. 5–10 мм)=1:3:2–3 и вода до густой консистенции) и оставляют на несколько дней для созревания.

Подготовка основания под столбики

Изготовление столбиков
  • На бетонное основание настилают рубероид в 1–2 слоя так, чтобы он выступал за края на 1–2 см.
  • На рубероид выкладывают строго вертикально (по отвесу) кирпичные столбики в 2 кирпича таким образом, чтобы последний слой кирпичей был перпендикулярно направлению лаги. Для получения раствора смешивают цемент М100 и песок в объемном соотношении 1:3 и на глаз добавляют воду.
  • На столбик кладут рубероид и на него подкладку из обработанной антисептиком фанеры или плиты OSB квадратной формы, чтобы она на 2 см выступала за их края.
Установка и выравнивание лаг

На эти подкладки устанавливают лаги. Выравнивание лаг — работа длительная и кропотливая. Для этого применяют подкладки или стесывают часть опоры. В итоге все лаги должны быть на одном уровне.

Проверить качество установки лаг можно с помощью уровня

Выровняв, их прикрепляют к столбикам уголками, а к элементам стен или фундамента — специальными крепежными системами, используемыми для возведения каркасных домов. В бетоне предварительно сверлят отверстия и вставляют дюбели.

Монтаж пола

Далее приступают к монтажу холодного или теплого пола. Доски холодного пола непосредственно укладывают на лаги.

Последний этап процесса — монтаж пола

  • Для пола с утеплителем к нижней части лаг крепят бруски 30х50 или 50х50 мм, на которые настилают черновой пол из тонкой необрезной доски толщиной 20 мм.
  • На черновой пол настилают пароизоляцию (паробарьерную мембрану).
  • На мембрану кладут мягкий утеплитель (минеральную вату), так, чтобы его листы плотно входили между лагами и плотно примыкали один к другому, не доходя примерно 2 см до верха лаг.
  • По лагам настилают доски пола.

Полы по грунту своими руками

Пол по грунту | Стройматериалы

«Дешево, но трудоемко» — так коротко можно охарактеризовать полы, обустроенные по грунту. Они создаются непосредственно на земле, на первых этажах частных домов, и представляют в разрезе «многослойный пирог». Но из-за наличия большого количества скрытых слоев контролировать процесс устройства пола по грунту рекомендуется на всех этапах. В противном случае вы можете получить «кота в мешке». На грунте можно сделать два вида пола: бетонный или деревянный. Мы расскажем об устройстве наиболее распространенных полов из бетона.

НА ЗАМЕТКУ
— Все работы по устройству пола нужно начинать после того, как возведены стены и сооружена крыша.
— Верх будущего пола должен быть вровень с дверным проемом (с учетом чистового покрытия). Поэтому в ходе разметки уровень выставляется в «ноль» с низом дверного проема и наносится по всему периметру помещения.
— Чтобы правильно высчитать толщину конструкции пола и правильно установить нижнюю отметку, нужно заранее решить, сколько слоев будет в вашем «пироге» и какой они будут толщины.

ТЕХНОЛОГИЯ УСТАНОВКИ

1. Расчистка и утрамбовка грунта
Слой грунта снимается строителями до тех пор, пока общая высота от «нуля» до грунта не станет равной толщине конструкции многослойного «пирога». После этого следует тщательная утрамбовка поверхности. В результате этих работ должно получиться ровное и достаточно плотное основание, по которому можно ходить, не оставляя углублений от ног.

Важно!
— Базовое основание и все слои «пирога» бетонного пола должны быть выверены
Gстрого по уровню.

2. Засыпка гравия, песка и щебня
Выполняется, чтобы остановить капиллярное поднятие воды. Толщина слоя гравия составляет 5-10 см. После подсыпки гравий поливают водой и тщательно утрамбовывают.

Следом за слоем гравия должен идти слой песка толщиной около 10см, который тоже смачивается и утрамбовывается.
А поверх песка укладывается 7-10-сантиметровый слой крупного щебня (фракции 40-50мм), уплотняется, присыпается тонким слоем песка, выравнивается и утрамбовывается.

Важно!
— Если на поверхности есть щебень с остро торчащими краями, его нужно убрать или положить так, чтобы на всей плоскости не было острых углов.

3. Устройство черновой стяжки
Это не конструктивный, а технологический слой, поверх которого впоследствии будет установлен слой гидроизоляции.
Черновая стяжка монтируется из бетона класса В7,5 — В10 с применением щебня фракции 5-20 по полиэтиленовой пленке, чтобы не дать бетонному «молочку» уйти в слои подсыпки или в грунт. Толщина этого слоя составляет, как правило, 5-7см. Армировать его необязательно.

Важно!
— Листы пленки укладываются внахлест и хорошо проклеиваются скотчем. Материал обязательно заводят на стены на высоту 15-20 см.

4. Устройство гидроизоляции
Рекомендуется, если уровень грунтовых вод залегает выше чем на 2 метра от низа пола. Ее основная задача — защита утеплителя и чистовой стяжки от влаги. В качестве гидроизоляции применяют рубероиды, полимерно-битумные мембраны, ПВХ-мембраны и тому подобные материалы.

Важно!
_ при принятии решения о необходимости гидроизоляции нужно ориентироваться на самый высокий уровень грунтовых вод, какой может быть на конкретной территории, то есть смотреть, насколько высоко вода поднимается весной, при паводке.

5. Устройство теплоизоляции
Если вы хотите сэкономить на обогреве помещения, следует предусмотреть в вашем «пироге» слой утеплителя. Для повышения теплоизоляционных качеств пола можно использовать пенопласт, минеральную вату либо экструдированный пенополистирол.

Важно!
_ Перед утеплением эксперты советуют выполнить теплотехнический расчет пола по грунту, который позволит определить степень необходимости утепления пола и оптимальный материал для этого.

6. Устройство чистовой стяжки
Толщина чистовой стяжки составляет 7-10см. В отличие от черновой, она обязательно армируется с помощью сетки. Если планируется, что на пол будет ставиться что-то тяжелое (тяжелее 200 кг/м²), чистовую стяжку рекомендуется армировать сеткой с диаметром проволоки 4 мм.

Если нагрузки до 200кг/м², то диаметр может составлять 3 мм. Чтобы сетка находилась в середине слоя раствора, ее следует установить на подставки высотой 2-3см. Раствор заливают по маякам, в качестве которых выступают рейки, уложенные друг от друга на расстоянии двух метров. Затем смесь выравнивают и уплотняют, используя виброрейку или правило, которое опирают на рейки.
После затвердевания бетона поверхность рекомендуется обработать самовыравнивающейся смесью.

7. Проверка работы
В ходе проверки работы можно оценить только качество финишного слоя.
Первый этап — визуальный осмотр. На поверхности не должно быть трещин.
Второй этап — проверка ровности. Ровность стяжки проверяется двухметровой рейкой-правилом.
Правило нужно приложить к поверхности стяжки в нескольких местах, ориентируя его по разным направлениям. Нормой (по российским критериям качества) считается, если зазор между правилом и стяжкой в любом месте не превышает 4мм.
Третий этап — проверка уклона поверхности к горизонту. Это можно сделать уровнем. Допустимое значение — 0,2%.
Четвертый этап — простукивание. Нужно взять деревянный брусок и его торцом простучать всю поверхность стяжки. Звук от ударов должен быть одинаковым по всей площади стяжки, «твердым», «звенящим». Если местами звук «глухой», «пустотный», значит, имеются отслоения стяжки, что недопустимо.

Заливка бетонного пола производится в один, максимум в два захода. Это необходимо для создания монолитной и прочной конструкции. После заливки бетоном и последующего выравнивания поверхности пол накрывают пленкой и дают выстояться 3-4 недели для затвердевания. На протяжении этого времени поверхность постоянно смачивают водой, чтобы она не пошла трещинами.

МНЕНИЕ СПЕЦИАЛИСТА
• Алексей Тагильцев, директор ООО «НижРемСтрой»:

— Устройство полов по грунту уместно в тех случаях, если конструкция здания не предполагает наличия подвала, бетонный пол по грунту можно сооружать при ленточном и столбчатом фундаментах. Если в местности наблюдается высокий уровень грунтовых вод, монолитный пол по грунту рекомендуется устраивать по лагам. При устройстве полов по грунту очень важно выбрать правильный утеплитель и позаботиться о качественной гидро- и пароизоляции.

Основными требованиями при выборе утеплителя являются высокая прочность к механическим нагрузкам, прочность на сдвиг и растяжение, а также устойчивость к воздействию влаги. Поэтому для полов по грунту подойдут экструдированный пенополистирол плотностью 35 кг/м3 или жесткие минераловатные утеплители плотностью 135-180 кг/м3 (этот материал может впитывать влагу, следовательно, его контакт с грунтом или стяжкой необходимо свести к минимуму, изолировав с помощью специальной пленки). Иногда в целях экономии в качестве утеплителя используют обычный пенопласт ПСБ-С-35 или ПСБ-С-50 (в условиях повышенной нагрузки на пол).

В качестве гидроизоляции можно использовать наплавляемые битумные или битумно-полимерные материалы на основе полиэстера. Такая основа выдерживает большие нагрузки и подлежит небольшому растяжению. Таким образом, слой гидроизоляции при незначительных колебаниях грунта не повредится.

Направление строительства: Цокольные этажи | Планирование, BIM и строительство сегодня

Мэтью Перси и Джон Майкл Кэннон из специалистов Advantage Home Construction Insurance, специализирующихся на структурных гарантиях, взвешивают плюсы и минусы различных методов строительства первого этажа

Грунтовая опорная плита

Грунтовые несущие плиты являются широко используемой формой напольного покрытия для многих жилых и коммерческих зданий. Они предназначены для обеспечения безопасной передачи динамических и стационарных нагрузок конструкции на землю, на которой она стоит, за счет постоянного контакта с землей. Они включают в себя слой массивного бетона, залитого на месте до нужного уровня, чтобы сформировать прочный и прочный пол. Утвержденный документ A Строительных норм и правил гласит, что бетон должен быть «толщиной не менее 100 мм (но толще, если этого требует проект конструкции)». Там, где полы должны подвергаться высоким нагрузкам или где строительная способность грунта низкая, монолитный бетон можно армировать стальной сеткой или стержнями. Руководство по работе с бетонными полами и стальной арматурой приведено в Британском стандарте (BS 8500 – Спецификация для составляющих материалов и бетона).

Функциональные требования к фундаментной плите выходят за рамки простого обеспечения безопасной поддержки здания и его пользователей; его конструкция должна соответствовать нормам Строительного законодательства, а также обеспечивать защиту от грунтовых вод и теплопотерь. Грунтовые несущие плиты, в отличие от подвесных полов, сооружаются поверх грунта, что делает их более восприимчивыми к проникновению влаги и теплопередаче. С этой целью плиты первого этажа устанавливаются с DPM (влагонепроницаемой мембраной) и изоляцией, чтобы свести на нет эти нежелательные моменты.

Типовой проект перекрытия первого этажа будет состоять из следующих этапов, хотя расположение DPM может варьироваться:
  • Хорошо уплотненный твердый сердечник, обычно состоящий из щебня или кирпича. Жесткий слой должен быть уплотнен механическим уплотнителем до толщины не менее 150 мм.
  • Посыпка песком для обеспечения чистой и ровной рабочей поверхности для изоляции.
  • Изоляция может располагаться как под плитой, так и над ней. Изоляция должна выдерживать ожидаемые уровни нагрузки и воздействия влаги.
  • DPM, размещенный над бетонной плитой или под ней, должен быть одобрен BBA и установлен правильно. Следует позаботиться о том, чтобы не было проникновения в мембрану, что позволит проникнуть влаге. DPM должен быть достаточно притерт и заклеен лентой.
  • Слой бетона толщиной не менее 100 мм, если не указано больше.
  • Слой цементной стяжки для обеспечения гладкой поверхности напольных покрытий в жилых помещениях, т.е. ковров и напольной плитки.

Балка и блок

Балка и блок становятся одним из преобладающих решений для напольных покрытий в современном конкурентном строительном мире.Несколько положительных факторов, таких как простота конструкции и простота установки, объясняют рост популярности этой инновации. Балочно-блочная система устанавливается очень быстро благодаря минимальной необходимости подготовки основания. По сравнению с более традиционными полами из уплотненного твердого сердечника и бетона экономия времени и труда может быть значительной. Система остается очень рентабельной, несмотря на немного более высокую стоимость материалов.

Балочно-блочная система основана на серии перевернутых предварительно напряженных бетонных тавровых балок.Балки устанавливаются перпендикулярно во внутреннюю листовую кладку несущих стен и опираются на слой ДПК стен. Уложенные на относительно близком расстоянии друг от друга (обычно 600 мм), параллельные балки создают уступ для поддержки блоков заполнения, которые затем располагаются для заполнения пространства. Затем на верхнюю поверхность собранного пола укладывается пароизоляция ДПМ. Гладкая и ровная поверхность может быть позже достигнута путем нанесения песчано-цементной стяжки или укладки деревянного напольного покрытия.

Сборные железобетонные балки должны быть спроектированы инженером-строителем, чтобы гарантировать, что постоянные и действующие нагрузки здания безопасно передаются на подконструкцию и рассчитываются в соответствии с BS 6399.Все концы бетонных балок должны опираться на опорные блоки не менее чем на 90 мм. Обрезанные концы стальной арматуры балок рекомендуется защищать от коррозии нанесением слоя битума.

Как упоминалось ранее, выбор подвесных бетонных полов может дать множество преимуществ. Эти этажи также вносят неотъемлемый вклад в общую производительность здания, отвечая действующим стандартам строительных норм. Документ C, утвержденный строительными нормами, объясняет, что должно быть 150-миллиметровое хорошо вентилируемое пространство, что делает пол менее восприимчивым к влаге, поскольку он не находится в прямом контакте с землей.

Деревянные подвесные полы

Деревянные подвесные полы обычно считаются «старой школой» для устройства первых этажей. Они в изобилии встречаются в старых постройках. Проект здания должен предусматривать сохранение деревянных этажей сухими и вентилируемыми. Там, где эти факторы нарушаются, со временем возникают проблемы из-за гигроскопической природы древесины, впитывающей влагу. Это часто является причиной гниения и гниения деревянных балок пола. Несмотря на возможность возникновения проблем в долгосрочной перспективе, деревянные полы по-прежнему используются во многих проектах, и некоторые арендаторы считают их эстетически привлекательными.Деревянные полы допускают различные виды высококачественной отделки, такие как морилка и лак. Однако эти полы, условно говоря, являются более дорогим вариантом по сравнению с более современными доступными вариантами основания.

Подвесные деревянные полы сравнимы с другими вариантами подвесных полов, такими как балки и блоки, в том смысле, что они подвешены, чтобы обеспечить 150-миллиметровое воздушное пространство. Конструкция включает в себя деревянные балки, опирающиеся на несущие стены. Там, где требуется дополнительная опора для балок для более длинных пролетов, для распределения нагрузок используются стены из шпал в черновом перекрытии.Эти спальные стены построены из сотового кирпича для облегчения воздушного потока. Шпальные стены, являясь несущим элементом основания, требуют закладки фундамента, что еще более увеличивает общую стоимость этого варианта по сравнению с другими способами. Поскольку важно, чтобы эта конструкция пола располагалась поверх хорошо вентилируемого пространства под полом, вентиляционные отверстия на внешних стенах являются важной конструктивной особенностью.

Во всех точках, где балки опираются на опорные стены, они должны опираться на DPC в соответствии с разделом о деревянном перекрытии Утвержденного документа С по строительным нормам, где говорится: «любой подвесной деревянный пол рядом с землей будет соответствовать требованиям если: между древесиной и любым материалом, который может отводить влагу от земли, имеются влагонепроницаемые прокладки».

Типы используемых деревянных балок должны быть указаны инженером-строителем, при этом все приложенные нагрузки должны быть рассчитаны в соответствии с указаниями в утвержденном документе A строительных норм и правил. В этот документ включены таблицы A1 и A2. В этом документе можно найти руководство по балкам. В нем перечислены соответствующие размеры балок для безопасной поддержки заданного веса на максимальном пролете.

В целом, в современную эпоху деревянные подвесные полы становятся все менее популярным выбором чернового пола.Стоимость установки и потенциальный риск гниения древесины из-за пористости материала могут отпугнуть многих строителей. Требование о том, чтобы деревянные полы хорошо вентилировались, в соответствии с Утвержденным документом C строительных норм и правил, должно быть достаточным для предотвращения любого преждевременного разрушения элементов пола; однако эта потребность в воздушном потоке может повлиять на тепловые характеристики и создать сквозняки.



Преимущество

Тел.: 0845 900 3969

продажи@ahci.co.uk

www.ahci.co.uk

Твиттер: @AdvantageLDI



Обратите внимание: это коммерческий профиль.

Рекомендуемые сопутствующие статьи

6. Первые этажи – Строительные исследования

Функции и конструктивные особенности

Функции

• Выдерживать вес любых приложенных или действующих нагрузок в здании.

• Для создания ровной, сухой и гигиеничной поверхности, создающей функциональную жилую среду.

Требования к конструкции

• Прочность и устойчивость (выдерживать нагрузки).

• Выбор материала.

• Долговечность.

• Влаго- и газостойкость.

• Теплоизоляция.

Прочность и устойчивость: Полы должны быть в состоянии безопасно выдерживать вес любого груза, помещенного на них. Это включает в себя ряд живых и мертвых нагрузок.

Выбор материала: Выбор материала может оказать большое влияние на эстетические и функциональные качества пола.Например, пол, выложенный плиткой, легче чистить, чем пол с ковровым покрытием, но пол с ковровым покрытием создает более уютную обстановку.

Долговечность: Полы должны быть сделаны так, чтобы они прослужили в течение всего срока службы здания, не разрушаясь и не трескаясь.

Влаго- и газостойкость: Первые этажи должны препятствовать проникновению поднимающейся влаги или газов в здание.

Теплоизоляция: Полы должны быть надлежащим образом изолированы, чтобы предотвратить утечку тепла через пол.Пол не должен выступать в качестве мостика холода

Прочность и устойчивость

Постоянные нагрузки являются конструкционными нагрузками.

Они статичны, не двигаются и не меняются). Вес самого здания является постоянным грузом. Временные нагрузки — это нагрузки, которые временно воздействуют на дом. Они динамичны (могут двигаться и случайны). К видам временных нагрузок относятся:

• погодные условия (ветер, снег, дождь).

• Мебель.

• водопровод/сантехника.

• люди в доме.


Жесткое основание

Вес, с которым пол воздействует на основание, может легко сжать грунт и привести к проседанию пола. Чтобы предотвратить это, слабый грунт удаляется и заменяется несжимаемым твердым основанием. Вес, который пол возлагает на подпочву, может легко сжать почву и вызвать проседание пола. Чтобы предотвратить это, слабый грунт удаляется и заменяется несжимаемым твердым основанием.

Влаго- и газостойкость

Влагонепроницаемый слой (ВПК) представляет собой прочный пластик, непроницаемый для воды, что препятствует подъему влаги за счет капиллярного действия. Капиллярное действие может возникать в порах и пространствах внутри бетона, строительного раствора и блоков. Капиллярное действие возникает, когда жидкость втягивается в тонкое пространство. Чем тоньше пространство, тем больше жидкости втягивается.

В дополнение к ДПК для предотвращения проникновения влаги и газа в здание на уровне пола используется влагозащитная/радоновая мембрана.Для предотвращения разрыва радоновой мембраны острым хардкором между радоновой мембраной и хардкором укладывают 30 мм песчаной отсыпки. Влагонепроницаемый слой всегда должен быть на 150 мм выше готового уровня земли.



Теплоизоляция

Термоблоки используются для предотвращения действия возвышающейся стены в качестве теплового моста между полом и внутренним полотном. Термоблоки – это блоки с низкой теплопроводностью. Пол не должен служить мостом холода для отвода тепла.Размещение изоляции под полом предотвращает эту передачу тепла. Для этого особенно эффективна плита и стяжка пола.

Долговечность

Долговечность пола определяется долговечностью отделочного материала пола. В зависимости от эстетических или функциональных требований к полу можно использовать различные отделки пола. Обычные полы/материалы с отделкой включают:

• дерево (твердое и полутвердое).

• ламинат.

• ковер.

• линолеум.

• мрамор.

• плитка керамическая.

Способы устройства пола

Существует множество способов устройства пола. К популярным методам относятся:

• плавающий пол.

• плита и стяжка пола.

• Подвесной деревянный пол.

• подвесной бетонный пол.

Плавающий пол

Плавающий пол — это пол, в котором плита основного перекрытия заливается поверх изоляции.

Плита и стяжка пола

Плита и стяжка пола — это пол, на котором плита основного перекрытия находится под изоляцией. Затем поверх утеплителя укладывается финишный слой цементно-песчаной стяжки.

Сравнение типов твердых полов

Плавающий пол Плита и бесшовный пол
Укладка быстрее. ✖ Установка занимает больше времени, чем установка плавающего пола.
 ✔  Тепловая масса больше, чем у плиты и бесшовного пола. ✖ Меньшая тепловая масса, чем у плавающего пола.
 ✔ Дешевле, чем плита и стяжка пола. ✖ Дороже плавающего пола.
 ✔ Меньший углеродный след.  ✖ Более высокий углеродный след.
 ✖ Более сложные для подключения услуги  ✔Простые в подключении услуги (вода, электричество, полы с подогревом и т. д.))
 ✖ Готовая поверхность может быть повреждена в процессе строительства. ✔Обеспечивает превосходную отделку пола.

Подвесной деревянный пол

Подвесной деревянный пол – это деревянный пол, возвышающийся над бетонным основанием. Они часто полезны при строительстве на наклонной поверхности. Они используются для поднятия уровня пола, чтобы он был на одном уровне с другой частью здания. Существует два типа подвесных деревянных полов:

1.В первом используется стена с кисточками/dwcrf. Применяется, когда глубина хардкора не превышает 900 мм.

2. Во втором варианте используются вешалки из хромированной стали. Применяется, когда глубина хардкора превышает 900 мм.

Вентиляционные отверстия расположены во внешней стене для обоих типов, а в стенке кисточки оставлены зазоры для циркуляции воздуха. Это предотвращает гниение балок пола, поскольку для образования сухой гнили требуется застоявшийся воздух.

  Преимущества Недостатки
 Простота подключения услуг (вода, электричество и т. д.))   Дорогая и трудоемкая установка.
 Удобный способ поднять уровень пола, если в здании используется ступенчатый фундамент.  Требуется высокий уровень мастерства.
 Отличная защита от влаги.  Может быть сквозняком.
   Разносите шум между комнатами.

Воздухонепроницаемость трудно достичь с подвесным деревянным полом.На балки и по периметру пола необходимо установить непрерывную воздухонепроницаемую мембрану, чтобы предотвратить утечку воздуха.

Подвесной деревянный пол (подвесной пол)

Подвесной деревянный пол часто используется там, где глубина хардкора превышает 900 мм. При толщине 900 мм трудно правильно уплотнить бетонный пол, чтобы бетонный пол мог осесть и разрушиться. Для предотвращения этого используется подвесной деревянный пол. Подвесной пол состоит из балок перекрытия, которые крепятся к стене с помощью подвесок из оцинкованной стали.Для длинных пролетов дополнительную опору можно обеспечить промежуточными стальными опорами (RSJ).

Подвесные бетонные полы

Подвесные бетонные полы используются в качестве альтернативы подвесным деревянным перекрытиям. Они должны быть разработаны квалифицированным инженером. Существует два основных типа подвесных бетонных полов.

• отливается на месте.

• сборный.

 Преимущества  Недостатки
 Быстрая и простая установка.  Очень дорого.
Без сквозняков.  Для их проектирования требуется инженер.
 Хорошая звуко- и теплоизоляция. Трудоемкая установка.
 Не подвержены гниению.  Сложнее добавить услуги, чем подвесной деревянный пол.

По конструкции они очень похожи на обычный бетонный пол. Однако вес плиты приходится на возвышающиеся стены, а не только на хардкор.Если оседание произойдет в хардкоре, пол не рухнет.

Подвесные бетонные перекрытия (сборные)

Эти перекрытия состоят из предварительно напряженных бетонных тавровых балок, перекрывающих здание по всей длине. Затем блоки заполнения представляют собой балки, из которых состоит пол. Балки поддерживаются как возвышающейся стеной, так и внутренними несущими стенами.

Радон

Радон – природный радиоактивный газ. Он не имеет цвета, запаха или вкуса и практически не обнаруживается в доме без специального оборудования.Если он собирается в замкнутом пространстве, его уровень может достигать опасного уровня. Было доказано, что длительное воздействие газообразного радона сегодня является основной причиной рака легких в Ирландии. Радон измеряется в беккерелях на кубический метр (Бк/м3). 200 Бк/м3 – рекомендуемый безопасный уровень радона в жилых помещениях. По оценкам, в 91 000 домов в Ирландии концентрация радона превышает 200 Бк/м3.

Радон может попасть в дом через:

• щели между полом и стеной.

• зазоры вокруг труб и коммуникаций.

• через полость в наружных стенах.

• Радон всасывается в жилище из-за втягивания, вызванного разницей давления внутри и снаружи дома.

Количество радона, поступающего в дом, зависит от:

• уровня радона в земле под домом и вокруг него.

• тип почвы/скальной породы в этом районе, напр. рыхлые гравийные грунты пропускают радон намного легче, чем твердые связные грунты.

• количество точек входа (зазоры, трещины и т.п.).), которые пропускают радон в дом.

Для предотвращения проникновения радона в дом приняты две меры:

1. радоновая мембрана: это воздухонепроницаемый слой пластика, который покрывает весь пол и выходит на внешнюю стену, изолируя здание от проникновения радона.

2. Радоновые отстойники: Радоновые отстойники действуют как канализация, позволяя радону вытекать за пределы жилища, поэтому внутри дома он не может накапливаться до опасного уровня.

Радоновые отстойники

Радоновые отстойники являются активным средством защиты от радона.В хардкор под пол укладывается сборный пластиковый или самодельный бетонный короб. Коробка создает область низкого давления, которая заставляет газ радон течь к ней (эффект отстойника). Газ радон выводится наружу через трубу Ø 100, прикрепленную к отстойнику. Труба может быть оснащена вентилятором для повышения эффективности. В блоках оставляют зазоры, чтобы газ мог течь к отстойнику.

Полы Функциональные требования в строительстве

🕑 Время прочтения: 1 минута

Полы в зданиях обеспечивают прочную ровную поверхность для поддержки людей, мебели и другого оборудования.Существуют различные функциональные требования к полам, которые обсуждаются в этой статье.

Функциональные требования к перекрытиям в строительстве

Ниже приведены функциональные требования к этажам в здании:

  • Прочность и устойчивость
  • Стойкость к атмосферным воздействиям и влажности грунта
  • Долговечность и отсутствие обслуживания
  • Огнестойкость
  • Стойкость к прохождению тепла
  • Сопротивление прохождению звука

Прочность и устойчивость полов в зданиях

Прочность пола зависит от свойств таких материалов, как древесина, железобетон и сталь, которые используются для изготовления конструкции пола. Прочность конструкции пола должна быть достаточной для того, чтобы выдерживать статическую нагрузку пола, отделки, арматуры, перегородок, коммуникаций и ожидаемых нагрузок от людей.
Расчетные нагрузки для зданий можно найти как в Минимальных расчетных нагрузках для зданий и других конструкций (ASCE/SEI 7-10), так и в BS 6399: Часть 1 в дополнение к другим нормам.
Железобетонный пол, который можно использовать для обеспечения прочности и огнестойкости, будет подходящим вариантом для случаев, когда пролеты длинные и приложенные нагрузки велики, тогда как деревянные полы для жилых зданий могут быть подходящими.Что касается устойчивости полов, жесткость пола должна быть достаточной, чтобы пол оставался устойчивым и ровным под собственным весом и ожидаемыми постоянными и временными нагрузками. Кроме того, полы должны поддерживать и размещать вентиляционные, водопроводные, электрические, отопительные коммуникации, не оказывая вредного воздействия на устойчивость пола.
Деформация пола должна быть адекватно ограничена и оставаться небольшой, чтобы предотвратить растрескивание жесткой отделки.
Наконец, устойчивость цокольных и массивных цокольных этажей основана на свойствах бетона под ними.Для небольших бытовых зданий может быть достаточно бетона без армирования, но для больших нагрузок, таких как тяжелое оборудование или машины, необходима железобетонная плита.
Кроме того, подвесные железобетонные плиты необходимы на усадочном грунте для предотвращения дифференциального сжатия грунта при расширении, особенно в ситуациях, когда деревья с глубокими корнями находятся близко к участку.

Стойкость полов к атмосферным воздействиям и влажности почвы

Специально отапливаемое здание на первом этаже здания, вероятно, будет способствовать подъему влаги под землей и сделает пол слегка влажным, что кажется холодным и неприятным.Следовательно, для создания желаемых комфортных условий может потребоваться больший нагрев.
Существуют различные факторы, влияющие на уровень проникновения влаги от земли к полу, в том числе характер подпочвы, уровень грунтовых вод, а также горизонтальность участка или уклон.
Если основанием является гравий или крупнозернистый песок, проникновение влаги в почву незначительно, так как уровень грунтовых вод находится ниже поверхности в течение всего года; в этом случае бетонная плита является подходящим решением для защиты от проникновения влаги.Однако на глиняном основании значительное количество влаги будет проникать от земли к полу, потому что уровень грунтовых вод находится близко к поверхности. С последним можно справиться с помощью бетонной плиты и водонепроницаемой мембраны, которую можно разместить под плитой, на ней или внутри нее.

Долговечность полов и отсутствие обслуживания

Как правило, водонепроницаемые цокольные этажи на твердом основании и подвесные полы, защищенные стенами и крышей, должны быть прочными в течение всего срока службы конструкции и требовать небольшого обслуживания, ремонта или улучшения.Долговечность и неприхотливость полов зависят от характера применяемых материалов и износа, которому они подвергаются.

Огнестойкость полов

Полы должны выдерживать огонь в течение достаточного периода времени, в течение которого жилец может покинуть здание.
ACI 216.1-7 (Нормативные требования для определения огнестойкости бетонных и каменных строительных конструкций) определяет рейтинг огнестойкости, который начинается от часа до 4 часов, в зависимости от типа заполнителя и толщины бетонного покрытия.Наконец, железобетонные полы дольше борются с огнем по сравнению с деревянными полами.

Сопротивление прохождению тепла

Полы должны выдерживать тепловыделение в условиях больших перепадов температур воздуха по обеим противоположным сторонам пола. Например, если открытый портовый вагон формируется под зданиями, а пол над портом подвергается воздействию внешней погоды, его необходимо изолировать.
Первый этаж можно сконструировать таким образом, чтобы предотвратить передачу тепла от пола к земле или от земли к полу путем применения жесткого сердечника и влагонепроницаемой мембраны.Влагонепроницаемая мембрана, которую можно разместить на бетоне под полом, под ним или вставить в него, предотвратит отсыревание пола и ощущение холода. Это приведет к уменьшению количества тепла, необходимого для создания комфортных условий, и уменьшению теплопередачи.
Если используется пол с подогревом, важно нанести слой теплоизоляции по краю и под плитой пола, чтобы уменьшить передачу тепла в землю.

Сопротивление прохождению звука

Важно отметить, что верхние этажи, разделяющие жилые помещения, выполняют роль барьера и препятствуют передаче звука.Железобетонный пол лучше предотвращает передачу воздушного звука по сравнению с деревянным полом с низкой массой. Именно поэтому железобетонный перекрытие можно эффективно использовать для разделения жильцов.
Кроме того, можно использовать легкий изоляционный материал или плотный материал для заполнения пространств между деревянными балками, чтобы повысить звукоизоляцию деревянных полов.
Стоит отметить, что использование железобетонных полов с разумным увеличением стоимости будет более эффективным по сравнению с деревянными полами, которые требуют дополнительных затрат для уменьшения передачи звука за счет заполнения пространств между балками. Однако, если перекрытие существующих зданий деревянное, то заполнение деревянных перекрытий легким или плотным материалом является единственным решением для повышения звукоизоляции.
Ударные звуки можно значительно и эффективно снизить, если подложить под поверхность пола напольное покрытие, например, ковер или эластичную пленку. Упругий слой уменьшит звук шагов как в железобетонном, так и в деревянном полу.
Кроме того, звукоизоляция, используемая для деревянных и железобетонных полов, не устраняет переносимый по воздуху звук, который будет отражаться и может усиливаться до недопустимого уровня.Звукопоглощение потолка можно улучшить, выбрав поглощающую акустическую плитку или панельную отделку.
Подробнее: Временные нагрузки на перекрытия и конструкции различных зданий

Допустимые уровни перекрытий в современных методах строительства (MMC)

Допустимые уровни пола при современных методах строительства (MMC)

Некоторые производители современных (стальных и деревянных) строительных изделий или систем желают размещать балки первого этажа либо на внешнем уровне первого этажа, либо ниже него. В настоящее время мы требуем, чтобы конструкционная древесина или сталь располагались на высоте не менее 150 мм над внешним уровнем первого этажа, но, учитывая методы проектирования и строительства, мы провели обзор наших требований в отношении уровней первого этажа и современных методов строительства (MMC).

В этой статье описываются решения, которые мы приняли в отношении наших гарантийных требований.

Модульные строительные системы с деревянным каркасом

Позиция

LABC Warranty в отношении модульных строительных систем с деревянным каркасом, в том числе гибридных систем, включающих стальной каркас со структурно-изолированными панелями (SIP) или заполняющими панелями из поперечно-клееной древесины (CLT), остается неизменной.Должны применяться требования к деревянным каркасам, приведенные в разделе 6 Технического руководства. Цитата из руководства:

«Вся конструкционная древесина должна быть расположена не менее чем на 150 мм выше готового внешнего уровня земли, за исключением локальных пандусов (включая удовлетворительные детали дренажа и вентиляции) для требований порога уровня».

Также важно помнить, что как для легкого стального каркаса (LGSF), так и для зданий с деревянным каркасом должна быть предусмотрена дышащая мембрана, а все наружные облицовки стен должны быть отделены от конструкции каркаса дренируемой и вентилируемой чистой полостью, снабженной минимальная ширина указана в таблице ниже.

Модульные системы сборки со стальным каркасом

Полы с легким стальным каркасом (LGSF) становятся все более распространенными в качестве решения для конструкции пола с системами MMC. Однако становится все более распространенным утеплять лаги пола. Это, а также желание архитекторов поднять внешний уровень земли, приводит к тому, что балки LGSF и базовые поручни находятся ниже рекомендуемых 150 мм над внешним уровнем земли, и во многих случаях мы видим предлагаемые проекты, в которых вся конструкция пола опускается ниже внешнего уровня земли.

Целью этой статьи является предоставление рекомендаций для модульных систем, в которых разработчик намеревается разместить базовую рейку и/или балки ниже 150 мм над внешним уровнем земли. Однако это не распространяется на случаи, когда базовые рельсы или балки LGSF должны проходить ниже уровня земли. Базовые рельсы или балки, расположенные ниже уровня земли, не соответствуют нашим гарантийным требованиям, и необходимо найти альтернативное решение.

Условия для полов LGSF высотой менее 150 мм над внешним уровнем земли

Для модульных систем, в которых нижняя сторона несущего рельса и/или балок находится менее чем на 150 мм над внешним уровнем земли, но не ниже внешнего уровня земли, даже на наклонных участках, применяются следующие условия:

a) Если какой-либо стальной элемент расположен на высоте менее 150 мм над внешним уровнем земли, но не ниже внешнего уровня земли, он должен быть оцинкован по минимальному стандарту 600 г/м2.

б) Так как внешний уровень земли будет выше, чем надземный бетон (solum), по периметру здания должен быть обеспечен дренаж в соответствии с разделом 2.1.4 Технического руководства.

c) Бетонирование пустот под полом над площадкой (solum) должно быть уложено до водопада, и должен быть обеспечен ремонтопригодный дренажный канал / желоб для удаления любой просачивания воды, скапливающейся из пустот под полом. Однако там, где позволяют условия площадки (только в условиях водопроницаемого грунта), дренирование пустот под полом может быть исключено, если предоставлен отчет о состоянии грунта и только в том случае, если это согласовано заранее.

d) Там, где локальные участки внешнего уровня земли (макс. 15% периметра) должны быть подняты над базовым рельсом и/или балками для обеспечения ровного доступа, должна быть предусмотрена подходящая конструкция гидроизоляции.

e) Конструкция первого этажа должна соответствовать требованиям региональных строительных норм и правил в отношении конструкции, подготовки площадки, устойчивости к влаге и загрязнениям

.

f) Пространство под полом должно вентилироваться в соответствии с Разделом 4 – Первые этажи Технического руководства.

g) Любая внешняя отделка стен или плита обшивки, используемые ниже 150 мм, должны иметь соответствующий сертификат соответствия третьей стороны для использования ниже DPC.

h) Должен быть обеспечен соответствующий дренаж из полости наружной стены.

i) Может потребоваться тепловое моделирование стыка цокольного этажа и основного рельса, чтобы продемонстрировать отсутствие каких-либо проблем, связанных с тепловыми мостами или промежуточной конденсацией.

Приведенная ниже информация предназначена для дальнейшего разъяснения вышеуказанных условий:

Требования к вентиляции под полом

Должна быть обеспечена вентиляция под полом и свободный поперечный поток воздуха.Вентиляция должна быть предусмотрена в двух противоположных стенах, чтобы вентилируемый воздух имел свободный проход между противоположными сторонами и во все части. Площадь проема для вентиляции должна быть не менее 1500 мм 2 /м длины наружной стены или 500 мм 2 2 площади пола, в зависимости от того, что больше. В таблице ниже приведены примеры расчетов площади пола при высоте 500 мм 2 2

Площадь здания (м2)

Минимальная вентиляция (мм2)

40

20 000

60

30 000

80

40 000

100

50 000

120

60 000

140

70 000

160

80 000

Устройства доступа к уровням

Там, где локализованы участки внешнего уровня земли (макс. 15% периметра) должны быть приподняты над базовым рельсом и/или балками для обеспечения ровного доступа, необходимо предусмотреть подходящую гидроизоляционную конструкцию. Где должен быть обеспечен уровень доступа; Толщина антикоррозионной защиты, эквивалентная 600 г/м2 цинкования, должна поддерживаться для всех компонентов ниже уровня DPC. Однако пандус должен быть ограничен только зоной входной двери (а не всем периметром) и должен быть предусмотрен щелевой водоотвод, а пандус должен быть обеспечен с уклоном от двери (см. раздел 8 Технического руководства «Окна»). и секция дверей для определения уровня порога)

Обратите внимание: мы приложили все усилия, чтобы информация в этой статье была верной на момент публикации.Любое предоставленное письменное руководство не заменяет профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим строительным нормам или применимым техническим стандартам. Тем не менее, для получения самых последних технических указаний по гарантии LABC обращайтесь к своему инспектору по управлению рисками и к последней версии технического руководства по гарантии LABC .



Почему так важна активация на первом этаже в центре Сан-Хосе — Думайте о большем Сан-Хосе

Центр города меняется не только по вертикали с новыми высотками, но и на уровне земли.Новые улучшения уличного ландшафта и активация парков происходят ежемесячно. Но именно пространство первого этажа и взаимодействие с тротуаром действительно демонстрируют, что означает городская общественная жизнь. Приведенная выше карта «Активация первого этажа в центре Сан-Хосе» находится в стадии разработки и показывает текущую активацию первого этажа по всему центру города. На картах показаны 9 различных категорий: Свободное, Строящееся/Реконструируемое, Ресторан/Бар, Жилое/Гостиница, Офисное, Торговое/Сервисное предприятие, Культурное здание, Автостоянка и Общественное/Частное открытое пространство.Эти 9 категорий помогают показать разнообразие использования в центре города, а также потенциальные возможности для роста и изменений.

Зачем планировать использование первого этажа? Потому что он находится на первом этаже, где городская жизнь и общественная жизнь существуют и наиболее заметны визуально. Люди приходят и уходят из сферы обслуживания, сидят на террасах, пьют или едят, все это происходит на уровне улицы на первом этаже. И наоборот, когда парковка или гараж находятся на первом этаже или на уровне улицы, яркость значительно уменьшается, а эстетика и привлекательность уличного пейзажа также уменьшаются.Другой элемент яркой активации первого этажа — это концентрированные кластеры различного назначения. В центре города это два основных исторических района застройки, площадь Сан-Педро и Первая улица к югу от улицы Санта-Клара до Рид-стрит, которые являются наиболее оживленными районами из-за сгруппированных и плотных многоцелевых зданий.

Но почему эти районы более успешны, чем другие в центре города? Потому что они удобны для пешеходов и являются сенсорными зонами. С эстетической точки зрения известный датский архитектор и урбанист Ян Гель рассмотрел чувственный опыт пребывания в городской среде.У людей продолжительность сенсорного внимания составляет около 4 секунд, и Гейл утверждает, что улицы, предназначенные для пешеходов, состоят из плоскостей зданий и деталей, которые меняются каждые 20-24 фута. Это означает, что человека со скоростью ходьбы (3–5 миль в час) больше привлекают улицы с высокой частотой и ритмом дверей, окон и деталей здания, которые часто меняются. А здания и улицы, которые построены для транспортных средств, движущихся в пять раз быстрее пешеходов (25 миль в час), обычно состоят из больших глухих стен с меньшим количеством входов в здания и расположенными дальше друг от друга.Эти современно спроектированные здания и улицы по-прежнему соответствуют 4 секундному сенсорному восприятию, но поскольку транспортные средства движутся с большей скоростью, расстояние между изменениями может быть спроектировано с большим расстоянием (100 футов).

Цель этой карты – проинформировать и предоставить данные, подтверждающие, что делает активацию первого этажа (или ее отсутствие) успешной в центре Сан-Хосе. Это также ресурс, чтобы предостеречь от новых проектов развития, обратить внимание на то, как здание взаимодействует с общественной жизнью, яркостью, людьми.Поскольку люди в конечном итоге используют пространство для работы, игр или жизни, если первый этаж не предназначен для людей, то он не будет удачным дополнением к уличному пейзажу.

Стены первого этажа и бетонная балка

Теперь, когда кирпичный фундамент и ЦОД завершены, пришло время залить фундамент. Мы будем использовать землю, которую мы выкопали с участка и разложили по бокам, не будем тратить ее зря. Заполните все разделы и пока не беспокойтесь об уплотнении.Мы собираемся построить несколько стен, чтобы можно было много ходить по земле. Со временем станет компактнее. Пришло время построить несколько стен первого этажа.

Ваши типичные кирпичные стены

Ничего особенного, стены первого этажа представляют собой простые кирпичные стены шириной не более 9 дюймов. Стены возводятся точно над ЦОД и имеют одинаковую ширину. Помните, мы позаботились о том, чтобы Фонд; в два раза больше ширины; постепенно уменьшается до той же ширины, что и стены?

Если нет, прочитайте нашу предыдущую запись в блоге.

Стены выполняются крест-накрест, т. е. в один слой кирпичи кладут по ширине, а в слое выше — по длине. Это повышает прочность и сохраняет кирпичи компактными вместе. Почти все знают, что именно так строятся стены, но я подумал, что должен упомянуть об этом здесь.

Мы собираемся поднять стены первого этажа до 7 футов, а затем сделать горизонтальную бетонную балку. Подробнее об этом в следующем разделе.

Среди этих стен мы также оставили вертикальные места для бетонных балок.Эти балки будут подниматься от DPC и соединяться с 7-футовой балкой и выше. Давайте обсудим это сейчас.

Бетонные балки

Они обеспечивают дополнительную прочность и устойчивость конструкции дома. Говорят, что балки должны быть сделаны так, чтобы даже если снести стены, бетонная конструкция осталась целой.

Это что, просто бетон?

Нет! Фактически, наиболее важной частью бетонной балки является сталь. Стальные стержни размещаются по длине балки, и в них заливается бетон.После его застывания все бетонные балки соединяются друг с другом не только бетоном, но и стальными стержнями.

Они также известны как Кольцевые лучи. В нашем случае мы разместили 4 стальных стержня, связали их вместе, чтобы убедиться, что они находятся на равном расстоянии друг от друга. Еще одна важная вещь заключается в том, что ни один из стержней не должен касаться края бетона. Каждый стержень должен находиться между центром и краем бетонной балки. Эта бетонная конструкция после завершения обеспечит дополнительную прочность на растяжение, которой не хватает кирпичным конструкциям.

В нашем случае

Чтобы обеспечить дополнительную прочность, добавляются балки на высоте 7 футов и снова на высоте 11 футов. Высота стен нашего первого этажа составляет 11 футов, такая же высота и на втором этаже.

Высота стен первого этажа теперь 7 футов. Пришло время построить горизонтальные и вертикальные балки. Как я объяснил выше, были размещены и связаны вместе 4 стальных стержня. По бокам были закреплены фанерные листы, чтобы бетонная балка имела ту же ширину, что и кирпичная стена. Залили бетон и оставили сохнуть. Вот оно!

Горизонтальные и вертикальные балки собираются вместе после того, как стены достигают 7 футов в высоту, чтобы сэкономить время и ресурсы. Как только бетон высохнет, команда снова начнет с кирпичных стен высотой до 11 футов, а затем снова с горизонтальных и вертикальных балок.

Подробнее об этом позже.



Сводка

Описание

Теперь, когда кирпичный фундамент и ЦОД завершены, пришло время залить фундамент. Потому что после этого мы собираемся построить стены первого этажа.

Автор

Команда БОН

Имя издателя

Строим нашу домашнюю команду

Логотип издателя

Критические элементы конструкции пола склада



Когда речь идет об эффективности склада, прочный фундамент — это не просто метафора. Ровность и гладкость пола вашего склада создают основу для всего: от устойчивости ваших паллетных стеллажей до способности ваших вилочных погрузчиков безопасно перемещаться, а также для защиты инвентаря и ваших сотрудников. У вас могут быть самые надежные системы стеллажей, но если ваша система хранения находится на неустойчивом основании, она автоматически подвергается повышенному риску несчастных случаев, повреждений и простоев.

Существуют индикаторы, называемые «числа F», которые показывают степень плоскостности плиты. Число (FL) описывает ровность пола, а (FF) — плоскость вашего пола.

  • Плоскостность пола F-число (FF) – Измеряет шероховатость поверхности плиты, вызванную волнами при заливке и выравнивании бетона.
  • Выровненность пола F-число (FL) – Величина уклона или наклона поверхности пола и степень, в которой он приближается или отклоняется от идеального горизонтального положения.

Американский институт бетона (ACI) указывает приемлемые диапазоны плоскостности и ровности в ACI 302.1, Руководство по устройству бетонных полов и плит . Ровность пола является важным элементом в создании надежной конструкции, но есть и другие факторы, которые также должны учитываться.

Суперплоский пол на складе

Правда в том, что у вас есть только один шанс сделать пол вашего склада идеально ровным и гладким. Это часть конструкции вашего склада, которая наиболее подвержена ошибкам, и ее труднее всего исправить. Некоторые из основных факторов, которые могут повлиять на ровность и ровность вашего пола, включают:

Грунт – Подготовка грунта имеет решающее значение.Перед заливкой бетона необходимо провести предварительные испытания грунта и тщательно уплотнить грунт. Если ее не подготовить должным образом, грунт под сооружением может осесть, что приведет к нестабильности конструкции и, как следствие, всего, что внутри нее. В зависимости от результатов испытаний грунта может потребоваться арматура или даже тросы с последующим натяжением, чтобы гарантировать, что объект будет адекватно поддерживать предполагаемое использование. Для этого также важно знать конструкцию стеллажной системы и тип транспортных средств, которые будут использоваться для складирования. Вот почему…

Согласно ACI, для транспортных средств с очень узким проходом (VNA), которые движутся по определенному пути, требуется суперплоский пол класса 9 с минимальным FF 100.  На объекте с более случайным характером движения транспортных средств обычно требуется значение FF 50. Система высота также может повлиять на уровень FF, необходимый для устойчивости и поддержки, а также для крепления и установки. Таким образом, по возможности целесообразно предоставить проект склада до начала строительства склада.

Прочность и толщина плиты – Требуемая толщина плиты зависит от предполагаемой нагрузки.Полы, которые требуют более высокого допуска (более высокое число F), могут быть более сложными и дорогостоящими в строительстве, но они будут построены надлежащим образом для поддержания запланированных операций. Вес погрузочно-разгрузочных транспортных средств, складских стеллажей и вспомогательных систем (транспортировка, сортировка, упаковка и т. д.) должен быть включен в расчет, чтобы установить требуемый допуск плиты. Особое внимание будет уделено таким предметам, как отдельно стоящие промышленные рабочие платформы, для которых может потребоваться опора для их надлежащей поддержки.

Влажность и другие погодные условия – Важно контролировать как температуру, так и влажность, пока бетон затвердевает, что может занять 60-90 дней, если его не обработать. Резкие перепады температуры заставят ваши швы пола расширяться и сжиматься. Это также может повлиять на то, как бетон схватывается и в конечном итоге затвердевает.

Предотвращение превращения незначительного повреждения пола в серьезную проблему

Пол склада может изнашиваться из-за транспортных средств, химикатов и неправильного обращения, но важно устранять повреждения по мере их возникновения, чтобы уменьшить воздействие.Повреждение поверхности пола имеет последствия для сотрудников, оборудования и производительности. Экономически выгоднее производить ремонт, чем заменять оборудование и выплачивать компенсацию работникам.

Одним из экономичных способов обеспечения общей безопасности склада является проведение регулярных проверок безопасности и немедленное устранение проблем по мере их возникновения. Создание простых процедур сообщения о разливах, авариях, повреждениях и проблемах безопасности — это простой и недорогой способ улучшить работу склада и безопасность на рабочем месте.Кроме того, команда Apex может помочь обучить ваших рабочих оценивать повреждения стеллажей для поддонов и выявлять общие проблемы безопасности на складе с помощью бесплатного приложения Rack Repair. Специалисты Apex PRO могут даже приехать на ваш объект, чтобы научить вашу команду выявлять и регистрировать проблемы, чтобы узнать больше, загляните в наш блог или позвоните команде, чтобы запланировать занятие.

Позвольте Apex помочь вам с нуля

Команда Apex готова предоставить экспертные рекомендации и рекомендации по вашему следующему проекту складского комплекса, будь то новое строительство или реконструкция.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
