Коробка под розетку: Коробка монтажная под розетку: особенности выбора и установки

Коробка монтажная под розетку: особенности выбора и установки

Для того чтобы произвести установку электрической розетки по всем правилам, не обойтись без предварительного выбора и монтажа в отверстие стены специальной монтажной коробки для розетки и выключателей, в которую затем и будет установлен данный элемент электроарматуры.

Огромный ассортимент подобных изделий, может вызвать лёгкое ощущение некомпетентности даже у мастера, которому не впервые приходится иметь дело с электромонтажными работами. Количество разновидностей подрозетников с каждым годом увеличивается, и чтобы точно определить тип монтажной коробки для розеток и выключателей, следует тщательно изучить разновидности таких изделий и способы их установки.

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

• Материал, из которого изготовлена стена.
• Размер и форму отверстия под розетку или выключатель.
• Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов.
Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки.
Надёжно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные «лапки», которые выдвигаются с обратной стороны листового материла, будут надёжно удерживать коробку внутри гипсокартонной стены.

Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.

Если осуществляется замена детали, то её размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на её место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.

При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.

В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединёнными в ряд коробками.

Установка коробки

Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть «болгарка» и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.

Если «болгарки» нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.

Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.

Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.

Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведётся в штробе, которая предварительно вырубается в стене. Штроба ведётся от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.

Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.

Установка в гипсокартонную стену

Установка подрозетника в гипсокартонную стену осуществляется аналогичным способом, но фиксация осуществляется без применения гипсового раствора. Вырезание отверстие для установки коробки, осуществляется коронкой соответствующего размера. Подрозетник должен быть куплен специальный, для монтажа в гипсокартон. У него есть специальный буртик, что бы он не провалился в отверстие в гипсокартоне, и специальные элементы крепежа. Подрозетник устанавливается в отверстие, и с помощью отвёртки производится равномерное затягивание болтов, которые осуществляют фиксацию коробки.

Если необходимо установить несколько подрозетников, то сверлится необходимое количество отверстий расположенных на одной горизонтально линии, при этом каждое отверстие должно быть расположено на равном расстоянии друг от друга.

Обычно, стандартный диаметр для этого вида деталей составляет 60 мм, но могут встречаться и модели с окружностью 68 мм.

Чтобы установить монтажные коробки меньшего размера и при отсутствии необходимой коронки, возможно, потребуется сделать отверстие острым ножом. Не все комплекты коронных насадок имеют инструмент такого диаметра. В этом случае делает разметка маркером и по кругу вырезается отверстие для подрозетника. Коробки под розетки для гипсокартона устанавливать следует осторожно, чтобы не повредить лист материала. Затягивание винтов крепления, также должно осуществляться с осторожностью.

Установка в деревянную стену

Коробка установочная для розеток, монтаж которой осуществляется в деревянном доме, изготавливается из тонкого металла, поэтому при монтаже скрытой проводки в дереве, необходимо использовать коронку немного меньшего диаметра, чем внешняя окружность детали.

Дерево при сверлении, может слегка выгорать, что сделает установку коробки под выключатели и розетки невозможной, по причине несовпадения диаметров отверстия и подрозетника.

Заключение

Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надёжное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.

Короткие замыкания, являются распространённой причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике.  Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к её выбору и способу монтажа.

Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.

Коробка под розетку в бетон: подготовка и установка

Установка точек подключения электроприборов в бетонных стенах жилых и административных зданий — задача, которая встречается часто. Значительное количество построек возведено и строят из бетона. Речь идет не только о размещении коробки под розетку, но и обо всем комплексе работ, который предусматривает грамотное создание сети скрытой электропроводки или дооснащение дополнительными точками питания. Данная технология позволяет сформировать безопасную и долговечную систему электропитания в доме, офисе.

Подготовительные работы

Установке розеток предшествует предварительная подготовка, включающая выбор места размещения коробки, определение количества точек питания, к какому участку электросети будет осуществляться подключение, выбор трассы прокладки штробы. В результате создаются электрическая схема подключения и чертеж строительных работ. Также подбираются необходимые материалы, оборудование и инструменты.

Вернуться к оглавлению

Материалы и инструменты

Электрическая часть базируется на розетках в комплекте, кабелях необходимого сечения. Для монтажа также потребуются: крестовая отвертка (на 2 мм), отвертка шлиц (на 4 мм), паяльник, припой, плоскогубцы, бокорезы, пинцет, нож. Формирование штроб осуществляется штроборезом (болгаркой).

Места установки подрозетников создаются перфоратором (ударной дрелью) с алмазной коронкой, необходимо также сверло с победитовым наконечником, насадка-лопатка. Потребуется молоток и зубило для очистки штроб и углублений под розетки. Строительная часть работ потребует иметь карандаш, рулетку, шпатель, гипсовую или алебастровую шпатлевку, жидкую грунтовку.

Вернуться к оглавлению

Разметка

Карандашом с помощью уровня делают разметку.

На стену карандашом с помощью уровня наносятся горизонтальные и вертикальные линии, по которым пройдет прокладка штроб под провода. Отмечается на стене центр размещения розетки. Сделать установку нескольких единиц также просто. Для этого отмечают центр крайнего элемента блока.

Затем от него с шагом 71 мм (стандарт межосевого расстояния подрозетников) отмечаются строго по горизонтали центры остальных розеток. Высоту от пола можно установить любую, однако, есть европейский стандарт высоты — 300 мм. Разметка должна соответствовать общему замыслу так, чтобы минимизировать использование внешних электрических удлинителей.

Вернуться к оглавлению

Процесс установки

Предстоит сделать сугубо строительные и электротехнические работы. Создаются штробы для электропроводки, высверливаются коронкой углубления под коробки. В штробы укладывается кабель, который следует закрепить в бетонной стене. Кабель-канал шпатлюется. Затем на места устанавливаются подрозетники. После отделки стен розетки подключаются к кабелям.

Вернуться к оглавлению

Создание отверстий в стене

Монтаж отверстия в бетонной стене.

Перед проведением работ индикатором, реагирующим на излучение подключенной проводки, определяется отсутствие в зоне сверления и штробления электропроводки под напряжением. Аккуратное углубление в месте, где будет стоять розетка, можно сделать только алмазной коронкой. Ее внешний диаметр (68 – 70 мм), а также размеры подрозетника и розетки должны совпадать. Сначала в точке разметки сверлится бетонное основание сверлом диаметром около 8 мм. Затем, когда инструмент надежно вошел в стену, перфоратор выравнивается перпендикулярно поверхности, и далее работает коронка.

Она погружается в бетонную стенку на всю глубину корпуса. Насадкой-лопаткой выбивается цилиндр высверленного бетона. Дно отверстия выравнивается. Проводится примерка подрозетника. Так можно сделать необходимое количество отверстий.

Штробы нарезаются резчиком по схеме на стене двумя параллельными прорезями. Перфоратором или зубилом штроба освобождается от бетона и зачищается. Глубина и ширина штробы должна позволить уложить кабель (кабель в гофре) так, чтобы расстояние от его верхнего края до поверхности стен составляло 20 – 30 мм.

Вернуться к оглавлению

Монтаж электропроводки

Перед прокладкой изоляция и жилы кабеля проверяются. Электрические провода (гофра с кабелями внутри) укладываются на дно штробы и фиксируются алебастровым (гипсовым) раствором с шагом 200 – 250 мм. Лучше, когда ко всем розеткам подведен свой кабель.

По мере застывания раствора канавки равномерно заполняются фиксирующим составом вровень с поверхностью. Один конец кабеля выводится к распаечному узлу, но не подключается. Второй – с запасом длины в 150 – 200 мм следует закрепить в отверстии под розетку.

Вернуться к оглавлению

Подготовка и установка подрозетников

Проверяется и отключается электропитание. Коробка примеряется к отверстию. Изделие не должно иметь препятствий к установке вровень с поверхностью. Аналогично проверяется готовность к размещению блока розеток. Для этого подрозетники предварительно соединяются через имеющийся конструкционный переходник.

Лишние элементы конструкции обрезаются. Все мешающие материалы из углубления удаляются, оно очищается от пыли и грунтуется для обеспечения адгезии. Дается время на высыхание состава. В корпусе коробки путем продавливания удаляется фрагмент, через который продергивается кабель. Раствором алебастра (гипсовой смеси), имеющим плотную, но подвижную консистенцию, обмазываются стенки, дно отверстия и наружная часть подрозетника.

Изделие (блок) вдавливается в раствор. Глубина погружения верхнего края должна быть точно заподлицо с основанием стены, уровнем проверяется горизонтальность монтажных проушин. Следует выждать надежную фиксацию подрозетника в растворе. Затем убираются излишки состава, попавшие внутрь коробки.

Вернуться к оглавлению

Отделка стены

Шпателем убираются выступы вокруг места установки розетки. Неровности тщательно грунтуются. После высыхания грунтовки все щели и углубления между розеткой и стеной заполняются шпатлевкой и выравниваются заподлицо с поверхностью стены. Далее проводится оштукатуривание.

Вернуться к оглавлению

Подключение розетки

Снимать защитную изоляцию кабеля нужно на 8-10 мм.

При предварительно обесточенной проводке подключается конец кабеля, который выведен к распаечному узлу. Далее напряжение включается. Индикаторной отверткой определяется фаза и ноль на жилах кабеля (фиксируется цветовая маркировка), конец которого выведен через подрозетник. Пакетник перед проведением последующих работ снова выключается. Корпус розетки разбирается на электрическую часть, рамку и декоративную крышку.

Конец провода освобождается от защитной изоляции на длину 8 – 10 мм. Жилы зачищаются, скручиваются и опаиваются оловом. Такая процедура повышает надежность работы сети. Жилы в соответствии с цветовой маркировкой вставляются в клеммы и плотно зажимаются (прикручиваются отверткой). Затем внутренняя часть монтируется в подрозетник.

С этой целью уже внутри «стакана» вращением винтов отверткой разводятся в стороны от электрической части упорные лапки, которые упираются в его стенки. Также можно воспользоваться шурупами из комплекта поставки, которыми внутренняя часть прикручивается к подрозетнику через монтажные отверстия. Проверяется горизонтальность крепления конструкции. Затем присоединяются рамка и декоративный корпус накладки. Розетка готова к проверке на работоспособность.

Вернуться к оглавлению

Полезные советы при работе

Розетка может правится из-за просчета в выборе сечения кабеля.

Помните о необходимости работать на обесточенных оголенных жилах. Наличие напряжения проверяется индикаторным фазоуказателем. Все рабочие инструменты должны иметь изолированные рукоятки. Расстояние между уложенными в штробы кабелями и потолком должно составлять не менее 200 мм, а газовыми трубами — свыше 350 мм. Штробы прорезаются только в горизонтальных и вертикальных направлениях с проверкой отсутствия в зоне работ скрытой проводки, находящейся под напряжением.

Выбирайте кабель, сечения которого с запасом хватит обеспечить потребляемую мощность включенных в розетку приборов. Не следует экономить на электрической арматуре. Розетки, которые дешевы, при подключении нагрузки могут начать нагреваться и расплавляться, что может вызвать короткое замыкание и пожар. Целесообразно разделить линии электросети, выделив потребителей в категории (постоянные, периодически используемые, освещение) и предназначив каждой из них свои кабели. Следует оставлять небольшой запас кабеля, который выведен в месте монтажа розетки, он пригодится.

Обеспечьте максимальное усилие закручивания при подключении опаянных жил кабеля к клеммам розетки. Нагревание, оплавление вилки и розетки может быть вызвано превышением допустимой нагрузки на кабель (при отсутствии других причин), что свидетельствует о просчете в выборе его сечения и необходимости замены. Подвижность некачественно установленного подрозетника легко устраняется повторной установкой в стену с соблюдением технологии.

Присутствие статического напряжения (треск при включении, выключении электроприборов) устраняется подключением к соответствующей клемме розетки жилы заземления (резервируется в кабеле). «Симптом», когда ощущается, что стена бьет током, вызывается взаимодействием близкорасположенной к розетке арматуры стен и попавшим в корпус подрозетника монтажным раствором. Устраняется очисткой внутреннего объема «стакана».

Вернуться к оглавлению

Вывод

Установка розеток в бетонную стену достаточно проста. Вместе с тем надежно закрепить изделие в стене позволяет соблюдение технологии работ. Применение эффективных инструментов, качественных материалов и соблюдение правил безопасного выполнения работ обеспечат длительную эксплуатацию электрической сети.

Подрозетник (монтажная коробка)

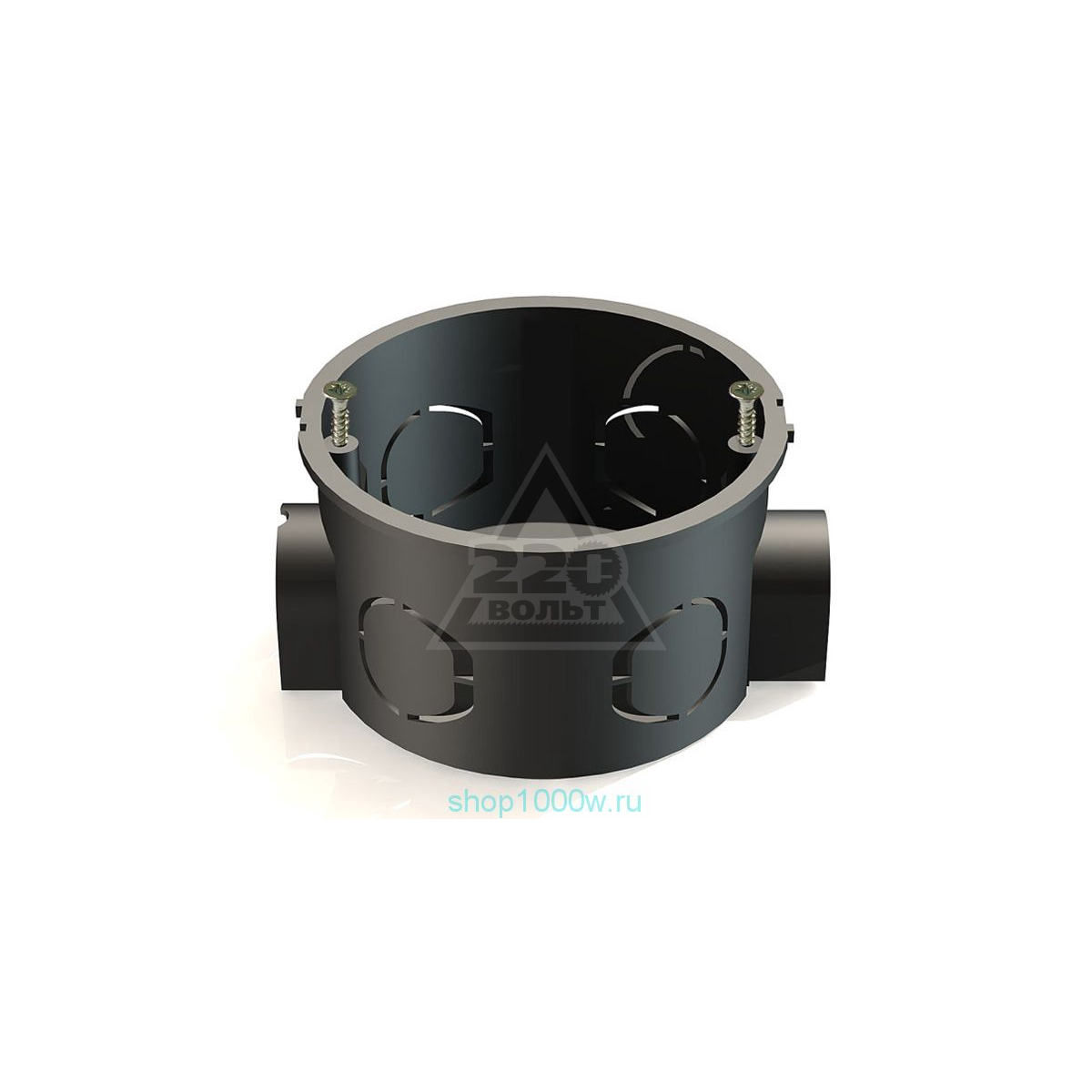

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т. п.) и для скрытой установки в полые стены и сухие перегородки.

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно – 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно – «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Коробка для установки розеток и выключателей скрытой проводки: особенности конструкции

Содержание статьи:

Когда розетка приходит в негодность либо нужно поставить ее в новом месте, необходимо проштробить углубление для подрозетника. Коробка для установки розеток и выключателей скрытой проводки позволяет надежно закрепить механизм и безопасно «спрятать» вглубь. Важно устанавливать подобную защиту в домах из дерева – создается локальный предохранитель от пожаров во время замыкания или неисправности.

Особенности конструкции

Виды подрозетников

Короб для розеток электрики называют «стаканом» из-за характерной формы. Изделия изготавливают для разных целей, приборов и стен, поэтому имеют несколько вариантов конструкции. Например, если требуется установить точку питания или включатель в гипсовую стену, используют стакан с «лапками», которые прижимают к поверхности.

В качестве материала используют пластик и металл, по форме и внешнему виду не отличаются, но вторые более прочные и долговечные. Допускается монтаж в газобетон, кирпич, пеноблоки и бетон. Простые изделия закрепляются внутри кармана с помощью разведенного алебастра.

Подрозетники различают по способу установки:

• накладные – подходят для розеток около плинтусов или других выступающих элементов;
• скрытые – классические коробки бод розетки (с «ушками» и без них).

Внешняя форма может быть круглой, квадратной, овальной, прямоугольной. Чаще используют первые. Если необходимо вместить большой механизм или много проводов, подойдет квадратное изделие. Овальные ставят, если рядом необходимо расположить два устройства, например, розетку и выключатель.

По глубине изделий в зависимости от типа механизма выбирают классический вариант, углубленный или узкий. В некоторых случаях нестандартные подрозетники используют как каркас для распределительной коробки.

Типоразмеры изделий

Стандартные размеры подрозетников

Габариты коробов различаются и зависят от производителей и назначения. Распространенными являются стаканы с диаметром 4,5 см и глубиной 6,8 см, учитывая стенки изделия внутри получается 6,5 см на 4 см. Узкие модели имеют глубину 2,5 см, а глубокие – 6,5 и больше. Такие стандарты используются компанией ИЭК – качественные и распространенные электротовары.

Для квадратных и овальных подрозетников стандартов нет. Чаще встречаются размеры 7,0х7,0 см, 6,0х6,0см. Поэтому при покупке советуют брать запасные. Если при ремонте используется один тип оборудования, итог получается более безопасным и продуманным.

Выбор коробки для розеток и выключателей

Перед покупкой стаканов необходимо определить характеристики стен, в которые будет производиться монтаж, размер розетки. Например, для гипсокартона на подрозетниках должны быть фиксирующие «ушки» или зажимы. К другим материалам таких требований нет – подойдут любые варианты.

Электрики советуют приобретать розетки и коробки одновременно, чтобы была возможность сразу сопоставить габариты и техническую совместимость изделий.

Установка в гипсокартон

Монтаж подрозетника в гипсокартон

Стены и перегородки из гипсокартона все чаще используют при ремонте. Легкий, удобный материал имеет свои особенности. Поэтому для установки точек доступа к электросети необходимо брать специальные коробки, установочные под розетки в гипсокартоне. Для выбора места используют стандартные правила и требования (ГОСТы) – отсутствие  в непосредственной близости источников тепла, влажности, подходящая пользователям высота.

Перед непосредственной установкой выполняется разметка в соответствии с заранее подготовленным планом. Отверстие для коробки под розетки и выключатели можно вырезать ножовкой, крепким ножом. Сложности возникают с прорезыванием круглых выемок – чтобы сделать достаточно ровные края используют электропилу с круглой насадкой (фрезой).

Коробка для розеток устанавливается внутрь прорези, закрепляется шурупами. Оптимальным расстоянием между центрами соседствующих подрозетников считается 7,1 см для классических стаканов.

Особенностью установки является необходимость дополнительного утолщения куска стены, где будет находиться устройство. Обычно используют небольшой пласт того материала, из которого стены.

Гипсокартон – хрупкий и достаточной тонкий, если место розетки не укрепить, велика вероятность поломок. Например, плотно сидящая вилка потянет за собой весь механизм.

Установка в деревянную стену

Монтажные коробки из металла

В первую очередь монтаж коробки под розетки и выключатели зависит от типа проводки в доме: открытая – снаружи, поверх стен; скрытая – в выемках после штробления. Последний – дорогостоящий и затратный по времени способ, используется редко: помимо финансовых затрат, требуется точный расчет плана проводки, профессиональные электрики – ошибки недопустимы.

Для деревянных стен нельзя использовать пластмассовые короба под розетки – только металлические. В некоторых случаях допустим специальный негорючий пластик (встречается нечасто, дорогой). Подрозетник выполняет защитную роль, если возникнет замыкание, искры, воспламенение.

Монтажные работы не отличаются от установки в стены из других материалов. Для отверстия берут отдельную коронку для дерева. Она имеет иное строение, тип врезки. Закрепляют установочную коробку для скрытой проводки шурупами. Алебастр или другие смеси не требуются.

Установка новой коробки для розеток на место старой

Большая часть строений построено еще в советское время. Стандарты проведения электропроводки были иные, устройства тоже. Советские коробки под выключатели и розетки по размеру больше современных, крепятся плохо и перемещаются внутри – лапки и ушки не фиксируют должным образом.

Порядок проведения работы

Замена подрозетника на новый должна проводиться в обесточенной сети

При работе со старыми коробками для установки розеток следует придерживаться общих правил и принципов работы с электросетями: обесточивание, использование резиновых перчаток и подобное. Этапы работы:

1. Обесточить участок через отключение автоматов на домовом щитке.
2. Проверить фактическую подачу энергии – попробовать включить лампу или другой прибор.
3. Снять устаревшую или сломанную розетку: удаляется крышка, раскручиваются крепления.
4. Отделить клеммы от «ненужной» розетки.
5. Оценить внешний вид и закрепленность подрозеточной коробки.
6. Если стакан в порядке, новый механизм закрепляется на саморезы для устойчивости.
7. Если коробка в неисправном состоянии, удалить, закрепить новую.

При работе с гвоздями и саморезами необходимо внимательно следить за проводами, чтобы не задеть и не повредить. Электрики советуют притуплять острые концы или укорачивать.

Монтаж блока стаканов

Монтаж блока подрозетников

Чтобы установить несколько подрозетников рядом (блок), необходимо использовать специальную разметку и дрель с насадкой, диаметром 8 см. Выступающие концы проводов обесточиваются, собираются в жгут (скручиваются, фиксируются проволокой), отгибаются влево. Справа наносится разметка – чаще используют простой карандаш. Важно учитывать расположение – кабели должны направляться в коробку с угла по диагональному направлению.

Различают два типа блоков:

1. Готовый – покупается в собранном виде, коробки под выключатели и розетки имеет точные размеры для нанесения отметин.
2. Наборный – готовится из нескольких отдельных подрозетников, требует точного расчета расстояния между центрами стаканов. Заранее составляется чертеж с размерами, при разметке используется уровень.

Блок розеток и выключателей следует точно выравнивать – длина изделия покажет даже небольшое отклонение, исправить ситуацию будет сложно. Для классических коробок оптимальное расстояние между центрами 71 мм. При индивидуальных размерах предварительные расчеты и план обязательны.

Дрелью с насадкой, подходящей под материал стены, создаются отверстия подходящей глубины. Перегородки между ними выдалбливаются (например, зубилом). Примеряются провода. Если все правильно, переходят к непосредственному монтажу и подключению.

Установить стакан для розетки или выключателя несложно. Важно учитывать тип материала стены, толщину, размер устройств и их совместимость. При работе с нестандартными стенами – кафелем, плиткой, подобным – дополнительно высчитывают глубину минус толщина верхнего покрытия. Если учесть нюансы, изучить описания и требования, вовремя обесточивать участки работ, можно не беспокоиться о безопасности и устанавливать коробки в любых количествах.

Как устанавливать коробки под розетки? Монтаж подрозетников.

Ремонт в помещении обычно включает установку новых выключателей и розеток, соответствующих дизайну. При этом может оказаться, что старые электроприборы установлены в старые советские коробки, размер которых не соответствует европейскому стандарту.

Случается, розетки установлены непосредственно в бетон. Поэтому при проведении ремонта или устройстве электропроводки в коттедже или квартире приходится ставить подрозетники. Это специальные коробки (емкости), которые крепятся внутри бетонной, гипсокартонной или кирпичной стены. Их габариты соответствуют размеру розетки и позволяют надежно зафиксировать их распорными лапками.

С деревянными стенами применяется открытый способ монтажа розеток.

Монтаж подрозетников можно выполнить своими руками или обратиться к профессионалам, которые быстро, аккуратно и грамотно выполнят работу.

Разновидности коробок под розетки

В зависимости от материала изготовления различают два типа монтажных коробок:

Пластик дешевле, зато сталь выдерживает большие физические нагрузки и хорошо противостоит огню.

Также подрозетники отличаются формой:

• круглые, используемые при монтаже одиночных розеток и выключателей;

• прямоугольные, применяемые для установки блоков из нескольких электроприборов.

Также выпускаются подрозетники для открытой проводки. Однако эти изделия не пользуются популярностью. Вместо них на стену крепят розетки и выключатели наружной конструкции.

В магазине Elkom представлены коробки для монтажа блоков и одиночных розеток. Консультанты с радостью дадут вам вдополнительную информацию об изделиях и помогут подобрать подрозетник, соответствующий используемым электроприборам.

Принципы установки коробков под розетки

Прежде чем приступать к монтажу, необходимо разметить места их установки. При этом нужно придерживаться следующих правил:

• не ставить розетки в парных, моечных и душевых отсеках;

• обязательно заземлять электросеть в бане;

• не располагать электроприборы ближе 60 см от душевой кабинки.

Линия питания должна быть защищена дифавтоматом или УЗО. Стыки проводов можно выполнять только в коробках. В случае организации соединений внутри стен возрастает опасность пожара. Длина проводов должна быть такой, чтобы они торчали из стены примерно на 5 сантиметров. Слишком длинный провод сложно спрятать в коробку, слишком короткий невозможно подключить к клеммам розетки.

Способ монтажа зависит от материала стены. Самая простая процедура крепления при работе с деревянными стенами. Детали просто фиксируются шурупами к поверхности.

Перед тем как установить коробки в гипсокартон, необходимо просверлить отверстия. Делается при помощи коронки, зажатой в дрели. Размер отверстия должен соответствовать внешнему диаметру коробки. Она должна входить максимально плотно. Монтаж производится шурупами и специальным креплением (распорными лапками).

Места для установки коробок под розетки в бетонную, гипсо- и шлакоблочную или кирпичную стену можно подготовить с помощью высокопрочной коронки и дрели. Если в бетонной плите встречается арматура, ее придется вырубить. Размер отверстия должен быть больше внешнего диаметра подрозетника. Глубина должна быть достаточной для того, чтобы изделие спряталось заподлицо со стеной.

После установки детали пространство между ним и стеной заполняется гипсовой или алебастровой смесью, которая создает надежное монолитное соединение.

Эти смеси быстро высыхают. Поэтому разводить их надо поочередно для каждой коробки или подготовить сразу несколько мест для крепления, чтобы успеть выполнить фиксацию до момента застывания.

Можно использовать плиточный клей или гипсовую штукатурку, которые успешно заменяет алебастровый или гипсовый раствор. Такие смеси застывают в течение часа, что дает возможность не спеша укрепить все посадочные места в квартире.

Чтобы правильно закрепить коробку, нужно выполнить такие операции:

• смочить стенки отверстия водой;

• уложить фиксирующую смесь на дно отверстия;

• вдавить коробку так, чтобы она не торчала из стены;

• заполнить раствором пространство между изделием и стеной;

• удалить излишки смеси с помощью шпателя.

Нужно следить, чтобы отверстия для шурупов или места для раздвижных лапок были установлены точно по горизонтальному и вертикальному уровню. Иначе не удастся ровно выставить выключатели и розетки.

На что обратить внимание при выборе коробка под розетку

В зависимости от материала стены, применяются изделия два типа изделий:

• с лапками, обеспечивающими фиксацию в гипсокартонной стене;

• с фиксацией в бетонной или кирпичной стене при помощи строительной смеси.

К деревянным стенам коробки крепятся саморезами.

При выборе изделия нужно обратить внимание на такие параметры:

• Материал изготовления. Обычно применяются полипропиленовые коробки, которые отличаются низкой пожароопасностью и простотой монтажа.

• Размеры. Наиболее востребованы детали с диаметром 60 и 68 мм. Внутренние размеры подрозетника должны соответствовать габаритам электроприбора.

• Форма. Для одиночных электроприборов нужно покупать круглые изделия. Для блочного монтажа применяются коробки прямоугольной формы. В этом случае нужно учитывать межосевое расстояние между розетками.

Вывод

Установка коробки под розетки своими руками требует наличия специального оборудования и соблюдения стандартов ПУЭ. Если вы имеете знания в области электротехники и являетесь обладателем перфоратора, не составит труда справиться с работой. В противном проще, дешевле, быстрее и безопаснее обратиться к специалистам.

Электромонтажные коробки для розеток и выключателей

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Теплоизоляционные материалы

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

Установка коробок для розеток и выключателей в гипсокартон

В последнее время переключатели, розетки и коробки для электрооборудования, специально предназначенные для размещения в гипсокартоне, всё чаще устанавливаются не в кирпиче и бетоне, а во все более популярных гипсовых перегородках.

Стены из гипсокартона со встроенной коробкой для электрической розетки

Прежде чем выбрать подходящее место для установки короба под электрику, необходимо проконсультироваться со специалистами в области электротехники или самостоятельно изучить план электромонтажа, включая запланированные изменения.

Короба предназначенные для монтажа в пустых стенах

В эскизе квартиры все предохранители, электрические линии и розетки с предохранителями должны быть указаны и обозначены цифрами. Также там должны быть указаны водопроводные и газовые приборы, мебель и дополнительные шланги.

Проектирование электрической сети должно оцениваться специалистом

Особенности установки розеток и выключателей

При выборе места для выключателя или электрической розетки необходимо учитывать что высота их установки зависит от цели помещения, удобства включения электрических устройств и стиля интерьера. Широко распространена высота розеток примерно 50-80 см от пола. Однако в последнее время в жилых помещениях где нет высокой влажности, стало модно устанавливать маломощные розетки на высоте 20-30 см от пола. Такая практика используется по эстетическим соображениям, так они не портят внешний вид интерьера. Выключатели установлены обычно на высоте 1,5 м, а в детских комнатах (по соображениям безопасности) — на высоте 1,8 м. Электрооборудование не должно блокироваться дверью. Недопустимо устанавливать их вблизи металлических устройств (водяных и газовых трубах, радиаторах центрального отопления, газовых и электрических печах, стиральных машинах). В этом случае разрешенное расстояние — от 50 см.

Установить электрические устройства, собрать их короба, протянуть провода в пустое пространство стены из гипсокартона (особенно, если оно только частично прикреплено и легко получить доступ к его внутренней стороне) проще, чем в стене из железобетона или кирпичной кладки. Вырезание пространства для короба в стене из гипсокартона не требует таких усилий и инструментов, как при сверлении того же отверстия в бетоне. Чтобы закрепить коробку из гипсокартона, все что нужно — это отвертка для подтягивания прихватов.

После измерения желаемого расстояния необходимо пометить контуры и центр пластиковой коробки в выбранном месте на стене карандашом. Если планируется установить несколько коробов, рядом друг с другом, расстояние между их центрами, обозначенное по стандартам, должно быть 7,1 см.

Разметка контуров коробок

Безопасные установленные стандарты расстояния между центрами соседних коробок — 7,1 см.

Расстояние между центрами соседних коробок — 7,1 см

В соответствии с размеченными контурами вырезается отверстие для коробки. Из всех инструментов которые соответствуют этой задаче, небольшая ножовка может показаться наиболее привлекательной из-за ее простоты и малой цены, но вырезание круглого отверстия потребует больших усилий и точности. Работа по разрезанию двух или более отверстий может реально затянуться. Чтобы избежать проблем с пилой, лучше выполнить эту работу с помощью сверла с круглой фрезой.

Чтобы избежать проблем с пилой, отверстие можно вырезать круглой фрезой за несколько секунд

Можно купить фрезеры с разными диаметрами. Наиболее популярным является диаметр 6,8 мм. Он соответствует диаметру установленной коробки. С помощью такого инструмента отверстие может быть разрезано точно и быстро.

Отверстие для короба вырезано в гипсокартонеКоробка вставляется в вырезС помощью отвертки внешние винты короба завинчиваются

В отверстие вырезается коробка и крепится отверткой, путём завинчивания винтов с помощью винтовых ручек, которые находятся на внешней стенке короба. При завинчивании внешних винтов рукоятки перемещаются по их резьбам и прижимаются к другой стороне деревянной или гипсокартонной плиты, удерживая короб. В передней части коробки находится рамка шириной 1,5 мм. Этот поясок препятствует проваливанию коробки в стену.

Крепления упираются с другой сторону гипсокартона и удерживают короб

Гипсокартон является тонким и хрупким материалом и сильно потянув за кабель из розетки края пластины и коробки вокруг отверстия могут сломаться и розетка может быть выломана. Поэтому часть гипсокартона, расположенная вокруг коробки на внутренней стороне, должна быть утолщена.

Спереди корпус имеет шейку шириной 1,5 мм.

Для этого можно использовать 1, 2 небольших участка той же плиты после вырезания отверстий, соответствующих диаметру коробки. Таким образом короб вставляется в 2-3 слоя гипсокартона, которые уже не должны ломаться.

Дополнительный кусок гипсокартона укрепляет коробку и помогает избежать вытаскивания розетки из стены

При сборке двух или более элементов, безопасное расстояние между центрами должно составлять 7,1 см. Этот стандарт помогает удерживать специальный пластиковый разъем. Эта промежуточная секция обеспечивает стабильное положение соседних коробок. Кроме того, она действует как канал для кабелей и проводов. Однако такой метод подходит не для всех моделей, в некоторых случаях его монтаж невозможен.

Пластиковый соединительный держатель, через который можно потянуть кабели

Технологические отверстия для кабелей в корпусе коробки можно вскрыть перед установкой в стену

Отверстия для кабелей в коробках

Отверстия можно вызрезать ножом в настенных коробках в соответствии с контурами, обозначенными на этикетке. Через эти отверстия изнутри стены в коробку вставляются многожильные провода и кабелепроводы.

Кабель из стены вставляется в короб

Из-за защиты от перегрева допустимо количество клемм, обозначенных снизу или на задней панели. Диаметр отверстий в коробе обычно совпадает с диаметром многожильных проводов. Поэтому шнур вставленный в отверстие будет надежно закреплен.

Провода внутри коробки, предназначенные для электрического устройства

Установленная в гипсокартон коробка, в которую остаётся прикрутить розетку или выключатель, показана на фото выше.

Инструменты для монтажа розеток в гипсокартон

Какие инструменты, материалы и приспособления могут понадобиться при установке короба для электрической розетки или для выключателя в гипсокартоне? Карандаш — чтобы отметить уровень и контуры коробки на стене. Линейка или уровень для измерения высоты, расстояния. Круглая фреза с дрелью, чтобы вырезать отверстие (если коробка имеет форму прямоугольника, эту работу можно выполнить с помощью пилы). Отвертка — для крепления подрозетника. Нож может понадобиться для прорезания отверстий для проводов. Пару кусочков гипсокартона, чтобы прикрепить коробку на другой стороне стены.

Инструменты и материалы, необходимые для самостоятельной сборки подрозетника в гипсокартонной стене, список:

• Коробка
• Карандаш
• Линейка или уровень
• Дрель с круглой фрезой
• лобзик
• Ручная пила
• Отвертка
• Нож
• Обрезки гипсокартона

Что касается непосредственно схемы электропроводки и особенностях установки розеток — читайте следующую инструкцию.

Вставка для розеток, одинарная, 35 мм

Вставки для противопожарных и акустических розеток — это важный метод, помогающий уменьшить утечку воздуха через электрические розетки, которые нельзя переместить. Когда секция гипсокартона прорезается в системе звукоизоляции, чтобы создать достаточно места для розеточной коробки, это начинает снижать общую производительность и вновь открывает легкий путь для распространения воздушного шума. Они подходят как для модернизированных установок, так и для новых построек. Они совместимы со всеми нашими прочными стеновыми материалами, включая MuteBoard ™ и Acoustic Plasterboard.

Каждая противопожарная и акустическая розеточная коробка сконструирована в соответствии со стандартами всех распространенных розеток и протестирована на огнестойкость согласно BS EN 1363-1 | 1364-1 на время до 120 минут

• Глубина 35 мм для одиночных розеток
• Изготовлен из пенопласта класса O для обеспечения соответствия применимым нормам пожарной безопасности
• Протестировано в соответствии с BS EN ISO 140-3 (1995), классифицирован в соответствии с BS EN ISO 717/1 (1997)
• Продукты, очень быстро и легко устанавливаемые
• Сертифицированы для использования с соответствующими стеновыми конструкциями Robust Detail

Мы всегда ищем лучшие способы описать вам мир звукоизоляции, представляя руководства, которые варьируются от основных принципов звука до лучших звукоизолирующих поверхностей и того, что искать, и как понимать данные акустических испытаний, чтобы назвать немного! Мы хотим помочь вам принять правильное решение, поэтому, будь то использование наших гидов или беседа с членом нашей команды — мы здесь, чтобы помочь!

Как звукоизолировать стену

Комбинация перечисленного ниже всегда приводит к значительному улучшению акустических характеристик.

• Масса: добавление более прочных материалов для снижения звуковой энергии, например, добавленные слои в сочетании со звукоизоляционным гипсокартоном.
• Разделение: Разрыв контакта с поверхностью или поверхностями с помощью звукоизоляционных зажимов или каркаса шпилек.
• Демпфирование: снижение вибрации за счет использования гибких демпфирующих материалов, таких как Tecsound.

Независимо от того, выполняете ли вы звукоизоляцию уже существующего дома от шума соседей, выбираете ли вы материалы для защиты будущего клиента или соблюдаете акустические нормы, важно выбрать правильную систему.Одна из распространенных идей звукоизоляции, которой часто пренебрегают, — это как лучше справиться с низкочастотным шумом. Низкие частоты встречаются не только в промышленном оборудовании или усиленной музыке, но и в человеческом голосе, при использовании звуковых панелей или небольших динамиков Bluetooth, а также в ударных шумах, таких как закрытие дверей. Вставки для акустических розеток — это метод минимизации влияния разрезов на звукоизоляцию. Здесь важно отметить, что они не заменяют наличие непрерывной звукоизоляционной системы, а предлагают способ уменьшения утечки воздуха.

Укажите вставки для акустических розеток в своих проектах, которые требуют любых углублений для розеток во всех настенных системах. С любыми проблемами или вопросами о том, как установить или использовать эти вставки, приходите представиться и своим проектом нашей команде по телефону 01937 588 226.

Розетка с трансформатором

Штекерная коробка X.XST. с трансформатором (трансформатор типа XTO) предназначен для отключаемого эл.подключение оборудования в зонах с опасностью взрыва горючих газов, паров и пыли. Он также позволяет подключать низковольтное электрическое устройство.

В связи с количеством и типом розеток и их разделением на схемы, коробки изготавливаются по запросу. Плавкий предохранитель входит в стандартную комплектацию распределительного устройства электропитания, в качестве альтернативы в коробки устанавливаются взрывоопасные или взрывоопасные предохранители. Обмотка трансформатора всегда защищена предохранителями Ex прямо внутри коробки. Коробка может быть переносной с кабелем и вилкой, вилкой, установленной непосредственно на коробке, или настенной.Шкафы могут быть дополнительно дополнены сигнальной лампой для индикации наличия напряжения.

CK Tools AV02034 Уровень духа шаблона гнезда

Чтобы обеспечить правильную работу этого сайта, мы можем размещать на вашем устройстве небольшие файлы данных, называемые файлами cookie.

Что такое файлы cookie?

Файл cookie — это небольшой текстовый файл, который веб-сайт сохраняет на вашем компьютере или мобильном устройстве. Файлы cookie позволяют веб-сайту запоминать ваши действия и предпочтения в течение определенного периода времени, поэтому вам не нужно повторно вводить их каждый раз, когда вы возвращаетесь на сайт или просматриваете страницы.

Как вы используете файлы cookie?

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам некоторые функции наших услуг, проанализировать, как вы используете наш сайт, и отличить вас от других пользователей.Вообще говоря, мы используем два типа файлов cookie; существенное и несущественное.

Основные файлы cookie помогают нам предоставлять наши услуги. Например, эти файлы cookie хранят любые настройки, которые вы установили всякий раз, когда вы возвращаетесь к нашим услугам, и сохраняя информацию, которую вы предоставили при переходе между страницами. Например, содержимое вашей корзины хранится таким образом, поэтому вам не нужно добавлять вещи снова и снова.

Несущественные файлы cookie в основном являются аналитическими.Это позволяет нам просматривать и анализировать, как вы взаимодействуете с нашим веб-сайтом в отношении имеющегося у нас контента и любой рекламы. Эти файлы cookie предоставляют нам следующую информацию, которая помогает нам понять и улучшить работу нашего сайта:

• Количество посетителей, которые используют наш веб-сайт
• Как наши пользователи перемещаются по нашему веб-сайту
• Контент, который просматривают наши посетители
• Как долго вы используете наш сайт
• Как вы попали на наш сайт; например, из Google, социальных сетей или по прямой ссылке

Когда вы выпускаете файлы cookie?

Если вы не внесли изменения в настройки своего браузера для ограничения использования файлов cookie, наш веб-сайт будет выпускать файлы cookie, как только вы посетите его. Наш баннер управления файлами cookie дает вам возможность отключить второстепенные файлы cookie, или вы можете управлять этим в настройках своего браузера. Если вы отключите некоторые файлы cookie на сайте или в своем браузере, имейте в виду, что некоторые функции нашего веб-сайта могут быть недоступны или работать должным образом.

Где я могу получить дополнительную информацию о файлах cookie?

Чтобы узнать больше о файлах cookie, в том числе о том, как их отключить / включить в своем браузере, посетите www.aboutcookies.орг. Помните, что если вы заблокируете все файлы cookie (включая основные), вы можете столкнуться с ограниченными функциональными возможностями при доступе к некоторым аспектам нашего веб-сайта. Если вы не настроите свой браузер для отказа от файлов cookie или не отключите второстепенные файлы cookie с помощью нашего инструмента управления, наш веб-сайт будет продолжать отправлять файлы cookie.

Чтобы узнать больше о том, какие именно важные и второстепенные файлы cookie мы используем, щелкните вкладки «Основные» и «Несущественные».

Когда использовать металлическую или пластиковую электрическую коробку

Электрические коробки — это рабочая лошадка при ремонте и модернизации электрооборудования, они служат конечными точками или переходными точками для электрических кабелей.Розетки, выключатели света, потолочные светильники, потолочные вентиляторы и переходные провода — это лишь некоторые из элементов, которые устанавливаются в электрические коробки.

Хотя существует множество размеров, форм и вариантов крепления электрических коробок, все они делятся на две категории: пластиковые коробки или металлические коробки. Во многих случаях вы выбираете металлическую или пластиковую электрическую коробку исходя из личных предпочтений, экономичности и простоты. Однако в некоторых случаях выбор ясен и очевиден, главным образом в отношении заземления.Большинство домашних мастеров предпочитают пластиковые электрические коробки, а электрики используют как металлические, так и пластиковые.

Металлические электрические коробки

Металлические электрические коробки использовались задолго до появления на рынке электрических коробок из пластика (ПВХ). Сверхпрочные, огнестойкие и не поддающиеся плавлению металлические коробки обеспечивают высочайший уровень безопасности для всех применений электропроводки.

При напряжении пластиковые коробки могут перекручиваться. При достаточном напряжении пластиковые коробки растянутся.Даже если пластмассовую коробку неправильно прижать к шпильке, коробка может потерять форму. Металлические электрические коробки не имеют такой проблемы: эти коробки практически невозможно согнуть или раздавить.

Самоделкам с металлическими электрическими коробками может быть немного сложнее работать. Металлические коробки имеют заднюю и боковую заглушки, требующие дополнительных зажимов. Кроме того, острые края металлических коробок могут сказаться на руках. По этой причине при работе с металлическими ящиками рекомендуется носить перчатки.

Ель / Марго Кэвин

Когда металлические коробки настоятельно рекомендуются или требуются

Используйте металлическую электрическую коробку, когда кабель с металлической оболочкой (также называемый армированным кабелем BX) или металлический кабелепровод проходит внутри или из коробки. Металлический кабель и кабелепровод зависят от контакта металлической оболочки с металлической коробкой до полного заземления.

Кроме того, используйте металлические коробки для внутренних работ. Обычно электрические коробки встраивают в стены. Но в таких местах, как недостроенные подвалы и пристройки, может не быть полной системы стен, которая позволяет ограждать коробку гипсокартоном.Типичная установка в этих случаях включает прикрепление открытой коробки непосредственно к кирпичной стене. Поскольку провода также открыты, требуется металлический канал.

При желании можно использовать металлические коробки с проводкой Romex или NM, хотя необходимо принять особые меры предосторожности для обеспечения надлежащего заземления. Контакт между подключенным устройством (например, выключателем света или розеткой) и металлической коробкой завершает заземляющий контакт. Даже если устройство не обеспечивает заземление, проводку Romex или NM всегда можно использовать с металлическими электрическими коробками, прикрепив к коробке неизолированный или зеленый заземляющий провод с помощью винта.

Другие особенности металлических коробок

Металлические ящики прочные, к тому же они обеспечивают надежное крепление к стойке. Если вас беспокоит крепление к стойке, выбирайте металлическую коробку. Металлические коробки означают, что вы можете ввинчивать крепкие винты в шпильки, обеспечивая максимальное удерживающее усилие.

Металлические ящики не коробятся. Металлические ящики, изготовленные из высокопрочного материала, зачастую прочнее материала, из которого они изготовлены. Некоторые металлические ящики имеют предварительно прикрепленные зажимы для захвата электрического кабеля.Для других коробок вам необходимо приобрести отдельные зажимы, что увеличивает общую стоимость коробки.

Как правило, электромонтажники могут посчитать металлические коробки несколько более громоздкими в работе, чем пластиковые.

Пластиковые электрические коробки

Пластик (сделанный из поливинилхлорида или ПВХ) быстро становится стандартным материалом для электрических коробок, особенно для самостоятельной работы.

Пластиковые ящики легкие, дешевые и простые в эксплуатации.Отверстия легко проделать сзади или по бокам. ПВХ может плавиться при воздействии достаточно высоких температур, но не проводит электричество. Многие пластиковые коробки поставляются со встроенными зажимами для проводов, что еще больше снижает общую стоимость проекта.

Когда рекомендуются пластиковые коробки

Рекомендуется, но не обязательно, использовать пластиковую электрическую коробку, если у вас есть кабели Romex (или NM), идущие в коробку или из нее. Электрический кодекс не требует использования кабеля NM с пластиковыми коробками.Главное беспокойство заключается в том, что приложение должно быть заземлено. Проводка в металлической оболочке зависит от соединения с металлической электрической коробкой для заземления. Использование проводки в металлической оболочке с пластмассовыми электрическими коробками без принятия других мер заземления приводит к отсечению этого заземления и является очень опасным.

Ель / Марго Кэвин

Другие особенности пластиковой коробки

Пластиковые электрические коробки удобны в работе мастерам по ремонту дома. Наименее дорогие пластиковые коробки поставляются с предварительно прикрепленными гвоздями для крепления к гвоздикам.Предварительные наборы на коробке указывают толщину гипсокартона 1/2 дюйма, чтобы помочь установщику не пригвоздить лицевую сторону коробки к стойке.

У старых или переделанных коробок есть крылья, поэтому их можно прикрепить непосредственно к гипсокартону. Они используются, когда нет свободного доступа к стойке.

Другой тип пластиковой коробки имеет металлические скобы, которые крепятся к шпилькам, но регулируются вперед и назад с помощью отвертки Phillips. Это самый дорогой тип пластиковых ящиков, но они обладают наибольшей гибкостью, когда окончательная толщина стенки еще не определена.

Многие электрики, работающие своими руками, при использовании проводов Romex или NM тяготеют к пластиковым электрическим коробкам. С одной стороны, центры по ремонту дома предпочитают пластиковые ящики. Во-вторых, пластиковые коробки легче, их края мягче, а дырки легче выбить. Кроме того, во многих пластиковых коробках есть дверцы, которые действуют как зажимы, удерживающие электрический кабель в коробке, что устраняет необходимость в дополнительных зажимах.

С другой стороны, пластиковые коробки имеют тенденцию деформироваться при стрессе.При резком ударе пластиковые ящики могут треснуть. Предварительно приложенный дверные скобы, в то время как удобно, часто упорно удерживать кабель на месте, даже если вы хотите, чтобы удалить кабель. Коробки для переделки (старые работы), прикрепленные к гипсокартону, могут отрываться от гипсокартона, и их крепежные крылья часто ломаются.

Вставка для розеточной коробки

· Shawston

Описание

Вставки для розеток FIREFLY 130 были разработаны для обеспечения противопожарной и звукоизоляции, а также улучшенной герметичности и снижения потерь энергии при проникновении, создаваемых введением как одинарных, так и двойных розеток .

Характеристики и преимущества продукта:

• Значительно снижает утечку воздуха.
• Восстанавливает целостность изоляции.
• Легко монтируется без специальных навыков или инструментов.
• Помогите минимизировать потери тепла в стены и снизить затраты на электроэнергию.
• Огнестойкость до 2 часов.
• Уровень шума до 67 дБ.
• Прочная деталь одобрена.
• Изготовлен из огнестойкого волокна.
• Простота проверки и осмотра.
• Подходит для металлических и пластиковых ящиков.
• Возможна установка на существующие розетки.

Вставки для розеток FIREFLY 130 были разработаны для обеспечения противопожарной и акустической защиты наряду с улучшенной герметичностью и снижением потерь энергии при проникновении, создаваемых введением как одинарных, так и двойных розеток.

Подходящая конструкция стены:

Перегородки из гипсокартона.

Подходит для использования с:

Задние металлические и пластиковые ящики глубиной 35 мм и 47 мм.

Испытание на огнестойкость:

• Испытано на огнестойкость согласно BSEN 1364-1 и принципам BSEN 1363-1: 1999.
• Крытые конструкции — Перегородка из гипсокартона.
• Продолжительность эффективной защиты: 120 мин. Целостность и изоляция.
• № отчета: Chilt / RF08071 AR1 и Chilt / IF08039.

Испытание на герметичность:

• Протестировано в соответствии с BS EN 1026: 2000 в диапазоне давлений от 2 до 50 Па. Одобрено прочная деталь.

Акустические испытания:

• TENMAT FF130 Socket Box Вставки были акустически протестированы в условиях UKAS в лабораториях BRE в соответствии с BS EN ISO 140-3: 1995 и BS EN ISO 717-1: 1997 Отчет об испытаниях № : 247-373.

Лучший органайзер для розеток для вашего гаража или мастерской

Фото: amazon . com

Качественный набор торцевых ключей незаменим при большом количестве ремонтов автомобилей и дома. Это один из самых важных инструментов на вашем рабочем месте, но он полезен только в том случае, если вы можете найти нужные розетки и тогда, когда они вам понадобятся. Выкопать старую банку из-под кофе или другую переделанную емкость, полную розеток подходящего размера, достаточно, чтобы довести терпение любого мастера до грани. Чтобы сэкономить время (и ваше здравомыслие), аккуратно разложите эти розетки и разместите их. Читайте дальше, чтобы узнать о типах доступных органайзеров розеток, на какие качества следует обращать внимание и почему эти восемь устройств считаются одними из лучших.

1. ЛУЧШИЙ В ЦЕЛОМ: Olsa Tools Portable Socket Organizer Tray
2. RUNNER-UP: ARES 60034 Набор магнитных головок, состоящий из 3 предметов Органайзер
3. BEST RAIL: Olsa Tools Алюминиевый органайзер для розеток
4. BEST TRAY: Hansen Global 92000 SAE & Metric 2-рядный лоток для розеток
5. НАИЛУЧШЕЕ НАСТЕННОЕ КРЕПЛЕНИЕ: Магнитный органайзер для инструментов Olsa
6. MOST CUSTOMIZABLE Ernst Manufacturing Socket Boss 3-Rail Organizer
7. САМЫЙ ПОРТАТИВНЫЙ: HORUSDY Сверхмощный органайзер на 80 предметов

Фото: depositphotos. com

Типы органайзеров розеток

В отличие от наборов розеток, которые включают в себя розетки, удлинители и ключи внутри органайзера, органайзеры розеток не поставляются с какими-либо инструментами. Они лучше всего подходят для домашних мастеров, у которых уже есть набор розеток, но нет средств для их эффективной организации. Органайзеры для розеток бывают трех разных типов: на рейке, на поддоне и на стене. Любой из них может аккуратно организовать вашу коллекцию сокетов, но каждый выполняет свою работу по-своему.

Socket Rail

В органайзерах Socket Rail используются планки — обычно из стали, алюминия или прочного пластика — в качестве основания для хранения розеток. Эти рельсы имеют длину от примерно фута до 18 дюймов. Зажимы, удерживающие гнезда, скользят в пазы на стержне, образуя направляющую. Каждый зажим для гнезда изготовлен из сверхпрочного пластика и включает в себя подпружиненный шарикоподшипник, который фиксирует гнездо на месте. Рельсы обычно продаются индивидуально или в наборах по три, каждая из которых соответствует одному из трех стандартных размеров гнезда: ¼ дюйма, ⅜ дюйма и ½ дюйма.

Если вам нужно решение для хранения, которое легко вписывается в вашу мастерскую, но при этом достаточно портативно, чтобы брать его с собой в дорогу, то органайзеры для розеток — отличный вариант. Вы можете добавить направляющий органайзер в большинство ящиков для инструментов и ящиков для инструментов, а конструкция зажима надежно удерживает гнезда, обеспечивая их безопасность во время транспортировки на место работы.

Часто упоминаемая проблема с направляющими для розеток заключается в том, что на них отсутствуют этикетки, имеющиеся на органайзерах лотков, что затрудняет поиск розетки нужного размера.И хотя эти зажимы будут удерживать ваши розетки на месте, если они будут слишком тугими, то будет сложно вставлять и снимать розетки с рейки.

Лоток для розеток

В то время как направляющие лотки во многом похожи, лотки для розеток, изготовленные из прочного, ударопрочного пластика, имеют некоторые вариации конструкции. Самым большим преимуществом лотков для розеток по сравнению с направляющими-органайзерами является то, что они имеют цветовую маркировку в соответствии с требованиями Общества автомобильных инженеров (SAE) и метрическую маркировку, что упрощает поиск нужной розетки.

Чаще всего используется пластиковый лоток, отформованный по форме, соответствующей размерам розеток. Эти лотки с розетками обычно имеют мощный магнит, установленный в основании, который удерживает розетки на месте и позволяет монтировать органайзер на металлические поверхности (см. Ниже). Другие лотки для розеток используют конструкцию стойки, где розетка вставляется в зажим над маркированной стойкой, в то время как другие заимствуют конструкцию направляющих и зажимов, устанавливая направляющие на лоток.

Настенный органайзер

Настенный органайзер позволяет размещать розетки вертикально, что является плюсом для домашних мастеров, которые любят свои компактные полки для инструментов и имеют ограниченное пространство в мастерской. Если вы не хотите, чтобы ваша коллекция розеток загромождала ваш рабочий стол, настенный органайзер избавит вас от них.

Настенные органайзеры могут быть в виде направляющих или лотков. Некоторые органайзеры в виде направляющих включают монтажные кронштейны, которые позволяют повесить их на стойку для инструментов в мастерской или гараже. Принадлежности монтажного набора для некоторых направляющих-органайзеров позволяют устанавливать их на стойку для инструментов или внутри ящика для инструментов.

Многие органайзеры в виде лотков имеют магнитную основу, позволяющую закрепить их на металлическом шкафу для инструментов или стене.

Что следует учитывать при покупке органайзера для розеток

Если вы хотите, чтобы розетки были правильно организованы, подумайте о своих потребностях перед покупкой. Определите, какой объем памяти вам нужен, где в вашей мастерской будет располагаться органайзер розеток, какие размеры розеток у вас есть и насколько портативными должны быть ваши розетки.

Емкость хранилища

Емкость хранилища — ваше самое важное соображение. Полные наборы содержат от 60 до 80 розеток, поэтому органайзер, не позволяющий хранить всю коллекцию розеток, не будет очень полезным.

Хотя зажимы на большинстве органайзеров для гнезд для направляющих подходят для любого гнезда с таким же размером диска, формованные отверстия в органайзерах лотков подходят для гнезд определенных размеров, поэтому, если вы рассматриваете органайзер для лотков, убедитесь, что он соответствует размерам гнезд, которые у вас есть.

Кроме того, хотя большинство конструкций лотков не расширяются, большинство направляющих позволяют добавлять или убирать зажимы в соответствии с вашими потребностями. Емкость варьируется в зависимости от калибратора привода, но каждая направляющая обычно может обрабатывать от 15 до 20 зажимов.

Материал

Материал определяет прочность. Лучший органайзер для розеток выдержит износ мастерской. Качественные рельсовые органайзеры из алюминия с прочными пластиковыми зажимами не трескаются и не ломаются. Зажимы должны включать подпружиненные шарикоподшипники, которые будут надежно удерживать каждое гнездо.

Прочный органайзер для подносов должен быть изготовлен из прочного пластика с прорезиненным основанием, которое не поцарапает металл. Некоторые лотки усилены стальной основой для повышения прочности.Органайзеры подносов с формованными отверстиями для хранения розеток должны включать магнитные детали, которые удерживают розетки от выпадения и позволяют прикрепить лоток к металлическому шкафу для инструментов.

Размеры разъемов

Организаторы разъемов упорядочены по размеру накопителей: ¼ дюйма, ⅜ дюйма и ½ дюйма. Большинство из них вмещают примерно 25¼-дюймовые дисковые гнезда, примерно 25⅜-дюймовые дисковые гнезда и примерно 15½-дюймовые гнезда. Часто производители продают единицы хранения по отдельности или в виде полных наборов, включающих все три размера дисков. Иногда производители продают метрические органайзеры и органайзеры SAE отдельно.

Помните, что лотки-органайзеры для розеток предназначены для размещения розеток определенных размеров, поэтому перед покупкой убедитесь, что ваш набор розеток соответствует нужному вам органайзеру.

Маркировка

Самым неприятным аспектом работы с розетками является поиск розетки подходящего размера, когда она вам нужна. Хотя организаторы помогают решить эту проблему, вы все равно можете сощуриться, просматривая свои идеальные ряды розеток в поисках этого неуловимого размера 11 мм.

Некоторые организаторы упрощают процесс, маркируя каждое положение гнезда легко читаемыми этикетками с размерами. Другие, как и в случае с формованными лотками, имеют предварительную печать — вы просто подбираете розетки нужного размера. Хотя это удобно, ваш набор розеток может не идеально соответствовать органайзеру, в результате чего некоторые розетки останутся без крова.

Некоторые органайзеры снабжены наклейками, с помощью которых можно наклеить на органайзер самостоятельно. Несмотря на то, что наклейки не справляются с износом так же, как с предварительно нанесенной маркировкой, этот подход позволяет адаптировать органайзер к размерам розеток в вашем наборе.

Индивидуальный подход

У всех нас есть свои предпочтения в отношении организации. Большинство производителей розеток знают об этом, поэтому они сделали свою продукцию максимально настраиваемой. Например, многие органайзеры розеток бывают разных цветов, что позволяет согласовывать их с вашей мастерской или кодировать наборы цветов. Помимо оттенка, органайзеры для гнезд для рельсов предлагают максимальную настройку, позволяя переставлять зажимы или даже иметь зажимы с обеих сторон рельса. Эта функция позволяет вам изменять порядок размеров в соответствии с вашими предпочтениями, а также добавлять или удалять клипы.

Портативность

Благодаря своей конструкции органайзеры для гнезд для направляющих обеспечивают большую портативность. Они оснащены зажимами, которые надежно удерживают каждую розетку во время транспортировки, а также аккуратно помещаются в большинство ящиков для инструментов. Органайзеры для розеток в виде лотков не так удобны для путешествий, поскольку вместо зажима гнезда лежат в предварительно отформованных лотках. Хотя многие лотки намагничены, чтобы удерживать розетки на месте, соединение недостаточно прочное, чтобы они не отскакивали во время поездки на рабочее место.И вообще, у органайзеров подносов нет ручек для переноски, которые есть на большинстве железнодорожных органайзеров, что затрудняет транспортировку.

Наши фавориты

Продукты, представленные ниже, являются лучшими из лучших, когда речь идет о органайзерах для розеток. Они сделаны из качественных материалов, обладают большой емкостью, многие из них портативны и настраиваются. Вы обязательно найдете лучший органайзер для розеток для своей мастерской.

Фото: amazon.com

Благодаря высокой емкости и долговечности этот лоток-органайзер для розеток является отличным решением для хранения обширной коллекции розеток. В нем можно разместить до 80 разъемов, включая диски размером ¼, ⅜ и ½ дюйма. Зажимы этого органайзера изготовлены из прочного пластика и подпружинены шарикоподшипниками, чтобы вы никогда не потеряли ни единого гнезда. Весь поддон усилен стальной основой, что добавляет прочности и долговечности. Переносной лоток-органайзер для розеток Olsa Tools, который представлен в двух цветовых схемах, можно поставить на верстак для инструментов или закрепить на стене. Кроме того, в отличие от многих лотков, этот может похвастаться удобной ручкой для переноски, когда вам нужно взять его с собой.

Фото: amazon.com

Этот магнитный органайзер в виде лотка представляет собой хорошо продуманный вариант хранения розеток. Три противня отлиты из прочного ударопрочного пластика. Он может похвастаться местом для 75 розеток, и каждый держатель имеет магнитное крепление для удержания розеток на месте. Легко читаемая маркировка избавляет от неудобств при поиске нужной розетки. Набор работает как с мелкими, так и с глубокими гнездами, а магнитное дно позволяет легко установить органайзер сбоку металлического шкафчика для инструментов. Хотя этот прочный органайзер — отличный вариант для вашей мастерской, его трехкомпонентная конструкция без ручек не делает его удобным для транспортировки.

Фото: amazon.com

Если ваш бюджет ограничен, а потребности в емкости относительно невелики, этот прочный и легкий органайзер для розеток станет отличным выбором. В этом наборе предусмотрено место для хранения 24 розеток и 48 зажимов, разделенных на три органайзера в виде направляющих: ¼ дюйма, ⅜ дюйма и ½ дюйма. Его удобно настраивать с помощью съемных зажимов, что позволяет выбрать конфигурацию, которая лучше всего подходит для вас, и вы можете выбрать один из четырех различных цветовых вариантов.Этот органайзер с алюминиевой конструкцией и подпружиненными шарикоподшипниками должен выдерживать износ в мастерской, а его конструкция с направляющими упрощает транспортировку.

Фото: amazon.com

Портативный и прочный, этот органайзер для розеток позволяет разместить 58 розеток. Он имеет алюминиевый корпус и прочные пластиковые зажимы. Каждый зажим включает в себя подпружиненный шарикоподшипник, который будет надежно удерживать даже самые большие гнезда, позволяя переносить его на рабочее место или подвешивать вертикально на стойке для инструментов.Зажимы для розеток можно переставить на планке или полностью удалить, что позволяет настроить органайзер в соответствии с вашими потребностями. И если координация цвета в вашей мастерской жизненно необходима, этот набор представлен в шести различных оттенках.

Фото: amazon.com

Никогда больше не тщетно ищите розетку подходящего размера! Этот набор подносов Hansen Global оснащен инновационной системой маркировки, которая позволяет легко найти нужную розетку, назначив стойку для каждой розетки по размеру. Каждый пост четко помечен и легко читается, что полностью исключает возможность догадок.Лотки также имеют цветовую кодировку для типа розетки: серый для метрических и красный для SAE. Поднос, сделанный из прочного пластика, стойкого к газу и маслу, имеет огромную емкость 166 розеток, но, хотя найти нужную розетку еще никогда не было так просто, 92000 займет много места на вашем рабочем месте, поскольку его нельзя монтировать на стене . Если у вас есть для этого место, вы будете рады, что купили его.

Фото: amazon.com

Если у вас мало места в ящике и вы хотите убрать беспорядок с верхней части верстака для инструментов, отсортируйте эти гнезда и уберите их с пути с помощью органайзера магнитных гнезд для инструментов Olsa Tools.Прикрепите этот органайзер, который вмещает 68 розеток SAE или 75 метрических (в зависимости от выбранного вами набора), на панель для инструментов, на металлическую тележку для инструментов или даже на кузов грузовика. Гнезда прикреплены к лотку с помощью магнита, что позволяет взять их, не пытаясь бороться с застрявшими зажимами. Система Olsa рассчитана на стандартные розетки глубиной ¼, ⅜ и ½ дюйма, и каждое отверстие для розетки имеет четкую маркировку, что позволяет легко выбрать нужный размер.

Фото: amazon.com

Организуйте до 45 разъемов для дисков таким образом, чтобы они наилучшим образом соответствовали вашим потребностям, благодаря классным параметрам настройки, которые предлагает этот набор Ernst Manufacturing. Вы можете перемещать зажимы гнезда, маркировать размеры гнезда и изменять размеры драйверов. Вы также можете выбрать между длинным и узким 19-дюймовым или коротким и широким 13-дюймовым. С 40 или 45 дисковыми разъемами (в зависимости от выбранного размера), разделенными на три направляющих, остается достаточно места для дисковых разъемов drive дюйма, ⅜ дюйма и ½ дюйма. Направляющие можно зафиксировать в лотке для удобной транспортировки или снять по отдельности, а Socket Boss выпускается в трех разных цветах.

Фото: amazon.com

Если вы хотите взять с собой в дорогу весь комплект розеток, положитесь на этот набор розеток от Horusdy.В этом переноске в виде лотка достаточно места для 80 розеток, а также удобная ручка для переноски. Благодаря прочным формованным зажимам с поворотным замком, фиксирующим каждое гнездо, вы не будете беспокоиться о потере каких-либо инструментов во время поездки с рабочего места на проект. Размеры зажимов варьируются от ¼ дюйма до ½ дюйма.

Преимущества владения розеточным органайзером

Время бесценно, поэтому чем меньше времени вы тратите на поиск потерянных инструментов, тем больше времени вы можете потратить на свои проекты. Органайзер для сокетов избавит вас от разочарования, связанного с потерей сокетов, поддерживая их аккуратностью и организованностью — больше не будет лишних минут на поиски в кучах розеток такого неуловимого размера. И хотя органайзер для розеток может быть авансовым вложением, он также может сэкономить вам деньги в долгосрочной перспективе: потерянная розетка — это та, которую вам нужно будет заменить. Органайзер также освобождает больше места в вашей мастерской, улучшая поток вашего рабочего места. Таким образом, органайзер для розеток:

• Устраняет трату времени на поиск потерянных розеток
• Экономит деньги на замену потерянных инструментов
• Помогает чистоте вашей мастерской

Создание розеточной коробки Econet

Acorn Econet — это 5-проводная автобусная сеть.Два провода используются как Data +/-, два провода используются как Clock +/-, а пятый провод используется как общее заземление.

Оригинальные розеточные коробки Econet довольно сложно найти в наши дни, и они использовали пробивные соединения внутри, чтобы прикрепить каждую розетку к сетевой шине. Хотя оригинальный дизайн Acorn для розеточной коробки — фантастический для фиксированных сетей в бизнесе или школе, мне нужно было что-то более гибкое, что позволило бы мне построить специальную сеть Econet и расширить или уменьшить размер сети. относительно легко и поэтому я построил свой собственный.

Электропроводка розеток Econet

Электропроводка для розеточной коробки достаточно проста, для каждой розетки контакт 1 соединен с контактом 1, контакт 2 — с контактом 2, с 3 по 3, 4 с 4 и, наконец, контакт 5 с контактом 5.

Практичность подключения розеток и их установки в проектную коробку, как вы можете видеть выше, означает, что провода довольно неопрятны, а весь процесс подключения был довольно утомительным. Поэтому я внес некоторые изменения в свою последующую конструкцию блока розеток, чтобы повысить скорость производства и уменьшить объем трудоемкой работы.

Детали для розеточной коробки

Как видно на фото ниже, детали для розеточной коробки достаточно просты.

• 1 Проектная коробка АБС (с винтами)
• Гнезда DIN 4 x 5 контактов
• 8 саморезов
• Небольшой кусок верёвочного картона
• Какой-то провод

Сборка розеточной коробки

Чтобы собрать свою розеточную коробку «Mark 2», я заранее сконструировал объединительную плату, к которой припаял 20 коротких проводов на пяти дорожках.Вы могли бы уйти с куском Veroboard, который имеет размер 5 дорожек на 4 отверстия, но я предпочитаю использовать немного больше 5 дорожек на 6 отверстий, просто чтобы дать немного больше места.

После того, как объединительная плата собрана и припаяна, я просверлил отверстия для сокетов и поместил объединительную плату в коробку с набором из 5 проводов, выходящих из каждого отверстия. Затем процесс пайки каждого разъема на объединительную плату выполняется быстро и легко.

После того, как все розетки припаяны, можно выполнить быструю проверку целостности с помощью мультиметра, чтобы проверить соединения каждой розетки.
