Дом из панелей жби (строительство из железобетонных плит). | Пенообразователь Rospena

Для постройки дома существует множество вариантов. Коттеджи из бруса, кирпичные, каркасные проекты — каждый из способов возведения имеет свои плюсы и минусы. Один из вариантов строительства — коттедж из ЖБИ плит. Технология строительства домов из железобетонных панелей имеет свои свои особенности.

Что такое современная панель ЖБИ для строительства частного дома

Панель ЖБИ — это бетонная плита, армированная изнутри металлическим каркасом, благодаря чему увеличивается устойчивость бетона к неблагоприятным условиям внешней среды, и усиливается выносливость материала при любых видах нагрузки.

На заводах плиты делают почти готовыми к эксплуатации. При установке они уже оказываются с выполненной внешней отделкой и готовые к чистовой отделке внутри, то есть без промежуточного этапа чернового ремонта.

Чаще всего железобетонные панели ассоциируются с однотипными многоэтажками советских годов постройки. Современные технологии продвинулись вперед, что позволило решить большинство сложностей и проблем, связанных с возведением строений из железобетона.

Достоинства

Дом из панелей ЖБИ имеет свои преимущества перед остальными типами построек:

Срок службы. Гарантийный период использования дома из ж/б панелей — от 50 лет. Но эксплуатироваться они могут дольше заявленного времени.
Соответствие стандартам. Железобетонные панели производятся на специализированных заводах с соблюдением всех необходимых норм и ГОСТ, что гарантирует качество продукции.
Стоимость. Цена строительства коттеджа из панелей в среднем на треть меньше возведения кирпичного коттеджа той же площади.
Скорость строительства. Монтажные элементы, установленные на плитах и перекрытиях, позволяют собрать дом, как конструктор. Возведение дома в 170 м² займет 4-5 дней. Стройка происходит так быстро, что можно не заметить, как строят.
Строительство дома из панелей допустимо в любой сезон. Производство плит и перекрытий происходит круглогодично, на открытой местности происходит только финальная сборка, для которой отсутствуют требования к погодным условиям.
Пожарная безопасность. ЖБИ панели — невозгораемый материал. В панелях с утеплителями используется негорючая или самозатухающая прослойка, например, каменная вата.
Большое количество вариантов наружной отделки. Панели — некапризный материал, благодаря чему можно отделать фасад большинством облицовочных материалов без необходимости учитывать их вес и форму. Стены можно покрасить или оштукатурить, обить сайдингом или отделать камнем. На ЖБИ панели возможно монтировать все виды навесных фасадов.
Нет необходимости ждать усадки, К отделке строения из панелей можно приступать, как только собрали коробку, так как панельные дома не требуют времени на усадку конструкции.

Недостатки

Современные технологии решили часть сложностей, связанных с эксплуатацией и возведением панельных домов, таких как: слабая звукоизоляция, плохой воздухообмен и типовая однообразность внешнего вида подобных строений.

Но строительство дома из железобетонных панелей все же имеет свои недостатки:

Малое количество производителей. Многие компании производят железобетонные конструкции, но это делается для массового сегмента многоэтажной застройки. Рынок производства ж/б панелей для частного строительства узок. Это связано с тем, что технология производства ЖБИ под индивидуальный проект сложнее, чем типовая.
Требования к фундаменту. Дом из железобетона тяжел, что подразумевает для надежности конструкции массивный фундамент. Для фундамента под подобную постройку существуют проверенные технологии заливки.
Необходим подъезд к стройплощадке. Для сборки коробки здания из панелей используется автокран, и это необходимо учитывать при планировании строительства. К тому же на территории должно быть свободное пространство под склад для самих плит. Существует вариант сборки здания «с колес». При таких условиях нет необходимости в выделении пространства под склад, достаточно организовать только подъезд под автокран.

Конструктивные различия панелей

ЖБИ панели подразделяются на 3 вида:

Наружные.
Внутренние межкомнатные плиты.
Перекрытия.

Наружные панели производятся одно-, двух- и трехслойными. В третьем случае между 2 слоями бетона проложен утеплитель, а внешний — производится из бетона повышенной прочности.

Стеновые панели делятся на 3 типа:

Несущие. На данные плиты распределяется вес всего строения.
Самонесущие. Плита удерживает только собственную массу.
Навесные. Вес плиты распределяется на несущие стены.

Сами панельные дома бывают 3 видов:

Панельно-каркасные, где каркас и сами панели — это общая конструкция, и нагрузка распределяется по всему строению.
Каркасные. Данный формат необходим для непростых или многоуровневых зданий, где нагрузка распределяется по заранее спроектированному остову.
Бескаркасные здания, где нагрузка ложится на несколько несущих стен.

Строить самому или заказать услугу под ключ

Можно возвести частный дом самостоятельно, привлекая к каждому этапу строительства отдельные бригады рабочих, или заказать выполнение данной задачи в профессиональной строительной фирме. Оба варианта имеют свои явные плюсы и минусы, но имеются и скрытые нюансы, которые тоже необходимо учитывать.

Возведение нового дома самостоятельно

Строительство дома из ЖБИ панелей — задача не для самостоятельного выполнения.

Рассмотрим вариант строительства из привычных материалов:

Создание проекта. Это сложные чертежи и расчеты, которые необходимо заказать в специальных организациях.
Получение необходимых разрешений для строительства, что может быть затянуто по срокам из-за бюрократических проволочек.
Выбрать, закупить и доставить необходимые строительные материалы, что затратно по времени и сложно без строительного опыта.
Само строительство. Если проект подразумевает капитальное строение, а не летнюю дачу, то без привлечения строительных бригад не обойтись. Не ошибиться в квалификации наемных работников и оценить качество их работы по завершении строительства — сложная задача для непрофессионала.

Вероятность того, что стоимость дома при строительстве своими силами будет больше, чем планировалось изначально, высока. Необходимо учитывать, что могут возникнуть затраты на переделку некоторых работ спустя время.

Строительство малоэтажного дома под ключ

При заказе услуги «под ключ» все вопросы по созданию проекта, получению разрешений и организацию самих работ берут на себя профессионалы, что экономит время и силы заказчика. Суммы, условия выполнения и сроки будут прописаны в договоре, что гарантирует выполнение полного объема работ без дополнительного контроля и затрат со стороны заказчика.
Также время строительство дома сокращается в сравнении с самостоятельным возведением.

Этапы строительства домов из бетонных панелей

Возведение панельного коттеджа — это отработанный процесс, проходящий в 5 этапов.

Проектирование дома и инженерных коммуникаций

Так как элементы для строительства дома из ж/б плит производятся на заводе, проект коттеджа должен быть подробным. В процессе строительства не будет возможности изменить расположение окон, дверей или межкомнатных перегородок. Нужно рассчитать все необходимые коммуникации, вентиляцию и т.п.

Все эти элементы должны быть продуманы уже на уровне проекта. Для разработки плана строительства можно взять существующий типовой вариант или разработать проект с нуля.

Фундамент

Для фундамента коттеджа из железобетона используется технология закладки монолитного бетонного или ленточного основания. Также можно сделать и свайный фундамент, но это достаточно дорого.

Панели и перекрытия

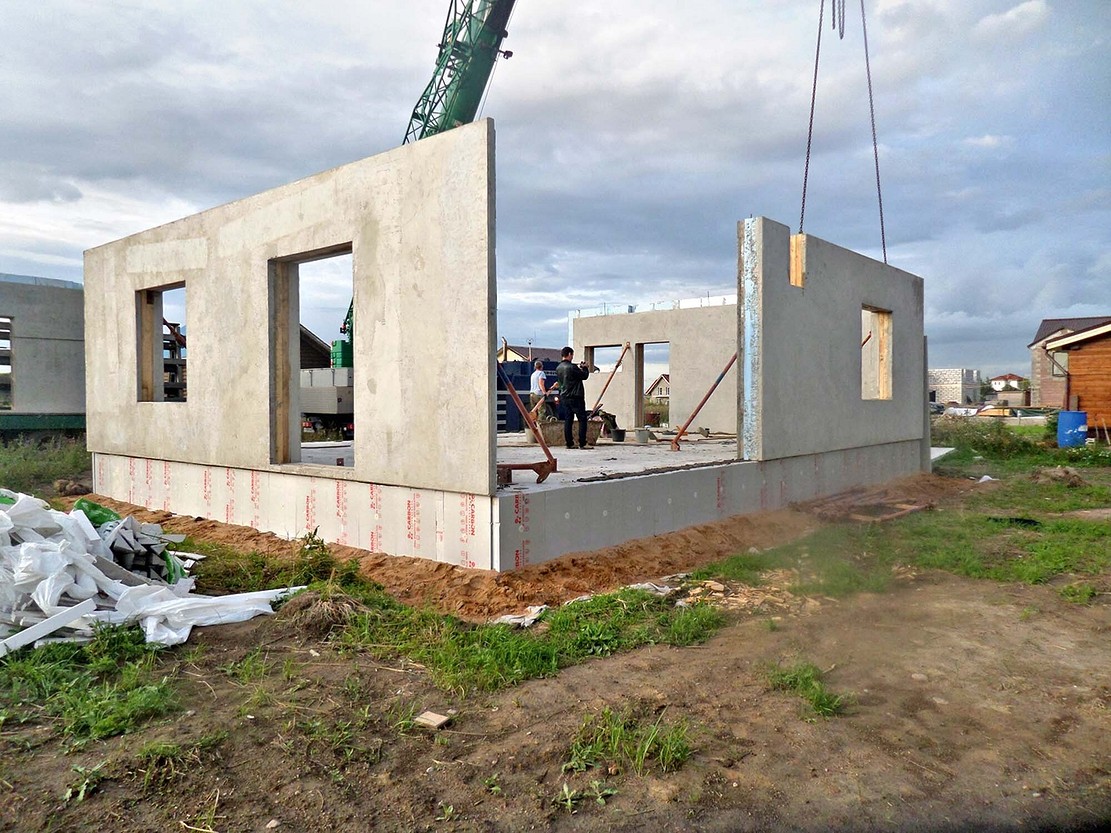

После заливки фундамента происходит само возведение коробки дома, где плиты соединяются сваркой по армированным креплениям.

Кровля

Крыша для домов из железобетона подходит любая. Дерево, черепица, металлочерепица — ограничения по весу при использовании ж/б панелей отсутствуют.

Отделка

Современные бетонные блоки делают на заводах таким образом, что сразу после установки можно приступать к отделке. Они подходят и под обои, и под окрашивание, и под использование специальных декоративных панелей.

Цены на дома из ЖБ панелей по Московской области

Разброс цен на железобетонные дома по Москве достаточно широк. Стоимость зависит от площади, сложности проекта, доставки материалов. На цену влияет и сегмент, в котором планируется строительство: премиум, бизнес или эконом.

Самым главным требованием к постройке загородной недвижимости является качество как материалов, так и работ. Дом должен быть теплым, дышащим и удобным. Современные технологии и профессиональные строительные организации создадут в загородном доме комфортную среду для всей семьи.

Как построить коттедж из ЖБИ?

Суть вопроса в том, что мне при разделе имущества фирмы, достался комплект ЖБИ быстромонтируемого здания (БМЗ)

Если не описывать технологию возведения БМЗ ЖБИ, а конкретно отвечать на Ваш вопрос, то к сожалению придётся использовать слово «Никак».

Для лучшего понимания:

Если у Вас в наличии модель самолёта, то из этих деталей не собрать танк (просто без вариантов) использовать некоторые детали можно, но не более.

То есть из имеющихся у Вас элементов не собрать иное строение, можно возвести лишь ту конструкцию под которую были изготовлены элементы ЖБИ.

Если это типовой проект какого-то здания (склад, здание сельхоз назначения, птичник, коровник, торговый центр и так далее включая промышленные цеха), то из элементов данного «конструктора» можно собрать лишь то что было и ни что иное.

Перед началом строительства создаётся проект будущего дома (или иного строения).

Строго по проекту на заводе ЖБИ изготавливаются конструкции (элементы) будущего строения.

Каждый элемент маркируется.

Далее все конструкции доставляются на строй площадку и из них возводится здание.

ЖБИ БМЗ состоят из крупно узловых элементов:

стеновые, кровельные, карнизные панели, плиты перекрытий, колоны, стеновые панели с проёмами

и так далее, необходимо определиться что у Вас есть, что надо заказывать.

Как построить коттедж из ЖБИ?

Ну а все правильные шаги выглядят так:

Заказываете проект будущего коттеджа, получаете разрешение (разрешение получают с утверждённым проектом на руках).

Проектировщика вызываете на объект.

Специалист осматривает, то что у Вас есть в наличии.

Создаётся проект (проект учитывает и особенности ландшафта конкретного участка, тип почвы) в котором максимально будут задействованы имеющиеся в наличии элементы (надо отметить что это обойдётся гораздо дороже, что называется «обычного» проекта, ибо проект подгоняется под б/у стройматериалы).

А в целом строительно, напоминает сборку конструктора «Лего».

В начале фундамент, далее стены, перекрытие, кровля.

Крупногабаритные элементы скрепляются между собой посредством сварных соединений, гидро-изолируются швы, наружная и внутренняя отделка.

На стадии возведения фундамента, решается вопрос с подводом коммуникаций (вода, канализация, электричество).

Коттедж из жби БУ, каркас здания из железобетонных панелей в Москве

Коттедж из жби, каркас здания из железобетона б/у, жб каркас строения из панелей
У нас можно заказать строительство коробки зданий из сборного железобетона бывшего в употреблении, под чистовую отделку, а так же заказать строительство дома «под ключ».
Проекты зданий из б у железобетонных конструкций существенно снижают затраты и уменьшают время на их реализацию, есть и типовые проекты, можно возвезти капитальные строения без привязки к фундаменту (на случай арендной земли).
Наши строения легко разобрать и перевезти в другое место и быстро собрать (200-300м. кв. за 35 дней, круглогодично).
Строительство зданий из сборного конструктива ведется на основании заключенного договора.
Все строительные работы ведутся согласно утвержденного проекта, тщательно проработанного на первом этапе.
Именно ответственный подход к процессу, помогает осуществить монтаж здания быстро, качественно и без материальных потерь для Заказчика.
ХСКА предлагает своим клиентам комплексный пакет услуг по строительству (все риски Заказчика застрахованы, гарантия на здания от 3 лет), выполнение функций Заказчика, проект, генподряд на строительство, сдачу Госкомиссии и ввод в эксплуатацию.
За годы своего существования компания накопила значительный опыт и предлагает строительство домов, коттеджей, ангаров и складских помещений под ключ по самым высоким стандартам строительства. Звоните, проконсультируем, договоримся.
Типовые промышленные здания под ключ с материалами и работами от 8 000руб м/кв.
Типовые административные здания под ключ с материалами и работами от 10 000руб м/кв.
Типовые индивидуальные гражданские коттеджи под ключ с материалами и работами от 9 000руб м/кв.
Модульные металлоконструкции под ключ с материалами и работами от 4 500руб м/кв.
ЖБИ б/у соответствуют ГОСТ и ВСН 39-83(р) по вторичному использованию (все ЖБИ б/у проходят ревизию).
Использование железобетонных конструкций бывших в употреблении помогает значительно урезать издержки строительства, экономя при этом порядка 30% бюджета.
Специалисты считают, что ЖБИ б\у можно использовать для строительства новых объектов, так как по своей прочности бывшие в употреблении ЖБК могут соперничать с только что выпущенными с завода.
Коттедж из жби БУ, каркас здания из железобетонных панелей

Огромная просьба — при обращении, ссылайтесь, пожалуйста на сайт yodu.ru (йоду)

Домик ICF: строительство круглогодичного, энергоэффективного и долговечного домика

Домики и коттеджи ICF компании Fox Blocks безопасны, удобны и энергоэффективны.

Изолированные бетонные формы (ICF) компании Fox Blocks позволяют создавать уютные домики и коттеджи, которые являются энергоэффективными, ветро- и огнестойкими, долговечными, безопасными для здоровья и бесшумными. Другими заметными преимуществами кабины ICF являются низкие затраты на техническое обслуживание и коммунальные услуги. Эти преимущества жизненно важны для владельцев кают и коттеджей, которые хотят сбежать от беспокойной жизни без стресса; не место, которое создает больше работы и финансовых проблем.

Кроме того, конструкция МКФ обеспечивает круглогодичное использование кабины. Хижины и коттеджи часто начинаются как второй дом или убежище на выходные. Однако отчет Национальной ассоциации риелторов показал, что четверо из 10 владельцев второго дома намерены превратить свой второй дом в круглогодичное основное место жительства после выхода на пенсию. Поэтому проектирование коттеджа или коттеджа для круглогодичного проживания – разумный выбор. Для энергоэффективного, влагостойкого и устойчивого к стихийным бедствиям домика или коттеджа Fox Blocks ICF — отличный выбор материала.

Каюты и коттеджи ICF энергоэффективны, влагоустойчивы и устойчивы к стихийным бедствиям

Каюты ICF энергоэффективны

Энергоэффективная каюта ICF сводит к минимуму проникновение воздуха, что снижает потребление энергии и экономит деньги владельца каюты . Важным элементом конструкции энергоэффективного круглогодичного дома является плотная оболочка здания. Критическое значение для плотной оболочки здания имеет непрерывная изоляция с помощью такой продукции, как стеновая система Fox Blocks. В плотной оболочке здания также должны быть энергосберегающие окна, световые люки и двери, соответствующие климатической зоне кабины и системе крыши.Стеновые конструкции ICF, энергосберегающее остекление и кровельные системы создают круглогодичную кабину с плотной оболочкой здания, что снижает потребление энергии и обеспечивает круглогодичную финансовую экономию.

Кабины ICF влагостойкие

Влагостойкая кабина, которая ограничивает, если не предотвращает накопление влаги в системе стен, жизненно важна для предотвращения роста плесени, которая ухудшает качество окружающей среды в помещении (IEQ) кабина. Плесень снижает IEQ кабины, потому что люди, которые вдыхают или прикасаются к плесени, могут испытывать аллергические и астматические реакции. Влагостойкий дизайн жизненно важен для создания здоровой кабины.

Кабины ICF устойчивы к ветру

Конструкция стен кабины ICF создает прочный непрерывный путь, который обеспечивает сохранение целостности кабины при ветре со скоростью более 200 миль в час. В отчете Ассоциации портландцементов (PCA) сопротивление конструкционным нагрузкам стен ICF сравнивается со стенами с традиционным каркасом. Исследование показало, что стены ICF обладают большей структурной способностью и жесткостью, чтобы выдерживать силы сдвига в плоскости сильных ветров, чем стены со стальным или деревянным каркасом.Кабина, построенная с использованием ICF, обладает прочностью и целостностью, чтобы противостоять ветру со скоростью более 200 миль в час. Кроме того, конструкция стен ICF является лучшей защитой кабины от мусора, переносимого ветром.

Кабины ICF огнестойкие

Огнестойкая конструкция ICF защищает кабину и ее пассажиров от огня. Потребность в огнестойком строительстве возросла в последние годы, отчасти из-за увеличения масштабов лесных пожаров.

Блоки Fox Блоки ICF энергосберегающие, влагостойкие и устойчивые к стихийным бедствиям

Блоки Fox со значением R 23+ обеспечивают непрерывную изоляцию и превышают ASHRAE/ANSI 90.1 требования энергетического кодекса. Домики, построенные с наружными стенами ICF, обычно потребляют на 32% меньше энергии для охлаждения и на 44% меньше энергии для обогрева, чем аналогичные домики с деревянным каркасом.
Высокая тепловая масса Fox Blocks способствует созданию энергоэффективной и уютной кабины. Материалы с высокой теплоемкостью поглощают и накапливают тепловую энергию и стабилизируют изменения температуры в салоне, замедляя скорость теплопередачи.
Fox Blocks представляет собой прочную непрерывную монолитную бетонную стену с показателем проницаемости менее 1.0, который контролирует накопление влаги и предотвращает рост плесени, грибка и гниения в системе стен каюты.
Блоки Fox устойчивы к стихийным бедствиям: Блоки Fox (со стальным армированием) могут выдержать торнадо и ураганный ветер со скоростью более 200 миль в час, а также осколки снарядов, движущиеся со скоростью более 100 миль в час.
Блоки Fox являются огнеупорными. Рейтинг огнестойкости блоков Fox (ASTM E119) составляет 4 часа для 6-дюймовых блоков и 2 часа для 4-дюймовых блоков.

Требования к фундаменту кабины ICF

Кабина ICF должна иметь прочный и прочный фундамент, который будет безопасно переносить вес и нагрузку кабины на землю во время землетрясений и сильного ветра.Лучшая система фундамента для дома учитывает тип и несущую способность грунта на строительной площадке, осадку, мороз и воду.

Фундамент должен обеспечивать прочность и устойчивость и защищать кабину от проседания и оседания. Проседание – это когда грунт отходит от кабины. Осадка — это когда вес кабины заставляет почву отодвигаться, в результате чего кабина погружается в землю. Дополнительным важным элементом фундаментов ICF ниже уровня грунта является гидроизоляционная мембрана и надежная дренажная система.Для обеспечения долговечности кабина ICF должна иметь прочный фундамент.

Бетонные опалубки Fox Blocks с теплоизоляцией создают удобные круглогодичные домики, которые являются энергоэффективными, безопасными для здоровья, прочными и устойчивыми к стихийным бедствиям. Эти элементы имеют жизненно важное значение для обеспечения владельцев кают убежищем для досуга и отдыха, которое не требует особого ухода и не истощает их кошелек, а возвращает в него деньги. Fox Blocks — идеальный выбор материала для круглогодичной хижины, который является энергоэффективным, влагостойким и устойчивым к стихийным бедствиям.

Постоянные деревянные фундаменты — InterNACHI®

Ник Громицко, CMI® и Кентон Шепард

В то время как традиционные стены подвала сделаны из каменных материалов, таких как бетон или камень, инспекторы должны быть готовы столкнуться с постоянными деревянными фундаментами (PWF). Когда в 1960-х годах была разработана обработанная под давлением древесина, стало возможным использовать древесину в стенах фундамента, не будучи чрезмерно уязвимой для повреждений от насекомых и влаги, а к 1970-м годам PWF получили признание.

Некоторые строители и производители утверждают, что деревянный фундамент имеет ряд преимуществ по сравнению с каменным, например:

Деревянный фундамент проще, быстрее и дешевле построить, чем каменный. Однако в среднем они не прослужат так же долго, как каменные фундаменты, и менее долговечны в долгосрочной перспективе.
Конструкция PWF требует, чтобы почва вокруг фундамента поддерживалась сухой. Это означает, что правильно обслуживаемый и построенный подвал с деревянными стенами будет сухим и без плесени.В домах с каменным фундаментом часто встречается плесень в подвале, протечки и сырость.
Отделка подвала легче, когда стены сделаны из дерева. Утеплитель помещается между стойками стены, к которым можно прикрепить гипсокартон.
В подвале будет теплее, потому что дерево является лучшим изолятором, чем кирпичная кладка, а стойки фундамента обеспечивают большие полости для изоляции. Однако следует учитывать, что стены деревянного фундамента обычно намного тоньше, чем каменные стены.Также кирпичную кладку можно утеплить.

Инспекторы могут проверить наличие следующих признаков проблем с деревянными стенами подвала:

сырость. При наличии сырости следует определить ее источник. Сырость может быть вызвана повышением уровня грунтовых вод, неадекватной дренажной системой или неадекватной гидроизоляцией. Однако вода из внутреннего источника, такого как кондиционер или высокоэффективная печь, не указывает на нарушение PWF.
наружная гниль древесины. Инспекторы могут проверить внешнюю гниль древесины, прощупав стену снаружи стержнем.Обычно достаточно прощупывать один раз каждые 8 футов. Если сгнившая древесина обнаружена при зондировании, вполне вероятно, что гниль существует в другом месте стены.
внутренняя гниль древесины. Если внутренняя стена не покрыта гипсокартоном, можно проверить гниение древесины ниже уровня земли изнутри дома.
протечка фундамента. Признаки протечки фундамента могут быть обнаружены в стыковых соединениях, где герметик мог не использоваться.
изгиб. Изгиб может произойти из-за постоянного давления в течение многих лет или в процессе обратной засыпки.
отсутствие влагозащиты. Снаружи должен присутствовать влагозащитный барьер и он должен возвышаться над уровнем земли.
прогиб стен фундамента, особенно стены рядом с лестницей подвала.

Влагонепроницаемость

Как указано выше, PWF зависит от надлежащей гидроизоляции. Инспекторы могут обратиться к Международному жилищному кодексу (IRC) 2006 года для получения подробной информации по этому вопросу:

Стыки фанерных панелей в стенах фундамента должны быть герметизированы по всей длине герметизирующим составом, способным обеспечить влагостойкое уплотнение в условиях температуры и влажности, при которых он будет применяться и использоваться.
Полиэтиленовая пленка толщиной 6 мил (0,15 мм) должна быть нанесена на подземную часть наружных стен фундамента перед обратной засыпкой. Стыки полиэтиленовой пленки должны быть заделаны внахлест на 6 дюймов (152 мм) и заклеены клеем. Верхний край полиэтиленовой пленки должен быть приклеен к обшивке для образования уплотнения. Участки пленки на уровне земли должны быть защищены от механических повреждений и экспонирования с помощью пропитанной консервантом пиломатериала или фанерной полосы, прикрепленной к стене на несколько дюймов выше уровня отделки и простирающейся примерно на 9 дюймов (229 мм) ниже уровня земли. Стык между полосой и стеной должен быть зачеканен по всей длине перед креплением полосы к стене. Другие покрытия, подходящие для архитектурной обработки, также могут быть использованы. Полиэтиленовая пленка должна доходить до нижней части деревянного фундамента, но не должна перекрывать или заходить на гравийный или щебеночный фундамент.

Таким образом, постоянные деревянные фундаменты являются относительно новыми и редкими, но инспекторы InterNACHI должны знать дефекты, которые обычно связаны с ними.

Обзор проблем, связанных с использованием вакуумных панелей в системах отделки внешней изоляции

https://doi.org/10.1016/j.apenergy.2019.114028Получить права и содержание вакуумная технология может улучшить энергетические характеристики зданий.

•

Продукты VIP, доступные для внешней изоляции, и обсуждаются тематические исследования.

•

Основными задачами являются проектирование и монтаж, долговечность и экономичность.

•

Высокая стоимость и срок службы являются ключевыми факторами для широкого использования вакуумных панелей.

•

Предлагаются рекомендации по проведению адекватной оценки этого решения.

Abstract

Мировой спрос на энергоэффективность требует улучшения тепловых характеристик зданий. В результате растет интерес к использованию высокоэффективных изоляционных материалов, таких как вакуумные изоляционные панели (ВИП).Из-за их низкой теплопроводности высокие уровни изоляции могут быть достигнуты с более тонкими стенками, чем это возможно с обычными теплоизоляционными материалами. Интересным решением может быть комбинирование вакуумной изоляционной панели с известной композитной системой наружной теплоизоляции (ETICS). Однако с точки зрения практического применения и долгосрочной работы это решение нуждается в дальнейшем изучении.

Этот документ направлен на обзор проблем, возникающих при использовании VIP для внешней изоляции зданий. Сначала выявляются основные преимущества и недостатки ETICS, после чего исследуются доступные решения VIP, предназначенные для внешней изоляции. Представлены некоторые тематические исследования и выделены основные выводы, которые можно сделать из них. Устранены трудности включения продуктов VIP в ETICS. К ним относятся адаптация/введение покровных слоев для обеспечения плоскостности и облегчения обращения с изделиями, определение и оценка подходящей системы фиксации и обеспечение соединения между элементами конструкции.Также обсуждаются основные проблемы, связанные с ETICS с решением VIP, такие как краевые тепловые мосты, характеристики срока службы и установка, а также экономическая эффективность решения. Наконец, мы предлагаем рекомендации по проведению хорошей оценки решений ETICS, использующих VIP.

Ключевые слова

Вакуумные изоляционные панели

ETICS

Технические проблемы

Аномалии

Методы оценки

Опубликовано Elsevier Ltd.

Ссылки на статьи

OSB или фанера для крыш, стен и полов, что лучше?

OSB против фанеры — что лучше?

Скорее всего, если вы сдадите застройку деревянно-каркасных домов, то она будет иметь OSB (ориентированно-стружечные плиты) в качестве наружной обшивки . Когда вы считаете черновые полы, крыши и обшивку стен, OSB претендует на 70% рынка деревянной обшивки в Северной Америке по сравнению с фанерой.Оба продукта имеют преимущества и недостатки; мы рассмотрим их, начиная с их состава, и исследуем, «что лучше?» Особенно в отношении использования OSB или фанеры для крыш, стен и полов.

OSB изготавливается из небольшой древесной стружки довольно прямоугольной формы из небольших смолистых деревьев, которые соединяются в форму панели с помощью воска и синтетической смолы. С другой стороны, фанера изготавливается из тонких листов дерева, которые вырезаются из прядильного бревна, а затем склеиваются вместе с волокнами, выложенными в чередующихся направлениях для максимальной прочности.OSB можно изготовить из небольших деревьев, в то время как для фанеры требуются более взрослые деревья, достаточно большие, чтобы можно было отрезать тонкий шпон от прядильного дерева (как показано в видео внизу страницы).

История: Фанера насчитывает около ста лет, но потребовались десятилетия, прежде чем она заменила цельные доски в качестве отраслевого стандарта для закрытия дома. OSB появились в начале 60-х годов и имели такой же медленный старт; только примерно в 2000 году он обогнал фанеру в качестве предпочтительной обшивки на рынке жилья Северной Америки.

Нынешнее доминирование OSB можно объяснить одним главным – это дешевле. Обшивка дома площадью 2400 кв. футов по текущим ценам будет стоить фанерой примерно на 700 долларов больше, чем OSB.

Оба типа панелей содержат фенолформальдегидный клей, OSB также содержит изоциануратную смолу, но ни один из них не содержит карбамидоформальдегид, который довольно токсичен для человека. Хотя из-за этих названий они могут показаться довольно неприятными, ни один из них не будет выделять газ, и они больше не считаются основным источником загрязнения воздуха в домах.Мочевиноформальдегиды по-прежнему содержатся в других панелях, используемых для внутренней отделки, таких как МДФ (древесноволокнистая плита средней плотности), которые, как давно пришли к выводу исследователи, выделяют отходящие газы в дома.

Изображения фанеры и OSB на Flickr

OSB и фанера имеют схожие (и достаточные) характеристики с точки зрения прочности и функциональности, хотя фанера примерно на 7% прочнее . Основное различие между ними заключается в том, как они справляются с влагой, и, как ни странно, из очень авторитетных источников существуют самые разные заключения относительно того, насколько они паропроницаемы.Мы не проводим никаких внутренних испытаний, поэтому все, что мы можем сделать, это сообщить о выводах других. При отсутствии консенсуса среди исследователей начнем с общих выводов, с которыми согласны все стороны – фанера более паропроницаема, чем ОСП.

Фанера

быстрее впитывает влагу, чем OSB, но, следовательно, и сохнет быстрее. Оба продукта набухают при намокании, но фанера после высыхания возвращается почти к своей точной форме. OSB менее терпимо относится к дождю, и после цикла намокания и высыхания она будет более деформироваться.

Помимо опасений по поводу воздействия влаги во время строительства, существует влага, которая может просачиваться через стеновые блоки после завершения строительства. Насколько прочна стена, во многом зависит от ее способности сохнуть, а насколько хорошо она может сохнуть, зависит от материалов, которые вы выбрали для сборки стены, вашего «рецепта», если хотите.

Проницаемость: что работает лучше OSB или Ply? :

Паропроницаемость строительных материалов выражается в нанограммах в Канаде (НГ), т. е. в том, сколько НГ влаги может пройти через материал, испытанный в определенных условиях.В США они называются «химическая завивка», и 1 американская завивка равна 57 NG (60 NG — это канадский эталон пароизоляции, который достаточно близок для джаза). Итак, для простоты мы будем использовать только перманентную завивку.

Материал с проницаемостью от 0,1 до 1 классифицируется как замедлитель испарения типа II, который подходит для использования в качестве так называемого «пароизолятора» на рабочей площадке, стандартного полиэтилена толщиной 6 мил. И помните — пароизоляция находится внутри стены, а НЕ снаружи.Поскольку мы намеренно удерживаем водяной пар внутри здания с помощью замедлителя парообразования, чем более паропроницаема внешняя стена, тем меньше вероятность скопления влаги внутри.

Паропроницаемый слон в комнате?

Наиболее распространенное мнение среди экспертов строительной отрасли, с которыми мы читали и разговаривали, заключается в том, что OSB имеет рейтинг проницаемости 2, а фанера имеет рейтинг проницаемости 10 .

Это рейтинги проницаемости, которые вы найдете на многих веб-сайтах с информацией о строительстве, хотя они противоречат тому, что содержится в разделе 9.25.2.1 Канадского национального строительного кодекса, который оценивает стандартную 7/16-дюймовую OSB в 44 NG (2/3rds). перм) и фанера 3/8″ на 57 НГ, или 1 перм. Поскольку любой, кто использует фанеру в качестве обшивки, обычно использует 1/2 дюйма (также 2/3 завивки), согласно правилам, все обшивки относятся к пароизоляторам Типа II, такая же классификация относится к полиэтилену толщиной 6 мил.

Эти стандартные рейтинги проницаемости 2 и 10 не указывают на какое-либо изменение проницаемости из-за изменений относительной влажности, поэтому они также сильно противоречат приведенной ниже таблице от Oak Ridge Research Laboratories , которая показывает, что фанера имеет диапазон от примерно 1 до более 20 пермс, в зависимости от относительной влажности.

Так кому верить? Дайте нам знать, когда выясните это. Трудно не считать строительные нормы и правила заслуживающими доверия по своей сути, но то же самое можно сказать и о других авторитетных, но противоречивых источниках. Поскольку все они делают вывод, что фанера более паропроницаема, чем OSB, мы будем цепляться за это, как кошка за сетчатую дверь, — достаточно уверенно, но осознавая шаткость ситуации.

Даже если бы был достигнут консенсус в отношении проницаемости обшивки, эта оценка не дополнила бы уравнение, поскольку на нее будет влиять погодорезистивный барьер (WRB), который вы установите следующим, и они варьируются от примерно 5 или 6 проницаемости до примерно 60 проницаемости.

Вот пример этого, предполагая рейтинг 2 Perm:

2 пром. обшивка OSB 7/16 с WRB 30 пром. дает 1,88 пром.
2 пром. 7/16 OSB обшивка с 5 пром. WRB приводит к 1.43 человека

Может показаться, что это немного, но когда вы находитесь так близко к опасной зоне, разница в проницаемости между конечными продуктами составляет 24 %. И помните, что это большее из предполагаемых значений проницаемости, и это наилучший вариант развития событий, когда погодный барьер включен.

Толщина панели также влияет на проницаемость — при использовании переменной проницаемости 2 для обшивки OSB толщиной 7/16 дюйма при толщине 3/4 дюйма проницаемость падает до 2/3 проницаемости.

Преимущество фанеры перед OSB?

Вкратце это одно большое преимущество фанеры перед OSB .Чем больше способность стены к высыханию, тем она будет долговечнее, а все согласны с тем, что через фанеру проходит больше влаги. Это не совет никогда не использовать OSB, а рекомендация учесть все переменные и убедиться, что в совокупности компоненты вашей стеновой сборки не будут задерживать влагу внутри.

Изолированные OSB и фанерные покрытия :

Здесь все еще сложнее. Несмотря на различия в провинциальных строительных нормах и правилах, за последние несколько лет в Канадские национальные строительные нормы и правила были внесены изменения, чтобы добавить требование бесшовного термического разрыва к ограждающим конструкциям и более высокое общее значение R.

Изолированная обшивка OSB © Ecohome

Хорошо это или плохо, но рынок активизировался и предложил множество дополнительных решений для удовлетворения этих требований; например, жесткая изоляция с прикрепленными мембранами или обшивка с прикрепленной пенопластовой изоляцией, как показано на изображении выше угла строящегося дома.

Похоже, что такие продукты не соответствуют требованиям, изложенным в разделе 9.25.2.1 Строительных норм и правил, в котором говорится, что 20% общей изоляции должно быть расположено на внешней обшивке, и эти панели спроектированы с ним на салон . Размещение изоляции снаружи позволит сохранить тепло обшивки и снизить риск образования конденсата. Размещение его внутри обшивки может привести к непредвиденным и нежелательным результатам.

А это из руководства Канадской ипотечной и жилищной корпорации «Строительство деревянных каркасных домов» по проницаемости стен :

«Некоторые жесткие изоляционные материалы, такие как экструдированный полистирол, также относительно паронепроницаемы. При их использовании необходимо соблюдать осторожность при выборе облицовочного материала и деталей, чтобы гарантировать, что значительное количество воды не попадет на поверхность раздела между экструдированной полистироловой изоляцией и паропроницаемая обшивочная мембрана.Этот риск может потребовать использования изоляционных материалов с высокой паропроницаемостью и низким водоудержанием, таких как минеральное волокно».

Куда поставить пароизоляцию (CMHC):

«Материалы, выполняющие функции пароизоляции (пароизоляторы), в том числе некоторые виды изоляции, должны располагаться внутри узла таким образом, чтобы влага, перемещающаяся изнутри наружу, не конденсировалась и не скапливалась внутри узла. Это означает, что пар барьеры должны располагаться с теплой стороны теплоизоляционных материалов.» — Канадская ипотечная и жилищная корпорация

Спецификации производителей, которые мы читали, заявляют, что перманентная проницаемость составляет от 1 до 2, но это не внушает большого доверия, учитывая, что этот вывод, очевидно, был сделан с использованием наиболее благоприятных из доступных цифр. Говорят, что по крайней мере некоторые из этих панелей перфорированы, чтобы обеспечить повышенную влагопроницаемость, но при внимательном рассмотрении панели, по крайней мере, на фотографии выше, видимых перфораций нет.Так что, если они есть, они не больше острия иглы.

Казалось бы, по крайней мере, влага может мигрировать через пенополистирол и конденсироваться на обшивке, конечно, если вы верите в более низкий рейтинг проницаемости OSB. Не видя долгосрочных результатов продуктов с изоляционной оболочкой или, по крайней мере, некоторых независимых исследований, трудно понять, что произойдет.

Учитывая все противоречивые выводы заслуживающих доверия исследователей, мы хотели бы убедиться, что то, что мы делаем и рекомендуем, учитывает основной закон физики — теплый влажный воздух конденсируется и оставляет влагу на более холодных поверхностях.Любой, кто когда-либо пил холодный напиток в жаркий день, инстинктивно знает это. Таким образом, если вы сохраняете поверхность конденсации более теплой, вы снижаете риск накопления влаги.

Сегодня в этом продвинутом мире программного моделирования все еще имеет смысл «старое правило двух третей», согласно которому 2/3 общего количества изоляции помещается на наружную сторону обшивки. Это проверенная и верная формула. Он сохраняет тепло обшивки, и нет никаких сомнений в том, что это снижает вероятность образования конденсата внутри стен.В наше время это известно как УДАЛЕННАЯ стена. и если вы наклеите изрядное количество минеральной ваты на внешнюю сторону обшивки, которая позволяет парам проходить сквозь нее, вся путаница с рейтингами перманентной проницаемости обшивки становится спорным вопросом. Дополнительную информацию об использовании OSB в качестве воздухо- и пароизоляции на внутренней стороне стен смотрите здесь

Фанера

лучше OSB для чернового пола:

Несмотря на то, что она широко используется как таковая, мы не рекомендуем использовать OSB для черновых полов , но это исключительно по эстетическим соображениям.В новых домах обычно бывает несколько дождей, прежде чем крыша будет возведена, и, как отмечалось выше, OSB плохо справляется с влагой. В случае с черновым полом деформации, оставшиеся в OSB после его высыхания, могут привести к волнообразному настилу.

У некоторых застройщиков возникли проблемы с этим при сдаче домов владельцам, и им пришлось разбирать и заменять недавно установленные паркетные полы. Способность фанеры возвращать форму после намокания делает ее намного менее рискованной в этом применении, и, хотя это немного дороже, это все же дешевле, чем замена пола.

При обшивке кровли; что лучше фанера или OSB?:

В идеальном мире вы бы запланировали строительство крыши на сухой период , если это возможно. В зависимости от конструкции вашей кровли, дайте время для установки мембран или, по крайней мере, накройте их брезентом до того, как пойдет дождь. Крыши, вероятно, лучше всего подходят для OSB, если вы предпримете шаги, чтобы они были достаточно сухими. Сильное намокание может привести к вздутию краев – это может быть заметно на битумной черепице, но в меньшей степени на других материалах.

Если вы собираетесь строить стены, независимо от того,

вы выберете OSB или фанеру для внешней обшивки, ознакомьтесь с Руководством EcoHome по выбору древесины для строительства дома здесь

Или узнайте

, как правильно использовать целлюлозную изоляцию с плотной набивкой в стенах с двойными каркасами здесь

И для развлечения, вот как на самом деле делают фанеру:

ИЗОЛЯЦИЯ ДЛЯ ЖИВОТНЫХ И ДРУГИХ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЗДАНИЙ

AE-95

АЕ-95

Университет Пердью

Совместная служба поддержки

Уэст-Лафайет, IN 47907

Дон Д.

Джонс и Уильям Х. Фрайдей,
Дополнительные сельскохозяйственные инженеры
Университет Пердью
Шервуд С. ДеФорест, P.E.
Инженер-агроном, консультант

Содержание

Введение
Принципы теплового потока
Выбор «правильной» изоляции
  Виды изоляции
  Соображения по выбору изоляции
Определение необходимого уровня изоляции
Установка изоляции – где и как
  Изоляция потолка
  Изоляция крыши
  Утепление стен
  Утепление пола и фундамента
Максимальная эффективность изоляции
  Влагозащита
  Двери и окна
  Птицы и грызуны
Давайте рассмотрим

Энергия и то, как мы ее используем, являются жизненно важными соображениями сегодня в
проектирование и строительство хозяйственных построек.До появления новых источников
энергия становится легко доступной, нет другого выбора, кроме как сохранять
энергия, которую мы имеем. Выиграете не только вы, но и Индиана и
также нация.

Когда речь идет о животноводческих конструкциях, экономия энергии означает
делать те вещи, которые уменьшают или устраняют потери тепла зимой и
избыточное теплообразование летом. Самая эффективная консервация.
мера надлежащая изоляция .

Утепление животноводческих помещений имеет много преимуществ,
включая меньший счет за отопление, увеличение количества мяса, молока или яиц
продуктивность, лучшее общее состояние здоровья животных, более комфортная работа
условия и т.д.И преимущества утепления реализуются максимально
летом как зимой.

При высоких затратах на топливо инвестиции в изоляцию со сроком службы 20-30 лет
срок полезного использования может окупиться за 2-3 года, в зависимости от
Текущее состояние здания и предполагаемое использование. Например, если
неизолированный родильный дом на 20 свиноматок в Индиане был изолирован до
уровни, рекомендованные в этой публикации, на 60-70 процентов меньше пропана
для его обогрева потребуется газ.При нынешних ценах на топливо это
экономия не менее $500 в год!

На следующих страницах мы рассмотрим принципы
тепловой поток, распространенные источники теплопотерь и виды изоляции
доступные материалы. Затем мы обсудим, как правильно определить
уровни утепления, как его установить и, наконец, как максимально
его эффективность. Понимание представленных здесь принципов поможет
облегчить ваши решения относительно альтернативных вариантов действий,
либо при планировании нового здания, либо при внесении изменений в существующее
для экономии тепловой энергии.

ПРИНЦИП ТЕПЛОВОГО ПОТОКА

Принцип 1. Существует разница между теплом и температурой.

Теплота, измеряемая в БТЕ или калориях, представляет собой форму энергии, которую вы
и вашим животным нужно согреться. Это может исходить от солнца, еды
или корма и из дополнительных источников, таких как печь. Уровень
или степень горячего или холодного определяется температурой, измеренной в
градусов Фаренгейта или Цельсия.

Когда вы чувствуете горячий воздух, исходящий от обогревателя, вы чувствуете тепло, а не
температура.Термометр просто показывает степень или уровень
тепла в помещении в этот момент.

Принцип 2. Тепло движется от горячей области к холодной.

Естественным направлением теплового потока является высокая температура
сторону стены или потолка к более холодной стороне. Выражено другое
Таким образом, «холод» — это отсутствие тепла (БТЕ).

Разница температур между двумя сторонами стены указывает на то, что
с одной стороны больше БТЕ, чем с другой.Это вызывает избыток
БТЕ на теплой стороне перемещаются к холодной стороне до тех пор, пока обе зоны не
имеют одинаковую температуру. Можно сказать, что разница температур
это «давление», которое заставляет тепло уравновешивать
температура. Кроме того, скорость движения тепла определяется
вид и толщина материала (изоляции), через который проходит тепло
должен течь.

Принцип 3. Изоляция не останавливает поток тепла, а только замедляет его.

Все материалы проводят тепло.Некоторые, такие как алюминий, медь,
сталь, бетон и стекло являются хорошими проводниками тепла; в то время как
древесина, бумага и волокнистые материалы, такие как стекловолокно, минеральная вата и
целлюлоза — плохой проводник.

Чем толще материал и чем легче, пушистее (наполнен воздухом
карманы) или менее он плотный, тем хуже его теплопроводность.
способность. Мы называем эти материалы изоляцией. Новая изоляция
материалов, в том числе карбамидоформальдегидной пены, полистирола и
полиуретан, очень легкие и пористые, поэтому еще хуже
проводники тепла.

Чем хуже изоляционный материал проводит тепло, тем
чем он толще, тем больше «сопротивление» потоку тепла. Этот
сопротивление измеряется с точки зрения R-значения. Чем выше значение R
материал, тем лучше он как изоляция.

Сравниваются R-значения различных изоляционных и строительных материалов.
в таблице 1. Обратите внимание на разительные различия в сопротивлении тепловому потоку.
между изоляционными материалами и строительными материалами, такими как бетон,
деревянный или металлический сайдинг.В первую очередь это связано с разницей в плотности.

Таблица 1. R-значения изоляции различных материалов.

                                   Значение R -
------------------------------
  Материал на дюйм Для толщины
                                              (приблизительно) перечислено
-------------------------------------------------- ------------------------------
  Войлочная и матовая изоляция
  Стекловата, минеральная вата или стекловолокно 3. 50
  Насыпная изоляция
  Целлюлоза 3,13-3,70
  Стекловата или минеральная вата 2,50-3,00
  Вермикулит вспученный 2,20
  Стружка или опилки 2.22
  Жесткая изоляция
  Пенополистирол. экструдированный, обычный 4.00-5.00
  Расширенная резина 4,55
  Пенополистирол, формованные бусины 3.57
  Пенополиуретан, возраст 6,25 лет.
  Стекловолокно 4,00
  Полиизоцианурат с алюминиевым покрытием 7.20-8.00
  ДВП из дерева или тростника 2,50
  Вспененная изоляция
  Вспененный уретан, напыление 6,25
  Строительные материалы
  Конкретный. твердый 0,08
  Бетонный блок, 3 отверстия 8 дюймов 1.11
  Бетонный блок. легкий заполнитель, 8 дюймов 2,00
  Бетонный блок, легкий, отверстия заполнены вермикулитом 5,03
  Пиломатериалы, пихта и сосна 1,25
  Металлосайдинг 0.00
  Металлический сайдинг с полой стенкой 0,61
  Металлический сайдинг с утеплением. 3/8 дюйма 1,82
  Фанера, 3/8 дюйма 1.25 0,47
  Фанера, 1/2 дюйма 1,25 0,62
  Оргалит, закаленный. 1/3 дюйма 1,00 0,25
  ДСП средней плотности 1,06
  Изолирующая обшивка.  25/32 дюйма 2,96
  Гипс или гипсокартон. 1 2 дюйма 0,45
  Деревянный сайдинг, внахлест, 1/2 фута x 8 дюймов 0,61
  Окна (включая состояние поверхности)
 Одинарное остекление 0.91
 Одинарное остекление со штормовыми окнами 2.00
 Двойной стеклопакет 1,72
 Тройной стеклопакет 2,56
  Двери (внешние)
 Деревянный сайдинг, скошенный. 3/4" х 10" 1,90
 Металл, уретановый сердечник 1 3/4 дюйма 5,26
 Металл, сердцевина из полистирола 1 3/4 дюйма 2,13
  Периметр пола (за фут.длины наружной стены)
 Бетон, без изоляции по периметру 1 23
 Бетон с изоляцией по периметру 2 x 24 дюйма 2,22
  Воздушное пространство (от 3/4" до 4")  0,90
  Состояние поверхности
 Внутренняя поверхность 0,68
 Наружная поверхность 0,17
-------------------------------------------------- ------------------------------

Например, значение R для фанеры толщиной 1/2 дюйма (.62) о
такой же, как 8 дюймов бетона (0,08 x 8,64). Однако потребовалось бы
около 3 дюймов фанеры или 44 дюйма бетона, чтобы
значение изоляции всего 1 дюйм стекловолокна или 1/2 дюйма
вспененный полиуретан. Коммерческие изоляционные материалы добавить
существенно к сопротивлению тепловому потоку через стену и
площади потолка/кровли по сравнению с обычными строительными материалами!

Принцип 4. Теплый воздух содержит больше влаги, чем холодный.

Влагоудерживающая способность воздуха удваивается с повышением температуры на каждые 20F.
температура. Этот принцип объясняет, почему стены и потолки становятся влажными.
и капать.

Животноводство добавляет тепла и паров влаги в окружающий воздух. Так
когда теплый, насыщенный влагой воздух в животной среде контактирует с
прохладная поверхность, например плохо изолированная стена или потолок, холодное окно
или фундамент, воздух охлаждается и уже не может удерживать столько воды
пар.Это вызывает конденсацию или «потливость». Если поверхность холодная
достаточно, чтобы этот конденсат замерз. Изоляция предотвращает образование конденсата
поддержание внутренних поверхностей в тепле, т. е. выше «точки росы»
(температура насыщения воздуха).

Принцип 5. Пары влаги могут проникать сквозь строительные материалы.

Большинство строительных материалов, включая изоляционные, пористы до
движение паров влаги. Если пара может проходить через
утепленных стен, в полости стены может образовываться конденсат, поэтому
смачивание изоляции.Количество конденсата зависит от: (1)
разница температур между теплой и холодной сторонами, (2)
сопротивление материалов потоку паров влаги, и (3)
количества влаги в воздухе.

Движение влаги через материалы происходит за счет пара.
давление. Давление паров теплого воздуха выше, чем у холодного.
и, таким образом, «толкает» пар через стенку к охладителю
сбоку, если не предусмотрено специальное утепление (или внутри)
поверхности, чтобы препятствовать или препятствовать его потоку.

Эти препятствия могут быть: (1) листом почти непроницаемой,
Полиэтиленовая пленка толщиной 6 мил, установленная между изоляционным материалом и
внутренней поверхности стены, (2) замедлитель потока пара, встроенный в
сам изоляционный материал или (3) изоляционные плиты. одеяло или
доска со специальным барьером из бумаги или алюминиевой фольги
прикрепил. Такие препятствия потоку называются пароизоляциями .

В таблице 2 показана степень сопротивления потоку пара (выраженная как
«завивка») различных пароизоляционных материалов и обычных строительных материалов.За
чтобы барьер был эффективным, он должен иметь рейтинг перманентности менее
1.0.

Таблица 2. Проницаемость материалов для водяного пара (Perms).*

  Материал Perms
-------------------------------------------------- -----
  Пароизоляция
  Алюминиевый сплав, 1 мил 0,0
  Полиэтиленовая пластиковая пленка. 6-мил 0,06
  Крафт- и асфальтобетонная строительная бумага 0.3
  Два слоя алюминиевой краски (в лаке)
   по дереву 0,3- 0,5
  Три слоя наружной свинцово-масляной основы по дереву 0,3-1,0
  Латекс в три слоя 5,5-11,0

  Обычные строительные материалы
  Пенополиуретан, 1 дюйм 0,4–1,6
  Экструдированный пенополистирол.  1 дюйм 0,6
  Строительная бумага из дегтярного войлока, 15 фунтов. 4.0
  Изоляционная плита, без покрытия, 1/2" 50,0-90.0
  3-х слойная внешняя фанера. 1/4 дюйма 0,7
  3-слойная внутренняя фанера. 1/4 дюйма 1,9
  Закаленный оргалит. 1/8" 50
  Кирпичная кладка, 4" 0,8
  Залитая бетонная стена, 4 дюйма 0,8
  Кирпичная глазурованная плитка, 4 дюйма 0,12
  Бетонный блок, 8 дюймов 2,4
  Укоренение металла 90
-------------------------------------------------- -----
  *От службы планирования Среднего Запада, инженеры-агрономы.
Дайджест.«Изоляция и потеря слуха». АЭД-13. 1 пермское зерно
вода/час/кв.фут/дюйм ртутного столба перепада давления.

ВЫБОР «ПРАВИЛЬНОЙ» ИЗОЛЯЦИИ

Типы изоляции

Существует множество изоляционных материалов, из которых
выберите. Найдите значения R на мешках или тюках и сравните их с
уровни, рекомендуемые в таблицах 3 и 4, чтобы определить, насколько
тебе нужно.

Войлочная и матовая изоляция доступна толщиной от
От 1 до 8 дюймов и шириной, подходящей для 16-, 24- и 48-дюймовой шпильки
пространства. Баты имеют длину от 4 до 8 футов, а одеяла — до 100 футов.
длинная. Материалы – стекловолокно, минеральная вата или целлюлозные волокна,
доступны с пароизоляцией или без нее.

Таблица 3. Приблизительные значения эквивалентной изоляции.

  Толщина материала
-------------------------------------------
       Изоляция стен (R=13)  *
      Стекловолокно 3 1/2 дюйма
      Полистирол, формованные шарики 3 1/2 дюйма
      Полистирол, экструдированный 2 1/2 дюйма
      Полиизоцианурат 1 3/4 дюйма
      Полиуретан, возраст 2 дюйма
      Полиуретан в готовом виде 1 1/2 дюйма
       Изоляция потолка (R=20)  *
      Вермикулит 8"
      Стекловолокно 6 дюймов
      Целлюлозное волокно 6 дюймов
      Полистирол экструдированный 4"
      Полиуретан, возраст 3 дюйма
      полиизоцианурат
-------------------------------------------
  *Включает значение R от 1 до 2 для облицовки стен и приземного воздуха.
фильмы

Таблица 4.

Рекомендуемые значения сопротивления изоляции для различных видов скота
Здания и фермерские магазины в Индиане.

  Желаемое значение R для -
                                    температура  -----------------------
  Диапазон помещений (F) Стена Потолок ИЛИ Крыша
-------------------------------------------------- --------------------------
  Свинья
  Беременность/окончание (от 50 до 220 фунтов.)
   Модифицированный открытый перед 45 до 85 13 20 13
   Сарай с участком Снаружи +/- 15 -- 4
  Питомник (от 20 до 50 фунтов) от 65 до 90 13 20 --
  Опорос (от 300 до 400 фунтов)
   Сплошной пол с подсыпкой 60 до 85 13 20 --
   Щелевой пол от 70 до 85 13 20 --
  Молочная
  Общее количество крытых стойл для деревьев в холодном состоянии от 25 до 85 13 -- 13
  Бесплатный стойл с участком Снаружи +/- 15 -- 4
  Стойка от 45 до 85 13 20 --
  Жилище для телят
   Хатч снаружи +/- 15 -- 4
   Стойло с лежанкой Снаружи +/- 5 -- 4
   Поднятый стойло 55 до 85 13 20 --
  Доильный зал от 40 до 85 4-13 20 --
  Молочный дом от 40 до 85 4-13 20 --
  Говядина
  Открытый навес с участком Снаружи +/- 15 -- 4
  Щелевой пол Снаружи +/- 15 -- 4
  Магазины  от 45 до 60 13 20 13
-------------------------------------------------- ---------------------------
* Неизолированный

Насыпной утеплитель упакован в мешки и может быть минеральной ватой,
целлюлозное волокно, вермикулит, гранулированная пробка и/или
полистиролы. Некоторые материалы легко адаптируются для заливки или
продувка над потолками, в стенах существующих или новых зданий и в
полости бетонных блоков. Должна быть отдельная пароизоляция.
наносится на внутреннюю стену или потолок, чтобы изоляция оставалась сухой.

Жесткая изоляция , доступная в виде блоков или размером от 1/2 до
Панели толщиной 2 дюйма размером до 4 х 8 футов изготавливаются из таких материалов, как
целлюлозное волокно, полистирол, полиуретан и полиизоцианурат.Это
может использоваться внутри или снаружи крыш и стен, в качестве потолка
вкладыш или вдоль фундаментов, которые частично находятся в земле
(изоляция по периметру) или заглубленный под бетонный пол (при водонепроницаемости).
и если он защищен от физического повреждения). Жесткая изоляция должна быть
должным образом поддерживается (не менее 2 футов o.c.) при использовании в стенах,
потолки или крыши. Некоторые типы имеют алюминиевую фольгу или другие
барьеры, прочно прикрепленные к одной или обеим сторонам, чтобы они оставались сухими. Проверять
на воспламеняемость и выделяют ли они токсичные газы при горении.Если
так, они должны быть защищены огнеупорными строительными материалами,
Например, гипсокартон или фанера. Обратитесь в свою страховую компанию, если
в сомнениях.

Вспененная изоляция обычно получается только путем
коммерческие аппликаторы, поскольку для этого требуется специальное оборудование и
опытные работники. Он доступен в виде жидких компонентов или
расширяющиеся гранулы из полистирола, полиуретана и карбамидоформальдегида
которые смешивают или распыляют в полости или на
поверхности.Нестандартное качество изготовления и методы нанесения могут привести к
к чрезмерной усадке, что делает эффективность изоляции меньше, чем
желанный. Также необходимо нанести отдельный пароизоляционный слой.

Напыленную изоляцию трудно защитить адекватным
пароизоляция. В результате они иногда подвержены преждевременному
отслоение от поверхности, на которую они были нанесены.

ОПРЕДЕЛЕНИЕ НЕОБХОДИМОГО УРОВНЯ ИЗОЛЯЦИИ

После выбора типов утеплителя, которые лучше всего подходят для вашего
здания, вы должны затем определить уровень необходимой изоляции и
затем выберите наилучший метод установки.

Надлежащая толщина изоляции в области стен и потолка/крыши
структура поголовья диктуется его целевым назначением и
потребность в сохранении тепла. Рекомендуемые минимальные значения сопротивления изоляции
для конкретных типов зданий в условиях штата Индиана показаны на
Таблица 4.

Здания с открытым фасадом не нуждаются в изоляции стен и просто
достаточно в крыше, чтобы предотвратить конденсацию, сохраняя холод
поверхности теплые (значение R примерно 4). Отапливаемые здания
должны иметь R-значение стены не менее 13 и R-значение потолка не ниже
не менее 20. Здания закрытые, неотапливаемые, с естественной вентиляцией
(модифицированный открытый фасад) должен иметь R-значения стены и крыши на уровне
минимум 13.

Чтобы сравнить ваше здание с рекомендуемыми минимумами изоляции
по таблице 4 необходимо определить общее R-значение его стен и
потолок или крыша.Для этого сначала найдите в таблице 1 значение R для
каждый материал, из которого сделаны стены и потолок/крыша; тогда
сложите эти цифры вместе. Включите в общую сумму значение R для
внутренние и внешние поверхности стен или потолка/крыши (нижняя часть таблицы 1),
потому что тонкая застойная пленка воздуха рядом с
эти поверхности вносят небольшой вклад в общее значение R.

( Примечание : Окна, двери и фундаменты обычно имеют высокие потери тепла.
области.Их также необходимо учитывать при оценке вашего
строительство. Предложения по минимизации потерь тепла из этих областей
представлены позже.)

В качестве примера предположим, что вы хотите определить значение R для свиньи.
стена дома, в которой есть полость для шпилек, заполненная 3-1 / 2 дюймами
стекловолокно и облицовано 3/8-дюймовой фанерой внутри и металлом
сайдинг снаружи. Используя информацию из таблицы 1, добавьте
R-значения, идущие снаружи внутрь стены
раздел:

Разновидность этой процедуры может быть использована для определения дюймов
изоляция вам потребуется в неизолированной стене, потолке или крыше
для получения определенного желаемого значения R.Просто добавьте R-значения
используются различные строительные материалы; вычесть эту сумму из
общее значение R, которое вы хотите; затем разделите эту цифру на дюйм
R-значение (Таблица 1) изоляции, которую вы планируете использовать.

УСТАНОВКА ИЗОЛЯЦИИ – ГДЕ И КАК

На рисунках с 1 по 17 показаны часто используемые методы строительства.
для крыш, потолков, стен, полов и фундаментов, которые используют
изоляция. Если у вас есть выбор. утеплить потолок вместо
крыша.Вы будете использовать на 15 процентов меньше изоляции, объем пространства, который будет
отапливаться будет меньше, а механические системы вентиляции обеспечат
более равномерное распределение воздуха.

Убедитесь, что все щели или отверстия вокруг окон и дверей
рамы, трубы подачи топлива, водопроводные и канализационные трубы, а также электрические
провода служебного ввода тщательно заизолированы и
покрыты пароизоляцией. Такие места, если их не утеплить, будут
проявляются позже в виде холодных участков, сквозняков или в местах скопления конденсата или инея.
собирает.Заделайте все трещины и стыки на наружных поверхностях, которые
подвергается воздействию ветра и непогоды.

Изоляция потолка

Рис. 1. Рыхлая обработка, войлочный утеплитель, сплошная изоляция (R=20+). рыхлая,
в качестве утеплителя потолка в отапливаемых
зданий, особенно там, где используется механическая вентиляция.

Рис. 2. Потолок с жесткой изоляцией (R=8-16). Потолок с
жесткий изоляционный вкладыш используется в некоторых магазинах и крупных животных
Корпус.Позже можно легко добавить дополнительную изоляцию. Проверьте с вашим
страховая компания об опасности возгорания от открытой изоляции.

Изоляция крыши

Рис. 3. Жесткий пенопласт на прогонах (R=4-9). Жесткая пена
рекомендуется размещать над прогонами для слабоизолированного скота
зданий и для хранения техники. Пенопластовые плиты должны быть
защищенный от влаги с герметичным пазогребневым соединением
суставы.Отверстия в здании экранируйте, чтобы отпугнуть птиц.
изоляция. Фольгированные поверхности и проклеенные стыки на верхней стороне уменьшают утечки.

Рисунок 4. Утепленные панели крыши над фермами (R=13-15). Изолированный
корневые панели над фермами лучше всего изготавливать на земле и поднимать
на место. Затем применяется кровельное покрытие. Эта установка рекомендуется
для модифицированного животноводческого помещения открытого типа.

Рисунок 5.Огнезащитные пенопластовые панели над фермами
(Р=5-10). В огнезащитных пенопластовых панелях над фермами используется фанера.
обшивка вместо прогонов для боковой прочности крыши.

Это используется
для легкоизолированных животноводческих помещений и для хранения техники.

Рис. 6. Утепленные кровельные панели в сборе
(Р=13-15). Утепленные кровельные панели в сборе изготавливаются на
грунтуют и укладывают между фермами. Шпильки панели действуют как блокирующие
для обеспечения боковой прочности крыши.Кровля укладывается после панелей
надежно закреплены на месте. Эта система хорошо работает в модифицированных
открытые животноводческие помещения и фермерские магазины.

Рис. 7. Напыляемая изоляция крыши (R=13). Напыление на крышу
изоляция должна быть защищена от влаги, используемой в зданиях
где высокая влажность. Если защита от огня. это удовлетворительно для
фермерские магазины или здания с низким уровнем влажности.

Рисунок 8.Изоляция стен из стоек (R=13-15, если стойки 2×4, 20+, если стойки 2×6).
шпильки). Утепление каркасными стенами наиболее распространено в отапливаемых хозяйственных постройках.

особенно если стены 8 футов или меньше в высоту.

Рис. 9. Изоляция стены из бетонных блоков и стоек (верхняя стена).
R=13-15, если 2х4 гвоздика, 20+, если 2х6 гвоздика; нижняя стенка R=12 если стандарт
блоки, 16, если легкие блоки с заполненными сердечниками). Бетонный блок
с каркасной стеной выше 32 дюймов популярен для размещения больших
свинья.Хотя блоки обеспечивают «непроницаемую для свиней» поверхность стены рядом с
животных, они теряют много тепла и «потеют», если не изолированы.

Рисунок 10. Столбчатая стена с утеплителем из войлока или ватного настила
(Р=13-15). Эта 4-дюймовая столбовая стена с изоляцией из войлока или одеяла
распространены в отапливаемых зданиях. Как правило, более экономично строить
чем стена с каркасом, показанная на рисунке 8.

Изоляция стен

Рисунок 11.Опорная стена с жесткой пенопластовой изоляцией (R=4-8). Почтовая стена
с жесткой пенопластовой изоляцией используется в животноводческих помещениях, где может
быть защищены от контакта с животными.

Уточните в своей страховой компании
об опасности пожара из-за открытой изоляции.

Рис. 12. Столбчатая стена с 6-дюймовым утеплителем (R=21+). Почтовая стена
с 6-дюймовой ватной изоляцией выгодно использовать в зданиях, обогреваемых солнечными батареями
где сохранение тепла особенно важно.

Рис. 13. Стена из бетонных блоков (R=10 для стандартных блоков, 14 для
легкие блоки с заполненными сердечниками). Стены из бетонных блоков могут быть
утеплены внутри с помощью полос обрешетки, а в новом строительстве – с помощью
заполнение жил блока изоляцией.

Рис. 14. Сборные откидные бетонные стеновые панели (R=11). Готовый
Наклонные бетонные стеновые панели можно утеплить с помощью водонепроницаемых жестких
изоляция.Этот тип стены иногда используется для доильных залов.
и молочные дома.

Изоляция пола и фундамента

Изоляция по периметру снижает потери тепла через фундамент и
пол и устраняет холодные, мокрые полы. Изоляция под
пол не нужен, если пол с подогревом. Новый сборный или
монолитные фундаменты могут иметь 2-дюймовую изоляцию, встроенную в
центральная часть.

Новые фундаменты из бетонных блоков или фундаменты под существующие
здания могут быть утеплены путем покрытия внешней поверхности фундамента ниже
сайдинг на 18 дюймов ниже линии земли с 1-2 дюймами
теплоизоляционная плита из жесткого пенопласта.Он должен быть защищен от ударов.
и влагостойкое покрытие над землей. например 3/8 дюйма
фанера класса основы или 1/4-дюймовый закаленный оргалит.

Рис. 15. Конструкция утепления по периметру фундамента.
(Р=2,2). Утепление по периметру столбового фундамента может быть выполнено
с помощью обработанных давлением брызговиков толщиной 2 дюйма и жестких
утеплители как формы для заливки бетонного фундамента между
сообщения, а затем оставить их на месте.Грунт необходимо засыпать и слегка
уплотняется, чтобы удерживать изоляцию и брызговики на месте перед
заливка.

Рисунок 16. Утепление периметра фундамента снаружи
(Р=2,2). Изоляция по периметру стен фундамента выполняется
самый распространенный метод, используемый сегодня Водонепроницаемая изоляция, защищенная
от машин, птиц и грызунов жестким водонепроницаемым покрытием,
это инвестиция, которая продлится жизнь здания.Почва должна
быть засыпан в пределах 6-8 дюймов от верхней части изоляции

Рис. 17. Утепление фундамента по периметру внутри (R=2,2). Периметр
теплоизоляция для полов в новом строительстве может быть размещена вокруг
внутри периметра здания.

МАКСИМАЛЬНАЯ ЭФФЕКТИВНОСТЬ ИЗОЛЯЦИИ

Защита от влаги

Эффективность изоляции резко снижается, если она становится
влажный.Влажная изоляция не только допускает большие потери тепла, но и
способствует износу элементов конструкции здания.

По этой причине необходимо предусмотреть пароизоляционные материалы.
теплая сторона всех утепленных стен, потолков/крыш, полов и
фонды. Это особенно важно в животноводческих хозяйствах,
где относительная влажность может достигать 80 процентов и более, а
много влаги в воздухе. Многие из приведенных выше иллюстраций показывают, где
эти пароизоляции должны быть применены.

Пароизоляционные материалы должны быть максимально совершенными.
Ненужные отверстия или разрывы становятся критическими, когда вы делаете здание
«плотнее» с толстой изоляцией, герметиком и
зачеканка. Поэтому, прежде чем укладывать внутреннюю обшивку на
потолок или стену, накройте шпильки сплошной пленкой из пластика толщиной 6 мил.
и на нижней стороне балок. (Прозрачный пластик позволяет видеть
расположение шипов, облегчающее установку интерьера
лайнер.) Перекройте края на несколько дюймов, затем аккуратно скрепите скобами.
место. Накладные выключатели и розетки, электропроводка
и водопроводы.

Наложение сплошной полиэтиленовой пленки позволит использовать утеплитель
материал без пароизоляции, который часто дешевле
чем утепление автономным пароизоляционным материалом.

Сравнение проницаемости различных строительных материалов для
водяной пар показан в таблице 2.По возможности материал с
Следует использовать рейтинг проницаемости менее 1,0 пром.

Вентиляция пространства над изоляцией в потолке или
между изоляцией и сайдингом или кровлей
критический. Особенно это касается животноводческих помещений, где
высокая влажность и/или используется напорная система вентиляции. То
сжатый воздух — водяной пар — будет «вталкиваться» в стену и
утепление потолка, если пароизоляция не идеальна.

Для потолков, позвольте воздуху циркулировать в чердачном пространстве, входя
и выход через фронтонные, крышные или карнизные вентиляторы. Лето
вентиляция может быть дополнена вентиляторами для уменьшения накопления тепла в помещении.
чердачное помещение. Одно из самых эффективных средств проветривания чердаков
Чтобы воздух поступал через софит, а выходил через конек.

Двери и окна

Входные двери с изоляцией и герметиком должны располагаться на
с подветренной (южной или восточной) стороны зданий. Если запись должна быть
с наветренной стороны отапливаемого здания предусмотрите воздушный шлюз
вход, где внешняя дверь находится не менее чем в 4 футах от внутренней
дверь. Это предотвратит попадание холодного воздуха и ветра прямо в
здание, когда рабочие входят или выходят. Как способ сохранить пол
площадь, подумайте о том, чтобы сделать вход в шлюз частью офиса,
место для хранения или санузел.

При реконструкции здания подумайте о том, чтобы закрыть все окна
утепленные панели или заменить их постоянной утепленной стеной
разделы.Летом можно использовать навесные или съемные панели.
вентиляция.

Нет никакой выгоды от наличия окон или мансардных окон в доме.
отапливаемые хозяйственные постройки. В качестве доказательства сравните R-значения изоляции
одно-, двух- и трехкамерные окна и ставни (табл. 1)
с хорошо утепленной стеной (R=13-15).

Птицы и грызуны

Для предотвращения заражения и повреждения птицами и грызунами экранируйте
все вентиляционные отверстия и поддерживайте программу приманки для грызунов.

ОБЗОР

Из представленной здесь информации вы сможете выбрать
для ваших конкретных хозяйственных построек тип и количество изоляции и
метод установки, который приведет к эффективному энергосбережению
на долгие годы. Ниже приводится краткое изложение пунктов, сделанных в
эту публикацию, чтобы помочь вам перепроверить свои решения:

установлен по цене

Связанные публикации

Единичные экземпляры следующих документов «Управление энергопотреблением в сельском хозяйстве»
публикации, посвященные различным аспектам содержания скота,
доступен бесплатно для жителей Индианы из кооператива их округа
в офисе Extension Service или написав в Media Distribution Center,
301 Южная 2-я улица, Лафайет, IN 47905-1232:

Экологический контроль для замкнутого содержания скота
(АЕ-96)

Естественная вентиляция животноводческих помещений (AE-97)

Вентиляция навозных ям в закрытых помещениях для скота
(АЕ-98)

Солнечные системы отопления для закрытых помещений для скота
(АЕ-99)

Поиск и устранение неисправностей систем экологического контроля животноводства (AE-100)

Защита от ветра и снега на ферме (AE-102)

Рабочий лист для определения размеров помещения для скота Окружающая среда
Системы управления (AE-109)

Инвестиции в теплоизоляцию для фермы
Здания (ID-145)

Ред. 5/82

Совместная консультационная работа в сельском хозяйстве и домашнем хозяйстве, состояние
Индиана, Университет Пердью и У.С. Министерство сельского хозяйства
сотрудничество; ХА. Уодсворт, директор West Lafayette. В. Выдается в
продвижение актов от 8 мая и 30 июня 1914 года. Университет Пердью.
Cooperative Extension Service – это равные возможности/равный доступ
учреждение.

Разрешения на строительство | Шерц, Техас

Заявка на получение разрешения на строительство и информация о сборах

Найдите документы, такие как заявки на получение разрешения и регистрацию подрядчика.

Подать заполненное заявление на получение разрешения на строительство .

Информация о разрешении на строительство, инспекции и регистрационных сборах.

Для расчета платы за разрешение на строительство воспользуйтесь калькулятором платы за разрешение города Шерц.

Плата за разрешение не взимается для объектов, расположенных на главной улице.

Принятые нормы

Город Шерц принял следующие нормы и соответствующие местные постановления:

Международные строительные нормы и правила (IBC) 2018 г.
Международные нормы пожарной безопасности (IFC) 2018 г. Международный кодекс по топливному газу (IFGC) 2018
Международный механический кодекс (IMC) 2018
Международный кодекс по сантехнике (IPC) 2018
Международный кодекс существующих зданий (IEBC) 2018
Международный кодекс по обслуживанию имущества (IPMC) 2018 Кодекс перекрестного соединения, десятое издание — 2009 г.

Государственные нормы и правила:

Международный энергетический кодекс (IECC) 2015 г.
Национальный электротехнический кодекс (NEC) 2020 г.
Международный кодекс плавательных бассейнов и спа-центров (ISPSC) 2018 г. более подробную информацию о принятых строительных и противопожарных нормах и местных поправках см. в главе 18 «Здания и строительные нормы». Указания и главу 30 «Предупреждение и защита от пожаров» Кодекса постановлений города.
Срок рассмотрения разрешения
- Рассмотрение плана строительства нового жилого дома:
  - 14 дней для завершения первоначального рассмотрения плана.
  - 7 дней на завершение каждого последующего пересмотра плана.
- Проверка плана нового коммерческого строительства:
  - 30 дней на завершение первоначальной проверки плана.
  - 14 дней на выполнение каждой последующей проверки плана.
- Все прочие прочие разрешения, требующие проверки плана:
  - До 5 дней на завершение первоначальной проверки плана.
Запрос разрешения на сетевой узел
Требуется разрешение
Любой владелец или уполномоченный агент, который намеревается построить, увеличить, изменить, отремонтировать, переместить, снести или изменить назначение здания или сооружения; или возводить, устанавливать, расширять, изменять, ремонтировать, удалять, переделывать или заменять любую электрическую, газовую, механическую или водопроводную систему, установка которой регулируется вышеупомянутыми нормами; или для выполнения любой такой работы, должен сначала подать заявление в отдел инспекции города Шерц и получить необходимые разрешения.
Как построить фундамент сарая
Фундамент вашего сарая имеет значение. Нельзя, чтобы сарай стоял на земле, иначе он сгниет от влаги. И вы хотите, чтобы он был устойчивым, чтобы он не перекашивался, а двери и окна правильно открывались и закрывались.
Ниже представлен подробный обзор типов фундамента, которые мы рекомендуем для наших навесов, и когда их лучше всего использовать.
ПЕРЕЙТИ К ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ ФУНДАМЕНТА ДЛЯ КАЖДОЙ МОДЕЛИ НАВИГА
Нужен ли фундамент деревянному сараю SolidBuild?
Короткий ответ: да, и даже самому маленькому сараю для хранения Shiba 8×8 требуется ровный и прочный фундамент.Если он будет стоять прямо на земле, он промокнет от влаги почвы, что приведет к гниению древесины и может также привести к сырости вещей, хранящихся в сарае.
Если земля неровная или неровная (не ровная), это повлияет на устойчивость сарая и приведет к застреванию окон или дверей и предотвращению попадания стеновых досок в пазы, что приведет к образованию зазоров между досками. . Всего этого можно избежать, поставив сарай на хороший фундамент.
В целом прочный и ровный фундамент продлит срок службы вашего сарая.Вопрос в том, какой тип фундамента лучше?
Разница между обычным и постоянным фундаментом
Фундамент «на уровне грунта» — это фундамент, который опирается на поверхность земли. Это может быть обработанный деревянный каркас, гравий, бетонный блок или аналогичная конструкция, которую можно легко снять при перемещении/демонтаже сарая. Этого типа фундамента достаточно для всех навесов SolidBuild™ площадью до 160 кв. футов.
«Постоянный фундамент» — это такой тип фундамента, который нельзя легко снять или демонтировать.Обычно это бетонная плита или бетонные опоры. Тем не менее, бетонные опоры гораздо легче демонтировать, чем плиту, и их также легче сделать своими руками.
Фундамент для навеса Варианты:
Фундамент для бетоноукладчика
Этот тип фундамента подходит для любого из наших навесов площадью менее 160 кв. футов. Бетонные брусчатки просты в установке и очень экономичны. Однако этот фундамент хорош только в том случае, если ваш сарай ровный.
Вы можете закрепить навес к брусчатке с помощью бетонных анкеров, но в районах с сильным ветром их, скорее всего, будет недостаточно.Асфальтоукладчики большего размера более прочны и обеспечивают лучшее анкерное основание.
Чтобы обеспечить надлежащий дренаж и легкое выравнивание, вам нужно выкопать 1-2 дюйма земли, чтобы выровнять землю, и заполнить яму гравием. При установке каждого асфальтоукладчика дважды проверяйте уровень всей платформы.
Уровень сложности : легкий
Стоимость : дешево
Лучший для :
- Плоская и ровная поверхность
- Твердая, хорошо дренируемая почва
Не подходит для :
- Большие навесы
- Тяжелое оборудование (например, беговая дорожка или газонокосилка)
- Участки с уклоном
- Мягкая или сырая почва
Основные недостатки :
- Может сдвигаться со временем
- Область ограничена тем, что может быть достигнуто в зависимости от размера каждого блока. Т.е., из блоков 24 x 24 дюйма можно сделать подушку размером 8 футов x 8 футов, 10 футов x 12 футов, 12 футов x 14 дюймов и т. д., в то время как размеры фундамента нашего сарая немного более точны, например, 9 футов 1,5 дюйма. x 9 футов 1,5 дюйма, так что у вас будет место по периметру сарая. Вы всегда можете добавить еще несколько футов и сделать дорожку вокруг сарая!
Совет : Используйте ландшафтную ткань или садовую ткань под гравием, чтобы предотвратить рост.
Каркас из обработанной древесины, заполненный гравием
Это еще один универсальный, но простой вариант основы.Вы можете построить его на уровне земли или в виде приподнятой кровати, а также построить его на небольшом склоне, уложив пиломатериалы со стороны склона. На этот фундамент уходит немного больше гравия, который нужно очень хорошо утрамбовать, иначе он сдвинется.
Деревянный каркас и фундамент из гравия обеспечивают отличный дренаж, но если он построен в месте, где вода имеет тенденцию скапливаться, вам может потребоваться выкопать небольшую траншею вокруг для дренажа.
Для моделей навесов, в которых нет напольного покрытия, вам необходимо приобрести обработанные под давлением бруски 2×4, чтобы они располагались под навесом и служили балками пола (спецификации для каждой модели приведены ниже обзора типов фундамента).
Уровень сложности : относительно легкий
Стоимость : от дешевой до средней (зависит от количества гравия)
Лучший для :
- Плоская поверхность
- Небольшие склоны
- Твердая почва
Не подходит для :
Основной недостаток :
- Со временем может сместиться, особенно на влажной/мягкой почве
Наконечники :
- Используйте ландшафтную ткань и гравий для предотвращения роста под навесом
- Используйте оцинкованные стержни, просверленные в углах 4×4 деревянной рамы, чтобы удерживать слоистую древесину от смещения.
Каркас из обработанной древесины на бетонных блоках
Еще один простой тип фундамента, который также экономичен и предлагает дополнительную гибкость по сравнению с бетоноукладкой. В отличие от брусчатки, бетонные блоки можно укладывать друг на друга, чтобы приспособиться к небольшому уклону и обеспечить достаточную устойчивость в районах со слабым ветром. Мы предлагаем остановить свой выбор на этом типе фундамента, если участок вашего сарая имеет уклон от до 6 градусов. Тот, что изображен выше, просто на пределе.
Для этого типа фундамента вам нужно будет только выкопать 4-6 дюймов земли под основанием каждой стопки блоков и заполнить их гравием. Стопки блоков должны располагаться через каждые 6–8 футов. Вам нужно будет построить деревянную сетку, обработанную давлением, которую можно прикрепить к блокам, и сарай может сидеть непосредственно на этой сетке. Вам не нужно использовать лаги пола, входящие в комплект, если ваш сарай поставляется с полом. Это отличный вариант для навесов, в которых нет пола — просто положите фанеру и установите напольное покрытие по вашему выбору.
Преимущество этого варианта фундамента в том, что вы можете сделать его точно по размеру рекомендуемого фундамента вашей модели сарая — подробнее о рекомендуемом размере фундамента ниже.
Уровень сложности : легкий
Стоимость : дешево
Лучший для :
- Плоская поверхность
- Уклоны до 6 градусов
- Твердая почва
Не подходит для :
- Мягкая почва
- Навес, используемый для двигательной активности (например, навес для спортзала, навес для танцевальной студии и т. д.)
Основные недостатки :
- Может утонуть со временем
- Блоки могут смещаться из-за вибраций от интенсивной активности, как упоминалось выше.
Наконечники :
Аналогичной альтернативой является блочный фундамент на бетонных блоках . Применяются все те же правила, за исключением того, что вместо обработанной деревянной рамы вы просто используете обработанные 2×4, опирающиеся на бетонные блоки. В этом случае вам нужно будет использовать лаги пола, входящие в комплект сарая (если ваш сарай поставляется с полом). Полозья и балки пола должны располагаться перпендикулярно друг другу. Это немного менее стабильный вариант, поэтому его лучше всего использовать для небольших навесов с более легкими приложениями.Изображение ниже.
Каркас из обработанной древесины на бетонных опорах/палубных блоках
Tom’s, наш бывший торговый представитель, незавершенный навес – построен на бетонных блоках настила и каркасе из обработанного дерева
Еще один простой тип фундамента. Требуется примерно столько же усилий, чтобы построить, как и из бетонных блоков. Основное отличие состоит в том, что он лучше всего работает на ровной поверхности, как и фундамент из асфальтоукладчика, но является отличным решением, если место, где вы хотите разместить сарай, собирает воду — блоки обеспечивают небольшой подъем, чтобы удерживать навес вдали от сидит в луже. Они более устойчивы на ровной поверхности, чем простые блоки, поскольку они не сложены друг в друга и имеют специальные каналы для опоры пиломатериалов.
Блоки пирса и блоки палубы очень похожи по конструкции. Подпорные блоки обычно поставляются с металлическим кронштейном, который вмещает пиломатериалы определенных размеров, и пиломатериал должен быть прикреплен к кронштейну с помощью шурупов. Палубные блоки имеют встроенный канал, в котором пиломатериал просто упирается без шурупов. Оба служат одной цели.
Уровень сложности : легкий
Стоимость : дешево
Лучший для :
- Плоская поверхность и ровная поверхность
- Твердая почва
Не подходит для :
Основной недостаток :
Наконечник :
- Используйте ландшафтную ткань и гравий, чтобы предотвратить рост под навесом.
Варианты постоянного фундамента
Каркас из обработанной древесины на бетонных опорах
Это самый универсальный фундамент типа , который может сделать новичок и подходит для сарая любого размера на любом грунте и склоне.Несмотря на то, что это требует больше работы, чем что-либо из перечисленного выше, это также самый долговечный фундамент, который, хотя и считается постоянным, все же можно относительно легко удалить или озеленить. И это не сломит ваш банк.
Имеется несколько подходов к фундаменту бетонной сваи . На изображении выше показаны опоры, залитые в картонные трубы, и деревянные сваи 4х4, прикрепленные металлическими скобами. Кронштейны устанавливаются в мокрый бетон.
На изображении ниже показан бетонный пирс с прорезью 4×4, предназначенный для горизонтальной установки рамы из обработанного дерева, как и все предыдущие варианты с бетонными блоками или блоками настила. Этот угол крепится бетонным анкерным клином.
Видео по этой ссылке (https://www.youtube.com/watch?v=Z6fBHCBYyJY), которое мы настоятельно рекомендуем смотреть независимо от того, какой фундамент вы решили построить, демонстрирует заливку бетона прямо в отверстия в земле.
В любом случае придется копать ямы. Глубина ямы зависит от линии промерзания в вашем районе. На этом веб-сайте есть информация о линии заморозков для всех США. Добавьте 4–6 дюймов глубины для гравия под опорами для дренажа.
Бетонный фундамент поднимет ваш сарай выше, а вам понадобится лестница или пандус . Сами опоры должны быть как минимум на 6 дюймов выше уровня земли, плюс высота вашего деревянного каркаса.
Прелесть столбчатого фундамента заключается в том, что под ним имеется достаточный доступ для установки электрической распределительной коробки, чтобы можно было незаметно проложить кабели под полом сарая и установить розетки на уровне пола.
Уровень сложности : от среднего до сложного
Стоимость : средняя
Лучший для :
- Плоская поверхность
- Большие и малые склоны
- Мягкая и твердая почва
- Малый и большой сарай
- Действительно, нет никаких обстоятельств, чтобы это не сработало.
Основной недостаток :
- Может потребоваться довольно глубокая копка в более холодном климате.
Наконечники :
Фундамент из бетонных плит
По-настоящему постоянный вариант фундамента. И то, что новичок, скорее всего, не сможет построить, что делает его и самым дорогим вариантом.
Вам нужно будет залить его так же глубоко, как бетонные опоры, в зависимости от линии промерзания в вашем районе, поэтому для выемки такого количества почвы может потребоваться специальная техника.Будьте готовы серьезно заняться ландшафтным дизайном, если у вас глубокая линия промерзания!
Как и в случае с деревянным каркасом и гравийным фундаментом, вам придется использовать обработанные под давлением салазки для балок пола, если ваша модель сарая не поставляется с полом.
Уровень сложности : сложный
Стоимость : дорого (обычно 1000 долларов и выше)
Лучший для :
- Плоская поверхность
- Небольшие склоны
- Любой тип почвы
- Любой размер навеса
- Тяжелые грузы
Не подходит для :
Основной недостаток :
- Может потребоваться довольно глубокая копка в более холодном климате
- Не может быть легко перемещен или разобран
Мы пропустим советы, так как вы либо профессионал, либо собираетесь его нанять.
Вам может понадобиться разрешение на строительство
Независимо от того, какой тип фундамента вы выберете для своего сарая, обязательно уточните в местном строительном отделе, нужно ли вам разрешение для вашего сарая или есть ли какие-либо особые требования к строительству сарая или фундамента. Многие муниципалитеты, требующие разрешения на строительство навесов, также будут иметь ограничения по типу фундамента. В некоторых городах вам не потребуется разрешение на сарай, но вам может понадобиться разрешение на электромонтажные работы и так далее.Поэтому всегда полезно обратиться по номеру в местный строительный отдел , чтобы выяснить это.
Чтобы быть готовым к звонку или посещению строительного отдела, имейте при себе копию плана сарая, который вы планируете построить. План этажа доступен для загрузки на странице каждой модели сарая, рядом с «Размерами и технической информацией» на рабочем столе или в разделе «Размеры и техническая информация» на мобильном устройстве. Смотрите скриншот ниже.
Что такое «рекомендуемый размер фундамента»?
Вы могли заметить, что хотя размеры нашего сарая составляют 8 x 8, 10 x 10 и т. д., рекомендуемый размер фундамента меньше размеров сарая. Это почему? Взгляните на конструкцию сарая — конструкция сарая в стиле бревенчатого дома с шипом и пазом скрепляется за счет вырезов на концах досок, сцепленных перпендикулярно друг другу. Мы называем концы доски за выемкой «лопастями». Рекомендуемый размер фундамента включает площадь навеса и толщину стены без лопастей . Это означает, что фундамент находится заподлицо с периметром наружных стен, позволяя непрерывной поверхности доходить до земли.Смотрите пример фото ниже.
Есть два преимущества изготовления фундамента рекомендуемого размера :
1. Практически отсутствует шов или поверхность, на которой может скапливаться вода, что защищает натуральную древесину от контакта с почвой и излишней влаги.
2. Этот вариант наиболее утонченный с эстетической точки зрения. Вы можете спроектировать свой ландшафт без препятствий или создать дорожку вокруг сарая по своему усмотрению.
Вы, безусловно, можете построить большую фундаментную платформу, особенно если вы строите настил спереди.В этом случае вы можете добавить длину только к глубине рекомендуемого размера фундамента, который всегда является вторым из двух чисел. Например, садовый сарай Aspen 12×10 имеет ширину 12 футов спереди и глубину 10 футов, рекомендуемый размер фундамента составляет 11 футов 9 ¾ дюйма x 9 футов 1 ½ дюйма . Чтобы добавить палубу спереди, вы можете построить фундамент размером 11 футов 9 ¾ дюймов x 13 футов, что даст вам 3 фута 10 ½ дюймов пространства на палубе. Или просто сделайте больше, чем рекомендуется фундамент. Смотрите фото ниже для иллюстрации.Это относится к любому типу фундамента, который вы строите.
Рекомендуемый размер фундамента по модели
Ниже перечислены 10 самых популярных навесов с техническими характеристиками фундамента. На каждом показана схема с размерами и видом начального ряда фундамента.
Рекомендуемый размер фундамента: 7 футов 6 ½ дюйма x 7 футов 6 ½ дюйма
Этот навес модели поставляется без пола . Если вы строите на фундаменте, отличном от обработанного деревянного каркаса, вам нужно будет приобрести 6 единиц обработанных давлением 2×4 длиной 8 футов, чтобы разместить их под навесом для балок пола, и укоротить их до 7 футов 6 дюймов.5”. См. диаграммы ниже.
Для пола установите фанерные листы внутри сарая. Затем либо оставьте его голым, либо положите дощатый пол, паркет, ковер или что-нибудь еще, что подходит для вашего применения. Если вы используете свой сарай для хранения, обычно достаточно плиты OSB.
Если вы хотите построить сарай прямо на бетонной плите, вы должны положить барьер между бетоном и стартовыми досками из натурального дерева , такими как обработанные под давлением 2×2 по периметру стеновых досок.
Рекомендуемый размер фундамента: 9 футов 1 ½ дюйма x 7 футов 6 дюймов
Этот сарай модели поставляется с еловым настилом в шпунт и паз и может быть построен на любом из типов фундамента, перечисленных выше. Если вы строите любой вариант с использованием обработанного деревянного каркаса, пропустите поставляемые балки пола и соберите свой сарай прямо на деревянном фундаменте.
Рекомендуемый размер фундамента: 9 футов 1 ½ дюйма x 9 футов 1 ½ дюйма
Этот сарай модели поставляется с еловым настилом в шпунт и паз и может быть построен на любом из типов фундамента, перечисленных выше.Если вы строите любой вариант с использованием обработанного деревянного каркаса, пропустите поставляемые балки пола и соберите свой сарай прямо на деревянном фундаменте.
Рекомендуемый размер фундамента: 9 футов 1 ½ дюйма x 9 футов 1 ½ дюйма
Этот сарай модели поставляется с еловым настилом в шпунт и паз и может быть построен на любом из типов фундамента, перечисленных выше. Если вы строите любой вариант с использованием обработанного деревянного каркаса, пропустите поставляемые балки пола и соберите свой сарай прямо на деревянном фундаменте.
Рекомендуемый размер фундамента: 9 футов 1 ½ дюйма x 9 футов 1 ½ дюйма
Этот сарай модели поставляется с еловым настилом в шпунт и паз и может быть построен на любом из типов фундамента, перечисленных выше. Если вы строите любой вариант с использованием обработанного деревянного каркаса, пропустите поставляемые балки пола и соберите свой сарай прямо на деревянном фундаменте.
Рекомендуемый размер фундамента: 9 футов 2 3/8 дюйма x 9 футов 2 3/8 дюйма
Этот навес модели поставляется без пола .Если вы строите на фундаменте, отличном от обработанного деревянного каркаса, вам нужно будет приобрести 7 единиц обработанных давлением 2×4 длиной 10 футов, чтобы положить их под навес для балок пола, и укоротить их до 9 футов 2 3/8 дюйма. См. диаграммы ниже.
Рекомендуемый размер фундамента: 11 футов 9 3/4 дюйма x 9 футов 1 1/2 дюйма
Этот сарай модели поставляется с еловым настилом в шпунт и паз и может быть построен на любом из типов фундамента, перечисленных выше. Если вы строите любой вариант с использованием обработанного деревянного каркаса, пропустите поставляемые балки пола и соберите свой сарай прямо на деревянном фундаменте.
Рекомендуемый размер фундамента: 11 футов 10 1/2 дюйма x 11 футов 10 1/2 дюйма
Этот навес модели поставляется без пола . Если вы строите на фундаменте, отличном от обработанного деревянного каркаса, вам нужно будет приобрести 8 единиц обработанных давлением 2×4 длиной 12 футов, чтобы разместить их под навесом для балок пола, и укоротить их до 11 футов 10,5 дюймов. См. диаграммы ниже.
Рекомендуемый размер фундамента: 9 футов 1 1/2 дюйма x 12 футов 5 1/2 дюйма или 9 футов 1 1/2 дюйма x 9 футов 1 1/2 дюйма и 2 опорных основания 4 дюйма x 2 3/4 дюйма
Этот сарай модели поставляется с еловым настилом в шпунт и паз и может быть построен на любом из типов фундамента, перечисленных выше. Существует два варианта размеров фундамента для этого сарая модели : вы можете либо построить единую платформу, вмещающую корпус сарая и столбы, либо установить встроенный фундамент для корпуса сарая и две опоры для столбов. Если вы строите любой вариант с использованием обработанного деревянного каркаса, пропустите поставляемые балки пола и соберите свой сарай прямо на деревянном фундаменте.
Рекомендуемый размер фундамента: 12 футов 1 дюйм x 10 футов 1 1/4 дюйма
Этот сарай модели поставляется с еловым настилом в шпунт и паз и может быть построен на любом из типов фундамента, перечисленных выше.Если вы строите любой вариант с использованием обработанного деревянного каркаса, пропустите поставляемые балки пола и соберите свой сарай прямо на деревянном фундаменте.
Вопросы и ответы, связанные с Фондом
Нужно ли подкладывать под пол?

Можно в качестве меры предосторожности, но в этом нет необходимости, так как балки пола позволяют воздуху циркулировать под навесом. Если вы используете фанеру в качестве чернового пола, ее химически обрабатывают, чтобы она обладала влагоизоляционными качествами.
Чем закрыть зазор между лагами пола?

Самый распространенный способ закрыть щель — использовать тонкую проволочную сетку, которая защищает от попадания опавших листьев под навес, потенциальное место гнездования, и при этом обеспечивает достаточную циркуляцию воздуха.
Если вы изолируете между лагами пола, открытые концы между лагами пола должны иметь деревянные рейки в качестве кронштейнов, закрывающих изоляционный материал, что также устраняет зазор под ним.
Какой тип фундамента лучше всего подходит для комплектов навесов SolidBuild?

Все типы фундаментов, перечисленные выше, отлично подходят. Выбирайте исходя из предпочитаемого места сарая, бюджета и уровня уверенности, если вы делаете это самостоятельно.
Какой тип напольного покрытия можно установить для навесов, которые не входят в комплект напольного покрытия T&G?

По отзывам наших клиентов, наиболее распространенным подходом является ламинат на фанерной основе.Фанера или любая другая плоская основа требуется для любого типа пола, который вы выберете, поэтому он идет:
1. Фундамент
2. Лаги пола (обработанные под давлением 2×4)*
3. Фанера или другая плоская деревянная основа
4. Напольное покрытие на ваш выбор
Обратите внимание на звездочку (*) рядом с номером 2. Балки перекрытия вам понадобятся только в том случае, если вы строите на каком-либо другом фундаменте, обработанном деревом, например, на бетонной брусчатке или бетонной плите. При строительстве на обработанном деревянном каркасе, независимо от того, что его поддерживает, вы можете положить фанеру прямо на фундамент. А если вы строите на деревянном настиле, вы даже можете оставить настил в качестве пола!
ВАЖНО! Если вы хотите сохранить бетонную плиту в качестве пола, вам все равно нужен барьер между первым рядом стен сарая и бетоном, чтобы натуральное дерево не соприкасалось напрямую с бетоном. Для этого вы можете разместить обработанные под давлением панели 2×2 непосредственно под периметром стен, закрепить их к бетону с помощью шурупов Tapcon, а затем прикрепить стартовые доски (первый ряд стеновых досок) к 2×2.
Остались вопросы без ответа? Напишите нам по адресу [email protected]. Мы с радостью ответим на них и добавим в этот список.
.
No related posts.
