Ленточный мелкозаглубленный фундамент на сваях: плюсы и минусы конструкции, вычисление расстояния, а также пошаговая инструкция по монтажу своими руками

Содержание

где применяется и каковы преимущества

Хотите возвести здание небольших габаритов, которое по причине небольшой массы не будет оказывать существенной нагрузки на грунт? Тогда вам стоит обратить внимание на мелкозаглубленный свайный фундамент, который идеально подходит для строительства таких сооружений, как ангары, склады, производственные цеха. Устройство такого фундаментного основания не требует привлечения специфической техники, осуществляется в короткие сроки и потому является не слишком затратным. Также важно, что данный тип фундамента нетребователен к характеристикам грунта той местности, где планируется стройка – на сваях можно возводить объекты даже на болотистых почвах.

Что собой представляет свайный фундамент и где уместно его использовать

Устройство свайного фундамента подразумевает погружение в землю специальных конструкций – свай. К слову, они могут изготавливаться из различных материалов и отличаться по типу погружения в грунт. Сваи соединяются между собой балками или же ростверком, представляя собой надежное основание для объектов промышленного или гражданского строительства.

В качестве фундамента данный тип чаще всего определяют для участков с рыхлым грунтом. К такой почве можно отнести:

  • глину;
  • лессовидную почву;
  • песчано-глинистые грунты;
  • почву с обильной растительностью.

Также сваи можно использовать для грунта с большой глубиной промерзания.

Хорошо себя зарекомендовало свайное основание под многоэтажные дома без подвалов, благодаря чему можно сократить земельные работы и ускорить процесс строительства.

Низкая стоимость нередко является основным фактором при выборе мелкозаглубленного свайного фундамента. Нет необходимости копать котлован и вывозить грунт, понадобиться намного меньше бетона и арматуры, нежели, например, для ленточного основания.

Основные факторы, при которых следует отдать предпочтение сваям:

  • предполагаемый участок под строительство с высоким уровнем грунтовых вод;
  • содержание большого количества влаги и наличие сыпучего верхнего слоя;
  • участок строительства с большим уклоном.

Типы свай для фундамента

Сваи различаются по типу и материалу изготовления. Они могут быть деревянными, металлическими и железобетонными. Могут изготавливаться заранее либо непосредственно в скважине (железобетонные).

Для изготовления свай внутри скважины, сначала пробуривают скважину, а затем ее армируют и заливают бетоном. Готовые сваи с помощью спецтехники «вбивают» в грунт до необходимой глубины.

Типы свай:

  1. Забивные – имеют форму гвоздя с острым концом, вколачиваются с помощью специального молота.
  2. Набивные – бурение скважин под сваи, которые армируются, заливаются раствором, а потом тщательно утрамбовываются.
  3. Буронабивные – как и в предыдущем случае роются скважины, но в них вставляются уже готовые железобетонные сваи, после чего монтируется опалубка.
  4. Винтовые – имеют форму шурупа, вкручиваются в грунт с помощью техники.

Преимущества свайного фундамента

Актуальность данного типа основания по сей день объясняется наличием множества достоинств:

  1. Экономия времени и денег. Возводить здание можно в тот же день, когда был заложен свайный фундамент. Да и сам процесс закладки основания с готовыми сваями займет пару-тройку дней. Для монтажа не понадобится тяжелая спецтехника и многочисленная бригада строителей, материала для изготовления свай требуется немного – это значительно сокращает финансовые расходы.
  2. Минимальные требования к грунтам – возводить здания на сваях можно практически в любой местности с любым типом почвы. Наличие корневой системы старых деревьев и проложенные коммуникации также не являются помехой.
  3. Долгий срок эксплуатации – сваи, обработанные антикоррозийным покрытием и гидроизоляцией, могут прослужить около полувека.

Технология монтажа свайного основания

Условно принцип устройства данного типа основания можно разделить на несколько этапов:

  1. Бурение скважин – отверстия бурятся по периметру будущего здания. Количество скважин определяется из веса постройки, которая планируется. Чем больше нагрузки на фундамент, тем больше свай необходимо вбивать, соответственно понадобится и больше скважин.
  2. Армирование и бетонирование свай – если был выбран тип набивных свай, следует заложить арматурный пространственный каркас, а затем залить его бетонным раствором.
  3. Устройство ростверка – необходимо для того, чтобы объединить сваи в единую конструкцию, а также достичь равномерного распределения нагрузок на грунт и сваи.

Если вы склоняетесь к тому, чтобы заказать устройство свайного фундамента неглубокого залегания, — рекомендуем вам обратиться в компанию «Эвриал». Профессионализм и опыт наших сотрудников — к вашим услугам!

Ленточный фундамент на сваях — надежная основа для дома

Ленточные мелкозаглубленные фундаменты подходят для легких построек. Если же планируется возведение основательного дома на два или более этажей, то имеет смысл возвести ленточный фундамент на сваях. Это видоизмененный и доработанный вариант фундамента в виде железобетонной ленты. Такой фундамент может быть самым подходящим вариантом для СИП дома, если он строится на сложном и нестабильном грунте.

Свайно-ленточный фундамент – это железобетонная лента-ростверк, которая монтируется на сваи. При помощи свай фундамент становится устойчивым к подвижкам грунта, его морозному вспучиванию. Сваи устанавливаются ниже уровня промерзания почвы, а значит, строение будет устойчивым и не будет оседать и деформироваться. Бетонная лента может быть мелкозаглубленной или вовсе не заглубленной. Если грунт пучинистый, можно даже устроить ленту с отступом от линии земли.

Технология изготовления

  • делается разметка для фундамента и выкапывается траншея для него глубиной около 40 см;
  • в траншее на расстоянии не больше 2 метров друг от друга устанавливают сваи, они должны занимать не больше трети ширины траншеи, их желательно гидроизолировать при помощи рубероида;
  • сваи могут быть и железобетонными, тогда для них бурятся скважины, затем устанавливается арматура и заливается бетон;
  • на дне траншеи необходимо утрамбовать слой мелкозернистого песка толщиной до 30 см;
  • устанавливается опалубка для бетонной ленты;
  • внутри опалубки укладывается арматура, причем она должна образовывать армированный пояс для свай;
  • заливается бетон с трамбовкой и уплотнением;
  • через несколько дней опалубка снимается;
  • окончательное застывание бетона происходит через 4 недели, после чего можно переходить к гидроизоляции фундамента.

Преимущества такого фундамента

Если стоит выбор, ленточный или свайно-винтовой фундамент устроить для возведения дома, стоит обратить внимание на следующие достоинства свайно-ленточного фундамента:

  • благодаря ленточной части нагрузка на фундамент распределяется равномерно;
  • сваи же в свою очередь фиксируют фундамент;
  • ленточный фундамент на буронабивных сваях стоит относительно недорого, при этом одна свая выдерживает более 1500 кг;
  • фундамент подходит для строительства на участках с активными грунтовыми водами;
  • железобетонные ленты с «якорями» в виде свай противостоят вспучиванию земли зимой, что особенно актуально в нашей стране.

Благодаря несложному монтажу свайно-ленточный фундамент довольно популярен. Он подходит и для массивных построек, а для легких каркасников или домов из СИП панелей. Если сравнивать, что лучше – винтовые сваи или ленточный фундамент, то ответ будет зависеть от типа почвы. Ленточный фундамент используется на стабильном грунте, без наклона, не склонном к сильному промерзанию и воздействию грунтовых вод. А винтовые сваи можно использовать на любом грунте, кроме сильно каменистого — на склонах, в воде, в пучинистых грунтах, при этом устройство свайно-винтового фундамента может вестись даже зимой, а ленточный можно делать только в сухую погоду и при положительной температуре.

Если сравнивать, какой фундамент дешевле – ленточный или свайный, то преимущество будет у свайно-винтового.

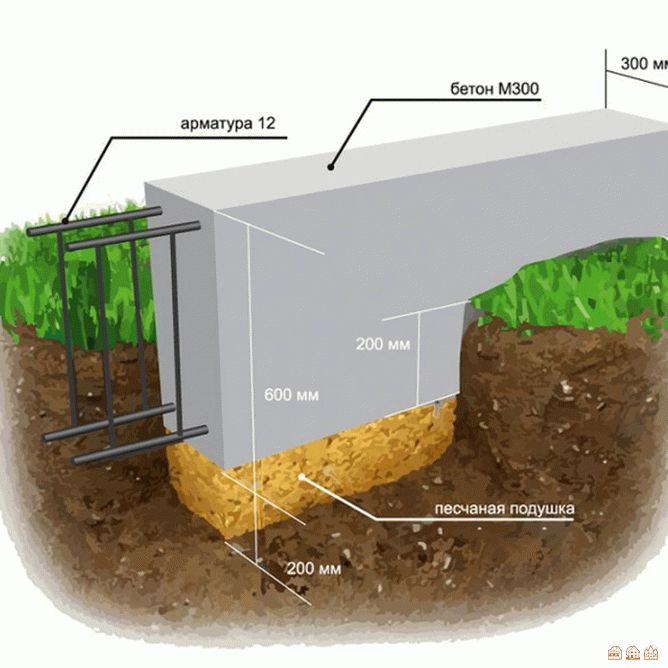

Мелкозаглубленный ленточный фундамент под каркасный дом на сваях ТИСЭ

Параметры фундамента:

  • Мелкозаглубленный ленточный фундамент шириной 300 мм общая высота 600 мм
  • Песчаная подушка 200 мм заглублением ленты 200 мм
  • Сваи ТИСЭ 250 мм заглублением 1,5 м расширение сваи ТИСЭ в нижней точки 600 мм сваи гильзировались трубой ПВХ 250 мм ( по желанию заказчика)

Этапы установки фундамента по дням.

Первый рабочий день

Приезд бригады на место. Осмотр площадки и согласование с заказчиком место установки фундамента.
Разметка участка с помощью специального приспособления (металические ворота) и нивелира.
Копка траншеи в ручную (глубиной 40 см) под мелкозаглубленный фундамент.
Пробное бурение трёх свай диаметром 250 мм, а также их разбуривание специальным буром ТИСЭ 250 мм.
Привоз и разгрузка песка для установки песчаной подушки.
(песок всегда берётся с коифецентом 1,3-1,4 от реального расчёта так как имеет свойство уплотнения.)

Второй день работы (самый тяжёлый день работы)

Привоз строительного материала на место установки фундамента.
1. Трубы ПВХ 250 мм 10 шт по три метра.
2. Арматура 10 мм ( для армирование свай)
3. Оборудование для бурение свай (бензобур, разбуриватель сваи ТИСЭ, шнеки для бурения свай 250 мм)
Бурение и разбуривание свай оказалось самойтяжёлой работой из всей установки фундамента.
Используя двухоператорный бензиновый бензобур мощностью 5,2 л
Пробурится в глине и дойти до песка не так уж было просто.
В бурение свай принимали четверо рабочих. В разбуривание свай трое.
К концу дня все сваи были пробурены и было сделано расширение
в самой низкой точке 600 мм .
Сваи были все заармированы 10 мм арматурой в каждую свою вставлена труба ПВХ.

Третий день работ

Доставка строительных материалов на место установки фундамента.

  1. Доска для опалубки обрезная 150х40
  2. Арматура для армирование ленточного фундамента 10 мм и 12 мм

Заливка свай ТИСЭ через миксер. На заливку свай ушло 2,7 куба раствора

Четвёртый день работ

Продолжение установки опалубки по всему пириметру.
Чистка траншеи внизу от обвалившегося грунта при установки опалубки.
Изготовления армированного каркаса из продольной арматуры 12 мм и поперечной 10 мм.
(вязка арматуры вязальной проволокой)

Пятый день работ

Укладка Геотекстиля на дно траншеи, остыпка песком на высоту 200 мм и утрамбовка его.
Укрепление опалубки укосинами с обратной стороны.
Укладка пленки 150 микрон по бортам опалубки и пристреливание ее скобами.
Установка армированного каркаса по всему пириметру опалубки и соединение его между собой Г-образным способом.
Заказ бетона на следующий день для заливки ленточного фундамента

Шестой день работ

Установка продухов из пластиковой трубы диаметром 110 мм .
Заливка бетоном через миксер без использования бетононасоса.
В процессе работ вибрирование бетона глубинным вибратором и выравнивание его на поверхности.
Бетон марки М 300 две машины (первая 7 кубов вторая 6,5 куба)
Бетон был заказан на 0,5 куба больше чем в расчёте. Остаток бетона не израсходованного бетона составил 0,2 куба .

Седьмой день работ

Снятие опалубки и подготовка к заливке монолитной плиты для будущего гаража.
В подготовку входило выбор земли, укладка Геотекстиля, отсыпка песком и утрамбовка его. Установка полестирола 50 мм, армирование каркаса.

Восьмой день работ

Заливка бетоном внутренней плиты под гараж .
Выбор оставшейся земли внутри фундамента и отсыпка его песком.
Уборка территории и сдача объекта заказчику.

Свайно-ленточный фундамент мелкозаглубленный: инструкция

Тип фундамента определяется в зависимости от совокупности факторов. В первую очередь на выбор основы влияет характер грунта в местности, где будет осуществляться строительство. На неустойчивых слабых почвах ленточные фундаменты могут не справиться с нагрузкой, в связи с чем прибегают к такому варианту, как ленточный фундамент со сваями.

Что он собой представляет?

Свайно-ленточный фундамент это конструкция, включающая в себя сваи, заглубленные ниже уровня, на котором промерзает грунт, а также объединяющий их железобетонный ростверк.

Ленточный фундамент со сваями сочетает в себе лучше качества двух известных типов фундамента (ленточного и на сваях) – великолепно распределяет нагрузку и невероятно устойчив, благодаря низкому заглублению свай.

Преимущества и недостатки

Безусловно, свайно-ленточный фундамент имеет плюсы и минусы:

Основные достоинства:

  • Возведение не требует большого количества времени.
  • Простота монтажа и возможность справиться со строительством самостоятельно.
  • Такие фундаменты не боятся пучинистых почв.
  • Для строительства не обязательна специальная техника.
  • Могут устанавливаться на площадках со сложным рельефом.

Недостатков у ленточно-свайного фундамента меньше:

  • Нет возможности обустроить подвал или цокольное помещение.
  • Нужно будет дополнительно утеплить пол.
  • Такой фундамент не выдержит слишком массивное и тяжелое здание.

Разновидности

Ленточно-винтовой фундамент предназначается в основном для каркасных деревянных домов или построек из бруса. На нем возможно возвести строение из кирпича, но высота такого здания не должна превышать двух этажей.

Особенно незаменимым он является на площадках с уклоном. Другие варианты в такой ситуации окажутся либо слишком дорогостоящими, либо будут в принципе не возможны.

В зависимости от того, какой тип свай применяется для строительства, выделяются следующие типы фундаментов:

  • Ленточный фундамент на винтовых сваях. Основами такого фундамента являются трубы из металла с заостренным наконечником и винтовыми лопастями, вкручивающиеся в землю, как шурупы.
  • Фундамент на буронабивных сваях. Особенность такой конструкции в том, что заливка свай производится непосредственно на стройплощадке. Сначала бурят скважину, затем ее заполняют арматурой, устанавливают обсадную трубу и бетонируют.
  • Основание на погружных сваях. Заглубление таких свай производят строительным копром. Для работ понадобится специальная техника. Кроме того, поблизости не должно быть расположено других построек.

В зависимости от того, насколько лента фундамента заглубляется в грунт, выделяют три вида фундаментов:

  • Заглубленные. Уровень ленты в такой конструкции располагается ниже уровня, на котором промерзает грунт. Ленточные фундаменты с глубоким заглублением возводят под тяжелыми массивными зданиями. Этот вариант практически не применяется в частном строительстве.
  • Мелкозаглубленные. Это, можно сказать, самый популярный вид ленточного фундамента со сваями. Ленту заглубляют на 0,3м, открытый цоколь равен 0,5м.
  • Незаглубленные. В этом варианте ленточное основание не погружается в грунт, а находится над ним. Вся опора здесь ложится на сваи, лента является лишь распределителем общей нагрузки.

Свайно-ленточный фундамент своими руками: пошаговая инструкция

  • Хозяев дачных и загородных участков нередко волнует вопрос, как сделать свайно-ленточный фундамент своими руками. Возведение конструкции производится по следующему алгоритму:
  • Для начала проводят расчистку участка. Удаляют мусор и корни растений. Выравнивают площадку.
  • Первый этап строительства свайно-ленточного фундамента – это разметка. Данные со схемы-проекта переносят на участок. Размеры ленты обычно составляют примерно 0,4м в ширину и 0,6м в глубину. Траншею размечают с помощью веревки и брусков.
  • Опоры располагают не дальше 2м друг от друга. Расстояния между ними должны быть одинаковыми. Поэтому вначале отмечают угловые сваи и опоры посредине каждой стороны. А уже затем заполняют остальное пространство.
  • Далее начинают вынимать грунт. Приведенные выше размеры траншеи являются примерными. Глубина и ширина в каждом конкретном случае устанавливаются индивидуально. Не рекомендуется привлекать для копки экскаватор. Края траншеи получатся неровными. Максимально качественного результата можно добиться лишь, работая вручную.
  • Далее следует процесс установки опор. Ход работ будет различаться в зависимости от того, какой вариант свай вы выберете. Буронабивные сваи, к примеру, делаются следующим образом:
  1. на место будущей сваи засыпается слой песка (10см),
  2. устанавливается опалубка в виде пластиковой или асбестоцементной трубы с сечением, равным 1/3 ленточного основания,
  3. внутрь ленты помещается арматурный каркас, связанный из четырех прутов (d 1-1,2см) вязальной проволокой, так, чтобы она не соприкасался со стенками опалубки.
  • Затем устанавливается опалубка для ленты. Несъемную опалубку можно изготовить из водостойкой цементно-стружечной плиты.
  • Опалубка армируется. Для продольных элементов берут ребристую арматуру. Для соединения прутьев не рекомендуется применять сварку, лучше воспользоваться вязальной проволокой. Арматурные прутья из свай должны выступать вверх не меньше, чем на 0,2.
  • В завершение приступают к заливке. Бетонирование проводят в два этапа – сначала заливаются сваи, а через 5-6 дней лента. В рамках каждого этапа бетонирование должно быть непрерывным. Половина прочности набирается бетоном лишь через 7-10 суток.
  • После высыхания и укрепления бетонного основания проводится гидроизоляция и утепление фундамента.

Ленточный фундамент на буронабивных сваях с ростверком для дома


Ленточный фундамент на буронабивных сваях



Фундамент на буронабивных сваях отличается простой конструкцией и надежностью. Не удивительно, что именно этот вариант был и остается одним из наиболее популярных разновидностей свайных фундаментов. Величина залегания зависит от климатической зоны и грунта, так что буронабивной тип подложки идеально подойдет для строительства в любом регионе.



Особенности и область применения



Этот тип фундамента принято считать комбинированным: его первую часть составляют опорные элементы, по которым прокладывается ростверк, равномерно распределяющий нагрузку. Такая конструкция особенно ценится за отличные несущие качества, применяется в строительстве как небольших, так и крупных объектов, идеально сочетаясь с любыми строительными материалам. Ленточный фундамент на сваях с монолитным ростверком возводится на участках со сложными грунтами, на склонах холмов, в зонах с высокой сейсмической активностью и даже на болотистой местности. Устанавливают его в следующих случаях:



  • в условиях городского строительства, где невозможно использовать другие типы свай;

  • на слабых грунтах и плавунах;

  • при возведении домов на крутом рельефном участке;

  • при строительстве тяжелых промышленных сооружений;

  • при необходимости сэкономить средства.


В итоге получается прочная и долговечная конструкция, способная эксплуатироваться на протяжении десятилетий.



Типовые разновидности буронабивного фундамента



В современном строительстве используются три основные схемы монтажа свайных конструкций:



  • Ленточно-свайная. Применяется для строительства зданий из тяжелого кирпича и бетона, в том числе для многоэтажной застройки.

  • Фундамент с монолитным ростверком. Чаще всего используется именно в домашнем строительстве для возведения каркасных, бревенчатых и брусовых домов, а также садовых построек, гаражей и беседок.

  • Плитно-свайный вариант. Подходит для самых сложных и топких грунтов.


При этом в основе всех этих схем находится именно буронабивной фундамент со сваями (или их обрубками). Такие конструкции позволяют поднять пол над почвой и при этом сохранить жесткость цокольного пояса. Именно поэтому их используют не только на сложной земле, но также на сухих грунтах, где требуется дополнительная защита от сырости. Особенно это актуально для зданий из бруса или оцилиндрованного бревна.



Преимущества и недостатки



У такого основания есть несколько важных плюсов:



  • Универсальность. Он идеально подходит практически для любых разновидностей грунта (за исключением твердых каменистых почв).

  • Экономичность. Это бюджетный вариант, который допускает строительство даже на обломках свай. Такое странное решение, тем не менее, действительно имеет место, и, более того, активно используется в частном строительстве.

  • Скорость установки. Фундамент этого типа не требует длительной подготовки и может быть полностью готов в течение 1–2 недель.

  • Возможность работать в любое время года. Использование спецтехники позволяет установить сваи даже в промерзшей земле.


Минусы у этой конструкции тоже есть:



  • Низкая теплоизоляция пола. Так как внизу он не закрыт, возможно появление сквозняков в доме. Избежать этой проблемы поможет установка теплых полов или использование отдельной теплоизоляционной мембраны.

  • Отсутствие подвала и цокольного этажа.


Правильный расчет буронабивного фундамента



Еще при проектировании будущего строительства необходимо особое внимание уделить подложке, особенно если планируется устанавливаться буронабивной фундамент со сваями. Именно столбы должны быть выставлены так, чтобы принимать на себя максимальную нагрузку от несущих стен и углов дома. При этом между сваями должен быть строго регламентированный зазор: не более трех свайных диаметров. В противном случае конструкция окажется мене надежной, чем от нее ожидается. Чтобы вычислить необходимое количество элементов, нужно знать два важных показателя: массу объекта и несущие возможности свай. Разумеется, многое зависит от используемого материала строительства, а также от общих габаритов строения. Дополнительно необходимо знать несущую способность опорных конструкций. Для того чтобы фундамент получился максимально прочным и долговечным, лучше обратиться за помощью опытных специалистов, которые рассчитают все необходимые показатели с учетом особенностей проекта.



Где устанавливать сваи



Перед установкой фундамента на несущих опорах с ростверком, необходимо провести точное геологическое исследование участка. Конечно, можно заказать профессиональную геологоразведку, но такая услуга стоит очень дорого. А вот определить тип почвы можно самостоятельно: просто вырыть шурф на месте будущего строительства. Почвенный состав можно определить даже на глаз: количество камней или глины, влажность, наличие песка. После того как проведена разведка, можно составлять проект, в котором будут учитываться эти геологические данные. Узнать состав почвы необходимо для того, чтобы правильно подобрать тип гидроизоляционного слоя, а также глубину вкручивания винтовых свай. Если приступить к работе, не имея таких данных, можно столкнуться с малоприятными последствиями, когда конструкция начнет плавать на пучинистых почвах и регулярно подвергаться деформации из-за болотистой земли или слишком сильного уклона.



Секреты строительства дома на буронабивных сваях



Фундамент, поднятый над землей, больше всего подходит для легких построек из дерева или газобетона. Впрочем, даже более массивные строения также могут быть возведены на основе буронабивной ленточной конструкции. Дело в том, что такие сваи обладают огромным запасом прочности, в чем превосходят даже винтовые опоры. Единственный их недостаток заключается именно в материале: на поверхности бетона могут быть микроскопические трещины, из-за которых он начинает быстрее разрушаться. Нивелировать этот недостаток поможет специальная штукатурка, а также утеплитель и гидроизоляция. Другой вариант — использование асбестоцементных труб в качестве опалубки. Такой столбчатый буронабивной фундамент помогает установить строение даже на сложном рельефе местности, включая песчаные почвы или участки с большим количеством подземных ручьев. А сделать полноценную связку между цоколем и опорами помогает ростверк, усиленный стальной арматурой.



Как строить дом с буронабивным фундаментом



Главное преимущество строительства заключается в том, что возводить такую основу можно в любое время года. Для начала понадобиться создать точный план участка и дома с шириной будущих стен. Если конструкция получится достаточно легкой, можно использовать мелкозаглубленный фундамент: он прекрасно справится с нагрузкой. А вот при наличии сложных почв и запланированном строительстве массивных конституций необходимо обратиться к более серьезным решениям. После разметки участка можно будет переходить к непосредственному бурению скважин (выполняется при помощи ручного бура или специализированной техники) на определенную глубину. Диаметр должен быть больше размера будущих свай минимум на 10 см, ведь понадобится устроить опалубку. После ее установки необходимо проложить конструкции из арматуры, которые предотвратят риск растрескивания сваи от высокой нагрузки или перепадов температуры. На подушку из песка и щебня заливается бетон.



Строительство с Wood House



Мы предлагаем готовые проекты возведения загородных домов. В каталоге компании вы найдете уже готовые варианты, на базе которых мы можем разработать уникальный дизайн-проект. Наши специалисты предлагают индивидуальную работу со строительством частных домов в любом районе Москвы и области. Мы знаем, как работать с самыми сложными почвами, и создадим прочный буронабивной фундамент, выдерживающий самые серьезные нагрузки. Есть вопросы о сотрудничестве с Wood House? Позвоните нам по указанному номеру телефона или воспользуйтесь формой обратной связи. Узнать все цены проектов вы можете в соответствующих разделах сайта, а рассчитать индивидуальную стоимость уникального строительства можно при помощи удобного калькулятора.

Неглубокий фундамент и лестничная клетка — онлайн видео на ppt скачать

Презентация на тему: «Фундамент мелкого заложения и лестничная клетка» — стенограмма презентации:

1

Неглубокий фундамент и лестничная клетка
Тихоокеанская инженерная школа (BE 3rd sem) Предмет: Строительство зданий () Член группы Технического университета Гуджарата: Годхани Никундж А.Човатия Харш Й. Шехада Кетан К. Катария Санджай Хунт Бхавеш Патель Под руководством: ВЕКАРИЯ МАЮР С. Доцент (гражданский факультет)

2

Содержание Введение в фундамент лестницы и лестничной клетки
Типы фундамента Типы неглубокого фундамента Фундамент из черного хлопкового грунта Лестница и лестничная клетка Определение и части лестничных клеток Типы лестничных клеток Требования Принципы детализации Проблемы Искусство рисования График изгиба стержней Ссылка

3

ТИПЫ ФУНДАМЕНТА Фундамент:
Это самая низкая часть конструкции ниже уровня земли, которая находится в прямом контакте с землей и передает все нагрузки на землю. Типы фундамента: Мелкий фундамент (D≤B), глубокий фундамент (D> B)

4

ТИПЫ ФУНДАМЕНТОВ Фундаменты мелкого заложения Фундаменты глубокого заложения
Если глубина основания (D) меньше или равна ширине основания (B), это называется фундаментом неглубокого заложения. Фундамент глубокого заложения Если глубина основания больше ширины основания, это называется глубоким фундаментом.

5

ВИДЫ НЕСКОЛЬКИХ ФУНДАМЕНТОВ
Прямые опоры 2) Комбинированные опоры 3) Ленточные опоры 4) Плотные опоры 5) Ростовые опоры

6

1) Раздвижная опора: в случае раздвинутой опоры основание опоры делается шире, чтобы распределить нагрузку.Существует четыре типа: — A. опоры стен B. железобетонные опоры C. опоры перевернутой арки D. опоры колонн

7

A. Стеновой фундамент. Стеновой фундамент для непрерывной стены называется стеновым или ленточным. Существует два типа стеновых опор: — а). Простые стенные опоры без мезонных смещений б). настенный фундамент со смещением кладки.

8

а) Простое настенное основание. Когда стена несет небольшие нагрузки или когда безопасная несущая способность почвы очень высока, это называется простым настенным основанием.Это показано на рис. (a) b) Стеновой фундамент со смещением по камню, когда стена несет большие нагрузки или когда безопасная несущая способность грунта меньше, требуемая ширина основания будет больше, чем (2t + 2p), называется фундаментом стены со смещением по камню. Это показано на рис. (B).

9

Опора из дождевого бетона:
В местах, где стены подвергаются большим нагрузкам и несущая способность почвы низкая.Подушка из тощего бетона толщиной от 7 до 8 см обычно предусматривается под бетонным основанием, усиленным дождем.

10

C) Перевернутая опора арки:
Одним из недостатков этого типа конструкции является то, что колонны и должны быть достаточно прочными, чтобы противостоять внешнему давлению, вызванному действием арки.

Лекция по ленточному фундаменту

  • 1. Исследование ленточного фундамента под нагрузкой на колонну Группа: Грег Дикон, Джон Броган, Дэвид МакДоннелл и Ричард Делани Курс: Структурная инженерия (Dt024 / 4) Лекторы: Др.Колин Капрани, Лакур Айомпе Дата подачи: 12/11/08

2. Введение (Суть хорошего фундамента) Фундамент — это поддерживающая часть конструкции. Этот термин обычно ограничивается элементом, который передает нагрузку надстройки на землю, но в полном смысле он включает грунт и скальные породы ниже. Это переходное или структурное соединение, конструкция которого зависит от характеристик как конструкции, так и грунта и породы. Удовлетворительный фундамент должен отвечать следующим требованиям: 1. Он должен быть размещен на достаточной глубине, чтобы предотвратить повреждение от мороза, вспучивание, подрыв в результате размыва или повреждение в результате будущего строительства поблизости. 2. Он должен быть защищен от взлома земли. 3. Он не должен оседать достаточно, чтобы изуродовать или повредить конструкцию. Эти требования следует учитывать в указанном порядке. Последние два могут быть достаточно точными с помощью методов механики грунтов и горных пород, но первый предполагает рассмотрение многих возможностей, некоторые из которых выходят далеко за рамки инженерии.В течение длительного периода времени, когда земля должна поддерживать конструкцию, она может изменяться под действием многих искусственных и природных сил. Их следует тщательно оценивать при выборе места для конструкции и, в частности, при выборе типа фундамента и минимальной глубины, на которую оно должно быть расширено. 3. Непрерывной панель и пучок foundationsIt часто могут быть более экономичными, чтобы построить фундамент ряда колонн как Arow подкладки фундаментов только стык между каждой площадкой, а не к provideindividual раскопок на близкое расстоянии. Фундаменты этого типа с отдельными стыковочными подушками более экономичны в армировании стали, чем фундаменты из сплошных балок, поскольку последние требуют большого количества арматуры для обеспечения напряжений из-за дифференциальной осадки между соседними колоннами. слабые карманы в почве или для предотвращения чрезмерной дифференциальной осадки между соседними колоннами. Преимущества сплошного блочного или балочного фундамента: 1. Легкость выемки грунта с помощью обратного действия или других машин.2. Любая необходимая опалубка может быть изготовлена ​​и собрана большей длины. 3. Улучшена непрерывность и легкий доступ для бетонирования фундамента. 4. Эти фундаменты служат ленточным фундаментом для панельных стен первого этажа многоэтажного каркасного дома. 4. Конструктивное проектирование фундаментов из неразрезных балок. Фундаменты из неразрезных балок могут иметь форму простых прямоугольных перекрытий или фундаментов с большими нагрузками, перевернутых балок. Фундаменты из неразрезных балок. (а) Прямоугольная плита.(б) Перевернутая тавровая балка Проблемы проектирования конструкции усложняются такими факторами, как различные нагрузки на колонны, переменные временные нагрузки на колонны и вариации сжимаемости грунта. В большинстве случаев невозможно спроектировать балки на удовлетворительной теоретической основе. На практике грунтовые условия редко бывают достаточно однородными, чтобы предполагать равномерную осадку фундаментов, даже если нагрузки на колонны равны. Неизбежно будет тенденция к большей осадке под одной отдельной колонной, которая затем передаст часть нагрузки на грунт. под соседними колоннами, пока весь фундамент не достигнет равновесия.Величина передаваемой нагрузки и текучести отдельных частей фундаментной балки определяется изгибной жесткостью балки и сжимаемостью грунта, рассматриваемых как единое целое. 5. Для достаточно однородных почвенных условий и там, где максимальная осадка в любом случае будет небольшой, достаточно безопасным методом проектирования является обеспечение максимальной комбинированной мертвой и временной нагрузки на все колонны с учетом равномерного распределения давления на почву, и спроектируйте фундамент в виде перевернутой балки на неподатливых колоннах.Однако, если сжимаемость грунта изменчива и если распределение временной нагрузки на колонны может изменяться, эта процедура может привести к небезопасному проектированию. Инженер-строитель должен получить от инженера-геотехника оценки максимальной и дифференциальной осадки для самых тяжелых условий распределение нагрузки в зависимости от характеристик почвы. Инженер-геотехник обязательно должен основывать свои оценки на полной гибкости фундамента, а инженер-строитель затем проектирует фундаментную балку, исходя из того, что балка находится на податливых опорах.Степень жесткости, которая должна быть придана фундаментной балке, регулируется предельными дифференциальными перемещениями, которые допускаются надстройкой, а также экономией на размере и количестве арматуры в балках. Следует избегать слишком большой жесткости, так как она будет при высоких изгибающих моментах и ​​усилиях сдвига, а также возможность образования широкой трещины, если моменты и сдвиги недооценены (это всегда возможно, поскольку на точную оценку осадки со стороны инженера-геотехника нельзя положиться, и она может быть неэкономичным при проектировании в наихудших мыслимых условиях).Общая цель должна заключаться в разумной гибкости в пределах, допускаемых надстройкой, а в случаях высоких изгибающих моментов стыки балок, плит и колонн должны быть снабжены щедрыми перекосами и бедрами, чтобы избежать концентрации напряжения под острыми углами. 6. Пример проектирования ленточного фундамента с колонной нагрузкой1. Расположение результата. X = (1,5 QL) = 2,5Qxx = x = 0,6Lm2. Расчет основания BaseTake должен иметь вес = QLoad = 0,5Q + ​​1,5Q + ​​Q = 2Q KN Несущая способность = KN / m2 Требуемая площадь = m2 Предоставляемая площадь = 2L x h = 2Lh м2 7.3. Предельное давление Давление под основанием фундамента = = 4. Расчетное армирование UDL = xh = 8. SFD Нулевой сдвиг в точке x1x1 == 0,6L Максимальный момент забивания в точке нулевого сдвига: 1,5Q x (0,6L) x = 0BMDk == 0 …………. … идеальная жесткость As k 0,04Z = 0,95d 9. 5. Расчет для Shear Ширина колонны = 0,05L Половинная ширина колонны = 0,025L Прямой сдвиг на торце колонны == должен составлять 5,0 Н / мм2 0,8 Прямой сдвиг на d от грани колонны 0. 6L 0,95d 0,025L = (0,575L 0,95d) м == = Q 5,0 Н / мм 20,8 10. 6. Пробивной сдвиг @ = 5.0 Н / мм20,8 11. Заключение В начале этого проекта мы не полностью понимали принцип работы ленточного фундамента и его взаимодействие с грунтом внизу. Мы не понимали взаимосвязь между жесткостью основания против реакции грунта земляного полотна и изменением напряжения под основанием из-за нагрузок на колонну. Однако после завершения этого задания мы теперь знаем, что напряжение под фундаментом зависит от таких факторов, как; расстояние между колоннами, если две или более колонны находятся на основании, глубина и ширина основания, расстояние от точечной нагрузки. до точки напряжения и жесткости опоры.Мы обнаружили, что наилучшим уравнением для описания напряжений под фундаментом является формула Буссинеска. После определения того, что жесткость должна быть бесконечной, чтобы давление почвы действовало как равномерная нагрузка на нижнюю часть основания, мы проанализировали проблему как перевернутую непрерывную балку. Для этого критерия мы получили пример фундамента с использованием параметров для описания различных критериев, необходимых для фундамента 12. Расчет в Excel Распределение напряжения для фундамента, подверженного нагрузке колонны, B = 6 м и P = 100 кН rzr / z2Ipz -3 19 0.00150.1511 P 100 кН -2,8 1 7,84 0,00210,2056 z = глубина почвы 1 м-2,6 1 6,76 0,00280,2848r = расстояние от нагрузки варьируется-2,4 1 5.760.00 40.40212z = P / Z * Ip-2.2 1 4,84 0,00580,5796 -2 14 0,00850,8545 -1,8 1 3,24 0,01291,2905 -1,6 1 2,56 0,021,9977 -1,4 1 1,96 0,03173,1691 -1,2 1 1,44 0,05145,1367 -1 11 0,08448,4447 -0,8 1 0,64 0,138713,869 -0,6 1 0,36 0,221522 .147 -0,4 1 0,16 0,329632,962 -0,2 1 0,04 0,433143,3090 10 0,477747,7710,2 1 0,04 0,433143,3090,4 1 0,16 0,329632,9620,6 1 0,36 0,221522.1470.8 1 0,64 0,138713,8691 11 0,08448,44471,2 1 1,44 0,05145,13671,4 1 1,96 0,03173,16911,6 1 2,56 0,021,99771,8 1 3,24 0,01291,29052 14 0,00850,85452,2 1 4,84 0,00580,57962,4 1 5,760,0040,40212,6 1 6,78482,8280 1 7,84 0,00210,20563 19 0,00150,1511 13. Литература Ярослав Ф. Напряжение в недрах и методы окончательного расчета расчетов, Издательство Чехословацкой Академии наук, Прага, 1978 г. Уитлоу Р. Основы механики грунтов, Pearson Education Limited, Англия, 2001 г. Б. Введение в механику грунта и основы, MacMillan Publishing, Нью-Йорк, 1989.Серника, Дж. Н., Геотехническая инженерия: проект фундамента, John Wiley & Sons, Inc., Нью-Йорк, 1995 г. Дас, Б. М., Принципы проектирования фундамента, 4-е издание, PWS Publishing, 1999, США.

фундамент мелкого заложения Публикации — Геотехпедия

Сообщения об ошибках находятся здесь

Всего найдено элементов:
32

Эта диссертация направлена ​​на анализ почвы и фундаментов мелкого заложения зданий для достижения оптимального типа, который следует использовать для минимизации затрат с контролем качества.Также была предложена новая экологически безопасная смесь материалов для трех регионов Ирака. Мосул, Багдад …

Конструкция фундамента должна удовлетворять ограниченным расчетным значениям. Осадка является важным критерием в процессе проектирования фундаментов мелкого заложения. Для расчета осадки под разные типы фундаментов мелкого заложения было взято 79 проб из двадцати трех …

Ссылка:
Машиностроение, 2015, 7, 379-386

Инженерное понимание поведения неглубокого фундамента при землетрясениях развивалось по частям за последние шестьдесят лет с появлением и уточнением решений нескольких отдельных аспектов общей проблемы, вызванных и спровоцированных…

Ссылка:
Конференция SECED 2015: Риск землетрясений и инженерия к устойчивому миру, 9-10 июля 2015 г., Кембридж, Великобритания,

Поддержка внедрения, гармонизации и дальнейшего развития Еврокодов.

Ссылка:
Семинар «Еврокод 7: Геотехническое проектирование» Дублин, 13–14 июня 2013 г.

Реакция фундамента на большие опрокидывающие моменты изучается в недренированных условиях.Рассмотрены жесткие круглые, ленточные и прямоугольные опоры с различным соотношением сторон, при этом грунт моделируется как неупругое однородное месторождение, характеризующееся …

Ссылка:
Динамика почвы и сейсмологическая инженерия

В статье представлены результаты, подтверждающие принцип, согласно которому проектирование свайного фундамента требует анализа взаимодействия между передачей нагрузки, оседанием грунта и реакцией на перемещение нагрузки сваи.

Ссылка:
Журнал геотехнической инженерии SEAGS & AGSSEA Vol. 42, № 2, 2011

Прогнозирование несущей способности фундаментов мелкого заложения — обычная практика в инженерно-геологических изысканиях, и точная оценка ее значения имеет важное значение для безопасного и надежного проектирования. Традиционные детерминированные методы оценки несущей способности…

Ссылка:
ISGSR 2011 — Vogt, Schuppener, Straub & Bräu (ред.) — © 2011 Bundesanstalt für Wasserbau

Метод случайных конечных элементов использовался для расчета случайных характеристик несущей способности ленточного фундамента. Исследование проводилось для двух разных почв; серо-голубая глина из Таранто в Италии, хорошо различимая от…

Ссылка:
Proc. ICASP11, Приложения статистики и теории вероятностей в гражданском строительстве, ред. М. Х. Фабер и др.

Оценка осадки насыпных фундаментов на сильно предварительно уплотненных связных грунтах. В статье представлены результаты полевых и лабораторных испытаний, проведенных на сильно предварительно уплотненных валунных глинах, которые преобладают в кампусе Варшавского университета…

Ссылка:
Мелиорация земель № 43 (2), 2011: 113–120

Расчет неглубокого фундамента с эксцентрической нагрузкой представлен для предельного состояния несущей способности в соответствии с формулировкой, представленной в приложении D NP EN 1997-1: 2010. Использовались вероятностный и детерминированный методы. Что касается …

Ссылка:
ISGSR 2011 — Vogt, Schuppener, Straub & Bräu (ред.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
