Мелкозаглубленный ленточный фундамент под баню: Мелкозаглубленный ленточный фундамент своими руками

Содержание

Как сделать фундамент для бани своими руками

Немало счастливчиков, которым довелось приобрести участок за городом, едва ли не сразу после его покупки задумываются над строительством бани. Баня – святое для русского человека, символ полноценного отдыха и возможности хоть на минуту забыть о делах насущных. Многие люди возводят такое строение одним из самых первых, еще до строительства дачного дома или коттеджа. Данное решение не только функционально, но и позволяет временно пожить в бане на время основного строительства дома. Как и любое сооружение, баня начинается с фундамента – основания постройки, от которого зависит ее будущее. В этой статье мы поговорим о том, какой фундамент для бани является предпочтительным в зависимости от характеристики постройки и качественных показателей грунта на строительном участке.

Небольшое отступление: говорить о том, какой конкретно фундамент лучше подходит для строительства вашей бани затруднительно в силу объективных причин, ведь грунт на участках у каждого застройщика различный, отличается как глубина промерзания, так и уровень грунтовых вод. Поэтому мы обращаем внимание на универсальные варианты строительства фундамента под баню. Какой фундамент лучше для вашей бани – решать только вам!

Два типа фундамента для бани: мелкозаглубленный ленточный и столбчатый (свайный)

Мы будем рассматривать два типа оснований под баню, обозначенных в подзаголовке по той простой причине, что их чаще всего используют в индивидуальном строительстве в силу надежности, простоты возведения и экономичности. Но применение каждого из них должно быть обосновано объективными причинами. Например, столбчатый фундамент для бани – простой выход из ситуации, когда грунт на участке нестабильный и пучинистый. В свою очередь ленточный мелкозаглубленный тип основания позволяет решить ряд конструктивных проблем при строительстве бани, в том числе его возведение лишает удовольствия проведения работ с цоколем, обвязки столбов и т.д. Как говорится, в каждом решении есть свои плюсы и минусы.

Перед постройкой бани не поленитесь тщательно изучить состав грунта в месте возведения святая святых. Для этого можно воспользоваться обычным садовым буром: скважина глубиной 1,5-2 метра позволит вам оценить состав пластов грунта и остановить свой выбор на определенном типе фундамента под баню. Предположим, что вы пробурили скважину или выкопали подходящую яму:

  • если верхняя часть состоит из плодородного слоя (30 см), торфа, смеси песка и глины, а грунтовые воды находятся ниже 2 м, то лучше остановить выбор на ленточном фундаменте малого заглубления;
  • если наблюдается мелкий гравий, песок, глинистая почва и суглинок, то можно подумать над обоими типами фундаментов. Выбор зависит от глубины промерзания грунта. Если он больше 70 см, лучше отдать предпочтение столбчатому (свайному) фундаменту;
  • плотные слои крупнозернистого песка, наличие скальных пород (плотных несущих пластов грунта) – все это свидетельствует в пользу ленточного основания с небольшим заглублением в грунт и является идеальным фундаментом для бани из блоков или древесных стройматериалов.

Взвесив все «за» и «против» можно приступать к возведению основания для бани.

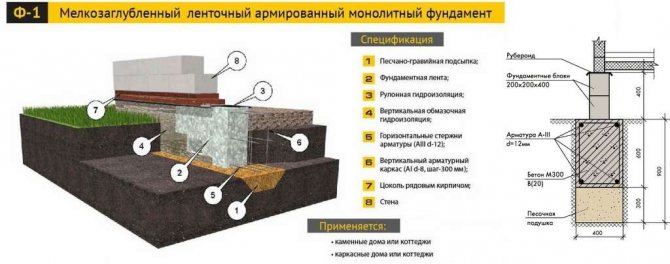

Мелкозаглубленный ленточный фундамент

По ряду причин многие индивидуальные застройщики отдают предпочтение ленточным фундаментам малого заглубления. Возможно все потому, что ленточный фундамент своими руками построить достаточно просто. Говорить о том, что такой выбор является оптимальным сложно – чаще всего он обоснован наитием ввиду традиционного использования «ленты» в качестве основания для различных построек. На рисунке ниже представлена схема такого фундамента для коробки 6 на 4 м с несущими стенами по периметру сооружения и в центральной его части. Ширина ленты фундамента для бани стандартная – 300 мм. Для возведения такого основания потребуется: 4 (количество продольных)×6 (количество стен) = 24 м прутка арматуры диаметром 12 мм, а также соответствующий метраж (примерно 40 м при шаге 500 мм) стальных прутов диаметром 8 мм для проведения вязки.

Процесс возведения начинается с разметки участка и рытья траншей глубиной около 400 мм. Дно траншей заполняется 200 мм слоем песка, который плотно утрамбовывают подручными средствами. При этом песок обильно смачивают песком, чтобы он не давал усадку. Качество работы проверяется следующим образом: плотно утрамбованный песок не должен сохранять отпечатки подошвы человека, наступившего на него. Далее возводится опалубка, стенки которой по возможности гидроизолируют. Дно траншеи также желательно накрыть плотным полиэтиленом или другим материалом. На следующем этапе вяжут арматуру, укладывают каркас и заливают его бетоном (цемент:песок:щебень – 1:3:3).

Столбчатый (свайный) буронабивной фундамент

Простым и достаточно экономичным вариантом является возведение столбчатого фундамента для бани. Рассмотрим схему расположения столбов на примере все той же коробки 6 на 4 м. В нашем случае придется пробурить 16 скважин и, соответственно, возвести 16 опор.

Расстояния между столбами выдерживается в зависимости от нагрузки, но не более 2 м (несмотря на то, что каждый такой столб может выдержать от 4 до 8 т. массы постройки, а сама баня относится к легким строениям). Вы должны знать о глубине промерзания, характерной для вашего региона и, исходя из этих данных, пробурить скважины на глубину, превышающую полученное значение на 300-500 мм. Это позволит рассчитывать на должное сопротивление грунта к нагрузкам на подошву столбов. На дно траншеи засыпают слой песка, который плотно утрамбовывают. Далее следует слой бетонного раствора, который будет выполнять функцию подошвы буронабивной сваи.

Еще до момента затвердевания слоя бетона в сваю помещают асбестоцементную трубу, которая послужит в качестве формы для столба. В нее помещают три прутка стальной арматуры, длина которых соответствует длине трубы. По бокам труба обсыпается грунтом, который тщательно уплотняют, добиваясь вертикального положения «формы». После этого ее заливают бетоном, а в верхней части устанавливают оголовок из листовой стали. Такая свая готова к нагрузке уже через пару суток!

Загрузка. ..

Ленточный фундамент под баню — преимущества и этапы строительства

Легкость изготовления, доступность и надежность отличают ленточный фундамент под баню. Сделать такой фундамент можно самостоятельно. Если соблюсти технологию изготовления и использовать хороший бетон, то такой фундамент будет служить десятки лет.

Преимущества ленточного фундамента

Ленточный фундамент – альтернатива свайному и столбчатому. Он устраивается довольно быстро – фундамент будет готов уже через пару недель после начала работ. Такой фундамент можно возвести под баню любой формы. При строительстве важно предусмотреть основание для печи – и именно при устройстве ленточного фундамента можно это сделать, выложив в нужном месте бетонную ленту под печь. Ленточный фундамент надежен и долговечен. Его достаточно для легких построек – таких, как баня или дом из СИП панелей. Учитывая условия эксплуатации (повышенную температуру и влажность), срок службы ленточного фундамента не менее 50 лет.

Особенности фундамента

Размеры фундамента могут быть любыми. Их легко можно варьировать в зависимости от площади бани, материала стен, глубины промерзания грунта, необходимости обустройства цокольного пространства. Толщина фундамента зависит от материала стен. В любом случае, фундамент рекомендуется делать шире стен. Внутренний периметр фундамента должен быть меньше на две толщины стен. Обязательны в ленточном фундаменте для бани вентиляционные и технологические отверстия, которые устраиваются через каждые два метра.

Этапы строительства

  1. расчищается и выравнивается площадка под баню;
  2. делается разметка внешних и внутренних стен – фундамент должен быть шире стен и перегородок хотя бы на 10 см;
  3. размечается место фундамента для печи;
  4. по разметке выкапывается траншея, глубина которой зависит от промерзания грунта – фундамент устраивается выше этого уровня;
  5. по дну траншеи утрамбовывается «подушка» из песка, толщина которой должна быть не менее 10 см;
  6. устанавливается опалубка, которая должна как минимум на 30 см возвышаться над уровнем земли, опалубку можно защитить полиэтиленом;
  7. внутри траншеи с опалубкой устанавливается арматура;
  8. необходимо предусмотреть в фундаменте отверстия для подвода коммуникаций – с этой целью сквозь опалубку проводятся короткие пластиковые трубы;
  9. заливка бетона – мелкозаглубленный фундамент будет особенно прочным, если бетон заливать вместе с щебнем и гравием;
  10. утрамбовать бетон, протыкая его и выгоняя лишний воздух;
  11. при жаркой и сухой погоде фундамент рекомендуется увлажнять, а при дождях – защищать, укрывая толем или полиэтиленом;
  12. после окончательного застывания бетона снять опалубку и приступить к строительству бани.

Фото-примеры

Технология ленточного мелкозаглубленного фундамента под баню

Баня на дачном участке – атрибут почти традиционный. А начальная точка отсчета при строительстве бани – это возведение фундамента. Вопрос для любого хозяина – какой тип фундамента выбрать? Для малогабаритных зданий и хозяйственных построек лучше всего подойдет фундамент мелкозаглубленный ленточного типа. Он представляет собой монолитную армированную (необязательно) бетонную ленту. Причины такого выбора:

  1. Ленточный фундамент проще всего сделать самостоятельно.
  2. Он намного дешевле других типов оснований.
  3. Для его возведения потребуется минимум инструмента и стройматериалов.
  4. Скорость строительства ленточного мелкозаглубленного фундамента под баню исчисляется днями.
  5. Качество сооружения очень высокое.

Подготовка участка для работы

Перед строительством бани необходимо провести планировку участка с привязкой будущего объекта к местности. Эти работы во многом определят то, какие стройматериалы и инструменты вы будете использовать при закладке фундамента. Так, если грунт легкий или суглинистый, то для землеройных работ вам будет достаточно таких простых инструментов, как:

  1. Мотыга для очистки почвы от растительности.
  2. Лопата штыковая и совковая для разравнивания поверхности и рытья котлована.
  3. Лом и кирка.

На скалистом грунте вам придется нанимать спецтехнику для рытья траншеи. Радует одно – для мелкозаглубленного фундамента под баню не нужна глубокая траншея. В любых регионах, при любых погодных условиях и на любых типах почв траншея для такого фундамента не делается по общепринятым канонам. То есть, не нужно соблюдать правило глубины промерзания грунта – можно закладывать фундамент намного мельче. Чаще всего глубина котлована не превышает 45-50 см, а если здание деревянное и совсем уж маленькое (то есть — легкое), то достаточно будет и 30 см.

Единственное условие для пучинистых грунтов – мелкозаглубленныйфундамент желательно армировать. В остальных случаях в растворе достаточно обычного бута (гравий, щебень, камень-дикарь, битый кирпич, строительный мусор).

При подготовке участка главное – не то, где и как залегают и проходят грунтовые воды, не то, насколько промерзает почва зимой в этом климатическом поясе, а простые геометрические расчеты. То есть – расположение самой бани относительно других сооружений и природных объектов.Лучше строить баню не меньше, чем в 20-30метрах от водоема. Использованная вода из бани не должна попадать в водоем или другой источник питьевой воды.

Разметка фундамента под баню производится при помощи обычных деревянных колышков или арматурных прутьев и натянутой между ними бечевой. Перпендикулярность линий проверяйте соответствием диагоналей. При разметке делайте 5-10 сантиметровый допуск по всем сторонам периметра – для будущей опалубки. Сначала разметка проводится по внешней стороне траншеи. Затем необходимо отступить от размеченной линии 45-50 см вглубь и сделать такую же параллельную разметку. Если здание предполагается больше 6 м по большой стороне, то вам предстоит сделать такую же разметку по центру будущего фундамента параллельно длинной стене. Основное правило при определении толщины фундамента – он должен быть толще, чем стены, на 10 см.

Заливка фундамента

Перед основными работами (после рытья траншеи) нужно будет засыпать дно котлована песком, гравием или щебнем, а лучше – смесью этих стройматериалов, пролить водой и утрамбовать. Раствор для заливки лучше готовить, исходя из того, чтобы можно было сразу залить всю траншею. Но, так как почти всегда это невозможно, то постарайтесь заливать траншею быстро, чтобы сократить время между приготовлениями порций бетона. Ширина траншеи должна быть на 20-25 см больше ширины самого фундамента, чтобы было удобно монтировать опалубку. При заливке бетона из него нужно периодически выдавливать воздушные пузырьки, что делается простым протыканием раствора ломом.

Если предполагается, что за один день вы не успеете залить мелкозаглубленный фундамент, то работы заканчивайте так: в торец последней залитой порции бетона заложите несколько прутов арматурной проволоки, чтобы на следующий день, начав с этого же места, вы связали схватившийся и свежий бетон. И еще один нюанс: заканчивая неполные работы, сделайте торец бетонной заливки в виде нескольких ступеней – так связка со следующим слоем будет надежнее за счет бо́льшей площади соприкосновения.

Также перед заливкой фундамента нужно сделать опалубку – фундамент должен возвышаться над землей хотя бы на 10-15 см. Опалубку тоже можно соорудить из любых подручных материалов – фанеры, ДВП, ДСП, металлических листов, необрезных досок, шифера.

Если вы имеете опыт строительства и собираетесь делать съемную опалубку, то не забудьте подготовить дополнительный стройматериал для подушки – тот же песок или гравий. Его нужно будет впоследствии засыпать между застывшим фундаментом и стенками траншеи и утрамбовать при помощи обычного бревна. В этом плане несъемная опалубка гораздо выгоднее из-за экономии трудозатрат. Дополнительно можно использовать и геотекстиль, прокладывая его по бокам стенок фундамента, но это несколько удорожит строительство.

Материалы для бетона и армирования

Марка цемента – не меньше М300, песок – речной или карьерный, но без примесей глины и других минералов. Раствор готовится по обычной схеме – 1:3:5. Это значит – одна часть цемента, три части песка и 5 частей наполнителя (бута). Консистенция раствора – жидкая сметана. В качестве наполнителя (бута) можно использовать гравий, щебень – все, что было перечислено ранее. Категорически не рекомендуется добавлять в раствор угольный шлак – вкрапления руды в нем со временем начинают разрушаться, разрывая бетон. Бут желательно добавлять сразу в раствор, но можно это делать и при заливке бетона в траншею, если она достаточно глубокая и есть возможность сразу же в канаве перемешивать бетон и наполнитель.

Если мелкозаглубленныйфундамент необходимо армировать, то используйте для этого все, что есть под рукой – арматуру любого диаметра, проволоку, металлический уголок, швеллера, и т.д. Усердствовать с армированием стоит только на углах и на пересечениях с внутренними лентами фундамента. Если баня задумывалась достаточно большой, то есть смысл изготовить арматурный каркас. Он вяжется из прутьев арматуры Ø 8-12 мм. Прутья соединяются между собой мягкой вязальной проволокой. Можно использовать и сварку, но лучше, чтобы каркас был немного подвижным. Расстояние между продольными прутьями – 15-20-25 см, расстояние между поперечными прутьями жесткости – 0,7-1 м.

После полной заливки фундамента его нужно периодически поливать – хотя бы один раз в день в течение недели. Полное застывание и высыхание бетона произойдет через 2-3 недели, в зависимости от погодных условий. Самое лучшее время для заливки фундамента – осень. При жаркой погоде верхние слои раствора схватываются быстрее, провоцируя возникновение микротрещин. При прохладной погоде этого не происходит. К тому же, осенью практически отпадает необходимость увлажнять бетон.

Последний этап строительства мелкозаглубленного фундамента — гидроизоляция и утепление. Гидроизоляция — это укладка на поверхность бетона любого подходящего материала, например, рубероида. Утепляют фундамент или просыпкой вокруг него керамзита, или укладкой панелей из пенополистирола.

инструкция от подготовки до заливки, изготовление стального каркаса

Фундамент является важнейшей составляющей каждого здания. Касается это также и столь важной постройки, как баня. Такое основание выполняется в двух основных вариантах, включая плиточный и ленточный фундамент для бани своими руками которые сделать вполне возможно.

Плитное фундаментное основание особо выдающимися качествами не отличается. В то же время, основание ленточного типа бывает незаглублённого и мелкозаглублённого подвида. В процессе производства незаглублённого основания необходимо принимать во внимание многие факторы, включая глубину залегания грунтовых вод, уровень промерзания, подвижность почвы. К тому же, ленточное основание незаглублённого типа может в прямом смысле уползти вместе баней. Это касается также и плитного фундамента. В то же время, решение о мелком заглублении этими недостатками не обладают, да и потребуется только лишь дополнительное наружное утепление.

Если все работы по обустройству фундаментного основания были выполнены качественно, то в дальнейшем можете не обращать никакого внимания на негативные воздействия природного характера. С таким фундаментом даже в морозные зимние периоды сильно пучинистая почва не сможет отрицательно отразиться на работоспособности бани, тепло будет под надёжной защитой основания. В данной статье мы ответим на вопрос о том, как сделать ленточный фундамент под баню.

Планирование банной постройки

Подготовительный этап

Чтобы осуществить весь комплекс подготовительных работ могут пригодиться некоторые инструменты и материалы. К их числу можно отнести следующие:

  • Пригодятся лопаты;
  • Не обойтись также и без строительного уровня;
  • Обзаведитесь тачкой для переноса земли;
  • Материал для отделки опалубочной конструкции;
  • Некоторое количество геотекстиля также не помешает;
  • И, наконец, песок.

Для начала следует прибегнуть к выполнению земельных работ. Хоть комплекс таких работ по сравнению с остальными занимает не самую большую часть, но всё же это весьма важные действия, от которых зависит немалое в дальнейшем. Именно поэтому следует серьёзно к ним относиться и выполнять комплекс данных работ со всей ответственностью.

Разметка участка

В рамках данных работ следует осуществить разметку периметра возводимой бани. В то же время, следует помнить и о том, что в каждую из сторон должно остаться по пять сантиметров запаса. После этого внутри полученного периметра выполняется сорокасантиметровый отступ, а контур повторяется. Затем через центр участка прокладывают ещё одну линию, ширина которой должна составлять показатель около сорока пяти сантиметров. Она в дальнейшем будет представлять собой дополнительное ребро жёсткости.

После того, как будут определены размеры ленточного фундамента под баню, необходимо углубиться в грунт на сорокасантиметровую глубину. Получившееся заглубление должно быть оснащено безупречно ровным дном и стенами. В том случае, если стенки окажутся не совсем ровными, тогда не удастся установить опалубочную конструкцию таким образом, чтобы можно было бы залить бетонный фундамент требуемой размерности. В целях достижения наилучшей ровности на местах с видимыми осложнениями (разнородность грунта) может быть применён любой предмет, лишь бы он был безупречно ровным и продолговатым. Так, к примеру, его роль может играть доска, лопаточный черенок и другие подобные предметы.

На дно следует постелить такой материал, как геотекстиль. Важно также поверх него создать песчаный слой. Что касается толщины данного слоя, то она варьируется от восьми до десяти сантиметров.

В то же время, не забывайте о том, что необходимо выровнять песок при этом. Далее выполняется трамбовка с использованием специализированного приспособления. Утрамбовать песок можно и другим способам, в рамках которого песок необходимо залить водой по прошествии нескольких дней. Количество времени, которое необходимо будет выждать, зависит от того, сколько потребуется суток до его полного просыхания. И уже после этого работа может быть продолжена.

Каркас под баню

Завершающий этап, при котором подготавливают мелкозаглубленный ленточный фундамент под баню, заключается в производстве опалубочной конструкции. В тех случаях, когда ситуация позволяет производить её из ДСП или фанеры, то лучшим выходом будет использование именно их. Также может подойти и каждая разновидность обрезной доски. Такие элементы опалубочной конструкции, как вертикальные рёбра жёсткости должны быть установлены с полуметровой дистанцией. В связи с этим, становится возможным обеспечение уверенности в том, что всё будет идти по плану. Все стыки должны быть выполнены с помощью гвоздей. Это обусловлено тем, что именно гвозди отличаются простотой и оперативностью в установке, после чего с лёгкостью могу быть высвобождены.

Такой параметр, как высота опалубочной конструкции, возвышается над уровнем земли примерно на четверть метра. Такого расстояния должно хватить, чтобы стало возможным обеспечение наилучшего качества основанию планируемой конструкции.

Работы над созданием стального каркаса под ленточное фундаментное основание

Обустройство армирующего каркаса не относится к комплексу работ подготовительного этапа. Это связано с тем, что он представляет собой часть возводимого сооружения. Стоит отметить также и то, что от качества армирующей конструкции будет во много зависеть надёжность возводимого строения.

Существует три основных технологии, по которым изготавливается арматурный каркас. Причём два способа во многом схожи между собой, но первый больше применяется в рамках промышленного изготовления.

Начнём рассмотрение с промышленного варианта. В его рамках выполняются следующие работы:

  1. Осуществляется выкладка двенадцати продольных прутьев, причём шаг между ними должен составить десять сантиметров. В большинстве случаев такие прутья обладают двухметровой длиной.
  2. В перпендикулярном расположении к ним осуществляют выкладку прутьев полуметровой длины.
  3. Следующий шаг состоит в качественной сварке стыков. Делается это для того чтобы в процессе последующей работы не случалось неприятных неожиданностей.
  4.  С использованием специализированного прибора арматурную каркасную конструкцию складывают в прямоугольник, рёбра которого составляют половину и три десятых метра. В завершении концы поперечных прутьев объединяют посредством сварки.

Вторая технология – стационарная.

Укладка фундамента

Все операции довольно-таки схожи с предыдущей технологией. Отличие заключается в том, что сначала предполагается создание прямоугольников своими руками, после чего на них накладывают продольные прутья, после чего их и приваривают.

Третья технология – распространённая

Это наиболее популярный вариант, здесь можно армировать ленточный фундамент для бани своими руками. Хотя такой каркас не может похвастаться улучшенными прочностными качествами, но он является наиболее простым в сборке. Итак, он предполагает выполнение следующих действий:

  1. Осуществляется параллельная укладка пяти прутьев продольного типа с десятисантиметровой дистанцией между ними.
  2. Далее на них укладывают отрезы точно таких же прутьев, но по пятьдесят сантиметров. Стыки между ними приваривают.
  3. Производится обрешётка.
  4. Между стыками, находящимися противоположно друг другу осуществляется прокладка арматурных отрезков длиной в тридцать сантиметров, они также аналогичным образом привариваются.

Каждая из технологий сочетаема с возведением ленточного фундамента для бани.

Заливка основания

В процессе установки следует быть как можно более внимательным, поскольку опалубка должна быть находиться в строго вертикальном положении. Что же касается арматурного каркаса, он выполняется таким образом, чтобы не было соприкосновений с боковыми щитками. После завершения подготовки и установки всех составляющих элементов, может быть начат процесс заливки котлована. С этой целью используется цемент и песчано-гравийная смесь.

Заливается вся глубина ленточного фундамента под баню, причём делать это необходимо слоями. Таким образом, можно будет добиться равномерного застывания. После окончания заливки нужно будет оставить бетон на месяц под полиэтиленовой накидкой. Первую неделю желательно поливать полученную конструкцию, благодаря чему можно избежать появления различного рода микротрещин.

Ленточный фундамент своими руками — Статьи о строительстве домов и бань из бруса в Екатеринбурге

Опорные конструкции зданий в средних широтах проектируются и возводятся в соответствие с требованиями СНиП 31-105-2002, 2.02.01-83 (Свод правил СП 22.13330.2011). Построить ленточный фундамент для бани своими руками, обеспечив при этом требуемую несущую способность, вполне возможно, если строго придерживаться технологии работ. Основание принимает на себя нагрузку от строительных конструкций и равномерно перераспределяет ее на грунт.

Устройство ленточного фундамента для бани самостоятельно на естественных основаниях предполагает его отливку из бетона в опалубку с армированием стальным или композитным прутом. Опорные конструкции закладываются под несущими стенами, перегородками, печами и дымовыми трубами. Основание здания должно обеспечивать необходимые технико-экономические характеристики в период его строительства и эксплуатации. Наша компания предлагает готовые строительство по типовым проектам домов в короткие сроки.

Расчет фундамента на примере бани 6×4 метра

Разработка опорной конструкции осуществляется с учетом информации о результатах инженерных изысканий, назначения строения, действующих нагрузок и влияния окружающей застройки. При проектировании ленточного фундамента банирасчеты производятся на основании технического задания, которое должно содержать исходные данные. В числе прочих факторов принимаются во внимание сведения о климатических условиях местности, в частности глубины промерзания грунтов и залегания грунтовых вод.

В процессе расчетов определяются размеры глубина залегания, высота и ширина ленточного фундамента для бани достаточные доя восприятия нагрузок от строительных конструкций. На основании данных о сечении опорной конструкции возможно самостоятельно провести расчет потребного количества материалов и объемов земляных работ.

В качестве примера определим размер ленточного фундамента для бани 3×6 м, расчет выполняется в следующем порядке:

Вычисляем общую длину опорной конструкции с учетом одной перегородки, делящей строение на предбанник и парную. В нашем случае требуется решить выражение: L= (3+6) ×2+3= 21 м

Определяем площадь сечения ленты фундамента по формуле: S=h×b,

где h –глубина заложения и b – ширина основания, которая зависит от количества этажей и варьируется в пределах от 250 до 450 мм.

Минимальный объем земляных работ, и требуемое количество бетона рассчитываем по формуле: V1=S×L.

Дополнительно обсчитываем фундамент под печь для бани:  V2=h ×sп,

где sп – площадь основания печи.

Установив точные размеры ленточного фундамента под баню, определяем полный объем земельных работ: V= V1 + V2.

Аналогично тому, как рассчитывается ленточный фундамент для бани 3х6 своими руками проводятся вычисления для оснований под строения размером 6х4 и 6х6.

Расчет необходимого количества арматуры

Проект бани предусматривает использование нужного количества арматуры, которое определяется из расчета прокладки четырех прутков продольно. Они в сечении являются вершинами прямоугольника. Поперечные связи делаются с установленным интервалом из металлопроката или композита и соединяют стороны фигуры по периметру. В среднем на баню потребуется не менее 120 м прутка сечение 8-10 мм.

Расчет требуемого количества материалов для гидроизоляции

Мелкозаглубленный ленточный фундамент для бани 3на4 метра нуждается в гидроизоляции, которая выполняется из рубероида. Данного материала понадобится минимум 10-12 рулонов в зависимости от глубины заложения и других размеров опорной конструкции. Ко всему вышеперечисленному понадобятся обрезные доски, бруски и гвозди для устройства опалубки под заливку бетона.

Глубина заложения фундамента

При строительстве дома из древесины не требуется большого сечения опорной конструкции.
Для ленточного фундамента бани глубина заложения определяется с учетом следующих факторов:

  • расположения здания относительно других строений и инженерных коммуникаций;
  • рельефа местности проектируемого и существующего;
  • геологических и гидрогеологических условий местности;
  • глубины промерзания грунтов в холодное время года.

Брус профилированный обладает небольшой удельной массой и нагрузки опорную конструкцию невелики. Мелкозаглубленный ленточный фундамент под баню из древесины является наилучшим вариантом. Строительство опорных конструкций данного типа особенно оправдано с экономической толки зрения, обеспечивая возможность экономии материалов и финансовых средств.

Самостоятельно рассчитать ленточный фундамент под баню по глубине заложения можно исходя из нормативного показателя сезонного промерзания грунтов. Данный параметр определяется как среднее арифметическое результатов фактических наблюдений за предыдущие 10 лет. Глубина заложение фундамента напрямую зависит от состава грунтов основания и для отапливаемых помещений она должна быть достаточной, чтобы исключить возможность морозного пучения.

Высота фундамента

Этот показатель определяется от планировочного уровня земли на площадке, где размещается строение. Минимальная высота ленточного фундамента бани, стены которой делаются из деревянного бруса, должна быть больше 250 мм. Это необходимо защиты ограждающих конструкций от воздействия влаги. Знание данного параметра в сочетании с глубиной заложения позволит точно рассчитать ленточный фундамент бани и установить потребное количество материалов.

Для отапливаемых помещений высота основания должна быть достаточной для обеспечения комфортных условий для человека исключающей возможность образования сквозняков. Уровень пола в бане с ленточным фундаментом устанавливается по верхней кромке опорной конструкции или цоколя при наличии последнего. Большая высота основания позволит снизить влияние земли и сделает помещение более теплым.

Подготовка и разметка площадки

Как делать ленточный фундамент под баню и с чего следует начинать, имея на руках проект и чертежи?
На первом этапе производится подготовка и разметка площадки в таком порядке:

  • С участка удаляется плодородный слой почвы, растительность, остатки корней и мусор.
  • Если под зданием располагаются инженерные коммуникации, то в местах пересечения траншей с опорной конструкцией канавка заполняется грунтом или бетоном.
  • На площадке при необходимости предусматривается дренаж.

Как сделать ленточный фундамент под баню правильно и точно? Для этого необходимо произвести разметку участка с использованием колышков, шнура, рулетки и уровня. При выполнении данной операции необходимо строго выдерживать расстояние до других строений на участке и внешних ограждений. Не допускается нарушение красных линий. На этом этапе строительства бани 6х4 фундамент ленточный необходимо тщательно проверить длину диагоналей, которые должны быть одинаковыми.

Земляные работы

Выемка грунта по заранее размеченным линиям осуществляется обычно вручную с использование шанцевого инструмента. Глубина траншей выбирается с учетом необходимости отсыпки гравийно-песчаной подушки под ленточный фундамент бани, толщина которой должна быть не менее 200 мм. Основание хорошо утрамбовывается и проливается водой для осадки грунта.

Для того чтобы сделать ленточный фундамент бани достаточно надежным необходимо исключить возможность осыпания траншей в период проведения работ. Для этого проводятся мероприятия по укреплению стенок разными способами и удаление грунта на достаточное расстояние от котлована. При проведении земляных работ следует быть внимательным, чтобы исключить возможность повреждения подземных коммуникаций.

Устройство опалубки

Для изготовления вспомогательных конструкций удобно использовать готовые щиты из обрезных досок толщиной не менее 25 мм. В процессе самостоятельного устройства опалубки под ленточный фундамент под баню необходимо точно выдерживать его размеры в соответствии с проектом. Конструкция устанавливается на подготовленную подушку и тщательно закрепляется в вертикальном положении с использованием откосов. Щиты соединятся между собой в верхней части брусками с интервалом в 800 – 1000 мм, чем обеспечивается необходимая прочность для форм.

На данном этапе устройства ленточного фундамента под баню своими руками необходимо обеспечить точное положение верхней кромки опалубки. Она должна образовывать строго горизонтальную плоскость на установленной высоте от планировочного уровня земли. Достигается это путем использования гидравлического уровня и тонкого шнура, по нему осуществляется выравнивание щитов опалубки.

Гидроизоляция и армирование

Усиление фундамента для бани 4х6 ленточного осуществляется при помощи стального или композитного прутка. Внутри опалубки устанавливается пространственная конструкция из арматуры, состоящей из четырех продольных прутков. Между собой они соединяются поперечинами с использованием электросварки или связываются мягкой проволокой. Последняя технология более доступная и не требует применения специального оборудования.

Опорная конструкция нуждается в защите от воздействия влаги, содержащейся в почве. Как правильно сделать ленточный фундамент под баню и обеспечить необходимую гидроизоляцию?
Устройство водонепроницаемого слоя на поверхности основания возможно двумя способами:

  • Укладкой рубероида в опалубку непосредственно перед заливкой в нее бетонных смесей.
  • Оклеиванием стенок фундамента после снятия щитов с использованием расплавленной смолы или других материалов.

Выбор технологии нанесения гидроизоляционных покрытий выбирается исполнителем работ с учетом технических возможностей и сложности выполняемых операций.

Заливка фундамента

Этот процесс осуществляется с применением готовых смесей либо путем их приготовления на строительной площадке. Как залить ленточный фундамент под баню и сделать это правильно? Вопрос этот достаточно сложный, с одной стороны, использование товарного бетона, доставляемого бетономешалкой значительно ускорить процесс. С другой стороны, самостоятельное приготовление цементно-песчаных смесей обеспечивает значительную экономию средств.

Какой бетон нужен для ленточного фундамента бани? В соответствии с действующим СНиП материал для опорной конструкции должен относится к классу прочности не ниже В 15. Использование такого бетона позволит обеспечить необходимую прочность опорной конструкции. Заполнение опалубки бетоном осуществляется по всей конструкции равномерно до верхней кромки.

Как правильно залить ленточный фундамент под баню? В процессе заполнения опалубки бетоном необходимо тщательно следить, чтобы в основании не оставалось пустот. Для этого применяются стальные щупы, которыми протыкается масса и направляется в нужные места. По окончании процесса заливки необходимо проследить, чтобы не было деформации опалубки и смещения щитов.

Выдержка фундамента для осадки

Время необходимое для полного застывания бетона составляет не менее 24 часов. В ходе строительства ленточного фундамента бани необходимо учитывать, что конструкцию необходимо выдержать в течение определенного периода. Продолжительность высыхания сильно зависит от температуры окружающей среды и наличия ветров. Смесь набирает марочную прочность примерно за четыре недели при 20 °C.

Для защиты бетона от пересыхания рекомендуется его сверху засыпать опилками и смачивать водой. По мере готовности основания с него снимается опалубка и осуществляется обратная засыпка фундамента грунтом до планировочного уровня. Для получения профессиональной консультации как правильно поставить баню на ленточный фундамент следует обратиться к специалистам нашей компании.

Какой фундамент под баню лучше?

Современная баня — легкое строение из сруба либо бруса, которое способно стоять на любых видах фундамента. При выборе основания необходимо отталкиваться от характеристик грунта на участке и экономической целесообразности — сверх надежные фундаменты из монолитной плиты либо ЖБ свай для небольшой бани площадью до 6×6 м будут попросту излишними.

Баня на ленточном фундаменте

В данной статьи мы рассмотрим оптимальные виды фундаментов для бани, дадим рекомендации по их расчету и технологии обустройства своими руками. Будут детально рассмотрены ленточные, столбчатые, винтовые и плитные основания, а также дешевый фундамент из покрышек.

Читайте также: какой фундамент под теплицу выбрать и как его обустроить?

Выбор фундамента для бани

Выбирая, какой фундамент лучше для бани, необходимо учитывать три фактора:

  • массогабаритные характеристики строения;
  • геологические условия на участке — наличие склона, тип грунта и его несущая способность, глубина промерзания и уровень грунтовых вод;
  • бюджет, отведенный на строительство.

В большинстве случаев оптимальным вариантом будет ленточный фундамент под баню. Разная глубина ленточного фундамента позволяет строить в любых грунтовых условиях — на стабильной почве рационально возведение мелкозаглубленной ленты (углубленная на 30-80 см), в пучинистой почве — ленты глубокого заложения (опорная подошва на 20-30 см. ниже глубины промерзания грунта).

Читайте также: как выбрать фундамент для строительства на пучинистых грунтах?

Однако обустройство заглубленного фундамента сопровождается серьезными затратами на материалы, и с целью экономии лучше отдать предпочтение винтовым либо столбчатым фундаментам.

Винтовой фундамент для бани из сруба состоит из обвязанных ростверком стальных свай, лопасти которых вскрывают поверхностный пласт почвы и опираются на твердый глубинный грунт. Преимущества такого варианты — невысокая стоимость, быстрые сроки монтажа (устройство фундамента под баню занимает 2-3 дня) и надежность.

Мелкозаглубленный ленточный фундамент для бани

Хороший аналог для возведения легких строений (сруб, каркасные панели — площадь от 3×3 до 6×6 м) — баня на опорно-столбчатом фундаменте.  Чтобы поставить баню из сруба на столбах, почва на участке должна быть не склонной к горизонтальным сдвигам, в противном случае велик риск опрокидывания опор. Столбы могут быть монолитные (забетонированные асбестовые трубы) либо сборные (из ФБС блоков).

Читайте также: как построить столбчатый фундамент из труб?

В сложных грунтах — подвижных, пучинистых и низкоплотных, нужна фундаментная плита. Это монолитная конструкция из железобетона толщиной 30-50 см, размеры которой соответствуют площади здания. Плита — надежный и долговечный фундамент для каркасной бани либо сруба, однако ее стоимость выше остальных аналогов.

Простой фундамент для бани, применимый для легких каркасных строений размером 3×3 и 3×4 м — основание из автомобильных покрышек.  Поставить здание на таком фундаменте можно в условиях стабильной, не склонной к пучению почве. Баня без фундамента может обустраиваться исключительно на скальных грунтах.

Читайте также: какой фундамент лучше подойдет для бани и дома из пеноблоков?

к оглавлению ↑

Сбор характеристик и расчет фундамента

Прежде чем строить фундамент под баню своими руками необходимо рассчитать основание и узнать, выдержит ли оно здание на в конкретных грунтовых условиях. Вам нужно определить тип почвы на участке (песчаная, глинистая, супесь) и воспользовавшись нормативными таблицами узнать величину ее сопротивления на 1 см2.

Далее нужно рассчитать нагрузки, которые будут передаваться фундаментом на почву. Расчет нагрузок выполняется по следующему алгоритму:

  1. Расчет массы здания — отдельно высчитывается и суммируется вес кровли, перекрытий и стен, посредством умножения их площади на удельный вес стройматериала (табличные данные).
  2. Расчет снеговых нагрузок — площадь кровли множим на вес м2 снегового покрова в вашем регионе.
  3. Расчет эксплуатационных нагрузок (мебель, печь, облицовка стен) — множим площадь цокольного перекрытия на усредненную нагрузку в 100 кг.
  4. Расчет совокупных нагрузок — суммируем полученные данные и добавляем запас надежности, умножив сумму на 1,2.

Осталось определить опорную площадь фундамента, умножив его периметр на ширину, и произвести расчет нагрузки на 1 см2 почвы.

Для примера: стандартная ширина ленты под стены из сруба — 30 см, под баню площадью 6×6 м (периметр 24 м) ее опорная площадь составит — 240*30 = 7200 см2 , под здание 3×3 — 3600 см2, под баню 3×4 — 4200 см2, и так далее. Теперь нужно поделить совокупные нагрузки на опорную площадь и сопоставить полученную величину с сопротивлением 1 см2 почвы, если результат превышает несущую способность потребуется увеличить площадь опирания фундамента на грунт, добавляя ширину ленты либо диаметр столбов.

к оглавлению ↑

Технология строительства фундамента своими руками

Рассматривая вопрос — как сделать фундамент для бани, акцентируем внимание на том, что плита полового перекрытия бани должна быть оборудована сливом, который обустраивается на стадии заливки фундамента.

В стенке ленточного фундамента нужно предусмотреть отверстие для водоотводящей трубы, а сам пол бани — бетонную стяжку либо лаговый пол, делать с уклоном в центральную часть, в которой размещается закрытое металлической сеткой сливное отверстие. Вода через трубу отводится в накопительный колодец, расположенный снаружи бани на расстоянии 2-3 метров.

к оглавлению ↑

Ленточный фундамент

Мелкозаглубленный ленточный фундамент — оптимальное решение для строительства бани из сруба площадью от 4×6 до 6×6 м. Опорная часть МЛФ размещается на глубине 30-50 см, также формируется 20-30 см. ленты над уровнем грунта, использующейся в качестве цоколя.

Рассмотрим, как правильно залить фундамент под баню:

Схема ленточного фундамента

  1. Выполняется разметка фундамента — его проектные контуры переносятся на участок с помощью арматурных колышек и бечевки.
  2. Лопатами откапывается траншея на глубину заложения ленты плюс 20 см под уплотняющую подсыпку;
  3. На дне траншеи формируется слой песка толщиной в 10 см, поверх него — слой щебня аналогичной толщины. Подсыпка тщательно уплотняется трамбованием.
  4. Снаружи траншеи устанавливается опалубка из досок толщиной 1-2 см, которая будет формировать наземную часть ленты. Конструкция укрепляется кольями и распорками. Траншея и стенки опалубки устилаются гидроизоляционным материалом.
  5. Армирование фундамента выполняется двухконтурным каркасом из арматуры диаметром 12-16 мм. Верхний и нижний пояс фундамента соединяются вертикальными перемычками с шагом в 40 см. Крайне важно правильное армирование углов ленты — каркас нужно соединять не перекрестным стыком, а выгнутыми под прямым углом стержнями.
  6. После того как армирование завершено и собранный каркас установлен в опалубку, мелкозаглубленный фундамент бетонируется бетоном марки М200-М300.

Демонтаж опалубки выполняется спустя 2 недели после заливки, после чего можно обустраивать пол и поднимать стены сруба. Пол потребуется утеплить, чтобы исключить теплопотери бани через перекрытие. Если вы делаете лаговый пол, утеплитель (минеральная вата, пенопласт либо ЭППС) укладывается между лагами и обшивается лицевыми досками.

Важна гидроизоляция утеплителя — его нужно с двух сторон укрыть ПВХ мембраной, предотвращающей гниение материала под воздействием высокой влажности воздуха. Гидроизоляция также укладывается по верхнему контуру ленты, на которой размещается цокольное перекрытие бани.

к оглавлению ↑

Строительство ленточного фундамента (видео)

к оглавлению ↑

Столбчатый фундамент

Столбчатый фундамент для бани своими руками рационально делать из забетонированных асбестовых труб, углубленных ниже уровня промерзания грунта — в таком случае сруб будет защищен от пучения. Обвязка столбов выполняется ростверком из бруса либо швеллера.

Рассмотрим, как залить фундамент под баню:

  1. На участке размечаются контуры фундамента и указываются точки монтажа опор.
  2. С помощью ручного бурового инструмента выполняется разработка скважин под установку столбов (оптимальный диаметр асбестовых труб — 25-30 см, глубина заложения фундамента — 2 м).
  3. Трубы монтируются в скважину, выполняется их армирование 4 стержнями арматуры 10-го диаметра (прутки втыкаются в землю).
  4. В трубы заливается бетон М300, пока смесь не отвердела, в центральную часть столба вводится стальная шпилька (пруток длиной 40-50 см с нарезанной резьбой) под крепление ростверка. Шпилька должна выступать на толщину ростверка и углубляться в бетон не менее чем на 20 см.
  5. Выполняется обвязка столбом ростверком из бруса сечением 15×20 см. Брус раскраивается по размеру, в стыкующихся частях вырезаются пазовые соединения, после чего обвязка укладывается на опоры. В местах стыковки со столбов в брусе высверливается сквозное отверстие под шпильку и посадочное гнездо под фиксирующую гайку (с помощью перьевого сверла).

Фундамент из покрышек для бани

Перед укладкой ростверка должна выполнятся гидроизоляция столбов — на их торцевой части под брус укладывается рубероид либо стеклоизол.

к оглавлению ↑

Фундамент из покрышек

Технология обустройства бюджетного фундамента из покрышек под маленький сруб либо легкую каркасную баню предельно проста в исполнении — тут не требуется ни армирование, ни гидроизоляция. Для работы необходимо 10-15 покрышек от легкового автомобиля (диаметр 60-70 см).

Распределение покрышек следующее — по одной в углах сруба и равномерно, с шагом в 1 м. по периметру его стен. Первоначально вам нужно сделать котлован на всю площадь бани глубиной 15-20 см, заполнить его щебнем, выровнять и плотно утрамбовать подсыпку.

Далее разметьте контуры сруба и колышками укажите места размещения покрышек. Отцентрировав покрышки по колышкам устелите их дно геотектсилем и заполните щебенкой, не доходя 5 см до верха. Щебень трамбуется и оставшееся пространство заполняется цементно-песчаным раствором.

Чтобы предотвратить разрушение покрышек в процессе эксплуатации из-за палящего солнца их нужно закрыть стеклоизолом, после чего можно приступать к укладыванию бруса нижней обвязки и поднятию стен.

Мелкозаглубленный ленточный фундамент под баню

Каждому зданию требуется основание, обеспечивающее объекту необходимые характеристики надежности, безопасности и долговечности. Фундамент в каждом случае требуется выбирать индивидуально, в соответствии с особенностями земельного участка, рельефом местности, составом грунта и уровнем его промерзания в зимнее время.

Если нужно построить парилку на песчаном грунте, то лучше всего выбирать мелкозаглубленный ленточный фундамент под баню, с глубиной залегания от 20 до 60 см. Он отличается хорошими техническими особенностями, гарантирует продолжительный срок эксплуатации сооружения и требует индивидуального подхода в обустройстве.

Чем мелкозаглубленное основание лучше обычного?

Данную технологию обустройства основания для больших бань в последнее время выбирают все чаще, так как она выгодно отличается от стандартного ленточного фундамента, который не позволяет нормально протекать процессам пучения почвы, потому подвержен повышенному износу при эксплуатации.

Мелкозагубленная лента требует намного меньших финансовых затрат, хоть и позволяет возводить массивные сооружения. По сравнению с традиционной ленточной технологией описываемая методика обычно обходится на 60-80% дешевле.

При выборе фундамента необходимо учитывать не только силы естественного пучения почвы, но также касательные. Чем больше площадь соприкосновения основания с почвой, тем сильнее могут быть эти силы. При мелком заглублении касательные силы практически равны нулю, тогда как при сильном заглублении они могут оказывать серьезное воздействие на сооружение.

Правила возведения

Любое строительство начинается с подготовительных работ, включающих в себя инженерные изыскания и проектирование. Эти этапы позволяют определить состав грунта, рассчитать нагрузку от здания на основание и построить фундамент, способный справиться с весом объекта.

После подготовки приступают к рытью траншеи и уплотнению грунта. Затем насыпается песчаная подушка, ширина которой должна на 30 см быть шире основания. В первую очередь на дно траншеи засыпается песок, сверху него 10 см гравия, а затем укладывается рубероид для защиты строительных конструкций от влаги.

На следующем этапе создается опалубка. Ее рекомендуется делать из опорных стоек: доски 2х10 см и бруски 50х50 мм, устанавливаемые через каждые 60 см. С внешней стороны опалубка оборачивается пергаментом. Затем наступает черед армирования, лучше всего установить по 5 арматурных прутьев в нижнем и верхнем поясе будущего основания. Рекомендуется использовать поперечную и продольную арматуру диаметром 20 и 12 мм соответственно. Продольные прутья расставляются на расстоянии в 15 см друг от друга. В углах каркас связывают проволокой.

Опалубка заливается бетонным раствором, рекомендуется использовать бетон марки М200. Проще всего выполнить заливку с помощью специального насоса, хотя допускается и ручное бетонирование.

Не следует делать ленту слишком высокой. Многие собственники считают, что увеличение высоты позволит существенно повысить качество ленточного основания и его надежность, однако это приведет к неоправданному росту затрат на покупку арматуры и бетона. Кроме того, высокие ленты слишком жесткие, тогда как для возведения каркасных и деревянных зданий лучше использовать более гибкие конструкции.

различных типов опор и их применение для вашего дома!

Равин Десаи — соучредитель gharpedia.com и директор SDCPL. Он возглавляет SDCPL, ведущую консалтинговую фирму в области дизайна, имеющую заметное национальное присутствие. Он имеет степень магистра гражданского строительства (MS-USA) и имеет 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.

Фундамент вашего дома является важной частью его конструкции, поскольку он помогает распределять нагрузку и сводит к минимуму воздействие движения грунта фундамента, тем самым обеспечивая устойчивость и безопасность здания.Следовательно, фундамент имеет решающее значение для структурной безопасности здания.

В зависимости от глубины почвы, на которой сделан фундамент, при строительстве зданий используются два типа фундамента:

01. Неглубокий фундамент — они используются для небольших и легких зданий. Их обычно называют раздвинутыми опорами или открытыми опорами. Существует четыре типа фундаментов неглубокого заложения:

  • Отдельное или изолированное основание
  • Комбинированная опора
  • Ленточный фундамент
  • Плотный или матовый фундамент

02. Глубокий фундамент — используются для больших конструкций. Существует два основных типа глубокого фундамента:

  • Свайный фундамент
  • Просверленные валы или кессоны

Используемый фундамент должен быть достаточно прочным, чтобы выдерживать нагрузку конструкции. Следовательно, необходимы опоры большой площади для распределения вертикальной нагрузки и повышения устойчивости здания. Различные типы опор проектируются в зависимости от типа почвы, типа конструкции, топографии площадки и других местных требований, возникающих в процессе проектирования.

Также прочтите: 10 важных критериев выбора правильного фундамента для вашего дома

Различные типы опор, используемых в строительстве, описаны ниже:

01. Непрерывная опора стен

Фундамент, поддерживающий длинную кладку или стена RCC известна как непрерывное основание. Он может быть как простым, так и ступенчатым.

Как правило, ширина основания должна быть не менее двойной ширины стены, на которой она опирается.В этом случае ширина основания меньше длины основания, что обеспечивает непрерывную вертикальную поддержку конструкции. В основном он проходит по всей длине стены. Такой тип фундамента неэкономичен.

Использование сплошных стеновых опор: Сплошные стенные опоры используются для поддержки фундаментных и несущих стен.

Фундамент, поддерживающий отдельную колонну, называется изолированным фундаментом. Эта основа может быть опорной, ступенчатой, наклонной или с изолированной балкой и плитой.Эти опоры экономичны при наличии хорошей почвы.

Использование изолированной опоры: Изолированная опора используется в качестве неглубокого фундамента для передачи сосредоточенных нагрузок на землю. Чтобы узнать основную информацию, прочтите Изолированные опоры.

Фундамент, поддерживающий две или более колонны, называется комбинированным фундаментом. Он используется, когда две или более колонны расположены близко друг к другу или два или более отдельных фундамента колонны перекрываются. Комбинированная опора может быть трапециевидной или прямоугольной в плане.Трапециевидная опора обеспечивается, когда нагрузка на одну колонну больше, чем на другую.

Использование комбинированных опор: Комбинированные опоры используются для передачи нагрузок от близко расположенных колонн к земле или когда колонна обращена к границе участка.

Фундамент, который поддерживает несколько столбцов в линии, должен быть комбинированным, известным как ленточный фундамент. Он используется, когда ряды колонны расположены близко друг к другу и их основания перекрывают друг друга. Ленточный фундамент также известен как непрерывный фундамент.

Использование ленточных опор: Ленточные опоры используются для передачи нагрузок близко расположенных рядов колонн на землю.

Когда расстояние между двумя колоннами, поддерживаемыми на комбинированном основании, становится большим, стоимость быстро возрастает. Ленточная опора в таких случаях является экономичным вариантом.

Использование стропильных опор: Как правило, стропильные опоры используются в сочетании с колоннами прилегающей территории.

Если нагрузки, передаваемые колоннами в конструкции, велики, а допустимое давление грунта невелико, то для опоры требуется больше площади.В таком случае может быть лучше обеспечить непрерывную опору под всеми колоннами и стенами. Такая опора называется опорой на плоту.

Использование плотовой опоры: Широко используется, когда грунт имеет низкую несущую способность. Чтобы узнать больше, прочтите основную информацию о фундаменте для плота, а также ознакомьтесь с различными типами фундамента для плота.

Согласно «Ричарду Л. Хэнди и М. Г. Спенглеру» (автора книги «Геотехническая инженерия — принципы и практика почвы и оснований»), когда грунт имеет низкую несущую способность или уровень грунтовых вод высокий, применяются свайные основания.Сваи часто используются при строительстве фундаментов для мостов, плотин и т. Д. В стенах.

Использование свайной опоры: Сваи используются в качестве глубокого фундамента там, где почва очень слабая и имеет более высокий уровень грунтовых вод.

По словам Аллена П. Нангана II, Томаса У. Ганирона-младшего и Дойса Т. Мартинеса (авторов журнала «Бетонные фундаментные системы и опоры»), при постепенном приложении нагрузки к фундаменту происходит оседание. который почти эластичен, начиная с предельной нагрузки.Разрушение при сдвиге происходит, когда под основанием возникает пластическая деформация поверхности, распространяющаяся наружу и вверх до поверхности земли, и происходит катастрофическое оседание или вращение фундамента. Что может вывести из строя фундамент дома.

Существует несколько причин, по которым фундамент может выйти из строя. Чтобы узнать больше, прочтите различные причины разрушения фундамента. Выбор правильного фундамента зависит от множества важных факторов.

На Amazon Kindle вы можете читать другие электронные книги, связанные со строительством фундаментов и опор, газеты, журналы, блоги.

( Мы получаем комиссию за продукты, приобретенные по некоторым ссылкам в этой статье )

Заявление об ограничении ответственности
Продукты, показанные / рекомендованные выше в статье, предназначены только для ознакомления / понимания. Из-за Covid-19 все сторонние партнерские программы были остановлены, поэтому продукт может быть недоступен для покупки. Мы в Gharpedia не продаем эти предметы напрямую. Следовательно, Гарпедия не несет ответственности за доставку этих предметов.В этот период мы просим вас сотрудничать с нами до дальнейшего уведомления.

Равин Десаи — соучредитель gharpedia.com и директор SDCPL. Он возглавляет SDCPL, ведущую консалтинговую фирму в области дизайна, имеющую заметное национальное присутствие. Он имеет степень магистра гражданского строительства (MS-USA) и имеет 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.

Продемонстрируйте свои лучшие разработки

Навигация по сообщению

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Стоимость для типа систем фундамента

Фундаментные системы в здании

Существует две классификации фундаментов в строительстве: фундаментов мелкого заложения, и фундаментов глубокого заложения. Эти классификации относятся к глубине грунта, на котором формируется фундамент.Неглубокий фундамент может быть построен на глубине всего один фут, тогда как глубокий фундамент формируется на глубине 10-300 футов. Таким образом, неглубокий фундамент используется для проектов, которые представляют собой небольшие или более легкие здания, и глубокие фундаменты для более крупных застроек или застроек на склоне холма или на бедных почвах.

Фундамент мелкого заложения

Неглубокие фундаменты обычно располагаются менее чем на шесть футов ниже самого нижнего готового этажа конструкции.Эти системы используются, когда почва, расположенная близко к поверхности земли, имеет достаточную несущую способность, а нижележащие более слабые пласты не приводят к чрезмерной осадке. Это наиболее часто используемые системы фундаментов для небольших жилых и деревянных конструкций. В результате в строительстве бывает несколько типов фундаментов мелкого заложения. Их часто называют раздвижными опорами, потому что они распределяют большие нагрузки по большему объему почвы.

Глубокие фундаменты

В случаях, когда неглубокий фундамент невозможен, необходим глубокий фундамент.Глубокие фундаменты — это структурные элементы, которые используются для передачи нагрузок от слабых и сжимаемых грунтов на более прочный слой, обычно расположенный на значительной глубине под землей. Эти фундаменты также могут вместо этого использовать трение земли, прилегающей к нему, для поддержки. Нагрузка вышеупомянутой конструкции передается на эти элементы с помощью бетонных элементов на уровне поверхности, таких как профилированные балки или свайные заглушки. Глубокие фундаменты рекомендуются при больших расчетных нагрузках (4 этажа +) и там, где плохой грунт присутствует на небольшой глубине.

Типы фундаментов мелкого заложения

Неглубокие фундаменты или опоры являются важной частью фундамента строительства, особенно там, где почва проблематична. Фундаменты — это структурные элементы, которые переносят нагрузки грунта от колонн, стен или боковые нагрузки от грунтовых подпорных конструкций. Опоры должны быть спроектированы так, чтобы предотвращать и минимизировать оседание фундамента, а также обеспечивать безопасность от опрокидывания и скольжения. Размер опор будет зависеть от типа и величины конструкции.При строительстве и установке фундаментов важно привлекать профессионалов, чтобы обеспечить правильную опору и структуру фундамента.

Изолированные насыпные или подушечные фундаменты — один из наиболее распространенных типов фундаментов, используемых в строительстве. Они используются под отдельными колоннами или другими точками нагрузки, каждая из которых имеет свою опору. Фундамент может быть квадратным или прямоугольным из бетона, размер которого рассчитывается исходя из нагрузки на колонну и безопасной несущей способности почвы.

Комбинированные опоры используются для поддержки двух или более колонн, расположенных близко друг к другу в ситуациях, когда в противном случае их основания перекрывались бы. Термин «комбинированный» происходит от комбинации изолированных опор, однако конструкция фундамента отличается. Форма комбинированного фундамента обычно прямоугольная и необходима только тогда, когда точки нагрузки находятся близко друг к другу.

Ленточные или непрерывные опоры используются под линиями, нагруженными повсюду.Чаще всего это происходит под несущими стенами или поперечными стенками и обычно имеет форму буквы «L» или перевернутой буквы «T». Эти типы фундаментов могут также поддерживать отдельные колонны, расположенные вдоль этих линий, но при большой нагрузке в этих точках может быть дополнительная ширина.

Фундаменты из матов требуются, когда на площадь действует множество различных нагрузок, вызывающих перекрытие нескольких отдельных фундаментов. Этот тип фундамента принято использовать при строительстве подвальных помещений, так как плита цокольного этажа будет выступать в качестве фундамента.Их также можно увидеть на участках с плохой почвой, чтобы бетонный пол не растрескался. Фундаменты из матов распространяются по всей площади здания, чтобы выдерживать большие структурные нагрузки от колонн и стен, и имеют тенденцию быть глубже типичной бетонной плиты перекрытия (12 дюймов +, а не 4-5 дюймов). Затем вес конструкции равномерно распределяется по почве под ним. Этот тип фундамента обычно дешевле и проще в реализации, чем многие отдельные опоры, особенно когда точки нагрузки не определены выше.

Типы глубоких фундаментов

Свайный фундамент — это тип глубокого фундамента, сооруженного из бетона или стали в виде тонкой колонны или цилиндра. Свайный фундамент используется для передачи тяжелых нагрузок от конструкции на твердые породы глубоко под землей. Они предназначены для поддержки конструкции и передачи нагрузки на желаемой глубине, обычно в три раза превышающей ее ширину [6]. Свайные фундаменты используются для крупных сооружений и там, где неглубокий грунт не может противостоять оседанию или поднятию.Свайные фундаменты можно классифицировать следующим образом:

  • Шпунтовые сваи: для обеспечения боковой поддержки
  • Несущие сваи: используются для передачи вертикальных нагрузок от конструкции на грунт
  • Концевые опорные сваи: нижний конец сваи опирается на слой прочной почвы или камня. Свая находится в переходном слое слабого и прочного грунта.
  • Фрикционные сваи: передает нагрузку здания на почву за счет силы трения между поверхностью сваи и окружающей почвой.

Просверленные валы, также известные как кессоны, представляют собой еще один тип глубокого фундамента с монолитным элементом большой емкости, формируемым с помощью шнека. Буровые валы не только обеспечивают структурную опору, но и удерживают грунт. Сверло используется для создания отверстия необходимого диаметра и глубины. При необходимости на этом этапе используется обсадная колонна или буровой раствор, если скважина нуждается в дополнительной опоре, чтобы оставаться открытой. Затем в отверстие опускается стальная арматура во всю длину, после чего заливается бетоном.Готовый фундамент может выдерживать нагрузки от конструкции за счет сопротивления вала, сопротивления пальцев ног или их комбинации. Буровые валы способны переносить большие нагрузки на колонны, чем свайный фундамент.

Финансовые последствия мелкого и глубокого фундамента

Фундамент сооружения можно считать одной из самых важных частей сооружения, так как это фундамент, на котором все будет построено. Существует множество маркеров, которые определяют тип фундамента, необходимого для конструкции.При оценке затрат на фундамент следует учитывать следующие важные факторы:

  • Испытания почвы, дренаж и влажность: Перед началом любого проектирования или строительства рекомендуется нанять профессионального инженера-геолога для проверки почвы на месте. Это обеспечит выбор правильной техники в зависимости от содержания почвы. После заливки фундаментные плиты и места для подполья необходимо заделать для защиты от воды и влаги.
  • Глубина: склоны холмов часто требуют более глубокого фундамента, чтобы избежать дополнительной нагрузки, способствующей оползню.В более холодном климате и влажной почве может потребоваться более глубокий фундамент для защиты от повреждений от замерзания и оттаивания. Чем глубже фундамент, тем выше общая стоимость
  • Тип: Фундамент из бетонных плит может стоить от 4500 до 21000 долларов в зависимости от проекта. — Фундаменты из монолитных плит дешевле, так как заливается только монолитный бетон. — Фундаменты неглубокого заложения находятся в среднем ценовом диапазоне, поскольку строителям необходимо вырыть ямы и залить их бетоном, а также соединить их с конструкцией выше.- Подпорная стена и глубокие фундаменты являются одними из самых дорогих для фундаментов, потому что для их строительства требуется больше земляных работ, оборудования и материалов, а они, как правило, являются более сложными.
  • Строительные нормы и правила, разрешения и местные сборы: важно учитывать, как местные правила повлияют на цену проекта. Размер и площадь проекта будут влиять на цену. Добавление элементов и получение необходимых разрешений в соответствии с местными строительными нормами также может увеличить расходы на проект.

Лучший способ защитить свой дом — это нанять лицензированного и надежного строителя для установки или ремонта фундамента. Это обеспечит безопасность вашего дома или строительной конструкции. Здесь, в Design Everest, мы можем помочь вам найти опытного строителя для вашей собственности. Свяжитесь с нами сегодня по телефону 877-704-5687.

Источники:
[1] https: // www.newhomesource.com/guide/articles/solid-foundation
[2] https://theconstructor.org/geotechnical/shallow-foundations-types/5308/
[3] http://www.understandconstruction.com/types-of-foundations.html
[4] https://theconstructor.org/geotechnical/types-of-deep-foundation/7252/
[5] https://www.homeadvisor.com/cost/foundations/
[6] https: // civiltoday.com / геотехническая инженерия / проектирование фундаментов / глубокий фундамент / 176-свайный фундамент-определение-типы

4 метода укрепления фундамента существующего дома
