Опирание плит перекрытия на стены (ГОСТ и СНиП)



Существует целый ряд требований, четких и строгих. Они относятся к выбору и использованию строительного материала при возведении любого вида здания как промышленного, так и жилого назначения. Важно все: мелкие детали и большие, тяжелые конструкции. Особо строго производят расчет и выбор плит перекрытия, которые выполняют целый ряд функций. Речь идет не только о делении многоэтажного здания на этажи, но и о распределении нагрузки, которая воздействует на фундамент.


В данной статье мы подробно расскажем о таких изделиях, о том, какую роль они играют в эксплуатации строения, как их производят, монтируют. Рассмотрим также, каково минимальное опирание плит перекрытия и другие вопросы.

Характеристики


Плита перекрытия железобетонная – это одна из основных, важных конструкций, которую применяют в процессе возведения абсолютно всех зданий. Она используется в качестве таких элементов:


·       для деления здания на этажи;


·       для перекрытия перед кровельной конструкцией.


Она характеризуется:


·       надежностью;


·       прочностью;


·       низким показателем водопоглощения;


·       морозостойкостью;


·       низкой деформаций даже при условии постоянного воздействия на конструкции большой механической и тектонической (в том числе и вибрационной) нагрузки;


·       плотностью;


·       длительным сроком эксплуатации;


·       стойкостью к воздействию агрессивной среды.


Такие изделия имеют внушительные размеры и вес, что вовсе не удивительно, ведь для их производства используют бетон и железную арматуру.


Сейчас производят плиты перекрытия следующих видов:


·       монолитные, полнотелые;


·       пустотные;


·       ребристые.


Каждый из вышеперечисленных видов конструкции обладает определенными физико-техническими параметрами и свойствами. На практике чаще всего используют пустотные и ребристые плиты, они обладают отличными показателями и при этом весят меньше, чем монолитные.


Вид плиты также определяем ее применение. Полнотелые конструкции актуальны при возведении малоэтажных зданий, тоннелей, опор мостов или дорожного покрытия. Пустотелые и ребристые можно использовать при строительстве любого объекта.



Плиты также отличаются размерами и конструкцией:


·       полнотелая – это цельная бетонная конструкция, внутри которой находится прочный арматурный каркас. Линейные размеры плиты, следующие: ширина – от 1,2 до 6 м, длина – от 2,4 до 6м, толщина – от 12 до 16 см;


·       пустотная – также прямоугольное изделие, отличается от предыдущей наличием внутри пустот, размер и форма которых может отличаться. Благодаря их наличию плита обладает высоким показателем звукоизоляции. Ширина изделия от 1 метра до 1,8, длина – от 2,4 до 12 м, толщина – от 16 до 30 см;


·       особенностью ребристой плиты являются ребра жесткости, которые находятся по обоим бокам конструкции. Ширина такого изделия – 1,5; 3,0 м; длина – 6, 12, 18 м, высота продольного ребра жесткости – 30 или 40 см.


Плиты перекрытия обладают следующими свойствами:


·       допустимая нагрузка – от 100 до 200 кг/м²;


·       предел плотности – 2000–2400 кг/м³;


·       класс морозостойкости – F200;


·       максимальная прочность в среднем – от 260 до 280 кг/см². На данный параметр влияет в первую очередь бетон, вернее, его марка, которая используется в процессе производства. Чем прочнее бетон, тем выше прочность конструкции. Средний показатель;


·       класс водопоглощения, водостойкости – W4.


Монтаж плит перекрытия осуществляется при помощи строительного башенного крана. Крюк крана поднимает плиту за монтажные петли, наличие которых предусмотрено ГОСТом и доставляет ее в заданное место.

Технология изготовления, нормативные документы


Монолитные плиты перекрытия изготавливаются в соответствии с требованиями действующего стандарта, ГОСТа. На сегодняшний день таким нормативом является ГОСТ 9561-2016.


Нормы, прописанные в стандарте, распространяются абсолютно на все виды ж/б плит, которые изготавливаются из бетона и арматуры. В ГОСТе четко прописаны правила, которые касаются технологии производства, контроля качества исходного используемого сырья, методов контроля качества, маркировки, транспортировки и хранения.


Изготавливаться плиты перекрытия должны четко по технологии. Материалы также выбирают, руководствуясь допустимыми нормами. Так, ГОСТ допускает применение тяжелого или легкого бетона с плотностью не менее чем 1400 кг/см³. Арматура и проволока также используются максимально прочные.


Что касается монтажа конструкции, то здесь главным нормативным документом является СНиП 2.08.01-85 «Жилые здания». Он был принят и введен в действие еще в 1986 году и его правила по монтажу плит перекрытия на различные виды несущих конструкций действуют и в настоящее время.

Методы контроля качества и маркировка


Контроля качества готовой продукции – это один из основных этапов в процессе изготовления ж/б плит.



В лабораторных условиях определяют:


·       прочность бетона на сжатии и на изгибе;


·       жесткость и трещиностойкость конструкции;


·       класс морозостойкости изделия;


·       коэффициент водопоглощения;


·       среднюю плотность и пористость плиты;


·       толщину защитного слоя;


·       предел напряжения арматурной сетки и проволоки;


·       линейные габариты.


В соответствии с действующим стандартом допустимы незначительные расхождения в показателях, но только в том случае, если они не влияют на свойства и физические характеристики готового изделия.


В испытании используют несколько плит из каждой новой изготовленной партии. Их показатели в конце проверки сравнивают с показателями эталонного образца.


На последнем этапе плиты маркируют. Маркировка содержит в себе информацию об изделии.

Как выбрать


В процессе строительства нового здания очень важно правильно выбрать материал, особенно железобетонные плиты перекрытия, к которым много требований.


Определяя вид конструкции, нужно принимать во внимание:


·       сейсмологическую опасность зоны, в которой возводится строительный объект;


·       из какого материала выведены несущие конструкции, стены;


·       какой фундамент заложен в основание сооружения;


·       максимальную толщину стен;


·       какая нагрузка действует на здание, ее величина;


·       к какому типу строительного объекта относится новая постройка.

Способы опирания плит на несущую конструкцию


Монтаж плит перекрытия обязательно должен выполняться в соответствии с требованиями нормативных документов, а именно СНиП, расчетов и чертежей.



Сегодня на практике, согласно нормативам, применяется несколько способов монтажа железобетонных плит перекрытия:


·       двухсторонний. Плиту укладывают на две несущие стены. Данный вид опирания плит на несущие стены подразумевает применение круглопустотной конструкции перекрытия. Маркировка изделия ПК, ПК1, ПК2. Нагрузка, которую способна выдержать плита, ровна 800 кг/см²;


·       трехсторонний. Такое опирание надежное и стойкое. Торцы конструкции усиливают арматурной сеткой и опирают на три несущие стены. Максимальная нагрузка, допустимая при данном опирании – 1700 кг/см². Используются изделия, на которые нанесена маркировка ПКТ. Данный вид опирания, монтажа плит железобетонных актуален в том случае, если несущие стены образовывают П-образную конструкцию;


·       четырехсторонний. Этот вид монтажа наиболее надежный и характеризуется высокой несущей способностью. Применяют плиты ПКК, обладающие высоким показателем жесткости. При возведении многоэтажного жилого или производственного здания данный вид опирания наиболее актуален, так как нагрузка на фундамент в этом случае довольно большая.

Как рассчитывают нахлест на стены


СНиП четко регламентирует величину нахлеста, опирания плиты на несущую конструкцию или на основание фундамента. Величина минимального и максимально допустимого опирания указана в регламенте. Определить ее самостоятельно непрофессионалу, выполнив расчет, невозможно. Над определением величины нахлеста работают сметчики, инженеры, которые умеют пользоваться нормативными документами и владеют специально разработанными программами.


Величину опирания определяют в самом начале строительства, когда подготавливается сметная документация и выполняются расчеты и чертежи. Инженеры-сметчики учитывают:


·       величину действующей нагрузки;


·       линейные размеры железобетонной конструкции, ее длину и вес;


·       толщину несущих конструкций, на которые выполняется монтаж плиты.


Учитывают также к какому классу сейсмологической стойкости относится постройка. Немаловажным фактором является наличие теплоизоляционных и облицовочных материалов на несущих стенах.


В соответствии с расчетами, минимальная величина нахлеста плиты перекрытия на стену составляет 9 см, максимальная 12 см, но есть исключения. Об этом чуть далее в статье.

Глубина нахлеста в зависимости от типа несущей конструкции


От толщины несущей конструкции и материала, из которого возведена стена напрямую зависит величина нахлеста. В соответствии с требованиями СНиП, его глубина может быть следующей:


·       5–9 см – если для строительства использовали крупногабаритные блоки;


·       9–12 см – для зданий и сооружений, спроектированных и возведенных из кирпича, как силикатного, так и красного;


·       10–15 см – если для возведения несущих стен использовали газоблок, пеноблок, газосиликат или любой другой строительный материал, для которого характерная низкая плотность;


·       не более 7 см – если в основе конструкции постройки имеется металлический каркас;


·       15 см – для каменных сооружений.


Учитывая вышеизложенную информацию, можно сделать вывод, что глубина нахлеста зависит от нагрузки. Чем тяжелее исходный материал для монтажа стен, тем на большую величину закладывается плита.


Опирание монолитных плит на кирпич и газобетон


Так как на сейчас большинство новостроек возводят именно из кирпича, давайте более детально рассмотрим, как же происходит опирание плит перекрытия на кирпичную кладку.


Чаще всего при строительстве дома в этом случае применяют плиты перекрытия маркируемые ПК и ПБ. Правильность и качество монтажа зависит от горизонтали, на которую опирают плиты, поэтому поверхность кирпича выравнивают и зачищают.


Плиты укладывают на цементно-песчаный раствор, монтируют их вплотную, заделывая тем же раствором щели между ними, если таковые образовываются в процессе монтажа. Боковое опирание усиливается дополнительно узлами прочности.


Прежде чем выполнить монтаж плиты перекрытия на кирпичную кладку, необходимо изготовить и установить опорный узел.


Газоблок – это еще один популярный и современный строительный материал, который отличается от кирпича, в первую очередь, легкостью, и, конечно же, низкой прочностью. Плиты на него не укладывают напрямую. Монтаж железобетонной плиты перекрытия выполняют на арматурный пояс, который укладывают на несущую конструкцию.

Правила монтажа арматурного каркаса


Армопояс представляет собой сплошную конструкцию, бетонную ленту. Основная его задача – увеличение несущей способности здания к постоянно действующей высокой нагрузке.


Глубина опирания плиты перекрытия на стену из газоблока составляет не менее 12 см. При этом ширина арматурного пояса должна быть 25– 26 см, толщина – не менее 13 см.


Тандем из железобетонной плиты и армопояса – это сверхпрочное соединение, которое с легкостью выдерживает большую нагрузку, стойкое к скачкам температуры или любым другим деформациям.


Если, выполнив все необходимые расчеты, было установлено, что допустимо опирание плиты на глубину меньше, чем 12 см, можно обойтись без усиления каркаса несущей стены.


Так как газобетон не относится к прочному строительному материалу, и его физико-механические свойства не так уж высоки, при монтаже плит на него, выполняют монтаж армопояса. Он не только усиливает несущую способность газобетона, но и защищает стены и фундамент от деформаций и преждевременного разрушения.


Вся нагрузка приходится именно на арматурный каркас. Это разгрузочная конструкция, при монтаже которой обязательно нужно следовать технологическому процессу, который контролируется действующим регламентом.



Монтаж производят в следующей последовательности действий:


·       собирается опалубка, при помощи которой создается арматурный каркас. В нее заливают цементно-песчаный раствор. Для опалубки может быть применен любой материал, дерево, пластик, металл или алюминий;


·       используя арматуру диаметром не менее 12 мм, сваривают арматурный каркас. Расстояние между прутьями должно быть в среднем 6 см.


Каркас устанавливают в готовую опалубку и заливают цементным раствором. Заготовленная конструкция должна настаиваться 5 суток. Когда данный период истекает, конструкция может быть смонтирована на стену. Пять дней нужно для того, чтобы бетон набрал необходимую прочность.


Отклонение от технологии монтажа плит перекрытия может стать причиной преждевременного разрушения постройки.

Особенности перекрытия цокольного этажа


Поверхность фундамента, на которую опираются плиты, должна быть идеально ровной, чтобы между конструкций плиты и основанием не было зазоров и щелей.


Монтаж производится на конструкцию опалубки. Швы обязательно затираются цементно-песчаным раствором.

Опирание монолитных плит на стены. Ответы на вопросы

Данная статья появилась благодаря Евгению Н. В рамках консультации он прислал мне целую группу вопросов по конструированию железобетона, отвечаю на них в этой статье.

Если вы желаете заказать статью о железобетоне на волнующую вас тему, пишите мне Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Вопросы по схемам из руководства по конструированию железобетонных конструкций

Первая группа вопросов на рисунке ниже:

  1. Подходит ли L₀/10 для рис. 104в?

Я в свое время задавалась вопросом, и пришла к четкому выводу – в рисунке ошибка. Есть четкое правило: при защемлении верхняя арматура должна заполнять 1/4 пролета, а при шарнирном опирании 1/10. Объясняется это тем, что при защемлении в приопорная зона вверху растянута (так действует изгибающий момент), и растянутую зону нужно заармировать. А при шарнирном опирании момент равен нулю, растяжения нет, но вступает в силу конструктивное правило, и мы все равно армируем небольшой участок у опоры. Дело в том, что идеальный шарнир, полностью допускающий беспрепятственный поворот, мы в конструкциях выполнить не можем – плита чуточку, но защемляется, и в ее верхней приопорной зоне возникают незначительные, но все-таки напряжения, могут возникать трещины, и поэтому плиту мы армируем, но всего лишь на длине 1/10 пролета.

  1. Обязательно ли загибать арматуру в нижнюю зону?

Нет, не обязательно. Это решение связано с экономией, описано оно в п. 3.135 со ссылкой на рис. 104 (вообще очень рекомендую все рисунки в руководстве рассматривать совместно с текстом, который на них ссылается). Нижняя арматура требуется в пролете, но до опоры всю ее доводить не обязательно – часть отгибается в верхнюю надопорную зону.

  1. А если высота плиты перекрытия больше толщины стены?

Вообще условие для шарнира – это чтобы на опоре был квадрат b = h, тогда плита и опирается надежно (не соскальзывает), и поворачивается без защемления.

Какой высоты бывают в основном плиты? От 60 до 250 мм, так? То есть глубина опирания тоже должна быть от 60 до 250 мм. Но здесь еще вмешивается правило анкеровки арматуры – мы ее не можем завести на опору менее, чем на 100 мм, то есть опирание у нас на самом деле в случае без приварки от 100 до 250 мм (бывают исключения, но их лучше избегать).

Если плита опирается на кладку, то очень сомневаюсь, что кладка будет меньше 250 мм – тогда это уже не несущая стена. Если на железобетон, тогда есть возможность перейти к защемлению плиты, и вопрос будет решен.

  1. Почему на рис. 103 L/4, а на рис. 104 L/10?

На рисунке 104 ошибка: либо там должно быть L/4, либо нужно показать, что плита опирается на балку шарнирно. Вообще если есть сомнительные моменты и нет возможности разобратьс, лучше брать по худшему варианту (это касается использования действующих норм).

Нюансы в армировании узлов опирания монолитных плит на стену

Здесь Евгений дает несколько вариантов узлов опирания и просит помочь разобраться, какой из них лучше.

  1. Корректно ли такое примыкание плиты перекрытия и монолитной стены?

Такое решение с П-шками используют, мне оно не особо нравится по надежности, дальше объясню, почему.

Для чего здесь П-образный стержень? Дело в том, что верхнюю арматуру плиты в жестком узле нужно заанкерить. Для этого есть четкое решение в руководстве по конструированию, показанное на рисунке 105 (там плита жестко связана с балкой, но на месте балки вполне может быть и стена).



В этом решении верхняя арматура перекрывает 1/4 пролета и заводится на длину анкеровки на опору. Это для армирования плиты самое надежное решение – арматура анкерится в сжатой зоне на ту величину, которая требуется.

Неудобство в этом случае для строителей: обычно рабочий шов бетонирования приходится на верх стены, и это неудобно, когда арматура плиты должна закладываться в стену (особенно, если она значительных размеров). Некоторые конструкторы Закладывают в этом случае Г-образные стержни из стены (далее такой узел я разберу), еще можно предусматривать анкеровку на конце (чтобы отогнутый стержень был короче, к нему приваривают анкерующие элементы), но это все усложняет производство работ. Поэтому для анкеровки некоторые конструкторы применяют П-образно отогнутые стержни, считая, что анкерят верхнюю арматуру в сжатой зоне плиты, и это нормально работает. Хорошо ли такое решение? Однозначно не сказать, мне не очень нравится, т.к. анкеровка осуществляется в самой напряженной зоне узла, а не заводится в сжатую зону стены. Единственное, чем можно улучшить это решение – это завести П-образный стержень на длину анкеровки в плиту, чтобы он все-таки анкерился не в самом узле (но это перерасход в сравнении с узлом из руководства, хотя установка дополнительной П-шки – это уже перерасход).

Далее по верхней анкеровке арматуры. В верхней зоне должен быть перенахлест, а не анкеровка. Причем там два варианта: либо соблюдать правила и делать П-шки разного размера, чтобы было не более 50% нахлестки в сечении плиты, либо пользоваться коэффициентом 2,0 для анкеровки (вместо 1,2) и делать П-шки одинаковыми (СП позволяет). Ведь по сути в данном узле П-шка – это продолжение верхней рабочей арматуры, установленное для ее анкеровки, значит оно должно соединяться с ней с перенахлестом (и тут, кстати, тоже нарушение нормативных требований, ведь нахлестки не должно быть в растянутом сечении – вот поэтому мне не нравится ни решение с П-шками, ни решение с Г-шками, т. к. и перерасход арматуры, и нарушение норм).

Идеальное решение – это непрерывный верхний стержень, заанкеренный на длину анкеровки, как положено, с отгибом вниз, и при этом либо попадающий в стену, либо нет.

Но тут всплывает еще одно требование норм, которое в силу своей не четкой формулировки, принуждает проектировщиков устанавливать П-шки везде на концах плит. Это требование СП63.13330

Это требование говорит нам о восприятии крутящих моментов, которые возникают на свободных краях плит (там действительно нужны П-образные хомуты – именно такие, как показано на рисунке в СП – охватывающие арматуру, идущую параллельно свободному краю плиты). И это требование объяснялось еще в бюллетене №87 (1975 г.), там четко сказано, что разговор идет о свободном конце плиты:

Также данный вопрос оговорен в Еврокоде (и в копирующих Еврокод украинских нормах), там тоже речь только о свободном крае плиты и нет речи об анкеровке арматуры:

Но в СП идет речь не только о свободных краях плиты, и получается, что для анкеровки стержней как бы тоже рекомендовано использовать те же самые хомуты. Но тогда эти хомуты должны идти в одной плоскости со стержнями, которые они анкеруют, а не разделяться с ними перепендикулярными стержнями. Далее, хомуты должны быть того же диаметра, что и арматура плиты, они должны иметь защитный слой такой же, как рабочая арматура – то есть никак они не могут быть расположены так, как показано в СП.

Каков же выход?

Во-первых, раз требование действующих норм железобетонно, то мы должны устанавливать П-шки, так?

Во-вторых, как думающие конструкторы, мы должны надежно заанкерить верхнюю арматуру, избежав нахлеста в растянутой зоне (запрещенного нормами) и постаравшись не пойти на сильный перерасход.

Я предлагаю следующее решение (на эскизе арматура диаметром 12 мм класс А400С):

  • Верхняя арматура плиты (синяя) заанкерена и непрерывна в растянутой зоне.
  • Нижняя арматура тоже заанкерена, т.к. у нее совсем маленькая длина анкеровки.
  • В плите установлены П-образные хомуты из гладкой арматуры малого диаметра (кручения на опоре ведь нет) – они удовлетворяют требованию СП, не такие дорогие и трудозатратные, как из арматуры периодического профиля.
  • Шов бетонирования опущен ниже плиты так, чтобы не пришлось делать выпуски из стены.



  1. Если допустимо такое армирование, то П-шки должны идти по очереди – 1-й длинный, 2-й короткий (чтобы обеспечить условие «не более 50% в сечении»)?

Допустимо ли такое армирование, я описала в предыдущем ответе. Если все-таки решиться на такой узел, то в верхней зоне плиты П-шки должны чередоваться, их длина от внутренней грани стены должна быть равна одной и двум длинам нахлестки (не анкеровки, а нахлестки!) соответственно. А вот в нижней зоне вроде бы тот же принцип – стыкуем нижнюю арматуру с П-шками, но так как диаметр нижней арматуры значительно больше, чем требуется в приопорном сечении плиты, то можно пересчитать длины нахлестки с учетом реальной потребности в арматуре (и это будет значительно меньшая длина, полагаю, что минимально допустимой будет достаточно).

  1. Lan для П-шки принимать как на рисунке?

Lan для П-шки – это по сути не длина анкеровки, а длина нахлестки (считается по другой формуле). Ее можно считать от внутренней грани стены, чтобы хотя бы выйти за пределы узла. Если вылизывать, то считать можно вправо от точки, в которой П-шка становится прямой.

  1. Диаметр П-шки следует принимать по диаметру основной фоновой арматуры?

Если П-шку использовать для анкеровки арматуры, то ответ «да» – диаметр П-шки равен диаметру той арматуры, которую она анкерит.

Если арматура анкерится без помощи П-шки, а П-шка применяется для работы против выпучивания, для восприятия крутящего момента на свободной стороне плиты, для работы против растрескивания, то это может быть гладкая арматура меньшего диаметра. Насколько меньшего – тайна покрытая мраком, рекомендаций ни по конструированию, ни по расчету нет. Единственное, за что можно зацепиться – это определить крутящий момент и сделать расчет края плиты на его действие.

  1. Как быть, если расстояние «а» очень маленькое? Допустим, порядка 50-60 мм – будет держать арматура? А если еще и вылет побольше при большем d?

Арматуру подвяжут к выпускам из стены, проблем не будет, строители найдут, как обеспечить проектное положение.

Хотя я бы понизила шов бетонирования, как предлагала выше. Тогда бы арматуру плиты не надо было устанавливать заранее, и работа строителей была бы значительно легче.

  1. Как разместить П-шку при минимальном радиусе загиба R = 30 мм (например, для d = 12 мм), т.к. будет налезать на горизонтальную арматуру?

Радиус даже больше: для диаметра 12 мм он равен 36 мм.

Как вариант предлагаю сдвинуть горизонтальную арматуру и переместить ее внутрь. Расчетная площадь арматуры при этом не уменьшится, только шаг чуток поплывет, но не существенно. Зато вся арматура будет связана, плюс П-шка защитит горизонтальную арматуру от выпучивания.

Благодарю Евгения за вопросы!

От себя хочу еще добавить: в нормах все не так однозначно, как хотелось бы. На прямое нарушение норм я идти никогда не рекомендую. В спорных моментах советую всегда выбирать худший вариант. И конечно же думать, искать причины и анализировать: когда мы понимаем, что и зачем устанавливается, как это все работает, конструировать без ошибок становится в разы легче.

class=»eliadunit»>

Опирание плит перекрытия на стены по СНиП; виды плит и правила их установки

Надежность капитальных строений зависит от правильного использования всех составных элементов конструкции, в том числе и перекрытий. Поэтому расчеты любого проекта включают такой параметр, как опирание плит перекрытия на стены; СНиП предоставляет все необходимые нормы и правила строительства. Разбираемся, какие особенности укладки многопустотных панелей существуют, как их тип и материал стеновой конструкции влияет на величину нахлеста.

Укладка перекрытия на кирпичные стеныИсточник saucyintruder.org

Особенности плитных ЖБИ

Многопустотные (круглопустотные или ПК) ж/б плиты – изделия, которые применяются преимущественно при возведении жилых домов. Кроме ПК плит выпускаются разновидности с продольными ребрами жесткости (ПБ), плоские и шатровые панели, у которых ребра жесткости распределены вдоль всего периметра.

Популярность панелей ПК по сравнению с другими разновидностями объясняется их сравнительно небольшим весом. Они хорошо перераспределяют нагрузку, идущую сверху, на нижние конструкции, но при этом собственная нагрузка минимизируется.

Прочность круглопустотных изделий рассчитана на все виды нагрузок. ГОСТ 9561-91 определяет их габариты следующим образом:

  • Длина варьируется от 2,7 до 9 м; толщина (высота) всегда одинаковая: 220 мм.
  • Ширина: 1, 1,2, 1,5 и 1,8 м.
  • Диаметр пустот. Пустоты могут иметь круглую или цилиндрическую форму, с диаметром 114, 127, 140 или 159 мм.

Для производства ЖБИ используют многоразовые формы. Если нужна нестандартная заготовка, изготавливают опалубку для заливки бетона, но по стоимости такая продукция становится дороже.

Круглопустотные изделия, изготовленные по опалубочной технологииИсточник avito.st

Плитные ЖБИ выбирают, исходя из следующих данных:

  • Технические особенности будущего дома. Важны параметры стеновых конструкций: материал и габариты. Опирание плиты перекрытия на кирпичную стену будет отличаться от расчетов для блочных проектов.
  • Предполагаемые нагрузки (расчет ведется на стадии проектирования).
  • Предназначение строения, будет оно жилым, промышленным или общественным.
  • Сейсмическая обстановка места строительства.

Плюсы и минусы

Многопустотные готовые ЖБ панели обладают следующими преимуществами:

  • Простой и быстрый монтаж с использованием спецтехники.
  • Низкая себестоимость (для серийных образцов).
  • Улучшенная шумоизоляция, которую обеспечивают пустоты.
  • Надежная и долговечная эксплуатация.

У заводских изделий есть и минусы:

  • Их можно укладывать только с применением строительной техники.
  • Их невозможно уложить вплотную друг к другу, всегда останется небольшая щель.
  • По сравнению с монолитными конструкциями жесткость панельной коробки всегда меньше.

Пропорции круглопустотной плитыИсточник allgosts.ru


Технология укладки: способы опирания

Любая пустотная или ребристая плита – это армированная ж/б конструкция. Она рассчитана на определенную нагрузку и выполняет свои функции, если возникающие в ней напряжения распределяются по арматурному каркасу.

При заливке изделий арматурные стержни располагаются вдоль нижней части плиты. Такое расположение выбрано неслучайно: плита деформируется под нагрузкой, а стержни задают продольное направление. Понятно, что сила давления направлена вниз, и изгиб будет направлен туда же.

Во время прогибания нижняя плоскость панели растягивается, но не разрушается, поскольку напряжение поглощается арматурой. Если бы не металлические стержни, бетон при минимальном изгибе приходил в негодность: начинал трескаться и рассыпаться. Из-за такой конструктивной особенности, когда арматурный каркас находится вдоль нижней плоскости ЖБИ, плита может вести себя по-разному. Возможно три варианта опирания плит перекрытия на стены.

Фрагмент плиты в месте опиранияИсточник stroyfora.ru

По двум сторонам

Распространенный вариант, когда ж/б панель укладывается на стены узкими сторонами. Способ применяется, когда перекрывают две несущие стеновые конструкции, расположенные параллельно друг другу.

Вариант подходит для круглопустотных изделий с маркировкой ПК, 1ПК, 2ПК. Арматура работает должным образом: берет на себя напряжение изгибающей деформации. Если нагрузка рассчитана верно, и находится в пределах возможностей изделия (до 800 кг/м²), то все идет по плану, и разрушение не произойдет.

По трем сторонам

По проекту плиту опускают на три стороны: две коротких и одну длинную. Альтернативное название: опирание с задвижкой плиты на стену. В результате свободной остается длинная сторона изделия, и она подвергается изгибающей деформации.

Укладка плиты по трем сторонамИсточник prostroymaterialy.com

Если сравнивать с предыдущим методом, нагрузка распределяется хуже (на один край). Монтаж допустим, если плите не хватает размера, чтобы лечь по двум сторонам, а другие варианты (например, изготовление монолитного фрагмента) нецелесообразны. Укладку на три стены можно встретить в углах строений. Для нее выбирают плитные ЖБИ с маркировкой ПКТ, означающей усиленное армирование по торцам, выдерживающее нагрузку до 1600 кг на квадрат.

При монтаже на три стороны нельзя допускать образования защемления плиты. Для этого существует правило: ее заводят на стену не глубже, чем на высоту. То есть, при высоте изделия 220 мм его опирают максимум на те же 220 мм. Если образуется защемление, перекрытие изгибается неправильно: не только внизу, но и на верхней плоскости у опор. А, поскольку там не предусмотрена арматура, то со временем появляются трещины. Это опасное состояние, так как трещины остаются незамеченными, имеют тенденцию расширяться, и оборачиваться аварийной ситуацией.

При правильном заведении деформации подвергается только свободный край, что и задумано при опирании плит перекрытия данным способом; на надежности конструкции это не отражается.

Расстояния опирания для газобетонных стенИсточник stroyfora.ru

По четырем сторонам

Плита полностью опускается на стены. Способ применяется в сложных конструкциях, когда нагрузки приходится распределить особенно аккуратно. В монтаже на 4 стены используют плиты с маркировкой ПКК (сплошные). Они самые жесткие из всех ЖБИ, поскольку при изготовлении армированием усиливаются все их торцы. Панели ПКК отличаются увеличенной несущей способностью, но и стоят больше.

Их выгодно использовать, если зданию нужен запас прочности (например, в дальнейшем предполагается надстраивание). В частном (малоэтажном) строительстве применение панелей с маркировкой ППК нерентабельно.

Запрещенные приемы опирания

Запрещено использовать следующие приемы опирания:

  • По двум длинным сторонам. Арматура встроена только вдоль этих сторон. На поперечных краях присутствует сетка, нагружаемая только во время установки. Опора на пару длинных сторон приведет к деформации и разрушению ЖБИ.

Монтаж плит перекрытия на стены из газобетонаИсточник fermeram.com

  • Дополнительная опора в пролете. Плиты задумывались и рассчитывались исключительно как однопролетные стройматы. Непредусмотренная точка опоры вызовет напряжение там, где его не должно быть. Сверху (где нет арматуры) образуется растянутая область, а затем и трещины.
  • Вынос фрагмента плиты (как правило, для балкона). Проблема аналогична предыдущей. В неположенном месте образуется лишняя нагрузка и растяжение, не способное скомпенсироваться без арматурных стержней. Чем длиннее консоль, тем быстрее наступит аварийная ситуация.
  • Точечные опоры (колонны). Арматура в плите работает правильно только тогда, когда она заведена на опору на расчетное расстояние. Если опора частично отсутствует, изделие начинает прогибаться как вдоль, так и поперек; большая часть арматуры не принимает нагрузку, так как висит в воздухе. Получается, что участвующей к работе арматуры меньше, чем требуется. Исправить ситуацию поможет устройство балок: они помогут правильно распределить нагрузку.

Монтаж по двум узким сторонамИсточник ytimg. com

Анкеровка плит перекрытий – что это

О глубине опирания

Под глубиной опирания понимается перехлест, то есть расстояние, на которое ж/б панель заходит на несущую конструкцию. Человеку, далекому от строительства, может показаться, что точное значение заведения на стену не столь важно, главное, чтобы оно не было слишком маленьким.

Однако в инженерных расчетах оперируют точными значениями, и важно знать, каким должен быть перехлест; для конструкции одинаково плохо как слишком узкое, так и чересчур широкое опирание. Перехлест определяется материалом стен следующим образом:

  • Минимальные значения допустимы для панельных сооружений: 5-9 см.
  • Минимальное опирание плиты перекрытия на кирпичную стену не превышает 9-12 см.
  • Для стен из газо- или пеноблоков перехлест увеличивается до промежутка 12-25 см.

Схема размещения плит межэтажного перекрытияИсточник ibb. co

Данные нормативы необходимо строго выдерживать во время монтажных работ. Их несоблюдение приведет к тому, что нагрузки в конструкции будут распределены неправильно. Недостаток или избыток перехлеста одинаково опасен последствиями: появлением трещин и разрушением стеновых поверхностей и отделки.

Даже если монтаж с глубоким заложением не приведет к значительным деформациям, образуются мостики холода, что увеличит теплопотери постройки и затраты на ее содержание.

Если ведется сборка дома с бетонными или ж/б стенами, СНиП предусматривает использование плит сплошного сечения. При этом минимальное опирание плиты перекрытия возрастает минимум до 40 см, а в отдельных случаях увеличивается до 50 и даже до 70 см (если проектом предусмотрен пролет более 4,2 м).

О правильном монтаже плит перекрытия в следующем видео:

Армопояс

Армированный пояс – важный элемент капитальной постройки со следующими особенностями:

  • Конструкция выполняет две задачи: создает цельную, монолитную плоскость, соединяющую нижние и верхние детали стен и помогает распределять нагрузку.

Заливка армопояса первого этажаИсточник roofs.club

Как правильно класть плиты перекрытия на фундамент: основные способы

  • Его основой служит каркас из арматуры, который жестко связывают или сваривают. Минимальная толщина арматурных стержней: 8 мм.
  • Высота армированного пояса ограничивается 20-40 см, ширина определяется шириной несущей стеновой конструкции.
  • Монтаж проходит в следующем порядке: устанавливается опалубка, размещается каркас из металлических прутьев, заливается бетонной смесью. Рекомендуется использовать марку бетона не ниже В15, и он должен соответствовать марке кладочного раствора.
  • Армопояс, как и любая прослойка бетона, дополняется слоем термоизоляции.
  • Прежде, чем начинать монтаж перекрытия, дожидаются полного высыхания армопояса. Чтобы не допустить резкого высыхания, после заливки его накрывают пленкой.

Подготовленный армопояс проекта на 2 этажаИсточник mebel-go. ru

О нюансах опирания в следующем видео:

Узлы опирания

Под узлами понимают места (стыки), где плиты крепятся к нижележащей конструкции. После укладки плитные ЖБИ нуждаются в надежной фиксации; ее выполняют с использованием раствора с дополнительным армированием. Узлы выполняются с учетом следующих требований:

  • Между кладкой и торцевыми поверхностями плит остается технологический зазор, который используется для создания теплоизолирующего слоя.
  • Чтобы повысить теплозащитные качества строения, пустоты в плитах заполняют теплоизолирующим материалом.
  • Арматурные каркасы армопояса и перекрытий соединяют сваркой.

Узлы опирания выполняются для всех типов несущих элементов; фиксация нужна не только стенам, но и колоннам, и балкам. Количество узлов соответствует типу опирания плит на стену: на каждой из опорных сторон формируется свой узел.

Схема узла опиранияИсточник lcard.ru

Нагрузка на плиту перекрытия: сколько выдержит 1м2 пустотной плиты

Коротко о главном

Плиты перекрытий укладываются по строго регламентированным правилам. На стадии разработки проекта, с учетом предполагаемых нагрузок, выбирается тип опирания. Также определяется подходящий тип плит, рассчитываются узлы, глубина перехлеста и параметры армопояса. При проектировании нельзя использовать некоторые приемы расположения плитных ЖБИ, ведущие к неправильному распределению напряжений и разрушению материала.

плиты перекрытия. Опирание плиты перекрытия на стену Какое опирание плит перекрытия

На стену — один из показателей надежности, безопасности и долговременности срока службы здания. От грамотной установки плит зависит многое, поэтому все нормы и правила регламентируются государственными органами. Существует специальный документ — СНиП, собравший свод этих стандартов.

Назначение перекрытий

Перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. Главная функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

  • сборно-монолитные;
  • многопустотные;
  • изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

Параметры для величины опирания

Максимальное и минимальное опирание перекрытия плиты на стену обуславливается следующими факторами:

  1. Назначением здания — жилое, производственное, административное.
  2. Материалом, из которого изготовлены несущие стены и их толщина.
  3. Размером перекрываемого пролета между стенами.
  4. Размером ЖБ плиты перекрытия и ее веса.
  5. Сейсмическими показателями местонахождения здания.

В соответствии с данными СНиП, опирание плит перекрытия на стены составляет от 9 до 12 см, в зависимости от описанных выше факторов. Окончательный размер определяется инженерами при проектировании здания. Важно правильно рассчитать величину нахлеста, иначе давление перекрытий может привести к постепенному растрескиванию и разрушению здания.

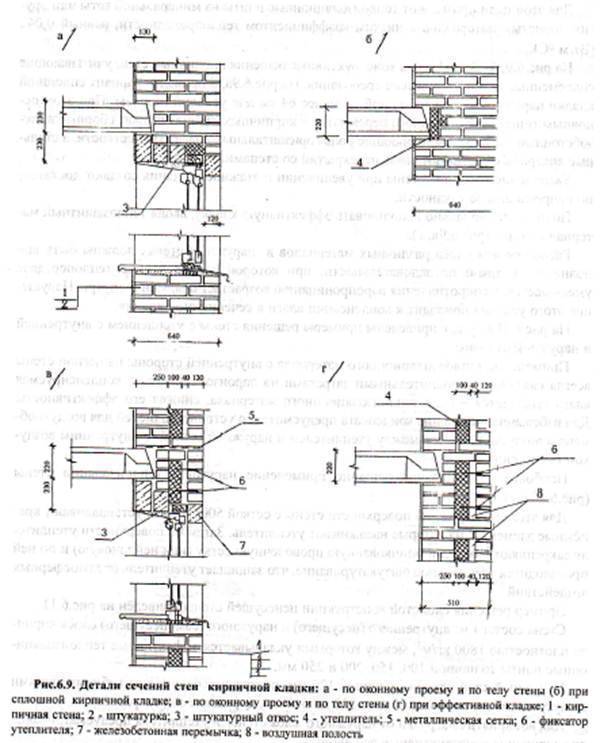

Узел опирания плиты на кирпичную стену

При строительстве зданий из кирпича кладка ведется вплотную до будущего потолка, при этом важно оставить небольшие ниши для установки перекрытий. Узел опирания плиты перекрытия на стену создается с учетом следующих условий:

  • торцы плит не должны опираться на кирпичную кладку. Например, при нахлесте в 12 см ширина ниши должна составлять 13 см;
  • состав раствора для кладки и фиксации перекрытий должен быть идентичным;
  • пустоты, образуемые в каналах, следует заполнять бетонными вкладышами. Они изготавливаются на заводе вместе с плитами.

Минимальное опирание плит перекрытия на кирпичную стену не нормируется в случае, если на торцевые стенки ЖБ-изделие ложится одной боковой стороной. Монтаж выполняется так, чтобы кладка, которая будет выше перекрытия, не ложилась на образованные крайние пустоты.

Монтаж перекрытий

Работы по установке перекрытий осуществляются бригадой строителей из четырех человек:

  • машинист крана, который подает плиту,
  • такелажник, выполняющий стропление плит,
  • два монтажника, занимающиеся координацией плиты и помещением ее в заданное место.

Опирание плит перекрытия на кирпичную стену при этом является одной из наиболее важных процедур, требующей строгого соблюдения нормативов.

Перед проведением монтажных работ обязательно нужно выровнять гребень кирпичной кладки. Если этого не сделать, плита будет неустойчива. Промежутки, возникающие между плитами, заделываются цементным раствором.

Особенности монтажа перекрытий для зданий из газобетона

Опирание перекрытия плиты на стену производится на кольцевой армированный пояс, который монтируется по ее периметру. Такая монолитная бетонная лента, охватывающая все здание, обязательна, если величина опирания составляет менее 12 см. Рекомендуются следующие параметры для армопояса:

  • толщина 12 см;
  • ширина 25 см;
  • глубина опирания такая же, как и для железобетонных перекрытий.

В сочетании с прочными железобетонными плитами армированный пояс создает жесткую конструкцию, которая оказывает достаточное сопротивление строения аварийным воздействиям, температурным перепадам и усадочным деформациям.

Если величина опирания перекрытия на стену составляет более 12 см, то здание в дополнительном армированной поясе не нуждается. В таких случаях достаточно соорудить армированный пояс из кольцевого анкера по внешнему периметру плит.

Расчет параметра опирания

Регламентирует величину опирания плит перекрытия на стены СНиП (иначе, свод норм и правил), выделяющий следующие разновидности размеров плиты:

  • модульный — ширина пролета, в который устанавливается конструкция;
  • конструктивный — реальный размер потолочной плиты от одного торца до другого.

К примеру, если модульная длина перекрытия составляет 6,0 м, то реальная — 5,98 м. Для получения размера комнаты в 5,7 м следует устанавливать плиту с опиранием в 12 см. Оптимальный расчет опирания плиты перекрытия на стену важен также для сохранения теплоты в комнате. При слишком большой близости торца к наружной поверхности стены имеет будет наблюдаться проникновение холодного воздуха внутрь. Такая конструкция дает холодный пол в зимнее время.

Перекрытие цокольного этажа

Монтаж плит перекрытия для цокольного этажа является самым простым. Для того чтобы добиться ровной поверхности для укладки железобетонных конструкций, следует выровнять верхний край фундамента. Затем по верхней кромке залитого фундамента выставляются доски опалубки. Данная конструкция заливается бетонным раствором. Таким образом, получается идеально ровная подушка для установки плит.

Установленные на гладкую поверхность плиты образуют ровный потолок, в котором следует лишь заделать швы, после чего он готов к отделке.

Заделка швов между перекрытиями

После того как оптимальный размер опирания плит перекрытия на стены был определен, а сами железобетонные конструкции установлены, следует заняться заделыванием швов между ними.

Для этого используется песчано-цементный раствор, если щели незначительны. При наличии больших промежутков следует воспользоваться следующими способами:

  1. Из деревянных досок обустраивается опалубка, в которую происходит последующая заливка раствора.
  2. Большие щели могут быть заделаны обломками арматуры, осколками кирпичей и других материалов. Они утрамбовываются в щели, которые затем замазываются бетонным раствором.

Образованные пустоты при установке плит важно заделать сразу. Это значительно упрощает отделочные работы, которые будут производиться по окончанию строительства.

От правильного расчета величины опирания перекрытия на стену зависит будущая прочность и долговечность строения. Поэтому данный процесс регламентируется правилами СНиП и выполняется опытными проектировщиками.

Строительство дома – процесс весьма непростой, который таит в себе достаточное количество подводных камней. К их числу относятся узлы опираний плит перекрытия. Это монтажная технология, от которой зависит прочность и сроки службы дома. В подобных сопряжениях горизонтальная и вертикальная плоскости стыкуется друг с другом.

Случается, что при строительстве частного дома, не получается выполнить стык строительных элементов качественно. Это, в свою очередь, диктует в обозримом будущем несение затрат на проведение весьма недешевого ремонта или серьёзное разрушение конструкций.

ТИП МАТЕРИАЛА ДЛЯ ПЕРЕКРЫТИЙ

Сегодня основное их количество изготавливается из железобетона. Такое обстоятельство продиктовано тем, что железобетон является чрезвычайно прочным материалом, а надежность его проверена не только расчетами, но и временем. Структура перекрытий бывает различная. Встречаются:

Характер условий для применения плит может быть самым различным и зависит от ряда факторов: габаритов здания, величины нагрузки и т. п.

Перекрытия в кирпичном доме делятся на следующие типы:

  • Перекрытия между этажами.
  • Чердачные перекрытия.

Первый тип применяется для домов, для которых характерна многоуровневая конструкция. Плита на несущую кирпичную стену ложится на специальную подкладку. При этом обеспечивается обстоятельство, при котором изделие надежно фиксируется. Является важным величина глубины, на которую плита ложится на стену.

Если имеет место чердачный тип, то значительных нагрузок не наблюдается, и необходимости в подкладке нет.

Особенностью таких перекрытий является и то, что они изолируют от нежелательного шума и сберегают тепло. Необходимо использование теплоизоляторов не только со стороны чердака, но и в стыках стен с потолком.

ПОИСКИ РЕШЕНИЙ ДЛЯ УЗЛА ОПИРАНИЯ

Узел опирания должен выдерживать значительные нагрузки. Недостаточно того, что имеет место применение при строительстве материалов с запасом прочности, необходимо еще принимать дополнительные меры.

1.Необходимо провести правильный расчет узла опирания. При этом следует учитывать, что такие расчеты могут быть реализованы только в отношении несущих конструкций, но никак не перегородок.

2. Чтобы определить минимальное опирание плиты перекрытия на кирпичную стену, необходимо все расчеты сверять с ГОСТ 956-91 и проектом здания.

Каждая плита имеет свою маркировку. В документе применительно к каждой марке стоит цифра, характеризующая величину максимальной нагрузки на плиту. Есть норматив, который характеризует величину опирания плит на стену с кирпичной кладкой. Он находится в пределах от 90 до 120 мм. Под эти параметры и следует подстраиваться.

Этот показатель является важным как на этапе строительства, так и на стадии проектирования.

Железобетонное перекрытие, состоящее из плит, можно отнести к несущему элементу здания. Плитами разделяется внутреннее пространство многоэтажного здания на этажи, и отделяются подвальные, а также чердачные помещения. Каждая плита получает нагрузку от находящегося на ней оборудования, людей, мебели и предает ее, включая свой вес, равномерно на стены.

В специализированной строительной литературе дается определение норматива — каким должно быть минимальное отпирание плиты перекрытия на кирпичную стену. Этот показатель определен в предел 100 – 150 мм. Например, для пустотелой плиты, длинной в 6 м, предполагаемая опора на кирпич должна быть не меньше 100 мм.

Чтобы более точно определить площадь опоры плиты, следует произвести дополнительные определенные расчеты. В них должна учитываться, длинна плиты, материал изготовления, ее полный вес, и также определиться, какая будет предполагаемая на нее нагрузка. В этих расчетах должна учитываться и толщина кирпичной стены для опоры плиты.

Каким должно быть минимальное опирание плиты перекрытия на кирпичную стену, чтобы обеспечить надежность и долговечность конструкции? Вопрос серьезный, от его решения зависит устойчивость здания к нагрузкам и безопасность находящихся в нем людей. Вот почему глубина наложения плоских железобетонных изделий на кладку из кирпича регламентируется строительными нормативными документами (СНиП).

От качества монтажа плит перекрытия зависит прочность всей конструкции дома.

О пустотных железобетонных изделиях

Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами.
Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м 2 . Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

  • габаритный размер пролета и длина железобетонного изделия;
  • величина распределенной и точечной нагрузки на бетонное перекрытие;
  • разновидности нагрузок — статические, динамические;
  • толщина несущей стены из кирпича;
  • тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

  1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
  2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Поэтому минимальное опирание 9 см используется на практике редко, обычно принимают 10-12 см.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Конструкция опорного узла

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

  1. Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
  2. Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
  3. Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

//www.youtube.com/watch?v=-Ol8NGMGQGc

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

Комментариев:

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия.

Строительные нормы по этому поводу имеют специальные указания.

Важный конструктивный элемент

Перекрытия — несущие элементы здания, выполненные из железобетонных конструкций. Они получают и распределяют нагрузки от своего веса и находящихся в здании людей и оборудования на стены и опоры. С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения.

Перекрытия в здании должны отвечать множеству требований. Они должны быть прочными, жесткими, обладать хорошими звукоизоляционными характеристиками, не гореть и не пропускать воду.

Материал, который используется для производства плит перекрытия — железобетон. В основном это многопустотные конструкции с пустотами разных форм: многоугольными, овальными, круглыми. Чаще всего в строительстве используются элементы с круглыми пустотами. Они высокопрочные, технологичные и полностью готовы к монтажу. Несущая способность у них — 800 кг/м². Они укладываются на несущие стены, расположенные на расстоянии около 9 м друг от друга. Опираются на две стороны. Их отличает огнестойкость, жесткость, длительный срок эксплуатации. В качестве материала для стен, на которые будут укладываться такие перекрывающие элементы, используются кирпич, газобетон, пеноблоки и железобетонные панели.

Вернуться к оглавлению

Некоторые расчеты

Для нахождения величины опирания плиты перекрытия большое значение имеет основа, на которую ее планируется укладывать.
В обязательном порядке необходимо учесть длину и вес конструкции, толщину стены-опоры, сейсмологическую устойчивость здания. Кроме того, должна быть учтена нагрузка и ее характер, будет она временной или постоянной. Подобные расчеты должны проводиться специалистами. Для индивидуального застройщика при составлении проекта и монтаже основным ориентиром становится маркировка завода-изготовителя.

При использовании плоских перекрывающих элементов величина пролета может вычисляться следующим образом: нужно суммировать толщину этого элемента и величину расстояния между двумя опорами. Что касается глубины опирания плиты перекрытия на основу из кирпича, то это значение должно равняться толщине самой конструкции, но быть не меньше 70 мм. Чтобы рассчитать минимальную толщину наружной стены, что станет основой для плит перекрытия, необходимо учитывать теплоизоляционный слой и облицовочный материал на торцевых частях последних. Так, конструкцию толщиной в 140 мм, должна поддерживать основа, толщина которой не меньше 300 мм.

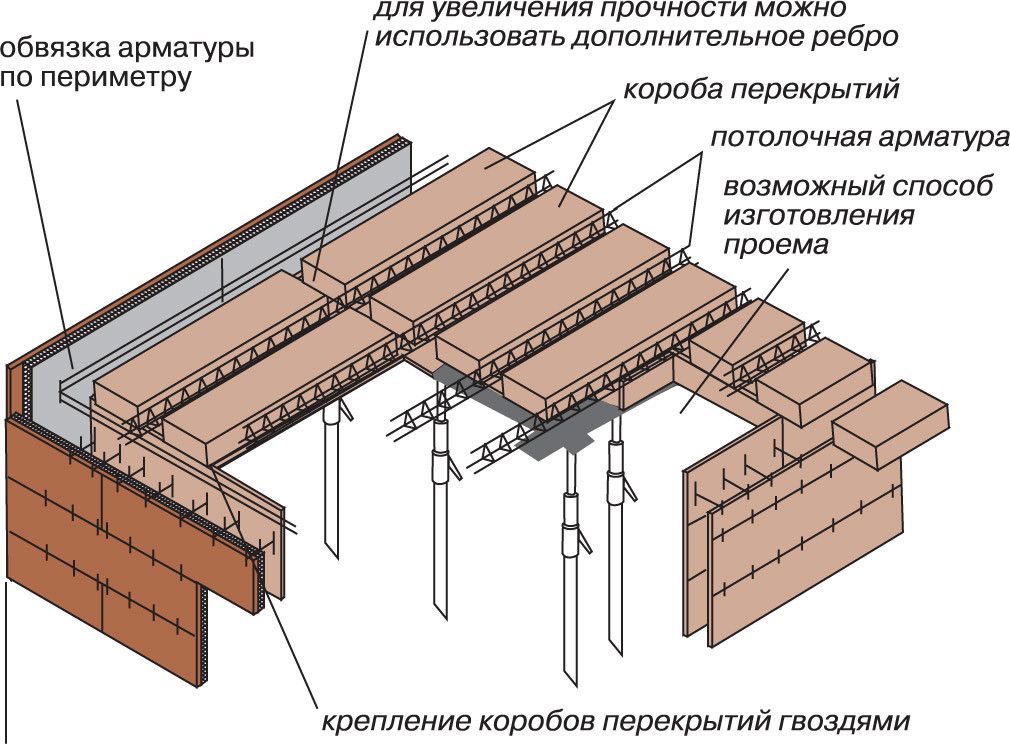

Монтаж часторебристых конструкций, что имеют вкладыши, предполагает минимальное углубление плит перекрытия на основу — 150 мм. При монтаже не стоит допускать захода в стену пустотелых вкладышей. Если ребра армированы двумя стержнями, то необходимо через один отогнуть их на опоре. Если ребро имеет один стержень, то хомуты будут принимать касательное напряжение.

Армокаменные конструкции — это аналоги плоских. Поэтому минимальное значение глубины опирания этих элементов может быть определено тем же способом. Толщину они должны иметь не меньше 90 мм, опирание происходит на две стороны.

Вернуться к оглавлению

Индивидуальное строительство

В специализированной литературе по строительным работам дается определение необходимых норм, касающихся глубины опирания плит перекрытия. Этот показатель находится в рамках 90-120 мм. Для более точного определения этого значения должны быть произведены определенные расчеты, в которых учтены длина и вес конструкции, толщина стены-опоры и материал, из которого она изготовлена. Также должна быть определена предполагаемая нагрузка.

Например, применение плиты, длина которой 6 м, предполагает глубину опирания на основу из кирпича не менее 100 мм. При использовании конструкций из железобетона или стали допустима глубина не менее 70-75 мм, на стены из пеноблоков и газобетона — не менее 120 мм.

Перекрытие — это один из конструктивных элементов здания, делящий его внутреннее пространство на этажи. Перекрытие относится к несущим элементам, так как воспринимает и передает нагрузку от собственного веса, а также от оборудования и людей на стены, опоры, ригели. Выполняется оно из железобетонных плит.

По местоположению в здании их можно разделить на:

  1. Надподвальные.
  2. Междуэтажные.
  3. Чердачные.

По своей конструкции они подразделяются на балочные и безбалочные. Изготавливаются заводским способом из железобетона и делятся на сборно-монолитные, многопустотные, изготавливаемые из тяжелых бетонов и ячеистобетонные. Перекрытия должны отвечать таким требованиям, как прочность, звуконепроницаемость, жесткость, несгораемость и водонепроницаемость.

В основном железобетонные плиты, из которых делаются перекрытия, представляют из себя многопустотные конструкции и производятся с многоугольными, овальными и круглыми пустотами. Наибольшее распространение имеют в строительстве плиты с круглыми пустотами ПНО и ПК, несущая способность которых — 800кг/м2. Их отличает высокая прочность, полная заводская готовность к монтажу, технологичность. Такие плиты опираются на две стороны. Укладывают их на несущие стены. Перекрытия из таких плит применяются при шаге несущих стен до 9 м. Долговечность, огнестойкость, необходимая пространственная жесткость, устойчивость здания — вот что отличает такие перекрытия.

Обычные стандарты пустотных плит:

  • длина — 2.4-7,2 м;
  • ширина — 1-1,8 м;
  • толщина — 220 мм.

Основа, на которую укладываются плиты, может быть из:

  • кирпича;
  • железобетонных панелей;
  • газобетона;
  • пеноблоков.

Вернуться к оглавлению

Глубина опирания перекрытия и необходимое оснащение для работы

В зависимости от основы, на которую , учитывается величина глубины опирания.

Также принимаются во внимание в обязательном порядке длина плиты, ее вес, толщина опорной стены, постоянная или временная нагрузка на плиту сверху, сейсмостойкость здания. Расчеты достаточно сложны и делаются специалистами. Индивидуальному же застройщику достаточно ориентироваться на параметры завода-изготовителя, маркирующего свои изделия, и четко следовать им. Четкость следования рекомендациям изготовителей избавит от ошибок при проектировании и монтаже пустотных конструкций, иначе последствия повлекут за собой дорогостоящие и трудозатратные шаги.

  • на крупнопанельные стены — 50-90 мм;
  • на кирпичные стены — 90-120 мм;
  • на основу из газобетона — 120 мм;
  • на пеноблочные стены — 120 мм;
  • на наружные стены опирание оговаривается до 250 мм.

Необходимое оборудование, материалы и инструменты:

  1. анкеры;
  2. цементный раствор;
  3. нивелир или уровень — для определения разности высот между рабочими поверхностями;
  4. ригели — опорные балки;
  5. монтажный ломик;
  6. отвес — для проверки вертикальности поверхности;
  7. подмостки инвентарные;
  8. шнур-причалка;
  9. стропы;
  10. автокран грузоподъемностью 25 т.

Вернуться к оглавлению

Монтаж перекрытия в кирпичных зданиях

Для монтажных работ требуется бригада из четырех человек. Машинист крана подает на основу (стены) — плиту. Такелажник занят строплением плит четырехветвевым стропом. Два монтажника, находясь по обеим сторонам опор монтируемой плиты, принимают ее, разворачивают и затем направляющими действиями координируют ее опускание в заданное положение. После монтажными ломиками они выполняют небольшую рихтовку плиты, еще до снятия строп.

В кирпичных зданиях укладываются на стены и ригели. Ригели укладывают на железобетонные подушки при помощи строп. Их необходимо закладывать в кирпичные стены во время кладки. Перед тем как размещать ригели, необходимо проверить горизонтальность подушек. Разница между ними, вернее, их поверхностями, не должна превышать 10 мм. Затем ригели доводятся до нужного положения монтажными ломиками. Сами монтажники располагаются на подмостках. Ригель обязательно нужно передвигать только по перпендикуляру к продольной оси, используя при этом лопатку монтажного ломика. Иначе будет нарушена устойчивость стен, служащих опорой ригелю. После делается выверка вертикальности (отвесом) и горизонтальности (нивелиром), и только затем ригель закрепляется к основе. Когда эти работы закончены, снимаются стропы.

Применение пустотных плит возможно в зданиях либо с поперечными, либо с продольными несущими стенами, потому что они опираются на две стороны. Затем следует анкеровка перекрытия, которая является креплением укладываемых плит перекрытия с наружными стенами и между собой. Анкеры обычно располагают на расстоянии не более 3 м друг от друга.

Перед укладыванием плит перекрытия снова выверяется горизонтальность рабочих поверхностей. Обязательно выравнивается гребень кладки стены.
Потому что достаточно большая площадь пустотных перекрытий будет чутко реагировать даже на небольшие неровности основы. Плиты просто будут качаться. Выявленные неровности прокладываются дополнительными полосами изоляции.

И только после этого опускаются на опоры плиты, куда уже положен цементный раствор. Для того чтобы получить единое жесткое горизонтальное перекрытие, плиты соединяют между собой и с наружными стенами стальными анкерами, которые закрепляют к монтажным петлям. Торцы плит перекрытий соединяются с кладкой кирпичной стены Г-образными анкерами. Затем их заделывают растворной смесью в целях защиты от коррозии.

Когда плиты опирают на внутренние стены, то применяются составные анкера, полученные путем соединения их сваркой. Промежутки, возникающие между плитами, заполняются кирпичами, используемыми в основной кладке. Плиты укладываются на растворную смесь.

Потолок после укладки плит проверяется на горизонтальность. При обнаружении несовпадения между смежными плитами их поднимают при помощи крана и подравнивают растворную постель, после чего вновь укладывают на место. Когда выверка закончена, плиты закрепляют анкерами, которые закладывают в кладку. Смежные же плиты соединяют между собой за монтажные петли анкерами.

В пустотных настилах, если опирание идет на наружную основу, пустоты заполняются тяжелым бетоном или бетонными пробками примерно на 12 см. Делается это с целью изоляции. То же самое производят в пустотных емкостях плит, которые опираются на внутренние несущие стены. Пустоты заполняются с целью предотвращения разрушения опорных частей плит под давлением конструкций, расположенных выше, так как именно их края являются самыми хрупкими.

Перемычки, являющиеся несущими, то есть те, на которые ложится основная нагрузка от перекрытий, устанавливают, стропами за монтажные петли поднимая и укладывая на растворную смесь. Рядовые перемычки располагают вручную, учитывая площадь опирания и горизонтальность.

Минимальное опирание плитного перекрытия на кирпичную стену

Главная » Разное » Минимальное опирание плитного перекрытия на кирпичную стену

Опирание плиты перекрытия на стену: допустимые пределы, СНиП

Опирание перекрытия плиты на стену — один из показателей надежности, безопасности и долговременности срока службы здания. От грамотной установки плит зависит многое, поэтому все нормы и правила регламентируются государственными органами. Существует специальный документ — СНиП, собравший свод этих стандартов.

Назначение перекрытий

ЖБ плиты перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. Главная функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

  • сборно-монолитные;
  • многопустотные;
  • изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

Параметры для величины опирания

Максимальное и минимальное опирание перекрытия плиты на стену обуславливается следующими факторами:

  1. Назначением здания — жилое, производственное, административное.
  2. Материалом, из которого изготовлены несущие стены и их толщина.
  3. Размером перекрываемого пролета между стенами.
  4. Размером ЖБ плиты перекрытия и ее веса.
  5. Будущими нагрузками на перекрытия.
  6. Сейсмическими показателями местонахождения здания.

В соответствии с данными СНиП, опирание плит перекрытия на стены составляет от 9 до 12 см, в зависимости от описанных выше факторов. Окончательный размер определяется инженерами при проектировании здания. Важно правильно рассчитать величину нахлеста, иначе давление перекрытий может привести к постепенному растрескиванию и разрушению здания.

Узел опирания плиты на кирпичную стену

При строительстве зданий из кирпича кладка ведется вплотную до будущего потолка, при этом важно оставить небольшие ниши для установки перекрытий. Узел опирания плиты перекрытия на стену создается с учетом следующих условий:

  • торцы плит не должны опираться на кирпичную кладку. Например, при нахлесте в 12 см ширина ниши должна составлять 13 см;
  • состав раствора для кладки и фиксации перекрытий должен быть идентичным;
  • пустоты, образуемые в каналах, следует заполнять бетонными вкладышами. Они изготавливаются на заводе вместе с плитами.

Минимальное опирание плит перекрытия на кирпичную стену не нормируется в случае, если на торцевые стенки ЖБ-изделие ложится одной боковой стороной. Монтаж выполняется так, чтобы кладка, которая будет выше перекрытия, не ложилась на образованные крайние пустоты.

Монтаж перекрытий

Работы по установке перекрытий осуществляются бригадой строителей из четырех человек:

  • машинист крана, который подает плиту,
  • такелажник, выполняющий стропление плит,
  • два монтажника, занимающиеся координацией плиты и помещением ее в заданное место.

Опирание плит перекрытия на кирпичную стену при этом является одной из наиболее важных процедур, требующей строгого соблюдения нормативов.

Перед проведением монтажных работ обязательно нужно выровнять гребень кирпичной кладки. Если этого не сделать, плита будет неустойчива. Промежутки, возникающие между плитами, заделываются цементным раствором.

Особенности монтажа перекрытий для зданий из газобетона

Опирание перекрытия плиты на стену производится на кольцевой армированный пояс, который монтируется по ее периметру. Такая монолитная бетонная лента, охватывающая все здание, обязательна, если величина опирания составляет менее 12 см. Рекомендуются следующие параметры для армопояса:

  • толщина 12 см;
  • ширина 25 см;
  • глубина опирания такая же, как и для железобетонных перекрытий.

В сочетании с прочными железобетонными плитами армированный пояс создает жесткую конструкцию, которая оказывает достаточное сопротивление строения аварийным воздействиям, температурным перепадам и усадочным деформациям.

Если величина опирания перекрытия на стену составляет более 12 см, то здание в дополнительном армированной поясе не нуждается. В таких случаях достаточно соорудить армированный пояс из кольцевого анкера по внешнему периметру плит.

Расчет параметра опирания

Регламентирует величину опирания плит перекрытия на стены СНиП (иначе, свод норм и правил), выделяющий следующие разновидности размеров плиты:

  • модульный — ширина пролета, в который устанавливается конструкция;
  • конструктивный — реальный размер потолочной плиты от одного торца до другого.

К примеру, если модульная длина перекрытия составляет 6,0 м, то реальная — 5,98 м. Для получения размера комнаты в 5,7 м следует устанавливать плиту с опиранием в 12 см. Оптимальный расчет опирания плиты перекрытия на стену важен также для сохранения теплоты в комнате. При слишком большой близости торца к наружной поверхности стены имеет будет наблюдаться проникновение холодного воздуха внутрь. Такая конструкция дает холодный пол в зимнее время.

Перекрытие цокольного этажа

Монтаж плит перекрытия для цокольного этажа является самым простым. Для того чтобы добиться ровной поверхности для укладки железобетонных конструкций, следует выровнять верхний край фундамента. Затем по верхней кромке залитого фундамента выставляются доски опалубки. Данная конструкция заливается бетонным раствором. Таким образом, получается идеально ровная подушка для установки плит.

Установленные на гладкую поверхность плиты образуют ровный потолок, в котором следует лишь заделать швы, после чего он готов к отделке.

Заделка швов между перекрытиями

После того как оптимальный размер опирания плит перекрытия на стены был определен, а сами железобетонные конструкции установлены, следует заняться заделыванием швов между ними.

Для этого используется песчано-цементный раствор, если щели незначительны. При наличии больших промежутков следует воспользоваться следующими способами:

  1. Из деревянных досок обустраивается опалубка, в которую происходит последующая заливка раствора.
  2. Большие щели могут быть заделаны обломками арматуры, осколками кирпичей и других материалов. Они утрамбовываются в щели, которые затем замазываются бетонным раствором.

Образованные пустоты при установке плит важно заделать сразу. Это значительно упрощает отделочные работы, которые будут производиться по окончанию строительства.

От правильного расчета величины опирания перекрытия на стену зависит будущая прочность и долговечность строения. Поэтому данный процесс регламентируется правилами СНиП и выполняется опытными проектировщиками.

fb.ru

Опирание плит перекрытия на стены

Надёжность опирания перекрытий на несущие стены обеспечивает безопасную надёжную и долговременную возможность эксплуатации всего здания. От грамотного исполнения зависит конструктивная устойчивость инженерных сооружений. Поэтому опирание плит перекрытия на стены регламентируется СНиП.

Параметры, обуславливавшие величину опирания

Глубина захода перекрытия на стены зависит от следующих факторов:

  • назначения и типа зданий — жилые, административные, производственные;
  • материала и толщины несущих стен;
  • величины перекрываемого пролёта;
  • размеров железобетонных конструкций и их собственного веса;
  • вида действующих на перекрытие нагрузок (статического или динамического характера), какие из них являются постоянными и какие временными;
  • величины точечных и распределённых нагрузок;
  • сейсмичности района строительства.

Все факторы, перечисленные выше, обязательно учитываются при выполнении расчётов надёжности конструктива. В соответствии с действующими нормативными документами опирание плиты перекрытия на кирпичную стену принимается от 9-ти до 12-ти см, окончательный размер определяется инженерными расчётами в процессе проектирования здания. При меньших нахлёстах тяжёлый собственный вес элементов, в совокупности с действующими нагрузками, окажет непосредственное воздействие на край кладки, что может привести к его постепенному разрушению.

С другой стороны больший нахлёст будет уже своеобразным защемлением железобетонных элементов с передачей веса от вышерасположенного участка стены на их торцы. Результат — растрескивание и медленное разрушение кладки стен. Также при приближении торцов изделий к наружным поверхностям стен происходит увеличение теплопотерь в железобетонных элементах с образованием мостиков холода, приводящих к образованию холодных полов. Стоимость деталей пропорциональна их длине, поэтому чрезмерное защемление приведёт к увеличению стоимости сооружения.

Узел опирания плиты перекрытия на кирпичную стену

При возведении кирпичных зданий с устройством перекрытий из сборных железобетонных плит кладка ведётся в полную толщину до проектного низа потолков. Далее кирпичи укладываются только с наружной стороны стен для образования ниши, в которую можно будет уложить плиты.

В узлах опирания важно соблюдение следующих условий:

  • торцы не должны упираться в кирпичную кладку, так для наиболее часто применяемом в практике нахлёсте в 12-ть см, ширина ниши ≥ 13-ти см;
  • раствор, на который укладываются плиты, той же марки, что и кладочный;
  • пустоты в каналах заделываются с торцов при помощи бетонных вкладышей, что предохранит торцы от разрушения при сдавливании под нагрузками. Изготовление бетонных вкладышей выполняется на заводах с поставкой при покупке плит, при отсутствии вкладышей канальные пустоты заполняются бетоном В15 непосредственно на стройплощадке.

На торцевые кирпичные стены плитные железобетонные изделия ложатся и одной боковой стороной. В этом случае минимальное опирание плиты перекрытия на торцевые стенки не нормируется. Но чтобы избежать разрушения изделия при сдавливании пустотного канала, монтаж должен быть выполнен так, чтобы выложенная выше перекрытия кладка не ложилась на крайнюю пустоту конструкции и плечи действующих от нагрузки моментов должны быть минимальных значений.

Требования к устройству армопоясов под плиты перекрытия

В зданиях со стенами из блоков, изготовленных из лёгких бетонов (газобетонных, газосикатных, пенобетонных, полистиролбетонных), имеющих небольшие прочностные характеристики перекрытия должны обязательно опираться на армированные пояса. Армопояс устраивается по всему периметру здания. Высота армопояса под плиты перекрытия от 20-ти до 40-ка см. Соединение армированных поясов с деталями перекрытия должно быть механически прочным, для чего используются анкерные устройства или стыковка арматурными стержнями периодического профиля с применением электросварки.

К конструкции предъявляется ряд следующих требований:

  • пояса должны устраиваться на всю ширину стен, для наружных шириной ≥ 50-ти см допустимо уменьшение ≤ 15-ти см для укладки утеплителя;
  • армирование, выполненное с помощью инженерных расчётов, должно обеспечивать достаточную механическую прочность для восприятия нагрузок от собственного веса железобетонных элементов и вышерасположенных конструктивов;
  • бетон ≥ класса В15;
  • пояс — своеобразный мостик холода, поэтому необходимо его обязательное утепление, чтобы не допустить разрушение газобетонных блоков от накопленной влаги;
  • надёжность сцепления с несущими стенами.

Опирание плит перекрытия на газобетонные блоки несущих стен по армированным поясам выполняется с соблюдением следующих нормируемых значений:

  • по торцам ≥ 250-ти мм;
  • по остальному контуру ≥ 40-ка мм;
  • при опирании по 2-м сторонам пролёта ≤ 4,2 м — ≥ 50-ти мм;
  • то же при пролёте ≥ 4,2 м — 70-ти мм.

Газобетонные блоки не способны выдерживать высокие нагрузки, материал начинает подвергаться различным деформациям. Армопояс, принимая на себя все нагрузки, равномерно распределяет их, тем самым обеспечивая не разрушение строения.

Монтаж плит перекрытия на газосиликатные блоки также выполняется с обязательным устройством монолитных железобетонных поясов. Необходимые величины опирания соответствуют приведённым выше значениям для стен из газобетонных блоков.

Во время производства монтажных работ должны выполняться следующие условия:

  • соблюдение симметричности укладки элементов в пролётах;
  • торцы плит должны быть выравнены по одной линии;
  • все элементы должны располагаться в одном горизонтальном уровне (контроль осуществляется при помощи строительного уровня), допустимое отклонение в плоскости плит ≤ 5-ти мм;
  • толщина раствора под плитами ≤ 20-ти мм, раствор должен быть свежеприготовленным, без начала процесса схватывания. Недопустимо дополнительное разбавление смеси водой.

Недопустимо укладка вместо армопояса рядов кирпичей или арматурных сеток.

stroikadialog.ru

Опирание плит перекрытия: допустимые пределы, СНиП (видео)

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия.

Правильное и неправильное опирание плит перекрытия.

Строительные нормы по этому поводу имеют специальные указания.

Важный конструктивный элемент

Перекрытия — несущие элементы здания, выполненные из железобетонных конструкций. Они получают и распределяют нагрузки от своего веса и находящихся в здании людей и оборудования на стены и опоры. С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения.

Схема укладки плит перекрытия.

Перекрытия в здании должны отвечать множеству требований. Они должны быть прочными, жесткими, обладать хорошими звукоизоляционными характеристиками, не гореть и не пропускать воду.

Материал, который используется для производства плит перекрытия — железобетон. В основном это многопустотные конструкции с пустотами разных форм: многоугольными, овальными, круглыми. Чаще всего в строительстве используются элементы с круглыми пустотами. Они высокопрочные, технологичные и полностью готовы к монтажу. Несущая способность у них — 800 кг/м². Они укладываются на несущие стены, расположенные на расстоянии около 9 м друг от друга. Опираются на две стороны. Их отличает огнестойкость, жесткость, длительный срок эксплуатации. В качестве материала для стен, на которые будут укладываться такие перекрывающие элементы, используются кирпич, газобетон, пеноблоки и железобетонные панели.

Вернуться к оглавлению

Некоторые расчеты

Для нахождения величины опирания плиты перекрытия большое значение имеет основа, на которую ее планируется укладывать. В обязательном порядке необходимо учесть длину и вес конструкции, толщину стены-опоры, сейсмологическую устойчивость здания. Кроме того, должна быть учтена нагрузка и ее характер, будет она временной или постоянной. Подобные расчеты должны проводиться специалистами. Для индивидуального застройщика при составлении проекта и монтаже основным ориентиром становится маркировка завода-изготовителя.

Расчетная схема для квадратной плиты перекрытия, с опиранием по контуру

При использовании плоских перекрывающих элементов величина пролета может вычисляться следующим образом: нужно суммировать толщину этого элемента и величину расстояния между двумя опорами. Что касается глубины опирания плиты перекрытия на основу из кирпича, то это значение должно равняться толщине самой конструкции, но быть не меньше 70 мм. Чтобы рассчитать минимальную толщину наружной стены, что станет основой для плит перекрытия, необходимо учитывать теплоизоляционный слой и облицовочный материал на торцевых частях последних. Так, конструкцию толщиной в 140 мм, должна поддерживать основа, толщина которой не меньше 300 мм.

Монтаж часторебристых конструкций, что имеют вкладыши, предполагает минимальное углубление плит перекрытия на основу — 150 мм. При монтаже не стоит допускать захода в стену пустотелых вкладышей. Если ребра армированы двумя стержнями, то необходимо через один отогнуть их на опоре. Если ребро имеет один стержень, то хомуты будут принимать касательное напряжение.

Армокаменные конструкции — это аналоги плоских. Поэтому минимальное значение глубины опирания этих элементов может быть определено тем же способом. Толщину они должны иметь не меньше 90 мм, опирание происходит на две стороны.

Вернуться к оглавлению

Индивидуальное строительство

В специализированной литературе по строительным работам дается определение необходимых норм, касающихся глубины опирания плит перекрытия. Этот показатель находится в рамках 90-120 мм. Для более точного определения этого значения должны быть произведены определенные расчеты, в которых учтены длина и вес конструкции, толщина стены-опоры и материал, из которого она изготовлена. Также должна быть определена предполагаемая нагрузка.

Например, применение плиты, длина которой 6 м, предполагает глубину опирания на основу из кирпича не менее 100 мм. При использовании конструкций из железобетона или стали допустима глубина не менее 70-75 мм, на стены из пеноблоков и газобетона — не менее 120 мм.

Индивидуальный застройщик при составлении проекта должен руководствоваться рекомендациями завода-изготовителя, так как ошибки в расчетах могут привести к дополнительным затратам при их исправлении.

tolkobeton.ru

Сборное перекрытие из пустотных плит

Самое быстрое в возведении – это, конечно же, сборное перекрытие. Кран смонтирует все пустотные плиты за считанные часы. Если вы хотите определиться, какое перекрытие сделать – сборное или монолитное, прочтите эту статью «Сборное перекрытие или монолит» , а здесь мы поговорим о сборном перекрытии и всех нюансах его исполнения.

В чем преимущества сборного перекрытия?

1. Надежность – плиты изготовлены на заводе, имеют сертификат качества и выдержат именно те нагрузки, на которые рассчитаны.

2. Скорость и простота монтажа – это значительный плюс, хотя зачастую по цене монтаж плит обходится не дешевле монолитного перекрытия.

3. Звукоизоляция – что ни говори, а перекрытие из пустотных плит намного лучше по звукоизолирующим свойствам более тонкого сплошного монолита.

Но кроме преимуществ сборное перекрытие имеет ряд недостатков:

1. Четкие ограничения по размерам помещения – пустотные плиты имеют конкретные длины, и их нужно учитывать при планировке дома.

2. Необходимость устройства монолитных участков – без них вряд ли обходится какой-то проект.

3. Отсутствие возможности выполнения перекрытия своими руками.

Но если вы уже все взвесили и выбрали для себя именно сборное перекрытие из пустотных плит, то вам следует ознакомиться с изложенной ниже информацией.

Глубина опирания плит перекрытия

Первое, о чем следует подумать еще до начала строительства – это размеры плит перекрытия и, соответственно, размеры помещений в свету, чтобы эти плиты могли достаточно опереться на стены.

Для сборных плит ПК, с арматурой по ГОСТ 5781-82, в типовых сериях прописана глубина опирания 100 – 110 мм. Недостаточная глубина опирания плит грозит обрушением или разрушением плиты, а чрезмерная – превращает шарнирное опирание (на которое изначально рассчитана плита) в защемление, что в свою очередь вызывает перенапряжение в верхней зоне плиты и может привести к ее разрушению. Опирать плиту более, чем на 240 мм не желательно.

Итак, если у нас в наличии есть плиты длиной 3,6 м, то расстояние в свету меду стенами должно быть не менее 3,6 – 2∙0,24 = 3,12 м и не более 3,6 – 2∙0,1 = 3,4 м.

Чем объясняется минимальная глубина опирания плиты? Это не просто такая величина, при которой плита не соскользнет с опоры (не соскользнуть она может, если повезет, и при меньшей глубине). Здесь есть еще требование, по которому рабочая арматура плиты должна быть заведена на опору на определенную глубину для нормальной работы конструкции. Это понятие называется анкеровкой арматуры на опоре, и оно должно строго соблюдаться. Допустимый минимум для шарнирно опирающихся плит при арматуре по ГОСТ 5781-82 – 100 мм. Для арматуры по ДСТУ 3760:2006 ситуация хуже. Даже при использовании специальных анкеров на концах стержней (приваренных шайб, пластин), минимальная глубина опирания должна быть не меньше 10d (где d – это диаметр арматуры плиты) – согласно п. 2.3.2.5 «Рекомендаций по применению арматурного проката по ДСТУ 3760 при проектировании и изготовлении железобетонных конструкций без предварительного напряжения арматуры».

Поэтому, если вам попались плиты без предварительного напряжения, армированные прокатом по ДСТУ 3760, очень внимательно отнеситесь к их глубине опирания. Особенно, в тех плитах, которые нарезаются нужной вам длины – уж в них точно никаких анкерующих устройств на концах стержней нет, а значит глубина опирания будет не минимальной (10d), а расчетной. А это уже цифры совсем других порядков – для d = 20 мм, например, длина анкеровки арматуры равна 800 мм при бетоне В25, а это абсурдно большое число. Поэтому очень внимательно относитесь к железобетонной продукции, предлагаемой рынком.

А проектировщикам отдельно хочу написать. Если вы закладываете в проекте плиты по типовым сериям, указывайте обязательно, что арматура должна быть по ГОСТ 5781, а не по ДСТУ 3760, и замена ее без серьезных переделок недопустима.

Вернемся к стандартной глубине опирания, предлагаемой нам типовой серией 2.140-1 вып. 1.

Такая глубина особенно удобна при опирании на стены из кирпичной кладки, т.к. она кратна размерам кирпича: 110 мм + 20 мм шва – это как раз 130 мм, которые занял бы кирпич 120 мм со швом в 10 мм. Поэтому еще на этапе продумывания размеров рекомендуется учитывать все нюансы, вплоть до удобства производства работ.

Заделка торцов плит перекрытия

Как известно, пустотные плиты заливаются в формы, в результате чего, с одной стороны плиты отверстие после бетонирования остается не заполненным бетоном – видна круглая пустота. С другой стороны плита заполняется бетоном при формовании.

Незаделанный торец должен быть заполнен еще на заводе специальными бетонными вкладышами. Для чего это делается?

1. Во-первых, из соображений прочности: без этих вкладышей торец плиты представляет собой довольно хрупкую конструкцию из тонких (от 30 мм) вертикальных и горизонтальных стенок, которые под весом стены следующего этажа начнут трещать – а это уже начало разрушения плиты. Вкладыши, заполнившие все пространство пустот, хорошо работают на смятие и берут нагрузку от стен на себя.

2. Во-вторых, с теплотехнической точки зрения пустоты должны быть закрыты – тогда в них не будет надувать холодный воздух, плюс в пустоты не будет попадать влага, оседающая в виде конденсата на внутренней поверхности пустот, и со временем приводящая к коррозии и образовании плесени.

В общем, с какой стороны ни посмотреть, а торцы должны быть заделаны вкладышами.

Чем плох вариант заполнения торцов плит бетоном в условиях строительной площадки? Очень сложно не просто замазать, а заполнить качественно, чтобы такой вкладыш после набора прочности работал как заводской – воспринимал всю причетающуюся на него нагрузку.

Теперь о расположении торцов плит относительно дома. В серии 2.140.11-1 рекомендуется располагать плиты так, чтобы заделанные вкладышами торцы располагались со стороны наружных стен дома, а заполненные при формовании на заводе – опирались на внутренние стены дома. Это объясняется тем, что внутренние стены более нагружены (на них плиты опираются с двух сторон), и монолитные торцы легче справятся с такой нагрузкой, чем торцы с бетонными вкладышами. Да и со стороны вентканалов также желательно опирать плиты монолитными торцами – чем меньше щелей, тем меньше запахов и влаги будет бродить по дому (не всем ведь попадаются ответственные строители, тщательно заполняющие все швы раствором).

Установка анкеров в сборном перекрытии

Важный момент – это создание единого диска из сборных плит перекрытия. Ни одна часть сборной конструкции не должна жить сама по себе. Всегда в сборном домостроении разрабатываются узлы соединения сборных конструкций между собой, а также крепление их к смежным несущим элементам. Так и плиты перекрытия объединяются в единую систему благодаря специальным анкерам, которые крепятся с помощью сварки к подъемным петлям плит и анкерятся в стенах либо свариваются между собой (для рядом лежащих плит). Эта система анкеров подстраховывает все перекрытие в случае выхода из строя одной из плит. На рисунке ниже приведена схема сборного перекрытия, на котором показано расположение анкеров А-1 и А-2.

Анкер А-1 – это Г-образный стержень диаметром 10 мм, который одним концом крепится к петле, а другим заводится в кладку стены.

Анкер А-2 – это прямой стержень, который одним концом крепится к петле плиты перекрытия, а другим – приваривается к точно такому же анкеру А-2, закрепленному к петле другой плиты.

Анкеры типа А-1 устанавливаются на крайних опорах, А-2 – на промежуточных (т.е. на средних стенах, где плиты опираются с двух сторон).

Как вы заметили, нет необходимости каждую петлю плиты крепить анкером. Достаточно расставить анкеры типа А-1 в угловых плитах и далее через две плиты, а анкеры типа А-2 – через одну плиту. А заполнение швов между плитами, устройство монолитных участков и сплошной стяжки по верху плит завершают дело и придают дополнительную монолитность диску перекрытия. В особых случаях возможна установка анкеров в каждой плите.

Монолитные участки в сборном перекрытии

Без монолитных участков обойтись сложно. Даже если размеры дома подогнаны идеально под размеры плит, все равно появятся вентиляционные каналы или лестничный проем, для которых придется выполнить монолитный участок. Очень подробно информация о монолитных участках изложена в разделе «Монолитные участки».

Стены под сборное перекрытие

Не каждый строительный материал стен выдержит нагрузку от стен перекрытия без специальных мероприятий. Многие пористые материалы (газобетон, пенобетон и т.п.) плохо работают на местное смятие и выкалываются под весом сборных плит. Но вопрос это решаемый – нужно просто предусмотреть под плиты монолитный пояс или несколько рядов полнотелого кирпича. А основанием для устройства пояса будет расчет кладки стены на местное смятие. Но для некоторых материалов (например, ракушечник) даже при успешном расчете риск выкалывания очень большой, поэтому пояс или несколько рядов полнотелого кирпича под перекрытием не просто желательны, а обязательны.

Итак, мы рассмотрели все особенности конструирования сборного перекрытия из пустотных плит. Если у вас есть вопросы, задавайте их в комментариях.

class=»eliadunit»>

Добавить комментарий

svoydom.net.ua

1309.0404 — Правила MN, часть

§

Подчасть 1.

IRC, раздел R404.1.

Раздел R404.1 изменен следующим образом:

R404.1 Бетонные и каменные фундаментные стены. Бетонные фундаментные стены должны быть выбраны и построены в соответствии с положениями Раздела R404.1.2. Кирпичные фундаментные стены должны быть выбраны и построены в соответствии с положениями Раздела R404.1.1. Бетонные и каменные фундаментные стены должны иметь боковые опоры сверху и снизу. Фундаментные стены, отвечающие всем нижеследующим требованиям, считаются с боковой поддержкой:

1. Полный цокольный этаж должен состоять из бетонной плиты толщиной 3,5 дюйма (89 мм), залитой вплотную к нижней части стены фундамента.

2. Балки перекрытий и перекрытия должны быть соединены с плитой порога в верхней части стены с помощью утвержденного соединителя с указанной мощностью, соответствующей реакции верха стены в Таблице R404.1(1). Максимальное расстояние между лагами пола должно составлять 24 дюйма по центру.Расстояние между блокировками должно соответствовать Таблице R404.1(1).

3. Расстояние между болтами пластины порога не должно превышать требований, указанных в Таблице R404.1(1).

4. Пол должен быть заблокирован перпендикулярно лагам пола. Блокировка должна быть установлена ​​в соответствии со сноской «е» Таблицы R404.1(1).

Исключение: Консольные бетонные и каменные фундаментные стены, поддерживающие несбалансированную засыпку, не имеющие постоянной боковой опоры в верхней части фундамента, должны быть сооружены в соответствии с таблицей R404. 1.1(5), Таблица R404.1.1(6) или Таблица R404.1.1(7).

(Для подраздела R404.1.1 см. подраздел 9. Подразделы с R404.1.2 по R404.1.9 и их подразделы остаются без изменений.)

§

Подп. 2.

IRC Таблица R404.1(1).

Раздел R404.1 изменен путем добавления таблицы R404.1(1) следующего содержания:

ТАБЛИЦА R404.1(1)

МАКСИМАЛЬНОЕ РАССТОЯНИЕ АНКЕРНЫХ БОЛТОВ И БЛОКИРОВКИ ДЛЯ ОПОРНОЙ СТЕНЫ ФУНДАМЕНТА

Макс.Высота стены Макс. Не-
сбалансированная высота обратной засыпки
Классы почв и Нагрузка на грунт (фут3/фут) Реакция верхней части стенки (plf) e Расстояние между анкерными болтами диаметром 1/2 дюйма (дюймы) b, c, d Расстояние между перекрытиями, перпендикулярными балкам пола (дюймы) f
GW, GP, SW и SP 30 260 72 72
8′-0″ 7 футов-6 дюймов GM, GC, SM, SM-SC и ML 45 400 72 72
SC, MH, ML-CL и I-CL 60 530 48 48
GW, GP, SW и SP 30 340 72 72
9′-0″ 8 футов-6 дюймов GM, GC, SM, SM-SC и ML 45 510 48 48
SC, MH, ML-CL и I-CL 60 680 32 32
GW, GP, SW и SP 30 430 64 64
10′-0″ 9 футов-6 дюймов GM, GC, SM, SM-SC и ML 45 640 40 40
SC, MH, ML-CL и I-CL 60 860 24 24

Для системы СИ: 1 дюйм = 25. 4 мм, 1 фут = 304,8 мм.

a Классы почв соответствуют Единой системе классификации почв. См. таблицу R405.1.

b Анкерные болты должны быть отлиты на месте с закладкой не менее 7 дюймов. Если в соответствии с другими разделами настоящего стандарта требуется вертикальное армирование, анкерные болты должны находиться в пределах 8 дюймов от вертикального армирования и располагаться в соответствии с требованиями данной таблицы. Анкерные болты, установленные в каменной кладке, должны быть залиты на месте с количеством раствора не менее 1 дюйма, измеренного от внутренней поверхности каменной кладки и анкерного болта.

c Плита порога должна быть минимум 2 x 6. Анкерные болты должны располагаться на расстоянии не менее 2-1/2 дюймов от края плиты подоконника и края стены фундамента.

d Анкерные болты должны иметь круглую или квадратную шайбу толщиной 2 дюйма на 1/8 дюйма, затянутую и утопленную на 1/4 дюйма в верхнюю часть пластины порога. Использование стандартных и непотайных шайб допускается, если расстояние между анкерными болтами составляет половину расстояния, требуемого в этой таблице.

e Минимальная нагрузка, используемая для определения размеров допустимых анкеров или крепежных изделий, если анкерные болты не используются.

f Перпендикулярное блокирование должно быть выполнено двумя балками полной глубины или утвержденным альтернативным материалом балок полной глубины, которые устанавливаются в первых трех пространствах балок, прилегающих к стене фундамента. Блокировка должна быть соединена с плитой порога с помощью одобренного крепежа, размер которого соответствует сноске «е». Обшивка пола должна быть прибита к блоку через черный пол с помощью не менее 8d обычных (2-1/2 x 0,131) гвоздей на расстоянии 3 дюйма от центра или эквивалентного соединителя.Блокировка должна быть установлена ​​в пределах 8 дюймов от расположения анкерного болта.

§

Подп.

3.

[Отменено, 39 SR 91]

§

Подп. 4.

[Отменено, 39 SR 91]

§

Подп. 5.

[Отменено, 39 SR 91]

§

Подп. 6.

IRC Таблица R404.1.1(5).

Раздел R404 изменен путем добавления новой таблицы следующего содержания:

ТАБЛИЦА R404.1.1(5)

КОНСОЛЬНЫЕ БЕТОННЫЕ И КИРПИЧНЫЕ СТЕНЫ ФУНДАМЕНТА

Максимальная высота стены j
(футы)
Максимальная высота несбалансированной обратной засыпки e
(футов)
Минимальный размер вертикальной арматуры и расстояние между ними для номинальной толщины стенки 8 дюймов a,b,c,e,f,i,k
Классы почв d
GW, GP, SW и SP GM, GC, SM, SM-SC и ML SC, MH, ML-CL и неорганический CL
4 3 Не требуется Не требуется Не требуется
4 Не требуется Не требуется №4 @ 72 дюйма o. c.
5 3 Не требуется Не требуется Не требуется
4 № 4 @ 72 дюйма o.c. № 4 @ 56 дюймов o.c. ч № 4 @ 40 дюймов o.c. г
5 № 4 @ 72 дюймао.к. № 4 @ 56 дюймов o.c. ч № 4 @ 40 дюймов o.c. г

a Раствор должен быть типа M или S, а кирпичная кладка должна быть уложена на бегущую связку. Минимальная единица прочности на сжатие составляет 1900 фунтов на квадратный дюйм.

b Допускаются альтернативные размеры арматурных стержней и расстояния между ними, имеющие эквивалентную площадь поперечного сечения арматуры на линейный фут стены, при условии, что расстояние между арматурами не превышает 72 дюймов.

c Вертикальная арматура должна быть не менее класса прочности 60. Расстояние от поверхности грунтовой стороны стены до центра вертикальной арматуры должно быть не более 2,5 дюймов.

d Классы почв согласно Единой системе классификации почв. См. Таблицу R405.1.

e Внутренняя бетонная плита перекрытия на уровне грунта должна плотно прилегать к стене. Уровень наружного грунта должен быть минимум на 6 дюймов ниже верха стены.Максимальная высота от верха плиты на уровне грунта до низа балок перекрытия составляет 10 футов 0 дюймов. Неуравновешенная высота обратной засыпки представляет собой разницу высот отметок земли наружной отделки и верха внутренней бетонной плиты на уровне земли.

f Минимальный размер фундамента 20 дюймов на 8 дюймов должен быть размещен на грунте с несущей способностью 2000 фунтов на квадратный фут. Минимальная прочность бетона на сжатие основания должна составлять 3000 фунтов на квадратный дюйм.

г Обеспечьте консольную стену с подпорками: верхняя часть фундамента должна быть минимум на 16 дюймов ниже нижней части бетонной плиты перекрытия.

h Подготовьте дюбели #5 класса 60 длиной 1 фут 6 дюймов для соединения фундамента со стеной. Вставьте дюбель на 5 дюймов в основание. Поместите дюбели в центр толщины стены на расстоянии не более 32 дюймов от центра. Дюбели не требуются, если длина стены фундамента между перпендикулярными стенами в два раза превышает высоту стены фундамента или меньше.

i Эта таблица применима, если длина стены фундамента между перпендикулярными стенами составляет 35 футов или менее, или если длина фундамента, опирающегося только с одного конца на перпендикулярную стену, составляет 17 футов или менее.

j Максимальная высота стены измеряется от верха фундаментной стены до низа внутренней бетонной плиты на уровне земли.

k Установите анкерное крепление фундамента в соответствии с разделом R403. 1.6.

§

Подп. 7.

IRC Таблица R404.1.1(6).

Раздел R404 изменен путем добавления новой таблицы следующего содержания:

ТАБЛИЦА R404.1.1(6)

КОНСОЛЬНЫЕ БЕТОННЫЕ И КИРПИЧНЫЕ СТЕНЫ ФУНДАМЕНТА

Максимальная высота стены j
(футы)
Максимальная высота несбалансированной обратной засыпки e
(футов)
Минимальный размер вертикальной арматуры и расстояние между ними для номинальной толщины стенки 10 дюймов a,b,c,e,f,i,k
Классы почв d
GW, GP, SW и SP GM, GC, SM, SM-SC и ML SC, MH, ML-CL и неорганический CL
4 3 Не требуется Не требуется Не требуется
4 Не требуется Не требуется Не требуется
5 3 Не требуется Не требуется Не требуется
4 Не требуется №4 @ 72 дюйма o. c. № 4 @ 64 дюйма o.c. г
5 № 4 @ 72 дюйма o.c. № 4 @ 72 дюйма o.c. № 4 @ 56 дюймов o.c. г
6 3 Не требуется № 4 @ 72 дюйма o.c. № 4 @ 72 дюйма o.c.
4 №4 @ 72 дюйма o.c. № 4 @ 72 дюйма o.c. № 4 @ 64 дюйма o.c. ч
5 № 4 @ 64 дюйма o.c. ч № 4 @ 40 дюймов o.c. г,ч № 5 @ 48 дюймов o.c. г,ч
6 № 4 @ 64 дюйма o.c. ч № 4 @ 40 дюймово.к. г,ч № 5 @ 48 дюймов o. c. г,ч

a Раствор должен быть типа M или S, а кирпичная кладка должна быть уложена на бегущую связку. Минимальная единица прочности на сжатие составляет 1900 фунтов на квадратный дюйм.

b Допускаются альтернативные размеры арматурных стержней и расстояния между ними, имеющие эквивалентную площадь поперечного сечения арматуры на линейный фут стены, при условии, что расстояние между арматурами не превышает 72 дюймов.

c Вертикальная арматура должна быть не менее класса прочности 60. Расстояние от поверхности грунтовой стороны стены до центра вертикальной арматуры должно быть не более 2,5 дюймов.

d Классы почв согласно Единой системе классификации почв. См. Таблицу R405.1.

e Внутренняя бетонная плита на грунте должна плотно прилегать к стене. Уровень наружного грунта должен быть минимум на 6 дюймов ниже верха стены.Максимальная высота от верха плиты на уровне грунта до низа балок перекрытия составляет 10 футов 0 дюймов. Неуравновешенная высота обратной засыпки представляет собой разницу высот отметок земли наружной отделки и верха внутренней бетонной плиты на уровне земли.

f Минимальный размер фундамента 20 дюймов на 8 дюймов должен быть размещен на грунте с несущей способностью 2000 фунтов на квадратный фут. Минимальная прочность бетона на сжатие основания должна составлять 3000 фунтов на квадратный дюйм.

г Обеспечьте консольную стену с подпорками: верхняя часть фундамента должна быть минимум на 16 дюймов ниже нижней части бетонной плиты перекрытия.

h Подготовьте дюбели #5 класса 60 длиной 1 фут 6 дюймов для соединения фундамента со стеной. Вставьте дюбель на 5 дюймов в основание. Поместите дюбели в центр толщины стены на расстоянии не более 32 дюймов от центра. Дюбели не требуются, если длина стены фундамента между перпендикулярными стенами в два раза превышает высоту стены фундамента или меньше.

i Эта таблица применима, если длина стены фундамента между перпендикулярными стенами составляет 35 футов или менее, или если длина фундамента, опирающегося только с одного конца на перпендикулярную стену, составляет 17 футов или менее.

j Максимальная высота стены измеряется от верха фундаментной стены до низа внутренней бетонной плиты на уровне земли.

k Установите анкерное крепление фундамента в соответствии с разделом R403.1.6.

§

Подп. 8.

IRC Таблица R404.1.1(7).

Раздел R404 изменен путем добавления новой таблицы следующего содержания:

ТАБЛИЦА R404.1.1(7)

КОНСОЛЬНЫЕ БЕТОННЫЕ И КИРПИЧНЫЕ СТЕНЫ ФУНДАМЕНТА

Максимальная высота стены j
(футы)
Максимальная высота несбалансированной обратной засыпки e
(футов)
Минимальный размер вертикальной арматуры и расстояние между ними для номинальной толщины стенки 12 дюймов a,b,c,e,f,i,k
Классы почв d
GW, GP, SW и SP GM, GC, SM, SM-SC и ML SC, MH, ML-CL и неорганический CL
4 3 Не требуется Не требуется Не требуется
4 Не требуется Не требуется Не требуется
5 3 Не требуется Не требуется Не требуется
4 Не требуется Не требуется №4 @ 72 дюйма o. c.
5 № 4 @ 72 дюйма o.c. № 4 @ 72 дюйма o.c. № 4 @ 72 дюйма o.c.
6 3 Не требуется Не требуется Не требуется
4 Не требуется Не требуется №4 @ 72 дюйма o.c.
5 № 4 @ 72 дюйма o.c. № 4 @ 56 дюймов o.c. ч № 4 @ 40 дюймов o.c. г
6 № 4 @ 72 дюйма o.c. № 4 @ 56 дюймов o.c. г № 4 @ 32 дюйма o.c. г,ч
7 3 Не требуется Не требуется Не требуется
4 Не требуется №4 @ 72 дюйма o. c. № 4 @ 72 дюйма o.c.
5 № 4 @ 72 дюйма o.c. № 4 @ 56 дюймов o.c. ч № 4 @ 40 дюймов o.c. г
6 № 4 @ 48 дюймов o.c. ч № 5 @ 48 дюймов o.c. г,ч № 6 @ 48 дюймов o.c. г,ч
7 №4 @ 48 дюймов o.c. ч № 5 @ 40 дюймов o.c. г,ч № 6 @ 48 дюймов o.c. г,ч

a Раствор должен быть типа M или S, а кирпичная кладка должна быть уложена на бегущую связку. Минимальная единица прочности на сжатие составляет 1900 фунтов на квадратный дюйм.

b Допускаются альтернативные размеры арматурных стержней и расстояния между ними, имеющие эквивалентную площадь поперечного сечения арматуры на линейный фут стены, при условии, что расстояние между арматурами не превышает 72 дюймов.

c Вертикальная арматура должна быть не менее класса прочности 60. Расстояние от поверхности грунтовой стороны стены до центра вертикальной арматуры должно быть не более 3 дюймов.

d Классы почв согласно Единой системе классификации почв. См. Таблицу R405.1.

e Внутренняя бетонная плита на грунте должна плотно прилегать к стене. Уровень наружного грунта должен быть минимум на 6 дюймов ниже верха стены.Максимальная высота от верха плиты на уровне грунта до низа балок перекрытия составляет 10 футов 0 дюймов. Неуравновешенная высота обратной засыпки представляет собой разницу высот отметок земли наружной отделки и верха внутренней бетонной плиты на уровне земли.

f Минимальный размер фундамента 20 дюймов на 8 дюймов должен быть размещен на грунте с несущей способностью 2000 фунтов на квадратный фут. Минимальная прочность бетона на сжатие основания должна составлять 3000 фунтов на квадратный дюйм.

г Обеспечьте консольную стену с подпорками: верхняя часть фундамента должна быть минимум на 16 дюймов ниже нижней части бетонной плиты перекрытия.

h Подготовьте дюбели #5 класса 60 длиной 1 фут 6 дюймов для соединения фундамента со стеной. Вставьте дюбель на 5 дюймов в основание. Поместите дюбели в центр толщины стены на расстоянии не более 32 дюймов от центра. Дюбели не требуются, если длина стены фундамента между перпендикулярными стенами в два раза превышает высоту стены фундамента или меньше.

i Эта таблица применима, если длина стены фундамента между перпендикулярными стенами составляет 35 футов или менее, или если длина фундамента, опирающегося только с одного конца на перпендикулярную стену, составляет 17 футов или менее.

j Максимальная высота стены измеряется от верха фундаментной стены до низа внутренней бетонной плиты на уровне земли.

k Установите анкерное крепление фундамента в соответствии с разделом R403. 1.6.

§

Подп. 9.

IRC, раздел R404.1.1.

Раздел R404.1.1 изменен путем добавления следующего исключения к условию 2:

Исключение: Консольные бетонные и каменные фундаментные стены, построенные в соответствии с таблицей R404.1.1(5), R404.1.1(6) или R404.1.1(7).

История:

27 СР 1475; 32 СР 12; Л 2007 с 140 ст 4 с 61; ст. 13 п. 4; 39 СР 91; 44 СР 764

Технология опирания плиты перекрытия на газобетон. Размер минимальной опоры плиты перекрытия на кирпичную стену Опоры ребристых плит перекрытия на стены

При строительстве дома перед любым застройщиком встает вопрос выбора межэтажного перекрытия. Наиболее распространены три вида перекрытий — деревянные, монолитные железобетонные и сборные железобетонные, смонтированные из плоских многопустотных плит.Именно об этом виде перекрытия, как наиболее популярном и практичном для малоэтажного строительства, и пойдет речь в данном материале. Из этого про межэтажные перекрытия в частном доме вы узнаете:

  • Чем отличаются многопустотные плиты перекрытия (ПК) от плит перекрытий, изготовленных методом бесформенного формования (ПБ).
  • Как правильно класть полы.
  • Как избежать ошибок при установке.
  • Как хранить плиты перекрытия.

Как выбрать многопустотную плиту

На первый взгляд на пустотелые потолки может показаться, что они отличаются друг от друга только длиной, толщиной и шириной.А вот технические характеристики плит пустотелых перекрытий гораздо шире и подробно изложены в ГОСТ 9561-91.

Пустотная плита перекрытия частного дома.

Пустотные межэтажные плиты отличаются друг от друга способом армирования. При этом армирование (в зависимости от типа плит) может выполняться с использованием предварительно напряженной арматуры или без предварительно напряженной арматуры. Чаще применяют перекрытия с предварительно напряженной рабочей арматурой.

При выборе плит перекрытия следует обратить внимание на такой важный момент, как допустимое количество сторон, на которые они могут опираться…. Обычно можно поддерживать только две короткие стороны, но некоторые типы плит можно поддерживать с трех и четырех сторон.

  • ПБ. Обеспечивает поддержку с обеих сторон;
  • 1шт. Толщина — 220 мм. Диаметр круглых пустот 159 мм. Поддерживает только две стороны;
  • 1шт. Имея одинаковые размеры, он может поддерживаться с трех сторон;
  • 1шт. Может поддерживаться с четырех сторон.

Также плиты перекрытий различаются по способу изготовления.Часто возникает спор о том, что предпочесть — ПК или ПБ.

Андрей164 Пользователь FORUMHOUSE

Пора перекрыть цоколь здания плитами перекрытий, но никак не могу определиться, что выбрать — ПК или ПБ, у ПБ отделка поверхности лучше, чем у ПК, но слышал, что ПБ применяются только в монолитно-каркасных домов и загородных домов, а торец такой плиты не должен нагружаться стеной.

Sasha1983 Пользователь FORUMHOUSE

Основное отличие пластин заключается в технологии их изготовления.

ПК (толщиной от 160 до 260 мм и типовой несущей способностью 800 кг/кв.м) отливается в опалубку. Панели марки ПБ (толщиной от 160 мм до 330 мм и типовой несущей способностью 800 кг/кв.м) изготавливаются методом безопалубочного непрерывного литья (это позволяет получить более гладкую и ровную поверхность, чем ПК-панелей). ПБ также называют экструдером.

ПБ, за счет предварительного напряжения сжатой и растянутой зон (преднапряжение арматуры производится при любой длине плиты), менее подвержены растрескиванию, чем ПК.ПК длиной до 4,2 метра могут изготавливаться без предварительно напряженной арматуры и имеют больший свободный прогиб, чем ПБ.

По желанию заказчика ПБ может быть раскроен по индивидуальным заданным размерам (от 1,8 до 9 метров и т.д.). Их также можно разрезать вдоль и на отдельные продольные элементы, а также скосить под углом 30-90 градусов, не теряя своей несущей способности. Это значительно упрощает раскладку таких плит перекрытий на строительной площадке и дает большую свободу проектировщику, поскольку размеры коробки здания и несущих стен не привязаны к стандартным размерам ПК.

При выборе межэтажных плит ПК (длиной более 4,2 метра) важно помнить об этой особенности — они предварительно напряжены со специальными упорами на концах плиты. Если отрезать конец ПК, то упор (отрезанный вместе с концом ПК и вертикальной арматурой) работать не будет. Соответственно, рабочая арматура будет цепляться за бетон только своей боковой поверхностью. Это значительно снизит несущую способность плиты.

Несмотря на более качественную гладь, хорошую геометрию, меньший вес и высокую несущую способность, этот момент следует учитывать при выборе ПБ. Полые отверстия в ПК (в зависимости от ширины плиты, диаметром от 114 до 203 мм) позволяют без труда пробить в нем отверстие для канализационного стояка диаметром 100 мм. При этом размер полого отверстия в ПБ составляет 60 мм. Поэтому, чтобы пробить сквозное отверстие в панели марки ПБ (чтобы не повредить арматуру), следует заранее уточнить у производителя, как это лучше сделать.

Плиты перекрытия для частного дома: особенности монтажа

ПБ (в отличие от ПК) не имеют монтажных петель (или за их установку приходится доплачивать), что может усложнить их погрузку, разгрузку и установку.

Не рекомендуется использовать «народный» способ установки ПБ, когда крючки крепления цепляются за торец полого отверстия. В этом случае велика вероятность того, что крючок вырвется из отверстия из-за разрушения торца пластины, либо крючок просто соскользнет.Это приведет к падению плиты. Также на свой страх и риск можно применить способ, при котором лом вставляется в полые отверстия ПБ (два лома с одной стороны плиты) и цепляются за них крючками.

Монтаж плит ПБ допускается только с применением мягких стержней или специальной траверсы.

Пользователь ProgC FORUMHOUSE

Для вытягивания тяги из-под плиты, при укладке оставляйте зазор 2 см до соседней плиты. Затем передвигаем уже уложенную плиту ломом на соседнюю.

Max_im FORUMHOUSE пользователь

Личный опыт: Таким методом укладывал плиты на своей стройке. Зазор оставил в 3 см. Плиты укладывают на цементно-песчаную смесь толщиной 2 см. Смесь служила смазкой, и плиты легко перемещались ломом на нужное мне расстояние.

Также при монтаже плит перекрытий необходимо соблюдать расчетные значения минимальной глубины опирания плиты.В качестве ориентира можно использовать следующие числа:

  • кирпичная стена, минимальная глубина опирания 8 см, максимальная глубина опирания 16 см;
  • железобетон

  • – 7 см, максимальная глубина опирания – 12 см;
  • газо- и пенобетонные блоки

  • – не менее 10-12 см, оптимальная глубина опирания – 15 см;
  • металлоконструкций — 7 см.

Подпирать плиту перекрытия более 20 см не рекомендуется, так как с увеличением глубины опирания она начинает «работать» как защемленная балка. При укладке панелей перекрытия на стены, возведенные из газо- и пенобетонных блоков, необходимо установить армированный железобетонный армопояс, о котором подробно рассказано в статье: . Читайте также нашу статью, в которой подробно рассказывается, . Желаем вам успешно применять полученные знания на ваших стройках!

Перед началом монтажа плит рекомендуется загерметизировать торцы полых отверстий. Пустоты герметизированы, чтобы предотвратить попадание воды внутрь панели.Также повышается прочность на торцах плит (это больше относится к ПК, чем к ПБ) в случае установки на них несущих перегородок. Пустоты можно заделать, вставив в них полкирпича и замазав щель слоем бетона. Обычно пустоты заделывают на глубину не менее 12-15 см.

Если внутрь плит попала вода, ее необходимо удалить. Для этого в панели, в «пустоте», снизу просверливается отверстие, через которое может вытекать вода.Это особенно важно, если перекрытия уже уложены, а дом ушел на зимовку без крыши. Вода на морозе может замерзнуть внутри полого отверстия (поскольку ей некуда вытекать) и сломать плиту.

Сергей Пермь Пользователь FORUMHOUSE

Плиты, уложенные на потолок, пролежали целый год. Специально перфоратором просверлил отверстия в «пустотах», много воды вытекло. Каждый канал должен быть просверлен.

Перед укладкой плит перекрытия необходимо подобрать кран необходимой грузоподъемности.Важно учитывать доступность подъездных путей, максимально возможный вылет стрелы у автокрана и допустимую массу груза. А также рассчитать возможность укладки панелей пола не с одной точки, а с двух сторон дома.

zumpf Пользователь FORUMHOUSE

Поверхность, на которую укладывается плита перекрытия, должна быть ровной, без мусора. Перед укладкой панели цементную смесь «размазывают», т. н. раствор «постель», толщиной 2 см.Это обеспечит его надежное сцепление со стенами или армопоясом. Также перед установкой панелей и перед нанесением раствора на стену можно уложить арматурный прут диаметром 10-12 мм.

Этот способ позволит строго контролировать вертикальность смешения всех плит при их укладке (так как панель не будет опускаться ниже планки). Стержень не даст ему полностью выдавить из-под себя цементный раствор и лечь «насухо».Не допускается размещение плит «ступеньками». В зависимости от длины плит расхождение торцов не должно превышать 8-12 мм.

Серьезной ошибкой при кладке является перекрытие сразу двух пролетов одной плитой, т.е. она опирается на три стены. Из-за этого в ней возникают нагрузки, не предусмотренные схемой армирования, и при определенных, неблагоприятных обстоятельствах она может треснуть.

Если такой компоновки избежать нельзя, для снятия напряжения на верхней поверхности панелей, чуть выше средней перегородки (стены) болгаркой делается надрез.

Еще один момент, на который следует обратить внимание, — как перекрыть лестничный пролет между плитами перекрытия, если их не на чем поддерживать. В этом случае два швеллера можно провести параллельно плитам, а один расположить поперек, по краю проема, для обвязки арматурного каркаса в виде сетки с ячейкой 20 см и диаметром стержня 8 мм и т. д. Установить опалубку и залить монолитный участок. Привязывать швеллер к плитам перекрытий не нужно. В этом случае они опираются на две короткие стороны и не подвергаются нагрузкам от опорного узла лестницы.

Как правильно хранить плиты перекрытий на площадке

В идеале, если панели привезли на площадку, их нужно сразу установить. Если по каким-то причинам этого сделать нельзя, возникает вопрос: как их правильно хранить.

Для хранения плит необходимо заранее подготовить твердую и ровную площадку. Их нельзя просто положить на землю. В этом случае нижняя плита может опереться на землю, и из-за неравномерной нагрузки под тяжестью верхних плит она сломается.

Изделия штабелировать не более 8-10 шт. Причем под нижний ряд подкладывают проставки (из бруса 200х200 мм и т. д.), а все последующие ряды укладывают через проставки — дюймовую доску толщиной 25 мм. Прокладки должны располагаться не далее 30-45 см от торцов плит, причем располагаться они должны строго вертикально друг над другом. Это обеспечит равномерное перераспределение нагрузки.

, и читайте про e. Видео показывает все

Какой должна быть минимальная опора плиты перекрытия на кирпичную стену, чтобы обеспечить надежность и долговечность конструкции? Вопрос серьезный, от его решения зависит устойчивость здания к нагрузкам и безопасность находящихся в нем людей.Именно поэтому глубина наложения плоских железобетонных изделий на кирпичную кладку регламентируется строительными нормами (СНиП).

От качества монтажа плит перекрытия зависит прочность всей конструкции дома.

О пустотных бетонных изделиях

Сложно разобраться в вопросе, если не знать, что такое плиты перекрытия. Это конструктивные элементы капитальных зданий из железобетона для устройства перекрытий между этажами.Внутри по всей плите имеются пустоты различной формы, чаще округлой формы.

Изделия изготавливаются по типовым проектам — серии чертежей, где указываются конструктивные особенности и размеры. Длина элементов 1,5-12 м. Современные технологии производства позволяют резать плиты необходимой длины с шагом 100 мм. Ширина изделия производится 4 видов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент, составляет 800 кг/м 2 .Толщина плиты может быть 16-33 см, в зависимости от конструкции и длины, самый распространенный размер – 22 см.

Плиты перекрытий практически незаменимая продукция. Альтернативой является либо монолитный железобетон. Дерево проигрывает железобетону по несущей способности, а возведение монолитной конструкции – сложный и дорогостоящий процесс.

От чего зависит минимальное расстояние для опирания

В нормативных документах установлена ​​минимальная длина опирания торцевой части многопустотной плиты на кирпичную стену — 9 см.Аналогичное решение принимают инженеры-конструкторы с обоснованием и расчетами. Факторы, влияющие на глубину перекрытия:

Параметры опоры плиты зависят от типа будущей конструкции.

  • габаритный размер пролета и длина железобетонного изделия;
  • значение распределенной и точечной нагрузки на бетонное перекрытие;
  • видов нагрузок — статические, динамические;
  • толщина несущей стены из кирпича;
  • тип здания — жилое, административное или производственное.

Все вышеперечисленные факторы необходимо учитывать при расчете надежности конструкции. В соответствии с нормативами торец многопустотной железобетонной плиты прикладывают к стене так, чтобы размер нахлеста был 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым выпускаются элементы перекрытий, то в них указано 2 типа размеров:

  1. Модульный. Это теоретический диапазон, в котором должен быть размещен элемент.
  2. Конструктив. Это чистая длина потолочной плиты от края до края.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить на 20-30 см, лишь бы ширина забора это позволяла. Но это будет не опора, а защемление железобетонного элемента, так как его торец также несет на себе часть нагрузки от построенной выше стены. В такой ситуации и плита, и несущая перегородка не будут работать должным образом, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком малого перекрытия тяжелая плита вместе со всей нагрузкой начнет действовать на край кладки и в итоге разрушит ее.

Поэтому минимальная опора 9 см на практике используется редко, обычно берется 10-12 см.

Есть еще одна причина, по которой край плиты не должен заходить слишком глубоко внутрь ограждающей конструкции. Чем ближе торец плиты к внешней поверхности, тем больше тепла теряется в таком конструктивном узле, ведь бетон хорошо проводит тепло.В результате получается мостик холода, от которого в доме будут холодные полы.

Конструкция опоры в сборе

При строительстве кирпичного здания с перекрытиями из плоских железобетонных элементов кладку на всю толщину ограждения выполняют до проектного уровня низа перекрытия. Затем кирпич кладут только снаружи таким образом, чтобы образовалась ниша, где будет лежать плита. Процесс сопровождается:

  1. Если глубина опоры 12 см (ровно полкирпича), то нишу делают шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
  2. Перед устройством пола на основание укладывается слой цементно-песчаного раствора той же марки, которая использовалась при возведении кладки.
  3. Так как краевые зоны плит будут воспринимать часть нагрузки от возводимой выше стены, пустоты с торца наглухо заделывают бетонными вкладышами, чтобы изделие не разрушилось от сжатия.

//www.youtube.com/watch?v=-Ol8NGMGQGc

Как правило, бетонные вставки предоставляются производителями ЖБИ на заводе.Если этого не сделано, пустоты необходимо заполнить бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытий лежат на наружных ограждениях не только торцами, но и одной боковой частью. Здесь глубина опоры не нормируется, но для надежности этот узел следует проектировать таким образом, чтобы нагрузка от кирпичной кладки не приходилась на первую пустоту изделия. В противном случае от сжатия полой детали может произойти ее разрушение.Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

Строительство дома — очень сложный процесс, который таит в себе достаточное количество подводных камней. К ним относятся несущие узлы плит перекрытия. Это технология сборки, от которой зависит прочность и срок службы дома. В таких сопряжениях горизонтальная и вертикальная плоскости стыкуются друг с другом.

Бывает, что при строительстве частного дома качественно выполнить стык строительных элементов не удается.Это, в свою очередь, диктует в обозримом будущем стоимость проведения очень дорогого ремонта или серьезного разрушения конструкций.

ТИП МАТЕРИАЛА ПОЛА

Сегодня большинство полов изготавливается из железобетона. Это обстоятельство продиктовано тем, что железобетон — чрезвычайно прочный материал, а его надежность проверена не только расчетами, но и временем. Структура полов разная. Встречаются:

  • плиты с ячейками;
  • конструкции сборно-монолитные;
  • монолиты из тяжелого бетона;
  • Плиты многопустотные.

Характер условий применения плит может быть самым различным и зависит от ряда факторов: габаритов здания, величины нагрузки и др.

Потолки в кирпичном доме подразделяются на следующие типы:

  • Перекрытия между этажами.
  • Мансардные этажи.

Первый тип используется для домов, которые отличаются многоуровневой конструкцией. Плита на несущей кирпичной стене опирается на специальную подкладку.Это гарантирует надежную фиксацию изделия. Важна глубина, на которой плита опирается на стену.

Если мансардного типа, то значительных нагрузок не наблюдается, и необходимости в облицовке нет.

Особенность таких полов в том, что они изолируют от нежелательного шума и сохраняют тепло. Использовать теплоизоляторы необходимо не только со стороны чердака, но и в местах стыков стен с потолком.

ПОИСК РЕШЕНИЙ ДЛЯ ОПОРНОГО УЗЛА

Подшипниковый узел должен выдерживать значительные нагрузки.Мало того, что в строительстве используются материалы с запасом прочности; необходимо принять дополнительные меры.

1. Необходимо провести правильный расчет подшипникового узла. Следует учитывать, что такие расчеты можно осуществлять только в отношении несущих конструкций, но не перегородок.

2. Для определения минимальной опоры плиты перекрытия на кирпичную стену все расчеты необходимо сверять с ГОСТ 956-91 и строительным проектом.

Каждая табличка имеет свою маркировку. В документе для каждой марки имеется цифра, характеризующая значение максимальной нагрузки на плиту. Существует стандарт, характеризующий величину опирания плит на стену с кирпичной кладкой. Он колеблется от 90 до 120 мм. Эти параметры должны быть скорректированы.

Этот показатель важен как на этапе строительства, так и на этапе проектирования.

Железобетонные плиты можно отнести к несущему элементу здания. Перекрытия делят внутреннее пространство многоэтажного дома на этажи, а также отдельные подвальные и чердачные помещения. Каждая плита принимает нагрузку от находящегося на ней оборудования, людей, мебели и передает ее, в том числе и свой вес, равномерно на стены.

В специализированной строительной литературе дано определение норматива — какой должна быть минимальная распорка плиты перекрытия на кирпичную стену. Этот показатель определяется в пределах 100 – 150 мм. Например, для пустотелой плиты длиной 6 м предполагаемая опора на кирпич должна быть не менее 100 мм.

Для более точного определения площади опирания плиты следует произвести дополнительные определенные расчеты. Они должны учитывать длину плиты, материал изготовления, ее общий вес, а также определять, какая будет на нее предполагаемая нагрузка. В этих расчетах также необходимо учитывать толщину кирпичной стены, на которую опирается плита.

В строительстве к монтажу плит перекрытий нужно относиться ответственно, особенно если строите самостоятельно, без проекта, как это обычно делаем мы, например, на своих дачных участках. Если проект утвержден, работает бригада квалифицированных строителей, то таких вопросов не возникает.

Часто ответ на интересующий вопрос можно найти в статьях или книгах по строительству, рассчитанных на широкий круг читателей. Например, можно прочитать, что «Минимальное расстояние», на которое должна опираться плита, в «бытовом обиходе» называемое «глубиной опирания» торцов плит перекрытия, должно быть не менее 90-120 мм. На эти цифры можно ориентироваться, не углубляясь в тонкости строительного дела.

Если разобраться, откуда берутся такие значения и насколько они соответствуют действительности, то, как говорил Остап Бендер: «Законы надо уважать». В строительстве, как и в любой отрасли, существуют нормативные документы.

Для определения «глубины опирания» необходимо учитывать не только длину плиты перекрытия, но и материал опорной поверхности, марку плиты (несущая способность плиты указано), а также требования по сейсмостойкости.

Неправильная установка плиты на опорную стену – нарушение, которое не пропустят контролирующие органы. Что касается руководящих документов: есть ГОСТы и Серии проектной документации, в которых указан объем поддержки.

Например, в серии 1.400-11/91 «Рекомендации по применению сборных железобетонных стандартных плит в покрытиях производственных зданий» указано, что длина опирания продольных ребер плит, принимаемая при проектировании, должно быть не менее следующих значений:

Наименьшая опорная длина в мм для плит длиной 6 м
на стальных конструкциях — 70 мм
на железобетонных конструкциях — 75 мм
на каменных конструкциях — 120 мм
Наименьшая опорная длина в мм на плитах длиной 12 м
на стальных конструкциях — 90 мм
для железобетонных конструкций — 90 мм
для каменных конструкций — 150 мм

В соответствии с ГОСТ 956-91 для плит перекрытий любой длины производства ЖБИ Москва глубина опирания на кирпичную стену устанавливается равной 10 мм без учета длины самой плиты перекрытия.

Следует обратить внимание на марку платы и нанесенную маркировку. Марки плит состоят из буквенно-цифровых групп. Например, по территориальному каталогу Московской области марка ПК 42,15-8Т означает: ПК — наименование изделия — плита перекрытия с круглыми пустотами; 42.15 — размеры изделия в дециметрах — конструктивная длина 4180, ширина — 1490; 8 — на расчетную нагрузку 800 кгс/м2; Т – индекс тяжелого бетона.

Обозначения мест опирания на плиту наносят по ГОСТ 13015.2 посередине с каждой стороны опоры плиты.

Таким образом, чем больше параметров будет учтено, тем точнее вы определите минимальную опору плиты перекрытия.

Опора пола на газобетон осуществляется с помощью специальных армопоясов. Его изготовление необходимо для приема нагрузок от силы тяжести и конструкционных материалов следующих этажей или кровли. Что такое армопояс? Это монолитная железобетонная конструкция, повторяющая контуры стен.Армопояс возводится на несущие стены, которые строятся с использованием газобетона.

Для заливки армопояса готовится опалубка для бетона, представляющая собой конструкцию для создания формы, в которую для жесткости закладывается арматура.

Если плиты опираются на внутренние стены дома, то стены строят таким образом, чтобы они опирались на фундамент. Армопояс на внутренних стенах под плитами перекрытия усиливает конструкцию, так как нагрузка распределяется по всей площади плиты.Армопоясом не считается конструкция, выполненная с кладкой по газобетону, а также с армированием газобетонной кладки армированной сеткой.

К опорам плит перекрытий предъявляются следующие требования:

  • полы и покрытия должны устанавливаться на антисейсмических поясах;
  • соединение пластин и лент должно быть механически прочным с помощью сварки;
  • пояс должен выстраиваться по всей ширине стены; для наружных стен 500 мм допускается ее уменьшение на 100-150 мм;
  • для укладки пояса необходимо использовать бетон класса не ниже В15.

Глубина опоры

Опора плиты перекрытия на стену должна быть не менее 120 мм, плита также должна быть надежно приклеена к несущей стене.

Для заполнения армопояса предварительно устанавливается арматура, количество и расположение которой определяется с помощью расчетов. В среднем принимается не менее 4 стержней 12 мм. Если газобетон будет не утепляться, а только оштукатуриваться, то пояс выполняют не на всю ширину стены, а меньше на толщину слоя утеплителя.

Армопояс

необходимо утеплять, так как это мостик холода. Образование такой перемычки может разрушить газобетон из-за скопления влаги. Уменьшая толщину армопояса, не забывайте о минимальной глубине опирания плит на стены.

Глубины опирания плит на стены имеют нормированные значения:

  • при опирании по контуру не менее 40 мм;
  • при поддержке с двух сторон с пролетом 4.2 м и менее, не менее 50 мм;
  • при опирании с двух сторон при пролете более 4,2 м не менее 70 мм.

Соблюдая эти расстояния, вы можете быть уверены, что ваш дом не рухнет.

Назначение армопояса

При устройстве мест опирания плит перекрытия необходимо учитывать теплотехнические характеристики стен и материалов, из которых они возведены.

Так действительно ли необходим армопояс для опирания плит перекрытия на газобетон? Попробуем разобраться.

Во-первых, армопояс повышает устойчивость конструкции вашего дома к деформациям под воздействием различного рода нагрузок. Например, усадка конструкции, проседание грунта под ней, перепады температур в течение дня и смена времени года.

Газобетон не выдерживает высоких нагрузок и деформируется под действием внешних приложенных сил. Для того чтобы этого не произошло, устанавливаются армопояса, которые компенсируют нагрузки. Армопояс берет на себя всю нагрузку, тем самым предотвращая разрушение конструкции.Газобетон не выдерживает точечной нагрузки, поэтому крепление деревянных балок при строительстве крыши становится очень сложным.

Выход из ситуации дает армопояс. Второе название армопояса – разгрузочный (из-за способности равномерно распределять вертикальную нагрузку). Его использование позволяет придать жесткость конструкции. При движении пара и влаги газобетон как пористый материал может расширяться, это может привести к перемещению плит перекрытий.

Учитывая эти факторы, можно твердо сказать, что армопояс для поддержки плит перекрытий следующего этажа или кровли просто необходим.В противном случае при любом отклонении уровня на газобетон действует точечная нагрузка, которая его деформирует и разрушает.

Процесс возведения армопояса не слишком трудоемкий и затратный, при этом он дольше сохранит ваш дом.

Изготовление армопояса

Армопояс обустраивается по всему периметру здания, при этом арматура соединяется сваркой или вязкой специальной проволокой.

Для того, чтобы начать работы по сооружению армопояса, необходимо подготовить инструменты и приспособления:

  • молоток и гвозди для сборки опалубки с деревом;
  • арматура для сборки каркаса;
  • сварочный аппарат для сварки арматурных стержней в углах и в местах стыков;
  • Емкость

  • , ведро, шпатель для заливки раствора в опалубку.

Возводятся, кроме того, под плиту перекрытия, под кровлю для облегчения монтажа кровли. Если в вашем доме предполагается сооружение мансарды, то для ее плит также необходимо увеличить жесткость основания.

Для заливки армопояса готовятся газобетон и опалубка. Опалубка – это конструкция для создания формы, которая в дальнейшем будет заполняться цементным раствором. Опалубочные блоки:

  • настил, соприкасающийся с бетоном, придает лицу форму и качество;
  • лес;
  • Крепления

  • , которые удерживают систему неподвижно на уровне установки и соединяют отдельные элементы друг с другом.

Для устройства армопояса опорных плит перекрытий применяется горизонтальная опалубка. Материалом опалубки может быть сталь (лист), алюминий, дерево (доска, фанера, главное условие – низкая гигроскопичность), пластик. При необходимости материалы опалубки можно комбинировать.

Легкий и доступный материал для опалубки – дерево.

Если нет времени на подготовку опалубки, можно потратиться и взять ее в аренду. На сегодняшний день существует множество строительных компаний, которые предоставляют данную услугу.

Как сделать опалубку? Конструкция опалубки не очень сложна. Используйте доски толщиной 20 мм, шириной 200 мм – это оптимальные размеры. Слишком большая ширина может привести к разрушению опалубки в результате появления трещин. Перед использованием доски рекомендуется намочить. Щиты деревянных элементов опалубки плотно соединяются друг с другом. При этом избегайте больших зазоров.

При ширине щели до 3 мм от нее можно избавиться, обильно смочив доски.Материал набухает и щель исчезает. При ширине зазора в деревянных элементах 3-10 мм рекомендуется использовать паклю, если зазор более 10 мм, то его забивают рейками. Горизонтальность и вертикальность опалубки контролируют с помощью строительного уровня. Это необходимо для ровности заливки армопояса и дальнейшего расположения плиты перекрытия на поясе. При многократном использовании деревянных панелей можно обернуть их полиэтиленовой пленкой, это также позволит исключить широкие щели.

Чем ровнее доска, используемая при изготовлении деревянной опалубки, тем геометрически ровнее будет армопояс.

Арматура укладывается в опалубку. Идеальный вариант – использование четырех стержней диаметром 12 мм или готового арматурного каркаса. Минимальные требования – укладка двух стержней 12 мм. Прутья арматуры соединяются «лесенкой» с шагом 50-70 мм. По углам арматура соединяется стальной проволокой или сваркой.Лестница получается путем размещения перемычек между двумя твердыми стержнями.

При большой нагрузке от плит используется объемная каркасная конструкция. Чтобы изготовленный каркас не касался газобетонных блоков, его укладывают на куски кирпича или блоков. Перед заливкой раствора положение каркаса проверяется уровнем. Приготовив раствор, заливают армопояс. Для раствора используется 3 ведра песка, 1 ведро цемента и 5 ведер щебня. Для удобства работы используется мелкий щебень.

Если монтаж армопояса планируется поэтапно, то заполнение осуществляется по принципу вертикальной разделки. То есть каркас заливается полностью по высоте до определенного места, затем устанавливаются перемычки. Материалом для перемычек может быть кирпич или газоблок.

Работа приостановлена. Перед проведением дальнейших работ материал перемычек снимают, застывшую, залитую часть хорошо смачивают водой, так как это обеспечивает лучшее примыкание.Заливка бетона должна производиться без образования пустот; для этого поверхность выравнивается арматурой.

Через 3-4 дня опалубку можно демонтировать.

На полученный армопояс. На практике применяют многопустотные плиты из тяжелого бетона, газобетона, сборно-монолитные. Их выбирают исходя из размера пролета и несущей способности.

Чаще всего применяют многопустотные плиты ПК и ПНО, несущая способность которых составляет 800 кгс/м2.К преимуществам таких плит перекрытий можно отнести высокую прочность, технологичность и полную заводскую готовность к монтажу.

Опора плиты перекрытия на армопояс газоблочной конструкции должна быть 250 мм. Стандартная опора 120 мм.

Армопояс в проемах

Создание армопояса над проемами имеет небольшие особенности. В этом случае опора плиты будет неполной, так как перекрытие нависает над пустотой. Для поддержки плиты возводятся столбы с перемычками в виде балок.

Столбы можно возводить из кирпичей, блоков. Каждый столб выложен в полтора кирпича.

Между столбами возводятся железобетонные перемычки. Высота балок должна составлять 1/20 длины проема. Если расстояние между столбами 2 м, то высота балок будет 0,1 м. Ширину балок будем определять, высоты из соотношения 0,1 м = 5/7. Если расстояние между опорами 2 м, а высота балок 0.1 м, тогда ширина железобетонных балок 0,07 м. Для заливки балок используется съемная опалубка из досок.

Изолированные стены, опирающиеся на плавающий пол

ИЗОЛИРОВАННЫЕ ПОТОЛКИ, ПОДВЕСНЫЕ НА ЭЛАСТИЧНЫХ ПОДВЕСКАХ

  • Объем
    1. Изолируйте каменные стены, показанные на чертежах, от конструкции здания, поддерживая их на плавающем бетонном полу. Закрепите их упругими раскосами и закрепите верхнюю часть с помощью упругих железных направляющих.
  • Материалы
    1. Настенные раскосы: раскосы LDS двойного действия с функцией отказоустойчивости в трех плоскостях. Раскосы должны быть снабжены кронштейном для болтового крепления к несущей стене и загнутым концом для вставки в шов кладки. Раскосы должны иметь частоту не более 10 Гц в зависимости от веса площади стены на раскос и вертикальную жесткость не более 50% горизонтальной.
    2. Угловые кронштейны: железные угловые секции 11/2” (40 мм) x 2” (50 мм) с приспособлением для болтового крепления к конструкции и губкой минимальной толщины 3/8” (10 мм), приклеенной к вертикальной опоре.
    3. Герметизирующий состав: Не затвердевает, не высыхает и не кровоточит.
  • Процедура изготовления стеновой системы
    1. Если чертежи требуют раскосов, поднимите плавающий пол в рабочее положение, прежде чем прикреплять первый ряд раскосов к стенам. Если раскосы не используются, соорудите стены до поднятия пола, если стены не закрывают доступ к изолятору.
    2. Постройте стену из бетонных блоков по периметру плавающего пола, оставив зазор 90 мм между стеной здания и плавающей стеной.(31/2 дюйма (90 мм) можно уменьшить до 2 дюймов (50 мм), если не требуются раскосы.)
    3. Приклейте стекловолокно толщиной 2 дюйма (50 мм) к несущей стене. При промазывании всех швов нельзя допускать, чтобы бетон затекал за стену и замыкал воздушный зазор. Стекловолокно предотвратит случайное падение.
    4. Установите раскосы, как показано на чертеже, и анкерные крюки в растворных швах.
    5. Прикрутите один угловой кронштейн к несущему потолку так, чтобы губчатая ножка была обращена к новой стене.
    6. Продолжайте строительство до потолка, оставляя минимальный зазор 1/2 дюйма (12 мм) сверху с приподнятым плавающим полом.Убедитесь, что зазор непрерывен.
    7. Прикрепите другой угол к структурному потолку с губчатой ​​ножкой вертикально и опираясь на стену. Углы должны быть непрерывными с обеих сторон стены.
    8. Загерметизируйте все доступные стыки.
  • Представления
    1. Кривые нагрузки и прогиба всех раскосов в обеих плоскостях.
    2. Детальные чертежи угловых раскосов.
  • Производитель
    1. При условии соблюдения спецификаций следующие продукты одобрены для использования: раскосы типа DNSB, раскосы
      AB-716 Angle
      и герметик CC-75 производства Mason Industries, Inc.

Описанный ниже метод используется, когда стены очень высокие и тяжелые, так что опора на плавающий пол становится нецелесообразной. Существуют также установки, в которых необходимо защитить только прилегающее пространство и не требуется плавающий пол.

ИЗОЛЯЦИЯ КИРПИЧНЫХ СТЕН, СТЕНЫ НА ИЗОЛЯЦИОННЫХ ПРОКЛАДКАХ.

  • Объем
    1. Изолируйте каменные стены, показанные на чертежах, от конструкции здания, поддерживая их на двух изоляционных прокладках LDS толщиной 5/8 дюйма (16 мм), скрепляя их упругими раскосами и закрепляя верхнюю часть с помощью угловых железных направляющих с упругой облицовкой.
  • Материалы
    1. Стеновые изоляционные прокладки: два слоя вафельной прокладки LDS толщиной 5/16 дюйма (8 мм), формованные в соответствии со следующими свойствами таблицы 1 AASHTO и приклеенные к форме из листового металла 16 калибра, вырезанной по всей ширине стены. Секции должны иметь длину 6 футов (2 м) с анкерами из гофрированной стали, приклепанными или приваренными к пластинам для облегчения анкеровки стен. Вафельную подушечку можно разрезать на продольные полоски, чтобы уменьшить площадь и обеспечить правильный изгиб. Динамическая частота не должна превышать 14 Гц.Спецификации подшипника моста

      AASHTO для полиизопрена
      ИСХОДНЫЕ ФИЗИЧЕСКИЕ СВОЙСТВА ПРОВЕРЕН НА СТАРЕНИЕ КОМПЛЕКТ ДЛЯ СЖАТИЯ ASTM D-395 22 часа/158°F Метод B ДОЛГОСРОЧНАЯ ПОЛЗУЧЕСТЬ ISO8013 168 часов
      Испытания: Испытания: ASTM D-2240 и D-412 СТАРЕНИЕ В ПЕЧИ (70 часов/158°F)
      ASTM D-573
      ОЗОН
      ASTM D-1149
      ASTM D-395 ИСО8013
      Дюрометр по Шору A Прочность на растяжение (мин) Удлиненный. в перерыве (мин) Твердость (макс.) Прочность на растяжение (макс.) Удлиненный. в перерыве (макс.) 25 частей на миллион в воздухе по объему. 20% Деформация 100°F 22 часа/158°F Метод B 168 часов
      40±5 2000 фунтов на кв. дюйм 500% +10% -25% -25% Без трещин 25% (макс.) 5%(макс.)
      50±5 2250 фунтов на кв. дюйм 450% +10% -25% -25% Без трещин 25% (макс.) 5%(макс.)
      60±5 2250 фунтов на кв. дюйм 400% +10% -25% -25% Без трещин 25% (макс.) 5%(макс.)
      70±5 2250 фунтов на кв. дюйм 300% +10% -25% -25% Без трещин 25% (макс. ) 5%(макс.)

      ПРИМЕЧАНИЕ. Дюрометр 40 не включен в спецификации AASHTO.Номера стандартные Mason

    2. Цемент ЛДС
    3. Настенные раскосы: раскосы LDS двойного действия с функцией отказоустойчивости в трех плоскостях. Раскосы должны быть снабжены кронштейном для болтового крепления к несущей стене и загнутым концом для вставки в шов кладки. Раскосы должны иметь частоту не более 10 Гц в зависимости от веса площади стены на раскос и вертикальную жесткость не более 50% горизонтальной.
    4. Угловые кронштейны: железные уголки 11/2” (40 мм) x 2” (50 мм) с приспособлением для болтового крепления к конструкции и губкой толщиной не менее 3/8” (10 мм), приклеенной к вертикальной опоре.
    5. Герметизирующий состав: Не затвердевает, не высыхает и не кровоточит.
  • Процедура изготовления стеновой системы
    1. Проложите линии на полу и зацементируйте опоры стены длиной 6 футов (2 м) с помощью цемента LDS.
    2. Приклейте стекловолокно толщиной 2 дюйма (50 мм) к несущей стене.
    3. Уложите первый ряд блоков, убедившись, что гофрированные анкеры загнуты вверх, чтобы закрепить их в растворных швах.
    4. Соберите бетонную стену, тщательно смазав все швы.При использовании раскосов оставьте зазор 31/2 дюйма (90 мм) между акустической стеной и конструкцией здания. Не допускайте попадания раствора за стену и короткого замыкания воздушного зазора. 2-дюймовое (50 мм) стекловолокно поможет предотвратить короткое замыкание.
    5. Установите раскосы, как показано на чертеже, и анкерные крюки в растворных швах.
    6. Прикрутите один угловой кронштейн к несущему потолку так, чтобы губчатая ножка была обращена к новой стене.
    7. Продолжите конструкцию до потолка, оставив минимальный зазор 1/2 дюйма (12 мм) сверху.Убедитесь, что зазор непрерывен.
    8. Прикрепите другой угол к структурному потолку с губчатой ​​ножкой вертикально и опираясь на стену. Угол должен быть непрерывным с обеих сторон стены.
    9. Загерметизируйте все соединения.
  • Представления
    1. Кривые нагрузки и прогиба всех раскосов в обеих плоскостях. Кривые нагрузки и прогиба стеновых изоляционных прокладок. Детальные чертежи угловых раскосов.
  • Производитель
    1. При условии соблюдения спецификаций следующие продукты одобрены для использования: стеновые изоляторы типа SWW, распорки DNSB, угловые распорки AB-716 и герметик CC-75.Все изготовлено Mason Industries, Inc.
    2. .

ПРИМЕЧАНИЕ ДЛЯ АРХИТЕКТОРА:
Если вы не можете оставить зазор 31/2 дюйма (90 мм) между изолированной стеной и основной конструкцией, необходимо использовать более жесткий тип распорки, так как материалы LDS должны быть изготовлены тоньше. При наличии зазора в полтора дюйма изделие может быть определено как «Поворотная распорка LDS двойного действия, состоящая из двух взаимосвязанных металлических секций, разделенных вафельной прокладкой LDS толщиной 5/16 дюйма (8 мм) с горизонтальной частотой, не превышающей 15 Гц на основе на общий вес площади стены на раскос». В разделе «Материалы и производитель» их следует указывать как тип WIC, а не DNSB.

ПЛАВАЮЩИЕ СТЕНЫ ИЗ ГИПСОВЫХ ПЛИТ, ОПОРНЫЕ НА ПЛАВАЮЩИХ ПОЛАХ

Следующая спецификация предназначена в качестве общего руководства для строительства стен из гипсокартона или подобных звуконепроницаемых стен. Существует так много вариантов конструкции, что наши спецификации могут быть очень широкими и должны быть специально адаптированы для каждого отдельного приложения.

  • Объем
    1. Изоляция стен из гипсокартона от строительных конструкций путем укладки их на плавающий бетонный пол, укрепления их упругими раскосами и создания звукоизоляции либо на несущем, либо на акустическом потолке.
  • Изоляционные материалы
    1. Настенные раскосы: раскосы LDS двойного действия с функцией отказоустойчивости в трех плоскостях. Раскосы должны быть выполнены с кронштейном для крепления болтами к конструкции здания и выступающим анкерным болтом с регулировочными гайками для выравнивания конструкции стены. Раскосы должны иметь горизонтальную частоту не более 10 Гц в зависимости от веса площади стены на раскос и вертикальную жесткость не более 50% горизонтальной.
    2. Угловые кронштейны: железные угловые секции 11/2” (40 мм) x 2” (50 мм) с приспособлениями для болтового крепления к конструкции и губкой минимальной толщины 3/8” (10 мм), приклеенной к вертикальной опоре.
    3. Герметизирующий состав: Не затвердевает, не высыхает и не кровоточит.
    4. Стекловолокно плотностью от полутора до трех фунтов толщиной 2 дюйма (50 мм).
  • Процедура изготовления стеновой системы
    1. Поднимите плавающий пол в рабочее положение перед возведением стен.Прикрутите стенной канал для ног к периметру плавающего пола и установите вертикальные каналы на место.
    2. Прикрутите раскосы к несущей стене, как показано на чертеже, и используйте регулировочные гайки, чтобы отвесить каналы и установить их в вертикальное положение.
    3. Прикрепите стекловолокно толщиной 2 дюйма (50 мм) к стенам здания.
    4. Добавьте горизонтальные стальные элементы обычным способом и полностью покройте двумя слоями гипсокартона толщиной 3/4 дюйма (20 мм), располагая в шахматном порядке и перекрывая все швы.
    5. Если на чертежах указано, гипсокартон заканчивается на несущем потолке, остановите гипсокартон на расстоянии 1/2 дюйма (12 мм) от потолка и зафиксируйте на месте с помощью изоляционных уголков 11/2 дюйма (40 мм) x 2 дюйма (50 мм) на с обеих сторон губчатой ​​резиной, обращенной к гипсокартону.
    6. Там, где гипсокартон образует уплотнение с изоляционным потолком, закрепите гипсокартон, как показано на деталях, без уголкового железа.
    7. Загерметизируйте все соединения.
  • Представления
    1. Заявки должны включать кривые нагрузки и прогиба всех раскосов.
  • Производители
    1. При условии соблюдения спецификаций следующие продукты одобрены для использования: Раскосы типа DNSB производства Mason Industries, Inc.

Минимальная толщина пола в любом жилом доме

Минимальная толщина пола в любом жилом доме Привет, ребята, в этой статье вы знаете о толщине пола первого этажа, толщине пола 1-го этажа и какой минимальной толщине пола в любом жилом доме.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Пол должен обеспечивать одно или несколько из следующих условий: структурная поддержка содержимого помещения и пользователей, а также вес самого пола; и Если пол является цокольным этажом, обеспечьте устойчивость к грунтовой влаге; потери тепла (теплоизоляция).
