Фундамент на буронабивных сваях с ростверком
Важным и ответственным моментом при планировании возведения частного дома является выбор типа фундамента. Он может быть плитным, столбчатым, ленточным или свайным. Выбор конкретного варианта зависит от особенностей грунта на участке строительства и от предполагаемой нагрузки на основание в процессе эксплуатации здания. В последнее время всё большую популярность приобретают фундаменты на буронабивных сваях с железобетонным ростверком. Они могут возводиться практически на любых грунтах, включая пучинистые, имеют высокую несущую способность и обладают достаточной прочностью для длительной эксплуатации. Большим преимуществом фундаментов такого типа является возможность их устройства своими силами без применения тяжелой строительной техники и с минимумом земляных работ. Понадобится только взять в аренду бур и заказать бетон с доставкой (последнее позволит значительно сократить сроки выполнения работ и единовременно залить монолитный ростверк).
Буронабивные сваи
Отличие буронабивных свай от готовых железобетонных изделий заключается в том, что изготавливаются они непосредственно в точке установки. Процесс создания сваи выглядит следующим образом:
-
С помощью бура в точке установки устраивается шурф, нижняя точка которого должна располагаться ниже глубины промерзания, установленной для данной климатической зоны. -
В полученную скважину опускается обсадная труба, диаметр которой чуть меньше диаметра шурфа. Осыпавшийся при этом грунт удаляется, а на дно скважины засыпается небольшое количество песка или известкового щебня средней фракции. -
Порционно (примерно на 1 метр) заливается бетонная смесь, после чего в шурф опускается вибратор и производится трамбовка бетона с одновременным поднятием обсадной трубы примерно на 0,6 — 0,7 метра. Процесс повторяется до заполнения скважины и опалубки, устроенной над уровнем земли. -
Выполняется армирование сваи на глубину 1,5 – 2 метров путём погружения в бетон каркаса из арматуры прямоугольного или треугольного сечения (вертикальные рифленые прутки с диаметром 10 – 12 мм, связанные прутком с диаметром 6 мм). Размер каркаса подбирается с тем расчетом, чтобы между арматурой и внешней поверхностью сваи оставался слой бетона не менее 8 – 10 см. Верхняя часть каркаса должна выступать наружу, чтобы впоследствии ее можно было связать с армирующими элементами ростверка.
Процесс бетонирования буронабивных свай должен быть непрерывным. В холодное время года, согласно требованиям СНиП, необходимо обеспечить прогрев бетонной смеси для предотвращения ее промерзания и обеспечения надежного схватывания. Для этого может использоваться труба, закладываемая в тело сваи, или технология электропрогрева (погружение в раствор соединенных в цепь электродов с подключением электропитания). Допускается выполнение работ по бетонированию буронабивных свай при температуре воздуха до -10 градусов по шкале Цельсия. Определиться с оптимальной маркой бетона помогут технические рекомендации по устройству фундаментов на буронабивных сваях (ТР 100-99). В состав товарного бетона для буронабивных свай на один кубометр смеси должны входить песок и щебень (по 25% от общей массы) и 340 кг бетона рекомендованной марки.
Конструкция, назначение и расположение ростверка
Ростверк представляет собой конструкцию, соединяющую между собой сваи. Он позволяет равномерно распределять между ними нагрузку, оказываемую несущими элементами здания, позволяя избежать деформаций и разрушений, которые могут произойти из-за подвижки грунтов. Этот элемент может быть выполнен из металла и даже из дерева, но наиболее прочным и долговечным по праву считается железобетонный ростверк. Различают три варианта конструкции ростверка — сборный, сборно-монолитный и монолитный. Но первые два изготавливаются на заводе, доставляются на объект и устанавливаются с помощью крана, после чего объединяются в единый пояс. И только монолитный ростверк можно изготовить самостоятельно — без привлечения специалистов и использования тяжелого строительного оборудования.
Ростверки подразделяются по типу заглубленности:
-

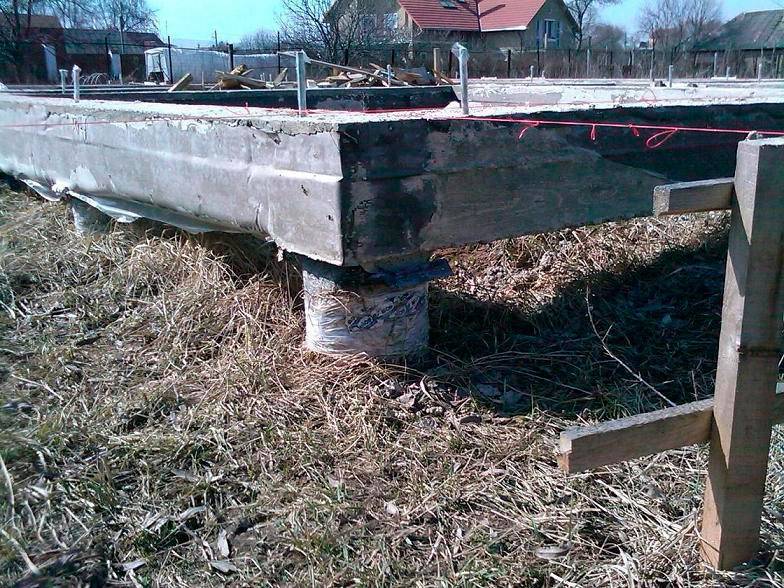

висящий (высокий) — располагается выше уровня земли на выступающих из нее выставленных по уровню верхних торцах свай, актуален для построек с верховодкой и высоким залеганием грунтовых вод; -
наземный — устраивается на поверхности земли, конструкция позволяет обойтись практически без земляных работ, но требует надежной гидроизоляции; -
заглубленный — устанавливается в грунт на предварительно устроенной песчаной подушке, необходим небольшой объем земляных работ и устройство надежной гидроизоляции.
Последний вариант свайно-ростверкового фундамента используется крайне редко, так как по объему работ и стоимости создание ростверка сопоставимо с устройством ленточного мелкозаглубленного фундамента, но к этому добавляется еще и установка буронабивных свай. Висящие ростверки — самый простой и наиболее бюджетный вариант, но следует учитывать, что полам в этом случае потребуется утепление, а пространство между ростверком и землёй нужно будет прикрыть (например, цокольными панелями).
Создание наземного железобетонного ростверка
Под установку наземного железобетонного ростверка буронабивные сваи изготавливают с тем расчетом, чтобы их верхняя площадка с выступающей арматурой располагалась примерно на уровне земли. Высота свай выводится строго по уровню. Для установки наземного ростверка выкапывают небольшую траншею нужной ширины с прямоугольным сечением и создают в ней песчаную подушку толщиной 10 – 20 см, проливая ее водой и утрамбовывая. Затем устанавливают обычную прямоугольную опалубку, скрепляя щиты с помощью перемычек и подпорок. В траншее на проставки высотой 8 – 10 см устанавливают армирующий пояс ростверка (как минимум, двухъярусный), связывая его с армирующими элементами свай. Далее крепят трубы нужного диаметра в местах проходок инженерных сетей и точках расположения продухов, после чего производят заливку бетона.
Время схватывания бетона зависит от погодных условий. Обычно это не менее 10 дней, по происшествии которых можно демонтировать опалубку. Продолжать строительные работы (нагружать ростверк) можно не ранее, чем через месяц после заливки бетона.
Буронабивной фундамент с ростверком: технология заложения, цена работ
При ведении строительства на сложных участках с грунтами, подверженными пучению, промерзанию и подтапливанию, оптимальным типом фундамента признан свайный. Технология его заложения зависит от вида опор, размещение металлических или готовых ж/б изделий требует задействования специальной техники, что не всегда возможно. Данные проблемы отсутствуют при возведении буронабивного фундамента с заливаемыми непосредственно на стройплощадке армированными бетонными столбами. Капитальные стены в данном случае закладываются на монолитный ж/б ростверк, несущих способностей которого достаточно для выдержки веса малоэтажного дома из практически любого материала.
Оглавление:
- Описание и преимущества
- Разновидности конструкций
- Цена работ
Возможности такого фундамента, оптимальная область применения
Такое основание получают путем непрерывной заливки опор на глубину ниже уровня промерзания грунта (т.е. на 1.5 м как минимум), располагаемых с шагом не более 2 м и обвязываемых ростверком, воспринимающим вес строительных конструкций. Потребность в опалубке зависит от несущих способностей грунта, на плотных почвах внутренние стенки скважины закрывают обычным рубероидом, на болотистых или насыщенных влагой участках ее функции выполняют обсадные трубы из бетона или асбестоцемента.
К важным требованиям буронабивной технологии относят строго вертикальное расположение свай, обязательное армирование бетона, выравнивание на один уровень, углубление подошв ниже глубины замерзания и защиту от влаги путем насыпки дренажной подушки на дне каждой скважины. Для упрощения процесса обвязки закладываемые металлические прутья выводятся наружу, в отдельных случаях в бетоне закрепляются анкерные шпильки. При соблюдении всех правил ростверк образует со столбами монолитную конструкцию, воспринимающую и равномерно распределяющую все верхние весовые нагрузки и подвижки грунта.
Для заливки используется бетон высокого качества и маркой прочности не ниже М200, лучше больше. Для столбов приобретается арматура с сечением не ниже 8 мм (3-4 прута на каждую опору, обвязываемых продольными отрезками с шагом не более 40 см). Для ростверка требуются стрежни с диаметром 10-12 мм, число рядов в данном случае зависит от его площади сечения. Ширина ленты варьируется в пределах 200-400 мм, высота – 200-600. Толщина засыпаемой под сваи песчаной подушки составляет не менее 20 см, в целях избежание влияния коррозийных процессов на армокаркас на дно скважины рекомендуется залить прослойку бетона (что проще сделать при использовании обсадных труб).
Схема заложения буронабивного свайно-ростверкового фундамента относительно простая: опоры закладываются под углами несущих конструкций и по всему их периметру с шагом от 1 до 2 м. Диаметр и частота столбов зависит от ожидаемых весовых нагрузок, при сомнении их расчет доверяют специалистам. Стандартный диапазон сечений варьируется в пределах 100-500 мм, на несущую способность одной сваи влияют параметры грунта и она может быть взята из таблиц. Для правильного составления схемы важно знать заранее материал и размеры будущих стен, вес перекрытий и кровли, величину снеговой нагрузки, проверка расчетного числа опор обязательна.
Буронабивное основание рекомендуют выбрать прежде всего при ведении строительства на склонах и сложных участках, но в целом этот тип считается универсальным. Единственным ограничением его применения являются относительно слабые несущие способности, при увеличении весовых нагрузок интервал столбов учащается, что экономически нецелесообразно. По этой причине такие фундаменты реже закладывают под дома со стенами из монолитных ж/б плит, оптимальным вариантом считаются каркасные, деревянные, утепленные кирпичные и модульные постройки. Такое основание подходит для строительства зданий из ячеистых бетонных блоков, но лишь при условии достаточной ширины ленты и ее хорошей ровности.
Преимущества:
- Закладка на любых грунтах кроме скальных (с последними могут возникнуть проблемы при подготовке скважин), независимость от УГВ и морозного пучения.
- Сравнительно низкие затраты на стройматериалы.
- Простую технологию заложения, отсутствие потребности в спецтехнике (отверстия можно сверлить вручную).
- Возможность обустройства фундамента под радиальные вертикальные поверхности, заложения опор с любым диаметром или ведения строительства на склонах.
К ограничениям применения относят нецелесообразность возведения таких оснований под тяжелые здания, отсутствие в стандартных проектах подвала и необходимость в надежной защите арматуры от коррозии. При выборе этого варианта принимается ряд дополнительных мер по закрытию полов от теплопотерь, на сложных грунтах следует быть готовым к росту затрат из-за возрастания длины столбов, потребности в усилении их степени изоляции или армирования, расширении низа бетонных свай.
Виды и описание
Для изготовления ростверка могут использоваться дерево, металл, сборные и монолитные ж/б конструкции. Обвязка брусом выбирается при небольшой толщине стен и незначительном весе постройки, швеллером – при неограниченном бюджете, расход материала оправдывается редко. В итоге оптимальными для жилого дома со средними весовыми нагрузками характеристиками обладает монолитный ростверк из ж/б, заливаемый с соблюдением всех правил технологии бетонирования – за один заход, с обязательным армированием и набором прочности до 3 недель как минимум.
Данная конструкция выполняется в виде ленты или плиты. В первом случае ростверк объединяет оголовки буронабивных свай, расположенных по только периметру несущих стен дома, во втором – опоры по всей площади. Второй способ требует использования горизонтальной опалубки, но в целом при таком исполнении упрощается этап закладки полов. Первый вариант считается оптимальным в плане затрат и надежности и реализуется чаще всего.
В зависимости от положения ленты или плиты выделяют буронабивные фундаменты с заглубленным или висячим ростверком. В первом случае нижний край располагается на 15-20 см ниже нулевой отметки, такое исполнение рекомендуют выбрать при ведении строительства на непучинистых и устойчивых грунтах и высоком весе материала стен (например, при возведении их из кирпича или камня). По сути такое основание является аналогом ленточного, укрепленного дополнительными опорами.
Фундаменты с ростверком висячего типа имеют зазор между грунтом и низом перекрытия первого этажа не менее 150 мм, в зависимости от его величины они разделяются на низкие (около 15-40 см от нулевого уровня) и высокие (от 50 и выше). Такое исполнение полностью исключает влияние сил морозного пучения или грунтовой влаги на строительные конструкции самого здания, но требует дополнительных трат при утеплении полов и обустройстве цокольного участка (забирки).
Фундамент с монолитным ростверком, расположенным выше нулевой отметки, встречается чаще, он считается универсальным и подходит для как для легких каркасных домов, так и для более тяжелых стен. Степень заглубления не меняет требования к сечению арматуры (подбираемой прежде всего исходя из его площади), но может влиять на марку заливаемого бетона, его показатели морозо- и влагостойкости. Несущие способности от этого фактора не зависят.
Стоимость заложения буронабивного основания
Затраты на строительство зависят от типа грунта (глубины промерзания, потребности в обсадных трубах, однородности слоев), размеров и частоты расположения свай, удаленности объекта, задействования буровой технике и других условий. Ориентировочные расценки приведены в таблице ниже:
Параметры свай (диаметр/глубина заложения), мм | Размеры ростверка (ширина×высота), мм | Сечение арматуры в опорах и ростверке, мм | Цена за 1 п.м., рубли |
200/1700 | 300×600 | 10 | 3850 |
250/1700 | 4200 | ||
400×600 | 12 | 4400 | |
300/1700 | 4600 | ||
350/1700 | 4850 |
youtube.com/embed/EXvR3VqjI7Q» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Ленточный фундамент на буронабивных сваях с ростверком для дома
Ленточный фундамент на буронабивных сваях
Фундамент на буронабивных сваях отличается простой конструкцией и надежностью. Не удивительно, что именно этот вариант был и остается одним из наиболее популярных разновидностей свайных фундаментов. Величина залегания зависит от климатической зоны и грунта, так что буронабивной тип подложки идеально подойдет для строительства в любом регионе.
Особенности и область применения
Этот тип фундамента принято считать комбинированным: его первую часть составляют опорные элементы, по которым прокладывается ростверк, равномерно распределяющий нагрузку. Такая конструкция особенно ценится за отличные несущие качества, применяется в строительстве как небольших, так и крупных объектов, идеально сочетаясь с любыми строительными материалам. Ленточный фундамент на сваях с монолитным ростверком возводится на участках со сложными грунтами, на склонах холмов, в зонах с высокой сейсмической активностью и даже на болотистой местности. Устанавливают его в следующих случаях:
-
в условиях городского строительства, где невозможно использовать другие типы свай; -
на слабых грунтах и плавунах; -
при возведении домов на крутом рельефном участке; -
при строительстве тяжелых промышленных сооружений; -
при необходимости сэкономить средства.
В итоге получается прочная и долговечная конструкция, способная эксплуатироваться на протяжении десятилетий.
Типовые разновидности буронабивного фундамента
В современном строительстве используются три основные схемы монтажа свайных конструкций:
-
Ленточно-свайная. Применяется для строительства зданий из тяжелого кирпича и бетона, в том числе для многоэтажной застройки. -
Фундамент с монолитным ростверком. Чаще всего используется именно в домашнем строительстве для возведения каркасных, бревенчатых и брусовых домов, а также садовых построек, гаражей и беседок. -
Плитно-свайный вариант. Подходит для самых сложных и топких грунтов.
При этом в основе всех этих схем находится именно буронабивной фундамент со сваями (или их обрубками). Такие конструкции позволяют поднять пол над почвой и при этом сохранить жесткость цокольного пояса. Именно поэтому их используют не только на сложной земле, но также на сухих грунтах, где требуется дополнительная защита от сырости. Особенно это актуально для зданий из бруса или оцилиндрованного бревна.
Преимущества и недостатки
У такого основания есть несколько важных плюсов:
-
Универсальность. Он идеально подходит практически для любых разновидностей грунта (за исключением твердых каменистых почв). -
Экономичность. Это бюджетный вариант, который допускает строительство даже на обломках свай. Такое странное решение, тем не менее, действительно имеет место, и, более того, активно используется в частном строительстве. -
Скорость установки. Фундамент этого типа не требует длительной подготовки и может быть полностью готов в течение 1–2 недель. -
Возможность работать в любое время года. Использование спецтехники позволяет установить сваи даже в промерзшей земле.
Минусы у этой конструкции тоже есть:
-
Низкая теплоизоляция пола. Так как внизу он не закрыт, возможно появление сквозняков в доме. Избежать этой проблемы поможет установка теплых полов или использование отдельной теплоизоляционной мембраны. -
Отсутствие подвала и цокольного этажа.
Правильный расчет буронабивного фундамента
Еще при проектировании будущего строительства необходимо особое внимание уделить подложке, особенно если планируется устанавливаться буронабивной фундамент со сваями. Именно столбы должны быть выставлены так, чтобы принимать на себя максимальную нагрузку от несущих стен и углов дома. При этом между сваями должен быть строго регламентированный зазор: не более трех свайных диаметров. В противном случае конструкция окажется мене надежной, чем от нее ожидается. Чтобы вычислить необходимое количество элементов, нужно знать два важных показателя: массу объекта и несущие возможности свай. Разумеется, многое зависит от используемого материала строительства, а также от общих габаритов строения. Дополнительно необходимо знать несущую способность опорных конструкций. Для того чтобы фундамент получился максимально прочным и долговечным, лучше обратиться за помощью опытных специалистов, которые рассчитают все необходимые показатели с учетом особенностей проекта.
Где устанавливать сваи
Перед установкой фундамента на несущих опорах с ростверком, необходимо провести точное геологическое исследование участка. Конечно, можно заказать профессиональную геологоразведку, но такая услуга стоит очень дорого. А вот определить тип почвы можно самостоятельно: просто вырыть шурф на месте будущего строительства. Почвенный состав можно определить даже на глаз: количество камней или глины, влажность, наличие песка. После того как проведена разведка, можно составлять проект, в котором будут учитываться эти геологические данные. Узнать состав почвы необходимо для того, чтобы правильно подобрать тип гидроизоляционного слоя, а также глубину вкручивания винтовых свай. Если приступить к работе, не имея таких данных, можно столкнуться с малоприятными последствиями, когда конструкция начнет плавать на пучинистых почвах и регулярно подвергаться деформации из-за болотистой земли или слишком сильного уклона.
Секреты строительства дома на буронабивных сваях
Фундамент, поднятый над землей, больше всего подходит для легких построек из дерева или газобетона. Впрочем, даже более массивные строения также могут быть возведены на основе буронабивной ленточной конструкции. Дело в том, что такие сваи обладают огромным запасом прочности, в чем превосходят даже винтовые опоры. Единственный их недостаток заключается именно в материале: на поверхности бетона могут быть микроскопические трещины, из-за которых он начинает быстрее разрушаться. Нивелировать этот недостаток поможет специальная штукатурка, а также утеплитель и гидроизоляция. Другой вариант — использование асбестоцементных труб в качестве опалубки. Такой столбчатый буронабивной фундамент помогает установить строение даже на сложном рельефе местности, включая песчаные почвы или участки с большим количеством подземных ручьев. А сделать полноценную связку между цоколем и опорами помогает ростверк, усиленный стальной арматурой.
Как строить дом с буронабивным фундаментом
Главное преимущество строительства заключается в том, что возводить такую основу можно в любое время года. Для начала понадобиться создать точный план участка и дома с шириной будущих стен. Если конструкция получится достаточно легкой, можно использовать мелкозаглубленный фундамент: он прекрасно справится с нагрузкой. А вот при наличии сложных почв и запланированном строительстве массивных конституций необходимо обратиться к более серьезным решениям. После разметки участка можно будет переходить к непосредственному бурению скважин (выполняется при помощи ручного бура или специализированной техники) на определенную глубину. Диаметр должен быть больше размера будущих свай минимум на 10 см, ведь понадобится устроить опалубку. После ее установки необходимо проложить конструкции из арматуры, которые предотвратят риск растрескивания сваи от высокой нагрузки или перепадов температуры. На подушку из песка и щебня заливается бетон.
Строительство с Wood House
Мы предлагаем готовые проекты возведения загородных домов. В каталоге компании вы найдете уже готовые варианты, на базе которых мы можем разработать уникальный дизайн-проект. Наши специалисты предлагают индивидуальную работу со строительством частных домов в любом районе Москвы и области. Мы знаем, как работать с самыми сложными почвами, и создадим прочный буронабивной фундамент, выдерживающий самые серьезные нагрузки. Есть вопросы о сотрудничестве с Wood House? Позвоните нам по указанному номеру телефона или воспользуйтесь формой обратной связи. Узнать все цены проектов вы можете в соответствующих разделах сайта, а рассчитать индивидуальную стоимость уникального строительства можно при помощи удобного калькулятора.
Фундамент на буронабивных сваях с ростверком или лентой
Буронабивные сваи — это железобетонные сваи, изготавливаемые прямо на стройплощадке. Сначала выкапываются скважины, в которых размещается арматурный каркас и внешняя опалубка из гидроизоляционного материала, затем заливается бетон. По верху свай чаще всего делается железобетонный ростверк или монолитный ленточный фундамент.
Буронабивные сваи с ростверком в Краснодаре и пригороде используются в двух случаях:
- На слабых грунтах. В этих условиях важно обеспечить устойчивость основания, поэтому надо делать или монолитную плиту, или закладывать фундамент до неподвижных слоев грунта. Стоимость буронабивных свай, как правило, меньше цены монолитной плиты или ленты глубокого заложения. Сваи распределяют вес сооружения на неподвижные слои почвы, а «висячий» ростверк препятствует перекосам фундамента, обеспечивая надежность всей конструкции здания при неравномерных колебаниях грунта.
- На наклонных участках (склонах, холмах и т.п.). Это единственно правильный и разумный вариант основания для зданий, строящихся на площадках с большим уклоном. Возведение фундаментов других типов в таких условиях обходится слишком дорого.
Наша фирма обладает огромным опытом в возведении оснований любого типа. Мы предлагаем приемлемые цены на устройство буронабивных свай в Краснодаре и гарантируем высокое качество исполнения на каждом этапе строительства. При этом установка буронабивных свай с ростверком выполняется в максимально короткие сроки и, благодаря отработанной до мелочей технологии, обеспечивает высокую надежность и долговечность любого строительного сооружения.
Буронабивной фундамент
Кроме стандартного свайного фундамента с ростверком, в некоторых случаях закладывается фундамент буронабивной ленточный. В данном варианте железобетонная лента, соединяющая сваи в единую конструкцию, устанавливается прямо на грунт или немного углубляется в него. Такой вид основания целесообразен, если в грунте не происходят подвижки, негативно действующие на опору.
Важно заметить, что буронабивные фундаменты ленточные или с ростверком чаще всего делаются для сравнительно легких одно- и двухэтажных домов (каркасных, брусовых, из пено- или газобетона и т.п.).
Под более тяжелые здания также допустимо устанавливать буронабивной фундамент, но только с применением технологии ТИСЭ, суть которой заключается в значительном увеличении площади подошвы свай. Это более трудоемкий и технологичный процесс, требующий применения специального бура.
Конечно, это немного повышает затраты на строительство, но за счет расширения подошвы опор набивной фундамент способен выдерживать гораздо большие вертикальные и горизонтальные нагрузки, нежели стандартные свайные основания. В итоге, использование технологии ТИСЭ позволяет не возводить громоздкий ленточный фундамент глубокого заложения и тем самым существенно экономить не в ущерб качеству.
Фундамент на буронабивных сваях с ростверком делается в несколько этапов:
- Специальным буром выкапываются скважины на глубину заложения свай с запасом 20-30 см.
- На дно каждой ямки засыпается песчано-гравийная смесь («подушка»).
- Внутреннюю поверхность скважин в качестве опалубки и гидроизоляции обкладывают рубероидом или аналогичным материалом. Либо можно установить асбестоцементные или стальные оцинкованные трубы.
- Внутрь опалубки ставится каркас из арматуры.
- По периметру планируемого набивного фундамента также делается опалубка, в которую устанавливается арматура для ростверка. Оба арматурных каркаса (свайный и ростверковый) связываются друг с другом;
- Завершающая стадия — заливка бетона, который желательно уплотнять вибратором.
При соблюдении всех необходимых технологий цена на фундамент буронабивной с ростверком полностью оправдывается длительным сроком его эксплуатации.
что это такое, плюсы и минусы+видео
В ряде случаев ленточный, монолитный и другие варианты фундаментов соорудить невозможно. Буронабивное основание является единственным верным решением в таких ситуациях. Перед его монтажом нужно освоить технологию строительства этого вида фундаментов.
- 2.2.1 Видео: свайно-ленточный фундамент
- 3.1 Видео: буронабивные сваи, очистка и заливка своими руками
- 4.1 Видео: особенности, плюсы и минусы свайного фундамента
Преимущества, недостатки
Плюсы:
- Сооружение может устанавливаться на любых типах почв, за исключением каменистого грунта.
- Доступность.
- Быстрый монтаж.
- Устанавливать бетонное сооружение можно зимой, летом.
- Установка может производиться с применением спецтехники, собственными силами.
- Устанавливая сваи, не нужно беспокоиться о ровности ландшафта.
- Монтаж сводится к бурению скважины, избавляет от большого объема земляной работы.
Минусы:
- Есть риск, что сваи дадут осадку неравномерно.
- Нельзя обустроить нулевой этаж.
- Плохие теплоизоляционные свойства.
Расчет свай с ростверком
По периметру будущего здания устанавливают фундамент. На толщину монтируемых буронабивных сооружений влияет нагрузка, оказываемая выстроенным частным домом на общий периметр основания.
От марки бетона зависит несущая способность одной единицы свайного сооружения. Раствор М100 может выдерживать нагрузку 100кг/см2. Чем выше марка, тем большей несущей способностью обладает бетонное сооружение.
Помимо расчета несущих способностей свайных сооружений, нужно знать количество для удержания здания, шаг, глубину посадки.
Примерные показатели
Конец свайного сооружения располагается в земле, должен быть установлен ниже глубины промерзания. Исключит подвижки свай, придаст зданию большую устойчивость.
Строим фундамент при высоком уровне грунтовых вод
Итак, вы уже точно знаете, что УГВ на вашем участке высокий, но решение строиться принято бесповоротно. Что предпринять для достижения цели.
Высокие грунтовые воды – строим дом без подвала
Для начала, проблему строительства фундамента при высоком уровне грунтовых вод можно обойти, попытавшись и вовсе отказаться от строительства подвального помещения. Если вы планировали использовать его исключительно для хранения овощей и фруктов, то оптимальным будет шаг построить деревянный дом без подвала, а для целей хранения где-нибудь на участке построить невысокое хранилище, гидро- и теплоизолировать его и засыпать землей «под холм».
В таком погребе всегда будет сухо, темно и прохладно. По крайней мере – это один из возможных вариантов, который можно рассматривать. А сам дом построить на столбчатом фундаменте – как самом выигрышном при большой глубине промерзания грунтов и/или их сильной пучинистости.
Но бывают ситуации, когда столбчатый фундамент не подходит, например конструкция дома тяжела. Тут на помощь придет предложение строить ленточный фундамент мелкого заглубления (МЗЛФ), так называемый «плавающий фундамент».
Какие расчеты нужны при монтаже свай
При расчетах свай, определяют следующие величины:
- Длина.
- Диаметр.
- Число.
- Расположение.
Средними показателями диаметра устанавливаемых бетонных конструкций, считают диапазон 15-40 см. Распространенный вид — с сечением 20 см. Для точных расчетов, нужно использовать таблицы, указывающие диаметр опор, способности выдерживать нагрузки.
Примерное расположение свай
Узнав, какую несущую способность имеет одна единица бетонного сооружения, можно вычислить расстояние между ними:
I = P/Q:
- I – Подходящий шаг между конструкциями.
- P – Какую нагрузку выдерживает одна единица.
- Q – Нагрузка, оказываемая на квадратный метр основания (нужно узнать массу здания, поделить на общую длину ростверка).
Расчет: здание, общая масса — около 50 тонн. Устанавливается на тугой суглинок. Диаметр одной сваи — 20 см. Получаем следующий расчет:
Массу здания 50000 кг/ на нагрузку, оказываемую основанием здания 1884 кг = 26.53 (округляем до 27). Для возведения здания массой 50 тонн, необходимо расположить 27 опор по периметру основания.
Чтобы определить расстояние между сооружениями, нужно знать сечение. В данном случае — 20 см. Получаем, что один шаг будет равняться 60 см.
Если планируется установка тяжелых сооружений внутри дома, под ними также располагают сваи. Глубина скважины зависит от несущего грунта, уровня промерзания. В средней полосе России — 1.5-3 метра.
Расчеты при монтаже монолитного ростверка
Чтобы определить ширину конструкции:
B=M/L*R:
- Ширина ростверка.
- Вес здания.
- Длина бетонного сооружения.
- Какую нагрузку может выдержать грунт.
Расчет армирования
Перед заливкой свай проводится армирование для усиления основы. Размер арматуры зависит от массы здания, весовой нагрузки на фундамент. Распространенная арматура — с рифлением, размером 12 мм.
Разметка участка
Перед разметкой фундамента необходимо очистить площадку от плодородного слоя.
Для разметки площадки под строительство используют обноску из досок.
Обноска – это пара колышек, соединенные в букву «П» сверху рейкой.
На рейку прибивают гвозди для разметочного шнура в размер по размечаемым элементам. Например, осевая линия, ширина сваи, ширина ростверка.
Обноску ставят с выносом за габарит фундамента, так чтобы она не мешала работам.
Нормативные материалы по этому вопросу:
- СП «Инженерно-геологические изыскания для строительства» часть 1, часть 2. Требования по выносу осей на участок приведены в пункте 9.
Принцип установки свай: поэтапная инструкция
Подготовка
Необходимо подготовить площадку для монтажа бетонного фундамента – убрать мусор, снять почву с растительностью. Разметить территорию, места, где требуется установить сваи. Установить вешки. Чтобы разметка была более точной, нужно использовать шнурку.
Шнуровка
Пробуривание скважины
Монтаж скважин необходимо проводить в местах, где установлены вешки. Когда бур достигнет необходимой глубины, вытаскивают, удаляют землю. Проводится трамбовка, засыпается песчаная подушка. Слой песка — 30-50 см.
Как установить обсадную трубу
Монтаж обсадной трубы необходим в местах, где почва имеет песчаный характер, болотистая местность. На грунтах с глинистым, суглинистым основанием, установка труб не обязательна. Процесс армирования проходит намного проще.
Пластиковые, металлические, асбестоцементные изделия можно использовать в качестве обсадной трубы. Можно купить трубы, предназначенные для скважин. Установленные элементы должны располагаться строго вертикально.
Монтаж арматуры
Чтобы провести армирование свай, необходим металлический рифленый прут, диаметром 12мм. Для возведения небольших строений достаточно 4-6 вертикально расположенных прутов. Для обвязки потребуется стержень, диаметром 4 мм.
Цилиндрическая конструкция должна быть меньше размеров скважины на 3-5 см. Обвязка стержней проводится вязальной проволокой, пластиковыми хомутами. Армирующий каркас должен возвышаться над землей, примерно на 30 см. Сборка производится на поверхности земли, каркас спускается в скважину, огражденную обсадной трубой.
Пример армирования
Заливка бетонной смеси
Лучший вариант для заливки свайных сооружений — бетон марки В12.5, В15. Для удобства заливки раствора вручную, можно использовать воронку с большим горловищем. После каждых 25-30 сантиметров бетонного раствора, рекомендуется проводить усадку, можно металлическим прутом. Позволит избавиться от пустот в фундаменте, заполнить ниши. После заливки, оставляют на 5-7 дней.
Частичная и полная опалубочная конструкция
Обустройство опалубки буронабивного основания строения
Далее, выполняется установка опалубки в пробуренную скважину. Но, ее функцию может выполнять сам грунт, если он достаточно плотный и не обсыпается. Тогда выставляется только верхняя часть опалубочной конструкции для выполнения оголовков свай.
Итак, опалубкой может быть сам грунт, пробуренный наконечником в 200−250 мм на 90 и до 150 мм в глубину, с принятым в расчет состоянием почвы. Если же вследствие особенностей почвы ее приходится раскапывать, то в качестве опалубки можно брать металлические или асбестоцементные трубы соответствующего сечения. При устройстве буронабивного основания своими руками, можно свернуть рубероид, превратив его в подобие трубы.
Для того чтобы не допустить выдавливания буронабивного фундамента во время сезонного вспучивания, его оголовник, который располагается на полметра (и более) ниже уровня земли, необходимо заизолировать чехлом из кровельной стали из оцинковки, несколькими слоями пленки или толем.
Этот чехол специалисты называют «рубашкой», которую советуют делать на всю глубину сваи. Аргументация выполнения этого действия следующая. Приподнимающийся грунт «скользит по установленной защите или приподнимает его, оставляя само основание неподвижным». Помимо этого, «рубашка» не дает цементному молоку стечь в грунт, соответственно, не снижаются прочностные характеристики бетона.
Устройство ростверка
Варианты ростверковых конструкций:
- Высокий. Находится на возвышении от земли — на 15 см. Рекомендуется на склонах, возвышенностях, где участок имеет большие неровности. Соблюдение зазора между землей и ростверком необходимо для предотвращения разрушения в случае морозного пучения.
Высокий
Недостаток — потребуется проводить дополнительное утепление полов.
- Повышенный. Высота возвышения над землей — до 10 см. Способ менее затратный, но требует вложений на отделку фасадной части.
- Заглубленный. Выкапывается ленточная траншея, с учетом высоты ростверка, монтируются сваи, переходят к заливке ленточной конструкции. Ростверк имеет свободное пространство от земли, но верхняя часть возвышается. Получается заглубленная конструкция.
Чтобы пространство между землей и бетонной основой не заполнялось, рекомендуется по периметру установить ограничители в виде прямого шифера или листового металла.
Ступени возведения монолитного ростверка:
Как собрать опалубку
Первый этап — монтаж опалубки. Нужно накидать песчано-гравийную подушку, толщиной 10-20 см. Производится некрепкая бетонная стяжка, поверх укладывается гидроизолирующий слой. Сборка опалубки производится из деревянных щитов.
Армирование
Обвязка производится для скрепления прутьев, свайной конструкции, образуя монолит.
Примерный план армирования
Заливка бетона
Третий этап – заливка бетоном. Необходимо утрамбовать, пройдя лопатой по бетону, разрезая. Затем, бетон необходимо прикрыть полиэтиленовой пленкой, периодически увлажняя, выдержать 28 дней.
Плавающий фундамент в условиях высоких грунтовых вод
В сухих котлованах и траншеях
Для его устройства на участке выкапывают траншеи глубиной не менее 70-80 сантиметров при ширине в 50 см., на дне которых выстилают геотекстиль или любой другой подходящий материал, который не даст подсыпке перемешаться с грунтом или уйти в него. В траншеях монтируют прямоугольную опалубку из дерева – она сформирует прямоугольную форму бетона при твердении.
Затем устраивают уплотненную песчаную подушку толщиной хотя бы 15-20 сантиметров, поверх которого неплохо устроить слой гравия или щебня такой же толщины. Причем чем толще будет слой из щебня – тем лучше. Крупный заполнитель, благодаря достаточно большому расстоянию между каждой из своих частиц (читай между камнями) не может поднять воду снизу вверх капиллярным путем. Это защитит основание фундамента от прямого воздействия высокого уровня грунтовых вод и сил морозного пучения.
К сведению. Уплотнять песок следует всегда влажным. Но именно влажным, а не сырым, поскольку максимальной плотности при уплотнении песок достигает только при оптимальной влажности. Но поскольку в «полевых» условиях такой точности не добиться – главное тут не перестараться с водой, от чрезмерного действия которой итак пытаемся избавиться. При уплотнении (пи ударах лопатой или проходке виброплиты) песок не должен брызгать водой в разные стороны. Если воды оказалось уже черезчур – следует подсыпать еще сантиметр-два песка.
После уплотнения подстилающей подушки необходимо выполнить ее гидроизоляцию и изоляцию боковых поверхностей опалубки для того, чтобы после заливки смеси внутрь опалубки цементное молоко не просочилось сквозь песчаную подушку дальше в грунт или не вытекало через щели между досками опалубки.
Важно. Монолитный фундамент имеет одну характерную черту, точнее даже «требование». Заливать его надо весь, целиком и сразу. Слоями заливать, конечно, тоже можно, но тем прочнее будет бетонная конструкция, чем за меньшее количество заходов она будет возведена.
По этой причине использовать бытовую бетономешалку неудобно. Гораздо надежнее и проще заказать машину готового бетона нужной марки в любой строительной компании. Но нужно заранее принять во внимание возможность подъезда такого автомобиля к строящемуся фундаменту с разных сторон.
После устройства изоляции опалубки в нее устанавливается каркас из арматуры диаметров 10-12 мм. Делается из заранее приготовленных прямоугольных (шириной 0,3 и длиной под длину фундамента) арматурных сеток, скрученных между собой проволокой. Номера профилей арматуры, площади их поперечного сечения, а так же массу 1 килограмма подходящего материала вы можете отыскать в таблице №1 ГОСТ 5781-82*.
Арматурный каркас для фундамента
Затем в опалубку заливается бетон.
Заливка фундамента в опалубку
Важно при заливке бетона не допускать появления внутри смеси воздушных пузырей, для этого нужно постоянно прокалывать заливаемую смесь любым подручным средством (хоть черенком от лопаты). Смесь необходимо постоянно разравнивать и утрамбовывать. Вполне подойдет лопата, но наличие строительного вибратора только ускорит и упростит дело.
В котлованах и траншеях, затапливаемых грунтовыми водами
Случается, что котлован вроде бы выкопан, и в общем-то неглубокий, но на его дне выступает влага, и вот глазом не успеваешь моргнуть, а все его дно уже в воде.
Кто-то посоветует строить опалубку и заливать смесь с низким количеством воды как есть, рассуждая, что бетон возьмет дополнительную воду из грунтовых вод столько, сколько ему еще потребуется. Это конечно же неправильно.
Неправильно потому что взять-то он возьмет, но возьмет только в нижний свой слой, а верхние останутся сухими. К тому же грунтовые воды грязные, а вся эта грязь и примеси, перемешиваясь с бетонной смесью, в процессе ее твердения.
Так же точно и сам грунт на дне такой траншеи частично перемешается с нижними слоями строящегося фундамента, а это для него плохо.
Во-первых, в таких местах после затвердевания получится рыхлый крупнопористый материал из бетона и комков грунта. Во-вторых, при таки методе не получится добиться ровности основания фундамента, а следовательно нагрузка от постройки будет неравномерно распределяться на грунт, что приведет к локальным просадкам, трещинам и частичному, а может и полному разрушения фундамента.
Высокие грунтовые воды – устраиваем дренаж
- Открытое водопонижение путем прямого откачивания грунтовых вод из траншей дренажным насосом. Но эту воду нужно куда-то постоянно отводить, так что наличие, например, пруда недалеко от стройки будет только плюсом;
Но такой способ можно применять не везде. Точнее он допускается только при условии отсутствия явлений суффозии.
Для справки. Суффозия – это вынос мелких минеральных частиц породы фильтрующейся через неё водой. Она приводит к проседанию вышележащей толщи земли и образованию суффозионных воронок и впадин. Другим следствием может быть изменение гранулометрического состава пород, в результате чего грунт теряет свою несущую способность, способен в дальнейшем проседать и рушиться.
Иными словами, если вы решили откачивать воду из траншей или котлована дренажным насосом, но в процессе работ заметили, что на дне траншей появляются мелкие роднички воды, выносящие частички грунта наверх, как будто маленькие вулканы лаву, то процесс откачки воды дренажным насосом нужно незамедлительно прекратить, а уровень воды в траншеях повысить до исчезновения явления суффозии. В данной ситуации использование дренажного насоса уже не подойдет и способ водопонижения необходимо будет искать альтернативный.
- Водопонижение устройством дренажа всего участка.
Все мы неоднократно видели канавы вокруг земельных участков, но не все знают, для чего они нужны. Сеть мелиоративных канав вокруг земельного участка и на нем как раз и устраивается для того, чтобы понизить уровень грунтовых вод. После того как выкапывается канава, в нее со всех сторон начинает стекать грунтовая вода как в единственное место на земельном участке, где нет сопротивления грунта и отсутствует капиллярный подъем жидкости вверх. Для наглядности и понимания этого процесса стоит обратить внимание на следующий рисунок.
Понижение уровня грунтовых вод на всем участке
Дополнительно можно провести целый комплекс мер по повышению заложения фундамента и понижению высокого уровня грунтовых вод. Для этого после устройства дренажных канав можно не просто устроить песчаное основание на участке под дом, а дополнительно повысить (подсыпать) уровень всего земельного участка еще где-нибудь на полметра. Мероприятие, конечно, затратное, но вполне может себя в итоге оправдать.
Ко всему прочему, нужно принять во внимание, что мало просто вырыть канавы вокруг участка, нужно еще обеспечить отвод воды из этих канав.
К сведению. Для предотвращения оползания стенок канавы ее можно полностью засыпать гравием или природным щебнем (из соображений экологичности крайне не рекомендуется использовать для этих целей доменный шлак). Или засыпать канаву песчано-гравийной смесью (ПГС), предварительно уложив на ее дно дренажную трубу.
Но так же как и в предыдущем варианте, тут тоже может возникнуть ситуация, когда выполнение дренажа на участке окажется невозможным. В таком случае понадобится консультация с высококвалифицированным геологом или проектировщиком, специализирующемся на расчетах фундаментов.
Утепление буронабивного фундамента с ростверком
Чтобы сохранить тепло, необходимо утеплить нижнюю часть — пространство между землей и ростверком. Если основание заглублено, утепление проводится по горизонтальной плоскости, вертикальной.
Подходит пеноплекс, другие пенопластовые плиты. Минеральная вата не рекомендуется, материал имеет очень большую степень влагопоглощения. Недостаток приводит материал в негодность. Чтобы создать гидро-, теплоизоляцию, необходимо провести ряд действий:
- Создать гидроизолирующий слой из битума, рулонного рубероида. Гидроизолировать необходимо боковую часть фундамента, верхнюю.
- Пенопластовые плиты можно закрепить клеем, дюбель-гвоздями.
- Чтобы заделать швы, нужна монтажная пена, жидкий пенополиуретан.
- Отделка внешней стороны ростверка проводится оштукатуриванием поверхности, другими отделочными материалами.
Теплоизоляция ростверка
В создание теплоизолирующего слоя фундамента входит монтаж отмостки. Сооружение способствует сохранению тепла в доме.
Плюсы и минусы буронабивных свай
Возведение нового здания – это крайне сложная и ответственная задача, в ходе решения которой требуется принять множество важных решений и провести огромное количество разноплановых работ. Среди всех вопросов, на которые предстоит ответить заказчику новой стройки до начала строительства, наиболее важным является тип обустраиваемого основания под объект.
Сегодня свайные фундаменты являются наиболее популярными и востребованными. Чтобы определить, подойдет ли такое основание для нового строения, необходимо предварительно рассмотреть плюсы и минусы буронабивных свай, а также разобраться в особенностях их возведения.
Преимущества и недостатки
Каждая строительная технология имеет уникальные положительные и отрицательные особенности. Только тщательный их анализ позволяет взвешенно принять решение о возможности использования БНС или других опор для стройки.
К основным преимуществам буронабивных опор относят:
- Широкие возможности использования. Сваи подойдут для использования на разных типах грунта. Сыпучая и пучинистая почва, а также большой уклон местности не смогут воспрепятствовать их возведению. Допускается стройка на участках рядом с водоемами.
- Высокая скорость стройки. С помощью современного оборудования и спецтехники возвести основание из БНС можно в кратчайшие сроки. Много времени займет только набор бетонным раствором расчетных характеристик прочности.
- Долговечность. Правильно выстроенный фундамент из ЖБ опор способен выдерживать любые неблагоприятные влияния в процессе эксплуатации и сохранять свои изначальные технико-эксплуатационные характеристики на протяжении 150 лет и больше.
- Относительная простота. Не нужно выполнять много земляных работ, достаточно будет подготовить лунки под сваи с помощью специальных буров.
- Экономичность. Стоимость в целом оказывается ниже, чем при обустройстве бетонной плиты или ленты.
- Вариативность. Диаметр и длину опорных элементов можно выбрать самостоятельно, с учетом характеристик почвы и особенностей возводимого сооружения.
- Способность выдерживать большой вес. Столбы могут вынести огромные нагрузки, потому их активно применяют при стройке тяжелых объектов.
При строительстве почва практически не испытывает динамических воздействий, благодаря чему строительство можно безопасно вести даже в условиях плотной городской застройки.
Но идеальных технологий не бывает, у БНС тоже есть недостатки, к которым относят:
- большой расход бетонного раствора;
- необходимость использования спецтехники;
- сложность контроля над выполняемыми технологическими процессами;
- сложные расчеты.
Этапы монтажа
Несмотря на наличие некоторых недостатков, буронабивные сваи активно применяются в строительстве, их достоинства намного более значимы и важны. При выборе БНС для обустройства основания, необходимо полностью соблюсти предусмотренную технологию монтажа, только так можно гарантировать, что фундамент будет обладать всем набором описанных преимуществ.
Начинается строительство всегда с разработки проектной документации на возведение фундамента и объекта. В проекте описываются все особенности основания и будущего здания, а также перечисляются работы, которые должны быть выполнены в ходе строительных мероприятий.
По проекту осуществляется разметка местности и в отмеченных местах создаются лунки под сваи. В эти лунки устанавливают обсадные трубы и выстраивают над ними опалубку. Затем в отверстия опускается заранее подготовленный металлический каркас и осуществляется заливка бетонного раствора. Когда созданные сваи застынут, их останется только обвязать с помощью железобетонного ростверка. Обвязка обеспечивает равномерное распределение веса здания по всем столбам и увеличивает их долговечность.
Буронабивные сваи с ростверком: технология, виды, описание, отзывы
Буронабивные сваи с ростверком, технология настройки которых будет описана в статье, сегодня применяются достаточно часто. Это связано с тем, что такой вид фундамента способен выдержать постройку практически на любом грунте.
Особенности устройства фундамента
Крепление свай должно быть ниже уровня промерзания грунта. Эта база подходит для местности, в которой есть склоны. Начать работу по устройству свай можно на грунте любого типа.Работы не повлияют на близлежащие постройки и строения на земле. Если использовать этот фундамент, то конструкцию можно возводить даже в непосредственной близости от водоема, что исключено при других типах фундаментов. Буронабивные сваи с ростверком способны выдержать любое строительство, это касается и каркасных, и бревенчатых, и кирпичных домов.
Особенности строительства
Буронабивные сваи с ростверком, технология монтажа которых будет описана в статье, должны монтироваться с шагом 100 см. Если это расстояние уменьшить, опоры могут деформироваться в процессе эксплуатации. Исключением из вышеуказанного правила является установка данного фундамента на скальный грунт. При этом минимальный шаг не должен быть меньше 30 см. Для расчета расстояния между опорами необходимо использовать информацию, отражающую несущую способность опор разного размера. Таким образом, если буронабивные сваи с ростверком, технология установки которых будет описана в статье, монтируются под конструкцию, вес которой составляет 50 тонн, то потребуется использовать 50 опор.Диаметр последней должен быть 15 см. Как вариант можно использовать 17 свай, каждая из которых должна быть 25 см в диаметре. Минимально допустимый шаг между сваями в ленточном основании приравнивается к двум метрам. Если вы намерены обустраивать монолитный ростверк, стоит отдать предпочтение своим 300 миллиметрам. В этом случае несущая способность одной опоры будет равна пределу от 1600 до 1700 килограммов. Для того, чтобы построить средний дом, вам понадобится около 70 свай.
Разновидности
Если вы хотите установить буронабивные сваи с ростверком, то технология и виды должны быть обязательно предварительно рассмотрены.Основными типами такого фундамента являются фундамент с висячим ростверком и основание с монолитным ростверком. Первый вариант предполагает наличие небольшого расстояния между ростверком и грунтом. Его ширина может варьироваться от 80 до 100 миллиметров. При этом создается впечатление, что здание нависает над землей. Такая конструкция используется, когда необходимо защитить основание от вздутия. Актуальное строительство ведется и в районах, где есть риск затопления. Помимо прочего, такой фундамент устанавливается на заболоченных участках.
Что касается фундамента с монолитным ростверком, то его чаще всего возводят для домов из теплоблоков, кирпича и газобетона. Монолитный ростверк представляет собой бетонную полосу, образующую единую конструкцию путем соединения свай. Опоры этого основания монтируются на глубину ниже линии промерзания.
общее описание
Фундамент на буронабивных сваях, инструкция которого описана в статье, обладает, как уже было сказано, высокой несущей способностью. Таким образом, шест диаметром 30 см способен выдержать 1700 кг.В то время как опора в 50 см может выдержать 5000 килограммов. При незначительном увеличении размеров несущая способность возрастает в несколько раз. На несущую способность влияет не только размер опор, но и материал, из которого они изготовлены. Помимо прочего, необходимо учитывать несущую способность грунтов. От этого будет зависеть, сможет ли поддержка опуститься.
Технология устройства
Если вы решили обустроить фундамент ростверком на буронабивных сваях, важно ознакомиться с технологией работ.Для начала с помощью механического или ручного бура следует сформировать скважину, которая должна располагаться ниже линии промерзания грунта. Из колодца нельзя убирать грунт, заделывая и уплотняя его. В яму помещается рубероид, который складывается в виде цилиндра. Это необходимо для гидроизоляции. Внутри полученной трубы необходимо установить армирующий каркас. На следующем этапе пространство заполняется смесью бетона выбранной марки. После полного застывания раствора опорные столбы можно считать готовыми.Остается только реализовать связку с ростверком, после чего можно считать, что качественный фундамент для дома готов.
Стоимость работ
Если вы решили установить буронабивные сваи с ростверком, технология, цена такого основания вас должна заинтересовать. Первая часть вопроса уже была рассмотрена выше, а вот о значении вы можете узнать, прочитав эту статью. На цену работы влияет материал в основании свай, количество стоек и сложность работы.В том числе будет учитываться доставка до места строительства. Средняя стоимость монтажа такой конструкции будет варьироваться от 2000 до 3000 рублей за квадратный метр. Если вы решили установить буронабивные сваи с ростверком, технология монтажа которых была описана выше, то некоторые виды работ вы сможете выполнить самостоятельно.
Таким образом, стоимость будет ниже, если одно из перечисленных действий будет выполнено Вами лично. Это может быть: разметка, формирование колодцев, бетонирование, установка ростверка.
Отзывы покупателей
Если перед вами стояла задача обустройства вышеописанного типа фундамента, то вам необходимо изучить технологию устройства фундамента, буронабивные сваи и ростверк являются неотъемлемыми составляющими данной конструкции. Это важно знать еще до начала работы. Однако необходимо ознакомиться с отзывами. Все мастера, которые уже проделали такую работу, отмечают, что такую разновидность фундамента можно легко устроить самостоятельно. Будущие владельцы частных домов часто мечтают завершить строительство, сэкономив деньги.Этого можно добиться, если вашим выбором станут буронабивные сваи с ростверком. Специалисты отмечают, что в итоге удастся получить достаточно надежный и прочный фундамент, который выступит в роли фундамента любого дома, способствуя сохранению бюджета.
Почему нежелательно заливать сваи ростверком
При устройстве свайного фундамента с армирующим монолитным ростверком следует соблюдать определенные технические требования. Разберемся, в чем нюансы заливки, а также какие могут быть последствия в случае допущения ошибок.
Сваи
Поскольку речь идет о монолитном устройстве, то речь пойдет о буронабивных сваях. То есть в земле бурят скважины, в них устанавливают опалубочный материал, выполняющий обычно ту же функцию гидроизоляции. Затем внутрь опалубки укладывается арматура, высота которой должна превышать глубину колодца не менее чем на 0,4 м. Это очень важный момент. Впоследствии эта арматура приклеивается или приваривается к армирующему поясу решетки.
После того, как все детали погружены в колодец, в него заливается раствор.Заполнение одной скважины производится за один раз, то есть за один прием. Нельзя заполнить половину объема, а остальное заполнить на завтра. Затем бетон следует утрамбовать вибрацией или просто прокалыванием. Необходимо выпустить из раствора весь воздух, иначе сваи получатся бракованными, что скажется на прочности. Сваи залиты и можно приступать к дальнейшим событиям.
Ростверк
Для соединения свай с монолитным ростверком собирается опалубка.При этом опалубка не должна лежать на земле, то есть ростверк должен находиться в слегка подвешенном состоянии. Это делается для того, чтобы почва не наносила ущерба конструкции. Итак, последовательность действий:
- Собрали опалубку по периметру,
- Установили опорные стойки нижних щитов,
- Вкладыши мощеные для укладки армирующего пояса,
- Привязал арматуру к шпилькам, оставшимся в сваях,
- Залить раствор
- Оболочка из полиэтилена для нормального схватывания.
В этом случае важно знать:
- Если интервал между заливкой свай и ростверка менее 12 часов, то перед заливкой ростверка следует очистить верхний слой бетона на сваях, удалить «молочко»;
- Если прошло более 12 часов, то торопиться некуда, следует дать раствору в стопках схватиться, то есть подождать 2-3 дня.
Почему это важно? В течение 12 часов на верхнем выходе свай образуется тонкая корочка.То есть если времени прошло меньше, то растворы начнут жить дружно, а если больше, то прочность свай будет нарушена. Следует помнить, что весь объем ростверка также заливается за один раз.
Новые публикации ежедневно публикуются на нашем канале в Яндексе. Дзен
Зайдите в яндекс. дзен
Как сделать свайный фундамент своими руками
Как сделать свайный фундамент своими руками
Выбор и устройство фундамента в малоэтажном строительстве имеет большое значение.Ведь от прочности и надежности конструкции фундамента зависит качество возводимого объекта. При этом необходимо учитывать особенности грунта, этажность возводимого здания, а также финансовые возможности владельца участка. Свайный фундамент незаменим на слабых грунтах, поскольку необходимо передать давление здания на более плотный слой, залегающий на определенной глубине. Возведение свайных фундаментов наиболее эффективно в пучинистых грунтах, подверженных глубине промерзания более 1. 5 метров. В этом случае фундамент из свай более надежен, чем столбчатая или ленточная конструкция. Однако в плотных грунтах никто не запрещает использовать сваи.
Content
- Преимущества использования ворсного фонда
- Строительство сваи на основе сваи
- Выбор сваи для коттеджного строительства
- Скучающие груды с грилью
- Сборные и монолитные Grillages
ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА ИЗОБРАЖЕНИЕ
Строительство свайных фундаментов
В строительстве применяют различные типы конструкций свайных фундаментов, на которые влияют такие факторы, как:
- Выбор типа свай;
- Устройство свай под зданием;
- Способ изготовления свай, а также погружение их в грунт;
- Конструкция ростверка;
- Характер работы свай в толще грунта.
Устройство свайного фундамента с монолитным ростверком
В промышленном строительстве устройство свайного фундамента происходит с помощью большого количества строительной спецтехники, что исключается при выполнении работ своими руками. Поэтому в коттеджном и коттеджном малоэтажном строительстве применяют не все виды свайных фундаментов. Например, винтовые сваи, имеющие форму бура, невозможно вкрутить в землю без помощи специальной техники.
Поэтому выполнить фундамент из свайного винта своими руками затруднительно. Придется арендовать спецавтомобиль, а это скажется на финансовой стороне дела. Итак, вам нужно обратить внимание на другие конструкции.
Выбор свай для коттеджного строительства
Длинные стержни, погружаемые в землю уже в готовом виде или изготовленные непосредственно в земле, называются сваями. Готовые изделия заострены с одной стороны, это облегчает погружение сваи в землю, вплоть до достижения твердого слоя грунта. Это требует использования специального оборудования.
Виды свай и свайных фундаментов
При изготовлении свай своими руками в грунте бурят скважины, которые затем армируют и заливают бетоном. Для малоэтажного строительства длина сваи должна быть не менее трех метров, но и не более шести. Более точный расчет нужно доверить проектировщику. От способа заглубления свай в грунт различают:
- Сваи забивные, которые при погружении не требуют предварительной выемки.Предусматривается использование специальных механизмов – виброгасителей, вибропрессующих и прижимных устройств;
- Бетонные набивные и железобетонные сваи, которые получают заливкой бетонной смеси в предварительно пробуренные скважины;
- Сваи железобетонные, устанавливаемые в пробуренные скважины;
- Винтовые сваи вкручиваются как бур в землю с помощью специальной машины.
По характеру работы свай в толще грунта различают сваи-стойки и висячие сваи.Первые достигают твердого слоя почвы, а вторые — нет, исходя из геологических особенностей его залегания.
Буронабивные сваи с ростверком
Строительство свайно-ленточного фундамента своими руками, необходимо запастись садовым буром или буром ТИСЭ, который стоит около 70$.
Кроме того, вам понадобятся другие инструменты, которые , как правило, строитель всегда под рукой.
Свайно-ростверковый фундамент
Этапы работ:
- Выполнена разметка контура фундамента.
- Из траншеи снимается растительный слой и грунт на глубину, равную толщине ростверка. Идет опалубка.
- По периметру будущей конструкции фундамента с помощью садового бура через каждые два метра делают шурфы, имеющие сечение 120-150 мм. Глубина котлована должна быть ниже точки промерзания грунта, при этом ее минимальное значение составляет 1500 мм. На дне котлована расширяются до 350 мм в диаметре, на высоту 300 мм.Далее насыпается и утрамбовывается пятисантиметровый слой песка.
- В полученное отверстие вставляется оболочка из рубероида или пергамина по предполагаемой толщине сваи до начала расширения, а также арматурный каркас и все заливается бетоном, который лучше приобрести в готовом виде . Можно приготовить раствор своими руками, соблюдая пропорции. Для изготовления одного куба бетона необходимо взять 289 кг цемента марки 400, 562 кг песка, 1375 кг щебня.Количество воды должно быть не более 70% от массы цемента.
- Бетон, залитый в шурф сваи, необходимо утрамбовать электровибратором. При его отсутствии используется обычная деревянная трамбовка, диаметр которой должен быть меньше арматурного каркаса.
- Через три часа после схватывания открытую поверхность бетона, а также опалубку ростверка проливают водой. Для постепенного застывания бетона его необходимо закрыть полиэтиленовой пленкой. Через 14-28 дней свайный фундамент готов, можно переходить к следующему этапу строительства.
Схема конструкции ростверка
Ростверки сборные и монолитные
Схема свайного фундамента с ростверком
Верхняя часть свайного фундамента, называемая ростверком, принимает на себя основную нагрузку возводимых элементов здания, передавая ее на сваи, которые, в свою очередь, делят его с землей. В малоэтажном строительстве применяют как ростверк свайного фундамента, так и свайный фундамент без ростверка. Ростверк может быть монолитным или сборным.Свайный фундамент с монолитным ростверком позволяет избежать наличия стыков и швов, неизбежных при сборной конструкции. Однако в последнее время получили распространение именно сборные ростверки, и необходимо соблюдать расположение свай.
Как видите, построить свайный фундамент с ростверком сложно. Однако правильно выполненная конструкция предотвращает проседание здания. Некоторые свайные фундаменты, сделанные в прошлом веке русскими мастерами, до сих пор надежно удерживают возведенные на них объекты.
%PDF-1.5
%
138 0 объект
>
эндообъект
внешняя ссылка
138 81
0000000016 00000 н
0000002674 00000 н
0000002991 00000 н
0000003126 00000 н
0000003216 00000 н
0000003372 00000 н
0000003841 00000 н
0000003868 00000 н
0000004008 00000 н
0000004276 00000 н
0000004702 00000 н
0000004757 00000 н
0000004802 00000 н
0000013652 00000 н
0000013689 00000 н
0000014085 00000 н
0000014702 00000 н
0000014739 00000 н
0000015244 00000 н
0000015295 00000 н
0000015652 00000 н
0000015885 00000 н
0000015942 00000 н
0000016107 00000 н
0000017050 00000 н
0000017904 00000 н
0000018163 00000 н
0000018411 00000 н
0000018687 00000 н
0000018925 00000 н
0000019095 00000 н
0000019271 00000 н
0000019417 00000 н
0000020318 00000 н
0000021463 00000 н
0000022646 00000 н
0000023857 00000 н
0000025025 00000 н
0000025677 00000 н
0000027065 00000 н
0000027100 00000 н
0000027151 00000 н
0000028328 00000 н
0000028595 00000 н
0000442177 00000 н
0000442902 00000 н
0000444074 00000 н
0000444332 00000 н
0000944734 00000 н
0000944827 00000 н
0000944872 00000 н
0000944895 00000 н
0000945118 00000 н
0000945272 00000 н
0000945342 00000 н
0001017298 00000 н
0001017564 00000 н
0001017750 00000 н
0001017925 00000 н
0001017952 00000 н
0001018246 00000 н
0001018912 00000 н
0001018956 00000 н
0001018991 00000 н
0001019410 00000 н
0001020114 00000 н
0001021286 00000 н
0001021330 00000 н
0001021365 00000 н
0001021976 00000 н
0001022727 00000 н
0001023899 00000 н
0001023943 00000 н
0001023978 00000 н
0001024713 00000 н
0001025469 00000 н
0001026641 00000 н
0001026685 00000 н
0001026720 00000 н
0001027433 00000 н
0000001916 00000 н
трейлер
]/предыдущая 1450825>>
startxref
0
%%EOF
218 0 объект
>поток
hagged SmHQ~esntmt} 5u-9RTPfYi8$2ψ~XH*JXI_TzEsy=@H!Lg+V>R f͵ĝ»Al 5{:I$FБ֛&KK:+4u&fUJ4mUE;/Z3’MٺyF. {GZՄ#
Ростверк на сваях: особенности технологии
Ростверк на сваях – лучшее решение для сооружений, построенных на слабых или неустойчивых грунтах. Основная цель такой конструкции – объединение несущих элементов в монолитную конструкцию, что придает зданию дополнительный запас прочности и надежности. Данная технология предусматривает наличие армированных буронабивных свай, диаметр которых колеблется в пределах 25-40 см, забиваемых в грунт на глубину 1,6-3 м.Ростверк на сваях – это верхний ярус цокольного фундамента, выполненный в виде толстой монолитной бетонной плиты или ленты.
Фундаментный фундамент по данной технологии придает конструкции большую надежность и устойчивость. Это связано с тем, что ростверк на сваях держит и скрепляет вертикальные несущие конструкции. Это придает дополнительную прочность конструкции и противодействует силам морозного пучения грунта. Свайное поле под ростверк на сваях состоит из вертикальных несущих конструкций, устанавливаемых с интервалом от одного до полутора метров в зависимости от типа грунта и глубины залегания промерзших слоев.
Для укладки данной конструкции по периметру будущей стены роется неглубокая траншея около 30-40 см. Затем в нем с помощью специального бура создаются отверстия для заливки свайных конструкций. Внутрь отверстий опускают асбестоцементную трубу с предварительно приклеенным арматурным каркасом. Траншея также выкладывается геотекстилем и засыпается песком. На полученную подушку монтируют опалубку. Затем вся конструкция заливается бетоном, что является очень ответственной операцией.
Здесь необходимо использовать специальный вибратор для уплотнения смеси и удаления пузырьков воздуха, способствующих образованию полостей самых различных фракций. Это может в дальнейшем привести к растрескиванию конструкции и обрушению всего здания. Монолитный ростверк на сваях следует армировать для придания ему устойчивости к изгибающим нагрузкам. В противном случае при малейшей деформации возникнет угроза растрескивания бетона.
Укрепляет ростверк двумя поясами жесткости — верхним и нижним, состоящими из нескольких продольных стальных стержней, количество которых зависит от массы, высоты конструкции и типа грунта, на котором она возводится. Эта конструкция также усилена поперечной арматурой, которая не принимает на себя нагрузку, но необходима для связывания всего каркаса в единый монолит.
В современном крупномасштабном строительстве применяются такие материалы для ростверка, как стальные и сборные железобетонные конструкции марки М350 на гранитной основе. При строительстве деревянных построек из бруса ростверком часто служит нижний уступ брусьев, уложенный непосредственно на сваи. Также в этом качестве могут использоваться двутавры.Правда, этот вариант дороже.
Согласно действующим технологическим нормам ростверк может применяться при строительстве капитальных кирпичных зданий, а также в сооружениях из газобетонных блоков или арболита, возводимых на глинистых и комбинированных грунтах, на грунтах средней плотности и повышенной водонасыщенности.
р>>
Свайный ростверк фундамент своими руками пошагово. Как построить свайный фундамент с монолитным ростверком. Установка доборных элементов
Само слово «ростверк» имеет немецкое происхождение и образовано от двух слов: Rost — решетка и Werk — строение, строение. Ростверк – горизонтальная строительная конструкция, соединяющая свайные опоры здания в единый жесткий диск, являющийся основанием здания или сооружения. Информация в этой статье поможет вам узнать, как сделать ростверк из железобетона.
Ростверк железобетонный изготавливается после забивки свай. Опоры свайного фундамента могут быть выполнены из металлических труб, железобетонных столбов и буронабивных свай.
Классификация ростверка
Ростверки делятся на три типа по их горизонтальному положению:
- Приподнятый или надземный ростверк располагается над уровнем земли.Такие фундаменты делают на заболоченных участках или там, где есть угроза сезонных затоплений или высокий уровень грунтовых вод. Здание как бы висит на сваях над землей;
- Грунтовый фундамент выполнен таким образом, чтобы его вершина совпадала с нулевой отметкой строительной площадки. Такие ростверки делают, когда основание под фундамент не имеет достаточной несущей способности, чтобы поддержать здание другого типа;
- Низкий или подземный ростверк применяют при строительстве промышленных объектов больших площадей. Для его сооружения выкапывается котлован небольшой глубины, на дно которого насыпается слой морозостойкого грунта. Верхняя отметка фундамента находится ниже общей нулевой отметки.
Обоснование применения ростверка
Крепление ростверка к свае
Ростверк можно представить как катание на лыжах по снегу. Где человек уверенно стоит на лыжах, без них он упадет в снег. Так фундаменты этого типа используются на участках с подвижными и неустойчивыми грунтами.
Ростверк значительно дороже фундамента ленточного типа. Поэтому, прежде чем приступить к возведению фундамента, необходимо осмотреть основание строительной площадки, определить целесообразность использования свай и ростверков. Каждый проект здания или сооружения включает в себя технико-экономическое обоснование фундамента того или иного типа. Как правило, современный ростверк выполняется в виде железобетонной площадки.
Проектирование
Расчет и проектирование фундамента лучше доверить специалистам. При проектировании объекта инженеры учитывают результаты геологоразведочных работ, отраженные в вертикальной съемке местности, глубину промерзания грунта, высоту будущего здания, снеговую нагрузку и многие другие факторы, определяющие фактическую нагрузку на фундамент конструкции. На основании собранных данных производится расчет конструкций ростверкового свайного фундамента.
Подготовка
Перед началом работ определитесь с видами строительных материалов, их марками и количеством.Составьте график работы. Перед заливкой бетона в ростверк нужно знать, какой марки цемента и арматуры требуется. Бетонную смесь можно приготовить на стройплощадке с помощью бетономешалки или прямо в корыте – все зависит от объема бетона.
Опалубочные работы
Установленная опалубка ростверка
После забивания свай переходят к опалубке ростверка. По периметру основания будущего здания устанавливается опалубка высотой, равной толщине фундаментной плиты.Забор делают из досок или строительной фанеры. Фанера – очень прочный, многоразовый строительный материал. Поэтому взять его можно со стройплощадки, где уже сделан фундамент.
Борта опалубки армированы снаружи упорами из подручных материалов. Опоры не должны допускать расползания щитов опалубки от давления бетонной смеси. Любые зазоры в опалубке недопустимы. Через них будет вытекать цементное молоко и получится некачественный бетон.На предварительно подготовленное грунтовое основание с предварительно снятым верхним слоем устраивают подушку из щебня или гравийно-песчаной смеси.
Гидроизоляция
Вся поверхность основания покрыта слоем гидроизоляционного материала. В качестве гидроизоляции экономически выгодно использовать специальную полиэтиленовую пленку. В местах выхода наружу концы свай плотно оборачивают гидроизоляционным материалом и фиксируют проволокой. Края утеплителя заводят на бока опалубки и выводят выше высоты забора.После этого тщательно проверяется целостность гидроизоляционной поверхности и устраняются все трещины.
Арматура
На следующем этапе работ из арматуры изготавливается каркас. По проекту арматура нарезается на необходимые куски и выкладывается на основании фундамента. Они скрепляют арматуру специальной вязальной проволокой и образуют металлический каркас ростверка. В видео подробно рассказывается, как сделать армирование ростверка.
В местах, где будут опираться несущие конструкции, стержни укладывают чаще и большего диаметра.Верхушки свай необходимо соединить с арматурным каркасом. Делается это сваркой. Закладные детали привариваются к арматуре в непосредственной близости от металлических частей свай. Затем они соединяются между собой электро- или газосваркой. Таким образом, они обеспечивают монолитное соединение свай с ростверком и равномерное распределение нагрузки от здания на грунт.
Заливка ростверка бетоном
Завершающий этап работ – заливка ростверка бетоном.Бетон производится различных марок. От марки М 100 до марки М 500. Чем выше цифра, тем выше прочностные характеристики бетона. В основаниях типа ростверка применяют бетон повышенной прочности. Если смесь готовится непосредственно на стройке, то нужно знать, сколько класть цемента, щебня, песка и воды на один замес в бетономешалку и в какой пропорции. Марка цемента, фракции и тип наполнителей определяют марку бетона. В случае большого объема работ вы можете заказать доставку на строительную площадку автобетоносмесителя с готовой бетонной смесью.Заливать ростверк нужно за один раз бетоном. Если процесс заливки прервать, можно получить бетон с нарушенными прочностными характеристиками. Посмотрев видео, вы узнаете, как правильно залить бетоном опалубку ростверка.
При заливке бетон уплотняется за счет выдавливания воздуха из его массы. При уплотнении бетона используйте любой подручный инструмент, подходящий для перемешивания раствора. Эффективны в этой работе специальные вибраторы, работающие от электрической сети.
С помощью геодезического прибора контролируют горизонтальность поверхности ростверка. Устройство специальных маяков также обеспечивает горизонтальное распределение заливаемого бетона по поверхности фундамента.
Затвердевание
Процесс демонтажа опалубки
Бетон затвердевает и набирает полную прочность в течение нескольких недель. Все это время необходимо защищать ростверк от чрезмерного влияния внешней среды. Для защиты бетонной поверхности от атмосферных осадков делают укрытие из полимерной пленки.В жару поверхность ростверка укрывают мокрой тряпкой. По истечении срока готовности фундамента опалубку демонтируют.
Застройщик может самостоятельно рассчитать и построить ростверк на сваях. Вы можете выбрать готовый строительный проект, похожий на будущее здание, воспользоваться возможностями интернета, получить консультацию специалистов. О том, как сделать ростверк, можно узнать, расспросив соседей, чьи дома стоят на таком фундаменте не один год.Все это целесообразно делать при строительстве небольших объектов, когда затраты на проектирование сооружения могут составлять значительную часть общего бюджета строительства.
Строительство свайно-ростверкового фундамента распространено в районах с подвижными глинистыми и песчаными основаниями. Этот тип несущей конструкции применяется в основном для высотных зданий жилого, коммерческого и производственного назначения, но более распространены случаи использования в частном домостроении.
Свайно-ростверковый фундамент
Как следует из названия, фундамент состоит из свай, обвязанных ростверком.
Сваи могут быть двух типов:
- скучно;
- Железобетон;
- Деревянный;
- Сталь.
Сваи делятся на подвиды по форме сечения: квадратные и круглые.
Основная их задача – передача и распределение нагрузки от здания к основанию по всей длине.
В зависимости от типа опорные столбы вводятся в землю по-разному:
- Шурупы вкручиваются вручную или с помощью специальной установки;
- Пробуренные собираются прямо в землю;
- Железобетонные забиваются копрой.
Саморезы можно вкручивать даже вблизи существующих зданий без риска поломки части конструкции.
Монолитный или сборный (подвесной) ростверк играет роль несущей балки, на которую крепятся стены и перекрытия. Он перераспределяет нагрузку от конструкций над землей, передавая ее на сваи. Он может быть железобетонным или деревянным, в зависимости от материала опор и стен. Конструкция ростверка подразумевает расположение над землей, он не ставится на землю.
Когда целесообразно применение свайно-ростверкового фундамента
Установка свай и обвязочных балок трудоемка и финансово затратна. В каких случаях материальные и ресурсные потери будут потрачены не зря:
- С высоким уровнем грунтовых вод;
- С рыхлым и слабым основанием из песка, глины и суглинка;
- Для строительства деревянных и пенобетонных домов.
Для легких домов с каркасно-панельными стенами подойдет ростверк из швеллера, деревянного бруса.Для более тяжелых конструкций понадобится монолитный или сборный железобетон.
Свайно-ростверковый фундамент для дома из газобетона – просто находка: он выдержит нагрузку даже от 2-х этажного дома и сэкономит бюджет относительно выбора фундамента другой конструкции.
Преимущества свайно-ростверкового фундамента
Тот или иной тип фундамента принимают на основании конструктивных расчетов, где определяют максимальную нагрузку на основание, размеры всех элементов, составляющих конструкцию.Но все же перед инженерами часто встает вопрос, какую конструкцию принять по результатам исследований. Почему предпочитают свайно-ростверковый фундамент:
- Высокая несущая способность опор позволяет использовать их для зданий и сооружений любых размеров. Они надежно и жестко входят в рыхлый грунт, достигая его твердых слоев. Когда грунт вибрирует из-за сейсмической активности или сезонных изменений температуры и влажности, грунт перемещается, а свая остается неподвижной. Это исключает разрушение здания и нарушение целостности его несущего каркаса. Из-за этой особенности этот тип фундамента широко используется в районах, где часто происходят землетрясения.
- Легкие стальные сваи подходят для строительства небольших домов и хозяйственных построек.
- Разная длина опорных столбов позволяет устроить ровное основание для строительства зданий в холмистой и гористой местности, достаточно подобрать нужную длину и распределить ее по неровному участку. Этот прием используется при создании многоуровневых домов.
- Низкая стоимость материалов и работ относительно ленточного фундамента.
- Сваи не боятся грунтовых вод: они часто отсутствуют в глубоких слоях, где происходит крепь. Этот показатель не принимается для расчетов фундамента.
- Уровнем промерзания грунта в районе или районе также пренебрегают, так как нижние слои грунтового разреза не подвержены температурным колебаниям, а ростверк не соприкасается с грунтом. Определять уровень зимнего промерзания бессмысленно.
- Отсутствие контакта ростверка с землей обеспечивает сухость стен и снижает риск проникновения грызунов в дом.
- Короткое время установки и простота установки;
- Ремонтопригодность элементов, составляющих фундамент;
- Фундамент не требует подготовительных земляных работ, площадку не нужно выравнивать, что удешевляет его обустройство.
- Можно сделать монтаж несущей конструкции еще дешевле, заменив труд наемных рабочих своим.Изучив некоторые инструкции, каждый застройщик без труда сможет самостоятельно обустроить сваи и собрать ростверк.
Внушительный список конструктивных достоинств способствует его выбору. Чтобы не делать поспешных выводов, стоит ознакомиться с обратной стороной медали.
Минусы свайно-ростверкового фундамента
На что нужно обратить внимание:
- Нелегко собирать грузы, не зная правил расчета.Приблизительный расчет, скорее всего, приведет к перерасходу материала и средств, а отсутствие столбов чревато разрушением недостроенного дома или его неравномерной осадкой.
- Непригодность свай для тяжелых конструкций является их существенным недостатком. Для повышения несущей способности увеличивают их диаметр, но это создает необходимость серьезной техники монтажа с вытекающими из этого затратами.
- Сложность с проектированием цоколя, что для свайных фундаментов бывает крайне редко.При этом возникает необходимость перекрыть зазор между землей и ростверком, чтобы защитить его от охлаждения, продувания и промерзания.
- На сыпучих грунтах возможно неравномерное проседание свай с последующей деформацией ростверка. Во избежание этого под основание столбов укладывают песчаные подушки, компенсирующие подвижки.
- При неграмотном монтаже арматуры возможно ее оголение и последующая ржавчина, что ослабляет все основание. Но это скорее исключение из правил.То же самое и со стальной трубой: если она изготовлена из некачественного материала, она вскоре начнет подвергаться коррозии.
Самостоятельный расчет количества опор для дома
Инженерные расчеты — дорогое удовольствие. Если нет ни денег, ни времени, а свайно-ростверковый фундамент вас устраивает по всем параметрам, расстояние стоек можно снять самостоятельно.
- Нарисуйте план дома в масштабе во всех пропорциях.
- Разместите точки в углах периметра, где стены пересекаются.
- Сваи укладывают под несущие стены через каждые 2-3 метра, но не более. Если расстояние между соседними столбами хоть немного превышает норму, смело ставьте между ними еще одну точку.
- Подсчитайте сумму.
Используйте таблицу для самостоятельного определения диаметра.
Диаметр основания, мм | 100 | 150 | 200 | 250 | 300 | 400 | 500 | ||
Площадь основания, см2 | 78,5 | 177 | 314 | 491 | 707 | 1256 | 1963 | ||
Расчетное сопротивление грунта, МПа | Несущая способность сваи | ||||||||
Песок крупнозернистый любой влажности | Среднее | 3,5 | 275 | 618 | 1099 | 1717 | 2473 | 4396 | 6869 |
Плотный | 4,5 | 353 | 795 | 1413 | 2208 | 3179 | 5652 | 8831 | |
Пески средние с любой влажностью | Среднее | 2,5 | 196 | 442 | 785 | 1227 | 1766 | 3140 | 4906 |
Плотный | 3,5 | 275 | 618 | 1099 | 1717 | 2473 | 4396 | 6869 | |
Мелкие пески с низким содержанием влаги | Среднее | 2 | 157 | 353 | 628 | 981 | 1413 | 2512 | 3925 |
Плотный | 3 | 236 | 530 | 942 | 1472 | 2120 | 3768 | 5888 | |
Влагонасыщенные пылевидные пески | Среднее | 2,5 | 196 | 442 | 785 | 1227 | 1766 | 3140 | 4906 |
Плотный | 3,5 | 275 | 618 | 1099 | 1717 | 2473 | 4396 | 6869 | |
Твердые глины | Среднее | 3 | 236 | 530 | 942 | 1472 | 2120 | 3768 | 5888 |
Плотный | 6 | 471 | 1060 | 1884 | 2944 | 4239 | 7536 | 11775 | |
Пластиковые глины | Среднее | 1 | 79 | 177 | 314 | 491 | 707 | 1256 | 1963 |
Плотный | 3 | 236 | 530 | 942 | 1472 | 2120 | 3768 | 5888 | |
Крупнозернистый грунт (щебень, галька, гравий) | Среднее | 5 | 393 | 1570 | 2453 | 3533 | 6280 | 3768 | 9813 |
Плотный | 6 | 471 | 1060 | 1884 | 2944 | 4239 | 7536 | 11775 |
В расчете представлены значения для наиболее часто применяемых буронабивных свай для частного строительства. Соберите все нагрузки от конструкций и распределите их примерно поровну на опоры одного куста (несущая способность). Для центральных опор результирующие нагрузки делятся на 4, для угловых — на 2.
Глубина проезда определяется на основе расчетов. Среднее:
- Скучно — 10-30 метров;
- Железобетон — от 3 и 4 метров;
- Шуруп от 2 метров.
В зависимости от условий:
- В сейсмоопасных районах опоры заглубляют не менее чем на 4 м;
- При стоянии на влажных основаниях — не менее 8 м;
- Согласно СНиП.
Из-за дороговизны и сложности устройства на склонах появился новый тип фундамента — свайно-ростверковый. Его особенность в том, что он представляет собой комбинацию ленточного и столбчатого фундаментов и используется при возведении зданий на склонах. Для горных районов этот тип фундамента считается приоритетным, хотя и достаточно дорогостоящим из-за сложности конструкции и конструкции.
Что это за тип фундамента
Ростверк — плита или балка, соединяющая сваи между собой непосредственно на поверхности земли.Это фактически основной несущий железобетонный пояс, на который затем монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты.
Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю в отдельности, а также на опорные плиты. Также следует учитывать, что ширина ленточного основания значительно больше самих стен.Это делается для того, чтобы распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость даже при непосредственных перемещениях отдельной опоры.
Где используется ростверк?
- При строительстве бань, технических зданий с небольшой массой несущих конструкций;
- При строительстве жилых домов на склонах с большим углом наклона;
- Если вам нужно сделать встроенный гараж или подвал;
- Когда при геодезических исследованиях грунта обнаруживается расслоение, особенно при сочетании глинистого и песчаного грунта;
- При восстановлении каменных и бетонных фундаментов старых зданий, если обнаружены просадки отдельных углов. Затем под основание подводят специальные опоры, затем заливают площадку и только потом выстилают несущий ростверк по внешней части.
Выбор свай для будущего фундамента
Как правило, сделать свайно-ростверковый фундамент своими руками сравнительно сложно, но технически возможно. Для этого сначала выбирается тип свай, а они бывают железобетонными, бетонными, металлическими и даже деревянными.
На сегодняшний день засыпать свайный ростверк можно даже готовыми сваями, которые забивают в грунт пневмомолотами, но эта технология является дорогостоящей и часто применяется при строительстве крупных производственных, административных и жилых зданий.
Существуют также так называемые инъекционные сваи диаметром до 120 мм и одинарным арматурным стержнем, но они применяются исключительно для усиления и ремонта существующих фундаментов.
Расположение свай в ростверке
- Одинарная свая — здесь каждая свая находится под своей опорой, а все опоры связаны в единое целое арматурой;
- Ленточное соединение. Обеспечено равномерное размещение всех свай и указано их расстояние на чертеже;
- Шахматное расположение свай применяют при строительстве массивных и крупных зданий;
- Композиция из кустов.Целый пучок свай устанавливается в одном месте и принимает на себя повышенные нагрузки;
- Местоположение по полю. Это тот случай, когда поверх свай заливается монолитная плита, а все сваи устанавливаются в шахматном порядке с четкими расчетами длины каждой единицы.
Строительство свайно-ростверкового фундамента
- Определение типа грунта и его структуры. Здесь желательно получить геодезический разрез грунта с подробными данными по каждому слою грунта.Ведь часто сваи забивают на глубину до двух метров;
- Подготовка котлована или траншеи. Желательно делать на ровных поверхностях, на склонах не дает никакой эффективности. Оптимальное решение – подготовить небольшие углубления, в которых делается песчаная подушка;
- Монтаж опалубки. Это может быть сделано, а может и нет. Если частник готов сделать фундамент с несъемной опалубкой своими руками, то такой фундамент будет иметь отличные гидроизоляционные характеристики;
- Теперь можно проводить процесс заглубления готовых свай или заливки арматуры бетонной смесью … Отверстия под сваи сверлятся по специальной методике, затем внешние контуры закрываются рубероидом. Внутри колодцев устанавливаются асбестовые трубы, которые дополнительно армируются для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливки свай бетоном и создания промежуточной обратной засыпки;
- После достижения сваями заданной прочности рама армируется по всему горизонтальному периметру … Арматура должна быть залита бетоном.
Ошибки при проектировании и монтаже железобетонных ростверков
- Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
- Нет четкой жесткой связи между свайными стойками и несущей плитой. Если грунт зимой начинает промерзать, то он расширяется. В результате под нижней частью утепленного пола грунт остывает медленнее и возникает разнонаправленная сила.Эта сила стремится опрокинуть столб, мерзлый грунт давит на верхние слои столба, а нижний принимает на себя нагрузку. В результате столб начинает наклоняться, и если их жестко не зафиксировать сверху, то они обязательно вырвутся из пазов заливаемого ростверка.
- В нижней части ростверка не предусмотрена воздушная подушка. Если подстилку под ростверком не убрать, то на нее будет оказываться значительное усилие через сезонные перепады температуры.Со временем это приведет к разрыву опорных подкладок, повреждению ленты ростверка. Чтобы этого не произошло, во время заливки на дно ямы укладывают пенополистирольные плиты, которые играют роль амортизатора и предохраняют от промерзания грунта.
- Неверный расчет допустимой глубины забивки сваи. Если их вбить недостаточно глубоко, то в этот момент здание просядет, несущая конструкция перекосится и один угол рухнет.Со временем сама плита разрушается от чрезмерных нагрузок и фундамента здания. Также из-за неверных расчетов или проектирования конструкции ростверка возможен резкий подъем одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим разрушением самого здания.
- Неверно выполнен расчет несущей способности основания. Эту ошибку часто можно встретить у начинающих дизайнеров без опыта работы и практики.Проблема здесь в неправильном выборе типа грунта, ведь на этом строится весь расчет. Самой высокой несущей способностью обладают скалы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах, есть риск, что будущее здание со временем будет постоянно проседать в землю, и остановить этот процесс будет очень сложно. Поэтому здесь нужна полноценная планировка, длина и диаметр каждой сваи.
Ростверк — верхняя часть фундамента на свайных опорах. Именно его устройство позволяет распределить массу от несущих конструкций здания. Ростверк представляет собой массивный железобетонный каркас под стенами. Возводится на забивных или винтовых сваях.
Свайный фундамент с ростверком востребован в малоэтажном строительстве. Лента, выполненная в монолитном виде, способна надежно соединить оголовки свай. Такая конструкция используется на участках, где устраивать другие фундаменты нецелесообразно.
Виды ростверка на сваях
Нагрузки от дома на неустойчивый грунт через ростверк передаются на глубинные слои.Они достаточно прочные, чтобы выдерживать большие нагрузки. Свайный фундамент с ростверком возводят в регионах с глубиной промерзания грунта до полуметра. Если дом строится в местности со сложным рельефом, такой тип фундамента является единственно возможным.
Ростверки, размещенные на сваях, делятся на группы с учетом технологии производства:
- Монолитные. Это армированные ленты. Они строятся по принципу простой ленточной основы. Однако иногда они могут быть выполнены в виде пластины. В этом случае больше денег и времени тратится на заполнение. Обвязка оголовков свай ленточным ростверком происходит как по периметру, так и в местах расположения несущих стен. Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности.
- Национальные сборные. Они построены из железобетонных балок. Можно создать полноценный ростверк, соединив несколько готовых элементов.В последующем они монолитны.
- Сборно-монолитно-комбинированные конструкции.
Размеры ростверка на свайном фундаменте определяются в соответствии с проектом. Ширина ленты обычно превышает 40 см и превышает ширину стены на несколько сантиметров. Понять, что такое ростверк свайного фундамента, можно, изучив отличия таких конструкций:
Каждый из этих видов ростверка выбирают в зависимости от особенностей участка и будущего дома.
Преимущества свайных фундаментов с ростверком
К преимуществам свайного фундамента с ростверком можно отнести повышенную прочность конструкции. Дом, возведенный на нем, будет прочным и устойчивым. Другие преимущества таких фундаментов:
- Минимальные земляные работы.
- Низкий расход материалов. Требуется меньше бетона, чем при строительстве традиционного ленточного основания.
- Возможность работы зимой. Сваи устанавливаются даже при температуре -10 градусов.
- Почва не проседает во время затопления или морозного пучения.
- Снижение теплопотерь — площадь контакта фундамента с грунтом небольшая.
- Снижение затрат на строительство фундамента на 20%.
- Ускорение работы.
Буронабивной фундамент с ростверком занимает достойное место среди других видов оснований. Это надежная конструкция с большим запасом прочности. Так как выносливость монолитной конструкции гораздо выше, обустраивать ростверк необходимо как единую ленту.Такой фундамент на железобетонных сваях надежен, прост в возведении и недорог.
Последовательность возведения свайного фундамента с ростверком
Свайная конструкция с ростверком создается профессиональными строителями в соответствии с определенными этапами. Последовательность:
- Очистите территорию. Необходимо убрать плодородный грунт, чтобы под основанием не росла трава.
- Создать поле свай.
- Собрать и установить каркас усиления ростверка.В нем должно быть не менее двух рядов арматурных стержней, скрепленных вертикальными элементами через каждые 30-40 см.
- Прикрепите раму к сваям, уделяя особое внимание углам основания. Здесь арматурные стержни должны изгибаться в разные стороны. Контур рамы полностью замкнут по всему периметру.
- Соорудите опалубку. В него будет заливаться бетон для ленты. При монтаже висячего ростверка между сваями монтируются дополнительные опорные элементы.Это касается как ленточного, так и монолитного плитного ростверка.
- На завершающем этапе возведения свайного фундамента необходимо замешать бетон и залить его в опалубку.
Эта последовательность понятна каждому, однако тонкости некоторых операций доступны только опытным строителям.
Создание свайного поля
На этом этапе вам также предстоит выполнить определенный порядок действий. Сначала делается разметка для свайного поля.В местах, где будут забиваться сваи, в землю погружаются прутья арматуры. Между ними натягивается струна и проверяется точность базовой геометрии.
Затем производят следующие действия:
- Разгрузка сваебойной установки. На площадку привозят буронабивные сваи и машину для их погружения в грунт. Установка имеет небольшие габариты и оснащена болотоходным шасси. Это позволяет сохранить покрытие сайта нетронутым.
- Перевозка свай по территории. Железобетонные элементы выгружаются в одном месте, а сваебойная машина доставляет их к месту установки. Часто сваи перемещают по участку на тележке.
- Подготовка к установке. Сначала опускаются сваи и фиксируются к земле, а затем поднимается стрела. Сваи поднимаются лебедкой.
- Забивка свай. Сваи забиваются в грунт ударным методом. Один элемент погружается на необходимую глубину за несколько минут. Контроль монтажа железобетонных конструкций осуществляется с помощью уровня.
- Обрезка концов ворса. Частично сваи обрезаются до обнажения арматурных стержней. Работа выполняется перфоратором.
При проведении оперативных работ свайное поле создается за несколько часов.
Возведение фундамента на сваях с ростверком
Можно построить винтовой фундамент с ростверком своими руками.Для этого потребуется выполнить следующие работы:
- расчет свай и ростверка;
- установка свай;
- создание ростверка;
- обустройство цокольного этажа.
Для начала стоит определиться, каков состав, тип и качество грунта. Это позволит узнать необходимую глубину заложения ростверка свайного фундамента. Особенно важно узнать о слое, на который будет опираться фундамент.Зависит от полученных данных:
- длина сваи;
- размер зазора между опорами;
- Несущая способность каждой сваи.
- собственный вес стен, крыш и потолков;
- нагрузки переменного типа;
- полезные нагрузки (инженерные системы, мебель, бытовая техника).
Полученную сумму умножить на 1,3. Это значение является поправочным коэффициентом.
Расчет свай и ростверка
Каким будет расстояние между сваями, показатель их несущей способности и глубина установки, зависит от предварительных расчетов.Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Традиционно между сваями оставляют зазор в 1-1,5 м. Глубина погружения опор 1,5-2 м.
Особое внимание уделите расчету ростверка. Именно он определяет надежность фундамента. Обычно высота этого элемента не превышает 25 см. Ширина определяется шириной цоколя или толщиной наружной стены.Минимальное значение – 40 см.
Отдельно следует выполнить расчет ленты на изгиб. Изготавливается по краям опоры в срезах, внешним краям подлокотника. Для этого используется формула:
Суммарный изгибающий момент рассчитывается для всех сечений. При этом учитываются моменты от реакций свай и местных нагрузок на свес ростверка.
Расчет фундамента на сваях следует доверить опытному инженеру-строителю.Вы не можете сделать это сами. Только после получения необходимых данных можно приступать к установке.
Самостоятельное изготовление свай
При создании свай своими руками земляные работы выполняются с помощью земляного бура. При необходимости бурения скважин диаметром более 0,3 м и глубиной 5 м использовать механизированный аппарат.
Сделать сваи можно самостоятельно в следующей последовательности:
- Соорудить из рубероида «стаканы», ширина которых будет равна диаметру колодцев.Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и стягивают проволокой. В результате получается опалубка. В него будет установлена труба.
- После установки трубы делается усиленный каркас. Он размещается внутри опоры. Достаточно трех стержней диаметром 8 мм. Они соединены между собой перемычками. Вертикальные стержни следует выдвинуть на 4 см выше края ростверка.
- В трубы заливают бетон, уплотняя его вибратором.
- Оборудовать ростверк.
При создании фида учитываются несколько рекомендаций. Например, ростверк не должен пересекаться трубопроводами. Сваи устанавливаются строго вертикально. Допустимое отклонение – 5 см. Каждый шов и стык, который образовался при создании ростверка, заливается бетоном.
Ростверк необходимо усилить. Для этого используйте прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен.При отсутствии такого проката выбирают стержни не менее 60 см. Их количество определяется диаметром:
- 1 см — требуется 8 стержней;
- 1,2 см — 6;
- 1,4 см — 5.
Перед установкой стен убедитесь, что поверхность ростверка горизонтальна. Огрехи исправляются бетонным раствором.
После завершения строительства фундамента на сваях с ростверком выполняется отделка цоколя. Верхний край отделочных элементов крепится к нижней части стены здания.Сверху край закрывается отливом. Снизу отделка не доходит до поверхности земли на несколько сантиметров. Это позволяет избежать деформации основания при морозном пучении.
Важно! Для слива осадка необходимо предусмотреть дренаж. Также оборудуют отмостку шириной 70 см. Укладывать его лучше тротуарной плиткой.
Утепление столбчатого фундамента
После возведения столбчатого фундамента с ростверком следует произвести подхват.Является заменой плинтуса. Забор защищает пространство между землей и основанием дома от снежных заносов и сквозняков.
Деревянная засыпка — доступный и простой в установке вариант облицовки цоколя. Изготавливается из досок, которые располагаются вертикально или горизонтально. В рабочий процесс входит:
- между опорами выкапывается траншея глубиной 40 см;
- одна треть глубины покрыта мелким песком и гравием;
- деревянные бруски с пазом шириной 40-60 мм крепятся к столбам основания;
- крепятся друг к другу;
- снизу, засыпка засыпана керамзитом.
шпунтованные доски
При вертикальном положении досок первый брус укладывается на подушку в траншее. Второй закрепляется в нижней части здания. Доски вертикально вставляются в пазы, сделанные на брусках.
Для выполнения кирпичной или каменной засыпки между опорами следует также выкопать траншею, в которую будет засыпана подушка. Толщина заливки в этом случае составит 1,5 кирпича. Каменные стены не должны быть более 30 см.
С высотой опоры 0.7 м, заполнение выполнено из теплоизоляционных плит. Создают его в следующей последовательности:
- на опоры закрепляют конструкцию в виде рамы, которая изготовлена из стального профиля;
- изнутри, утеплитель закреплен — пенополистирол;
- со стороны улицы профнастил крепится на саморезы;
- Образовавшийся зазор между элементами профнастила и уровнем пола заделывается теплоизоляционным материалом.
При любом варианте создания наполнения помните о вентиляционных окнах, через которые будет проветриваться пространство под домом. Диаметр этих отверстий колеблется от 100 до 150 мм. Зимой форточки закрывают тряпками.
Монолитная плита с ростверком
Свайные фундаменты с монолитным ростверком представляют собой столбчатые конструкции с армированным верхом. Оголовки свай соединяются в единое целое. Существует несколько видов таких оснований, которые можно разделить по разным признакам.Эта классификация зависит от способа создания, материала изготовления и способа монтажа.
Основной задачей создания ростверка является оптимальное распределение нагрузок на основание. Поскольку сваи устанавливаются на определенном расстоянии друг от друга, чтобы зафиксировать их оголовки на одном уровне, создается соединительная конструкция. Это распределяет нагрузку на опоры.
Благодаря устройству ростверка можно хорошо утеплить фундамент. Это позволяет продлить срок службы всей конструкции.Возможность перемещения свай исключена.
Плита монолитная относится к традиционным основаниям. Изготавливается двух видов – незаглубленной или мелкозаглубленной. При выборе последнего варианта его погружают в землю на 45 см. Армирование ростверка свайного фундамента по всей площади обязательно. Благодаря этому монолитное основание способно выдерживать значительные нагрузки при подвижках грунта. Это актуально для участков с проблемными почвами.
Применяемые материалы
Ростверки делятся на легкие и тяжелые.Исходя из этого критерия выбираются исходные материалы. Если нужно построить небольшой дом, то ростверк делают из дерева. При возведении массивного здания оправдано применение железобетонного ростверка.
Иногда лучшим решением является использование цельнометаллических изделий. Однако это случается редко, так как требует регулярной обработки. Кроме того, его сложно установить.
Технология создания деревянных ростверков на столбчатом фундаменте предполагает защиту материала от воды и различных вредителей.Металлическая конструкция со временем ржавеет. По этой причине его установка оправдана в небольшом количестве случаев.
Чаще основание на сваях с ростверком возводят из бетона. Изготавливается непосредственно на строительной площадке дома. Такая работа более трудоемкая, однако позволяет сэкономить в дальнейшем.
Классификация по высоте
Ростверк вместе со сваями, находящимися под ним, может располагаться по-разному.С учетом положения относительно уровня земли монолитный ростверк может быть следующих видов:
- Высокий. В этом случае верхняя часть плиты находится высоко над землей.
- Приподнятый — плита слегка заглублена в почву.
- Заглубленный — монолитное основание полностью погружено в землю.
Каждый из этих типов имеет свои плюсы и минусы. Однако наиболее распространенным является высокое основание. Это самый простой способ установить его.Фундаменты на буронабивных сваях с монолитным ростверком не испытывают давления грунта.
Высоко расположенные плиты имеют свои недостатки. Среди них выделяют необходимость утепления первого этажа. При установке таких конструкций не получится устроить цокольный этаж. Если это подсобное помещение необходимо, его создают в условиях разрушенного или приподнятого основания.
Сваи под ростверком тоже должны иметь определенное расположение. Это зависит от ожидаемого давления на пластину.Их можно разместить сплошным «лесом», либо установить полосами.
Преимущества монолитного плитного ростверка
Перед установкой фундамента с плитным ростверком важно ознакомиться с некоторыми тонкостями работы. Например, определенный вид ростверка выбирают с учетом типа грунта. Следует выяснить, насколько он рыхлый или твердый, определить степень его насыщения влагой.
Среди положительных сторон устройства фундамента с ростверком из монолитной плиты можно выделить:
- Широкая область применения.Такие фундаменты возводят на любых грунтах, даже на неустойчивых.
- Высокая надежность.
- Долгий срок службы. При использовании качественных материалов гарантия эксплуатации такой конструкции составляет 70 лет.
- Не нужно учитывать рельеф участка.
Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет сделать надежный фундамент для дома своими руками.
Особенности устройства фундамента с монолитным ростверком
Если сравнивать устройство монолитного ростверка с установкой свай, то первый процесс оказывается более сложным.Такая работа потребует больших усилий со стороны строителей. Это связано с необходимостью создания опалубки. И установить усиливающий каркас по всей площади основания.
При обустройстве ростверка есть несколько секретов, упрощающих задачу. Например, сегодня горизонтальную опалубку часто заменяют пенопластовыми плитами. Этот материал засыпается в 10-сантиметровое пространство между нижней поверхностью пола и землей.
Если необходимо сделать надежный каркас, оборудованный подземным уровнем, следует выбирать монолитное основание или заглубленный ленточный фундамент. В остальных случаях стоит обратить внимание на свайные опоры. Они просты в установке и экономичны. Для малоэтажных домов идеально подходят сваи.
Ростверк — верхняя часть свайного фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонный каркас под несущими стенами здания и стоящий на забивных сваях, со стороны напоминающий стол. Ростверк на сваях выполняется в виде балок или плит, объединяющих оголовки свай и служащих несущей конструкцией для элементов возводимого здания.
При строительстве малоэтажных домов и коттеджей в качестве основания широко применяются свайные фундаменты с ростверком. В этих случаях чаще всего конструкция представляет собой монолитную ленту. Фундамент дома на железобетонных сваях применяется там, где применение других видов фундамента нерационально. На слабых грунтах нагрузку от дома следует переносить на глубокие слои грунта, которые более плотные и имеют лучшую несущую способность. Именно эту задачу решают железобетонные забивные сваи под ростверк. Такой фундамент также возводят на участках с глубиной промерзания грунта до полутора метров. При строительстве на сложном рельефе фундамент с ростверком на железобетонных сваях – единственно возможный вариант.
Виды ростверка на железобетонных сваях
Ростверки свайных фундаментов классифицируют в зависимости от технологии их изготовления:
- Ростверки монолитные — бетонная лента с армированием, соединяющая все верхние концы свай.Такой ростверк сооружается так же, как и обычный ленточный фундамент, однако в некоторых ситуациях он имеет вид не отдельных полос, а сплошной плиты. Для возведения ленточного свайного фундамента требуется гораздо меньше стройматериалов и времени, чем для заливки плитного основания. В этом случае оголовки свай обвязывают ростверком только по периметру будущего дома, а иногда (если площадь основания большая) периметр обвязывают дополнительной поперечной лентой.Построить ленточный фундамент дешевле и проще, чем свайно-плитный ростверк. Отличие заливки монолитного плитного основания не только в повышенном расходе бетонной смеси, но и в большей трудоемкости процесса. Для плиты потребуется надежная опалубка, для которой, помимо боковых стенок, необходимо прочное основание, способное выдержать вес всей армированной плиты. Обвязка арматуры поперек всех головок столбов займет не только много времени, но и потребует терпения.Поэтому, если это допустимо по расчетным показателям прочности, возводят свайный фундамент с ростверком ленточного типа.
- Ростверки сборные — монтируются из стандартных железобетонных балок. Собирается из нескольких готовых элементов специальной конфигурации (предусмотрены замки), которые затем монолитны. Отдельные элементы сборного ростверка, если планируется изготовление монолитной железобетонной конструкции, укладывают поверх специально устроенной песчаной насыпи, которая по окончании работ снимается.
- Сборно-монолитные — ростверки комбинированные.
Размеры ростверка свайного фундамента выбраны конструктивно. Его ширина обычно соответствует ширине подвала или, если таковой не предусмотрен, ширине стены, но не менее 40 см.
Кроме того, ростверки различаются по уровню расположения над землей:
Ростверк высокий на железобетонных сваях — передает нагрузку от здания через сваи на глубокие слои грунта.Свайный фундамент с высоким ростверком возводится на сильнопучинистом грунте, так как при такой конструкции полностью исключается воздействие сил морозного пучения на подошву ростверка. Под зданием имеется хорошо проветриваемая площадка с высоким ростверком. В жарком климате эту особенность можно считать преимуществом, в холодном – недостатком. Чтобы свести к минимуму негативное влияние сквозняков, утепление пола армируют, а зазор между ростверком и землей закрывают щитами.
Ростверк низкий на железобетонных сваях — частично сам принимает на себя нагрузку, если опирается на грунт. Такой ростверк размещают над землей так, чтобы между его нижним краем и землей оставался зазор в 10-15 см. При такой конструкции необходимо принять меры, исключающие попадание грунта в траншею. Если этого не сделать, пространство под ростверком со временем заполнится землей и зимой ростверк отломится от свай.
Ростверк заглубленный на железобетонных сваях — укладываются в траншею глубиной 30 — 40 см.При таком варианте упрощается создание монолитного ростверка (траншея заменяет часть опалубки), а полы первого этажа не такие холодные.
Последовательность возведения ростверка на железобетонных сваях
- Очистка сайта. Верхний плодородный слой почвы снимают, чтобы потом под фундаментом не росли растения.
- Строительство свайного поля.
- Сборка и установка армирующего каркаса будущего ростверка.Каркасная конструкция должна состоять не менее чем из двух рядов горизонтальных стержней, соединенных вертикальными стойками арматуры. Расстояние между стойками 30-40 см.
- Крепление каркаса к сваям, особое внимание уделяя углам будущего фундамента. Арматура по углам загнута в разные стороны. Контур арматурного каркаса должен быть полностью замкнут по периметру.
- Монтаж опалубки для заливки монолитной ленты. Если возводится висячий (накладной) ростверк, то между сваями под опалубку устанавливаются дополнительные опоры.Это в равной степени относится и к ростверку в виде монолитной плиты.
- Последний этап возведения монолитного свайного ростверка – подготовка бетона и заливка его в опалубку.
Преимущества фундаментов на железобетонных сваях с ростверком
К преимуществам фундамента с ростверком на бетонных сваях относятся:
- Высокая надежность фундамента,
- Минимальный фронт земляных работ,
- Низкий расход стройматериалов (снижается потребность в бетоне — при нахождении ростверка над землей исключается укладка бетонных подушек в траншеях),
- Возможность работы зимой (установка не отменяется даже при температуре ниже -10°),
- Отсутствие просадок грунта при набухании или затоплении,
- Снижение теплопотерь — за счет уменьшения площади контакта с мерзлым грунтом,
- Снижение стоимости работ до 20%,
- Сокращение времени строительства базы.
Заказать фундамент на забивных железобетонных сваях с ростверком
Забивной фундамент с монолитным ростверком занимает достойное место среди других видов фундаментов под дом. Это надежная конструкция с большим запасом прочности. Для всех типов домов, возводимых в частном секторе, рекомендуем закладывать свайный фундамент с ростверком с монолитной обвязочной лентой, так как долговечность монолитной конструкции намного выше. Цена, скорость, надежность – сочетание этих качеств лежит в основе ростверка на железобетонных сваях.
свайный фундамент — Перевод на английский — примеры русский
Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.
Эти примеры могут содержать разговорные слова на основе вашего поиска.
Традиционный свайный фундамент был невозможен в причале, где расположено здание.
In de kade waar het gebouw staat был иен традиционный paalfundering niet mogelijk.
В этой (голландской) статье дается описание того, как деревянный свайный фундамент был дополнен бетонными сваями при реконструкции в Заандаме, Нидерланды.
INLEIDING In dit artikel wordt een beeld gegeven van de wijze waarop een houten paalfundering werd aangevuld met betonpalen bij een renovatie in Zaandam.
Буронабивной свайный фундамент оптимизирован для зданий на высоких грунтовых водах.
Скучно funderingspaal geoptimaliseerd voor gebouwen op hoge grondwaterstand.
Как видите, со свайным фундаментом ростверк строить сложно.
Буронабивной свайный фундамент — отличный, но дорогой вариант
Проект свайного фундамента с монолитным ростверком
Монтаж свайного фундамента своими руками – и виды устройства
Инсталляционный фургон funderingspaal с заводом на собственном оборудовании
Через 14-28 дней свайный фундамент готов, можно переходить к следующему этапу строительства.
Na 14-28 dagen van de funderingspaal klaar is, kunt u doorgaan naar de volgende fase van de bouw.
Как сделать свайный фундамент своими руками – технология строительства
Hoe maak je een funderingspaal te maken met zijn eigen handen — bouwtechniek
Для дач и прогулочной площадки лучше использовать свайный фундамент
Voor huisjes en loopterrein is het beter om paalfundering te gebruiken
Свайный фундамент для строительства дома на слабом грунте
Свайный фундамент представляет собой группу отдельных свай или свай, которые объединены друг с другом посредством верхней плиты или балки.
Paalfundering представляет собой группу afzonderlijke palen of palen, die worden gecombineerd met elkaar via de bovenplaat of balk.
Металлический шуруп для почвы Свайный фундамент подходит для монтажа фотоэлектрических модулей, строительства конструкций, строительства мостов, подходит для различных типов грунтов.
Metalen bodemschroef paalfundering geschikt voor PV-монтаж, structuurbouw, bruggenbouw, geschikt voor verschillende grondsoorten.
Архитектура Строительство свайного фундамента с ростверком
Строительство свайного фундамента с ростверком Архитектура
Строительство свайного фундамента с ростверком
Мы делаем это с помощью устойчивой трубы свайного фундамента .
Доступны подушка на основе фланца или свайный фундамент .
продвижение строительных мер по модернизации существующих зданий (например, свайный фундамент ),
bevordering van bouwkundige maatregelen ter verbetering van bestaande gebouwen (zoals pijlerfunderingen ),
MPT позволяет нам быстро возводить мачты за счет применения трубчатого свайного фундамента .
Де MPT steltons in de gelegenheid snel masten te plaatsen door toepassing фургон buispaalfundatie .
.
