Наземные кабельные лотки: Л 20-5-1 по стандарту: Серия 3.407.1-157

Содержание

КристЭл Системс / Новости / Кабеленесущие системы ОБО Беттерманн

Современный мир тяжело представить без прокладки кабельных трасс в помещениях, на воздухе, в агрессивных средах. Всю кабельную проводку не практично убирать в стены, особенно в офисных и административных зданиях, а также при модернизациях и реконструкциях объектов. Сегодня металлические кабельные лотки являются основой кабеленесущих систем в различных сегментах строительства – коммерческих, частных, социальных и промышленных. Километры кабеля ежедневно прокладываются по всей России. Основные задачи, которые должны быть решены с помощью кабеленесущих систем: сохранность кабеля, постоянный доступ к нему, удобство монтажа и модернизации. Все необходимые задачи можно решить с помощью кабеленесущих систем всемирно известного производителя ОБО Беттерманн, который включает в себя широкий перечень изделий, необходимых для сооружения кабельных трасс.

В ассортименте ОБО Беттерманн представлена следующая продукция:

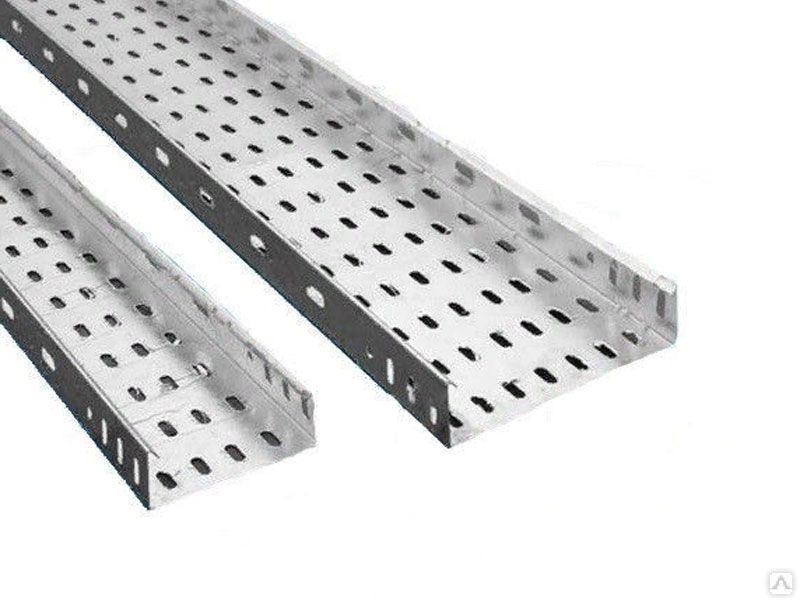

  • Кабельный лоток металлический – представляет собой кабельный лоток листовой. Изготавливается из листовой стали толщиной 0,75 до 2 мм. За счет качественной оцинковки поверхности с особой производственной технологией, обеспечивается высокая коррозионная стойкость таких изделий и продолжительный срок службы (горячая оцинковка – с толщиной цинка в среднем 80 мкм, min 60 мкм).
  • Лотки с усиленной крышкой. Используются для наземной прокладки кабельных трасс. Такая усиленная конструкция легко переносит внешние воздействия (хождение, падение различных предметов и пр.), надежно защищая кабель, проходящий в ней.

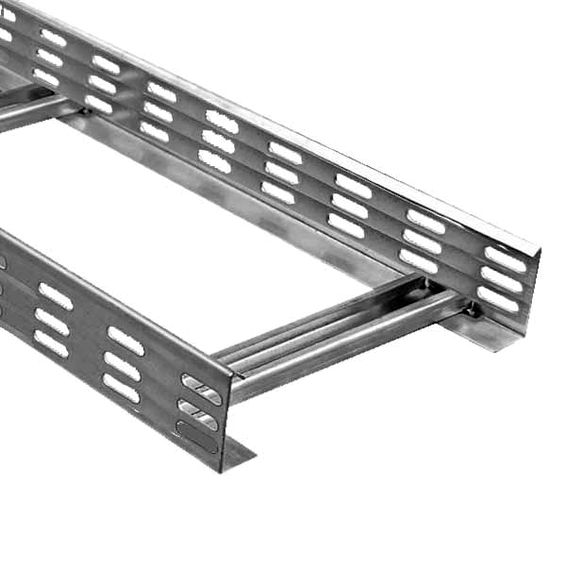

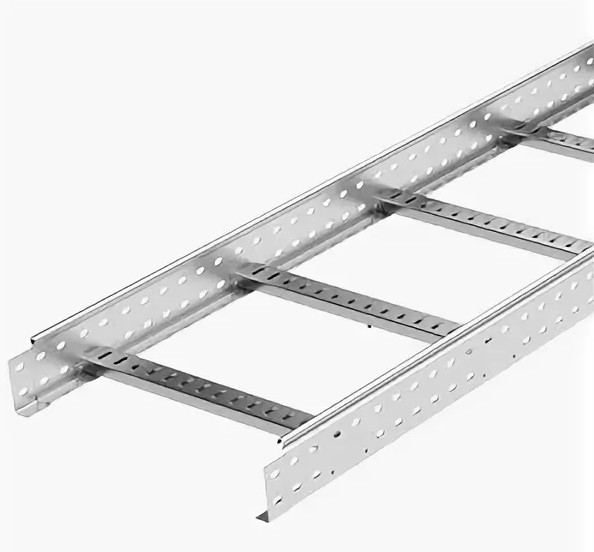

  • Характеризующиеся высокой несущей способностью лотки лестничного типа. При использовании ОБО Беттерманн удается значительно увеличить расстояние между опорами кабеленесущих систем.
  • Лотки проволочные, для монтажа светильников, вертикальные и прочие типы конструкций, с помощью которых осуществляется прокладка кабельных трасс любого назначения и сложности, для использования, в том числе, в агрессивных средах.
  • Системы прокладки кабеля под полом (половые лючки с электроустановочными изделиями). Системы, препятствующие распространению огня вдоль кабельных трасс, при проходке стен и перекрытий. Собственные системы крепления и монтажа.



В ассортименте ОБО Беттерманн представлен широкий выбор компонентов, с помощью которых сооружаются целые кабельные эстакады (наземные или надземные открытые кабельные сооружения). Они включают кабельные лотки листовые и лестничные для больших расстояний. При монтаже таких конструкций расстояние между опорами может достигать 10 м. Все составляющие этих систем изготавливаются из прочной оцинкованной и нержавеющей стали, что обеспечивает возможность эксплуатации конструкции на открытом воздухе без каких-либо ограничений.
Системные решения ОБО Беттерманн успешно применяются на различных объектах, среди которых крупные промышленные и инфраструктурные комплексы, объекты гражданского строительства. С их помощью обеспечивается простая и надежная прокладка кабельных линий любого назначения. Также предоставляется комплексное  проектирование, консультации и сопровождение на разных этапах проектов.



Защита от обледенения наземных водоотводных лотков, защитных решёток и подземных дренажных стоков



Антиобледенительные системы (АОС) ливневых водостоков крыш и кабельные электрические системы обогрева (КЭСО) открытых площадок и дорожек, обеспечивающие эффективное таяние свежевыпавшего снега, уже хорошо известны строительным организациям, жилищно-эксплуатационным управлениям и владельцам индивидуальных домов и загородных дач. Однако, при устройстве этих систем не всегда заказчики работ, да и некоторые монтажные организации задумываются о том, что талую воду надо отводить с отмостки зданий, пешеходных и автомобильных зон передвижения. В противном случае при работающих АОС или КЭСО вода превращается в натёчный гладкий лёд там, где заканчивается обогрев. Хорошо, если он не мешает передвижению людей и автотранспорта, но порой картина становится удручающей: ледяные дорожки, протянувшиеся через тротуар от водосточных труб, наледи на автодорогах в самых неожиданных местах и т. д.

В условиях «тёплых зим», характерных для последних лет, часто возникают суточные колебания температуры около 0 °С. При отсутствии кабельного обогрева водосточных труб зданий в период оттепелей система часто не оттаивает полностью, и талая вода не успевает стечь до новых заморозков. С похолоданием водосливы могут полностью забиться льдом, что вызовет быстрое намерзание льда в водоотводных желобах здания. Самый плачевный итог этих процессов — полное разрушение всей водосточной системы строения. Выход из положения -установка Антиобледенительной системы, которая должна обязательно охватывать все наземные и неглубоко заложенные подземные участки водоотвода вплоть до глубоких водоприёмных колодцев, где зимняя температура не опускается ниже 0 °С.

Задача борьбы с зимним обледенением ливнестоков зданий решается до конца, если подземная дренажная система отсутствует, но талая вода с крыш сопровождается нагревательными кабелями в водоотводных наземных лотках до газонов, где намерзающий лёд уже не будет представлять опасности. В настоящей статье рассмотрим, как правильно организовать электрокабельный обогрев этих лотков и подземных элементов дренажной системы.

Какие бывают лотки и как правильно обогревать систему водоотведения

Водоотводные лотки, предназначенные для поверхностного водоотведения, бывают пластиковые, полимербетонные и бетонные. Наибольшее распространение нашли полимерные лотки, которые устанавливаются в пешеходных зонах дворов, в парках и гаражах для легкового транспорта. В целом, надёжная и долговременная работа систем водоотведения гарантируется, если выбор типа лотков и прочих элементов для их установки будет сделан в соответствии с классом нагрузки (стандарт EN1433), какой они будут подвергаться (см. Таблицу).

Таблица: классы нагрузки применительно к различным объектам (EN1433)

5. Основные правила пожарной безопасности на ПС. Анализ деятельности Тобольского филиала ОАО «СУЭНКО»

Похожие главы из других работ:

Модернизация мазутной котельной в городе Полярные Зори

3.

2 Правила безопасности при работе с электрокотлом КЭП-14000/6,3

1. К обслуживанию электрокотлов могут быть допущены лица не моложе 18 лет, прошедшие медицинское освидетельствование, обученные…

Проектирование заземляющего устройства подстанции, входящей в состав Ленинградского предприятия магистральных электрических систем

4.3 Правила пожарной безопасности

Согласно [8], ответственность за пожарную безопасность строек, своевременное выполнение противопожарных мероприятий, обеспечение средствами пожаротушения, несёт персонально руководитель генподрядной строительной организации…

Проектирование понизительной подстанции 110/6.3 кВ

7.4 Мероприятия пожарной безопасности

Установка маслонаполненных аппаратов по ОРУ.

Расстояния от выключателей и силовых трансформаторов, а также трансформатора СН, до зданий и вспомогательных сооружений (мастерских, складов и т.д.) предусматривается не менее 16 м…

Разработка конструкции пароварки

Правила безопасности

Всегда проверяйте наличие воды в емкости пароварки перед ее включением. Не оставляйте работающую пароварку без присмотра. Не позволяйте детям играть с пароваркой. Проявляйте особое внимание при пользовании пароваркой в присутствии детей…

Расчет энергоресурсов и регулирование режимов энергопотребления в горнодобывающей промышленности

1.4 Основные правила ТБ при эксплуатации шахтных осветительных сетей

Рудничные светильники и аппаратура осветительных сетей должны удовлетворять ГОСТам, техническим условиям и требованиям ПБ и ПУЭ.

Светильники, установленные в очистных забоях должны иметь защитные устройства…

Расчет энергоресурсов и регулирование режимов энергопотребления в горнодобывающей промышленности

2.5 Основные правила ТБ при эксплуатации ВВ электроустановок рудника

Согласно ПУЭ безопасность обслуживающего персонала должна обеспечиваться путем:

— применения надлежащей…

Реконструкция сетей электроснабжения района КТП Стройучасток ГВФ г. Якутска

5.2 Правила техники безопасности при сборке деревянных опор

Одной из основных причин несчастных случаев при плотничных работах является употребление неисправного инструмента, поэтому необходимо следить за исправным состоянием инструмента. ..

Реконструкция сетей электроснабжения района КТП Стройучасток ГВФ г. Якутска

5.3 Основные требования техники безопасности при монтаже проводов

К верховым работам по монтажу проводов допускаются рабочие в возрасте не моложе 18 лет, прошедшие специальное медицинское освидетельствование.

Все рабочие, работающие на монтаже проводов…

Современные электроустановки

Требования правил пожарной безопасности

Противопожарные профилактические мероприятия производятся в целях уменьшения возможности возникновения и распространения пожаров в случае применения противником ядерного оружия и зажигательных средств…

Техническая эксплуатация и ремонт двигателей постоянного тока

5. Межотраслевые правила по технике безопасности

Обточку и шлифовку контактных колец ротора, шлифовку коллектора возбудителя выведенного из работы генератора может выполнять по распоряжению единолично работник из числа неэлектротехнического персонала. ..

Техническая эксплуатация и ремонт двигателей постоянного тока

6. Правила безопасности при эксплуатации электроустановок

При работе на двигателе постоянного тока допускается установка заземления на любом участке кабельной линии, соединяющей электродвигателе секцией РУ, щитом, сборкой.

Если работы на двигателе постоянного тока рассчитаны на длительный срок…

Технология технического обслуживания и ремонта автоматических аппаратов защиты

3.1 Правила техники безопасности при техническом обслуживании и ремонте автоматических аппаратов защиты

При работе в электроустановках напряжением до 1000 В без снятия напряжения на токоведущих частях и вблизи них необходимо:

— оградить расположенные вблизи рабочего места другие токоведущие части, находящиеся под напряжением…

Устройства защитного отключения

2. Обеспечение пожарной безопасности: выбор светильников по исполнению, соблюдение требований по монтажу и эксплуатации электросветильных установок.

Нормативные документы

В практике применяются различные системы и виды электрического освещения:

общее, предназначенное для освещения помещения (или части его) с относительно равномерной освещенностью или для локализованного освещения;

местное…

Устройство и техническая характеристика оборудования ООО «ЛУКОЙЛ–Волгоградэнерго» Волжская ТЭЦ

1. Правила техники безопасности

Весь персонал должен быть обеспечен по действующим нормам спецодеждой…

Электроснабжение ремонтно-механического цеха

3.1 Мероприятия по технике безопасности и пожарной безопасности

Перед началом работ в электроустановках в целях безопасности необходимо проводить организационные и технические мероприятия.

К организационным мероприятиям относят выдачу нарядов, распоряжений и допуска к работе, надзор во время работы…

СОДЕРЖАНИЕ. Перечень сокращений Предисловие рецензента Введение Основные сведения о СКС.

.. 23

справочное руководство

Дмитрий Мацкевич справочное руководство Структурированная кабельная система в ЦОД определения и термины, общие понятия, требования и рекомендации ВЕРСИЯ 3.03 стр. 2, глава Оглавление Оглавление ОГЛАВЛЕНИЕ…

Подробнее

Организация и хранение кабелей

Система кабельных каналов для прокладки оптических кабелей и коммутационных шнуров, специально разработанная для ЦОД и операторских центров Монтажные конструктивы AMP Hi-D для высокой плотности портов

Подробнее

ПРИЛОЖЕНИЕ 1 к Запросу предложений

ПРИЛОЖЕНИЕ 1 к Запросу предложений 14. 02-52 Техническое задание по монтажу ЛВС и абонентской телефонной сети на 24 и 25 этажах административного здания, расположенного по адресу: г. Москва, ул. Новый Арбат,

Подробнее

решения для центров обработки данных

решения для центров обработки данных медные решения категории 6 А, 7, 7 А, 8 СКС быстрого развертывания ОПТИЧЕСКИЕ РЕШЕНИЯ Кабели категории 6 A, 7, 7 A, 8.2 Претерминированные кабельные сборки Системы

Подробнее

1. Основные сведения о СКС

ОСНОВЫ ПОСТРОЕНИЯ СТРУКТУРИРОВАННОЙ КАБЕЛЬНОЙ СИСТЕМЫ (СКС) 1. Основные сведения о СКС 1.1 Топология СКС В основу любой полномасштабной структурированной кабельной системы положена древовидная топология,

Подробнее

Кабельные каналы «In-Liner FRONT»

Кабельные каналы «In-Liner FRONT» Описание системы 104 Отличительные особенности 105 Ассортимент 108 Инструкции по монтажу 111 Чертежи компонентов системы 118 Система пластиковых кабель-каналов Описание

Подробнее

Алфавитный указатель

Кроссы оптические Шкафы коммутационные оптические производства ЗАО Связьстройдеталь ШКОС (шкафы коммутационные оптические стоечные) Маркировка шкафов ШКОС ШКОС-С-1U/2-24FC/DD-16FC/SM/DD-16FC/SPC-H+S Шкафы

Подробнее

алюминиевые колонны и мини-колонны DLP

алюминиевые колонны и мини-колонны DLP 307 00 Колонна, оборудованная 307 09 Колонна, алюминий, оборудованная 307 29 Мини-колонна, алюминий, оборудовання 680 мм Оснащаются с 2 или 4 сторон Разделительные

Подробнее

Высота (U) 24U, 33U, 38U, 42U, 47U, 49U.

Ширина (мм) Глубина (мм) Высота (U) 24U, 33U, 38U, 42U, 47U, 49U. Ширина (мм) Глубина (мм)

Универсальные телекоммуникационные стойки 620 600 Универсальные однорамные стойки. -2 620 800 Полезная глубина (мм) 450 / 580 / 620 / 750 Универсальные двухрамные стойки, регулируемые по глубине. Специализированные

Подробнее

Пластиковые лотки Q-TRAY

Центры обработки данных и автозалы операторов связи Кабеленесущая система на основе специализированных пластиковых лотков Q-TRAY подвесного типа предназначена для прокладки оптических кабелей или медных

Подробнее

Ростелеком. ol.o?.boss’ oidijos’l

Ростелеком Открытое акционерное общество междугородной и международной электрической связи «Ростелеком» МАКРОРЕГИОНАЛЬНЫЙ ФИЛИАЛ «СЕВЕРО-ЗАПАД» ВОЛОГОДСКИЙ ФИЛИАЛ Советский пр., д. 4, г. Вологда, Россия,

Подробнее

СТО МГАТ

ГОСУДАРСТВЕННОЕ КАЗЕННОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ «МОСКОВСКОЕ ГОРОДСКОЕ АГЕНТСТВО ПО ТЕЛЕКОММУНИКАЦИЯМ» ГКУ «МОСГОРТЕЛЕКОМ» С Т А Н Д А Р Т О Р Г А Н И З А Ц И И СТО МГАТ 02. 01.010 2013 Создание информационно-телекоммуникационных

Подробнее

СКС.ПЗ. Оглавление

Оглавление 1. Общие сведения…. 2 1.1. Основание для проектирования…. 2 1.2. Характеристики объекта…. 2 1.2.1. Состав строений… 2 1.2.2. Архитектурно-планировочные и эксплуатационные показатели

Подробнее

Цель создания компании

ЗАО «Нанософт» О компании Цель создания компании ЗАО «Нанософт» создано для разработки и продвижения программного обеспечения. Наша цель предложить пользователям САПР лицензионные продукты по минимально

Подробнее

Система металлических лотков T-Line EKF PROxima

EKF PROxima ОПИСАНИЕ СДЕЛАНО В РОССИИ Система металлических перфорированных и неперфорированных кабельных лотков T-Line (с крышкой и без нее) предназначена для организации открытых кабельных трасс силовых

Подробнее

СВЯЗЬ И СИГНАЛИЗАЦИЯ

wl ft Я?* 4 ‘f * XrCC S^c. I ) Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА СВЯЗЬ И СИГНАЛИЗАЦИЯ РАБОЧИЕ ЧЕРТЕЖИ ГО С Т 21.603-80 Издание

Подробнее

Высота (U) 24U, 33U, 38U, 42U, 47U, 49U. Ширина (мм) Глубина (мм) Высота (U) 24U, 33U, 38U, 42U, 47U, 49U. Ширина (мм) Глубина (мм)

Универсальные телекоммуникационные стойки 620 600 Универсальные однорамные стойки. -2 620 800 Полезная глубина (мм) 450 / 580 / 620 / 750 Универсальные двухрамные стойки, регулируемые по глубине. Специализированные

Подробнее

Сайт: Телефон: 8(495)

6U, 9U, 12U, 15U 300, 480, 650 250, 425, 605 Сайт: www.kombitel.ru Телефон: 8(495) 972-41-77 E-mail: [email protected] Классические настенные телекоммуникационные шкафы. Не требуют сборки, имеют металлическую

Подробнее

Project Studio CS СКС.

Версия 1.3

Project Studio CS СКС Версия 1.3 ЗАО СиСофт Девелопмент 2008 1 СОДЕРЖАНИЕ КРАТКОЕ ОПИСАНИЕ ПАНЕЛИ ИНСТРУМЕНТОВ…3 ГОРЯЧИЕ КЛАВИШИ…6 РАБОТА С ПРОГРАММОЙ…7 РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ ПРОЕКТА…27 2

Подробнее

47C-24, 47E-48, 47C-02, 47E-06, 47K-08, 47K-12

Паспорт Панели оптические 19 фиксированной конфигурации и слотовые серий 47C-24, 47E-48, 47C-02, 47E-06, 47K-08, 47K-12 www.eurolan.com 1 1. Описание Панели оптические 19 фиксированной конфигурации и слотовые

Подробнее

Экзаменационные вопросы

1/10 Дата 20 г. ФИО: Компания: 01. Приоритетный стандарт для СКС NIKOMAX: A TIA/EIA 568-С B EN 50173 C ISO/IEC 11801-2002 D TIA/EIA 606-В Экзаменационные вопросы 02. Горизонтальная подсистема соединяет

Подробнее

CONNECTED. Решения для сетей FTTH

CONNECTED Решения для сетей FTT Комплексные решения для операторов связи Компания TE Connectivity является одним из ведущих мировых поставщиков комплексных решений для операторов связи. Наши технологии

Подробнее

Этапы инсталляции СКС «OK-net»

II. Подготовка к монтажу СКС «OK-net» Этапы инсталляции СКС «OK-net» Подготовительные работы Прокладка кабелей горизонтальной и магистральных подсистем СКС Оконцовка проложенных кабелей Тестирование и

Подробнее

Тел./факс: (495)

1 2 Состав предложения: АРХИТЕКТУРНОЕ ПРОЕКТИРОВАНИЕ… 3 ПРЕДПРОЕКТНОЕ ПРЕДЛОЖЕНИЕ (АРХИТЕКТУРНАЯ КОНЦЕПЦИЯ)… 3 ЭСКИЗНЫЙ ПРОЕКТ… 3 ПРОЕКТ (ТЭО) ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ… 3 РАБОЧИЙ ПРОЕКТ…

Подробнее

АРХИТЕКТУРНОЕ ПРОЕКТИРОВАНИЕ

АРХИТЕКТУРНОЕ ПРОЕКТИРОВАНИЕ Полный пакет документации на строительство дома включая внутренние инженерные сети — от 62,5 $/м 2 ПРЕДПРОЕКТНОЕ ПРЕДЛОЖЕНИЕ (АРХИТЕКТУРНАЯ КОНЦЕПЦИЯ) Стадия разработки проекта,

Подробнее

Полезная глубина (мм) Полезная глубина (мм) Серия ШТК С Проф.

Полезная глубина (мм) Полезная глубина (мм)

Напольные шкафы ШТК 1U, 22U, 27U, 33U, 3U, U, 47U,,, 1000 0, 60, 0 Универсальные монтажные шкафы для установки различного активного и пассивного оборудования. Широкий спектр модификаций позволяет создавать

Подробнее

РАБОЧИЙ ПРОЕКТ СС2-0101

ООО Региональные сети РАБОЧИЙ ПРОЕКТ 00.0.СС-00 Рабочие чертежи. Основной комплект марки СС. Строительство домовых узлов связи. Генеральный директор Главный инженер проекта Ведомость рабочих чертежей Наименование

Подробнее

Художественный бетон, стеклофибробетон

КОРОБА, ЛОТКИ, КАНАЛЫ




Возможность получения тонкопрофильных и легких изделий из СФБ делает этот материал
пригодным для изготовления коробов и лотков различного назначения, которые позволяют
заменить короткие и тяжелые секции из сборного бетона. Обычно длиной 2 или 3 метра



эти стеклофибробетонные элементы, благодаря их малой массе, могут устанавливаться
одним человеком, а время их установки существенно сокращается. К тому же, такие
наземные лотки и кабельные каналы обходятся дешевле, поскольку не требуют большого
числа опор.



Малая масса таких изделий приобретает особое значение при сооружении дренажных и
ирригационных систем в полевых условиях, когда уменьшение массы отдельных элементов
с 50 до 15 кг может сделать тяжелую работу гораздо более приятной. Вдобавок
стеклофибробетонные поверхности гораздо более гладкие, чем поверхности из обычного
бетона, благодаря чему снижается гидравлическое сопротивление и возрастает скорость
водопотока. Это означает, что для транспортировки воды каналы из СФБ значительно
более эффективны, чем из обычного бетона.



Стеклофибробетонные короба для прокладки кабелей, дренажные и ирригационные лотки
могут также использоваться и в качестве несъемной опалубки. В этом случае
стеклофибробетонное изделие устанавливается как несъемный элемент, и вокруг него
заливается бетон. Задача стеклофибробетона в данном случае — образовать внутреннюю
форму и гладкую внутреннюю поверхность, тем самым устраняя необходимость
использования временной опалубки, требующей больших трудозатрат.



Представляя собой более эффективную и экономичную замену сборному железобетону,
СФБ в то же время может составить конкуренцию различным пластикам как более жесткий
и несгораемый материал. Плюс к этому, специально разработанные рецептурные составы
СФБ применяются для обеспечения огнестойкости в системах кондиционирования воздуха
и кабельных сетях.


Методы заземления и соединения кабельных лотков

Металлические кабельные лотки

Кабельный лоток можно использовать в качестве проводника заземления оборудования (EGC) в любой установке, где квалифицированный персонал будет обслуживать установленную систему кабельных лотков. Нет никаких ограничений относительно места установки системы кабельных лотков.

Методы заземления и соединения кабельных лотков (фото предоставлено с сайта whereis.com)

Металл в кабельных лотках может использоваться в качестве EGC в соответствии с ограничениями таблицы 392.60(А). Все металлические кабельные лотки должны быть заземлены в соответствии с требованиями , статья 250.96 , независимо от того, используется ли кабельный лоток в качестве заземляющего проводника оборудования (EGC).

EGC является наиболее важным проводником в электрической системе, поскольку его функция заключается в обеспечении электробезопасности.

Заземление и соединение кабельных лотков

Существует три варианта подключения EGC в системе проводки кабельных лотков:

  1. Проводник EGC внутри или на кабельном лотке.
  2. Каждый многожильный кабель с отдельной жилой EGC.
  3. Сам кабельный лоток используется в качестве EGC в квалификационных объектах.

Правильные методы соединения

Для обеспечения надлежащего заземления системы кабельных лотков

Если кабель EGC проложен в кабельном лотке или на нем, его следует соединить с каждой или несколькими секциями кабельного лотка с помощью заземляющих зажимов (эта не требуется NEC®, но является желательной практикой)

Помимо обеспечения электрического соединения между секциями кабельного лотка и EGC, заземляющий зажим механически закрепляет EGC на кабельном лотке, чтобы в условиях тока короткого замыкания магнитные силы не выбрасывают ЭГК из кабельного лотка.

Неизолированный медный провод заземления оборудования не следует размещать в алюминиевом кабельном лотке из-за возможности электролитической коррозии алюминиевого кабельного лотка во влажной среде.

Для таких установок лучше всего использовать изолированный проводник и удалить изоляцию в местах соединения кабельных лотков, кабельных каналов, корпусов оборудования и т. д. с помощью оловянных или оцинкованных разъемов.

NEC Таблица 250.122 — Заземляющие проводники оборудования минимального размера для заземляющих каналов и оборудования

Таблица 2 — Минимальные размеры заземляющих проводов оборудования для заземляющих каналов и оборудования

Системы алюминиевых кабельных лотков

Таблица 392.60(A) — Требования к площади металла для кабельных лотков, используемых в качестве проводники заземления оборудования

Требования к площади металла для кабельных лотков, используемых в качестве проводов заземления оборудования

Для блоков Sl: 1 квадратный дюйм = 645
* Общая площадь поперечного сечения обеих боковых направляющих для лестничных или желобных кабельных лотков или минимальная площадь поперечного сечения металла в канальных кабельных лотках или кабельных лотках неразъемной конструкции.
** Стальные кабельные лотки не должны использоваться в качестве заземлителей оборудования для цепей с защитой от замыканий на землю свыше 600 ампер. Алюминиевые кабельные лотки не должны использоваться в качестве заземляющих проводников оборудования для цепей с защитой от замыканий на землю свыше 2000 ампер.

В таблице 392.60(A) «Требования к площади металла для кабельных лотков, используемых в качестве заземляющих проводников оборудования» указана минимальная площадь поперечного сечения боковых поручней кабельного лотка (сумма обеих боковых поручней), необходимая для того, чтобы кабельный лоток используется в качестве проводника заземления оборудования (EGC) для определенного номинала предохранителя, номинала срабатывания автоматического выключателя по току или настройки срабатывания защитного реле замыкания на землю автоматического выключателя.

Это фактические уставки срабатывания автоматических выключателей, а не максимально допустимые уставки срабатывания, которые во многих случаях совпадают с размерами корпуса автоматического выключателя.

Если максимальный ток кабельного лотка по недостаточен для использования защитного устройства, то кабельный лоток нельзя использовать в качестве EGC, и в каждую кабельную сборку должен быть включен отдельный EGC, или должен быть отдельный EGC быть установленным или прикрепленным к кабельному лотку.

Для конкретных областей, требующих соединения для обеспечения непрерывности электрической цепи, см. Рисунки 1-4 .

Рис. 1 слева: компенсационные пластины для сращивания; Рис. 2 справа: Горизонтальные регулируемые пластины
Рис. 3 слева: Прерывистые сегменты; Рис. 4 справа: Секции кабельного лотка Регулируемая по вертикали пластина для сращивания

Неметаллические кабельные лотки не служат проводником. Также не рекомендуется использовать кабельные лотки с проволочной сеткой в ​​качестве заземляющего проводника оборудования.

Несмотря на то, что это разрешено NEC, это рекомендуется из-за уникальной природы проволочной сетки, фитинги изготавливаются в полевых условиях из прямых секций путем отрезания токоведущих конструкционных проводов, что снижает токонесущую способность системы.Таким образом, использование лотков с проволочной сеткой в ​​качестве проводника заземления оборудования не рекомендуется .

Если лоток с проволочной сеткой будет использоваться в качестве заземляющего провода оборудования, то рекомендуется установка провода заземления .

Если кабельный лоток из проволочной сетки поддерживает кабель со встроенным заземляющим проводом оборудования или контрольные или сигнальные кабели, то лоток должен иметь путь с низким импедансом к несистемному заземлению для снижения шума и устранения наведенных или блуждающих токов.Отдельный заземляющий кабель, прикрепленный к кабельному лотку из проволочной сетки, обычно не требуется.

Рекомендации:
Список литературы:
  • Руководство по лоткому кабеля на основе национального электрического кода 2011 года — Eaton
  • Установка лотка для кабелей — Установка по стандартам NEMA — NEMA Стандарты публикации VE 2-2006

Заземление и соединительные соединения — кабельный лоток на заземлением

Заземление и соединение

Кабельный лоток с фиксатором Можно использовать в качестве заземляющего проводника оборудования (EGC)

Защелкивающаяся направляющая Кабельный лоток имеет классификацию UL , маркировку доступной минимальной площади поперечного сечения и отвечает всем требованиям для использования в качестве проводника заземления оборудования в соответствии со статьей 392 NEC. 60.

Standard Snap Track Соединения, тройники, крестовины и колена также классифицируются UL как компоненты EGC и соединяются в соответствии с пунктом 5.1.2 NEMA VE1. Стандартные соединения Snap Track, тройники, крестовины и колена не требуют соединительных перемычек. Однако рекомендуется устанавливать соединительные перемычки с регулируемыми фитингами и соединениями, когда они используются в качестве расширительных пластин.

Металлические кабельные лотки должны быть заземлены и должны быть электрически непрерывными в соответствии со статьей 392 NEC.

Наземная сеть состоит из всех металлических частей здания, соединенных вместе: балок, каналов, кабельных лотков, металлических каркасов или устройств, все части, которые должны быть соединены вместе, чтобы гарантировать эквипотенциальность наземной сети.

Установки, требующие отдельного провода заземления оборудования

В соответствии с требованиями NEC 392. 60 к минимальной площади поперечного сечения, таблица 392.60 (A), 4-дюймовый и 6-дюймовый лотки с защелкой могут использоваться в качестве EGC для цепей, не превышающих 1000 ампер.В то время как лоток Snap Track 2” можно использовать в качестве EGC для цепей, не превышающих 600 ампер.

Для любых цепей, превышающих эти пределы, требуется отдельный проводник заземления оборудования.

Неизолированная медь EGC не должна использоваться с Snap Track алюминиевым лотком ПРИМЕЧАНИЕ. NEMA Статья 392.6 четко указывает, что система кабельных лотков должна быть электрически непрерывной, но не обязательно механической. Промежутки между секциями ограничены 1.8 м (6 футов). Кабели должны быть прикреплены к кабельному лотку до и после перехода и защищены ограждением или расположением. Электрическое соединение между секциями можно поддерживать с помощью перемычек или заземляющего провода.

Угловая направляющая может использоваться в качестве защиты для EGC или другого кабеля при использовании с соединительными перемычками или отдельными зажимами заземления. Это может повысить эффективность системы кабельных лотков на неудобных перекрестках.

* См. ограничения по установке в статье 250 NEC.

Нужно ли заземлять кабельные лотки?

Автор: Andi

В системе кабельных лотков можно использовать проводник заземления оборудования (EGC) или использовать корпус самого кабельного лотка для заземления системы — при условии, что кабельный лоток сделан из металла.Нет никаких ограничений относительно того, где можно установить систему кабельных лотков. Поскольку функция ЭРУ заключается в обеспечении электробезопасности, ЭРУ является важнейшим проводником в электрической системе. Таким образом, имеется три варианта заземления в системе электропроводки кабельного лотка:

  • Используйте проводник EGC внутри или на кабельном лотке
  • Используйте отдельные проводники EGC на каждом многожильном кабеле
  • Используйте сам металлический кабельный лоток в качестве EGC
  • .

Независимо от используемого варианта необходимо соблюдать надлежащие методы соединения, чтобы обеспечить эффективное заземление системы кабельных лотков.

Если кабель EGC проложен внутри или на кабельном лотке, используйте заземляющие зажимы для его соединения с каждой или другой секцией кабельного лотка. Заземляющие зажимы обеспечивают электрическое соединение между всеми секциями системы кабельных лотков. Кроме того, заземляющие зажимы также служат для крепления EGC к кабельному лотку, чтобы EGC не выбрасывался из кабельного лотка из-за магнитных сил, возникающих в условиях тока короткого замыкания.

Для кабельных лотков, изготовленных из алюминия, желательно не использовать EGC из чистой меди, так как влажная среда может вызвать электролитическую коррозию лотка.В таких случаях лучше выбрать изолированный проводник с оловянными или оцинкованными соединителями для соединения с кабельным лотком, кабельными каналами или корпусами оборудования после удаления изоляции проводника в таких местах.

В соответствии с промышленными стандартами, когда кабельные лотки используются в качестве заземляющих проводников оборудования, существуют минимальные требования как для стальных, так и для алюминиевых кабельных лотков. Для цепей с защитой от замыканий на землю свыше 600 ампер стальные кабельные лотки не рекомендуется использовать в качестве ЭГК.Однако можно использовать алюминиевые кабельные лотки в качестве ЭГК для цепей с защитой от замыканий на землю свыше 2000 ампер.

В стандартах также уточняется, что если кабельный лоток не может использоваться в качестве защитного устройства из-за ограничений по максимальной силе тока, вместе с кабельной сборкой может быть включен отдельный EGC. В качестве альтернативы каждая кабельная сборка может включать в себя EGC. Если система кабельных лотков состоит из прерывистых сегментов, для соединения различных сегментов рекомендуется использовать вертикальные регулируемые пластины для сращивания.Так как неметаллические кабельные лотки не могут работать в качестве проводника, желательно, чтобы они вместе с кабелями имели отдельный ЭГК. Кроме того, кабельные лотки из проволочной сетки не следует использовать в качестве заземляющего проводника оборудования, поскольку проволочная сетка не является надежным непрерывным проводником.

Для проволочных лотков, поддерживающих кабели со встроенным заземляющим проводом оборудования вместе с кабелями управления или сигнальными, необходимо предусмотреть низкоимпедансную трассу на лотке до внесистемного заземления для снижения помех и отвода наведенных или блуждающих токов.Обычно нет необходимости предусматривать отдельный заземляющий кабель, прикрепленный к проволочной сетке кабельного лотка.

Заземление и соединение кабельных лотков

 Заземление и соединение кабельных лотков

Заземление и соединение часто связывают вместе, но на самом деле они представляют собой два разных понятия.

Заземление   — это соединение нетоковедущих металлических частей оборудования с заземляющим проводом системы, проводником заземляющего электрода или обоими на сервисном оборудовании.
Склеивание   — это неразъемное соединение металлических деталей для образования электропроводящего пути .

Проводник EGC (проводник заземления оборудования) — это проводник, ответственный за заземление оборудования для обеспечения электробезопасности.

В соответствии с национальными электротехническими нормами (NEC) кабельные лотки можно заземлить тремя способами:
1) с помощью одного проводника EGC в кабельном лотке.
2) с использованием жилы ЭГК ​​для каждого многожильного кабеля, проложенного в кабельном лотке.
3) Сам кабельный лоток можно использовать в качестве EGC, а соединительные перемычки используются во всех точках соединения для обеспечения непрерывности.

Обычно в качестве ЭГК используется кабельный лоток, а также в кабель укладывается отдельный кабель ЭГК.

В случае установки проводника ЭГК на кабельном лотке его следует зажать на каждой секции кабельного лотка с помощью заземляющих зажимов по двум причинам:

  • обеспечение электрической непрерывности между всеми секциями кабельного лотка.
  • защита проводника ЭГК от выбрасывания из кабельного лотка под действием магнитных сил, возникающих при токовых замыканиях.

во влажной среде, где используются алюминиевые кабельные лотки , проводник ЭГК из неизолированной меди не должен помещаться в алюминиевый лоток во избежание гальванической коррозии, и в этом случае можно использовать изолированный проводник ЭГК , но его изоляция должна быть удалена при приклеивание соединений к кабельному лотку.

Требования к площади металла для кабельных лотков, используемых в качестве проводников заземления оборудования7(B) NEC – это фактические уставки срабатывания автоматического выключателя, а не максимальные уставки срабатывания, которые во многих случаях совпадают с типоразмером выключателя.

Если сила тока кабельного лотка недостаточна для использования защитного устройства, то кабельный лоток нельзя использовать в качестве ЭГК, и в этом случае в кабельный лоток следует поместить отдельный проводник ЭГК.

Минимальный размер заземляющих проводников оборудования для заземления кабельных лотков (в соответствии с NEC)

Соединительные перемычки для соединения кабельных лотков

Соединительные перемычки следует использовать в определенных местах кабельного лотка, например стыки и прерывистые секции лотка) для обеспечения электрической непрерывности кабельного лотка независимо от того, будет ли он использоваться в качестве ЭГК или нет.

Виды склеивающих перемычек

Есть три типа склеивающих перемычек:

  • Утепленные склеивающие перемычки
  • Джинги с склеиванием
  • Джинги с склеиванием
  • Двигатели связывания

Необходимо использовать соединительные перемычки на стандартных сплексах, потому что его болтовые соединения обеспечивают адекватное соединение.

Соединительные перемычки не используются с кабельными лотками из стекловолокна, так как стекловолокно не проводит ток.

Важно установить две соединительные перемычки с обеих сторон секции кабельного лотка на шину заземления на распределительном устройстве или ЦУДе.

У нас есть качественный кабель в лотке, который вам нужен

Для предприятий, которым необходимо прокладывать кабельные лотки и кабельные каналы, у нас есть высококачественные кабели лотков   , которые вам нужны. Мы знаем, что кабели для лотков должны выполнять широкий спектр функций, поэтому все наши кабели предназначены для работы в самых разных сценариях. Если вам необходимо установить кабельные лотки, убедитесь, что вы используете наилучшие кабели лотков, сделав покупки в EWCS.

EWCS — американский производитель лучших электрических проводов и кабелей.Мы не только используем лучшие медные жилы и лучшие изоляционные материалы, чтобы наши кабели в лотках могли работать практически в любых условиях. Мы знаем, что многие из наших клиентов являются профессионалами в области электромонтажных работ, и мы стремимся предоставлять только лучшие продукты, чтобы ваши клиенты были довольны.

Кабельные лотки являются обычным элементом промышленной электропроводки, который поддерживает и организует большое количество проводки. Эти лотки также являются идеальным вариантом, если здание, над которым вы работаете, возможно, потребуется перемонтировать в какой-то момент в будущем.В отличие от кабельных лотков, кабельные каналы представляют собой закрытую форму корпуса кабеля. Как правило, кабели вашего лотка будут использоваться для размещения большинства кабелей вашего лотка с кабельными каналами, соединяющими их с точкой подключения.

Кабели в лотках отличаются от других типов строительных кабелей своей чрезвычайной универсальностью. Хотя они явно предназначены для использования в кабельных лотках, их также можно использовать в наружных лотках и даже заглублять. Все кабели в лотках, которые мы производим в EWCS, заключены в изоляционную оболочку из химически сшитого полиэтилена.Это обеспечивает защитный слой, который делает наши кабели устойчивыми к солнечному свету, воде и теплу.

Кабели в лотках обладают огромным набором функций, поэтому мы предлагаем широкий ассортимент стилей кабелей для удовлетворения любых потребностей в проводке. Наши кабели делятся на две основные категории: кабели на 300 вольт и кабели на 600 вольт.
В наших 300-вольтовых кабелях пары проводников экранированы фольгой с заземляющим проводом из луженой меди. Мы предлагаем следующие типы кабелей:

● 18 AWG 1, 2, 4, 8 и 12 ПАР ЭКРАНИРОВАННЫЙ КАБЕЛЬ С ОГРАНИЧЕННОЙ МОЩНОСТЬЮ В ЛОТКАХ

● 16 AWG 1, 2, 4, 8 и 12 ПАР ЭКРАНИРОВАННЫЙ КАБЕЛЬ С ОГРАНИЧЕННОЙ МОЩНОСТЬЮ В ЛОТКАХ

Наши 600-вольтовые кабели рассчитаны на прямую прокладку и содержат многожильные медные жилы в оболочке и неизолированный медный заземляющий провод.Они доступны в огромном ассортименте размеров, включая:

● 12 AWG 3 ПРОВОДНИК С ЗАЗЕМЛЕНИЕМ XHHW-PVC TC-ER

● ПРОВОДНИК 10 AWG 3 С ЗАЗЕМЛЕНИЕМ XHHW-PVC TC-ER

● ПРОВОДНИК 8 AWG 3 С ЗАЗЕМЛЕНИЕМ XHHW-PVC TC-ER

● ПРОВОДНИК 6 AWG 3 С ЗАЗЕМЛЕНИЕМ XHHW-PVC TC-ER

● ПРОВОДНИК 4 AWG 3 С ЗАЗЕМЛЕНИЕМ XHHW-PVC TC-ER

● 2 ПРОВОДНИК AWG 3 С ЗАЗЕМЛЕНИЕМ XHHW-ПВХ TC-ER
● 1/0 ПРОВОДНИК AWG 3 С ЗАЗЕМЛЕНИЕМ XHHW-ПВХ TC-ER
● 2/0 AWG 3 ПРОВОДНИК С ЗАЗЕМЛЕНИЕМ XHHW-ПВХ TC-ER
● 4/ 0 AWG 3 ПРОВОДНИК С ЗАЗЕМЛЕНИЕМ XHHW-ПВХ TC-ER
● 18 AWG 2, 3, 4, 5, 6, 7, 9, 12, 15, 19, 25 и 37 ПРОВОДНИК VNTC КАБЕЛЬ В ЛОТКЕ
● 16 AWG 2, 3, 4, 5, 7 и 12 ПРОВОДНИК VNTC КАБЕЛЬ В ЛОТКЕ
● 14 AWG 2, 3, 4, 5, 7, 12, 16, 19, 25, 30 и 37 ПРОВОДНИК VNTC ЛОТОК КАБЕЛЬ
● 12 AWG 3 ПРОВОДНИК С ЗАЗЕМЛЕНИЕМ VNTC
● ЖИЛА 12 AWG 2, 3, 4, 5, 7, 12, 16, 19, 25, 30 и 37 КАБЕЛЬ В ЛОТКЕ VNTC
● ЖИЛА 10 AWG 2, 3, 4, 5, 7, 12, 19 КАБЕЛЬ В ЛОТКЕ VNTC
● ПРОВОДНИК 8 AWG 3 С ЗАЗЕМЛЕНИЕМ VNTC

● ПРОВОДНИК 6 AWG 3 С ЗАЗЕМЛЕНИЕМ VNTC

● ПРОВОДНИК 4 AWG 3 С ЗАЗЕМЛЕНИЕМ VNTC
● ПРОВОДНИК 2 AWG 3 С ЗАЗЕМЛЕНИЕМ VNTC

● 1/0 AWG 3 ПРОВОДНИК С ЗАЗЕМЛЕНИЕМ VNTC
● 2/0 AWG 3 ПРОВОДНИК С ЗАЗЕМЛЕНИЕМ VNTC
● 3/0 AWG 3 ПРОВОДНИК С ЗАЗЕМЛЕНИЕМ VNTC
● 4/0 ​​AWG 3 ПРОВОДНИК С ЗАЗЕМЛЕНИЕМ VNTC

Независимо от того, какой кабель различные варианты, которые вам нужны, каждый из наших тонких кабелей рассчитан на длительный срок службы и внесен в список испытательных лабораторий UL или ETL. Мы знаем, что качество имеет решающее значение, особенно когда вы прокладываете сложную кабельную сеть, поэтому наши кабели имеют тонкопроволочные медные жилы для максимальной гибкости.

Так что в следующий раз, когда вашей компании предстоит выполнить крупную работу по прокладке проводки, посетите EWCS, чтобы найти лотковый кабель высочайшего качества. Мы предлагаем лучшие кабели для промышленного применения, будь то прокладка под открытым небом, кабельный лоток, кабелепровод или прокладка под землей. Независимо от того, как вам нужно использовать кабель, наша команда может помочь вам найти идеальные варианты для вашей работы.Мы также можем помочь вашему предприятию изготовить нужные вам разновидности кабеля. Если у вас есть какие-либо вопросы о наших текущих запасах или вы хотите обсудить индивидуальные варианты кабелей, позвоните нам по телефону 1-800-262-1598 или напишите по адресу [email protected]

Подземный кабельный лоток Поставщик и производитель

Подземный кабельный лоток KDM

KDM Подземный кабельный лоток представляет собой жесткую конструкцию, поддерживающую изоляцию электрических кабелей для распределения энергии и силовых коммуникаций. Возможно, он используется в электрических каналах или даже в открытой проводке. Подземные кабельные лотки спроектированы так, чтобы все провода были закреплены вместе и хорошо организованы. Подземный кабельный лоток KDM работает в любой электрической ситуации, поскольку новые кабели можно размещать в лотке, а не тянуть их по трубе.

Это особенно полезно для содействия преобразованиям. Также подземный кабельный лоток полностью изготавливается из стеклопластика, нержавеющей стали, оцинкованной стали или алюминия.

KDM Подземный кабельный лоток наполнен множеством подходящих атрибутов, которые, несомненно, гарантируют ваше удовлетворение. Это позволило защитить от перегрева, а также от пожаров. Что пожары отопления, вероятно, усугубят проблемы или ущерб. Это позволяет безопасно транспортировать электрические провода по всему измерению ширины. Он работает даже при воздействии из траншеи на устройство.

Подземный кабельный лоток KDM имеет высокую производительность, которая в основном может удовлетворить ваши ожидания. Его фундаментальные характеристики позволяют обеспечить конструкции любых размеров.Эффективное непрямое воздействие на солнце или под землей. Конфигурация нашего подземного кабельного лотка соответствует требованиям, что, несомненно, приведет к отличному результату.

Мы, KDM, использовали лучшие материалы для производства наилучших приложений, отвечающих требованиям гарантии и безопасности. Наши подземные кабельные лотки идеально подходят для коммерческих, промышленных, коммунальных и строительных компаний. Благодаря своей гибкости подземный кабельный лоток KDM является обязательным и обеспечивает широкое разнообразие производства на рынке KDM.

В KDM работают профессионалы, которые разработали подземные кабельные лотки высокого стандарта, которые, несомненно, удовлетворят ваши требования. У KDM есть чистые мотивы при разработке этого продукта в соответствии со стандартами NEMA. Этот стандарт NEMA может предоставить вам, как нашему важному клиенту, наилучшее решение. KDM специализируется на производстве подземных кабельных лотков благодаря своей компании, сертифицированной по стандарту ISO9001. Мы предоставили самый большой выбор для ваших нужд. Это наша ответственность за удовлетворение потребностей каждого клиента.KDM предлагает подземные кабельные лотки с превосходной прочностью и прочностью.

Так чего же ты ждешь? Для получения дополнительных запросов, напишите нам сейчас.

Кабельный лоток

Модификация на месте эксплуатации и соответствие нормам

В начале 1970-х годов на европейский рынок была представлена ​​новая форма кабельных лотков. Лоток для корзин из проволочной сетки обещал экономию как материалов, так и рабочей силы и добился значительного успеха в Европе в середине 1990-х годов, когда эта концепция была экспортирована в Соединенные Штаты.Внедрение лотков для корзин в США было почти полностью сосредоточено на приложениях для телефонных и компьютерных кабельных систем, потому что этот рынок предлагал меньшее сопротивление, чем рынок электроэнергии. 1 Для работы с голосом и данными часто не требовалось никаких разрешений или проверок электроснабжения, поэтому AHJ практически не контролировали регулирующие органы.

Разработчики и установщики

голосовой связи и данных рассматривали лоток-корзину как универсальную замену обычно используемым J-образным крюкам и кольцам для уздечки, обеспечивая при этом экономию на 50–75 % меньше, чем у устаревших алюминиевых лотков лестничного типа.По мере того как спрос на кабели для передачи голоса и данных рос, а кабельные пучки раздувались от нескольких до сотен или тысяч кабелей, возникла необходимость перейти от одноточечных опор к непрерывной поддержке кабельного лотка. Вскоре корзиночный лоток стал стандартом де-факто для всех кабелей связи.

Наряду с тем, что проектировщики и установщики голосовых и информационных систем стали использовать корзину для корзин, она также привлекла внимание проектировщиков и подрядчиков в области промышленной и коммерческой электротехники. В поисках способов сэкономить деньги на проектах они рассматривали возможность перехода с алюминиевых лестничных лотков на стальные корзинчатые лотки, но вскоре столкнулись с одной проблемой, которую упускают из виду производители кабелей связи.Корзинный лоток из проволочной сетки изначально был задуман и изготовлен в соответствии с европейскими стандартами электротехнической промышленности, а не в соответствии с Национальным электротехническим кодексом NFPA 70® ® ( NEC ). Все поставщики лотков для корзин обещали, что их лотки были «одобрены UL», и продвигали практику модификации в полевых условиях (разрезание и изгибание), чтобы преодолеть нехватку фитингов для изменения направления.

То, что производители лотков для корзин заявляли как преимущество продукта — то, что его можно было разрезать, сгибать и формировать в любой конфигурации в полевых условиях, — оказалось реальной проблемой соответствия кодексу в США.С. рынок.



NEC-2008 определяет кабельный лоток как структурный элемент здания для распределения электроэнергии.

392.2 Система кабельных лотков. Блок или сборка блоков или секций и связанных с ними фитингов, образующих структурную систему, используемую для надежного крепления или поддержки кабелей и кабельных каналов.

392.3 Использование разрешено. Кабельный лоток допускается использовать в качестве системы поддержки служебных проводов, фидеров, ответвлений, цепей связи, цепей управления и цепей сигнализации.

392.5 Строительные спецификации.
(А) Прочность и жесткость. Кабельные лотки должны иметь достаточную прочность и жесткость, чтобы обеспечить достаточную опору для всей содержащейся в них проводки.

(B) Гладкие края. Кабельные лотки не должны иметь острых краев, заусенцев или выступов, которые могут повредить изоляцию или оболочки проводки.

(С) Защита от коррозии. Системы кабельных лотков должны быть устойчивыми к коррозии. Если система изготовлена ​​из черных металлов, она должна быть защищена от коррозии в соответствии с требованиями 300. 6.

(D) Боковые поручни. Кабельные лотки должны иметь боковые поручни или эквивалентные конструктивные элементы.

(Е) Фитинги. Кабельные лотки должны иметь фитинги или другие подходящие средства для изменения направления и высоты трасс.

Рисунок 1

Стандартный утвержденный NEMA метод горизонтального поворота корзиночного лотка на 90 градусов требует, чтобы установщик вырезал и удалял большие куски лотка, затем сгибал лоток в желаемую форму и соединял его болтами (см. рис. 1 и 2).

Эта конструкция с вырезом и изгибом создает несколько проблем с NEC . В тех случаях, когда стандарт NEC требует, чтобы кабельный лоток был жесткой конструкцией, не существует стандартов или испытаний на прочность или нагрузку для корзинчатого лотка, модифицированного в полевых условиях. который рекламируется как гибкий. В то время как NEC 392.5(B) требует гладких краев, инструменты, используемые для разрезания корзины, создают десятки или сотни острых как бритва заусенцев, которые могут повредить изоляцию кабелей (см. рис. 3). Где NEC 392.5(E) требуются фитинги для изменения направления, NEMA и связанные с ними производители лотков для корзин предоставляют инструменты и инструкции для изготовления на месте вашего собственного «фитинга».

Рисунок 2

В дополнение к механическим проблемам с лотком корзины для модификации в полевых условиях в соответствии с NEC , существуют также существенные проблемы с электрическими характеристиками. В соответствии с NEC кабельный лоток можно использовать в качестве заземляющего проводника оборудования:

392.3 Использование разрешено.
(C) Проводники заземления оборудования. Металлические кабельные лотки разрешается использовать в качестве заземляющих проводников оборудования, если постоянное техническое обслуживание и надзор гарантируют, что квалифицированные специалисты обслуживают установленную систему кабельных лотков, а кабельный лоток соответствует положениям 392.7.

392.7 Заземление.
(A) Металлические кабельные лотки. Металлические кабельные лотки, поддерживающие электрические проводники, должны быть заземлены в соответствии с требованиями для ограждений проводников в соответствии с 250.96 и частью IV статьи 250.

(B) Стальные или алюминиевые кабельные лотки. Стальные или алюминиевые системы кабельных лотков разрешается использовать в качестве заземляющих проводников оборудования при соблюдении всех следующих требований:

(1) Секции и фитинги кабельного лотка обозначаются как заземляющий провод оборудования.

(2) Минимальная площадь поперечного сечения кабельных лотков соответствует требованиям таблицы 392.7(B).

(3) Все секции и фитинги кабельных лотков имеют четкую и долговечную маркировку, показывающую площадь поперечного сечения металла в канальных кабельных лотках или кабельных лотках цельной конструкции, а также общую площадь поперечного сечения обеих боковых направляющих для лестничные или желобные кабельные лотки.

(4) Секции кабельного лотка, фитинги и соединенные кабельные каналы соединяются в соответствии с 250. 96 с помощью болтовых механических соединителей или соединительных перемычек, размеры и установка которых соответствуют 250.102.

Рисунок 3

Здесь мы видим, что NEC опирается на площадь поперечного сечения кабельного лотка для определения пригодности проводника заземления оборудования. Эта проблема усугубляется тем фактом, что когда UL классифицирует кабельный лоток, оцениваются только характеристики проводника заземления оборудования:

«Эта категория включает кабельные лотки, предназначенные для сборки в полевых условиях и для использования в соответствии со статьей 392 ANSI/NFPA 70, «Национальный электротехнический кодекс» (NEC).Они были классифицированы в соответствии с их пригодностью для использования в качестве заземляющих проводников оборудования в соответствии с разделами 392.3(C) и 392.7(B) стандарта NEC . Кабельные лотки имеют маркировку на наружной поверхности боковой стенки лотка с указанием площади поперечного сечения заземляющего металла». 2

Производители лотков для корзин рекомендуют установщикам вырезать из лотков большие металлические секции, чтобы восполнить отсутствие необходимых фитингов NEC для изменения направления.Однако этот удаленный металл имеет решающее значение для работы продукта в качестве заземляющего проводника оборудования и может аннулировать одобрение, выданное UL или другой NRTL. Конечно, удаление металлических секций сводит на нет печатную этикетку, требуемую как NEC , так и UL, показывающую площадь поперечного сечения, что делает этикетку безопасности продукта неправильной!

Рисунок 4

Недавний опрос AHJ в крупных столичных юрисдикциях, от Майами до Нью-Йорка и от Хьюстона до Сиэтла, показал, что разрезание и сгибание корзинного лотка является нарушением кодекса по причинам, перечисленным выше. 3 На вопрос, почему не было принято мер для многих установок передачи голоса и данных, использующих эти методы строительства, AHJ ответили, что они не считают, что существует проблема безопасности жизни с низковольтными цепями связи.

Тем не менее, согласно NEC 392.3(A), низковольтные кабели связи являются лишь одним из многих допустимых вариантов использования кабельных лотков. Лоток, изначально установленный для поддержки кабелей передачи данных категории 6, также пригоден для поддержки кабелей лотков среднего напряжения типа MV.Кабельные лотки представляют собой электрическую опорную конструкцию, которая может использоваться для прокладки голосовых и информационных кабелей, а также для многих типов силовых кабелей. Таким образом, установка кабельного лотка, которая была бы помечена как нарушающая Кодекс, если бы она поддерживала силовые кабели, также должна быть помечена как нарушающая Кодекс, если сегодня она поддерживает только телефонные кабели.

Рисунок 5

Корзинный лоток из проволочной сетки имеет много преимуществ, если он изготовлен и установлен в соответствии с требованиями NEC . К счастью, есть несколько производителей (см. рис. 4, 5 и 6) фитингов заводского изготовления для изменения направления, которые позволяют установку без модификации на месте и, таким образом, обеспечивают безопасные электрические и механические характеристики. Как правило, эти фитинги значительно дешевле, чем затраты установщика на рабочую силу и материалы, которые он изготавливает самостоятельно на стройплощадке.

Наконец, некоторые производители лотков для корзин заявили, что регулирование их продукции распространяется на NEC 110.3(B):

(B) Установка и использование. Перечисленное или маркированное оборудование должно устанавливаться и использоваться в соответствии с любыми инструкциями, включенными в перечень или маркировку.

Рисунок 6

Очевидно, цель NEC 110.3(B) не позволял подрядчикам устанавливать продукт, который никогда не тестировался NRTL в его текущей (модифицированной) форме. Ни один из европейских производителей не «включил в список или маркировку» инструкции по вырезанию больших секций металла — вместо этого эти инструкции находятся в каталоге или инструкциях по установке NEMA, где список был только для оригинальной немодифицированной детали.4 Как и этот раздел. предназначен для модификации продукта таким образом, что требуемый знак безопасности NRTL больше не соответствует действительности. Модификация поддона корзины в соответствии с инструкциями некоторых производителей представляет собой проблему безопасности, которую не следует упускать из виду AHJ.

Ссылки

1 http://www.youtube.com/watch?v=yJeWW0vXpOk; скачано в 1:10

2 Перепечатано из Руководства UL по кабельным лоткам (CYNW) из каталога онлайн-сертификатов UL с разрешения Underwriters Laboratories Inc. Copyright © 2009 Underwriters Laboratories Inc.®

3 «Что сказали главные инспекторы о полевых модификациях»

4 Публикация стандартов NEMA VE-2 2006 г., раздел 4.5.5.


Старшие инспекторы по полевым модификациям

(Т)Город Хьюстона не будет рассматривать полевую модификацию лотка для корзины, как показано в ваших приложениях. Этот тип модификации влияет на структурную целостность опор и будет считаться нарушением списка UL.
Шейла В. Блейк CBO, MBA, LEED AP Помощник директора

Приведение в исполнение Кодекса города Хьюстона
Глава 56, «Электротехнический кодекс Далласа» требует, чтобы электрооборудование было перечислено и маркировано. Если часть оборудования изменяется в полевых условиях, мы требуем, чтобы оно было повторно сертифицировано NRTL с соответствующей документацией, предоставленной в офис начальника и выездному инспектору.
Лоуренс Хеклер, главный инспектор по электрике

Город Даллас
ЛЮБОЙ зарегистрированный или классифицированный продукт, состояние которого было изменено по сравнению с исходным состоянием изготовления, неприемлем для Электротехнического совета штата Колорадо. Перечисленные фитинги должны использоваться для изменения направления или высоты в соответствии со стандартом NEC 392.5(E) 2008 года.Аналогия подрядчика с кабелепроводом не работает, поскольку кабелепровод или труба сильно отличаются от кабельного лотка. При всем при этом изображенный изгиб поля гениален; это также является нарушением в том смысле, что продукт больше не имеет никакого списка (классификации) и был бы неприемлем как таковой.
Дж. Грант Хэммет, старший инспектор по электротехнике

Департамент регулирующих органов штата Колорадо
Город Форт-Уэрт не разрешает установку перечисленных продуктов, которые были изменены; но инспектору может показаться, что этот продукт не был изменен. Я не уверен, что инспектор поймал бы это, если бы вы не указали на это.
Ронни Робертс, главный инспектор по электрике

Город Форт-Уэрт
Все кабельные лотки имеют изготовленные детали, которые перечислены для преодоления изгибов или смещений в трассе. Сюда входит изменение направления в горизонтальной и вертикальной плоскостях.
Рональд Боне, PE, старший инженер, электрик

Служба развития округа Кларк
‘392.5(E), Фитинги. Кабельные лотки должны иметь фитинги или другие подходящие средства для изменения направления и высоты трассы», — означает одобренные фитинги.Этот тип лотка будет трудно использовать для AHJ, если он не будет знать об модификации, потому что он создает аккуратный угол; однако я бы сказал, что модифицированный лоток будет отклонен.
Рон Фрэнсис, главный инспектор по электрике

State of Nebraska
(T) изменение поля нарушает классификацию UL. Они не должны его использовать, вместо этого они должны использовать ваши фитинги, одобренные UL.
Стив Галлант, CBO, руководитель строительной инспекции

Город Скоттсдейл
В городе Сиэтл нам часто требуется оценка модифицированного оборудования третьей стороной.Наша позиция заключается в том, что оборудование, модифицированное в полевых условиях, устанавливается не в соответствии с инструкциями производителя по установке и должно быть оценено испытательной лабораторией, чтобы определить, действительна ли маркировка UL.
(C) сравнение дорожек качения с вашим продуктом не является проблемой. Ваш продукт классифицируется как прямые участки непрерывного кабельного лотка. Изменение направления должно выполняться с помощью утвержденных фитингов и секций, которые, по-видимому, также имеют классифицированную этикетку. Таким образом, изгиб кабельного лотка в полевых условиях не соответствует… знаку UL.
Ричард Г. Алфорд, город Сиэтл, Департамент планирования и развития, представитель по электроснабжению

2005 NEC 392.5(E), который в настоящее время принят в штате Флорида… специально требует, чтобы фитинги меняли направление…. 392.5(A), (B), (C), (D), [являются] также затронутыми полевыми модификациями и неприемлемы.
Виктор Ломбарди, исполняющий обязанности директора по электрике

Департамент строительства округа Майами-Дейд
Мое мнение, что я не думаю, что вы можете резать и делать свои собственные фитинги в полевых условиях.
Винс Металло, офицер по обеспечению соблюдения Кодекса III

Электротехническая инспекция округа Балтимор
Вы правы, сообщая своим клиентам, что ваша классификация UL аннулируется в результате модификации ими вашего продукта. DCRA будет принимать только продукты, которые используются в соответствии с рекомендациями производителя, которые были протестированы и маркированы для конкретных приложений UL или аналогичными признанными испытательными агентствами. Любое изменение продукта требует повторного тестирования и повторной маркировки для нового использования или применения.
Сидней Лестер, менеджер

Техническая проверка противопожарной защиты/лифтов/электрооборудования
Отдел разрешений на эксплуатацию
Департамент по делам потребителей и нормативно-правовому регулированию, Вашингтон, округ Колумбия
Верно.
