Недостатки винтовых свай для фундамента: Минусы винтового фундамента. Минусы свайного фундамента

Минусы винтового фундамента. Минусы свайного фундамента

1. Возможно несоответствие срока службы конструкции требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».

Подобное неизбежно случится, если при разработке проекта не будут учтены степень коррозионной агрессивности грунтов на участке строительства (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»), а также наличие блуждающих токов.

Только подобрав толщину стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), марку стали (подробнее «На что влияет марка стали?») в соответствии с указанными данными, определив порядок действий для снижения коррозии (водоотведение, использование цинковых анодов – подробнее «Коррозия: причины, способы защиты») можно обеспечить нормативный срок службы фундаментный конструкции и всего сооружения.

2. Возможен «уход в срыв» однолопастных дезаксиальных винтовых свай при передаче проектных нагрузок нормируемых осадках, если диаметр их ствола менее 159 мм.

При расчете свайно-винтовых фундаментов используются формулы, заложенные в СП 24.13330.2011 «Свайные фундаменты». Эти формулы разработаны еще в 60-х годах 20 века и базируются на упрощенных моделях взаимодействия (например, модель Мариупольского для анкеров), а потому не учитывают многие особенности совместной работы свай и грунтов.

Поэтому при расчете несущей способности винтового основания необходимо учитывать результаты полевых испытаний грунтов, выполненных в соответствии с ГОСТ 5686-2012.

3. Может потребоваться бетонирование основания колонны или проведение работ по созданию жесткого сопряжения для однолопастных свай малых диаметров (57-76 мм).

Из-за недостаточности диаметра ствола эти разновидности не обеспечивают должное сопротивление горизонтальным нагрузкам без проведения дополнительных мероприятий.

Чтобы отказаться от бетонирования основания колонны или создания жесткого сопряжения, достаточно использовать элемент сопротивления боковым нагрузкам (ЭСБН).

4. Возможно нарушение структуры грунта при погружении винтовых свай и последующее снижение его несущей способности.

Такие ситуации возникают, когда в расчетах учитывается только диаметр лопасти, но не ее конфигурация.

Конфигурация лопасти винтовой сваи, подобранная под конкретные грунтовые условия, позволяет свести к минимуму нарушения структуры грунта при погружении, что обеспечивает надлежащее восприятие проектных нагрузок (подробнее «Принципы подбора параметров лопастей»).

5. Сваи с двумя и более лопастями могут уступать в восприятии, к примеру, горизонтальных нагрузок даже однолопастным дезаксиальным конструкциям.

Причина подобного явления – в неправильном (часто просто бездумном) расположении второй и последующих лопастей на стволе.

Чтобы многолопастные сваи надлежащим образом воспринимали проектные нагрузки, расстояние между лопастями, шаг, угол наклона должны быть рассчитаны с учетом данных о грунтовых условиях площадки строительства и данных о нагрузках от строения (подробнее «Особенности расчета многолопастных винтовых свай»).

6. Неравномерное распределение запаса прочности по фундаментам объектов ИЖС, из-за которого снижается уровень их надежности и сокращается срок службы.

Причина – неучет различных величин нагрузок, воздействующих на фундаменты даже простых сооружений (под ответственными несущими узлами и конструкциями сооружения, под несущими и самонесущими стенами, под ненесущими перегородками и лагами пола).

Чтобы этого избежать, под каждый тип нагрузки нужно использовать определенную модификацию свай (подробнее «Расчет свайного фундамента»).

Таким образом, все минусы свайно-винтового фундамента по большому счету связаны с игнорированием его особенностей и сильных сторон.

Свайно-винтовой фундамент: плюсы и минусы, советы по выбору

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента

Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.

2. Легкость и удобство монтажа

Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.

Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.

3. Очень быстрый монтаж винтовых свай

Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.

Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.

4. Уклон на участке — не помеха для свайно-винтового фундамента

Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.

Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.

5. Чистый участок после заложения фундамента

В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.

Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок

6. Монтаж в любое время года

В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.

7. Теплый пол в доме

Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.

8. Быстрая готовность

Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.

9. Простота наращивания фундамента

В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.

10. Несложный ремонт фундамента

От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.

11. Не тянет влагу из грунта

Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома.

Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.

1. Ограниченная область применения свайно-винтового фундамента

Свайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.

Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».

Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.

Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.

2. Подходят не для всех типов грунтов

В скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.

Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.

3. Трудности в устройстве подвальных помещений

Некоторые считают, что при использовании свайно-винтовых фундаментов, подвальные помещения сделать вообще невозможно, но это не так.

В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.

4. Некачественные материалы в производстве свай

Производителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.

Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.

Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.

Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.

Как правило, рассматривая плюсы и минусы того или иного типа фундамента, мы хотим узнать, стоит ли его использовать для своего будущего строения, будь то дом, гараж или какая другая постройка.

Так вот Вам несколько советов, которые помогут сделать выбор в пользу свайно-винтового фундамента, а может быть и переубедить Вас его использовать:

1. В случае, когда на строительном участке грунт оставляет желать лучшего, а твердые породы расположены очень глубоко(6-8м), затраты на свайно-винтовой фундамент значительно увеличатся, потому что придется наращивать сваи. В этом случае попробуйте рассчитать другой тип фундамента, например, плитный с ребрами жесткости. Возможно, что он будет дешевле.
2. Винтовые сваи лучше покупать у проверенных производителей, помните — значительно сэкономив на сваях, Вы можете, так же значительно, потерять на качестве, что будет более плачевно.
3. При выборе размера и типа винтовых свай, стоит учесть, что нагрузка, которую они выдерживают, зависит не только от самих свай, но также напрямую от типа грунта, в котором будет расположено их основание.
4. Хоть металл влагу из грунта впитывать не может, но она все же очень пагубно на него действует, поэтому при выборе винтовых свай, обращайте особое внимание на качество антикоррозийного покрытия.
5. Частично изучить грунт, в который будет закладываться фундамент, можно попробовать самостоятельно, выкопав яму глубиной около 2 метров. Только не копайте в месте установки свай, потому что после того, как яма будет закопана, грунт в том месте будет насыпной, а закладывать основание сваи в насыпном грунте грозит значительными проблемами.
6. При изучении основных достоинств и недостатков свайно-винтовых фундаментов, нельзя судить и делать выбор по одному или нескольким критериям, необходимо досконально изучить все стороны данного вида и сравнить их с другими фундаментами, подходящими для Вашего строения.

плюсы и минусы, свайный для частного дома

Такой тип фундамента, как свайно-винтовой, сегодня пользуется большим спросом. Он относится к основаниям глубокого заложения. Такая конструкция не является бюджетным вариантом. По этой причине его стоит использовать только при условии, когда ведется строительство высоток или промышленных объектов. Какие причины способствовали получению такой высокой популярности этого типа фундамента? Чтобы в это разобраться, необходимо понять главные достоинства и недостатки конструкции.

Положительные стороны

Главной особенностью свайно-винтового фундамента является его высокие показатели прочности. Несмотря на это, такие основания намного экономичнее ленточных и железобетонных конструкций. В этом случае не нужно выполнят земляные работы, убирать мусор.

О том как использовать винтовые многовитковые оцинкованные сваи можно прочесть из данной статьи.

Согласно технологии монтажа выполнять все работу можно 3-4 рабочим за небольшой промежуток времени. Следующими преимуществами свайно-винтового фундамента являются:

1. Выполнять возведение такого основания можно на грунтах любой сложности, в лесу без вырубки растительности и повреждения их корней. В этом случае нет необходимости применять сложное оснащение.
2. Монтаж свайно-винтового фундамента может монтироваться на слабой почке, в случае, когда уровень воды превышает норму.
3. Если необходимо пристроит к одному дому еще какое-нибудь сооружение, то при помощи свайно-винтового фундамента добиться необходимого результата просто.
4. Для винтового основания характерна высокая несущая способность. Во время его установки осуществляется завинчивание винтовых свай, при этом почва сохраняет свою природную структуру и дополнительно уплотняется. Благодаря лопастям удается распределить нагрузку по большей площади, и позволяют добиться дополнительного сопротивления морозному пучению почвы.
5. Если использовать винтовые сваи, то такой фундамент не дает усадки. Благодаря этому не нужно ждать время, чтобы основание «устоялся».
6. Проводить монтажные мероприятия можно в любое время года.
7. Срок эксплуатации такой конструкции составляет 10 лет.
8. Осуществлять монтаж разрешается вблизи инженерных коммуникаций.

Расчет несущей способности винтовой сваи можно узнать из данной статьи.

На видео рассказывается о плюсах и минусах фундамента на винтовых сваях:

Отрицательные стороны

Для винтовой опоры характерно наличие металлической основы, следовательно, подобная конструкция подвергается коррозии. Этот недостаток негативно влияет на долговечность фундамента. Увеличить срок эксплуатации можно при помощи пескоструйной и антикоррозийной обработки.

Повлиять на качество покрытия может тот факт, что винтовая свая при помощи шнека начнет вспарывать всю толщу почвы. Но покрытие от этого полностью не пострадает, оно даже не полностью сотрется. Для лучшей гарантии долговечности стоит применять качественный металл. Для ствола опоры стоит применять новую сталь, цельную, чтобы на ее поверхности не было ствола.

О том какие размеры винтовых свай и их нагрузка можно узнать из данной статьи.

Расположение лопастей может быть перпендикулярным поверхности ствола. Различают сваи цельнолитые или с приваренными лопастями шнека. Для литых изделий характерна большая прочность. Когда лопасть прикреплена методом сварки, то он должен гарантировать надежность и качество.

Как установить фундамент из буронабивных свай с ростверком можно прочесть в данной статье.

Самым уязвимым местом остается шнек. Причина в том, что этот элемент очень тонкий. Кроме этого, несущая функция напрямую зависит от диаметра. Применяют свайный фундамент при возведении небольших конструкций – бань, домов. Таким образом, удается добиться не слишком большой нагрузки. Кроме этого, коррозия она поражает металл не за день, для этого требуются месяца и даже года.

О том какова марка бетона для ленточного фундамента частного дома необходимо применить можно узнать из данной статьи.

Интенсивность окисления металла зависит от того, какие компоненты входят в состав грунта, а также от глубинны грунтовых вод. Если задействовать высококачественный металл, то на него будут оказывать свое негативное влияние приводные факторы, то шнек истончится через 30 лет. Но даже по прошествии этого времени свайный фундамент по-прежнему будет выполнить свои непосредственные обязанности, не допуская усадку.

О том какой какой бетон нужен для фундамента двухэтажного дома можно прочесть в статье.

На видео – минусы винтовых свай:

О том как использовать мелкозаглубленный фундамент для дома из газобетона можно узнать из данной статьи.

При установке винтовых свай не требуется много времени и сил, но это только при условии, что монтажные работы ведутся на каменистых грунтах и твердых породах. Процесс установки не может осуществляться в скалистой местности, на почве, которая содержит крупные камни в большом количестве, на почке с прослойками известняка.

О том какие размеры красного кирпича необходимо использовать под фундамент можно прочесть в данной статье.

Очень часто проблемы возникают при ситуации, когда установка опор выполняется не вертикально. Но справиться с таким дефектом можно, если воспользоваться помощью профессионалов, которые тщательно знают технологию монтажа свайных опор и оснований. Но имеется проблема, решить доктору невозможно – отсутствие подвального помещения. При использовании свайного фундамента невозможно обустроить подвал. Единственным решением в этом случае станет использование подпола. Однако гарантировать тепло в этом пространстве будет сложно. Кроме этого, применять подобное посещение неудобно. Единственное, для чего он может пригодиться – это хранение инвентаря.

О том какая марка бетона нужна для фундамента описано в статье.

Конечно, минусов винтовых фундаментов значительно меньше, чем достоинств. По этой причине применять свайно-винтовую конструкцию. На практике вполне возможно, если вы предусматриваете сделать все работы быстро и экономически выгодно.

На видео рассказывается о плюсах и минусах домов на винтовых сваях:

Целесообразность применения

В каких случаях необходимо применять свайно-винтовой фундамент? Как правило, используют подобную конструкцию люли, которые пытаются сэкономить денежные средства и время в процессе строительства. Монтажные работы стоят намного дешевле, а проводить их очень просто. Чаще всего применяют такой фундамент в странах севера, то есть в тех зонах, где почва постоянно поддается влиянию мороза.

О том в каких пропорциях необходимы для того, что бы сделать фундамент описано в статье.

Также применять винтовые сваи необходимо при возведении домов на рельефной местности и склонах. Если строительство ведется в условиях тесной городской застройки или нужно сделать ландшафт неприкосновенным, то такое основание просто незаменимый инструмент.

На видео рассказывается о целесообразности применения винтовых свай:

Свайно-винтовой фундамент – это уникальная конструкция, благодаря которой удается построить дом на бугристой местности и даже в лесу. Большое количество преимуществ, а именно, согласно отзывам, экономичность, простота монтажа, позволяют этому методу завоевать большую популярность среди строителей. Хотя такие конструкции обладают определенными недостатками, но имеющееся количество достоинств их полностью перекрывает.

Свайно винтовой фундамент: плюсы и минусы

Свайно-винтовой фундамент имеет объективные преимущества и недостатки, связанные с эксплуатационными возможностями конструкции. Основание отличается низкой стоимостью и высокой степенью прочности. Отсутствует надобность осуществлять трудоёмкие земляные работы. Монтаж осуществляется силами 3-х работников в течение 3-х суток.

Преимущества (плюсы) винтовых свайных фундаментов

Выделим основные плюсы конструкций, делающие фундамент востребованным в большинстве случаев:

• возможность возведения зданий в условиях рельефной местности – допускается проведение работ в лесу без вырубки и выкорчёвывания корней;
• разрешено обустройство основания на слабых почвах с высоко залегающими водоносными слоями;
• простота возведения пристроек к уже построенным зданиям;
• повышенная несущая способность винтовых свай;
• естественное уплотнение грунта в процессе заглубления опор — достигается благодаря сохранению структуры;
• распределение нагрузки по большой площади — обеспечивается лопастями, дополнительно оказывающими сопротивление пучению, вызванному резким понижением температуры и кристаллизацией грунтовых вод.

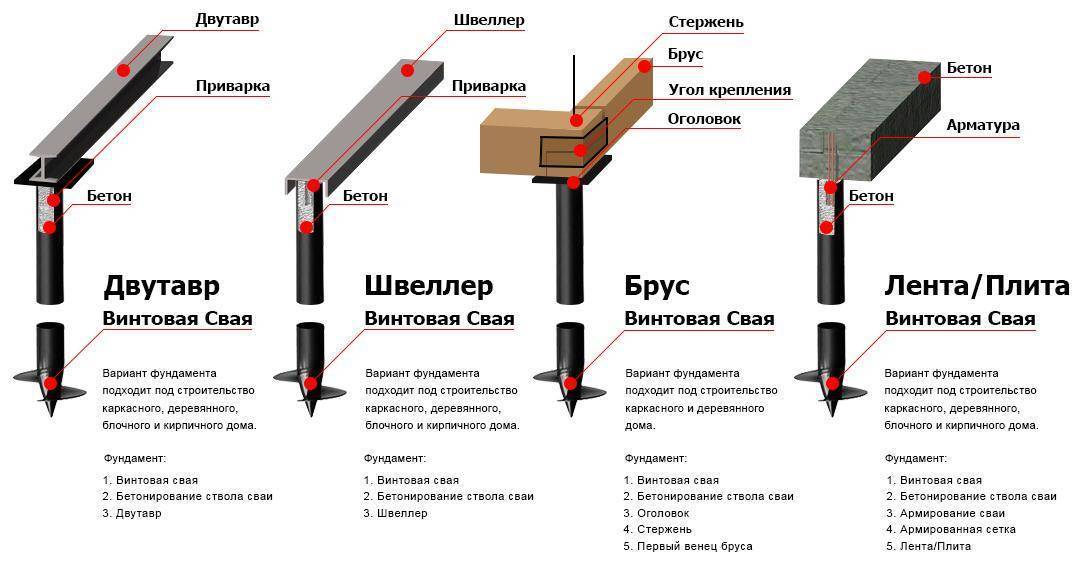

Конструкция винтовой сваи

Эксплуатационные плюсы винтового фундамента

Ощутимым эксплуатационным преимуществом считается:

• Практическое отсутствие усадки, благодаря чему разрешается сразу приступать к возведению стен.
• Проводить работы, возможно в любой сезон.
• Возведённая конструкция простоит не менее 100 лет.
• Основание допускается обустраивать поблизости от инженерных коммуникаций.

Рекомендуется возведение свайно-винтового фундамента на почвах с высоким уровнем влажности и повышенной текучестью. Основание востребовано в условиях сильного промерзания земли, когда подошвы иного типа не способны выдержать пучинистость.

Недостатки (минусы) свайно-винтовых фундаментов

Естественно существуют определённые недостатки, связанные не с конструктивными дефектами, а скорее выражающиеся в ограниченной эксплуатации. Многие проблемы вполне решаемы, если следовать технологии и методическим рекомендациям в процессе возведения фундамента. Основные минусы следующие:

• материал изготовления — изделие производится из стали, подверженной воздействию коррозии. Проблема решается благодаря обработке поверхностного слоя эпоксидной смолой;
• невозможность проведения строительных работ в условиях каменистых грунтов – почва испещрённая прослойками затверделого известняка и скалистыми породами не подходит под фундаменты свайно-винтового типа;
• невозможность создания подвального помещения — технически возможно вырыть подвал, но утепление такого подземного помещения будет стоить неимоверных затрат.

Коррозийное воздействие особенно заметно в условиях влажных грунтов. Если сваи были выполнены без предварительной пескоструйной обработки, предшествующей нанесению антикоррозийного покрытия, то разрушение даст о себе знать в течение нескольких лет. Современные винтовые сваи от Установкасвай позволят избежать коррозийных разрушений свай благодаря особому покрытию и литой конструкции сваи.

Факторы, ускоряющие коррозию и разрушение винтовых свай

Ярко выраженные эксплуатационные недостатки проявляются в случае нарушения технологического производственного процесса. Определяющее значение на качество изделий оказывают следующие факторы:

• толщина и марка стали;
• технология создания сварного шва;
• качество швов винтовых лопастей.

Внешние аспекты, влияющие на продолжительность эксплуатации, заключаются минеральном составе и уровне влажности грунта.

Запрещённые условия эксплуатации винтовых свай

Ограничение эксплуатационного срока свайных опор происходит в случае их использования в следующих условиях:

• наличие в незначительном отдалении от дома электрической подстанции — в районе 50 метров;
• расположение в непосредственной близости вышек сотовой связи;
• пролегание рядом железнодорожных путей;
• повышенная насыщенность почвы влагой.

Внимание! Повышенная влажность способна увеличить утечку электричества в грунт и существенно сократит эксплуатационный срок основания, из-за электрохимической коррозии.

Неправильная эксплуатация существенно сокращает срок службы свай. Категорически не рекомендуется использовать сваи в качестве устройства заземления в процессе организации электроснабжения объекта. Если произойдёт обрыв проводника питающей линии, то ток направится через опору, приведя к ускоренному ржавлению в районе сварных швов.

Несмотря на определённые минусы, свайно-винтовые фундаменты определённо востребованы в строительстве, а в отдельных случаях просто незаменимы. Тщательно выбирая изделия и соблюдая условия эксплуатации, возможно, нивелировать негативные аспекты и добиться максимально возможного срока эксплуатации. Фундамент обладает весомыми преимуществами и вполне нивелируемыми недостатками, избегаемыми в случае обустройства основания профессионалами.

Заказ винтового фундамента в нашей компании — это:

• гарантия качества самих свай
• точность при создании проекта фундамента
• краткие сроки возведения винтового фундамента

Обращайтесь в нашу компанию по телефону: +7 (499) 403-19-55  или по заявке внизу страницы.

Полезные материалы

Фундамент на винтовых сваях 6 на 6

Возведение дома 6×6 метров на фундаменте из винтовых свай сопряжено с предварительным проектированием основания, осуществляемым с учётом действующих нагрузок и несущей способности опорной конструкции.

Цены на свайно-винтовой фундамент

Цена на возведение свайно-винтового фундамента складывается из нескольких основополагающих факторов. Требуется учитывать качество материалов, внешние условия и нагрузку.

Отзывы владельцев о свайно винтовом фундаменте

Свайно-винтовой фундамент представляет собой вид столбчатого фундамента, используемый на сложных рельефах местности, на болотистых участках, склонах, в том числе. Винтовая свая является стальной трубой различного диаметра, подбирается в зависимости от степени тяжести строения. При этом один конец трубы – винтовая лопасть с острым наконечником. В землю ввинтить сваю могут несколько мужчин вручную, особо не требуется специальная техника, но использоваться может.

Затем свая подрезается до нужного уровня, полости заливаются цементным раствором. К каждой свае приваривают оголовок, обрабатываемый специальным составом. После этого формируется обвязка. После строительства фундамента возможно приступить к возведению дома, на усадку время не требуется. Это самый дешевый фундамент для каркасного дома.

Строительство свайно-винтового фундамента возможно даже зимой. Единственное препятствие для завинчивания свай – крупные камни. При каменистой почве могут возникать проблемы.

В каких случаях целесообразно применение свайного фундамента

Винтовой фундамент применяется в строительстве при наличии на участке нестабильного грунта, достаточно высокого уровня грунтовых вод или ложного ландшафта. Основная часть данного фундамента – винтовые сваи в виде заостренных труб с несколькими лопастями для вкручивания в грунт. Вкручивание способствует сохранению естественной структуры грунта, а это положительным образом сказывается на прочности фундамента.

свайно винтовой фундамент в разрезе

Наиболее целесообразна установка свайно-винтового фундамента:

• В местах, где имеется подвижный грунт. Сваи способны пройти участок нестабильных слоев почвы и врезаться в твердую основу. Такие металлические конструкции могут прекрасно противостоять боковым нагрузкам.

• В условиях сурового климата. В тех регионах, где грунт глубоко промерзает, и проведение земляных работ невозможно, применяется свайный винтовой фундамент. Монтирование его возможно даже при очень низких минусовых температурах. Свая способна пройти практически любой слой промерзания.

• На затопляемых либо подтопляемых участках. При желании строительства дома на берегу озера либо реки, применять следует свайно-винтовой фундамент – отзывы обладателей «озерных» домов говорят, что это вполне идеальный вариант. Во влажном климате и заболоченной местности без него тоже невозможно обойтись.

Получается, что данный вид фундамента можно монтировать везде. Только нецелесообразно это производить на скальных породах грунта, поскольку каменное основание является идеальной основой для здания.

к содержанию ↑

Преимущества и недостатки свайно-винтового фундамента

Можно сделать выводы о преимуществах свайно-винтового фундамента:

• Достаточно быстрая установка;

• Высокие характеристики качества;

• Возможное применение на мягких грунтах, где иные типы фундамента не могут нести большую нагрузку;

• Для возведения данного фундамента достаточно минимальное количество рабочей силы с наименьшими затратами на технику;

• Экономичная готовая конструкция;

• После завершения возведения фундамента возможно начинать основной процесс строительства;

• Минимальная усадка 1-3 см. Но это возможно лишь при некорректном монтаже. Идеальный фундамент не способен просесть более чем на 2 мм.

• Доказано, что срок службы свайно-винтового фундамента достигает 100 лет.

• Облицовка свайно-винтового фундамента может производиться легкими каменными панелями.

Недостатков у данного типа фундамента также немного есть. К ним можно отнести моменты:

• Крупное строение с огромной массой, с использованием такого фундамента построить невозможно. Данный вид фундамента примечателен тем, что прекрасно подходит для строительства частного типа.

• Невозможный контроль завинчивания свай. В грунте могут быть твердые частицы, которые могут повредить антикоррозийное покрытие, что является гарантией сокращения срока службы свай.

• Долговечность винтового типа фундамента, сравнительно с бетонным фундаментом, меньше.

• Неравномерность осадки винтовых свай. Даже при правильно выполненном расчете фундамента на винтовых сваях в зависимости от веса строения, усадка отдельной сваи будет производиться неравномерно. В результате трещины, перекосы и подобные неприятности.

• Необходимая дополнительная защита основания дома. Утеплить пол подобного строения проблематично. С этой целью разработаны дорогостоящие мероприятия, включающие изготовление цоколя, а также утепления подполья. Помимо этого, не исключаются проблемы с водопроводом, канализацией в зимний период.

• Ну и самым значительным недостатком являются негативные отзывы. Спустя пару лет сваи могут начать жить самостоятельной жизнью, а не быть составной частью конструкции. Все просто, по прошествии времени они разбалтываются в почве (если нарушена технология завинчивания или плохо  выполнена обвязка).

брусовая обвязка свайно винтового фундамента

к содержанию ↑

Отзывы владельцев свайно-винтового фундамента

Итак, рассмотрим отзывы о свайно-винтовом фундаменте.

1. Из личного опыта хочу сказать, что свайно-винтовой фундамент является универсальным, крепким основанием под малоэтажные здания, гаражи, заборы из профлиста своими руками. Данная конструкция не потребовала предварительных земельных работ. Закрутили сваи почти вручную, лишь немного используя специальную установку.

2. Проверено, строительство допустимо на поверхности различной сложности, при различных климатических условиях. При его строительстве не наносится ущерб корням деревьев, которые находятся поблизости, и другим экосистемам.

3. Монтирование винтового фундамента своими руками при помощи ключа или штанги не составило большого труда, да и заняло 2-3 дня. Он просто демонтируется, в результате чего пригоден для строительства временных строений.

В общем, перед выбором основания для своего дома, нужно тщательным образом взвесить все плюсы и минусы, только после этого принимать окончательное решение.

Видео сюжет с отзывом о свайно винтовом фундаменте:

Фундамент на винтовых сваях: доверять или нет?

Фундамент на винтовых сваях – хорошее решение для строений любого типа, расположенных на различных типах грунта. При этом, чем более сложные грунтовые и ландшафтные условия, тем эффективнее применение свайной технологии. Винтовые сваи позволяют ускорить сооружение фундамента и заметно снизить стоимость работ.

Фундамент на винтовых сваях

При сооружении фундамента часто приходится сталкиваться с некоторыми проблемами. Например, делать дополнительную подготовку участка: выравнивать площадку, убирать бугры и засыпать ямы, избавляться от пней, остатков старых построек и удалять их фундаменты. Для этого могут потребоваться дополнительные средства и время, а ещё мощная строительная техника (бульдозер и т. п.). Чтобы минимизировать расходы и при этом выполнить все требования по устройству фундаментов, винтовые сваи – лучший вариант.

Винтовая свая представляет собой стальную трубу с острым наконечником и спиралевидной лопастью. Эти сваи разработали военные инженеры еще в прошлом веке. Их использовали как опоры мостов и линий электропередач в проблемных и замёрзших грунтах. У винтовой сваи высокая несущая способность, это объясняется тем, что во время завинчивания почва между витками не разрыхляется, а уплотняется лопастью, то есть, винтовая свая завинчивается в землю подобно шурупу. Располагается она ниже глубины промерзания грунта. После того, как сваи установлены, их подрезают по уровню и на верхнюю часть наваривают специальную опорную площадку (оголовок), на которую после будут смонтированы несущие прогоны (деревянный брус или швеллер).

Фундаменты на винтовых сваях рекомендованы для следующих строений:

• дома, построенные по ЭКОПАН, СИП (SIP) технологии;
• дома, возведенные по объемно-модульной технологии;
• дома, выполненные из газобетона;
• дачные домики, бани, беседки;
• мачты, ландшафтный дизайн, причалы, подпорные стенки, заборы;
• дома из бревна (оцилиндрованного), бруса;
• дома, построенные по каркасной технологии (деревянные, металлические).

Преимущества винтовых свай

Винтовой фундамент имеет как положительные, так и отрицательные стороны. Сперва мы рассмотрим его преимущества, которых, к слову, немало.

1. винтовой фундамент дешевле ленточного и фундамента из железобетонных блоков на 20-40%;
2. монтаж винтовых свай можно выполнить за 1 – 3 рабочих дня;
3. для работ по устройству фундамента понадобится всего 2 – 3 человека;
4. отсутствуют «мокрые процессы»;
5. не нужна специальная техника;
6. не нужно сооружать подъездные пути для техники;
7. исключаются земляные работы;
8. винтовой фундамент можно делать зимой;
9. к построенным на винтовых сваях зданиям, металлоконструкциям, домам и прочим объектам можно без проблем пристраивать новые сооружения.

Недостатки винтовых свай

Если вы остановили свой выбор на варианте с фундаментом на винтовых сваях, то должны знать, что у них есть и некоторые недостатки.

1. На плотных и каменистых грунтах трудно устраивать свайный фундамент, а для скальных пород вариант с винтовыми сваями не подходит вовсе. При установке в упомянутые грунты возрастает вероятность повреждения защитного слоя и, как следствие, возникновение коррозионных процессов. Правда, работы по установке можно проводить с использованием спецтехники, но это повлечет сверхнормативные финансовые расходы.
2. Винтовые сваи боятся коррозии. Если не проведена антикоррозийная обработка высокого качества – беды не миновать.
3. Установленную сваю невозможно проверить на предмет повреждений.
4. При использовании винтовых свай малоизвестных фирм возможно низкое качество сварных швов и другие факторы риска. Новые сваи должны полностью соответствовать всем необходимым параметрам, таким как толщина трубы, правильная форма лопасти.

У винтовых свай относительно небольшая площадь поверхности, они гладкие и опираются на лопасти шнека. От качества изготовления которого, толщины, антикоррозионного покрытия и сварочного шва зависит продолжительность эксплуатации винтового фундамента.

Установка винтовых свай

Устанавливают винтовые сваи вручную и механизированным способом, как именно – зависит от размера изделий, а также и от некоторых других параметров, например, от экономических.

Ручной способ применяют, если он более рентабелен или же трудно доставить технику на участок. Перед тем как завинчивать сваи с диаметром лопасти 250 мм и более, целесообразно выкопать либо пробурить приямок на глубину не более 0,4 метра, это намного облегчает работу. Закручивают сваи с помощью простых приспособлений: длинной трубы-рычага, вставленной в отверстие хвостовика, или же используют для этого стальной стержень, в крайнем случае – лом. При завинчивании нужно следить, чтобы свая вошла в грунт вертикально.

При машинном бурении применяются специальные установки с выдвижной стрелой, которые устанавливают на тракторах или грузовых автомобилях. Этим способом можно ставить сваи любой длины, единственное ограничение – вылет стрелы установки. Свайное поле механизированным способом создается быстрее, чем вручную. Так машина закручивает 20 свай размером 2,5 метра за пару часов, в то время как бригаде монтажников для ручной установки потребуется один день. Хотя из-за высокой стоимости аренды техники при закладке фундаментов под небольшие дома часто отдают предпочтение именно ручному способу.

При приёмке работ руководствуйтесь следующими нормами: отклонение расположения свай на плане участка может составлять не более 0,2 % от величины диаметра её ствола, отклонение оси сваи в вертикальной плоскости – максимум 2% от её длины, отклонение в горизонтальной плоскости – не более, чем 10 мм в вариантах с ростверком и не более 50 мм в вариантах без ростверка.

После завинчивания сваи обрезают. Из-за того, что слой грунта, в котором находятся лопасти, не может быть идеально ровным, лопасти свай находятся на разной глубине и их концы необходимо подрезать, так как они разной высоты. После подрезки стволы свай заливают бетоном. Это делают для предотвращения попадания в трубу воздуха и влаги, то есть, для предупреждения коррозии и продления срока службы фундамента.

Применение винтовых свай. Преимущества винтовых свай

Наряду с классическими видами фундаментов появился сравнительно новый вид фундамента –
фундамент на винтовых сваях.
При строительстве такого фундамента достигается значительная экономия материалов, энергоресурсов и трудозатрат.

Применение винтовых свай:

1. Для строительства заборов;
2. Возведение входных групп, крылец, пристроек любых типов;
3. Строительство мостов, переходов, причалов;
4. Установка опор под столбы;
5. Установка рекламных щитов, указателей, знаков;
6. Применяются при усилении фундаментов, восстановлении фундаментов;
7. В качестве фундаментов под различные конструкции, временные сооружения;
8. В качестве фундаментов для крепления механизмов;
9. Фундаменты под частное коттеджное строительство. (Веранды, бани, дома, беседки и т.п.)
10. Столбы для распашных калиток и ворот;

Часто такой фундамент применяют для строительства домов и коттеджей в частной жилой застройке.

Преимущества винтовых свай:

Перечень преимуществ установки фундаментов под малоэтажные дома частной жилой застройки с применением винтовой сваи очень широк и определяется следующими параметрами:

1. стоимость: в отличие от фундаментов, выполненных по традиционной технологии (ленточный фундамент) стоимость этого фундамента на 30-70% ниже;
2. срок монтажа можно минимизировать вплоть до одного дня. Возможно как ручное, так и механическое завинчивание. Такие сваи можно без внешней нагрузки ввинчивать в грунт и без предварительного бурения лидерной скважины;
3. возможность монтажа на плохих (обводненных, заболоченных и т.д.) грунтах. К таким грунтам можно отнести торфы, илистые грунты, пучинистые грунты и т.д.
4. такой фундамент безопасен, надежен и экологичен;
5. винтовые сваи могут прослужить не менее 150 лет, а с условием обработки их специальными химическими составами – более 200 лет;
6. возможность установки фундамента на сваях без изменения рельефа местности и без проведения земляных работ;
7. устанавливать сваи можно в любое время года и в любую погоду;
8. винтовые сваи не подвержены силам морозного пучения;
9. высокие прочностные и нагрузочные характеристики: имеют запас несущей способности от 4 т. до 18 т. (при необходимых 2–3 т. для деревянных строений; 7-9 т. для кирпичных сооружений), более того, показатели несущей способности возможно увеличить за счет увеличения диаметра сваи и ее лопасти;
10. возможность установки фундаментов в виде пирсов и речных причалов;
11. возможность распределения несущих нагрузок с учетом особенностей проектной документации на строящийся объект;
12. сваи распределяют нагрузку, т. е. обеспечивают однородную несущую способность при разнородном грунте;
13. возможность пристраивать дополнительные сооружения к уже функционирующим;
14. сейсмоустойчивость достаточно высока;
15. фундамент на винтовых сваях не требует вложений в устройство гидроизоляции в любых грунтах;
16. не нарушают целостную структуру грунта;
17. винтовые сваи можно, в случае чего, вывинтить и отремонтировать, или же использовать повторно на другом объекте;
18. готовность к восприятию проектной нагрузки сразу же после завинчивания в грунт;
19. Обеспечивается отличная вентиляция и древесина (в случае деревянного дома) будет медленнее загнивать;
20. Возможность провести необходимые инженерные коммуникации без всяких проблем.

Следует отметить такой немаловажный аспект для частного домостроения как возможность производства работ, не имея большого опыта в строительстве и не имея специальных навыков.

Устройство традиционного ленточного фундамента для малоэтажных домов стало экономически невыгодным с появлением свайных фундаментов. Ведь закладываемый на глубину промерзания ленточный фундамент зачастую может нести нагрузку в несколько раз превышающую вес самого дома.

Винтовые сваи — это идеальное решение для малоэтажного строительства. И естественно, не менее важным преимуществом фундамента на винтовых сваях является возможность установки его практически в любом месте. Поставить домик на лесной поляне, сохранив лес, или на склоне возле озера – это не проблема, если применить винтовые сваи в качестве основы дома – его фундамента. Даже сооружение лодочного причала не нарушит окружающей тишины и естественного ландшафта. Винтовой фундамент не требует ровных площадок. Пока что не существует надежней фундамента для устройства основы под здание в проблемных грунтах.

К недостаткам применения винтовых свай в частном домостроении можно отнести, пожалуй, только невозможность устройства подвала такой же площади, как и первый этаж дома. Также возможность использования винтовых свай ограничивается массой будущего дома. Но этот недостаток для частного домостроения не страшен, так как на винтовые сваи можно поставить дом весом порядка 40 тонн. Винтовой фундамент имеет высокую несущую способность, хорошо работает на сжатие и на выдергивание, а также отлично противостоит касательным и нормальным силам морозного пучения.

Возможные преимущества и ограничения винтовых свай и винтовых анкеров

Инженеры иногда спрашивают: «Каковы потенциальные преимущества использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что это может быть хорошим местом, чтобы дать несколько коротких и простых ответов.

Потенциальные преимущества использования винтовых свай и винтовых анкеров

А1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с использованием обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости в мобилизации спецтехники, например, крана с отбойным молотком или большой буровой установки. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут реагировать и быть на месте быстро. Обычно требуется только оператор и один рабочий. Большие грузоподъемности можно получить, используя относительно небольшое монтажное оборудование.

Скорость установки обычно составляет от 6 до 10 об/мин, что означает, что она занимает всего около 30 секунд. для продвижения винтовой сваи или винтового анкера на фут или около 5 мин.на 10 футов длины. В зависимости от используемой удлинительной секции бригада может присоединить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка на 50 футов займет всего от 30 до 40 минут. Установка не зависит от погодных условий, при этом большинство установок работает даже в маргинальных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока бетон или раствор затвердеют, или, в случае с забивными сваями, не нужно ждать, пока рассеется избыточное поровое давление воды. Это может быть важно для некоторых проектов, например аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная несущая способность винтовых свай и винтовых анкеров будет увеличиваться со временем в результате эффектов старения и тиксотропии.Это означает, что емкость сразу после установки фактически может быть несколько ниже, чем емкость, выдержанная в течение длительного времени, которая является консервативной.

А3. Минимальное вмешательство на объекте

По сравнению с большинством других видов строительных работ, связанных с установкой забивных свай, буровых стволов или других систем анкеровки, установка винтовых свай и винтовых анкеров практически не нарушает стройплощадку. В частности, установка винтовых свай и винтовых анкеров обычно не приводит к резке грунта.Это поддерживает чистоту на площадке, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальную вибрацию, что может быть важно для некоторых проектов, чувствительных к строительным вибрациям. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также минимально разрушают соседние конструкции. В случае модернизации или восстановления существующие конструкции часто можно использовать, пока устанавливаются винтовые сваи или винтовые анкеры.Поскольку они не производят разрезов почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из наиболее важных характеристик винтовых свай и винтовых анкеров является проверка несущей способности при установке. В некотором отношении это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки.Это возможно с помощью встроенного в линию устройства измерения крутящего момента, которое измеряет крутящий момент при установке по мере продвижения сваи/анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом при установке и грузоподъемностью, а это означает, что инженеры могут немедленно проверить грузоподъемность. В большинстве проектов соотношение крутящего момента и мощности проверяется нагрузочными испытаниями на месте.

Мониторинг крутящего момента при установке также означает, что можно проверить состояние грунта в каждом месте установки и оценить его изменчивость.Контролируя крутящий момент при установке, можно добиться требуемой грузоподъемности за счет более глубокого заглубления в более качественный грунт или использования другой геометрии сваи/анкера. Крутящий момент при установке часто используется как часть допустимых критериев заделки, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на площадках с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию, как правило, высоки, а другие услуги по поддержке строительства ограничены или могут быть недоступны.Некоторые участки проекта перегружены или имеют ограниченный доступ для строительной техники. В проектах, связанных с модернизацией, может быть мало места для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут быть изготовлены как модульные системы, состоящие из ведущих секций и дополнительных секций, они идеально подходят для ситуаций с низкой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют земляных работ для установки.В тех случаях, когда они используются для укрепления существующей конструкции, может потребоваться неглубокая выемка грунта для обнажения существующего фундамента. Трудности, часто возникающие при неглубоких грунтовых водах на строительных площадках, обычно практически не влияют на установку винтовых свай и винтовых анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод, а также снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливаются вертикально, на самом деле их можно устанавливать практически в любом направлении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительной устойчивости к боковой нагрузке, проста. В проектах по подпорке грунта даже горизонтальная установка винтовых анкеров может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Одной из других уникальных особенностей винтовых свай и винтовых анкеров, которая делает их очень универсальными, является возможность быстрого изменения конфигурации винтовых элементов для увеличения несущей способности. Частично это достигается за счет модульного характера технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и/или спиральными пластинами большего диаметра очень просто и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применений для грунта и нагрузки

Винтовые сваи и винтовые анкеры могут быть установлены в широком диапазоне грунтовых условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от потребностей проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и винтовых анкеров используют при изготовлении высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и винтовые анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и использовать повторно практически без изменения целостности конструкции.Это сильно отличается от забивной сваи, просверленного ствола или залитого цементом анкера, от которых часто просто отказываются. Некоторые винтовые сваи стояли несколько лет, были сняты и повторно использованы на другом участке.

А11. Модульная конструкция

Винтовые сваи и спиральные анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки по мере необходимости в соответствии с условиями площадки и проектными требованиями.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и винтовые анкеры предоставляют инженеру еще один инструмент в своем наборе инструментов для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

Л1. Предельные условия почвы

Винтовые сваи и винтовые анкеры, как правило, ограничиваются установкой в ​​грунтах, максимальный размер зерна которых составляет менее примерно 60% шага спирали.Для типичного шага в 3 дюйма это означает максимальный размер зерна около 1 3/4 дюйма или средний гравий. Винтовые сваи и винтовые анкеры, как правило, не будут правильно продвигаться по отложениям гравия и булыжника; их просто не следует использовать. Они также не пригодны для горных пород, хотя в некоторых случаях может быть возможно продвигать свинцовую спиральную пластину, чтобы она опиралась на первые несколько дюймов выветрившейся породы, например, в профилях остаточной почвы.

Л2. Ограничения по оборудованию

Правильная установка винтовых свай и винтовых анкеров имеет важное значение для работы.Оборудование, используемое Подрядчиком, должно выбираться с учетом ожидаемых условий грунта в проекте, конкретной геометрии, выбранной для работы, и ожидаемого максимального крутящего момента при установке. Негабаритное оборудование будет ограничивать надлежащую предварительную и окончательную установку. Общее эмпирическое правило заключается в том, что вес машины должен составлять около 1/2 тонны на 1000 футо-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый в проекте, составляет 6500 футо-фунтов, машина должна иметь минимальный вес около 3 1/4 тонны.

Л3. Структурные ограничения

Все винтовые и спиральные анкеры имеют конструктивные ограничения, указанные производителем. Это иногда называют «рейтингом крутящего момента». Это означает, что существует предел величины крутящего момента, который следует приложить к винтовой свае или винтовому анкеру, прежде чем будет нарушена целостность конструкции. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, когда во время установки достигается повторяющийся предельный крутящий момент, а требования к установке не соблюдаются, необходимо использовать другую конфигурацию винтовых свай или винтовых анкеров.

Преимущества и недостатки винтового фундамента опор фотоэлектрических электростанций — Знания

Винтовые фундаменты

■ Определение

Свая из горячеоцинкованной стальной трубы со спиральными лопастями используется под передней и задней колоннами солнечных монтажных конструкций .Вращающиеся лопасти могут быть большими или маленькими, могут непрерывно прерываться, и между вращающимися лопастями и стальной трубой используется непрерывная сварка. В процессе строительства используется профессиональная техника, которая вкручивает его в грунт.

Верхняя часть фундамента на винтовых сваях обращена к земле, а между верхним кронштейном солнечной панели и верхним кронштейном солнечной панели используется винтовое соединение. Благодаря боковому трению между стороной стальной трубы и грунтом, особенно усилию укуса между вращающимся лезвием и грунтом, противостоит тяговое усилие и вертикальная нагрузка, а свая-грунт между телом сваи, спираль лезвие и тело почвы Воздействие против горизонтальных нагрузок.

■ Преимущества:

Быстрая скорость строительства, отсутствие необходимости выравнивания площадки, земляных работ, максимальная защита полевой растительности, легкость восстановления первоначального вида площадки, удобная регулировка верхнего кронштейна и высота кронштейна может регулироваться в зависимости от рельефа местности. Воздействие на окружающую среду невелико, требуемая рабочая сила невелика, а винтовая свая может использоваться для вторичного использования.

■ Недостатки:

Стоимость относительно высока, требуется специальная строительная техника.Самое главное, что основная горизонтальная несущая способность тесно связана с плотностью слоя грунта. Фундамент на винтовых сваях требует определенной степени уплотнения слоя грунта, особенно неглубокого слоя грунта, близкого к земле. Может быть слишком свободным; Фундамент с винтовыми сваями имеет плохую коррозионную стойкость, хотя можно использовать толстое горячее цинкование, но его трудно адаптировать к сильной коррозионной среде.

Плюсы и минусы винтовых свай — Большой интернет-блог

Опубликовано 10 марта 2017 г.

Одним из факторов успеха строительного проекта является хороший прочный фундамент.Состояние почвы на каждом участке будет разным, поэтому вам необходимо выбрать правильный фундамент, который будет идеально подходить. В этой статье мы рассмотрим преимущества и недостатки фундамента на винтовых сваях. Его можно применять в самых разных ситуациях. Фундамент бывает двух видов: мелкозаглубленный и заглубленный. Винтовые сваи относятся к последней категории. Глубокие фундаменты используются, когда на участке с плохим грунтом должны поддерживаться большие нагрузки.

Винтовые сваи имеют пластины, приваренные по спирали вокруг центрального ствола.Для установки вам понадобится землеройная техника с вращающимися приспособлениями. Процесс должен быть выполнен тщательно, чтобы обеспечить максимальную эффективность сваи. Основное преимущество заключается в том, что этот процесс является быстрым и простым по сравнению с большинством типов фундаментов. Вы можете установить это с различным оборудованием, поэтому существует гибкость, когда дело доходит до выбора оборудования. Это универсальный тип фундамента для многих строительных проектов. Его можно использовать, когда у вас ограниченный доступ к сайту или когда сайт находится в труднодоступном месте.Вы даже можете использовать их, когда есть очень ограниченное пространство над головой или узкие входы.

Вы можете использовать в этом процессе подрядчиков по установке винтовых свай, у которых большой опыт работы с винтовыми сваями. При установке винтовых свай участок будет минимально нарушен, так как для работы не требуется резка грунта. Это снизит затраты на проект, так как вам не придется часто убирать сайт. Также существует минимальное количество вибраций, вызванных установкой, что означает, что эта операция будет вызывать очень мало шума.Поэтому он идеален в ситуациях, когда вокруг есть существующие строения.

Так как они строятся довольно быстро, остальная часть строительства может начаться в ближайшее время. Этому способствует еще и тот факт, что нагружать винтовые сваи можно сразу после установки. Вы можете увеличить грузоподъемность свай, используя несколько простых модификаций, которые повышают универсальность сваи. Но эту сваю можно использовать только в почвенных условиях, содержащих максимальный размер зерна менее 60% шага спирали.Они не будут хорошо себя чувствовать в гравийных или булыжных отложениях, и большую часть времени они не подходят для каменистых условий. Подрядчик должен выбрать правильное оборудование, когда дело доходит до установки. Если оборудование не соответствует стандартам, свая может работать не очень хорошо. Существуют также конструктивные ограничения, указанные производителем, на которые следует обратить внимание.

Фундамент на винтовых сваях плюсы и минусы. Винтовые сваи

Чтобы любое здание, независимо от его назначения, было надежным и долговечным, его возводят на прочном фундаменте.На сегодняшний день в строительстве широко применяется множество различных типов фундаментов, и один из них – свайно-винтовой. Именно этот вариант возведения основания под строительство вызывает наибольшее количество вопросов. Поэтому данную публикацию мы посвятим вопросу: фундамент на винтовых сваях, минусы и плюсы, общий обзор его устройства, возможности и целесообразность строительства. Такие аспекты интересуют многих владельцев земельных участков, занятых первыми «прикидками» будущего строительства своего дома.

Прежде чем сформулировать все преимущества и недостатки такого строения, наверное, следует учесть некоторые нюансы, напрямую влияющие на прочность и долговечность свайного фундамента.

Дом на сваях — фантазия или реальность?

Можно ли использовать свайный фундамент для строительства жилого дома? Надо сказать, что есть некоторые строители, которые категорически не советуют этого делать, отдавая предпочтение ленточному, столбчатому или плитному основанию дома. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких загородных домов.

Однако следует напомнить, что есть целые города, дома которых установлены исключительно на сваях, и стоят они не одно десятилетие. Практика использования таких фундаментов доказала, что они вполне могут служить надежным основанием даже для массивных домов.

Кстати, с помощью винтовых свай можно произвести не только фундамент или подъем/перенос дома, но и его полную или частичную реконструкцию!

Конечно, вряд ли разумно в условиях нашего климата закладывать двухэтажный каменный особняк на свайный фундамент, хотя это, наверное, не совсем невозможно.И все же в частном строительстве обычно выбирают деревянную или крытую легким рубероидом.

В некоторых случаях свайные фундаменты вообще единственный способ построить дом на участке, например, если строительство планируется на участке сильно пересеченном или постоянно затопляемом весенними паводками.

В пользу использования такой конструкции говорят и то, что такие варианты фундаментов применялись в строительстве с древних времен, только раньше в качестве свай использовались специально подготовленные для этой цели бревна. Сначала сваи просто забивали в землю, и только в начале 19 века изобрели винтовой способ установки.

Сначала для обустройства спальных мест использовались винтовые опоры, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи использовались в качестве фундамента для строительства маяка, который был возведен в Великобритании на неустойчивом грунте Темзы.

С начала 20 века строительство на свайных фундаментах обрело «второе дыхание».Этому способствовало появление новой техники точной и глубокой забивки свай, что значительно ускорило работы по возведению фундаментов для дальнейшего строительства зданий. В 50-е годы началось активное использование механического оборудования для завинчивания свай, что дало еще один толчок такой области строительства, как промышленного, так и индивидуального.

Этот способ устройства фундаментов получил очень широкое распространение в военном строительстве, так как комплексными исследованиями доказано, что такие конструкции надежны, долговечны и пригодны для эксплуатации на вечномерзлых, пучинистых и обводненных грунтах — словом, ограничений практически нет по их использованию.

Первая отечественная научная разработка, официально принятая за стандарт строительных работ, была подготовлена ​​в 1955 г. на основе многолетних опытов — ТУВС-55 («Техническая инструкция по проектированию и устройству фундаментов, опор мостов на винтовых сваях «). Многие его положения нашли отражение в современных строительных нормах и правилах.

Преимущества и недостатки свайных конструкций

Технология строительства домов на винтовых сваях сейчас используется во всем мире и имеет большое количество положительных сторон.

К явным достоинствам свайно-винтовых фундаментов относятся следующие пункты:

• Сооружение можно возводить практически на любом типе грунта в различных климатических зонах, включая заболоченные районы и регионы с вечной мерзлотой.
• Обустройство данного типа не оказывает существенного влияния на уровень расположения грунтовых вод.
• Винтовой фундамент отлично подходит для строительства дома в районах со сложным рельефом.

Винтовые сваи

• можно устанавливать в любое время года, так как погодные условия не повлияют на качество и прочность создаваемой конструкции – при глубине погружения наконечников винтов температура грунта всегда стабильна.

• Свайно-винтовые фундаменты не подвержены морозному пучению при промерзании грунта.
• Монтажные работы выполняются в кратчайшие сроки. Например, при удачном стечении всех обстоятельств – хорошей водопроницаемости грунта, слаженной бригаде мастеров и т. д. свайное поле для дома средних размеров можно подготовить буквально за сутки, особенно если использовать специальную технику. При этом винтовые сваи можно использовать для их обвязки и возведения стен сразу после установки, то есть они не требуют времени на схватывание, созревание, набор прочности, как любые железобетонные конструкции.Ни один из других типов фундамента даже близко не приближается к таким показателям скорости строительства.

• Сваи можно вкручивать как на участке, отведенном под строительство дома, так и самостоятельно, с привлечением нескольких помощников, то есть без применения спецтехники. Этот фактор особенно важен, если нет возможности заказать такие услуги в строительной сфере, либо владелец будущего дома просто ограничен в средствах.

• Для обустройства свайно-винтового фундамента не придется копать котлован и обустраивать опалубку, а значит, на участке не будет завалов выбранного грунта, от которых также придется избавляться вынос его за пределы площадки, что также требует дополнительных материальных затрат.Кроме того, на этом фундаменте не придется проводить работы по выравниванию строительной площадки.
• Свайно-винтовой фундамент не вытягивает влагу из почвы капиллярно, поэтому стены и полы дома будут сухими.
• Имеется полная возможность проектирования и монтажа различных коммуникаций одновременно с устройством элементов фундамента или после его возведения.
• При правильном выборе качественных свай и их надежной установке обеспечивается долговечность фундамента, которая исчисляется многими десятилетиями.

• Хорошо утеплив фундамент по всему периметру, можно получить теплое подполье, а значит, и пол в доме будет теплым, так как он не будет остывать от земли. Кроме того, в ряде случаев можно оборудовать под домом своеобразный «подсобный этаж» без проведения масштабных земляных работ.
• Строительство фундамента из винтовых свай обойдется на 30 ÷ 40% дешевле бетонного фундамента. Учитывая тот факт, что возведение фундамента всегда относится к разряду самых затратных этапов строительства дома, экономия средств может быть весьма внушительной.

Цены на винтовые сваи

винтовые сваи

Всеми вышеперечисленными преимуществами фундамента на винтовых сваях обладают только те конструкции, которые были построены с соблюдением всех разработанных норм, из качественных материалов и с обязательным учетом всех особенностей местности.

Но в случаях отступления от технологии, при применении кустарных свай, при других нарушениях строительного процесса могут проявиться и усугубиться недостатки, присущие свайно-винтовому фундаменту.

Итак, к « минусы » Свайно-винтовой фундамент включает следующие моменты, которые следует учитывать при составлении проекта и при проведении строительных работ:

• Недостатком такого фундамента, не зависящего от расчетов и монтажных работ, можно назвать повышенную сложность или даже невозможность его возведения на очень каменистых и скалистых грунтах.

• Чрезмерная нагрузка на винтовые сваи может привести к ослаблению несущей способности всего фундамента и как следствие — к деформации обвязочного пояса и разрушению стен.
• Необходимо оборудовать системы эффективного дренажа из установленных свай, что приводит к дополнительным затратам. Однако ливневые и дренажные системы рекомендуется устанавливать вокруг любого типа фундамента.
• Нельзя полностью исключить влияние коррозии на материал сваи. Качественные изделия, конечно же, в процессе производства получают необходимую защиту – покрытие слоем цинка и полимерных материалов. Тем не менее иногда повышенная химическая агрессивность почв делает свое черное дело.Не рекомендуется создавать свайно-винтовые фундаменты в непосредственной близости от электрифицированных железных дорог, вышек сотовой связи, разрабатываемых шахт и карьеров, крупных подстанций или высоковольтных линий электропередач. В таких районах высока вероятность появления подземных блуждающих токов, резко активизирующих процессы коррозии металла. А использование фундаментных свай для создания контура заземления дома должно быть полностью исключено.

• Несущие возможности предлагаемых к продаже винтовых свай не безграничны.Однако к малоэтажному частному строительству это имеет весьма опосредованное отношение – больших нагрузок, превышающих характеристики правильно подобранных свай, не предвидится.
• Как бы вы ни старались, получить полноценный цоколь или цокольный этаж, используя свайный фундамент в частном строительстве, не получится.
• При строительстве пристроек к дому возможны определенные трудности с завинчиванием свай в точках, расположенных близко к стенам старого здания.Однако это обычно решается с помощью специальной методики.
• Не к недостаткам, а скорее к своеобразным затратам можно отнести тот факт, что строительство свайно-винтового фундамента потребует от собственников-заказчиков постоянного контроля за работой приглашенной бригады. К сожалению, приходится констатировать, что в этой сфере работает немало «гореных специалистов», а то и откровенных «лыжников», пытающихся тем или иным образом нажиться на нарушении технологии установки свай. Так, для обеспечения качественной защиты от коррозии полость сваи по технологии нужно залить доверху бетоном. Нередко приглашенные рабочие игнорируют этот этап, приваривают головки сразу после ввинчивания.

Известны примеры, когда бригады «шабашников», работая без присмотра со стороны заказчика, не вворачивали сваи на полную проектную глубину — а проверить это после резки труб, приварных оголовков и обвязка.И такое нарушение неизменно повлечет за собой быструю деформацию созданного основания со всеми вытекающими последствиями.

И, без всякого сомнения, нужно сгонять рабочих с их строительной площадки, если замечено, что, регулируя сваи по высоте, они вращают их в сторону, противоположную завинчиванию. Такую опору можно сразу считать бракованной, так как она уже не сможет обладать расчетной несущей способностью.

Вывод — приглашать бригаду только от организации, имеющей безупречную репутацию по качеству выполняемых работ, или не упускать из поля зрения ни одного этапа строительства, контролировать каждое действие, требуемое технологией. Ну а если есть желание и уверенность в себе, можно установить сваи самостоятельно.

Как видите, недостатки тоже достаточно серьезные. А чтобы их избежать или свести к минимуму, необходимо правильно подобрать сваи, и осуществить возведение фундамента на основании произведенных расчетов, включающих оценку будущих нагрузок и определение несущей способности. опор.

Типы винтовых свай

Винтовые сваи подразделяются на несколько видов, которые имеют свои особенности, состоящие из совокупности конструктивных и технологических характеристик.Каждый вид продукции предназначен для использования в разных условиях, которые зависят от особенностей грунта и предполагаемой нагрузки на субстрат. При этом необходимо учитывать тот фактор, что иногда даже при возведении одного объекта применяют разные типы свай, так как в разных зонах конструкция может давать неравномерную нагрузку на фундамент. Использование разных видов свай обеспечит запас прочности фундамента и увеличит срок службы здания.

Винтовые сваи подразделяются по следующим параметрам: по основному назначению, по диаметру трубы, размеру лопастей и их количеству, по типу наконечников, по воспринимаемым нагрузкам (несущей способности), по марке и толщине стали, а также по типу антикоррозионного покрытия.

Эти параметры необходимо рассмотреть подробнее, чтобы знать, какие из изделий подходят для строительства дома на участке с конкретными типами грунта.

Разновидности свай по области применения

На приведенном ниже рисунке показаны четыре основных типа, которые сильно различаются даже визуально.

и — сваи широколопастные с одной лопастью, размещенной на острие внизу трубы. Самый распространенный тип в частном строительстве, позволяющий возводить фундаменты на большинстве типов грунтов. Его обычно используют для легких хозяйственных построек и одноэтажных домов из дерева или каркасно-щитовых.Однако при правильном выборе диаметра лопастей и количества свай на таких фундаментах возводят дома и из газосиликатных блоков.

б — сваи с повышенной несущей способностью, сопротивлением усадке и выдергиванию. Характерным отличием является наличие двух лопастей, разнесенных по высоте ворса. Подходит для фундаментов двухэтажных домов. В самостоятельном частном строительстве их применяют редко, так как вручную, без применения спецтехники, ввинтить такую ​​сваю в землю практически невозможно.

в — узколопастные сваи с ярко выраженным коническим «винтом» — применяются для устройства фундаментов на скальных грунтах.

р — специальные сваи, предназначенные для создания фундаментов в условиях вечной мерзлоты. Требуют применения специальной технологии ввинчивания, поэтому в практике самостоятельного строительства не применяются.

Из всех перечисленных видов, как видите, первый чаще всего используется для самостоятельного строительства, поэтому в ходе дальнейшего изложения ему будет уделено больше внимания.

Цены на цемент

Размеры винтовых свай для фундамента

В зависимости от состава грунта и нагрузок на конструкцию необходимо правильно подобрать диаметр ствола сваи, который может варьироваться от 57 до 133 мм. Вместе с диаметром трубы изменяется и диаметр лопастей, и чем он больше, тем больше несущая способность опоры.

В таблице ниже приведены основные типоразмеры широколопастных свай с приварным оголовком (обычно они фигурируют под наименованием СВС — сварная винтовая свая)

Иллюстрация	основные характеристики и комплектация свай	Ориентировочная цена изделия длиной 2500 мм + надбавка за каждые дополнительные 500 мм.Цена стандартной головки сваи
	СВС-57. Диаметр трубы — 57 мм, лопастей — 150 мм. Такие изделия не обладают выдающейся несущей способностью – допустимая нагрузка на опору всего до 800 кг. Это определяет и довольно узкую область использования – легкие ограждения, не становящиеся препятствием для ветра, то есть из сетки-рабицы или редко расположенного штакетника. Обычно для таких целей приобретают 4-метровые сваи, исходя из двухметрового погружения в землю и двухметровой высоты забора.	1300 руб. + 100 руб. Головка ОВС-57/200/200 — 260 руб.
	СВС-76. Диаметр трубы — 76 мм, лопастей — 200 мм. Несущая способность сваи до 3000 кг. Типичное применение – строительство ветрозащитных заборов, то есть с парусностью (например, из часто расположенного деревянного или металлического штакетника, плоского шифера, металлического профнастила, поликарбоната и других подобных материалов). Наиболее часто используемая длина 4000 мм по той же причине, что указана выше.	1450 руб. + 100 руб. Головка ОВС-76/200/200 — 300 руб/шт.
	СВС-89. Диаметр трубы — 89 мм, лопастей — 250 мм. Несущая способность в зависимости от грунта может быть до 4÷5 тонн. Специфика применения – устройство фундаментов для вспомогательных хозяйственных построек, легких каркасных гаражей, садовых беседок и других сооружений аналогичного типа и назначения. Часто используется при пристройке веранды к жилому дому. Также их можно использовать для создания дополнительных опор, необходимых, например, при установке тяжелого котельного оборудования или при кладке печи или камина в доме.	1500 руб. + 150 руб. Головка ОВС-89/200/200 — 300 руб/шт.
	СВС-108. Диаметр трубы — 108 мм, лопастей — 300 мм. Несущая способность оценивается в 5 — 9 тонн. Широко применяются при строительстве жилых загородных домов нетяжелой конструкции — каркасных или из бруса, для срубов. Они доказали свою эффективность и на сложных почвах – заболоченных или торфянистых.	1700 руб. + 250 руб. Головка ОВС-108/200/200 — 300 руб/шт.
	СВС-133. Диаметр трубы — 133 мм, лопастей — 350 мм. Наиболее прочные опоры, применяемые в индивидуальном строительстве. Потенциальная несущая способность до 14 тонн. Такие опоры используются для создания свайных полей при строительстве домов из достаточно тяжелых стеновых материалов – газосиликатных блоков или даже кирпичной кладки. При соответствующей несущей способности грунта часто применяется для обвязки свай монолитным железобетонным ростверком, а также для заливки бетонных перекрытий первого этажа.	2250 руб. + 350 руб. Головка ОВС-133/300/300 — 350 руб/шт

Количество лезвий

Винтовые сваи могут иметь одну лопасть, как показано в таблице выше, или несколько. Соответственно, их называют однолопастными и многолопастными.

Сваи однолопастные применяются для устройства фундаментов на местности с грунтами с высокой несущей способностью.Однако при использовании данного вида изделий, особенно со сварными концами, нужно быть готовым к тому, что они могут уйти в «пробой», достигнув критической нагрузки. В этом случае опоры теряют свою несущую способность, что негативно скажется на целостности обвязки фундамента.

Изделия многолопастные

применяются для устройства фундаментов на различных грунтах, в том числе и слабых. Они имеют высокую несущую способность и устойчивы к большим нагрузкам разного типа – сдавливающим, горизонтальным или выдергивающим.

Большее количество лопастей на стволе сваи позволяет использовать изделие с меньшим диаметром трубы при достаточной толщине стенки. Высокий КПД таких свай достигается оптимальным расположением лопастей на их стволе. Расстояние между лопастями, шаг и угол их наклона рассчитываются индивидуально с учетом расположения слоев грунта и его состава на конкретной строительной площадке. Работа с такими опорами, безусловно, требует квалифицированного подхода.

Типы наконечников

Концы винтовых свай делятся на сварные и литые.

Изделия с литыми наконечниками, безусловно, более надежны, так как практически не подвержены деформации при проходке по земле, в отличие от сварного типа. Сваи с литыми наконечниками могут применяться для установки в вечномерзлые, особо плотные грунты, а также с техногенными или твердыми природными включениями. Наконечник такого типа не деформируется, даже натыкаясь на препятствие, и способен его разрушить.

Сварные наконечники применяются в более слабых грунтах, однако их прочность напрямую зависит от марки и толщины стали, а также качества изготовления. Единственное их преимущество перед литыми – гораздо более доступная стоимость.

Толщина и марка металла

Винтовые сваи могут изготавливаться из труб с различной толщиной стенки. Они классифицируются на:

— тонкостенные, изготавливаются из труб с толщиной стенки до 3,5 мм;

— средней толщины — от 3.от 5 до 6 мм;

— сваи толстостенные — 6 мм и более.

Выбор свай по этому критерию будет напрямую зависеть от состава грунта в месте их установки, а также от предполагаемой нагрузки. Этот параметр свай определяется при составлении проекта, а выбор производится в соответствии с данными, полученными при изучении коррозионной активности слоев грунта.

По этим же данным подбирается и толщина металла для лопастей свай, но нужно помнить, что если лопасти изготавливаются из стали толщиной до 5 мм, то они подходят только для легких построек.Если возводится большое массивное здание, то толщина полотен не должна быть меньше 6 мм.

На основании проведенных почвенных исследований также выбрана марка стали изделий:

— при слабой химической агрессивности грунта можно использовать сталь Ст3;

— средняя агрессивность предполагает использование изделий из стали Ст20;

— при сильной агрессивности грунта подходят сваи из стали 09Г2С и 30ХМА.

Антикоррозионное покрытие типа

В связи с тем, что сваи будут находиться во влажной грунтовой среде, агрессивной для металла, рекомендуется приобретать изделия с защитным покрытием, нанесенным на них на заводе.Кроме того, очень важно сохранить целостность покрытия при ввинчивании свай, так как оно защищает не только саму трубу, находящуюся в земле, но и ее верхнюю часть, а также участок, расположенный на границе подземного и надземной части сваи.

Сегодня производители наносят на винтовые сваи различные защитные составы – это может быть холодное или горячее цинкование, полиуретановое, эпоксидное или полимерное покрытие – каждое из них имеет свои особенности. По результатам испытаний различных покрытий сделан вывод, что наиболее эффективно в защите металла показал себя метод холодного цинкования, полиуретановые и эпоксидные покрытия, а также эмали и грунтовки, наносимые на ржавчину без предварительной подготовки поверхности, при этом горячее цинкование оцинковка и обычное полимерное покрытие не отличаются высокой прочностью.

Если сваи приобретаются без защитного покрытия, то его необходимо наносить самостоятельно, а для подземной и надземной части можно использовать разные материалы. Но не забывайте, что все серьезные производители обязательно предусматривают антикоррозийную защиту своей продукции. Поэтому, если сваи «голые металлы», то с очень большой долей вероятности можно утверждать, что они кустарные. Если да, то кто может гарантировать соблюдение остальных показателей?

Кстати, это очень серьезная проблема: мелких кустарных производств винтовых свай очень много, и чаще всего можно говорить не только о несоответствии стандартам, но даже об отсутствии внятных технических условий .Вряд ли разумно приобретать продукцию совершенно непонятного производителя, тем самым «закладывать бомбу замедленного действия» под свой фундамент, пусть даже и по сверхпривлекательной цене.

Принципы расчета и проектирования свайно-винтового фундамента

Если пользователь читает эту статью, то есть хочет узнать о преимуществах и недостатках свайно-винтового фундамента, то, скорее всего, он «прикидывает» его для своего будущего здания. А это значит, что ему будет интересно хотя бы в общих чертах узнать, как производится расчет такого фундамента, а затем уже отсюда на что придется ориентироваться при дальнейшем планировании строительства.Дадим ему такую ​​возможность.

Чтобы при эксплуатации свайно-винтового фундамента не было характерных недостатков, его необходимо правильно рассчитать и спланировать с учетом всех вышеперечисленных нюансов. Любой дизайн – это задача для квалифицированных специалистов. А вот предварительные «сметы» на строительство дома можно сделать самостоятельно. Кроме того, предложенный алгоритм вполне подходит для строительства вспомогательных хозяйственных построек или других легких построек.

Оценка несущей способности сваи

В первую очередь необходимо оценить несущую способность винтовой сваи на конкретном участке строительства.Как видно из таблицы выше, разброс значений даже для однотипного изделия достаточно велик (например, для СВС-108 — от 5 до 9 тонн). Это, конечно, не подход к делу — надо оперировать более точными значениями. Более того, в ряде случаев, в зависимости от специфики грунтов, допустимые показатели нагрузки могут даже выходить за пределы указанного диапазона в ту или иную сторону.

Любой тип грунта характеризуется своим показателем сопротивления нагрузке, то есть, собственно, своей несущей способностью.Именно от этого дальше «пляшут» при расчете допустимой нагрузки на винтовую опору.

Ниже представлен калькулятор, который поможет вам рассчитать несущую способность свай самого распространенного модельного ряда СВС, о котором шла речь выше. В программу расчета уже включены необходимые данные по сопротивлению грунта на средней глубине винтовой части сваи (около 2,5 м), а также по «геометрии» различных моделей свай.

И самое сложное в этом деле, пожалуй, правильно «продиагностировать» грунт на строительной площадке.Кстати, от этого будет зависеть и поправочный коэффициент, задающий коэффициент эксплуатационной надежности крепи.

• Наиболее точный способ – проведение геологоразведочных работ: бурение специалистами скважины и точная оценка всех слоев грунта. Метод без недостатков, дает очень точную картину, поэтому поправочный коэффициент минимальный, всего 1,2. Однако недостаток все же есть, и заключается он в чрезмерно высокой стоимости таких услуг, что, в принципе, и предопределяет не слишком большую популярность такого подхода.

• Второй вариант, также требующий привлечения специалистов, но уже не связанный со слишком большими финансовыми затратами – это завинчивание опытной (эталонной) сваи. Он заключается в том, что свая ввинчивается в грунт на строительной площадке, и в процессе ее прохождения через слои контролируется прилагаемый к ней крутящий момент. Это дает достаточно объективную картину несущей способности грунтов. Правда, поправочный коэффициент уже выше — 1.25.
• Наконец, если вы уверены в своих знаниях и умениях, можно просто вырыть глубокую яму или пробурить скважину на глубину предполагаемого расположения лопастей винтовых свай. Ну а дальше – возьмите образец грунта с этой глубины, классифицируйте его по характерным признакам и, пользуясь таблицами, которых в Интернете предостаточно, узнайте расчетное значение его несущей способности. Ты справишься с этим? При этом, конечно, уже не может быть и речи о высокой точности оценки, что сказывается на резком увеличении поправочного коэффициента — до 1.6 ÷ 1,7.

В процессе пробного бурения необходимо сразу определить необходимую длину сваи. Неправильно выбранная длина трубы может привести к просадке фундамента и разрушению стен дома. Поэтому при расчете длины опираются на два параметра:

— мощность плотных несущих слоев грунта в районе, где планируется строительство;

— рельеф участка, то есть перепады высот: в результате необходимо выйти на общую горизонтальную плоскость во всех точках фундамента.

Строю дома из арболита.

Вот еще про винтовые сваи, так как не дают возможности ответить в профиле

Последний раз редактировалось модератором: 21. 11.17

кошачий ёжик

Регистрация: 29.11.08 Сообщения: 13.032 Благодарности: 35.017

кошачий ёжик

Регистрация: 29.11.08 Сообщения: 13.032 Благодарности: 35.017 Адрес: Санкт-Петербург

Технология свайно-винтовых фундаментов появилась в конце 30-х годов ХХ века для быстрого и недорогого возведения надежного фундамента. Изначально этот тип фундамента использовался в военных целях. Позднее сваи стали применять для гражданского строительства различных опор: линий электропередач, мостов, маяков и т. д., а в последние годы эта технология активно применяется для загородного домостроения.

В России винтовые сваи начали эксплуатироваться около 30 лет назад, поэтому можно считать этот тип фундамента относительно новым и попытаться выделить плюсы и минусы и понять целесообразность использования таких конструкций в первую очередь для строительства деревянных домов.

В общем случае винтовая свая представляет собой не что иное, как металлическую трубу со стенкой 4,0-4,5 мм. (разные производители используют разную толщину стенки), к которой приваривается лопасть. Наиболее распространенные диаметры свай 89мм, 108мм, 118мм, 133мм.

Также у сваи есть пластина, которая крепится к верхней части трубы и называется оголовком. На голове крепится обвязочное кольцо – первый венец дома.

Свая изготавливается из металла, обычно это недорогие марки (сталь 9 выдается одним из производителей) и окрашивается антикоррозийным покрытием.

Исходя из проекта дома, материала стен, типа грунта строительной площадки и перепада высот проектировщик рассчитывает шаг установки, длину и толщину свай. В некоторых случаях требуется обвязка свай металлическим уголком или швеллером.

Как устанавливаются сваи?

Сваи вкапываются в землю ниже точки замерзания. Обычно монтаж производят с помощью ямобура на базе малолитражного автомобиля, однако, если подъезд к месту установки невозможен, можно использовать ручной ямобур.После закручивания сваи бетонируют изнутри, измеряют уровнем, отрезают и приваривают оголовок. Возведение такого фундамента занимает 1 день и не требует тяжелой техники, земляных работ, сложной опалубки и т. д., иными словами, участок остается абсолютно чистым, ландшафтный дизайн не нарушается.

Надежны ли винтовые сваи?

Сваи имеют несущую способность 4-6 тонн, при расчете фундамента и подборе диаметров труб коэффициент запаса прочности 3-3.5 установлено. Средний дом из бруса площадью около 150 м2 весит около 25-30 тонн, значит, сваи будут рассчитаны на нагрузку в 70-80 тонн. При установке свай с шагом 2-2,5 метра конструкция не вызывает вопросов по надежности для деревянных домов. Срок службы винтовых свай от 50 лет, по мнению разных специалистов и производителей, кстати, как было сказано ранее, технология для России относительно новая, поэтому этот факт еще предстоит проверить.

Преимущества фундамента на винтовых сваях

К несомненным достоинствам таких конструкций относятся:

• Стоимость примерно на 50% дешевле монолитного.
• Установлено 365 дней в году
• Установка занимает 1 день
• Хорошая несущая способность (от 4 до 6 тонн)

Недостатки винтовых свай

• Технология новая, срок службы свай подлежит изучению

Если подходить к вопросу с прагматичной точки зрения, то для деревянного дома свайно-винтовой фундамент – практичный и достаточный вариант, и у каждого материала и технологии есть свои плюсы и минусы.

Возведение любой постройки – строительство бани своими руками, коттеджа или частного дома следует начинать с выбора типа фундамента. Какой она будет, сколько времени придется ждать, пока она будет готова. Все эти вопросы нужно решить изначально. Большинство людей под фундаментом понимают только конкретный вариант и вообще не знают, что есть альтернативные предложения. А если они случайно узнают о других видах, то стоят перед непростым выбором. Мы постараемся рассказать вам о фундаменте на винтовых сваях.Каковы его плюсы и минусы.

Сваи, используемые при строительстве загородных домов

При строительстве частных домов применяют сваи в зависимости от типа грунта:

1. Есть камни или много камней.
2. Вечный мороз.
3. Слабый грунт или в доме сильный ветер
4. Обыкновенная почва.
5. В зависимости от сезона почва промерзает.

Во всех этих случаях лучшим решением будет установка дома на свайный фундамент.

Применение свай на частной стройке

Трудно перечислить все варианты, когда можно использовать свайно-винтовые фундаменты, иногда их используют даже при строительстве бани своими руками. Эта технология стала большим плюсом в военном деле. Так как сваи можно устанавливать без применения техники, это облегчает задачу создания площадок вдали от цивилизации.

В строительстве частных домов этот тип сваи изначально применялся только тогда, когда строительная площадка была неудобна.Склоны холмов, прибрежные районы или если почва плохого качества. В процессе использования выяснилось, что прочность сравнима с бетоном, такой фундамент более экономичен.

Сегодня винтовые сваи используются во всех постройках, от каменных особняков до строительства бани своими руками. Сваи достаточно надежны. В зависимости от диаметра они могут нести от пяти до двадцати тонн веса. И это только одна куча.

Например, давайте немного посчитаем. При постройке дома десять на десять метров со стенами толщиной в два кирпича получается около двадцати пяти тысяч штук кирпичей.Как известно, кирпич весит 3,45 килограмма. В результате дом будет весить восемьдесят шесть тонн. А если учесть все остальные нюансы, то увеличивается до ста семидесяти. Если использовать самые тонкие сваи, выдерживающие пять тонн, то понадобится всего 34 штуки.

Естественно, расчет весьма приблизительный. Необходимо учитывать еще множество дополнительных параметров, но это уже доказывает, что винтовые сваи можно использовать для создания фундамента под строительство любого частного дома вне зависимости от используемых материалов.

Отличительные признаки фундамента на сваях.

Любой человек на подсознательном уровне боится всего нового и неизведанного. Фундамент на сваях не исключение. Даже с учетом того, что эта технология существует очень давно, в строительстве частных домов ее мало применяют, предпочитая ставить дома на ленточный фундамент, который больше подходит для строительства бани своими руками. Ведь вариант использования этих свай в частном строительстве стал известен не так давно.Однако, несмотря на все это, свайные фундаменты становятся все более известными и набирают популярность.

Свайный фундамент статический

В Интернете часто можно увидеть ролики, на которых люди, построив дом на сваях, прыгают в него. При этом пол очень рыхлый. При этом авторы роликов громко заявляют о ненадежности этой технологии. Однако вся проблема вовсе не в свайном фундаменте, а в расстоянии, на котором устанавливаются сваи друг от друга.Скорее всего, технология была нарушена авторами. И количество свай просчитались, а может и вовсе не просчитали.

Необходимо помнить, что любой материал имеет свой коэффициент сжатия и растяжения. Возьмем бетонную плиту. Если его установить на опоры, отстоящие друг от друга на шесть метров, то не плита прогнется, а дерево. Однако если опоры поставить ближе, примерно через полметра, то дощатый пол будет вести себя как бетон.

Не забывайте об этом, если вы ведете строительство бани своими руками или контролируете строительство собственного коттеджа.

Свайный фундамент можно ставить и на неровный грунт.

Важным преимуществом свайного фундамента является возможность монтажа на неровной местности. В таких ситуациях использование бетонного фундамента невозможно или очень дорого. Используя сваи, при строительстве частного дома можно создать уникальный дизайн проекта дома.

Монтаж осуществляется быстро и независимо от времени года.

Строительство дома имеет следующую технологию. Летом заливают фундамент, предварительно смонтировав опалубку. Подождав месяц, они продолжают работать, а для гарантии лучше выдержать двенадцать месяцев. Если речь идет только о строительстве бани своими руками, то цена ошибки невелика, а вот если строится двухэтажный дом, то стоит подождать еще немного.

Со сваями все гораздо проще и быстрее. Нужен проект, где будут отмечены места для установки свай, нужны данные геологоразведки, чтобы знать глубину погружения.

Удешевить работу можно, закручивая сваи самостоятельно. Это продлит время монтажа на несколько единиц, но значительно сэкономит бюджет.

Установка не зависит от сезона. Свая ввинчивается в уровень почвы, которая никогда не промерзает.

Как видите, преимущества винтовых свай достаточно серьезные, поэтому перед тем, как приступить к строительству дома, следует внимательно их изучить.

Какие проблемы со спиральными опорами? 3 вопроса для рассмотрения.

Если вы читаете эту статью, значит, мы знаем о вас кое-что. Во-первых, у вас либо есть дом, либо вы заинтересованы в его покупке. Во-вторых, у рассматриваемого дома есть проблемы с урегулированием фундамента. И в-третьих, вы знаете, что подрядчики используют опоры для ремонта оседающих фундаментов.

Компания Acculevel занимается ремонтом фундаментов с 1996 года, и наш опыт показал, что лучший метод фиксации оседающего фундамента — это использование винтовых свай.  Мы даем гарантию на наши опоры на весь срок службы вашего дома, чтобы гарантировать, что они останутся на месте после установки.

Однако использование винтовых свай имеет некоторые недостатки. За прошедшие годы мы столкнулись с тремя конкретными проблемами. В этой статье мы собираемся изучить эти проблемы и подробно рассказать вам.Мы хотим, чтобы все домовладельцы были хорошо информированы, прежде чем принимать решения, влияющие на их дома, и считаем, что честность и прямое общение в интересах каждого.

В этом видео подробно показан процесс установки.

Добавленная глубина может быть непредвиденной стоимостью

Эта проблема затрагивает только около 5% наших клиентов. Но если вы входите в этот небольшой процент, это будет иметь для вас значение, потому что это будет стоить вам дополнительных денег .

Стандартная длина пирса составляет 21 фут, и этого достаточно для большинства домов в пределах нашей зоны обслуживания. Но этого может быть недостаточно, чтобы достичь стабильного и ненарушенного грунта, который необходим опорам для «запирания» на месте.

Если вы живете в районе с высоким уровнем грунтовых вод или в составе почвы содержится значительное количество органических веществ, возможно, потребуется удлинить опоры на меньшую глубину. Это дополнительная плата в размере 20 долларов за фут, умноженная на количество необходимых пирсов.

Хуже всего в этих неожиданных расходах то, что мы не всегда можем знать заранее.В определенных местах — например, вблизи водоемов — мы знаем, что это возможно. Но единственный способ узнать наверняка — это установить пирс и прочитать показания манометра.

В случае, если стандартная длина пирса не подойдет, бригада или руководитель проекта должны предупредить вас. Это дает вам возможность обсудить проблемы и дополнительные расходы, необходимые для завершения ремонта.

Обратите внимание: если опоры не установлены на полное расстояние до несущего грунта, они не принесут пользы дому. Вы имеете право не копать на дополнительную глубину. Но если вы сделаете такой выбор, ваш подрядчик должен отказаться от работы. Этический подрядчик не будет выполнять или взимать с вас плату за установку, которая не соответствует коду.

Внешний ландшафт может повлечь за собой дополнительные расходы

Опоры необходимо копать близко к фундаменту; они расположены под нижним колонтитулом вашего дома. Нижний колонтитул расположен у основания вашего фонда. В зависимости от того, где ваш фундамент нуждается в стабилизации, опоры могут быть установлены в неудобном месте.Обычно это места, где вы построили террасу, установили внутренний дворик или устроили клумбу.

Наименее затратный способ установки сваи – механизированная копка. Их можно выкопать вручную, чтобы свести к минимуму ущерб внешнему ландшафту, но ручной труд увеличивает цену и продолжительность работы. Важно отметить, что ручного копания также может быть недостаточно для сохранения всей окружающей территории. Возможно, вам придется переместить растения, снять настил или заменить бетонные дорожки или участки патио.

В отличие от добавленных глубинных бомб, это расходы, о которых вы будете знать заранее. Менеджер проекта, который оценивает ваш фундамент, должен определить наилучшие места для пирсов во время оценки. Эти места должны быть четко указаны вам до того, как вы подпишете контракт или примете решение . Это даст вам время, чтобы составить планы или договориться о дополнительной работе. Эти меры могут быть неизбежны, но они увеличивают время и деньги, которые вы потратите на ремонт.

Стойка вбивается в землю вне фундамента до тех пор, пока не будет достигнут необходимый крутящий момент.
Затем опора крепится к фундаменту скобой под фундамент.

Этот снимок был сделан сотрудником Acculevel во время установки.

Нарушение повседневной жизни

Очевидно, что установка пирсов нарушит вашу повседневную жизнь. Будут копать и бурить вокруг фундамента вашего дома.Будет шум от машин, достаточно громкий, чтобы вызвать раздражение, но не настолько, чтобы представлять угрозу вашему благополучию. Если опоры необходимо установить в вашем гараже или подвале, вы также заметите немного пыли от работы.

В Acculevel мы звоним по номеру 811 и запрашиваем поиск любых утилит, которые необходимо выполнить перед установкой. Это может быть не так для всех подрядчиков, поэтому мы рекомендуем вам подтвердить, какая сторона несет за это ответственность. Очень важно, чтобы коммунальные службы обозначили свои закопанные линии до начала любых раскопок в вашем доме.

Несмотря на все усилия, иногда эти запросы на поиск выполняются не полностью или не включают службу. Когда начинаются земляные работы, подрядчики и члены бригады делают все возможное, чтобы избежать пропущенных или немаркированных инженерных сетей. Но случаются несчастные случаи, и иногда вы можете временно потерять услугу (чаще всего кабель или Интернет). В лучшем случае это неудобно, но если вы работаете из дома, в результате вы можете потерять продуктивность.

Спиральные сваи по-прежнему являются лучшим вариантом

В этой статье мы задокументировали недостатки и неудобства, связанные с установкой свай.Но мы хотим напомнить вам, что после более чем двух десятилетий в этом бизнесе мы утверждаем, что винтовые сваи являются наиболее эффективным, экономичным и постоянным решением для осадки фундамента.

Если вам нужна дополнительная информация о винтовых сваях, у нас есть статья, в которой подробно рассказывается, как они работают и сколько они стоят. Если вам интересно узнать об альтернативном варианте толкающих пирсов, мы сравним два метода в другом посте.

Вам нужны пирсы или другой ремонт фундамента?

Если вы не уверены, нужны ли винтовые сваи или ремонт фундамента, но знаете, что что-то не так, мы создали для вас средство проверки симптомов.Это отличный инструмент, если вы знаете симптомы в вашем доме, такие как трещины в фундаменте или провисание пола, и вам нужно знать варианты ремонта. У нас также есть подробное руководство по ремонту фундамента, в котором рассматривается все, от оценки трещин до установки опор.

Если вы считаете, что могут понадобиться винтовые сваи, выполните следующие действия. Найдите опытную местную фондовую компанию и договоритесь о встрече. Перед тем, как подписать контракт на какую-либо услугу, вы должны всегда убедиться, что компания пользуется хорошей репутацией, застрахована и аккредитована Better Business Bureau.

Если вы живете в Индиане или близлежащих штатах, компания Acculevel специализируется на установке винтовых опор. Если вы заметили какие-либо предупреждающие знаки в своем доме, мы всегда приглашаем вас запросить бесплатную оценку. Наши опытные руководители проектов оценят состояние вашего фундамента и порекомендуют вам наилучший план действий, чтобы ваш дом оставался крепким и здоровым на долгие годы.

Осевший фундамент снизит стоимость вашего дома и затруднит его страхование или продажу. Если вы не отремонтируете фундамент, структурные повреждения будут распространяться по всему дому — волновой эффект, который приведет к сломанным трубам, дверям и окнам, которые не будут открываться/закрываться, и наклонным полам. Если вы считаете, что ваш фундамент может оседать, примите меры сегодня, прежде чем это приведет к другим проблемам.

Винтовые сваи | Что такое спиральная свая | Как работают винтовые сваи

Внедрение винтовых свай

Винтовые сваи представляют собой систему фундамента глубокого заложения.Он состоит из центрального вала различного диаметра, толщины и спиральных пластин. Диаметры винтовых пластин зависят от состояния почвы и нагрузки.

Винтовая свая может использоваться как в жилых, так и в промышленных фундаментах. Фундамент в нормальных условиях. Винтовые сваи можно использовать для ремонта поврежденных или старых фундаментов.

Винтовые сваи являются наиболее экономичной системой фундамента. Винтовые сваи обычно изготавливают из оцинкованной стали. Винтовые сваи применяются в кессонах, мини-сваях и т.п.

Что такое спиральная свая?

Винтовые сваи представляют собой систему фундамента глубокого заложения. Он состоит из центрального вала различного диаметра, толщины с не менее чем одной винтовой пластиной. Винтовые сваи также называют винтовыми опорами, винтовыми анкерами, винтовыми анкерами, винтовыми сваями и только винтовыми. Винтовые сваи изготавливаются с использованием стальных стержней.

На рынке доступны спиральные лопасти различных размеров, соответствующие почвенным условиям участка. Винтовые сваи изготавливаются с круглым полым дном и сплошными квадратными опорами.

Как работают винтовые сваи?

• Винтовые сваи устанавливаются путем их вращения в почву, как штопор ввинчивают в бутылку вина.
• Ствол каждой сваи исчезает под забоем, поэтому свежие удлинители соединяются болтовыми муфтами и ввинчиваются в грунт, а также равномерно работают в одной свае.
• Во многих случаях самой стальной сваи достаточно, чтобы соответствовать условиям конструкции груза.
• Могут быть включены более прочные системы глубокого фундамента – бетон (раствор).
• Бетон непрерывно заливают по бокам колонны, следуя за пластиной перестановки и охватывая стальной вал.
• Эта форма создает объединенную стойку, которая будет отражать самые экстремальные сжимающие, подъемные и боковые силы.

Также прочтите:Что такое столбцы | Типы Rcc колонны | Круглая колонна против квадратной колонны | Столб против столбца

Из чего сделаны винтовые сваи?

Винтовые сваи изготавливаются круглыми пустотелыми и полнотелыми квадратными.Эти винтовые сваи обычно зависят от разных диаметров, калибров и разных типов проектов.

Одна или более винтовых пластин (стальные резьбы), приваренных к валу с прижимной силой к почве, аналогично ввинченным в землю.

Плоскость (угол) винта стандартная, т. е. размер и форма могут быть подходящими для работы и характеристик грунта. Оголовок сваи оснащен механическим поворотным гидравлическим приспособлением.

Они приводятся в движение маленькими или большими экскаваторами, в зависимости от размера штабеля. Для набивной сваи на наконечники вала надевается свинцовая перекладина. Небольшой срез отталкивает грунт, как будто его завинчивают.

Преимущества винтовых свай

• Простота установки
• Экономичный
• Минимальное воздействие
• Функциональный в бедных почвах
• Высокая грузоподъемность

1. Простая установка

• Винтовые сваи не требуют специальной техники для установки.
• Винтовая свая может быть пробурена примерно на 10 футов.Поэтому это быстрый процесс.

2. Экономичность

• Винтовые сваи намного дешевле в производстве, транспортировке и установке.
• Винтовые сваи не требуют дорогостоящих бетонных свай.
• Винтовая свая может быть повторно использована для некоторых видов фундаментных работ на других объектах.

3. Минимальное воздействие

• Винтовые сваи не должны требовать дополнительных площадей, человеческих ресурсов или техники.
• Поэтому они оказывают меньшее воздействие на строительную площадку и окружающую среду.
• Винтовые сваи не требуют удаления грунта; таким образом, потери почвы также сведены к минимуму.

4. Функционирует в плохом состоянии

• Винтовые сваи сконструированы таким образом, что позволяют им сокращать существующий грунт и оказывать на него давление.
• Там, где качество грунта плохое, больше подходят винтовые сваи.

5. Несущий

Также прочтите: Что такое плавучий фундамент | Пригодность плавающего фундамента | Преимущества и недостатки плавучего фонда | Как построить фундамент плавучего дома

Типы винтовых свай

• Сплошной квадратный вал
• Труба круглого вала
• Комбинированные сваи квадратного и круглого сечения
• Залитый квадратный вал

1.Сплошной квадратный вал

• Квадратный вал прочный и способен выдерживать большие осевые сжимающие нагрузки.
• Сплошной вал непрерывен на каждом удлинении. Он будет нести нагрузку до конца сваи.

Удлинители вала квадратного сечения

• также можно использовать в различных операциях натяжения.
• Сплошной квадратный вал должен быть разного размера, например 1,5 дюйма, 1,75 дюйма, 2 дюйма, 2,25 дюйма.

2. Круглая труба вала

• Винтовая свая с трубчатым стволом круглого сечения имеет больший диаметр, чем сваи квадратного сечения.
• Более широкое поперечное сечение обеспечивает лучшую конструктивную устойчивость, например, при больших моментах, поперечной нагрузке или продольном изгибе.
• Труба круглого вала должна быть размером 2,875 дюйма, 3,5 дюйма, 4,5 дюйма, 6 дюймов, 8 дюймов, 10 дюймов.

Также прочтите: Что такое смета расходов на строительство | Виды строительных смет | Цель подготовки сметы

3. Комбинированные квадратные и круглые сваи

• Комбинированная свая состоит из квадратных и круглых ствольных свай.
• Винтовые сваи этого типа используются для сжатия. Слои твердой почвы располагаются глубоко под более мягкой поверхностной почвой.
• Квадратные и круглые комбинированные сваи выбираются для высоких уровней грунтовых вод, мест с ограниченным количеством цементного раствора. Более экономичный выбор, чем набивная свая
• Комбинированные сваи с квадратным и круглым стволом должны быть размером 5 дюймов/2,875 дюйма, 1,75 дюйма/3,5 дюйма, 2,25 дюйма/4,5 дюйма

4. Цилиндрический вал

• Все квадратные ствольные сваи могут быть оснащены аксессуарами для добавления залитого цементным раствором покрытия.
• Это покрытие имеет диаметр от 5 до 8 дюймов и может быть выполнено из ПВХ или стальной трубы или просто из цементного раствора.
• Раствор также создает разъединение кожи с грунтом, что может способствовать усадке и способности сваи оказывать давление.
• Большее поперечное сечение должно соответствовать поперечной нагрузке, изгибающему моменту и сопротивлению продольному изгибу.

Также прочтите: Болт против винта | Что такое болт | Что такое винты

Преимущества и недостатки конструкции винтовых свай

Ниже приведены различные преимущества и недостатки различных конструкций винтовых свай.

1. Сплошной квадратный вал

Преимущества: Сплошные квадратные валы более продвинуты в каменистых и труднопроходимых грунтах без повреждений.

Недостатки:  Тонкие валы плохо отражают боковые нагрузки и прогибаются в мягких грунтах из-за более узкого диапазона.

2. Круглая труба вала

Преимущества:  Сваи с круглым стволом незаменимы для более мягких грунтов, когда есть возможность больших боковых нагрузок.

Труба круглого вала должна быть заполнена цементным раствором для дополнительной структурной прочности.

Недостатки:  Труба с круглым валом может быть более тонкой для доступа к очень плотным или каменистым грунтам.

3. Квадратные и круглые комбинированные ствольные сваи

Преимущества:  Квадратное и круглое комбинированное удлинение стержня для сопротивления короблению и боковой нагрузке.

Недостатки: В квадратных и круглых комбинированных шахтных сваях необходимо дополнительных материальных затрат. Комбинированные сваи являются менее экономичным решением, чем альтернативные винтовые сваи.

4.Залитый квадратный вал

Преимущества: Стволы квадратного сечения с цементным покрытием в некоторых условиях более предусмотрительны, чем трубчатые сваи круглого сечения большого диаметра.

Недостатки:  В некоторых случаях пластины для цементного раствора могут с трудом проникать в действительно толстые или каменистые грунты.

Grout также может быть запрещен в определенных системах. Бывший. При работах на заболоченных участках или в местах, которые не могут быть надлежащим образом приспособлены для смешивания цементного раствора на месте.

Также прочтите: Что такое мостовидный абатмент | 5 типов абатментов

Винтовые сваи Magnum

Винтовые сваи

Magnum — более доступный фундамент глубокого заложения.Спиральные сваи Magnum также более разумны и надежны, чем неглубокие фундаменты. Винтовые сваи Magnum используются для подпорных стенок.

Винтовые сваи Magnum

отлично подходят для поддержки малоэтажных и высотных сооружений, таких как жилые дома, коммерческие здания, подпорные стены и т. д.

Фундамент на винтовых сваях

Magnum выдерживает нагрузки. Преимуществом фундамента на винтовых сваях Magnum являются ограничительные экологически чувствительные условия.

Спиральные сваи Хаббелла

Hubbell Power Systems производит винтовые сваи.Системы Hubbell Power поддерживаются техническими службами расширения. Hubbell Power Systems экономически эффективна и хорошо известна.

Винтовые сваи представляют собой элементы фундамента, состоящие из одного или нескольких центральных стальных валов, прикрепленных к винтовым опорным плитам. Винтовые сваи Хаббелла обеспечивают высокую грузоподъемность и уменьшают оседание и растрескивание жилых, промышленных и коммерческих сооружений.

Спиральные свайные системы

Винтовая свая представляет собой систему глубокого фундамента со спиральными опорными плитами, прикрепленными к центральному валу.Через винтовые опорные плиты нагрузка передается от вала к грунту

В результате спирали не врезаются в почву, а ввинчиваются в нее с минимальным вмешательством. Первая секция является ведущей секцией, содержащей винтовые пластины. Ведущий участок может соответствовать от одной до четырех спиралей. Fresh Helix можно добавить с помощью спиральных удлинителей.

Плоские удлинители также добавляются до тех пор, пока направляющая часть не проникнет в опорные слои и не будет достигнут необходимый крутящий момент.Точная геометрия спирали каждой стальной несущей пластины предотвращает повреждение почвы во время установки.

Также прочтите: Монолитное определение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента | Монолитная плита

Установка винтовых свай

«Вал вращается» используется для установки винтовых свай в грунт. Винтовые сваи устанавливаются путем вращения вала в сваю их в грунт, подобно тому, как штопор закручивается в бутылку.

Винтовые сваи устанавливаются в промежутках между опалубками фундамента и ввязываются в арматурную сетку для заливки бетоном.

Винтовые сваи удлиняются на глубину, достигающую установочного крутящего момента, связанного с требуемой несущей способностью. Установка может осуществляться с помощью экскаватора или гидравлического оборудования, такого как вилочные погрузчики, краны и т. д.

Винтовые сваи сохраняют целостность при установке. Спиральные сваи обычно используются при установке, чтобы противостоять усадке и поперечной нагрузке.

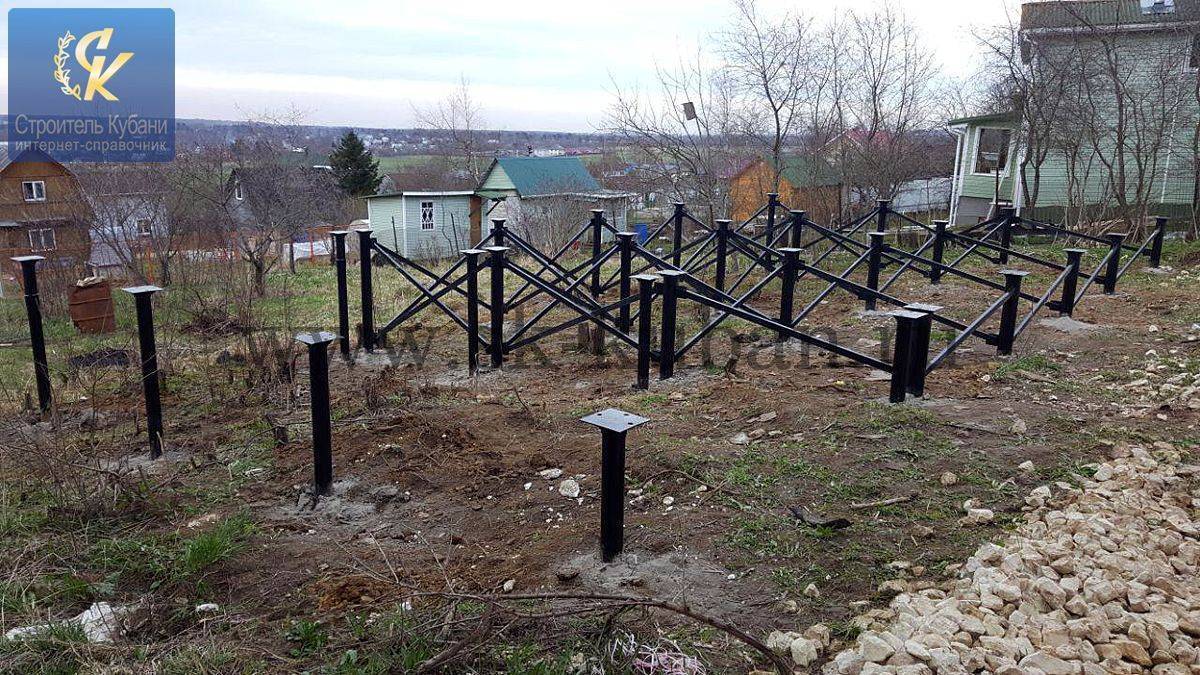

Фундамент из винтовых свай

Винтовые сваи состоят из полых стальных стержней. Фундамент из винтовых свай обеспечит устойчивость, безопасность, поддержку и т. д. Фундаменты из винтовых свай выгодны во многих ситуациях, таких как

.

На участке высокий уровень грунтовых вод. Плохие грунтовые условия на участке, Неровный грунт на участке застройки.

Когда вы переместите локацию в будущем, структура будет временной. При плохих грунтовых условиях фундамент на винтовых сваях обеспечивает дополнительную поддержку и устойчивость.Фундамент из винтовых свай – отличный вариант глубокого фундамента для здания.

Винтовая свая может быть повторно использована для некоторых ремонтных работ фундамента на других объектах. Винтовые сваи легко использовать на ограниченных строительных площадках, при высоком уровне грунтовых вод и слабом грунте.

Стальные винтовые сваи

Винтовая свая может быть изготовлена ​​с использованием цельного квадратного стального стержня и круглого стержня с открытой стальной трубой. Винтовые сваи также изготавливаются комбинацией квадратных и круглых свай.

Спиральные анкеры представляют собой стальные ввинчиваемые системы свайных и грунтовых анкеров, используемые для строительства глубоких фундаментов. Винтовые сваи обычно изготавливаются из высокопрочной стали. Сваи представляют собой трубчатые полые секции разного размера для ствола сваи или анкера.

Ствол сваи передает нагрузку конструкции на сваю. В соответствии с предполагаемыми грунтовыми условиями к стволу сваи привариваются спиральные стальные пластины

.

Для региона производства секции стальных стволов винтовых свай подчиняются проектным параметрам и стандартам строительных норм и правил

Спирали, приваренные к стальному валу, также называются «винтовыми витками» или «скребками».«Эти полеты могут различаться по размеру в зависимости от состояния поверхности.

Спиральные анкеры состоят из выдвижного стального вала со спиральными опорными пластинами. Слои должны быть жизненно важными базовыми элементами, передающими вертикальные/горизонтальные нагрузки. Спиральные анкеры — это сваи, которые используются только под давлением, например, анкеры для удерживающих стен.

 Также читайте: Двускатная крыша | Шатровая крыша | Остроконечная крыша | Хип против двускатной крыши | 5 типов двускатных крыш | Фронтон крыши | Дизайн двускатной крыши

Фундамент из винтовых свай Стоимость

Стоимость фундамента винтовой сваи зависит от различных переменных. Он состоит из условий грунта, размера конструкций, веса и их конструкции.

На стоимость фундамента из винтовых свай влияет несколько факторов.

1. Почвенные условия

• При установке винтовой сваи состояние грунта соответствует норме.
• Если почва размягчена или уровень грунтовых вод высокий, то в нее вкладывается больше средств.

2. Типы винтовых свай

• Стоимость фундамента также зависит от типа винтовых свай.
• Существует два основных типа винтовых свай, например, с круглым стержнем и одним квадратным стержнем.
• Глубина установки
• Винтовые сваи необходимо копать глубже.
• Чтобы копнуть глубже, нужно больше материалов и больше времени.
• Это в конечном итоге увеличивает стоимость установки.

3. Необходимое количество винтовых свай.

• Большее количество спиральных свай означает большую стоимость.
• Требования к сваям определяются нагрузкой, типом конструкции и опорами.
• Вышеуказанные вещи учитываются в окончательной сметной стоимости.

Спиральные опоры для бассейнов

Винтовые сваи — опорная система бассейнов. Спиральные опоры глубоко проникают в стабильную почву для поддержки коллекций. Поэтому винтовые опоры наиболее важны для бассейнов. Винтовые опоры разработаны для удобства монтажа и технологического превосходства бассейна.

При плохих грунтовых условиях в месте строительства фундамент на винтовых сваях обеспечивает дополнительную поддержку и устойчивость.Бетонные пилюли не должны конкурировать со спиральными сваями. Поэтому винтовые опоры чаще всего используются в бассейнах.

Идеальные винтовые сваи

Идеальная винтовая свайная система полочного винтового свайного фундамента с замковой муфтой от Helix для разной длины ствола сваи.

Это означает, что мы можем быстро реагировать с минимальными затратами времени, чтобы ваша работа продолжалась.

1. Сделано за день

• Фундамент жилого дома. Идеальные винтовые сваи могут быть установлены за один день, что позволяет продолжить строительство плиты прямо вниз.
• Этого легко добиться с помощью имеющейся в наличии винтовой системы опор.

2. Процесс измерения

• Каждая спиральная опора Ideal устанавливается на расчетную глубину и грузоподъемность, показания регистрируются, подтверждаются и проверяются инженерами перед тем, как закладывать фундамент.

3. Глубокие сбережения

• Бетонные опоры заменены на спиральные. Чем глубже фундамент, тем больше будет экономия по сравнению с бетонными опорами.
• Еще более значительная экономия для проблемных сайтов,
• Экономия начинается с 1.глубина 5 м.

Также прочтите: Пошаговая оценка здания в листе Excel

Винтовые Сваи Стоимость

Стоимость винтовых свай зависит от состояния прилегающего грунта, размеров конструкций, веса и конструкции. Винтовые сваи более доступны для транспортировки и изготовления. Так, стоимость винтовых свай значительно дешевле.

Спиральные сваи также менее затратны в установке. Спиральные сваи можно повторно использовать для некоторых ремонтных работ фундамента на других объектах.Итак, винтовые сваи являются многоразовыми материалами. Винтовые сваи должны иметь меньшие мобилизационные затраты, связанные с забивными сваями, буронабивными стволами.

Битый Спиральный Сваи

Винтовые сваи

можно использовать для боковой устойчивости. Винтовые сваи меньшего диаметра, как правило, более практичны и экономичны, чем сваи большого диаметра. Для достижения большей способности к сдвигу и крутящему моменту также обычно используют группы тонких винтовых свай.

Типичный угол наклона при перпендикулярной установке составляет от 5 до 20 градусов.С помощью шпаги или бетонного колпака можно выдерживать сдвигающие нагрузки от 10 до 20 тысяч фунтов каждая и соединять группу свай из 3-4 тонких винтовых свай.

Поддерживая больший сдвигающий и моментный груз, можно формировать большие группы свай. Винтовая свая с разрушением должна передавать определенное количество сдвигающей нагрузки винтовой сваи, а также осевого давления и способности к сжатию.

Это значительно снижает величину несопротивляемого давления на грунт и способность конструкции изгибаться, необходимую для этой сваи.Популярным заблуждением является то, что осевая нагрузка свай выдержит все сдвигающие нагрузки. Чтобы сделать это предположение, группа свай должна быть стационарной и перефразирующей.

В процессе эксплуатации свайная группа не является стационарной и будет перемещать груз как в осевом направлении, так и пассивно по винтовому валу. Крайне важно проанализировать конструктивный элемент винтовой сваи и выбрать винтовой анкер с приемлемой конструкционной способностью к изгибу.

Спиралевидные сваи также эффективны в ситуации с фиксированным оголовком.Винтовые свайные группы используются в качестве экономичной системы свай для использования в приложениях с легкими и умеренными сдвиговыми нагрузками, когда геотехнические и структурные возможности соответствуют размеру.

Также прочтите:  Что такое затирка | Виды затирки | Преимущество затирки | Типы затирки для керамической плитки

Винтовые сваи для фундамента дома Стоимость

Винтовые сваи следует использовать для фундамента дома. Обычно бетонные плиты используются для фундамента дома, но бетонные плиты всегда являются самым дешевым вариантом.

Итак, винтовые сваи в основном используются для фундаментов домов. Винтовые сваи наиболее экономичны. Для фундамента дома стоимость винтовой сваи зависит от грунтовых условий, размера конструкций, веса конструкции и конструкции конструкции.

Винтовые сваи намного дешевле в производстве, транспортировке и установке. Таким образом, винтовая свая значительно дешевле.

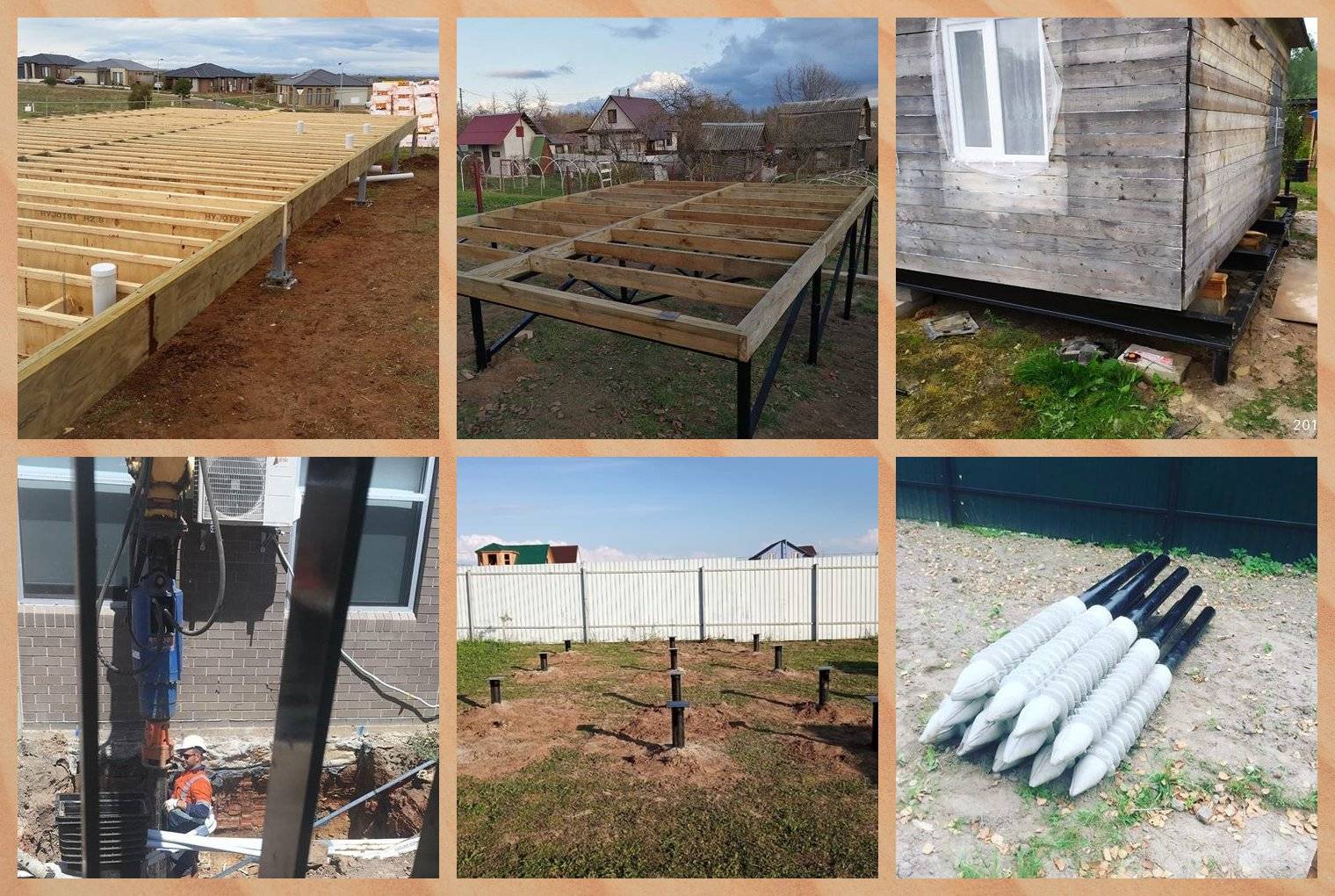

Винтовые сваи для жилых домов

Винтовые сваи используются для жилых работ, чтобы остановить осадку.Спиральные сваи также используются для жилых работ, чтобы поднять дом, чтобы показать более мелкие осадки.

За год построено более десяти тысяч жилых домов, больше всего в строительстве используются винтовые сваи. Спиральные сваи для жилых домов важны для почвенных условий. Для жилых домов минимального размера требуется минимальная установка. Таким образом, винтовые сваи очень полезны.

Часто задаваемые вопросы

Винтовые сваи

При получении от нас цен вы заметите, что Helical может стоить около 30 долларов за фут.Это означает, что Helical длиной около 20 футов можно оценить примерно в 600 долларов.

Винтовые сваи

Винтовые сваи

устанавливаются быстро — это как моментальный фундамент. Они работают в различных почвенных условиях, а их установка довольно экономична. Винтовые сваи имеют относительно низкую внутреннюю энергию и относительно ненавязчивы в окружающей среде.

Фундамент на винтовых сваях

Сколько стоят винтовые сваи? В среднем винтовые сваи (винтовые сваи) стоят 250 долларов США за стандартную винтовую сваю, в эту цену входит полная установка, кронштейны и полезный небольшой технический отчет в конце.

Спиральная опора

Винтовые сваи представляют собой фундаментные штифты из стали, содержащие спирали, как и винты. Спиральные сваи используются для поддержки конструкций, особенно в сложных грунтовых условиях, что затрудняет установку традиционной системы фундамента. Вместо дорогостоящих больших раскопок они глубоко заглубляются в землю.

Винтовые сваи

При получении от нас цен вы заметите, что спираль может стоить около 30 долларов за фут. Это означает, что спираль около 20 футов может быть оценена примерно в 600 долларов.

Стоимость винтовой сваи зависит от конструкции, размеров и веса конструкции, а также от окружающих грунтовых условий. Из-за этих многих переменных стоимость установленного винтового пирса может варьироваться от 15 до 30 долларов за фут. Таким образом, типичный 20-футовый спиральный пирс может стоить от 300 до 600 долларов каждый.

Винтовые сваи Стоимость

При получении от нас цен вы заметите, что спираль может стоить около 30 долларов за фут. Это означает, что спираль около 20 футов может быть оценена примерно в 600 долларов.

Винтовые сваи для настила

Одно из преимуществ винтовых свай по сравнению с буронабивными заключается в том, что не остается остатков грунта или грунта, которые можно было бы удалить. Бурение бетонных опор означает, что вам нужно удалить много почвы с земли, а затем вывезти ее за пределы площадки, что является трудоемким и дорогостоящим процессом.

Спиральный фундамент

Номер два, постоянное решение. Номер три, чтобы вернуть дом в исходное положение. И номер четыре, чтобы стабилизировать более легкую конструкцию, которая начала проседать, например, палубу или дымоход.

Винтовые сваи Chance

Винтовая свая «Шанс» представляет собой сегментированную систему глубокого фундамента со спиральными опорными плитами, приваренными к центральному валу. Нагрузка в основном передается от вала к почве через эти опорные плиты. Удлинения добавляются к системе винтовых свай до тех пор, пока не будут достигнуты несущие слои или необходимая допустимая нагрузка по крутящему моменту.

Установка спиральных свай

Винтовые сваи устанавливаются путем вращения ствола сваи. При вращении вала винтовая пластина продвигается в землю, «тяня» за собой вал. Это действие очень похоже на шуруп по дереву. Винтовая свая обычно используется для сопротивления сжатию и поперечной нагрузке.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение —

(PDF) КРИТИЧЕСКИЙ ОБЗОР КОНСТРУКТИВНЫХ АСПЕКТОВ ВИНТОВЫХ СВОИХ УСТРОЙСТВ ДЛЯ ВОЗОБНОВЛЯЕМОЙ ЭНЕРГЕТИКИ

Pavan Kumar et al.

65

10. Пури В.К., Стефенсон Р.В., Дзедзич Э. и Гоэн Л. Спиральные анкерные сваи под боковой нагрузкой

. Глубокие фундаменты с боковой нагрузкой: анализ и производительность.Январь

1984. ASTM International.

11. Прасад Ю.В. и Рао С.Н. Несущая способность винтовых свай в глинах. Журнал

Инженерно-геологическое дело. Том. 11, ноябрь 1996 г., стр. 938-941.

12. Мэтлок Х. и Риз Л. К. Обобщенные решения для свай с поперечной нагрузкой.

Труды Американского общества инженеров-строителей, Vol. 127, 1962, стр. 1220-1247.

13. Дэвиссон М.Т. и Гилл Х.Л. Сваи с поперечной нагрузкой в ​​слоистой грунтовой системе. Журнал

Отдела механики грунтов и фундаментов, Vol. 89, май 1963 г., стр. 63–94.

14. Поулос Х. Г. и Дэвис Э. Х. Расчет и проектирование свайного фундамента. John Wiley and Sons,

New York, 1980.

15. Скемптон, А. В. «Несущая способность глин». учеб., сборка. Рез. конгр. Том. 1, 1951,

стр. 180-189.

16. Дас Б.М. Модельные испытания несущей способности основания в глине. Грунты и основания,

Том. 18 июня 1978 г., стр. 17–24.

17. Миттал С., Ганджу Б. и Шекхар С. Статическое равновесие винтовой анкерной сваи под боковой нагрузкой в ​​песках. Геотехника и геологическая инженерия. Том. 5, сентябрь 2010 г., стр.

717-725.

18. Бромс Б Б. Боковое сопротивление свай в несвязных грунтах. Журнал грунта

Отдел механики и фундаментов. Том. 3, май 1964 г., стр. 123–158.

19. Роджерс В. Руководство по устройству винтовых свайных фундаментов. Energy Structures Inc, Хьюстан, Техас,

2002.

20. Chattopadhyay B C и Pise P J. Сопротивление прорыву горизонтальных анкеров в песке. Грунты

и фундаменты, том. 26, декабрь 1986 г., стр. 16-22.

21. Элькасабги М. А. и Эль Наггар М. Х. Боковые характеристики винтовых свай большой грузоподъемности.

В IFCEE 2015 Международная ассоциация бурения глубоких фундаментов

Институт ассоциации подрядчиков по забивке свай, Американское общество инженеров-строителей,

Март 2015 г.

22.Сакр М. Работа винтовых свай в нефтеносном песке. Канадский геотехнический журнал. Том.

9 августа 2009 г., стр. 1046-1061.

23. Пракаш С., Шарма Х. Д. Свайные фундаменты в инженерной практике. John Wiley &

Sons, июль 1990 г.

24. Lee J, Kim M и Kyung D. Оценка несущей способности коротких жестких свай в

песках с использованием результатов CPT. Журнал геотехнической и геоэкологической инженерии,

Vol. 136, июль 2009 г., стр. 48–56.

25 Дин Х., Ван Л., Чжан П. и Ле К. Исследование боковой несущей способности одновинтовой сваи

для морской ветроэнергетики. В ASME 2018 37th International Conference on

Ocean, Offshore and Arctic Engineering, июнь 2018 г., стр. 1-6.

26. Abdrabbo F M и El Wakil A Z. Винтовые сваи с поперечной нагрузкой в ​​песке. Александрия

Инженерный журнал, инженерный факультет Александрийского университета, Vol. 4, 2016, стр.

3239–3245.

27.Аль-Багдади Т.А., Браун М.Дж., Кнаппетт Дж.А. и Ишикура Р. Моделирование поперечно нагруженных винтовых свай

с большими винтовыми пластинами в песке. В Frontiers in Offshore Geotechnics III:

Материалы 3-го Международного симпозиума по Frontiers in Offshore Geotechnics

(ISFOG 2015) Vol. 1, 2015, стр. 503-508. Taylor & Francis Books Ltd.

28. Ван Л., Кумбс В.М., Огард С.Е., Браун М., Кнаппет Дж., Бреннан А., Ричардс Д.

и Блейк А. Моделирование установки винтовых свай с использованием MPM.Procedia Engineering,

, 175 января 2017 г.
