Несущий профлист для перекрытий: монолитное, межэтажное, бетонное перекрытие по профлисту, инструкции на фото и видео

монолитное, межэтажное, бетонное перекрытие по профлисту, инструкции на фото и видео

Содержание статьи:

Современное строительство особняков и коттеджей имеет одну особенность. Сегодня пользуются популярностью железобетонные плиты. Из новых материалов используется профнастил для перекрытий.

В статье мы бы хотели рассказать о том, что такое перекрытие по профлисту. В тексте будут затронуты вопросы, связанные с отличием перекрытий по профнастилу от обычных перекрытий. Также мы поговорим о монтаже таких конструкций.

Профильное и обычное перекрытие

Железобетонное перекрытие по профнастилу предполагает заливку с использованием опалубки. Благодаря монолитному перекрытию можно получить готовый потолок. При этом не надо будет проводить дополнительные работы, связанные с отделкой или доработками.

Любое перекрытие из профнастила зависит от профилей. Именно с их помощью можно сделать сечение ребристым. При этом значительно повышается надежность перекрытия. Кроме того, существенно снижаются финансовые расходы на арматуру и бетон. Это позволяет сэкономить на строительстве.

Сущность плана перекрытия из профнастила выражается в том, что материал выполняет функцию неснимаемой опалубки. На нее, в свою очередь, будет залит бетон. При этом в качестве опоры выступает металлический каркас, который состоит из колонн и балок. Благодаря использованию конструкции, можно смело возводить стены из легких материалов, которые обладают небольшой прочностью.

Перекрытие из профнастила межэтажное возлагает определенную нагрузку на каркас из металла. При этом нагрузка на стены существенно снижается.

Полезно: Вы можете использовать пеноблочный или газобетонный материал для теплоизоляции стен. Разумеется, при условии, что вы имеете готовое перекрытие по профнастилу.

Перекрытия из профнастила между этажами обладают очень важным преимуществом. При строительстве массивного здания необходимо изготавливать ленточный фундамент. Его использование предполагает большие расходы на различные строительные материалы.

Нагрузка переносится с перекрытия на каркас – это значительно облегчает стены. В этих условиях снижается нагрузка и на сам фундамент. Поэтому можно заменить ленточный фундамент на колонный. При этом на изготовление такого каркаса не надо будет тратить большое количество средств. Таким образом, вы сэкономите не только финансы, но и время.

При использовании колонного фундамента, следует помнить, что каждая из колонн сможет выдержать нагрузку только со своей стороны. Это связано с их расположением при перекрытии. Оголовки – места фундамента, где располагаются более легкие стены. Они заливаются небольшим ростверком. Чтобы рассчитать сечение, необходимо учесть толщину стен и расстояние между колоннами, которые составляют фундамент.

Процесс монтажа перекрытия

Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.

Чтобы выполнить верный расчет, необходимо учесть следующие данные:

• точные размеры здания;
• учет нагрузок, которые создает перекрытие.

С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия, но всё же, с профнастилом лучше использовать металлические балки.

Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.

Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.

Пример для расчета:

1. К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
2. При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.
3. Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью. При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
4. Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.

5. После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350.
6. Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того, как бетон высохнет – можно будет убрать временные опоры.
7. Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета.
8. При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели.
9. Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.

Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.

Перекрытие по профнастилу, пример на видео:

Монолитное перекрытие по профнастилу – чертежи

Один из главных этапов ­– теоретическая часть, которая включает в себя:

• Выбор материала для изготовления металлической каркасной конструкции;
• Подбор вида и толщины профилированных листов;
• Выбор сечений арматуры для изготовления каркаса.

Вы можете все расчеты возложить на квалифицированного специалиста. А все работы по возведению осуществить самостоятельно. Однако учитывайте, что следует обязательно опираться на планы и чертежи, соблюдая при этом перечисленные в инструкции требования. (прочитайте также: «Профнастил: размеры»)

Таким образом, наша статья рассказала вам о видах перекрытий, их отличиях. Вы узнали все о монтажных работах, заливке бетона и о возведении перекрытий.

Несущий профнастил для перекрытий не терпит ошибок. Перекрытия под фундамент ­– это один из базовых компонентов строительства собственного дома. При неправильной планировке – вся конструкция может прийти в непригодность. Чтобы этого не допустить, следует внимательно проводить строительную работу. Поэтому вы можете обратиться за помощью к специалистам, которые не только покажут вам фото- и видеоматериалы, но и проведут все необходимые работы.

Бетонное перекрытие по профнастилу: расчет, монтаж и заливка

Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Вернуться к оглавлению

Расчет перекрытия

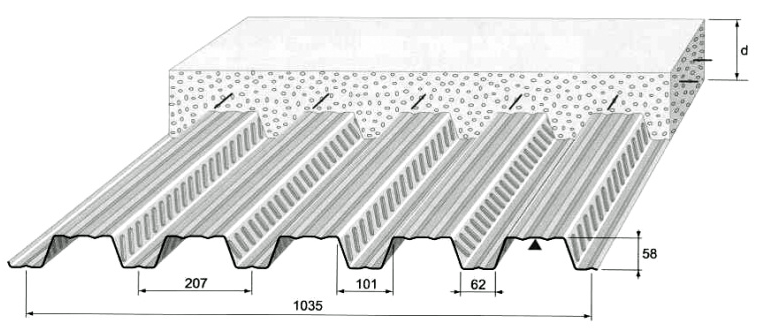

Чертеж монолитного перекрытия по профнастилу.

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Вернуться к оглавлению

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Вернуться к оглавлению

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.

Вернуться к оглавлению

Армирование

Армирование перекрытия по профнастилу.

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Вернуться к оглавлению

Заливка перекрытий по профнастилу

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 — 14 суток при 20 град.).

В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.

Вернуться к оглавлению

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

советы и рекомендации по монтажу

Дата: 13 октября 2018

Просмотров: 5402

Коментариев: 0

Использование прогрессивных строительных методов и применение современных материалов повышают темпы возведения новых зданий. Перекрытие по профлисту сегодня востребовано и популярно при постройке объектов – террас, гаражей, жилых домов, предприятий.

Традиционно, при выполнении перекрытий объектов применялись бетонные плиты. С их помощью строились высотные здания. Подъем тяжелых плит осуществлялся грузоподъемным оборудованием, применялся тяжелый физический труд рабочих. Перекрытия из профнастила снизили трудоемкость операций. Желаете узнать, как применить профлист для перекрытий? Эту работу можно выполнить самостоятельно, ознакомившись с материалом статьи.

В настоящее время при индивидуальном строительстве во время устройства перекрытий все чаще делается монолитное перекрытие по профнастилу

Основные сведения

Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.

Достоинства профнастила

Планируя использовать профнастил для перекрытий конструкций, следует ознакомиться с характеристиками данного материала, а именно:

• широкий спектр применения. Профилированные листы используются как облицовочный, кровельный материал, а также с целью обустройства ограждений;
• устойчивость к коррозии. Технология производства профнастила предусматривает нанесение специального антикоррозионного покрытия, увеличивающего срок эксплуатации до 25 лет;

Перекрытия такого типа применяются при строительстве многоэтажных общественных и промышленных зданий с нестандартными пролетами

• малый вес. Масса профлиста не превышает 8 килограмм, что уменьшает нагрузку на силовую конструкцию;
• обрабатываемость и технологичность. Листы материала легко крепятся, поддаются резке;
• увеличенная прочность. Профнастил выдерживает повышенные усилия;
• приемлемая цена. Низкая стоимость превратила его в материал, доступный широким массам;
• эстетичность. Различная цветовая гамма листов профнастила позволяет гармонично вписать их в экстерьер;
• транспортабельность. Малый вес и компактные габариты позволяют легко транспортировать материал;
• экологичность;
• устойчивость к природным факторам. Профнастил не подвержен влиянию погодных условий. Обладает повышенной устойчивостью к щелочной и кислотной среде.

Особенности монолитной конструкции

Межэтажное перекрытие из профнастила отличается от обычной конструкции специальным опалубочным усилением, позволяющим получить готовый потолок, не требующий дополнительной отделки.

Возможность применения разнообразных типов профилированного листа при возведении перекрытий является достаточно важным преимуществом

Достоинства:

• возможность снижения расхода бетонной смеси, связанная с наличием «волн» различных размеров;
• уменьшение количества материала для армирования;
• увеличение прочности основания;
• снижение массы конструкции;
• равномерное перераспределение нагрузки;
• возможность использования легких стеновых материалов, в том числе пено- и газобетонных блоков.

Профлист для перекрытий применяется относительно недавно. Метод перекрытия по профнастилу предполагает использование опалубки и бетона. За короткий период времени технология стала востребованной.

Один из отличительных моментов – возможность сооружения колонного фундамента конструкции, заменяющего традиционный ленточный. Нагрузка, которую воспримет каждая колонна, передается только конкретной частью каркаса.

Монолитная железобетонная основа представляет собой цельную плиту, забетонированную на профлисте. Опоры конструкции – кирпичные стены, бетон, железобетонные элементы, стальной каркас. Плита заливается пролетом длиной от 1,5 до 6 метров. Размер бетонной полки над поверхностью листов определяется расчетным путем, составляет не менее 30 мм. Если в бетонируемой поверхности выполнены проемы, укрепите вокруг них монолитный массив путем приварки в местах отверстий дополнительной арматуры.

Профлист, применяемый в качестве арматуры, должен иметь оцинкованное или какое-либо другое покрытие, которое обеспечит ему устойчивость к возникновению коррозии

Подготовительный этап

Для того чтобы качественно залить бетонное перекрытие по профнастилу, важно технически грамотно подойти к начальной стадии работы. Рассчитайте усилия с учетом точных размеров постройки. Чтобы не допустить ошибку при выполнении расчётов, уточните эксплуатационные характеристики профилированных листов у производителя.

Подготовительный этап играет определяющую роль, требует специального подхода, инженерных знаний и умения выполнять необходимые расчеты. До начала монтажа следует:

• Выполнить расчет материала, необходимого для изготовления каркаса, обладающего необходимым запасом прочности.
• Подобрать вид профильного листа, определить размеры листа и толщину материала.
• Рассчитать сортамент арматуры, предназначенной для изготовления несущего каркаса.

Расчетная часть позволяет определить сортамент, номенклатуру колонн и металлических балок. Базовый материал, применяемый для колонн, – стальные трубы профильного сечения. Балки изготавливаются из металлических швеллеров. Точность расчета монолитного основания определяет устойчивость конструкции объекта.

Монолитные перекрытия следует строить строго по разработанным и утвержденным чертежам и планам

Советы по монтажу опалубки

Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.

В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.

Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами  – 40 сантиметров.

После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.

Специфика армирования

Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.

Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования

Рекомендации по бетонированию

Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:

• До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
• Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
• Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
• Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.

Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.

Возможные риски

Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:

• увеличенный расход бетонного раствора;
• недостаточная жесткость конструкции перекрытия;
• срыв сроков строительных мероприятий;
• непредвиденное увеличение сметной стоимости строительства объекта.

Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.

Нюансы

Помните, что силовые несущие листы профнастила, воспринимающие увеличенную массу бетона, не терпят ошибок. Уделите внимание расчётам. При необходимости, обратитесь за помощью к строителям.

Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессионального подхода к выполнению работы, можно произвести бетонное перекрытие по профнастилу.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Перекрытие по профнастилу монолитное: монтаж, плюсы и минусы

В современном строительстве активно применяются передовые технологии и материалы. Так, одним из популярных решений является профнастил для перекрытий. Подобное изобретение обладает массой эксплуатационных достоинств.

Преимущества перекрытия с профнастилом

Перекрытие по профнастилу характеризуется следующими плюсами:

1. Невысокая стоимость материала и монтажных работ. Поскольку установить перекрытие несложно своими руками, финансовые затраты остаются минимальными. Сам материал продается по доступной цене.
2. Возможность реализации любых архитектурных решений и монтаж разных геометрических форм.
3. Процесс заливки относительно простой и исключает необходимость опалубки. Использование гребней снижает расходование бетонной смеси, что тоже положительно влияет на конечную стоимость работ.
4. Завершить монтаж системы сможет даже неопытный новичок.
5. Готовое перекрытие легче конструкции из железобетона со съемной опалубкой, при этом прочностные свойства остаются на высшем уровне. В результате система не оказывает на основание больших нагрузок и остается эффективным решением для старых построек. Еще с помощью профлиста можно достичь грамотного распределения усилий.
6. Являясь незаменимой составляющей монолитной конструкции, профнастил принимает на себя роль армированного каркаса.
7. Показатели толщины перекрытия определяются местом его эксплуатации. Чтобы они соответствовали требуемым стандартам, нужно выполнить ряд расчетов.
8. Готовая плита обладает хорошей прочностью, а наличие металлического профиля усиливает конструкцию и придает повышенную степень жесткости.
9. На рынке доступны разные марки и типы профнастила. Это расширяет возможности выбора и позволяет найти оптимальный вариант для любых условий применения.
10. Материал характеризуется повышенной устойчивостью к воспламенениям. Показатели огнестойкости равны 30 минутам, а если речь идет о монолитной системе с армированным пролетом — 45 мин.
11. Перекрытия между этажами характеризуются усиленной опалубкой, которая позволяет обустроить потолок без отделочного слоя или других монтажных работ.
12. Профнастиловые разработки незаменимы для помещений с металлическим каркасом. Для связывания колонн используется арматура, делающая каркас жестким и устойчивым к различным негативным воздействиям.

За счет небольшого веса, жесткости и устойчивости к коррозийным процессам профнастил пользуется большой популярностью и применяется для строительства построек разного назначения.

При связывании с бетонной смесью он берет на себя часть нагрузок, приходящихся на плиты перекрытия. Монолитный элемент фиксируется на легком несущем каркасе, что снижает расходы на формирование оснований и покупку стеновых материалов. В их качестве используются легкие газоблоки или пеноблоки. Раствор бетона заливают на профнастил без применения сложной опалубки.

Если соблюдать основные правила эксплуатации и вовремя обслуживать конструкцию, она будет демонстрировать лучшую прочность и устойчивость к негативным воздействиям.

Еще плиты на основе профлистов характеризуются минимальным весом и выглядят аккуратно. Устанавливая подобное решение в своем доме, можно не беспокоиться об отделочных или изоляционных слоях.

Материал удобен в эксплуатации и легко транспортируется.

Расчет перекрытия

Собираясь соорудить перекрытие из профнастила, необходимо провести некоторые расчеты, руководствуясь требованиями и нормами СНиП, СТО и др. Важно обращать внимание на габариты помещения, величину шага монтажа поперечных балок, их длину, возлагаемую нагрузку и свойства несущего материала. Еще следует обращать внимание на тот факт, что каждый лист вдоль длины опирается на 3 балки, а с учетом планируемой нагрузки определяется толщина армированных элементов и высота плиты.

Толщина конструкции выбирается с учетом пропорции 1:30, которая зависит от дистанции между поперечинами. Монолитный элемент может обладать толщиной 70-250 мм.

С помощью сокращения шага пролета можно предотвратить проблему прогибания листов. Еще нужно учитывать вес полезной нагрузки, которую принимает межэтажное перекрытие. В качестве нормы используется показатель 150 кг/м², к которому прибавляется 33%.

Рассчитывая монолитное перекрытие, следует точно определить испытываемые расчетные нагрузки и вес конструкций. Эти параметры влияют на тип профиля и толщину опорных балок.

Устройство монолитного перекрытия

Устройство монолитного перекрытия по профнастилу предусматривает наличие железобетонного элемента.

Ключевыми составляющими перекрытия из профнастила является профлист, армирующий каркас и бетон. Подобное изделие основывается на балочном каркасе, а нагрузка распределяется не на стеновые конструкции, а на колонны. У каждой колонны имеется собственный фундамент.

Перекрытие по профнастилу монолитное представляет собой конструкцию, которая подразумевает получение формообразующей поверхности и расширяет возможности строителей в реализации сложных проектов и геометрических форм.

В зависимости от высоты размещения перекрытия выбирается подходящая стойка для опалубки. Телескопические изделия бывают индивидуальными и рамными. Если высота большая, лучше воспользоваться опалубочной башней, а толщину перекрытия расширить до 1000 мм.

При небольшой высоте допускается применение изделий толщиной 300 мм. Чтобы получить сложную конфигурацию, нужно задействовать деревянную клееную балку с разной длиной.

Основные этапы монтажа

Монолитное перекрытие по профлисту обустраивается посредством соединения перфорированных листов с поперечными балками. Дальше происходит монтаж опалубки, подразумевающий верхнюю фиксацию листов. Чтобы залить бетонную смесь под поверхность материала нужно обустроить временные опоры, гарантирующие неподвижное состояние всей конструкции.

На настиле располагают металлическую арматуру и бетонируют нижний накат. Дальше выполняется выравнивание потолка и напольного покрытия. Когда перекрытие получит требуемую степень жесткости, временные опоры можно демонтировать.  При выборе безбалочного крепления необходимо учитывать некоторые нюансы.

В первую очередь, армирующий каркас нужно будет поместить вдоль каждого углубления профлиста. Потом его соединяют с металлической сварной сеткой с помощью проволоки. Поверх этого наносится цементная стяжка.

Крепление профиля

Если все расчеты были выполнены правильно, первым этапом будет фиксация профлистов на металлической основе. Для этой цели задействуются саморезы и усиленный бур. При этом крепежный механизм может зайти в швеллер даже при отсутствии специальных отверстий.

Чтобы усилить прочность конструкции, крепления нужно установить везде, где это возможно.

Армирование

Процедура армирования подразумевает обустройство внутреннего каркаса из металлических прутьев в монолитном бетоне, что гарантирует повышенные прочностные свойства. Для организации объемной структуры задействуется сварная сетка с ячейками 15 х 15 см и отрезки арматуры, соединяющиеся с помощью вертикальных связей или сварочного оборудования. Допустимый шаг объемной перевязки не должен превышать 20 см.

В качестве армирующего элемента задействуется стальной стержень толщиной 10-12 мм марки А400С. Внутреннюю часть плиты из стали обрабатывают бетоном, чтобы защитить ее от негативных воздействий.

Заливка перекрытий

Заливка перекрытия по профнастилу бетоном делается по мере необходимости за один раз. Если подобная возможность отсутствует, необходимо зафиксировать временной промежуток, за который материал будет схватываться. Рекомендуется применять готовые бетонные смеси под марками М300 или выше с мелкофракционным щебнем (до 5 мм). Такой материал сможет заполнить все пустоты в опалубке и усилить конструкцию. Необходимо осуществить вибропрессование.

Работы по бетонированию осуществляются при плюсовых и минусовых температурных значениях. Во втором случае необходимо выбирать такие марки бетона, которые имеют в своем составе специальные пластификаторы. В первую очередь смесь нужно залить в перфорацию профлиста, а потом распределить по всей площадке. Если листы будут фиксироваться на внутренней полке двутавра, смесь лучше залить до уровня верхней полки.

Перед тем, как создать бетонное перекрытие профнастила для опалубки перекрытий, необходимо выполнить ряд подготовительных работ. В первую очередь, следует очистить опалубку от любых загрязнений, помыв ее водой и просушив.

Чтобы подать бетонную смесь, можно использовать следующие методы и инструменты:

1. Стационарный или передвижной бетонный насос.
2. Ленточный транспортер.
3. Строительную бадью, для поднятия которой используется кран.

Подобный метод позволит залить смесь за один заход. Для выравнивания всей поверхности используется строительная гладилка. Слой бетона уплотняется с помощью глубинного вибратора, а с целью «железнения» поверхности задействуется сухой цемент.

Специфика бетонирования напрямую зависит от погодных условий. Чтобы предотвратить образование трещин, негативно влияющих на бетонную структуру, необходимо регулярно обслуживать несущий профнастил для перекрытий, увлажняя его и защищая влагоемкими материалами. Укладка перекрытия в Москве возможна при температуре не меньше +5°С. Процесс затвердевания летом может занять 1-2 недели при температурном диапазоне 15-20 °С.

При опускании температурных значений до нулевой отметки или ниже, в смесь бетонная нужно добавить специальные пластификаторы. Их наличие повышает стоимость материала, но дает гарантии на благополучную фиксацию конструкции.

Руководствуясь существующими строительными нормами и требованиями, бетонную плиту нужно возвышать над волнами профильных листов не меньше чем на 5 см. Если используется дополнительная стяжка, значение можно уменьшить до 30 мм.

Выравнивание

Для выравнивания раствора используются гладилки и сухой цемент, обеспечивающий надежную защиту от негативных воздействий. Минимальные показатели толщины, которыми должен обладать безбалочный профнастил для перекрытия, составляют 250 мм.

Особенности обслуживания материала заключаются в постоянном увлажнении и укрывании влагоемкими материалами, пока не появится 70% прочность.

В холодный период процедура созревания камня занимает больше времени. Если условия созревания соответствуют комфортным, временные опоры можно демонтировать меньше чем за месяц, переходя к следующему этапу обрабатывания профлиста.

Перекрытие по профнастилу монолитное: расчет и монтаж

Современные технологии позволяют производить строительные работы всё дешевле и быстрее. Наибольшей популярностью сейчас пользуется монолитное перекрытие по профнастилу, позволяющее не только сократить стоимость и сроки строительства, но и значительно снизить трудоёмкость работ. Технология применяется к зданиям любой формы и размера, достаточно грамотно и скрупулёзно провести расчет перекрытия по профнастилу.

Инструменты и материалы для работ

В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:

Основание из профиля

• цемент;
• песок;
• емкость;
• бетономешалка;
• лопата;
• профнастил;
• саморезы;
• арматура;
• опалубка;
• мастерок.

Что такое профнастил и где он применяется?

Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката.  Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.

Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:

• тип С – профиль для стен;
• тип НС применяется для настила и строительства стен;
• Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.

Несущий профлист

Профилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 – 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.

Специфика расчёта материала

При проведении расчета нужно в обязательном порядке учитывать габариты постройки, вес всей конструкции, а также коэффициент нагрузки на перекрытие и параметры фундаментного основания дома. Виды металлических опор и колонн будут выбираться в соответствии с параметрами постройки.

Перекрытие по профлисту будет иметь такую толщину, какой будет требовать уровень эксплуатационной нагрузки. Параметры опалубки и сечение металлических крепежных стержней также зависят от степени нагрузки, а также от длины пролета между балками опор.

Перекрытие по профнастилу, включающее профиль и плиту, будет иметь ширину в пропорции 1: 30 (по отношению к длине пролета).

Проектирование конструкции

Перед началом строительных работ необходимо подготовить все проектные документы согласно СНиП II-23-81. В силу того, что застройщикам без специального инженерного образования крайне трудно выполнить расчёт конструкции, проводимый по этим документам, было создано специальное ПО, при помощи которого, любой желающий может создать рабочую документацию и выполнить все расчёты. Кстати говоря, при помощи той же программы можно выполнить чертежи опалубки и арматуры, а также посчитать общие затраты на материалы.

Не закончив предварительно работу с документацией и расчётами, монолитное перекрытие по профнастилу строить не рекомендуется, ведь в таком случае велика вероятность, что вероятная нагрузка на перекрытие или же кровлю (плоскую или со скатами) будет высчитана неверно, вследствие чего деформируется либо постройка, либо сам профлист.

Кроме того, стоит заранее рассчитать шаг между опорными балками, который варьируется в зависимости от типа профнастила (к примеру, тип Н, используемый для плоской кровли, нуждается в частом шаге между опорными балками, ведь высота этого профиля выше остальных – целых 35 мм.). Это связано с тем, что прочность бетонной заливки будет невысока.

После того как все расчёты будут произведены, можно начинать строить монолитное перекрытие по профнастилу, которое реально выполнить собственноручно, но для этого вам понадобятся специальные инструменты и высокотехничное оборудование.

Устройство монолитного перекрытия по профнастилу

Готовый потолок – вид снизу

Главный этап возведения перекрытия из железобетона – подготовка и заливка опалубки. Готовая монолитная конструкция в дальнейшем может использоваться как потолок, не нуждающийся в дополнительной отделке и декорировании.

Второе немаловажное звено монолитного перекрытия – профили. Именно благодаря им достигается ребристое сечение, в разы повышающее уровень надёжности перекрытия. Также благодаря использованию профилей можно сократить расходы на армирование конструкции, что сократит общие расходы на строительство.

Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркас. В силу того, что общая конструкция имеет внушительный вес и прочность, материалы для стен можно применять более легкие, не опасаясь за крепость постройки, ведь за неё отвечает каркас из металла.

Нагрузка переносится на плоскую часть каркаса, что еще сильнее облегчает нагрузку на стены и фундамент. Таким образом, можно даже дополнительно сэкономить и построить дешевый и быстро возводящийся колонный фундамент.

Основные этапы монтажа

Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.

Крепление профиля

Фиксация профиля с помощью саморезов

Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.

Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.

Армирование

Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.

Укрепление конструкции

Заливка перекрытий

Следующий этап – заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно – надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).

Заливка раствора

Выравнивание

После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.

Советы по работе с бетоном

Только лишь бетон окрепнет (на это потребуется почти месяц), опоры можно устранить. Заливка производится лишь при температуре выше нуля, ибо при минусовой температуре велика вероятность, что сохнуть он будет еще дольше.

Если по каким-либо причинам работы приходится проводить при очень низкой температуре, стоит купить бетон с дополнительными добавками, которые помогут смеси окрепнуть.

Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь со специальными добавками. Она может набрать необходимую прочность даже при низкой температуре.

Перекрытие по профлисту: расчет и преимущества

Технология перекрытия по профнастилу сегодня стала одной из самых популярных и востребованных. Связано это с тем, что материал имеет множество достоинств и преимуществ по сравнению с другими. Например, с профильными листами весьма просто работать, они легче, чем другие конструкции, долговечны, их можно применять в любой строительной области – для крыши, возведения забора, гаража, в качестве межэтажного перекрытия. Хотите узнать о том, как профнастил может применяться в перекрытии, а также, как его соорудить собственными усилиями? Читайте!

Бетонное перекрытие по профнастилу не обходится без заливки и применения опалубок. Монолитное перекрытие по профнастилу дает возможность за кратчайшие сроки возвести потолок, при этом не требуются никакие дополнительные работы по отделке или доработке.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Перекрытие, сделанное из профнастила, имеет массу преимуществ: оно прочное, долговечное и не поддается влиянию извне

Перекрытие по профлисту зависит от профилей, которые обеспечивают ребристость сечениям. А это повысит надежность перекрытия по профлисту и сооружения в целом. Что касается финансовых расходов, то они также сокращаются, что делает стройку экономной.

Перекрытие по профнастилу выполняет функции несъемной опалубки, на которую заливается бетонная смесь. Опорами в этом случае служат металлические каркасы. Основа такого каркаса – колонны и балки.

Межэтажное перекрытие из профнастила создает нагрузки на каркасы, а вот нагрузки на стены – снижает. При этом вы можете утеплить стены пеноблоком или газобетоном. Межэтажные перекрытия по профлисту имеют неоспоримое преимущество. Если вы строите массивное здание, то фундамент используется ленточный, а это – большие расходы на стройматериалы. А вот при использовании профнастила идеальным вариантом будет колонный фундамент, что сэкономит не только деньги, но и время строительства.

Запомните! Колонный фундамент выдерживает нагрузки только по своим сторонам. Поэтому каждый оголовок заливают ростверком.

Профнастил и его преимущества

Профлисты имеют целый ряд преимуществ, которые и сделали его столь популярным в строительной сфере. К ним относятся:

1. Универсальность. Как уже отмечалось, профилированные листы используются в самых разнообразных сферах строительства в качестве кровельного, облицовочного материала, в качестве заборов и так далее.
2. Антикоррозийная стойкость. Каждый лист при изготовлении покрывается специальным антикоррозийным раствором, который увеличивает срок службы материала до 30 и более лет.
3. Легкость. Вес профилированного листа составляет максимум 8 кг, что существенно снижает нагрузку на несущую конструкцию.
4. Поперечная и механическая прочность. Профнастил выдерживает очень большой вес, особенно это актуально при сооружении крыши.
5. Технологичность при эксплуатации. Материал легко обрабатывать, он легок при монтаже.
6. Приемлемая цена. Стоимость профнастила очень демократичная, он – один из самых дешевых строительных материалов.
7. Удобная транспортировка и хранение. Вам не составит труда самостоятельно перевезти профнастил из магазина на стройку. Ведь он не тяжелый. Хранить профнастил можно в упаковке в течение двух недель, а со вскрытой упаковкой срок вообще не ограничивается.
8. Пожаробезопасный и экологически чистый материал. Не горит и не выделяет вредные вещества или запахи.
9. Эстетичный вид. Вы можете выбрать профилированный листы любого размера и цвета, что позволить гармонично включить его в ваш экстерьер.
10. Стойкость. Материал является устойчивым к различным погодным условиям, не боится ни солнца, ни дождя, ни снега. Кроме того профнастил устойчив к кислотным и щелочным воздействия. На его поверхности никогда нельзя встретить мох или лишайники, как это часто случается с другими перекрытиями.

Монтаж перекрытия по профлисту

Чтобы сооружение на профлистах прослужило вам как можно дольше, следует выполнять рекомендации перекрытия по профнастилу.

Монтажные работы следует начинать с подсчета материала и подробного чертежа

Во-первых, перед началом работы обязательно произведите расчет перекрытия. В процессе такого расчета особое значение имеют точнейшие (до миллиметра) размеры здания. Кроме того, следует учитывать нагрузки, которые будут созданы перекрытием по профлисту.

В качестве колонн по перекрытию выступают металлические трубы с круглым или квадратным сечением. А вот для балок используются двутавровые балки и швеллера из металла.

Профнастил для перекрытий нужно подбирать очень внимательно. В зависимости от его вида выбираются шаги укладок балок и их приемлемое сечение. Если проще, то меньший шаг требуется для металлопрофилей с большей высотой. А вообще, чтобы как можно точнее рассчитать межбалковый шаг, проконсультируйтесь с производителей профнастила или его представителем в своем городе.

Чтобы понять, как правильно делать расчеты, приведем конкретный пример. Допустим, укладочный шаг между балками равняется трем метрам. Вы приобрели профнастил с маркировкой ТП-75 и толщиной листа 0.9 мм. Чтобы определить нужную длину профнастила, следует учесть его опору на три балки (а не на две, как принято). Это будет препятствовать прогибанию листов.

Крепить листы к балкам предпочтительнее саморезами на 32 мм (т. н. бронебойными). Такие крепления имеют усиленный бур, который создаст швеллера без применения дрели. Крепления делаются по стыку профлиста и балки. Так, если вы делаете укладку листа на три балки, он должен прикрепляться к ним в трех местах, на две балки – в двух и так далее.

Далее листы нужно закрепить по их стыкам, использовать для этой цели можно те же бронебойные саморезы, но немного короче, например, на 25 мм. При этом они вкручиваются на расстоянии 40 см друг от друга.

На этом процесс опалубки завершается и начинается армирование перекрытия по профлисту. Армирование позволит усилить один материал при помощи другого, более прочного. Так, профнастил армируется проволокой . Такой каркас, расположенный внутри конструкции, даст возможность бетону выдержать нагрузки. Объемная структура создается продольными прутьями (толщина 12 мм). Они укладываются по каналам профлистов. Каркасные элементы соединяются стальными проволоками (реже – при помощи сварки).

Перед бетонированием следует произвести армирование конструкции, это сделает ее еще более прочной

После армирования можно смело укладывать бетон. Толщина заливки обычно не превышает 8 см. Выбирать лучше бетон марки М-25 (он же – М-350). Однако перед тем, как заняться заливкой, следует подготовить профнастил – установить под него палки, чтобы избежать проседания под тяжестью бетона. Такие опоры убираются сразу после высыхания бетонной смеси.

Совет: бетонирование лучше осуществлять за один раз. Но если площадь слишком большая и вы не уверены, что за день справитесь, тогда лучше заливать по пролету.

Период высыхания напрямую зависит от погодных условий. При условии теплой погоды этот процесс займет около 10 суток (при этом, если на улице слишком жарко, следует постоянно смачивать бетон). Если же вы занимаетесь стройкой зимой, то процесс растягивается до 4-х недель.

Чертежи перекрытия по профлисту

Перекрытие по профлисту, не смотря на свою универсальность, все-таки имеет некоторые риски и нюансы. Так, во время работы вы можете рисковать перерасходом материалов, их недостаточной прочностью и устойчивостью, особенно если поспешите или захотите сэкономить, нарушив технологический процесс. Кроме того, во время работы с профлистом могут быть нарушены строительные сроки, а также не исключены убытки из-за вышеперечисленных причин.

Если вы хотите, чтобы плита перекрытия прослужила вам максимально долго, не игнорируйте теоретическую часть работы, во время которой выбираются материалы для будущей конструкции, подбираются листы с учетом их вида и толщины, выбираются арматурные сечения.

Порой такие теоретические расчеты выполнить весьма сложно самостоятельно, особенно, если вы не являетесь специалистом в области строительства. В этом случае лучше обратиться за помощью к профессионалу, который поможет вам в составлении плана и чертежа.

Не забывайте, что несущий профнастил для перекрытий не стерпит ни одной ошибки. Если неправильно спланировать перекрытие по профлисту, все здание может оказаться непригодным. Не допускайте ошибок, лучше по нескольку раз пересчитывайте и учитывайте любые мелочи.

Перекрытие по профнастилу монолитное: монтаж, плюсы и минусы

Профильное и обычное перекрытие

Железобетонное перекрытие по профнастилу предполагает заливку с использованием опалубки. Благодаря монолитному перекрытию можно получить готовый потолок. При этом не надо будет проводить дополнительные работы, связанные с отделкой или доработками.
Любое перекрытие из профнастила зависит от профилей. Именно с их помощью можно сделать сечение ребристым. При этом значительно повышается надежность перекрытия. Кроме того, существенно снижаются финансовые расходы на арматуру и бетон. Это позволяет сэкономить на строительстве.
Сущность плана перекрытия из профнастила выражается в том, что материал выполняет функцию неснимаемой опалубки. На нее, в свою очередь, будет залит бетон. При этом в качестве опоры выступает металлический каркас, который состоит из колонн и балок. Благодаря использованию конструкции, можно смело возводить стены из легких материалов, которые обладают небольшой прочностью.
Перекрытие из профнастила межэтажное возлагает определенную нагрузку на каркас из металла. При этом нагрузка на стены существенно снижается.

Полезно: Вы можете использовать пеноблочный или газобетонный материал для теплоизоляции стен. Разумеется, при условии, что вы имеете готовое перекрытие по профнастилу.

Перекрытия из профнастила между этажами обладают очень важным преимуществом. При строительстве массивного здания необходимо изготавливать ленточный фундамент. Его использование предполагает большие расходы на различные строительные материалы.
Нагрузка переносится с перекрытия на каркас – это значительно облегчает стены. В этих условиях снижается нагрузка и на сам фундамент. Поэтому можно заменить ленточный фундамент на колонный. При этом на изготовление такого каркаса не надо будет тратить большое количество средств. Таким образом, вы сэкономите не только финансы, но и время.
При использовании колонного фундамента, следует помнить, что каждая из колонн сможет выдержать нагрузку только со своей стороны. Это связано с их расположением при перекрытии. Оголовки – места фундамента, где располагаются более легкие стены. Они заливаются небольшим ростверком. Чтобы рассчитать сечение, необходимо учесть толщину стен и расстояние между колоннами, которые составляют фундамент.

Основные сведения

Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Расчет перекрытия

Чертеж монолитного перекрытия по профнастилу.

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Вернуться к оглавлению

Особенности монолитной конструкции

Межэтажное перекрытие из профнастила отличается от обычной конструкции специальным опалубочным усилением, позволяющим получить готовый потолок, не требующий дополнительной отделки.

Возможность применения разнообразных типов профилированного листа при возведении перекрытий является достаточно важным преимуществом

Достоинства:

• возможность снижения расхода бетонной смеси, связанная с наличием «волн» различных размеров;
• уменьшение количества материала для армирования;
• увеличение прочности основания;
• снижение массы конструкции;
• равномерное перераспределение нагрузки;
• возможность использования легких стеновых материалов, в том числе пено- и газобетонных блоков.

Профлист для перекрытий применяется относительно недавно. Метод перекрытия по профнастилу предполагает использование опалубки и бетона. За короткий период времени технология стала востребованной.

Один из отличительных моментов – возможность сооружения колонного фундамента конструкции, заменяющего традиционный ленточный. Нагрузка, которую воспримет каждая колонна, передается только конкретной частью каркаса.

Монолитная железобетонная основа представляет собой цельную плиту, забетонированную на профлисте. Опоры конструкции – кирпичные стены, бетон, железобетонные элементы, стальной каркас. Плита заливается пролетом длиной от 1,5 до 6 метров. Размер бетонной полки над поверхностью листов определяется расчетным путем, составляет не менее 30 мм. Если в бетонируемой поверхности выполнены проемы, укрепите вокруг них монолитный массив путем приварки в местах отверстий дополнительной арматуры.

Профлист, применяемый в качестве арматуры, должен иметь оцинкованное или какое-либо другое покрытие, которое обеспечит ему устойчивость к возникновению коррозии

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Подготовительный этап

Для того чтобы качественно залить бетонное перекрытие по профнастилу, важно технически грамотно подойти к начальной стадии работы. Рассчитайте усилия с учетом точных размеров постройки. Чтобы не допустить ошибку при выполнении расчётов, уточните эксплуатационные характеристики профилированных листов у производителя.

Подготовительный этап играет определяющую роль, требует специального подхода, инженерных знаний и умения выполнять необходимые расчеты. До начала монтажа следует:

• Выполнить расчет материала, необходимого для изготовления каркаса, обладающего необходимым запасом прочности.
• Подобрать вид профильного листа, определить размеры листа и толщину материала.
• Рассчитать сортамент арматуры, предназначенной для изготовления несущего каркаса.

Расчетная часть позволяет определить сортамент, номенклатуру колонн и металлических балок. Базовый материал, применяемый для колонн, – стальные трубы профильного сечения. Балки изготавливаются из металлических швеллеров. Точность расчета монолитного основания определяет устойчивость конструкции объекта.

Монолитные перекрытия следует строить строго по разработанным и утвержденным чертежам и планам

Советы по монтажу опалубки

Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.

В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.

Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами  – 40 сантиметров.

После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.

Специфика армирования

Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.

Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования

Рекомендации по бетонированию

Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:

• До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
• Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
• Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
• Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.

Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.

Возможные риски

Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:

• увеличенный расход бетонного раствора;
• недостаточная жесткость конструкции перекрытия;
• срыв сроков строительных мероприятий;
• непредвиденное увеличение сметной стоимости строительства объекта.

Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.

Материалы для создания монолитного перекрытия

Профнастил — вид листового металлопроката, отличающийся наличием на поверхности рифления. Поверхность листа покрывается полимерами или оцинковывается. Такое покрытие выполняет защитную функцию, делая профлист надежным и долговечным материалом. Применяются профилированные листы в самых разных сферах.

На рынке материал представлен тремя типами:

• С — для стен.
• НС — для стен и перекрытий.
• Н — несущий, для кровли и перекрытий.

Максимальной несущей способностью обладает профилированный лист типа Н. Он прочен, надежен и легко выдерживает вес жидкого бетона. Для того чтобы профлист начал играть роль внешней арматуры, необходимо, чтобы металл и бетон образовали одно целое. С этой целью на профиле листа выполняются специальные рифы, усиливающие сцепление.

Основные этапы монтажа

Монолитное перекрытие по профлисту обустраивается посредством соединения перфорированных листов с поперечными балками. Дальше происходит монтаж опалубки, подразумевающий верхнюю фиксацию листов. Чтобы залить бетонную смесь под поверхность материала нужно обустроить временные опоры, гарантирующие неподвижное состояние всей конструкции.

На настиле располагают металлическую арматуру и бетонируют нижний накат. Дальше выполняется выравнивание потолка и напольного покрытия. Когда перекрытие получит требуемую степень жесткости, временные опоры можно демонтировать.  При выборе безбалочного крепления необходимо учитывать некоторые нюансы.

В первую очередь, армирующий каркас нужно будет поместить вдоль каждого углубления профлиста. Потом его соединяют с металлической сварной сеткой с помощью проволоки. Поверх этого наносится цементная стяжка.

Крепление профиля

Если все расчеты были выполнены правильно, первым этапом будет фиксация профлистов на металлической основе. Для этой цели задействуются саморезы и усиленный бур. При этом крепежный механизм может зайти в швеллер даже при отсутствии специальных отверстий.

Чтобы усилить прочность конструкции, крепления нужно установить везде, где это возможно.

Армирование

Процедура армирования подразумевает обустройство внутреннего каркаса из металлических прутьев в монолитном бетоне, что гарантирует повышенные прочностные свойства. Для организации объемной структуры задействуется сварная сетка с ячейками 15 х 15 см и отрезки арматуры, соединяющиеся с помощью вертикальных связей или сварочного оборудования. Допустимый шаг объемной перевязки не должен превышать 20 см.

В качестве армирующего элемента задействуется стальной стержень толщиной 10-12 мм марки А400С. Внутреннюю часть плиты из стали обрабатывают бетоном, чтобы защитить ее от негативных воздействий.

Заливка перекрытий

Заливка перекрытия по профнастилу бетоном делается по мере необходимости за один раз. Если подобная возможность отсутствует, необходимо зафиксировать временной промежуток, за который материал будет схватываться. Рекомендуется применять готовые бетонные смеси под марками М300 или выше с мелкофракционным щебнем (до 5 мм). Такой материал сможет заполнить все пустоты в опалубке и усилить конструкцию. Необходимо осуществить вибропрессование.

Работы по бетонированию осуществляются при плюсовых и минусовых температурных значениях. Во втором случае необходимо выбирать такие марки бетона, которые имеют в своем составе специальные пластификаторы. В первую очередь смесь нужно залить в перфорацию профлиста, а потом распределить по всей площадке. Если листы будут фиксироваться на внутренней полке двутавра, смесь лучше залить до уровня верхней полки.

Перед тем, как создать бетонное перекрытие профнастила для опалубки перекрытий, необходимо выполнить ряд подготовительных работ. В первую очередь, следует очистить опалубку от любых загрязнений, помыв ее водой и просушив.

Чтобы подать бетонную смесь, можно использовать следующие методы и инструменты:

1. Стационарный или передвижной бетонный насос.
2. Ленточный транспортер.
3. Строительную бадью, для поднятия которой используется кран.

Подобный метод позволит залить смесь за один заход. Для выравнивания всей поверхности используется строительная гладилка. Слой бетона уплотняется с помощью глубинного вибратора, а с целью «железнения» поверхности задействуется сухой цемент.

Специфика бетонирования напрямую зависит от погодных условий. Чтобы предотвратить образование трещин, негативно влияющих на бетонную структуру, необходимо регулярно обслуживать несущий профнастил для перекрытий, увлажняя его и защищая влагоемкими материалами. Укладка перекрытия в Москве возможна при температуре не меньше +5°С. Процесс затвердевания летом может занять 1-2 недели при температурном диапазоне 15-20 °С.

При опускании температурных значений до нулевой отметки или ниже, в смесь бетонная нужно добавить специальные пластификаторы. Их наличие повышает стоимость материала, но дает гарантии на благополучную фиксацию конструкции.

Руководствуясь существующими строительными нормами и требованиями, бетонную плиту нужно возвышать над волнами профильных листов не меньше чем на 5 см. Если используется дополнительная стяжка, значение можно уменьшить до 30 мм.

Выравнивание

Для выравнивания раствора используются гладилки и сухой цемент, обеспечивающий надежную защиту от негативных воздействий. Минимальные показатели толщины, которыми должен обладать безбалочный профнастил для перекрытия, составляют 250 мм.

Особенности обслуживания материала заключаются в постоянном увлажнении и укрывании влагоемкими материалами, пока не появится 70% прочность.

В холодный период процедура созревания камня занимает больше времени. Если условия созревания соответствуют комфортным, временные опоры можно демонтировать меньше чем за месяц, переходя к следующему этапу обрабатывания профлиста.

Монолитное перекрытие по профнастилу своими руками

Подготовка

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

• рассчитать усилия на основе точных размеров будущей постройки,

ВажноОчень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

• рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
• подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
• провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На заметкуШаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

Монтаж опалубки

При выборе длины профнастила учитывают ряд важных моментов:

• чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
• при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами , оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

РекомендуемУчитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

Специфика армирования

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона

• До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
• Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
• Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
• В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

РекомендуемЕсли при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

Устройство перекрытия

Перекрытие по профлисту

Для перекрытий подходит профнастил, имеющий дополнительные ребра жесткости. Высота волны должна быть не менее 60 мм, а толщина листа без внешнего защитного покрытия — не менее 0,7 мм. Единственное исключение из этого правила — создание чердачного перекрытия, так как на него приходится значительно меньшая нагрузка, чем на межэтажное.

Перед проведением работ проводится расчет перекрытия по профлисту с учетом следующих характеристик:

• Размеры здания.
• Нагрузки на балки и колонны.

При расчете монолитного перекрытия по профилированному стальному листу не учитываются данные на трещинообразование в нижней части конструкции. Обязательно нужно помнить про вероятность смятия ребер или деформации, которые могут возникнуть в процессе эксплуатации. Расчет верхней части плиты выполняется с учетом всех данных, как это делается при проектировании традиционных сборных железобетонных конструкций. Так как в процессе эксплуатации есть вероятность прогиба плиты, возможный размер определяется исходя из расчетных постоянных и временных нагрузок на конструкцию.

Анализ этих данных позволяет подобрать оптимальные размеры металлокаркаса. Монтаж конструкции очень прост, и сделать его можно, не прибегая к помощи специалистов. Но расчет всегда должен выполняться профессионалами, так как любая ошибка может привести к тому, что конструкция просто не выдержит нагрузки во время эксплуатации.

Монтаж балочной конструкции

Технология устройства монолитного перекрытия по профнастилу подразумевает использование балок и колонн. С этой целью подойдут металлические трубы, двутавры и швеллера. Расстояние между соседними балками определяется исходя из размеров и формы профиля листа. При значительной высоте профиля шаг между балками может быть уменьшен.

Лист профилированного металлопроката рекомендуется укладывать не менее чем на 3 балки, одна из которых находится в центре конструкции, а две другие — по сторонам.

Профнастил для монолитных перекрытий

К основанию балки профнастил крепится саморезами с усиленным буром, позволяющим не просверливать отверстия в швеллере или двутавре. У специалистов такие саморезы получили название «бронебойных», что соответствует их техническим характеристикам. Крепление выполняется только в местах соприкосновения профнастила с балкой. Дополнительная фиксация производится в местах стыка листов. Здесь можно применять саморезы на 25 мм. Шаг между саморезами должен быть около 40 см. По ширине листы стыкуются с нахлестом, а по длине встык. Гофры листа должны быть ориентированы вниз. На стадии возведения обязательно должна быть проверена жесткость стального профилированного листа и ее соответствие расчетным проектным параметрам.

Далее выполняется армирование конструкции. Арматура укладывается в гофры в продольном и поперечном направлениях. Вязка арматуры выполняется проволокой. Не рекомендуется использовать сварку для создания арматурного каркаса. Для формирования защитного слоя используются фиксаторы. Защитный слой необходим для того, чтобы минимизировать риск выхода арматуры из бетона и воздействия на нее негативных факторов окружающей среды. Тип и размер фиксаторов выбирается в зависимости от проектной толщины защитного слоя. После создания металлоконструкции можно заливать перекрытие бетоном.

Для того чтобы профилированные листы хорошо выдержали вес жидкого бетона, необходимо дополнительно укрепить металлоконструкцию до момента полного застывания.

Монтаж каркаса

С этой целью применяются дополнительные опоры. Минимальная толщина перекрытия должна составлять 7–8 см. Бетонирование лучше выполнять по пролетам. После полного застывания бетона на одном пролете убираются дополнительные опоры. Время полного созревания бетона может сильно отличаться в зависимости от температуры окружающей среды. В теплое время года конструкция полностью высыхает примерно за 10 суток. При отрицательной температуре для этого может потребоваться более месяца.

В соответствие со СНиП 3.03.01-87, перед бетонированием поверхность профлиста должна быть очищена от любых загрязнений, масел, мусора, цементной пыли и т. д. Поверхность промывается водой непосредственно перед заливкой бетонной смеси. Смесь заливается слоями, которые не должны иметь разрывов и перепадов толщины. Уплотнение бетона осуществляется вибраторами. При выполнении этой работы необходимо следить за тем, чтобы инструмент не воздействовал на профлист, арматуру и другие элементы конструкции. Следующий слой заливается только после того, как схватится предыдущий.

Монтаж безбалочной конструкции

Монтаж безбалочной конструкции несколько отличается от описанной технологии. Сначала под нижними краями опалубки и наката делаются временные дополнительные опоры. В выемки профнастила укладывается строительная арматура с периодическим профилем. Выполняется заливка перекрытия бетоном. Устройство монолитной безбалочной конструкции завершается чистовой отделкой. На полу делается цементная стяжка, а потолок отделывается, как правило, гипсокартонными листами.

Бетонное покрытие

Для бетонирования конструкции может применяться готовый бетон или цементно-песчаная смесь. Заливку обязательно нужно сопровождать прессованием смеси. Безбалочное перекрытие должно иметь толщину не менее 25 см, считая от нижнего края профлиста. Приступать к отделочным работам можно только после того, как бетон полностью затвердеет, и будут демонтированы дополнительные опоры.

При выполнении расчета безбалочной конструкции необходимо учитывать, что наиболее опасными для них считаются полосовые и сплошные нагрузки. В первом случае нагрузка будет распределяться через пролет, а во втором — по всей площади перекрытия. Расчет осуществляется с учетом этих факторов методом предельного равновесия. Безбалочные конструкции наиболее рационально делать квадратными. Устройство прямоугольного безбалочного перекрытия выполняется таким образом, чтобы соотношение сторон друг к другу было 1:5. В противном случае лучше возводить перекрытие с дополнительной опорой на балки.

Источники

• https://kryshadoma.com/profnastil-proflist/profnastil-dlya-perekrytiy.html
• https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
• https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html
• https://proflistinfo.ru/prof/vybor/monolitnoe-perekrytie-po-profnastilu-kak-sdelat
• https://1beton.info/maloetazhnoe/perekritie/monolitnoe-po-profnastilu
• https://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html

[свернуть]

Facebook

Twitter

Вконтакте

Google+

профилированный металл стальным украшением расширенный полом для настила трейлера

Профилированный металл стальным украшением расширенный полом для настила трейлера

Описание продукта

Приложение

Преимущества

1.Адаптировать к требованиям быстрой конструкции основной стальной конструкции, обеспечить быстрые рабочие процессы.

2. Повысьте жесткость пола, сэкономив количество стали и бетона.

3. Рельефная поверхность увеличивает сцепление настила пола с бетоном, придает системе настила пола высокую несущую способность.

4: Наш настил пола прошел сертификацию по огнестойкости национальной стационарной системы пожаротушения и центра проверки качества огнестойких компонентов.В сочетании с настилом перекрытия противопожарное покрытие не требуется, что значительно снижает стоимость проекта.

Упаковка и доставка

Информация о компании

FAQ

Почему стоит покупать у Brilliant Steel:

1) Профессиональный поставщик: сотрудничать с большим заводом

2) Гарантия качества: Стремление предлагать высококачественные продукты и услуги.

3) Доставка в короткие сроки: Закажите стальной инвентарь до 4 р.м.

4) Опытная команда: опыт экспорта более 6 лет

5) Послепродажное обслуживание: быстро, качественно и эффективно

.

Толстый пластиковый лист для полов

Пластиковый лист толщиной для напольных покрытий

Белый, черный лист POM, лист делрина и лист ацетала спецификации

BELUNS® Изготовлено производителем в Китае

BELUNS® Продукция листовой упаковки POM

Продукция, Сертификационная компания

900 14

.

Fx Металлический пол с высоким ребристым полом, декорируя лист профиля холодной штамповки

FX машина для холодной штамповки металлического настила для пола с высоким ребром

Характеристики:

1.FX машина для холодной штамповки металлического настила для пола с высоким ребром
2. точное формование
3. надежное качество
4. профессиональное обслуживание
5.CE & ISO сертификаты

Цена машины

JIN)

27 900

Стальная дверная рама, рулон

Формовочная машина

Описание продукта

Продукты ma de на этой машине подходят для использования в качестве украшения здания, особенно подходят

для использования в спальне, кухне, туалете, коридоре и так далее.

Технологическая схема линии машины:

Ручной разматыватель материала — Подающая платформа — Профилегибочная машина главного валка — Компьютерный блок управления — Гидравлическая станция — Автоматическая система резки — Готовая продукция Приемный стол

Технические характеристики

Фотографии машины

Ручной разматыватель

900 02 Несущая способность: 1.5T

Платформа подачи: которая помогает подавать полосу материала на формовочные ролики

Профилегибочная машина

Блок управления компьютером:

Упаковка и отгрузка

Обнаженная кожа с водонепроницаемой тканью и уложенным деревом, подходящая для погрузки и морской перевозки

Информация о компании

Обзор фабрики

Склад готовой машины

Склад готовых машин 2

Рабочий отдел обработки

Сертификаты компании

ДОБРО ПОЖАЛОВАТЬ ПОСЕТИТЕ МОЙ ЗАВОД!

.

2.5мм 250гсм гофрированный лист Пп / доска пп рифленая для защиты

настила

1 доллар США.30–1,50 доллара США

/ Килограмм
| 3000 Килограмм / Килограмм (Мин. Заказ)

Перевозка:

Поддержка
Морские перевозки

Время выполнения заказа:

Количество (килограммы)	1–10000	> 10000
Приблиз.Срок (дни)	8	Торг

Настройка:

Индивидуальный размер
(Мин.Заказ: 1000 Килограмм)

.
