Как рассчитать лестницу | Градиус

До того как приобрести и установить лестницу вы должны найти для себя оптимальное соотношение между габаритами лестницы и комфортом подъема. Чем больше места вы отведете под лестницу, тем удобнее по ней будет спускаться и подниматься. Но в комнате останется меньше свободного места. Вы можете определить желаемый размер ступени, но позволит ли размер междуэтажного проема использовать такую ступень?

Вы можете воспользоваться онлайн формой расчета лестницы или рассчитать ее самостоятельно с помощью информации ниже.

Давайте разберемся в простых лестничных азах:

Один из важных размеров – высота пола второго этажа. Это размер, с которого начинаются все расчеты лестниц. (см рис ) Не забудьте при замере учесть возможное увеличение этого размера на высоту стяжки и покрытия пола, если его еще нет. Так же этот размер нужно учесть для нижней ступени, но там он не так критичен. Вообще для лестниц есть правило что первая и последняя ступень могут быть ниже всех остальных, на то есть технические и эргономические причины и об этом ниже.

Пример:

Итак, допустим, высота пола в нашем помещении 3 метра. Мы хотим, что бы высота ступени не превышала 19 см. тогда по формуле

«Количество подъемов» = «Высота пола» / «высоту ступени»

Расчет количества ступеней

3000 / 190 = 15.8 шт.

Округлив до 16 подъемов и пересчитав в обратную сторону получим высоту ступени 187.5 мм. При этом помним что 16 подьемов = 15 ступеней.
Но, поскольку высота перекрытия в 300 мм минус высота ступени 187,5 мм. не позволяет монтировать надежное крепление каркаса лестницы к перекрытию необходимо первую ступень уменьшить до технологического минимума.

300-(100+40) = 160 мм.

Тогда все остальные ступени так же уменьшаться по высоте. Считаем

3000 -160 = 2840 мм

2840 / 15 = 18.934 мм.

Что же, мы помещаемся в заданные параметры!

Расчет длины пролета лестницы

Расчитаем длину пролета лестницы – минимальная комфортная для спуска, а значит и для подъема, ширина ступени 270 мм. То есть для расчета длины пролета лестницы необходимо произведение ширины ступени на их количество:

270 * 15 = 4050 мм

Длина пролета лестницы состави 4050 мм.

Расчет высоты прохода

Для проверки того какова будет висота прохода лестницы (точка для удара головой), рассчитаем.
Для этого проверим на какую ступень попадает окончание пролета проема в перекрытии второго этажа

4050 – 3500 = 550 мм

Тепер посмотрим какая это будет по счету ступень.

550/270 = 3 шт.

То есть 3 –я ступень будет местом прохода под перекрытием после которого начнется проем. Эта критическая высота прохода лестницы и она важна для правильного расчета и проектирования. Вычислим ее.

Высота третьей ступени:

3*189,34 = 568 мм.

Высота до потолка

3000-300-568 = 2132 мм.

Более двух метров. – вполне приемлемый проход.

Итоги

Подведем итоги: Комфортная лестница на второй этаж должна иметь длину марша по полу около 4 метра при высоте пола второго этажа в 3 метра. При этом проем должен быть не менее 3,5 метра. Добавим, что если лестница имеет Г-образную или П-образную форму длина марша по полу считается по центру лестницы. Но для таких лестниц существуют свои нюансы в расчетах связанные с установкой забежных ступеней или площадок.

Потому мы рекомендуем по возможности обращаться к специалистам для расчета и проектирования лестниц. На сколько они профессиональны вы можете судить по тщательности и детальности их проектов.

Забежные ступени деревянной лестницы

   Традиционно лестничные ступени, располагающиеся по кругу, называются забежными или «косыми». Ступени непривычной  формы могут использоваться  для поворота лестницы на различных участках марша: внизу, наверху или же посередине. Наиболее часто встречаются лестничные марши с поворотом  90 градусов. В этом случае поворот выполняется при помощи 3-х или гораздо реже 4-х ступеней изготовленных в виде тупоугольного или прямоугольного треугольника. Иногда по причине  внешнего сходства такие ступени называют клиновидными, а конструкцию лестницы четвертьоборотной.



  Если по проекту марш необходимо повернуть на 180 градусов, то устанавливается  уже 6 забежных ступеней и лестница считается полуоборотной. Довольно часто при проектировании и строительстве  лестниц применяют забежные ступени взамен площадок. Такой приём будет правильным там,  где существует дефицит свободного места под будущую лестницу.

 Забежные ступени в нижней части лестничного марша

  Сегодня наибольшее распространение получили конструкции лестниц на косоурах и на тетивах с забежными ступенями внизу марша. Преимущества нижнего расположения забежных ступеней очевидны:  схема расположения считается менее опасной, позволяет наиболее эффективно использовать пространство под лестницей.

  В зависимости от степени сложности и количества забежных ступеней подобные конструкции собираются непосредственно в мастерской с использованием специальных стапелей имитирующих проём и параметры комнаты, где будет устанавливаться лестница. Но на практике марши такого типа собираются как правило, не посредственно на объекте из заготовленных по размерам деталей (фризовых ступеней, тетив, подступёнков и т. д). Монтаж «по месту» считается наиболее  правильным, так как позволяет обеспечить качественный монтаж с минимальными зазорами и щелями вдоль стен. Перила, балясины и концевые столбы устанавливаются в конце монтажных работ. Работы по сборке лестницы с забежными ступенями следует начинать по истечении 2-х месяцев после завершения всех отделочных работ и поклейки обоев. Этого времени вполне достаточно, чтобы жилое помещение основательно просохло. Если всё сделано правильно и профессионально, то Ваша лестница будет выглядеть максимально эффектно. Она не деформируется, а на ступенях не появятся щели и сколы.

Начало монтажа забежных ступеней

  Установка забежных ступеней является одной из самых сложных технологических операций, так как требует очень много времени, внимания и точности разметки. Сборку ступеней следует начинать снизу в верх, периодически проверяя соответствие фактических размеров с расчётными. Если разметка лестницы выполнена правильно, то расхождение параметров будет минимальным. Как правило, забежные ступени изготавливаются в столярном цехе с определёнными допусками по размерам (порядка 25 мм). Этого вполне достаточно для того, чтобы в случае необходимости  выполнить корректировку по углам или зазорам между деталями и элементами. Точные размеры ступени снимаются с помощью раздвижной рейки и плотницкой малки. Лишнее следует отпилить ручной ножовкой или усорезной пилой с протягом. Готовые, чётко подогнанные друг к другу забежные ступени зачастую собирают «на сухую». Таким образом, можно учесть все нюансы и лишний раз убедиться в правильности выполненных работ.

   Соединение и фиксация элементов лестничного марша выполняют с помощью шкантов, нагелей, шурупов, клея и столярных струбцин. Дублирование шурупами клеевого соединения исключает скрип деталей и дальнейшее разрушение клеенного узла. Крепление подступёнков к ступеням можно выполнить по принципу соединения «шип+паз», простого ламельного соединения или выполнить с нижней стороны забежных ступеней пазы шириной равной толщине подступёнка. Глубину пазов при этом делают не более 10 мм.

Сборка деревянной лестницы в домашних условиях – полезные статьи

Как закрепить деревянную лестницу


Приобрести деревянную лестницу можно двумя способами – купить готовую или заказать по индивидуальному проекту, можно еще изготовить изделие самостоятельно. Многие люди, потратив достаточно большую сумму на лестницу, экономят на ее сборке и пытаются смонтировать конструкцию своими руками.


Серьезные производители лестниц, заботящиеся о своей репутации и удобстве клиента, подгоняют все детали еще на стадии черновой сборки. Позже лестницу разбирают, покрывают различными защитными пропитками, окрашивают, если это предусмотрено и вновь собирают. Поэтому самостоятельная сборка таких конструкций особых сложностей не вызывает, разумеется, если имеются минимальные навыки и нужные инструменты.


Поскольку лестничные конструкции бывают разных типов, то и способы монтажа тоже различаются. Но есть правила, которые касаются всех вариантов:

  • Пронумеровать детали, если это не сделал производитель;

  • Расположение дверных проемов по отношению к межэтажной площадке;

  • Согласно нумерации определить последовательность сборки;

  • Если стены и пол не слишком ровные, то выровнять поверхности;

  • Первыми ставить те элементы, к которым потом будет трудно подобраться;

  • Если точность конструкции вызывает сомнение, то начинать установку лучше сверху, тогда проще скорректировать длину марша.


Все лестничные конструкции делятся на две большие категории:

  • Маршевые;

  • Радиусные;


Они в свою очередь делятся по типу крепления ступенек:

    1. Консольные.


Как прикрепить ступени к деревянной лестнице такой конструкции:

      • С помощью профиля, который потом закрывается гипсокартоном или другим материалом.

      • Врезаются в стену на 20-40 см;

      • С помощью троса, он же заменяет поручни;

      • На больцах, которые крепятся к стене посредством штырей, на другом краю стягивают ступени;

      • Прикрепляются к сварным металлическим косоурам.

    1. На тетивах


      2. Это такие доски или балки, которые закрывают торцы ступеней. С точки зрения эстетики такие лестницы выглядят привлекательно. И в этом случае сразу понятно,как установить балясины на деревянную лестницу.

        1. На косоурах


      Очень надежное, но трудоемкое крепление, тоже подразумевает несколько видов (врезанные ступени, на кобылках). Косоуры – это несущие балки, на которые опираются ступени.

      Крепление маршевой конструкции


      Установка осуществляется в такой последовательности:

      • Сначала крепятся несущие элементы;

      • Затем ступеньки;

      • В самом конце – ограждение.


      Как крепить деревянную лестницу на второй этажна тетивах


      Есть два вида лестниц на тетивах – когда несущий элемент находится с одной стороны, а с другой ступени крепятся прямо к стене. И второй вариант – тетивы находятся с двух сторон и закрывают торцы ступеней. Каждый из видов имеет варианты:

      • Прямая;

      • Поворотная;

      • В несколько пролетов;

      • С промежуточной площадкой;

      • С забежными ступенями.


      Лестничную конструкцию с двумя тетивами сначала собирают на полу. Если приобретена готовая конструкция, которую надо лишь собрать, в тетивах уже есть специальные прорези для ступеней. Если изготовление лестницы происходит в домашних условиях, то все этапы делаются самостоятельно.


      В несущих балках (доска 50 мм) делаются прорези, соответствующие по размеру толщине, ширине и конфигурации ступеней. После того, как прорези сделаны, можно заранее подготовить тетиву для крепления к стене. Для этого в ней проделывают сквозные отверстия под специальные анкеры на расстоянии 30-50 см друг от друга по всей длине. Потом, приложив тетиву к стене в месте установки, на ней сквозь отверстия отмечают точки для креплений.


      Чтобы не случилось перекоса или несоответствия, изготавливают шаблон из фанеры, с помощью которого делают разметку на обеих тетивах. Разметка делается в зеркальном отражении. Глубина прорезей не может быть меньше половины толщины доски (25 мм). Бывает, что прорези делаются насквозь и тогда торцы выступают за тетиву.


      Если лестница начинается с забежных ступеней, то прорези в каждой тетиве делают согласно их размеру. С одной стороны – для широкой части, с другой – для узкой.


      Как правило, такие лестницы делают открытыми, то есть, без подступенков. Если есть подступенки, то прорези в тетивах делают и для них. Перед сборкой конструкции все элементы пропитывают антипиренами и антисептиками.

      Как крепить ступеньки к деревянной лестнице


      Торцы ступеней пропитывается клеем, им же промазывается внутренняя поверхность прорези на одной тетиве. Ступень вставляется в паз и прижимается. Так поступают со всеми ступенями, затем, то же действие производят с другой тетивой. После высыхания клея для более надежной фиксации соединение дублируют шурупами. Шляпки заглубляют на 5-7 мм и потом декорируют либо заглушками, либо шпаклевкой. Еще один вариант крепления ступеней – это на металлические уголки, накладки или на изогнутые фигурно опоры. Тогда углубления на тетивах делают для них и фиксируют саморезами. Затем, на металлические крепления накладывают деревянные ступени, которые тоже закрепляют дюбелями с нижней стороны так, чтобы их не было видно.

      Установка марша


      После того, как весь марш будет собран и клей высохнет, настанет время закрепить конструкцию на месте. Так как марш один, то точками его опоры является пол нижнего этажа и площадка верхнего. Поэтому сначала вымеряется длина тетив и, если они немного выступают за перекрытие, то лишнее отпиливают.


      Пристенная тетива может крепиться только к капитальной стене толщиной не менее 25 см. Она должна быть блочной, кирпичной или бетонной. В ней проделывают отверстия по той разметке, что была сделана в момент подготовки тетивы для установки ступеней. Затем, совмещая отверстия в тетиве и на стене, с помощью анкеров лестница надежно закрепляется.


      К площадке второго этажа лестницу крепят с помощью планки, которую подшивают между тетивами типа подступенка. Через эту планку лестница закрепляется анкерами к площадке. Возможен другой вариант крепежа – с помощью уголков или пластин, подшитых к тетиве.

      Крепление лестницы с поворотной площадкой


      Если конструкция предусматривает межэтажную площадку, то сначала устанавливают опорные столбы из бруса 100х100 мм. Не все знают, как закрепить опорный столб деревянной лестницы, но на самом деле в этом нет ничего сложного. Количество опорных столбов может быть разным. Если площадка примыкает к углу помещения, то опорный столб бывает один и тогда он крепится к полу с помощью саморезов и столярного клея. Двумя другими сторонами площадка монтируется к стенам, образующим угол.


      Два — четыре столба для большей устойчивости могут соединяться с посредством брусков или досок по периметру внизу и вверху. Площадка будет опираться на этот прочный параллелепипед, и присверливаться к нему с помощью саморезов и уголков. Балки в свою очередь присоединяются к полу длинными саморезами.


      Нижний отрезок марша крепится одновременно к площадке и опорному столбу, если он примыкает к стене, то закрепляется и на вертикальной поверхности. На опорном столбе делается пропил по вертикали, по размеру совпадающий с шириной и толщиной тетивы. При сборке свободная тетива вставляется в прорезь, предварительно смазанную клеем, и фиксируется шпилькой. К площадке марш крепиться с помощью анкеров и горизонтальной планки, находящейся между тетивами.


      Монтаж верхнего марша происходит по той же схеме, что нижнего. Он закрепляется к площадке второго этажа и к промежуточной. Если лестница проходит вдоль стены, то прикрепляется и к ней.

      Как крепить ступени деревянной лестницы к косоуру


      Несущая балка лестничной конструкции, то есть косоур – это элемент, на который монтируются ступени. Основные способы крепления:

      1. Самый простой – саморезами. Ступени просверливаются насквозь и в отверстия закручиваются саморезы, такое крепление называется потайным. Чтобы не оставалось отверстие, его немного расширяют большим сверлом и вставляют заглушку. Есть крепления с декоративными головками. Они не прячутся, так как головки являются украшением.

      2. С помощью шплинтов. В косоуре и ступенях просверливаются отверстия диаметром совпадающие с размером шплинта. Ступень промазывается клеем и сажается на косоур. Само крепление не видно.

      3. На брусках или уголках из металла.

      4. Врезанные ступени. Для них в косоуре делаются подрезы, куда вставляется проступь, для надежности фиксируется столярным клеем.

      5. С помощью нагелей (шкантов). Таким способом проступь крепится к подступенку сверху, а подступенок соединяется с нижней ступенью. При этом для ступеней из дерева твердых пород нагели изготавливаются из мягкой древесины, а для проступи из мягкого дерева для нагелей берут древесину твердую.

      6. Для монтажа используют металлические опорные ножки, которые крепят к косоуру дюбелями.


      Во всех вариантах монтажа перед тем, как крепить подступенки на деревянной лестнице их промазывают клеем для усиления связи элементов и исключения скрипа и расшатывания в будущем. В общем, есть три основных типа крепления подступенков:

      • В паз – самое простое и распространенное;

      • В торец саморезами;

      • С помощью уголка.


      Во всех вариантах высота подступенка будет разная и это следует учитывать при сборке конструкции.

      Какие бывают балясины


      Балясины – это опоры под перила, которые совмещают декоративную функцию с практической. У деревянной лестничной конструкции балясины могут быть сделаны из другого материала:

      • Стеклянные;

      • Металлические;

      • Полимерные;

      • Каменные;

      • Комбинированные (дерево + металл, стекло + металл).


      Деревянные балясины по способу изготовления бывают:

      • С резными элементами;

      • Фрезерные;

      • Точеные.


      По форме

      • Плоские;

      • Цилиндрические;

      • Квадратные.


      На изготовление балясин идет цельная древесина разных пород, как элитных дорогостоящих, так и недорогих: бук и дуб, вишня и орех, красное дерево и бамбук, а так же береза, сосна, ясень, лиственница и береза. Главное условие — не пересушивать ее, так как слишком сухая древесина хрупкая и может расколоться в процессе сборки. Слишком влажное дерево тоже нельзя использовать для изготовления балясин, они могут растрескиваться при усадке.


      Металлические балясины изготавливают из:

      • Нержавейки;

      • Меди;

      • Чугуна;

      • Бронзы;

      • Разных сплавов.


      По способу изготовления:

      • Литые;

      • Кованые;

      • Гутые;

      • Сварные.


      Из каких элементов состоит балясина:

      • В середине находится центральная часть, которая и является основным украшением;

      • Сверху – опора для поручня;

      • Внизу – основание.


      Размер балясин зависит от способов установки и варьируется от 70 см до 1 м.

      Как правильно закрепить балясины на деревянной лестнице


      До крепления балясин определяются с их количеством и частотой расположения. Устанавливать можно:

      • На каждой ступени;

      • Пропустив одну;

      • Пропустив две;

      • Пропустив три.


      Однако для безопасности расстояние между элементами рекомендуется делать около 20 см. Если балясины очень тонкие, а проступь широкая, то можно монтировать по две детали на одну ступень. Такие элементы выполняют функцию декора и не несут на себе нагрузку. Столбы устанавливают в начале и в конце марша, если он длинный, то и в середине.


      Перед тем,как крепить балясины на деревянной лестнице делают разметку. Все элементы должны находиться на одной линии, поэтому при разном диаметре балясин и столбиков на месте крепления отмечают их центры. От торца ступенек откладывают одинаковое расстояние, равное 5-10 см, эта точка и будет центром отверстия под балясину. Чем она толще, тем больше нужно отступить от края, чтобы в конечном итоге деталь находилась на расстоянии 2-5 см от него.


      Как рассчитать место установки:


      Сечение основания (60х60), балясина должна отстоять от края на 50 мм – производим расчет:


      6 см:2 + 5 см = 8 см – это и есть искомая величина, на которую нужно отступить от края, она же центр отверстия.


      Виды крепления балясин:

      • На саморезы;

      • На шипы;

      • Шканты;

      • Шпильки.

      Установка на ступени


      По проведенной разметке на ступени делается отверстие, вкручивается в него металлическая шпилька на резьбе. На нее накручивается балясина. Вместо шпильки можно использовать шкант, но обоих случаях место стыка нужно усилить клеем. Шпильки бывают разные, более удобные и практичные с разной резьбой – на одном конце метрическая, на другом, как у шурупа.


      Если проступь неширокая, то ступень просверливают насквозь, и крепление происходит снизу. Шпильку, вставленную в дырку, фиксируют прижимной гайкой с шайбой, после сверху на нее надевают балясину. Одно из простых креплений – на саморезах, их вкручивают наискосок в основание, чуть утопив в дерево, потом это место маскируют шпаклевкой под дерево.

      Установка на тетиву


      Перед установкой балясины нужно точно подогнать под угол наклона тетивы. Подрезка в основании делается на специальном инструменте с установкой угла. Затем крепеж осуществляется так же, как и на проступь. Монтаж на тетиву возможен при ее достаточной толщине.

      Как крепить кованые балясины к деревянной лестнице


      Кованые и другие виды металлических балясин монтируются к ступеням с помощью крепежа, прилагаемого производителем. Так же к ним идут декоративные накладки, маскирующие крепления. В основании балясин располагаются отверстия, посредством которых они фиксируются к деревянным элементам шурупами или саморезами.

      Крепление стеклянных элементов


      Стеклянные балясины производятся из закаленного прозрачного и цветного стекла. При кажущейся хрупкости они очень прочные и имеют вид сплошного, бесшовного заграждения. Благодаря инновационным технологиям из стекла изготавливают круглые фигурные балясины, которые крепятся на стальные шарниры.

      Как установить перила на деревянную лестницу


      Перила – это завершающий элемент, который обеспечивает безопасность передвижения и фиксирует балясины в верхней части. Они могут изготавливаться из:

      • Металла;

      • Камня;

      • Полимерных материалов;

      • Закаленного стекла;

      • Древесины.


      Готовые деревянные перила крепятся на балясины с помощью:

      • Саморезов;

      • Шурупов;

      • Шипов;

      • Кронштейнов.


      Перила могут закрепляться и на лестничной конструкции, и на стене. В этом случае поручень ставится на расстоянии 90 см от гребня ступени и располагается параллельно тетиве или косоуру, сохраняя угол наклона лестничной конструкции.


      При монтаже деревянных поручней на балясины из дерева последние подрезают в верхней части под углом. Угол равен крутизне установки марша. Чтобы отрезать ровно верхнюю часть нужно сделать разметку ниткой, натянутой через все балясины сверху вниз. Отметить прямую линию карандашом и отпилить по ней лишнюю часть.


      До подрезки на опоре для поручня делается отметка в середине детали и просверливается отверстие для шпильки или шканта. На ровной поверхности это сделать проще, так как отверстие должно проходить вертикально.


      После подрезки в отверстия вкручивают шпильки. На поручне тоже необходимо сделать соответствующие отверстия. Чтобы не ошибиться, нужно совместить поручень с балясинами, на которых уже вставлены шпильки, и слегка постучать по ним по всей длине. На внутренней стороне перил останутся следы, в этом месте и надо высверливать отверстия. Перед установкой места соединения для надежности нужно промазать клеем.


      Еще один вариант монтажа перил к балясинам – с применением подперильника, так называют вспомогательную планку. Он делается с шипом и повторяет конфигурацию выемки поручня. Планка прикладывается к подпиленной поверхности балясин, закрепляется с помощью саморезов и потом вставляется в выемку, предварительно ее промазывают клеем.


      Применяют крепление на шипы. Их вырезают в верхней части балясины. Конфигурация шипа может быть любой, но она должна совпадать с формой углубления на поручне. Высота шипа до 25 мм, при толщине поручня 45 мм.


      Если в начале лестницы устанавливают столбы, то перила стыкуются с боковой гранью столба. Для соединения используют зип-болт, который вставляют в технологическое отверстие. Это отверстие располагается в нижней части поручня.


      Фирмы продавцы часто размещают на своих сайтах ролики-инструкции по сборке. Это очень удобно. Наша компания, заботясь о клиентах, тоже разместила подробные инструкции на канале ютуб и на собственном сайте. Мастера рассказывают, как правильно полностью собрать конструкцию и как прикрепить деревянную лестницу к поверхности пола и стены.

      7 примеров дизайна с фото

      Лестница — функциональная деталь интерьера, которая занимает много места и должна соответствовать дизайну комнаты. «РБК Недвижимость» рассказывает о трендах на лестницы в 2020 году

      Фото: Alexander Zvir/Pexels

      Лестница в дом: какую выбрать?

      Второй этаж бывает не только в домах, но и в современных квартирах, например лофтах, переделанных из промышленных помещений. Некоторые владельцы делают второй ярус в городских квартирах с высокими потолками, организуя на нем небольшую спальню или рабочее место. Для каждого случая нужна своя лестница: иногда она расположена в большой комнате и может занимать много места, но чаще дизайнеры стараются сэкономить пространство, предлагая минималистичные варианты. За последние несколько лет натуральное дерево и мягкие нейтральные оттенки были основными тенденциями в дизайне лестниц. Однако в 2020 году цвета стали насыщеннее; появились металлы со множеством вариантов отделки, такие как латунь и античная бронза, а также стеклянные панели, облицованные кожей и темным глянцевым деревом.

      Лестница в двухэтажных апартаментах

      (Фото: Pxfuel)

      Лестница с открытым подъемом

      В работах современных дизайнеров прослеживается тренд на минимизацию конструкций. Лестница с открытыми ступенями, без громоздкой балюстрады и с тонкими поручнями выглядит легкой и изящной. Она подходит для строгих интерьеров и маленьких пространств. Конструкция не будет перетягивать на себя внимание и загораживать окна благодаря промежуткам между ступенями.

      Минималистичная современная лестница

      (Фото: futureplc.com)

      Тонкая лестница

      Стандартная модель для небольших помещений — лестница с тонкими прутьями из гладкой стали. Она поднимается наверх по спирали, экономя ценные метры. Такая модель дополнит практически любой интерьер — от хай-тека до скандинавского минимализма. Она отлично впишется в наполненный металлическими деталями лофт. Ступени выполнены из дерева, но их можно покрасить в любой подходящий цвет — от нейтрального белого до яркого красного.

      Лестница Slim на второй этаж

      (Фото: pickupimage.com)

      Парящая лестница

      Излюбленная модель дизайнеров, работающих в стиле минимализм. Ступени лестницы крепятся к стене и будто зависают в воздухе. Модели наподобие Wall просты в установке — они не требуют сложной сборки. Цвет может быть любым, часто контрастным или, наоборот, в унисон со стенами. Так лестница становится почти невидимой. Эта лестница не подойдет для дома и квартиры с маленькими детьми и пожилыми членами семьи, которым необходимы перила для безопасного передвижения. В таких случаях ее дополняют защитным стеклянным экраном, сохраняя лаконичность модели.

      Парящая лестница со стеклянной балюстрадой

      (Фото: futureplc.com)

      Винтовая лестница

      Вариантов лестницы, как на маяке, довольно много. Они привлекают владельцев недвижимости универсальностью: классические материалы дополнены современным дизайном. Можно выбрать окрашивание в любимый цвет или оставить минимальную обработку деревянной поверхности, что особенно ценится в экостиле. Перила сделаны из ПВХ с алюминиевым сердечником. Это делает поручень крепким, износостойким и легким в уходе в отличие от деревянных перил. Лестницу устанавливают посередине комнаты или в углу.

      Лестница Magia 70 Xtra

      (Фото: fontanot.it)

      Лестница-зигзаг

      Прямые лестницы используются все реже. Один из популярных выборов жителей двух- и трехэтажных домов — зигзагообразная лестница, стоящая на небольшом подиуме. Нижние ступени находятся выше над полом, что позволяет использовать это пространство для встроенной мебели или функционального хранения. Второй вариант — две или три части конструкции, расположенные под 90 или 180 градусов друг к другу. Лестница может быть выполнена из разнообразных материалов, но производители отдают предпочтение натуральной древесине. Декоративные элементы: стеклянная балюстрада или кожаные ремни на перилах.

      Лестница-зигзаг со стеклянной балюстрадой

      (Фото: First Step Designs )

      Миниатюрная лестница

      Для тех, кто не готов жертвовать квадратными метрами в компактной квартире-студии, существуют модели вроде Pixima Mini. Эта лестница в авангардном стиле занимает 45 см в ширину. Ступени разной формы «урезаны» до размера шага, чтобы конструкция казалась максимально миниатюрной. Она идеальна для установки в углу комнаты, где есть антресоль — лестница занимает не больше места, чем стремянка. Подобные модели позволяют оставить минимальный проход наверху, отгородив антресоль стеной так, чтобы с первого этажа комнату не было видно.

      Лестница Pixima Mini шириной 45 см

      (Фото: Archiproducts.com )

      Эколестница из пластика

      Помимо вариантов из натуральных материалов, экодизайн предполагает заботу об окружающей среде и осознанное потребление ресурсов. Модель Techne — первая лестница из пластика, который можно вторично переработать. Производители используют краску с защитой от ультрафиолета, чтобы конструкция служила как можно дольше, поэтому ее рекомендуют устанавливать в солнечных помещениях и на улице. Сдержанный дизайн смотрится максимально современно, а треугольные ступени делают лестницу визуально легкой.

      Лестница Techne подлежит 100%-ной переработке

      (Фото: fontanot.it)

      Читайте также Жизнь в таунхаусе: плюсы и минусы

      Автор

      Ирина Рудевич

      Расчет размеров лестницы с поворотными ступенями

      Методика расчета деревянной лестницы

      Укажите необходимые размеры

      X — ширина проема лестницы
      Y — высота проема
      Z — ширина лестницы
      F — выступ ступеней
      W — толщина ступеней
      C — количество всех ступеней
      C1 — количество ступеней на нижнем марше
      C2 — количество поворотных ступеней

      справка

      Расчет лестниц с поворотными ступенями на 90°.

      Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

      При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см.
      Больше — ступени будут слишком узкими и поэтому неудобными.

      Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

      При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

      В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

      Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

      Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

      Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.

      Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
      Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

      Наиболее удобный наклон лестницы — от 30° до 40°.
      Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
      Недостаток глубины можно компенсировать выступом ступени.

      Высота ступени должна быть до 20-25 см.

      Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.

      На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

      Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

      Статья о бетонных лестницах, чертежах опалубки и армировании монолитной лестницы

      Бетонная лестница своими руками. Чертежи опалубки и армирование монолитной лестницы.


      Лестница – архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная. Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн. Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.


      Для удобства статья разбита на разделы:

      • Преимущества бетонных лестниц;

      • Расчеты и чертежи лестницы;

      • Правильная установка опалубки, чертежи опалубки для лестницы;

      • Монолитная лестница, армирование.


      Преимущества бетонных лестниц.


      Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.


      Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.


      Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.


      Расчеты и чертежи лестницы.


      Каждая лестница индивидуальна, ее размеры, форма и количество ступеней зависят от конкретного дома. Поэтому при проектировании дома необходимо определиться с местом расположения лестницы, ее размерами и формой, чтобы понять какого размера будет проем в плите перекрытия, и где будет находиться основание лестницы. Размер лестницы напрямую зависит от угла наклона. Рекомендуемый угол для удобного подъема 25 – 35 градусов. Исходя из угла наклона лестницы, рассчитывается высота ступени от 150 до 180 мм и ее длина от 280 до 300 мм (рисунок 1). Рекомендуемая ширина лестницы, для удобного прохода одного человека, проноса вещей – не менее одного метра.


      Рисунок 1 – Размеры ступеней лестницы.


      При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы(рисунок 2, 3).


      Рисунок 2 – Чертеж посадки монолитной лестницы.


      Рисунок 3 – Пример посадки первой ступени лестницы с учетом последующей отделки.

      Армирование монолитной лестницы.


      Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 – 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.


      Рисунок 4 – Связь монолитной лестницы и плиты.


      Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.


      Рисунок 5 – Дополнительное закрепление лестничной площадки.


      После завершения армирования надо приподнять сетку над опалубкой на 25 – 30 мм, обеспечив этим защитный слой для арматуры.


      Правильная установка опалубки, чертежи опалубки.


      После всех расчетов, чертеж на бумаге надо перенести на стену (лучше прям на стене начертите, как будут идти ступени, это исключит возможные ошибки). Когда у вас есть чертеж вашей лестницы можно приступать к работе. При установке опалубки для лестницы надо учитывать «чистовой пол дома», то есть первая ступень должна быть выше на толщину стяжки и типа полового покрытия (рисунок 2). Для опалубки под лестничный марш лучше использовать фанеру, под несущие направляющие брус 150х50 мм. Подпорки можно делать из бруса или использовать телескопические стойки. Чтобы лестница была гладкой, без выступов, щели в опалубке запениваются монтажной пеной. Для вашего удобства будут рассмотрены примеры нескольких лестниц с описанием и чертежами.


      Прямая одномаршевая лестница. Наиболее простая для сборки лестница. Используется не часто, из-за большой длины (4,5 – 5,5 метров) ее трудно разместить в жилом доме. Такая лестница менее безопасная из-за отсутствия площадки, которая может остановить падение споткнувшегося человека. Для  сборки такой лестницы требуется одно длинное фанерное основание, на которое ложатся ровные хлысты арматуры и увязываются в 2 сетки, затем монтируются борта и ступни. Нижняя ступень интереснее выглядеть, если будет с закруглением (рисунок 6).


      Рисунок 6 – Опалубка под прямую лестницу.


      Ровная 2-х маршевая лестница с одной площадкой. Благодаря своей простоте, удобству в эксплуатации и безопасности это самая удобная конструкция лестницы получила широкое распространение в многоэтажном и частном строительстве. Основой для лестницы служит фанера или щит из доски. Сборка начинается с установки площадки, на которую потом опираются щиты (основы лестничных маршей). Вся конструкция подпирается телескопическими стойками или брусом. Затем выставляется борт лестницы, к которому, после армирования, крепятся ступени. Опалубка для ступеней режется из бруса 150 на 50 мм, при необходимости получения большей высоты ступеней к брусу прикручиваются фанерные рейки. (рисунок 7).





      Рисунок 7 – Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.


      Ровная лестница с винтовым изгибом для подъема. Отличается от предыдущей тем, что не имеет площадки (рисунок 8). Такая конструкция менее удобна при заносе мебели, но имеет более привлекательный дизайн. Больше подходит для частного дома, так как занимает меньше места и позволяет максимально увеличить полезную площадь.





      Рисунок 8 – Полувинтовые лестницы.


      При монтаже опалубки первым делом выставляются щиты (основы) прямых лестничных маршей, к которым крепиться основа для поворота, собранная тонкой фанеры 8 – 10 мм. После сборки основы лестницы производят ее армирование. Для связки сеток следует использовать длинные хлысты арматуры на всю длину, не прерывая их в месте поворота лестницы. Затем устанавливаются борта для ступеней.


      Лестницы со скругленными ступенями. Скругленные ступени можно сделать на любой лестнице, однако красивее они смотрятся на лестнице с  широкой ступенью или входной группе. При небольшой ширине лестницы под ступень делается фанерный шаблон, по которому изгибается более тонкая (толщиной 6 мм) фанера ступени. Скручивается фанера шурупами (рисунок 9). Армирование такой лестницы не отличается от стандартного. Бетон заливается в специально оставленные технические отверстия.


      Рисунок 9 – Сборка опалубки для монолитной лестницы.


      Рисунок 10 – Входная группа с закругленными ступенями.


      Входную группу с широкими ступенями делают без верхней крышки. Для ступеней можно использовать дюймовую доску. Главное четко выдержать радиус и скрепить ступени между собой. (рисунок 10) Если входная группа опирается на колонны, то между опорами надо проложить дополнительное арматурное усиление.


      Винтовая лестница. Наиболее сложная в монтаже конструкция. Из-за закругления ступеней такая лестница занимает больше всего полезной площади, порядка 9,5 квадратных метров. Больше подходит как украшение интерьера в большой зале или как наружная лестница.Винтовая лестница крепиться только к полу и потолку и не имеет дополнительных опор. При армировании нельзя допускать разрыва арматуры. В последнее время для винтовых лестниц используется специальная железная опалубка (рисунок 11, 12).


      Рисунок 11 – Сборка винтовой лестницы.


      Рисунок 12 – Бетонная лестница после отделки.

      Заливка бетона.


      Бетон для заливки лестницы можно готовить на месте (самостоятельно) или заказать готовый. Часто, для облегчения работы на втором этаже, лестницу заливают сразу вместе с плитой перекрытия. Заливать лестницу надо в один этап, начиная с нижней степени и идя вверх. Желательно, чтобы бетон был густой и не сползал. Для уплотнения бетона используют вибратор (работать им надо аккуратно, чтобы бетон не сполз вниз). После заливки ступени надо аккуратно загладить мастерком. (рисунок 13).


      Рисунок 13 – Заливка лестницы.


      Монолитная лестница, как и любое сооружение из бетона, в первые дни после заливки, требует ухода (пролива водой). Опалубку со ступеней можно будет снять через 3 дня, полностью опалубка разбирается не раньше, чем через 2 недели после заливки.

      Идеи для Вашей лестницы Фото обзор «Арсенал Мастера»

      Приветствуем Вас на нашей странице «Идеи для Вашей лестницы»!

      Поступил отзыв от Виктора (Спасибо ему!) на данный фотообзор!







      Достоинства: День добрый! «Случайно» зашел на ваш сайт и… получил большое удовольствие от лицезрения такого количества

      очень интересных лестниц.

      Комментарий: Спасибо! С ув. Виктор

      07 апреля 2020 Виктор

      Специалисты «Арсенал Мастера» собрали в этом фотообзоре интересные идеи лестниц для дома, удивительные решения, неожиданные применения и просто красивые лестницы, сделанные как компаниями так и руками частных мастеров и самих хозяев, с выдумкой и любовью.

      ​* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.





      Мы постарались, как и всегда, дать информацию для Вашего удобства сжато и лаконично в виде схем и фотографий с небольшими пояснениями.

      И включили в обзор побольше примеров — реализаций лестниц.

      Вы можете прислать свои фото для размещения на данной странице (желательно с пояснением к фото и Ваши данными как Вас указать как автора) через форму обратной связи или e-mail: [email protected]. Свои комментарии можете оставить в отзыве к этой товарной странице.

      Быстрая навигация вниз по странице:

      Виды лестниц:

      Начнем с начала — какие бывают варианты лестниц, все они приведены на схеме ниже и рассмотрены в конкретных фото примерах.

      Основные виды лестниц по форме при виде СВЕРХУ различаются по траектории движения по ним:



      Вариант а) — Прямая однопролетная (одномаршевая) лестница:



      Маршевые прямые лестницы самые распространенные — они просты и экономичны.



      Вариант б) — Прямая двухпролетная лестница:



      Вариант в) — Угловая двухпролетная лестница:

      Конструкция двухмаршевой лестницы состоит из двух, обычно одинаковой длины, маршей и этажной и междуэтажной площадок.

      Длину лестницы, а соответственно и площадь ею занимаемую, можно существенно уменьшить заменив междуэтажную площадку несколькими косыми (забежными) ступенями. Забежные ступени делают одновременный набор высоты и разворот, что позволяет сделать основные пролеты более пологими.

      Вариант г) — Прямая двухпролетная лестница со встречными маршами:



      Вариант д) — Прямая трехпролетная — П-образная лестница:



      Маршевые лестницы бывают как с забежными ступенями, так и междуэтажными площадками.

      В плане они могут иметь Г-, П-, Т-, Ш- и Z-образные формы.



      Вариант е)  — Криволинейная лестница:

      Вариант ж) — Винтовая лестница с центральной опорой:



      Лестницы, состоящие из одних забежных ступеней, называются винтовыми или лекальными.

      Обычно винтовая лестница вписывается в окружность, центром которой является опорная стойка. При ступенях шириной 1м и равных высотах подступёнков, винтовая лестница занимает площадь в 1,5 раза меньше, чем маршевая. Однако при ширине ступеней 1,5 м и равных высотах подступёнков, площади, занимаемые винтовой и маршевой лестницами, сравниваются. Дальнейшее увеличение радиуса винтовой лестницы становится нецелесообразным, т.к. она значительно уступает маршевой лестнице в комфортности. При всходе по винтовой лестнице одна нога идет по более пологому уклону, другая — по более крутому. И чем ближе к центру, тем уже становится ступенька. Для большего удобства ступени винтовых лестниц чаще всего делают без подступёнков.



      Вариант з) — Спиральная лестница:

      Винтовая лестница без центральной стойки (опоры) — это спиральная лестница.

      Спиральная лестница, вписанная в окружность — называется циркульной, а с изменяемыми внутренним и наружным радиусами — лекальной.

      Лекальные лестницы так же как и маршевые делают Г-, П- или S-образных форм.



      Вариант и) — Лекальная Г-образная лестница:

      Варианты к) л) — Лекальная и П-образная лестница:









      Основы коструирования и изготовления лестниц

      ​

      Далее много схем, особо вкратце не получилось, кому не интересна техническая сторона дела — сразу переходите по ссылке далее к Вариантам оформления опорных элементов лестниц

      Расчет размеров ступеней и уклона лестничного марша

      При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и расчитываются по соответствующим формулам.

      Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны подбираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — это 300 кг/м².

      При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали.

      Считается что лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.



      Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

      Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм.
      Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм.

      Важно! При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск.

      При проектировании забежных ступеней винтовой лестницы нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Нависание проступи над нижней ступенью делается для увеличения ширины проступи тогда, когда другими способами не удается увеличить ее размер.






      На фото справа зависимость ширины проступи от высоты подступенка в дюймах.

      Наиболее удобный угол подъёма лестницы находится в диапазоне от 23 до 37°:

      Существует правило: чем лестница круче, тем она компактнее и меньше ей надо места для установки в доме, и наоборот, чем лестница положе, тем больше габаритов для неё необходимо предусмотреть.



      При угле меньше 23° лестницу можно заменить плоской наклонной площадкой — пандусом.

      Если больше 45°, то лестница переходит в разряд приставных или раскладных.



      Оптимальный угол подъема винтовых лестниц — 25—35°.

      Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

      Рекомендуемые размеры ширины пролета лестниц:

      Определение высоты проема для маршевых лестниц, по которым предполагается заносить мебель на второй и выше этажи:

      1. — передвигаемый объект — шкаф, пианино и пр. — 200х180х60 см,

      2. — лестничный марш,

      3. — наклонное перекрытие следующего лестничного марша,

      4. — лестничная площадка,

      5. — верхнее перекрытие.

      Для лестниц, по которым предполагается только хождение человека, а также чердачных и подвальных помещений минимальные высоты могут быть и меньше:

      Основные минимальные размеры для траповых крутых лестниц:

      Рекомендации по древесным материалам, из которых изготавливаются лестницы.

      Деревянные лестницы изготавливают из сосны и дуба, реже — из кедра, лиственницы, красного дерева, орегонской сосны и араукарии (бразильской сосны).

      • Дубовая древесина высокой плотности — прочна и надежна.

      • Хвойная древесина мягче дуба, но более удобна в обработке. Для изготовления ступеней хвойные породы дерева, особенно ель, лучше не применять, по причине мягкости они быстро изнашиваются.

      Влажность древесины используемой для изготовления лестницы должна соответствовать влажности помещения, в котором она будет находиться.

      Ниже представлена таблица применения различных древестных материалов для изготовления лестницы:

      Особенности конструирования маршевых лестниц:

      Особенности конструирования винтовых лестниц:

      Рекомендации по размерам:

      Расчет винтовых лестниц производится от ходовой линии (полосы) — средней линии по которой движется человек по лестнице:

      Для ускорения расчета винтовой лестницы удобнее произвести развертку линии лестницы по внешнему краю ступеней:

      Пример построения высот расположения забежных ступеней на П-образной винтовой лестнице:


      Размеры и их соотношения, необходимые для построения чертежа винтовой лестницы с «гусиным шагом»:

      Варианты конструкции и оформления опорных элементов

      Существует две основных разновидности крепления ступеней на лестнице: при помощи косоуров или тетивы:


      В одном случае ступени опираются нижней поверхностью на опору — косоур, а во втором — ступень крепится к боковому опорному элементу торцом.

      На картинке указаны Типовые варианты деревянной тетивы:

      Крепление косоуров:

      Пример разметки косоура лестницы с помощью  плотницкого угольника:



      Косоуры имеют самое разнообразное конструктивное исполнение.

      Косоур может быть как один так и несколько. Материалы для изготовления косоуров используются также самые разные: дерево, металл, железобетон.

      Самый простой косоур изготавливается из цельного бревна или бруса.

      Криволинейная тетива из клееной древесины конечно выглядит гораздно интереснее:



      ​
      Лестница на двух бревнах-косоурах — надежное, простое и при этом оригинальное решение:

      Причем изначально зачастую используется как временное решение, плавно переходящее в постоянное:

      Косоуры из массивной, а лучше клееной доски:

      Балочные косоуры из деревянной клееной доски, расположенные под разными уклонами на винтовой лестнице:



      Наборный косоур из модульных плоских элементов, вырезанных на 3-D станке:

      Cейчас большое распространение получили сварные косоуры из металла:







      Встречаются лестницы, когда ступени с подступенками сами являются косоурами:

      В последнее время широко стали использоваться модульные наборные косоуры из типовых элементов.

      С их помощью лестница может принимать самые разные формы: от простых маршевых до сложных криволинейных.

      Деревянные модульные лестницы могут быть набраны из плоских типовых элементов:



      Металлические маршевые винтовые и модульные лестницы:



      Сложный косоур:



      Лестницы на тетиве:

      Классическая маршевая лестница на тетивах — одна из самых распространенных лестниц:

      Но и она может быть оформлена по-особому:

      Винтовые лестницы на прямых тетивах — экономичное и компактное решение:



      S-образные винтовые лестницы — отличное решение когда есть ограничения по площади размещения лестницы:



      Лестница с криволинейной тетивой — одна из самых сложных и дорогих в изготовлении.

      Но красота криволинейных поверхностей всегда притягивает взгляд и говорит о высоком профессионализме мастеров ее изготавливающих:



      Варианты решения ступеней лестницы

      Правильные расчеты по размерам ступеней и классические лестницы приведены выше. Здесь мы покажем оригинальные идеи.

      Интересными решениями с точки зрения экономии пространства могут служить такие лестницы:







      В качестве ступеней используются роликовые доски — скейтборды:

      Массивные деревянные ступени из обтесанных цельных бревен выглядят солидно и брутально.

      Особенно, если они изготовлены из благородных пород: дуб и ясень – наиболее подходящие для этих целей сорта.



      Ступени из цельного массивного бруса:



      В качестве ступеней могут быть и собранные короба:



      Также в качестве ступений могут выступать типовые сборные элементы:



      Отлично смотрится в ступенях сочетание массива дорогих пород дерева и натурального камня:

      Ступени лестницы могут быть и двухзаходыми:

      Консольно-закрепленные ступени.

      Деревянные консольные ступени:

      Наибольшее распространение получили ступени представляющие собой конструктивно консольный металлический элемент, обшитый снаружи фанерой или доской (клееным щитом).

      Бывают и деревянные конструкции из наборных плоских элементов, которые крепятся к тетиве, вмонтированной в стену:

      Консольное крепление ступеней на винтовых лестницах: на тетиве или центральной опоре.

      Деревянные лестницы:





      Лестницы с металлической основой:



      Каменная лестница:

      Экзотическая современная лестница с консольно-закрепленными ступенями:

      Консольная лестница из стального листа («Дачный ответ» на НТВ):

      В заданное весьма ограниченное место вписали компактную конструкцию таким образом, чтобы лестница не загромождала комнату, при этом первые три заходные ступени лестницы представляют собой модуль диванного подиума:

      Лестницу спроектировали с учетом высоты потолка и изготовили из стального листа толщиной 6 мм. Цельный лист разрубили на заготовки, которые затем сварили в единую конструкцию со ступенями шириной 80 см. Лестницу весом 180 кг с одной стороны прикрепили к опорным столбам, скрытым за обшивкой стены. С другой она держится за счет ограждения, которое приварили к ступеням и несущей металлической полосе на втором этаже.

      Последнее время широкое распространение получили ступени из закаленного стекла, придающие интерьеру воздушность и легкость:



      Варианты конструктивного исполнения и оформления подступенков лестниц

      Подступенное пространство можно заполнить с помощью керамики и  плитки:



      В таком случае лестница поддерживает решение интерьера, например в испанском или марроканском стиле:



      Подступенки можно оформить с помощью фотоколлажей:





      Благодаря оформлению подступенков лестницы отражают своих хозяев:





      Можно сделать домашнюю лестницу в книжной тематике или частью библиотеки:



      Кстати, в домашней библиотеке могут пригодиться старинные реплики передвижных книжных лестниц-стремянок:



      Подступенки можно украсить художественной резьбой:



      По ссылке — инструменты резчика и наборы для резьбы



      Мозаика, цветной камень и стекло сделают любую лестницу более интересной:





      Акриловое матированное стекло в сочетании с деревянными ступенями выглядит очень современно и практично.

      Идеи и решения ограждений лестницы: перила и балясины

      Особенности конструирования ограждений:

      Порядок разметки и установки ограждений:

      Варианты опорных деревянных балясин:

      Варианты балясин из разных материалов:

      Формы сечения перил:

      Решения оформления перил:

      Варианты крепления балясин, перил:

      Оформление поворота ограждения:

      Варианты ограждений лестниц с учетом применения самых разных материалов:

      Еще варианты ограждений:









      Современные технологии позволяют использовать стеклянное ограждение лестницы как достаточно безопасное и безусловно красивое решение:





      Кованные ограждения лестниц:

      Деревянные ограждения, конечно, самые популярные и самые разнообразные:





      По ссылке — Обзор Супер — соединения 2.0

      Оформление нижней опоры ограждения лестниц:



      Идеи освещения лестниц

      Во-первых, всегда лучше использовать естественное освещение лестницы по максимуму. Это и экономия и красота одновременно.



      Локальный свет в ночное время — это и безопасность и опять же красота.

      Освещение можно установить в подступенках с помощью светодиодной ленты:



      Можно вмонтировать светильники в торцы ступеней:



      Превосходно смотрится торцевая подсветка стеклянных ступеней.

      Оптический эффект рассеивает свет по всей их площади:



      Или провести освещение вдоль всей лестницы в световом коробе или перилах:



      Подсветку вмонтировали в  нижней части самого поручня:





      Боковая подсветка также выглядит эффектно:



      Установка классических локальных светильников всегда останется в моде:





      Правильное уличное освещение поможет создать особое душевное настроение:



      Идеи организации подлестничного и окололестничного пространства:

      Любая лестница, как простая, так и самая искустная, должна гармонично вписываться в интерьер. А иначе она не только не будет радовать глаз, но и может создавать серьезные проблемы в процессе ее эксплуатации.

      От невозможности установить в месте ее расположения какой-то мебели или элементов декора — до травмирования на такой лестницы Ваших близких. Поэтому очень важно проектировать лестицу изначально совместно с окружающим ее интерьером, а не пытаться вписывать ее в уже имеющийся.

      Если уж так сложилось, что Вам надо сделать лестницу или доработать имеющуюся в соответствии с окражающим интерьером, то стоит придерживаться нескольких правил.

      • Материалы лестницы и окружающей обстановки должны сочетаться друг с другом. К примеру цельнометалическая лестница будет выглядеть чужеродно в отделанной одним лишь деревом комнате. Или если у Вас интерьер обшит дешевой  сосновой вагонкой, то

      • Цвета также должны взаимно гармонировать друг с другом. В примере ниже лестница хорошо гармонирует с полом и по цвету и по материалу. Но на ее фоне стены выглядят чужеродными и холодными.

      Стили, в котором выполнены лестница и окружающий интерьер тоже должны совпадать.К примеру, стилевое решение данной лестницы явно отличается от интерьера и режет глаз. Компенсировать данное различие в данном интерьере можно к примеру расписанными в том же стиле наличниками двери.



      Элементы лестницы не должны ограничивать функциональность имеющегося интерьера или как минимум надо свести это к минимуму. К примеру, такого решения — поручень частично загораживает доступ к окну — желательно избегать.





      А вот решения, идеи и находки ниже не только радуют глаз, но и функционально расширяет возможости интерьера:

      1. Шкаф / система хранения вещей под лестницей









      2. Кабинет с лестницей / зона для письменного стола и работы под лестницей:







      3. Место для отдыха и чтения под лестницей





      4. Отличное решение — разместить в подлестничном пространстве зону отдыха с камином:

      Идея — объединить камин, а то и печку с лестницей — получается уютное и теплое пространство:





      5. Винный погребок или бар под лестницей тоже будут уместны:



      6. Под лестницей превосходно размещается детский домик:

      В варианте ниже детский домик имеет свою особенную лестницу и в тоже время весь объект лаконично занял пустующий угол возле основной лестницы:

      Лестница с горкой для детей:


      7. Хозяин всегда подумает и о собаке — будка под лестницей — почему нет?:



      8. Ну и конечно мы все знакомы с решением размещения под лестницей туалета. И это решение можно обыграть красиво:





      Еще идеи организации окололестничного пространства.

      Решение лестницы-невидимки, объединенной с рабочим столом и с библиотекой, выглядит легко и современно:



      И наконец, идеальный стилистический прием — это когда лестница полностью интегрирована в общий интерьер. В таком интерьере создается ощущение комфорта, уюта, красоты и безопасности:

      Единство стилевого решения — залог успешного восприятия пространства:

      Схемы с размерами для самостоятельного изготовления


      Пример П-образной винтовой лестницы в помещении с высотой потолков 3,25 м:

      Лестницы в интерьере загородного дома
      В завершение, несколько фото великолепных лестниц в разных стилях, когда конструкция органично смотрится в пространстве загородного дома:







      Лестница как часть интерьера первого этажа, когда в открытом пространстве и гармоничном стиле объединены кухня — столовая — гостиная:





      Лестница в интерьере кухни и столовой:







      Лестница в библиотеке:





      Элементы лестниц в мебели:





      Еще фото красивых интерьеров домов с лестницами:







      Надеемся, наш фотообзор по лестницам будем Вам полезным!



      Отзывы покупателей:





      Достоинства: День добрый! «Случайно» зашел на ваш сайт и… получил большое удовольствие от лицезрения такого количества

      очень интересных лестниц.

      Комментарий: Спасибо! С ув. Виктор

      07 апреля 2020 Виктор

      Посмотреть ассортимент нашего инструмента для  Лета / дачи / дома.  А также инструмент — Ваш лучший подарок!

      Использованы открытые источники: интернет и соц-сети.
      Работаем с удовольствием,

      Команда «Арсенал Мастера РУ».

      Все Полезные фотообзоры «Арсенал Мастера»






      Определение Рунга по Merriam-Webster

      \ ˈRəŋ

      \

      1а

      : скругленная перемычка между ножками стула.

      б

      : одна из перемычек лестницы

      2
      Шотландия

      : тяжелый посох или дубина

      4

      : уровень в иерархии

      подняться на несколько ступеней социальной лестницы — Х.В. Ван Лун

      Детали лестницы с иллюстрациями и пояснениями

      Лестницы могут быть всех видов и размеров (с площадками или без них и т. Д.), Чтобы соответствовать разным свойствам, но основные части, которые поднимаются, чтобы сделать любую лестницу, довольно распространены.Типичная лестница проиллюстрирована ниже с указанием основных частей и более подробных определений каждой из них.

      1. Внутренняя струна (закрытая).
      2. Наружная струна (открытая).
      3. Протектор.
      4. Подъемник.
      5. Newel post.
      6. Балясины.
      1. Перила (или поручень).
      2. Обратный штуцер.
      3. Фасция.
      4. Посадка.
      5. Curtail.

      Основные черты лестниц не изменились с годами, хотя стиль изменился — новые стойки и балясины часто были более богато украшены на старых лестницах, более поздние балясины иногда покрывались сплошным заполнением (старые лестницы, которые были при обновлении балясины часто были покрыты оргалитом, удаление которых может выявить оригинальные балясины).

      Различные части лестницы традиционно изготавливались в столярной мастерской, а затем лестница была встроена в здание, когда оно строилось.Современная практика заключается в том, чтобы детали лестницы (или целые простые лестницы) производились серийно, так что сборка на месте сводилась к минимуму.

      Традиционный метод (как и справа) крепления ступеней и подступенков к стрингерам заключался в использовании клиньев в пазах стрингеров, при этом передняя часть ступеней и вершины подступенков крепились друг к другу с помощью клееных блоков.

      В современных лестницах массового производства, как правило, используются клееные блоки между ступенями / стрингерами и ступенями / подступенками.

      Определение частей лестницы

      Балясины
      Вертикальные стойки в пространстве под перилами ступеней или пола (на стороне лестничной площадки).
      Перила
      Поручни, поднимающиеся по бокам (или сторонам) лестницы и, в качестве продолжения, по краю лестничной площадки.

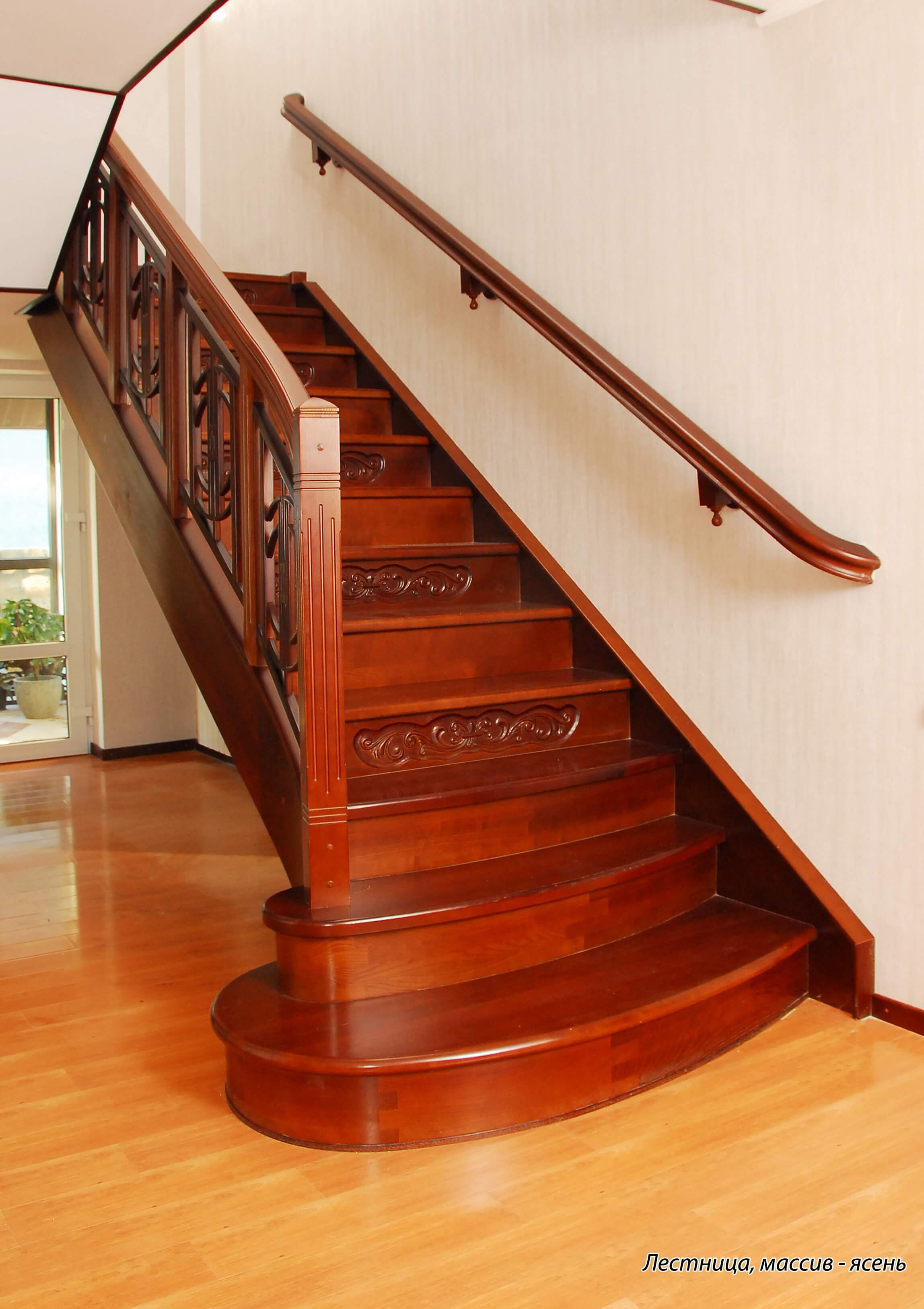

      Curtail step
      Нижняя ступенька лестницы, которая огибает вбок за пределами лестницы.
      Fascia
      Вертикальное покрытие под краем открытой площадки, закрывающее зазор между потолком и полом.
      Finial
      Декоративный орнамент, используемый для украшения верха (и, возможно, низа) ножки — часто в форме шара, шипа, урны, булочки или фигуры.
      Half Landing
      Плоский пол, где лестница делает поворот между основными этажами.
      Внутренняя (замкнутая) струна
      Сторона лестницы, приставленная к стене, которая определяет ступени и подступенки.
      Площадка
      Плоская площадь пола вверху и внизу лестницы, ведущей в комнаты.
      Newel post
      Вертикальный столб на конце перил.
      Наружная (открытая) струна
      Сторона лестницы, открытая для обзора, где находятся ступени и подступенки.
      Обратный выступ
      Молдинг (обычно полукруглый), прикрепленный к концам ступеней, выступающих в коридоре, и закрывающий места, где балясины входят в ступени.
      Подступенок
      Вертикальная часть ступеньки.
      Клинья подступенка
      Обычно деревянные клинья используются вертикально под лестницей в пазах, прорезанных в струнах для фиксации подступенков.
      Проступь
      Горизонтальная часть ступени.
      Клинья ступени
      Обычно деревянные клинья используются горизонтально под лестницей в прорезях, прорезанных в струнах для фиксации ступеней.
      Блоки ступени / подступенка
      Обычно деревянные блоки, используемые путем приклеивания для крепления передней части ступеней к верху подступенков на переднем крае каждой ступеньки.

      Детали лестницы и стандартные размеры лестницы

      К частям лестницы относятся ступени, подступенки, опорные стойки, заглушки, балясины, поручни, площадки, а также стрингеры, ограждение струн, опорные поручни и выступы лестницы.

      Независимо от того, являетесь ли вы заядлым домашним мастером или домовладельцем, который проходит процесс ремонта, важно знать конкретные части лестницы, а также соответствующие измерения IRC (International Residential Code). Мы также рекомендуем использовать следующие описания и размеры, чтобы проверить, соответствует ли существующая лестница в вашей собственности коду.

      Для коммерческих лестниц, которые используются широкой публикой, вам необходимо придерживаться более строгих требований IBC (Международного строительного кодекса), но для жилых домов IRC достаточно, и это то, на чем мы сосредоточимся.

      Какие части лестницы?

      Новые сообщения

      Столбы Newel — это большие столбы, которые можно найти у подножия и наверху лестницы, хотя они также могут быть найдены в ключевых точках, например, там, где есть изменение направления.

      Заглушки

      Это просто верхняя часть стойки новинки и в первую очередь декоративная. Они могут быть простой квадратной формы или более замысловатой резьбой.

      Балясины или шпиндели

      Шпиндели и балясины — это столбы меньшего размера, которые размещаются вертикально вдоль всей стороны лестницы для ее ограждения.Они располагаются под поручнем и над опорным поручнем, хотя домовладельцы все чаще заменяют их стеклянными или горизонтальными тросами.

      Поручень

      Поручень проходит по всей длине лестничного марша между опорными стойками и находится на верхней части балясин.

      Базовая направляющая

      Базовая направляющая — это деталь, к которой будет крепиться нижняя часть шпинделей / балясин, и она часто будет сидеть на стрингере.

      Стрингеры

      Стрингеры лестницы — это длинные деревянные балки, к которым прикреплены ступени (ступени и подступенки).В закрытой косой лестнице внешние косые балки не будут иметь форму врезанных в них ступенек, скрывающих края ступенек. С другой стороны, у лестницы с обрезанными косыми балками будет вырезан боковой профиль каждой ступеньки, так что ступени будут видны и могут даже нависать над внешней косой балкой.

      Протектор

      Ступени лестницы — это горизонтальные части каждой ступеньки, на которые мы стоим, поднимаясь по лестнице.

      Подступенка

      Подступенок — это вертикальное пространство между каждой ступенью, которое может быть закрыто или оставлено открытым в зависимости от стиля лестницы.

      Лестничный выступ

      Носик — это, по сути, выступ ступени, который простирается над подступенком. Это будет либо часть проступи, либо дополнительный кусок дерева, прикрепленный к краю лестницы, чтобы сделать каждую ступеньку более заметной и менее скользкой.

      Посадка

      Площадка — это площадка непосредственно вверху или внизу лестницы. Промежуточная площадка также может быть добавлена ​​где-нибудь в середине лестницы, где лестница меняет направление или где код требует прерывания непрерывного бега по лестнице.

      Каковы размеры лестницы IRC?

      Ширина лестницы

      Минимальная ширина в свету для лестницы (то есть минимальный размер каждой ступеньки, а не общая ширина конструкции) не может быть меньше 36 дюймов в ширину.

      Поручни

      Поручни не могут выступать более чем на 4 ½ дюйма по обеим сторонам внутреннего пространства лестницы, даже если оно только одно. Поручни необходимо устанавливать на высоте от 34 до 38 дюймов и на расстоянии не менее 1 ½ дюйма от стены.

      Высота потолка

      Высота высоты означает измерение от выступа или кромки ступени непосредственно до потолка и не может быть меньше 6 футов 8 дюймов. То же самое измерение применяется к вертикальному зазору у поверхности пола и вверх на площадке.

      Вертикальный подъем

      Лестница также не может подниматься по вертикали более чем на 147 дюймов или 12 футов 3 дюйма без площадки или уровня пола, который прерывает лестничный пролет. Это сделано для того, чтобы предоставить людям ровную площадку для отдыха, и это включено в код IRC.Длина лестничной площадки также не может быть меньше ширины лестницы.

      Размеры подступенка и ступени

      Подступенки не могут быть более 7 ¾ дюймов в высоту, и если есть какие-либо отклонения в высоте подступенка, это отклонение не может превышать 3/8 дюйма между самым высоким и самым нижним измерениями подступенка.

      Минимальная глубина протектора не может быть менее 10 дюймов с выступом или менее 11 дюймов без выступа. Если лестничный марш включает в себя выступ, то выступ не может выступать более чем на 1 дюйма или менее чем на дюйма.

      Что делать, если моя лестница не соответствует требованиям IRC?

      Многие юрисдикции приняли IRC с дополнительными поправками, такими как Раздел R311.4 жилищного кодекса Сиэтла. В этой поправке говорится, что лестница, соответствующая кодексу, не нужна, если она предназначена для доступа к пространству менее 200 квадратных футов и не содержит ванной или спальни, поэтому не каждая лестница должна соответствовать вышеуказанным требованиям IRC.

      Если в приобретенной вами собственности есть лестница, которая больше не соответствует кодексу, но когда-то была, вам не нужно приводить ее в соответствие с кодом, поскольку она считается «устаревшей».«Однако, если он представляет какие-либо проблемы с безопасностью, я рекомендую его заменить. Если вы проводите какие-либо ремонтные работы или намереваетесь внести изменения в лестницу, вам также необходимо будет привести их в соответствие с IRC.

      Стоит ли модифицировать лестницу?

      Помимо простого обновления косметики, большинство структурных изменений ваших лестниц связаны с проектами, для которых вам следует обратиться за помощью к профессионалам. Хотя сама ваша лестница представляет собой довольно простую коллекцию столярных изделий, перемещение или адаптация лестницы — это большой проект, который обычно включает в себя переосмысление планировки двух этажей, соединяемых вашей лестницей.

      Перемещение лестницы

      Перемещение лестницы может оказаться довольно сложным и дорогостоящим процессом. Тем не менее, размещение лестницы в другом месте дома может улучшить плавность и общую эстетику вашего внутреннего пространства. Перемещение по лестнице также может быть отличным способом увеличить размер соседних комнат, которые ограничены лестницей, например, вашей прихожей. Многие из наших проектов реконструкции всего дома включают перемещение лестниц, и положительное влияние на поток и эстетику дома может быть драматическим.

      Уменьшение угла лестницы

      По крутой лестнице трудно подняться, и она может представлять угрозу безопасности. Уменьшение угла наклона вашей лестницы потребует больше места на полу, так как необходимо будет увеличить глубину проступи, а также, возможно, потребуется добавить больше ступеней. Если пространство будет проблемой, подумайте, как добавление поворота на лестнице может помочь лестнице вписаться в желаемое пространство. Например, параллельный возврат при приземлении, который делает поворот на 180 градусов на части пути вверх, займет более широкое пространство, но сократит расстояние, на которое лестница выступает на нижний уровень.

      Сколько места займет новый лестничный пролет?

      Количество места, которое занимает ваша лестница, обычно определяется требованиями строительных норм. В случае переделки ваш дизайнер также должен будет внимательно посмотреть, какое пространство доступно в вашем доме и где. Не всегда легко вырезать достаточно места для новой лестницы из существующей опоры. При ремоделировании мы обычно можем добавить новую лестницу только в том случае, если мы проектируем дополнение.

      Упрощенный пример: если высота этажа вашей собственности составляет 14 футов, то ваша лестница, соответствующая требованиям IRC, будет состоять как минимум из 22 подступенков и одной площадки.Как минимум, вся ваша лестница будет около 256 дюймов или 21,3 фута в длину. В зависимости от выбранного вами стиля минимальная ширина лестницы составляет 36 дюймов. Это довольно мало места, поэтому вписать современную лестницу в планировку старого дома — это своего рода искусство.

      Готовы к ремонту?

      Мы в CRD Design Build обслуживаем потребности Сиэтла в реконструкции более 40 лет, работая над преобразованием домов и улучшением жизни наших клиентов.Свяжитесь с нами для вежливой и профессиональной помощи и совета. Мы рады изучить ваши цели реконструкции и будем рады воплотить в жизнь ваше видение вашего дома.

      Терминология лестницы — Folsom Stair & Woodworks

      Балкон

      Ровная балюстрада, как правило, на 2-м этаже, также называемая галереей.

      Балясина

      Вертикальные детали меньшего размера в балюстраде, которые помогают поддерживать поручень, также называемые шпинделями, пикетами или стойками.

      Балюстрада

      Собранная секция частей лестницы, включая перила, балясины и поручни — также называемая системой поручней.

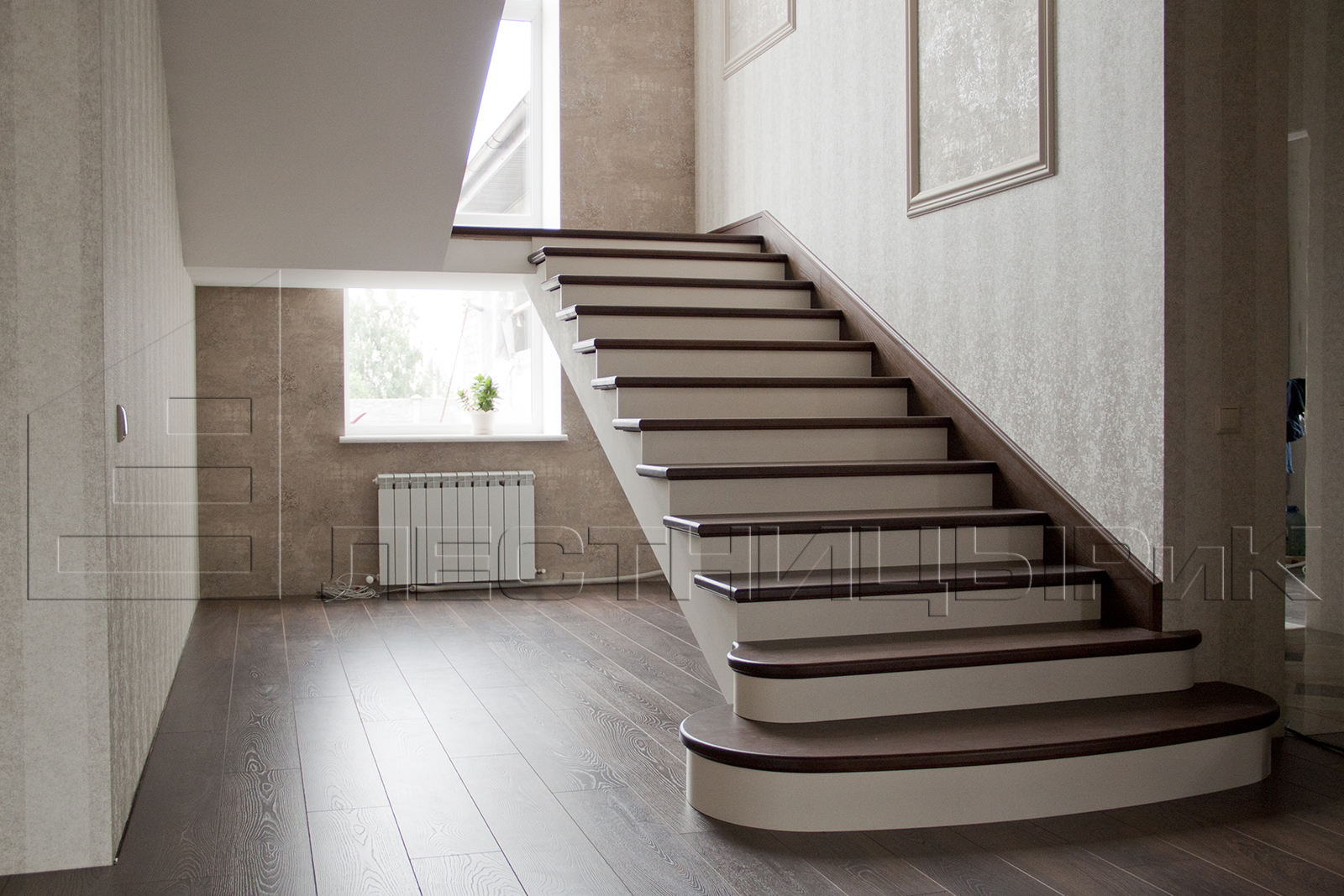

      Пусковая ступень Bullnose

      Ступенька, обычно на первой ступеньке, которая выходит со стороны лестницы за пределы фасада или плинтуса и обычно изогнута и закруглена по краям.

      Каретка — см. Стрингер.
      Круговая лестница

      Изогнутая лестница без центральной стойки.

      Закрытая лестница

      Лестница обрамлена таким образом, что ступени и подступенки не видны со стороны лестницы.Чаще всего в этой ситуации используется коленная стенка, но может быть и полустена, или даже целая стена.

      Фасция

      Подоконник на внешней стене лестницы или балкона.

      Протектор с ложным концом

      Готовая деталь в сборе, размещенная на конце грубого протектора. Предполагается придать вид, похожий на твердые протекторы с ковровыми дорожками

      Лестничный пролет

      Общий термин, обозначающий два или более непрерывных шага. Лестница может иметь один или несколько «маршей».”

      Отдельностоящая лестница

      Лестница, обрамленная таким образом, что лестница поддерживается собственной структурной прочностью, и под лестницей нет опорной стены.

      Ограждение

      Поручень ровный. По современным нормам обычно 42 дюйма в высоту.

      Half Newel

      Ножка с продольным разрезом в центре для использования там, где поручень заканчивается у стены.

      Поручень

      Горизонтальная или наклонная деталь балюстрадной системы. Он поддерживается подпорками и располагается на балясинах.

      Фитинги для перил

      Изготовленные по индивидуальному заказу деревянные детали, предназначенные для плавного перехода между поручнем и другим поручнем, перекладиной или стеной при изменении направления или высоты.

      Промежуточная посадка

      Горизонтальная область, соединяющая один лестничный пролет с другим лестничным пролетом, также называемая площадкой.

      Колено

      Стена с каркасом, расположенная немного выше носов ступеней лестницы, верхняя часть которой проходит параллельно уклону лестницы, в результате чего получается закрытая лестница — также называемая стеной пони или стеной-заглушкой.

      Левая / правая

      Сторона лестницы при подъеме.

      Поручень

      Горизонтальный элемент балюстрады, называемый также ограждением.

      Новый

      Вертикальная стойка большего размера, которая при установке на лестницу или пол придает балюстраде большую часть прочности.

      Носик

      Закругленный край проступи. Термин также используется для обозначения обрезной доски под балясинами и между балясинами и черновым полом.

      Лестница открытая

      Лестница обрамлена таким образом, чтобы ступени и подступенки были видны сбоку лестницы.

      Балюстрада над стойкой

      Система балюстрады, в которой поручень идет поверх перемычки и соединяется с помощью перил, также называемых непрерывными перилами.

      Балюстрада Post-to-Post

      Система балюстрады, в которой поручень соединяется со стенкой перил.

      Поручень грабли

      Поручень или настенный поручень, который проходит с граблями, уклоном или наклоном лестницы.

      Подъемник

      Вертикальный отрезок ступеньки.

      Розетка

      Тип блока (круглый, овальный или квадратный), устанавливаемый на стене в месте окончания поручня или ограждения.

      Площадка второго этажа

      Горизонтальная ровная площадка наверху самого верхнего уклона или лестничного марша. Также может называться вторым этажом или верхним уровнем.

      Юбка

      Отделочная доска, идущая граблями, уклоном или уклоном лестницы к стене на закрытой стороне лестницы.Несмотря на то, что она обычно не является конструктивной, плинтус защищает поверхность гипсокартона и украшает лестницу.

      Лестница

      Набор ступеней. Также лестница может относиться ко всей «лестнице», включая более одного лестничного пролета.

      Лестница

      Общее название всей комбинации лестницы и балюстрады.

      Начальный этап

      Первый подступенок и ступенька внизу лестницы или лестничного марша.

      Шаг

      Одна горизонтальная ступенька в сочетании с одним вертикальным подступенком.

      Стрингер

      Опорный элемент, проходящий по длине наклонной лестницы, на которой установлены ступени и подступенки. Также называется каретной или лестничной лошадью.

      Протектор

      Горизонтальная часть ступеньки, на которую вы ставите ногу.

      Улитка

      Изогнутый поручень, обычно устанавливаемый в начале уклона лестницы и на верхней части начальной стойки, установленной на начальной ступеньке Bullnose.

      Настенная рейка

      Поручень, прикрепленный к полной или половинной стене в соответствии с уклоном или уклоном закрытой лестницы.

      Rung определение и значение | Словарь английского языка Коллинза

      Примеры ‘звено’ в предложении

      звено


      Эти примеры были выбраны автоматически и могут содержать конфиденциальный контент.Подробнее…

      Тем не менее, те, кто находится на нижних ступенях издательской лестницы, счастливы стремиться ниже.

      Times, Sunday Times (2010)

      Сколько ступенек у вашей лестницы?

      Эл Рис и Джек Траут 22 НЕПРЕРЫВНЫХ ЗАКОНА МАРКЕТИНГА (1993)

      Ступени этой лестницы могли точно сказать ему, где он находился на своем пути к зрелости.

      Ротундо, Э. Энтони Американская мужественность: трансформации мужественности от революции к современности
      Era (1993)

      Человек наверху знает, на что похожа жизнь на нижних ступенях служебной лестницы.

      Times, Sunday Times (2012)

      Но вскоре он научился подниматься по ступеням.

      Times, Sunday Times (2012)

      Избегайте стоять на трех верхних ступенях или ступенях.

      Times, Sunday Times (2011)

      Все, что угодно, лишь бы избежать попадания на нижние ступеньки лестницы дифференциации.

      Times, Sunday Times (2006)

      Продукты, которые покупаются нечасто и вызывают неприятные ощущения, обычно имеют очень мало ступенек на своей лестнице.

      Эл Райс и Джек Траут 22 НЕИСПРАВНЫХ ЗАКОНА МАРКЕТИНГА (1993)

      И насколько хрупко удержание нижних ступеней возможностей для стольких людей в этом огромном городе.

      Times, Sunday Times (2012)

      Он жестом показал Абасио, чтобы он указал путь вверх по металлическим ступеням, выступающим из камня.

      Теппер, Шери С. Чума ангелов (1993)

      Подробнее …

      Это зависит от того, на скольких ступенях вы поднимаетесь по служебной лестнице.

      Times, Sunday Times (2014)

      Когда поднимаются по жирным ступенькам, жир фатален.

      Times, Sunday Times (2010)

      Это те, кто на верхних ступенях, надувают мыльные пузыри.

      Times, Sunday Times (2014)

      Проблемы не только у тех, кто цепляется за нижние ступеньки лестницы собственности.

      Times, Sunday Times (2014)

      По мере того, как работники покидают нижние ступени карьерной лестницы, их место обязательно займут другие.

      Times, Sunday Times (2006)

      Какое максимальное количество ступенек на лестнице?

      Эл Рис и Джек Траут 22 НЕПРЕРЫВНЫХ ЗАКОНА МАРКЕТИНГА (1993)

      Мы собираемся поставить больше ступенек на этой лестнице.

      Times, Sunday Times (2016)

      Любой, кто проигрывает быстрому боулеру, должен находиться на самых нижних ступенях шахматной лестницы общества.

      Times, Sunday Times (2010)

      И он настаивает на том, что у обоих менеджеров есть опыт, чтобы пережить тяжелые времена, потому что они продвигались вверх с нижних ступеней.

      Солнце (2009)

      Если женщины наверху выглядят такими раздражительными и параноидальными, подумайте, как женщины чувствуют себя на многих ступенях ниже.

      Times, Sunday Times (2014)

      Между тем, для начинающих покупателей становится все труднее подниматься и подниматься по ступенькам внизу лестницы.

      Times, Sunday Times (2013)

      Она, вероятно, более увлечена и предана делу, чем вы, и будет быстро подниматься по служебной лестнице, пока вы будете томиться на нижних ступенях.

      Times, Sunday Times (2013)

      Тогда у меня была фантазия, что я поднялся на многие ступеньки лестницы одним дерзким прыжком.

      Times, Sunday Times (2007)

      Как называются части лестницы (терминология лестницы)

      Поделиться на Pinterest

      Лестницы бывают разных форм, стилей и размеров; однако части лестницы обычно универсальны для каждой лестницы.Каждый компонент выполняет свою функцию, будь то эстетический элемент дизайна или важный элемент безопасности, каждая отдельная часть лестницы играет свою важную роль.

      При проектировании лестницы может возникнуть путаница, когда вы слышите разные названия отсеков и понимаете, как все они сочетаются друг с другом, чтобы создать вашу идеальную лестницу. В приведенном ниже руководстве дается некоторое представление о роли, которую играет каждая часть лестницы.

      Терминология лестницы

      Балясины

      Балясины также называют веретеном, при умножении их называют балюстрадой.Балясина — это вертикальный стержень, который действует между перилами и низом лестницы. Мы часто предлагаем широкий выбор материалов, которые можно использовать в наших сделанных на заказ балюстрадах.

      Перила

      Перила — это длинная опорная балка, проходящая вдоль лестницы. Мы предлагаем различные материалы и дизайн поручней для создания идеальной лестницы.

      Шаг отвода

      Конечная ступенька — это ступенька внизу лестницы. Часто расширяется на одном или обоих концах.

      Внутренняя струна

      Внутренняя тетива — это сторона лестницы, которая упирается в стену.

      Посадка

      Площадка лестницы — это площадка, на которой направление лестницы меняется, или находится наверху лестницы.

      Наружная струна

      Внешняя тетива — это сторона лестницы, со стороны которой видны ступени и подступенки.

      Подъемник

      Подступенок — это вертикальная доска, образующая поверхность ступеньки.

      Носик

      Лестничный выступ — это горизонтальный край ступеньки, часто используемый там, где больше всего пешеходов. Они часто используются в коммерческих помещениях для повышения безопасности лестницы.

      Ступень
      Ступенька — это горизонтальная часть лестницы, по которой идет пользователь.

      В Canal мы специализируемся на изготовлении лестниц на заказ для коммерческих и домашних клиентов. Наша команда дизайнеров может проконсультировать вас и поработать с вами, чтобы найти идеальные материалы и стиль, соответствующие вашим потребностям.Свяжитесь с нами сегодня, чтобы обсудить ваши индивидуальные идеи лестницы.

      Поделиться в Pinterest

      Момент безопасности # 97: Лестницы и лестницы

      Материал в этой статье взят из главы 2 книги «Проектирование и эксплуатация завода», выпуск 2 -го издания .

      При разработке планировки объекта очень важно обеспечить быстрое и безопасное перемещение персонала по лестницам, лестницам, площадкам и пандусам. Они также должны иметь возможность использовать лестницы и лестницы для перемещения оборудования и инструментов для обслуживания, если это необходимо, а также для эвакуации объекта во время аварийной ситуации.

      С точки зрения удобства и безопасности пандусы обычно предпочтительнее лестниц, которые, в свою очередь, предпочтительнее лестниц. Обычно лестницы следует использовать над лестницами в следующих случаях:

      • Когда требуется обычное перемещение между двумя уровнями.
      • Для повседневных задач, таких как измерение, осмотр и техническое обслуживание.
      • Сотрудники могут носить ручные тяжелые или громоздкие инструменты и / или оборудование.
      • Когда существует вероятность контакта с опасными материалами на возвышенности и требуется немедленная эвакуация.

      Пандусы используются в районах с интенсивным движением и / или частым использованием колесных тележек, используемых для перемещения оборудования.

      Конструкция лестниц, лестниц и площадок регулируется многими нормативами и стандартами, некоторые из которых перечислены в таблице 2.1.

      Лестницы

      Лестницы — это нормальный метод перехода с одного уровня на другой, особенно для повседневных операций и для экстренной эвакуации. Винтовые лестницы, как правило, не следует использовать, хотя винтовые лестницы могут быть установлены на резервуарах, как обсуждается в следующей главе.

      На рис. 2.4 представлена ​​типичная промышленная лестница на технологическом предприятии. Терминология, используемая для описания различных частей лестницы, представлена ​​в таблице 2.6.

      Рисунок 2.4
      Терминология лестницы

      Таблица 2.6
      Терминология Лестницы

      Срок

      Описание

      Угол подъема / наклона

      Угол подъема для лестниц должен быть в диапазоне от 30 до 50 °, а высота по вертикали должна превышать 610 мм (24 дюйма).).

      Перила лестницы

      Перила на сторонах лестницы, используемые для обеспечения баланса при подъеме или спуске.

      Поручень

      Направляющая, установленная на открытой стороне приподнятой плоской пешеходной или рабочей поверхности для защиты рабочих от падения на более низкую поверхность. Его еще называют ограждением.

      Подъемник

      Высота от одной ступени до другой.Они должны быть расположены на одинаковом расстоянии, а первая или нижняя ступенька должна быть на той же высоте над пешеходной поверхностью, что и подступенки друг от друга.

      Протектор

      Ступенька, на которой стоят рабочие. Глубина проступи должна быть одинаковой для данной лестницы. Верхняя ступенька должна находиться на одном уровне с прилегающей поверхностью для ходьбы.

      Верхний зазор

      Минимальная высота между каждой ступенью лестницы и любым препятствием непосредственно над головой.

      Ширина лестницы

      Лестница, предназначенная для двустороннего движения, являющаяся маршрутом аварийного выхода или требующая доступа на носилках, должна иметь ширину 1120 мм (44 дюйма) или более. Лестница с односторонним движением, которая используется нечасто и не требует доступа к носилкам, должна иметь ширину 760 мм (30 дюймов) или более.

      Размеры

      Рекомендации относительно размеров лестниц приведены ниже.

      • Максимальный угол с горизонтальной линией: 45 градусов.
      • Минимальная эффективная глубина протектора: 280 мм (11 дюймов)
      • Минимальная эффективная ширина лестницы: 750 мм (2 фута 6 дюймов).
      • Площадки лестницы: не менее 750 мм (2 фута 6 дюймов) в направлении лестницы.
      • Ограждения и опорные пластины должны соответствовать ASSE A1264.1. Ограждения должны быть изготовлены из стального конструкционного профиля или трубы. Любые перила для труб должны быть приварены герметиком, чтобы предотвратить внутреннюю коррозию.

      Посадки

      Если высота лестницы составляет 6 м. через каждые 3,5 метра должно быть предусмотрено несколько промежуточных посадок. (Лестницы для нерегулярного использования могут не требовать промежуточных площадок.) Площадки должны быть такой же ширины, как и лестницы, и иметь поручни.

      Если двери или ворота открываются непосредственно на лестнице, должна быть предусмотрена площадка; поворот двери не должен уменьшать полезную ширину до менее 20 дюймов (600 мм).

      Грузоподъемность

      Лестницы должны быть сконструированы таким образом, чтобы выдерживать в пять раз большую ожидаемую временную нагрузку, но не менее 450 кг / 1000 фунтов. движущаяся сосредоточенная нагрузка. Расчетная нагрузка на пешеходные дорожки и платформы должна быть максимально возможной при предполагаемом использовании. Расчетную нагрузку следует увеличивать по мере необходимости для любых машин или оборудования, которые могут увеличивать временную нагрузку.

      Перила лестницы

      Перила необходимы для этажей и лестниц с открытыми сторонами, а также для платформ, которые имеют значительную высоту над настилом / уровнем вокруг них.Предлагается следующее руководство по проектированию лестниц.

      • Одноярусные перила лестницы используются для сохранения равновесия при подъеме или спуске по лестнице и должны устанавливаться на закрытой стороне лестницы.
      • На всех открытых сторонах лестницы следует установить двухъярусный поручень, используемый для поддержания равновесия и предотвращения падений с лестницы.
      • Лестницы с тремя и более ступенями должны быть оборудованы перилами.
      • Лестницы шириной более 2240 мм (88 дюймов) должны быть оборудованы одноярусной лестницей по центру.
      • Лестничные перила должны быть хорошо видны, часто отличного по цвету от самой лестницы.
      • Подножки необходимы, если человек может проскользнуть под перила.

      Ступени лестницы

      Каждый протектор должен быть окрашен, чтобы его передняя кромка визуально отличалась от цвета остальной части протектора или поверхностей ходьбы, с которыми он соединен. Если ступенька лестницы и / или решетка настила желтые, передняя кромка должна быть окрашена в ярко-красный цвет.Если ступени лестницы и / или решетка настила изготовлены из оцинкованной стали или окрашены в серый цвет, передняя кромка должна быть окрашена в ярко-желтый цвет.

      Все ступени должны быть противоскользящими; стальные лестницы должны иметь ступени из зубчатой ​​решетки. Если используется напольная плита, необходимо предусмотреть дренажные отверстия.

      Лестницы

      Лестницы обычно используются в следующих приложениях:

      • Доступ к надземным цистернам, вышкам и мостовым кранам;
      • Вторичный доступ и побег;
      • Доступ для обслуживания к платформам или другой доступ, который используется нечасто или где лестницы нецелесообразны.

      Они никогда не должны использоваться в качестве основного способа эвакуации и не должны использоваться в качестве рабочих платформ. Если лестницы обеспечивают доступ к рабочей площадке сбоку резервуара, сосуда или другой конструкции, тогда должна быть предусмотрена рабочая платформа, чтобы он или она мог безопасно использовать обе руки и был защищен от падения в случае потери равновесия.

      Конструкция и использование лестниц в открытом море вызывает особые опасения, в том числе следующие. По возможности не следует устанавливать лестницы рядом с краями настила.Падение с палубы могло быть намного больше, чем высота лестницы.

      Размеры

      При проектировании и установке стационарных лестниц необходимо учитывать следующие рекомендации (все размеры являются приблизительными и могут варьироваться в зависимости от местных стандартов и правил):

      • Лестницы по возможности должны быть вертикальными. Если проблемы с зазором требуют уклона лестницы, наклон не должен превышать 15 ° вперед и ни при каких обстоятельствах не должен иметь уклон назад.Угол наклона стационарных вертикальных лестниц должен составлять от 75 ° до 90 ° от горизонтали.
      • Фиксированные лестницы должны быть прямыми по всей длине.
      • Лестницы должны быть ориентированы так, чтобы человек смотрел на конструкцию или судно во время подъема.
      • Боковые лестницы для доступа предпочтительнее фронтального доступа по причинам, указанным выше.
      • Расчетная нагрузка должна определяться предполагаемым использованием лестницы, но не менее одной сосредоточенной нагрузки около 120 кг или движущейся сосредоточенной нагрузки 227 кг (500 фунтов.).
      • Минимальная свободная длина перекладин или планок должна составлять 0,4 метра.
      • На перекладинах и боковых направляющих не должно быть осколков, острых краев, заусенцев или выступов, которые могут представлять опасность.
      • Боковые поручни, которые могут использоваться в качестве средства подъема, должны иметь такое поперечное сечение, чтобы обеспечивать адекватную поверхность захвата без острых краев, сколов или заусенцев.
      • Расстояние по перпендикуляру на подъемной стороне лестницы от средней линии перекладин до ближайшего постоянного неподвижного объекта должно составлять 1 метр или более.
      • Расстояние по перпендикуляру на задней стороне лестницы от средней линии перекладин до ближайшего постоянного неподвижного объекта должно составлять 200 мм или более, за исключением случаев, когда встречаются неизбежные препятствия.
      • Расстояние по ступеньке от ближайшего края лестницы до ближайшего края оборудования или конструкции не должно быть более 0,4 метра.
      • Ступени лестницы должны быть равномерно распределены по всей лестнице, включая первую ступеньку ниже площадки.
      • Удлинители лестниц должны выступать не менее чем на 3 метра над парапетами и площадками.
      • Расстояние между перекладинами должно составлять около 0,3 метра от центра к центру и должно быть равномерным по всей длине лестницы.
      • С обратной стороны лестниц следует установить ограждение, по которому можно случайно подняться по неправильной стороне.
      • Ступеньки лестницы должны быть изготовлены из стали, защищены от коррозии и из нескользящих материалов.
      • Максимальная высота неразрушенных лестниц должна составлять 30 футов (9145 мм) для лестниц с клетками и 6100 мм (20 футов) для лестниц без клеток.Если высота вертикальной лестницы превышает 9145 мм (30 футов), должны быть предусмотрены промежуточные площадки и отдельные, несколько лестничных пролетов одинаковой длины для покрытия необходимого расстояния по вертикали.
      • Через каждые 10 метров должна быть площадка для отдыха.
      • Если переход от одной вертикальной лестницы к другой осуществляется с помощью платформы с боковыми подножками, расстояние по горизонтали между двумя лестницами должно составлять максимум 460 мм (18 дюймов). Ступенька лестницы, параллельной промежуточной платформе, должна быть на той же высоте, что и платформа.
      • Все вертикальные лестницы должны быть прикреплены к постоянным конструкциям и не должны быть прикреплены к съемным предметам (, например, люки или поручни) или мешать удалению каких-либо предметов.
      • Лестницы должны быть расположены таким образом, чтобы максимальное расстояние от средней линии лестницы до любого объекта, до которого рабочий должен добраться от лестницы, не должно превышать 760 мм (30 дюймов).
      • Вертикальные лестницы, используемые для доступа к отверстиям резервуара или люкам сосуда высокого давления, или к любому другому отверстию, оборудованному откидной крышкой, должны быть расположены так, чтобы крышка отклонялась от лестницы.
      • Более строгие стандарты применяются к лестницам и сопутствующему оборудованию, которое находится в волновой зоне морской платформы.

      Клетки и ворота безопасности

      Неподвижные лестницы должны иметь клетку вокруг них, чтобы рабочий, упав, упал, а не упал. В идеале нижний выход из лестничной клетки должен быть ориентирован под углом 90 ° от самой лестницы. Были случаи, когда человек упал с лестницы, ударился о платформу или палубу, а затем упал через поручни на уровень ниже, по крайней мере в одном случае, что привело к гибели людей на строящейся морской платформе.

      На рисунке ниже изображена лестница без клетки. Это длинный спуск в море.

      Рисунок 2.5
      Без каркаса безопасности

      На рис. 2.6 показан улучшенный дизайн.

      Рисунок 2.6
      С каркасом безопасности

      На рисунке 2.6 изображена клетка над лестницей до нижней секции. Если бы человек упал, он или она не спустились бы через поручень на следующий уровень, потому что лестница обращена к палубе.Кроме того, сбоку от открытого пространства есть решетки, чтобы никто не упал боком в море.

      Два инцидента со смертельным исходом и с вертикальными лестницами произошли примерно в одно время. Эти инциденты привели к принятию следующего стандарта компании.

      Когда лестница с решеткой расположена в пределах 6 футов от края настила, максимальная дистанция падения которого превышает 15 футов, требуется особое внимание. Либо штанги клетки на краю палубы должны быть продлены до поручня, либо поручни должны быть подняты до 24 дюймов.нижней части каркаса безопасности на 48 дюймов по обе стороны от средней линии лестницы. Удлиненные перекладины на клетке не должны ограничивать доступ к лестнице или переходу.

      Лестницы должны заканчиваться таким образом, чтобы человек, использующий их, ступал на платформу. В результате человек сможет видеть, куда он ставит ноги. Конфигурация с боковыми ступенями имеет еще одно преимущество, заключающееся в том, что при достижении вершины не требуется передачи рук от ступенек лестницы к стрингеру.

      Самозакрывающиеся калитки безопасности, закрывающие всю ширину проема между продольными балками лестницы, должны быть установлены наверху каждой лестницы. Защитные ворота должны соответствовать следующим стандартам.

      • Сопротивляйтесь полному весу человека как в вертикальном, так и в горизонтальном направлении.
      • Там, где лестницы обеспечивают доступ к небольшим платформам, которые не обеспечивают достаточного пространства для горизонтального поворота самозакрывающихся ворот, следует использовать ворота с ручным управлением, которые открываются и закрываются с помощью вертикального поворота.
      • Ворота должны открываться в сторону от человека, поднимающегося по лестнице.
      • Цепи использовать нельзя.

      Ступени и стрингеры

      Следует использовать ступеньки лестницы, чтобы держаться за них при подъеме. Не рекомендуется использовать стрингеры, потому что есть повышенная вероятность того, что их рука соскользнет. Угловой или плоский стержень увеличивает вероятность поскользнуться руки, и его не следует использовать.

      Следующие общие рекомендации применимы к конструкции ступенек лестницы.

      • Верхняя ступенька (а также верхняя ступенька, используемая для доступа к промежуточной платформе) на всех вертикальных лестницах должна быть заподлицо с верхней поверхностью для ходьбы (или платформой с боковыми ступенями).
      • Расстояние по вертикали между средней линией ступенек должно составлять от 280 мм (11 дюймов) до 300 мм (12 дюймов) в зависимости от того, что требуется для обеспечения равного расстояния между ступенями по всей длине лестницы от нижней площадки до верхней. звено.
      • Если для преодоления вертикального расстояния требуется несколько пролетов лестницы, то там, где это возможно, следует использовать одинаковый интервал между перекладинами.
      • Верхняя поверхность перекладины должна быть покрыта нескользящим материалом; особенно там, где ожидается лед или снег.

        No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
