Обозначение габаритов ширина высота длина: Запись габаритных размеров — Разработка НД

Высота ширина длина обозначения порядок

Решая геометрические задачи, ученики сталкиваются с вопросом: как правильно обозначить те или иные части чертежа? Например, высоту треугольника, ширину прямоугольника, размеры бассейна. Подобные обозначения мы найдем и в физических задачах: длина маятника, высота, с которой тело начинает падать… Поэтому следует знать некоторые правила….

Как обозначаются различные параметры

В единой системе измерения используется обозначение латинскими буквами:

• длину буквой l, если речь идет об одной прямой линии: маятнике, рычаге, отрезке, прямой. Но если речь идет о геометрической фигуре, например, прямоугольнике, то используется А,
• высоту или глубину – h,
• ширину – В.

Что такое система СИ, ученики узнают лишь в средней школе, поэтому обычно в младших классах специального обозначениям для этих величин не вводят.

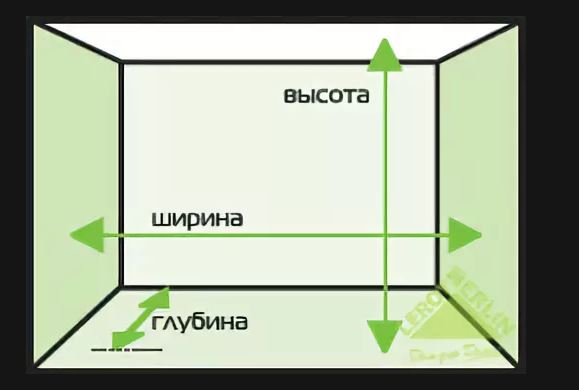

Как обозначить глубину?

Почему же для высоты и глубины применяется одна и та же буква? Если вы построите чертеж параллелепипеда, то здесь вы отметите высоту фигуры.

А если составить чертеж прямоугольного бассейна того же размера, что и параллелепипед, то обозначается глубина. Таким образом, можно сказать, высота и глубина в этом случае будут одной величиной.

Внимание! Высота и глубина – две величины, которые обозначают один и тот же перпендикуляр, соединяющий две противоположные плоскости.

Понятие «глубина» встречается и в географии. На картах она отображается цветом. Если речь идет о водных просторах, то чем темнее синий, цвет, тем больше глубина, а если речь идет о суше, то низменности обозначаются темно-зеленым цветом.

В черчении эта величина обозначается литерой S. Она позволяет создать полное восприятие объекта иногда даже с одним видом.

Что бывает длинным

Что же такое длина и как обозначается этот показатель? Она указывает расстояние от точки до точки, то есть размер отрезка. В геометрических задачах его принято обозначать как А. В стереометрии ее могут обозначать и А, и l (например, в задачах, где встречается прямая, пересекающая плоскость).

В физике же длина маятника, плеча рычага и т.д. в «Дано» обозначается буквой l, так как речь идет об отдельной прямой.

Отличие длины от высоты

Длина – это величина, которая характеризует протяженность линии.

А высота – это перпендикуляр, опущенный на противолежащую плоскость.

То есть можно сделать вывод, что длина от высоты отличается тем, что является частью фигуры, совпадая с ее гранью, а высота получается в результате дополнительного построения на чертеже.

Высоту проводят для того, чтобы получить новые данные для решения задач, а также новых фигур в составе исходной.

Вот такой ширины

Ширина предмета необходима для того, чтобы понять форму как двумерного, так и трехмерного объекта. Как правило, она обозначается буквой В.

Измеряется ширина в метрах (по СИ). Но если предмет слишком мал, то для удобства используют более мелкие единицы измерения:

• дециметры,
• сантиметры,
• миллиметры,
• микрометры и т. д.

А если предмет слишком крупный, то пишутся такие приставки:

Разумеется, такие крупные единицы измерения необходимы, например, для астрономии. Также они применяются в квантовой физике, микробиологии и так далее.

Как называются стороны прямоугольника?

В отличие от квадрата, стороны прямоугольника попарно равны и параллельны.

Это значит, что стороны, образующие углы различны.

Как правило, более длинную сторону прямоугольника называют длиной, а ширина прямоугольника это его короткая сторона.

Важно! Зная такие данные, как длина и ширина прямоугольника, можно найти его периметр, площадь, длину диагоналей и угол между ними. Вокруг прямоугольника всегда можно описать окружность. Эти свойства работают и в обратном направлении.

В чем измеряются размеры длины, ширины и высоты по СИ

По единой системе измерения длина, высота и ширина измеряются в метрах. Но иногда, если это дробное или многозначное число, для удобства в вычислениях используют кратные единицы измерения.

Для того чтобы знать, как правильно переводить единицы измерения в более крупные или же наоборот мелкие, необходимо знать значения приставок.

• Дека 101,
• Гекто 102,
• Кило 103,
• Мега 106,
• Гига 109,
• Деци – 10-1,
• Санти – 10-2,
• Милли – 10-3,
• Микро 10-6,
• Нано – 10-9.

После подсчетов эти единицы должны быть переведены в метры.

Существуют также внесистемные единицы, но они встречаются очень редко:

• миля – 1,6 км,
• фут – 12 дюймов – 0,3048 м,
• ярд – 36 дюймов – 91,44 мм,
• дюйм – 25,4 мм и т.д.

При решении задач такие единицы должны быть переведены в метры.

При выполнении геометрических заданий единицам измерения не уделяют особого внимания, главное, чтобы они были сопоставимы

(если вы производите подсчеты в сантиметрах, значит, все величины необходимо перевести в сантиметры).

А при решении физических задач ответ должен быть дан в метрах в соответствии с единой системой измерения.

Обозначения длины, ширины, высоты в геометрии

Измеряем геометрические параметры

Вывод

Теперь вы знаете, какой буквой обозначается длина, в чем измеряется ширина прямоугольника, и сможете сами объяснить любому, как обозначаются различные параметры.

Это интересно! Легкие правила округления чисел после запятой

Габаритные размеры

Автор Антон Ракштель задал вопрос в разделе Гуманитарные науки

В какой последовательности пишутся габариты? Длинна, ширина, высота. Есть ли какой то стандарт? и получил лучший ответ

Ответ от Артем Жданов[активный]
дополню. По правилам Инженерной графики инженер должен сам оценить, где у предмета «Вид спереди», «Вид сверху» и т.. д ибо это понятия относительные. «Вид спереди» должен отражать как можно более информативную часть предмета. Ширина, очевидно, отражается на этом плане, длина на виде сбоку и т. д.

Как правильно определить размеры мебели

Вы решили приобрести тумбу размером 600х400х500? Что обозначает первый, второй и третий габаритные размеры? Как определить размер кровати из сосны, кровати металлической односпальной правильно? Габариты мебели бывают разными. Иногда можно встретить обозначения без маркировки (ШГВ). Как же правильно указывать габариты мебели ?

Основные габариты мебели

Ширина х Глубина х Высота (Ш х Г х В)

Обозначение габаритов мебели без лицевой стороны Длина-Ширина-Высота

(Столы, сундуки для лежания, металлические кровати, кровати из сосны) L-B-H, L – это длина (ГОСТ 13025.3 п 2), В – это ширина , Н – высота либо Д х Ш х В

Габариты мебели с определенной лицевой стороной L х B х H Ширина-Глубина-Высота

(Столы, шкафы , диваны для сидения, кресла, стулья, настенные полки) L – это ширина, В – это глубина (ГОСТ 13025.3 п. 3.1), Н – высота

Габариты мебели для лежания с неопределённой (множественной) лицевой стороной Д х Ш х В Длина-Ширина-Высота.

Кровать из сосны, диван-кровать, лавка, сундук для лежания и изделия, стол обеденный, стол заседаний и подобное: Д х Ш х В (Длина-ширина-высота) .

Габариты выдвижных ящиков, сундуков L х B х H

Габариты деталей мебели L х B х H Длина-Ширина-Толщина

Размеры ширина высота длина

Как правильно пишутся размеры: высота, ширина, длина — обозначения латинскими буквами

Решая геометрические задачи, ученики сталкиваются с вопросом: как правильно обозначить те или иные части чертежа? Например, высоту треугольника, ширину прямоугольника, размеры бассейна. Подобные обозначения мы найдем и в физических задачах: длина маятника, высота, с которой тело начинает падать… Поэтому следует знать некоторые правила.

Как обозначаются различные параметры

В единой системе измерения используется обозначение латинскими буквами:

• длину — буквой l, если речь идет об одной прямой линии: маятнике, рычаге, отрезке, прямой. Но если речь идет о геометрической фигуре, например, прямоугольнике, то используется А,
• высоту или глубину – h,
• ширину – В.

Что такое система СИ, ученики узнают лишь в средней школе, поэтому обычно в младших классах специального обозначениям для этих величин не вводят.

Как обозначить глубину?

Почему же для высоты и глубины применяется одна и та же буква? Если вы построите чертеж параллелепипеда, то здесь вы отметите высоту фигуры.

А если составить чертеж прямоугольного бассейна того же размера, что и параллелепипед, то обозначается глубина. Таким образом, можно сказать, высота и глубина в этом случае будут одной величиной.

Понятие «глубина» встречается и в географии. На картах она отображается цветом. Если речь идет о водных просторах, то чем темнее синий, цвет, тем больше глубина, а если речь идет о суше, то низменности обозначаются темно-зеленым цветом.

В черчении эта величина обозначается литерой S. Она позволяет создать полное восприятие объекта иногда даже с одним видом.

Что бывает длинным

Что же такое длина и как обозначается этот показатель? Она указывает расстояние от точки до точки, то есть размер отрезка. В геометрических задачах его принято обозначать как А. В стереометрии ее могут обозначать и А, и l (например, в задачах, где встречается прямая, пересекающая плоскость).

В физике же длина маятника, плеча рычага и т.д. в «Дано» обозначается буквой l, так как речь идет об отдельной прямой.

Отличие длины от высоты

Длина – это величина, которая характеризует протяженность линии.

А высота – это перпендикуляр, опущенный на противолежащую плоскость.

То есть можно сделать вывод, что длина от высоты отличается тем, что является частью фигуры, совпадая с ее гранью, а высота получается в результате дополнительного построения на чертеже.

Высоту проводят для того, чтобы получить новые данные для решения задач, а также новых фигур в составе исходной.

Вот такой ширины

Ширина предмета необходима для того, чтобы понять форму как двумерного, так и трехмерного объекта. Как правило, она обозначается буквой В.

Измеряется ширина в метрах (по СИ). Но если предмет слишком мал, то для удобства используют более мелкие единицы измерения:

• дециметры,
• сантиметры,
• миллиметры,
• микрометры и т.д.

А если предмет слишком крупный, то пишутся такие приставки:

Разумеется, такие крупные единицы измерения необходимы, например, для астрономии. Также они применяются в квантовой физике, микробиологии и так далее.

Как называются стороны прямоугольника?

В отличие от квадрата, стороны прямоугольника попарно равны и параллельны.

Это значит, что стороны, образующие углы различны.

Как правило, более длинную сторону прямоугольника называют длиной, а ширина прямоугольника — это его короткая сторона.

В чем измеряются размеры длины, ширины и высоты по СИ

По единой системе измерения длина, высота и ширина измеряются в метрах. Но иногда, если это дробное или многозначное число, для удобства в вычислениях используют кратные единицы измерения.

Для того чтобы знать, как правильно переводить единицы измерения в более крупные или же наоборот мелкие, необходимо знать значения приставок.

• Дека — 10 1 ,
• Гекто — 10 2 ,
• Кило — 10 3 ,
• Мега — 10 6 ,
• Гига — 10 9 ,
• Деци – 10 -1 ,
• Санти – 10 -2 ,
• Милли – 10 -3 ,
• Микро — 10 -6 ,
• Нано – 10 -9 .

После подсчетов эти единицы должны быть переведены в метры.

Существуют также внесистемные единицы, но они встречаются очень редко:

• миля – 1,6 км,
• фут – 12 дюймов – 0,3048 м,
• ярд – 36 дюймов – 91,44 мм,
• дюйм – 25,4 мм и т.д.

При решении задач такие единицы должны быть переведены в метры.

При выполнении геометрических заданий единицам измерения не уделяют особого внимания, главное, чтобы они были сопоставимы

(если вы производите подсчеты в сантиметрах, значит, все величины необходимо перевести в сантиметры).

А при решении физических задач ответ должен быть дан в метрах в соответствии с единой системой измерения.

Обозначения длины, ширины, высоты в геометрии

Измеряем геометрические параметры

Теперь вы знаете, какой буквой обозначается длина, в чем измеряется ширина прямоугольника, и сможете сами объяснить любому, как обозначаются различные параметры.

Это интересно! Легкие правила округления чисел после запятой

Главные размерения судна

Главные размерения показывают размеры корпуса судна по длине, ширине, высоте и осадке. С учетом многообразия форм корпуса для установления главных размерений судна были выработаны нормы, которые нашли отражение в Правилах классификационных обществ, в Правилах о грузовой марке и Правилах обмера судов. Для определения главных размерений и изображения корпуса судна, а также в описаниях приняты следующие основные размеры, плоскости и сокращения (смотри рисунок). Бесплатный расчет стоимости перевозки из Латвии в Россию здесь с ввозом через Санкт-Петербург.

Главные размерения судна

Диаметральная плоскость ( ДП) – вертикальная продольная плоскость симметрии теоретической поверхности корпуса судна.

Плоскость мидель-шпангоута – вертикальная поперечная плоскость, проходящая посередине длины судна, на базе которой строится теоретический чертеж.

Под шпангоутом ( Шп) понимают на теоретическом чертеже теоретическую линию, а на конструктивных чертежах – практический шпангоут.

Конструктивная ватерлиния ( КВЛ) – ватерлиния, соответствующая расчетному полному водоизмещению судов.

Ватерлиния ( ВЛ) – линия пересечения теоретической поверхности корпуса горизонтальной плоскостью.

Кормовой перпендикуляр ( КП) – линия пересечения диаметральной плоскости с вертикальной поперечной плоскостью, проходящей через точку пересечения оси баллера с плоскостью конструктивной ватерлинии, КПна теоретическом чертеже совпадает с 20-м теоретическим шпангоутом.

Носовой перпендикуляр ( НП) – линия пересечения диаметральной плоскости с вертикальной поперечной плоскостью, проходящей через крайнюю носовую точку конструктивной ватерлинии.

Основная плоскость – горизонтальная плоскость, проходящая через нижнюю точку теоретической поверхности корпуса без выступающих частей.

На чертежах, в описаниях и т. д. даются размеры по длине, ширине и высоте.

Размеры судов по длине определяются параллельно основной плоскости.

Длина наибольшая L _нб – расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечностей корпуса без выступающих частей.

Длина по конструктивной ватерлинии L _квл – расстояние, измеренное в плоскости конструктивной ватерлинии между точками пересечения ее носовой и кормовой частей с диаметральной плоскостью.

Длина между перпендикулярами L _ПП – расстояние, измеренное в плоскости конструктивной ватерлинии между носовым и кормовым перпендикулярами.

Длина по любой ватерлинии L _влизмеряется, как L _квл

Длина цилиндрической вставки L _ц– длина корпуса судна с постоянным сечением шпангоута.

Длина носового заострения L _н– измеряется от носового перпендикуляра до начала цилиндрической вставки или до шпангоута наибольшего сечения (у судов без цилиндрической вставки).

Длина кормового заострения L _к– измеряется от конца цилиндрической вставки или шпангоута наибольшего сечения – конца кормовой части ватерлинии или другой обозначенной точки, например кормового перпендикуляра. Размеры по ширине судов измеряются параллельно основной и перпендикулярно диаметральной плоскостям.

Ширина наибольшая В _нб– расстояние, измеренное между крайними точками корпуса без учета выступающих частей.

Ширина на мидель-шпангоуте В– расстояние, измеренное на мидель-шпангоуте между теоретическими поверхностями бортов на уровне конструктивной или расчетной ватерлинии.

Ширина по КВЛ В _квл– наибольшее расстояние, измеренное между теоретическими поверхностями бортов на уровне конструктивной ватерлинии.

Размеры по высоте измеряются перпендикулярно к основной плоскости.

Высота борта Н – вертикальное расстояние, измеренное на мидель-шпангоуте от горизонтальной плоскости, проходящей через точку пересечения килевой линии с плоскостью мидель-шпангоута, до бортовой линии верхней палубы.

Высота борта до главной палубы Н _{Г. П} – высота борта до самой верхней сплошной палубы.

Высота борта до твиндека Н _ТВ— высота борта до палубы, расположенной под главной палубой. Если имеется несколько твиндеков, то они называются второй, третьей и т. д. палубой, считая от главной палубы.

Осадка ( Т) – вертикальное расстояние, измеренное в плоскости мидель-шпангоута от основной плоскости конструктивной или расчетной ватерлинии.

Осадка носом и осадка кормой Т _ни Т _к– измеряются на носовом и кормовом перпендикулярах до любой ватерлинии.

Средняя осадка Т _ср– измеряется, от основной плоскости до ватерлинии в середине длины судна.

Носовая и кормовая седловатость h _ни h _к– плавный подъем палубы от миделя в нос и корму, величина подъема измеряется на носовом и кормовом перпендикулярах.

Погибь бимса h _б– разница по высоте между краем и серединой палубы, измеренная в самом широком месте палубы.

Надводный борт F – расстояние, измеренное по вертикали у борта на середине длины судна от верхней кромки палубной линии до верхней кромки соответствующей грузовой марки.

В случае необходимости указываются и другие размеры, как, например, самая большая (габаритная) высота судна (высота фиксированной точки) от грузовой ватерлинии при порожнем рейсе для прохода под мостами. Обычно же ограничиваются указанием длины – наибольшей и между перпендикулярами, ширины на мидель-шпангоуте, высоты борта и осадки. В случаях применения международных Конвенций – об охране человеческой жизни на море, о грузовой марке, обмере, классификации и постройке судов – руководствуются определениями и размерами, установленными в этих Конвенциях или Правилах.

Сравнение габаритов легковых и грузовых автомобилей

Все мы прекрасно знаем, что автомобили бывают разных конфигураций и габаритов. Многие согласятся с тем, что именно габаритные размеры — главная характеристика автомобиля.

Габаритными классами автомобилей, как правило, пользуются производители, с целью расстановки машин на рынке продажи.

Габариты легковых и грузовых машин

Если смотреть по габаритным размерам авто, то есть, по его длине, ширине, высоте, толщине, то автомобили делятся по классам. Еще машины делятся по видам.

Класс «В» объединяет в себе авто, которые в длину не должны превышать больше 3,9 метров, а соответственно в ширину не больше 1,7 метров. «Средний» класс легковых автомобилей, или как их еще частенько называют «гольф» класс, объединяет в себе машины довольно большего размера, чем в «А» и «В». Их длина не должна превышать 4,4 метров, а соответственно ширина 1,75 метров.

Ну, а «D», «E», «F» более габаритные, чем все предыдущие классы, их длина может достигать 4,7 метров, ширина — 1,7 метров. Во все перечисленные классы не входят такие машины, как: внедорожники и спорткары.

Классификация габаритов легковых автомобилей:

• «А» — это автомобили типа «ОКА».
• «В» — авто, которые больше, чем предыдущий класс, но не на много. Они размеров с «Таврию».
• «Средний» класс или класс «С» — это очень распространенный класс автомобилей. Одним из представителей являются типичные «Жигули».
• «D» — представителем данного класса является «Москвич».
• «E» — это наиболее габаритный класс, отличается своей длинной от всех предыдущих классов, представитель «Волга».

Стоит отметить, что «C» — самый распространенный в Европе. Весь мир отдает предпочтение классам «С» и «D», хотя стоит сказать, что остальные классы совсем на малую часть отстают от них. Также существуют дополнительные классы, которые придуманы специально для автомобилей, не попадающих в выше перечисленные.

Итак, класс «S», к такому классу относятся машины, такие, как спортивные легковушки, купе или же кабриолеты. Класс «M», в данную категорию габаритов входят минивэны, или же автомобили, в которых повышенная вместительность. Класс «J», в данную категорию входят машины типа кроссоверов.

Также существует класс для внедорожников. Больше всего этот тип авто популярен и пользуется спросом жителей в США, так как такой тип машин достаточно престижный и комфортный.

Габариты грузовых автомобилей сделаны по международным стандартам, которые способствуют перевозке груза в контейнерах или других емкостях. Размеры грузовых машин специально сделаны для того, чтобы в них вместились грузовые контейнеры, которые обладают весом в двадцать или сорок футов.

Машины, которые созданы для перевозки груза, в размере двадцать футов содержат длину шесть метров и высоту с шириной 2,4 метра. Само собой грузовой автомобиль произведен с целью перевозки грузового контейнера с размером сорок фунтов, имеет длину, ширину и высоту значительно больше, чем предыдущий.

Длина такого авто для перевозки груза составляет двенадцать метров, а ширина и высота к удивлению не поменялась и составляет 2,4 метра. Очередной, так называемый стандарт габаритных размеров грузового автомобиля, имеет название «еврофура».

Кузов грузовика стандарта «еврофура» должен вмещать в свою ширину в два поддона европейского качества и размеров. И именно по этой причине длина данного грузового автомобиля составляет двенадцать метров, а ширина и высота 2,45 метров.

Пятитонник может отличаться типом кузова. Длина кузова данной машины, которая сосредоточена на перевозке груза, составляет шесть метров, а ширина и высота два с половиной метра. Также достаточно популярен грузовик в мире под названием десятитонник. Машины, которые входят в данный тип, сильно отличаются размерами друг от друга.

Длина, которую составляет кузов, может быть от 5 до 8 метров, в зависимости от машины, ну а ширина тоже может быть разной, но ее размеры достаточно стандартны это – 2,4 либо же 2,7 метра. Груз, который способен поднимать данный тип автомобиля, составляет пять, десять, пятнадцать тонн.

Автомобили такого типа могут иметь два типа кузова. Ну а для грузовиков, которые в своих размерах не сильно уж и большие, не существует какой-то определенной нумерации в цифрах, так как они производят перевоз какого-либо груза по населенным пунктам.

Как быстро продать машину, можно узнать, ознакомившись с интересной статьёй на нашем сайте.

Также свои определенные размеры должен иметь общественный транспорт.

Они не могут быть дольше двенадцати метров (автобусы или же троллейбусы), высота не должна превышать 4-х метров.

Сравнение легковых и грузовых автомобилей

Каждый автомобиль имеет свою личную индивидуальность. Машины, как грузовые, так и легковые, имеют свои позитивные и негативные качества. Многие говорят, что автомобиль не роскошь, это средство, которое помогает сохранить силы и здоровье.

Легковые машины созданы для отдыха или же для личных потребностей (съездить на отдых, съездить на работу или же по делам).

Каждый тип автомобиля покупатель выбирает по техническим характеристикам и конечно же по цене, которая вам подходит больше всего.

Каковы размеры ламината и от чего они зависят

Эта статья расскажет о существующих размерах одной планки ламинированного напольного покрытия.
Каждая фабрика стремится придать изюминку своему изделию и тем самым повысить спрос и заинтересованность покупателя к своей продукции. Размер плашки ламината – это в большей степени маркетинговый ход компании-производителя ламинированных покрытий. Размер ламината указывается на ярлыке с торца каждой упаковки и во вкладыше вместе с инструкцией к укладке выбранного напольного покрытия.

Длина ламината

Как правило бюджетные компании, выпускающие продукцию низкого ценового сегмента производят продукцию в одном размере. Производители Германии предпочитают стандартную длину одной плашки – в пределах 1260 – 1290 мм. Фабрики ламината из Австрии и России больше предпочитают размер досок ламината в пределах 1350 – 1380 мм. Китайский ламинат как правило идет в самой наименьшей длине – в пределах 1100 – 1180 мм.
У торговых марок премиум класса присутствуют коллекции ламината, где применены сверхдлинная планка, либо сверхширокая. К примеру – длинная ламель ламината в размере 1860 мм присутствует у производителя Kronotex коллекция “Mammut” либо альтернативная коллекция “Herkules” в Star Collection. Но и это не предел. Еще длиннее плашки ламината присутствуют у производителя Parador. В коллекции “Trendtime 6” длина доски ламината составляет 2200 мм.. Длинная доска придает помещению солидности и роскоши, подчеркивает состоятельность хозяев.

Ширина ламината

Присутствуют в некоторых коллекциях и сверхширокие доски. Например у производителя Parador в коллекции “Trendtime 5” планки ламината имитируют металлическое покрытие либо камень, и размер ширины планки ламината составляет 330 мм., в то время как стандартный размер ширины планки варьируется от 184 мм до 194 мм. Сверхширокие планки имеют: коллекция Marena XL V4 производитель Wineo, коллекции Large и Kingsize производителя Egger.
Если говорить о длине и ширине планки ламината, то с уверенностью можем сказать, что на качестве самого покрытия это отражается мало, больше ориентировано на дизайн и предпочтения покупателя. Чего нельзя сказать о толщине напольного покрытия под названием ламинат.

Толщина ламината

Общепринятый стандартный размер ламината – 8 мм. Ламината толщиной 8 мм при плотности плиты европейского стандарта – 880 кг/м3 вполне достаточно для длительного срока службы покрытия. Присутствуют на рынке напольных покрытий в Украине и более тонкие ламинаты – 7 мм. и 6 мм., как правило производятся они для самого бюджетного покупателя и представлены в основном в строительных супермаркетах и сетях DIY. Мода на толщины ламината 12 мм. пришла к нам от китайских производителей, которые так же пытаются удивить своего покупателя и чем либо выделиться. Но как правило не всегда размер имеет значение и в данном случае большой размер толщины покрытия оправдан, если и плотность плиты на высоком уровне. Иначе вмятин от механических повреждений не избежать. Премиум – коллекции некоторых элитных производителей ламинированных полов так же производятся в толщиной в размере 10 мм и 12 мм. Такой пол будет в эксплуатации более тихим и ощущение массивности придаст покрытию дороговизны, а хозяевам комфорта и тишины.
В сети салонов Хата Ламината в Киеве, Запорожье, Одессе, Днепропетровске, Харькове, Мариуполе, Мелитополе и других городах Украины представлены все вышеперечисленные коллекции, некоторые из них эксклюзивно только для нашей сети. Дизайнеры и архитекторы по достоинству оценили преимущества сотрудничества с нами. Если в вашем городе отсутствует один из магазинов сети Хата Ламината – вы можете заказать товар посредством нашего интернет магазина Хата Ламината.

Как правильно написать размеры длина ширина высота

Размеры длина, ширина, высота

Производство асбоцементных профилей организовано в соответствии госстандартами: 3034095 для волновых и 1812495 для плоских.

Волновые АЦЛ

Хотя состав стройматериала одинаковый, по размерам изделия могут разниться. Это также касается толщины изделия. Как правило, она изменяется в промежутке от 5 до 9 мм. Что же касается ширины, то она определяется количеством волн.

Профиль АЦЛ зависит от формы поперечного сечения и расстояния между волнами. Форма поперечного сечения бывает двух типов – 40 на 150 и 54 на 200. Первое число этого показателя (40 или 54) указывает на высоту волны, а второе (150 или 200), соответственно, на ее шаг. Высота шифера есть не что иное, как длина отрезка, связывающее верх волны и низ без учета толщины профиля.

Вариант шифера	Высота	Ширина	Длина	Шаг волны
7-ми волн.	8-ми волн.	6-ти волн.
40/150/1750	40	980	1130		1750	150
54/200/1750	54			1125	1750	200

На заметку
Отечественные производители имеют право на производство нестандартных АЦЛ на основе собственных ТУ.

Листы с различными профилями классифицируют в три группы:

• ВО – обычный профиль;
• УВ – унифицированный;
• ВУ – усиленный.

• для обычных – 1,2 на 0,68 м;
• для унифицированных – 1,75 на 1,125 м;
• для усиленных длина шифера равна 2,80 м.
• волн современных асбоцементных листов – шесть, семь и восемь. К примеру, стандартный шифер 8 ми волнового – 1,75х1,13 м при толщине – 5,2 или 5,8 мм, величина площади – 1,977 кв. м. У 7-ми и 8-ми — одинаковая высота, ширина же отличается, поскольку количество волн не совпадает.

Плоские АЦЛ

Определенные качества плоских и волновых профилей схожи, тем не менее между ними есть определенные различия. К примеру, плоские могут быть непрессованными, а это значит, что они будут отличаться по своим техническим характеристикам. Следует отметить, что плоские АЦЛ более прочные по сравнению с волновыми. К примеру, их прочность на сжатие и изгиб достигает, соответственно, 90-130 и 20-50 Мпа.

Главное достоинство этого материала, скорее всего, в разнообразии его использования. Всего несколько примеров:

•  достаточно малый вес позволяет использовать плоские профили при устройстве перекрытия, причем дополнительные элементы укрепления при этом не используют.
• довольно часто используется в качестве внутренней и внешней отделки зданий;
• с их помощью возводят перегородки различного типа и вертикальные ограждения.

• длина может быть 2,5, 3,0 и 3,5 м;
• ширина – 1,2 и 1,5 м;
• толщина – 0,6, 0,8 и 1,0 см.

На строительном рынке можно встретить также плоские листы промышленного производства меньших габаритов (длина – 0,6 м, ширина – 0,4 м), которые подходят для устройства кровли.

Следует отметить, что производители изготавливают на заказ профили других габаритов и оттенков. Разработанные красители отличаются устойчивостью не только к воздействиям атмосферы, но и к выгоранию.

2019 stylekrov.ru

Как правильно пишутся размеры высота, ширина, длина обозначения латинскими буквами

Решая геометрические задачи, ученики сталкиваются с вопросом: как правильно обозначить те или иные части чертежа? Например, высоту треугольника, ширину прямоугольника, размеры бассейна. Подобные обозначения мы найдем и в физических задачах: длина маятника, высота, с которой тело начинает падать… Поэтому следует знать некоторые правила.

Как обозначаются различные параметры

В единой системе измерения используется обозначение латинскими буквами:

• длину — буквой l, если речь идет об одной прямой линии: маятнике, рычаге, отрезке, прямой. Но если речь идет о геометрической фигуре, например, прямоугольнике, то используется А,
• высоту или глубину – h,
• ширину – В.

Что такое система СИ, ученики узнают лишь в средней школе, поэтому обычно в младших классах специального обозначениям для этих величин не вводят.

Как обозначить глубину?

Почему же для высоты и глубины применяется одна и та же буква? Если вы построите чертеж параллелепипеда, то здесь вы отметите высоту фигуры.

А если составить чертеж прямоугольного бассейна того же размера, что и параллелепипед, то обозначается глубина. Таким образом, можно сказать, высота и глубина в этом случае будут одной величиной.

Понятие «глубина» встречается и в географии. На картах она отображается цветом. Если речь идет о водных просторах, то чем темнее синий, цвет, тем больше глубина, а если речь идет о суше, то низменности обозначаются темно-зеленым цветом.

В черчении эта величина обозначается литерой S. Она позволяет создать полное восприятие объекта иногда даже с одним видом.

Что бывает длинным

Что же такое длина и как обозначается этот показатель? Она указывает расстояние от точки до точки, то есть размер отрезка. В геометрических задачах его принято обозначать как А. В стереометрии ее могут обозначать и А, и l (например, в задачах, где встречается прямая, пересекающая плоскость).

В физике же длина маятника, плеча рычага и т.д. в «Дано» обозначается буквой l, так как речь идет об отдельной прямой.

Отличие длины от высоты

Длина – это величина, которая характеризует протяженность линии.

А высота – это перпендикуляр, опущенный на противолежащую плоскость.

То есть можно сделать вывод, что длина от высоты отличается тем, что является частью фигуры, совпадая с ее гранью, а высота получается в результате дополнительного построения на чертеже.

Высоту проводят для того, чтобы получить новые данные для решения задач, а также новых фигур в составе исходной.

Вот такой ширины

Ширина предмета необходима для того, чтобы понять форму как двумерного, так и трехмерного объекта. Как правило, она обозначается буквой В.

Измеряется ширина в метрах (по СИ). Но если предмет слишком мал, то для удобства используют более мелкие единицы измерения:

• дециметры,
• сантиметры,
• миллиметры,
• микрометры и т.д.

А если предмет слишком крупный, то пишутся такие приставки:

Разумеется, такие крупные единицы измерения необходимы, например, для астрономии. Также они применяются в квантовой физике, микробиологии и так далее.

Как называются стороны прямоугольника?

В отличие от квадрата, стороны прямоугольника попарно равны и параллельны.

Это значит, что стороны, образующие углы различны.

Как правило, более длинную сторону прямоугольника называют длиной, а ширина прямоугольника — это его короткая сторона.

В чем измеряются размеры длины, ширины и высоты по СИ

По единой системе измерения длина, высота и ширина измеряются в метрах. Но иногда, если это дробное или многозначное число, для удобства в вычислениях используют кратные единицы измерения.

Для того чтобы знать, как правильно переводить единицы измерения в более крупные или же наоборот мелкие, необходимо знать значения приставок.

• Дека — 10 1 ,
• Гекто — 10 2 ,
• Кило — 10 3 ,
• Мега — 10 6 ,
• Гига — 10 9 ,
• Деци – 10 -1 ,
• Санти – 10 -2 ,
• Милли – 10 -3 ,
• Микро — 10 -6 ,
• Нано – 10 -9 .

После подсчетов эти единицы должны быть переведены в метры.

Существуют также внесистемные единицы, но они встречаются очень редко:

• миля – 1,6 км,
• фут – 12 дюймов – 0,3048 м,
• ярд – 36 дюймов – 91,44 мм,
• дюйм – 25,4 мм и т.д.

При решении задач такие единицы должны быть переведены в метры.

При выполнении геометрических заданий единицам измерения не уделяют особого внимания, главное, чтобы они были сопоставимы

(если вы производите подсчеты в сантиметрах, значит, все величины необходимо перевести в сантиметры).

А при решении физических задач ответ должен быть дан в метрах в соответствии с единой системой измерения.

Обозначения длины, ширины, высоты в геометрии

Измеряем геометрические параметры

Теперь вы знаете, какой буквой обозначается длина, в чем измеряется ширина прямоугольника, и сможете сами объяснить любому, как обозначаются различные параметры.

Это интересно! Легкие правила округления чисел после запятой

ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Определенная величина обозначается буквой латинского или греческого алфавита без индексов или с индексами, служащими для уточнения различных характеристик этой величины.

1.2. Прописные и строчные буквы «О, о» латинского алфавита не должны употребляться в обозначениях. Буквы греческого алфавита следует принимать по табл. 1.

1.3. Буквенные обозначения необходимых величин, не приведенных в настоящем стандарте СЭВ, устанавливают по принципу, указанному в табл. 2.

Сила, произведение силы на длину, длина в степени, не равной единице

Прописные латинского алфавита

Длина, отношение длины ко времени в какой-либо степени, отношением усилия к единице длины или площади

Строчные латинского алфавита

Строчные греческого алфавита

1. 4. Индексы подразделяются на цифровые и буквенные. Буквенные дополнительно подразделяются на одно-, двух- и трехбуквенные. Для обозначения цифровых индексов используются арабские цифры, а для обозначения буквенных индексов — буквы латинского алфавита.

1.5. Цифровые индексы применяются для выражения порядкового номера данного обозначения.

1.6. Однобуквенные индексы применяются для обозначения осей координат, расположения, вида материала, напряженного состояния, действующей нагрузки и других характеристик.

1.7. Двухбуквенные и трехбуквенные индексы применяются в том случае, когда использование однобуквенных индексов может привести к неясностям. Они отделяются от однобуквенных индексов запятыми.

1.8. Индексы располагаются с правой стороны букв внизу. При печатании на пишущей машинке букву и индекс допускается печатать на одной строчке.

1.9. Если в настоящем стандарте отсутствует необходимый индекс, его следует устанавливать из строчных букв латинского алфавита.

1.10. Обозначение, выражающее геометрическую величину, допускается дополнять вертикальным штрихом справа, если необходимо обозначить, что имеется ввиду сжатая часть сечения или элемента.

ГОСТ 4541-70. Машины электрические вращающиеся. Обозначения буквенные установочно-присоединительных и габаритных размеров

(текст документа с изменениями и дополнениями на ноябрь 2014 года)

Утвержден и введен в действие Постановлением Госстандарта СССР от 26 февраля 1970 г. N 235

Взамен ГОСТ 4541-48

Срок введения с 1 января 1971 года

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 26 февраля 1970 г. N 235. Проверен в 1984 г.

Переиздание (ноябрь 1984 г.) с Изменением N 1, утвержденным в сентябре 1984 г. (ИУС 12-84).

1. Настоящий стандарт распространяется на вновь проектируемые и модернизируемые вращающиеся электрические машины и преобразовательные агрегаты и устанавливает буквенные обозначения установочно-присоединительных и габаритных размеров.

2. Номера чертежей с примерами буквенных обозначений установочно-присоединительных и габаритных размеров электрических машин и концов валов указаны в табл. 1.

(Измененная редакция, Изм. N 1).

3. Буквенные обозначения установочно-присоединительных и габаритных размеров отдельных видов электрических машин и агрегатов с иными конструктивными разновидностями монтажных поверхностей и форм исполнения, не предусмотренных табл. 1, рекомендуется устанавливать аналогично приведенным в настоящем стандарте.

4. Для обозначений установочно-присоединительных и габаритных размеров электрических машин и преобразовательных агрегатов следует применять строчные буквы латинского и греческого алфавитов с подстрочными индексами:

b — для ширины (в направлении, перпендикулярном к оси вала),

d — для диаметров,

l — для длины (в направлении оси вала),

r — для радиусов,

t — для размеров в шпоночных соединениях,

— для угловых размеров.

Примечание. Высоту оси вращения (h) проставляют без подстрочного индекса.

5. Подстрочные индексы к буквенным обозначениям следует устанавливать в зависимости от следующего их назначения:

1 — 9 — для концов валов,

10 — 19 — для размеров лап и фундаментных плит (рам),

20 — 29 — для размеров фланца,

30 — 80 — для остальных установочно-присоединительных размеров,

80 и более — для размеров агрегатов и специальных машин.

6. Буквенные обозначения установочно-присоединительных и габаритных размеров должны соответствовать указанным на черт. 1 — 12 и в табл. 2.

Электрическая машина группы 1М1

Электрическая машина группы 1М2

Электрическая машина группы 1М3

Электрическая машина группы 1М4

Электрическая машина группы 1М5

Электрическая машина группы 1М6

Электрическая машина группы 1М7

Агрегаты преобразовательные двухмашинные

Агрегаты преобразовательные трехмашинные

Выступающий конец вала электрической машины

Второй выступающий конец вала электрической машины

Участок вала под посадку шкива

В чертежах и каталогах проставлять один из размеров или , или .

Чертежи служат лишь для пояснения размеров, приведенных в табл. 2.

Количество размеров, проставляемых в чертежах конкретных исполнений машин, устанавливается применительно к каждому исполнению.

(Измененная редакция, Изм. N 1).

7. При простановке обозначений размеров на рабочих чертежах и в каталогах следует избегать образования замкнутых размерных цепочек, например (см. черт. 8) один из размеров , или должен быть опущен.

8. В случае одинаковых по форме и размерам обоих выступающих концов вала следует устанавливать обозначения, принятые для первого выступающего конца вала.

9. Буквенные обозначения размеров вентиляционных каналов настоящим стандартом не устанавливаются.

10. Буквенные обозначения на чертежах следует выполнять с наклоном. Допускается применение в обозначениях прямых букв и цифр. Форма и размеры букв латинского и греческого алфавитов и арабских цифр должны соответствовать ГОСТ 2.304-81.

Достоинства и недостатки асбоцементных листов

Свою неизменную популярность асбоцементные листы заслужили благодаря широкому набору преимуществ. Отметим лишь некоторые из них.

• Это достаточно прочный и долговечный материал.
• Наличие открытого огня не представляет угрозы, абсолютно пожаробезопасен. Более того, даже будучи расположенным в очаге возгорания не выделяет вредных веществ.
• Устойчив к резким температурным перепадам. Прессованные образцы в состоянии выдерживать до 50 циклов замораживание/оттаивание.
• Высокая ремонтопригодность кровли: ее достаточно просто отремонтировать, установив заплатку или заменив целые листы.
• Материалу не грозят такие негативные явления как гниение и коррозия, его легко обрабатывать, используя самые простые инструменты.
• Устройство кровли при стандартных размерах листа шифера достаточно простое, позволяет сократить время монтажа и сэкономить на профессионализме кровельщиков.

• недостаточно высокая прочность на изгиб и механическое воздействие;
• относительно высокий уровень удельного веса – порядка 20 кг/кв. м;
• проблема образования мха, который негативно сказывается на прочности профиля и его внешней привлекательности.

Габаритные размеры

Авиация: Энциклопедия. — М.: Большая Российская Энциклопедия . Главный редактор Г.П. Свищев . 1994 .

Смотреть что такое «Габаритные размеры» в других словарях:

габаритные размеры — Рис. 1. Габаритные размеры самолёта. габаритные размеры самолёта, вертолёта предельные значения длины и высоты, полного размаха крыла (у самолёта), диаметра несущего винта (у вертолёта) и т. п. (см. рис. 1, 2). Г. р. летательного аппарата… … Энциклопедия «Авиация»

габаритные размеры — Рис. 1. Габаритные размеры самолёта. габаритные размеры самолёта, вертолёта предельные значения длины и высоты, полного размаха крыла (у самолёта), диаметра несущего винта (у вертолёта) и т. п. (см. рис. 1, 2). Г. р. летательного аппарата… … Энциклопедия «Авиация»

габаритные размеры — Номинальные наружные размеры (включая при необходимости положительные допуски): длина, ширина и высота, измеряемые вдоль наружных кромок контейнера. Примечание Допуски к диагоналям, приемлемые для всех шести граней контейнера, даны в ИСО 668 95.… … Справочник технического переводчика

ГАБАРИТНЫЕ РАЗМЕРЫ — (в антропометрии) наибольшие размеры тела в разных его положениях и позах, ориентированные в разных плоскостях (размеры рук, наибольший поперечный диаметр тела, горизонтальная и вертикальная досягаемость руки и т. п.). Г. р. измеряются по… … Энциклопедический словарь по психологии и педагогике

габаритные размеры электроагрегата (электростанции) в транспортном положении — габаритные размеры Расстояние между крайними по длине, ширине и высоте точками электроагрегата (электростанции). Тематики электроагрегаты генераторные Синонимы габаритные размеры … Справочник технического переводчика

габаритные размеры пакетированной авиационной грузовой единицы — Предельные наружные размеры пакетированной авиационной грузовой единицы, включающие в себя любые ручки или другие выступающие элементы на ее поверхности. Тематики авиационные грузовые перевозки EN external dimensionsULD… … Справочник технического переводчика

габаритные размеры тары — Максимальные наружные размеры тары, включая выступающие части и детали. Тематики упаковка, упаковывание Обобщающие термины параметры и характеристики тары и упаковки EN overall dimensions of a container DE Grossmasse der… … Справочник технического переводчика

Высота ширина длина — латинские обозначения: как правильно пишутся размеры и чем отличаются величины

Решая геометрические задачи, ученики сталкиваются с вопросом: как правильно обозначить те или иные части чертежа? Например, высоту треугольника, ширину прямоугольника, размеры бассейна. Подобные обозначения мы найдем и в физических задачах: длина маятника, высота, с которой тело начинает падать… Поэтому следует знать некоторые правила.

Как обозначаются различные параметры

В единой системе измерения используется обозначение латинскими буквами:

• длину — буквой l, если речь идет об одной прямой линии: маятнике, рычаге, отрезке, прямой. Но если речь идет о геометрической фигуре, например, прямоугольнике, то используется А;
• высоту или глубину – h;
• ширину – В.

Что такое система СИ, ученики узнают лишь в средней школе, поэтому обычно в младших классах специального обозначениям для этих величин не вводят.

Как обозначить глубину?

Почему же для высоты и глубины применяется одна и та же буква? Если вы построите чертеж параллелепипеда, то здесь вы отметите высоту фигуры.

А если составить чертеж прямоугольного бассейна того же размера, что и параллелепипед, то обозначается глубина. Таким образом, можно сказать, высота и глубина в этом случае будут одной величиной.

[warning]Внимание! Высота и глубина – две величины, которые обозначают один и тот же перпендикуляр, соединяющий две противоположные плоскости.[/warning]

Понятие «глубина» встречается и в географии. На картах она отображается цветом. Если речь идет о водных просторах, то чем темнее синий, цвет, тем больше глубина, а если речь идет о суше, то низменности обозначаются темно-зеленым цветом.

В черчении эта величина обозначается литерой S. Она позволяет создать полное восприятие объекта иногда даже с одним видом.

Что бывает длинным

Что же такое длина и как обозначается этот показатель? Она указывает расстояние от точки до точки, то есть размер отрезка. В геометрических задачах его принято обозначать как А. В стереометрии ее могут обозначать и А, и l (например, в задачах, где встречается прямая, пересекающая плоскость).

В физике же длина маятника, плеча рычага и т.д. в «Дано» обозначается буквой l, так как речь идет об отдельной прямой.

Отличие длины от высоты

Длина – это величина, которая характеризует протяженность линии.

А высота – это перпендикуляр, опущенный на противолежащую плоскость.

То есть можно сделать вывод, что длина от высоты отличается тем, что является частью фигуры, совпадая с ее гранью, а высота получается в результате дополнительного построения на чертеже.

Высоту проводят для того, чтобы получить новые данные для решения задач, а также новых фигур в составе исходной.

Вот такой ширины

Ширина предмета необходима для того, чтобы понять форму как двумерного, так и трехмерного объекта. Как правило, она обозначается буквой В.

Измеряется ширина в метрах (по СИ). Но если предмет слишком мал, то для удобства используют более мелкие единицы измерения:

• дециметры,
• сантиметры,
• миллиметры,
• микрометры и т.д.

А если предмет слишком крупный, то пишутся такие приставки:

• Кило- (10³),
• Мега- (10⁶),
• Гига- (10⁹),
• Тера- (10¹²) и т.д.

Разумеется, такие крупные единицы измерения необходимы, например, для астрономии. Также они применяются в квантовой физике, микробиологии и так далее.

Как называются стороны прямоугольника?

В отличие от квадрата, стороны прямоугольника попарно равны и параллельны.

Это значит, что стороны, образующие углы различны.

Как правило, более длинную сторону прямоугольника называют длиной, а ширина прямоугольника — это его короткая сторона.

[stop]Важно! Зная такие данные, как длина и ширина прямоугольника, можно найти его периметр, площадь, длину диагоналей и угол между ними. Вокруг прямоугольника всегда можно описать окружность. Эти свойства работают и в обратном направлении.[/stop]

В чем измеряются размеры длины, ширины и высоты по СИ

По единой системе измерения длина, высота и ширина измеряются в метрах. Но иногда, если это дробное или многозначное число, для удобства в вычислениях используют кратные единицы измерения.

Для того чтобы знать, как правильно переводить единицы измерения в более крупные или же наоборот мелкие, необходимо знать значения приставок.

• Дека — 10¹,
• Гекто — 10²,
• Кило — 10³,
• Мега — 10⁶,
• Гига — 10⁹,
• Деци – 10^-1,
• Санти – 10^-2,
• Милли – 10^-3,
• Микро — 10^-6,
• Нано – 10^-9.

После подсчетов эти единицы должны быть переведены в метры.

Существуют также внесистемные единицы, но они встречаются очень редко:

• миля – 1,6 км;
• фут – 12 дюймов – 0,3048 м;
• ярд – 36 дюймов – 91,44 мм;
• дюйм – 25,4 мм и т.д.

При решении задач такие единицы должны быть переведены в метры.

При выполнении геометрических заданий единицам измерения не уделяют особого внимания, главное, чтобы они были сопоставимы

(если вы производите подсчеты в сантиметрах, значит, все величины необходимо перевести в сантиметры).

А при решении физических задач ответ должен быть дан в метрах в соответствии с единой системой измерения.

Обозначения длины, ширины, высоты в геометрии

Измеряем геометрические параметры

Вывод

Теперь вы знаете, какой буквой обозначается длина, в чем измеряется ширина прямоугольника, и сможете сами объяснить любому, как обозначаются различные параметры.

Это интересно! Легкие правила округления чисел после запятой

Высота ширина длина — латинские обозначения: как правильно пишутся размеры и чем отличаются величины

Решая геометрические задачи, ученики сталкиваются с вопросом: как правильно обозначить те или иные части чертежа? Например, высоту треугольника, ширину прямоугольника, размеры бассейна. Подобные обозначения мы найдем и в физических задачах: длина маятника, высота, с которой тело начинает падать… Поэтому следует знать некоторые правила….

Как обозначаются различные параметры

В единой системе измерения используется обозначение латинскими буквами:

• длину буквой l, если речь идет об одной прямой линии: маятнике, рычаге, отрезке, прямой. Но если речь идет о геометрической фигуре, например, прямоугольнике, то используется А,
• высоту или глубину – h,
• ширину – В.

Что такое система СИ, ученики узнают лишь в средней школе, поэтому обычно в младших классах специального обозначениям для этих величин не вводят.

Как обозначить глубину?

Почему же для высоты и глубины применяется одна и та же буква? Если вы построите чертеж параллелепипеда, то здесь вы отметите высоту фигуры.

А если составить чертеж прямоугольного бассейна того же размера, что и параллелепипед, то обозначается глубина. Таким образом, можно сказать, высота и глубина в этом случае будут одной величиной.

Внимание! Высота и глубина – две величины, которые обозначают один и тот же перпендикуляр, соединяющий две противоположные плоскости.

Понятие «глубина» встречается и в географии. На картах она отображается цветом. Если речь идет о водных просторах, то чем темнее синий, цвет, тем больше глубина, а если речь идет о суше, то низменности обозначаются темно-зеленым цветом.

В черчении эта величина обозначается литерой S. Она позволяет создать полное восприятие объекта иногда даже с одним видом.

Что бывает длинным

Что же такое длина и как обозначается этот показатель? Она указывает расстояние от точки до точки, то есть размер отрезка. В геометрических задачах его принято обозначать как А. В стереометрии ее могут обозначать и А, и l (например, в задачах, где встречается прямая, пересекающая плоскость).

В физике же длина маятника, плеча рычага и т.д. в «Дано» обозначается буквой l, так как речь идет об отдельной прямой.

Отличие длины от высоты

Длина – это величина, которая характеризует протяженность линии.

А высота – это перпендикуляр, опущенный на противолежащую плоскость.

То есть можно сделать вывод, что длина от высоты отличается тем, что является частью фигуры, совпадая с ее гранью, а высота получается в результате дополнительного построения на чертеже.

Высоту проводят для того, чтобы получить новые данные для решения задач, а также новых фигур в составе исходной.

Вот такой ширины

Ширина предмета необходима для того, чтобы понять форму как двумерного, так и трехмерного объекта. Как правило, она обозначается буквой В.

Измеряется ширина в метрах (по СИ). Но если предмет слишком мал, то для удобства используют более мелкие единицы измерения:

• дециметры,
• сантиметры,
• миллиметры,
• микрометры и т.д.

А если предмет слишком крупный, то пишутся такие приставки:

• Кило- (10³),
• Мега- (106),
• Гига- (109),
• Тера- (1012) и т.д.

Разумеется, такие крупные единицы измерения необходимы, например, для астрономии. Также они применяются в квантовой физике, микробиологии и так далее.

Как называются стороны прямоугольника?

В отличие от квадрата, стороны прямоугольника попарно равны и параллельны.

Это значит, что стороны, образующие углы различны.

Как правило, более длинную сторону прямоугольника называют длиной, а ширина прямоугольника это его короткая сторона.

Важно! Зная такие данные, как длина и ширина прямоугольника, можно найти его периметр, площадь, длину диагоналей и угол между ними. Вокруг прямоугольника всегда можно описать окружность. Эти свойства работают и в обратном направлении.

В чем измеряются размеры длины, ширины и высоты по СИ

По единой системе измерения длина, высота и ширина измеряются в метрах. Но иногда, если это дробное или многозначное число, для удобства в вычислениях используют кратные единицы измерения.

Для того чтобы знать, как правильно переводить единицы измерения в более крупные или же наоборот мелкие, необходимо знать значения приставок.

• Дека 101,
• Гекто 102,
• Кило 103,
• Мега 106,
• Гига 109,
• Деци – 10-1,
• Санти – 10-2,
• Милли – 10-3,
• Микро 10-6,
• Нано – 10-9.

После подсчетов эти единицы должны быть переведены в метры.

Существуют также внесистемные единицы, но они встречаются очень редко:

• миля – 1,6 км,
• фут – 12 дюймов – 0,3048 м,
• ярд – 36 дюймов – 91,44 мм,
• дюйм – 25,4 мм и т. д.

При решении задач такие единицы должны быть переведены в метры.

При выполнении геометрических заданий единицам измерения не уделяют особого внимания, главное, чтобы они были сопоставимы

(если вы производите подсчеты в сантиметрах, значит, все величины необходимо перевести в сантиметры).

А при решении физических задач ответ должен быть дан в метрах в соответствии с единой системой измерения.

Обозначения длины, ширины, высоты в геометрии

Измеряем геометрические параметры

Вывод

Теперь вы знаете, какой буквой обозначается длина, в чем измеряется ширина прямоугольника, и сможете сами объяснить любому, как обозначаются различные параметры.

Это интересно! Легкие правила округления чисел после запятой

Допустимые габариты перевозимого груза: высота, ширина

 Ирина Фролова
 25 декабря 2017 г.

Оглавление:

1. Ответственность за превышение габаритов перевозимого груза или условий транспортировки
2. Основные правила перевозки габаритных грузов

Максимальная ширина перевозимого груза, высота и масса не только должны соответствовать габаритам транспортного средства, но и подходить под правила перевозки, утвержденные нормативными документами. Для большинства грузоперевозок не требуется согласования, так как продукция спокойно помещается в кузове автомобиля соответствующего размера и грузоподъемности. При транспортировке объемных и тяжелых изделий необходимо соблюдение установленных правил.

Требования ПДД в части перевозки грузов

В правилах дорожного движения, действующих на территории РФ, четко определены максимально допустимые габариты перевозимых грузов автомобильным транспортом, а также масса и назначение продукции. Владелец грузового автомобиля при выполнении коммерческого рейса или при личном использовании техники должен соблюдать следующие требования:

• Каждое транспортное средство имеет максимально допустимую нагрузку на каждую ось, установленную производителем. Эти параметры должны соблюдаться при любых условиях.
• Габариты по ширине перевозимого груза, его длине и высоте не являются значимыми при плохой установке и креплении продукции в кузове автомобиля. За размещение и фиксацию товара несет ответственность водитель.
• Транспортировка груза должна выполняться без ограничения обзора водителю, создания помех при движении, в том числе других транспортных средств.
• Максимальная длина перевозимого груза должна соответствовать размеру кузова. Если изделие выступает более чем на метр, требуется его специальное обозначение. При большем превышении продукция попадает под категорию крупногабаритной и обозначается спецзнаками.
• Разрешенные габариты перевозимого груза по ширине и высоте также жестко регламентированы.
• Транспортировка продукции, представляющей опасность для населения, или при габаритных параметрах по ширине, высоте или длине 2,55 метра, 4 метра и 20 метров соответственно попадает под категорию негабаритной. В таких случаях правила предусматривают оформление специального разрешения.

Грузовое такси «Газелькин» выполнит перевозку любой продукции, в том числе крупногабаритной. Наша техника полностью соответствует требованиям правил ГИБДД, а транспортировка осуществляется с необходимыми мерами предосторожности.

Ответственность за превышение габаритов перевозимого груза или условий транспортировки

Соблюдение ограничений по высоте перевозимого груза, максимальная разрешенная ширина и длине является обязательным условием для каждого перевозчика. Грузовое такси «Газелькин» несет полную ответственность за соблюдение требований нормативных документов и не берется за работы, не соответствующие правилам ПДД.

Сохранность груза, безопасность дорожного движения являются основными критериями подобного рода работ. Допуск габаритов перевозимых грузов проверяется сотрудниками полиции, а при несоблюдении условий налагаются штрафные санкции:

• При отсутствии обозначения на грузе, выступающем за пределы кузова.
• Если транспортировка крупногабаритной или негабаритной продукции выполняется без специального разрешения или по каким-либо требованиям не соответствует информации в документе.
• Штрафные санкции распространяются при превышении максимально допустимой нагрузки на ось.
• Не допускается нарушение ПДД водителями, выполняющими перевозку продукции или предметов.
• Если грузоотправитель подал неверные сведения о составе, массе и габаритах товара, к нему также предъявляются санкции.
• Не габариты грузов перевозимые автотранспортом, перевозимые с превышением допустимой массы автомобиля, приводят к снятию машины с маршрута.

При приеме заказа, погрузке и фиксации в кузове необходимо учитывать, что штраф накладывается на водителя, должностных лиц и владельца транспортной компании.

С заботой о животных

Перевозка домашних питомцев

Основные правила перевозки габаритных грузов

Максимально допустимая высота перевозимого груза от земли или разрешенная ширина перевозимого груза на прицепе, а также масса продукции являются не единственными критериями качественной и безопасной транспортировки. Грузовое такси «Газелькин» при приеме заказов учитывает большое количество факторов, позволяющих выполнять работу максимально эффективно и рационально.

Квалифицированные сотрудники в точности владеют информацией, сколько по правилам можно перевозить в длину, как укладывать и фиксировать в кузове различные предметы, при каких параметрах потребуется оформление разрешения. Для того чтобы у заказчика не возникло проблем, соблюдаются следующие требования:

• В нижней части кузова размещаются более тяжелые предметы. Такая компоновка позволяет добиться большей устойчивости транспортного средства, соответственно безопасности при движении.
• Продукция размещается в кузове равномерно, а зазоры между предметами заполняются мягкими подкладками, пенопластом и другими аналогичными материалами.
• Вся продукция в кузове тщательно закрепляется, а при движении осуществляется контроль за отклонениями со штатных мест. При любых подозрениях продукция крепится заново.
• Для информирования других участников дорожного движения, на крайнюю, выступающую часть вывешивается знак «Крупногабаритный груз». Возможен дополнительный монтаж светоотражающих элементов.
• При перевозке специальных грузов оформляется соответствующее разрешение.

Допускается к использованию транспорт, имеющий внешний и внутренний радиус разворота не более 12,5 и 5,3 метра соответственно.

В соответствии с принятыми правилами, груз подходит под крупногабаритный при суммарной массе загруженной техники не более 38 тонн, а также если его длина и ширина не превышает 24 и 2,55 метра соответственно, а высота 2,5 метра. При любом отклонении продукция относится к негабаритной и требует оформления специального разрешения.

Обращение в грузовое такси «Газелькин» — это возможность быстро и недорого решить вопрос с транспортировкой любого груза вне зависимости от дальности перевозки. Наличие технически подготовленных и исправных машин различной грузоподъемности, а также профессиональных сотрудников гарантирует безукоризненное выполнения заявки. Машина прибудет в точно указанное время на нужный адрес, а все сопутствующие вопросы можно обсудить с менеджером, доступным по телефону или электронной почте.

★ Габариты обозначение | Информация

Пользователи также искали:

что сначала пишут длину или ширину,

что указывается сначала ширина или высота или длина,

длина ширина высота на английском,

Intelsat 904,

в какой последовательности пишутся габариты,

как правильно записывать размеры,

длина ширина высота гост,

в какой последовательности пишутся,

что сначала пишут длину или ширину,

порядок указания габаритных размеров гост,

что указывается сначала ширина или высота или длина,

что указывается сначала ширина или высота,

длина ширина высота на английском,

в какой последовательности пишутся габариты,

габариты,

обозначить,

обозначения,

обозначение,

обозначений,

обозначение габаритов,

обозначение габарита,

габарит,

обозначении,

dimensions,

обозначением,

обозначен,

обозначения габаритов,

габаритов,

габаритами,

габарита,

обозначены,

обозначению,

габаритах,

Длина, ширина, высота, глубина — элементарная математика

Длина, ширина, высота, глубина

Вне уроков математики контекст обычно определяет наш выбор словаря: длина строки , ширина дверного проема, высота флагштока , глубина бассейна. Но при описании прямоугольников или объектов в форме кирпича выбор словаря кажется менее ясным.

Вопрос: Должны ли мы обозначить два размера прямоугольника длиной и шириной ; или ширина и высота ; или даже по длине и по высоте ? Есть ли «правильное» использование терминов длина , ширина , высота и глубина ?

Прямоугольники разной формы и положения.

Выбор словаря здесь полностью зависит от ясности и отсутствия двусмысленности. Математика не предписывает правил «правильного» использования этих терминов в данном контексте. В математике, как и везде, цель специализированной лексики — служить ясному, недвусмысленному общению. В этом случае наш естественный способ разговора дает нам некоторые рекомендации.

Длина: Если вы решите использовать слово , длина , оно должно относиться к самому длинному измерению прямоугольника. Подумайте, как бы вы описали расстояние вдоль дороги: это длинное расстояние , длинное расстояние дороги. (Слова на , на и на -е связаны между собой.) Расстояние через дорогу показывает, насколько ширина дорога от одной стороны к другой. То есть ширина дороги. (Слова wid e и wid th тоже связаны между собой.)

Когда прямоугольник нарисован на странице «наклонным», как этот, обычно лучше всего обозначить длинную сторону «длиной», а другую сторону — «шириной», как если бы вы наносили маркировку на дорогу.

Наклонный прямоугольник.

Высота: Когда прямоугольник рисуется с горизонтальной и вертикальной сторонами, слово высота дает понять, какой размер имеется в виду; высота обозначает высоту (высоту) прямоугольника. Это позволяет легко указать другое измерение — ширину прямоугольника из стороны в сторону — с помощью слова ширины . И если измерение из стороны в сторону больше высоты, можно также назвать его длиной прямоугольника, так как это не создает путаницы.

Прямоугольники разной ориентации.

Обратите внимание, что в этом случае, когда используется высота , сравнительный размер не имеет значения. Поскольку высота всегда вертикальна, размер, ширина или высота могут быть больше.

Когда слово высота используется в сочетании с основанием , оно имеет особое значение, которое не обязательно относится к вертикальному измерению.

Для некоторых непрямоугольных форм термины длина , высота или ширина останутся неясными, ясно покажут, что вы имеете в виду, и назовите их «это расстояние» или «это измерение».”

Три измерения

При обозначении размеров трехмерной фигуры единственное правило имеет смысл и должно быть ясным . Поможет использовать ярлыки.

Когда фигура «ровная», высота явно относится к вертикальному измерению — насколько высока фигура — независимо от того, наибольшее или наименьшее это измерение или что-то среднее; длина (если вы используете это слово) относится к большему из двух других измерений. Но вы также можете называть другие размеры шириной и глубиной (и они в значительной степени взаимозаменяемы, в зависимости от того, что «кажется» широким или глубоким в фигуре).См. Эти примеры.

Когда высота будет неясной — например, если фигура не является «ровной» — люди не могут знать, что подразумевается под шириной, глубиной или высотой, без ярлыков, хотя длина обычно считается, что относится к самому длинному измерению на фигура. И, как и в двух измерениях, такие термины, как «длина», «ширина» и «высота», не будут казаться естественными или понятными для некоторых форм, таких как теннисный мяч.

Что одним словом?

Длина , ширина , высота и глубина — существительные, образованные от прилагательных длинный , широкий , высокий и глубокий .Они следуют общепринятой английской схеме, которая включает замену гласной (часто на более короткую) и добавление -го . (Одинокий t на высоте является современным. Устаревшие формы включают высотой и высотой , и до сих пор часто можно услышать, как люди произносят его таким образом.)

Другие английские пары прилагательное-существительное также связаны таким же образом: e. g., hale как «бодрый и бодрый» и health (но hale , за исключением этого выражения, теперь в основном заменяется на «здоровый»).

Длина, ширина и высота | Как читать размеры | Smartick

В сегодняшней статье мы поговорим о длине , ширине и высоте как об инструментах для определения размеров объекта.

Длина — это линейное измерение, то есть мы можем использовать его только для измерения расстояния между двумя точками.

В этом случае мы измерили длину между концом кабины и задней частью последнего тренера.

Однако объекты, которые мы используем каждый день, не являются прямыми линиями, поэтому мы не можем измерить их одним и тем же способом. Нам нужно использовать несколько разных измерений, чтобы определить их размеры.

Например, если мы хотим определить размеры листа бумаги внутри этого конверта, нам нужно измерить две вещи: длину и высоту.

Мы сняли два мерки этого конверта: длину 16 см и высоту 8 см.

Для большинства окружающих нас объектов двух измерений все же недостаточно, поскольку они являются трехмерными телами. Это означает, что нам нужно три измерения: длина, ширина и высота.

Мы взяли три мерки из этого ящика: длина 20 см, ширина 10 см и высота 15 см.

Длина, ширина и высота — это измерения, которые позволяют нам указывать объем геометрических тел. Длина (20 см) и ширина (10 см) соответствуют горизонтальному размеру.С другой стороны, высота (15 см) относится к вертикальному размеру.

Обычно мы выражаем эти размеры, записывая их через знак умножения. Поэтому, когда мы идем покупать мебель и хотим узнать ее размеры, мы видим на коробке следующее:

170 дюймов (высота) x 60 дюймов (ширина) x 45 дюймов (длина)

Я надеюсь, что эта статья помогла вам научиться измерять размеры объектов в мире вокруг вас.

Не забывайте, что вы можете бесплатно зарегистрироваться в Smartick, чтобы выполнять упражнения с использованием единиц измерения, среди многих других !

Подробнее:

Команда по созданию контента.
Многопрофильная и многонациональная команда, состоящая из математиков, учителей, профессоров и других специалистов в области образования!
Они стремятся создать максимально возможное математическое содержание.

Что первично: длина или ширина?

Длина и ширина объекта или пространства используются для определения области объекта. Кроме того, эти измерения можно использовать для измерения периметра или расстояния по краю объекта. Если есть третье измерение (глубина), оно используется для определения объема объекта.Четкое обозначение размеров важно, чтобы другие могли получить четкое представление о размере и форме объекта. Хотя нет строгих правил в отношении того, как выражать измерения, есть несколько рекомендаций, которым люди могут следовать.

Зависимость длины от ширины

При взгляде на двухмерный объект может быть трудно решить, какая сторона или размер относится к длине, а какая — к ширине. Если человек смотрит на прямоугольную форму, длина должна относиться к самой длинной стороне. В этом случае длину можно отождествить со словом «длинный». И наоборот, ширина относится к более короткой стороне и используется для описания ширины прямоугольника.

Длина относительно высоты

Что касается размеров объекта, термины «длина» и «высота» могут использоваться как синонимы. Оба термина относятся к самой длинной стороне формы. Разница заключается в ориентации объекта или формы. Если фигура ориентирована вертикально, то ее размеры часто указываются как высота и ширина.Если он ориентирован горизонтально, то размеры указаны как длина и ширина. Опять же, нет строгих правил относительно терминологии. Человек должен использовать пару терминов, которые имеют наибольшее значение для описываемого объекта.

Стандартные измерения объектов

В некоторых ситуациях или сценариях используются стандартные описания измерений. Например, при обращении к чертежам или размеру комнаты размеры указываются сначала шириной, а второй — длиной. Точно так же при измерении окон сначала идет ширина, а затем высота. И наоборот, при отображении размеров картины на холсте сначала идет высота, а затем ширина. Таким образом, хотя строгих правил в отношении измерений по всем направлениям нет, существуют стандартные измерения для определенных объектов.

Выражение измерений в трех измерениях

Аналогичные соглашения об именах применимы и к трехмерным объектам. Однако третье измерение добавляет элемент глубины.Когда дело доходит до перечисления измерений трехмерного объекта, правильный порядок зависит от категории объекта. Те, кто не уверены, должны четко обозначать свои ярлыки, чтобы другие могли легко расшифровать измерения.

В конечном счете, люди должны помнить, что ясность — самый важный фактор, который следует учитывать при маркировке измерений. Идея состоит в том, чтобы сделать измерения легкими для понимания другими или чтобы человек запомнил их, когда обратится к ним позже.Во многих случаях это означает, что по умолчанию на первое место ставится самое длинное измерение или длина. Однако люди должны обязательно найти стандартные соглашения о маркировке для конкретного объекта. Другие используют эти соглашения о маркировке, чтобы получить четкое представление о размере или объеме объекта.

Как измерить мебель

КАК ИЗМЕРИТЬ

Мы хотим, чтобы вы радовались своей новой мебели, как только разместите ее у себя дома. Чтобы это произошло, мы предлагаем следующие рекомендации по точному измерению вашего пространства.Правильные размеры позволят вашей новой мебели попасть в ваши двери и поместиться там, где вы хотите.

ШАГ ОДИН

Пойдем в комнату, для которой вы покупаете товар. Чтобы помочь вам определить, подходит ли выбранный вами предмет к вашей комнате, у нас есть несколько советов.

Прежде всего, размеры для каждого из наших продуктов показаны в следующем порядке: ширина (Ш) x глубина (D) x высота (H). Смотри ниже.

Вот два умных способа узнать, как ваша новая мебель будет вписываться в отведенное для нее пространство:

1. Загрузите и распечатайте миллиметровую бумагу. Затем нарисуйте форму и размеры вашей комнаты и нарисуйте имеющуюся мебель, которая будет разделять пространство. Линии сетки могут помочь вам определить, как (и если!) Ваша новая мебель впишется в ваше пространство.

ИЛИ

2. Используйте газетную или мясную бумагу и создайте точный отпечаток выбранного вами предмета. Затем поместите его на пол (или стену, для искусства / стеллажа / освещения) в том месте, которое вы хотите, чтобы он занимал.

ШАГ ВТОРОЙ

Затем давайте измерим вход или проем, через который вам нужно будет пронести предмет, чтобы доставить его в свой дом. Возможно, вы определили, что он поместится в вашем пространстве, пройдя ПЕРВЫЙ ШАГ, описанный выше, но упростите себе задачу, убедившись, что он пройдет через все двери, лестничные клетки, лифты и т. Д. По пути к месту!

1. Проложите наилучший путь от точки доставки за пределами вашего дома до того места, где вы планируете разместить новый товар. (а)

2. Если вы живете в многоквартирном доме или должны подниматься по лестнице или лифту, чтобы добраться до своего дома, вам может потребоваться измерить и эти площади. (б)

3. Обязательно измерьте ширину (W), высоту по диагонали (DH) и высоту (H) любого коридора и / или дверных проемов (внутри дверных проемов), через которые должна пройти деталь, учитывая любые углы. это должно быть ясно. (c1) и (c2)

4. Также обратите внимание на любые светильники, украшения и т. Д., которые постоянно закреплены на месте и могут стать препятствием при попытке перенести предмет в нужную комнату. (г)

5. При измерении помните, что размеры мебели включают ножки, ножки, основания и т. Д. В некоторых случаях эти части съемные, но не всегда. ЕСЛИ общие размеры изделия малы или сомнительны для вашего пространства, пожалуйста, свяжитесь со службой поддержки клиентов перед размещением заказа.

ШАГ ТРЕТИЙ

Если вы прошли ПЕРВЫЙ и ВТОРОЙ ШАГИ и ваша желанная новая мебель прошла все испытания, то вы готовы выполнить свой заказ!

Обозначение размера — обзор

4.3.1 Интерпретация размера и посадки одежды

С момента появления готовой одежды в середине 1900-х годов возникла потребность в обозначениях размеров одежды, которые делят формы и размеры тела на разные категории (Beazley, 1997; Салюссо, 1995). Это требует систематической и научной системы измерения и классификации человеческих тел, что является целью разработки системы калибровки одежды. Кроме того, хорошая система калибровки, которая приводит к созданию подходящей одежды, должна основываться на антропометрических данных (Otieno, 2008; Pechoux & Ghosh, 2002; Staples & DeLury, 1949).В другом исследовании Bye et al. упомянул, что измерение человеческого тела является предпосылкой для разработки одежды, подходящей для тела (Bye et al., 2006). Кроме того, Гупта упомянул, что есть два критических элемента, которые определяют точность системы одежды: антропометрические данные и подход или метод, используемый для анализа и интерпретации данных (Gupta, 2008). Следовательно, посадка и размер считаются ключевыми факторами при выборе размеров одежды, что, в свою очередь, рассматривается как главный атрибут качества одежды с точки зрения удовлетворенности клиентов (Alexander, Jo Cornell, & Presley, 2011; Burns & Bryant, 2002; Ли, 2013 г .; Мейсон и др., 2008).

Подходящая одежда — это одежда подходящего размера и формы. Сказав это, смысл подгонки одежды заключался в двух элементах: размере и форме (Aklamati, Twum, & Deikumah, 2016). Чтобы человек мог комфортно вписаться в одежду, ему необходимо выбрать одежду правильного размера и формы. Размеры основаны на измерениях тела человека. Кроме того, формы тела складываются из глубины, ширины и длины тела. Кроме того, есть еще один элемент, который влияет на посадку одежды — пропорции тела (Sidberry, 2011).Пропорциональное тело означает, что основные размеры тела (например, грудь и талия, талия и бедра) имеют одинаковое соотношение или пропорциональное соотношение. С учетом этих трех элементов посадки, а именно размера, формы и пропорции, производители или розничные продавцы сталкиваются с большими трудностями при решении проблем подгонки. Как сообщает Aklamati et al. (2016), она также упомянула, что проблема с подгонкой одежды возникает из-за множества различий. Ее исследования показали, что эстетические и функциональные факторы играют жизненно важную роль в определении посадки одежды.Другими факторами могут быть легкость, ткань, торговая марка, удобство, низкий катексис тела, низкая самооценка или хорошее самочувствие среди многих других (Sidberry, 2011).

Тейт (2004) сообщил, что хорошая одежда должна хорошо сидеть на ней, не показывая каких-либо дефектов тела, особенно когда есть много изъянов. Помимо использования одежды в качестве средства защиты и умеренности, хороший предмет одежды с хорошей посадкой должен скрывать недостатки фигуры, дополнять тело и обеспечивать сбалансированные пропорции (Sidberry, 2011).Однако сегодня потребители одежды сталкиваются с проблемой поиска одежды, способной решить все эти проблемы. Часто потребители недовольны своими возможностями, потому что размеры и подгонка одежды настолько разнообразны, что они не могут найти ничего, что им подходит (de Klerk & Tselepis, 2000). Браун и Райс (2001) отметили, что розничные магазины часто прибегают к разрешению продаж, потому что в большинстве случаев одежда в магазине не подходит по размеру или имеет плохую конструкцию (Brown & Rice, 1998).

Как указано Alexander et al. (2005) неудовлетворенность посадкой — самая распространенная проблема при покупке одежды. Таким образом, понимание ожиданий и оценок потребителя относительно посадки его или ее одежды может помочь компаниям удовлетворить спрос на удобную и хорошо сидящую одежду для потребителей. Однако информации о том, как потребители оценивают подходящую одежду, очень мало (Alexander et al., 2005). Следовательно, необходимо изучить и задокументировать ожидания и оценки потребителей, а также их удовлетворенность подгонкой одежды, которую они выбирают.

Наконец, есть свидетельства того, что потребители часто испытывают неудовлетворенность подходящей одеждой из-за их собственного восприятия размера и формы своего тела (Lin & Wang, 2016; Shin, 2013). Те потребители, у которых нет нормативных или общепринятых форм тела, часто чувствуют, что они никогда не смогут добиться нужной формы одежды, потому что она предназначена только для тех, у кого такая же фигура изображена на манекенах (Hyejeong & Damhorst, 2011). Манекены в розничных магазинах часто бывают только идеальной формы и идеалистически изображают их ношение одежды.Обнаружено, что чем выше катексис тела, тем выше удовлетворенность посадкой одежды. Таким образом, если манекены будут построены на основе антропометрических данных, они смогут отражать некоторые размеры, которые подойдут потребителям (Veitch, 2009).

GS1 Правила измерения упаковки Стандарт

Потребительские товары идентифицируются с помощью номера GTIN. Для канала розничной торговли эти предметы, которые будут измеряться как предметы потребительской торговли, будут соответствовать следующим трем критериям:

■ Они предназначены для прохождения через торговую точку

■ Они имеют лицевую сторону по умолчанию

■ Если товар имеет штрих-код, он будут отмечены в соответствии с таблицами спецификаций символов для розничных товаров (в соответствии с Общими спецификациями GS1)

Важно : Если поставщик информации определил, что товар является потребительской единицей, измерьте в соответствии с разделом 4.

Например: считается ли товарный товар потребительской единицей поставщиком, указывается в GDSN путем заполнения атрибута i sTradeItemAConsumerUnit значением «Истина». Потребительские единицы должны иметь символ штрих-кода, подходящий для точки продажи.

Если предмет потребительской торговли также продается как предмет логистики, ее все равно необходимо рассматривать как предмет потребительской торговли и оценивать соответствующим образом.

Перед любым измерением необходимо определить Фронт по умолчанию предмета торговли. Для целей настоящего стандарта Лицевая сторона по умолчанию — это поверхность с наибольшей площадью, которая используется производителем для «продажи» продукта потребителю, другими словами, поверхность с такими маркировками, как название продукта и стандартные текстовые элементы. например, Декларация потребителя (e.г., чистый контент).

Важно : Определение лицевой стороны по умолчанию предназначено для обеспечения последовательного, повторяемого процесса определения размеров для данной упаковки продукта и не всегда может отражать «товарную» или ориентацию продукта на полке, как показано ниже: Рисунок 4 — 1 Передняя часть по умолчанию определяется независимо от ориентации полки

Рисунок 4 — 2 Определение передней части по умолчанию для позиции

Когда Определение Передняя часть по умолчанию, стандартные текстовые элементы, такие как заявления потребителей, следует рассматривать горизонтально, поскольку товарный знак и / или графика могут не соответствовать горизонтальной или вертикальной ориентации.Если есть две подобные поверхности, которые могут быть лицевой стороной по умолчанию, одна из которых содержит стандартные текстовые элементы, такие как Consumer Declaration (например, Net Content), а другая без, Default Front будет поверхностью, содержащей стандартный текстовый элемент, такой как Consumer Declaration (например, Чистый контент).

Рисунок 4 — 3 Просмотр стандартных текстовых элементов по горизонтали

Некоторые пакеты продуктов имеют более одной возможной передней части с одинаковой площадью поверхности.Эти товары могут быть представлены на полках как вертикально, так и горизонтально. Если упаковка продукта имеет несколько возможных лицевых сторон, лицевой стороной по умолчанию считается самая высокая сторона.

Рисунок 4 — 4 Определение передней части по умолчанию для элемента с более чем одной передней частью с одинаковыми площадями поверхности

Наивысшая сторона в качестве передней по умолчанию Самая широкая сторона в качестве передней по умолчанию

C o rrec t Неправильно

Важно : дополнительные сведения о лицевой стороне по умолчанию для групповых упаковок см. В разделе 4.7.

Рисунок 4 — 5 Определение лицевой стороны изделия по умолчанию, где высечки влияют на общую площадь поверхности. Внешние измерения используются для определения передней поверхности по умолчанию определение Default Front, так как выставленный продукт считается частью площади, используемой производителем для «продажи» продукта потребителю.

Примечание : После определения лицевой стороны по умолчанию вычислить поверхность для прямоугольных продуктов очень просто.Однако для непрямоугольных торговых единиц (например, продуктов цилиндрической или неправильной формы) метод расчета поверхности следующий:

i. в случае круглой крышки поверхность не равна площади круга (= pi * r²), но равна «двухмерному» прямоугольнику, нарисованному вокруг круга.

ii. в случае круглой чашки поверхность не равна высоте x половине окружности (= pi * r), а равна высоте x ширине.

После определения лицевой стороны по умолчанию можно определить высоту, ширину и глубину элемента. Если смотреть лицевой стороной по умолчанию:

■ Высота: от основания к верху

■ Ширина: слева направо

■ Глубина: спереди назад

Рисунок 4 — 6 Высота, ширина и глубина предмета

После определения высоты, ширины и глубины можно измерить размеры.Всегда измеряйте максимальное расстояние, т. Е. Включайте в измерение такие предметы, как выступы, крышки, крышки и дополнительные продукты (например, на упаковке, предметах коллекционирования или образцах).

Фигура 4 — 7 Всегда измеряйте максимальное расстояние

Подвешиваемый предмет — это предмет торговли, который хранится на вешалке или имеет отверстие для подвешивания.Существуют три метода измерения для подвешивания предметов в зависимости от типа упаковки:

Измерьте предмет торговли, повернувшись лицом к лицевой стороне по умолчанию, как если бы он висел. Измерьте максимальное расстояние, включая петлю подвески.

Рисунок 4 — 8 Всегда измеряйте жесткие подвешенные предметы, как если бы они висели

Это правило относительно отверстий для подвешивания не применяется к гибкой упаковке. Конкретные указания относительно гибкой упаковки см. В разделе 4.5.

Внимание! : Ориентация отверстия или подвешивания не используется для определения лицевой стороны по умолчанию.

Рисунок 4 — 9 Подвесной товар в гибкой упаковке

4.4.3. Товарные полоски

Товарные полоски висят, демонстрируя товары, которые содержат множество потребительских товаров, и имеют код GTIN. Полосы с зажимами измеряются, как если бы они висели, в соответствии с правилами для потребительских товаров, даже если полоски с зажимами не отмечены для точки пересечения границы.Лицевая сторона по умолчанию считается той поверхностью, которую можно увидеть, пока полоска с зажимом подвешена для демонстрации товара (см. Рисунок ниже). Измерьте максимальное расстояние, включая петлю подвески.

Фигура 4 — 10 Товарная лента (подвесной дисплей), гибкая упаковка

Гибкая упаковка — это любая упаковка или часть упаковки, форму которой можно легко изменить.Гибкая упаковка включает, помимо прочего, пакеты, пакеты и обертки, в которых используется бумага, пластик, пленка, металлизированная бумага или пленка с покрытием или их комбинации. Предметы потребительской торговли в гибкой упаковке следует измерять в горизонтальном положении с установленным содержимым, если в следующих разделах не указано иное.

Этот стандарт предназначен для обеспечения последовательного, повторяемого процесса определения размеров для данной упаковки продукта и может не отражать «товарный» или ориентацию продукта на полке.

4.5.1 Торговые единицы в гибкой упаковке без маркировки

Торговые единицы в гибкой упаковке без маркировки могут находиться в различных типах упаковки и, следовательно, должны соответствовать правилам измерения, определенным в соответствующем разделе 4.5.

Рисунок 4 — 11 Гибкие упаковки без маркировки

4.5.2 Гибкая упаковка — формованная, заполненная и запечатанная без вставок

Предметы потребительской торговли, которые формируются, наполняются и запечатанные без вставок (треугольные швы или рисунок запечатывания пакетов или пакетов, используемых для создания углов) будут измеряться от края до края, включая запечатанные швы, при этом предмет будет лежать ровно после равномерного осаждения содержимого.Измерения производятся, если смотреть лицом к лицевой стороне предмета торговли по умолчанию, а также после того, как вы вытащили и затем ослабили швы. Это правило применяется к упаковке, содержимое которой является сыпучим и гранулированным, например, рассыпные конфеты в мешках, винты, гайки, болты, сухой корм для домашних животных, рис и т. Д.

Высота — это измерение от самой нижней точки до самой верхней точки, Ширина измеряется от крайней левой точки до крайней правой точки, а глубина измеряется от передней части по умолчанию до плоской поверхности, на которой лежит товар.Примеры этого типа предметов торговли включают пакеты с чипсами, закусками и конфетами.

Рисунок 4 — 12 Формованные, заполненные и запечатанные без вставок

4.5.3 Стоячие пакеты

В этом разделе описаны стоячие пакеты, в которых уплотнение или шов предназначены для использования в качестве основание, которое позволяет предмету вставать на торец. Эти предметы торговли будут измеряться в вертикальном положении на плоской поверхности лицом к передней части по умолчанию от края до края, включая швы уплотнения.

Высота — от плоской поверхности до самой верхней точки, ширина — от самой левой точки до самой правой точки, а глубина — от передней стороны по умолчанию до самой дальней противоположной поверхности. Примеры этого типа предметов торговли включают пакеты с орехами, напитками и закусками (см. Рисунок ниже).

Рисунок 4 — 13 Стоячие пакеты

4.5.4 Стоячая упаковка с наклонной или неровной вертикалью

Этот раздел применяется к товарам, которые имеют жесткую или полужесткую упаковку, приводящую в движение определенная форма для продукта, которая включает в себя основу, на которой продукт может стоять и отображаться в естественном положении.Однако края, которые поднимаются вертикально от основания, не являются вертикальными и могут наклоняться внутрь, чтобы сформировать пирамидальную или коническую форму для продукта. Эти предметы торговли будут измеряться, стоя естественным образом на их основании (вертикально на плоской поверхности, обращенной к лицевой стороне по умолчанию). Примечание: передняя часть по умолчанию может быть не совсем вертикальной, так как она может располагаться на наклонной поверхности продукта. Тогда высота будет измерением от плоской поверхности до самой верхней точки (параллельной вершине), ширина — от самой левой точки до самой правой точки, а глубина — от передней стороны по умолчанию до самой дальней противоположной поверхности. Примеры этого типа предметов торговли включают готовые к употреблению бутерброды и кондитерские изделия.

Рисунок 4 — 14 Стоячая упаковка с наклонной или неправильной вертикалью

4.5.5 Гибкая упаковка — размер или форма определяется содержимым

Потребительские товары в гибкой упаковке, если размер или Форма предмета торговли определяется его содержимым, будет измеряться путем складывания излишка гибкого материала (если таковой имеется) в продукт, а затем измерения предмета торговли по разделу 4.См. Разделы ниже для дополнительных пояснений и конкретных примеров упаковки.

4.5.5.1 Продукт или внутренняя упаковка, определяющая размер и / или форму упаковки

В этом разделе описываются предметы торговли, в которых содержимое гибкой упаковки предмета торговли содержит продукт или внутреннюю упаковку, которая единообразно определяет размер и / или форму упаковки. посылка. Это может происходить, например, когда упаковочный материал менее жесткий, чем его содержимое. Товар будет измерен путем складывания излишка гибкого материала (если таковой имеется) на товар, а затем измерения предмета торговли.Эти предметы торговли могут содержаться или не содержаться в лотке или коробке, предназначенной для демонстрации на полке.

Измерения производятся лицом к лицевой стороне по умолчанию, когда товар находится на плоской поверхности, такой как стол, ориентированный таким образом, чтобы продукт или внутренняя упаковка позволяли продукту естественным образом застывать. Высота от самой нижней точки до самой верхней точки; Ширина измеряется от крайней левой точки до крайней правой точки, а глубина — от передней стороны по умолчанию до самой дальней противоположной поверхности.

Примеры этого типа торговой единицы включают, помимо прочего, шоколадные батончики, закуски, печенье на подносах, одноразовые чашки, хлеб, рисовые лепешки и продукты в вакуумной упаковке, такие как сыр или кофе (см. Рисунок ниже).

Рисунок 4 — 15 Продукт или внутренняя упаковка, определяющая размер и / или форму упаковки

В этом разделе описываются торговые товары, которые представляют собой пакеты со складками с заявленным содержанием нетто 15 фунтов (6. 8 килограмм) или меньше. Вставки (треугольные швы или узор для запечатывания пакетов или пакетов, используемых для создания углов) могут быть на одном или обоих концах предмета торговли, нижние вставки предназначены для обеспечения основы. Эти предметы торговли измеряются стоя, положив предполагаемое основание на плоскую поверхность, например, на стол, лицом к лицевой стороне по умолчанию.

Важно : Высота предмета торговли будет измеряться с расширенным верхним пространством упаковки, за исключением того, что если материал недостаточно жесткий, чтобы стоять на нем, головка / клапан упаковки складывается.Это правило распространяется только на сумки со складками.

Высота — от плоской поверхности до самой верхней точки, ширина — от самой левой точки до самой правой точки, а глубина — от передней стороны по умолчанию до самой дальней противоположной поверхности. Примеры этого типа предметов торговли включают корм для домашних животных, наполнитель для кошачьих туалетов, древесный уголь, кофе, макаронные изделия и закуски.

Рисунок 4 — 16 Пакеты со складками Передняя часть по умолчанию

4.5.7 Пакеты с блочным (плоским дном) основание, которое позволяет заполненному и запечатанному пакету стоять на его основании).Эти предметы торговли измеряются стоя, положив предполагаемое основание на плоскую поверхность, например стол, лицом к лицевой стороне по умолчанию.

Высота — от плоской поверхности до самой верхней точки, ширина — от самой левой точки до самой правой точки, а глубина — от передней стороны по умолчанию до самой дальней противоположной поверхности.

Примеры этого вида торговли включают муку, сахар и соль.

Фигура 4 — 17 Пакеты с блочным дном (плоское дно)

Для цилиндрических изделий два размера будут номинально равны. Какие размеры равны, определяется результатом определения Фронта дефолта для предмета потребительской торговли.

Фигура 4 — 18 Размеры цилиндрических изделий

Мульти-упаковки (известные в терминах GDS как внутренние упаковки, если компонент имеет GTIN) сами по себе являются потребительскими товарами, но содержат несколько отдельных товаров, которые могут или не могут быть проданы потребителю индивидуально. Когда товар соответствует определению мультиупаковки, он будет измеряться в соответствии с правилом Default Front в разделе 4 для потребительских товаров.

Рисунок 4 — 19 Определение передней части мультиупаковки по умолчанию

Фронт мультиупаковки по умолчанию должен определяться на основе используемой стороны с наибольшей площадью поверхности изготовителем для «продажи» продукта потребителю, другими словами, стороны с маркировкой, такой как название продукта. Как показано ниже, графические изображения продукта могут существенно повлиять на определение лицевой стороны по умолчанию и результирующие измерения.

Рисунок 4 — 20 Влияние графики на определение фронта по умолчанию

Этот раздел охватывает измерения предметов в следующих категориях: одежда, обувь, кровать и ванна, средства для ухода за окнами, ювелирные изделия, личные аксессуары (кошельки, ремни, сумки и т. Д.)), Кухонные и спортивные товары. В этом разделе рассматриваются только потребительские товары.

4.8.1.1 Естественное состояние и определенное состояние

Существует необходимость в дальнейшем определении этих предметов помимо терминов потребительский торговый предмет и непотребительский торговый предмет. Эти предметы существуют в двух состояниях для предметов потребительской торговли — «Естественное состояние» и «Определенное состояние».

4.8.1.2 Естественное состояние

Естественное состояние — это состояние, в котором изделие появляется при выходе с производственной линии. Ему не хватает какого-либо формата или материала, чтобы организовать его или удерживать в какой-либо конкретной форме.Это неупакованный товар.

Рисунок 4 — 21 Естественное состояние

4.8.1.3 Определенное состояние

Определенное состояние — это состояние, в котором потребительский товар находится после того, как ему придана форма или он удерживается в конкретный формат. Способы достижения этого включают, но не ограничиваются, упаковкой предмета либо его части, либо целиком, складыванием или обвязкой, помещением предмета на вешалку или прикреплением к вешалке.

Когда Определенным состоянием является упаковка, охватывающая продукт, измерение выполняется в соответствии с существующими Правилами измерения упаковки, за исключением гибкой упаковки. Товары в этом разделе, упакованные в гибкую упаковку, измеряются целиком.

Рисунок 4 — 22 Определенное состояние

4.8.1.4 Дополнительные атрибуты

Из-за множества состояний, в которых может быть доставлен товар, необходимость в дополнительном атрибуте / состоянии упаковки имеет были идентифицированы. Этот атрибут представляет собой пронумерованный список, который включает: Свободный, Сложенный, на подвеске, Сложенный и Упакованный.

Эти предметы будут измеряться в их естественном состоянии, как если бы они были положены на стол непосредственно с производственной линии.Некоторые предметы одежды имеют очевидную переднюю часть, определяемую их использованием, и измеряются, когда они обращены лицом к этому фронту. Примерами предметов, которые будут иметь очевидную переднюю часть, могут быть рубашка на пуговицах, пальто, пара брюк и т. Д. Передняя часть представляет собой поверхность, которая соответствует переду человека. В общих чертах, высота предмета одежды с очевидной передней частью будет от самой нижней точки до самой верхней точки, ширина будет измеряться слева направо, а глубина будет толщиной.

Рисунок 4 — 23 Предмет одежды

4.8.2.1 Шариковые колпачки

Шариковые колпачки измеряются сидя на плоской поверхности банкнотой вниз. Высота от низа до кнопки или наивысшей точки на кепке. Ширина — это самое широкое измерение слева направо, если смотреть лицом к купюре. Глубина — от пуговицы или центра колпачка до переднего края купюры.

Фиг. 4 — 24 Шаровая крышка

4.8.2.2 Одежда с лямками

Измерения проводятся с подвешенными лямками и отрегулированными до минимальной длины.

Рисунок 4 — 25 Одежда с лямками

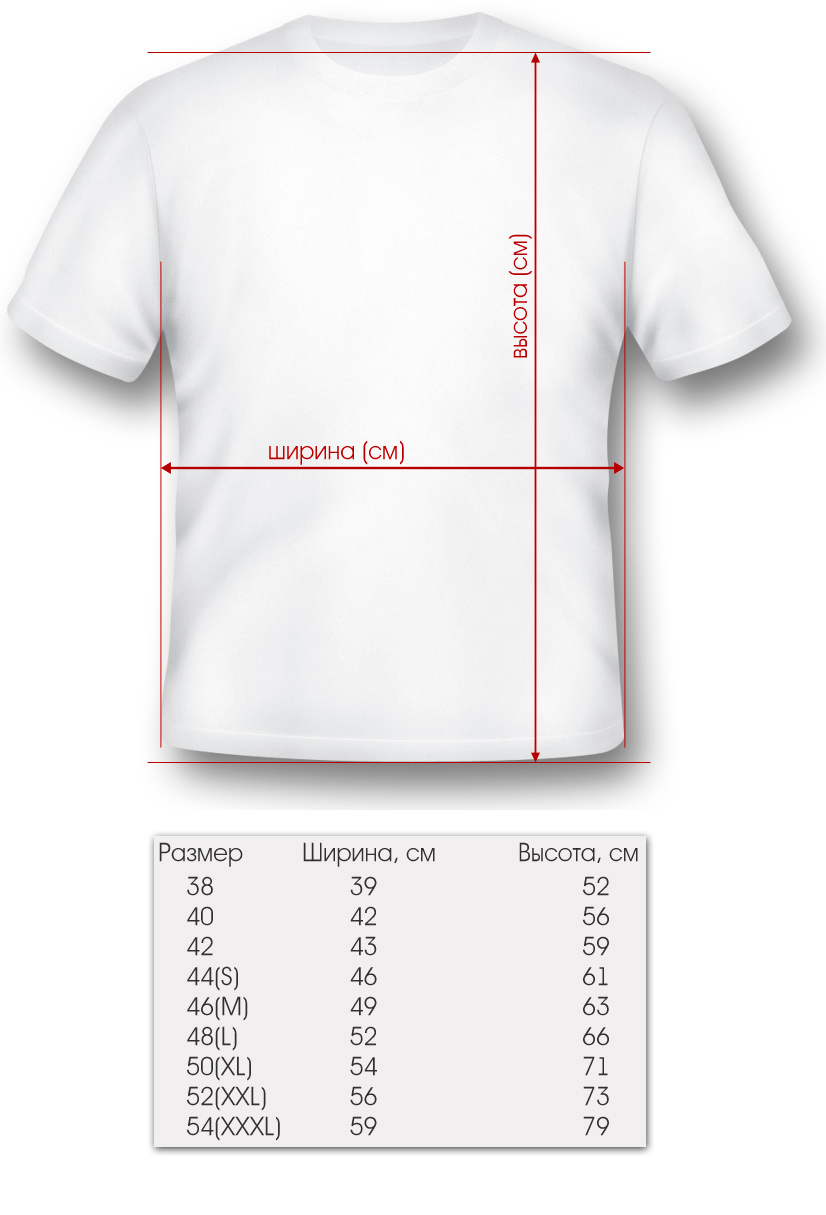

4.8.2.3 Рубашки, куртки и т. Д.

Ширина измеряется от плеча до плеча — от шва до шва или от естественного плеча.

Рисунок 4 — 26 Рубашки, куртки и т. Д.

4.8.2.4 Носки

Измерено при горизонтальной ориентации отверстия носка в том месте, где ступня входит.

Рисунок 4 — 27 Носок

4.8.2.5 Многокомпонентные наборы

Многокомпонентные наборы (например, двухкомпонентный купальный костюм) не имеют соответствующего естественного состояния, и измеряются в определенном состоянии.

4.8.2.6 Перчатки

Некоторые перчатки (например, универсальные перчатки) изготавливаются с торчащим большим пальцем, а другие (например, парадные перчатки) изготавливаются с большим пальцем, загнутым назад в ладонь.Измерьте положение большого пальца вниз, внутрь или наружу.

Рисунок 4 — 28 Перчатки

Обувь, ботинки и т. Д. Измеряются попарно. Передняя часть обуви по умолчанию в естественном состоянии будет обращена к носкам обуви, при этом туфли бок о бок касаются друг друга, сидя на плоской поверхности, например на столе. Высота — от плоской поверхности до наивысшей точки обуви, Ширина — от крайней левой точки до самой правой точки, обращенной к пальцам ног, в то время как туфли расположены бок о бок в паре, касаясь друг друга, а глубина определяется от передней части пальца до самой дальней задней точки пятки.

Высокая мягкая обувь, например сапоги, может иметь тенденцию «складываться» в области ног. Это будет представлять естественное состояние и измеряться в сложенном состоянии. Ботинки, в которых есть вставки для карточек, чтобы поднять область ног, будут в Определенном состоянии, а размеры будут проданы как Определенное состояние. Правила измерения упаковки имеют преимущественную силу для других методов упаковки.

Рисунок 4 — 29 Обувь

Фронт обуви по умолчанию, упакованный в обувную коробку, будет концом коробки, так как эта поверхность содержит марку, модель, размер, цвет и штрих-код POS.

4.8.3.1 Измерение обувной коробки

Рисунок 4 — 30 Измерение обувной коробки

4.

8.4.1 Комплекты постельного белья

Постельное белье в его естественном состоянии измеряется на кровати, если смотреть на изножье кровати. Замеры компонентов наборов будут подробно описаны в поле расширенного описания. Утеплитель измеряется высотой от стопы до изголовья кровати.

Помните, что при упаковке содержимое имеет тенденцию расширять упаковку.Размеры должны соответствовать размерам расширенной упаковки, а не самой упаковки.

Рисунок 4 — 31 Постельное белье

4.8.4.2 Принадлежности для ванной

В эту категорию входят мыльницы, корзины для мусора, держатели для зубных щеток, дозаторы лосьона / мыла, салфетки, стаканы, миски щетки, диспенсеры для бумажных стаканчиков, подносы, коробки, банки, держатели для полотенец для гостей и т. д. Когда эти предметы распакованы, они находятся в естественном состоянии и должны рассматриваться для измерения, как они сидят для использования (например,g., стакан, сидящий на его основании, стоячий полотенцесушитель, стоящий на его основании). Когда предмет находится для использования на плоской поверхности, например на столе, если нет видимой передней части по умолчанию, поверните к самому большому размеру слева направо как передний край по умолчанию и измерьте как Ширина, основание до самой верхней точки Высота, измерение спереди назад должно быть глубиной.

Рисунок 4 — 32 Аксессуары для ванной

4.8.4.3 Полотенца

В естественном состоянии полотенца раскладывают на плоской поверхности, например на столе для измерения. Самое длинное измерение — это высота, следующее по длине измерение — это ширина, а толщина — это глубина.

Когда полотенца находятся в определенном состоянии, они будут идентифицироваться атрибутом как свободные, сложенные, вывешенные, перевязанные или упакованные. Если в определенном состоянии нет видимого фронта по умолчанию, самым длинным измерением должна быть высота, следующим самым длинным — ширина, а третьим измерением — глубина. Размеры полотенец измеряются «от кромки до подола». Бахрома или декоративный орнамент не измеряется.

4.8.4.4 Коврики

В естественном состоянии коврики должны быть выложены на плоской поверхности, например на столе для измерения. Самое длинное измерение — это высота, следующее по длине измерение — это ширина, а толщина — это глубина.

Когда коврики находятся в определенном состоянии, они будут идентифицироваться атрибутом как свободные, сложенные, скрученные, скрученные или упакованные. Если нет видимой передней части по умолчанию, самое длинное измерение — это высота, следующее по длине — это ширина, а третье измерение — глубина.Коврики, которые свернуты и заклеены лентой, будут иметь атрибут «Полосатый». Размеры ковров будут измеряться «от низа до подола». Бахрома или декоративный орнамент не измеряется.

4.8.4.5 Декоративные подушки

Измерения в естественном состоянии следует проводить, когда подушка находится на самой длинной оси, обращенной к самой большой поверхности в качестве лицевой стороны по умолчанию. Самым длинным измерением должна быть ширина, измерение сверху вниз должно быть высотой, а измерение спереди назад должно быть глубиной.Декоративная бахрома или кисточки не измерять.

Рисунок 4 — 33 Декоративные подушки

4.8.5 Предметы обработки окон

4.8.5.1 Подставки, драпировки

В естественном состоянии балдахины располагаются на плоской поверхности, например в виде таблицы. Рядом лежат несколько подножек. Высота измеряется от верхнего шва кармана удочки до низа. От крайней левой точки до самой правой точки — ширина, толщина — глубина.Размеры не включают кисточки или другую декоративную отделку.

4.8.5.2 Декоративные стержни для драпировки

Измерения естественного состояния выполняются при просмотре стержня, ориентированного горизонтально. Ширина указывается слева направо (самое длинное). Высота — это от самой верхней точки до самой нижней точки. Любые украшения являются частью измерения. Измерения в определенном состоянии выполняются при вертикальном просмотре стержня. Высота — это от самой верхней точки до самой нижней точки. Ширина — крайняя левая точка, крайняя правая точка. Глубина — это расстояние между передней и задней частью.Стержни переменной длины измеряются в сжатом состоянии. Пружины стержней пружин не должны быть сжаты.

Другое упакованное оборудование для драпировки измеряется в соответствии с Правилами измерения упаковки.

Рисунок 4 — 34 Драпировочный стержень

Ювелирные изделия обычно делятся на категории: изысканные и модные. Изысканные ювелирные изделия отправляются упакованными в определенном состоянии и выставляются в естественном состоянии под стеклом.Бижутерия отправляется и отображается в определенном состоянии.

4.8.6.1 Размеры, определенные для ювелирных изделий

4.8.6.1.1 Ювелирные изделия в коробке из двух предметов

Фронт по умолчанию — это наименьшая поверхность (при сидении на основании — поверхность, противоположная открывающейся стороне), соответствующая модели размеры обувной коробки. Высота — это измерение от самого нижнего до самого верхнего. Ширина измеряется слева направо; Глубина измеряется спереди назад.

4.8.6.1.2 Украшения в откидной коробке

Фронт по умолчанию — поверхность, противоположная петле. Откидные коробки измеряются в закрытом виде, высота — это измерение снизу вверх, ширина — измерение слева направо, а глубина — измерение спереди назад.

4.8.6.1.3 Украшения в полиэтиленовом пакете

Фронт по умолчанию — это самая большая и самая высокая панель. Высота — это общее измерение сверху вниз, Ширина — это общее измерение слева направо, а Глубина — это измерение спереди назад.

4.8.6.1.4 Предметы, которые кардуются или используют карту заголовка

Эти предметы измеряются в соответствии с Правилами измерения упаковки.

4.8.6.2 Украшения в естественном состоянии

4.8.6.2.1 Кольца

Фронт по умолчанию — это передняя часть кольца, если смотреть на руку. Измерьте кольцо, лежащее на плоской поверхности, например на столе, лицом к лицевой стороне по умолчанию. Высота — это измерение сверху вниз, ширина — измерение слева направо, а глубина — измерение спереди назад.

Рисунок 4 — 35 Кольцо

4.8.6.2.2 Серьги

Передняя часть по умолчанию выглядит, если смотреть в ухо. Серьги, если они пара, измеряются как пара, сидящая бок о бок на плоской поверхности, например на столе. Высота — это измерение сверху вниз, ширина — измерение слева направо, а глубина — измерение спереди назад.

Фигура 4 — 36 Серьги

4.8.6.2.3 Браслеты-браслеты

Передняя часть по умолчанию — это передняя часть браслета, как она выглядит на запястье. Измерьте браслет, положив его на плоскую поверхность, например, на стол. Высота — это измерение сверху вниз, ширина — измерение слева направо, а глубина — измерение спереди назад.

4.8.6.2.4 Прямая цепочка

В эту категорию входят нити жемчуга и другие украшения с прямыми линиями. Ширина — это эффективная длина цепочки от застежки до застежки. 14-дюймовая цепь плотно подошла бы к 14-дюймовой шее. Высота — это измерение сверху вниз при размещении на плоской поверхности, например на столе, глубина — это измерение, перпендикулярное высоте, которое иногда называют шириной цепи.

Рисунок 4 — 37 Цепочка

4.8.6.2.5 Ожерелья

Передняя часть по умолчанию расстегнута и разложена на плоской поверхности, например на столе. Ширина — это эффективная длина цепочки от застежки до застежки.Высота измеряется сверху вниз при размещении на плоской поверхности; Глубина — это измерение, перпендикулярное высоте.

4.8.6.2.6 Подвески

Default Front — это передняя часть подвески в том виде, в котором она будет носить. Высота от нижней части подвески до верхней части тюка (который «обвитывает» нити цепи). Ширина — это эффективная длина цепи; Глубина от передней части до задней части подвески.

4.8.6.2.7 Штифты

Передняя часть по умолчанию представляет собой поверхность, противоположную штифту застежки, в то время как штифт застежки находится в горизонтальной ориентации. Высота — это измерение сверху вниз, ширина — измерение слева направо, а глубина — измерение спереди назад.

4.8.6.2.8 Брелоки / шлепанцы без цепочки

Default Front — это передняя часть брелока, как если бы его носили. Высота от нижней части талисмана до верхней части тюка. Ширина измеряется слева направо; Глубина от передней части до задней части шарма.

4.8.6.2.9 Часы с ремешком с двухсекционным ремешком, который необходимо застегнуть, чтобы носить

По умолчанию передняя часть — это лицевая сторона часов.Ширина — это полная длина от конца пряжки / застежки до конца другого ремня. Высота — снизу вверх (возможно, от макушки до другой стороны), а глубина — спереди назад.

Рисунок 4 — 38 Часы с ремешком

4.8.6.2.10 Часы с браслетом с цельными браслетами, размерная застежка

Передняя часть часов по умолчанию — это циферблат. Высота — от низа часов к верху, ширина — это внешний диаметр браслета, обращенного к лицевой стороне по умолчанию. Глубина измеряется от самой передней точки дефолтной передней части до самой задней точки часов.

Рисунок 4 — 39 Часы в стиле браслета

4.8.6.2.11 Карманные часы

Передняя часть по умолчанию — это циферблат часов, ориентированный так, чтобы положение «12 часов» вверх ». Измерения будут включать любой брелок или цепочку. Высота измеряется от самой нижней точки до самой верхней точки, если смотреть на лицевую сторону по умолчанию, ширина — это измерение слева направо, а глубина — от самой передней точки до самой задней точки.

4.8.7.1 Сумки

Сумки измеряются в их естественном состоянии, включая наполненность. Все ремни / ручки должны свободно падать, и предполагается, что любой съемный ремень находится внутри сумки. Лицевая сторона по умолчанию — это самая большая поверхность, ориентированная так, чтобы быть обращенной к ней, как если бы она использовалась, то есть на плоской поверхности, такой как стол, сидящий на его основании — эта поверхность противоположна отверстию. Высота — снизу вверх, Ширина измеряется слева направо, а глубина — спереди назад.

Рисунок 4 — 40 Сумочка

4.8.7.2 Кошельки

В эту категорию входят обложки для чековых книжек, футляры для паспортов, портсигары, футляры для губной помады, портмоне, футляры для очков, визитницы и т.д. Предметы этой категории измеряются в закрытом или сложенном виде для использования. Прикрепленная цепочка кошелька дальнобойщика / байкера не измеряется.

Этот элемент категории ориентирован лицом к самой длинной поверхности слева направо, что является лицевой стороной по умолчанию.Высота — это измерение сверху вниз, ширина — это измерение слева направо, а глубина — это измерение или толщина спереди назад.

4.8.7.3 Ремни

Ремни измеряются так, как будто они свисают с конца пряжки. Высота измеряется от верха пряжки или верха бирки до конца другого конца ремня, ширина измеряется слева направо, а глубина измеряется самой толстой точкой ремня.

4.8.7.4 Солнцезащитные очки / очки для чтения

Эти предметы не отправляются отдельно, а только в полиэтиленовых пакетах, и поэтому находятся в определенном состоянии.Фронт по умолчанию — самая большая и самая высокая поверхность; лицом по умолчанию спереди, высота — сверху вниз, ширина — слева направо, а глубина — спереди назад.

4.8.7.5 Зонты

Зонты измеряются закрытыми, сжатыми и сложенными. Самая большая (самая широкая) и самая высокая поверхность — это передняя часть по умолчанию, ориентированная так, чтобы конец ручки находился в положении «12 часов». Высота измеряется от конца ручки до конца другого конца, ширина измеряется слева направо, а глубина измеряется спереди назад.

Рисунок 4 — 41 Зонтик

4.8.7.6 Цепочки для ключей, кожа небольшого размера

Если в определенном состоянии, правила измерения упаковки имеют преимущественную силу. Если в естественном состоянии, то измеряйте, как будто он висит. Если смотреть на лицевую сторону по умолчанию, высота измеряется от верхней части большого кольца до самой нижней точки, ширина — это измерение слева направо, а глубина — измерение спереди назад.

4.8.7.7 Таблетки

В естественном состоянии наибольшая поверхность и самая высокая ориентация — это передняя часть по умолчанию.Если смотреть лицевой стороной вперед по умолчанию, высота измеряется снизу вверх, ширина — это измерение слева направо, а глубина — измерение спереди назад.

4.8.7.8 Чехлы для музыкальных плееров / футляры для сотовых телефонов

В естественном состоянии передняя часть по умолчанию обращена к поверхности, предназначенной для отображения экрана дисплея. Верх — открытая сторона. Высота измеряется сверху вниз, ширина — это измерение слева направо, а глубина — измерение спереди назад.

4.8.7.9 Аксессуары для волос

Любые петли на вешалке или упаковка обозначают определенное состояние, и предмет должен быть измерен в соответствии с Правилами измерения упаковки. Повязки с открытым концом ориентируются открытым концом вниз. В естественном состоянии самая большая и высокая панель будет лицевой стороной по умолчанию. Высота измеряется от самой нижней точки до самой верхней точки, ширина — наибольшее измерение слева направо, глубина — спереди назад.

4.8.8.1 Мерные чашки / ложки

Поместите на плоскую поверхность, например на стол, сориентированной для использования, лицом к самой широкой панели в качестве лицевой стороны по умолчанию. Высота — снизу вверх, ширина — от крайней левой точки до самой правой.Глубина — от передней части по умолчанию до самой задней точки. Мерные ложки, предназначенные для подвешивания, следует измерять так, как если бы они были подвешены.

4.8.8.2 Подвесная корзина / полка для подвесных горшков

Измерьте при подвешивании, повернувшись лицом к самой широкой (слева направо) панели в качестве передней панели по умолчанию. Высота измеряется от самой нижней точки (на подвесной стойке для горшков это, возможно, от нижней части крючков) до верхней части вешалки (ей). Ширина измеряется слева направо; Глубина — от передней части по умолчанию до самой задней точки.

4.8.8.3 Кастрюли и сковороды

Поместите на плоскую поверхность, например, на стол, ориентируясь для использования, лицевой стороной к самой широкой панели в качестве лицевой стороны по умолчанию. Высота от основания до верха. Ширина — от крайней левой точки до крайней правой точки; Глубина — от передней части по умолчанию до самой задней точки. Если у предмета есть крышка, измеряйте с установленной крышкой.

Рисунок 4 — 42 Кастрюля

4.8.8.4 Кухонная утварь / столовые приборы

Если предмет имеет отверстие для подвешивания, измерьте его так, как если бы он висел, повернув его лицевой стороной по умолчанию.Высота — это от самой нижней точки до самой верхней пинты, ширина — это измерение слева направо, а глубина — от самой передней точки до самой задней точки. Если у предмета нет отверстия для вешалки, поместите его на плоскую поверхность, например на стол, с ручкой, ориентированной на 12 часов, лицом к предмету как к лицевой стороне по умолчанию.

Рисунок 4 — 43 Кухонная утварь / столовые приборы

4.8.8.5 Держатели для посуды / перчатки

Если предмет имеет отверстие для подвешивания, измерьте его, как если бы он висел, лицевой стороной по умолчанию .Высота измеряется от самой нижней точки до самой верхней точки, ширина — это измерение слева направо, а глубина — от самой передней точки до самой задней точки. Если у него нет отверстия для подвески, поместите его на плоскую поверхность, например на стол, так, чтобы самая длинная поверхность была слева направо (как ширина), обращенной к ней как к лицевой стороне по умолчанию.

Рисунок 4 — 44 Держатели для посуды / перчатки

4.8.8.6 Посуда (миски, чашки, блюдца, тарелки, кружки, бокалы), миски для смешивания, ступка и пестик

Место на плоская поверхность, такая как стол, ориентированная для использования, обращенная к самой широкой панели в качестве лицевой стороны по умолчанию. Высота — от основания до самой верхней точки, Ширина — от самой левой точки до самой правой точки, а Глубина — от передней по умолчанию до самой задней точки.

Рисунок 4 — 45 Чаша

4.8.8.7 Вставки для ящиков / Листы для печенья / Разделочные доски / Стеллажи

Поместите на плоскую поверхность, например, стол, ориентированную для использования, лицевой стороной самая широкая панель в качестве передней панели по умолчанию. Высота — снизу вверх, ширина — от крайней левой точки до самой правой точки, а глубина — от передней части по умолчанию до задней.

4.8.8.8 Скалка

Положите на плоскую поверхность, например на стол, ориентируясь для использования, лицом к самой широкой панели в качестве лицевой стороны по умолчанию. Высота — снизу вверх, Ширина — от крайней левой точки до самой правой точки, а Глубина — от передней по умолчанию до самой задней точки.

Рисунок 4 — 46 Скалка

4.

8.8.9 Подставка для специй

Поместите на плоскую поверхность, например на стол, ориентируясь для использования, лицом к самой широкой панели в качестве лицевой стороны по умолчанию. .Высота — снизу вверх, Ширина — от крайней левой точки до самой правой точки, а Глубина — от передней по умолчанию до самой задней точки.

4.8.8.10 Стойка для посуды / холодильника

Поместите на плоскую поверхность, например, на стол, ориентируясь для использования, лицом к самой широкой панели в качестве лицевой стороны по умолчанию. Высота — снизу вверх, Ширина — от крайней левой точки до самой правой точки, а Глубина — от передней по умолчанию до самой задней точки.

4.8.8.11 Мусорное ведро / корзина

Поместите его на плоскую поверхность, например, на стол, ориентируя для использования, лицевой стороной к самой широкой панели в качестве передней панели по умолчанию.Высота — снизу вверх, Ширина — от крайней левой точки до самой правой точки, а Глубина — от передней по умолчанию до самой задней точки.

4.8.8.12 Пьедестал для торта

Поместите на плоскую поверхность, например, на стол, ориентируясь для использования, лицом к самой широкой панели в качестве лицевой стороны по умолчанию. Высота — снизу вверх, Ширина — от крайней левой точки до самой правой точки, а Глубина — от передней по умолчанию до самой задней точки. Измерьте с установленной крышкой.

4.8.8.13 Мелкая кухонная техника

Поместите на ровную поверхность, например, на стол, ориентируясь для использования, лицевой стороной к самой широкой панели в качестве лицевой стороны по умолчанию. Высота — снизу вверх, Ширина — от крайней левой точки до самой правой точки, а Глубина — от передней по умолчанию до самой задней точки.

Рисунок 4 — 47 Небольшой кухонный прибор

4.8.8.14 Блок для ножей

Поместите на плоскую поверхность, например на стол, ориентированную для использования, лицом к ручкам ножа по умолчанию. Передний.Высота — снизу вверх, Ширина — от крайней левой точки до самой правой точки, а Глубина — от передней по умолчанию до самой задней точки.

Рисунок 4 — 48 Ножи

4.8.8.15 Канистры / банки для печенья

Если в комплекте, поместите его на плоскую поверхность, например на стол, ориентированную для использования, бок о бок, напротив друг друга, лицом к ним как к лицевой стороне по умолчанию. Высота — это измерение сверху вниз самой большой канистры, ширина — это измерение от самой левой точки до самой правой точки контейнеров, расположенных рядом, а глубина — это наибольшее измерение спереди назад.Если предмет является отдельным, поместите его на плоскую поверхность, например, на стол, ориентируя его для использования, лицом к самому большому размеру слева направо в качестве передней части по умолчанию, измерьте высоту сверху вниз, ширину слева направо и глубину спереди назад. измерение.

Рисунок 4 — 49
Канистры / банки для печенья

4.8.9.1 Круглые шары

Круглые шары в заданном состоянии равны по высоте, ширине и глубине. Находясь в естественном состоянии (не накачанный), обращайтесь к самой большой панели в качестве передней панели по умолчанию — наибольший размер — ширина, высота — снизу вверх передней стороны по умолчанию, а глубина — от самой передней точки до верхней части. самая задняя точка.

4.8.9.2 Эллиптические шары

По умолчанию Лицевая сторона обращена к шнуркам с наибольшим размером, так как ширина, высота и глубина равны. Шары, которые не накачаны, находятся в своем естественном состоянии, а шары, которые надуты, находятся в своем определенном состоянии.

Рисунок 4 — 50 Эллиптический мяч

4.8.9.3 Лыжи

Измеряются аналогично обуви на плоской поверхности, передняя часть по умолчанию обращена к носку, обе лыжи соприкасаются бок о бок .Высота измеряется от плоской поверхности до самой верхней точки, Ширина — это наибольшее измерение слева направо, Глубина — от самой передней точки до самой задней точки. Одиночные лыжи (например, водные лыжи), сноуборды, сани, скейтборды и т. Д. Измеряются аналогичным образом. Измерение скейтборда производится таким образом, независимо от того, есть на доске колеса или нет.

Рисунок 4 — 51 Лыжи

4.8.9.4 Защитное снаряжение с возможностью гнезд (например.g., пара щитков для голени)

Вложенные и уложенные на плоской поверхности, например на столе, передняя часть по умолчанию и ориентация соответствуют тому, как человек будет носить предмет. Высота измеряется сверху вниз, ширина — слева направо; Глубина от лицевой стороны по умолчанию до плоской поверхности.

Рисунок 4 — 52 Защитное снаряжение

4.8.9.5 Бутылка с водой / термос / газовый баллон для походной плиты

При использовании на основании передняя часть по умолчанию обращена в самую широкую ориентацию.Высота от основания до самой верхней точки; Ширина измеряется слева направо, если смотреть на переднюю часть по умолчанию, глубина — от передней части по умолчанию до самой задней точки.

4.8.9.6 Снаряжение, предназначенное для ношения

Снаряжение укладывается на плоскую поверхность, например на стол, все ремни регулируются по минимальной длине; Фронт по умолчанию соответствует переду человека. Высота — измерение сверху вниз, ширина — измерение слева направо, глубина — толщина.

Фиг. 4 — 53 Шестерня

4.8.9.7 Самосвязанная веревка

Измеряется так, как если бы она свисала и свисала. Высота от самой верхней точки до нижней, Ширина — слева направо; Глубина спереди назад.

Рисунок 4 — 54 Самосвязанная веревка

4.8.9.8 Карабин

Измеряется как висит, высота сверху вниз, ширина слева направо измерение, а Глубина — это толщина предмета.

Рисунок 4 — 55 Karabiner

4.8.9.9 Велосипед

Измерено, повернувшись лицом к передней части велосипеда в вертикальном положении на плоской поверхности (не опираясь на подножку), с сиденьем и ручки руля в самом нижнем положении. Высота измеряется от наивысшей точки до плоской поверхности, ширина — это измерение слева направо в самой широкой точке (например, руля или педали), а глубина — от самой передней точки до самой задней точки.

Рисунок 4 — 56 Велосипед

4.8.9.10 Перчатка для бейсбола / софтбола

Ориентирована на плоскую поверхность, например на стол, лицом к «карману» перчатки пальцами. прямо вверх. Высота измеряется от самой верхней точки до самой нижней точки, ширина — это наибольшее измерение слева направо, а глубина — от самой передней точки до плоской поверхности.

Рисунок 4 — 57 Бейсбол // перчатка для софтбола

4.8.9.11 Перчатки для хоккея / лакросса — пара

Если прикреплены на вешалке, измеряйте, как будто висит, Высота — от верха вешалки до самой нижней точки, Ширина — наибольшее измерение слева направо, Глубина — спереди к спине. Если он свободен, измерьте его так же, как бейсбольную перчатку, сложив ладонь стопкой, на плоской поверхности, например на столе, указав пальцами на 12 часов. Высота снизу вверх, ширина — слева направо; Глубина от передней до плоской поверхности.

Рисунок 4 — 58 Перчатки для хоккея / лакросса (пара)

4.8.9.12 Бита для бейсбола, крикета и т. Д., Весло для каноэ, клюшка, хоккейная клюшка, теннис–

Ракетный мяч- ракетка для сквоша

Сориентируйте конец ручки на 12 часов на плоской поверхности, например на столе, высота — снизу вверх, ширина — наибольшее измерение слева направо, а глубина — от передней части до плоской поверхности. .

Рисунок 4 — 59 Бейсбольная бита

4.8.9.13 Удочка

Сориентируйте конец ручки на 6 часов на плоской поверхности, например на столе, лицом к самой широкой панели. Высота измеряется снизу вверх, ширина — наибольшее измерение слева направо, а глубина — от передней части до плоской поверхности.

Рисунок 4 — 60 Удочка

4.

8.9.14 Спортивная сумка, спортивная сумка

Ориентируйте основание на плоскую поверхность, обращенную к самой длинной стороне, сумка не складывается, но предполагается, что она набита .Высота — от основания до самой верхней точки, ширина — наибольшее измерение слева направо, глубина — измерение спереди назад.

Рисунок 4 — 61 Спортивная сумка

4.8.9.15 Рюкзаки

Сориентируйте верх на 12 часов на плоской поверхности, например на столе, лицом к поверхности, противоположной той, которая касается поверхности обратно как Default Front.

Высота измеряется от основания до самой верхней точки, ширина — наибольшее измерение слева направо, а глубина — измерение спереди назад.Пакет не свернут, но предполагается, что он набит.

Рисунок 4 — 62 Рюкзак

4.8.9.16 Каноэ, лодка, другое транспортное средство

Передняя часть по умолчанию обращена к передней части транспортного средства (в вертикальном положении, не наклоняясь). Высота — от самой низкой точки до самой высокой точки, если смотреть на лицевую сторону по умолчанию, ширина — наибольшее измерение слева направо, если смотреть на лицевую сторону по умолчанию; Глубина — от самой передней точки до самой задней точки, если смотреть на фронт по умолчанию.

Рисунок 4 — 63 Каноэ

4.8.9.17 Арбалет

Default Front обращен к передней части арбалета, когда он сидит вертикально на плоской поверхности, например на столе. Высота измеряется от плоской поверхности до самой верхней точки, ширина — это наибольшее измерение слева направо, а глубина — от самой передней точки до самой задней точки.

Фигура 4 — 64 Арбалет

4.8.9.18 Ружье, длинное ружье ––

Сориентируйте предмет на плоской поверхности, например на столе, стволом в горизонтальном положении. Высота — от самой верхней точки до самой нижней точки, Ширина — от самой левой точки до самой правой точки (от конца ложи до конца ствола), а глубина — от самой передней точки. на ровную поверхность.

Рисунок 4 — 65 Винтовка

4.8.9.19 Ручной пистолет / Пейнтбольный пистолет

Расположите предмет на плоской поверхности, например на столе, стволом в горизонтальном положении.Высота измеряется от самой верхней точки до самой нижней точки, ширина — это наибольшее измерение слева направо, а глубина — от передней части до плоской поверхности.

Рисунок 4 — 66 Пейнтбольный пистолет

4.8.9.20 Длинный блочный лук

Сориентируйте предмет на плоской поверхности, например на столе, если натянут, установите тетиву под углом 12 o Часы на 6 часов, если натянута, то переместите конец лука в положение на 12 часов.Высота измеряется от самой верхней точки до самой нижней точки, ширина — это наибольшее измерение слева направо, а глубина — от передней части до плоской поверхности.

Фигура 4 — 67 Длинный блочный лук

В этом разделе рассматривается измерение предметов торговли в следующих категориях: детский инвентарь и его контейнеры, а также строительные товары.

Растение в горшке или дерево в контейнере, скомканное и завернутое в мешковину (B&B) или спиленное дерево считается упакованным потребительским товаром. Значения для измерений высоты, ширины и глубины потребительских товаров представлены на рисунках ниже. Фронт по умолчанию определяется путем ориентации предмета для использования, как показано на Рисунке 4‑68, с основанием дерева, горшка, контейнера или растения «мяч» на плоской поверхности, например на столе, лицом к самой большой поверхности слева направо. и само растение поднимается, как правило, по мере роста, в положение «12 часов».

Все измерения производятся лицом к лицевой стороне по умолчанию.

■ Высота от плоской поверхности до самой верхней точки растения. Высота — номинальная высота.

■ Ширина — наибольшее измерение слева направо. Это может быть диаметр горшка, контейнера или шара, если растение не выходит за пределы горшка, контейнера или шара. Если растение распространяется дальше, номинальным значением будет ширина.

■ Глубина — это измерение от передней передней части по умолчанию до самой задней точки.Это может быть диаметр горшка, контейнера или шара, если растение не выходит за пределы горшка, контейнера или шара. Если растение распространяется дальше, номинальным значением будет Глубина.

Рисунок 4 — 68 Детский инвентарь

Рисунок 4 — 69 Детский инвентарь 4134 9018 70 Срубленные деревья

Рисунок 4 — 71 Прочие «живые» товары

Также признано, что живые товары могут иметь торговые описания, которые обычно используются для целей заказа на основе на высоте от почвы вверх. Однако, как реализовано в этом документе, высота определяется как комбинированные измерения высоты растения плюс его контейнер.

Мелкие растения, продаваемые в розницу, обычно упаковываются для потребителя, например, в четырех-, шести- или восьми-упаковочные контейнеры. Это потребительская единица, обозначенная кодом GTIN. В этом случае редко встречаются торговые марки или маркетинговая информация, поэтому самая большая поверхность используется в качестве лицевой стороны по умолчанию, и измерения снимаются с этой контрольной поверхности.

Рисунок 4 — 72 Небольшой завод в 6-упаковочном контейнере

Этот раздел охватывает товары, которые обычно связаны со строительством зданий, и охватывает только потребительские товары.

4.9.3.1 Панельные изделия

Размеры определяются, как описано ниже, без учета маркировки. Типичные продукты включают гипсокартон, фанеру, обшивку и вагонку. Высота — это самый короткий размер, Ширина — это следующий по длине размер, а Глубина — самый длинный размер

Рисунок 4 — 73 Размеры панельного продукта

4.

9.3.2 Размерные пиломатериалы, профили, стойки и колонны

Размеры определяют, как описано ниже, без учета маркировки или упаковки. Высота — это самый короткий размер, Ширина — это следующий по длине размер, а Глубина — самый длинный размер. не основаны на фактических измерениях, а на исторических справках или торговых описаниях, и их фактические размеры могут отличаться.Например, размер 2 X 4 на самом деле может составлять 1½ дюйма на 3½ дюйма. Всегда измеряйте и синхронизируйте фактические размеры, а не номинальные.

4.9.3.3 Аксессуары для декоративной лепки

В этом разделе рассматриваются неупакованные аксессуары для декоративной лепки. Типичные изделия включают акценты, капители, кронштейны, медальоны, ниши и розетки. Передняя часть по умолчанию определяется путем ориентации элемента в зависимости от его использования при установке. Ширина — от крайней левой точки до самой правой точки, Глубина — от передней передней части по умолчанию до самой дальней противоположной поверхности, а Высота — от самой нижней точки до самой верхней точки.

Рисунок 4 — 75 Принадлежности для декоративной лепки

4.9.3.4 Предварительно нарезанные угловые блоки

В этом разделе рассматриваются предварительно нарезанные угловые блоки без упаковки, которые устанавливаются на углы или в углы. Угловые блоки измеряются, когда они сидят на плоской поверхности, а их края должны соответствовать потолку при установке на плоской поверхности. Ширина — это меньшее из двух размеров основания, глубина — большее из двух размеров основания, а высота — от самой нижней точки до самой верхней точки

Рисунок 4 — 76 Предварительно нарезанные угловые блоки

4.9.3.5 Неупакованные компоненты лестницы

В этом разделе рассматриваются неупакованные компоненты, используемые при строительстве лестниц. Из-за большого разнообразия сложных форм и описаний этих компонентов, они графически проиллюстрированы для справки в Приложении A.

4.9.3.5.1 Компоненты прямой (коллинеарной) лестницы

Компоненты, измеренные этим методом, включают: поручни, настенные перила. , изгибающийся рельс, рельс для обуви, галтели, балясины, накладки на носок, начальные ступени, ступени, подступенки и юбочные доски.

Размеры определены, как описано ниже, без учета маркировки. Высота — это самое короткое измерение, Ширина — это следующее по длине измерение, а Глубина — самое длинное измерение.

Рисунок 4 — 77 Прямые (коллинеарные) компоненты лестницы

4.9.3.5.2 Изогнутые компоненты лестницы

Эти компоненты лестницы требуют определенного метода измерения, основанного на их сложной форме.

Фронт по умолчанию определяется путем просмотра элемента в установленном состоянии при подъеме по лестнице.Компоненты, измеряемые этим методом, включают: колпачки, ослабления, гусиные шеи, спирали и стрелки.

Рисунок 4 — 78 Измерение компонентов изогнутой лестницы

4.

9.3.6 Неупакованные рулонные продукты

Для неупакованных рулонных продуктов, предназначенных для прохождения POS, диаметр определяется как диаметр по умолчанию. Передний. Примеры включают в себя ленту для гипсокартона, катушки с веревкой и проволокой.

■ Высота — это диаметр рулона

■ Ширина — это диаметр рулона

■ Глубина от передней передней части по умолчанию до самой задней точки

Рисунок 4 — 79 Размеры неупакованного рулонного продукта

Рисунок 4 — 80 Размеры неупакованного рулонного продукта

4.9.4.1 Незакрепленные неупакованные зажимы

Фронт по умолчанию незакрепленных неупакованных зажимов определяется путем укладки зажима на плоскую поверхность, например на стол. Открывающаяся сторона будет ориентирована вправо, при этом зажим будет в самом закрытом положении, а натяжная планка полностью сдвинется к зажиму, чтобы обеспечить наименьшую ширину.

Высота измеряется от плоской поверхности до самой верхней точки зажима, ширина — это расстояние от самой левой точки до самой правой точки, а глубина — это самая дальняя точка в положении «6 часов» до самой правой точки. самая дальняя точка в положении «12 часов».

Рисунок 4 — 81 Размеры ручного инструмента без упаковки

4.9.4.2 Ручные инструменты

Фронт по умолчанию незакрепленных, неупакованных ручных инструментов определяется положением ручного инструмента на плоскую поверхность. поверхность, например стол, ориентированная так, чтобы ручка находилась в положении на шесть или двенадцать часов.

Высота измеряется от самой дальней точки в позиции «6 часов» до самой дальней точки в позиции «12 часов».Ширина измеряется от самой левой точки инструмента до самой правой точки инструмента. Глубина измеряется от плоской поверхности до самой дальней точки от плоской поверхности.

Обратите внимание, что ручные инструменты, которые могут быть открытыми (например, кусачки, гаечные ключи, штангенциркули и т. Д.), Измеряются в их естественном состоянии или исходном положении, то есть с закрытым инструментом перед использованием и до ручного взаимодействия.

Фигура 4 — 82 Размеры ручного инструмента

4.9.4.3 Ручные пилы

Фронт по умолчанию незакрепленных, неупакованных ручных пил определяется путем укладки ручной пилы на плоскую поверхность, например на стол, ориентированную прямым краем лезвия параллельно краю плоской поверхности. Измерения производятся, если смотреть на самую большую поверхность пилы слева направо.

Высота измеряется от самой дальней точки в позиции «6 часов» до самой дальней точки в позиции «12 часов». Ширина измеряется от самой левой точки инструмента до самой правой точки инструмента.Глубина измеряется от плоской поверхности до самой дальней точки от плоской поверхности.

Рисунок 4 — 83 Размеры ручной пилы

4.

9.5.1 Трубы

Измерения неупакованной трубы описаны ниже. Открытый конец — это высота и ширина. Для круглой трубы высота и ширина равны, для трубы, которая не является круглой, ширина определяет наибольший размер слева направо при обращении к лицевой стороне по умолчанию. Размер глубины трубы — это размер, который чаще всего называют длиной трубы.Незакрепленные трубы, объединенные в один GTIN, будут измеряться, как показано.

Рисунок 4 — 84 Измерения труб без упаковки.

4.9.5.2 Колтюбинг

Фронт по умолчанию незакрепленных, неупакованных гибких НКТ определяется по диаметру. Высота и Ширина — диаметр катушки; Глубина — от передней части по умолчанию до самой задней точки при сидении на плоской поверхности.

Рисунок 4 — 85 Измерение гибких НКТ.

4.9.5.3 Трубопроводная арматура, разные детали коллекторов

Сидя на плоской поверхности, например на столе, по крайней мере, одна открытая сторона должна быть обращена на 3 часа. Поверхность, обращенная к вам, является лицевой стороной по умолчанию. Измерения выполняются слева направо, от 12 часов до 6 часов и от поверхности стола до самой внешней точки лицевой стороны по умолчанию. Размеры: самая длинная = глубина, следующая самая длинная = ширина, самая короткая = высота

Рисунок 4 — 86 Трубные / трубные фитинги, размеры различных частей коллектора.

4.9.5.4 Дренажные сифоны, дренажные трубы, отводы

Они расположены так, чтобы впускное отверстие или одно из впускных отверстий находилось в положении 3 0 часов. Измерения выполняются слева направо, от 12 часов до 6 часов и от поверхности стола до самой внешней точки лицевой панели по умолчанию. Размеры: самая длинная = глубина, следующая самая длинная = ширина, самая короткая = высота

Рисунок 4 — 87 Дренаж — измерения сифонов, дренажей и косяков.

4.9.5.5 Клапаны без упаковки

Сидя на плоской поверхности, например на столе, по крайней мере, одна открытая сторона должна быть обращена на 3 часа. Поверхность, обращенная к вам, является лицевой стороной по умолчанию. Измерения выполняются слева направо, от 12 часов до 6 часов и от поверхности стола до самой внешней точки лицевой стороны по умолчанию. Размеры: самая длинная = глубина, следующая самая длинная = ширина, самая короткая = высота. Если есть ручка, она будет в исходной ориентации.

Рисунок 4 — 88 Размеры клапана без упаковки.

4.9.5.6 Незакрепленные хомуты и подвески для труб

Передняя часть по умолчанию — это поверхность, обращенная к вам, смотрящая вниз на хомут, лежащую на плоской поверхности, с винтом, ориентированным в положение «3 часа». Измерения выполняются слева направо, от 12 часов до 6 часов и от поверхности стола до самой внешней точки лицевой панели по умолчанию. Размеры: самая длинная = глубина, следующая самая длинная = ширина, самая короткая = высота

Рисунок 4 — 89 Размеры незакрепленного трубного зажима и подвески.

4.9.5.7 Свободные подвесы для труб

Подвески для труб с винтами или другими крепежными деталями измеряются на плоской поверхности, например на столе, так, чтобы один из крепежных элементов был направлен в положение «3 часа». Вешалки с открытым концом («без зажима») располагаются открытым концом в положении «3 часа». Передняя часть по умолчанию — это поверхность, обращенная к вам, глядя на нее сверху вниз. Измерения выполняются слева направо, от 12 часов до 6 часов и от поверхности стола до самой внешней точки лицевой панели по умолчанию.Размеры: самая длинная = глубина, следующая самая длинная = ширина, самая короткая = высота

Рисунок 4 — 90 Размеры подвеса для труб.

4.9.5.8 Коллекторы

Коллекторы расположены с отверстием ответвления в положении «3 часа». Измерения выполняются слева направо, от 12 часов до 6 часов и от поверхности стола до самой внешней точки лицевой панели по умолчанию. Размеры: самая длинная = глубина, следующая самая длинная = ширина, самая короткая = высота

Рисунок 4 — 91 Размеры коллектора.

4.9.5.9 Воздушные зазоры, амортизаторы

Сидя на плоской поверхности, например на столе, по крайней мере, одна открытая сторона обращена на 3 часа. Поверхность, обращенная к вам, является лицевой стороной по умолчанию. Измерения выполняются слева направо, от 12 часов до 6 часов и от поверхности стола до самой внешней точки лицевой стороны по умолчанию. Размеры: самая длинная = глубина, следующая самая длинная = ширина, самая короткая = высота

Рисунок 4 — 92 Размеры воздушных зазоров и амортизатора.

4.9.5.10 Разъемы и линии питания

Разъемы и линии питания расположены с отверстием в положении «3 часа». Измерения выполняются слева направо, от 12 часов до 6 часов и от поверхности стола до самой внешней точки лицевой панели по умолчанию. Размеры: самая длинная = глубина, следующая самая длинная = ширина, самая короткая = высота

Рисунок 4 — 93 Размеры разъема и линии питания.

В этом разделе рассматривается измерение продуктов из мягкой бумаги с вертикальной сердцевиной (туалетная бумага, бумажные полотенца), где размещение рекламных изображений может изменить фронт по умолчанию в соответствии с действующими правилами.

Фронт по умолчанию для бумажных продуктов, где продукт либо обернут вокруг картонной сердцевины, либо где продукт свернут / намотан вокруг вертикального центра, но без картонной сердцевины, будет определяться с сердцевиной или центром намотанного на катушку продукта в вертикальная ориентация, как показано:

Рисунок 4 — 94 Определение передней части по умолчанию

Шаг 1 — Расположите сердечник (и) вертикально

Шаг 2 — Установить Лицевая сторона по умолчанию — Лицевая сторона по умолчанию — это боковая панель с наибольшей площадью поверхности, используемая производителем для «продажи» продукта потребителю, другими словами, боковая панель с такими маркировками, как название продукта.

Шаг 3 — Повернувшись лицом к передней части по умолчанию, определите высоту, ширину и глубину следующим образом:

■ Высота: от основания до верха, расположив сердечник (и) вертикально по отношению к полке магазина.

■ Ширина: слева направо.

■ Глубина: спереди назад.

В этом разделе рассматриваются измерения больших гибких упаковок с заявленным содержанием нетто более пятнадцати фунтов (6.8 килограмм).

Лицевая сторона по умолчанию — это сторона с наибольшей площадью поверхности, которая используется производителем для «продажи» продукта потребителю, другими словами, сторона с маркировкой, такой как название продукта.

Рисунок 4 — 95 Большие гибкие упаковки

Эти предметы торговли будут измеряться от края до края, включая все герметичные швы, при этом предмет будет лежать ровно после равномерного распределения содержимого. Измерения производятся, если смотреть лицом к лицевой стороне предмета торговли по умолчанию, а также после того, как вы вытащили и затем ослабили швы.

Если смотреть лицевой стороной предмета торговли по умолчанию:

■ Высота измеряется от самой нижней точки до самой верхней точки

■ Ширина измеряется от крайней левой точки до самой правой точки

■ Глубина измеряется от самой нижней точки до самой верхней точки. Фронт по умолчанию к плоской поверхности, на которой лежит товар.

Примеры этого типа торгового объекта включают мешки с кормом для домашних животных, древесный уголь и наполнитель для кошачьего туалета.

Передняя часть колеса сыра по умолчанию всегда определяется по самой большой стороне колеса. Такой же вид предполагается, если необходимо измерить кусок (сектор) полного колеса сыра. Этикетки или отметки печати не учитываются при определении лицевой стороны по умолчанию.

Поместите секцию на плоскую поверхность по диаметру / радиусу, по крайней мере, с одним радиусом в положении от 12 часов до 6 часов.Измерения производятся лицом к диаметру / радиусу = Высота по умолчанию спереди — от самой дальней точки положения на 6 часов до самой дальней точки положения на 12 часов. Ширина от крайней правой точки до крайней левой точки. Глубина от плоской поверхности до лицевой стороны по умолчанию.

1. поместите колесо на плоскую поверхность по его диаметру

2. По умолчанию Лицевая сторона, обращенная к графике, если таковая имеется

3. диаметр — это высота и ширина

4. толщина или третье измерение — это глубина

Рисунок 4 — 96 Сырный круг (3D-цвет)

Рисунок 4 — Диаграмма 97 колесо (ч / б)

Важно : При резке клина неправильной формы наибольшая прямая кромка всегда является радиусом; как показано ниже в нижнем левом углу рисунка выше.

Помимо размеров предметов торговли, существуют продукты, для которых конечный потребитель также важен маркетинговый размер. В этом разделе определяются эти дополнительные размеры.

Важно : для выполнения этих измерений лучше всего класть изделие на плоскую поверхность.

■ Диаметр самой высокой круглой пригодной поверхности изделия, когда оно размещается на плоской поверхности.Используемая часть продукта — это часть, предназначенная для использования по назначению продукта, например, внутренняя часть чаши или внутренний диаметр цветочного горшка:

□ Имя атрибута: sizeTypeCode

□ Значение кода: USABLE_DIAMETER

Рисунок 4 — 98 Примеры используемого диаметра

■ Диаметр основания продукта, контактирующего с полом, столом или другой плоской поверхностью:

□ Имя атрибута: sizeTypeCode

□ Код Значение: BASE_MEASUREMENT_DIAMETER

Рисунок 4 — 99 Пример базового измерительного диаметра

■ Измерение расстояния от наивысшей точки полезной части продукта, когда он помещен на его основание основание на плоской поверхности до его внутреннего дна:

□ Имя атрибута: sizeTypeCode

□ Значение кода: USABLE_HEIG HT

Рисунок 4 — 100 Пример полезной высоты

■ Измерение расстояния от левого до правого внутреннего обода, когда изделие размещается на основном основании на плоской поверхности:

□ Имя атрибута: sizeTypeCode

□ Значение кода: USABLE_WIDTH

Рисунок 4 — 101 Пример полезной ширины

■ Измерение расстояния от передней части до задней внутренней части обода продукт, когда он помещен на его основное основание на плоской поверхности:

□ Имя атрибута: sizeTypeCode

□ Значение кода: USABLE_DEPTH

Рисунок 4 — 102 Пример полезной глубины

■ Общая длина изделия за вычетом длины дополнительных элементов для его использования (длина лезвия ножа, длина пилки ro cky surface):

□ Имя атрибута: sizeTypeCode

□ Значение кода: USABLE_LENGTH

Рисунок 4 — 103 Пример полезной длины

Руководство по стандартным размерам кухонного шкафа

Шкафы на заказ могут быть изготовлены в любых размерах, но если вы покупаете полу-нестандартные или стандартные шкафы, предварительно собранные или RTA (готовые к сборке), вам придется выбирать из стандартных размеров, которым следуют почти все производители. Обычно это не проблема, поскольку шкафы выпускаются во впечатляющем ассортименте стандартных размеров, а также потому, что для заполнения лишних пространств можно использовать различные наполнители и аксессуары.

Базовые шкафы, навесные шкафы и высокие специализированные шкафы имеют свой собственный диапазон стандартных размеров. При выборе размера для базовых шкафов помните, что размеры указаны от пола до верха шкафной коробки — они не включают толщину любой столешницы, которая будет располагаться на базовых шкафах.

Высота, глубина и ширина базового шкафа

Базовые кухонные шкафы — это рабочие лошадки кухонного дизайна, устанавливаемые прямо на полу.На них кладут прилавки, в них устанавливают раковины, ставят в скобки посудомоечные машины и плиты, в них хранят кастрюли и сковороды. Базовые кухонные шкафы — самые дорогие из всех кухонных шкафов, и на то есть веская причина: мы многого от них просим.

При покупке полу-нестандартных или готовых стандартных шкафов или шкафов RTA базовые шкафы обычно доступны в следующих размерах:

Высота нижнего шкафа

Высота базового шкафа является наименьшим изменяемым размером — практически все базовые шкафы поставляются с завода высотой 34 1/2 дюйма. Строительные нормы и правила проектирования подчеркивают доступность, а неправильная высота — единственный аспект, который может сделать базовый шкаф недоступным. Там, где необходима разная высота — например, на кухне для инвалида-колясочника — шкафы, как правило, должны быть изготовлены по индивидуальному заказу для разной высоты.

После добавления столешницы конечная высота большинства базовых шкафов составляет от 35 до 36 дюймов, в зависимости от материала, используемого в столешнице. Высота гибкая. Например, Dupont допускает прямую установку 1/2-дюймового Corian непосредственно на поддерживающий каркас, без сплошной подкладки.Добавление подложки может увеличить высоту еще на 1/2 дюйма.

Часто говорят, что «столешница должна подходить пользователю». Из-за индивидуальных потребностей столешницы иногда достигают 32 дюймов и 38 дюймов, но такая высота требует индивидуального изготовления.

Глубина корпуса основания

Глубина измеряется от переднего внешнего переднего края шкафа до стены. Стандартные шкафы с основанием обычно имеют глубину 24 дюйма (не считая выступа столешницы).В более глубоких базовых шкафах вам будет сложно добраться до задней части прилавка или подключить бытовую технику. Если вам когда-либо было трудно достать предметы в глухом углу (где два набора шкафов встречаются под прямым углом), вы будете знать, как расстояния, превышающие 24 дюйма, быстро становятся трудными.

Поскольку столешницы обычно перекрывают базовые шкафы спереди, общая глубина (со столешницей) обычно составляет от 25 до 26 дюймов, в зависимости от деталей края.

Существуют также 12-дюймовые, 15-дюймовые и 18-дюймовые шкафы для особых случаев, хотя не все производители имеют их в наличии.

Ширина нижнего шкафа

Ширина базового шкафа — большая переменная, и каждый шкаф имеет тенденцию быть нацеленным на определенное использование. Ширина обычно составляет от 9 до 48 дюймов с шагом 3 дюйма и выбирается как для удовлетворения потребностей в пространстве, так и для обеспечения определенных функций:

Размер (дюймы)	Шкаф Тип
9, 12, 18, 24 дюйма	В шкафах для наполнения можно разместить выдвижные ящики — узкие ролики, которые отлично подходят для хранения форм для выпечки или специй.
30 дюймов	Раковина одинарная
33 дюйма	Двойная раковина, смещенная раковина
36 дюймов	Раковина двойная
48 дюймов	Самый большой размер базового шкафа, обычно встречающийся на кухнях

Грейс Ким / Ель

Высота, глубина и ширина настенного шкафа

Навесные шкафы используются для хранения продуктов и легкого кухонного инвентаря.Они крепятся шурупами непосредственно к стойкам стены. В некоторых случаях, например, при формировании группы верхних шкафов над полуостровом или островом, шкафы могут быть подвешены к потолку или прикреплены к нависающим потолкам.

Навесные шкафы — это самая заметная мебель на кухне, которая служит экспонатом. Некоторые владельцы экономят деньги, покупая очень простые шкафы для базовых шкафов, но тратятся на навесные шкафы, у которых есть больше аксессуаров, таких как стеклянные вставки или освещение в шкафу.

Высота настенного шкафа

Высота, как правило, ограничена, поскольку шкафы должны помещаться между стойкой и потолком. Обычная высота навесного шкафа составляет 12, 36 и 42 дюйма.В стандартных кухнях навесные шкафы обычно имеют высоту 30 или 36 дюймов, а пространство наверху закрыто потолками. Там, где шкафы доходят до потолка, логичным выбором будут 48-дюймовые шкафы. Шкаф высотой 12 или 15 дюймов аккуратно помещается над холодильником.

Глубина настенного шкафа

Максимальная глубина для навесных шкафов составляет 24 дюйма, потому что она не может превышать глубину базовых шкафов, но более распространены более мелкие шкафы, чтобы максимизировать рабочее пространство на столешнице. Чаще всего настенные шкафы имеют глубину 12 дюймов, поскольку это обеспечивает хороший компромисс между местом для хранения в шкафах и рабочим пространством на столешнице под шкафом. Над микроволновыми печами обычно используется шкаф глубиной от 15 до 18 дюймов, а над холодильником — шкаф глубиной 24 дюйма.

Настенный шкаф Ширина

Ширина настенного шкафа составляет от 9 до 48 дюймов с шагом 3 дюйма, хотя редко можно установить шкафы шириной более 36 дюймов. Наиболее распространенным является 30-дюймовый боковой однодверный или двухстворчатый настенный шкафчик, который предлагает наилучшие пропорции для большинства потребностей хранения.

Грейс Ким / Ель

Высота, глубина и ширина высокого шкафа

На большинстве кухонь есть как минимум один сверхвысокий шкаф, часто устанавливаемый в нише рядом с холодильником. Эти высокие шкафы иногда называют шкафами для кладовой или хозяйственными шкафами. Как и следует из названия, высокие кухонные шкафы могут простираться даже от пола до потолка.

T вся высота корпуса

Высокие кухонные шкафы обычно имеют высоту 84 или 96 дюймов.Шкаф высотой 96 дюймов будет занимать площадь от пола до потолка в стандартной 8-футовой комнате, в то время как шкаф высотой 84 дюйма обеспечивает пространство для дыхания на фут и может предлагать единообразную линию с окружающими настенными шкафами.

Глубина высокого шкафа

Высокие шкафы обычно доступны глубиной 12 или 24 дюйма. 12-дюймовая разновидность обычно используется для кладовых, в которых хранятся консервы, в то время как шкафы глубиной 24 дюйма делают хорошие хозяйственные шкафы для метел, швабр и бытовой техники.Выдвижная фурнитура и ползунок могут повысить функциональность шкафов глубиной 24 дюйма.

Ширина высокого шкафа

Высокие шкафы обычно доступны шириной 12, 24 и 36 дюймов:

• 12 дюймов: Узкие шкафы для кладовой вмещают гораздо больше продуктов, чем вы думаете, особенно если они оснащены принадлежностями для хранения. Кроме того, они могут вписаться в пространство, которым в противном случае пренебрегли.
• 24 дюйма: Это хороший вариант для середины дороги, который подходит для многих домов.
• 36 дюймов : если вам нужны выдвижные ящики и места для хранения вещей на дверцах шкафа, вам понадобится более широкий шкаф для кладовой.

Грейс Ким / Ель

.
