техническое описание, используемые материалы, технология
Технологический процесс строительства опорной части дома включает множество различных процессов. Рассмотрим, что такое обратная засыпка фундамента. Ознакомимся с особенностями технологии заполнения траншей с котлованом, выбором используемого материала. Читайте до конца и Вы узнаете, какие нюансы необходимо учесть по отношению к дренажным каналам и трубопроводам, которые прокладываются вдоль основания здания.

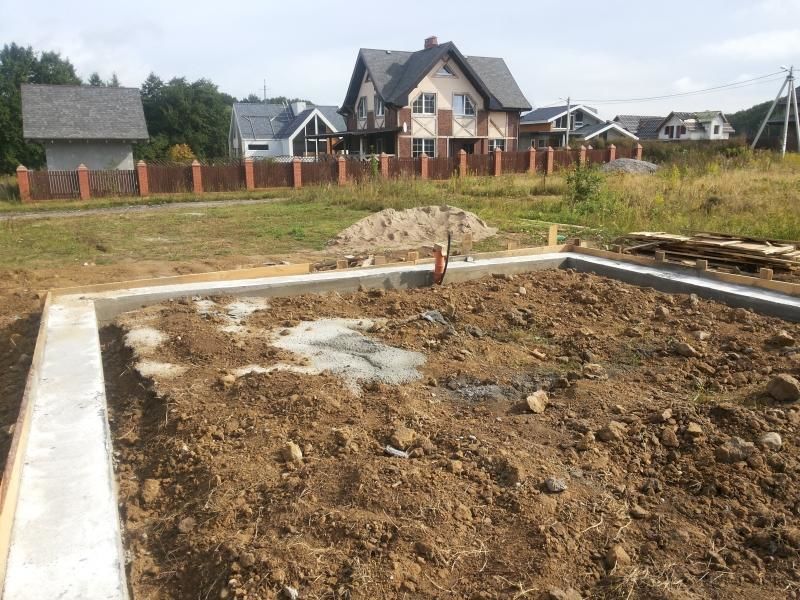

Обратная засыпка котлована под фундаментИсточник konstruktiff.ru
Техническое описание
Возведение монолитного фундамента (особенно ленточного) предполагает обустройство посадочного места. Это траншея либо котлован с заглублением до проектной точки. Дно по технологии максимально уплотняется, чтобы железобетонная конструкция не проседала под собственным весом и нагрузкой со стороны строения. Однако для долговечности фундаментного элемента здания также необходимы защита от воды и сезонного поведения грунта, в слои которого было выполнено погружение монолита.
Одно из необходимых защитных мероприятий – это обратная засыпка пазух траншеи и котлована. Иначе участки, которые остаются незаполненными армированным бетоном, называются пазухами. Для правильного выполнения работ в 1987 году был разработан и утвержден отдельный регламент СНиП 3.02.01.
Функциональность засыпки
В изучении правил устройства обратной засыпки не было бы нужды, если бы возведение бетонного фундамента проводилось без дополнительных работ. Однако грунт не может быть опалубкой для конструкций и способствует разрушению искусственного камня при прямом контакте. Как результат, возникает необходимость в расширении траншеи либо котлована.
Траншея для проведения защитных мер по отношению к фундаментуИсточник propodval.ru
Обосновано это следующим:
- Опалубка. Для фундамента с малым заглублением достаточно сформировать пазухи котлована шириной 150-200 мм. Этого хватит, чтобы демонтировать съемную опалубку и не разрушить при этом стенки траншеи.
- Изоляция. Свободное пространство позволяет упростить устройство гидроизоляции и утепления вертикальных частей фундамента. При этом не имеет значения тип материалов: обмазочные, рулонные либо плитные. Доступа в 300 мм достаточно, чтобы произвести монтаж рубероида с помощью газовой горелки или просверлить перфоратором отверстия для фиксации жесткой теплоизоляции.
- Дренаж. Каналы для отвода дождевой, талой или грунтовой воды от засыпки пазух котлована, фундамента служат в качестве дополнительной защиты монолита от агрессивной среды. Дополнительно они не позволяют скапливаться лужам на обслуживаемой территории.
Устройство дренажной системы с трубопроводомИсточник stroyfora.ru
Примечателен и тот факт, что создание свободного пространства вдоль монолита способствует ускорению процесса схватывания бетона. Если сравнивать с закрытыми формами, то разница достигает 10-20 %. Если тот же процесс будет происходить с грунтом в пазухах, то под давлением земли из-за относительно длительного отверждения может начаться разрушение фундамента.
Время проведения
По технологии обратная засыпка пазух котлована и траншей проводится после достаточного набора прочности бетонного раствора. Показатель близок к ¾ от проектируемого минимума. В оптимальных условиях для этого достаточно 14 дней.
Единственное исключение, которое допускает сокращение сроков – дождливая погода. В таком случае повышается риск вымывания цемента из свежего монолита и минеральной подушки. Решением является заполнение пазух и устройство черновой отмостки. Главное здесь не переусердствовать с уплотнением грунта, чтобы исключить деформацию и повреждение залитого фундамента.
Заливка бетонной отмостки вдоль фундаментаИсточник rabotai-sam. ru
Используемые материалы
Для обратной отсыпки фундамента чаще применяется родной грунт, песок и глина. Однозначного предпочтения тому или иному варианту у мастеров нет, так как каждый случай должен рассматриваться отдельно. Главное – исключить повреждение гидроизоляции остроконечными камнями и не допустить присутствие органики. Она из-за гниения будет образовывать ненужные пустоты.
Родной грунт
Самое распространенное решение – обратная засыпка ранее вынутого грунта без учета плодородной земли. Это самый простой и бюджетный вариант, оптимальный для создания однородной площадки с общей территорией вокруг здания. Так снижается риск возникновения затоплений на отдельных участках. Если пазухи сделаны узкими, то дно часто засыпается небольшим слоем мелкого гравия с песком.
Песок
Здесь сразу стоит отметить рекомендацию по использованию овражного песка. Это материал, который был добыт из подпочвенных слоев. Речной и карьерный аналог промыт водами, а в грунтовом наблюдается более высокое содержание глины, металла и минералов. Они способствуют образованию большего количества связей, которые положительно сказываются на плотности массы.

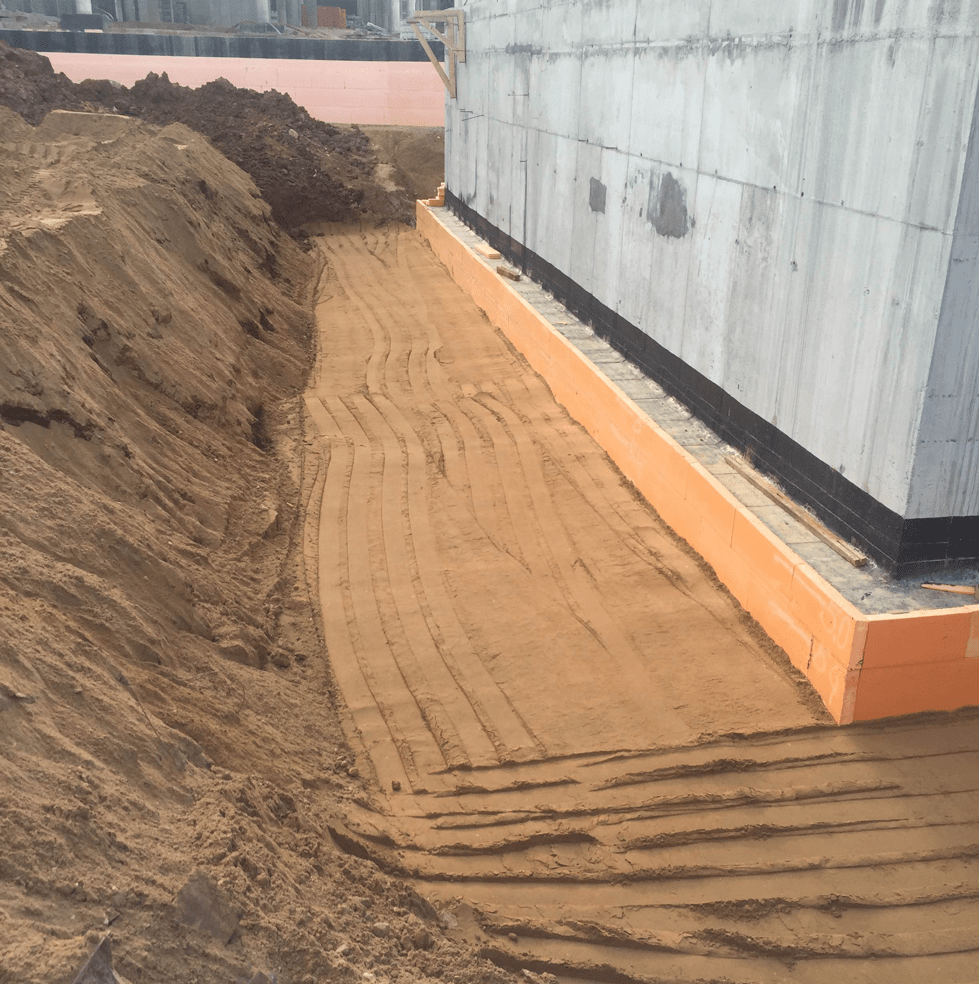

Заполнение пазух котлована пескомИсточник steh-group.ru
Среди плюсов использования песка для обратной засыпки котлована и траншей выделяется следующее:
- Водопроницаемость. В условиях организации дренажных каналов и устройства наклонной отмостки фундамент будет окружен сухим песком. Здесь вода не задерживается, поэтому исключаются подтопления и пучение грунта.
- Усадка. При правильном уплотнении песок со временем не будет проседать. Это важный момент для создания надежного «короба» для фундамента по бокам.
- Мелкая фракция. Чем меньше размер зерен подсыпки, тем проще сформировать плотную массу. Главное – правильно подготовить смесь, выполнить трамбование.
К недостаткам можно отнести только хорошую пропускную способность. Если не соблюсти технологию обратной отсыпки, отказаться от отмостки и дренажа, то зернистая масса с водой будет оказывать существенное влияние на гидроизоляцию и состояние подушки под фундаментом. Также такой балласт окажется подвергнутым вымыванию грунтовыми водами.
ПГС
Альтернативой песку является песчано-гравийная засыпка пазух фундамента (рекомендуемые пропорции компонентов 60 к 40).
Песчано-гравийная смесьИсточник by.prom.st
Многие специалисты считают этот вариант более рациональным. Здесь без глины и прочих соединений в результате получается нужная масса по прочности и надежности. Смесь с мелкофракционным гравием легко поддается уплотнению. Разница заключается только в оптимальной толщине одного слоя для трамбования: 400-500 мм против 700 мм в случае с однокомпонентным материалом.
Глина
Здесь подразумевается использование сырья не в чистом виде, а в виде правильно подготовленной смеси с добавлением песка (примерно 5-7 %). Для нее применяются тощая глина, которая обладает пропускной способностью, но низким водопоглощением. Такая масса актуальна для каменистой местности или с низким уровнем грунтовых вод.
Обратная засыпка глиной – хорошее решение для формирования надежного барьера от влаги, что важно для фундамента и его подосновы. Эффективным также будет организация верхнего слоя толщиной 150-200 мм из жирной глины. Она не будет пропускать в пазухи талую и дождевую воду. Но для ее отвода понадобятся дренажные каналы.
Смесь с глиной для обратной отсыпки фундаментаИсточник 7kubov.net
Какой стройматериал лучше для формирования подушки под фундамент: песок или щебень
Бут
Бутовый камень нередко применяется для возведения фундаментов малоэтажных домов. Здесь главные достоинства заключаются в высокой прочности, стойкости к агрессивным условиям эксплуатации. Для исключения пустот в каменной закладке дополнительно используется песок и гравий различной фракции. Чтобы мелкие зерна не вымывались со временем, вдоль траншей обязательно проводятся дренажные каналы, вдоль цоколя делается отмостка с выступом за пределы кровельного карниза на 100-300 мм.
В видео специалист объясняет детально когда лучше использовать песок или глину для обратной засыпки наружных и внутренних пазух:
Техническая важность плотности и влажности
Для заполнения пазух применяется материал только с естественной влажностью грунта. Массу с высоким содержанием дождевой воды просушивают путем рыхления и переворачивания, а сухую размачивают. Во втором случае специалисты используют не воду, а цементное молочко (жидкая смесь белесого оттенка). Показатель влажности песка, непучинистого грунта для обратной засыпки может незначительно превышать 12 %, для родного грунта, глины и ПГС предел – 20 %.
Замешивание цементного молочка вручнуюИсточник hb.bizmrg.com
От плотности обратной засыпки зависит не только надежность создаваемой «коробки», но качество подосновы для бетонной отмостки. Если она будет проседать, то появятся разрушения. А значит в засыпку будет проникать вода, что негативно скажется на фундаменте и подушке.
Технологический процесс
Добиться высокого показателя плотности обратной засыпки пазух можно только поэтапным трамбованием отдельных прослоек. Так можно будет исключить вероятность естественной усадки и под давлением бетонной отмостки. Также рекомендуется выполнять работу с применением механического инструмента.
Так как влажность материала имеет важное значение, дно траншеи также должно быть без воды. Ее нужно откачать, а землю уплотнить. Далее выполняется обратная засыпка. Рекомендуемые слои для ручного уплотнения материалов не должны превышать 300 мм, для машинного выглядят так:
- песок – до 700 мм;
- супесь и суглинок – до 600 мм;
- глина – до 500 мм;
- пгс – до 200 мм.
Трамбовка первого слоя обратной отсыпки выполняется с расчетом получения плотности в пределах 70 % от планируемой. Далее показатель увеличивается. Каждый предыдущий слой нужно перекрывать по площади примерно на ⅓ площадки машинки.
Механическое трамбование нижнего слоя отсыпкиИсточник sdelai-lestnicu.ru
Как копать фундамент: вручную или при помощи спецтехники
Если ширина пазухи не превышает 200 мм, то вдоль фундамента уплотнение массы лучше выполнять ногами. Так будет исключено повреждение утеплителя и гидроизоляции фундамента. Здесь по завершению работ важно в ближайшее время сделать отмостку, чтобы не допустить попадание влаги в менее плотные участки засыпки.
Если внутри здания планируется устройство подпольного помещения, то обратную засыпку ленточного фундамента можно не делать. Либо выполнить частичную. В остальных случаях монолит «заключается в коробку» одновременно с двух сторон. Уровень заполнения пространства ограничивается продухами (лучше ниже на 200-300 мм) или цокольными перекрытиями. Здесь материал отсыпки может служить в качестве подосновы под бетонную черновую стяжку.
Засыпка внутренней части котлованаИсточник remontnik.ru
Дренаж
Устройство дренажного канала выполняется до засыпки пазух. Это позволит избежать заводнения дна траншей с котлованами. Дополнительно система способствует снижению уровня пучения грунта для обратной засыпки, уменьшить воздействие грунтовых вод на фундамент, «коробку» и подоснову в целом.
Для заполнения канала, как правило, применяется гравий крупного размера. В качестве основы устраивается плотная песчано-гравийная подушка. Стенки и подоснова накрываются геотекстилем.
Инженерные коммуникации
Нередко в траншеи прокладываются трубы. Перед монтажом магистралей дно нужно засыпать гравием (100 мм) и уплотненным песком (300-400 мм). После тестирования исправный трубопровод закрывают песчаной «рубашкой» слоем около 300 мм. Далее делается обратная засыпка пазух фундамента по технологии.
В этом видео представлен блиц-вебинар на тему «принцип обратной засыпки»: что это, чем делать, какие особенности:
В видео представлено решение для каркасного дома: единовременная заливка ленточного фундамента и плиты по обратной засыпке внутренней части котлована песком:
youtube.com/embed/xbDOvs4qqv4″ frameborder=»0″ allowfullscreen=»»/>
3 способа устройства бетонного чернового пола в частном доме
Коротко о главном
Обратная засыпка – это заполнение траншей или котлованов под фундамент.
Пустоты под засыпку иначе называются пазухами.
Обратная засыпка может отсутствовать или быть частично выполненной внутри ленточного фундамента, если под полом планируется устройство подвала, гаража или иного помещения.
Материалом для отсыпки могут быть ранее выкопанный грунт без плодородной почвы, песок, глина, смесь песка с гравием или бутовый камень с той же смесью.
Предельные значения влажности засыпки находятся в пределах от 12 до 20 % в зависимости от состава.
Плотность материала должна быть равна 95-98 % от изначального показателя.
Чтобы получить максимально плотный результат, трамбование выполняется послойно с давлением от 70 % с постепенным увеличением.
В завершение поверх засыпки заливается бетонная отмостка.
Дренажный канал лучше создавать до обратной засыпки, чтобы избежать затопления пазух.
Трубные коммуникации в котловане протягиваются поверх минеральной подушки и накрываются плотным слоем песка (порядка 300 мм).
Засыпка ленточного фундамента
При строительстве частных домов чаще всего используются ленточные фундаменты, так как технология их сооружения очень проста. Именно поэтому многие застройщики пытаются выполнить их самостоятельно. Однако не стоит забывать, что от надежности основания зависят многие качества зданий, такие как долговечность, прочность. Чтобы избежать возникновения таких проблем как перекос основания, перерасход материалов, неравномерные осадки, горизонтальные и вертикальные деформации, трещины в несущих конструкциях, которые могут привести к серьезным отрицательным последствиям при эксплуатации здания лучше всего заказать сооружение ленточного фундамента в строительной компании «Проект». В Москве и Подмосковье наши специалисты быстро, недорого и на высоком профессиональном уровне выполнят нулевой цикл строительства здания – подготовка, возведение основания.
Один из важных этапов строительства основания – обратная засыпка, от правильности и аккуратности ее исполнения во многом зависит его качество. Ее выполняют после того как ленточный фундамент построен и возведен цоколь, к этому времени бетон должен практически полностью затвердеть при этом необходимо соблюдение некоторых правил.
Засыпка ленточного фундамента должна осуществляться грунтом, близким по качеству к первоначальному. При этом коэффициент уплотнения должен приближаться к коэффициенту уплотнения естественного грунта. Процесс уплотнения выполняют предварительно увлажненным грунтом, для чего используется цементное или глиняное молоко.
Процесс засыпки ленточного фундамента состоит из нескольких этапов, слоем не более тридцати сантиметров с последующим его уплотнением. Количество этапов определяется глубиной заложения.
Необходимо исключить присутствие в грунте твердых предметов и органических включений, которые в ходе гниения оставят после себя пустоты. Это приведет к быстрому старению и разрушению конструкции.
При неправильном проведении засыпки ленточного фундамента, отмостка, предназначенная для отвода от стен дома и цоколя наружных осадков, начнет оседать.
Неправильная технология засыпки приведет к разрушению гидроизоляции ленточного фундамента, являющейся обязательным элементом.
Нужно стараться, по возможности, не нагружать засыпку, для этого под перегородками первого этажа необходимо размещать специальные конструкции, способные принимать на себя всю тяжесть.
Необходимо правильно располагать и устраивать водоотводы, поскольку поток грунтовых вод, протекающий возле подошвы, способен размыть обратную засыпку, не успевшую набрать природной плотности. Чтобы предотвратить данный процесс необходимо обустройство буферного слоя между основанием строения и фундаментом. Его делают из слоя щебня или гравия, толщиной 10-20 сантиметров.
Соблюдение данных условий выполнения обратной засыпки поможет добиться максимальной эффективности и продолжительного срока службы сооружения.
Как проводится обратной засыпки фундамента?
Работы с фундаментом
Процедура по засыпке почвы в заранее выкопанную траншею, является важным этапом. Проводиться после завершения определенного ряда строительных работ: после заливки фундамента и сделан цоколь.
Эта процедура делается только после того, как рабочие убедятся в его надежности и прочности. Важный сигнал того, что следует выполнять работу по засыпке, это основательно застывшая основа фундамента. В летний период времени в жаркую погоду потребуется дать время на полное застывание не более чем 14 дней.
Засыпка грунтом
К великому сожалению, не все строители добросовестно относятся к выполнению этого этапа в строительстве. Беспечные строители не ждут положенного времени, которое специально отведено по ГОСТу. Они думают, что давление оказываемое засыпкой, не причинит особого вреда конструкции. Такое поведение приводит к грубейшим последствиям, так как основа требует, чтобы бетонная смесь полностью затвердела.
Проводить засыпку здания лучше всего почвой, которая находилась на этой же площадке. Для лучшего результата нужно стараться использовать обычную почву, так как песчаный грунт проигрывает в качестве. Хоть и в большинстве случаев используют песок в качестве засыпки фундамента. Уплотнять почву необходимо в обязательном порядке только при хорошей влажности исходя из плотности почвы на рабочем участке.
Определить плотность почвы относительно несложно – нужно сделать запрос информации у геологов, которые проводят земельные работы на рабочем участке.
Засыпка траншей
Кроме фундамента нужно засыпать еще и специальные траншеи, которые были вырыты для инженерных коммуникаций:
До проведения укладки трубопровода, изнутри траншеи нужно засыпать небольшим слоем щебня. Примерная толщина слоя щебня составляет 14 сантиметров, далее на него насыпают песок слоем в 35 сантиметров. После чего сверху подушки, состоящей из песка, укладывается трубопровод.
Следующим делом необходимо сделать из монолитных колец или кирпича шахты. После того как укладка колодцев будет закончена, а также тщательно осмотрен трубопровод можно заниматься засыпкой траншей.
Для этого трубопровод засыпают 35 сантиметров песка, который нужно механически утрамбовать. Далее траншея засыпается почва, избавленная от органических элементов.
В завершение необходимо засыпать контур вырытой ямы в результате скопившийся бугорок осядет спустя некоторый период времени.
Чем делается обратная засыпка
Материалы, используемые при обратной засыпке:
- Глина
- Песок
- Грунт (оставшийся на участке котлована)
Вышеперечисленные материалы имеют ряд плюсов и минусов:
При использовании песка с гравием обратная засыпка хорошо пропускает воду, что бесспорно, считается преимуществом. Отсюда следует, что при использовании песка, вы снижаете риск воздействия морозного пучения. Не стоит забывать о том, что хорошая водопроходимость будет носить и нежелательный характер. Потому что все грунтовые воды будут непосредственно перетекать в вашу засыпку. И как следствием вы получите дополнительную нагрузку на гидроизоляцию.
Такую возникшую проблему можно разрешить благодаря отмостки. Для этого вам понадобится расположить вокруг фундамента водонепроницаемую полосу, которая впоследствии будет защищать от попадания влаги и атмосферных осадков. Выполнить отмостку своими силами абсолютно реально. Для этого вам понадобится подстилающий слой и гидроизоляция. Вот только добиться полной герметичности наверно не получится. Не стоит забывать и о том, что по отмостке также будут стекать воды, которые тоже требуют отвода, поэтому стоит позаботиться и о дренаже.
Использование глины обеспечит создание своего рода барьера, который будет служить замком. Нет необходимости в использовании глины в чистом виде, в нашем случае вам может подойти супесь или же суглинок. Главное, чтобы они обладали маленькой водопроницаемостью.
Также стоит понимать, что такой материал, как глина по составу является пучинистым, поэтому при намокании она начинает впитывать в себя всю воду.
Оставшийся грунт на месте котлована считается выгодным, так как можно сэкономить на расходах вывоза. Вы можете также перенести его от места вашего построения. А оставшийся грунт обратной засыпке впоследствии можете использовать в обустройстве ландшафта.
Последствия неправильных технологий
Если в момент проведения этапа обратной засыпки были допущены отклонения от нормы, то в скором времени отмостка осядет от обмывания грунтовых вод. Для большей безопасности лучше всего первым делом установить отмостку, делая маленький уклон, размер которого должен составлять не более 4 процентов. Эта процедура выполняется так: засыпка маленькой плотности, а также почва плохого качества оседает вместе с отмосткой. Наибольший уровень оседания чаще всего проявляется около стен. За счет этого влага стремительно течет по стенам.
В момент выпадения осадков такая картина повторяется периодически. Из-за этого засыпка будет приобретать плотность, а затем стремительно оседать. Отмостка, регулярно изменяя градус уклона, от оседания не оказывает защиты цоколю и стенам в целом. С появлением холодного периода фундамент, втянувший немалое количество осадков, подвергается трещинам под действием мороза. Этот факт грозит полному разрушению. Полное повреждение конструкции фундамента происходит от нескольких причин:
Если в момент строительства устанавливался железобетонный фундамент, то арматура будет подвергаться коррозиям. За счет этого будет стремительно разрушаться, а это негативно скажется на самом фундаменте.
Если в момент строительных работ использовать кирпич, то вода может проникнуть пазух. С наступлением холодного периода, под воздействием морозов кирпич лопнет, а швы будут осыпаться.
Неверная технология повлечет к разрушению гидроизоляцию, которая в свою очередь, просто необходима для надежного фундамента. Для того чтобы не произошли эти проблемы необходимо как можно больше разгрузить нагрузку с почвы. Для этого устанавливают внизу перегородок, которые проходят конструкции, которые берут на себя основную нагрузку. За счет этого засыпка не подвергается большой нагрузке.
Не стоит забывать и о водоотводах, они в обязательном порядке должны быть правильно установлены. Также засыпка может подвергаться обмыванию грунтовыми водами. Эти воды вымывают из почвы большое количество маленьких элементов, а за счет этого уменьшается надежность фундамента. Для того чтобы избежать этих проблем монтируют буферный слой.
Ход работы
Обратную засыпку делают только после проведения гидроизоляционных работ. Если строится цокольный уровень после монтажа плит для перекрытия. Существуют некоторые основные правила, к которым следует уделять особое внимание.
В случае если грунтовая вода может превысить нижнюю отметку фундамента, то потребуется соорудить дренаж. Далее необходимо пространство котлована заполнить щебнем и песком. Эти строительные материалы имеют свойство впитывать, тем самым поглощают основную массу влаги.
Засыпку в обязательном порядке подвергают трамбовке. Для этого потребуются специальные инструменты, такие как: виброприта, вибротрамбовка. Также можно использовать насадки для отбойников, которые тоже неплохо подойдут для этой работы.
Если пазухи имеют небольшой размер, то следует перед трамбовкой их расширить. Во внутренней трамбовке с такими ситуациями редко сталкиваются.
Необходимо предельно аккуратно провести трамбовку вблизи стен фундамента.
Глина для выполнения работ должна иметь влажное состояние. Глина в сухом состоянии плохо поддается трамбовке. Поэтому необходимо ее как следует увлажнить перед началом работ.
Правильное выполнение обратной засыпки чаще всего получается в фундаментах ленточного типа.
Засыпка пазух мелкозаглубленного ленточного фундамента дома
Глава из книги «Мелкозаглубленный ленточный фундамент»
По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг мелкозаглубленного ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа, и при глубине промерзания грунтов до 1 м ширина пазухи может составлять всего 0,2 м. При глубинах промерзания грунта от 1 до 1,5 м минимально допустимая ширина пазухи составляет не менее 0,3 м. На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения мелкозаглубленного ленточного фундамента, считая от планировочной отметки.
При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух мелкозаглубленного ленточного фундамента можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м. От основания мелкозаглубленного ленточного фундамента ширина засыпки пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.
Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода
|
|
В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием. Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции мелкозаглубленного ленточного фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым. Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству мелкозаглубленных ленточных фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток. Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания. Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.
|
Выбор конструкции мелкозаглубленного ленточного фундамента Подушка под ленточный фундамент |
Обратная засыпка с послойной трамбовкой
Обратная засыпка с послойной трамбовкой
Фундамент залит, гидроизоляция и утепление завершено. Теперь очередь обратной засыпки.Вы не знаете как правильно это сделать? Звоните, мы поможем: Monolit-строительство фундамента под ключ, обратная засыпка с послойным уплотнением в Днепре, Днепропетровске
обратная засыпка фундамента
Уплотнение, пример, последствия
Качественная обратная засыпка , есть гарантом надежности чернового пола. Если этому этапу строительства не придать должного внимания, последствия могут быть критические. Ведь как бы мы не армировали черновой пол, он просядет на 30- 100 мм. К примеру обратная засыпка у нас 600 мм (700 кг на 1 м/кв),черновой пол 100 мм (250 кг на 1м/кв), чистовая стяжка с теплым полом и отделкой 100 мм(250 кг на 1 м/кв). В сумме 1200 кг на 1 м/кв. Это вес который будет давить на самый нижний слой грунта, без учета веса перестенков. Естественно он со временем просядет. Хорошо если Вы не успеете сделать внутреннюю отделку , ведь на этом этапе все будет гораздо проблематично и дороже. Эти проблемы можно устранить путем дополнительного усиления сваями, или другими способами. Чтоб обезопасить себя от проседания грунта, тщательно , послойно трамбуем его. Есть несколько вариантов уплотнения, которые мы практикуем. Первый виброногой и второй специальным мини-трактором.
- Вариант первый
Для этого нам потребуется вибронога и обычный трактор для развоза земли. Сначала трамбуем «пазухи» ,образовавшиеся после выкопки траншеи под бетонную ленту-пятку. Насыпаем не более 400 мм грунта,чтоб вибронога хорошо уплотнила его .Если он сухой , значит в меру, без фанатизма увлажняем его водой. Послойно трамбуя, выходим на уровень существующей земли. Дойдя до него, опять насыпаем грунт, но уже по всей площади дома, снова уплотняем его .Так выходим под уровень чернового пола, вернее на 30-50 мм ниже. Это расстояние оставляем , для выравнивания и подсыпки щебнем или песком. В наружные пазухи желательно насыпать чистую глину .Она образует «глиняный замок», который дополнительно защитит фундамент от воды.
- Вариант второй
Второй вариант с применением мини-трактора ,более дешевле , быстрей и надежней. Сначала уплотняем пазухи виброногой . И выйдя на уровень существующей земли, к работе приступает трактор. Сделав себе пандус для заезда на фундамент ,он развозит и отсыпает грунт по 150-200 мм. Одновременно при движении, колесами трамбует его. Эффект выходит замечательный!!!
Песок
Также возможно грунт заменить песком. Но применение варианта с мини трактором, уплотнения здесь невозможно. Так как колеса трактора наоборот будут рыхлить его. По этой же причине вибронога нам также не подойдет. Здесь нужна вибро-плита.
При уплотнении вибро-плитой песок насыпаем не более 200 мм. Каждый слой проливаем водой. Наружные пазухи, без изменения, засыпаем глиной.
Обратная засыпка с послойной трамбовкой закончена!Теперь на очереди разводка канализации ,воды ,электричества.
Чем осуществлять обратную засыпку пазух фундамента?
Вопрос наиболее актуальный для ленточных фундаментов, как монолитных, так и сборных. Обратную засыпку пазух фундаментов выполняют сразу после их возведения и прокладки подземных коммуникаций, а засыпку пазух стен подвала после обустройства перекрытия над ними. Обратная засыпка с внешней стороны фундамента выполняется всегда. Если с внутренней стороны предусмотрено подвальное помещение, то засыпки не будет.
Обратная засыпка сделана правильно, если учтены такие факторы:
- Уровень грунтовых вод относительно отметки подошвы фундамента.
- Состав грунта, изъятый из котлована.
- Наличие в доме подвала.
- Устройство вертикальной гидроизоляции фундамента.
Наиболее часто для засыпки используют три вида материалов:
- Ископаемый грунт, изъятый из котлована или траншеи в процессе строительства.
- Песок.
- Глина.
Грунт
Выполнять обратную засыпку грунтом можно в том случае, если он непучинистый. Практика показывает, что морозное пучение грунта имеет огромную силу, что чревато деформацией, трещинами и разрушением конструкций здания. Грунт для обратной засыпки применяем без органических составляющих. В процессе их гниения и разложения образуются пустоты, что снижает плотность грунта. Засыпку выполняем послойно толщиной не более 30 см с тщательным уплотнением, тем самым добиваясь его плотности максимально близкой к материковому грунту.
Нельзя недооценивать важность уплотнения материала засыпки как минимум по двум причинам.
- Фундамент на грунт опирается не только подошвой, но и боковыми стенками посредством касательной силы трения. Причем в плотных грунтах эта составляющая может доходить до 30%. (Для наглядности действия касательной силы трения, вставьте нетяжелый столбик в яму, засыпьте грунтом, утрамбуйте и попробуйте вытянуть…).
- Плотный грунт менее подвержен водонасыщению, а отсутствие влаги не даст проявляться морозному пучению.
Материал засыпки после выполнения работ должен обладать свойствами, максимально приближенными к первоначальным свойствам грунта. Поэтому использовать извлеченный ранее грунт для засыпки фундаментов экономически выгодно. Нет необходимости приобретать и завозить другой материал для засыпки.
Примечание: чернозем и растительные слои любого грунта в строительстве не используют из-за высокого содержания органики.
Песок
Использование песка (гравия, песчано-гравийной смеси) в качестве материала для обратной засыпки пазух фундамента целесообразно в пучинистых грунтах. Но следует учитывать, что песок имеет свои плюсы и минусы.
Достоинства:
- не имеет пучения. Зимой он не будет создавать дополнительное давление на фундамент и отмостку;
- обладает текучестью. При уплотнении зоны большего и меньшего уплотнения самостоятельно распределяются и уравниваются (релаксация). Боковая сила давления на стену фундамента становиться равномерной.
- Отрицательные свойства песка:
- высокая водопроницаемость, в результате чего вода легко будет скапливаться в пазухе фундамента.
Обратная засыпка пазух фундамента песком в глинистых грунтах вызывает скопление воды в песке. Это вызвано низкой водопроницаемостью глины. При наличии подвала вода найдет изъяны в гидроизоляции и станет поступать в подвал. Решается проблема обустройством качественной поверхностной гидроизоляции. Это заливка глиняного замка поверх песчаной засыпки, сооружение отмостки с достаточной шириной, чтобы перекрыть пазуху, использование пленки с геотекстилем, а также обустройство дренажа.
Глина
По своим физическим свойствам имеет высокую плотность и в уплотненном состоянии мало насыщается водой, соответственно глина в чистом виде не является пучинистым грунтом. Состав глины для засыпки должен быть максимально однородным, без примесей других грунтов, которые могут служить очагами водонасыщения. Тогда глина позволит обеспечить гидрозащиту фундамента.
Важный итог: ни один из материалов в сухом состоянии не является пучинистым. Это свойство негативное проявляется после насыщения водой. Поэтому более актуальный вопрос при засыпке – как отвести воду от фундамента.
Что такое обратная засыпка пазух ленточного фундамента. Продолжаю строить экодом. | Мастер на все руки
После того как фундамент залит и цемент наберет своей прочности(в течении не менее двух недель), можно делать обратную засыпку пазух фундамента. Но, так как я заливал фундамент без опалубки, а лил бетон прямо в траншею выстеленную гидроизоляцией, то делать обратную засыпку фронтонов фундамента мне уже не нужно. Остается засыпать пазухи(внутреннее пространство ленточного фундамента). Но, чтобы их засыпать, нужно же сначала их откопать😁🤔.
Верхний слой грунта у нас на участке, — это чернозем. Толщина этого слоя, в среднем, около 40 см. Можно произвести не сложные расчеты и выяснить, что при размерах дома 10х10, работы предстоит довольно много…
Хотя, забегая наперед, хочу сказать, что одному человеку это вполне под силу, и займет порядка полторы недели. Плодородную почву аккуратно развозил в нужные места на участке, выравнивая таким образом неровности его поверхности.
Мнения у людей разные по поводу того, изымать плодородный слой грунта или оставить так как есть. Но, я думаю, многое зависит от грунтов на которых вы собираетесь строить свой дом. Если у вас песок, то смысла менять его на другой песок, естественно нет😜. В конечном итоге, все упирается в вашу лень, деньги и тип фундамента.
Выемка плодородного грунта производится для того, чтобы находящаяся в нем органика: коренья трав, личинки насекомых, черви и прочая живность, перегнивая не выделяла бы в дом не приятных и не очень полезных газов и запахов.
Опять же, плодородный грунт тянет на себя и сравнительно долго удерживает в себе воду, которая, если его(грунт) не убрать, постепенно будет выделяться в виде испарений и проникать внутрь дома, или просачиваться в стены фундамента. Песок в этом плане выгодно отличается от чернозема и потому именно им чаще всего и засыпают внутренние пазухи фундамента.
Не следует также забывать и об гидроизоляции, которая будет служить защитой от грунтовых вод и радиоактивного газа радона. Кому интересно, существуют специальные устройства для обнаружения и измерения концентрации этого радиоактивного газа.
Пленку стелил в два слоя.
У меня, после заливки фундамента, остались куски рубероида и целофановой пленки. Их я тоже, решил не выбрасывать.
Многие регионы России, Белоруссии и Украины пострадали в свое время от радиоактивных выбросов с Чернобыльской АЭС. Поэтому, думаю, не лишним будет проверять привозимые вам строительные материалы на предмет остаточного радиоактивного заражения. Или повышенного природного радиоактивного фона.
Иногда проверяю им грибы и ягоды
Иногда проверяю им грибы и ягоды
Если есть возможность, почему бы и не поиграть в дозиметриста😊.
На засыпку у меня ушло 3 камаза песка и полторы недели рабочего времени(по 5 часов в день). Руки растянулись и стали чуть ниже колен😣😁, спина также своё получила, но ради эксперимента и экономии, я решил потерпеть. Тем более, что для декомпрессии межпозвоночных дисков, я соорудил специальный спортивный снаряд.
Ну, что же, самые трудозатратные работы наконец-то позади и теперь нас ждут более творческие задачи, решение которых будет описано в следующих статьях моего блога.
Подписывайтесь на канал, чтобы не пропустить обновлений. Лайки тоже приветствуются!
Строительные нормы и правила: пристройки: Фундаменты | GOV.WALES
Фундаменты необходимы для безопасной передачи нагрузки здания на землю. Следовательно, все здания должны иметь соответствующий фундамент (обычно бетонный), который будет варьироваться от одного проекта к другому в зависимости от обстоятельств каждого конкретного случая.
Эти фундаменты могут быть залиты глубокой засыпкой (заполнение большей части траншеи) или мелкой засыпкой (где предусмотрена минимальная толщина для передачи нагрузки на грунт).
Существуют и другие типы фундаментов, которые можно использовать, если грунтовые условия не позволяют засыпать траншею. Рекомендуется связаться с инженером-строителем или поговорить со службой строительного контроля для получения дополнительной консультации.
Факторы, которые необходимо учитывать при проектировании фундамента:
Тип почвы
Тип грунта, на котором будет стоять фундамент, важен по двум причинам:
- Должен выдерживать вес (нагрузку) фундамента и пристройки — разные грунты имеют разную несущую способность.
- То, как он реагирует на колебания влажности (например, в затяжные дождливые или засушливые сезоны), может привести к расширению или сжатию почвы. Это особая проблема с некоторыми глинистыми почвами. Эти изменения в основном происходят на определенной глубине (обычно около 0,75 м), поэтому фундаменты следует делать глубже, чтобы на них не влияли движения грунта (хотя см. «Деревья» ниже).
Смежные строения
Важно следить за тем, чтобы земляные работы для нового фундамента не подрывали соседние постройки.Как правило, рекомендуется выкапывать грунт как минимум на такую же глубину, как нижняя часть фундамента соседнего здания. Если земляные работы проходят рядом с существующим основанием, потребуется осторожность — например, путем выкапывания и бетонирования фундамента на более коротких участках, чтобы избежать подмывания соседней конструкции по всей длине (см. .
Деревья
Деревья будут вытягивать влагу из земли вокруг себя и за ее пределы через свою корневую систему.По мере того, как влага вытягивается из земли, она имеет тенденцию к усадке. Насколько уменьшится земля, будет зависеть от следующих факторов:
- Тип почвы — Глинистые почвы дают усадку больше, чем другие типы почв. Поэтому чрезмерное движение грунта может привести к повреждению фундамента и конструкции, которую он поддерживает.
- Размер и тип дерева. Насколько большим вырастет дерево или куст (его зрелая высота), а тип дерева будет определять, сколько влаги оно обычно вытягивает из земли.
Присутствие деревьев на участках с глинистой почвой может означать, что фундамент должен быть значительно глубже, чем можно было ожидать на первый взгляд, хотя, если деревья находятся достаточно далеко, воздействия может не быть. Примечание. Если существующие деревья удаляются или значительно уменьшаются в размерах, вся или часть влаги из корневой системы со временем будет высвобождаться в почву и, если почва, например, глинистая, может вызвать вздутие почвы и повреждение близлежащие фундаменты и поддерживаемые конструкции.
Водостоки и канализация
Когда вес (нагрузка) от фундамента здания передается на почву, он распространяется вниз за пределы основания фундамента под типичным углом 45 градусов. Если слив или канализация находятся в пределах области, охватываемой этой зоной под углом 45 градусов, существует риск того, что на них может повлиять нагрузка от фундамента и, возможно, появится трещина. Поэтому земляные работы в фундаменте обычно должны производиться не менее чем на ту же глубину, что и дно (выворот) самой глубокой части водостока, канализационного коллектора или его траншеи.
Размер и конструкция нового здания
Фундамент должен выдерживать больший вес (нагрузку) двухэтажного здания по сравнению с одноэтажным. Это имеет важное значение при определении дизайна, особенно в отношении его глубины и ширины. Это напрямую связано с несущей способностью поддерживающего его грунта. Ширина фундамента также зависит от толщины стены.
Состояние грунта
Как правило, снимается верхний слой почвы и обнаруживается хороший ненарушенный грунт i.е. земля, на которой ничего не застроено. В некоторых случаях есть участки, которые ранее были засыпаны, например, выше, где были проложены дренажи или чтобы выровнять участок, который обычно состоит из мягкого, смешанного грунта с посторонними предметами. Фундамент нельзя заливать, пока не будет найден ненарушенный грунт.
Полигоны
Некоторые объекты недвижимости были построены на свалках, для которых может потребоваться более обширная форма фундамента, такая как сваи, поскольку глубина ненарушенного грунта может достигать многих метров.Альтернативой может стать «ростверковый» фундамент. Инженер-строитель сможет дать вам дополнительные рекомендации.
По соображениям здоровья и безопасности следует соблюдать осторожность при работе в траншеях из-за риска обрушения, что может привести к серьезным травмам.
Подробный обзор того, как заложить фундамент здания
Допуская любую самоуспокоенность в строительстве
фундаменты создают значительное пространство для ошибок, которые имеют здание
структурное неправильно с нуля.Однако ошибки могут не обязательно
связаны со структурной целостностью, но это также может привести к дополнительным затратам на
строительный проект.
Типы
фундаментов
• Траншейный фундамент
Фундамент избавляет от необходимости закладки
кирпичи под землей, что сокращает время и трудозатраты. Вот почему это любимый
для многих самостоятельных строителей и крупных строительных операторов. Основа
Фундамент выполнен из бетона, залитого толщиной 150 мм от
поверхность земли.Это сокращает трудозатраты и время, необходимые для реализации проекта.
оторваться от земли быстрее, чем ожидалось.
Груз внизу получает дополнительную поддержку
со стороны траншеи. Но включение траншей означает, что
грунт должен быть устойчивым, чтобы стенки траншеи могли выдержать нагрузку.
Траншейные фундаменты идеально подходят для грунтов с утрамбованной глиной и мелом.
почва.
• Ленточный фундамент
Ленточные фундаменты, как правило, имеют более широкое основание, чем
траншею заполняют, но используют меньше бетона из-за тонкого слоя бетона.Грунтовые условия определяют толщину бетонного фундамента, но
Типичная толщина составляет около 300 мм. Другие факторы, влияющие на толщину
бетона ленточного фундамента включают проект здания и количество
рядов кладки стен до гидроизоляционного слоя.
Если строительная площадка имеет наклонный уклон,
фундамент должен быть ровным. Для этого нужно использовать фанеру и
удерживающие штифты, чтобы закрыть ступени, которые вам нужно создать, которые перекрывают
ширина забетонированной траншеи.
Ленточные фундаменты
— идеальный выбор для мягких
грунтовые почвы, такие как песок, потому что они предназначены для распределения нагрузки
здания, что повышает его устойчивость.
Существуют также другие формы фондов, такие как
фундаменты на винтовых сваях и микросваях
фундаменты для других более ограниченных пространств или конкретных гражданских
инженерные применения.
Здание
Контрольные и гарантийные проверки дома
Во время проекта вы должны соблюдать
сотрудник строительного контроля обновляет информацию о ходе выполнения определенных этапов и ждет
их проверить и дать разрешение на продолжение.Лучший способ встретить это
Требование состоит в том, чтобы позволить подрядчику, осуществляющему надзор за проектом, уведомить должностное лицо.
Ваша роль в этом состоит в том, чтобы проверить и подтвердить, что работа находится на определенном этапе
и инспекция была проведена, и необходимые утверждения для продолжения
данный.
Большинство местных органов власти или надзора
организации не имеют проблем с графиками проверок, забронированными по телефону,
факс или электронная почта. Большинство из них требуют, чтобы их уведомили как минимум за день.
Такой же запрос и подход к инспекторам по страховым гарантиям.
выполнение своего мандата.
Ниже приведены графики строительства
контрольные осмотры по земляным работам:
• Двойка
письменное уведомление о начале работы
за несколько дней
• Один
уведомление за день по электронной почте, телефону или факсу о раскопках фундамента
• Один
уведомление за день по электронной почте, факсу или телефону о подготовке за пределами площадки
• Один
уведомление за день по телефону, электронной почте или факсу о прокладке дренажей в траншеях
• Один
уведомление за день по факсу, электронной почте или телефону для проверки стоков
Как получить
Правильно при закладке фундамента
Обеспечение того, чтобы вы получали все правильно с
получить-пойти не имеет решающего значения для вас. Это также то, что местные
орган по планированию проявляет большой интерес к тому, чтобы здание было
возводится в том положении и проектируется, как показано на утвержденных планах. Планирование
сотрудники правоохранительных органов могут определить меры, исходя из размеров вашего
чертежи, чтобы узнать, находится ли ваш дом там, где он должен, даже если
размеры в фундаменте не указаны.
Уровни границ и расстояний
между каждым из них играют жизненно важную роль в аспекте планирования.Они должны быть краткими
чтобы он не затенялся и не выходил на соседние постройки. Таким образом, это
вы и ваш подрядчик несете ответственность за обеспечение того, чтобы все
находится в правильном положении и на правильном расстоянии, прежде чем вбивать колышки в землю и
размещение меловых линий, чтобы можно было начать копать.
Также рекомендуется выполнять георадарные съемки
области, где вы будете копать, чтобы убедиться, что нет проблем с
ближайший район или коммунальные услуги. Эти опросы могут выявить потенциальные
проблемы, которые в конечном итоге могут привести к тому, что тысячи долларов будут устранены.
При установке фундамента отметьте центр
линию, чтобы не запутаться. Для стен вы будете использовать колышки и шнуры.
отметьте, где они будут располагаться после бетонирования фундамента.
1. Выемка грунта и земляные работы: Глубина фундамента
Если участок находится на каменистом или скальном грунте, то
фундамент может быть неглубоким. Участок с «усадочными» грунтами будет
требуется, чтобы земля была выкопана немного глубже в зависимости от почвы.Глубина
глубже для рыхлой земли с рыхлой землей, такой как песок, что с теми, у кого
уплотненные почвы, такие как глина.
Офицер строительного контроля проведет вас
на необходимой глубине, когда они осматривают участок, чтобы вы могли начать копать и
после того, как вырыли траншеи. Вам нужно будет отметить уровень для верхней части
бетон, который вы сделаете, забив колышки в стороны траншей.
2. Заливка бетона
Как только вы закончите копать траншеи для
фундамент, и они осматриваются, следующим этапом является приведение в
конкретный. Если вы собираетесь делать это на грузовике для готовой смеси, убедитесь, что он
затруднен доступ к сайту. Если доступ немного ограничен, вы можете использовать
насос для подачи товарного бетона в траншеи. В таком случае вы
должны быть уверены в таком исходе, чтобы можно было забронировать насос заранее, чтобы
избежать неудобств, связанных с задержками. Сгребите бетон вручную после
заливая его, чтобы убедиться, что он находится на одном уровне с колышками.
Несущие перекрытия
Грунт под фундаментным бетоном
Плита перекрытия должна быть надлежащим образом подготовлена с использованием рекомендуемой обработки.Получить
Избавьтесь от любой растительности на участке и снимите верхний слой почвы перед началом работы.
копать.
Укладка хардкора должна иметь его толщину
не менее 150 мм или более 600 мм в зависимости от планируемого
агрегат. Затем приступайте к уплотнению хардкора, используя тяжелую плоскую пластину.
уплотнитель и убедитесь, что вы делаете это правильно, чтобы предотвратить образование
осадка, которая впоследствии приводит к образованию трещин на фундаментной плите.
Материалы для хардкора должны быть
чистым и может быть камнем, битым кирпичом или бетоном, который раздроблен до небольшого размера.
частицы размером 100 мм.Вы можете получить прочитанные, утвержденные агрегаты
от разных уважаемых продавцов.
Для устройства фундамента на наклонной площадке,
имеет надстройку на глубине более 600 мм, возможно использование тощих бетонных смесей.
приемлемо для слоев с хардкором. Бедная смесь компенсирует
рекомендуемая разница, таким образом, помогая предотвратить необходимость выбора приостановленного
напольный тип.
Если вы собираетесь использовать круглую каменную засыпку, то
проявляйте некоторую осторожность, чтобы не вытолкнуть внешние стены.Если стены
двигаться дальше наружу, тогда камень будет греметь и не сможет уплотниться, как
ожидал. Используйте полиэтилен 1200 калибра в качестве влагонепроницаемой мембраны, которую вы будете притирать
и приклейте скотчем, чтобы он натягивался на стены, чтобы можно было притирать
влагонепроницаемый слой, который может возникнуть позже.
Изоляционные плиты могут быть размещены поверх
влагонепроницаемая мембрана и слой полиэтилена перед заливкой.
бетон. Доски должны быть закреплены вокруг наружных стен и обрезаны по
обеспечить адекватную облицовку бетонной плиты.В случае углового хардкора вам следует
обвяжите тонким слоем песка, чтобы защитить влагонепроницаемую мембрану от
получать проколы при заливке хардкора. Связывание песка также помогает
создайте ровную изоляционную подушку для угловатого хардкора.
3. Выравнивание бетона
При попытке выровнять бетон необходимо
разгребают его, а затем подбивают прямым куском дерева,
длина расстояния между стеной с обеих сторон.При трамбовке
бетон, вы укрепите его, и это то, что вибрирует бетон также
делает. Трамбовка должна быть выполнена с использованием техники, которая включает в себя осторожное
пиление и постукивание, которые делают верхнюю поверхность бетона ровной.
4. Планирование дренажной системы
При прокладке дренажной системы необходимо
учет необходимых уровней. Например, инвертированный уровень, который должен быть
под трубой находится то, что устанавливает градиенты системы.Чтобы добиться этого,
траншеи должны быть правильной глубины и уклона, чтобы подстилка не
потреблять огромное количество бетона для поддержки дренажных труб, не затрагивая
сливной поток.
Подстилка должна иметь слой гравия на
толщиной от 100 мм до 200 мм и то же самое для окружающих материалов, которые
защитит и поддержит трубы. Кровать должна быть с уклоном 1:40.
Использование пластиковых дренажей идеально, если поток стока должен иметь небольшое падение. То
падение должно быть в правильном направлении и правильно установлено, ища хотя бы половину
пузырь, когда вы помещаете спиртовой уровень.Не полагайтесь на свой глаз, когда
измеряя уклоны земли, используйте спиртовой уровень, чтобы получить точные показания.
Следующие советы могут оказаться полезными при укладке
дренажные трубы:
• Место
трубы до равномерного уклона и убедитесь, что они расположены по прямой линии с небольшим
чтобы не было изгибов.
• Убедитесь, что
в начале дренажного канала имеется дренажная труба.
• Где
есть изгибы, убедитесь, что у вас есть смотровые камеры и точки стержня.Также внесите необходимые изменения в градиент.
•
вентиляционные трубы и туалеты должны быть подключены к инспекции
камеры.
• Крышка
трубы примерно 100 мм гравия перед обратной засыпкой траншеи. Делай свое
лучше всего сделать это в кратчайшие сроки, чтобы не покидать
траншея открыта на длительный период.
Дренажные траншеи для обслуживания
Глубокая дренажная траншея может использоваться для других
Сервисы. Это экономически эффективная мера, которая имеет здравый смысл.Вода
трубы, газопроводы и электрические кабели могут быть проложены через канализацию
траншеи. Это поможет сократить расходы на рытье отдельных путей для запуска
этим, а также экономит труд и время. Более того, установив их
после того, как дом будет завершен, это медленная, опытная и трудовая процедура.
Проверка дренажной системы
Необходимо проверить сливы перед
засыпка траншей, чтобы любые изменения, которые могут быть сочтены необходимыми, могли быть
Выполнено. Испытание может быть выполнено с использованием давления воздуха или воды.Проверьте все соединения на
убедитесь, что они водонепроницаемы. Офицер контроля может захотеть увидеть результаты
тесты, чтобы подтвердить, что все хорошо перед обратной засыпкой, и еще один тест
сделано, чтобы подтвердить то же самое, потому что дренажи могут быть повреждены или смещены, если
засыпка сделана неаккуратно.
Оставьте дренажные соединения в сети
система для более позднего этапа. Однако, если вы решите сделать это на данном этапе,
тогда вы должны закрыть люки и заполнить ловушки водостоков
вода.Это предотвратит выход неприятных запахов из канализации и
окружающая среда невыносима для рабочих на месте.
курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.
«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение
курсы. »
Рассел Бейли, ЧП
Нью-Йорк
«Это укрепило мои текущие знания и научило меня дополнительно нескольким новым вещам
для раскрытия мне новых источников
информации.»
Стивен Дедак, ЧП
Нью-Джерси
«Материал был очень информативным и организованным. Я многому научился, и они были
очень быстро отвечают на вопросы.
Это было на высшем уровне. Будет использоваться
снова. Спасибо.»
Блэр Хейворд, ЧП
Альберта, Канада
«Легкий в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.
Я передам вашу компанию
имя для других на работе.»
Рой Пфлейдерер, ЧП
Нью-Йорк
«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком
с реквизитами Канзас
Авария в городе Хаятт. »
Майкл Морган, ЧП
Техас
«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс
информативный и полезный
на моей работе.»
Уильям Сенкевич, Ч.Е.
Флорида
«У вас отличный выбор курсов и очень информативные статьи.Вы
— лучшее, что я нашел.»
Рассел Смит, ЧП
Пенсильвания
«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для просмотра
материал.»
Хесус Сьерра, ЧП
Калифорния
«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле
человек узнает больше
от сбоев. »
Джон Скондрас, ЧП
Пенсильвания
«Курс был хорошо составлен, и использование тематических исследований является эффективным
способ обучения.»
Джек Лундберг, ЧП
Висконсин
«Я очень впечатлен тем, как вы представляете курсы; т.э., что позволяет
студент для ознакомления с курсом
материал перед оплатой и
получение викторины.»
Арвин Свангер, ЧП
Вирджиния
«Спасибо, что предложили все эти замечательные курсы. Я, конечно, выучил и
очень понравилось.»
Мехди Рахими, ЧП
Нью-Йорк
«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и
подключение к Интернету
курсы. »
Уильям Валериоти, ЧП
Техас
«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о
обсуждаемые темы.»
Майкл Райан, ЧП
Пенсильвания
«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»
Джеральд Нотт, ЧП
Нью-Джерси
«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был
информативно, выгодно и экономично.
Очень рекомендую
всем инженерам.»
Джеймс Шурелл, ЧП
Огайо
«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и
не основано на каком-то непонятном разделе
законов, которые не применяются
с
по «обычная» практика. »
Марк Каноник, ЧП
Нью-Йорк
«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве
организация.»
Иван Харлан, ЧП
Теннесси
«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии.»
Юджин Бойл, П.Е.
Калифорния
«Это был очень приятный опыт. Тема была интересной и хорошо представлена,
а онлайн формат был очень
доступно и просто до
использование. Большое спасибо.»
Патрисия Адамс, ЧП
Канзас
«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»
Джозеф Фриссора, ЧП
Нью-Джерси
«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время
просмотр текстового материала. я
также оценил просмотр
предоставлены фактические случаи.»
Жаклин Брукс, ЧП
Флорида
«Документ Общие ошибки ADA в проектировании помещений очень полезен.
тест требовал исследования в
документ но ответы были
всегда в наличии.»
Гарольд Катлер, ЧП
Массачусетс
«Это было эффективное использование моего времени. Спасибо за разнообразие выбора
в дорожной технике, который мне нужен
для выполнения требований
Сертификация PTOE.»
Джозеф Гилрой, ЧП
Иллинойс
«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр».
Ричард Роудс, ЧП
Мэриленд
«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.
Надеюсь увидеть больше 40%
курсы со скидкой.»
Кристина Николас, ЧП
Нью-Йорк
«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных
курсы. Процесс прост, и
намного эффективнее, чем
необходимость путешествовать.»
Деннис Мейер, ЧП
Айдахо
«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов
Инженеры для приобретения блоков PDH
в любое время.Очень удобно.»
Пол Абелла, ЧП
Аризона
«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много
пора искать куда
получить мои кредиты от. »
Кристен Фаррелл, ЧП
Висконсин
«Это было очень информативно и поучительно.Легко понять с иллюстрациями
и графики; определенно получается
легче впитывать все
теории.»
Виктор Окампо, инженер.
Альберта, Канада
«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по адресу
.
мой собственный темп во время моего утра
метро
на работу.»
Клиффорд Гринблатт, ЧП
Мэриленд
«Просто найти интересные курсы, загрузить документы и получить
викторина. Я бы очень рекомендую
вам в любой PE нуждающийся
Единицы CE. »
Марк Хардкасл, ЧП
Миссури
«Очень хороший выбор тем во многих областях техники.»
Рэндалл Дрейлинг, ЧП
Миссури
«Я заново узнал то, что забыл. Я также рад помочь финансово
от ваш рекламный адрес электронной почты который
сниженная цена
на 40%.»
Конрадо Касем, П.Е.
Теннесси
«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»
Чарльз Флейшер, ЧП
Нью-Йорк
«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику
Коды
и Нью-Мексико
правила.»
Брун Гильберт, П. Е.
Калифорния
«Мне очень понравились занятия. Они стоили времени и усилий.»
Дэвид Рейнольдс, ЧП
Канзас
«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng
при необходимости дополнительного
Сертификация
.»
Томас Каппеллин, П.Е.
Иллинойс
«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали
мне то, за что я заплатил — много
с благодарностью!»
Джефф Ханслик, ЧП
Оклахома
«CEDengineering предлагает удобные, экономичные и актуальные курсы
для инженера.»
Майк Зайдл, П.Е.
Небраска
«Курс был по разумной цене, а материал был кратким и
в хорошем состоянии. »
Глен Шварц, ЧП
Нью-Джерси
«Вопросы соответствовали урокам, а материал урока
хороший справочный материал
для дизайна под дерево.»
Брайан Адамс, П.Е.
Миннесота
«Отлично, я смог получить полезные рекомендации с помощью простого телефонного звонка.»
Роберт Велнер, ЧП
Нью-Йорк
«У меня был большой опыт прохождения курса «Строительство прибрежных зон — Проектирование»
Корпус Курс и
очень рекомендую.»
Денис Солано, ЧП
Флорида
«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси очень понравились
прекрасно приготовлено. »
Юджин Брекбилл, ЧП
Коннектикут
«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на
обзор везде и
когда угодно.»
Тим Чиддикс, ЧП
Колорадо
«Отлично! Широкий выбор тем на выбор.»
Уильям Бараттино, ЧП
Вирджиния
«Процесс прямой, никакой чепухи. Хороший опыт.»
Тайрон Бааш, П.Е.
Иллинойс
«Вопросы на экзамене были пробными и демонстрировали понимание
материала. Тщательный
и полный».
Майкл Тобин, ЧП
Аризона
«Это мой второй курс, и мне понравилось то, что курс предложил мне, что
поможет в моей линии
работы. »
Рики Хефлин, ЧП
Оклахома
«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»
Анджела Уотсон, ЧП
Монтана
«Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»
Кеннет Пейдж, П.Е.
Мэриленд
«Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный
и отличное освежение.»
Луан Мане, ЧП
Коннетикут
«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем
вернись, чтобы пройти тест.»
Алекс Млсна, П.Е.
Индиана
«Я оценил количество информации, предоставленной для класса. Я знаю
это вся информация, которую я могу
использование в реальных жизненных ситуациях.»
Натали Дерингер, ЧП
Южная Дакота
«Материалы обзора и образец теста были достаточно подробными, чтобы я мог
успешно завершено
курс.»
Ира Бродская, ЧП
Нью-Джерси
«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться
и пройди тест. Очень
удобный и на моем
собственное расписание.»
Майкл Гладд, ЧП
Грузия
«Спасибо за хорошие курсы на протяжении многих лет.»
Деннис Фундзак, ЧП
Огайо
«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH
Сертификат
. Спасибо за создание
процесс простой.»
Фред Шайбе, ЧП
Висконсин
«Положительный опыт.Быстро нашел подходящий мне курс и закончил
PDH за один час в
один час.»
Стив Торкилдсон, ЧП
Южная Каролина
«Мне понравилась возможность загрузки документов для ознакомления с содержанием
и пригодность до
наличие для оплаты
материал .»
Ричард Ваймеленберг, ЧП
Мэриленд
«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»
Дуглас Стаффорд, ЧП
Техас
«Всегда есть место для улучшения, но я ничего не могу придумать в вашем
процесс, которому требуется
улучшение. »
Томас Сталкап, ЧП
Арканзас
«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного
Сертификат
.»
Марлен Делани, ЧП
Иллинойс
«Обучающие модули CEDengineering — очень удобный способ доступа к информации по
многие различные технические области снаружи
по своей специализации без
необходимость путешествовать.»
Гектор Герреро, ЧП
Грузия
Земляные работы и обратная засыпка фундамента | Экскаваторные услуги Нанаймо
Ваш фонд обычно несет всю нагрузку вашего дома или бизнеса. Таким образом, очень важно правильно подготовить основание фундамента, чтобы избежать проседания, растрескивания и других долговременных повреждений.
Компания
Island Efficient Excavating имеет многолетний непосредственный опыт строительства фундаментов для домов и предприятий на острове Ванкувер.Мы регулярно работаем с нашей дочерней компанией (Island Efficient Homes), а также с другими подрядчиками Nanaimo и частными строителями жилья.
Мы предоставляем все необходимые услуги для земляных работ и подготовки фундамента.
Если вы строите с помощью системы изолированной бетонной опалубки (ICF) или используете более традиционные методы, мы можем помочь с:
- Выемка грунта Выемка земли под ленточный фундамент (также известный как ленточный фундамент ) или подкладочный фундамент
- Обратная засыпка Аккуратно сделано, чтобы убедиться, что ваша дренажная плитка и водостоки по периметру не повреждены и не нарушены
- Уплотнение Предотвращает оседание грунта вокруг фундамента в более позднее время
- Профилирование/уклон Гарантирует, что вода всегда стекает вниз по склону и в сторону от фундамента
Сначала может показаться, что это не так, но подготовка и заливка фундамента — захватывающая часть любого проекта. Как только вы окажетесь на этом этапе, вы действительно начнете видеть форму грядущих событий.
Если вам нужны опытные и умелые земляные работы для вашего следующего фундамента, свяжитесь с Island Efficient Excavating, чтобы работа была сделана правильно.
Фундаменты зданий с изолированными бетонными опалубками (ICF)
Мы регулярно тесно сотрудничаем с компанией Island Efficient Homes, строя энергоэффективные и компактные дома, идеально подходящие для острова Ванкувер.
Энергосберегающая часть жилищного строительства рождается благодаря использованию так называемой «системы ICF».ICF расшифровывается как изолированные бетонные формы .
Когда вы используете ICF для формирования стен прямо под фермами крыши, ваши счета за электроэнергию будут ниже , чем вы могли себе представить.
Чтобы узнать больше о строительстве энергоэффективного дома с использованием изолированных бетонных форм, посетите веб-сайт Island Efficient Homes.
Хозяйственные постройки… — Ч5 Элементы конструкции: Бетонные фундаменты
Хозяйственные постройки… — Глава5 Элементы конструкции: Бетонные фундаменты
Бетон
фундаменты
Содержимое
— Предыдущий — Следующий
Для легких зданий навесная стена может быть залита непосредственно в
тщательно вырытая траншея шириной 15-25 см. Чтобы была готовая стена
возвышаются над землей, формы из бруса 50 х 200 мм могут быть
крепится к вершине траншеи.
Рисунок 5.9 Навесная стена
засыпал в траншею.
Можно использовать относительно бедную бетонную смесь 1:4:8. То
бетон необходимо укладывать осторожно, чтобы сохранить стенки траншеи
от отслаивания и смешивания, вызывая тем самым слабые места. Если
почва недостаточно устойчива, чтобы можно было копать форму траншеи,
потребуются широкие земляные работы и использование простых форм.
Дополнительная информация по соотношениям, материалам, формам, размещению
и твердение бетона можно найти в главе 3.
Фундамент из бетонных блоков
Желательно, чтобы все размеры блочной стены были
делится на 225 мм. это позволит использовать полные или полублоки.
используется во всех углах и проемах без необходимости резать блоки
до нечетной длины. Блоки должны быть сухими при использовании или растворных швах.
не разовьет полную силу.
Фундаменты из бетонных блоков следует начинать с полной
раствор на залитом бетонном основании.Соотношение 1:1:5
цементно-известково-песчаный раствор является хорошим раствором. Угловые блоки должны быть
тщательно расположены и проверены на ровность и вертикальность. После
несколько блоков были уложены рядом с углами, линия
натянутые между углами можно использовать для выравнивания верха
внешний край каждого ряда блоков, как показано на рисунке 5.10.
После первого курса используется лицевая подстилка. Это,
раствор укладывается вдоль вертикальных краев одного конца и стороны
края верхней части блока.Это позволит сэкономить до 50%
миномет и примерно на три четверти прочнее, чем полное постельное белье.
Рисунок 5.10 Лицевая часть
вклеивание в блокворс.
Элементы кладки должны укладываться внахлест так, чтобы вертикальные швы
расположены в шахматном порядке, чтобы получить достаточную прочность. Где маленький
единиц, таких как кирпичи, склеивание должно быть как вдоль, так и
через стену. Однако блоки соединяются только в продольном направлении.
Перекрестное соединение требуется только в точках армирования, таких как
пилястры.Скрепление внахлест является нормальным явлением, но при необходимости
разрешить склеивание на ответвлениях и пересекающихся стенах, это может быть
уменьшена до одной четверти длины блока, но не менее
65мм.
Прочность блоков как плотных, так и легких
агрегата достаточно для нормальной мелкосерийной работы, но где
нагрузка тяжелая, подходят только плотные бетонные блоки. Пустой
блоки можно использовать для несущих стен, но ряды
непосредственно несущие конструкции пола и крыши должны быть выполнены из
прочная конструкция для распределения нагрузки по
длины стены и, таким образом, избежать концентрации напряжений.
Толщина, длина и высота стены определяют ее
структурная устойчивость. Таблица 5.7 указывает подходящие отношения
для отдельностоящего, одинарной толщины, неармированный, из бетонного блока
стены, не поддерживаемые снаружи и не связанные или закрепленные наверху
и предназначен для сопротивления давлению ветра. Более длинные и высокие стены
и, например, стены, удерживающие объемное зерно, могут нуждаться в дополнительном
прочность привязки к пирсу или поперечной стене.
Рисунок 5.11 Армирование
блочные стены.
Таблица 5.7 Стабилизирующий полый блок
Стены
Толщина стенки | Высота стены | Максимальная длина стеновая панель между опорами, поперечными стенами и т. д. |
100 мм | 1,8 м | 3,6 м |
150 мм | 3.0м | 3,0 м |
215 мм | 3,6 м | 4,0 м |
215 мм | 4,5 м | 3,0 м |
305 мм | 4,5 м | 4,0 м |
Плавающий плитный или плотный фундамент
Плитный фундамент представляет собой большое бетонное перекрытие, перекрывающее
вся площадь здания, через которую проходят все нагрузки от
здания передаются в почву.Это оба этажа здания
и фундамент и хорошо подходит для гаражей, магазинов, небольших
магазинов и домов без подвалов. Бетонный пол и
фундамент отлит цельным куском. Плита отлита около 100 мм.
толстый и слегка усиленный сверху для предотвращения усадки
трещины. Стальные стержни размещаются внизу под стенами или
колонны, чтобы противостоять растягивающим напряжениям в этих зонах. Светлая поверхность
Плиты также могут использоваться для перевозки легконагруженных конструкций.
грунты, подверженные общим движениям грунта.
Как и во всех фундаментах центр тяжести нагрузки
должен совпадать с центром плиты. Это облегчается
когда здание имеет простой правильный план с несущими
элементы, такие как стены, колонны или дымоходы, расположенные
симметрично относительно оси здания.
Основание пирса
Изолированные опоры или колонны обычно возводятся на независимых
бетонные фундаменты, иногда называемые фундаментными площадками с пирсом
или подшипник колонны в центральной точке фундамента.Площадь
Фундамент определяется делением нагрузки на колонну на безопасную
несущая способность грунта. Форма его обычно квадратная, а
толщина определяется теми же соображениями, что и для
опоры фундамента. Их делают не менее чем в 1 1/2 раза больше
выступ плиты за поверхность пирса или колонны или
край опорной плиты стальной колонны. Ни в коем случае не следует
иметь толщину менее 150 мм. Как и в случае ленточного фундамента, когда
основание колонны очень широкое, может быть уменьшена толщина
осуществляется за счет армирования бетона.
Когда опоры используются для поддержки каркасов сборных зданий
из стали или клееного дерева, болты для крепления рамы к
опоры должны быть залиты в бетон и очень аккуратно
позиционируется. это требует квалифицированной рабочей силы и контроля.
Рисунок 5.12 Конструкция
плавающий плитный фундамент.
Рисунок 5.13 Простой жесткий
каркасная конструкция.
Фонд почты или столба
Для легких зданий без подвесных полов, стоек или
рамы опор, обработанные давлением, подходят и недороги.То
столбы размещаются в ямах, вырытых в почве и фундаменте
предоставляется в каждом посте. Это важно, поскольку в противном случае либо
гравитационные нагрузки или подъем ветром могут привести к разрушению здания.
Бетонная подушка под столб обеспечивает необходимую поддержку
для гравитационных нагрузок. Бетонный воротник вокруг основания
полюс оказывает сопротивление подъему. Стойка крепится к
воротник несколькими шипами, вбитыми у основания перед размещением
столб на площадке и заливка бетоном воротника.При этом земляная засыпка должна быть хорошо утрамбована, чтобы обеспечить
наибольшее сопротивление поднятию бетонной манжеты, которая простирается до
на уровне земли, обеспечивает лучшую защиту от грунтовой влаги
и термиты.
Крепление стоек к крыше и другому каркасу здания
Члены обеспечивают достаточную боковую устойчивость. Рисунок 5.14
иллюстрирует дизайн подкладки и воротника.
Рисунок 5.14 Полюс
Фонд.
Фундамент опоры и балки на уровне земли
Как упоминалось ранее, эта конструкция может быть выбрана для
применение, где безопасные несущие слои настолько глубоки, что
навесная стена очень дорогая. Балка на уровне земли должна быть
предназначен для безопасной перевозки ожидаемой нагрузки. Обычно луч
изготавливается шириной от 150 до 200 мм и расстоянием между ними 400 мм. Сначала пирсы
формируется и заливается на фундаменты подходящего размера. Тогда почва
засыпана на 150 мм ниже верха опор. После размещения
150 мм гравия в траншею, чтобы выровнять уровень с
верх опор, строят формы и заливают балку.
Армирование, показанное на рис. 5.15, необходимо. Размер и
расстояние должно быть тщательно рассчитано.
Защитные элементы для фундаментов
Гидроизоляция
Рисунок 5.15 Пирс и земля
ровный балочный фундамент.
Можно предпринять несколько шагов, чтобы предотвратить попадание грунтовых или поверхностных вод.
от проникновения в стену фундамента. Если здание находится на
участок с уклоном, на котором водосточный желоб может заканчиваться на земле
уровень на разумном расстоянии, установка
непрерывный дренаж по внешней стороне фундамента уменьшит
как возможность утечек, так и боковая сила насыщенного
грунт, упирающийся в стену. Рекомендуемая конструкция дренажа
состоит из водосточной плитки толщиной 100 мм, расположенной чуть выше уровня
нижняя часть фундамента. Плитку следует укладывать с
небольшой уклон или его отсутствие, так что уровень грунтовых вод останется
равны во всех точках опоры. Гравий используется для начала
обратная засыпка первых 500 мм, а затем вынутый грунт
возвращается и утрамбовывается слоями с уклоном от стены.
Водонепроницаемость монолитного бетонного основания фундамента
стены можно улучшить, нанеся толстый слой битума
краска.Блочные стены должны быть покрыты двумя слоями цементной штукатурки.
от основания до уровня земли, а затем покрывается
финишное покрытие битумной краской.
Влага, проникающая вверх по стене фундамента под действием капиллярных сил
может привести к значительному повреждению нижних частей стены, сделанной
земли или дерева. В то время как шапка из раствора поверх стены фундамента
обычно обеспечивает достаточный барьер, дополнительную защиту
иногда требуется судно из битумного войлока. Чтобы быть эффективным
таких как влагонепроницаемая причина должна быть установлена не менее чем на 150 мм выше
земли и иметь ту же ширину, что и стена выше.
Здания со скатной крышей, не оборудованные карнизными желобами
могут быть дополнительно защищены от чрезмерной влажности вокруг
фундамент путем установки брызговика из
конкретный. Фартук должен выходить за пределы капельницы не менее чем на 150 мм.
края карниза и иметь уклон от стены примерно
1:20.Достаточно толщины 50 мм бетона 1:3:6.
Фундаменты для арок или жестких рам
Дополнительное сопротивление боковым силам необходимо для
стены фундамента, поддерживающие арочные или жесткие каркасные здания. Этот
может быть выполнен с контрфорсами, пилястрами или путем связывания
стена в пол. На рис. 5.16 показан каждый из этих методов.
Защита от термитов
Рисунок 5.16 методов
укрепление фундаментов.
Подземные термиты встречаются по всей Восточной Африке и вызывают
значительный ущерб зданиям, поедая целлюлозу в древесине.
Они должны иметь доступ к почве или другому постоянному источнику
воды. Они могут серьезно повредить древесину при контакте с
землю и могут распространять свое воздействие на балки крыши высоких
здания. Доступ к незащищенным сооружениям осуществляется через
трещины в бетонных или каменных стенах, через деревянную часть
дом или соорудив защитные трубы над фундаментными столбами и
стены.
Основная цель борьбы с термитами — разорвать контакт
между колонией термитов в земле и древесиной в
строительство. Это можно сделать, заблокировав проход
термитов из почвы в древесину, соорудив плитный пол под
всего здания и/или установка противотермитных щитов, обработка
грунт у фундамента и под бетонными плитами с
подходящими химикатами или комбинацией этих методов.
Лианы, вьющиеся растения и другая растительность, которая может
средства доступа для термитов не должны расти на
или рядом со зданием.
Химическая защита полезна, если нет защиты от термитов.
доступны, но также рекомендуется в сочетании с механическим
защита. Креозотовое масло, арсенит натрия, пентахлорфенол,
пентахлорфенол, пентахлорфенат, нафтенат меди, бензол
гексахлорид и дильдрин являются преимущественно используемыми продуктами.
Защитная продолжительность составляет от 4 до 9 лет в зависимости от почвы и
погодные условия. Деревянные элементы перед использованием пропитывают.
Поверхность древесины защищена только при опрыскивании инсектицидом.
перед покраской.Трещины, стыки и поверхности срезов должны быть
защищены с особой тщательностью, так как нападения термитов всегда начинаются в
такие локации.
Плита на грунтовой конструкции: Во-первых, конструкция
место должно быть тщательно очищено, и все колонии термитов должны быть прослежены
убит, разбит и отравлен 50 к 2001 г. химической эмульсией.
Во-вторых, после удаления верхнего слоя почвы и любых земляных работ.
завершено, следует применить яд в ярости 5 л/м в течение
вся площадь, которую будет занимать здание. Почва, используемая в качестве
обратная засыпка по внутренней и внешней стороне фундамента, вокруг
сантехника и пустоты в стенах обрабатываются из расчета 61/м пог.
и перед заливкой плиты перекрытия любой хардкорной заливкой и ослеплением
песок тоже надо обрабатывать. Существующим зданиям можно придать некоторые
защиты путем рытья траншеи шириной 30 см и глубиной от 15 до 30 см.
по внешней стороне фундамента. После того, как опрыскал
траншею с ядом, выкопанную почву обрабатывают и заменяют.
Целесообразно делать отравление почвы, когда почва
достаточно сухо и когда не ожидается дождь, в противном случае существует риск
химическое вещество вымывается, а не поглощается
почва.
Также рекомендуется засыпать отравленную полосу почвы
бетоном или со значительным слоем гравия. Это защищает
ядовитый барьер и помогает сохранить стену чистой и свободной от грязи
брызги. Если стена оштукатурена, желательно отравить любой
визуализация, которая применяется в пределах 30 см или около того от земли. К
отравить бетон или песок:цементный раствор, просто используйте от 0,5 до 1,0%
эмульсию дильдрина вместо обычной воды для затворения. Здесь нет
влияние на количество требуемой воды или прочность связывания
цемент.
Все консерванты токсичны и требуют осторожного обращения.
Некоторые из них чрезвычайно токсичны, если их проглотить или оставить в
контакт с кожей. Рекомендация по оказанию первой помощи от
следует настаивать на поставщике консерванта. Когда используешь
дильдрин, альдрин или хлородан детям и животным следует
держать подальше от того места, где будет проводиться лечение.
Щиты от термитов: щиты от термитов должны быть сплошными.
вокруг фундамента независимо от изменения уровня и должны
изготавливаться из оцинкованной стали 24 калибра.Край щита
должен выступать горизонтально наружу на 5 см за пределы верхней части
стены фундамента и должен затем изгибаться под углом 45
вниз еще на 5 см. Должен быть зазор в
не менее 20 см между экраном и землей. Все суставы в
экран должен быть дважды заперт и должным образом запаян
либо пайкой, либо битумным герметиком. Отверстия через щит
анкерные болты должны быть покрыты битумным герметиком и
На болт надевается шайба, обеспечивающая плотную посадку.
Защита существующих зданий: здание должно быть
регулярно проверяются внутри и снаружи и особенно в потенциальных
укрытия. Снаружи следует проверить такие вещи, как
пятна на стенах ниже возможно заблокированных желобов, нарастание
почва, мусор или дополнительные предметы, такие как ступени, которые могут
термитный щит. Оконные и дверные рамы первого этажа и древесина
обшивку следует исследовать, чтобы обнаружить гниение или повреждение термитами.
Вся древесина, будь то конструкционная или нет, должна быть проверена,
особое внимание уделяется местам, которые редко
таких как подкровельные пространства, нижние части лестниц, встроенные
шкафы и полы под раковинами, где может быть сантехника
утечки.
Сильно поврежденную древесину следует вырезать и заменить
добротная древесина, предварительно обработанная консервантом. В случае распада
источник влаги должен быть найден и устранен и где
обнаружены подземные термиты, источник их проникновения должен быть
прослежены и устранены. Термиты в здании должны быть сначала
уничтожен. Применяемые методы лечения включают некоторую меру
отравление почвы, обеспечение барьеров и поверхности
обработка древесины и древесных материалов.
В случае термитов из сухой древесины окуривание является единственным
надежный метод уничтожения, и это должно быть выполнено
обученными людьми под надлежащим контролем.
Рисунок 5.17 Термит
защита.
Содержимое
— Предыдущий — Следующий
Нγ для чернового ленточного фундамента методом характеристик
Цитируется по
1. Оценка влияния шероховатости
Н
γ
Коэффициент по методу характеристик напряжения
2. Оценка
Nγ
коэффициент для чернового ленточного основания, примыкающего к откосу методом напряжённых характеристик
3. Экспериментальное и численное исследование сейсмического поведения мелкозаглубленного ленточного основания вблизи песчаного откоса
4. Применение сглаженного конечного по узлам метод элементов для оценки статической и сейсмической несущей способности мелкозаглубленных ленточных фундаментов
5. Коэффициенты несущей способности чернового конического основания методом конечных элементов вязкопластичности
6. Рассмотрение коэффициентов несущей способности чернового ленточного основания с использованием метода характеристик напряжений
7. Сейсмическая несущая способность фундаментов мелкого заложения, размещенных на анизотропном и неоднородном наклонном грунте
8. Оценка активного давления грунта на основе пластичности слоистой бессвязной засыпкой
9. Численное исследование несущей способности ленточных и прямоугольных мелкозаглубленных оснований на связных фрикционных грунтах при внецентренных нагрузках
10. Прогнозирование на основе машинного обучения сейсмической несущей способности мелкозаглубленного ленточного фундамента над пустотой в неоднородных грунтах
11. Сейсмостойкость заглубленного в откос ленточного фундамента с опорой на двухслойный грунт
12. Разработка косого граничного условия для взаимодействия грунт-конструкция в трехмерном анализе методом конечных элементов
13. Реализация усовершенствованной оптимизации радиального перемещения для расчета предельной несущей способности ленточного основания на ненасыщенном грунте при наклонном нагружении
14 . Взаимодействие грунта с конструкцией поверхностных оснований
15. Предельная несущая способность ленточных и круговых фундаментов по силовому критерию текучести по методу напряженных характеристик
16. Наклонная несущая способность мелкозаглубленных фундаментов, расположенных вблизи откосов, определяемая по формуле метод строгих характеристик
17. Оценка коэффициентов статической несущей способности чернового ленточного основания методом напряженных характеристик
18. Сейсмическая несущая способность ленточного фундамента, заглубленного в откос и расположенного ниже уровня воды грунтовые откосы
21. Псевдостатическая несущая способность ленточного фундамента с вертикальными бортами, опирающимися на несвязные откосы методом конечных элементов
22. Предельная несущая способность юбочного фундамента на несвязном грунте по теории линий скольжения
23. Новый метод расчета предельной несущей способности мелкозаглубленного фундамента
24. Унифицированное решение верхней границы несущей способности мелкозаглубленных жестких ленточных фундаментов в общем случае с учетом дилатансии грунта предельный анализ
26. Расчет коэффициентов несущей способности ленточного фундамента с использованием метода сглаженных конечных элементов на основе узлов (NS-FEM)
27. Влияние вертикальных напряжений на потенциал сжижения от зданий в городской местности
28. Предельная нагрузка неоднородных откосов, определенная методом характеристик
29. Несущая способность кольцевого фундамента от различной нагрузки позиций методом конечных элементов
30. Предельная несущая способность ленточного фундамента мелкого заложения методом скользящей линии
31. Расчет коэффициента вертикальной несущей способности ленточного фундамента по МКЭ
32. Расчет несущей способности недренированных ленточных фундаментов на неоднородных морских глинах
33. Несущая способность фундаментов с полуглубоким бортиком на глинистых грунтах с использованием характеристик напряжений и анализа методом конечных элементов
34. Несущая способность ленточных фундаментов, мешающих друг другу
35. Несущая способность оснований на массиве горных пород методом характеристик
36. Несущая способность ленточных оснований на анизотропных грунтах методом конечных элементов и линейного программирования
37. Расчет несущей способности кольцевого фундамента по методу характеристик напряжений
38. Несущая способность неассоциативных коаксиальных сыпучих материалов методом верхней границы и методом конечных элементов
39. Оценка коэффициентов несущей способности связных фрикционного грунта с использованием метода сглаженных конечных элементов на основе ячеек
40. Механизм восприятия нагрузки фундаментов мелкого заложения, опирающихся на насыщенный песок, с просачиванием вверх
41. Теории предельной несущей способности
42. Сейсмическая несущая способность мелкозаглубленного ленточного фундамента с использованием метода горизонтального среза
43. Влияние вертикального напряжения на потенциал разжижения, создаваемого зданиями в городских районах
76
4 Предельная несущая способность ленточного фундамента, уложенного на песок с жестким основанием
45. Моделирование дискретных элементов испытаний малой плитой
46. Несущая способность ленточных фундаментов на ненасыщенных грунтах по теории линии скольжения
47. Оценка качества моделей коэффициента несущей способности грунтов мелкозаглубленных фундаментов
48. Расчет коэффициента несущей способности
Н
γ
49. Влияние горизонтальной локализации на коэффициент несущей способности Nγ гладкого ленточного фундамента Линии скольжения
51. Обсуждение применения эмпирических формул для предельной несущей способности
52. Численные исследования коэффициента несущей способности N
γ
коэффициент формы ленточных и кольцевых фундаментов на песке по углу дилатансии
53. Несущая способность фундаментов с наклонным просачиванием грунтовых вод
54. Оценка диапазона изменения Nγ по 60 методам расчета для оснований на песке
55. Расчет несущей способности методом характеристик
56. Коэффициенты несущей способности внецентренно нагруженных ленточных фундаментов с использованием вариационного анализа
57. Несущая способность фундаментов, подверженных воздействию грунтовых вод Размер
678. 91 Влияние фундамента и шероховатость на коэффициент несущей способности, N γ , методом ZEL на основе уровня напряжения
59. Несущая способность фундаментов на основе уровня напряжения: проверка результатов с помощью 131 тематического исследования
60. Модели фундаментов в сейсмических районах: четыре тематических исследования вблизи города Гранада (Испания)
61. Исследование оптимального проектирования свайного композитного фундамента CFG под действием гибкой нагрузки
62. Прогнозирование несущей способности и нагрузки– характер смещения мелкозаглубленных фундаментов по методу ZEL на основе уровня напряжения
63. Коэффициент несущей способности, N γ , для ненасыщенных грунтов по методу ZEL
64. Коэффициент несущей способности N
γ
для чернового конического основания
65. Несущая способность ленточных и круговых фундаментов в песке с использованием конечных элементов
66. Теории предельной несущей способности — центральная вертикальная нагрузка
67. Вариант
Nγ
с шероховатостью основания с использованием метода характеристик
68. Влияние ширины основания на Nγ
69. Обобщенное решение линии скольжения для активного давления грунта на кольцевые подпорные стены
70. Влияние шероховатости основания на коэффициент несущей способности Nγ
71. Предельная несущая способность двух взаимодействующих черновых ленточных фундаментов
72. Сейсмическая несущая способность ленточных фундаментов мелкого заложения, заложенных в откос 7 3
Коэффициент несущей способности Nγ для кольцевых фундаментов по методу характеристик
74. Сейсмическая несущая способность мелкозаглубленных ленточных фундаментов
75. Численные решения для предельного расчета коэффициента несущей способности Nγ
76. Влияние трения основания и грунта на коэффициент несущей способности N
γ
Microsoft Word — ОТЧЕТ MSF v210906.doc
%PDF-1.4
%
1 0 объект
>
эндообъект
7 0 объект
/Заголовок
/Предмет
/Автор
/Режиссер
/CreationDate (D:20220209230513-00’00’)
/ModDate (D:201105080
+02’00’)
>>
эндообъект
2 0 объект
>
эндообъект
3 0 объект
>
эндообъект
4 0 объект
>
эндообъект
5 0 объект
>
эндообъект
6 0 объект
>
ручей
Acrobat Distiller 6.0 (Windows)2006-09-21T12:38:21+02:00PScript5.dll Версия 5.2.22011-05-08T09:13+02:002011-05-08T09:13+02:00uuid:5bb2135e-95aa-416b-9c7c-6f5c6dae2b37uuid:171997a4-e99b-4336/a99b-a92a-c3821c1 Wordfap1 — ОТЧЕТ MSF v210906.doc
конечный поток
эндообъект
8 0 объект
>
эндообъект
9 0 объект
>
эндообъект
10 0 объект
>
эндообъект
11 0 объект
>
эндообъект
12 0 объект
>
эндообъект
13 0 объект
>
эндообъект
14 0 объект
>
эндообъект
15 0 объект
>
эндообъект
16 0 объект
>
эндообъект
17 0 объект
>
эндообъект
18 0 объект
>
эндообъект
19 0 объект
>
эндообъект
20 0 объект
>
эндообъект
21 0 объект
>
эндообъект
22 0 объект
>
эндообъект
23 0 объект
>
эндообъект
24 0 объект
>
эндообъект
25 0 объект
>
эндообъект
26 0 объект
>
эндообъект
27 0 объект
>
эндообъект
28 0 объект
>
эндообъект
29 0 объект
>
эндообъект
30 0 объект
>
эндообъект
31 0 объект
>
эндообъект
32 0 объект
>
эндообъект
33 0 объект
>
эндообъект
34 0 объект
>
эндообъект
35 0 объект
>
эндообъект
36 0 объект
>
эндообъект
37 0 объект
>
эндообъект
38 0 объект
>
эндообъект
39 0 объект
>
эндообъект
40 0 объект
>
эндообъект
41 0 объект
>
эндообъект
42 0 объект
>
эндообъект
43 0 объект
>
эндообъект
44 0 объект
>
эндообъект
45 0 объект
>
эндообъект
46 0 объект
>
эндообъект
47 0 объект
>
эндообъект
48 0 объект
>
эндообъект
49 0 объект
>
эндообъект
50 0 объект
>
эндообъект
51 0 объект
>
эндообъект
52 0 объект
>
эндообъект
53 0 объект
>
эндообъект
54 0 объект
>
эндообъект
55 0 объект
>
/ProcSet [/PDF /Text /ImageC /ImageB /ImageI]
>>
эндообъект
56 0 объект
>
ручей
xڝXn6+!;Cm−n\2O$%;6bWE-8Kֶ3,w|km9%T۟g³s\,S( gw
T|s9iϳoƅ~_~~xCל
мМ.
