Обвязка брусом свайного фундамента: Обвязка свайного фундамента

Содержание

Обвязка свайного фундамента-брусом, швеллером, уголком, доской, профтрубой

Свайно-винтовой фундамент, как и любой другой фундамент, представляет из себя несущую строительную конструкцию. Это основа, на которую монтируется вышестоящее сооружение. Он является. одной из самых нагруженных частей строения. Поэтому к нему предъявляются повышенные требования.

Нижняя часть фундамента состоит из винтовых труб, иначе — свай, погруженных в грунт. Укреплениенадземной части конструкции называется обвязкой свайно-винтового фундамента. Возникает вопрос, что это такое и для чего нужна обвязка свайно-винтового фундамента.

Обвязка – это горизонтально-расположенная монолитная часть фундамента, передающая на винтовые сваи нагрузку от вышестоящего сооружения из блоков или кирпичей. Функционально назначение обвязки фундамента на сваях состоит в том, чтобы объединить винтовые трубы в единую конструкцию и обеспечить ее жесткость. В зависимости от типа строения, применяются разные виды обвязки. Это обвязка металло-профилем, двутавром, бетоном или деревом для каркасных, брусовых или панельных загородных домов.

Обвязка может быть расположена на грунте, утоплена в грунт или вообще не касаться грунта. Рассмотрим эти варианты, в каких случаях применяется каждый из них и как сделать правильную обвязку фундамента.Обвязка может выполняться брусом, швеллером, уголком, доской, профтрубой.

Гарантия на выполненные работы 10 лет

Самой прочной считается обвязка с помощью металлопроката (уголок, швеллер, профилированная труба, двутарв). Чаще всего применяется сплошной горизонтальный сварной периметр из швеллера, который укладывается под оголовки винтовых свай и привязывается к стволу сваи сваркой, что делает конструкцию фундамента прочной и монолитной. Вместо швеллера для обвязки можно применить двутавр, а также уголковый профиль.

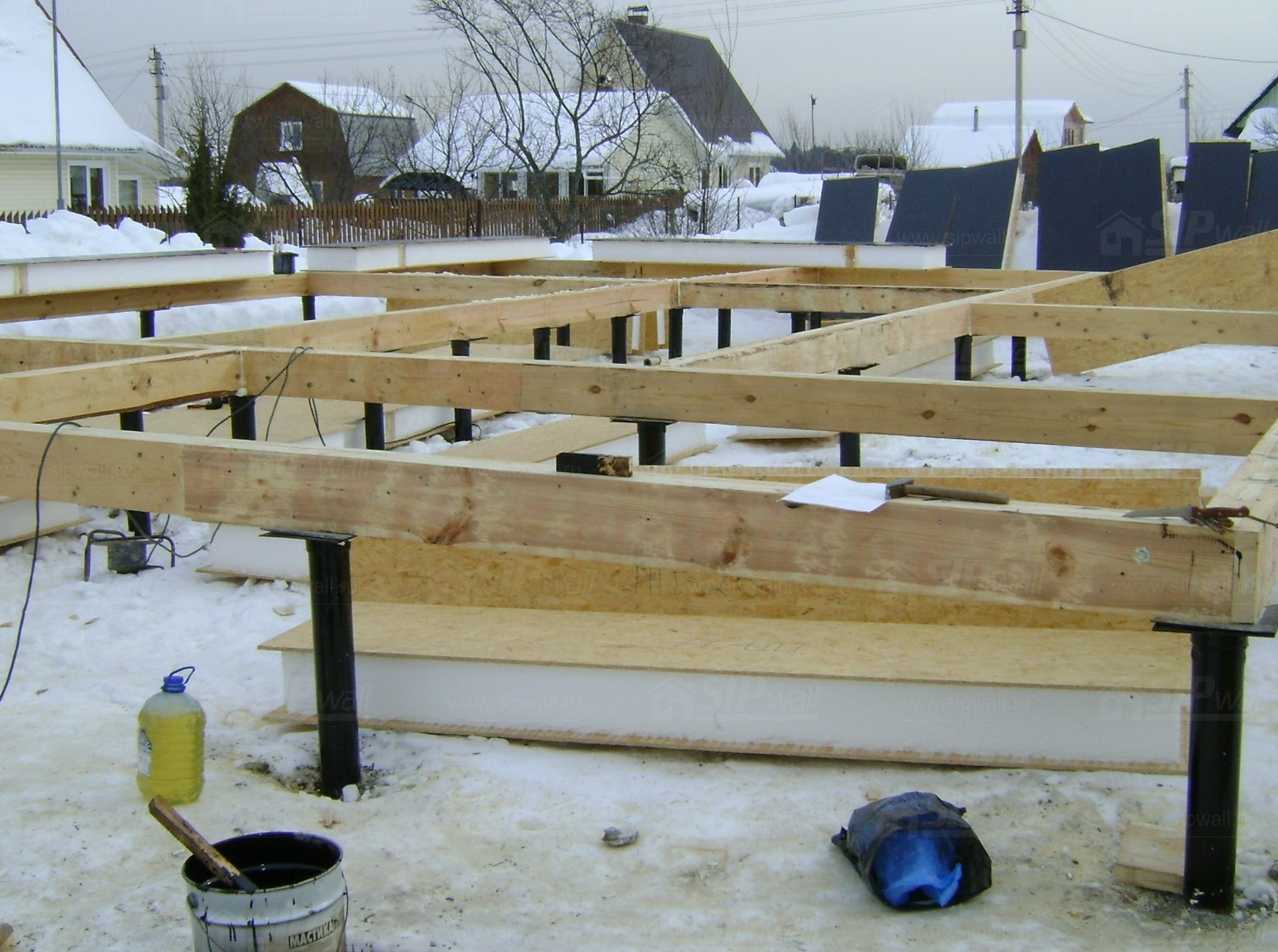

Винтовые сваи с обвязкой

Обвязка свайно-винтового фундамента с помощью металлопроката обычно располагается над грунтом. В случае, когда обвязка расположена выше 700 мм, следует принять дополнительные меры по скреплению конструкции. Например, пустить ниже обвязки укрепляющий пояс из уголка или трубы (20/40, 60/30).

Пожалуй, самым распространенным вариантом обвязки свайно-винтового фундамента является бетонный и железобетонный. Он обладает повышенной несущей составляющей, стабилен, долговечен, отлично работает на сжатие. C его помощь. Можно использовать фундамент из свай для строительства многотонных, основательных загородных домов, не только для сезонного, но и постоянного проживания.

Видео наших работ

Обычно обвязку из бетона выполняют утопленной в грунт или лежащей в грунте и опытные строители называю её ростверком. В первом случае подготавливают траншею, в нее насыпают щебень, устанавливают опалубку по профилю обвязки, производят армирование, заливают бетон. Привязка свай к обвязке происходит за счет скрепления оголовков свай в бетоне с арматурой.

В случае обвязки, лежащей на грунте, все происходит похожим способом. В этом случае обвязка опирается на поверхность грунта.

Применение обвязки из бетона без армирования возможно, но ограничено меньшей нагрузочной способностью.

Деревянная обвязка свайно-винтового фундамента находит применение при строительстве сооружений из дерева. Производится чаще всего брусьями с диаметром сечения 100/150, 150/150, 150/200 и 200/200 в один или два ряда и балками, которые устанавливают вдоль периметра сооружения. Они крепятся к оголовкам винтовых свай винтами (сантехническими саморезами) снизу или устанавливаются на шпильки и затягиваются гайками сверху бруса. В случае если обвязка находится над грунтом выше 800 мм, следует произвести усиление периметра установкой дополнительных креплений между винтовыми сваями.

Выполненные работы

Изложенные в приведенном обзоре основные рекомендации методы и варианты обвязки свайно-винтового фундамента не исчерпывают все вопросы данной темы, это предмет отдельного разговора, который вы можете продолжить позвонив нам по многоканальному телефону 988-20-58.

Оставьте заявку и мы свяжемся с Вами в течение 15 минут

Обвязка фундамента брусом своими руками.

Свайные и столбчатые фундаменты часто используются для частных домов и других построек. Их применение связано с тем, что в большинстве случаев стоимость такой конструкции ниже, чем ленточных или других типов фундаментов. Существует несколько типов свай и столбчатых опор, которые отличаются используемыми материалами и техническими характеристиками, но для всех требуется устройство ростверка. Эта горизонтальная конструкция в виде балок или плиты предназначена для сбора и распределения нагрузки на каждую опору.

В большинстве случаев ростверк представляет собой систему балок, опертых на сваи или столбы. На такую конструкцию удобно монтировать стены из любых материалов. Балки воспринимают нагрузку и равномерно распределяют ее по опорам. Ростверк изготавливают из разных материалов:

монолитного и сборного железобетона;

металлических конструкций;

дерева.

Деревянный ростверк прост в монтаже и не требует больших трудозатрат при установке. Для его монтажа используют разные изделия из древесины, например, брус. Такую конструкцию также называют обвязкой. В некоторых случаях она применяется не только для свайных и столбчатых фундаментов, но и для лент. Как проводится обвязка свайного фундамента брусом и какие нюансы при производстве работ?

Сам процесс соединения бруса и сваи осуществляется несколькими способами:

посадкой на резьбу;

хомутами;

сваркой.

Рассмотрим один из популярных видов соединения – с использованием шпильки.

Материалы для обвязки и используемые технологии

Для обвязки фундамента используют не только дерево, но и металл. В принципе, для некоторых типов свайных конструкций использование стального проката удобнее и проще. Например, винтовые сваи часто обвязывают швеллером, который крепят к стержням с помощью сварки. В таком варианте не требуется дополнительных крепежных материалов, но конструкция получается существенно тяжелее.

Обвязку фундамента брусом проводят как как цельным, так и клееным материалом. Причем клееный обладает рядом преимуществ:

Высокими прочностными характеристиками. Доски для такого бруса специально отбираются и сортируются.

Из клееного бруса изготовляют балки длиной до 80 м, то есть для обвязки можно подобрать брус необходимой длины без лишних соединений.

Обвязка винтового фундамента брусом позволяет уменьшить вес конструкции и обеспечить необходимую огнестойкость. Это важно, так как для частных домов без механизмов строят сваи с малой несущей способностью.

При производстве клееного бруса все доски проходят процесс просушки, что исключает их деформацию на объекте.

При распиливании и склеивании досок снимается внутренне напряжение в древесине, что уменьшает растрескивание бруса в уже эксплуатируемом здании.

Основной минус – цена. Выбор того или иного типа бруса зависит от его доступности в регионе и финансовых возможностей застройщика. Для обвязки также потребуются шпилька диаметром от 18 мм, оцинкованные уголки, гвозди и гайки. Рассмотрим поэтапно как проводят обвязку фундамента брусом своими руками.

Обвязка свайного фундамента

Для свай любого вида в первую очередь выравнивают верхнюю часть всех опор. Для этого используют разные методы. С помощью строительного уровня или нивелира натягивают шнур в строго горизонтальном положении. Верх самой низкой сваи должен располагаться минимум в 200 мм от поверхности земли. Затем каждая свая срезается по уровню. Это относится в основном к винтовым сваям из металла. Для столбчатого фундамента горизонтальный уровень обеспечивают при строительстве, как и для буронабивных свай или свай ТИССЭ. Это достигается при бетонировании и монтаже опалубки.

Обвязка фундамента на винтовых сваях брусом проводится в таком порядке:

Поле обрезки каждой сваи на нее приваривается опорная площадка из листовой стали такого размера, чтобы удобно было разместить брус необходимого сечения. Размер балки принимают не менее 200×200 мм. Точное сечение бруса определяется расчетом исходя из шага между опорами и веса дома. В некоторых случаях достаточно клееного бурса 150×150 мм.

К опорной площадке методом сваривания крепят шпильку такого размера, чтобы она насквозь проходила через брус (например, 220 мм). Шпильку размещают по центру опорной площадки.

На углах дома опорная площадка ограничивается стальным уголком, чтобы задать точные габариты стен.

На оголовки укладывается слой гидроизоляции. Нижняя часть бруса в местах соединения со сваями обмазывается мастикой.

На подготовленных брусьях высверливаются отверстия такого диаметра, чтобы сквозь них свободно проходила резьба на шпильке, но и оставалась возможность притянуть брус к опорной площадке гайками. В основном используют брусья из хвойных пород деревьев. Часто устраивается обвязка фундамента брусом из лиственницы, так как эта порода меньше подвержена гниению.

Между собой брусья в углах и в местах пересечения соединяются выпилами.

Брусья поочередно укладываются на опорные площадки и притягиваются к ним гайками.

Дополнительно места соединений брусьев усиливают уголками, которые прикручивают саморезами к боковым поверхностям.

Далее брус покрывается защитными составами и приступают к возведению стен.

Существует также технология двойной обвязки, когда используют два ряда брусьев. Это удорожает фундамент, но увеличивает его прочность и несущую способность.

Обвязка ленточных фундаментов

Обвязка брусом ленточного фундамента используется в основном для деревянных домов. Например, для сруба или дома из бруса довольно трудно закрепить сами стены на бетонном основании фундамента. Чтобы упростить работы устраивается обвязка. Для сруба она выступает первым венцом дома. На такое основание проводится крепление следующих бревен. Соединение дерева и бетона проводится закладными шпильками или анкерными болтами. Закладные детали устанавливаются в ленту при бетонировании. Для этого применяют оцинкованную шпильку диаметром от 18 мм. Работы проводят в таком порядке:

Очищают и выравнивают поверхность ленты. При необходимости проводят устройство выравнивающего цементного слоя. Чем плотнее брус соприкасается с бетоном, тем равномернее передается нагрузка и не возникает ненужных деформаций стен.

Подготовленная поверхность ленточного фундамента гидроизолируется. Для этого на нее наносят мастичную гидроизоляцию или используют рулонные материалы (рубероид). Это необходимо для защиты дерева от возможного намокания.

В брусе высверливаются отверстия нужного диаметра (до 5 мм больше диаметра шпильки). Разметку необходимо проводить аккуратно, чтобы отверстия максимально точно совпадали с местом закладных элементов.

Проводится укладка бруса на слой гидроизоляции и притягивается гайками. В тех местах, где брус соединяется между собой, применяют нагели или гвозди. На пересечении балок в местах стыка также применяют оцинкованные уголки.

Фундамент готов к монтажу стен.

Обвязка столбчатого фундамента брусом проводится таким же образом, как и свайного или ленточного. Так как столбы в основном бетонные или каменные, то применяется технология закладных элементов. Шпилька заделывается в верхнюю часть столба. Дальнейшие работы проводят так же, как и для винтовых свай.

Столбчатый фундамент обвязка брусом

Обвязка свайного фундамента брусом: делаем своими руками

Сегодня большой популярностью пользуются фундаментные основания, возведенные по свайным опорам. К числу их достоинств относится быстрота монтажа составляющих элементов. Естественно, что строительные сроки в определенной степени зависят от сложности конструкции, но в среднем такой фундамент строится за два – три дня. Отметим, что для возведения бетонного основания потребуется не меньше одного месяца, потому что придется дожидаться окончательного высыхания бетона. Свайная конструкция устанавливается быстро, отличается небольшими финансовыми расходами. Кроме этого, такой фундамент подходит для участков с любыми почвенными составами. Существует только одна особенность, упускать из внимания которую не рекомендуется – обвязка свайного фундамента брусом.

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

устанавливать их можно на участках с пучинистыми и сложными почвами. Это условие распространяется на строительные площадки, имеющие уклоны, когда особенности рельефа не позволяют устраивать другие фундаменты;
продолжительный эксплуатационный период. Если полностью соблюдать технологические особенности монтажных работ и использовать качественные материалы, то при правильной эксплуатации свайная фундаментная основа прослужит вам не менее ста лет;
приемлемая стоимость материалов и работ;
простота выполнения монтажа. Погрузить винтовые сваи в грунт можно в течение нескольких часов, используя для этого специальную технику. При наличии достаточного количества работников такой процесс выполняется вручную.

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания.

При установке свайной фундаментной основы придется учесть и тот факт, что конструкция не будет иметь сплошной опоры, что создаст определенные затруднения при строительстве межкомнатных перегородок. Но такую проблему можно решить, выполнив обвязку свай. Если такую процедуру выполнить в соответствии с требованиями, то показатель прочности готового сооружения увеличится.

Разновидности обвязки

Если рассматривать расположение обвязочного пояса относительно поверхности почвы, различаются следующие виды обвязки:

заглубленную – погружается в землю так, чтобы верхняя поверхность находилась на едином уровне с грунтом;
повышенную – размещается на поверхности почвы;
высокую – приподнята над поверхностью на пятнадцать сантиметров и более.

Последний вариант рекомендуется применять на участках с пучинистыми почвенными составами. Заглубленный тип используется мало и лишь на малопучинистых грунтах.

По используемым материалам обвязки делятся на четыре группы:

швеллерная;
двутавровая;
лента из железобетонного монолита;
брусовая.

Обвязка металлом является более прочной, но монтировать ее сложно. Железобетонные ростверки по показателю надежности не уступают металлическим аналогам, сооружаться могут своими руками, но обладают большими трудозатратами. Следует добавить, что они увеличат строительные сроки, ведь бетону потребуется время до набора окончательной прочности.

Возводя частный дом из легких стройматериалов, в качестве обвязки рекомендуется использовать деревянный брус – прочный, недорогой и легкий в монтаже материал.

Зачем нужна

Чтобы понять, для чего выполняется обвязка фундамента брусом, следует уточнить технологические особенности установки свайной фундаментной основы.

Такие фундаменты зачастую используют под легкие каркасные здания, отличающиеся небольшой удельной массой. Свайное основание существенно выигрывает в денежном отношении, отличается надежностью, не уступая другим своим аналогам.

Сваи представлены погруженными в почву столбами, расположенными друг от друга с определенным шагом. Но как бы не были надежны опоры, они не дают стопроцентной гарантии в показателе прочности и исключении перекосов. В этом случае приходится выполнять обвязку, позволяющую идеальным образом решить названные проблемы.

Процесс обвязки свайного фундамента брусом своими руками должен предусматривать формирование прочного крепежа, с помощью которого установленные опоры соединяются в единую конструкцию.

С помощью такого рабочего этапа получается надежная фундаментная основа, позволяющая в равной степени распределять и выдерживать воздействия нагрузочного характера. Обвязка свай с помощью бруса называется ростверком и признана наиболее эффективным вспомогательным элементом.

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени. Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости.

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

продолжительным эксплуатационным периодом;
хорошим показателем прочности;
низким содержанием влаги;
приемлемой стоимостью.

При покупке пиломатериала проверяйте его на отсутствие трещин, чтобы не снизить качество собранной конструкции. Кроме этого, в расчеты на потребность следует дополнительно заложить от десяти до пятнадцати процентов от общего объема.

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Брусовой материал, размер одной из сторон которого составляет 20 см, монтируется на свайные оголовки меньшей гранью, и высота обвязочного пояса в этом случае составляет 200 мм.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

Материалы и инструменты

Перед тем, как сделать обвязку из бруса для винтового фундамента, следует приготовить все необходимое для работы. Вам потребуются:

уровень и рулетка;
саморезы;
анкера;
рубероид;
сварочный агрегат;
болты для выполнения стяжек;
молоток;
кисти и защитные средства для обработки древесины;
сухой брус.

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

засверливают три – четыре отверстия, с помощью которых процесс крепления деревянного бруса саморезами упрощается;
на оголовках с помощью рубероида или битумного состава устраивается гидроизоляционный слой. Вырезая куски рулонного материала, на каждую сторону рекомендуется оставлять двухсантиметровый запас, облегчающий процесс фиксации.

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Монтажные работы:

установку начинают в местах пересечений балок;
брус стыкуется «в полкорпуса». Иногда используется вариант соединения «в лапу», являющийся более надежным. Чтобы прилегание бруса было плотным, его торцевые участки обрезаются ровно. В местах соединений древесину рекомендуется промазывать клеевым составом;
к подошвам оголовком брус крепится саморезами. Лучше использовать метизы с шестигранными головками – их удобней вкручивать снизу. Для облегчения такой работы предварительно сверлятся небольшие по диаметру отверстия, саморезы затягиваются торцевым ключом;
внутри ростверкового периметра балка врезается «в полкорпуса». Брус до этого в точках соединений оснащают канавками. Затем часть торца подрезается, чтобы брус погрузился в основную обвязку.

Врезаемый элемент должен входить на свое место как можно туже.

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

выполняется разметка, для чего крепежный элемент прикладывается к поверхности балки и обводится маркером;
по нанесенной линии устраивается канавка на 1 и 0.8 см по глубине и ширине соответственно;
места, в которые предстоит погрузить ножки скобы, засверливаются. Предварительно подготовленные отверстия в 5 – 6 мм по диаметру предотвратят образование трещин;
каждая канавка и отверстие обрабатываются антисептическими составами;
начинается забивание стальных скоб, которые должны быть погруженными заподлицо с древесной поверхностью;
в точках пересечений балок используют вариант стыковки «в полдерева». Саморезы вкручивают снизу, забивают четыре скобы, чтобы они образовывали квадрат.

Выступающие над поверхностью металлические скобы создадут определенные сложности для выполнения последующих монтажных работ.

Проверяем горизонтальный уровень

Когда работа по обвязке будет завершена, смонтированная конструкция проверяется на горизонтальное расположение с помощью строительного или водяного уровня. Между двумя углами, находящимися в противоположных местах, допускаются перепады в диагоналях, не превышающие пяти миллиметров. Каждый параметр подготовленной обвязки должен в точности соответствовать проекту. Имеющиеся погрешности придется учитывать при строительстве стен.

Советы специалистов

Чтобы узнать, как правильно обвязать свайный фундамент брусом, изучите рекомендации опытных строителей:

перед началом работ по обвязке необходимо удостовериться. Что все сваи установлены на одинаковую высоту. Если это условие не соблюдено, торцевые участки опор подрезаются, либо в брусах устраиваются пазы;
крепежные элементы располагаются по продольной оси бруса, смещения от этого направления не разрешаются, потому что это вызовет неравномерное распределение нагрузочных усилий и уменьшение не только запаса прочности, но и нарушение целостности древесины;
в свайном фундаменте ростверок из деревянного бруса по ширине должен быть в два раза больше сечения свайной опоры. Данное требование обязательно учитывается при подборе строительных материалов;
для облегчения крепления древесины к опорам, при возведении основания заранее устанавливаются закладные элементы, на которые потом крепится деревянный каркас.

Заключение

Успешно проведя все монтажные работы по обустройству обвязки из бруса на свайном фундаменте, вы получите качественное и надежное основание под строительство запроектированного сооружения. Возведенный по сваям ростверок равномерно распределит на опорные элементы нагрузочные усилия, создаваемые объектом, обеспечив этим долговечность здания. Отметим, что все рабочие этапы не вызывают сложностей и легко выполняются своими силами без привлечения строительных бригад. Это поможет вам сэкономить денежные средства, выделенные для строительства дома.

Фонд электронной почты 2 документа

Wrapper создает необходимую структуру для обертывания элементов, чтобы можно было применять фоны полной ширины.

Основы

При использовании Inky HTML тег создаст структуру

, ,

, необходимую для создания согласованных фонов полной ширины. Вы можете добавить классы в оболочку, чтобы нацеливать на нее свойства CSS или целевые элементы в ней.Класс .wrapper-inner доступен для добавления отступов в оболочку. HTMLВключить Inky

   содержание  wrapper>

содержание TD> TR> table> DEMO Создать коллектор жидкости с компонентом довольно просто. Обтекание будет держать ваш контент привязанным к ширине контейнера.Добавьте класс к , чтобы добавить цвет фона. HTMLВключить Inky DEMO Использование этой структуры вне контейнера приведет к изменению ширины фона, который расширяется до ширины области просмотра клиента электронной почты. , Фонд электронной почты 2 документа Центрирование, изображения, текст, кнопки и меню в электронных письмах HTML стали проще. Foundation включает в себя несколько полезных классов выравнивания, чтобы добавить общее поведение позиционирования к элементам. Выравнивание текста Вы можете выровнять текст с классами .text-x . Эти классы будут применяться как к большой точке останова, так и к маленькой. HTMLВключить Inky DEMO Если вам нужно изменить выравнивание текста только на небольшой точке останова, вы можете использовать .small-text-x классов. HTMLВключить Inky DEMO Вы можете объединить эти классы, чтобы переопределить поведение на небольшой точке останова. HTMLВключить Inky DEMO Центрирование изображений Просто оберните вокруг изображения, которое вам пригодится. Инки справится с магией за кулисами! В версии CSS вы добавите класс .float-center , атрибут align = "center" и оберните тег , чтобы убедиться, что все в центре. HTMLВключить Inky Центр> Столбцы> Строка> container> Центр> Е> е> TR> Table> Е> TR> TBODY> Table> TD> TR> TBODY> table> DEMO Для ясности: с Inky вам нужно только обернуть изображение в метку , чтобы надежно центрировать его. В версии CSS наш рецепт центрирования включает в себя три ингредиента: . Плавучий центр класса на элементе align = "center" атрибут элемент Оберните с тегов (необходимо для Outlook 2007, 2010 и 2011) Кроме того, это не просто поплавок, а класс . float-center для элемента, который задействует трюк с автоматической центрировкой поля.Обратите внимание, что это будет работать только с элементами с абсолютной шириной, что означает не процент или автоматическую ширину. Если вам нужно центрировать изображение только на мобильных клиентах, вы можете применить класс .small-float-center . Хорошим вариантом использования будет центрирование изображения меньше полной ширины столбца на устройствах, таких как iPhone 5, iPhone 6 и Android 4.4. HTMLВключить Inky Столбцы> Что за сделка? h5> Сладкие звериные лучи купаются или гоняются за мышами, теряют лицо всем или оставляют мертвых животных в качестве подарков на время игровой территории. p> Столбцы> Строка> container> Е> TR> Table> Е> Что за сделка? h5> Сладкие звериные лучи купаются или гоняются за мышами, теряют лицо всем или оставляют мертвых животных в качестве подарков на игровое время. Р> Е> TR> Table> Е> TR> TBODY> Table> TD> TR> TBODY> table> DEMO Выравнивание изображений по левому и правому сторонам Вы также можете выравнивать изображения по левому или правому краю. HTMLВключить Inky Столбцы> Строка> container> . видов фундаментов для домов Фундаменты - это горизонтальные или вертикальные элементы конструкции, которые обеспечивают опору всей конструкции, а также передают нагрузки от здания или отдельных колонн к грунту под ним. Преобразование нагрузки осуществляется посредством правильных фундаментных работ. Фонд классифицируется как неглубокий и глубокий фундамент. Мелкий фундамент снова подкатегоризован как основание колодки, основание полосы, основание плота, основание широкой полосы и основание ленты. Фундаменты основания : это наиболее распространенный, самый простой и наименее дорогостоящий тип фундамента, который можно применять, когда почва сравнительно прочная или когда нагрузки на колонны легкие. Они обычно бывают квадратной или прямоугольной формы на плане с одинаковой толщиной. Обычно они сделаны из железобетона. Ленточные фундаменты: они подходят, когда основания подушек для нескольких столбцов в линии плотно натянуты, так что расстояние между площадками примерно равно длине боковой части площадок.Обычно он дешевле и быстрее выкапывается. Они также могут быть использованы в слабых местах, чтобы расширить площадь опоры фундамента и уменьшения давления подшипника. Плот Фундаменты: Они также известны как матовые фундаменты, которые относятся к непрерывной плите, уложенной на почву. Они подходят, когда полосы становятся очень широкими из-за веса колонны или слабого грунта. Они также могут применяться для управления дифференциальным расчетом на переменных площадках и для рассредоточения изменений нагрузок надстройки от области к области. Они расширяют нагрузку, обусловленную количеством колонн и стен по всей площади фундамента. Основание плота также классифицируется как плотный плотный плот, плотный балочный плот, сотовый плот и сложенный плот. Также читайте: Типы фундаментов для зданий Фундаменты с широкой полосой : Они похожи на обычные ленточные фундаменты, но обычно выбираются, когда почва мягкая или имеет низкую несущую способность, чтобы распределить нагрузку по большей площади. Они в основном нуждаются в подкреплении. Фундаментные фундаменты: Фундаменты этих типов в основном представляют собой комбинированные опоры и состоят из двух или более опор колонн, прикрепленных к бетонной балке, известной как балочная планка. Ремешок балки распределяет вес колонн. Глубокое основание : включает в себя свайное основание, основание пирса и основание из просверленного вала. Свайное основание: сваи подходят, когда земля на уровне фундамента очень слаба для поддержки любого из типов фундаментов, упомянутых выше. Сваи также наносятся на участки, где на почвы особенно воздействуют сезонные изменения (и / или действие корней деревьев), чтобы обеспечить структурные нагрузки ниже уровня такого влияния. Сваи могут передавать нагрузку на конструкцию в более прочную почву или в скальную породу и плотный гравий. Сваи обычно применяются как средство передачи нагрузок через неподходящие несущие слои в сплошной слой на большей глубине. Основание Pier : состоит из цилиндрической колонны большего диаметра для поддержки и передачи больших наложенных нагрузок на твердые слои под ним. Фундамент с просверленным валом: он также известен как просверленный пирс, и его целью является поддержка конструкций с очень большой осевой нагрузкой. Это выполняется путем выкапывания цилиндрических валов в землю, после чего цилиндрический вал заполняется бетоном. , Проектирование БЕСПЛАТНО- при заказе сруба! Оставить заявку

Обвязка свайного фундамента | К-ДОМ

Обвязка свайного фундамента — это создание элемента, связывающего воедино отдельно стоящие сваи. В результате фундамент равномерно воспринимает нагрузки от веса дома. В каком-то смысле конструкция свайного фундамента становится равнозначна конструкции монолитного ленточного основания. При этом свайный фундамент обходится дешевле и значительнее быстрее монолитных аналогов.

1. Назначение обвязки свайного фундамента

Столбчатые фундаменты имеют ряд преимуществ перед плитными или ленточными. В первую очередь это касается экономии материала и времени на возведении фундамента. Особенно это касается фундамента на винтовых сваях, которых не требует времени на усадку, и к строительству дома можно приступать сразу после закладки основания.

Однако несущая способность фундамента на сваях может быть понижена по сравнению с монолитными фундаментами. Основная причина этому – неравномерность противодействия свай нагрузкам со стороны веса здания. По сути, каждая опора имеет свои нагрузочные характеристики – в зависимости от грунта, веса той части дома, которая на него опирается и т. д. Монолитный фундамент принимает вертикальные нагрузки равномерно.

Способом распределить нагрузочные напряжения более равномерно служит обвязка свайного фундамента. Она одновременно служит скрепляющим все опоры конструкционным элементом, а также – единым основанием для установки домовой конструкции.

Проще говоря, обвязка связывает отдельные опоры в единое целое и равномерно воспринимает нагрузки от веса дома.

Обвязка распределяет нагрузки равномерно

Следует отметить, что иногда дополнительная обвязка бывает полезна и при использовании ленточных фундаментов – их конструкция тоже может воспринимать нагрузки неравномерно в силу возможно неравномерности структуры бетона в разных участках.

2. Фундамент на винтовых сваях

Одним из видов свайного фундамента является фундамент на винтовых сваях – достаточно прогрессивная технологий, появившаяся в последние десятилетия. Она сочетает в себе устойчивость конструкции и быстроту возведения.

Суть свайного фундамента достаточно проста:

Опорами фундамента служат металлические сваи в виде труб, внедренных в грунт на достаточно большую глубину
Для облегчения вворачивания сваи нижнее окончание трубы снабжается наконечником в виде лопасти или винта
Труба сваи плотно входит в грунт и вследствие большой глубины проникновения обладает большой устойчивостью.
На верхнее окончание трубы приваривается оголовок – металлическая пластина, параллельная земле, которая служит основание для установки здания.

Фундамент на винтовых сваях рассчитывается заранее – от веса здания, веса некоторых его особенно нагруженных частей, боковых нагрузок и т.д. В соответствии с расчетом и предварительным анализом грунта выбирается места вкручивания и глубина.

Обычно для свай под основательный дом выбирается труба диаметром 108-325мм.

Винтовые сваи

3. Материалы для обвязки свайного фундамента

Итак, все сваи фундамента установлены. Следующим этапом будет скрепление их балками, придающими жесткость единой конструкции. Такое скрепление и есть обвязка фундамента (или ростверк)

Обвязка представляет собой перекрытие между фундаментом и нижним основание здания и распределяет нагрузку от веса всего дома на все опоры.

Очевидно, что сам материал, из которого сделаны связующие балки, должен быть:

Конструкционно прочным
Стойким к воздействию окружающей среды
Долговечным

Этим условиям удовлетворяют металлические балки, а также толстый брус. Металл значительно прочнее, но подвержен коррозии. Дерево придает конструкции пластичность и более естественно в связи с основным материалом дома – древесиной. Именно обвязка из бруса чаще применяется для строительства деревянных домов, к которым относятся и каркасные.

Понятно, что сам брус для обвязки должен выбираться из прочных пород дерева, устойчивых к влаге.

Сам брус – это материал, получаемый обрезкой ствола дерева с четырех сторон. Как правило, название «брус» применяют для отрезков, имеющих одинаковое прямоугольное сечение по всей длине.

Обычно для обвязки фундамента применяют брус хвойных пород дерева. Несмотря на то, что прочность их уступает прочности лиственных пород, они имеют свои преимущества:

Долговечность без разрушения
Хорошая гидрофобность, то есть противодействие попаданию излишней влаги в толще древесины – вследствие наличия большого количества в ней смол
Более высокая пластичность – что способствует прочности на излом при возникающих боковых нагрузках
Более низкая цена

Как правило, в сечении брус обвязки не должен быть меньше 150х150 мм. Берется или брус с таким сечением или несколько досок с меньшим сечением, сложенных воедино. Обвязочные доски должны иметь однородную структуру, поэтому при выборе материала необходимо тщательно проследить за качеством древесины. Не допускается использование невысушенной древесины — что при ее усадке существенно скажется на основании дома. Строго нужно следить за отсутствием трещин и других дефектов, ухудшающих качество бруса.

Типовой брус 150х150мм

Важным моментом уже на стадии возведения фундамента является обработка древесины с целью защитить ее от вредителей и болезнетворных бактерий. Брус обрабатывается специальным антисептиком, предотвращающим загнивание и развитие грибка. Это существенно сказывается на долговечности фундамента.

Кроме того, древесина должна быть защищена от воздействия огня. Для этого ее обрабатывают антипиренами – веществами, повышающими огнестойкость материала. Особенно это значимо для хвойных пород дерева – как раз из-за большого удельного содержания смол в его толще.

Как было сказано выше, иногда применяют соединение нескольких досок с целью придать балке обвязке квадратное сечение. Зачастую доски сразу склеивают в процессе производства. Такой брус называют клееным. Он имеет высокие эксплуатационные свойства, благодаря специальным технологиям – доску для бруса выбирают особенно тщательно, с использованием специальных контрольных приборов. Склеивание происходит под высоким давлением. В результате прочность клееного бруса не уступает монолитному брусу. Клееный брус имеет дополнительные преимущества – например, в нем можно вырезать геометрически ровные пазы, да и сами размеры клееного бруса выдержаны более точно. Кроме того, клееный брус обладает повышенными влагозащитными и антипиреновыми свойствами – благодаря лучшей пропитке исходных досок меньшей толщины, чем общий брус. Их также легче высушивать до склейки.

Еще одни преимуществом является легкость клееного бруса – как раз вследствие хорошей просушки древесины.

4. Подготовка обвязки

Можно выделить три основных этапа устройства обвязки:

Подготовка поверхности фундамента
Подготовка материала обвязки
Укладка и монтаж бруса

Прежде всего, нужно убедиться в горизонтальности плоскости, которую образует верхняя плоскость фундамента. Проверить ленточный и монолитный фундамент на горизонтальность поверхности довольно просто – с помощью строительного уровня.

Свайный фундамент обычно контролируется на горизонтальность еще на стадии закладки – до приварки оголовков.

Верхняя часть свай с оголовками

Кроме того, между верхней частью фундамента и обвязкой нужно проложить гидроизоляцию. Это очень существенно, так как именно обвязка – последний барьер для излишней влаги между основанием дома и воздушным пространством под домом: как правило, нижние слои воздуха излишне увлажнены. Обычно гидроизоляцию проводят укладкой на оголовки влагонепроницаемого материала, например, рубероида. Можно использовать битум и толь.

Подготовка материала обвязки состоит в предварительной сушке бруса и выпиливании элементов для дальнейшего соединения.

Рассмотрим простейший вариант, когда дом имеет небольшие размеры и брус обвязки уложен по периметру будущего здания. На углах брус должен быть каким-то образом соединен, чтобы получилась горизонтальная плоскость. Для этого на концах бруса делают распилы для замкового соединения. Различают два способа соединения:

В пол-дерева
В лапу

В первом случае срез делается на середине торца и проходит до глубины, равной толщине бруса. Выпиливание происходит под прямым углом. Это наиболее распространенный вариант.

Во втором выпиливание проводят под углом к поверхности бруса. Перпендикулярный брус выпиливается под обратным углом. Такое соединение более надежно и применяется для особенно нагруженных конструкций.

Способы соединения брусьев обвязки

5. Монтаж обвязки

Монтаж обвязки тоже включает в себя несколько этапов.

Сначала намечаются углы соединения брусьев обвязки. Далее выкладывается первый угол. Между брусьями укладывается специальная лента, упрочняющая соединение.
Если длины бруса не хватает для опоры под всю стену, он удлиняется соединением нескольких брусьев. Места соединения, естественно, должны опираться на сваи.
Соединения между отдельными брусьями можно усиливать с помощью металлических уголков и скоб.
После укладки всех брусьев по периметру углы снова тщательно проверяются, и в случае необходимости проводится корректировка.
После этого нужно еще раз проверить горизонтальность полученной плоскости.
Небольшие выступы подрабатываются рубанком. Впадин лучше не допускать.

Крепление бруса к фундаменту зависит от материала фундамента. Мы остановимся подробно на креплении деревянного бруса к металлическим оголовкам свай.

Традиционно брус крепят к оголовкам с помощью мощных болтов. Отверстия под них просверливаются сначала в оголовках. Когда брусья уложены и тщательно выверено их положение, просверливаются соответствующие отверстия и в них. В связи с тем, что поверхность бруса должна быть ровной, головка болта должна быть утоплена – для этого верхняя часть отверстия расширяется.

Крепление бруса обвязки

Допускается присоединение бруска к оголовкам с помощью саморезов. Сила прижима бруса к опорам очень велика и соединение в основном выполняет роль защиты от боковых нагрузок. Саморезы с такими нагрузками вполне справляются. Сверлить отверстия в этом случае в брусе нет необходимости.

6. Заключение

Роль обвязки фундамента чрезвычайно велика. От того, насколько правильно будет установлена обвязка, зависит конструкционная прочность дома и, в конечном счете, его долговечность.

Как правило, эту работу выполняют профессионалы, после установки фундамента. Фирма «К-ДОМ» специализируется в возведении винтовых фундаментов – как в отдельности, так и в рамках строительства каркасного дома под ключ.

Обвязка свайного фундамента брусом и швеллером

Любой человек, имеющий представление о строительстве дома, знает последовательность возведения построек. Строим фундамент и поднимаем стены. А если фундамент свайный, как надежно его смонтировать? Обвязка свайного фундамента, выполненная со знанием дела, увеличит время эксплуатации постройки без неожиданных ремонтных работ.

Назначение свайной обвязки

Свайный фундамент представляет собой заглубленные и стоящие на расчетном расстоянии друг от друга конструкции. По методу установки, различают следующие свайные основания:

винтовые;
набивные;
забивные.

Для координирования поддерживающих усилий свай, применяют нижнюю обвязку строения. Соединение вертикальных опорных конструкций надежным ростверком, дает возможность без опасения возводить стены дома.

Обвязка свайного фундамента

Виды свайной обвязки

Выбор типа обвязки в зависимости от массы постройки

	Брус	Швеллер	Двутавр	Бетон
Винтовые	1 эт. Каркас дерево	1 эт. Каркас Дерево	1–2 эт. Дерево Блоки Кирпич	1–3 эт. Дерево Блоки Кирпич
Забивные	*	1–2 эт. Каркас дерево	1–3 эт. Блоки Кирпич	1–5 эт. Блоки Кирпич
Набивные	*	*	*	От 3 этажей и выше. Монолит Кирпич

*— применение подобной обвязки нецелесообразно, конечная стоимость постройки слишком высокая.

Наиболее доступным свайным фундаментом, является винтовой. Металлические, заостренные столбы со шнеком, достаточно просто устанавливаются на нужную глубину.

Конструкция свайной лопасти производит минимальные разрушения грунта, вокруг трубы остается нетронутая почва, создающая дополнительную опору свае. Более того, применение свай в монтаже фундамента дозволяется в любое время года и при различных видах почв. Геометрические параметры свай рассчитываются исходя из массы постройки.

Обвязка брусом

Выбрав тип постройки на винтовом свайном основании, необходимо рассчитать количество труб, их высоту, диаметр и точки установки. В соответствии с планом здания производится установка свай.

Для качественной и прочной базы здания оставляют выступы свай не менее чем на 60-70 см над поверхностью почвы, выступы выравнивают по высоте в единую горизонтальную плоскость. Большую надежность конструкции придаст установка оголовников на выступающих концах труб, навершия удобны для выполнения обвязки брусом.

Монтаж ростверка рекомендуется выполнять непосредственно после установки свай, во избежание нарушения горизонтальности конструкции.

Перед установкой, металлические стойки дополнительно обрабатывают антикоррозионным составом, а оголовки покрывают изолирующим материалом — битумной мастикой, рубероидом. Такие меры предохранят дерево, в местах соприкосновения с металлом, от распространения поражающих факторов.

Выбор и подготовка бруса к работе

Брусом из хвойного материала чаще всего пользуются при изготовлении ростверка под невысокие деревянные или каркасные строения. Хвойные деревья по обыкновению имеют прямой ствол, что облегчает изготовление прямоугольных и квадратных заготовок.

Распространенные хвойные породы, применяемые в обвязке:

кедр;
сосна;
лиственница.

Квадратные заготовки могут быть цельными или клееными. В зависимости от способа изготовления выполняется обработка противопожарными и противогрибковыми составами.

Обвязка брусом

Клееным брусом выгоднее пользоваться в местностях с высокой влажностью. Он более стоек к грибковым поражениям древесины, имеет высокий порог огнестойкости.

Цельные заготовки перед монтажом обрабатывают составами, снижающими возможности поражения гнилью и грибком и усиливающими противопожарные свойства.

Размеры сечения бруса выбираются в зависимости от диаметра трубы, используемой в качестве стойки. Основание балки должно превышать диаметр сваи минимум в два раза.

Выполнение ростверка на винтовых сваях

Ростверк предполагает решетчатое основание фундамента, это позволяет избежать прогибов балок. Согласно схеме расположения свай производится разметка и раскрой деревянных заготовок.

Обвязка винтового фундамента брусом, подразумевает два основных этапа:

стыковка деревянных заготовок между собой;
присоединение к металлическим оголовкам.

Стыковку между собой прямоугольных бревен выполняют распилами:

в полдерева;
в лапу;
ласточкиным хвостом.

При соединении встык используют нагели или скобы. Как и в предыдущем случае, место стыковки прокладывают джутом, для упрочения соединения. Металлические соединительные элементы обрабатывают битумом или другим антикоррозионным материалом.

Крепление деревянной опоры к металлическим оголовкам выполняется следующими способами:

резьбовой парой;
хомутами.

Собранный ростверк укладывают на оголовки свай и выполняют крепление выбранным способом. Угловые соединения укрепляются металлическими элементами, и весь узел фиксируется к навершию сваи. Все металлические крепежные элементы в обязательном порядке подвергаются обработке антикоррозионными средствами.

Обвязывание брусом, считается простым в монтаже и доступным по цене.

Применение швеллера в обвязке

Технологии монтажа на свайном основании во многом похожи, но в каждом случае есть некоторые особенности, зависящие от материала обвязки. Швеллером связывают фундамент под более массивные сооружения, а полости свай заполняют бетоном в обязательном порядке. Такие меры предосторожности позволят не опасаться резкой усадки строения.

Стыковка П-образного металлического проката в большинстве случаев выполняется сваркой, усиленной заклепками или болтовым соединением. Строения небольшого веса допускается устанавливать на фундамент, созданный из швеллеров, соединенных болтами.

Балки режутся согласно проектной разметке и раскладываются на опоры. Вес ростверка, выполненный швеллером, достаточно высок. Перемещение элементов приходится выполнять специальной техникой.

Обвязка швеллером

При обвязывании свай швеллером применяют несколько способов расположения проката:

вниз боковыми стенками, на широкой плоскости возводят стены;
на торец, в основании оказывается одна из боковых стенок;
вверх боковинами, в образующуюся канавку заливают бетон для укрепления обвязки швеллером.

В грунтах слабо подверженных пучению, могут использоваться железобетонные сваи с обвязкой швеллером. В этом случае металлический каркас крепится к элементам, закладываемым в бетон. Все металлические поверхности и применяемые соединительные части обрабатываются составами, защищающими металл от коррозии.

Для снижения воздействия влаги на металлические составляющие свайного фундамента, рекомендуется снять плодородный слой по периметру стройки и засыпать образующийся котлован гравийно-песчаной смесью.

Устройство ростверка свайно-винтового фундамента

Обвязочный брус (рис. 1) – самый распространенный тип обвязки, применяемый при строительстве деревянных, каркасных строений. Сечение бруса используется: 150х150 мм при максимальном шаге между сваями 2 500-2 700 мм, 200х200 мм – при шаге 3 000 мм. Крепится к оголовку шпилькой.

Рисунок 1

Металл в отличие от бетона не впитывает влагу (хотя иногда на нем может образовываться конденсат), поэтому вопрос обустройства гидроизоляции для свайно-винтового фундамента не имеет столь принципиального значения. Тем не менее все же рекомендуется укладывать гидроизоляционную прокладку между опорной площадкой (оголовком) и деревянной конструкцией.

Бревно (см. рис. 2). Первый венец бревенчатого строения можно укладывать прямо на оголовок. Главное достоинство бревна – сохранение целостности древесины, что повышает устойчивость материала на прогиб. Оцилиндрованное бревно дает больший прогиб по отношению к цельному. Это связано с нарушением целостности твердых слоев древесины.

В случае с бетонными фундаментными конструкциями для увеличения срока службы обвязки целесообразно первый венец строения делать из дуба или лиственницы. При строительстве фундамента из винтовых свай от этих мер можно отказаться, но только при условии соблюдения высоты ростверка не менее 500 миллиметров от уровня земли.

Обвязка свайного фундамента при помощи бруса или бревна – самый экономичный, и в то же время быстро реализуемый вариант. Он требует, чтобы сваи находились на одном уровне, чтобы избежать деформации обвязки. Если же уровни оголовков не соответствуют друг другу, то выравнивание выполняется методом частичного выпиливания бруса (бревна).

Рисунок 2

Стыковка бруса (бревна) – следующий этап в устройстве обвязки (рис. 3). Для соединения пропорционально каждому из брусков сверху и снизу выполняются распилы, брус (бревно) складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от влаги, проложены джутом.

Рисунок 3

Что касается использования антисептиков для обработки бруса или бревна при устройстве ростверка, эта процедура обязательна только для бетонных фундаментов. В случае выполнения обвязки свайно-винтового фундамента она носит рекомендательный характер, разумеется, также при условии соблюдения высоты ростверка не менее 500 мм от уровня земли.

Обвязка свайно-винтового фундамента брусом, виды, технология, способы, фото

Назначение обвязки свайного фундамента

Однако несущая способность фундамента на сваях может быть понижена по сравнению с монолитными фундаментами. Основная причина этому – неравномерность противодействия свай нагрузкам со стороны веса здания. По сути, каждая опора имеет свои нагрузочные характеристики – в зависимости от грунта, веса той части дома, которая на него опирается и т.д. Монолитный фундамент принимает вертикальные нагрузки равномерно.

Обвязка распределяет нагрузки равномерно

Материалы для обвязки свайного фундамента

Очевидно, что сам материал, из которого сделаны связующие балки, должен быть:

Конструкционно прочным
Стойким к воздействию окружающей среды
Долговечным

Понятно, что сам брус для обвязки должен выбираться из прочных пород дерева, устойчивых к влаге.

Долговечность без разрушения
Хорошая гидрофобность, то есть противодействие попаданию излишней влаги в толще древесины – вследствие наличия большого количества в ней смол
Более высокая пластичность – что способствует прочности на излом при возникающих боковых нагрузках
Более низкая цена

Типовой брус 150х150мм

Еще одни преимуществом является легкость клееного бруса – как раз вследствие хорошей просушки древесины.

Методы обвязки

Обвязка винтовых свай может предполагать соединение опор и балок с помощью одной из трех технологий, среди них монтаж:

на сварку;
резьбовое соединение;
хомуты.

Выбрать технологию можно в зависимости от конструктивных особенностей материала балки и прочности фундамента. Обвязка винтовых свай брусом делается довольно часто. Однако многие домашние мастера задаются вопросом о том, стоит ли прибегать к данной технологии, если существуют более прочные и долговечные материалы по типу бетона и стали. Но брус выступает наилучшим вариантом для ростверка каркасных и деревянных домов. Он имеет высокую теплостойкость и внушительную прочность.

Если брус обработать антисептиком, который сможет защитить материал от гниения, то по долговечности такие конструкции смогут конкурировать даже с стальными балками. Обвязка брусом винтовых свай может вестись по одной из двух технологий, первая предусматривает установку балок на резьбовую пару, тогда как другая предполагает фиксацию элементов ростверка на хомуты.

Выбор материала

Когда встает вопрос, чем обвязать основание опираются на следующие требования:

выдерживать наибольшие нагрузки, чем возможные во время эксплуатации;
противостоять внутренним и внешним воздействиям;
иметь высокую механическую прочность.

В зависимости от задач и условий для обвязки могут использоваться следующие материалы:

Брус сечением 150х150 мм либо 200х200 мм. Актуален при возведении и обвязке каркасного либо щитового дома. Наиболее экономичным вариантом является брус из лиственных пород деревьев. Перед выполнением монтажа древесину пропитывают антисептиками и слоем битумной гидроизоляции.
Уголок равнополочный шириной не менее 50 мм и толщиной 5 мм. Самый экономичный вариант из всех видов металлической обвязки. Материал и работа обойдутся в два раза дешевле двутавровой балки либо швеллера. Используется для дачных домиков и хозпостроек.
Швеллер обладает на порядок большей несущей способностью, чем обвязка из бруса. Используется при строительстве каркасных строений, одноэтажных домов из шлакоблоков и газобетона. Для обвязки по периметру несущих стен нужен швеллер сечением 0,3 см, под внутренние перегородки достаточно 0,2 см. Стыки балок из металлопроката соединяют точно под прямым углом.
Толстостенная профильная труба имеет более низкую устойчивость к механическим чем у швеллера. Скрепляют при помощи сварки. Преимуществом являются дешевизна и вес, не утяжеляющий конструкцию.
Доски для лёгких строений. Устанавливают на ребро, предварительно склеивая между собой. Фиксируют при помощи саморезов или болтов. Стыки должны быть расположены на разных сваях.

Варианты обвязки винтовых свай швеллером

Первый — это приваривание швеллера внакладку. Приваривается швеллер непосредственно к самим сваям с длинной стороны конструкции. Если длина сваи превышает длину в 4 метра, то швеллеры необходимо сварить между друг с другом. После этого начинается установка поперечного швеллера. Его нужно приварить к продольному швеллеру. Благодаря этому, конструкция становится надежнее и крепче, ее можно использовать на песке и насыпном грунте, при установке пирсов и мостков, без каких-либо опасений. Второй вариант — приваривание уголка или швеллера крестом — накрест. Для правильной обвязки, к верхнему концу первой сваи приваривается край одного швеллера, а к нижнему концу второй сваи, край второго. После всех проделанных манипуляций у вас должно получиться что-то схожее с «зигзагом», обвязывающим все сваи.

Обустройство слива

При строительстве бани необходимо уделить особое внимание обустройству сливной системы. Неэффективный отвод влаги может спровоцировать преждевременное гниение деревянного пола, приведет к появлению плесени и неприятных запахов

Траншеи для трубопроводов нужно выкапывать еще до того, как сруб будет установлен на ростверк. Их необходимо подвести к зданию в тех точках, где будут располагаться трапы в моечном помещении, а также раковины и унитазы (если в бане будет обустраиваться отдельный санузел).

Траншеи должны иметь небольшой уклон, чтобы трубы располагались под углом и обеспечивали отвод влаги самотеком.

Как обустроить слив в бане на винтовых сваях, подскажет видео:

С использованием доски

Обвязка доской 50х200 производится при недоступности качественного бруса.

Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:

Отсутствие коробления или разворота винтом.
Возможность более точного выполнения угловых соединений.
Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.

Работа заключается в изготовлении из пачки досок подобия сборного бруса.

Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.

Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.

Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.

Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.

Деревянная обвязка для свайного буронабивного фундамента

Если вы выбрали свайный фундамент для вашего каркасного дома, то вам обязательно нужен ростверк (обвязка). Кто-то делает из его бетона, я предпочитаю — деревянный. Делается это или из бруса 200×150 (нужно считать сечение от нагрузки дома и шага свай) или из 3 сплоченных досок 200×50 (рекомендую, ведь сухой брус достаточно сложно и его может повести).

Также напоминаю, что купить готовый недорогой проект каркасного дома <= вы можете у нас, или заказать индивидуальный проект по всем вашим пожеланиям у наших опытных проектировщиков, которые специализируются именно на каркасной технологии.

Доски сколачивать можно по-разному, вот некоторые варианты:

А в СП также показано, как правильно стыковать и сколачивать такую обвязку:

Помните о направлении волокон дерева (доски должны идти вразнобой):

Обычно шаг между гвоздями — 400 мм. Гвозди — 90мм с обеих сторон, либо 120 мм поочередно с разных сторон в шахматном порядке.

Фотографии с узлами крепления реально деревянного ростверка:

Как крепится ростверк к сваям?

Обычно крепят его на шпильки 10-12 мм толщиной. Шпильки выходят из свай на 25 см. Мы вставляем их в бетон пока он еще не высох прямо посередине сваи. Затем длинными сверлами (больше 200 мм длинной) сверлим центральную балку ростверка насквозь и сажаем ее на это место на шпильку. Сверху потом берем перьевое сверло и высверливаем в этой же балке место под шайбы — отмечу, что это достаточно нелегко. Сверху надеваем 2 шайбы и гайку того же диаметра, что и шпильки. Все!

Итак, в этой статье мы рассмотрели вопрос о том, как делается обвязка деревянного дома. Если следовать каркасной технологии, это совсем не сложно.

Обвязка винтовых свай

Обвязка винтовых свай (ростверк) проводится для большего скрепления фундамента и равномерного распределения веса будущей конструкции на все сваи, а изготавливается она обычно из профильной трубы, бруса, уголка, швеллера или двутавра.

Ростверк из профильной трубы

Обвязка винтовой сваи профильной трубой или уголком обычно проводится с боковой стороны. Электродуговой сваркой основательно привариваются стыки и обязательно обрабатываются высококачественным антикоррозийным покрытием. Можно использовать и другие крепежные элементы, например заклепки или болты, но обработка водостойкой химией нужна любому виду креплений.

Фото 1 — Обвязка из профильной трубы

Давайте разберемся, нужна ли обвязка вообще? Если вы собрались построить совсем легкую конструкцию, например беседку или какую-то хозяйственную постройку, то можно обойтись и приваренными оголовками, которые расположены в верхней части свай.

Если же планируется возведение бани, пирса, или дачного дома, то необходимо учесть, что горизонтальная обвязка – это важный технологический процесс, позволяющий всему винтовому фундаменту работать как единое целое и обладать большей устойчивостью, прочностью и долговечностью.

Обвязка из бруса

Если вы планируете построить деревянный дом из сруба, щитовой или каркасный дом, то любой специалист порекомендует сделать обвязку винтовых свай брусом, который будет долго и крепко держать фундамент. Самый распространенный размер 150 – 200 мм. В качестве креплений обычно используют комбинацию двух технологий – посадку на резьбу и на хомуты. Для того чтобы ростверк сделать быстро и качественно понадобятся следующие инструменты и материалы:

уровень для ровной установки;
саморезы, хомуты, шпильки;
металлические уголки;
молоток;
сварочный аппарат;
рубероид и олифа;

Брус обязательно пропитывают антисептическим средством, которое препятствует гниению и разрушению древесины. Крепят его на оголовки от одной сваи к другой и создают общую конструкцию, которая является основанием будущего строения как на фото.

Фото 2 — Обвязка винтовых свай боусом

При покупке бруса обязательно обращают внимание на качество. Дерево должно быть сухим, без видимых повреждений, ровным, без темных пятен и конечно, без признаков гниения

На обвязке не должно быть лишних запилов, это может оказать негативное влияние и сильно ослабить строение. Ширина бруса обычно в два раза больше, чем ширина свай.

Можно сделать комбинированный ростверк из бруса и профильной трубы. Установку винтовых свай и проведение обвязки можно сделать своими руками, но конечно лучше работу доверить профессионалам, ведь от качества материалов и правильного монтажа зависит долговечность вашего строения.

Под брус предварительно укладывают рубероид. Затем уровнем проверяют горизонтальность свай и если все идеально ровно, то можно укладывать обвязку.

Обвязка винтовых свай швеллером

Увеличить жесткости и надежность винтового фундамента поможет обвязка винтовых свай швеллером. При строительстве может понадобиться спецтехника, для которой нужно много места и подъездные пути, что не всегда удобно

Отдельное внимание необходимо уделить крепежам. Использовать только сварку не рекомендуется

Желательно добавить болтовые соединения или заклепки. Дополнительно нужно обработать металл антикоррозийным покрытием.

Фото 3 — Обвязка винтовых свай швеллером

Особенности обвязки

Чтобы понять, подойдет ли для вас такой тип конструкции, необходимо изучить некоторые особенности обвязки. Этот вариант ростверка выбирается инженерами для небольших построек. К примеру, одно- или двухэтажный дом часто стоит именно на таком фундаменте. Главное требование – низкие весовые нагрузки. Фундамент с обвязкой подходит для частного строительства и по причине финансовой выгоды. Также дом с таким основанием возводится значительно быстрее, если сравнивать с другими постройками.

Столбики располагаются друг от друга на определенном расстоянии, а затем заколачиваются или ввинчиваются в землю – это и есть сваи. Без обвязки такая конструкция довольно хлипкая, и в будущем дом обязательно покосится, поэтому ростверк является обязательным элементом. Процесс довольно простой – сваи скрепляются между собой различными материалами, мы разберем брус и швеллер. Принцип у обоих способов примерно одинаковый. После обвязки конструкция становится прочной, частный дом будет стоять на надежном основании, способном выдержать большие нагрузки.

Деревянная основа под стены

Планируемые внутренние перегородки, несущие нагрузку веса второго этажа и кровли солидарно с наружными стенами также обопрутся на антисептированный брус, уложенный на прокрашенный швеллер. Гидроизоляционный слой, как и по бетону, надлежит проложить по всему периметру. Оксид железа – ржавчина и деревянная обвязка дома не лучшее соседство.

Шпильки крепления бруса к прокату предпочтительнее не варить, просверлить отверстия. Для удобства монтажа лаг желательно пропустить по внутреннему периметру брусок 40х40. Плиты ОСП лягут на него, став опорой лагам. Крепление всех силовых узлов каркасного дома осуществляется на гвоздях. Саморезы – только для фиксации ОСП и гипсокартона.
Утеплитель независимо от типа: минеральная вата, пенополистирол, другие виды, укладывается вразбежку, перекрывая стыки предыдущего ряда, нейтрализуя образование мостиков холода под полом дома. Невзирая на то, что плиты ОСП, влагостойкая фанера плохо пропускают влагу, пароизоляционная мембрана сверху и ветрозащитная плёнка с противоположной стороны укладываются непременно.

Железобетонный ростверк

Ростверк для достаточно массивного дома можно делать из железобетона

Существует также вариант устройства бетонной обвязки, без армирования. Применять такую конструкцию следует с осторожностью

Не закладывать в ростверк арматуру можно только при соблюдении следующих условий:

расстояние между сваями небольшое;
нагрузка на фундамент невелика;
тип ростверка – заглубленный и незаглубленный (применение висячего недопустимо).

Устройство железобетонного ростверка

Устройство железобетонного ростверка для фундамента дома выполняют в следующем порядке:

Выставляют опалубку из досок. Для устройства достаточно купить пиломатериалы толщиной 22-25 мм.

Укладывают арматуру. Пруты сваривают со сваями для обеспечения совместной работы элементов. В зависимости от высоты ростверка подбирают количество рядов армирования. При высоте более 150 мм необходимо предусмотреть не менее 2 рядов, для толщины 150 мм и менее достаточно одного. Диаметр арматуры зависит от шага свай и нагрузки, в среднем принимается диаметр 14-16 мм. Также влияет расположение элемента относительно земли. Для конструкций, которые по всему пролету опираются на грунт, арматура потребуется меньше, чем для висячих обвязок. Класс арматуры – А400. Для каркаса применяют три типа стержней: рабочие, поперечные хомуты, вертикальные хомуты. Диаметры хомутов можно назначать из конструктивных соображений не менее 8 мм

Важно заложить арматуру также внутрь свай для совместной работы конструкции.

Выполняют заливку бетона. Лучше всего проводить ее за один раз

Максимальное число этапов -2. При этом разрыв между слоями с разным временем заливки должен быть горизонтальным, а не вертикальным. Класс бетона во многом зависит от расположения элемента. При опирании всем пролетом на грунт достаточно смеси В20 – В22,5. Для висячих может понадобится более прочный бетон в зависимости от нагрузки и шага свай.

Отвердевание бетона и уход за ним. Снимать опалубку можно после набора прочности 70% от марочной. 100% прочности при темпе6ратуре +20°С конструкция набирает в течение 28 дней. Уход заключается в увлажнении поверхности и предотвращении испарения с нее.

Источник

Обвязка или свайный ростверк?

Фундамент – это группа свай, объединённая жёстким ростверком, который воспринимает вертикальные и горизонтальные нагрузки, изгибающие моменты.

Такое определение прописано в актуализированной редакции СНиП 2.02.03-85 «Свайные фундаменты».

Главное, что надо понимать: устройство безростверковых свайных фундаментов недопустимо.

Расчётная нагрузка на сваю определяется с учётом веса ростверка и всего здания, поэтому проектом (в соответствии с СП 22.13330.2011 «Основания зданий и сооружений») его материал определяется одновременно с видом свай.

Если используется слово «обвязка», то оно применимо к сваям как основе лёгкого сооружения из бревна, бруса, каркасного здания.

Выражение «обвязка свайного фундамента брусом» означает, что ростверком в конкретном случае служит нижний венец дома, жёстко связанный со сваями.

Теплоизоляция

Внутреннее пространство под домом необходимо защитить от холода. Иначе затраты на обогрев сооружения значительно увеличатся. С целью теплоизоляции необходимо возвести фальш-цоколь и выполнить утеплительные работы. В качестве материала для цоколя используют кирпич или навесные панели из сайдинга, профнастила, пластика.

Утеплитель должен соответствовать следующим требованиям:

иметь низкую теплопроводность;
быть устойчивым к атмосферным осадкам;
не утяжелять строение;
не разрушаться от времени.

По указанные параметры идеально подходят:

полистирольные листы;
пеноплекс;
экструдированный пенополистирол.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

Дешевизна.
Простой монтаж.
Быстрое возведение.
Разнообразие моделей.
Достаточная несущая способность.
Ремонтопригодность.
Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

ширина лопасти;
диаметр столба;
длина трубы;
тип наконечника;
толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

высота снежного покрова зимой;
температурный режим в помещении;
уровень подземных источников;
вероятность подтопления;
тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Заключение

Чтобы дом на сваях прослужил долго без перекосов, приседаний и деформаций, монтируют обвязочный профиль вокруг выступающих над землей опорой. Профильные трубы широко используются в качестве основного материала для обвязки в связи со своей доступностью.

Металлический профиль лучшим образом подходит в качества материала для обвязочного пояса, если по проекту ведется строительство каркасного дома, сооружения из кирпича или пеноблоков. Но это не является ограничивающим условием, так как нет строгих правил относительно выбора материалов для обвязки.

В процессе монтажа особого внимания заслуживают точки соединения конструкции. Сложность работы с профильными трудами состоит в том, что строитель должен уметь управлять аппаратом электродуговой сварки, так как именно этот метод используется для сборки отдельных элементов в единую конструкцию.

Таким образом, несмотря на то, что технологию обустройства обвязки для свай из профильной трубы можно осуществить своими руками, в некоторых случаях целесообразно доверить работу специалистам. Ориентировочные цены за услугу под ключ для разных российских городов приведены в настоящей статье.

ИНЖЕНЕР-СТРОИТЕЛЬ: Ленточные фундаменты — Проектирование.

Введение
Связанные фундаменты часто используются как средство использования противоборствующих сил в своих интересах. Это достигается путем соединения их между собой стяжкой или стяжкой. Эффект, который это оказывает на конструкцию, заключается в уменьшении горизонтальной силы, которой должна противостоять земля ( см. рис. 12.1 (a) ).

Использование галстука может уменьшить количество движений, которые могут возникнуть при развитии реакции, и снизить стоимость фундамента.

Рис. 12.1 Связанный фундамент.

Конструктивные решения
В любых ситуациях, когда горизонтальные силы, такие как распоры от портальных рам и т. д., действуют в противоположных направлениях, следует рассмотреть возможность соединения сил с помощью связи, чтобы уменьшить или полностью отреагировать горизонтальная сила. Например, если силы равны и противоположны, то можно отреагировать на общую силу. С другой стороны, если силы противоположны и не равны, меньшая из двух сил может быть связана, а оставшаяся часть оставлена для противодействия фундаменту 1 или, если используется более высокая сила связи, можно также использовать фундамент 2, тем самым уменьшая усилие, воспринимаемое при пассивном давлении ( см. 12.1 (б) ).

Определение размеров фундаментов
Фундаменты основной подушки проектируются таким же образом, как и ранее рассмотренные в главе 11, но с учетом реакции силы связи в соответствии с приведенными выше соображениями. Сама стяжка должна быть спроектирована таким образом, чтобы противостоять силе h2 или h3, в зависимости от обстоятельств, и должна быть рассчитана на передачу этой силы без чрезмерного проскальзывания или разрушения между основаниями стоек.

Обычно это достигается путем проектирования анкерной тяги для полной нагрузки с использованием соответствующих допустимых растягивающих напряжений для стали и обеспечения соответствующего механического анкерного крепления или анкерного крепления в деталях между стойкой и анкерной связью ( см.12.2 ).

Детализируя эти связи, проектировщик должен убедиться, что связь действует на центральную линию горизонтальной осевой силы или что любой возникающий эксцентриситет заложен в фундамент проектировщиком. Сама тяга может содержать тягу для натяжения, чтобы уменьшить поперечное смещение из-за возможного провисания тяги, в качестве альтернативы, если регулировка не требуется, можно использовать железобетонную тягу, как показано на рис. 12.3 . . Следует соблюдать осторожность, чтобы обеспечить осевое натяжение любых соединений, которые могут потребоваться в стяжке, за счет использования поворотных пряжек или пластинчатых соединителей типа «папа/мама».В случае заводов с портальным каркасом часто желательно соорудить плиту перекрытия после возведения и облицовки здания. В этом случае инженер должен убедиться, что все анкерные элементы изготовлены и закрыты до монтажа металлоконструкций, чтобы наличие анкерных элементов не мешало процессу строительства.

Рис. 12.2 Анкерное крепление.

Рис. 12.3 Анкерная балка железобетонная.

The Post to Beam Connection

Вот как это выглядит под вашим домом. Нижняя часть столбов опирается на бетонные опоры, а верхние части столбов поддерживают балки, также известные как балки. Балки пола опираются на балки, а пол, по которому вы ходите, опирается на балки. Строительные нормы и правила не делают различий между столбами высотой 2 фута или 10 футов и требуют только одного гвоздя , чтобы прикрепить нижнюю часть столба к бетонному блоку, и НИЧЕГО (например, заглушек) не требуется для прикрепите верхнюю часть стойки к балке.Существует чрезвычайно распространенное и дорогостоящее заблуждение, что эти почтовые связи нужно укреплять. Остальная часть этой статьи доказывает, почему эта процедура является пустой тратой денег.

Как показано ниже, иногда стойки поддерживают балки, к которым прибит гвоздями пол, а балки отсутствуют.

ЭТИ СТОЛБЫ В ПРОСТРАНСТВЕ ПОДДЕРЖИВАЮТ ЦЕНТР ПОЛА, В то время как ФУНДАМЕНТ ПО ПЕРИМЕТРУ ПОДДЕРЖИВАЕТ ВНЕШНИЕ КРАЯ. СТРОИТЕЛЬНЫЙ НОРМ НЕ ТРЕБУЕТ СДЕЛАТЬ С ЭТИМИ СТОЛАМИ ЧТО-ТО ОСОБЕННОЕ.

Ниже приведены фотографии некоторых металлических опорных соединителей. Наше первое предупреждение о том, что здесь может быть что-то не так, заключается в том, что это не рекомендуется никакими сейсмическими нормами и рекомендациями по модернизации.

СТАЛЬНЫЕ СОЕДИНИТЕЛИ ДЛЯ ПРИКРЕПЛЕНИЯ ВЕРХНЕЙ ЧАСТИ СТОЛБЫ К БАЛКЕ, КОТОРАЯ ПОДДЕРЖИВАЕТ ПОЛ, И НИЖНЕЙ ЧАСТИ СТОЛБЫ К БЕТОННОМУ БЛОКУ

ДРУГОЙ ТИП СОЕДИНИТЕЛЯ, ИЗВЕСТНЫЙ КАК Т-образная СТЯЖКА, ПРИКРЕПЛЯЮЩАЯ ВЕРХНЮЮ ЧАСТЬ СТОЙКИ К БАЛКЕ

НИЖНЯЯ СТРЕЛКА УКАЗЫВАЕТ НА БОЛТ, КОТОРЫЙ ПРИКРЕПЛЯЕТ СТАЛЬНОЙ СОЕДИНИТЕЛЬ К БЕТОННОМУ БЛОКУ.

ТИПИЧНЫЙ ДОМ, В КОТОРОМ ПОДРЯДЧИК ИЛИ ИНЖЕНЕР СЧИТАЕТ, ЧТО СТОЛБНЫЕ СОЕДИНИТЕЛИ БЫЛИ ВАЖНЫ

Что говорит Строительный кодекс?

ДАННЫЙ СТРОИТЕЛЬНЫЙ НОРМ ТРЕБУЕТСЯ ТОЛЬКО ОДНИМ ИЛИ ДВУМЯ ГВОЗДЯМИ ДЛЯ ПРИКРЕПЛЕНИЯ НИЖНЕЙ ЧАСТИ СТОЛБ («КОЛОН») К БЕТОННОМУ БЛОКУ ОПОРЫ. СУЩЕСТВУЮЩИЕ ДОМА ИМЕЮТ ДЕРЕВО, ВСТРОЕННОЕ В ВЕРХ БЕТОННЫХ БЛОКОВ.

Цель этого требования четко указана в Международном жилищном кодексе

Цитата непосредственно из IRC R407.3 комментарий: «Чтобы свести к минимуму вероятность случайного смещения колонн, поддерживающих балки или фермы, требуются средства механического крепления колонны». Требование IRC R407.3 в буквальном смысле заключается в обеспечении минимального соединения, чтобы вы не могли локтем или бедром проверить опору колонны или сместить ее, наткнувшись на нее с тяжелой коробкой.

Детали инженера

Вот три примера чертежей, предоставленных подрядчикам, чтобы показать, что инженер хочет сделать с этим неважным соединением.На рисунке слева красная коробка содержит стальной Т-образный соединительный элемент, который мы показывали ранее. Синее поле показывает пост для блокировки соединения. Стрелки указывают на крепеж и болты, соединяющие стойку с бетонным блоком. Изображение справа от другого инженера показывает то же самое.

На нижнем чертеже требуется новый железобетонный фундамент. Он закопан в землю и имеет ширину 18 дюймов и глубину 18 дюймов. Он также имеет два типа стальных соединителей в верхней части стойки и один стальной соединитель внизу.Эта штуковина настолько сложна, что ее создание, вероятно, обойдется в 1200 долларов или больше.

Фонд Pier-and-Beam, улица Джерси

Большинство домов, которые строит моя компания, находятся на барьерных островах в южной части Нью-Джерси, и большинство из этих домов стоят на балках или фундаментах, поддерживаемых деревянными сваями или опорами. Эти фундаменты используются в различных конфигурациях во многих частях страны для поддержки зданий, состояние грунта которых может быть подозрительным.Здесь, на побережье, почва обычно песчаная и низменная. Прибрежные штормы в этих районах приносят приливы и приливы, которые могут в мгновение ока смыть песчаную почву. Фундаменты с опорами и балками (см. иллюстрацию на следующей странице) обеспечивают правильную поддержку и крепление зданий на участках под застройку, которые находятся всего в нескольких футах над уровнем моря.

Тим Хили
Фундамент из свай и балок начинается со свай — в данном случае это обработанные бревна диаметром 10 дюймов — вбиваются в песчаный прибрежный грунт Нью-Джерси до тех пор, пока каждая свая не достигнет минимальной несущей способности (12 тонн для этого фундамента).Затем грунт выкапывается в траншее вдоль каждой линии свай на заданную ширину и глубину. Арматура добавляется поверх свай и прикрепляется крюками, которые крепятся к сваям болтами. Траншея становится формой для бетонной балки. Короткий фундамент из бетонных блоков находится поверх несущей балки; после того, как блочный фундамент заполнен грунтом и этот грунт уплотнен, поверх бетонного блока заливается плита в качестве альтернативы обычному каркасу пола и подполью. В зоне сильного ветра, например на побережье Нью-Джерси, все слои, включая каркас стен, должны быть связаны между собой инженерными соединениями.

Эти фундаменты работают, распределяя вес здания на опоры (в данном случае обработанные деревянные сваи), которые вбиваются в землю на заданное расстояние для достижения надлежащей несущей способности. Балки из армированного бетона проходят между опорами и несут конструкцию здания. Хотя этот специализированный тип фундамента может не понадобиться в большинстве районов страны, взгляд на процесс строительства может дать ценное представление о некоторых проблемах, с которыми сталкивается подрядчик, который строит на побережье.

Для этого проекта базовая высота затопления участка под застройку составляла 8 футов над уровнем моря, а запланированная высота плиты первого этажа составляла 11 футов над уровнем моря. Планы предусматривали короткие стены CMU поверх балок уклона с бетонной плитой поверх стен для первого этажа дома. (Из-за строгих ограничений по высоте мы выбрали плиту для этого проекта, чтобы уменьшить толщину каркаса первого этажа).

Установка свай

После того, как мы снесли существующий дом на участке, расчистили и выровняли строительную площадку, мы были готовы к установке и бурению свай.Опора этого дома состояла из 84 деревянных свай. Инженер поставил кол в каждом месте закладки. После того, как отверстия для свай были просверлены и сваи установлены, инженер возвращался, чтобы засвидетельствовать и удостовериться, что сваи забиты на надлежащую опорную глубину.

Перед забивкой свай инженер намечает положение каждой из них.

Самосвал доставляет сваи, длина и диаметр которых зависят от требований к грунту.

Подрядчик по закладке фундамента Чарли Лорд забивает сваи на этом острове со своим отцом (теперь на пенсии) и дядей Дейвом Лордом в течение долгого времени, и они хорошо понимают особенности почвы в этом районе. Вооружившись этими знаниями, они заказали 12-футовые сваи с 10-дюймовым диаметром обухов. При бурении и забивке свая такого размера обеспечивает несущую способность каждой сваи, указанную в инженерном плане, 12 тонн.

Установка и забивка свай — это искусство, и бригада из трех человек работала быстро и эффективно. Они забросили свое оборудование на площадку в середине утра во вторник — ранее этим утром они уже закончили меньшую «разогревочную» работу, состоящую примерно из 30 свай. Затем они отправились забрать 84 сваи (два самосвала) на местном складе и вернулись на площадку, чтобы начать установку свай сразу после полудня.

Длинный шнек выкапывает яму в каждом месте.

Шнековый . Используя буровую установку с установленным шнеком, Чарли начал бурение свай в юго-восточном углу участка.Бур вырезал в песчаной почве отверстия глубиной около 10 футов. Эта глубина оставит сваи примерно на 2 фута над землей, прежде чем их забьют. Просверлив каждое отверстие, он вытаскивал шнек, вращал вал, чтобы удалить землю, и быстро переходил к следующему месту.

Установка свай. Пока Чарли копал первую яму, третий член бригады прикрепил цепь к концу сваи. Цепь, прикрепленная к стреле крана, которым управляет Дейв. Когда шнек закончил копать, кран поднял и повернул сваю к только что выкопанной яме. Член бригады на земле помог направить сваю в отверстие и снял цепь с вершины сваи. Затем он бросился к следующей свае.

Член бригады закрепляет цепную петлю вокруг каждой сваи, а кран поднимает сваю и опускает ее в отверстие.

Затем член бригады направляет сваю в отверстие и выравнивает землю вокруг сваи лопатой.

Эта лихорадочная последовательность продолжалась в течение следующих двух часов, пока все 84 сваи не оказались в своих отверстиях. Инженер должен был прибыть на место в 14:00. сертифицировать сваи. Стандартная практика заключается в том, что инженер должен наблюдать за тем, как каждая свая забивается на полную мощность. Затем он создает бревно, отмечая местоположение, длину и несущую способность каждой сваи.

Забивка свай

Когда все 84 сваи забиты в отверстия, бригада установила забивной молот и салазки на кран. Молоток представляет собой стальной блок весом 1 тонну, который перемещается по канавкам в салазках. Сани свисают со стрелы крана. Когда салазки находятся над сваей, лебедка крана поднимает молот, а затем отпускает его, чтобы забить сваю в землю. Перед началом забивания один из членов бригады отмечает 6-дюймовые отметки от нижней части салазок. Эти метки позволяют инженеру, наблюдающему забивку свай, определить, когда сваи забиты достаточно глубоко, чтобы достичь своей несущей способности.

Когда все сваи находятся в своих отверстиях, бригада прикрепляет к крану салазки с 1-тонным приводным молотом.Кран размещает салазки над каждой сваей, и член бригады отмечает на салазках 6-дюймовые приращения, чтобы контролировать, насколько глубоко перемещается свая при каждом ударе.

Кран поднимает молот и опускает его на сваю, в то время как инженер наблюдает и записывает каждую сваю.

Несущая способность свай определяется математическим уравнением, основанным на длине сваи (в данном случае 12 футов), диаметре встык (10 дюймов для этих свай), расстоянии падения молота (дюжина футов) и вес молота (1 тонна).При таких параметрах после того, как молот ударил по свае пять раз подряд, при этом свая прошла расстояние менее 1 фута, для этой сваи была достигнута несущая способность 12 тонн.

После первых нескольких ударов сваи сильно перемещаются — иногда на фут или больше. К третьему или четвертому удару свая смещается каждый раз всего на дюйм или два. Молоток продолжает бить по свае, пока не сдвинется менее чем на фут за пять ударов. Большинству свай этого проекта потребовалось семь или восемь ударов, чтобы достичь несущей способности.

Забивка свай была похожа на забивку свай тем, что та же бригада из трех человек работала быстро. Достигнув несущей способности одной сваи, они взмахивали молотом и салазками к следующей, а инженер проверял сваи на ходу. Иногда свая достигала несущей способности, но все еще немного выпирала из уклона. Чтобы эти более высокие сваи не мешали, они спилили сваи чуть выше уровня грунта.

И наоборот, иногда свае требовалось более восьми или девяти ударов, прежде чем она обеспечивала достаточное сопротивление для проверки несущей способности.В таких случаях бригаде приходилось раскапывать сваю, которая опускалась ниже уровня грунта, прежде чем она была установлена на нужной глубине. В итоге бригаде удалось забить все 84 сваи с помощью молота чуть более чем за час. К концу дня сваебойная бригада загружала свое оборудование и направлялась домой.

Выемка грунтовой балки

Через несколько дней бригада фундамента прибыла для раскопок балки. Они начали с того, что вырыли траншею вдоль каждого ряда свай.Эта траншея стала формой для балки. Компоновка балки уровня была простой: она повторяла компоновку свай. В этот момент точность не имела решающего значения, если сохранялись минимальная глубина и ширина балки с бетонным уклоном. Планировалось, что балка будет иметь ширину 24 дюйма и глубину 16 дюймов.

Мини-экскаватор копает траншеи между сваями.

В каждом углу здания была куча, так что проще всего было найти углы и копать между ними.Бригада использовала мини-экскаватор, чтобы выполнить большую часть раскопок между сваями. Затем последовали другие члены экипажа, которые вручную перегребали сваи, выравнивая пол и ровняя стены траншеи.

Как только бригада хорошо стартовала в траншее, пара членов бригады оторвалась и начала пилить сваи цепной пилой на высоте от 4 до 6 дюймов над полом траншеи. (Дно траншеи также будет основанием балки).

Бригада следует за ним, выравнивая пол траншеи лопатами, чтобы подготовить бетон.Бригада поддерживает постоянную глубину траншей с помощью лазерного уровня.

Когда траншея закончена, один член бригады с помощью цепной пилы обрезает сваи на высоте от 4 до 6 дюймов над полом траншеи.

Усиление балки уклона

Бригада устанавливает арматуру № 5 для усиления балки уклона. Первые куски представляют собой короткие отрезки арматуры, которые опираются на каждую сваю.

После того, как раскопки были закончены и сваи подрезаны до нужной высоты, бригада могла приступить к укладке арматуры.Во-первых, они поместили кусок арматуры (длиной около 18 дюймов) поверх каждой сваи, ориентированный перпендикулярно длине балки уклона. Эти короткие куски арматуры поддерживали сборку из трех стержней из арматуры № 5, которая служила основным армированием балки уклона.

Бригада поместила три отрезка арматуры на одинаковом расстоянии около 8 дюймов друг от друга поверх коротких перпендикулярных частей. Они привязали отрезки арматуры к коротким поперечинам, чтобы закрепить их на месте у каждой сваи. На углах и пересечениях перпендикулярных траншей арматура перекрывалась, чтобы связать два направления вместе.

Затем три отрезка арматуры располагаются поверх коротких кусков. Если для прямого участка необходимы две или более длины, части перекрываются и связываются вместе.

В местах пересечения арматура из одной траншеи укладывается поверх другой, и они связываются между собой.

Затем бригада прикрепила арматурную сетку к сваям. Для этого проекта подрядчик использовал S-образные крюки, изготовленные из предварительно согнутой арматуры №3.Верх этих крючков проходил через центральную планку. Стяжной болт и шайба в нижней части крюка крепко удерживали его на свае. В качестве последнего шага бригада вбила рейки в вершину каждой сваи, используя лазер для установки высоты. Эти колья помогли сохранить уровень верхней части балки во время заливки.

Наконец, бригада прикручивает S-образные крюки к каждой свае, чтобы закрепить арматуру.

Чтобы установить уровень верхней части балки, бригада вбивает арматурный стержень в верхнюю часть каждой сваи, устанавливая глубину с помощью лазера.

Добавить бетон

После осмотра арматурной сетки мы заказали бетон и залили балку. Бригада работала максимально быстро, чтобы не допустить образования холодных швов во время заливки. В этой работе инженер указал давление 4000 фунтов на квадратный дюйм. смесь для заливки.

Бетоновоз укладывает смесь для каждой балки, в то время как бригада быстро перемещает смесь, чтобы избежать холодных стыков в балках.

После того, как балка застыла в течение нескольких дней, инженер вернулся на площадку, чтобы выложить углы фундамента.Создание участков с почтовыми марками, таких как этот, со строгими требованиями к зонированию — нетипично для проектов, которые мы делаем — требует высочайшей точности. Бетонная поверхность балки шириной 2 фута давала достаточно места для точного выравнивания фундаментных стен, состоящих из трех рядов блоков.

Чтобы привязать блок к балке на уклоне, каменщики просверливали и приклеивали эпоксидной смолой отрезки арматуры в балку на уклоне через каждые 4 фута при установке блока. Ожидание окончания заливки позволило разместить арматуру там, где она не будет мешать блоку.Каменщики полностью зацементировали блок, чтобы обеспечить максимальную прочность.

После того, как балки высохнут, каменщики строят короткие фундаментные стены. Длина
арматуры сверлят и заливают эпоксидной смолой, чтобы связать блок с балками, а затем бетонный блок полностью заливают цементным раствором.

Когда стены были закончены, мы уложили 2-дюймовую изоляцию XPS вдоль внутренней части стены перед засыпкой и уплотнением грунта внутри стен. Также нужно было найти и разместить все сантехнические заглушки.Мы добавили слой 2-дюймовой изоляции XPS поверх уплотненного грунта, а затем слой 10-миллиметрового полиэтилена, который действует как пароизоляция. 6-дюймовая плита, сформированная и залитая поверх блока, стала последним слоем прочного фундамента для этого дома в пределах слышимости волн, разбивающихся о берег.

Фотографии Натаниэля Элдона

Что такое подкрепление (определение, история и типы)

Если вы раз или два сталкивались со строительным/инженерным блоком, то вы определенно знакомы с техническим термином , лежащим в основе .

И, если вы заядлый фанат WWE, вы знаете, что в основе лежит , а не . Фирменный прием Гробовщика — это The Tombstone Piledriver (это звучит как большая плохая CAT, которую мы использовали бы здесь, в Далингхаусе, чтобы управлять Пирс).

По правде говоря, термин «подкрепление» имеет широкий, широкий диапазон, который включает в себя множество факторов, связанных конкретно с ремонтом фундамента и осадкой фундамента .

Ознакомьтесь с нашим исчерпывающим руководством по ремонту фундамента, в котором очень подробно рассматривается фундамент.

Нажмите на ссылку ниже, чтобы загрузить наш БЕСПЛАТНЫЙ контрольный список для проверки признаков осадки фундамента –

Эта статья будет исчерпывающим изложением основы и охватит:

Определение фундамента
Причины поддержки
Краткая история о подкреплении
Типы фундамента
Массивная бетонная основа
Балка и опора основания
Фундамент для мини-свай
a. Толкающие пирсы
b. Спиральные сваи
c. Спиральные стяжки
Альтернативы подкреплению
Почему домовладельцам нужна опора

Итак, откиньтесь на спинку кресла, расслабьтесь и наслаждайтесь манией метания складных стульев UNDER-!

Определение основы

Что такое подкрепление?

Фундамент – это укрепление и укрепление существующего основания строения, как правило, за счет увеличения глубины и ширины основания.

Подкрепление получило свое название потому, что процедура подкрепления выполняется поэтапно, чтобы сразу не нарушить целостность всей конструкции.

Выемка грунта осуществляется поэтапно, обозначенными как булавки .

(*Примечание – будь то массивная заливка или балка или мини-свая подкрепление, все выполняется в секциях).

Мне нравится думать об этом как о втыкании булавок в пробковую доску, чтобы удерживать лист бумаги на месте, или пристегивании булавок к бельевой веревке, чтобы белье было на высоте. Важной идеей, которую следует вынести из этого термина, является то, что несколько булавок обеспечивают устойчивость.

Основания для поддержки?

Существует длинный перечень причин, по которым необходимо проводить поддержку. Вот краткий список, который поможет нам понять уникальные возможности базовой поддержки.

Для конструкции может потребоваться опора , если –

Исходный фундамент недостаточно прочен/устойчив, чтобы поддерживать существующую конструкцию
Первоначальное использование конструкции изменилось, что потребовало усиления фундамента
Почва не способна выдержать вес конструкции
К конструкции добавляется еще один этаж, требующий более глубокого фундамента, чтобы поддерживать большую несущую способность
Дешевле отремонтировать/усилить, чем купить новый
Сейсмическая активность, засуха, наводнение или другие стихийные бедствия поставили под угрозу структурную безопасность конструкции

Простой способ представить себе подкрепление таков: любая внешняя сила, которая ставит под угрозу прочность, целостность и функциональность вашего фундамента/основания, является причиной для подкрепления (обеспечения армирования/структурной поддержки).

Примечание. Если вы не уверены, что ваш дом требует фундамента, вам следует обратить внимание на контрольные признаки и симптомы оседания фундамента .

История создания

Фундамент олдскульный, я имею в виду очень старый — старше грязи.

Фундамент, с точки зрения структурного и архитектурного проектирования, существовал задолго до 15 ^-го-го века.

Фактически, великий итальянский гуманист эпохи Возрождения и архитектор Леон Баттиста Альберти обрисовал обширные преимущества, лежащие в основе его всеобъемлющего трактата по теории и практике архитектуры De Re Aedificatoria ( Об искусстве строительства ), опубликованного в 1452 году.

Уже давно существует традиция укреплять мосты, туннели, небоскребы и дома с помощью фундамента.

Более современный пример подкрепления — история устаревшего отеля «Коммодор» (спроектированного знаменитым Гомером Дж. Балкомом, который также спроектировал Эмпайр-стейт-билдинг).

Гостиница «Коммодор», построенная в 1917 году, возвышалась прямо над (и, следовательно, поддерживалась) структурой метро Центрального вокзала.

В 1979 году в отеле Commodore была проведена масштабная реконструкция, прежде чем возобновить свою деятельность под новым названием Grand Hyatt.

Эта реконструкция оказалась экстремальной и требовала увеличения пространства над головой на антресольном уровне метро (промежуточный этаж) для улучшения оттока пассажиров.

Это потребовало обширной опоры и значительного переноса нагрузки на вышеописанную гостиницу с помощью временной поддержки, последовательности и домкрата.

Вы можете узнать больше об этом проекте в разделе «Поддержка исторических сооружений на Центральном вокзале Нью-Йорка, » Яздана Маджди, доктора технических наук, магистра ASCE; и Ричард Гиффен PE, F.ASCE.

Короче говоря, фундамент позволяет творить современные архитектурные чудеса.

И, что печально, его никогда не увидишь (потому что он под землей). В этом смысле он похож на вечно неуловимого Джона Сину — , ты меня не видишь .

Типы опор

Архитекторы, инженеры и строители сходятся во мнении, что существует три основных типа фундамента:

1.Массивная бетонная основа/массовая заливка

Массовое бетонное основание

, пожалуй, самый старый и наиболее часто используемый метод ремонта фундамента на планете.

Это включает в себя рытье ям/пустот под ослабленным фундаментом и заливку новой глины/бетона/наполнителя под первоначальный фундамент.

Увеличивает глубину и ширину фундамента, обеспечивая дополнительную внутреннюю поддержку.

Это просто. Базовый. Выполняет работу. Вы можете записать это на мел – выкопайте яму под существующим фундаментом и заполните ее вспомогательным материалом.

2. Балка и основание

Это более новая форма фундамента, при которой железобетонная/стальная балка сооружается ниже, выше или вместо существующего фундамента.

Затем балка переносит вес здания на эти бетонные/металлические основания, расположенные в стратегических несущих местах.

Это немного сложнее, чем фундамент из массивного бетона, поскольку это, по сути, , добавляющий новую бетонно-стальную основу к старой, а не , заменяющий ее .

3. Подкладка мини-сваи

Этот тип опоры обеспечивает наибольшую гибкость в отношении ограниченного/ограниченного доступа и значительного загрязнения окружающей среды.

Фундамент на мини-сваях обычно используется, когда нагрузку конструкции необходимо передать на более прочный несущий грунт на большей глубине (иногда до 50 футов).

Он возник в Италии еще в 1952 году и претерпел множество различных вариаций под многочисленными именами и патентами.

Так что, да, это может быть мафией, а может и не быть… (как упоминалось в наших 25 вопросах, которые следует задать при найме подрядчика по ремонту фундамента).

Это тот тип фундамента, который мы обычно используем здесь, в Dalinghaus Construction Inc. , с нашим:

Толкающие опоры

Полые цилиндрические трубы обычно длиной 30 дюймов, изготовленные из горячеоцинкованной стали, с максимальной грузоподъемностью 68 тысяч фунтов.

Они проталкиваются через приводную головку к несущему слою и крепятся к основанию конструкции с помощью ремонтного кронштейна.

2. Спиральные опоры

Квадратные или круглые трубы обычно имеют длину 30 дюймов и состоят из стали, оцинкованной горячим способом, с приваренными к днищу спиралями для обеспечения дополнительной поддержки и максимальной грузоподъемностью 74 тысячи фунтов.

Они ввинчиваются в землю до тех пор, пока не достигнут прочного несущего слоя, а затем прикрепляются к основанию конструкции с помощью ремонтного кронштейна.

3. Спиральные стяжки

Квадратные трубы разного размера, как правило, изготовленные из стали, оцинкованной горячим способом, имеют спирали/скребки и вбиваются в землю под углом, чтобы действовать как анкер.

Спиральные стяжки — это стержни, применяемые для поддержки, укрепления, анкеровки и выравнивания подпорных стен или изогнутых подвалов, и могут иметь максимальную грузоподъемность до 200 000 фунтов.

Их ввинчивают в землю до тех пор, пока они не достигнут подходящего несущего слоя, а затем закрепляют с помощью китобойной пластины.

Это самый сложный вариант андерпининга, так как он включает в себя большое разнообразие инструментов и ресурсов для применения.

Проще говоря, представьте, что ваш дом стоит на подземных сваях.

Эти сваи вбиваются в выдерживающую нагрузку почву или коренную породу, обеспечивая прочную опору для вашего фундамента.

Альтернативы подкреплению

Поскольку определение фундамента относится конкретно к армированию/укреплению самого фундамента, в качестве альтернативы делается попытка укрепить грунт .

Мы видим это по внедрению цементного раствора и других расширяющихся химикатов на основе уретана, таких как полиуретан.

Угон

Подъем дорожной одежды/бетона/плит путем закачки под них бурового раствора/шлама (бетона) через просверленные отверстия. Давление расширяющейся грязи поднимает тротуар по высоте.

Инъекция раствора

Этот метод ремонта фундамента заключается в том, что цементный раствор впрыскивается непосредственно в почву, изменяя химический состав прилегающих естественных почв так, чтобы они приобретали низкую вязкость.

Раствор/химическое вещество обычно вводят через патрубок с патрубком, который вставляется в предварительно вырытую яму.

Впредь раствор откачивают и дают ему проникнуть в почву, существенно кальцифицируя пораженный участок, так что почва становится более прочной, толстой и менее проницаемой.

Просто вспомните хит номер один Кейна «Stronger». Цель состоит в том, чтобы сделать землю тверже , лучше… сильнее.

Это не лучшая альтернатива подкреплению.

Грязь и использование полиуретанового материала не являются долговременным решением вашей проблемы.

И, учитывая, что дома стоят довольно долго, лучше пойти по более постоянному маршруту.

Почему домовладельцам нужна поддержка

Домовладельцам может потребоваться фундамент из-за осадки фундамента — именно здесь ваш дом утопает в земле из-за обширной почвы, плохого орошения и множества других факторов.

Домовладельцы обычно поддерживают, потому что:

Останавливает их дом от дальнейшего заселения
Им надоело вкладывать деньги в периодические косметический ремонт
Повышает стоимость дома (заселенный дом может потерять 30% своей рыночной стоимости — икесов !)

Дом — это огромная инвестиция из-за его долговечности и возможности передачи по наследству или продажи. Фундамент, как правило, является долгосрочным методом ремонта.

Подпорка с Dalinghaus

В Dalinghaus Construction Inc. мы считаем, что фундамент является настолько долгосрочным решением, что у нас даже есть пожизненная гарантия !

Итак, для тех из вас, кто живет в Южной Калифорнии и Центральной Аризоне, нажмите на ссылку ниже, чтобы получить БЕСПЛАТНУЮ инспекцию фундамента —

Конструкция оголовков свай – руководство по конструкции

Оголовки свай сконструированы таким образом, чтобы скреплять сваю и надстройку на уровне земли или ниже уровня земли при передаче нагрузок от надстройки на фундамент.

Как правило, оголовки свай предназначены для соединения одной сваи, двух свай, трех свай, четырех свай или группы напильников. Размеры оголовков свай определяются исходя из нагрузок и схемы соединения надстройки и свайного фундамента.

Оголовки свай можно рассчитать по аналогии с фермой или с использованием теории изгиба.

В основном до четырех свай соединены наголовником для поддержки сосредоточенной нагрузки от надстройки, для расчета наголовников используется теория ферм.

Уравнения, полученные с учетом модели распорки и связи, доступны для расчета площади арматуры.

На следующем рисунке показаны типичные уравнения, которые можно использовать для расчета площади растянутой арматуры. Он был скопирован из книги «Проектирование железобетона» в BS 8110.

Когда свай больше, расчет можно выполнить с помощью программного обеспечения конечных элементов, что упрощает анализ.

Обычно расстояние между сваями составляет 2.в 5 раз больше диаметра сваи. Это делается для того, чтобы избежать взаимодействия одних свай на других.

В дополнение к расчету напрягаемой арматуры должны быть выполнены различные проверки на сдвиг, такие как продавливание и сдвиг по вертикальной линии. При наличии более двух свай выбор критического периметра сдвига должен выполняться очень тщательно. Рекомендации, приведенные в BS 5400, могут быть использованы для выбора периметра сдвига.

Рабочий пример: конструкция наголовника сваи

Рассмотрим конструкцию наголовника сваи, поддерживающую две сваи и одну колонну на наголовнике.

Data Data

Diameter Diameter 600 мм
Дизайн нагрузки 3000 кН
Крышка в арматуру 50 мм
Оценка бетона 30
Характеристика Сила стали на 500 Н / мм ²
Размер колонны на оголовке сваи 500×500 мм
Рассчитайте размеры оголовка сваи
. Учитывайте отступ 150 мм от сваи и расстояние между сваями как 2,5-кратный диаметр сваи.
Ширина = 500 + 150 + 150 = 800 мм
Длина = 2.5 x 600 + 250 + 250+ 150 + 150 = 2150 мм
Учитывать глубину 1000 мм и диаметр основного стержня 20 мм
Эффективная глубина, d = 1000-50-20/2 = 940 мм > 750 мм; (2,5×600/2) Хорошо.
Рассмотрим теорию Truss
Сила напряжения, T = NL / 2D
T = 3000 x 0,75 / (2 х 0,94) = 1197 кН
A _S = T / 0,87F _y
_S = 1197 x 1000 / (0.87 x 500) = 2952 мм ²
Обеспечить 7 T25 (_{S представлена} = 3430 мм ²)
Проверка для штамповки
В = 3000 х 10 ³ / ( 4 х 500 х 940) = 1.596 N / MM ²
V _Все = 0,8 (FCU) ^0.5 = 0,8 x (25) ^0.5 = 4 N / мм ² <5 N / мм ²
Проверка на сдвиг по вертикальной линии
Критическое сечение сваи должно рассматриваться как 20% диаметра сваи внутри поверхности сваи. Следующие рисунки, извлеченные из кода (BS 8110), дают четкое представление о месте, которое следует учитывать при расчете на сдвиг.
Если этот участок считается критическим, а расстояние между сваями меньше или равно трехкратному диаметру сваи, можно рассмотреть возможность увеличения (2d/a _v ) для V _c. Здесь a _v — это расстояние от торца колонны до критического сечения.
В этом примере мы рассмотрели только две сваи, как показано на следующем рисунке.
V _c и рассчитывается по таблице 3.8 стандарта BS 8110 на основе значения 100As/bd.
100As / bd = 100 x 3430 / ( 1000 x 940 ) = 0,365
В _c = 0,446 Н/мм ²
Повышенная прочность на сдвиг ; (2D / A _V) V _C
(2D / A _V) V _C = (2 x 940/320) x 0,446 = 2.62 N / мм ²
напряжение = 1500 x 10 ³ / (1000 x 940) = 1,596 Н/мм ²
Следовательно, хорошо.
Рассчитать площадь распределения Сталь
Учитывать минимальные требования к армированию.
100AS / AC = 0,13
AS = 0,13 x 1000 x 1000/100 = 1300 мм ² / м м
обеспечивают T16 @ 150 мм C / C (как предусмотрено = 1340 мм ²
площадь Аналогично Горизонтальные стяжки
Обеспечьте 25% расчетного усиления
В качестве связующего = 0,25 x 2752 = 688 мм ²
Обеспечьте T12@150 (как предусмотрено = 754 мм ^{2 другие типы свай) крышки также могут быть разработаны по той же процедуре. Однако при увеличении количества свай в наголовнике ручной расчет усложняется. Компьютерные пакеты могут быть использованы для упрощения проектирования при проверке результатов проектирования с помощью простых расчетов.}
График изгиба стержней для анкерных/ленточных балок|Детали армирования
График изгиба стержней для тяжей/ленточных балок:-
График изгиба стержней Играет жизненно важную роль в определении количества армирования, необходимого для строительство.Что ж, чтобы понять армирование анкерной балки / ленточной балки в подконструкции, я отсылаю вас к изучению Графика изгиба стержней для фундаментов.
Анкерная балка и ленточная балка:-
Анкерная балка (прямая балка) — это балка, соединяющая две опоры в подконструкции. Анкерная балка предоставляется, когда две опоры находятся на одной линии. Ременная балка (наклонная балка) похожа на анкерную балку, но соединяет две опоры под определенным углом. Ленточная балка укладывается, когда два фундамента находятся в разных уровнях. Анкерная балка / ленточная балка специально расположены между оголовками свай и неглубокими фундаментами. их основная функция состоит в том, чтобы заставить все мелкозаглубленные фундаменты или оголовки свай иметь примерно одинаковые осадки.
Количество арматуры (стали), необходимой для анкерной/ленточной балки или график изгиба стержней для анкерной/ленточной балки:-
В этом посте я узнаю об оценке стальной арматуры в анкерной балке или График изгиба ленточной балки / стержня для анкерной балки / ленточной балки.Для этого я рассмотрел план, как показано ниже.
Горизонтальные стержни, соединяющие одну опору с другой, являются основными стержнями, а вертикальные стержни называются стременами. Стремена помогают установить основные стержни в правильном положении.
Перед тем, как перейти к этой статье, я рекомендую вам запомнить следующие важные моменты, чтобы понять армирование анкерных балок:
Основные стержни (верхний стержень, нижний стержень, боковой стержень) привязываются к центру одной опоры. к центру другой опоры.
Принимая во внимание, что стремена начинаются от одной грани фундамента до другой грани фундамента. На изображении ниже показано, как арматура связана в анкерной балке.
Шаги, которые необходимо выполнить при определении общего веса. стали, необходимой для изготовления анкерных балок / ленточных балок:-
Расчет арматуры анкерной балки делится на две части Основные стержни и хомуты.
Часть I: основные стержни
Проверьте длину основных стержней сверху, снизу и по бокам.
Затем проверьте количество основных стержней в верхнем, нижнем и боковых стержнях
Проверьте диаметр основных стержней в верхнем, нижнем и боковых стержнях
Рассчитайте общую длину основных стержней в верхнем, нижнем и боковом направлении.
Найдите общую массу основных стержней.
Часть II: Хомуты
Вычтите бетонное покрытие со всех сторон анкера и определите длину хомута.
Рассчитайте длину хомута, включая крюк.
Рассчитайте общее количество стремян.
Найдите общую длину стремян
Затем Рассчитайте общую массу. стремян.
Длина, диаметр и количество стержней принимаются и рассчитываются инженером-строителем путем выполнения анализа нагрузки.
Обратите внимание на приведенный ниже рисунок.
9
6 Предположим для расчета: —
Диаметр верхней части баров = 10 мм , диаметр нижних баров = 10 мм , диаметр боковых баров = 8 мм, Диаметр стремена = 6 мм, расстояние между связью = 0.1м.
Количество верхних основных стержней = 4 , количество нижних основных стержней = 4 , количество боковых основных стержней = 2
Расчет количества соединительных балок (основных стержней): —
Все балки на горизонтальной оси являются поперечными балками, кроме балки между F5 и F6. 2
Гипотенуза = длина ленточной балки.
Из рисунка
Часть I. Расчет общей массы, необходимой для основных стержней результат всех поперечных балок внесен в таблицу ниже.

Расчет количества анкерных балок (хомутов):-
Как я уже упоминал, хомуты заводятся от одной поверхности фундамента к другой лаве фундамента.
Анкерная балка на оси I между AB:-
Ниже приведены пять шагов для определения количества анкерных балок (хомутов)
Вычет бетонного покрытия со всех сторон анкерной балки для длина каждой стяжки
Из рисунка видно, что детали армирования стяжных балок по горизонтальной и вертикальной осям различны.
В соответствии с условием вычесть защитный слой бетона 0,05 со всех сторон хомутов для горизонтальных поперечных балок и 0.025 со всех сторон хомутов для поперечных поперечных балок

Примените описанный выше метод для остальных поперечных балок. Результат упоминается ниже. Проверьте результат с помощью приведенной ниже таблицы.
Резюме Для определения общего количества стальной арматуры, необходимой для анкерной балки/ленточной балки по приведенному выше плану: —
Следовательно, общая масса стали 512,81 кг требуется для анкерной балки/ременной Луч (для вышеуказанного плана).
НРАВИТСЯ НА FACEBOOK
Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт WhatsApp +9700078271 как Civilread и отправьте нам сообщение «ПРИСОЕДИНЯЙТЕСЬ»
Никогда не пропустите обновление Нажмите «Разрешить нам» и дайте нам уведомление внизу 4 Redbell 7 Нажмите 9000 вправо и разрешить уведомления. Быть в курсе!
Civil Read Желаем вам всего наилучшего в будущем..
Поделись с друзьями| Делиться значит заботиться 🙂
Проектирование и детализация элементов фундамента
Фундаментные элементы обычно изготавливаются из бетона, даже если надстройка может состоять из другого конструкционного материала.В разделе 5 приведены правила проектирования и детализации, которые применяются к бетонным элементам фундамента (фундаменты, анкерные балки, фундаментные балки, фундаментные плиты и стены, сваи и оголовки свай), даже если вертикальные элементы, основанные на них, изготовлены из другого материала. В разделе 5 также приведены правила соединения бетонных элементов фундамента с вертикальными элементами надстройки, применяемые только тогда, когда последние также выполнены из бетона.
Бетонные элементы фундамента, размеры которых рассчитаны на воздействие сейсмических воздействий, полученных из:
(1) анализ расчетного сейсмического воздействия с использованием коэффициента q, меньшего или равного значению q для низкого диссипативного поведения (1.5 в бетонных зданиях, до 2,0 в стальных или композитных зданиях) в соответствии с пунктом 4.4.2.6(3) EN 1998-1 или
(2) расчеты производительности согласно пунктам 4.4.2.6(2) и 4.4.2.6(4)-4.4.2.6(8) EN 1998-1
разрешено следовать более простым правилам размеров и детализации, применимым к DCL (т. е. только правилам Еврокода 2, плюс требование использовать сталь как минимум класса B), независимо от класса пластичности, для которого предназначена надстройка. Причина в том, что ожидается, что они останутся эластичными при расчетном сейсмическом воздействии (даже если это просто из-за избыточной прочности, присущей значению коэффициента q для низкой диссипативной характеристики в случае 1 выше).Пункт 5.8.1 (3) Хотя варианты 1 и 2 выше являются единственными, разрешенными для проверки фундамента, раздел 5 позволяет проектировать бетонные элементы фундамента для рассеивания энергии, как в надстройке. В этом случае их размеры могут быть рассчитаны с учетом эффектов сейсмического воздействия, полученных в результате анализа расчетного сейсмического воздействия с использованием коэффициента добротности, выбранного для надстройки. Они также должны соответствовать всем специальным правилам размеров и детализации, относящимся к соответствующему классу пластичности и применимым к элементам надстройки.Это положение относится, в частности, к анкерным балкам и фундаментным балкам, размеры которых затем должны быть рассчитаны на поперечную силу, полученную из расчетов несущей способности, и должны соответствовать всем специальным правилам детализации продольных и поперечных стальных конструкций, направленным на усиление местного воздействия. пластичность. Пункт 5.8.1 (5) Наилучшей системой фундамента здания с точки зрения сейсмостойкости обычно считается коробчатая конфигурация, состоящая из:
(1) Стеновые фундаментные балки глубокого заложения по всему периметру фундамента, возможно дополненные внутренними по всей длине фундаментной системы.Эти балки являются основными элементами фундамента, передающими на землю эффекты сейсмического воздействия. В рассеивающих зданиях они проектируются в соответствии с пунктом 4.4.2.6(8) как общие элементы фундамента для более чем одного вертикального элемента, обычно путем умножения расчетного сейсмического воздействия и его последствий, полученных в результате анализа, на коэффициент 1,4. В зданиях с цокольным этажом фундаментные балки по периметру могут также выполнять функции стен подвала.
(2) Бетонная плита, действующая как жесткая диафрагма, на уровне верхней полки фундаментных балок периметра (как кровля подвала, если есть подвал).
(3) Фундаментная плита или ростверк из стяжек или фундаментных балок на уровне низа периметральных фундаментных балок.
Благодаря высокой жесткости и прочности такая система работает как твердое тело. Таким образом, он сводит к минимуму неопределенности относительно распределения эффектов сейсмического воздействия на границе между грунтом и системой фундамента и обеспечивает одинаковое вращение всех вертикальных элементов на уровне их соединения с этой системой, так что их можно рассматривать как неподвижные. против вращения на этом уровне.Более того, это гарантирует, что основание надстройки подвергается одному и тому же движению грунта, сглаживая любые различия в движении по основанию и отфильтровывая любые высокочастотные компоненты входного сигнала.
В связи с высокой жесткостью и прочностью коробчатой фундаментной системы предполагается, что часть колонн в пределах ее высоты, а также все балки в пределах фундаментной системы (в том числе на кровле цокольного этажа) останутся упругими в сейсмической проектной ситуации и, следовательно, могут следовать более простым правилам определения размеров и детализации, применимым к DCL (т.е. только по Еврокоду 2, а также требование использовать сталь как минимум класса B), независимо от класса пластичности, на который рассчитано здание.
Пластмассовые шарниры в стенах и колоннах будут складываться в верхней части коробчатой системы фундамента (на уровне плиты кровли цоколя). Если поперечное сечение стены одинаково выше и ниже этого уровня (как во внутренних стенах, которые продолжаются вниз до уровня фундаментной системы), то часть высоты стены ниже вершины фундаментной системы должна быть рассчитана и детализированные по специальным правилам критические участки стен до глубины ниже этого уровня, равной высоте критического участка, га, над этим уровнем.При этом, поскольку неподвижность стены на уровне верха фундаментной системы достигается парой горизонтальных сил, развивающихся на уровнях верха и низа фундаментной системы, полная свободная высота таких стен в пределах цокольного этажа должны быть рассчитаны на сдвиг с учетом того, что стена развивается на уровне верха системы фундамента (кровли подвала) ее предел прочности при изгибе 7RdMRd (при этом 7Rd = 1,1 в зданиях класса пластичности М и 7Rd = 1,2 в зданиях класса пластичности DCH) и ( почти) нулевой момент на уровне фундамента.
Софит из анкерных балок или фундаментных плит, соединяющих разные фундаменты или оголовки свай согласно пункту 5.8.2, должен быть ниже верхней части этих элементов фундамента, чтобы избежать образования там короткой колонны, которая по своей природе подвержена разрушению при сдвиге.
Анкерные балки между фундаментами и анкерными зонами в фундаментных плитах должны быть рассчитаны для ВПС при сдвиге и изгибе с учетом эффектов воздействия, определенных в результате анализа расчетной сейсмической ситуации или путем расчетов несущей способности, а также к одновременно действующей осевой силе (растягивающей или сжимающая, в зависимости от того, что более неблагоприятно), равная доле среднего значения расчетных осевых усилий соединенных вертикальных элементов в расчетной сейсмической ситуации.Эта доля определяется как равная расчетному ускорению грунта в g, aS, умноженному на 0,3, 0,4 или 0,6 для типа грунта B, C или D соответственно. Целью дополнительной осевой силы является покрытие эффектов горизонтальных относительных смещений между элементами фундамента, которые явно не учитываются при расчете расчетной сейсмической ситуации. Им можно пренебречь для грунта типа А, а также в случаях малой сейсмичности (рекомендуется как с aS < 0,1) по грунту типа В.
Минимальные размеры поперечного сечения и минимальный коэффициент продольного армирования анкерных или фундаментных балок, а также зон связей в фундаментных плитах, используемых вместо анкерных балок, являются параметрами, определяемыми на национальном уровне.Если анкерные балки рассчитаны на рассеивание энергии (т. е. если они рассчитаны на ВПС при изгибе и сдвиге для эффектов сейсмического воздействия, полученных в результате анализа с использованием значения коэффициента aq, превышающего значение, соответствующее конструкциям с низким рассеиванием), то они также должны удовлетворять минимальные требования к армированию соответствующего класса пластичности.
Соединение фундаментной балки или фундаментной стены с бетонной колонной или стеной Пункты 5.8.3(1), по существу, представляет собой перевернуто-Т или колено «соединение балки-колонны».Следовательно, его размер должен быть 5.8.3(4)
.
и детализировано по правилам для соединений балка-колонна соответствующего класса пластичности. Это означает, что поперечная арматура, размещенная в критической области в основании колонны или стены, должна также располагаться в зоне ее соединения с фундаментной балкой или стеной, за исключением внутренних колонн, заложенных в месте пересечения двух фундаментных балок с ширина не менее 75% соответствующего размера столбца.В этом случае горизонтальная арматура размещается в соединении на расстоянии, которое может быть вдвое больше, чем у основания колонны, но не более 150 мм. Примечательно, что горизонтальная арматура в месте соединения бетонной стены с фундаментной балкой или стеной также указывается через ссылку на поперечную арматуру в ответственных зонах колонн DCM. Однако, поскольку правила в основном такие же, как и правила для поперечной арматуры в граничных элементах в критической области пластичных стен, горизонтальная арматура, размещаемая в соединении стены и фундаментной балки (или стены), должна иметь такие же диаметр и шаг, как у периферийных связей граничных элементов критической области стены выше, но он должен проходить по всей периферии горизонтального сечения области соединения.Пункты 5.8.3(2). В дополнение к предписывающей детализации предыдущего параграфа, в 5.8.3(3) зданиях DCH область соединения фундаментной балки или стены с бетонной колонной или стеной должна быть четко определена. проверено на сдвиг. Расчетное горизонтальное усилие сдвига, используемое при этой проверке, V-hi, должно быть установлено следующим образом:
8 Если размеры фундаментной балки рассчитаны на основе эффектов сейсмического воздействия, полученных из расчетных соображений несущей способности (т.е. на практике для эффектов сейсмического воздействия из анализа расчетного сейсмического воздействия, умноженного на 1,4), тогда Vjhd можно определить из анализа расчетного сейсмического воздействия. Поскольку в этом анализе напрямую не учитываются эффекты сейсмического воздействия для стыков, Vjhd можно консервативно оценить как расчетное значение несущей способности на изгиб в базовой части колонны или стены, MRd, деленное на глубину фундаментной балки, hb. • Если размеры фундаментной балки определяются на основе эффектов сейсмического воздействия, полученных непосредственно из анализа проектного сейсмического воздействия, то сам Vjbd должен определяться посредством расчетов несущей способности, а именно с помощью уравнения (D5.21), используя в качестве Asbl и Asb2 участки верхней и нижней арматуры в фундаментной балке соответственно. Этот подход никогда не является неконсервативным (с небезопасной стороны) для области соединения.
Продолжить чтение здесь: Область применения
Была ли эта статья полезной?
.
No related posts.

Обвязка свайного фундамента-брусом, швеллером, уголком, доской, профтрубой

Винтовые сваи с обвязкой

Видео наших работ

Выполненные работы

Обвязка фундамента брусом своими руками.

Материалы для обвязки и используемые технологии

Обвязка свайного фундамента

Обвязка ленточных фундаментов

Столбчатый фундамент обвязка брусом

Особенности свайной фундаментной основы

Разновидности обвязки

Зачем нужна

Особенности обвязки

Материалы и инструменты

Этапы выполнения работ

Готовим оголовки свай

Крепим брус

Дополнительный крепеж

Проверяем горизонтальный уровень

Советы специалистов

Заключение

Фонд электронной почты 2 документа

Фонд электронной почты 2 документа

Выравнивание текста

Центрирование изображений

Что за сделка? h5>

Что за сделка? h5>

Выравнивание изображений по левому и правому сторонам

видов фундаментов для домов

Также читайте: Типы фундаментов для зданий

Оставить

Обвязка свайного фундамента | К-ДОМ

Обвязка свайного фундамента брусом и швеллером

Назначение свайной обвязки

Виды свайной обвязки

Обвязка брусом

Выбор и подготовка бруса к работе

Выполнение ростверка на винтовых сваях

Применение швеллера в обвязке

Устройство ростверка свайно-винтового фундамента

Обвязка свайно-винтового фундамента брусом, виды, технология, способы, фото

Назначение обвязки свайного фундамента

Материалы для обвязки свайного фундамента

Методы обвязки

Выбор материала

Варианты обвязки винтовых свай швеллером

Обустройство слива

С использованием доски

Деревянная обвязка для свайного буронабивного фундамента

Обвязка винтовых свай

Ростверк из профильной трубы

Обвязка из бруса

Обвязка винтовых свай швеллером

Особенности обвязки

Деревянная основа под стены

Железобетонный ростверк

Обвязка или свайный ростверк?

Теплоизоляция

Преимущества винтовых свай

Какие выбрать?

Как рассчитать?

Заключение

Заключение

ИНЖЕНЕР-СТРОИТЕЛЬ: Ленточные фундаменты — Проектирование.

The Post to Beam Connection

Что говорит Строительный кодекс?

Детали инженера

Фонд Pier-and-Beam, улица Джерси

Установка свай

Забивка свай

Выемка грунтовой балки

Усиление балки уклона

Добавить бетон

Что такое подкрепление (определение, история и типы)

Что такое подкрепление?

Конструкция оголовков свай – руководство по конструкции

Рабочий пример: конструкция наголовника сваи

График изгиба стержней для анкерных/ленточных балок|Детали армирования

Проектирование и детализация элементов фундамента

Добавить комментарий Отменить ответ

`Что за сделка? h5>`

`Выравнивание изображений по левому и правому сторонам`
