Несъемная опалубка из пенополистирола для фундамента, отзывы и цены

Изначально несъемная опалубка рассматривалась всего лишь как способ сэкономить немного времени на строительстве монолитных фундаментов и других бетонных конструкций. Но идея оказалась перспективной, быстро завоевала популярность и хорошие отзывы, особенно когда начали применяться долговечные материалы вроде пенополистирола.

Оглавление:

1. Преимущества форм
2. Характеристики опалубки
3. Нюансы применения
4. Отзывы людей
5. Цена изделий

Особенности

С использованием несъемных конструкций из пенополистирола отпала необходимость тратить время и силы на демонтаж форм после застывания бетона. Теперь опалубка стала частью фундамента, отчего основание постройки только выиграло.

Достоинства изделий из пенополистирола:

1. Малый вес при достаточной жесткости плит. Сохранение формы обеспечивают внутренние металлические или те же полистирольные перемычки, если модули изготавливаются выпиливанием из цельных блоков.

2. Простота в изготовлении сложных геометрических форм под заливку, плюс – удобная сборка за счет пазогребневого замка.

3. Это дополнительная двусторонняя теплоизоляция общей мощностью около 100 мм. Она уменьшает и температурное влияние окружающей среды на бетон.

4. Долговечность и неподверженность гниению.

Отзывы и заявления производителей о том, что пенопласты хороши своей атмосферостойкостью, в данном случае неуместны. Ведь для работы с бетоном все равно придется подгадывать нормальные погодные условия. А в дальнейшей эксплуатации пенополистирольные плиты надежно защитит финишная отделка. Куда важнее устойчивость к щелочной среде раствора и низкое водопоглощение. В отличие от других видов конструкций ППС не тянет влагу из бетона.

Несъемной опалубке из пенополистирола для фундамента нужна последующая облицовка. Но и голый бетон на фасаде никто не оставляет без декоративной отделки. Так что этот «минус» можно просто отнести к задачам, которые не решаются выбором каркаса.

Отделывать идеально ровную наружную поверхность плит будет легче, чем бетон. Но здесь нужно учитывать хрупкость пенопласта, так что облицовку придется выбирать относительно легкую. Для этой цели подойдет штукатурка, а лучше всего спрятать цоколь под вентилируемым фасадом.

Характеристики

По своей конструкции может быть разъемной и неразъемной. Первая отличается меньшей стоимостью (на 10-15%), а вторая, по отзывам, лучше сохраняет форму и постоянный размер фундамента. Высота блоков составляет 25 см, так что для заливки потребуется установить опалубку минимум в 2-3 ряда. Длина модулей колеблется в пределах 1-1,5 м, но наиболее распространенным габаритом является 1,2 м.

Основные характеристики:

Несмотря на негорючесть пенополистирола, высоких температур он не переносит. Поэтому при проектировании и строительстве фундамента следует предусмотреть прокладку инженерных систем так, чтобы несъемная опалубка не соприкасалась с горячими поверхностями и не оплавилась.

Пенопласт не является абсолютно безвредным материалом, так как в процессе эксплуатации выделяет опасный токсин – стирол. Сертифицированная продукция отличается его минимальным содержанием (0,5 %), что соответствует установленным предельным нормам. Поэтому при строительстве жилых зданий наличие сертификата качества на блоки следует проверять. А чтобы избежать скапливания токсических веществ в цоколе дома, достаточно заранее продумать эффективную приточно-вытяжную вентиляцию подвальных помещений.

Нюансы применения

Поскольку опалубка предназначается для облегчения труда, использовать пенополистирольные формы уместно в частном малоэтажном строительстве. Работа с ними продвигается куда легче и быстрее, поэтому если помощников на участке немного, а на специнструмент тратиться не хочется, несъемные блоки будут кстати.

Ограничение по срокам сдачи объекта – тоже показание к применению конструкций из пенополистирола. Использование пенопласта на стадии заливки фундамента позволит в дальнейшем сократить затраты на теплоизоляцию.

По отзывам строителей, такая опалубка достаточно хрупкая и иногда может сильно крошиться. Это следует учитывать и при разгрузке, и во время заливки бетонного основания.

Отзывы застройщиков

«Много читал отзывов о том, что в монолитном доме, отлитом в пенопластовой опалубке, невозможно дышать. Согласен – недаром ведь производители массово кинулись оснащать свои блоки хитрыми системами аэрации. Но для фундамента такое свойство пенополистирола я проблемой не считаю, некоторая герметичность ему даже на пользу. А для строительства стен можно подыскать и «дышащие» аналоги – их сегодня из чего только ни делают».

Станислав Лемехов, Москва.

«Совет тем, кто будет делать заливку пенопластовой системы впервые: соблюдайте осторожность при работе. Во-первых, бетон для основания придется покупать на щебне размером помельче, чтобы не «травмировать» оболочку. Во-вторых, наполнять лучше вручную или подавать раствор по лотку самотеком, а не давать залп из бетононасоса – такого напора пенополистирол может не выдержать».

Алексей Щербина, Волгоград.

«Мы поначалу пожалели, что связались с этой продукцией. Первый ряд под фундамент выставляли долго и нудно, не выпуская уровня из рук – блоки съезжают от малейшего неосторожного движения, кое-где пришлось подложить щепки. Но когда нижний ряд выложили и обвязали по кругу, дальше процесс пошел веселее. То ли мы уже подстроились, то ли действительно вся проблема была в первой линии кладки. Мое мнение – работать с такой опалубкой можно, но проверять установку придется постоянно».

Игорь, Воронеж.

«Я у себя на участке испытывал эту технологию. То, что блоки легкие и их можно свободно перетаскать, собрать самому – это еще половина удовольствия. Гораздо больше мне понравились подготовленные пазы под продольную арматуру. Конечно, такое количество всяких стержней-перегородок внутри мешает нормально уложить бетон. Пришлось орудовать вибратором, зато сделал все быстро».

Евгений, Самара.

Стоимость

Стандартные блоки для строительства основания могут быть дополнительно усилены за счет большей толщины стенок, отчего увеличиваются их теплоизоляционные характеристики и цена.

По сравнению с традиционной из досок или фанеры опалубка, изготовленная из пенополистирола, обходится дороже. Но она позволяет уменьшить трудоемкость и сроки проведения бетонных работ, а также сэкономить на утеплении цокольной части дома.

Строительство несъемной опалубки из пенопласта – ТПК Нано-СК

Несъемная опалубка даёт возможность жить в тёплом и надёжном доме. Фундамент и цоколь должны быть обязательно тёплыми и защищены от влаги, чтобы весь дом сохранял тепло и уют.

При использовании в опалубке пенопласта, дом автоматически защищается от всех негативных факторов и гарантированно производит монолитную связку со стенами. Пенопластовые модульные блоки легко собираются и не требуют особых навыков в сборке.

Где применяется пенопластовая опалубка

Такая опалубка в последнее время начала широко использоваться для возведения промышленных, офисных, коммерческих помещений. Для строительства домов, многоэтажных зданий, подсобных помещений, бассейнов.

Виды пенопластовых блоков для опалубки

Несъемная опалубка

Для опалубки берутся пустотные полистироловые модульные блоки (плиты). Они имеют пустоты шириной 150 миллиметров. Толщина стен блоков идёт 50 миллиметров. Размеры могут быть различными. Облицовочные блоки состоят из фасадных и облицовочных панелей, которые соединяются перемычками.

Они могут быть со съёмными и с несъемными рёбрами жёсткости. Также для опалубки могут идти как обычные, так и про армированные панели. Такие панели из пенопласта представляют собой пласты с двумя про армированными сторонами специальной сеткой.

Технология строительства

Во время строительства фундамента, нужно столбы из арматуры вывести над поверхностью земли, чтобы она потом примыкала к будущим возводящимся стенам. Это позволит крепко соединить основу дома с его стенами. Затем производится гидроизоляция фундамента.

Армирующий каркас, выведенный, из фундамента перевязывается с горизонтальным армированным поясом вязальной проволокой или приваривается сварочным аппаратом в одну общую конструкцию.

Несъемная опалубка

Начинается установка пенопластовых блоков. Сборка блоков производится сразу на месте. Внутрь блока вставляется пенопластовая или ватная минеральная вкладка, подходящая, по толщине, и арматура, которая выходит из фундамента. Между собой пенопластовые панели соединяются пластиковыми или проволочными стяжками.

Арматура и блоки должны крепко соединяться. Пенопласт устанавливается по принципу кирпичной кладки (конструктора Лего). Армированные панели должны быть соединены четырёх миллиметровой проволокой.

Бетон, на такие панели наносится путём набрызга под напором в несколько слоёв с наружной и внутренней стороны. Когда всё установлено, можно заливать опалубку бетонным раствором. Заливать нужно не сразу всей массой, а поочерёдно, через каждые три ряда.

Это поможет избежать деформации конструкции. Залитая конструкция образует монолит из слоёв пенопласта и железобетона. Таким способом можно заливать как цоколь, так и стены домов.

Конечным этапом работы считается отделка конструкции с обеих сторон (внутри и снаружи). На выходе получится стена с 25 сантиметровой толщиной, но по качествам, сопоставимая с двумя метрами кирпичной стены.

Несъемная опалубка из пенопласта: Преимущества и недостатки.

Несъемная опалубка

Быстрота возведения, небольшая стоимость, лёгкость в отделке, позволяют быстро возвести дом. Прочность конструкции, гарантирует надёжность такого дома и его звуко-, тепло- и влагозащиту. С помощью такой технологии можно возводить новый этаж уже на готовом здании, не опасаясь за нагрузку на фундамент. В такие стены во время строительства закладываются все коммуникационные системы и их монтаж не составляет проблем.

К недостаткам можно отнести, то что строительство с использованием пенопласта в минусовую температуру невозможно. В доме нужно сделать принудительную вентиляцию, во избежание скопления влаги внутри помещения. Возводимый дом должен быть занулен (заземлён).

Советы по работе с опалубкой из пенопласта

При возведении опалубки, нужно обязательно вымерять все углы уровнем, чтобы все стены вышли ровными и их не пришлось выравнивать дополнительно раствором. Коммуникации желательно монтировать сразу, чтобы потом не пришлось штробить стены.

Опалубка из пенопласта для возведения зданий набирает свою популярность, так как такой дом получается недорогим, тёплым, надёжным и прослужит более ста лет.

Крепкий Фундамент из Несъемной Опалубки из Пенополистирола

Пенополистирол (или как его чаще называют — пенопласт) успешно применяется в строительстве благодаря своим уникальным эксплуатационным характеристикам.

Несъемная опалубка из пенополистирола

Технология его производства позволяет создавать из него конструкции разной формы, что обусловило его популярность при изготовлении опалубок для стен и фундамента домов. Методы производства постоянно совершенствуются, позволяя добиваться высоких показателей качества.

Также вы можете прочитать о пластиковой опалубке.

Способы производства пенопластовой опалубки

Блоки опалубки Техноблок могут изготавливаться двумя способами — литьевым и вырезным. В первом случае опалубка изготавливается из гранул пеноплекса плотностью о 25 до 35 кг/м³. Для производства вырезным методом используют уже готовые плиты.

Технология производства литьевым методом заключается в следующем:

• гранулы пенопласта засыпаются в специальную камеру, где происходит их вспенивание;
• полученную массу заливают в блок форму, необходимого размера;
• под воздействием пара, гранулы расширяются, образуя монолитные блоки;
• готовый блок изымают из формы.

Преимущества этого способа в том, что можно получать блоки любой конфигурации, а также добавлять на первом этапе производства различные добавки (антисептики, антипирены). Недостатком можно считать дорогостоящее оборудование, необходимое для производства.

Устройство несъемной опалубки

Второй метод применяют для изготовления малых партий. Технология производства вырезным методом намного проще, оборудование дешевле. По сути, это вырезание нужного элемента опалубки из большой пенопластовой плиты.

Полученные блоки соединяются между собой с помощью пластиковых перемычек. Таким образом, можно получать элементы различной толщины и формы, достаточно перенастроить оборудование на необходимый типо-размер.

к оглавлению ↑

Преимущества несъемной опалубки

Преимущества использования несъемной опалубки при строительстве дома очевидны. Не требуется тяжелое оборудование, монтаж выполняется своими руками и достаточно прост. Если проекты подразумевают сложную конфигурацию домов (множество углов, закругленные стены, многоступенчатые перекрытия и т.д.) использование пенопилистирольной формы упростит работы. Такая опалубка заслужила положительные отзывы строителей.

Читайте также: как утеплить цокольный этаж пенополистиролом своими руками?

Для возведения стен домов и перекрытия между ними опалубка из пенопласта — отличное решение. Она выступает в качестве дополнительного теплоизолирующего слоя, к тому же обеспечивает гладкую поверхность перекрытия и стены. Однако такие перекрытия не рассчитаны на большую нагрузку, поэтому для строительства более чем двухэтажных домов, следует рассмотреть другие варианты.

к оглавлению ↑

Несъемная опалубка для фундамента

При строительстве дома своими руками в первую очередь возводят фундамент. Оптимальное решение — фундамент ленточного типа.

Для его обустройства не нужно тяжелое оборудование и также может использоваться несъемная опалубка из пенополистирола. Проекты и расчеты должны учитывать толщину опалубки, так как она оказывает влияние на прочность основания.

Перед монтажом опалубки необходимо выполнить такие работы:

• снять верхний плодородный слой почвы;
• выровнять и уплотнить поверхность в месте возведения фундамента;
• насыпать песчаную подушку, слоем около 15 см;
• вырыть траншеи глубже, чем глубина промерзания грунта.

Читайте также: шпунтовое ограждение котлована. Что это такое и для чего оно нужно?

Для большей жесткости конструкции выполняют армирование фундамента дома. По периметру вертикально устанавливают металлические прутки. При этом нужно учитывать размеры блоков, чтобы не установить прутки в местах перемычек. Также арматура устанавливается для лучшего скрепления стен и основания, придания всей конструкции жесткости и монолитности.

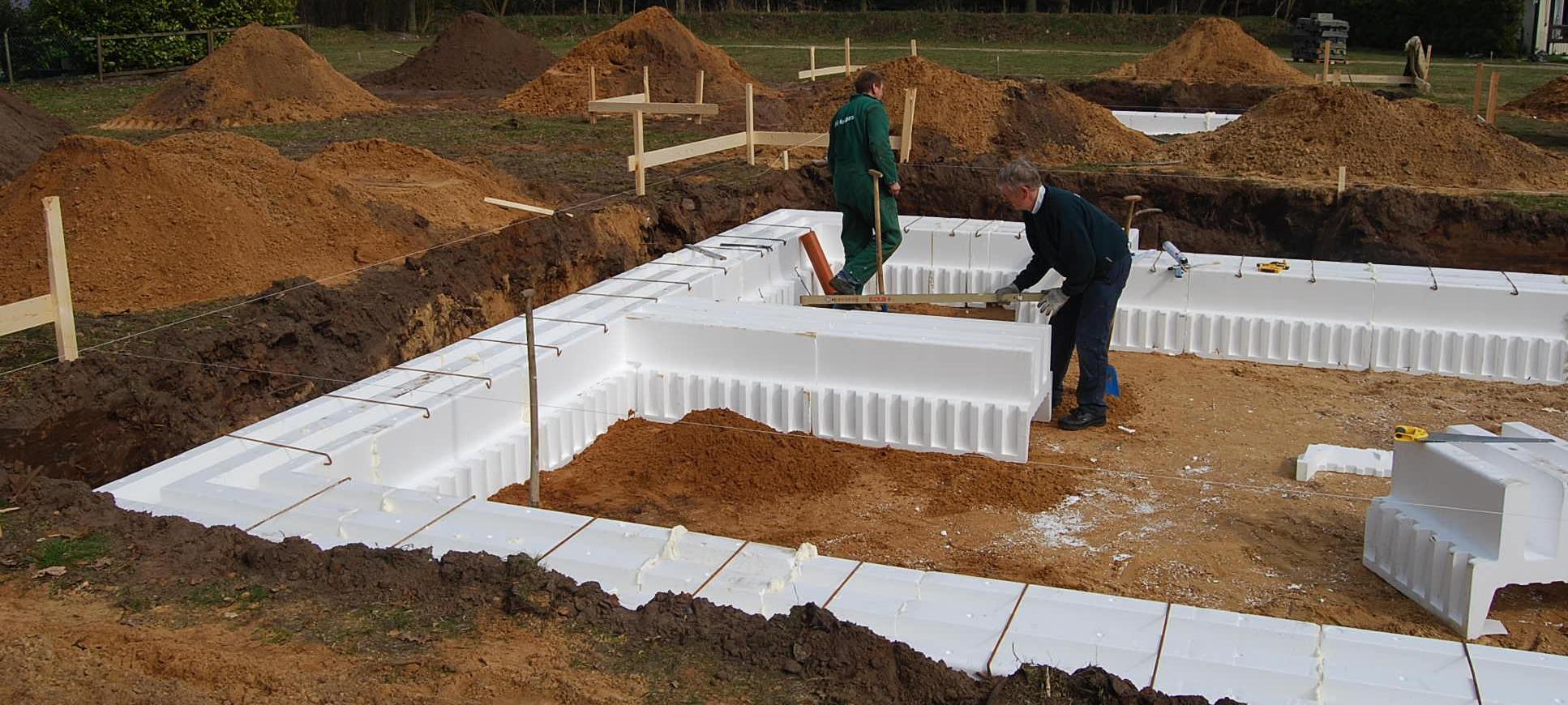

Пенопластовая опалубка устанавливается в траншеи и заливается бетоном. Во время заливки фундамента нужно внимательно следить, чтобы не возникали пустоты в слое раствора (особенно возле армирующих элементов). Во избежание этого, смесь уплотняют деревянными брусьями, а также слегка простукивают блоки.

При строительстве фундамента жилых домов, следует учитывать необходимость устройства различных инженерных сетей (водопровода, канализации, газоснабжения). Некоторые проекты домов предусматривают залегание труб под фундаментом, или прямо в нем. Для этого в нужных местах опалубки отмечаются и прорезаются отверстия, размеры которых соответствуют конфигурации коммуникаций. Отрезки труб нужного диаметра заполняются песком (чтобы не затекал раствор) и устанавливаются поперек опалубки.

Пенопластовая несъемная опалубка для фундамента служит дополнительным утепляющим и гидроизолирующим слоем. Учитывая сколько стоит такая форма, в сравнении с опалубками из дерева или металла, очевидно ее конкурентное преимущество.

к оглавлению ↑

Установка опалубки

После того как фундамент готов приступают к строительству стен дома. Блоки опалубки устанавливаются один на другой, пропуская через полости арматуру. Специальные пазы на поверхности плит обеспечивают надежное соединение. Главное правило во время укладки — избегать вертикальных стыков в двух и более рядах, так как это ухудшает гидроизоляцию домов. Для этого каждый последующий блок укладывают с боковым смещением, наподобие того, как возводят кирпичные стены.

Если проекты строительства предусматривают горизонтальное армирование, в специальные пазы вставляются перемычки. Они могут монтироваться во время производства опалубки или быть изготовлены своими руками из армирующих прутьев.

Монтаж несъемной опалубки из пенополистирола

Оконные и дверные проемы обустраиваются следующим образом:

• на стадии монтажа, проемы складывают из блоков «насухо» и вырезают по контуру;
• нижняя часть получившейся арки оббивается металлической полосой, или устанавливается пластиковая заглушка;
• ряд блоков над проемами армируется;
• внутри проема устанавливаются распорки, которые препятствуют деформации;
• укладку бетона начинают с углов и проемов, только потом заполняют среднюю часть.

Для того чтобы стены дома и перекрытия между ними были прочнее, необходимо чтобы шов бетонного слоя располагался между блоками, а не в их стыках. Для этого нужно при заливке, оставлять свободное пространство (около четверти от общего объема). Таким образом, все швы между слоями будут располагаться внутри блоков.

Все проекты строительства домов содержат чертежи с габаритными размерами.

Во время возведения стен нужно регулярно проводить контрольные замеры и сверять результаты. Пока бетонная смесь не застыла, можно внести необходимые корректировки.

к оглавлению ↑

Оборудование необходимое для монтажа

Пенополистирольная плита очень легкая, поэтому установка опалубки своими руками без применения спецтехники вполне возможна.

Для монтажа опалубки из пенопласта потребуется такое оборудование и материалы:

• бетономешалка или инструменты для приготовления бетонной смеси своими руками;
• пристенный подъемник, если планируется возведение двухэтажного дома;
• рубероид, толь или пленка для гидроизоляции фундамента;
• армирующие элементы;
• ножовка с мелкими зубьями или сапожный нож для прорезания оконных и дверных проемов.

Современные технологии производства позволяют получить блоки необходимой конфигурации, с надежными креплениями по краям. Это минимизирует количество необходимого оборудования и экономит силы и время.

к оглавлению ↑

Несъемная опалубка из пенополистирола (видео)

к оглавлению ↑

Как зарекомендовала себя несъемная опалубка: отзывы

Отзывы строителей — наиболее полезная информация.

Алексей И., 35 лет, Саратов:

При строительстве дома из пенополистирола, скорость возведения – главное преимущество. Жилое одноэтажное здание построили за 5 дней (от устройства фундамента, до готовой коробки с проемами). Просто собираешь как конструктор, не нужно специальное оборудование. Да и сложные проекты с архитектурными изысками по такой технологии строятся намного проще.

Михаил Ж., 28 лет, Пермь:

Фундамент дома из несъемной опалубки, по-моему, самое технологичное решение на сегодня. Поставил, залил, сделал гидроизоляцию, засыпку – все, фундамент готов. И оборудование тяжелое не требуется, плиты легкие. Главное быть аккуратными при разгрузке, пенопласт достаточно хрупок.

Отзывы владельцев домов — тоже имеются.

Андрей К., 46 лет, Химки:

Живу уже шесть лет в таком доме. За отопление плачу меньше чем сосед, причем существенно. Конечно, проекты дома должны предусматривать принудительную вентиляцию, на ней экономить не стоит. Без нее в таком здании тяжело поддерживать приятный микроклимат.

Иван Л., 36 лет, Липецк:

Сомневался при выборе материала для строительства дома, но положительные отзывы меня убедили. Действительно, теплопотерь в нашем доме намного меньше, проверяли с тепловизором. Все-таки не зря эта технология применяется в европейских странах — быстро, недорого, практично — что еще нужно.

Преимущества несъемной опалубки из пенопласта полистирольного

Использование несъемной опалубки из пенопласта полистирольного в строительстве дает существенную экономию строительной компании уже на первой стадии строительства, так как строящийся объект сразу утепляется, и выпадают из-за ненадобности трудоемкие операции: разборка элементов съемной опалубки, складирование, хранение, перемещение деталей съемной опалубки.

Несъемная опалубка из пенопласта полистирольного значительно снижает: потребность в специальном грузоподъемном оборудовании, количество задействованной рабочей силы на монтажных операциях, нагрузку на фундамент здания (пенопласт имеет низкий удельный вес).

При использовании несъемной опалубки из пенопласта стены объектов получаются с идеальной геометрией, что уменьшает трудоемкость финишной отделки (внутренней и внешней), выпадает из комплекса отделочных работ такая операция, как внутреннее оштукатуривание стен.

Снижение нагрузки на фундамент увеличивает срок активной эксплуатации здания, уменьшает затраты на изготовление фундамента.

При использовании несъемной опалубки из пенопласта полистирольного облегчается процесс обеспечения здания коммуникациями, например – прокладка проводов для освещения, связи, бытовой техники (легче спрятать провода в пенопластовом слое).

Несъемная опалубка позволяет строить здания с повышенной сейсмоустойчивостью. Это качество придает зданию армирование бетона при сооружении стен.

Строительство объекта с применением несъемной опалубки из пенопласта полистирольного дает экономию на весь период эксплуатации данного объекта по его назначению. Экономия при эксплуатации объекта складывается из: энергосбережения (пенопласт полистирольный – отличный утеплитель), более длительной активной «жизни» здания без затрат на капитальный ремонт (правильная геометрия не дает трещин, перекосов), затрат на звукоизоляцию (пенопласт гасит звуковые колебания). В здании, построенном с применением несъемной опалубки из пенопласта полистирольного, легко поддерживается комфортный микроклимат. Данный фактор обеспечивается свойствами пенопласта полистирольного (см. раздел пенопласт).

Опалубка из пенопласта — описание, достоинства и недостатки

Если вы строите монолитный дом, то изначально стоит заняться возведением опалубки, которая должны быть сделана точно и равномерно. Это позволит добиться ровности стен у будущего дома. Также каждому владельцу дома необходимо позаботится о дополнительном утеплении, а это занимает немало времени и финансов.

Именно благодаря такой конструкции, как несъемная опалубка, которая делается из пенополистирола можно избавится от лишних хлопот. Самое важное это правильный подбор материалов для заготовки, а их можно приобрести без затруднения практически в каждом крупном строительном магазине. Благодаря данному материалу допустимо сэкономить довольно приличную сумму денег на дополнительном утеплителе и на изоляции строения, кроме того это сэкономит деньги, при чем не малые, а также ваши силы и время.

Готовые блоки для монтажа опалубки из пенопласта различной формы

Что же представляет собой несъёмная опалубка

Это простая и несложная конструкция, которую необходимо собрать из отдельных блоков, которые сами по себе очень легкие и прочные одновременно. Для крепкого сооружения необходимо использовать две пластины при этом расположить их параллельно друг к другу, а соединяются они с помощью специальных перемычек которые делают изделие жестким и прочным.

Чтобы использовать такой вид строительства не обязательно быть профессионалом, это под силу и самоучке. У пенополистиролла есть ряд достоинств, а именно:

На фото заливка бетоном опалубки из пенопласта

Скорость. Часто люди которые занимаются строительством дома не довольны длительным процессом работы, но это не касается пенополистирольных конструкций. Для такого материала нужно его только купить, правильно выложить и можно начинать работу. Современный строительный рынок предлагает большое разнообразие подобного материала, что позволяет подобрать необходимые элементы каждому желающему. Благодаря такой несъёмной опалубке из пенопласта можно очень быстро построить любое сооружение, это может быть летняя кухня, гараж, многоэтажный дом или коттедж. Это качается не только несущих и межкомнатных стен, но и закладки фундамента. Очень хорошо, то что данный материал абсолютно безопасный, такая постройка сразу утепленная и имеет хорошую теплоизоляцию.

Конечно же каждый самостоятельно должен принимать решение из чего ему строить дом, но если пользоваться рекомендациями специалистов, соблюдать технологию при работе с любым материалом то дом получится прочным и долговечным, по приемлемой цене. Если вы решили построить дом с несъёмной опалубкой, то получите в результате прочные и ровные стены, которые хорошо подходят для любых отделочных материалов, это позволит воплотить в реальность даже самые сложные дизайнерские задумки при внутренних работах.

Как уже говорилось ранее — постройка каждого дома начинается с фундамента, а фундамент начинается с опалубки. Долгое время в качестве материала для нее использовались доски или ДСП-панели. Эту опалубку приходилось подолгу снимать, отрывая ее от застывшего бетона. Да и крепить ее довольно долго и трудно. Но современный рынок стройматериалов предложил совершенно новое решение – несъемная опалубка, выполненная из пенопласта.

На фото пример опалубки из пенопласта

Несъёмная опалубка – это своего рода короб, в который заливается бетон. Вот только после этого опалубку не снимают – она так и остается висеть на стенах и фундаменте. Разберем основные плюсы такой системы:

Легкость крепления

Пенопласт – крайне легкий материал. Его можно легко привезти на строительный участок, легко перегрузить в котлован. Листы пенопласта легко поддаются обработке – их можно резать обычным ножом. Это позволяет быстро возводить короб опалубки самой сложной формы, какая только может быть. Закрепить пенопласт очень легко – достаточно использовать обычную проволоку.

Сложные формы

Так как пенопласт можно легко резать, это делает его одним из самых лучших материалов для создания сложных структур – теперь не придется резать доски и панели, возводя сложные колоны и заливая бетоном сложные элементы конструкций.

Монтаж сложной формы фундамента с помощью пенопластовой опалубки

Отсутствие дополнительных покрытий

Так как опалубку из пенопласта не нужно снимать, ее не придется покрывать дополнительными пропитками, которые обычно используются для создания водоотталкивающего промежутка между опалубкой и бетоном (чтобы ее можно было легко снять).

Несъёмность

Собственно, главный плюс данного вида опалубки. Возможность оставить пенопласт на бетоне экономит время, силы и деньги, ведь снимать доски – очень и очень долго.

Низкая цена

В сравнении с деревом, пенопласт стоит гораздо дешевле. Однако, древесину можно снять и использовать повторно, а новый тип коробов – нет.

Разумеется, несъемная опалубка обладает и определенным списком недостатков. Они могут быть вызваны как характером материала, так и ходом строительства.

На рынке представлен огромный выбор готовых решений несъемной опалубки

Прочность

К сожалению, пенопласт не такой прочный, как древесина. По этой причине, его нельзя использовать для опалубки монолитных литых перекрытий, а также очень широких стен с высокой нагрузкой бетона.

Защита пенопласта

Не сняв пенопласт с бетона, его придется чем-то закрывать. Обычно, это не так сложно (т.к. пенопласт здесь не играет важную роль – утеплять все равно придется). Но, к сожалению, пенопласт крайне горюч, а значит его придется закрыть как изнутри здания, так и снаружи. Более того, он не позволяет стенам дышать, а это означает нужду в создании дополнительных вентиляционных каналов.

Экологичность

Считается, что пенопласт – не самый экологически чистый продукт. Особенно при горении (он выделяет крайне ядовитые газы).

Выбор опалубки – личной дело каждого строителя. По большей мере, несъёмная пенопластовая опалубка – хорошее решение для небольших домов, ускоряющее время их возведения. Для крупных объектов данный вид коробов – не самое лучшее решение.

Похожие статьи

Использование несъемной опалубки из пенопласта: упрощаем и ускоряем строительный процесс

Несъемная опалубка – это относительно новый стройматериал, использование которого позволяет упростить и удешевить возведение различных зданий за счет того, что в один технологический процесс включается сразу несколько операций. Она состоит из блоков и панелей, которые производятся из материала с низкой теплопроводностью, которые выступают в качестве ограничителя при заливке бетонной смеси. Но после ее заливки опалубка не снимается, а оставляется на стенах и является неотъемлемой их частью.

Конструкция

Несъемная опалубка – это конструкция из пенопласта особой конфигурации, внутрь которой укладывается арматура, после чего она заливается бетоном. Отдельные изделия из пенопласта соединяются между собой при помощи специальных перемычек.

Использование такой конструкции позволяет существенно упростить и, как следствие, удешевить проведение строительства, ведь при использовании несъемной опалубки из пенопласта, которая имеет низкую теплопроводность, отпадает необходимость в том, чтобы проводить дополнительную тепло- и звукоизоляцию стен. Эта методика только начинает внедряться при постройке домов по пестовской технологии с цокольным этажом или же для комбинированных домов, где первый этаж изготаливается из бетона, второй — из бруса.

Пенопласт, из которого производятся такие изделия, помимо низкой теплопроводности, также характеризуется достаточно высокой прочностью, долговечностью, химической инертностью, устойчивостью к влаге, а также полной безопасностью для здоровья. При производстве в него добавляют антипирены, благодаря чему еще одним важным достоинством изделий является их пожарная безопасность.

Также опалубочные блоки имеют сравнительно небольшой вес, благодаря чему при работе с ними нет необходимости в привлечении строительной спецтехники. Это, а также простота соединения отдельных блоков, обеспечивают то, что соорудить несъемную опалубку может даже человек, который не является профессионалом в строительной отрасли.

Установка несъемной опалубки из пенопласта

Установка таких изделий проводится прямо на фундамент здания, который должен быть покрыт гидроизоляционным материалом. Соединяется с фундаментом он при помощи арматурных прутьев, которые должны торчать из бетона. В таком процессе очень важно правильно установить первый ряд блоков пенопласта и обеспечить то, что его конфигурация будет соответствовать проекту здания и учитывать отводы под внутренние перегородки.

После укладки первого ряда в специальные пазы, которые есть в блоках,  выполняется армирование и вставляется горизонтальная арматура. Она соединяется между собой и с вертикальными прутьями при помощи проволочных скруток. При выкладке всех последующих рядов необходимо смещать их немного по отношению к предыдущим для обеспечения повышенной жесткости конструкции. Вертикальная состыковка блоков проводится при помощи специальных технологичных замков из пазов и гребней, которые есть в верхней и нижней части каждого из блоков. Они легко соединяются между собой методом сжатия, обеспечивая достаточно высокую прочность соединения отдельных элементов.

Заливка бетона внутрь несъемной опалубки

После укладки трех-четырех рядов можно приступать к заливке бетона. При заливке очень важно обеспечить качественное уплотнение смеси для того, чтобы стены получились максимально прочными. Для этого профессионалы используют глубинные вибраторы с короткой рабочей головкой. Однако решить такую проблему можно и при помощи куска арматуры подходящей длины.

Стоит отметить, что заливку нужно проводить примерно до уровня середины высоты верхнего из уложенных блоков опалубки. Как показывает практика, оптимальной скоростью заливки бетона является примерно 1 метр высоты в сутки. В таком случае бетонная смесь будет высыхать максимально равномерно, а нижние слоя не будут прогибаться под воздействием верхних. Прочность таких стен, в первую очередь, будет зависеть от марки бетона, а также класса арматуры.

Хотелось бы отметить, что еще на этапе строительства нужно предусмотреть и проделать технологические отверстия под установку тех или иных коммуникационных сетей, что существенно облегчит их установку в будущем.

В разрезе бетонная стена, которая строилась с использованием несъемной опалубки, напоминает «сэндвич». Она состоит из бетонной сердцевины, которую обрамляют два слоя пенопласта. При этом тот из них, который будет располагаться снаружи, имеет большую толщину, за счет чего достигаются повышенные характеристики стен по теплоизоляции.

Смотрите также:

Утеплённая опалубка фундамента — TENAPORS

Составные части системы

Система стеновой опалубки состоит из панелей шириной 1,2 м, которые могут изготавливаться с различной толщиной слоёв изоляции и пенополистирола и иметь различную длину элементов. Стеновая опалубка состоит из специально созданного арматурного каркаса, к которому с двух сторон прикреплён материал EPS. Арматура выполняет 2 функции – обеспечивает необходимое расстояние между пластинами пенополистирола и служит несущей арматурой для бетона. Расстояние между пластинами теплоизоляции может варьироваться путём достижения желательной толщины слоя бетона в границах от 120 до 300 мм. Арматурный каркас состоит из продольных арматурных стержней – их диаметр может быть 8, 10 и 12 мм, – поперечных стержней диаметром 5 мм и диагональных стержней диаметром 3 мм. Внутренняя часть пенополистирола имеет толщину 50 мм, а толщина внешнего слоя может меняться в зависимости от устанавливаемых проектом теплотехнических показателей.

Преимущества

Система постоянной опалубки характеризуется уменьшенными расходами на рабочую силу и уменьшенным временем на обустройство фундамента. Стеновая опалубка «Dobeles panelis» типа «S» одновременно замещают на объекте 3 различных решения:

1. Пластины из пенополистирола служат в качестве формы для заливки бетона, и нет необходимости арендовать дополнительную опалубку или изготавливать её из древесины;
2. Соединяющий каркас «Dobeles panelis» после заливки бетона служит как несущий арматурный каркас бетонного изделия и отпадает необходимость в дополнительных работах по армированию;
3. Пенополистирол служит как теплоизоляция, и нет необходимости в установке дополнительной изоляции.

По этой причины значительно снижается объём выполняемых на объекте работ, а вместе с тем и работ по сооружению фундамента. Так как нет необходимости в аренде опалубки, то создание фундамента может проходить без спешки и без увеличенного объёма инвестиций.

Пустоты в строительстве фундаментов: их виды и применение

🕑 Время чтения: 1 минута

Пустотные опалубки — это расходуемые элементы опалубки, предназначенные для обеспечения пространства между бетонным фундаментом и расширяющимся грунтом, т. е. для защиты фундамента от пучения подстилающего грунта. Они также предлагают временную опорную опалубку для недавно залитого бетона, пока он не достигнет достаточной прочности, чтобы выдерживать свои нагрузки.

Кроме того, пустотные формы используются для уменьшения выемки грунта и уменьшения количества бетона.Глубина пустот под фундаментом колеблется от 5 см до примерно 60 см в зависимости от способности нижележащего грунта двигаться вверх.

Кроме того, для использования доступно несколько типов пустотных форм, таких как разлагаемая пустотная форма, неразлагаемая пустотная форма, складная пустотная форма и неразборная пустотная форма. Эти пустые формы могут быть изготовлены из гофрированной бумаги, просечно-вытяжного листа, металлического листа, формованного пластика, формованной бумаги, пенопласта и дерева.

Почему при строительстве фундаментов используются пустотелые формы?

1. Для поглощения расширяющегося объема грунта
2. Для уменьшения количества бетона
3. Для создания более стабильной плиты
4. Для уменьшения выемки грунта

Материалы для пустотных форм

1. Гофрированная бумага
2. Расширенный металл
3. Металлический лист
4. Формованный пластик
5. Формованная бумага
6. Stryrofoam
7. Wood

Типы и применения пустотных форм

1. Разлагаемая форма пустоты s

Разлагаемая пустотная форма изготавливается из легко разлагаемых материалов, таких как формованная бумага и гофрированная бумага. Он подходит для строительной площадки, где в окружающей среде достаточно воды, чтобы разложить материал пустотной формы до того, как произойдет расширение почвы.

Рисунок 1: Разлагаемые пустотные формы

Разлагаемые формы пустот используются для обеспечения пространства между расширяющимся грунтом и балками уклона (Рисунок-2), плитой на уклоне (Рисунок-3) и отделением опор фундамента от окружающего грунта.

Рис. 2. Разлагаемые формы пустот, используемые для конструкции балки с уклоном

Рисунок 3: Разлагаемые формы пустот, используемые под плитой

Они достаточно прочны, чтобы поддерживать свежий бетон, пока он не достигнет прочности, достаточной для того, чтобы выдерживать собственный вес. Форма деградирует и теряет свою целостность из-за влаги и в конечном итоге оставляет пространство между фундаментом и обширной почвой.

Разлагаемые пустотные формы являются идеальным решением для бетонных конструкций, где снятие опалубки невозможно.Они также используются под бетонной плитой, чтобы предотвратить серьезные повреждения, вызванные обширным грунтом.

Предотвратить размещение таких материалов, как пластиковая обшивка или слой гравия под картонными формами; в противном случае капиллярное движение воды будет затруднено, и форма пустот не будет деградировать.

Пустые формы следует хранить в сухом месте. Пустотелые формы также требуется защищать от влаги до момента заливки бетона. Пластиковая пленка должна быть установлена ​​над разлагающимися пустотами.Разлагаемые пустотелые формы легки, просты в установке, легко режутся и доступны в стандартной прочности и размерах.

Рисунок-4: Схематическое изображение размещения пустотной формы

2. Неразлагаемая пустотная форма s

Как видно из названия, этот тип пустотелой формы изготавливается из материалов, которые не подвергаются быстрому разрушению, таких как металл, дерево, пенопласт и пластик. Неразлагаемые пустоты остаются на своем месте в течение длительного времени, поэтому проектировщики фундаментов должны помнить об этом, прежде чем использовать их.

Рисунок 5: Неразлагаемые пустотные формы

3. Складная пустая форма s

Опалубки разборные пустотные изготавливаются из материалов, повреждаемых под давлением расширяющегося грунта. Они должны быть достаточно прочными, чтобы выдерживать давление свежего бетона, но достаточно слабыми, чтобы выдерживать расширяющееся давление грунта.

Силы расширяющегося грунта иногда достаточно, чтобы поднять конструкцию и ее фундамент. Разборно-пустотную опалубку нельзя использовать под железобетонную плиту.

Рисунок 6: Складные пустые формы

4. Неразборная пустота на мс

Неразборные пустотелые опалубки подходят для мест, где прочность фундамента достаточна для сопротивления подъемным силам расширения грунта, воздействующим на опалубки.

Рисунок 7: Неразборная пустая форма

Систему неразборной пустотной формы следует использовать только под балкой на уровне земли. Этот тип опалубки не следует применять под перекрытием с большим пролетом между балками жесткости и тонкими неармированными элементами перекрытия.

Рисунок-8: Установка складных пустотелых форм

Часто задаваемые вопросы

Что такое пустота в конструкции бетонного фундамента?

Пустотелая форма — жертвенный элемент, используемый под фундаментом для создания пространства между фундаментом и выпуклостью расширяющегося грунта. Кроме того, обеспечьте временную опору для свежего бетона, пока он не достигнет заданной прочности бетона.

Каково типичное пространство между фундаментом и лежащим под ним расширяющимся грунтом для установки пустотных форм?

Расстояние между бетонным фундаментом и расширяющимся грунтом под ним колеблется от 5 см до примерно 60 см в зависимости от потенциального движения грунта вверх.

Какие бывают типы пустот?

1. Разлагаемые пустотные формы
2. Неразлагаемые пустотные формы
3. Разборные пустотные формы
4. Неразборные пустотные формы

Какой тип пустотной формы подходит для бетонной плиты?

Разлагаемая пустотная форма — единственный тип, подходящий для установки под бетонную плиту. Сочетание постоянной и постоянной динамической нагрузки и собственной жесткости плиты недостаточно для разрушения как разрушаемых, так и неразрушаемых полых форм.В результате сила пучения будет передаваться на плиту.

Каковы преимущества пустых форм?

1. Поглотить расширяющийся объем грунта
2. Уменьшить количество бетона
3. Создать более устойчивую плиту
4. Уменьшить грунт Земляные работы

Подробнее

Процесс строительства бетонных балок

Морозное пучение — как это работает, последствия и предотвращение

10 наиболее распространенных причин разрушения фундамента

Как сделать опалубку из пенопласта.Отзыв о несъемной опалубке из пенополистирольного фундамента с несъемной пенопластовой опалубкой

Как сделать опалубку из пенопласта.

Отзыв о несъемной опалубке из пенополистирольного фундамента с несъемной пенопластовой опалубкой

Как правило, при возведении конструкций монолитного типа жидкая бетонная смесь заливается в предварительно установленную опалубочную систему, имеющую временный характер. Демонтаж производится после застывания стен или фундамента.Этот способ является трудозатратным, подразумевает дополнительные финансовые затраты. Недостаток опалового пенопласта заключается в простоте монтажа, не требует демонтажа. Раствор заливается в собранную из него конструкцию, а сама опалубка выполняет функции утепляющего слоя.

Что это

Пенопластовая опалубка представляет собой плотные пустотелые блоки. Пустоты заполняют бетонным раствором, после застывания которого демонтаж опалубки не производят. Он остается как элемент конструкции, выполняющий роль теплоизоляционного слоя.В результате объект получается тепло- и шумоизолирующим, а вспененный материал покрывает конструкцию как снаружи, так и изнутри.

Область использования

Несъемная опалубка из пенопласта в строительстве – реальная экономия времени и финансов. Такая технология работы позволяет сэкономить в пределах сорока процентов от всех затрат.

В первую очередь это связано с низкой стоимостью пенополистирольного материала. Плюс к этому установка такой конструкции опалубки освобождает строителей от выполнения дополнительных мероприятий, направленных на усиление и утепление конструкции.

Сравнивая эту технологию с обычной всем кирпичной кладкой, выделяем важность этого вопроса, связанного с материальной стороной. Анализируя цены на стройматериалы, становится понятно, что строительство объекта с несъемной опалубочной конструкцией позволяет неплохо сэкономить.

По области применения несъемная пенопластовая опалубка различается:

• для устройства фундаментных оснований;
• для заливки перекрытий;
• для возведения стен.

Типы пенопластовой опалубки

Опалубка для монолитного строительства из пенопласта делится на несколько видов. Кроме того, данный вариант возведения конструкций подразделяется на следующие классификации:

• по конструктивным особенностям;
• по области использования.

Первый вариант можно разделить на две группы, одинаково используемые при строительстве монолитных объектов:

• блочные объекты;
• щитовые сооружения.

Отличительной особенностью блочной опалубки является то, что ее можно сравнить с детским конструктором. Он представлен блоками, склеивающимися между собой и соединяющимися специальной перемычкой. Внутри остается зазор, который заполняется бетонной массой.

Следующий вариант отличается надежностью, ведь разговор ведется о строительстве жилых объектов. При этом панель из пеноматериала армируется с двух сторон металлической сеткой, после чего заливается раствор, но не внутрь, а поверх конструкции.В конечном итоге плиты покрывают растворной массой. Такой способ строительства считается экономичным, ведь панели не требуют дополнительной обработки.

Технические характеристики опалубки из пенопласта

Современный способ возведения монолитных конструкций – отличная возможность для всех, кто стремится построить свой дом.

Еще совсем недавно малоэтажный объект в строительстве требовал затрат времени и финансовых затрат. И сегодня коттеджное строительство ведется стремительными темпами, серьезных трудностей, связанных с вложениями в материалы, у застройщиков не возникает.

Основные технические характеристики Опалубки из пенопласта для фундамента имеют следующие показатели:

• плотность — 25 кг на куб.м;
• прочность на сжатие, линейная деформация до 10% — 0,14 МПа;
• прочность на изгиб — от 0,20 МПа;

теплопроводность

• — не выше 0,036;
• уровень влажности не более 12%;
• временной интервал горения до 4 с;

Водопоглощение

• в течение суток — до 2%.

Показатели технико-физического характера могут быть продолжены следующими характеристиками:

• материал отлично защищает от посторонних;
• не мешает связи;
• экологически безопасный;
• прекрасно сочетается с любыми строительными материалами;
• прост в установке;
• устойчив к воздействию влаги;
• имеет малый вес;
• противостоит образованию плесени и грибков;
• не горит.

Монтажные работы — сделай сам

Считается, что при строительстве частного дома в один этаж или гаража несъемную опалубку из пенопласта вполне можно установить своими руками.

Простота монтажа и малый вес блочных элементов значительно минимизируют физические нагрузки. Но если разобрать вопрос почти, то все оказывается несколько сложнее.

Дело в том, что использование бетонного раствора предполагает ограничение количества серий опалубки.Часто опытные строители рекомендуют запустить кладку из четырех рядов пенополистирольных блоков, взяв их за армирующий пояс фундаментного основания, затем залить раствором и немного подождать. Через несколько часов бетон дает усадку, его заливают, освобождая арматуру, которая будет связывать залитые ряды опалубки с последующими.

Кроме того, болтовой бетонный раствор создает определенную нагрузку, а опалубка, возведенная в четыре ряда и соединенная арматура, не имеет одинаково необходимой устойчивости, и дает не менее суток для того, чтобы кладка осела и набраться сил.

Важное значение придается подготовке исходной основы проекта фундамента, на который предполагается выложить первый ряд опалубки.

Если вы строите опалубку из пенопласта своими руками, то соединяя блочные элементы, нужно выполнять все работы аккуратно. Если поверхность не сопоставлять с горизонтальной поверхностью, последующие ряды блоков будут падать, что повлечет за собой обрушение конструкции, т. к. начальная жесткость несъемной опалубки из пенополистирола, заполненной бетонным раствором, значительно ниже, чем у кирпичной кладки. или дерево.

Внутренние поверхности такой опалубки опытные специалисты советуют армировать сеткой и отделить штукатурным раствором. При наличии достаточного места можно отделить стены гипсокартонными листами или просто обложить декоративным гипсовым материалом.

С наружной опалубкой из пенополистирола дела обстоят несколько сложнее. Солнечный ультрафиолет за несколько лет способен превратить утеплитель в осыпающуюся массу, так что такие участки необходимо отделить оштукатуриванием из песка и цемента, поверх него устроить отделочный слой из камня искусственного происхождения, пластиковых сайдинговых панелей и т. п. .

Преимущества и недостатки

Многие пенопластовую опалубку для фундамента сравнивают с детским конструктором, элементы которого при соединении просто защелкиваются. Каждый корпус блока представлен двумя листами пенопласта, соединенными перемычками толщиной от пяти до десяти сантиметров. Толщина листов зависит от того, на каком более холодном объекте рекомендуется использовать такую ​​опалубку. Торцы блока защищены заглушками.

Такие конструкции допускается использовать как для частных строений, так и для объектов в несколько этажей.

Основные преимущества:

• минимальные финансовые затраты;
• высокая скорость монтажных работ;
• одновременное утепление конструкции;
• легкий вес опалубки;
• работ выполняются без привлечения грузоподъемного оборудования.

Теперь подробно разберемся с отрицательными моментами. Оказывается, они еще есть. Некоторые потребители уверяют, что пена горит. Это правда, но дерево в этом вопросе значительно опережает пенопластовую опалубку.От токсичности материала можно защититься при соблюдении всех технологических требований и отделить поверхность опалубки слоем штукатурки или других материалов.

Покупая материал, уточняйте наличие соответствующего сертификата, подтверждающего качество.

Пора уточнить существенные минусы:

• на завершающем этапе строительства появляются проблемы, связанные с повышенным уровнем влажности. Вызвано это тем, что разбомбленный бетон еще набирает прочность, и как только он окончательно застынет, уровень влажности нормализуется.Воздух в помещении осушается простым сушильным агрегатом;
• стены плохо «дышат», так как вспененный материал практически не пропускает пары. Благодаря этому объект оборудован системой вентиляции;
• , так как используется стальная арматура, дом придется заземлять.

Опалубка представляет собой конструкцию из досок или плитного материала для заливки бетоном. Она подразумевает дальнейший демонтаж. Разрушение опалубки, как видно из названия, после застывания бетонного раствора не снимается.А пенополистирол послужит теплоизоляционным слоем. В статье мы поговорим о видах несъемной опалубки и строительстве дома по этой технологии.

Преимущества несъемной опалубки

• Разрушенная опалубка — относительно новая технология. Он позволяет значительно удешевить конструкцию по сравнению с традиционной кладкой из бетонных блоков. Кроме того, прочность и качество стен остаются прежними.
• Несмотря на простоту конструкции, эта инновационная технология в малоэтажном строительстве демонстрирует высокие технологические характеристики.В частности, пенополистирол изначально защищает бетонные стены от неблагоприятного воздействия окружающей среды. Повышает тепло- и звукоизоляционные качества. Особенно, когда используется экструдированный пенополистирол (к тому же, в отличие от обычного пенопласта, его не портят мыши).
• Применение высококачественной арматуры в конструкции несъемной опалубки позволяет повысить качество железобетона как вертикальных, так и горизонтальных поверхностей. Следовательно, допускается строительство зданий до 3-х этажей.
• Дом строится в короткие сроки. Самый долгий этап – монтаж каркасных блоков. Но в последующем достаточно залить раствор, и после затвердения здание облицовывают.

Совет: Самый ответственный этап строительства – заливка бетоном. Так как в монолитном каркасе сложно проследить равномерность заполнения всех полостей. По этой причине работа производится поэтапно.

Типы несъемной опалубки

Производители несъемной опалубки продают ее в виде готового комплекта, в состав которого входят литые пенополистирольные блоки и различные перемычки и замки, обеспечивающие нужную жесткость.Этот метод включает в себя сразу несколько строительных процессов, поэтому его часто выбирают для самостоятельного строительства дома. Кроме того, сам процесс сборки не требует специальных знаний и доступен большинству.

Существует несколько основных видов несъемной опалубки: из керамзитобетона, из ароболита, из пенополистирола, из стеклоборта.

• Несъемная опалубка из керамзитобетона . Внешне он напоминает обычный керамзитобетонный блок, но внутри имеет полости.Стоимость материала низкая. После его укладки полость внутри перегоняют и заливают бетоном. Таким образом, с возведением стен дома справится даже неквалифицированный рабочий. К преимуществам можно отнести простоту монтажа и прочность несущих стен. Но из-за отсутствия теплоизоляционного материала требуются дополнительные работы по утеплению, иначе дом не будет пригоден для круглогодичного проживания. Кроме того, конечная стоимость будет выше аналогичного дома из того же керамзитобетона с усиленным ядром.

• Полевые работы из пенополистирола . Это самый популярный и востребованный материал для несъемной опалубки. Эти дома, благодаря каркасу из пенопласта, получаются энергоэффективными. Хорошее теплоизоляционное качество материала полностью избавляет от необходимости дополнительного утепления. Конструкция стен прочная и изготавливается в кратчайшие сроки. Также важна и цена, которая, пожалуй, самая низкая из возможных подобных вариантов.Несмотря на то, что используется пенопласт негорючей марки, нахождение его изнутри дома нежелательно. А за счет термоэлектричества необходимо еще на этапе проектирования предусмотреть дорогостоящую систему принудительной вентиляции. Также стоит отметить, что мышь часто размножается в пене, устраивая в ней свое жилище. Что сразу приведет к промерзанию отдельных участков стен.
• Разрушающая опалубка из Арболита . Арболит изготавливается из древесной щепы с бетоном.Он имеет вид блоков с пустотами внутри, которые после монтажа армируются и заливаются бетоном. Теплоэффективность наружных стен из этого материала низкая, поэтому требуется дополнительная теплоизоляция. Из плюсов — крепкие несущие стены, хорошая шумоизоляция, возможность разместить пенополистирол только снаружи. Но все эти преимущества перекрываются высокой общей стоимостью строительства.
• Несъемная опалубка из стеклянного чемпиона . Эти блоки представляют собой металлический каркас, обтянутый стеклянными стульями.Внешне они похожи на гипсокартонные листы. Из-за низкой прочности таких стен их выбирают только в качестве межкомнатных, не являющихся несущими. Это недорогой способ сделать внутреннюю стену, которая будет достаточно прочной и иметь хорошую звукоизоляцию. Кроме того, внутренняя отделка не занимает много времени, так как не требует сложного выравнивания поверхности.

Совет: отдельно стоит сказать о несъемной опалубке «Техноблок ». Это самый простой способ построить дом самостоятельно без специальных навыков.Поскольку блоки уже имеют наружный декоративный и теплоизоляционный слои, для крепления в комплект входят крепежные элементы. Кроме того, они имеют возможность демонтировать внутренний слой пенопласта после заливки стен. Полученные стены настолько прочны, что подходят для многоэтажного строительства. Но чтобы строить из такого материала, проект дома нужно оптимизировать под размеры блоков.

Установка несъемной опалубки для дома своими руками

Строительство дома по данной технологии происходит в несколько этапов.

Сначала подготовьте фундамент. По диагонали проверяют ровность углов. Если есть отклонения, то следует нанести разметку в виде натянутого шпагата под кладку блоков. От основания считают весь мусор, и делают гидроизоляцию резиноидом или жидкой грунтовкой.

Полистирол Схема установки в полевых условиях

Инструкция по установке опалубки из полистирола

• Кладка элементов несъемной опалубки начинается с угла.И двигаться по периметру первого этажа. Соединительные канавки должны быть вверху. Края блоков выравнивают натянутой веревкой и уровнем проверяют горизонт.
• Если пенополистирольный блок требуется подрезать по длине, то делать это разрешается только на тех углублениях, которые созданы специально для этого. В противном случае он будет непригоден для дальнейшего использования из-за невозможности крепления.
• Затем идет этап горизонтального армирования. Фитинги из стеклопластика укладываются в предназначенные для этого пазы.Вертикальные стержни привязывают проволокой к горизонтальным и изготавливают до уровня заполнения бетоном.
• После первого ряда нужно обработать проект дома и определить расположение дверных и оконных проемов. И учитывая это продолжать делать кладку. По размерам окон и дверей производятся рамы из досок, для необходимой жесткости углы фиксируются металлическими уголками. Готовые рамы закрепляют в проемах так, чтобы внизу оставался небольшой зазор, для визуального контроля заливки бетоном.Поскольку прочность в этих местах ниже, а стены являются несущими, то все проемы необходимо дополнительно армировать.

• Блоки расположены в шахматном порядке, чтобы стыки не совпадали с последующими рядами. Так как кладка всех рядов начинается с углов, то и угловые блоки следует прикрепить к смещению.
• Сразу нужно предусмотреть расположение и прокладку всех технологических отверстий (водопровод, канализация, электричество, вентиляция и т. д.).
• Через каждые 3-4 ряда заливки бетоном. Для этого заказаны машины, оснащенные бетононасосом с готовым твердым телом. Его прочность на сжатие должна быть класса В15, а фракция наполнителя в пределах 10-15 мм.
• Для лучшего контроля подачи бетона на конец шланга рекомендуется надеть насадку. После заполнения полости жидким раствором по возможности необходимо произвести герметизацию.
• Если предполагается изготовление эркеров или других архитектурных элементов, оптимально использовать готовые поворотные блоки.

• Когда кладка доходит до фронтонов, они подрезаются под нужным углом после соответствующего бетона (который зависит от угла наклона крыши). Также высыпается ненужная фурнитура.
• После начала производства электромонтажных работ. Учитывая, что наружная сторона стен с обеих сторон пенопласт, то всю разводку разрешается делать только в теплотелефоне. Распределительные коробки Крепятся на дюбель к бетонной стене, через слой пенопласта.

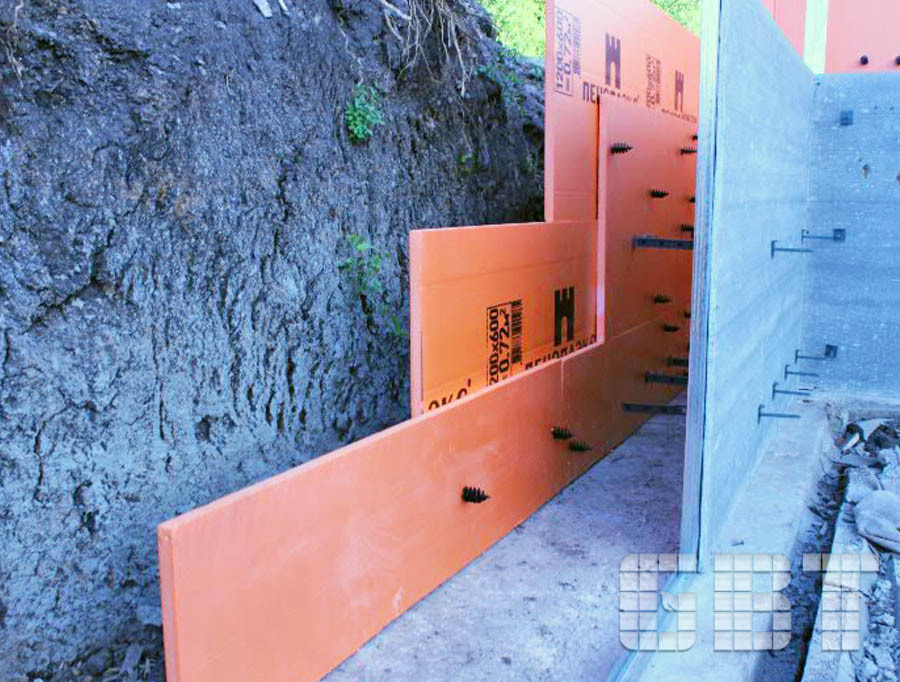

Опалубка из пенополистирола для фундамента

Совет: Частичный фундамент находится под землей.Так как для работы используется несъемная опалубка, в качестве утеплителя останется пенополистирол. Мыши любят проделывать в этом материале дырочки и обязательно испортят его своими ходами. Это приведет к частичному промерзанию фундамента и разрушению бетона. Если есть возможность, то пенопласт желательно заменить пенплексом или любым другим экструдированным пенополистиролом.

• На строительной площадке делается разметка и копается траншея под фундамент. Стены рекомендуется сразу делать как можно ровнее и точно по размеру невозводимых блоков опалубки, чтобы они с большей точностью устанавливались в грунт.Делать это лучше ранней весной, когда земля только возбуждена и достаточно жестка. Летом, если процесс затягивается, траншея обрушивается под воздействием дождя и возможных грунтовых вод.

• Далее идет песчаная подушка толщиной не менее 15 см. Уже в траншее его необходимо выровнять и уплотнить.
• Далее идет либо рулонный гидроизоляционный материал, либо армированная полиэтиленовая пленка. Обязательно сделайте нахлест и проклейте стыки скотчем.Это предотвратит недопущение в грунте цементного молочка, необходимого для набора бетоном прочности.
• Первый ряд горизонтального армирования и вертикальная съемная посадка. Затем устанавливаются ненесущие блоки опалубки и в пазы устанавливается горизонтальная арматура. Когда высота фундамента вывешена, в опалубку заливают бетон.
• Сверху доски для цоколя цокольного этажа или кладут кирпич в 3-4 ряда.

Установка несъемной полистирольной опалубки при строительстве малоэтажного дома

Сооружение опалубки дома представляет собой конструкцию из щитов или плитного материала для заливки бетоном.Она подразумевает дальнейший демонтаж. Несъемная опалубка, как видно из названия,

Для заливки фундамента необходим формообразующий элемент, который будет удерживать жидкую массу бетона. Для этого традиционно применяют опалубку из деревянных щитов, которая является съемной. На возведение опалубки уходит много времени. Его приходится прикреплять к множеству элементов, а после заливки снова разбирать. Также применяется несъемная опалубка, которая после заливки остается в земле.Новые инновационные технологии позволили создать несъемную опалубку, которая собирается детским конструктором. Самая известная опалубка для фундамента из пенополистирола, при использовании которой все процессы создания фундамента остались без изменений, кроме формирования самой опалубки.

Технология применения несъемной полистирольной опалубки

• Подготовка к устройству фундамента

Рассмотрим подробно весь процесс создания фундамента.

Когда проект готов и известны размеры фундамента, его следует очистить и выровнять с платформой. После этого производится его разметка, по которой начинают определяться основные очертания фундамента. В традиционном варианте затем следует вырыть траншею по размеру контура, уложить в нее подушку из песчано-щебневой смеси, а после установить опалубку. Подушка способствует выравниванию нагрузок, дренажу и является теплоизолятором.Типичная съемная опалубка представляет собой сложную конструкцию из дерева, включающую множество элементов. При этом нужно обладать определенными умениями и навыками. На этом этапе проявляются существенные отличия новой технологии создания несъемной опалубки.

• Сборка несъемной опалубки

Как сделать опалубочный фундамент из пенополистирола? Всем известен детский конструктор «Лего», который собирается из кубиков с выступами и впадинами.Выступы одного куба вставляются во впадины другого, и в результате получается монолитная конструкция. Аналогично создается новая опалубка. Выступы и впадины у каждого блока опалубки находятся соответственно снизу и сверху. Собирается из отдельных блоков с перемычками внутри. Корпус блока и перемычки выполнены из одного материала – пенополистирола. Ширина полостей внутри блоков рассчитана на ширину фундамента. Опалубка также изготавливается из отдельных элементов, а затем собирается в единую конструкцию. Блоки могут быть цельными и разборными. Разборная конструкция блока используется для сборки фундамента на бестиповом варианте.

Для удержания блоков к бетону в песчано-гравийную подушку, которая будет крепиться к блокам, забиваются прутья арматуры. Затем поверх подушки заливается слой бетона, которым выравнивается дно до горизонтального уровня.

После раствора выравнивающего слоя монтируется опалубка для фундамента из пенополистирола.Блоки пенополистирола сажают на выступающие из дна траншеи арматурные стержни. Блоки вещания соединяются по типу «паз-гребень», а также дополнительными скобами. Вертикальные блоки выкладываются с перевязкой так же, как кладутся кирпичи. Таким образом, вертикальные швы перекрываются. По углам блоки разрезаются пополам. Их легко держать в руках. Строители применяют для этого специальные машины, когда требуется высокая производительность.

При необходимости прочность компаунда повышается за счет использования специальной пены. Для укрепления углов необходимо использовать специальные угловые элементы. Такая конструкция не требует дополнительных креплений, широко применяемых для деревянной съемной опалубки. Однако дополнительное крепление к основанию не помешает, если фундамент выполняется большой ширины и высоты. Для этого пенополистирольную опалубку для фундамента дополнительно укрепляют досками, которые прижимаются к ней снаружи и крепятся с помощью распорок.

На дне траншеи проверьте наличие щелей под блоки.Их следует выбирать цементно-песчаным раствором.

В опалубку уложить арматуру. В блоках предусмотрены места для арматуры. Сначала устанавливаются вертикальные стойки, обеспечивающие дополнительную устойчивость. Горизонтальная арматура уложена продольно в пазы на дне и связана проволокой между собой, с поперечными стержнями и стойками. Аналогичным образом укрепите верхнюю часть. Нижняя арматура монтируется сразу после укладки первого слоя блоков.Это значительно облегчает его установку.

• Обучение коммуникациям

В фундаменте необходимы проходные отверстия для коммуникаций. Для этого в блоки укладываются поперечные отрезки труб большого диаметра. Это можно сделать до их установки в опалубку. Проходы необходимо делать в разных местах и ​​с запасом. Большее внутреннее сечение позволит прокладывать коммуникации под углом и с уклоном.

Преимущества и недостатки несъемной опалубки

Недостатки:

1. Пенополистирол не любит повышенных температур.Если строится теплый подвал, стены с утеплителем должны быть надежно облицованы.
2. Теплоизоляция снизу фундамента значительно хуже, чем сбоку.
3. Высокая цена.
4. Укладка бетона более трудоемка, так как требуется однородность.
5. Гидроизоляционные свойства полистирольного масла не обеспечивают полной гидроизоляции фундамента. Требует отдельной гидроизоляции.
6. Неизвестно, как повлияют перемычки из пенополистирола на прочность фундамента. Напоминает поперечную арматуру.
7. Материал, необходимый для закрытия от действия ультрафиолетового излучения. Для этого его облицовывают снаружи.

Технология с несъемной опалубкой применяется для следующих целей:

• жилищное строительство;
• утепление подвалов;
• утепление бассейнов;
• Утепление производственных помещений и складов с отоплением.

Где купить несъемную опалубку?

Блоки

продаются в крупных специализированных магазинах.Обычно длина блока составляет 500-1250мм, а высота и ширина — 250-300мм. Есть фирмы, основной деятельностью которых является технология несменной опалубки из пенополистирола. Они поставляют продукцию и могут произвести ее монтаж и заливку фундамента по желанию заказчика. Эти фирмы могут заказать блоки наиболее подходящего формата. Покупка опалубки напрямую у компании может быть более выгодной, так как магазины берут большие цены за продажу.

Перед покупкой следует правильно рассчитать необходимое количество блоков с учетом того, что они будут вырезаны при монтаже и останутся отходами. Кроме того, блоки могут быть с дефектом или повреждением при монтаже. Поэтому наличие на складе необходимо! В проекте дома могут быть предусмотрены криволинейные поверхности. Поэтому для устройства фундамента могут понадобиться определенные конструкции из блоков, которые также следует заказать. У разных производителей могут быть разные способы крепления, размеры и форма блоков. Поэтому следует брать все сразу и одного поставщика.

Строительство фундаментов зданий различного назначения Не обходится без использования опалубки.Представляет собой каркасную конструкцию с пустотами между досками или плитами. В пустоту заливают бетон, а после его высыхания опалубку снимают. В дальнейшем проводится гидроизоляция фундамента, утепление и другие защитные мероприятия. Развитие современного строительства Позволяет удешевить материалы, ускорить процесс за счет новых технологий. К таким новинкам относится несменная опалубка из пенополистирола. Сборка конструкции производится в короткие сроки, и ее можно возводить своими силами.

Несъемная опалубка: Возможности и преимущества

Устройство фундамента с помощью нестыковочной опалубки из пенополистирола на российских объектах применяется относительно недавно. Европейские строители используют такой метод более 50 лет.

Недоступный опал Из пенопласта своеобразный конструктор. На производстве пенопласт заливают в формы с замками и соединениями, после отверстия такие блоки аналогичны конструктору Лего.На строительной площадке собирают конструктор и заливают внутрь блока цемент.

Название «Сводчатая опалубка» подразумевает, что конструктивные блоки остаются на фундаменте, то есть становятся частью фундамента будущего здания. Монтаж и строительство не потребует использования специальной строительной техники . Опалубочные блоки имеют небольшую массу, и с их установкой справятся обычные строители. Уже на этапе возведения фундамента значительно снизятся финансовые затраты.

Балочная опалубка для фундамента из пенополистирола предоставляет широкие возможности для строителей и архитекторов. С его помощью можно построить не только фундамент, но и возвести полноценное здание. При этом такие дома получают множество преимуществ перед постройками, возведенными по старинным технологиям.

Материалом для изготовления опалубочных блоков является пенополистирол или пенопласт, а также экструдированный пенополистирол.

Полистирол изготавливается методом экструзии, при котором гранулы пенопласта расплавляются и образуют монолитную плиту. В результате получается прочный блок. способен пропускать воздух и не впитывать влагу, к тому же пенополистирол прочнее.

Пенополистирол экструдированный изготавливается из гранул полистирола под воздействием высокой температуры и повышенного давления с пенообразователем. Самым популярным экструдированным пенополистиролом является пенурекс, опалубку из которого можно сделать своими руками.

Преимущества опалубки

Применение опалубки из пенопласта обусловлено ее экологическими характеристиками.Состав не выделяет токсичных веществ, не вступает в химические реакции с реагентами ливневых стоков. Плюсы материала:

Недостатки блоков для опалубки

К слабым местам применения, подобным строительным технологиям К таким моментам можно отнести, например, после возведения фундамента дома инженерных сетей становится невозможным: Сделать отверстия для труб отопления или водоотвода, не нарушив целостности стены, невозможно.

Все трудности преодолеваются на стадии проектирования, потом проблем в эксплуатации конструкции не возникает:

Этапы строительства фундамента

Для обустройства несъемной опалубки При возведении фундамента потребуется выполнить несколько этапов:

Устройство фундамента с применением бессоставной опалубки предполагает возможность добавления в бетонную смесь крупнорамного щебня. Размер фракции не должен превышать 8 мм .

Традиционно для изготовления фундаментов и стен в домах из монолитного бетона бетон заливали во временную опалубку, которую снимали после высыхания бетона. Альтернативой такому строительству является технология строительства с использованием несъемной опалубки. Опалубка изготовлена ​​из пенополистирола, который складывается в виде блоков LEGO. После монтажа опалубки устанавливают задвижку, выравнивают опалубку и заливают в нее бетон. После высыхания бетона в течение всего срока службы здания пенополистирол работает как изоляционный материал.Кажется, кажется, очень хорошая технология быстрого строительства дома. Легкая опалубка, которую не нужно снимать, обеспечивает фактическое отсутствие отходов. Здания, построенные с использованием несъемной опалубки, обладают повышенной прочностью и позиционируются как энергоэффективные и экологичные. Но так ли уж хороша несъемная полистирольная опалубка?

Первый по экологичности пенополистирол

Следует отметить, что пенополистирол с очень большой натяжкой можно отнести к экологически чистым материалам.Тем не менее, на него так часто навешивают ярлыки. Это верно, если только не рассматривать с точки зрения:

Воздействие на человека — стирол, из которого изготавливают пенополистирол, является ядом для человека, в пенополистироле полимеризуется, но не полностью, поэтому яд постепенно выделяется в окружающую среду, но под действием света, кислород, тепло и т. д. Он начинает выделяться активнее. При пожаре горит с очень высокой температурой 1100°С, разрушая даже металлические конструкции, и выделяет ядовитые вещества.Конечно, современный полистирол обрабатывается антипиренами, поэтому говорят о пожаробезопасности, но и антипирены тоже не безвредны для человека.

Воздействие на окружающую среду — после окончания срока службы пенополистирол отправляется на свалку, но там он будет лежать сотни лет, отравляя окружающую среду, так как обладает плохими свойствами биодеградации.

Вопрос: Нужен ли такой «экологичный» материал?

Переделка несъемной опалубки

Дома из несъемной опалубки, трудно поддающиеся реконструкции.Необходимо тщательно продумать дизайн дома и предусмотреть все возможные необходимые изменения в будущем. Например, чтобы добавить окно или дверь, приходится резать монолитную бетонную стену, что непросто и занимает много времени. Также важно заранее учесть все коммуникационные системы: электропроводку, водопроводные трубы, вентиляцию и т. д., ведь после завершения строительства провести все эти коммуникации будет сложно.

Насекомые или вода могут попасть в стены

Сегменты блока должны быть установлены очень плотно, иначе внешнее утепление стены может быть для насекомых отличным местом жительства и может быть бесшовным с ним.грунтовые воды. Но это частично решаемая проблема, есть блоки, обработанные инсектицидом, и с водозащитой. Тем не менее, как правило, такие блоки дороже обычных.

Нужна квалифицированная работа

Данная технология строительства относительно новая для России, поэтому найти квалифицированных практикующих строителей, полностью освоивших метод строительства, сложно. Это также удорожает строительство, так как востребованы квалифицированные рабочие, а их работа стоит дороже.

Можно строить только в теплое время года

При температуре ниже 0°С усадка бетона практически прекращается, заливать необходимо при температуре выше 5°С. Также в жаркий период может возникнуть необходимость смачивания бетона водой.

Повышенная влажность в доме после постройки

Сразу после постройки дома могут возникнуть проблемы с повышенной влажностью. Улучшение влажности в доме происходит за счет того, что бетон еще находится в процессе твердения.После полного замерзания уровень влажности может выйти на нормальную отметку. Для осушения воздуха можно использовать осушитель воздуха.

Дом-термос

Стены, возведенные подобным образом, плохо «дышат», так как пенополистирол имеет низкую паропроницаемость. Поэтому в доме необходимо предусмотреть систему принудительной приточно-вытяжной вентиляции.

Обязательное заземление и награждение на дому

Применение металлической арматуры требует устройства домашнего контура и повторной сборки.

Технология строительства дома из несъемной опалубки имеет очевидные преимущества, но имеет и ряд недостатков, которые в большей степени связаны с применением пенополистирола. Если при выборе строительной технологии в расчете учитываются не только скорость возведения и стоимость, но и другие факторы, то технология с использованием несъемной опалубки будет не лучшим выбором.

Скриншот видео Youtube.com. Опалубка из пенопласта. (Часть 3)

(Просмотрено28 528 | Сегодня просмотрено 1)

Почему современный дизайн ванной комнаты такой неестественный?

Дом с большими окнами, может, и красиво, но непрактично

Какая теплоизоляция лучше? Оценка с точки зрения экологичности
Как выбрать экологически чистые полы.Сравнительная таблица различных материалов

Опалубка для бетонного фундамента

Являясь ведущим производителем и дистрибьютором опалубки для бетона, Wall-Ties & Forms
разработала систему опалубочных фундаментов для подрядчиков, специализирующихся на бетонных фундаментах.
Независимо от применения, от простых конструкций до самых сложных индивидуальных домов, наша система опалубки удовлетворит ваши потребности.

Ключом к вашему успеху в конкурентной отрасли строительства фундаментов является рентабельность. Мы знаем, что более низкие затраты и более высокие прибыли определяются производительностью.
Вот почему мы разработали нашу систему формирования стен фундамента так, чтобы она была быстрой и простой в использовании. Оборудование WTF легкое и невероятно прочное, что обеспечивает долгие годы службы.

Система опалубки для фундамента WTF поставляется со всем оборудованием, необходимым для формирования и заливки бетонных стен практически в любой конфигурации, например, балочными блоками и стальными ригелями.Вы не найдете более универсальной системы на рынке.

Схемы отверстий Доступно:

• 6-12
• 8-8
• 8-24
• Другие схемы отверстий доступны по запросу

• Полные панели шириной 36 дюймов.
• Наполнители шириной 35–1 дюйм с шагом 1 дюйм.
• Самый большой выбор опалубок из гладкого бетона и бетона с кирпичной облицовкой, доступный сегодня на рынке.

• Наши панели проходят полевые испытания более 20 лет и выдерживают ежедневное использование в тяжелых условиях.
• Они прочнее, легче и имеют большую площадь поверхности, чем панели из древесных компонентов.

Панель

• WTF SuperLite более чем на 20 фунтов легче, чем наши стандартные бетонные формы, и при надлежащем уходе прослужит пять и более лет ежедневного использования.
• Несложный узел штифта, клина и плоской стяжки позволяет быстро и легко размещать и снимать на месте.
• Наши прочные бетонные формы просты в транспортировке, обработке и установке.

Все эти факторы увеличивают прибыль. В дополнение к системе опалубки фундамента WTF предлагает уникальные и инновационные конструкции опалубки для опалубки Crawl Space.

Для демонстрации нашей системы опалубки и использования наших бетонных форм, пожалуйста, посмотрите видео выше.

Если у вас есть вопросы о наших опалубочных системах, свяжитесь с нами или просмотрите наш веб-сайт для получения дополнительной информации и примеров наших опалубочных проектов.
Хорошим местом для примеров наших бетонных форм является наша страница видео об опалубке или страница нашего портфолио опалубки.

Наверх

Чем опалубка отличается от опалубки в строительстве

Чем опалубка отличается от опалубки в строительстве?

Опалубка обычно состоит из временных форм для сохранения формы бетона до его затвердевания.

Ложные конструкции относятся к временным конструкциям, таким как подпорки или строительные леса, для поддержки арочных или пролетных конструкций, удерживая их на месте до тех пор, пока они не смогут поддерживать себя. Когда для арок используется оклад, его часто называют центрированием.

Неспециалист может спутать опалубку и опалубку, поскольку опалубку можно использовать в качестве временной опоры для опалубки, формирующей бетон. В этом смысле опалубку можно рассматривать как часть опалубки.

Как опалубка, так и опалубка восходят к древним временам, и римляне были известны тем, что использовали эти системы при строительстве зданий, мостов и виадуков.Сегодня опалубка по-прежнему играет важную роль в качестве временной опоры для опалубки при строительстве зданий и мостов, а также в таких проектах, как эстакады дорог.

Материалы для опалубки

Для опалубки можно использовать ряд материалов, если они достаточно прочные. Традиционно древесина использовалась для всех видов опалубки. Сейчас популярны фирменные алюминиевые или стальные системы. Специализированная форма фальшивой работы зависит от сжатого воздуха.

К типичным ложным системам относятся:

• Алюминиевые опоры и рамы.
• Алюминиевые или стальные стойки с деревянными балками или фирменными панелями.
• Тяжелая стальная опалубка.

Материалы для опалубки

Как и в случае с опалубкой, для опалубки доступны различные материалы, в том числе:

• Древесина
• Фанера
• Сталь
• Алюминий
• Пластик

Решающая роль опалубки и опалубки в строительстве

Опалубка и опалубка комбинируются для создания прямых или криволинейных конструкций, таких как бетонные стены, колонны и фундаменты.

Хотя опалубка обычно используется для новых построек, она также может понадобиться для обеспечения временной поддержки в случаях поврежденных структур.

Как опалубка, так и опалубка играют решающую роль в строительстве, обеспечивая структурную целостность и желаемый архитектурный дизайн готового продукта.

Детали конструкции: как все это сочетается

Сегодня мы углубимся в подробности строительства бетонного фундамента, шаг за шагом иллюстрируя, как все это происходит вместе…

Несколько недель назад мы поделились строительным обновлением о заливке фундамента для нашего проекта Lantern House, и с тех пор мы получили несколько вопросов о том, как все происходит на самом деле… Итак, мы собрали эскиз и несколько фотографий хода строительства. чтобы провести вас через процесс.

Если вы задавались вопросом: «Что на самом деле означает «залить фундамент»?» или «Почему дом так долго не «вылезает из-под земли»?»… надеюсь, этот пост даст некоторое представление.

Снизу вверх на приведенном выше эскизе показана уплотненная засыпка (грязь) под 6-дюймовым гравием под жесткой изоляцией толщиной 2-3 дюйма (синяя пена на следующих изображениях). Также имеется слой изоляции, который проходит вертикально вниз по стене фундамента вниз линия замерзания, которая в Нью-Йорке находится на 4 фута ниже.Плита будет залита поверх изоляции, поэтому сначала будет пароизоляция (прозрачный/белый материал на фотографиях), а затем проволочная сетка. Наша бетонная плита будет иметь лучистый нагрев в плите, поэтому пластиковая трубка привязана к проволочной сетке перед заливкой бетона. (Подробнее об этом в следующем посте.)

«Заливка фундамента». Сооружают опалубку для стен и заливают в полости бетон для формирования стен фундамента.Ниже фото стены после снятия опалубки.

После того, как бетон высохнет хотя бы несколько дней, изоляция (синяя пена, показанная на изображении ниже) укладывается вертикально на внутреннюю часть стен, а затем вокруг стен фундамента снова засыпается грязь. В этом видео мы записали следующие несколько шагов — немного повеселимся с нашей покадровой камерой!

После того, как вся земля вокруг стен заполнена, сверху укладывается гравий, а затем покрывается изоляцией.Окончательная подготовка к заливке бетонной плиты включает в себя еще один вертикальный слой изоляции на внутренней ступени бетонной стены, чтобы сформировать непрерывный изолированный барьер для бетона.

На изображении ниже подрядчик раскатывает водонепроницаемую мембрану – пароизоляцию, которая покрывает верхнюю часть пеноизоляции. Затем сверху укладывается проволочная сетка. (следующие несколько изображений ниже)

А теперь кое-что немного необычное….Как вы можете себе представить, обычно следующим шагом после подготовки к заливке плиты будет заливка бетонной плиты…. Что ж, готовый пол в Доме Фонарей будет той самой бетонной плитой, а бетон не любит морозов. Поскольку в этом году у нас была очень холодная зима, наш подрядчик придумал способ продолжить работу над проектом, не ставя под угрозу отделку бетонной плиты…. Сначала возводят наружные стены, а потом возвращаются и заливают пол.Это возможно, потому что внешние стены строятся прямо поверх фундаментной стены, так что это практически не меняется. Бетонному подрядчику теперь придется заливать стены, но он принимал это решение — на самом деле, я думаю, это могла быть его идея. Как я уже говорил, у нас есть выдающаяся команда, работающая с нами, чтобы построить этот дом!!

Между бетонной фундаментной стеной и деревянной каркасной стеной размещается медный «термитный щит».Каркасная стена крепится к фундаментной стене с помощью болтов, вбитых в бетон. Эти болты видны на многих изображениях выше и показаны пунктирными линиями на нашем эскизе. (Вы можете увидеть, как подрядчик вставляет болты в бетон в этом предыдущем обновлении строительства.)

Вперёд! Скоро мы поделимся новым замедленным видео о том, как эти стены возводятся!

Твитнуть

Отличия пены

: EPS, XPS и EPU

В настоящее время для создания изолированных бетонных форм используется по крайней мере пять различных типов пены. Вспененный полистирол (EPS) на сегодняшний день является самым популярным выбором, но экструдированный полистирол (XPS) и вспененный полиуретан (EPU) также имеют свое место благодаря уникальным характеристикам этих пен.

Смеси Cement-EPS существуют с самого начала индустрии ICF и обладают уникальными характеристиками, которым пенопластовые смеси не могут соответствовать. Новейшая пена ICF, тип пенополистирола с графитовым усилением под названием Neopor, существует на рынке менее двух лет, но она также представляет некоторые интригующие варианты.

Как владелец здания, установщик на месте или архитектор, каждая из этих пен имеет свои особенности, которые необходимо учитывать. Полиуретаны

Пенополиуретан — единственный из пяти типов пенопластов, обсуждаемых в этой статье, который не основан на шариках полистирола.

Жесткий пенополиуретан, пожалуй, наиболее известен как «распыляемая пена», производимая и применяемая такими компаниями, как Icynene и Fomo. Но несколько компаний используют его для производства блоков ICF.

Пенополиуретан получается при смешивании двух отдельных ингредиентов, изоцианурата и полиола. Химические вещества бурно реагируют друг с другом, вспениваются и быстро расширяются.Когда реакция подходит к концу, полученное соединение затвердевает, задерживая миллионы крошечных пузырьков газа. На самом деле, около 97% полиуретана — это захваченные газы. Полученный продукт легкий, прочный и предлагает впечатляющие показатели изоляции.

Жесткий пенополиуретан имеет один из самых низких показателей теплопроводности среди всех утеплителей. Тип полиуретана, используемый для ICF, имеет R-значение 5,9 на дюйм, что на 50% больше, чем у обычного пенополистирола.

Полиуретан также прочнее и плотнее, чем пенополистирол, а это означает, что формы могут выдерживать небрежное обращение на стройплощадке.Их также легче наливать, практически без риска деформаций или разрывов.

Две ведущие марки полиуретановых ICF — ThermoBlock и InsuLock — очень похожи. Оба имеют размеры 8x8x32 дюйма, с вертикальными колоннами диаметром 5,5 дюйма, которые образуют структуру типа стоек и балок.

В то время как кубический ярд бетона заполнит почти 80 квадратных футов стены, а полиуретан обеспечивает испытанное значение R-значения R-38, у блоков есть недостатки. Стоечно-балочная система требует специальной инженерии для соответствия местным строительным нормам, и, поскольку ни одна из систем не имеет встроенных полос обрешетки, прикрепление отделки может быть проблематичным. EPS Композиты

Композитные ICF изготавливаются из смеси пенополистирола и портландцемента. Эта технология имеет проверенную репутацию, насчитывающую более 40 лет. Карл Холик запатентовал первый такой блок, Rastra, еще в 1972 году. Вариации производятся и продаются компаниями Apex, Tech Block, Perform Wall и Cempo.

По сути, необработанные гранулы пенополистирола покрывают порошкообразным портландцементом и запатентованным агентом, а затем расширяют с помощью пара в форме. Влага частично расширяет шарики и связывает их с цементом, что делает шарик пожаробезопасным.Из-за цемента композитные ICF непроницаемы для плесени, термитов и других вредителей, без каких-либо пестицидов или специальной обработки, которая может просочиться в почву. Кроме того, они полностью пожаробезопасны, поэтому для соответствия нормам пожарной безопасности не требуется дополнительная обшивка. Композитные ICF принимают глину гипсокартона, штукатурку и акриловые полимеры (иногда называемые текстурированными акриловыми покрытиями), наносимые непосредственно на блок.

Они также значительно плотнее и тяжелее, чем их полностью пенопластовые аналоги. Блоки Rastra длиной 10 футов весят от 150 до 250 фунтов каждый.Обычный блок размером 48 x 16 дюймов весит от 25 до 40 фунтов, в зависимости от толщины стенки.

Все композитные ICF, представленные в настоящее время на рынке, представляют собой системы экранной сетки, что означает, что бетон образует ряд колонн и балок, обычно через каждые 16 дюймов по вертикали и горизонтали. Это означает, что кубический ярд бетона заполнит почти 100 кв. футов стены, что сэкономит 50% затрат на бетон.

Из-за их плотности и веса стены высотой до 10 футов можно заливать без крепления. Они также выдерживают бетон с высокой посадкой или SCC, поэтому попадание смеси в горизонтальные балки не является проблемой. Наконец, блоки достаточно плотные, чтобы гвозди и шурупы держались, где бы они ни были забиты, что значительно упрощает нанесение внутренней и внешней отделки. Их можно резать и формовать стандартными столярными инструментами. Вспомогательные канавки можно резать пилой или фрезером, но не горячим ножом.

EPS

Пенополистирол и экструдированный полистирол изготавливаются из одного и того же пластика, но используют разные технологии производства.

Для изготовления блоков из пенополистирола рыхлые гранулы нерасширенного полистирола, содержащие жидкий пентан, смешивают с вспенивающим агентом.Затем смесь нагревают, в результате чего шарики увеличиваются во много раз по сравнению с их первоначальным размером. Частично расширенные шарики помещают в форму ICF.

Новые ICF выкатываются из формовочной машины.

Затем формовщик впрыскивает пар высокой температуры и высокого давления, который еще больше расширяет шарики и полностью заполняет форму. Конечным результатом являются пеноблоки или панели.

Антипирены, инсектициды и другие химические вещества почти всегда добавляются в процессе формования для создания лучшего продукта.Некоторые производители используют гранулы пенополистирола с красителем. Quad-Lock и Nudura используют зеленый цвет; Fold-Form от Owen-Corning предпочитает розовый цвет. Этот краситель не меняет характеристик пены, это просто маркетинговый инструмент для дифференциации бренда.

Эта iForm от Reward является типичным примером стандартного блока ICF, сделанного из EPS.

Физические свойства пенополистирола варьируются в зависимости от типа используемого шарика, и его можно формовать с различной плотностью для удовлетворения конкретных требований ICF. Увеличение плотности пены также обеспечивает более высокое значение R на дюйм и повышенную прочность, но это дорого и требует больше материала.Вот почему, несмотря на то, что значения R могут варьироваться от 3,8 до 4,3 на дюйм толщины, почти все EPS, используемые в ICF, находятся в нижней части шкалы.

Более 95% всех проданных ICF используют формованный пенополистирол. Хотя это не самая прочная, самая изолирующая или термостойкая альтернатива, она предлагает исключительную ценность. Он популярен, потому что обеспечивает достаточную прочность, плотность, звукоизоляцию и R-значение по самой разумной цене.

ЭПС

XPS, или экструдированный полистирол, представляет собой пенопласт с закрытыми порами, в котором вместо формования используется процесс экструзии.На самом базовом уровне процесс похож на продавливание детской глины через маленькое отверстие.

Конечно, реальный процесс XPS намного сложнее. Он начинается с тех же гранул, которые используются для производства пенополистирола, но гранулы смешиваются с различными химическими веществами для их разжижения. Затем в смесь вводят вспенивающий агент, образуя пузырьки газа. Затем густая вспенивающаяся жидкость пропускается через формовочную головку, создавая непрерывный «лист» пены, который можно производить с различной плотностью и толщиной.Вместо того, чтобы формовать окончательную форму, XPS разрезается на окончательные размеры.

Эта формовочная матрица используется для формирования панелей XPS. Вспенивающаяся жидкость вытесняется через прямоугольное отверстие справа от машины.

XPS дороже, чем EPS — в некоторых случаях на 50% дороже — и поэтому встречается не так часто. Тем не менее, он более чем в два раза прочнее и обеспечивает примерно на 25% большую изоляцию при той же толщине (около R-5 на дюйм). Он также гораздо более постоянен по плотности и имеет более высокую прочность на сжатие, чем пенополистирол.Nudura, TF System, Lite-Form и ArmoPanel предлагают панели XPS в качестве опции.

Неопор

Новейшей пеной, используемой для ICF, является Neopor, тип пенополистирола, в котором используются запатентованные черные шарики от BASF. В настоящее время единственным ICF на рынке, изготовленным из Neopor, является серия Logix Platinum. В отличие от обычного пенополистирола, Неопор содержит порошкообразный графит, придающий пене неповторимый серый цвет. В отличие от красителей, о которых говорилось ранее, графит значительно влияет на характеристики пены.

Neopor примерно на 33% лучше изолирует, чем обычный пенополистирол, а также отражает больше тепла.ICF, изготовленные из Neopor, появились на рынке Северной Америки совсем недавно, но они уже вызывают ажиотаж. Комплекс Village Suites, один из крупнейших зарегистрированных проектов ICF и крупнейший платиновый проект LEED в Канаде, строится с помощью Logix Platinum.

Установщики утверждают, что серый цвет снижает нагрузку на глаза и уменьшает блики. Производители надеются, что это улучшит продажи. «Существует мнение, что Neopor более совершенен, — говорит Тобиас Холд, менеджер по маркетингу пеноматериалов в BASF. «Я думаю, что люди принимают его легче, потому что он не похож на обычный пенопласт.”

Хоулд говорит, что Neopor стоит примерно на 5% дороже, чем обычные белые шарики.

Выбор

Согласно техническому описанию PCA по этому вопросу: «Все типы жесткой пеноизоляции обеспечивают надежную работу при использовании в ICF… Каждый пеноматериал обладает уникальными эксплуатационными свойствами, зависящими от плотности материала, размеров и других факторов».

Все пять систем, описанных в этой статье, имеют общие преимущества перед изоляцией из стекловолокна или целлюлозы. Жесткий пенополистирол и пенополиуретан не содержат формальдегида и не вызывают проблем с дыханием или раздражения кожи, в отличие от некоторых изоляционных материалов на основе волокон.При тестировании качества воздуха в помещении вредных выбросов обнаружено не было.

Они водонепроницаемы, и в случае затопления их легче восстановить. Композитный пенополистирол полностью пожаробезопасен, а другие системы имеют антипирен, предназначенный для минимизации распространения пламени. Испытания на сжигание пенополистирола показывают, что выбросы не более токсичны, чем выбросы от сжигания древесины.

Принимая окончательное решение, PCA кратко предупреждает: «При сравнении эффективности одной системы ICF с другой может оказаться полезным базовое понимание различных вспененных материалов.Однако наиболее важно выбрать наилучшую систему ICF для ваших конкретных нужд, а не для конкретного типа пены. Не существует какого-то одного «лучшего» материала, но пены предлагают переменные характеристики, которые могут помочь объяснить различия между продуктами ICF».

Утепленная бетонная опалубка (ICF) | 801дикий

Мы используем систему ICF для стен фундамента. В типичных бетонных стенах фундамента фанера используется для установки опалубки, в которую заливается бетон, затем вытягивается, когда бетон схватывается, и после этого добавляется любая изоляция.В этой системе изоляционная пена является опалубкой для заливки бетона, становясь постоянной частью стены фундамента.

Установлена ​​первая секция опалубки.

В этой конкретной системе ICF — системе TF от Thermo Form — используются изоляционные панели шириной 8 дюймов и стальные или пластиковые лестницы (в зависимости от толщины стены) для удержания панелей вместе. Мы настроили его, сначала установив все внешние пенопластовые панели, убедившись, что они прямые и отвесные, а затем заполнив внутренние панели.

Смит и Курт заполняют внутренний слой изоляционных панелей.

Как и в случае любой бетонной опалубки, крепление имеет первостепенное значение. Давление мокрого бетона огромно, и хотя пенопластовые панели достаточно прочны, чтобы сопротивляться разрушению, им нужна дополнительная поддержка, чтобы удерживать все на одной линии до тех пор, пока бетон не затвердеет. Углы и Т-образные вставки особенно важны для крепления: мы не хотим никаких прорывов!

Натан и Панос рубят пиломатериалы для крепления.

При возведении стандартной стены ICF TF-System все идет очень гладко и быстро.Стандартом является стена толщиной 8 или 10 дюймов с изоляцией толщиной 2 1/2 дюйма с каждой стороны. Именно такими будут стены нашего гаража, и построить их было относительно легко. К сожалению, остальная часть фундамента не стандартна и заняла немного больше времени (на установку всего у нас ушла целая неделя).

Гараж с установленной большей частью внешней опалубки и примерно 1/3 внутренней опалубки.
