Содержание

виды (ж/б, монолитные, пустотные), узел опирания, минимальные размеры, требования ГОСТ и СНиП, как укладывать кладку из кирпича

В строительстве построек, сделанных из кирпича, конструктивным решением считают использование перекрытий, выполняющих несущую и ограждающую функции.

Перекрытия бывают разных типов и обустраиваются по нормативным требованиям. Конструкции считают эффективным и экономичным способом разделения этажей, площадок, прочной основой кровли.

Какие разновидности плит перекрытия на кирпичную стену бывают, каковы особенности их монтажа и подбора, можно узнать из предложенной статьи.

Виды и особенности

Плиточные изделия, которые используют в качестве перекрытий – это армированные железобетонные (ЖБ) конструкции. Они бывают сплошными или имеют пустоты. Отверстия в виде пустот представлены различными формами и размерами. Такая задумка конструкторов облегчает вес плиточного элемента.

Различают 3 основных вида перекрытий, которые используют на стенах из кирпича, в зависимости от способа опирания:

  1. Железобетонные. Имеют крупную панель, с П-образным сечением. Монтажируют в зданиях с предполагаемой высокой нагрузкой и большой длиной пролетов. Делятся на:
    • плоские – имеют пустоты либо сплошную заливку, хорошо сохраняют тепло и звукоизоляцию;
    • ребристые – дают возможность создавать большие пролеты, выдерживают огромный вес, внутренняя часть имеет вид трапеции.
  2. Монолитные. Делают путем бетонной заливки в опалубку на объектах, к которым затруднен подъезд техники. Считается более затратным способом по средствам и времени, которое тратится на создание конструкции. Используется в крайнем случае. Имеет повышенную прочность за счет армировки, жесткость, участвует в создании колонн, равномерно распределяет нагрузки, делается своими руками. Делится на:
    • безбалочные – гладкие, подходят в качестве потолочных;
    • кесонные – ячеистые, применяются в промышленности;
    • ребристые – имеют выемку и ребра, подходят для высотного строительства.
  3. Пустотные. Имеют сквозные пустотные воздушные камеры и наружные петли, обладают высокой прочностью за счет армирования и бетонного состава, способствуют тепло- и звукоизоляции, и возможности беспроблемной прокладки различных коммуникаций. Делятся на такие виды:
    • ПК (круглопустотные) с толщиной 220 мм;
    • ПБ (без-опалубочные, беспрерывные), со стандартной шириной – 1,2 м, создаются конвейерным способом;
    • ПНО (облегченные, без-опалубочные), с толщиной 0,16 м;
    • НВ (внутренние, с использованием ЖБ класса В 40), с армированием только в один ряд:
    • НВК (внутренние с напряженным двухрядным армированием), с толщиной 26,5 см.

Особенности любого вида плит перекрытия состоят в следующем:

  1. Способны выдерживать внушительные нагрузки.
  2. Делаются из высокопрочного бетона по новейшим современным разработкам.
  3. Морозоустойчивый и противопожарный материал.
  4. Обеспечивает водонепроницаемость и ряд звукоизоляционных задач.
  5. Обладает прочностью и долговечностью.
  6. Создает горизонтальную плоскость для корректировки опор и дальнейшего строительства.
  7. Пористые материалы создают дополнительный барьер при перепадах температур.
  8. Равномерно распределяют нагрузки от вышестоящих строительных конструкций.
  9. Служит межэтажным перекрытием.

Все виды перекрытий соответствуют ГОСТу и имеют собственную маркировку. Производители ЖБ конструкций оставляют буквенно-цифровую маркировку на своих изделиях, с указанием некоторых габаритных размеров.

Для обустройства кирпичных стен используют разные ЖБ-плиты, в зависимости от плана (схемы) постройки.

Узел опирания

Так называют центр распределения плиточной нагрузки. Для перекрытий узел опирания определяют на основании длины железобетонных изделий. Например, если длина плитки до 4 м – ее минимальное опирание составит 70 мм, а изделия, с длиной, большей 4 м будет 90 мм.

Специалисты на практике принимают величину опирания, в виде оптимального показателя – 120 мм. Данное значение всегда гарантирует надежность установки плит перекрытия при любых отклонениях от нормы.

Требования ГОСТ и СНиП

В качестве регламентированных правил и стандартов, при возведении построек для плит перекрытия стен из кирпича, используют следующую нормативную документацию:

  1. ГОСТ 26434-2015 – О ЖБ-плитах перекрытий для зданий.
  2. СП 70.13330.2012, СНиП 3.03.01-87 – О несущих конструкциях.
  3. ГОСТ 9561-91 – О плитах перекрытий многопустотных.
  4. СНиП 2.08.01-85 – О строительных нормах и размерах опирания (минимум и максимум показателей).
  5. ГОСТ 12767-94 – О сплошных ЖБ-плитах перекрытий.
  6. ГОСТ 21506-2013 – О ребристых перекрытиях.

Нормативные требования к плитам перекрытий, содержащиеся в ГОСТах и СНиПах, касаются всех вопросов, связанных с изготовлением, использованием, маркировкой, технологией рабочего процесса. Поэтому качество подбора, установки и расчета установленного узла опирания напрямую зависят от использования правил и показателей стандартов в таблицах.

Расчет параметров

Согласно нормативной документации, глубина опирания плит перекрытия для кирпичных опор находится в пределах 9-12 см. При этом опирание по минимуму зависит от:

  • длины готового ЖБ-изделия,
  • массы пролета,
  • присутствия теплоизоляции,
  • толщины стены,
  • облицовки,
  • действующей или предположительной нагрузки,
  • сейсмостойкости постройки.

В качестве основного показателя берут минимально допустимый показатель. Так, например, наименьшее опирание для изделий по длине составляет:

  • до 4 м – 71 мм;
  • больше, чем 4 м – 91 мм.

В расчете учитывают фактор длительности нагрузки, ее характер – постоянная или временная. Лучше всего, чтобы расчеты проводился квалифицированным строителем или инженером.

Как укладывать плиты?

Особенностью процесса монтажных работ с плитами перекрытия на кирпичные стены всех типов является их укладка. Она должна проводиться без разрывов по ширине. Еще одна особенность, которую следует соблюдать – верхний ряд кирпичей нужно обязательно выровнять. При этом внутреннюю часть укладывают только тычком.

Пустоты перед монтажом плит нужно заделать. Для этого берут кирпичные куски с бетонным составом или устанавливают вкладыши. Между торцом плиты и местом присоединения оставляют 2 см – это нужно для формирования главной точки опирания.

Все виды ЖБ плит желательно монтировать на кирпичи, с усилением армопояса. Для уменьшения длины стандартной панели используют строительный инструмент (болгарку), алмазным кругом, лом и кувалду.

Монтаж всегда начинается с подготовительных работ:

  1. Делают разметку требуемой панели.
  2. Подкладывают подложку, которая защитит бетон от сколов.
  3. Нарезают ЖБ по меловой черте, одновременно нанося удары кувалдой по верху и торцам.
  4. Пробивают ломом часть плиточной конструкции снизу.
  5. Перерезают арматуру диском по металлу.
  6. Делают пропил болгаркой по разметке.

Затем делают резку панелей по продольной оси и сетке (если она есть), и выполняют укладочные работы с помощью подъемных механизмов. Поверхность, принимающая плиту должна быть ровной, целой, с нанесенным составом цемента.

При выполнении работ проверяют ширину опорной поверхности – по своему показателю она равномерно распределяет нагрузку на стены (несущие), и делает панель устойчивой.

В монтаже плит понадобятся:

  • крепежные анкера,
  • лом,
  • кувалда,
  • болгарка с разными дисками,
  • строительный уровень,
  • отвес,
  • сантиметр,
  • крепкие веревки (такелаж),
  • мастерки (кельма),
  • забутовочные кирпичи,
  • приспособления для опалубки (монолитные плиты),
  • раствор бетона,
  • ведра,
  • перфоратор,
  • гипсовый состав,
  • теплоизолятор,
  • уголки,
  • швеллеры,
  • арматура,
  • автомобильный кран.

Проводить монтажные работы нужно ответственно, по четкому, намеченному алгоритму, ведь от этого зависит устойчивость и прочность всей постройки. В работе желательно участие 4-х рабочих.

Монтаж плит перекрытия на кирпичную стену — в видео:

Укладка стен из кирпича поверх плиты

Можно ли класть кирпичную стену на плиту перекрытия? Проводить укладочные работы с кирпичом поверх плит перекрытий допустимо для всех типах ЖБ-плит.

Работы проводят как вдоль, так и поперек плит, с учетом разработанного плана постройки. Например, стены перегородки можно выкладывать в целый кирпич, половину или четверть – это зависит от толщины стены и рассчитанной массы.

Одновременно учитываются высота помещения, масса и характеристика рабочего кирпича (пустотелый материал весит меньше полнотелого). Имеют значение длина и ширина плит, вид армирования, допустимый уровень нагрузки. Поэтому в каждом случае постройки – укладка проводится индивидуально, в соответствии со сделанными расчетами.

Опытные строители обращают внимание на маркировку плит, делают их полную расшифровку, поэтому расчет всех участвующих величин важен для осуществления проекта.

На сборные плиты несущие стены изнутри выкладывают прямо по стыку. Сам стык заливают готовым бетонным составом. Между плитой перекрытия и кирпичом накладывают основу из цемента.

Особое внимание уделяется местам, отвечающим за устойчивость стен снаружи и изнутри. Плиты, имеющие петли, крепят друг к другу с помощью предусмотренных монтажных петель (делают надежное сцепление).

При кирпичной укладке по плитам нужно в обязательном порядке придерживаться общих нормативных строительных правил, и использовать анкеры для скрепления плит друг с другом.

Правильная кладка

Технология укладки стен на плиты перекрытия состоит из таких шагов:

  1. Проверить положение уложенной плиты. Она должна шершавой стороной смотреть вверх, а гладкой вниз.
  2. Подогнать изделие по нижней стороне с помощью специального оборудования и инструмента.
  3. Плиты должны опираться на 2 короткие стороны (несущие стены). Проверить, чтобы между ними не было зазоров.
  4. Приготовить бетонный раствор.
  5. Внутренние стены укладываются только после того, как готовы несущие стены, с уложенными плитами (если дом многоэтажный).
  6. Укладку нужно проводить слаженным коллективом – это экономит время и делает процесс более эффективным, особенно, когда в процессе участвует строительный кран, услуги за использование которого начисляются почасово.
  7. Выкладка кирпича проводится на подушку цемента, с обязательным соблюдением правила перевязки и простукивания.
  8. Если обнаружится, что куска плиты не достает, то фрагмент можно сделать самостоятельно, с помощью опалубки, подпорки, армированного материала и бетонного состава.

Заделывать швы и использовать анкеры нужно после укладки плит, до того, как выполнена кладка из кирпича.

В процессе пользуются схемой расчета по плитам, и стараются делать качественную и ровную кладку. Последний ряд кирпичей (верхний), изнутри делают тычковым. Кладка кирпича осуществляется по полной толщине, до проектного потолочного низа.

Расчеты

В работе нужно правильно рассчитывать нагрузку на стены от плит перекрытий и наоборот, так как пренебрежение данными показателями способно привести к необратимым последствиям – обрушению постройки.

Согласно нормативным правилам, для дома, относящегося к типовому применяют плиты перекрытия с общей нагрузкой – до 400 кг/ м², а для крупнопанельных домов – 600 кг/ м².

В жилом доме расчет проводится на распределение нагрузки, которая определяется с помощью формулы: q1=400 кг/м². К данному показателю прибавляют массу плиты (примерно, 250 кг/м²), стяжку из бетона и полы (около 100 кг/м²). Поэтому, в данном примере нагрузка равна 750 кг/м².

В расчете всегда учитывают также изгибающее напряжение плиты, класс цемента и сечение армированных стержней.

Заключение

Чтобы перекрыть стены из кирпича, используют различные виды плит из железобетона, ставить которые необходимо по проектно-технической документации, соблюдении ГОСТов и СНиПов. Схема проекта должна учитывать глубину опирания, чтобы можно было определить нагрузку на плиты и стены, во избежание разрывов и разрушений.

Для узлов опирания соблюдают определенные условия. Торцевые плиточные концы не должны упираться в кирпичную кладку, нужно использовать нахлест в 12 см с установленной шириной ниши от 13 см. При укладке плиточных конструкций используют такой же бетонный состав, что и для кладки (одинаковый). Если ЖБ-плиты с пустотами, то их заделывают с помощью вкладышей и цементного состава.

При покупке материалов для монтажа (плиты, кирпичи, щебень, песок, цемент и др. расходники), обязательно проверяют наличие заводской маркировки. Монтаж выполняют так, чтобы уложенная выше плиты кирпичная кладка не опиралась на пустоту, при этом нагрузка должна соответствовать минимальным значениям.

Важно правильно рассчитывать нагрузку на плиты и стены из кирпича. Для этого проводятся расчеты, которые лучше доверить квалифицированным строителям и инженерам.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Опора плиты перекрытия на стену — Статьи — Эскада

Одной из сложных строительных задач, при решении которой требуется строгое соблюдение СНиП, является правильная опора плиты перекрытия на стену. Особенности укладки во многом зависят от материала стеновых конструкций, он используемого типа железобетонных плит и других условий, во всех случаях важен точный расчет. Несоблюдение правил может привести к повреждению несущих стен, снижению прочности постройки и другим негативным последствиям.

Назначение и использование плит

Для установки межэтажных перекрытий используют армированные железобетонные плиты различных типов. Их основная задача – перераспределение всех нагрузок от отделочных материалов и предметов домашней обстановки на стены и фундамент здания. Также они используются для разделения постройки на этажи, отделение подвала и чердака.

Средняя, наиболее распространенная глубина опирания равна 120 мм – именно такое значение чаще всего встречается в проектных решениях, однако конкретное значение будет зависеть от множества факторов, в том числе от вида перекрытий и материала стен. В строительстве применяются следующие разновидности многопустотных плит, у каждой из них есть свои особенности монтажа:

  • Круглопустотные плиты ПК, широко распространенные в малоэтажном строительстве. Для их изготовления используется опалубочная технология, изготавливается опалубка особой формы.
  • Более современные пустотные плиты ПБ, изготовленные по технологии безопалубочного формования.
  • Облегченные пустотные – одна из разновидностей ПБ плит. Они отличаются уменьшенной толщиной – она составляет 160 мм вместо 220.
  • Ребристые железобетонные, снабженные ребрами продольного и поперечного направления. Они обладают повышенной прочностью, поэтому используются в условиях, где требуется наиболее высокая стойкость к механическому воздействию.

В редких случаях при постройке зданий применяются цельные плиты, не имеющие воздушных пустот. Они обладают очень высокой прочностью, но при этом имеют большой вес, что затрудняет их использование в строительстве.

Способы опирания ж/б плит

При выборе способа опирания учитывается назначение здания (оно может быть жилым, общественным, производственным), материал и толщина стен, нагрузки во время эксплуатации здания, а также сейсмологические особенности района. В соответствии со многими факторами выбирается одни из трех основных способов опирания межэтажных перекрытий:

  • По двум сторонам. В этом случае в качестве опоры используются две противоположно расположенные стены, перекрытия устанавливаются на них узкими сторонами. Это распространенный вариант для малоэтажного строительства, обычно для этой цели используются круглопустотные железобетонные плиты типов ПК, 1ПК, 2ПК. Их несущая способность достигает 800 кг/м².
  • По трем сторонам. В этом случае используются плиты с усиленным торцовым армированием, их монтируют на П-образные конструкции в угловых частях построек. Для этой цели используются плиты типа ПКТ с несущей способностью 1600 кг/м².
  • По четырем сторонам. Этот способ используется, если перекрытию предстоит выдерживать постоянную высокую нагрузку, оно снабжается торцевым армированием по всем сторонам. Также оно применяется, если планируется возводить дополнительные надстройки. Для этой цели используются ПКК, такой способ практически не используется для строительства малоэтажных построек.

Наиболее распространённый вариант при возведении малоэтажных зданий – установка перекрытия по двум сторонам, при этом используются изделия с круглой и овальной формой пустот.

Оптимальная глубина заведения на несущие конструкции

Железобетонные плиты любого типа монтируются на основание или на несущие стены, сложенные из прочных материалов: бетона, кирпича, крупноформатных газобетонных и пенобетонных блоков. Если стеновой материал имеет невысокий показатель плотности (например, пустотный блок из пенобетона или газобетона) то потребуется дополнительно устанавливать армирующий пояс.

В зависимости от материала и конструкции стен установлены следующие нормативы глубины заведения межэтажных плит:

  • Если стены сложены из крупноформатных бетонных блоков с прочностью не ниже М100, то глубина заведения должна составлять от 50 до 90 мм.
  • Для стен из кирпича и других видов мелкоштучных материалов оптимальная глубина составит 90-120 мм.
  • Если стена сложена из материала низкой плотности, межэтажные политы заводятся на глубину от 100 до 150 мм.
  • Если стены выполнены из натурального камня, глубина – до 150 мм.

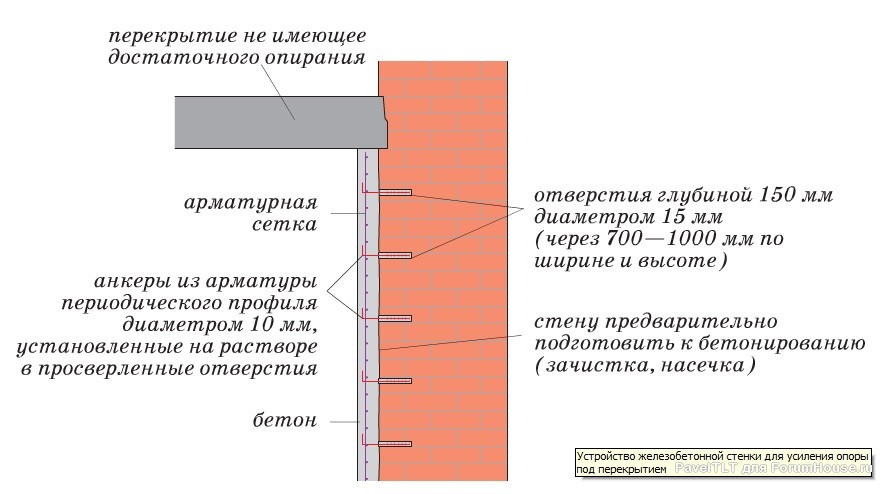

Нарушение установленных нормативов приводит к различным негативным последствиям для построенного здания. Если глубина окажется недостаточной, это станет причиной разрушения штукатурного слоя, неизбежно будет повреждена внутренняя кирпичная кладка или панели. Снижается несущая способность, так как она не имеет достаточно прочной опоры. В итоге это может даже стать причиной обрушения.

Однако чрезмерная глубина заведения тоже в итоге дает негативные последствия. Снижается прочность внешней стены, к тому же возникают мостики холода, в результате ухудшается энергоэффективность. Увеличенная глубина опирания приводит к нарушению распределения нагрузок внутри стены, в итоге постройка постепенно начнет разрушаться.

Для расчета оптимальной глубины опирания необходимо привлекать специалистов, без специальных знаний и опыта невозможно получить точное оптимальное значение. Во время расчетов используются следующие важные параметры:

  • Нагрузки, которые будут оказываться на стены и перекрытия при эксплуатации здания.
  • Размеры и вес используемых железобетонных плит.
  • Толщина несущих стен.
  • Использование тепло- и звукоизоляционных слоев в конструкции стен.

Особенности монтажа пустотных ЖБИ

Межэтажные плиты делятся на два основных типа: опалубочного (ПК) и безопалубочного (ПБ) формования. Разная технология изготовления влияет на рабочие характеристики и конструктивные особенности ЖБ перекрытий, от этого также зависит способ монтажа на стены.

Высокая нагрузка при возведении строительных конструкций будет оказываться на торцевые части ПК: чем глубже опирания, тем выше риск, что торец плиты будет раздавлен. Чтобы этого не допустить, используются специальные вертикальные армирующие сетки, которые принимают на себя нагрузки от строительных конструкций. Из-за этого плиты нельзя резать на объекте строительства, нередко возникают сложности с подбором изделий строго определенной длины. Одним из способов увеличения прочности торцов и их способности противостоять нагрузкам является заполнение технологических пустот с краев. Их либо заполняют бетонным раствором прочностью не ниже М200, либо заделывают кирпичом.

Плиты ПБ, изготовленные по безопалубочной технологии, отличаются большей прочностью торцевых участков, они способны выдерживать значительные нагрузки. Если воздействие не превышает допустимого уровня, плиты способны служить долго без каких-либо повреждений. Благодаря особенностям армирующего каркаса, такие ж/б изделия можно разрезать под любым углом, в этом их важное преимущество перед традиционными плитами ПК.

Плиты ПБ никогда не используются для монтажа по трем сторонам, это связано с особенностями их структуры. Глубина опирания не имеет строгой регламентации, но лучше не допускать превышения рекомендованного уровня в 120 мм. Облегченные изделия уменьшенной толщины укладываются по тому же принципу, что и стандартные плиты.

Монтаж монолитного армопояса

Для стен из пенобетона, газобетонных блоков и других материалов с невысокой плотностью обязательно создание монолитного армопояса перед укладкой межэтажных плит перекрытия. Он устанавливается по всему периметру капитальных стен, его ширина равняется ширине стены. Его установка проводится по стандартной технологии: монтируется опалубка, в нее укладывается арматурный каркас, заливается бетонный раствор.

При установке армопояса важно соблюдать следующие требования:

  • Оптимальная высота составляет 20-40 см, в любом случае она должна быть не меньше высоты используемого для кладки газобетонного или пенобетонного блока.
  • Толщина арматуры, используемой для каркаса, составляет не менее 8 мм. Каркас скрепляется при помощи варки, также может использоваться жесткая вязка проволокой.
  • Оптимальная марка бетона для создания армирующего пояса – не ниже В15, она должна соответствовать марке раствора, используемого для кладки.

Армирующий пояс предназначен для равномерного распределения нагрузки от уложенных плит на несущие конструкции и фундамент. Он обеспечивает прочность возводимого здания и предотвращает его преждевременное разрушение из-за сниженной площади стен. В нем устанавливаются арматурные крепления, которые обеспечивают надежную фиксацию перекрытий. Поскольку он представляет собой холодную конструкцию, необходимо позаботиться о дополнительной теплоизоляции. Плиту можно устанавливать только после окончательного высыхания монолитного бетонного пояса.

Конструкция узлов опирания плит перекрытия

Узел опирания – это место соединения плиты с несущей конструкцией, точка скрепления вертикально и горизонтально расположенной несущей конструкции. От правильности ее выполнения во многом зависит прочность и надежность строения. Плита перекрытия фиксируется на стене с помощью жесткого армирующего соединения и бетонного раствора.

При монтаже узлов опирания важно следовать необходимым требованиям:

  • Торцевая сторона плиты не примыкает к кладке вплотную, обязательно оставляется воздушная прослойка.
  • Между перекрытием и кладкой помещается слой теплоизоляции для предотвращения возникновения мостика холода.
  • В пустотные отверстия устанавливаются вкладыши, чтобы снизить возможные потери тепла.
  • Арматура монолитного пояса сваривается с арматурой бетонных плит, в результате образуется прочное жесткое соединение.

Количество и расположение узлов зависит от способа расположения плиты на несущей конструкции. Если они опираются по двум сторонам, узлы обустраиваются на поперечных стенах где располагаются узкие стороны плит. Если монтаж проводится по трём или по четырем сторонам, узлы опирания выполнят и на поперечных, и на продольных сторонах железобетонных изделий. При подготовке проекта здания сразу рассчитываются нагрузки, воздействующие на стены и перекрытия, соответственно, определяются все особенности монтажа узлов опирания. После установки конструкций все швы тщательно заделываются для предотвращения теплопотерь.

Пример правильного опирания

Еще на стадии проектировки рассчитывается подходящая глубина опирания плиты в соответствии с используемыми материалами, величиной нагрузок и другими параметрами. Глубина рассчитывается так, чтобы не допустить разрывов плиты и предотвратить возможное негативное воздействие на несущие стены.

Для примера рассмотрим установку плиты перекрытия на стену, сложенную из крупноформатного керамического блока, общая толщина несущей конструкции составляет 380 мм. Используется пустотная плита, глубина опирания на стену составит стандартные 120 мм. Обязательно предусматривается пустое пространство, в котором останется воздушная прослойка.

Стена будет иметь следующую структуру:

  • Пустотелый крупноформатный керамический кирпич.
  • Слой утеплителя.
  • Воздушная прослойка.
  • Плита перекрытия, сверху и снизу защищенная слоем рубероида для изоляции.

Железобетонная плита устанавливается на бетонный армирующий пояс, обеспечивающий прочность опоры и равномерное распределение нагрузок. В результате перекрытие будет установлено на прочное основание, а глубина будет оптимальной для максимально долгого использования без повреждений. Правильный монтаж перекрытий – необходимое условие долговечности и надёжности любого здания.

Минимальное и максимальное опирание плиты перекрытия на кирпичную стену

Каким должно быть минимальное опирание плиты перекрытия на кирпичную стену, чтобы обеспечить надежность и долговечность конструкции? Вопрос серьезный, от его решения зависит устойчивость здания к нагрузкам и безопасность находящихся в нем людей. Вот почему глубина наложения плоских железобетонных изделий на кладку из кирпича регламентируется строительными нормативными документами (СНиП).

От качества монтажа плит перекрытия зависит прочность всей конструкции дома.

О пустотных железобетонных изделиях





Ошибки в укладке перекрытия.

Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м2. Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

  • габаритный размер пролета и длина железобетонного изделия;
  • величина распределенной и точечной нагрузки на бетонное перекрытие;
  • разновидности нагрузок — статические, динамические;
  • толщина несущей стены из кирпича;
  • тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.

  1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
  2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны, также есть кирпичное перекрытие.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Поэтому минимальное опирание 9 см используется на практике редко, обычно принимают 10-12 см.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Конструкция опорного узла

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

  1. Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
  2. Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
  3. Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

//www.youtube.com/watch?v=-Ol8NGMGQGc

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

Опирание плит перекрытия: допустимые пределы, СНиП (видео)

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия.

Правильное и неправильное опирание плит перекрытия.

Строительные нормы по этому поводу имеют специальные указания.

Важный конструктивный элемент

Перекрытия — несущие элементы здания, выполненные из железобетонных конструкций. Они получают и распределяют нагрузки от своего веса и находящихся в здании людей и оборудования на стены и опоры. С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения.

Схема укладки плит перекрытия.

Перекрытия в здании должны отвечать множеству требований. Они должны быть прочными, жесткими, обладать хорошими звукоизоляционными характеристиками, не гореть и не пропускать воду.

Материал, который используется для производства плит перекрытия — железобетон. В основном это многопустотные конструкции с пустотами разных форм: многоугольными, овальными, круглыми. Чаще всего в строительстве используются элементы с круглыми пустотами. Они высокопрочные, технологичные и полностью готовы к монтажу. Несущая способность у них — 800 кг/м². Они укладываются на несущие стены, расположенные на расстоянии около 9 м друг от друга. Опираются на две стороны. Их отличает огнестойкость, жесткость, длительный срок эксплуатации. В качестве материала для стен, на которые будут укладываться такие перекрывающие элементы, используются кирпич, газобетон, пеноблоки и железобетонные панели.

Вернуться к оглавлению

Некоторые расчеты

Для нахождения величины опирания плиты перекрытия большое значение имеет основа, на которую ее планируется укладывать. В обязательном порядке необходимо учесть длину и вес конструкции, толщину стены-опоры, сейсмологическую устойчивость здания. Кроме того, должна быть учтена нагрузка и ее характер, будет она временной или постоянной. Подобные расчеты должны проводиться специалистами. Для индивидуального застройщика при составлении проекта и монтаже основным ориентиром становится маркировка завода-изготовителя.

Расчетная схема для квадратной плиты перекрытия, с опиранием по контуру

При использовании плоских перекрывающих элементов величина пролета может вычисляться следующим образом: нужно суммировать толщину этого элемента и величину расстояния между двумя опорами. Что касается глубины опирания плиты перекрытия на основу из кирпича, то это значение должно равняться толщине самой конструкции, но быть не меньше 70 мм. Чтобы рассчитать минимальную толщину наружной стены, что станет основой для плит перекрытия, необходимо учитывать теплоизоляционный слой и облицовочный материал на торцевых частях последних. Так, конструкцию толщиной в 140 мм, должна поддерживать основа, толщина которой не меньше 300 мм.

Монтаж часторебристых конструкций, что имеют вкладыши, предполагает минимальное углубление плит перекрытия на основу — 150 мм. При монтаже не стоит допускать захода в стену пустотелых вкладышей. Если ребра армированы двумя стержнями, то необходимо через один отогнуть их на опоре. Если ребро имеет один стержень, то хомуты будут принимать касательное напряжение.

Армокаменные конструкции — это аналоги плоских. Поэтому минимальное значение глубины опирания этих элементов может быть определено тем же способом. Толщину они должны иметь не меньше 90 мм, опирание происходит на две стороны.

Вернуться к оглавлению

Индивидуальное строительство

В специализированной литературе по строительным работам дается определение необходимых норм, касающихся глубины опирания плит перекрытия. Этот показатель находится в рамках 90-120 мм. Для более точного определения этого значения должны быть произведены определенные расчеты, в которых учтены длина и вес конструкции, толщина стены-опоры и материал, из которого она изготовлена. Также должна быть определена предполагаемая нагрузка.

Например, применение плиты, длина которой 6 м, предполагает глубину опирания на основу из кирпича не менее 100 мм. При использовании конструкций из железобетона или стали допустима глубина не менее 70-75 мм, на стены из пеноблоков и газобетона — не менее 120 мм.

Индивидуальный застройщик при составлении проекта должен руководствоваться рекомендациями завода-изготовителя, так как ошибки в расчетах могут привести к дополнительным затратам при их исправлении.

Опирание плит перекрытия на стены

Надёжность опирания перекрытий на несущие стены обеспечивает безопасную надёжную и долговременную возможность эксплуатации всего здания. От грамотного исполнения зависит конструктивная устойчивость инженерных сооружений. Поэтому опирание плит перекрытия на стены регламентируется СНиП.

Параметры, обуславливавшие величину опирания

Глубина захода перекрытия на стены зависит от следующих факторов:

  • назначения и типа зданий — жилые, административные, производственные;
  • материала и толщины несущих стен;
  • величины перекрываемого пролёта;
  • размеров железобетонных конструкций и их собственного веса;
  • вида действующих на перекрытие нагрузок (статического или динамического характера), какие из них являются постоянными и какие временными;
  • величины точечных и распределённых нагрузок;
  • сейсмичности района строительства.

Все факторы, перечисленные выше, обязательно учитываются при выполнении расчётов надёжности конструктива. В соответствии с действующими нормативными документами опирание плиты перекрытия на кирпичную стену принимается от 9-ти до 12-ти см, окончательный размер определяется инженерными расчётами в процессе проектирования здания. При меньших нахлёстах тяжёлый собственный вес элементов, в совокупности с действующими нагрузками, окажет непосредственное воздействие на край кладки, что может привести к его постепенному разрушению.

С другой стороны больший нахлёст будет уже своеобразным защемлением железобетонных элементов с передачей веса от вышерасположенного участка стены на их торцы. Результат — растрескивание и медленное разрушение кладки стен. Также при приближении торцов изделий к наружным поверхностям стен происходит увеличение теплопотерь в железобетонных элементах с образованием мостиков холода, приводящих к образованию холодных полов. Стоимость деталей пропорциональна их длине, поэтому чрезмерное защемление приведёт к увеличению стоимости сооружения.

Узел опирания плиты перекрытия на кирпичную стену

При возведении кирпичных зданий с устройством перекрытий из сборных железобетонных плит кладка ведётся в полную толщину до проектного низа потолков. Далее кирпичи укладываются только с наружной стороны стен для образования ниши, в которую можно будет уложить плиты.

В узлах опирания важно соблюдение следующих условий:

  • торцы не должны упираться в кирпичную кладку, так для наиболее часто применяемом в практике нахлёсте в 12-ть см, ширина ниши ≥ 13-ти см;
  • раствор, на который укладываются плиты, той же марки, что и кладочный;
  • пустоты в каналах заделываются с торцов при помощи бетонных вкладышей, что предохранит торцы от разрушения при сдавливании под нагрузками. Изготовление бетонных вкладышей выполняется на заводах с поставкой при покупке плит, при отсутствии вкладышей канальные пустоты заполняются бетоном В15 непосредственно на стройплощадке.

На торцевые кирпичные стены плитные железобетонные изделия ложатся и одной боковой стороной. В этом случае минимальное опирание плиты перекрытия на торцевые стенки не нормируется. Но чтобы избежать разрушения изделия при сдавливании пустотного канала, монтаж должен быть выполнен так, чтобы выложенная выше перекрытия кладка не ложилась на крайнюю пустоту конструкции и плечи действующих от нагрузки моментов должны быть минимальных значений.

Требования к устройству армопоясов под плиты перекрытия

В зданиях со стенами из блоков, изготовленных из лёгких бетонов (газобетонных, газосикатных, пенобетонных, полистиролбетонных), имеющих небольшие прочностные характеристики перекрытия должны обязательно опираться на армированные пояса. Армопояс устраивается по всему периметру здания. Высота армопояса под плиты перекрытия от 20-ти до 40-ка см. Соединение армированных поясов с деталями перекрытия должно быть механически прочным, для чего используются анкерные устройства или стыковка арматурными стержнями периодического профиля с применением электросварки.

К конструкции предъявляется ряд следующих требований:

  • пояса должны устраиваться на всю ширину стен, для наружных шириной ≥ 50-ти см допустимо уменьшение ≤ 15-ти см для укладки утеплителя;
  • армирование, выполненное с помощью инженерных расчётов, должно обеспечивать достаточную механическую прочность для восприятия нагрузок от собственного веса железобетонных элементов и вышерасположенных конструктивов;
  • бетон ≥ класса В15;
  • пояс — своеобразный мостик холода, поэтому необходимо его обязательное утепление, чтобы не допустить разрушение газобетонных блоков от накопленной влаги;
  • надёжность сцепления с несущими стенами.

Опирание плит перекрытия на газобетонные блоки несущих стен по армированным поясам выполняется с соблюдением следующих нормируемых значений:

  • по торцам ≥ 250-ти мм;
  • по остальному контуру ≥ 40-ка мм;
  • при опирании по 2-м сторонам пролёта ≤ 4,2 м — ≥ 50-ти мм;
  • то же при пролёте ≥ 4,2 м — 70-ти мм.

Газобетонные блоки не способны выдерживать высокие нагрузки, материал начинает подвергаться различным деформациям. Армопояс, принимая на себя все нагрузки, равномерно распределяет их, тем самым обеспечивая не разрушение строения.

Монтаж плит перекрытия на газосиликатные блоки также выполняется с обязательным устройством монолитных железобетонных поясов. Необходимые величины опирания соответствуют приведённым выше значениям для стен из газобетонных блоков.

Во время производства монтажных работ должны выполняться следующие условия:

  • соблюдение симметричности укладки элементов в пролётах;
  • торцы плит должны быть выравнены по одной линии;
  • все элементы должны располагаться в одном горизонтальном уровне (контроль осуществляется при помощи строительного уровня), допустимое отклонение в плоскости плит ≤ 5-ти мм;
  • толщина раствора под плитами ≤ 20-ти мм, раствор должен быть свежеприготовленным, без начала процесса схватывания. Недопустимо дополнительное разбавление смеси водой.

Недопустимо укладка вместо армопояса рядов кирпичей или арматурных сеток.

Размер опирания плит перекрытия на стены

Опирание плиты перекрытия на стену: допустимые пределы, СНиП

Опирание перекрытия плиты на стену — один из показателей надежности, безопасности и долговременности срока службы здания. От грамотной установки плит зависит многое, поэтому все нормы и правила регламентируются государственными органами. Существует специальный документ — СНиП, собравший свод этих стандартов.

Назначение перекрытий

ЖБ плиты перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. Главная функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

  • сборно-монолитные;
  • многопустотные;
  • изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

Параметры для величины опирания

Максимальное и минимальное опирание перекрытия плиты на стену обуславливается следующими факторами:

  1. Назначением здания — жилое, производственное, административное.
  2. Материалом, из которого изготовлены несущие стены и их толщина.
  3. Размером перекрываемого пролета между стенами.
  4. Размером ЖБ плиты перекрытия и ее веса.
  5. Будущими нагрузками на перекрытия.
  6. Сейсмическими показателями местонахождения здания.

В соответствии с данными СНиП, опирание плит перекрытия на стены составляет от 9 до 12 см, в зависимости от описанных выше факторов. Окончательный размер определяется инженерами при проектировании здания. Важно правильно рассчитать величину нахлеста, иначе давление перекрытий может привести к постепенному растрескиванию и разрушению здания.

Узел опирания плиты на кирпичную стену

При строительстве зданий из кирпича кладка ведется вплотную до будущего потолка, при этом важно оставить небольшие ниши для установки перекрытий. Узел опирания плиты перекрытия на стену создается с учетом следующих условий:

  • торцы плит не должны опираться на кирпичную кладку. Например, при нахлесте в 12 см ширина ниши должна составлять 13 см;
  • состав раствора для кладки и фиксации перекрытий должен быть идентичным;
  • пустоты, образуемые в каналах, следует заполнять бетонными вкладышами. Они изготавливаются на заводе вместе с плитами.

Минимальное опирание плит перекрытия на кирпичную стену не нормируется в случае, если на торцевые стенки ЖБ-изделие ложится одной боковой стороной. Монтаж выполняется так, чтобы кладка, которая будет выше перекрытия, не ложилась на образованные крайние пустоты.

Монтаж перекрытий

Работы по установке перекрытий осуществляются бригадой строителей из четырех человек:

  • машинист крана, который подает плиту,
  • такелажник, выполняющий стропление плит,
  • два монтажника, занимающиеся координацией плиты и помещением ее в заданное место.

Опирание плит перекрытия на кирпичную стену при этом является одной из наиболее важных процедур, требующей строгого соблюдения нормативов.

Перед проведением монтажных работ обязательно нужно выровнять гребень кирпичной кладки. Если этого не сделать, плита будет неустойчива. Промежутки, возникающие между плитами, заделываются цементным раствором.

Особенности монтажа перекрытий для зданий из газобетона

Опирание перекрытия плиты на стену производится на кольцевой армированный пояс, который монтируется по ее периметру. Такая монолитная бетонная лента, охватывающая все здание, обязательна, если величина опирания составляет менее 12 см. Рекомендуются следующие параметры для армопояса:

  • толщина 12 см;
  • ширина 25 см;
  • глубина опирания такая же, как и для железобетонных перекрытий.

В сочетании с прочными железобетонными плитами армированный пояс создает жесткую конструкцию, которая оказывает достаточное сопротивление строения аварийным воздействиям, температурным перепадам и усадочным деформациям.

Если величина опирания перекрытия на стену составляет более 12 см, то здание в дополнительном армированной поясе не нуждается. В таких случаях достаточно соорудить армированный пояс из кольцевого анкера по внешнему периметру плит.

Расчет параметра опирания

Регламентирует величину опирания плит перекрытия на стены СНиП (иначе, свод норм и правил), выделяющий следующие разновидности размеров плиты:

  • модульный — ширина пролета, в который устанавливается конструкция;
  • конструктивный — реальный размер потолочной плиты от одного торца до другого.

К примеру, если модульная длина перекрытия составляет 6,0 м, то реальная — 5,98 м. Для получения размера комнаты в 5,7 м следует устанавливать плиту с опиранием в 12 см. Оптимальный расчет опирания плиты перекрытия на стену важен также для сохранения теплоты в комнате. При слишком большой близости торца к наружной поверхности стены имеет будет наблюдаться проникновение холодного воздуха внутрь. Такая конструкция дает холодный пол в зимнее время.

Перекрытие цокольного этажа

Монтаж плит перекрытия для цокольного этажа является самым простым. Для того чтобы добиться ровной поверхности для укладки железобетонных конструкций, следует выровнять верхний край фундамента. Затем по верхней кромке залитого фундамента выставляются доски опалубки. Данная конструкция заливается бетонным раствором. Таким образом, получается идеально ровная подушка для установки плит.

Установленные на гладкую поверхность плиты образуют ровный потолок, в котором следует лишь заделать швы, после чего он готов к отделке.

Заделка швов между перекрытиями

После того как оптимальный размер опирания плит перекрытия на стены был определен, а сами железобетонные конструкции установлены, следует заняться заделыванием швов между ними.

  1. Из деревянных досок обустраивается опалубка, в которую происходит последующая заливка раствора.
  2. Большие щели могут быть заделаны обломками арматуры, осколками кирпичей и других материалов. Они утрамбовываются в щели, которые затем замазываются бетонным раствором.

Образованные пустоты при установке плит важно заделать сразу. Это значительно упрощает отделочные работы, которые будут производиться по окончанию строительства.

От правильного расчета величины опирания перекрытия на стену зависит будущая прочность и долговечность строения. Поэтому данный процесс регламентируется правилами СНиП и выполняется опытными проектировщиками.

Размер минимального опирания плиты перекрытия на кирпичную стену

Каким должно быть минимальное опирание плиты перекрытия на кирпичную стену, чтобы обеспечить надежность и долговечность конструкции? Вопрос серьезный, от его решения зависит устойчивость здания к нагрузкам и безопасность находящихся в нем людей. Вот почему глубина наложения плоских железобетонных изделий на кладку из кирпича регламентируется строительными нормативными документами (СНиП).

От качества монтажа плит перекрытия зависит прочность всей конструкции дома.

О пустотных железобетонных изделиях

Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м 2 . Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

  • габаритный размер пролета и длина железобетонного изделия;
  • величина распределенной и точечной нагрузки на бетонное перекрытие;
  • разновидности нагрузок — статические, динамические;
  • толщина несущей стены из кирпича;
  • тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.

  1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
  2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны, также есть кирпичное перекрытие.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Поэтому минимальное опирание 9 см используется на практике редко, обычно принимают 10-12 см.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Конструкция опорного узла

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

  1. Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
  2. Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
  3. Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Величина опирания плиты перекрытия на кирпичную стену: виды, глубина

Долговечность и надежность постройки обеспечиваются соблюдением норм и правил строительства. СНиП полностью регламентируют процесс возведения зданий. Межэтажные перекрытия отличаются для разных типов конструкций.

Глубина опирания плиты перекрытия на кирпичную стену относится к важным параметрам, обеспечивающим общую устойчивость, прочность и безопасность сооружения.

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

  • сейсмические свойства региона строительства;
  • действующие на здание и плиту нагрузки;
  • параметры стен — толщину, высоту, материал изготовления;
  • предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

  • короткое время установки;
  • низкую стоимость;
  • надежность и долговечность в эксплуатации;
  • простоту монтажа с помощью рабочих и автокрана;
  • высокую шумоизоляцию за счет пустот.

У заводских плит перекрытия имеются свои недостатки:

плита перекрытия — Traduo em portugus — Linguee

В середине мая процедура повторилась, когда

[…]
бетон f ir s t плита перекрытия w a s уложенный; у него были похожие […]

размеры и равное внимание

[…]

было выплачено процессу планирования.

schahin.com

Em meados de maio, a rotina se Repetiu,

[…]
com a co nc reta gem da laje do pri meir o andar, com d im enses […]

semelhantes e igual ateno no planejamento.

schahin.com

В максимально возможной степени оригинальная колонка

[…]

фундаментов и бетонных опор

[…]
, поддерживающие башни-близнецы, выставлены в t h e плите перекрытия o f t he Museum, и они определяют четкие очертания […]

башен.

vitruvius.es

Maior Extenso Possvel As Basis

[…]
coluna ori gi nais e pisos d e con cr eto que suportaram as Torres Gmeas s o ex tos na 9000 9000 do0007 9000 do0007 m us eu, e […]

definem UM Claro Contorno Das Torres.

vitruvius.es

1.2 Gr или n d плита перекрытия i s t o состоит из легкого сборного железобетона […]

Бетонные плиты с пустотой под ними, опирающиеся на армированные

[…]

бетонные балки в соответствии с проектами и техническими условиями инженера-строителя

thesavannahs.co.uk

1.2 A lage do r s-do -cho c on stituda po r um a placa p refa br icada […]

de Concreto leve com uma caixa por baixo e assente em vigas de beto armado.

thesavannahs.co.uk

Кран-штабелер сконструирован таким образом, что ударные силы передаются на буферы

[…]
непосредственно к t h e плита перекрытия .

mecalux.co.uk

mecalux.co.uk

O transelevador est projetado de tal forma que as foras de impacto sob re os to pos so sentidas

[…]
diretamente l aje d o solo .

mecalux.com.br

mecalux.com.br

Встреча вкл. в e d плита w i th fl a t 9000 8 е пр.

детали строительства.us.cype.com

Encontro em be ir al d e laje i ncli nad com laje plana .

деталиконструировать … vos.br.cype.com

При незначительной влажности,

[…]
при формировании t h e плита перекрытия a n d стена с […]

водонепроницаемого бетона и

[…]

чистое образование гранулированного антикапиллярного основания (базовый слой), вы также можете опустить герметизирующий раствор.

option-haus.de

No caso de sobrecarga hmida reduzida,

[…]
quando da f or ma o da placa de s olo e a parede […]

com beto impermevel gua, e no caso

[…]

de formao limpa da camada de limpeza anti-capilar, prosvel renunciar-se lama de vedao.

option-haus.de

Крепление с помощью

[…]
расширяющаяся пена: теперь прикрепите стены к t h e плите перекрытия w i th зазором 25 см, используя расширяющуюся пену.

option-haus.de

Fixar com espuma de construo:

[…]
Aderir firmemente com espuma de construo as paredes em distncia de 25 cm n a placa d e sol o .

option-haus.de

Для уменьшения радиационного облучения от самой Земли вы

[…]
может покрывать т h e плита перекрытия w i th герметичная пленка.

вариант-хаус.de

Para que a carga de radiao prpria da terra seja reduzida,

[…]
deve-se co brir a placa de sol o com um filme […]

vedado ao ar.

option-haus.de

В 1987 году, следуя требованиям рынка, компания начала производство

[…]
производство t h e плита перекрытия , w hi ch было основным моментом […]

суток.

ceramicamonteiro.com.br

Em 1987, seguindo as exigncias de mercado, a empresa

[…]
passou a f abric ar o piso l ajota, que er a o grande […]

destaque do momento.

ceramicamonteiro.com.br

Интерфейс бетонной колонны

[…]
частично за пределами e o f плита перекрытия p e ri метр с […]

вставной стальной профиль.

constructiondetails.us.cype.com

Ligao de pilar de concreto parcialmente

[…]
fora do pe rmet ro da laje me dia nte p er filmetlico.

деталиконструировать … vos.br.cype.com

Обычный продукт был разработан для создания

[…]
пространство между т h e плита перекрытия a n d оригинал […]
Строительство

, сокрытие проводов и кабелей, данных электросети и голоса.

Inversioneslos40s.com

Обычная продукция для дезинфекции для криар ум эспао

[…]
livre e ntre o piso e a laje ori gina l da construo, […]

ocultando os fios e cabos de

[…]

rede eltrica, de dados e de voz.

Inversioneslos40s.com

Опора на конце пролета

[…]
врезанная стальная балка т h e плита перекрытия .

constructiondetails.us.cype.com

Апоио №

[…]
extrem o do v o com laje emb ebi da e r ebaixada […]

em relao viga metlica de apoio.

pormenoresconstrutivos.cype.pt

Затем вдавите стену точно в положение

[…]
ранее отмечены на t h e плита перекрытия .

option-haus.de

A seguir, afastar as paredes excamente para a posio

[…]
anteriorment e indic ada na placa de sol o .

option-haus.de

Мансардный строй с самоучкой

[…]
поддерживаемая j oi s t плита перекрытия s u pp orted by load […]

несущих стен.

constructiondetails.us.cype.com

Formao de

[…]
gua- fu rtada co m laje c om vigot as pr-stretchadas […]

suportada por alvenarias.

деталиконструировать … vos.br.cype.com

Подъемные стены из бетонных блоков поддерживают установку на месте

[…]
бетон gr или n d плита перекрытия o n c заполнитель.

agitprop.vitruvius.com.br

Paredes de bloco de

[…]
concreto s us tenta m u ma laje piso de mata c es de […]

concreto sobre preenchimento compactado (уплотненная засыпка).

agitprop.vitruvius.com.br

При t h e плита перекрытия r e st s непосредственно на кладке […]

, могут возникнуть проблемы в углах, которые могут потрескаться или отколоться.

constructiondetails.us.cype.com

O apoio d ireto de um a laje s obr e a lvena ri a pode […]

originar fendilhamentos no canto interno e fissuras na parte inferior da laje.

деталиконструировать … vos.br.cype.com

Если стену необходимо перенести горизонтально

[…]
усилия к т h e плита перекрытия , t he контакт между […]

оба должны быть закреплены, подготовив поверхности по мере необходимости.

детали строительства.us.cype.com

Установить передатчик

[…]
esfor os Horizonta is laje, dev e ass eg urar-se […]

o contacto entre ambas mediante preparao de superfcies.

pormenoresconstrutivos.cype.pt

Dokadur панели — это

[…]
по последнему слову техники f o r плита перекрытия p a ne ls.

doka.com

Os painis Dokadur oferecem a melhor qualidade a nvel

[…]
de painis de co frag em d e lajes .

doka.com

T h e плита перекрытия d i re ctly создает отделку пола, просто делая ее гладкой шлифовкой.

brasilarq.com.br

Junto ao mezanino de concreto aparente est a nica parte fechada do ateli: um volume de alvenaria, revestido e pintado de branco.

brasilarq.com.br

Высококачественная сданная в аренду панель f o r плита перекрытия f o rm работа

doka.com

O pa ine l d e laje d e e lev ada q ua lidade, alugvel

doka.com

Деталь EHU020 также следует использовать, если поперечный

[…]
гибка т h e плиты перекрытия i s c возможно.

constructiondetails.us.cype.com

Recomenda-se include no desenho o detalhe EHU020, se a

[…]
flexo tr и svers al da laje fo r i mport an te.

деталиconstru…vos.br.cype.com

Деталь EHU020 также следует использовать, если поперечный

[…]
гибка т h e плиты перекрытия i s c возможно.

constructiondetails.us.cype.com

Рекомендаций, включая

[…]
o pormenor EHU020 n o desen ho da laje .

pormenoresconstrutivos.cype.pt

CCP208: Промежуточный интерфейс в стенке гидросмеси через дюбели. Одна -w a y плита перекрытия .

constructiondetails.us.cype.com

CCP208: Ligao intermdia da parede atravs de fixao pontual de armadura.

pormenoresconstrutivos.cype.pt

1,3 U pp e r плиты перекрытия a r e для усиления […]

бетон правильно завязан в каркас

thesavannahs.co.uk

1 .3 As placas dos pisos su per iores s o construdas […]

em beto armado devidamente unidas estrutura do edifcio.

thesavannahs.co.uk

Эти продукты могут широко использоваться для резки или формовки

[…]

кровельные панели, гвозди для черепицы, C-и

[…]
Z-прогоны, потолочный киль, т h e пол s t ru c tu r e a s а также сварные трубы, […]

и так далее.

chinarollformer.com

Estes produtos podem ser ampamente utilizados para cortar or form painis de

[…]

telhado, pregos para telha, perfis C e Z, cumeeira de

[…]
teto, e st rutu ra d e laje , bem como t ubos soldados, e as si diante m por.

chinarollformer.com.pt

Уровень на

[…]
верхняя сторона панели Unfini sh e d плиты перекрытия м u st соответствуют вертикальному модулю 15 см, так что стены могут быть продолжены модулями 15 см Толщина конструкции ur a l плита перекрытия i s v ariable.

sismo.eu

Уровень

[…]
Lado su pe rior das lajes sem acabamento d eve c or Responder ao de um mdulo vertical de 15 cm para que as paredes Possam sercontinadas em mdulos de 15 cm; a es pe ssur a da l aje estrutural v arivel .

sismo.eu

T hi r d этаж w a s as ol i d slab d отлито […]

с таблицами VR, поддерживаемыми на EP Props.

ulma-c.us

Beodom | Изготовление плиты первого этажа Amadeo

Изготовление первой плиты перекрытия Amadeo — вторая часть

Мы только что закончили работу с другой стороной плиты первого этажа Амадео. Как и первая часть, она выполнена из потолочного кирпича и сборных балок. В этой части у нас было еще 2 балкона, на которых мы установили элементы Schöck Isokorb , включая новый тип. Мы также начали использовать изготовленный на заказ подъемник для подъема бетона, который мы продолжим использовать с этого момента.

Сборка пола

Пол монтируется из сборных железобетонных предварительно напряженных несущих бетонных балок и потолочного кирпича. Дополнительная цельная бетонная балка размещается по всему полу и внутри на основе статического расчета.

Установка балок из сборного железобетона и кирпичного перекрытия на первом этаже Amadeo.

Бетонные кирпичные балки опираются на несущие стены POROTHERM.

Деталь опоры бетонно-кирпичной балки на несущей стене POROTHERM.

Длинные бетонные кирпичные балки усилены дополнительными железными стержнями вдоль них и бетонной балкой, пересекающей их посередине.

Армирование длинных бетонных кирпичных балок дополнительными железными стержнями и бетонной балкой посередине.

Подготовка первого балкона

Первый балкон (квартира-3) был укороченной версией того, что мы делали раньше в квартире-d.Использовалась аналогичная арматура и такой же тип Изокорба (Тип-К 10/7).

Балкон в квартире-3 с установленными железными и литыми балками.

Установка Schöck Isokorb Type-K 10/7 на балконе.

Балкон в квартире-3 со всей арматурой и элементами Isokorb.

Подготовка второго балкона

Второй балкон, в квартире-4, представлял собой лоджию со стенами с трех сторон.

Балкон в квартире-4 с установленными литыми и главными балками.

Поскольку опору балкона можно было разместить с трех сторон, мы могли бы использовать элемент Isokorb гораздо меньшего размера, Type A-Q8 / 4 . Этот элемент Isokorb заканчивается металлической петлей, которая привязана к железным балкам, проходящим по поддерживающим стенкам.

Балкон в квартире-4 с Schöck Isokorb Type A-Q8 / 4 установлен с 3 сторон.

Деталь Schöck Isokorb Type A-Q8 / 4 сбоку от основной плиты.

Заливка бетона

Что касается другой части плиты первого этажа, то бетонирование было выполнено вручную. Бригада рабочих разделилась на 2 части: одна группа работала на земле, чтобы бетонировать, а другая — на первом этаже, чтобы заливать его.

Бригада рабочих готовит бетон на земле.

Связующим звеном между двумя командами был изготовленный на заказ электрический лифт с ковшом, позволяющий поднимать бетон без особых усилий.

Электроподъемник для бетона или любых других грузов на заказ.

Когда бетон был залит, ковш подъемника мог заливать его прямо в тачку.

Заливка бетона из ковша подъемника в тачку.

Работа завершена под красивым солнечным светом в конце летнего дня.

Заливка бетона практически завершена.

Работа выполнена!

Вид на свежеприготовленную плиту.

Поверхности перекрытий XL | Дальтиль

  • Свяжитесь с нами

  • Локации

  • Корзина

  • Мой аккаунт

    Новый посетитель?
    Создайте новую учетную запись на сайте Daltile, чтобы заказывать образцы онлайн.Адрес электронной почты
    пароль

    Запомните меня

    Забыл пароль?

    представить

  • ProExchange

английский

  • ТОВАРЫ

    • Выглядит

      • Дерево

      • Мрамор

      • Камень

      • Природный камень

      • Бетон

      • Ткань

      • Металлический

      • Мозаика

      • Декоративные

      • Стены

        • Текстура

        • Шаблон

        • Подземка

        • Большой прямоугольный

      • Крыша

        • Фарфор

    • Популярные стили

      • Гостиная на открытом воздухе / Xteriors ™

      • Что в тренде

      • Душ на полу

      • Бесшовная плита XL

      • Избранные фигуры

      • Избранные стили

      • Плитка для бассейна

      • Отчет о тенденции плитки

    • Столешницы / плита

      • Американский резерв ™

      • ONE Quartz Surfaces®

      • Panoramic Porcelain Surfaces ™

      • Природный кварцит

      • Плита из натурального камня

    • Особенности и преимущества

      • Сопротивление скольжению / StepWise ™

      • Индивидуальный крой по размеру / FlexFit ™

    • Просмотр

      • новые продукты

      • Все серии

      • Все продукты

      • Таблицы продаж

    • RevoTile

    • цветов

      • Мульти

      • Коричневый

      • Красный

      • Черный

      • Серо-коричневый

      • апельсин

      • Серый

      • Бежевый

      • Зеленый

      • Серебряный

      • Крем

      • Синий

      • Золото

      • Белый

      • Фиолетовый

    • Популярные размеры

      • 3 х 6

      • 4 х 12

      • 4 х 16

      • 6 х 24

      • 6 х 36

      • 6 х 48

      • 8 х 48

      • 9 х 36

Номера FF и FL — ровность и ровность пола

F-номера предоставляют архитекторам и подрядчикам метод определения ровности и уровня бетонной плиты перекрытия.Они рассчитываются с использованием стандартов, изложенных в ASTM E1155, который является стандартным методом испытаний для определения плоскостности пола F F и числами ровности пола F L . Американский институт бетона указывает допустимые диапазоны плоскостности и ровности в ACI 302.1, Guide for Concrete Floor and Slab Construction . Архитектурные спецификации будут определять допустимые номера FF и FL для проекта, поэтому архитекторы должны понимать ограничения при установке бетонных плит.

История ровности и ровности бетонного пола

По традиции, бетонные полы должны иметь отклонение менее 1/8 дюйма на 10 футов. Это измерялось путем укладки 10-футовой линейки на готовый пол и измерения наибольшего зазора под линейкой. Этот метод сработал достаточно. хорошо в течение десятилетий. Однако этот метод также оказался ненадежным и подвержен ошибкам, поскольку никакие два человека никогда не получат одно и то же измерение. Кроме того, с помощью оборудования, доступного в прошлом, редко достигалось 1/8 дюйма более 10 футов. .

С появлением в 1970-х годах многоэтажных и узкопроходных складов стало более важным иметь более плоские бетонные полы, чем раньше. Более современные складские технологии, такие как домкраты для воздушных поддонов, и новые технологии, разработанные для телестудий, с тех пор создали потребность в еще более плоских полах. По мере развития технологий требовались очень плоские и суперплоские полы.

В 1979 году компания Allen Face разработала систему F-номеров, официально получившую название Система нумерации профилей лицевого пола , которая позже была преобразована в национальные стандарты ASTM E1155 и ACI.Позже он разработал прибор для измерения профилей пола Dipstick ® и F-Meter ® , инструменты, необходимые для выполнения более точных измерений, чем метод линейки.

Новые F-числа более точны, чем измерения, проводимые линейкой, поскольку профилирующие машины измеряют каждую ногу в нескольких перпендикулярных направлениях при измерении ровности пола. Для больших плит требуются сотни измерений для получения чисел F F и F L — на каждую 1000 квадратных футов бетонной плиты приходится 34 измерения.Собранные измерения затем вводятся в математическую формулу для получения общих F-чисел. Хотя вполне вероятно, что два человека получат разные измерения при использовании метода линейки, два человека, использующие современные измерительные устройства, должны иметь очень похожие F.

Уровень пола (F L )

Номера

F L предоставляют информацию о ровности бетонного пола. Выровненность показывает, насколько готовый пол соответствует предполагаемому уклону, указанному в проектной документации.Перепад высот измеряется каждые 10 футов в течение 72 часов после укладки бетона, и эти измерения вводятся в расчет для определения уровня пола (F L ). Более высокие числа F L указывают на более ровный этаж, и числа линейны, поэтому F L из 50 в два раза выше уровня F L из 25.

Важно отметить, что номера F L обычно применяются только к плитам, которые размещаются на уровне. Повышенные бетонные плиты являются проблематичными, поскольку эти плиты имеют тенденцию иметь выпуклость, встроенную в конструкцию и перекрытия, как правило, SAG после того, как поддержка постановка удаляется.Следовательно, номера F L указываются только на возвышенных плитах, когда измерения проводятся до удаления берегов и форм, а плита не имеет выпуклости. В случае приподнятого перекрытия с изгибом, F L структурная плита должна быть помещена первой (отклоняясь до своей окончательной формы), а затем завершена отделочная плита, которая измеряется для уровня ровности пола.

Плоскостность пола (F F )

F F Цифры показывают ровность пола, или насколько близок пол к плоскому.Другими словами, ровность пола — это статистическое измерение того, насколько волнистым или ухабистым является бетонный пол, и учитывает амплитуду (высоту, если волны) и длину волны (расстояние между волнами по горизонтали). Перепады высот измеряются на каждую ногу в течение 72 часов после укладки бетона, и формула определяет размер F F . Как и в случае с F L , размеры являются линейными, и более высокие числа соответствуют более плоскому полу. Например, пол с размером F F , равным 60, в два раза более плоский, чем пол с F F , равным 30.

F F Номера могут быть приняты для перекрытий на уровне земли, а также для плит на возвышении. Ровность пола, как правило, очень важна для помещений, где оборудование должно быть установлено идеально ровно — в таких помещениях, как телевизионные студии, склады, в которых используются домкраты для воздушных поддонов, и в некоторых исследовательских лабораториях требуются полы более плоские, чем типичная бетонная плита.

Поскольку старый метод измерения заключался в измерении наибольшего дефекта по 10-футовой линейке, полезно понять, как числа линейки переводятся в F F .Кроме того, архитекторам и владельцам полезно визуализировать, насколько волнистыми или неровными могут быть разные значения F F . Интересно, что большинство плит, размещенных за последние 50 лет, попадают в диапазон F F 15 и F F 35. Имейте в виду, что нет прямой корреляции между числами F F и старыми числами линейной линейки, но эти значения дают общую оценку:

F F 25 будет иметь один дефект 1/4 дюйма на расстоянии 10 футов

F F 50 будет иметь один дефект 1/8 дюйма на расстоянии 10 футов

F F 100 будет иметь один дефект 1/16 дюйма на расстоянии 10 футов

Классификация бетонных полов по плоскостности и ровности

Специалисты по бетону используют специальную терминологию для определения ровности и ровности пола.Согласно ACI 117 бетонные полы с произвольным движением подразделяются на следующие категории. Имейте в виду, что выравнивание используется только при укладке плиты на уровне грунта.

Классификация Заданная общая плоскостность (SOF F ) Заданный общий уровень (SOF L )
Обычный 20 15
Умеренно плоский 25 20
Квартира 35 25
Очень плоский 45 35
Супер плоский 60 40

Суперплоские полы требуют специальных навыков и оборудования, и их следует использовать только для самых ответственных бетонных полов в специализированных программах, таких как телевизионные студии.Суперплоские полы также могут иметь F F 100 и F L 50, но они предназначены для установок с определенным движением (с одним направлением движения), таких как узкопроходные склады, в отличие от этажей со случайным движением. что стандарт ACI 117 охватывает.

Допустимые номера F F и F L в зависимости от использования

Часто перед архитекторами возникает вопрос: «Насколько плоскими должны быть бетонные полы в моем проекте?» Это очень сложный вопрос, и архитекторы иногда могут слишком осторожно ошибиться и указать полы более плоские, чем это необходимо, что может увеличить стоимость проекта клиента.Хорошая новость заключается в том, что процедуры и оборудование значительно улучшились за последние 20 лет, и полы, как правило, становятся намного более плоскими, чем были, без особых дополнительных затрат.

Согласно публикации Американского института бетона ACI-302.1, следующие значения F F и F L являются приемлемыми в зависимости от перечисленных применений. Имейте в виду, что значения F L применимы только к плитам на уклоне.

Использование Плоскостность пола (F F ) Уровень пола (F L )
Некритические помещения, механические помещения, подсобные помещения, парковка, зоны для приема толстослойной плитки Факс Факс 20 Ж л 15
Общий офис, легкая промышленность, ковровое покрытие Факс Факс 25 Ж л 20
Полы общих складов, участки приема тонколистовой плитки, лаборатории Факс Факс 30-35 ф л 20-25
Склады с использованием надувных поддонов, ледовые катки Факс Факс 45 Ж л 35
Киностудии и телестудии Ж Ж > 50 Ж л > 50

Как указать ровность бетонного пола

Спецификации

Бетонный пол включают раздел в Часть 3 — Исполнение для Отделка .Часть этого раздела включает допустимые допуски для бетонных полов. Допуски также могут быть разбиты по типу программы; например, спецификация может определять один набор допусков для пола склада, другой набор допусков для телевизионной студии и третий набор допусков для офисных помещений в целом.

В пределах допусков программы будут предоставлены два набора значений: заданные общие значения (SOV) для F F и F L , а также минимальные локальные значения (MLV) для F F и F L .

Заданные общие значения предоставляет критерии для всего проекта через средние значения F F и F L для всех бетонных полов в проекте.

Minimum Local Values ​​ предоставляет критерии минимально допустимых значений F F и F L для каждой секции бетона, уложенной (или для каждой «заливки») в проекте. Показания MLV могут быть записаны для отдельного этажа, или несколько показаний MLV могут быть сняты на большом этаже, состоящем из нескольких секций («заливок»).Критерии минимального местного значения часто будут ниже (менее плоские / горизонтальные), чем заданные общие значения, чтобы допустить погрешность во время укладки бетона.

Спецификации также будут определять, когда и где следует проводить измерения — это часто достигается путем ссылки на ASTM E1155, Стандартный метод испытаний для определения плоскостности пола F F и F L с номерами уровня . Как правило, измерения следует проводить, когда бетон готов принять пешеходное движение, но ASTM E1155 требует, чтобы испытания были завершены в течение 72 часов после укладки.Кроме того, перед снятием опалубки с плиты проводятся испытания.

Спецификации также могут указывать, как следует отремонтировать полы, не соответствующие техническим условиям. В общем, шлифовка пола только усугубит ситуацию. Гидроизоляционные или самовыравнивающиеся смеси могут помочь исправить пол, если бетон не будет обнажаться. Наихудшего сценария удаления пола, не отвечающего техническим требованиям, и его замены обычно избегают из-за графика и финансовых последствий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
