Опирание пустотных плит на кирпичную стену: Минимальное опирание плит перекрытия на стену

на кирпичную стену, фундамент, балку, минимальное и максимальное, СНиП, монтаж

Основные назначения перекрытий

Перекрытие – это один из конструктивных элементов здания, делящий его внутреннее пространство на этажи. Перекрытие относится к несущим элементам, так как воспринимает и передает нагрузку от собственного веса, а также от оборудования и людей на стены, опоры, ригели. Выполняется оно из железобетонных плит.

Схема перекрытия каркасного дома.

По местоположению в здании их можно разделить на:

1. Надподвальные.
2. Междуэтажные.
3. Чердачные.

По своей конструкции они подразделяются на балочные и безбалочные. Изготавливаются заводским способом из железобетона и делятся на сборно-монолитные, многопустотные, изготавливаемые из тяжелых бетонов и ячеистобетонные. Перекрытия должны отвечать таким требованиям, как прочность, звуконепроницаемость, жесткость, несгораемость и водонепроницаемость.

В основном железобетонные плиты, из которых делаются перекрытия, представляют из себя многопустотные конструкции и производятся с многоугольными, овальными и круглыми пустотами. Наибольшее распространение имеют в строительстве плиты с круглыми пустотами ПНО и ПК, несущая способность которых – 800кг/м2. Их отличает высокая прочность, полная заводская готовность к монтажу, технологичность. Такие плиты опираются на две стороны. Укладывают их на несущие стены. Перекрытия из таких плит применяются при шаге несущих стен до 9 м. Долговечность, огнестойкость, необходимая пространственная жесткость, устойчивость здания – вот что отличает такие перекрытия.

Схема монолитного перекрытия по профнастилу.

Обычные стандарты пустотных плит:

• длина – 2.4-7,2 м;
• ширина – 1-1,8 м;
• толщина – 220 мм.

Основа, на которую укладываются плиты, может быть из:

• кирпича;
• железобетонных панелей;
• газобетона;
• пеноблоков.

Вернуться к оглавлению

Глубина опирания перекрытия и необходимое оснащение для работы

В зависимости от основы, на которую укладывают плиты перекрытия, учитывается величина глубины опирания.

Также принимаются во внимание в обязательном порядке длина плиты, ее вес, толщина опорной стены, постоянная или временная нагрузка на плиту сверху, сейсмостойкость здания. Расчеты достаточно сложны и делаются специалистами. Индивидуальному же застройщику достаточно ориентироваться на параметры завода-изготовителя, маркирующего свои изделия, и четко следовать им. Четкость следования рекомендациям изготовителей избавит от ошибок при проектировании и монтаже пустотных конструкций, иначе последствия повлекут за собой дорогостоящие и трудозатратные шаги.

Схема сборно-монолитного перекрытия.

Рекомендуемая глубина опирания:

• на крупнопанельные стены – 50-90 мм;
• на кирпичные стены – 90-120 мм;
• на основу из газобетона – 120 мм;
• на пеноблочные стены – 120 мм;
• на наружные стены опирание оговаривается до 250 мм.

Необходимое оборудование, материалы и инструменты:

1. анкеры;
2. цементный раствор;
3. нивелир или уровень – для определения разности высот между рабочими поверхностями;
4. ригели – опорные балки;
5. монтажный ломик;
6. отвес – для проверки вертикальности поверхности;
7. подмостки инвентарные;
8. шнур-причалка;
9. стропы;
10. автокран грузоподъемностью 25 т.

Вернуться к оглавлению

Монтаж перекрытия в кирпичных зданиях

Для монтажных работ требуется бригада из четырех человек. Машинист крана подает на основу (стены) – плиту. Такелажник занят строплением плит четырехветвевым стропом. Два монтажника, находясь по обеим сторонам опор монтируемой плиты, принимают ее, разворачивают и затем направляющими действиями координируют ее опускание в заданное положение. После монтажными ломиками они выполняют небольшую рихтовку плиты, еще до снятия строп.

Схема часторебристого сборно-монолитного перекрытия.

Межэтажные перекрытия в кирпичных зданиях укладываются на стены и ригели. Ригели укладывают на железобетонные подушки при помощи строп. Их необходимо закладывать в кирпичные стены во время кладки. Перед тем как размещать ригели, необходимо проверить горизонтальность подушек. Разница между ними, вернее, их поверхностями, не должна превышать 10 мм. Затем ригели доводятся до нужного положения монтажными ломиками. Сами монтажники располагаются на подмостках. Ригель обязательно нужно передвигать только по перпендикуляру к продольной оси, используя при этом лопатку монтажного ломика. Иначе будет нарушена устойчивость стен, служащих опорой ригелю. После делается выверка вертикальности (отвесом) и горизонтальности (нивелиром), и только затем ригель закрепляется к основе. Когда эти работы закончены, снимаются стропы.

Применение пустотных плит возможно в зданиях либо с поперечными, либо с продольными несущими стенами, потому что они опираются на две стороны. Затем следует анкеровка перекрытия, которая является креплением укладываемых плит перекрытия с наружными стенами и между собой. Анкеры обычно располагают на расстоянии не более 3 м друг от друга.

Перед укладыванием плит перекрытия снова выверяется горизонтальность рабочих поверхностей. Обязательно выравнивается гребень кладки стены. Потому что достаточно большая площадь пустотных перекрытий будет чутко реагировать даже на небольшие неровности основы. Плиты просто будут качаться. Выявленные неровности прокладываются дополнительными полосами изоляции.

И только после этого опускаются на опоры плиты, куда уже положен цементный раствор. Для того чтобы получить единое жесткое горизонтальное перекрытие, плиты соединяют между собой и с наружными стенами стальными анкерами, которые закрепляют к монтажным петлям. Торцы плит перекрытий соединяются с кладкой кирпичной стены Г-образными анкерами. Затем их заделывают растворной смесью в целях защиты от коррозии.

Когда плиты опирают на внутренние стены, то применяются составные анкера, полученные путем соединения их сваркой. Промежутки, возникающие между плитами, заполняются кирпичами, используемыми в основной кладке. Плиты укладываются на растворную смесь.

Схема перекрытия в деревянном доме.

Потолок после укладки плит проверяется на горизонтальность. При обнаружении несовпадения между смежными плитами их поднимают при помощи крана и подравнивают растворную постель, после чего вновь укладывают на место. Когда выверка закончена, плиты закрепляют анкерами, которые закладывают в кладку. Смежные же плиты соединяют между собой за монтажные петли анкерами.

В пустотных настилах, если опирание идет на наружную основу, пустоты заполняются тяжелым бетоном или бетонными пробками примерно на 12 см. Делается это с целью изоляции. То же самое производят в пустотных емкостях плит, которые опираются на внутренние несущие стены. Пустоты заполняются с целью предотвращения разрушения опорных частей плит под давлением конструкций, расположенных выше, так как именно их края являются самыми хрупкими.

Перемычки, являющиеся несущими, то есть те, на которые ложится основная нагрузка от перекрытий, устанавливают, стропами за монтажные петли поднимая и укладывая на растворную смесь. Рядовые перемычки располагают вручную, учитывая площадь опирания и горизонтальность.

Вернуться к оглавлению

Монтаж перекрытия в зданиях из пенобетона и газобетона

При укладывании пустотных плит перекрытия на основу из пенобетона необходимо учитывать его плотность. Она должна быть не ниже D500. Рекомендуется использование обычных пустоных плит. Но укладывать их нужно обязательно не на сами пеноблоки, а на кольцевой армированный пояс (армопояс).

При использовании бетонного перекрытия обязательным является устройство кольцевого армированного пояса.

1. Если опирание плиты на стену из ячеистого бетона не достигает 250 мм, применяется распределительный пояс. Он укладывается на всю длину опирания перекрытия. Делается из монолитного железобетона или выложенного в три ряда полнотелого кирпича, который армируются кладочной сеткой. Толщина такого пояса должна быть минимум 120 мм. Ширина должна равняться 250 мм. Глубину опирания следует соблюдать такой, как при постройке кирпичных домов, то есть минимальное расстояние должно быть 120 мм. В тандеме с плитами перекрытия такой пояс создает жесткую конструкцию, которая повышает сопротивляемость постройки аварийным воздействиям, температурным и усадочным деформациям.
2. Если ширина опирания более 120 мм, то распределительный пояс применять не обязательно. Достаточен будет армопояс из кольцевого анкера по внешнему периметру всех плит перекрытия.

При использовании в строительстве дома газосиликатных блоков, или, как их еще называют, газобеона, нужно учесть, что этот материал при всем своем сходстве с пенобетоном имеет меньшую плотность и теплопроводность при равной прочности. А если увеличить его плотность до плотности пенобетона, то он будет прочнее. И тем не менее рекомендации по укладыванию пустотных плит перекрытия будут теми же, что и для зданий из пенобетона. Глубина опирания рекомендуется такая же, как для зданий из кирпича: до 120 мм.

Узел опирания плиты перекрытия на кирпичную стену — Elite-k

При выполнении строительных мероприятий по возведению зданий, для устройства межэтажных перекрытий используются пустотные и ребристые панели. Они усилены стальной арматурой, позволяющей компенсировать возникающие напряжения. Для обеспечения прочности возводимых строений необходимо правильно выполнять опирание плит перекрытия на несущие стены. Важно правильно располагать межэтажные панели, обеспечивать требуемую площадь опорной поверхности. Соблюдение указанных требований позволит повысить надежность возводимых конструкций, срок их эксплуатации.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

• над подвальным помещением;
• между этажами здания;
• под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

• сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
• сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Особенностью панелей является:

• повышенная прочность;
• увеличенная несущая способность;
• монтажная готовность;
• технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

• надежностью;
• жесткостью;
• влагостойкостью;
• огнестойкостью;
• звуконепроницаемостью;
• долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

• различных видов кирпича;
• вспененных блоков;
• газобетонных элементов;
• армированного бетона.

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Как правильно выполнить опирание плиты перекрытия на несущие стены

Важно знать, каким образом можно устанавливать перекрывающие панели. Возможны два варианта:

• по двум противоположно расположенным сторонам. Короткие участки устанавливаются на две опоры, арматурный каркас компенсирует изгибающие напряжения. Изделие при этом равномерно деформируется под воздействием нагрузок, сохраняет целостность благодаря арматурному каркасу;
• на три опоры, образующие цельный контур. Способ применяется при расположении плит по краям помещения с опиранием длинной стороны на стену. При установке важно длинную сторону опирать на расстояние, не превышающее высоты изделия. Армированная конструкция изгибается не всей плоскостью, а свободным краем.

Запрещается производить установку следующим образом:

• опираясь на стены длинными сторонами. Возможно образование трещин и нарушение целостности, так как арматурный каркас компенсирует напряжения только в продольном направлении;
• на три последовательно расположенные опоры. Велика вероятность выгиба центральной зоны плиты в противоположную сторону с образованием в верхней части растянутого участка. Однопролетная конструкция может треснуть;

• на две опоры с консольным вылетом крайней части панели. Неопытные застройщики такой вариант применяют для устройства балкона, но с возрастанием консоли имеется риск разрушения конструкции;
• на отдельно расположенные торцы колонн. Этот способ противоречит принципу функционирования арматуры, которая не может обеспечить целостности изделия и выполнять возложенные функции в таких условиях;
• с односторонним или двусторонним защемлением крайних участков. Защемленные панели по принципу работы отличаются от элементов с шарнирным опиранием. Защемление может вызывать образование нежелательных трещин.

Планируя установку перекрывающих панелей важно выбрать правильный метод установки и не допустить ошибок.

Глубина опирания плит перекрытия на различные виды стен

Действующими нормативными документами и строительными правилами регламентированы следующие размеры опорной поверхности для стен, изготовленных из различных материалов:

• крупнопанельные конструкции – 5–9 см;
• кирпичные опоры – 9–12 см;
• газобетонные стены – 12 см;
• пеноблочные элементы – 12 см;
• внешние, капитальные стены – до 25 см.

Соблюдение указанных рекомендаций при выполнении монтажных работ гарантирует надежность возводимых строений.

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

• длины изделия;
• массы пролетной конструкции;
• толщины капитальной стены;
• наличия теплоизоляции и облицовки;
• сейсмостойкости строения;
• вида действующих нагрузок.

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные. Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Опирание пустотных плит перекрытия при монтаже

Для выполнения работ по монтажу панелей необходимо подготовить специальное оборудование и инструменты:

• автомобильный кран, грузоподъемность которого позволяет поднимать плиты;
• такелажную оснастку – стропы, соответствующие весу панелей, и шнур-причалку;
• инвентарные подмостки, облегчающее выполнение работ на высоте;
• монтажный лом, позволяющий корректировать положение плит при установке;
• отвес и нивелир, необходимые для контроля расположения панелей;
• анкера, фиксирующие плиты после их установки на опорную поверхность стен.

Для герметизации зазоров также потребуется цементный раствор, который необходимо приготовить до выполнения монтажных мероприятий.

При установке элементов в зданиях из кирпича соблюдайте размеры опорной поверхности. Выполняйте работы по следующему алгоритму:

1. Проверьте горизонтальность опорной поверхности кирпичных стен, на которые должны быть установлены опорные ригели. Перепад высот не должен превышать 1 см.
2. Положите предварительно подготовленный цементный раствор по всей площади опорной поверхности. Разровняйте поверхность в зоне контакта.
3. Застропите элемент перекрытия, переместите его к участку монтажа. Плавно опускайте, координируя положение панели с помощью ломиков.
4. Проконтролируйте размер опорной поверхности, окончательно опустите монтируемую панель. Снимите строповочные элементы.
5. Произведите анкеровку сформированного перекрытия путем фиксации панелей к стенам. Располагайте анкера с равным интервалом, составляющим 2–3 м.

При монтаже перекрытий в строениях из различных видов ячеистого бетона важно обращать внимание на плотность газобетонных или пенобетонных блоков. Для обеспечения прочности и устойчивости возводимой конструкции плотность строительного материала должна превышать показатель D500. Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания. Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен.

Подводим итоги

При выполнении монтажных работ по установке плит необходимо обеспечивать величину опорной поверхности, регламентированную строительными нормами. Следует ориентироваться на результаты предварительно выполненных расчетов. При индивидуальном строительстве можно использовать табличные параметры, которые многократно проверены в условиях практической эксплуатации. Соблюдение указанных требований позволит обеспечить несущую способность строений в течение длительного времени.

pobetony.ru

Знакомство с узлами перекрытий

Узел опирания плиты перекрытия на кирпичную стену представляет собой не что иное, как стык двух плоскостей: вертикальной и горизонтальной. Многие частные застройщики по-разному обыгрывают этот момент, но не всегда это получается правильно, а уж тем более надежно.

Поэтому, чтобы избежать неблагоприятных последствий, связанных с дорогостоящим ремонтом, необходимо подготовиться заранее.

Типы используемых материалов для перекрытий

Сами собой эти перекрытия изготавливают из железобетонных плит, самых надежных из имеющихся материалов.

Вот только есть некоторые отличия в производственном процессе, это связано с типом структуры:

• Ячеистобетонная.
• Сборно-монолитная – наиболее популярная из всех представленных.
• Изготовленная на основе тяжелых бетонов. Данный тип относится ко многим материалам, так как примеси тяжелых бетонов присутствуют в различных изделиях.
• Многопустотная.

Все вышеописанные перекрытия кирпичных зданий используются в определенных условиях, зависят от плана сооружения, осуществляемой нагрузки и габаритов пролета.

Следует разделить их на две категории:

• Межэтажные перекрытия в кирпичном доме – используются для многоуровневых домов. Они монтируются в несущую стену на специальную подкладку, обеспечивающую надежную фиксацию изделия. При этом очень важна глубина, с которой перекрытие ляжет на стену.
• Чердачный тип не испытывает столь высоких нагрузок, поэтому монтируется в стену без подкладки.

К сведению! Если вы решили возводить многоэтажный кирпичный дом своими руками, стоит отдать свое предпочтение перекрытию из сборных железобетонных плит. Они обладают не только повышенной прочностью, но и огромной несущей способностью, а также, если так можно говорить, доступным монтажом.

Еще одна особенность перекрытия в жилом доме – его способность изолировать помещение от посторонних звуков и беречь тепло. В данном случае требуется не только использование теплоизолирующих материалов с чердачной стороны перекрытия, но и утепление стыка стен с потолком. Конечно, если потери тепла через кровлю существуют (см.также статью Делаем деревянные перекрытия в кирпичном доме сами).

Узел опирания – находим решение

Чтобы опирание плит перекрытия на кирпичные стены смогло выдерживать высокие нагрузки, мало использования прочных материалов, здесь требуется наиболее тонкий подход.

• Во-первых, надо правильно рассчитать узел опирания. Учитывайте, что он может быть реализован только на несущую стену, но никак не может быть связан с перегородкой.

Примечание! Каждое изделие (строительный материал) имеет свою маркировку, которая указывает на ее определенные особенности: сейсмоустойчивость, несущая способность и другие. Это касается не только железобетонной плиты, но и кирпичей, используемых в качестве несущих конструкций. К примеру, двойной силикатный кирпич М 150 – не самое лучшее решение для возведения многоэтажного дома.

• Во-вторых, все расчеты и план решения проблемы необходимо сверить с ГОСТом 956-91 и дополнительными проектными документами. В противном случае вам может быть отказано в строительстве.

Для примера ознакомьтесь с маркировкой плит ПК 42.15-8Т, где ПК – перекрытие с круглыми пустотами, 42.15 – габариты изделия в дециметрах (длина 4180, ширина 1490). Цифра 8 – максимальная допустимая нагрузка на плиту, которая равняется 800 кгс/м2, а буква Т, следующая за 8 – индекс используемого тяжелого бетона для производства данной плиты.

Есть также и определенная норматива того, как должно выглядеть опирание плит перекрытия на кирпичную стену – от 90 до 120 мм. Именно этот размер стоит выдерживать, подстраиваясь под него.

Рекомендации к применению

Вы должны понимать, что этот конструктивный узел очень важен для всего дома, и на этапе проектирования и на этапе строительства. Плюс ко всему, следует просчитать и еще один момент, который напрямую связан с надежностью перекрытия – кирпичная кладка, а точнее контакт стены с фундаментом (Узнайте здесь, как делается кладка перегородок из кирпича).

Здесь следует учитывать два основных момента:

• Надежность основания дома, которая должна быть рассчитана на высокие нагрузки. Необходимо избежать тех мест, где фундамент может быть ослаблен, что приведет к неравномерной усадке строения, вследствие чего – искривления перекрытия.
• Ширина фундамента ни в коем случае не должна быть меньше, чем кирпичная кладка. В таком случае деформация несущих стен неизбежна – нагрузка перекрытия скажется на кирпичах, на ослаблении цементного раствора.

Ориентироваться надо и на толщину плиты по отношению к толщине несущей стены. И это при условии, что используется качественный строительный кирпич, который соответствует стандартам и ГОСТам.

Фиксация плит перекрытия

Анкеровка плит перекрытия в кирпичном доме используется для усиления конструкции, повышения прочности и снижения вероятности деформации материала. Данный способ крайне тяжело осуществить своими силами, поэтому лучше доверить его профессионалам, хоть цена может быть и неприятно высокой. Главное в строительном деле – надежность и долговечность.

Одна особенность, о которой следует знать – расположение анкеров возможно через плиту. Однако есть и предел – 3 метра друг от друга, это допустимый максимум.

К сведению! Анкер используется также для скрепления между собой сборных железобетонных плит.

Теперь вы понимаете, что такое узел опирания плиты перекрытия на кирпичную стену, что с ним связано и на что он влияет. Именно поэтому вы можете обезопасить себя от каких-либо неблагоприятных моментов еще на этапе проектирования.

Вывод

Отдавая себе отчет, необходимо следить еще и за тем, как осуществляются работы. От качества и правильности выполнения всех этапов зависит конечный результат (читайте также статью Виды кирпичной кладки и общие принципы строительства из кирпича).

Важно не только правильно уложить плиты, но и возвести фундамент, выдержать время высыхания раствора, произвести кладку кирпичей с минимальной толщиной шва, как гласи инструкция. Все это можно сделать самому, но если вы сомневаетесь, то лучше доверить работу профессионалам.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

klademkirpich. ru

Параметры, обуславливавшие величину опирания

Глубина захода перекрытия на стены зависит от следующих факторов:

• назначения и типа зданий — жилые, административные, производственные;
• материала и толщины несущих стен;
• величины перекрываемого пролёта;
• размеров железобетонных конструкций и их собственного веса;
• вида действующих на перекрытие нагрузок (статического или динамического характера), какие из них являются постоянными и какие временными;
• величины точечных и распределённых нагрузок;
• сейсмичности района строительства.

Все факторы, перечисленные выше, обязательно учитываются при выполнении расчётов надёжности конструктива. В соответствии с действующими нормативными документами опирание плиты перекрытия на кирпичную стену принимается от 9-ти до 12-ти см, окончательный размер определяется инженерными расчётами в процессе проектирования здания. При меньших нахлёстах тяжёлый собственный вес элементов, в совокупности с действующими нагрузками, окажет непосредственное воздействие на край кладки, что может привести к его постепенному разрушению.

С другой стороны больший нахлёст будет уже своеобразным защемлением железобетонных элементов с передачей веса от вышерасположенного участка стены на их торцы. Результат — растрескивание и медленное разрушение кладки стен. Также при приближении торцов изделий к наружным поверхностям стен происходит увеличение теплопотерь в железобетонных элементах с образованием мостиков холода, приводящих к образованию холодных полов. Стоимость деталей пропорциональна их длине, поэтому чрезмерное защемление приведёт к увеличению стоимости сооружения.

Узел опирания плиты перекрытия на кирпичную стену

При возведении кирпичных зданий с устройством перекрытий из сборных железобетонных плит кладка ведётся в полную толщину до проектного низа потолков. Далее кирпичи укладываются только с наружной стороны стен для образования ниши, в которую можно будет уложить плиты.

В узлах опирания важно соблюдение следующих условий:

• торцы не должны упираться в кирпичную кладку, так для наиболее часто применяемом в практике нахлёсте в 12-ть см, ширина ниши ≥ 13-ти см;
• раствор, на который укладываются плиты, той же марки, что и кладочный;
• пустоты в каналах заделываются с торцов при помощи бетонных вкладышей, что предохранит торцы от разрушения при сдавливании под нагрузками. Изготовление бетонных вкладышей выполняется на заводах с поставкой при покупке плит, при отсутствии вкладышей канальные пустоты заполняются бетоном В15 непосредственно на стройплощадке.

На торцевые кирпичные стены плитные железобетонные изделия ложатся и одной боковой стороной. В этом случае минимальное опирание плиты перекрытия на торцевые стенки не нормируется. Но чтобы избежать разрушения изделия при сдавливании пустотного канала, монтаж должен быть выполнен так, чтобы выложенная выше перекрытия кладка не ложилась на крайнюю пустоту конструкции и плечи действующих от нагрузки моментов должны быть минимальных значений.

Требования к устройству армопоясов под плиты перекрытия

В зданиях со стенами из блоков, изготовленных из лёгких бетонов (газобетонных, газосикатных, пенобетонных, полистиролбетонных), имеющих небольшие прочностные характеристики перекрытия должны обязательно опираться на армированные пояса. Армопояс устраивается по всему периметру здания. Высота армопояса под плиты перекрытия от 20-ти до 40-ка см. Соединение армированных поясов с деталями перекрытия должно быть механически прочным, для чего используются анкерные устройства или стыковка арматурными стержнями периодического профиля с применением электросварки.

К конструкции предъявляется ряд следующих требований:

• пояса должны устраиваться на всю ширину стен, для наружных шириной ≥ 50-ти см допустимо уменьшение ≤ 15-ти см для укладки утеплителя;
• армирование, выполненное с помощью инженерных расчётов, должно обеспечивать достаточную механическую прочность для восприятия нагрузок от собственного веса железобетонных элементов и вышерасположенных конструктивов;
• бетон ≥ класса В15;
• пояс — своеобразный мостик холода, поэтому необходимо его обязательное утепление, чтобы не допустить разрушение газобетонных блоков от накопленной влаги;
• надёжность сцепления с несущими стенами.

Опирание плит перекрытия на газобетонные блоки несущих стен по армированным поясам выполняется с соблюдением следующих нормируемых значений:

• по торцам ≥ 250-ти мм;
• по остальному контуру ≥ 40-ка мм;
• при опирании по 2-м сторонам пролёта ≤ 4,2 м — ≥ 50-ти мм;
• то же при пролёте ≥ 4,2 м — 70-ти мм.

Газобетонные блоки не способны выдерживать высокие нагрузки, материал начинает подвергаться различным деформациям. Армопояс, принимая на себя все нагрузки, равномерно распределяет их, тем самым обеспечивая не разрушение строения.

Монтаж плит перекрытия на газосиликатные блоки также выполняется с обязательным устройством монолитных железобетонных поясов. Необходимые величины опирания соответствуют приведённым выше значениям для стен из газобетонных блоков.

Во время производства монтажных работ должны выполняться следующие условия:

• соблюдение симметричности укладки элементов в пролётах;
• торцы плит должны быть выравнены по одной линии;
• все элементы должны располагаться в одном горизонтальном уровне (контроль осуществляется при помощи строительного уровня), допустимое отклонение в плоскости плит ≤ 5-ти мм;
• толщина раствора под плитами ≤ 20-ти мм, раствор должен быть свежеприготовленным, без начала процесса схватывания. Недопустимо дополнительное разбавление смеси водой.

Недопустимо укладка вместо армопояса рядов кирпичей или арматурных сеток.

stroikadialog.ru

При разработке чертежей сборного перекрытия обязательно показывать узлы опирания данных плит на стены, а также крепление плит к стенам и между собой металлическими анкерами (подробно такие узлы разработаны в серии 2.140-1 вып. 1 «Детали перекрытий жилых зданий»).

На данном чертеже показан узел опирания пустотной плиты на кирпичную наружную стену. Глубина опирания плиты 110 мм, если учесть шов 20 мм, то в сумме ниша для плиты кратна размеру кирпича, это удобно для кладочников. Плита опирается на раствор кладки. Швы между плитами (10 мм) и между стеной и плитой (20 мм) тщательно заполняются раствором. Анкер из гладкой арматуры диаметром 10 мм (класс арматуры А240С или А-I) одним концом заходит в шов стены, а другим – зацеплен за петлю и заварен. Рекомендуется устанавливать по одному анкеру на каждую вторую плиту вдоль каждой стены, оптимально, когда анкеры установлены в шахматном порядке и охватывают все плиты перекрытия (хотя бы по одному анкеру на плиту). Тогда перекрытие считается единым диском, и все плиты работают совместно.

Сварка выполняется согласно ГОСТ 14098-91, электродами типа 42.

От коррозии анкер защищается цементным раствором марки М100, толщина слоя раствора 30 мм.

Пустоты плит, опирающихся на наружную стену должны быть заполнены заводскими бетонными вкладышами, установка которых обязательна при расчетном сопротивлении в стене в уровне перекрытия больше 17 кг/см². Если вкладыши не установлены, плита под нагрузкой от стены будет разрушаться. Рекомендуется опирать плиты стороной со вкладышами на менее нагруженные наружные стены, а на более нагруженные внутренние стены – закрытыми торцами, образованными формованием.

Скачать чертеж в формате pdf и dwg можно здесь.

svoydom.net.ua

Г. Узлы опирания перекрытий, покрытий, перемычек

Глубина опирания междуэтажных газобетонных плит перекрытия и плит покрытия на несущие стены из мелких газобетонных блоков должна быть не менее 120 мм (рисунки Г1-Г4).

Под опорными участками элементов, передающих местные нагрузки на кладку, следует предусматривать слой раствора толщиной не более 15 мм, что должно быть указано в проекте.

Заделка балок и плит балконов в газобетонную кладку с восприятием опорного изгибающего момента (защемление) запрещается.

Для уменьшения эксцентриситета нагрузки от газобетонной плиты перекрытия (покрытия) на стены из мелких газобетонных блоков и устранения сколов в опорной зоне рекомендуется осуществлять опирание перекрытия на ряд кирпичей, уложенных «плашмя» на растворе (рисунок Г5) или на железобетонном поясе (рисунок Г6).

В случаях, когда значение местного напряжения под плитой перекрытия или под перемычкой превышает значение основного напряжения в стене более чем на 20%, а также в случаях, когда монтажный шов толще 30 мм, рекомендуется в местах опирания этих плит и перемычек на стену укладывать сварную сетку из арматуры диаметром 4-6 мм с ячейкой 30х30 мм в растворный шов в уровне низа плиты или перемычки (рисунок Г7).

Если прочность кладки на сосредоточенные нагрузки, рассчитанные на смятие, недостаточна, то возможно ее повышение (но не более чем на 50%) путем устройства распределительного бетонного или железобетонного пояса, который дожжен иметь толщину не менее 60 мм и класс бетона про прочности на сжатие не менее В10 с косвенным армированием не менее 0,3%. В любом случае величина сосредоточенной нагрузки на газобетонную кладку не должна превышать 30 кН от одной балки.

Опирание перекрытий непосредственно на газобетонную кладку допускается при величине распределенной нагрузки не более 0,3 кН на 1 пог. см. ширины опоры. При большей нагрузке требуется устройство распределительных поясов шириной не менее 150 мм, толщиной не менее 60 мм, армированных косвенной арматурой в количестве 0,5 % от объема бетона (не менее двух сеток).

Опорные участки плит перекрытий в зоне наружных стен должны соединяться с ними скобами ∅8 (рисунки Г2 — Г8).

Плиты перекрытия, примыкающие к самонесущей стене из газобетонных блоков, также соединяются с ней скобами (рисунки Г9, Г10).

Схема узлов опирания газобетонных или железобетонных плит перекрытия на армированные перемычки из газобетона приведена на рисунках Г11а, Г12а, а на железобетонные перемычки – на рисунках Г11б, Г12б.

Опирание газобетонных плит перекрытий на цокольную часть здания во избежание их увлажнения выполняется по гидроизоляции (рисунок А2).

Торец железобетонной плиты перекрытия должен быть закрыт эффективным утеплителем с λ ≤ 0,06 Вт /м·ºС (рисунки Г4, Г6, Г7, Г12).

Глубина опирания деревянных балок на несущие газобетонные стены должна быть не менее 120 мм. Для обеспечения распределения нагрузки от балки под нее на кладку устанавливают стальную полосу (рисунок Г13).

Схема узлов опирания железобетонных плит перекрытия на армированные перемычки из газобетона и железобетона приведена на рисунке Г14.

Схема узлов опирания балконных газобетонных (рисунок Г15) и железобетонных плит перекрытия на стену из газобетонных блоков (рисунок Г16).

Схемы устройства оконных и дверных проемов во внутренних и наружных стенах зависят от применяемых перемычек (несущие, ненесущие) и узлов опирания их на стены.

На рисунках Г17, Г18 приведены примеры устройства проемов с несущими и ненесущими перемычками. При установке оконных и дверных коробок их крепят к стенам с помощью гвоздей или винтовых анкеров (рисунки Г18, Г19).

Зазоры между поверхностью стены и коробкой заделывают минплитой или строительной пеной.

Откос окна штукатурят, а наружная подоконная часть защищается сливом из кровельной стали. Изнутри устанавливается подоконная доска.

Примеры сопряжения оконных блоков со стеной приведены на рисунках Г20, Г21.

Рисунок Г1 – Опирание газобетонной плиты перекрытия на несущую наружную стену из блоков (опирание по всей толщине стены)

Рисунок Г2 – Опирание газобетонной плиты перекрытия на несущую наружную стену из блоков (краевое опирание)

Рисунок Г3 – Опирание газобетонной плиты перекрытия на несущую наружную стену из блоков

Рисунок Г4 – Опирание железобетонных сборных плит перекрытия на наружную несущую стену из блоков

Рисунок Г5 – Опирание газобетонных плит перекрытия на наружную несущую стену из блоков по ряду кирпичей

Рисунок Г6 – Опирание железобетонных сборных плит перекрытия на наружную несущую стену из блоков и железобетонный пояс

Рисунок Г7 – Опирание железобетонной сборной плиты перекрытия на наружную несущую стену из блоков по армированному растворному шву

Рисунок Г8 – Примыкание плиты перекрытия к несущим наружным стенам из блоков с использованием стальных скоб

Рисунок Г9 – Примыкание самонесущей наружной стены из газобетонных блоков к газобетонной плите перекрытия

Рисунок Г10 – Примыкание самонесущей наружной стены из газобетонных блоков к газобетонной плите перекрытия

Рисунок Г11 – Схемы узлов опирания газобетонного перекрытия на перемычки

Рисунок Г12 – Схемы узлов опирания газобетонного перекрытия на перемычки

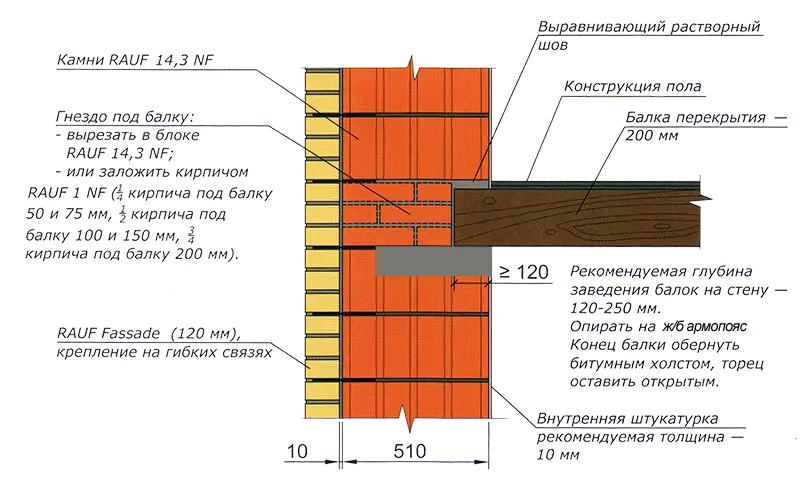

Рисунок Г13 – Опирание деревянных балок перекрытия на наружную стену из блоков

Рисунок Г14 – Перемычки внутренней мелкоблочной стены каркасно-монолитного здания

Рисунок Г15 – Узел опирания балочной газобетонной плиты перекрытия

Рисунок Г16 – Узел примыкания балочной монолитной плиты перекрытия к навесной стене из блоков

Рисунок Г17 – Устройство оконного проема в несущей наружной стене из блоков

Рисунок Г18 – Схема установки анкеров для крепления оконной коробки к газобетонной кладке из блоков

Рисунок Г19 – Схема установки анкеров для крепления дверной коробки в кладке из блоков

Рисунок Г20 – Сопряжение оконного блока с несущей газобетонной стеной из блоков при железобетонной перемычке

Рисунок Г21 – Сопряжение оконного блока и подоконной части стены из блоков с облицовкой из кирпича

Вернуться к оглавлению.                                                                  Читать дальше.

Нагрузки на стены из кирпича толщиной 250 мм и др. вопросы

Доброго времени суток. Меня зовут Максим. Впервые задаю вопрос(ы) на вашем сайте. Недавно приобрел участок в Белгородской области под строительство дома для проживания в будущем(сам я с другой области). Пришлось окунуться в дебри строительной темы, т.к. познания равнялись нулю. Параллельно c семьей формировали эскиз будущего строения: его планировки и размеры. Так со временем сформировался набросок проекта, но ни как не смог определиться с материалом стен. Хоть и перелопатил большое количество информации, но источники расходятся, встречается много «шлака» и анти- или наоборот саморекламы. Так например уже был готов остановиться на керамзитобетонных блоках, но встречается много информации что керамзит источает вредный газ (кстати это можно отнести к Первому Вопросу: так ли это?). От чего продолжил свои поиски материала для стен и наткнулся на то что в этом же населенном пункте есть  кирпичный завод  «Белкерамик». Кирпич конечно дорого, но если сделать несущие стены толщиной в кирпич 250 мм(естественно с последующим утеплением снаружи + фасад, но это дальше думать будем), то цифра не так пугает, как если бы в 370 мм. Кирпич пустотелый 250*120*65, картинку приведу ниже, марка продается м150 и м125 (но как я понял м150 тяжело урвать, толи перестали его производить, в общем стоит больше рассчитывать на м125, хотя на сайте указана цена одинакова. Если интересно то вот ссылка http://www.contract-msk.ru/factorybrick.aspx?ID=263&tabID=3). Для перекрытия хотелось бы использовать плиты перекрытия. Вот и сформировался чуть ли не главный вопрос: выдержит ли стены из пустотелого кирпича м125 толщиной 250мм нагрузку, с учетом армопояса (я так понял вещь полезная и лишним не будет).

Схемы с размерами привожу ниже. И задаю беспокоящие вопросы по порядку:

1. Вредны ли керамзитобетонные блоки , правда ли они источают вредный газ?

2. Выдержат ли стены из пустотелого кирпича м125 250*120*65 толщиной 250мм плиты перекрытия?

3. Не слаб ли будет такой фундамент для кирпича? Фундамент ленточный. Цоколь продолжение того же фундамента монолитом. И не нужен ли для центральной перегородки под несущую стену опорный столб, или же нужно увеличить всю высоту перегородки? В интернете пишут что глубина промерзания грунта в Белгородской области 1,2 метра и что в большинстве случаев на 1,2-1,3 м начинаются глинистые грунты.

4. Можно ли так опирать плиту перекрытия на цоколь с заходом по 100 мм или какой то размер более предпочтительней? Вес каждой плиты 1653 кг (4200*1200*220). Всего будет 18 плит на первом этаже, по 9 с каждой стороны. Нужен ли зазор между плитой и стеной?

5. Если утеплитель перекрытия первого этажа будет снизу, то как его крепить? И я так понимаю в цоколе надо делать вентиляционные отверстия (сполохи кажется называются?)?

6.  Так же нет ли замечаний по плитам перекрытия второго этажа, заходу плит на стены? А так же можно ли прям на плитах продолжать кладку стены второго этажа 1,4 метра высотой?  Крайние плиты должны заходить длиной стороной на кладку?  Для вопроса по нагрузке на стены тоже наверное пригодятся данные о плитах: вес 1770 кг размер 4500*1200*220.

7. Угол крыши 35 градусов является ли оптимальным?

8. Если ширины фундамента мала для стены (так например 250 кирпич+100 минвата+50-80 воздушная прослойка+120 лицевой кирпич=это уже 520-550 мм, а еще ведь плита съест 100 мм) стоит ли уширить его на уровне выше земли? Если да приведите пожалуйста схему, а то в интернете об этом информации не нашел и понятия не имею как это должно выглядеть.

9. Какого размера делать песчаную подушку под фундамент?

10. Есть различие между пустотелым и полнотелым кирпичом при нагрузке на изгиб?

За ранее большое спасибо за ответы и уж простите за такой объем писанины и вопросов за один присест 🙂

Минимальное опирание плит перекрытия на стену

Главная |Полезные статьи |Опирание плиты перекрытия на несущие стены

Дата: 28 ноября 2017

Коментариев: 1

При выполнении строительных мероприятий по возведению зданий, для устройства межэтажных перекрытий используются пустотные и ребристые панели. Они усилены стальной арматурой, позволяющей компенсировать возникающие напряжения. Для обеспечения прочности возводимых строений необходимо правильно выполнять опирание плит перекрытия на несущие стены. Важно правильно располагать межэтажные панели, обеспечивать требуемую площадь опорной поверхности. Соблюдение указанных требований позволит повысить надежность возводимых конструкций, срок их эксплуатации.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

• над подвальным помещением;
• между этажами здания;
• под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

• сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
• сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

• повышенная прочность;
• увеличенная несущая способность;
• монтажная готовность;
• технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

• надежностью;
• жесткостью;
• влагостойкостью;
• огнестойкостью;
• звуконепроницаемостью;
• долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

• различных видов кирпича;
• вспененных блоков;
• газобетонных элементов;
• армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Сборные

Этот тип наиболее популярен в кирпичном домостроении. Монтируется из железобетонных плит, полых или пустотелых, в зависимости от сложности строения. Размеры подбираются согласно ширине пролета, и есть возможность изготовления единого перекрытия. Если требуется закрыть большой пролет, стыкуются две или три плиты, с заделкой швов герметиками и раствором.

Сборные перекрытия из железобетонных плит, не подвержены коррозии, прочны и способны выдержать нагрузку свыше 200 кг на 1 м2. Из недостатков выделяется высокий вес и невозможность монтажа без использования крана или подъемника.

Как правильно выполнить опирание плиты перекрытия на несущие стены

Важно знать, каким образом можно устанавливать перекрывающие панели. Возможны два варианта:

• по двум противоположно расположенным сторонам. Короткие участки устанавливаются на две опоры, арматурный каркас компенсирует изгибающие напряжения. Изделие при этом равномерно деформируется под воздействием нагрузок, сохраняет целостность благодаря арматурному каркасу;
• на три опоры, образующие цельный контур. Способ применяется при расположении плит по краям помещения с опиранием длинной стороны на стену. При установке важно длинную сторону опирать на расстояние, не превышающее высоты изделия. Армированная конструкция изгибается не всей плоскостью, а свободным краем.

[testimonial_view id=”22″]

Запрещается производить установку следующим образом:

• опираясь на стены длинными сторонами. Возможно образование трещин и нарушение целостности, так как арматурный каркас компенсирует напряжения только в продольном направлении;
• на три последовательно расположенные опоры. Велика вероятность выгиба центральной зоны плиты в противоположную сторону с образованием в верхней части растянутого участка. Однопролетная конструкция может треснуть;

Правильное и неправильное опирание плит перекрытия

• на две опоры с консольным вылетом крайней части панели. Неопытные застройщики такой вариант применяют для устройства балкона, но с возрастанием консоли имеется риск разрушения конструкции;
• на отдельно расположенные торцы колонн. Этот способ противоречит принципу функционирования арматуры, которая не может обеспечить целостности изделия и выполнять возложенные функции в таких условиях;
• с односторонним или двусторонним защемлением крайних участков. Защемленные панели по принципу работы отличаются от элементов с шарнирным опиранием. Защемление может вызывать образование нежелательных трещин.

Планируя установку перекрывающих панелей важно выбрать правильный метод установки и не допустить ошибок.

Резка плит

Иногда, чтобы установить плиту, необходимо ее разрезать. Технология предусматривает проведение работ болгаркой с диском по бетону. Разрезать плиты ПК и ПТ по длине нельзя, поскольку в опорных зонах у них расположено усиленное армирование. Если опереть такую обрезанную плиту, то один край буде ослаблен, по нему пойдут серьезные трещины. Резать плиты ПБ по длине можно, это связано с особенностями способа изготовления. Под место разреза укладывают брус или доску, что облегчит работу.

Разделение по длине выполняют по ослабленной части сечения – отверстию. такой способ подходит для ПК, но не рекомендуется для ПБ, поскольку ширина стенок между отверстиями у них слишком мала.

После установки отверстия в зонах опирания на стены заливают легким бетоном или забивают минеральной ватой. Это необходимо для обеспечения дополнительной прочности в местах защемления в стены.

Глубина опирания плит перекрытия на различные виды стен

Действующими нормативными документами и строительными правилами регламентированы следующие размеры опорной поверхности для стен, изготовленных из различных материалов:

• крупнопанельные конструкции – 5–9 см;
• кирпичные опоры – 9–12 см;
• газобетонные стены – 12 см;
• пеноблочные элементы – 12 см;
• внешние, капитальные стены – до 25 см.

Соблюдение указанных рекомендаций при выполнении монтажных работ гарантирует надежность возводимых строений.

С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения

Какие основные требования к перекрытиям?

Перекрытие имеет ряд своих особенностей, которые должны быть четко соблюдены, а именно:

Кирпич для перекрытия должен обладать огнеупорными свойствами.

• прочность перекрытия должна быть такой, чтобы оно выдержало вес нескольких человек, потому что рискованно будет организовать вечеринку в результате которой гости могут провалиться в подвал;
• важно обратить внимание на жесткость перекрытия, чтобы в дальнейшем не образовались ямы и вмятины;
• что касательно звукоизоляции, то здесь так же важно отметить достаточный ее уровень;
• каждый этаж должен обладать достаточной температурой теплоизоляции;
• для того чтобы избежать распространения пожара, перекрытие должно обладать достаточным уровнем огнестойкости.

Нагрузка на пол рассчитывается на 1 м² и отличается от нагрузки в промышленном здании, поэтому нужно детально рассчитать достаточную плотность, чтобы в дальнейшем не пришлось перекрывать дом заново.

я чердачных помещений жесткость не обязательно должна быть высокой, потому что на чердаке чаще всего хранятся вещи, нежели постоянно ходят люди. Это полезно, когда дом многоэтажный, никому не хочется на первом этаже слышать все, что происходит на третьем. Здесь все гораздо проще в организации, потому что звукоизоляция зависит от плотности расстояния между этажами, а строителю остается только заделать все щели. Это важно, когда нужно отделить холодный подвал от первого этажа или чердак от последнего. Соответственно, первый и последний этажи утепляются эффективнее, максимальная температура достигается на среднем этаже. Конструкция должна обладать достаточным уровнем огнестойкости, это необходимо не для того чтобы не было пожара, а для того, чтобы пожар не распространился по всему дому и чтобы потушить его можно было на том этаже, где он и возник.

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

• длины изделия;
• массы пролетной конструкции;
• толщины капитальной стены;
• наличия теплоизоляции и облицовки;
• сейсмостойкости строения;
• вида действующих нагрузок.

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные. Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Монолитные перекрытия

Изготавливается по типу опалубки. Монолитные конструкции перекрытий – это сплошные залитые бетоном плиты, толщиной не менее 12 см. В работе используется состав марки М200. Опорой служат несущие стены, а вес залитого перекрытия на 1/м2, равен 470-500 кг. Как и в заливке ленточного фундамента монолитные перекрытия предварительно армируются для прочности.

Из достоинств можно выделить отсутствие необходимости найма погрузочной техники, полностью ручная работа, обеспечивающая надежность и высокое качество перекрытия, без заделки швов и дополнительного выравнивания. Можно выделить и возможность различных архитектурных решений. Монолитное перекрытие удобно обустраивать в домах со сложными формами (угловыми или округлыми стенами), где применение балочного или плитного варианта не очень удобно и требует дополнительных отделочных работ.

Из недостатков отмечается сложность подготовки опалубки. Можно заливать частями, но в этом случае придется дополнительно выравнивать переходы, и соответственно увеличиваются временные рамки.

Опирание пустотных плит перекрытия при монтаже

Для выполнения работ по монтажу панелей необходимо подготовить специальное оборудование и инструменты:

• автомобильный кран, грузоподъемность которого позволяет поднимать плиты;
• такелажную оснастку – стропы, соответствующие весу панелей, и шнур-причалку;
• инвентарные подмостки, облегчающее выполнение работ на высоте;
• монтажный лом, позволяющий корректировать положение плит при установке;
• отвес и нивелир, необходимые для контроля расположения панелей;
• анкера, фиксирующие плиты после их установки на опорную поверхность стен.

Материал, который используется для производства плит перекрытия – железобетон

Для герметизации зазоров также потребуется цементный раствор, который необходимо приготовить до выполнения монтажных мероприятий.

При установке элементов в зданиях из кирпича соблюдайте размеры опорной поверхности. Выполняйте работы по следующему алгоритму:

1. Проверьте горизонтальность опорной поверхности кирпичных стен, на которые должны быть установлены опорные ригели. Перепад высот не должен превышать 1 см.
2. Положите предварительно подготовленный цементный раствор по всей площади опорной поверхности. Разровняйте поверхность в зоне контакта.
3. Застропите элемент перекрытия, переместите его к участку монтажа. Плавно опускайте, координируя положение панели с помощью ломиков.
4. Проконтролируйте размер опорной поверхности, окончательно опустите монтируемую панель. Снимите строповочные элементы.
5. Произведите анкеровку сформированного перекрытия путем фиксации панелей к стенам. Располагайте анкера с равным интервалом, составляющим 2–3 м.

При монтаже перекрытий в строениях из различных видов ячеистого бетона важно обращать внимание на плотность газобетонных или пенобетонных блоков. Для обеспечения прочности и устойчивости возводимой конструкции плотность строительного материала должна превышать показатель D500. Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания. Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен.

Какие существуют виды

Строители разделяют конструкции на межэтажные, подвальные, цокольные и чердачные. Каждое из их видов обладает своим уровнем звукоизоляции, утепления и плотности. Важно знать, что необходимо делать с каждым перекрытием, потому что если каждое перекрытие оборудовать всем необходимым, это будет не сильно выгодно финансово, потому что тем же чердачным перекрытиям не нужна звукоизоляция и так далее. Для того чтобы все построить достаточно выгодно, необходимо знать какое перекрытие требует больше внимания, какое меньше.

Междуэтажные перекрытия имеют одинаковый уровень звуко- и термоизоляции, при этом здесь важно обратить внимание на огнестойкость, чтобы в случае пожара пламя не распространилось на соседние этажи. Цокольные перекрытия отделяют жилой этаж от холодного пола, это и есть утепление. Цокольное перекрытие и есть тот пол, по которому ходят.

Подвальные и чердачные перекрытия не обязательно должны быть звукоизоляционными, но огнестойкими и теплоизоляционными быть обязаны. Исключением являются чердачные конструкции, в их случае не обязательно делать слишком плотное перекрытие.

Сборно-монолитные

Комбинирование плит с заливкой опалубки. Этот способ упрощает работу по обустройству перекрытия в геометрически сложных помещениях. Хорошая альтернатива монолитной конструкции. Используя этот вариант, необходимо соблюдать технику безопасности. Где допустимо укладываются плиты, а сложные архитектурные переходы заливаются бетоном. Здесь и кроется опасность. Необходимо проработать соединение с армированием плиты и монолита. При естественной осадке дома, соединение может треснуть и деформироваться. Армирование не допустит этого, и перекрытие будет соответствовать технологическим нормам.

Из преимуществ этого способа выделяется возможность работы на сложных архитектурных объектах, а недостатки только в сложности комбинирования и необходимости прокладки опалубки.

Любой тип перекрытия может использоваться в кирпичном домостроении. Ограничения затрагивают только балочный способ, ограничивающий свободу действий относительно габаритных помещений.

Перекрытия | СК ИндивиДом

Устройство железобетонных плит перекрытия

Для устройства цокольных, межэтажных перекрытия используются ж/бетонные  плиты перекрытия марки ПК толщиной 220мм, предназначенные для опирания по двум сторонам (ГОСТ 9561-91 «Плиты железобетонные многопустотные для зданий и сооружений») .

Перед укладкой плит перекрытия необходимо выбрать автокран необходимой грузоподъемности, обеспечить доступность подъездных путей, определить максимально возможный вылет стрелы у автокрана и допустимую массу груза.

Преимущества этого материала: высокий уровень звуко- и теплоизоляции, небольшой вес по сравнению с монолитными перекрытиями (0,5-1,5 т),  пожаробезопасность, долговечность, виброустойчивость, высокая механическая прочность и доступность по цене.

Пустотные плиты перекрытия отличаются ровной поверхностью и требуют минимальных затрат по последующей отделке.

Цокольные плиты перекрытия необходимо монтировать на тычковый ряд кирпичного цоколя, на цементно-песчаный раствор 10-20мм. для обеспечения надежного сцепления с рабочей поверхностью.

Вдоль опирания плит перекрытия укладывается арматура ф 8-12мм на постель ЦПР, для обеспечения подвижности плит во время их монтажа и исключения вертикального смещения плит при укладке.

Минимальная глубина опирания на кирпичную кладку  и газобетонные стены — 120мм.

Глубина опирания не должна превышать 160мм для кирпичных стен и 200мм для ж/б стен.

После монтажа и проверки ровности укладки нивелиром, плиты сцепляются между собой анкерами арматура ф8мм

При укладке межэтажных плит перекрытия, плиты монтируются на армированный железобетонный армпояс, обеспечивающий проектную пространственную жесткость и равномерное распределение нагрузок по периметру.

Швы между плитами дополнительно армируются двумя рядами продольной металлической арматуры с засечками, диаметром 12 мм. и заполняются цементно-песчаным раствором. Марка растворной смеси должна быть не ниже М150.

Монтаж конструкций каждого вышележащего этажа следует производить после проектного закрепления всех монтажных элементов и достижения бетоном (раствором) прочности замоноличенных стыков несущих конструкций.

Нельзя допускать перекрытие одной плитой сразу двух пролетов с опорой на три стены, так как это может вызвать не предусмотренные схемой армирования внутри плиты нагрузки и она может треснуть.

После монтажа межэтажных плит, торцы утепляются слоем утеплителя Пеноплекс и доборным блоком газобетона, осуществляется анкеровка плит и омоноличивание швов бетонной смесью.

Все монтажные работы должны производиться согласно требованиям СНиП -85 «Производство сборных железобетонных конструкций и изделий», СНиП -87 «Несущие и ограждающие конструкции», СНиП III-4-80 «Техника безопасности в строительстве», а также требованиям требованиями серии 2.140-1вып. 1 и требованиям приведенным в рабочих чертежах и в проекте производства работ ГОСТ 23118-99 «Конструкции стальные строительные».

Поделиться статьей:

32. Схема устройства узлов опирания сборных плит перекрытий на наружные несущие стены в сейсмических районах.

1
— при сборных многопустотных плитах
перекрытия и связях со стенами посредством
отдельных стержней;2
—
то же, при петлевых связях

33.
Схема устройства антисейсмического
шва в 12-этажном здании с несущими
каменными стенами при высоте этажа 3 м,
длине здания 96 м, ширине 24 м. Сейсмичность
территории 7 б.

34.
Схема устройства антисейсмического
шва в 4-этажном здании рамного жб
монолитного каркаса при высоте этажа
4.8 м, длине и ширине здания 96 м. Сейсмичность
территории 9 б.

35.
Устройство балконов в зданиях с несущими
каменными стенами в сейсмических районах
7-8 баллов. Схема.

Вынос
балконов в зданиях с кирпичными и
каменными стенами не должен превышать
1,5 м.

36.
Устройство балконов в зданиях с несущими
каменными стенами в сейсмических районах
9 баллов. Схема.

Вынос
балконов в зданиях с кирпичными и
каменными стенами не должен превышать
1,5 м.

37.
Устройство лоджий в жилых зданиях в
сейсмических районах. Схема.

38.
Устройство эркеров в малоэтажных зданиях
в сейсмических районах. Схема.

В
районах сейсмичностью до 8 баллов
включительно допускается устройство
эркеров с усилением образованных в
стенах проемов железобетонными рамами
и с установкой металлических связей
стен эркеров с основными стенами.

39.
Армирование узлов ж/б монолитных каркасов
в сейсмических районах. Схема.

В
колоннах рамных каркасов многоэтажных
зданий при сейсмичности площадки 8 и 9
баллов шаг хомутов не должен превышать 1/2 h,
где h —
наименьший размер стороны колонны
прямоугольного или двутаврового сечения.
Диаметр хомутов в этом случае следует
принимать не менее 8 мм.

Центральная
зона жестких узлов железобетонных
каркасов зданий должна быть усилена с
помощью косвенного армирования в виде
сварных сеток, спиралей или замкнутых
хомутов, устанавливаемых по расчету.
Если по данным расчета косвенное
армирование не требуется, то указанную
зону узла следует армировать конструктивно
замкнутой поперечной арматурой (хомутами)
из стержней диаметром не менее 8 мм с
шагом 80 — 100 мм.

Участки
ригелей и колонн, примыкающие к центральной
зоне жестких узлов рам, должны армироваться
замкнутой поперечной арматурой
(хомутами), устанавливаемой по расчету,
но не более чем через 100 мм. Длину участков
усиленного армирования следует принимать
для ригелей не менее 1,5h,
для колонн — наибольшую из двух
величин: 1,5h и 1/6l,
где h —
наибольший размер поперечного сечения
элемента, l —
высота колонны в свету.

40. Стыки продольной арматуры колонн в сейсмических районах. Схема.

Соединение
рабочей продольной арматуры в монолитных
элементах

должно
выполняться:

а)
в колоннах и ригелях каркасных зданий
— на сварке. В 7-балльных

зонах
при диаметре продольной арматуры до 22
мм допускается соединение

внахлестку
без сварки, но при этом длина перепуска
арматуры должна быть

на
25 % больше значений, приведенных в
нормативных документах на бе-

тонные
и железобетонные конструкции, или
стержни должны заканчиваться

«лапками»
или другими анкерными устройствами;

б)
в диафрагмах каркасных зданий, плитах
перекрытий, шахтах лифтов

и
других элементах, кроме указанных в
пункте а), на сварке, а в 7- и 8-

балльных
районах допускается соединение арматуры
диаметром до 22 мм

внахлестку
без сварки.

(В
схеме нарисовать 2 стержня арматуры, и
показать их перехлест, если диаметр до
22, или если диаметр больше 22 показать 2
арматуры в стык, и указать что между
ними ванная сварка, или 2 пластины по
бокам)

(PDF) Исследование без опалубки пустотных плит с ограничением поддержки в зоне кирпичных стен

ВГД Conf. Серия: Материаловедение и инженерия 775 (2020) 012146

толщина равна ширине расчетной плиты, а их деформационная характеристика принимается равной

равной 0,8E0, где E0 определяется согласно [5] в зависимости от прочности раствор и кирпич;

Плита

моделируется стержневыми КЭ общей формы, их геометрической и деформационной (Eb1 = Eb 0.85)

характеристики принимаются в зависимости от типа и размеров поперечного сечения плит и бетона [3];

Стержни повышенной жесткости

моделируются КЭ общей формы квадратного сечения; швы раствора в защемлении

толщиной 20 мм моделируются КЭ оболочки толщиной, равной ширине плиты

, а их модуль деформации принимается равным 153,8 МПа при марке раствора 10 МПа или

.

ниже и 248.4 МПа при марке раствора 20 МПа и выше для промежуточных марок

модуль деформации принимается методом линейной интерполяции [6]; нагрузка на моделирование плиты КЭ, линейное и

должна соответствовать нормативной нагрузке на печь без учета собственного веса; нагрузка на верх

кладки линейная, и ее величина зависит от заданного уровня средних напряжений в ней.

3. Расчет конечно-элементной модели системы «плита — кладка» следует производить методом последовательных приближений

.С первого раза силы, возникающие в стержнях высокой жесткости, контролируются

. Стержни, имеющие растягивающие усилия, удаляются. Расчет продолжается до тех пор, пока не будут сжаты все

оставшихся стержней. Полученный таким образом эталонный момент M (рисунок 16) сравнивается

с моментом Mcrc, т.е. выполняется условие (1). Если это выполняется, то не будет никакого трещина в районе

опорной плиты под операционной нагрузки. В противном случае при эксплуатационных нагрузках образуется трещина

и потребуются конструктивные меры для предотвращения ее возникновения.

На рисунке 16 показан результат расчета в соответствии с описанной выше процедурой для плиты длиной

7,2 м и шириной 1,2 м при расчетной нагрузке 8 кН / м2. Исходные данные плиты и кладки:

бетон

класса В35; γр = 1,0; Rbt, ser = 19,9 МПа; γ = 1,415; W = 7785 см3; Mcrc = 22,2 кН ​​* м; кладка

кирпича марки М125 на раствор марки М100; глубина заделки опорных зон в стену

— 120 мм.

Рисунок 16.Результат расчета конечно-элементной модели системы «плита — кладка».

Контрольный крутящий момент, полученный из расчета (рисунок 16): M = 20,9 кН * м. Проверка условия

(1) дает:

Mcrc = 22,2 кН ​​* м ≥ M = 20,9 кН * м,

, т.е. нормальные трещины в опорных зонах плиты не образуются при рабочих нагрузках.

В остальном, самым простым и эффективным конструктивным решением для предотвращения образования трещин в опорных зонах

, зажатых в кладке, является установка мягких подушек на торцы плит (рис.8а).

Требуемая ширина подушек определяется расчетом, описанным в предыдущем (третьем) параграфе,

с той лишь разницей, что верхние стержни жесткости на концах плит на ширине подушки должны быть удалены перед расчетом. . В остальном процесс расчета не меняется.

4. Заключение

1. В опорных зонах плит без опалубки, зажатых в кирпичные стены, есть отрицательные

контрольных точки, ведущие при определенных условиях к нормальному образованию трещин от верхней плиты

поверхностей, близких к ограничению .После образования таких трещин плиты из статически неопределимых конструкций

превращаются в практически статически определяемые, работающие по схеме свободно опертых

балок, что подтверждается испытаниями образцов.

% PDF-1.4
%
308 0 объект
>
эндобдж

xref
308 92
0000000016 00000 н.
0000002768 00000 н.
0000002915 00000 н.
0000003503 00000 н.
0000003948 00000 н.
0000004566 00000 н.
0000004614 00000 н.
0000004728 00000 н.
0000004817 00000 н.
0000005214 00000 н.
0000005729 00000 н.
0000005828 00000 н.
0000006394 00000 н.
0000007042 00000 н.
0000007667 00000 н.
0000008153 00000 н.
0000008672 00000 н.
0000009093 00000 н.
0000009178 00000 п.
0000009539 00000 н.
0000010009 00000 п.
0000010442 00000 п.
0000010997 00000 п.
0000011514 00000 п.
0000012036 00000 п.
0000012586 00000 п.
0000012698 00000 п.
0000016701 00000 п.
0000022607 00000 п.
0000025741 00000 п.
0000025794 00000 п.
0000025817 00000 п.
0000025846 00000 п.
0000025921 00000 п.
0000026180 00000 п.
0000026246 00000 п.
0000026362 00000 п.
0000026397 00000 п.
0000026426 00000 п.
0000026501 00000 п.
0000044223 00000 п.
0000044554 00000 п.
0000044620 00000 н.
0000044736 00000 п.
0000044759 00000 п.
0000044834 00000 п.
0000045180 00000 п.
0000045553 00000 п.
0000045921 00000 п.
0000045987 00000 п.
0000046103 00000 п.
0000046167 00000 п.
0000046280 00000 п.
0000046315 00000 п.
0000046390 00000 н.
0000063481 00000 п.
0000063813 00000 п.
0000063879 00000 п.
0000063997 00000 п.
0000064032 00000 п.
0000064107 00000 п.
0000076413 00000 п.
0000076745 00000 п.
0000076811 00000 п.
0000076929 00000 п.
0000076964 00000 п.
0000077039 00000 п.
0000088431 00000 п.
0000088763 00000 п.
0000088829 00000 п.
0000088947 00000 п.
0000089309 00000 п.
0000089384 00000 п.
0000089509 00000 п.
0000089775 00000 п.
0000089839 00000 п.
0000089874 00000 п.
0000089949 00000 н.
0000106345 00000 п.
0000106670 00000 п.
0000106736 00000 н.
0000106862 00000 н.
0000107208 00000 н.
0000107581 00000 п.
0000107991 00000 н.
0000110063 00000 н.
0000206396 00000 н.
0000217444 00000 н.
0000217830 00000 н.
0000428398 00000 п.
0000002586 00000 н.
0000002179 00000 п.
трейлер
] / Назад 1899389 / XRefStm 2586 >>
startxref
0
%% EOF

399 0 объект
> поток
hb«`f`0! *] Q8 «’00LDRY4SNt> Uc — + \
py, mlfIЈqH z8} $ (`| ̠SCy6; lL»
6̏7ап
l, A, D’0aer`]

% PDF-1.4
%
169 0 объект
>
эндобдж

xref
169 93
0000000016 00000 н.
0000002778 00000 н.
0000002923 00000 н.
0000003510 00000 н.
0000003951 00000 н.
0000004445 00000 н.
0000004493 00000 н.
0000004607 00000 н.
0000004696 00000 н.
0000005095 00000 н.
0000005603 00000 п.
0000005702 00000 н.
0000006191 00000 н.
0000006799 00000 н.
0000007408 00000 н.
0000007918 00000 п.
0000008403 00000 н.
0000008826 00000 н.
0000008911 00000 н.
0000009278 00000 н.
0000009751 00000 п.
0000010188 00000 п.
0000010756 00000 п.
0000011279 00000 п.
0000011794 00000 п.
0000012336 00000 п.
0000012448 00000 п.
0000016149 00000 п.
0000021215 00000 п.
0000024376 00000 п.
0000024429 00000 п.
0000024452 00000 п.
0000024481 00000 п.
0000024556 00000 п.
0000024815 00000 п.
0000024881 00000 п.
0000024997 00000 п.
0000025032 00000 п.
0000025061 00000 п.
0000025136 00000 п.
0000042602 00000 п.
0000042933 00000 п.
0000042999 00000 н.
0000043115 00000 п.
0000043138 00000 п.
0000043213 00000 п.
0000043559 00000 п.
0000043932 00000 п.
0000044301 00000 п.
0000044367 00000 п.
0000044483 00000 п.
0000044547 00000 п.
0000044660 00000 п.
0000044695 00000 п.
0000044770 00000 п.
0000061861 00000 п.
0000062193 00000 п.
0000062259 00000 п.
0000062377 00000 п.
0000062412 00000 п.
0000062487 00000 п.
0000074793 00000 п.
0000075125 00000 п.
0000075191 00000 п.
0000075309 00000 п.
0000075344 00000 п.
0000075419 00000 п.
0000086811 00000 п.
0000087143 00000 п.
0000087209 00000 п.
0000087327 00000 п.
0000087689 00000 н.
0000087764 00000 н.
0000087889 00000 п.
0000088157 00000 п.
0000088221 00000 п.
0000088256 00000 п.
0000088331 00000 п.
0000104460 00000 н.
0000104791 00000 н.
0000104857 00000 н.
0000104983 00000 н.
0000105329 00000 н.
0000105702 00000 н.
0000106116 00000 п.
0000108188 00000 п.
0000199497 00000 н.
0000210545 00000 н.
0000210931 00000 п.
0000217036 00000 н.
0001300939 00000 п.
0000002600 00000 н.
0000002199 00000 н.
трейлер
] / Назад 1622719 / XRefStm 2600 >>
startxref
0
%% EOF

261 0 объект
> поток
hT9KQ7YT
+ «наРХПП2» РЗбИВО, -б! % $ S #> / t «AeNcx> q;} Wjɤ 㴛 | ޑ mzWlĈ0P + 1SRAI} njJ4n

Интеграция пустотных каменных стен и сборных бетонных плит в систему отопления и охлаждения помещений

Системы аккумулирования тепловой энергии (TES), такие как в качестве резервуаров для льда или воды, грунтовых хранилищ, а также термически массивных стен и плит широко используются в строительстве [1], [2].Тепловая энергия, хранящаяся в системах TES, должна выделяться в занимаемое пространство соответствующим образом (например, скорость и местоположение), чтобы уменьшить потребность в механическом кондиционировании помещения (например, нагрев или охлаждение) [3], [4]. Эффективные системы TES при правильной эксплуатации могут значительно улучшить тепловые характеристики зданий. Улучшения включают повышение теплового комфорта за счет уменьшения колебаний температуры в помещении, более высокую эффективность и меньшую мощность механического оборудования (например, чиллер, воздуховоды), сокращение пикового спроса и закупок энергии от коммунальных предприятий, более эффективное использование возобновляемой тепловой энергии и компенсацию несоответствия. спроса и различных поставок энергии [5], [6], [7], [8].

Строительная ткань (т.е. каркас конструкции, перегородки и оболочка) составляет значительную часть тепловой способности здания. Браун [9] заявил, что емкость аккумулирования тепла типичного бетонного здания составляет порядка 0,1 кВтч / К на м ² общей площади пола, что эквивалентно бетонной плите толщиной 0,2 м. Нормальная толщина бетонных плит составляет от 0,15 до 0,4 м [10], [11]. Благодаря долговременной химической и физической стабильности кладки и бетона, огнестойкости и доступности сырья, они являются одними из наиболее широко используемых строительных материалов в мире.Эти характеристики способствуют тому, что бетонные и каменные строительные ткани являются эффективным средством TES в самых разных зданиях. Использование строительной ткани для TES можно назвать интегрированным в здание накопителем тепловой энергии (BITES).

Учитывая высокую теплоаккумулирующую способность BITES, он может поглощать и отдавать значительное количество тепловой энергии из своей зоны и в свою зону, чтобы модулировать температуру зоны [3], [12], [7]. Для успешной модуляции требуется достаточная тепловая связь между BITES и остальной частью его помещения [13].BITES с открытыми боковыми поверхностями комнаты по своей природе имеет сильную тепловую связь со своей зоной из-за большой площади поверхности. Следовательно, для нагрузок кондиционирования помещения с умеренными амплитудами простое обнажение поверхностей стен и полов (то есть пассивные BITES) создаст достаточную тепловую связь. Пассивный BITES получил широкое распространение [14], [9], [15]. Однако при высоких амплитудах, например, при пассивном солнечном нагреве в холодный и ясный зимний день, необходима более сильная тепловая связь, чтобы можно было накапливать и своевременно выделять больше тепловой энергии [16], [8], [13].Кроме того, более сильная тепловая связь увеличивает эффективное использование теплоаккумулятора, поскольку тепло может проникать глубже в центральную область BITES.

Наряду с пассивными BITES, активные BITES также привлекли значительный исследовательский интерес [1], [17], [18], [7], [19], [8], [4], 8, [17], [18] ], [19]]. Системы зарядки активных BITES обычно встраиваются в ткань здания. Эти системы могут быть гидравлическими, воздушными (то есть вентилируемыми) или электрическими. Преимущества использования активных BITES:

•

Внутренний активный заряд задействует накопительную массу ядра для теплообмена.Вместе с зарядом на открытых поверхностях они приводят к увеличению эффективной накопительной массы и площади теплообмена. Следовательно, при необходимости возможно более быстрое и большее накопление / выделение тепловой энергии. Они способствуют использованию возобновляемой энергии, которая доступна только периодически и / или низкопотенциальной (например, солнечной энергии, ночного прохладного воздуха) [18];

•

Энергия от отдельных источников, таких как тепло грунта и тепловая энергия, собираемая солнечными устройствами, может храниться в BITES посредством теплоносителей;

•

Активный заряд улучшает контроль заряда / разряда.Температуру BITES, скорость теплопередачи и объем хранилища можно контролировать легче, чем в пассивных системах;

•

Вместо пассивного действия можно использовать активные BITES для упреждающего регулирования температуры в зоне, как большие излучающие панели со значительной массой аккумулирования тепла [20];

•

Большая емкость хранения тепла и более контролируемый заряд / разряд приводят к лучшему управлению потреблением, чем пассивные BITES [4];

•

Используя активные BITES, можно достичь экономии места в помещении и конструкции (материалов и монтажа) по сравнению с обычными централизованными и термоизолированными системами хранения (например.грамм. резервуары для воды / льда).

Компоненты из строительной ткани с полыми сердцевинами, такие как пустотные плиты и стены из бетонных блоков, можно легко использовать в качестве вентилируемых систем BITES, соединив их полые ядра для образования воздушных каналов (рис. 1). Воздух в качестве теплоносителя циркулирует по воздушным каналам для зарядки и разрядки основной массы систем BITES. Если пространство помещения является частью пути циркуляции воздуха (варианты возврата и / или подачи воздуха в зону, как показано на рис.1), этот тип системы BITES можно назвать вентилируемой BITES с потоком воздуха в зону. В дополнение к вышеупомянутым преимуществам, одно уникальное преимущество вентилируемых BITES с потоком воздуха в зону заключается в том, что может быть обеспечена более сильная тепловая связь между BITES и остальной частью комнаты. Это преимущество будет дополнительно объяснено в следующем разделе. Воздушные каналы можно использовать как вентиляционные. В них также могут быть встроены провода и трубы. За счет исключения обычного пространства, необходимого для сервисных систем, высота от пола до пола будет уменьшена.Следовательно, увеличивается вероятность наличия дополнительных этажей для заданной разрешенной высоты здания.

Системы BITES сочетают в себе тепловые и строительные / структурные функции. Эти функции имеют общие конструктивные параметры, такие как общая толщина и диаметр полого сердечника. Следовательно, конструкции этих функций взаимодействуют друг с другом. Возьмем, например, бетонную плиту: больший диаметр пустотелой сердцевины увеличивает площадь теплопередачи между внутренним воздухом и сердцевинами, но уменьшает чистую площадь поперечного сечения и, следовательно, снижает прочность плиты на сдвиг.Чтобы в полной мере использовать преимущества систем BITES, то есть предлагать множество функций с эффективным использованием материала и архитектурного пространства, необходим интегрированный дизайн. В текущих исследованиях и разработках существует разрыв между структурным и тепловым расчетами. Необходимы методология и руководство для комплексного проектирования вентилируемых систем BITES [20].

Вентилируемые БИТЫ могут обеспечить значительное количество эффективной массы для относительно быстрого накопления и высвобождения тепловой энергии.По сравнению с BITES без потока воздуха в зону, такую ​​как водяные полы, вентилируемые BITES с потоком воздуха в зону могут значительно улучшить тепловую связь между BITES и остальной частью его комнаты. Эти функции могут значительно улучшить тепловые характеристики зданий при одновременной экономии общих затрат и площади помещения. Это исследование объясняет основные преимущества использования пустотных стен из кирпича и бетонных плит в качестве вентилируемых БИТ с потоком воздуха в зону. Представлены три конфигурации системы, их технические характеристики и типичное тепловое поведение.Также представлены сравнения смоделированных тепловых характеристик между тремя конфигурациями и с конфигурациями BITES «без воздушного потока в зону». Обсуждаются также возможности использования стандартных конструкций для вентилируемых БИТУС. Такой подход может облегчить процесс интегрированного проектирования вентилируемых BITES, избегая существенных изменений в практике, таких как перепроектирование структурных аспектов. Исследованы ТЭС-свойства стандартных пустотных кладочных стен и бетонных плит.В конце также представлены некоторые практические соображения по дизайну.

Энергетические характеристики вентилируемых систем BITES (например, потребление энергии вентиляторами, тепловой и охлаждающей энергии) не представлены в этом исследовании, поскольку они выходят за рамки данного исследования — концепции применения и качественная оценка вентилируемых систем BITES, а также для этого потребуется отдельная тема. В общем, энергоэффективность сильно зависит от искусственной среды (например, использования здания и типов ограждающих конструкций) и стратегии эксплуатации (например,грамм. зарядка возобновляемой энергией). Тем не менее, его стоит изучить и оценить для справки о стоимости эксплуатации.

Детали с пустотелым сердечником

Подробные сведения о пустотелых сердечниках, рекомендованные PCI

Этот комплект содержит все 32 детали Hollowcore, рекомендованные PCI.

Скачать PDF Скачать DWG

(6.0 МБ ZIP-файл — 3.0 МБ ZIP-файл)

HC-1.0 : Сборная стена-стена с наружной опорой

HC-2.0 : Сборная доска-стена с наружной опорой

НС-3.0 : Сборная стена-стена для наружного нахлеста

HC-4.0 : Сборная доска-стена внахлестку

HC-5.0 : Внутренняя сборная несущая стена

HC-6.0 : Внутренняя сборная стена, работающая на сдвиг

HC-7.0 : Сборная стенка, работающая на сдвиг, байпас

HC-8.0 : Сборная стенка, работающая на сдвиг, байпас

HC-9.0 : Соединение сборной стены с фундаментом

HC-10.0 : Планка на перевернутой балке при изменении направления

HC-11.0 : Планка на перевернутой балке

НС-12.0 : Наружная кладка, несущая типичный пол

HC-13.0 : Подшипник для наружной кладки (крыша)

HC-14.0 : Подшипник для внутренней кладки

HC-15.0 : Внутренняя кладка Slide Lap

HC-16.0 : Внутренняя кладка стены сдвига

HC-17.0 : Внутреннее изменение направления

HC-18.0 : Концевой подшипник на стали

HC-19.0 : Наружная сторона внахлест на стали

HC-20.0 : Концевой подшипник на стали

НС-21.0 : Внутренняя боковая перемычка на стали

HC-22.0 : Внутреннее изменение направления

HC-23.0 : Угловая опора в коридорах

HC-24.0 : Типовая система ферма-плита

HC-25.0 : Внешний подшипник на сердечнике ICF Wall-6 »

HC-26.0 : Внутренняя опора на сердечнике стенки ICF — 6 дюймов

HC-27.0 : Внешний подшипник на сердечнике ICF Wall-8 »

HC-28.0 : Внутренняя опора на сердечнике ICF Wall-8 »

HC-29,0 : Сборная лестничная Для посадки подшипника Деталь В наилучшем состоянии

НС-30.0 : Сборная лестница к детали опоры в базовом состоянии

HC-31.0 : Сборная лестница на фундаментной плите

HC-32,0 : Пол Приземление Конец подшипника

Hollowcore Residential Applications

Пустотные системы представляют собой предварительно напряженные бетонные плиты, которые служат как готовым черным полом для гаража, так и потолком для дополнительных жилых помещений.

Экономичное решение

Максимально увеличьте пространство в любом плане дома примерно по 20 долларов за квадратный фут с помощью пустотелых кровельных и напольных систем от County Materials.Пустотные системы представляют собой предварительно напряженные бетонные плиты, которые служат как готовым черным полом для гаража, так и потолком для дополнительных жилых помещений.

• Создает многофункциональные жилые и кладовые
• Изолирует между цокольным этажом и жилыми помещениями первого этажа
• Отвечает стандартам IBC и UBC и огнестойкостью до 3 часов
• Снижает передачу звука через пол и потолок, делая жилую среду более тихой
• Поддерживает комфортную температуру в помещении

Профессиональное обслуживание и поддержка

Опытный отдел продаж

County Materials поможет с вашими планами проектирования и предоставит исчерпывающие сметы.Специалисты по дизайну подготовят чертежи, определят размеры и предоставят необходимые инженерные детали, чтобы обеспечить правильные методы установки для успешного проекта.

Строительные выгоды

Hollowcore помогает ускорить процесс строительства. Менее чем за один день и в большинстве погодных условий опытная монтажная бригада может установить пустотелую доску с помощью мобильного крана для обычного пола в гараже. Пустотелый сердечник поднимается с бортового прицепа, помещается непосредственно на несущую конструкцию, соединенную со стальным каркасом, каменной кладкой или монолитными бетонными стенами.Стыки между планками выравниваются и заделываются раствором, мгновенно создавая плоскую рабочую поверхность.

Как строительный материал, удобный для подрядчиков, Hollowcore от County Materials прост в установке и эффективно работает с системами отопления, кондиционирования, сантехники и электротехники. Доски изготавливаются определенной длины для каждого проекта с учетом плана дома с уникальными углами и изгибами.

Изготавливаются с глубиной 8 дюймов, 10 дюймов и 12 дюймов
Допускаются пролеты до 44 дюймов (@ 50 фунтов на кв. Дюйм)

Высокий грунт — бетон для колодцев

Приют для бездомных Higher Ground в Миннеаполисе демонстрирует, как сборные железобетонные панели могут обеспечивать архитектурную отделку, отвечать требованиям несущей конструкции и даже служить элементами фермы.

Здание из сборных железобетонных изделий, в состав которого входят изолированные стеновые панели, предварительно напряженные пустотные доски и сборные лестницы. Стеновые панели являются несущими, но также имеют архитектурную отделку, окрашенную кислотным травлением. Сборные панели, окружающие вертикальную часть окон, имеют белый цвет. Другая вертикальная секция имеет глубокие возвраты с окнами, окруженными панелями из сборного железобетона, покрытыми тонким кирпичом, и перемычками, поддерживаемыми им. В конце каждого этажа есть консольные эркеры.Пустотные полы покрыты прочным матом и полированным бетонным покрытием.

Самая интересная особенность — крыша второго этажа. Внешний вид каждого верхнего этажа состоит из горизонтальных сборных панелей с архитектурной отделкой.
