Опоры железобетонные: особенности монтажа

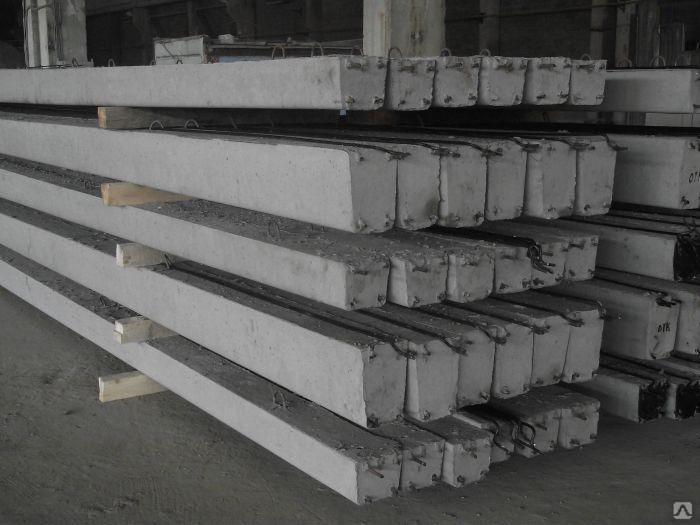

Опоры железобетонные – несущий элемент в системах линий электропередач. При их изготовлении используется металл с бетоном, и это объяснимо, ведь ЛЭП принимают на себя нагрузки от влияния окружающей среды. Опоры имеют обширную классификацию, каждый из видов обладает уникальным назначением и решает определенную задачу. Компания ООО «ЖБИ ФЛОТ» в Казани предлагает широкий выбор опорных конструкций для любых целей.

Конструкция опоры

В основе опор находится высококачественный армированный бетон. Раствор может иметь любой состав, исходя из условий применения. Например, центрифугированные смеси актуальны при обслуживании ЛЭП до 110 кВ. Достоинства опор из железобетона очевидны: стойкость к коррозии. Недостатки – большая масса, что усложняет процесс монтажа и транспортировки (в этом случае опоры часто повреждаются, на них выступают сколы, трещины). Наша компания обеспечивает не только индивидуальный подход к каждому клиенту, но и может доставить товар до места назначения, не повредив ни одной конструкции. При транспортировании обеспечивается соблюдение техник и правил безопасности, что позволяет своевременно привозить материалы на ваш объект.

Способы установки и особенности опор

Фиксация опор в грунте осуществляется несколькими способами: используется погружение в грунт или монтаж на подготовленном фундаменте. Также на практике встречается два типа опор – узко базовые, классические варианты. Первая конструкция монтируется на сваи из железобетона или стали, вторая (ее еще называют каркасной) – погружается непосредственно в грунт, а затем бетонируется. Такие опоры выступают как несущие элементы.

Назначение элементов: виды опор

Благодаря простоте и надежности конструкции, опоры ЛЭП железобетонные нашли себя в широкой сфере применения. Компания ООО «ЖБИ ФЛОТ» предлагает несколько видов традиционных опор.

• Угловые элементы применяются в области поворотов воздушной линии ВЛ. Могут применяться не только железобетонные опоры ВЛ, но и другие конструкции, все зависит от преследуемых целей и углов поворота.

• Промежуточные изделия обеспечивают прямые участки трасс ВЛ, поддерживают тросы, но не могут быть использованы при наличии дополнительных нагрузок.

• Анкерные опоры нашли свое применение в области прямых участков воздушных линий, но обладают особенностью, способствуют формированию переходных частей через преграды и сооружения.

• Концевые опоры начинают и заканчивают ВЛ. Используются на сложных участках, оснащены высоким качеством и достойным уровнем надежности.

Монтаж опор: технология

1. Рабочие мероприятия наступают только после прохождения подготовки и прибытия монтажных комплектующих элементов.

2. Далее производится выкладка материалов с целью составления плана и заземления.

3. Собирается конструкция по отдельным элементам.

4. Монтирование осуществляется машинами: кранами установки, элементами стреловой техники. Стойки подтягиваются с помощью трактора.

Если планируется монтировать опоры железобетонные СВ с двумя стойками, их установка осуществляется в определенной последовательности – сначала монтируется одна стойка, затем – вторая. После выполнения работ конструкция должны быть временно раскреплена с помощью оттяжек. Засыпать грунт и проводить другие работы можно только после выверки положения конструкции. Компания ООО «ЖБИ ФЛОТ» предлагает опорные конструкции. Опора железобетонная, цена которой ниже заводской, кроме того, предлагается по скидкам (при внушительных объемах закупок). Возможна отсрочка платежа. Оставьте заявку или позвоните нам и получите ответы на все интересующие вас вопросы. Компетентные сотрудники нашей компании проведут бесплатную персональную консультацию.

Монтаж опоры ЛЭП

Строительство линий электропередач

Линии электропередач (ЛЭП) являются традиционным средством передачи электроэнергии на большие расстояния. Их устройство осуществляется в строгом соответствии с подготовленным проектом, который разрабатывается на основе актуальных требований «Правил устройства электроустановок» (ПУЭ).

Разработка проектной документации в нашей компании сопровождается комплексным проведением всех необходимых согласований — проходит сдача объекта надзорным и контролирующим органам.

Для непосредственного электроснабжения потребителей специалисты нашей компании проектируют воздушные или кабельные ЛЭП напряжением от 0,4 кВ до 10 кВ включительно. В настоящее время наиболее широкое распространение получили воздушные линии электропередач. Это объясняется их меньшей стоимостью по сравнению с кабельными линиями и меньшими затратами при эксплуатации, техническом обслуживании и ремонте.

Воздушной линией электропередачи называют устройство для передачи или распределения электроэнергии по проводам, находящимся на открытом воздухе и прикрепленным при помощи траверс (кронштейнов), изоляторов и арматуры к опорам или инженерным сооружениям.

Проект, по которому выполняется установка столбов ЛЭП и монтаж линий электропередач, учитывает тип линии, а также дальнейшие условия эксплуатации. Для каждой группы линий электропередач установлены технические требования их устройства. В соответствии с этими факторами выбирается конкретный тип опор ЛЭП.

Наибольшее распространение получили опоры ЛЭП СВ из железобетона. Это связано с их повышенной надежностью и низкой подверженностью влиянию различных неблагоприятных погодных условий.

Так же смотрите: Проектирование и прокладка кабельных линий электропередач

Установка опор ЛЭП

Железобетонные опоры ЛЭП (опоры воздушных линий электропередач), являются самым важным элементом линий электропередач и представляют собой изделия, с помощью которых удерживаются провода на установленном расстоянии от поверхности земли и между собой. Они позволяют удерживать на требуемой высоте различные элементы линий электропередач, которые необходимы для их функционирования: провода, изоляторы, линейную арматуру.

Монтаж опор линий передач – это процесс, предполагающий воздушную прокладку электрических сетей между трансформаторными подстанциями, а также между потребителями электропитания. Монтаж опор ЛЭП ведется по технологическим картам, в которых указан порядок выполнения работ, количество рабочих и перечислены необходимые вспомогательные технические устройства.

Поскольку железобетонные столбы обладают немалым весом, при их установке следует принимать во внимание особенности почвы. Устанавливаются опоры СВ прямо в грунт, в скважину или в специально сделанный фундамент, имеющий состав, подобный составу самих изделий. Все это определяется перед началом работ, исходя из существующих норм, и согласовывается с заказчиком.

Наша компания специализируется на установке опор СВ 95, 105, 110, изготовленных из железобетона. Характерными особенностями таких опор являются высокие прочностные показатели, устойчивость к экстремальным перепадам температур и надежность в любых климатических условиях (стойки СВ рассчитаны на работу при наружной температуре до -65°С). Изготавливаются в строгом соответствии с требованиями ТУ и ГОСТ. Кроме того, Ж/Б конструкции не поддаются коррозии, а их эксплуатационный ресурс превышает 50 лет.

Опоры СВ (стойки СВ) широко применяется для построения воздушных ЛЭП, обладают закладными изделиями для крепежа конструкций и для присоединения деталей заземления. Предназначены для опор промежуточного и анкерно-углового вида для подвески группы проводов воздушных линий электропередач, также могут использоваться как опоры освещения.

Промышленно-строительная группа «Сибстройсервис» выполнит полный цикл работ по строительству воздушных линий электропередач: разработку и согласование проектов, бурение скважин, установку столбов ЛЭП и подключение к сетям линий электропередач.

По всем вопросам, связанным с проектированием и проведением электромонтажных работ, обращайтесь по телефону: (383) 299-06-05

Железобетонные опоры ЛЭП — ЛЭП-Энерго

Опоры ВЛ применяются для строительства воздушных линий электропередачи.
Железобетонные опоры ЛЭП разработаны и эксплуатируются в районах с расчетной температурой воздуха до -55°С. Основным элементом железобетонных опор ЛЭП являются железобетонные стойки, которые по способу изготовления могут быть центрифугированные и вибрированные. Наибольшей прочностью и долговечностью отличаются опоры линии электропередачи из центрифугированных стоек. Помимо вибрированных и центрифугированных стоек, в состав железобетонной опоры ЛЭП могут входить подкосы, приставки, опорно-анкерные плиты, ригеля, анкеры для оттяжек, и металлоконструкции в виде траверс, надставок, тросостоек, оголовников, хомутов, оттяжек, внутренних связей, узлов крепления. Крепление металлоконструкций к стойке железобетонной опоры ЛЭП осуществляется с помощью хомутов или специальных болтов. Закрепление в грунте железобетонных опор ЛЭП производится путем установки их в котлован с последующим заполнением пазух песчано-гравийной смесью. Для обеспечения необходимой прочности заделки в слабых грунтах на подземной части опор ВЛ с помощью полухомутов закрепляются ригели.

Классификация железобетонных опор ВЛ

По назначению

• Промежуточные опоры ВЛ устанавливаются на прямых участках трассы воздушной ЛЭП, предназначены только для поддержания проводов и тросов и не рассчитаны на нагрузки направленные вдоль линии электропередачи. Как правило общее число промежуточных опор составляют 80 — 90 % от всех опор ЛЭП.
• Анкерные опоры ВЛ применяются на прямых участках трассы ЛЭП в местах перехода через инженерные сооружения или естественные преграды для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Анкерная опора воспринимает нагрузку от разности тяжения проводов и тросов, направленную вдоль линии электропередачи. Конструкция анкерных опор ВЛ отличается повышенной прочностью.
• Угловые опоры ВЛ рассчитаны на эксплуатацию в местах изменения направления трассы воздушной ЛЭП, воспринимают результирующую нагрузку от тяжения проводов и тросов смежных пролетов трассы ЛЭП. При небольших углах поворота (15 — 30°), где нагрузки невелики, применяют угловые промежуточные опоры. При углах поворота более 30° используют угловые анкерные опоры, которые имеют более прочную конструкцию и анкерное крепление проводов.
• Концевые опоры ВЛ являются разновидностью анкерных и устанавливаются в конце и начале линии электропередачи, рассчитаны на нагрузку от одностороннего тяжения всех проводов и тросов.
• Специальные опоры ВЛ применяются для выполнения специальных задач: транспозиционные — для изменения порядка расположения проводов на опорах; переходные — для перехода линии электропередачи через инженерные сооружения или естественные преграды; ответвительные — для устройства ответвлений от магистральной линии электропередачи; противоветровые — для усиления механической прочности участка ЛЭП; перекрестные — при пересечении ЛЭП двух направлений.

По конструкции

• Одно-, двух-, трех- и многостоечные свободностоящие опоры ВЛ
• Одно-, двух-, трех- и многостоечные опоры ВЛ с оттяжками
• Портальные свободностоящие опоры ВЛ с внутренними связями
• Портальные опоры ВЛ с оттяжками

По количеству цепей

• Одноцепные
• Двухцепные
• Многоцепные

1,2ПБ110-2 (3.407.1-175.1-14).djvu

1,2ПБ110-3 (3.407.1-175.1-12).djvu

1,2ПБ110-4 (3.407.1-175.1-15).djvu

1,2ПБ110-5 (3.407.1-175.1-13).djvu

1,2ПБ220-1 (3.407.1-175.1-17).djvu

1,2ПБ35-10 (3.407.1-175.1-10).djvu

1,2ПБ35-1 (3.407.1-175.1-01).djvu

1,2ПБ35-3 (3.407.1-175.1-02).djvu

1,2ПБ35-4 (3.407.1-175.1-07).djvu

1,2ПБ35-7 (3.407.1-175.1-04).djvu

1,2ПБ35-9 (3.407.1-175.1-05).djvu

1ПБ110-1 (3.407.1-175.1-11).djvu

1ПБ110-6 (3.407.1-175.1-16).djvu

1ПБ35-2 (3.407.1-175.1-06).djvu

1ПБ35-5 (3.407.1-175.1-03).djvu

1ПБ35-8 (3.407.1-175.1-09).djvu

2А10-1 (3.407.1-143.6.8).PDF

2УП10-1 (3.407.1-143.6.7).PDF

2К10-1 (3.407.1-143.6.9).PDF

2ОП10-1 (3.407.1-143.6.4).PDF

2ОП10-2 (3.407.1-143.6.5).PDF

2ОП10-3 (3.407.1-143.6.6).PDF

2П10-1 (3.407.1-143.6.3).PDF

2ПБ35-6 (3.407.1-175.1-08).djvu

А10 (0,38) (3.407.1-143.1.18).PDF

А10-1 (3.407.1-143.1.10).PDF

А10-2 (3.407.1-143.2.9).djvu

А10-3 (3.407.1-143.3.8).PDF

А11 (ЛЭП98.08-04).djvu

А16,4-1 (3.407.1-143.4.6).PDF

А20-3Н (27.0002-11).PDF

А23 (25.0017-08).PDF

А24 (25.0017-09).PDF

А25 (26.0008-08).pdf

А26 (26.0008-09).pdf

АУБ35-1В (3.407.1-163.1-07).djvu

АДтБ10-1 (Л57-97.04).djvu

АДтБ10-2(3) (Л57-97.05).djvu

АДтБ10-4 (Л57-97.06).djvu

АН20-1Н (27.0002-04).PDF

АО11 (ЛЭП98.08-06).djvu

АО21 (21.0112-06).djvu

АО23 (21.0112-07).djvu

АО23 (25. 0017-16).PDF

АО24 (25.0017-17).PDF

АО25 (21.0112-07).djvu

АО25 (26.0008-16).pdf

АО26 (26.0008-17).pdf

АО3 (3.407.1-136.3-7).djvu

АтБ10-20 (Л56-97.04).djvu

АтБ10-21 (Л56-97.04).djvu

АтБ10-22 (Л56-97.04).djvu

АтБ10-23 (Л56-97.05).djvu

АтБ10-24 (Л56-97.05).djvu

АтБ10-25 (Л56-97.06).djvu

АтБ-10-26 (Л56-97.06).djvu

УБ110-11 (3.407-131).djvu

УБ110-13 (3.407-131).djvu

УБ110-13 (без оттяжек) (3.407-131).djvu

УБ110-13 (с оттяжками) (3.407-131).djvu

УБ35-110-11 (3.407.1-164.13.00).djvu

УБ35-110-11(к) (3.407.1-164.14.00).djvu

УБ35-110-11(о) (3.407.1-164.14.00).djvu

УБ35-110-13 (3.407.1-164.16.00).djvu

УБ35-110-5 (3.407.1-164.15.00).djvu

УБ35-11.1 (3.407.1-164.09.00).djvu

УА10 (0,38) (3.407.1-143.1.19).PDF

УА10-1 (3.407.1-143.1.11).PDF

УА10-2 (3.407.1-143.2.10).djvu

УА10-3 (3.407.1-143.3.9).PDF

УА11 (ЛЭП98.08-05).djvu

УА1 (3.407.1-136.05.00).djvu

УА20-1Н (27.0002-05).PDF

УА20-3Н (27.0002-12).PDF

УА21 (21.0112-08).djvu

УА23 (21.0112-09).djvu

УА23 (25.0017-12).PDF

УА2 (3.407.1-136.09.00).djvu

УА24 (25.0017-13).PDF

УА25 (26.0008-12).pdf

УА26 (26.0008-13).pdf

УА3 (3.407.1-136.3-6).djvu

УА4 (3.407.1-136.3-10).djvu

УАБ10(0,4-10) (20.0027-19).djvu

УАБ10(0,4-11) (20.0027-19).djvu

УАБ10(0,4-12) (20.0027-20).djvu

УАБ10(0,4-13) (20.0027-21).djvu

УАБ10(0,4-14) (20.0027-21).djvu

УАБ10(0,4-15) (20.0027-21).djvu

УАБ10(0,4-16) (20.0027-22).djvu

УАБ10(0,4-9) (20.0027-19).djvu

УАДтБ10-1 (Л57-97.10).djvu

УАДтБ10-2(3) (Л57-97.11).djvu

УАДтБ10-4 (Л57-97.12).djvu

УАС10(0,38-1) (3.407.1-173.1-08).djvu

УАС10(0,38) (3.407.1-173.1-07).djvu

УАтБ10-20 (Л56-97.13).djvu

УАтБ10-21 (Л56-97.13).djvu

УАтБ10-22 (Л56-97.13).djvu

УАтБ10-23 (Л56-97. 14).djvu

УАтБ10-24 (Л56-97.14).djvu

УАтБ10-25 (Л56-97.15).djvu

УАтБ10-26 (Л56-97.15).djvu

УОА10-1 (3.407.1-143.1.13).PDF

УОА10-2 (3.407.1-143.2.11).djvu

УОА10-3 (3.407.1-143.3.10).PDF

УОА20-1Н (27.0002-07).PDF

УОА20-3Н (27.0002-14).PDF

УСБ110-17 (3.407-131).djvu

УП10 (0,38) (3.407.1-143.1.17).PDF

УП10-1 (3.407.1-143.1.9).PDF

УП10-2 (3.407.1-143.2.7).djvu

УП10-3 (3.407.1-143.3.6).PDF

УП11 (ЛЭП98.08-03).djvu

УП1 (3.407.1-136.03.00).djvu

УП16,4-1 (3.407.1-143.4.4).PDF

УП20-1Н (27.0002-03).PDF

УП20-3Н (27.0002-10).PDF

УП21 (21.0112-03).djvu

УП23 (25.0017-06).PDF

УП2 (3.407.1-136.09.00).djvu

УП24 (25.0017-07).PDF

УП25 (26.0008-06).pdf

УП26 (26.0008-07).pdf

УП3 (3.407.1-136.3-4).djvu

УП4 (3.407.1-136.3-10).djvu

УПБ10(0,4-12) (20.0027-12).djvu

УПБ10(0,4-13) (20.0027-12).djvu

УПБ10(0,4-14) (20.0027-12).djvu

УПБ10(0,4-15) (20.0027-13).djvu

УПБ10(0,4-16) (20.0027-14).djvu

УПБ10(0,4-9(10-11)) (20.0027-11).djvu

УПоБ10-20 (Л56-97.10).djvu

УПоБ10-21 (Л56-97.10).djvu

УПоБ10-22 (Л56-97.10).djvu

УПоБ10-23 (Л56-97.11).djvu

УПоБ10-24 (Л56-97.11).djvu

УПоБ10-25 (Л56-97.12).djvu

УПоБ10-26 (Л56-97.12).djvu

УПДтБ10-1 (Л57-97.07).djvu

УПДтБ10-2(3) (Л57-97.08).djvu

УПДтБ10-4 (Л57-97.09).djvu

УПС10(0,38) (3.407.1-173.1-04).djvu

УПС23 (25.0017-20).PDF

УПС25 (26.0008-20).pdf

К1 (3.407.1-136.04.00).djvu

К16,4-1 (3.407.1-143.4.5).PDF

К21 (21.0112-04).djvu

К23 (21.0112-05).djvu

К2 (3.407.1-136.10.00).djvu

К25 (21.0112-05).djvu

К3 (3.407.1-136.3-5).djvu

К4 (3.407.1-136.3-11).djvu

КБ10(0,4-5(6,7)) (20.0027-09).djvu

КБ10(0,4-8) (20.0027-10).djvu

КБ35-110-1.1 (3.407.1-164.12.00).djvu

КБ35-1.1 (3.407.1-164.10.00). djvu

КДтБ10-1 (Л57-97.04).djvu

КДтБ10-2(3) (Л57-97.05).djvu

КДтБ10-4 (Л57-97.06).djvu

КО2 (3.407.1-136.11.00).djvu

КО4 (3.407.1-136.3-12).djvu

КС10(0,38) (3.407.1-173.1-05).djvu

КтБ10-20 (Л56-97.07).djvu

КтБ10-21 (Л56-97.07).djvu

КтБ10-22 (Л56-97.07).djvu

КтБ10-23 (Л56-97.08).djvu

КтБ10-24 (Л56-97.08).djvu

КтБ10-25 (Л56-97.09).djvu

КтБ10-26 (Л56-97.09).djvu

ОБ35-1В (3.407.1-163.1-10).djvu

ОА10 (0,38) (3.407.1-143.1.20).PDF

ОА10-1 (3.407.1-143.1.12).PDF

ОА10-2 (3.407.1-143.2.8).djvu

ОА10-3 (3.407.1-143.3.7).PDF

ОА1 (3.407.1-136.06.00).djvu

ОА20-1Н (27.0002-06).PDF

ОА20-3Н (27.0002-13).PDF

ОА2 (3.407.1-136.12.00).djvu

ОА3 (3.407.1-136.07.00).djvu

ОА4 (3.407.1-136.3-13).djvu

ОАБ10(0,4-12(13,14)) (20.0027-16).djvu

ОАБ10(0,4-15) (20.0027-17).djvu

ОАБ10(0,4-16) (20.0027-18).djvu

ОАБ10(0,4-9(10,11)) (20.0027-15).djvu

ОАтБ10-20 (Л56-97.16).djvu

ОАтБ10-21 (Л56-97.16).djvu

ОАтБ10-22 (Л56-97.16).djvu

ОАтБ10-23 (Л56-97.17).djvu

ОАтБ10-24 (Л56-97.17).djvu

ОАтБ10-25 (Л56-97.18).djvu

ОАтБ10-26 (Л56-97.18).djvu

ОУ3 (3.407.1-136.3-8).djvu

ОУАБ10(0,4-10) (20.0027-23).djvu

ОУАБ10(0,4-11) (20.0027-23).djvu

ОУАБ10(0,4-12) (20.0027-24).djvu

ОУАБ10(0,4-13) (20.0027-25).djvu

ОУАБ10(0,4-14) (20.0027-25).djvu

ОУАБ10(0,4-15) (20.0027-25).djvu

ОУАБ10(0,4-16) (20.0027-26).djvu

ОУАБ10(0,4-9) (20.0027-23).djvu

ОДтБ10-1 (Л57-97.13).djvu

ОДтБ10-2(3) (Л57-97.14).djvu

ОДтБ10-4 (Л57-97.15).djvu

ОС10(0,38) (3.407.1-173.1-06).djvu

П10 (0,38) (3.407.1-143.1.16).PDF

П10-1 (3.407.1-143.1.7).djvu

П10-1 (3.407.1-143.1.7).PDF

П10-2 (3.407.1-143.1.8).PDF

П10-3 (3.407.1-143.2.5).djvu

П10-4 (3.407.1-143.2.6).djvu

П10-5 (3.407.1-143.3.5). PDF

П11 (21.0112-02).djvu

П11 (ЛЭП98.08-2).djvu

П1 (3.407.1-136.01.00).djvu

П16,4-1 (3.407.1-143.4.3).PDF

П20-1Н (27.0002-02).PDF

П20-3Н (27.0002-09).PDF

П21 (21.0112-02).djvu

П23 (25.0017-02).PDF

П2 (3.407.1-136.08.00).djvu

П24 (25.0017-03).PDF

П25 (26.0008-02).pdf

П26 (26.0008-03).pdf

П3 (3.407.1-136.3-2).djvu

П4 (3.407.1-136.3-9).djvu

ПБ10(0,4-10) (20.0027-01).djvu

ПБ10(0,4-12) (20.0027-02).djvu

ПБ10(0,4-13) (20.0027-02).djvu

ПБ10(0,4-14) (20.0027-02).djvu

ПБ10(0,4-15) (20.0027-03).djvu

ПБ10(0,4-16) (20.0027-04).djvu

ПБ10(0,4-17) (20.0027-05).djvu

ПБ10(0,4-18) (20.0027-05).djvu

ПБ10(0,4-19) (20.0027-05).djvu

ПБ10(0,4-20) (20.0027-06).djvu

ПБ10(0,4-21) (20.0027-06).djvu

ПБ10(0,4-22) (20.0027-06).djvu

ПБ10(0,4-23) (20.0027-07).djvu

ПБ10(0,4-24) (20.0027-08).djvu

ПБ10(0,4-9) (20.0027-01).djvu

ПБ110-11 (3.407-131).djvu

ПБ110-12 (3.407-131).djvu

ПБ110-1 (3082тм).PDF

ПБ110-13 (3.407-131).djvu

ПБ110-15 (3.407-131).djvu

ПБ110-16 (3.407-131).djvu

ПБ110-2 (3082тм).PDF

ПБ110-3 (3082тм).PDF

ПБ110-4 (3082тм).PDF

ПБ110-5 (3082тм).PDF

ПБ110-6 (3082тм).PDF

ПБ110-8 (3082тм).PDF

ПБ150-11 (3.407-131).djvu

ПБ150-1 (3082тм).PDF

ПБ150-2 (3082тм).PDF

ПБ220-12 (3.407-131).djvu

ПБ220-1 (3082тм).pdf

ПБ35-1.1 (3.407.1-164.01.00).djvu

ПБ35-1В (3.407.1-163.1-01).djvu

ПБ35-1Вкт (3.407.1-164.01.09).djvu

ПБ35-1ВП (3.407.1-163.1-03).djvu

ПБ35-2.1 (3.407.1-164.03.00).djvu

ПБ35-3.1 (3.407.1-164.02.00).djvu

ПБ35-3В (3.407.1-163.1-02).djvu

ПБ35-3Вкт (3.407.1-164.01.09).djvu

ПБ35-4.1 (3.407.1-164.04.00).djvu

ПА10-1 (3.407.1-143.5.11).PDF

ПА10-2 (3.407.1-143.5.12).PDF

ПА10-3 (3.407.1-143.5.13).PDF

ПА10-4 (3. 407.1-143.5.14).PDF

ПА10-5 (3.407.1-143.5.15).PDF

ПА1 (3.407.1-136.17.00).djvu

ПА23 (25.0017-10).PDF

ПА24 (25.0017-11).PDF

ПА25 (26.0008-10).pdf

ПА26 (26.0008-11).pdf

ПА(К)тБ10-14 (21.0050.10).djvu

ПА(К)тБ10-15 (21.0050.11).djvu

ПА(К)тБ10-16 (21.0050.12).djvu

ПА(К)тБ10-17 (21.0050.13).djvu

Пк1 (3.407.1-136.02.00).djvu

Пк3 (3.407.1-136.3-3).djvu

ПоБ10-1 (Л56-97.01).djvu

ПоБ10-2 (Л56-97.01).djvu

ПоБ10-3 (Л56-97.01).djvu

ПоБ10-4 (Л56-97.02).djvu

ПоБ10-5 (Л56-97.02).djvu

ПоБ10-6 (Л56-97.03).djvu

ПоБ10-7 (Л56-97.03).djvu

ПУБ35-110-1.1 (3.407.1-164.11.00).djvu

ПУБ35-110-1.1т (3.407.1-164.11.00).djvu

ПУБ35-1В (3.407.1-163.1-04).djvu

ПУБ35-3В (3.407.1-163.1-05).djvu

ПУА10-1 (3.407.1-143.5.16).PDF

ПУА10-2 (3.407.1-143.5.17).PDF

ПУА1 (3.407.1-136.18.00).djvu

ПУА23 (25.0017-14).PDF

ПУА2 (3.407.1-136.19.00).djvu

ПУА24 (25.0017-15).PDF

ПУА25 (26.0008-14).pdf

ПУА26 (26.0008-15).pdf

ПУА4 (3.407.1-136.3-18).djvu

ПУА5 (3.407.1-136.3-19).djvu

ПУАтБ10-14 (21.0050-18).djvu

ПУАтБ10-15 (21.0050-19).djvu

ПУАтБ10-16 (21.0050-20).djvu

ПУАтБ10-17 (21.0050-21).djvu

ПУСБ110-11 (3.407-131).djvu

ПУСБ35-1.1 (3.407.1-164.06.00).djvu

ПУСБ35-1Вг (3.407.1-163.1-08).djvu

ПУСБ35-2 (3.407.1-164.07.00).djvu

ПУСБ35-4.1 (3.407.1-164.08.00).djvu

ПУСБ35-4.1т (3.407.1-164.08.00).djvu

ПУП10-1 (3.407.1-143.5.10).PDF

ПУПтБ10-14 (21.0050.14).djvu

ПУПтБ10-15 (21.0050.15).djvu

ПУПтБ10-16 (21.0050.16).djvu

ПУПтБ10-17 (21.0050.17).djvu

ПК1 (3.407.1-136.15.00).djvu

ПК2 (3.407.1-136.16.00).djvu

ПК4 (3.407.1-136.3-16).djvu

ПК5 (3.407.1-136.3-17).djvu

ПБГ35-1.1 (3.407.1-164.05.00).djvu

ПБГ35-1.1т (3.407.1-164.05.00).djvu

ПДтБ10-1 (Л57-97.01).djvu

ПДтБ10-2(3) (Л57-97. 02).djvu

ПДтБ10-4 (Л57-97.03).djvu

ПОА1 (3.407.1-136.20.00).djvu

ПОА23 (25.0017-18).PDF

ПОА24 (25.0017-19).PDF

ПОА25 (26.0008-18).pdf

ПОА26 (26.0008-19).pdf

ПОА3 (3.407.1-136.21.00).djvu

ПОА4 (3.407.1-136.3-20).djvu

ПОАтБ10-14 (21.0050.22).djvu

ПОАтБ10-15 (21.0050.23).djvu

ПОАтБ10-16 (21.0050.24).djvu

ПОАтБ10-17 (21.0050.25).djvu

ПОАтБ10-18 (21.0050.26).djvu

ПОАтБ10-19 (21.0050.27).djvu

ПОАтБ10-20 (21.0050.28).djvu

ПОАтБ10-21 (21.0050.29).djvu

ПС10(0,38) (3.407.1-173.1-03).djvu

ПС10-1 (3.407.1-143.5.9).PDF

ПС10-2 (3.407.1-143.5.9).PDF

ПСБ35-1В (3.407.1-163.1-05).djvu

ПП10-1 (3.407.1-143.5.3).PDF

ПП10-2 (3.407.1-143.5.4).PDF

ПП10-3 (3.407.1-143.5.5).PDF

ПП10-4 (3.407.1-143.5.6).PDF

ПП10-5 (3.407.1-143.5.7).PDF

ПП10-6 (3.407.1-143.5.8).PDF

ПП1 (3.407.1-136.13.00).djvu

ПП23 (25.0017-04).PDF

ПП2 (3.407.1-136.14.00).djvu

ПП24 (25.0017-05).PDF

ПП25 (26.0008-04).pdf

ПП26 (26.0008-05).pdf

ПП4 (3.407.1-136.3-14).djvu

ПП5 (3.407.1-136.3-15).djvu

ППоБ10-1 (21.0050-01).djvu

ППоБ10-2 (21.0050-02).djvu

ППоБ10-3 (21.0050-03).djvu

ППоБ10-4 (21.0050-04).djvu

ППоБ10-5 (21.0050-05).djvu

ППоБ10-6 (21.0050-06).djvu

ППоБ10-7 (21.0050-07).djvu

ППоБ10-8 (21.0050-08).djvu

Промежуточные железобетонные опоры ЛЭП

Описание

Бренд

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500. ..

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500. ..

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

Железобетонная промежуточная решётчатая опора для линий 500…

—

на странице
20 продуктов

Что такое линейные опоры? Определение и типы линейных опор

Определение: Различные типы конструкций (опоры или башни), используемые для поддержки воздушных линий или проводов, такие типы конструкций называются линейными опорами. Линейная опора играет важную роль в передаче электроэнергии. Он сохранял надлежащее расстояние между проводниками и удерживал провод на заданном расстоянии от его заземляющих частей. Он также сохранил заданный клиренс.Эти зазоры определяются электрическими и механическими соображениями.

Типы опор линий

Основное требование к линейным опорам — низкая стоимость, низкие затраты на обслуживание и долгий срок службы. Опоры линии изготавливаются из дерева, бетона, стали или алюминия. Он в основном подразделяется на два типа;

1. Электрический столб
2. Электрическая башня

Их типы подробно описаны ниже.

1. Электрический столб

Опора, предназначенная для опоры линий электропередачи малого напряжения (не более 115 кВ), такой тип опоры называется электрической опорой. Обычно его делают из дерева, бетона или стали. Эти столбы в основном делятся на три типа. Их типы подробно описаны ниже;

Типы электрических столбов

Выбор электрических полюсов зависит от стоимости, атмосферы и линейного напряжения в линии. Электрические полюса в основном подразделяются на следующие типы.

а. Деревянные столбы

Это один из самых дешевых типов опор для линий, используемый для линий с короткими пролётами и низким натяжением.Деревянные опоры имеют ограничения по высоте и диаметру. Двухполюсная конструкция типа A или H используется там, где требуется большая прочность.

Прочность этих типов конструкций от двух до четырех раз превышает прочность одинарной опоры. Конструкция H-типа обычно используется для четырех полюсных выводов или полюсов, на которых установлено распределительное устройство и трансформаторы.

Деревянная опора обладает естественными изоляционными свойствами, поэтому вероятность возгорания в меньшей степени возникает из-за удара молнии.Одним из недостатков деревянных опор является то, что их прочность и долговечность невозможно предсказать с уверенностью.

г. Бетонные столбы

Бетонный столб придавал большую прочность и использовался вместо деревянного столба. Он имеет более длительный срок службы, чем у деревянного столба, из-за незначительной деградации. Стоимость их обслуживания невысока. Бетонные столбы очень тяжелые и могут быть повреждены во время погрузки, разгрузки, транспортировки и монтажа из-за своей хрупкости.

Трудности, связанные с перемещением и транспортировкой, преодолеваются за счет использования предварительно напряженных бетонных опор, которые могут быть изготовлены по частям, а затем собраны на стройплощадках.Вес предварительно напряженных бетонных столбов более прочен, чем у столбов любого другого типа. Используемого материала меньше, и он более прочен, чем любые другие типы опор.

г. Стальные столбы

Для низкого и среднего напряжения используются стальные трубчатые опоры или стальные опоры Grider. Более длинные пролеты возможны со стальными опорами. Столбы необходимо периодически гальванизировать или красить, чтобы не допустить их коррозии. Расходы на их обслуживание высоки.

2. Электрические башни

Электрическая опора — это опора, которая используется для проведения линий электропередачи высокого напряжения (выше 230 кВ).Такие типы башен изготавливаются из алюминия или стали, что придает им прочность для поддержки тяжелых электрических проводов. Электрические башни в целом подразделяются на различные типы. Эти типы описаны ниже.

Типы опорных башен

Линии высокого и сверхвысокого напряжения требуют больших воздушных и наземных зазоров. У них большие затраты на механическую нагрузку и изоляцию. В таких типах башен использовались очень длинные пролеты. Конструкция с большим пролетом значительно снижает затраты на изоляцию, поскольку требуется меньше опор.Такие типы башен изготавливаются из стали или алюминия, что снижает вероятность поломки. Они классифицируются как

.

а. Самонесущие башни

Самонесущие башни делятся на две категории; широкопольные и узкопольные башни. В широкой базовой башне принимается решетка (крест-накрест) с зажаренным соединением. Каждая ножка имеет отдельный фундамент. Узкопольные конструкции используются в виде решетчатой ​​(крестообразной) конструкции из стального уголка, швеллера или трубчатого профиля с болтовым или сварным соединением.Самонесущая башня также классифицируется как

.

• Tangent Tower — Используется для прямого прохождения линии. В этих мачтах используются подвесные изоляторы.
• Deviation Tower — Используется на линии, где линия передачи меняет направление.

В этих башнях используются деформационные изоляторы. У них более широкое основание, более прочные элементы и они дороже по сравнению с касательными башнями. Узкой основе конструкции требует меньшего количества стали или алюминия по сравнению с широкой базовой башни, но его стоимость фундамента больше.Выбор между ними основан на стоимости материалов, фундаментов и требований в отношении полосы отчуждения.

г. Башни с оттяжками или с остановками

Такие типы башен бывают портальными или V-образными. Оба они имели две опоры, соединенные вверху траверсой и снабженные четырьмя оттяжками.

В портальной конструкции каждая опора опирается на свой фундамент, тогда как в конструкции с V-образной опорой две опоры опираются под углом друг к другу только на одну опорную опору, которая является более тяжелой.

фото, размеры, вес. Установка и ремонт деревянных опор

Опоры для ЛЭП по весу и компоновке установки делятся на определенные группы. Расчетная схема опор ЛЭП выбирается и указывается в проекте, согласно требованиям ПУЭ, и зависит от напряжения проектируемой ЛЭП. В зависимости от места установки опор воздушных линий электропередачи в общей схеме ВЛ они делятся на категории.

В схемах ВЛ используются следующие марки опор ЛЭП:

1) промежуточный, устанавливаемый на прямых участках ВЛ. Эти элементы при нормальной работе не должны воспринимать усилия, направленные по ВЛ;

2) анкер устанавливается для ограничения анкерного пролета, а также в местах изменения количества, уклонов и сечений ВЛ. Эти опоры должны воспринимать в нормальных условиях эксплуатации силы от разницы натяжения проводов, направленные по ВЛ;

3) угловой, устанавливаемый в местах изменения направления ВЛ.Эти конструкции при нормальных условиях эксплуатации должны воспринимать возникающую нагрузку от натяжения проводов соседних пролетов. Угловые опоры бывают промежуточного и анкерного типа;

4) терминал, устанавливаемый в начале и конце ВЛ, а также в местах, ограничивающих кабельные вводы. Они являются опорами анкерного типа и должны воспринимать в штатных режимах работы ВЛ одностороннее натяжение всех проводов.

По схемам установки ЛЭП можно определить высоту опор ВЛ, размеры траверсы и узнать, какие опоры ЛЭП самые высокие.

Сколько поддерживает опора передачи энергии? Этот вопрос возникает у заказчиков опор ЛЭП, монтажников линий электропередач, которым необходимо знать, какой вес имеют опоры ЛЭП, размеры по высоте, чтобы выбрать подходящий кран для подъема конструкции и схему установки линии электропередачи. Ниже приводится таблица масс опор П (маркировка П — промежуточная) и масс опор У (маркировка У — угловая) для ВЛ 35 — 500 кВ.Весовыми характеристиками опор ЛЭП является масса металлоконструкции, представленной на гальваническое покрытие и черный металл (лак БТ). Характерно, что вес оцинкованной опоры ЛЭП 35кВ, 110кВ, 220кВ, 330кВ на 4-5% больше, чем у окрашенной металлоконструкции. Использование того или иного типа опор ЛЭП зависит как от характеристик будущей ЛЭП, которые закладываются проектировщиком ЛЭП.Маркировка элементов опор ВЛ и вид покрытия металлоконструкций определяются в проекте ЛЭП.

Маркировка опор ЛЭП по ГОСТ

Первая буква в маркировке означает:
Р — промежуточный;
PP — переходное промежуточное:
UP — угловое промежуточное:
A — анкерное;
PA — анкер переходной;
АК — конец анкера:
К — конец:
У — угловой;
ПС — слесарный;
CSS — анкер угловой;
ПОА — анкерная переходная ветвь;
ПРО — разветвление.

Цифры в обозначении опор 35, 110, 220, 330
— напряжение ЛЭП в кВ

Цифра в отметке опоры ЛЭП после значения напряжения: 1
— одноцепочечный 2
— двухцепной, 3
— трехцепной.

Индекс Т в классификации — наличие сопротивления кабеля.

Маркировка ЛЭП 35 кВ

Обозначение ЛЭП 110 кВ

Классификация ВЛ 220 кВ

На состояние линий электропередач существенно влияет тип используемых опор. На протяжении 100 лет деревянная опора оставалась одним из основных сооружений воздушных линий (ВЛ).

Только в 60-х годах прошлого века это стали делать защитной пропиткой. Затем были даны инструкции по применению антисептиков, но они были плохо выполнены, что привело к гниению опор. Повсеместный переход на не решил всех проблем, поскольку показал недостатки, не присущие изделиям из дерева:

• хрупкость при ударе;
• низкая прочность на изгиб;
• значительный вес;
• наличие токов утечки.

Преимущества

Деревянный постамент никогда не будет списан из-за следующих преимуществ:

недостатки

Помимо преимуществ, у деревянной опоры есть и недостатки.

1. Пропиточные составы могут содержать вредные вещества, находящиеся в воздухе рабочей зоны (мазут, керосин, креозот и т. Д.). Особенно вредны антисептики на масляной основе. К тому же у них повышенная пожароопасность.
2. Бревна должны изготавливаться необходимого диаметра и конуса.
3. Качественная продукция получается при зимней кабине и сушке под навесом в течение 6 месяцев. Здесь необходимо обработать поленья антисептиком, чтобы они не гнили.

Материалы

Древесина изготавливается из хвойных пород деревьев, в которых смола является естественным консервантом и антисептиком. Наибольшим спросом пользуется северная сосна, обладающая высокой прочностью и эластичностью. Проблемы, которые возникают у железобетонных столбов из-за их хрупкости, никогда не создают деревянных опор (фото внизу — загрузка готовой продукции).

Для пропитки используется сланцевое или креозотовое масло, а также смеси, содержащие медь, хром и мышьяк. Дополнительно антисептиками опоры обрабатывают огнезащитными средствами (антипиренами). Это позволяет закапывать столбы прямо в землю, без бетонных пасынков, что увеличивает срок их службы.

Наибольшей впитывающей способностью обладают изделия из сосны. Если для опор используются ель и лиственница, пропитать их намного сложнее.

Пропитка позволяет закапывать столбы прямо в землю. Только здесь необходимо дополнительно защитить концы защитной пастой или чехлами. Перед пропиткой важно просушить деревянную опору до 3 месяцев. Крепление к пасынкам из железобетона приводит к расколу дерева под бандажами из катанки.

Важно! Для изготовления столбов используется нижняя часть дерева (обух), где меньше ветвей и более однородная конструкция.

Размеры и прочность

Длина опор 3,5-13 м. В зависимости от диаметров в верхней (d) и нижней (D) частях они бывают:

• легкие: d = 140 мм; D = 160-220 мм;
• средний: d = 160 мм; D = 180-235 мм;
• прочный: d = 195-210 мм; D = 210-260 мм.

Важным показателем является прочность нижней части стойки. Для бревна диаметром 190 мм максимальный изгибающий момент составляет 55 кНм, а для 240 мм — 95 кНм.

Критерии выбора деревянной опоры

1. В качестве материала использована северная сосна зимнего домика.
2. Вверху колонны толщиной не менее 16 см.
3. В качестве пропитки используется водный раствор CCA.
4. Вся опора или нижняя часть пропитывается на заводе под давлением 12-14 атм.
5. Перед пропиткой проделываются технологические отверстия.
6. Глубина пропитки составляет 85% внешнего слоя древесины — заболони (до 40 мм).
7. Процесс пропитки завершен, если цвет основы серо-зеленый. Если он коричневый или коричневый, значит, реакция еще не окончена. На срезе бревна должна быть видна граница.
8. Опоры продаются классов C 1 и C 3 с полным набором размеров.

Особенности пропитки опоры

Столбы устанавливаются в землю без пасынков. Торцы пропитаны больше, чем боковая поверхность. В процессе эксплуатации из них вымывается до 90% защитного состава.Чтобы этого не произошло, торец сверху прикрывают оцинкованной кровлей размером 250х250 мм, а низ закрывают плоским материалом, не пропускающим влагу.

Согласно ГОСТ 20022.0-93 древесину под опоры пропитывают защитным средством ХМ-11 в пересчете на сухую соль в количестве 13-15 кг / м 3. При покупке бревен для опор следует уточнить. в каких условиях они были изготовлены, так как в некоторых технических условиях это количество занижено в 2 раза.Не все производители правильно выдерживают технологию изготовления продукции. Для этого требуется организация контроля качества, хотя специалист может определить это визуально.

Support Technology

Процесс состоит из 4 важных шагов.

1. Окорка

На специализированной машине удаляется кора с лубом. Только после этого ствол начинает сохнуть. Следует минимизировать заболонь, так как она хорошо пропитана антисептиком. Если весь верхний слой будет раздавлен, долговечность опоры значительно снизится из-за того, что она будет более подвержена гниению.Затем деревянная подставка, размеры которой соответствуют требованиям, сортируется по назначению. Некоторые производители производят сушку, не снимая луба, что дает возможность предотвратить растрескивание древесины. Затем убирают мочалку, так как она будет мешать процессу пропитки.

2. Сушка

Удаление влаги — длительный и энергоемкий процесс, от которого зависит качество пропитки. Необработанную древесину пропитывать нельзя. Его влажность должна быть до 28%.Сушка осуществляется естественным путем в штабелях (2-5 месяцев) или теплым воздухом в сушильных камерах, который циркулирует с помощью вентиляторов (7-10 дней).

3. Пропитка автоклава

В камере создается разрежение, вытягивающее излишнюю влагу. Затем бревна закрываются водным раствором антисептика, после чего давление в камере повышается до 14 атм. После слива раствора в нем снова создается вакуум. Лучший пропиточный состав — антисептик SSA финского производства.Отечественные аналоги производятся из промышленных отходов и содержат примеси, уменьшающие глубину обработки и способствующие вымыванию состава из древесины.

4. Фиксация

Пропиточный состав содержит вредные вещества. Бревна выдерживаются некоторое время. В этом случае возможно образование нерастворимых антисептических соединений в структуре древесины. Температура среды должна быть положительной. Для ускорения процесса опоры автоклавированы перегретым паром.Канадские производители обрабатывают бревна специальными составами, тем самым увеличивая долговечность изделий.

Опоры ВЛ

Установка деревянных опор производится на ВЛ 3 класса с номинальным рабочим напряжением 1 кВ и менее. Наиболее распространены промежуточные опоры, поддерживающие провода. К тому же они воспринимают как вес арматуры, так и свой собственный. Сами по себе они могут не выдержать сил, возникающих вдоль линии, если произойдет разрыв.Эту нагрузку воспринимают анкерные опоры с расположением дополнительных подкосов по оси ВЛ. В основном они служат для создания напряжения на отрезке проволоки. Для поглощения боковых нагрузок их применяют с расположением подкосов или «ножек» в перпендикулярном направлении.

Есть также угловые опоры, воспринимающие продольные и поперечные нагрузки. Они настроены перевернуть линии.

Установка деревянных опор осуществляется с точной разметкой мест, а сборка — с плотной посадкой деталей.

Зазор в месте надрезов не должен превышать 4 мм. Интерфейс плотно подогнан. Просверливаются отверстия.

Техническое обслуживание и ремонт деревянных опор

Деревянные опоры ЛЭП подлежат периодическим осмотрам и ремонтам. Летом на глубине 30-50 см проверяют глубину гниения древесины. Если диаметр бревна составляет 25 см, а гниль более 3 см, оно считается непригодным и подлежит замене.

Капитальный ремонт линий, на которых установлена ​​большая часть деревянных опор, проводится минимум через 6 лет.Остальные ремонтные работы проводятся в срок, в зависимости от имеющихся ресурсов.

Пожарная опасность деревянных опор требует кропотливых операций по ее снижению. При наличии деревянных приставок вокруг вырывается котлован глубиной 0,4 м и убирается трава с кустарником.

Детали от опор заменяются новыми при работающей линии. При этом следует учитывать, что на частях конструкции нагрузки могут превышать расчетные.

Если полюса отклоняются от вертикали на недопустимую величину, дополнительные нагрузки могут вызвать изменение положения и наложение проводов или соприкосновение с деталями.Смещения происходят из-за ослабления фундамента или прекращения основания опоры, смещения грунта, ослабления стыков.

Обвязка осуществляется стальными тросами, установленными на стойке. Основание выкапывается на глубину 1,5 м и опора распрямляется тяговым механизмом. Затем яма заливается и утрамбовывается.

При короблении стойки из-за ослабления связи с повязкой ее распрямляют, не смещая пасынка.

На гнилой стойке установлена ​​повязка.Перед этим удаляют гниль и покрывают столб антисептической пастой.

Поврежденные детали укрепляют временными накладками из дерева или металла с помощью полухомутов, болтов и удерживающей проволоки.

Детали перед транспортировкой на путь проверяются на соответствие проектным параметрам.

Для увеличения срока службы стоек их следует дополнительно пропитать при эксплуатации диффузионным методом. На подземную и надземную части опоры и на стыки накладываются антисептические повязки.На трещины и верх стоек с насадками наносится антисептическая паста.

В связи с тем, что масса деревянной опоры невелика, тяжелое оборудование для ремонта требуется редко.

Опора, которая не подлежит ремонту, освобождается от всех нагрузок и заменяется на новую с помощью специального оборудования.

Заключение

Деревянная опора с пропиткой ничем не хуже железобетонной, а в некоторых случаях даже лучше, по массе преимуществ.Чтобы их более активно применять на практике, необходим отраслевой стандарт. Это позволит установить единые требования для всех производителей, чтобы гарантировать качество.

Столбы освещения из железобетона применяются в городе и за городом, в том числе для автомобильных дорог, улиц и тротуаров, площадок под склады и промышленных предприятий. Бетонные опоры освещения используются также при прокладке воздушных линий, показатели напряжения на которых достигают 10 кВ.При их параметрах не менее 35 кВ используются опоры из центрифугированного бетона.

Типы постов

Опоры освещения этого типа бывают самых разных форм и размеров и производятся с помощью центрифуги или вибропресса из высококачественного бетона, армированного металлической проволокой.

Подобные бетонные опоры бывают следующих марок:

• СВН, а также С (восьмиугольная форма) — весит от 800 до 1700 кг, достигает 10,5 м в высоту;
• СЦС, а также СНЦ (с кольцевым сечением) — весит от 700 до 1050 кг и достигает высоты 11 м;

На фото — подкосы

• СКТ (могут быть круглыми или коническими) — весит от 700 до 1050 кг и достигает 11 м в высоту;
• START, а также ST (имеют трапециевидное сечение) — весит от 800 до 3500 кг и достигает 16.5 м высотой.

Технические условия

Рассмотрим преимущества использования железобетонных опор:

• они устойчивы к коррозионному воздействию, химическим соединениям, не гниют;
• материал не боится огня и сейсмических воздействий;
• есть возможность длительной эксплуатации. В этом случае необходимо соблюдать правильную технологию производства, а в последующем проводится правильный монтаж, позволяющий прослужить опоры более пятидесяти лет;
• низкие эксплуатационные расходы;
• доступная цена строительства (в этом плане экономичнее будут только деревянные опоры).

Теперь займемся недостатками товара

• материал тяжелый и весит не менее 700 кг. Соответственно, с его погрузкой, транспортировкой и установкой могут возникнуть определенные трудности;
• трудности демонтажа. Конечно, опору можно сбить с помощью того же трактора, но освободить стальной каркас и обработать бетонные детали достаточно сложно;

Совет: в этом случае помогает резка железобетона алмазными кругами повышенной прочности.

• плохо выдерживает механические нагрузки, не выдерживает резких ударов и подобных воздействий, например ударов;

Следует отметить, что по своим характеристикам такие опоры значительно превосходят деревянные, но уступают металлическим.

Изготовление опор

Уличные бетонные столбы для освещения изготавливаются поэтапно:

1. Подготовить специальные формы для бетонных столбов со стержнями .Их нужно предварительно очистить и смазать, а затем поместить в них подготовленные спирали. После этого протянуть нагретые стержни через спирали, надеть упоры и зафиксировать. Спирали растягиваются и прикрепляются к стержням в 3-х точках. На каждом конце установите футеровку, сделайте технологические трубки с петлями, при этом закрепив к опалубке.
2. Вылейте раствор в формы, используя глубинный вибратор, а затем выровняйте поверхность .
3. Сушить готовую продукцию . Инструкция требует выложить готовые изделия на доски и накрыть полиэтиленовой пленкой.Включите предварительный нагрев, подождите немного и снимите пленку.
4. С помощью подъемного оборудования переместите готовые опоры в подготовленное место, где их следует хранить и проверять показатели качества. Затем приварите к ним стержни заземляющих контуров, покрасьте, определите. На последнем этапе их обычно маркируют и проштамповывают. После этого продукты можно использовать и / или продавать.

Благодаря использованию передовых технологий в производственных процессах гарантируются отличные качественные характеристики готовой продукции.Все это должно подтверждаться соответствующими справками и другими справками.

Как уже было сказано выше, ассортимент опор освещения из железобетона может быть весьма разнообразным, в зависимости от размеров, форм и так далее. Соответственно, потребитель может выбрать то, что ему конкретно нужно.

Совет: если вам нужно пройти через бетонный фундамент или стену для подачи ЛЭП от столба к дому, вам поможет алмазное сверление отверстий в бетоне с помощью специально разработанных коронок.

Заключение

Сегодня можно встретить бетонные столбы, которые используются в качестве опор в разных местах. Благодаря невысокой стоимости технологии производства и длительной эксплуатации продукция по праву пользуется спросом у потребителей. Подавляющее большинство из них производится на заводе, так как именно там можно полностью воспроизвести всю технологическую цепочку.

Однако есть и такие домашние мастера, которые самостоятельно изготавливают такую ​​конструкцию для собственных нужд.Видео в этой статье поможет вам найти дополнительную информацию по этой теме.

Инспекция, полевые испытания и оценка производительности

СТРУКТУРА И ИНФРАСТРУКТУРА 11

Горохов Е.В., Бакаев С.Н., Назим Ю.В., Моргай В.В., Попов М.С.

(2010). Анализ причин и последствий отказов на участках высоковольтной линии

(330кВ) Джанкойской ГРЭС

Крымской энергосистемы НЭК «УКРЭНЕРГО».

Металлические конструкции, 16 (2), 75–92. (на русском).

Goyal, D., & Pabla, B.S. (2016). Методы мониторинга вибрации и методы обработки сигналов

для мониторинга состояния конструкций: обзор.

Архив вычислительных методов в технике, 23 (4), 585–594.

Грибняк В., Каклаускас Г., Цигас Д., Бачинскас Д., Купляускас Р.,

и Соколов А. (2010). Исследование эффекта растрескивания бетона в плите настила

неразрезных мостов.e Baltic Journal of Road and Bridge

Engineering, 5 (2), 83–88.

Гулер, С., Явуз, Д., Таймуш, Р. Б., и Коркут, Ф. (2017). Исследование

по скорости ультразвукового импульса гибридных бетонов, армированных ber.

Международный журнал гражданского, экологического, структурного, строительного

и архитектурного проектирования, 10 (12), 1690–1693.

Го Дж. И Чжан Х. (2011). Исследование технологии передачи данных

системы мониторинга состояния линии интеллектуальной сети передачи.

Труды CSEE, 31 (S1), 45–49.

Gusavac, S.J., Nimrihter, M.D., & Geric Lj, R. (2008). Оценка состояния ВЛ

. Исследование электроэнергетических систем, 78 (4), 566–

583.

Гусавак, С., Нимрихтер, М., Новакович, С., и Саванович, З. (2003).

Информационная система обслуживания воздушных линий. Материалы коллоквиума

по ревитализации воздушных линий, Белград, 6–10 мая,

2003.Бумага Р3-01.

Hakala, E.S., & Bjelic, I.B. (2016). Потенциал скачка для устойчивого перехода к энергетике

в Сербии. Международный журнал энергетического сектора

Менеджмент, 10 (3), 381–401.

Хан, С.-Р., Гикема, С.Д., Куиринг, С.М., Ли, К.-Х., Росовски, Д.,

и Дэвидсон, Р.А. (2009). Оценка пространственного распределения

отключений электроэнергии во время ураганов в районе побережья Персидского залива. Надежность

Инженерная и системная безопасность, 94 (2), 199–210.

Яскольски, М. (2016). Моделирование долгосрочного технологического перехода

Польской энергосистемы с использованием MARKAL: Влияние на торговлю выбросами. Энергетика

Политика, 97, 365–377.

Kjølle, G.H., Seljeseth, H., Heggset, J., & Trengereid, F. (2003). Качество

управления поставками посредством статистики прерываний и измерения качества напряжения

. Европейские транзакции по электроэнергии,

13 (6), 373–379.

Клюкас, Р., & Вадлуга, Р. (1999). Испытания железобетонных опор ВЛ

в Кретингском районе (Отчет об исследовании, 19 стр.). Вильнюс: Вильнюс

Технический университет Гедиминаса (на литовском языке).

Клюкас, Р., Вадлуга, Р., и Кесюнас, В. (2003). На грузоподъемность

опоры бетонные для опор ЛЭП.

Журнал гражданского строительства и менеджмента, 9 (Приложение 1), 9–16 (на литовском языке

).

Леонович И., Лауринавичюс А. и Чигас Д. (2014). Дороги и климат (166

с.). Вильнюс: Вильнюсский технический университет им. Гедиминаса (на литовском языке).

Ли В. (2014). Оценка рисков энергосистем: модели, методы и приложения

. (2-е изд., 560 с.). Хобокен, Нью-Джерси: Wiley-IEEE Press.

Лин, Ю.-К., Чанг, П.-К., и Фионделла, Л. (2012). Исследование коррелированных отказов

на надежность сети систем передачи электроэнергии.Международный

Журнал электроэнергетических и энергетических систем, 43 (1), 954–960.

ЛИТГРИД. (2013). Методика оценки технического состояния

и потребности в ремонте конструктивных элементов ВЛ 110кВ и 330кВ

ЛЭП (18 стр.). Вильнюс: Автор (на литовском яз.).

Нимрихтер М., Гусавак С., Новакович С. и Дутина М. (2003). Техно-

экономический анализ возможных вариантов ревитализации ВЛ.

Материалы коллоквиума по ревитализации воздушных линий,

Белград, 6–10 мая 2003 г. Доклад R7-01.

Североамериканская корпорация по надежности электроснабжения. (2014). Состояние надежности

2014 г. (106 л.). Северная башня: Автор.

Орал, Б., & Дёнмез, Ф. (2010). Анализ отключения электроэнергии при землетрясении

Мармара. Электроника и электротехника, 104 (8),

77–80.

Ожболт, Й., Оршанич, Ф., и Балабанич, Г.(2017). Моделирование процессов

, связанных с коррозией арматуры в бетоне: 3D-модель связанного элемента

. Структурная и инфраструктурная инженерия, 13 (1), 135–146.

Заявление о раскрытии информации

Авторы не сообщали о потенциальном конфликте интересов.

Ссылки

Aabø, Y., Uthus, B., & Kjølle, G.H. (2003). Функциональный анализ — стоимость

Методология эффективного обслуживания установок среднего напряжения.

Труды 17-й Международной конференции по распределению электроэнергии

(CIRED) (6 стр.), Барселона, 12–15 мая 2003 г.

Аггарвал, Р.К., Джонс, А.Т., Джаясингхе, Д.А.С.Б., и Су, В. (2000). Обзор

мониторинга состояния воздушных линий. Электроэнергетика

Системные исследования, 53 (1), 15–22.

Ахмад, С. (2003). Коррозия арматуры в бетонных конструкциях, ее мониторинг и прогнозирование срока службы

— обзор. Цемент и бетон

Композиты, 25 (4–5), 459–471.

Алькантара де, Н.С., Сильва де, Ф.М., Гимарайнш, М.Т., и Перейра, М.

(2015). Оценка коррозии стальных стержней, используемых в железобетонных конструкциях

, посредством вихретоковых испытаний. Сенсоры, 16 (1), идентификатор статьи:

15, 18.

Американское общество инженеров-строителей. (2013). Табель успеваемости за 2013 год по инфраструктуре

Америки (74 стр.). Вашингтон, округ Колумбия: Автор.

Benyahia, K.A., Ghrici, M., Kenai, S., Breysse, D., & Sbartai, Z.M. (2017).

Анализ взаимосвязи между неразрушающими и разрушающими методами

Испытания низкой прочности бетона в новых конструкциях.Азиатский журнал гражданского строительства

Engineering, 18 (2), 191–205.

Бертлинг, Л., Аллан, Р., и Эрикссон, Р. (2005). Метод технического обслуживания актива

, ориентированный на надежность, для оценки воздействия технического обслуживания в системах распределения электроэнергии

. IEEE Transactions on Power Systems, 20 (1), 75–82.

Bjarnadottir, S., Li, Y., & Stewart, M.G. (2014). Экономическая оценка

, основанная на оценке рисков, для опор распределения электроэнергии, подвергшихся воздействию ураганов

.Структурная и инфраструктурная инженерия, 10 (6), 740–752.

Браун, R.E. (2008). Надежность распределения электроэнергии. (2-е изд., 504 с.).

Бока-Ратон, Иллинойс: CRC Press.

Кастильо, А. (2014). Анализ и управление рисками при отключении электроэнергии и восстановлении

: обзор литературы. Исследование электроэнергетических систем, 107,

9–15.

Chen, W.-G., & Xia, Q. (2010). Анализ частотно-временных характеристик

тока утечки для новых характеристик загрязнения изоляторов

прогноз.Техника высокого напряжения, 36 (5), 1107–1112.

Чоудхури, А.А., и Коваль, Д.О. (2010). Количественная оценка надежности системы передачи-

. IEEE Transactions по отраслевым приложениям,

46 (1), 304–312.

Коэн, Дж. Дж., Райхл, Дж., И Шмидталер, М. (2014). Переориентация исследований

на общественное признание энергетической инфраструктуры: критический обзор

. Энергетика, 76, 4–9.

Европейский комитет по нормализации.(2004). Еврокод 2: Проектирование бетонных конструкций

— Часть 1: Общие правила и правила для зданий, EN 1992-1-

1: 2004 (225 стр.). Брюссель: Автор.

Деробер, X., Латаст, J.F., Balayssac, J.P., & Laurens, S. (2017). Оценка

загрязнения бетона хлоридом с использованием не разрушающих электромагнитных методов

. NDT&E International, 89, 19–29.

Дивайн-Райт, П. и Бател, С. (2013). Объяснение общественных предпочтений в отношении конструкции опор высокого напряжения

: эмпирическое исследование восприятия напряжения в сельской местности

.Политика землепользования, 31, 640–649.

Дукас, Х., Каракоста, К., Фламос, А., и Псаррас, Дж. (2011). Электроэнергия

передача: Обзор связанных нагрузок. Международный журнал

исследований в области энергетики, 35 (11), 979–988.

Dueñas-Osorio, L., & Vemuru, S.M. (2009). Каскадные отказы в сложных инфраструктурных системах

. Структурная безопасность, 31 (2), 157–167.

Фаррар, К.Р., и Уорден, К. (2007). Введение в структурный мониторинг здоровья

.Философские труды Королевского общества A:

Математические, физические и инженерные науки, 365 (1851), 303–315.

Fiore, A., & Marano, G.C. (2017). Анализ эксплуатационной пригодности

бетонных мостов с коробчатыми балками в условиях дорожных вибраций с помощью

Мониторинг состояния конструкций: пример из практики. Международный журнал гражданского строительства

Инженерное дело. DOI: 10.1007 / s40999-017-0161-3

Фишер, Р.П., Столяров, С.И., Келлер, М.Р. (2015). Критерий термического

отказа электрического кабеля. Журнал пожарной безопасности, 72, 33–39.

Загружено [Вильнюсский технический университет Гедимино] в 04:52, 21 ноября 2017 г.

Типы электрических столбов в воздушных линиях электропередачи

Типы электрических опор:

Здравствуйте, господин / госпожа. посетитель. Прежде всего, спасибо, что посетили мой сайт. Теперь давайте обсудим типов опор , используемых в воздушных линиях электропередачи. Несущими конструкциями для проводов воздушных линий являются различные типы опор и опор, называемые опорами линий.В целом, линейные опоры должны иметь следующие свойства:

• Высокая механическая прочность, позволяющая выдерживать вес проводников, ветровые нагрузки и т. Д.
• Легкий вес без потери механической прочности.
• Дешевый по стоимости и экономичный в обслуживании.
• Более долгая жизнь.
• Легкий доступ к проводам для обслуживания.

Линейные опоры, используемые для передачи и распределения электроэнергии, бывают разных типов, в том числе

1. деревянные опоры
2. опоры стальные
3. Опоры ПКР
4. опоры стальные решетчатые

Выбор несущей конструкции для конкретного случая зависит от линии пролета, X сечения области, линейного напряжения, стоимости и местных условий.

Купить сейчас


1. Деревянные опоры: Они изготовлены из выдержанной древесины (сал или чир) и подходят для линий средней площади поперечного сечения и относительно более коротких пролетов, скажем, до 50 метров. Такие опоры дешевы, легко доступны, обладают изоляционными свойствами и поэтому широко используются для распределения в сельской местности в качестве экономического предложения.Деревянные опоры обычно гниют ниже уровня земли, вызывая обрушение фундамента. Чтобы предотвратить это, часть стойки ниже уровня земли пропитывается консервирующими составами, такими как креозотовое масло. Двухполюсные конструкции типа «А» или «Н» часто используются для получения более высокой поперечной прочности, которую можно было бы экономически обеспечить с помощью одинарных опор.

Основными возражениями против деревянных опор являются:

(i) склонность к гниению ниже уровня земли

(ii) сравнительно меньший срок службы (20-25 лет)

(iii) нельзя использовать для напряжений выше 20 кВ

(iv) меньшая механическая прочность и

(v) требовать периодической проверки.

2. Стальные опоры: Стальные опоры часто используются вместо деревянных опор. Они обладают большей механической прочностью, более длительным сроком службы и позволяют использовать более длинные интервалы. Такие столбы обычно используются для распределения в городах. Этот тип опоры необходимо оцинковать или покрасить, чтобы продлить срок ее службы. Стальные опоры бывают трех типов (i) рельсовые опоры (ii) трубчатые опоры и (iii) стыки из прокатной стали.

3.Опоры RCC: Железобетонные опоры в последние годы стали очень популярными в качестве опор для линий. Они обладают большей механической прочностью, более длительным сроком службы и допускают более длинные пролеты, чем стальные опоры. Кроме того, они имеют хороший внешний вид, не требуют особого ухода и обладают хорошими изоляционными свойствами. На рисунке показаны полюса RCC для одинарного и двойного контура. Отверстия в столбах облегчают подъем по столбам и в то же время уменьшают вес опор лески. Основная трудность при использовании этих опор типа — высокая стоимость транспортировки из-за их большого веса.Поэтому такие столбы часто изготавливаются на месте, чтобы избежать больших затрат на транспортировку.

4. Стальные опоры: На практике деревянные, стальные и железобетонные опоры используются для распределения при низких напряжениях, скажем, до 11 кВ. Однако для передачи на большие расстояния при более высоком напряжении неизменно используются стальные опоры. Стальные опоры обладают большей механической прочностью, более длительным сроком службы, могут выдерживать самые суровые климатические условия и позволяют использовать более длинные пролеты.Риск прерывания работы из-за поломки или прокола изоляции значительно снижается за счет более длинных пролетов. Опоры башни обычно заземляют путем вбивания стержней в землю. Это сводит к минимуму проблемы, связанные с молнией, поскольку каждая мачта действует как молниеотвод. На рисунке ниже показана башня с одним контуром. Однако за умеренную дополнительную плату может быть предоставлена ​​двухконтурная башня, как показано на рисунке ниже. Преимущество двойного контура состоит в том, что он обеспечивает непрерывность питания. В случае выхода из строя одной цепи бесперебойное питание может поддерживаться другой цепью.

Вывод:

Мы рассмотрели типов опор ЛЭП.


Комментарий ниже для любых запросов.

линейных опор | Недвижимость | Типы поддержки линии

Линия поддержки:

Несущие конструкции для проводов воздушных линий представляют собой различные типы опор и опор, называемые опорами линий. Как правило, линейные опоры должны иметь следующие свойства:

• Высокая механическая прочность, позволяющая выдерживать вес проводников, ветровые нагрузки и т. Д.
• Легкий вес без потери механической прочности.
• Дешевый по стоимости и экономичный в обслуживании.
• Более длительный срок службы,
• Легкий доступ к проводам для обслуживания.

Опоры линии, используемые для передачи и распределения электроэнергии, бывают различных типов, включая деревянные опоры, стальные опоры, R.C.C. столбы и башни из решетчатой ​​стали. Выбор несущей конструкции для конкретного случая зависит от продолжительности линии, X сечения области, линейного напряжения, стоимости и местных conditibns.

1. Деревянные опоры: Они изготовлены из выдержанной древесины (сал или чир) и подходят для линий средней площади поперечного сечения и относительно более коротких пролетов, скажем, до 50 метров. Такие опоры дешевы, легко доступны, обладают изоляционными свойствами и поэтому широко используются для распределения в сельской местности в качестве экономичного предложения. Деревянные опоры обычно имеют тенденцию гнить ниже уровня земли, вызывая обрушение фундамента. Чтобы предотвратить это, часть стойки ниже уровня земли пропитывается консервирующими составами, такими как креозотовое масло.Двухполюсные конструкции типа «А» или «Н» часто используются (см. Рис. 8.2) для получения более высокой поперечной прочности, чем можно было бы экономически обеспечить с помощью одинарных опор.

Основными возражениями против деревянных опор являются:

• склонность к гниению ниже уровня земли
• сравнительно меньший срок службы (20-25 лет)
• нельзя использовать для напряжений выше 20 кВ
• меньше механической прочности и
• требует периодической проверки.

2. Стальные опоры: Стальные опоры часто используются вместо деревянных опор. Они обладают большей механической прочностью, более длительным сроком службы и позволяют использовать более длинные интервалы. Такие столбы обычно используются для распределения в городах. Этот тип опор необходимо оцинковать или покрасить, чтобы продлить срок их службы. Стальные опоры бывают трех типов:

.

• опоры рельсовые
• трубчатые опоры и
• Прокат стальных стыков .

3. Опоры RCC: Железобетонные опоры в последние годы стали очень популярными в качестве опор для линий. Они обладают большей механической прочностью, более длительным сроком службы и допускают более длинные пролеты, чем сталь. Кроме того, они обеспечивают хороший внешний вид, не требуют особого ухода и обладают хорошими изоляционными свойствами. Рис. 8.3 показывает R.C.C. полюса для одиночного и двойного контура. Отверстия в жердях облегчают подъем по жердям и в то же время уменьшают вес опоры лески.

Основная трудность использования этих столбов — высокая стоимость транспортировки из-за их большого веса.Поэтому такие опоры часто изготавливаются на месте, чтобы избежать больших затрат на транспортировку.

4. Стальные опоры: На практике деревянные, стальные и железобетонные опоры используются для распределения при низких напряжениях, скажем, до 11 кВ. Однако для передачи на большие расстояния при более высоком напряжении неизменно используются стальные опоры. Стальные опоры обладают большей механической прочностью, более длительным сроком службы, могут выдерживать самые суровые климатические условия и позволяют использовать более длинные пролеты.Риск прерывания работы из-за поломки или прокола изоляции значительно снижается за счет более длинных пролетов. Опоры башни обычно заземляют путем вбивания стержней в землю. Это сводит к минимуму проблемы, связанные с грозой, поскольку каждая мачта действует как молниеотвод.

На рис. 8.4 (i) показана однорядная опора. Однако при умеренных дополнительных затратах может быть предоставлена ​​двухконтурная градирня, как показано на рис. 8.4 (ii). Преимущество двойного контура состоит в том, что он обеспечивает непрерывность питания.В случае выхода из строя одной цепи бесперебойное питание может поддерживаться другой цепью.

PLS-POLE Страница

PLS-POLE Страница

PLS-POLE ^™ —
Анализ и проектирование конструкций из дерева, клееной древесины, стали, бетона и опор из стеклопластика или модульных алюминиевых мачт

Обзор
PLS-POLE

Обзор функций

Примеры конструкций, поставляемых с PLS-POLE

Другие страницы с информацией, относящейся к PLS-POLE

Некоторые типичные виды PLS-POLE:

• Вверху слева: X-образная структура, которую невозможно было смоделировать в предыдущих поколениях наших структурных программ.
• Слева внизу: диаграмма взаимодействия допустимого диапазона веса с допустимым размахом ветра. Эту схему взаимодействия можно использовать для определения в нашей программе проектирования линий PLS-CADD.
• В центре: стальной столб, цвет которого определяется использованием элемента. Красная часть шеста используется не по назначению. Обратите внимание на изоляторы из 2 частей на левой стороне опоры, которые переворачиваются.
• Вверху справа: увеличенный вид соединения между штангой и траверсой для конструкции X-образной рамы.
• Справа внизу: чертеж конструкции из САПР, показанный вместе с представлением PLS-POLE.

PLS-POLE — это мощная и простая в использовании программа Microsoft Windows для анализа и проектирования
конструкции из дерева, клееной древесины, стали, бетона и опор из армированного волокном полимера (FRP)
или модульные алюминиевые мачты. Программа выполняет проектные проверки конструкций при заданных пользователем нагрузках.
а также может рассчитать максимально допустимые ветровые и грузовые пролеты.Практически любая передача, подстанция
или может быть смоделирована структура связи, включая полюса, H-кадры, A-кадры и X-кадры. Эти
модели быстро строятся из таких компонентов, как столбы, кронштейны, оттяжки, скобы и изоляторы.

PLS-POLE — это результат почти 25-летней эволюции наших первых программ структурного анализа.
Это прямой преемник наших популярных программ CPOLE, CFRAME, SPOLE, SFRAME, WPOLE, WFRAME и G-MAST.
За годы поддержки этих программ мы постоянно совершенствовали наши алгоритмы, пользовательский интерфейс и дизайн программ.Результатом стал PLS-POLE, мощный и универсальный инструмент проектирования с непревзойденной надежностью и простотой использования.

Щелкните здесь, чтобы увидеть карту пользователей PLS-POLE по всему миру.

Комплексное моделирование структуры

Конструкции

PLS-POLE представляют собой совокупность следующих элементов:

• Бетонные опоры
• Стальные опоры
• Деревянные опоры
• Столбы из клееной древесины
• Полимер, армированный волокном (FRP)
• Модульные решетчатые мачты
• Давидное оружие
• Крестовины
• Ребята
• Кабели
• Подтяжки
• Оборудование (определенные пользователем элементы, такие как трансформаторы, лестницы…)
• Изоляторы (зажимные, натяжные, стойки, подвесные, из 2 частей)

Построить структуру так же просто, как выбрать нужный элемент из библиотеки доступных элементов и сообщить программе, где он присоединяется к другим элементам. Вы можете свободно смешивать и сочетать различные элементы по своему желанию. Это дает вам возможность создавать сколь угодно сложные конструкции и даже позволяет смешивать элементы из дерева, стали и бетона в одной конструкции.

Библиотеки элементов определяют размеры, вес и прочность ваших стандартных структурных компонентов.Вы можете создать эти библиотеки самостоятельно или использовать библиотеки, предоставленные вашими поставщиками. Использование библиотек стандартных компонентов многократного использования значительно повышает вашу производительность за счет значительного уменьшения количества вводимых данных, что также снижает вероятность ошибки.

Простой и мощный анализ методом конечных элементов

PLS-POLE упрощает анализ методом конечных элементов. H-образная рама в PLS-POLE вводится как набор
макроэлементы, такие как шесты, перекладины и скобы.Эти элементы выбираются из библиотеки, в которую вы вводите
свойства макроэлементов, такие как диаметр вершины и основания столба, толщина и форма стенки (круглая, 16-гранная).
PLS-POLE автоматически разбивает ваши макроэлементы на множество элементов кабеля, фермы и балки. Всего за
за несколько минут с PLS-POLE вы можете построить конструкции, моделирование которых в традиционном конечном
элемент программы.

PLS-POLE поддерживает специальную версию нашего механизма анализа методом конечных элементов SAPS.Мы разработали SAPS специально для решения сложных проблем с линиями электропередачи и структур связи с оттяжками, которые другие программы конечных элементов не могли бы решить. Примерно
30 лет использования в производстве. SAPS доказал, что это один из лучших нелинейных кабельных элементов, доступных в мире.

PLS-POLE может выполнять как линейный, так и нелинейный анализ. Нелинейный анализ позволяет видеть эффекты P-Delta, обнаруживать нестабильности и выполнять точные проверки потери устойчивости.PLS-POLE моделирует оттяжки, кабели и двухкомпонентные изоляторы как трехмерные кабельные элементы. Этот сложный анализ работает даже тогда, когда элементы имеют большие смещения, как в случае с двухкомпонентным изолятором, изображенным справа.

ASCE и другие проверки кода

После того, как PLS-POLE рассчитал силы и моменты, испытываемые в различных частях вашей структуры, он сравнивает их с возможностями кода. Результаты этих проверок могут отображаться в текстовых отчетах, электронных таблицах или цветной графике.

Для проверки стальных опор и трубчатых стальных элементов можно использовать либо ASCE / SEI 48-11 (ранее руководство 72 ASCE), либо другие международные стандарты.
Деревянные опоры проверяются на предмет их предельного напряжения, и напряжение волокна может быть уменьшено с увеличением высоты в соответствии с ANSI O5.1 (2002, 2008, 2015, 2017). PLS-POLE обнаруживает коробление деревянных опор с помощью точного нелинейного анализа по вашему выбору, метода Гира и Картера, метода REA или метода, программируемого пользователем. Бетонные опоры проверяют по диаграмме моментной нагрузки.В руководстве PLS-POLE описывается, как выполняются эти проверки, и перечислены сделанные предположения.

В дополнение к этим проверкам кода PLS-POLE может рассчитывать пары допустимых пролетов ветра и веса для заданного значения их отношения или, еще лучше, определять целые диаграммы взаимодействия между допустимыми пролетами ветра и веса. Оптимальное зондирование, выполняемое с помощью этих диаграмм взаимодействия, приведет к более экономичному решению, чем традиционное зондирование, когда используется одна пара размаха ветра и веса.

Интуитивно понятный графический интерфейс пользователя

PLS-POLE широко использует трехмерную графику, чтобы помочь вам визуализировать вашу структуру. Мы прорисовываем все элементы с максимальной точностью и позволяем рассматривать конструкцию с любого направления, делая ошибки моделирования сразу очевидными. Если вы видите ошибку, просто нажмите на нее, чтобы отредактировать элемент проблемы.

После анализа элементы получают цветовую маркировку в зависимости от их использования, при этом элементы, находящиеся под избыточным давлением, графически отображаются красным цветом.Конечно, эти элементы можно редактировать одним щелчком мыши. Излишне напряженные элементы также окрашиваются в красный цвет в текстовых отчетах и ​​таблицах.

Не менее важны, чем графическая обратная связь, многочисленные проверки, которые PLS-POLE выполняет для ваших входных данных. В ходе обзора тысяч проблемных моделей конструкций мы выявили много распространенных ошибок моделирования. PLS-POLE автоматически обнаруживает эти ошибки и помечает сомнительный ввод, чтобы сэкономить ваше время.

Взаимодействие

Хотя PLS-POLE является автономной программой, его открытый дизайн позволяет легко взаимодействовать с другими программами.

PLS-POLE предоставляет четко определенный выходной файл XML и хуки, которые позволяют предварительно и
постпроцессоры, которые должны быть подключены к программе, что делает ее идеальным двигателем
ваш индивидуальный процесс полюса.

PLS-POLE может читать файлы из наших программ CPOLE, CFRAME, SPOLE, SFRAME, WPOLE, WFRAME и G-MAST. Мы осознаем, что наши клиенты вкладывают средства в структурные модели, созданные в рамках этих программ, и сделали обратную совместимость приоритетной задачей.Если вы являетесь пользователем этих более ранних программ, пожалуйста, посетите страницу PLS-POLE на нашем веб-сайте, где вы найдете более подробный список улучшений, внесенных в PLS-POLE.

Пользователи нашей программы проектирования линий PLS-CADD могут использовать PLS-POLE для подготовки файлов с допустимыми значениями ветра и веса или файлов диаграмм взаимодействия для оптимального определения местоположения. Они также могут брать конструкции PLS-POLE и определять их в линию. PLS-CADD может рассчитать нагрузку на конструкцию в определенном месте и отобразить результаты проверки PLS-POLE с этими нагрузками.

Результаты PLS-POLE представлены в виде комбинации графических представлений, представлений электронных таблиц и текстовых отчетов. Всю эту информацию можно легко экспортировать в другие программы. Графические результаты могут быть сохранены в файлах DXF, совместимых с большинством систем CAD. Результаты электронных таблиц могут быть вставлены в программы для работы с электронными таблицами, экспортированы в ODBC-совместимые базы данных или сохранены в файл XML. Текстовые результаты могут быть настроены пользователем и сохранены в файлы или вставлены в текстовые редакторы.

Сводка
