Как сделать отмостку любого фундамента дома правильно и не дорого?
Рассмотрим, как сделать отмостку фундамента дома для любых современных фундаментов – ленточных, монолитных плитных и др. Нужна ли отмостка для свайных фундаментов и свайно-винтовых? Как ремонтировать отмостку при необходимости?
Что такое отмостка здания и ее назначение?
Отмосткой называют территорию вокруг здания, которая закрыта наклоненным наружу от цоколя дома водонепроницаемым слоем вдоль которого устроена система водоотвода. Ее главное назначение:
- защитить фундамент и основание под ним от замокания дождевыми и талыми водами с поверхности грунта;
- отвести воду от периметра фундамента и сбросить ее в канализацию или дренажную канаву;
- благоустроить зону вокруг дома или даже украсить ее;
- защитить основу здания от крупных корней растений – деревьев и высоких кустарников.
В случае разного вида свайных и столбчатых фундаментов, когда под первым этажом дома нет подвала, защита может способствовать вентиляции подпола, отводя дождевую воду с проекции вашего дома минимум на ее ширину.
Когда и как сделать отмостку фундамента дома?
Обычно отмостку начинают строить после того, как будет закончена крыша здания. Но правильнее ее сделать, как только будет возведен цоколь или начато строительство первого этажа. В этом случае основание здания сразу получит защиту от воды, а строители смогут воспользоваться удобной дорожкой вокруг всего здания шириной от 0,5 до 1,2 м или более.
Основные правила строительства отмостки дома
Строительство отмостки при ленточных и монолитно-плитных фундаментах, начинается после работ по вертикальной наружной гидроизоляции его стен. Как эти работы следует проводить, читайте здесь (ссылка) или здесь (ссылка).

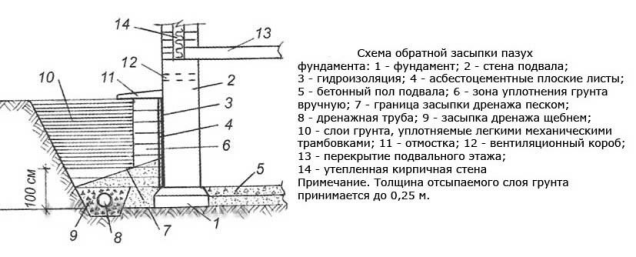

Пазуху или пространство между грунтом, нетронутым при отрывании котлована под дом или траншеи под ленту и самим фундаментом засыпают грунтом. Эта операция называется обратной засыпкой. При этом слой непосредственно возле стены можно засыпать глиной и утрамбовать ее. Слой глины вывести чуть ниже уровня грунта, например, на 100 – 150 мм. «Толщина», а вернее ширина глиняного замка на уровне подошвы основания должна быть не менее 250 – 300 мм. По мере засыпки эта ширина может увеличиваться до 400 – 500 мм. Дальше от стен может быть обычный грунт.
Вся обратная засыпка должна быть послойно утрамбована. Вокруг всего дома нужно оставить не засыпанную «канавку» глубиной до 150 – 250 мм. В канавку в качестве подслоя засыпается крупнозернистый песок или отсев с уклоном не менее 1,5 – 2%, т. е не менее 20 мм/м, которые выравниваются и трамбуются. Толщина подслоя 50 – 80 мм.
Между монолитом отмостки и стеной фундамента или цоколя не должно быть жесткого соединения. Очень часто, особенно при неплотных грунтах монолитная отмостка может двигаться относительно цоколя. При этом возможно разрушение слоя гидроизоляции основания и цоколя, и во время дождей или весной при таянии снега оно будет замокать.
Для предотвращения этого при бетонировании опалубки нужно проложить два или три слоя водонепроницаемого материала между гидроизоляцией и торцом защитного слоя. Можно использовать две полоски рубероида или толстого полиэтилена, уложив их на утрамбованный песок или отсев, подняв по стене и закрепив верхний край.
Если слой гидроизоляции продлить под всей опалубкой и вывести его в водоотводную канавку, то можно использовать материалы, пропускающие воду – слой щебня, гальки, тротуарную плитку, брусчатку и т. п.
После этого укладывают слой бетона не менее 50, а лучше 70 – 100 мм. При бетонировании желательно использовать сетку из арматуры с диаметром прутьев 3-5 мм и ячейками 100 х 100 или 150 х 150 мм.
Примерно через 4 – 6 метров делают температурный шов, чтобы бетон в морозы не лопался зимой или не выпучивался в жару летом. В зоне температурного шва стоит на подсыпку уложить два слоя гидроизоляции – рубероида или толстого полиэтилена шириной 700 – 1 000 мм. Заполняют его битумной мастикой, герметиком или даже песком.
Вдоль наружного края слоя ниже его поверхности делают водоотводную канавку для отвода ливневых стоков. Это может быть канавка в грунте, в виде бетонной полосы или из бетонных блоков.
Так изготавливается правильная отмостка фундамента.
Если вы имеете необходимый инструмент и навыки владения им, то купив необходимые материалы, вы можете сделать отмостку фундамента своими руками.
Отмостка для разных вариантов фундамента
При подготовке строительства возникает естественный вопрос
Так как вода – это самый распространенный и действенный растворитель, а без воды не обходится коррозия бетона и стали, то и защищать бетонные, свайные или стальные винтово-свайные основания зданий надо.
Отмостка ленточного и монолитного фундаментов
Нужна ли отмостка для ленточного фундамента? Да нужна и прежде всего потому, что железобетонная лента полностью находится в земле. Как устроить ленточное основание можно прочитать здесь.
Делается она от внешнего периметра здания на ширину, которая больше свеса крыши здания на 400 – 800 мм.
Свесом крыши считается вертикальная проекция наружного края крыши на грунт. Т. е. капающая с крыши вода должна попадать не на землю, а на бетон.
Бетон сверху можно украсить камнями, например, галькой. Ее вдавливают в свежий бетонный раствор так, чтобы выступал только округлый бочок камня.

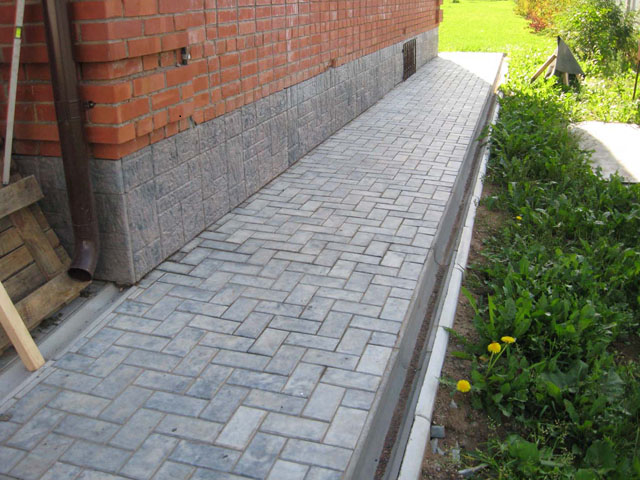

Можно украсить и тротуарной плиткой, которую укладывают поверх слоя бетона меньшей толщины на тонкую песчаную или цементно-песчаную прослойку.
</>
Вместо тротуарной плитки можно использовать брусчатку гранитную, габбро-базальтовую или из искусственного камня.
Отмостка свайного армированного фундамента
Если свайный фундамент имеет заглубленный в землю или лежащий на поверхности ростверк, то отмостка свайного фундамента делается так же, как и на ленточном.
Если же ростверк повышенный, т. е. когда его нижняя часть расположена выше уровня земли и зазор не закрыт забиркой, то на вопрос нужна ли отмостка для свайного фундамента? ответ не так прост. Прежде всего, ее следует «завести» под ростверк и внутренний край приподнять валиком, имеющим высоту не менее 30 – 50 мм. Но лучше и проще опустить с наружной плоскости ростверка забирку, например, из листового плоского шифера. На плоскости прямоугольной сваи стык слоя делается так же, как и со стеной.
Отмостка свайно-винтового фундамента
Вы построили деревянный дом на высоком свайно-винтовом фундаменте. (Как это следует делать – здесь). Возникает естественный вопрос: нужна ли отмостка для свайно-винтового фундамента? Ведь свая защищена цинковым и лакокрасочным покрытием достаточно хорошо. Ответ тот же, что и ранее – нужна.
Как она делается, видно из рисунка.
Начинают также с дренажной канавки, в которую укладывают дренажную трубу или водоотводные открытые блоки. Потом удаляют плодородный грунт до самых труб винтовых свай, засыпают и трамбуют песчаную подушку в толще которой должен быть уложена полоса рулонной гидроизоляции внутренний край которой поднимается и закрепляется на трубах. На песчаную подушку укладывается бетонный или плиточный слой.
Ремонт отмостки
Что делать, отмостка отошла от фундамента?
Проще всего дождаться весны и заниматься ремонтом после того, как оттает земля.
Простейший ремонт — заделать щели цементно-песчаным раствором не меньше марки М 50 или М 100. Если они опять треснут, то можно, расчистив их до прочного бетона, заполнить полиуретановым герметиком, предварительно затолкав в щель полосу пенополиэтилена. Герметик сверху обязательно покрыть цементно-песчаным раствором.
Если трещины и щели возникают от просадки не утрамбованного грунта, то нужно снимать лопнувшие слои, досыпать и трамбовать грунт и опять укладывать защитный слой.
Отмостка фундамента, устройство и назначение отмостки фундамента
«Отмостка — дорожка с искусственным покрытием по периметру здания, служащая для отвода воды и прохода».Терминологический словарь по строительству ВНИИС Госстроя СССР
УСТРОЙСТВО
В начале, вокруг строения, откапывается мелкая траншея, глубиной примерно двадцать см. и шириной восемьдесят — сто см. После укладывается и уплотняется слой песка или гравия, толщиной десять — пятнадцать сантиметров. По противоположному от стены краю, параллельно ей, устанавливается опалубка (доска 25 × 150мм.). Перпендикулярно, к ней крепятся рейки, образующие деформационные швы, на расстоянии примерно 2 метра один от другого. Они располагаются над арматурой и образуют необходимый угол, относительно линии горизонта. По верхней кромке опалубки будет заглаживаться бетон, поэтому она тщательно выставляется на нужном уровне, это примерно 5 см. от поверхности земли. Армирование производится дорожной сеткой с обязательным нахлестом, не прерываясь по всей длине. При бетонировании следят, что бы она находилась в толще отмостки. На пучинистых основаниях, отмостка может подвергаться деформациям из — за неравномерного морозного пучения. Пенопласт сглаживает этот негативный процесс. Поэтому в работе целесообразно использовать ЭППС. После всех приготовлений, можно бетонировать. Самозамешанный бетон чреват разочарованием после зимовки, при том, что он может оказаться дороже заводского. Заказанный по объявлению взятому со столба, так же может не соответствовать ожидаемой марке. Что б не было мучительно больно за напрасно потраченные средства, покупайте его непосредственно на заводах и требуйте паспорт качества смеси. Не разбавляйте водой, укладывайте при помощи вибратора и вам не придется тратить время и деньги на ремонт.
ЗАЧЕМ И ПОЧЕМУ?
ПОЧЕМУ КОРЫТО ПОД ОТМОСТКУ НЕ ДОЛЖНО БЫТЬ ГЛУБОКИМ.
Здесь, как и везде, желательно не перестараться. Дело в том, что дно корыта под отмостку отсыпается песком или гравием. Этот материал по сравнению с материковым грунтом, к примеру глиной, гораздо легче пропускает воду. А это значит, что рассредотачиваясь горизонтально, вода в первую очередь проникнет в песчаную подушку, примыкающую к фундаменту. Чем она толще, тем большая площадь поверхности фундамента будет находиться в контакте с водой, а зимой со льдом. Толщина песчаного или гравийного слоя должна быть 10 — 15 см. Глубина корыта примерно 20 см. Т.е. нужно заменить рыхлый, не стабильный плодородный слой на плотный песок. Подушка отсыпается в целях экономии бетона, поскольку последний значительно дороже. На пучинистых грунтах, без организации водоотведения от подушки, песок или гравий расположенные между фундаментом и глиной не будут противостоять морозному пучению, будучи обводненными. От деформации и растрескивания отмостку предохраняют деформационные швы и армирование.
ЗАЧЕМ ОТМОСТКА АРМИРУЕТСЯ НЕПРЕРЫВНЫМ СПОСОБОМ.
Отбрасываемая зданием тень способствует неравномерному оттаиванию почвы. Весной, на южной стороне, это происходит раньше, чем на северной. К тому же яркое весеннее солнце и морозные ночи порождают суточные колебания, передающиеся отмостке. При этом арматура должна удерживать бетон от растрескивания. Если же сетку уложить без перехлестов, в местах ее разъединения могут образоваться трещины, увеличивающиеся со временем. Правильное же армирование, даже если трещина появилась, обеспечит ее стабильность. Отмостка будет выполнять свою функцию.
ПОЧЕМУ ОТМОСТКУ НЕЛЬЗЯ КРЕПИТЬ К ЦОКОЛЮ.
Иногда, в примыкании отмостки к цоколю, образуется трещина. Для устранения этого недостатка напрашивается простой выход — их жесткое соединение. Но подобное решение вопроса может спровоцировать гораздо более неприятную ситуацию, для устранения которой, возможно, потребуется реконструкция. Происходит следующее: вследствие промерзания, вспучившаяся почва, поднимает отмостку. При этом, жестко закрепленная сторона последней, останется не подвижной, а противоположный ее край, приподнявшись, образует отрицательный угол. В результате у стен будут стоять лужи и образовываться наледь, что не способствует долговечности конструкции.
ЗАЧЕМ ОТМОСТКЕ УТЕПЛИТЕЛЬ.
Промерзает и вспучивается грунт не равномерно. В тени пученье сильнее, а на солнечной стороне, весною, из-за резкого перепада температур (яркое солнце днем и морозные ночи), совершаются суточные колебание почвы. В результате в примыкании к цоколю, часто образуется щель, отмостка меняет уклон, происходит растрескивание, потеря первоначальной формы. Теплоизоляция, в этом случае, выполняет роль термоса. Она не допускает резкого промерзания и оттаивания почвы, а соответственно выпучивания. Слой ЭППС (экструдированный пенополистирол), толщиной 50мм., убережет конструкцию от этих нежелательных процессов и обеспечит ей долговечность.
Что представляет из себя отмостка для свайного фундамента, нужна ли она + пошаговая инструкция по монтажу
Свайный фундамент является надежным и прочным видом опорной конструкции.
Он способен решить проблемы переувлажненных или неустойчивых грунтов, которые занимают большую площадь в северных регионах России.
Специфика свайного основания заключается в создании опорных стержней, которые погружаются на достаточную глубину, чтобы достичь плотных слоев грунта или добиться достаточной несущей способности стержней за счет высокой силы трения.
Здание получает прочную и надежную опору, практически не зависящую от нагрузок пучения или иных воздействий грунта.
Состояние и работоспособность свай во многом зависит от благоустройства участка, прилегающего к свайному полю.
Содержание статьи
Что такое отмостка
Отмостка представляет собой полосу из водонепроницаемых материалов (бетон, асфальт, плитка и т.п.), имеющую небольшой наклон наружу. По внешнему краю отмостки обустраивается дренажная канавка, организующая сбор и транспортировку стоков в дренажную систему или ливневую канализацию.
Внутренний край полосы имеет деформационный шов около 20 мм, компенсирующий температурные расширения материалов. При этом, подстилающие слои обеспечивают герметичность, препятствующую проникновению воды к элементам опорной системы.
Стандартный вариант конструкции отмостки имеет многослойное строение (снизу вверх):
- Слой глины.
- Гидроизоляционная пленка.
- Песчаная засыпка.
- Геотекстиль.
- Слой щебня.
- Геотекстиль.
- Песчано-цементная стяжка.
- Покрытие (асфальт или тротуарная плитка).
Соблюдение технологии изготовления отмостки позволяет получить максимально эффективное функционирование элемента.
ОБРАТИТЕ ВНИМАНИЕ!
Нередко владельцы домов относятся к отмостке как к исключительно декоративному элементу, созданному для улучшения внешнего вида цокольной части дома. Такое восприятие задач отмостки является опасным заблуждением, она выполняет важнейшие и ответственные функции, обеспечивающие целостность фундамента и безопасность жителей дома.
Нужна ли она свайному фундаменту?
Дождевые стоки, не имеющие организованного вывода, способны в короткий срок размыть основание дома и пропитать влагой прилегающие слои грунта. Это оказывает резко отрицательное влияние на любой тип фундамента, независимо от его конструкции.
Большая часть стоков подхватывается водостоками и уходит в дренажную систему, но немало воды попадает на полосу грунта, вплотную прилегающую к цокольной части дома. Это опасно для любого типа фундамента, но для свайного основания возможность прохода влаги под дом означает возникновение заболоченного участка.
Солнечные лучи не проникают в эту часть, поэтому вода практически не высыхает, ее количество понемногу пополняется, образуя участок, перенасыщенный влагой. В зимнее время вода замерзнет и начнется процесс пучения, способный вывести опорные элементы из строя.
Кроме того, скопление воды способствует появлению комаров, делающих проживание в доме невыносимым.
Если не организовать отсечку от стекающей влаги, можно значительно снизить несущую способность свай. В особенности это актуально для буронабивных опор, которые погружаются на относительно небольшую глубину.
Увеличение подвижности грунта может стать причиной подвижности или оседания опор, что одинаково опасно для строения. Наличие отмостки позволяет образовать физический барьер для воды, с организованным сбором и отведением излишков.
Помимо всех основных задач отмостка выполняет противопожарные функции. Она обеспечивает разрыв, препятствующий переходу пламени от горящей травы или мелкого мусора, на цокольный участок дома.
Учитывая все приведенные аргументы, необходимость создания отмостки не вызывает никаких сомнений.

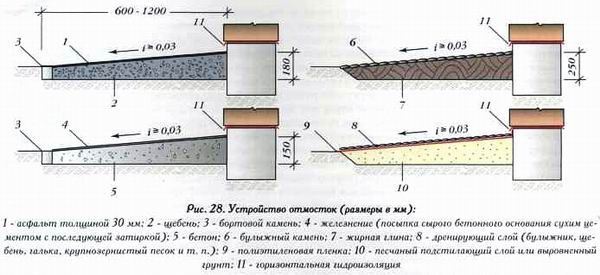

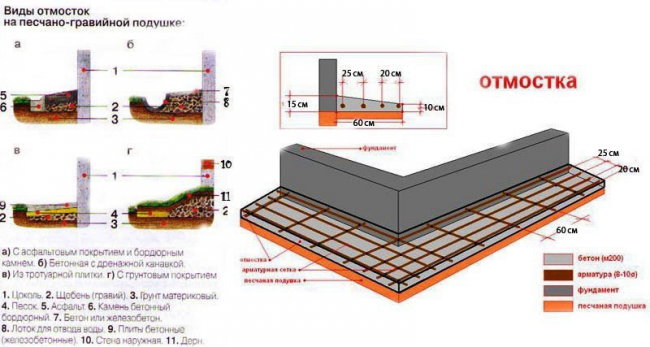

Виды
Основные виды отмостки:
- Жесткая (или монолитная). Называется так из-за наличия твердого покрытия. Выполняет роль барьера для влаги, дополнительно служит пешеходной дорожкой и декоративным элементом. Со стороны входа или хозяйственных построек может быть объединена с общим покрытием двора. Подстилающие слои, расположенные под наружным твердым покрытием, имеют то же строение, что и у других видов.
- Мягкая. Имеет полный набор слоев засыпки, обеспечивающих дренаж и гидроизоляцию. Отсутствует только внешнее твердое покрытие, которое бывает заменено слоем крупного щебня или плиткой, уложенной на плавающую песчаную основу. Функции водоотведения выполняет неглубокая траншея, заполненная щебнем, на дно которой уложен слой геотекстиля. Используется при больших объемах дождевой воды, опасной для монолитных видов из-за высокого уровня пучения.
- Утепленная. В составе слоев присутствует теплоизолятор, параллельно выполняющий функции гидроизоляции. Используется одновременно с утеплением фундамента или, как вариант, в комплексе с утепленным вариантом фальш-цоколя. Возможно обустройство как монолитной, так и мягкой утепленной отмостки. Основная задача теплоизолятора — снижение величины промерзания грунта, позволяющее уменьшить нагрузки морозного пучения.
Выбор того или иного типа конструкции обычно обусловлен климатическими и атмосферными условиями эксплуатации дома и опорной конструкции. Монолитные виды хороши при относительно сухих грунтах, не склонных к сильному пучению.
Мягкая отмостка более экономичный и быстрый в строительстве вариант, обладающий высокой ремонтопригодностью. Необходимость утепления определяется исходя из среднегодовых температур в регионе.
ВАЖНО!
В северных районах с низкими зимними температурами или в зонах вечной мерзлоты эффективность утепления крайне низка.
Основные требования
Требования, которые предъявляются к конструкции и параметрам отмостки, определены в соответствующих СНиП или СП.
В их число входят следующие условия строительства:
- Конструкция должна обеспечивать полноценную отсечку влаги от проникновения под полосу или к элементам фундамента дома.
- Внешняя кромка полосы смыкается с дренажной траншеей или оборудована водоотводящей канавкой.
- Минимальная ширина должна быть равна ширине кровельного свеса + 200 мм. Рекомендуется делать отмостку шире, чтобы капли воды попадали на нее, а не на грунт за пределами полосы.
- Уклон наружу должен находиться в пределах 1-10°.
- Необходимо плотное примыкание к цоколю здания. Допустим компенсационный зазор 1-2 см, но, если обустраивается монолитная полоса на армирующей сетке, можно обойтись без него.
- Наличие ровной плоскости. Отклонения не должны превышать 10 мм по внешней кромке полосы.
- Минимальная высота подстилающего слоя составляет 200 мм.
- Степень морозостойкости материала покрытия для монолитных видов должна соответствовать параметрам дорожного бетона.
Ширина компенсационного зазора между фальш-цоколем и покрытием нигде не регламентируется. Общепринятые 1-2 см применяются по принципу достаточности, более широкие щели опасны из-за возможности заполнения грязью, мусором или иными частицами.
Технология монтажа
Технологические приемы, используемые при создании отмостки, различаются в зависимости от конструкции или типа полосы. При этом, начальные этапы работ практически одинаковы для всех видов.
Рассмотрим их внимательнее:
Создание траншеи
По периметру дома выкапывают траншею под слой засыпки. Если фальш-цоколь еще не установлен, рекомендуется немного зайти под него, чтобы компенсационный зазор оказался вертикальным.
Это позволит сделать съемные панели цоколя, позволяющие производить обслуживание свайного фундамента без разрушений или серьезного демонтажа конструкции.
Глубина траншеи обычно принимается около 30 см. Ширина должна на 20 см превышать величину кровельного свеса (это минимум, шире делать можно, но сужать полосу нельзя).
Дно траншеи должно быть ровным и чистым, без торчащих корней или крупных камней. Важно сразу же соединить траншею с дренажными канавами или ливневой канализацией.
Укладка подсыпки
Подсыпка имеет многослойную структуру:
- Первым слоем обычно укладывают глину. Она смешивается с водой для придания пластичности. Вязкость материала должна быть такой, чтобы глину можно было плотно и герметично уложить, но без выделения воды. Толщина слоя составляет 50-100 мм.
- Поверх глины укладывают гидроизоляционную пленку. Можно использовать обычный полиэтиленовый рукав. По внутренней стороне полоса пленки должна иметь запас на подгиб, чтобы гидроизоляция оказалась завернута на стену траншеи с запасом.
- Следующий слой — песчаная засыпка. Толщина слоя составляет 50-100 мм. Материал выравнивается по горизонтали и максимально уплотняется. Для большей плотности слой проливают водой.
- Затем, через слой геотекстиля производится засыпка щебня. Толщина слоя также принимается 50-100 мм, материал трамбуется до максимально возможного состояния.
Монтаж бетонной стяжки
Укладывается очередной слой геотекстиля, поверх которого производится заливка стяжки.
Бетон должен быть достаточно густым, чтобы можно было обеспечить требуемый уклон. Для заливки делают некий род опалубки из досок, установленных горизонтально на ребро.
После заливки бетона полосу накрывают мешковиной для создания оптимальных условий засыхания материала.

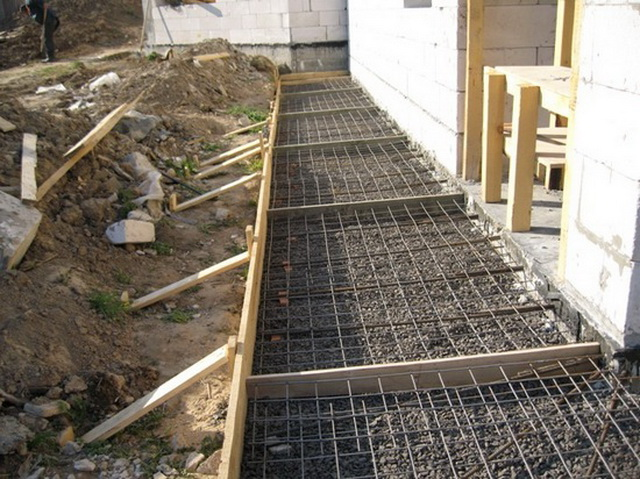

Рекомендуется использовать армирующую сетку, повышающую прочность и жесткость материала.
Установка мягкой отмостки
Процесс создания мягкой отмостки намного быстрее, так как отменяется необходимость работать с бетоном и дожидаться его застывания. После укладки слоя песка кладут геотекстиль, после чего насыпают щебень до запланированной высоты.
Его выравнивают и уплотняют. Примечательно, что создание уклона в данном случае не нужно, поскольку вода проходит сквозь слой щебня и утекает по днищу (в нашем случае — по слою геотекстиля.
Вторым вариантом является укладка вместо щебня слоя песка. Он максимально уплотняется, придается определенный уклон. Затем поверх укладывают слой тротуарной плитки.
ОБРАТИТЕ ВНИМАНИЕ!
Она выполняет декоративную функцию, поскольку вода уходит через промежутки между плитками.
Полезное видео
В данном видео вы увидите пошаговую инструкцию о том, как правильно сделать отмостку своими руками:
Заключение
Отмостка свайного фундамента выполняет важную и полезную функцию, предотвращая излишнее переувлажнение грунта под домом на участке свайного поля. Это необходимо для организации эффективного водоотведения и создания защитного пояса вокруг дома.
Наличие отмостки дает возможность улучшить режим работы всех элементов опорной конструкции, снизить или вовсе исключить опасность возникновения коррозии.
Отказ от создания этого элемента может значительно усложнить режим работы фундамента, поэтому относиться к оформлению периметра свайного поля следует со всей ответственностью.
Вконтакте
Google+
Одноклассники
Отмостка фундамента дома
Самый лучший фундамент обречен на конвульсии под воздействием влаги и мороза, если он должным образом не защищен гидроизоляцией, дренажом и отмосткой. Помимо чисто декоративных и украшательских функций, отмостка фундамента способна предупредить возникновение огромного количества проблем, связанных, прежде всего, с образующейся в толще фундамента ледяной паутиной.
Когда и как строить отмостку фундамента дома
В необходимости выкладки отмостки, как конструктивного элемента фундамента дома, сомнений нет, но защитная лента будет эффективной лишь в случае соблюдения всех требований по ее обустройству:
- Размеры бетонной ленты и мощность отсыпанного слоя должны соответствовать расчетным показателям теплоизоляции фундамента;
- Устройство системы водоотводных уклонов и стоков, позволяющих нормально отводить осадки любой интенсивности;
- Заделка компенсационного шва между фундаментом и бетонной «крышей» отмостки;
- Наличие правильно устроенной подушки, гидроизоляционного и утепляющего слоя.
Обустраивать отмостку в полном объеме необходимо уже после выведения цокольной части строения. Если по технологическим требованиям полностью закрыть бетоном прилегающую к зданию часть грунта невозможно, можно ограничиться укладкой утеплителя, обратной отсыпкой и полноценной гидроизоляцией с водоотводом.
Такое решение вполне допустимо, если кирпичные стены здания выведены на 70%, и цокольная часть дома имеет теплое цокольное помещение или повал, через который хорошо прогреваются блоки фундамента и часть окружающего его грунта. В противном случае, предоставленный самому себе незащищенный МЗЛФ, плитный или даже свайный фундамент спровоцирует деструктивные изменения и даже деформацию коробки здания.
Очень часто причиной разрушения очень мощного армированного плитного или ленточного фундамента в зимнее время становилось небольшое, шириной в 1,5-2 м, оголение грунта из-за демонтажа отмостки на время приведения в порядок приусадебной территории.
Как добиться максимальной эффективности отмостки
Эффективность работы отмостки, как элемента защиты фундамента и подвального помещения от избыточной атмосферной влаги, зависит от характера грунта, поэтому отмостку всегда выполняют в индивидуальном решении, подстраиваясь под особенности местности. Чаще всего при выборе варианта устройства ленточного пирога вокруг фундамента принимают во внимание:
- Глубину промерзания грунта и потребность в утеплении фундамента и подушки отмостки;
- Рельефа местности и условий отведения дождевой и талой воды, прилегающей к зданию территории, качества работы ливневой и дренажной системы водоотвода;
- Наличие в здании теплого подвального и цокольного помещения.
В каждом конкретном случае в зависимости от количества осадков и уровня почвенных вод принимается решение об оптимальном устройстве отмостки.

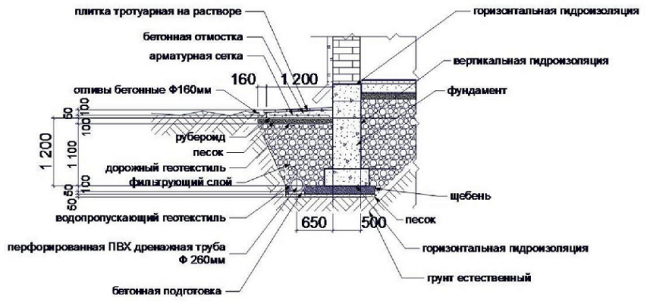

Классическая конструкция отмостки
Устройство отмостки напрямую связано со всеми системами, обеспечивающими утепление и гидроизоляцию фундамента. В первую очередь для надежной фиксации защитной ленты грунт, непосредственно прилегающий к бетонным стенам фундамента, необходимо послойно трамбовать с добавлением жирной глины. В результате под отмосткой образуется сыробитный многослойный пирог, прочно удерживающий бетонную ленту и защищающий фундаментные стены от свободной воды в грунте. Грунт обратной засыпки, наоборот, имеет неплотную структуру, что позволяет воде беспрепятственно стекать с бетона и просачиваться до уровня закладки дренажной системы.
Конструкция бетонной отмостки испытывает достаточно большие изгибающие напряжения, поэтому каркас обязательно армируется четырьмя параллельными прутками, уложенными с шагом 20-25 см. Через каждые 60-65 см продольное армирование дополняется одиночными прутами поперечной арматуры. Для стандартной малоразмерной отмостки принимается ширина ленты в 60 см при толщине плиты в 10 см.
Сухая отмостка
Если фундамент вашего будущего дома стоит на песчаном грунте с очень низким уровнем грунтовых вод, то наиболее оптимальным вариантом устройства отмостки будет схема, изображенная на рисунке. В этой схеме не используются дренажные трубы или ливневая канализация. В этом случае основные потоки воды, попадающие на поверхность отмостки, просто стекают по наклонному скату на газон и уходят в песок. Чтобы основное количество воды не просачивалось к основанию фундамента, ширина ленты выполнена в размер глубины фундамента.
Гидроизоляция ленты изготовлена в виде нескольких слоев материала: уплотненного грунта, слоя синей глины, толщиной в 300 мм, и бетонной стяжки с уложенной поверх тротуарной плиткой. Наружный край ленты укрепляется бордюрным камнем. Получается очень дешевая и эффективная конструкция. Благодаря использованию плитки при необходимости очень легко выполнить ремонт и замену разрушенной льдом поверхности отмостки.
Простые системы отмостки
В самом простом варианте отмостка изготавливалась в виде траншеи глубиной в 160-180 мм на ширину, соответствующую заглублению ленточного фундамента. Для утепления траншея засыпалась песчаной подушкой, после чего на наклонную поверхность укладывалась пленка или другой гидроизолирующий материал, и весь сэндвич закрывался слоем щебенки или мелкой гальки. Влага, попадающая на поверхность отмостки, просачивалась до уровня пленки и стекала по уклону к желобам и лоткам ливневой канализации.
Вместо пленки можно использовать слой асфальта, укрепленного бордюрным камнем. Благодаря высокому содержанию гудрона асфальтовая лента толщиной всего 35-40 мм эффективно утепляла фундамент и одновременно обеспечивала гидроизоляцию от капиллярной и дождевой воды.
Более дешевые схемы предусматривают изготовление бетонной плиты, примыкающей к цоколю здания. В основании ленты выполняется песчаная подушка, укладывается слой утеплителя и гидроизоляции, в бетонное тело отмостки обязательно закладывается армирующая сетка из металла или стеклопластика.
Чтобы упростить процесс изготовления и выровнять нагрузку на отмостку, бетонную ленту обычно отливают отдельными секторами, разделенными бетонной опалубкой. При такой конструкции любые напряжения, возникающие вследствие пучения или осадки грунта, не приводя к образованию трещин и разрушению бетона.
Более рациональным решением является укладка поверх тонкой армированной стяжки защитного слоя из тротуарной плитки, уложенной на смесь из песка, отсева и сухого цемента.
Во всех случаях на дно траншеи укладывается слой влажной жирной глины, которая утрамбовывается ручным или электрическим вибратором до плотности грунта. Благодаря высокой пластичности глиняного слоя значительно уменьшается давление на отмостку при замерзании грунта, кроме того, глина играет роль гидравлического барьера, перенаправляющего основную массу влаги от стен фундамента.
Мягкая отмостка с подземной гидроизоляцией
В условиях глубокого промерзания почвы и одновременно высокого уровня грунтовых вод наиболее эффективна подземная отмостка. Чтобы в условиях низких температур влага не скапливалась и не забивала утепляющие слои, основной гидроизолирующий барьер перенесен с поверхности в грунт.
Наружная часть отмостки выполняется в виде плитки или бетонной стяжки, уложенной на широкий слой песчаной отсыпки, толщиной до 15 см, что позволяет защитить слой утеплителя и декоративной отделки от механических повреждений снегом и кусками льда. Слой утеплителя укладывается в грунт в виде У-образной конструкции, вертикальные плиты защищают бетонные стены, горизонтальный слой ЭППС вместе с толстой полиэтиленовой пленкой погружен в слой грунта на глубину не менее 30-40 см. Влага, просачивающаяся в почву, не замерзает в песке, а отводится по уклону в сторону первой линии поверхностного дренажа. Таким образом, основные функции отмостки- защита и водоотведение выполняются пленкой и слоем пенополистирола.
Остаточная влага и грунтовые воды отводятся от фундаментной ленты второй линией или глубинным дренажем. Обратная отсыпка из смеси песка и глины отделяется от стен котлована уложенным полотном геотекстиля, что позволяет сохранять свойства уложенного отсыпочного материала без деградации и заиливания достаточно долгое время.

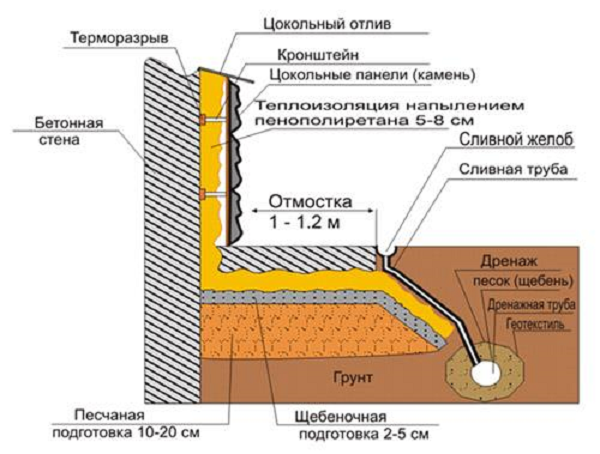

Отмостка с утеплителем на основе пенополиуретана
Зачастую утепление цокольных стен и фундамента выполняется с помощью вспененного пенополиуретана. Такая технология находит все большее применение для утепления цоколя бетонных и железобетонных стен зданий. Чтобы не разрывать поверхность тепло и гидроизоляции, слой пены наносится на цокольную часть и поверхность отмостки. Предварительно, до нанесения теплоизоляции, в основание защитной ленты укладывается слой утрамбованного песка в 15-20 см и слой мелкой щебенки в 5-7 см.
Нанесенный слой ППУ закрывается бетонной стяжкой, это гарантирует его сохранность и защиту от обводнения и механического разрушения.
Заключение
Если конструкция защитной ленты, ее схема и устройство не соответствуют характеру грунта и нагрузкам, чаще всего происходит скрытое разрушение ленты. В этом случае большая часть воды и осадков беспрепятственно проникают в основание фундамента и серьезно увеличивают его уязвимость от влаги и холода. Особенно это заметно по вспученным краям бетонной ленты, примыкающей к цокольной части стен здания.
отмостка фундамента дома по технологии
- Монтаж фундамента
- Выбор типа
- Из блоков
- Ленточный
- Плитный
- Свайный
- Столбчатый
- Устройство
- Армирование
- Гидроизоляция
- После установки
- Ремонт
- Смеси и материалы
- Устройство
- Устройство опалубки
- Утепление
- Цоколь
- Какой выбрать
- Отделка
- Устройство
- Сваи
- Виды
- Инструмент
- Работы
- Устройство
- Расчет
Поиск
Фундаменты от А до Я.
- Монтаж фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
Фундамент под металлообрабатывающий станок
Устройство фундамента из блоков ФБС
Заливка фундамента под дом
Характеристики ленточного фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
- Устройство
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
Устранение трещин в стенах фундамента
Как армировать ростверк
Необходимость устройства опалубки
Как сделать гидроизоляцию цоколя
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
- Цоколь
Как правильно сделать отмостку фундамента
При строительстве частного дома каждый будущий хозяин надеться на то, что его жилище будет служить на протяжении нескольких веков, даря свое тепло детям и внукам без проведения крупных ремонтных работ. К сожалению это невозможно, но вовремя проведенный грамотный ремонт и уход во время эксплуатации максимально продлят срок службы сооружения. Один из самых важных навыков, который вы должны приобрести, это то, как правильно сделать отмостку фундамента дома.
Монтаж
Монтаж отмостки фундамента
Отмостка представляет собой конструкцию, которая предназначена для отвода дождевой воды или другой воды от основания дома. Не стоит путать с гидроизоляцией, поскольку это абсолютно разные вещи. Она предназначена для ограждения гидроизоляции, тем самым повышая ее функциональные и работоспособные качества. С помощью отведения воды, поступающей с поверхности, уменьшается давление на гидроизоляцию, находящуюся ниже уровня земли. Таким образом, увеличивается долговечность как непосредственно фундамента, так и самого здания.
Отмостка изготавливается вокруг дома с минимальной шириной 80 см. Чем больше она будет, тем лучше будет осуществляться отведение атмосферной влаги.
Определив размеры, сделайте разметку и удалите слой верхнего грунта толщиной примерно 20 см. Это необходимо для того, чтобы избавиться от остатков растений, корней и семян, которые будут оказывать разрушающее воздействие на бетон. При возможности вызовите специалистов, которые проведут обработку ядохимикатами, препятствующими росту растений. Однако эта процедура не обязательна.
При удалении почвенного слоя старайтесь делать небольшой наклон по направлению занижения окружающей территории. Оптимальным вариантом является устройство системы дренажа по внешнему краю, которая полностью исключит взаимодействие грунтовых вод с основанием здания.
Конструкция
Конструкция отмостки
Конструкция предусматривает подстилающий слой и покрытие. Подстилка выполняется из глиняного влагонепроницаемого слоя, который укладывается в заготовленную яму с последующей тщательной трамбовкой.
Роль покрытия играет бетонный или асфальтовый слой, толщиной от 10 см. Для изготовления отмостки используется щебень, гравий, кирпичные осколки и строительный мусор. Все компоненты тщательно трамбуются, а затем заливаются раствором цемента.
При заливке покрытия необходимо устанавливать разделительные рейки, предварительно пропитанные маслом и обработанные битумом. В противном случае покрытие покроется трещинами при наступлении заморозков, а рейки будут этому препятствовать.
Отделка периметра дома
Рейки располагаются с шагом от 1,5 до 3 метров. Чтобы повысить прочность бетонного слоя, его надо засыпать сухим цементом и затереть мастерком до того времени, пока бетон не схватился.
Конструкция может быть разнообразной, единственное условие, которое необходимо соблюсти – это водонепроницаемость.
Изготавливаем из песка
Отмостка из песка
Для того, чтобы отмостка выполняла не только защитную, но и декоративную роль, ее можно выполнить из песка. Песок засыпают в траншею, заливают его жидким стеклом и отвердителем. Благодаря этому поверхность становится очень твердой и прочной. Это покрытие защитит фундамент от проникновения влаги и украсит ландшафт своим видом. Вы можете купить в специализированном магазине полностью готовый раствор, или полуфабрикат, требующий варки.
Изготавливаем из дерна
Отмостка из дерна
Во времена отсутствия цемента, отмостка успешно изготавливалась из дерна. Для этого потребуется выполнить следующие действия: вынуть полуметровый слой грунта по периметру, утрамбовать почву и соорудить дренажную систему из крупнозернистого песка.
Далее необходимо насыпать глиняный слой с последующей трамбовкой и формированием наклонного водного стока. После этого потребуется уложить плодородную почву и луговой дерн. На протяжении некоторого времени ее необходимо увлажнять и подстригать, чтобы образовалась упругая дернина, не поддающаяся размытию. Такая зеленая конструкция внешне привлекательней бетонной, порой невозможно угадать что под ней.
Уход в процессе эксплуатации
Уход за отмосткой
Главное функциональное назначение отмостки – защита жилого дома от негативного воздействия дождевых и поверхностных вод, а техническое решение конструкции определяется вашими предпочтениями и окружающим ландшафтом.
Это сооружение нуждается в постоянном наблюдении, поскольку появляющиеся трещины нарушают герметичность и их необходимо заделывать раствором цемента. В случае отхождения от фундамента, используйте герметики для заполнения пространства. Это поможет вам не только увеличить долговечность конструкции, но и сохранить ее эстетический вид.
При монтаже следует строго соблюдать главные технологические требования.
Видео
Более подробную информацию вы можете узнать из следующего видеоматериала:
О нас | Американский фонд помощи слепым
«Есть возможность, если мы готовы воспользоваться ею вместе, создать мир без границ, в котором слепые или слабовидящие люди работают, ходят в школу и участвуют в общественной жизни, не сталкиваясь с препятствиями». —Кирк Адамс, президент и генеральный директор AFB
Наша миссия
Миссия Американского фонда для слепых — создать мир без ограничений для слепых и слабовидящих.Мы мобилизуем лидеров, углубляем понимание и отстаиваем эффективные политики и практики, используя исследования и данные.
Кто мы
С 1921 года AFB является лидером в расширении возможностей для почти 25 миллионов американцев, живущих с потерей зрения. Являясь национальной некоммерческой организацией, мы выступаем за доступ и равенство и стоим в авангарде новых технологий и информационно-пропагандистской деятельности на основе фактов. Мы обращаемся к самым насущным потребностям людей с потерей зрения и их семей, разрушая социальные барьеры и способствуя широким системным изменениям.Как и Хелен Келлер, самый известный посол AFB, мы стремимся создать более справедливый мир для людей с ограниченными возможностями.
Наш план действий
AFB культивирует глубокие знания, которые улучшают понимание проблем, с которыми сталкиваются дети и взрослые, слепые или слабовидящие, чтобы способствовать значимым изменениям, которые способствуют равенству и интеграции. Для этого мы:
Наши цели
Наша миссия и видение говорят нам, что мы должны делать, чтобы создать мир без границ.Наши цели говорят нам, как этого добиться.
Проведение исследований для ускорения изменений
AFB сотрудничает с исследователями и преподавателями, чтобы лучше понять проблемы, с которыми сталкиваются слепые или слабовидящие. Мы используем эти знания для разработки научно обоснованных решений в таких областях, как образование, занятость, социально-экономическая мобильность, услуги по реабилитации, старение и потеря зрения, здравоохранение и технологии.
Продвигайте знания и понимание
Мы информируем политиков, лидеров бизнеса, адвокатов и общественность о проблемах и возможностях, которые существуют для слепых или слабовидящих людей.Эти знания влияют на отношение, улучшая принятие, доступность и включение.
Политика и практика формы
AFB строит и поддерживает стратегические отношения и сети с государственным и частным секторами. Посредством этих партнерских отношений мы способствуем принятию политик и передовых методов, чтобы сделать рабочие места, школы и сообщества более гостеприимными для слепых и слабовидящих людей.
Мы возглавляем сообщество слепых почти столетие, прокладывая путь к миру без границ.У нас впереди самая важная работа, но мы не можем справиться с ней в одиночку. Узнайте, как стать участником AFB.
Присоединяйтесь к AFB в создании мира без ограничений для миллионов американцев с потерей зрения. Пожертвуйте сегодня!
.
Royal Blind — Поддержка слепых и слабовидящих людей
- Royal Blind
- Образование
- Услуги для взрослых
- Уход за пожилыми людьми
- Доступные средства массовой информации
- Уход за детьми
- Шотландская война для слепых
Меню
- Royal Blind
- Образование
- Услуги для взрослых 9000
- Доступные средства массовой информации
- Уход за детьми
- Шотландская война, ослепленная
- Доступность
- Свяжитесь с нами
- Карта сайта
А
А
А
- Royal Blind
- Образование
- Услуги для взрослых
- Уход за пожилыми людьми
- Доступные средства массовой информации
- Уход за детьми
- Шотландская война для слепых
- Что мы делаем Что мы делаем Что мы делаем
- Что мы делаем
- Что мы делаем Услуги Королевская школа слепыхУслуги для взрослыхУход для пожилых людейШотландская пресса со шрифтом БрайляKidscene
-
Наша организацияНаша историяНаш брендФинансирование исследованийГодовой отчет и счетаПолитика по жалобам
- Наши сотрудникиНаш советСтаршая команда руководителейЛюди, которых мы поддерживаемБренд, который мы поддерживаем, поможет вам
- Как вы можете помочь
- Сделайте пожертвованиеОднократное пожертвованиеСделайте регулярное пожертвованиеВ память о празднованииКомпонент для сбора средств Разъяснение о подарочной помощиПоддержка при расходахФондсинг Политика в отношении жалобГде уходят ваши деньгиНаше обещание вам
-
Оставить в наследствоТипы наследия yКак оставить подарок Royal BlindПолучите свою волю бесплатно
- СобытияChallenge EventsRoyal Blind Celebrity Golf Day 2020Рождественский розыгрыш2020 КампанияKiltwalk 2020
- ОрганизацииТресты и фондыКорпоративный сбор средствПомощь на зарплату
Вакансии
- Что мы делаем
-
Блог
- Наши кампании Сенсорная потеря во время пандемии COVID-19Эмоциональная поддержка потери зрения Самостоятельная поддержка Одиночество Наше видение равного образования
- Отчеты и ответы на консультации 2020
-
Отчеты и ответы на консультации 2019
- 53 9011 ответы на отчеты и консультации 2019
- 53 9011
- Новости
- Коронавирус COVID-19
- Пресс-релизы
- Блог
- iSite Magazine
- Работайте с нами
- Вакансии
- Уведомления о вакансиях
- Мои заявки
- Льготы для персонала
-
Равные возможности
- Disability Confident
- Персонал Roleshop
Scottish
- Контакт
- Настройки связи — выберите
- Настройки связи — отказаться
- Что мы делаем Что мы делаем Что мы делаем
- Что мы делаем 9704 Наши услуги
- Blind ШколаУслуги для взрослыхУход за пожилыми людьмиШотландская пресса со шрифтом БрайляKidscene
-
Наша организацияНаша историяНаш брендФинансирование исследованийГодовой отчет и счетаПолитика по жалобам
- Наши сотрудникиНаш советСтаршее руководствоЛюди, которых мы поддерживаем, посол бренда Либби Клегг, MBE
9000 Как вы можете помочьКак вы можете помочьКак вы можете помочь
- Как вы можете помочь
- Сделайте пожертвованиеОднократное пожертвованиеСделайте регулярное пожертвованиеВ память о празднованииСобирать банку Дистрибьютор Объяснение подарочной помощиПоддержка при расходахФондсинг Политика в отношении жалобГде вы оставляете деньги
04
- Наследие
- НаследиеКак оставить подарок Royal BlindПолучите свою волю бесплатно
- СобытияChallenge EventsRoyal Blind Celebrity Golf Day 2020Рождественский розыгрышКампания 2020Kiltwalk 2020
- Организации 2 Доверительные фонды и фондыКорпоративный сбор средствРабота с зарплатой
030003
Кампании
вакансий
-
Блог
- Наши кампанииСенсорная потеря во время пандемии COVID-19Эмоциональная поддержка потери зренияСамостоятельная поддержкаОдиночествоНаше видение равного образования
- Отчеты и ответы на консультации 2020
-
Отчеты и ответы на консультации 2019
-
Отчеты и ответы на консультации 2018
- Что мы делаем 9704 Наши услуги
- НовостиНовостиНовости
- Новости
- Коронавирус COVID-19
- Пресс-релизы
- Блог
- Работайте с нами
- Вакансии
000 Работа с нами
000 iSite Работайте с нами
.
