Фундамент дома — черчение и расчет

Просмотров: 60343

Как известно, фундамент передаёт нагрузки от строения на основание. Чтобы он был устойчивым и надёжным, его необходимо правильно рассчитать, к примеру определить глубину заложения, нужные фундаментные блоки, составить план фундамента. Проблема, с которой все сталкиваются при вычерчивании фундамента – это раскладка блоков.

При использовании обычной технологии вычерчивания – только с помощью инструментов отрезок, перенос, обрезка — нам будет трудно работать (если только это не монолитный фундамент). Вполне возможно, что будет необходимо пересматривать фундамент. Работа облегчится, если вы будете использовать при составлении плана фундамента инструмент блок. Вычертив один элемент фундамента.

Важно сначала начертить оси ленточного фундамента и по ним располагать блоки.

Так очень легко чертить сборный фундамент (черчения стаканных фундаментов не вызывает трудностей).

Первый блок копируется и устанавливаются на место, остальные следуют за ним, как показанна на схеме вверху.



Если просто – мы делаем цепочки из блоков, при этом наглядно видно, сколько места остаётся и какие блоки лучше использовать. Когда я составлял план фундаментов, решил сделать несколько вариантов, а точнее 4. После этого отобрал 2 более красивых, содержащих меньшее число монолитных участков, и объединил их в один. Таким образом, можно получить наиболее хороший вариант.

Осуществляя проектирование домов, а именно, составляя раскладку фундаментов, необходимо соблюдать порядок. К примеру, можно отмечать на блоках их размеры его размеры и копировать их на координационные оси вместе с блоками. После составления черновика эти размеры можно убрать в окне редактора блоков. После того, как все блоки фундамента расставлены и показаны монолитные участки, можно приступать к обозначению монолитных участков. Далее необходимо нанести размеры на плане фундамента (это почти также, как и при нанесении размеров на план этажа). Заключительным этапом является окончательное оформление чертежа (подбор веса линий, нанесение написей…).

Схема ленточного фундамента для дома, подготовка и разметка

В предыдущей статье, я рассказывал о том, как правильно рассчитать фундамент под кирпичный дом, ну а сегодня мы рассмотрим схему самого фундамента и определим, под какими стенами он необходим. Так же, в этой статье, я расскажу о том, как подготовить участок и правильно разметить все стены, под которые будет заливаться бетон.

О том, какой фундамент для кирпичного дома лучше, мы уже разобрались, и, в нашем случае, выбор пал на ленточный, ну а чтобы не повторяться – сразу приступим к схеме.

Для того, чтобы определиться со схемой ленточного фундамента, давайте взглянем на схему расположения комнат в доме.

Как мы видим – стен в доме очень много, и заливать монолитную железобетонную ленту под каждую из них – нецелесообразно, так как в этом случае, стоимость фундамента возрастет, как минимум, в два раза.

В большинстве случаев, достаточно устройство фундамента только под несущими и тяжелыми стенами. А тонкие и относительно легкие перегородки можно будет возвести на черновом бетонном (железобетонном) полу.

Несущие и самонесущие стены

Теперь давайте взглянем на схему самого фундамента, а далее я объясню, по какому принципу были выбраны внутренние несущие стены.



Несущие стены №1 и №2 предназначены для того, чтобы более равномерно перенести нагрузку от кровли на фундамент. Дополнительное их предназначение – не дать значительного «провисания» деревянным потолочным балкам, так как между противоположными наружными стенами очень большое расстояние.

Ниже на схеме видно, как будут располагаться потолочные деревянные балки, на которые будет опираться вся крыша.

В связи с этим, эти стены будут, как минимум 20 – 25см толщиной, а это значит они уже будут иметь относительно большой вес. Помимо этого, на них еще будет опираться крыша, а отсутствие фундамента под такими стенами – чревато последствиями.

Стена №3 отделяет гараж, от основного дома. Насколько хорошо бы не отапливался гараж, все равно, в зимний период, это будет самое холодное помещение в доме из-за постоянно открывающихся ворот.

Так вот, в связи с вышесказанным, для удержания тепла в доме, решено было эту стену сделать утолщенной, такую же, как и все наружные стены. Хотя она и будет, практически, самонесущей, все равно будет иметь значительный вес, что подразумевает собой, наличие под ней достаточного фундамента.

Остальные стены, разделяющие комнаты и другие помещения между собой, можно сделать тонкими перегородками, нагрузку от которых без проблем выдержит армированный бетонный пол, залитый по грунту. Другими словами, фундамент под самонесущими тонкими перегородками заливаться не будет.

Толщина фундамента под несущими стенами

В предыдущей статье, в которой мы рассчитывали фундамент под кирпичный дом, я говорил, что вся монолитная железобетонная лента будет толщиной 40 см, несмотря на то, что общая толщина наружных стен будет около 50 см.

Ниже на схеме видно, как будет располагаться стена шириной 50см на цоколе шириной 38 см. (Почему фундамент 40см, а цоколь 38см – читайте в предыдущей статье).

Схема достаточно приблизительная и, соответственно, без соблюдения пропорций. Такие параметры, как толщина песчаной подушки, толщина монолитной железобетонной плиты и т.д. — мы рассмотрим позже, в соответствующих темах.

Так как поверх цоколя сразу будет залит черновой железобетонный пол, «провисания» стены не будет, а для прочности и опоры на грунт, подошва фундамента в 40 см, будет достаточной. Это позволит сэкономить на фундаменте.

Главным Вашим врагом в процессе разметки фундамента является трава и неровности грунта, из-за которых происходит большая часть ошибок в замерах. Поэтому, перед разметкой, будущий строительный участок был очищен от высокой растительности (травы, кустарников и т.д.). В большинстве случаев, для очистки и подготовки участка достаточно использовать триммер (бензо- или электрокоса).

Выравнивать ничего не пришлось, так как строительная площадка и так оказалась, более или менее ровной.

Конечно, на очистку было потрачено какое-то время и силы, но это позволило более точно разметить фундамент и в последствии значительно облегчило и ускорило работу.

Стоит добавить, что в нашем регионе следят за чистотой участков, а заброшенные и заросшие предполагают значительный штраф собственнику.

Разметка ленточного фундамента

Разметка производилась с помощью рулетки, шнура, колышков, сделанных из арматуры d8мм, и молотка, с помощью которого эти самые колышки забивались.

Первым делом, мы определяем месторасположение дома на участке. Схематично это выглядит вот так:

Прежде чем размечать расположение дома на участке, внимательно изучите документы, разрешающие строительство. Там должны быть прописаны основные правила размещения дома, относительно красной линии и соседских участков. На схеме красная линия внизу.

Теперь, необходимо разметить прямоугольный периметр всего дома. Ниже на схеме, периметр обозначен красными точками.

Только после этого, можно приступать к разметке фундамента. Теперь есть от чего отталкиваться и разметить все стены не составит особого труда.

Порядок и технология точной разметки фундамента под дом, без использования дорогих инструментов и приборов, очень проста и подробна описана в одной из предыдущих статей. В нашем случае, она производилась точно так же, поэтому не будем на этом останавливаться.

После точной разметки периметра дома, с проверкой совпадения размеров диагоналей, мы разметили все внешние стены, а затем и внутренние. Таким образом, все было готово к следующему этапу строительства нашего будущего дома.

Стоит добавить, что разметка производилась вдвоем около 2 часов, так как дом огромный с большим количеством углов. Кстати говоря, разметку можно провести и одному человеку, но это достаточно долго и тяжело сделать точно.

Ну вот, в принципе, и все, что касается схемы фундамента под дом, а также всех подготовительных работ. Ну а в следующей статье мы приступим непосредственно к устройству самого фундамента под кирпичный дом.

План фундамента — Энциклопедия по машиностроению XXL







В строительном черчении рассматривается содержание и оформление различных планов фундаментов, этажей, балок, стропил, крыши и др.  [c.390]

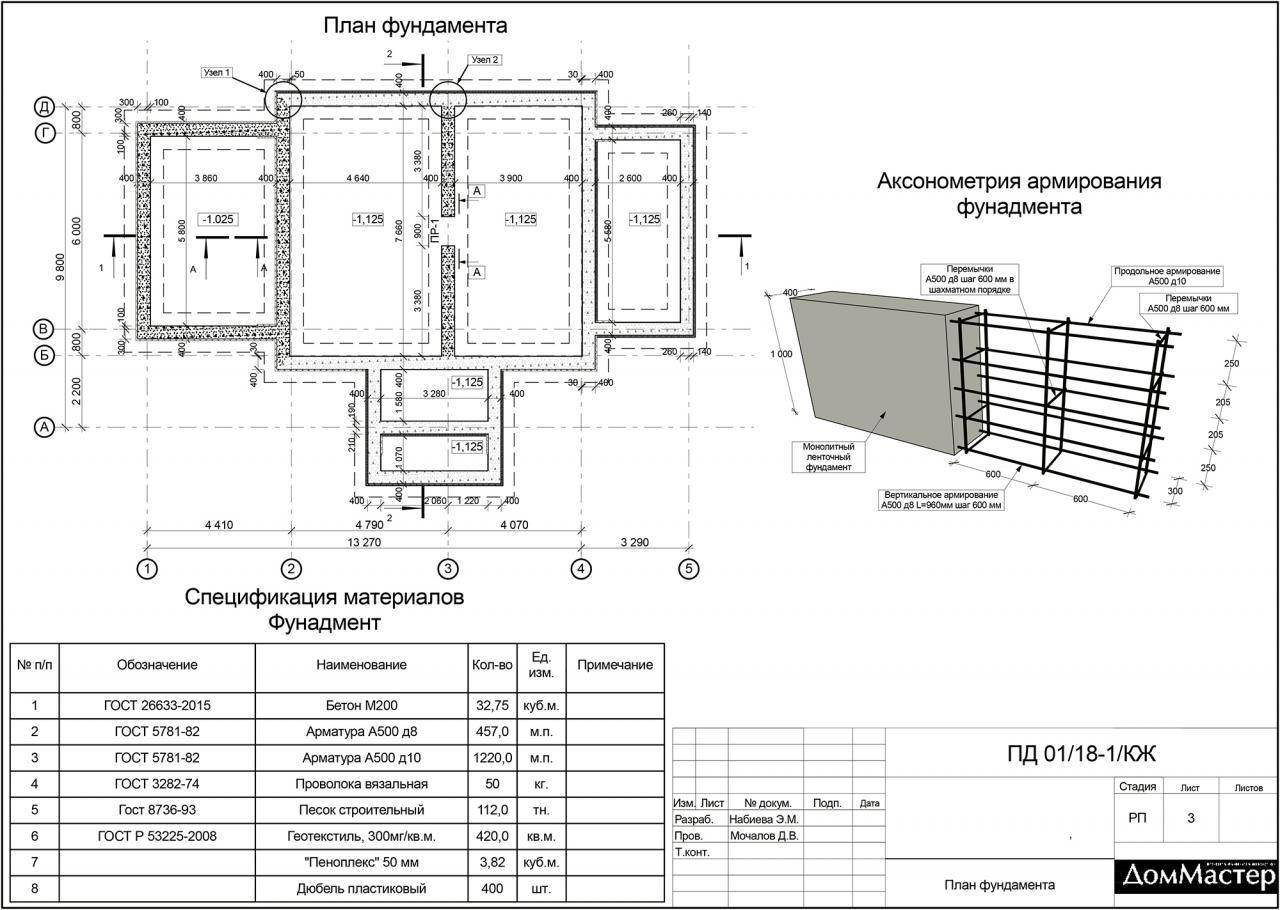

Планом фундамента называется разрез здания горизонтальной плоскостью на уровне верхней плоскости фундамента. Контур фундаментов обводится толстой линией (S = 0,6…0,8 мм).  [c.390]

План фундаментов (пример решения)  [c.396]












Что называют планом фундамента  [c.337]

Планом фундамента называют разрез здания горизонтальной плоскостью на уровне обреза фундамента.  [c.337]

Вычерчивание плана фундамента (рис. 8) начинают с координационных осей /, 2, Л и 5, Затем на план наносят контур фундамента под наружные и внутренние стены, колонны, печи, станки, ма-, шины и т, п. Контур фундамента обводят сплошной основной линией толщиной 0,5—0,8 мм.  [c.337]

Размеры на плане фундаментов показывают между осями стен, ширину фундаментов — по подошве н обрезу. От осей стен проставляют размеры фундаментов отдельно стоящих столбов, печей, машин, станков и т. п. В характерных местах указывают размеры на поперечные сечения фундаментов. Сечения помещают на том же листе, где и план фундаментов, или выносят на отдельный лист.  [c.337]

На рис. 8 показан элемент плана фундамента стен и печи прямоугольной формы. Сбоку вынесены сечения фундаментов стен I — 1, 2—2 н их размеры.  [c.339]

Фермы стропильные 339, 340 Форматы чертежей 115—117 Фундамент 337—339—План фундамента 337—339  [c.365]

Фабричная дымовая труба из кирпичной кладки (рис. 2.242) испытывает горизонтальное давление ветра интенсивностью. 9 = 0,80 кН/м . Собственная сила тяжести трубы С =1,80 МН. Определить напряжения в крайних точках нижнего сечения АВ кладки трубы. Определить также диаметр подошвы круглого в плане фундамента, приняв силу тяжести фундамента равной 0,80 МН, допускаемое напряжение для грунта на сжатие 0,25 МН/м . Рис. 2.243 . Ответ ад=—0,75 МН/м  [c.212]

Планами в строительном черчении называется ряд различных по содержанию и оформлению чертежей генеральный план, планы фундаментов, этажей, междуэтажных и чердачных перекрытий, стропил, крыши, электроснабжения, санитарно-технических устройств, технологического оборудования и т. д.  [c.447]

Чертежи планов фундаментов и междуэтажных перекрытий  [c.455]

На плане фундаментов показывают размеры между разбивочными осями стен, ширину фундаментов по подошве и обрезу, а к осям стен привязывают размеры фундаментов отдельно стоящих столбов для станков, прессов и т. п. Для детального выявления конструкций фундаментов выполняют ряд поперечных сечений в характерных местах. На рис. 437 показан план бутобетонного ленточного фундамента.[c.457]

Чертежи планов фундаментов, выполненных из бетонных н железобетонных блоков, относят к чертежам железобетонных конструкций. На них показывают разбивочные оси здания, к которым привязывают размеры фундаментных блоков, балок, элементы его подземного хозяйства. На сечениях и видах проставляют высотные отметки. Чертежи должны содержать необходимые сведения для производства земляных работ, по возведению монолитных фундаментов и монтажу сборных, сведения  [c.457]












Как вычерчивается план фундаментов  [c.460]

Какими линиями выполняются планы фундаментов и перекрытий  [c.460]

Планы фундаментов, Сечения фундаментов Детали конструкций. Монтажные схемы. . Планы этажей с сетями  [c.211]

Отдельные части разрезов Планы фундаментов.  [c.211]

На фиг. 295 изображена часть плана фундамента и сечения по наружной и внутренней стенам.[c.246]

Как видно из плана, фундаменты под продольные стены по разбивочным осям А, Б п В состоят из фундаментных блоков марки Ф—12 .  [c.246]



Фиг. 295. План фундаментов и сечения 2—5 и 4—4










На плане фундаментов и на сечениях 2—2 и 4—4 поставлены высотные отметки подошвы (низа) фундамента по каждой оси. На сечениях показано, что на фундаментах должен быть уложен арматурный пояс, состоящий из шести стержней круглой стали диаметром 10 мм, залитых цементным раствором. Показаны места укладки гидроизоляции и места обмазки наружных поверхностей стен по осям Л и В горячим битумом для защиты подвала от проникновения грунтовой влаги.  [c.247]

На арматурных чертежах плиты вычерчивают, в плане фундаменты в зависимости от их конфигурации — либо в плане, либо в фасаде. Все остальные конструктивные элементы вычерчиваются в фасаде, причем арматура конструкций показывается в условном предположении прозрачности бетона (см. фиг. 190—198). По наиболее характерным участкам конструкции выполняются сечения, которые располагаются на чертеже в непосредственной близости от их участков.  [c.115]

Сооружают фундаменты по чертежам, на которых изображены планы фундаментов и их сечения. Примером такого чертежа служит рис. 342,  [c.269]

Масштаб чертежа плана фундаментов зависит от назначения, размеров и конструктивных особенностей здания и принимается обычно в пределах от 1 50 до 1 400.  [c.269]

Вычерчивание плана фундаментов следует начинать с разбивочных осей, затем на план наносят контур фундаментов под наружные и внутренние стены, столбы, печи и т. д.  [c.269]

На плане фундаментов показывают размеры между разбивочными осями стен щирину фундаментов по подошве  [c.270]

План фундаментов (пример привязки) Таблица нагрузок на фундаменты Сечения фундаментов 1 — l i 15—15. Монтажная схема стены техподполья по оси 1 Сечения фундаментов 16—16- 32—32 Монтажная схема каркаса Кладочный план техподполья и подпольных каналов  [c. 396]

Пример 37. Определить положение центра тяжссти тела, состоящего из колонны и фундамента с общей осью симметрии, изготовленных из одного материала. Высота колонны Я= 4м, глубина фундамента Л= 2 м. Диаметр колонны D=0,5 м, ширина квадратного в плане фундамента а= 1 м (рис. 199). Р е ш е н и е. Центр тяжести однородного тела, имеющего ось симметрии, лежит на этой оси, Принимаем эту ось за ось г, начало координат выбираем в точкепересече-  [c.148]

Исследования [5] дают возможность сделать вывод, что между коэфициентами С, и Q существует приближённо (для не слишком вытянутых в плане фундаментов) следующая зависимость  [c.537]

ОсновАые разрезы и план фундамента, а также величины и точки приложения нагрузок приведены на рис. 42 и 43.  [c.105]

В сечении 1—1 и диаметр д, круглого в плане фундамента, если допускаемое давление на грунт [о]=3 кГкм , а собственный вес фундамента 2=100 Т. Глубина заложения фундамента / =4 м. Ответ 0 =—10,6 кГ/сл1 атах=—1771 кГ/с.и =4,9 м.  [c.140]

Планом фундамента пашъаю-х разрез здания горизонтально плоскостью на уровне обреза фундамента.  [c.456]

В строительном черчении имеется ряд различных по содержанию и оформлению чертежей, которые называют планами генеральный, план фундаментов, планы этажей, междуэтажных и чердачных перекрытий, стропил, крыши, планы электроснабжепия, маркировочные, санитарно-технических устройств, строительные генеральные планы, планы размещения технологического оборудования и т. д.  [c.269]


5. Фундаменты — Строительные исследования

Функции

·
Обеспечить ровную кровать, на которой
строить.

·
Для поддержки и передачи
нагрузка здания на грунт.

·
Ограничить расчет.

·
Для закрепления здания.

Нагрузки, прикладываемые к фундаменту, могут быть:

·
Собственный груз = вес
корпус

·
Живая нагрузка = вес
мебель, снег и т. д.

·
Ветровая нагрузка = вызванные напряжения
по ветру-

Фундаменты следует заглублять на такую ​​глубину,
предотвращает повреждение из-за движения подпочвы из-за морозного пучения, движения почвы и т. д.
Нагрузка на фундамент всегда вызывает осадку, так как сжимает парус.
под. Цель при выборе фундамента должна состоять в том, чтобы сохранить осадку
минимум и попытаться избежать неравного урегулирования.

При проектировании зданий и, с большей
здания, в частности, инженер-строитель или инженер-строитель обычно проектирует
фонды.Инженер посетит объект, проведет исследование и
проводить тесты, такие как тесты на просачивание, тесты уровня грунтовых вод, копать пробные ямы
с интервалами вокруг участка для определения характера почвы. Когда
исследуя гораздо более крупные здания, инженер может бурить вглубь
измельчите с помощью специального сверла и извлеките образец почвы, который будет
отправлен в лабораторию для анализа, который выявит его природу, несущую
вместимость и т. д.

Инженер примет решение о типе
наиболее подходящего фундамента, размер фундамента и тип и размер
армирования и др.Инженер позволит большой фактор безопасности в их
технические характеристики. Когда здание из
вес в несколько сотен или тысяч тонн размещается на площадке,
всегда будет определенная сумма урегулирования, этого следует ожидать. Неравномерное, неравное или чрезмерное урегулирование,
однако не является приемлемым и проявляется наличием трещин в
стены, щели, появляющиеся между тропинками и домом и т. д. Самые известные
Пример провала фундамента — Пизанская башня в Италии.Корректирующие работы, такие как «подкрепление» для решения
разрушение фундамента возможно в экстремальных обстоятельствах, но такая работа
обычно осуществляется специалистами, чрезвычайно дорог и обычно не
экономически возможно в жилых домах.

Проблемы с почвой

Осадка в здании видео 1

Осадка в здании видео 2

Населенный пункт

Осадка – это склонность здания к
погрузиться в землю. Это естественно во всех новых зданиях и будет происходить
медленно в течение нескольких лет. Пока здание оседает равномерно (все
по тому же курсу) проблем, как правило, нет. Дифференциальный расчет
происходит, когда одна область фундамента оседает с другой скоростью, чем другая.
Это может привести к растрескиванию здания и даже разрушению фундамента.
Трещины всегда будут расти в направлении области большей осадки.

·
Разница в несущей способности

Если здание построено на основании,
содержит разные типы грунта с разной несущей способностью, одна сторона
здание может утонуть больше, чем другое.

·
Морозное пучение

Если
уровень грунтовых вод в районе особенно высок, в холодную погоду он может замерзнуть.
Это заставляет почву расширяться вверх и создает подъемную силу на
здание, известное как морозное пучение.

·
Усадка почвы

Во время
Летом деревья поглощают влагу из почвы, в результате чего почва сжимается или
сокращать. Это движение в почве может оставить фундамент без опоры,
привести к растрескиванию и возможному разрушению фундамента.

·
Расширение почвы

Если
дерево возле здания (в пределах 30 м) срублено, влажность
почва увеличивается, заставляя почву расширяться / вздыматься.

·
Перегрузка фундамента

Если на одной стороне здания находится
большая нагрузка на фундамент, чем другая, дифференциальная осадка может
происходить. Это может быть вызвано:

— изменения в
здание, напр. удаление несущей стены перенесет дополнительную нагрузку
на ближайшую стену.Фундамент ближайшей стены, возможно, не был
рассчитан на дополнительную нагрузку.

-дополнительная загрузка
из-за непредвиденной динамической или стационарной нагрузки, т.е. вес книг в библиотеке.

Деревья

Во избежание усадки и набухания
почвы, деревья должны быть посажены вдали от здания. Расстояние между
дом и дерево должны равняться полностью созревшей высоте дерева. В случаях, когда это невозможно, можно
необходимо создать постоянный барьер между деревом и домом для черного
свободные крыши.

Анкоридж
Обычно здание настолько тяжелое, что его вес удерживает его на месте, опираясь на
земля. Для более высоких зданий, особенно небоскребов, их фундамент сохраняет
они прикреплены к земле, чтобы ветер не опрокинул их.

Вопросы проектирования

Ширина/пропорции
Фундамент работает за счет распределения веса
стены на большей площади, чтобы уменьшить их общее воздействие на недра.Этот
распределяет нагрузку на большую площадь. Давление = сила на единицу площади. Этот
означает, что увеличение площади приводит к уменьшению силы, приложенной к
почва. Традиционные ленточные фундаменты всегда в три раза шире, чем
общая ширина стены и глубина фундамента одинаковы
толщина как у стены.

Жесткость

Когда груз размещается на бетонной балке или
основание верхняя часть находится в сжатии. Нижняя половина находится в напряжении.
Средняя часть нейтральна.Это известно как нейтральная ось. Бетон
слаб на растяжение и имеет тенденцию трескаться в местах, где он находится под напряжением. За
По этой причине бетонные балки и фундаменты армируются сталью, которая
силен в напряжении. Чтобы получить наилучший результат от армирования, следует
находится в зоне напряжения. Арматурные стержни расположены на 75 мм выше
основание фундамента. Это обеспечивает адекватное покрытие арматурных стержней.
для предотвращения коррозии.

Материалы
Фундаменты из бетона, как правило, 1
используется бетонная смесь:

·
однокомпонентный цемент.

·
трехпортовый мелкий заполнитель
(песок).

·
шесть частей крупного заполнителя
(гравий).

Удобоукладываемость смеси очень
важный. По этой причине, а также из соображений скорости и трудозатрат бетон
не смешивается на месте, а доставляется на место автотранспортом. Бетон
засыпается в траншеи и разбрасывается вручную. Затем его уплотняют и
выравниваются механическим или ручным способом, т. е. с помощью стяжки или поверочной линейки.
Это должно произойти до того, как бетон начнет схватываться.

Хардкор

Hardcore – это щебень, который используется в качестве
несжимаемый «наполнитель», компенсирующий снятие верхнего слоя почвы. То
строительные нормы гласят, что хардкор следует уплотнять слоями
минимальная глубина 150 мм и максимальная глубина 225 мм. Чтобы предотвратить хардкор
прокалывая радоновую мембрану, верхний слой засыпают слоем песка
называется ослеплением.

Вибрация
При использовании бетона воздушные пустоты в смеси
резко снизить прочность бетона.Бетон вибрирует
используя удар или механическую вибрацию, чтобы удалить эти воздушные пустоты.

Факторы
которые влияют на прочность бетона в фундаменте

·
Неправильное размещение и/или
размеры армирования.

·
Фундамент размещен на
неправильная глубина, что может привести к дальнейшей осадке.

·
Заливка фундамента в
неподходящие погодные условия, такие как мороз (вода в
бетон замерзнет до схватывания) или слишком жаркая погода (вода в
бетон испарится перед схватыванием).

·
Размещение блока работает на свежем
плита, прежде чем она успеет затвердеть.

·
Использование неправильного водного цемента
соотношение.

·
Слишком много воздуха в смеси,
из-за недостаточной вибрации/уплотнения бетона.

Фундаменты
типы
Существует множество типов конструкций фундаментов, используемых в
современные здания. Каждый фундамент должен быть рассчитан на конкретное здание,
с учетом:

— загрузка здания.
— несущая способность грунта.
— стоимость.
— почвенно-температурный режим.

Основные типы фундаментов, используемые сегодня, могут
отнести к категории:

v ленточные фундаменты.

Ленточные фундаменты являются наиболее распространенным типом фундамента, используемого для бытовых нужд.
жилища. Ленточный фундамент – это фундамент, который проходит по всей длине
каждой несущей стены. Ленточные фундаменты лучше всего подходят для ситуаций, когда:

·
вес здания составляет
передается через несущие стены (в отличие от колонн).

·
вес здания составляет
относительно низко.

·
структурный дизайн
строительство относительно простое.

Bentley — документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Информация о MicroStation PowerDraft

Краткое руководство пользователя MicroStation

Справка синхронизатора iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения службы автоматизации Bentley

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор управления результатами ProjectWise для ProjectWise

Справка по порталу управления результатами ProjectWise

Файл Readme для управления результатами ProjectWise

Справка по ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора ProjectWise Geospatial Management

Справка обозревателя ProjectWise Geospatial Management

Ознакомительные сведения о ProjectWise Geospatial Management

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка ProjectWise Project Insights

Подключаемый модуль ProjectWise для Bentley Web Services Gateway Readme

Ознакомительные сведения ProjectWise

Таблица поддержки версий ProjectWise

Справка ProjectWise Web и Drive

Справка ProjectWise Web View

Справка по порталу цепочки поставок

Управление эффективностью активов

Справка AssetWise 4D Analytics

Справка AssetWise ALIM Linear Reference Services

Интернет-справка AssetWise ALIM

Руководство по внедрению AssetWise ALIM Web

AssetWise ALIM Web Краткое руководство по сравнению

Справка AssetWise CONNECT Edition

Руководство по внедрению AssetWise CONNECT Edition

Справка AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Руководство по администрированию мобильных устройств TMA

Мобильная справка TMA

Анализ моста

Справка по OpenBridge Designer

Справка OpenBridge Modeler

Строительный проект

Справка по AECOsim Building Designer

Файл ознакомительных сведений AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для Building Designer Help

Ознакомительные сведения о генеративных компонентах

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по адаптации OpenBuildings Designer

Ознакомительные сведения SDK OpenBuildings Designer

Справка OpenBuildings GenerativeComponents

Ознакомительные сведения о OpenBuildings GenerativeComponents

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

Справка OpenBuildings StationDesigner

Ознакомительные сведения об OpenBuildings StationDesigner

Гражданский проект

Справка по канализации и инженерным сетям

Справка по OpenRail ConceptStation

Ознакомительные сведения для OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения для конструктора OpenRail

Справка по проектировщику воздушных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения о OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения о конструкторе OpenRoads

Справка OpenSite Designer

Ознакомительная информация OpenSite Designer

Строительство

Справка по ConstructSim для руководителей

ConstructSim Executive ReadMe

Справка ConstructSim i-model Publisher

Справка ConstructSim Planner

Файл ReadMe для планировщика ConstructSim

Справка по стандартному шаблону ConstructSim

Руководство по установке клиента сервера рабочих пакетов ConstructSim

Справка сервера рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Энергия

Бентли Коакс Помощь

Справка Bentley Communications PowerView

Bentley Communications PowerView Readme

Bentley Медь Помощь

Bentley Fiber Help

Bentley Inside Plant Помощь

Справка Bentley OpenUtilities Designer

Bentley OpenUtilities Designer Readme

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Файл ознакомительных сведений OpenComms PowerView

Справка инженера OpenComms Workprint

Ознакомительные сведения инженера OpenComms Workprint

Справка по подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Справка PlantSight AVEVA Diagrams Bridge

PlantSight AVEVA PID Bridge Help

Помощь экстрактору PlantSight E3D Bridge

Справка по PlantSight Enterprise

Справка по основным компонентам PlantSight

PlantSight Open 3D Model Bridge Help

Справка по программе PlantSight Smart 3D Bridge Extractor

Справка по мосту PlantSight SPPID

Обещание. электронная справка

Информация о Promis.e

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Руководство по настройке подстанции — управляемая конфигурация ProjectWise

Инженерное сотрудничество

Справка Bentley Navigator Desktop

Геотехнический анализ

Ознакомительная информация о PLAXIS LE

Ознакомительная информация о PLAXIS 2D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 2D

Ознакомительная информация о PLAXIS 3D

Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 3D

Ознакомительная информация о проектировщике моносвай PLAXIS

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Помощь коллекционеру gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Bentley CivilStorm Помощь

Bentley HAMMER Помощь

Bentley SewerCAD Справка

Bentley SewerGEMS Help

Справка Bentley StormCAD

Bentley WaterCAD Справка

Bentley WaterGEMS Справка

Дизайн шахты

Справка по обработке материалов MineCycle

Информация о погрузочно-разгрузочных работах MineCycle

Моделирование мобильности

ЛЕГИОН 3D Руководство пользователя

Справка по подготовке к САПР LEGION

Справка конструктора моделей LEGION

Справка по API симулятора LEGION

Ознакомительные сведения API симулятора LEGION

Помощь Симулятору ЛЕГИОНА

Моделирование

Bentley Просмотреть справку

Bentley Посмотреть ознакомительные сведения

Морской структурный анализ

SACS Устранение пробелов в сотрудничестве (электронная книга)

Информация о SACS

Анализ напряжения в трубе и сосуда

AutoPIPE Accelerated Pipe Design (электронная книга)

AutoPIPE Советы новым пользователям

Краткое руководство по AutoPIPE

AutoPIPE & STAAD. Про

Проект завода

Ознакомительные сведения для заводов-экспортеров Bentley

Bentley Raceway и справка по прокладке кабелей

Информация о Bentley Raceway и системе управления кабелями

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка OpenPlant Isometrics Manager

Ознакомительные сведения об OpenPlant Isometrics Manager

Справка OpenPlant Modeler

Файл ознакомительных сведений OpenPlant Modeler

Справка OpenPlant Orthographics Manager

Ознакомительные сведения для OpenPlant Orthographics Manager

Справка OpenPlant PID

Ознакомительные сведения об OpenPlant PID

Справка администратора проекта OpenPlant

Readme администратора проекта OpenPlant

Справка по поддержке OpenPlant

Ознакомительный файл службы поддержки OpenPlant

Справка PlantWise

Ознакомительные сведения о PlantWise

Реальность и пространственное моделирование

Справка по карте Bentley

Информация о карте Bentley

Справка по мобильной публикации Bentley Map

Консоль облачной обработки ContextCapture Справка

Справка по редактору ContextCapture

Ознакомительные сведения о редакторе ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Помощь Декарта

Информация о Декарте

Справка по карте OpenCities

Ознакомительные сведения о карте OpenCities

Справка OpenCities Map Ultimate для Финляндии

Карта OpenCities Ultimate для Финляндии Readme

Структурный анализ

Справка OpenTower iQ

Справка по концепции ОЗУ

Справка по структурной системе ОЗУ

STAAD Закройте пробел в сотрудничестве (электронная книга)

СТАД. Профессиональная помощь

Ознакомительная информация STAAD.Pro

Программа физического моделирования STAAD.Pro

Расширенная справка Фонда STAAD

STAAD Foundation Advanced Readme

Детализация конструкции

Справка ProStructures

Ознакомительные сведения о ProStructures

Руководство по внедрению конфигурации ProStructures CONNECT Edition

Руководство по установке ProStructures CONNECT Edition — управляемая конфигурация ProjectWise

Закладка фундамента: как правильно выбрать

Существует множество различных типов фундамента, которые можно использовать для строительства вашей собственности или пристройки, и важно знать, какой из них будет лучшим решением для вас.Такие переменные, как мягкий грунт, близость деревьев и водостоков, а также скорость ветра, влияют на тип фундамента, на котором вы должны строить.

Для нашего последнего сообщения мы составили список различных типов фундамента, доступных вам, и основные характеристики каждого варианта.



Ленточный фундамент

Этот тип фундамента является наиболее распространенным и используется для строительства большинства объектов недвижимости в Великобритании. Траншеи выкапываются глубиной не менее 150 мм и заливаются бетоном, образуя полосу бетона вокруг участка.Как правило, расстояние от передней поверхности стены до края фундамента будет равно или меньше глубины фундамента, если высота фундамента превышает 150 мм.

При планировании укладки ленточного фундамента важно учитывать близость деревьев, так как используемая ими влага будет вызывать подъем и опускание грунта. Когда дерево срублено, это может привести к вздутию земли из-за недостатка влаги и может вызвать потенциальные проблемы, связанные с дренажом собственности.Подробную информацию о ленточных фундаментах можно найти в этой статье из журнала «Строительные исследования».



Фундамент для засыпки траншеи

Траншейные фундаменты тоньше ленточных, но толще бетона. Этот тип фундамента предпочитают строители, поэтому он может быть хорошим вариантом, если вы планируете строить собственную недвижимость. Лучше всего использовать на глинистых и меловых почвах, траншейный фундамент необходимо использовать на устойчивой почве, так как стороны траншеи играют большую роль в поддержке дома; из-за количества заливаемого бетона для заполнения всей траншеи это решение исключает необходимость использования кирпичей под поверхностью.



Инженерный фундамент

Этот вариант охватывает множество типов фундаментов, все из которых называются инженерными фундаментами, поскольку часто требуется, чтобы инженер-строитель порекомендовал наилучшее решение. Наиболее распространенный инженерный фундамент включает в себя строительство более глубоких траншей и заполнение их большим количеством бетона, обычно укладывая листы полистирола для предотвращения скольжения.

Если траншеи должны быть глубже 2,5 м, вам нужно будет построить другой фундамент, так как количество используемого бетона становится невероятно дорогим, а глубина создает большую опасность для работы.Решение о выборе инженерных фундаментов сложное, так как они дороже и требуют больше времени для строительства, но являются идеальным вариантом для строительства на сложном грунте. Вам доступны два инженерных фундамента:



1.    Сваи

Сваи вбиваются в землю вертикально и заливаются бетоном. Затем весь фундамент состоит из свай и земляной балки, которая будет удерживать дом. Эта опция особенно удобна при строительстве на воде или очень влажной почве.



2.    Плоты

Бетонный плот, предназначенный для плавания на земле, на которой вы планируете строить, будет служить фундаментом для вашего дома. Если ваша земля подвержена наводнениям или вас беспокоят погодные условия, этот вариант может помочь предотвратить повреждение вашей собственности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
