Плиты перекрытия – размеры, маркировка и классификация железобетонных плит

Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.

Главные преимущества плит перекрытия

Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:

  • Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
  • Скорость монтажа. Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
  • Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
  • Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
  • Богатый выбор изделий, различающихся по размерам, крепости и прочим характеристикам.

Поэтому сегодня ни один крупный строительный объект не обходится без использования плит перекрытия.

Габариты плит

Сегодня изготавливаются плиты, существенно различающиеся по габаритам. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.

Например, длина плит варьируется в пределах 2400-12000 миллиметров. Ширина может составлять 1000-7200 миллиметров. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:

Таблица стандартных размеров многопустотных плит перекрытий
Тип плитыРазмер плиты, мм
ДлинаШирина
1ПК
2ПК
3ПК
От 2400 до 7500 с шагом 300, исключая 69001000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК90001000, 1200, 1500
1ПК
2ПК
3ПК
От 3600 до 7500 с шагом 300, исключая 6900От 2400 до 3600 с шагом 300
1ПК
2ПК
3ПК
От 2400 до 3600 с шагом 300От 4800 до 7200 с шагом 300, исключая 6900
4ПКОт 2400 до 6600 с шагом 300, а также 7200 и 90001000, 1200, 1500
5ПК6000, 9000, 120001000, 1200, 1500
6ПК120001000, 1200, 1500
7ПКОт 3600 до 6300 с шагом 30001000, 1200, 1500, 1800
ПГ6000, 9000, 120001000, 1200, 1500

Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.

Классификация плит

Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции:

  • Пустотные. Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.

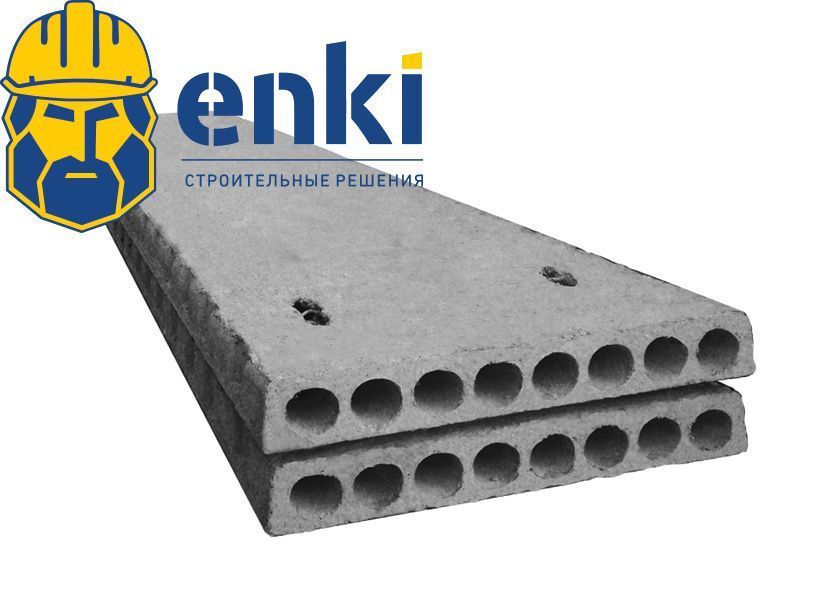

    Пустотные плиты перекрытия

  • Ребристые. Основная сфера применения – строительство кровли в промышленных зданиях – складах и ангарах.

    Ребристые плиты перекрытия

  • Монолитные. Не имеют внутренних пустот. Представляют армированные конструкции из бетона высоких марок. Главное достоинство – высокая прочность. Сравниться с ними не могут плиты других типов. Применяются при возведении высотных зданий, когда несущая способность является более важным фактором, чем малый вес и высокий коэффициент шумоизоляции.

    Монолитные плиты перекрытия

Сфера применения существенно увеличивается, так как конструкция плит существенно различается. Это дает инженерам возможность легко выбирать материал, подходящий для определенного здания.

Расшифруем маркировку

Маркировка плит перекрытий дает возможность проектировщику легко узнать важные данные о конкретном строительном материале. Это крайне важно – ему достаточно прочесть всего несколько символов, чтобы определить, какая плита обеспечит нужный уровень безопасности и надежности.

Рассмотрим маркировку плиты ПК63.12-3. АтVта

  • Буквы ПК обозначают тип изделия – плита перекрытия.
  • Первое число показывает длину плиты. В маркировке используются дециметры, а не другие единицы измерения. На практике длина на 20 миллиметров меньше указанной в маркировке. Поэтому, данная плита будет иметь длину 62,8 дециметра или 628 сантиметров.
  • Второе число – ширина плиты. Она также указывается в дециметрах, однако, фактическая ширина плиты на 10 миллиметров меньше. Так что, можно с уверенностью утверждать, что ширина плиты будет составлять 11,9 дециметра или 119 сантиметров.
  • Последнее число, после дефиса, обозначает несущую способность. Измеряется она в центнерах на квадратный метр. Эта плита способна выдерживать нагрузку до 300 килограмм на квадратный метр.
  • Буквы в конце обозначают дополнительные характеристики изделия. Так, АтVта сообщает, что плита армирована арматурой предварительного напряжения.

Кроме этого, могут встречаться следующие обозначения:

  • т – при создании изделия использовался тяжелый бетон. Благодаря этому она отличается повышенной прочностью, что позволяет применять её в местах с повышенной механической нагрузкой.
  • а – отверстия плиты имеют уплотняющие вкладыши.

Запомнив эти нехитрые обозначения, даже непрофессионал легко сможет понять, какая конкретно плита скрывается за сложной маркировкой. Значит, сумеет определить, в каких местах её использование будет лучшим решением.

Дополнительная маркировка

При необходимости маркировка дополняется ещё одной буквой. В качестве примера рассмотрим маркировку 2ПКТ 56.10-8 та. Буква Т обозначает необходимое количество опор. Она показывает, что при установке плиты, последняя должна иметь минимум три опоры. Стоящая на её месте буква “К” означает необходимость четырех опор. Но большинство плит перекрытия нуждается всего в двух опорах, что и подразумевается в случаях, когда дополнительной буквы в маркировке нет.

В маркировке встречается обозначение ПГ или же ПБ. Первое обозначает, что плита имеет грушевидные пустоты. Маркировка ПБ обозначает плиты, при изготовлении готовых использовалось непрерывное формование. Для этого производитель использует длинные стенды.

Как вы убедились, маркировка легко поддается расшифровке. Изучив обозначения и взглянув на маркировку, вы узнаете характерные для конкретной плиты перекрытия размеры, назначение и ряд других параметров.

Маркировка плит перекрытия и расчет их количества для дома

Сегодня на рынке строительных материалов есть большое количество различных плит перекрытия. ЖБИ плиты отличаются своей конструкцией, несущими способностями и габаритами. Как правило, все характеристики изделия пишутся на самой плите. Сейчас мы разберем конкретные примеры маркировки плит и их отличия.

Основные виды плит

Регламент маркировки плит перекрытия прописан в ГОСТ 23009. Обычно пишется всего 2 группы обозначений, но иногда бывает и 3:

  • Первая — включает в себя информацию о разновидности плиты.
  • Вторая — содержит показатели максимальной нагрузки и размеры плиты.
  • Третья — включает в себя более подробную информацию об используемом бетоне, арматуре и др.

Маркировка плит помогает выяснить ключевые критерии, которые важны при выборе материалов постройки. Горизонтальные несущие конструкции могут быть следующих видов:

  • Ребристые — плиты повышенной жесткости, которая достигается благодаря рёбрам, проходящим по всей длине изделия.
  • Полнотелые — как понятно из самого названия, тело плиты монолитное, обычно такие питы применяются в строительстве малоэтажных зданий из-за их большого веса.
  • Пустотные — плиты со специальными отверстиями по всей длине, что значительно облегчает конструкцию, не теряя при этом жесткости.

Запомнив все разновидности ЖБИ плит, можно легко сориентироваться в их основных качествах и габаритах. Именно поэтому нужно помнить, что означают условные обозначения популярных типов ЖБИ плит.

Плиты с пустотами

Плиты перекрытия такого типа производятся в соответствии со стандартом ГОСТ 9561. Рассмотрим маркировку пустотных плит перекрытия:

  • ПК — плиты перекрытия стандартной толщины 22 см, разрабатываются старым способом при помощи опалубки.
  • ПБ — имеют те же характеристики, что и плиты ПК, только производятся более технологичным способом без использования опалубки.
  • ПНО — изготавливаются также, как и плиты ПК, но они более легкие, за свет малой толщины, всего 16 см;
  • 3,1ПБ и 1,6ПБ — более легкие плиты перекрытия (16 см), изготовленные без использования опалубки.

Остальные типы плит

Как правило, на заводах, которые изготавливают пустотные плиты, делают ещё два вида плит, которые имеют специальное назначение:

  • Полнотелые (П, ПТ) — как правило, не пользуются большим спросом у застройщиков из-за большого веса, который оказывает большую нагрузку на несущие стены здания. Из плюсов можно отметить высокую прочность изделия.
  • Ребристые (ПР, ПП, ПГ) — такие плиты очень прочные и переносят большие нагрузки из-за наличия ребер жесткости. Преимущественно используются в постройке каких-либо технических или общественных зданий, таких как торговые центры.

Примеры маркировки плит и их расшифровка

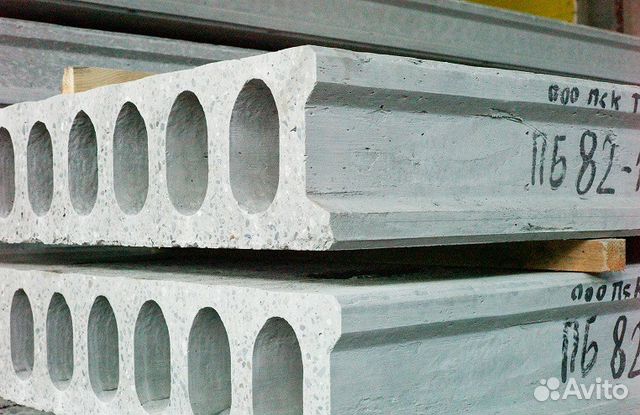

Плита с пустотами ПБ 70-10-14:

  • ПБ — изготовленная по безопалубочной технологии пустотная плита толщиной 22 см.
  • 70 — выражение длины, в данном случае 70 дм или 7 м.
  • 10 — обозначение ширины плиты, в частности 10 дм или 1 м.
  • 14 — означает предельную нагрузку на квадратный метр изделия, составляет 1400 кг.

Пример сплошной плиты перекрытия П 55-10-3:

  • П — обозначение плиты со сплошным сечением.
  • 55 — выражение длинны, 5.5 м.
  • 10 — обозначение длины плиты, 1 м.
  • 3 — означает класс прочности В3

В чем отличия ПБ от ПК?










Отличительные качества

Марка плиты

ПБ

ПК

Технология производства

Безопалубочный метод

Опалубочный метод

Максимальная длина

10,8 м

7,2 м

Несущая способность

Плиты такого вида по своей несущей способности варьируются от 300 до 1500 кг на метр квадратный.

Имеется стандартное значение несущей способности на уровне 800 кг/м2. Однако встречаются экземпляры с показателями до 1300 кг/м2.

Состояние поверхности

Благодаря передовой технологии изготовления, без применения опалубки, поверхность плиты остается достаточно гладкой, что уменьшает расходы на отделочные работы.

Изделие получается неровным, приходится производить дополнительные траты на отделочные работы.

Армирование

Армирование делается из напряженной арматуры.

Армирование применяется для плит с длиной более 4 метров.

Резка

Рекомендуется проводить процедуру резки только на заводе.



Применяем бетон

Для изготовления используют марки бетона от М400 до М500.

Для изготовления используют марки бетона от М200 до М400.

Как рассчитать плиты перекрытия

Обычно для строительства частных домов используют плиты с пустотами. Для перекрытия пролётов разрабатывают специальный план, исходя из величины пролетов, которые нужно перекрыть.

Масса



Марка плиты

ПК

ПБ

ПНО

1,6ПБ и 3,1ПБ

Вес конструкции в расчете на квадратный метр

275-315

290-240

200-220

210-250

Размеры самых востребованных плит






Марка плиты

Дина, см

Ширина, см

Толщина, см

ПБ

От 160 до 1080

100, 120, 150

22

ПК

ОТ 160 до 720

100, 120, 150, 180

22

ПНО

От 160 до 630

100, 120, 150

16

1,6ПБ и 3,1ПБ

От 160 до 900

100, 120, 150

16

Иные характеристики

Ключевую роль в выборе плит перекрытия играет также и характеристика несущей способности. Значение этой характеристики может варьироваться от 300 до 1600 кг на метр квадратный в зависимости от вида плиты и её габаритов.

Примерные цены






Тип

Примерная стоимость, руб

ПНО

От 2000 до 12000

ПБ

От 2000 до 30000

ПК

От 1900 до 20000

1,6ПБ и 3,1ПБ

От 2500 до 20000

Если вам необходимо заказать плиты перекрытия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону +7 (495) 175 23 21.

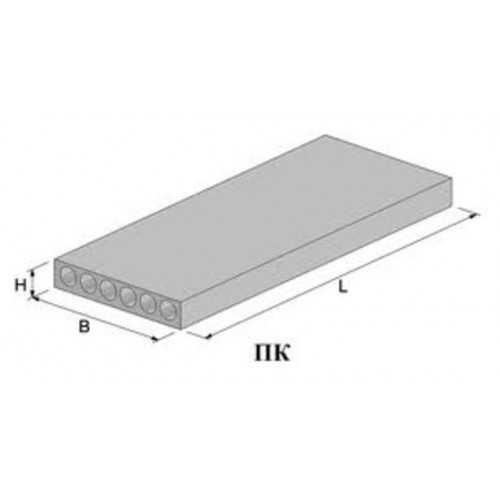

Плиты перекрытия ПК – виды, различия, особенности применения


Пустотные опалубочные плиты перекрытия получили широкое распространение в современном строительстве. Изделия используются для возведения объектов промышленного и гражданского комплекса, задействуются для строительства ряда объектов инфраструктуры. Сборный железобетон сохранил высокую популярность и актуальность для современной архитектуры, представляя собой основу для большинства зданий и сооружений.

Достоинства и преимущества


Железобетонные пустотные плиты перекрытий пришли на смену конструкциям сплошного типа, которые изготавливались по месту строительных работ и заливались при возведении зданий и сооружений. Наряду с высокой прочностью сплошные плиты имеют ряд недостатков, среди которых большая масса.


Конструкция плит марки ПК предусматривает наличие внутренних пустот, которые облегчают вес изделия, сохраняя высокую прочность и надежность. В зависимости от сечения различают плитные изделия с круглыми, овальными и полукруглыми пустотами.


При этом пустотные панели перекрытий обладают рядом достоинств, благодаря которым они заслужили высокую популярность. Среди них:

  • сниженная масса конструкции перекрытия, которая позволяет существенно сократить нагрузку на фундамент и его строительство, понизив требования к основанию в области его массивности и несущих способностей;
  • высокая скорость монтажа зданий и сооружений. Готовые изделия представляют собой блоки, изготовленные в заводских условиях, которые доставляются на стройплощадку для проведения сборочных строительных работ. В отличие от строительства зданий с монолитными перекрытиями, возведение строений с применением пустотных плит перекрытий может осуществляться в любое время года;
  • повышенный набор эксплуатационных характеристик в области шумоизоляционных свойств пустотелых плит, их низкой теплопроводности;
  • высокая надежность и прочность конструкции панелей обеспечивается за счет арматурного каркаса, который гарантирует длительную и безаварийную эксплуатацию изделий в течение всего срока службы;
  • использование пустотелых опалубочных плит перекрытий является экономически выгодным и эффективным приемом, позволяющим снизить сметные затраты на строительство целого ряда объектов, зданий и сооружений без ущерба прочности, надежности и долговечности;
  • конструкция плит с наличием внутренних пустот позволяет использовать их для утепления и прокладки электропроводки, прочих видов коммуникаций;
  • высокий ассортимент марок плит позволяет применять их для сооружения унифицированных объектов, а также использовать изделия при строительстве зданий по индивидуальным проектам;
  • изделия отличаются доступными ценами. Экономичность в ходе изготовления позволяет снизить благодаря наличию пустот объемы используемого бетона, что позитивно отражается на политике ценообразования;
  • высокая устойчивость железобетона к огню. Пожаробезопасность изделий позволяет успешно строить на основе типовых плит перекрытия объекты социальной, городской и промышленной инфраструктуры, жилого фонда. Изделия не прогорают и препятствуют распространению огня.


Конструкция плит в зависимости от марки предполагает наличие двух, трех или четырех сторон опоры, позволяя использовать их при сооружении зданий и сооружений с различной конфигурацией архитектуры и современного дизайна.

Технология изготовления плит ПК


Для изготовления бетонных плит ПК используют специальную каркасную конструкцию в виде стальной опалубки. При этом в зависимости от марки изделия имеют длину от 1200 мм до 9000 мм при толщине 220 мм. Ширина плит варьируется от 1000 мм до 1800 мм. В ходе производства плит используется техника армирования. Изготовленный преднапряженный каркас, выполненный из стержней, располагается внутри опалубки и заливается бетоном марки М200. Для получения высокого качества плотность бетона увеличивается при помощи уплотняющих состав смеси вибрационных механизмов. Наиболее эффективной при этом является вибрация всей формы. Сушка плит осуществляется в условиях завода-изготовителя в специальном технологическом боксе, поддерживающем необходимые гидротермические условия в виде 100%-й влажности и температуры на уровне 80ºС. Спустя 7-12 часов температура сушки плавно понижается. Готовые изделия извлекаются из формы посредством фиксации за специальные стальные проушины, предназначенные для проведения работ по перемещению и монтажу плит. После застывания плита имеет вес около 300 кг/м2, который учитывается при расчете нагрузки на фундамент здания или объекта. Для типовых изделий нормативное значение нагрузки составляет 800 кгc/м2. Готовые панели маркируются и снабжаются технической документацией.


Как правило, изделия, производимые в заводских условиях, отличаются повышенной прочностью, надежностью, показателями морозостойкости и влагоустойчивости, имеют запас надежности и долговечности. При необходимости для повышения прочности пустоты плит ПК могут замоноличиваться.


Готовые плиты перекрытия могут иметь прогиб, величина которого составляет 1/150 часть длины. Такие изделия не относятся к бракованным и подлежат использованию в общей массе. Так, например, для изделий длиной 9 метров допустимая величина прогиба насчитывает 6 мм.


Последние нормативные требования к плитам перекрытий ПК прописаны в отраслевом стандарте ГОСТ 9561 в редакции 2016 года.

Конструктивные особенности


В отличие от прочих марок плит изделия ПК реализуются по безопалубочной технологии. Конструктивно изделия оснащаются технологическими пустотами. При этом в отличие от прочих панелей в изделиях ПК предусмотрены специальные проушины, необходимые для подъема, перемещения и позиционирования изделия в процессе реализации этапа монтажных работ. Таким образом, достигается удобство при использовании определенная экономия, позволяющая снизить затраты, обусловленные необходимостью использования специальных подъемных траверс. Это усложняет процесс строительства и способствует его удорожанию.

Критерии выбора плит ПК


Процесс выбора пустотных перекрытий представляет собой анализ характеристик объекта возводимой недвижимости, который реализуется на этапе проектных работ специалистом строительной компании или профессиональным архитектором.


Критериями выбора марки плит являются основные технические характеристики возводимых объектов, среди которых:

  • несущая способность. В стандартном исполнении подавляющее большинство типовых перекрытий марки ПК обладает несущей способностью величиной 800 кгс/м2;
  • прочность перекрытий. Параметр механической прочности формируется на этапе изготовления. Плиты ПК и изготавливаются на основе стандартных бетонных растворов марок М200 – М300;
  • вес перекрытий. При проектировании зданий необходимо учитывать массу плит, которая оказывает естественное давление на фундамент здания. Изделия марки ПК являются наиболее облегченными и оказывают наименьшее давление на фундамент, имея массу в пределах от 280 до 310 кгc/м2;
  • габариты изделий. Стандартная длина плит марки ПК насчитывает 7200 мм, максимальная составляет 9000 мм. Их использование обусловлено габаритами возводимых зданий и сооружений. При больших размерах необходимо формировать несущие стены внутри или применять к установке перекрытия другого типа;
  • число точек опирания. Перекрытия марки ПК являются наиболее универсальными, имея в модельном ряду изделия, предназначенные для опирание на две (ПК), три (ПКТ) и четыре (ПКК) стороны, позволяя вести проектирование с вариативными параметрами;
  • объемы дополнительных работ также различаются. Плиты ПК изготавливаются с применением железных форм в виде опалубка, в который заливается раствор. В результате их поверхность имеет определенное число дефектов, которые нуждаются в отделке;
  • Плиты ПК в ходе работы не могут подвергаться резке, которая влечет за собой снижение их несущей способности и прочности;
  • плиты ПК имеют наибольшие технологические пустоты, которые позволяют пометить в них максимальное число коммуникаций здания, в число которых входит не только электропроводка, но и трубы с холодной или горячей водой, канализация.


Применение изделий ПК стоит рассматривать для всех объектов, которые не испытывают значительных динамических нагрузок в течение всего срока эксплуатации, а также при отсутствии факторов необходимости формирования повышенной пространственной жесткости. Эти условия удовлетворяют требованиям большинства объектов жилого фонда и части промышленных зданий и сооружений, за исключением тех, которые используются для установки и работы агрегатов, испытывают высокие нагрузки и вибрации.

Особенности и правила монтажа плит перекрытий


При строительстве плиты перекрытия необходимо укладывать, соблюдая нормы, предписывающие установку плит с величиной опорной поверхности в диапазоне от 100 мм до 120 мм. При этом в зависимости используемых для возведения стен материалов размер опирания может варьироваться, составляя:

  • 70 мм – для конструкций из металла;
  • от 80 мм до 180 мм в случае опирания на стену, выполненную из кирпича;
  • от 70 мм до 160 мм для железобетонных стен;
  • от 100 мм до 150 мм для пено- и газобетонных конструкций.


Приведенные значения являются ориентировочными. Точная величина опирания производится на стадии расчета, исходя из конкретно выбранных материалов и индивидуальных условий.


Монтаж плит перекрытий ПК чаще всего производится с заделыванием технологических пустот, которые запениваются и штукатурятся для исключения попадания внутрь панелей разрушающей влаги. Глубина заделки, как правило, совпадает с величиной опирания. В противном случае открытые полости могут подвергаться воздействию влаги и морозов, в результате чего в плите появляются трещины, сокращающие срок службы железобетонного изделия. Эксплуатация плит ПК с открытыми технологическими пустотами не допускается.


Правила хранения и перевозки предъявляют требования к складированию плит перекрытий ПК, которые располагаются штабелями с деревянными прокладками. Место их установки должно совпадать с ребрами жесткости, которые находятся в местах расположения петель для строповки. Максимально возможная высота штабеля при этом составляет не более пяти изделий.

Сфера применения


Плиты ПК заслужили высокую популярность в современном строительстве. В настоящее время их использование экономически эффективно и оправдано при реализации типовых и индивидуальных проектов в секторе гражданского и строительства. Их установка позволяет сократить расходы при возведении загородных малоэтажных домов и коттеджей, снизив требования к фундаменту. Индустрия развития ж изготовления железобетонных изделий является актуальной для строительства объектов промышленного назначения. Пустотные плиты перекрытия отлично подходят для возведения долговечных, надежных и недорогих зданий и сооружений, удобных в эксплуатации. При этом заводской железобетон позволяет вести строительство в условиях отрицательных температур без пауз на затвердевание раствора. Конструкции из плит ПК применимы в холодных и умеренно-холодных климатических поясах, открывая широкие перспективы для модернизации и возведения объектов, сокращения сметных затрат.

Плиты перекрытия — размеры и цены, виды, характеристики и маркировка по ГОСТ

/в Плита перекрытия /от admin

Пустотные плиты используются для сооружения междуэтажных перекрытий при возведении промышленных и общественных зданий, многоквартирных домов. В сравнении с полнотелыми плитами, пустотные перекрытия имеют меньший вес и при этом отвечают высоким требованиям надежности. Вследствие наличия и особенностей расположения пустот повышается степень тепло- и звукоизоляции построек, увеличивается прочность на изгиб изделия, уменьшается давление на фундамент и облегчается прокладка коммуникаций. Кроме того, цена таких плит ниже, что также способствует их популярности.

Выбор той или иной панели перекрытия зависит от особенностей общего строения здания. Конструкции должны выносить значительную нагрузку, соответствовать противопожарным, теплотехническим, звукозащитным, гидроизоляционным требованиям. Кроме того, панели должны быть экономичными не только в плане потраченных денег, а и иметь минимально возможные размеры (особенно  толщину) и вес. Для производства панели используются разные типы бетона, чаще всего это тяжелый, конструкционный или силикатный бетон.

Характеристики пустотных плит

Главными характеристиками являются размеры плит – длинна, ширина, толщина и размер пустот. В основном используются стандартные плиты, их размеры следующие:

  • длина: от 1.5 до 10 м;
  • ширина: 1 м, 1.2 или 1.5 м;
  • толщина: 22 см.

Допуск на размеры составляет до трех сантиметров в меньшую сторону. При необходимости могут быть изготовлены плиты с другими габаритами, но их размеры должны отвечать стандарту ГОСТ 9561-91. Технология изготовления пустотных перекрытий позволяет одну сторону сделать ровной и готовой к отделке, чтобы она и без дополнительных обработок смогла стать качественным потолком. Их изготовление кустарно почти невозможно.

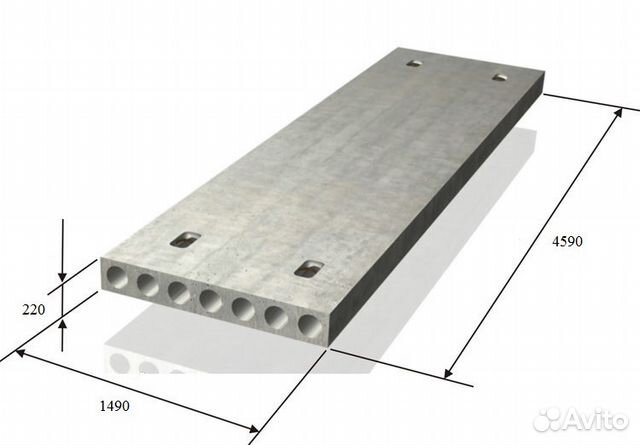

Размеры пустотных плит перекрытия

 Условное обозначение перекрытий

Железобетонные пустотные перекрытия маркируются в соответствии с ГОСТ 23009, например, как 1ПКТ 17-12-8а, что расшифровывается следующим образом:

  • Цифры (от 1 до 7) перед текстовыми символами указывают на толщину и количество пустот.
  • Буквенные символы (ПК, ПГ или ПБ): ПК обозначает плиту с круглыми пустотами, ПГ – с грушевидными, а ПБ изготовлены на способом непрерывного формования.
  • Присутствие третьего символа обозначает добавление сторон для опирания: Т – три стороны, К – четыре стороны.
  • Первое число обозначает длину плиты, выраженную в дециметрах (дм). Например, 17 соответствует длине 1680 мм, так как заявленные размеры больше реальных на 20 мм.
  • Следующее число указывает на ширину, которая отличается от истинной на 10 мм. Например, 12 соответствует ширине 1990 мм.
  • Последняя цифра (в диапазоне от 6 до 10) указывает на несущую способность в сотнях килограмм на метр квадратный.
  • Последняя буква (т, AтV или а): т – перекрытие  изготовлено из тяжелого бетона, AтV – низ плиты усилен арматурой AтV класса, а – плита имеет уплотняющие вкладыши.

Нагрузки на пустотные перекрытия

Можно выделить три главных компонента пустотной конструкции:

  1. верхняя, используется для кладки на пол утеплителей и основного покрытия;
  2. нижняя, предназначена для отделки потолка и размещения подвесных элементов;
  3. средняя составляющая, размещается между описанными выше и удерживает всю конструкцию в воздухе.

На промежуточную часть плиты оказывают постоянную нагрузку статичные отделочные элементы, как пола, так и потолка, например, колонны, ванны, перегородки, подвесные потолки, люстры и прочие объекты. Также стоит учитывать, что добавляется давление и от движущихся по поверхности объектов – людей, бытовой техники и т. д.

Нагрузки разделяют на две группы: точечные и распределенные. К точечным относятся люстры, а к распределенным – подвесные потолки. При расчете давления, оказываемого на пустотные железобетонные изделия, берутся во внимание все потенциальные нагрузки.

По полученным результатам и выбирается конкретное железобетонное перекрытие, какое станет наиболее соответствовать всем требованиям.

Особенности монтажа пустотных панелей

Основой для качественного монтажа перекрытий есть точное следование расчетным параметрам опирания на стены. Размеры площади опирания очень важны, малая площадь может стать причиной нарушения целостности стен, а излишняя приведет к значительным потерям тепла через холодный бетон.

Рекомендуется производить установку пустотной плиты,  учитывая минимально допустимую возможную глубину опирания. Этот показатель непосредственно зависит от материала:

  • для стального перекрытия – 70 мм;
  • для железобетона – 75 мм;
  • для кирпича – 90 мм;
  • для пено- и газобетонных блоков – 150 мм.

Железобетонные  плиты устанавливаются с помощью автокрана. Рекомендуется заранее проверить горизонтальность и ровность стен и несущих конструкций, на которые будет происходить укладывание плит. При наличии отклонений здание может быть перекошено или возникнут щели, через которые впоследствии будет уходить тепло. Это также станет причиной понижения температуры, повышения влажности и, как следствие, появления плесени на потолке. Потому лучше изначально произвести качественный монтаж, чем корректировать допущенные ошибки с помощью отделки, шпатлевки и т. д. Соединение плит происходит путем сварки, потому желательно использовать изделия одной марки. После завершения монтажа проводится оценка, которая позволяет определить отклонения положения панелей от проектных параметров с погрешностью, не превышающей 0,2 от значения предельного допустимого отклонения.

Размеры и виды плит перекрытия

Каждый человек, который хоть однажды сталкивался спроцессом строительства домов, отчетливо понимает, что без плит перекрытияобойтись не получится. Их делают из железобетона, что обеспечивает довольновысокие прочностные характеристики. Размерыплит перекрытия могут быть разными, однако от них зависит масса блока, егопрочность и износостойкость. Многопустотные плиты перекрытия стали пользоватьсяпопулярностью достаточно давно, нет причин полагать, что в дальнейшем придетсяотказаться от их использования. Практика показывает, что около девяностапроцентов веса каждого дома – это масса именно таковых блоков. Важно понимать,что вес у плит перекрытия может быть разным, как и размеры. Все зависит отфактической сферы применения данной продукции.

Рис. 1 Размеры плит перекрытия

Конструкционные особенности плит перекрытия

Несложно догадаться в том, что внутри такое плитыперекрытия пустотные, так как в противном случае они бы имели слишком большуюмассу. В ходе продажи обязательно добавляется маркировка, свидетельствующая отом, что блоки многопустотные, впрочем, это и так заметно даже для несведущегочеловека. ГОСТ плит перекрытиярегламентирует типоразмеры этой продукции и иные параметры. Характернаяособенность в том, что форма пустот внутри таковых плит может быть овальной,круглой и даже прямоугольной. Это оказывает воздействие на функциональныеособенности данной продукции, широко применяемой в современном строительстве.Большинство плит перекрытия имеют цилиндрические пустоты, так как это самыйоптимальный вариант в плане производства, а также эксплуатации.

Рис. 2 Многопустотные плиты перекрытий: а — с круглыми пустотами; б — плиты, изготовляемые на установках с бетонирующими комбайнами; в — плиты с овальными пустотами; 1 — верхний слой; 2— средний слой; З — нижний слой

Плиты перекрытия бывают без армированными иармированными, что также делает их более и менее прочными. Те модификации,которые имеют железный каркас, являются армированными, обладающими повышеннымзапасом прочности. Важно понимать, что эти плиты перекрытия могут похвастатьдовольно высокими показателями массы, однако их использование также влечет засобой повышение нагрузок на само здание, на затраты строительства. Все этоскорее негативные моменты, но подобная продукция обладает очень внушительнымзапасом прочности, поэтому способна эксплуатироваться под высокими нагрузками. Плиты перекрытия (ПК) размеры ГОСТстрого определены, поэтому всегда можно подобрать нужный вариант дляиспользования в тех или иных условиях. Что касательно проведения монтажныхработ, то здесь имеет значение то, на какое именно опирание они будутукладываться, та как оно может быть разным.

Например, когда опирание не может похвастать хорошимзапасом прочности, то в итоге неминуемо проявятся неприятные последствия, аименно их строители заинтересованы избегать всеми силами. Еще один немаловажныймомент – это размер пустотной плиты перекрытия, так как именно от этогопараметра зачастую зависит стоимость продукции. Строители учитывают не толькодлину и ширину плиты, но и ее фактическую массу. Длина плит перекрытияварьируется в пределах от тысячи ста восьмидесяти миллиметров до десяти тысячисемисот миллиметров. Этого запаса вполне достаточно для решения большинствастроительных задач. Плиты перекрытия поразмеру подбираются в зависимости от целей строителей. Что касательноширины подобной продукции, то она тоже может варьироваться от девятисотдевяноста миллиметров до трех тысяч пятисот миллиметров. Самыми популярными наданный момент являются многопустотные плиты, длина которых равна шести метрам,а ширина полутора метрам. Высота и толщина этих панелей тоже имеет немаловажноезначение.

Толщина подобных плитперекрытия всегда остается неизменной и равняется двухсот двадцати миллиметрам.Немаловажное значение имеет масса таковой панели, так как от этого зависитнагрузка на здание и долговечность самой панели. Монтаж подобных блоков всегдареализуется посредством использования спецтехники – кранов, а ихгрузоподъемность начинается от четырех тонн. Строители неизменно берут вовнимание длину и массу панелей, особенно, когда предстоит строительствосовременного дома, ведь в этом случае длина будет не столь важной в расчетах,как масса плиты перекрытия.

Рис. 3 Плиты перекрытия (ПК) размеры ГОСТ

Подробно о массе и размерах бетонных плит перекрытия

Когда речь идет про использование плит перекрытия всовременном строительстве, неизменно берется во внимание их масса. Здесьсуществуют определенные особенности, которые нужно брать во внимание. Например,в пределах нашей страны производятся такого рода плиты весом от девятисотшестидесяти килограмм до четырех тысяч восемьсот двадцати килограмм. Именномасса является базовым параметром, из-за которого в последующем можноопределить методику установки плиты на ее будущее место. Практика показывает,что зачастую для этого применяются краны, грузоподъемность которых находится впределах пяти тонн. Желательно, чтобы оставался некоторые запас впроизводительности спецтехники, чтобы была возможность обеспечения безопасностина строительной площадке. Размерыбетонных плит перекрытия оказывают непосредственное воздействие на ихмассу, которая увеличивается прямо пропорционально. Важно брать во внимание,что масса панелей с одинаковой маркировкой на практике может отличаться, однакоэтот разбег будет минимальным. Масса плит перекрытия не изменяется вплоть дограмма, так как подобные погрешности попросту не имеют никакого значения.

Эксплуатационные нагрузки

Например, если изделие из бетона попадает под дождь,то его масса соответственно увеличится в сравнении с тем, которое было в сухойсреде. Эти условия стоит брать во внимание в ходе строительства, так как впоследующем нагрузки на здание периодически могут изменяться. Каждая панельперекрытия имеет три отдельные части, которые должны учитываться строителями.Например, верхняя часть с этажом, где будут проживать люди. Разумеется, сверхуизделие будет подвергаться нагрузке от напольного покрытия, утеплителей, атакже бетонных стяжек, которые укладываются сверху. Именно стяжки оказываютсильное воздействие на блоки, так как имеют немалый вес. Виды плит перекрытия бывают разными, однако все они обладаютмногочисленными конструкционными сходствами, а эксплуатационные особенностипрактически одинаковы. Что касательно нижней части плиты перекрытия, то онаслужит основанием для потолка, которое нагружается осветительными приборами. Нестоит относиться к этому фактору скептически, ведь для монтажа подобной техникиприходится нарушать целостность перекрытия для прокладки проводки.

Рис. 4 Виды плит перекрытия

Если же речь идет о применения плит перекрытия вбольших помещениях, в пределах которых имеются многочисленные колонны,хрустальные люстры, то последние тоже имеют очень большую массу, что приводит кповышению нагрузок на силовую конструкцию любого строения. Финишная отделкапотолочной зоны может быть разной, но в любом случае она внесет свой вклад вразрушение плиты и подвергнет ее более быстрому износу из-за повышенныхнагрузок. Конструкционная часть плиты перекрытия тоже должна учитыватьсястроителями, так как именно она служит для объединения верхней и нижней частиединого блока, поддерживая их в воздухе. Любая пустотная плита являетсяконструкционной, поддерживающей все составляющие блоки в едином комплексе. Длина плит перекрытия, как и их ширина,тоже отражаются на прочности изделия.

Важно брать во внимание динамическую нагрузку, так какона тоже оказывает немаловажное значение в строительстве любых объектов. Еесозданием постоянно занимаются сами люди, то и дело перемещающиеся по такимплитам или же, двигая по ним свои вещи, не всегда обладающие малым весом. Всеподобные факторы оказывают немаловажное значение на износостойкость идолговечность панелей перекрытия, поэтому их следует брать во внимание прирасчетах нагрузок на объект, который проявятся по завершению проведениястроительных мероприятий.

Как устроены пустотные плиты?

Стоит рассмотреть обычную бытовую ситуацию, когда наплиту перекрытия приходится высокая нагрузка, например, если нужно один разпереместить рояль, то ничего страшного не произойдет, но если такие вещипередвигать каждый день, то это грозит разрушением плиты. Не стоит опасатьсятого, что плита может рухнуть, однако с ее вентилируемостью уже могутпроявиться первые проблемы. Маркировкаплит перекрытия указывает на их технические и эксплуатационныехарактеристики. Все существующие блоки такого типа принято делить нараспределенные и точечные. Понять разницу между таковой продукцией предельнопросто. Если рассмотреть простейший бытовой пример. Если одна и та же массивнаялюстра будет иметь вес около тонны, то она станет оказывать на перекрытиеисключительно точечную нагрузку, а вот если речь идет про тяжелый натяжнойпотолок, то он уже окажет распределенную нагрузку.

Рис. 4 Маркировка плит перекрытия

Также существует совмещенная нагрузка, котораяобъединяет в себе точечную наряду с распределенной. Разумеется, в этом случаеплита перекрытия будет испытывать повышенные нагрузки. В качестве примера можнорассмотреть самую обычную ванну, которую предварительно заполнили водой. В этомслучае она будет находиться на штатных ножках, а давление корыта на ножки – этои есть распределенная нагрузка, но ножки на пол будут оказывать точечнуюнагрузку. Толщина плиты перекрытия ЖБможет быть разной, что определит ее запас прочности. Цена пустотной плитынепосредственно связана с ее массой. Вникнуть в суть этого дела довольносложно, однако вполне реально, если проводить аналогии с бытовыми ситуациями.При строительстве любого объекта в обязательном порядке осуществляется расчетнагрузок на бетонные перекрытия. Важно понимать, что маркировки всех плит могутсущественно различаться. Например, если конструкция предусматривает вариации внескольких типовых размерах, то в этом случае буквенное обозначение неизменнодополняют цифрами. Из этого следует, что любые железобетонные перекрытияпустотного типа имеют маркировку, начинающуюся с символов ПК, а монолитныеплиты будут обозначаться просто буквой П. Расчет плит перекрытия, а именнонагрузок на них, всегда производится индивидуально еще на этапе составленияпроектной документации.

Дополнительная информация

Стандартныеразмеры плит перекрытия регламентированы ГОСТом, поэтому онизакупают на основании проектных расчетов строительной компанией. Если изделияориентированы на эксплуатацию в довольно сложных условиях, то приходитсяприбегать к более широкой классификации по разновидности напрягаемой арматуры,что используется на этапе производства железобетонных конструкций. В рядеслучаев маркировке подвергаются даже бетонные растворы, если в этом возникаетнеобходимость. Каждый дом из блоков обладает стеновыми перегородками, которыеразнятся конструкцией. Бетон может быть легким, жаростойким, силикатным,ячеистым и мелкозернистым. Все эти разновидности бетона указываются вмаркировке бетонных перекрытий по первой букве из названия типа бетонной смеси.

Технология производства плиты ПК ГОСТ

ПлитыПК ГОСТ производятся разными способами, что по итогу отличаетих качеством лицевой поверхности. Если мы говорим о плитах формата ПК или ПГ,то их льют при условии использования опалубок, а вот панели ПБ производятпосредством непрерывной методики на конвейере. Важно понимать, что последняятехнология отличается большим совершенством в сравнении с опалубочнымпроизводством, поэтому и поверхность и таковых плит перекрытия более гладкая ичистая в сравнении с плитами ПК. Что касательно конвейерного производства, тооно дает возможность изготавливать плиты разной длины вплоть до девяти метров,что крайне удобно для заказчиков, использующих доборные плиты. Технологияпроизводства тоже оказывает воздействие на прочностные характеристикиизготавливаемой продукции. Все они регламентированы и берутся во внимание, когдасоставляются проектные расчеты. Плиты перекрытия подбираются в соответствии снагрузками.

Плиты перекрытия пустотные: размеры и гост для строительства частного дома из жби

Какие размеры плит перекрытий бывают для дома? ГОСТ и их виды +Фото и Видео

Плиты перекрытия – это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог. За счет универсальности, плиты перекрытия можно применять и при воздвижении дач, коттеджей.

Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

Виды плит перекрытия

ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.

Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия:

  1. Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.
  2. Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
  3. Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

Маркировка плит перекрытия

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

ПК – пустотные.

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

 Т – три стороны;

К – четыре.

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку.

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

15 – ширина, дц;

8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

  • 2ПД-6ПД – на две стороны;
  • 3ПТ-6ПТ – на три стороны;
  • 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия:

  • 1 – 100 мм
  • 2 – 120 мм
  • 3 – 140 мм
  • 4 – 160 мм
  • 5 – 180 мм
  • 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине –  от 1,2 до 6,6 м.

В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов, для соединения с металлическими и железобетонными элементами каркаса, монтажные петли, а также каналы для проводки коммуникаций.

Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.


Плиты классифицируют по группам
, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Самым распространенным видом плит перекрытия считаются пустотные.

Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, частных домов, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.

При монтаже плит, будь то фундамент дома или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.

Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.

  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: http://DomSdelat.ru/fundament/kakie-razmery-plit-perekrytij-dlya-doma-po-gostu-i-vidy.html

Классификация и размеры железобетонных плит перекрытия

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома.

В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего.

Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям.

На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

  • круглыми;
  • овальными;
  • полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

  1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
  2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
  3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Источник: http://DomZastroika.ru/slabs/razmery-plit-perekrytiya.html

Плиты перекрытия размеры

!Просьба, в комментариях пишитезамечания, дополнения.!

Плиты перекрытия

Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.

На плиты перекрытий в России есть два ГОСТа:

  • ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
  • ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»

Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:

  • 1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
  • 1ПКТ — то же, для опирания по трем сторонам;
  • 1ПКК — то же, для опирания по четырем сторонам;
  • 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
  • 2ПКТ — то же, для опирания по трем сторонам;
  • 2ПКК — то же, для опирания по четырем сторонам;
  • 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
  • 3ПКТ — то же, для опирания по трем сторонам;
  • 3ПКК — то же, для опирания по четырем сторонам;
  • 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
  • 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
  • 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
  • 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
  • ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
  • ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.

Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.

Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.

Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты — длина и ширина в дециметрах — расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.

Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м2 (8 килопаскалей = 815,77 килограмм-сил/м2).

У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.

Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:

Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.

У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.

А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет.

Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты.

Поэтому величину максимального опирания лучше тоже у производителя узнать.

Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона, то потребуется построить армопояс, чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков.

Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича, который не имеет подобных проблем с опиранием.

С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита.

Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться.

Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода. В качестве утеплителя можно использовать экструдированный пенополистирол. Нарисовал пример:

В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

Источник: https://astgift.ru/plity-perekrytija-razmery/

Габаритные размеры железобетонных плит перекрытия

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Характеристики

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м2, размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

  • 1П – однослойное железобетонное изделие – не более 12 см.
  • 2П – аналогично предыдущему, но толщина составляет уже 16.
  • 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
  • 2ПК – то же самое с сечением пустот до 14.
  • ПБ – пустотная конструкция толщиной 22.

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

  • ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
  • 51 – длина в дм, то есть 5,1 м.
  • 15 – ширина в дм – 1,5 м.
  • 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м2.

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

Стоимость ЖБИ

Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.

НаименованиеПараметры, смЦена, рубли
ПК 21.10-8210х100х222 800
ПК 21.12-8210х120х223 100
ПК 25.10-8250х100х223 300
ПК 25.12-8250х100х223 700
ПК 30.10-8300х100х223 600
ПК 30.12-8300х120х224 000

Источник: http://hardstones.ru/gabaritnye-razmery-zhelezobetonnyx-plit-perekrytiya.html

Пустотные плиты перекрытия

При возведении зданий используют панели перекрытия пустотные. Они представляют собой бетонные элементы в форме прямоугольного параллелепипеда, усиленные арматурой.

Отличительная особенность конструкции – наличие пустот круглого или овального сечения, расположенных вдоль продольной оси. Показатели прочности изделий, а также повышенная несущая способность, позволяют формировать с их помощью прочную конструкцию перекрытия между этажами здания.

Рассмотрим характеристики и специфику укладки пустотной плиты. Остановимся на достоинствах и недостатках.

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

  • бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
  • стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

Плита перекрытия пустотка отличается следующими конструктивными особенностями:

  • правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
  • наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
  • конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
  • габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
  • количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

  • упрощают процесс укладки инженерных коммуникаций;
  • повышают теплоизоляционные свойства межэтажного перекрытия;
  • предотвращают проникновение в помещение внешних шумов.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства

  • силикатный;
  • легкий;
  • тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

  • безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
  • опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку

Главные достоинства:

  • облегченная конструкция. При одинаковых габаритах с цельными панелями, изделия отличаются высоким запасом прочности и не оказывают при этом повышенных нагрузок на коробку и фундаментную основу здания;
  • уменьшенная стоимость. Если сравнивать с монолитными плитами, то для производства пустотелой продукции требуется меньший объем бетонной смеси. Это позволяет уменьшить объем затрат, предусмотренных сметой;
  • повышенные шумоизоляционные свойства и теплоизоляционные характеристики. Они достигаются благодаря воздушной прослойке, сформированной продольными полостями внутри бетонного массива;
  • соответствие промышленно выпущенных плит требованиям действующих стандартов. В кустарных условиях небольшим предприятиям проблематично изготовить массивные плиты с увеличенными габаритами;
  • возможность ускоренной установки многопустотных панелей. Монтажные мероприятия плит осуществляются более быстрыми темпами, чем сооружение монолитной конструкции из железобетона с использованием опалубки;
  • расширенный типоразмерный ряд продукции, отличающийся габаритными размерами. Это позволяет использовать стандартные плиты различных параметров для сооружения перекрытий сложной конфигурации.

Кроме указанных достоинств имеются также следующие плюсы:

  • возможность использования внутренних каналов для укладки инженерных коммуникаций различного назначения;
  • повышенные прочностные характеристики изделий, произведенных в промышленных условиях;
  • устойчивость продукции к температурным колебаниям, воздействию влаги и вибрационным нагрузкам;
  • возможность применения плит в сейсмически активных регионах с уровнем активности до 8-9 баллов;
  • плоскостность бетонной поверхности, благодаря которой упрощается выполнение отделочных работ.

Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности

Профессиональные строители также отмечают неподверженность многопустотных изделий усадке, минимальные допуски на габаритные размеры и стойкость продукции к воздействию коррозионных процессов. Кроме того, при выполнении строительных мероприятий отпадает необходимость в установке дополнительных опорных стоек.

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

  • требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
  • нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки. Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Главные характеристики пустотных плит перекрытия

К основным характеристикам полых панелей относятся следующие параметры:

  • несущая способность пустотных плит перекрытия. Они способны выдержать на каждый квадратный метр площади 0,68 т постоянно действующих нагрузок и 0,5 т временных нагрузок;
  • плотность бетона, из которого изготовлены панели. В зависимости от применяемой марки бетонного раствора удельный вес плит составляет от 2 до 2,4 т/м3.

Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор

Не менее важны следующие показатели:

  • способность бетона воспринимать сжимающие нагрузки. По указанному параметру плиты классифицируются индексом В22,5;
  • устойчивость к воздействию замораживания и резких температурных колебаний. Морозостойкость полых панелей составляет F200;
  • возможность эксплуатироваться в условиях повышенной влажности. Водонепроницаемость многопустотных изделий обозначается W4.

Как расшифровывается маркировка бетонных плит перекрытия

Маркировка пустотных плит перекрытия, выпускаемых заводами ЖБИ, выполняется в соответствии с положениями стандарта.

Маркировка наносится краской на бетонную поверхность в виде буквенно-цифровой аббревиатуры. Зная, как расшифровывается обозначение плит, несложно подобрать изделие для решения конкретных задач.

Работникам проектных организаций, строителям и заказчиком важно уметь расшифровывать маркировку.

На примере многопустотной плиты с обозначением ПК 27.15-10 расшифруем индексы в обозначении:

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа

  • ПК – сокращенное обозначение перекрывающей панели с каналами круглого сечения, изготовленной путем бетонирования в опалубку;
  • 27 – округленная до дециметров длина изделия. Выраженный в миллиметрах размер панели составляет 2650;
  • 15 – ширина железобетонной плиты, выраженная в дециметрах. Стандартный размер составляет 1490 мм;
  • 10 – величина предельно допустимой нагрузки, которую способно выдержать изделие (1000 кг/м2).

Плиты, произведенные по безопалубочной технологии, маркируются буквенным индексом ПБ.

Их маркировка полностью соответствует продукции марки ПК.

Размеры перекрывающих плит

Выполняя проектные работы или занимаясь строительством, важно знать размеры пустотных плит перекрытия. Стандарт регламентирует габаритные размеры:

  • длина пустотных плит перекрытия колеблется в интервале от 168 см до 12000 см;
  • ширина многопустотных панелей в зависимости от их исполнения составляет 98-148 см;
  • диаметр внутреннего канала, имеющего цилиндрическую форму, равен 114-159 мм.

Какую нагрузку способна выдержать пустотная панель перекрытия

Предельная нагрузка на пустотную плиту перекрытия указана в действующем стандарте.

Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия

Нагрузочная способность полых панелей определяется как сумма следующих показателей:

  • статических усилий, постоянно передающихся изделию. Они включают воздействие массы мебели, оборудования, перегородок, стяжки и теплоизоляции;
  • динамических нагрузок, возникающих в результате перемещения внутри помещения людей, животных, а также изменения положения подвижных предметов интерьера.

Нагрузки дифференцируются на следующие виды:

  • точечные, которые действуют локально;
  • распределенные по определенной площади.

Для расчета предельных усилий, воспринимаемых бетонной плитой, необходимо выполнить ряд операций:

  1.  Разработать силовую схему здания.
  2.  Рассчитать вес, действующий на плиту.
  3.  Вычислить суммарную величину действующих нагрузок.

Нагрузочная способность плит, выпускаемых согласно стандарту, составляет от 0,8 до 1,6 т/м2. Изделия подбираются по указанному показателю в зависимости от фактических условий эксплуатации.

Как выполняется монтаж плит перекрытия

Планируя осуществлять укладку плит, обратите внимание на следующие особенности монтажа:

  • расположение панелей на капитальные стены с минимальным зазором;
  • тщательную заделку швов цементной смесью;
  • применение анкерных болтов для жесткости монтажа.

При выполнении монтажных операций важно обеспечить величину опорной поверхности, составляющую не менее 100-120 мм. Для монтажа панелей используйте подъемное оборудование, соответствующее по грузоподъемности массе изделий.

Заключение

Перекрытия пустотные широко применяются в строительной сфере благодаря повышенным эксплуатационным характеристикам. В достоинствах полых плит убедились профессиональные строители, а также частные застройщики. Важно правильно подобрать плиту, предназначенную для формирования перекрытия в частном строении или многоэтажном доме. Консультация опытных строителей избавит от возможных ошибок.

Источник: https://pobetony.expert/bloki-i-perekrytiya/pustotnye-plity-perekrytiya

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.

Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

  • толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
  • толщ. 260 mm; при длине до 5680 мм;
  • толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

  • какую нагрузку выдерживает та или иная панель;
  • какую несущую способность имеет изделие;
  • подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

  1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
  2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
    Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
  3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

  • для кирпичного сооружения – 9 см;
  • для газобетона и пенобетона – 15 см;
  • для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

Источник: http://stroyremned.ru/stroimateriali/beton/626-pustotnye-plity-perekrytiya-razmery.html

Классификация пустотных плит перекрытия, особенности применения

Пустотные плиты перекрытия изготавливаются на основе новейших технологий и отличаются высокими эксплуатационными характеристиками, что обуславливает их востребованность при строительстве сооружений различного типа и назначения. Железобетонные конструкции этой категории располагают относительно небольшим весом по сравнению с монолитными аналогами продукции, при этом способны выдерживать значительные нагрузки статичного и динамичного характера.

Сферы применения

Пустотелые плиты применяются при формировании перекрытий на стыках этажей в строительстве объектов из кирпича, бетона и стеновых блоков.

Конструкция востребована при возведении многоэтажных зданий и частных домов, в постройках сборного типа и сборно-монолитных сооружениях. Пустотные железобетонные изделия нередко используются в качестве несущих каркасов.

При строительстве промышленных комплексов актуальны многопустотные армированные модификации конструкций из тяжелых бетонов.

Особенности конструкции пустотных плит

Конструктивно пустотелые элементы перекрытия представляют собой железобетонные изделия прямоугольной формы с продольными полостями.

Наличие полых каналов способствует увеличению эксплуатационных характеристик конструкций, в том числе:

  • усиливает прочность панели и повышает несущие способности изделия;
  • улучшает тепло- и звукоизоляционные характеристики межэтажного основания;
  • облегчает работы по монтажу инженерных коммуникаций.

Как выглядят пустотные плиты перекрытия

Строительный материал этой категории производится с применением различных технологий:

  1. Безопалубочный способ. Применяется вибрационное уплотнение состава на специальном оборудовании: пустотные панели формуются путем резки непрерывно перемещающегося бетонного массива. Параметры длины изделия задаются индивидуально, при этом максимальный размер пустотки не превышает 12 м. Продукция маркируется индексом ПБ.
  2. Изготовление ЖБ конструкции путем заливки смесью металлической опалубки, длина которой варьируется до 9 м. Внутри этого стационарного каркаса закреплена предварительно напряженная арматура в виде стальной сетки и прутьев. Конструкция подвергается виброуплотнению и проходит тепловую обработку в пропарочных камерах. Индекс изделия – ПК.

При производстве пустотелых элементов перекрытия используется бетонный раствор тяжелых марок – М400 и М300, для увеличения прочности основания применяется армирование стальными конструкциями.

Классификация видов

Железобетонные пустотные плиты перекрытия выпускаются в широкой номенклатуре. По форме отверстий различают следующие виды продукции:

  • плиты с полостями круглого сечения;
  • элементы перекрытия с грушевидными пустотами;
  • конструкции с отверстиями овальной формы.

По назначению выделяют:

  • кладка по одной стороне;
  • по двум торцам;
  • по трем сторонам;
  • по двум боковым и двум торцевым сторонам.

Отдельный вид пустотелых конструкций – плита с индексом ПБ, которая производится безопалубочным способом. Назначением этой продукции является обеспечение опоры по двум сторонам.

Характеристики пустотных плит перекрытия

Элементы перекрытия изготавливаются на основе действующих стандартов. Геометрическим параметрами железобетонной панели с продольными полостями являются длина, толщина и ширина изделия.

Размеры пустотных плит перекрытия по ГОСТу:

  • длина – 1,68- 12 м;
  • ширина – 0,98-1,48 м;
  • толщина – 22 см.

Массивные модификации панелей с полыми каналами, к примеру, плита 6ПК, располагают параметрами толщины в 30 см. Облегченные варианты продукции из легкого бетона выпускаются толщиной 160 мм. Модели конструкций этой категории применяются при сооружении межэтажных перегородок для блочных стен из ячеистого бетона.

На фото пустотная плита перекрытия 6ПК

Вес плиты перекрытия пустотной варьируется в пределах 0,75-5 т. Эксплуатационные характеристики перекрывающих конструкций зависят, в том числе, и от размеров полых каналов. Диаметр отверстий колеблется в диапазоне 140-203 мм.

Виды нагрузок

Стандартная величина несущей способности конструкции равна 800 кг/м². При этом выпускаются модификации межэтажных перегородок, рассчитанные на нагрузку в пределах 1200-1600 кг/м².

Элементы перекрытия воспринимают следующие виды усилий:

  • статические нагрузки. Сверху они создаются напольным покрытием, утеплительным слоем и массой стяжки, весом межкомнатных перегородок и мебели, а также тяжестью других функционально-декоративных предметов интерьера. Снизу на перекрывающую систему оказывают постоянную нагрузку потолочные осветительные приборы, подвесные потолки, потолочные карнизы для штор и другие навесные виды оборудования;
  • динамические нагрузки. Они в основном создаются в результате перемещения людей и домашних животных по поверхности межэтажной панели. Также в образовании переменной нагрузки участвуют подвижные элементы мебели на роликах, потолочные системы освещения на рельсовой основе, роликовые раздвижные перегородки с креплением на потолке.

Оказываемое на железобетонное основание давление по площади приложения делится на 2 категории:

  • точечные нагрузки – создаются подвесным оборудованием в виде люстры или потолочного прибора сплит-системы;
  • распределенные нагрузки – создаются, к примеру, конструкцией подвесного потолка.

Отдельная категория – комплексные нагрузки. Это сложные в расчете усилия, например, давление, оказываемое ванной. При этом наполненная водой ванна воздействует на поверхность распределенной нагрузкой, а каждая из ее опор создает локальное давление.

Расчет максимальной нагрузки на пустотную плиту перекрытия

При расчете давления, которое способна выдержать железобетонная конструкция с отверстиями, выполняются следующие действия:

  • разрабатывают детальную схему строения с учетом количества опор, которые оказывают давление на несущую панель, и особенностей их размещения;
  • рассчитывают суммарную массу воздействующих на пустотную плиту перекрытия конструкций и элементов;
  • делят общую нагрузку на количество межэтажных ЖБ панелей.

В итоге определяется значение действующих нагрузок, по полученным результатам выбирается плита с соответствующими характеристиками.

При расчете учитывают массу внутренних перегородок, суммарный вес напольных покрытий, утеплителя и цементной стяжки, тяжесть мебели и оборудования. Алгоритм расчета опорной конструкции ПК 23.15-8 с габаритами 1490х2280 мм весом 1180 кг и несущей способностью 800 кг выглядит так:

  • определение площади основы – 1,49х22,8=3,4 м²;
  • нагрузка на квадратный метр основания – 1180:3,4=347 кг;
  • отнимаем от значения усилия собственную массу – 800-347=453 кг;
  • суммируем воздействующую на м² основания общую массу конструкции пола, включая стяжку, утеплитель и покрытие, вес мебели, оборудования и людей – примерно 250 кг – вычисляем разницу с ранее полученным значением – 453-250=203 кг.

Разница в 203 кг определяет запас прочности на квадратуру площади основания.

Основная часть ЖБ панелей с пустотами располагает несущей способностью в 800 кг/м², это оптимальное значение для большинства жилых помещений.

Маркировка плит перекрытия

Железобетонные элементы с отверстиями маркируются согласно требованиям стандарта. Буквами обозначаются:

  • тип изделия;
  • конфигурация отверстия;
  • количество сторон опирания.

Цифрами обозначаются размеры пустотных плит перекрытия и несущая способность. При этом реальные габариты длины изделия меньше ГОСТа на 20 мм, а реальная ширина панели меньше ГОСТа на 10 мм.

К примеру, расшифровка маркировки ПК 23.15-8 выглядит следующим образом:

  • ПК – плита перекрытия с круглыми пустотами, изготовлена методом заливки в опалубку;
  • 23 – округленное значение длины в 22,8 дециметров;
  • 15 – округленное значение ширины в 14,9 дециметров;
  • 8 – несущая способность панели с пустотами, соответствует 800 кг/м².

Аналогичным образом расшифруется маркировка ПБ 72.15-12,5:

  • ПБ – панель с цилиндрическими полостями, выполненная безопалубочным способом;
  • 72 – округленный параметр длины в 71,8 дециметров;
  • 15 – округленный параметр ширины в 14,9 дециметров;
  • 12,5 – коэффициент несущей способности плиты, соответствует 1250 кг/м².

На фото плиты перекрытия ПБ 46-12-8

Также в маркировке указывают последними буквами следующие значения:

  • АтV – армировано перенапряженной арматурой категории АтV;
  • т – изготовлено из тяжелого бетона;
  • а – торцы усилены уплотняющими вкладышами в отверстиях.

Маркировка ЖБИ по стандарту позволяет заказчикам и проектировщикам определить необходимые параметры панели.

Усиление пустотных плит перекрытия

Применяемые в производстве межэтажных панелей с полыми каналами марки цемента обуславливают высокие показатели прочности и пластичности изделия:

  • цемент М400 придает стойкость перекрывающей панели к нагрузке в 400 кг/см³/сек;
  • цемент М300 наделяет изделие способностью не проламываться при прогибах.

Для усиления параметров прочности и несущей способности конструкции оснащают арматурой из нержавеющей стали класса А3 и А4. Стальные пруты этой категории отличаются высокими показателями стойкости к коррозии и устойчивости к перепадам температур в диапазоне от -40°C и до +50 °C.

Практикуется усиление натяжной арматурой, процесс включает следующие стадии:

  • натяжение прутьев из нержавеющей стали в каркасной форме;
  • укладка стальной сетки;
  • заливка бетоном формы с армирующей конструкцией;
  • обрезка выступающих из затвердевшей бетонной массы элементов арматуры.

Усиление натяжной арматурой придает конструкции перекрытия способность выдерживать значительные усилия статики и динамики без провисания и прогибов.

Для повышения стойкости железобетонной панели к нагрузкам от собственной массы и тяжести верхних стен в опирающиеся о стены торцы дополнительно монтируют двойную арматуру.

Усиленные таким методом элементы способны выдерживать максимальные нагрузки без деформации, что обуславливает применение в сооружении перекрытий при строительстве высотных промышленных зданий.

Преимущества продукции

Плиты перекрытия пустотные располагают массой конкурентных преимуществ:

  • повышенная прочность конструкций с отверстиями при относительно легкой массе в сравнении с полнотелыми железобетонными панелями;
  • отменные теплоизоляционные характеристики и свойства звукопоглощения;
  • высокие показатели устойчивости к воздействию вибрации, возможность эксплуатации в сейсмоопасных регионах;
  • пустотный железобетонный материал не подвержен коррозии;
  • продукция отличается высокой устойчивостью к повреждениям грызунами и насекомыми;
  • безусадочность строительного материала, соответствие размеров;
  • ускоренные темпы выполнения монтажных работ;
  • повышенная плоскостность, что обуславливает легкость последующих работ по отделке;
  • возможность эксплуатации в различных климатических регионах.

Большой плюс в копилку – расширенная номенклатура продукции, которая изготавливается промышленным способом.

К недостаткам относят необходимость применения специального грузоподъемного оборудования для перемещения в связи с повышенной массой пустотных плит.

Высокие эксплуатационные характеристики железобетонных элементов перекрытия с пустотными каналами обуславливают их востребованность в строительстве зданий различного назначения и промышленных сооружений.

Источник: https://ProStroymaterialy.com/pustotnye-plity-perekrytiya-09/

Настенная плитка, большие плиты и полы из керамогранита для архитектуры, жилищного строительства и торговли

  • Дом
  • Коллекции
  • Дизайн ванны
  • Проектов
  • Новости
  • США
  • Инновации
  • Скачать
  • Торговая сеть
  • Контакты
  • IT
  • EN
  • FR
  • DE
    Подпишитесь на нашу рассылку новостей

ЭФФЕКТ

Выбрать

КОМНАТА

Выбрать

ЦВЕТ

Выбрать

Предыдущий

следующий

Смесь

Смесь

Смесь

Смесь

Смесь

Смесь

Смесь

Смесь

Смесь

Смесь

Смесь

Смесь

Смесь

Сенси Драгоценные камни

Сенси Драгоценные камни

Сенси Драгоценные камни

Сенси Драгоценные камни

Сенси Драгоценные камни

Сенси Драгоценные камни

Сенси Драгоценные камни

Сенси Драгоценные камни

Сенси Драгоценные камни

Сенси Драгоценные камни

Атлантис

Атлантис

Атлантис

Атлантис

Атлантис

Атлантис

Атлантис

Атлантис

Атлантис

Атлантис

Атлантис

Атлантис

Эко-шик

Эко-шик

Эко-шик

Эко-шик

Эко-шик

Эко-шик

Эко-шик

Эко-шик

Эко-шик

Эко-шик

Sensi Up

Sensi Up

Sensi Up

Sensi Up

Sensi Up

Sensi Up

Sensi Up

Sensi Up

Sensi Up

Призрак

Призрак

Призрак

Призрак

Призрак

Призрак

Призрак

Призрак

Призрак

Призрак

Призрак

Изоляционные плиты

| Изоляция стен и пола

перейти к содержанию
Перейти в меню навигации

Wickes

  • Строка заказа 0330123 4123

  • Список проектов

  • Обслуживание клиентов
  • Войдите или зарегистрируйтесь

Поиск

Корзина

Корзина

0

вернуться наверх

Просматривать


Назад

  • Магазин

    • Новое в

      • Ванные комнаты

      • Отопление

      • Кухни

      • Наружное освещение

      Просмотреть все Новое в

    • Кухни

      • Выставочный зал кухонь

        • Посмотреть все диапазоны

        • Кухня Галерея

        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну

        • Брошюра о кухне

        • Продажа кухни

        • Офисная мебель

      • Готовые кухни

        • Посмотреть все диапазоны

        • Кухонные гарнитуры

        • Мэдисон Кухня

        • Орландо Кухня

        • Дакота Кухня

        • Кухня Огайо

      • Кухонный гарнитур

      • Метчики

        • Все смесители для кухни

        • Кухонные моноблочные смесители

        • Смесители для кухни

      • Аксессуары

        • Ручки и ручки для шкафа

        • Хранение на кухне

        • Отопление и электричество

        • Ящики для кухни

        • Освещение Кухни

        • Краска для кухни

        • Плитка для кухни

      • Раковины

        • Раковины из нержавеющей стали

        • Керамические мойки

        • Раковины из гранита и композитных материалов

        • Установки для утилизации отходов

      • Бытовая техника

        • Духовки

        • Варочные поверхности

        • Плиты

        • Вытяжки

        • Холодильники и морозильники

        • Посудомоечные машины

      • Обувь для скинали

      • Шкафы

        • Кухонные гарнитуры

        • Декоративные панели

        • Двери для бытовой техники

        • Цоколи и карнизы

        • Винные шкафы

      • Столешницы и Тумбы

        • Столешницы из ламината

        • Столешницы из массива дерева

        • Подставки

        • Фартуки

        • Рабочие поверхности из инженерного дерева

        • Столешницы барной стойки

      Посмотреть все кухни

    • Ванные комнаты

      • Ванная комната выставочный зал

        • Посмотреть все люксы

        • Галерея Ванной

        • Брошюра для ванной

        • Продажа ванных комнат

        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну

      • Люксы с ванной

        • Мебель и шкафы

          • Мебель для умывальника

          • Шкафы и Хранение

          • Туалеты

          • Встроенная мебель для ванной

          • Модульная мебель для ванных комнат

          • Столешницы для ванной

          • Зеркала для ванной

        • Метчики

          • Все смесители для ванной

          • Смесители для бассейнов

          • Смесители для ванны

          • Шайбы для кранов и ремонт

        • Душевые и ограждения

          • Душевые кабины

          • Душ

          • Аксессуары для душа

          • Душевые поддоны

          • Душевые Панели

          • Прогулка в душевых и влажных помещениях

          • Шторки для ванной

        • Раковины

          • Мебель для умывальника

          • Раковины столешницы

          • Гардеробные Раковины

          • Пьедестал бассейнов

          • Настенные бассейны

          • Подставка для бассейна

        • Ванны и аксессуары

          • Все ванны

          • Прямые ванны

          • Душевые ванны

          • Панели для ванны

          • Отдельностоящие ванны

          • Двухсторонние ванны

          • Фигурные ванны

        • Туалеты и аксессуары

          • Все туалеты

          • Комбинированные туалеты

          • Сиденья для унитаза

          • Туалеты

          • Вернуться к стене туалета

          • Подвесные туалеты

          • Низкие и высокие туалеты

        • Аксессуары

          • Все аксессуары для ванной

          • Аксессуары для душа

          • Сиденья для унитаза

          • Зеркала для ванной

          • Полки для ванной

          • Держатели туалетной бумаги

        • Радиаторы для полотенец

          • Клапаны радиатора

          • Вертикальные радиаторы для полотенец

          • Горизонтальные радиаторы для полотенец

          • Электрические радиаторы для полотенец

          • Радиаторы для черных полотенец

          • Современные радиаторы для полотенец

        Посмотреть все ванные комнаты

      • Строительные материалы

        • Древесина

          • Строганная древесина с квадратными кромками

          • Обработанные пиломатериалы

          • CLS Studwork Древесина

          • Обработанный пиломатериал C16

          • Сушеные пиломатериалы в печи

          • Сушеный Пиломатериал C16

          • Доска для строительных лесов

        • Листовые материалы

          • Листы фанеры

          • Листы МДФ

          • Декоративные панели

          • Листы OSB

          • ДСП

          • Оргалит

        • Гипс и гипсокартон

          • Угловой бус и арочные углы

          • Ковинг

          • Соединения Соединения

          • Штукатурка

          • Гипсокартон

          • Ленты и клеи для штукатурки

          • Дюбели и крепления для гипсокартона

        • Цемент и агрегаты

          • Балласт и вспомогательная база

          • Цемент

          • Бетон

          • Строительство и ландшафтный дизайн

          • Декоративный камень и гравий

          • Миномет

          • Песок

        • Кровля

          • Битумные гофрированные листы

          • Стеклопластик и плоская кровля

          • Листы поликарбоната

          • Гофрированные листы ПВХ

          • Кровельный Войлок

          • Клеи и грунтовки для кровельного войлока

          • Черепица

        • Изоляция

          • Изоляция чердака

          • Изоляционная плита

          • Акриловые листы

          • Исключители проекта

          • Изоляция стен полости

          • Утеплители и куртки для труб

        • Желоба и дренаж

          • Эффект чугуна

          • Канальный дренаж

          • Водосточные желоба большой емкости

          • Водосточный желоб Mini Line

          • Водосточные желоба круглой линии

          • Почва и вентиляция

          • Квадратная линия водостока

        • Облицовка

          • Внешняя деревянная облицовка

          • Наружное покрытие из ПВХ

          • Внутренняя деревянная облицовка

          • Внутренняя облицовка ПВХ

          • Оконные доски

        • Кирпичи, блоки и перемычки

          • Блоки

          • Кирпичи

          • Бетонные перемычки

          • Стальные перемычки

        • Фасции и софы

          • Фасции и крышки

          • Доски для Софита

          • Профили и стыки

          • Вентиляторы и крепления

        • Защита от воды и влаги

          • Курс защиты от влаги

          • Влагостойкие мембраны

          • Защита от наводнений

          • Жидкости для ремонта крыш

          • Жидкости для защиты от воды и влаги

        Посмотреть все строительные материалы

      • Двери и окна

        • Внутренние двери

          • Двери из дубового шпона

          • Внутренние белые двери

          • Внутренние двери из сосны

          • Внутренние противопожарные двери

          • Внутренние застекленные двери

          • Внутренние двустворчатые двери

          • Внутренние французские двери

        • Входные двери

          • Двери патио двойного сложения

          • Дверные навесы

    Жесткая изоляция из пенопласта, установленная поверх существующих фундаментных плит

    Вкладка «Соответствие» содержит информацию о программе и коде.Текст кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

    Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

    ENERGY STAR Certified Homes требует, чтобы уровни изоляции потолка, стен, пола и плит соответствовали или превышали уровни, указанные в Международном кодексе энергосбережения (IECC) 2009 г., с некоторыми альтернативами и исключениями, а также обеспечивали установку уровня 1 в соответствии со стандартами RESNET (см. 2009 г. и Уровень изоляции IECC 2012 — Требования ENERGY STAR и установка изоляции (класс 1 по RESNET).Если энергетический кодекс для жилых зданий штата или региона требует более высоких уровней изоляции, чем те, которые указаны в IECC 2009, вы должны соответствовать местным требованиям или превышать их. Некоторые штаты приняли IECC 2012 или 2015 годов. Посетите Программу кодов энергопотребления зданий Министерства энергетики США, чтобы узнать, какие нормы приняты в каждом штате.

    Контрольный список для проверки дизайна

    3. Высококачественная изоляция.
    3.1 Указанные уровни изоляции потолка, стен, пола и перекрытий соответствуют одному из следующих вариантов:
    3.1.1 Отвечает или превышает уровни IECC 2009 года 4, 5, 6 OR ;
    3.1.2 Достигает ≤ 133% от общего UA, полученного в результате U-факторов в таблице 402.1.3 IECC 2009 года, согласно руководству в сноске 4d, И указанное домашнее проникновение не превышает следующего: 5, 6

    • 3 ACH50 в Чехии 1, 2
    • 2,5 ACH50 в ЧР 3, 4
    • 2 ACH50 в ЧР 5, 6, 7
    • 1,5 ACH50 в чешских кронах 8

    Контрольный список оценщика

    Система теплового кожуха
    1.Высокоэффективное оконное стекло и изоляция.
    1.3 Вся изоляция соответствует степени установки I. согласно ANSI / RESNET / ICC Std. 301. Альтернативы в сноске 4. 4, 5

    Сноска 4) Предусмотрены две альтернативы: a) Изоляцию полости класса II разрешается использовать для сборок, которые содержат слой непрерывной воздухонепроницаемой изоляции ≥ R-3 в климатических зонах 1–4, ≥ R-5 в климатических зонах От 5 до 8; б) Ватины класса II разрешается использовать в полах, если они заполняют всю глубину полости пола, даже когда происходит сжатие из-за избыточной изоляции, при условии, что R-значение войлока было надлежащим образом оценено на основе рекомендаций производителя. и единственный дефект, не позволяющий изоляции получить степень I, — это сжатие, вызванное избыточной изоляцией.

    Foontote 5) Обеспечьте соответствие этому требованию, используя версию ANSI / RESNET / ICC Std. 301, используемый RESNET для оценки HERS.

    2. Полностью выровненные воздушные барьеры. 6 В каждом изолированном месте ниже предусмотрен полный воздушный барьер, который полностью выровнен следующим образом:
    Потолки: на внутренней или внешней горизонтальной поверхности изоляции потолка в климатических зонах 1-3; на внутренней горизонтальной поверхности утепления потолка в климатических зонах 4-8. Также на внешней вертикальной поверхности утеплителя потолка во всех климатических зонах (напр.g., используя ветровую перегородку, которая простирается на всю высоту изоляции в каждом пролете, или перегородку с выступами в каждом отсеке с вентиляционным отверстием, предотвращающим смывание ветром в соседних отсеках). 7
    Стены: На внешней вертикальной поверхности изоляции стен во всех климатических зонах; также на внутренней вертикальной поверхности изоляции стен в климатических зонах 4-8. 8
    Полы: На внешней вертикальной поверхности изоляции пола во всех климатических зонах и, если в некондиционном пространстве, также на внутренней горизонтальной поверхности, включая опоры для обеспечения выравнивания.Альтернативы в сносках 11 и 12. 10, 11, 12

    Требования к строителю системы водного хозяйства

    1. Водоуправляемый участок и фундамент.
    1.7 Крышки сливного насоса механически прикреплены с полным уплотнением или аналогичным.

    См. График внедрения программы для домов, сертифицированных ENERGY STAR, для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

    Дом для дома с нулевым потреблением энергии (версия 07)

    Программа DOE Zero Energy Ready Home Program — это добровольная программа высокоэффективной маркировки домов для новых домов, управляемая США.С. Министерство энергетики. Строители и реконструкторы, которые проводят модернизацию существующих домов, могут получить сертификаты для этих домов в рамках этой добровольной программы.

    Приложение 1 Обязательные требования.
    Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
    Приложение 2, пункт 2) Изоляция потолка, стен, пола и плит должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню монтажа 1 в соответствии со стандартами RESNET.

    2009-2018 Минимальные требования IECC и IRC к изоляции: Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC 2009, 2012, 2015 и 2018 гг., Можно найти в этот стол.

    Международный кодекс энергосбережения, 2009 г. (IECC)

    Раздел 402 Тепловая оболочка здания.

    Таблица 402.1.1 Требования к изоляции и оконному стеклу по компонентам.

    Раздел 402.4 Утечка воздуха (обязательно).

    Раздел 402.4.1 Тепловая оболочка здания.

    Раздел 402.4.2 Воздушное уплотнение и изоляция.

    2012 IECC

    Раздел R402 Тепловая оболочка здания.

    Таблица R402.1.1 Требования к изоляции и оконному стеклу по компонентам.

    Раздел R402.4 Утечка воздуха (обязательно).

    Раздел R402.4.1 Тепловая оболочка здания.

    2015 и 2018 IECC

    Раздел R402 Тепловая оболочка здания.

    Таблица R402.1.2 Требования к изоляции и оконным проемам по компонентам.

    Раздел R402.4 Утечка воздуха (обязательно).

    Раздел R402.4.1 Тепловая оболочка здания.

    Модернизация: 2009, 2012, 2015 и 2018 IECC

    Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

    Международный жилищный кодекс 2009 г. (IRC)

    Раздел R317 Защита древесины и изделий из древесины от гниения.

    Раздел R317.1 Требуется местонахождение.

    Раздел R318 Защита от подземных термитов.

    Раздел R318.4 Пенопластовая защита.

    N1102 Тепловая оболочка здания

    Таблица N1102.1 Требования к изоляции и оконному стеклу по компонентам.

    Раздел N1102.4 Утечка воздуха.

    Раздел N1102.4.1 Тепловая оболочка здания.

    Раздел N1102.4.2 Воздушное уплотнение и изоляция.

    2012 IRC

    Раздел R317 Защита древесины и изделий из древесины от гниения.

    Раздел R317.1 Требуется местонахождение.

    Раздел R318 Защита от подземных термитов.

    Раздел R318.4 Пенопластовая защита.

    Раздел N1102 Тепловая оболочка здания.

    Таблица N1102.1.1 (R402.1.1) Требования к изоляции и оконному стеклу по компонентам.

    Раздел N1102.4 (R402.4) Утечка воздуха (обязательно).

    Раздел N1102.4.1 (R402.4.1) Тепловая оболочка здания.

    2015 и 2018 IRC

    Раздел R317 Защита древесины и изделий из древесины от гниения.

    Раздел R317.1 Требуется местонахождение.

    Раздел R318 Защита от подземных термитов.

    Раздел R318.4 Пенопластовая защита.

    Раздел N1102 Тепловая оболочка здания.

    Таблица N1102.1.2 (R402.1.2) Требования к изоляции и оконному стеклу по компонентам.

    Раздел N1102.4 (R402.4) Утечка воздуха (обязательно).

    Раздел N1102.4.1 (R402.4.1) Тепловая оболочка здания.

    Модернизация: 2009, 2012, 2015 и 2018 IRC

    Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

    Приложение J регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

    Виниловые полы под дерево и камень

    Меню

    Скрыть

    блог

    новости

    Меню

    Скрыть


    Спрятать

    • Продукты по виду

      • Дерево
      • Камень
    • Продукция по формату

      • Форматы нашей продукции
      • Клееный
      • Свободная кладка
      • Жесткое ядро
    • Продукция по ассортименту

      • Art Select
      • Моне
      • Ван Гог Глюдаун
      • Жесткое ядро ​​Ван Гога
      • Opus
      • Рубенс Глюдаун
      • Рубенс жесткий сердечник
      • Корлок

    Итальянские керамические плиты и керамическая плитка Сделано в Италии

    ×

    ×

    EVOLUTA

    Evoluta — это последнее, самое современное поколение керамогранита.

    EVOLUTA

    Evoluta — это последнее, самое современное поколение керамогранита.

    EVOLUTA

    Evoluta — это последнее, самое современное поколение керамогранита.

    EVOLUTA

    Evoluta — это последнее, самое современное поколение керамогранита.

    EVOLUTA

    Evoluta — это последнее, самое современное поколение керамогранита.

    ОТКРЫТОСТЬ

    Коллекция, вдохновленная одними из самых драгоценных, изысканных мраморов и гранитов в мире; Ceramiche Piemme ищет их самые редкие, лучшие характеристики и заново интерпретирует их в керамике, чтобы удовлетворить потребности любого типа роскошного жилого или коммерческого проекта.

    ОТКРЫТОСТЬ

    Коллекция, вдохновленная одними из самых драгоценных, изысканных мраморов и гранитов в мире; Ceramiche Piemme ищет их самые редкие, лучшие характеристики и заново интерпретирует их в керамике, чтобы удовлетворить потребности любого типа роскошного жилого или коммерческого проекта.

    ОТКРЫТОСТЬ

    Коллекция, вдохновленная одними из самых драгоценных, изысканных мраморов и гранитов в мире; Ceramiche Piemme ищет их самые редкие, лучшие характеристики и заново интерпретирует их в керамике, чтобы удовлетворить потребности любого типа роскошного жилого или коммерческого проекта.

    ОТКРЫТОСТЬ

    Коллекция, вдохновленная одними из самых драгоценных, изысканных мраморов и гранитов в мире; Ceramiche Piemme ищет их самые редкие, лучшие характеристики и заново интерпретирует их в керамике, чтобы удовлетворить потребности любого типа роскошного жилого или коммерческого проекта.

    ОТКРЫТОСТЬ

    Коллекция, вдохновленная одними из самых драгоценных, изысканных мраморов и гранитов в мире; Ceramiche Piemme ищет их самые редкие, лучшие характеристики и заново интерпретирует их в керамике, чтобы удовлетворить потребности любого типа роскошного жилого или коммерческого проекта.

    GLITCH

    Glitch — это серия керамогранитной плитки, разработанная Piemme в партнерстве с одной из крупнейших международных дизайнерских студий Benoy.

    GLITCH

    Glitch — это серия керамогранитной плитки, разработанная Piemme в партнерстве с одной из крупнейших международных дизайнерских студий: Benoy.

    GLITCH

    Glitch — это серия керамогранитной плитки, разработанная Piemme в партнерстве с одной из крупнейших международных дизайнерских студий: Benoy.

    GLITCH

    Glitch — это серия керамогранитной плитки, разработанная Piemme в партнерстве с одной из крупнейших международных дизайнерских студий: Benoy.

    Утечка в плите — 18 признаков того, что у вас есть одна

    07
    Январь

    Утечка в плите — 18 признаков того, что она есть

    Сантехника, отопление и кондиционер Эла в Плано, Техас обеспечивает обслуживание и ремонт для всех бренды центральных кондиционеров, газовых и электрических печей и тепловых насосов. Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (та же компания, что и American Standard) и Coleman HVAC (та же компания, что и York HVAC).

    Al’s также предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене сантехники для каждого сантехнического компонента в вашем доме. Al’s продает и устанавливает газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Al’s находится недалеко от вашего дома в Плано, Аллене, Фриско и МакКинни. Мы обслуживаем все дома в южных округах Коллин и Дентон без дополнительных транспортных расходов.

    Позвоните Al’s сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой HVAC или водопроводом.Мы назначим встречу в удобное для вас время и предложим круглосуточную службу экстренной помощи.

    Узнайте, как минимизировать риск утечки перекрытий с помощью полива перекрытий (в конце статьи )

    Источник изображения : Flikr Фотограф: Скотт Дернелл

    Показано: Большая утечка из водопроводной трубы под перекрытием

    Утечка из перекрытия обычно происходит из-за протекающей трубы водоснабжения под вашим домом.

    Водопроводные трубы вашего дома из плит DFW находятся в земле под вашим домом.

    • Убедитесь, что все водовыпуски в доме и наружные краны отключены.
    • Следите за счетчиком воды, чтобы узнать, записывает ли он использование воды.
    • Почти все счетчики воды имеют вращающийся манометр (может быть стрелкой или «шестеренкой»). Он показывает даже самые незначительные тонну расхода воды (см. «Шестерню» ниже).
    • Если вы видите движение, посмотрите, продолжается ли оно в течение 1 минуты. Вы можете заполнить льдогенератор водой.
    • Если циферблат движется (и все источники воды отключены) , у вас есть утечка в плите .

    Источник фото: Dreamstime ID: 00126239

    Для этого расходомера черная «шестерня» будет вращаться даже при малейшем расходе воды

    Утечка в плите обычно встречается в DFW , Это может быть вызвано либо протекающей трубой водоснабжения , либо протекающей канализационной трубой под плиточным фундаментом дома. В этой статье рассматриваются только протекающие водопроводные трубы .

    Утечки плиты в DFW являются обычным явлением. Они вызваны тем, что фундамент дома перемещается вверх и вниз при изменении влажности почвы. DFW построен на экспансивной глинистой почве. Когда глина намокает, она увеличивается в размерах. Когда глина высыхает, она дает усадку. Глина может высохнуть настолько, что превратится в пыль. Фундамент из плит дома зависит от поддержки со стороны земли под ним. Чтобы обеспечить постоянную поддержку почвы, необходимо поддерживать стабильный уровень влажности почвы.

    Щелкните ниже, чтобы увидеть, что происходит с экспансивно-глинистой почвой с изменениями влажности почвы:

    Влага почвы становится более стабильной по мере приближения к центру плиты. По краям и углам глинистая почва легко высыхает, а затем снова заболачивается во время дождя. Это заставляет края и углы плиты подниматься и опускаться. Со временем это, скорее всего, приведет к повреждению фундамента и растрескиванию водопроводных труб. Эту проблему можно свести к минимуму с помощью «Полива плиты».Это обеспечивает график полива, обеспечивающий стабильную влажность почвы.

    Многие дома с автоматическими системами полива газонов также обеспечивают полив плит. Единственный способ узнать, есть ли у вас, — это поговорить с компанией, которая установила его, или сделать осмотр в сервисной службе, которая устанавливает и ремонтирует автоматические системы полива газонов.

    Для домов без автоматической системы полива газонов, дом должен быть окружен «шлангами для замачивания» с таймером (подробнее об этом позже в этой статье).Частота и продолжительность полива плиты зависит от времени года. В самое холодное время зимы полив плит не требуется. В самый жаркий период лета это нужно часто. Измерители влажности почвы сообщат текущий уровень влажности почвы, чтобы владелец дома мог при необходимости скорректировать периодичность полива. Измерители влажности почвы предоставят вам немедленную информацию об уровне влажности почвы (подробнее далее в этой статье).

    Самый распространенный тип утечки перекрытия возникает из-за треснувшей или поврежденной трубы водоснабжения. Как и большинство компонентов в доме, линии водоснабжения подвержены износу из-за старения и могут изнашиваться или выходить из строя.

    Тем не менее, нередко утечки в перекрытиях линии водоснабжения вызваны трещиной в водопроводной трубе из-за движения плиты в домах на территории DFW (из-за обширной глинистой почвы DFW).

    Ваш дом на территории DFW обычно имеет фундамент из бетонных плит. Некоторые дома имеют тип «Pier & Beam» , что означает, что дом стоит на опорах, вбитых в землю достаточно глубоко, чтобы они не поднимались и не опускались независимо от влажности почвы.Однако с помощью Pier & Beam почва может стать настолько сухой, что опоры могут сместиться (из стороны в сторону) вверху. Дома Pier & Beam могут потребовать меньше полива, но их тоже нужно поливать.

    1. Во время строительства водопроводные и канализационные трубы устанавливаются ниже уровня земли.

    (Источник фото: Dreamstime ID 98604079

    Показано: фундамент из плит в стадии строительства. Водопроводные трубы идут вверх от плиты (внутри черной пенопластовой пленки)

    2.После того, как сантехника установлена, происходят следующие этапы создания плитного фундамента.

    Источник изображения: ShutterStock

    Показано: это фундамент непосредственно перед заливкой цемента. На фото вы можете видеть водопроводные трубы (синие и красные) и канализационные (белые).

    3. Последний этап создания плитного фундамента — заливка цемента (после высыхания цемента он становится бетоном).

    Источник изображения: ShutterStock

    Показано: вот как выглядит фундамент после заливки и высыхания цемента на бетонную плиту.

    Большинство водопроводных труб проходят по краям дома. Как показано выше, бетон прилипает к трубам, где они поднимаются через плиту. Если плита может подниматься и опускаться, она также перемещает водопроводные трубы вверх и вниз. Если водопроводные трубы металлические, это движение может в конечном итоге вызвать «трещину от напряжения». Это очень похоже на сгибание канцелярской скрепки вперед-назад — в конце концов металл выйдет из строя.

    ПРИМЕЧАНИЕ:

    • В большинстве новых домов есть гибких водопроводов с названием PEX.Эти линии могут перемещаться (до некоторой степени) вместе с перемещением плиты.
    • Тем не менее, канализационные трубы этих домов изготовлены из жесткого пластика (ПВХ) , который треснет, если продолжит происходить достаточное движение плиты.

    Показано: PEX Гибкий Водопроводная трубка

    Показано: ПВХ Жесткая Канализационная труба

    • Счет за воду внезапно повышается или резко возрастает.
    • Давление воды упало.
    • Недавнее растрескивание полов из твердой плитки.
    • Ламинат или паркетные полы с решетчатыми стенками или чашечками.

    Источник фото: Dreamstime ID: 42657777

    Показано: Деформированный деревянный пол из-за проникновения влаги через плиту из-за протечки плиты

    • Трещины в гипсокартоне, вызванные движением плиты.

    Щелкните здесь, чтобы увидеть крайний пример трещин гипсокартона: трещины гипсокартона

    • Межкомнатные двери, которые перестают закрываться вправо, заедают или заедают.
    • Затхлый запах (вероятно, плесень или грибок из-за чрезмерной влажности).
    • На бетонном полу заметно влажное место.

    Источник фото: Dreamstime ID 1130844

    Показано: Влажный бетонный пол и гипсокартон из-за протечки плиты

    • Лужа воды на полу внутри дома.
    • Вода у внешней стены на открытом воздухе

    Щелкните здесь, чтобы увидеть воду за пределами дома, которая свидетельствует об утечке плиты: вода за пределами дома — утечка плиты

    • Возможно, вы услышите звуки движения воды или шипение.
    • У вас внезапно заканчивается горячая вода, когда потребление не изменилось.
    • Водонагреватель работает больше обычного или всегда работает.
    • Несколько увеличились счета за электроэнергию.
    • Теплые места в полу. Их можно обнаружить с помощью тепловизора.

    Нажмите здесь, чтобы увидеть тепловизионное устройство, определяющее место утечки в плите трубы горячего водоснабжения:

    Тепловизор показывает местоположение утечки в плите линии горячего водоснабжения

    • Зимой кошка или собака проводят время в новое место — нашли теплое место, где протекает труба с горячей водой.

    Утечки плиты водопровода нельзя игнорировать или откладывать на потом. Вода, добавленная под вашим домом DFW (из-за утечки), приведет к увеличению размера экспансивно-глинистой почвы под домом. Когда это произойдет, почва под вашим домом будет оказывать на плиту повышенное давление вверх. Со временем возрастающее давление вверх может поднять плиту вверх, что приведет к трещине.

    Бетон может треснуть в области вздутия.Обычно одна сторона плиты с трещиной бывает выше другой. Верхняя сторона — это место, где почва расширилась из-за протечки плиты.

    Источник фото: Dreamstime ID 63049019

    Показано: Бетон с выпуклостями и трещинами в месте утечки в плите

    Поиск протекающей трубы водоснабжения

    Различные сантехники будут использовать разные методы для определения наличие и местонахождение утечки в плите

    • Электрооборудование пропускает небольшой ток через водопроводные трубы, и «прослушивающее» устройство может определить место утечки воды.
    • Подайте воздух в водопроводную трубу, чтобы удалить оставшуюся воду. Тогда через щель в трубе выходит только воздух.
    • Местоположение протекающей трубы можно определить с помощью чувствительного «подслушивающего» устройства. Он определяет, где воздух выходит из разрыва трубы.

    Разрушение Плита изнутри дома

    Источник изображения: Dreamstime ID 7780291

    Покажите: отверстие в плите, чтобы получить доступ к протекающей водопроводной трубе.

    («Сетка», которую вы видите — это стальная арматура внутри бетона)

    Внутри дома в плите прорезается отверстие. Отбойные молотки отламывают бетон, и почва откладывается. Как только работа будет сделана, почву возвращают и заливают цементным раствором, чтобы закрыть отверстие.

    Проблемы с пробитием плиты

    • В большинстве случаев жильцы должны покинуть комнату или весь дом.
    • Если работа может быть помещена в одну комнату, бывают случаи, когда житель, скорее всего, не захочет там находиться, например, когда работают отбойные молотки.
    • Клееные напольные покрытия повреждены или разрушены.
    • Дом подвергается воздействию любых спор плесени или газов, попавших под плиту. В случае протечки плиты канализационной трубы дом подвергается воздействию бактерий и микробов в сточных водах.
    • Плита была спроектирована и построена как цельная. Он никогда не был предназначен для резки.

    Источник изображения: Dreamstime 17314786

    Показано: Эта плита после натяжения (см. Перекрещенные кабели) готова для заливки цемента

    Дома с плиткой после натяжения имеют предупреждение (часто штампуется в бетоне) Никогда не резать или сверлить

    Щелкните здесь, чтобы увидеть образец предупреждения, чтобы не разрезать плиту после натяжения: Предупреждение о плите после натяжения

    Строители домов штампуют это предупреждение на бетоне, чтобы они не удерживались Ответственность за:

    • Повреждение интерьера дома в случае обрыва кабеля во время ремонта утечки плиты.
    • Возможные проблемы с фундаментной плитой и структурной целостностью дома, вызванные разрывом кабеля после натяжения.
    • Травма или смерть, которые могут произойти при разрыве кабеля
    • При прорезании плиты пост-натяжения необходимо принять крайнее значение , чтобы избегать и не разрезать кабели высокого напряжения внутри плиты .
    • Если кабель оборван, он сильно втягивается к центру плиты (кабель подвергался огромному давлению наружу).
    • Известно, что оторванные кабели вызывают повреждение дома во время сжатия.
    • Есть также задокументированные случаи травм или смерти в результате сильного сжатия кабеля.

    The Western Group, компания, выполняющая ремонт арматуры и бетона после натяжения, заявила: «Когда трос после натяжения рвется или разрезается, это похоже на срыв магнума 44 калибра. Эти сухожилия выдерживают более 30 000 фунтов на квадратный дюйм (psi).

    «Большинство сантехников даже не знают, что такое пост-натяжной кабель», — говорит Тим ​​Даунс, руководитель технической подготовки American Leak Detection в Санта-Ана, Калифорния.«Они приходят со своими пилами и начинают резать». Сам Даунс однажды перерезал пост-натяжной трос несколько лет назад. «Самый первый, с которым я столкнулся, я не знал, что это было, и я прорезал его».

    Дик Бонин, представитель по маркетингу Western Group Bonin, подробно рассмотрел разрушение. «Я просмотрел несколько фотографий, которые могли бы напугать вас до чертиков, — говорит он, — где кабели прошли сквозь бетон и прошли сквозь стены и двери». Арни Родио, владелец компании Pacesetter Plumbing в Ланкастере, Калифорния.сказал: «Есть история о том, как кабель вырывается из плиты и отрезает парню ногу».

    Прочтите всю статью здесь: ReevesHournal.com «Обезвреживание бомбы»

    Щелкните ниже, чтобы увидеть, насколько протяженным может стать кабель после натяжения (фотографии прокрутите вниз):

    Источник изображения: Dreamstime 80454143 -1

    Показано: туннели, выкопанные под домом для ремонта или замены водопроводных и канализационных труб

    • Отсутствие риска перерезания кабеля после натяжения

    • Жильцы обычно могут жить в доме, пока ведутся работы .Все работы на улице и под домом.
    • Напольные покрытия не разрушены.
    • Дом не подвергается воздействию каких-либо токсичных веществ под плитой (например, плесени или газов).
    • Плита никогда не режется. Он остается целым, как и был: спроектирован, построен и предназначен быть всегда.

    Во многих случаях утечки в плите (или трещины в фундаменте) можно было бы избежать, если бы

    Сохранял стабильный уровень влажности почвы по краям дома

    Полив плиты также снижает риск необходимости ремонта фундамента

    DFW построен на экспансивно-глинистом грунте. Когда глина в почве намокает, она увеличивается в размерах. Это создает восходящее давление под плитой вашего дома, в результате чего плита перемещается вверх в основном по краям и углам. Когда почва

    • Когда почва слишком влажная, восходящая сила возникает в основном по краям и углам плиты (вызвано разбуханием почвы по краям дома из-за влажности).
    • Когда почва слишком сухая, почва усыхает (она может превратиться в пыль, если станет достаточно сухой).
    • Когда почва слишком сухая, почва не имеет достаточной поддержки по краям дома, и плита может испытывать неравномерное давление вниз (из-за веса дома).
    • Плита движется неравномерно. Движение в основном происходит по краям и углам плиты . Плита очень мало перемещается в центре.

    Щелкните ниже, чтобы увидеть изображения того, что происходит с бетонной плитой, когда влажность почвы не поддерживается

    Изгиб плиты из-за высыхания и увлажнения обширной почвы

    Это происходит, когда почва вокруг дома становится слишком влажной и расширяется — или- становится слишком сухим и становится меньше.Чем ближе к центру плиты, тем меньше меняется влажность почвы. Поскольку большинство изменений уровня влажности происходит на углах и внешних краях плиты, движение плиты больше по краям и углам.

    Почему движение плиты может нарушить водопровод или канализацию. Горизонтальные канализационные трубы проходят под плитой и проходят через грунт под домом . Вертикальные трубы поднимаются с по на плиту, где они соединяются с сантехническими приборами над плитой.Если плита изгибается, она оказывает давление вверх или вниз на водопроводные и канализационные трубы. Со временем они могут треснуть, и произойдет протечка плиты.

    Когда плита перемещается вверх или вниз (из-за изменений уровня влажности почвы):

    • Вертикальные трубы (прикрепленные к сантехнике внутри дома) перемещаются вверх и вниз вместе с плитой.
    • Горизонтальные трубы не двигаются (потому что они находятся в почве).
    • Если движения плиты достаточно, трубы могут треснуть из-за давления вверх или вниз, которое движение плиты создает на трубы.Чем старше становятся трубы, тем выше вероятность их разрушения под давлением движения плиты
    • ПРИМЕЧАНИЕ. Это же движение также создает необходимость во многих ремонтах фундамента в DFW. .

    Щелкните здесь, чтобы увидеть схему движения плиты при нахождении на экспансивно-глинистой почве: Диаграмма движения плиты

    1. Установите желоба для отвода воды у краев фундамента (минимизирует большое увеличение почвы влажность).

    • Это достигается с помощью водосточных желобов для улавливания и отвода воды от фундамента.Если дождевая вода стекает прямо на фундамент, это приводит к огромным изменениям уровня влажности почвы. Чем больше изменяется уровень влажности, тем больше движется плита.

    Показано: дом с установленными водосточными желобами. Вы можете увидеть водосточную трубу (белая вертикальная труба слева от ворот гаража).

    • Не менее важно, чтобы установил удлинители водосточной трубы для отвода воды на расстояние не менее 3 футов от фундамента.

    Показано: Удлинитель водосточного желоба со съемным желобом

    Нажмите на изображение, чтобы: просмотреть продукт, просмотреть подробности или приобрести на Amazon.com

    2. Обеспечить «полив фундамента» в течение определенного периода времени Жаркой и сухой погоды (для уменьшения значительного снижения уровня влажности почвы).

    Важно «поливать» фундамент вашего дома DFW, когда почва вокруг дома слишком сухая (в основном это происходит летом).Это снижает вероятность повреждения фундамента, а также линий водоснабжения и канализации из-за движения плиты, вызванного низкой влажностью почвы по краям вашего дома. Многие системы автоматического полива (орошения газонов) предназначены для полива фундамента (если он был частью первоначальной установки).

    Для тех, у кого нет автоматической системы полива газонов

    Эти 3 элемента могут создать систему полива фундамента

    • ШЛАНГ ЗАМАЧКА

    Нажмите на изображение, чтобы: просмотреть продукт, увидеть подробности, или покупка на Amazon.com

    • ТАЙМЕР ДЛЯ САДОВОГО ШЛАНГА

    Щелкните изображение, чтобы: просмотреть продукт, просмотреть подробности или приобрести на Amazon.com

    Примечание: также доступны таймеры для нескольких шлангов

    • ВЛАЖНОСТЬ ПОЧВЫ СЧЕТЧИК

    Другая важная информация, которую нужно знать

    • Большинство (если не все) муниципалитеты разрешают полив фундамента в любое время и в любой день.Проверьте веб-сайт вашего города, чтобы убедиться, что вы соблюдаете правила, если применяются ограничения на полив фундамента.
    • Лучшее время для полива — ночью, так как нет солнца, а более прохладные температуры уменьшают количество испарений.
    • Разместите водосливные шланги на расстоянии 18 дюймов от фундамента.
    • Начните с установки таймера воды на 2 часа каждый день.
    • Контролируйте влажность почвы, чтобы определить, достаточно ли 2 часов.
    • Поскольку летом становится жарче и суше, вам нужно будет увеличить частоту и продолжительность полива.

    Резюме:

    В данной статье рассматриваются утечки плит, вызванные повреждением водопровода . Две основные причины появления трещин в водопроводной трубе: 1. движение плитного фундамента и 2. разрушение труб из-за возраста.

    В статье также рассказывается, как найти и устранить утечки перекрытия водопроводных труб . Кроме того, доступ к трубам, требующим ремонта, обсуждается как 1: прорыв плиты для доступа или 2: прокладка туннелей под плитой для получения доступа к трубам, где они нуждаются в ремонте или замене.

    Также обсуждаются плиты после натяжения. Этот стиль конструкции из плит является стандартом в DFW для новых домов, построенных с 198-х годов. Строительство плиты после растяжения обычно не диктуется Строительными нормами и правилами, это выбор для домостроителей, потому что они дешевле в строительстве, а прочность плиты после напряжения заметно увеличивается из-за внутреннего сжатия (во всех четырех направлениях) кабели внутри плиты.

    Пост-натяжение сжимает бетон , , помогая ему противостоять как трещинам усадки, так и трещинам, вызванным сложными почвенными условиями .Стальные пряди проходят через бетон в виде сетки. Каждая прядь заключена в пластиковую трубку, которая позволяет стальному кабелю двигаться во время операции натяжения (затяжки). Комбинация стальной пряжи и креплений называется связкой. Когда каждое сухожилие затягивается, сталь растягивается и удерживается на месте анкеровкой на внешнем крае плиты. Плотные сухожилия помогают плите противостоять силам, которые ее разрывают.

    Натяжные плиты столба не предназначены для разрезания. Если во время резки кабель будет разрезан, это может привести к повреждению плиты и значительному риску телесных повреждений или смерти из-за сильного сжатия кабеля к внешним краям плиты. Дома из плит после натяжения имеют предупреждение, выбитое на бетон, чтобы не резать или просверливать его. Можно прорезать плиту после натяжения — сначала расположив сухожилия и прорезав между ними. На фото ниже показан пример успешного выполнения этого.

    Наконец, в статье подробно описывается, как минимизировать перемещение плиты из-за изменений уровня влажности . Это простая и чрезвычайно важная задача по обслуживанию домов на территории DFW, поскольку DFW строится на обширной глинистой почве. Эта глина увеличивается и уменьшается в размере с изменением уровня влажности почвы. Это заставляет плиту двигаться вверх или вниз из-за давления, создаваемого почвой под домом.

    Дома DFW построены на так называемых «плавающих плитах». Эти плиты спроектированы таким образом, чтобы без повреждений выдерживать минимальное перемещение .Единственная вода, которая минимизирует перемещение плиты, — это поддерживать постоянный уровень влажности почвы на внешних краях плиты (уровень влажности постоянно увеличивается по направлению к центру дома).

    Al’s Plumbing, Heating & A / C в Плано, Техас обеспечивает обслуживание и ремонт всех марок центральных кондиционеров, газовых и электрических печей и тепловых насосов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
