Что такое ЦСП. Область применения ЦСП

Что такое ЦСП? Зачем он нужен? Где и почему применяют ЦСП?

На все вопросы мы ответим в этой статье.

Итак, что такое ЦСП?

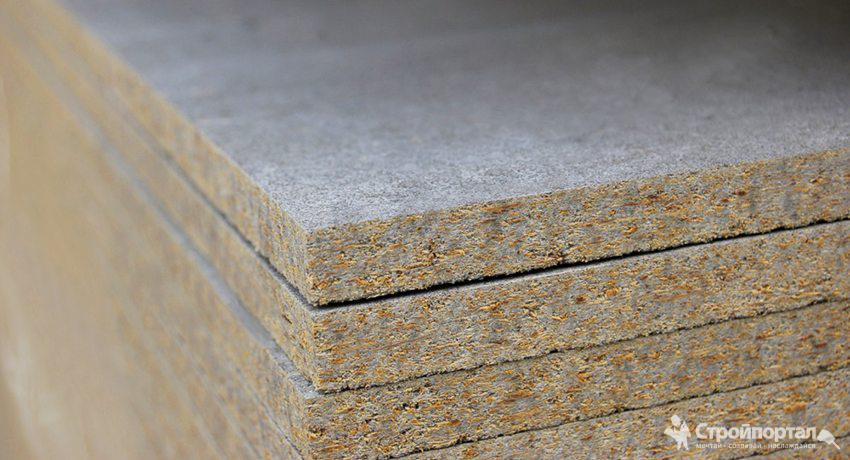

ЦСП (цементно-стружечная плита) – это материал нового поколения. Он прочный, влагостойкий и долговечный! Давайте разберемся почему.

Как понятно из названия, ЦСП производят из цемента и древесной стружки. Цемент хорошо сопротивляется воспламенению, а древесная стружка не дает плите растрескаться на морозе или жаре.

К тому же, цементно-стружечные плиты обладают превосходными тепло и звукоизоляционными качествами. Это делает данный материал универсальным для проведения наружных и внутренних работ в разных климатических условиях. С материалом работать так же легко, как и с обычными лесоматериалами. Но в отличие от дерева, цсп надежно защищен от повреждения насекомыми и грызунами, и практически не боится грибковых образований.

Преимущества ЦСП

Экологичность

Основным химическим вяжущим в ЦСП является сам цемент. Никаких фенольных, формальдегидных и других ядовитых соединений этот материал не содержит.

Плиты изготавливаются путем прессования смеси из стружки древесины, цемента, минеральных веществ и воды. Действительно, ЦСП — экологически чистый материал.

Пожаробезопасность

При пожарах в помещениях плиты ЦСП не образуют дыма, не выделяют токсичных газов и паров. Цемент вообще считается негорючим материалом. И,
если плиты ЦСП сравнивать с известными всем ОСБ, то ЦСП явно выигрывает.

Биостойкость и влагостойкость

В составе ЦСП содержатся антисептики, которые способствуют противостоянию воздействия различных грибков, жуков, грызунов и прочей живности.

Биопоражение плит ЦСП не наблюдается даже при длительном воздействии влаги.

Морозостойкость

Пожалуй, самым важным преимуществом ЦСП является морозостойкость, расширяющая географию использования цементно-стружечных плит. Так, нормативная величина снижения прочности при изгибе после 50 циклов не превышает 10%. На практике значение данного показателя ниже. Длительный опыт применения конструкций с ЦСП ТАМАК в зданиях различного назначения в Якутии, Ханты-Мансийске подтвердил высокие эксплуатационные свойства материала.

Надежность

ЦСП ТАМАК хорошо переносят перепады уровня температуры и влажности в течение длительного времени. Благодаря этому обеспечивается широкая география применения и долговечность конструкций.

Применение ЦСП

Возведение и утепление зданий

Один из самых востребованных видов работ с применением цементно-стружечных плит — это утепление зданий разного типа. В каркасном строительстве монтаж цементно-стружечных плит позволяет выполнить сразу две задачи.  С их помощью формируется как внешняя, так и внутренняя поверхность здания. Плиты крепятся непосредственно на каркас-обрешетку.

Обычно используют плиты ЦСП толщиной 12-16 мм, которые необходимо крепить на обрешетку. Размер и материал обрешетки лучше всего выбирать строго следовать рекомендациям производителя. Для данного вида работ в качестве утеплителя рекомендуется использовать минеральные плиты (минеральную вату). Между плитами нужно оставить небольшой зазор, не более 10 мм. Его необходимо заизолировать эластичной мастикой или уплотнительной прокладкой. Сверху такой зазор нужно закрыть, например, теми же обрезками ЦСП.

Внутренние работы с ЦСП

Цементно-стружечная плита полностью безопасный для человека и экологически чистый материал. Плиты ЦСП рекомендованы для использования во внутренней отделке помещений любого типа. Используют такие плиты, чтобы быстро и качественно выровнять стену. Крепить их можно на деревянную обрешетку из бруса или металлический профиль. Для этого используют гвозди, шурупы и саморезы. После этого плиты можно облицовывать, оштукатуривать, красить или проводить другие работы. Такая отделка существенно повышает уровень пожарной безопасности.
Также ЦСП отлично подходят для формирования внутренних перегородок, особенно если речь идет о влагостойких перегородках. Если для обычной ширмы хорошо подойдет и обычное ДСП, то в условиях повышенной влажности такой материал долго не выдержит. Для того, чтобы повысить срок службы такой перегородки, ее необходимо покрасить рекомендованной влагоустойчивой краской. Особое внимание нужно обратить на кромки плиты, их нужно обязательно обработать специальным влагоотталкивающим средством.

Пол и кровля из ЦСП

Правилом хорошего тона считается использование ЦСП при укладке пола или формирование кровельного пирога вместо устаревших ДСП.

При этом совершенно не нужно менять технологию. Обычно пол устраивают по лагам с сечением 50х80 мм и шагом около 600 мм. Для работ такого типа используют более прочные плиты, толщиной от 20 до 26 мм. С их помощью можно постелить основание под пол, сформировать подстилающий или выравнивающий слой. Также ЦСП используют для постилки теплых полов и чистых полов с лицевым слоем. Отдельно нужно отметить возможность стелить пол из цементно-стружечной плиты толщиной 24 и 26 мм непосредственно на землю. Это позволяет возводить складские и подсобные помещения на насыпном грунте, даже при отрицательных температурах. То есть затраты на ремонтные и подсобные работы существенно сокращаются. Во-первых, не нужно подбирать подходящее время и температуру, во-вторых, укладка такого пола производиться в краткие сроки, в-третьих, при минимуме финансовых затрат получается полноценное рабочее помещение.

Что касается мягкой кровли, то, несмотря на повышенную влагоустойчивость строительного материала, необходимо строго следить за гидроизоляцией. Главная опасность для любой крыши -это вода проникнувшая и скопившаяся внутри. Если повреждение не выявить вовремя, то последствия могут быть очень разными. Поэтому стыки между плитами нужно защитить полосами из листового материала. После этого их дополнительно усиливают полосками из защитного кровельного материала. И только после этого наносят защитное рулонное покрытие на саму крышу. Но в целом процесс формирования основания под мягкую кровлю при помощи ЦСП практически ничем не отличается от работы с аналогичными древесными материалами. В зависимости от проекта здания используют плиты толщиной 16, 20 и 24 мм.

Наружные работы с ЦСП

Цементно-стружечные плиты часто используются в наружных работах. Самый простой пример это обшивка металлических дверей. Подобрать и прикрепить плиту необходимых размеров можно даже без предварительной подготовки. Лишние края легко убрать ручным инструментом. Обшивку можно проводить как с наружной, так и с внутренней стороны. Это значительно повысит звуко- и теплоизоляцию помещения, а также придаст двери огнеупорные качества. Одна плита ЦСП толщиной 20 мм, способна задержать пламя на 50 мин. Рекомендуется использовать данный материал для ограждения балкона или лоджии. Обычно с этой целью используют асбестоцементные листы, но этот материал очень хрупкий. Это усложняет его монтаж и приводит к быстрому выходу из строя во время эксплуатации. Применив ЦСП для ограждения балкона, вы получаете прочную и долговечную конструкцию.

В последнее время из ЦСП стали производить подоконные доски. Размер такой доски может быть самый разный. Обычно их изготавливают непосредственно на строительной площадке в зависимости от размеров окна. Минимальная толщина такой доски 10 мм, максимальная — 26 мм. Такая технология характеризуется следующими преимуществами: низкая цена, прочная гладкая поверхность, отсутствие стыков, стабильность размеров. При заливке фундамента все чаще в качестве опалубки применяют цементно-стружечные плиты. Такая технология отлично зарекомендовала себя в малоэтажном строительстве. Обычно используют плиты толщиной от 12 до 26 мм, в зависимости от размеров фундамента. При этом плиты выполняют сразу две функции. Во-первых, их применение позволяет значительно уменьшит трудозатраты и сроки работы, т.к. монтаж данного строительного материала максимально прост. Во-вторых, если внешнюю часть плиты окрасить специальной краской, то они возьмут на себя функцию вертикальной гидроизоляции. Но главное это то, что ЦСП достаточно прочна, чтобы не деформироваться во время заливки и застывания бетонной смеси.

технические характеристики, свойства, описание, использование, применение, плюсы и минусы

В современном строительстве все чаще используются технологии «сухого монтажа», позволяющие значительно повысить качество расходных материалов и работ в целом. Именно поэтому, сегодня одним из часто используемых материалов являются цементно-стружечные плиты (ЦСП), о которых поведает вам наша статья.

Цементно-стружечные плиты производятся из весьма распространенных компонентов, а именно: цемента, стружки (отходов при обработке древесины), воды и сульфата алюминия, известного как жидкое стекло. Цементно-стружечные плиты имеют однородную структуру: плотно спрессованная древесная стружку, залитая цементным раствором. Внутри плиты находится твердый сердечник, на который нанесены менее крепкие последующие слои. Их поверхность бывает как гладкой, так и фактурной.

Преимущества и недостатки ЦСП

Этот строительный материал имеет ряд преимуществ, позволяющих применять его во множестве конструкций. К достоинствам ЦСП относятся:

• небольшая цена
• высокая прочность
• отличная влаго-, морозо- и огнестойкость (особенно значительная при обработке ЦСП специальными составами)
• повышенная звукоизоляция
• экологичность, выражающаяся в отсутствии в составе вредных компонентов
• простота обработки
• точность геометрических размеров
• возможность различных видов отделки поверхности (окраска, оштукатуривание, оклеивание обоями или керамической плиткой)
• защищенность от атак грызунов, грибков и насекомых.

Как видно, ЦСП вобрали в себя лучшие качественные свойства ДСП, цемента, гипсокартона и других строительных материалов. Но, как известно, нет ничего идеального. У цементно-стружечных плит есть свой существенный недостаток, заключающийся в весьма ограниченном сроке службы: в условиях жёсткой эксплуатации он не превышает 15 лет.

Области применения

Совокупность большого количества отличных свойств, которыми обладает ЦСП, делают область использования этого материала практически неограниченной. Вместить весь перечень возможных вариантов применения в одну статью невозможно, поэтому мы лишь кратко опишем возможные варианты.

Во-первых, цементно-стружечные плиты активно используются при сборке многих конструкций, таких как:

• сборные жилые дома
• промышленные ангары
• заборы
• полы
• огнестойкие двери
• пешеходные дорожки
• звукоизоляционные и огнестойкие перегородки
• столешницы и т.д.

Во-вторых, их часто применяют в облицовочных работах. Это может быть:

• внешняя и внутренняя отделка домов
• обшивка стен и потолков помещений

Кроме того, ЦСП часто применяют при различных восстановительных работах, требующих быстрого и качественного выполнения.

Обработка ЦСП

Как уже отмечалось, цементно-стружечные плиты достаточно легко обрабатываются и хорошо поддаются резке, сверлению, шлифованию. Желательно такие операции проводить в специализированных мастерских, но и в домашних условиях при наличии простых инструментов можно легко решить эту задачу. С резкой ЦСП справится обычная болгарка, нужно лишь учесть, что большого количества пыли не избежать. Сверление также осуществляется без особых проблем, особенно если применять сверла с победитовым наконечником. Шлифовку плиты можно провести шлифовальной машинкой, а если площадь необходимой обработки небольшая, вручную — наждачной бумагой.

В итоге можно сказать, что цементно-стружечные плиты — это отличное решение для тех, кто желает провести ремонт или строительство быстро, качественно и недорого.

характеристики, отзывы, применение ЦСП, стоимость

На протяжении последних десятилетий в жилищно-гражданском строительстве все чаще находят применение технологии сухого монтажа. Они позволяют существенно улучшить расходные материалы и поднять уровень качества исполняемых работ. На практике нередко используются недорогие и безопасные цементно стружечные плиты. Изучение технических и эксплуатационных характеристик, областей применения, а также отзывы потребителей и обзор действующих цен помогут понять преимущества работы с этим материалом.

Оглавление:

1. Что нужно знать о плитах?
2. Характеристики
3. Применение
4. Плюсы и минусы
5. Отзывы о плитах
6. Стоимость

Что такое ЦСП?

Строительный элемент представляет собой монолитную плиту, в составе которой имеются такие вещества:

• цемент – до 65 %;
• стружка хвойных пород деревьев – около 25 %;
• вода – 8,5 %;
• присадки – 2,5 %.

Подготовленные компоненты смешивают и помещают под пресс. Сформованные листы подогревают до 90°С в течение 7-8 часов, затем охлаждают в естественных условиях Окончательное отвердевание наступает примерно через две недели.

Специальные добавки (антисептики, пластификаторы, гидратационные примеси) способствуют улучшению качественных характеристик ЦСП и обогащению их новыми свойствами.

Использование в основе производства натурального сырья делает панели абсолютно безопасными для человека. Дома, построенные из плит, получаются крепкими с ровными внутренними и внешними поверхностями. Стены хорошо пропускают воздух, что способствует образованию оптимального микрорежима в помещениях.

Плиты можно легко подвергать различным видам обработки:

• резать для достижения нужных размеров;
• просверливать отверстия;
• фрезеровать для получения деталей произвольных форм;
• шлифовать торцы для прочности соединения.

На поверхности панелей ЦСП применимы многие варианты финишной отделки:

• малярные работы с нанесением грунтовок и красок из силикона и акрила;
• оклеивание виниловыми шпалерами или стеклообоями;
• облицовка керамической плиткой.

Внешне панели имеют большое сходство с ДСП (древесно-стружечная плита). Не следует путать эти материалы, так как ЦСП содержит больше цемента, а значит, намного прочнее. Кроме того, обладает универсальностью применения.

Технические характеристики ЦСП

Толщина плит находится в пределах 8-36 мм. Геометрические размеры определяются нормативными документами и составляют: ширина 1200/1250 мм, длина 2600/2700/3200 мм. По предварительному заказу на предприятии могут изготовить любой размер плиты, например, с длиной в 3000 или 3600 мм.

При относительной влажности воздуха 6-12 % показатель составляет 1300 кг/см². Допустимо максимальное разбухание листов ЦСП до 2 %. Норматив предельного водопоглощения не более 16 %.

• Шероховатость.

Рельеф панелей зависит от степени обработки поверхностей шлифовальным оборудованием. Согласно ГОСТ, шероховатость необработанных элементов ЦСП не превышает 320 мкм, ошлифованных – до 80 мкм.

На практике встречается цементно-стружечная плита с толщиной около 4 мм. Она не требует дополнительной обработки поверхности, что позитивно сказывается на конечной стоимости изделий.

Где используют панели ЦСП?

Материал из цемента и древесной стружки – это высокопрочный строительный базис с хорошими показателями экологичности и устойчивости. Имеет широкое применение при сооружении и реконструкции объектов гражданского, промышленного и аграрного назначения.

Листы ЦСП составляют прекрасную основу модульного строительства. С их помощью создают теплосберегающие и звукопоглощающие стены в каркасных домах. Плиты отлично выравнивают основание пола, делают его теплым, что существенно увеличивает срок эксплуатации. Точность размеров способствует ускоренному монтажу панелей в каркас.

Целесообразно применение таких плит в устройстве несъемной опалубки, ограждений, отделке фасада. Это намного сокращает сроки работ, обеспечивает конструкциям необходимую надежность и экономит общие расходы на строительство.

Отличные эксплуатационные характеристики делают возможным применение плит для пола, стен и потолков во влажных помещениях, например, ванной или бане.

Достоинства и недостатки ЦСП панелей

Основные преимущества применения материала:

• высокая прочность;
• отсутствие ядовитых и канцерогенных компонентов;
• термозащита;
• влагонепроницаемость;
• устойчивость к биологической агрессии, насекомым и грызунам;
• хорошая шумоизоляция;
• эксплуатация в различных климатических условиях;
• приемлемая стоимость.

Отзывы специалистов подтверждают незначительное количество недостатков панелей ЦСП.

• Большая масса – усложняет транспортировку и монтаж элементов, что несколько замедляет рабочий процесс.
• Ломкость при изгибах – для укладки плит требуется гладкое основание. Желательно купить строительного материала с запасом на 10-15 % больше запланированного сметой.
• Ограниченный срок службы – действительно только в условиях жесткой эксплуатации.

Негативные моменты приводят к небольшому удорожанию строительных работ.

Рекомендации перед применением

При закупке расходных материалов следует принимать во внимание различные характеристики плиты.

Выбор листов оптимального размера зависит от места монтажа. Следует помнить, что увеличение параметров изделий приводит к росту общей нагрузки на конструкцию. Поэтому для устройства пола лучше купить листы толщиной 8-20 мм, для облицовки фасада выбрать 12-16 мм, а для козырьков, подоконников, столешниц подойдет 20-36 мм.

Вид лицевой поверхности имеет значение при отделке внутренних стен и фасада. Производители предлагают на выбор большой ассортимент панелей с гладким и рифленым покрытием, имитирующим мрамор, кварц, песок.

При выборе бренда рекомендуется отдавать предпочтение известным производителям с хорошей репутацией.

Потребительские отзывы

«Много лет профессионально занимаюсь строительными работами разной сложности. Отметил немало преимуществ использования плит. В частности на отделку фасада затрачивается минимум времени. Толстые панели легко резать циркулярной пилой с диском по дереву, тонкие обычной ножовкой. Монтаж на каркас тоже удобно крепить, проделывая отверстия обычным сверлом. Натяжки не требуются, панели прочные, быстро укладываются, образуя ровные поверхности».

Андрей, Ярославская область.

«Первый опыт использования ЦСП приобрел во время облицовки гаража. Оказалось, что плиты совсем нетрудно резать и крепить. Готовые стены покрасил акриловой краской, получилось неплохо. Теперь на очереди устройство пола в кухне. Есть один существенный недостаток: материал выгодно покупать только крупной партией. В розницу стоимость листа выходит намного дороже. Так что для мелкого объема работ ЦСП брать не стоит».

Игнат, Москва.

«По замыслу дизайнеров в загородном доме были запланированы мраморные подоконники. Цена оказалась слишком высокой, поэтому решили заменить натуральный камень имитацией из цементно-стружечной плиты. Работать с таким материалом оказалось большим удовольствием – легко распиливается ножовкой, шлифуется рубанком. Результат порадовал, а друзья до сих пор уверены, что у нас настоящий мрамор».

Виктор Третьяков, Ленинградская область.

«По отзывам из интернета и совету друзей решил попробовать панели ЦСП для устройства пола. Сначала на слой щебня уложили толстую плиту. Затем утеплитель, гидроизолятор и лаги с поперечинами. На черновой пол пошли тонкие плиты в 16 мм, сверху постелил линолеум. Получилось недорого, ровно и тепло. Пол не пропускает влагу и хорошо дышит».

Николай, Ставропольский край.

«Хотел построить забор на даче из профлиста. Предварительно подсчитал расходы, получилась крупная сумма. Начал изучать характеристики других материалов и наткнулся на ЦСП. Материал оказался намного прочнее и дешевле. Самостоятельно установил опоры, приварил к ним металлические профили и закрепил листы саморезами. Получился прочный и красивый забор. Производители уверяли, что материал очень крепкий и не гниет. У меня стоит уже пятый год, нареканий не имею».

Евгений, Екатеринбург.

Таблица цен на ЦСП различных размеров

Размер, мм			Цена за лист, рубли
длина	ширина	толщина
2700	1200	8	580 — 660
		10	685 — 792
		12	771 — 870
		16	906 — 1020
		20	1094 — 1200
		24	1263 — 1400
	1250	8	702 — 800
		10	832 — 940
		12	934 — 1080
		16	1101 -1260
		20	1329 — 1480
		24	1536 — 1692
		36	2253 — 2500
3200		8	635 — 730
		10	752 — 853
		12	851 — 968
		16	1066 — 1207
		20	1301 — 1474
		24	1520 — 1721
3600	1200	10	697 — 789
		12	776 — 881
		16	1007 — 1162
		20	1247 — 1390
		24	1472 — 1630

Что такое ЦСП (цементно-стружечная плита)?

Дата: 08. 04.2014

Все материалы, применяющиеся в строительстве при реставрации или ремонте, отличаются по различным параметрам, например, форме, размерам. Одним из новых видов данной продукции являются цементно-стружечные плиты, в составе которых, кроме портландцемента и древесины (в виде мелкой стружки хвойных пород), могут быть разнообразные добавки (например, пластификаторы).

Плиты производятся прессовкой приготовленной смеси. Для повышения срока их эксплуатации необходимо исключить вредное воздействие внешних факторов на компоненты материала. Это главным образом касается «дерева». Оно подвержено загниванию, повреждению насекомыми и грызунами, воспламенению. Кроме того, древесина меняет свои качества и под воздействием погодных условий, особенно это касается влажности. Для этого Производители вводят различные присадки.

Оглавление:

1. Плюсы и минусы плит
2. Отзывы о ЦСП
3. Цены и характеристики
4. Советы по выбору

Не следует путать данную продукцию с ДСП (древесно-стружечные плиты). Технические характеристики ЦСП во многом определяются технологией производства и процентным соотношением ингредиентов. Они намного прочнее традиционных ДСП, что делает их более универсальными в использовании. Как правило, в их составе больше цемента – около 65% (подробнее о том, из чего состоит цемент). Доля стружки – в пределах 24%, а воды – порядка 8 – 8,5%. Остальное приходится на добавки. Ими могут быть, к примеру, сульфат алюминия, который служит для снижения степени концентрации влаги в конечном продукте.

Применение

• Для внутренней и наружной отделки стен при возведении каркасных конструкций.
• В качестве несъемной опалубки, чаще всего, для мелкозаглубленных ленточных фундаментов.
• Обустройство вентилируемых фасадов.
• При устройстве обрешетки сплошного типа.
• Как основа для укладки напольного покрытия.
• Из них делают некоторые элементы конструкции (например, подоконники, различные козырьки).
• В производстве сэндвич-панелей.
• При возведении построек из древесины. ЦСП надежно ее защищают от негативного воздействия внешних факторов.
• Обустройство дорожек, ограждений и многого другого.

Преимущества

• При организации правильного монтажа обеспечивают длительный безремонтный срок эксплуатации строения. Опыты показали, что после 100 циклов заморозки/разморозки? продукция практически не изменила своих характеристик.
• Повышенная прочность на сжатие и растяжение (узнать больше о плотности цемента). Это позволяет применять изделия для укрепления каркасных конструкций.
• Хорошие звуко- и теплоизоляционные свойства. Часто применяют в качестве дополнительного слоя утеплителя.
• Отзывы о ЦСП плитах свидетельствуют о простоте их обработки. Они сравнительно легко сверлятся, режутся; удобны и для проведения оформительских работ, так как на их ровную поверхность хорошо ложатся штукатурка, шпаклевка, клеевые составы.
• Точность размеров. Это позволяет ускорить процесс укладки плит.
• Поверхность может быть не только ровной, но и рифленой. Различная структура лицевой стороны позволяет разнообразить внешнее оформление отделываемых площадей.

Недостатки

• Большой вес — у 1 м² плиты он может достигать 14,5 кг, так как плотность ЦСП – около 1 400 кг/м³. Следовательно, при высотных работах придется использовать средства механизации (например, лебедку). Да и сам монтаж вызывает некоторые затруднения, поэтому производится минимум 2 работниками.
• Для укладки ЦСП требуется ровная поверхность, так как при изгибах они довольно легко ломаются.

Отзывы и мнения

«Что такое цементно-стружечные плиты, я узнал, когда помогал соседу ремонтировать дом. У него «каркасник», вот он и решил наружную отделку сделать 16 мм плитами. Единственный недостаток, который я могу отметить – устройство крепкой обрешетки. А в остальном вся работа идет довольно просто. ЦСП хорошо сверлятся, а закрепить их на каркасе – дело не сложное. Он еще и баньку на участке отделал этим материалом, и полы в ней выложил. Правда, брал плиты большей толщины. Удобно и то, что не пришлось нанимать «спецов», услуги которых стоят дороговато.»

Павел Андреенко, Московская область.

«Я использовал ЦСП на своем приусадебном участке. Работал вдвоем с сыном, и мы за довольно короткий срок провели все запланированные мероприятия. Во-первых, облицевали сарай и гараж. Сверху покрасили водоотталкивающей краской, и получилось вполне прилично. Во-вторых, построили для собаки уютную будку. В-третьих, проложили по участку дорожки, правда, пришлось закупать плиты более толстые и друзей на помощь звать. Считаю, что как бюджетный вариант цементно-стружечные плиты отлично подходят. По крайне мере, намного долговечнее, чем привычные ДСП. И не нужно опасаться, что они намокнут.»

Николай Григорьевич, Екатеринбург.

«Я эти плиты сначала использовал в качестве напольного покрытия. Пришлось, правда, повозиться, но с друзьями полностью отделали ими пол в гараже. Очень удобно, так как зазоры на стыках практически отсутствуют. Главное – выровнять «подложку» и укрепить ее. До того понравилось, что я из таких же ЦСП выложил пол и в погребе. Обработал торцы и качественно плиты склеил, предварительно проложив пленку. Два сезона – и никаких подтоплений, а раньше хоть и немного, но было. Плиты удобны тем, что легко, ровно режутся. Я работал «болгаркой», поэтому все кромки получились почти идеальные. Кстати, еще и перегородку в гараже соорудил из остатков.»

Игорь, Москва.

Стоимость

Цены на плиту или лист ЦСП определяются главным образом их размерами. В качестве примера некоторые данные:

• 320 х 125 см (при толщине 10 мм), весит 59 кг – от 915 руб/шт.;
• та же плита толщиной 12 мм (70 кг) – от 1 000 руб/шт.;
• толщиной 16 мм (90 кг) – от 1 175 руб/шт.

На что обратить внимание перед покупкой

Покупать цементно-стружечные плиты следует в зависимости от того, где они будут смонтированы. Исходя из этого, и следует производить подбор. ЦСП выпускаются установленных габаритов: длина – 360 или 320 см, ширина – 125 или 120 см.

1. Толщина. Нужно учитывать, что ее увеличение приводит к созданию дополнительной нагрузки на конструкцию. В то же время, при чрезмерных воздействиях, неровностях основы материал может ломаться. Исходя из этого, ее рекомендуемая величина:

• 20 – 36 мм – для устройства козырьков, подоконников и тому подобное;
• для опалубки – от 10 до 26 мм;
• для полов – от 8 см;
• для каркасных строений – от 12 до 36 мм;
• перегородок между помещениями – 10, 12 мм;
• для облицовки – 12, 16 мм.

2. Вид лицевой поверхности.

3. Изготовитель. Учитывая особенность стройматериала, желательно применение изделий производителей с хорошей репутацией.

Цементно–стружечная плита (ЦСП) — применение, технические характеристики, толщина, вес

Листовые строительные материалы используются во многих видах строительных работ, которые принято называть «сухими». Один из таких материалов — плита ЦСП. Это прочный материал, который можно использовать при строительстве каркасных домов и хозпостроек, для внутренних и наружных отделочных работ.

Блок: 1/7 | Кол-во символов: 313
Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/csp

Как изготавливают ЦСП

Цементно-стружечная смесь, из которой изготавливают ЦСП – это своеобразный бетон на основе минерального вяжущего. Только вместо песка и щебня наполнителем в ней служит мелкая древесная стружка. Введение древесины в состав плиты снизило ее плотность, но главное – стружка сыграла роль не только легкого наполнителя, но и фибры – добавки, создающей объемное армирование, воспринимающее нагрузки на растяжение.

В смесь для изготовления плиты входят:

• цемент – 65%;
• стружка – 24%;
• вода – 8,5—9%;
• минерализующие и гидратационные добавки, – 2—2,5%.

Приготовление смеси начинается с измельчения стружки до нужного размера. После этого она делится на ситах на две фракции. Мелкую используют для формирования внешних слоев листа, более крупную – для среднего слоя. Затем ее обрабатывают хлоридом кальция, «жидким стеклом», хлоридом или сульфатом алюминия. Это необходимо для защиты материала от гниения и поражения грибком.

Просеянные и обработанные минеральными добавками стружки смешивают с водой и цементом. В воде растворяются добавки, ускоряющие твердение цемента. Кроме названных компонентов, в смесь в небольших количествах может добавляться мазут и индустриальное масло И-20 для снижения внутреннего трения и облегчения прессования.

Подготовленную смесь в три слоя выкладывают на поддоны, поддоны собирают в штабель и помещают в холодный пресс, где этот «пакет» сжимается до давления 1,8—6,6 МПа и фиксируется в таком состоянии замками. Специальная система замков сохраняет давление в пресс-форме после извлечения ее из пресса.

Сжатые пакеты подвергаются нагреву в течение 8 часов. За это время происходит ускоренная гидратация цемента и его твердение. Древесная стружка за счет своей упругости компенсирует усадку цемента, поэтому заданные размеры плит не изменяются. Разблокировка пресс-форм и снятие давление тоже происходит в прессе. После этого пакет раскрывается, а плиты извлекаются и на 1—2 недели помещаются в буферный склад.

Для окончательного дозревания материала он обдувается воздухом с температурой 70—100оС. После этого листы обрезаются по размеру, шлифуются, сортируются и передаются на склад готовой продукции.

Блок: 2/5 | Кол-во символов: 2140
Источник: https://srbu.ru/stroitelnye-materialy/1544-tssp-plita-kharakteristiki-i-primenenie.html

Где применяется цементно-стружечная плита

Плиты на основе цемента и стружки нашли широкое применение в «сухом» строительстве. Наиболее широко они используются для возведения зданий по каркасной схеме. Этому способствует способность плиты существенно повышать прочность каркаса (при правильном монтаже).

Другая причина высокой популярности ЦСП в высоких показателях безопасности материала. Ни в процессе нормальной эксплуатации, ни при пожаре композит не выделяет вредных летучих веществ. Он не поддерживает горение и не позволяет пламени распространяться по своей поверхности.

Широкое применение материал нашел в малоэтажном (до 3-х включительно) строительстве. Он отлично подходит не только для строительства коттеджей и частных домов, но и для зданий общего пользования: офисов, развлекательных центров, гостиниц, промышленных цехов. Высокая безопасность и экологичность цементно-стружечного композита позволяет использовать его на строительстве детских учреждений, школ, больниц, санаториев.

Еще одна сфера применения цементно-стружечных плит – возведение уличных построек в приусадебном хозяйстве. Хозблоки, бытовки, сараи, погреба, уличные туалеты, выстроенные из ЦСП, служат долгие годы благодаря высокой устойчивости материала к атмосферной влаге, колебаниям температуры, росту бактерий и плесневых грибков.

Низкая стойкость материала к деформации на изгиб несколько ограничивает его сферу применения. ЦСП либо укладывают на пол (на прочное основание), либо навешивают на каркас в строго отвесном положении. Класть этот материал под углом или использовать для оформления арочных конструкций нельзя!

Во внутренней отделке плиты на основе цемента и древесной стружки также нашли широкое применение. Из них делают внутренние перегородки, черновые полы, подоконники. Также с помощью ЦСП выравнивают поверхности стен и потолка.

Блок: 3/6 | Кол-во символов: 1832
Источник: http://stroyobzor.info/materialy/otdelka/cementno-struzhechnye-plity.html

Размеры и масса

При закупке материалов для строительных и отделочных работ важны такие характеристики как размеры и масса материала. Листы ЦСП выпускаются двух размеров: при ширине 1250 мм длина может быть 2700 или 3200 мм. При этом толщина плит ЦСП может быть 8, 10, 12, 16, 20, 24, 36 мм.

Плита ЦСП: область применения в зависимости от толщины

Понятное дело, чем толще плита, тем больше ее масса. Примерные значения массы приведены в таблице (у разных производителей могут быть отклонения как в сторону увеличения, так и в сторону уменьшения массы).

Вес цементно-стружечных плит в зависимости от размеров и толщины

Еще могут понадобиться такие параметры:

• площадь одного листа:
  • 1250*2700 — 3,375 м²;
  • 1250*3200 — 4,0 м²;
• вес кубометра ЦСП — 1300-1400 кг.

Лист ЦСП представляет собой однородный монолитный материал без воздушных вкраплений, что объясняет высокую теплопроводность материала. Это надо учитывать при разработке пирога утепления. Материал хорошо клеится с древесиной, полимерами и металлом, так что при строительных работах он удобен.

Блок: 5/7 | Кол-во символов: 1048
Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/csp

Характеристики ЦСП

Основные характеристики ЦСП определяются входящими в ее состав компонентами. Например, тяжесть цементного камня частично компенсируется легкостью наполнителя – стружки.

Физико-механические показатели ЦСП согласно ГОСТ 26816-2016:

ПоказательЦСП-1ЦСП-2

Модуль упругости при изгибе, МПа	4500	4000
Твердость, МПа	45 — 65
Теплопроводность, ВТ/(м·0С)	0,26
Удельная теплоемкость, кДж/(кг·0С)	1,15
Удельное сопротивление выдергиванию шурупов из пласти, Н/м	4 — 7
Класс биологической стойкости	4
Морозостойкость:
— число циклов переменного замораживания/оттаивания без видимых признаков разрушения	50
— остаточная прочность, %	90
Стойкость к циклическим температурно- влажностным изменениям:
— снижение прочности при после 20 циклов температурно-влажностных воз­действий, %	30
разбухание по толщине, поле 20 циклов температурно-влажностных воздействий, %	5

Плотность и вес плиты

Плотность ЦСП составляет 1100—400 кг/м3 – это меньше, чем плотность большинства материалов на основе цемента. Плита размерами 3200х1200х10 мм весит от 42 до 54 кг в зависимости от плотности.

Воздействие влаги и биостойкость

ЦСП устойчива к влаге и биологическим факторам. Биостойкость обеспечивается специальной обработкой стружки – минерализацией. Влагостойкость – это заслуга цемента. Цементный камень не теряет прочности при любом увлажнении. Водопоглощение при длительном погружении в воду не превышает 16 %, а разбухание плиты по толщине укладывается в 1,5 %.

Морозостойкость

При увлажнении ЦСП мало впитывает воду. Этим определяется ее хорошая устойчивость к низким температурам. Морозостойкость ЦСП – 50 циклов замораживания-прогрева без видимых повреждений и при 90 % остаточной прочности. По этому параметру плиты пригодны для применения вне отапливаемых помещений при условии защиты от накопления влаги.

Теплопроводность и паропроницаемость

Цементно-стружечная плита – пористый материал, поскольку значительную часть объема в ней занимает древесная стружка. Благодаря такой структуре она имеет невысокую теплопроводность – около 0,26 Вт/(м∙°С). Это в 1,5—2 раза меньше, чем у кирпича и примерно вдвое больше, чем у гипсокартона. Несмотря на то, что ЦСП нельзя в полной мере считать теплоизолирующим материалом, ее использование существенно влияет на результирующее тепловое сопротивление внешних ограждающих конструкций.

Пористая структура обуславливает проницаемость материала для водяного пара на уровне 0,03 мг/(м∙ч∙Па). Такую же паропроницаемость имеет бетон. Этот параметр обязательно учитывается при проектировании многослойных стен. При применении ЦСП плиты для внутренней отделки внешних стен, она может служить пароограничивающим слоем, уменьшающим накопление влаги в стене и повышающим эффективность теплоизоляции.

Пожарная безопасность

Пожарные характеристики ЦСП таковы:

• группа горючести: Г1: трудногорючие;
• группа воспламеняемости: В1 – трудновоспламеняемые;
• распространение пламени: РП1 – не распространяющие пламя;
• дымообразование: Д1 – малое количество дыма;
• группа токсичности: Т1 – продукты горения малотоксичны.

По сумме параметров цементно-стружечная плита относится к безопасным материалам. Ее использование позволяет повысить огнестойкость строительных конструкций и снизить класс пожарной опасности помещений.

Экологичность

Этой характеристике уделяется очень большое внимание в связи с массовым использованием в производстве стройматериалов синтетического сырья. Цементно-стружечная плита состоит только из природных компонентов. В ней не содержатся формальдегидные смолы, полистирол и другие вещества, которые могут служить источниками эмиссии летучих токсичных соединений. Благодаря минерализирующим добавкам, древесная компонента неподвержена гниению, что тоже способствует сохранению в помещениях здоровой атмосферы.

Обработка

Цементно-стружечная плита достаточно легко режется и сверлится, что существенно упрощает работу с ней. На ее поверхность хорошо ложатся шпаклевки, она хорошо окрашивается.

Блок: 4/5 | Кол-во символов: 3906
Источник: https://srbu. ru/stroitelnye-materialy/1544-tssp-plita-kharakteristiki-i-primenenie.html

Монтаж плиты ЦСП своими руками. Пошаговая инструкция

Перед началом монтажа следует составить проект. Он позволит понять сколько листов потребуется укрепить, где у каждого листа будут находиться крепежные элементы, на какие куски придется резать купленную плиту. Перед работой требуется тщательно продумать, как будет удерживаться плита на своем месте до полной фиксации. Поскольку цементно-стружечный композит весьма тяжел, стоит продумать возможность применения подъемных механизмов.

В работе с ЦСП, как никогда, важна каждая пара рук. Поэтому начинать работу одному категорически не рекомендуется. Лучше работать с хотя бы одним помощником.

Порядок действий таков:

• Ориентируясь на составленный проект, нарезаем плиту на куски нужного размера. Режется цементно-стружечный композит теми же инструментами, что и обычная ДСП, но пилки нужны более твердые.
• На каждом куске сверлим отверстия под саморезы.
• Прикладываем кусок к каркасу, проверив отвесность с помощью уровня.
• Вкручиваем саморезы по углам, затем по периметру и посередине.
• Закрепляем куски один за другим, пока обшивка не будет выполнена. Дальше заделываем швы герметиком или закрываем специальной рейкой.

В здании ширина шва – не менее 0,4 см, снаружи – не менее 0,8. Иначе стыки начнут трескаться.

Остается только покрасить плиту или оштукатурить для нанесения чистовой отделки.

Блок: 5/6 | Кол-во символов: 1343
Источник: http://stroyobzor.info/materialy/otdelka/cementno-struzhechnye-plity.html

Советы профессионалов

Любое дело лучше получается, если использовать практические наработки. Такой багаж ценных знаний об особенностях выбора и монтажа ЦСП можно приобретать на собственном опыте, но ошибки приведут к задержкам в строительстве и финансовым потерям. Поэтому мы предлагаем посмотреть несколько полезных видеофрагментов, чтобы ознакомиться с опытом профессиональных строителей:

Использование современных отделочных материалов позволяет выполнить строительные работы гораздо быстрее, не разводя лишней грязи и получая в итоге прекрасный результат. Как раз такие возможности предоставляет строителю использование ЦСП.

Однако перед началом работы стоит ознакомиться со всеми особенностями этого материала. Это поможет не ожидать от него невозможного и избежать досадных ошибок в монтаже. Надеемся, что советы, содержащиеся в этой статье, помогут вам в работе!

Блок: 6/6 | Кол-во символов: 873
Источник: http://stroyobzor.info/materialy/otdelka/cementno-struzhechnye-plity.html

Методы обработки и отделки

Несмотря на то что цементно стружечная плита намного прочнее ДСП, обрабатывается она теми же инструментами: фрезером, пилой, электролобзиком. Разница в том, что использовать надо более прочные пилки.

Для сверления рекомендуется использование сверла с твердым наконечником. Использовать можно как ручную, так и электрическую дрель. Шлифовать этот материал не рекомендуется, так как при этой работе снимается верхний слой, что увеличивает водопоглощение. Но при стыковке иногда возникает необходимость выравнивания высоты. В этом случае можно использовать шлифовальные машины любого типа. Рекомендуемое зерно наждачной бумаги — №16-25.

Швы при монтаже плит ЦСП

Обратите внимание, что для того чтобы швы между плитами не трескались, при внутренней отделе шов должен быть не менее 4 мм, при наружной — не менее 8 мм. Расстояние большое, может закрываться специальными рейками (обычно используется при наружной отделке) или при помощи эластичной ленты или герметика.

В качестве финишной отделки плита ЦСП может быть покрашена или покрыта штукатуркой. При наружной отделке стыки между плитами часто просто прокрашивают, оставляя их незаделанными. Еще вариант — использование алюминиевой профильной накладки, которая подчеркивает швы. Также можно закрыть шов нащельной рейкой.

Как заделать шов между плитами ЦСП при наружной или внутренней отделке

Для внутренней отделки шов заполняют герметиком, который после высыхания сохраняет эластичность. После этого можно штукатурить. Второй вариант — прокладка специального эластичного шнура, поверх которого снова-таки наносится эластичная штукатурка.

Блок: 7/7 | Кол-во символов: 1644
Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/csp

Кол-во блоков: 10 | Общее кол-во символов: 13099
Количество использованных доноров: 3
Информация по каждому донору:

1. https://srbu.ru/stroitelnye-materialy/1544-tssp-plita-kharakteristiki-i-primenenie.html: использовано 2 блоков из 5, кол-во символов 6046 (46%)
2. https://stroychik.ru/strojmaterialy-i-tehnologii/csp: использовано 3 блоков из 7, кол-во символов 3005 (23%)
3. http://stroyobzor.info/materialy/otdelka/cementno-struzhechnye-plity.html: использовано 3 блоков из 6, кол-во символов 4048 (31%)

ЦСП панели, свойства, виды, монтаж цсп

ЦСП – это цементно-стружечная плита, искусственный листовой материал, который изготавливается из древесной стружки и портландцемента. Комбинируют древесную стружку и цементную смесь использованием специальных добавок, безвредных для здоровья человека. Таким образом, древесина и цемент своими свойствами дополняют друг друга в одном материале.

фасад дома отделан ЦСП

Область применения ЦСП

ЦСП используют в строительстве домов, для обшивки каркаса стен, для облицовки зданий, для монтажа стеновых перегородок, ЦСП используют как стяжку для выравнивания полов, обшивают кровлю.

Цементно-стружечные плиты используют для внешней отделки кирпичных стен, как альтернативу штукатурным смесям

область применения ЦСП

Характеристики ЦСП

— Процентное соотношение компонентов в ЦСП древесной стружки  24 %, цемента 65 %, минеральные и гидратационные добавки от 2 до 2,5%, вода от  8 до 9%

— Плотность цементно-стружечной плиты 1100—400 кг/м3

— Вес стандартной ЦСП 3200 х 1200 х 10 составляет  от 42 до 54 кг

— хорошая влагоустойчивость за счет наличия в составе цемента, сохраняет прочность при намокании

— Влагопоглощение составляет до 16 %, а разбухание мокрой плиты до 1,5 %

— Морозостойкость ЦСП от 50 циклов

— низкая теплопроводность за счет наличия в составе древесной стружки 0,26 Вт/(м∙°С), это в два раза меньше кирпича

— оптимальные показатели горючести. ЦСП слабогорючий и трудновоспламеняемый материал, не распространяет горение

— ЦСП – материал экологичный, не содержит смолы, вредные для человека химические вещества и не выделяет их.

— не подвержен гниению, не интересен грызунам и насекомым

таблица показателей цементно-стружечных плит

Виды ЦСП. Фибролит, Арблоит, Ксилолит

Выше приведены общие характеристики ЦСП, однако существует три основных разновидности цементно-стружечных плит, каждая из которых имеет свои особенности.

— Фибролит – производный материал ЦСП, также состоит из цементной смеси, вяжущих соединений и дерева, которое используется уже не в виде мелкой стружки, а в виде так называемой древесной шерсти.

Древесная шерсть – это длинноволокнистая древесная стружка. Фибролит хорошо подходит для теплоизоляции и шумоизоляции. Для изготовления фибролита используется древесина хвойных пород дерева, поскольку она содержит водоотталкивающие смолы.

Широко используется фибролит для монтажа несъемной опалубки под фундамент или цоколь, утепления стен, утепления, шумоизоляции  и отделки стен.

фибролитовые плиты

— Арболит – это разновидность лёгких бетонов, его еще называют дерево-бетон. Состав арболита разнообразен и содержит как мелкую древесную стружку, опилки, солому и даже может содержать сухой камыш. Наиболее качественные плиты такой разновидности изготавливаются из щепы. Арболит тяжелее оригинального ЦСП и более склонен к деформациям. Используют арболит для монтажа стеновых перегородок, теплоизоляции и строительства небольших сооружений.

арболитовые панели

— Ксилолит разновидность ЦСП также состоит из смеси древесных отходов, цементной смеси и магнезиальной вяжущей смесим, хлор-окиси магния. От отмеченных выше плит отличается технологией производства. Материал обладает повышенными теплоизоляционными и прочностными свойствами, не горюч, влагоустойчив. Используется для монтажа напольного покрытия, крыш, а та же внешней отделки и декоративной.

ксилолитовые плиты

— по длине цементно-стружечные плиты изготавливают двух размеров 270 и 320 см

— по ширине ЦСП бывают так же двух размеров 120и 125 см

— по толщине от 8 до 36 мм

Особенности монтажа цементно-стружечных панелей

1. 1. В первую очередь необходимо решить Вы будите самостоятельно заниматься отделкой фасада либо с привлечением дополнительных помощников. Ввиду не малого веса одной плиты ЦСП в одиночку монтировать плиту будет достаточно проблематично и практически невозможно, для этого придётся плиту раскраивать на более мелкие части, что займет время и усилия. Потому настоятельно рекомендуется привлекать помощника для отделки фасада цементно-стружечными плитами, и любого их монтажа на стены и полы. Таким образом вы сэкономите, время, усилия и сможете получить от своей работы надлежащее качество подгонки швов.
   2. Монтаж осуществляется как на сплошные деревянные и бетонные поверхности, предварительно обработанные грунтовочными жидкостями или на каркас деревянный или металлический.
   3. Поверхность основания на которое будет монтироваться ЦС-плита должна быть предельно ровной, поскольку у ЦСП слабая прочность на изгиб и при принудительном изгибе во время работ, в плите могут появиться трещины.
   4. При монтаже между плитами обязательно нужно соблюдать зазор от 0,5 см до 1 см. Такой зазор необходим на случай возможного расширения ЦСП в результате набора влаги, а так же на случай усадки дома и других возможных деформаций поверхности, на которую будут монтироваться плиты. В данном случае речь идет о том, если монтаж осуществляется не на каркас, а впритык к сплошным поверхностям таким как цементные стяжки полов, стеновые ОСБ плиты, деревянные поверхности.
   5. В стыки между ЦСП необходимо уложить уплотнитель, заделывать герметиком и шпаклевкой,  для того что бы не допустить попадание не нужной влаги.

      загерметизированные швы места крепления к каркасу

   6. В связи с большим весом ЦСП , перед монтажом необходимо оценить состояние фундамента, потому как вся конструкция дома будет весомо утяжелена, возможно фундамент придётся дополнительно укреплять перед работами.
   7. Цементно – стружечные плиты монтируются так же на метало-каркас из специальных профилей или деревянный каркас из бруса. Преимущественно метало-каркас используют для каменных и бетонных домов, деревянный же для отделки домов из древесных материалов, но каких-либо ограничений нет, можно смело устанавливать метало-каркас и на деревянные дома.
   8. Перед монтажом ЦСП необходимо провести рассверловку в соответствии со смонтированным каркасом. Обрезка плит до нужного размера осуществляется болгаркой.

   9. металлокаркас

   10. При монтаже необходимо соблюдать зазор между основанием плиты и фундаментом, для упрощения этой задачи под стену у основания фундамента или по цоколю укладывается рейка с толщиной зазора.
   11. Плиты монтируются в шахматном порядке, что бы каждой верхней плитой по стене перекрывался шов меду нижними плитами ЦСП.
   12. Каким материалом далее отделывать фасад по поверхности ЦСП плиты — на ваше усмотрение. Такой фасад может оставаться без дальнейшего покрытия, так как сам служит защитой дома от разрушающего воздействия погодных изменений. Для придания более эстетичного вида фасадом, ЦСП поверхность можно прошпаклевать или покрасить.

Цементно стружечные плиты, являются достаточно востребованным отделочным и строительным материалом в наше время, при правильном их монтаже и области применения

Что такое плиты ДВП и ЦСП и где они применяются

Что такое плиты ДВП и
ДСП многие из вас слышали. А что такое плиты ЦСП? Нет, не ВЦСПС, а именно ЦСП?
Не знаете? Тогда давайте восполним этот досадный проблем, тем более, что эти
плиты вас могут очень заинтересовать как весьма доступный строительный материал.
Итак!

Цементно-стружечная
плита цсп — это и есть ЦСП: а ЦСП — это лишь аббревиатура. И сразу о преимуществах
ЦСП.

Во-первых, это
полностью экологически чистый материал! Во-вторых, абсолютно не горюч! В
третьих, его стоимость устроит всех!

А теперь переходим
к более подробным характеристикам. ЦСП — это идеальный материал при возведении
каркасных построек, а также для фасада и внутренних перегородок. Кроме того,
ЦСП прекрасно подходит для монтажа полов и потолков. Благодаря своей прочности,
вы сможете монтировать тот же ламинат прямо на поверхность ЦСП. Кстати, нередко
ЦСП используют при изготовлении подоконников.

Состав, из которого
состоит ЦСП выглядит очень просто: это отходы древесины вода, портландцемент и
такой ингредиент, как сульфат алюминия (известный в народе под названием
«жидкое стекло»). Именно этот ингредиент придает главные качества
ЦСП: прочность и водонепроницаемость. Естественно, что за сутки сульфат не
придаст всех полезных качеств плите: процесс занимает какое-то время.

Поверхность плиты
ЦСП может быть как фактурной, так и гладкой: всё зависит от вкуса заказчика.
Кстати: плиты ЦСП делают на заказ с учетом всех требований заказчика. То есть,
в этом случае соблюдается не только размер, но и цвет и толщина продукции
(плиты).

Еще одно
положительное качество ЦСП — это способность адекватно принимать на себя
красочное покрытие.

Плиты ЦСП можно
покрывать шпаклевкой и штукатуркой, а также можно оклеивать обоями,
облицовывать ламинатом, шпоном и тд.

Геометрический
размер плиток ЦСП тщательно соблюден: вы не найдете в упаковке две разные
плитки — все одинаковые! Это качество ЦСП позволяет выполнять работы с
минимальным процентом отходов.

ЦСП — это
климатически устойчивый материал, поскольку отлично «чувствует» себя
как при +60*С, так и при — 60*С. На поверхности плит никогда не вырастет
«грибок» и не заведутся насекомые.

В общем, используя
плиты ЦСП вы получаете массу бонусов: удобство, скорость, экономия времени и
средств и тд. А главное — вы всегда можете получить консультацию и оговорить
все интересующие вас стороны вопроса. Так что не стесняйтесь.

Удачи!

---

СтройкаПортал.Ру   |   Все статьи   |   В раздел: Пиломатериалы и утеплители  |  Вопрос-ответ

FISCHER 515186 — Пластина для стыковочного устройства шнуровой плитки CSP — CDP

FISCHER 515186 — Пластина для стыковочного устройства шнуровой плитки CSP — CDP | Мистер Рабочий™

https://www.misterworker.com/en-us/fischer/plate-for-cord-tile-docking-device-csp-cdp/50770.html



Сэкономьте 30%

Мистер Рабочий™ Цена

$ 129,94
Цена без НДС?

Цена по прейскуранту

$ 184,33
Сэкономьте 30%

Мистер Рабочий™ Цена

$ 129,94
Цена без НДС?

Сэкономьте 30%

Мистер Рабочий™ Цена

129 долларов. 94
Цена без НДС?

Цена по прейскуранту

$ 184,33
Сэкономьте 30%

Мистер Рабочий™ Цена

$ 129,94
Цена без НДС?

Код EAN: 8001132024461

Шнур-черепица CSP/CDP Устройство своевременной стыковки (тип А) для средств индивидуальной защиты (СИЗ) жилой кровли Материалы обеспечения: * Полы и бетонные плиты * Элементы из дерева…

Шнур-черепица CSP/CDP
Устройство своевременной стыковки (тип А) для средств индивидуальной защиты (СИЗ) жилой кровли

Материалы обеспечения:
* Полы и бетонные плиты
* Элементы из дерева

Преимущества:
* Талреп CSP/CDP прошел ускоренное испытание на коррозию в солевом тумане в соответствии с EN ISO 9227: 2012.
* Самостраховка CSP / CDP испытана на одновременное использование двумя операторами (тип A) в соответствии с UNI 11578: 2015 (постоянные крепления) и в соответствии с UNI EN 795:2012 + UNI CEN/TS 16415:2013 (съемные устройства).
* Основание стропа состоит из цельного изогнутого элемента и поэтому не имеет сварки, что обеспечивает максимальную безопасность в случае падения.
* Размер шнурка сводит к минимуму эстетический эффект от крепления чехла.
* Закрывающее отверстие кабеля защищено от несанкционированного доступа.
* Основание стропа с двойным отверстием 12.x12 мм позволяет оптимизировать застежку.
* Опорная пластина для стелек позволяет распределять усилия даже на слабых основаниях.

Области применения:
* Система своевременной анкеровки (тип A)

Функция:
* Убедитесь, что покрытие обладает достаточной несущей способностью.
* В противном случае доступны альтернативные варианты монтажа (см. главу 9).
* Прикрепите ремешок к основе, как указано на чертеже безопасности покрытия.
* Заполните идентификационную табличку, указав дату установки системы и номер партии, и прикрепите этикетку для доступа к системе.



• Размеры [мм / дюйм] : 300 x 200 x 3
• Вес : 0,7

Шнур-черепица CSP/CDP
Устройство своевременной стыковки (тип А) для средств индивидуальной защиты (СИЗ) жилой кровли

Материалы обеспечения:
* Полы и бетонные плиты
* Элементы из дерева

Преимущества:
* Талреп CSP/CDP прошел испытание на ускоренную коррозионную стойкость в солевом тумане в соответствии с EN ISO 9227: 2012.
* Самостраховка CSP/CDP испытана на одновременное использование двумя операторами (Тип А) согласно UNI 11578:2015 (постоянные крепления) и согласно UNI EN 795:2012 + UNI CEN/TS 16415:2013 (съемные устройства) .
* Основание стропа состоит из цельного изогнутого элемента и поэтому не имеет сварки, что обеспечивает максимальную безопасность в случае падения.
* Размер шнурка сводит к минимуму эстетический эффект от крепления чехла.
* Закрывающее отверстие кабеля защищено от несанкционированного доступа.
* Основание стропа с двойным отверстием 12.x12 мм позволяет оптимизировать застежку.
* Опорная пластина для стелек позволяет распределять усилия даже на слабых основаниях.

Области применения:
* Система своевременной анкеровки (тип A)

Функция:
* Убедитесь, что покрытие обладает достаточной несущей способностью.
* В противном случае доступны альтернативные варианты монтажа (см. главу 9).
* Прикрепите ремешок к основе, как указано на чертеже безопасности покрытия.
* Заполните идентификационную табличку, указав дату установки системы и номер партии, и прикрепите этикетку для доступа к системе.

Отзыв Пластина для стыковочного устройства шнур-плитка CSP — CDP

Нет отзывов для товара Пластина для шнуро-плиточного стыковочного устройства CSP — CDP

Аналогично FISCHER 515186

Другие клиенты также купили

Metcal DTP-CSP — Набор пластин для переноса погружения CSP, набор из 3 пластин

• product.specialHandlingFlag»>

Количество	Цена	Сохранить
{{снижение цены.breakQty}}	{{pricebreak.breakPriceDisplay}}	{{pricebreak. savingsMessage}}

{{вм.product.inventoryDetail.poQty}} Поступление от производителя: {{vm.product.inventoryDetail.poArrivalDate != null ? vm.product.inventoryDetail.poArrivalDate : vm.product.inventoryDetail.leadDate | дата: «ММ/дд/гггг» }}

Время выполнения заказа производителем при отсутствии на складе: {{vm.product.inventoryDetail.leadTime}} дней

Вес продукта: {{vm. product.shippingWeight}} фунтов на {{vm.product.unitOfMeasureDisplay}}
Страна происхождения: {{vm.product.countryOfOfOrigin}}

Единица измерения:

Количество

недоступно для этого варианта.

Минимальное количество заказа: {{vm.product.minimumOrderQty}}
Количество товара должно быть кратно {{vm.product.minimumOrderQty}}.

{{раздел. имя_раздела}}:

{{опция.описание}}

{{section.sectionName}}
Выберите {{section.sectionName}}

{{styleTrait.отображение имени}}
{{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

Информация о продукте

Техническая информация

product.specifications.length > 0″> Видео о продуктах

Запчасти и аксессуары

Сопутствующие товары

доля

Электронное письмо было успешно отправлено.Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

×

ЦСП-55 | Гринхек Магазин

CSP-55 | Гринхек Магазин

{{артикул}}

{{имя}}

{{описание}}

Составные части

Без действительного серийного номера Greenheck мы не можем гарантировать, что следующие детали будут соответствовать исходной конфигурации вашего оборудования. Чтобы получить точный список запасных частей, введите серийный номер вашего продукта.
	Деталь Описание	Деталь №	Наименование детали	Категория детали	Цена за единицу	Количество	ЕД	Единица Промежуточный итог		Время выполнения заказа
Также требуются 370108 и 370109 для изготовления 1 амортизатора. Нужно 4 амортизатора на единицу.
	455433 FERRUL, ЛАТУНЬ, Артикул № 455433 Цены недоступны	455433	ФЕРРУЛ, ЛАТУННЫЙ, Артикул № 455433	Другое
Эта часть уже устарела.
Заменен на
	468207 КРЕПЕЖ,ПЛАСТМАССОВАЯ ШЕСТИГРАННАЯ ГНИЦА SP-B, Продукт № 468207 $1. 15	468207	КРЕПЕЖ, С ПЛАСТИКОВОЙ ШЕСТИГРАННОЙ ГИДКОЙ SP-B, № продукта 468207	Оборудование	1,15 доллара США	1	EA	1 доллар.15		В наличии 322 на руках
Все вышеперечисленные компоненты необходимы для замены вашей детали, хотя каждый из них можно заказать по отдельности.
Требуется с двигателем 301816
	382861 АДАПТЕР, ВНУТРЕННИЙ УСИЛИТЕЛЬ НА 2-ШТЕПЕЛЬНЫЙ РАЗЪЕМ, Продукт № 382861 $27,64	382861	АДАПТЕР, ВНУТРЕННЯЯ РАЗЪЕМНАЯ РАЗЪЕМНАЯ ВИЛКА УСИЛИТЕЛЯ, НОМЕР ИЗДЕЛИЯ 382861	Другое	27 долларов. 64	1	EA	27,64 доллара США		В наличии 36 на руках
Вращение против часовой стрелки, отверстие 1/2 дюйма
	335086 КОЛЕСО, ОЦИНКОВАННОЕ, ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, ОТВЕРСТИЕ 1/2″, SP/CSP-255, номер продукта 335086 199 долларов США.23	335086	КОЛЕСО, ОЦИНКОВАННОЕ, ПРОТИВ ПРАВОЙ СКОРОСТИ, ОТВЕРСТИЕ 1/2″, SP/CSP-255, номер продукта 335086	Колеса	199,23 доллара США	1	EA	199 долларов. 23		В наличии 5 на руках
Требуется с двигателем 301816
	653658 ПЛАСТИНА, МОТОР, SP/CSP, номер продукта 653658 9 долларов США.16	653658	ПЛАСТИНА ДВИГАТЕЛЯ, SP/CSP, номер продукта 653658	Пластины двигателя	$9,16	1	EA	9 долларов. 16		В наличии 4 на руках
Также требуются 370108 и 455433 для изготовления 1 амортизатора. Нужно 4 амортизатора на единицу.
	370109 КОЛЬЦО АМОРТИЗАТОРА, 60 DUR EPDM, Артикул № 370109 $1.15	370109	КОЛЬЦО АМОРТИЗАТОРА, 60 DUR EPDM, Артикул № 370109	Другое	1,15 доллара США	4	EA	4 доллара. 60		В наличии 75 на руках
Также требуются 370109 и 455433 для изготовления 1 амортизатора. Нужно 4 амортизатора на единицу.
	370108 ВТУЛКА АМОРТИЗАТОРА, 60DUR EPDM, Артикул № 370108 $1.15	370108	ВТУЛКА АМОРТИЗАТОРА, 60DUR EPDM, Артикул № 370108	Другое	1,15 доллара США	4	EA	4 доллара. 60		В наличии 52 на руках
Требуется адаптер 382861 и пластина двигателя 653658.
	301816 МОТОР, КОМПАНИЯ MCMILLAN ELECTRIC, F0524B2511, 122.4 Вт, 1050 об/мин, 115 В, 60 Гц, 1 фаза, номер продукта 301816 $320,60	301816	МОТОР, MCMILLAN ELECTRIC COMPANY, F0524B2511, 122,4 Вт, 1050 об/мин, 115 В, 60 Гц, 1 фаза, номер продукта 301816	Двигатели	320,60 долларов США	1	EA	320 долларов. 60		В наличии 52 на руках

Закрыть сообщение об изменении цены и для всех других товаров?

Да
Нет

26A479 — Комплект компактных пластин с прогрессивной сваркой — CSP

26A479 — Комплект компактных пластин с прогрессивной сваркой — CSP — Graco

Магазин не будет работать корректно в случае, если куки отключены.

Вероятно, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Домой
• Комплект пластин Graco 26A479 Compact Series Progressive (CSP)

ПРИ НАЛИЧИИ ПРОИЗВОДИТЕЛЯ

Детали

GRACO 26A479, КОМПЛЕКТ, ПЛАСТИНА, СВАРКА, CSP (COMPACT SERIES PROGRESSIVE)

Дополнительная информация

Марка	Грако
МПН	26А479
УПК	755652652908
Продукт	Ремкомплекты
Серия	Компактный прогрессивный (CSP)
Категория	Насосы средней мощности и дозирующее смазочное оборудование
Технические характеристики	Код семейства продуктов: MPM
Размер	6 дюймов (длина) x 5 дюймов (ширина) x 1 дюйм (высота)
Примечание	Произведено в Китае

Поиск номерных знаков — регистрация CSP

Покупка заветных номерных знаков с номерными знаками

При покупке номерных знаков мы позаботимся обо всех хлопотах за вас, так как наша преданная и опытная команда сделает процесс передачи максимально простым. Мы заполним для вас необходимые документы, включая ваши автомобили V5 и действующий сертификат MOT. Это означает, что вы можете наслаждаться своим новым персонализированным номерным знаком без стресса и хлопот, связанных с запутанными документами. Наша репутация говорит сама за себя, у нас есть рейтинг 5/5 на Reviewcentre и лучшие отзывы о нашем магазине ebay.

Мы являемся зарегистрированными торговыми посредниками DVLA, признанными и поддерживаемыми самими DVLA. Как «RNPS» (номер лицензии 47727) мы можем поставлять номерные знаки в соответствии со всеми правилами DVLA и MOT.Это означает, что вы можете быть уверены, что ваша покупка будет обработана профессионально и что мы доставим именно то, что вы заказываете. Вы можете найти нашу ссылку прямо на их сайте для душевного спокойствия.

Что говорят наши клиенты

«Услуги 1-го класса от первоначального запроса до оформления документов. Без колебаний рекомендую или воспользуюсь снова. Никогда не думал, что покупка частной тарелки может быть такой простой и прямой». — Стюарт на Trustpilot.

«Абсолютно профессионально, как я и надеялся.Первоклассная связь по электронной почте, а также устно, когда я звонил, чтобы проверить детали. Хорошая цена, за которой следует гораздо больше, например, очень хорошо сделанные тарелки, отправленные в специальный мягкий конверт; и именно это «правильное понимание» побуждает меня присуждать пять звезд и искренне рекомендовать их. Отличная работа!» — Мистер Битти на Trustpilot.

«Когда увидел отзывы, подумал, что это слишком хорошо, чтобы быть правдой. Сюрприз, сюрприз, Regplates сделали именно то, что обещали. Купил рег номер, планшеты пришли за 3 дня, все сделали за 5 рабочих дней.Блестяще, спасибо». — Тони Би на Trustpilot.

Номерные знаки имеют более 99% всех доступных номерных знаков, доступных для покупки онлайн 24 часа в сутки. Мы являемся членами ассоциаций торговых дилеров MIRAD, APRT и CNG.

Если вы хотите продать частный номерной знак, наш персональный отдел оценки номерных знаков может предоставить вам точную рыночную стоимость вашего регистрационного номера по почте или по электронной почте.

Персонализированные заветные номерные знаки

С момента своего скромного появления в 1903 году заветные числа продолжали набирать популярность, часто добавляя последний штрих к нашему ценному имуществу и очень часто оказываясь ценным вложением.

	Первый в истории номерной знак А1 присвоен в 1903 г.

Закон об автомобилях 1903 года, вступивший в силу 1 января 1904 года, требовал, чтобы все автомобили были зарегистрированы в официальном реестре транспортных средств и имели номерные знаки. Закон был принят для того, чтобы транспортные средства можно было легко отследить в случае аварии или нарушения закона. Регистрационные номерные знаки транспортных средств в Великобритании имеют прямоугольную или квадратную форму, а точные разрешенные размеры номерного знака и его надписи установлены законом.

Здесь вы можете узнать, где изначально был выдан ваш персональный номерной знак.

Магазин Splat — CSP — Защитная пластина поддона JotaGas / JGas

Магазин Splat — CSP — Защитная пластина поддона JotaGas / JGas

Магазин не будет работать корректно в случае, если куки отключены.

Вероятно, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы вам было удобнее.
Чтобы соответствовать новой директиве об электронной конфиденциальности, нам необходимо запросить ваше согласие на установку файлов cookie.Выучить больше.

Разрешить файлы cookie

124,95 фунтов стерлингов

0 В наличии — Доступно для заказа

Номер детали

КСП-ТА-1061-ДЖТ

CSP JotaGas / JGas Sump Guard Bash Guard

— Больше, чем на прикладе, чтобы улучшить защиту картера двигателя и рамы в области крепления подножек
— Изготовлен из алюминиевого сплава 2024 Avional
— Все защитные пластины готовы к установке комплекта стальных собачек

Цвета по индивидуальному заказу
— Доступен в любом цвете по специальному заказу, имейте в виду, что анодирование окрашивает только внешнюю поверхность, царапины будут показывать серебряный союзник внизу. Если вы едете по камням, стандартная серебряная пластина дольше будет выглядеть лучше.

Индивидуальный логотип
— Индивидуальный логотип или имя на лицевой стороне таблички по запросу, пожалуйста, напишите нам.

Дополнительная информация

Производитель	Коста специальные детали
Номер детали производителя	ТА-1061-ДЖТ
JotaGas / JGas Деталь	0102121

Мы нашли другие товары, которые могут вам понравиться!

© 2021 ООО «Сплат Продактс». Все права защищены.

Диаграммы направленности оптимизированной линзовой антенны из металлической пластины, CSP и…

Контекст 1

… линзы из металлической пластины волноводного типа известны с 1940-х годов [1], хотя все еще встречаются в основном в учебники в качестве примеров фазовой коррекции волнового фронта, достигаемой за счет подгонки поперечных и продольных размеров волноводных областей. В этой статье мы изучаем структуру PEC-пластины, аналогичную той, что использовалась в [2], но питаемую сфокусированным лучеобразным источником, характеризующимся падающим полем комплексной точки источника (CSP).Рассмотренная геометрия линзы представлена ​​на рис. 1. Предполагается, что она служит антенной, а не фокусером ближнего поля, как в [2], т.е. вторичный фокус F → ∞ . Предложен новый метод дифракционного анализа для расчета квазиоптических двумерных линзовых антенн на металлических пластинах (MPLA) в случае E-поляризации. Это эффективный метод анализа, основанный на SIE, дискретизированных с использованием быстрого и точного численного метода дискретных особенностей типа Нистрома (MDS). МДС представляет собой численную дискретную схему, адаптированную к открытым рассеивателям ФЭП нулевой толщины с краями благодаря новым квадратурным формулам, разработанным в [3], [4].Ранее метод МДС применялся для решения задач прямого рассеяния (т.е. анализа) для двумерных антенн и волноводов с открытым лучом, состоящих из нескольких отражателей квазиоптического размера, см. [5]. Благодаря своей гибкости и скорости метод SIE-MDS является мощным полноволновым средством прямого решения задач, которое также можно использовать для численной оптимизации рассеивателей на металлических экранах. В отличие от кодов FDTD, он гарантирует желаемую точность вычислений и экономит огромное количество времени. Он также проще в реализации и кажется более быстрым, чем другие дискретные методы, особенно если количество пластин больше десяти.Рассмотрим рассеяние гармонической во времени E-поляризованной лучеобразной волны на стопке параллельных друг другу одинаковых полосок ФЭП нулевой толщины, S m , m = – M . .. M (рис. 1). Здесь предполагается, что контур каждого поперечного сечения полосы представляет собой прямой отрезок: S m = {| х м | < d/2, y ± m = ± s m } и h 0 = 0. Полное поле представляет собой сумму падающего поля U 0 = E z inc и рассеянного поля U . Электромагнитная теория требует, чтобы U удовлетворял уравнению Гельмгольца для всех S m , условию Дирихле для каждого S m , условию излучения и условию конечности локальной энергии.Эта задача однозначно разрешима. Первичное поле облучателя (например, небольшой рупор) в 2D удобно моделировать с помощью функции Ганкеля комплексного аргумента: U 0 ( r G ) = H 0 (1) ( k | r G − r G csp |) , где r G csp = r G 0 + ib G , GG r 0 = ( x 0 , y 0 ), b = ( b cos β , b sin β ) - половина апертуры облучателя, а k - волновое число в свободном пространстве. Эта функция является строгим решением уравнения Гельмгольца; это односторонний гауссов пучок в ближней зоне параксиального домена; вне этой области она плавно переходит в цилиндрическую волну и имеет один лепесток при = . СИУ для поверхностных токов, индуцированных на полосках S m , представляют собой известные интегральные уравнения связанных электрических полей (EFIE) – см., например, [5]. Прямая дискретизация их неэффективна из-за логарифмических особенностей функций ядра; вместо этого MDS предлагает их дифференциацию для получения других СИУ с особенностями Коши. Их дальнейшая дискретизация осуществляется с помощью новых квадратурных формул интерполяционного типа с узлами, взятыми в нулях полиномов Чебышева первого и второго рода.Это приводит к матричному уравнению конечной размерности, при решении которого мы получаем приближенное решение СИУ в виде интерполяционных полиномов некоторого порядка n для каждого из поверхностных токов. Сходимость МДС с большими n была доказана в [4], а примеры скорости сходимости приведены в [3]. Суммарная диаграмма направленности (ДН) в дальней зоне как функция угла обзора φ0 определяется как сумма рассеянной и падающей ДН: Φ(φ0) = ΦS(φ0) + Φ0(φ0), где Φ 0 ( φ 0 ) = e kb cos ( φ 0 − β ) — RP канала CSP в свободном пространстве. Рассеянное поле RP Φ S ( φ 0 ) для E-случая получается после использования асимптотического представления функции Ганкеля и упомянутых выше квадратурных формул интерполяционного типа. Учитывая диаграмму направленности в дальней зоне, направленность антенны находится как отношение мощности, излучаемой в направлении главного луча ( φ 0 = φ max ), к средней излучаемой мощности: D = 2 π | Ф | 2 , п знак равно 2 π | Ф | 2 д ф . Отметим, что направленность облучателя CSP в свободном пространстве [7] равна D = e 2 kb / I (2 kb ), где I — модифицированная функция Бесселя.В качестве базовой конфигурации мы рассматриваем симметричную линзовую структуру, показанную на рис. 1, с 19 идентичными полосками ФЭП 3,5-λ, освещаемыми источником CSP. Заинтересовавшись конструкцией линзовой антенны, мы взяли первичное фокусное расстояние F 1 = 12,28 λ и построили прототип, следуя процедуре инженерного проектирования, изложенной в [2], однако адаптированной к вторичному фокусу, уходящему на бесконечность. Расстояния между пластинами S 0 ,. . S M-1 , S M равны {0,54, 0,56, 0,59, 0,63, 0,68, 0,74, 0,82, 0,91, 0,99} λ соответственно.Начиная с этого прототипа, мы исследовали направленность такой антенны в зависимости от параметров. Двумя наиболее важными факторами, определяющими характеристики линзовой антенны, являются расположение облучателя CSP (характеризуемое координатой x 0 центра апертуры CSP) и краевая засветка металлической пластинчатой ​​конструкции линзы (управляемая при фиксированном x 0 произведение кб). При моделировании порядок схем интерполяции был динамически адаптирован для обеспечения единообразной 4-разрядной точности в расчетах поверхностных течений.Это приводит к по крайней мере 5-разрядной точности в вычислениях дальнего поля, включая направленность. Установлено, что наибольшая направленность для рассматриваемой геометрии достигается при оптимизированных параметрах: x 0 = -11,1 λ и kb = 6,9, что обеспечило — 9,6 дБ краевой засветки. На рис. 2 показано ближнее поле CSP, размещенного в оптимальном месте за линзовой антенной из металлической пластины PEC, для оптимального значения kb. Как и следовало ожидать от оптимизированной конфигурации, наблюдается сильно коллимированный главный луч.На рис. 3 показана фазовая диаграмма ближнего поля рассматриваемой оптимизированной линзовой антенны. Перед линзой визуализируется хорошо видимый квазиплоский волновой фронт. На рис. 4 показаны диаграммы направленности в дальней зоне для самого луча CSP, рассматриваемой оптимизированной линзовой антенны из металлической пластины и симметричной параболической антенны с таким же размером апертуры (dp = 13 λ) и фокусным расстоянием f/dp = 0,5, питаемых тем же CSP, что и объектив. Уровень боковых лепестков линзовой антенны выше, чем у параболической антенны, но все же ниже -20 дБ.Мы проверили характеристики модифицированной конфигурации металлической пластины, когда симметричная прямоугольная линза, проанализированная в сечении Е, была надрезана с одной или обеих сторон, как показано на рис. 5. Выемка треугольной формы постепенно уменьшает размер пластин сверху вниз на 10% или 5% (в случае двусторонней или односторонней выемки соответственно), оставляя наименьшую среднюю пластину 0,35 λ (10%) или 1,93 λ (55 %) от исходного размера пластины 3,5 λ . Расстояния между пластинами остаются неизменными.На рис. 6 показаны направленности модифицированных линзовых антенн из металлических пластин, представленных на рис. 5 в зависимости от ширины облучателя CSP по сравнению с соответствующими направленностями симметричного MPLA и симметричной параболической антенны с тем же размером апертуры, что и высота линзы (см. предыдущий раздел). Параболическая антенна обладает наибольшим максимумом направленности, который достигается при kb = 2,5 и на 10,5% превышает максимальную направленность симметричного прямоугольного МПЛА. Линзовая антенна из металлической пластины с левосторонним вырезом достигает второй по величине направленности при kb = 8 и на 6% выше, чем максимальная направленность симметричного прямоугольного MPLA.MPLA с двусторонним надрезом показывает самую низкую производительность (на 14% ниже, чем у симметричного MPLA, kb = 10), тогда как MPLA с правосторонним надрезом находится в середине (на 8% ниже, чем у симметричного MPLA, kb = 7). Представляется возможным поднять направленность левостороннего МПЛА с надрезом еще выше (на 7 % выше, чем у симметричного МПЛА), если найти оптимальное x 0 положение облучателя ХТЗ на оси МПЛА: x = -11,88 λ ( рис. 7). Графики RP модифицированных MPLA (рис. 8) показывают, что все три антенны имеют почти одинаковую ширину основного луча, а уровни боковых лепестков составляют около -20 дБ.Рис. 9 иллюстрируют картины ближнего поля для рассматриваемых MPLA с надрезом при оптимизированной подаче. Как и следовало ожидать, подобно исходной симметричной конфигурации наблюдается сильно коллимированный главный пучок. На рис. 10 показана фазовая картина ближнего поля левостороннего МПЛА с надрезом с оптимизированным расположением и шириной облучателя, в котором достигнута наибольшая направленность среди трех рассмотренных конструкций с надрезом. Перед этой линзой визуализируется хорошо видимый квазиплоский волновой фронт. В общем случае оптимизация антенны зависит от типа целевой функции, которую необходимо минимизировать.
