Плита фундамент толщина: Плитный фундамент расчет толщины — подробное объяснение с удобным калькулятором

Содержание

Толщина плиты фундамента под газобетонный дом

Как рассчитать толщину плитных монолитных фундаментов.

tolshchina-plity-fundamenta-pod-gazobetonnyy-chastnyy-domТолщина плиты фундамента под газобетонный частный дом.

Эскиз с указанием толщины плитного фундамента.

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты.

tolshchina-plity-fundamenta-pod-gazobetonnyy-dom-5Толщина плиты фундамента под газобетонный дом.

Схема с указанием толщины всех слоев плитного фундамента.

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

  • материал будущего здания, это может быть дерево, кирпич или газобетон;
  • расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
  • расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
  • толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента.

tolshchina-plity-fundamenta-pod-gazobetonnyy-dom-3Толщина плиты фундамента под газобетонный дом.

Толщина готового плитного основания под здание.

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

  1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
  2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
  3. Площадь поверхностей, которые прямо контактируют с грунтом.
  4. Количество строительных материалов
  5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки.

tolshchina-plity-fundamenta-pod-gazobetonnyy-dom-4Толщина плиты фундамента под газобетонный дом.

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки.

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

  • состояние и структура грунта;
  • степень промерзания почвы;
  • пучение почв и сезонные подвижки;
  • влажность почвы и высота залегания грунтовых горизонтов;
  • материал дома и суммарная масса здания;
  • размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента.

tolshchina-plity-fundamenta-pod-gazobetonnyy-dom-2Толщина плиты фундамента под газобетонный дом.

Эскиз оптимальной толщины плиты фундамента.

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

  1. Принимается типичное здание из газобетона площадью 100 м² (10×10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
  2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
  3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
  4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Фундамент для дома из газобетона.

Выбор газобетона для строительства дома оправдывается сочетанием большой надежности, хорошей теплоизоляции, малого веса и невысокой стоимости этого материала. Вместе с тем, к выбору фундамента под такую постройку следует отнестись крайне внимательно. Это позволит продлить срок эксплуатации всего сооружения и в полной мере воспользоваться всеми преимущества газобетонных блоков.

Особенности фундаментов под газобетон.

При выборе наиболее подходящего типа фундамента следует учесть некоторые особенности газобетонных стен:

  • минимальная ширина газобетонного блока составляет 200 мм. Поэтому даже при строительстве небольших и легких надворных сооружений придется обустраивать фундамент достаточно большой ширины;

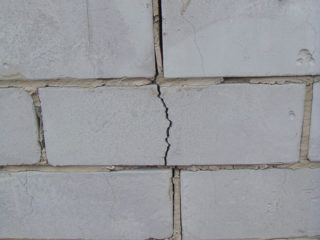

  • хотя газобетон и способен выдерживать серьезные статические нагрузки, он очень чувствителен даже к небольшим подвижкам основания под ним. Поэтому фундамент должен обладать максимально возможной механической прочностью, не изгибаться под массой дома и не менять геометрию под воздействием пучинистых сил грунта.

В теории, под газобетонные строения можно закладывать абсолютно любой вид оснований: столбчатые, винтовые, мелкозаглубленные ленточные и т.д. Однако на практике из-за особенностей геологического строения почвы на участке далеко не всегда перечисленные типы фундаментов смогут справиться с имеющимися требованиями к ним. Поэтому чаще всего используют монолитную плиту, обеспечивающую наиболее равномерную передачу нагрузок от стен к фундаменту.

Заливка монолитной плиты.

Свойства монолита.

tolshchina-plity-fundamenta-pod-gazobetonnyy-dom-odnoetazhnyyТолщина плиты фундамента под газобетонный дом одноэтажный.

К достоинствам литых фундаментных плит относят следующее:

  • большая механическая прочность, предохраняющая газобетон от растрескивания. Даже если под зданием будут происходить подвижки почвы, на геометрии фундамента это никак не скажется;
  • пригодность для устройства на любых видах грунтов: глина, торфяник, песок, камень или смешанные;
  • полная независимость от глубины прохождения грунтовых вод;
  • доступная технология изготовления, позволяющая вести работы без привлечения дорогостоящих специалистов;
  • долговечность.

Вместе с тем, нужно учитывать и некоторые недостатки:

  • большой объем земляных работ при выкапывании котлована;
  • невозможность обустройства заглубленного подвала;
  • значительные расходы на материалы.

Подготовка к работе.

К числу подготовительных мероприятий относят:

  • расчистку участка от мусора и, по мере возможности, от старых деревьев, которые могли бы помешать подходу техники;
  • разметку по углам будущего основания. Размеры выбираются исходя из данных проектной документации для дома. При этом длина каждой стороны фундамента должна превышать длину соответствующей стены дома не менее, чем на 1 м. Это упростит работу при монтаже опалубки.

Выкапывание котлована.

Поскольку площадь основания дома достаточно большая, то объем работы будет ощутимым даже при условии небольшого заглубления. Поэтому будет разумным воспользоваться услугами строительной техники. Однако последние 15 см почвы рекомендуется вынимать вручную. Это позволит непрерывно контролировать глубину котлована и горизонтальность его дна.

Для поверхностного варианта глубина котлована должна составлять 30 см, для заглубленного – 50 см.

tolshchina-plity-fundamenta-pod-gazobetonnyy-dom-8Толщина плиты фундамента под газобетонный дом.

ВАЖНО.Если при выкапывании котлована в какой-то точке глубина превысила расчетную, не стоит просто засыпать получившуюся яму грунтом. Гораздо надежнее будет несколько увеличить глубину по всей площади, а затем насыпать более высокую подушку.

Засыпка подушки.

tolshchina-plity-fundamenta-pod-gazobetonnyy-dom-7Толщина плиты фундамента под газобетонный дом.

Для поверхностного фундамента будет достаточно засыпать слой песка толщиной 30 см. В случае с заглубленным основанием сначала засыпается 20 см гравия, затем – 30 см песка. Готовая подушка тщательно трамбуется виброплощадкой.

Монтаж опалубки.

Для опалубки рекомендуется применять прочные доски, не имеющие механических повреждений. Качество материала здесь очень важно, поскольку масса заливаемого бетона будет весьма значительной и опалубка должна гарантированно выдержать эту нагрузку. Между собой доски крепятся гвоздями.

tolshchina-plity-fundamenta-pod-gazobetonnyy-dom-6Толщина плиты фундамента под газобетонный дом.

Снаружи стенки опалубки необходимо разместить подпорки. Надежность получившейся конструкции проверяется сильными ударами ноги по ней. При ударе ничто не должно шевелиться.

Внутренняя сторона стенок опалубки смачивается водой. Это даст более гладкую поверхность боковой грани плиты.

Заливка стяжки.

Монолитный фундамент потребует заливки двух слоев стяжки. Толщина каждого слоя – 4-5 см.

tolshchina-plity-fundamenta-pod-gazobetonnyy-dom-dvukhetazhnyyТолщина плиты фундамента под газобетонный дом двухэтажный.

Приступать к заливке второго слоя можно лишь после высыхания первого. На сухую стяжку укладывается гидроизоляция из полиэтилена таким образом, чтобы нахлест соседних листов составлял порядка 10 см. Запас пленки по краям котлована должен быть не менее 1 м. После этого заливается второй слой стяжки.

Армирование.

tolshchina-plity-fundamenta-pod-gazobetonnyy-chastnyy-kottedzh-dvukhetazhnyyТолщина плиты фундамента под газобетонный коттедж двухэтажный.

Каркас выполняется из арматуры класса А-III. Диаметр прута – 10-16 мм, что зависит от этажности дома. В итоге должно получиться два сетчатых поля, образуемых проволочными квадратами со сторонами 15-20 см. Между собой арматура вяжется стальной проволокой диаметром 5 мм.

tolshchina-plity-fundamenta-pod-gazobetonnyy-chastnyy-kottedzh-odnoetazhnyyТолщина плиты фундамента под газобетонный частный коттедж одноэтажный.

Заливка бетона.

Качество и однородность заливаемого бетона имеют первостепенное значение. Чтобы фундамент для дома из газобетона получился максимально прочным, желательно использовать миксер с подающим насосом. Стандартный объем автомиксера – 6-8 кубометров раствора. Подающая стрела бетононасоса может иметь в длину до 30 м. данный параметр лучше уточнить заранее, что позволит точнее спланировать ход заливки и варианты подъезда машины к площадке.

Если по каким-либо причинам воспользоваться миксером невозможно, то для обеспечения непрерывной подачи бетона можно воспользоваться ручным замешиванием в бетономешалке. Однако это потребует привлечения дополнительных рабочих и постоянного контроля качества.

Электрические бетономешалки позволяют получить от 50 до 200 литров раствора за один цикл замеса. Время замешивания – от 3 до 5 минут. Однако следует учитывать, что потребуется дополнительное время на подачу в мешалку цемента, песка, воды и щебня, а также время на разгрузку и доставку к месту заливки. Соответственно, планировать ход заливки нужно исходя из 10-15 минут на цикл замеса. При использовании 50-л бетономешалки на заливку 1 кубометра раствора может потребоваться порядка 5 часов.

Подаваемая смесь распределяется по всей площади опалубки. Упростить эту процедуру можно использованием направляющего желоба. При этом потребуется дополнительное разгребание бетона вручную по всей площади заливаемого фундамента. Хотя раствор и достаточно жидкий, но при попытке заливать его в одну точку на месте подачи будут оседать наиболее тяжелые фракции, а свободно растекаться по арматурному полю водянистая сможет лишь водянистая составляющая. Это чревато появлением неравномерности в прочностных характеристиках плиты и растрескиванием при высыхании.

tolshchina-plity-fundamenta-pod-gazobetonnyy-chastnyy-dom-dvukhetazhnyyТолщина плиты фундамента под газобетонный частный дом двухэтажный.

Бетонную смесь сразу же после заливки следует тщательно уплотнить погружным вибратором. Это удалит пузыри воздуха и увеличит прочность бетонной подушки. Не будет лишним дополнительно простучать кувалдой весь периметр опалубки, где прочность имеет особенно ванное значение.

Залитую плиту разглаживают до полной горизонтали. Контролировать данный процесс помогает тонкий слой воды, выступающей из раствора и проявляющей все углубления и возвышенности.

Полностью залить всю опалубку за один рабочий день получается далеко не всегда. Порядок приостановки работы будет зависеть от длительности паузы:

если работа останавливается на срок менее 12 часов, то уже готовая поверхность просто закрывается полиэтиленовой пленкой. Перед продолжением работы пленка снимается, а бетона смывается выступившее «бетонное молочко». Далее заливка продолжается в обычном режиме;

в том случае, когда пауза превышает 12 часов, бетон начнет набирать прочность и придется использовать технологию «холодного шва». Для этого работу начинают лишь после полного отвердения уже залитого объема бетона.

ВАЖНО. Продолжать заливку на слегка подсохший бетон категорически не рекомендуется. Отвердевший слой в этом случае будет иметь совсем малую толщину и лопнет под весом заливаемого свежего бетона.

Монолитный фундамент будет готов к продолжению строительства спустя один месяц. Первую неделю рекомендуется по мере высыхания смачивать его водой. Тем самым получится избежать появления трещин. Оставшиеся свободными концы гидроизоляционной пленки заворачиваются на плиту и припаиваются к ней горелкой.

Воспользовавшись технологией заливки монолитной фундаментной плиты под дом из газобетонных блоков, можно в дальнейшем уже не беспокоиться о просадках отдельных участков основания. Стены останутся в целости, поскольку даже если фундамент и чуть наклонится, то произойдет это сразу по всей площади, не приводя к появлению трещин.

Какой толщины должна быть плита монолитного фундамента?

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

tolshchina-plity-fundamenta-pod-gazobetonnyy-chastnyy-kottedzhТолщина плиты фундамента под газобетонный частный коттедж.

Особенности плитного фундамента.

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Для устойчивых грунтов.

Для сильно пучинистых.

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м 3. что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

tolshchina-plity-fundamenta-pod-gazobetonnyy-kottedzh-odnoetazhnyyТолщина плиты фундамента под газобетонный коттедж одноэтажный.

Последовательность расчета толщины будущей плиты.

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

  • Анализ и грунта и определение оптимального удельного давления на фундамент.
  • Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
  • Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
  • Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
  • Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
  • Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

tolshchina-plity-fundamenta-pod-gazobetonnyy-kottedzh-dvukhetazhnyyТолщина плиты фундамента под газобетонный коттедж двухэтажный.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

  • Для гаража – 25 см.
  • Легких щитовых конструкций – 15 см.
  • Фундамента для дома из бруса – 25-30 см.
  • Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам.

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

tolshchina-plity-fundamenta-pod-gazobetonnyy-kottedzhТолщина плиты фундамента под газобетонный коттедж.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

tolshchina-plity-fundamenta-pod-gazobetonnyy-chastnyy-dom-odnoetazhnyyТолщина плиты фундамента под газобетонный частный дом одноэтажный.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.



Рекомендация: Хорошая большая обзорная статья, из нее можно узнать о толщине плиты фундамента под газобетонный частный дом или коттедж, информация подойдет так же и для дач, бань и других зданий и сооружений. Будьте внимательны, не заблудитесь в обилие информации, сделайте правильный расчет вашего строения и выберите оптимальную толщину плиты подходящую именно вам. Зачем вам бессмысленно терять свои кровно заработанные деньги?

Монолитная плита фундамента для дома, гаража: толщина, пошаговая инструкция, схемы

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Оглавление:

  1. Описание конструкции
  2. Как рассчитать толщину фундамента?
  3. Возведение монолитного основания по шагам

Особенности плитного фундамента

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Объект строительства Для устойчивых грунтов Для сильно пучинистых
Хозяйственные постройки летняя кухня, баня, гараж 10-15 15-20
Толщина плиты для дома из газобетона, пиломатериалов или ОСБ (1-2 этажа) 25 30
То же для здания из кирпича или бетона более двух этажей 25-30 30-35

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м3, что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Последовательность расчета толщины будущей плиты

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

  • Анализ и грунта и определение оптимального удельного давления на фундамент.
  • Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
  • Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
  • Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
  • Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
  • Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

  • Для гаража – 25 см.
  • Легких щитовых конструкций – 15 см.
  • Фундамента для дома из бруса – 25-30 см.
  • Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

толщина для дома из газобетона, минимальная величина

Содержание статьи:

Обустройство монолитных опорных систем широко распространено в частном и промышленном строительстве. Такой выбор является оптимальным, а иногда и единственным, когда возведение зданий приходится осуществлять на неустойчивых, рыхлых и сильноувлажненных почвах, когда закладка глубокой ленты или свайного поля не представляется возможной. Железобетонная фундаментная плита под дом из газобетона является отличным решением в подобных ситуациях. Сооружение характеризуется высокой прочностью, надежностью и долговечностью.

Описание монолитной плиты и технические характеристики

Чем тяжелее материалы стен, тем толще должна быть монолитная плита для фундамента

Монолитное основание представляет собой железобетонную плиту, форма которой соответствует конфигурации внешних стен дома.

Если смотреть на это сооружение схематически, его внутреннее устройство в разрезе выглядит следующим образом:

  1. Котлован. Оборудуется во всех случаях, независимо от глубины заложения опорной системы. Предназначен для размещения всех ее элементов.
  2. Дренажное полотно. Укладывается на дно ямы для предотвращения размывания амортизационной подсыпки.
  3. Подушка. Изготавливается из песка и щебня. Толщина варьируется в пределах 30-50 см в зависимости от типа грунта и массы знания.
  4. Изоляционный слой. Как правило, делается сочетание рубероида и пенопластовых плит. Защищает бетон от холода, влаги и находящихся в земле активных химических соединений.
  5. Стальной каркас. Служит для принятия нагрузок на растяжение, сжатие, скручивание и изгиб. Предотвращает появление трещин, обеспечивает равномерное распределение веса здания по всей площади и передачу его на грунт.
  6. Бетон. Для заливки делается смесь марки М300 и выше. Толщина бетонной плиты рассчитывается в каждом случае отдельно с учетом сопутствующих выполняемой задаче условий. Минимальная толщина бетонной плиты — 20 см для строения из газобетона и 30 см из кирпича.

Плавающее основание целесообразно заглублять на толщину подушки, плюс 3-5 см для плиты. Больше утапливать фундамент не стоит, так как его может затопить талыми и ливневыми водами, что крайне нежелательно для стен.

По форме нижней плоскости плитные основания бывают ровными и с ребрами жесткости. Последние применяются при возведении этажных сооружений и на слабом грунте.

Когда высоты первого уровня недостаточно для создания слоя теплоизоляции, делают цоколь. Целесообразно строить его не ниже 150 см, чтобы иметь возможность обустроить в пространстве между плитами технический этаж для размещения коммуникаций, приборов отопления, водоснабжения и фильтрации.

Что влияет на расчет толщины монолитной плиты фундамента

Монолитный фундамент возводится на нестабильных пучинистых глинистых почвах

Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сопоставления следующих данных:

  • Масса строения. Слагается из материала стен, перекрытий, окон, дверей, мебели и бытовой техники.
  • Тип грунта. Определяется его плотность, степень пучинистости, уровни содержания щелочи и кислот. Глубина промерзания не учитывается.
  • Влажность почвы и глубина залегания подземных вод. Определяет вероятность проседания и деформации грунта, подмывания основания фундамента.
  • Средняя и максимальная зимняя температура, необходимость использования утеплителя и его тип.
  • Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может иметь большие размеры, чем стены здания.

После сопоставления всех данных делается расчет площади и толщины перекрытия.

Минимальная толщина

Размеры монолитной плиты для фундамента

Пенобетон относится к классу легких пористых стеновых материалов, однако готовая конструкция создает ощутимую нагрузку на опорную систему. К весу блоков добавляются перекрытия, массивные окна и двери, довольно тяжелая кровельная система.

С противоположной стороны на опорную систему воздействуют нагрузки от пучинистого, разбухающего и ссыхающегося при изменении влажности грунта. Из-за этого возникает эффект плавающей плиты, когда она приподнимается и опускается синхронно с деформирующимся грунтом.

Исходя из анализа таких факторов получается, что основным критерием расчета параметров основания является сила скручивания и изгибания. Чтобы этому эффективно противостоять, монолитная плита фундамента для дома из газобетона должна иметь толщину не менее 20 см при условии возведения одного этажа, и по 5 см дополнительно на каждый новый этаж или мансарду. Тонкая плита просто треснет из-за разницы в нагрузках по площади, а более тяжелое основание повлечет неоправданные расходы.

Необходимость расчета

Пенобетон трескается, если плита-основание тонкая и прогибается

При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Он отличается низким удельным весом, высокими теплоизоляционными качествами и ровными гранями, что способствует получению ровной и аккуратной кладки. Вместе с тем блоки очень хрупкие. Если железобетонная плита изгибается, то пенобетонная стена трескается. Кроме этого нужно помнить, что материал гигроскопичный и нуждается во внешней отделке.

Вышеперечисленные факторы определяют требования к основанию для пенобетонного дома:

  • Достаточная прочность, чтобы противостоять вертикальному давлению конструкций дома.
  • Устойчивость к нагрузкам на изгиб и скручивание, которые исходят со стороны нестабильного грунта.
  • Низкая теплопроводность, если не планируется строительство цокольного уровня. Использование дренажа, тепло- и гидроизоляции.
  • Длительный срок службы. Дома из пенобетона рассчитаны на 60-75 лет, опорная система должна ему соответствовать.
  • Устойчивость в пространстве. Для этого плита слегка заглубляется, а для дополнительной стабильности оборудуется ребрами жесткости.
  • Достаточная площадь. На особо нестабильных грунтах целесообразно вынести края плиты на 100-120 см за внешние стены. Это способствует снижению давления на почву и устранению риска проседания. Кроме этого, выступающая часть фундамента будет выполнять роль отмостки. Данная полоса бетона придает зданию законченный вид, защищает его от грязи и воды, может использоваться, как пешеходная дорожка и стоянка для мелкого колесного транспорта.

Проектируя опорную конструкцию плитного типа, не следует основываться на минимальных нормах прочности. Следует предусмотреть запас 5 см, который может потребоваться при наращивании здания дополнительными уровнями в перспективе.

Примеры расчета

Под пенобетон толщина плиты минимальная. Прочность достигается армированием

Поскольку газобетон даже вместе с отделкой имеет небольшой вес, для такого дома в один этаж нужна несущая система минимально допустимой толщины. Чтобы достичь нужной прочности, следует использовать арматуру 16 мм и бетон марки М300.

В основу вычислений берутся следующие данные:

  1. Максимальное расстояние между рядами горизонтальных прутков 100 мм.
  2. Слой бетона между арматурой и краями плиты — 50 мм (× 2 = 100).
  3. Резерв 5 см.

Итого получается, что для одноэтажного особняка из газоблоков потребуется несущая плита толщиной 250 мм. Остается составить чертеж и на его основании провести расчеты. В среднем, для заливки 1 м² плиты требуется 0,25 м³ бетона и 25 п.м арматуры.

Толщина плитного фундамент

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.



Особенности расчета толщины плитного фундамента

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

  • промежуток между арматурными сетками;
  • толщина бетонного слоя над верхней и под нижней арматурной сеткой;
  • толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.



Зачем измерять толщину плитного фундамента

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

  • периметр (длину всех сторон) основания;
  • площадь плиты, включая термо- и гидроизоляцию;
  • площадь боковой поверхности;
  • количество бетона;
  • вес бетона;
  • нагрузку на почву;
  • диаметр арматуры в сетке;
  • диаметр вертикальных прутьев арматуры;
  • размер ячейки сетки;
  • нахлест арматуры;
  • общую длину арматурных прутьев;
  • общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.



Подушка под плитный фундамент: определяем толщину

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.



Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10х10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2х0,25=0,15 квадратных метров, а объем всех ребер составит 0,15х80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Читайте также:

Монолитная плита фундамента: толщина под кирпичный дом

Монолитное основание дома – это сплошной фундамент, который выполняется из бетона с армированием. Данная конструкция закладывается под весь периметр здания. Данное устройство имеет высокий уровень прочности и оказывает наименьший объём давления на почву. Но, стоит отметить, что такой показатель может иметь только та постройка, которая спроектирована с правильной величиной толщины. Данный показатель должен отталкиваться от характера земли, глубины залегания постройки и поверхностных вод. В нашей статье мы выясним, как сделать расчет правильно, и все его нюансы для монолита.

Особенности процесса расчета

монолитная плита толщина

Кроме размеров плиты фундамента при установке основания должна учитываться ширина дренажа и подушки

Процесс расчета достаточно сложный и ответственный, так как от него будет зависеть качество строительного объекта.  Выполняя данную задачу, нужно обращать внимание на такие факторы и показатели:

  • Дистанция между сетками арматуры;
  • Толщина бетона между верхней и нижней точкой сетки;
  • Показатель толщины арматурной конструкции.

Самым простым методом совершения расчетных данных считается суммирования всех величин. Впрочем, оптимальным числом значения толщины считается плита до 30 см. Конечный показатель отталкивается от состава почвы и особенности залегания полезных ископаемых.

Кроме размеров плиты фундамента при установке основания должна учитываться ширина дренажа и подушки. Для того чтоб обустроить плитный механизм постройки, нужно подготовить котлован, глубиной полметра. Если суммировать все данные, получиться, что требуемая величина не должна превышать один метр.

Внимание! Ширина может колебаться – это зависит от индивидуальных особенностей почвы и массы дома.

Так, кирпичный дом должен иметь ширину монолитного фундамента на 5 см больше, чем здание из пенобетона. Стоит учесть, что если такая постройка имеет второй этаж, то этот показатель возрастает еще на 40 см. Но, все же это не точные показатели, так как ширина вычисляется в индивидуальном порядке. Лучше всего для выполнения работ воспользоваться услугами специалистов.

Рекомендуем к прочтению:

Причины необходимости вычисления

толщина плиты фундамента

Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом

Проведение расчетов должно быть согласовано с существующими строительными нормами СНиП и ГОСТ. Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом, и определить количество материалов. Кроме этого показателя нужно знать еще такие характеристики:

  • Величина периметра фундамента;
  • Объём площади плиты и ее боковой части;
  • Количество и масса бетона;
  • Показатель нагрузки на почву;
  • Диаметры арматурной сетки и прутьев по вертикали;
  • Габариты ячеек;
  • Длина прутьев и общую массу прутьев арматуры.

Внимание! Вычисление объёма необходимого бетона  вычисляется отнятием величины пространства термоизоляции от общего количества.

Все нормативные требования к расчетным действиям зафиксированы в Своде строительных правил (СНиП) и Государственном стандарте. Стоит отметить, что регламент предусматривает контроль над величиной толщина и количеством и качеством материалов.

Ширина подушки для плиты

монолитный фундамент толщина

Подушка из песка и щебня укладывается под всей площадью фундамента

Подушка из песка и щебня укладывается под всей площадью фундамента. Стоит отметить, что смесь нужно выстилать в 50 см, так как это стандартная и наиболее востребованная толщина. Величина сечения имеет весьма нестабильный предел. Этот показатель отталкивается от нескольких факторов таких как, сколько весит дом и какая почва на участке.

Внимание! Если постройка имеет маленький вес, то толщина подушки фундамента может составлять всего 15 см, а в случае, когда вы возводите кирпичный дом, то величина должна быть около полуметра.

С помощью щебня регулируют пучинистость и небольшую плотность почвы, а также выполняет функции дренажной системы. Стоит отметить, что особенно актуальным его применение становится на глинистом грунте с высокими поверхностными водами. Что касается песка, то он отвечает за распределения напряжения на земляной покров.

Пример выполнения расчета

монолитная плита фундамента толщина

Монолитный фундамент под кирпичный дом рассчитывают для определения количества необходимого бетона для выполнения всех строительных работ

Монолитный фундамент под кирпичный дом рассчитывают для определения количества необходимого бетона для выполнения всех строительных работ. Выполняют данную задачу умножением дух величин: толщина на площадь подошвы. Лучше всего понять схему вычисления на конкретном примере, что мы далее и сделаем.

Рекомендуем к прочтению:

Внимание! Полученный результат можно применять и в других ситуациях, просто заменив одни цифры другими.

Итак, предположим мы строим кирпичный дом 10 на 10 метров и монолитный фундамент,  толщиной четверть метра. Исходя из этого, величина объёма плиты составит 25 кубических метров. Такую цифру мы получили, перемножив все показатели. Сколько же нам понадобиться бетонного материала? При выполнении заливки нужно предусмотреть монтаж ребер жесткости, которые способствуют повышению устойчивости и защиты от деформаций. Данный элемент конструкции устанавливается через каждые три метра и поперек плиты, таким образом, создавая квадрат.

Далее нужно выполнить расчет для длины и высоты ребер. Первое значение считывается с общей длины одной стороны основания и в данной ситуации равно 10 метрам.  Кирпичный дом в большинстве случаев имеет 8 таких компонентов, поэтому общая их длина – 80 метров.

Форму трапеции или прямоугольника зачастую можно увидеть в поперечных сечениях конструкции. Стандартный показатель ширины составляет 0, 8 от значения высоты. Если в фундаменте применены прямоугольные ребра, то расчет выглядит таким образом: 0,25 на 0,8 на 80 и получается 16 кубических метров.

Внимание! Если форма трапеции, то площадь будет равна 12 метрам кубическим.

Рассмотрев пример выполнения расчета можно с уверенностью, сказать, что данная задача несложная и ее легко можно выполнить самостоятельно. Показатель толщины плитного основания дома – это один из главных значений при выполнении строительных работ, так как, от ее точности зависит прочность и надежность постройки. Самые важные факторы величины считаются особенности почвы на участке и масса постройки. По этой причине, если вы выполняете расчеты самостоятельно, то подойдите к ним с полной ответственностью.

Лента и монолитная плита фундамента: толщина типов оснований





  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет




Поиск



Фундаменты от А до Я.

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

Фундамент из вафельной плиты — особенности и детали конструкции

Фундамент из вафельных плит, также называемый фундаментом из ребристых плит, представляет собой плоскую структуру сверху и решетчатую систему (называемую ребрами) внизу. Ребра образуются за счет заливки бетона на набор пластиковых вафель, расположенных последовательно на земле. Этот тип фундамента более жесткий и лучше работает на расширяющихся или гидроусадочных грунтах.

Рисунок 1. Поперечный разрез фундамента из вафельной плиты; Изображение предоставлено: wafflematusa.com

Основные характеристики и детали конструкции фундамента из вафельной плиты описаны ниже.

Особенности вафли
Плитный фундамент

Фундамент из вафельной плиты очень жесткий и жесткий по своей природе. Он обладает прочностью, чтобы противостоять любой форме дифференциального набухания, вызванного движением подстилающего грунта в результате затопления, поверхностного дренажа или любой другой причины.

Этот тип фундамента возводится над землей и поэтому не требует наличия опор.Это также позволяет избежать необходимости предварительного замачивания подстилающего грунта для строительства.

В основном, толщина сечения вафельной плиты составляет от 14 до 20 дюймов. Таким образом, фундамент не требует дополнительного барьера или покрытия для предотвращения проникновения капиллярной воды или влаги.

Вафли, используемые для изготовления ребер, могут быть одноразовыми пластиковыми формами или блоками из пенополистирола. Эти вафли расположены последовательно, как показано на рисунке 2. Пост-напряженная, или армированная волокном, или железобетонная плита монолитно монолитна с вафлями.

Рис.2. Последовательно уложенные вафли перед бетонированием; Изображение предоставлено: simbiosisgroup

На рисунке 3 ниже показано структурное поведение фундамента из вафельной плиты по сравнению с плитой равной толщины на земле под действием подъемного давления со стороны земли.

Рис 3. Конструктивное поведение фундамента вафельной плиты и однородной плиты на земле под действием подъемного давления; Изображение предоставлено: simbiosisgroup

Когда нижележащий грунт расширяется, он оказывает давление на нижнюю часть и толкает плиту вверх.Это создает трещины в однородной плите. В случае фундамента из вафельной плиты это облегчает движение грунта, тем самым уменьшая эффект подъемной силы. Таким образом, фундамент из вафельной плиты предотвращает образование трещин.

Также читайте: Вафельные и ребристые плиты

Ступеньки для фундамента из вафельных плит

Зона фундамента вафельной плиты размечена и выровнена на земле. Вдоль линии устанавливается опалубка для использования вафельного расположения, после чего следует процесс бетонирования.Этапы возведения фундамента из вафельной плиты:

Шаг 1 : Размещение вафель в зоне опалубки.

Рис.4. Расположение вафель последовательно на земле

Шаг 2: Вафли соединяются вместе, чтобы удерживать их на месте в течение всего периода обслуживания. Поверх вафель накладывается арматура плиты с двух сторон.

Рис.5. Соединяются вафли и укладывается арматура плиты; Изображение предоставлено: Simbiosis Group

Шаг 3: Заливается бетон по всей опалубке.

Рис.6. Завершено бетонирование фундамента из вафельной плиты; Изображение предоставлено: Simbiosis Group

Рис.7. Вид снизу фундамента вафельной плиты; Изображение предоставлено: Simbiosis Group

На рисунке выше показан трехмерный вид окончательного фундамента вафельной плиты. В нижней части фундамента есть вафли, которые помогают уменьшить восходящее давление от земли и дифференциальную осадку конструкции.

Читайте также: Факторы, влияющие на выбор фундамента под здания

.

Абсолютные требования к стальным конструкциям, бетону и фундаменту

Конструкции

Absolute Steel предназначены для крепления к бетонному основанию или плите, либо непосредственно к земле.

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ ДЛЯ ЗОН ХОЛОДНОЙ ПОГОДЫ: Конкретные применения, описанные ниже, не учитывают требования к линии замерзания. Если вы живете в районе с очень холодными зимами и морозной линией, бетонные основания должны быть глубже, чем показано на рисунке. Местные строительные власти могут предоставить информацию о требованиях к линии замерзания в вашем районе.

Подготовка площадки — для получения информации о подготовке площадки щелкните здесь.

Монтаж бетонной плиты

Размер перекрытия

Ваша плита должна быть шириной , что и ваше здание, и на 2 дюйма длиннее . Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна быть шириной 20 футов и длиной 40 футов 2 дюйма.

Толщина плиты

Ваш пол должен иметь толщину не менее 4 дюймов. Прочность бетона должна составлять минимум 2500 фунтов на квадратный дюйм, с добавлением арматуры из волокнистой сетки на заводе серийного производства арматуры OR № 3 на 24-дюймовых центрах.

Если вы планируете припарковать больших тяжелых транспортных средств внутри (например, грузовики или большие дома на колесах), вам следует подумать о том, чтобы сделать плиту толщиной 6 дюймов и использовать бетон под давлением 4000 фунтов на квадратный дюйм.

Обязательно выпилите компенсационные швы в плите в течение соответствующего времени после заливки или затертите компенсационные швы на этапах отделки бетона.

Для оценки мы можем сказать вам, что в нашем районе (Феникс, штат Аризона) стоимость 4-дюймовой плиты составляет около 4 долларов.50 за квадратный фут. Цены в вашем районе могут быть разными.

Требования к опорам

Одновременно с заливкой плиты необходимо также залить опор по периметру , как показано ниже. Это называется монолитной плитой или монолитной плитой .

Опоры по периметру должны быть 12 дюймов в ширину и 12 дюймов в глубину. (Глубже, если вы боретесь с линией инея). Вы можете включить толщину плиты 4 дюйма в общую глубину 12 дюймов; другими словами, основание должно выступать на 8 дюймов ниже плиты.Как показано на подробных чертежах, для ваших опор также потребуются сплошные участки арматурного стержня №4 сверху и снизу.

В нашем районе опоры этого типа будут стоить приблизительно 16,50 долларов за один линейный (ходовой) фут.

Монтаж на грунте с бетонными кессонами

Если вы решите построить свою конструкцию на расчищенном и выровненном основании, а не на бетонном фундаменте, вам все равно потребуется обеспечить бетонное анкерное крепление в виде кессонов .Другими словами, вам нужно будет выкопать ямы для столбов диаметром примерно 10 дюймов и глубиной 30 дюймов через каждые пять футов по длине здания. (Если вы приобрели каркасное здание размером 4 фута по центру, отверстия должны быть расположены на расстоянии четырех футов друг от друга.) Каждое отверстие будет заполнено бетоном, чтобы сформировать кессон .

Рытье ямок под столбы лучше всего производить с помощью шнеков или экскаваторов, которые обычно можно приобрести в компаниях по аренде инструментов или оборудования. После того, как ваши кессона отверстие вырыто и базовые рельсы структуры в раскладывают, поместите анкер в каждом отверстии (крепится к основанию рельсу, как описано в инструкциях буклета) и заполнить отверстие бетона.

НАПОМИНАНИЕ: В вашем районе могут быть дополнительные требования к линии замерзания, , что потребует сделать ваши опоры или кессоны глубже, чем указано здесь. Ваш местный строительный орган может предоставить вам информацию по этому поводу.

Крепление к земле с помощью зажимов заземления MR 68


Нажмите здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237
с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
