Пустотные плиты перекрытия: размеры, вес, характеристики

В строительстве капитальных многоэтажных зданий и сооружений в качестве межэтажных перекрытий используется несколько видов плит: монолитные плиты заводского изготовления, монолитные плиты, залитые непосредственно в местах установки и плиты перекрытия пустотелые заводского изготовления.

СодержаниеСвернуть

При всех прочих равных условиях последний вариант обладает принципиальными преимуществами: относительно меньший вес пустотелой плиты перекрытия, экономия бетона, хорошие теплоизоляционные и шумоизоляционные качества.

Особенности пустотелых плит перекрытия ГОСТ 9561-91

Плиты – это стандартный продукт, изготавливающийся в соответствии с требованиями действующего регламентного документа ГОСТ 9561-91. В соответствии с допустимыми сторонами опирания, габаритными размерами, а также размерами и геометрией пустот изделия подразделяются на типы.

Типы, допустимые стороны опирания, диаметры отверстий и габаритные размеры пустотелых плит перекрытия по ГОСТу 9561-91 сводим в таблицу:

Табл. 1

Примечание. Крепеж для пустотелых плит перекрытия оговаривается в технических требованиях чертежа на конкретный объект. В качестве крепежа используют: стальные закладные, вылеты стальной арматуры, вырезы, отверстия и др.

Перемещение и монтаж изделий осуществляется с помощью захватов, конструкция которых согласовывается в каждом конкретном случае. Как правило, это стальное петлеобразное закладное изделие, расположенное по 4-м углам плиты.

Маркировка плит

Материал для изготовления пустотных плит: тяжелый, силикатный, легкий бетон и арматурная сталь различных классов. Тип бетона и класс арматуры, а также другие сведения (габариты, допустимая нагрузка, сейсмоустойчивость и др.) о конкретном изделии содержится в его маркировке. В частности, легкий бетон обозначится буквой «Л», силикатный буквой «С», тяжелый бетон не обозначается. Пример маркировки: 2ПК24.10-5А-VС-С6.

Расшифровка маркировки:

• 2ПК: пустотная плита перекрытия толщиной 220 миллиметров с круглыми пустотами диаметром 140 миллиметров, опирание по двум сторонам.
• 24: длина 2,400 м.
• 10: ширина 1 м.
• 5: показатель допустимой нагрузки на плиту 5 кПа (500 кг/м2).
• А- V: использовано стержневое армирование класса А- V.
• С: силикатный бетон.
• С6: можно использовать для оснащения зданий сейсмоустойчивых до 6 баллов.

Сколько весит пустотелая плита перекрытия

Масса плиты перекрытия указывается в прайсах продавца и зависит от габаритов и числа пустот. Если у застройщика имеется старая пустотная плита, приобретенная по случаю можно рассчитать ее примерный вес самостоятельно.

Рассмотрим технологию расчета на следующем примере:

Пустотная плита перекрытия длиной 2,5 м, шириной 1,5 метра, толщиной 0,25 метра, с 5-тью круглыми отверстиями диаметром 0,14 м. Плита изготовлена из бетона со средней плотностью 2 500 кг/м3. Расчет:

• Используя формулу определения объема параллелепипеда определяем массу монолитной плиты без отверстий: 2,5х1,5х0,25х2500=2343 кг. Здесь: 2,5 длина плиты, 1,5 ширина плиты, 0,25 толщина плиты, 2500 плотность бетона.
• Используя формулу расчета объема цилиндра определяем «массу» одного отверстия: 3,14х(0,14/2)2х2,5х2500=96кг. Здесь: 3,14 число Пи, (0,14/2)2 радиус отверстия, возведенный в квадрат, 2,5 длина цилиндра равная длине плиты, 2 500 плотность бетона.
• Определяем общий вес «отверстий»: 96х5=480 кг. Здесь: 5 – число отверстий.
• Определяем вес плиты без «отверстий»: 2343-480=1863 кг весит наша пустотная плита.

Примечание. Учитывая, что в конструкции плит перекрытия той или иной конструкции имеются скосы и монтажные пазы, реальная масса конкретного изделия будет несколько меньше расчетной.

Допустимые нагрузки пустотелой плиты перекрытия

Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24. 10-5А-VС-С6.

Исходные данные:

• Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
• Суммарная нагрузка от мебели, домочадцев и другого оборудования 50 кг/м2.
• Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
• Суммарная нагрузка на плиту составляет 496+50=546 кг/м2.

Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.

Важное замечание! На основании практики возведения зданий и сооружений, строители разработали очень простой расчет толщины плиты перекрытия зависящий от длины пролета. Формула расчета: расстояние межу опорами (стенами) /32.

Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.

Заключение

Расчет пустотелых плит перекрытия по применяемости для строительства зданий и сооружений должен производиться специализированными компаниями, обладающими штатом опытного квалифицированного инженерного персонала.

Допустимая нагрузка на пустотные плиты перекрытия

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

Что означает маркировка плит?

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

• 30 — длина пустотной плиты перекрытия в дециметрах
• 12 — ширина изделия в дм
• 8 — максимальная нагрузка на 1 дм² в кг, то есть 800 кг на м², в которые входит и вес самой плиты

В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м². В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м², как правило, отвечает эксплуатационным требованиям.

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

• собственную массу изделия на м²
• оформление напольного покрытия (стяжки, утеплители, декор)
• привнесенную статическую нагрузку (мебель, техника)
• динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м² — 300 кг/м² (вес конкретной плиты по ГОСТу) — 150 кг/м² (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м² (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м².

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит. Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума.

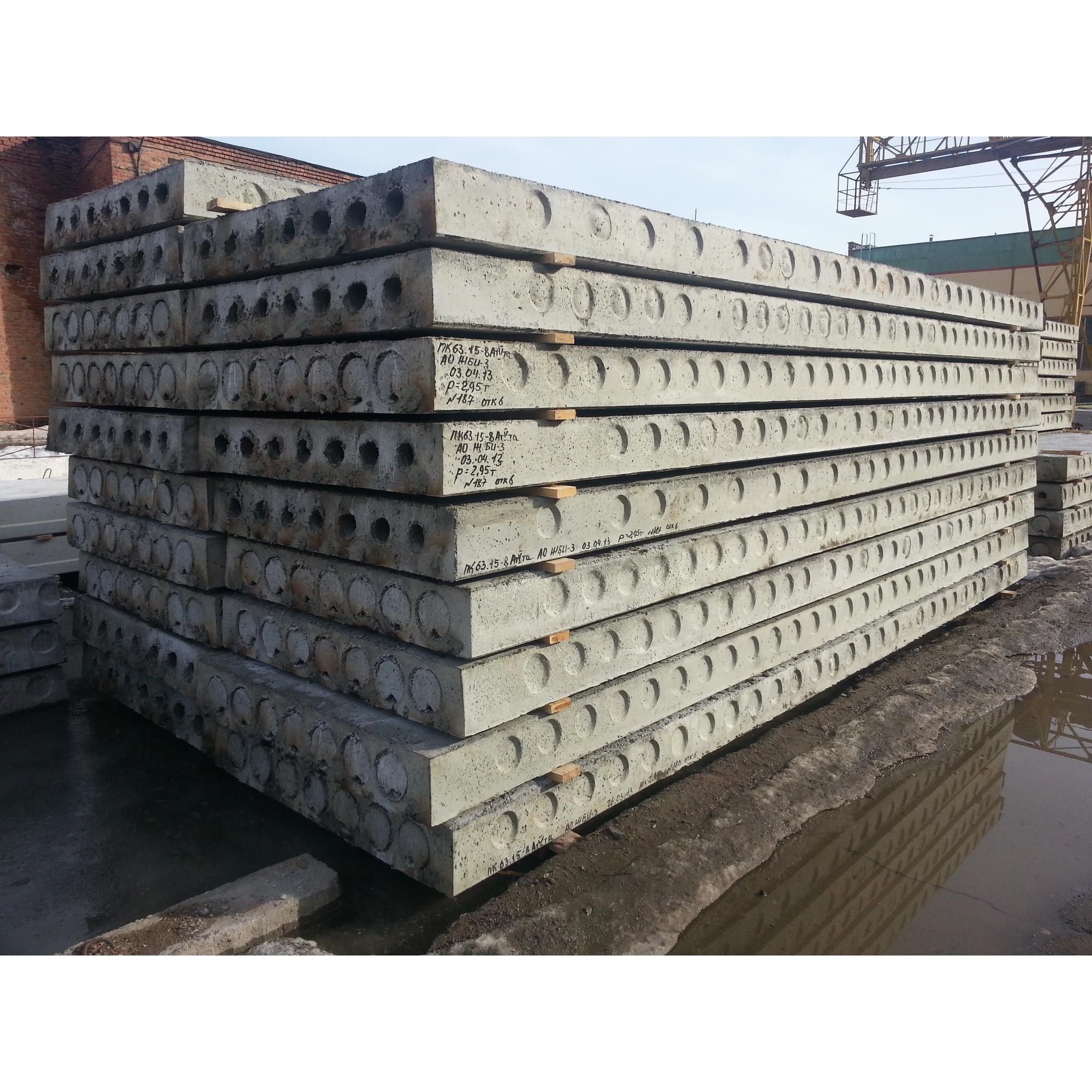

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

• Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
• Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
• Высота штабеля – не более 2,5 м
• Сверху накрыть водонепроницаемой пленкой или рубероидом

Точное соблюдение условий хранения плит перекрытия и грамотный монтаж позволят легко выйти на расчетные показатели нагрузок.

Также рады Вам предложить:

Сервис объявлений OLX: сайт объявлений в Украине

Услуги в Ташкентской области: оказание услуг

Секреты правильного выбора пазогребневых плит: узнайте первыми!

Основное применение гипсовых плит – это сооружение внутренних ненагруженных стен и перегородок. Удобство работ с такими материалами сомнений не вызывает. Возможность их применения как в сухих помещениях, так и с повышенной влажностью относит пазогребневые плиты, купить которые Вы можете у нас по выгодной цене, к универсальным изделиям. И все-таки дилемма, пустотелые или полнотелые: какие пазогребневые плиты выбрать, существует. Давайте совершим маленький экскурс по техническим показателям.

Заказать ПГП

Анатомия ПГП или 5+1 важных свойств

Основой строения перегородочных элементов является гипс, который относится к природным и экологически чистым материалам. Отсутствуют ограничения по использованию в жилых помещениях. Удобное конструктивное решение – наличие выступов в виде гребня и технологического паза, гарантирует надежную стыковку отдельных изделий.

У ПГП есть много уникальных качеств

При этом толщина шва составляет не более 2-3 мм. Стандартные размеры 0,667 х 0,5 м, толщина 0,08 и 0,1 метра. Пазогребневые плиты ПГП пустотелые обладают целым рядом существенных монтажных и эксплуатационных характеристик. Их много, поэтому будем рассматривать самые важные.

• Показатель звукоизоляции составляет 40 дб, что свидетельствует о достаточной степени снижения уровня внешних шумов.
• Коэффициент теплопроводности пазогребневых плит равен 0,35 Вт/м•K.
• По впитыванию влаги обычные стеновые материалы отличаются от влагостойких, их показатели составляют 25-30% и 5%. Гидрофобизированные образцы успешно используются в кухонных помещениях, душевых и ванных комнатах.
• Относятся к классу огнестойких материалов, выдерживают на протяжении 3 часов воздействие температур свыше 1000⁰С.
• В зависимости от модификации, способны переносить нагрузку от 35 до 50 кг/см². Такой показатель характеризует достаточную прочность изделия для монтажа межкомнатных стен.

Полезная информация! Обладание таким набором качеств автоматически переводит пазогребневые плиты в класс лидеров. По оценкам экспертов ПГП являются фаворитами в сфере перегородочных конструкций.

А сейчас показатель под кодовым именем «+1». Технологами разработаны и успешно применяются монолитная плита гипсовая полнотелая пазогребневая с весом 27-32 кг. Дальнейшее развитие ПГП получило фантастический по своей технологичности образец – пустотелую плиту. Особенностью конструкции является наличие пустот. При полном соответствии стандартам и базовым характеристикам она обладает весом от 20 до 22 кг, что на 25% меньше, чем у полнотелого изделия.

Преимущества использования пустотелых плит

Пазогребневые плиты обладают удобным соединением

По сравнению со своим монолитным собратом «пустотка» может гордиться своими возможностями.

• Эффективное снижение общей стоимости строительства. Это возможно за счет уменьшения затрат на транспортировку и существенного увеличения темпов монтажа.
• Опытный каменщик при работе с облегченной плитой за смену «выгоняет» до 30 м2 стен! Такой показатель значительно ускоряет темпы строительства и позволяет выполнять ремонт буквально за выходные дни.
• Во время технической эксплуатации успешно противостоит всем бытовым нагрузкам.

Важно! Крепление навесных конструкций на стенах из пустотелых пазогребневых плит выполняется при помощи дюбелей и анкеров специального типа, работающих по принципу «бабочка».

• За счет наличия воздушной прослойки значительно увеличивается способность стен и перегородок сохранять тепло в помещении.

Таким образом, если уважаемый застройщик планирует экономный подход к процессу строительства, то использование пустотелых пазогребневых плит ощутимо сократит общие расходы. Такое решение оправдано и техническими показателями «пустотки».

Хотите купить пазогребневые плиты известных брендов по лучшей цене? Самое время сделать это прямо сейчас!

Заказать ПГП

Что выбрать для монтажа перекрытий? Монолитные или ЖБ плиты?

Современное строительство набрало огромные обороты. Объемы и вариации строительных материалов позволяют иметь достаточно большой выбор, который заказчик осуществляет с точки зрения рентабельности, комфорта и экономических затрат. На начальном этапе проектирования и строительства жилых и производственных зданий часто возникает дилемма: что лучше – железобетонные плиты перекрытия или монолит? Давайте попробуем разобраться.

Железобетонные плиты перекрытия

Оба варианта перекрытий являются популярными и широко используются. Но в виду многих факторов, каждый тип имеет свои преимущества и недостатки.

Монолитная плита перекрытия

Для чердачных, одноэтажных перекрытий нет необходимости использовать железобетонные плиты. Будет достаточно деревянных или металлических балок. Железобетонные плиты применяются для перекрытия многоэтажных домов, спортивных комплексов, торговых центров, промышленных зданий, коттеджей, автомобильных боксов. Кроме того их используют в строительстве тоннелей и теплотрасс. Если речь идет о частном строительстве, то однозначно можно сказать, что выбор нужно сделать в пользу железобетонных плит перекрытия. Использование монолита в таком случае приведет к неоправданно большим затратам. Хотя при отсутствии технической возможности применения плит, конечно, не останется другого варианта, кроме монолита.
Железобетонные плиты разделяют на три группы – полнотелые (монолитные), ребристые и пустотные. Полнотелые не очень практичны, их редко применяют в строительстве из-за высокой массы. Для ребристых – характерна высокая прочность устойчивость к механическим воздействиям. Они преимущественно используются для перекрытия нежилых построек, например, ангаров, промышленных зданий, гаражей. Пустотные обладают невысоким уровнем теплопроводности и относительно небольшим весом, что минимизирует нагрузку на фундамент. Для жилых построек, как правило, приобретают пустотные плиты. Этот вид перекрытия остаётся самыми востребованными. Ценовая политика будет напрямую зависеть от размера изделия: чем больше плита, тем выше цена. Пустотные, по сравнению с другими видами плит перекрытия, отличаются достаточно приемлемой ценой.
Преимущество плит перекрытия, однако, не только в цене. Сравнивая качественные характеристики, монолит проигрывает, поскольку монолитные плиты изготавливаются на месте, а плиты перекрытия – в заводских условиях. Более того, при наличии большой площади, которую необходимо перекрыть, монолит не обеспечит достаточной прочности. Тогда как пустотные плиты обладают высокой прочностью и выдерживает до 800 кг/м2 перекрытия. При этом их вес гораздо меньше остальных видов железобетонных плит. Для перекрытия жилых помещений, городских и даже промышленных зданий их вполне достаточно. Еще одним преимуществом можно считать то факт, что для монтажа плит перекрытия практически не понадобятся лишние приспособления и материалы. Монтаж осуществляется следующим образом, на предварительно подготовленный цементный раствор укладываются плиты с помощью крана. Следующим этапом заполняются швы между ними. Весь процесс не так уж трудоемок и занимает относительно немного времени.

Монтаж плит перекрытия

Существенным преимуществом является и доступность железобетонных плит перекрытия. Щебень, песок, которые используются для изготовления бетона, являются достаточно востребованными и распространенными материалами. Практически в каждом городе вы сможете найти завод по производству железобетонных изделий. Соответственно, заводское высокое качество, надежные материалы, защищающие арматурный каркас, обеспечивают долговечность плит перекрытия. К недостаткам, пожалуй, можно отнести то, что для укладки плит перекрытия понадобится специальная техника, которая не всегда доступна в частном строительстве.
Технология изготовления монолитных плит, обычно, требует относительно много времени, наличия дополнительных инструментов и материалов. Стоит учесть, что твердеет бетон монолитных перекрытий не менее 28 дней, т.е. скорость монтажа будет низкой, а цена – высокой. При установке монолита не обойтись без изготовления опалубки, укладки бетона, закрепления арматурой, монтажа опор. Согласитесь, процесс – трудоемкий. Железобетонные плиты перекрытия, в свою очередь, представляют трудности при подъеме на нужную высоту. Иногда требуется обрезка, что также повышает временные затраты. Размеры плит перекрытия, как правило, выпускаются стандартные: одинаковой длины и ширины. Это следует учитывать при создании проекта, ведь они должны соответствовать планировке дома.
Опорою для плит служат противоположные несущие стены по двум сторонам. Недопустимым считается балкон, который сооружается за счет плиты перекрытия, выходящей за наружную стену. Дело в том, что опорная область у плиты перекрытия как раз с краю, а не в центре или где-то в пролете. В дальнейшем при нагрузках это может спровоцировать обрушение балкона. Да, и в холодное время года промерзать плита будет не только снаружи, на балконе, а и изнутри, в помещении. Перепады температур очень быстро приведут такую «конструкцию» к сырости, появлению грибка.
Следует учесть, что в сборном перекрытии монолит можно использовать частично, в некоторых участках, например, местах небольших размеров, где плиту разместить не удается, вентиляционных шахтах и т. д. Его применяют в стыках между плитами или между плитой и стеной. Также иногда есть необходимость в балочных монолитных участках, монолитных участках по металлическим балкам с плитой сверху или снизу. Перед выполнением монолитных участков проводится армирование, ставится опалубка. Диаметр арматуры выбирается в соответствии с шириной участка. Для широких площадей понадобится арматура большего размера.
Делая выбор, между плитами перекрытия или монолитом, также следует учитывать, насколько надежен материал несущей стены. Так, например, шлакоблок обладает слабой несущей способностью, а толщина кирпичной стены, чтобы выдержать плиту перекрытия должная достигать хотя бы 24 см. Как правило, в стенах из кладки под плитой перекрытия делается специальный «монолитный пояс». Он представляет собой армированную бетонную балку и необходим в местах опоры плиты, где сосредотачивается самая большая нагрузка. Так называемый пояс применяется и на участках со слабым грунтом, который деформируются от влаги, и просаживается под весом здания, а также в многоэтажных домах.

Монолитный пояс

Выигрышной характеристикой плиты перекрытия является ровная поверхность пола и потолка, что достаточно сложно реализуемо в варианте с монолитом. Но и монолитные перекрытия имеют преимущества. С их помощью выполняются самые смелые задумки, планировка нестандартных помещений, как его внешних очертаний, так и внутренних параметров. Например, стены вы можете расположить по своему усмотрению, не подстраиваясь под размещение сборного перекрытия. Разумеется, в монолитном перекрытии тоже есть определенные ограничения, в частности, в расстоянии между опорами, которое не рекомендуется превышать более чем на 6 м. Хотя, если позволяют условия и есть точный расчет квалифицированного специалиста, то допустимо и больше. Хорошим вариантом будет комбинирование материалов. При нестандартных формах стен перекрытия частично можно выполнить монолитом, а там, где это возможно – сборным перекрытием.
В местах, где невозможен близкий подъезд к строящемуся объекту, а осуществима лишь переноска бетона вручную, большим плюсом будет тот факт, что в укладке монолитных покрытий можно обойтись без специальной техники.
Сравнивая звукоизоляционные свойства материалов, можно отметить, что показатели способности изоляции монолитных плит очень низки. Если рассматривать конкретно междуэтажную звукоизоляцию, то монолит в таком случае будет выступать в роли резонатора, который передает все шумы на нижние этажи. Плиты перекрытия в свою очередь характеризуются высокими показателями звукоизоляции, а также теплоизоляции.
По прочности, как одному из самых важных качеств, также преимущество имеют железобетонные плиты перекрытия. Условия их изготовления разработаны таким образом, что вся конструкция защищена от провисания и прогибов. Специальная опалубка, внутри которой расположена стальная арматура в состоянии большого натяжения, обеспечивает плите целостность и надежность. Монолитные плиты по этому пункту значительно проигрывают, потому что залогом их прочности является намного больше деталей, которые даже при условии соблюдения всех технологий не дадут стопроцентной гарантии. Конечно, в качестве монолитного перекрытия большую роль играет надежная опалубка и правильное армирование. Зачастую большие неровности, которые потом приходится выравнивать с помощью штукатурки, появляются именно из-за дефектов опалубки. Сопутствующие материалы должны быть качественные, а это, в свою очередь, требует немалых финансовых затрат.
В нестандартных условиях, например, при пожаре, монолитная плита поведет себя следующим образом: появятся изгибы, провисания, плита может «скручиваться». Плиты перекрытия, а именно пустотные обладают наиболее высокими показателями пожароустойчивости.
Подведя итоги, можно сказать, что выбор в пользу монолитных плит целесообразно делать лишь в том случае, если не представляется возможности для использования железобетонных плит. Это постройки сложных форм и небольших размеров. В остальном ЖБ плиты будут намного экономнее, надежнее и проще в монтажных работах.

Монтаж монолитной плиты перекрытия

Монтаж железобетонной плиты перекрытия

Плиты перекрытия в Новосибирске – размеры, цены

Плиты перекрытия пустотные в Новосибирске

Основной продукт нашего предприятия — плиты перекрытия пустотные, которые являются наиболее востребованными железобетонными изделиями для строительства жилых домов и сооружений промышленного назначения.

Современное оборудование нашего завода позволяет осуществлять бесперебойное производство плит перекрытия высокого качества в соответствии с ГОСТ 9561-91. На всю продукцию имеются необходимые сертификаты.

Наши плиты по достоинству оценили строительные компании Новосибирска, осуществляющие застройку Советского, Первомайского и Кировского районов и г.Бердска.

Преимущества пустотных плит перекрытия ПК в строительстве

• Относительно небольшой вес изделий позволяет снизить нагрузку на фундамент и несущие конструкции зданий и сооружений;
• Универсальность и простота укладки плит позволяет использовать их не только в промышленном, жилищном, но и в индивидуальном строительстве;
• Широкий перечень наименований плит перекрытия различных размеров помогает застройщикам гибко подбирать нужный формат плит с учетом планировки здания и строительной документации;
• Наличие пустот внутри плит повышает тепло- и звукоизоляционные характеристики материала;
• Высокие показатели огнестойкости и влагостойкости;
• Внутренние пустоты плит могут быть задействованы для скрытой прокладки электрического кабеля, слаботочных сетей, трубопроводов, принудительной вентиляции и других систем жизнеобеспечения;
• Длительный срок эксплуатации плит без необходимости ремонта или замены;
• Выгодная цена.

Плиты перекрытий возможно заменить монолитным перекрытием, но эффективность и удобство использования этого изделия трудно переоценить. Выбирая нашу продукцию вы экономите время и деньги.

Производство и маркировка пустотных плит перекрытия ПК

Для производства ЖБИ плит перекрытия применяется бетон класса В 15 и выше, усиленный каркасом из предварительно напряженной арматуры марки Ат800. Производители выпускают железобетонные плиты перекрытия размером от 1,7 до 9 метров в длину и 1-1,5 метра в ширину, стандартная толщина плиты равна 22 сантиметрам. В зависимости от габаритов и конструкции масса одной плиты может составлять от 500 килограмм до 4,2 тонн. Номенклатура и технические параметры пустотных плит перекрытия подробно описаны в стандартах ГОСТ 9561-91.

На нашем предприятии при необходимости можно заказать плиты перекрытия с различной длиной по индивидуальному заказу.

В маркировке ж/б плит перекрытия присутствует буквенное обозначение ПК (плита с пустотами круглого сечения), следующая цифра обозначает длину изделия в дм, далее идет ширина плиты в дм, расчетный уровень нагрузки и класс арматуры. Наиболее часто в строительстве применяются плиты шириной 1, 1,2 и 1,5 метра.

Характеристики плит перекрытия ПК

• Изготовлены по серии 1.141-1, 1.041-1, 1.090.1-1
• Изделия отвечают требованиям ГОСТ 9561-91
• Проектный класс бетона по прочности на сжатие БсГВ 15 П1
• Отпускная прочность бетона 80% ГОСТ 9561-91
• Вид и класс стали закладных деталей и выпуск арматуры, подлежащей сварке при монтаже, а также стали накладок Al Ст, 3пс
• Морозостойкость F50 Водонепроницаемость W4

Отличия между плитами перекрытия ПК и ПБ?

Основное отличие плит перекрытия ПК от ПБ в технологии производства.

Плиты ПК изготавливаются следующим образом. Формовка изделий происходит в специальных металлоформах. Прежде чем залить форму бетоном её необходимо армировать. Для этого используется специальная упрочненная термическим способом арматура (Ат800, ГОСТ 10884). Стержни арматуры нагреваются и вставляются в подготовленную форму, при остывании арматура напрягается. Также армирование будущей плиты усиливается за счет использования металлических каркасов и сеток. Именно такой тип армирования делает плиту перекрытия ПК прочной и надежной. Далее осуществляется заливка металлоформы бетоном. Затем происходит процедура непродолжительной вибрации на специальном оборудовании для равномерного заполнения формы бетоном. Далее металлоформа с бетоном помещается в пропарочную камеру где будущее изделие подвергается тепловой обработки паром до 100оС в течение 6-8 часов. После этого, готовое изделие извлекается из металлоформы.

Плиты ПБ изготавливаются по-другому. Формовка изделий происходит на подогреваемом металлическом полу. Изделия армируются предварительно напряженной проволокой (иногда канатами), натянутыми по всей длине места изготовления. Армирующие стержни и каркасы не используется. Специальная формующая машина проходит над местом формовки по рельсам, оставляя за собой непрерывную ленту бетона. Затем образовавшуюся линию железобетона закрывают пленкой, прогревают и режут на изделия нужной длины.

Пустотелый железобетон — Бетонные доски и плиты

Эффективный и долговечный.

Зачем строить с пустотным сердечником Spancrete

• Соблюдайте жесткие графики при одновременном снижении затрат на строительство
• Производство за пределами предприятия с контролем качества на заводе позволяет производить и устанавливать круглый год
• Несущая способность
• Общие более низкие затраты на техническое обслуживание по сравнению с другими строительными материалами

Никакая другая строительная система не сочетает творческий подход и практичность, как пустотные перекрытия и кровельные системы Spancrete.Выступая в качестве комбинированной системы настила и потолка, доски быстро возводятся, что сокращает потребность в рабочей силе на месте, и могут перекрывать длинные открытые пространства, что способствует гибкости конструкции. Сплошные внутренние пустоты повышают стабильность конструкции, снижают вес и, следовательно, снижают стоимость. В результате получилась звукоизолированная, огнестойкая система, не требующая особого обслуживания, с длинными пролетами и небольшой глубиной.

Наше быстрое строительство в любых погодных условиях сокращает сроки выполнения работ и позволяет быстрее приступить к работе. Компоненты по индивидуальному заказу изготавливаются и доставляются на строительную площадку в готовом виде.Пустотелый бетон Spancrete может иметь форму и размер, позволяющие воплотить в жизнь любые задумки, и обеспечивает костяк для конструкций, устойчивых к пожарам и экстремальным погодным условиям.

Даже после того, как ваша конструкция будет завершена, Spancrete продолжает защищать вашу прибыль за счет более низких ставок страхования, снижения затрат на техническое обслуживание и более высокой стоимости при перепродаже.
Hollowcore можно использовать практически в любом строительстве, которое требует прочности, долговечности и скорости строительства и является важной частью структурной целостности многоквартирных жилых домов, производственных и развлекательных объектов, магазинов, школ, муниципальных и коммерческих зданий.

ЭФФЕКТИВНОСТЬ КОНСТРУКЦИИ

В сочетании с сборными железобетонными элементами или конструкционной сталью, пустотелый сердечник Spancrete обеспечивает немедленную рабочую поверхность и закрытое пространство для других профессий. Кроме того, в панелях есть сплошные пустоты, которые снижают вес и стоимость, а также могут использоваться для электрических или механических прогонов. Это помогает поддерживать процесс строительства и добавляет проекту еще один уровень эффективности.

Пустотные доски могут быть прикреплены к стенам CMU, стальным балкам или сборным стенам / балкам.

Меньше значит больше с пустотными плитами

Универсальный продукт для многих целей

Пустотные плиты перекрытия — это сборные плиты из предварительно напряженного бетона, обычно используемые при устройстве полов в многоэтажных жилых, коммерческих, офисных и промышленных зданиях. Также можно использовать пустотные плиты при вертикальной или горизонтальной установке в качестве стен или шумозащитных экранов. Плиты были особенно популярны в Северной Европе, где при строительстве домов упор делался на сборный железобетон.Существуют разные типы многопустотных плит. Обычно стандартная ширина составляет 1200 мм.

Экономия бетона

Высокооптимизированное и экономичное использование материала делает пустотные плиты одним из самых экологичных продуктов в строительстве.

Сборная бетонная плита имеет трубчатые пустоты, проходящие по всей длине плиты, что делает плиту намного легче, чем массивная цельная бетонная плита перекрытия такой же толщины или прочности.

В поперечном сечении пустотных плит бетон используется только там, где это действительно необходимо.Места, где бетон действует только как балласт, заменяются пустотами. Например, в многопустотных плитах диаметром 200 мм 49,9% поперечного сечения составляют пустоты. В многопустотных плитах толщиной 400 мм этот процент может достигать 55,6. Это дает экономию затрат на бетонные материалы, а также на вертикальные конструкции, фундамент и арматуру.

Долговечная плита

Предварительно напряженные пустотные плиты не растрескиваются при эксплуатационных нагрузках. Это снижает прогиб по сравнению с конструкциями из железобетона, поскольку вся секция пустотной плиты способствует сопротивлению нагрузкам. Когда растрескивание устранено, арматура будет лучше защищена от коррозии, что продлит срок службы конструкции.

Свобода индивидуального дизайна

Когда проектируется здание с пустотными перекрытиями, легкое длиннопролетное решение предлагает больше возможностей по сравнению с традиционными массивными короткопролетными плитами. Когда в жилых домах используются пустотные плиты, перегородки внутри квартир обычно могут быть ненесущими. Это дает свободу для индивидуального проектирования квартир, а также для внесения изменений в течение срока службы здания.

В коммерческих и общественных зданиях с помощью длиннопролетных пустотных плит можно построить удобные автостоянки без столбов, с быстрым и легким доступом и выездом.

Звукоизоляция для высоких требований

Во многих странах к звукоизоляции современных многоэтажных жилых домов предъявляются очень высокие требования. Пустотные плиты перекрытия хорошо удовлетворяют этому требованию, особенно в отношении передачи звука по воздуху. Стандартные пустотные плиты позволяют легко выполнить требование R’w ≥ 55 дБ по отношению к передаче звука по воздуху.

Наиболее распространенные толщины с соответствующими пролетами:

Пустотные плиты толщиной 370 мм были специально разработаны для жилых домов с целью выполнения требований по звукоизоляции без дополнительного бетонного покрытия.

УЗНАТЬ БОЛЬШЕ О ПЛИТАХ С ПОЛЫМ СТАРОМ

Полый сердечник — J. P. Carrara & Sons, Inc.

Пустотные плиты или доски — это сборные железобетонные элементы, обычно используемые в качестве несущих перекрытий или систем кровельного перекрытия в одно- и многоэтажных зданиях.Чтобы уменьшить вес и обеспечить более эффективный продукт, доски отлиты с непрерывными пустотами, которые проходят по всей длине панели. Предварительное напряжение плит создает исключительно прочный структурный компонент, который можно использовать для перекрытия участков длиной до 45 футов.

В JP Carrara & Sons, Inc мы производим нашу пустотелую доску Dynaspan на трех кроватях длиной 500 футов — кровать шириной 4 футов 0 дюймов, кровать шириной 8 футов 0 дюймов и кровать шириной 8 футов 3 дюйма. который является самым широким в своем роде в Новой Англии. Использование доски шириной 8 футов значительно сокращает количество досок и, следовательно, количество стыков, необходимых в конструкции, что приводит к экономии времени и средств для владельца.Более широкая доска может также вмещать большие механические отверстия, чем более узкие системы, без необходимости в большинстве случаев стальных опорных коллекторов. Планка, которую мы производим, имеет гладкую нижнюю поверхность, которая может быть подходящей для использования в качестве готового потолка, а наша планка «для коврового покрытия» может иметь гладкую верхнюю поверхность, готовую для непосредственного нанесения на пол.

Наша производственная линия размером 8–0 дюймов производит доску толщиной 8 и 10 дюймов. Наша линия 8–3 дюймов производит доску толщиной 6, 8 и 10 дюймов, а наша линия 4–0 дюймов производит доску толщиной 8 и 12 дюймов.Требуемая толщина доски зависит от расчетных нагрузок и желаемой длины пролета.

Как это делается
Нас часто спрашивают, как мы обрабатываем наши большие пустотелые доски шириной 8 дюймов в полевых условиях. Как правило, установщики планок закрепляют планку с каждого конца тросами, чтобы поместить планку в конструкцию. Затем они должны оставить доску отдельно от соседней доски, чтобы удалить кабели, а затем плотно закрепить доску, чтобы закрыть зазор. Этот процесс занимает много времени и увеличивает вероятность появления сколов и сколов нижних краев доски.J.P. Cararra & Sons использует вакуумные подъемники, чтобы поднять планку и установить ее на нужное место в конструкции. Эти вакуумные подъемники рассчитаны на подъемники весом до 15 тонн и могут работать с досками шириной до 8 футов и длиной 36 футов.

Дом из сборных пустотных плит

С тех пор, как я пришел в Tocci три года назад, я участвовал в нескольких проектах с различными типами строительства. Я работал со стальными подиумами, бетонными подиумами, стальным каркасом, деревянным каркасом, несущими стойками и балочными перекрытиями.Будучи студентом инженерного факультета, я изучал типичные стальные, деревянные и бетонные конструкции, которые вы обычно видите в учебной программе колледжа, однако я никогда не был знаком с концепцией сборных пустотных дощатых конструкций.

Сборная пустотная плита — это предварительно напряженный бетон, который в основном используется для настила полов и крыш в многоквартирных домах или отелях. Непрерывные полые сердечники помогают повысить стабильность конструкции, а также уменьшить количество материала, что в конечном итоге снижает вес и общую стоимость.
Сборные конструкции из пустотелых плит могут принимать самые разные формы. Как правило, это система балка-плита или несущая стена с металлическими каркасами.
Обе эти системы — эффективный способ снизить высоту от пола до пола благодаря способу крепления доски в поле. В системе ферма-плита используются конструктивные элементы, которые напоминают перевернутую Т-образную (D-образную балку) для прилегания расположенных бок о бок досок. Доски будут опираться на D-образную балку, затем они будут соединены путем вставки арматурного стержня в сердцевину и заливки двух оснований твердым раствором (РИСУНОК 1).Используемая в сочетании со стальной рамой, система D-образных балок позволяет ограничить высоту от пола до пола, поскольку больше нет типичных W-образных балок, нарушающих пространство над потолком. Дизайнеры могут уменьшить высоту, оставив при этом необходимое пространство для размещения механического оборудования и трубопроводов наверху.

Рисунок 1 — Балочная система перекрытий

Рисунок 1.1 — Чертеж балочной системы перекрытий

В несущих стеновых системах используются структурные металлические стойки для поддержки сборных панелей вместо стального каркаса, который можно увидеть в системе балка-плита.Эта концепция была для меня наиболее интересной, потому что я узнал, что стальные и бетонные конструкции имеют каркас из колонн и балок. Эта конструкция из стали и бетона сконструирована аналогично деревянной конструкции в том смысле, что сначала необходимо возвести несущие стены, а затем поверх каркаса укладывать доску пола (РИСУНОК 2). Этот процесс повторяется от пола к полу, без использования колонн из конструкционной стали. Этот процесс является преимуществом, потому что и пустотная плита, и несущие стены конструкции могут быть изготовлены заранее за пределами строительной площадки, что помогает значительно сократить продолжительность строительства.

Рисунок 2 — Несущая металлическая стеновая шпилька

Чтобы лучше понять процесс изготовления, у меня была возможность посетить завод по производству пустотных досок в Нью-Йорке. Джо Кавалларо и я получили экскурсию от их менеджера проекта, чтобы продемонстрировать, как устроена доска, и лучше понять ее ограничения. Доска изготавливается на платформе, которая обычно имеет ширину 4 или 6 футов и длину примерно с футбольное поле (РИСУНОК 3).

Рис. 3. Предварительно напряженная доска может иметь большие пролеты и обычно бывает шириной от 4 до 8 футов

В данном случае завод изготавливал доски шириной 4 фута.Так как планка также подвергается предварительному напряжению, жилы проволоки устанавливаются на платформу и нагружаются с помощью машины для протягивания проволоки. На этом этапе к армированию добавляются любые дополнительные требования к закладке. Для укладки бетона используется специальная слипформерная машина, которая постепенно опускается по платформе и заливает бетон на платформу. После завершения планка разрезается на отрезную пилу на длину, необходимую для проекта. Этот процесс позволил мне понять толерантность к местам заделки и важность недопущения нарушения предварительно напряженных прядей / проводов внутри доски.Понимание этих характеристик важно для правильной координации потребностей в проникновении и открытии с другими сделками.

Чтобы лучше понять, как собираются сборные железобетонные конструкции, посмотрите это видео от CTSR Group.

Пустотные предварительно напряженные плиты и преимущества их использования в бетонных каркасах

Предварительно напряженные пустотные плиты могут использоваться для бетонных каркасов, выдерживающих чрезмерные весовые нагрузки, и на больших открытых пространствах.Их использование приводит к незначительной экономии как материалов, так и труда.

Производственные мощности Tensyland ( станки для производства пустотных плит ) включают высокотехнологичное оборудование и машины для производства предварительно напряженных пустотных плит и балок. В основе производства лежит формовка Tensyland, которая дает название всей системе, включающей производство широкого ассортимента предварительно напряженных пустотных плит и балок различных типов и размеров. Пустотные плиты — это современный продукт в бетонной промышленности, который позволяет создавать бетонные каркасы, которые невозможно реализовать с помощью других систем. Молдинг Tensyland позволяет создавать конструкции, способные выдерживать чрезмерные весовые нагрузки и на больших открытых пространствах. Использование предварительно напряженных пустотных перекрытий и балок — это механизм экономии денег, поскольку все более экономично, включая балки, колонны, материалы и, что наиболее важно, затраты на рабочую силу.

В бетонных каркасах используются структурные элементы, обычно горизонтальные, которые могут передавать вес, который они поддерживают, а также свой собственный вес, на другие структурные элементы (балки, столбы, стены), пока весь вес не достигнет фундамента, а затем будет выгружен на землю. .Конструкции из предварительно напряженных пустотных плит являются идеальным строительным решением для промышленных зданий, жилых домов и строительных работ. Для уменьшения веса бетонного каркаса предварительно напряженные плиты имеют продольные пустотелые стержни в нижней части, что означает, что они не требуют поперечного армирования.

Предварительно напряженные пустотные плиты , изготовленные на оборудовании Tensyland, имеют высоту от 300 до 500 мм; модели большего размера могут быть изготовлены по запросу.

Преимущества использования предварительно напряженных пустотных плит для бетонных каркасов

— Производство стандартных листов, что ведет к повышению качества и оптимизации деталей

— Скорость транспортировки и сборки: предварительно напряженные пустотные плиты транспортируются на завод для непосредственного использования, без необходимости проведения работ по установке фундамента или фундамента

— Многофункциональное использование для всех типов сооружений: зданий, гостиниц, больниц, школ, промышленных складов, трибун, градирен и т. Д.

— Использование не требует поперечного армирования

— Решение экономичное по материальным и трудовым затратам

— Материал отличается повышенной устойчивостью и огнестойкостью

Что такое пустотные плиты или Corefloor

Home Ideas Magazine — июнь 2014

Пустотные плиты, также известные как полы с сердцевиной, стали популярными в жилищном строительстве на местном уровне за последние несколько лет. Пустотные плиты, пользующиеся национальной популярностью с конца 1990-х годов как недорогой способ создания дополнительных складских помещений под гаражом, представляют собой сборные железобетонные конструкционные перекрытия и кровельные системы с небольшой глубиной, что снижает вес при сохранении прочности конструкции.

В жилом строительстве пустотные плиты можно использовать для создания дополнительных гаражных киосков, складских помещений и комнат для разнорабочих. За счет установки водонепроницаемой мембраны между верхним слоем и пустотными плитами возможности расширяются и даже включают недавнюю тенденцию превращения помещения в персональный домашний кинотеатр. Некоторые домовладельцы используют это пространство для создания безопасных комнат, раздевалок для открытого бассейна, тиров и даже баскетбольной площадки. Гибкость использования позволяет домовладельцам максимально увеличить полезную площадь дома.

После того, как пустотные плиты будут размещены, стыки досок необходимо заполнить цементной смесью. Готовая поверхность пола обычно требует толщины не менее 2 дюймов и рассчитана на покрытие в среднем 4 дюйма, что позволяет полу иметь уклон для дренажа.

Пустотные плиты перекрытия могут обеспечивать внутренние пространства без колонн, хотя есть некоторые ограничения по пролету, которые следует учитывать в зависимости от размера. 8-дюймовые пустотные плиты могут перекрывать до 28 футов при типичной нагрузке на пол гаража, а 12-дюймовые пустотные плиты могут перекрывать до 40 футов.Строители жилья должны свериться с местными строительными нормами и правилами относительно инженерных требований для их конкретной области. Не только для нового строительства, решение для создания пространства доступно в качестве опции для реконструкции или дополнения, если существующие фундаменты сначала проверяются инженером, чтобы убедиться, что они могут выдержать дополнительную нагрузку.

Домовладельцы могут создать дополнительные квадратные метры для своего дома, не увеличивая площадь здания, и могут использовать то, что было бы потрачено впустую.Это решение может даже сэкономить деньги домовладельца в определенных ситуациях, устраняя необходимость в обратной засыпке. С помощью простых инструкций, предоставленных производителем, любой застройщик может предложить пустотные плиты в качестве решения для своих клиентов. Обычно установка занимает менее одного дня. Установка пустотных плит не должна добавлять дополнительное время к графику строительства, если необходимое планирование осуществляется за 4-6 недель до желаемой даты поставки пустотных плит.

Уплотнение для ремонта утечки воды из полой бетонной плитыBoss Corp.

Проблема

Клиент столкнулся с проникновением воды через пустотные бетонные плиты и вдоль холодных стыков наружных стен и подоконников под гаражом, в результате чего вода капала на автомобили и создавала неприглядные водяные знаки на стенах.

Подрядчика по гидроизоляции попросили заделать холодные швы и трещины в поврежденных пустотных бетонных плитах, а также определить и устранить источник утечки.

Решение

Чтобы решить проблему протекающей пустотной плиты, подрядчик обратился к техническому менеджеру по продажам SealBoss Чаду Симонеку, чтобы он посоветовал провести инъекцию в пустотную плиту.

Быстро обойдя здание, стало ясно, что есть проблемы с дренажом, когда водосточные трубы направляют сток на травянистую площадку без уклона, чтобы направлять воду в сторону от здания.

После определения источника утечки лучшим решением была принята двухэтапная стратегия закачки.Первоначальная закачка заключалась в том, чтобы ввести трещины в пустотной плите, где вода просачивалась и капала на автомобили. Последующий впрыск должен был закрыть торцевые крышки ячеек с полой сердцевиной, где возникла утечка.

Когда подрядчик начал бурить отверстия для пакеров для нагнетания, вода вылилась, и было очевидно, что полый керн полностью заполнен водой. После слива воды трещина была закачана и заделана.

Чтобы убедиться, что вода не перемещалась между ячейками, в соседних ячейках были просверлены дренажные отверстия.Было обнаружено, что вода заполнила еще одну ячейку полого ядра, и ее необходимо было слить.

Используя бороскоп , было подтверждено, что было проникновение воды в том месте, где полый сердечник был закрыт пластиковой крышкой (см. Видео ниже).

Сливные отверстия были оставлены открытыми, чтобы доказать, что утечка исчезла.

Заказчику посоветовали установить дренажные ящики, чтобы направить поток от здания в области, где скапливалась вода, и уведомить подрядчика о любых новых утечках этой весной, когда земля начнет таять.

SealBoss 1510 NSF / ANSI 61 Water Stop Foam вводили во внешний холодный шов вдоль участков, где было видно проникновение воды из высолов или пятен ржавчины. Все видимые утечки были устранены с использованием метода 1, 2, 3, 45 градусов с помощью инъекционных пакеров, которые были размещены на расстоянии примерно 12 дюймов от стыка, где отверстия диаметром 1/2 дюйма были просверлены под углом 45 градусов назад в стык.
