Расчет материалов на ленточный фундамент

Представленная ниже программа способна рассчитывать необходимое количество арматуры и бетона на монолитный железобетонный ленточный фундамент. Кроме того, этот калькулятор может произвести расчет затрат на приобретение перечисленных материалов в случае указания в исходных данных цены за единицу товара. Также он может определить нагрузку на основание от собственного веса фундамента.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

Для тех же, кому нужен чертеж фундамента, например, для самостоятельного ее возведения или проверки подрядчиков, эта программа его предоставляет. Так, здесь можно получить план ленты и ее 3D фрагмент (это образец того, как расположены те или иные позиции, и в нем никак не отражена схема армирования), узел армирования в углу ленты и ее разрезы с размерами, отметками, шагом арматуры и другими данными для следующих планов:

  • Тип 1 — незамкнутая лента. Указав это тип, можно рассчитать как участок фундаментной ленты под жилой дом, так и весь фундамент целиком например, под забор, баню или коттедж в случае указания в исходных данных общей длины (А).
  • Тип 3 — прямоугольный ленточный фундамент под внешние несущие стены с участком под одну внутреннюю несущую стену.
  • Тип 4 — то же самое, что и предыдущий, только количество участков под внутренние стены уже два.
  • Тип 5 — железобетонная фундаментная лента прямоугольной формы с двумя разнонаправ- ленными участками внутри нее.
  • Тип 6 — то же самое, что и предыдущий, только участков уже три.
  • Тип 7 — прямоугольник с одним участком под внутреннюю несущую стену и двумя участками, расположенными с одной стороны от нее (например, под лестницу).
  • Тип 8 — лента прямоугольной формы с тремя участками под внутренние стены.
  • Тип 9 — прямоугольник, разделенный участком под внутреннюю стену, к которой приставлена П-образная лента (например, под тамбур).
  • Тип 10 — то же самое, что и предыдущий, только здесь еще добавилась одна лента под внутреннюю несущую стену.
  • Тип 11 — то же самое, что и предыдущий, только участков под внутренние стены уже три.
  • Тип 12 — то же самое, что и тип 4, только здесь добавились два участка под внутренние стены (например, в месте, где будет установлена лестница).

Калькулятор

Инструкция к калькулятору

Порядок действий

Выбор типа расчета —> заполнение исходных данных —> нажатие на кнопку «Рассчитать» —> выбор схемы армирования в соответствии с исходными данными —> нажатие на кнопку «Печать», если необходимо распечатать результаты расчета или сохранить их в формате PDF.

Исходные данные

Размеры фундамента:

Здесь указываются размеры фундаментной ленты в плане, ее высота (Н) и толщина (С, С1, С2, С3), а также верхняя отметка (О2).

Продольная арматура (поз.1):

Продольная арматура — это металлические пруты, которые закладываются вдоль ленты.

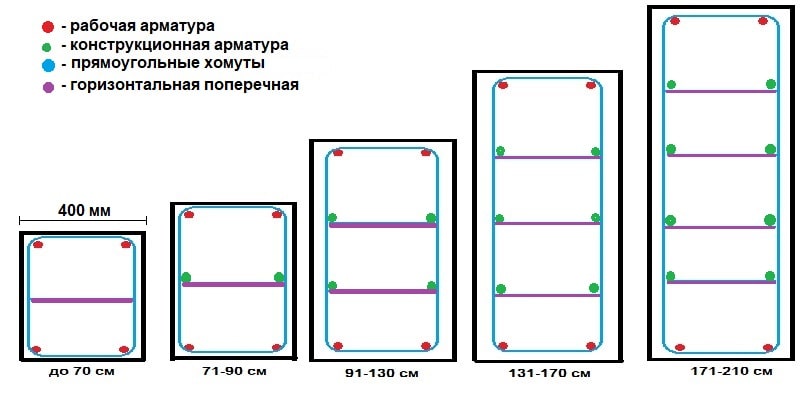

Схема армирования — существует 9 схем армирования (см. рисунок). Здесь выбирается та схема, которая нужна для расчета.

Диаметр арматуры — обычно в ленточном фундаменте минимальный диаметр продольной арматуры для сварных каркасов равен 10 мм, а для вязаных — 12 мм. Обусловлено это в первую очередь устойчивостью каркасов.

Длина стержня — здесь указывается длина металлических прутов при покупке.

Нахлест стержней — в этой графе задается величина наложения арматуры, когда для перекрытия всей длины фундаментной ленты длины покупного стержня не хватает. Зависит данная величина от марки бетона и диаметра металлических прутов. Но чаще всего для частного строительства данная величина равна 40 диаметрам арматуры в случае вязки этих элементов между собой и 8d — в случае их сварки.

Защитный слой (S1) — расстояние от внешнего края бетона до торца продольной арматуры. Конструктивно оно берется от 10 до 20 мм.

Защитный слой (S2) — расстояние от нижней грани ленты до центра нижней продольной арматуры. Чаще всего данная величина равна 50 мм в случае устройства бетонной подготовки и 70 мм — в случае ее отсутствия.

Защитный слой (S3) — расстояние от верхней грани бетона до центра верхних стержней. Обычно оно равно 35-50 мм.

Защитный слой (S4) — расстояние от крайней грани подземного сооружения до центра стержня. Чаще всего такая величина берется от 35 до 50 мм.

Цена за 1 т — стоимость 1 тонны этого металлопроката.

Вертикальные стержни (поз. 2):

Диаметр арматуры — обычно для коттеджей не выше 3-х этажей он равен 8-10 мм.

Защитный слой (S5) — расстояние от нижней и верхней граней бетона до торца металлических элементов. Конструктивно берется в пределах от 10 до 15 мм.

Шаг (Х1) — шаг, с которым расставляются вертикальные стержни. Обычно для двухэтажных домов он равен 200 мм.

Цена за 1 т — стоимость 1 тонны металлопроката, используемый для вертикальных стержней.

Горизонтальные стержни (поз.3):

Диаметр арматуры — чаще всего он равен 6-10 мм.

Защитный слой (S6) — расстояние от крайних граней фундаментной монолитной ленты до торцов горизонтальной арматуры. Берется, как для защитного слоя (S5), т.е. от 10 до 15 мм.

Шаг (Х2) — шаг, с которым укладываются горизонтальные металлические пруты. В данном фундаменте эти стержни служат скрепляющим элементом вертикальных каркасов. Поэтому их шаг может как совпадать с шагом вертикальных стержней (Х1=Х2), так и превосходить его вдвое.

Цена за 1 т — стоимость 1 тонны металлопроката, предназначенный для изготовления горизонтальных металлических прутов.

Бетон:

Класс бетона — здесь можно выбрать класс бетона (марка бетона стоит в скобках), который будет использоваться в устройстве фундамента.  Обычно для подземных сооружений под небольшие постройки (например, жилые дома до 3-х этажей или заборы) берется бетон класса B15 или В20. Создана данная графа с целью сравнить затраты на приобретение того или иного класса бетона.

Цена за 1 м3 — стоимость куба приобретаемой бетонной смеси.

Запас арматуры — обычно проектировщики ставят 5%.

Примечание: другие исходные данные, обозначенные на рисунке, считаются автоматически.

Результат

Фундамент:

Площадь горизонтальной поверхности — площадь одной грани (нижней или верхней) фундаментной ленты. По данной графе можно, например, определить расход горизонтальной гидроизоляции.

Площадь вертикальной поверхности — суммарная площадь всех боковых граней подземного сооружения. По значению в данной графе можно, например, определить расход вертикальной гидроизоляции.

Нагрузка 1 — нагрузка на основание от собственного веса подземного сооружения, выраженная в кг/м.

Нагрузка 2 — то же самое, что и нагрузка 1, только выраженная в кг/м2.

Бетон:

Объем — расход бетона на фундамент указанных размеров.

Стоимость — сумма, которая необходима для покупки бетонной смеси.

Арматура:

Количество стержней — требуемое количество металлических элементов, указанных или рассчитанных размеров.

Длина стержня — размер, полученный для вертикальных и горизонтальных металлических прутов путем вычета из толщины и высоты ленты величин защитного слоя.

Масса стержня — масса одного элемента, рассчитанной длины.

Общая длина — общая длина в отдельности для продольной, вертикальной и горизонтальной арматуры.

Общая масса — то же самое, что и предыдущее, но только для массы.

Стоимость — затраты на покупку металлопроката для продольных, вертикальных и горизонтальных стержней в отдельности.

Общая стоимость — сумма затрат на покупку бетона и металлопроката.

Калькулятор расчета ленточного фундамента


C помощью калькулятора в нашем справочнике, вы можете рассчитать объем бетона, необходимый для заливки ленточного фундамента, введя свои размеры, и вес арматуры на куб бетона.

Как рассчитать объем бетона?


Нецелые числа — вводите через точку (например, глубину 60 см вводите как 0.6).

Введите значения в поля ниже:

Фундамент должен быть рассчитан на нагрузку, которую на него будет оказывать дом. Поэтому предварительно стоит определить, из чего вы будете строить само здание, сколько потребуется закупить кирпичей, блоков или других стройматериалов.

Перед расчетом ленточного фундамента нужно:

  • составить подробный план будущего дома, в нем обязательно нужно отразить наличие подвала, его глубину;
  • определить, какой высоты будет здание, из какого материала вы будете его строить;
  • выбрать заранее утеплительные и гидроизоляционные материалы, также важно учесть материал внутренней и наружной отделки.

Ленточный фундамент может быть сборным, удобным в монтаже. Более массивный — монолит. После того как нагрузка на основание дома определена, можно уже выбирать параметры самого фундамента. Важно учесть состояние почвы в месте будущего строительства.

Рассчитывая глубину и ширину фундамента, нужно знать:

  • насколько сильной будет нагрузка дома;
  • на какой глубине проходят грунтовые воды;
  • до какого уровня промерзает грунт и какова его плотность.

Обычно фундамент углубляется в почву на 1800-2000 мм, если дом многоэтажный. Что касается менее тяжелых зданий (дача, баня), то в этом случае большая глубина для основания не нужна, достаточно 500 мм.

Какие ошибки допускают при возведении ленточного фундамента?

Если не учитывать свойства грунта, основание дома вскоре может дать трещины, из-за чего пострадает все здание.

Сам фундамент тоже может быть некачественным, если:

  • бетонный раствор изготавливался с небрежностью, и в него попали посторонние компоненты, например, земля;
  • использовался цемент более низкой марки, чем нужно;
  • в массу добавили слишком много воды, и она стала неплотной, после высыхания такой бетон не будет достаточно крепким.

Нужно уделять внимание всем мелочам. К примеру, стальные пруты для вязки каркаса должны быть строго определенного диаметра. Если использовать тонкую арматуру, можно сэкономить, но это впоследствии отрицательно скажется на здании.

Монтаж фундамента также требует опыта и сноровки. Бывает так, что строители укладывают гидроизоляцию под основание не везде, и из-за этого вода из бетона уходит в грунт. Ленточный фундамент становится менее качественным, если допускается такая ошибка. Для набора прочности бетон нужно некоторое время выдержать, прежде чем снимать опалубку, это условие тоже выполнятся не всегда, особенно если нужно сократить сроки строительства. Но это также губительно влияет на дом.

Чтобы не допускать ошибок, нужно уметь работать с ленточными фундаментами. Не менее важно закупить качественные плиты. Сделать это вы сможете в компании «Промстройдеталь». Также на нашем сайте вы можете точно рассчитать, сколько бетона понадобится для вашего объекта. Грамотно сделанные подсчеты помогут вам без лишних затрат и ошибок возвести надежный фундамент для жилого дома или промышленного комплекса.

Компания «Промстройдеталь» выпускает бетон с 2001 года. За все время нашей работы мы научились изготавливать не только строительные смеси, но и самые разные виды ЖБИ — лестничные марши, колодезные днища, плиты перекрытия, перемычки. Мы поставляем качественную продукцию своим клиентам, пользуясь собственным транспортом. Например, бетон мы привозим в миксерах, где он сохраняет свои свойства даже при длительной транспортировке.

Как рассчитать арматуру на фундамент

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

  1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
  2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
  3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
  4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
  5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры;
проволоку складывают пополам и укладывают под местом соединения;
с помощью крючка поддевают петлю;
свободный конец подводят к инструменту и накладывают на него с небольшим перегибом;
начинают вращать крючок, закручивая проволоку;
осторожно вынимают инструмент.

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

  • Первые должны быть установлены в точках пересечения несущих конструкций;
  • Остальные монтируются равномерно между обозначенными углами;
  • Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

  • Уровень прочности сваи по материалу и конструкции;
  • Несущую способность грунта;
  • Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
  • Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Виды и размеры

Существует две основные разновидности арматуры:

  • Металлическая.
  • Композитная.

Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.

Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.

Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.

Композитная арматура состоит из разных элементов:

  • Стекло.
  • Углерод.
  • Базальт.
  • Арамид.
  • Полимерные добавки.

Наиболее широко применяется стеклопластиковая арматура.

Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.

Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.

Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.

Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.

ВАЖНО!

Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации. Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.

2 Расчет

Сам расчет делится на 2 этапа: этап расчета нагрузок и количества.

Первый этап позволяет понять, сколько нагрузок принимает на себя конструкция, сколько она выдержит веса, какой должен быть арматурный каркас, какие стержни в нем следует использовать и сколько их должно быть.

Второй этап – расчет конкретного количества арматуры по заранее полученной схеме.

Первый этап, как правило, делегируют специалистам. Новичкам или людям без опыта совершать расчеты нагрузок не рекомендуется. Исключения касаются только мелких несущих конструкций.

Например, если вас интересует армирование столбчатого фундамента под пристройку, дачу, выносную кухню и т.д. Армирование столбчатого фундамента, несущего нагрузки от столь мелких конструкций – некритично.

Другое дело, арматурный каркас для фундамента капитального строения, либо любой другой его конструкции. Здесь необходим наметанный глаз, четкое понимание целей, природы действий несущих нагрузок и т.д.

Можно также задействовать калькулятор расчета нагрузок. Такой калькулятор встречается в интернете на большинстве строительных сайтов. Однако калькулятор дает только общее представление. Расчеты, которые калькулятор вам предоставит, по точности и качеству не сравнятся с расчетами от опытного проверенного временем специалиста. Да и гарантии никакой калькулятор вам не даст, если вы ввели неправильные параметры в его поля, то и результат получите аналогичный.

Для чего можно задействовать калькулятор, так это для расчета количества и стоимости армирования. То есть при работе со вторым этапом.

2.2 Расчет количества

После расчета нагрузок вы уже знаете, из какой арматуры нужно создавать тот или иной элемент каркаса, с каким шагом собирать сетки и т.д. Что вам неизвестно, так это точное количество арматуры. Тем не менее, эти знания необходимы.

Вы ведь должны прийти в магазин и назвать какую-то конкретную цифру продавцу, а не просто показать продавцу документы с непонятными формулами.

Зная все будущие параметры каркаса, его несущие нагрузки и примерный уровень, определить точное количество материала для армирования ленточного или свайного фундаментов не составит труда даже новичку.

Для этого вам понадобится обычный калькулятор и несколько листов бумаги.

2.3 Пример расчета в завимости от типа конструкции

Для начала рассмотрим принцип определения количества арматуры свайного основания.

Армирование колонны

Конструкция свайного фундамента состоит из колонн и ростверка. Арматуру для колонн считать довольно легко. Достаточно узнать количество продольных толстых стержней на одну колонну.

Дальше рассчитываем поперечную арматуру. Поперечная арматура фиксирует продольную. Здесь достаточно узнать расстояние между толстой продольной арматурой и ее длину. Перевязка поперечными стержнями колонн осуществляется с шагом в 20-30 см, соответственно, определить конкретные значения не составит труда.

Расчет конструкции ленточного фундамента несколько сложнее. Для ленточного основания характерно наличие нескольких плоскостей. Однако мы рассмотрим его базовое исполнение, в виде ленты без подошвы.

Лента в таком случае вяжется из двух параллельно установленных каркасов, стянутых поперечной арматурой. Количество стержней на каркас зависит от его размеров, а также выбранного шага.

Если, к примеру, стена ленточного основания имеет длину 10 метров, а шаг арматуры составляет 30 см, то поделив 10 на 0,3 мы получаем, примерно 34-35 стержней. Именно столько материала понадобится для формирования одной из частей сетки.

Нижняя арматурная сетка в опалубке перекрытия

Как видим, для подобных расчетов достаточно задействовать простейший калькулятор.

Расчет перекрытий выполняется аналогично, только в нем уже есть 2 уровня сетки. Нижний уровень делается из более толстой арматуры с большим шагом, а верхний из более тонкой, с меньшим шагом и не покрывающей всю площадь перекрытия.

Принцип определения количества здесь аналогичен. Делим длину плиты на шаг арматуры, затем производим аналогичные действия с шириной. Две цифры в результате складываем и получаем общее количество арматуры на нижнюю сетку. Затем по той же схеме считаем верхнюю, и дело сделано.

Портал об арматуре » Армирование » Как осуществляется расчет арматуры фундамента?

Расчет арматуры ленточного фундамента с примером

Вводные данные:

  • длина ленточного фундамента – 20 м;
  • ширина – 40 см;
  • высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

  1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
  2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

  • «π» — это Архимедово число, равное 3,14,
  • D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

  • у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
  • у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Виды арматуры

Как основную арматуру для фундаментов применяют изделия класса А2: А 300, А3 – А400, А5 – А800, А6 – А1000. Прутья этого материала производят из прочной стали горячей прокатки, с поверхностью, покрытой специальным рифлением, благодаря которому материал прочно сцепляется с бетоном. Как дополнительную поддержку по вертикали используют стержневую гладкую арматуру горячей прокатки с маркировкой А240 класса А1.

Чаще всего основную арматуру устраивают из прутка диаметром 10-14 мм, но лучше для этой цели подойдет материал толщины, заранее просчитанной во время проектирования здания. Для очень тяжелых построек, применяют изделия до 22 мм диаметром. Сечение вспомогательной арматуры принимается в пределах 4-10 мм.

Материал разных марок бывает как рифленый, так и без каких-либо насечек, для основной арматуры подходят исключительно рифленые прутья, для вспомогательной можно использовать как рифленые, так и гладкие изделия.

Традиционно производят арматуру из прочного металла, но недавно на рынке появилась и из новейшего материала – стеклопластика. По словам профессионалов, они по прочности не хуже металла, а масса меньше кроме того этой арматуре не страшна коррозия.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

  • Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
  • Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
  • Далее есть два варианта:
    • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
    • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

  • Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
  • Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
  • К стойкам привязывают продольные нитки нижнего пояса армирования.
  • В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
  • Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
  • Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Расчет для свайного основания

Схема армированного свайного фундамента.

Произведем расчет количества арматуры для фундамента из свай для аналогичного дома. При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см. Сколько потребуется прута?

На каждую сваю уйдет 4 прута, каждый из которых имеет длину, равную длине сваи плюс 350 мм запуска для связки с остовом ростверка. Итого:

4х(2+0,350) = 9,4 м.

Таких свай у нас 16, поэтому общая длина периодического профиля будет равна:

16х9,4 = 150,4 м.

Для связки вертикального профиля, формирующего каркас столба, используем гладкие прутья сечением 6 мм. Соединение производим на трех уровнях. Размер одного прутка будет равен:

3,14х200 = 628 мм.

На одну сваю нужно 3 обвязки:

3х628 = 1884 мм (с округлением 1,9 м).

Общая длина связующих элементов на 16 точек:

16х1,9 = 30,4 м.

Схема монтажа фундамента.

Подсчет продольной арматуры для ростверка аналогичен подсчету для ленточного фундамента. Всего нужно 152,4 м. А вот поперечного стержня с учетом высоты ростверка 400 мм потребуется несколько меньше. Суммарная длина четырех профилей для одной связки будет составлять:

4х(400-2х50) = 1200 мм = 1,2 м.

На 119 соединений необходимо:

119х1,2 = 142,8 м.

Для свай, диаметр поперечного сечения которых меньше 200, можно брать 3 прута. При увеличении этого размера количество необходимой арматуры возрастает.

Калькулятор расчета количества арматуры и бетона для фундамента «Композит Групп Челябинск»

Варианты равнопрочной замены металлической на стеклопластиковую арматуру

Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели. Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:









Металлическая арматура класса A-III (A400C)Ø Арматура композитная полимерная стеклопластиковая (АКС)Ø
6 4
8 5,5
10 6
12 8
14 10
16 12
18 14
20 16

Варианты равнопрочной замены металлической на стеклопластиковую арматуру

Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели. Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:









Металлическая арматура класса A-III (A400C) Ø Арматура композитная полимерная стеклопластиковая (АКС) Ø
6 4
8 5,5
10 6
12 8
14 10
16 12
18 14
20 16

Варианты равнопрочной замены металлической на стеклопластиковую арматуру

Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели. Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:









Металлическая арматура класса A-III (A400C)Ø Арматура композитная полимерная стеклопластиковая (АКС) Ø
6 4
8 5,5
10 6
12 8
14 10
16 12
18 14
20 16

Калькулятор расчета арматуры для ленточного фундамента — Стройка дома от и до

Всем известна информация, что практически для всех зданий необходимо прочное основание и его сила, мощность в первую очередь будет зависеть от массы постройки и ее архитектурных особенностей и нюансов, которые обязательно стоит учитывать в таком деле. Конечно, в таком случае, лучше всего использовать калькулятор расчета арматуры для ленточного фундамента, так как не факт, что вам удастся рассчитать это все самостоятельно, да еще и правильно, точно это все сделать.

Стоит упомянуть о значимости фундамента и о том, как важно сделать четкие и правильные расчеты. Фундамент является основой любого здания. Разновидность фундамента зависит от назначения, материала и типа конструкций. Одной из самых важнейшей частей фундамента является и считается строительная арматура, придающая бетону прочность на растяжение.

Конечно же, в данном деле очень важным является расчет арматуры, так как именно он позволяет Вам спрогнозировать средства, которые вам предстоит потратить на ваше строительство. Благодаря калькулятору расчета арматуры для ленточного фундамента, вы сможете знать конкретную сумму, которая вам понадобится. Такой калькулятор является » спасителем » для многих, так как рассчитать все самостоятельно очень трудно.

Чтобы рассчитать все в калькуляторе, вам нужно будет ввести определенные данные : длина и ширина ленты, высота фундамента, число ниток арматуры, вертикальные прутки через метров, количество прутков, диаметр арматуры. Пользуясь данным калькулятором, вы можете быть уверен, что все рассчитано правильно и точно, а также второе преимущества данной техники — удобство пользования.

Ведь, вам не придется указывать какие-либо параметры, которые могут подсказать или знать только специалисты или же указывать множества параметром, от вас потребуется только некоторые данные, известные вам и сразу же будет известен результат и ваша работа продвинется дальше. Третьим плюсом такого калькулятора можно считать мгновенное получение результата. Сотые доли секунды пройдут от момента нажатия кнопки » рассчитать » до появления необходимой и точной информации на вашем экране.

После того, как вы закончите расчеты с нагрузкой, можно произвести подготовительные этапы для работы.Если на участке имеются залежи верхних вод, то их стоит отвести, если же почва рыхлая или песочная, то проведите процесс забутовки траншеи и нужно увеличить ее высоту до сорока сантиметров с помощью легкого раствора. При слишком явной нагрузке конструкции на ленточной фундамент, следует укрепить его с помощью арматуры.

Калькулятор ленточного фундамента — ООО «АНБ-групп»


Ленточный фундамент, без сомнения, является наиболее популярным среди застройщиков всех категорий. Причин тому много: создание такого основания сравнительно несложное, затраты труда и материалов – не самые большие. Ленточные фундаменты успешно возводятся непрофессионалами самостоятельно, что многих склоняет к выбору именно их. Если знать основные правила постройки ленточных оснований (например, о том, как создавать их на проблемных грунтах), то проблем с данной работой быть не должно.

С чего начинается строительство ленточного фундамента?

Прежде, чем приступить непосредственно к созданию основания ленточного типа, необходимо рассчитать количество бетона, который понадобится для всех работ. Оно зависит от того, какие составные части будут входить в состав конструкции (например, слой гидроизоляции делают не всегда).

В любом случае, первый слой бетона укладывается на специальный укрепляющий слой – «подбетонку». Она состоит из песка и щебня, которые укладываются в траншеях на высоту в 15 – 20 см. После создания бетонного слоя он застывает за 5 суток.

Если слой гидроизоляции решено делать, то для его создания потребуются рубероид и специальные составы. Следующим этапом работы над ленточным фундаментом является укладка арматуры вдоль и поперек основания. Кстати, арматуру рассчитывать также придется – только это убережет застройщика от лишних трат и внезапной нехватки материала. Работая с арматурой, важно заранее позаботиться о приобретении для нее надежного антикоррозийного средства.

Проводя расчет фундамента, необходимо учитывать, что будет использоваться опалубка из досок, фанеры, шифера.

Расчет бетона для ленточных оснований

Рассчитать ленточный фундамент проще всего с помощью специального онлайн-калькулятора. В графах такой программы, которые должен заполнить сам застройщик, пишут такую информацию:

  1. Общая площадь основания.
  2. Марка бетона, которую подбирают исходя из климатических условий.
  3. Применяемые добавки (если есть) – ускоряющие затвердевание, повышающие стойкость к морозу, пластичность и т.д.
  4. Особенности использования будущих помещений и применяемых для их создания материалов (например, бани усиленно утепляют).

Количество нужного в конкретном случае бетона с помощью онлайн-калькулятора узнать очень легко. Данные программы используют множество алгоритмов вычислений, принятых официально в строительной практике. В поля программы вводятся данные замеров или планируемых размеров фундамента, а также другие известные застройщику данные.

Компания ООО «АНБ-групп» предлагает всем желающим собственный онлайн-калькулятор, с помощью которого за считанные секунды можно вычислить количество нужного для строительства ленточного фундамента бетона. Программа дает точные и достоверные данные, которые можно безбоязненно применять на практике.

Бесплатный калькулятор бетонных оснований | SkyCiv

Этот калькулятор расчета бетонных оснований помогает инженерам проектировать фундаменты для опор, комбинированных опор, свай и т. Д. Программное обеспечение включает в себя расчеты опрокидывания, скольжения, коэффициентов полезности конструкции (односторонний сдвиг, двусторонний сдвиг, изгиб X и изгиб Y ) и многое другое — согласно AS 3600 и ACI 318. Бесплатный инструмент также рассчитает объем бетона в вашей конструкции.

Этот онлайн-калькулятор фундамента представляет собой упрощенную версию нашего программного обеспечения для проектирования фундаментов / опор, которое способно выдерживать большее количество нагрузок и типов фундаментов, включая комбинированные опоры и несимметричные изолированные опоры.Просто начните с выбора кода дизайна и начните с добавления или редактирования размеров вашего фундамента с помощью параметров ширины, высоты и глубины. Фигура автоматически обновится.

Этот простой в использовании инструмент поможет инженерам рассчитать ряд важных результатов для изолированных и комбинированных опор. К ним относятся опрокидывание, требования к размерам, скольжение, давление грунта, коэффициенты прочности на сдвиг и изгиб в одном и двух направлениях. Это дает инженеру хорошее представление о том, пройдет ли фундамент или нет.Калькулятор оснащен интерактивной графикой, несколькими типами нагрузки, встроенным армированием и мощным отчетом о расчетах. Некоторые из этих функций недоступны в бесплатной версии, но вы можете посетить нашу страницу Foundation Design Software для получения дополнительной информации о функциях и возможностях полных версий.

С помощью этого универсального калькулятора фундамента можно также рассчитать бетонные сваи и фундаменты свайных крыш. Это может быть разработано в контексте ACI 318 или AS 3600 (и AS 2159 для почвы).Это программное обеспечение для бетонных свай будет отображать результаты проверки осевого изгиба, концевого подшипника, изгиба *, бокового * и сдвига *. Примечание: любые результаты, отмеченные звездочкой (*), доступны только в платной версии.

Наряду с расчетными коэффициентами опрокидывания, скольжения и бетона калькулятор также рассчитает объем бетона в подушке. Результат вернет кубические метры бетона для метрической системы и кубические футы для британской системы единиц. Этот калькулятор оценивает количество бетона, необходимого для ваших изолированных опор, для быстрого выполнения расчетов и оценок оболочки.

Дальнейший проект фундамента можно рассчитать с помощью нашей полной версии Foundation Design Software. Это программное обеспечение позволит рассчитывать бетонные опоры ACI 318 и AS 3600 (также известные как бетонные опоры) с полной нагрузкой и результатами. Сюда входит подробный отчет о расчетах и ​​дополнительных конструктивных особенностях. Это программное обеспечение для проектирования фундамента также можно использовать для расчета и проектирования бетонных свай в соответствии с AS 3600 (AS 2159) и ACI 318 с несколькими слоями грунта, дополнительными возможностями загрузки и без ограничений.

SkyCiv предлагает инженерам широкий спектр программного обеспечения для структурного анализа и проектирования облачных вычислений. Как постоянно развивающаяся технологическая компания, мы стремимся внедрять инновации и улучшать существующие рабочие процессы, чтобы сэкономить время инженеров в их рабочих процессах и проектах.

Простой в использовании калькулятор арматуры vCalc | БН Продактс-США, ООО

Точная оценка стоимости любого строительного объекта — одна из важнейших задач в работе; как знают подрядчики — это ключ к полученной или потерянной прибыли.

Это также один из самых сложных. Фактически, недавний опрос, проведенный по заказу Intuit Quickbooks и TSheets, показал, что примерно 40% подрядчиков не уверены в точности своих оценок работы, и почти каждый третий (29%) ответил, что их прибыль обычно меньше чего они ожидали. Кроме того, важность расчета стоимости и количества материалов нельзя недооценивать; в конце концов, кто хочет быть строительной компанией, которая вынуждена откладывать работу из-за того, что, к сожалению, у рабочих нет необходимых материалов для завершения работы? Еще одна угроза прибыльности — избыточный запас ненужных и дорогостоящих материалов, которые могут никогда не использоваться.

Чтобы помочь подрядчикам по бетону оптимизировать свои расходы и избежать подобных ловушек, vCalc. com разработал полный набор онлайн-калькуляторов, которые помогут точно оценить истинные потребности в материалах (арматура, бетон) практически для любого проекта, как для профессиональных строителей, так и для домашних мастеров. двор-хозяин! BN Products-USA ™ заключила партнерское соглашение с vCalc, чтобы предоставить общие инструменты калькулятора, используемые для факторинга количества арматуры и бетона на месте или на месте, или вы можете использовать полный список vCalc специализированных расчетов и уравнений арматуры.

За пределами отрасли бетонного строительства, vCalc.com предоставляет сотни калькуляторов и тысячи уравнений, которые помогут практически любому человеку в решении общих задач… там, где количество имеет значение!

Что такое vCalc?

vCalc содержит сотни калькуляторов и тысячи уравнений, созданных инженерами, профессорами университетов, студентами со всего мира и такими же людьми, как вы. Темы варьируются от сложных научных уравнений до практических повседневных уравнений. Узнать больше

Мы включили на эту страницу три калькулятора, которые могут удовлетворить большинство потребностей подрядчиков, и ярлыки для страниц vCalc’s Rebar Calculator, где вы можете найти десятки специализированных инструментов для расчета работ (бесплатно!):

Калькулятор арматуры для плиты неправильной формы позволяет рассчитать общую длину и вес арматурных стержней (арматуры), необходимых для бетонной плиты неправильной формы.

Калькулятор арматуры в плите круглой формы позволяет оценить общую длину и вес арматурных стержней (арматурных стержней), необходимых для бетонной плиты круглой формы.

Калькулятор длины и веса арматурного стержня в бетонной плите вычисляет общую длину и вес арматурного стержня, необходимого для одного или нескольких матов арматуры в бетонной плите.

Другие калькуляторы от vCalc.com

Расчет арматуры на испанском языке

Калькулятор арматуры теперь доступен на испанском языке. Он имеет описания, надписи и диаграммы на испанском языке, а также имеет единицы измерения по умолчанию в метрической системе (СИ). Длина указывается в метрах и сантиметрах, площадь — в квадратных метрах, объем — в кубических метрах, а вес — в килограммах и метрических тоннах.

Как рассчитать количество стали для плиты, опоры и колонны?

Оценка количества стальной арматуры для бетонной плиты, фундамента и колонны, балок и т. Д. Имеет решающее значение для оценки стоимости строительства.Проектные чертежи используются в качестве основы для расчета количества арматуры в различных элементах конструкции.

В этой статье представлен процесс расчета количества стали для плит, колонн и фундаментов.

Расчет количества стали для плиты

  1. Получите размеры плиты и детали армирования по проектным чертежам, как показано на рисунке 1.
  2. Вычислить количество стальных стержней.

Основные стальные стержни

Количество стержней = (Длина плиты (L) / шаг) +1 Уравнение 1

Усадочная и температурная стальная прутка

№стержней = (Длина плиты (S) / шаг) +1 Уравнение 2

В уравнении 1 используется расстояние между центрами основных арматурных стальных стержней, а в уравнении 2 — усадка и расстояние между центрами стержней.

Рис. 1: Типы и расположение стальных стержней в односторонней плите

3. Рассчитайте длину реза:

Основные стальные стержни

Длина реза = чистый пролет (S) + Ld + наклонная длина + изгиб 2 × 45 градусов Уравнение 3

Усадка и температура стальных стержней

Длина реза = чистый пролет (S) + Ld + наклонная длина + изгиб 2 × 45 градусов Уравнение 4

Где:

Ld: длина развертки, показанная на рис.2.

Наклонная длина может быть найдена из следующего выражения:

Наклонная длина = 0,45D Уравнение 5

D = толщина плиты -2 * диаметр защитной планки бетона Уравнение 6

Рис. 2: Изогнутые стержни в плите

3. Преобразуйте эту длину в килограммы или тонны, поскольку стальные стержни заказываются по весу. То же уравнение используется как для основной, так и для усадочной и температурной арматуры, но используются соответствующие длина резки, количество стержней и диаметр стержня.

Основные стальные стержни = № прутков * длина реза * вес прутка (

/162) Уравнение 7

(

/162) — это вес стали, который получается из объема стали, умноженного на ее плотность, которая составляет 7850 кг / м 3 .

Расчет стали для опор

Размер опоры и детали ее усиления (размер стержней и расстояние между ними) должны быть известны. Этого можно добиться по чертежам конструкции. После этого будут предприняты следующие шаги для расчета количества стали.

  1. Рассчитайте необходимое количество стержней для обоих направлений.

Количество стержней = {(L или W — бетонное покрытие с обеих сторон) ÷ расстояние} +1 Уравнение 8

где L или W: длина или ширина основания

  1. Затем найдите длину одного стержня

Длина стержня = L или W — бетонное покрытие с обеих сторон + 2 * длина изгиба Уравнение 9

Где L или W — длина или ширина опоры

  1. После этого вычислите общую длину стержней, которая равна количеству требуемых стержней, умноженному на длину одного стержня. Если в обоих направлениях используются стержни одинакового размера, вы можете суммировать оба количества стержней
  2. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая составляет 7850 кг / м 3

Вышеуказанная процедура расчета относится к одинарной арматурной сети. Следовательно, для фундаментов с двойной армирующей сеткой необходимо снова использовать ту же процедуру для расчета количества стали для другой арматурной сетки.

Расчет количества стали для колонн

Получите размер колонны и детализацию арматуры по чертежам проекта. Затем вычислите количество стали в колонне, выполнив следующие шаги:

Стали продольные

  1. Вычислите общую длину продольных стержней, равную высоте колонны плюс нахлёстки основания, умножьте на количество продольных стержней.
  2. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая составляет 7850 кг / м 3

Стремена

  1. Рассчитайте длину реза хомутов, используя следующее уравнение:

Длина реза = 2 * ((w-крышка) + (h-крышка)) + Ld Equation 10

где:

w: ширина столбца

h: глубина колонны

Ld: длина развертки стремени

2.Рассчитайте количество хомутов, разделив высоту колонны на расстояние хомутов плюс один.

3. Оцените общую длину хомута, которая равна длине реза хомута, умноженной на количество хомутов.

4. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая составляет 7850 кг / м 3 .

Общее количество стали в колонне равно сумме основных сталей и сталей хомутов.

График гибки стержня опоры

(BBS) — оценка количества стали

График изгиба стержней (BBS) бетонного фундамента содержит детали армирования и общее количество стали, необходимое для строительства фундамента. BBS и количество стальной арматуры, необходимое для простой изолированной опоры, рассчитываются и объясняются на примере тренировки.

Расчет стальной арматуры для изолированной опоры

На рисунке 1 ниже показан вид в разрезе и разрез изолированного фундамента. Детали арматуры, используемой в основании, рассчитываются на основе детального чертежа конструкции, подготовленного проектировщиком. На структурном чертеже показано расположение арматуры и их характеристики.

Рис.1. План и вид в разрезе изолированного основания

Подробнее : Пример конструкции изолированной опоры

Детали, полученные из структурного чертежа

Следующие детали получены из чертежей и спецификаций:

  1. Длина опоры = X
  2. Ширина основания = Y
  3. Высота опоры (Толщина) = h
  4. Диаметр Главной арматуры = d м
  5. Диаметр распределительных стержней арматуры = d d
  6. Шаг стержней арматуры = s
  7. Крышка для армирования = c

Формулы для расчета

Из рисунка-1 определяются следующие параметры:

  1. Количество основных стержней арматуры (X-образных стержней)
  2. Количество распределительных стержней арматуры (Y-образных стержней)
  3. Длина резки основных арматурных стержней (см)
  4. Длина резки распределительных стержней арматуры (Cd)
  5. Требуемое количество стали

Исходя из приведенных данных, вычисляются следующие значения:

1. Расчет количества основной арматуры (X-стержней)

На рисунке 1 (c) столбцы x распределены в направлении y. Отсюда количество баров:

Нм = (Y / шаг основной арматуры) + 1 уравнение 1

2. Расчет количества распределительной арматуры (Y-образных стержней)

На Рисунке 1 (c) полосы y распределены по оси X. Отсюда количество баров

Nd = (X / Расстояние между арматурой распределения) +1 Ур.2

3. Длина резки основной арматуры (X-образные стержни)

см1 = [Длина опоры — 2 (крышка)] +2 [Толщина опоры -2 (крышка)] — 2 [Изгиб]

На рисунке

Cm1 = [X-2C] +2 [h-2C] -2 [2d m ] Ур.3

Общая длина резки основной арматуры (см)

см = количество основного армирования x длина резки одного основного стержня

См = Нм x См1

Cm = Nm {[X-2C] +2 [h-2C] -2 [2d m ]} Ур. 4

4. Обрезка распределительной арматуры (Y-образные стержни)

Cd = [Ширина основания — 2 (крышка)] +2 [Толщина основания -2 (крышка)] — 2 [Изгиб]

На рисунке

Cd1 = [Y-2C] +2 [h-2C] -2 [2d m ] Ур.5

Общая длина резки основной арматуры

Cd = количество распределительной арматуры x длина резки одиночной распределительной балки

Cd = Nd x Cd1

Cd = Nd {[X-2C] +2 [h-2C] -2 [2d m ]} Ур.6

5. Оценка количества стали

Количество стали определяется по формуле:

W = D 2 L / 162 Ур.7

Примечание. Уравнение 7 получается путем решения формулы:

Вес стали (Вт) = Объем материала (В) x плотность материала

Где, V = Площадь стали x длина стали; Плотность стали = 7850 кг / м 3

Пример — Опора График гибки стержня

Оценка количества стали для опор

Ниже приводится пример изолированного фундамента с указанием технических характеристик и размеров.

Рис.1. Пример плана и поперечного сечения изолированного основания

Детали взяты из чертежа

Следующие детали получены из рисунка-2:

  1. Длина опоры = X = 2 м
  2. Ширина основания = Y = 1,6 м
  3. Высота опоры (Толщина) = h = 0,3 м
  4. Диаметр основных стержней арматуры = d м = 12мм
  5. Диаметр распределительных стержней арматуры = d d = 12 мм
  6. Шаг основных арматурных стержней = s м = 150 мм c / c
  7. Расстояние между распределительными стержнями арматуры = s d = 150 мм c / c
  8. Крышка для армирования = c = 50мм

Исходя из приведенных данных, вычисляются следующие значения:

1.Расчет количества основной арматуры (X-стержней)

Из уравнения 1

Нм = (Y / шаг основной арматуры) + 1

Нм = (1,6 / 0,15) +1

Нм = 12 шт.

2. Расчет количества распределительной арматуры (Y-образных стержней)

Из уравнения 2

Nd = (X / Расстояние распределения арматуры) +1

Nd = (2 / . 15) +1

Nd = 14nos

3. Длина резки основной арматуры (X-образные стержни)

Из уравнения.3

Cm1 = [X-2C] +2 [h-2C] -2 [2d m ]

Cm1 = [2- (2x,05)] + 2 [.3- (2 x 0,05)] — 2 (2 x 0,012)

См1 = 1,9 + .4-.048

См1 = 2,252 м

Из уравнения 4, Общая длина резки основной арматуры

Cm = Nm {[X-2C] +2 [h-2C] -2 [2d m ]}

См = 11 x 2,252

См = 24,772 м

4. Длина разреза распределительной арматуры (Y-образные стержни)

Из уравнения.5,

Cd1 = [Y-2C] +2 [h-2C] -2 [2d m ]

Cd1 = [1,6- (2x,05)] + 2 [.3- (2 x 0,05)] — 2 (2 x 0,012)

Кд1 = 1,5 + .4-.048

Cd1 = 1,852 м

Из уравнения 6, Общая длина резки основной арматуры

Cd = Nd x Cd1

Cd = 14 x 1,852

Cd = 25,928 м

5. Оценка количества стали

Из уравнения 7,

W = D 2 L / 162;

Общее количество стали для основной арматуры,

Втм = (12 х 12 х 24.772) / 162

Втм = 22 кг

Общее количество стали для распределительной арматуры,

Wd = (12x12x25,928) / 162

Wd = 23,05 кг

Примечание: W = D 2 /162 дает вес одиночного стержня

Опора График гибки прутка и количество стали

Количество стержней арматуры, их длина и количество стали для данного изолированного фундамента оценивается и сводится в виде таблицы (Таблица-1).

Таблица 1: График изгиба стержня для изолированной опоры

SL. Нет Тип стержня Диаметр:

Бар

(мм)

Форма стержня №: из бара Длина стержня (м) Общая длина стержня (м) Вес стержня длиной 1 м (кг) Общий вес штанги, кг
1 Основная арматура (X-образные дуги) 12 11 2. 252 24,772 0,889 22,02
2 Распределительное усиление

(Y-образные стержни)

12 14 1,852 23,05 0,889 23,05
ИТОГО 45,07

Расчетные модули

> Фундаменты> Общие опоры

Нужно больше? Задайте нам вопрос

Этот модуль обеспечивает анализ прямоугольного фундамента с приложенной осевой нагрузкой, покрывающими слоями, моментными и поперечными нагрузками.Нажмите здесь, чтобы посмотреть видео:

Модуль позволяет перемещать положение приложения осевой нагрузки смещать от центра основания и обеспечивает автоматический расчет допустимого увеличения давления на грунт на основе размеров основания и / или глубины под поверхностью.

Модуль проверяет давление грунта при рабочей нагрузке, устойчивость к опрокидыванию, устойчивость к скольжению, изгиб на каждой из четырех сторон опоры, односторонний сдвиг в точке «d» от каждой из четырех поверхностей опоры и продавливание среза по периметру, расположенному в точке «d /». 2 фута от пьедестала лица.

Общий

f’c

Прочность бетона на сжатие в течение 28 суток.

fy

Предел текучести арматуры.

Ec

Модуль упругости бетона.

Плотность бетона

Плотность бетона используется для расчета собственного веса пьедестала и основания, когда выбран этот параметр.

Значения Phi

Введите значения уменьшения емкости, которые будут применяться к Vn и Mn.

Биаксиальный анализ

Выберите «Да» или «Нет», чтобы указать, нужно ли выполнять двухосный анализ. Если выполняется двухосный анализ, решение будет учитывать моменты, приложенные одновременно к двум ортогональным осям основания. Если двухосный анализ НЕ выполняется, решение будет рассматривать моменты, приложенные к двум ортогональным осям, как действующие не одновременно.

Длина кромки для M и V (отображается только при выборе двухосного анализа)

При расчете сдвига и момента для опор, где максимальные значения давления грунта возникают в углах, это значение указывает долю (в виде десятичной дроби) размера опоры от края для использования при расчете моментов и сдвигов из-за переменного давления почвы в этом область, край. Меньшее значение для этой переменной приведет к более консервативному расчету, поскольку он будет сосредоточен на более узкой полосе, которая испытывает наибольшее давление на грунт.

Щелкните для расчета (кнопка отображается только при выборе двухосного анализа)

Из-за итеративного характера вычислений, которые требуются для двухосного анализа, было бы нежелательно повторять весь анализ и проектирование каждый раз, когда изменяется входной параметр. Поэтому из соображений эффективности программа автоматически переходит в режим ручного пересчета, когда выбран двухосный анализ.Нажмите эту кнопку в любое время, когда вы захотите произвести пересчет с текущими входными параметрами.

Учитывать вес опоры при определении давления почвы на грунт

Выберите этот параметр, чтобы модуль рассчитал собственный вес основания и применил его как нагрузку вниз при определении давления на грунт. Собственная масса будет умножена на коэффициент статической нагрузки в каждой из комбинаций нагрузок давления на грунт.

Примечание. Обычно следует выбирать этот вариант.Отмена выбора этого параметра может привести к неправильному расчету давления грунта на опоры с моментом. Если цель состоит в том, чтобы попытаться сравнить давление подшипника почвы с допустимым чистым давлением, то было бы целесообразно использовать параметр на вкладке Допустимые значения почвы для «Увеличить подшипник за счет веса опоры».

Учитывать вес опоры при определении скольжения, опрокидывания и подъема

Выберите этот параметр, чтобы модуль рассчитал собственный вес опоры и применил его как нагрузку вниз при определении факторов безопасности при скольжении, опрокидывании и подъеме.Собственная масса будет умножена на коэффициент статической нагрузки в каждой из комбинаций нагрузок на устойчивость.

Игнорировать проверки для скольжения

Выберите этот вариант, если скольжение не является конструктивным фактором по какой-либо конкретной причине.

Мин. Соотношение стали — температура / усадка

Введите минимальное соотношение для температуры / усадки стали, рассчитанное с использованием полной толщины основания. Это вызовет предупреждающее сообщение, если секция недостаточно усилена.

Примечание. Эта проверка выполняется при условии, что будет предоставлен только один мат из заданного арматурного стержня. Если в конструкции предусмотрена чистая поднятия, например, на верхний мат, или если в любом случае будет предоставлен верхний мат, то имейте в виду, что программа все равно будет учитывать только вклад одного мата в соответствие требованиям по температуре и усадке. В этом случае может быть более удобным установить соотношение T&S на значение, представляющее половину от общего количества, зная, что двух матов будет достаточно, чтобы обеспечить полное требуемое количество.

Минимальный коэффициент безопасности при опрокидывании

Введите минимально допустимое отношение момента сопротивления к моменту опрокидывания. Если фактическое передаточное число меньше указанного минимального передаточного числа, появится сообщение о том, что устойчивость при опрокидывании не удовлетворяется.

Минимальный коэффициент запаса прочности при скольжении

Введите минимально допустимое отношение силы сопротивления к силе скольжения. Если фактическое передаточное число меньше указанного минимального передаточного числа, будет выдано сообщение о том, что устойчивость скольжения не удовлетворена.

Считайте ACI 10.5.1 и 10.5.3 минимальной арматурой

Установите этот флажок, если вы хотите, чтобы модуль учитывал ACI 318, разделы 10.5.1 и 10.5.3 при определении минимального армирования.

Допустимые значения для почвы

Допустимая грунтовая опора

Введите допустимое давление на грунт, которому грунт может противостоять. Это сопротивление рабочей нагрузке, которое будет сравниваться с расчетным давлением грунта при рабочей нагрузке (нагрузки не учитываются при расчете прочности).

Увеличить опору за счет веса опоры

Нажмите [Да], чтобы модуль рассчитал вес одного квадратного фута (вид сверху) веса фундамента и прибавил его к допустимому значению несущей способности почвы. Это позволяет избежать ущерба грунту из-за собственного веса основания и полезно в ситуациях, когда в инженерно-геологическом отчете указывается допустимое чистое давление в опоре.

Сопротивление пассивному скольжению грунта

Введите значение пассивного давления почвы на сопротивление скольжению.Это значение будет использоваться для определения компонента сопротивления скольжению, который создается пассивным давлением почвы. Затем сопротивление скольжению из-за пассивного давления добавляется к сопротивлению скольжению из-за трения, чтобы определить общее сопротивление скольжению для каждой комбинации нагрузок.

Коэффициент трения грунт / бетон

Введите коэффициент трения между почвой и основанием, который будет использоваться при расчетах сопротивления скольжению.

Увеличение подшипников почвы

В этом разделе можно указать некоторые размеры, превышение которых автоматически увеличит допустимое давление на грунт.

Глубина основания основания под поверхностью почвы: Расстояние от низа основания до верха почвы. Это значение используется для определения допустимого увеличения давления на грунт и пассивного сопротивления скольжению грунта, но не используется в других расчетах в этом модуле.

Увеличивается в зависимости от глубины основания: Предоставляет метод автоматического увеличения базового допустимого давления на грунт на основе глубины основания ниже некоторой контрольной глубины.Собирает следующие параметры:

Допустимое увеличение давления на фут: Определяет величину, на которую может быть увеличено базовое допустимое давление на грунт на каждый фут глубины ниже некоторой контрольной глубины.

Когда основание опоры ниже: Определяет требуемую глубину, чтобы начать реализацию постепенного увеличения допустимого давления на грунт на основе глубины опоры.

Пример: Предположим следующее: Базовое допустимое давление на грунт = 3 тыс. Фунтов силы.Печная базы является 6′-0″ ниже поверхности почвы. Геотехническим отчет указует, что увеличение 0,15 КСБА давления подшипника допускается для каждой ноги глубины, когда основание глубже, чем 4′ ниже верхней части почвы. Так как вы указали, что опора находится на 6 футов ниже поверхности почвы, модуль автоматически рассчитает скорректированное допустимое давление на грунт, равное 3 тыс.футов + (6 ‘- 4’) * 0,15 тыс.футов = 3,30 тыс.футов

Увеличение на основе размера фундамента в плане: Предоставляет метод автоматического увеличения базового допустимого давления на грунт на основе размеров фундамента, превышающих некоторый контрольный размер.Собирает следующие параметры:

Допустимое увеличение давления на фут: Определяет величину, на которую может быть увеличено базовое допустимое давление на грунт для каждого фута длины или ширины, превышающей некоторый контрольный размер.

Когда максимальная длина или ширина больше чем: Определяет требуемый размер, чтобы начать реализацию постепенного увеличения допустимого давления на грунт на основе размера основания.

Пример: Предположим следующее: Базовое допустимое давление на грунт = 3 тыс. Фунтов силы.Размеры опоры 12 футов 0 дюймов x 6 футов 0 дюймов. В геотехническом отчете указывается, что увеличение несущего давления грунта на 0,15 тыс.футов допускается для каждого фута, если наибольший размер основания в плане превышает 4 фута. Модуль автоматически рассчитает скорректированное допустимое давление на грунт, равное 3 тыс. Фунтов / футов + (12 футов — 4 футов) * 0,15 тыс. Фунтов / футов = 4,2 тыс. Фунтов / футов.

Примечание. Увеличение в зависимости от глубины основания и размеров в плане суммируется.

Размеры опоры

На этой вкладке вы вводите размеры фундамента и пьедестала.

Ширина, длина и толщина: определяет габаритные размеры основания

Местоположение нагрузки: определяет смещение от центра основания, к которому прилагается осевая нагрузка. Если двухосный анализ НЕ используется, то можно использовать только одно направление.

Размеры пьедестала: Если бетонный постамент опирается на основание, здесь можно указать его размеры. Размеры px и pz используются для определения мест на всех четырех сторонах, где рассчитываются односторонний сдвиг, двухсторонний сдвиг и изгибающий момент.Если вы введете ненулевую высоту, вы можете рассчитать вес этой призмы и добавить его как статическую нагрузку. Любые приложенные перекрывающие нагрузки будут исключены из области, определенной как размер основания по осям xx и yy, независимо от указанной высоты призмы.

Примечание. Если опора не определена, то центр опоры будет рассматриваться как грань опоры при определении критических мест для проверки сдвига и изгиба.

Учитывать вес опоры при определении: эта опция позволяет пользователю указать, следует ли учитывать собственный вес опоры при определении давления почвы на опору, и отдельно, должен ли собственный вес опоры учитывать учитываться при проверке скольжения, опрокидывания и подъема.

Арматура опоры

На этой вкладке можно указать армирование в каждом направлении основания.

Прикладные ВЕРТИКАЛЬНЫЕ нагрузки

На этой вкладке можно указать осевую нагрузку, приложенную к месту основания, и нагрузку перекрытия, приложенную ко всему размеру основания в плане (за исключением области, обозначенной как основание).

Введите нагрузки с положительным знаком для направления вниз.

Примечание! Этот модуль не позволит поднять сетку на опору. Если результат учтенных осевых нагрузок (статическая, динамическая, ветровая и т. Д.) Дает отрицательный знак нагрузки, модуль не будет пересчитывать и сообщит вам, какая комбинация нагрузок привела к чистому подъему.

Прикладные изгибающие нагрузки

Эта вкладка позволяет вводить прикладные моменты.

Прикладные СДВИГАТЕЛЬНЫЕ нагрузки

На этой вкладке можно ввести приложенные поперечные силы. Эти нагрузки прикладываются к месту расположения постамента. Если задана высота основания, сдвиг будет применен на этой высоте и создаст момент на основании, равный поперечной нагрузке * (Толщина основания + высота основания).

Сочетания нагрузок — Сервис

Это типичная вкладка сочетания нагрузок, используемая в Библиотеке проектирования конструкций. Вкладка «Комбинации сервисов» используется для расчета давления грунта, которое сравнивается с допустимым давлением грунта.«Увеличение грунта» — это коэффициент, который может быть определен индивидуально для каждой комбинации нагрузок и применяется к допустимому давлению на грунт.

Сочетания нагрузок — с учётом

Это стандартная вкладка сочетания нагрузок, используемая в Библиотеке проектирования конструкций для расчета прочности. Эти сочетания нагрузок используются для расчета моментов и сдвигов в основании для определения напряжений и требуемой арматуры.

Примечание. Модуль General Footing применяет факторные нагрузки к основанию и определяет эксцентриситет, отличный от того, который был определен с использованием эксплуатационных нагрузок для проверки давления грунта.

Вкладка результатов

На этой вкладке представлена ​​сводка всех рассчитанных значений. Сообщаются отношения напряжений, приложенные и допустимые значения и комбинация нагрузок для этих основных значений.

Вкладка «Давление на грунт»

На этой вкладке суммируются расчетные рабочие нагрузки на несущее давление грунта для моментов и сдвигов, приложенных вокруг указанной оси, для каждой комбинации нагрузок.

Устойчивость к опрокидыванию

На этой вкладке представлены расчеты опрокидывания и устойчивости опоры к моменту сопротивления вокруг каждой оси и для каждой комбинации нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутри компании, а НЕ из служебных сочетаний нагрузок, которые вы ввели с целью оценки давления в грунте.

Обратите внимание, что программа настроена на индивидуальный поиск опрокидывающих сил и сил сопротивления.Например, возьмем ситуацию, когда основание подвергается равным и противоположным сдвигам на заданной высоте. Здравый смысл подсказывает, что эти силы нейтрализуют друг друга, и опора не испытывает от них никакого опрокидывающего момента. Но программа рассматривает одну из двух равных и противоположных сил как опрокидывающую силу, а другую — как силу сопротивления. Таким образом, для этих двух сил сообщается о чистом опрокидывающем моменте, но момент сопротивления ТАКЖЕ учитывает влияние противоположной нагрузки, поэтому учет, используемый для определения коэффициента опрокидывания, является правильным.

Выдвижная планка устойчивости

На этой вкладке представлены расчеты прилагаемой устойчивости опоры к скольжению и сопротивления скольжению в каждом направлении оси и для каждой комбинации нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутри компании, а НЕ из тех комбинаций рабочих нагрузок, которые вы ввели с целью оценки давления на грунт.

Упор для изгиба опоры

На этой вкладке представлены сводные данные о рассчитанном факторизованном моменте нагрузки на всех четырех краях периметра опоры для каждой комбинации нагрузок.Он указывает, создает ли названная комбинация нагрузок напряжение на верхней или нижней поверхности основания.

Примечание. В случаях, когда напряжение возникает в верхней части фундамента, проверка на изгиб будет основываться на предположении, что заданный арматурный мат предусмотрен на верхней поверхности фундамента. Пользователь должен просмотреть результаты и определить, действительно ли для каких-либо комбинаций нагрузок требуется верхний мат из арматуры или основание может быть усилено только нижним матом.

Упор для ножниц

На этой вкладке представлена ​​сводная информация о рассчитанном факторизованном сдвиге нагрузки на всех четырех краях периметра опоры для каждой комбинации нагрузок. Также рассчитывается двусторонний сдвиг или сдвиг при продавливании.

Вкладка «Эскиз»

Расчет стального стержня

| Калькулятор стальных стержней | Вес арматуры | Калькулятор веса арматуры

Самый важный момент в этой статье

Что такое калькулятор стальных стержней?

Счетчик стального прутка легко рассчитывает вес стали.согласно приведенному ниже калькулятору веса стальных прутков ниже процесса

Шаг 1 — Выберите единицу

Выберите единицу измерения, такую ​​как метр и футы согласно вашему требованию.

Шаг 2 — Выберите форму стержня

Затем выберите «Форма стержней», « Круглый» и «Квадратный » в соответствии с вашими требованиями.

Шаг 3 — Выберите размер стержня

После выбора формы стержня выберите размер стержня, например 8 мм, 10 мм, 12 мм, в соответствии с вашими требованиями.

Шаг 4 — Длина в метрах

Требуются требования к длине стержней

Шаг 4 — Наконец, U нит Вес стали

Как рассчитать стальной стержень (вес)

Здесь Предостережение по весу стали = Площадь стержней X длина стержня X плотность стали

Для, квадратная форма

Вес стального стержня = площадь стержней X Высота стержня X Плотность стали

Площадь стержней = Длина X Ширина

Высота стержня = согласно требуемой длине

Плотность стали = 7850 кг / м 3

Пример, Квадратный стержень 10 мм , высота = 1 мес.

Площадь стержней = 10 x 10 = 100 мм = 100x 10 -6 м 2 (0,00010 м 2 )

Длина стержня = 1 м.

Вес стального стержня = Площадь стержней X Длина стержня X Плотность стали

Вес стального стержня = (0,0001 м 2 ) X 1 м. X 7850 кг / м 3

Вес стального стержня (10 мм) = 0.7850 кг на M.

Что такое калькулятор веса арматуры?

Счетчик стальных стержней легко рассчитывает вес арматуры. согласно приведенному ниже калькулятору веса стальных прутков ниже процесса

• Первый шаг,

Выберите единицы измерения, такие как метр и футы согласно вашему требованию.

• Второй шаг,

Затем выберите Форма стержней, Круглая и Квадратная в соответствии с вашими требованиями.

• Третий шаг,

После выбора формы стержня выберите размер стержня, например 8 мм, 10 мм, 12 мм, в соответствии с вашими требованиями.

• Четвертый шаг и последний шаг,

Требуются стержни длины

Затем Вес в кг / метр

Как рассчитать вес арматуры / Калькулятор веса арматуры

Здесь Вес армирования = Площадь армирования X Длина арматуры X Плотность армирования

Площадь армирования = (π / 4) xd 2

Длина армирования = согласно требуемой длине

Плотность арматуры / Удельный вес стали = 7850 кг / м 3

Пример: Диаметр 10 мм, арматуры, длина = 1 м.

Площадь армирования = (π / 4) x 10 2 = 78,5 мм = 78,5 x 10 -6 м 2 (0,0000785 м 2 )

Длина арматуры = 1 м.

Вес арматуры = Площадь армирования X Длина арматуры X Плотность арматуры

Вес арматуры = (0,0000785 м 2 ) X 1 м. X 7850 кг / м 3

Вес арматуры (10 мм) = 0.6163 кг на м.

Удельный вес стальных прутков на метр длины

73 0,619 кг

605 0,619 кг

605 0,619 кг

Старший № Диаметр стержня Вес стержня на метр длины (D 2 /162)
1 8 мм 0,395 кг
2 10 мм 3 12 мм 0,888 кг
4 16 мм 1. 58, кг 6,32 кг
9 40 мм 9,87 кг

Видеоурок для лучшего понимания:

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуем прочитать —

(PDF) Расчет железобетонных конструкций с заданным уровнем сейсмической устойчивости при землетрясении

482 O.В. Мкртычев, М.С. Бусалова / Процедура Инжиниринг 153 (2016) 475 — 482

Благодарности

Работа выполнена при поддержке Министерства образования и науки РФ, грант № 7.2122.2014 / K.

Все испытания проводились на исследовательском оборудовании Головного регионального коллективного научного центра МГКУ

Строительный университет.

Литература

[1] СП 14. 13330.2014 «СНиП II-7-81 *« Строительство в сейсмоопасных районах ».Аналитик, 2014, 126 с.

[2] А.А. Юдаков, В. Бойков Численные методы интегрирования уравнений движения механических многокомпонентных систем на основе метода

прямого интегрирования уравнений динамики метода конечных элементов. Вестник Удмуртского университета, 2013, №1, с. 131-144.

[3] Z.G. Тер-Мартиросян, А.З. Тер-Мартиросян Реологические свойства сдвига грунта. Основания, фундаменты и механика грунтов, 2012, №6,

с.9-13.

[4] Z.Г. Тер-Мартиросян, М. Яро Взаимодействие конструкций конечной жесткости с двухслойным фундаментом при сейсмических нагрузках. Труды

Московский государственный строительный университет, 2012, №4, с. 121-125.

[5] Шашкин А.Г. Модель вязкоупругопластического поведения глинистых грунтов. Градостроительство и геотехническое строительство, 2011, №2, с. 1-32.

[6] В.Н. Кукуджанов Численная механика сплошной среды. Исследования Де Грюйтера по математической физике 15, Берлин: Де Грюйтер, 2013.

[7] Т. Беличко и др. Нелинейные конечные элементы для сплошных сред и конструкций, 2-е издание, Wiley, 2014.

[8] СП 63.13330.2012 «СНиП 52-01-2003» Бетонные и железобетонные конструкции. Резюме ». Аналитик, 2012 г., 156 стр.

[9] Министерство транспорта США. Федеральное управление автомобильных дорог. Оценка бетона LS-DYNA. Модель материала 159. Публикация

№ FHWA-HRT-05-063, май 2007 г. , 190 стр.

[10] Э. Бут NCHRP 350 Проект маятникового испытания и переходного соединения, Письменный отчет по проекту 408930, Техасский транспортный институт,

Колледж-Стейшн, Техас, август 2002.

[11] Ю.Д. Мюррей «Руководство пользователя для бетонного материала LS-DYNA Модель 159» Отчет № FHWA-HRT-05-062, Федеральное шоссе

Администрация

, 2007.

[12] O.V. Мкртычев, Г.А. Джинчвелашвили Анализ устойчивости здания при аварийных воздействиях. Наука и транспортное оборудование,

2002, №2, стр. 34-40.

[13] О.В. Мкртычев Надежность многоядерных систем инженерных сооружений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
