как правильно рассчитать шаг в свайно-ленточной конструкции

Свайный фундамент — это решение, позволяющее получить надежную и эффективную опорную конструкцию на проблемных или слабонесущих грунтах.

На территории России таких регионов много, поэтому технологии создания свайных оснований являются популярными и хорошо изученными.

Одним из удачных конструкционных вариантов считаются винтовые сваи, позволяющие быстро и щадящими методами получить надежное основание без нежелательных воздействий на постройки, расположенные поблизости.

Возможности винтовых свай делают их популярными и распространенными, а возможность самостоятельного строительства только усиливает эти качества.

Рассмотрим один из важных рабочих моментов — выбор оптимального расстояния между опорами.

Содержание статьи

От каких факторов зависит шаг в фундаменте между винтовыми сваями?

Шаг винтовых свай напрямую зависит от их количества, которое рассчитывается по несущей способности единицы.

Основными факторами влияния в данном случае являются:

• Несущая способность грунта.
• Диаметр ствола и размер лопасти.
• Глубина погружения, наличие прямого контакта с плотными слоями грунта.
• Величина нагрузки.

Расстояние между винтовыми сваями определяется во время создания проекта, поскольку это расчетная величина, от которой зависит большинство параметров конструкции всех элементов основания, расположенных на поверхности.

Допустимая нагрузка на сваю обычно бывает указана производителем в паспорте, но это значение нельзя использовать при подсчете.

Оно не учитывает геологических особенностей и условий эксплуатации, являясь чисто информационной величиной.

Особенности грунта на участке

От параметров грунта во многом зависит прочность и надежность контакта ствола и лопастей каждой сваи с прилегающими слоями. Согласно требованиям СНиП, для анализа грунта необходимо произвести пробное бурение, лабораторные исследования состава и свойств грунтовых слоев.

Кроме того, рекомендуется установка эталонных свай, способных на практике продемонстрировать несущую способность сваи и величину сопротивления нагрузкам. На практике большинство исследований ограничивают пробным бурением и визуальным определением качества грунта.

Глубина залегания плотных слоев и их состав определяются по сопротивлению грунта при бурении.

ОБРАТИТЕ ВНИМАНИЕ!

Опытный бурильщик способен оценить состояние грунта не хуже, чем специалист-геолог, однако, если есть возможность выполнить качественный анализ грунта, пренебрегать ей не следует.

Расчет нагрузки

Нагрузка на основание является суммарной величиной, сложенной из следующих значений:

• Вес дома со всеми конструкциями, перекрытиями и прочими конструкционными элементами.
• Величина снеговой нагрузки на кровлю в зимний период.
• Ветровая нагрузка.
• Эксплуатационная нагрузка.

Вес дома — расчетная величина, которую получают сложением веса стен, крыши, перекрытий и прочих элементов. Все необходимые данные можно взять из приложений СНиП, умножая удельные величины на площади или объемы существующих конструкций.

Эта стадия расчетов самая продолжительная, важно не пропустить никакие конструкции, учесть все элементы. Необходимо проявить максимальную внимательность и последовательно сложить вес всех частей дома.

Снеговая нагрузка определяется путем умножения общей площади кровли на величину удельного снегового давления (на м2). Эта величина имеется в приложениях СНиП, выбирается соответствующий регион и получаются нужные данные.

Тем же способом определяется ветровая нагрузка, весьма актуальный параметр для некоторых регионов.

Эксплуатационная нагрузка — это вес людей, мебели, бытовой техники и прочего имущества, находящегося в доме. Пренебрегать этими значениями не следует, поскольку они значительно изменяют общую величину нагрузок.

ВАЖНО!

Общую расчетную сумму нагрузок следует увеличить на 10-15 %, чтобы иметь некоторый запас несущей способности основания. Это может компенсировать возможную дополнительную нагрузку от веса обшивки или иных элементов, не учтенных ранее.

Основные схемы размещения на фундаменте

Существуют различные схемы размещения свай:

• Одиночные.
• Свайный куст.
• Свайное поле.
• Свайная лента.

Выбор схемы определяется конфигурацией постройки и порядком распределения нагрузок. Отдельные сваи используются для создания точечных опор под столбы или иные элементы минимальной площади.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

Как правильно рассчитать расстояние

Существует много разных методик расчета винтовых свай. Большинство из них некорректно и не дают никакого полезного результата. Грамотный расчет можно сделать, руководствуясь СП 50-102-2003, где изложены все необходимые формулы и методики.

Проблема в том, что простых способов не существует, придется производить достаточно сложные вычисления с высокой вероятностью ошибки. Поэтому необходимо обращаться к специалистам или, как минимум, использовать онлайн-калькуляторы, позволяющие получить нужные значения буквально за пару минут и совершенно бесплатно.

ОБРАТИТЕ ВНИМАНИЕ!

Браться самостоятельно за расчет фундамента, не имея соответствующей подготовки и опыта, настоятельно не рекомендуется из-за высокой вероятности ошибок и неправильного употребления различных специальных значений.

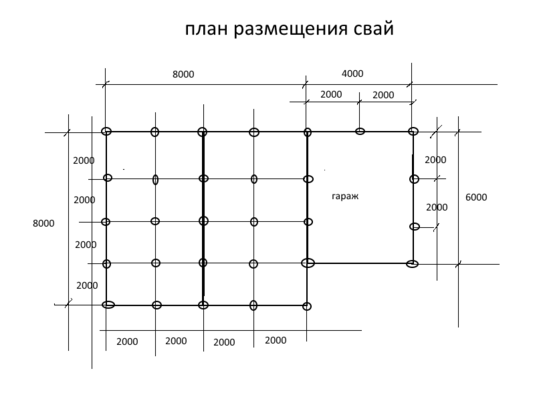

Если все-таки необходимо рассчитать шаг опор, следует сначала начертить план свайного поля (или использовать план первого этажа). Сначала сваи расставляют по всем углам и точкам примыкания стен.

После этого по линиям размещения нагрузки (несущих стен) распределяют сваи, исходя из их количества.

Иногда, при равномерном распределении веса по всем опорам, поступают просто — вычисляют общую длину несущих стен и делят ее на расчетное количество свай.

Например:

Вес дома — 300 т. Номинальная нагрузка на сваю — 5 т (ВС-108).

Общее количество свай:

300 : 5 = 60 шт.

Общая длина опорных линий — 40 м.

Тогда расстояние между соседними сваями будет:

60 : 40 = 1,5 м.

Минимальное и максимальное значение между опорами

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Оптимальное значение

Однозначно указать оптимальное расстояние между соседними сваями винтового фундамента очень сложно. Необходимо учитывать массу специфических факторов, свойственных только данному участку, постройке и прочим условиям строительства и эксплуатации.

Однако, существуют определенные пределы, ограничивающие минимум и максимум шага между винтовыми опорами. По логике, оптимальным расстоянием должно быть среднее значение, однако в реальности ситуация выглядит несколько иначе.

По результатам экспериментов и практических испытаний выявлено, что оптимальным расстоянием является 2 м. Это значение подходит практически ко всем видам и типоразмерам свай, используемых в индивидуальном строительстве.

Оптимальное значение не должно использоваться как некое универсальное число, подходящее в любом случае. Каждый проект должен рассчитываться в индивидуальном порядке.

Полезное видео

В данном видео вы узнаете, как произвести расчет расстояния между сваями в винтовом фундаменте:

Заключение

Параметры винтового фундамента — весьма сложный и спорный вопрос. Он усиленно обсуждается, но дискуссии редко бывают продуктивными, поскольку в каждом случае имеются свои условия, вес и материал дома, размеры, тип грунта и т. д.

Большое число факторов влияния затрудняет выработку общих правил, позволяющих всем желающим достаточно точно рассчитывать размеры основания, расстояния между опорами и прочие нюансы.

Решение этого вопроса правильнее всего поручать профессионалам, имеющим опыт и соответствующие навыки.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Установка винтовых свай: пошаговая инструкция

Фундамент является главной частью здания, удерживающей на себе всю нагрузку. Среди большого разнообразия фундаментов, свайный пользуется особой популярностью. Качественно установленные сваи обеспечивают длительную и бесперебойную эксплуатацию фундамента. О том, как установить винтовые сваи и о том как вкручивать винтовые сваи рассмотрим далее.

Оглавление:

1. Винтовые сваи: особенности и преимущества
2. Винтовые сваи фото и разновидности
3. Технология установки винтовых свай: особенности свайного фундамента
4. Винтовые сваи монтаж своими руками
5. Расчет винтовых свай и их установка
6. Установка винтовых свай своими руками
7. Как сделать винтовую сваю: технология и особенности

Винтовые сваи: особенности и преимущества

Сваи винтового характера отличаются от стандартных свай тем, что имеют ствол и определенное количество лопастей, с помощью которых углубляются в землю.

Сфера применения винтовых свай не ограничивается фундаментами малоэтажных зданий, они также используются в таких целях:

• обустройство фундамента под мачту;
• изготовление каркасных сооружений, таких как склады;
• установка легких конструкций в виде рекламных щитов или ограждений;
• в качестве основы под гидротехнические сооружения;
• места, требующие исключения вибрации в процессе строительства фундамента;
• основания для временных зданий или павильонов;
• дополнительное усиление монолитного фундамента;
• изготовление теплиц промышленного типа;
• фундамент под капительные постройки.

Среди достоинств использования винтовых свай в процессе сооружения фундамента, прежде всего выделяют:

• значительную экономию материальных расходов, по сравнению с монолитными типами фундаментов;
• все работы удается провести за один, максимум два дня;
• отличный вариант для проведения работ на грунтах с определенными сложностями;
• хорошая прочностью и высокая устойчивость перед нагрузками;
• практически не изменяется ландшафт всей территории;
• изготовление фундамента проводиться в любое время года, независимо от погоды или климата данного региона;
• минимальный срок эксплуатации данного фундамента составляет 45 лет;
• использование в процессе постройки пирсов или причалов;
• легкость распределения несущих нагрузок.

Кроме того, монтаж винтового свайного фундамента, в некоторых случаях, предполагает полный отказ от выполнения работ, связанных с землей. Для того, чтобы построить такой фундамент не потребуется специальное оборудование или техника.

Этот фундамент является отличным вариантом для строительства домов, которые располагаются на наклонных поверхностях или вблизи рек и даже морей.

Особой актуальностью пользуется данный фундамент в городской местности. Так, при наличии насыщенной коммуникационной системы, он позволяет соорудить здание, при этом не разрушая естественного ландшафта и других соседних конструкций.

Также, фундамент, в основе которого лежат винтовые сваи позволяет продолжать работу над возведением дома сразу после их установки. Данный фундамент, в отличии от ленточного, не нуждается в дополнительном времени для отстаивания. Кроме того, с помощью винтовых свай, сооружают дополнительные пристройки и помещения вблизи дома, то есть его проектирование может меняться на всем этапе работ.

Также, сооружение фундамента на винтовых сваях позволяет получить экологически чистое основание для дома. Свайная конструкция позволяет обеспечить определенную вентиляцию, а для ее ремонта потребуется меньше средств, чем на реконструкцию монолитного фундамента.

Среди недостатков винтовых свай выделяют:

• отсутствие возможности в использовании на грунтах скального или крупнообломочного типа;
• возможность проседания грунта и деформации строения, при установке на ранее неизученных грунтах;
• подверженность некачественных свай коррозии и их постепенное разрушение;
• возможность строительства только небольших домов.

Винтовые сваи фото и разновидности

В соотношении с конструктивными особенностями винтовых свай, они бывают:

1. Конструкциями с широкими лопастями — на них находится одна или две лопасти, рассчитанные на осуществление не более трех витков. Данный вариант подходит исключительно для строительства облегченных конструкций.

Еще одна разновидность свай с широкими лопастями отличается наличием более двух лопастей. Такие сваи устанавливаются на ответственных узлах, несущих стенах, заборах, ангарах, которые имеют более чем два этажа.

2. Второй вариант — сваи, которые имеют в своем составе ствол с большим количеством накрученных на него лопастей.

Некоторые устройства модифицируют для установки в грунты, находящиеся в суровом климате. Таким образом, их конструкция состоит из винтовой лопасти, которая приварена к поверхности самого ствола.

Такие варианты устанавливаются на каменных, труднообрабатываемых грунтах. С их помощью сооружаются здания с облегченной конструкцией, заборы и т.д. Наличие литого наконечника упрощает работу над данным типом фундамента.

Диаметр винтовых свай рассчитывается исходя из общего веса здания, нагрузки, которую он должен выдержать и индивидуальных особенностей местности.

В соотношении с особенностями строения, винтовые сваи бывают:

• литыми;
• сварными.

Второй вариант имеет вид стальной трубы, на которую установлены и приварены лопасти. Одна часть трубы отличается наличием конусообразной формы. Кроме того, для обработки материала используются специальные антикоррозийные составы.

Для формирования конуса и лопастей используется специальная плазменная резка, отличающаяся высоким качеством работы. Винтовые сваи размеры имеют разные, однако, в строительстве зданий, имеющих в своем составе не более двух этажей, самые популярные сваи диаметром 10,8 см.

Среди сварных винтовых свай выделяют такие их разновидности:

• сваи, используемые на каменистой почве, обеспечивает отличную адгезию фундамента и грунта;
• для зданий, относящихся к малоэтажному строительству, у таких свай имеется открытый тип наконечника, с помощью которого свая хорошо фиксируется на поверхности грунта;
• сваи с закрытым типом наконечника — менее распространены.

Литый вариант сваи изготавливается в определенных условиях и предполагает более крепкую конструкцию, которая способна выдержать огромные нагрузки. Данные сваи имеют более длительный срок эксплуатации, нежели сварные. Кроме того, стоимость таких свай также на порядок выше.

Среди литых свай следует выделить:

• сваи со средними лопастями, легко проникают в талые грунты;
• в вечномерзлых грунтах применяют сваи с маленьким диаметром;
• стандартный тип свай распространен при возведении небольших зданий жилого назначения.

Винтовые сваи материал — чаще всего для их изготовления используется сталь, которую перед установкой свай обрабатывают антикоррозийными растворами.

Технология установки винтовых свай: особенности свайного фундамента

Сфера изобретения свайного фундамента связана с военной отраслью, так как именно здесь, с его помощью удавалось построить крепкие опоры или здания за кратчайшие сроки.

Позже, применение свайного фундамента распространилось на строительство малоэтажных зданий. Сейчас, существуют новые типы свай, которые позволяют обустраивать с их помощью не только фундаменты для облегченных домов, но и многоэтажные здания.

Чаще всего, использование винтово свайного фундамента связано с:

• обустройством фундамента на сложном рельефе местности;
• наличием большого количества влаги в почве;
• наличие уже обустроенного ландшафта;
• отсутствие возможности в проведении земляных работ;
• замена или реставрация фундамента;
• слишком глубокое промерзание грунта.

Винтовые сваи монтаж своими руками

Главной частью винтово свайного фундамента являются сваи. Они имеют вид обычной стальной трубы, изготовленной из металла, с минимальной толщиной в четыре миллиметра. Острый конец винтовой сваи имеет режущую лопасть, которая и позволяет производить ввинчивание. Для установки сваи достаточно двух, трех человек.

Если объект строительства отличается наличием определенных перепадов или других нагрузок, рекомендуется использовать сваи, острый конец которых оснащен двумя лопастями. Таким образом, любая постройка обретет дополнительную мощность.

Среднее значение диаметра лопастей составляет от 20 до 80 см. Внешний вид сваи сравнивают с большим саморезом, ее диаметр составляет от 5 до 35 см. Длина сваи напрямую зависит от местности, в которой ее устанавливают, данное значение колеблется в пределах от двух до десяти метров. Минимальные сваи подходят для обустройства ограждений или установки рекламных щитов.

Кроме того, возможен вариант монтажа полой или цельной сваи. Из-за перпендикулярного размещения лопастей сваи удается избежать разрыхления грунта. Среднее значение несущей способности винтовых свай составляет от 5000 до 25000 кг.

В соотношении с типом установки винтовых свай, следует выделить такие проекты их расположения:

• монтаж одиночной сваи — применяются в процессе пристройки определенного здания к уже имеющемуся объекту;
• стандартное расположение — установка под конструкцию из колонн или основных строительных конструкций;
• монтаж свайных лент — применяются для обустройства жилых зданий;
• поле из свай — используется в малоэтажном строительстве, позволяет оборудовать более мощный фундамент, чем свайные ленты.

Если сваи устанавливаются под деревянный дом, то они должны иметь литый наконечник, отличающийся мощностью и долговечностью.

Кроме того, обратите внимание на защиту материала от внешних раздражителей. Возможен вариант осуществления тестового ввинчивания, при наличии поврежденных участков на поверхности сваи, следует отказаться от покупки данного материала.

Учтите, что самым лучшим покрытием является высококачественная смола на полиуретановой основе. Кроме того, высоким уровнем надежности отличается применение оцинкованных свай, для их обработки используется горячая оцинковка. Кроме того, они имеют как внешнюю, так и внутреннюю защиту.

Расчет винтовых свай и их установка

После покупки свай и проверки их качества, следует немаловажный процесс их установки. Сначала определяется место монтажа каждой сваи, делается разметка участка. После подготовки территории, следует заглубление каждой сваи в почву. Для этого потребуется два, три человека, в зависимости от размера сваи.

Учтите, что погода или время года, практически не играют роли при выполнении данного процесса. Поэтому, работы можно проводить в любое время.

Перед покупкой свай следует четко определиться с их размером. Если здание состоит из одного этажа, то достаточно материала диаметром в 10,8 см. Такие по размеру сваи отличаются легкостью и простотой установки.

Далее проводятся расчеты по определению количества свай, необходимых для обеспечения прочности фундамента. Если в процессе выполнения работ по строительству дома используются тяжелые материалы, или если здание имеет более одного этажа, следует увеличить количество материала для возведения его фундамента.

Установка винтовых свай своими руками

Обустройство фундамента начинается с проведения исследования грунта, на котором возводиться здание. Таким образом, удается определить на какой глубине заложены грунтовые воды, и какие пласты грунта присутствуют в данной местности.

Если работы проводятся вручную, то один из людей следит за качеством и ровностью вкручивания сваи, а другие, проводят непосредственный ее монтаж. После того как свая установлена, она обрезается в соответствии с определенным уровнем и заливается бетонным раствором.

Когда бетон застынет на каждую сваю устанавливается металлическая конструкция в виде оголовка. Чтобы равномерно распределить нагрузку по всему периметру здания, следует провести обвязку свай. Чтобы фундамент приобрел дополнительную прочность, для этих целей используется швеллер.

Учтите, что в процессе проведения работ на неровных грунтах, сваи будут отличаться по высоте, но они должны быть расположены на одном уровне. Чтобы установить одну среднюю по размерам сваю, достаточно пол часа.

Как сделать винтовую сваю: технология и особенности

Для того, чтобы самостоятельно сделать качественные сваи, требуется огромный опыт работы со сварочным аппаратом. Однако, если планируется постройка небольшого складского помещения или хозпостройки, самодельные сваи позволят значительно сэкономить на строительстве фундамента.

Чертеж винтовой сваи поможет определить количество лопастей и процесс ее изготовления. Для работы потребуется полая стальная труба, диаметр которой составляет от 7 до 10 см. Кроме того, необходимо наличие наконечника и лопастей.

Для изготовления наконечника следует согнуть металлический лист в конусообразную форму и сварить его на участке шва.

Место стыка между лопастями и наконечником необходимо зачистить, используя наждачную бумагу. В соответствии с глубиной промерзания почвы определяется длина сваи. Для этих целей используются специальные формулы и расчеты.

На сваю, то есть трубу приваривают элементы в виде лопастей и наконечника. Далее, вся конструкция обрабатывается с использованием антикоррозийного раствора.

Кроме того, возможен вариант применения битумной мастики или грунтовки, предназначенной для нанесения на металлические поверхности.

Сверху сваи нужно оборудовать отверстие для монтажа лома, который обеспечит ее установку в грунт. Интервал установки самодельных свай составляет 50 см.

Винтовые сваи установка видео:

Монтаж винтовых свай (требования и допуски по нормам)

Свая винтовая — это свая, состоящая из металлической винтовой лопасти и трубчатого металлического ствола со значительно меньшей по сравнению с лопастью площадью поперечного сечения, погружаемая в грунт путем ее завинчивания в сочетании с вдавливанием (приложение А СП 50-102-2003).

Требования к устройству свайного фундамента из винтовых свай приведено в  следующих нормативных документах:

• СП 45.13330.2017 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87.  (действующий)
• СП 50-102-2003 Проектирование и устройство свайных фундаментов (рекомендательный)

Выделим основные требования данных нормативных документов которые относятся к монтажу винтовых свай.

Согласно СП 50-102-2003

п. 15.2.24 Погружение винтовых и бурозавинчиваемых свай рекомендуется производить с помощью буровых установок типа СО-2, СО-1200 или специальных установок, развивающих крутящий момент не менее 32000 Н·м.

В процессе погружения свай через каждые 0,5 м должны фиксироваться и заноситься в журнал продолжительность погружения сваи и значения крутящего момента.

15.2.25 В целях минимального нарушения структуры грунта при погружении винтовых и бурозавинчиваемых свай и сокращения времени погружения значение осевой пригрузки должно приниматься в зависимости от плотности проходимого грунта. Осевую пригрузку корректируют таким образом, чтобы коэффициент погружения сваи  k_п, вычисляемый как отношение теоретического числа оборотов сваи на 0,5 м ее погружения n_т  к фактическому числу оборотов n, определяемому путем умножения скорости вращения выходного вала установки для погружения на продолжительность погружения сваи на 0,5 м, был возможно ближе к 1.

Примечание — Теоретическое число оборотов сваи на 0,5 м ее  погружения n_т определяют путем деления Δl =0.5  м на шаг спирали (винтовой лопасти).

15. 2.26 При соответствующем обосновании расчетом и согласовании с проектной организацией допускается изменение расположения винтовых и бурозавинчиваемых свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).

В подобных случаях (наличие включений) допускается применение лидерных скважин диаметром, не менее чем на 0.1d  меньшим диаметра ствола сваи d , и расположением их забоя не менее чем на 1 м выше отметки расположения нижних концов свай.

15.5.9 В состав показателей, контролируемых при устройстве фундаментов из винтовых и бурозавинчиваемых свай с глухим наконечником, входят те же показатели, что и при устройстве фундаментных конструкций из забивных, вибропогружаемых и вдавливаемых свай. Показатели и допустимые отклонения для них должны приниматься по 15.5.7.

15.5.7 В состав основных показателей, контролируемых при устройстве фундаментов из забивных, вибропогружаемых, вдавливаемых и завинчиваемых свай, входят их положение в плане, отметки голов и вертикальность оси свай.

Предельные отклонения фактического положения свай в плане от проектного при:

• однорядном расположении свай поперек оси свайного ряда составляют ±0,2d  ( d — диаметр или сторона сечения свай), а вдоль оси ряда ±0,3d;
• для кустов и лент с расположением в два и три ряда ±0,2d — для крайних свай поперек оси свайного ряда и  ±0,3d — для остальных свай и крайних свай вдоль оси свайного ряда;
• для сплошного свайного поля ±0,2d  для крайних свай и  ±0,4d — для средних свай.

Предельные отклонения фактических отметок голов свай от проектных при монолитном ростверке или плите составляют ±3 см, при сборном ростверке ±1 см, а в безростверковом фундаменте со сборным оголовком ±5 см.

Предельные отклонения осей погруженных свай от вертикали составляют ±2% их длины.

Согласно СП 45.13330.2017

Отдельных требований к винтовым сваям в данном нормативном документе не представлено. Для осуществления контроля за устройством винтовых свай можно воспользоваться таблицей 12.1.

12.8.5 При производстве работ по устройству свайных фундаментов, шпунтовых ограждений состав контролируемых показателей, объем и методы контроля должны соответствовать таблице 12.1.

Таблица 12.1

Возможные преимущества и недостатки винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и винтовых анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкооборотным высокомоментным гидромотором соответствующего размера.Нет необходимости мобилизовать специальное оборудование, такое как кран с сваебойным молотом или большой буровой станок. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин.на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка на 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки.Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для реагирования на чрезвычайные ситуации, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве почвенных условий предельная прочность винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии.Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает беспокойства на площадке. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы.Это поддерживает чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и спиральные анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще можно использовать при установке винтовых свай или винтовых анкеров.Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некотором отношении это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки.Это возможно благодаря использованию линейного устройства измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, а это означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента и мощности проверяется испытаниями под нагрузкой на месте.

Мониторинг крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость.Путем мониторинга крутящего момента установки можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и спиральные анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предполагающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и винтовые анкеры могут быть изготовлены в виде модульных систем, состоящих из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для опоры существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто встречаются мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. Для земляных работ даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, которая делает их очень универсальными, — это возможность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление дополнительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр почв и нагрузок

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, так как их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкером, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и винтовые анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и винтовые анкеры, как правило, не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров важна для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера будет ограничивать надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого момента установки. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

Каждый винтовой и спиральный анкер имеет конструктивное ограничение, указанное производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру до того, как структурная целостность будет нарушена. Во время установки не следует превышать этот предел, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Винт заземления, заменяющий бетонную сваю

Профнастил

Обычно настил не требует разрешения на строительство, если он находится не более чем на 30 см над землей и не покрывает более 50 процентов площади сада, хотя могут применяться исключения.Кроме того, настил в квартирах и мезонетах обычно не разрешается без специального разрешения. В любом случае проконсультируйтесь с вашим офисом планирования, поскольку могут применяться ограничения из-за исторических, экологических или других факторов.

В качестве первого шага мы рекомендуем вам измерить и отметить расположение настила в вашем саду. Это позволит вам более легко визуализировать настил, то, как он будет использоваться, и влияние, которое оно оказывает на окружающую среду. Также полезно подумать о типе мебели и других предметов, которые вы хотите разместить на палубе, чтобы она не была слишком маленькой или с трудом передвигаться.

Если вы строите над лужайкой, неплохо было бы покрыть ее ландшафтной тканью, а затем гравием, чтобы трава и сорняки не пробивались сквозь планки настила! Балки настила должны быть закреплены в земле, обычно с интервалом 2 метра во всех направлениях. Это идеально подходит для универсального заземляющего винта, а не для более старых и тяжелых бетонных опор или столбов. Установщик Stop Digging прибудет к вам домой со всем необходимым оборудованием и утопит шурупы в соответствии с вашим планом.Тогда, без промедления, пора приступить к строительству!

Когда сетка из шурупов установлена, вы можете сразу же прикрепить обработанные давлением деревянные балки, образуя каркас, предпочтительно с помощью болтов для дополнительной прочности. Обычно рекомендуется, чтобы балки были размером не менее 45 мм x 170 мм, чтобы иметь достаточную несущую способность. Также желательно установить очень небольшой уклон (падение 2 мм на метр) от дома для улучшения отвода воды. Затем балки перекрытия прикрепляются к этому деревянному каркасу с помощью наклонных шурупов или кронштейнов балок с интервалом примерно 400-600 мм.Когда балки установлены, самое интересное начинается с крепления досок настила!

Специалист по укладке винтовых, шпунтовых, винтовых и винтовых свай — фундаменты QPile

Сваи с 1994 г. — На Саншайн-Кост — Путешествуйте куда угодно

• Все размеры для бассейнов, домов, коммерческих, промышленных, мостов и дорожек
• Профессиональный и дружелюбный технический совет
• БЕСПЛАТНЫЙ анализ вакансий на месте
• Быстрое предложение и установка
• Инженерные аттестационные документы
• Отправьте свой тест почвы и планы основания, чтобы узнать цену СЕЙЧАС

Штатные руководители на месте имеют лицензию QBSA

Подразделение Cantor Contracting Pty Ltd

Стальные винтовые сваи Преимущества

• Несущая способность связана с крутящим моментом при установке, и при этом часто обнаруживаются локальные слабые места на площадке, которые не будут обнаружены при бурении бетонных опор.
• Просверленные отверстия для бетона, которые разрушаются из-за сухого песка или высокого уровня грунтовых вод, легко заменяются стальными винтовыми опорами.
• Нагрузочное испытание легко проводится.
• Стальные винтовые опоры могут использоваться для опор мостов; причалы; фундаменты жилых, торговых и промышленных зданий; по сервитутам; опоры электроснабжения и связи; променады; трубопроводы; рамы конвейерных лент в горной промышленности.

Скорость

• Быстрый монтаж во время уязвимого периода земляных работ поднимет ваш фундамент из-под земли.

Легкое оборудование

• На объекте меньше тяжелая техника.

Сваи всех размеров

• Сваи рассчитаны на нагрузки и грунтовые условия на вашем участке.
• Диапазон свай от 50 кН (5 т) до 2000 кН (200 т).

Низкие затраты на установку

• Более низкие затраты на установку, чем сваи с глубоким бурением и заливкой.

Чистота и экологичность

• Нет почвы для удаления с участка
• Отсутствие шума забитых свай
• Отсутствие вибрации от забивных свай

Подходит для кислых почв

Все работы выполнены по AS2159

Инженерная сертификация по окончании работы

* * Нажмите на изображения, чтобы УВЕЛИЧИТЬ * *

ДОБРО ПОЖАЛОВАТЬ В ВИНТОВЫЕ СВАИ ZAK

Презентация на тему: «ДОБРО ПОЖАЛОВАТЬ НА ВИНТОВЫЕ СВАИ ЗАКА» — стенограмма презентации:

1

ДОБРО ПОЖАЛОВАТЬ В ВИНТОВЫЕ СВАИ ZAK

2

УСЛУГИ RTM Дома и коттеджи: когда вам нужен новый дом или коттедж, но вы не хотите затрат и хлопот, связанных со строительством участка, нестандартные RTM и коттеджи Зака ​​предлагают вам выбор Сельскохозяйственные постройки для почтовых ферм: построены прочно, чтобы служить даже в самых суровых условиях Саскачевана, Постройки, амбары и машинные навесы Зака ​​- лучшее вложение, которое вы можете сделать для своей фермы.Zak’s Commercial: Zak’s Commercial строит коммерческие здания со стальным или деревянным каркасом на территории. Офисы, торговые площади и многое другое, построенное по вашим требованиям. Zak’s Home Building Center: Zak’s Home Building Center делает качественный бренд бытовой техники ближе к месту вашего проживания. .

3

ВИНТОВЫЕ СВАИ В коммерческих и жилых зданиях Зака ​​теперь используются винтовые сваи. Винтовые сваи — это фундаментные конструкции, которые действуют как опоры, способные выдержать вес даже больших многоэтажных коммерческих зданий.Преимущества: Эффективность: Винтовые сваи устанавливаются быстрее и проще, чем традиционные бетонные опоры или фундаменты. Гибкость: нет предела использованию винтовых свай. Устойчивость: винтовые сваи можно снимать, перемещать и использовать повторно. Полезность: Прочные и устойчивые к морозу и воздействию воды, винтовые сваи обеспечивают отличный фундамент здания в долгосрочной перспективе, даже при расширении или пристройке здания.

4

ВИТРИНА С ВИНТОВЫМИ СВАЯМИ

5

О НАС Центр строительства и жилищного строительства Зака ​​
Расположенный в Гааге, Саскачеван, сердце молочной промышленности Саскачевана, Zak’s Building обслуживает своих клиентов с тех пор, как сотрудники Zak’s знают ценность быстрого, своевременного планирования и усердной работы чтобы гарантировать удовлетворенность клиентов.. Zak’s Building and Home Building Center предлагает пиломатериалы и оборудование для строительных материалов Полная линейка оборудования для дома Building Center Products Изготовленные на заказ шкафы ручной работы Готовые к переезду (RTM) Дома и коттеджи Предварительно спроектированные, готовые к перемещению (RTM) Дома и коттеджи Коммерческие здания Сельское хозяйство Здания

6

СВЯЗАТЬСЯ С НАМИ АДРЕС: 101 ВОСТОК ОБСЛУЖИВАНИЯ ДОРОЖНАЯ КОРОБКА 5 ГАГА, СК.
