Расчет опалубки перекрытий: Калькулятор расчета опалубки

Содержание

Калькулятор расчета опалубки

Монтаж опалубки занимает одно из ключевых моментов в технологическом процессе строительства дома. Она представляет собой вспомогательную конструкцию, которая монтируется только на определенное время. Цель этой конструкции – фиксация формы различных конструктивных элементов, выполненных из бетона.

Основные элементы, из которых состоит конструкция:

  • несущие и поддерживающие детали нужны для фиксации заданной формы бетонных конструкций;
  • крепежные элементы призваны скреплять конструкцию в нужном положении;
  • щиты. Именно они, непосредственно контактируя с бетоном, придают нужную форму бетонной конструкции.

Разновидности опалубки

В зависимости от ряда факторов опалубку разделяют на отдельные подвиды:

  1. По расположению конструкций в пространственной плоскости, опалубка может быть горизонтальной и вертикальной.
  2. По отдельным конструкционным характеристикам выделяют:
    • опалубка блочная;
    • крупно и мелко щитовая конструкция;
    • скользящая, переставная или подъездная модель;
    • блочная или несъемная конструкция.
  3. В зависимости от вида материалов, из которых монтируется опалубка, выделяют: деревянную, стальную, пластиковую или комбинированную конструкцию.
  4. По способу влияния на бетонный раствор выделяются следующие разновидности опалубки: согревающая, с утеплителем и без, специальная.
  5. По тому, как часто используется опалубка, различают:
    • одноразовый вариант. Не подлежит повторному использованию;
    • инвентарную. После выполнения своей главной миссии, конструкция разбирается, и может храниться на складе до повторного ее использования.

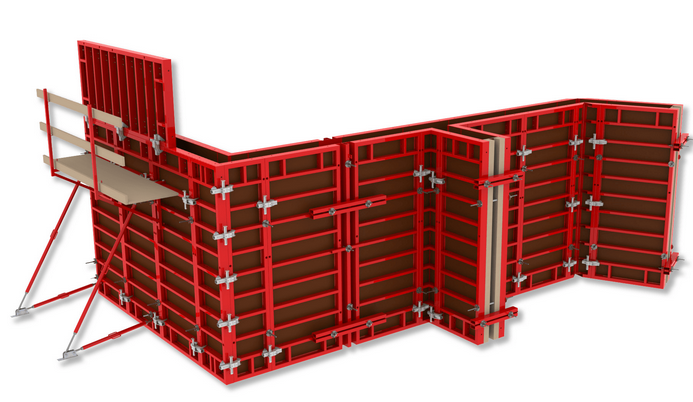

Наиболее практичной является щитовая конструкция, выполненная из металла, или в комбинации стали и дерева. В этом случае каркасом служат уголки из стали с дополнительными ребрами жесткости. К ним крепят стальные листы толщиной не менее 3 мм.

Если используется комбинированный тип, то в качестве боковых элементов используется фанерный лист или пластиковая панель. В качестве крепления, для такой конструкции используются скобы на пружинах, а также различные виды замков. Смонтированная таким образом конструкция отличается повышенными показателями прочности и долговечности, однако у нее существует один недостаток — монтаж конструкции требует достаточно больших денежных инвестиций. Не во всех случаях такие затраты оправданы с экономической точки зрения.

Поэтому наиболее популярным вариантом, привлекающим не только своей практичностью, простотой сборки и небольшими денежными затратами является деревянная опалубка.

Деревянная опалубка стен, колонн и фундамента

Основные элементы такой конструкции изготовлены из деревянных щитов различных по своей толщине и размерам. Несущие опоры выполнены из деревянных брусьев.

В качестве крепежных элементов используются проволочные скрутки и стяжки.

Заливка бетонных перекрытий, сводов и балок требует использования стационарной опалубки, основная часть которой не подлежит повторному монтажу. С целью придания прочности, такая конструкция подпирается бревнами – кругляком.

Как правило, для изготовления деревянной опалубки используются хвойные и лиственные породы деревьев. Очень важно следить за уровнем влажности древесины. Этот показатель не должен превышать 25%.

При многократной эксплуатации опалубки используется древесный материал не ниже третьего сорта с минимальным количеством сучков и дефектов.

Нужно контролировать, чтобы поверхность, которая непосредственно соприкасается с бетонным раствором, была идеально гладкой. Только в этом случае можно получить качественную поверхность.

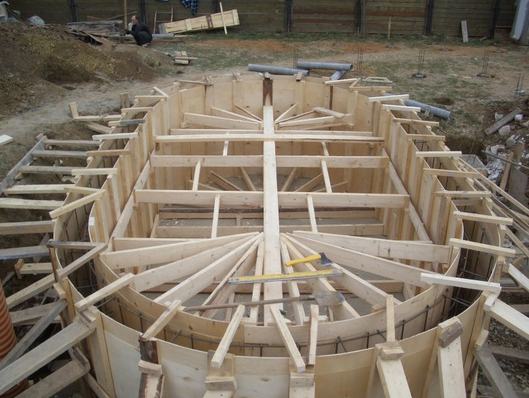

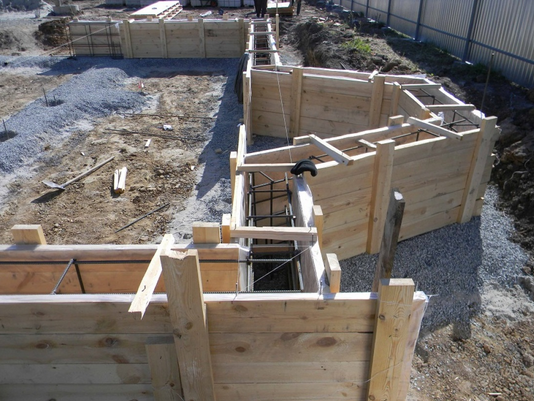

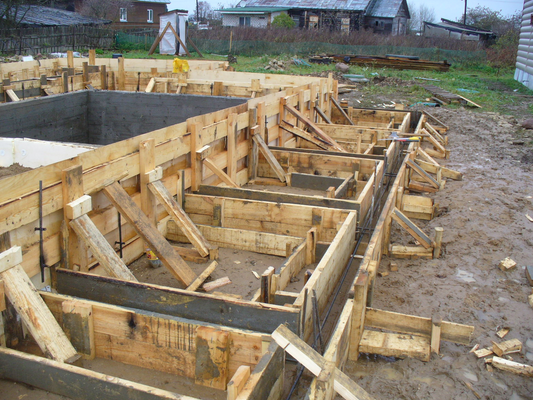

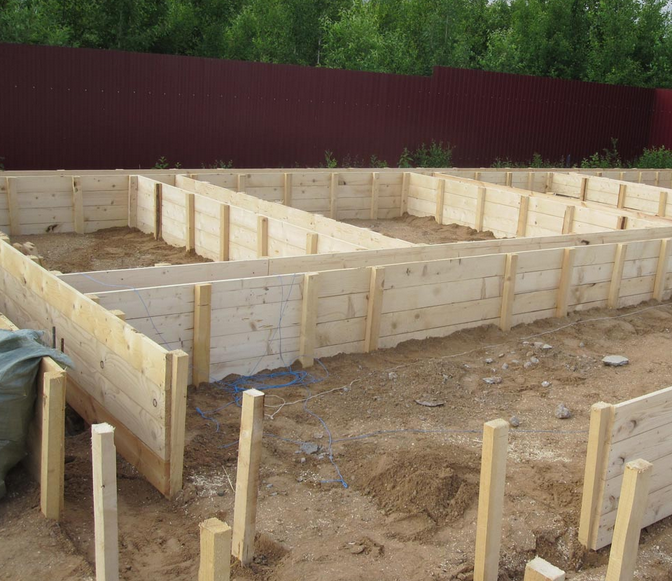

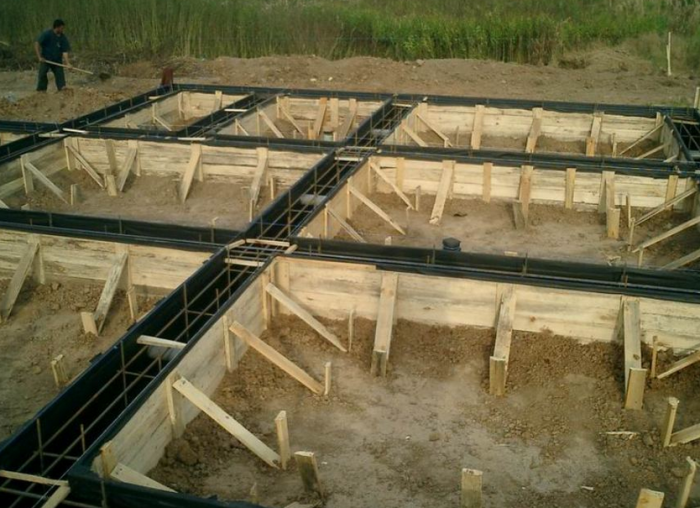

Опалубка фундаментов

Чтобы конструкция, для заливки бетонной смеси формирующей фундамент, была качественной и практичной, чаще всего используются деревянные щиты. Толщина материала должна составлять не менее 5 см, высота 20 см.

Для того чтобы не нарушилась конфигурация будущего фундамента, опалубку с внутренней стороны ограничивают распорками, а с внешней фиксируют специальными колышками, которые должны максимально плотно прилегать к доске. С их помощью можно снизить давление бетонной смеси и сохранить заданную форму фундамента.

Внутренние распорки также помогают в фиксации правильных форм, ведь давление подпорок извне, может существенно изменить заданные параметры фундамента.

Монтируя опалубку для фундамента, не стоит забывать о том, что высота конструкции должна соответствовать параметрам будущего фундамента. Если высота стенок превышает стандартные 20 см, то применяются специальные уголки, хомуты, распорки и подкосы призваны регулировать параметры возведенной конструкции.

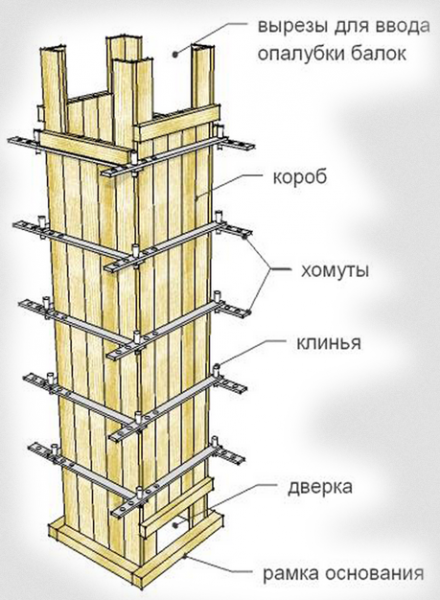

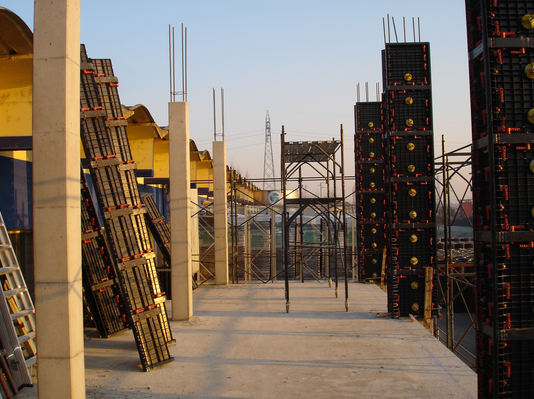

Опалубка колонн

На практике используется разборная, передвижная конструкция опалубки, выполненная их четырех панелей, соединенных между собой гвоздями. Две панели в конструкции по своей ширине должны соответствовать параметрам колонны. Остальные две панели по своей ширине должны быть больше чем параметры колонны на толщину доски.

Щиты можно скреплять гвоздями, стальными хомутами. Монтаж крепежа осуществляется только после завершения установки щитов.

Важно! Элементы крепежа должны быть выбраны таким образом, чтобы они могли выдержать давление бетонной смеси в ходе ее заливки и утрамбовывания.

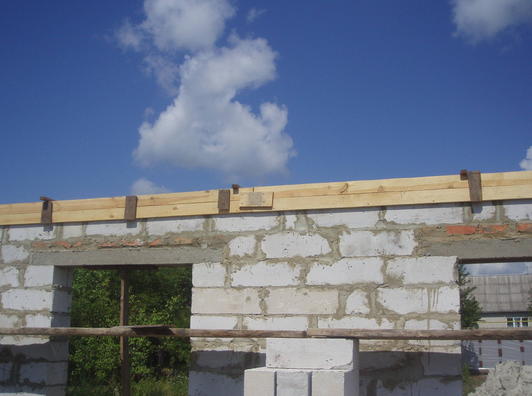

Опалубка прогонов и балок

Изготовление опалубки для прогонов и балок проходит одновременно. С этой целью производиться монтаж панелей в виде короба без верхней части. Обязательно контролируется качество прилегания панелей друг к другу. Оно должно быть настолько плотным, чтобы цементный раствор не протекал.

Совет! Так как сборка и фиксация балок проводиться на достаточно большой высоте, практичным и удобным станет использование строительных лесов, высотой более шести метров.

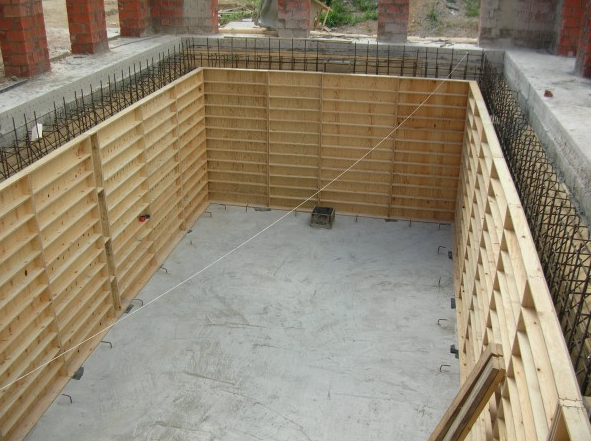

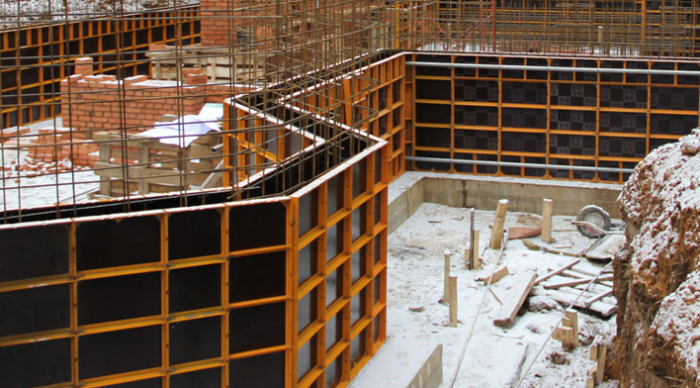

Опалубка стен

Данный процесс довольно прост с технологической стороны и со стороны расчетов. Две панели устанавливают параллельно друг другу, с внутренним расстоянием равным толщине будущей стены. Чтобы поверхность получилась идеально ровной, применяется система подпорок, которые помогают зафиксировать конструкцию по уровню.

Если стена имеет толщину менее 50 см, то для опалубки будет достаточно наличие ребер жесткости. При толщине поверхности свыше 50 см используются схватки. Они представляют собой полые брусья с болтами, которые монтирую внутри конструкции. Их достаточно просто удалить после заливки бетона, а отверстия заделать цементом.

Расчет опалубки из дерева

В начале расчета измеряем периметр фундамента. Полученный результат умножить на 2, так как бетон заливается между двумя досками возведенной конструкции

Высота возводимой конструкции равна высоте фундамента + 20 см запаса. Дополнительная высота, при расчете, необходима, так как вся конструкция должна быть выше уровня заливаемой бетонной смеси.

Чтобы произвести расчет необходимого количества кубометров доски, для монтажа опалубки, необходимо полученную длину периметра умножить на высоту доски и умножить на толщину доски.

Совет! Если конечный результат расчетов – дробное число, его нужно округлять в большую сторону.

Рассмотрим пример расчета деревянной опалубки:

  • периметр дома -100 м;
  • высота фундамента = 0,5 м доски + 0,2 м запаса= 0,7 м;
  • толщина доски -0,05 м.

Путем несложный математических вычислений производим расчет: (100*2)*0,7*0,05=7 м3.

Заключение

Тщательно изучив, каким способом можно изготовить опалубку для конкретного конструктивного элемента дома, все работы можно осуществить самостоятельно без привлечения наемных работников. Для этого достаточно иметь немного свободного времени, соблюдать последовательность работ и тщательно проверять правильность исходных данных и проведенных расчетов.

После того, как выполнен расчет необходимого количества досок для опалубки, можно приступать к ее созданию

Монолитное перекрытие своими руками. Расчет, подготовка и установка опалубки

         Из этой статьи вы узнаете, как сделать самостоятельно железобетонное перекрытие по кирпичным стенам. В тексте приведены подробные расчёты материалов. Статья расскажет о разных приёмах устройства опалубки, правилах армирования и стоимости материала и работы.

В предыдущей статье мы рассказали о том, что существуют три способа установки опалубки — инвентарный, самодельный и комбинированный. Первые два из них — принципиально разные и мы пошагово рассмотрим каждый.



Расчёт монолитного перекрытия

Исходные данные

Независимо от выбранного способа монтажа опалубки необходим одинаково качественный результат и соблюдение размеров. Поэтому есть набор требований и расчётов, одинаковый для обоих методов.

Предположим, что нам нужно устроить монолитное железобетонное перекрытие над зданием прямоугольной формы с внутренней несущей стеной. Внутренние размеры помещений: 5х3,7 м и 5х2,5 м. Высота потолка 2,7 м.

Расчёт бетона

Площадь перекрытия будет равна:

·      S = 5 х (2,5 + 3,7) + 1 х 0,4 = 31,4 м2

При толщине 200 мм объём бетона будет равен:

·      V = 31,4 х 0,2 = 6,28 м3

Масса перекрытия будет равна:

·      М = 6,28 х 2500 = 15700 кг = 15,7 тонны

Расчёт арматуры

Для армирования перекрытия принят каркас арматуры А3 Ø 16 из двух зеркальных сеток с шагом 180 мм. Количество продольных стержней в одной сетке — ширина перекрытия, делённая на шаг:

·      Nпрод = 5000 / 180 = 27,7 = 28 шт.

Длина продольных стержней в одной сетке:

·      Lпрод = Nпрод х А = 28 х 6,6 = 184,8 = 185 м

Количество поперечных стержней в одной сетке — длина перекрытия, делённая на шаг 180 мм:

·      Nпопер = 6600 / 180 = 36,6 = 37 шт.

Длина поперечных стержней в одной сетке:

·      Lпопер = Nпопер х В = 37 х 5 = 185 м

Общая длина стержней в одной сетке:

·      L1 = Lпрод + Lпопер = 185 + 185 = 370 м

Общая длина стержней в каркасе перекрытия:

·      Lобщ = L1 х 2 = 370 х 2 = 740 м

На 1 м2 перекрытия приходится 740 / 31,4 = 23,5 пог. м арматуры.

На 1 м3 перекрытия приходится 740 / 6,28 = 117,8 пог. м арматуры.

Количество материала плоскости

При использовании фанеры для создания плоскости стола необходимо рассчитать количество целых листов (1220х2440 мм, 3 м2), исходя из линейных размеров помещений. Это делается для уменьшения отходов:

·      N = Sпом / Sлиста = 31,4 / 3 = 10,5 шт.

Итого необходимо 10 целых листов ламинированной фанеры. Оставшееся пространство можно зашить более дешёвым материалом — обычной фанерой или доской.

Если в качестве основного материала плоскости принята доска 100х25, то её объём будет:

·      Vдоски = 31,4 х 0,025 = 0,785 м3



Количество инвентарных балок

Специфика сборной опалубки в том, что она состоит из ригелей, на которые опираются балки. Шаг ригелей — не более 1,2 м, их располагают вдоль помещения. Шаг балок — 400–600 мм, и они обычно идут поперёк. Количество линий опорного ригеля будет равно ширине помещения, делённой на шаг. В нашем случае:

·      N1 = 3,7 / 1,2 = 3,08 , принимаем 3

·

Расчет опалубки перекрытий на телескопических стойках

Данный вид опалубки получил распространение не только в многоэтажном строительстве, но и в частном благодаря своему небольшому весу и простоте применения. Часто бывает что в небольших строительных бригадах нет специалиста, который бы произвел правильные расчеты необходимого количества оснастки.

Учитывая что, как правило такое оборудование арендуют, например здесь http://arendaopalubki.spb.ru, расходы будут напрямую зависеть от количества. Подобрав правильный объем, можно их оптимизировать.

Что нужно учесть при правильном расчета

При расчете необходимого количества стоек, как основного несущего элемента, учитывают два параметра:

  • прочность при всех видах нагрузки;
  • деформативность при воздействия постоянных нагрузок на палубу системы.

Эти параметры вам вычислять не нужно, они уже прописаны в ГОСт и составляют номинальную нагрузку на 1 телескопическую стойку – 2,0 тонны. Далее вычисляется вес бетона, который будет заливаться в вашем случаи. Определить вес смеси наиболее часто применяемых марок  на 1 м3 можно по таблице ниже.

Зная толщину перекрытия, вы можете вычислить вес, который будет иметь 1 м2. После этого, умножите его на всю площадь заливки и разделите на 2 тонны. Таким образом вы вычислите необходимое количество стоек. Эту цифру умножите на коэффициент 1,1, это необходимый минимальный запас в 10 %.

Так же нужно учесть высоту будущего перекрытия, чем она выше, тем больше стерпеть нагрузки бетона нужно брать при расчетах. Посмотреть это коэффициент можно по следующей таблице.

Распределение стоек производится равномерно по всему помещению, устанавливая их незначительно чаще по углам. именно для этого и необходим 10% запас.

Если вы сомневаетесь в точности расчетов, сравните их с таблицей ниже.

Здесь, во второй колонке, указан шаг телескопических стоек при определенной толщине перекрытия.



Расчёт количества элементов оборудования опалубки стен, перекрытий

Зачастую решения принимаются не так быстро, как хотелось бы. Возникает множество различных нюансов, начиная от проектирования строящегося здания заканчивая финансированием объекта. А сроки, как правило, уже горят. Мы всегда готовы выполнить подробную раскладку в AutoCAD с расположением и расчётом количества оборудования поэлементно. Вероятно, что вы тоже умеете это делать, но бывает, что компьютера рядом нет. В таком случае есть некоторые формулы, по которым можно произвести предварительный расчёт количества опалубки и сумм оплаты.

СТЕНОВАЯ ОПАЛУБКА (крупнощитовая, h=3m, кол-во отверстий на одной стороне — 3)

  1. Кол-во клиновых замков = кол-во щитов х 3
  2. Кол-во универсальных замков = кол-во клиновых замков х 0,2
  3. Кол-во анкеров (шпилек) = кол-во щитов х 1,5
  4. Кол-во гаек = кол-во анкеров х 2
  5. Кол-во подкосов = S (площадь) опалубки / 18
  6. Кол-во консолей безопасности = S опалубки / 12
  7. Всегда необходимо 2 монтажных захвата



ОПАЛУБКА ПЕРЕКРЫТИЯ (на телескопических стойках)

  1. V (объём) бетона м3 = S (площадь плиты) x h (толщина плиты)
  2. m (масса бетона при укладке, с запасом) кг/м2 = V x 3,5 т
  3. Кол-во стоек и унивилок 2-а варианта расчёта:

— Кол-во стоек и унивилок= m / несущая способность стойки

— Кол-во стоек и унивилок = S плиты / 1,6

  1. Кол-во треног = кол-во стоек и унивилок / 2,5
  2. Балка м.п. = S x3



КОЛОННЫ

В комплект колонны российского производства входит:

  1. 4 универсальных щита
  2. 16 шкворней (анкеров)
  3. 16 гаек
  4. 2 подкоса

Не смотря на всю пользу статьи, не забывайте, что это осреднённый предварительный расчёт и, обратившись к нам, вы всегда получите консультацию и бесплатную раскладку в AutoCAD.

Монолитное перекрытие своими руками. Расчет, подготовка и установка опалубки

Из этой статьи вы узнаете, как сделать самостоятельно железобетонное перекрытие по кирпичным стенам. В тексте приведены подробные расчёты материалов. Статья расскажет о разных приёмах устройства опалубки, правилах армирования и стоимости материала и работы.

В предыдущей статье мы рассказали о том, что существуют три способа установки опалубки — инвентарный, самодельный и комбинированный. Первые два из них — принципиально разные и мы пошагово рассмотрим каждый.

Расчёт монолитного перекрытия

Исходные данные

Независимо от выбранного способа монтажа опалубки необходим одинаково качественный результат и соблюдение размеров. Поэтому есть набор требований и расчётов, одинаковый для обоих методов.

Предположим, что нам нужно устроить монолитное железобетонное перекрытие над зданием прямоугольной формы с внутренней несущей стеной. Внутренние размеры помещений: 5х3,7 м и 5х2,5 м. Высота потолка 2,7 м.

Расчёт бетона

Площадь перекрытия будет равна:

  • S = 5 х (2,5 + 3,7) + 1 х 0,4 = 31,4 м2

При толщине 200 мм объём бетона будет равен:

  • V = 31,4 х 0,2 = 6,28 м3

Масса перекрытия будет равна:

  • М = 6,28 х 2500 = 15700 кг = 15,7 тонны

Расчёт арматуры

Для армирования перекрытия принят каркас арматуры А3 Ø 16 из двух зеркальных сеток с шагом 180 мм. Количество продольных стержней в одной сетке — ширина перекрытия, делённая на шаг:

  • Nпрод = 5000 / 180 = 27,7 = 28 шт.

Длина продольных стержней в одной сетке:

  • Lпрод = Nпрод х А = 28 х 6,6 = 184,8 = 185 м

Количество поперечных стержней в одной сетке — длина перекрытия, делённая на шаг 180 мм:

  • Nпопер = 6600 / 180 = 36,6 = 37 шт.

Длина поперечных стержней в одной сетке:

  • Lпопер = Nпопер х В = 37 х 5 = 185 м

Общая длина стержней в одной сетке:

  • L1 = Lпрод + Lпопер = 185 + 185 = 370 м

Общая длина стержней в каркасе перекрытия:

  • Lобщ = L1 х 2 = 370 х 2 = 740 м

На 1 м2 перекрытия приходится 740 / 31,4 = 23,5 пог. м арматуры.

На 1 м3 перекрытия приходится 740 / 6,28 = 117,8 пог. м арматуры.

Количество материала плоскости

При использовании фанеры для создания плоскости стола необходимо рассчитать количество целых листов (1220х2440 мм, 3 м2), исходя из линейных размеров помещений. Это делается для уменьшения отходов:

  • N = Sпом / Sлиста = 31,4 / 3 = 10,5 шт.

Итого необходимо 10 целых листов ламинированной фанеры. Оставшееся пространство можно зашить более дешёвым материалом — обычной фанерой или доской.

Если в качестве основного материала плоскости принята доска 100х25, то её объём будет:

  • Vдоски = 31,4 х 0,025 = 0,785 м3

Количество инвентарных балок

Специфика сборной опалубки в том, что она состоит из ригелей, на которые опираются балки. Шаг ригелей — не более 1,2 м, их располагают вдоль помещения. Шаг балок — 400–600 мм, и они обычно идут поперёк. Количество линий опорного ригеля будет равно ширине помещения, делённой на шаг. В нашем случае:

  • N1 = 3,7 / 1,2 = 3,08 , принимаем 3
  • N2 = 2,5 / 1,2 = 2,08 , принимаем 2

Итого по две линии ригелей в каждом помещении. Это 10 балок по 2,8 м.

Поперечные балки рассчитываются, исходя из ширины помещений. В нашем случае — 10 шт. по 3,6 м и 10 шт. по 2,4 м.

Количество стоек

Телескопические инвентарные стойки устанавливают только под ригели с шагом 800–1000 мм. В нашем случае — пять линий по 5 метров — 25 метров. Делим на шаг — получаем количество:

  • Nстоек = 25 / 0,8 = 31,25 = 32 шт.

На каждую стойку приходится одна тренога и одна унивилка («корона»).

Совет. Подберите стойки максимальной высоты. Это даст удобство при разметке и установке горизонта. Стойка не должна быть выдвинута на максимум — чем больше вкладыша в штангу, тем она прочнее.

Монтаж инвентарной опалубки

Для монтажа инвентарного стола понадобится минимальный набор ручного и измерительного инструмента — молоток, рулетка, правило/уровень, шнур, маркеры. Для обвязки периметра понадобится дрель с дюбелями БМ Ø 6 100 мм.

Внимание! Убедитесь в прочности места установки стойки стола. Про

Расчет опалубки — ОпалубкаЭксперт

При расчете опалубки обязательно высчитывается наибольшая нагрузка на систему и определяется количество нужных материалов. Универсального решения данного вопроса не существует: каждый строительный объект требует индивидуального подхода.

Расчет опалубки

Расчет опалубки

Правильный расчет опалубочных элементов является залогом надежности системы, которая обеспечит:

  • жесткость и прочность при воздействии различных видов нагрузок;
  • возможность применения автоматических средств в процессе монтажа;
  • режим влажности, который необходим для твердения бетона и набора им прочности;
  • оперативную установку и разборку;
  • удобство при ремонте и замене отдельных элементов;
  • сведение к минимуму трудовых и материальных затрат.

Тип и материалы опалубки определяют особенности проекта, бюджет и сроки строительства. Расчеты могут быть произведены с помощью специального программного обеспечения или самостоятельно посредством не слишком сложных математических вычислений.

Расчет опалубки фундамента

Опалубочная конструкция монтируется из дерева, асбестовых или металлических труб, металла или пенополистирола. Доски — наиболее популярны при самостоятельном строительстве. Их главными плюсами являются экономичность, простота возведения, доступность.

Расчет опалубки фундамента

Способы расчета деревянной опалубки:

  • Сначала измеряется длина внешней стороны траншеи и толщина материала. Высота увеличивается на 20 сантиметров. Периметр умножается на два, полученная цифра умножается на высоту фундамента и толщину доски — это общий объем материала. Он округляется в большую сторону.

Пример: 100 х2х0,7х0,03=4,2 куб. м. досок (данные указаны в метрах). Округляется до 4,5 кубических метров.

  • Применяется, если известен размер доски. Периметр умножается на два и делится на длину доски. Высота конструкции делится на ширину доски. Полученные цифры умножаются.

Пример: (100 х2/6) х(0,7/0,1) = 234 доски (величины указаны в метрах).

Помимо досок в строительстве опалубки используется брус, который необходимо установить через каждые 50-70 сантиметров, а также скобы, гвозди, распорки. Это необходимо в перечень расходных материалов.

Расчет опалубочной конструкции из металла делается с помощью вышеуказанных формул с учетом размера листа. Расчет пенополистирола лучше всего доверить специалисту.

Расчет опалубки перекрытия

Для расчета опалубки перекрытий требуются более сложные вычисления. Изначально необходимо знать площадь, высоту и толщину конструкции. Быстро выполнить расчеты позволяет онлайн-калькулятор, который посчитает нужное количество стоек, унивилок, треног и длину балки в погонных метрах, однако он не гарантирует точности. Для расчета опалубки перекрытий можно воспользоваться таблицей:

Таблица для рассчета опалубки перекрытий

Таблица для рассчета опалубки перекрытий

Расчет опалубки стены

На подсчеты материалов для опалубочной системы существенно влияет толщина стенок и площадь, заливаемая бетоном. От количества бетонного раствора зависит число опорных стоек. С технологической стороны процесс расчета опалубки стены не является слишком сложным. Размер конструкции вычисляется путем деления на ширину и высоту доски. В среднем для возведения 1 кубического метра опалубки понадобиться 40-43 доски шириной 1 метр.

Расчет опалубки стен

Расчет опалубки стен

Следует учитывать, что при толщине стенки менее 50 сантиметров достаточно использовать ребра жесткости. Если поверхность стены превышает 50 сантиметров, применяются схватки.

Грамотное составление проекта и расчет опалубки позволят выполнить монтаж надежной конструкции с наименьшими затратами.

Критерии проектирования деревянной опалубки с формулами расчета для бетона

Деревянные опалубки обычно используются для строительства из-за простоты использования. Обсуждаются различные критерии проектирования деревянной опалубки и их расчет.

Опалубка — важный элемент временного строительства при возведении сооружений. Он обеспечивает необходимую поддержку до тех пор, пока бетонный элемент не достигнет необходимой прочности и не сможет выдержать собственный вес в дополнение к прилагаемым нагрузкам.

Существуют различные материалы, например сталь, алюминий, волокнистый композит и дерево, из которых могут быть изготовлены опалубки. Производители могут производить стальные, алюминиевые и волокнистые композитные опалубки, и их можно использовать напрямую на основании информации и технических характеристик, предоставленных производителем.

Однако деревянная опалубка, показанная на Рисунке 1, может быть изготовлена ​​на строительной площадке, но ее необходимо спроектировать должным образом. При проектировании деревянной опалубки необходимо учитывать разные критерии.

В следующих разделах будут рассмотрены различные критерии проектирования опалубки.

Рис.1: Деревянная опалубка

Критерии проектирования деревянной опалубки для бетонных конструкций

Ниже приведены различные критерии проектирования деревянной бетонной опалубки

  • Поправочный коэффициент ASD для напряжений в пиломатериалах
  • Коэффициент габаритных размеров стержня
  • Коэффициент устойчивости балки
  • Фактор устойчивости колонны
  • Коэффициент продолжительности нагрузки
  • Коэффициент площади подшипника
  • Фактор влажности
  • Коэффициент плоского приложения
  • Коэффициент запаса прочности для аксессуаров опалубки
  • Коэффициент повторяемости использования элементов
  • Изделия из дерева
  • Поправочный коэффициент на напряжения фанеры

Поправочный коэффициент ASD для напряжений в пиломатериалах

Национальный стандарт проектирования для деревянного строительства 2015 рекомендует различные поправочные коэффициенты для корректировки исходных расчетных значений (F) и, следовательно, для достижения допустимых расчетных значений ( F ‘) для напряжения изгиба, напряжения сдвига, напряжения опоры, напряжения сжатия и модуля упругости следующим образом :

Следует отметить, что поправочные коэффициенты в скобках используются в случае элемента фермы.Помимо факторов, указанных в скобках, поправочные коэффициенты будут объяснены в следующих разделах

.

Коэффициент общего размера элемента

Этот коэффициент обозначается как ( C f ) и посредством испытаний демонстрируется, что размер элемента, который должен быть сконструирован, влияет на напряжение, вызывающее отказ. Поэтому следует учитывать размер элемента, и это можно сделать, умножив основные значения изгиба и сжатия на размерный коэффициент.

Коэффициент устойчивости балки для конструкции деревянной опалубки

Национальная проектная спецификация содержит рекомендации относительно значения коэффициента устойчивости балки ( C L ). В случае, когда край сжатия прямоугольного изгибаемого элемента нестабилен, коэффициент устойчивости балки рассчитывается в соответствии с уравнением, приведенным в NDS 3.3.3.8.

Кроме того, национальная спецификация проекта рекомендует, чтобы значения коэффициента устойчивости балки можно было принять равным 1 для пиломатериалов в зависимости от состояния боковой опоры и глубины элемента с соотношением, указанным в Таблице-1.

Таблица-1: Коэффициент устойчивости балки в зависимости от отношения глубины к ширине и условий боковой поддержки

Отношение глубины к ширине, b? D Состояние боковой поддержки Коэффициент устойчивости балки ( C L )
b> = d <2 Боковая опора не нужна 1
4> = б / д> 2 Концы опалубки должны поддерживаться гвоздями или перемычками, сплошными блокировками на всю глубину или другими средствами 1
5> = б / д> 4 Сжимаемая кромка элемента должна оставаться в положении, подходящем по всей длине, чтобы предотвратить боковое смещение, а также не допускать деформации в конечной точке опоры элемента 1
6> = б / д> 5 Сжимаемая кромка элемента должна удерживаться на своем месте с помощью чернового пола или других средств, следует избегать бокового смещения в конечной точке опоры, а на расстоянии 20 см должны быть предусмотрены перемычки или диагональные поперечные связи или сплошной блок на всю глубину.

1
7> = б / д> 6 Для предотвращения вращения необходимо поддерживать не только точку концевого подшипника, но и удерживать оба края сжатия элемента в исходном положении. 1

Коэффициент устойчивости колонны для проектирования деревянной опалубки

Коэффициент устойчивости колонны, обозначаемый как ( C p ), определяется в соответствии с положениями национального стандарта проектирования.Значение коэффициента устойчивости колонны принимается равным 1, если боковое смещение сжимающего элемента предотвращается во всех направлениях за счет обеспечения опор по всей длине элемента.

Однако, если элементы, такие как опоры или распорки, скорее всего, выйдут из строя из-за продольного изгиба вместо раздавливания, коэффициент устойчивости колонны снижает допустимое напряжение сжатия, параллельное естественным линиям (волокнам) в древесине. Следующее уравнение используется для вычисления коэффициента устойчивости колонны.

Где:

F c *: эталонное расчетное значение сжатия, параллельное естественной линии на древесине (фактуре), умноженное на применимый поправочный коэффициент, кроме C p , см. Раздел 2.3 национальных технических требований к дизайну для деревянных конструкций

c : принимается равным 0,8 для пиломатериалов, 0,85 для столбов и слоев круглой древесины и 0,90 для конструкционного клееного бруса, конструкционного композитного пиломатериала и поперечно-клееного бруса

F cE : вычисляется с применением следующих выражений

Где:

l e : эффективная длина

l e ? D : это большее из коэффициентов гибкости относительно возможной оси продольного изгиба и обычно не превышает 50, за исключением коротких нагрузок во время строительства, и в этом случае может достигать 75.

Коэффициент продолжительности нагрузки для расчета деревянной опалубки

Испытаниями продемонстрировано, что предельная нагрузка, которую несет древесина в течение короткого периода времени, значительно превышает максимальную нагрузку, которую выдерживает древесина в течение нормальной продолжительности. Это свойство древесины регулируется с помощью коэффициента продолжительности нагрузки. Таблица 2 предоставляет коэффициент продолжительности нагрузки для определенной совокупной максимальной продолжительности нагрузки.

Следует отметить, что коэффициент продолжительности нагрузки для большинства опалубок принимается равным 1.15, но если разные части опалубки повторно используются в течение большей совокупной продолжительности, то коэффициент продолжительности нагрузки необходимо соответственно уменьшить для опалубки.

Таблица-2: Коэффициент продолжительности нагрузки, используемый для предоставленной совокупной максимальной продолжительности нагрузки

Продолжительность загрузки Коэффициент продолжительности нагрузки, C D
Продолжительность нагрузки> 10 лет 0.9
2 месяца <продолжительность нагрузки? 10 лет 1,0
7 дней <продолжительность загрузки? 2 месяца 1,15
продолжительность нагрузки <7 дней 1,25
Ветер / землетрясение 1,6
Удар 2,2

Коэффициент площади опоры для конструкции деревянной опалубки

Этот коэффициент используется для увеличения расчетных значений сосредоточенной нагрузки на древесину, перпендикулярную волокнам или естественным линиям древесины.В соответствии с национальными проектными требованиями для деревянных конструкций коэффициент площади опоры применяется к подшипникам любой длины на конце элемента и ко всем подшипникам длиной 6 дюймов или более в любом другом месте.

Если вышеуказанные условия достигнуты, то коэффициент вычисляется по следующей формуле, иначе он равен 1.

Где:

l b : мера длины подшипника параллельна структуре древесины.

Коэффициент влажности

Если древесина потеряет около тридцати процентов влажности, ее прочность возрастет.Основные расчетные значения установлены для древесины с влажностью девятнадцать процентов или меньше.

Однако это содержание влаги может быть увеличено, поскольку древесина может подвергаться воздействию внешних условий. В этом случае необходимо применить коэффициент влажности для корректировки расчетных значений.

Коэффициент плоского приложения

Когда древесина толщиной от 50,8 до 101,6 см подвергается нагрузке на широкую поверхность, она отклоняется вокруг слабой оси. В этой ситуации напряжение, вызывающее отказ, будет немного больше.Следовательно, коэффициент использования плоской поверхности ( C fu ) используется для корректировки основных расчетных значений напряжения изгиба. В таблице 3 представлен коэффициент использования квартиры.

Таблица-3: Коэффициент использования фиксированной стоимости

Ширина, мм Толщина
50,8 мм и 76,2 мм 101,6 мм
50,8 и 76,2 1
101,8 1.1 1
127 1,1 1.05
152,4 1,15 1.05
203,2 1,15 1.05
254 и шире 1,2 1,1

Фактор безопасности для принадлежностей для опалубки

Подвески, анкеры и стяжки — это примеры принадлежностей, которые используются при опалубке. Эти аксессуары обычно изготавливаются из стали, а предельная или допустимая прочность таких инструментов указывается производителями.

Итак, если указан предел прочности, то его следует умножить на коэффициент запаса прочности, чтобы получить допустимую прочность. Минимальные коэффициенты безопасности для аксессуаров приведены в ACI 347-04 и показаны в таблице 4.

Таблица-4: Минимальный коэффициент безопасности, используемый для дополнительной опалубки

Принадлежность Тип конструкции Коэффициент запаса прочности
Анкерная форма Все приложения 2
Опалубка Все приложения 2
Анкер-анкер Опалубка, поддерживающая вес формы и только давление бетона 2
Анкер-анкер Опалубка поддерживает вес, бетон, рабочую нагрузку конструкции и удары 3
Анкерные вставки для опалубки Сборная железобетонная панель при использовании в качестве опалубки 2

Коэффициент повторяемости использования элемента

Расчетные значения изгиба умножаются на коэффициент многократного использования, если минимум три пиломатериала толщиной 5.От 08 см до 10,18 см используются как планки, балки, стойки, стропила, настил или другие аналогичные элементы с максимальным расстоянием 60,96 см и соединены друг с другом элементом, который может выдерживать расчетные нагрузки.

Настил, обшивка, черновой пол — примеры элементов, которые могут выдерживать и распределять расчетную нагрузку, могут использоваться для соединения бревен. Как правило, используется коэффициент многократного использования 1,15.

Промышленные изделия из дерева

Существуют различные промышленные изделия из дерева, которые могут быть использованы при строительстве опалубки, например, клееный брус (рис. 2 и рис. 3), пиломатериалы из параллельных прядей (рис. 4 и рис. 5), клееные пиломатериалы (рис. 6).

Рис.2: Клееный брус

Рис.3: Клееный брус для изготовления опалубки

Рис.4: Пиломатериалы из параллельных прядей

Рис.5: Брус с параллельными прядями, используемый в опалубке

Рис.6: Клееный брус

Поправочный коэффициент для напряжений фанеры

Существует три поправочных коэффициента, а именно: продолжительность нагрузки, влажное использование и коэффициент опыта, которые применяются к допустимым значениям напряжения, предоставленным ассоциацией Engineered Wood.Коэффициент продолжительности нагрузки такой же, как и для древесины, при этом как опыт, так и коэффициент влажного использования учитываются в допустимом напряжении фанеры.

Подробнее:

Виды опалубки (опалубки) для бетонных конструкций

Пластиковая опалубка для бетона — применение и преимущества в строительстве

Соображения при проектировании бетонной опалубки — основа для проектирования бетонной опалубки

Расчет нагрузки и давления на бетонную опалубку

Время снятия опалубки и технические характеристики

Измерение опалубки

Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий и т. Д.

Контрольный список безопасных методов опалубки

.

Расчет нагрузок и давлений на бетонную опалубку

Бетонные опалубки подвергаются различным нагрузкам и давлению. Расчеты нагрузок на бетонную опалубку и давления описаны в этой статье.

Опалубки или формы очень важны для строительства сужений, поскольку свежая бетонная смесь удерживается на месте до тех пор, пока она не приобретет необходимую прочность, с помощью которой можно выдержать собственный вес.

Как правило, на опалубку могут действовать различные нагрузки.Вертикальные нагрузки являются одной из наиболее значительных нагрузок, действующих на опалубку, и возникают из-за собственного веса опалубки и литого бетона, а также динамической нагрузки рабочих в дополнение к их оборудованию.

Кроме того, на вертикальную опалубку действует внутреннее давление, вызванное поведением жидкого свежего бетона. Кроме того, обязательно наличие боковых распорок для достижения устойчивости против боковых сил, например ветровых нагрузок.

Расчет нагрузки и давления на бетонную опалубку

На бетонную опалубку действуют различные виды нагрузок и давлений:

  1. Вертикальная нагрузка
  2. Боковое давление бетона
  3. Горизонтальные нагрузки
  4. Специальные грузы

1. Вертикальные нагрузки на бетонную опалубку

Вертикальные нагрузки действуют на опалубку и могут состоять из собственных нагрузок, таких как собственная нагрузка на опалубку, стальная арматура, встроенная в опалубку, формованный свежий бетон и временные нагрузки, такие как вес рабочих, оборудования и инструментов.

Рекомендуется рассчитывать вес материалов отдельно в случае тяжелой арматуры, чтобы указать точный удельный вес.

ACI 347-04: Руководство по опалубке бетона указывает, что для рабочих и их инструментов для укладки, таких как стяжки, вибраторы и шланги, должно быть не менее 2.При проектировании горизонтальной опалубки следует использовать динамическую нагрузку 4Kpa, а в случаях, когда используются моторизованные тележки и тележки, следует использовать минимальную временную нагрузку 3,6 кПа.

Кроме того, ACI 347-04 определяет комбинированную расчетную динамическую и статическую нагрузку не менее 4,8 кПа или 6 кПа, если используются моторизованные тележки.

Наконец, собственный вес опалубки рассчитывается на основе удельного веса и размеров различных частей опалубки. Вес опалубки существенно меньше собственного веса свежего бетона и динамической нагрузки конструкции.Вот почему припуск определяется как дополнительная нагрузка на квадратный метр для компонентов опалубки во время проектирования.

Исходное предположение составляет 0,239–0,718 кПа на основе опыта и проверяется после определения размера элемента. Эта оценка зависит от того, что общий вес опалубки составляет 0,239-0,718 кПа.

2. Боковое давление на Бетонная опалубка

На вертикальные опалубки, такие как стены и колонны, воздействует внутреннее давление, возникающее в результате накопленной глубины уложенного бетона.Во время вибрации и в течение короткого периода после вибрации свежий бетон, размещенный близко к верху и на небольшой глубине опалубки, ведет себя как жидкость и оказывает боковое давление на опалубку, равное вертикальному напору жидкости. Свежий бетон гранулирован с внутренним трением, но вибрации устраняют связи в смеси и создают жидкое состояние.

Существуют различные причины, такие как скорость укладки, температура бетона и внутреннее трение, которые влияют на боковое давление на глубине ниже контролируемой вибрацией и делают боковое давление меньше, чем давление жидкости.

Когда вертикальная укладка выполняется в медленном темпе, свежий бетон может успеть начать застывать. Более того, если температура бетона не низкая, время для начала схватывания не короткое.

Другие факторы, такие как движение поровой воды, создание трения и другие параметры, могут привести к снижению бокового давления. Различные типы цемента, добавки, заменители цемента, методы строительства могут влиять на уровень бокового давления.

В основном, давление распределения бетона в поперечном направлении, которое основано на испытаниях, изображено, как показано на Рисунке 1.Распределение начинается близко к вершине в виде жидкости и достигает пикового значения на более низком уровне. По конструктивным причинам предлагается, чтобы предельное давление было однородным при консервативном значении.

Рисунок-1: Типичное и предполагаемое распределение бокового давления бетона на опалубку

Расчет бокового давления на бетонную опалубку

ACI 347-04 указывает, что поперечное давление бетона рассчитывается согласно Уравнению-1, если величина осадки свежего бетона превышает 175 мм и не укладывается с нормальной внутренней вибрацией на глубину 1.2 м или меньше.

Где:

P : Боковое давление бетона, кПа

: плотность бетона, кг / м 3

г : гравитационная постоянная, 9,81 Н / кг

h : Глубина жидкого или пластичного бетона от верхней точки размещения до точки рассмотрения в форме, м

Тем не менее, в ACI 347-04 указано, что, если значение осадки бетона не превышает 175 мм и размещается с нормальной вибрацией на глубину 1.2 м или менее, то боковое давление бетона рассчитывается следующим образом:

Боковое давление на бетонную опалубку колонн

Минимум 30Cw кПа, но ни в коем случае не более

.

Где:

P max : Максимальное боковое давление бетона, кПа

C w : Коэффициент удельного веса, указанный в

C c : Коэффициент химии, указанный в

R : Скорость бетонирования, м / ч

T : Температура бетона при укладке, o C

Боковое давление на бетонную опалубку стен

Боковое давление бетона для стен с нормой укладки менее 2.1 м / ч при высоте укладки не более 4,2 м.

Минимум 30Cw кПа, но ни в коем случае не более

.

Боковое давление бетона для стен со скоростью укладки более 2,1 м / ч и высотой укладки более 4,2 м, а также для всех стен со скоростью укладки от 2,1 до 4,5 м / ч.

Минимум 30Cw кПа, но ни в коем случае не более.

Таблица-1: Весовой коэффициент единицы, C w

Плотность бетона, кг / м 3 C w
Менее 2240 C w = 0.5 [1+ (масса 2320 кг / м 3 )], но не менее 0,80
2240 до 2400 1,0
Более 2400 C w = w / 2320 кг / м 3

Таблица 2: Коэффициент химии, C c

Тип цемента или смеси С С
Тип I, II и III без замедлителей 1 1.0
Тип I, II и III с замедлителем схватывания 1 1,2
Другие типы или смеси, содержащие менее 70 процентов шлака или 40 процентов летучей золы без замедлителей схватывания 1 1,2
Другие типы или смеси, содержащие менее 70 процентов шлака или 40 процентов летучей золы с замедлителем схватывания 1 1,4
смесь, содержащая более 70 процентов шлака или 40 процентов летучей золы 1.4

1 Замедлители схватывания включают в себя любые добавки, такие как замедлители схватывания, замедляющие водоредукторы, замедляющие водоредуцирующие добавки среднего уровня или водоудерживающие добавки высокого уровня (суперпластификатор), которые замедляют схватывание бетона.

Кроме того, для использования уравнения давления колонны определяются как вертикальные элементы, размеры в плане которых не превышают 2 м, а стены — это вертикальные элементы, по крайней мере, один размер в плане которых превышает 2 м.

Наконец, в формах колонн внутреннее давление передается на внешние элементы связи на смежной стороне формы, которые используются в качестве звеньев между противоположными сторонами квадратной или круглой колонны. Кроме того, внутреннее давление в стеновых опалубках передается от фанеры, стоек или пластин к натяжным стяжкам, которые соединяют две противоположные стороны опалубки.

В дополнение к вышеупомянутым методам противостояния внутреннему давлению, обеспечение сопротивляющихся элементов, например, распорок, важно для противостояния внешним горизонтальным нагрузкам, которые имеют тенденцию опрокидывать стены, колонны, формы плит, как показано на Рисунках 2 и 3.

Рисунок 2: Схема крепления в опалубке перекрытий

Рисунок-3: Схема крепления в стеновой опалубке

3. Горизонтальные нагрузки на бетонную опалубку

Горизонтальные нагрузки могут возникать в результате таких сил, как ветер, сброс бетона, запуск и остановка оборудования, а наклонным опорам следует противопоставить правильно спроектированные распорки и берег.

Для строительства зданий предполагаемое значение этих нагрузок не должно быть меньше большего из 1.5 кН / м кромки пола или 2% от общей статической нагрузки как равномерная нагрузка на погонный метр кромки плиты, эти допущения указаны в ACI 347-04.

Крепления для стеновых опалубки должны быть спроектированы с учетом требований минимальных ветровых нагрузок ASCE 7-10 с поправками на более короткие интервалы повторения, которые можно найти в ASCE 37-02

.

Для стеновых конструкций, подверженных воздействию элементов, 0,72 кПа или больше используется в качестве минимальной расчетной ветровой нагрузки. Стену от распорок необходимо рассчитывать на нагрузки не менее 1.5 кН / м длины стены, которая наносится сверху.

4. Особые нагрузки на бетонную опалубку

Требуется проектировать опалубку для нестандартных условий строительства, которые могут возникнуть, таких как сосредоточенные нагрузки на арматуру, несимметричное размещение бетона, механические удары бетона, подъемы, нагрузки при опалубке.

Возведение стен через пролеты перекрытий или балок, которые могут создавать другую схему нагружения до затвердевания бетона, чем та, на которую рассчитана несущая конструкция, является примером особых условий, которые следует учитывать при проектировании формы.

Подробнее:

Виды опалубки (опалубки) для бетонных конструкций

Пластиковая опалубка для бетона — применение и преимущества в строительстве

Соображения при проектировании бетонной опалубки — основа для проектирования бетонной опалубки

Критерии проектирования деревянной бетонной опалубки с формулами расчета

Время снятия опалубки и технические характеристики

Измерение опалубки

Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий и т. Д.

Контрольный список безопасных методов опалубки

.

Проектирование и расчет требований к опалубке перекрытий

Опалубка — это конструкции, которые используются для поддержки и удержания свежего бетона на месте для получения желаемой формы перед схватыванием, отверждением и затвердеванием. Опалубка обычно бывает временной (удаляется из бетона после отверждения) или постоянной. Обычно опалубка рассчитана на то, чтобы выдерживать нагрузки от свежего бетона (включая статическое давление), их собственный вес, временную нагрузку от рабочего персонала и нагрузку от другого оборудования.

Типовая конфигурация опалубки для перекрытий перекрытия показана на рисунке ниже;

В Нигерии приведенный ниже стандарт работает для железобетонных плит нормального размера.

Обшивка — морская фанера толщиной 20 мм
Балки — Деревянные двутавровые балки глубиной 200 мм с шагом 600 мм
Стрингеры — Деревянные двутавровые балки глубиной 200 мм с шагом 1000 мм
Shores — Стальные стойки с шагом 1000 мм в / с

Для недорогого строительства можно использовать следующее;

Обшивка — деревянные доски толщиной 25 мм
Балки — дерево 2 ″ x 3 ″ (50 мм x 75 мм) с шагом 400 мм
Стрингеры — дерево 2 ″ x 4 ″ (50 мм x 100 мм) с шагом 600 мм мм c / c
Shores — Бамбук с шагом 600 мм c / c

Обычно интересно сравнить стоимость использования этих двух альтернатив, но это будет публикация на другой день.

Теперь, когда мы знаем, как расположить опалубку для перекрытия перекрытия, следующий этап — определить, как разместить заказ на материалы. Мы будем использовать типичный пример, чтобы показать, как это делается.

План первого этажа здания показан ниже. Мы должны определить требования к опалубке перекрытия. В этом расчете мы не будем учитывать балки перекрытия.

При изучении чертежа,
Длина длинной стороны здания = 16.120 м.
Длина более короткой стороны здания = 12.530 м
Следовательно, общая площадь здания = 201,9836 м 2

Площадь проемов (лифт и лестница) = 18,21 м 2

Следовательно, чистая площадь плиты = 201,9836 — 18,21 = 183,7736 м 2

Требование к морской фанере
Площадь каждой морской фанеры = 2,4 м x 1,2 м = 2,88 м 2

Требуемое количество морской фанеры = 183,7736 / 2,88 = 63,8
Таким образом, поставьте 64 шт. Морской фанеры (2,4 х 1,2 м) (без учета отходов)

Если будет использоваться доска;
Площадь одной доски = 3.6 м x 0,3 м = 1,08 м 2
Следовательно, поставьте 183,7736 / 1,08 = 171 шт (1 ″ x 12 ″ x 12 ′ досок)

Требования к перекрытию перекрытия
Длина деревянной двутавровой балки = Обычно у нас есть варианты 3,9 м или 2,9 м.
Учитывая более длинную сторону здания;

Количество двутавровых балок, требуемых на линию = 16,12 / 3,9 = 4,13 Нет
Таким образом, мы можем сказать, обеспечить 4 шт. Двутавровых балок 3,9 м и 1 шт. Двутавровых балок 2,9 м на линию (хотя будут и выступы, и соответствующие соображения должны быть выполнены на месте)

Расстояние = 600 мм

Следовательно, необходимое количество строк = 12.53 / 0,6 + 1 = 22 строки

Следовательно, обеспечьте;
Двутавровая балка 3,9 м = 4 x 22 = 88 шт.
Двутавровая балка 2,9 м = 1 x 22 = 22 шт.

Если бы было использовано дерево 2 x 3 дюйма;
Поставляемая длина древесины 2 ″ x 3 ″ в Нигерии = 3,6 м

Количество деревянных досок 2 ″ x 3 ″, необходимых на линию = 16,12 / 3,6 = 4,47 шт.
При расстоянии 400 мм получаем 12,53 / 0,4 + 1 = 33 строки

Следовательно, количество древесины 2 ″ x 3 ″, необходимое для перекрытия перекрытий = 4,47 x 33 = 148 штук

Требования к стрингерам
Мы также будем использовать деревянные двутавровые балки для стрингеров.Он будет проходить параллельно более короткой стороне здания;

Количество двутавровых балок, требуемых на линию = 12,53 / 3,9 = 3,21
Таким образом, мы можем сказать, что нужно обеспечить 3 шт. Двутавровых балок 3,9 м и 1 шт. Двутавровых балок 2,9 м на линию

Расстояние = 1000 мм

Следовательно, необходимое количество строк = 16,12 / 1,0 + 1 = 17 строк

Вкратце предоставить;
Двутавровая балка 3,9 м = 3 x 17 = 51 шт.
Двутавровая балка 2,9 м = 1 x 17 = 17 шт.

Требование к опалубке
Для опалубки будут использоваться стальные стойки;
Шаг = 1 м к / с

Требуемое количество на длинной стороне = 16.12/1 + 1 = 17 шт.
Требуемое количество на короткой стороне = 12,53 / 1 + 1 = 14 шт.

Необходимые стойки Acrow = 17 x 14 = 238 шт.

Количество стоек, необходимых в зоне лифта и лестницы
Длина зоны лифта и зоны лестницы = 5,055 м (6 опор)
Ширина зоны лифта и лестницы = 3,60 м (5 опор)
Количество опор, которые были бы в лифте площадь = 5 х 6 = 30 штук

Таким образом, общее количество необходимых стоек для стрелы = 238 — 30 = 208 штук

Краткое описание опалубки перекрытия перекрытия;

  • Морская фанера = 64 штуки
  • 3.Балка двутавровая 9м = 88 + 51 = 139 шт.
  • Двутавровая балка 2,9м = 17 + 22 = 39 шт.
  • Реквизит Acrow = 208 штук

Обратите внимание, что все эти материалы можно взять напрокат, потому что они очень многоразовые. Это одно из преимуществ. Например, морскую фанеру можно использовать 8 раз, прежде чем она будет повреждена, а деревянные двутавровые балки (балки) очень долговечны в течение длительного периода времени при условии, что с ними хорошо обращаться и они защищены от длительного воздействия влаги.

Надеюсь, вы нашли эту информацию полезной.Спасибо, что посетили Structville сегодня, и да благословит вас Бог. Пожалуйста, свяжитесь с [email protected] и узнайте, чем мы можем вам помочь.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
