РАСЧЕТ АРМАТУРЫ ДЛЯ ЛЕНТОЧНОГО ФУНДАМЕНТА

В ленточном фундаменте основная нагрузка на разрыв приходится продольные стержни арматуры , то есть направленые горизонтально по всей длине ленты.. Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связок допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

ПРИМЕР РАСЧЕТА

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

1. Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка  предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
2. Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
3. Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.
4. Для коротких сторон  2·6·2·2 = 48 метров.
5. Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
6. Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
7. Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
8. Таким образом, для выполнения армирования ленточного фундамента понадобятся:

• 144 метров прутка класса A-III D12;
• 316,2 метров прутка класса A-I D10.
• По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.

Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений.  Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

Калькулятор металлопроката онлайн — Metsi.ru

Если Вам нужно узнать вес погонного метра трубы, арматуры или другого проката, то наиболее удобным и простым решением является наш калькулятор металла.

Сначала Вы выбираете номенклатуру, по которой хотите произвести расчет метров в тонны.

Далее Вы выбираете размер продукции.

Для удобства использования калькулятора мы разработали интерактивную строку поиска, которая облегчит выбор размера продукции

Если это круглый прокат, то в списке представлены диаметры (арматура 10,12 и т. д., круг).

В случае если Вы хотите узнать вес трубы, то обратите внимание на толщину стенки.

Чтобы узнать вес листа, нужно выбрать толщину, и далее расчет массы будет происходить на квадратные метры.

Затем в одно из полей вносятся данные в метрах или тоннах

Если Вы будете вводить значения в поле «метры» («кв. метры», чтобы узнать вес листа), тогда вы узнаете общую
массу всей длины (например, вес арматуры).

В случае если Вас интересует расчет длины по массе, то ввод данных нужно производить в поле «тонны».

Вы можете записать и распечатать полученные результаты

Наш калькулятор позволяет записывать полученные расчеты в специальном поле, чтобы Вы легко могли видеть свои последние вычисления. Для этого Вам необходимо нажать на кнопку «Записать», и в специальном поле появится результат Ваших расчетов.

Также, после того как Вы рассчитали все необходимые данные, можно нажать на кнопку «Печать» и в удобной форме получить распечатку полученных результатов.

Расчет заявки онлайн

Вы можете сравнить цены на выбранные позиции у всех поставщиков.

Для этого нужно записать Ваши вычисления. Обратите внимание, чтобы в поле с записанными результатами были позиции, которые Вам интересны. Далее, нажимаете «Рассчитать всю заявку онлайн», и система переведет Вас на страницу, где будут показаны результаты обработки цен поставщиков.

как рассчитать количество, сколько рядов нужно для армирования ЛФ высотой 1 метр?

Частным застройщикам, планирующим возведение дома, гаража или хозяйственных объектов своими руками, приходится самостоятельно производить расчеты арматуры для ленточного фундамента и решать многие задачи, надеясь на помощь и подсказки интернет-ресурсов и знакомых мастеров.

Некоторые из них придерживаются мнения, что делать вычисления, им необязательно. Соблюдая принципы строгой экономии, они нередко, укрепляют бетонную заливку любыми средствами, имеющимися под рукой, включая, проволоку, старые трубы, прочий металл.

Подобный подход довольно рискован. Со временем, в случае деформации стеновых конструкций, исправление ошибок окажется весьма трудоемким и дорогостоящим. В будущем это может привести к трудностям, связанным с неустойчивостью дома и сложностями с его эксплуатацией. Лучше, как говорится, сначала несколько раз отмерить, а потом действовать.

Расчет арматуры для фундамента

Достоверная информация, предложенная вашему вниманию в данной статье, поможет вам легко провести вычисления: определить диаметр и метраж железного прута, выбрать схему вязания каркаса или решётки, не прибегая к платным услугам предприимчивых специалистов.

Металлопрокат, который применяют при сооружении железобетонных конструкций, выполняет важнейшие функции по обеспечению долговечности и безопасности. Правильно сочетая рифленый и гладкий стержень, строители устраивают прочный остов, который впоследствии возьмет на себя большую часть нагрузок, и предотвратит образование деформаций — прогибов, осыпания и растрескивания бетона.

Существуют различные методики, позволяющие быстро и довольно точно определить, сколько нужно арматуры на фундамент как путем профессионального подхода, так и «на глазок», основываясь на опыте мастеров. Прежде чем освоить их с целью снижения затрат, следует уделить внимание качеству закупаемого материала — его сорту, марке стали, толщине, массе и виду поверхности (рифленой или гладкой).

Выбор следует основывать на требованиях ГОСТ 5781—2003, согласно которому отечественная промышленность производит 5 классов профильных металлических изделий:

• I и II — это гладкий металлический прокат, поставляемый в мотках или стержнях с d от 10; 12; 16 до 40 mm.
• III — это пруток с рифлением различной глубины и модификации. Данная категория маркируется, как А III, ассортимент поставляется с различной толщиной сечения.
• IV и V присваивают металлоизделиям, способным выдерживать наивысшие перегрузки, которые свойственны высоткам и объектам недвижимости специального назначения.

На заметку.
В последние годы широко распространена продукция на основании ТУ, маркирование которой может не соответствовать классификации по ГОСТ. В таких случаях их характеристики следует уточнить у продавца.

Расчет бетона на фундамент

Бетон – база любого фундамента. Это приготовленная в выдержанных пропорциях смесь из цемента необходимой марки, песка, воды и щебня. Используется абсолютно во всех строительных работах, от возведения забора до строительства небоскребов.

Классификация (маркировка) бетонов осуществляется по прочности на сжатие (М), подвижности (П), водонепроницаемости (W) и морозоустойчивости (F).

Марка бетона определяется допустимыми нагрузками (прочность на сжатие). Характеризует нагрузку на один кубический сантиметр поверхности (выражается в кг/см²).

Среди многообразия выбора марок бетона (от м50 до м800) при возведении частных домов и хозяйственных построек чаще используются марки М100-М400.

Для легковесных построек используется бетон марки 100. Бетон 150 используется для заливки мелкозаглубленного фундамента нетяжелых построек по типу гаража, бани.

При формировании подпорных конструкций более подходящая марка бетона – М200. М250 не самая часто используемая марка бетона в связи с незначительной разницей в цене с М300, при наличии больших достоинств у последнего. Поэтому М300 – выбор номер один зданий высотой до трех этажей. Бетон М400 – вариант выбора для многоэтажных домов.

Готовится раствор на основе цемента подобранной марки. Заранее требуется просчитать расход цементной смеси и сколько надо песка и цемента в тех пропорциях для заливки фундаментной площадки, которые обеспечат долгий срок ее службы без деформации. К примеру, цемент марки М400 в приготовлении бетона М100 требует пропорций 1:4:5 (цемент, песок и щебень соответственно).

Основы расчета ленточного фундамента

Фундаментная лента — это монолитный замкнутый контур. Он служит основанием для стен, препятствует их деформации под воздействием различных природных и эксплуатационных факторов.

Приступая к вычислениям объемов арматуры в ленточном фундаменте вы должны учитывать форму секций, который составляют металлические профили, связанные проволочными хомутами в 2-ух направлениях:

• 1. Продольном — 2 пояса.
• 2. Поперечном — двусторонние вставки с перемычками.

Характеристики ленточной несущей конструкции

Сегодня в сфере строительства широкое распространение получил фундамент, выполненный из железобетона. Благодаря простой технологии такой тип основания можно легко смонтировать, не используя при этом спецтехнику и грузоподъемные механизмы. Главное, правильно подобрать сечение, определить заглубление, диаметр арматуры для ленточного фундамента.

Широкое распространение основание ленточного типа получило из-за того, что его можно обустроить практически на любом типе почвы, а также благодаря большому сроку службы – около 150 лет. Эти показатели обеспечиваются качеством бетонной смеси и эффективно выполненным армированием.

Бетон, невзирая на его высокие эксплуатационные характеристики, является хрупким стройматериалом, поэтому даже при малых движениях он подвергается разрушению. Армирование предназначено для придания бетону особой пластичности и выполняется с помощью стальных прутьев. Для того чтобы улучшить сцепление с бетонной смесью основная часть поверхности прутьев выполняется ребристой.

Схема армирования

От выбора данного формата, зависит сколько понадобиться арматуры для всего дома и каковы будут затраты на его обустройство. Наиболее распространены форматы, собранные из 3-х, 4х и 6-и рядов в каждом. Нормы СП 52-101-2003 определяют порядок оформления и связки:

• Прутки должны располагаться в ряду не далее, чем через 400 мм (40 см) один от другого.
• Двусторонний зазор, между стенками траншеи, в которой вы установите связку и крайними рядами должен составлять от 5 до 7 см.

Придерживаясь этих правил, можно сделать выводы, что при ширине рва:

• 50 – 70 см, следует устанавливать по 6-ть штук в ряд;
• от 40 см — по 4-е;
• от 30 до 40 см — 3-ех стержневую схему.

Расчет диаметра продольной арматуры

Для квалифицированного выбора толщины прута для продольного расположения, следует обратиться к СНиП 52-01-2003. В нём разъясняют, как рассчитать армирующие элементы для ленточного фундамента, с учетом действующих нормативов, и табличных данных.

Согласно нормам, сумма диаметров продольных стержней в одном ярусе должна определяться числом, которое составляет всего 0,1% от площади сечения забетонированного фундаментного основания. Задача решается таким образом:

• Определите S, перемножив высоту ленты на её ширину. Для упрощения можно предположить, что они равны соответственно: 1 м и 0,40 м.

S = 40 Х 100 = 4 000 кв. см.

2. Найдите значение 0,1%:

Sa = 4000:1000 = 4 см2.

• На основании данных, приведенных в таб. 1 узнаёте оптимальное значение диаметра продольной арматуры:

Для этого в графе — 4, отражается количество прутков, подбираете близкое к полученному (4 см2) число. Оно равно 4,52.

• Напротив, 4, 52 в таблице указан размер стержней равный 12.

В этой же таблице отмечены варианты, подходящие для схем:

• с 3-мя прутьями: 4,62, что приблизительно соответствует d 14 mm;
• c 6-ю стержнями: 4,71 при минимально допустимом d 10.

Расчёт арматуры

Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Поперечное сечение фундамента 50х100 см.

Потребное количество металлоизделий

Согласно таблице, потребуется 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента составляет 6+6+10+10=32 метра.

Всего понадобиться 128 (32х4) метра арматуры.

Длина прутков в продаже составляет 3, 6 или 11, иногда 12 метров. Следовательно, точно подобрать стержень для каждой стороны не получится.

Продольные стержни придётся состыковывать. Стыки будут и в угловых пересечениях. Если в углах используют П- или Г-образные прутья, то они должны быть заглублены в стену не менее чем на 40 см.

Согласно своду правил, перекрытие стержней должно составлять не менее 30 диаметров. Для 12 мм арматуры — не менее 36 см.

Чтобы не пришлось дополнительно докупать и доставлять стройматериал, арматуру приобретают с запасом 10–15% от расчётного количества. Пятнадцать процентов от 128 составляет 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольного армирования.

Подсчёт поперечных и вертикальных элементов

Поперечные и вертикальные элементы армирования сваривают, скручивают вязальной проволокой или изгибают в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в грунт. Это сделает монтаж удобнее.

Стороны горизонтально-вертикального прямоугольника меньше размеров фундамента минимум на 10–15 см. Чтобы оставался защитный слой бетона вокруг прутьев.

Сложив стороны, получают количество арматуры на один прямоугольник: 30+30+90+90=240 см. С учётом перехлёстов добавляют ещё 10 см. В итоге длину каждого элемента принимают равной 2,5 метрам.

В каждом углу необходимо установить два прямоугольника, всего на фундамент 4х2=8 штук.

Максимальное расстояние между элементами на прямых участках — 50 см. При постройке габаритных домов — 30 см.

Длины сторон для дальнейших вычислений без учёта угловых пересечений равны:

1. Короткие 600 см минус 2 угла по 50 см — 500 см.
2. Длинные 1 000 см минус 2 угла по 50 см — 900 см.

На каждую короткую сторону понадобиться помимо угловых ещё 9 прямоугольников. В длинную сторону устанавливают 17 элементов.

Общее количество поперечников составит: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Суммарное количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Итого арматуры диаметром 6 или 8 мм понадобиться 61х2,5=152 метра. Приобретают материал с запасом 5%, следовательно, 160 метров.

Расчет количества арматуры

Чтобы самостоятельно провести перерасчет арматурного каркаса ленточного фундамента вы можете воспользоваться 2-мя несложными методами, о которых речь пойдет ниже.

Квалифицированно — при помощи онлайн-калькулятора

Современные Интернет-ресурсы обеспечивают более широкий и точный спектр проектно-вычислительных услуг. В частности, программа онлайн калькулятора предлагает рассчитать арматуру на ленточный фундамент быстро, достоверно, с наибольшей точностью. Пользователям предложен очень простой и интуитивно понятный интерфейс.

Сервис в течение нескольких секунд предоставляет развернутую детальную информацию как по металлопрокату, так и по количеству бетонного раствора, который понадобиться для заливки основания и досок для опалубки. В результате автоматизированного расчета вы получаете и дополнительные данные:

• Длину готового каркаса, как снаружи, так с учетом и внутренних перегородок.
• Размеры фундамента и силу оказываемых нагрузок на грунт.
• Параметры боковых поверхностей ленты с полной информацией по её теплоизоляции для утепления со всех сторон.
• Минимально допустимый диаметр и схему расположения рядов металла, в зависимости от величины поперечного сечения.
• Количество хомутов и оптимальный шаг крепежа, который не допустит сдвигов в конструкции.
• Оптимальные размеры проволочной обвязки и способ изготовления узлов на вставках и отрезках арматуры.

В результате программа вычислит и предложит распечатать всю информацию, включая общую длину и вес необходимого металлопроката.

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

• воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
• выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

• провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
• определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

• тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
• конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
• марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
• уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

• количество опорных колонн;
• диаметр и высоту свай;
• размеры находящейся в грунте расширенной части опоры;
• габариты ростверка;
• конфигурацию ростверковой конструкции;
• марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

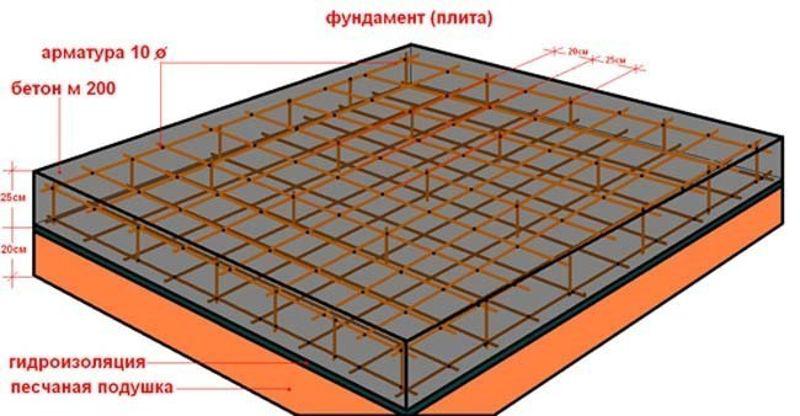

Расчет материалов для плитного фундамента

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

• длины плитной основы;
• ширины фундаментной плиты;
• высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Определение глубины заложения

Порядок нахождения предусматривает выявление факторов негативного влияния, которые зависят от:

• геологических характеристик строительной площадки;
• климатических особенностей региона;
• наличия в проекте заглубленных подвалов.

На данном этапе работ находят места расположения на прочных грунтах. Основание не рекомендовано опирать на рыхлые и пластичные массивы, погружать в подпочвенные воды. Одним из серьезных признаков нестабильности является критическая отметка промерзания земляных пластов, приводящая к пучению.

Установив все критические моменты, определяют допустимую глубину дна котлована. Согласно СНиП в окончательном варианте она должна быть кратной 10 см. Например, получив 68 см, принимаете к исполнению —70 см.

Сбор нагрузок

С целью получения максимальной точности результатов проводят определение не только общего веса всех конструктивных элементов здания, но предметов антуража и людей, которые будут проживать. Насколько эти данные важны станет понятно позднее, когда будут рассмотрена зависимость ширины ленты от физических параметров постройки.

В качестве примера представьте одноэтажный дом, в котором три стены (a; b; c) будут несущими (увеличивается за счёт опирающихся на них конструкций). Две другие (А и B) — самонесущие (собственная масса).

Крепление арматуры

Даже правильный расчет арматуры не обеспечит надежность и долговечность фундаменту, если выбран неудачный метод фиксации прутьев. Обычно для соединения металлических конструкций и деталей применяется сварка, но в случае с армированием желательно остановиться на проволочном креплении – структура материала сохранит свои изначальные качества, надежно укрепив бетон.

Для этого применяется вязальная проволока и специальный крючок, позволяющий создавать узлы. Оптимальная прочность каркаса возможна только при равномерном соединении участков схождения стержней – исключения касаются угловых участков, которым требуется усиление. Дополнительно укрепленная арматура для фундамента, расчет которой учитывает «проблемные» места стыков и поворотов, обеспечит защиту конструкции от физических воздействий.

В среднем на каждый стык расходуется порядка 25 см вязальной проволоки. Повысить надежность узлового соединения можно посредством двойной обвязки, после чего использовать вязальный крюк.

Ширина подошвы

Полученные в предыдущей главе числа вы складываете и полагая, что прочность грунта будет составлять 29 т на кв. м. производите вычисления.

Расчет ленточного основания

Задача сводится к выбору толщины металлического профиля и его количества, которое определяется в погонных метрах. Полагаясь на описанные выше методы определения класса и диаметра, по умолчанию устанавливаете, что:

• В качестве продольного армирования будут применены рифлёные изделия от 10 до 14 mm.
• Вертикальные вставки-перемычки установите из проката с гладкой поверхностью d до 10 mm.

Описанные выше материалы будут необходимы для возведения монолитного фундамента длиной 10 м: с размерами (в) 600 мм, (Н) 500 мм.

Почему важно правильно рассчитывать?

Диаметр прутьев должен быть правильно рассчитан. Если использовать материал меньшей толщины, фундамент получится недостаточно прочным.
Со временем бетон будет испытывать повышенные нагрузки, а арматурный каркас не сможет их сдерживать.

В результате бетонная лента будет растрескиваться и разрушаться. Исправить такую ошибку в процессе эксплуатации здания невозможно.

Более толстые прутья конструкции не повредят. Но излишний запас прочности – это неоправданные затраты, увеличивающие бюджет строительства.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта.

Порядок расчета

Алгоритм проведения подсчетов используете следующий:

• Вычислите n — высоту каркаса без учета верхнего защитного бетонного слоя, который может достигать до 5 см. n = 500 – 50 = 450 мм.
• Найдите площадь сечения ленты:

S = b x n = 600 x 450 = 270 000 mm2

• Определяете 0,1% — для расчёта толщины армирующих элементов.

S a = b x n0 x 0, 001= 270 mm2

• Обращаетесь к таблице 1. В ней отыскиваете оптимальное соотношение показателей: 3 прутка по 12.
• Сколько нужно купить металлопроката: 3

Х 10 = 30 м.

На возведение понадобиться 30 погонных метров арматуры.

Пример расчета

За исходные примем следующие значения:

• Вычислите длину всей ленты, например, 10 м Х 4= 40 м.
• В зависимости схемы армирования, рассчитываете количество продольного (горизонтального) профиля, например, при трехполосной схеме, понадобиться 40Х3Х2 = 240 м, потому что в каркасе используют 2 пояса из прута d – 12.
• Определите количество вертикальных вставок длиной 80 см из расчета по 20 на каждую сторону дома: получается 20Х4Х0.8=80 метров d – 10 mm.
• Высота каждой перемычки будет равна 60 см, что в сумме на весь периметр составит: 40Х0,6=48 метров d – 10 mm.
• В заключение проведите подсчет крепежа для связки, выделяя по 0,30 м проволоки на каждый хомут.

Обратите внимание, что иногда, с целью усиления устойчивости армирующего эффекта в траншее, перегородки углубляют, вбивая их нижние окончания в толщу на 10 или 20 см. в дно котлована. Подобный подход вносит изменения в расчет металла для вертикальных рядов арматуры. Здесь за основу нужно брать не 60 см длины (как в примере выше), а 70 или 80.

Конструкция армирующего каркаса

Чисто конструктивно армокаркас для ленточного фундамента – это объемная конструкция из двух или более решеток, которые устанавливаются вертикально на определенном расстоянии друг от друга и скрепляются между собой поперечинами из той же арматуры. Размеры фундамента рассчитываются с учетом нагрузок, которыми здание давит на основу. А так как именно армирующий каркас является основной для сдерживания нагрузок, то необходимо рассчитывать и его.

Конструкция армирующего каркаса

Правила армирования ленточных оснований

В работе распространена методика распределения металла, основанная на длительном практическом опыте:

• если длина ленты не превышает 3м, то допустимо применять в горизонтальном положении пруток в 10 mm;
• если её размеры более 3 м, нужно выбирать пруток от 12 до 16 mm;
• вся продольная арматура, используемая в каркасе, должна быть строго одного диаметра.

Если толщина имеющихся прутов различная, то в нижний ярус устанавливают большие по размеру, а в верхний — отрезки с меньшим сечением. При этом следует понимать, что изделия с d = 10 и d = 16mm, значительно различаются по весу и, если вы приобретаете его с максимальным запасом прочности, то это может значительно утяжелить нагрузки на грунт и увеличить стоимость закупки материала.

Что касается сравнительного анализа проката с рифлением и без, то здесь действует следующий принцип, чем выражение глубина рисунка, тем крепче образуется связь между бетоном и металлом. Это очень важно знать при заливке объемных и грузных ленточных оснований, где нецелесообразно отдавать предпочтение гладкому профилю. В работе используется специальная крепёжная проволока из низкоуглеродистой стали толщиной от 0,8 до 1,5 мм, которую предварительно нарезают на равные отрезки.

Правила выбора

В строительстве фундаментов применяется два вида арматуры – композитная и металлическая. Традиционно используются металлические прутки. Они выпускаются с диаметром от 5 до 32 мм.
Композитный материал для усиления фундаментов применяется относительно недавно, но он уверенно вытесняет металлический аналог. Преимущества композитного материала – отсутствие электропроводности и устойчивость к коррозийным процессам.

При выборе необходимо учитывать основные характеристики строящегося здания – площадь, этажность, вид стеновых материалов, вариант кровли, тип грунта и степень его пучинистости.

Каркас состоит из продольных прутков, вертикальных и поперечных. Поперечные и вертикальные элементы необходимы для придания конструкции жесткости. Основную нагрузку берут на себя продольные прутки. Они изготавливаются обычно из рифленой арматуры 12-14 см.

Благодаря рифленой поверхности прутки лучше сцепляются с бетоном, что обеспечивает фундаменту сопротивляемость растягивающим нагрузкам. Поперечины могут быть выполнены из гладких прутьев толщиной от 4 до 10 мм.

Требования по СНиП

Установленные правила СНиП определяют толщину и количество продольных арматурин. Согласно принятым требованиям, суммарное сечение всех основных элементов каркаса должно составлять не менее 0,1% от сечения всей фундаментной ленты (СНиП 52-01-2003).

Применять можно прутки любой толщины от 10 мм. Количество продольных прутков должно быть не меньше 4, так как иначе не получится сконструировать надежный устойчивый каркас.

Это означает, что самые легкие постройки требуют обустройства каркаса их 4 прутков 10 мм. Для более массивных зданий делаются индивидуальные расчеты.

Минимальный диаметр стержней в зависимости от назначения армирования

Поскольку нагрузку от постройки несут только продольные прутки, в СНИП указаны требования именно к ним.
Они должны быть толщиной не меньше 10 мм. Поперечные прутки нагрузку не несут, но выполняют функцию фиксации и придания конструкции жесткости.

Если длина основания меньше 3 м, то минимальный диаметр продольных прутьев должен быть 10 мм; если больше 3 м — 12 мм.

Расчет армирования плитного основания

Для формирования монолитной плиты устанавливают два железных пояса, которые образуется горизонтальными сетками, объединенными прутом на 10−16 mm. Сначала вы определяете схему, например, квадрат со сторонами 20Х20 см.

Далее, вычисляете, сколько понадобиться стержней для каждого яруса в отдельности и общее их число. К полученной сумме прибавляется объем вертикальных перемычек, вставляемых в местах пересечения металла. Затем, согласно с количеством точек обвязки в ячейках, вычисляете метраж отожженной проволоки, которая будет использована для крепежа.

Принцип расчета арматуры для ленточного фундамента

Установившаяся практика и техническая документация определяют следующее требование к минимально допустимому количеству арматуры в железобетонном фундаменте — не меньше 0,1 процент площади всего рабочего сечения этого элемента.

Фактически, фундамент, имеющий габариты в высоту – равные одному метру, а в ширину — 50 см, требует наименьшую площадь сечения арматуры равную 500 кв.мм.

Требования к наименьшему диаметру арматуры

Условия применения арматуры

Наименьший диаметр стержня арматуры

• Продольная арматура по длине стороны до 3 метров — 1см
• Продольная арматура вдоль по длине стены больше 3 метров — 1,2 см

Функциональная арматура

• Показатель толщины арматуры — 0,1 процент от площади всего сечения по расстоянию между слоями арматуры и ½ ширины ленты
• Поперечная арматура внецентренно сжатых элементов постройки
• Не меньше 25 % наибольшего диаметра арматуры и не меньше 0, 6 см
• Поперечная арматура вязаных изгибающихся каркасов —  не меньше 0, 6 см
• Поперечная арматура вязаных каркасов с показателем высоты сечения до 80 см — 0,6 см
• Поперечная арматура вязаных каркасов с показателем высоты сечения больше 80 см — 0,8 см

Требования к наибольшему номинальному диаметру продольной арматуры: Диаметр верхнего ряда стержней арматуры не должен превосходить 4 см для тяжелого бетона.

Требования к наименьшему количеству стрежней долевой арматуры в ряду:

Для балок и ребер шириной больше 15 см необходимо предусматривать не менее 2 рабочих стержней с сечением поперек. Если показатель ширины будит меньшим, чем 15 см — возможно использовании одного элемента.

Кол-во стержней и расстояние между ними

Наибольшее количество стержней в ряду зависит от минимального расстояния между отдельными стержнями. Этот показатель не может быть меньше максимального диаметра стержня.

• При 2 рядах армирования – не более чем 2,5 см для нижнего ряда и 3 см для верхнего.
• При 3 рядах – не менее 5 см в верхнем ряду.

Требования к максимально дозволенным расстояния между стрежнями

Наибольшие шаг арматуры в фундаменте

• Железобетонные плиты и балки высотой сечения меньше 0,15 м — 0,2 м
• Железобетонные плиты и балки высотой сечения больше 0,15 м — 1,5 показателя высоты сечения, но не больше 0,4 м
• Колонны из железобетона в перпендикулярном от плоскости изгиба направлении 0,4 м
• Колонны из железобетона в направлении к плоскости изгиба 0,5 см
• Железобетонные стены с вертикальной арматурой
• Не больше 0,4 м и не больше двукратного значения толщины стены
• Железобетонные стены горизонтальной арматурой
• Не более 0,4м

Максимальный шаг между стрежнями для арматуры, устанавливаемой поперек

Шаг установки хомутов

• Железобетонные элементы, где поперечная сила не воспринимается только бетоном, не больше 0,3 м
• и не больше ½ высоты сечения
• Балки с высотой до 0,15 м, где поперечная сила согласно расчетам воспринимается лишь бетоном

Не требуется армирование

• Балки высотой больше 0,15 м, где поперечная сила воспринимается только бетоном
• Не больше 0,5 м и не больше 75 % высоты сечения
• В внецентрально сжатых элементах, а также в изгибаемых элементах для сжатой продольной арматуры
• Не больше 0,5 м и не больше 15 диаметров арматуры
• Для сжатой продольной арматуры, установленной на одной из граней элемента
• Не больше 0,3 м и не больше 10 арматуры

Требования к проходным элементам

Любой из проходных элементов сквозь бетон не должен быть более трети ширины всей фундаментной ленты. Наименьший диаметр проходного элемента составляет50 мм.

Эти элементы не должны располагаться друг к другу ближе, чем на расстоянии в три своих диаметра.

Какой должна быть поверхность арматурных прутьев?

1. следует монтировать арматуру крупными заранее изготовленными составляющими, стараясь уменьшать количество использования единичных стержней;
2. необходимо удалить с поверхности стержней мусор, снег, лед и другая грязь;
3. арматуру нужно обезжирить, очистить краски и крупной ржавчины;
4. допускается слой эпоксидного покрытия, а также наличие ржавчины, которая не подвергается отслоению.

В следующем видео рассказано, как сделать вязку арматуры для фундамента:

Методы оценки количества армирования в бетонной конструкции

🕑 Время прочтения: 1 минута

Расчет количества стальной арматуры является необходимым этапом расчета стоимости железобетонной конструкции вместе с другими строительными материалами по строительному чертежу.
Точный расчет арматуры в здании играет важную роль в общей стоимости проекта. Расчет арматуры производят по чертежам и графику гибки стержней. В случаях отсутствия чертежей и графиков количество обычно описывают в соответствии с требованиями Стандартного метода обмера строительных работ .

Методы оценки количества армирования:

Существуют разные методы оценки количества армирования; три метода различной точности:

Метод-1: оценка армирования (метод большого пальца)

Этот простейший метод основан на типе конструкции и объеме железобетонных элементов.

Средние значения для типовых бетонных рам:

Тяжелая промышленность = 130 кг/м ³
Коммерческий = 100 кг/м ³
Институциональный = 90 кг/м ³
Жилой = 85 кг/м ³
Однако, несмотря на то, что это самый простой метод проверки общего расчетного количества арматуры, в то же время он является наименее точным и требует значительного опыта для разбивки тоннажа до требований стандартного метода измерения. Разбивка некоторых элементов приведена ниже,

Стандартный метод измерения

Метод-2: Оценка армирования (точный метод):

Это наиболее точный метод количественной оценки арматуры. Этот метод требует чертежей и графиков. Чертежи, используемые в этой оценке, являются репрезентативными для реальной конструкции. Эскизы включают предполагаемую форму детализации и распределения основного и вспомогательного армирования. Допуск на дополнительную сталь для отклонений и отверстий может быть сделан путем осмотра.Возьмем пример и оценим количество арматуры в методе,

Элементы усиления типовой балки

Поперечное сечение типовой балки

Расчет:
Бар 1 :
б = 4000 + (2 х 230) – (2 х 40) = 4380
Никаких изгибов, следовательно, никаких отчислений
Длина резки = 4380 мм
Бар 2 :
а = 200
б = 4000 + (2 х 230) – (2 х 40) = 4380
Вычет :
(2 x диаметр x количество изгибов) = 2 x 20 x 2
Длина резки = (2×200) + (4380) – (2x20x2) = 4700 мм
Бар 3:
а = 230 – (2х40) = 140
с = 375 – (2х40) = 285
Длина резки:
(2А + 2С) + 24d = (2x 140 + 2x 285) + 24×8 = 1042 мм
№Стремен: (4000/180) + 1 = 23,22 = 24

График изгиба стержня для балки

Количество стержней:

Предположим, что шаг хомутов равен 150 ц/с, а длина, по которой они расположены, составляет 6800 мм, мы можем найти количество стержней по формуле ниже
[Длина / Интервал] + 1 = количество стержней
[ 6800 / 150] + 1 =  46,33
В этом случае мы всегда округляем. Следовательно, нам потребуется 47 стремян.

Длина резки:

Мы должны помнить, что сталь пластична по своей природе и подвержена удлинению.Следовательно, длина стержня увеличивается при введении изгибов или крючков. Следовательно, необходимы определенные вычеты, чтобы компенсировать это увеличение длины.
Длина резки = истинная длина стержня – вычеты
Для 45 градусов
Длина резки = общая длина – 1 x диаметр стержня x количество изгибов
Для 90 градусов
Длина резки = общая длина – 2 x диаметр стержня x количество изгибов

Для стремян:

Крюк 90 градусов:
Длина стремени = (2А + 2В) + 20 х диаметр
Крюк 135 градусов:
Длина стремени = (2А + 2В) + 24 х диаметр

Оценка количества арматуры в кг:

Количественная оценка арматуры в кг

**Удельный вес в кг/м рассчитывается по формуле = D ² /162
Для стержня 8 мм = 8 ² /162
= 64/162
= 0.395 кг/м

Стальной стержень Расчет | Калькулятор стального стержня | Вес арматуры | Калькулятор веса арматуры

Что такое калькулятор стальных стержней?

Калькулятор стального стержня легко рассчитывает вес стали. по весу снизу калькулятор веса стальных стержней ниже процесса

Шаг 1 – Выберите блок

Выберите единицу измерения, например метра и футов, в соответствии с вашими требованиями.

Шаг 2. Выбор формы стержня

Затем выберите форму стержней, Round и Square в соответствии с вашими требованиями.

Шаг 3. Выберите размер стержня

После выбора формы стержня выберите размер стержня, например 8 мм, 10 мм, 12 мм, в соответствии с вашими требованиями.

Шаг 4 – длина в метрах

Потребность в длинных стержнях вам необходима

Шаг 4 – Наконец U нит Вес стали

Как рассчитать стальной стержень (вес)

Здесь Вес стали Внимание = Площадь стержней X Длина стержня X Плотность стали

Для, Квадратная форма

Вес стального стержня = Площадь стержней X Высота стержня X Плотность стали

Площадь стержней = Длина X Ширина

Высота стержня = согласно требуемой длине

Плотность стали = 7850 кг/м ³

Пример, Квадратный брусок 10 мм , Высота = 1 м.

Площадь стержней = 10 x 10   = 100 мм = 100x 10 ^-6 м ² (0,00010 м ² )

Длина стержня = 1 м.

Вес стального стержня = площадь стержня X Длина стержня X Плотность стали

Вес стального стержня = (0,0001 м ² ) X 1 м. X 7850 кг/ м ³

Вес стального стержня (10 мм) = 0.7850 кг на м.

Что такое калькулятор веса арматуры?

Калькулятор стального стержня легко рассчитывает вес арматуры. по весу снизу калькулятор веса стальных стержней ниже процесса

• Первый этап,

Выберите единицу измерения, например метра и футов, в соответствии с вашими требованиями.

• Второй этап,

Затем выберите форму стержней, Round и Square в соответствии с вашими требованиями.

• Третий этап,

После выбора формы стержня выберите размер стержня, например 8 мм, 10 мм, 12 мм, в соответствии с вашими требованиями.

• Четвертый и последний этап,

Потребность в длинных стержнях вам необходима

Затем Вес кг/метр

Как рассчитать вес арматуры / Калькулятор веса арматуры

Здесь Вес арматуры = Площадь арматуры X Длина арматуры X Плотность арматуры

Площадь армирования = (π/4) x d ²

Длина арматуры = согласно требуемой длине

Плотность армирования / Удельный вес стали = 7850 кг/м ³

Пример, 10 мм диаметром арматуры, длина = 1 м.

Площадь армирования = (π/4) x 10 ² = 78,5 мм = 78,5 x 10 ^-6 м ² (0,0000785 м ² )

Длина арматуры = 1 м.

Вес армирования = Площадь армирования X Длина армирования X Плотность армирования

Вес арматуры = (0,0000785 м ² ) X 1 м. X 7850 кг/ м ³

Вес арматуры (10 мм) = 0.6163 кг на м.

Масса стальных стержней на метр длины

Серийный номер	Диаметр стержня	Вес прутка на метр длины (D 2 /162)
1	8 мм	0,395 кг
2	10 мм	0,619 кг
3	12 мм	0,888 кг
4	16 мм	1. 58 кг
5	20 мм	2,469 кг
6	25 мм	1,388 кг
7	28 мм	4,839 кг
8	32 мм	6,32 кг
9	40 мм	9,87 кг

Видеоурок для лучшего понимания:

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение –

Как рассчитать длину арматурного стержня

У вас есть три варианта расчета длины арматурного стержня в
Текла Структуры:

• Вдоль центральной линии, метод по умолчанию
• В виде суммы длин сторон
• Использование формулы

Вдоль центральной линии

Расчет длины центральной линии используется по умолчанию, когда
Для XS_​USE_​USER_​DEFINED_​REBAR_​LENGTH_​AND_​WEIGHT установлено значение
ЛОЖЬ в
.

При расчете длины центральной линии по умолчанию используется фактический диаметр арматурного стержня.

В приведенном ниже примере длина центральной линии рассчитывается следующим образом:
450 - (30 + 14) + 2*3,14*(30+14/2)*1/4 + 250 - (30 + 14) = 670,1


где

• 30 = радиус изгиба
• 14 = фактический диаметр (12 номинальный)

Сумма длин сторон (SLL)

При расчете суммы длин ветвей используются размеры прямых ветвей без учета радиуса изгиба.

Этот расчет используется, когда
XS_​USE_​USER_​DEFINED_​REBAR_​LENGTH_​AND_​WEIGHT и
Для XS_​USE_​USER_​DEFINED_​REBARSHAPERULES установлено значение
ИСТИНА в
.

В приведенном ниже примере длина арматурного стержня составляет
450 + 250 = 700


Если значение длины отображается как ноль в отчетах и ​​запросах, необходимо определить длину в
Менеджер форм арматурных стержней для каждой формы.

Для определения длины в
Диспетчер форм арматурных стержней:

1. В
   Поля спецификации гибки щелкните правой кнопкой мыши в ячейке L и выберите
   SLL (сумма длин ног) из всплывающего меню.
2. Нажмите
   Обновлять.
3. Нажмите
   Сохранять.

Использование формулы

Вы также можете использовать формулу в
Rebar Shape Manager для расчета общей длины арматурного стержня.

Вам необходимо установить
XS_​USE_​USER_​DEFINED_​REBAR_​LENGTH_​AND_​WEIGHT и
XS_​USE_​USER_​DEFINED_​REBARSHAPERULES для
ИСТИНА
.

Например, чтобы учесть радиус изгиба и рассчитать длину по внешней поверхности арматурного стержня, выполните следующие действия:

1. В
   Поля спецификации гибки щелкните правой кнопкой мыши в ячейке L и выберите
   (формула) из всплывающего меню.
2. Введите следующую формулу для расчета длины:
   S1 + S2 + 2*3,14*(RS + DIA)*1/4

где

• S1 = длина прямой ноги 1 ( 406 )
• S2 = длина прямой ноги 2 ( 206 )
• RS = радиус закругления ( 30 )
• ДИА
  = фактический диаметр ( 14 )

Точность

Точность длины арматурного стержня определяется в
арматура_config. входящий файл. Значения могут различаться в каждой среде.

Например, показанные ниже значения взяты из
файл rebar_config.inp. В среде по умолчанию файл
находится в папке ..\ProgramData\Trimble\Tekla
Папка Structures\<версия>\Environments\default\system\.

Следующие настройки определяют точность и округление длин участков:

• ScheduleDimensionRoundingAccuracy = 1,0
• ScheduleDimensionRoundingDirection = "ВНИЗ"

Следующие настройки определяют точность и округление для общей длины арматурного стержня:

• ScheduleTotalLengthRoundingAccuracy = 10.0
• ScheduleTotalLengthRoundingDirection = "ВНИЗ"

Обратите внимание, что также
XS_​USE_​ONLY_​NOMINAL_​REBAR_​DIAMETER влияет на расчет длины арматурного стержня.

Калькулятор веса арматуры

— легко оценить вес арматурных стержней

Теперь вы можете легко рассчитать вес арматуры, используемой на строительной площадке, с помощью этого простого и расширенного калькулятора веса арматуры.

Калькулятор арматуры Использование:

Процедура использования этого калькулятора для расчета веса арматуры очень проста.Шаги для этого следующие:

Арматурные стержни

• Нет необходимости измерять размеры арматурного стержня, поскольку на рынке доступны арматурные стержни стандартных размеров.
• Просто введите диаметр и длину арматурного стержня в соответствии с инструкциями инженера-строителя. Обязательно введите диаметр стержня в миллиметрах.
• Пропустите поле количества, если вы хотите рассчитать вес только одного арматурного стержня.
• Введите количество стержней в поле количества, если вы хотите оценить вес арматуры в комбинациях.
• Результаты будут отображаться в кг и кг/м.

Стандартные размеры и вес арматуры (арматурный стержень)

Доступные на рынке арматурные стержни имеют следующие стандартные размеры:

Размер бар (DIA)		Weigth / Mass на метр (кг / м)	C / S (кв. м.мм)
6 мм	0.222	28,3
8 мм	0.395	50,3
10 мм	0,617	78,6
12 мм	0,888	113,1
16 мм	1,58	201,2
18 мм	2	254.6	254.6
20 мм
20 мм	2.47	314.3
22 мм	228	380,3
25 мм	3,85	491. 1
28 мм	4,83	616
32 мм	6,31	804,6
36 мм	7,99	1018,3
40 мм	9,86	1257,2
45 мм	12.50	12.50	1591.1
50 мм	15.42	1964.3

График веса

Расчет веса арматуры

Вы также можете рассчитать вес арматуры вручную на сайте, но мы рекомендуем вам воспользоваться этим калькулятором. Вес арматуры можно легко рассчитать, используя стандартную формулу, указанную ниже:

Ш= (Г ² /162,28)* Д

Где «D» и «L» — диаметр и длина арматурного стержня соответственно. Возьмем значение диаметра в миллиметрах и длину в метрах. Вы получите результаты в килограммах (кг). После деления результатов на фактическую длину арматурного стержня можно получить вес на погонный метр.

Также попробуйте: конвертация футов в метры (лучший конвертер футов в метры)
Попробуйте также: конвертация см в метры (лучший конвертер сантиметров в метры)

Разберем эту формулу на простом примере.

Пример: Рассчитайте вес стержня TMT диаметром 8 мм и длиной 12 метров.

Решение : Используя формулу расчета веса арматуры, вы можете найти массу стержня ТМТ, подставив указанные значения в данную формулу.

Ш= (Г ² /162,28)* Д
Ш= ( 8 ² /162,28)*12 = 4,732 кг

Теперь рассчитаем вес на метр,

Вт = 4. 732/ Д
Ш = 4,732/ 12 = 0,395 кг/м

Мы надеемся, что этот пример рассеял все ваши сомнения.

Нравится:

Нравится Загрузка…

Как рассчитать количество стали для сляба?

В этом посте мы объясним, как рассчитать количество стали для сляба? Как для односторонней, так и для двусторонней плиты с примером.

Примечание. Для лучшего просмотра прочитайте этот пост в ландшафтном режиме, если вы используете мобильное устройство.

Надеемся, вы уже знакомы с

.

Если вы пропустили это, пожалуйста, прочитайте эти сообщения.

Краткий обзор,

Односторонняя плита Детализация армирования

Самым большим заблуждением является то, что балка от внешней стороны к внешней считается пролетом плиты. Пожалуйста, обратитесь к приведенной ниже схеме

Давайте возьмем приведенную ниже схему односторонней плиты

.

Дано

• Основные стержни диаметром 12 мм при межосевом расстоянии 150 мм
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм.(Разница между основным и распределительным стержнем)
• Верхняя и нижняя прозрачная крышка 25 мм
• Длина проявления считается равной 40 дням
• Толщина плиты – 150 мм

Расчет графика изгиба стержня перекрытия в одном направлении

Этап 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества стержней = (длина плиты / расстояние) + 1

Количество основных стержней = (Ly / расстояние) + 1 = (5000/150) + 1 = 34 шт.

Количество распределительных стержней = (Lx / расстояние) + 1 = (2000 / 150) + 1 = 14 шт.

Этап 2

Найти длину обрезки основных стержней и распределительных стержней

Длина резки основного стержня,

= Пролет плиты в свету (Lx) + (2 X длина развертки) + (1 x длина наклона) – (изгиб 45° x 2)

Длина кривошипа = 0.42 D, мы уже обсуждали это в разделе «Обрезка длины основного стержня»

.

= 2000 + (2 х 40 х 12) + (1 х 0,42 х Д) – (1д х 2)

= 2000 + 960 + 0,42D – (1x12x2) = 2960 +0,42D – 24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основной шины = 2960+(0,42 x 88) – 24 = 2973 мм или 2,97 м

Этап 3

Найти длину распределительного стержня

= Чистый диапазон (Ly) + (2 x Длина развертывания (Ld))

= 5000 + (2 х 40 х 8) = 5640 мм или 5.64 м

Этап 4

Найти верхнюю панель (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

.

Количество верхних стержней = (Lx/4) / расстояние + 1 = (2000/4) / 150 +1 = 4 шт. x 2 стороны = 8 шт.

Длина верхней балки (L) = такая же, как у распределительных балок = 5,64 м

График изгиба стержней для односторонней плиты

См. код формы изгиба стержня и расчет веса стали, пост

.

Двусторонняя плита Детализация армирования

Теперь рассчитать график изгиба стержня для двусторонней плиты.

Возьмем в качестве примера двухстороннюю диаграмму перекрытий

.

• Основные стержни диаметром 12 мм при межосевом расстоянии 150 мм
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм.
• Верхняя и нижняя прозрачная крышка 25 мм
• Длина проявления – 40 дней
• Толщина плиты – 150 мм

Расчет графика изгиба стержня перекрытия в одном направлении

Этап 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества необходимых стержней = (длина плиты / расстояние) + 1

Количество основных стержней = Ly / расстояние + 1 = (4000/150) + 1 = 27 шт.

Количество распределительных шин = Lx / расстояние + 1 = 3000/150 + 1 = 21 шт.

Этап 2

Найти длину обрезки основных стержней и распределительных стержней

Длина резки основного стержня,

= Чистый пролет плиты (Ly) + (1 X длина развертки) + (1 x наклонная длина) – (изгиб 45° x 2)

Наклонная длина = 0.42 Д

= 3000 + (1 х 40 х 12) + (1 х 0,42 х Д) – (1д х 2)

= 3000 + 480 + 0,42D – (1x12x2) = 3480 + 0,42 D -24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основной шины = 3480+(0,42 x 88)-24 = 3492,9 мм или 3,49 м

Этап 3

Найдите длину обрезки распределительного стержня

= Чистый пролет плиты (Ly) + (1 X длина развертки) + (1 x наклонная длина) – (изгиб 45° x 2)

Наклонная длина = 0.42 Д

= 4000 + (1 х 40 х 8) + (1 х 0,42 х D) – (1d х 2)

= 4000 + 320 + (0,42×88) – (1x8x2) = 4340,96 мм или 4,34 м

Этап 4

Найти верхнюю панель (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

.

Количество верхних стержней на стороне Ly = (Lx/5) / расстояние + 1 = (3000/5) / 150 +1 = 5 шт.

Длина верхнего стержня на стороне Ly = Пролет плиты в свету (Ly) + (2 X Длина развертки)

= 4000+(2*40*12) = 4000+960 = 4960 мм или 4.96 м

Количество верхних стержней на стороне Lx = (Ly/5) / расстояние + 1 = (4000/5) / 150 + 1 = 6 №

Длина верхнего стержня на стороне Ly = Пролет плиты в свету (Ly) + (2 X Длина развертки)

= 3000+(2*40*12) = 3000+960 = 3960 мм или 3,96 м

График гибки стержней для двусторонней плиты

ПРИМЕЧАНИЕ

• Здесь мы приняли длину развертывания равной 40d. Однако на практике сам структурный чертеж имеет этот размер, иначе вам придется удлинить стержень до конца балки без прозрачного покрытия.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings. CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.ТЕГИ}}
{{$элемент}}

{{l10n_strings.ПРОДУКТЫ}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. ЯЗЫК}}
{{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Калькулятор веса арматуры

| Решения для работы с лимоном

Товар успешно добавлен в корзину.

Корзина

Продолжать

Мы создали удобный онлайн-инструмент для расчета веса арматуры, вы можете легко получить индивидуальный и общий вес для вашего следующего проекта. Арматура (арматурный стержень) обычно доступна в стандартных отраслевых размерах, что позволяет нам рассчитать вес, просто введите длину и количество, которые вам нужны, и инструмент выполнит расчеты.

Диаметр арматуры

Пожалуйста, выберитеH8h20h22h26h30h35h42h50

Общий общий вес
0.0 кг

Арматурная арматура

Подробнее о арматуре

Что такое арматура?

Арматура

представляет собой либо стальной арматурный стержень, либо сетку из стальной проволоки и используется в армированных конструкциях для удержания и укрепления бетона, а также снижает напряжение, воздействующее на бетон. Арматура используется в строительстве железобетонных конструкций уже более 500 лет и до сих пор широко применяется.

Использование арматуры

Бетон является сильно сжимаемым материалом, но ему не хватает способности выдерживать растяжение. Чтобы компенсировать этот недостаток, в бетон заливают арматуру для эффективного восприятия растягивающих нагрузок. Арматурные стержни не только выдерживают всю расчетную нагрузку конструкций, но и способствуют долговечности, противостоя трещинам на поверхности и сопротивляясь нагрузкам, вызванным внешними факторами, такими как температура и усадка.

Характеристики арматуры

Сталь и бетон имеют одинаковые коэффициенты теплового расширения; таким образом, бетонная конструкция с арматурой будет испытывать минимальное напряжение из-за одинакового расширения двух материалов, вызванного любыми изменениями температуры.При транспортировке и обращении с этими стержнями необходимо соблюдать особую осторожность, поскольку любое повреждение снижает долгосрочную коррозионную стойкость.

Размещение арматуры

Арматурные каркасы

изготавливаются с помощью гидравлических гибочных станков и ножниц и могут быть изготовлены как на месте, так и за его пределами. Арматура размещается либо с помощью стальных фиксаторов, либо с помощью железобетонных рабочих. Пластиковые прокладки для арматуры используются для отделения арматуры от бетонного каркаса, обеспечивая надлежащее закрепление. Арматурные стержни могут быть связаны друг с другом с использованием различных средств, таких как электрический ярус арматуры, точечная сварка, механические соединения и связывание стальной проволоки.Проволока с эпоксидным покрытием или оцинкованная проволока используется для связывания арматуры с эпоксидным покрытием и оцинкованной арматуры. В целях безопасности выступающие концы арматурных стержней часто загибают или закрывают специальными пластиковыми заглушками, армированными сталью.

.
