Подрозетники: размеры, виды, различия

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Похожие материалы:

диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

выключатели;
регуляторы и панели управления для настройки электрических приборов;
клеммные колодки;
диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

ДВП;
фанера;
ДСП;
вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

Круглыми – изделия универсального назначения, самые востребованные.
Квадратными – отличаются большей вместительностью.

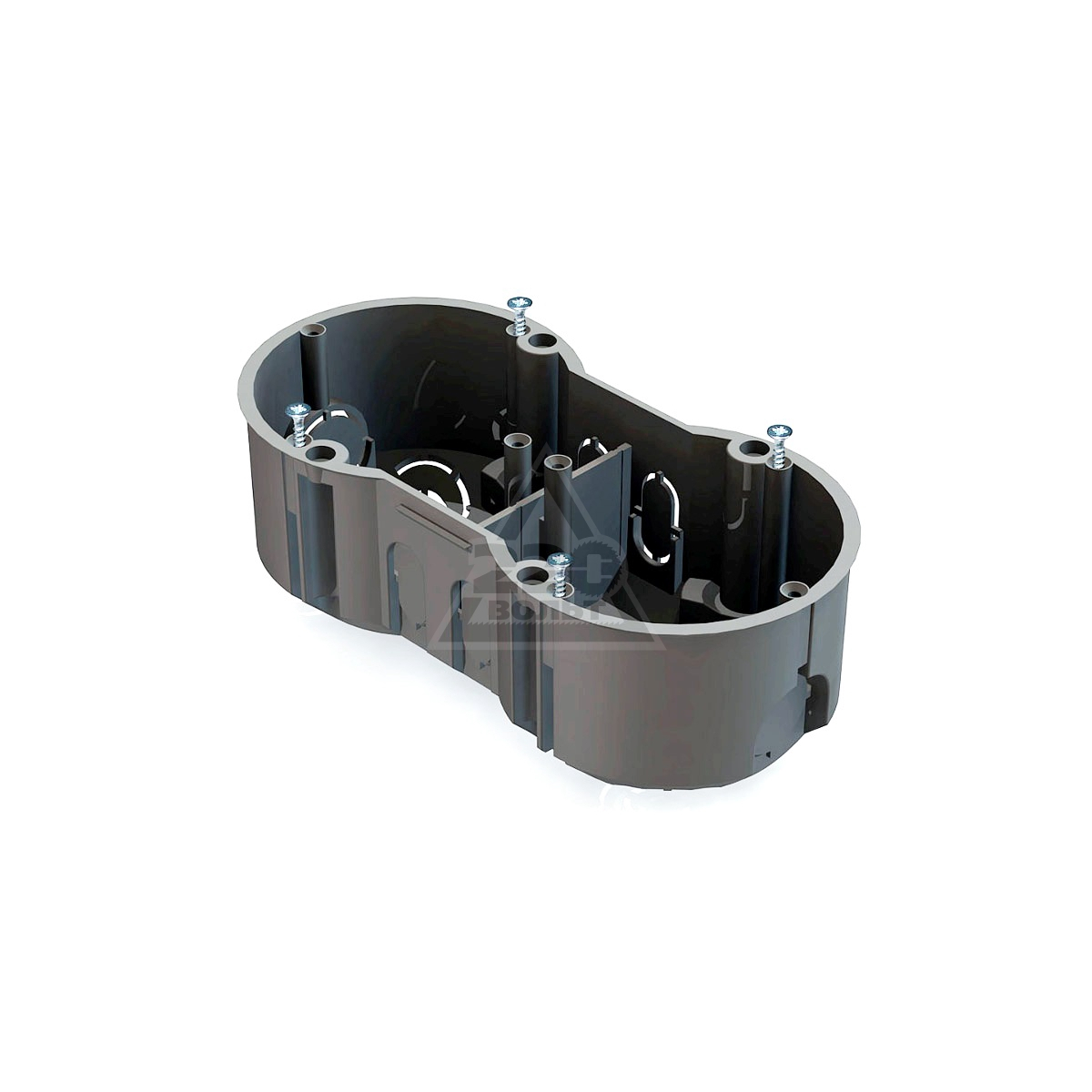

Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

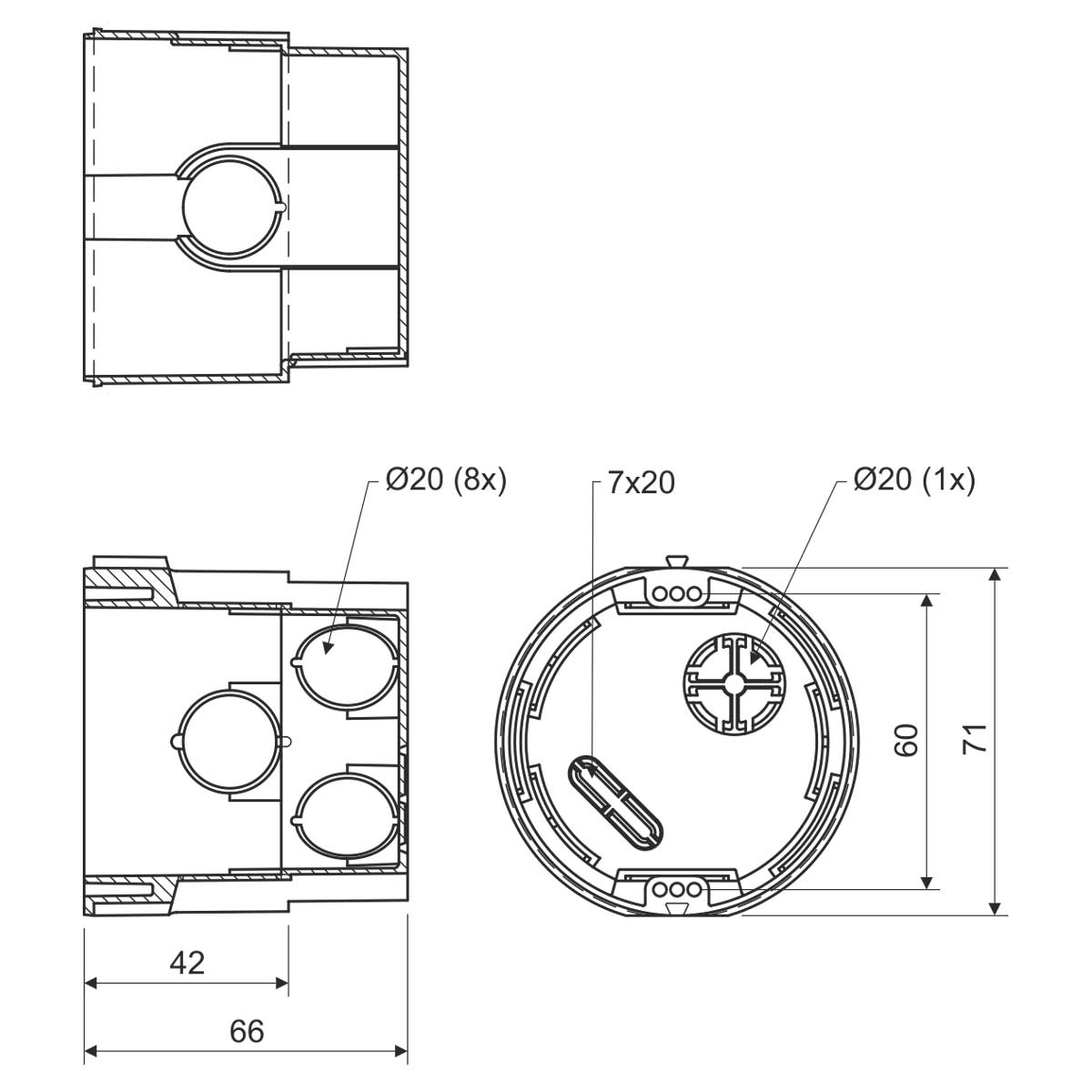

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

Высота.
Ширина.
Глубина.
Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

полнотелые стены;
гипсокартонные перегородки;
плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии
Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

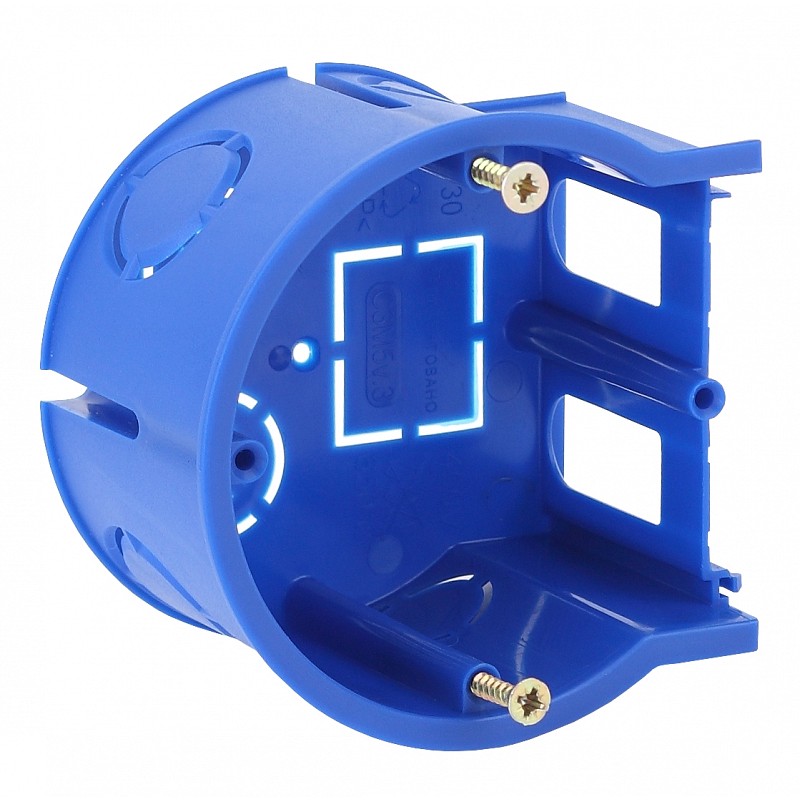

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

вагонка;
гипсокартонные листы;
штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

виды и размеры, технология установки

Подрозетник — круглая (реже квадратная) чаша из самозатухающего поливинилхлорида, полистирола или полипропилена, предназначенная для встраивания в стены выключателей, розеток и развода проводов системы электроснабжения. Он защищает кабель и оборудование от проникновения пыли, влаги, механических повреждений и обеспечивает свободный доступ в случае поломки. В чаше расположены входные отверстия для проводов, закрытые выламываемыми пластиковыми пломбами-заглушками.

Оглавление:

Стандартные габариты
Критерии выбора
Обзор популярных марок
Технология монтажа
Распространенные ошибки

Особенности подрозетников для ГКЛ

В сплошных стенах из бетона или кирпича коробки закрепляют цементным или алебастровым раствором. Они имеют некоторые особенности конструкции, так как стены и перегородки из ГКЛ полые. Для фиксации нужны пластиковые или металлические крепления — зажимные лапки. При установке их загибают таким образом, чтобы они удерживали чашу с обратной стороны стены. В комплект входят шурупы, при завинчивании они надежно прижимают лапки к поверхности листа и прочно фиксируют. Специальная окантовка по окружности не дает провалиться в стену.

Размеры подрозетника

Стандартный диаметр — 64, 65 или 68 мм, глубина — от 39 до 50 мм. Реже встречаются изделия других габаритов — 73х73 мм (углубленные или глубокие), 80х45, 96х30. Их используют в особых случаях. Приспособления с увеличенной глубиной посадки ставят вместо распределительной коробки. В них проще выполнить установку электрооборудования и соединение проводов. Мелкие подрозетники с глубиной до 40 мм необходимы там, где толщина гипсокартонной перегородки или расстояние между стеной и ГКЛ меньше обычного.

Некоторые виды имеют специальные боковые отверстия для последовательного крепления в целый блок. Если нужна чаша под несколько розеток или выключателей, то используют либо такие коробки, либо готовые многоместные под два — пять постов. Менее распространены варианты квадратной формы с размерами 60х60 мм.

Параметры выбора подрозетника

При подборе обращают внимание на:

1. Количество вводов (отверстий под провода). Их может быть от 4 до 12. Для обычного подрозетника стандарт — 6, самое большое число вводов делают в распаячных коробках.

2. Степень пылевлагозащиты. Это показатель в перечне характеристик указывают в виде маркировки из двух латинских букв IP и двух арабских цифр. Первая обозначает уровень защиты от проникновения пыли и других твердых частиц (предельное значение 6), вторая — показатель степени влагонепроницаемости (максимальная величина — 8). Коробки для гипсокартона имеют чаще всего маркировку IP 20 или IP 30 (со знаком IP 44 и выше применяют на улице).

3. Материал лапок. Выпускают с креплениями из металла или пластика. Коробка с металлическими зажимными лапками надежнее крепится к гипсокартонному листу. У разных моделей изделий для монтажа электрооборудования форма и толщина крепления отличается. У некоторых они очень тонкие, имеют вид усиков.

4. Наличие крышки. Для установки распаячного узла подойдет вариант с крышкой.

5. Наличие дна. В ассортименте производителей есть виды без дна и отверстий в боковых стенках, они имеют форму кольца.

6. Огнестойкость. Оптимальный вариант для изготовления подрозетника — негорючий пластик с антипиреном. Корпус такого изделия выдерживает температуру до 650—850°C. Предельно допустимая температура указывается на дне коробки.

7. Наличие резиновых уплотнителей. Эти дополнительные приспособления прочно обтягивают кабель.

8. Монтажное кольцо. Такое дополнение входит в комплект. Его используют, если толщина стены не позволяет прочно закрепить подрозетник.

Монтаж своими руками

Порядок установки подрозетника в пустотелую перегородку:

1. Карандашом нанести разметку по составленной схеме.

2. Дрелью со специальной насадкой-коронкой по гипсокартону диаметром 68 мм (стандарт) выполнить сверления по нанесенной разметке. Теоретически допускается вырезать ниши простым строительным ножом, но их края хуже обработаны. Диаметр и глубина отверстия для монтажной коробки должны быть на несколько миллиметров больше самого изделия. Точный размер ниши указывают в характеристиках устройства. Для сверления в точке, где отмечено место будущей розетки, упирают центрирующее сверло коронки, затем включают инструмент и высверливают нишу. Так как ГКЛ — сравнительно мягкий материал, прилагать большое усилие не следует, возможно появление трещин.

Протянуть сквозь проделанные в стене полости электрокабель. Вставить его в установочную коробку.
Удалить одну из пластиковых пломб-заглушек.
Вставить в отверстие от удаленной заглушки кабель.
Поместить монтажную коробку. Если все выполнено правильно, размеры соответствуют, то она должна плотно войти в нишу.
Затянуть отверткой саморезы до упора. Лапки в процессе ввинчивания притянутся к обороной стороне ГКЛ и прижмут подрозетник к нему.
Проверить прочность фиксации.
Уровнем проверить правильность положения.

Если гипсокартоном закрыта деревянная стена, то с наружной стороны бока подрозетника рекомендуется обмазать гипсовой шпаклевочной смесью, чтобы предотвратить прямой контакт электрооборудования с пожароопасным материалом. Если за ГКЛ бетон или кирпич, то этого можно не делать.

Вероятные ошибки

1. Нельзя оказывать слишком сильное давление на ГКЛ при высверливании отверстий и вкручивании саморезов в монтажную коробку, гипсокартон раскрошится.

2. Несоответствие диаметра ниши и подрозетника приводит к появлению трещин вокруг коробки или делает вообще невозможным установку (если размер слишком большой).

3. Ошибка при составлении схемы расположения электропроводки за каркасом приводит к тому, что розетка попадет на профиль.

Если избежать этих недочетов, то работы проведет и человек, не имеющий опыта подобной работы.

диаметр, глубина, расстояние между центрами

Стандартные размеры подрозетников

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

Стандартные размеры подрозетников

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.
Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые в большую или меньшую стороны.

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

Уровень,
Карандаш, кисточка/пульверизатор, маленький шпатель,
Зубило,
Молоток,
Дрель с круглой насадкой, имеющая диаметр 68 мм,
Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте. Обратите внимание на то, чтобы его края не выступали из стены.

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

Выключаем свет в щитке.
Проверяем отсутствие напряжения включением лампочки.
Снимаем крышку, выкручиваем розетку.
Отсоединяем провода.
Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Подрозетник выскочил из стены

Фиксирующий раствор рассыпался, что привело к выпадению подрозетника
Случается такое, что установочный стакан выпадает из панели. Это происходит по следующим причинам:

Старая конструкция проводки и давно проведенный ремонт. Вполне вероятно, что фиксирующий раствор просто рассыпался под обоями или другой отделкой.
Неправильно взятые пропорции воды и порошка для приготовления строительной смеси. В этом случае она недостаточно крепко держит стакан.

Чтобы исправить ситуацию, нужно оценить масштаб проблемы. Если гнездо под подрозетник деформировано сильно, его смещают в сторону и делают новое. Старую лунку замазывают штукатуркой. Установку нового стакана выполняют по приведённому выше алгоритму.

Если речь идет о неправильно приготовленном растворе, его полностью выбирают из гнезда. Готовят новую смесь и устанавливают подрозетник.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Максимальная глубина под подрозетник

Иногда приходится сталкиваться с такой проблемой, когда устройство стены имеет рассыпчатую структуру или многослойную, такие стены могут состоять из:

гипса и доски;
глины и деревянных перекрытий;
кирпича и доски.

Такая структура стены находится чаще всего в старых жилых помещениях, толщина первого слоя стены могла достигать 70 мм, дальше шла кирпичная кладка. Изначально для таких стен предназначалась обычная жестяная банка, с прорезанными отверстиями для проводов, она практически утапливалась в стену, прикреплялась на цементно-известковый раствор.

Монтаж таких подрозетников длился более суток, в силу ожидания того, когда застынет раствор, и подрозетник зафиксируется в цементе. Только после этого розетка крепилась к стене.

Вскоре на замену жестяным банкам пришли пластмассовые коробки для розеток. В настоящее время они наиболее востребованы.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Виды и характеристики подрозетников

Современные розетки по виду и способу монтажа значительно отличаются от тех, которые устанавливались в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

Подрозетник — монтажное приспособление, предназначенное для надежного закрепления электроустановочных изделий скрытой проводки

Независимо от того, проводится ли установка одиночного или группы подрозетников, перед их монтажом проводится штробление стен

При заглублении в кирпичную или бетонную стену эти монтажные коробки или стаканы закрепляются алебастром

Крепление подрозетника в перегородках и фальш-стенах из гипсокартона производится с помощью регулируемых распорных лапок

Практически все стройматериалы и плитные варианты, используемые в черновой обшивке стен, пригодны для установки в них подрозетников

В линейке изделий для скрытой проводки можно найти варианты для обустройства бревенчатых и брусовых построек

Подрозетники применяются для установки единичных выключателей, силовых точек и блоков розеток

В ходе эксплуатации «расшатавшийся» механизм проще подтянуть в подрозетнике. С его применением быстрее и аккуратней производится установка

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком — пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика

Наружные подрозетники имеют две модификации — конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине — 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

При групповой установке нескольких круглых подрозетников, один из них, имеющий увеличенную глубину, может помимо своего основного предназначения, служить в качестве распределительной коробки

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Правильный выбор подрозетника для бетонных стен

Стакан рядного типа
Если мастер не знает, какой подрозетник лучше для бетонной стены, стоит учитывать такие критерии:

Толщина стенок стакана. Чем она больше, тем крепче изделие. К тому же, хоть производители и уверяют в пожаробезопасности полимера подрозетника, при сильном возгорании он начнет плавиться. И тем быстрее, чем тоньше будут его стенки.
Глубина изделия. Особенно актуален этот параметр, если монтаж подрозетников выполняется в одну стену с двух ее сторон (как в старых панельных домах). Тут лучше купить два изделия по 25 мм и состыковать их, чем прибегать к обрезке коробки, которая будет отличаться по глубине.
Тип конструкции (одинарный, двойной, блочный). Если нужно смонтировать подряд несколько розеток, можно купить рядные стаканы. Они просто разламываются в месте стыкования. Так можно взять сразу столько штук, сколько нужно.

Для установки подрозетника в гипсокартон нужно брать стакан с фиксирующими лапками. Его крепят просто методом вгона в гнездо. Лапки сами защелкиваются с обратной стороны панели.

Монтажные коробки (подрозетники) для кирпичных стен

Подрозетник — монтажная коробка под механизмы электроустановочных изделий

Подрозетники являются очень важной деталью в процессе устройства и монтажа электрической проводки. И гражданские здания, и промышленные не могут обойтись без этого элемента. Подрозетник можно назвать «тенью» розетки, а розетки самая важная деталь, благодаря которой и функционируют все электрические приборы. Подрозетник представляет собой короб, который вставляют в углубление в стене, а следом за ним и непосредственно на него крепят и розетку. В корпусе подрозетника есть отверстия для введения проводов и отдельные — для закрепления самой розетки.

Ещё одно название подрозетника — «монтажная коробка». Некоторые разделяют это два понятия. Существует мнение, что монтажной коробкой называется навесные выступающие детали, а подрозетники — исключительно утопленные. Это неверно.

Зачастую подрозетники плохого качества приводят к выпаданию розеток, а это напрямую отразится на здоровье людей, в особенности маленьких детей. При замене электрооборудования и розеток в частности настоятельно рекомендуется использовать подрозетники. В некоторых случаях они даже необходимы для того, что розетка смогла упереться в них своими распорками. Сейчас для изготовления этого вида изделий используется пластик (полипропилен) или же металл. В первом случае, подрозетник будет дешевле, но в металлическом исполнении — надёжнее и долговечнее. Усы розетки могут продавиться через пластиковые стенки, что повлечёт за собой выпадение самой розетки.

Три вида монтажа подрозетников. Первый — » в короб», когда изделие устраивается непосредственно в стену. Второй — навесной. И третий — специальный для гипсокартонных стен.

Два главных размера по ширине — 60 и 75 миллиметров. Глубина заделки определяет соответствующий габаритный размер подрозетника (25, 32, 44 миллиметров и другой). Форма бывает круглой, квадратной, прямоугольной и так далее. Круглые подрозетники встречаются чаще всего, так как являются более универсальными.

При монтаже подрозетника выступающие части по бокам следует расположить в горизонтальном положении, так изделие будет зафиксировано. Но прежде всё-таки рекомендуется немного расширить отверстие в стене, если это возможно. После пространство до стены следует залить строительной смесью, обычно используют гипс или алебастр. Монтировать нужно «заподлицо» со стенкой. Чтобы повысить звукоизоляционные свойства, лучше подложить под заднюю стенку самой коробки полоску любого звукоизоляционного материала.

Подрозетники для гисокартонных стен

Подрозетники для гисокартонных стен служат для монтажа в них механизмов, которые относятся к электрическим установкам (розеткам, выключателям, димерам, датчикам, термостатам). При создании проекта электроточек подбирается подрозетник исходя из конструктивных особенностей и типа используемого механизма.

Отличительная деталь данного вида подрозетников — регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона. Глубина подрозетников быват сорок, сорок пять и пятьдесят миллиметров. Строение подрозетника позволяют закрепить их в одну линию. В интернет-магазине представлены товары российских и европейских производителей, подрозетники могут монтироваться в одно-, двух-, трёх-, четырёх- и пятипостовые.

Существует возможность использования специальных монтажных колец, которые используется в случае, если толщина стены не позволяет закрепить подрозетник. С помощью крышки и специального клеммника подрозетник может быть использован в качестве ответвительной коробки.

Размеры подрозетников: диаметр, глубина, межосевое расстояние » сайт для электриков

Устанавливаем подрозетники

Перед началом установки подрозетников в гипсокартон нужно подготовить инструментарий:

Перфоратор, дрель или шуруповерт.
Металлическая коронка.
Строительный уровень.
Канцелярский нож.
Плоскогубцы.
Карандаш.
Отвертка.

Наносим разметку

До того, как устанавливать подрозетник в гипсокартон, следует нанести разметку. Достаточно выбрать центральную точку и крестообразно провести через нее две направляющие.

Вырезаем отверстие

Устанавливаем центровочное сверло коронки с диаметром 68 мм в отмеченную ранее точку и аккуратно вырезаем отверстие. Не нужно давить на ГКЛ, на нем может остаться вмятина, следы изгиба или деформации.

Выводим электрический кабель

Берем отрезок провода, проложенного внутри полой стены, и вытаскиваем наружу через проделанную прорезь. Можно заранее снять часть изоляции с концов кабеля для соединения с механизмом выключателя или розетки.

С помощью канцелярского ножа вырезаем из подрозетника заглушку и пропускаем через нее питающий провод.

Вставляем коробку в отверстие

Вставляем монтажный блок в подготовленную прорезь. Прижимные лапки должны располагаться на строго вертикальной оси. Положение можно проверить с помощью строительного уровня и направляющих.

Окончательный монтаж

Остается взять отвертку или шуруповерт, и закрутить винты. Прижимные лапки с внутренней стороны, а кромка с внешней, зафиксируют подрозетник на листе ГКЛ.

Установка подрозетников для гипсокартона — не сложная задача. С ней может справиться любой владелец загородного дома. Главное — выбрать подходящую монтажную коробку и четко следовать рекомендациям, представленным в статье.

Основные виды подрозетников

Изделия разделяют по следующим признакам:

Материал изготовления;
Конструкция;
Размеры.

Рассмотрим самые распространенные материалы, из которых изготавливают подрозетники.

Пластмассовые (пластиковые) подразетники

Пластик для изготовления подрозетников имеет хорошие негорючие свойства, это дает возможность ставить их в деревянные стены срубов или декоративную деревянную отделку типа вагонки, ДСП, фанеру или другие варианты.

Пластиковый подрозетник для гипсокартонных стен с основными элементами

Прочный металлический подрозетник

С появлением негорючих пластиковых моделей, которые являются хорошим изолятором, металлические подразетники стали пользоваться меньшим спросом. Они очень хорошо ограничивают распространения пламени, но являются отличным проводником электрического тока.

Это свойство повышает вероятность короткого замыкания проводов в корпусе подразетника. Кроме того элементы крепления розеток и выключателей имеют лучший эффект сцепления с пластиком, поэтому крепятся надежнее. Однако прочность и гибкость металлических изделий надежнее и немало потребителей предпочитают их использовать.

Металлический подрозетник

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан, уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Пример установки в гипсокартон

Гипсокартон для стен обычно стандартной толщины – 12,5 мм. Как раз на одном таком фрагменте я могу показать, как это работает, чтобы показать в чём именно его плюс.

Берем наш с вами подрозетник для гипсокартона, зажимаем усики руками и вставляем.

Вот так всё выглядит с обратной стороны. Это усики еще не зажаты.

Теперь производим простую манипуляцию – закручиваем винт шуруповертом (или дедушкиной отверткой, как Вам удобнее), и усик сам движется и (прижимается) до упора.

Видим, как с обратной стороны подрозетник сам себя прикрутил вот таким вот образом. И сам себя прижимает вот этими самыми усиками. «Сидит» очень хорошо, очень плотно и никуда он отсюда не денется.

Как это выглядит с лицевой стороны: два винта держат усики, а еще два винта остались для крепления розетки.

Разновидности и классификация

В зависимости от материала, формы, особенностей конструкции и параметров выделяются различные виды подрозетников.

Материал изготовления

Производители выпускают несколько моделей:

Пластиковые – удобные и практичные изделия, устойчивые к воспламенению. Негорючесть материала позволяет применять его на поверхностях из дерева;
Металлические – при нагреве проводят электрический ток. В настоящий момент практически не используются, за исключением домов из древесины.
Деревянные – промежуточный вариант, допустимый при черновом обустройстве открытой проводки.

Форма изготовления

Подрозетник может иметь различную форму, чаще всего это:

Круглые – подходят для сбора групповых выключателей и розеток. Под них легче проделать штробу.
Квадратные – вмещают 1-4 механизма, позволяют укладывать провод с запасом. В них часто ставятся элементы системы «умный дом», диммеры.
Овальные – вместительные, рассчитанные на 1-5 механизмов.

Установка всех изделий производится после штробления поверхности.

Разделение по глубине

Для обозначения глубины используется буква Н. Монтажные коробки заглубляются на 40, 42, 60, 45 и 62 мм. Модели глубиной 80 мм предназначаются для клеммных колодок, когда проводка не оснащается распаечными коробами.

Отличия по системе фиксации

Выбрать крепеж подрозетника лучше в зависимости от поверхности для установки (пустотелые или полнотелые стены). По способу закрепления изделия бывают:

с лапками-распорками – предназначены для установки внутрь пустотелых стен;
с ушками под саморезы для фиксации розеток и выключателей;
с несъемными соединительными тоннелями – для объединения нескольких деталей в блоки.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Монтажные работы

Ко всему этому мероприятию нужен спокойный, медленный и надежный подход. Устанавливать нужно всё в несколько важных этапов. Для начала надо изготовить специализированные коронки, потом уже установить подрозетник, а только после этого заниматься непосредственно проводками.

Очень часто сначала занимаются прокладкой проводов, а только потом уже берутся за подрозетники. Обязательно точно определите то место, где будут располагаться розетки и выключатели.

Разведите все кабеля по вашему пространству в нужных пропорциях. Выровняйте все места штукатуркой. После того, как всё подсохнет, установите одинарный или двойной подрозетники.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Напоследок рекомендуем просмотреть полезное видео по теме:

Известные производители

Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:

Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку

Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором

И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Конструктивные особенности

Виды и типы изделий

Для подрозетников в бетон характерна классификация по нескольким параметрам — материал, форма, конструкция, размеры. Иногда мастера выбирают элемент по оттенку и дизайну. Два последних критерия не влияют на функциональность установочной коробки.

Материал

Все электромонтажные элементы делятся на три вида:

Пластиковые. Чаще для их производства используют негорючий полимер. Пластиковый подрозетник имеет все технические разъемы для удобной фиксации розетки в стене. Установочная коробка по гипсокартону дополнительно оснащена специальными лапками.
Металлические. Это устаревший вариант подрозетников. Сегодня почти не появляются в продаже. Но если у мастера завалялся такой, его можно использовать не менее эффективно.
Деревянные щитки-прокладки. Это скорее не установочные коробки, а просто кусок планки, на которой потом фиксируют розетку.

Форма и конструкция

Подрозетник по бетону овальной формы для двух точек

По геометрической форме различают такие подрозетники:

Круглые. Самые распространенные.
Овальные. Пригодны для монтажа подрозетника двойного для бетона.
Квадратные. Имеют максимальную вместимость.
Составные. С их помощью можно легко монтировать подрозетники тройные для бетона или на большее количество точек питания. Их еще называют блочными.
Накладные. Это наружные стаканы чаще квадратной, реже круглой формы. Применяются для прокладки проводки по деревянным стенам.

Существуют также отдельные виды стаканов для установки розеток под интернет, телефон, кабельное телевидение и др.

Размеры

Размерная сетка установочного стакана подразумевает наличие таких параметров:

Диаметр. Маркируется литерой «D». Самые распространенные показатели — 60, 64 и 65, 68, 70, 75 мм.
Глубина стакана. Маркируется литерой «Н». Здесь размеры меняются от 25 до 62 мм. Самый глубокий подрозетник имеет параметр 80 мм.

Для всех установочных коробок характерно межосевое расстояние в 71 мм.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

Круглые. Самые популярные и универсальные.
Квадратные. Более вместительные.
Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.
Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.

Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Размеры

Диаметр подрозетника для гипсокартона — основной параметр, на основе которого нужно выбирать изделие. От этой величины зависит, влезет ли механизм установочного электрооборудования во внутренний «стакан», или нет. Рассмотрим характеристику подробнее.

Установочный диаметр

Установочным диаметром называют размер отрезка, проведенного через центр кожуха. Он соединяет внешние стенки без учета длины кромки, которая цепляется за внешнюю поверхность листа гипсокартона.

Если говорить простыми словами, то это величина будущего отверстия в стене. Самый ходовой параметр — 68 мм.

Внешний диаметр

Внешний диаметр — это величина аналогичного установочного параметра (68 мм) плюс размер кромки (4 мм). В нашем случае получаем 72 мм.

Внутренний диаметр

Внутренний диаметр — диаметр внутренней части «стакана». Он должен соответствовать характеристикам механизма розетки, выключателя или светорегулятора. У нас изделие с величиной, равной 65 мм.

Установочная глубина

Установочная глубина — это минимальный размер свободного пространства внутри полой стены, необходимый для монтажа подрозетника. Параметр берется с учетом толщины листа ГКЛ. Наша характеристика — 45 мм.

Внутренняя глубина

Внутренняя глубина — максимальное расстояние внутри монтажной коробки, доступное для установки оборудования и клеммных колодок. У нас — 40 мм.

Межцентровое расстояние

Межцентровое расстояние — «дистанция» между центрами двух подрозетников, установленных вплотную друг к другу. Стандартный размер — 71 мм.

Установка и фиксация монтажной коробки

Монтаж установочной коробки имеет собственный порядок действий.

Подрозетники в стене монтируются в несколько этапов:

Вначале требуется вырезать заглушку отверстия под кабель по соответствующей разметке. В некоторых моделях она просто продавливается усилием пальца. При необходимости отверстие можно увеличить под размер кабеля.
После ввода кабеля в подрозетник, он вставляется в готовое отверстие. Необходимо контролировать свободное пространство, чтобы запас был не менее 2-3 мм. Такой зазор необходим для заливки фиксирующего раствора.
Далее выполняется окончательная подгонка отверстия и коробки между собой по размерам. Затем нишу нужно очистить от мусора и пыли.
Для заливки лучше воспользоваться алебастром или медицинским гипсом. Готовить раствор нужно очень быстро, поскольку у него совсем небольшое время твердения, и замазывать следует в течение 5-7 минут.
Перед тем, как закрепить подрозетник в бетонной стене и начинать заливку раствором, отверстие смачивается водой, после чего она должна впитываться в течение 3-5 минут. Такая мера позволяет обойтись без грунтовки.
Смесь закладывается внутрь отверстия шпателем, после чего необходимо максимально плотно ставить подрозетники на свое место. Через отверстия в корпусе раствор просачивается и затекает внутрь изделия. Далее закрепляем установочную коробку на месте.
После этого с коробкой нельзя ничего делать до полного высыхания раствора, в противном случае она может зафиксироваться с перекосом. В самом конце обрабатываются зазоры вокруг подрозетника, которые тоже нужно замазать. Высохший раствор легко удаляется с пластика изнутри корпуса.

Особенности монтажа в стену с керамической плиткой

Подготовка отверстия под розетку

Если установка производится на стену с дальнейшей облицовкой кафельной плиткой, требуется:

сделать разметку заранее;
просверлить отверстия с запасом около 7 мм, чтобы деталь немного выступала над поверхностью;
поставить «стаканчики» по уровню стены на клей слоем 2-3 мм и прикрутить розетки шурупами.

Специалисты отмечают, что на плитке подрозетники лучше монтировать без привязки к раскладке покрытия. Монтажный короб можно расположить по центру кафеля, на стыке рядов по горизонтали или вертикали, на стыке 4-х элементов.

Если необходимо поменять подрозетник, а плитка уже есть, проделывают следующее:

аккуратно вырезать отверстие на стене;
проделать отверстия коронкой;
наклеить кусочки плитки;
поставить «подстаканник».

Самый простой вариант – менять элементы или ставить новые на этапе отделки.

Подрозетник выскочил из стены

Фиксирующий раствор рассыпался, что привело к выпадению подрозетника

Случается такое, что установочный стакан выпадает из панели. Это происходит по следующим причинам:

Старая конструкция проводки и давно проведенный ремонт. Вполне вероятно, что фиксирующий раствор просто рассыпался под обоями или другой отделкой.
Неправильно взятые пропорции воды и порошка для приготовления строительной смеси. В этом случае она недостаточно крепко держит стакан.

Подрозетники для деревянных домов

В деревянных домах в большинстве случаев используется электропроводка открытого типа, поэтому вместе с ней устанавливаются наружные розетки и выключатели, не требующие выполнения дополнительных работ и расходования материалов. Однако на некоторых объектах, например, сборно-щитовой конструкции, проводка может быть спрятана внутрь массива, и тогда обязательно понадобится специальный подрозетник для деревянных стен.

Довольно часто вся домашняя проводка укладывается в трубы. Предпочтение отдается металлу или гофре. Подобная прокладка может выполняться как открытым, так и скрытым способом.

Требования по обеспечению пожарной безопасности определяют, какие монтажные коробки следует использовать в деревянных строениях. Прежде всего, это железный подрозетник и другие аналогичные изделия из негорючих материалов. Использование таких элементов существенно уменьшает риск возникновения пожара по причине возгорания проводки.

Установка металлических подрозетников осуществляется по обычной схеме, предусмотренной для стандартных монтажных коробок. С учетом мягкой структуры древесины, эта процедура значительно облегчается и упрощается. Для этих целей применяется коронка для подрозетников по дереву, с помощью которых отверстия под коробки сверлятся с минимальными трудозатратами.

Существует более сложный вариант монтажа, при котором в древесину предварительно устанавливается специальный металлический стакан. Далее в него устанавливается подрозетник, изготовленный из любого материала. Пожарная безопасность в этом случае также обеспечивается на должном уровне, но данный способ считается более трудозатратным и экономически невыгодным.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
Кухня — порядка 100 см от столешницы
Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях

Сдвоенный подрозетник для бетонных стен

С чего начинается электрофурнитура в доме

Консультант крупного магазина электротоваров «Аксиом Плюс» Сергей отмечает, что обычно клиенты начинают выбор с внешних характеристик, визуализируя, какие подойдут к интерьеру. Ощутимое влияние на выбор оказывает бюджет — от него зависит бренд, серия, материал рамок (пластик самый доступный и популярный; стекло, металл, дерево эксклюзивней и дороже).

Это логично, потому что предполагает конечный результат как базу, однако до красоты еще нужно дойти. Начинать придется с основы, а декоративные аспекты приложатся.

К моменту начала подбора у Вас должен быть план разводки. Исходя из него понятно, сколько розеток и выключателей предстоит купить и куда установить. Так, в стандартную квартиру при современном ремонте «после строителей» их потребуется установить не менее 50 штук.

Важно: не забудьте заранее спланировать не только расположение классических розеток, но и мультимедийных, интернет, ТВ, а также для терморегулятора. Тогда в конечном счете Вы получите цельную картину, идеальную визуально и функционально

Распланировали, посчитали? Теперь давайте выбирать.

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

Сборка подрозетников

Металлические, пластиковые подрозетники выпускаются многими производителями. Их выбор зависит от вида розеток, и определяет выбор деталей конструкции, необходимой для объединения элементов в блоки:

Несъемные элементы в конструкции подрозетника — соединительные тоннели. Они есть в каждой модели оборудования. Это позволяет соединять в блоки коробки, при наличии такой необходимости. Минус у подрозетников такого типа один — те элементы соединения, которые не эксплуатируются, необходимо удалять, причем, делать это нужно механическим способом. А удалять их нужно по той причине, что они могут стать помехой в процессе установки блока либо отдельно взятой коробки
Съемные элементы — они покупаются по отдельности, и могут стать неплохим вариантом в тех случаях, когда устанавливаются металлические подрозетники одинарного типа. Важный момент — необходимо с высокой точностью рассчитать число требуемых соединителей. Такие элементы можно использовать для установки провода, который проводится по блоку. Примечательно, что такую работу можно выполнять сразу же после того, как подрозетник будет установлен.

Установка подрозетника

Установка коробки на участке посадки, в случае со стенами сплошного типа, выполняется с применением смесей на основе гипса. Подойдет алебастр, другие подобные материалы. Работы должны выполняться поэтапно: перед их началом отверстие нужно как следует смочить, и только после этого можно переходить к нанесению заранее подготовленного раствора. Далее провода аккуратно выводятся сквозь подрозетник. Сам элемент устанавливается на одном уровне со стеной.

Остатки алебастровой смеси удаляются с поверхности стены. Далее необходимо дождаться полного высыхания смеси, и только после этого можно продолжать работу.

Металлический подрозетник для дерева

ПОДРОЗЕТНИКИ В ДЕРЕВО KOPOS

ПОДРОЗЕТНИКИ В ДЕРЕВО KOPOS

Мы знаем, что скрытая проводка в деревянных домах довольно популярна среди наших клиентов. Введу этого мы решили предложить вам наиболее безопасный и качественный продукт для этих целей.

Среди разных производителей, подрозетники KOPOS наиболее всего подходят для монтажа в древесину, так как способны выполнить необходимые условия предъявляемые нами к этим подрозетникам:

Выполнены из плотного электротехнического пластика без перфораций;

Имеют возможность герметичного ввода кабеля;

Не поддерживают горение.

Все это позволяет обеспечить необходимы уровень безопасности при должном соблюдении требований к электропроводке в вашем доме.

Мы являемся официальным дилером Ческой компании KOPOS.

ПРИЕМУЩЕСТВА ПОДРОЗЕТНИКОВ КОПОС

Подрозетники КОПОС не поддерживают горение — это значит что под постоянным пламенем они могут тлеть и деформироваться, но стоит убрать пламя и подрозетник тут же остановит процесс горения. Это достигается использованием специальных добавок в пластике подрозетника.

Герметичность и цельность конструкции подрозетника позволяет избежать попадания мелкой древесной пыли из стены в розетку или переключатель, а также может помочь в решении проблемы плохой герметизации стен.

ЛИНЕЙКА ПОДРОЗЕТНИКОВ КОПОС ДЛЯ ДЕРЕВА

Подрозетники для дерева делятся по диаметру посадочного места, по глубине подрозетника и количеству постов для монтажа электроустановочных изделий. Имеются специальные короба для разводки электрики прямоугольной и круглой формы с крышками. Также мы предлагаем в комплекте приобрести сверла Форстнера необходимого диаметра.

Подрозетники обоих вариантов диаметра подходят для большинства электроустановочных изделий. То есть они взаимозаменяемые. В большинстве случаев играет более важную роль глубина подрозетника.

Ассортимент подрозетников KOPOS диаметром 68 мм.

Глубина данных подрозетников 50 мм. Выпускаются для монтажа до четырех электроустановочных изделий.

Глубина данного подрозетника 60 мм. Выпускаются для монтажа одного электроустановочного изделия.

Глубина данных подрозетников 40 мм. Выпускаются для монтажа до двух электроустановочных изделий. Часто применяют для установки во встраиваемой мебели, так как они имеют компактный размер и удобный способ крепежа.

Ассортимент подрозетников KOPOS диаметром 73 мм.

Одинарный подрозетник глубиной 45 мм.

Глубокий подрозетник 70 мм. подходит для монтажа терморегуляторов, реле беспроводного управления и в местах коммуникаций освещения. Их можно объединять в секции используя специальную вставку.

Одинарный подрозетник с усиленной огнестойкостью.

Ассортимент распределительных коробок KOPOS

Данные распаечные коробки подойдут для коммутации кабелей электросети.

Ассортимент сверл для монтажа установочных коробок KOPOS

Не забывайте правильно выбрать диаметр сверла под монтируемые подрозетники.

МОНТАЖ ПОДРОЗЕТНИКОВ В ДЕРЕВО

1. Лапки подрозетника используются для фиксации его изнутри на твердой поверхности.

2. Гибкие отверстия для герметичной фиксации гофры с кабелем электропитания.

Крепление может осуществляться и саморезами через твердую поверхность подрозетника.

ФОТО ПОДРОЗЕТНИКОВ В ДЕРЕВО

Подрозетники KOPOS легко и удобно монтируются., выполняют необходимые требования по электро и пожаробезопасности и их стоимость весьма приемлема.

Базовые знания о размере гнезда

— Tien-i Co.

Как измерить размер привода сокета

На приведенной выше диаграмме три основных размера гнезда обозначены как Отверстие, L, и S . Эти ключевые размеры определяют использование этого сокета следующим образом:

Отверстие для привода указывает размер отверстия для привода (также называемого «отверстием для привода» или «квадратным отверстием»), который определяет величину крутящего момента необходимого инструмента для привода. Например, вы бы использовали головку на ½ дюйма с трещоткой на 1/2 дюйма.

L указывает общую длину муфты. Необходимая длина будет определяться вашей рабочей средой. Для винтов в глубоких отверстиях лучшим вариантом будет глубокая головка.

S указывает целевой размер гайки, который определяет, какая головка вам понадобится. Например, вам потребуется головка на 5 мм для гайки на 5 мм.

Размер отверстия

Размер приводного отверстия определяется использованием и потребностью в крутящем моменте.Общие размеры:
1/4” (6,3 мм), 3/8” (9,5 мм), 1/2” (12,7 мм), 3/4” (19,0 мм) и 1” (25,4 мм) 。

Зачем использовать дюйм? Потому что это было разработано в Великобритании в индустриальную эпоху.

В хозяйственном магазине вы найдете гаечные ключи с трещоткой и другие гаечные ключи с указанными выше размерами отверстий. Чем больше приводное отверстие, тем выше сопротивление крутящему моменту. Отверстия меньшего размера подходят для ограниченного пространства. Вообще говоря, 3/8 дюйма (9.5 мм) — самый популярный размер в авторемонтной отрасли. Однако он меняется от страны к стране.

Размеры гнезд: SAE (ДЮЙМЫ, дроби) и метрические единицы (мм)

На современном рынке размеры головок делятся на две системы: SAE (имперские, измеряются в дюймах) и метрические (измеряются в миллиметрах). С помощью этих двух систем измеряются как 6-гранные, так и 12-гранные головки. Популярный диапазон составляет 5,5 ~ 24 мм. SAE используется в основном в Соединенных Штатах, а метрическая система — в Европе и Азии.

Преобразование: 1 дюйм = 25,4 мм

Длина гнезда

Головки

доступны в глубоких, полуглубоких и стандартных размерах. Вы можете выбрать длину, наиболее подходящую для вашей рабочей среды. Полуглубокий размер разработан специально для 3/8″ DR.

Являясь ведущим производителем головок для бит и ударных головок, Tien-I предлагает полный ассортимент головок и деталей для обработки металла, изготовленных по индивидуальному заказу. Для получения дополнительной информации, пожалуйста, свяжитесь с нашим отделом продаж.

Список инструментов курса

| КНМ

Список инструментов курса
Список инструментов курса для курсов автомобильных технологий. Включает информацию о размерах гаечного ключа и гнезда.
https://www.cnm.edu/programs-of-study/programs-a-z/automotive-technology/tool-list
https://www.cnm.edu/@@site-logo/logo-blue-transparent-200px.png

Список учебных пособий для курсов по автомобильным технологиям. Включает информацию о размерах гаечного ключа и гнезда.

Квадратный привод 1/4 дюйма:

Стандартные шестигранные головки (5/32, 3/16, 7/32, 1/4, 9/32, 5/16, 11/32, 3/8, 7/16, 1/2)
Шестигранные метрические головки (4, 5, 6, 7, 8, 9, 10, 11, 12, 13)
Приводные инструменты (1/4 дюйма):

Трещотка
Удлинитель 1 1/2”
Удлинитель 3 дюйма
6-дюймовый удлинитель
Карданный шарнир

Квадратный привод 3/8 дюйма:

Стандартные шестигранные головки (5/16, 11/32, 3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16)
Шестигранные метрические головки (8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21)
Глубокие шестигранные метрические головки (8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19)
Стандартные головки с шестигранной головкой (5/32, 3/16, 7/32, 1/4, 5/16, 3/8)
Шестигранные метрические головки (4, 5, 6, 7, 8, 10)
Головки Torx (T-15, T-20, T-25, T-30, T-40, T-45, T-50) Примечание. Меньшие размеры могут иметь привод 1/4 дюйма
Головки для свечей зажигания (5/8, 13/16)
Приводные инструменты (3/8 дюйма)

Трещотка
Удлинитель 3 дюйма
6-дюймовый удлинитель
Переходник с 3/8” на 1/2”
Карданный шарнир

Квадратный привод 1/2 дюйма:

Стандартные шестигранные головки (3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1)
Шестигранные метрические головки (9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21)
Шестигранные стандартные глубокие головки (1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1)
Глубокие шестигранные метрические головки (15, 16, 17, 18, 19, 21, 22)
Приводные инструменты (1/2 дюйма)

Трещотка
Удлинитель 2 дюйма
6-дюймовый удлинитель

Ключи:

Стандартные комбинированные ключи (1/4, 5/16, 11/32, 3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1)
Комбинированные метрические ключи (6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19)
Стандартные развальцовочные ключи (3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 7/8) Примечание. Каждый ключ может сочетать два размера
Метрические ключи с развальцовкой (9, 10, 11, 12, 13, 14, 15, 17) Примечание. Каждый ключ может сочетать два размера

Отвертки:

Шлицевые отвертки (1/8”x4”, 1/4”x4”, 3/16”x4”)
Отвертки Phillips (#0x2.5 дюймов, № 1×3, № 2×4 дюйма

Клещи:

Дугообразный шарнир, 10 дюймов
Диагональная резка, 6 дюймов
Длинный нос, 6 дюймов
Скользящее соединение, 6 дюймов
Внутреннее стопорное кольцо
Наружное стопорное кольцо
Инструмент для зачистки/обжима проводов

Разное:

Защитные очки, ANSI Z-87.1
Инспекционное зеркало
Магнитный захват
Контрольная лампа 12 В постоянного тока
12 унций. Шаровой молоток
Ящик для инструментов с замком
Автомобильный цифровой вольтметр/омметр (ДВОМ)

Торцевые ключи

Торцевые ключи для метрических болтов см. здесь

В таблицах ниже показаны наиболее распространенные размеры торцевых ключей и крепежные детали, к которым они подходят.8-гранные головки подходят только для квадратных головок. 12-гранная головка подходит для шестигранных и некоторых квадратных головок. Головки с двенадцатью точками также подходят для головок с 12 точками (которые в основном используются в болтах для аэрокосмической промышленности и некоторых японских автомобильных двигателях).

На одном конце торцевой головки имеется квадратное углубление, подходящее для торцового ключа. В бытовых ключах квадратные хвостовики имеют размеры ¼″, ⅜″, ½″ и ¾″. В 1940-х годах Snap-On производила головки с приводом 5/16″. Привод в одну восьмую дюйма встречается редко, но в некоторых случаях используется для небольших винтов. Гнезда сделаны более глубокими, чем обычные гнезда, так что они подходят к болтам, которые выступают так далеко, что обычное гнездо не опускается достаточно далеко, чтобы зацепить гайку.Некоторые фирмы также делают промежуточную, полуглубокую розетку.

Размер раструба равен ширине под ключ. Он указан на розетке. Обычно гнездо маркируется таким образом, что указывает, является ли оно дюймовым или метрическим (метрическое обычно имеет полосы, напоминающие накатку). Конечно, любой размер, который является дробью, является размером в дюйм; дроби не допускаются в метрическом размере.

Большинство продаваемых головок предназначены для использования с ручными инструментами. Они не подходят для использования с силовыми драйверами, но размер ударных головок, изготовленных для силовых драйверов, такой же.

Американские торцевые ключи: размеры от дюймов до одного дюйма
Размер, дюймов	Размер привода																	Подходит для головки или гайки болта этого диаметра
	¼″				⅜″					½″					¾″			Подходит для головки или гайки болта этого диаметра
	6 точек	12 точек	6 пт д	12 пт д	6 баллов	8 баллов	12 точек	6 пт д	12 пт д	6 баллов	8 баллов	12 точек	6 пт д	12 пт д	12 точек	6 пт д	12 пт д	текущий крепеж	устарело
1/8			✓
5/32	✓																	Гайки №0, №1
3/16	✓	✓	✓	✓														Гайки №2, №3
7/32	✓	✓	✓	✓
1/4	✓	✓	✓	✓		✓												Гайка #4
32 сентября	✓	✓	✓	✓
5/16	✓	✓	✓	✓		✓												Гайки №5, №6
32/11	✓	✓	✓	✓														Гайки #8
⅜″	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓		✓	✓	✓				Квадрат ¼″, гайка #10
7/16″	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓				Гайка #12, ¼″, кроме кв.
½	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓		✓	✓	5/16″
16 сентября	✓	✓	✓	✓	✓		✓	✓	✓	✓	✓	✓	✓	✓		✓	✓	3/8″	Шестигранная гайка 5/16 до 1950-х годов
19/32												✓
5/8	✓				✓		✓	✓	✓	✓	✓	✓	✓	✓		✓	✓	Болты 7/16″, кв. орехи	Шестигранная гайка 3/8″ до 1950-х годов
21/32												✓
16/11					✓		✓	✓	✓	✓	✓	✓	✓	✓		✓	✓	Шестигранная гайка 7/16″
3/4					✓		✓	✓	✓	✓	✓	✓	✓	✓		✓	✓	½″	Шестигранная гайка 7/16″ до 1950-х годов
25/32												✓					✓
13/16					✓		✓	✓	✓	✓		✓	✓	✓		✓	✓	Болты с шестигранной головкой 9/16″	Шестигранная гайка ½″ до 1950-х годов
7/8								✓	✓	✓		✓	✓	✓	✓	✓	✓	Шестигранные гайки 9/16″
15/16										✓		✓	✓	✓	✓	✓	✓	5/8″
1										✓		✓	✓	✓	✓	✓	✓		Шестигранная гайка 5/8″ до 1950-х годов
1 1/16										✓		✓	✓	✓	✓	✓	✓
1 1/8										✓		✓	✓	✓	✓	✓	✓
1 3/16															✓
1 1/4										✓		✓			✓
1 5/16															✓			5/8″
1 3/8															✓
1 7/16															✓
1½															✓			1
1 5/8															✓
1 16/11															✓
1¾															✓
1 13/16															✓
1 7/8															✓
2															✓
2 1/8															✓
2¼															✓

Полное руководство по размеру гнезда свечи зажигания

Eagle’s Garage может получать долю от продаж или другую компенсацию по ссылкам на этой странице. Это не требует дополнительных затрат для вас, а все цены и наличие актуальны на момент публикации.

Если вы когда-либо пытались узнать что-нибудь об автомобилях, скорее всего, вы слышали о свечах зажигания. Свечи зажигания в основном представляют собой небольшие объекты цилиндрической формы, которые ввинчиваются в двигатель.Оказавшись внутри, они обеспечивают необходимую искру, которая воспламеняет топливо и продвигает автомобиль вперед.

Хотя они маленькие и недорогие, они выполняют жизненно важную функцию и должны регулярно проверяться и обслуживаться. Когда свеча зажигания выходит из строя, это влияет на весь двигатель. У вас может быть что угодно, от пропусков зажигания до двигателя, который просто не запускается.

Хорошей новостью является то, что замена свечей зажигания почти всегда является дешевым и простым процессом. Хотя есть некоторые исключения, до большинства свечей зажигания легко добраться, и для их замены достаточно просто открутить свечу и вставить новую.Конечно, правильный инструмент для работы имеет решающее значение, и здесь в игру вступают свечные головки.

Читайте дальше, чтобы узнать больше о головках для свечей зажигания, в том числе:

Что такое гнездо свечи зажигания?

Головка для свечи зажигания представляет собой разновидность стандартного торцевого ключа. Как и обычный торцевой ключ, свечные головки бывают разных сменных размеров, которые можно прикрепить к рукоятке ключа для максимального крутящего момента. Разница, однако, в том, что свечи зажигания имеют тонкие наконечники, которые необходимо защищать.Из-за этого гнезда для свечей зажигания обычно содержат резиновый наконечник внутри гнезда. Этот наконечник помогает защитить наиболее важные части свечи зажигания, гарантируя, что они не поцарапаются и не погнутся.

В некоторых случаях свечные головки оснащаются магнитом. Этот магнит помогает удерживать свечу зажигания внутри гнезда. Это помогает ему случайно не выпасть и не удариться о землю, что может привести к повреждению вилки.

Читайте также : Как тестировать датчики 02

Руководство по покупке свечной головки

Если вы хотите узнать все, что вам нужно знать о том, как подобрать и использовать правильный свечной патрон, продолжайте читать.

Размеры головок свечей зажигания и их использование

Многие думают, что все свечи зажигания имеют одинаковый размер. Правда, однако, сильно отличается. В зависимости от автомобиля существует несколько разных размеров, и знание размера важно для выбора правильного гнезда свечи зажигания.

Несмотря на то, что существует множество возможных размеров свечей зажигания, в большинстве случаев свеча зажигания будет либо 5/8 дюйма, либо 13/16 дюйма. 5/8″ подходит для большинства новых автомобилей, включая такие марки, как Nissan, Chevy и Subaru, а также для большинства небольших двигателей, которые вы можете встретить в газонокосилках и т. п.Свечи зажигания 13/16” также распространены и чаще всего встречаются в старых автомобилях.

Однако для более специализированных двигателей используются и другие размеры. К ним относятся 14-миллиметровые заглушки, которые можно найти в новых европейских и азиатских автомобилях, 9/16 дюймов, которые можно найти в некоторых моделях Ford, 18 мм, обычный размер для мотоциклов, 3/4 дюйма, еще один небольшой объем двигателя и 7/. 8″, которые вы можете найти в тракторах и некоторых старых автомобилях.

Читайте также : Как завести автомобиль с неисправным стартером

На что обратить внимание при покупке свечной головки

Если вы собираетесь самостоятельно менять свечи зажигания, то вам необходимо знать, на что обращать внимание при покупке свечных головок.Доступны комплекты, включающие практически все размеры свечей зажигания, и выбор одного из этих комплектов сразу же избавит вас от необходимости выбирать правильный. Однако, если вы хотите немного сэкономить, вам нужно помнить следующее.

1. Тип двигателя

Во-первых, с каким двигателем вы работаете? Как вы можете видеть выше, это имеет большое значение для определения размера вилки. Большинство автомобилей имеют размер 5/8 или 13/16 дюймов, в то время как небольшие двигатели могут быть одного из других размеров.Лучше всего провести исследование заранее, проверив руководство по эксплуатации вашего автомобиля или зайдя в Google.

2. Стандартный и глубокий

Во-вторых, взгляните на свечу зажигания и на то, как она сидит в двигателе. Он находится прямо сверху и легко доступен? Или он немного утоплен? Для утопленных вилок может потребоваться глубокая розетка. Это не что иное, как более длинный патрон свечи зажигания, который позволяет вам получить больше труднодоступных свечей зажигания.

3. Толщина стенки

Третьим фактором, который следует учитывать, является пространство вокруг самой свечи зажигания. Некоторые вилки сидят довольно плотно, и вокруг вилки очень мало места для розетки. В этом случае необходимо использовать тонкостенную розетку. Как и размеры, розетки также бывают разной толщины, чтобы вы могли без проблем добраться до вилки.

Читайте также : Как проверить главный тормозной цилиндр?

Нужен ли мне торцевой ключ для свечей зажигания?

Вам может быть интересно, действительно ли все это необходимо.В конце концов, вы можете просто стандартный торцевой ключ, верно?

Короткий ответ: да, можно. Однако без модификаций стандартных патронов для свечей зажигания вы рискуете повредить или уронить свечу, что только удлинит и удорожит ремонт. Как всегда, важно иметь «правильный инструмент для правильной работы», и от обслуживания свечей зажигания не требуется!

Читайте также : Полное руководство по различным типам гаечных ключей

В заключение

Мы надеемся, что это руководство помогло вам узнать все, что вам нужно знать о свечных патронах и уходе за свечами зажигания.

Другие рекомендации:

Фейсбук
Твиттер
Пинтерест

Винты с головкой под торцевой ключ Размеры и характеристики

Винты с головкой под ключ из нержавеющей стали

Винты с головкой под торцевой ключ: характеристики и механические характеристики
	Стандартная головка – легированная сталь	Стандартная головка – нержавеющая сталь	Низкий напор — легированная сталь	Плоская головка – легированная сталь	Плоская головка – легированная сталь
Описание	Крепеж с наружной резьбой с унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранным углублением.	Крепеж с наружной резьбой с унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранным углублением.	Высота головки составляет 50 % от стандартной головки с торцевым ключом, а размер гнезда меньше.	Конструкция резьбы аналогична винту с головкой под торцевой ключ, но куполообразная головка шире и имеет более низкий профиль.	Аналогичен винту с полукруглой головкой, но с потайной плоской головкой под углом 82 градуса.
Применение/Преимущества	Точные сборочные работы и приложения, требующие хорошего внешнего вида.Более высокая прочность на растяжение, чем у винтов с шестигранной головкой класса 5 или 8 того же размера, при этом требуется меньшая площадь поверхности из-за внутреннего гаечного ключа.	имеют меньшую прочность на растяжение и предел текучести, чем втулки из сплава, но превосходную коррозионную стойкость. Они также сохраняют механические и рабочие характеристики при температурах выше температуры окружающей среды.	Полезно в ситуациях, когда зазор ограничен. *Из-за конструктивных ограничений винты с низкой головкой не могут выдерживать такой же предварительный натяг, как стандартные винты с головкой под торцевой ключ.	Используется, когда требуется более широкая опорная поверхность или более гладкий и законченный вид. Предназначен для легких креплений. Не рекомендуется для критических, высокопрочных приложений.	Используется, когда требуется монтаж заподлицо, высокопрочный винт. Часто используется для инструментов и штампов, где движущиеся части проходят по площади.
Материал	Легированная сталь с содержанием углерода не менее 31 %, не более 0,040 % фосфора, не более 0.0,45 % серы и одного или нескольких следующих элементов в количестве, достаточном для удовлетворения требований по прочности, перечисленных ниже: хром, никель, молибден или ванадий.	302, 303, 304, 305, 384, сплав XM1 или XM7	Легированная сталь с минимальным содержанием углерода 31 %, максимальным содержанием фосфора 0,040 %, максимальным содержанием серы 0,045 % и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований по прочности, перечисленных ниже: хром, никель, молибден или ванадий.	Легированная сталь с мин. 0.От 28 до 0,50 % Углерод, не более 0,040 % Фосфор, не более 0,035 % Сера и один или несколько следующих элементов в количестве, достаточном для удовлетворения требований по прочности, перечисленных ниже: хром, никель, молибден или ванадий.	Легированная сталь с минимальным содержанием углерода от 0,28 до 0,50 %, максимальным содержанием фосфора 0,040 %, максимальным содержанием серы 0,045 % и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований по прочности, перечисленных ниже: хром, никель, молибден или ванадий.
Термическая обработка	Закалка в масло выше температуры превращения, отпуск при темп.не ниже 650 градусов по Фаренгейту	Единственной термической обработкой, обычно доступной для аустенитных нержавеющих сплавов, является отжиг, осуществляемый при температуре прибл. 1900 градусов по Фаренгейту до абсолютно мягкого состояния и обычно не обратимы термически.	Закалка в масло выше температуры превращения, отпуск при темп. не ниже 650 градусов по Фаренгейту	Закалка в масло выше температуры превращения, отпуск при темп. не ниже 650 градусов по Фаренгейту	Закалка в масло выше температуры превращения, отпуск при темп.не ниже 650 градусов по Фаренгейту
Твердость	0 — 1/2″ D: Rockwell C39 мин. 5/8″ D и больше: Rockwell C37 мин.	Rockwell B80 мин.	Rockwell C38 мин.	Роквелл С38 — 44	0 — 1/2″ D: Rockwell C39 — 44 Диаметр более 1/2 дюйма: Rockwell C37 — 44
Прочность на растяжение	0 — 1/2″ D: 180 000 фунтов на кв. дюйм мин. 5/8″ D и больше: мин. 170 000 фунтов на кв. дюйм	80 000 фунтов на кв. дюйм мин.	170 000 фунтов на кв. дюйм мин.	180 000 фунтов на кв. дюйм мин. (только материал)	0 — 1/2″ D: мин. 145 000 фунтов на кв. дюйм Диаметр более 1/2 дюйма: мин. 135 000 фунтов на кв. дюйм
Предел текучести	0 — 1/2″ D: мин. 162 000 фунтов на кв. дюйм 5/8″ D и больше: мин. 153 000 фунтов на кв. дюйм.	30 000 фунтов на кв. дюйм мин.	150 000 фунтов на кв. дюйм мин.	160 000 фунтов на кв. дюйм мин. (только материал)	153 000 фунтов на кв. дюйм мин. (диаметром более 1/2 дюйма)
Удлинение	10 % мин. (Применяется к обработанным образцам длиной не менее 4D, где D равно номинальному диаметру винта.)	10 % мин. (Применяется к обработанным образцам длиной не менее 4D, где D равно номинальному диаметру винта.)	10 % мин. (Применяется к обработанным образцам длиной не менее 4D, где D равно номинальному диаметру винта.)	8 % мин. (Относится к обработанным образцам длиной не менее 4D, где D равно номинальному диаметру винта.)	8 % мин. (Относится к обработанным образцам диаметром более 1/2 дюйма, длиной не менее 4D, где D равно номинальному диаметру винта. )
Уменьшение площади	не менее 33 % (обработанные образцы)	не менее 30 % (обработанные образцы)	не менее 33 % (обработанные образцы)	не менее 35 % (обработанные образцы)	35 % мин. (обработанные образцы диаметром более 1/2 дюйма.)

A-Z Справочник головок и обзор 10 лучших наборов головок 2021

Трудно выбрать головку правильного размера и типа для вашего крепежа? Если да, не волнуйтесь, потому что большинство домашних мастеров и даже механиков сталкиваются с этим, когда смотрят на розетки в своем наборе инструментов.

Один из вариантов — попробовать метод «нажми и попробуй». Он включает в себя случайный выбор одного сокета, использование его для проверки, работает он или нет, и переход к следующему, если он не работает. Так больно, да?

Или просто прочтите это руководство, в котором содержится все, что вам нужно знать о розетках, в том числе:

Типы и размеры розеток
Адаптер и удлинитель розетки
10 лучших наборов розеток, рекомендованных экспертами.

Типы и размеры головок

Головки можно разделить на различные типы в зависимости от их размеров, точек контакта, области применения и того, собираетесь ли вы использовать их с ручными инструментами или ударными инструментами. Читайте дальше, чтобы узнать о различных типах и работах, для которых они лучше всего подходят.

Размеры гнезд

На размер гнезда влияют три фактора. Они включают в себя размер диска, размер головки и длину сокета.Трудно уложить в голове первые два термина? Затем вы должны проверить их определения, данные следующим образом:

Размер привода торцевой головки : Это относится к размеру отверстия для привода, которое подходит к концу храповика. Три наиболее распространенных размера приводных головок включают:
- 1/4″ Привод : он удобен для задач, требующих низкого крутящего момента и высокой точности.
- Привод 3/8″ : Поскольку он чрезвычайно универсален, этот размер привода позволит вам выполнять практически любую работу дома, в машине и в гараже.
- Привод 1/2″ : используется для задач, требующих высокого крутящего момента, или для извлечения автомобильных гаек.

Размер головки гнезда : Также известный как размер гнезда, его размер варьируется от 5/32″ до 3-1/8″ в SAE (4 мм и 80 мм в метрической системе). Эти числа будут определять, будет ли гнездо соответствовать размеру болта или нет.

Размер храпового привода и размер торцевого ключа

Возможно, вы уже знаете, что размеры храпового привода и торцевого ключа одинаковы — 1/4″, 3/8″ и 1/2″.

Само собой разумеется, что если вы планируете использовать головку с определенной трещоткой, размеры обоих приводов должны быть совместимы. Или розетка не подходит. В этом случае вам поможет переходник с квадратным хвостовиком.

Таблица размеров головок SAE и метрических размеров

Краткая форма Общества автомобильных инженеров, стандарт SAE исходит из имперской или английской системы. Он основан на дюймах и долях дюймов и был в основном используемым стандартом для автомобилей американского производства на протяжении 1970-х годов.

Наоборот, метрическая система всегда была предпочтительной системой измерения крепежа в остальном мире. Он более удобен, чем стандарт SAE, потому что метрическая система измеряет его в миллиметрах (мм). Все импортные автомобили в США имеют метрические болты.

Таблица размеров головок SAE

Таблица размеров головок в метрических единицах

Таблица преобразования SAE в метрические единицы

Скачать таблицу размеров головок в формате pdf

3 90 Какие размеры головок наиболее необходимы в гараже?

По моему опыту, 3/8’’-3/4″ (SAE) и 10–19 мм (метрические), как правило, чаще всего используются в вашем гараже.Наиболее распространены 3/8” и 10 мм.

Как сделать размеры сокетов читаемыми?

Один из лучших способов сделать размеры сокетов читаемыми — это пометить их краской. Все, что вам нужно, это две кисти и две краски (красная и синяя). Вы можете использовать красную краску для обозначения размеров SAE и синюю краску для обозначения метрических размеров.

Длины головок

Ниже приведены головки различной длины:

Головки малой длины

Предпочтительный выбор энтузиастов-сделай сам, головки малой длины обеспечивают множество преимуществ.Они легко вписываются в ограниченное пространство, потому что у вас может быть больше свободного пространства над головой. Поэтому вы можете рассчитывать на их помощь в выполнении работ по ремонту или техническому обслуживанию автомобильных двигателей.

Глубокие розетки

Они широко рекомендуются по ряду причин. Вы можете использовать глубокие торцевые головки как для труднодоступных, так и для обычных креплений (при условии, что пространство не так ограничено).

Для домашних мастеров глубокие розетки — это все, что вам нужно в гараже. Конечно, будут возникать ситуации, когда только мелкие или полуглубокие могут решить проблемы.Но честно, сколько раз? Точно близко к нулю!

С другой стороны, как механик, вы должны иметь различные типы розеток для различных ситуаций.

Полуглубокие розетки

Полуглубокие розетки сочетают в себе лучшее из обоих миров. Вы можете рассчитывать на то, что они обеспечат более глубокий охват, чем их неглубокие аналоги. В то же время ими легче маневрировать, чем глубокими раструбами, в замкнутых и ограниченных пространствах.

Контактные точки гнезд

6-гранные гнезда более удобны в большинстве случаев.Но 12-контактная розетка все же имеет свое применение.

Точки гнезда, которые соприкасаются с гайками или головками крепежных деталей, называются контактными точками. Самыми популярными, несомненно, являются 6-гранные и 12-гранные розетки.

6-гранная головка

Вы когда-нибудь задумывались, почему ударные головки чаще всего имеют шестигранную конфигурацию?

Потому что эти сокеты позволяют применять огромную силу. Это, в свою очередь, стало возможным благодаря двум фактам:

Эти гнезда занимают больше места на 6-точечных креплениях.Тем самым уменьшая вероятность соскальзывания и закругления застежки.
У них более толстые стенки, способные выдерживать большие нагрузки.

Вот почему 6-гранные головки можно использовать для задач с более высоким крутящим моментом и работ, требующих высокого крутящего момента.

12-гранная розетка

Хотите приобрести розетку, которая легко соединяется с застежкой? Тогда купите себе 12-гранную розетку. Это делает их обязательными для работ, где трудно точно определить и увидеть точное местоположение болта.

Кроме того, поскольку они имеют больше углов, чем их 6-гранные аналоги, 12-гранные головки имеют больший диапазон движения. Они также хорошо работают в ограниченном пространстве. Но если у вас уже есть торцевой ключ с трещоткой, это преимущество становится бессмысленным.

Во многих ситуациях вам может понадобиться 12-гранная розетка. Примеры включают автомобили, которые используют 12-точечные крепления для соединения карданного вала с дифференциалом.

6-гранные головки лучше всего подходят для 6-точечных креплений, а 12-гранные головки идеально подходят для 12-точечных креплений.Но площадь их контактной поверхности на 6-точечных крепежах меньше (среднее изображение), что будет оказывать большее давление на углы гаек или болтов, повышая вероятность их соскальзывания и закругления головки крепежа.

Другие типы

Вот другие типы контактных точек розеток:

Для различных задач требуются разные контактные точки розеток. Вот некоторые из них, с которыми вы можете столкнуться, помимо других вариантов.

4-гранный (квадратная головка) : Используемые на квадратных крепежных элементах, 4-гранные головки обеспечивают надежное сцепление с любым типом гаечного ключа и недороги в производстве.Однако, поскольку они имеют только 4 стороны (на расстоянии 90 градусов друг от друга), ваш ключ может существовать только в четырех положениях, что делает эти головки немного неудобными в различных ситуациях.

8-гранная (двойная квадратная розетка) : Также известная как двойная квадратная розетка, является улучшенной версией квадратной розетки и производится в самых разных размерах.
У них очень толстые стенки, отчасти из-за их более острых краев, которые создают более значительную нагрузку на их углы, чем другие розетки.Их лучший диапазон движения также позволяет им легко устанавливать квадратные гнезда. Вы можете заметить техников, использующих 8-гранные розетки в железнодорожной отрасли.

5-гранная головка (Penta) : Фитинговые гайки для газовых, водяных клапанов и коммунальных работ, 5-гранные головки также доступны в различных размерах. Некоторые из распространенных размеров 5-гранных головок, которые вы можете найти на рынке, включают, среди прочего, 1/2 дюйма и 3/8 дюйма.

Шлицевая головка : Обеспечивает более высокую прочность при более компактном профиле, имеет большую площадь контакта, что позволяет прикладывать больший крутящий момент, не повреждая гайку и ее углы. Вы, возможно, захотите отметить, что это преимущество ограничено шлицевыми креплениями.
Их можно использовать с приводами Torx, квадратными приводами, 6-гранными приводами (SAE и метрические), 12-гранными приводами (SAE и метрические). Лучшее их применение связано с ослаблением закругленных болтов.

Обычная головка или ударная головка

Предназначена ли ваша головка для использования с ручными или ударными инструментами? Вот как вы можете ответить на этот вопрос. Ударные головки

занимают трон, поскольку они более многофункциональны.

Ударные насадки

Ударные насадки – предназначены для использования с ударными инструментами (ударными гайковертами, ударным гайковертом и т. д.).

Они также имеют толстые стенки и в основном изготовлены из молибден-хромистой стали, которая относительно мягче, чем хромированная втулка, что позволяет им лучше поглощать вибрации, не растрескиваясь на куски. Большинство из них имеют матовую и черную отделку благодаря черному оксидному покрытию.

Такие головки поставляются со стопорными штифтами, которые предотвращают их выпадение из-за вибрации ударного инструмента.

С другой стороны, их толстые стенки ограничивают их использование в ограниченном пространстве. Впрочем, разница не столь значительна, так как в настоящее время производители делают их все тоньше и тоньше.

А тот факт, что их материал мягче, делает эти втулки подверженными деформации и износу с течением времени.

Несмотря на все свои недостатки, ударные головки широко рекомендуются, поскольку они дешевле и решают практически все ваши задачи.

Обычные розетки

Это не относится к обычным/хромированным розеткам.Они могут похвастаться хромированной и стеклянной отделкой, в основном изготовлены из хромованадиевой стали и имеют относительно тонкие стенки.

Что касается их недостатков, то эти модели можно использовать только с ручными инструментами, тогда как вы можете использовать ударные головки как с ручными, так и с ударными инструментами.

Но они компенсируют этот недостаток твердостью и относительно долгим сроком службы – только при правильном использовании. Их тонкая стенка также позволяет этим розеткам без проблем работать в ограниченном пространстве.

Головки для специального применения

Вот различные головки вместе с их применением:

Головки под биты

Как вы, возможно, уже знаете, насадки-насадки представляют собой комбинацию насадок (например, насадок для отвертки) и головки.Они соединяются с токарными инструментами (например, с храповым механизмом) почти так же, как и обычные шестигранные головки, — опираясь на головку с квадратным хвостовиком, и используются для открывания и закручивания винтов.

Ниже приведены наиболее распространенные типы головок для бит:

Головки для бит Torx и головки E-Torx

Оба они могут быть идентифицированы по их 6-конечному звездообразному рисунку. Разница между ними совершенно очевидна – у одних есть удила, у других нет. Люди также называют их мужскими и женскими головками Torx.Есть смысл, верно?

Головки Torx

Внутренний болт Torx можно найти в автомобильной промышленности и компьютерных системах. Торцевые головки

Torx (или внешний Torx/папа Torx) предназначены для установки и поворота крепежных изделий с внутренней головкой Torx.

Размеры торцевых головок Torx обозначаются буквой T, за которой следует число в диапазоне от T1 (самый маленький) до T100 (самый большой).

Таблица размеров торцевых головок Torx

Головка E-Torx

Наружный болт Torx обычно используется в немецких автомобилях.На самом деле они не являются битовыми сокетами, потому что у них нет битов. Они предназначены для установки и поворота крепежных деталей с внешней головкой Torx.

Размер головки торцевых головок E-torx обозначается буквой E, за которой следует число от E4 (наименьшая) до E44 (самая большая)

Таблица размеров головок E-torx Размер торцевой головки Torx pdf

Torx plus

Torx plus — это обновленная версия системы привода Torx, которая позволяет:

— Улучшенная передача крутящего момента
— Улучшенное зацепление инструмента
— Увеличение срока службы инструмента подходит для крепежа Torx Plus, но Torx Plus не будет работать в стандарте.
Размеры Torx plus обозначаются номером, за которым следует буква:

IP (внутренний плюс), в диапазоне от 1IP (наименьший) до 100IP (наибольший)
EP (внешний плюс), в диапазоне от 1EP до 42EP (наибольший ). Кроме того, у них также есть несколько очень маленьких размеров — H7EP, h5EP, h4EP, h3EP (от меньшего к большему, h3EP ближе всего к 1EP)
. Люди также используют обратный порядок (например, IP14, EP14) для их вызова.

Защищены ли они от несанкционированного доступа?

Вы можете ответить на этот вопрос, взглянув на конструкцию вашей головки Torx.Те, которые устойчивы к взлому, имеют столб в центре головы. Этот пост предотвращает вставку любой прямой отвертки (или стандартной отвертки Torx) в биту Torx.

Другие распространенные торцовые головки

Сквозные торцевые головки

Если глубокая торцевая головка недостаточно глубокая, лучше использовать сквозную торцевую головку.

Разработанные для использования со сквозными трещотками, эти головки позволяют работать в ограниченном пространстве, поскольку их трещотка имеет незначительную толщину.В них есть сквозное отверстие, что делает их полыми трубками и позволяет использовать их на любом болте, не создавая проблем с их длиной.

Есть одна вещь, которую вы, возможно, захотите отметить о сквозных сокетах. Они не работают при соединении с квадратным выступом головки храповика. Вместо этого эти розетки работают только со сквозными храповиками, которые могут зажиматься вокруг их головки. И если вы хотите использовать обычную розетку для сквозной розетки, у вас должен быть переходник для сквозной передачи.

Головки для свечей зажигания

Их название ясно дает понять, что такое головки для свечей зажигания.Они предназначены для установки свечи зажигания в двигатель. Эти розетки, как правило, длиннее обычных розеток и в основном поставляются с:

Магнитной вставкой
Резиновой вставкой

Идея состоит в том, чтобы защитить свечу зажигания от падения и повреждения. Как механик, я предпочитаю тот, что с магнитом, так как резина иногда выскакивает без причины.

Тот факт, что они имеют тенденцию быть длинными, не означает, что вы можете думать о головках свечей зажигания как о каком-то варианте глубоких головок.Оба разные. Хотя вы можете использовать глубокие розетки для многих задач, свечные розетки специально предназначены для работы со свечами зажигания.

Эта разница может показаться несущественной, но она имеет большое значение. Вот почему мы так уверены.

Специальное основание свечных наконечников предотвращает проскальзывание во время работы. Это, в свою очередь, ускоряет установку и снятие свечи зажигания с помощью свечного патрона. Это также означает, что по сравнению с глубокими головками свечные головки представляют меньший риск повреждения керамического изолятора свечи зажигания.

Таблица размеров головок свечей зажигания

Наиболее распространенные размеры головок свечей зажигания 5/8” и 13/16”. Тем не менее, различные автомобили поставляются с разными размерами свечей зажигания, что слишком много для включения в эту статью. Вот моя рекомендация — попробуйте поискать в Google ключевое слово: «название модели вашего автомобиля» + размеры патрона свечи зажигания.
В таблице ниже показаны размеры головок свечей зажигания, с которыми вы когда-либо сталкивались, и их общее применение.

Примечания: Есть несколько моментов, которые вы ДОЛЖНЫ помнить при покупке свечной головки: самый полезный и распространенный

Тонкая стенка: НЕ покупайте какие-либо «стандартные тонкостенные» розетки на рынке.Стенка гнезда должна быть очень тонкой, чтобы поместиться в ограниченном пространстве двигателя.

6-гранная и 12-гранная головки: наличие обоих типов крайне важно, поскольку для разных свечей зажигания требуются разные точки контакта.

Гибкость: Дотянуться до свечи зажигания непросто. Поэтому вам может понадобиться поворотная розетка и удлинитель.

Головка для гайки

Головка для гайки используется для…конечно. Они разработаны с использованием

– Ударный материал: выдерживает высокий крутящий момент: именно поэтому они в основном поставляются с приводом 1/2 дюйма

– Тонкая стенка: для установки в труднодоступных местах и предотвращения царапин и повреждения обода гнезд

Помимо обычных торцевых гаек, о которых я упоминал выше, существует несколько распространенных их разновидностей:

Такие торцевые головки поставляются с нецарапающимся сердечником и гильзой.Это предотвращает повреждение колес, нестандартных дисков и гаек. Вы также можете снять внешний рукав для использования в ограниченном пространстве.

6-гранная и 7-гранная шлицевая головка:

Варианты шлицевых головок. Вы можете использовать их для 6-шлицевых или 7-шлицевых зажимных гаек крепления колес, прикрепив эти гнезда к обычному шестигранному гнезду.

Многоразмерные насадки

Универсальные насадки

Несмотря на то, что они похожи на стандартные глубокие насадки, головка универсальных насадок заполнена несколькими крошечными металлическими штифтами.Эти штифты подпружинены. Как только вы поместите гнездо на головку крепежа, штифты, которые находятся лицом к лицу с головкой крепежа, будут вдавлены.

Это позволит штифтам по бокам окружить головку крепежной детали и зажать ее. Этот механизм делает универсальные розетки идеальным выбором для домашних мастеров, которые используют розетки ежедневно. Но это не значит, что с универсальными розетками все в порядке.

Недостатки универсальных розеток

Поскольку универсальные розетки имеют несколько подвижных частей (штифтов), они изнашиваются быстрее, чем стандартные розетки, в которых меньше движущихся частей.И даже до того, как они в конечном итоге изнашиваются, штифты будут регулярно заливаться смазкой или маслом, что делает гнездо бесполезным, пока вы не очистите штифты.

Как будто этого недостатка недостаточно, универсальные розетки страдают еще одним недостатком. Площадь поверхности штифтов, которые будут соприкасаться с застежкой, меньше. Вот почему вы не можете применить такой же крутящий момент с универсальной головкой, как со стандартной или глубокой головкой.

Однако предположим, что вы пытаетесь приложить больший крутящий момент.В этом случае застежка может быть сорвана (в лучшем случае) или повреждена (в худшем) и станет бесполезной для любой будущей задачи. Все эти недостатки являются причиной того, что большинство профессионалов не советуют использовать универсальные розетки.

Головки Go2

Головка Go2 представляет собой регулируемую головку и съемник для болтов и гаек. Он подходит для размеров от 10 мм (3/8″) до 20 мм (3/4″) и захватывает гайки и болты — или практически все, что может поместиться в его резьбовую полость. Вы можете увеличить/уменьшить размер его полости с помощью бокового винта.

Вот как работает этот сокет.

Шаг 1 : Поместите головку поверх любого болта, который вы хотите затянуть/открутить

Шаг 2 : Отрегулируйте размер ее полости, затянув боковой винт

Шаг 4 : Поместите гаечный ключ на головку и поверните ее

Недостатки головок Go2 что его ось вращения совсем не круговая и не симметричная.Вместо этого этот разъем вращается вдоль асимметричной оси, что означает, что он смещается в одну сторону, когда вы поворачиваете ключ, чтобы затянуть/ослабить болт (шаг 4). Вот как это может создать проблему.

Когда вы поворачиваете гаечный ключ, чтобы вывернуть болт, гнездо отклоняется к внешней стороне. Если болт находится в узком месте (в окружении других объектов), асимметричное движение гнезда приведет к тому, что его боковой винт соприкоснется с ближайшим объектом, что создаст проблему зазора.

Об этой проблеме стоит упомянуть и по другой причине. Размер самой розетки может быть слишком большим для использования в ограниченном пространстве. Вместе с вышеупомянутой проблемой зазора — его относительно большой размер для сокета делает Go2 нежелательным выбором для ограниченного пространства.

Адаптер для розеток

Адаптеры для розеток позволяют использовать одну и ту же розетку для различных задач. Они позволяют адаптировать размер привода вашей головки для использования с ключами разных размеров и типов.Например, переходник для торцевой головки позволит вам отрегулировать головку с квадратным хвостовиком 1/4 дюйма для использования с трещоткой с квадратным хвостовиком 3/8 дюйма.

Состоят из двух частей — охватываемой и охватывающей — и доступны в различных типах. Адаптеры также не относятся к универсальной категории. Читайте дальше, чтобы узнать больше об их многочисленных типах и решить, какой из них может пригодиться вам.

Переходник с квадратным хвостовиком

Доступны три типа — стандартные, трансформируемые и электроизолирующие — переходники с квадратным хвостовиком делают именно то, что следует из их названия. Все они преобразуют розетки из одного квадратного размера в другой. Хотя трансформируемые и электроизоляционные типы идут на шаг впереди.

В то время как конвертируемые адаптеры требуют, чтобы вы протолкнули квадратный хвостовик через адаптер, чтобы изменить его размер, электроизоляционные адаптеры, в общем, изолированы. Они защищают розетку от нежелательного контакта с электрическими цепями под напряжением. Вот пример того, как работают все эти адаптеры.

Предположим на мгновение, что у вас есть трещотка с приводом на 3/8 дюйма и головка с приводом на 1/4 дюйма.Здесь вам нужно устройство, которое позволит вам использовать первое со вторым. И это именно то, что вы получите с переходником с квадратного хвостовика 3/8″ на 1/4″.

Примечание : Несмотря на то, что с этими переходниками вы всегда можете увеличить (или уменьшить) размер на 1 размер, дальнейшее увеличение в любом направлении поставит под угрозу вашу головку и храповик.

Проходной адаптер

Проходной адаптер превращает проходной храповик в стандартный, что позволяет использовать его со всеми стандартными головками. Некоторые из них имеют быстросъемную кнопку и хромированную отделку.

Вы должны иметь в виду одну вещь – сквозной адаптер превратит вашу сквозную трещотку ровно на 100% в обычную. Адаптер может не оставаться зафиксированным в храповике или даже выскочить, если вы приложите слишком большой крутящий момент.

Переходник с шестигранным хвостовиком

Используете ли вы дрели/шуруповерты или ударные гайковерты? Тогда вам могут пригодиться адаптеры с шестигранным хвостовиком. Эти адаптеры подходят для квадратного гнезда к шестигранному приводу вашей дрели/шуруповерта.И они делают это, чтобы вы могли превратить ударный инструмент в ударный гайковерт.

Некоторые из них также могут превращать стандартную дрель в быстросменное сверло, тем самым избавляя вас от необходимости использовать две дрели или от трудоемкой задачи многократного затягивания и ослабления патрона. Но их причудливый рабочий механизм не означает, что они дорогие. Эти адаптеры дешевые.

Переходник карданного шарнира

Вы когда-нибудь прятались под капотом нового автомобиля? Тогда вы, возможно, заметили, как тесно там все.Вашей стандартной розетке или гаечному ключу почти невозможно проникнуть туда и сделать что-то. Вот почему вам нужен переходник U-образного соединения.

Эти адаптеры невероятно универсальны и подходят для любых целей. Они также доступны с несколькими размерами дисков — 1/4″, 3/8″, 1/2″ и даже 3/4″. Большинство из них хромированы и поэтому могут служить вечно, если вы не обращаетесь с ними преднамеренно неправильно.

Только помните, что у этих сокетов тоже есть недостаток. Из-за их гибкости они теряют крутящий момент почти на 20 процентов.Поэтому вы можете не захотеть использовать их с калиброванным динамометрическим ключом.

Ручной или ударный инструмент?

В одном из предыдущих разделов мы уже разъяснили, что обычные головки предназначены для ручных инструментов, а ударные инструменты — для ударных головок, и как их различать. Тот же совет касается адаптеров. Если вы используете ударные инструменты, подходят ударные адаптеры. Вот почему.

В отличие от стандартных адаптеров, ударные адаптеры имеют прочную конструкцию, способную противостоять каждому удару, тем самым предотвращая вероятность появления трещин и поломок и продлевая срок службы гнезда и адаптера.

Кроме того, ударные адаптеры обеспечивают плотное прилегание к механическим инструментам. Это позволяет им уберечь приводной квадрат инструмента от необычной деформации или повреждений. Наоборот, если вы настаиваете на использовании обычного адаптера с ударным инструментом, риск разрывов будет очень высок.

Удлинитель торцевой головки: Обработка труднодоступных болтов

Вот все, что вам нужно знать об удлинителях торцевой головки:

Зачем они вам?

Удлинители гнезд, также известные как «удлинители», прикрепляются к гнезду на одном конце и к храповику на другом.Это позволяет им увеличить длину гнезда, тем самым упрощая доступ к труднодоступным гайкам и болтам.

Удлинители обычно имеют длину от 1/2 дюйма (15 мм) до 20 дюймов (510 мм) и доступны с шагом от 1 дюйма (25 мм) до 3 дюймов (75 мм). Вы также можете прикрепить различные удлинители, чтобы еще больше увеличить их длину. Они также обеспечивают дополнительное сцепление с накатанной секцией.

Pros

Увеличить длину муфты
Обеспечьте захват с помощью накатанной части
Обеспечьте доступ к труднодоступным гайкам и болтам

Минусы

Может сделать всю установку + удлинитель – муфта немного громоздкий
Потеря крутящего момента

Какие функции вам нужны?

Хотя в большинстве случаев стандартные расширения сокетов выполняют свою работу, в редких случаях вам может понадобиться что-то особенное.Но что это, что-то особенное? Это зависит от ваших ответов на приведенные ниже вопросы.

Насколько труднодоступны углы болта?

Вам трудно увидеть их снаружи? Чувствуете, что ваше стандартное расширение сокета не сможет получить к ним доступ? Тогда вам может понадобиться удлинитель качающейся розетки или гибкий удлинитель розетки. Вот почему мы так говорим.

Удлинители с качающейся головкой предназначены для небольшого перемещения головки.Они позволяют держать головку под углом и доступны в двух типах:

Колебание
Колебание плюс: если вы нажмете гнездо дальше, оно станет прямым удлинением.

Удлинители гибких головок имеют гибкий стержень, который позволяет изгибать их в несколько положений. Это позволяет им легко добраться до труднодоступных мест.

Вас беспокоит поражение электрическим током?

Тогда вам подойдут электроизолирующие удлинители розеток.Эти удлинители изолированы резиновым покрытием, которое не пропускает электричество. Таким образом, резиновое покрытие защищает как удлинитель, так и розетку от случайного контакта с электрическими цепями под напряжением.

Если вы собираетесь купить один из них, убедитесь, что он соответствует стандарту IEC 900 или стандарту ASTM F1505-01. Оба эти сертификата присуждаются только тем ручным инструментам, которые демонстрируют экстремальные электроизоляционные свойства в лабораторных условиях.

Вы работаете в легковоспламеняющемся месте?

В этом случае вам могут понадобиться искробезопасные удлинители розеток.Такие удлинители, изготовленные в основном из алюминиевой бронзы, соответствуют требованиям OSHA, которые разрешают использовать искробезопасные инструменты в местах, где присутствуют горючие остатки и легковоспламеняющиеся пары.

Ручной или ударный инструмент?

Если вы используете инструмент воздействия, мы рекомендуем вам использовать вместе с ним расширение воздействия. Это связано с тем, что удлинители ударных головок имеют прочную конструкцию, которая позволяет им выдерживать удары при каждом ударе, не допуская образования трещин или разрывов, которые могут возникнуть, если вы решите использовать ударный инструмент со стандартным удлинителем головок.

лучших наборов сокетов обзор

лучших сокетов для денег

Neiko 024440A 3/8 «DRIVE ударный сокет набор

Neiko 02440A 3/8

Neiko 02440A является одним из самых доступных наборы ударных головок на рынке. Он подходит для тех, кто хочет выполнять легкие работы по дому или в гараже.

Pros

Прочный кейс
Лазерная маркировка на головках
Черное фосфатное покрытие для защиты головок от грязи и масляных отложений выгравированная маркировка быстро стирается
Материал Cr-V не предназначен для тяжелых работ

Neiko 02440A предлагает несколько глубоких и мелких ударных головок, удлинители 3″ и 6″, переходник карданного шарнира.Производитель также предлагает переходник с 1/2″ на 3/8″, который очень полезен, если у вас есть трещотка с приводом 1/2”. Все они изготовлены из термообработанного хромованадиевого сплава (Cr-V) и благодаря этому могут подвергаться ржавчине, коррозии и довольно высокому крутящему моменту.

Не менее примечателен сверхпрочный корпус этой модели. Он имеет выдувной дизайн и оснащен двумя рычажными замками для обеспечения сохранности содержимого. На корпусе также есть этикетки с размерами разъемов, чтобы пользователям было удобно упорядочивать его содержимое.

Возможно, вам будет полезно отметить, что все головки имеют 6-гранную конструкцию, покрытую черным фосфатом.Первый следит за тем, чтобы они не скругляли углы. Тем временем черное фосфатное покрытие защищает разъемы от грязи, масла и жира.

Однако не все в этом наборе розеток симпатично. Ударная головка изготовлена из Cr-V? Нет, на самом деле это не «удар», так как Cr-V более хрупок и легко разбивается, когда речь идет об ударных инструментах. Поэтому надевайте защитные очки, если вы используете их с ударным шуруповертом или гаечным ключом.

Кроме того, маркировка, выгравированная лазером, быстро изнашивается и поэтому долго не продержится.Его пользователи также в ярости из-за пластикового шарнира корпуса, который, по их мнению, может сломаться в результате неправильного обращения.

Вердикт : Neiko 02440A — один из самых доступных наборов ударных головок на рынке. Он подходит для тех, кто хочет выполнять легкие работы по дому или в гараже. Но его недостатки, упомянутые выше, ограничивают его пригодность для работы в тяжелых условиях.

EPAuto ST-003-1 Набор головок для приводов 1/4” и 3/8”

EP Auto 1/ Набор торцевых головок на 4” и 3/8” – одна из тех моделей, цена которых не пробьет дыру в вашем кармане.Но, как показывает наличие трещотки с 72 зубьями в этом наборе, он не срезал углы, чтобы сохранить запрашиваемую цену на низком уровне.

pro pro prof

Предложения 72 Устойчивые к зубам
Chrome Устойчивые розетки
Прочный корпус

; Минусы

Маркировка трудно увидеть

Набор ударных дисков Neiko Drives поставляется с несколькими размерами 6-точка несколько маленьких 8-гранных головок, одна реверсивная трещотка 3/8″ и один вращающийся диск. Все они изготовлены из закаленного сплава хром-ванадиевой стали и поэтому могут служить долгие годы, если вы время от времени используете их для работы по дому.

Не менее примечательна трещотка с 72 зубьями, входящая в этот набор. Он предлагает размер диска 3/8 дюйма (что очень удобно в доме) и быстроразъемную кнопку, которая позволяет легко включать и выключать розетки. Хотя вы не можете ожидать, что он будет выполнять задачи с высоким крутящим моментом, как это делают трещотки с размером привода 1/2 дюйма или меньшим количеством зубьев.

Пластиковый корпус этой модели. Возможно, вам будет полезно отметить, что петли и защелки корпуса хорошо сделаны и могут выдержать небрежное обращение. Его внутренняя часть также превосходна, так как гарантирует, что вещи останутся на месте, когда корпус встряхивается снаружи.

Что нам не понравилось в этом наборе, так это видимость маркировки. Их трудно увидеть, и их пришлось закрыть черным фетровым наконечником, чтобы они стали видны в условиях низкой освещенности.

Вердикт: Набор торцевых головок EP Auto 1/4” и 3/8” – одна из тех моделей, цена которых не пробьет дыру в кармане. Но, как показывает наличие трещотки с 72 зубьями в этом наборе, он не срезал углы, чтобы сохранить запрашиваемую цену на низком уровне.

Neiko 02446A Набор ударных головок 1/2″ .

Neiko 02446A 1/2

Несмотря на высокую запрашиваемую цену, набор ударных головок Neiko 02446A ½ дюйма подходит только для работ по дому. В основном это связано с тем, что отсутствие прочности храповика ограничивает полезность этого набора для жесткого и тяжелого использования.

Плюсы

Антикоррозионное покрытие
Прочный корпус
Изготовлен из хромованадиевой стали премиум-класса

Минусы

Трещотка недостаточно тяжелая4 tasks

Neiko 02446A включает в себя, среди прочего, несколько головок для приводов 1/2”, три удлинителя для приводов 1/2”, один ударный адаптер для приводов от 3/8” до 1/2”.Все они имеют лазерную гравировку, которая со временем начнет тускнеть при грубом использовании. Некоторых пользователей также может смутить отсутствие в комплекте 18-мм разъема. Вместо этого в комплект входит головка 3/4”, которая довольно близка к 18 мм, но немного болтается.

Впрочем, в его корпусе вас ничего не будет беспокоить. Его легко закрыть для перемещения, не заставляя запирать застежки. Сверху на футляре есть поролоновая подушка, предотвращающая дребезжание содержимого футляра.

Еще одна вещь, которая нам понравилась в футляре, это этикетки с размерами.Они помогут вам организовать хранилище и убедиться, что вы можете получить все, что ищете, не тратя слишком много времени. А тот факт, что два рычажных замка защищают всю конструкцию, означает, что все внутри корпуса останется в безопасности.

Единственная серьезная проблема, связанная с этой моделью, заключалась в прочности храповика. Если на болт, который вы пытаетесь затянуть или ослабить, есть какая-либо нагрузка, храповик не сможет ничего сделать, кроме как сломаться, поскольку его внутренняя шестерня недостаточно прочна для выполнения тяжелых задач.

И снова хрупкий Cr-V не выдержит ударных инструментов в долгосрочной перспективе.

Вердикт : Несмотря на высокую цену, набор ударных головок Neiko 02446A ½” подходит только для работ по дому. В основном это связано с тем, что отсутствие прочности храповика ограничивает полезность этого набора для жесткого и тяжелого использования.

Набор головок DEWALT DWMT73804

Ищете набор головок для домашнего использования? Тогда вам просто необходим набор DeWalt Socket с пожизненной гарантией и прочным корпусом.

Pros

Твердая маркировка на деталях
Дополнительное место в кейсе для запасных инструментов
Поставляется с пожизненной гарантией
Трещотка с 72 зубьями для доступа в труднодоступных местах

Не имеет упора 9026 его содержимое от дребезжания в дороге

Набор торцевых головок DeWalt предлагает базовые головки SAE и метрические размеры 1/4” и 3/8” (размеры, которые охватывают все потребности в вашем доме), одну головку 3/8”. переходник для приводной дрели, быстросъемный храповик и один переходник для привода с 3/8 дюйма на 1/4 дюйма.Приятно иметь его для экстренного или домашнего использования, но может быть немного легким для вас, если вы человек с инструментами.

Компания DeWalt сделала ставку на твердую маркировку, позволяющую распознавать различные размеры головок. Нам они понравились, потому что по сравнению с маркировкой, нанесенной лазером, они менее подвержены износу с течением времени. Это означает, что даже при грубом использовании маркировка останется нетронутой на долгие годы.

Прочная конструкция — не единственное, что нас впечатлило в корпусе этой модели.Что нас удивило, так это то, что в каждом ряду есть место для дополнительных битов. Вы можете использовать это пространство для хранения запасных частей или предметов для дома, которые не входят в набор. Однако некоторые клиенты считают, что эта функция делает корпус больше, чем необходимо. Тебе решать!

При этом в чехле нет поролоновой вставки — из-за чего вещи могут немного дребезжать, когда вы едете с ним в задней части автомобиля. Несмотря на то, что детали останутся на своих местах, футляр хорошо выдержит небрежное обращение.А если нет, вы всегда можете воспользоваться пожизненной гарантией на этот набор.

Окончательный вердикт : Хотите приобрести набор розеток для домашнего использования? Тогда вам просто необходим набор DeWalt Socket с пожизненной гарантией и прочным корпусом.

Привод TEKTON 1/4” с 6-гранной головкой и трещоткой

TEKTON 1/4” с 6-гранной головкой и трещоткой

Привод Tekton ¼ дюйма с 6-гранной головкой и трещоткой пожизненная гарантия и крупные штампованные маркировки размеров, которые нелегко стереть; трещотка с 90 зубьями, подходящая для работы в ограниченном пространстве.По доступной цене этот набор станет отличным выбором для тех, кто любит делать что-то своими руками. О чем вы еще хотите попросить!

pro pro pros

поставляется с пожизненной гарантией
износостойких маркировкой
пространство для дополнительных инструментов

;

; Набор TekTon 1/4” с 6-точечной головкой и трещоткой поставляется со всеми размерами от 4 до 14 мм и от 5/32 до 9/16 дюйма как стандартной, так и большой длины.Все его головки имеют 6-точечную конструкцию, которая позволяет им прикладывать усилие к плоским сторонам крепежа, а не к углам. Это держит округление в страхе.

Розетки хорошо сделаны с хромированным покрытием, но есть одна вещь, которая нас беспокоила. На них нет накатки, и поэтому тем из вас, у кого жирные или жирные пальцы, их будет трудно удерживать. Тем не менее, они имеют штампованную маркировку, чтобы их размеры было легко прочитать.

Особого внимания заслуживает трещотка с 90 зубьями, входящая в этот набор.Он имеет кнопку быстрого сброса и минимальный угол поворота 4 градуса. При этом трещотка имеет немного меньший максимальный крутящий момент и предназначена для ограниченного пространства и точной настройки.

В то время как большинство других наборов розеток поставляются с живыми петлями, петли на корпусе этого набора имеют металлический штифт, что делает его более прочным. Он также оставил огромное свободное пространство в нижней левой части для хранения других инструментов. Однако в комплекте нет ручки, что иногда неудобно.

Вердикт : Набор Tekton 1/4” с 6-гранной головкой и трещоткой поставляется с пожизненной гарантией и имеет большие штампованные маркировки размеров, которые нелегко стереть, также включает 90-зубую трещотку подходит для работы в ограниченном пространстве.По доступной цене этот набор станет отличным выбором для тех, кто любит делать что-то своими руками. О чем вы еще хотите попросить!

Лучшие наборы сокетов для механики

DEWALT DWMT81535 Механика Набор инструментов

Mechance Mechanics Mechanics Mechanics идеально подходит для профессионального техника, стремящегося добавить к своим любимым, но изношенным инструментам – или самодельный автомеханик, который, возможно, просто ищет апгрейд.

Плюсы

Улучшенный контакт с крепежом
Широкий выбор насадок
Пожизненная гарантия

Минусы

Чемодан слишком компактен, чтобы в нем было место для запасных головок 9007 9007 маркировка 9007

Эта превосходная коллекция из 62 торцевых головок, каждая из которых имеет полированное хромовое покрытие, сочетает в себе широкий спектр головок SAE, Deep-SAE, метрических и глубоких метрических головок с высокими эксплуатационными характеристиками и доступной ценой.Но отсутствие насадки-адаптера для дрели/ударного шуруповерта для самых больших насадок все же оставляет желать лучшего.

Также предлагаются трещотки с 72 зубьями. Их более тонкие зубья обеспечивают минимальную дугу поворота 5 градусов и, таким образом, обеспечивают превосходный доступ в труднодоступных местах. Как насадки, так и ключи используют технологию DirectTorque, которая упрощает затяжку/ослабление за счет лучшего контакта с крепежными элементами.

Тот факт, что некоторые размеры сокетов дублируются, выглядит палкой о двух концах.С одной стороны, это плюс, так как у вас всегда будет запасная на случай, если розетка потеряется. Однако, если вы слишком дотошны со своими инструментами и никогда не позволите им потеряться, повторяющиеся размеры могут оказаться бесполезными.

Все они помещены в прочный литой корпус. Он изготовлен из высококачественного пластика и имеет металлические защелки для надежной и надежной защиты ваших инструментов. Кейс невероятно компактен и гарантирует, что вещи останутся на своих местах при встряхивании, но он также не позволит разместить в кейсе запасные части.

Вердикт : Набор инструментов для механиков DEWALT DWMT81535 идеально подходит для профессиональных техников, которые хотят добавить что-то к своим любимым, но изношенным инструментам, или для автомехаников-любителей, которые просто ищут апгрейд.

Набор инструментов для механиков DEWALT DWMT75049

В набор DeWalt DWMT75049 входят головки всех размеров, трещотка с 72 зубьями и ограниченная пожизненная гарантия. Добавьте к этому прочный выдувной корпус, и этот набор станет незаменимым помощником как для мастеров-любителей, так и для профессиональных механиков.

Pros

Полный набор не пропускает для базовых для слегка продвинутых задач
Take Tapsed Marking
Прочный и прочный чехол
Дополнительное пространство для дополнительных инструментов
Хороший выбор Torx и Allen Socket

минус

Вопрос контроля качества
Места, предназначенные для удерживания головок, слишком тугие

В набор DeWalt DWMT75049 входят головки различных размеров и типов, 1/4”, 3/8” и 1/2” приводные трещотки с 72 зубьями. , удлинители, адаптеры и многое другое! Все обычные розетки 6-гранные — большой бонус! Dewalt также мудро выбирает правильные размеры головок Torx и Allen, которые наилучшим образом соответствуют вашим потребностям.В целом, это немного излишество для домашних мастеров, поскольку этот набор может удовлетворить все основные потребности в вашем гараже и даже некоторые сложные работы.

Гнезда также имеют глубокую маркировку, выгравированную лазером, для облегчения идентификации, хотя маркировка со временем стирается. Между тем, храповик с 72 зубьями имеет низкопрофильный рычаг, который позволяет работать одной рукой, а также уменьшает точки захвата. Это делает его незаменимым при работе в ограниченном пространстве. С другой стороны, толстая рукоятка храповика является бонусом для приложения высокого крутящего момента.

Тогда есть дело. Он изготовлен из прочного пластика методом выдувного формования и поэтому может выдерживать тяжелые нагрузки без особых усилий. Петли и защелки также выполнены качественно. Еще один бонус кейса — дополнительное место для ваших запасных инструментов.

Есть несколько областей, в которых этот набор инструментов мог бы работать лучше. Контроль качества является тревожной проблемой, с которой столкнулись некоторые клиенты. Ограниченная пожизненная гарантия решит эту проблему. Однако, если вы живете далеко от большого города, гарантийная политика может потребовать больше времени и затрат.

Петли, предназначенные для удержания розеток, очень серьезно относятся к своей работе, поэтому вытащить розетку чрезвычайно сложно. Возможно, вам даже придется поддеть их с помощью отвертки.

Еще одна вещь, которую вы должны заметить, это то, что весь набор довольно тяжелый. Но я думаю, что это неизбежно, когда вы выбираете наборы механических торцевых головок.

Вердикт : В набор DeWalt DWMT75049 входят головки всех размеров, трещотка с 72 зубьями и ограниченная пожизненная гарантия. Добавьте к этому прочный выдувной корпус, и этот набор станет незаменимым помощником как для мастеров-любителей, так и для профессиональных механиков.

Набор инструментов для механики Crescent CTK170CMP2

Набор инструментов для механиков Crescent CTK170CMP2

Crescent CTK170CMP2 — один из тех наборов инструментов, которые пригодятся для любого проекта в вашем гараже. С его коллекцией из 170 головок, трещоток, гаечных ключей, плоскогубцев и многого другого, это, несомненно, один из лучших вариантов для вашего кошелька.

pro pro pros

Освещенные
Обложка всей механики Базовые потребности
Маркировка жестких штампов
прочный и прочный чехол
прочный и крепкий корпус

; Набор инструментов общего назначения содержит инструменты, необходимые для большинства основных потребностей механиков.Он предлагает приводные головки 1/4″, 3/8″ и 1/2″ (SAE и метрические), трещотки и другие важные аксессуары. Однако в комплект входит только один переходник с 3/8” на 1/2”, чего иногда недостаточно для нужд клиентов.

Компания Crescent использовала лазерную гравировку для маркировки инструментов. Единственным недостатком этого решения является то, что лазерная гравировка, как мы все знаем, имеет свойство со временем терять свой блеск. Также трудно определить маркировку в условиях низкой освещенности. Таким образом, Кресент мог бы сделать здесь намного лучше.

То же самое можно сказать и о кейсе. Пользователи жалуются, что его петли пластиковые и кажутся хлипкими, и мы склонны с ними соглашаться. Хотя он по-прежнему может удерживать вещи в устойчивом положении, когда они встряхиваются, и позволяет легко защелкивать розетки в предназначенных для них местах.

А вот к пожизненной гарантии претензий нет. Компания Crescent не включила в гарантийную документацию никаких пометок, чтобы пользователи с подлинными жалобами не могли воспользоваться гарантией и отремонтировать/заменить неисправные инструменты или весь набор.

Самый большой плюс этого набора — цена. По сравнению со стоимостью, которую вы получаете, этот набор предлагает вам, возможно, лучшую цену на рынке. Однако «лучшее» всегда субъективно. Вам нужен набор для гаражных работ и работ по дому? «Лучший» — самое подходящее слово для вас! Если вам нужно что-то более продвинутое, Nah!

Вердикт : Crescent CTK170CMP2 — один из тех наборов инструментов, которые пригодятся для любого проекта в вашем гараже. С его коллекцией из 170 головок, трещоток, гаечных ключей, плоскогубцев и многого другого, это, несомненно, один из лучших вариантов для вашего кошелька.

Набор инструментов для механика Craftsman из 450 предметов

Набор инструментов для механиков Craftsman из 450 предметов

Учитывая тот факт, что этот набор инструментов имеет хрупкий кейс, мы не рекомендуем его для тяжелых промышленных условий. Хотя вы все равно можете воспользоваться его предложениями в условиях легкой нагрузки, если вы можете защитить корпус от воды, неправильного обращения и падений.

плюсы

Pro Prou

Маркировки некоторых распространенных битов
Hard Taps Marking
16 общего гаечных размеров
Дополнительная комната на вершине для дополнительных инструментов

минусов

Ratchet не для жесткого пространства
не так много прочный кейс
Включает в себя гаечные ключи на 10 мм и 19 мм

Набор инструментов Craftsman из 450 предметов для механика включает 191 торцевую головку (6-гранную, 8-гранную, 12-гранную), три быстросъемные трещотки (1/4 дюйма). приводы 3/8” и 1/2”) и многое другое.Все они имеют маркировку, выгравированную лазером, которая изнашивается со временем или при интенсивном использовании.

Каждый из трех храповиков имеет конструкцию с 45 зубьями и поэтому подходит для задач, требующих высокого крутящего момента. Но они не годятся для деликатной работы или работы в ограниченном пространстве из-за их относительно большей минимальной дуги поворота.

Мастер придумал решение этой проблемы. Он предоставил этот набор с 16 комбинированными ключами, которые можно было бы вставить туда, куда не доберутся трещотки.Это не большой выбор ключей (особенно в этот набор не входят очень распространенные ключи на 10 и 19 мм). Помимо этого, эти ключи могут покрыть большинство ваших обычных задач. Американский производитель также снабдил набор дубликатами обычных бит, что позволит вам выбрать запасную на случай, если вы потеряете оригинальную.

Его корпус изготовлен из пластика с прочными защелками для надежной фиксации. На этом достоинства корпуса заканчиваются. Он кажется хрупким и недостаточно прочным, чтобы вместить 450 штук.Конечно, вы можете сохранить его, если будете уделять ему особое внимание. Но не рассчитывайте на то, что его слабые шарниры и некачественный материал конструкции выдержат годы неправильного обращения

Вердикт : В свете вышеупомянутых особенностей аудитория, для которой предназначен этот набор, совершенно ясна. Среди них любители, выполняющие легкие работы, или мастера, выполняющие ремонт автомобилей.

WORKPRO W003056A Набор механических инструментов из 450 предметов

для тех из вас, кто регулярно работает над проектами с бесчисленным количеством гаек и болтов разных размеров.

Pro Prov

Ограниченная пожизненная гарантия
Heavy Duty, но компактный случай
Аккумуляторная организация инструментов
Дополнительная комната на вершине для более подробных инструментов

CONS

не включает в себя фактическую отвертку
гарантия не подходит для всех деталей и ситуаций
Трещотка не для ограниченного пространства

Набор инструментов для механики WorkPro из 450 предметов включает три быстросъемных трещотки, несколько вариантов 1/4”, 3/8” и 1/2” приводные головки, шесть удлинителей, четыре адаптера и многое другое! Все детали изготовлены из жаропрочной хромованадиевой стали и имеют хромированную маркировку.

То, что этот набор поставляется с 45-зубчатыми трещотками с минимальным радиусом поворота 8 градусов, кажется палкой о двух концах. С одной стороны, меньшее количество зубьев позволяет храповику выдерживать огромное приложение силы без разрушения.

Нас впечатлил корпус этого набора. Он изготовлен из формованного выдувным пластиком и имеет четыре яруса, чтобы вы могли организовать свои инструменты. Чемодан обеспечивает дополнительное место для ваших запасных инструментов и имеет четыре защелки для защиты ваших компонентов.Каждый из трех нижних лотков также имеет свои замки. Таким образом, вы можете рассчитывать на то, что кейс защитит ваши инструменты и выдержит вес, который вы кладете на пластиковую ручку для переноски набора.

Обратите внимание, что этот набор инструментов предлагает «ограниченную» пожизненную гарантию. Это означает, что производитель заменит только те детали или детали, которые указаны в гарантийной книжке и выйдут из строя при нормальном использовании. Другие изделия, с которыми потребитель неправильно обращался или на которые не распространяется гарантия, не подлежат замене.

Вердикт : В наборе инструментов для механики WorkPro, состоящем из 450 предметов, больше внимания уделяется головкам и трещоткам, чем в большинстве других наборов инструментов, что делает его обязательным для тех из вас, кто регулярно работает над проектами с неисчислимым количеством гаек и болтов. различные размеры.

Заключение

Доступны розетки разных размеров, типов и длины. Вы также можете классифицировать их на основе точек контакта и приложения, для которого они предназначены.Они позволяют поднять их полезность на новый уровень с помощью адаптеров и расширений, которые мы обсудили в этой статье.

Кроме того, мы также представили вам обзоры лучших наборов головок, которые можно купить за деньги. Теперь ваша задача — использовать представленную выше информацию для выбора набора сокетов, который наилучшим образом соответствует вашим требованиям. Удачи!

Набор механических головок: сколько головок вам действительно нужно?

Пройдитесь по проходу вашего любимого магазина товаров для дома, и вы можете получить набор механических головок из 40 или 400 штук.Сколько вам действительно нужно?

10-секундное резюме

Домашние мастера могут обойтись базовым набором торцевых головок 3/8″ и 1/2″ и добавлять размеры по мере необходимости
Профи могут легко иметь 400, 500 или более штук, включая:
3 размера привода: 1/4″, 3/8″ и 1/2″
Стандартные трещотки с укороченной длинной ручкой и гибкой головкой
Расширения
Метрическая система и SAE
Torx и E-Torx
Ударные головки

[адсенсею1]

С чего начать?

Домашние мастера

Для домашнего мастера набор механических головок не обязательно должен быть таким полным, как для профессионалов.Начните с набора торцевых головок 3/8″ и 1/2″, в котором не используется тонна шестигранных ключей в качестве наполнителя. Вы можете начать менее чем за 100 долларов.

Оттуда добавляйте детали по мере необходимости для транспортных средств, над которыми вы работаете. Со временем вы создадите красивый набор, в котором у каждого предмета есть цель и история.

Плюсы

Трещотки

Подавляющее большинство операций, которые вам понадобятся для поворота с помощью торцевой головки, будут связаны с приводной наковальней 1/4″, 3/8″ или 1/2″ на храповике. Все они охватывают различный диапазон размеров сокетов.Вы увидите некоторое перекрытие между ними, так что в итоге вы получите гнезда одинакового размера на разных трещотках.

Профессионалам понадобится по крайней мере по одной застежке каждого размера, так как вы встретите широкий спектр застежек для их использования.

Однако это абсолютный минимум. Вам также понадобятся трещотки с короткими ручками, длинными ручками и гибкими головками, чтобы покрыть все ваши базы.

Вы по достоинству оцените дополнительный рычаг, который обеспечивает более длинная рукоятка, а гибкие головки и короткие рукоятки помогут вам попасть в места, недоступные для стандартных трещоток.

Пока мы говорим о труднодоступных местах, вам потребуются удлинители для каждого размера приводного вала. Поскольку розетки не подходят абсолютно везде, вы также можете добавить в свой список покупок приличный набор гаечных ключей с храповым механизмом.

Наборы ключей с трещоткой: почему их все любят

Наборы головок

Вместо того, чтобы весь мир принял один стандарт для измерения размеров патрубков, у нас есть два набора стандартов: SAE и метрические.Вы будете сталкиваться с обоими этими стандартами довольно часто, и вам понадобятся оба набора для каждого размера вашего диска. Не забудьте несколько глубоких гнезд для более длинных болтов.

Некоторым производителям нравится изобретать и использовать конструкции Torx. Добавьте в список торцевые головки Torx и E-Torx.

Головки

предназначены не только для трещоток. Вам понадобится хороший набор ударных головок для ударного гайковерта.
