Что такое ФБС блоки?

Что такое ФБС блоки?

Содержание статьи

Рассматриваемые в данной статье строительного журнала samastroyka.ru ФБС блоки, сегодня пользуются немалой популярностью в строительстве. Их цена, размеры и ряд других, положительных характеристик, дают возможность существенно ускорить темпы строительства и определиться с материалами для фундамента в особых случаях.

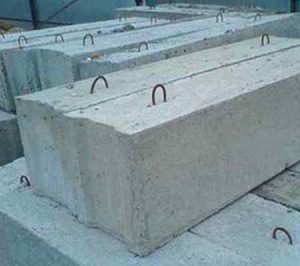

ФБС блок представляет собой сплошное монолитное изделие прямоугольной формы, которое служит чаще всего для обустройства тяжелых фундаментов. Именно бетонные блоки, имеющие хорошую несущую способность, выбираются для строительства крупных капитальных объектов с использованием монолита.

О том, что такое ФБС блоки, какими характеристиками они обладают и где чаще всего применяются в строительстве, будет рассказано ниже.

Что такое ФБС блоки?

ФБС — дословно расшифровывается, как «фундаментные блоки стеновые». Это ЖБ изделия различных форм и размеров, обладающие высокими эксплуатационными и прочностными характеристиками. Благодаря данным свойствам, бетонные блоки широко используются на сегодняшний день при обустройстве сверхпрочных фундаментных оснований.

Виды ФБС блоков и их размеры

Основными материалами для изготовления блоков ФБС служит бетон марки М150, М200, керамзитобетон, силикатный бетон и арматура класса А-III. Вследствие этого, различные виды ФБС блоков имеют свои определенные характеристики. Для тяжелых условий эксплуатации предпочтение отдается блокам изготовленных из бетона марки М200.

Виды ФБС блоков и их размеры

Основная функция ФБС блоков заключается в удержании огромных нагрузок. Не каждое ЖБ изделие способно справиться с этой задачей одинаково хорошо. Поэтому бетонные блоки принято подразделять на три основных вида: ФБП, ФБС и ФБВ.

  • ФБС — это полнотелые ЖБ блоки, обладающие максимальными характеристиками касательно прочности. Именно этот вид ФБС блоков используется для закладки фундаментов.
  • ФБВ — бетонные блоки данного типа мало чем отличаются от предыдущего, за исключением специального выреза, который предназначен под коммуникации.
  • ФБП — марка пустотелого блока длиной до 2,4 метра. Блоки данного вида имеют облегчённую конструкцию, что позволяет использовать их для возведения стен.
ФБС БЛОКИ • РАЗМЕРЫ ШИРИНА
     мм
ВЫСОТА
 мм
ДЛИНА
мм
ВЕС
  кг
ФБС 24.6.6 800 580 2380 1960
ФБС 24.5.6 500 580 2380 1630
ФБС 24.4.6 400 580 2380 1300
ФБС 24.3.6 300 580 2380 970
 ФБС 12.6.6 600 580 1180 960
ФБС 12.5.6 500 580 1180 790
ФБС 12.4.6 400 580 1180 640
ФБС 12.3.6 300 580 1180 460
ФБС 12.6.3 600 280 1180 460
ФБС 12.5.3 500 280 1180 390
ФБС 12.4.3 400 280 1180 310
ФБС 9.6.6 600 580 880 700
ФБС 9.5.6 500 580 880 590
ФБС 9.4.6 400 580 880 470
ФБС 9.3.6 300 580 880 350

Существующий ГОСТ ФБС блоков определяет до 15 типоразмеров данных изделий. При этом важной отличительной характеристикой бетонных блоков, является их стандартная ширина, которая варьируется от 300 до 600 мм. По длине ФБС блоки бывают: 880, 1180, 2380 мм, а их высота может составлять 280 или 580 мм.

Где применяются ФБС блоки

ФБС блоки получили наибольшее применение при закладке фундаментов и возведении стен дома. Обладая высокой прочностью, надёжностью и долговечностью, данный вид ЖБ изделий идеально подходит как для строительства промышленных объектов, так и для возведения многоэтажных домов.

Виды ФБС блоков и их размеры

Блоки ФБС допускается использовать при укладке фундамента, практически на любых типах грунта. Вследствие этого бетонные блоки нередко используются при строительстве подвалов и для закладки цокольных этажей. Благодаря немалым размерам, строительство с использованием ФБС блоков происходит намного быстрее, чем с использованием бетона.

Рассмотрим основные преимущества и выделим недостатки применения данного вида ЖБ конструкций.

Плюсы и минусы ФБС блоков

Благодаря использованию при производстве ФБС блоков тяжелых марок бетона, эти ЖБ изделия имеют большое количество преимуществ. Среди них в особенности следует выделить:

  • Высокую несущую способность;
  • Надёжность и прочность;
  • Универсальность в использовании;
  • Сейсмоустойчивость;
  • Большую скорость монтажа.

Не лишены ФБС блоки и некоторых недостатков. В частности, это достаточно высокая стоимость, что заметно сказывается на расходе бюджета выделенного на строительство дома. Однако данный минус нивелируется высокой скоростью монтажа фундамента с использованием бетонных блоков.

Где применяются ФБС блоки

Второй недостаток, связан с низким показателем теплопроводности и их большим весом. Кстати, из-за данной особенности ФБС блоков, невозможно отказаться во время выполнения строительных работ от привлечения спецтехники. Поднять и опустить блоки ФБС вручную (с использованием лебёдки и т. д.) практически невозможно.

Укладка ФБС блоков

Как было сказано выше, основными преимуществами ФБС блоков является их прочность, надёжность и высокая скорость укладки. При соблюдении правильной технологии и этапов выполнения работ, монтаж бетонных блоков получится осуществить достаточно быстро.

ФБС блоки: что это такое, размеры, характеристики, укладка

Для начала весь процесс выполнения работ следует разделить на три основных этапа:

  1. Расчет блоков производится исходя из общего объёма строения. Достаточно узнать объем постройки, после чего имеющееся значение разделить на объем 1 ФБС блока.
  2. Далее осуществляется подготовка основания под укладку блоков. Здесь обязательно должна присутствовать тщательно утрамбованная песчаная подушка, в 5-10 см толщиной.
  3. Затем производится разбивка строительного участка по осям, и, собственно, укладка ФБС блоков.

От третьего этапа выполнения работ зависит очень многое. Именно на этапе разбивки и разметки участка, допускается ряд критических ошибок, которые приводят к нарушению геометрии строения. Поэтому обязательно в процессе укладки ФБС блоков следует пользоваться нивелиром.

Оценить статью и поделиться ссылкой:

Размеры по ГОСТу- Таблица +Видео монтажа

Размеры фундаментных блоковФундаментные блоки строительные, или проще ФБС, в наше время самые распространенный вид железобетонных изделий. Готовые блоки проще и дешевле закладывать в фундамент дома, чем заливать сплошным бетоном и ждать пока он застынет. Блок ФБС используют для строительства цокольных стен и подвалов.

[contents]Фундаментные блоки строительные

Виды ФБС блоков для фундамента

Задача  ФБС блоков выдерживать огромные нагрузки, удерживая на себе вес всего здания. Выбирая фундаментные блоки, следует учитывать их способности к пожаростойкости, водонепроницаемости и морозостойкости.

Согласно с ГОСТ 13579-78 фундаментные блоки подразделяются на три вида – ФБС, ФБВ и ФБП. Изготавливают их из силикатного, керамзитобетона или из тяжелого бетона.

Виды фундаментных блоковФБС – полнотелые изделия из бетона, самые прочные в сравнении с другими видами. Именно этот тип применяют для постройки фундамента дома, подвалов или технических подполий. Изготавливают в виде параллелепипеда, металл используется только для специальных петель, предназначенных для монтажа блоков.

Блоки вида ФБВ наименее распространенные и их следует заранее заказывать у производителя. От блоков ФБС отличаются наличием продольного выреза предусмотренного под коммуникации.

Марка ФБП – пустотный фундаментный блок. У них одна стандартная длина 2,4 м, но по высоте и ширине могут отличаться. Облегченные блоки изготавливаются оставляя вертикально-замкнутые или горизонтальные пустоты.

Блоки ФБП не рекомендуют применять при влажном, вязком грунте.

бетонный блок фундаментный размерыПо технологии блоки ФБС уплотняют с помощью вибрации, стандартные опоки должны обеспечивать одинаковые размеры всех изделий и гладкую поверхность. Если технология нарушена, невозможно будет ровно уложить все блоки, появятся щели, скосы, что значительно уменьшит качества фундамента к гидро- и теплоизоляции.

Кроме ГОСТовских, различают ещё несколько маркировок. Для справки, приведём краткий список конструкций элементов нулевого цикла:

  • Ф – это железобетонная или бетонная конструкция для из утяжелённого бетона, Маркировка фундаментных блоковпредназначенная для колонн, как правило, стаканного типа;
  • ФЛ – так же, железобетон из тяжёлого бетона, предназначается под устройство ленточного фундамента;
  • БФ – железобетонный ленточный элемент из тяжёлого бетона, используется при возведении внутренних и наружных стен здания для промышленных и сельхоз нужд;
  • ФР – железобетон из утяжелённого бетона для трёхшарнирных рам.

Попытаемся теперь разобраться, какой бетон чаще всего используется. Ленточные фундаменты – это, в первую очередь, строительные конструкции, которые работают преимущественно по сжатию (за исключением фундаментных подушек). Поэтому, необходимости применения высоких марок и классов бетона практически нет. Обратимся к ГОСТу 13579-78: максимальным классом прочности на сжатие будет В15 или же бетон с маркировкой М-200. Минимальным классом для керамзитбетонной продукции или тяжёлого бетона считаем В3,5 или маркировки М-50. И минимальным классом для изделий из силикатного бетона – В12,5 или марки М-150.блоки фундаментные фбс размеры гост

В большинстве случаев, для фундамента выбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП необходим куда более прочный материал типа В12,5.

Чтобы знать какой размер фундаментных блоков вам необходим для строительства, необходимо заранее начертить схему, чертеж, где будут подробно указаны расположения всех блоков.

Маркировка фундаментных блоков

Рассмотрим маркировку фундаментных блоков. Последующие цифры после первых букв означают длину, ширину и высоту блока. Учитывайте, что параметры обычно завышены на 20 мм.

Например, ФБС -24-3-6, длина – 2380мм, ширина – 300мм, высота – 580 (20 мм).

В зависимости от марки бетона вес блока может меняться.Фундаментные блоки строительные - виды и размеры

Блоки из тяжелого бетона с армированием, называются фундаментными подушками, сокращенно ФЛ. Их используют при постройке ленточных фундаментов, для жилых высотных зданий. В связи с большой нагрузкой, выдерживаемой блоками ФЛ, при изготовлении к ним выдвигаются высокие требования точности размеров и качества материала. Железобетонные фундаментные блоки способны выдерживаться сейсмическую активность в 9 балов, имеют высокую устойчивость к температурным колебаниям и коррозии.

Размер фундаментных блоков ФЛ определяет ГОСТ 13580-85.

Таблица размеров ФБС блоков

размеры блоков для фундамента

Выбор фундаментных блоков для строительства

Вид фундаментных блоков выбирается в зависимости от следующих параметров:Выбор фундаментных блоков для строительства

Обычно на длину одной стены рассчитывают 4-5 блоков ФБС. Для влажных и глинистых грунтов выбирается крупногабаритные фундаментные блоки ФБС, а для сухих, где закладка выполняется на глубине 60-70 см, применяют средние ФБС.

Для строительства небольших домиков, дач, баней, коттеджей используют фундаментные блоки по размеру 40х20х20 мм. Их можно укладывать вручную, без использования спец техники. Благодаря удобным размерам фундаментный блок 20х20х40 используют не только при укладке фундамента, но и при возведении стен здания.


Размеры блоков ФБС

Фундаментные блоки ФБС: как правильно определить нужные размеры и рассчитать требуемое количество изделий для быстрого и безошибочного возведения надежного сборного фундамента для вашего дома

Хороший дом всегда начинается с надежного фундамента, и эта аксиома лежит в основе проектирования и технологий возведения прочных и долговечных зданий.

В современном строительстве все популярнее становятся сборные и комбинированные основания, что значительно удешевляет «нулевой» цикл возведения дома без потери прочности. Для этого используются блоки ФБС, размеры и прочность которых позволяют подобрать все элементы в полном соответствии с проектными параметрами.

Чтобы выбор фундаментных блоков был правильным, необходимо учитывать, что фундамент не только должен выдерживать вес здания, но и равномерно распределять его по грунту.



Технические свойства и особенности блоков ФБС

Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.

Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.

ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.

Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.

Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.

Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.

Крупногабаритные блоки ФБС применяются, помимо ленточных сборных фундаментов, для возведения подвальных этажей и неотапливаемых сооружений технического характера.



Выбор размеров фундаментных блоков

Габариты изделий наравне с видом бетона и его классом по прочности на сжатие определяют:

  • прочность возводимой конструкции,
  • технологический процесс сборки элементов,
  • сроки проведения работ «нулевого» цикла,
  • цену блоков.

Размеры ФБС блоков выбираются в зависимости от:

  • типа грунта, его прочности и устойчивости,
  • толщины стен и перекрытий,
  • веса строения, определяемого его габаритами и строительными материалами,
  • требуемой конструкционной прочности фундамента,
  • вида кладки,
  • площади фундамента.

При подборе размеров и расчете количества блоков оптимальным считается 4-5 штук на длину стены. Например, для стандартной 10-ти метровой стены дома предпочтительней будет 4 блока длиной 24 дм, чем 8 штук длиной 12 дм.

Чем более неустойчивый грунт, тем больше габариты несущих элементов. Например, для возведения фундамента на глинистых и суглинистых грунтах, которые и сами оказывают давление на конструкцию, должны использоваться крупногабаритные блоки ФБС 24.6.6. А для песчаных сухих грунтов для закладки на глубину 60 — 70 см подойдут средние — ФБС 12.6.6-т. Такая же прямая зависимость размеров и с расчетной нагрузкой на основание.

Ошибочно считать, что ширина блоков всегда равна толщине стен. Допускается выступание стены с одной стороны до 10 см, а если выступание двухстороннее, то до 6 см с каждой стороны. Обычно используются блоки разных размеров для наиболее плотной укладки и оптимальной перевязки швов. Фундаментные блоки, изготовленные по  ГОСТ 13579-78, благодаря высокой точности размеров и прямолинейности, при правильной укладке способны свести к минимуму кривизну комбинированного фундамента и служат отличным направляющим ориентиром при последующей кладке стен.



Малогабаритные блоки ФБС

По отраслевым стандартам выпускаются изделия длиной 400 и 600 мм для негабаритных конструкций. Предлагаются даже блоки из тяжелого бетона по ТУ с размерами 400х200х200 мм для малоэтажных легких домов из дерева и пеноблоков. Они оптимально сочетают высокую прочность и малый вес (в среднем 31 кг). Такие изделия незаменимы при отсутствии спецтехники, для самостоятельной кладки основания на песчаных грунтах.

К нестандартным можно отнести фундаментные блоки ФБС 6.6.6, набирающие все большую популярность по причине универсальности применения для:

  • возведения стен погребов и подвалов,
  • оснований, в том числе и столбчатого типа, для дачных домиков и небольших коттеджей,
  • в комбинации с литыми ленточными фундаментами и в качестве основного элемента.

Они изготавливаются из тяжелых марок бетона, что обеспечивает высокую прочность и позволяет возводить из них стены любой высоты.



Для чего нужно знать массу блоков для фундамента

ГОСТ на блоки ФБС, помимо габаритных размеров и прочностных характеристик, предусматривает нормирование массы (в справочном формате). Это необходимо для экспресс-контроля качества, ведь нормативное значение плотности бетона невозможно определить в условиях строительной площадки.

Параметр потребуется и для правильного выбора спецтехники для укладки блоков, погрузочно-разгрузочных операций, а также для транспортировки материалов. Блоки ФБС, вес и размеры которых определяют норму погрузки изделий в автомобиль, перевозятся 10-ти и 20-ти тонными автомобилями. Имея в распоряжении такую информацию можно минимизировать свои расходы на транспортировку таких громоздких и тяжелых изделий. К тому же многие компании насчитывают немалые суммы за простой техники в случае возникновения непредвиденных ситуаций.

Остановив свой выбор на сборном фундаменте, необходимо ответственно отнестись к выбору его конструкционных элементов. Ведь качество блоков ФБС, корректный расчет их количества и размеров будут определять надежность дома и срок его службы.

Читайте также:

Блоки ФБС размеры | Фундамент для Дома

Размеры фундаментных блоков по ГОСТу 1

Фундаментные блоки стеновые являются наиболее востребованными в сфере современного строительства, ведь они доказали свою эффективность и надежность на практике. Поэтому, большинство профессионалов выбирают именно этот материал при возведении какой-либо постройки.

При этом специалисты стараются учитывать не только морозостойкость, вес, плотность материала, но и габариты блоков ФБС, которые прописываются в соответствующем государственном стандарте.

ГОСТ, определяющий размеры стеновых фундаментных блоков

Основным государственным стандартом, который регулирует размеры фундаментных блоков ФБС, является ГОСТ 13579-78. Он распространяет свое действие на материалы, изготавливаемые из плотного, легкого и силикатного бетона, с плотностью не менее  1800 кг/м3 и которые предназначаются для технических подвалов зданий и стен подвалов.

Согласно ему различают несколько типов блоков, от которых и зависит параметры материала (длина, высота, ширина).

В этом документе также представлены блоки ФБС размеры, которых имеют свои условные обозначения. А в зависимости от того, из какого типа бетона изготовлена железобетонная конструкция, блоку присваивается определенная маркировка. Она определяется также исходя из класса бетона по прочности, массы блока, расхода материалов и марки монтажной петли.

Но размеры фундаментных блоков ФБС – это еще не весь перечень того, что регулирует данный стандарт. Правила хранения, транспортировки блоков и присвоения маркировки также указываются в этом документе.

Размеры фундаментных блоков по ГОСТу 2

Размеры стеновых фундаментных блоков

Сортамент данного типа блоков состоит из 14 типоразмеров изделий.

При этом основной размерной характеристикой для таких железобетонных конструкций является их ширина, а второстепенными размерами блоков ФБС принято считать длину и высоту.

Согласно длине весь сортамент материалов подразделяется на 3 типоразмера:

  • 2300 мм;
  • 1180 мм;
  • 880 мм.

Размеры фундаментных блоков по ГОСТу также учитывают высоту изделий. Согласно этому параметру сортамент делится на 2 группы:

Блоки ФБС, размеры которых также включают ширину, подразделяются на изделия с параметрами:

Таким образом, выходит, что самый большой блок достигает параметров 2380х600х580 мм (длина, высота, ширина), а фундаментные блоки размеры, которых по ГОСТ самые маленькие укладываются в габариты 880х300х580 мм.

Размеры фундаментных блоков по ГОСТу 3

Как правильно подобрать размеры ФБС

Для того чтобы правильно определиться с параметрами фундаментных блоков, необходимо изначально грамотно рассчитать площадь основания, выяснить, какой будет кладка и учесть толщину перекрытий и возводимых стен. Фундаментные блоки, размеры которых вы уже определили для себя, имеют еще и особенную маркировку.

Она представляет собой защитный код, в котором содержится информация для покупателя. К примеру, ФБС 6-4-6 говорит о том, что железобетонная конструкция имеет высоту 600 мм, ее длина составляет 400 мм, а ширина – 600 мм.

Если размеры блоков ФБС указываются в маркировке в таком виде ФБС 24-6-6 т., это значит, что блок имеет длину 2400 мм, высоту и ширину – по 600 мм.

При этом буква «т» указывает на то, что конструкция изготовлена из тяжелого бетона.

Размеры фундаментных блоков также важно учитывать, исходя из характера грунта. Например, для глинистых и вздувающихся грунтов рекомендуется выбирать блоки типа ФБС 24-6-6 либо подобные им. На выбор параметров блоков также влияют:

  • Деформация почвы;
  • Нагрузка стен, трасс, колон;
  • Глубина их укладки.

Размеры фундаментных блоков по ГОСТу 4

Учитывая все факторы, можно построить хорошо отапливаемое подвальное помещение, что не всегда возможно сделать с другими типами фундамента. Выбрав блоки ФБС, размеры которых абсолютно соответствуют будущей постройке, а также, учитывая характеристики самого материала: его плотность, морозоустойчивость, долговечность, можно добиться возведения идеального здания, которое будет отличаться от других своей прочностью и безупречным внешним видом.

Размеры бетонных блоков ФБС прямым образом влияют и на вес конструкций. Этот фактор необходимо учитывать, ведь для транспортировки и укладки блоков обязательно понадобится грузоподъемный транспорт и техника.

На нашем сайте вы можете посмотреть возможные размеры фундаментных блоков, оценить внешний вид таких конструкций и решить для себя, какие параметры вам понадобятся. Ведь, прежде всего, необходимо предварительно продумать ход работ, определиться с типом изделий, учесть все нюансы строительства, а уже после этого выбирать конструкции исходя из их габаритов.

Размеры фундаментных блоков по ГОСТу 5

размеры и ГОСТ железобетонных блоков

Самый распространенный и простой вид обустройства фундамента под дом – использование бетонных блоков. Фундаментные блоки не требуют опалубки, а прочность обуславливается заводским способом изготовления, посредством применения процессов вибрирования и пропаривания бетонной смеси. Кроме строительства оснований, блоки ФБС используют для обустройства пандусов, стенок подпорного характера, заборов, эстакад и платформ. Единым регламентным документом является ГОСТ 13579, допускающий применение в производстве изделий силикатные смеси легкого типа плотностью не менее 1800кг/1м3.

ФБС в строительстве

фундаментные блоки

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные. Материал показан для применения в строительстве частного малоэтажного типа и застройке объектов различных малых форм, позволяет снизить стоимость проектов и значительно повысить оперативность проведения строительных процессов.

Важно! При создании фундамента на слабом грунте, для перераспределения нагрузки, блоки ФБС необходимо опирать на «подушки», представляющие собой вид плит призматического типа.

Преимуществами использования продукции можно назвать следующие факторы:

  1. Снижение временных потерь для обустройства фундамента. Благодаря тому, что продукция не требует выдержки, как, например, основания ленточного типа, стеновые панели строения можно возводить практически сразу после выкладки фундамента.

Совет! Лучше всего заниматься обустройством основания из ФБС в теплое время года, выбрав период без дождей.

  1. Наличие специальных присадок в фундаментных блоках ФБС обеспечивает высокую морозостойкость и неподверженность агрессивной среде. Благодаря этому показателю, продукция стойко переносит большие перепады температурных режимов в течение суток.
  2. Модальное разнообразие. Широкий ряд типовидов позволяет подобрать размеры блоков ФБС по требованиям каждого застройщика, а качество гарантируется заводским образом изготовления железобетонных конструкций.

Важно! Изготовить самостоятельно блоки для фундамента нельзя. Отсутствие оборудования для вибропрессования приведет к нарушению технологического процесса и изделие не выдержит положенных нагрузок.

  1. Стандартизированные ГОСТ размеры помогают точно просчитать количество продукции, необходимое для обустройства несущей основы.
  2. При соблюдении условий монтажа, эксплуатации, блочный фундамент прослужит не менее 70-90 лет.

Совет! Несмотря на огромный ассортиментный и размерный ряд, фундаментные блоки ФБС имеют немалый вес, поэтому для подъема продукции и монтажа на место, потребуется техника.

Разновидности блочной продукции

блоки фбс

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента, обозначаемый аббревиатурой ФБС. Кубический продукт используется как для создания несущей основы, так и для обустройства наружных, внутренних, несущих стеновых панелей. Регламент ГОСТ стандартизирует размеры всего модельного ряда:

  • Железобетонные кубы при показателе длины 2380 мм могут быть 300-600 мм толщины (шаг изменений 100 мм), высота 580 мм.
  • Железобетонные бруски длины 1180 мм могут иметь толщину: 400, 500, 600 мм, высоту 580 и 280 мм.
  • Доборные блоки ЖБИ (укороченные) при длине 880 мм могут быть толщиной 300-600 мм, высоты 580 мм.

Весовая градация в зависимости от размерных градаций составляет 380-1960 кг, плотность 2400кг/м3.

Рекомендуем к прочтению:

И немного о других изделиях, которые имеют некоторую сходность с продукцией ФБС:

  1. ФБВ – это штучные изделия, выпускаемые малыми партиями. Отличие в том, что кубы оснащены продольным вырезом, особенно удобным для прокладки инженерных коммуникаций. Как правило, изделие имеет длину 88 см, ширину 40-60 см, высоту 58 см.
  2. ФБП – продукция облегченного типа, имеющая квадратные пустоты. Имея параметры длины 238 см, ширины 40-60 см, высоты 58 см, бруски идеально подходят для обустройства стен и перегородок внутреннего типа в подвальных помещениях, а также применяются для строительства оснований под тяжелые установки промышленного свойства.

Маркировка ФБС

блоки фбс размеры

Все блоки фбс изготавливаются в соответствии с ГОСТ и имеют свою маркировку

В соответствии с ГОСТ, обозначение параметров продукции округляется до 1 дм. Так:

  1. Сплошной блок с размерами стандартного характера обозначается ФБС 24.4.6 т (тяжелые бетоны). Минимальный вес 260 кг, максимальный 2 тонны (при плотности 2300 кг/м3).
  2. Если фундаментный блок изготовлен из легкого бетона, ставится маркировка «Л» или «П» (при использовании пористого наполнителя – керамзита). Минимальный вес такой конструкции будет 230 кг, максимальный 1470 кг при плотности 1800 кг/м3.
  3. Наличие буквы «С» после цифры, обозначает использование силикатного бетона в качестве одного из компонентов сырья. Масса минимум составит 163 кг, максимум 250 кг. При этом показатели длины 238 см, ширины 60 см. Плотность 2000 кг/м3.

Важно! Железобетонные кубы заводского изготовления всегда имеют пару проушин, изготовленных из стального проволочного прутка диаметром не менее 12 мм. Петли предназначены для облегчения монтажных работ.

Характеристики продукции

фундаментные блоки размеры

Фундаментные блоки выбираются по назначению материала

Кроме того, что фундаментные блоки выбираются по плотности и массе, есть немало свойств, влияющих на определение назначения материала:

  1. Типоразмер. Блоки под фундамент нужно определять по форме, назначению и маркировке:
  • В форме цилиндра с литерой «Ф» — продукция, используемая для оснований свайного, столбчатого типа.
  • Железобетонные изделия в форме трапеции применяются как опора под ленточное, столбчатое основание, имеют маркировку «ФЛ», параметры регламентированы ГОСТ 13580-85.
  • Элементы в форме прямоугольника, оснащенные ушками на торцах – это блоки ФБС, на фото показаны именно они, применяются для устройства ленточного фундамента, строительства цокольных этажей, возведения стен. Размерные градации указаны в ГОСТ 13579-78.
  • Пустотелые изделия, предназначенные для создания опалубки несъемного типа, обозначаются «ФБП». Показаны для строительства многоэтажек, в малоформатном частном домострое применение материала невыгодно – огромный запас прочности не будет использоваться полностью. ГОСТ 13579-78.
  • Балки в форме прямоугольника, трапеции имеют маркировку «БФ» и нормированы ГОСТ 28737-90.

блоки для фундамента

Расшифровка обозначений довольно проста

Расшифровка обозначений довольно проста: обозначения цифр – это габариты элементов (дм): первая – размер длины, вторая – ширины, третья – высоты. Размеры и вес продукции предусматривают применение крана, лебедки, но производители предлагают малоформатные блоки для фундамента 20*20*40 см, которые, как правило, выпускает тот же завод, что и крупноформатную продукцию. Производство включает процессы вибропрессования, при этом используется раствор портландцемента, чистого песка и крупного заполнителя, благодаря чему достигается нужная плотность раствора.

Важно! Если заполнитель гравийного типа, блок называется бетонным, если керамзит –керамзитным.

Различаются малоформатные блоки для фундамента на полнотелые и пустотелые:

Рекомендуем к прочтению:

  • Полнотелые элементы показаны для обустройства оснований под малоэтажные (1-3 этажа) строения на прочных грунтах.
  • Пустотелые элементы идеальны для строительства стеновых панелей.

Важно! Удобство работы обеспечено малым весом кубов – до 40 кг, однако при выкладке фундаментной основы необходимо дополнительное армирование, например, дополнение в виде армировочной сетки по горизонтальному шву. В случае ненадежности грунта, создается армопояс увеличенной высоты.

  1. Морозостойкость. Определяется норматив только по сертификатам, которые выдаются на продукцию и исчисляется в количестве циклов полного замораживания/оттаивания продукции.
  2. Устойчивость к агрессивным средам – еще один параметр, необходимый для учета. Выбирать тип бетона в этом случае лучше с помощью предварительно проведенного теста почвы. Тестеры продаются в магазинах строительных материалов и стоят примерно $ 2. Проведя испытания, застройщик сможет подобрать стеновый или фундаментный материал с щебенным заполнителем – они намного прочнее, чем керамзитные и более стойкие к щелочным воздействиям кислых грунтов.

Цена блоков

фундаментные блоки гост

Цена блоков от 10 до 35$ за штуку в зависимости от конфигурации

Точно определить стоимость блоков сможет только застройщик, который не поленится прозвонить производителей и уточнить, сколько стоит та или иная продукция. Однако, примерные ценовые градации очертить можно:

  1. Небольшой доборный элемент тяжелого бетона ФБС-6-3-6т стоит от $10 за штуку.
  2. Цена на продукт длиной 1,2 м (ФБС-12-3-6т) будет уже от $ 16 за штуку.
  3. Серия блоков длины 2,4 м и толщины в 0,4 м оценивается от $35 за штуку.

Важно! Предлагаемые на рынках жб изделия, бывшие в употреблении – не самый лучший вариант для застройщика, несмотря на весьма привлекательную цену. Наличие сколов, прочих дефектов может негативно отразиться на качестве и сроке эксплуатации готового строения. Однако, если предполагается возведение хозпостройки малого формата и рядом есть опытный застройщик, он поможет определить блочную продукцию с минимальным количеством изъянов и получится неплохая экономия на покупке стройматериала.

А вот чтобы визуально определить качество, достаточно проверить продукцию на:

  • Ровную геометричность форм.
  • Отсутствие сколов, кривизны.
  • Выяснение плотности, путем расчета веса, параметров: для керамзитных кубов плотность не должна быть ниже 1800кг/м3, для бетонов не ниже 2000 кг/м3. Только такие элементы можно использовать для создания несущей основы.

И последний тест – сбросить блоки с одинаковой высоты – рассыпались в труху, товар явно с нарушением технологии и состава сырья. Если же сколы минимальны, то ФБС действительно хорошего качества и такое основание прослужит невероятно долго, дом будет стоять не одно десятилетие и лишь порадует качеством фундамента.

Блоки ФБС — размеры, вес, расшифровка, маркировка

В последнее время  плиты ФБС стали одним из самых популярных материалов для возведения фундамента. Производителями предлагаются самые различные варианты заготовок с разными размерами и стоимостью. Правильно подобрав материал с оптимальными техническими характеристиками, вы сможете довольно быстро возвести прочный и надежный фундамент. О том, что такое фундаментные бетонные блоки и каковы вес и размеры блока ФБС, мы расскажем в этой статье.

Блоки ФБСБлоки ФБС

ФБС: расшифровка

Итак, начнем с вопроса, что такое ФБС. Данная аббревиатура расшифровывается как «фундаментный блок сплошной». Эти блоки под фундамент представляют собой монолитные железобетонные конструкции в форме параллелепипедов. Каждый такой блок имеет прекрасные эксплуатационные характеристики, позволяющие использовать такой материал для строительства фундамента.

В основе состава – очень плотный силикатный или керамзитный бетон. Характеристики прочности улучшает стальная арматура. Она же делает блок менее восприимчивым к давлению/сжатию. Кроме того, показатели морозоустойчивости материала заметно улучшаются благодаря добавлению специальных пластификаторов.

Плюсы и минусы ФБС

ФБС-плиты широко применяются при возведении фундаментов ленточного или столбчатого типов для зданий небольшой высоты.

Среди положительных характеристик материала выделяют:

  • Прекрасную несущую способность.
  • Короткое время монтажа.
  • Надежность, обеспеченная в первую очередь тем, что блоки производятся на заводе при соблюдении жестких норм и требований к качеству.
  • Точные размеры фундаментных блоков, а также наличие монтажных пазов позволяют обеспечивать максимально плотную стыковку.
  • Возведение фундамента из ФБС-плит можно проводить в любое время года. Плиты абсолютно не восприимчивы к перепадам температур.
  • Основания из ФБС также могут монтироваться практически на любых грунтах. Материала невероятно стрессоустойчив.
  • По завершении работ с фундаментом не нужно ждать его укрепления, как в случаях с прочими типами. Можно сразу переходить к следующему этапу строительства.

Разумеется, как у любого другого материала, у ФБС есть и свои минусы:

  • Немалый вес ФБС требует привлечения специализированной техники в процессе укладки.
  • Плиты не обладают хорошей теплостойкостью.
  • Цена такого фундамента будет относительно немалой.

Плюсы и минусы ФБСПлюсы и минусы ФБС

Выбор размеров блока ФБС для фундамента

Размер ФБС-блоков подбирается в зависимости от габаритов стен и перекрытий, площади здания, веса сооружения, а также непосредственных характеристик грунта.

Чем менее устойчив грунт, тем больший размер и вес ФБС блоков потребуется. Если дом возводится на глине, то нужны габаритные изделия. Если поверхность достаточно надежна, то размеры бетонных блоков для фундамента могут меньшими. По общему правилу вне зависимости от длины блока ФБС, на одну стену должно приходиться не меньше пяти штук.

Маркировка ФБС

Размеры фундаментных блоков ФБС описываются маркировкой изделия. Все регулируется ГОСТом 13579-78.

Буквенные обозначения при маркировке фундаментных блоков:

  • С – использование в качестве основы силикатного бетона.
  • П – применение керамзитобетона.
  • Т – блок из тяжелого бетона.

На рисунке показано, каким образом зашифрованы в маркировке ФБС размеры и другие параметры.

Маркировка блоковМаркировка блоков

Бетонные блоки для фундамента: размеры

Размеры ФБСРазмеры ФБС

Рекомендации для покупки ФБС

Перед приобретением материалов необходимо точно рассчитать количество фундаментных блоков и их размеры.

При покупке в обязательно порядке проверяйте, чтобы вес фундаментных блоков соответствовал их габаритам согласно приведенной выше таблице. В случае более низкого веса можно сделать вывод об использовании при производстве не достаточно уплотненного бетона. Такое основание не будет прочным, и покупать такое изделие не следует.

Приобретайте только заводские плиты ФБС. Они проходят необходимый контроль качества. Материалы, изготовленные на кустарном производстве, таят в себе массу неприятных сюрпризов.

Помимо ФБС заводы изготавливают также ФБВ-плиты. Это бетонные блоки разных размеров с заранее заготовленными вырезами для прокладки коммуникаций.

Старые бетонные блоки

Большим преимуществом ФБС является то, что материал практически не подвержен разрушению. В связи с этим нормальной практикой является монтаж фундамента из плит, уже бывших в употреблении. По цене они гораздо выгоднее новых экземпляров. Однако при приобретении очень важен не только такой параметр блока ФБС, как размер, но и его фактическое состояние. Степень пригодности блоков для повторного строительства определяется специалистами.

Как правильно выбрать фундаментные блоки (ФБС) для

Как известно, без качественного фундамента невозможно построить ни одно здание. А прочность и договечность здания зависит от грамотного выбора материалов и профессионализма строительно-монтажных работ по обустройству.

При проектировании фундамента нужно рассчитать потенциальные нагрузки, а также учесть результаты геологических изысканий. Нагрузка зависит от высоты здания, его конструктивной системы и материала несущих конструкций.

 В настоящее время для возведения фундаментов зданий все чаще используются фундаментные блоки стен (блоки ФБС) вместо традиционного монолитного фундамента.







Данные железобетонные изделия обладают несколькими преимуществами перед монолитным фундаментом.

1. их качество и другие эксплуатационные характеристики не зависят от погодных условий (в отличие от монолитного фундамента, заливаемого на месте строительства под открытым небом). Качество блоков также обеспечивается  контролем соблюдения соответствующих стандартов по изготовлению (ГОСТ 13015).

2. монтаж блочного фундамента происходит значительно быстрее монолитного

3. блоки ФБС — универсальный материал. Они могут использоваться не только для фундамента, но и при возведении подвалов или каких-либо хозяйственных сооружений.





Как выбрать блоки ФБС

Блоки ФБС отличаются по целому ряду характеристик:  прочность на сжатие, морозоустойчивость, габаритные размеры и т.п. Выбор той или иной модели зависит  от конкретных условий строительства —  вида почвы, этажности здания и других особенностей возводимых конструкций.



Совет №1:
Качество материалов должно быть под контролем экспертов

Фундаментные блоки ФБС должны изготавливаться в заводских условиях.  Многие «кустарные» производители фундаментных блоков ФБС экономят на цементе, качестве щебня и песка.  Результатом таких махинаций является меньшая марка на сжатие (не соответствующая указанной). Поэтому рекомендуется выбирать известного производителя с хорошей репутацией.  К примеру, основным поставщиком блоков ФБС на территории Подольского района является  Подольский бетонный завод «Трансстрой-Бетон».
Попросите у вашего поставщика блоков ФБС копию паспорта на любую партию ФБС. В случае возникновения каких-либо проблем, эта информация позволит найти и наказать виновных.



Совет №2:
Точность геометрии фундаментного блока ФБС

Чем правильнее будет геометрия ФБС, тем меньше денег и времени Вы потратите на отделку стен. Точность ФБС зависит в первую очередь от технологии производства. ФБС могут изготавливаться в стационарных формах или по технологии немедленной распалубки. В первом случае  ФБС имеют геометрию формы: ровный образец – ровные блоки. Во втором случае блоки всегда будут иметь трапециевидное сечение, т. к. при немедленном снятии опалубки, блок дает осадку и нижняя часть блока уширяется. Уточните у поставщика, каким образом изготавливаются ФБС.

Выбор  размера блоков зависит от размеров здания, типа фундамента, а также характеристик грунта в месте укладки фундамента. Например, в случае опасности проседания грунта под фундаментом рациональнее использовать не прямоугольные, а трапециевидные блоки ФБС, обеспечивающие большую площадь опоры.



Совет №3
Помнить о местах коммуникации

Во время покупки фундаментных блоков нужно заранее определить те места, где будет проходить коммуникация, так как для этого понадобятся блоки ФБС с специальными отверстиями для коммуникации. Если этого не сделать, то в ближайшем будущем придется прибегнуть к бурению больших отверстий в надежных блоках ФБС, а это не дешевое удовольствие.



Совет №4
Правильный размер

Обычно размеры фундаментных блоков ФБС следующие: длина —  780, 1180, 2380 мм,  ширина — 300, 400, 500, 600 мм, при этом высота блоков 580 мм. На боковых гранях выполняются специальные пазы, забивающиеся впоследствии раствором из цемента.

При покупке блоков, особое внимание следует отдать моделям, чья длина составляет 2380 мм.  Использование этих блоков сокращает количество вертикальных швов и позволяет упрочнить фундамент. А это, в свою очередь, позволяет быстрее закончить строительство фундамента и снизить затраты на использования монтажников и автокрана.



В настоящее время составить смету на строительство фундамента можно не прибегая к помощи специалиста, достаточно зайти в интернет. Онлайн — магазин есть и у Подольского бетонного завода «Трансстрой-Бетон». Посетили сайта смогут изучить ассортимент предоставляемой компаниями продукции и самостоятельно рассчитать стоимость необходимых материалов; цены на бетон и блоки ФБС с доставкой соответствуют рыночной стоимости.

качество блоков также обеспечивается тщательным контролем соблюдения соответствующих стандартов по изготовлению блоков ФБС (ГОСТ 13015)

Блок данных в HDFS — блоки HDFS и размер блока данных

Вы когда-нибудь задумывались о том, как распределенная файловая система Hadoop хранит файлы большого размера?

Hadoop известен своим надежным хранилищем. Hadoop HDFS может хранить данные любого размера и формата.

HDFS в Hadoop делит файл на блоки небольшого размера, называемые блоками данных . Эти блоки данных имеют множество преимуществ для Hadoop HDFS. Рассмотрим подробнее эти блоки данных.

В этой статье мы изучим блоки данных в Hadoop HDFS . В статье обсуждается:

  • Что такое блок данных HDFS и размер блока данных HDFS?
  • Блоки, созданные для файла с примером.
  • Почему блоки в HDFS огромны?
  • Преимущества блоков данных Hadoop

Давайте сначала начнем с введения в блок данных и его размер по умолчанию.

Что такое блок данных в HDFS?

Файлы в HDFS разбиты на блоков размером , называемых блоками данных .Эти блоки хранятся как независимые единицы.

Размер этих блоков данных HDFS по умолчанию равен 128 МБ . Мы можем настроить размер блока в соответствии с нашими требованиями, изменив свойство dfs.block.size в hdfs-site.xml

Hadoop распределяет эти блоки на разных подчиненных машинах, а главная машина хранит метаданные о расположении блоков.

Все блоки файла имеют одинаковый размер, кроме последнего (если размер файла не кратен 128).См. Пример ниже, чтобы понять этот факт.

Пример

data blocks in hadoop HDFS

Предположим, у нас есть файл размером 612 МБ , и мы используем конфигурацию блока по умолчанию (128 МБ). Поэтому создается пяти блоков , первые четыре блока имеют размер 128 МБ, а пятый блок имеет размер 100 МБ (128 * 4 + 100 = 612).

Из приведенного выше примера можно сделать вывод, что:

  1. Файл в HDFS, размер которого меньше одного блока, не занимает пространство полного размера блока в базовом хранилище.
  2. Размер каждого файла, хранящегося в HDFS, не обязательно должен быть кратным заданному размеру блока.

Теперь давайте посмотрим на причины большого размера блоков данных в HDFS.

Почему блоки в HDFS огромны?

Размер блока данных HDFS по умолчанию — 128 МБ . Причины большого размера блоков:

  1. Чтобы свести к минимуму стоимость поиска: для блоков большого размера время, необходимое для передачи данных с диска, может быть больше по сравнению со временем, необходимым для запуска блока.Это приводит к передаче нескольких блоков со скоростью передачи диска.
  2. Если блоки маленькие, в Hadoop HDFS будет слишком много блоков и, следовательно, будет слишком много метаданных для хранения. Управление таким огромным количеством блоков и метаданных создаст накладные расходы и приведет к трафику в сети.

Преимущества блоков данных Hadoop

1. Нет ограничений на размер файла

Размер файла может превышать размер любого отдельного диска в сети.

2. Простота подсистемы хранения

Поскольку блоки имеют фиксированный размер, мы можем легко вычислить количество блоков, которые могут быть сохранены на заданном диске.Таким образом упрощается подсистема хранения.

3. Хорошо сочетается с репликацией для обеспечения отказоустойчивости и высокой доступности

Блоки

легко реплицируются между узлами данных, что обеспечивает отказоустойчивость и высокую доступность .

4. Устранение проблем с метаданными

Поскольку блоки — это просто фрагменты данных, которые нужно сохранить, нам не нужно хранить метаданные файла (например, информацию о разрешениях) с блоками, другая система может обрабатывать метаданные отдельно.

Заключение

Можно сделать вывод, что блоки данных HDFS представляют собой блоки заблокированного размера, имеющие размер по умолчанию 128 МБ. Мы можем настроить этот размер в соответствии с нашими требованиями. Файлы меньшего размера, чем размер блока, не занимают весь размер блока. Размер блоков данных HDFS велик, чтобы снизить стоимость поиска и сетевого трафика.

В статье также перечислены преимущества блоков данных в HDFS.

Вы даже можете проверить количество блоков данных для файла или расположения блоков, используя команду fsck Hadoop .

Если вам понравилась эта статья о блоках HDFS или у вас есть какие-либо вопросы по этому поводу, просто оставьте комментарий в разделе комментариев, и мы свяжемся с вами.

Счастливого обучения !!

.

Что означает FBS?

FBS

Фетальная бычья сыворотка

Медицинская »Лаборатория

Оценить:
FBS

Лаборатория Голодание и сахар крови

Оцените:
FBS

Эскадрилья истребителей-бомбардировщиков

Правительство »Военное дело

FBS

Финансы и бизнес-услуги

Бизнес »Бухгалтерский учет

Оцените:
FBS

Вычислительный размер файловой системы

9000 Общие вычисления

Оцените это:
FBS

Финансовая система Battlefield

Правительственный »Военный

Оцените его:
FBS

FBS

Частота системы И наука »Электроника

Оцените:
FBS

Fast Beam Search

Правительственные» Военные

FBS

Британский спортивный автомобиль будущего

Правительственный »Транспорт

Оцените его:
FBS

Fast But Slow

Fast But Slow

Оцените:
FBS

FUBAR, But Stable

Governmental »Military

Оцените:
Оцените:
FBS

Финансовые брокерские услуги

Бизнес »Общий бизнес

FBS

Флоридское биомедицинское общество

Академические и научные »Общества

Оцените:
FBS

Питание и питание Разное

Питание

Оцените это:
FBS

Выдвижная передняя кровать

Разное »Несекретное

0 FBS

it:

Федеральное бюро статистики и науки FBS »Статистика — и многое другое…

Запись файла er Кожа

Разное »Несекретный

Оцените:
FBS

Финансовые услуги

Бизнес» Финансы

FBS

Первый баптист Спартанбург

Сообщество »Религия

Оценить:
FBS

Business Solutions

Оцените:
FBS

Взятие крови плода

Разное »Несекретные

Бусин ess School

Business — и многое другое…

Оценить:
FBS

F *** ed by Satan

Разное »Без категории

Оценить :
FBS

Fahr Berechtigungs System

Разное »Несекретный

Оцените его:
Оцените:

.

Jumper 20Pcs FBS 10 5 PLUG IN перемычка для клеммных колодок ST на DIN-рейку L50,6 / h32,8 / W3,1 мм | |

ОПИСАНИЕ:

Вставная перемычка для клеммных блоков серии ST доступна в различных положениях.

Изготовлен из никелированной латуни с огнестойким нейлоном PA66.

Технические параметры

Терминал Модель N o.

Фиксированный мост Арт. №

СТ 1,5

ФБС 10-4

СТ 2,5

FBS 2-5,

FBS 3-5,

FBS 4-5,

FBS 5-5,

FBS 10-5,

СТ 2.5-TW

ST 2.5-QUATTRO

СТТБ 2,5

СТ 2.5-3Л

СТ 4

FBS 2-6,

FBS 3-6,

FBS 4-6,

FBS 5-6,

FBS 10-6,

ST 4-TW

ST 4-QUATTRO

СТТБ 4

СТ 6

ФБС 2-8, ФБС 3-8, ФБС 4-8, ФБС 5-8, ФБС 10-8,

СТ 10

ФБС 2-10, ФБС 3-10, ФБС 4-10, ФБС 5-10, ФБС 10-10,

.

Jumper 20Pcs FBS 10 8 PLUG IN перемычка для клеммных колодок ST на DIN-рейку L80.4 / h40.8 / W3.3 мм | |

Мост FBS PLUG IN для клеммных колодок DIN-рейки UK

ОПИСАНИЕ:

Вставная перемычка для клеммных блоков серии ST доступна в различных положениях.

Изготовлен из никелированной латуни с огнестойким нейлоном PA66.

Технические параметры

Терминал Модель N o.

Фиксированный мост Арт. №

СТ 1,5

ФБС 10-4

СТ 2,5

FBS 2-5,

FBS 3-5,

FBS 4-5,

FBS 5-5,

FBS 10-5,

ST 2.5-ТВ

ST 2.5-QUATTRO

СТТБ 2,5

СТ 2.5-3Л

СТ 4

FBS 2-6,

FBS 3-6,

FBS 4-6,

FBS 5-6,

FBS 10-6,

ST 4-TW

ST 4-QUATTRO

СТТБ 4

СТ 6

ФБС 2-8, ФБС 3-8, ФБС 4-8, ФБС 5-8, ФБС 10-8,

СТ 10

ФБС 2-10, ФБС 3-10, ФБС 4-10, ФБС 5-10, ФБС 10-10,

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
