Расчет кирпича на цоколь — удобная таблица
Для придания сооружению устойчивости и прочности, над фундаментом на этапе строительства обязательно делается цоколь. В дальнейшем он будет принимать на себя большую часть нагрузки будущего строения (давление перекрытий, стен, кровли и т. д.). Как правило, цоколь делают из кирпича. Стенки цоколя испытывают серьезные нагрузки, поэтому для его постройки принято использовать полнотелый красный кирпич.
Маркировка, которую можно использовать — М200 и с более высокими коэффициентами прочности. Такой кирпич имеет больший вес, чем его традиционные аналоги, но в данном случае это оправдано. Важно также выполнить правильный расчет кирпича на цоколь, чтобы материала вам точно хватило и не пришлось переплачивать.
Лучше заранее уделить время тому, чтобы правильно рассчитать количество и вес кирпича.

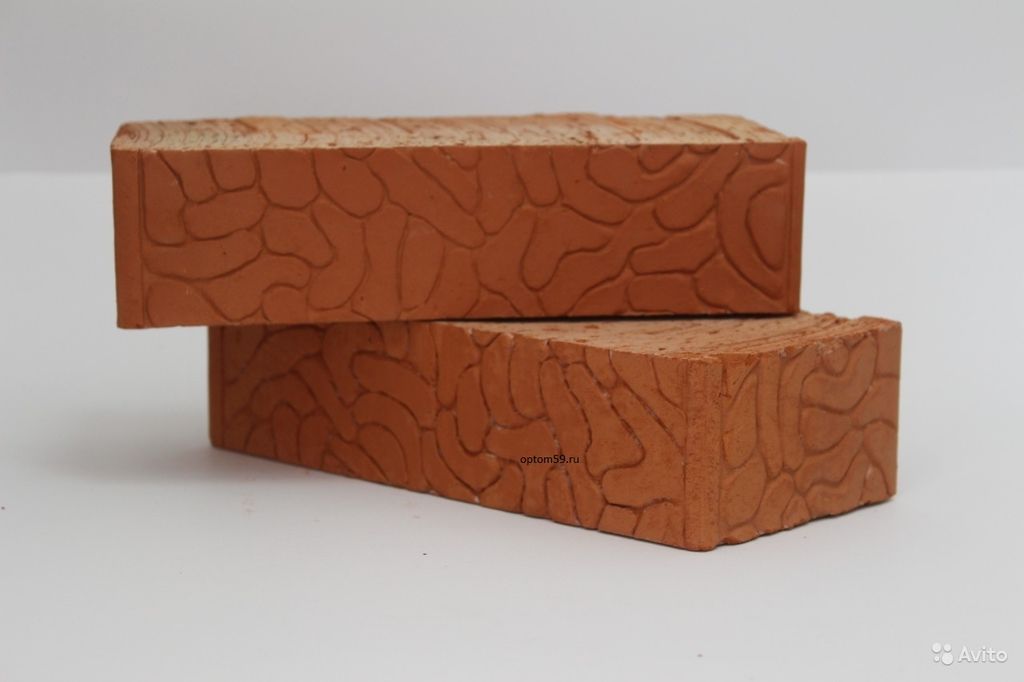

Кирпич М200.
Важно помнить, что рабочие характеристики продукта аналогичной маркировки, но от различных заводов часто не совпадают, а это негативно отражается на прочности и надежности всего здания и цоколя, в частности. Помимо этого, материал из разных партий незначительно отличается по цвету, что может испортить весь экстерьер сооружения.
Рекомендуется сразу приобрести достаточное количество кирпича выбранной марки и производства определенной компании.
Метод расчета, основанный на площади цоколя
В соответствии с ГОСТом, размеры красного кирпича следующие: 250х120х65 мм. Все его стороны имеют свое название: ложок, постель и тычок, соответственно. Расчет количества материала производится при помощи нескольких методов. В качестве исходных данных в первом методе выступает площадь цоколя вместе с площадью одной из сторон кирпича. Для расчета нужно доподлинно знать общие размеры объекта.
Стандартные размеры.
В качестве примера возьмем дом, площадь основания которого 5х4 кв. м. Конечно, размеры дома могут быть любыми, но мы приводим в пример самые удобные в подсчете, чтобы вы не слишком запутались в расчетах.
Стандартный размер цоколя в высоту – 1 метр. Длина стен здания составляет 18 м (5+5+4+4 м). Рассчитать количество стройматериала можно в метрах, так будет удобнее.
Названия сторон.
Самая простая кладка выполняется так, чтобы ее толщина была кратной половине длины кирпича. Ширина стандартного кирпича равняется 0.12 м, что в полной мере соответствует ширине такой кладки.
При устройстве кладки в один кирпич ее толщина будет 0.25 м, а если в полтора – 0.38 м и т. д.
Основные виды кладок.
Посчитать цокольный кирпич, который потребуется, проще всего так:
- Первым делом вычисляем изначальное количество материала для одного квадратного метра площади, при условии кладки в полкирпича (даже если будем делать другую кладку).
- В качестве наружной поверхности выступает ложок с площадью в 0.01625 кв. м (0.25х0.065 кв. м).
- При делении одного метра квадратного на площадь ложковой стороны получается так называемое «базовое число». Это количество материала, которое требуется для выкладки 1 кв. м цоколя при толщине стены в полкирпича. Формула выглядит так: 1/0.01625 = 61.53 шт.
- Мы посчитали количество материала без учета растворных швов, толщина которых обычно составляет 0,005–0,01 м. С учетом швов кирпича может потребоваться на 10–15% меньше. Однако стоит помнить про такую вещь, как бой материала во время доставки. Он может доходить до 5–7%.
Растворный шов.
Исходя из вышесказанного, если площадь цокольного основания – 18 кв. м (18х1 кв. м), при умножении полученного базового основания на данную величину получается необходимое для работы количество – 1107,54 шт. (1108 после округления в большую сторону). Такое количество стройматериала будет иметь очень большой вес, поэтому самостоятельно его доставить весьма затруднительно.
Кстати, такое же количество материала на цокольный пристрой получается при делении площади всей поверхности цоколя на полученную ранее площадь ложка, а именно на 18/0.01625 кв. м.
При необходимости может быть использована кладка в один кирпич и шире. Соответственно, толщина стенок будет составлять 0.25 м и более. Несмотря на это, базовое значение мы считаем только для кладки в полкирпича. Просто потом (при кладке в один) это значение умножаем на два, при кладке в полтора – на три, в два – на четыре. Иными словами, сколько раз половинка уместится в толщине кладки, такой множитель и будет у базового числа.
Метод расчета с использованием объема
Чтобы произвести расчет искомого количества материала, можно воспользоваться мерой объема.
V (цоколя) = (5+5+4+4)м х 1 м х 0.12 м = 2.16 куб.м., V (кирпича) = 0.25х0.12х0.065 = 0.00195 куб.м. Все кажется очень простым, и это действительно так.
При делении объема цоколя на объем кирпича мы получим требуемое количество материала: 2,16/0.00195=1108 штук после округления в большую сторону. Следовательно, на весь цоколь нам потребуется 1108 кирпичей без учета растворных швов и боя. В итоге мы видим, что после двух подсчетов разница между двумя полученными значениями отсутствует!
Использование метода подсчёта количества с помощью объема также актуально и не менее точно по итоговому значению. Правда, порой бывает трудно сопоставить размеры цоколя и отдельных кирпичей.
Таблица для быстрого расчета
Два этих способа производить расчет кирпича для постройки цоколя являются, по сути, ориентировочными. Об идеальной точности здесь говорить не приходится, потому что кирпичи придется соединять друг с другом цементным раствором, при условии, что толщина соединительного шва зачастую превышает даже 10 мм. Швы, в свою очередь, расположены между рядами кладки (горизонтальные и вертикальные швы, соответственно).
При подсчете количества, учитывается размер, но не принимается во внимание вес. А при доставке стройматериалов вес – это весьма важный параметр.
Следует помнить следующее:
- Производя расчет количества материала, правильно было бы принимать во внимание некую толщину соединительных швов. Однако, на практике вычислить заранее точную толщину этих швов весьма затруднительно.
- Также в цоколе практически всегда присутствуют вентиляционные окошки, площадь которых требуется вычесть из получившейся величины.
- Помимо этого, при транспортировке, доставке и выгрузке обязательно будет образовываться бой. Зачастую он достигает 5-10% от общего количества материала. Это также нужно принимать во внимание при расчетах.
Примерное количество красного кирпича на цокольный пристрой, также можно рассчитать, используя таблицу средних значений, приведенную ниже:
Единица измерения | Размер кирпича* | Без учёта раст. швов, шт. | С учётом раст. швов, шт.** |
---|---|---|---|
1 м³ кладки | одинарный | 512 | 394 |
полуторный | 378 | 302 | |
двойной | 242 | 200 | |
1 м² кладки в 0,5 кирпича (толщина кладки 12 см) | одинарный | 61 | 51 |
полуторный | 45 | 39 | |
двойной | 30 | 26 | |
1 м² кладки в 1 кирпич (толщина кладки 25 см) | одинарный | 128 | 102 |
полуторный | 95 | 78 | |
двойной | 60 | 52 | |
1 м² кладки в 1,5 кирпича (толщина кладки 38 см) | одинарный | 189 | 153 |
полуторный | 140 | 117 | |
двойной | 90 | 78 | |
1 м² кладки в 2 кирпича (толщина кладки 51 см) | одинарный | 256 | 204 |
полуторный | 190 | 156 | |
двойной | 120 | 104 | |
1 м² кладки в 2,5 кирпича (толщина кладки 64 см) | одинарный | 317 | 255 |
полуторный | 235 | 195 | |
двойной | 150 | 130 |
Стандартные размеры.
* Размеры кирпичей:
- Одинарный — 250х120х65 мм;
- Полуторный — 250х120х88 мм;
- Двойной — 250х120х138 мм.
** Толщина растворного шва = 1 см.
Разумеется, данная таблица подходит лишь для приблизительной оценки, чтобы получить наиболее точные данные по количеству кирпичей, используйте методы расчета, описанные выше.
Не плохо, если полученное примерное количество кирпичей будет незначительно завышено, ведь очень часто посреди рабочего процесса выясняется, что строительного материала начинает не хватать. В любом случае, остаткам можно будет всегда найти свое применение.
Если вы не можете самостоятельно произвести расчет кирпича, требующегося на цоколь, то лучше всего обратиться за помощью к специалистам, имеющим богатый опыт в этой сфере. Помочь они могут не только с расчетами, но и с укладкой.
Размер цокольного кирпича — Клуб Мастеров
Количество кирпича на цоколь — точный расчет и таблица
Для придания сооружению устойчивости и прочности, над фундаментом на этапе строительства обязательно делается цоколь. В дальнейшем он будет принимать на себя большую часть нагрузки будущего строения (давление перекрытий, стен, кровли и т. д.). Как правило, цоколь делают из кирпича. Стенки цоколя испытывают серьезные нагрузки, поэтому для его постройки принято использовать полнотелый красный кирпич.
Маркировка, которую можно использовать — М200 и с более высокими коэффициентами прочности. Такой кирпич имеет больший вес, чем его традиционные аналоги, но в данном случае это оправдано. Важно также выполнить правильный расчет кирпича на цоколь, чтобы материала вам точно хватило и не пришлось переплачивать.
Лучше заранее уделить время тому, чтобы правильно рассчитать количество и вес кирпича.
Важно помнить, что рабочие характеристики продукта аналогичной маркировки, но от различных заводов часто не совпадают, а это негативно отражается на прочности и надежности всего здания и цоколя, в частности. Помимо этого, материал из разных партий незначительно отличается по цвету, что может испортить весь экстерьер сооружения.
Рекомендуется сразу приобрести достаточное количество кирпича выбранной марки и производства определенной компании.
Метод расчета, основанный на площади цоколя
В соответствии с ГОСТом, размеры красного кирпича следующие: 250х120х65 мм. Все его стороны имеют свое название: ложок, постель и тычок, соответственно. Расчет количества материала производится при помощи нескольких методов. В качестве исходных данных в первом методе выступает площадь цоколя вместе с площадью одной из сторон кирпича. Для расчета нужно доподлинно знать общие размеры объекта.
В качестве примера возьмем дом, площадь основания которого 5х4 кв. м. Конечно, размеры дома могут быть любыми, но мы приводим в пример самые удобные в подсчете, чтобы вы не слишком запутались в расчетах.
Стандартный размер цоколя в высоту – 1 метр. Длина стен здания составляет 18 м (5+5+4+4 м). Рассчитать количество стройматериала можно в метрах, так будет удобнее.
Самая простая кладка выполняется так, чтобы ее толщина была кратной половине длины кирпича. Ширина стандартного кирпича равняется 0.12 м, что в полной мере соответствует ширине такой кладки.
При устройстве кладки в один кирпич ее толщина будет 0.25 м, а если в полтора – 0.38 м и т. д.
Основные виды кладок.
Посчитать цокольный кирпич, который потребуется, проще всего так:
- Первым делом вычисляем изначальное количество материала для одного квадратного метра площади, при условии кладки в полкирпича (даже если будем делать другую кладку).
- В качестве наружной поверхности выступает ложок с площадью в 0.01625 кв. м (0.25х0.065 кв. м).
- При делении одного метра квадратного на площадь ложковой стороны получается так называемое «базовое число». Это количество материала, которое требуется для выкладки 1 кв. м цоколя при толщине стены в полкирпича. Формула выглядит так: 1/0.01625 = 61.53 шт.
- Мы посчитали количество материала без учета растворных швов, толщина которых обычно составляет 0,005–0,01 м. С учетом швов кирпича может потребоваться на 10–15% меньше. Однако стоит помнить про такую вещь, как бой материала во время доставки. Он может доходить до 5–7%.
Исходя из вышесказанного, если площадь цокольного основания – 18 кв. м (18х1 кв. м), при умножении полученного базового основания на данную величину получается необходимое для работы количество – 1107,54 шт. (1108 после округления в большую сторону). Такое количество стройматериала будет иметь очень большой вес, поэтому самостоятельно его доставить весьма затруднительно.
Кстати, такое же количество материала на цокольный пристрой получается при делении площади всей поверхности цоколя на полученную ранее площадь ложка, а именно на 18/0.01625 кв. м.
При необходимости может быть использована кладка в один кирпич и шире. Соответственно, толщина стенок будет составлять 0.25 м и более. Несмотря на это, базовое значение мы считаем только для кладки в полкирпича. Просто потом (при кладке в один) это значение умножаем на два, при кладке в полтора – на три, в два – на четыре. Иными словами, сколько раз половинка уместится в толщине кладки, такой множитель и будет у базового числа.
Метод расчета с использованием объема
Чтобы произвести расчет искомого количества материала, можно воспользоваться мерой объема.
V (цоколя) = (5+5+4+4)м х 1 м х 0.12 м = 2.16 куб.м., V (кирпича) = 0.25х0.12х0.065 = 0.00195 куб.м. Все кажется очень простым, и это действительно так.
При делении объема цоколя на объем кирпича мы получим требуемое количество материала: 2,16/0.00195=1108 штук после округления в большую сторону. Следовательно, на весь цоколь нам потребуется 1108 кирпичей без учета растворных швов и боя. В итоге мы видим, что после двух подсчетов разница между двумя полученными значениями отсутствует!
Использование метода подсчёта количества с помощью объема также актуально и не менее точно по итоговому значению. Правда, порой бывает трудно сопоставить размеры цоколя и отдельных кирпичей.
Таблица для быстрого расчета
Два этих способа производить расчет кирпича для постройки цоколя являются, по сути, ориентировочными. Об идеальной точности здесь говорить не приходится, потому что кирпичи придется соединять друг с другом цементным раствором, при условии, что толщина соединительного шва зачастую превышает даже 10 мм. Швы, в свою очередь, расположены между рядами кладки (горизонтальные и вертикальные швы, соответственно).
При подсчете количества, учитывается размер, но не принимается во внимание вес. А при доставке стройматериалов вес – это весьма важный параметр.
Следует помнить следующее:
- Производя расчет количества материала, правильно было бы принимать во внимание некую толщину соединительных швов. Однако, на практике вычислить заранее точную толщину этих швов весьма затруднительно.
- Также в цоколе практически всегда присутствуют вентиляционные окошки, площадь которых требуется вычесть из получившейся величины.
- Помимо этого, при транспортировке, доставке и выгрузке обязательно будет образовываться бой. Зачастую он достигает 5-10% от общего количества материала. Это также нужно принимать во внимание при расчетах.
Примерное количество красного кирпича на цокольный пристрой, также можно рассчитать, используя таблицу средних значений, приведенную ниже:
Единица измерения | Размер кирпича* | Без учёта раст. швов, шт. | С учётом раст. швов, шт.** |
---|---|---|---|
1 м³ кладки | одинарный | 512 | 394 |
полуторный | 378 | 302 | |
двойной | 242 | 200 | |
1 м² кладки в 0,5 кирпича (толщина кладки 12 см) | одинарный | 61 | 51 |
полуторный | 45 | 39 | |
двойной | 30 | 26 | |
1 м² кладки в 1 кирпич (толщина кладки 25 см) | одинарный | 128 | 102 |
полуторный | 95 | 78 | |
двойной | 60 | 52 | |
1 м² кладки в 1,5 кирпича (толщина кладки 38 см) | одинарный | 189 | 153 |
полуторный | 140 | 117 | |
двойной | 90 | 78 | |
1 м² кладки в 2 кирпича (толщина кладки 51 см) | одинарный | 256 | 204 |
полуторный | 190 | 156 | |
двойной | 120 | 104 | |
1 м² кладки в 2,5 кирпича (толщина кладки 64 см) | одинарный | 317 | 255 |
полуторный | 235 | 195 | |
двойной | 150 | 130 |
- Одинарный — 250х120х65 мм;
- Полуторный — 250х120х88 мм;
- Двойной — 250х120х138 мм.
** Толщина растворного шва = 1 см.
Разумеется, данная таблица подходит лишь для приблизительной оценки, чтобы получить наиболее точные данные по количеству кирпичей, используйте методы расчета, описанные выше.
Не плохо, если полученное примерное количество кирпичей будет незначительно завышено, ведь очень часто посреди рабочего процесса выясняется, что строительного материала начинает не хватать. В любом случае, остаткам можно будет всегда найти свое применение.
Если вы не можете самостоятельно произвести расчет кирпича, требующегося на цоколь, то лучше всего обратиться за помощью к специалистам, имеющим богатый опыт в этой сфере. Помочь они могут не только с расчетами, но и с укладкой.
Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.
Как рассчитать количество кирпича для кладки цоколя?
Осуществление мероприятий по строительству частного дома неразрывно связано с выполнением расчетов. Они позволяют точно определить потребность в стройматериалах для цоколя здания, капитальных стен или фундаментного основания. Рассмотрим основные методики выполнения расчетов цоколя из кирпича различных видов. Умея правильно рассчитать кирпич на цоколь, в зависимости от выбранного способа кладки, можно своевременно приобрести необходимый для постройки стройматериал, что значительно ускорит выполнение строительных работ.
Цокольный кирпич – размеры, виды, терминология
Планируя выполнение работ по возведению цокольной основы строения, следует определиться, какой стройматериал будет использоваться для кладки. Профессиональные строители для этих целей рекомендуют использовать полнотелый кирпич, который обладает следующими достоинствами:
- повышенной стойкостью к механическим нагрузкам;
- устойчивостью к влиянию повышенной влажности.
Кирпич керамический полнотелый цокольный
Разберемся, какие существуют разновидности кирпича:
- керамический, для производства которого используется глина и кварцевый песок. Технология изготовления предусматривает высокотемпературный отжиг, повышающий прочностные свойства и влагостойкость обычного глиняного кирпича;
- силикатный, который легко отличить по белому цвету. Производится путем автоклавной обработки в камерах, где поддерживается повышенная влажность и температура. Сильно поглощает влагу и не применяется для подвальных помещений и цокольных оснований;
- огнеупорный, который сохраняет целостность при нагреве до 1,5 тысячи градусов Цельсия. Огнеупорный кирпич имеет желтоватый оттенок, изготавливается на основе шамота. Материал применяется при строительстве печей и сохраняет структуру при многократном нагреве с последующим охлаждением.
Из указанных разновидностей кирпича для сооружения кладки лучше использовать керамический с маркировкой М250, произведенный путем высокотемпературного обжига глины. Такой строительный кирпич выдерживает усилие 250 кг на квадратный сантиметр площади и имеет стандартный размер – 25х12х6,5 см. Внешне изделие представляет собой прямоугольный параллелепипед, каждая из сторон которого имеет свое название:
- постель. Это самая большая по площади часть, имеющая габариты 25х12 см;
- ложковая часть. Ложок – больший торец с размером 25х6,5 см;
- тычковая плоскость. Тычок – уменьшенный торец с габаритом 6,5х12 см.
Габариты разных видов кирпичных изделий отличаются и составляют:
- для одинарного кирпича – 25х12х6,5 см;
- для полуторного – 25х12х8,8 см;
- для двойного кирпичного блока – 25х12х13,8 см.
Зная размеры блоков, применяемых для цокольной кладки, несложно самостоятельно рассчитать количество кирпича на цоколь.
Готовимся рассчитать количество кирпича на цоколь – подготовительные работы
До того как выполнить расчет кирпича на цоколь, следует определиться с его конструкцией. Она может быть различной:
- выступающей за контур стены;
- соответствующей ширине стены;
- притопленной на 50–70 мм относительно стены строения.
Строительство цоколя из кирпича
Желая правильно рассчитать кирпич на цоколь, необходимо подготовить исходные данные:
- толщину цоколя. В большинстве случаев ширина может выполняться в 0,5, 1, 1,5, 2 или 2,5 кирпича;
- высоту цокольной стены. Габарит по высоте определяется согласно требованиям проекта с учетом климатических факторов и должен превышать 50 см;
- периметр цокольной основы. Он вычисляется путем сложения удвоенной длины и ширины возводимого здания;
- габариты кирпича, используемого для постройки цоколя. От того, какие имеет цокольный кирпич размеры, зависит количество стройматериала;
- габариты и количество проемов. Если имеются, расположенные в цоколе постройки проемы, то потребность в стройматериале для кладки уменьшается;
- толщину растворного шва. От учета растворных швов зависит правильность подсчета количества материала;
- вид применяемой кладки. Расчет кирпича на цоколь отличается, в зависимости от особенностей кирпичной кладки.
Используя необходимые сведения, можно выполнить расчет различными методами:
- с использованием онлайн-калькулятора или программ, размещенных на специализированных сайтах;
- вручную при самостоятельном выполнении необходимых вычислений с помощью обычного калькулятора.
Остановимся детально на методике самостоятельного выполнения расчетов.
Как рассчитать количество кирпича на цоколь по объему кладки
Зная объем кирпичной кладки, несложно рассчитать, сколько нужно кирпича на цоколь. Для этого вычисляется объем цокольной стены, и полученное значение делится на объем одного кирпичного блока. Правильно выполнив расчеты, в результате получим количество стройматериала, который потребуется для постройки цокольной основы. Разберем алгоритм выполнение расчета на конкретном примере.
Количество кирпича на цоколь по объему кладки
Исходные данные для выполнения расчетов:
- размеры цоколя здания 5х6 м;
- высота цокольной основы – 0,6 м;
- толщина стены в цокольной части – 0,25 м;
- размер связующего шва – 10 мм;
- разновидность выполняемой кладки – в один кирпич;
- размеры применяемого стройматериала – 0,25х0,12х0,065 м.
Выполняйте расчет, соблюдая приведенную последовательность вычислений:
- Определите периметр цокольной основы, удвоив сумму сторон – 2х(5+6)=22 м.
- Вычислите объем кладки, умножив периметр на ее толщину и высоту – 22х0,25х0,6=3,3 м 3 .
- Рассчитайте объем кирпичного блока, перемножив габариты – 0,25х0,12х0,065=0,00195 м 3 .
- Определите потребность в материале, поделив суммарный объем кладки на объем применяемого кирпича – 3,3:0,00195=1692 кирпича.
В приведенном алгоритме вычислений не учтена толщина шва, размер которого незначительно влияет на количество необходимых стройматериалов. Если в цокольной части строения предполагается выполнение проемов, то их объем необходимо отнять от объема кладки. Повторно выполнив упрощенные вычисления, несложно определить потребность в кирпичных блоках.
Расчет кирпича на цоколь по объему
Как посчитать кирпич на цоколь по размерам цокольной части здания
Используя исходные данные, приведенные в предыдущем разделе, рассмотрим альтернативный порядок вычислений, учитывающий габариты цокольной основы. Сопоставим полученный результат с ранее определенной потребностью в материале и оценим точность расчетов.
Алгоритм вычислений предусматривает определение количества стройматериала на одном уровне кирпичной кладки с последующим расчетом суммарной потребности. Производите вычисления в указанной последовательности:
- Рассчитайте суммарную длину цокольного основания будущего здания, сложив размеры 5+6+5+6=22 м.
- Определите количество кирпичных блоков в одном ряду, разделив полученный результат на длину торцевой части (для кладки, выполняемой в один кирпич) – 22:0,12=183 штуки.
- Вычислите количество горизонтальных рядов, поделив высоту цокольной основы на толщину стандартного кирпичного блока – 0,6:0,065=9,2 ряда.
- Определите потребность в материале, перемножив количество блоков в ряду на округленное до 9 количество рядов – 183х9=1647 кирпичей.
Полученный результат вычислений по площади стен (1647) незначительно отличается от потребности в материале, определенной объемным методом (1692). В обоих случаях не учитывалась толщина связующего раствора, равная 1 см. При необходимости получения более точных значений необходимо учитывать толщину шва с учетом конфигурации кладки.
Расчет лестницы – общая информация
На этапе проектирования, после уточнения размеров цоколя и изучения планировки внутренних помещений, выполняют расчет лестничных конструкций. До начала строительства цоколя следует оценить, как будут располагаться внутренние лестницы и не потребуется ли откорректировать в проекте размеры и форму цокольной части здания.
На стадии проектирования учитываются следующие моменты:
- размеры и площадь внутреннего помещения;
- перепад высот между полом и потолочным перекрытием;
- особенности внутренней планировки;
- координаты расположения дверных проемов;
- расположение внутренних перегородок.
Немаловажными факторами при проектировании и привязке лестничных конструкций являются:
- угол наклона лестничного пролета. Оптимальное значение для безопасного использования и комфортной эксплуатации составляет 28–34 градуса;
- размер опорной части ступени. Указанное значение составляет 25–30 см, что обеспечивает удобство при перемещении;
- перепад высоты между соседними ступенями. Требования государственного стандарта предусматривают величину этого параметра, равную 18–20 см;
- ширина лестницы. Эта характеристика составляет 0,9–1,1 м, что обеспечивает возможность комфортной эксплуатации.
Определяясь с конструкцией лестницы, в первую очередь необходимо обратить внимание на безопасность, надежность и повышенный запас прочности.
Заключение
Самостоятельно рассчитать количество кирпича на цоколь несложно, владея методикой. Важно серьезно подойти к разработке проекта, правильно выбрать вид применяемых кирпичных блоков. Необходимо оценить комплекс факторов, включающих размеры цокольной части, толщину швов, вид кладки, размеры проемов. Следует также произвести расчеты по привязке к цокольной основе перегородок здания и лестничных конструкций. Правильное выполнение расчеты позволят своевременно приобрести необходимое количество стройматериалов и сократить продолжительность строительных мероприятий.
Какие бывают разновидности и размеры цокольных кирпичей для строительства?
Цоколь представляет собой часть стены, отделяющей фундамент от первого этажа здания. Важной его особенностью является необходимость выдерживать большую нагрузку. Для его возведения используют разные типы кирпичей, имеющих показатели прочности не меньше М200. Также важно знать, как принимая во внимание размеры кирпича цокольного, корректно рассчитывать его количество, требуемое для возведения этой нижней части стены.
Разновидности цокольного кирпича и их размеры
При строительстве этого участка стены должны использоваться изделия, имеющие высокую устойчивость к частному воздействию влаги, а также перепадам температур. Поэтому требуется применение строительного камня, обладающего низким показателем пористости. Это обусловлено тем, что в порах кирпичей оседает влага. А при перепадах температуры она переходит из одного агрегатного состояния в другое, что приводит к разрушению структуры изделий. Всего для оборудования цокольной части стены рекомендуется применять один из 4 типов кирпичей.
Клинкерный
Данный вид строительного материала имеет высокие показатели звуко-, а также теплоизоляции. К тому же он жаропрочен и имеет высокую устойчивость к воздействию ультрафиолета, кислот, щелочей и даже солей. А уровень пористости клинкерных кирпичей не превышает 6%. Производятся такие изделия из определенного типа глины посредством высокотемпературной обработки. Готовый материал не требует дополнительной гидрофобной пропитки. Цвет подобного строительного камня бывает как бежевый, так и темно-красный. Габариты изделий российских стандартов следующие:
- Одинарный кирпич: 250х120х65 мм;
- Полуторный: 250х120х88 мм;
- Двойной: 250х120х138 мм;
Изделия, выпускаемые в других странах, отличаются по своим габаритам от отечественных вариантов. Так, в Германии, а также Нидерландах выпускают клинкерные кирпичи со следующими параметрами:
- Одинарный 240х115х52 мм
- Полуторный: 240х115х71 мм;
- Двойной: 240х115х112 мм;
Поэтому перед приобретением важно учитывать еще и страну производитель.
Керамический красный полнотелый
Еще одним универсальным строительным материалом считается красный керамический кирпич. Такой материал может применяться не только для возведения цоколя, но также и в несущих стенах. Характерными особенностями таких изделий считается более низкие параметры теплопроводности даже в сравнении с клинкерными вариантами. Однако у него более высокий уровень влагопоглощения, составляющий 14%. Этого достаточно для применения материала в местах скопления влаги. Достоинством керамических кирпичей считается их низкая стоимость при аналогичных габаритах, что и у предыдущего вида. Дополнительно выпускаются удвоенные изделия, размеры которых составляют: 528х120х65 мм.
Существует отличия, которые имеют строительные и облицовочные керамические кирпичи. Так, к последним вариантам предъявляются более жесткие требования к внешнему виду. Поэтому их делают с более точной геометрией, а также они не должны иметь трещин, сколов либо пигментов на лицевой стороне.
Силикатный кирпич
Зачастую такой тип строительного материала используется для возведения несущих конструкций. Изделия имеют высокие показатели плотности и прочности. А за счет точности геометрии допускается их применение для облицовки. Негативной стороной является еще более высокий уровень влагопоглощения, составляющий 16%, а также повышенный уровень теплопроводности. По этой причине для возведения цоколя их рекомендуется использовать только в регионах, где присутствует низкий уровень осадков.
Дополнительно вокруг таких сооружений потребуется обустроить двухуровневый дренаж, который снизит воздействие влаги на силикатные изделия. При этом размеры кирпича для цоколя такого типа также стандартные. Что касается поверхности облицовочных вариантов, то их выполняют гладкой, а также декоративной, на лицевой части которой находится определенный рельеф. Существует и небольшой разброс в цветовой гамме.
Кислотоупорный
Процесс изготовления таких кирпичей происходит по специальной технологии, где применяется глина и дунит. Готовые изделия обладают очень высокой устойчивостью к различным химическим веществам, однако, в процессе кладки требуется применять кислотощелочестойкую замазку. Кроме этого, подобный тип строительного материала обладает низкими показателями водопоглощения, составляющими всего 8%. Отличительной чертой кислотоупорных кирпичей является морозоустойчивость, позволяющая им без потери свойств выдержать 150 шоковых заморозок.
Габариты изделия несколько отличаются от общероссийского стандарта и составляют 230х113х65 мм. Дополнительно, кроме классических прямых форм, производятся еще и другие, к примеру, радиальный продольный малый, чей размер составляет 113х70х65 мм, а также клиновидный двусторонний ребровой 113х65х65 мм.
Зная разновидности, а также размеры подобных кирпичей, есть возможность подсчитать, сколько потребуется строительного материала для возведения цоколя. Самым распространенным считается использование клинкерных изделий, имеющих лучшие параметры для строительства и более привлекательный внешний вид. Применяются и керамические красные кирпичи, обладающие несколько худшими показателями, но имеющими более доступную стоимость.
Вес
Отдельно стоит сказать о том, сколько весит каждый тип кирпича. Кроме материала, из которого он выполнен, это определяется еще и его наполненностью. По причине высокой плотности таких изделий, они имеют значительный вес. Поэтому в местах, где требуется уменьшить нагрузку, не внося изменений в размеры, применяют пустотелые кирпичи. Но кислотоупорные или глиняные красные изделия возможно применять только полнотелые (первые вовсе не выпускается пустотелым).
Что касается клинкерных кирпичей, то их для возведения цоколя обычно используют с несквозными отверстиями, что обеспечивается наличием достаточного уровня прочности. Их масса в зависимости от размеров варьируется в пределах от 1,7 кг у пустотелых полублоков, до 4,2 кг у одинарных полнотелых изделий.
Керамические глиняные кирпичи имеют следующий вес:
- Стандартные полнотелые весят 3,7 кг, а вот пустотелые 2,5 кг;
- Укороченные варианты (выпускаются в странах западной Европы), имеют массу в 2,1 кг;
- Полуторные полнотелые весят до 4,2 кг, пустотелые порядка 3,2 кг;
- Двойные изделия в полнотелом исполнении имеют массу до 7,1 кг, а вот пустотелые не более 5 кг.
Что касается силикатных кирпичей, то их масса выше по причине более высокой плотности материала. Поэтому масса пустотелых изделий следующая:
- Одинарные до 2,7 кг
- Полуторные имеют вес 3,7 кг;
- Масса двойных не превышает 5,7 кг.
Что касается веса стандартного по габаритам одинарного кислотоупорного кирпича, то он составляет 3,65 кг.
Расчет на основании площади
Чтобы узнать количество материала, необходимого для возведения цоколя, можно воспользоваться специальными методами расчета. Возьмем стандартные габариты кирпичей: 250х120х65, а также периметр цоколя, составляющий сумму длины стен (9+9+9+9=36 м). Чтобы провести расчет по площади требуется:
- Определить количество кирпичей, которые будут находиться в одном ряду, разделив общую продолжительность стен на длину одного изделия: 36/012=300 шт.;
- Дальше следует разделить необходимую высоту цоколя (1 м) на этот показатель у 1 кирпича: 1/0065=15,4;
- В конце следует перемножить между собой сумму изделий в одном ряду и необходимое их количество: 300*15,4=4620 шт.
Расчет на основании объема
Используя аналогичные параметры изделий и строения можно посчитать количество требуемых материалов, исходя из объема:
- Сначала определяется объем кладки. Для этого нужно перемножить: общую высоту, ширину, а также длину: 36*1*0,25=9 м³;
- После этого проводится расчет габаритов одного изделия: 0,25*0,12*0,065=0,00195 м³;
- Исходя из этого, общий объем требуется разделить на габариты одного изделия: 9/0,00195 м³;=4620 шт.
Все расчеты приведены без учета швов. В среднем ширина одного шва составляет 1 см.
Быстрый расчет: таблица
Чтобы более быстро проводить расчеты, можно использовать специальную таблицу, где в зависимости от размеров и типа кладки указано количество необходимого материала:
Единицы измерения | Габариты изделия | Количество |
1 м³ кладки в полкирпича (12 см) | Одинарный Полуторный Двойной | 61 шт. 45 шт. 30 шт. |
1 м³ стандартной одинарной кладки (25 см) | Одинарный Полуторный Двойной | 125 шт. 95 шт. 60 шт. |
1 м³ полуторной кладки (38 см) | Одинарный Полуторный Двойной | 189 шт. 140 шт. 90 шт. |
1 м³ двойной кладки (38 см) | Одинарный Полуторный Двойной | 256 шт. 190 шт. 120 шт. |
Существует 4 основных типа кирпичей, которые применяются для возведения цоколя. Каждый из них имеет свои свойства и преимущества. Расчет количества материала, необходимого для строительства, можно осуществить по площади либо объему конструкции.
Какими могут быть размеры цокольного кирпича?
Цоколь находится непосредственно на фундаменте здания и служит переходом от основания строения к его стенам.
На нулевой этаж дома приходится вес всей конструкции, потому необходимо особенно тщательно подходить к выбору материалов для строительства и к работам по возведению. Материалами для строительства могут быть блоки, камень, железобетон или кирпич цокольный.
По многим параметрам последний из материалов является наиболее предпочтительным среди прочих. Его доступность, экологичность, прочность и низкая теплопроводность обусловили такое его широкое применение в строительстве фундамента и стен жилых зданий.
При закупке материалов нужно разобраться в разнообразии видов кирпича, его характеристиках и типоразмерах. Это может существенно облегчить расчет объемов при планировании и точность выполняемых работ составленной смете. При возведения цоколя из кирпича, зная его размеры цокольный кирпич просчитать очень легко.
</p> </blockquote> <h4>Клинкерный кирпич</h4> <p>Клинкерный материал отличается отличными теплоизоляционными и звукопоглощающими качествами. Он устойчив к ультрафиолетовому излучению, жаропрочен и обладает не очень пористой структурой, поглощая влагу только на 6% своей массы.</p> <p>Помимо того, устойчив к воздействию химических веществ — кислот, солей, и прочих. Хорошо зарекомендовал себя в эксплуатации, особенно удачно его сочетание с пеноблоками или газоблоками.</p> <p>Этот материал изготавливается из особых видов глины, подвергаемой обжигу при высоких температурах. После укладки не требуется дополнительная обработка пропитками или покраской – кирпич не слишком порист, и достаточно просто щеткой почистить пыль и грязь. Широкая цветовая палитра бежевого и красного оттенков позволяет не делать облицовку и легко вписать этот материал в существующий облик дома.</p> <p>В зависимости от стандарта изготовления клинкерный кирпич бывает: одинарный (25*12*6,5 см), полуторный (высота 8,8 см), двойной (высота 13,8 см), укороченный (25*9*6,5 см) и полублок (25*6*6,5).</p> <p>Зарубежные производители используют другие типоразмеры клинкера, так, клинкер 24*11,5*7,1 см — аналог российского полуторного, 24,*11,5*5,2 см – аналог ординарного, а 21*11,5*11,2 см — двойного.</p> <h4>Керамический красный полнотелый кирпич</h4> <p>Полнотелый красный кирпич универсален, его применяют как для внутренних отделочных работ, так и для возведения стен здания. Он обладает достаточной морозостойкостью и лучше хранит тепло помещения, чем клинкер.</p> <p>Влагопоглощение на уровне 14% позволяет использовать этот материал для строительства даже в регионах с дождливым климатом.</p> <p>Особенно стоит отметить доступность по цене такого материала. Размерный ряд соответствует клинкерным характеристикам, имея те же габариты одинарного, полуторного и двойного кирпичей. </p> <blockquote> <p>Существует модификация в виде удлиненного блока в 52,8 см длиной. Это позволяет сэкономить на строительстве.</p> </blockquote> <p>Разница между отделочным и строительным кирпичами заключается в геометрии поверхностей – для отделки лицевой камень должен быть без дефектов в виде трещин и сколов, пигментации и пр.</p> <h4>Силикатный кирпич</h4> <p>Для возведения опорных стен используют силикатный кирпич. Его высока плотность, прочность и устойчивость к значительным нагрузкам позволяют выдерживать вес всей конструкции без деформации. За счет правильной геометрии форм также возможно использование для отделочных работ.</p> <p>Поглощение влаги на уровне 16%, но и теплопроводность тоже повышенная, поэтому его применяют только при малом количестве осадков и с обязательным обустройством дренажной системы по периметру здания.</p> <blockquote> <p>Размерный ряд не отличается от клинкерного и керамического видов, те же типоразмеры для одинарного, полуторного и двойного исполнения.</p> </blockquote> <p>Но поверхность делается не только гладкой, как у прочих, но и рельефной – как для улучшения адгезии материала, так и для большей декоративности. Цветовая гамма расширяется розовыми, соломенными и персиковыми оттенками.</p> <h4>Кислотоупорный</h4> <p>Этот вид кирпича производят из глины и дунита. Эта примесь в составе означает использование фрагментов горных пород, с содержанием кремния дол 45%. Особая технология изготовления придает стойкость к воздействию химических веществ. При строительстве для соединения кладки необходима кислотощелочестойкая замазка.</p> <p>При правильно проведенных работах такие стены отлично отталкивают воду, причем уровень поглощения влаги всего 8%. Долгий срок эксплуатации без разрушения составляет 150 циклов, что подтверждает высокую морозоустойчивость материала. </p> <p>При облицовочных работах применим кирпич прямой формы, размером 23*1,3*6,5 см. Существуют и другие формы, кроме прямой, используемые, к примеру, в химической промышленности: малый радиальный продольный размером 11,3*7*6,5 см, с длиной 23см, или ребровый клиновый двусторонний размером 11,3*6,5*6,5 см, с длиной 23 см.</p> <p>Самым популярным из всех видов является клинкерный кирпич, из-за своей декоративности и качественным характеристикам. Так же популярен и красный полнотелый за счет доступности по цене и низкой теплопроводности.</p> <p>Вес кирпича зависит от его наполнения и материала изготовления. Когда строительная единица имеет большую плотность, то и вес ощутимо увеличен. Это влияет на нагрузку на основание и удобство при работах с материалом.</p> <p>Чтобы уменьшить вес, но сохранив все свойства, делают пустотелые кирпичи. Отверстия в нем могут быть различных форм – щели, круглые, овальные, а также сквозные или не сквозные.</p> <p>Для облицовки цоколя применяют, как правило, пустотелые разновидности материала, но не все. Кислотоупорные вообще не бывают пустотелыми, а глиняный красный теряет свои качества при пустотелом исполнении. Клинкерный может применять в любом исполнении, его прочность и плотность структуры позволяет делать в нем любые отверстия.</p> <p>Типовой вес клинкерного кирпича для отделочных работ:</p> <ul> <li>одинарный имеет вес в 4,5 кг – полнотелое исполнение, и 3,7 кг – пустотелое;</li> <li>укороченный, но пустотелый, весит 2,2 кг;</li> <li>полублок с выемками – 1,7 кг;</li> <li>вид с удлиненной стороной – 3,75 кг.</li> </ul> <p>Керамический глиняный кирпич приобретает дополнительные преимущества от появления пустот в его составе в виде отверстий, к примеру, лучше хранит тепло.</p> <ul> <li>одинарный камень весит 3,7 кг, если он полнотелый, и 2,7 кг, если с пустотами;</li> <li>полнотелый полуторный–4,3 кг, а пустотелый – до 3,3 кг;</li> <li>полнотелый двойной имеет вес в 7,2 кг, а пустотелый всего 5 кг;</li> <li>укороченный кирпич шириной в 8,5 см – 2. 2 кг.</li> </ul> <p>Силикатный кирпич при всех прочих равных параметрах с остальными подвидами, имеет повышенную плотность структуры, потому он всегда самый тяжелый из всех категорий.</p> <ul> <li>полуторный кирпич для облицовки весит как и силикатный с пустотами — 4,3 кг;</li> <li>у двойного вес достигает 5,8 кг.</li> </ul> <p>Кислотоупорный стандартный кирпич весит 3,6 кг. Тяжесть остальных видов может варьироваться в зависимости от вида и назначения, но не более 3,65 кг.</p> <p>Кирпич для цоколя должен быть максимально надёжным в эксплуатации, но и визуально он должен смотреться достаточно презентабельно. Зная типовые размеры каждого из видов, можно составить смету, максимально приближенную к реальным затратам в процессе стройки.</p> <p><iframe src=» https:=»»/>
размер красного для цоколя, вес для фундамента, стандарт фундаментного, как посчитать, рассчитать количество
Цоколь или цокольный этаж – участок стены между фундаментом и первым этажом. Иногда цоколь занимает и часть собственно первого этажа. Особенность этого участка – высокая нагрузка: вес самого здания, воздействие ветра, скопление талых и дождевых вод, пучение грунта – все это крайне разрушительно действует на материалы стены и фундамента. А поэтому отделка цоколя должна соответствовать очень высоким требованиям.
Размеры разных видов
Перечисленным требованиям удовлетворяет любой строительный камень с низкой пористостью. Именно это качество, помимо механической прочности, обеспечивает очень высокую стойкость к воздействию влаги и температур.
Пористый камень впитывает влагу, а ведь именно на цоколе накапливается вода со стен и крыши здания. При повышении температуры влага интенсивно испаряется, излишне нагревая камень, при понижении – смерзается и увеличивается в объеме. В итоге пористый кирпич быстро разрушается.
На видео -размеры цокольного красного кирпича:
В качество цокольного чаще всего используют 4 вида кирпича. Однако при строительстве каждый хочет сэкономить и возможно использование цокольных панелей под кирпич о которых можно узнать из статьи.
Клинкерный
Клинкерный – материал обладает хорошими звуко- и теплоизолирующими свойствами: теплопроводность составляет 0,7 Вт/м·К. Жаропрочен, нечувствителен к ультрафиолетовому излучению и отличается низкой пористостью – влагопоглощение составляет не более 6% от массы. Кроме того, материал стоек к влиянию кислот, щелочей, солей и прочего, а поэтому характеризуется долговечностью. Отличный материал в совокупности с газоблоком или пеноблоком, а том какой из них лучше, можно узнать из статьи. Для тех кто заинтересовался таким газоблоками и пеноблоками, узнать в чём отличия и какова разница между материалами можно узнать здесь.
Изготавливается клинкер из специальных видов глины путем высокотемпературного обжига. Камень не требует гидрофобной пропитки, благодаря низкой пористости не впитывает ни грязь, ни пыль, так что очищается обычной щеткой. Цвета самые разнообразные – от бежевого до темно-красного.
Выпускается клинкер в соответствии со стандартами:
- одинарный кирпич имеет размеры 250*120*65 мм;
- у полуторного кирпича при тех же параметрах высота составит 88 мм;
- двойной кирпич еще выше – 138 мм при той же длине и ширине;
- есть также укороченный вариант – 250*90*65 мм;
- полублок – 250*60*65 мм.
На видео-цокольный кирпич:
Клинкер иностранного производства отличается по габаритам от принятого в России стандарта. Так, параметры камня голландского или немецкого производства составляют 240*115*71 мм – это аналог полуторного кирпича. Одинарным считается камень с размерами в 240*115*52 мм, а двойным – 210*115*112 мм. Исходя из этого можно легко рассчитать, сколько штук кирпича в кубе.
Теплая наружная штукатурка для керамических блоков – один из наилучших материалов, которые завершат внешний вид строения.
Керамический красный полнотелый
Керамический красный полнотелый – универсальный камень. Используется и для отделки цоколя, и для сооружения несущих стен. Отличается превосходной морозостойкостью и еще более низкой теплопроводностью, чем клинкер – 0,5 Вт/м·К. Величина влагопоглощения составляет не более 14% – этого достаточно, чтобы материал рекомендовался при возведении зданий в низменной местности, в дождливых регионах. Состав керамического кирпича указан по ссылке.
Большим достоинством этого варианта является куда более доступная стоимость. Размеры керамического красного кирпича такие же: одинарный соответствует габаритам 250*120*65 мм и так далее. Выпускается длинный керамический кирпич – с длиной до 528 мм. В некоторых случаях его применение выгоднее.
Между строительным и лицевым керамическим камнем есть разница: к внешнему виду последнего предъявляются более высокие требования, поэтому лицевой камень имеет более точную геометрию, не содержит сколы, трещины, включения пигментов и прочего.
Силикатный кирпич
Силикатный кирпич применяют для сооружения несущих стен. Материал отличается высокой плотностью, стойкостью к нагрузке и прочностью. Но благодаря точности геометрической формы силикатный кирпич можно использовать для облицовки. Недостатки силикатного кирпича описаны по ссылке.
Влагопоглощение камня более 16%, теплопроводность, к сожалению, тоже выше. В качестве цокольной отделки рекомендуется его использовать в регионах с низким уровнем осадков, или обустраивать вокруг здания надежную систему дренажа.
Каждый кто строит для себя дом хочет знать как украсить его внешне, тем более если дом находится на природе и имеется прекрасный вид. Именно для этого многие строят беседки и террасы. Как происходит укладка террасной доски из лиственницы, можно узнать прочитав статью.
Размеры белого силикатного кирпича, как и других цветов стандартны: одинарный, полуторный, двойной. А вот поверхность облицовочного варианта может быть не только гладкой, но и декоративной – рельефной, «колотой» и так далее. Цвет также может быть не только привычный белый, светло-серый, но и розовый, персиковый, соломенный.
Кислотоупорный
Кислотоупорный – изготавливается из глины и дунита по специальной технологии и отличается чрезвычайной стойкостью к агрессивным химическим веществам. При кладке материала следует использовать специальную кислотощелочестойкую замазку. Обладает прекрасными свойствами отталкивания воды. Для внешних работ прекрасно подходит фанера которая так же прекрасно отталкивает воду, о всех преимуществах можно узнать из статьи.
Водопоглощение кислотоупорного камня составляет 8%, морозостойкость позволяет без потерь перенести 150 шоковых заморозок.
- Для облицовки используется прямой кирпич с размерами 230*113*65 мм.
- Кроме прямого выпускаются и другие формы, так как он применяется для строительства в химической промышленности. Например, радиальный продольный малый – 113*70*65 мм при длине в 230 мм, или клиновый двусторонний ребровый – 113*65*65 мм при длине 230 мм.
Зная размеры цокольного кирпича, важно учитывать и размеры облицовочного кирпича, о чём можно узнать из статьи. Также нужно знать вес кирпича красного полнотелого. Вся информация обязательно пригодится при строительстве загородного дома.
К наиболее популярным относится, конечно, клинкер благодаря своим исключительным свойствам и большой декоративности. А также керамический красный, так как при чуть более худших показателях по влагостойкости и теплоизоляционным свойствам, он отличается очень доступной ценой.
Вес
Масса кирпича зависит от двух факторов: материала и его наполненности. Так как плотность камня достаточно большая, то и вес полнотелого изделия весьма ощутим. Чтобы уменьшить массу, не теряя в размерах и свойствах, и при этом снизить цену продукта, производят пустотелый кирпич.
Отверстия в пустотелом кирпиче имеют разную форму – круглые, щели, и разные размеры. Отверстия бывают сквозные и несквозные.
Для отделки цоколя обычно применяют пустотелый камень с несквозными отверстиями и то не всякий. Так, глиняный красный желательно использовать полнотелый, а кислотоупорный пустотелым не бывает. Клинкерный кирпич можно применять и пустотелый: его прочность и низкая пористость допускают такое решение.
Масса клинкерного облицовочного кирпича может быть следующей:
- одинарный облицовочный весит 4,5 кг – полнотелый, и 3,7 кг – пустотелый;
- укороченный пустотелый весит 2,2 кг;
- полублок с отверстиями – 1,7 кг;
- удлиненный вариант – 3,75 кг.
А про размеры красного кирпича вы можете почитать в нашей статье.
На видео рассказывается о весе цокольного кирпича:
Керамический глиняный с отверстиями обладает более высокими теплоизоляционными качествами – из-за появления воздушных пустот. В северных регионах это свойство важнее стойкости к действию влаги:
- одинарный полнотелый камень весит от 3,6 до 3,7 кг, одинарный пустотелый – 2,6–2,7 кг;
- полуторный полнотелый – 4–4,3 кг, а пустотелый – до 3,3 кг;
- двойной полнотелый «потянет» на 6,6–7,2 кг, а пустотелый – до 5 кг;
- укороченный, выпускаемый в европейских странах, с шириной в 85 мм – 2,1–2.2 кг.
Силикатный кирпич отличается высокой плотностью – 1900 кг/куб м, поэтому при прочих равных условиях масса изделия будет больше:
- полуторный облицовочный из силиката с отверстиями весит столько же, сколько полнотелый глиняный кирпич – 4,3 кг;
- масса двойного составит 5–5,8 кг.
Кислотоупорный прямой кирпич весит 3,65 кг. Масса других видов камня не слишком отличается и колеблется от 2,95 до 3, 65 кг.
Цены
На стоимость изделия влияет характер материала, полнотелость или пустотелость кирпича, внешний вид, количество, бренд и дальность перевозки. Следует учитывать, что именно транспортировка не только увеличивает стоимость, но и составляет угрозу целостности камня. На пригодность обычного строительного кирпича незначительные трещинки и сколы никакого влияния не имеют, а вот для облицовочного являются решающими фактором.
При выборе камня в первую очередь нужно обратить внимание на местных изготовителей.
Материал:
- клинкерный полнотелый кирпич в среднем стоит от 42 до 55 р. за шт, пустотелое изделие – от 22, 90 р. за 1 шт;
- керамический полнотелый в Московской области можно приобрести за 12,5 р. за шт, пустотелый обойдется в 8 р;
- силикатный полнотелый обойдется в 12,50 р. за шт, пустотелый – от 8 р;
- кислотоупорный камень класса «А» стоит от 30 р. за 1 шт.
Внешний вид – в среднем изменение цвета того же керамического кирпича увеличивает стоимость на 10%. Декоративная фактура – на 30%.
Например:
- гладкий клинкер пустотелый стоит в среднем 22–25 р. за 1 шт. Вариант с декоративной поверхностью в стиле рустик – 28–32 р.
- если гладкий пустотелый глиняный камень стоит 8 р, то декоративный – от 24 р. за 1 шт.
Бренд – продукция отечественного изготовителя, конечно, дешевле. Гладкий клинкерный кирпич от Рустика стоит 38 р, а стоимость немецкого гладкого колеблется от 77 до 120 р. за 1 шт.
Оптовые закупки, конечно, снижают цену материала. Но если речь идет об облицовке цоколя одного здания, стоимость изменяется незначительно. Если вы хотите сэкономить, то можно присмотреться к стеновым панелям под кирпич, который почти точно имитирует натуральный материал.
Цокольный кирпич должен удовлетворять высоким эксплуатационным требованиям, но и его внешний вид ничуть не менее важен. Значение облицовки переоценить сложно, а поэтому при строительстве эта статья расходов сокращается в последнюю очередь.
Размер цокольного кирпича: как рассчитать количество
При соблюдении технологии строительства стены дома не возводятся сразу на фундаменте: между этими частями должна быть «прокладка», а именно цоколь. Правильный расчет кирпича на цоколь далеко не последняя задача.
Ниже, можно узнать, как правильно выложить цоколь, какой кирпич для этого использовать и почему важно точно рассчитать его необходимое количество.
Правильно выкладываем цоколь
Кладку кирпича начинают с углов
Закончив фундамент, строительство здания продолжает цокольный этаж. При этом, очень важно, чтобы горизонтальный и диагональный уровень фундамента были идеальными.
Если фундамент проверен и его качество не вызывает вопросов, необходимо провести гидроизоляцию.
Это важный барьер для защиты цоколя. Эта часть дома особенно подвержена влиянию осадков, сезонных талых вод и грунтовым течениям.
Кирпичный цоколь гидроизолируется дважды:
- снизу между фундаментом и цоколем;
- сверху между цоколем и стеной.
Эти работы могут быть выполнены цементным раствором или рубероидом на мастике.
Для кладки используйте только цельные кирпичи
Кладка в цоколе начинается с углов. Для ориентира имеет смысл натянуть между сходящимися рядами шнур, чтобы образовать угол. Перед выполнением кладки, выложите слой сухого кирпича на фундамент, чтобы понять «раскрой» и использовать для внешней кладки преимущественно цельные кирпичи. Сделайте отметки на фундаменте для большего удобства в местах, где будут проходить вертикальные швы.
Рекомендуемая нормами ширина шва 12 мм, допустима погрешность в 3 мм. Чтобы сохранить толщину шва, ровной по всему периметру, используйте пруток размером 10-12 мм в качестве шаблона.
Выбираем кирпич
Работы выполняются только из красного кирпича
От прочности цоколя в буквальном смысле зависит жизнь дома. Даже если фундамент сделан из расчета пятиэтажного дома, неправильный материал цоколя или неверный размер приведут к тому, что стены начнут трескаться, а перекрытия смещаться.
Обращаясь к строительным нормативам, выясняем, что в соответствии с требованиями и правилами кирпич для цоколя должен быть полнотелый и керамический.
Эти же нормы не разрешают выполнять цокольные работы из силикатного кирпича.
При выведении цокольного этажа можно использовать кирпич:
- полнотелый красный глиняный прожженный;
- кислотоупорный;
- клинкерный.
Категорически не стоит использовать пустотелый кирпич даже высокой марки. Внутри пустот будет конденсироваться влага и при перепадах температур это приведет к разрушению кладки.
Полнотелый красный
Самый распространённый тип кирпича в строительстве – это обычный красный строительный кирпич одинарного размера. Этот материал почти идеален для выведения цоколя, минус его состоит в том, что красный кирпич впитывает влагу.
В дальнейшем, такая цокольная кладка потребует гидроизоляции как внешней, так и внутренней. Минимальный вариант-штукатурка. Но при доступности и дешевизне основного материала дополнительные расходы не ударят по карману.
Кислотоупорный
Кислотоупорный кирпич производится только в полнотелом варианте. Он устойчив к высоким силовым нагрузкам, поглощает минимальное количество влаги, практически не реагирует на сырость, не требует дополнительной изоляции, долговечен. К недостаткам стоит отнести высокую стоимость материала и теплопроводность.
Клинкерный
Данный вид относится скорее к отделочным материалам и используется обычно для внешней стороны стены дома.
Не требует гидроизоляции и долговечен.
Средний срок службы от 50 лет без ремонта. Этот вид считается водонепроницаемым. Существенный минус данного материала – очень высокая цена.
Общими требованиями к любому виду кирпича для цоколя независимо от типа и размера являются марка и морозостойкость.
Расчет количества материала
Выберите достаточное количество кирпича, чтобы не смешивать потом разные сорта
Для строительства цоколя необходимо использовать кирпич из одной партии и одного размера. Это положительно скажется на поведении кладки в целом.
Если вы будете использовать несколько разных партий, то в разных частях здания со временем кладка начнет вести себя по-разному. Поэтому очень важно правильно рассчитать необходимое количество блоков.
Для простоты расчетов в таблице ниже указано значение объема кирпича в штуках для 1м3 кладки.
Тип | Размер, мм | Количество, шт* |
---|---|---|
одинарный | 250*120*65 | 51 |
полуторный | 250*120*88 | 39 |
двойной | 250*120*138 | 26 |
Как рассчитать сколько материала надо закупить:* Количество рассчитано с учетом толщины растворного шва в 10 мм.
- по проекту или фактически определите периметр (сумма длины всех стен) будущего дома;
- умножьте на ширину кладки;
- полученную цифру умножьте на высоту цоколя;
- итоговое число (объем кладки в м3) умножьте на количество штук в 1 кубометре, которое зависит от размера цокольного кирпича.
Например, чтобы подсчитать количество материала для цоколя дома со сторонами 10×7 м, где ширина внешних стен планируется в полтора кирпича, то есть 0,38 м и высота предполагаемого цоколя составит 0,5 м. Работы будут выполняться из одинарного красного кирпича размером 250*120*65 мм. О том, как рассчитать количество кирпича, смотрите в этом видео:
Объем кладки равен: (10*2+7*2) *0,38*0,5=6,46 м3. Количество: 6,46*51=329,46. Округляя, получаем 330 штук.
В среднем в поддоне от 300 до 330 штук. При закупке стоит брать объем немного больше расчетного, чтобы не докупать при непредвиденном случае (разбился, украли, решили увеличить высоту цоколя дома).
От того насколько ответственно вы отнесетесь к выбору материала для цоколя, зависит как долго простоит ваш дом без ремонта. Работы по кладке даже обычного красного кирпича просты только на первый взгляд.
Если вы не уверены в своих силах, доверьте расчеты и выполнение работ профессионалам, а на себя возложите только функцию контроля.
Размер цокольного кирпича м 150
Цоколь или цокольный этаж – самая уязвимая часть здания. Этот участок подвергается высоким нагрузкам – весу самого строения, пучению грунта, воздействию ветра и влаги, которая попадает на поверхность в результате скопления талых и дождевых вод.
Поэтому не каждый материал пригоден для обустройства этой конструкции. Но выбор все-таки есть. Существует несколько видов кирпича, используемых для монтажа цоколя и отличающихся друг от друга характеристиками.
Виды и размеры
Для сооружения прочного и надежного цоколя могут быть использованы следующие материалы:
- рядовой клинкерный кирпич;
- керамический красный полнотелый;
- кислотоупорный.
Не рекомендуется применять для этих целей силикатный кирпич из-за его гигроскопичности. Теперь немного поподробнее о каждом виде изделия.
Клинкерный
Для обустройства цоколя используют рядовой обыкновенный кирпич. Этот материал изготавливают из тугоплавких сортов глины, спекаемых при высоких температурах, значение которых гораздо выше, чем граничное значение режима термообработки при производстве обычного кирпича.
Специальная технология позволяет получить продукт, не содержащий в теле пор и воздушных пустот.
Также производителям удается выпускать материалы разных оттенков (от светло-коричневого до темно-красного) путем выбора состава глины и регулировки продолжительности процесса и температуры обжига.
Клинкерный
При обустройстве цоколя лучше не использовать кирпичи светлых тонов, так как грязь, оседающая на поверхности, будет слишком заметна. Материал обладает следующими преимуществами:
- прочность. Этот вид кирпича можно назвать одним из самых прочных образцов. Отличается хорошей ударостойкостью и устойчив к механическим воздействиям;
- низкая пористость – влагопоглощение не более 6%;
- высокая морозостойкость – количество циклов «заморозки-размораживания» гораздо выше, чем у обычного кирпича;
- водонепроницаемость. Клинкер практически не впитывает влагу.
Из минусов – отличие оттенков кирпича из разных партий. Поэтому при ошибке с количеством материала и покупке недостающего могут возникнуть проблемы из-за разных расцветок.
Еще один недостаток – высокая цена, минимум в два раза превышающая стоимость обычного кирпича.
Размер изделия зависит от его вида:
- одинарный – 250х120х65;
Одинарный
- полуторный – 250х120х88;
Полуторный
- двойной – 250х120х138;
Двойной
- также выпускаются укороченный вид – 250х90х65.
Укороченный
Керамический красный полнотелый
Изготавливается из красной глины путем пластичного формования и обжига в печах при температуре 800 градусов. Существуют также сухой и полусухой методы производства этого материала, но сегодня их можно отнести к устаревшим.
Без цементного раствора невозможно сделать штукатурку стен и потолков, залить фундамент дома, произвести кладку кирпичей. Тут пропорции и соотношения цементного раствора.
Плиточный клей морозостойкий применяют как для наружной, так и для внутренней отделки поверхностей. Здесь все о различных его видах.
После монтажа теплого пола в доме необходимо обязательно производить его стяжку. Перейдя по ссылке узнаете, какой должна быть ее толщина.
Они не позволяют выпускать продукцию в больших количествах из-за сложного и длительного технологического процесса.
Керамический кирпич имеет практически монолитную структуру, что делает его достаточно прочным на изгиб и сжатие.
Керамический красный полнотелый
К одним из наиболее востребованных видов изделия относится марка М 150, представляющая собой универсальный материал, используемый для обустройства различных конструкций и фасада.
М 150
Для сооружения цоколя, так же как и в случае с клинкерным, применяется рядовой кирпич, который является самым дешевым видом изделия.
Рядовой
Из преимуществ можно выделить:
- устойчивость к перепадам температур;
- влагостойкость. Материал слабо впитывает воду и быстро высыхает после дождя;
- прочность – от 15 МПа;
- высокая плотность – 1950-2000 кг/м3.
Недостатки – появление высолов (белых пятен) на поверхности кладки и различие оттенков при покупке материала из разных партий.
Появление высолов
Керамический кирпич, так же как и клинкерный, бывает одинарный, двойной и полуторный и имеет те же размеры (желтый).
Более подробно о размерах керамического кирпича смотрите на видео:
Кислотоупорный
Несмотря на то, что основное назначение этого материала – применение в средах с повышенной кислотностью (как правило, при строительстве промышленных сооружений).
Он вполне подойдет и для обустройства цокольной конструкции, фундамента благодаря своей высокой прочности.
К тому же его способность противостоять кислотам и щелочам может сослужить хорошую службу при возведении цоколя на влажных закисленных почвах или вблизи проезжей части, где в зимнее время используют реагенты.
Кислотоупорный
Кислотоупорный кирпич изготавливают из специальной пластичной глины по технологии, соответствующей ГОСТу 474-90, согласно которой в состав материала входят кремнезем, глинозем, оксиды железа и кальция.
Глину с добавками обжигают и спекают при температуре +1200-1300 градусов, в результате чего получают прочный, устойчивый к механическим повреждениям продукт.
Обжиг в печи
Для обустройства цоколя подойдет прямой полнотелый кирпич, размер которого составляет 230х113х65 мм.
Прямой полнотелый
Помимо указанных характеристик к преимуществам изделия можно отнести:
- низкую истираемость;
- слабое водопоглощение – не более 8%;
- устойчивость к воздействию низких и высоких температур;
- точные размеры, что положительно влияет на процесс кладки;
- красивый внешний вид.
Недостаток – высокая стоимость, в несколько раз превышающая цену на обычный кирпич.
Вывод
При рассмотрении представленных выше видов становится ясно, что клинкерный и кислотоупорный кирпич – довольно дорогое удовольствие.
Поэтому при отсутствии определенных причин (таких, к примеру, как влияние агрессивных кислотных сред или желание использовать более эстетичный вариант) для строительства цоколя вполне достаточно будет красного керамического кирпича, который давно успел зарекомендовать себя в сфере строительства с положительной стороны.
технические характеристики, размеры, цена за м3
При возведении дома часто планируется цокольный этаж, например, для обустройства мастерских или подвальных помещений. Кроме исключительно архитектурных задач кирпичная кладка несет и функциональные нагрузки – повышает устойчивость стен, предотвращает появление мостиков влаги и сырости, оптимизирует усилия, передаваемые фундаменту.
Оглавление:
- Виды и описание
- Стоимость
- Технология монтажа
Разновидности
Для изготовления подбирают следующие материалы:
- Керамику.
- Обожженную глину (красную или белую).
- Клинкер.
- Искусственный камень.
Выбор определяется условиями возведения и эксплуатации дома, эстетическими соображениями застройщика, ценой.
Эксплуатационными показателями кирпича, используемого для цоколей, считаются:
- Прочность (в том числе, и при циклических нагрузках).
- Морозостойкость.
- Пористость.
- Коэффициент температурного расширения.
- Удобоукладываемость.
- Эстетические факторы.
Сопоставим по этим позициям параметры всех материалов, пригодных для кладки цоколя дома.
1. Керамика.
Изделия, произведенные из клинкера, характеризуются наибольшими показателями стойкости, чему способствуют особые технологии обжига продукции. Прочность и плотность такого кирпича взаимосвязаны. Работы обычно доверяют специалистам высокой квалификации; логично, что обойдутся они дороже. С привлекательностью у клинкера тоже не очень – в ходу преимущественно оттенки от коричневого до кирпично-красного, а материал более светлых расцветок встречается только в импортных предложениях.
Керамическая продукция, изготавливаемая на основе прочих композиций, отличается одним общим ограничением – все они адаптированы под применение в условиях средней и высокой влажности. Это объясняется технологией изготовления большинства сортов. Керамика пригодна для обустройства любой толщины кладки, поскольку доступна в широкой гамме размеров и исполнений.
Если цоколь время от времени подвергается изменению внешних нагрузок, то он теряет свою целостность и растрескивается, поэтому нуждается в обустройстве периодическими вставками, например, из того же клинкера. Цена вопроса возрастет, но не столь сильно, как при выполнении работ с использованием элементов повышенной плотности.
Многих пользователей подкупает мультивариантность керамических изделий – они могут быть любой толщины и высоты, гладкими, с рифленой поверхностью, декорируемыми под камень, сайдинг.
2. Обожженная глина.
Для кладки пригодны силикатный (белый) и обычный красный кирпич. Поскольку потребительские свойства такой продукции находятся в ряду средних, то с учётом специфических особенностей эксплуатации изделия нуждаются в дополнительной защите от неблагоприятных внешних факторов. Силикат, в частности, пригоден для обустройства цоколей на маловлажных грунтах. С оговоркой – применение особо надёжной гидроизоляции – его можно использовать и в иных ситуациях, но конфигурация предусматривается строго определенной. Например, уклон выполняют только положительным, и не менее 12-15° (так обеспечивается естественный сток влаги по поверхности силикатного элемента). Недопустимы какие-либо карманы, поднутрения, и вообще все то, что провоцирует длительное накапливание атмосферных осадков.
Явное преимущество данного варианта по сравнению с керамикой – меньшая цена как самого кирпича, так и работ по его укладке. Поэтому, если ваш дом расположен на возвышении или холме, то использование силиката – это правильное решение.
Красный блок считается наиболее бюджетным вариантом для обустройства цоколя. Градация размеров – самая широкая, а эксплуатационные показатели данного материала вполне смогут соответствовать большинству требований. Здесь особо тщательно нужно выбирать марку. Например, кирпич М-150, для строительства не подойдет, поскольку не гарантирует высокую морозостойкость. В результате некоторые участки после года эксплуатации начнут разрушаться. Для марки от М-250 и выше за устойчивость и целостность можно не беспокоиться. Покупать продукцию необходимо только у сертифицированных производителей: ее цена, разумеется, будет выше, зато и равномерность характеристик в пределах всех заказанных партий может быть гарантирована.
3. Искусственный камень.
Подбирая форму и габариты, можно его использовать как целостный фрагмент дома, забора, ограды. Искусственные материалы хороши и в качестве альтернативы сайдингу с имитацией кладки. Цена заведомо окажется ниже из-за снижения трудоёмкости работ, ведь условный размер кирпича в данном случае будет больше, а вставок и перевязок ожидается меньше.
Эксплуатационные характеристики искусственного камня по таким показателям как влаго- и морозостойкость, пористость и прочность превосходят изделия из обожженной глины, но уступают керамике и клинкеру. Поскольку при монтаже цокольного этажа его габариты уже известны, то и параметры блоков легко могут быть согласованы. В пользу данного варианта говорит и разнообразие размеров, цветов и фактуры искусственного камня.
Расценки
Приведем сводную таблицу потребительских параметров материалов, которые используются для сооружения цокольных частей зданий (цены указаны по Москве):
Вид | Проч-ность, МПа | Морозостойкость. Не менее теплосмен | Пористость, % | Плотность, г/см3 | Цена за м3, рубли |
Клинкер | 45-52 | 300 | 0,06-0,08 | 1,9-2,0 | 14000-18000 |
Силикатный кирпич (М-250) | 25-35 | 75 | 0,08-0,12 | 1,6-1,8 | 4800-5200 |
Красный (М-250) | 24-32 | 200 | 0,08-0,12 | 1,7-1,9 | 3600-3800 |
Керамика | 25-30 | 250 | 0,06-0,10 | 1,5-1,9 | 2200-2400 |
Искусственный камень | 35-50 | 250 | 0,03-0,08 | 1,8-2,2 | 8700-12000 |
Правила укладки
Для обеспечения прочности и долговечности цоколя необходимо верно установить его ширину: размещение должна быть в два кирпича, при высоте не менее 400-450 мм. Сначала обустраивают угловые элементы, выверяя размеры образующихся диагоналей и следя за равномерностью слоев. Само возведение выполняют на обычном цементно-песчаном растворе, однако перевязку предусматривают по каждому ряду, а максимальную ширину швов выдерживают не более 8-12 мм. В случае силиката усилить основу можно армированной сеткой из оцинкованной проволоки.
В завершение работ производится покрытие гидроизолирующей мастикой или битумом, а в качестве теплоизолятора применяют пенополистирол, периодически обустраивают вентиляционные отверстия. Цоколь из силикатного/красного кирпича дополнительно обрабатывают защитными силано-кремнистыми составами требуемой цветовой гаммы (цена зависит от состава красящих пигментов), керамика и искусственный камень в такой обработке не нуждаются.
размеры красного кирпича для цоколя
Цоколь находится непосредственно на фундаменте здания и служит переходом от основания строения к его стенам.
Загрузка …
На нулевой этаж дома приходится вес всей конструкции, потому необходимо особенно тщательно подходить к выбору материалов для строительства и к работам по возведению. Материалами для строительства могут быть блоки, камень, железобетон или кирпич цокольный.
По многим параметрам последний из материалов является наиболее предпочтительным среди прочих. Его доступность, экологичность, прочность и низкая теплопроводность обусловили такое его широкое применение в строительстве фундамента и стен жилых зданий.
При закупке материалов нужно разобраться в разнообразии видов кирпича, его характеристиках и типоразмерах. Это может существенно облегчить расчет объемов при планировании и точность выполняемых работ составленной смете. При возведения цоколя из кирпича, зная его размеры цокольный кирпич просчитать очень легко.
Размер цокольного кирпича
Важно! Необходимо отметить, что кирпич, как строительная единица, имеет свои особенности применения. При изучении материалов о тех или иных параметрах, можно встретить некоторые названия.
Чтобы понимать, о чем ведется речь, следует запомнить, что плоская широкая часть называется постелью, узкая длинная часть – ложком, а короткая узкая часть – тычком.
Для строительства цоколей, как правило, применяют 4 вида кирпичного материала.
Клинкерный кирпич
Клинкерный материал отличается отличными теплоизоляционными и звукопоглощающими качествами. Он устойчив к ультрафиолетовому излучению, жаропрочен и обладает не очень пористой структурой, поглощая влагу только на 6% своей массы.
Помимо того, устойчив к воздействию химических веществ — кислот, солей, и прочих. Хорошо зарекомендовал себя в эксплуатации, особенно удачно его сочетание с пеноблоками или газоблоками.
Этот материал изготавливается из особых видов глины, подвергаемой обжигу при высоких температурах. После укладки не требуется дополнительная обработка пропитками или покраской – кирпич не слишком порист, и достаточно просто щеткой почистить пыль и грязь. Широкая цветовая палитра бежевого и красного оттенков позволяет не делать облицовку и легко вписать этот материал в существующий облик дома.
В зависимости от стандарта изготовления клинкерный кирпич бывает: одинарный (25*12*6,5 см), полуторный (высота 8,8 см), двойной (высота 13,8 см), укороченный (25*9*6,5 см) и полублок (25*6*6,5).
Зарубежные производители используют другие типоразмеры клинкера, так, клинкер 24*11,5*7,1 см — аналог российского полуторного, 24,*11,5*5,2 см – аналог ординарного, а 21*11,5*11,2 см — двойного.
Керамический красный полнотелый кирпич
Полнотелый красный кирпич универсален, его применяют как для внутренних отделочных работ, так и для возведения стен здания. Он обладает достаточной морозостойкостью и лучше хранит тепло помещения, чем клинкер.
Влагопоглощение на уровне 14% позволяет использовать этот материал для строительства даже в регионах с дождливым климатом.
Особенно стоит отметить доступность по цене такого материала. Размерный ряд соответствует клинкерным характеристикам, имея те же габариты одинарного, полуторного и двойного кирпичей.
Существует модификация в виде удлиненного блока в 52,8 см длиной. Это позволяет сэкономить на строительстве.
Разница между отделочным и строительным кирпичами заключается в геометрии поверхностей – для отделки лицевой камень должен быть без дефектов в виде трещин и сколов, пигментации и пр.
Силикатный кирпич
Для возведения опорных стен используют силикатный кирпич. Его высока плотность, прочность и устойчивость к значительным нагрузкам позволяют выдерживать вес всей конструкции без деформации. За счет правильной геометрии форм также возможно использование для отделочных работ.
Поглощение влаги на уровне 16%, но и теплопроводность тоже повышенная, поэтому его применяют только при малом количестве осадков и с обязательным обустройством дренажной системы по периметру здания.
Размерный ряд не отличается от клинкерного и керамического видов, те же типоразмеры для одинарного, полуторного и двойного исполнения.
Но поверхность делается не только гладкой, как у прочих, но и рельефной – как для улучшения адгезии материала, так и для большей декоративности. Цветовая гамма расширяется розовыми, соломенными и персиковыми оттенками.
Кислотоупорный
Этот вид кирпича производят из глины и дунита. Эта примесь в составе означает использование фрагментов горных пород, с содержанием кремния дол 45%. Особая технология изготовления придает стойкость к воздействию химических веществ. При строительстве для соединения кладки необходима кислотощелочестойкая замазка.
При правильно проведенных работах такие стены отлично отталкивают воду, причем уровень поглощения влаги всего 8%. Долгий срок эксплуатации без разрушения составляет 150 циклов, что подтверждает высокую морозоустойчивость материала.
При облицовочных работах применим кирпич прямой формы, размером 23*1,3*6,5 см. Существуют и другие формы, кроме прямой, используемые, к примеру, в химической промышленности: малый радиальный продольный размером 11,3*7*6,5 см, с длиной 23см, или ребровый клиновый двусторонний размером 11,3*6,5*6,5 см, с длиной 23 см.
Самым популярным из всех видов является клинкерный кирпич, из-за своей декоративности и качественным характеристикам. Так же популярен и красный полнотелый за счет доступности по цене и низкой теплопроводности.
Вес
Вес кирпича зависит от его наполнения и материала изготовления. Когда строительная единица имеет большую плотность, то и вес ощутимо увеличен. Это влияет на нагрузку на основание и удобство при работах с материалом.
Чтобы уменьшить вес, но сохранив все свойства, делают пустотелые кирпичи. Отверстия в нем могут быть различных форм – щели, круглые, овальные, а также сквозные или не сквозные.
Для облицовки цоколя применяют, как правило, пустотелые разновидности материала, но не все. Кислотоупорные вообще не бывают пустотелыми, а глиняный красный теряет свои качества при пустотелом исполнении. Клинкерный может применять в любом исполнении, его прочность и плотность структуры позволяет делать в нем любые отверстия.
Типовой вес клинкерного кирпича для отделочных работ:
- одинарный имеет вес в 4,5 кг – полнотелое исполнение, и 3,7 кг – пустотелое;
- укороченный, но пустотелый, весит 2,2 кг;
- полублок с выемками – 1,7 кг;
- вид с удлиненной стороной – 3,75 кг.
Керамический глиняный кирпич приобретает дополнительные преимущества от появления пустот в его составе в виде отверстий, к примеру, лучше хранит тепло.
- одинарный камень весит 3,7 кг, если он полнотелый, и 2,7 кг, если с пустотами;
- полнотелый полуторный–4,3 кг, а пустотелый – до 3,3 кг;
- полнотелый двойной имеет вес в 7,2 кг, а пустотелый всего 5 кг;
- укороченный кирпич шириной в 8,5 см – 2.2 кг.
Силикатный кирпич при всех прочих равных параметрах с остальными подвидами, имеет повышенную плотность структуры, потому он всегда самый тяжелый из всех категорий.
- полуторный кирпич для облицовки весит как и силикатный с пустотами — 4,3 кг;
- у двойного вес достигает 5,8 кг.
Кислотоупорный стандартный кирпич весит 3,6 кг. Тяжесть остальных видов может варьироваться в зависимости от вида и назначения, но не более 3,65 кг.
Кирпич для цоколя должен быть максимально надёжным в эксплуатации, но и визуально он должен смотреться достаточно презентабельно. Зная типовые размеры каждого из видов, можно составить смету, максимально приближенную к реальным затратам в процессе стройки.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.
ТИПОВЫЕ РАЗМЕРЫ И ФОРМЫ БЕТОННЫХ БЛОКОВ
ВВЕДЕНИЕ
Бетонная кладка — один из самых универсальных строительных продуктов, доступных из-за большого разнообразия внешнего вида, который может быть достигнут с использованием бетонных блоков. Бетонные блоки для каменной кладки производятся разных размеров, форм, цветов и текстур для достижения различных отделок и функций. Кроме того, из-за своей модульной структуры различные бетонные блоки можно комбинировать в одной стене, чтобы добиться различий в текстуре, узоре и цвете.
Некоторые размеры и формы бетонной кладки считаются стандартными, тогда как другие популярны только в определенных регионах. Местные производители могут предоставить подробную информацию о конкретных продуктах или возможности производства нестандартных единиц.
РАЗМЕР УСТАНОВКИ
Как правило, бетонные блоки имеют номинальные размеры лицевой стороны 8 дюймов (203 мм) на 16 дюймов (406 мм) и имеют номинальную толщину 4, 6, 8, 10, 12, 14 и 16 дюймов.(102, 152, 203, 254, 305, 356 и 406 мм). Номинальные размеры относятся к размеру модуля для планирования схем соединения и модульной компоновки по отношению к дверным и оконным проемам. Указанные 3 размера бетонных блоков каменной кладки обычно на 3/8 дюйма (9,5 мм) меньше номинальных размеров, так что модуль 4 или 8 дюймов (102 3 или 203 мм) выдерживается с 3/8 дюйма (9,5 мм). ) растворные швы. На Рисунке 1 показаны номинальные и указанные размеры для номинального блока бетонной кладки 8 x 8 x 16 дюймов (203 x 203 x 406 мм).В дополнение к этим стандартным размерам у местных производителей бетонной кладки могут быть доступны блоки другой высоты, длины и толщины.
Стандартные технические условия для несущих бетонных блоков, ASTM C90 (ссылка 1) является наиболее часто используемым стандартом для бетонных блоков. ASTM C90 включает минимальную толщину облицовки и стенки для различных размеров бетонных блоков, как указано в таблице 1. Общие размеры блока (ширина, высота и длина) могут изменяться на ± 3/8 дюйма.(3,2 мм) от указанных размеров. При необходимости блоки могут изготавливаться с более жесткими допусками, чем те, которые предусмотрены ASTM C90. ASTM C90 также определяет разницу между пустотелыми и массивными бетонными каменными блоками. Чистая площадь поперечного сечения твердого блока составляет не менее 75% от общей площади поперечного сечения.
В дополнение к указанным выше размерам блоков бетонный кирпич, соответствующий стандарту ASTM C1634, Стандартные технические условия для облицовочного бетонного кирпича (ссылка 2), доступен в широком диапазоне номинальной длины и высоты; обычно с номиналом 4 дюйма.(102 мм) ширина для облицовки. Бетонный кирпич может быть на 100% сплошным или полым, при условии, что площадь заполнителя кирпича не превышает 25% общей площади поперечного сечения.
Рисунок 1 — Номинальные и указанные размеры агрегата
Таблица 1 —– Минимальные требования к лицевой оболочке и полотну
ФОРМЫ УСТРОЙСТВА
Формы бетонных блоков были разработаны для широкого спектра применений.Некоторые общие конфигурации блоков показаны на Рисунке 2. Как правило, лицевые оболочки и перемычки имеют сужение на бетонных блоках из каменной кладки. В зависимости от литейных форм, используемых при изготовлении блоков, торцевые оболочки и перемычки могут иметь конусообразную форму с раструбом на одном конце или могут иметь прямой конус сверху вниз. Конус обеспечивает более широкую поверхность для раствора и упрощает работу каменщику.
Узлы с открытым концом позволяют навинчивать узлы на арматурные стержни. Это избавляет от необходимости поднимать элементы поверх арматурного стержня или продевать арматуру через сердечники кладки после того, как стена будет построена.Связующие балки в бетонных стенах из кирпичной кладки могут быть размещены либо путем распиловки части стенок из стандартного блока, либо с помощью блоков связующих балок. Блоки из клееных балок производятся либо с уменьшенными перемычками, либо с «выбивными» перемычками, которые удаляются перед размещением блока в стене. В эти агрегаты легко помещается арматура горизонтальной соединительной балки. Блоки перемычки похожи на блоки связующей балки, за исключением того, что нижняя часть блока является твердой, чтобы ограничить раствор для перемычки. Перемычки доступны с различной глубиной, чтобы выдерживать соответствующие нагрузки перемычки над дверными и оконными проемами.Блок створки имеет вертикальный паз, сформованный на одном конце для размещения оконной створки. Блок створки можно уложить так, чтобы канавки находились рядом друг с другом для размещения предварительно отформованной прокладки управляющего соединения. Универсальный или пропиленный блок содержит две близкорасположенные перемычки в центре, а не обычную одиночную перемычку. Это позволяет легко разделить блок на строительной площадке, создав два блока длиной 8 дюймов (203 мм), которые обычно используются рядом с проемами, на концах или в углу стены.
На рис. 3 показаны блоки, разработанные для конкретных настенных применений.Блоки управляющих шарниров изготавливаются с одним охватываемым и одним охватывающим концом для передачи поперечной нагрузки через управляющие соединения. Устройства с выпуклым носом доступны как с одинарным, так и с двойным выпуклым носом для смягчения углов. Блоки экрана доступны во многих размерах и моделях (№ 4). Типичные области применения — внешние заборы, внутренние перегородки и проемы внутри бетонных каменных стен. Блоки со скошенным концом, образующие угол 45 ° с лицевой стороной блока, используются для формирования стен, пересекающихся под углом 135 °.Единицы в соседних рядах перекрываются, образуя непрерывный рисунок соединения в углу. Пилястры и колонны используются для легкого размещения стыка стена-колонна или стена-пилястра, оставляя место для вертикального армирования в центре полости.
Для повышения энергоэффективности разработаны различные блоки для каменной кладки. Эти блоки, примеры которых показаны на рисунке 4, могут иметь уменьшенные площади перемычек для уменьшения теплового потока через полотна. Веб-области можно уменьшить, уменьшив высоту или толщину полотна, уменьшив количество полотен или и то, и другое.Кроме того, внутреннюю лицевую оболочку блока можно сделать толще, чем типичная лицевая оболочка, для увеличения аккумулирования тепла и, следовательно, для дальнейшего повышения энергоэффективности. Изоляционные вставки также могут быть включены в стандартные бетонные блоки для повышения энергоэффективности.
Акустические блоки (рис. 5) подавляют звук, улучшая, таким образом, характеристики шумоподавления внутреннего пространства. Акустические блоки часто используются в школах, на промышленных предприятиях, церквях и в аналогичных помещениях, где требуется улучшенная внутренняя акустика.
Рисунок 2 — Типовые блоки бетонной кладки
Рис. 3. Специальное подразделение Sapes
Рисунок 4 — Примеры блоков бетонной кладки, разработанных для обеспечения энергоэффективности
Рисунок 5 — Примеры акустических бетонных блоков
ОТДЕЛКА ПОВЕРХНОСТИ
Окончательный вид бетонной стены из кирпича может варьироваться в зависимости от размера блоков, формы блоков, цвета блоков и раствора, рисунка склеивания и отделки поверхности блоков.Описанные выше бетонные блоки различной формы и размера часто доступны с различной отделкой поверхности. Некоторые поверхности формуются в блоки в процессе производства, а другие наносятся отдельно.
Для получения дополнительной информации об архитектурной отделке поверхности см. Архитектурные бетонные блоки TEK 2-3A (ссылка 5).
ОБОЗНАЧЕНИЯ
A nw = нормализованная веб-область, дюйм. 2 / фут 2 (мм 2 / м 2 )
t fs = Минимальная толщина лицевой оболочки, дюймы (мм)
t w = Минимальная толщина стенки, дюймы (мм)
W = Номинальная ширина агрегата, дюймы (мм)
Список литературы
- Стандартные спецификации для несущих бетонных блоков кладки, ASTM C90-16, ASTM International, 2016.
- для облицовочного бетонного кирпича, ASTM C1634-15, ASTM International, 2015.
- Стандартные методы испытаний для отбора проб и испытаний бетонных блоков и связанных с ними блоков, ASTM C140 / C140M-16, ASTM International, 2016.
- Бетонные перегородки из каменной кладки, TEK 3-16A, Национальная ассоциация бетонных каменщиков, 2016.
- Architectural Concrete Masonry Units, TEK 2-3B, Национальная ассоциация бетонных кладок, 2017.
Стандартные технические условия
NCMA TEK 02-01B, доработка 2017 г.
Заявление об ограничении ответственности: Несмотря на то, что прилагаемая информация была максимально точной и полной, NCMA не несет ответственности за ошибки или упущения, возникшие в результате использования данного TEK.
101 Типы кирпичей (Таблицы размеров и размеров для каждого варианта кирпича)
Это ваше окончательное руководство по всем типам кирпичей. Каждый вариант кирпича включает варианты размеров и размеров, представленные в иллюстрированных диаграммах и / или таблицах размеров. Это подробное руководство по кирпичам.
Буквальный фундамент из строительных материалов, кирпичи использовались в той или иной форме еще в 4000 г. до н. Э. В то время как название обычно вызывает мысленные образы темно-красного прямоугольного блока, кирпичи на самом деле бывают невероятного количества форм, размеров, материалов и структурных конструкций.
Связанные: 50 моделей кирпичных патио | 78 домов из красного кирпича (наглядные примеры) | 30 примеров кирпичных проездов (фотографии)
Версия PDF: Щелкните здесь, чтобы просмотреть PDF-версию нашей таблицы кирпичей (чтобы вы могли ее скачать).
Ориентация кирпича
Способ укладки кирпича существенно влияет на то, как он поддерживает структуру, выдерживает износ и имеет эстетический вид. Стандартный прямоугольный кирпич имеет шесть основных ориентаций.
Как следует из названия, эта ориентация направлена длинной узкой стороной кирпича наружу, чтобы эффективно «растянуть» кладку в стену или бордюр. Эта опция дает каменщикам возможность создавать большие конструкции за относительно короткий период времени, кладя кирпичи один на другой в простой узор из слоев, называемый полями .
Носилки с уключинами наклоняют лицевую сторону носилок вверх, обращая при этом длинный широкий край кирпича наружу.Подобно носилкам, эта ориентация также помогает быстро установить горизонтальный прогресс при создании стены, но имеет дополнительное преимущество — рост вертикально. Компромисс заключается в том, что ему потребуется дополнительная поддержка спереди назад, так как узкая сторона недостаточно хорошо приспособлена для того, чтобы выдерживать различный вес и толщину выше.
Вариант расстановки солдат, матросский кирпич стоит на коротком краю кирпича и обращен к широкому краю, а не к узкому. Это обеспечивает ровную вертикальную конструктивную линию, но, как и у уключинных носилок, ему потребуется дополнительная поддержка спереди назад для сохранения целостности на больших участках конструкции.
Наконец, уключинный кирпич — это солдатская ориентация, когда его было несколько слишком много — короткий вертикальный край кирпича обращен наружу, предлагая большую поддержку спереди назад за счет ширины при строительстве рядов. Как следует из названия, эта ориентация используется для поддержки рядов других ориентаций в чередующихся узорах, обеспечивая общую структурную целостность и приятные узоры в готовой работе.
Размеры и типы модульного кирпича
Как в проектах нового строительства, так и в проектах реконструкции, компоненты дома или коммерческого / промышленного здания обычно проектируются так, чтобы складываться вместе, как кусочки пазла.Это означает, что окружающая кирпичная кладка должна быть предсказуемой по таким характеристикам, как форма, размер и несущий вес, ради эффективности и стоимости.
Модульный кирпич предлагает приблизительно номинальных размеров 2 ⅔ дюйма x 8 дюймов x 4 дюйма. Номинальные размеры модульной кирпичной кладки включают не только указанные (ожидаемые производителем) размеры самого кирпича при 203 мм x 67 мм x 101 мм, но также рекомендуемая толщина раствора, который будет соединять его с другими кирпичами.Структурный модульный кирпич будет иметь 2 или 3 отверстия, полностью пробитые в центре, и не будет иметь выступающих краев для облегчения планирования со стороны строителей и каменщиков.
В модульных кирпичах Engineer используются прямоугольные прорези, а не круглые отверстия для пробивки кирпича, и они чаще используются для жилых проектов, таких как домостроение, из-за их большего размера — приблизительный номинал 203 мм x 101 мм x 101 мм / 8 дюймов x 4 дюйма x 4 дюймы указаны. Эти отверстия в кирпиче созданы, чтобы помочь в производстве, обеспечивая более равномерное охлаждение кирпичного материала во время создания и меньший вес при транспортировке и обращении во время строительства.
В этих кирпичах имеется больше отверстий, чем в традиционном модульном кирпиче. Приблизительные номинальные размеры этих кирпичей составляют 3 ⅕ дюйма x 8 дюймов x 4 дюйма, а указанные размеры — 203 мм x 81 мм x 101 мм. Благодаря большему количеству полостей / отверстий, за которые раствор может «схватиться», встроенного в кирпич, они используются для отделки углов и краев, отсюда и их название.
Названные по месту происхождения, римские кирпичи представляют собой плоские тонкие кирпичи с приблизительными номинальными размерами 2 дюйма x 12 дюймов x 4 дюйма и указанными размерами 304 мм x 50 мм x 101 мм.Они используются для создания выразительной и привлекательной отделки фасадов зданий, колонн и других областей, где эстетика ценится наравне со структурной целостностью. Их гладкий внешний вид, как правило, без шероховатостей или пирсинга, запоминается и радует глаз.
Как и римские кирпичи, нормандский стиль назван в честь первой группы исторических людей, использовавших его. Нормандские разновидности, очень похожие по размеру на римский кирпич, имеют приблизительные номинальные размеры 2 ⅔ дюйма.x 12 дюймов x 4 дюйма и указанные размеры 304 мм x 67 мм x 101 мм. Большая разница между ними, кроме высоты, заключается в том, что у нормандских кирпичей есть прямоугольные отверстия для протекания раствора, а у римских кирпичей — нет.
Построенный буквально на высоте кирпича в нормандском стиле, разновидность Engineer Norman добавляет немного больше материала для работы, размером 3 ⅕ дюйма x 12 дюймов x 4 дюйма в примерных номинальных размерах и 304 мм x 81 мм x 101 мм. в указанных размерах. Как и его более короткий тезка, в этом кирпиче также есть прорези для раствора, которые можно захватить, что обеспечивает лучшую общую фиксацию, поскольку поля построены друг на друге.
Универсальный модульный кирпич аналогичен базовому модульному кирпичу по нескольким конструктивным концепциям — односторонний, с круглыми отверстиями — с ключевыми различиями в общей высоте и глубине. Эти кирпичи имеют приблизительные номинальные размеры 4 дюйма x 12 дюймов x 4 дюйма, что делает их особенно легко совместимыми с другими компонентами здания, такими как окна и дверные коробки. Указанные размеры каждого вспомогательного кирпича составляют 304 мм x 101 мм x 101 мм.
Для строительных целей, которые требуют большей длины отдельного кирпича, чем может обеспечить кирпич, меридиан увеличивает длину на треть, предлагая приблизительные номинальные размеры 4 дюйма.x 16 дюймов x 4 дюйма и указанные размеры 406 мм x 101 мм x 101 мм. Дополнительные четыре дюйма длины по сравнению с универсальным стилем обеспечивают большую гибкость и стабильность при смещении рисунка, в то время как пробитые отверстия обеспечивают хорошее сцепление с раствором.
В сценариях строительства, где требуется больше как высоты , так и длины в отдельных размерах кирпича, двойной меридиональный кирпич предлагает решение. «Двойной» относится к высоте над стандартным меридианом 4 дюйма, с двойным приближенным номинальным размером 8 дюймов.x 16 дюймов x 4 дюйма и указанные размеры 406 мм x 203 мм x 101 мм. Ядра этого кирпича также значительно больше и имеют квадратную форму, а не закругленную, что делает кирпич «пустотелым» строительным кирпичом.
- 6-дюймовый меридиан сквозь стену
При приблизительных номинальных размерах 4 дюйма x 16 дюймов x 6 дюймов и заданных размерах 406 мм x 203 мм x 152 мм, этот тип пустотелого кирпича составляет половину высоты двойной меридиан, но основывается на стиле с дополнительными двумя дюймами глубины.Крупные квадратные сердечники упрощают обращение с каменщиками, обеспечивая внешнюю прочность кирпича без увеличения веса более прочного кирпича с меньшими круглыми сердечниками.
- 8-дюймовый меридиан со сквозной стенкой
Подобно «сплошному» кирпичу, пустотелый меридиональный кирпич бывает нескольких размеров, которые можно накладывать внахлест и объединять практически в любой проект модульного кирпичного здания. Этот кирпич размером 4 дюйма x 16 дюймов x 8 дюймов в приблизительных номинальных размерах и 406 мм x 101 мм x 203 мм в указанных размерах является средним размером меридианного трио сквозных стен, добавляя дополнительные 2 дюйма глубина над самым маленьким сквозным меридиональным кирпичом.
- Меридиан со сквозной двойной стенкой
Завершающий ассортимент модульного кирпича — меридиан с двойной сквозной стенкой, массивный, но пустотелый кирпич, с приблизительными номинальными размерами 8 дюймов x 16 дюймов x 8 дюймов ., выступает как самый крупный вариант сквозного меридионального кирпича. Этот размер добавляет еще два дюйма высоты к 8-дюймовому стилю чуть ниже его по масштабу, предоставляя строителям существенный модульный вариант из пустотелого кирпича для больших работ с существенными требованиями к покрытию на трассах.Указанные размеры этого кирпича — 406 мм x 203 мм x 203 мм.
Связано: Таблица размеров шлакоблоков
Размеры и типы немодульных кирпичей
Немодульные кирпичи уменьшают номинальные размеры своих модульных аналогов, предлагая только указанные размеры и фактические размеры. Эти кирпичи могут быть разрезаны для нестандартных применений, и их нельзя сделать так, чтобы они точно соответствовали стандартным размерам стены / дверной коробки / оконной коробки, как модульные кирпичи.
Немодульный матовый кирпич имеет большие квадратные ядра для прохода раствора, с указанными размерами 2 ¾ дюйма В x 7 до 8 дюймов Д x 2 до 3 дюймов D. Потому что Этот широко используемый формат кирпича развивался и изменялся с историей кладки, размеры кирпича-фермы могут незначительно отличаться у разных производителей и, как правило, будут упоминаться в информации о продажах, если это так.
Немодульный королевский кирпич, что неудивительно, больше, чем его королевский аналог.С дополнительным квадратным сердечником, встроенным в более значительную длину, указанные размеры этого кирпича составляют от 2 до 2 ¾ дюймов. В x 9 — 9 ¾ дюймов. Д x 2 — 3 дюйма. D.
Стандартный немодульный кирпич включает элемент дизайна, известный как лягушка — выемка в центре кирпича, которая придает ему вид неглубокой ванны. он служит той же цели, что и стержни, давая раствору место для растекания и «сцепления» при высыхании. Указанные размеры этого классического кирпичного стиля — 2 ¼ дюйма.В x 8 дюймов, Д x 3 ½ — 3 ⅝ дюйма, D.
Очень похож по внешнему виду и конструкции на модульный инженерный кирпич, этот стиль имеет те же пять прямоугольных размещений сердечников и различается только размерами, входящими в меньшего размера 2 ¾-2 13/16 дюйма в высоту x 8 дюймов в длину x 3 ½-3 ⅝ дюйма в диаметре в указанных размерах.
Завершает немодульную группу стандартный кирпич для закрытия, близкий родственник его модульному аналогу. Созданный с такими же круглыми сердцевинами и почти такими же размерами, он также используется для обработки углов и кромок благодаря продуманной сквозной конструкции, обеспечивающей надежное сцепление с раствором.Указанные размеры этого стиля: от 3 ½ до 3 ⅝ дюйма. В x 8 дюймов. Д x 3 ½ — 3 ⅝ дюйма. D.
Варианты кирпича 8 квадратных
Также известны кирпичи 8 квадратных как «негабаритные» кирпичи и предназначены для использования в крупномасштабных строительных проектах, таких как школы, офисные здания и больницы. Дополнительная высота кирпичей дает каменщикам возможность создавать длинные высокие стены без ущерба для общей устойчивости. Длинные и глубокие стержни, которые проникают сквозь кирпич, обеспечивают долговечность конструкции.
Кирпичи размером 8 квадратных метров, также известные как «негабаритные» кирпичи, предназначены для использования в крупномасштабных строительных проектах, таких как школы, офисные здания и больницы. Дополнительная высота кирпичей дает каменщикам возможность создавать длинные высокие стены без ущерба для общей устойчивости. Длинные и глубокие стержни, которые проникают сквозь кирпич, обеспечивают долговечность конструкции.
В целом, шесть стилей кирпичей 8-Square разработаны для совместной работы с соответствующими 7 ⅝ дюймами.высоты, чтобы построить ровный участок, который остается устойчивым при увеличении высоты стены.
8SQ и 8SQ 1 — это, по сути, один и тот же кирпич с точки зрения габаритных заданных размеров — 7 ⅝ дюйма В x 7 дюймов Д x 3 дюйма Д — при этом 8SQ1 также имеет бороздки средняя точка, которая через переднюю грань визуально делит пополам область кирпича, содержащую центральное отверстие под сердечник. 8SQ External сокращает длину кирпича чуть менее чем на два дюйма, составляя 6 дюймов., и добавляет к одному краю угол, похожий на крышу, причем каждый наклонный край имеет длину 2 дюйма.
Носилки-подборщики 8SQ и 8SQ Corner Stretcher-Header также практически идентичны: оба имеют размеры 7 ⅝ дюйма В x 7 дюймов Д x 3 ⅝ дюйма в диаметре с выступом диаметром ¾ дюйма. перекрывать кладку кирпича. Ключевое отличие состоит в том, что 8SQ Corner Stretcher-Header опускает круглые стержни, которые можно найти через 8SQ Stretcher-Header.
8SQ Outer-Inner завершает группу уникальной конструкцией «согнутой кромки», которую можно использовать для строительства угловых стен и бордюров.Этот кирпич имеет размеры 7 дюйма В x 8 дюймов Д (6 дюймов для корпуса, 2 дюйма для углового смещения) x 3 ⅝ дюйма D.
Типы и размеры кирпичей с выступами
Кирпичи с выступами изготавливаются из полая лягушачья структура на их нижней стороне, служащая той же цели, что и детали керна на пустотелых кирпичах. Это пространство позволяет им равномерно сидеть на кирпичной кладке, с достаточным пространством, чтобы раствор мог стекать, оседать и высыхать. Конечный результат — гладкая, ровная верхняя кромка стен, бордюров и декоративных элементов более крупных проектов кирпичной кладки.Выступающий край кирпича с выступом, как вертикального, так и горизонтального, имеет стандартную ширину дюйма для облегчения планирования и монтажа.
Радиальный кирпич
а. Внутренние радиальные кирпичи
Внутренние радиальные кирпичи имеют плоскую переднюю часть и изогнутую внутреннюю кромку — для наблюдателя снаружи кирпичной кладки ряд Внутренних радиальных кирпичей будет просто казаться традиционной стеной или краем. Однако с другой стороны изогнутые области будут соединяться, образуя плавный круговой угол.Эти кирпичи используются внутри изогнутой стены для получения ровного края, не требующего чрезмерного количества раствора для соединения.
г. Наружные радиальные кирпичи
На противоположном конце спектра кирпичной кладки по сравнению с внутренними радиальными кирпичами, Наружные радиальные кирпичи предоставляют средства для создания изогнутых краев, начиная от пологих уклонов в вертикальных стенах и заканчивая более плотными, сознательно круглыми постройками, такими как институциональные садовые границы или декоративные колодцы желаний. Чтобы определить длину дуги, необходимую на отдельном кирпиче для круглых проектов, общую ширину и длину желаемого готового изделия можно умножить и разделить на 144.
Кирпич для плоской арки
По стилю напоминающий прямоугольную форму клина ( FA1-A ) или параллелограмм ( FA1-B ), кирпич для плоской арки используется в основном для строительства арок из кирпичной кладки, либо как самостоятельный декоративный элемент. компоненты в не кирпичной стене или встроенные как часть более крупной кирпичной границы или стены здания. В некоторых случаях эти кирпичи также можно использовать как часть кирпичного тротуара или дорожки, использовать для придания кривизны или использовать вертикально на уровне земли в качестве декоративной кромки.
Sills
Термин «подоконник» происходит от древнеанглийского слова syll , означающего «стиль», и германского слова schwell , означающего «порог». Эти 9 стилей Sill Brick бесценны для создания культового вида окон и дверных проемов по всей стране. Их гладкие закругленные края и четкие угловые варианты предоставляют строителям множество вариантов, таких как сток воды и общий эстетический вид.
Покрытия
Верх кирпичных стен отделан кирпичом Coping Bricks различных форм и размеров.Эти стили кирпича имеют решающее значение не только для защиты кирпичных перекрытий под ними, но и для управления влажностью. Степень кривизны (или ее отсутствие), высота и размер перекрытия будут определять, где вода стекает по конструкциям во время штормов. Правильный колпачок не дает воде скапливаться на самой кирпичной кладке, а также направляет ее от основания конструкции. Кроме того, облицовочный кирпич отличается прекрасным эстетическим качеством при использовании в декоративных целях.
Tread Bricks
Лестницы и пешеходные дорожки в равной степени обязаны своей силой и красотой тяжелой работе Tread Bricks .Эти относительно плоские, гладкие и закругленные края используются в сочетании с обычными прямоугольными кирпичами для строительства наружных лестниц как для дома, так и для учреждений. Сравнительно небольшая высота проступей обеспечивает более равномерное прилегание к строительному раствору и другим кирпичам, а закругленные края обеспечивают комфорт как с эстетической, так и с физической точки зрения. Ступени с закругленными краями удобнее для сидения и элегантно смотрятся в домах любого размера; кирпичи для проступей также можно использовать для создания дорожек или краев дорожек на правильно выровненной и укрепленной земле.
Угловой кирпич
В то время как прямоугольные или квадратные размеры большинства стандартных кирпичей могут создавать прямые границы, вариации топографии, структурной устойчивости и даже стиля могут диктовать необходимость вариаций. Corner Bricks предлагает каменщикам гибкость в создании чего угодно, от разового исключения, встроенного в стену, чтобы избежать препятствия запланированной восьмиугольной (или другой геометрической) форме в их кирпичной кладке. Они работают в тандеме со стандартными кирпичами, чтобы устранить ограничения, связанные со строительством только под прямым углом при укладке рядов.
Кирпичи водяного столба (на квартире)
Подобно облицовочному кирпичу, кирпичи водяного столба (« на квартире» ) предназначены для отвода воды не только от самой кирпичной кладки, но и от ее основания. Вода в бассейне может вызвать длительное повреждение и ослабление как раствора, так и кирпичной кладки, что поставит под угрозу стабильность и безопасность конструкции. Кирпичи «на плоском» уровне грунтовых вод действительно выполняют эту функцию, но в основном используются в качестве дополнения для добавления декоративных элементов к кирпичной кладке.Когда они используются для создания колонн и рядов внутри стены из традиционной кирпичной кладки, они добавляют как декоративные текстуры, так и затенение.
Водные столы — Rowlock
В то время как кирпичи «на плоском» стиле используются в основном в декоративных целях, Rowlock Water Table Bricks созданы с большей функциональностью, чем с формой. Вырезы, выемки и угловые выступы, доступные в этой группе кирпичей, по-прежнему обладают множеством стилевых возможностей, но они также усердно работают, чтобы перенаправить воду со стен, подоконников, крыш и многого другого.В зависимости от наклона и размера их вертикального стека внутри трасс, это перенаправление воды может быть мягким или драматичным при значительном удалении от основания.
FAQ по кирпичу
1. Из чего делают кирпичи?
У кирпича есть история, причем очень древняя. Мы говорим тысячи лет назад. Самые ранние кирпичи были сделаны из глины, найденной в разных регионах, или из простой старой глины. И глине, и глине придавали прямоугольную или кирпичную форму и сушили на солнце или на воздухе, что делало их достаточно прочными для использования в различных домах или сооружениях того времени, таких как дома из сырцового кирпича.В изготовленных позже кирпичах использовалась керамика (обожженный кирпич), которую обжигали, чтобы сделать их более твердыми.
Красная глина была еще одним естественным источником обожженных кирпичей, которые обжигали и обжигали со всех сторон. Эти виды кирпича использовались для мощения дорог, фундаментов, полов и домов. Обжиговые печи с регулируемой температурой, работающие на дровах или угле, обеспечивали обжиг и глазурование этих глиняных кирпичей в правильном процессе. Кирпичи были сделаны путем смешивания глины с водой и последующего вытаптывания этой же глины упряжкой быков.Затем его превратили в пасту и поместили в деревянные рамы стандартного размера кирпича, а затем загладили с помощью приспособления для проволочной дуги. После извлечения из рам на кирпичи наносили штамп с указанием места их происхождения, а кирпичи загружали и помещали в печь. После обжига и запекания кирпичи удаляли для охлаждения и упаковывали на поддоны для распределения. Вся эта процедура выполнялась вручную и была кропотливой, горячей и грязной работой.
Изготовленные сегодня кирпичи выросли на одну-две ступени. Они используются так же, как и в древние времена, в качестве строительных материалов, брусчатки, дорожек, стен, фасадов каминов и всего, что связано с кладкой.В прошлом термин «кирпич» определялся по консистенции глины. Теперь кирпичи считаются прямоугольными блоками, основными ингредиентами которых являются минералы, полученные из глины, в том числе сланец и каолин. Эта консистенция составляет блок (или кирпич) вместе с известью, песком и бетонными материалами с добавленными количествами бария, карбоната бария, марганца и других добавок.
2. Кирпичи пористые?
Несмотря на то, что кирпич — твердый и прочный материал, он пористый.Пористость — уникальная характеристика кирпича. Любая влага или дождевая вода впитаются в кирпич за какое-то время, что связано со сложной системой циркуляции внутри кирпича. Он впитывает влагу быстрее, чем любой другой строительный материал. Кроме того, любой раствор, удерживающий кирпич на месте, также действует как губка, поэтому и кирпич, и раствор будут подвержены удержанию влаги. Если какой-либо подкладочный слой, обшивка или каркас, расположенный позади или на опоре кирпича, не был должным образом защищен от влаги, может развиться плесень.Важно, чтобы любой подкладной кирпич был установлен правильно.
3. Экологичен ли кирпич?
Кирпичи, изготовленные из природных источников земли, считаются экологически чистым и экологически чистым материалом. Глиняные кирпичи не содержат химикатов или сложных компонентов, способных нанести вред земле. Большинство строительных планов сегодня, в которых используются принципы устойчивого развития, допускают повторное использование кирпичей. Поскольку кирпич изготавливается из натуральных элементов, они считаются экологически чистыми.
4. Огнеопасны ли кирпичи?
Кирпич считается негорючим и негорючим. Вероятность возгорания кирпича минимальна. Если кирпич подвергается воздействию огня, не происходит выброса каких-либо токсичных газов, а сами кирпичи можно повторно использовать в проектах реконструкции.
5. Кирпич дорогой?
Стоимость кирпича варьируется и будет зависеть от типа кирпича, цвета, качества, процесса изготовления, а также любых дополнительных затрат на рабочую силу и установку.Кирпичи, как правило, дороже других внешних материалов, таких как винил и дерево. Лицевой кирпич будет стоить от шести (6 долларов) до чуть более десяти (10,50 долларов) за квадратный фут. Кирпичный сайдинг, как правило, является менее дорогим выбором для домовладельцев по сравнению с использованием полных кирпичей. Когда вы думаете о стоимости кирпича и долговечности этого материала, вы должны сделать вывод, что структура, прочность и устойчивость кирпича создают годы надежного использования, поэтому любые первоначальные расходы приведут к долгосрочной экономии.
6. Кирпич — хороший изолятор?
Кирпич не считается хорошим теплоизолятором. Большинство изоляционных материалов в строительстве — это легкие и воздушные, такие как пластик, шерсть и пена, способные задерживать воздух. Кирпич тяжелый, поэтому он не самый лучший изолятор, хотя его часто продают как теплоизолятор. Этот аспект связан со структурными особенностями различных кирпичей, которые обладают свойствами, способствующими теплоизоляции. Если в доме используется облицовка кирпичом, то деревянный каркас и изоляция внутри каркаса будут держать пространство изолированным.
7. Биоразлагаемы ли кирпичи?
По сравнению с другими строительными материалами кирпич не выветривается, не гниет, не ржавеет и не гниет. Развалить буквально невозможно. Стихия не повредит его, а выветривание только улучшит его внешний вид. Биоразлагаемость кирпича достигается за счет его дробления и переработки прямо там, где он падает, либо в результате полного сноса, либо сноса любых участков кирпича в конструкции. После измельчения он возвращается в землю или может быть повторно использован для формирования новых кирпичей.
8. Можно ли перерабатывать кирпичи?
Кирпич считается полностью пригодным для вторичной переработки, и его часто разрешается оставлять в зданиях, где произошел снос и были запланированы ремонтные работы. Большинство строительных норм и правил допускают повторное использование кирпича для наружного или внутреннего использования в новых или старых структурах.
9. Кирпич жаростойкий?
Кирпичи устойчивы к нагреванию, особенно после того, как их обжигают в печи.Однако обычный кирпич, который имеет более пористую природу, развалится при температуре более 1000 градусов по Фаренгейту. Сам по себе кирпич будет более устойчивым к нагреванию, чем, скажем, кирпичная стена, поскольку стены содержат раствор. Несмотря на любую степень жароустойчивости, кирпич — один из лучших материалов по устойчивости к жаре и огню.
10. Можно ли красить кирпич?
Кирпичи можно красить, но это не рекомендуется из-за того, что краска задерживает влагу, а кирпичи являются пористым материалом.Кирпичи могут впитывать влагу из-за влажности воздуха, влажной почвы, окружающей строение, или старого доброго дождя. Количество поглощаемой влаги будет зависеть от качества кирпича и наличия на нем какой-либо внешней защиты. Покраска кирпича предполагает использование паропроницаемой краски. При использовании неправильного типа краски внутри кирпича может скапливаться влага, что может привести к ухудшению состояния кирпичной кладки. Вы узнаете, есть ли в крашенном кирпиче скопившаяся влага, если на нем появятся пузыри от краски.Итак, если вы собираетесь красить кирпичи, важно использовать правильную краску, отталкивающую влагу.
11. Можно ли повторно использовать кирпичи?
Блоки можно использовать повторно, но необходимо предпринять некоторые шаги, чтобы подготовить их к использованию. Иногда кирпичи приходится использовать повторно, если этого требует проект, но их нужно правильно подготовить. Любой оставшийся или старый раствор, скрепляющий кирпичи, необходимо удалить. Если не провести надлежащую очистку, любое будущее нанесение нового раствора может быть затруднено из-за возможного удержания влаги.Удаление старого раствора может быть трудоемкой операцией, особенно если раствор более старый и мягкий. Использование различных типов более твердого раствора может создать проблемы с повторно используемым кирпичом. Кирпичи, которые собираются использовать повторно, могут быть хрупкими из-за воздействия элементов или просто из-за возраста, поэтому рекомендуется тщательно проверить качество любых кирпичей перед их повторным использованием.
12. Можно ли окрашивать кирпичи?
Кирпичи можно окрасить краской для кирпичной кладки, которая является проникающей.Краска для кирпича из оксида железа также может использоваться при окрашивании. Важно отметить, что большинство кирпичей имеют глиняную основу и были обожжены и охлаждены, что делает их чувствительными к впитыванию пятен и оттенков. Обязательно нужно убедиться, что кирпич можно испачкать. Если на него был нанесен герметик или если это не впитывающий кирпич, пятна могут не исчезнуть. Чтобы проверить кирпич на наличие пятен, промойте кирпич водой или ополосните его. Любые выступы или стекание воды будут указывать на то, что кирпич не примет пятно.В этом случае вам, возможно, придется удалить герметик с помощью стриппера или разбавителя для лака, чтобы подготовить кирпич к появлению пятен любого типа.
13. Можно ли заделывать кирпичи?
Кирпичи можно заделывать. Поскольку кирпич легко впитывает влагу, желательно его заделать. Со временем любое постоянное поглощение воды может вызвать трещины и крошку внутри кирпича. Нанесение герметика на любые внешние поверхности кирпича может защитить его от повреждения водой и любого роста растений, таких как мох или виноградная лоза.Перед нанесением герметика кирпич следует тщательно очистить и дать ему полностью высохнуть. Хороший герметик лучше всего наносить с помощью пульверизатора и наносить малярным валиком. Уплотнение является дополнительной защитной мерой и позволяет сэкономить на любом ремонте в будущем.
Долгая история кирпича сохранилась до наших дней, и вопросы и ответы, касающиеся кирпича, подтверждают, что это ценный материал по ряду причин. У кирпича есть несколько недостатков, связанных с удержанием влаги, тяжестью материала, возможной более высокой стоимостью и отсутствием сильных изоляционных качеств, но кирпич — это устойчивый и экологически чистый материал, который можно использовать практически в любой строительной ситуации.
Все типы кирпичей Первичная таблица
Хотите всю существенную информацию о кирпичах, указанную выше, в одном удобном месте? Изображение ниже представляет собой краткое наглядное руководство по стилям, формам и размерам кирпичной кладки — идеально подходит для совместного использования или использования в строительном магазине. Используйте эту удобную, удобную для Pinterest информационную таблицу с размерами кирпичей, которая поможет вам со всеми вашими будущими проектами кладки и планированием кирпичной кладки.
Версия PDF: Щелкните здесь, чтобы просмотреть PDF-версию нашей таблицы блоков (чтобы вы могли ее загрузить).
Далее: 50 моделей внутреннего дворика из кирпича | 78 домов из красного кирпича (наглядные примеры) | 30 примеров кирпичных проездов (фото)
Кирпичные стены подвала | Журнал Concrete Construction
Хотя обычно для этой цели не используется, кирпичную кладку можно использовать для фундамента или стен подвала, но ее следует покрыть водонепроницаемым или гидроизоляционным покрытием, чтобы предотвратить проникновение грунтовых вод и повышение влажности. Это покрытие должно выходить за пределы готовой поверхности.Также важно использовать прокладку через стену в основании стены над уровнем земли, чтобы вода, проникая в стены выше уровня, не попадала на верхнюю часть стен фундамента. Желательно, чтобы эта гидроизоляция перекрывала водонепроницаемое или гидроизоляционное покрытие. Ассоциация кирпичной промышленности (BIA) в технических примечаниях к кирпичному строительству 8B и 11E рекомендует использовать раствор типа M в кирпичной кладке, контактирующей с землей, такой как фундамент и подпорные стены.
Поверхность стен должна быть покрыта водонепроницаемой мембраной или гидроизоляционным покрытием, чтобы предотвратить проникновение грунтовых вод в каменные стены.В прошлом BIA давало некоторые рекомендации в Технических комментариях по кирпичному строительству 7 (от июля 1961 г.). В этом техническом примечании говорилось, что «там, где почвенные условия не допускают скопления воды, все, что требуется, — это увлажнение наружной поверхности». Эти гидроизоляционные процедуры включали нанесение одного или двух слоев грунтовки из цементного раствора. В тех случаях, когда скопление воды является проблемой, в примечании рекомендуется применять непрерывную битумную мембрану, состоящую из трех или более чередующихся слоев горячего битума и хлопчатобумажной ткани или войлока.Дополнительную защиту от истирания или проколов можно обеспечить с помощью раствора поверх гидроизоляции. На гидроизоляционные или битумные мембраны следует использовать гравийную засыпку, чтобы вода могла свободно стекать в дренажную плитку. Когда в 1985 году была переиздана серия Технических записок 7, эта информация больше не включалась.
Гораздо чаще используется бетонная кладка для фундаментов или стен подвала. Национальная ассоциация бетонных кладок (NCMA) в TEK 3-11 и TEK 19-3A дает множество рекомендаций, которые подходят и для глиняной кладки.Строительные нормы и правила обычно требуют, чтобы стены подвала были гидроизолированы там, где не возникает гидростатического давления, и гидроизолированы там, где может существовать гидростатическое давление. Гидростатическое давление может возникать из-за высокого уровня грунтовых вод или плохого дренирования обратной засыпки.
NCMA TEK 3-11 заявляет, что слив воды от стен подвала значительно снижает возможность проникновения воды в подвал в случае выхода из строя системы гидроизоляции. Рекомендуется использовать перфорированную трубу или сливную плитку для облегчения дренажа.Перед засыпкой необходимо тщательно проверить дренажные и гидроизоляционные системы.
NCMA TEK 19-3A обсуждает несколько типов гидроизоляционных и гидроизоляционных покрытий. Затирка или нанесение покрытий на цементной основе на каменные стены или нанесение грунтовочного покрытия могут быть эффективными методами гидроизоляции. Мембраны из прорезиненного асфальта или системы жидких прорезиненных покрытий могут обеспечить непрерывный барьер для воды.
Листовые мембраны имеют полиэтиленовый лист на внешней стороне.Прорезиненный асфальт служит адгезионным и гидроизоляционным материалом. Эти системы могут перекрывать небольшие трещины и пустоты. Многие эластомерные жидкие покрытия и листовые мембраны также могут быть эффективными. Листовые мембраны крепятся с помощью клея, а жидкие покрытия можно наносить безвоздушным распылением, валиком или кистью. Бентонитовые панели — еще один распространенный способ гидроизоляции кирпичных стен ниже уровня земли. В этих панелях используется сухой бентонит, заключенный в крафт-бумагу, ткань или картон. После установки и засыпки бентонит разбухнет под воздействием воды.Бентонит расширится в несколько раз от своего первоначального размера. По мере набухания он заполняет и герметизирует любые трещины или пустоты в фундаментных стенах, стыки между панелями или небольшие проколы в панелях. Важно, чтобы бентонитовые панели были защищены от влаги до завершения монтажа и засыпки.
Кирпичная стена подвала — Порядок строительства, практическое рассмотрение
Стены из кирпичной кладки обычно не используются в качестве стены подвала, но их можно построить для этой цели.Стена подвала из кирпича должна быть построена в соответствии с проектными спецификациями и чертежами, чтобы выдерживать как боковые нагрузки от засыпки, так и вертикальные нагрузки надстройки.
Надлежащие строительные методы должны быть рассмотрены адекватные и точные настройки выравнивания стен и перекрытие незавершенных работ для предотвращения будущих проблем.
Кирпичная стена подвала должна быть покрыта водонепроницаемым или влагонепроницаемым покрытием, чтобы предотвратить проникновение грунтовых вод в кладку.Материалы, используемые при возведении кирпичной стены подвала, на строительной площадке должны быть должным образом защищены от воздействия вредных веществ.
Порядок строительства кирпичной стены подвала
Практическое рассмотрение
Подготовительные работы
- Намочите кирпичи за день до использования кирпича, поместив шланг на кучу кирпича до тех пор, пока из нее не потечет вода. В очень жаркую погоду поместите шланг на штабель за несколько часов до использования кирпича.
- Очистить арматуру перед укладкой, удалить рыхлую ржавчину, лед и другие покрытия с арматуры.
Земляные работы
- Сначала просмотрите утвержденный опрос по ставкам.
- Убедитесь, что линия выемки по периметру поддерживается правильно, чтобы обеспечить точное выравнивание фундамента.
- Удалите рыхлый, разлагаемый и нестабильный материал и заполните его гранулированным наполнителем.
- Уложить слой заполнителя на пол, чтобы защитить кирпичную кладку от грязи и грязи
- Обеспечить доступ для доставки материала
Фиг.1: Земляные работы для строительства стены подвала
Строительство фундамента стены подвала
- После земляных работ уложите арматуру фундамента.
- Залейте бетон как можно скорее, чтобы предотвратить чрезмерную влажность из-за дождя и снега.
- Выравнивание фундамента должно быть обеспечено таким образом, чтобы центр кирпича совпадал с осевой линией фундамента.
- Поверхность фундамента загрубить для улучшения сцепления с первым ходом кирпичной стены подвала.
Монтаж кирпича
- Убедитесь, что верхняя часть фундамента чистая и не загрязнена.
- Положите кирпич вертикально и строго по линиям.
- Укладка с полностью заполненными строительными швами.
- Замазать торцы кирпича слоем раствора, достаточного для заполнения швов.
- Каменные заглушки на месте с головными стыками, брошенными на два соседних кирпича на месте.
- Не придавливайте углы и косяки для установки подрамников после того, как они будут установлены на место.
- Если необходимо произвести регулировку после того, как раствор начал затвердевать, удалите раствор и замените его свежим раствором.
Рис.2: Размещение кирпича
Размещение арматуры
- Точно расположите металлическую арматуру.
- Зафиксировать от смещения
- Плотно удерживать вертикальную арматуру на месте с помощью рам или других подходящих приспособлений.
- Горизонтальную арматуру можно укладывать по ходу кирпичной кладки.
Заливной раствор
Ассоциация кирпичной промышленности (BIA) рекомендует использовать раствор типа M для кирпичной кладки, контактирующей с землей. Раствор типа S рекомендуется для использования в армированной и неармированной кладке, где требуется более высокая прочность на изгиб, чем у типа N.
Для заливки раствора используются подходящие методы затирки, а затем дается достаточно времени, чтобы затвердеть, чтобы стена приобрела достаточную прочность.
Рис.3: Раствор
Засыпка
Не кладите засыпной материал до тех пор, пока бетонные блоки не затвердеют и не укрепят распорки или пока не будет установлена система основания пола. Подкрепите стену до тех пор, пока не будет построена система черного пола. Обратная засыпка должна начаться после завершения монтажа дренажной и гидроизоляционной системы.
Обратная засыпка должна производиться в нескольких лифтах с использованием материала, свободного от крупных камней, мерзлой земли, органических материалов или строительного мусора. Наконец, необходимо соблюдать осторожность, чтобы не повредить дренажную систему, водонепроницаемое покрытие или внешнюю изоляцию во время засыпки.
Рис. 4: Работы по обратной засыпке
Покрытие стены подвала
Стена подвала из кирпича должна быть покрыта водонепроницаемым или гидроизоляционным покрытием для предотвращения проникновения грунтовых вод и повышения влажности.Это покрытие должно выходить за пределы готовой поверхности.
гидроизоляция используется, если гидростатическое давление не возникает, и гидроизоляция используется, если гидростатическое давление существует. Гидростатическое давление может возникать из-за высокого уровня грунтовых вод или плохого дренирования обратной засыпки.
Перфорированная труба или дренажная плитка могут использоваться для облегчения дренажа. Перед засыпкой необходимо тщательно проверить дренажные и гидроизоляционные системы.
Рис.5: Покрытие стен подвала
Настенная планка
Также важно использовать оклад через стену в основании стены над уровнем земли, чтобы вода, проникая в стены выше уровня земли, не попадала на верх стен фундамента.Желательно, чтобы этот гидроизоляционный слой перекрывал водонепроницаемое или влагонепроницаемое покрытие.
Рекомендация по охране труда
- По мере развития строительства закрывайте верх стены прочной водонепроницаемой мембраной в конце каждого дня.
- Закрывайте частично завершенные стены, когда работы не ведутся. Выдвиньте крышку минимум на 610 мм вниз с обеих сторон и надежно удерживайте ее на месте.
- Используйте ветрозащитные полосы, когда скорость ветра превышает 15 миль в час.
Практика приложения нагрузки
- Не допускайте нанесения равномерной нагрузки на пол или крышу в течение как минимум 12 часов.после возведения стен кладки.
- Избегайте приложения сосредоточенных нагрузок в течение как минимум 3 дней после строительства кирпичной стены
Строительные допуски
- Максимальное отклонение от вертикали вертикальных линий и поверхностей стен составляет 6,4 мм на 3 м, 9,6 мм на высоте этажа не более 6 м или 12,7 мм на 12 м или более.
- Максимальное отклонение от вертикали для внешних углов, компенсаторов и других заметных линий 6,4 мм на любом этаже или максимум 6 м, 12.7 мм на расстоянии 12 м и более.
- Максимальное отклонение от плана расположения соответствующих частей стен 12,7 мм в любом пролете или 6 м, 19 мм в 12 м и более.
Викторина
[wp_quiz_pro id = ”27287 ″]
Несущие стены должны иметь хорошую толщину.
Строительные работы моего дома продолжаются. Я хочу предоставить кирпичные стены толщиной 4,5 дюйма вместо 9 дюймов. Это даст больше места.
Я также видел в нескольких конструкциях, где 4.Предусмотрены стены толщиной 5 дюймов. Но мой подрядчик говорит, что внешние стены должны быть толщиной 9 дюймов. Пожалуйста, посоветуйте мне, как действовать в этом отношении.
Есть еще один вопрос, по которому мне нужен ваш совет. Строящиеся кирпичные стены имеют горизонтальный слой раствора толщиной от 0,5 до 1 дюйма.
Подрядчик говорит, что это связано с тем, что кирпичи имеют разные размеры, и поэтому слой раствора не имеет однородной толщины. Сообщите, пожалуйста, и по этому поводу.
A D Khanna, Дели
A 4.Кирпичная стена толщиной 5 дюймов предназначена только для перегородок и не должна превышать 7 футов в высоту. Поэтому я рекомендую, чтобы все стены были толщиной не менее 9 дюймов. Стены толщиной 4,5 дюйма не являются конструктивно безопасными, если они превышают 7 футов в высоту или несут некоторую нагрузку.
Причина этого — склонность стен к короблению. Эта тенденция усиливается по мере увеличения высоты стены или увеличения нагрузки. Таким образом, полосы из железобетона (RCC) предусмотрены даже в стенах толщиной 9 дюймов, если они превышают 10 футов в высоту.
Эти полосы необходимы для компенсации тенденции к короблению и / или для сейсмостойкости. Также важно проверить прочность кирпичной стены по отношению к прилагаемым нагрузкам и различным положениям норм.
Толщина цементно-песчаного раствора между слоями кирпича не должна превышать 0,5 дюйма. Каменщик должен строить стены из одной партии кирпичей, которые в нормальных условиях должны быть одинакового размера. Каменщик должен перебрать любой кирпич нестандартного размера.Если толщина цементно-песчаного раствора неоднородна и / или толщина превышает 0,5 дюйма, то склеивание кирпича не будет правильным.
Необходимо добавить заполнитель zeera (размер 12,5 мм) для изготовления RCC.
R P Jindal, Gurgaon
Хорошей практикой является добавление заполнителя размером 12,5 мм вместе с заполнителем размером 20 мм при изготовлении RCC. Эта доля должна составлять около 25% от общего количества заполнителя размером 20 мм. Это обеспечит хорошую сортировку грубых заполнителей, а также снизит расход крупного песка.
Я строю новый дом в Чандигархе и хочу сделать подвал. Я хотел бы покрыть площадь от 750 до 1000 квадратных футов. Я не очень хорошо видел подвал других людей.
Я заметил, что в подвале воняет, нет солнечного света, к тому же просачивается вода и в стенах очень влажно.
Мой архитектор говорит, что всем этим можно управлять, а также можно нанять услуги агентства по гидроизоляции. Я хотел бы попросить вас посоветовать и подсказать мне, как построить новый подвал в нашем доме.
Цокольный этаж планируем использовать под следующие помещения: Офис. Жилая зона / комната Гостиная. Поскольку мы будем использовать подвал каждый день, мы не можем позволить себе ошибиться в любом месте.
Vikram Swani, Chandigarh
Стены подвала подвергаются давлению грунта, воды и структурной нагрузке, а пол подвала, помимо других нагрузок, подвергается восходящему гидростатическому давлению.
Помимо нагрузок, конструкция фундамента должна быть водонепроницаемой, так как конструкция находится ниже уровня грунтовых вод.Подвальная конструкция — это настоящая проверка качества изготовления, дизайна, надзора, качества сырья, принятых строительных методов и т. Д.
Тот факт, что у нескольких подвалов, которые вы видели, есть множество проблем, указывает на то, что дома в нашей стране плохо спроектированы (нет адекватная вентиляция и т. д.) и построены плохо без надлежащего надзора.
Из-за сложности проектирования и строительства подвала, единственная надежная процедура, которая должна быть принята для строительства подвала, которая не вызовет каких-либо проблем, — это привлечение квалифицированного архитектора для его проектирования и строительства.
Архитектор должен привлечь других специалистов, таких как инженер-строитель, консультант и подрядчик по гидроизоляции, специализированные агентства для выполнения специальных работ, таких как стрельба и т. Д. Рабочие чертежи, такие как архитектурные планы, чертежи фасадов и разрезов, структурный план, фасады и разрезы , детали водонепроницаемой обработки и т. д. должны быть подготовлены соответствующими специалистами.
Стабилизация подвальных стен стальными двутавровыми балками
Стабилизация подвальных стен стальными двутавровыми балками
Связь между этажами — это просто, быстро и надежно.
Дэйв Каннингем
Я работаю в Канзас-Сити и его окрестностях, штат Миссури., где земля — это дно реки и
почва вся глина — один из наших округов даже называется графством Клэй. Большинство
дома, построенные на этом тяжелом, неустойчивом грунте, являются кандидатами на фундамент
работы — дренаж и гидроизоляция, возведение фундамента или ремонт стен.
Многие дома, построенные после Второй мировой войны, имеют блочные подвалы,
часто укладывают без затирки или арматуры в сердцевинах. Я восстановил многие из них
подвалы, но впереди у меня много работы.У других домов каменный фундамент,
которые также подвержены короблению внутрь под давлением грунта. Даже многие из
залитые бетонные стены наклонились внутрь. Вот почему я смог сделать
работы по ремонту подвала — большая часть моего бизнеса по ремонту.
Некоторые стены (особенно каменные и блочные) нужно снести и отстроить заново.
Но если они не продвинулись слишком далеко, часто бывает полезно подкрепить их.
место, о котором идет речь в данной статье.
Подвалы с пряжкой и наклоном часто укрепляются с помощью спиральных анкеров, которые
болтом через стену подвала (см. рисунок 1). Подрядчик пробуривает дыру
в стене и забивает анкер во двор под углом, затем устанавливает
стальная пластина с болтом внутри. Но, по моему опыту, это не так.
работать здесь. Я часто вырываю эти якоря и начинаю заново.
Рисунок 1. Винт со спиральной головкой
анкеры (слева) опираются на окружающую почву для стабилизации стен и могут потребовать рутинной работы
повторная затяжка.Автор предпочитает решение из двутавровой балки (справа), которое обычно рекомендуется
инженерами в его районе. Основание каждой двутавровой балки укреплено грунтом и
плита подвала, а верх жестко прикреплен к первому этажу
Рамка. Автор добился хороших результатов с двутавровыми балками, расположенными на расстоянии от 3 до 6 футов по центру.
Это потому, что почвы в нашем районе постоянно двигаются, а значит, якоря
тоже двигаться. Так что год за годом вам придется приходить и снова закручивать гайки.
так что стена не сдвинется.Для этого домовладельцам обычно нужен кто-то другой, поэтому
вы принимаете много обращений в службу поддержки. Также это означает, что если вы хотите
закончите подвал, вы должны оставить порты доступа, чтобы вы могли добраться до
орехи.
Я использую тот метод, который обычно рекомендуют инженеры в моем районе. Это
опирается на структуру дома для поддержки. Стабилизирую стены подвала сталью
Двутавры, расположенные вертикально к стене и расположенные на расстоянии от 3 до 6
ноги друг от друга.Взламываю бетонный пол и опору, копаю минимум 12
до 16 дюймов, поместите двутавровую балку в дырку, залейте бетонную опору вокруг нее и
затем закрепите его на балках железным уголком 2х10 или 3х3. Затем я затираю между
балка и стена из жесткого бетона. Я сделал так много этих работ
Я не могу их всех сосчитать. За эти годы я вернулся и проверил много
их, и ни один не сдвинулся с места.
Определение размера работы
Первое, что я делаю, осматривая стену подвала, — прикладываю ухо
против него и посмотрите вниз на стену, чтобы увидеть, с чем мы сталкиваемся.Затем я положил
мой 6-футовый уровень против основных выпуклостей, чтобы увидеть, насколько далеко он от вертикали
является.
Если стена отклонена от вертикали менее чем на 3 или 4 дюйма, мы можем безопасно использовать двутавровую балку.
как есть (рисунок 2). Если бетонная стена находится в нерабочем состоянии на 3 дюйма или более,
Я обычно выкапываю снаружи и вставляю стену обратно в отвес, прежде чем
Я стабилизирую это. Блок или каменная стена, выпуклая более чем на 3 дюйма, должны
заменить: швы миномета, вероятно, повреждены, и вы не можете ожидать толчка
что отступить и у вас останется что-нибудь твердое.Я разорву эти стены и восстановлю
с новым блоком.
Рисунок 2. Блочный фундамент
стены (вверху) имеют тенденцию к выпуклости в центре. Залитые стены (внизу) более вероятны
наклониться внутрь вверху из-за неисправности соединения порога. Двутавровые балки могут
стабилизировать оба типа стены на месте, пока прогиб не превышает
чем 3 дюйма. Стены из блоков, выступающие более чем на 3 дюйма, вероятно, должны быть
перестроен.Залитые стены, выступающие более чем на 3 дюйма, можно отодвинуть до
отвес, а затем укрепили двутавровыми балками. Для работ, требующих восстановления или подталкивания
задние стены, внешние грунты должны быть выкопаны, но для простых работ по стабилизации,
перегруппировки может быть достаточно.
Это 3-дюймовое эмпирическое правило согласуется с техническими отчетами, которые я видел
годы, и это всегда работало для меня. На самом деле, как правило, я не ручаюсь
Двутавровая балка на стене, которая отклоняется от вертикали более чем на 3 дюйма, если я не
толкнул стену на место.
Однако выбор остается за домовладельцем. Некоторые домовладельцы будут настаивать
что я отодвигаю стену, которая отклоняется от вертикали всего на дюйм или два, даже после того, как
Уверяю их, что его достаточно стабилизировать на месте. Другие домовладельцы могут
просто хочу стабилизировать стену на месте, даже если она 5 дюймов в ширину, чего я не делаю
ум делают до тех пор, пока понимают, что это не гарантировано.
Работа с дренажем. Осмотрев подвал, выхожу на улицу.
чтобы узнать, что вызывает проблему.Уменьшение давления на стену, чтобы
потом проблема не усугубится, поможет ремонт двутавра.
Как я уже говорил, практически каждый дом, который я вижу, расположен в глинистой почве. Но дренаж
и сток тоже обычно являются факторами, когда возникает проблемная стена. Дома с
наклонные стены подвала часто оказываются просто в плохом месте — у подножия холма
или конец тупика — или их двор и подъездная дорожка спускаются к дому.
Даже на плоских участках многие проблемные дома имеют отрицательную воронку оценок.
вода направляется к фундаменту, и удивительный процент не имеют водосточных желобов.Внесение грязи для создания положительного качества и установка желобов с расширенными
водосточные трубы для переноса воды на 4 или 6 футов от дома имеют огромное значение.
Другой распространенный источник проблем — тяжелый бетонный навес перед
дом, который оседает и прижимает к подвалу мягкую глиняную засыпку.
Я часто рекомендую заменить эту бетонную массу деревянным настилом или крыльцом.
Размещение двутавровой балки
На стальных площадках используются балки стандартных размеров и веса.Я использую глубину 4 дюйма
Двутавровые балки весом 9,5 фунтов на фут. Вы можете разрезать сталь на месте с помощью
резак, если нужно, но обычно я сначала измеряю, чтобы узнать, какая длина
Мне нужно, тогда порежь мне куски на сталелитейном дворе.
Для бетонной стены я установил двутавровые балки на расстоянии 4–5 футов друг от друга. Если стена блочная
или камень на расстоянии от 3 до 4 футов — более безопасная ставка. На всякий случай балки позиционирую
так что они могут доходить до перекрытия балок — стальных или деревянных блоков, перекрывающих
балки будут плотно прижимать двутавровые балки к стене.После выкладки двутавра
места, я пробиваю отверстие диаметром 1 фут для каждой двутавровой балки с помощью отбойного молотка
(Рисунок 3).
Рисунок 3. После резки
обратно изоляционную пену, рабочий отбойным молотком пробивает плиту перекрытия и опору
край. Стальной двутавр будет помещен в каждое отверстие и установлен в бетоне. Автор
предпочитает отбойный молоток пилению бетона, потому что он создает меньше пыли и обеспечивает
шероховатый край для хорошего сцепления между существующим бетоном и свежим
поставлена опора опоры
Я предпочитаю отбойный молоток пилить бетон по нескольким причинам. Бетон
пила сбрасывает много мелкой пыли, что небезопасно и создает беспорядок во всем
дом. Кроме того, при распиливании бетона на поверхности остается гладкая блестящая поверхность.
лицо, которое вы режете, и когда вы заливаете заплату, новый бетон не сцепляется с
старый бетон — при застывании нового бетона будет трещина. Отбойный молоток,
напротив, оставляет шероховатую кромку, которая дает новые и старые бетонные поверхности
лучший шанс соединения.
Стабилизация подвальных стен стальными двутавровыми балками, продолжение
Когда мои отверстия готовы, я установил двутавровую балку в каждую. Укладываю каждую двутавровую балку плотно
к стене, держите отвесно и закрепите на месте блоком 2х10 или
кусок металлического уголка 3×3 1/4 дюйма, прикрепленный болтами к балкам выше (рис.
4). Двутавровая балка контактирует со стеной там, где стена наиболее удалена (обычно
посередине для блочных стен и вверху для заливных стен).
Рисунок 4. Подтяжки рабочего
верхняя часть двутавровой балки плотно прилегает к вершине наклонной стены (вверху). 2х10
раскос крепится к существующим балкам перекрытия с помощью болтов с затяжкой 3/8 дюйма, утопленных
в предварительно просверленные отверстия (внизу). Можно использовать утюг с углом три дюйма на три дюйма
вместо блока 2х10. Этот шаг проще с двумя людьми — одного держать
двутавровая балка и блок на месте, и один для установки болтов шнура.
Соединение верхней распорки различается в зависимости от того, перпендикулярно ли проходят балки.
к стене или параллельно. Перпендикулярные балки обеспечивают прочную связь — единую
2×10 или кусок железного уголка, перекрывающий одну пролетную балку, — это достаточно. Но параллельная балка
к стене ориентирована боком к силе давления стены и не может
справиться с грузом самостоятельно. В этом случае я кладу прочный блок в балку.
отсеки для трех или четырех балок от стены, затем отстегните 2х10 в балки
под блокировку (рисунок 5).Это передает нагрузку двутавровой балки на
целая система пола вместо того, чтобы сваливать все это на одну балку.
Рисунок 5. Для распорки
перпендикулярно балкам перекрытия автор кладет сплошные перекрытия на
по крайней мере, три пролета балок и крепление поперечными болтами непосредственно к каждой балке
под блокировку. Ближайшая к балке балка не могла справиться с этой работой самостоятельно.
без этой договоренности.
Когда мои балки закреплены наверху, я подвешиваю их по вертикали и прикрепляю к
отверстия внизу. Сложно удерживать их, пока затираете дно
и пространство между двутавром и стеной. После многих лет борьбы с
что, я начал прикреплять основание каждой балки к отверстию с помощью деревянных обрезков
(Рисунок 6). Это быстро и легко, а древесина зарывается в бетонное основание.
пирса.
Рисунок 6. Автор
скрепляет основание каждой двутавровой балки небольшими деревянными брусками. Лес
блоки будут заключены в бетонное основание опоры, когда отверстие будет залито.
Далее заделываю пространство между двутавром и стеной жестким бетоном (рис.
7). Я замешиваю бетонный мешок в тачке (достаточно сухой, чтобы получился твердый
мяч в руках), надеть резиновые перчатки и просто засунуть в зазор.
и начертить гладко.Это обеспечивает прочную опору для стены от пола до
подоконник.
Рисунок 7. Рабочий раствор
все пространство между двутавровой балкой и стеной залито жестким бетоном, чтобы обеспечить
полная поддержка стены. Излишки затирки сглаживаются для получения чистой отделки
(см. фото в начале статьи).
Наконец, я заделываю отверстие в основании двутавра, фиксируя его в земле
и существующая плита (рис. 8).Это делает всю сборку одной непрерывной,
прочная конструкция. За шесть лет, что я этим занимаюсь, я ни разу не видел ни одного из
эти двутавры сдвигаются с места на миллиметр.
Рисунок 8. Отверстие
заполнены жестким бетоном, чтобы прочно вставить двутавровую балку в плиту и основание.
Поверхность затирывается на уровне существующей плиты.
Все, что я здесь описал, это стабилизация стены. Многие из этих подвалов также
нужна внешняя гидроизоляция или внутренняя дренажная и отстойная система.Пока
проблемы с водой решены, подвал можно достроить
любым способом домовладелец после установки двутавровых балок (рис. 9). Есть
не нужно оставлять доступ к двутаврам — их можно просто покрасить, либо коробить
в и похоронен.
Рисунок 9. Завершено
Установка двутавра (сверху) обеспечивает армирование стены от основания до
подоконник на расстоянии от 3 до 6 футов по центру.В приведенном ниже примере автор применил
стеклопластиковые панели к стенам подвала. Подвал готов
для дальнейшей отделки.
Затраты и планирование
Работа, требующая проведения земляных работ, требует тщательной оценки. Есть десятки
факторы, которые следует учитывать — доступ, близость к соседним домам, пристроенные
ступеньки или другие конструкции, ландшафтный дизайн и возможные низкие свесы, которые могут
препятствовать экскаватору, чтобы назвать несколько.
Но оценить базовую работу по стабилизации стены просто. Учитывая типичный 30-футовый
стену к подпорке, я знаю, что могу выломать пол, выкопать ямы и разместить
семь или восемь лучей, которые нужны на один день. Я знаю, это займет половину
второй день, чтобы сделать всю затирку и очистку.
Затраты на материалы относятся только к балкам, растворам, шпилькам, дереву или уголку.
железо для верхних распорок — итого около 50 долларов на материалы для каждого
Балку двутавровую 8 футов устанавливаю.Я оцениваю работу домовладельцу примерно от 200 до 250 долларов.
на луч, который покрывает труд, накладные расходы и прибыль.
Для небольших работ залог не беру. Я просто поставил дом в свой график
и звоню хозяевам за день-два до начала. Как только я начну, я останусь
работа, пока она не сделана; когда я закончу, они могут заплатить мне чеком или кредитом
открытка. С таким расположением я не чувствую давления, если я на день или два
поздно начать.
Эти небольшие работы часто приводят к большим.Многие люди, чьи подвалы
Я исправил, перезвоню мне позже, чтобы закончить пробел или сделать что-то
наружной отделки или бетонных работ. И они часто отсылают меня к своим друзьям
а также — я получаю большинство этих вакансий из уст в уста.
Это особенно актуально для домовладельцев, которые любят смотреть. Некоторые домовладельцы
не хотят знать, что мы делаем, пока мы это делаем. Другие будут
Вытащить шезлонги, собрать обед и все время сидеть и смотреть на нас.Каждые несколько минут я останавливаюсь, чтобы объяснить, что мы делаем и почему.
Но меня это нисколько не беспокоит — как я понимаю, это заставляет их немного
более образованный. И это также означает, что когда я закончу, их будет намного больше
может направить меня к кому-то другому, кому нужна моя помощь.
Дэйв Каннингем — подрядчик по реконструкции, базирующийся в Индепенденсе,
Пн
Эта статья предоставлена www.jlconline.com. JLC-Online выпускается редакторами и издателями The Journal of Light Construction, ежемесячного журнала, обслуживающего жилищных и коммерческих строителей, реконструкторов, дизайнеров и других профессионалов отрасли.
Присоединяйтесь к нашей сети
Общайтесь с клиентами, которые хотят реализовать ваши наиболее прибыльные проекты в тех сферах, которые вам нравятся.
Сборные фундаментные стены | HGTV
Сборные фундаментные стены упрощают строительство подвала, экономят время и деньги и делают подвалы более теплыми и сухими.Стены выполнены из высокопрочных бетонных панелей собственного производства. Каждая панель содержит твердые бетонные стойки для несущей опоры и встроенную бетонную основу. Некоторые панели включают жесткую изоляцию для сохранения тепла в подвале и арматурные и полипропиленовые волокна для прочности. Стены могут быть индивидуализированы по проекту с учетом дверных и оконных проемов, карманов для стальных балок и кирпичных выступов. Производители предлагают другие удобные функции, такие как встроенный доступ для проводки и водопровода, а также деревянные или стальные гвоздезабиватели для легкой установки гипсокартона.Размеры панелей варьируются от 2 до 12 футов в ширину и от 8 до 12 футов в высоту, что позволяет использовать их в различных конфигурациях подвала.
Стоимость сборных железобетонных систем не уступает стоимости других фундаментных стен. Сборный бетонный фундамент лучше всего использовать для строительства полноценного фундамента с постоянной высотой подоконника; разная высота стен замедляет процесс, сводя к минимуму рентабельность. Монтажникам, не знакомым со сборкой сборных железобетонных панелей, потребуется дополнительное обучение.Некоторые производители разрешают только сертифицированным установщикам доставлять и монтировать свои системы.
К другим характеристикам и преимуществам сборных фундаментных стен относятся:
Строительство подвала с использованием сборных стен фундамента включает подготовку гравийного основания, размещение и соединение панелей, установку капиллярного разрыва, установку полов и засыпку.
После выемки грунта и укладки водосточной трубы по периметру над водосточной трубой подготавливается слой чистого уплотненного гравия.Гравий способствует дренажу под плитами — вода стекает вниз по панелям, через слой гравия в дренажную систему по периметру. Гравий также передает нагрузку от фундаментной стены на окружающий грунт. Слой гравия будет иметь толщину от 4 до 12 дюймов, как определит инженер по грунтовым поверхностям, для удовлетворения потребностей фундамента в несущей способности.
Затем с помощью крана укладывается первая бетонная панель. Он закреплен, а вторая панель помещена в угол.Стык заделывают уретановым герметиком, панели скреплены болтами. Дополнительные панели размещаются таким же образом, обычно без каких-либо распорок. Все угловые соединения скошены, а все другие стыки стыкованы.
