Размеры фундамента: подошва, высота и глубина залегания, как рассчитать минимальную ширину?

Содержание

подошва, высота и глубина залегания, как рассчитать минимальную ширину?

Любое строение имеет под собой фундамент, тип которого определяется конструктивными особенностями строения, видом грунта, климатическими и другими параметрами. При проектировании ленточного фундамента размеры его определяются на основании инженерных расчетов.

Ленточный  фундамент может быть как монолитным, так и сборным из готовых заводских блоков. Но в любом случае производится расчет ширины и высоты фундамента, глубины его залегания. Для монолитных фундаментов, кроме всего прочего, делается расчет необходимого сечения арматуры и её количества. Только при всех произведенных грамотных расчетах можно надеяться, что фундамент будет прочной и надежной основой вашего дома.

Заглубленный ленточный фундамент

Фундаменты под  строения могут быть:

  • мелкозаглубленными,
  • заглубленными.

В первом случае предполагается заглубление фундамента на высоту, не превышающую 1 м.  Во втором случае — глубина заложения фундамента может доходить до 2- 3 м.  В основном это делается, когда в подвальном этаже планируется устраивать некоторые вспомогательные помещения типа гаража, бани, бильярдной и тому подобное.

При проектировании размеры ленточного фундамента под дом определяются в соответствии с размерами и планировкой  будущего дома, т. е. ленточный фундамент должен устраиваться под все наружные и внутренние несущие стены.

Обычно жилые дома строятся на мелкозаглубленном ленточном фундаменте, что позволяет значительно экономить финансовые средства, поскольку устройство такого основания, как правило, производится силами самих застройщиков.

Что нужно знать при определении размеров фундамента

Чтобы выбрать необходимый оптимальный размер фундамента, обеспечивающий надежность всего строения, нужно знать:

  • состав грунта на участке;
  • высоту залегания грунтовых вод;
  • глубину промерзания почвы в данном регионе;
  • вес самого здания,  т. е. нагрузки на фундамент от веса стен, перекрытий, и крыши.

Минимальная ширина фундамента ленточного должна быть равной ширине стен или больше.

Допускается свес стен над фундаментом на ширину 10-13 см, но не более. Это объясняется тем, что железобетон имеет высокую прочность, намного выше прочности стеновых материалов, поэтому может выдержать нагрузку от более широкой стены, а узкий фундамент, позволяет сократить расход бетона и арматуры.

Определяемся с подошвой фундамента

Расчет ширины фундамента определяется в зависимости от ширины его подошвы, которая рассчитывается исходя из нагрузок, давящих на фундамент. Фундамент, в свою очередь, оказывает давление на грунт.

В итоге получается, чтобы правильно рассчитать размер фундамента необходимо знать свойства грунта на месте строительства.

Если грунт на участке пучинистый, а дом предполагается строить из кирпича или бетонных б

Геометрические размеры фундаментов — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

4. 3. Монолитные фундаменты рекомендуется проектировать ступенчатого типа, плитная часть которых имеет от одной до трех ступеней.
4.4. Все размеры фундамента следует принимать кратными 300 мм (3 М в соответствии с ГОСТ 23478-79) из условия их изготовления с применением инвентарной щитовой опалубки.
При соответствующем обосновании в случае массового применения или для отдельных индивидуальных фундаментов разрешается принимать размеры, кратные 100 мм в соответствии с ГОСТ 23477-79.
4.5. При центральной нагрузке подошву фундамента следует принимать квадратной.
При внецентренной нагрузке, соответствующей основному варианту нагружения, подошву рекомендуется принимать прямоугольной с соотношением сторон не менее 0,6.
4.6. Высота фундамента h назначается с учетом глубины заложения подошвы и уровня обреза фундамента. Обрез фундамента железобетонных колонн зданий следует принимать, как правило, на отметке 0,15 для обеспечения условий выполнения работ нулевого цикла.
4.7. Рекомендуемые размеры сечений подколонников, высот фундаментов и плитной части, а также подошвы приведены в табл. 4.

Таблица 4

Эскиз фундамента Р И С У Н О К
Модульные размеры фундамента, м, при модуле, равном 0,3
соответственно hpl подошвы подколонника

h

hpl
h1
h2
h3



квадратной

b □ l



прямоугольной

b □ l

подрядовые колонны
bcf□ lcf
под колонны в температурных швах bcf□ lcf
1,5 0,3 0,3 1,5□1,5 1,5□1,8 0,6□0,6 0,6□1,8
1,8 0,6 0,3 0,3 1,8□1,8 1,8□2,1 0,6□0,9 0,9□2,1
2,1 0,9 0,3 0,3 0,3 2,1□2,1 1,8□2,4 0,9□0,9 1,2□2,1
2,4 1,2 0,3 0,3 0,6 2,4□2,4 2,1□2,7 0,9□1,2 1,5□2,1
2,7 1,5 0,3 0,6 0,6 2,7□2,7 2,4□3,0 0,9□1,5 1,8□2,1
3,0 1,8 0,6 0,6 0,6 3,0□3,0 2,7□3,3 1,2□1,2 2,1□2,1
3,6 3,6□3,6 3,0□3,6 1,2□1,5 2,1□2,4
4,2 4,2□4,2 3,3□3,9 1,2□1,8 2,1□2,7
Далее с 4,8□4,8 3,6□4,2 1,2□2,1
5,4□5,4 3,9□4,5 1,2□2,4
шагом
0,3 м
или
0,6 м
4,2□4,8 1,2□2,7
4,5□5,1
4,8□5,4
5,1□5,7
5,4□6,0

4. 8. Сопряжение фундамента с колонной выполняется монолитным для фундаментов под монолитные колонны (черт. 25, а) и стаканным для сборных или монолитных фундаментов под сборные колонны (черт. 25, б, в).

Черт. 25. Сопряжение фундамента с колонной
а — монолитной; б и в — сборной; 1 — колонна; 2 — подколонник; 3 — плитная часть фундамента

4.9. Стакан под двухветвевые колонны с расстоянием между наружными гранями ветвей не более 2400 мм выполняется общим под обе ветви, с расстоянием более 2400 мм — раздельно под каждую ветвь. Под колонны в температурных швах также рекомендуется выполнять раздельные стаканы.
Размеры стакана для колони следует назначать из условия обеспечения необходимой глубины заделки колонны в фундамент и обеспечения зазоров, равных 75 мм по верху и 50 мм по низу стакана с каждой стороны колонны (см. черт. 25).
4.10. Глубина стакана dp принимается на 50 мм больше глубины заделки колонны dс, которая назначается из следующих условий:
для типовых колонн — по данным рабочей документации;
для индивидуальных прямоугольных колонн — по табл. 5, но не менее, чем по условиям заделки рабочей арматуры колонн, указанным в табл. 6;
для двухветвевых колонн:
при ld □ 1,2 м dc = 0,5 + 0,33 ld , (109)

но не более 1,2 м,
где ld — ширина двухветвевой колонны по наружным граням;
при ld < 1,2 м как для прямоугольных колонн, с бульшим размером сечения lc, равно:
lc = ld [1 — 0,8 (ld — 0,9)] , (110)
но во всех случаях не менее величин, указанных в табл. 6 и не более 1,2 м.

Таблица 5

Отношение толщины стенки стакана к высоте верхнего уступа фундамента t/hcf Глубина заделки колонн
прямоугольного сечения dc
при эксцентриситете продольной силы
или глубине стакана t/dp (см. черт. 7) e0□ 2lc e0□ 2lc
□ 0,5 lc lc
□ 0,5 lc lc + 0,33 (lc — 2t)(e0/lc — 2) ,
причем lc□ dc□ 1,4 lc

Таблица 6

Класс рабочей арматуры
Колонна
Глубина заделки рабочей арматуры dс при проектном классе бетона
В15 В20
А-III Прямоугольного сечения 30d (18d)

25d (15d)

Двухветвевая

Ширина ленточного фундамента и железобетонные плиты

При возведении частного дома, дачи, гаража или бани часто используется ленточный фундамент. Это очень прочная и долговечная конструкция, которая может применяться на разных грунтах. При этом ленточное основание может иметь разные размеры в зависимости от конструкции и используемых материалов. Глубина заложения фундамента зависит от характеристик стен и  грунтов, а также от массивности и назначения сооружения. Ширина ленточного основания может быть разной и также зависит от материала, из которого делается лента, конструкции стен или размера железобетонных плит и блоков. В нашей статье мы рассмотрим параметры, от которых зависят габариты монолитного и сборного ленточного фундамента, а именно его ширина.

Ширина монолитной ленты

При выполнении монолитного железобетонного фундамента его размеры могут быть разными в зависимости от условий проектирования, особенностей сооружения и используемого материала

При выполнении монолитного железобетонного фундамента его размеры могут быть разными в зависимости от условий проектирования, особенностей сооружения и используемого материала. С глубиной ленточного фундамента всё более-менее понятно. Он может быть двух типов:

  • Мелкозаглублённый. В этом случае нижняя отметка конструкции находится от поверхности земли на расстоянии 70 см или даже меньше. Такое основание делается под лёгкие стены в небольших строениях.
  • Заглублённый фундамент выполняется ниже точки промерзания почвы на 20-30 см. Он может быть и намного глубже, если дом строится с подвалом или цокольными помещениями.

Чтобы подобрать оптимальные размеры основания, необходимо знать следующие параметры:

  • состав грунта на территории строительства;
  • расположение грунтовых вод;
  • глубину, на которую промерзает грунт в данном регионе;
  • нагрузки на конструкцию от стен, плит перекрытия, крыши.

Важно: ширина ленточного основания подбирается с учётом толщины стен. Она может быть чуть больше или чуть меньше, чем ширина ограждающих несущих конструкций.

Если требуется выполнить цоколь, выступающий вперёд относительно плоскости стен, то ширина фундамента может быть на 5-8 см больше. Чтобы сделать западающий относительно поверхности стен цоколь, можно использовать ленточный фундамент меньшей ширины, чем стены.

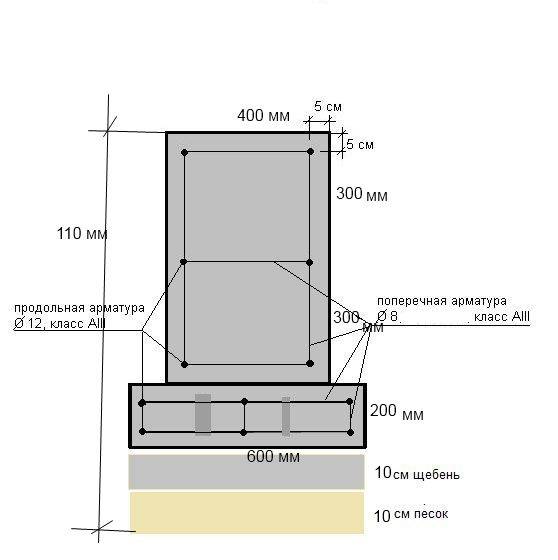

Пример подбора ширины ленточного фундамента в зависимости от конструкции стен выглядит так:
