Размеры колодезные кольца: Таблицы размеров бетонных колец для колодцев. ГОСТ

Содержание

виды, маркировка, как правильно выбрать.

Кольца для колодца, изготовленные из бетона или полимерных материалов, используются при обустройстве резервуара для сбора питьевой воды. Конструкция должна защищать жидкость от воздействия внешних факторов и не разрушаться от перепадов температур. Применяемый материал должен соответствовать санитарно-гигиеническим нормативам и не выделять канцерогенные вещества.

Виды бетонных колодезных колец

Перед началом обустройства водоснабжения на участке необходимо выяснить, какие бывают кольца для колодцев:

  1. Сквозные изделия серии КС, имеющие цилиндрическую конфигурацию. Диаметр достигает 2000 мм при толщине стенки до 100 мм, торцевая часть выполнена плоской, но существуют колодезные кольца с замком, повышающим прочность конструкции. При обустройстве глубоких скважин используются усиленные детали, в которых имеется стальная арматура.
  2. Изделия серии КЦД, оборудованные донной частью. Применяются при обустройстве канализационных емкостей или септиков, обеспечивая герметичность резервуара с нечистотами.
  3. Под обозначением КЦО поставляется опорное кольцо для колодцев, предназначенное для оформления верхней части скважины. Изделие КО отличается увеличенной толщиной стенок, используется при обустройстве нижней части колодца.

Стандартное кольцо железобетонного типа для колодца изготовлено из цементного раствора на базе портландцемента марки 200-500. Внутри находится армирующая сетка из стальных прутьев, предусматриваются крюки для погрузки и установки изделия. Базовые кольца имеют плоскую торцевую кромку, существуют модификации с замком. Также выпускаются ЖБИ для ремонта или восстановления колодцев, существуют опорные и доборные элементы.

Плюсы и минусы ЖБ-колец

Изготовленные из ЖБ кольца для колодца обладают преимуществами:

  • повышенные прочность и качество поверхности;
  • простая технология производства способствует снижению цены;
  • возможно изготовление изделий различного размера;
  • конструкция обеспечивает ускоренный монтаж;
  • за счет герметичности стыков устраняется проникновение в колодец грунтовых вод;
  • железобетонные кольца имеют срок службы до 100 лет;
  • высокая прочность материала позволяет обустраивать колодцы в зыбком грунте.

Недостатки изделий:

  • увеличенный вес детали требует использования строительной техники при монтаже;
  • для перемещения изделия в пределах участка необходим грузовой автомобиль или трактор, вручную передвигать кольцо затруднительно;
  • при падении с высоты 500-700 мм возможно разрушение бетонной стенки.

Как выбирать размер

Для обустройства колодца используются бетонные элементы диаметром от 1000 до 1500 мм, при этом нижняя часть скважины плитой не закрывается (для сохранения доступа к водоносным слоям). Если планируется построить резервуар для хранения нечистот, то нижняя часть изготавливается из кольца с интегрированным бетонным дном. Допускается использование донной плиты, на которую устанавливается сквозной бетонный элемент. Остальные элементы (например, плиты перекрытия с отверстием под чугунный или пластмассовый люк) подбираются по диаметру стартового кольца.

Какие лучше и как определить качество

Кольца бетонные для колодцев в заводских условиях изготавливаются по технологии вибрационного литья или уплотнения. При использовании жидкого цемента детали имеют пористую поверхность, но для испарения остатков влаги требуется до 28 суток. По мере высыхания внутри бетона появляются участки напряжения, что вызывает появление трещин. Рекомендуется приобретать элементы, пролежавшие на складе 2-3 месяца, что снижает риск разрушения колец при транспортировке или монтаже.

Изделия, полученные по технологии вибрационного уплотнения, отличаются повышенным качеством поверхности и торцевых кромок. Из-за использования дорогостоящего оборудования и оснастки увеличивается цена продукции. Изделия не разрушаются в процессе кристаллизации бетонного раствора, не требуется выдерживать детали на открытых площадках для испарения влаги.

Размер колец для колодца по ГОСТу

Стандарты ГОСТ регламентируют размеры бетонных элементов и тип материала, который используется при заливке форм. Нормативные документы предусматривают применение портландцемента марки М200, который смешивается с песком и щебнем. В стандартной маркировке учитываются высота кольца, внешний и внутренний диаметры цилиндра, а также толщина стенки.

Расшифровка маркировки

Кольцо колодезного типа, используемое при обустройстве источника питьевой воды, имеет маркировку вида КС ХХ.Y. Первые 2 буквы указывают на тип изделия, цифры ХХ позволяют определить внутренний диаметр в дециметрах. Число Y предназначено для кодировки округленной высоты элемента в дециметрах. Например, изделие типа КС 10.3 имеет внутреннее отверстие размером 1000 мм при высоте 290 мм. Толщина стенки в маркировке не указывается, информация имеется в таблицах, приложенных к ГОСТ-8020-90.

Какие бывают размеры колодезных колец

Основные размеры бетонных колец:

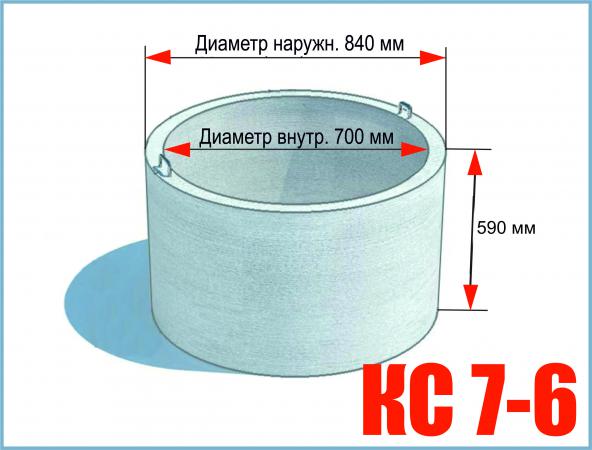

  1. Базовые изделия серии КС 7.Х, имеющие внутренний диаметр 700 мм и различную высоту. Ограниченно применяются при обустройстве небольших колодцев или сточных каналов для отвода дождевой воды. Поскольку элементы имеют большой вес, то целесообразнее применять детали из пластика.
  2. Серия КС 10.Х диаметром 1000 мм, промышленность предлагает элементы высотой от 290, 590 и 890 мм. При обустройстве скважины требуется высчитать, сколько колец нужно для заполнения ствола, элементы разной высоты упрощают решение задачи.
  3. Модификации КС 15.Х и КС 20.Х имеют диаметр 1500 и 2000 мм, применяются для постройки канализационных отстойников. Детали изредка используются для обустройства колодцев, используемых для подачи воды в многоквартирные жилые дома.
  4. Серия КС 25.Х отличается диаметром, увеличенным до 2500 мм. Изделия предназначены для промышленных целей, установка производится с помощью строительной техники.

Как проверить размеры по ГОСТу

Проверка изделий на соответствие стандарту производится следующим образом:

  1. Произвести разметку детали по осевым линиям, на торцевой части наносится метка (угол между рисками составляет 90°).
  2. Определить высоту бетонного элемента в отмеченных точках, которая может отличаться на 1,5%.
  3. При помощи рулетки определить толщину стенок и проверить внешний и внутренний диаметр колец. Сравнить полученные цифры с информацией из ГОСТ, который допускает отклонение в пределах 1,5%.
  4. Если приобретаются элементы с замками, то производится замер шипов и впадин, геометрическая конфигурация, место расположения по окружности и габариты элементов должны совпадать.

Разновидности пластиковых колец

Кольца для колодца из пластика различаются по следующим параметрам:

  1. Внутренний диаметр элементов находится в пределах от 400 до 1500 мм.
  2. Стенки имеют гладкую или гофрированную поверхность (для повышения прочности). За счет дополнительных выступов внешний диаметр составляет 450-1600 мм, производители рекомендуют выкапывать ствол колодца с запасом размера 70-100 мм по окружности. Толщина стенок зависит от модификации изделия. Например, в базовых элементах толщина составляет 6 мм, усиленные модификации имеют стенки толщиной до 55 мм. При обустройстве глубоких колодцев рекомендуется использовать кольца усиленного типа.
  3. Пластиковые кольца для колодцев имеют высоту от 200 до 1500 мм.

Материалы изготовления размерные параметры

Для изготовления пластиковых конструкционных элементов для колодцев используются полимерные материалы:

  1. Полиэтилен, выдерживающий низкие температуры и инертный к воздействию агрессивных химических веществ. Из-за низкой механической прочности детали рекомендуется устанавливать в уже имеющийся бетонный ствол.
  2. Полиэтилен низкого давления состоит из внешней гофрированной оболочки и внутреннего слоя, сглаживающего неровности на поверхности. Для обустройства колодцев с питьевой водой используются элементы с синей идентификационной полосой на внутренней части.
  3. Полипропилен используется для изготовления деталей, работающих при температурах 0°С…95°С. Из-за низкой устойчивости к ультрафиолетовому излучению необходимо предусмотреть защитное покрытие или располагать элементы в грунте. При воздействии раскаленных предметов или открытого огня происходит воспламенение и разрушение пластика.
  4. Поливинилхлорид обладает устойчивостью к ультрафиолетовому излучению и не разрушается при температуре -65°… +45°С. Детали используются для обустройства септиков или канализационных стоков, к недостаткам относят низкую устойчивость к перегревам.
  5. Изделия из композитного полимерного материала изготовлены из смеси синтетических смол и кварцевого песка, что обеспечивает устойчивость к механическим или термическим воздействиям. В состав материала вводится дополнительный краситель, на кромке предусмотрены шипы и впадины для соединения деталей. Материал не разрушается под воздействием воды и выдерживает охлаждение до температуры до -65°С.

Доборные элементы к пластиковым кольцам

Основные доборные элементы из пластика:

  1. Канализационный люк с установочным кольцом, детали изготовлены из пластика. Элементы отличаются сниженным весом и не интересуют сборщиков металлолома (в отличие от изделий из чугуна).
  2. Конусный переходной элемент, имеющий посадочное отверстие под установку обода люка. Наклонная внешняя часть способствует оттоку дождевой или талой воды и позволяет обустроить глиняный замок вокруг ствола колодца. Существуют переходники с удлиненной горловиной, позволяющей заглубить камеру колодца или уменьшить окно для доступа во внутренние полости. Элементы применяются при обустройстве систем водоснабжения в зонах с повышенной глубиной промерзания грунта.
  3. Основные цилиндрические элементы, используемые для заполнения шахты. Детали отличаются диаметром и высотой, имеют гладкую или гофрированную поверхность. В конструкции элементов предусматриваются точки для оформления дополнительных отверстий (например, для ввода труб). Детали подбираются в зависимости от диаметра и глубины строящегося колодца.
  4. Донная секция, которая имеет конфигурацию лотка или плоской панели. Канализационные лотки оборудуются окнами для подсоединения трубопроводов, позволяя распределять потоки нечистот.

Основные способы соединения полимерных колодезных колец

Распространенные технологии соединения полимерных элементов для колодцев:

  1. При помощи шипа и ответного паза, методика применяется при использовании деталей из полимерно-песчаной композиции. Для повышения надежности стык промазывается монтажным герметиком, не пропускающим воду.
  2. При помощи резьбы, которая находится на нижней кромке. На противоположной стороне элементов резьба нарезана во внутренней части. Люк вкручивается в отверстие, предусмотренное на замыкающей переходной детали.
  3. Конусная посадка, при которой верхний элемент устанавливается в расширенное окно нижней секции. Для повышения водонепроницаемости в линии стыка используется резиновая манжета.
  4. Для соединения элементов, изготовленных из полиэтилена или полипропилена, применяется экструдерная сварка. Детали устанавливаются в предварительно откопанном стволе колодца, обработка производится изнутри колец. Технология может применяться для дополнительной герметизации стволов, собранных по резьбовой методике. Существует специальное оборудование для сварки пластиковых деталей на поверхности грунта, полученная труба устанавливается в предварительно подготовленный колодец.

Изготовление железобетонных колец в домашних условиях

Для изготовления кольца для колодца своими руками потребуется:

  • смонтировать опалубку в соответствии с размерами изделия;
  • произвести заливку формы раствором с уплотнением смеси вибрационным инструментом или миксером;
  • демонтировать опалубку и установить самодельный элемент в скважину.

Как сделать опалубку своими руками

Для изготовления опалубки используется стальной лист или фанера, необходимо сделать разъемные кольца для внешней и внутренней частей кольца. Листы выгибаются на оправке (например, готовом изделии или цилиндрическом элементе подходящего диаметра), а затем на внешней стороне крепятся планки, удерживающие материал в изогнутом положении. Владелец участка может взять опалубку подходящего размера в аренду, что ускоряет процесс изготовления деталей. Самодельные формы применяются при отливке элементов оригинальной конфигурации с нестандартными габаритами.

Из чего собирается конструкция

Для изготовления в домашних условиях потребуются шпунтованные доски, которые собираются в форме полуцилиндров заданного размера. Поверхности, контактирующие с раствором, покрываются листом оцинкованной стали толщиной 0,5-0,7 мм. В конструкции предусматриваются распорные доски, которые позволяют разобрать опалубку без повреждения элементов. Внешние полукольца скрепляются внешними досками, внутренняя поверхность экранируется стальным листом. Перед заливкой бетона листы покрываются слоем густой смазки (например, трансмиссионного масла).

Опалубка ставится на грунт, под основание подкладывается лист полиэтилена, имеющиеся щели замазываются глиной. Для соединения полуколец применяется металлическая лента, которая выдержит вес конструкции и залитого цементного раствора. В зазор между внешним и внутренним кольцом опалубки вводится металлическая сетка для армирования будущего кольца. Равномерный зазор между элементами опалубки достигается при помощи пластиковых втулок или распорных клиньев.

Рядом с опалубкой ставится электрическая бетономешалка, необходимо полностью залить кольцо за один заход. Для распределения и уплотнения смеси используется лопата или миксер, зажатый в патроне электрической дрели или перфоратора. Для повышения качества детали рекомендуется использовать вибрационный инструмент, позволяющий уплотнить цемент. Снятие опалубки производится через 72 часа после заливки раствора.

Особенности монтажа и эксплуатации

Методика установки элементов зависит от глубины залегания водоносного слоя. Если колодец имеет глубину до 6 м, то предварительно выкапывается ствол, а на дно насыпается песок. В канализационном колодце на дно устанавливается бетонная плита. Если планируется обустройство ствола глубже 6 м, то на грунт устанавливается опорное кольцо. Затем из-под элемента удаляется почва, что позволяет опустить бетонный цилиндр в почву. Сверху устанавливается следующий элемент, после чего продолжается выборка почвы из-под основания.

При использовании бетонных колец с замком требуется совмещать выступы с отверстиями (находятся на торцевых кромках), дополнительное усиление стыка не производится. Элементы с плоскими кромками соединяются скобами из нержавеющей стали с дополнительной обмазкой линии стыка цементным раствором. Зазор между кольцами и стенками ямы заполняется грунтом, который необходимо уплотнить. Если колодец предназначен для хранения нечистот, то устанавливается асбестовая труба для вентиляции внутренних полостей.

Бетонные Кольца для Колодцев: ГОСТ, Виды, Размеры, Цена

Бетонные колодезные кольца

Диаметр бетонного кольца для колодца имеет большое значение, но давайте для начала определимся со сферой применения. Она довольно обширна, поскольку кольца используются в нескольких сферах деятельности и не подлежат замене.

Они монопольно занимают рынок, а значит, спрос на них одинаково высок. Изготавливают их на всех бетонных или железобетонных заводах. Эти два материала почти не отличаются, поэтому они взаимозаменяемы.

Сегодня мы рассмотрим сколько стоит бетонное кольцо для колодца, его применение и установку. Видео в этой статье продемонстрирует наглядно выполнение работы.

Преимущества и недостатки

Данная конструкция имеет свои достоинства и недостатки и их перед покупкой следует взвесить и только после этого делать покупку:

  • Стоимость бетонного кольца для колодца не высокая, ее может себе позволит практически любой человек;
  • Монтажные работы возможно провести достаточно быстро;
  • При установке одного на другое можно сделать шов герметичным и это достаточно важно;
  • Изготовление выполняется в форме и поэтому изделие имеет правильную геометрическую форму и вам не надо будет его подгонять;
  • Для установки не надо применять дорогостоящего оборудования. Всю работу вы сможете выполнить полностью своими руками;
  • Колодезные кольца бетонные имеют большой срок службы. Не поддаются коррозии.

Но перед покупкой стоит знать и недостатки, которые тоже есть:

  • На фото видно, что имеют достаточно массивный вид. Вес у них большой, и поэтому хотя они и устойчивы, но вес является недостатком. При установке вам придется нанимать кран или делать приспособление для установки. А это затраты и время;

Инструкция по установке изложена ниже.

Основные составляющие колодца

Бетонные колодезные кольца довольно обширны в своем применении.

Основное использование:

Схема установки колодца из бетонных колец

  • При строительстве канализаций, независимо от того, дренажная она или ливневая;
  • Для подземных трубопроводов, а также используются в коллекторах;
  • Еще одно преимущество бетонных изделий – независимость от климатических условий. Именно поэтому они распространены повсеместно – от Москвы до Владивостока.
    Исключение составляет только крайний Север. Таким образом, незаменимый и надежный материал позволяет широко использовать его для возведения канализаций.

Сборный железобетон: кольца стеновые

Стеновые ЖБ кольца производятся по ГОСТ 8020.90, который регламентирует шесть типоразмеров диаметров. Они включают в себя как полномерные, так и доборные элементы, которые позволяют завершить монтаж ствола, если его длина не кратна высоте кольца.

Изделия одного размера могут отличаться толщиной стенок, а так же интенсивностью армирования (усиленные варианты). От размеров зависит и объём железобетонных колец для колодцев.

Предлагаем вам ознакомиться с перечнем этих изделий в приведённой ниже таблице:

Маркировка изделий Диаметр внутренний/наружный, м Высота, м Объём: кольца железобетонные колодезные, м3 Примерная розничная цена
  • КС 7. 9
  • КС 7.5
  • КС 7.3
0,7/0,84
1,0/1,16
КС 13.9 1,3/1,41 0,89 0,3 2200
1,5/1,68 0,40,26
  • КС 20.12
  • КС 20.9
  • КС 20.6
2,0/2,2
КС 25.12 2,5/2,7 1,19 0,97 15000

Размеры канализационных бетонных колец

Размеры бетонного кольца для колодца имеют довольно разные размеры. Ниже приведена размерная таблица колец.

Данные размеры обусловлены их предназначением. Стандартные размеры определены размерами водоотводных, смотровых и других канализационных колодцев.

Размер бетонного кольца для колодца подбирается в индивидуальном порядке согласно выбранной вами конструкции:

Тип кольца Внутренний диаметр мм. Высота кольца мм.
КЦ-10 /КС-10/ 1000 мм 900 мм
КЦ-20 /КС-20/ 2000 мм 900 мм

Вес бетонного кольца для колодца напрямую зависит от его размера, но в любом случае, своими руками просто его установить не получится.

Бетонные кольца колодезные по высоте одинаковые, но их высоту без проблем можно увеличить. Типовой вид колец – КЦ-10 и КЦ-20.

Оригинальное изделие более редко встречается, но иногда заводы выпускают изделия с отличными размерами или с некоторыми особенностями формы. Обычно такие кольца предполагают буртики, упрощающие фиксирование верхних колец и их более точную установку.

Можно изготовить их и под заказ по Вашим замерам.

Внимание: Если вы планируете использовать большие, нежели стандартные кольца, то внимательно подбирайте персонал для их установки. Это требует опытности и высокой квалификации специалистов. Также ускорит монтаж сооружения наличие специальной техники: монтажной и транспортной.

Такие чаще используются в строительстве, чем другие, в том числе, кирпичные. Такая популярность связана с более удобным и быстрым монтажом.

Дополнительные составляющие

К ним относятся два элемента, имеющие такое же важное значение, как и стены колодца:

  • Первый элемент – днище для гидроизоляции. Оно должно быть прочным и надежно защищать от стекания жидкости. Причем защита должна быть двухсторонней: и защита почвы от проникновений, и изоляция колодца от попадания почвенных вод;
  • Второй – съемная крышка, которая служит предохранением для прохожих, которые могут по невнимательности угодить в колодец, а также от попадания в колодец различного мусора.

Еще несколько советов

Поскольку во внутренней части колодца размещаются линии связи, трубопроводы, другие коммуникационные сооружения, то важно позаботиться о гидроизоляции. Уделите этому внимание.

Внимание: Крышку лучше всего делать бетонной, а не металлической. Это дает сразу несколько преимуществ: при одинаковой массе она меньше стоит и не придется покупать новую, так как прежнюю похитили для сдачи на металлолом.
На ее функциональных обязанностях никак не сказывается отсутствие в ней чугуна. Наоборот, она надежно защищает и канализацию от вредных воздействий извне, и людей, особенно детей, от падений.

Делаем колодец собственноручно

Необходимость в сооружении колодца присутствует, если вы живете в частном секторе или же для дачи. Тогда вам понадобится своя канализационная система для слива нечистот.

Итак:

  • Размеры определяются количеством проживающих людей. Стандартный размер глубины составляет два метра. Расчет производится для средней семьи. Меньшая глубина нецелесообразна, так как увеличивает количество затрат на ассенизацию, которую необходимо будет делать чаще обычного;
  • Построить колодец не сложно, его устройство требует наличия бетонных колец и нескольких помощников. Минимальное количество людей, которые участвуют в постройке колодца, двое. Идеальный вариант, упрощающий задачу – 3-4 человека;
  • Начать монтаж нужно с выкапывания ямы. Ее размер должен соответствовать размеру бетонного кольца. Затем кладется само кольцо, аккуратно выравнивается по горизонтали. Перекосов быть не должно. Для этого делается подкоп почвы. Следить за выравниванием кольца нужно при помощи строительного уровня.

Внимание: Наиболее важный и серьезный момент – верно положить нижнее кольцо. Тщательно подойдите к этому заданию. Когда будут установлены верхние уровни, изменить положение конструкции нельзя, поэтому не кладите их до того, как убедитесь в правильности расположения первого кольца.

  • При установке лучше всего если вы положите по краю уплотнительную ленту, она сделает соединение более качественным и надежным;
  • Если вы делаете не открытым методом, тогда вы снаружи не проведете изоляцию швов, поэтому обратите на качественное их выполнение изнутри;
  • Не забывайте в нижней части колодца установить фильтр, об этом есть подробная статья на нашем сайте, это очень важно.

В этом варианте вы ставите кольца уже в готовую яму. Но иногда не представляется сначала сделать ее.
Это тогда, когда грунт сыпучий. Тогда стоит выкопать не большой глубины яму и второе кольцо поставить на предыдущее.

Тогда копая изнутри кольцо под своим весом будет постоянно опускаться все ниже. Так делаем до нужной глубины. Многие задумаются, сколько стоят бетонные кольца для колодца, она не такая высокая, но может значительно увеличится если вы будете делать заказ не стандартной конструкции.

Производство колодезных колец, размеры и формы. Виды колодезных колец


Колодцы, несмотря на многовековую историю, все еще остаются основными элементами в конструкции подземных вертикальных коммуникаций различного типа. Наиболее распространенными видами колодцев, применяемых как в загородном, так и в масштабном строительстве, являются водонапорные, канализационные и смотровые шахтные конструкции, основной функцией которых является инженерное обеспечение зданий.


Виды колодезных колец


Колодезные кольца являются наиболее востребованными ЖБИ, стоимость и параметры использования которых признаны оптимальными в строительстве вертикальных шахт. В качестве материала их производства традиционно используется обладающий отличными прочностными характеристиками и отличающийся долговечностью армированный бетон, однако некоторые проекты подразумевает применение аналогов из ПВХ, которые при меньшем весе и стоимости также обладают меньшим сроком эксплуатации.


ЖБ кольцо из бетона оснащается несущим армированным каркасом и заливается высококачественным товарным бетоном, в состав которого входят также различные добавки, влияющие на эксплуатационные характеристики готового изделия и определяющие сферы его применения.


Типы колодезных колец:

  • Опорные – применяются в строительстве конструкций, подразумевающих наличие люка, и служащие опорой для его надежного закрепления;
  • Стеновые – стандартные ЖБИ, предназначенные для поэтапной установки друг на друга и формирования вертикальной шахты;
  • Доборные – обладающая нестандартными размерами разновидность стеновых колец, позволяющая работать с конструкциями различной глубины;
  • Замковые – оснащенные специальным механизмом изделия, применяемые для строительства колодцев в регионах с высокой вероятностью смещения почвы;
  • Оснащенные днищем – дополнительный нижний элемент придает конструкции колодца статичность и прочность;
  • Регулировочные – применяются для того, чтобы увеличить глубину желоба до 50 см.


Размерная шкала колодезных колец регулируется ГОСТами и является стандартной. На данный момент эта категория продукции представлена типовыми изделиями с внутренним диаметром 70, 80, 90, 100 и 200 см и высотой от 10 до 100 см при шаге 50 см. Высота железобетонных колец варьируется от 70 до 120 см. При проектировании колодца также необходимо учитывать, что внешний диаметр конструкции несколько больше внутреннего.



Форма колодезного кольца является преимущественно цилиндрической, геометрически правильной. Опорные кольца с большим внешним диаметром обладают нестандартной геометрией со смещенным отверстием для люка – такая конфигурация изделия позволяет рационально оснастить внутреннее пространство колодца для обслуживания магистрали.

Обозначения и маркировка


Традиционно согласно действия норм стандарта ГОСТ 23009 в маркировке колец присутствует цифробуквенное обозначение, в котором первые цифры в дециметрах отражают внутренний диаметр железобетонного изделия, а вторая соответствует высоте конкретного кольца. Буквенная маркировка иллюстрирует назначение:

  • КВГ — кольца для использования в газопроводных и водопроводных коммуникационных системах;
  • КФК — кольца колодезные, применяемые в канализации и водопроводных системах;
  • КЛК — кольца «ливневок», а также прочих водосточных колодцев;
  • КДК — кольца для внутриквартирных коммуникаций и сетей;
  • КО — кольца опорного типа;
  • КС — стеновые кольца.



Вместе с кольцами используются плиты перекрытия, маркируемые ПП и ПК, а также плиты днища с обозначением ПН и ПД, железобетонные стаканы.

Производство колодезных колец


Изготовление железобетонных колец нормируется техническими условиями ГОСТа 8020-90 и производится с применением различных марок бетонов, которые соответствуют целевому назначению их использования с учетом условий регионального и климатического, а также индивидуального характера. Чаще всего в качестве бетонов используют растворы марок от М200 до М500. Для армирования каркаса находит применение арматура, диаметр которой составляет от 0,6 до 10 мм в зависимости от размеров изделия.


Для производства колец используют шаблоны — пустотелые цилиндры с закрепленными на их основании вибраторами, обеспечивающими плотность бетона, его однородность, от которой зависит качество изделия. Арматура большого диаметра применяется лишь для формирования надежных петель. Согласно требований стандартов для армирования должна применяться арматурная проволока Вр-I по ГОСТ 6727, сталь горячекатаная стержневая класса от АI до А-III согласно ГОСТ 5781, а также упрочненную термически стержневую Ат-IIIС и  Ат-IVС в соответствии с ГОСТ 10884;


Преимущества железобетонных колец


Готовые изделия, представляющие собой модульную конструкцию, обладают целым рядом достоинств, среди которых:

  • Долговечность. средний срок службы любых железобетонных изделий составляет 50 лет, однако без сомнений, кольца смогут прослужить и 70-80 лет. Нередко кольца не отработавшие свой ресурс могут использоваться повторно;
  • Простота и доступность монтажа. Нехитрая технология укладки колец доступная и не требует высокой квалификации, а также значительных трудозатрат;
  • Экономичность. Как изделия ,кольца отличаются невысокой стоимостью, позволяя реализовать проектные идеи в пределах минимальной сметы;
  • Высокие прочностные и качественные характеристики. Железобетонным кольцам свойственны такие качества, как морозостойкость, водонепроницаемость и пожаростойкость, которые наряду с высокой прочностью позволяют длительно эксплуатировать сооружения и коммуникации, построенные на их основе.

Кольца бетонные (жби): виды, размеры

Для сооружения на участке систем водоотвода и водоснабжения необходимо применение специальных изделий. К ним относятся кольца бетонные, изготовленные по стандартам.

Для строительства колодца применяют бетонные кольца.

Виды колец для колодца

Поскольку колодцы бывают канализационными, газопроводными и построенными специально для систем водоснабжения, то и элементы и составные части для устройства таких колодцев различаются по своему назначению.

Существуют следующие разновидности бетонных колец:

  1. Железобетонные. Они предназначены для сооружения инженерных сетей (дренажных и канализационных колодцев, водопроводных и газопроводных систем, прокладки подземных сетевых кабелей).
  2. Доборные. Они применяются тогда, когда стандартные не подходят по размерам.
  3. Опорные. Их закладывают в основание колодца.
  4. Стеновые. С их помощью сооружается горловина колодца; основная сфера применения — установка на ограниченном пространстве.
  5. Коллекторы.

Разновидности бетонных колец для колодца.

Кроме того, производятся дополненные изделия с замком и днищем, с плитой перекрытия и сборные, а также круглые и квадратные кольца. Производители выпускают элементы, снабженные пазами для фиксации. Это необходимо для того, чтобы в случае смещения колодец, сооруженный из таких колец, не разрушился.

К преимуществам бетонных колец относят долговечность, прочность, скорость монтажа инженерных систем, широкий диапазон размеров и жесткость сооружения. Кроме того, плотная структура материала повышает герметичность колец.

Из недостатков выделяют габариты и большую массу, вследствие чего возрастает цена на их транспортировку и монтаж, поскольку без применения спецтехники не обойтись.

Армирование

Армирование колец необходимо для увеличения срока их службы. Армированные элементы изготавливают тем же методом вибропрессования, в ходе которого они приобретают более плотную структуру и становятся крепче.

Кроме того, такие изделия обладают повышенной водонепроницаемостью, что позволяет использовать их для устройства септиков, предотвращающих попадание воды в грунт. То же можно сказать и о грунтовых водах: плотное прилегание составных частей друг к другу исключает возможность образования больших щелей, и грунтовые воды не попадут в колодезный источник.

Размеры

Вся выпускаемая продукция производится согласно ГОСТу 8020-90 и имеет стандартную маркировку колец:

Выпускается продукция по ГОСТу.

  • КВГ — для водо- и газопроводного колодца;
  • КЛК — для ливневой системы и водостока;
  • КО — опорное;
  • КС — стеновое;
  • КФК — дренажное и коллекторное.

Дополненные (доукомплектованные) элементы имеют в аббревиатуре букву Д: КСД — кольцо стеновое дополненное (с дном).

Кроме того, маркировка изделий содержит числовые обозначения. Например, КС-10-9 читается как «кольцо стеновое 1000 мм, высотой 900 мм».

Таблица: параметры железобетонных колец

Параметры, которые имеют кольца ЖБИ, тоже стандартны и определяются табличными значениями.

Обозначение Высота, мм Диаметр наружный/внутренний, мм Толщина стенок, мм Масса, кг Объем бетона, м³
К-10-5 490 1160/1000 80 350 0,14
К-10-10 990 1160/1000 80 680 0,27
К-12-5 490 1410/1250 80 420 0,17
К-12-10 990 1410/1250 80 820 0,33
К-15-5 490 1680/1500 90 550 0,22
К-15-10 990 1680/1500 90 1100 0,44
К-20-5 490 2200/2000 100 820 0,33
К-7-1,5 145 840/700 70 60 0,024
К-7-5 495 840/700 70 210 0,084
К-7-10 990 840/700 70 420 0,17

Все изделия по ГОСТу имеют параметры, находящиеся в пределах:

  • наружный и внутренний размеры — 84-220 мм, 70-200 мм;
  • толщина стенок — 70, 80, 90, 100 мм;
  • высота — 290, 590, 890 мм;
  • вес бетонного кольца — 130-600 кг, 550-1470 кг;
  • объем ЖБ, затраченного на изготовление 1 элемента, — 0,05-0,59 м³.

Также выпускаются по ГОСТу:

  • Плиты днища (низа).
Обозначение Диаметр, мм Толщина, мм Вес, кг Объем бетона, м³
ПН-7 840 100 90 0,12
ПН-10 1500 100 450 0,18
ПН-15 2000 120 950 0,38
ПН-20 2500 120 1480 0,59
ПН-25 3000 140 2450 0,98
  • Опорные элементы.
Обозначение Диаметр наружный/внутренний, мм Толщина, мм Масса, кг Объем бетона, м³
К1 840/700 180 130 0,053
КО1 900/600 100 84 0,045
КО4 840/580 40 40 0,02
КО6 840/580 70 50 0,02
  • Заготовки с крышками.
Обозначение Диаметр наружный/внутренний, мм Высота стенок, мм Толщина стенок, мм Вес, кг Объем бетона, м³
ПК-10 1160/1000 890 80 780 0,36
ПК-15 1680/1520 890 80 1400 0,61

Кроме стандартных встречаются нетиповые кольца железобетонные, изготовленные на заказ. Они отличаются индивидуальными размерами.

Что еще нужно приобрести

Помимо самих колец для устройства системы водоснабжения, канализации или газопровода необходимо приобрести дополнительные элементы, такие как:

  • днище — плита низа обеспечит прочное основание колодцу;
  • перекрытие — этот элемент предназначен для установки кольца меньшего размера на большее;
  • доборное изделие — оно позволяет увеличить высоту колодца с меньшим весом.

Доборные элементы имеют стандартный диаметр, но меньшую толщину стенок, и могут быть использованы в качестве верхних составных частей для колодца, например, кольцо с крышкой. Дополнительные элементы помогут обеспечить герметичность сооружению и защитят трубы от промерзания в зимнее время года.

Кольца бетонные для канализации: размеры и характеристики

Кольца железобетонные

Кольца бетонные для канализации являются неотъемлемыми элементами, использующимися для устройства колодцев. Они доступны для изготовления в подсобных условиях, со всеми присущими для них техническими характеристиками.

Содержание статьи

Что нужно знать о железобетонных кольцах

Канализационное бетонное кольцо применяется не только для устройства канализационных, а также питьевых и газовых колодцев.

Подобные незамысловатые на вид изделия имеют весомые преимущества:

  • Монтаж занимает немного времени, так как они состоят из отдельных модулей с определенной высотой. Это и позволяет завершить работу быстрее, не отвлекаться на сооружение опалубки.
  • Внушительные размеры колец также экономят время, затрачиваемое на монтаж, особенно, в сравнении с мелкоштучным кирпичом.
  • При условии качественной гидроизоляции железобетонные кольца имеют продолжительный срок службы, который может исчисляться десятилетиями.
  • Хотя кольца относятся к сборным конструкциям, при грамотной их установке, благодаря «защелкам» они образуют практически бетонный монолит.

Железобетонные кольца на складе готовой продукции

Конечно, есть и недостатки у бетонных колец — большая масса. Она усложняет транспортировку к месту установки, а монтаж требует наличие спецтехники (кран с соответствующей грузоподъемностью). Однако, в дальнейшем канализационные кольца бетонные окупят себя своими высокими эксплуатационными качествами.

Классификация железобетонных колец

Подобрать кольца бетонные под канализацию можно, исходя из рабочих чертежей для конкретного проектируемого колодца. На заводах, канализационные кольца железобетонные изготавливают согласно серии 3.900.1-14, где приведена номенклатура изделий, с соответствующей ей маркировкой и типоразмерами.

  • Люки колодцев — простые железобетонные изделия правильной круглой формы. В зависимости от назначения бывают тротуарные и магистральные. В отличии от полимерных крышек, подобные изделия отличает повышенная стойкость к оказываемым на нее нагрузкам.

Маркировка и параметры железобетонных люков приведены в таблице ниже.

Крышка люка

Крышка люка бетонная

Маркировка изделия Основные параметры изделия
Высота, мм

Кольца колодезные бетонные: размеры

Несмотря на активное использование в строительстве современных материалов, железобетонные колодезные кольца до сих пор актуальны. Приспособление представляет собой конструкцию из металлического каркаса и бетона. Высота колец может колебаться от 10 до 90 см, а диаметр от 70 до 200 см. Размеры колодезных бетонных колец подбираются в зависимости от вида и особенностей коммуникаций. Кроме того, учитываются задачи использования конструкции.

Применение конструкции

Железобетонные кольца активно применяются при создании канализаций, коллекторов и обычных колодцев. Также их используют при подводке электронных коммуникаций и газопроводов.

По ГОСТу для производства подобных конструкций должен применяться цемент М 200-500. Товары данного спектра подлежат обязательной маркировке.

Преимущества ЖБ колец

Конструкции из бетона, которые применяют для обустройства разного вида коммуникаций, имеют ряд достоинств:

  • надежность и прочность;
  • полная герметичность всех областей соединения;
  • легкая установка;
  • демократичная стоимость.

Помимо всего прочего, колодцы и коммуникации, построенные с использованием подобных конструкций действительно долговечны. Они имеют высокую ремонтопригодность.

Армирование ЖБ колец

Производство разных видов данной конструкции имеет свои нюансы. Не все модели поддаются обязательному армированию. Однако изделия со стальным каркасом более прочны и устойчивы к давлению.

Заводские модели ЖБ колец армируют по специальной технологии прессования с использованием виброустановок. Процесс придает изделиям сильную усадку. Благодаря вибрациям из смеси удаляются микропузырьки воздуха, которые способствуют разрушению конструкции.

Маркировка колодезных колец по ГОСТу

Железобетонные кольца различаются не только габаритами, но и маркировкой. Она используется для разделения назначений конструкций. Наиболее распространены в строительстве изделия со следующими аббревиатурами:

  • КО – опорные модели, использующиеся для нижней части всей системы;
  • КФК – это ЖБИ, применяющиеся при возведении водоотвода или канализации;
  • КЛК – изделия выпускаются для городских водосточных и канализационных систем.

Кроме буквенного обозначения, в маркировке указываются цифры. Они расшифровываются как высота и диаметр конструкций.

Обратите внимание! Первое числовое обозначение говорит о диаметре, а второе о высоте кольца.

Также ЖБ конструкции дополняются дополнительными частями, такими как перекрытие дна. В такой ситуации плита имеет пометку ПП или ПК (для дна, совпадающего с диаметром кольца). Плиты для дна имеют обозначение ПД. Подобные конструкции придают герметичность системе. Их укладывают сверху и снизу для защиты конструкции от грунтовых вод. В колодцах с питьевой водой плиты используют для предотвращения загрязнения воды грунтом и грязью.

Подобрать бетонные кольца для колодца довольно сложно, поэтому, чтобы избежать проблем с установкой, такие изделия выполняются с маркировкой. В ней указываются необходимые значения, такие как диаметр и высота. Кроме того, маркировка позволит узнать, сколько будет стоить определенное изделие.

Размеры колодезных конструкций

При выборе ЖБ колец необходимо рассчитать объем воды, потребляемой домочадцами. После расчетов можно приобретать конструкции и приступать к монтажу.

Помимо самих колец, в коммуникациях подобного типа используют другие конструкции. Для них размер железобетонных конструкций подбирается индивидуально, с учетом расчетов работы системы. К таким видам относят доборные и вспомогательные конструкции. Их используют для дополнения основных систем конструкции.

Размеры ж/б колец для колодцев могут быть абсолютно разными. Однако существуют и устоявшиеся стандарты, по которым выполняется большинство таких изделий. Возможные варианты:

высота таких конструкций обычно варьируется в диапазоне от 10 до 100 см;

  • стенки имеют толщину от 70 до 120 мм;
  • внутренний диаметр составляет 70-200 см;
  • вес бетонных колец может достигать 300 кг.

Подбор колодезных колец для создания собственной системы водоснабжения или канализации не составляет труда, если знать, каких размеров понадобится конструкция. Для соответствия колодца заявленным требованиям необходимо установить дополнительные элементы. Это поможет защитить колодец от лишней грязи и продлить срок его эксплуатации.

Кроме бетонных колец, при создании различных систем применяются:

  • нижние плиты;
  • плиты перекрытия;
  • доборные изделия – они имеют стандартный диаметр, но отличаются по толщине и высоте.

Кроме того, необходимо знать несколько особенностей монтажа железобетонных колец для колодца.

Монтаж конструкций

Правильный монтаж железобетонных колец проводится с участием специальной техники, при помощи которой можно установить кольца, не боясь их разрушить.

По регламенту бетонные изделия монтируют в подготовленный котлован. При установке одной конструкции на другую необходимо плотно состыковать края. Никаких щелей и зазоров между частями системы быть не должно. Для замазывания стыков применяют цемент. Помимо обработки швов раствором, необходима качественная гидроизоляция всех стыков. Материал для процедуры зависит от назначения колодца.

Современные модели ЖБ конструкций для колодцев выпускают двух видов: с плоским краем и с замком. Первый тип более распространен, но изделия с замком более надежны. Они сохраняют свое положение даже при сильных подвижках грунта. Замок колец крепится по типу паз/гребень. Данный вид соединения обеспечивает колодцу высочайшую герметичность.

Обратите внимание! При установке колец сначала устанавливают деталь с дном. Такое устройство сделает систему чище и безопаснее. Для тупиковых веток колодца используют плитные перекрытия. Кроме того, такие конструкции снижают нагрузку на всю систему коммуникаций.

Для соответствия колодца установленным нормам установку конструкции можно осуществлять согласно определенным правилам. При этом следует работать в определенном порядке:

  • Выбор оптимального места. Колодцы для водопровода и системы дренажа не устанавливаются вплотную к жилым домам. Обычно их монтируют на удалении от дома в 5 м. В месте, где будет обустраиваться колодец, не должно быть грунтовых вод. В противном случае понадобится потратить дополнительные средства на герметизацию конструкции. К месту установки следует обеспечить свободный подъезд техники.
  • Рытье котлована. Для такой задачи легче нанять специальную технику. Яму необходимо сделать такой глубины, чтобы в нее поместились 2 кольца. Вручную рыть его довольно трудно. На дно следует засыпать песок и щебень. Этот слой должен быть не меньше полуметра высотой.
  • Установка колец. Чтобы выполнить нижний ярус, понадобится уложить плиту низа. Элементы монтируют автокраном. Стык усиливается при помощи металлических скоб.

Когда кольца будут установлены, к колодцу необходимо подвести коммуникации. Кроме того, следует выполнить все соединения и накрыть конструкцию верхней плитой. Затем устанавливаются канализационные люки.

Создание железобетонных колец своими руками

Если система коммуникаций требует нестандартной формы или размера изделия, его можно сделать самостоятельно. Для производства ЖБ колец необходим цемент, песок, арматурные прутья и форма требуемого размера.

Форма снимается с готового кольца после того, как пройдет 2-3 дня. Затем кольцо должно полностью затвердеть и высохнуть. Для этого понадобится неделя.

Важно! Готовые изделия требуется периодически смачивать. Это позволит им не пересохнуть на солнце и не растрескаться.

Выводы

Как видно, бетонные кольца имеют определенные плюсы и не обделены минусами. Они довольно прочны, однако отличаются большим весом. При выборе колец для колодца необходимо ознакомиться с маркировкой и видами таких изделий. Это поможет подобрать оптимальный вариант изделия для своих задач. При этом важно учитывать множество тонкостей выбора и установки. Расчеты помогут подобрать такие изделия по цене.

Лучшее размерное кольцо — Отличные предложения на размерное кольцо от мировых продавцов размерных колец

Отличные новости !!! Вы находитесь в нужном месте для кольца измерения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это кольцо высшего размера в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свое кольцо измерения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в размерном кольце и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести кольцо размера по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший размер кольца для изменения размера — отличные предложения по изменению размера кольца от глобальных продавцов размера кольца для изменения

Отличные новости !!! Вы находитесь в нужном месте, чтобы изменить размер кольца.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот размер кольца для размены станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили изменение размера кольца на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в изменении размера кольца и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести кольцо для изменения размера по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Крепления с D-образным кольцом: лучшие крепления на болтах и ​​приварке

  • 6 причин, по которым буксирные ремни с крючками убьют вас

  • Руководство по сравнению комплектов для восстановления лебедки


  • EAG Крепление на скобу с D-образным кольцом на болтах с скобами и изоляторами — установлено

    Неудивительно, что стропы лебедок всегда выходят из строя.

    А крепление с D-образным кольцом? Они никогда не должны потерпеть неудачу. Когда-либо. Отказ восстановительного средства передвижения отправит по воздуху 5-10 фунтов металла и убьет или искалечит любого человека, с которым соприкоснется.

    Вам может быть интересно, действительно ли сломанное подъемное устройство более опасно, чем сломанный трос или ремень лебедки:

    Да, это так.

    Сломанный ремень или трос лебедки обычно только хлестает
    сам по воздуху. Сломанное крепление дужки с D-образным кольцом означает, что
    ремень летит по воздуху с 5-10 фунтами металла на конце
    Это.

    Это гораздо более опасно, чем сам ремень, и у людей есть
    умерли или были изувечены тяжелым грузом на концах ремней и лебедки
    кабели.

    И становится еще хуже:

    Сломан ремень для восстановления или трос лебедки
    в результате получается 2 более коротких куска кабеля или ремня, каждый из которых несет часть
    кинетической энергии от неудачной операции восстановления. Каждый из них
    штук имеет относительно небольшой охват. Однако при креплении дужки
    ломается, вы получаете один длинный кусок ремня или кабеля с все кинетическую энергию плюс груз на конце.

    Вы не захотите получить удар простым сломанным ремешком или тросом, но у вас больше шансов пережить это, чем сломанную скобу.

    Амортизаторы

    работают с тросом лебедки и стропами, но, вероятно, не будут столь же эффективными, если крепление скобы выйдет из строя из-за лишнего веса.

    Мы не говорим, что вам не следует использовать демпфер — вы всегда должны это делать!

    Для нас, квадроциклы, крепления и скобы для восстановления не подведут, если они имеют правильный размер для вашего использования.Тросы лебедки все время выходят из строя, потому что они слабые, а стяжные ремни выходят из строя, потому что, как и у сварщика, у них есть рабочие циклы, которые превышаются из-за чрезмерного использования.

    Так что использование демпфера всегда в ваших интересах. Мы видели некоторые утверждения о том, что амортизаторы не «работают», потому что ремешок или кабель все еще хлестнут. Но мы знаем! Это называется «демпфер», а не «стопор».

    Приварные крепления с D-образным кольцом и крепления с D-образным кольцом на болтах — что лучше?

    Если вы выберете
    сварные крепления с D-образным кольцом или болты на креплениях с D-образным кольцом? Что ж,
    Во-первых, ты умеешь сваривать? Вы знаете, что такое HAZ и как минимизировать
    его влияние?

    Если ответ «Нет», то вам нужно использовать болт.
    Крепление D-образного кольца.Дело в том, что

    D-образные дужки толстые, а бамперы тонкие (относительно). ЗТВ — это зона термического влияния сварного шва.
    Хотя обычно вы хотите минимизировать HAZ, а также сохранить ее
    температура из-за слишком высокой температуры, это труднее сделать при сварке металлов
    разной толщины.

    Сварные или болтовые: ни один из типов скобы не выйдет из строя при обычных операциях по восстановлению, если они правильно прикреплены к вашей установке.

    Для разборки:

    Типичный приварной
    Крепления с D-образным кольцом имеют толщину от 3/4 до 1 дюйма.Типичный бампер составляет 3/16 дюйма.
    до 1/4 дюйма. Это огромная разница в толщине, когда дело доходит до
    сварка и требует правильного знания того, где помещать тепло
    и сколько сока использовать.

    Для хорошего проплавления толстого шва
    скоба, вам потребуется высокая тепловая мощность от сварочного аппарата.

    Но:

    То
    высокая тепловая мощность сварочного аппарата также приведет к перегреву тонкого
    металл вашего бампера. Без надлежащей выходной мощности от вашего
    сварщиком и некоторой предварительной и последующей обработкой каждой детали, в итоге вы получите
    с небольшими трещинами в сварном шве и, вероятно, безумным количеством деформаций
    в свой бампер.Само собой разумеется, что вы не хотите
    потяните за скобу с потрескавшимися сварными швами.

    Вы хотели фаркоп?

    Liberrway 2 «Сцепное устройство с дужкой со дужкой 3/4»

    Крепление с порошковым покрытием и дужкой 3/4 дюйма в комплекте.

    Сцепное устройство с дужкой — это быстрый и простой способ прикрепить ремень к сцепному устройству вашего внедорожника.Они

    • Могут быть относительно недорогими
    • Просты в установке
    • Дают вам хорошую центральную точку восстановления

    Они доступны от класса III (2 дюйма) до класса V (2,5-3 дюйма) Приспособления для ствольной коробки. Наиболее подходят для дужки с D-образным кольцом диаметром 3/4 «или 7/8».

    Мы рассматриваем сцепки как средний вариант между заводскими «креплениями для восстановления» и более серьезными дужками с D-образными кольцами.

    Устройства, подобные изображенному на изображении Liberrway, часто включают в себя серьгу 3/4 дюйма и просверлены таким образом, чтобы их можно было установить в двух направлениях.

    Можете ли вы приварить и прикрутить скобу к бамперу?

    Что ж, можно, но на самом деле это не будет сильнее, чем выбрать один метод и сделать его правильно.

    Это кажется
    Происходят из общей идеи, что металл подобен дереву. Мы можем облажаться и
    склеить дерево и сделать его сверхпрочным, так почему бы не металл?

    В болтовом соединении,
    два куска металла удерживаются вместе за счет натяжения в сборке болта
    и трение.В сварном шве нет напряжения и трения, так как
    Работа надлежащего сварного шва — сделать 1 кусок металла из 2 штук.
    вы свариваете, а затем скручиваете, болты не могут развивать должное трение и
    напряжение из-за жесткости сварного шва. Если прикрутить, а затем приварить,
    выход из строя болта приведет к неестественному натяжению сварного шва.

    Болты и сварка
    крепление на кандалы похоже на ношение ремня и подтяжек, которые
    из одной сплошной веревки. Если разрезать ремень, то
    подтяжки тоже выйдут из строя.Если обрезать подтяжки, то пояс
    тоже выйдет из строя.

    Как определить небьющееся крепление с D-образным кольцом

    Краткий ответ:

    Ищите крепление для дужки с D-образным кольцом толщиной не менее 3/4 дюйма и с отверстием минимум 7/8 дюйма для дужки 3/4 дюйма. Отверстие диаметром 1 дюйм требуется для Скоба 7/8 дюйма. Для крепления креплений на болтах используйте только оборудование класса 8 или класса 10.9.

    Ниже приведена более длинная версия указанного выше абзаца. Единственное, чего вы не увидите, — это тонкие материалы и легкий вес!

    Материалы

    Первое, что нужно
    в скобе крепление — сталь.Чем больше ваша установка, тем тяжелее ваши скобы.
    должно быть. Крепления дужек сделаны из стали, потому что сталь прочнее
    чем алюминий, и его легче приваривать к стальным бамперам. Из нескольких различных марок стали холоднокатаная сталь 1018 и 1020 является прочной и довольно часто используется для изготовления скоб.

    Оборудование

    D-образное кольцо с болтовым креплением
    крепления должны иметь стандарт Grace 8 или метрическую систему Grace 10,9.
    оборудование. Много лет назад были глупые дебаты, в которых говорилось, что вы
    следует использовать фурнитуру 5-го класса вместо 8-го класса, потому что оно гнется раньше
    ломается что ли.

    Это набор BS:

    Стандарт 8 класса
    имеет более высокую прочность на разрыв, чем стандарт 5-го класса, конец истории.
    То же самое и с метрическим оборудованием.

    Если ваше крепление идет с Grade 5
    стандартная или метрическая оценка 8,8 (не должна), или вы не можете каким-то образом идентифицировать оценку, перейдите в местный хозяйственный магазин и купите
    более сильные болты.

    Форма

    Можно получить кандалы
    крепления, которые торчат прямо или направлены вверх. Те, которые указывают
    не особо указываю.Дело в том, что отверстие для скобы расположено
    выше по сравнению с вашим бампером. Это дает вам больше, немного лучше
    угол въезда, где находятся ваши кандалы, с отверстием, выступающим вверх и
    обычно намного лучше совпадает с линиями современных бамперов.

    Для большинства из нас это, вероятно, не имеет большого значения, но на некоторых бамперах может быть немного эстетичнее.

    Толщина и размер отверстия

    Что касается толщины крепления, вам не следует использовать крепление с меньшим
    чем 3/4 дюйма в месте крепления D-образного кольца.Большинство креплений имеют размер от 3/4 «до 1»
    толстый. Для креплений на болтах вам понадобится задняя пластина (с
    отверстия для болтов), чтобы их толщина составляла не менее 3/8 дюйма.

    Операции восстановления приводят к большим нагрузкам на точки восстановления, поэтому не используйте тонкие и непрочные материалы.

    Что означает номинальный размер?

    Номинальный размер означает «только наименование». Это как деревянные 2х4 — мы называем их 2х4, но
    на самом деле они 1,5 x 3,5 дюйма. Номинальный размер 2 «x 4», но
    Фактический размер 1.5 дюймов на 3,5 дюйма. Они имеют размер 2х4 только по названию. «Номинал
    размер «- очень гибкий термин. То, что он описывает, может иметь
    это измерение где-то (например, кандалы) или нет (например, 2×4).

    Одна вещь, которую вам нужно знать о скобах:

    Что касается размера отверстия, вам необходимо знать, что скобы указаны в номинальных размерах. У них есть корпуса или дужки (круглая часть) и винтовые штифты (
    прямая часть). Все скобы с винтовыми пальцами имеют номинальный размер , как и
    3/4 дюйма, что описывает диаметр корпуса.Однако в кандалах размером 1/2 дюйма и выше штифт
    диаметр на 1/8 дюйма больше номинального размера.

    Итак, для дужки 3/4 дюйма (номинальный размер) лук имеет
    Диаметр 3/4 дюйма, а диаметр штифта — 7/8 дюйма.

    Сейчас:

    Когда вы покупаете крепление, подумайте о
    размер отверстия дужки. У вас есть D-образные кандалы другого размера?
    Вы собираетесь кататься с другими людьми, у которых большие оковы?
    что вы могли бы использовать время от времени? Убедитесь, что ваше крепление может
    приспособить штифт достаточно большого размера.Для большинства из нас подойдет отверстие диаметром 7/8 дюйма или 1 дюйм.

    Соотношение размеров D-образной скобы

    Стандартная дужка имеет винтовой штифт, который на 1/8 дюйма больше номинального (названного) размера дужки.

    Также убедитесь, что
    Крепление для дужки не настолько широкое в отверстии, чтобы ваша дужка не
    подходят это.

    Это не проблема для стандартных кронштейнов, поскольку они обычно имеют толщину 3 / 4–1 дюйма, но
    может быть, если вы делаете самодельное крепление для дужки.Мол, ты получишь
    какие-то обрезки толщиной 1 3/8 дюйма на месте стали, потому что ты крут,
    приварите их через бампер к рельсам рамы, чтобы
    сильный, а затем обнаружите, что ни один из ваших 3/4 «кандалов с 1 1/4»
    внутренняя ширина подойдет. Просто из опыта здесь ….

    Нравится быстрые и грязные трюки?

    Чтобы рассчитать внутреннюю ширину скобы, умножьте номинальный диаметр на 1,6. Внутренняя ширина дужки должна быть не меньше этой ширины. Итак, для дужки 3/4 «это будет:

    3/4″ X 1.6 = 1,2 дюйма

    Истинная внутренняя ширина 1,25 дюйма, так что мы довольно близки.

    Все, что сказано, большинство
    Крепления для дужки, которые вы можете купить, подходят для дужки 3/4 дюйма, как это
    наиболее часто используемое D-образное кольцо на бездорожье.

    Не ракетостроение: крепление D-образного кольца

    Если вы делаете
    Weld-on, вы знаете, что делаете. Если вы не знаете, что
    вы делаете, просто помните, что вы несете ответственность за то, что
    происходит, когда у вас ломаются крепления для восстановления.

    Болты на скобе
    смонтировать намного проще.

    Обычно все, что вам нужно сделать, это просверлить
    отверстия, установите оборудование Grade 8 и затяните его. На более новых джипах некоторые крепления ниже фактически прикручиваются к заводским отверстиям с помощью без сверления .

    Один важный совет для сверления:

    Не делайте этого
    просверлите отверстия больше диаметра фурнитуры. Это уменьшает зону трения для
    ваше оборудование, за которое можно держаться, которое может вызвать ослабление. Ослабленные болты равны сломанным болтам.

    Если вы хотите добавить
    немного сил или вы планируете сделать некоторые особенно ужасные выздоровления,
    можно немного усилить крепление, если есть доступ к спине
    монтажной поверхности. Вы можете сделать тарелку из толщиной 3/16 дюйма.
    сталь, размер которой на 0,25–0,5 дюйма больше, чем площадь основания вашей скобы,
    и просверлите его в соответствии с отверстиями в держателе дужки. При установке
    все, вы помещаете бампер между держателем дужки и
    опорная пластина для большего распределения нагрузки.Это тоже самое
    метод, который используется для усиления креплений каркаса безопасности, которые соединяют
    над и под полом вашей установки.

    Крепления с D-образным кольцом на 7 болтов

    Вот несколько креплений с D-образным кольцом на болтах. Вы увидите, что есть выбор креплений для конкретных марок (Jeep) или бамперов. Не обращайте на это внимания! (Если это не применимо.) Вы можете легко прикрутить большинство этих креплений к любой плоской поверхности. Возможно, вам придется просверлить отверстия диаметром 1/2 дюйма или около того, но мы постарались предоставить схемы расположения болтов для большинства этих креплений.

    EAG D-образные скобы с скобами и изоляторами

    EAG Крепление на скобу с D-образным кольцом на болтах с скобами и изоляторами

    Эти держатели скобы включают в себя 2 скобы, 2 крепления и изоляторы для обеих скоб.

    Размеры скобы с D-образным кольцом с болтовым креплением EAG

    Эти скобы предназначены для Jeep JK, но подойдут к любому бамперу, который вы хотите сверлить.

    Это просто хорошая покупка. Если у вас еще нет кандалов, в этот набор входят 2 9 500 фунтов 3/4 «дужки. Кандалы имеют дугообразные и штифтовые изоляторы для защиты вашего бампера и снижения шума. Они предназначены для крепления на Jeep JK Wranglers но вы можете просверлить отверстия, чтобы они соответствовали любой плоской поверхности. Мы рекомендуем прикреплять болтами к бамперам толщиной не менее 3/16 дюйма. Опорная пластина имеет толщину 3/8 дюйма и просверлена под шаблон 5,25 x 2,5 дюйма. Отверстия для болтов достаточно велики, чтобы в них можно было вставить болты 1/2 дюйма.Они имеют фактурное порошковое покрытие, поэтому должны хорошо выглядеть долгое время. В них просверлены отверстия под D-образное кольцо диаметром 3/4 дюйма.

    Крепление для серьги с креплением на коньках с болтовым креплением и D-образным кольцом

    Крепление для серьги с D-образным кольцом с креплением на коньке

    Эти крепления имеют наклон вверх и предназначены для установки на бамперы Rugged Ridge XHD.

    Крепления на скобах

    Rugged Ridge разработаны для их бамперов XHD Jeep и предназначены для установки на болтах.Но они легко прикручиваются к заводским монтажным отверстиям JK с помощью их схемы расположения болтов 5,25 x 2,5 дюйма. Мы можем использовать их везде, где захотим, если захотим просверлить отверстия! У них будет 3/4-дюймовая дужка и наклонный нос, чтобы дать вам еще немного свободного пространства. Они имеют текстурированное черное порошковое покрытие, чтобы они не ржавели, а задняя пластина 3/8 дюйма сохранит их от изгиба при экстремальных восстановительных операциях. Оборудование включено.

    Крепления для скобы с D-образным кольцом на болтах

    Trail Gear 2.Крепление на тумбочке 5 «x 2,5»

    Это крепление с D-образным кольцом с диаграммой направленности под болты 2,5 «x2,5» позволяет использовать скобу 3/4 «.

    Trail Gear 2,5 x 2,5 дюйма, болтовое крепление на тросе — размеры

    Trail-Gear предлагает два чистых D-образных кольца с разными рисунками болтов. Один имеет шаблон 2,5 «x 2,5», а другой — шаблон 2,5 «x 3,5». Каждое крепление изготовлено из стали толщиной 3/8 и 1 дюйм, вырезанной лазером.В монтажные отверстия войдут болты диаметром 1/2 дюйма. Размер отверстий под винты скобы соответствует размерам скоб 3/4 дюйма. Они бывают только с металлической отделкой, поэтому вы можете покрасить их в любой цвет. Они продаются по отдельности и стоят довольно недорого, если вы их раскрасите.

    Узнать цену на Trail-Gear

    Шасси Unlimited Extra Long D-Ring / Clevis Mount

    Неограниченное шасси 2 «Удлиненное крепление на тумбочке на болтах

    Сверхдлинные скобы отлично подходят для крепления болтов или сварки внутренних направляющих рамы.Это крепление имеет монтажные отверстия 3/4 дюйма для крепления к раме.

    Это массивное крепление с дужкой от Chassis Unlimited имеет толщину 1 дюйм и высоту 2 дюйма. Он поставляется с монтажными отверстиями 3/4 дюйма — вы можете сварить или прикрутить его там, где вам это нужно. Этот тип крепления отлично подходит для сварки через бампер (вырезание отверстия в бампере и сварка с обеих сторон), а также для прикручивания непосредственно к Рога рамы изготовлены на станке из стали на станке с ЧПУ и имеют скошенные кромки.Если вам нужна сверхмощная приварная дужка, то это она.

    EVO Производство передних креплений D-образных колец для автомобилей Jeep JK

    EVO Производство креплений дужек с D-образным кольцом на болтах для автомобилей Jeep JK и JKU

    EVO крепится болтами к Jeep JK, но может использоваться и с другими внедорожниками.

    Если вам нужно крепление дужки с D-образным кольцом Jeep JK Wrangler еще мощнее, то они полностью сделаны из стали толщиной 3/4 дюйма! Да, и задняя пластина, и пластина штифта дужки имеют толщину 3/4 дюйма, что делает ее комплект крепления с самыми толстыми задними пластинами.Они имеют монтажную схему 5,25 «x 2,5», в комплект входит оборудование. Покрытие представляет собой черный порошковый лак для стойкого внешнего вида без ржавчины.

    EVO Производство задних креплений с D-образным кольцом на болтах для JK

    EVO Производство задних кронштейнов на болтах для автомобилей Jeep JK и JKU

    Эти D-образные кольца идеально подходят для крепления на болтах задней части вашего Jeep JK.

    EVO Производство болтовых креплений для задних тумб для автомобилей Jeep JK и JKU — установлено

    Крепления вставляются в направляющие задней рамы и хорошо работают с минимальными задними бамперами. Они выделяются ровно настолько, чтобы быть полезными.

    Итак, мы выбрали ездовых животных, которые можно было бы использовать повсеместно, но мы решили добавить их, так как они нам нравятся. У вас есть джип с минимальным задним бампером (как у EVO)? Эти крепления вставляются в перила рамы и закрепляются болтами, чтобы получить надежные крепления для восстановления.Нам они нравятся, так как они обеспечивают максимальный угол съезда сзади, высовываясь из рамы ровно настолько, чтобы быть функциональной. Установка на болтах; сверление не требуется. Они разработаны для использования с дужками 3/4 дюйма и имеют черное порошковое покрытие.

    Rough Country D-Ring Schackle Mounts с дужками

    Крепления для скобы с D-образным кольцом для грубого кантри и скобами 3/4 дюйма

    Зубчатые крепления для Rough Country имеют опорную пластину 3/8 дюйма и скобы 2 3/4 дюйма.

    Эти крепления предназначены для работы только с бамперами Rough Country, но вы можете сверлить отверстия сами! У них есть разболтовка 2,75 «x 2,5», чтобы подходить к любой плоской поверхности. Они имеют стойкую черную порошковую окраску, чтобы они долго выглядели хорошо в зомби-апокалипсисе. Действительно, кровь сразу смывается. Две прилагаемые скобы — это стандартные скобы 3/4 дюйма 9 500 фунтов, хотя вам могут понадобиться изоляторы, чтобы ваш бампер выглядел красиво.

    6 приварных D-образных колец

    Вот выбор приварных D-образных колец. Если вы монтируете что-либо из них на поверхность, убедитесь, что вы сняли фаску с краев и получили хорошее проплавление шва, не деформируя бампер. Чем длиннее сварные швы, тем прочнее будет крепление. Опять же, будьте осторожны, чтобы не перегреть бампер, чтобы не ослабить и не деформировать его.

    AtoZ Fabrication Плоские кронштейны для тумблеров

    AtoZ Fab — Наклонные приварные тумбочки с D-образными скобами 3/4 дюйма

    Эти усиленные крепления от AtoZ поставляются со скобами 3/4 дюйма.Для сварки вам придется снимать фаски самостоятельно.

    Эти 1-дюймовые приварные крепления, изготовленные на станке с ЧПУ, массивны! Они имеют высоту 3,5 дюйма и измеряют 2 дюйма от поверхности крепления до центра отверстия скобы. С отверстием скобы 1 дюйм вы можете установить до 7/8 дюймов. дужки, поэтому они определенно подходят для более крупных буровых установок. Сталь холоднокатаная 1018, они производятся в США. Они продаются парами и поставляются с парой скоб 3/4 дюйма или без нее. Перед сваркой обязательно снимите фаску с кромок!

    Barnes 4WD Приварная скоба с D-образным кольцом

    Barnes 4WD Плоские приварные скобы с D-образным кольцом

    Эти кронштейны с скобами толщиной 1 дюйм могут быть приварены к любой плоской поверхности с надлежащей предварительной подготовкой к сварке.

    Эта приварная поверхностная скоба имеет толщину 1 дюйм и изготовлена ​​из стали США. В ней есть отверстие для скобы размером 7/8 дюйма, поэтому вы можете легко установить скобу на 3/4 дюйма. Для лучшего качества она скошена сверху и снизу. сварного шва, но мы бы также сделали фаску по бокам для лучшего проплавления шва. Они бывают без покрытия и продаются отдельно.

    Прямоугольный бампер RuffStuff 2 «x4», приварной кронштейн

    RuffStuff 2 «x4» трубка, приварное D-кольцо, скоба

    Эта скоба крепления позволяет легко добавить точку восстановления к любому стальному бамперу 2 x 4 дюйма.

    RuffStuff 2 «x4» трубка, приварная скоба с D-образным кольцом — установлено

    Это крепление с дужкой дает вам большую поверхность сварного шва и может устанавливаться на ушко вверх или вниз.

    У вас есть бампер из стальных труб размером 2 x 4 дюйма? Это крепление-скоба оборачивается вокруг вашей трубы или канального бампера, чтобы обеспечить вам тонну сварочной поверхности. Поскольку отверстие для скобы диаметром 1 дюйм может вместить до 7/8 дюймов, это идеальное дополнение для больших установок.Кронштейн изготовлен из стали толщиной 3/4 дюйма. Его высота составляет 5,75 дюйма, а расстояние от монтажной поверхности до самой дальней точки составляет 3 дюйма — это ненамного больше, чем у других скоб. Установите его отверстием вверх или вниз.

    Шасси Unlimited для круглых труб, приварное D-образное кольцо / кронштейн

    Крепление на приварной дужке шасси с неограниченным количеством копыт для трубы

    Держатели скобы со скобами легко привариваются к круглым трубам.Эти стальные крепления доступны для труб 1,75 дюйма или 2 дюйма.

    Необходимо приварить оправку для восстановления к круглой трубе? Нет проблем. Это крепление приспособлено для круглой трубы, что избавляет вас от боли и шлифовальных кругов. Он доступен для труб с внешним диаметром 1,75 дюйма или 2 дюйма. Они изготовлены на станке с ЧПУ из стали 1018 толщиной 1 дюйм. У них также есть скошенные кромки, которые выглядят чистыми и не дают вам порезаться об острый металл. Они имеют высоту 2 дюйма и отверстие для дужки 1 дюйм, поэтому они занимают к дужке 7/8 дюйма — отлично подходит для тяжелых установок.Они продаются индивидуально.

    Приварной бампер RuffStuff D-Ring Clevis Mount

    Крепление на серьгу с длинным круглым приварным D-образным кольцом RuffStuff

    Это просто сплошной кусок стали толщиной 2 x 4,5 x 1 дюйм. Это отличное крепление для тяжелых условий эксплуатации.

    Крепление на серьгу с длинным круглым приварным D-образным кольцом RuffStuff — размеры

    На 4.5 дюймов длиной, это идеальное крепление для сварки или болтов внутри рельса рамы или для прохождения через бампер для приваривания на задней стороне.

    У

    RuffStuff есть еще одна сверхмощная приварная скоба. Этот длинный и может проходить через бамперы, которые нужно приварить с обеих сторон, приварить внутри перил рамы или просверлить и прикрутить в любом месте. Это крепление имеет толщину 1 дюйм, высоту 2 дюйма и длину в целом. Отверстие для крепления дужки имеет диаметр 1 дюйм — между этим и возможностью сквозного приваривания его к бамперу, это может быть очень надежной точкой восстановления.Эти крепления продаются индивидуально.

    Приварное крепление с D-образным кольцом Trail Gear, с рифлением или плоским

    Плоские или плоские приварные D-образные кольца ведущей шестерни

    Крепления для дужек Trail-Gear бывают плоскими или плоскими и изготавливаются из холоднокатаной стали 1020.

    Габаритные размеры приварных D-образных дужек с плоской или выпуклой зубчатой ​​передачей

    Приварные дужки Trail-Gear подходят для плоских или изогнутых поверхностей.Скоба с муфтой предназначена для стальных труб диаметром 3 дюйма.

    Эти простые крепления с D-образным кольцом Trail-Gear доступны с прорезью или плоской формы для установки трубы диаметром 3 дюйма или плоской поверхности. Они подходят для дужки 3/4 дюйма и изготавливаются из 1020 холоднокатаной стали толщиной 1 дюйм. Мы желаем, чтобы компания TG сделала их с меньшим диаметром колец!

    Узнать цену на Trail-Gear

    Микроволны101 | Размеры прямоугольного волновода

    Остальную информацию о волноводах можно найти на следующих страницах:

    Праймер для волноводов (главная страница волноводов)

    Волноводная математика

    Конструкция волновода

    Расчет потерь в волноводе

    Компоненты волновода (на все РФ)

    Новинка августа и сентября 2020 г .: И снова наши друзья Ули и Симоне из Spinner GmbH обновили свои списки волноводов.Спасибо Ули и Симоне! Эта страница не была бы такой же без вашей помощи.

    Мы удалили таблицу волноводов, которая существовала на этой странице с самого начала Microwaves101, потому что она не была такой исчерпывающей, как список Ули (документ в формате pdf по ссылке ниже). Мы также добавили новый раздел о производственных допусках.

    Список

    Uli охватывает поперечные сечения волноводов (включая обычные, уменьшенной высоты, круглые и двояковыпуклые). Список Симоне предназначен для размеров фланца волновода.Это самые полные списки во всемирной паутине.

    — TD-00036, выпуск R: ПЕРЕКРЕСТНАЯ ССЫЛКА ДЛЯ ПОЛЫХ МЕТАЛЛИЧЕСКИХ ВОЛНОВОДОВ «Список волноводов Ули»

    — TD-00077 Выпуск J: ФЛАНЦЫ ДЛЯ ОБЫЧНЫХ ПРЯМОУГОЛЬНЫХ ВОЛНОВОДОВ «Список фланцев Симоне»

    Оба они и наша исходная таблица волноводов (мы считаем ее устаревшей) также доступны в нашей области загрузки.

    Внутреннее поперечное сечение стандартного прямоугольного волновода в большинстве случаев имеет соотношение сторон 2: 1 (не совсем верно для WR-90, и есть много других исключений).То есть широкая стена вдвое больше узкой стены или почти равна этому. Прямоугольные волноводы поддерживают волны E-M только в определенной полосе частот, в зависимости от размеров поперечного сечения. Чем больше размер волновода, тем ниже рабочая частота волновода. Волноводы указаны номерами WR. WR означает «прямоугольный волновод», за исключением того, что военные давно решили, что все прилагательные по какой-то причине должны следовать за существительными.

    Эмпирическое правило размеров волновода # 14

    Как узнать, какое число WR волновода, просто взглянув на него? Число, в большинстве случаев, — это просто размер внутренней широкой стенки в мил, деленный на 10.Таким образом, изображенный ниже волновод — это WR-62 (если вы внимательно посмотрите на штангенциркуль, он показывает 620 мил), который используется в Ku-диапазоне.

    Влияние производственных допусков

    Хорошим справочником по этой теме является «Несоответствие, вызванное допусками волновода, радиусами углов и несовпадением фланцев», автор А. Р. Керр из NRAO, пересмотренный в январе 2011 г., 2010. Используя инструменты EM, автор предоставляет всестороннее исследование, которое значительно сэкономит вам времени. Случаи включают допуски на размеры стенок a и b, радиусы углов, линейные смещения фланцев по обеим осям и угловые смещения.Скажем, вам нужны обратные потери 40 дБ или лучше от любого из этих эффектов. Вот совет, который мы почерпнули из этого ресурса:

    • Допуск по линейным размерам должен составлять 0,5%
    • Угловые радиусы должны быть менее 10% от размера широкой стены
    • Линейное смещение должно быть менее 3%
    • Поворот должен быть менее 6 градусов

    Мы не можем комментировать, как складываются комбинации допусков, за исключением того, что именно уменьшение несоосности является причиной использования центрирующих штифтов во фланцах.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
