Сборно-монолитные перекрытия «Домовладелец» | ГК Домовладелец

«…Под перекрытиями этого рода подразумеваются плиты, опёртые по контуру, у которых часть бетона между стержнями арматуры заменена легкими вкладышами…», — это цитата из «Справочника инженера-проектировщика» В.И. Мурашёва и В.Н. Горнова, изданного ещё в 1933 г.                                                       Как это часто бывает, в поисках решений обратились к западному опыту: Германия и США уже широко применяли в строительстве сборно-монолитные перекрытия. Известные на весь мир компании «Remy», «Ackermann», «Kiffer», «Wenko-Decke» выделялись из общего ряда, создавая индивидуальные конфигурации, размеры изделий, изменяя прочностные и эстетические характеристики своих балок и блоков.                                                                                                                                   Инженеры В.И.Мурашёв и В.Н.Горнов оценили этот опыт и выпустили своё перекрытие с пустотелыми камнями из лёгких бетонов. Война и уклон в сторону типового строительства, в частности, «хрущевок», надолго отложили развитие «сборно-монолитного» направления в нашей стране. Но в последние годы с увеличением индивидуального строительства спрос на сборно-монолитные перекрытия многократно возрос.

Сборно-монолитное перекрытие отличается от традиционных ЖБ плит и целостных конструкций из железобетона:

  • более высокими звуко- и теплоизоляционными характеристиками и легким собственным весом (250-340 кг/м²), что позволяет решить проблему нагрузки на фундамент и несущие конструкции здания;
  • возможностью монтажа в труднодоступных местах без использования грузоподъемной техники;
  • высокой несущей способностью;
  • возможностью использования пустот перекрытий для прокладки инженерных коммуникаций;
  • отсутствием стяжки и выравнивания полов;
  • монолитный пояс на слабонесущих стенах заливается одновременно с перекрытием;
  • возможностью перекрытия пролетов сложной формы: эркеров, выступов и пр. ;
  • возможностью доставки до 250 м² перекрытия (балок+блоков) одной машиной;
  • трудоёмкость возведения сборно-монолитного перекрытия не требует высокой квалификации и не превышает показателя 1 чел/час на 1 м².

В состав сборно-монолитного перекрытия входит 4 элемента:

  1. Железобетонная или металлизированная балка.
  2. Блок-вкладыш.
  3. Арматурная сетка 100х100х4(5).
  4. Конструкционный бетон.

Железобетонный каркас – представляет собой легкую балку и является основным несущим элементом будущего перекрытия. Их длина выбирается в зависимости от длины перекрываемого пролета. Блоки-вкладыши – укладываются на несущие элементы. Производятся из различных материалов – керамзитобетон, газобетон, полистиролбетон. Сверху укладывается арматурная сетка. Бетон заливается в пустоты между рядами блоков, где расположены балки, и поверх них на 50 мм.

В комплект поставки сборно-монолитных перекрытий «Домовладелец» входят:

  1. Железобетонная или металлизированная балка шириной 120 мм, высотой 200 (150) мм, необходимой длины — основной несущий элемент.
  2. Блок-вкладыш (керамзито-, полистирол-, газобетонный) высотой 200 (150) мм — выполняет функцию опалубки, а так же улучшает шумо- и теплоизоляцию.

ИНСТРУКЦИЯ ПО МОНТАЖУ и АЛЬБОМ ТЕХНИЧЕСКИХ РЕШЕНИЙ



Железобетонная балка «Домовладелец»

Балка с уже залитым бетонным нижним основанием (120х40мм), высотой 200 (150) мм. Вес 1 погонного метра – 16 кг.       Преимущество данной балки – невысокая цена по сравнению с металлизированной (см. Прайс лист). Недостаток бетонной балки: максимальная длина балки 7 м.  В условиях существенного повышения цен на металл, а с середины 2021г. более чем в два раза- целесообразность использования в строительстве сборно- монолитных перекрытий исключительно металлизированных балок уже не столь актуальна , т.к. металлизированные балки теперь дороже классических бетонных в среднем на 25%-40% . Рост цен практически на все стройматериалы, остро стоящая задача сохранить темпы строительства,удержаться в рамках ранее намеченного бюджета без потери качества исполнения и несущее способности перекрытия приводит застройщиков к необходимости снижения металлоемкости в конструкциях. Для решения поставленной задачи предлагаем испытанную отработанную схему фмормирования одного из видов сборно- монолитного перекрытия «Домовладелец» , где применена классическая бетонная балка (с замоноличенным арматурным каркасом- тригоном) в паре с обычным гаазобетонным блоком-вкладышем D400; D500-B2,5 простой прямоугольной формы длиной 600-625мм, высотой 150 мм.

монтаж балок

Монтаж блоков

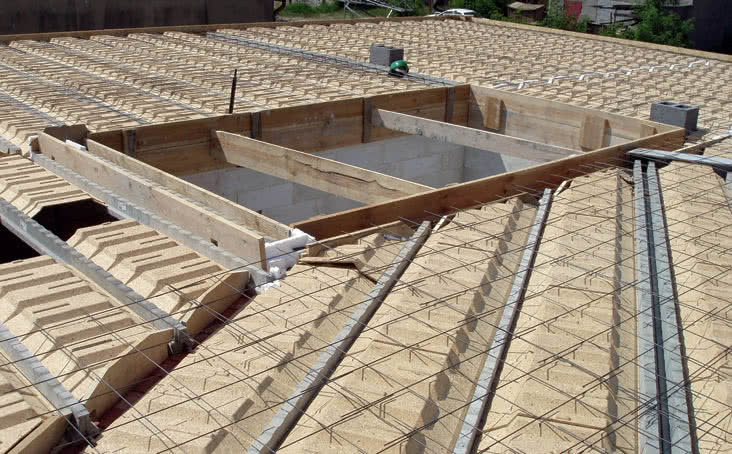

Схема бетонирования

Готовое перекрытие

Металлизированная балка «Домовладелец-Профи»

Конструкторы ООО «Домовладелец-Альянс» разработали (запатентовано) несущую балку с оцинкованным металлическим основанием Домовладелец-Профи, которая существенно отличается от традиционной балки с нижним бетонным основанием и обладает рядом преимуществ:

  • возможностью использования любого блока, в том числе газобетонного, любого производителя высотой 200 (150) мм;
  • позволяет исключить холодный шов между бетонами, залитыми в разные промежутки времени;
  • увеличение длины балки при сохранение высокой несущей способности;
  • вес 1 погонного веса балки – от 5 кг.

Блок-вкладыш

В сборно-монолитных перекрытиях используются газобетонные, керамические и прочие блоки. Блок-вкладыш производства ООО «Домовладелец-Альянс» имеет особенные пазы для более надежной фиксации на балке. Пустоты, кроме уменьшения удельного веса, улучшают тепло- и звукоизоляцию. Компанией «Домовладелец-Альянс» производится два типа блоков-вкладышей:

  • Полистиролбетонный блок-вкладыш, имеет массу — 6 кг.
  • Керамзитобетонный блок-вкладыш, имеет массу – 14-16 кг.

Продукция запатентована и сертифицирована



Монолитное перекрытие или сборное? | Хоум Сапиенс

Для тех, кто желает выполнить перекрытие в доме железобетонным, существует два основных варианта — сборный настил из пустотных панелей перекрытия или монолитная плита.

Сборное перекрытие

Сборное перекрытие

Традиционно считается, что самодельное изделие обходится дешевле, чем покупное. Но в случае с железобетонным перекрытием все далеко не так однозначно. Даже правильнее сказать — все не так, хотя бы потому что монолитная плита и сборная — это разные изделия, несмотря на одинаковый функционал и одинаковые материалы для изготовления.

Монолитное перекрытие

Монолитное перекрытие

Сборные плиты работают в одном направлении и по шарнирной схеме. Монолитные плиты — в зависимости от ситуации, но чаще всего — в двух направлениях, да еще по неразрезной схеме. Формально схема работы монолитной плиты выгоднее, а значит по сравнению со сборной она вроде бы должна иметь более высокую несущую способность при равных геометрических параметрах, либо быть менее материалоемкой при равной надежности.

Работа (изгиб) плит в одном и двух направлениях

Работа (изгиб) плит в одном и двух направлениях

Различие в распределении внутренних усилий в двух однопролетных балках (плитах) и одной неразрезной

Различие в распределении внутренних усилий в двух однопролетных балках (плитах) и одной неразрезной

Но у сборных плит есть свои козыри, извлеченные из теории железобетона. Дело в том, что в изгибаемой железобетонной плите «работает» лишь небольшая часть сечения — растянутая арматура возле одной горизонтальной грани и 2…4 сантиметра сжатого бетона — у противоположной (иногда еще — сжатая арматура).

Остальной бетон фактически только защищает арматуру и обеспечивает расстояние между растянутой арматурой и сжатой зоной бетона — чем это расстояние больше, тем большее усилие изгиба, называемое изгибающим моментом, способно воспринять сечение. Иначе говоря, чем толще плита тем надежнее. Но так как большая часть бетонного сечения с точки зрения строительной механики висит «мертвым грузом», разумно удалить как можно больше бетона оттуда, где он толком не работает. Потому в сборных плитах и сделаны пустоты, уменьшающие вес плит (и расход бетона) на 40%, но нисколько ее не ослабляющие.

Кроме того, у изгибаемых железобетонных элементов решающим фактором несущей способности является не прочность. Чаще всего они получают недопустимые прогибы и слишком большое раскрытие трещин при нагрузках, значительно меньших, чем разрушающие. И одним из методов, позволяющих уменьшить прогибы и ширину раскрытия трещин, тем самым увеличив несущую способность, является технология предварительного натяжения арматуры. И плиты перекрытия длиной более 4,2 метра (а плиты ПБ — любой длины) выпускаются именно с предварительно напряженной арматурой, которой нужно гораздо меньше, чем ненапряженной.

а — плита с напряженной арматурой до загрузки; б — плита с напряженной арматурой после загрузки; в- плита без напряженной арматуры после загрузки

а — плита с напряженной арматурой до загрузки; б — плита с напряженной арматурой после загрузки; в- плита без напряженной арматуры после загрузки

Существуют технологии, позволяющие применить пустоты и предварительное натяжение арматуры и для монолитной плиты, но они требуют дополнительных финансовых и временных затрат и до массового ИЖС еще не дошли, если вообще дойдут.

В итоге, на обычных для жилых домов пролетах, материалоемкость сборного и монолитного перекрытий оказывается примерно одинаковая. Монолит можно выполнить толщиной 140…180 мм и даже 120 мм, но за счёт экономии на пустотах сборная плита «потратит» примерно те же самые 0,14 куба на квадратный метр. Да, бетон сборной плиты примерно в 3 раза дороже бетона в миксерах. Но в стоимости бетона сборной плиты уже учтена арматура, а в 1 куб монолитной плиты потребуется уложить ее около 80-120 кг — т.е. сопоставимо по стоимости с бетоном и даже больше.

Арматура монолитной плиты перекрытия, установленная в опалубку.

Арматура монолитной плиты перекрытия, установленная в опалубку.

Помимо всего, для устройства монолитной плиты потребуется опалубка, бетононасос, трудоемкие арматурные работы, аренда вибратора, уход за уложенным бетоном, «выстаивание» залитой плиты (хоть и не 28 дней, как многие пишут), уход за ней. В общем, вывод очевидный — настил из сборных панелей будет и дешевле, и быстрее даже при наличии доборных монолитных участков . Правда, сборные панели должны иметь опоры по коротким торцам (стены или балки) — и никак иначе. Монолитные же плиты дарят большую свободу планировочных решений, поэтому их лучше применять при сложном и нерегулярном расположении опорных конструкций, а также при наличии консольных участков перекрытия (не вздумайте класть «сборняк» консольно!).

Устройство доборного монолитного участка сборного настила перекрытия

Устройство доборного монолитного участка сборного настила перекрытия

Поэтому, если ваш дом:

— не пытается выиграть Прицкеровскую премию за счет нетривиальных планировочных решений,

— не находится в сейсмоопасной зоне,

— не имеет консольных участков перекрытия,

— на его плане четко просматривается удобная раскладка панелей перекрытия,

то не слушайте строителей и всех прочих, уверяющих, что «монолит лучше«, хоть и дороже. Если же строители заявят более низкую цену для монолита, то стоит как минимум задуматься — за счет чего такая экономия?

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.TAGS}}
{{$item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}



{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}}
{{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}



{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Монолитное или сборное железобетонное перекрытие.

Что дешевле? Что лучше выбрать?

При строительстве зданий, одним из важнейших факторов является перекрытие, поэтому всегда ставится вопрос, что лучше – монолитное перекрытие или железобетонные плиты? Однозначно на этот вопрос ответить нельзя, потому что это зависит от многих условий.

Сборные железобетонные перекрытия

В каждом случае подход индивидуальный, для стандартных построек чаще всего используются для перекрытий железобетонные плиты. Такие плиты изготавливаются на заводе по стандартным размерам в соответствии с Гостом, что гарантирует качественные характеристики и прочность изделия.

К плюсам можно отнести скорость укладки, по сравнению с монолитным перекрытием. Единственная проблема, это укладка − для этого необходимо заказывать кран для подъема плит, но зато после этого можно дальше продолжать возведение стен.

Можно укладывать в любое время года, так как для монолитной заливки необходимо время для застывания, и чем прохладнее погода, тем дольше будет застывать состав. Плиты, за счет пустот внутри намного легче, чем монолит, что уменьшает нагрузку на фундамент.

Рис.1. Сборные Ж/Б плиты под монолитный каркас

Также внутренние пустоты создают дополнительную теплоизоляцию и звукоизоляцию. Но если строительство здания проектируется по нестандартным размерам, то размер плит надо учитывать, так как укладка должна происходить на несущие стены, значит использовать, допустим, для балконов не получится, так как с одной стороны несущей опоры нет.

Получается в частном строительстве одного дома выгоднее и практичнее использовать железобетонные перекрытия, это будет дешевле, по расходным материалам и по срокам монтажа.

Монолитные перекрытия

Монолитные перекрытия изготавливаются на месте, и это дает возможность залить любую конфигурацию. При такой технологии не будет швов и стыков, что повышает гидроизоляцию по сравнению с плиточной. Выровненная поверхность позволяет выполнить отделку полов и потолков более качественно, можно применять различные добавки в состав заливки, допустим, для морозоустойчивости и водонепроницаемости. Использовать различную арматуру для повышения нагрузки для перекрытий.

Возможность варьировать толщину заливки, но для этого необходим точный расчет веса монолита, с учетом прочности фундамента и стен. При такой технологии необходима опалубка, виброуплотнители, специальные инструменты для нарезки арматуры и ее вязания.

Для поднятия бетона наверх тоже необходимо оборудование, бетононасос или кран. Еще одна немаловажная деталь при покрытии монолитом, нельзя прерывать процесс, то есть необходимо площадь заливать составом сразу, иначе образуются стыки и нарушится целостная прочность монолита.

При строительстве в короткие сроки, такая технология не подойдет, так как бетон в обычных температурных условиях застывает до 100% прочности только через 28 суток. Получается, после монолитной заливки можно продолжать строительство только через месяц.

Рис.2. Схема монолитного перекрытия

Технология достаточно трудоемкая, так как необходим монтаж опалубки, установка каркаса, после застывания монолита, демонтаж опалубочной конструкции. Но по сравнению с железобетонными перекрытиями монолит более прочный и долговечный, поэтому при выборе необходимо учитывать все факторы и условия для конкретного строительства.

Для деревянных построек, такой монолит не подойдет, его в основном применяют для строительства промышленных зданий с большой площадью перекрытия, с дополнительными точками опоры. Или для загородных домов с нестандартными проектами, углами и полукруглыми стенами, где использовать стандартные плиты просто не получится.

20.01.2021
Просмотров: 704

Сборные перекрытия

Сборные перекрытия применяются главным образом в жилищном и промышленном строительстве.

В основном они используются в комбинации с двойными стенами для возведения монолитных строительных конструкций и отличаются малым собственным весом. Это позволяет использовать на стройплощадках подъемные краны с небольшой подъемной силой.



Малый собственный вес и объем сборных элементов перекрытий способствует снижению расходов на транспортировку к стройплощадке в сравнении с традиционными готовыми бетонными конструкциями.
Сборные перекрытия выполняются обычно из бетонных плит толщиной 40 — 60 мм, продольной и поперечной арматуры и ориентированных в продольном направлении жестких на изгиб решетчатых балок. Последние состоят из сварной стальной бетонной арматуры со зрительно видимой обвязкой верхнего пояса, двух забетонированных обвязок нижнего пояса, а также диагональных связующих элементов между верхним и нижним поясами. Прочное сцепление с монолитным бетоном обеспечивается за счет шероховатой поверхности сборных элементов и диагональной конфигурации связующих элементов решетчатых балок.

Заделка электророзеток и проводки, а такте выполнение отверстий и пр. выполняются на заводе. Непосредственно после монтажа сборных перекрытий дополнительно устанавливается подкладочная арматура из стального прута, в частности, ориентированная поперечно относительно швов. Поперечную арматуру необходимо жестко зафиксировать, так чтобы исключить ее смещение в процессе заливки верхнего слоя бетона. Кроме этого, она не должна соприкасаться непосредственно с самим перекрытием, а находится от него на некотором расстоянии, которое обеспечивало бы формирование поверхностного слоя бетона достаточной толщины с необходимыми прочностными характеристиками.

Перед заливкой монолитного / поверхностного бетона для завершающего выполнения перекрытия выполняется обрезка заделанных труб для электропроводки. На время отвердения поверхностного слоя бетона сборное перекрытие, которое в данном случае выполняет роль так называемой теряющейся опалубки, подпирается опорами. Его нижняя поверхность характеризуется высоким качеством и пригодна для оклейки обоями либо покраски. Дополнительное оштукатуривание не требуется, необходима лишь заделка швов в местах стыка плит.

Выбор перекрытия: сборное железобетонное перекрытие

Сборным железобетонным перекрытием называется перекрытие, которое изготавливается из уже готовых железобетонных плит. Плиты производят на специализированном заводе с применением бетона марок не ниже М200 (В15) и стальной арматуры. Последняя, в свою очередь, может быть как ненапрягаемой, так и напрягаемой (это когда перед бетонированием арматуру натягивают с помощью специальных средств). Применяется предварительное напряжение в плитах с длиной от 4 000 м.

Главным преимуществом такого вида перекрытия выступает тот факт, что нет необходимости считать железобетонные плиты на несущую способность. Связано это с тем, что максимальные нагрузки уже учтены при их производстве. Поэтому процесс подбора плит сводится к тому, чтобы открыть каталог железобетонных изделий и выбрать нужные в зависимости от величины пролета и возможных нагрузок.

Виды железобетонных плит перекрытия

Наиболее распространенными плитами перекрытия для частного строительства являются:

  • Полнотелые — плиты перекрытия без пустот, т.е. все тело изделий состоит из бетона. Форма — ровная прямоугольная плита, наиболее распространенная толщина которых варьируется от 100 до 160 мм.
  • Пустотелые — прямоугольные плиты перекрытия, в теле которых предусмотрены круглые (редко квадратные) пустоты, размещенные вдоль изделия. Наиболее распространенными из них являются плиты толщиной 220 мм с диаметром отверстий 140 и 159 мм. Хотя существуют пустотные железобетонные плиты толщиной 160, 260 и 300 мм.
  • Ребристые — плиты, которые с торца напоминают букву П. Особенность данных изделий состоит в том, что в них по краем размещены балки усиления. Такие плиты обладают повышенной несущей способностью. И поэтому применяют их в большинстве случаев при строительстве торговых центров и производственных зданий. Использовать же их при строительстве частного дома или коттеджа не целесообразно.

Основные характеристики сборного железобетонного перекрытия








Показатель Значение Примечание

Стоимость

от 1 500 руб/кв. м.

на 2014 год. Цена указана для наиболее распространенных железобетонных плит перекрытия, а именно пустотелых толщиной 220 мм. Отделка не учитывалась.

Срок службы

более 50 лет

зависит от качества изделия и условий эксплуатации

Сложность изготовления

легкая

изготавливают плиты только на ЗЖБК. Поэтому затрачивать свои усилия на это не нужно. Требуется лишь правильно смонтировать плиты для того, чтобы образовать единое перекрытие

Пожаробезопасность (горючесть)

НГ

негорючий материал.

Вес 1 кв.м.

от 250 кг

тяжелая конструкция. Оказывает существенную нагрузку на стены и фундамент

Минимальная отделка

побелка и напольное покрытие

для нормальной эксплуатации данного перекрытия необходимо как минимум со стороны потолка произвести побелку, а со стороны пола уложить напольное покрытие, например, линолеум с теплой подложкой

Плюсы и минусы сборного железобетонного перекрытия

Плюсы (+):

  • прочность — ж/б перекрытие стойко переносит практически любые механические воздействия;
  • легкость и быстрота монтажа — сборка перекрытия не требует значительных усилий, кроме этого, перекрыть частный дом можно за 1 день;
  • долговечность — при стандартных условиях данное перекрытие может служить более 50 лет;
  • пожаробезопасность — сборные плиты не горят и не поддерживают горение;
  • легкость эксплуатации — данное перекрытие не требует никакого обслуживания;
  • страховка от ошибок — перекрытие не нужно считать, а это значит, что не будут совершены ошибки в расчетах, которые могут привести к обрушению конструкции.

Минусы (-):

  • дороговизна стоимость сборного железобетонного перекрытия достаточно велика, так как помимо самих плит, нужно будет затрачиваться на отделку и подъемное оборудование;
  • необходимость в отделке — для эксплуатации в жилых помещениях данное перекрытие нуждается в отделке;
  • большой вес — перекрытие оказывает значительную нагрузку на фундамент и стены;
  • подходит не для каждого дома — использование железобетонных плит при строительстве деревянных домов нежелательно;
  • повышенная звукопроводимость — для нормальной эксплуатации перекрытие нуждается в устройстве звукоизоляции;
  • трудоемкость монтажа — монтаж требует, либо использование подъемного оборудования, либо опалубочных, арматурных или бетонных работ.

Видео по теме

Другие перекрытия:



Поделиться статьей с друзьями:

Какие бывают перекрытия и как их выбрать — Реальное время

Шесть вопросов об одной из главных конструктивных частей дома

В современном частном домостроении есть проекты, которые не предполагают наличия перекрытий в доме. Но такие проекты подходят не всем, да и редкость они пока на наших просторах. Пробуем разобраться, какова конструкция перекрытий и из чего их делают, а еще — на какие перекрытия обратить внимание, реализуя свой проект.

Что такое перекрытия и обязательны ли они в доме?

Если этажей в вашем доме будет больше одного, то без перекрытия точно не обойтись. Потому что оно представляет собой конструкцию, которая ложится на стены и разделяет дом на уровни. В одноэтажных домах перекрытия используются для того, чтобы образовать потолок или, к примеру, отделить пространство первого этажа от подвала или цоколя.

Но есть и проекты, которые стоят на монолитной плите и представляют собой единое пространство без потолка, несущих перегородок тоже нет — то есть, это своеобразные студии. В качестве капитальных домов их практически не строят, но вот в качестве дачного домика они имеют право на существование. Так что да, скорее всего, вам придется подумать о перекрытиях.

Фото: almode.ru

Какие бывают виды перекрытий?

Все виды перекрытий разделяют пространство дома по вертикали. Но в зависимости от того, с каким из них мы имеем дело, функциональная специфика у них будет разная. В основном все они делятся на три вида.

  • Цокольное перекрытие (оно же подвальное) должно быть самым мощным: оно разделяет цокольный этаж или подвал от остального дома. Поэтому по вертикали на него будет приходиться вес всего дома. Примерные расчеты нагрузки на цокольное перекрытие начинаются от 200 кг/кв. м. В принципе, без него можно обойтись в двух случаях: когда дом стоит на монолитном плитном фундаменте или если пол заливается прямо на грунт в ленточном фундаменте. Разумеется, во всех этих случаях подвал не предполагается.
  • Межэтажные перекрытия, как следует из названия, отделяют друг от друга этажи дома. Расчетная нагрузка на них такая же, как у цокольных, ведь эти элементы несут на себе и кровлю, и верхний этаж (а если их несколько, то этажи). Повышенные требования у таких перекрытий должны быть по шумоизоляции (чтобы в доме было жить комфортно). Межэтажное перекрытие используется и для отделения жилого помещения от мансарды (мансардный этаж тоже предполагает немалую нагрузку).
  • Чердачное перекрытие может быть облегченным, расчетная нагрузка на него начинается от 1 центнера на квадратный метр. Выше него остается только крыша и холодный чердак.

Фото: strport.ru

Конструкция перекрытий одинаковая всегда?

Нет, здесь тоже есть три типа.

  • Монолитное перекрытие — железобетонная конструкция. Арматурный каркас для нее собирается в опалубке, и прямо на месте стройки заливается бетоном. Это самый серьезный вид перекрытия, которые выдерживает большие нагрузки (например, каменные стены или монолитные конструкции). Он и фундамента требует основательного. Но можно сделать и облегченное монолитное перекрытие — с несъемной опалубкой из профилированных оцинкованных листов. Это поможет уменьшить и количество арматуры, и бетона.
  • Сборное перекрытие состоит из отдельных элементов — плиты укладываются на балки и лаги. Это довольно популярная конструкция, особенно там, где стены легкие, не самые массивные.
  • Сборно-монолитные перекрытия — своеобразный «гибрид». В качестве несущей основы используются балки из металла или железобетона. Между ними укладывают теплоизоляционные плиты, все это армируют и заливают бетоном. Слой получается потоньше, чем у монолитных перекрытий.

Фото: stroytvoydom.ru

А материалы?

Чаще всего в индивидуальных домах используют перекрытия из дерева или железобетона. Иногда используется металл, но это (особенно по нынешним ценам) неоправданно дорого.

Деревянные перекрытия (балки и лаги) делают из сухого бруса или срощенной доски. Подойдет и клееный брус, и двутавровые балки.

Железобетонные перекрытия могут быть залиты самостоятельно, но можно и купить заводские плиты. Правда, нужно будет еще придумать, как их привезти и установить. Кроме того, не у всех на участке есть место, чтобы развернуться со спецтехникой, которая призвана поставить тяжеленную плиту на свое место.

Можно не утеплять межэтажное перекрытие?

Современные стандарты требуют, чтобы перекрытие было теплоизолировано (чтобы не выпускать теплый воздух из помещения ни вверх, ни вниз). Конечно, по выпуску тепла из дома будут лидировать чердачное и цокольное перекрытия, так что если вы уверены в своей отопительной системе и в качестве стен, то, теоретически, межэтажное можно и не утеплять. Но тогда готовьтесь к нулевой звукоизоляции между этажами.

Специалисты все же советуют проложить деревянные межэтажные перекрытия каменной ватой толщиной в 250 мм, а монолитные теплоизолировать пенополистирольными или ЭППС-плитами. Расходы в общей пропорции будут не самыми существенными, а комфорт серьезно подрастет.

В утеплении чердачного и цокольного перекрытия вариантов нет: оно должно быть обязательно, причем в нашем климате чем толще будет слой теплоизоляции, тем меньше у вас будет мороки.

Фото: masterok23.ru

А что выбирать-то?

Все зависит от общей конструкции вашего дома. Деревянные и каркасные дома обычно оборудуют деревянными балочными перекрытиями. Их и монтировать просто, а если они правильно рассчитаны, то и «гулять» под ногами они не будут, и служить станут верой и правдой. Помните старые деревянные срубы с толстенными балками и вековыми досками поверх? Ничего с ними не случается за многие десятки лет.

Каменные и кирпичные дома желательно строить с монолитными или сборными перекрытиями: они требуют большей «грузоподъемности», которую вполне обеспечивает железобетон.

В любом случае, при выборе типа перекрытия всегда нужно очень тщательно подходить к вопросу и желательно спрашивать совета специалиста.

Людмила Губаева

Недвижимость Татарстан
