Сборные конструкции строительные

Сборные конструкции в строительстве: — конструкции зданий и сооружений, возводимые из крупных частей, предварительно изготовленных на специализированных заводах или полигонах.

Сборными выполняются конструкции из различных материалов: железобетона, бетона, металла, древесины и др. Стальные конструкции и деревянные конструкции давно выполняются сборными.

Резкой границы между сборными конструкциями и обычными (несборными) конструкциями из этих материалов провести нельзя, т. к. большинство стальных и деревянных конструкций составляются по существу из предварительно заготовленных на заводе или строительной площадке частей, вследствие особенностей самих строит, материалов.

Стальные и деревянные конструкции относят к сборным обычно в тех случаях, когда предварительно заготовленные элементы их не требуют дополнительной обработки (обрезки, опиловки, сверления, подгонки и т. п.) на месте сборки и являются преимушиественно укрупнёнными, состоящими из нескольких более мелких элементов конструкции.

Типичный пример деревянных конструкций. — дома заводского изготовления. Сборные железобетонные и бетонные конструкции резко отличаются от другого основного вида железобетонных конструкций — монолитных, бетонируемых непосредственно в возводимом сооружении.

Сборные конструкции из железобетона получили широкое развитие. Они обеспечивают индустриализацию строительства. Массовое заводское изготовление таких конструкций и деталей с применением высокопроизводительного оборудования обеспечивает получение изделий высокого качества с наименьшими затратами рабочей силы и материально-технических ресурсов.

При возведении сборные конструкции на строительных площадках, осуществляемом при помощи монтажных кранов и др. механизмов, сроки строительства резко сокращаются, затраты рабочей силы значительно уменьшаются.

Благодаря устранению трудоёмких ручных процессов и повышению уровня механизации организация работ на строительстве упрощается. Широкое применение их тесно связано с типизацией сооружений и унификацией конструктивных элементов, значительно упрощающих проектирование зданий и удешевляющих изготовление конструкций.

Сборные конструкции, особенно железобетонные, обусловливают большую экономию лесных материалов благодаря устранению необходимости устройства лесов, подмостей и опалубки. Производство работ в зимний период существенно упрощается. Благодаря преимуществам сборные конструкции получают всё большее распространение во всех типах сооружений отраслях современного строительства.

Сборное домостроение

Сборное домостроение: — строительство жилых домов, собираемых из готовых элементов, изготовляемых преимущественно на домостроительных заводах.

Схема щитового дома: 1 — щит стены; 2 — щит чердачного перекрытия; 3 — щит цокольного перекрытия; 4 — щит перегородки; 5 — щит крыши.

Основные сборные элементы бетонных и железобетонных домов — крупные блоки и панели.

Деревянные сборные дома делают щитовые, каркасные или брусчатые. Большее распространение получили щитовые дома. Основные элементы этих домов — щиты, из которых образуются несущие и ограждающие конструкции. Они состоят обычно из каркаса, наружной и внутренней облицовок и утепляющего слоя.

Наружная облицовка — из тонких досок (вагонки), асбестоцементных листов или водостойкой фанеры.

Внутренняя — из гипсовой сухой штукатурки или твёрдых древесноволокнистых плит.

Утепляющий слой—теплоизоляционные древесноволокнистые плиты, минералозатный войлок и т. п.

В каркасных сборных домах несущей конструкцией служит каркас из стоек и обвязок. Каркас обшивается с наружной и внутренней сторон и утепляется. В брусчатых домах стены состоят из деревянных брусьев, укладываемых горизонтально, наподобие сруба.

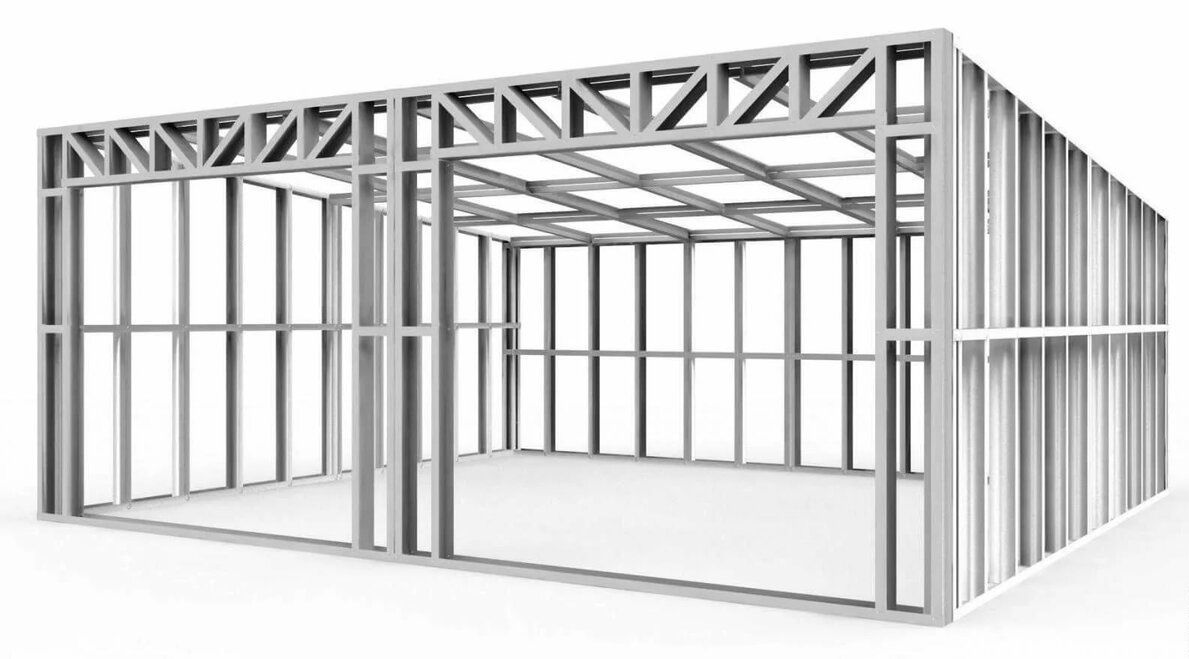

Сборные стальные конструкции в строительстве

Строительные работы любого вида практически всегда являются сложной задачей и будут нуждаться в услугах квалифицированных специалистов по строительству, которые, в свою очередь, могут внести свои замечание и экономически ценные предложения. Популярным направлением на сегодняшний день является использование металлов при создании жилых и офисных зданий.

Металлы по своей природе материал прочный. Они крайне эффективны при постройке высотных домов, а также прочих строительных проектов. Сталь, в наше время приобрела большую популярность в строительстве. Хотя в более ранние годы 20-го века, из нее сооружали лишь склады, гаражи, а также ангары для самолетов.

Сегодня сталь может использоваться не только в конкретных видах зданий, но и при возведении торговых центров, офисных зданий и т. д. Это, вполне возможно, происходит потому, что сталь не только очень прочна, но и, как правило, обходится дешевле, чем другие строительные материалы, ее легко приобрести. Эффективность сборных конструкций увеличивается при обеспечении надежности в соединении элементов, их устойчивой гидроизоляции, а также при правильном расчете объемно-планировочных и конструктивных решений зданий, нагрузок.

Немало строителей используют сборные конструкции из стали в своих строительных проектах. С появлением стальных конструкций из более легких материалов, увеличилась разновидность выпускаемых изделий, которые по необходимости проходят токарные работы, таких, как сборные конструкции, которые более эффективны за счет своего малого веса, легкости при монтаже и демонтаже, перевозке. И при всем этом они обладают невысокой стоимостью.

Преимущества использования сборных стальных конструкций сводится к трем аспектам: стоимость конструкций, уменьшение количества времени, затраченного на строительство и долговечность материалов, используемых в проекте.

Руководство в использовании сборных стальных конструкций.

Руководитель или подрядчик перед монтажом должен убедиться, что проектные и строительные характеристики были соблюдены. В спецификацию производства должны быть включены измерение потенциала и архитектурный дизайн. План проекта строительства важен, поскольку в нем указываются фактические материалы, которые будут использоваться.

После того как проект проходит одобрение, подрядчик может сделать заказ на изготовление стальных конструкций, а затем они доставляются к месту с соблюдением ранее согласованных точных размеров.

Сборные стальные материалы способны значительно ускорить строительство, потому как в то время, когда конструкция еще собирается, подрядчик может уже заложить основу под фактическое строительство и работ связанных с ним, таких как заливка фундамента, утепление, протяжка электропроводка, сантехника и другие виды работ в строительном процессе.

Когда же строительство здания из стальных конструкций завершено, необходимо, чтобы технические характеристики были подтверждены специальной комиссией. Все это, конечно, следует отразить документально, в соответствии со строительными нормативами и планами зонирования, для признания строительства законным.

Преимущество сборных деревянных конструкций: как сборные конструкции и деревянное строительство за пределами строительной площадки могут повысить качество и скорость строительства

Преимущество сборных деревянных конструкций: как сборные конструкции и деревянное строительство за пределами строительной площадки могут повысить качество и скорость строительства

Сборные конструкции — не новая концепция для архитекторов, но ее использование, очевидно, набирает обороты. При сегодняшних ограниченных пространственных возможностях и потребности в экономической эффективности промышленная стратегия архитектурного производства сместилась в сторону всестороннего эффективного подхода, в некоторых случаях сборка проектов занимает считанные дни или недели. [1][2].

Сборные деревянные компоненты, используемые как в деревянных каркасах, так и в массовых деревянных конструкциях, помогли решить многие проектные и инженерные задачи. Помимо эффективности использования материалов и времени, сокращения отходов и контроля затрат [1][2], сборные деревянные элементы предлагают преимущества высокоэффективных и энергоэффективных пассивных конструкций. [3].

Что такое сборные конструкции вне строительной площадки и каков процесс их изготовления до монтажа?

Практика изготовления строительных элементов из сборных элементов впервые была принята в Соединенных Штатах в прошлом веке. После Второй мировой войны возникла потребность в доступном по цене качественном жилье, что привело к резкому увеличению числа «сборных домов». В настоящее время инновационные цифровые инструменты значительно упрощают сборку.

Использование сборных материалов обеспечивает застройщику недорогой, устойчивый и эффективный проект. Чтобы иметь возможность выполнить строительство в кратчайшие сроки, сократить техническое обслуживание и избежать потерь материала, должен быть определенный процесс строительства, который уважает архитектурный подход и объединяет все объекты конструкции. Краткое планирование стандартизирует процесс строительства и сокращает время сборки на месте. Кроме того, контролируемая среда, в которой производятся компоненты, позволяет получать высококачественный и точный материал. [4]. После изготовления и подготовки деревянных компонентов в мастерской, детали сортируются, загружаются на грузовики и доставляются на место для немедленной сборки.

Характеристики проектов сборных деревянных конструкций

Гибкость дизайна

Поскольку сборка осуществляется за пределами объекта, сборные конструкции предоставляют клиентам многочисленные альтернативы стандартным жилым конструкциям. Каждый клиент имеет возможность выбрать конкретный дизайн и интегрировать любую услугу, которую он / она желает. Поскольку дерево — универсальный материал [5] Благодаря нескольким возможностям дизайна, материал предоставляет клиенту множество вариантов дизайна и отделки.

Эффективность

В случае сборных проектов эффективность — почти универсальное преимущество. Для тех, кто придерживается менталитета «время — деньги», эти конструкции обещают более низкие затраты на строительство при более быстром графике. Фундамент здания можно заливать в то время, когда деревообрабатывающая компания готовит компоненты конструкции в мастерской. Поскольку конструкция изготавливается на заводе, количество технических ошибок намного меньше, чем при обычных строительных проектах, что позволяет экономить время на корректировках и переделках. Помимо скорости, можно легче уложиться в бюджет сборных конструкций из-за меньшего количества избыточных материалов и потерь как материала, так и времени. Хотя компоненты здания могут показаться более дорогими с самого начала, общая стоимость установки после строительства на месте сводится к минимуму. [6].

Устойчивость

Устойчивая инициатива этих проектов связана с уменьшением количества отходов и эффективными экологическими показателями. [7], универсальность материала [8], Создавая отличную связь с окружающей средой. Биофильные свойства древесины помогают улучшить самочувствие человека, а также способствуют экологическому сознанию.

Чтобы узнать больше о пассивных домах и сборных деревянных домах, зарабатывайте и учитесь с непрерывными сборными модулями Think Wood (Prefab CEU).

[1]: Сборное деревянное строительство показывает обещание, NAIOP, журнал развития, 2019.
[2]: Внешние исследования: Строительство из твердых пород древесины, Университет Юты, Центр интегрированных технологий в архитектуре, Колледж архитектуры и планирования, 2015 г., стр. 32
[3]: Пассивные подходы к проектам доступного жилья с низким энергопотреблением — Обзор литературы и аннотированная библиография, Canada Housing & Mortgage Corporation, 2017, стр. 7
[4]: Внешние исследования: строительство из твердых пород древесины, Университет штата Юта, Центр интегрированных технологий в архитектуре, Колледж архитектуры и планирования, 2015 г., стр. 32
[5]: Критерии проектирования для повышения гибкости здания: динамика и перспективы, Садафи, Насибех и Мохд Заин, Мухаммад Фаузи и Джамиль, доктор медицины, Журнал экологической инженерии и менеджмента. 13. 407-417, 2014, г.
[6]: Сборное деревянное строительство показывает обещание, NAIOP, журнал развития, 2019,
[7]: Сравнение экологических характеристик пятиэтажного здания, построенного из поперечно-ламинированной древесины и бетона, Программа устойчивого строительства, Университет Британской Колумбии, 2012 г.,
[8]: Низкоуглеродные строительные системы с использованием сборных панелей из массива дерева для городской засыпки с целью значительного сокращения выбросов парниковых газов, Lehmann, Steffen, Sustainable Cities and Society, 2013.

Что такое сборные железобетонные изделия и конструкции (ЖБИ)?

ЖБИ — это сборные железобетонные изделия и кострукции, которые благодаря своей исключительной прочности, долговечности и широкому ассортименту, занимают главное место среди прочих современных строительных материалов.

Для изготовления ЖБИ изделий применяют опалубку с вмонтированным каркасом для будущего изделия из стальных стержней — арматуры и заливают бетонной смесью. Такое своеобразное смешение бетона и арматуры позволяет объединить самое лучшее, что есть в этих материалах, одновременно компенсируя недостатки и дополняя друг друга.

Классификация ЖБИ изделий

ЖБИ классифицируют на несколько видов по способу изготовления, но приведу основные и в настоящее время самые актуальные и востребованные:

Монолитные железобетонные конструкции — их возведение осуществляется непосредственно на том конкретном месте, где установку предусматривает проект, т.е. на стройплощадке возводят каркас из арматуры какото элемента, применяют опалубку и заливают бетоном. Пользуется огромной популярностью из-за своей индивидульности и нестандартности уже возведенного здания, но трудоемок и дорог.

Сборные железобетонные изделия и конструкции — их изготовлением занимаются специализированные заводы и предприятия, в заранее заготовленных формах, что позволяет массово производить сборные ЖБИ для обеспечения спроса заказчиков. За счет чего производство ЖБИ на заводах определенно экономичнее и дешевле производства монолитных железобетонных изделий.

Какое же назначение у ЖБИ конструкций и изделий?

У монолитных конструкций назначение идет по проекту строительного объекта, а у сборного железобетона выделяют четыре большие группы:

Cборные ЖБИ для гражданского строительства (жилые дома, детские сады, школы).
В эту группу входят такие изделия, как сваи железобетонные забивные, блоки фундаментные (ФБС), плиты фундаментные ленточные (ФЛ), из которых возводят нулевой уровень, т.е. подземные части здания и фундамент; колонны, ригели, прогоны и другие элементы, используемые для строения каркасов зданий; стеновые панели и блоки; перемычки (ПБ — брусковые, ПП — плитные или плоские), плиты перекрытия пустотные (ПК), настилы и панели междуэтажных перекрытий и, наконец, лестничные элементы: марши, площадки и ступени.

Cборные ЖБИ для промышленного строительства (здания промышленного значения, заводы, склады, цеха, фабрики, торговые центры, гаражи).
Сюда включены разнообразные фундаментные балки с большим пролетом, подколонники с многоступенчатыми колоннами, фермы, подкрановые балки, арки, балки покрытий, ну и без элемнтов для гражданского строительства здесь не обойтись.

Cборные ЖБИ для иженерных сооружений (мосты, ж/д, колодцы, водопровод, канализация).
К этой группе относятся железобетонные элементы колодцев, лотки, покрытия, трубы напорные и безнапорные, столбы электропередач; шпалы, опоры контактной сети для железных дорог; сборные строения, тюбинги для мостов.

Cсборные ЖБИ специального назначения.
Само название говорит за себя

Сборные Конструкции коды ТН ВЭД (2020): 9403601009, 9403890000, 9403109809

Мебель бытовая из древесных материалов, для взрослых: шкафы, в том числе книжные, для одежды, для посуды, шкафы универсально-сборной конструкции и композиции из них, мебельные секции (стенки), бары, витрины, буфеты, комоды	9403601009
Мебель бытовая из древесных материалов: тумбы (в том числе прикроватные), шкафы (в том числе книжные, для одежды, для посуды, шкафы универсально-сборной конструкции), стенки, стеллажи, витрины, буфеты, бары, консоли, комод	9403890000
Мебель бытовая для сидения и лежания (кроме детской), сборная из элементов, имеющих в основе каркасно-щитовую конструкцию с применением древесно-стружечных клеевых плит (ДСП), древесноволокнистых плит (ДВП), фанеры, обитых	9403500009
СБОРНАЯ СТРОИТЕЛЬНАЯ КОНСТРУКЦИЯ ИЗ ЧЕРНЫХ МЕТАЛЛОВ	940600
Игрушки для конструирования из пластмассы для детей старше 3-х лет: сборные масштабные модели авто, мото, военной и авиатехники, кораблей, катеров, подводных лодок, железнодорожной техники и железнодорожных конструкций, ко	9503003000
Прожекторы светодиодные ,гирлянды световые иллюминационные и декоративные, в т. ч. сборные, светильники уличные со светодиодными лампами, консоли и конструкции светодиодные, фигуры акриловые со светодиодными лампами, Трансф	9505109000
Мебель бытовая из древесных материалов: тумбы (в том числе прикроватные), шкафы (в том числе книжные, для одежды, для посуды), шкафы универсально-сборной конструкции, стенки, стеллажи, бары, витрины, буфеты, комоды с зерка	9403401000
Приспособление универсально-сборное для сборки конструкций под сварку, т.м. «Bernd Siegmund», в составе: поверхности позиционирующие, призмы, угольники упорные крепежные, упоры универсальные, упоры эксцентриковые, фиксатор	8466202000
из битума RubberElast в рулонах предназначенная для гидроизоляции стыков в сборных бетонных конструкциях, толщина 11-48 ( мм).	6807100000
Материал рулонный гидроизоляционный битумно-полимерный предназначенный для гидроизоляции стыков в сборных бетонных конструкциях, толщиной от 11 мм до 48 мм	6807100000
Оборудование технологическое для производства железобетонных конструкций и деталей: установка для производства сборного железобетона	8474809080
Мебель бытовая из древесных материалов, для взрослых: шкафы, в том числе книжные, для одежды, для посуды, шкафы универсально-сборной конструкции и композиции из них, мебельные секции (стенки), бары, витрины, буфеты, комод	9403601009
Мебель бытовая из древесных материалов, для взрослых: шкафы в том числе книжные, для одежды, для посуды, шкафы универсально-сборной конструкции и композиции из них, мебельные секции (стенки), бары, витрины, буфеты, комоды,	9403401000
Мебель бытовая из древесных материалов, с элементами из пластмассы, стекла, для взрослых: шкафы, в том числе книжные, для одежды, для посуды, шкафы универсально-сборной конструкции и композиции из них, мебельные секции (ст	9403601009
Мебель бытовая (кухонная) из древесных материалов с элементами из метала, стекла, искусственного и натурального камня: шкафы; шкафы-витрины; шкафы-бары; шкафы подвесные; шкафы универсально-сборной конструкции и композиции	9403890000
Игрушки развивающие из пластмассы и металла, с элементами из полимерной пленки и дерева, без механизмов, с маркировкой «Spin Master»: минимодели скейтбордов, велосипедов, мотоциклов (в т. ч. сборно-разборной конструкции, в	9503009900
Сборная конструкция серий проходов шинопроводов низковольтных типа MDY, огнестойкая, препятствующая распространению горения в примыкающие помещения, торговой марки ABB, предназначенная для передачи и распространения элект	854442
Прожекторы светодиодные, Гирлянды световые иллюминационные и декоративные, в т.ч. сборные, Светильники уличные со светодиодными лампами, Консоли и конструкции светодиодные, Фигуры акриловые со светодиодными лампами, Трансф	9505109000
Блоки оконные, дверные из алюминиевых сплавов, в комплекте со стеклопакетами, ручками и элементами крепежа, в виде металлических конструкций различных форм для сборных строительных конструкций, т.м. «ADAMS»	7610100000
Временные сборно-разборные ремонтные конструкции для трубопроводов DN150-DN1200	732690980

Сборные железобетонные и бетонные изделия

Железобетон представляет собой строительный материал, в котором соединены в единое целое затвердевший бетон и стальная арматура. Бетон хорошо сопротивляется сжатию и плохо — растяжению; стальная же арматура хорошо работает на растяжение.

Железобетонные конструкции по способу изготовления разделяются на монолитные и сборные.

Монолитные железобетонные конструкции возводят непосредственно на том месте, где, согласно проекту, они должны быть установлены; при их возведении затрачивается большое количество ручного труда и материалов на изготовление опалубки, подмостей и т.д.

Сборные железобетонные конструкции во многих случаях значительно экономичнее монолитных, так как их изготовляют на специализированных заводах и полигонах с рационально организованным высокомеханизированным технологическим процессом производства.

Бетонные и железобетонные изделия широкой номенклатуры в настоящее время применяют во всех областях строительства. Эти изделия классифицируют по назначению, виду бетона, строению, способу армирования, размерам, объемному весу и другим признакам.

По назначению сборные железобетонные изделия разделяют на четыре основные группы: изделия для жилых и гражданских зданий, изделия для промышленных зданий, изделия для инженерных сооружений и изделия различного назначения.

Изделия из железобетона для жилых и гражданских зданий

При возведении жилых и гражданских зданий применяются следующие виды сборных железобетонных изделий: изделия для фундаментов и подземных частей зданий, изделия для каркасов зданий, стеновые блоки и панели, изделия для перекрытий, изделия для сборных лестниц и др.

Изделия для фундаментов и подземных частей зданий. Для возведения фундаментов и подземных частей зданий применят фундаментные блоки, блоки стен подвала, сваи и другие изделия.

Фундаментные блоки изготовляют из тяжелого бетона марки 150 – 200, армируют их плоскими сварными сетками.

Блоки стен подвала сплошные и пустотелые изготовляют из тяжелого бетона марки 150. Они имеют прямоугольную форму и следующие размеры: длина до 3 м, толщина 38 – 580 мм и высота 580 мм. На торцевых сторонах блока делают пазы. Заполняемые раствором при монтаже стен подвала. Пустотелые блоки экономичнее сплошных, так как при этом требуется меньше бетона.

Сваи имеют квадратное поперечное сечение 300*300 мм и длину 6 – 12 м. Изготовляют их из бетона марки 300. применение свайных фундаментов при возведении крупноблочных и крупнопанельных зданий значительно ускоряет сроки строительства и снижает его стоимость.

Изделия для каркасов зданий. Каркасы жилых и гражданских зданий возводят из железобетонных колонн, ригелей и прогонов и других элементов, которые изготовляются из тяжелого бетона марок 200 – 300. Длину колон обычно принимают равной высоте двух этажей здания. Колонны соединяют между собой, с ригелями и прогонами сваркой закладных деталей.

Стеновые блоки и панели. Стеновые блоки изготовляют из легкого ботона объемным весом не более 1600 кг/м³, при этом используют бетон марки 50, 100,150 и 200. Блоки наружных и внутренних стен изготовляют сплошными и пустотелыми. Толщина блоков наружных стен в зависимости от климатических условий от 300 до 500 мм. Толщина блоков внутренних стен- от 200 – 400 мм. Блоки наружных стен разделяют по конструктивным элементам стены на простеночные, угловые, подоконные, перемычечные, карнизные и цокольные.

Стеновые панели по назначению разделяют на панели для наружных стен и для внутренних стен.

Панели наружных стен отапливаемых зданий изготовляют слоистыми из тяжелого цементного бетона марки 200 с теплоизоляционным слоем и однослойными из ячеистого бетона или легкого бетона на пористых заполнителях.

Высоту панелей принимают равной высоте этажа здания, а ширину — от 3200 до 7200 мм ( на одну или две комнаты).

Изделия для междуэтажных перекрытий. К этой группе изделий относят настилы и панели перекрытий, которые должны обладать необходимой несущей способностью и достаточной звукоизоляцией. Изделия шириной на всю комнату обычно называются панелями, а более узкие- настилами. Длина изделий колеблется от 3 до 6,5 м.

Настилы перекрытий изготовляются с круглыми и овальными пустотами. Пустоты снижаю вес настила, повышают звукоизоляцию перекрытий и уменьшают расход бетона. Длина настила до 6 м, толщина 200 – 220 мм, ширина их обычно 0,81,6 м. Настилы изготовляют из тяжелого бетона марок 200 – 300.

Панели перекрытий по конструкции могут быть плоские сплошные и пустотелые с круглыми и овальными пустотами, а также ребристые. Их изготовляют из тяжелого и легкого бетона марок 200 – 300 с обыкновенным или предварительно напряженным армированием размерами на комнату и толщиной 140 мм.

Панели и плиты покрытий бывают ребристые, плоские и пустотелые, а также однослойные из тяжелого бетона или легкого бетона на пористых заполнителях. Марка бетона должна быть не менее 200, длина панелей и плит 6 м, а ширина 1,5 – 3м.

Изделия для сборных лестниц. К изделиям этой группы относят лестничные марши, площадки, марши с полуплощадками и др.

Лестничные марши и площадки изготовляются из бетона марки 200 и армируют сварными сетками и каркасами. Размеры маршей и площадок устанавливаются в соответствии с высотой этажа и шириной лестничной клетки.

Изделия из железобетона для промышленных зданий

Изделия для фундаментов и подземных частей зданий промышленного назначения включают фундаментные блоки, железобетонные сваи, специальные фундаменты под колонны, фундаментные балки и др.

Фундаменты под колонны, называют иногда башмаками, изготавливают с размером подошвы от 1300 до 1900 мм и высотой 600 мм из бетона марок 150 – 200. В центре фундамента имеется углубление (стакан) для установки колонны. Башмаки армируют сварными каркасами.

Фундаментные блоки изготовляют с трапецеидальным или тавровым поперечным сечением. Высота сечения 400 – 600 мм, длина балок 4450 и 10700 мм. Изготавливают их из бетона марок 200 – 400 с обычным и предварительно напряженным армированием.

Изделия для каркасов зданий. К изделиям, применяемым при возведении каркаса промышленного здания, относят колоны, подкрановае балки, фермы, балки покрытий и арки.

Колонны изготовляются с квадратным, прямоугольным тавровым поперечным сечением размерами от 300*300 до 400*600 мм и более из бетона марок 200 – 400. Для опирания подкрановых балок колонны крайних рядов в здании снабжают одной консолью, а колонны средних рядов- двумя.

Подкрабовые балки таврового сечения служат для опирания рельсовых путей мостовых кранов. Их изготовляют длиной 12 м из бетона 400 и с предварительно напряженной арматурой.

Балки покрытий по форме бывают трапецеидальные и сегментные. Их изготовляют из бетона марок 300 – 400 и длиной 12,18,24 м.

Фермы и арки применяют в качестве несущих элементов покрытий пролетов 18 м и более. Фермы могут иметь трапецеидальную, треугольную или криволинейную сегментную форму.

Изделия из железобетона для инженерных сооружений

Изделия для транспортного строительства характеризуются большим разнообразием. К ним относятся сборные железобетонные строения мостов. Трубы больших диаметров, опоры контактной сети электрифицированных железных дорог, шпалы, тюбинги и др. В большинстве случаев перечисленные изделия изготовляются из тяжелых бетонов марок 300 – 400 и выше с предварительно напряженной арматурой. Кроме высокой прочности, к бетону изделий предъявляются повышенные требования морозостойкости (100 – 200). Шпалы например изготовляются из бетона марки 500 высокой морозостойкости (100 – 200). Их армируют предварительно напряженной высокопрочной проволокой периодического профиля.

Примеры обозначений:

НВ – Марка
70 – номинальная длина в дм
12 – номинальная ширина в дм
12 – Вертикальная расчетная нагрузка 1250 кг/м²
В1 – Технологические варианты изделий
9 – Нагрузка 900 кг/м²
6 – Нагрузка 600 кг/²

Основные марки ЖБИ

Т, ТБР, ТСП – трубы железобетонные
К – кольца колодезные
ПД – плиты дорожные
С – сваи
СГ – сваи прямоугольного сечения
ФЛ – плиты ленточных фундаментов
ФБС – фундаментные блоки стен подвалов
ПРГ – прогоны
ПБ – перемычки брусковые
Пк – Плиты перекрытия пустотелые

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}}

7 преимуществ сборных конструкций

Сборные конструкции — это практика сборки различных компонентов конструкции на производственной площадке и транспортировки этих составных частей к месту строительной площадки. Сборные конструкции иногда считают недорогим и массовым способом строительства. Однако в действительности все совсем наоборот. Сборное строительство становится все более распространенным, улучшается качество и становится доступным в различных бюджетах.Несмотря на восприятие сборных конструкций, у этого типа строительства есть множество преимуществ. В этой статье оцениваются преимущества, которые предоставляет сборное строительство как для бизнеса, так и для клиентов.

Экологичный

Модульную конструкцию часто хвалят за энергоэффективность и устойчивое строительство. Традиционные методы строительства требуют дополнительных материалов, что приводит к увеличению отходов. Однако, поскольку сборные узлы изготавливаются на заводе, дополнительные материалы могут быть переработаны на месте.Это значительное улучшение по сравнению с отправкой отходов прямо на свалку с традиционной строительной площадки. Кроме того, контролируемая среда на заводе обеспечивает более точную конструкцию, более плотные стыки и лучшую фильтрацию воздуха, что, в свою очередь, позволяет улучшить изоляцию стен и повысить энергоэффективность. Чтобы узнать больше о преимуществах «зеленых» технологий в строительной отрасли, нажмите ЗДЕСЬ.

Финансовые сбережения

Одним из самых больших преимуществ сборного строительства будет экономия финансовых средств.Хотя изготовление изделий на заказ может показаться дорогим, сборная или модульная конструкция – это не так. Модульная конструкция предназначена для любого бюджета и ценовой категории, создавая доступный вариант. Производители сборных конструкций часто получают оптовые скидки от поставщиков материалов, которые затем снижаются до стоимости строительного проекта. Модульная конструкция также исключает возможность использования ненадежных подрядчиков и непродуктивного персонала. Кроме того, сокращение сроков строительства позволяет значительно сэкономить на финансовых затратах на строительство.

Гибкость

Модульная конструкция может быть легко разобрана и перемещена в другое место. Это значительно снижает потребность в сырье, сводит к минимуму затраты энергии и общее время. Кроме того, модульная конструкция обеспечивает гибкость при проектировании конструкции, предоставляя безграничное количество возможностей. Поскольку сборные строительные блоки можно использовать в разных помещениях, их нейтральная эстетика может сочетаться практически с любым типом здания.

Постоянное качество

Поскольку сборное строительство происходит в контролируемой производственной среде и соответствует установленным стандартам, узлы конструкции будут построены с одинаковым качеством. Сооружения, построенные на строительной площадке, зависят от различных уровней квалификации и графиков независимых подрядчиков. Все это способствует мастерству и общему качеству данной структуры. При предварительном изготовлении каждый узел изготавливается опытной бригадой на атмосферостойком заводе с многократными проверками качества на протяжении всего процесса.Некоторые компоненты здания построены с использованием точного машинного оборудования, чтобы обеспечить соответствие строительным нормам.

Уменьшение нарушения работы сайта

Поскольку многие компоненты здания изготавливаются на заводе, на конечной строительной площадке значительно меньше движения грузовиков, поставщиков оборудования и материалов. Это ограничивает разрушение традиционных рабочих мест, которые страдают от шума, загрязнения, отходов и других распространенных раздражителей. Этот рационализированный подход к строительству обеспечивает гораздо более эффективную атмосферу для продуктивной работы и устраняет ненужные отвлекающие факторы и помехи, типичные для строительных площадок.

Сокращение времени строительства

Переносная конструкция требует значительно меньше времени, чем строительство на месте. Во многих случаях сборка занимает вдвое меньше времени по сравнению с традиционным строительством. Это связано с лучшим заблаговременным планированием, устранением погодных факторов на месте, задержками в расписании субподрядчиков и более быстрым изготовлением, поскольку несколько элементов могут быть построены одновременно. Сокращение сроков строительства позволяет строительным компаниям браться за несколько проектов одновременно, что позволяет бизнесу расти, а не направлять все свое внимание и ресурсы на один или несколько проектов одновременно.

Безопасность

Поскольку узлы создаются в заводских условиях с использованием сухих материалов, снижается риск возникновения проблем, связанных с влажностью, опасностями окружающей среды и грязью. Это гарантирует, что те, кто находится на строительной площадке, а также потенциальные арендаторы проекта с меньшей вероятностью будут подвергаться рискам для здоровья, связанным с погодой. Кроме того, внутренняя строительная среда представляет значительно меньший риск несчастных случаев и других обязательств. Существуют строгие фабричные процессы и процедуры, которые защищают работника от травм на рабочем месте.На строительной площадке, несмотря на то, что безопасность имеет первостепенное значение, рабочие подвергаются воздействию погодных условий, меняющихся условий грунта, ветра и других членов бригады, находящихся на строительной площадке.

Заключительные мысли

Учитывая неизменную популярность сборных конструкций, вполне вероятно, что их популярность будет только расти. Клиенты, выбравшие этот вариант, могут наслаждаться высококачественным, быстрым, экономичным и экологически чистым методом строительства.Кроме того, строительные компании могут вскоре увеличить свои инвестиции в процессы модульного строительства, что принесет пользу как их бизнесу, так и отношениям с клиентами. Сборные конструкции оказались чрезвычайно жизнеспособным вариантом, и, поскольку технология производства продолжает совершенствоваться, ожидайте, что в будущем их преимущества и преимущества возрастут.

Что такое Сборные конструкции? | Michael Page

Сборные конструкции, или «сборные», — это метод строительства, который становится все более популярным по всей Северной Америке, особенно в таких местах, как Лос-Анджелес и Аризона.В этой стратегии используются компоненты, изготовленные на заводе за пределами площадки, которые затем транспортируются вместе на месте для создания конструкции.

Существует несколько популярных форм сборных конструкций с различными преимуществами. В зависимости от вашего конкретного строительного проекта вы можете рассмотреть возможность реализации некоторых из этих вариантов.

Мы собрали информацию о различных видах сборных конструкций, а также о преимуществах использования этой стратегии, чтобы помочь вам принять решение.

Плюсы сборки

Поскольку методы сборных конструкций реализуются в помещении на заводе, специалистам по строительству не нужно беспокоиться о задержках и помехах из-за погоды, вандалов, злоумышленников или других осложняющих факторов.Это контролируемая и безопасная среда, которая позволяет владельцам оптимизировать процесс строительства и сократить количество отходов. Это делает сборные дома рентабельными.

Во многих случаях сборные конструкции также снижают воздействие на окружающую среду. Это может уменьшить загрязнение воздуха, воды и шума, вызванное строительным проектом.

Prefab особенно полезен для проектов с высокой степенью избыточности. Это означает, что в здании много одинаковых или одинаковых комнат. Некоторыми примерами являются студенческие общежития, гостиницы, больницы и институциональные здания.

Поскольку отрасль борется с нехваткой кадров, сборные конструкции могут помочь вам справиться с проектом с небольшой командой. Поскольку большая часть работы выполняется в помещении с меньшим напряжением, меньше людей могут сделать больше. Эти площадки также считаются более безопасными для работников, чем традиционные площадки.

Модульный против сборного

Несмотря на то, что модульную конструкцию часто отождествляют со сборной, это не одно и то же. По сути, модульное строительство — это категория сборного строительства.Точно так же все пудели — это собаки, но не все собаки — это пудели, все модульные конструкции являются сборными, но не все сборные проекты являются модульными.

Модульная конструкция предполагает создание целых секций проекта перед отправкой этих частей на объект. Это включает в себя сантехнику, электричество и все остальное, необходимое для функционального блока.

Этот метод требует наименьшего объема работы на месте и максимальной специфичности. Трудно изменить курс с любым сборным домом, но особенно важно, чтобы модульный проект был тщательно спланирован заранее.Когда проект запущен, места для маневра не так много.

Панели

Это еще одна форма сборки, но она требует немного больше работы на месте. Панельная обработка включает в себя стены, полы и крыши, которые строятся на заводе перед транспортировкой на строительную площадку. Эти элементы затем прикрепляются к структуре, которая уже существует на месте. После этого устанавливается водопровод и другая инфраструктура.

Это может быть удачной средой для многих проектов, так как это поможет упростить часть процесса сборки, не привязываясь к полностью сборному проекту.

Если вы хотите узнать больше об этой и других тенденциях в области строительства, обратитесь к одному из наших опытных консультантов по подбору персонала сегодня. Здесь же можно разместить описание вакансии.

сборные | строительство | Britannica

сборные конструкции , сборка зданий или их компонентов в месте, отличном от строительной площадки. Этот метод позволяет контролировать затраты на строительство за счет экономии времени, заработной платы и материалов. Сборные блоки могут включать двери, лестницы, оконные стены, стеновые панели, панели пола, фермы крыши, компоненты размером с комнату и даже целые здания.

Концепция и практика сборных конструкций в той или иной форме были частью человеческого опыта на протяжении веков; однако современное понимание сборных конструкций восходит к 1905 году. До изобретения грузовика с бензиновым двигателем сборные конструкции — в отличие от готовых строительных материалов, таких как камни и бревна, — имели сверхлегкую конструкцию. После Первой мировой войны производство более массивных строительных элементов развивалось в соответствии с колебаниями строительной активности в США, Советском Союзе и Западной Европе.

Предварительное изготовление требует сотрудничества архитекторов, поставщиков и строителей в отношении размера основных модульных блоков. Например, в американской строительной отрасли панель размером 4 × 8 футов является стандартной единицей. Планы зданий составлены с использованием 8-футовых потолков, а планы этажей описываются с числом, кратным четырем. Поставщики сборных стеновых блоков изготавливают каркасы стен размером 8 футов в высоту и 4, 8, 16 или 24 фута в длину. Изоляция, сантехника, электропроводка, системы вентиляции, двери и окна спроектированы таким образом, чтобы соответствовать модульному блоку размером 4 × 8 футов.

Еще одним сборным элементом, широко используемым в легком строительстве, является ферма крыши, которая изготавливается и складируется в соответствии с углом наклона и горизонтальной длиной с шагом 4 фута.

В масштабах институциональных и офисных зданий и объектов гражданского строительства, таких как мосты и плотины, изготавливаются жесткие стальные каркасы с пролетами до 120 футов (37 м). Обшивка больших зданий часто представляет собой модульные блоки из фарфоровой стали. Лестничные клетки поставляются в сборных стальных блоках.Каналы и воздуховоды для электропроводки, водопровода и вентиляции встроены в металлические панели настила, используемые в полах и крышах. Мост Верразано-Нарроуз в Нью-Йорке (пролет 1298 м) состоит из 60 сборных блоков весом 400 тонн каждый.

Сборные железобетонные элементы включают в себя плиты, балки, лестницы, модульные коробки и даже кухни и ванные комнаты с сборными железобетонными приспособлениями.

Сборный элемент здания, который производится серийно на сборочной линии, может быть изготовлен в более короткие сроки и с меньшими затратами, чем аналогичный элемент, изготовленный высокооплачиваемыми квалифицированными рабочими на строительной площадке.Многие современные строительные компоненты также требуют специального оборудования для их строительства, которое не может быть экономично перемещено с одной строительной площадки на другую. Экономии материальных затрат и времени сборки способствует размещение производства сборных конструкций на постоянной площадке. Материалы, ставшие узкоспециализированными, с сопутствующими колебаниями цен и наличия, могут складироваться в цехах сборных конструкций или на фабриках. Кроме того, стандартизация строительных компонентов позволяет вести строительство там, где сырье является наименее дорогим.

Основным недостатком сборных конструкций является размывание ответственности. Устройство, разработанное в одном районе страны, может быть изготовлено в другом и отправлено в третью область, которая может иметь или не иметь адекватных критериев для проверки материалов, которые не производятся на месте. Эта фрагментация управляющих факторов увеличивает вероятность разрушения конструкции.

Становление сборных домов

Девелоперы, генеральные подрядчики и субподрядчики обмениваются историями о сборных домах, которые звучат слишком хорошо, чтобы быть правдой: проект студенческого общежития, сокративший сроки сдачи на треть, или больница, установившая сотни ванных комнат в три дня всего с пятью рабочими. Хотя практика строительства за пределами участка насчитывает тысячи лет, последний цикл недвижимости выдвинул сборные конструкции на видное место.

Викисклад

«Мы считаем, что рецессия на самом деле пошла на пользу нашей отрасли, — сказал исполнительный директор Института модульного строительства Том Хардиман. По словам Хардимана, во время последней рецессии многие квалифицированные рабочие ушли из строительной отрасли и не вернулись.Это, в сочетании с тем, что разработчикам нужно было найти большую эффективность, сделало сборные дома более привлекательными.

«Строительная отрасль очень не хочет меняться. Когда дела шли хорошо, девелоперы и генеральные подрядчики, возможно, не чувствовали боли или потребности в переменах», — сказал Хардиман. «Теперь они есть, и пути назад нет».

Строительство за пределами площадки, также называемое сборным или модульным строительством, позволяет строить различные строительные элементы — от ванных комнат до предварительно подключенных светильников и наружных стен — на заводе и транспортировать на строительную площадку.

«Мы сочли полезным рассматривать модульность как процесс строительства, а не как конкретный тип здания, — сказал Хардиман. «Он описывает, как здание было построено, а не то, что это за здание».

Одним из недостатков строительства за пределами площадки является снижение гибкости при обновлении зданий в полевых условиях.

«Мы говорим о том, чтобы переосмыслить решения, которые были приняты слишком поздно, и продвигать их вверх по течению», — сказал Зак Мерфи, руководитель проекта строительства DPR и национальный руководитель сборных заводов.«[Предварительное изготовление] не годится для внесения изменений в последнюю минуту, но нужно принимать эти решения раньше».

DPR также использует виртуальное проектирование и строительство, тип компьютерного моделирования, для решения проблем с субподрядчиками и партнерами по строительству в виртуальном мире перед началом строительства на заводе или в полевых условиях.

Но эта потеря гибкости после того, как основа была заложена, делает обязательным принятие на себя обязательств по проектированию, сказал руководитель Trammell Crow Джефф Дебруин.

«Например, если вы добавите сборные стеллажи в свои туалеты, а затем в одиннадцатый час захотите добавить еще одну раковину, ваши стеллажи перестанут быть полезными.Вы делаете ставку на согласованность и избыточность, и любые изменения делают вас менее адаптируемым».

Если все сделано правильно, строительство за пределами площадки может улучшить график проекта, бюджет и потребности в квалифицированной рабочей силе.

Предоставлено Управлением двух деревьев

«Когда вы просто собираете сборку ради сборки, вы можете добавить много затрат за счет перестройки конструкций, которые нужно оснастить и установить на место», — сказал Мерфи.«С нашей точки зрения, в каждой точке необходимо принимать экономические решения: лучше ли это делать на заводе или в поле?»

Определенные классы активов имеют больше возможностей для модульного строительства, особенно в секторах с избыточностью, таких как студенческие общежития, учебные здания, больницы, центры обработки данных и жилье для престарелых.

Некоторые классы активов не поддаются сборному производству.

«В отличие от отелей и жилых помещений для престарелых, многофункциональные и офисные помещения не идеальны для готовых решений, когда арендаторам, вероятно, время от времени потребуется реконфигурация», — сказал Питер Рид из группы регионального руководства DPR.«Это проблематично с несущими внутренними стенами».

Но Хардиман заметил повышенный интерес к здравоохранению, розничной торговле и административным зданиям, таким как тюрьмы и полицейские участки.

В мае Marriott International объявила о планах по модульному строительству 13% своих новостроек в Северной Америке в 2017 году.

Рост популярности заставил многих застройщиков задуматься о том, как строительство за пределами площадки может помочь в реализации их проектов.

Максимальное использование трудовых ресурсов было основной движущей силой сборного строительства, сказал ДеБрюин.

«Я не думаю, что это чрезмерно ускоряет выход на рынок. Это может быть скорее снижение затрат, чем экономия средств. Но в любое время, когда вы можете создавать сборные конструкции в контролируемых условиях, есть склонность к усиленному контролю качества», — сказал он.

Предоставлено Trammell Crow/HKS

Поскольку нехватка квалифицированной рабочей силы затрагивает большую часть США, строительство за пределами площадки — это способ построить проекты в менее пострадавших районах и предоставить работникам более безопасные условия труда на сборном заводе, чем в полевых условиях.

«Дело не в том, что не хватает квалифицированных рабочих, — сказал руководитель проекта DPR Шон Эшкрофт. «Речь также идет о географическом расположении квалифицированных рабочих по сравнению с тем, где они необходимы. Если у вас есть квалифицированная рабочая сила, вы можете дать им лучшую работу на более безопасном рабочем месте. Затем, если у вас есть местные колебания [на рынках труда], вы устраняете этот элемент нехватки».

Prefab предлагает больше контроля и гибкости при работе.

«Мы часто думаем о том, сколько тел у нас есть в той или иной области проекта, — сказал Эшкрофт.«У нас более контролируемые результаты в магазине с меньшим воздействием на приподнятые рабочие зоны и тому подобное. Это меньше напрягает ваших работников».

По мнению Hardiman, преимущества строительства за пределами объекта делают его ценность легкой задачей для генеральных подрядчиков и застройщиков.

«Никто не спросит, как мы сегодня строим автомобили. Было бы забавно, если бы все части были доставлены к вашей подъездной дорожке с дюжиной рабочих, чтобы построить их», — сказал Хардиман. «Тем не менее, мы каждый день строим наши дома, школы и офисы таким неэффективным и расточительным образом.

Чтобы узнать больше о коммерческой недвижимости, посетите сайт www.bisnow.com или ознакомьтесь с нами на Facebook и Twitter.

Отдел строительных норм и правил: Программа сборных конструкций: Услуги по выдаче разрешений: Штат Орегон

Отдел строительных норм и правил управляет Программой сборных конструкций штата. «Сборные конструкции» также известны как «модульные здания» в других штатах. Программа сборных конструкций регулирует проектирование и строительство сборных конструкций и сборных компонентов, построенных за пределами площадки, предназначенных для продажи, сдачи в аренду или установки в штате Орегон.Регулирующие полномочия в отношении программы сборных конструкций находятся в соответствии с ORS 455.705 и административными правилами, принятыми в главе 918 OAR, разделе 674. Сборные конструкции проектируются и строятся в соответствии со специальными нормами, принятыми в штате Орегон.

«Сборная конструкция», как она определена в ORS 455.010, означает здание или сборочную единицу, которая полностью или существенная часть была изготовлена или собрана с использованием закрытой конструкции за пределами площадки для полной или частичной сборки на месте.Сборная конструкция не означает «производственное жилище» (жилье, построенное в соответствии с федеральными стандартами HUD), как это определено в ORS 446. 003, или «небольшой дом» (400 квадратных футов или менее, построенный в соответствии с жилыми нормами), как определено в ORS 455.616 ( упоминается как «Раздел 2, Глава 401, Законы штата Орегон 2019 г.» или Законопроект Палаты представителей 2423 (2019 г.)).
«Закрытая конструкция», как определено в OAR 918-674-0005, означает собранную на заводе конструкцию или компонент, который заключает в себе установленное на заводе конструкционное, механическое, электрическое, водопроводное или энергосберегающее оборудование или материал внутри пола, стены или полости крыши. который не полностью открыт для визуального осмотра оборудования или материалов на площадке.

Получите подробную информацию для предприятий, занимающихся строительством сборных конструкций или компонентов, по ссылкам ниже. Эта информация может быть изменена по мере изменения законов, правил, кодексов или других требований. Пожалуйста, свяжитесь с персоналом Программы сборных конструкций, если у вас есть вопросы или вам нужна дополнительная информация.

10 проектов, которые иллюстрируют огромный потенциал Prefab

10 проектов, которые иллюстрируют огромный потенциал Prefab

Casa de Madera / Estudio

Casa de Madera / Estudio Sharehare

Facebook
Twitter
Pinterest
Whatsapp
Почта

Или

https://www.archdaily.com/872383/5-projects-that-illustrate-the-huge-potential-of-prefab

Сборные конструкции — не новая идея для архитекторов, но их использование, возможно, растет. Использование готовых материалов может снизить ваши расходы, а также сделать ваш проект более устойчивым и эффективным. Но для того, чтобы это произошло, должен существовать определенный процесс строительства, который учитывает архитектурный замысел и интегрирует всю структуру с удобствами здания. Таким образом, работа может быть выполнена в кратчайшие сроки, а затраты на рабочую силу и техническое обслуживание снижаются, как и потери материалов.

В пяти выбранных ниже конструкциях используются сборные материалы, что демонстрирует преимущества, которые они привносят в стратегию креативного дизайна. Читайте дальше, чтобы узнать, что каждый из их архитекторов сказал о своей стратегии сборных конструкций.

New Casa Triângulo / Metro Arquitetos Associados

«Материалы были выбраны с учетом их эффективности на этапе детализации, либо потому, что они были изготовлены заранее, либо не требовали чрезмерной отделки во время строительства.Примерами таких материалов являются поликарбонатные и цементные панели, использованные на внешнем фасаде и в облицовке основной выставочной площади, а также решетки из просечно-вытяжной стали, закрывающие потолок».

«После постройки множества прототипов зданий (стальной каркас, деревянная сковорода, здание из пенополистирола, комбинация стали и дерева, (…) они столкнулись с CLT: перекрестно-ламинированная древесина. CLT не дешев, но для нашего приложения это был отличный метод строительства: чрезвычайно прочный, хорошие тепловые свойства, быстрое производство, почти полное отсутствие мостиков холода, простота транспортировки, стабильная конструкция (как при подъеме краном), а также он поставляется уже в очень хорошая внутренняя отделка (поэтому нет необходимости в штукатурке, которая легко трескается).»

Уединение в Finca Aguy / MAPA

«Сборные дома производятся в контролируемой среде и тщательно изготавливаются.Они рождаются на фабрике и доставляются к месту назначения.»

Casa de Madera / Estudio Borrachia

«Этот дом предлагает не только ответ на своевременную и конкретную проблему вашего проектирования и строительства но также для изучения проверки серии исследований, которые проводятся в течение нескольких лет по внедрению сборных сухих систем низкой стоимости, быстрой реализации. Основным условием строительства был доступный бюджет.С этой целью мы использовали метод строительства недавнего офиса в том же районе : бар Mundial (World Bar) был построен с использованием металлических конструкций и сборных железобетонных панелей, что ускорило время выполнения работ. Эта сборная система с бетонными элементами была разработана нашим офисом, чтобы отказаться от использования материала, широко применяемого в Бразилии. Часто используемые для бетонирования массивных плит, панели использовались здесь для герметизации здания, попарно придавая форму полым стенам, выполненным в виде полос шириной 25 см с переменной высотой.»

HOMB | Taft House / Skylab Architecture

© skylab

«Skylab Architecture and Method Homes сотрудничали в разработке модульной и сборной строительной системы под названием HOMB. В системе используются треугольные модули площадью 100 квадратных футов, предназначенные для адаптации на месте, которые скрепляются друг с другом, создавая бесконечные возможности формы. Модули штабелируются и собираются в соответствии с требованиями по высоте и площади в квадратных футах для каждого уникального проекта». в связи с необходимыми бюджетными ограничениями.Мы попытались мобилизовать модульную конструкцию из скромных материалов, чтобы создать просторные жилые помещения как в городских, так и в жилых масштабах. Сборные элементы сложены таким образом, что каждый второй модуль дает дополнительный метр высоты помещения, делая кухню-гостиную необыкновенно просторной. Плавно регулируя модули, жилые помещения больше открываются во двор, а линейный блок изгибается в сторону от улицы, расширяя тротуар до общественной площади. Экономические ограничения часто приводят к дефициту — в Dortheavej нам удалось создать дополнительную ценность как для отдельных людей, так и для общества. »

Сборный дом площадью 1000 м2 / РЕЗЮМЕ

» Требования к этому проекту были четко определены с самого начала: строительство должно быть быстрым, экономичным и изменяемым с течением времени, что побудило студии использовать готовые элементы и оставить части проекта неопределенными, принимая во внимание оперативность, гибкость и оптимизацию ресурсов в качестве основных тем. (…) Первый этаж образован сборными плитами и конструкционными панелями по внешнему периметру.Эта зона была задумана очень гибко: можно добавлять или удалять отсеки или позволить всему полу функционировать как большое открытое пространство. »

Желтый дом / Алехандро Соффиа

«Гипотеза состоит в том, что если вы создаете сборную систему с хорошим архитектурным дизайном, то вы можете воспроизвести это качество столько, сколько вам нужно. , в рамках законов короткой/длинной серийной продукции. А если в серийном промышленном производстве зданий вам наскучит, вы также можете настроить форму и функцию через систему.Больше преимуществ, когда вы ускоряете процесс строительства и имеете больший контроль над качеством и стоимостью». была выбрана удаленность от городских центров и дефицит квалифицированного мастерства. Исследование было основано на фотографических архивах сельской местности Берндта и Хиллы Бехер, которые обнаружили особый интерес к конструктивным системам, в которых узел должен был распространяться из одной точки, учитывая толщину совпадающих деревянных элементов, таких как балки, столбы и диагонали. »

Все еще не знаете, какой материал использовать для вашего следующего проекта? Ознакомьтесь со всеми вариантами здесь.

Требования к сборным зданиям | Министерство труда и промышленности Миннесоты

Строительство сборных зданий, регулируемое Строительным кодексом штата Миннесота, представляет собой конструкции, предназначенные для использования в качестве жилых домов на одну или две семьи или вспомогательных зданий «закрытой конструкции». Закрытая конструкция означает, что они сконструированы таким образом, что скрытые части или производственные процессы нельзя проверить на месте без разборки.

Этот регламент аналогичен Главе 1361 для модульных и промышленных зданий, но отличается тем, что он предназначен для тех мелких производителей, особенно для лесопилок или профессионально-технических училищ, которые строят не более трех зданий в год для постоянной установки. Когда к каждому зданию или строительному модулю прикреплена постоянная печать и табличка с техническими данными, это показывает, что оно соответствует Строительным нормам штата.

Строительство сборных зданий регулируется Правилами Миннесоты, глава 1360.

Разрешения и обзор плана

Новая система проверки планов и разрешений запущена 22 июня 2020 г. Пользователи должны создать новую учетную запись, чтобы подать заявку на проверку плана или разрешение и оплатить сборы.

Строители сборных домов и подрядчики по строительству жилых домов должны связать свой номер лицензии подрядчика, а строители IIBC должны связать свой номер MFG, прежде чем они смогут подать заявку.
Учебным заведениям не нужно привязываться к лицензии.
Существующие платежные счета, созданные через банк США, будут продолжать работать.
ВАЖНО: указанный вами адрес электронной почты будет вашим идентификатором пользователя в системе. Он будет использоваться для всех коммуникаций проекта и не может быть изменен позже. Вы можете зарегистрироваться с общим адресом электронной почты, если несколько сотрудников вашей организации будут следить за проектами. Несколько пользователей могут ссылаться на одну и ту же лицензию подрядчика или номер MFG, но не могут ссылаться более чем на одну лицензию подрядчика.

Для регистрации в качестве нового пользователя и ссылки на вашу лицензию подрядчика или номер MFG (если применимо):

Посетите новую онлайн-систему для просмотра планов и разрешений и выберите «Зарегистрироваться как новый пользователь», чтобы создать учетную запись. Вы получите электронное письмо с подтверждением для завершения процесса проверки. Если вы не получили письмо в течение 15 минут, проверьте папку со спамом/нежелательной почтой. Ссылка для подтверждения действительна до полуночи дня регистрации. Если вы не подтвердите свою учетную запись до полуночи, вам нужно будет повторно зарегистрировать свой адрес электронной почты.Просмотрите пошаговые инструкции.

Ссылка на лицензию подрядчика или номер MFG:

После регистрации в качестве нового пользователя нажмите «+Ссылка на подрядчика».
Введите свой номер RBC или MFG, и появится сообщение, подтверждающее, что ваш аккаунт и номер связаны. Уведомление по электронной почте будет отправлено на адрес электронной почты производителя или владельца лицензии.
После установления связи вы сможете подать заявку на рассмотрение плана и получение разрешений.

Оплата сборов:

После получения уведомления у вас есть 10 дней для оплаты сборов через онлайн-аккаунт.

Введите номер своей записи в строку поиска, нажмите «Добавить в корзину» на плитке «Сборы». Вы можете оплатить кредитной или дебетовой картой или электронным чеком.
Вы будете перенаправлены на портал банка США и сможете использовать свой существующий платежный счет в банке США, создать учетную запись или продолжить платеж в качестве гостя. Вы получите подтверждение оплаты по электронной почте.

Через 10 дней вам будет отправлен счет по почте, и оплата должна быть произведена через банк США.
