Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Откатные ворота своими рукамиОткатные ворота своими руками

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Материалы для откатных воротМатериалы для откатных ворот

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Инструмент для откатных ворот своими рукамиИнструмент для откатных ворот своими руками

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

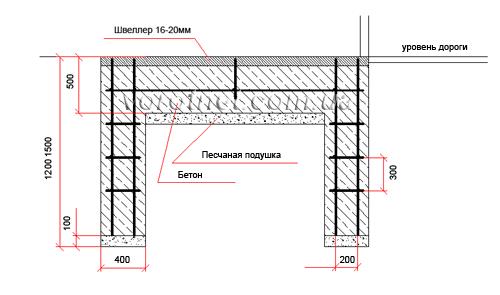

Схема фундамента для откатных ворот

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые м

Фундамент для откатных ворот своими руками. Схема, чертеж, конструкция фундамента для откатных ворот. Подробный план устройства фундамента для откатных ворот.

Фундамент для откатных ворот своими руками.

Здесь мы рассмотрим как устроить фундамент для откатных ворот. Также рекомендуем сопутствующие статьи: схема откатных ворот, схема электропроводки для откатных ворот.

Откатные (сдвижные, раздвижные, отъездные) ворота устанавливаются на специальном фундаменте (закладной). Однако, на сегодняшний день уже есть альтернатива классическому фундаменту с присущими ему трудозатратами — это винтовые сваи.

На фото представлен фундамент для откатных ворот. На нём установлены откатные ворота без зашивки.

Фундамент для откатных ворот своими руками

Фундамент для откатных ворот своими руками

Это обстоятельство способствует тому, что столбы образующие проем практически не несут нагрузки, во всяком случае существенно меньше чем в случае распашных ворот.

Для начала рассмотрим схему-чертеж фундамента откатных ворот: Кликните чтобы увеличить.

Фундамент для откатных ворот своими руками схема

Шаг первый: роем яму в сторону отката ворот длиной половина ширины проёма (L\2), если проем у Вас 4м, то длина фундамента будет 2м. Яму начинаем рыть от самого проема и вплотную к столбу. Ширина ямы 400-500мм, глубина 1000-1200мм — можно глубже, хуже не будет, но это если не жаль материалов. После того как котлован готов закрепляем в нем «банкетку» или закладную. Выглядит она следующим образом: Для бытовых ворот это швеллер №12-20 с приваренной к нему пространственной арматурной сеткой. Существует два основных вида конструкции фундамента: «сплошной монолит» и эконом-вариант «П-образная схема», оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств.

Фундамент для откатных ворот схема

Кроме швеллера иногда используют те материалы, которые есть под рукой, например уголки 100х100 или сваривают два швеллера №8 или 10, вообщем конструкция должна быть адекватной. Закладную выставляем так чтобы верхняя поверхность швеллера была в уровне чистого пола. Если уровень чистого пола находится выше реального на данный момент уровня земли, то необходимо выставить опалубку до уровня чистого пола.

После того как закладная зафиксирована, прокладываем гофры электропроводки и выводим их в нужном месте, фиксируем их, и заливаем котлован раствором, щебень добавляем по вкусу. В конце должно у нас получиться так:

Фундамент для откатных ворот своими руками схема

После заливки фундаменту нужно дать выстояться неделю, а по СНИПу 28 дней.

Далее рассмотрим часто задаваемый вопрос по поводу закладных — как правильно их сделать. Закладные выводятся на поверхность столбов обращенную во двор. Размер закладной может быть любым, на наш взгляд оптимум это 50х50 или 60х60, просто нужно понимать что к ним привариваются нащельники, а это труба 60х30. Где же располагать закладные? Центр (осевая линия) закладной должна располагаться на расстоянии 100мм от края проёма. Закладная обязательно должна быть связана с центральной трубой или арматурой столба, дабы исключить выпадение вместе с нащельником.

На фото пример правильно выполненых закладных. Делайте такие же, и будет Вам счастье.

Закладные откатных ворот

Чертеж-схема установки нащельников откатных ворот: (кликните чтобы увеличить)

Нащельники откатных ворот

Нащельники откатных ворот

Нащельники откатных ворот

Второй нащельник крепится на дальний столб и ложится на столб на сторону 30. На него же крепятся уловители верхний и нижний.

Нащельники откатных ворот

На фото ниже показано как крепить уловители к нащельнику — лучше всего на сварку.

уловители откатных ворот

уловители откатных ворот

Места сварки необходимо закрасить во избежание появления коррозии.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

откатные ворота своими руками чертежи схемы эскизы конструкция

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.

Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»

То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.

Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.

Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.


Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Фурнитура для откатных ворот

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.

На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.




Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот 3 метра

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот 4 метра

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)

Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.

Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,5-5,7м

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот 6 метров

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.

Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

Чертеж откатных ворот 6-10 метров
На практике это выглядит так:
Откатные ворота 8-10 метров

Чертеж-схема установки нащельников откатных ворот:

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками — подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Схема откатных ворот

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Откатные ворота своими руками

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Схема откатных ворот

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны — нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте — здесь

Схема фундамент для откатных ворот

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.

После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

Фундамент для откатных ворот

Фундамент для откатных ворот

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.

Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Откатные ворота своими руками

Принцип формирования каркаса для откатных ворот:

Откатные ворота своими руками

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Откатные ворота своими руками схема в разрезе
Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

Откатные ворота своими руками схема 4 метра

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.

Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой

Должно получится так:

Откатные ворота своими руками

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка» Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Откатные ворота своими руками

Откатные ворота своими руками

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Откатные ворота своими руками из профнастила

Откатные ворота своими руками из профнастила

Откатные ворота своими руками

Откатные ворота своими руками

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Откатные ворота своими руками

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

Откатные ворота своими руками 6 метров

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

Откатные ворота своими руками из профнастила

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

Установка накатного ролика

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.

Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

Установка накатного ролика:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Откатные ворота

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.
Откатные ворота

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Откатные ворота

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Как правильно залить фундамент под откатные ворота своими руками

Всех владельцев частных домов периодически посещают мысли о защите своего имущества от посторонних любыми способами: будь то сигнализация , либо нанятие частной охраны, либо защита с помощью ворот. Разнообразие охранных систем позволяет подобрать подходящий вариант защиты для своего земельного участка. На примере откатных ворот, которые на сегодня являются одним из популярных видов ограды, в этой статье мы поговорим о том как правильно залить фундамент под откатные ворота своими руками, а также рассмотрим их эффективность.

В похожей статье мы писали о простоте конструкции откатных ворот своими руками сегодня мы поговорим о заливке фундамента для откатных ворот.

Что собой представляют откатные ворота?

В возведённый фундамент встраивается пара железных балок , которые являются основой ( роликовая опора), а основание (нижняя часть) является направляющей, внешне напоминающей балку.

Вместе соединенные элементы создают конструкцию в виде ворот, распределяют нагрузку между собой. Передвижение створок осуществляется благодаря опоре, которая закрепляются закладными болтами.

Роллерная опора выполняет функцию несущей “стены” в данной конструкции, а установленные консоли – это база вмонтированная поверх их, контролирующая передвижение ворот строго по своей оси.

Воротами с роллерной системой удобно пользоваться вне зависимости от поры года. Конструкция является универсальной, так как к ней можно подключить автоматику, что значительно облегчит открытие ворот, так и оставить механическое управление.

Особенностью в установке откатных ворот занимает монтаж, который при недобросовестном исполнении рано или поздно себя проявит тем, что при замене ручного управления на автоматическое, система просто-напросто не сможет сдвинуть ворота с места.

Поэтому качественный и ровный фундамент – это залог бесперебойного открытия и закрытия откатных ворот.Самостоятельно его сделать совсем нетрудно, необходимо только знать порядок выполнения манипуляций, связанных с его кладкой , и использовать проверенный материал по качеству.

Ровный и прочный фундамент для любых типов ворот является показателем надежности конструкции, которая определяет длительность его эксплуатации. Перед созданием сооружения необходимо учесть все размеры ( длину, ширину) изделия, чтобы обеспечить точность расчётов. Дизайн откатных ворот можно позаимствовать из интернет-ресурса любого строительного сайта либо начертить собственноручно.

устройство фундамента под откатные ворота

Подготовка к укладке фундамента

Перед началом создания специального фундамента под откатные ворота необходимо подобрать место, где будет выкопана траншея. Следует помнить, что расчёт размеров должен быть произведен заранее.

Укладывать основу фундамента специалисты рекомендуют на 300 мм больше нежели точка промерзания почвы. В вырытую яму, согласно расчётам устанавливается конструкция для залива бетона.

откатные ворота свайный фундамент

При помощи швеллеров, выполненных из металла, которые имеют п-образный вид, в них вставляются прочные арматурные палки, которые обеспечивают надежность и прочность базовой заливки. Монтаж всей закладной конструкции должен иметь плотное соприкосновение боковых полок швеллера со столбом.

Верхний элемент конструкции располагается перпендикулярно к черте проёма. Когда все расчеты были произведены, монтаж закладной конструкции был выполнен корректно , тогда выполняют заливку жидкого бетона в подготовленную нишу. На следующем этапе осуществляется установка откатных ворот

Изготовление фундамента для откатных ворот

Владельцы загородных домовладений, дач и других территорий стремятся обозначить свои участки надёжным ограждением, оснастив его массивными воротами. Так как конструкция ворот довольно громоздкая, а места для распашного варианта не всегда хватает, прекрасной альтернативой такого сооружения являются откатные ворота. Их вес, а также вспомогательные коммуникации требуют установки надёжного основания. О том, как сделать такой фундамент, а также как применить его для разных конструкций откатных ворот и пойдёт речь в этой статье.

Варианты конструкции откатных ворот

Особенности конструкций откатных ворот влияют на форму, размер и свойства капитального основания. В связи с этим выделяют три их основных вида:

  1. Подвесные.
  2. Рельсовые.
  3. Консольные.

Принцип действия каждого из них заключается в перемещении створки ворот параллельно забору. Отличия заключаются в особенностях крепления створки, а также прилегающих к ней механизмов и деталей.

Откатные ворота подвесной конструкции

Отличительной чертой подвесных ворот является то, что они имеют несущую балку, к которой крепится передвижное полотно. Сдвигаемая секция приводится в движение с помощью роликового механизма, прикреплённого к балке. Довольно часто такой вариант можно встретить в больших ангарах с авиатехникой, крупных складских помещениях и заводских цехах.

Неудобством этой модификации является то, что она ограничивает пространство по высоте. Для установки подвесных ворот требуются большие денежные вложения. Однако эта конструкция полностью оправдывает себя, так как является крепкой и долговечной.

Подвесные воротаПодвесные ворота

В подвесной конструкции полотно ворот перемещается по балке на роликах

Откатные ворота с рельсовой системой

Откатные ворота, двигающиеся по рельсам, представляют собой наиболее простую и популярную конструкцию. Секция передвигается вдоль стены забора по установленным рельсам. Однако этот вариант нельзя назвать самым удобным, так как высота выпадающих осадков может негативно повлиять на работоспособность роликовых механизмов и рельс.

Рельсовые откатные воротаРельсовые откатные ворота

В самой популярной конструкции откатных ворот полотно перемещается по уложенным в земле рельсам

Откатные ворота с консольной системой

Лучше всего использовать конструкцию, оснащённую специальными консолями, направляющими движение полотна. В этом случае выдвигаемая секция не касается земли, удерживаясь каркасной системой. Эти элементы прикрепляются к металлической балке, установленной на фундаменте около проёма. Для консольных откатных ворот в открытом состоянии требуется в полтора-два раза больше места, чем в предыдущих вариантах.

Консольные откатные воротаКонсольные откатные ворота

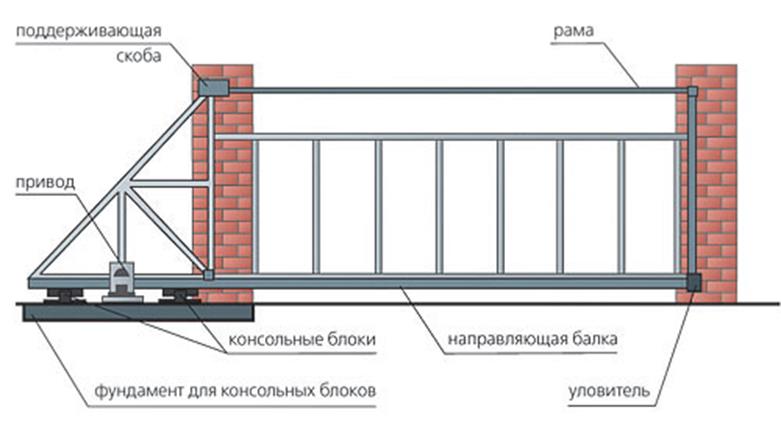

В консольной системе полотно ворот закреплено в жёстком каркасе и находится на удобной для преодоления снежного покрова высоте

Таблица: преимущества и недостатки откатных ворот

Преимущества Недостатки
  • несмотря на большую площадь двигающейся створки, эта конструкция является довольно компактной и не занимает полезное пространство перед въездом и выездом;
  • такие ворота выдержат давление потоков сильного ветра;
  • в зимний период нет необходимости расчищать территорию от снега перед воротами;
  • откатные ворота работают бесшумно.
  • для отката створки необходимо расстояние, которое не может быть меньше её длины;
  • роликовые элементы конструкции ворот подлежат периодической очистке.

Фундамент для откатных ворот — как выбрать

Основными критериями выбора фундамента для откатных ворот являются свойства и состав грунта, наличие и уровень грунтовых вод, а также глубина промерзания почвы. Принимая во внимание особенности местности на застраиваемом участке, следует провести предварительное исследование грунта и на основании результатов отдать предпочтение тому или иному варианту:

  1. Если фундамент планируется устанавливать на заболоченном участке, где грунт рыхлый или содержит большое количество глины, которая в зимний период вспучивается или оседает, основание обязательно должно опираться на бетонные столбы или сваи, укреплённые металлическим каркасом. Длину сваи подбирают с учётом уровня промерзания грунта и нахождения подземных вод. Для средних регионов нашей страны этот параметр обычно составляет от 150 до 190 см. Столбы могут иметь не только цилиндрическую или квадратную форму. Для большей устойчивости их часто изготавливают в виде конуса с расширением в основании.Свайный фундамент для откатных воротСвайный фундамент для откатных ворот

    Глубина заложения свай выбирается исходя из уровня промерзания почвы в месте строительства

  2. Если же ворота будут расположены на стабильном грунте, который состоит из песка, гравия и других плотных пород, то фундамент нужно делать монолитным, также армируя его металлическим каркасом. Эта конструкция имеет вид поставленной на ребро толстой плиты.Монолитный фундамент для откатных воротМонолитный фундамент для откатных ворот

    Монолитный фундамент устраивается на половину длины проёма ворот в сторону их открывания

Подготовительный этап: изготовление чертежей и схем, выбор материалов и инструментов

Проектированию капитального основания для откатных ворот нужно уделить особое внимание. Это вызвано тем, что створки ворот постоянно приводятся в движение, отчего образуется вибрация, передающаяся в бетонное основание. Неправильно выполненный расчёт фундамента в результате вызовет сдвиг монолитной плиты или сваи. Это чревато тем, что створка перекосится и будет застревать при смещении. Чтобы этого не произошло, необходимо составить схемы и чертежи фундамента. Лучше доверить эту работу специалистам, так как малейшая ошибка может привести к неприятным последствиям.

Чертёж фундамента для откатных воротЧертёж фундамента для откатных ворот

На чертеже фундамента указываются его размеры, глубина заложения и материалы, используемые для армирования и подсыпки

Необходимые материалы и инструменты

При изготовлении капитального основания для откатных ворот потребуются следующие инструменты:

  1. Лопаты (штыковые и совковые), ломы. Если есть возможность, хорошо использовать мини-экскаватор с узким ковшом.
  2. Измерительные приспособления — рулетка, отвес, строительный уровень, большой угольник.
  3. Сварочный аппарат.
  4. Молоток.
  5. Ножовка.
  6. Бетоносмесительный аппарат.
  7. Ёмкости для воды и бетонной смеси.

Материалы, которые потребуются для изготовления основания под конструкцию откатных ворот:

  1. Бетонный раствор.
  2. Гравий средней фракции.
  3. Песок.
  4. Арматурные прутья (рифлёные).
  5. Проволока.
  6. Металлические уголки.
  7. Металлические швеллеры.
  8. Гвозди.
  9. Сварочные электроды.

Расчёт объёма бетона, необходимого для заливки фундамента

Важным моментом при проектировании основания будет проведение точных расчётов необходимого количества бетонной смеси:

  1. Если планируется устанавливать капитальное основание в виде монолитной плиты, то, используя предположительные габариты, нужно определить её объём. Для этого размеры сторон (высоту, ширину и длину) фундамента необходимо перемножить. Допустим, что эти параметры — 190х150х50 см. Тогда объём будет равен 1,9∙1,5∙0,5=1,425 м³. Именно столько бетонной смеси и потребуется для изготовления фундамента.
  2. Если выбран свайный фундамент, то нужно использовать другую формулу. Предположим, что средние параметры одной сваи следующие: высота 170 см, диаметр 30 см. Так как обычно свая имеет цилиндрическую форму, то её объём вычисляется следующим образом: Vсваи = 3,14∙R²∙h, где R — радиус цилиндра (в нашем случае он равен половине диаметра — 0,15 м), h — высота сваи. Подставив значения, получим: Vсваи = 3,14∙(0,15∙0,15)∙1,7=3,14∙0,0225∙1,7=0,120 м³. Затем нужно умножить это значение на количество устанавливаемых свай.Объём сваи — расчётыОбъём сваи — расчёты

    Для вычисления количества бетона, необходимого для изготовления одной сваи, применяется формула объёма цилиндра

Пошаговая инструкция по изготовлению фундамента для откатных ворот

Когда закуплены все необходимые материалы, подготовлены инструменты, произведены точные расчёты и составлены чертежи и схемы, можно приступать к непосредственному строительству. Необходимо помнить, что фундамент откатных ворот и их пролёт должны располагаться в одной плоскости.

Процесс изготовления фундамента будем рассматривать на примере монолитной конструкции. Свайный фундамент возводится аналогичным образом, только вместо рытья котлована бурятся траншеи под каждую сваю.

Строительные мероприятия заключаются в следующем:

  1. Прежде всего, нужно разровнять строительный участок и сделать разметку. Для этого применяют измерительную рулетку, шнуры и деревянные колья. Натянутая нить образует идеально ровные линии. По указанной разметке нужно выкопать котлован. Его длина должна составлять не менее половины длины проёма ворот, а ширина — не менее половины длины. Глубину котлована необходимо делать ниже уровня промерзания грунта.
  2. Далее необходимо изготовить укрепляющий каркас. Для этого используют арматурные прутья диаметром не менее 15 мм. К верхней части арматурной конструкции с помощью сварочного аппарата прикрепляют металлический швеллер. Этот элемент послужит опорой платформы для размещения механизмов и креплений откатных ворот. Необходимо помнить, что длина швеллера должна быть равна длине бетонного основания. Не рекомендуется использовать швеллер с толщиной менее 10 мм.Арматурный каркас для фундаментаАрматурный каркас для фундамента

    Сверху арматурного каркаса приваривают металлический швеллер во всю длину фундамента

  3. На дне котлована нужно устроить дренажные слои, которые смягчат пучение грунта и будут способствовать лучшему оттоку влаги от основания фундамента. Для организации подсыпки потребуется песок и гравий. Дно котлована нужно разровнять и утрамбовать. Сверху насыпать слой песка толщиной 10 см. Во влажном состоянии этот материал лучше трамбуется. На образовавшуюся песчаную подушку засыпать слой гравия аналогичной толщины.Схема дренажной подсыпкиСхема дренажной подсыпки

    Песчано-гравийная подсыпка предназначена для организации водоотведения от основания фундамента

  4. Чтобы стены котлована не осыпались, можно покрыть их полиэтиленом. Такой гидроизоляционный слой предотвратит впитывание жидкого бетона в грунт во время застывания фундамента. После этого в котлован устанавливается арматурный каркас. Высота всей металлической конструкции вместе со швеллером должна равняться глубине котлована. В установленном виде верхняя плоскость швеллера должна быть вровень с поверхностью земли.
  5. Чтобы в момент заливки бетона металлический каркас не сместился, его нужно зафиксировать. Для этого изготавливают опалубку из древесины или металла, к которой крепят каркас.Фиксация укрепляющего каркасаФиксация укрепляющего каркаса

    Чтобы конструкция не смещалась, пока бетон застывает, изготавливают опалубку

  6. Далее необходимо залить бетон. Этот процесс будет намного удобнее, если использовать бетоносмесительный аппарат. Подготовленную смесь заливают на дно котлована. Следует учитывать тот факт, что заливка осуществляется в несколько этапов. Первый раз нужно наполнить бетоном меньше половины котлована и проверить правильность расположения укрепляющего каркаса. Затем фундамент оставляют на несколько дней для застывания.Этапы заливки бетона для фундамента откатных воротЭтапы заливки бетона для фундамента откатных ворот

    На первом этапе котлован заливают лишь наполовину

  7. После этого заливается остальная часть бетонной смеси. Чтобы фундамент полностью затвердел, необходим определённый период — от 4 до 6 дней в летний период и до 2 недель зимой. Пока бетон не застыл, нужно удалить из него воздух, иначе фундамент будет хрупким и недолговечным. Для этого используют глубинный вибратор. Если такого прибора нет, то пузырьки воздуха можно удалить способом штыкования. В качестве рабочего инструмента подойдёт арматурный прут, тонкий брусок или другой длинный и крепкий предмет, который периодически погружают и вытаскивают из незастывшей бетонной смеси. Процесс удаления воздуха нужно осуществлять как при первой заливке смеси, так и последующих.Глубинный вибраторГлубинный вибратор

    Глубинный вибратор предназначен для удаления пузырьков воздуха из жидкого бетона

  8. После проведения этих работ нужно накрыть бетонное основание гидроизоляционным материалом. Это делается для того, чтобы фундамент равномерно застывал. Если оставить его открытым, влага вверху испарится быстрее, чем в нижней половине. Это приведёт к тому, что верхняя часть капитального основания покроется трещинами, отчего значительно снизится его крепость. Следует учесть, что в первые двое суток необходимо через каждые 10–12 часов снимать полиэтилен с застывающего фундамента на 20–30 минут. Этим обеспечивается равномерное испарение влаги.
  9. Через указанное время, когда основание будет полностью готово, полиэтилен нужно убрать, а затем расчистить участок вокруг и приступить к установке каркаса откатных ворот.Готовый фундамент для откатных воротГотовый фундамент для откатных ворот

    На застывшем бетонном основании устанавливают оставшиеся элементы конструкции откатных ворот

Видео: фундамент для откатных ворот своими руками

Приложив усилия для проведения правильных расчётов и изготовления капитального основания в соответствии с установленными нормами и правилами СНиП, можно быть уверенным в надёжности изготовленной конструкции фундамента для откатных ворот. Этот факт станет гарантией того, что бетонное основание останется в первоначальном положении на протяжении многих лет.

Фундамент для откатных ворот своими руками чертежи схемы

Откатные ворота, по сравнению с простыми, раздвижными, непременно выигрывают как по внешнему виду, так и по удобству эксплуатации. Если процесс открытия автоматизировать, удобство возрастет многократно. Для данного типа конструкции необходимо выполнять фундамент под ворота. Собственноручно сделать все вполне возможно, главное – правильно все рассчитать и следовать рекомендациям мастеров.

Особенности фундамента данного типа

Схема армирования фундамента

Правильно сделать все помогут чертежи изделия и верно выбранные стройматериалы. Для начала необходимо подготовить местность, где будут производиться работы, составить схему. Если совершить ошибки при работе, это может привести к разрушению конструкции, ее искривлению. Забор необходимо бетонировать в следующей последовательности:

  1. Очистка необходимой территории от любых препятствий и мусора, который способен помешать бетонированию.
  2. Выполнение чертежа ворот с фундаментом.
  3. Откапывание ямы для основы.
  4. Сварка необходимых деталей и их установка.

Фундамент для откатных ворот своими руками выполнить вполне реально. Важно учитывать, что от размера деталей, которые будут установлены вверху, зависит глубина заливки фундамента. Траншея должна быть не менее 1,2 м глубиной, иногда доходит до 2 метров.


Армирование участка

В зависимости от вида ворот, закладывается разный фундамент для ворот. Различают следующие разновидности конструкции:

  1. Распашные. Используются повсеместно, являются самым простым вариантом. Основа для них – 2 столба, которые монтируются по краям ворот, 3-й столб, отвечающий за установку длины калитки. Столбики эти обычно бетонируют.
  2. Раздвижные. Они могут быть нескольких разновидностей. Для каждой необходима установка разного типа основы. Различаются:
    1. Откатные, которые перемещаются по рельсе.

Устройства для раздвижных ворот

    1. Подвесные. Осуществляется монтаж специальной пластины, по которой движется часть ворот. Раскрываться они будут не шире, чем установленная длина профиля, на которой конструкция закреплена.
    2. Консольные. Части ворот прикрепляют к балке, которая будет перемещаться вдоль забора.

Фундамент для ворот может быть следующих видов:

  1. Цельное полотно, которое заливается вдоль всего забора. Вначале необходимо вырыть траншею по глубине около 1,3 м и шириной около полуметра. Важно учитывать глубину промерзания земли, чтобы сделать основу ниже этого уровня. В яму укладывается арматурная сетка, после чего все бетонируется.

Пример цельного фундамента

  1. Свайный тип основы: армированные столбики закрепляются в земле. Швеллер будет соединять части опор ворот.
  2. Винтовые опоры. Здесь не потребуется выполнение бетонирования и откапывания земли. Сваи просто обрабатываются антикоррозионным составом и забиваются в землю.

Процесс заливки фундамента

Важно хорошо закрепить забор на основании, так как они достаточно тяжелые, могут провиснуть, что в данном случае недопустимо. Основа должна выдержать необходимую нагрузку. Чтобы залить фундамент, необходимо использовать следующие материалы:

  • раствор бетона. Состоит он из воды, щебня, желательно помельче, белого песка, оптимально – речного, цемента;
  • арматура, по диаметру примерно 20 мм;

Армирование поверхности

  • швеллер. В нем будет закрепляться электрический провод, размером соответствующий длине ворот и консольная система.

Бетон можно протестировать на прочность: если по застывшему составу ударить кувалдой, крошки не должны рассыпаться. Все может разбиваться только большими цельными кусками.

Делается фундамент для любых откатных ворот по следующему плану:

  1. выполняется очистка территории, готовится весь необходимый инструмент и требуемые составные части.
  2. Отрывается яма.
  3. Устанавливается каркас ворот. Забор должен быть в непосредственной близости, расстояние от каркаса примерно 5 см.
  4. Яма заполняется раствором бетона, после чего состав необходимо оставить на пару дней, чтобы он успел застыть.
  5. В каркасе имеются выступающие детали. Между ними необходимо выставить швеллеры поперечной формы.
  6. После перечисленных действий систему необходимо залить раствором.
  7. Устанавливается основной блок и швеллер к приводу.
  8. Фундамент, который будет виден из-под земли, должен быть закрыт облицовкой. Это увеличит срок его службы.

Винтовой фундамент для откатных ворот

Если длина ворот примерно 5 метров, можно использовать винтовые сваи в качестве фундамента. Положительные стороны использования данного типа фундамента – скорость закладывания, легкодоступность. Устанавливать такую основу можно даже зимой. Забор, который проходит рядом с воротами, никак затрагиваться не будет. Особенность в том, что полотна не смогут соприкоснуться с дорогой, которая находится под ними.
Пример бетонирования поверхности

Монтаж предполагает выполнение следующих действий:

  1. Произведение разметки территории.
  2. При укладке зимой, необходимо удаление замерзшего слоя земли. Использовать для очистки можно отбойный молоток.
  3. Сваи закручиваются в землю. По глубине примерно 1,5-2 м. Этого будет достаточно, чтобы не допустить искривления конструкции. Все детали должны быть расположены на расстоянии 20-35 см. полости должны быть заполнены профлистом. По диаметру сваи должны быть больше 75 м. важно учесть следующие особенности:
    1. Чтобы сваи укрепить, можно использовать бетонный раствор. Это значительно увеличит эксплуатационные характеристики.
    2. Швеллер должен закреплять сваи. Он устанавливается вверху, где забор подходит к воротам.
    3. Если произвести процесс бетонирования, металл будет защищен от окисления.

Правила закладывания фундамента

Способ бетонирования должен выбираться, исходя из особенностей почвы. Фундамент под откатные ворота длиной 4 метра можно сделать проще: подойдет система свай. Раздвижные ворота большей ширины потребуют закладывания большего фундамента.





Entity Relationship Diagram — ER диаграмма в СУБД

Автор: Чайтанья Сингх | Файл: DBMS

Модель Entity-Relationship (ER-модель) описывает структуру базы данных с помощью диаграммы, которая известна как Entity Relationship Diagram (ER Diagram) . ER-модель — это проект или план базы данных, которая позже может быть реализована как база данных. Основными компонентами модели E-R являются: набор сущностей и набор отношений.

Что такое диаграмма отношений сущностей (диаграмма ER)?

Диаграмма ER показывает отношения между наборами сущностей.Набор сущностей — это группа похожих сущностей, и эти сущности могут иметь атрибуты. С точки зрения СУБД, объект — это таблица или атрибут таблицы в базе данных, поэтому, показывая взаимосвязь между таблицами и их атрибутами, диаграмма ER показывает полную логическую структуру базы данных. Давайте посмотрим на простую диаграмму ER, чтобы понять эту концепцию.

Простая диаграмма ER:

На следующей диаграмме у нас есть две сущности Student и College и их отношения. Отношения между студентом и колледжем строятся по принципу многозначного, поскольку в колледже может быть много студентов, однако студент не может учиться в нескольких колледжах одновременно.Сущность Student имеет такие атрибуты, как Stu_Id, Stu_Name и Stu_Addr, а сущность College имеет такие атрибуты, как Col_ID и Col_Name.
E-R Diagram

Вот геометрические фигуры и их значение на диаграмме E-R. Мы подробно обсудим эти термины в следующем разделе («Компоненты ER-диаграммы») этого руководства, поэтому не беспокойтесь об этих терминах сейчас, просто просмотрите их один раз.

Прямоугольник : представляет наборы сущностей.
Эллипсов : Атрибуты
Алмазы : Набор отношений
Строки : Они связывают атрибуты с наборами сущностей, а наборы сущностей с набором отношений
Двойные эллипсы: Многозначные атрибуты
Двойные эллипсы с пунктирными линиями : Производные атрибуты : Наборы слабых объектов
Двойные строки : Общее участие объекта в наборе отношений

Компоненты ER-схемы

ER Diagram Components
Как показано на диаграмме выше, ER-диаграмма состоит из трех основных компонентов:
1.Сущность
2. Атрибут
3. Отношение

1. Организация

Сущность — это объект или компонент данных. Сущность представлена ​​в виде прямоугольника на диаграмме ER.
Например: На следующей диаграмме ER у нас есть две сущности Student и College, и эти две сущности имеют отношение «многие к одному», так как многие студенты учатся в одном колледже. Мы узнаем больше об отношениях позже, а пока сосредоточимся на сущностях.

ER diagram entity example

Слабая сущность:
Сущность, которую нельзя однозначно идентифицировать по ее собственным атрибутам и которая полагается на связь с другой сущностью, называется слабой сущностью.Слабая сущность представлена ​​двойным прямоугольником. Например, банковский счет нельзя однозначно идентифицировать, не зная банка, которому он принадлежит, поэтому банковский счет является слабым звеном.
ER diagram weak entity example

2. Атрибут

Атрибут описывает свойство объекта. На диаграмме ER атрибут представлен как овал. Есть четыре типа атрибутов:

1. Ключевой атрибут
2. Составной атрибут
3. Многозначный атрибут
4. Производный атрибут

1.Ключевой атрибут:

Ключевой атрибут может однозначно идентифицировать объект из набора объектов. Например, номер списка учеников может однозначно идентифицировать ученика из группы учеников. Ключевой атрибут представлен овалом, как и другие атрибуты, однако текст ключевого атрибута подчеркнут .
ER diagram key attribute

2. Составной атрибут:

Атрибут, который представляет собой комбинацию других атрибутов, известен как составной атрибут. Например, в сущности «студент» адрес учащегося является составным атрибутом, поскольку адрес состоит из других атрибутов, таких как пин-код, штат, страна.
ER diagram composite attribute

3. Многозначный атрибут:

Атрибут, который может содержать несколько значений, известен как многозначный атрибут. На диаграмме ER он представлен двойными овалами . Например — у человека может быть несколько телефонных номеров, поэтому атрибут номера телефона является многозначным.

4. Производный атрибут:

Производный атрибут — это атрибут, значение которого является динамическим и производным от другого атрибута. Он представлен пунктирным овалом на диаграмме ER.Например, возраст человека является производным атрибутом, поскольку он изменяется со временем и может быть получен из другого атрибута (Дата рождения).

Electronics Club — Logic Gates

Electronics Club — Logic Gates — символы, таблицы истинности, NOT, AND, OR, NAND, NOR, EX-OR, комбинации, подстановка

Electronics Club

Символы | Таблицы истинности |
ИС | НЕ | И | NAND |
ИЛИ | NOR | EX-OR | EX-NOR |
Комбинации | Подставляя

Следующая страница: Счетные схемы

Введение

Логические вентили обрабатывают сигналы, которые представляют истинных или ложных .Обычно положительное напряжение питания + Vs соответствует истине, а 0 В — ложному.
Другие термины, используемые для истинного и ложного состояний, показаны в таблице, лучше всего знать их все.

Ворота идентифицируются по их функции: НЕ, И,
ИЛИ, ИЛИ, ИЛИ,
EX-OR и EX-NOR.
Заглавные буквы обычно используются, чтобы прояснить, что этот термин относится к логическому элементу.

Обратите внимание, что логические вентили не всегда требуются, потому что простые логические функции
могут выполняться переключателями или диодами, например:

9013 9013 9013 901 901 901 901 901 901 901

Логические состояния
Истина Ложь
1 0
Высокий
Выкл.

Символы логического элемента

Есть две серии символов для логических вентилей.Традиционные символы имеют отличительные
формы, благодаря которым их легко узнать, они широко используются в промышленности и образовании.
Знаки МЭК (Международная электротехническая комиссия), символы
прямоугольники с символом внутри, показывающим функцию ворот. Они редко используются, несмотря на
их официальный статус, но вам, возможно, потребуется узнать их для экзамена.

AND gate traditional symbol
Традиционный

AND gate IEC symbol
МЭК

Входы и выходы

AND gate with inputs and output labelled

Ворота имеют два или более входа, кроме элемента НЕ, у которого есть только один вход.Все ворота имеют только один выход. Обычно буквы A, B, C и так далее используются для обозначения входов, а Q используется для обозначения вывода.
На этой странице входы показаны слева, а выход — справа.

Обратный круг (o)

NAND gate showing inverting circle

Некоторые символы ворот имеют кружок на выходе, что означает, что их функция включает
инвертирует вывода. Это эквивалентно подаче выходного сигнала через вентиль НЕ.
Например, символ логического элемента И-НЕ ( N, или И ), показанный справа, одинаков.
как символ логического элемента И, но с добавлением инвертирующего круга на выходе.


Таблицы истинности

Таблица истинности — хороший способ показать функцию логического элемента.
Он показывает состояния вывода для всех возможных комбинаций состояний ввода.
Символы 0 (ложь) и 1 (истина) обычно используются в таблицах истинности.
В приведенной в качестве примера таблице истинности показаны входы и выходы логического элемента И.

Ниже приведены сводные таблицы истинности, показывающие состояния вывода для
все типы ворот с 2 и 3 входами. Это может быть полезно, если вы пытаетесь выбрать
подходящие ворота.

Вход A Вход B Выход Q
0 0 0
0 1 0
9013 9013 9013 901 9030 9013 9013 901 1 1 1

Сводные таблицы истинности

В этих сводных таблицах истинности ниже показаны состояния выходов для всех типов вентилей с 2 ​​и 3 входами.
Обратите внимание, что ворота EX-OR и EX-NOR могут иметь только 2 входа.

Сводка для всех вентилей с 2 ​​входами
Входы Выход каждого вентиля
A B И NAND OR NOR EX-OR EX-NOR
0 901

0 1 0 1 0 1
0 1 0 1 1 0 1 0
1 0 0 1 1 0 1 0
1 1 1 0 1 0 0 1
Сводка для всех вентилей с 3 входами
Входы Выход каждого вентиля
A B C И NAND OR NOR
0 0 0 0 1 0 1
0 0 1 0 1 1 0
0 1 0 0 1 1 0
0 1 1 0 1 1 0
1 0 0 0 1 1 0
1 0 1 0 1 1 0
1 1 0 0 1 1 0
1 1 1 1 0 1 0


Логические ИС

Логические вентили доступны на ИС (микросхемах), которые обычно содержат несколько вентилей.
того же типа, например, ИС 4001 содержит четыре логических элемента ИЛИ-НЕ с 2 входами.Существует несколько семейств логических ИС, которые можно разделить на две группы:
серии 4000 и серии 74

Для сравнения различных семейств см. Страницу ИС.

Семейства 4000 и 74HC являются лучшими для проектов с батарейным питанием, потому что они
будут работать с хорошим диапазоном питающих напряжений и потреблять очень мало энергии.
Однако, если вы используете их для проектирования схем и исследования логических вентилей
помните, что все неиспользуемые входы ДОЛЖНЫ быть подключены к источнику питания.
питание (либо + Vs, либо 0V)
, это применимо, даже если эта часть IC не используется в цепи!

Дополнительная информация: ИС серии 4000 | ИС 74 серии

Rapid Electronics:
4000 серия |
74 серии


НЕ вентиль (инвертор)

Элемент НЕ может иметь только один вход, а выход является обратным входу.Элемент НЕ также называется инвертором.

Выход Q является истинным, когда вход A НЕ истинен: Q = НЕ

NOT gate traditional symbol
Традиционный символ

NOT gate IEC symbol
Символ МЭК


И ворота

Логический элемент И может иметь два или более входов, его выход будет истиной, если все входы верны.
Выход Q является истинным, если оба входа A и вход B истинны: Q = A AND B

Вход A Вход B Выход Q
0 0 0
0 1 0
9013 9013 9013 901 9030 9013 9013 901 1 1 1

AND gate traditional symbol
Традиционный символ

AND gate IEC symbol
Символ МЭК


вентиль NAND

NAND = N от И .Это вентиль И с инвертированным выходом, как показано буквой «o» на выходе символа.
Логический элемент И-НЕ может иметь два или более входов, его выход истинен, если НЕ все входы истинны.
Выход Q является истинным, если вход A И вход B НЕ оба истинны:
Q = НЕ (А И В)

Вход A Вход B Выход Q
0 0 1
0 1 1
9013 9013 901 9030 1 901 1 1 0

NAND gate traditional symbol
Традиционный символ

NAND gate IEC symbol
Символ МЭК


OR ворота

Логический элемент ИЛИ может иметь два или более входов, его выход истинен, если хотя бы один вход истинен.Выход Q является истинным, если вход A ИЛИ вход B истинен (или оба из них истинны):
Q = A ИЛИ B

Вход A Вход B Выход Q
0 0 0
0 1 1
9013 9013 901 9030 1 901 1 1 1

OR gate traditional symbol
Традиционный символ

OR gate IEC symbol
Символ МЭК


NOR ворота

NOR = N или OR .Это логический элемент ИЛИ с инвертированным выходом, как показано буквой «o» на выходе символа.
Логический элемент ИЛИ-НЕ может иметь два или более входов, его выход является истиной, если ни один из входов не является истиной.
Выход Q является истинным, если НЕ входы A ИЛИ B истинны:
Q = НЕ (A ИЛИ B)

Вход A Вход B Выход Q
0 0 1
0 1 0
9013 9013 901 9030 9013 9013 901 1 1 0

NOR gate traditional symbol
Традиционный символ

NOR gate IEC symbol
Символ МЭК


Ворота EX-OR

EX включительно- OR .Это похоже на логический элемент ИЛИ, но за исключением того, что оба входа истинны.
Выход верен, если входы A и B — РАЗНЫЕ . Ворота EX-OR могут иметь только 2 входа.
Выход Q является истинным, если любой вход A истинен ИЛИ вход B истинен,
, но не тогда, когда они оба верны :
Q = (A И НЕ B) ИЛИ (B И НЕ A)

Вход A Вход B Выход Q
0 0 0
0 1 1
9013 9013 901 9030 1 901 1 1 0

EX-OR gate traditional symbol
Традиционный символ

EX-OR gate IEC symbol
Символ МЭК


EX-NOR ворота

EX включительно- NOR .Это вентиль EX-OR с инвертированным выходом, как показано буквой «o» на выходе символа. Ворота EX-NOR могут иметь только 2 входа.
Выход Q является истиной, если входы A и B — это ТО ЖЕ (оба истинны или оба ложны):
Q = (A И B) ИЛИ (НЕ A И НЕ B)

Вход A Вход B Выход Q
0 0 1
0 1 0
9013 9013 901 9030 9013 9013 901 1 1 1

EX-NOR gate traditional symbol
Традиционный символ

EX-NOR gate IEC symbol
Символ МЭК


Комбинации логических вентилей

Логические вентили можно комбинировать для получения более сложных функций.

Например, чтобы создать выходной сигнал Q, который является истинным только тогда, когда вход A является истинным, а вход B — ложным,
мы можем объединить вентиль НЕ и вентиль И, как показано.

A AND NOT B

Q = А И НЕ B

Разработка функции калитки

Таблицы истинности могут использоваться для определения функции комбинации ворот, такой как система, показанная ниже:

Combination of NOR, AND and OR gates

Начните с создания таблицы, показывающей все возможные комбинации входов (A, B и C в этом примере)
с достаточным количеством дополнительных столбцов для каждого промежуточного вывода (D и E в этом примере), а также для окончательного вывода (Q).Затем определите все промежуточные состояния вывода, заполняя таблицу по ходу дела.
Эти промежуточные выходы формируют входы для следующих ворот (или ворот), поэтому вы можете использовать их для работы.
выводит следующий вывод (ы), в этом примере это конечный вывод (Q).

D = НЕ (A ИЛИ B)
E = B AND C
Q = D OR E = (НЕ (A OR B)) OR (B AND C)

Таблица истинности показывает промежуточные выходы D и E, а также окончательный результат Q.

1301

1

9013

Входы Выходы
A B C D E Q
0 0 0 1 0 1
0 0 1 1
0 1 0 0 0 0
0 1 1 0 1 1
0 0 0
1 0 1 0 0 0
1 1 0 0
1 1 1 0 1 1


Замена одного типа ворот на другой

Логические вентили доступны на ИС, которые обычно содержат несколько вентилей одного типа,
например, четыре логических элемента NAND с 2 входами или три логических элемента NAND с 3 входами.Это может быть расточительным, если
требуется только несколько ворот, если все они не одного типа. Чтобы не использовать слишком много
IC вы можете уменьшить количество входов затвора или заменить один тип затвора другим.

Уменьшение количества входов

3-input AND gate operating as a 2-input AND gate

Количество входов в вентиль можно уменьшить, соединив два (или более) входа вместе.
На схеме показан логический элемент И с 3 входами, работающий как логический элемент И с 2 входами.

Создание гейта НЕ из логического элемента И-НЕ или НЕ-НЕ

making a NOT gate from a NAND gate

При уменьшении логического элемента И-НЕ или ИЛИ-НЕ до одного входа создается вентиль НЕ.Схема показывает это для логического элемента И-НЕ с 2 входами.

Любые ворота могут быть построены из ворот NAND или NOR

Помимо создания ворот НЕ, ворота НЕ-И или НЕ-НЕ могут быть объединены для создания ворот любого типа!
Это позволяет построить схему только с одним типом логических элементов, NAND или NOR.
Например, вентиль И — это вентиль И-НЕ, а затем вентиль НЕ (чтобы отменить функцию инвертирования).
Обратите внимание, что элементы И и ИЛИ нельзя использовать для создания других ворот, поскольку в них отсутствует функция инвертирования (НЕ).

Чтобы изменить тип ворот , например изменить OR на AND, вы должны сделать три вещи:

  • Инвертировать (НЕ) каждый вход.
  • Измените тип ворот (ИЛИ на И или И на ИЛИ)
  • Инвертировать (НЕ) вывод.

Например, логический элемент ИЛИ может быть построен из входов NOTed, подаваемых в логический элемент И-НЕ (И + НЕ).


эквиваленты ворот NAND

Приведенные ниже схемы показывают, как использовать логические элементы И-НЕ для создания вентилей НЕ, И, ИЛИ и ИЛИ:

НЕ сделан из одного логического элемента NAND:

NOT gate made from a NAND gate

И состоит из двух ворот NAND:

AND gate made from NAND gates

ИЛИ из трех ворот NAND:

OR gate made from NAND gates

NOR состоит из четырех вентилей NAND:

NOR gate made from NAND gates


Подстановка вентилей в примерную логическую систему

Эта система имеет 3 разных логических элемента (ИЛИ, И и ИЛИ), поэтому требуется три ИС, по одной для каждого типа ворот.

Combination of NOR, AND and OR gates

Чтобы перепроектировать эту систему с использованием вентилей NAND, начните только с замены каждого
гейт с его эквивалентом логического элемента NAND, как показано ниже:

Equivalent NAND gate system

Затем упростите систему, удалив смежные пары вентилей НЕ (отмечены X выше).
Это может быть сделано, потому что вторые ворота НЕ отменяют действие первых:

Последняя система имеет пять логических элементов NAND и требует двух микросхем (по четыре логических элемента на каждой микросхеме).
Это лучше, чем исходная система, которая требовала трех микросхем (по одной для каждого типа ворот).

Замена вентилей NAND (или NOR) не всегда увеличивает количество вентилей,
но когда это происходит (как в этом примере), увеличение обычно составляет только одно или два входа.
Настоящее преимущество заключается в уменьшении количества требуемых микросхем за счет использования только одного типа ворот.


Следующая страница: Счетные схемы | Исследование


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию.
Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет
используется только для ответа на ваше сообщение, оно не будет передано никому.На этом веб-сайте отображается реклама, если вы нажмете на
рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден.
Рекламодателям не передается никакая личная информация.
Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но не содержат никакой личной информации.
Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов.
(включая этот), как объяснил Google.Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста
посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2020

Веб-сайт размещен на Tsohost

Схемы последовательности UML Обзор графической нотации

Диаграмма последовательности — самый распространенный вид
диаграмма взаимодействия,
который фокусируется на
сообщение
обмен между рядом
спасательные круги.

Диаграмма последовательности описывает взаимодействие, фокусируясь на последовательности сообщений, которыми обмениваются,
вместе с соответствующими характеристиками появления на линиях жизни.

Следующие узлы и ребра обычно рисуются на диаграмме последовательности UML :
спасательный круг
спецификация исполнения,
сообщение,
комбинированный фрагмент,
использование взаимодействия,
инвариант состояния,
продолжение ,
наступление разрушения.

Основные элементы схемы последовательности показаны на рисунке ниже.

Основные элементы диаграммы последовательности UML.

Вы можете найти
примеры диаграмм последовательности
Вот:

Линия жизни

Lifeline — это
именованный элемент
что представляет собой индивидуального участника взаимодействия.
Хотя части
а структурные элементы могут иметь кратность больше 1, линии жизни представляют только один
взаимодействующий объект.

Если указанный подключаемый элемент является многозначным (т.е.e, имеет кратность> 1), то линия жизни
может иметь выражение ( селектор ), которое указывает, какая конкретная часть представлена ​​этим
спасательный круг.
Если селектор опущен, это означает, что произвольный представитель многозначного
выбирается подключаемый элемент.

Линия жизни показана с помощью символа, который состоит из прямоугольника, образующего «голову», за которым следует вертикальная линия.
(который может быть обозначен пунктиром), который представляет время жизни участника.

Информация, идентифицирующая линию жизни, отображается внутри прямоугольника в следующем формате
(немного изменено по сравнению со стандартом UML 2.4):

линия жизни-идент :: =
[имя-подключаемого-элемента
[‘[‘ Селектор ‘]’]]
[‘:’ имя-класса] [разложение]
| ‘ сам

селектор :: = выражение

разложение :: =
ref ‘ идентификатор взаимодействия [‘ strict ‘]

где имя класса — это тип, на который ссылается представленный
подключаемый элемент.Обратите внимание, что хотя синтаксис позволяет это, идентификатор жизни не может быть пустым.

Головка спасательного троса имеет форму, основанную на
классификатор
для той части, которую представляет этот спасательный круг. Обычно голова представляет собой белый прямоугольник, содержащий название класса.

Lifeline «данные» класса Stock

Анонимный спасательный круг класса Пользователь

Lifeline x selected with [k] of class X.

Lifeline «x» класса X выбирается с помощью селектора [k]

Если имя — ключевое слово self , то линия жизни представляет объект классификатора, который включает
Взаимодействие, что владеет Лайфлайн. Порты корпуса могут отображаться отдельно даже при включении self.

Ворота

Шлюз — это конец сообщения , точка подключения для связи
сообщение
вне фрагмента взаимодействия
с сообщением внутри фрагмента взаимодействия.

Цель шлюзов и сообщений между шлюзами — указать конкретного отправителя и получателя для
каждое сообщение.Гейтс играет разные роли:

Ворота называются явно или неявно.
Неявное имя шлюза создается путем объединения направления сообщения («вход» или «выход») и имени сообщения,
например in_search, out_read.

Шлюзы обозначены как точки соединения сообщений на фрейме.

Фрагмент взаимодействия

Фрагмент взаимодействия есть
именованный элемент
представляет собой наиболее общую единицу взаимодействия.Каждый фрагмент взаимодействия концептуально подобен отдельному взаимодействию.

Общих обозначений для фрагмента взаимодействия нет. Его подклассы определяют свои собственные обозначения.

Примеры фрагментов взаимодействия :

появление

Событие (полное имя UML — , спецификация ,
то есть «описание события»)
это фрагмент взаимодействия
который представляет момент времени (событие) в начале или в конце
сообщение
или в начале или в конце
исполнение.

Спецификация вхождения — одна из основных семантических единиц взаимодействия.
Смыслы взаимодействий определяются последовательностями событий, описанными спецификациями событий.

Спецификация каждого случая появляется точно на
один спасательный круг.
Характеристики появления линии жизни упорядочены по линии жизни.

Спецификация возникновения не имеет обозначений и представляет собой просто точку в начале или конце сообщения.
или в начале или в конце спецификации исполнения.

Примеры событий :

Возникновение сообщения

Событие сообщения (полное имя UML — спецификация появления сообщения )
это событие
который представляет такие события, как отправка и получение сигналов или вызов или получение вызовов операций.

Происшествие разрушения

Происшествие разрушения есть
появление сообщения
который представляет собой уничтожение экземпляра, описанного
спасательный круг.Это может привести к последующему уничтожению других объектов, принадлежащих этому объекту, посредством
сочинение.
Никакое другое происшествие не может появиться ниже события разрушения на данной линии жизни.

Полное UML-имя происшествия — , спецификация разрушения .
До UML 2.4 это событие называлось разрушения , а ранее — stop .

Уничтожение экземпляра обозначено крестом в виде X внизу жизненного пути.

Линия жизни аккаунта прекращена

Событие выполнения

Событие выполнения (полное имя UML — спецификация экземпляра выполнения )
это событие
который представляет моменты времени, в которые действия или поведение начинаются или заканчиваются.

Точные ссылки на вхождение выполнения
одна спецификация исполнения
который описывает выполнение, которое начинается или завершается в этом случае выполнения.

Duration of an execution represented by two execution occurrences - start and finish.

Продолжительность казни составляет
г.
по двум экземплярам исполнения — начало и конец.

Исполнение

Исполнение (полное наименование — Исполнение , г.
неофициально называется активация )
фрагмент взаимодействия
который представляет собой период в жизни участника, когда он

  • выполнение единицы поведения или действия в пределах
    спасательный круг,
  • посылает сигнал другому участнику,
  • ожидает ответного сообщения от другого участника.

Обратите внимание, что спецификация выполнения включает случаи, когда поведение неактивно,
но жду ответа.
Продолжительность казни представлена ​​двумя
случаи исполнения
— событие start и событие end .

Execution представлен в виде тонкого серого или белого прямоугольника на линии жизни.

Execution specification represented as grey rectangle on the Service lifeline.

Спецификация исполнения показана в виде серого прямоугольника на линии обслуживания.

Спецификация исполнения может быть представлена ​​более широким помеченным прямоугольником, где метка обычно идентифицирует
действие, которое было выполнено.

Execution Specification represented as wider rectangle labeled as action.

Execution Specification представлен в виде более широкого прямоугольника, помеченного как действие.

Для спецификаций выполнения, которые ссылаются на атомарных действий , таких как чтение атрибутов сигнала
(передается сообщением), символ действие может быть связан со спецификацией возникновения приема
с линией, чтобы подчеркнуть, что все действие связано только с одной спецификацией вхождения
(и ассоциации начала и конца относятся к одной и той же спецификации вхождения).

Перекрывающиеся спецификации выполнения на одной линии жизни представлены перекрывающимися прямоугольниками.

Перекрытие спецификаций выполнения на одной линии жизни — сообщение самому себе.

Перекрытие спецификаций выполнения в одной и той же линии жизни — сообщение обратного вызова.

Инвариант состояния

Инвариант состояния равен
фрагмент взаимодействия
который представляет
ограничение времени выполнения
на участников взаимодействия.Его можно использовать для указания различных видов ограничений, таких как значения атрибутов или переменных,
внутренние или внешние состояния и т. д.

Ограничение оценивается непосредственно перед выполнением следующей спецификации вхождения.
так что все действия, которые не смоделированы явно, были выполнены.
Если ограничение истинно, трасса является допустимой трассой, в противном случае трасса является недопустимой.

Инвариант состояния обычно отображается как ограничение в фигурных скобках на линии жизни.

Атрибут t задачи должен быть равен завершенному.

Это также может быть показано как
государственный символ
представляет собой эквивалент ограничения, которое проверяет состояние объекта, представленного линией жизни.
Это может быть либо внутреннее состояние поведения классификатора соответствующего классификатора.
или какое-то внешнее состояние, основанное на представлении линии жизни «черного ящика».

Задача должна быть в состоянии Завершено.

Инвариант состояния может дополнительно отображаться как
заметка
связанный со спецификацией вхождения.

Использование взаимодействия

Использование взаимодействия есть
фрагмент взаимодействия
который позволяет использовать (или вызывать) другое взаимодействие. Диаграммы больших и сложных последовательностей
можно было бы упростить за счет взаимодействия.
Также часто используется повторное использование некоторого взаимодействия между несколькими другими взаимодействиями.

У указанного взаимодействия есть формальные ворота. Использование взаимодействия обеспечивает набор фактических ворот, которые должны соответствовать
формальные ворота взаимодействия.

Использование взаимодействия работает как:

  • скопируйте содержимое указанного взаимодействия туда, где это взаимодействие необходимо использовать,
  • заменить формальные параметры аргументами,
  • соединяет официальные ворота с настоящими.

Использование взаимодействия показано как
комбинированный фрагмент
с оператором исх..

Интернет-покупатель и книжный магазин используют (справочное) взаимодействие Checkout.

Синтаксис использования взаимодействия оператора ref :

взаимодействие-использование :: =
[имя-атрибута ‘=’]
[сотрудничество-использование ‘.’ ]
имя-взаимодействия
[io-arguments]
[‘:’ возвращаемое значение]

io-arguments :: =
‘(‘ io-аргумент
[‘,’ io-аргумент] * ‘)’

io-аргумент :: =
аргумент |
‘вне’ аргумент

Имя атрибута относится к атрибуту одной из линий жизни.
во взаимодействии, которое получит результат взаимодействия.Обратите внимание, что это ограничивает назначение результатов взаимодействий только атрибутам.
В реальной жизни результаты вызова метода могут быть присвоены переменной из вызывающего метода.

Совместное использование — это идентификация совместного использования
это связывает жизненные пути сотрудничества. В этом случае имя взаимодействия находится внутри этого сотрудничества.

Io-arguments — это список из и / или из
аргументы взаимодействия.

Use Login interaction to authenticate user and assign result back to the user attribute of Site Controller.

Используйте взаимодействие при входе в систему для аутентификации пользователя и назначения результата обратно пользовательскому атрибуту Site Controller.

Одно из ограничений, налагаемых спецификацией UML, которому иногда трудно следовать, заключается в том, что
использование взаимодействия должно охватывать все задействованные линии жизни, представленные во вложенном взаимодействии.
Это означает, что все эти жизненные пути должны быть как-то расположены рядом друг с другом.
Если у нас есть другое использование взаимодействия на той же диаграмме, это может быть очень сложно
чтобы переставить все задействованные линии жизни в соответствии с требованиями UML.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
