Схема фундамента: проектирование для частных домов, проекты и чертежи, планировка для малоэтажного жилого коттеджа

Содержание

проектирование для частных домов, проекты и чертежи, планировка для малоэтажного жилого коттеджа

План фундамента – важнейший этап строительства любого здания. Его точность и информативность обуславливают качество дальнейших работ, поэтому так важно знать общие правила составления плана.

Особенности

Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства. Важно знать все нюансы работы, чтобы не допустить грубейших ошибок.

Не все люди способны самостоятельно составить строительный чертеж. В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.

Для создания проектной документации необходимо дождаться окончания составления плана строения. Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.

Создавая проект, необходимо опираться на технические характеристики будущего строения.

Ни в коем случае нельзя использовать чужие проекты подобных конструкций, так как они не учитывают особенности конкретного участка.

Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования. Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.

Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана. Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.

Серьезно облегчить перенос чертежа на местность позволяет осевая разметка. При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы. Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями.

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа.

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта. Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения.

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке. Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями.

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Планирование разных типов фундамента

Существует несколько видов фундамента, которые имеют свои индивидуальные особенности.

Для постройки жилого дома может использоваться ленточное, свайное или плитное основание.

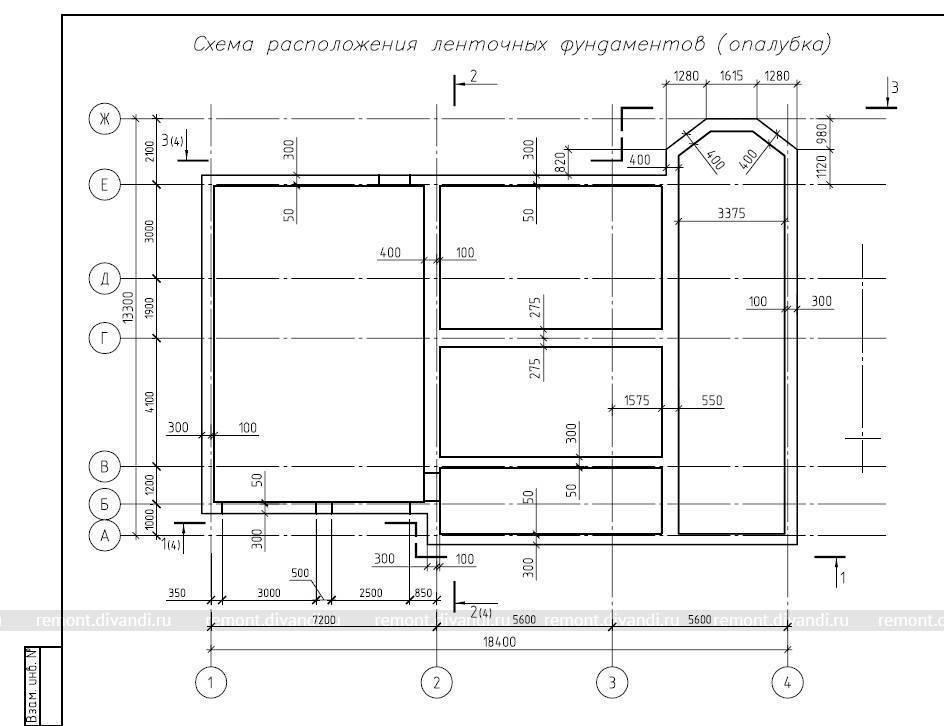

Ленточный фундамент

Требует опоры на непучинистый грунт с отведенной влагой и компенсированной силой морозного пучения. Для получения долговечного основания нужно узнать состав почвы и выявить глубину расположения грунтовых вод, чтобы произвести специальный расчет сечения арматуры и ленты.

Создавая план опоры дома, нужно указать конфигурацию сечения, расположение инженерных коммуникаций, вид подбетонка и глубину закладки опор. Для получения максимально точного чертежа необходимо также правильно указать координаты и параметры блока отсчета. Монтаж основания начинается с установки отсчетного блока, а уже потом крепятся другие элементы.

Свайный фундамент

Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

Плитный фундамент

Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.

План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.

Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.

Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.

Для упрощения установки места сечения нужно нанести на план разомкнутые штрихи со стрелками, которые указывают направление секущей плоскости.

Зависимость от размеров сооружения

Чтобы спроектировать будущее строение, необходимо учитывать не только тип грунта и территориальное расположение участка, но и площадь дома. От размера сооружения зависит нагрузка на грунт. Например, это может быть строительство на фундаменте 7х9, 9х9 или 10х10 м.

Чтобы сделать основание 7 на 9 м, лучше использовать ленточный фундамент под дом. Перед его монтажом нужно рассчитать минимальную площадь и глубину залегания бетонной опоры. Идеальным условием для установки ленточной конструкции является просадочный грунт, который отличается низкой естественной влажностью, пылеватым составом и высокой структурной прочностью.

Согласно правилам составления плана фундамента, в проекте важно указывать все подготовительные работы.

Для этого нужно сделать разметку для сооружения, на которой будут указаны границы траншеи и глубина расположения опор. Для лучшей прочности дно лучше сделать из дренажных слоев, включающих щебень, песок и воду.

Планировка жилого сооружения должна происходить с формированием опалубки. Для качественного строительства дома 7х9 или 9х9 лучше всего использовать обрезную струганную доску толщиной 2,5-3 см и шириной 10-15 см. Такие доски позволят получить ровное основание, которое не потребует дополнительных отделочных работ.

Конструкция опалубки должна располагаться выше уровня траншеи на 40 см, а максимальный зазор между досками должен составлять 0,3 см. По завершении монтажа опалубки следует уложить слой гидроизоляции, чтобы предотвратить преждевременное испарение влаги и повысить прочность опоры.

Каркас опоры для сооружения – неотъемлемая часть прочного фундамента. Поэтому предпочтительно использовать для него металлическую арматуру диаметром 11 мм.

План сооружения должен включать в себя расчет бетонного раствора, который понадобится для заливки основания. Неверные расчеты могут привести к нехватке смеси, что серьезно повлияет на прочность и надежность фундамента.

Для приготовления качественного раствора рекомендуется использовать марку цемента не ниже М250, крупный или средний песок и щебень.

Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.

А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

Дополнительная документация

Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы:

  • сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;
  • развертку и план монтажа сборных опор;
  • схему армирования участка с учетом нагрузки здания на основание;
  • схемы расположения гидро- и теплоизоляционных слоев;
  • таблицы с указанием эксплуатационных характеристик опор основания;
  • данные о расположении откосов.

Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат.

О том, как самостоятельно создать проект дома, смотрите в следующем видео.

План фундамента, чертежи, фото, видео

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Условия точного переноса плана на местность

Чтобы чертеж было легко перенести на местность и выполнить разметку участка с достаточной точностью, необходимо выполнение определенных условий.

Точное соблюдение масштабирования для каждой части плана. При выполнении укрупненных выносных изображений, их масштаб указывается отдельно. Для общего масштабирования планов фундаментов используются соотношения 1:100, 1:200, 1:300, 1:400.

Значительно упростить перенос схемы на местность поможет осевая разметка. Разбивочные и крайние оси наносятся на общий план и отдельно для выносных видов, а также в местах установки отдельных элементов (колонн и пр.). В обязательном порядке между крайними осями (стен или опорных колонн) и разбивочными указывается расстояние.



Общий план фундамента с указанием размеров, материалов и необходимых отверстий.



Упрощает задачу переноса плана на местность и координатная сетка.

Основные параметры расчетов

Чертеж фундамента должен создаваться на основе расчетов, при выполнении которых принимаются во внимание:

  • общий вес возводимого сооружения,
  • степень увеличения нагрузки в процессе эксплуатации,
  • тип грунта на участке (его плотность, обводненность и пр. ).

На основании этих данных учитываются не только геометрические параметры опоры (заглубленность – для всех видов, форма сечения и ширина опоры дома ленточного типа, диаметр и толщина стенок свайных конструкций), но и материалы для изготовления (марка бетона и использование наполнителей, вид армирования, устройство гидроизоляции).

[warnig]Важно: Все расчеты для построения плана выполняются с обязательным запасом прочности.[/warnig]



Спецификация на дополнительные материалы с пояснительными записями для плана фундамента.





Особенности выполнения плана ленточного фундамента

План опоры дома ленточного типа должен показывать:

  • конфигурацию сечения,
  • тип и устройство подбетонка,
  • глубину закладки на каждом участке (при равной глубине всей опоры параметр указывается однажды, при преимущественно равной – однажды с дополнительным указанием мест фундамента с отличным от общего значения заглублением),
  • места расположения инженерных коммуникаций (нижняя отметка отверстий и их диаметр могут указываться непосредственно по месту, на выносном виде или в экспликации).



Простой чертеж ленточного фундамента с указанием материалов и дополнительными пояснениями.



При выполнении чертежа сборного ленточного основания с максимальной точностью указываются координаты и параметры отсчетного блока. При монтаже его устанавливают первым, остальные монтируются привязкой к отсчетному блоку.

При изготовлении фундаментов с монолитными и сборными участками, их границы должны быть точно нанесены на план.



Примеры дополнительных схем армирования для планов ленточных фундаментов.



Сечения в плане фундамента

Сечения уточняют план ленточного или свайного фундамента. На них изображаются:

  • геометрия (контуры опоры),
  • гидроизоляция,
  • отмостка (при изображении наружных стен),
  • размеры уступов.



Сечение ленточного фундамента с гидроизоляцией и отмосткой.



Для ленточного типа необходимо указание уровней (чтобы чертеж был более наглядным, отметки наносят на план на одном уровне с разворотом полочки в сторону от сечения). Нулевой отметкой считается уровень пола 1 этажа. Кроме нее указываются уровни:

  • поверхности земли,
  • подошвы фундамента,
  • обреза.

Чтобы было легко установить место сечения ленточного типа опоры дома, на общем плане наносится след секущей плоскости – разомкнутые штрихи с указующими направление стрелками.

Общие правила выполнения сечений

  • Сечения выполняют в масштабе 1:20, 1:25, 1:50.
  • Изображения по сечениям могут располагаться на отдельных листах в качестве приложения к основной схеме или на общем листе (при небольших размерах).

Дополнительная документация

В качестве дополнительной уточняющей документации к общему плану основания дома прилагаются:

  • сводная спецификация всех элементов, которые располагаются ниже нулевой отметки (готовые железобетонные и бетонные изделия, металлоконструкции и др.).
  • таблица нагрузочных нормативов,
  • развертка и монтажный план (для сборных опор),
  • примечания и заметки относительно подготовительного этапа строительства, установки гидро- и теплоизоляции, конструктивных особенностях (на отдельных листах или на общем плане).



Чертеж ленточного сборного фундамента с выносным сечением и развертками для монтажа блоков.



План свайного фундамента

Чертеж свайного фундамента представляет собой разметку свайного поля с привязкой к осям координат. На нем точно указывается положение каждой опоры с учетом основных правил создания фундаментов того типа:

  • сваи обязательно должны размещаться под внешними стенами дома (по периметру здания),
  • опоры необходимы под внутренними несущими стенами,
  • расстояние между соседними опорами свайного основания в любом направлении не должно превышать установленной нормы (для жилого дома – 3 м).



План свайного фундамента с указанием размеров.



Ростверковые фундаменты свайного типа сложнее в исполнении, но их конструкция способствует равномерному распределению веса сооружения на опору. При выборе этого варианта чертеж должен содержать схему монтажа ростверка свайного основания, спецификацию или пояснительные записки о материалах, необходимых для его изготовления.

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

  • тепло- и гидроизоляция,
  • схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

  • для мелкозаглубленных опор возможна установка отдельных армирующих элементов,
  • для повышения прочности рекомендуется их связка в единую конструкцию,
  • для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,
  • сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.



При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.



Схема армирования для плана плитного фундамента.



Подготовка участка к разметке

Чтобы перенести чертеж свайного основания на местность не требуется выполнения каких-либо подготовительных работ. Разметка выполняется при помощи металлической арматуры.

В остальных случаях (для ленточного и плитного типа) для точности разметки необходимо очистить территорию будущего дома от крупного мусора, кустов и пр., а при неровном рельефе – выровнять участок.

Схемы фундаментов



Основные характеристики фундамента — глубина его залегания и конструкция — определяются только после того, как на участке выполнено изучение характеристик грунта и гидрогеологических условий.


Основные конструкции фундаментов под малоэтажный дом:

  • Ленточные
  • Столбчатые
  • Столбчато-ленточные
  • Свайные
  • Сплошные

Столбчатый фундамент

— используется в том случае, если нецелесообразным признается сооружение ленточного фундамента. В качестве материала для изготовления столбов может быть использовано дерево, бетон, кирпич, камень, в настоящее время применяются и железобетонные и металлические столбы. Столбы могут быть заложены либо на максимальную глубину, либо на глубину промерзания грунта.

В конструкцию столбчато-ленточного фундамента входят столбы, которые закладываются на глубину промерзания. Верхние их оголовки соединяются лентой-ростверком, в результате чего получают единую конструкцию.

Подобные фундаменты имеют одну особенность: под лентой остается воздушный зазор, величина которого может составлять 10-15 см. С наружной стороны он закрывается отдельной отмосткой, которая не связана с ростверком. Если грунты являются пучинистыми, наличие подобного зазора позволяет компенсировать их расширение. Если же грунт непучинистый, положительная роль зазора заключается в том, что он позволяет дому наиболее мягко опираться на основание.

Ленточный фундамент

— монолитная или сборная конструкция. Нагрузка, оказываемая строением на такой фундамент, является равномерной.

Изготовление монолитного ленточного фундамента может вестись непосредственно на месте строительства. С этой целью используется бетон.

Сборные фундаменты собираются из железобетонных блоков, которые доставляются к месту строительства в уже готовом виде.

Сплошной фундамент

— представляет собой монолитную решетку или плиту. Применение подобной конструкции дает возможность значительно снизить уровень удельных нагрузок, которые приходятся на основание.

Такие фундаменты целесообразно использовать на просадочных или слабых, насыщенных водой грунтах, а также на насыпных грунтах.

Свайный фундамент

является предпочтительным для слабых грунтов, а также в других случаях, когда их использование признается целесообразным для достижения естественного основания.


 Различают два вида свай:

  • Забивные. Это готовые железобетонные конструкции, забивка которых в грунт производится с использованием специальных ударных механизмов
  • Набивные. Такие сваи изготавливаются прямо в грунте — скважина заполняется бетоном.

В зависимости от того, каким образом сваи передают нагрузку на основание, также разливают два вида:

  • Висячие сваи. Нагрузка при их использовании передается за счет трения, которое осуществляется по боковым поверхностям
  • Сваи-стойки. Нагрузка передается их нижней частью, которая опирается на устойчивые слои грунта.

Для сооружения фундаментов подобного рода, применяются специальные средства, использование которых может быть недоступно индивидуальным застройщикам. Поэтому в частном строительстве они практически не применяются.


Подвал

По периметру дома может быть выполнен подвал. Его можно рассматривать как элемент фундамента, задача которого — передать на основание вес строения. В качестве опоры для стен подвала может использоваться плита или лента.

Полезно знать: Укладка бетона. Технологии, приемы работ.




В зависимости от глубины заложения, выделяют следующие виды фундаментов:

Заглубленные. Подошва таких фундаментов находится на глубине промерзания или ниже ее

Мелкозаглубленные. Подошва находится выше глубины промерзания

Незаглубленные. Подошва таких фундаментов может находиться на поверхности грунта или даже выше ее.


При выборе фундамента, необходимо учесть особенности конструкции строения. Если в ней есть наличие террасы, крыльца, их фундамент должен быть связан с основным фундаментом здания.

Полезно знать: Опалубка своими руками


Исполнительная схема опалубки монолитного фундамента, фасада

Перед строительством любого сооружения, сначала готовят проект. В него входит исполнительная схема устройства естественного основания под фундамент, с привязкой основания фундамента к местности и возводимым сооружениям.

Что такое исполнительная схема

Исполнительная схема — документ, созданный на основании проекта строительства, который содержит подробную информацию о материалах и применяемых технологиях.

Выполняют исполнительную схему в строгой форме. В ней описывают по порядку виды работ и сроки для их выполнения.

Исполнительную схему составляют для контроля строительства фундамента. Она содержит:

  • фактическое положение фундамента с проектными допусками;
  • записи об изменениях на стройке и согласование их с проектными организациями;
  • информацию о возникших препятствиях;
  • оценку качества строительства;
  • готовность объекта для эксплуатации.

Так как схему необходимо выполнить с высокой точностью измерений, исполнительную схему устройства естественного основания под фундамент составляют геодезисты. Особое внимание уделяется следующим четырем положениям:

  • погрешности измерения расстояний между объектами;
  • привязке здания к осям под фундамент;
  • съемке высотных отметок;
  • фактическому выполнению строительства опалубки фундамента, от которой зависит качество поверхности монолитных конструкций.

Освидетельствование ответственных конструкций

Освидетельствование — обязательная часть документации. Оно состоит из трех компонентов:

  • анализа соответствия основным техническим регламентам

  • записи с результатами испытаний

  • оценки исполнительной документации

Контроль качества исполнительной схемы опалубки фундамента выполняют перед кладкой стен.

При строительстве капитальных фундаментов нужно освидетельствовать монтаж искусственного основания для получения фундамента, исполнительную схему монолитного фундамента, армировку, заполнение опалубки арматурой.

Если в ходе анализа обнаружены несоответствия с проектом, нужно составить список с разъяснением их устранения. Потом проводиться еще одно освидетельствование.

Акт скрытых работ

Немаловажная часть исполнительной схемы. Акт содержит информацию армирования фундамента, марке используемого бетона и вспомогательных материалах.

Исполнительная схема фасадов

Съемку и вычисления выполняют геодезисты. Исполнительная документация включает:

  • высотное и плановое положение конструкций

  • площадь фасадов

  • крен конструкции

Исполнительная схема монолитного фундамента

Монолитный фундамент — один из наиболее используемых в своем роде. Пользуется популярностью он из-за простой технологии и долговечности конструкции. Он бывает двух видов:

  • простой

  • армированный

Монолитный фундамент состоит из:

  • опалубки

  • укладки арматуры

  • заливания бетона

  • установку гидроизоляции

В исполнительную документацию входит съемка геодезистов. Они указывают оси фундамента, определяют разницу отметок вершин фундамента от проектного положения.

Вывод

Исполнительная схема фундамента — неотъемлемая часть любого строительства. Она содержит информацию о материалах и технологии строительства, несет за собой функцию контроля отклонения фактического положения фундамента от проекта. Создается схема геодезистами, которые вносят в нее необходимые высокоточные данные об объекте строительства.

ПОЛЕЗНЫЕ СТАТЬИ:

  1. Исполнительная схема
  2. Исполнительная схема разработки котлована

  3. Исполнительная схема наружней и внутренней канализации

Как читать схему армирования ленточного фундамента?

Любое строение (хозяйственная постройка, частный небольшой или многоквартирный дом, любое промышленное сооружение) будет обладать достаточной устойчивостью, если оно возведено на прочном фундаменте, роль которого сводится к защите здания от грунтовых вод, неоднородностей почвы, способности помочь пластам грунта выдерживать нагрузку всей конструкции в течение долгого времени.

Среди различных видов фундаментов (плитный, ленточный, столбчатый и свайный) одним из самых популярных является ленточный, на котором можно возводить как легкие конструкции, так и монолитные многоэтажки. Важным достоинством ленточного фундамента является также его универсальная применимость к грунтам.

Чем качественней металл, применяемый для армирования, тем надёжней основание конструкции.

Правильно выбранные бетон, схема армирования ленточного фундамента и глубина залегания позволяют использовать железобетонную полосу на песчаных, глинистых и других грунтах (однородных и смешанных) с разнообразным рельефом.

УСТРОЙСТВО ЛЕНТОЧНОГО ФУНДАМЕНТА И ТЕХНОЛОГИЯ ЕГО ВОЗВЕДЕНИЯ

ЛФ представляет собой контур из кирпича, блоков или монолитного железобетона, выложенный по периметру под внутренними и наружными стенами дома. Толщина такой замкнутой ленты зависит от нагрузки строения, характеристик почвы и используемого материала. Глубина закладывания фундамента определяется границей промерзания грунта: она на 25-30 см ниже линии замерзания. Общая же глубина зависит от географического района: оптимальной считается 60-70 см, но может быть и больше в более холодных климатических зонах.

Процесс изготовления ленточного монолитного фундамента состоит из следующих этапов:

Схема армирования фундамента ленточного типа.

  1. Анализ грунта – необходим для определения глубины промерзания. Проводится методом бурения или выкапывания скважины.
  2. Разметка фундамента – с помощью веревки, колышков, нивелира и рулетки на поверхность площадки наносятся контуры будущего фундамента с точным соблюдением длин отрезков и прямых углов (используются чертежи проекта).
  3. Выкапывание траншеи – производится лопатой или спецтехникой. Дно засыпается крупнозернистым песком или гравием, утрамбовывается и покрывается гидроизоляцией (рубероид или полиэтиленовая пленка).
  4. Установка опалубки – с помощью досок или деревянных щитов монтируется коробка на всю глубину траншеи и выступающая над поверхностью площадки не менее чем на 30 см. Расстояние между стенками опалубки и траншеи выдерживается в пределах 15-20 см.
  5. Монтаж арматуры – “начинку” железобетонной ленты образуют продольные, вертикальные и поперечные отрезки металлических прутков, перевязанные между собой специальной проволокой (операцию вязки арматуры можно заменить сваркой).
  6. Заливка бетоном – цементным раствором с добавлением щебня и песка в определенной пропорции заполняется опалубка. Во избежание образования пустот процесс заливки сопровождается трамбовкой смеси (постукиванием по опалубке и деревянной трамбовкой). Раствор рекомендуется заливать быстро, чтобы не было расслоения толщи монолитной ленты.
  7. Гидроизоляция – примерно через неделю, после застывания бетона, опалубка снимается и боковые стенки фундамента покрываются рубероидом.
  8. Засыпка фундамента – пустоты между стенками фундамента и траншеи засыпаются песком, периодически поливая его водой и утрамбовывая.

Через 3-4 недели после полного затвердения ленточного фундамента можно возводить стены.

Конечно, бесспорна важность каждого из элементов монтажа ленточного фундамента. Но все-таки после снятия опалубки и закапывания траншеи остается главная часть – железобетонное “тело”, которое и должно надолго служить надежной опорой всего строения. И не рассыплется основа здания, и выдержит расчетную нагрузку, если правильно выбранный бетон надежно будет скреплен арматурной конструкцией.

АРМАТУРНЫЙ КАРКАС И ЕГО ЭЛЕМЕНТЫ

Схема монтажа арматурного каркаса.

Поскольку форма ленточного фундамента для каждой отдельной стороны дома представляет собой параллелепипед, то и арматурная ажурная “начинка” внутри ленты тоже повторяет эту форму, только меньших размеров.

Основная нагрузка растяжения всего строения приходится на горизонтальные продольные нитки каркаса. Вертикальные и поперечные арматурные нитки (перемычки) связывают продольные в единую каркасную конструкцию. Количество горизонтальных, вертикальных и поперечных прутьев вместе с расстоянием между ними в монолите ленточного фундамента определяется установленными нормативами, исходящими из размеров фундамента и нагрузки на него.

Строительные нормы размеров арматурного каркаса:

Типы проволочных узлов для ручной вязки арматурных каркасов.

  • расстояние от всех 4-х поверхностей каркаса до сторон бетонной заливки должно быть не менее 5 см;
  • расстояние между горизонтальными (продольными) прутьями должно находиться в пределах 25-40 см;
  • вертикальные и поперечные перемычки обычно соединяют вместе в виде хомута вокруг продольных прутьев. Шаг установки хомутов составляет 3/8 части от высоты фундамента, но не менее 25 см.

Число прутков продольной арматуры в каркасе ленточного фундамента

Этот параметр регламентирован документом СНиП 52-01-2003, согласно которому отношение площади арматуры к площади сечения ленты должно быть не менее 0,1%. Например, для фундаментной ленты высотой 800 мм и шириной 300 мм минимальная площадь сечения всей арматуры равна: 800 х 300 х 0,001(0,1%) = 240 мм². Из таблицы находим, что для прутков диаметром 10 мм число продольных стержней равно 4, а для диаметра 8 мм понадобится 5 продольных прутков (4 ребра каркаса плюс 1 продольный стержень, например на верхней плоскости).

Число стержней арматуры

Число стержней арматуры
Диаметр, мм 1 2 3 4 5 6 7 8 9
6 28,3 57,0 85,0 113,0 141,0 170,0 198,0 226,0 254,0
8 50,3 101,0 151,0 201,0 251,0 302,0 352,0 402,0 453,0
10 76,5 157,0 236,0 314,0 393,0 471,0 550,0 628,0 707,0
12 113,0 226,0 339,0 452,0 565,0 679,0 792,0 905,0 1018,0
14 154,0 308,0 462,0 616,0 769,0 923,0 1077,0 1231,0 1385,0
16 201 402,0 603,0 804,0 1005,0 1206,0 1407,0 1608,0 1810,0

Вышеуказанным документом установлены и минимальные диаметры прутков для различных размеров каркасной арматуры

Размеры каркасной арматуры

Размеры каркасной арматуры Минимальный диаметр стержней, мм
Продольная арматура длиной до 3 м 10
Продольная арматура длиной более 3 м 12
Хомуты для каркаса высотой до 0,8 м 6
Хомуты для каркаса высотой более 0,8 м 8

СХЕМА АРМИРОВАНИЯ

Определившись с размерами каркаса и диаметром арматуры, приступаем к созданию каркаса по следующей схеме:

Схема армирования фундамента ленточного типа.

  1. В дно траншеи вбиваем вертикальные штыри арматуры на расстоянии не менее 5 см от опалубки и не менее 25 см друг от друга.
  2. Выкладываем на дно траншеи ряд кирпичей высотой 5-7 см для создания зазора между каркасом и поверхностью фундамента.
  3. Заранее приготовленные 2-3 нитки продольной арматуры (лучше цельной) нижнего яруса укладываются на кирпичный ряд и с помощью проволоки или сварки крепятся к вертикальным пруткам.
  4. Прутки верхней плоскости каркаса на нужной высоте тоже крепятся к вертикальной арматуре.
  5. Поперечными перемычками соединяем все прутья арматуры в единый квадратный или прямоугольный каркас.

Отметим, что соединение арматуры для ленточного фундамента в узлах лучше производить с помощью вязальной проволоки (диаметром 0,8-1,2 мм), так как в этом случае, в отличие от высокой температуры при сварке, свойства металла не меняются и прочность узловых точек арматуры не нарушается. Тем более что, кроме плоскогубцев и вязального крючка, есть и специальные вязальные пистолеты, ускоряющие процесс вязки арматуры.

 Особого внимания требуют углы фундамента, где нагрузка является более концентрированной.

Поэтому требуется соблюдение следующих правил:

  • арматурные прутки в углах загибаются и углубляются в каждую стену соединением внахлест на 40-50 см;
  • на углах расстояние между арматурными хомутами уменьшается вдвое по сравнению с прямыми участками каркаса;
  • при недостаточной для загиба длине продольной арматуры используются Г-образные прутки для соединения прямолинейных участков.

Как вариант, операцию армирования ленточного фундамента можно провести на поверхности, а затем всю конструкцию погрузить в траншею.

 Собранный по данной схеме арматурный каркас ленточного фундамента с соблюдением всех нормативных параметров обеспечит всему строению надежную основу.

Схема расчет ленточного фундамента дома


IV. Строительство монолитного ленточного фундамента

Вынос разметки фундамента в натуру

СНиП 3. 01.03-84 «Геодезические работы в строительстве» определяет необходимость создания внешней  разбивочной сети фундамента (здания) для перене­сения в натуру и закрепления на строительной площадке проектных параметров фундамента.  Детальные разбивочные работы с выносом в натуру основных или разбивочных осей фундамента необходимы для точной установки опалубки, монтажа арматурного каркаса будущего ленточного фундамента.

Вынос размеров и осей фундамента в натуру – сложная и ответственная работа. По строительным нормам допускаются очень незначительные погрешности для построения разбивочной сети здания (не более 1/3000 от линейного размера для зданий высотой до 5 этажей). Допустимые отклонения для постройки фундаментов приведены в нижеследующей таблице:

Таблица №36 Величины предельных отклонений при строительстве ленточных фундаментов*






Параметры

Величины предельных отклонений, мм

Отклонения от совмещения установочных ориентиров фундаментных плит с рисками разбивочных осей

12

Отклонения выравнивающего слоя песка при установке плит фундаментов от проектной отметки

не должны превышать минус 15

Отметка опорных поверхностей фундаментной плиты

минус 25

*Таблица приведена по данным  таблицы №1 главы 3 Технического Регламента ТР 94. 03.1-99 «Монтаж сборных бетонных и железобетонных конструкций при возведении подземной части здания».

Отклонения изготовленного фундамента от проектного положения в плане не должна превышать 10 мм. Величина отклонения в отметках вертикальных опорных поверхностей фундаментной плиты или фундаментных блоков не должны превышать 10 мм.

Геодезическая разметка фундамента с выносом основных осей должна иметь не менее 4 знаков (отметок) на каждую ось фундамента (закрепленные бетонной отливкой отрезки арматуры). При этом обязательно должны быть отмечены точки пересечения основных разбивочных осей фундамента. На местности должны быть отмечены наружные габариты фундамента.

Если в проекте присутствует привязка положения фундамента здания к известным ориентирам (другие здания, конструкции),  геодезическим знакам или вам требуется сделать привязку положения фундамента  к известной красной линии улицы, то вам придется произвести привязку положения хотя бы одной из осей фундамента к известным ориентирам. Получив вынос в натуру одной из осей или сторон ленты фундамента, в дальнейшем можно достроить на местности положение остальных осей и угловых точек будущего фундамента.   Посмотрим, как это сделать, используя рулетку, шнур и колышки.


Методика привязки выноса фундамента в натуру к известным ориентирам на местности

Допустим, что из проекта нам известно расстояние от заборного столба до проекции фундамента на забор (расстояние E на схеме №18) и расстояние от фундамента до забора (расстояние F на схеме №18). Вместо забора вы можете подставить положение осевой линии улицы и задать требуемое расстояние от центра улицы, замерив положение соседских домов, либо задав свое собственное расстояние F. По нормам пункта 6.6 СНиП 30-02-97 «Планировка и застройка территорий  садоводческих объединений граждан, здания и сооружения»  садовый дом должен отстоять от красной линии улиц не менее чем на 5 м, а от красной линии проездов — не менее чем на 3 м. При этом между садовыми домами, расположенными на противоположных сторонах проезда, должны быть учтены противопожарные расстояния, указанные в нижеприведенной таблице:


Таблица №37 Минимальные противопожарные расстояния между крайними строениями и группами строений на садовых участках *







Материал несущих и ограждающих конструкций строения вашего строения

Расстояния до соседнего здания определенного стенового материала и горючести перекрытий, м



Камень, бетон, железобетон и другие негорючие материалы с негорючими перекрытиями

Камень, бетон, железобетон и другие негорючие материалы, с деревянными перекрытиями и покрытиями, защищенными негорючими и трудногорючими материалами

Древесина, каркасные ограждающие конструкции из негорючих, трудногорючих и горючих материалов

Камень, бетон, железобетон и другие негорючие материалы

6

8

10

То же, с деревянными перекрытиями и покрытиями, защищенными негорючими и трудногорючими материалами

8

8

10

Древесина, каркасные ограждающие конструкции из негорючих, трудногорючих и горючих материалов

10

10

15

*Таблица адаптирована по данным  таблицы №2 СНиП 30-02-97 Планировка и застройка территорий  садоводческих объединений граждан, здания и сооружения.


Действия по привязке положения фундамента к известным ориентирам на местности.


  1. Находим положение угловой точки №1. Для этого отмечаем на местности стартовую точку S и откладываем по линии, параллельной осевой улицы расстояние Е.
  2. По теореме Пифагора находим значение длины гипотенузы G прямоугольного треугольника SP1 по известным значениям длин катетов Е и F:  G= √E2+F2
  3. Из точки S с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом G.
  4. Из точки P с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом F.
  5. Точка пересечения двух окружностей соответствует положению угловой точки фундамента №1.
  6. От точки P по линии параллельной осевой улицы откладываем значение длины фундамента между точками 1 и 2. Находим положение точки Q
  7. Из точки Q с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом F.
  8. Из точки 1 с помощью шнура и колышка (отрезка арматуры) проводим окружность на местности с радиусом равным длине фундамента 1-2.
  9. Точка пересечения двух окружностей соответствует положению угловой точки фундамента №2.

Схема №17. Методика привязки положения фундамента в натуре к ориентирам

Далее по требованию пункта 3.5 СНиП 3.01.03-84 «Геодезические работы в строительстве» при устройстве фундаментов зданий разбивочные оси следует переносить на обноску для временного закрепления осей.
Обноска представляет собой конструкцию, состоящую из деревянных столбиков диаметром 80-120 мм к которым прибиты с наружной от фундамента стороны ровные строганные доски толщиной 40-50 мм. Длина доски обноски должна превышать ширину фундаментной ленты. Столбики закапывают или вбивают в землю на расстоянии обеспечивающим удобство производимых работ: от 1,5 — 2 метров до 3 метров  [пункт 6. 1. ВСН 37-96] от края будущей траншеи. Верхнюю грань обноски устанавливают в горизонте на высоте равной высоте будущего ленточного фундамента (на 5-7 см ниже верхнего среза планируемой опалубки). Все верхние плоскости всех обносок выставляются в единый горизонт с помощью водяного уровня или лазерного построителя плоскостей. Положение одной из обносок при этом принимают за исходное, обозначив дополнительно на колышке уровень планировочного нуля. На каждой стороне фундамента должно быть не менее двух высотных отметок. После выноса основных осей фундамента в натуру, осевые переносят на обноску.  Обноска должна обеспечивать незыблемость закрепленных на ней точек. Обноска разбивается от закрепленных осей здания с такой же точностью, с какой производятся по ней детальные разбивочные работы.

Между точками пересечения осевых или угловыми точками фундамента натягивают шнуры (струны из проволоки), которые закрепляются на кольях или отрезках арматуры, отступив 2-3 м от краев траншеи. Обноску устанавливают над осевыми шнурами. Положение осевого шнура переносится на грань обноски с помощью отвеса или лазерного уровня. На плоскости обноски в обе стороны от осевой струны откладывается расстояния до внутренней и внешней стороны ленты фундамента, соответствующие проекту. Если на местность выносились края фундамента, то от перенесенного на обноску положения края фундамента откладывается целое значение ширины ленты.  В найденные крайние точки ширины ленты вбиваются гвозди, к которым крепятся стальные проволочные струны разметки фундаментной ленты.  Для контроля с помощью отвеса положение краевых струн переносится на откосы и дно траншеи, где могут быть отмечены забетонированными отрезками арматуры. Эти отметки послужат для контроля точности установки опалубки для заливки фундамента. Отметки из отрезков арматуры также требуется установить на всех пересечениях краевых шнуров обноски фундамента и в точках пересечения осевых. Это поможет восстановить обноску при случайном ее повреждении. На каждую ось требуется 4 отметки на местности. Также, при небольшой глубине траншеи детальная разбивка мест положения фундамента может производиться с помощью нитяных отвесов, подвешенных на стальной проволоке струн и фиксирующих положение разбивочных осей в пространстве.

Контроль разбивки обноски осуществляется измерением прямых углов на двух диаметрально расположенных углах обноски или методом сравнения противоположных диагоналей.

Схема №19. Установка обноски фундамента

Укладка арматуры фундамент схема. Арматура для фундамента. ArmaturaSila.ru


Cхема армирования фундамента

Возведение фундамента является основным этапом любого типа строительства, поскольку он берет на себя нагрузку всего здания, правильно и равномерно ее распределяя.

Схема армирования ленточного фундамента достаточно трудоемка при исполнении своими руками, поскольку при неправильной укладке арматуры основание может разрушиться и привести к обрушению всей постройки, так как остов дома постоянно испытывает воздействие морозного пучения, движения грунта и тому подобное.

Ленточный фундамент является одним из популярных и удобных вариантов изготовления остова здания. Он представляет собой замкнутую ленту из прочного железобетона, который может быть сборным или цельным. Эта лента проводится под каждой из несущих стен, чтобы вес здания был равномерно распределен по всему периметру. Однако если имеются некоторые навыки армирования, то вполне можно осуществить все работы самостоятельно.

При неправильной укладке арматуры основание может разрушиться и привести к обрушению всей постройки

Основные требования

Залог долговечности основания строения состоит как раз в уровне прочности арматуры в железобетонной конструкции. Именно по этой причине использование арматуры для укрепления фундамента позволяет добиться максимальной устойчивости и выдерживать нагрузку на него даже для высоких монолитных домов либо зданий со сложной конфигурацией.

Основную нагрузку от любого здания при растяжении берет на себя именно металлическая обвязка, а при сжатии – бетон. Именно по этой причине использование арматуры необходимо в верхней и нижней части основания дома, среднюю же прокладывать металлом просто нет смысла, поскольку нагрузка на нее минимальна.

Стоит отметить, что вообще представляет собой арматура. Это стальные пруты различного диаметра, которые после процесса вязки между собой создают прочный взаимосвязанный каркас, способный выдержать тяжелый вес конструкции.

Самая большая нагрузка в каркасе приходится на продольные части. Из-за этого для них используют арматуру с ребрышками 10-14 миллиметров, а для поперечных или вертикальных частей подойдет гладкий прут размером в 6-8 миллиметров. Нормальный промежуток, который нужно оставлять между различными частями обвязки, составляет около 100-300 миллиметров, но иногда допустимо увеличивать это расстояние до 500 мм.

Основные правила при использовании металлического каркаса

В процессе армирования остова своими руками важно соблюдать несколько тонкостей, которые помогут заметно облегчить процесс. Прежде всего, не рекомендовано использовать сварку для соединения арматуры, поскольку свойства металла могут заметно упасть из-за нагревания.

Сварка может применяться только к тем прутам, в маркировке которых проставлена буква «С» рядом с номером, а для вязки всех остальных типов используют разновидность так называемой вязальной проволоки. Маркировка обычно указана на упаковке либо непосредственно на поверхности самого стального прута, поэтому на нее необходимо обратить внимание при покупке стройматериалов для возведения остова ленточного типа.

Для того чтобы металл не оказался подвержен коррозии (возникновению ржавчины), при укладке обвязки ленточного основания нельзя допускать соприкосновения опалубки и грунта непосредственно с арматурой. Особо при этом следует уделить внимание углам примыканий, так как именно на них обычно приходится самое большое напряжение. Простым перекрытием оформлять углы нельзя, требуется дополнительное усиление.

Вязка прутов осуществляется не только из проволоки, но и специального крючка. Он вполне доступен по стоимости и продается в большинстве строительных магазинов. Крючок заметно упростит и ускорит процесс армирования, поэтому не стоит обходиться подручными средствами.

Схема укладки

Прежде всего, необходимо своими руками осуществить подготовительные работы по очистке прилегающей территории. Затем проводятся все необходимые замеры и подсчеты, важно учесть такие параметры:

  • вес будущего дома;
  • особенности грунта;
  • особенности конструкции;
  • основной материал несущих стен.

По периметру основания после расчетов требуется подготовить траншею. Для того чтобы выровнять стены, понадобится опалубка. При этом вместе с опалубкой сразу монтируют и каркасную арматуру. Идеальное расстояние арматур для ленточного типа основания – примерно 5 сантиметров от поверхности.

Поскольку чаще всего полоса ленточного типа по ширине составляет обычно не более 400 мм при глубине 1200 мм, выгоднее всего будет для армирования применять три пары продольно расположенных армированных прута со стандартным размером в 10-14 миллиметров. Их соединяют друг с другом прутом диаметром 8 миллиметров. Поэтому стандартная методика прокладки обвязки предусматривает, что габаритный размер металлического каркаса окажется примерно в два раза меньше его высоты.

Сварка может применяться только к тем прутам, в маркировке которых проставлена буква «С» рядом с номером, а для вязки всех остальных типов используют вязальную проволоку или специальные крючки.

Затем слоями постепенно заливают бетон, параллельно осуществляются гидроизоляционные работы с использованием рубероида и битумных мастик. Очень важно при этом не забыть засыпать песком пазухи траншеи после гидроизоляции. Если климатические условия нестабильны, то полезным будет утеплить ленточный вариант остова. Например, просто провести оклейку пенополистиролом. Этот материал – один из самых доступных по стоимости и при этом достаточно надежный, он качественно сохраняет тепло, не выпуская его наружу.

Самый подходящий вариант современного строительства – когда укладка арматуры производится по схеме простых геометрических фигур (прямоугольнику или квадрату). Это поможет сделать основание максимально крепким и с правильными осями. Также при укладке арматуры в ленточный тип остова очень важно прямо в траншее правильно выдержать толщину подушки.

Засыпать ее песком нужно очень аккуратно, поскольку при высыпании его большими горстями можно случайно повредить пенополистирол и тогда все гидроизоляционные работы придется переделывать, а это достаточно затратная и хлопотная операция.

Если правильно провести монтаж арматуры своими руками, то ленточный фундамент прослужит весьма долго в сравнении со сборным фундаментом, эксплуатационный срок службы которого составляет 75 лет, и каждые 10 лет основание будет нуждаться в профилактическом ремонте.

Осуществить армирование ленточного фундамента можно как своими руками, если имеются определенные познания и уверенность в своих силах, так и прибегнуть к помощи специалистов в случае сомнений. Это даст гарантию того, что основание дома, дачи или коттеджа будет действительно надежным и безопасным, и здание сможет простоять действительно долго без надобности в ремонте и восстановлении.

(Пока оценок нет)



Как производится укладка арматуры в фундамент

  • Для чего проводится армирование
  • Инструменты и оборудование для работы
  • Арматура и способы ее соединения
  • Особенности укладки арматуры

Укладка арматуры в фундамент необходима для улучшения прочности бетонных конструкций. Бетон #8211; это очень прочный строительный материал, но он не способен выдерживать большие нагрузки на растяжение. В этом случае и применяется арматура. В результате получается материал под названием железобетон.

Схема армирования фундамента.

Для чего проводится армирование

  • повышения несущей способности сооружения;
  • предупреждения процессов деформации несущего фундамента вследствие сдвигов грунта;
  • увеличения срока службы строения.

Изображение 1. Схема армированного фундамента.

Все это достигается благодаря тому, что арматура испытывает в ходе эксплуатации определенные физические процессы:

  • между бетоном и железом арматуры возникают значительные силы трения, в результате чего обеспечивается сцепление этих строительных материалов в железобетон;
  • между арматурой и бетонным раствором происходит активное электрохимическое взаимодействие;
  • арматурный каркас испытывает сильное сжатие под весом бетона.

Чтобы все эти процессы происходили нормально, укладывать арматурные прутья в фундамент нужно с соблюдением некоторых правил и требований.

Вернуться к оглавлению

Инструменты и оборудование для работы

Для укладки арматуры в опалубку могут понадобиться:

Инструменты для армирования фундамента.

  • стержни арматуры;
  • арматурная проволока;
  • сварочный аппарат;
  • рулетка;
  • проволока вязальная Ø 1,2 мм;
  • болгарка.

Для ленточного фундамента обычно используются от 4 до 8 прутьев арматуры (изображение № 1). Схема расположения армированного каркаса изображена на фото (изображение № 2). Вертикальные элементы арматуры устанавливаются с шагом 50 см. Между собой элементы связываются вязальной проволокой (изображение № 3).

Вернуться к оглавлению

Арматура и способы ее соединения

Армирование обычно производится таким образом:

  • подготавливается траншея под фундамент;
  • монтируется опалубка;
  • в опалубку опускается арматурная конструкция.

Арматурный каркас делается из специальных арматурных прутьев разного диаметра. Отдельные элементы каркаса соединяются друг с другом различными способами:

  • соединение с применением сварки;
  • обвязка элементов специальной проволокой;
  • соединение прутьев специальными пластмассовыми хомутами.

Изображение 2. Арматурный каркас производится из арматурных прутьев различного диаметра.

Сварка является самым простым способом устройства армирующих конструкций. Недостаток способа заключается в том, что он приводит к значительному увеличению стоимости фундамента. В месте сварки прутья изменяют свой состав, что приводит к ослаблению их прочности. При использовании арматурных прутьев диаметром более 20 мм применять сварочные работы не рекомендуется.

Обвязка проволокой #8211; самый правильный метод армирования. Он не вызывает дефектов арматурного каркаса. Вязка арматуры выполняется специальной вязальной проволокой диаметром 1,2 мм. Ее отжигают, в результате чего она становится пластичной и мягкой. Работать с таким материалом очень легко. Вяжут арматуру проволокой с помощью пассатижей. Для больших объемов работы применяются крючки, сделанные самостоятельно. Можно подобные инструменты купить в строительных магазинах. Работы проводятся в такой последовательности:

  1. Нарезается арматура на куски, определенные проектом стройки.
  2. Элементы раскладываются в соответствии с требованиями проекта.
  3. При сращивании прутьев между собой перехлест их не может быть меньше десятикратного диаметра арматуры.

В условиях опалубки не всегда можно осуществить вязку арматурных элементов. В таком случае эти работы проводятся на площадке поблизости. После окончания вязки вся конструкция опускается в опалубку. При размещении в опалубке арматуру укладывают таким образом, чтобы вся она оказалась закрытой массивом бетона. Со всех сторон металлический каркас должен быть закрыт слоем бетона толщиной не менее 5 см.

Изображение 3. Элементы арматуры связываются между собой при помощи вязальной проволоки.

Сегодня на стройках начинает применяться арматура из стеклопластика. Она имеет следующие отличия от металлической:

  • стоимость ее значительно ниже;
  • длина стержней может быть неограниченной;
  • вес арматуры значительно ниже, чем у привычной металлической;
  • стеклопластик #8211; диэлектрик, способный переносить низкие и высокие температуры;
  • арматуру из стеклопластика можно использовать с агрессивными материалами, она не подвергается коррозии.

Вернуться к оглавлению

Особенности укладки арматуры

Укладка арматуры #8211; процесс не очень простой. Для армирования обычно применяются 2, иногда 3 пояса арматуры, соединенных сваркой или проволокой. Горизонтальные прутья укладываются на ровной поверхности песчаной подушки. Под прутья подкладываются куски кирпича или другие прокладки толщиной около 5 см. Горизонтальные элементы связываются с вертикальными. В углах нельзя гнуть арматуру с помощью паяльной лампы. Гнуть их можно только в холодном виде, можно для этого пользоваться гибочным станком. Стеклопластиковая арматура скрепляется специальными хомутами и бобышками из полимерных материалов.

Для более точного выполнения работы можно воспользоваться таким методом. На длинной доске вбить по прямой линии гвозди на расстоянии 10 см друг от друга. Они будут служить направляющими для укладки прутьев арматуры. Теперь остается только устанавливать и укреплять проволокой вертикальные элементы и верхний ряд горизонтального пояса. Такая схема значительно сокращает время на выполнение работы.

Армирование бетонного фундамента #8211; важный этап работы по изготовлению прочного основания для строения.

Выбор материалов довольно большой. Нужно лишь правильно выполнять соединения прутьев. Лучше использовать для этого вязку проволокой. Правильная укладка арматурного каркаса сбережет дом от трещин и от преждевременного разрушения.



Укладка арматуры в фундамент


Фундамент – это основа любого здания, как и любое другое основание, он должен быть надежным. Поэтому для его возведения специалисты используют железобетонные изделия, которые

Необходимые материалы для связки арматуры с помощью сварочного аппарата отвечают всем требованиям, а точнее прочности и долговечности. Главная часть работ состоит из изготовления опалубки, укладки в нее металлической арматуры и после заливания бетона. Бетон – это тело фундамента, а установка арматуры будет его костяком, без нее не получится основания, отвечающего всем требованиям. После того как произведена полная разметка всего фундамента, все замеры должны быть сделаны с высокой точностью. Все углы фундамента необходимо хорошо выверить, чтобы они в будущем были идеально прямыми. Площадку хорошо выровнять и приступать к рытью траншеи, ее дно должно быть вычищено и выровнено. В уже готовую траншею укладывают подушку из песка или гравия и поливают тщательно водой и утрамбовывают, а в качестве гидроизоляции используют раствор цемента.

После выполнения этих работ приступайте к строительству опалубки, в которую и будет производиться укладка арматуры в фундамент и заливаться бетон. Предварительно ее собирают в решетку и укладывают в уже готовую опалубку, лучше всего, если вы соберете арматуру отдельными элементами за пределами опалубки, связать ее можно ручным способом с помощью проволоки или сваривая с помощью сварочного аппарата. Чтобы правильно ее связать и уложить, нужна схема.

Для того чтобы связать арматуру с помощью сварочного аппарата, вам необходимо:

  • металлические прутья или арматура;
  • аппарат для сварки;
  • рулетка для проведения всех измерений;
  • плоскогубцы;
  • машина для шлифовки или болгарка.

А для ручной связки аппарата для сварки вам не надо, а необходим крючок для связывания и молоток.


Ошибки могут привести к разрушению ж/б изделий

Но не только надо правильно выбрать материал, а доверить выполнение этого серьезного дела только профессионалам, которые правильно проведут все работы и сделают основание крепким и надежным. Ошибки, которые часто допускают новички в этом деле, могут в будущем привести к значительным проблемам и разрушениям. Очень часто строители без опыта не прочно соединяют арматуру или не тщательно ее очищают и получается, что в итоге фундамент получается не прочным. Никакой ржавчины, мусора, окалин на арматуре не должно быть и других веществ, которые могут привести к разрушению железобетонных изделий.

Качественная арматура только в нашей компании!

Обратите внимание на качество арматуры, она должна быть не кривой, а если говорить о ее расходе, то на 1 куб бетона должно идти в среднем около 80 кг. арматуры. Если вам нужна схема арматуры фундамента — звоните нам, и мы ее вам предоставим! Обратившись в нашу компанию, вы сможете приобрести самую лучшую арматуру диаметром от 6 до 40 мм оптом и в розницу по самым выгодным ценам. Доставляется арматура в Домодедово и другие районы Москвы и Московской области.


Источники: http://rfund.ru/armirovanie/shema-armirovanija-lentochnogo-fundamenta.html, http://murashka.com.ua/fundament/sxema-ukladki-armatury-v-fundament/, http://armatura-karez.ru/article/primenenie/ukladka-armatury-v-fundament/




Комментариев пока нет!

Программа Фонда

| Совет медицинских школ

После получения медицинской степени студенты-медики получают предварительную регистрацию с лицензией на практику в Генеральном медицинском совете. Студенты, желающие заниматься медициной в Великобритании, затем подают заявку на участие в программе Foundation. Это двухгодичная программа обучения врачей, получивших новую квалификацию. После успешного завершения первого года Генеральный медицинский совет предоставляет полную регистрацию с лицензией на практику.Это необходимо для практики врача в Великобритании.

Студенты-медики обычно подают заявку на участие в программе Foundation еще на последнем курсе своей медицинской степени. Другие заявители, в том числе из-за пределов Великобритании, должны напрямую связаться с офисом программ Фонда Великобритании, чтобы определить, имеют ли они право на участие и как подать заявку. Обратите внимание, что сроки для определения соответствия требованиям и подачи заявки установлены и должны быть подтверждены на веб-сайте UK Foundation Programme.

Базовое обучение является оплачиваемой работой и проводится в базовых школах, находящихся в больничных фондах. На этапе подачи заявки кандидаты ранжируют базовые школы в соответствии с тем, где они предпочли бы работать в течение двух лет после окончания учебы. Затем каждому заявлению присваивается балл, который определяется на основе результатов, полученных кандидатом в тесте на оценку успеваемости и ситуационное суждение. От этого балла будет зависеть, к какой школе будут отнесены абитуриенты.

Показатели эффективности образования (EPM)

Показатель успеваемости в сфере образования отражает академическую успеваемость студентов-медиков до момента подачи заявки на участие в программе Foundation. Дополнительные степени, публикации и презентации имеют право на дополнительные баллы в рамках процесса подачи заявки. Образовательная оценка оценивается в 50% от итогового балла приложения.

Тест ситуационного суждения (SJT)

Тест на ситуационное суждение представляет собой выборочную оценку, предназначенную для оценки способностей, ожидаемых от врача фонда, как это определено в спецификациях на человека в национальной программе Foundation. Он обновляется каждый год, и его можно найти на веб-сайте UK Foundation Program Office. Тест на ситуационное суждение оценивается в 50% от итогового балла приложения.

С 2020 года SJT перешел в режим онлайн и доставляется в испытательных центрах Pearson Vue. Подробнее о том, как забронировать, см. здесь.

Автономные программы F1/F2

Офис программы Фонда Великобритании ищет врачей, которые имеют или имеют право на полную регистрацию в Генеральном медицинском совете (GMC) для работы в признанных автономных учебных программах F1 и F2 в рамках Программы Фонда Великобритании.
Стажеры будут иметь возможность получить опыт в ряде стажировок по различным специальностям/медицинским учреждениям, и им будут предложены те же образовательные ресурсы и возможности обучения, что и стажерам FY1 и FY2 по двухгодичным программам.

Чтобы узнать больше об автономных программах F1/F2, щелкните здесь.

Доступ к AFP

Access the AFP, подготовленный учеными из Бристольского университета, представляет собой готовящееся исчерпывающее руководство по процессу подачи заявок на участие в программе Specialized Foundation (ранее известной как Academic Foundation Programme). В дополнение к этому Access the AFP проводит серию вебинаров, посвященных процессу подачи заявок.

Международная стипендиальная программа

| Сеть развития Ага Хана

Прежде чем обращаться в АКДН, ознакомьтесь с приведенной ниже информацией. Адреса и контактная информация доступны в разделе Процедуры подачи заявок. Если вы ищете информацию о стипендиях для дальнейшего обучения, этот список ссылок на стипендии может быть полезен.

Фонд Ага Хана ежегодно предоставляет ограниченное количество стипендий для обучения в аспирантуре выдающимся студентам из избранных развивающихся стран, у которых нет других средств финансирования обучения, с целью подготовки эффективных ученых и лидеров и подготовки их к работе, прежде всего в АКДН.Стипендии присуждаются на основе гранта 50%: ссуды 50% посредством конкурсного процесса подачи заявок один раз в год в июне или июле. Фонд отдает приоритет запросам на курсы уровня магистра, но готов рассматривать заявки на программы докторантуры только в случае выдающихся студентов, которые настоятельно рекомендуются их профессорами для обучения в докторантуре и которым требуется докторская степень для выполнения их карьерных целей ( академической или исследовательской направленности).

Заявки на краткосрочные курсы не рассматриваются; ни заявления от студентов, которые уже начали свой курс обучения.

ПРИЕМЛЕМОСТЬ

Географический охват

Фонд принимает заявки от граждан следующих стран: Бангладеш, Индии, Пакистана, Афганистана, Таджикистана, Кыргызстана, Сирии, Египта, Кении, Танзании, Уганды, Мадагаскара и Мозамбика. Во Франции, Португалии, Великобритании, США и Канаде заявки принимаются от тех, кто родом из одной из вышеперечисленных развивающихся стран, интересуется исследованиями, связанными с развитием, и не имеет других средств для финансирования своего образования.

Требование о проживании

Фонд принимает заявления только от граждан, перечисленных выше, которые проживают в одной из стран, где есть местный Фонд Ага Хана (AKF), Службы Ага Хана по образованию (AKES) или Совет Ага Хана по образованию. (AKEB) офисы, которые обрабатывают заявки и проводят собеседования с кандидатами.

Ограничение по возрасту

Предпочтение отдается студентам до 30 лет.

КРИТЕРИИ ОТБОРА

Основными критериями для отбора лауреатов премии являются: l) постоянно отличные академические показатели, 2) реальная финансовая потребность, 3) поступление в университет или программу обучения с высокой репутацией и 4) актуальность области знаний. исследования по направлениям деятельности АКДН.Кандидаты также оцениваются по демонстрации продуманных и последовательных образовательных и карьерных планов, их внеучебным интересам и достижениям, потенциалу для достижения своих целей и вероятности успеха в иностранной академической среде. Ожидается, что кандидаты будут иметь несколько лет опыта работы в интересующей их области.

Финансовая помощь

Фонд помогает студентам только в оплате обучения и расходов на проживание. Стоимость проезда не включена в стипендии AKF.Финансирование программ PhD предусмотрено только на первые два года обучения, после чего ожидается, что студенты найдут альтернативные источники помощи. Финансовая помощь предоставляется в соответствии с потребностями студентов, но провайдер должен рассматриваться как кредитор последней инстанции. Заявителям предлагается приложить все усилия для получения финансирования и из других источников, чтобы сумма, запрашиваемая у Фонда, могла быть сведена к минимуму. Предпочтение отдается тем, кто смог обеспечить финансирование из альтернативных источников.

Условия кредита

Половина суммы стипендии считается кредитом, который необходимо возмещать с годовой платой за обслуживание в размере 5%. Для подписания кредитного договора требуется поручитель. Срок окупаемости составляет пять лет, начиная с шести месяцев после периода исследования, финансируемого Фондом Ага Хана.

Процедуры подачи заявок

Процедуры подачи заявок на Международную стипендиальную программу AKF децентрализованы. Учащиеся могут получать формы заявлений с 1 января каждого года в офисах AKF или Службах/Советах Ага Хана по образованию в странах их текущего проживания. Заполненные заявления должны быть возвращены в агентство, из которого была получена форма. Их не следует посылать в Женеву.

Крайний срок подачи заявок

Крайний срок подачи полностью заполненных заявок – 31 марта, хотя в некоторых странах внутренние крайние сроки могут быть раньше для обработки и рассмотрения заявок. Кандидатам рекомендуется связаться с местными офисами, чтобы узнать о внутренних крайних сроках и требованиях, поскольку они могут различаться в зависимости от страны.Просроченные или неполные заявки не принимаются.

2

2

0

1

Интервью и уведомление

Кандидаты должны быть готовы пройти собеседование с местным комитетом по стипендиям на предмет их финансового положения, успеваемости, внеучебных достижений и карьерных планов.

Ежегодное собрание по отбору стипендий проходит в конце июня или начале июля, и вскоре после этого Фонд Ага Хана уведомляет всех студентов о результатах рассмотрения их заявок.

Сонет | Фонд поэзии

14-строчное стихотворение с переменной схемой рифмовки, зародившееся в Италии и привезенное в Англию сэром Томасом Вяттом и Генри Ховардом, графом Суррея в 16 веке. Буквально «песенка», сонет традиционно размышляет об одном чувстве, с уточнением или «поворотом» мысли в заключительных строках.Есть много разных типов сонетов.

Сонет Петрарки , усовершенствованный итальянским поэтом Петраркой, делит 14 строк на две части: восьмистрочную строфу (октаву), рифмующуюся ABBAABBA, и шестистрочную строфу (сестет), рифмующуюся CDCDCD или CDECDE. Эта форма используется в «Когда я думаю о том, как расходуется мой свет» Джона Мильтона и «Как я люблю тебя» Элизабет Барретт Браунинг. Итальянский сонет представляет собой английскую вариацию традиционной версии Петрарки. Схема рифмовки октавы сохранена, но сестет рифмуется CDDCEE.См. «На кого охотиться, я знаю, где лань» Томаса Уайатта и «Если ядовитые минералы и то дерево» Джона Донна. Вятт и Суррей разработали английский (или шекспировский) сонет , в котором 14 строк сведены в одну строфу из трех четверостиший и заключительного двустишия со схемой рифмовки ABABCDCDEFEFGG (хотя поэты часто варьировали эту схему; см. «Гимн» Уилфреда Оуэна). для обреченной молодежи»). «Любовь (II)» Джорджа Герберта, «Америка» Клода Маккея и «Альтруизм» Молли Пикок — английские сонеты.

Эти три типа породили множество вариаций, в том числе:

            — хвостатый сонет , который добавляет коды или хвосты к 14-строчному стихотворению. См. книгу Джерарда Мэнли Хопкинса «Эта природа — гераклитов огонь».

            -Краткий сонет , сокращенная версия, разработанная Джерардом Мэнли Хопкинсом, которая сохраняет пропорции итальянской формы, заменяя два трехстишия с шестью ударениями на два четверостишия в октаве (рифмуя ABC ABC) и четыре с половиной строки. для сестета (рифмованного DEBDE) также с шестью ударениями, за исключением последней строки с тремя ударениями.См. его стихотворение «Пестрая красавица».

           — Сонет redoublé , также известный как корона сонетов , состоит из 15 сонетов, которые связаны повторением последней строки одного сонета в качестве начальной строки следующего, и последней строки этот сонет как начальная строка предыдущего; последний сонет состоит из всех повторяющихся строк предыдущих 14 сонетов в том же порядке, в котором они появлялись. Современный пример — Мэрилин Нельсон Венок для Эммета Тилля .

           -A последовательность сонетов представляет собой группу сонетов, разделяющих один и тот же предмет, а иногда и драматическую ситуацию и личность. См. последовательность Modern Love Джорджа Мередита, последовательность Astrophel and Stella сэра Филипа Сиднея, последовательность 1914 Руперта Брука и сонетов Элизабет Барретт Браунинг с португальского языка .

           — Спенсерианский сонет представляет собой стихотворение из 14 строк, разработанное Эдмундом Спенсером в его Amoretti , которое изменяет английскую форму, соединяя три четверостишия (ABAB BCBC CDCD EE).

           — Растянутый сонет расширен до 16 или более строк, например, в последовательности Джорджа Мередита Современная любовь .

           — затопленный сонет спрятан в более длинное поэтическое произведение; см. строки 235-48 Т.С. Элиота «Бесплодная земля».

Просмотрите другие сонеты. Вы также можете прочитать учебные эссе «Изучение сонета» и «Сонет как серебряная ложка для костного мозга».

Программа Фонда

| Ювелирные и серебряные изделия

Вам от 16 до 19 лет? Вы любите работать руками? Получите лучшие навыки, обучение и уверенность, чтобы начать свое обучение или карьеру ювелира или мастера по серебряным изделиям в нашей программе Foundation.

Виртуальные дни открытых дверей

Наши виртуальные дни открытых дверей дадут вам возможность узнать больше о курсе, ознакомиться с нашими семинарами и услышать мнение некоторых наших действующих преподавателей и выпускников. Нажмите ниже, чтобы узнать больше:

Что такое программа Foundation?

Наша программа Foundation с полным рабочим днем ​​уникальна для Великобритании и открывает для выпускников школ и колледжей, проживающих в Лондоне или на юго-востоке, доступ к престижной программе ученичества Goldsmiths’ Company, работе или курсу дальнейшего или высшего образования.Он дает вам и другим молодым людям основные навыки, чтобы начать работать в ювелирном деле, ювелирном деле и смежных ремеслах.

В составе небольшой группы из десяти человек вы проведете целый год, обучаясь у ведущих мастеров в современных и полностью оборудованных мастерских в Центре ювелиров в Лондоне. Курс охватывает традиционные техники, такие как изготовление ювелирных изделий, изготовление серебряных изделий и закрепка камней; наряду с современными процессами, такими как автоматизированное проектирование (САПР).


Что такое программа Фонда?

Что я узнаю?

Вас научат традиционным техникам, таким как ювелирное дело, серебряное дело и оправа камней; наряду с современными процессами, такими как автоматизированное проектирование (САПР).

Курс основан на семинаре и охватывает:

  • Ювелирные украшения
  • Настройка
  • Эмалирование
  • Серебряное дело
  • Гравировка
  • Методы полировки и отделки
  • Резьба по воску
  • Компьютерное проектирование (САПР)
  • Навыки проектирования и рисования

Вы также получите практический опыт работы в профессиональной компании.


Хелен — интервью с выпускницей программы Foundation

Почему я должен подавать заявку?

Если вы увлечены ремеслом, то программа Foundation поможет вам развить свои творческие способности, навыки и укрепить уверенность в себе.

В ювелирной промышленности Великобритании занято более 55 000 человек, и в Великобритании насчитывается более 16 000 предприятий, связанных с ювелирной промышленностью. Вы получите высшее образование с ручными навыками, которые могут позволить вам стать учеником — возможно, через схему ученичества компании Goldsmiths — или пойти на работу, или на курсы дальнейшего или высшего образования.

Вы также можете получить диплом City & Guilds уровня 2 в области производства ювелирных изделий, дополнительные единицы в навыках трудоустройства и диплом City & Guilds уровня 3 в навыках ремесла.




Бен — интервью с выпускниками программы Foundation

Нужны ли мне особые навыки или опыт для подачи заявки?

Классы 4-9/A-C по математике, английскому языку и ИКТ являются бонусом, а также опытом работы в мастерской по изготовлению ювелирных изделий, изделий из серебра или смежных отраслей.

2021 Кандидаты должны быть в возрасте от 16 до 19 лет на понедельник, 6 сентября 2021 года, и иметь возможность посещать Центр ювелиров с 9.30:00 – 16:30, с понедельника по пятницу, в рабочее время.

Как подать заявку?

Заявки на участие в программе Foundation на 2021/22 год закрыты.

Чтобы быть в числе первых, кто узнает об открытии заявок на участие в программе Foundation 2022/23, зарегистрируйтесь, нажав на ссылку ниже.

Возможность улучшить обратную связь с обучаемыми?

Postgrad Med J. 2006 Сентябрь; 82 (971): 576–579.

Адрес для переписки: Dr S Carr
University Hospitals of Leicester NHS Trust, Leicester General Hospital, Gwendolen Road, Leicester LE5 4PW, UK; Сью[email protected]‐tr.nhs.uk

Получено 14 октября 2005 г.; Принято 6 декабря 2005 г.

Copyright © 2006 Товарищество последипломной медицины. Эта статья была процитирована другими статьями в PMC.

Abstract

Недавние изменения в схеме работы врачей, проходящих обучение, означают, что традиционные системы образования находятся под растущим давлением и что необходимо максимально использовать новые возможности для обучения. Одна новая возможность может появиться после введения обязательных систем оценки (Mini-CEX, DOPPS, обратная связь из нескольких источников и обсуждение на основе конкретных случаев) в программах Foundation.В этом обзоре описываются новые процедуры оценки для программ Foundation и обсуждается потенциал этих оценок (с использованием Mini-CEX в качестве основного примера) как возможности дать обратную связь стажерам. Описаны важность обратной связи в профессиональном развитии и некоторые доступные методы предоставления обратной связи. Оценки в рамках базовой программы занимают значительное количество времени стажеров и инструкторов, и важно, чтобы возможности для обратной связи и обучения были максимальными.

Ключевые слова: обратная связь, последипломное медицинское образование, модернизация медицинской карьеры, Mini-CEX, обратная связь в обучении. Произошло изменение моделей работы с традиционной модели работы по вызову на посменную систему работы, что неизбежно привело к сокращению количества времени, доступного для обучения. В результате этих изменений в методах работы некоторые авторы сообщают об ухудшении качества возможностей для обучения. 2 ,3 Сокращение рабочего времени увеличило интенсивность работы и уменьшило возможности для личных размышлений и обратной связи с коллегами (т.е. консультантами, регистраторами и другими старшими членами Палаты представителей).

Кроме того, важные изменения в структуре подготовки врачей недавно произошли с введением Модернизации медицинской карьеры 4 ,5 и началом базовых программ для всех врачей, окончивших медицинские школы в Великобритании.

Программы состоят из запланированной на два года программы обучения и оценки:

  • Базовый год 1 — приравнивается к предыдущему обучению сотрудников дома до регистрации

  • Базовый год 2 — (год после регистрации) будет включать общий первый год обучения. 6

Инструменты для оценки компетентности в программе Foundation 6 ,7 и Mini-CEX (Clinical Evaluation Exercise), 8 Прямое наблюдение за процедурными навыками (DOPPS), основанное на конкретном случае обсуждение (CBD) и отзывы из нескольких источников (MSF). Эти методы оценки направлены на оценку эффективности обучаемых в реальных клинических условиях.

Система Mini-CEX была разработана, опробована и оценена в США и в настоящее время широко используется для оценки врачей, участвующих в программах резидентуры в США. 9 ,10 ,11

Оценка mini-CEX предполагает непосредственное наблюдение научным руководителем за работой стажера в реальных клинических ситуациях (15–20 минут) и предназначена для оценки таких навыков, как сбор анамнеза, клиническое обследование, коммуникативные навыки, диагностика и клиническое ведение.Оценка повторяется несколько раз и может проводиться в различных клинических условиях, т. е. в клинике, при обходе палаты, на приеме у врачей общей практики и т. д. Было показано, что этот метод надежен и имеет конструктную валидность 11 , а также является хорошим методом. образования, а также инструмент оценки. Mini-CEX также оценивался при оценке клинических навыков у студентов-медиков в США. 12

Непосредственное наблюдение за процедурными навыками (DOPPS)

Исторически сложилось, что компетентность в практических процедурах оценивалась с использованием журналов учета и мнений руководителей образования.Королевский колледж врачей разработал инструменты DOPPS и сообщает, что результаты непосредственного наблюдения, вероятно, будут более достоверными и надежными, чем предыдущая система, основанная на журнале регистрации. 13 ,14 ,15

Обсуждение случая (CbD)

Сосредоточено на оценке клинического обоснования путем рассмотрения случая и записей стажера в историях болезни пациентов. Этот инструмент оценки был разработан на основе процедур работы Общих медицинских советов, и его использование ранее было описано в первичной медико-санитарной помощи. 16

Обратная связь из нескольких источников (MSF)

В этом методе используются данные опроса восьми медицинских и немедицинских коллег для оценки аспектов деятельности. MSF использовалась в основном в промышленности и бизнесе для оценки результатов работы и в качестве средства обратной связи со стажерами. Инструмент мини-взаимной оценки (Mini-PAT) представляет собой инструмент обратной связи из нескольких источников, который сопоставляет мнения ряда коллег-клиницистов и сравнивает их с самооценкой работы стажеров.Оценки и комментарии в свободном тексте от восьми оценщиков затем передаются обучаемому руководителем обучения. 15

Мини-CEX и другие инструменты оценки, используемые в программах Foundation, потребуют от стажеров и оценщиков значительного количества времени для выполнения. Поэтому важно, чтобы в дополнение к оценке мы максимально использовали потенциал для обучения, особенно в свете проблем, связанных с изменением режима работы и ограниченным контактом с врачами-стажерами.

Мини-CEX и другие инструменты оценки подразумевают непосредственное наблюдение за стажерами, и, как таковые, оценки дают возможность регулярного контакта между стажерами и инструкторами в клинике во время обходов отделений и т. д., что может помочь обеспечить значимую и своевременную обратную связь для стажеров о клиническая эффективность. Таким образом, мы можем помочь компенсировать предполагаемое сокращение обратной связи и наставничества, которое возникло после введения сменного режима и новых моделей работы в больницах.

По мнению автора, некоторые оценки легче провести, чем другие.DOPS, CbD и MSF, по-видимому, сравнительно легко приспособить к рабочему дню, но Mini-CEX является более сложным, требующим большего планирования и составления расписания как в клинике, так и в отделении. Внедрение инструментов оценки окажет значительное влияние на клиническую службу, и поэтому важно, чтобы мы эффективно использовали время со стажерами и договаривались о достаточном количестве времени для проведения оценок.

Роль обратной связи со стажерами после оценки

В учебном плане программы Foundation 6 подчеркивается важность предоставления обратной связи стажерам после каждой оценки.

Предоставление качественной и своевременной обратной связи играет важную роль в обучении и профессиональном развитии в медицине.

В клинической медицине обратная связь относится к предоставлению информации, описывающей деятельность врача в наблюдаемой клинической ситуации. Стажеру даются конкретные субъективные комментарии к его наблюдаемой работе таким образом, чтобы ему было полезно рассмотреть и использовать его для улучшения своей будущей работы.

Обратная связь представляет информацию и не предназначена для осуждения, хотя почти неизбежно прилагается некоторое суждение (поля 1 и 2).

Описано несколько методов, помогающих учителям предоставлять обратную связь ученикам. 21 ,22 ,23 ,24 ,25 ,26 Один из старых, но наиболее часто используемых методов обратной связи в клинической медицине описан Пендлтоном. 22

Коробка 1 Правила обратной связи Pendleton

22

      • Обозреватель разъясняют вопросы факта

      • стажер определяют то, что прошло хорошо

      • тренер подчеркивает то, что они наблюдали, прошли хорошо

        стажер

      • Инструктор определяет выявленные области для улучшения

      • Инструктор и стажер согласовывают области для улучшения и формулируют план действий

      Вставка 2 Полезные правила предоставления отзывов

      23

      • Ясность — ясно выражайте то, что вы хотите сказать

      • Будьте конкретны — избегайте общих комментариев

        Подчеркивайте положительное, будьте конструктивны

      • Комментируйте поведение

      • Будьте описательными, а не оценочными

      • Будьте осторожны с советами — помогите человеку прийти к лучшему пониманию своей проблемы и тому, как они могут определить действия для более эффективного решения проблемы

      • Время и среда — согласование времени и места

      Этот метод обеспечивает обратную связь с обучаемым в структурированном виде и не требует оценки.

      Серия вопросов Пенделтона дает стажеру возможность сделать наблюдения о своей работе и поставить цели на будущее. Однако при использовании этой довольно старомодной и жесткой структуры могут возникнуть трудности с предоставлением обратной связи стажерам. Строгий формат обратной связи может стать предсказуемым и может препятствовать спонтанному обсуждению вопросов, возникающих у стажера и инструктора. Кроме того, поскольку метод противопоставляет «то, что было сделано хорошо» тому, «что можно было бы сделать по-другому», трудно избежать ощущения, что обратная связь противопоставляет «хорошие моменты» «плохим моментам».Врач может почувствовать, что вступительные комментарии становятся предсказуемыми и неискренними, и готовится к ожидаемой критике, которая последует. Обучаемый может занять оборонительную позицию, и обучающий потенциал обратной связи снизится.

      В литературе описано много других методов обратной связи. 26 Например, Silverman et al 24 ,25 описали технику обратной связи ALOBA (или «SETGO») (направленная на повестку дня, основанная на результате) обратной связи, которая использует структуру, показанную ниже:

      1. Что я (наблюдатель) s aw — описательная, конкретная, непредвзятая обратная связь наблюдателя

      2. Что e еще вы, учащийся, увидели?

      3. Что ученик думает ?

      4. Каких г целей мы пытаемся достичь?

      5. Любые или предложения о том, как нам туда добраться?

      Одним из возможных преимуществ этого метода является то, что этот метод быстрее сосредотачивается на проблемных областях обучаемых и в результате признания трудностей может снизить оборонительную позицию обучаемых и может быть менее оценочным. Еще одно потенциальное преимущество перед методом правил Пендлтона заключается в том, что стажер является активным участником, а не пассивным получателем обратной связи от фасилитаторов и других членов группы. Существуют и другие устоявшиеся модели предоставления отзывов, в том числе «модель SCOPME, модель Чикаго и т. д., которые подробно описаны в недавней обзорной статье. 26 Важно, чтобы использовались различные методы и подход каждый раз менялся, чтобы опыт не стал предсказуемым.Описанные выше методы довольно устарели и иерархичны, а другие более новые методы обеспечивают более реальный и мультипрофессиональный подход, то есть оценку типа 360 градусов. В программах Foundation стажеры теперь участвуют в MSF с оценкой восьми оценщиков, как медицинских, так и немедицинских, что имеет отношение к оценке производительности на многопрофильном рабочем месте.

      Обратная связь является важной частью процесса улучшения клинических навыков, и стажеры обычно ценят обратную связь. 23 Обратная связь показывает заботу и внимание к человеку и его профессиональному развитию, и в результате обратная связь может также способствовать мотивации и удовлетворенности стажеров. Большинство клиницистов знакомы с концепцией и принципами предоставления обратной связи, но часто ценность использования обратной связи в качестве инструмента обучения недооценивается. 23 В прошлом очень мало внимания уделялось обратной связи со стажерами. Исследование домашних врачей 27 показало, что домашние врачи почти не получали обратной связи и разработали свои собственные системы самопроверки, чтобы компенсировать отсутствие обратной связи извне.В таких ситуациях у некоторых стажеров может развиться неуверенность в себе, а у других может развиться ложное ощущение клинической компетентности.

      Обратная связь недостаточно использовалась в качестве учебного пособия в клинической медицине по ряду причин. Во-первых, необходимость наблюдать за работой стажеров — возможность, ограниченная изменениями в методах работы, но, возможно, обновленная оценками базовой программы. Во-вторых, учитель может быть обеспокоен влиянием отрицательной обратной связи на стажера и на отношения между стажером и тренером.Оценка MSF в базовых программах может оказаться очень полезной, так как эта методика включает в себя отзывы восьми оценщиков, а не только научного руководителя, который представляет отзывы.

      Кроме того, важно обеспечить надлежащее обучение инструкторов методам обучения взрослых и тому, как давать обратную связь слушателям. Предпочтительно, чтобы за инструкторами наблюдали, когда они дают советы и отзывы стажерам в рамках обучения на роль руководителя учебного процесса.

      Нам необходимо продолжать использовать и развивать наши навыки использования обратной связи в клинической медицине. Без адекватной обратной связи хорошая работа не признается, и проблемы с клинической компетентностью остаются неисправленными в течение длительного периода времени. Мы отошли от прошлого десятилетия, когда в больничной медицине ни одна обратная связь не указывала на удовлетворительный прогресс, а отрицательная обратная связь поступала косвенно в виде плохой рекомендации и трудностей с получением новой должности.

      Обратная связь с использованием Mini-CEX и других инструментов оценки программы Foundation

      Mini-CEX

      Было три публикации, описывающих Mini-CEX как инструмент обратной связи.Holomboe et al 28 сообщили об отзывах, полученных после 107 аудиозаписей сеансов мини-CEX. На 80% занятий супервайзер дал стажеру хотя бы одну рекомендацию по улучшению. Оценщик позволял обучаемым реагировать на обратную связь в 61% сессий, но только 34% оценивающих просили обучаемых дать самооценку столкновения. После оценки 8% тренеров и слушателей сформулировали план действий. Авторы пришли к выводу, что руководители учебных заведений использовали встречу для предоставления обратной связи и рекомендаций, но недостаточно использовали возможность других интерактивных методов обратной связи, включая самооценку обучаемых и планирование действий.

      В двух других исследованиях сообщалось об отзывах студентов-медиков после оценок Mini-CEX. Kogan et al 12 обнаружили, что в среднем через 21 минуту оценочная обратная связь давалась в среднем в течение восьми минут. Аналогично, Hauer et al. 29 изучали 30-минутные оценки Mini-CEX с участием 22 студентов-медиков. Обратная связь, данная после наблюдений, в среднем длилась 15 минут. Ни в одном из исследований не проводится оценка качества или полезности обратной связи.

      Обратная связь из нескольких источников (MSF) и обратная связь с использованием других инструментов оценки

      Во многих исследованиях сообщалось об использовании MSF в бизнесе и промышленности, и был сделан вывод, что обратная связь от MSF обычно приводит к улучшению общей производительности. 20 Однако был выявлен ряд факторов, влияющих на успех обратной связи с использованием этих инструментов. Негативная обратная связь может вызвать разнообразие или ответы, которые могут быть бесполезными, и люди, получившие обратную связь, не соответствующую их собственной оценке самих себя, склонны полагать, что обратная связь была бесполезной, и, вероятно, отреагируют отрицательно.Еще одним важным открытием стало то, что негативная обратная связь может привести к разочарованию и неспособности достичь целей. С другой стороны, положительная обратная связь может привести к чрезмерной уверенности и снижению усилий. Цинизм и негативное отношение к процессу MSF (оценщики и оценщики) также повлияли на то, могут ли люди измениться после обратной связи.

      Существует множество примеров использования этих инструментов в медицине. В хирургии Violato et al 18 пришли к выводу, что MSF полезен для внесения изменений в практику, но в другом исследовании не сообщалось о влиянии MSF на хирургическую практику. 19 Исследование врачей общей практики показало, что мнение врачей о процессе обратной связи было наиболее важным и что обратная связь, воспринимаемая как негативная, не имела значения или отрицательного воздействия. 20 Недавнее исследование с участием врачей пришло к выводу, что «когда необходимо оценить межличностные отношения, общение, профессионализм или поведение в команде и дать рекомендации, MSF является одним из лучших инструментов, которые можно принять и внедрить для обеспечения обратной связи и руководства работой». 19

      В настоящее время в литературе очень мало информации об обратной связи после DOPPS или обсуждении на основе конкретных случаев, и необходимо будет провести дальнейшую работу для оценки ценности обратной связи, предоставляемой стажерам после этих оценок.

      Выводы

      Интерактивная обратная связь важна для того, чтобы помочь врачам совершенствоваться и развиваться профессионально. В свете недавних изменений в медицинских схемах работы и изменениях в структуре обучения младших врачей нам необходимо использовать новые возможности для наблюдения за стажерами и обеспечения качественной и своевременной обратной связи для облегчения обучения.Mini-CEX и другие инструменты оценки, используемые в программах Foundation, дают возможность наблюдать за стажерами и предоставлять немедленную и актуальную обратную связь. Обучение руководителей учебных заведений использованию инструментов оценки и методов обратной связи важно для того, чтобы максимально использовать эту новую возможность обратной связи с обучаемыми.

      Программа Foundation представляет собой важное изменение в последипломном медицинском образовании в Великобритании. Предоставление надлежащего времени и признания для образовательного контроля и оценки в планах работы консультантов и связь с трестами в отношении последствий для клинической службы будут иметь важное значение.

      Сноски

      Финансирование: нет.

      Конфликт интересов: нет.

      Справки

      1. Департамент здравоохранения Часы работы врачей в обучении: Новый курс. London: Department of Health, 1991

      2. Paice E. Совместим ли «Новый курс» с хорошей подготовкой? Опрос старших офицеров дома. Хосп Мед 19985972–74. [PubMed] [Google Scholar]3. Скаллан С. Образование и режим работы младших врачей в Великобритании: обзор литературы. Медицинское образование 200337907–912.[PubMed] [Google Scholar]

      4. Министерство здравоохранения Модернизация медицинской карьеры: ответ четырех министров здравоохранения Великобритании на консультацию «Незавершенные дела – предложения по реформе должности старшего должностного лица». Лондон: Департамент здравоохранения, 2003 г.

      5. Департамент здравоохранения Модернизация медицинской карьеры: следующие шаги. Будущая форма программ базовой подготовки, подготовки специалистов и общей практики. Лондон: Департамент здравоохранения и др., 2004 г.

      6. Учебная программа подготовительных лет последипломного образования и подготовки Программный комитет Академии Королевских колледжей в сотрудничестве с Модернизацией медицинской карьеры в Департаментах здравоохранения.http://www.mmc.nhs.uk/pages/foundation/Curriculum 2005

      7. Современная медицинская карьера http://www.mmc.nhs.uk/pages/assessment

      8. Norcini JJ, Blank LL, Duffy D. et al Mini-CEX: метод оценки клинических навыков. Энн Интерн Мед 2003138476–481. [PubMed] [Google Scholar]9. DeLisa J A. Оценка клинической компетентности. Am J Phys Med Rehabil 200079474–477. [PubMed] [Google Scholar] 10. Durning S J, Cation L J, Markert R J. et al Оценка надежности и достоверности мини-клинической оценки для обучения резидентуре по внутренним болезням. Академ Мед 200277900–904. [PubMed] [Google Scholar] 11. Holmboe E S, Huot S, Chung J. et al Конструктивная валидность упражнения по миниклинической оценке (MiniCEX). Академ Мед 200378826–830. [PubMed] [Google Scholar] 12. Коган Дж. Р., Беллини Л. М., Ши Дж. А. Внедрение мини-CEX для оценки клинических навыков студентов-медиков. Академ Мед 2002771156–1157. [PubMed] [Google Scholar] 14. Уилкинсон Дж., Бенджамин А., Уэйд В. Оценка эффективности обучения врачей. БМЖ 2003327s91–s92. [PubMed] [Google Scholar] 15.Дэвис Х., Арчер Дж., Хёрд С. и др. Инструменты оценки для базовых программ — практическое руководство. БМЖ 2005330195–196. [Google Академия] 16. Саутгейт Л., Кокс Дж., Дэвид Т. и др. Процедуры эффективности Генерального медицинского совета: коллегиальная оценка эффективности на рабочем месте. Med Educ 200135 (дополнение 1) 9–19. [PubMed] [Google Scholar] 17. Atwater-LE, Waldman-DA, Brett-JF Понимание и оптимизация обратной связи из нескольких источников. Управление человеческими ресурсами 200241193–208. [Google Академия] 19.Локьер Дж. Обратная связь из нескольких источников при оценке компетентности врачей. J Contin Educ Health Prof 2003234–12. [PubMed] [Google Scholar] 20. Sargeant-J, Mann-K, Ferrier-S Изучение реакции семейных врачей на обратную связь из нескольких источников: восприятие достоверности и полезности. Медицинское образование 200539497–504. [PubMed] [Google Scholar]

      21. Макгилл И., Бити Л. Обучение действием: руководство для практикующих. Лондон: Коган Пейдж, 1994 159–163.

      22. Пендлтон Д., Шофилд Т., Тейт П. Метод обратной связи.В: Консультация: подход к обучению и преподаванию. Оксфорд: Издательство Оксфордского университета, 198468–71.

      23. Бранч В. Т., Паранджапе А. Обратная связь и размышления: методы обучения для клинических условий. Академ Мед 2002771185–1188. [PubMed] [Google Scholar]

      24. Курц С. М., Сильверман Дж. Д., Дрейпер Дж. Преподавание и обучение коммуникативным навыкам в медицине. Oxford: Radcliffe Medical Press, 1998

      25. Сильверман Дж. Д., Курц С. М., Дрейпер Дж. Навыки общения с пациентами. Оксфорд: Radcliffe Medical Press, 1998

      26.Чоудхури Р.Р., Калу Г. Учимся давать обратную связь в медицинском образовании. Акушер-гинеколог 20066243–247. [Google Scholar]

      27. Bucher, Stelling J G. Становление профессионалом. Беверли-Хиллз, Калифорния: Sage, 197712

      29. Хауэр К. Э. Усиление обратной связи со студентами с помощью Mini-CEX (упражнение по клинической оценке). Acad Med 200075524 [PubMed] [Google Scholar]

      Как подать заявку —

      ОБНОВЛЕНИЕ COVID-19 – 31 августа 2021 г.

      Попечители Фонда постоянно пересматривают свою политику предоставления грантов в свете социальных и экономических изменений, связанных с пандемией COVID-19.

      Пожалуйста, регулярно посещайте наш веб-сайт, так как мы планируем совершенствовать наш подход в зависимости от продолжительности и воздействия пандемии, поскольку они влияют на секторы, которые мы поддерживаем.

      Мы вновь открыли все наши схемы грантов с пересмотренными критериями поддержки. Пожалуйста, обратитесь к соответствующим рекомендациям для получения дополнительной информации.

      КАК ПОДАТЬ ЗАЯВКУ

      Обратите внимание, что конкуренция высока; мы получаем гораздо больше заявок, чем можем финансировать.Фонд поддерживает только благотворительные организации и не может поддерживать частных лиц.

      Заявки необходимо подавать онлайн. Дополнительная информация в руководстве (ссылки в левой части этой страницы).

      КОГДА ПРИМЕНЯТЬ

      Заявки принимаются круглый год; у нас нет сроков.

      Если у вас есть какие-либо вопросы, обратитесь к нашей  Часто задаваемые вопросы страница или свяжитесь с нами по телефону:

      Телефон: 020 7430 9119

      Электронная почта:     [email protected] org.uk  (Основная схема грантов)
      [email protected] (схема школьной библиотеки)
      [email protected] (Программа малых грантов)

      ЛИЧНАЯ ИНФОРМАЦИЯ

      Фонд Фойла обязуется защищать всю личную информацию, которую вы нам предоставляете. Мы будем использовать предоставленную вами контактную информацию только в административных, оценочных и исследовательских целях, чтобы облегчить выделение грантов и способствовать нашей благотворительной деятельности.Личная контактная информация ни в коем случае не будет обнародована. Ознакомьтесь также с нашим Уведомлением о конфиденциальности.

      Foyle Foundation — компания с ограниченной ответственностью, зарегистрированная в Англии и Уэльсе под номером 4006216. Зарегистрирована как благотворительная организация под номером 1081766.

      Базовая программа

      Резюме

      Начните свой путь к получению сертификата с помощью программы Foundation.

      Наша программа Foundation предоставляет соответствующие навыки и знания, которые помогут вам подготовиться к выполнению требований первой части нашей квалификационной программы Chartered Governance. Это особенно полезно, если у вас нет академического или профессионального опыта для участия в квалификационной программе в первой части. Программа Foundation — это ваш первый шаг на пути к карьере специалиста по управлению или корпоративного секретаря.

      Запись

      Эта программа является открытой, не требует предварительной квалификации и подходит, если вы живете или работаете в Великобритании или за рубежом.Это квалификация уровня 4, установленная на том же академическом уровне, что и степень бакалавра первого года обучения.

      Однако, если вы соответствуете любому из следующих вступительных требований, вам не требуется проходить базовую программу, и вы можете сразу перейти к первой части квалификационной программы:

      Контент

      Программа Foundation охватывает следующие предметы:

      • Деловая среда  – как организованы и работают предприятия и как внешняя среда влияет на деловую деятельность
      • Право – введение в корпоративное и коммерческое (коммерческое) право и правовые рамки, в которых работает бизнес
      • Комплаенс и управление компанией  – введение юридических, правовых и управленческих структур для компаний, порядок регистрации компаний и текущие обязательства компании по соблюдению и управлению
      • Финансы – основы бухгалтерского учета и как понимать компоненты финансовой документации, а также принципы принятия финансовых решений.

      Подробная информация о программе, образец экзаменационной работы и выдержка из учебного текста доступны в квалификационном пакете Discovery Pack.

      Исследование

      Мы рекомендуем 150-200 часов обучения для этого курса, который займет от шести до девяти месяцев.

      Вы будете оцениваться на одном 3-часовом экзамене с 15-минутным временем чтения. Экзамен можно сдать в июне и ноябре каждого года. Бумага содержит смесь вопросов с краткими и расширенными ответами с проходным баллом 50%.

      При регистрации на курс вы должны выбрать одну из двух следующих экзаменационных сессий, которые проводятся два раза в год, в июне и ноябре.

      Варианты исследования:

      Вариант 1: Обучение с партнером по обучению

      Мы сотрудничаем с различными партнерами по обучению  и настоятельно рекомендуем нашим студентам пройти обучение. Они предлагают варианты, которые включают дистанционное обучение и очные занятия. В дополнение к более высоким студенческим проходным баллам, преимущества включают в себя:

      • структурированная программа обучения;
      • возможность отправлять практические документы для обратной связи и рекомендаций;
      • быстрых, практических ответов на любые вопросы на протяжении всего курса; и
      • регулярный контакт с опытным наставником.

      Стоимость обучения обычно составляет 350–600 фунтов стерлингов за модуль в зависимости от выбранного вами поставщика услуг и услуг, которые они предлагают.

      Просмотреть всех поставщиков обучения

      Вариант 2: Самообучение

      Вы самостоятельно готовитесь к каждому экзамену, используя возможности, предоставляемые онлайн в рамках вашей студенческой подписки. К ним относятся:

      • доступ к таким ресурсам, как учебный план, текст по навыкам обучения, прошлые работы и предлагаемые ответы;
      • онлайн-доступ к учебному тексту и платформе электронного обучения;
      • веб-семинаров по поддержке обучения в таких областях, как планирование учебы и методика сдачи экзаменов.

      Сборы

      Регистрационный сбор : Ваш первоначальный регистрационный взнос включает членство в студенческой программе на один год (или полгода, в зависимости от того, когда вы зарегистрируетесь), доступ к ресурсам поддержки обучения, включая прошлые экзаменационные материалы и вебинары поддержки обучения, а также электронную копию текста исследования.

      Вступительный взнос за экзамен : Когда вы будете готовы к сдаче экзамена, вам нужно будет заплатить вступительный взнос до окончания срока подачи заявок на экзамен.Срок сдачи июньских экзаменов обычно истекает в марте, а ноябрьских – в сентябре.

      Плата за подписку : Ваша подписка на первый год (или полгода) студенческого членства включена в регистрационный взнос, но если вы все еще изучаете Базовую программу, когда она истечет, вам нужно будет продлить подписку.

Страновые отделения

AGA Khan Foundation (Бангладеш) Крайний срок подачи перед подачей заявок:
6 марта, 2022

срок подачи заявок на подачу заявок :
31 марта, 2022 31 марта, 2022

AGA Khan Foundation (Индия) Крайний срок для распространения заявок:
14 марта, 2022 (19:00 IST)

Крайний срок подачи заявок :
21 марта, 2022 (5:00 вечера IST)

AGA Khan Foundation (Пакистан)
AGA Khan Образование (Пакистан)
Срок подачи заявки на подачу заявок:
16 Март 2022

Крайний срок подачи заполненных заявок:
31 марта, 2022

2

AGA Khan Foundation (Португалия) Крайний срок подачи заявок:
28 марта, 2022

Описание

Великобритания

Страны со сниженной ставкой

Регистрационный взнос — годовая подписка

490 фунтов стерлингов

335 фунтов стерлингов

Регистрационный взнос – полугодовая подписка

(1 февраля – 31 июля)

391 фунт стерлингов

265 фунтов стерлингов

Вступительный взнос за экзамен

240 фунтов стерлингов

163 фунта стерлингов

Прочтите о преимуществах студенческого членства , которое дает ваша подписка.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
