Схема плитного фундамента: как определить толщину фундаментного основания, пошаговая инструкция, как сделать своими руками, как заливать плитный фундамент

Содержание

Фундамент плита

Что главнее при строительстве дома? Материал для возведения коробки? Правильное выполнение кровельных работ? А может продуманное планирование? Все это важно, но долговечность, прочность, надежность и другие эксплуатационные характеристики зависят от качественного основания. Именно фундамент можно назвать главной частью дома. Есть несколько основных разновидностей фундамента. Один из них – плитный монолитный фундамент.

Для возведения домов и других зданий он используется очень часто. В отличие от ленточного или свайного фундамента, он имеет свои особенности, характеристики, плюсы и минусы, а также сферу использования. В чем они заключаются? Когда лучше всего прибегнуть к использованию плитного основания? Как выглядит устройство плитного фундамента? Вы готовы получить ответы на эти и другие вопросы о плитном фундаменте?

Плитный фундамент – что это

Свое название плитный фундамент получил не просто так. В отличие от ленточного фундамента, который заливается с учетом прохождения несущих стен и перегородок, плитное основание делается сплошным. Оно простирается на всю площадь будущего здания. Это железобетонная плита, принимающая на себя всю нагрузку помещения и передающая ее в землю. На фото видно, как именно выглядит плитный фундамент.

Плита характеризуется большой площадью с определенной высотой. Заливка плиты под фундамент требует массу материалов и бетонной смеси. Нужно быть готовым к тому, что на создание качественной плиты уйдет примерно 50% всего бюджета постройки дома.

Обратите внимание! Несмотря на то что несущая способность плитного фундамента большая, встретить его можно все реже.

Все дело в высокой стоимости железобетонной плиты и в других минусах, о которых речь пойдет дальше. Особенно невыгодно делать его при грунте с хорошей плотностью. С другой стороны, железобетонный плитный фундамент не боится грунтовых вод.

Существует несколько видов этого плитного основания для дома:

  • незаглубленный плитный фундамент;
  • малозаглубленный плитный фундамент;
  • сильнозаглубленный плитный фундамент.

Определенные типы плитного фундамента можно использовать при тех или иных обстоятельствах.

Незаглубленное плитное основание

Особенность конструкции в том, что она не углубляется в землю, а просто формируется на поверхности грунта. Плитный фундамент незаглубленного типа используется в редких случаях, когда отсутствует морозное пучение грунта. Толщина плитного фундамента может составлять от 25 до 50 см. Под ним формируется песчаная подушка, толщина которой выбирается в зависимости от почвы. На подобном основании можно формировать легкие дома и постройки. Подробная схема фундамента на этом фото:

Преимущества незаглубленного плитного фундамента в простоте работ, быстроте возведения и отсутствие деформации при любой погоде. Даже время года не играет роли.

Малозаглубленное плитное основание

В этом случае плита немного углубляется в землю. Чтобы сделать это, нужно снять плодородный слой грунта. После чего он уплотняется, а на поверхности создается основание.

Сильнозаглубленное плитное основание

Для его устройства потребуется приложить немало усилий, потратить время и средства. Часто для работы используется специальная техника, занимающаяся рытьем котлована. Фундамент плита углубляется в землю и может переносить большие нагрузки. Тип подходит для строительства сооружений с подвальными помещениями. Котлован не будет разрушаться и поддаваться деформации. Благодаря этому здание станет более устойчивым.

Встретить сильнозаглубленное плитное основание можно все реже. Ведь все сводится к большим финансовым затратам и усилиям на рытье котлована.

Есть и другие виды фундаментов, который можно классифицировать по типу конструкций:

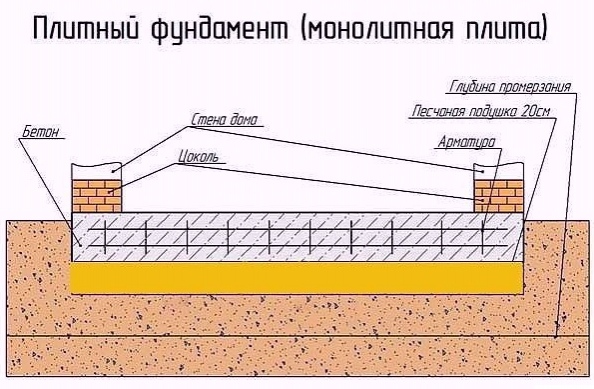

  • Фундамент монолитная плита. Его создают путем заливки в сделанную опалубку. Получается монолитное основание, основным фактором которого является глубина. После выкапывания соответствующего котлована, он выравнивается и трамбуется. На дне формируется подушка из песка толщиной от 10 до 20 см. После чего формируется опалубка, выполняется армирование плиты монолитного фундамента и происходит его заливка.
  • Плавающий фундамент. Его устройство очень дорогостоящее, однако, конструкция способна прослужить не один десяток лет. Это особенный тип, к которому прибегают в редких случаях. Если территория заболоченная, или грунт пучинистый и нестабильный, то без него не обойтись. Название не означает, что постройка будет плавать на грунте. Просто состояние подобного сложного грунта никак не будет сказываться на самой конструкции. Фундамент назван плавающим, так как двигается вместе с домом, защищая его от разрушения, если грунт просядет.
  • Решетчатое основание или плитный монолитный фундамент с ребрами жесткости. Неплохой вариант конструкции. Он собрал в себе все преимущества ленточного и плитного фундамента. Основание подходит для застройки больших и тяжелых конструкций. Благодаря плите, конструкция получается жесткой, а лента удерживает ребра. Фундамент чем-то напоминает плавающий тип. Получается некая монолитная плита на ленточном фундаменте.  Она усиливает конструкцию и выполняет роль чернового пола.
  • Свайно-плитный фундамент (СПФ). Как и предыдущий тип, он соединил в себе все преимущества свайного и плитного фундамента. Основание высокопрочное и безопасное, способно выдержать неблагоприятные явления. Фундамент используют в сейсмических опасных зонах. Также СПФ применяют при слабых насыпных грунтах. В основе – сваи, углубленные в землю, и монолитная плита, опирающаяся на сваи. Нагрузка равномерно распределяется по поверхности.

Каждый из видов плитного фундамента имеет свои преимущества и используется в разных обстоятельствах. Такое разнообразие позволяет выбрать оптимальный вариант основания под свой участок.

Преимущества и недостатки плитного фундамента

Фундамент плита имеет свои плюсы и минусы. Чтобы понять, нужно ли вам подобное основание, следует важно сопоставить все за и против. Только так мы и делаем свой выбор. А чем характерен плитный фундамент?

Список явных преимуществ плитного фундамента:

  • Долговечность и надежность железобетонной плиты. Никто не поспорит с этим. Если нужно создать качественное и надежное основания под большую постройку, то сплошной армированный слой справится с любой задачей. Сравнивая тип с другими аналогами, можно выделить основное отличие: у плиты большая площадь опоры на грунт. А это значит, что если выполнить правильный расчет плитного фундамента и придерживаться технологии устройства, то грунт никак не будет воздействовать на основание зимой при пучении.
  • Универсальность фундаментной плиты. Опять-таки, все сводится к строгому соблюдению технологий при работе. Выбрав подходящий вид основания и сделав его в соответствии с технологией, можно не переживать о грунте на территории. Устройство выполняется на любом основании: торфяник, болотистый грунт, пучинистый, скалистый.
  • Плита фундамента устраивается выше точки промерзания почвы. Особенность конструкции в том, что ее не требуется углублять далеко в грунт. Технология устройства предусматривает создание массивной песчано-гравийной подушки, на которую опирается плита. Получается, что грунт практически не оказывает влияния на железобетонную плиту зимой.
  • Отличные параметры жесткости плиты и распределение нагрузки по поверхности. Железобетон, из которого и состоит конструкция, обладает высокими прочностными характеристиками. Арматура в составе придает жесткости плите и помогает бетону не рассыпаться и деформироваться даже при просадке части основания, а вся нагрузка от конструкции равномерно распределяется на грунт. Поэтому при строительстве можно не ограничиваться созданием небольшого деревянного домика. Железобетонная плита выдержит капитальные постройки из кирпича и камня.
  • Отсутствует необходимость заниматься заливкой чернового пола. В отличие от ленточного ли свайного основания, черновым полом в плитном фундаменте является сама монолитная плита. Но, так как бетон холодный, в обязательном порядке для жилых помещений проводится утепление плитного фундамента. Это поможет сделать плиту, а значит и дом теплее. На подготовленное основание остается постелить черновой пол. Благодаря этому затраты на создание плиты снижаются. Чтобы понять разницу, можно провести расчеты, узнав, сколько придется заплатить за заливку полу ленточного фундамента, вместе с планированием грунта и песка.
  • Простота устройства железобетонной плиты. Несмотря на большой объем работ, создать плитный фундамент может каждый. Нужно только ознакомиться с инструкцией, основными положениями, запастись материалами, инструментами для работ и приступать к процессу создания плиты. Хотя новичкам будет трудно, но с большим желанием они могут справиться своими руками. Зачем переплачивать больше, нанимая прораба, если строительство плиты и так обойдется в копеечку.
  • Фундамент используется для строений любого типа. Так как плита ровная и монолитная, то подходит для строительства практически любого малоэтажного частного строения. На ней устраивают гараж, хозяйственные постройки, беседки и полноценные большие дома. Постройка может быть каркасной, каменной или кирпичной. Единственным отличием плитного фундамента будет расчет толщины. Для легких каркасных строений достаточно небольшой толщины плиты. Чем больше нагрузка, тем толще железобетонная конструкция.
  • Плита способна выдержать грунтовое движение. Используя плавающий тип основания, можно нивелировать все проблемы, связанные с неблагоприятным грунтом. Основание не станет лопаться, разрываться и разрушаться. Вместе с домом, фундамент сможет двигаться, выдерживая смещение грунта.

Как видно, преимуществ у монолитно плиты в качестве основания довольно много. Однако есть небольшой нюанс: большинство из них реальны, если придерживаться технологии создания плиты и не жалеть средства на материалы и другие работы. При нарушении инструкции и правил устройства, большинство плюсов перейдут в список минусов. Вот почему важно сделать плитный фундамент своими руками правильно.

А что сказать о недостатках? Начнем с того, что монолитная плита, как и все в мире, неидеальное и единственное решение всех проблем. Как ленточный, свайный или столбчатый фундамент, монолитная плита имеет и плюсы, и минусы. В чем они заключаются?

Список явных недостатков плитного фундамента:

  • Себестоимость монолитной плиты. Пожалуй, это один из основных недостатков, который сделал подобный вид конструкции для частного домостроения не таким популярным, как другие. Ввиду особенностей плиты и устройства, много средств уходит на бетон, арматуру, песок, щебень. Все же, не стоит быть так критичным. Некоторые предпочитают использовать в строительстве заглубленный ленточный фундамент. В таком случае стоимость является спорным аргументом. Для устройства ленточного фундамента потребуется практически столько же материалов. А если учесть тот факт, что в дальнейшем потребуются заливка чернового пола и обратная засыпка, то плитный фундамент в этом плане даже дешевле.

    ​Совет! Чтобы сделать строительство монолитного фундамента дешевле, можно использовать комбинацию монолитной плиты и ленточных фундаментов. Получится железобетонная конструкция с ребрами жесткости.

  • Нельзя использовать на участках с уклоном. Так как плита довольно большая и должна быть ровной, для участков с сильными перепадами и уклонами создание не совсем целесообразно. В таком случае следует заняться выравниваем грунта, создание высокого цоколя или устройством цокольного этажа. Соответственно, себестоимость плиты становится еще больше. Это не самый лучший вариант.
  • Сложности при создании подвального помещения. Подвал – прекрасная часть здания, которую можно использовать для своих целей. Но если вы планируете создавать плиточный фундамент и делать подвал, то монолитная плита заливается под подвалом, что создает дополнительную нагрузку. В то время толщина железобетона увеличивается, как и затраты на строительство. А что касается создания подвала под домом, то сделать его вовсе не получится. В таком случае нужно ленточное основание. Выполняется укладка плит перекрытия на фундамент, которые становятся полом для дома и потолком для подвала.
  • Заниматься строительством плитного фундамента зимой нельзя. И это касается не только плитного, но и других фундаментов, делающихся на основании бетона и железобетона. А вот свайный фундамент можно формировать в любое время года. Если на улице зима или поздняя осень, то фундамент плита своими руками делается весной или летом. А что делать, если ждать не хочется или не предоставляется возможным? В таком случае нужно выделить дополнительные средства, чтобы осуществить прогревание бетона и поддержание в небольшом радиусе оптимальную плюсовую температуру.
  • Коммуникаций, проводимые в помещении.Последний минус хоть и небольшой, но имеет место быть. Дело касается  водоснабжение и канализационная система. Обычно их проведение выполняется под землей. Поэтому прежде чем заливать фундамент плиту и формировать ее, нужно тщательно продумать расположение данных инженерных коммуникаций и выполнить их установку. Только после этого можно приступать к работам по заливке плиты.

Плитный фундамент имеет плюсы и минусы. Зная их, можно не только решить, выбрать данное основание для строительства или нет, но и выгодно использовать их. К примеру, можно заранее продумать строительство так, чтобы работы с заливкой выполнялись в теплый период. Да и закладку коммуникаций провести заранее.

Обратите внимание! Если речь идет о сложных пучинистых или просадочных типах грунта, то плитная конструкция – идеальное решение. Еще ее используют при большой нагрузке на основание, а также когда на строительном участке располагаются напорные грунтовые воды.

Технология создания плитного фундамента

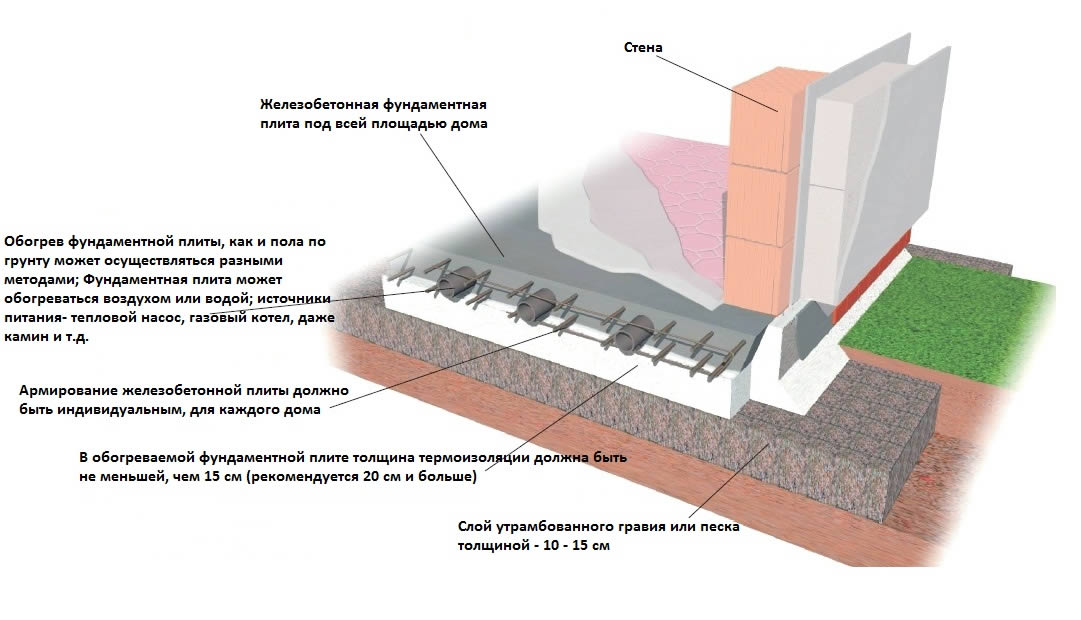

Прежде чем рассмотреть пошаговую инструкцию создания плиты, нужно разобраться в принципе строения фундамента. К примеру, возьмем обычный малозаглубленный фундамент. Это не просто залитая монолитная конструкция, находящаяся на грунте. Это целый комплекс слоев из разных материалов, играющих свою роль в работе. Ниже находится схема подобного основания с обозначением каждого элемента.

Итак, под №1 у нас слой несущего грунта под плитой. Чтобы до него добраться, нужно убрать плодородный слой почвы и выкопать котлован по размерам будущего плитного фундамента. Когда котлован готов, его утрамбовуют и формируют песчано-гравийную подушку, которая замещает выкопанный грунт. Дабы этот слой не перемешивался с грунтом и не заиливался, он отделяется посредством геотекстиля (№2).

Под №3 расположился слой утрамбованного песка, соответственно №4 – это слой щебня или гравия. В зависимости от условий, расположение может меняться. К примеру, если уровень грунтовых вод более 2 м в глубину, то используется нижняя подушка из песка, толщиной 40 см, затем идет слой гравия или щебня. Когда грунтовые воды находятся выше, снизу засыпают щебень. Тогда капиллярное подсасывание влаги снизу будет минимальным. После чего формируется песчаная подушка под плиту, выравнивающая поверхность.

Обратите внимание! Засыпка под плиту выполняется послойно, каждый слой подложки для фундамента нужно тщательно трамбовать.

Используются вибропилы или ручной инструмент. Иногда слой песка и щебня разделяется геотекстилем. Он служит для предотвращения взаимопроникновения материалов, армируя эти слои.

Если подушки сделаны качественно, то служат для максимально равномерного распределения нагрузки с плиты на грунт. Это своего рода «демпфер», гасящей сезонные сдвиги грунта.

Чтобы влага не проникала и не разрушала бетон, выполняется гидроизоляция плиты фундамента. Этим слоем гидроизоляции (№5) может выступать простая полиэтиленовая пленка, толщиной не меньше 200 мкм. Этот гидроизоляционный слой не является основным. Он удерживает влагу в бетонной подготовке, не давая проникать ей в гравий, осушивая сам бетон. Под №6 именно наша подготовка из бетона (подбетонка). Это тонкий слой залитого бетона. Он выравнивается для дальнейших работ. Используемая марка – М100, оптимальная толщина слоя – от 50 до 100 мм. Армировать слой не нужно. Чтобы сэкономить средства, подбетонку могут исключить из основания плиты. Это напрасно, так как на ее устройство не уйдет много средств. Зато с ней получится высококачественная, надежная гидроизоляция будущей монолитной плиты, а также ровная поверхность для выполнения утеплительных работ.

Дальше идет основной слой гидроизоляционного материала под плиту (№7). Он не дает влаге снизу проникнуть к фундаменту. Как показывает практика, один из лучших материалов для этой цели – рубероид или полимерно-рулонные материалы. Достаточно уложить два слоя гидроизоляции на подбетонку, чтобы обеспечить высокий уровень защиты плиты.

Следующий конструктивный элемент – утеплительный слой (№8). Даже если это плитный фундамент для гаража, рекомендуется делать пол теплым. О жилом доме и речи не идет. Так получится обеспечить тепло и уют в помещении. А какой материал из десятков утеплителей подойдет лучше всего для плиты? Чаще всего используется экструдированный пенополистирол. Стоит сказать, что утепление плитного фундамента выполняется не всегда. В любом случае следующий слой основания – это монолитная плита фундамента (№9). Толщина плиты зависит от разных факторов. Диапазон 100–400 мм для частного строительства. Чтобы сделать конструкцию жестче, прочнее, надежнее и долговечнее, выполняется армирование бетонной плиты фундамента (№10). Толщина плиты указывает, сколько арматуры потребуется. Например, если толщина слоя достигает 150 мм и меньше, то армирование плиты делается одним ярусом. А когда толщина более 150 мм, то ярусов нужно 2. Расстояние между слоями и внешней поверхностью плиты, должно составлять 50 мм.

Следующие элементы плитного фундамента не касаются нашей темы, но для общего представления мы их перечислим:

  1. Под №11 – гидроизоляционный слой цокольной части плиты (вертикальная гидроизоляция).
  2. Под №12 – траншея для дренажа, наполненная щебнем.
  3. Под №13 – дренажная труба.
  4. Под №14 – хорошо утрамбованная засыпка пазух котлована из песка и гравия, проходящая вокруг фундамента плитного типа.
  5. Под №15 – термоизоляционный слой из ЭППС, утепляющий отмостку. В идеале стыковать данный слой утеплителя с уложенным внизу плиты.
  6. Под №16 – отмостка около фундамента.

Зная все элементы плитного фундамента и их последовательность, выполнить его создание своими руками будет несложно. Единственный вопрос, который следует решить – выбор толщины фундаментной плиты.

Как выбрать толщину плиты фундамента

Чтобы фундамент справился с оказываемой на него нагрузкой, нужно заняться расчетами толщины. Мы выяснили, что чем сильнее нагрузка, тем толще требуется слой. Задача упрощается, так как для частного строительства толщина плиты может достигать от 150 до 300 мм. Небольшие постройки, такие как беседки и подобные, создают на плите в 100 мм. Что касается коттеджей, то толщина увеличивается в 4 раза.

При создании ориентируются на такие данные:

  • для легких построек, садовых сооружение и сельхозпостроек – от 100 до 150 мм;
  • для легких каркасных домов, одноэтажных конструкций из дерева и газосиликатных блоков – от 200 до 300 мм;
  • для конструкций с двумя этажами, сделанными из бруса, или же для одноэтажных домов из бетона и кирпича – от 250 до 350 мм;
  • для двух- или трехэтажных коттеджей из кирпича или камня – от 300 до 400 мм.

Если использовать качественный бетон М300 (В22.5) и придерживаться технологии, то железобетонная плита фундамента будет обладать колоссальным резервом прочности. Однако, на толщину фундамента оказывается влияние разных типов грунта. Это нужно учитывать, так как грунт имеет свою характеристику сопротивления нагрузке, несущую способность. Подобный параметр определяется в кПа, хотя для расчетов лучше использовать метрическую систему кгс/см2. Таблица указывает на сопротивления разных грунтов.

Значит, распределенное давление, которое будет создаваться домом и масса фундаментной плиты, не должны выходить за пределы, указанные в таблице. Но, чтобы идеально рассчитать толщину, можно воспользоваться онлайн-калькулятором.

Расчет армированного каркаса для плиты

Для армирования используется арматура. Если толщина плиты менее 150 мм, то армирование выполняется одним ярусом. Каркас делается из арматуры (Ø12–16 мм) и вязальной сетки. Расположение каркаса – центр плиты арматуры. Обычно для частного строения плита имеет толщину 200 мм и больше, в таком случае нужно два яруса сетки. Расположение каждой сетки от краев плит – от 30 до 50 мм. Монтаж прутьев, образующих сетку, делается с шагом в 200–300 мм. Вот схема армирования монолитной плиты фундамента.

Сетки нужно увязывать по всем точкам пересечения поперечных и продольных стержней (№1) при помощи стальной вязальной проволоки (метод сварки использовать не рекомендуется). Друг с другом сетка фиксируется при помощи хомутов П-образного сечения (№2) в зоне по краям, а по всей площади фундаментной плиты подставками-«пауками» (№3). Чтобы изготовить данные хомуты и подставки используется прут арматуры Ø 8–10 мм.

Что касается точного количества прутьев арматуры, вязальной проволоки и крепежных элементов для вязки каркаса, то все зависит от площади плиты. Для удобства используйте онлайн-калькулятор. Теперь все готово для работ. Чтобы создать плитный фундамент своими руками, нужна пошаговая инструкция.

Создаем плитный фундамент поэтапно

Сразу начнем с того, что универсальной инструкции по созданию не существует. На создание играет роль специфика участка, особенности каждого здания, возможности застройщика, а также другие факторы. Мы подробно рассмотрим этапы выполнения работ, которые помогут создать на участке плитный фундамент под гараж или другую постройку по единой схеме.

Важно! Перед строительством нужно купить все необходимые материалы и подготовить инструменты.

Подготовительные работы

Подготовительный этап делится на такие шаги:

  • Все начинается с чертежа на бумаге. Только так можно выполнить все правильно и быстр. В нем указываются все размеры и особенности конструкции.
  • Дальше участок очищается от всего лишнего: ветки, листья, мусор, небольшие постройки, кусты и другая растительность. Пространство должно быть освобождено.
  • Территория размечается по чертежам для создания разметки под строительство фундамента. Для разметки нужны колышки и веревка. Она служит ориентиром для копки котлована. Взяв за ориентир точки привязки, нужно наметить конур здания. Для этой цели подойдут обноски. Их нужно расставить за контуром, однако, веревка, натянутая между ними, служит точным контуром и формирует углы.

    Обратите внимание! На обноске можно разметить расположение натянутого шнура и снять его, чтобы он не мешал при земельных работах. Затем в любой момент веревка может быть установлена на место.

  • При разметке важно точно вывести углы. Упростить задачу поможет геодезический теодолит на штативе. Но, не все имеют его в наличии, поэтому воспользуемся подручным материалом. Нужно создать египетский треугольник. Его соотношения сторон 3:4:5. Если выложить их, как показано на рисунке, то получится идеальный угол в 90°.
  • Когда разметка контура сделана, можно наметить границы котлована. Есть некоторые нюансы, например, нужно чтобы фундаментная плита выходила за контур на величину ее толщины. Сам котлован делают еще шире, нередко на 1 м больше с каждой стороны. Для его? Так можно сделать кольцевой дренаж и утепленную отмостку. Правда, данное правило не является обязательным.
  • Начинается самый трудоемкий этап работ. Если делается фундамент для беседки или подобной постройки, то котлован можно вырыть своими усилиями, попросив помощи у родных. А вот если формируется плитный фундамент под кирпичный дом, без спецтехники обойтись никак нельзя. Даже углубление в 500 мм станет каторгой. При площе в 50 м2 придется вырыть 25 м2 грунта.
  • Глубину котлована нужно просчитывать заранее. Важно учитывать толщину песчано-гравийного слоя, толщину положки из бетона, утеплительный слой и заглубление фундаментной плиты. Даже при формировании малозаглубленного фундамента, делать котлован для вышеприведенных слоев необходимо. Плодородный слой грунта имеет органику. В процессе разложения, объем грунта уменьшается, а плита обязательно просядет.
  • Настало время ручного труда, чтобы довести выкопанный котлован до идеала. Для этого нужны лопаты. Дно уплотняется и выводится на один уровень по горизонту. Для контроля глубины используется лазерный нивелир или водяной уровень. Ямы и углубления от ковша закидываются грунтом и утрамбовуются. Основная задача – сделать дно ровным и уплотненным. То же касается вертикальных краев.

    Совет! Когда котлован имеет правильную форму, можно разместить его изнутри. Для этого по углам вбиваются колышки, между которыми по контуру натягивается веревка. Она показывает, до какой точки формировать подсыпку.

  • На этапе выравнивания приступаем к инженерному обеспечению. Вокруг дома лучше создать дренаж с накопительным колодцем, куда будет стекать вся вода. Она нужна не только для эксплуатации дома, но и для комфортного строительства. Если пойдет дождь, влага будет быстрей уходить по дренажу дальше от строительных работ. К тому же нужно позаботиться о проведении коммуникаций, таких как канализация и водоснабжение. Под трубы, согласно плану, роется траншея. Они укладываются туда под определенным углом и засыпаются песком. Песок тщательно трамбуется.

    Обратите внимание! Есть еще один вариант проводки труб под плитный фундамент. Они прячутся в песчано-гравийном слое, а патрубки выводятся по вертикали выше будущей фундаментной плиты. Чтобы трубы не засорились, их закрывают заглушками. Что касается теплоизоляции, то она трубам не нужна. Но, она не будет лишней, особенно за границей фундаментной плиты.

Плитный фундамент своими руками: пошаговая инструкция

Дата: 6 марта 2018

Просмотров: 2684

Коментариев: 0

Желая обеспечить устойчивость и долговечность возводимых строений, застройщики серьезно подходят к выбору конструкции несущих основ. По степени надежности и величине нагрузочной способности заслуживает внимания монолитное бетонное основание, выполненное в виде цельной плиты. Оно положительно зарекомендовало себя на слабых почвах. Сооружается такая фундамент плита своими руками. Пошаговая инструкция позволяет получить полную информацию о технологии самостоятельного изготовления. Рассмотрим детально конструкцию и технологию.

Фундамент плита своими руками пошаговая инструкция

Конструкция и применение плитного фундамента

Такой вид фундамента представляет собой мелкозаглубленную в грунт армированную плиту из бетона. Высота основы, в зависимости от вида грунта и массы строения, составляет 0,2–0,4 м. Заливка бетонного раствора выполняется на утрамбованную песчано-щебеночную подушку, сформированную на спланированной площадке. Благодаря применению тяжелого бетонного раствора, а также усилению стальной арматурой, плитный фундамент обладает повышенным запасом прочности.

Увеличенная площадь опорной поверхности обеспечивает:

  • равномерное распределение на почву нагрузок от массы строения;
  • невозможность локальной усадки здания, а также появления трещин в стенах.

Плитная конструкция обладает повышенной надежностью на слабых почвах, которые склонны к деформациям в результате морозного пучения, а также на насыпных песчаных грунтах.

Цельная основа плитного типа применяется для возведения следующих строений:

  • объектов промышленного назначения;
  • частных домов;
  • дачных построек;
  • хозяйственных построек.

Мелкозаглубленная плита из усиленного арматурой бетонного массива обладает комплексом достоинств:

  • используется для возведения зданий, в которых не планируется устройство подвального помещения;
  • облегчает дальнейшее устройство пола, для которого нет необходимости приобретать и устанавливать лаги;

    Плитный фундамент своими руками

  • обладает повышенным запасом прочности, обеспечивая целостность и устойчивость коробки здания;
  • может обустраиваться на любых видах почвы, включая насыпные грунты;
  • надежно изолирует возводимое здание от влияния грунтовых вод;
  • устойчива к сезонным подвижкам почвы, при которых плита сохраняет исходное положение.

К преимуществам также относятся:

  • простота сооружения;
  • практичность конструкции;
  • увеличенный срок эксплуатации.

Слабое место фундаментной плиты – повышенный уровень затрат на обустройство. Однако дороговизна материалов компенсируется повышенной надежностью, долговечностью, а также стойкостью к воздействию внешних факторов.

Методы монтажа

Фундаментная конструкция, в зависимости от требований проекта и особенностей выполнения монтажных операций, может сооружаться по различной технологии.

Возможны следующие методы монтажа:

  • монолитный. Он предусматривает выполнение операций по сборке опалубочной конструкции, подготовку рабочей площадки, выполнение арматурных работ и бетонирование. Цельный вариант обладает повышенной прочностью, не требует применения специального грузоподъемного оборудования, позволяет сформировать плиту необходимой толщины. Слабые стороны цельной основы – повышенный уровень финансовых затрат, связанный с необходимостью применения увеличенного объема бетонного раствора, а также арматуры;

Устройство монолитной плиты фундамента и технология при строительстве

  • составной. Сборная конструкция плитной основы собирается из промышленно изготовленных железобетонных элементов. Их монтаж производится на предварительно подготовленную поверхность со щебеночно-песчаной подушкой с последующей заливкой бетонного раствора в стыковые участки. Недостаток – необходимость применения специальной грузоподъемной техники, использование стандартных изделий с постоянной толщиной, не позволяющее формировать утолщенную основу, а также недостаточно высокая прочность по сравнению с монолитным вариантом.

Принимая решение соорудить плитный фундамент своими руками, пошаговая инструкция облегчит выполнение работ по каждому из приведенных вариантов.

Толщина плитной основы

Конструктивные особенности фундаментной плиты позволяют сооружать на ней различные здания.

В зависимости от величины действующих нагрузок и глубины закладки фундаментной основы изменяется ее толщина:

  • для большинства стандартных строений достаточно залить бетонный массив толщиной 40 см;
  • при повышенной массе зданий, расположенных на проблемных почвах, толщина основы может достигать 1,2 м;

Для обеспечения целостности стен и устойчивости частного дома достаточно забетонировать основание с толщиной массива до 40 см. Для заливки бетонного раствора необходима смесь М200, которая имеет маркировку по влагостойкости W8 и морозоустойчивости F200.

Фундамент плита своими руками – пошагово разбираем схему

Монтаж монолитного фундамента

Зная очередность расположения слоев, может быть быстро сооружена фундамент плита своими руками.

Пошагово рассмотрим устройство многослойной фундаментной основы начиная с нижнего слоя:

  • геотекстильная ткань. Отличается повышенной фильтрующей способностью. Укладывается на поверхность грунта, затрудняя перемешивание песочно-щебеночной подсыпки с почвой;
  • подушка. Выполняется из уплотненной смеси песка с гравием или щебнем. Она сдерживает пучение почвы, выравнивает площадку и позволяет разместить в утрамбованном массиве дренажные магистрали;
  • бетон. Тонкий слой бетонного раствора, залитый на подушку, строители называют подбетонкой и заливают для выравнивания основы под основную плиту. Подбетонка повышает нагрузочную способность;
  • гидроизоляционный материал. Он затрудняет проникновение грунтовых вод к фундаментной поверхности, а также предотвращает утечку влаги из бетонного раствора. Это повышает прочностные свойства монолита после твердения;
  • теплоизоляция. Теплоизоляционную прослойку укладывают для дополнительного утепления помещения или для обустройства теплых полов;
  • опалубка. Опалубочная конструкция позволяет сохранить бетонному раствору необходимую форму и предотвращает потерю влаги в процессе твердения. Ее конструкция может быть стационарной или демонтируемой;
  • арматура. Для повышения прочностных характеристик бетонного массива и предотвращения образования трещин выполняется армирование стальными стержнями. Они воспринимают изгибающие усилия, и повышают долговечность;
  • бетон. Это завершающий слой фундаментной конструкции, расположенный в верхней части «пирога». Бетонный массив, усиленный арматурной решеткой, воспринимает усилие от массы строения.

При сооружении фундаментной основы важно понимать функциональное назначение каждого слоя и последовательность их расположения.

Схема устройства плитного фундамента

Фундаментная плита своими руками – инструкция по монтажу

Технология выполнения строительных мероприятий включает следующие этапы работ:

  1. Подготовительные мероприятия.
  2. Выполнение разметки.
  3. Земляные работы.
  4. Обустройство опорной подушки.
  5. Укладку инженерных коммуникаций.
  6. Сооружение опалубочной конструкции.
  7. Гидроизоляционные мероприятия.
  8. Сборку арматурной решетки.
  9. Заливку бетонного раствора.

При выполнении работ важно руководствоваться пошаговой инструкцией. Соблюдение очередности работ обеспечивает прочность несущей основы. Остановимся на особенностях главных этапов.

Подготовительные мероприятия

На подготовительном этапе необходимо выполнить геодезические изыскания, по результатам которых определяются следующие сведения:

  • характер почвы;
  • нагрузочная способность;
  • уровень грунтовых вод.

Подготовка и армирование монолитного фундамента

Результаты изысканий учитываются при разработке проекта. Дальнейший порядок действий:

  1. Вбейте колышки, натяните шнур и выполните разметку.
  2. Подготовьте строительную площадку – уберите мусор и растительность.
  3. Извлеките с помощью экскаватора грунт и подготовьте котлован.

После завершения указанных операций приступайте к сооружению дренажной системы.

Установка дренажных коммуникаций

Для укладки дренажных коммуникаций выполните следующие работы:

  1. Выкопайте приямки внутри контура и по периметру котлована.
  2. Постелите в них геотекстильную ткань, засыпьте гравий.
  3. Уложите полиэтиленовые трубы с дренажными отверстиями.
  4. Засыпьте дренажные магистрали щебенкой, уложите геотекстиль.

При укладке магистралей важно обеспечить уклон труб от центральной части фундамента внешнему контуру.

Подготовка к заливке бетона

Заливке бетонного раствора предшествуют следующие мероприятия:

  1. Обустройство подушки из песка или гравийно-песчаной смеси.
  2. Уплотнение подсыпки, проливка водой.
  3. Установка опалубки по контуру котлована.

Важно тщательно подогнать элементы опалубки и предварительно уложить необходимые коммуникации.

Усиление арматурой и заливка раствора

На завершающем этапе работы выполните следующие операции:

  1. Уложите два слоя гидроизоляции.
  2. Соберите арматурную решетку.
  3. Уложите арматурный каркас на опоры.
  4. Залейте бетонный раствор.
  5. Уплотните бетон, разровняйте поверхность.

Для набора проектной прочности необходимо дать отстояться бетонному массиву на протяжении месяца. Для нормального протекания процесса гидратации увлажняйте бетонный массив, закройте полиэтиленом от испарения влаги.

Заключение

Ознакомившись с технологией и подготовив необходимые материалы, можно соорудить плитный фундамент своими руками. Пошаговая инструкция поможет правильно выполнить работы и избежать ошибок. Цельная плита обеспечит необходимую степень надежности и позволит длительно эксплуатировать строение.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

95 фото описания установки фундамента

Плитный фундамент входит в категорию самых прочных и надежных конструкций, возводимых на этапе нулевого цикла работ. По этой же причине он является самым дорогим видом среди всех подобных ему по функциональности оснований.

Высокие затраты на такой фундамент обусловлены сразу несколькими факторами:

  • во-первых, большая сумма уходит на приобретение бетона, арматуры и изоляционных материалов;
  • во-вторых, фундаментная подушка – это массивный элемент, который измеряется исходя из нижней горизонтальной площади дома с добавлением участков устойчивости по каждой стороне. И помимо этого, учитывается толщина конструкции.

Важность состояния грунта при монтаже фундамента

В интернете на станицах строительных сайтов часто можно встретить фото плитного фундамента. Несмотря на все затраты, он один из самых распространённых типов оснований в загородной зоне строительства.

Основные причины, по которым рекомендуется установить именно плитный фундамент – это неустойчивость (повышенная подвижность) грунтов. Плита укладывается в грунте, по отметкам, рассчитанным проектировщиками, независимо от того в каких масштабах проводится стройка.


В частном секторе также важна оценка почвы и соответствующий расчёт специалистом. На участке может обнаружиться высокий уровень грунтовых вод, и сплошная фундаментная плита в данном случае становиться безальтернативным вариантом для возведения коттеджей и дач.

Впоследствии сооружение, установленное на плиту, получается, как бы «плавающим» под воздействием пучинистых грунтовых сил.


Преимущества и недостатки закладки плитного основания

Устройство плитного фундамента, несомненно, имеет много преимуществ помимо упомянутого выше, где речь шла слабых грунтах.

Другие не менее важные факторы выражены следующим образом:

  • дом, построенный на подобной бетонной подушке, не подвержен деформации.
  • монолитная плита отлично выдерживает повышенные силовые воздействия. Повторившись, нужно сказать, что на такой плите можно установить трёхэтажное кирпичное сооружение, брусовой или бревенчатый дом.
  • в случае устройства плиты отпадает надобность в монтаже чернового пола. Это даёт возможность сэкономить и получить либо уже готовое нижнее перекрытие между основным этажом и подвальным помещением, или готовый пол в том же подвале.
  • проводя монтаж плитного фундамента, трудоемкость земляных работ сводится к минимуму. Вполне достаточно использования экскаватора.

Впрочем, необходимо будет провести выравнивание и уплотнение дна котлована. Но, при таком объёме работ трудоёмкость будет незначительной и не пойдёт ни в какое сравнение с проведением аналогичных действий для заливки бетонной смеси в ленточном фундаменте или при монтаже опорных столбов.

Одним из недостатков монолитной подушки, помимо её дороговизны, является невозможность построить дом, в котором расположился бы высоким подвал. Если он нужен, придётся сильно заглублять плиту.

Есть вариант выстраивания цоколя на плите, но независимо от выбранного действия всегда приходится значительно потратиться. Такой расклад устраивает не всех. Отсюда и повышенный интерес к вопросу как сделать плитный фундамент своими руками.

Самостоятельное проведение работ

Тот, кто бывает заинтересован в устройстве именно такого типа основания под свой дом, всегда точно знает причину подобного выбора. Она может заключаться в сокращении сроков строительства, в снижении трудозатрат и главным образом в экономии финансовых средств.


Особенно выгодным это становиться при самостоятельном выполнении работ. Услуги профессиональных бригад оцениваются высоко. Провести же армирование и бетонирование плиты, опираясь на собственные силы вполне реально.

Из-за этого от мастеров-строителей нередко отказываются и берут дело в свои руки. Проводят расчёт плитного фундамента, определяют его месторасположение.

Пошаговая раскладка работ по возведению фундаментной плиты

Технология плитного фундамента включает несколько этапов:

  • Планировка территории под сооружение.
  • Устройство мелко заглублённого котлована.
  • Устройство песчаной подсыпки толщиной 10 см.
  • Монтаж подбетонки (опорной части под основную плиту). Марка смеси В7,5.
  • Установка опалубки на расчётную высоту плиты и закладка в неё арматуры. Диаметр основных стержней составляет 12 мм. Вязальная проволока для соединения прутков и формирования общего каркаса имеет сечение 8мм.
  • Заливка основной бетонной смеси.

В таком виде фундамент ещё нельзя считать готовым. Полная готовность наступит по истечении 28 дней. Работы по грунтованию праймером боковых поверхностей можно проводить, выждав 70% схватывания.


Технология кажется очень простой, но не стоит мнить из себя гения которому по плечу всё и сразу. Всегда лучше основательно изучить тему бетонирования. Посмотреть плитный фундамент в разрезе.  Расположение арматуры, порядок перевязки проволокой.

Не забыть отметить и провести температурный шов в бетоне.  Возможно, это будет первый, но не последний для кого полезный опыт.

Фото плитного фундамента

Также рекомендуем посетить:

Плитный фундамент: характеристики и применение

Мечтает о своем доме почти каждый человек, особенно, глядя на готовые красивые коттеджи. Но купив земельный участок и решив начать строительство собственного дома, многие и не предполагают, сколько возникает вопросов. В первую очередь нужно выбрать проект дома. Здесь есть несколько вариантов. Самые простые варианты: выбрать типовой  проект или заказать индивидуальный. Именно на этапе проектирования решается, каких размеров  и из каких материалов строить дом, а также, какой будет ленточный, столбчатый или плитный фундамент.

После проектирования и получения необходимых разрешений начинается строительство дома, которое включает в себя следующие этапы

  • подготовку строительной площадки;
  • устройство фундамента;
  • возведение стен;
  • устройство кровли;
  • проведение коммуникаций;
  • внутренние и внешние отделочные работы;
  • благоустройство территории и т.д.

Каждый этап требует определенного строительного опыта, которым большинство застройщиков не обладает. В этом случае существуют разные варианты строительства. Можно изучить материал, как постороить теплый энергоэффективный дом , и попытаться строить его самостоятельно. Правда, все равно придется воспользоваться строительными услугами  сторонней организации для выполнения некоторых работ. Самым выгодным, правда, и самым дорогим вариантом является строительство дома под ключ , которое осуществляет компания «КиевНовБуд». В этом случае наша компания берет на себя все вопросы, связанные со строительством, а также бесплатно занимается сдачей дома в эксплуатацию и оформлением свидетельства на право собственности.

Если принято решение о самостоятельном строительстве кирпичного дома, то, естественно, надо знать, как построить дом из кирпича . При решении строить дом из газобетонных блоков, нужно знать какой газобетон лучше . Вопросов возникает много. Важно во время строительства не отклоняться без крайней необходимости от разработанного проекта. Если в проекте предусмотрено строительство плитного фундамента, то нужно строить именно его, так как его выбор осуществлялся с учетом свойств почвы и нагрузки от веса дома.

Характеристики плитного фундамента

Плитный фундамент представляет собой монолитную плиту под всем зданием, которая является сплошным или ребристым железобетонным монолитом либо состоит из железобетонных балок с плотной заделкой швов и последующим монолитным покрытием. Так как нагрузка от веса здания приходится на всю плиту, к ее конструкции и устройству предъявляются повышенные требования.

Различают два вида плитного фундамента:

  • заглубленный;
  • незаглубленный.

Глубина заглубления обычно около 30 см. При этом под фундаментом устраивается подушка из песка и гравия. Незаглубленный тип плитного фундамента часто называют «плавающим», глубина его заложения не более 8 см. За счет небольшого заглубления фундамент движется вместе с движением почвы, чем обеспечивает высокую прочность всей конструкции.

Благодаря большой площади плиты снижается нагрузка на грунт. Использование при устройстве фундамента армирования предохраняет всю конструкцию от перемещений и усадки грунта. Данный фундамент применяется почти для всех видов грунтов. Осложняется его применение лишь на покатых поверхностях.

Плитный фундамент имеет следующие преимущества:

  • применение фундамента на любых типах грунта, в том числе плавающих;
  • простая технология изготовления, бетонная смесь может выгружаться без помощи бензонасоса напрямую, что экономит время и финансы;
  • большая площадь плиты обеспечивает высокую несущую способность;
  • жесткий внутренний каркас плиты предохраняет ее от деформаций, при сезонных движениях почвы плита движется вместе со всем зданием, поэтому данный фундамент подходит для «неэластичных» стен: кирпичных, из газоблоков и др.;
  • поверхность плиты можно использовать в качестве полового покрытия без дополнительного облицовочного материала;
  • при соблюдении технологии изготовления препятствует проникновению влаги, снижает теплопотери через пол;
  • при строительстве в условиях мерзлого грунта, благодаря небольшому заглублению экономятся расходы на земельных работах.

Недостатки плитного фундамента:

  • сложность совмещения устройства подвала и сплошной плиты;
  • невозможность ремонта;
  • работы по заливке фундамента должны выполняться при благоприятной погоде;
  • высокая стоимость.

Если рассматривать высокую стоимость, то она объясняется повышенной материалоемкостью: использование большого количества бетона и арматуры. Но плита дает возможность сэкономить на других этапах строительства и построить теплый энергоэффективный дом :

  • плита может использоваться в качестве пола первого этажа;
  • при устройстве теплого пола, его можно сделать непосредственно в плите, таким образом, не придется выполнять отдельную стяжку;
  • для устройства опалубки значительно экономится пиломатериал;
  • небольшой объем земельных работ;
  • нет необходимости применения спецтехники.

Таким образом, выполнив расчет сметы , можно понять, что наиболее выгодно применять плитный фундамент для одно-двухэтажных зданий с небольшой площадью основания. Для того чтобы фундамент был надежным и выдержал нагрузку здания и движения грунта, надо правильно сделать расчет плитного фундамента, который выполняется на этапе проектирования.

 Этапы строительства плитного фундамента

Важно для плитного основания подобрать правильно бетон. Минимальная марка бетона должна быть М-400, оптимальная – М-500. Толщина бетонной плиты не должно быть слишком большой, достаточно 200 мм. Такой толщины достаточно для легких двухэтажных домов. В видеоролике рассказывается о современных материалах для стен.

Подготовительные работы

Начинаются работы по устройству плитного основания с разметки площадки и земельных работ. Согласно разметке снимается необходимый верхний слой грунта, и выносятся осевые линии. Затем грунт выравнивается и уплотняется. Если грунтовые воды подходят близко, выполняют дренажные работы. На подготовленном основании устраивается песчано-гравийная подушка толщиной 10 см. Для лучшего уплотнения песок поливают водой.

Перед тем, как выполнять устройство плиты, нужно проложить коммуникации для водопровода и канализации. После подготовки подушки заливается бетонная стяжка. Поверх бетонной площадки выполняется гидроизоляция плитного фундамента: укладывается гидроизоляционный материал. На швах материал укладывается внахлест. При необходимости выполняется теплоизоляция строения с помощью экструдированного пенополистирола. Теплоизоляцию выполняют как под плитой, так и сверху.

Устройство опалубки

Далее укладывается два слоя арматурной сетки: одна в основании монолитной плиты, другая поверх конструкции. Арматурные стержни вяжутся проволокой. Когда подготовительные работы закончены, устраивается опалубка. Она должна быть большой прочности, чтобы выдержать высокое давление со стороны бетона. Арматура не должна контактировать с опалубкой, так как должен быть защитный слой бетона 40 см. Опалубку можно обернуть полиэтиленом, чтобы исключить утечку бетона.

Бетонирование и уход

Подготовленная площадка заливается бетонной смесью в одну смену. При этом ее необходимо выравнивать и утрамбовывать. Далее плита должна набрать прочность. По всему периметру ее следует накрыть пленкой, чтобы бетон не пересыхал, и не появились трещины. Этапы строительства плитного фундамента заканчиваются уходом за бетоном и ожиданием того, пока бетон не наберет прочности. В течение первой недели бетон нужно поливать водой. Бетон набирает прочность в течение трех-четырех недель.

Применение

Главная особенность плитного фундамента — противостоять движениям грунта. Поэтому этот фундамент применяется для домов, стены которых выстроены из неэластичных материалов. На стенах из кирпича, различных видов блоков, монолитных бетонных при движении грунта буквально на 1-5 мм появляются трещины. Поэтому эти дома строят легкими. Плита движется вместе с грунтом, поэтому нет деформации. Компания «КиевНовБуд» занимается строительством домов под ключ  с применением современных технологий. Поэтому на наших объектах часто используется плитный фундамент. На видео  можно посмотреть пример возведения дома из газоблоков на одном из объектов компании «КиевНовБуд».

Целесообразно использовать плиту не только для домов из жестких материалов, но и для пучинистых почв. Обычно для таких грунтов применяется ленточный или свайный фундамент. Но с течением времени природные силы, возникающие при вспучивании, вытесняют эти фундаменты. Таким образом, легкие дома приподнимаются и конструкция перекашивается. Применение бетонной плиты позволяет побороть природные силы и решить эту проблему.

Устройство фундамента – ответственный этап строительства, от которого зависит срок службы будущего строения, поэтому выполнять его должны специалисты. Компания «КиевНовБуд» выполняет строительство частных домов и дает гарантию на выполненные работы 5 лет. Убедиться в качестве  выполняемых работ можно, побывав на наших готовых  и строящихся   объектах и пообщавшись с их владельцами.

Фундамент монолитная плита – Как построить своими руками

Фундамент монолитная плита самостоятельно

Один из самых главных элементов любого здания, является фундамент. Или по-простому, основание дома. Насколько грамотно подобран и профессионально, с соблюдением всех строительных норм и правил, сделан он, зависит продолжительность эксплуатационного периода, любой строительной конструкции. Существует несколько видов основания, которые часто применяют, при возведение капитальных сооружений. Фундамент-плита, один из самых надёжных и практичных, видов основы. Далее, мы подробно рассмотрим вопрос: «Как правильно построить фундамент монолитная плита своими руками, самостоятельно?».

Основание, монолитная плита, подойдёт для постройки любого здания, как одноэтажного, так и многоэтажного строительного сооружения. Однако, стоимость такой основы, очень высокая. В некоторых  случаях, может достигнут до трети, от общей суммы всего строения.

Но парой, складываются такие обстоятельства, что об экономии средств, придётся думать в последнюю очередь. Одна из основных причин, грунт на строительном участке. Может сложиться так, что кроме монолитного фундамента-плиты, другие основы на этой площади, просто не подойдут. Их возведение будет нецелесообразно, как с технической, так и с практичной точки зрения.

Преимущества плитного основания дома

Некоторые существенные преимущества, плитного монолитного основания:

  • Подходит для любых капитальных строений, различной этажности и площади;
  • оптимальное решение для дома, где планируется подвал;
  • можно не укладывать лаги. Чистовой пол, монтируется на монолитную плиту;
  • монолитная основа, жилого строения, сейсмоустойчивая и практичная;
  • толщина и площадь фундамент-плита, позволяет минимизировать подмыв водой и просадку;
  • монолитная, плитная основа, оптимально решение, на строй-площадках со сложным грунтом.

Правильно построить фундамент монолитная плита своими руками, можно либо плоской, либо ребристой. Ребристую сделать самостоятельно, будет на много сложнее. Однако и функциональные характеристики, этого вида основы, на порядок выше. Ребристый монолит, лучше выдерживает нагрузки, которые  формирует капитальное строение. Поэтому для многоэтажного дома, следует выбирать фундамент-плита.

Для формирования ребристой основы дома, в начале заливается система ребер, а после, монолитом плита. Между ребрами, основание заполняют просто песком или смесью песка и гравия. Если грунт строительного участка, не сложные и жилое сооружение планируется средних размеров, то плоская монолитная плита, прекрасно справиться со своими обязанностями.

Как правильно построить фундамент монолитная плита своими руками

Фундамент монолитная плита своими руками

Правильно сформировать, построить фундамент монолитная плита, можно и самостоятельно. Однако, выполнить профессионально строительные работы и провести качественный монтаж монолитного основания своими руками, смогут не все. Помимо знания строительных норм и правил, понадобиться и некоторый опыт строй-работ.

Чтобы качественно сделать монолитный фундамент-плита своими руками, нужно последовательно выполнить, следующие монтажные действия:

Подготовительные работы

  1. Проводим подготовительные работы строительного участка. Выравниваем строй-площадку. Где требуется, подсыпаем или срезаем грунт. Ровную поверхность, укатываем и трамбуем.
  2. Далее, согласно утверждённому плану, делаем разметку. Определяем оптимальную толщину основания, длину и ширину.
  3. После, глубиной 30 см грунт, согласно разметки, копаем так называемое «корыто». Вынимаем лишний грунт и формируем площадку для заливки.
  4. Затем «корыто», тщательно трамбуем специальными приспособлениями: виброплитой или вибротрамбовкой.
  5. Далее на дно, утрамбованного «корыта», стелим специальный материал – геотекстиль. Такой подход, поможет избежать проникновение воды из вне, а так-же, не даст влаге, быстро покинуть бетонный раствор. Что несомненно, положительно повлияет на качество фундамент-плиты.

Геотекстиль на дне котлована

Засыпка песка и щебня

  1. После подготовительных работ, производится засыпка песка и щебня. Вернее, на должном уровне, формируется подушка, из песчано-щебеночной смеси.
  2. Затем, «подушка» проливается обильно водой и даётся, некоторое время, на высыхание и усадку.
  3. После, при помощи виброплощадки или иного приспособления, качественно трамбуется.
  4. Сверху, утрамбованной «подушки», стелиться для гидроизоляции, полиэтилен или что-то подобное.
  5. В конце работ, прокладывается экструзионный пенополистирол.

Конструирование, сборка опалубки

Конструирование, сборка опалубки своими руками, занятие не из лёгких. Требуется внимательность и последовательность монтажных действий.

Внимание! Дно и стены опалубки, так-же, следует накрыть слоем полиэтилена. Подобные действия, позволят избежать «утечки» бетона, при заливке. Что несомненно, упростит и ускорит, процесс формирования основы, будущего здания.

В качестве несъёмной опалубки, можно использовать пенополистирол. Такая конструкция, станет хорошим предложением, при строительстве утепленного основания, толщиной до 25 см. А так-же, значительно упростит и ускорит, обустройство «теплой» отмостки, вокруг капитального строения.

Установка арматурной сетки

После того как монтаж опалубки своими руками, завершён, можно приступать к вязке арматуры. Обязательно, между слоями арматурной сетки, держим расстояние 10-12 см. Далее, промеж слоями, устанавливаем специальные фиксаторы, «грибки».

Чтобы перейти к следующим действиям и осуществить установку арматурной сетки своими руками, потребуется специальный лом и домкрат.

Установка арматурной сетки

Армирование фундамента

  1. Армирование торцевых концов монолитной плиты, проводится специальным приспособлением, сделанное в виде буквы «П». Такое изделие, помогает качественно связать, два уровня армирования. Минимальная длина, подобных приспособлений, определяется по простой формуле: толщина плиты, увеличенная в двое.
    Поперечная «П-образная» арматура-хомут, устанавливается, как правило, на завершающих участках монолитной плиты.
  2. Далее, проводим армирование плиты фундамента. Монтируем дополнительную арматуру на колонны, стены и опоры. Чтобы расход арматурных прутьев был минимальным, по всей площади плиты делаем минимум, который допускается строй-нормами армирования. Но в местах, где предполагается максимальная нагрузка, ставим дополнительные арма-прутья. Правда, из-за дополнительных работ, процесс немного станет трудоемким. Следует так-же, уделить особое внимание на армирование, каждого внутреннего угла и проемов плиты.

Заливка монолитной плиты

Заливка монолитной плиты

  1. После завершения всех работ, производится заливка монолитной плиты. Как правило, для заливки используют бетон марки М350-М450, с показателем влажности минимум W6. Обычно, бетонный раствор, подается по лотку из миксера. Начинают заливку, с дальней краёв основания. Заливку целесообразно выполнять несколькими человек. Один, распределяет бетонную смесь. Другой – распределяет и утрамбовывает раствор, с помощью специального глубинного вибратора. Такой подход, обеспечивает качественное проникновение бетона, во все участки монолитной фундамент-плиты.
  2. Далее, когда процесс заливки и утрамбовки завершён, бетонной площадке, необходимо дать сутки, схватиться. После, вдоволь пролить, фундамент-плиту, водой. Если, строительство плиточного фундамента своими руками, происходит в знойный период времени, необходимо основание накрыть плотной полиэтиленовой пленкой. Такая забота, позволит уменьшить скорость исхода влаги, а значит, предотвратит несанкционированные трещины и иные повреждения поверхности основы.

Основание для фундаментной плиты

Точные сроки формирования фундамента, сложно спрогнозировать. Как показывает практика, если суточная температура воздуха не опускается ниже 20 градусов, то основа будет готова, примерно, через 10 суток. Если в сутки не более 10 градусов тепла, то ждать пригодность фундамента к эксплуатации, придется около 20 суток. Когда-же, бетонное основание будет готово и наберет не менее 70% прочности, можно продолжить строительные работы и начать возведение стен.

P.S. Отдавая предпочтение плитному, монолитному фундаменту, вы гарантируете, надежную и практичную основу, любому капитальному строению. И не важно, одноэтажное или двухэтажное оно. Но помните, монолитный фундамент-плита, требует к себе должного внимания. Особенно, при его формировании. Обязательно соблюдайте все пункты, правила и нормы, строительных работ. Используйте только качественные строй-материалы. И если все монтажные действия выполнены профессионально, то дом Ваш, простоит не одно столетие!

Плотный фундамент на уровне грунта — EVstudio

Фундамент из плотной плиты на грунте может быть от простой плиты толщиной 4 дюйма без армирования и с неглубоким ребром по периметру до плиты толщиной 8 дюймов, сильно армированной с глубокими ребрами, расположенными на расстоянии примерно 10 ° C. Широкий диапазон толщины бетона и армирования зависит от многих факторов, таких как тип почвы, нагрузки, внешняя отделка, допустимые прогибы, климат и многие другие факторы. Основным фактором, влияющим на толщину плиты, размеры арматуры и выступов фундаментной плиты, является тип грунта.

Если почва представляет собой песчаный материал с не набухающей мелкой фракцией для обеспечения хорошего уплотнения, то фундамент из плиты на уровне грунта будет иметь равномерную опору и имеет низкий риск движения почвы. Для этого плотного фундамента потребуется минимум плиты, ребер и арматуры.

Если в почве имеется набухающий материал, чувствительный к изменениям содержания влаги, плот должен быть спроектирован таким образом, чтобы противостоять этому движению. Использование армированных ребер — экономичный способ усиления плиты. Ребра расположены ниже плиты и расположены равномерно, чтобы создать сетку или вафельный вид.Это делается вместо утолщения всей плиты, потому что вы получаете большую прочность с увеличением глубины и, как правило, используете меньше бетона и стальной арматуры для достижения тех же расчетных характеристик.

Фундаменты на плотах используются для жилых, коммерческих и тяжелых строительных конструкций. Причина такого широкого диапазона использования проста в том, что фундамент на основе плиты на основе плота прост в строительстве и является одним из самых экономичных фундаментов. Как правило, требуются небольшие земляные работы, площадки выравниваются, ребра закладываются в траншею, закладывается арматура, а затем бетон.Кроме того, поскольку плотный фундамент представляет собой просто железобетон, доступ к водопроводу можно получить, удалив секции плиты и затем при необходимости залатав их. Если плита подвергается дополнительному натяжению, доступ к водопроводу становится намного труднее.

Но и с плотным фундаментом есть проблемы. На участках с высоким риском движения грунта плита может стать дорогой, если требуются глубокие ребра и тяжелое армирование. В этом случае плита с постнатяжением может стать рентабельной. Кроме того, контроль видимых трещин в плите может быть затруднен.Бетон дает усадку по мере затвердевания, и если контрольные швы не размещены надлежащим образом или не используется достаточное армирование, владельцы могут быть расстроены видимыми трещинами. Трещины, вызванные усадкой, не указывают на неисправность, но могут вызвать боль в глазах и затруднить разговор с владельцем.

PROS
Экономически выгодно
Обычное строительство
Низкие технологии
Можно удалить секции для доступа к водопроводу

МИНУСЫ
Ограниченная проектная мощность
Плохо реагирует на движение почвы

Узнайте больше о различных типах фундаментов.

Изоляция фундамента

плит на уровне грунта — Buildipedia

Годовая экономия энергии и окупаемость

Плиты теряют энергию в основном в результате тепла, проводимого наружу и по периметру плиты. Поэтому в большинстве регионов США изоляция внешнего края плиты может снизить счета за отопление на 10–20%. В климате с мягкой зимой теплоизоляция из плит в типичном доме площадью 1800 квадратных футов позволит сэкономить 50–60 долларов в год. Изоляция плит с R-значением R-10 для дома площадью 1800 квадратных футов обычно может стоить 300–600 долларов для установки.Таким образом, изоляция окупится за 5-10 лет.

Инвестиции в изоляцию плит также экономичны в рамках ипотеки. Стоимость изоляции в 450 долларов добавит к годовому ипотечному кредиту около 38 долларов. Однако изоляция позволит ежегодно экономить более 50 долларов на счетах за электроэнергию. Таким образом, экономия с самого начала превышает дополнительную стоимость ипотеки, что приводит к немедленной окупаемости.

Определение R-значения и глубины изоляции

Международный совет по кодам энергосбережения (IECC) определяет как значение R, так и минимальное расстояние для изоляции от верха плиты вниз на основе градусо-дней нагрева (HDD).Информацию о фактических градусах отопления в вашем районе можно узнать в местном бюро погоды. Затем используйте приведенную ниже таблицу, чтобы найти рекомендованную IECC глубину и значение R в зависимости от вашего градусо-дня нагрева.

Таблица 1. Рекомендуемые значения R и глубина для изоляции перекрытий
Градус нагрева дней Ножки установлены вертикально R-значение
0 до 2499 не требуется не требуется
от 2,499 до 4500 2 фута R-4
от 4500 до 6000 4 фута R-5
от 6000 до 7200 4 фута R-6
от 7 200 до 8 700 4 фута R-7
8,700 — 10,000 4 фута R-8
от 10 000 до 12 400 4 фута R-9
от 12 400 до 14 000 4 фута R-10

Выберите и установите изоляцию, следуя этим рекомендациям.Обязательно используйте только изоляцию, одобренную для использования в некачественных условиях.

Методы изоляции

Изоляция плит может быть установлена ​​одним из двух основных способов:

  • Установка жесткой изоляции, обычно пенопласта, непосредственно на внешнюю поверхность плиты и опоры
  • Строительство «закрытой» или «плавающей» плиты с внутренней жесткой изоляцией, обычно пенопластом.

Если изоляция установлена ​​на внешней стороне плиты:

  • Устанавливайте его от верха плиты до низа линии замерзания, если не требуется зазор для осмотра термитов.
  • Инкапсулируйте или накройте внешнюю поверхность изоляции защитной мембраной, которая служит разрывом капилляров и защищает изоляцию от термитов.
  • Закройте верхнюю часть изоляции, открытую для наружного воздуха, с помощью штукатурного покрытия, обработанной под давлением древесины, кирпича или алюминия. Укрывая изоляцию, помните, как обнаруживать термитов в местах, подверженных заражению термитами. Некоторые штаты в районах, подверженных термитам, решают эту проблему, требуя зазора для осмотра термитов рядом с верхней частью изоляции плиты.

Прочие соображения

При установке фундамента из плит и его изоляции также важно учитывать контроль влажности и утечки воздуха, а также контроль термитов.

Термиты могут незамеченными проходить туннели через внешнюю изоляцию плит, чтобы получить доступ к деревянному каркасу в стенах дома. В результате некоторые страховые компании не гарантируют домов с плиточной изоляцией от термитов. Строительные нормы и правила в нескольких южных штатах США запрещают установку пенопласта в контакте с землей.

«Плавающий» фундамент из плит с внутренней изоляцией обеспечивает большую устойчивость к термитам. Однако некоторые строители на юго-востоке США сообщали о заражении термитами через изоляцию из пеноматериала на закрытых плитах.

Чтобы помочь решить проблемы с термитами, следуйте этим рекомендациям:

  • Обеспечьте эффективные системы контроля влажности.
  • Перед засыпкой удалите всю древесину вокруг фундамента.
  • Установите термитные щиты непрерывно под подоконником здания.Экран должен выступать за подоконник и все другие части внешней стены. Хотя термитный щит не эффективен на 100%, он может сдерживать или задерживать массовое заражение. Это также может заставить термитов попасть в открытую зону, где их можно будет обнаружить. Сплошной слой мембраны, такой как прорезиненный кровельный материал, используемый в коммерческих зданиях, можно использовать в качестве альтернативы термитному щиту.
  • Используйте пенопласт, обработанный термитицидом. Обычно это производное борной кислоты, термитицид не должен представлять большей опасности для домовладельцев, чем традиционные методы лечения термитов.

Вы также захотите регулярно проверять наличие термитов. Если вы пользуетесь услугами компании по борьбе с вредителями, получите хорошую гарантию на ее работу.

И, наконец, при установке фундаментных плит перекрытия необходимо учитывать сопротивление радона или его контроль. См. Ресурсы «Узнать больше» в правой части этой страницы (или ниже, если вы распечатали ее) для получения дополнительной информации о радоне и методах строительства, устойчивых к радону.


Источник статьи: Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США (EERE).Для получения самой последней информации посетите веб-сайт EERE.

Что такое диаграмма сотрудничества UML?

Диаграммы взаимодействия (, известные как диаграмма связи в UML 2.x ) используются, чтобы показать, как объекты взаимодействуют для выполнения поведения конкретного варианта использования или части варианта использования. Наряду с диаграммами последовательностей дизайнеры используют совместную работу для определения и уточнения ролей объектов, которые выполняют определенный поток событий варианта использования. Они являются основным источником информации, используемой для определения обязанностей и интерфейсов класса.

Изучите UML быстрее, лучше и проще
Вы ищете бесплатный инструмент UML для более быстрого, простого и быстрого изучения UML? Visual Paradigm Community Edition — это программное обеспечение UML, которое поддерживает все типы диаграмм UML. Это отмеченный международными наградами разработчик моделей UML, и при этом он прост в использовании, интуитивно понятен и полностью бесплатен.
[ Скачать бесплатно ]

Что такое сотрудничество?

  • Сотрудничество — это набор именованных объектов и участников со связями, соединяющими их.Они сотрудничают в выполнении некоторой задачи.
  • Сотрудничество определяет набор участников и отношений, значимых для заданного набора целей
  • A Сотрудничество между объектами, работающими вместе, обеспечивает возникающие желаемые функциональные возможности в объектно-ориентированных системах
  • Каждый объект (ответственность) частично поддерживает новые функции
  • Объекты могут создавать (используемые) функции высокого уровня, работая вместе
  • Объекты взаимодействуют, обмениваясь сообщениями (сообщениями) друг с другом для совместной работы

Почему диаграмма сотрудничества?

В отличие от диаграммы последовательности, диаграмма сотрудничества показывает отношения между объектами.Диаграммы последовательностей и диаграммы сотрудничества выражают схожую информацию, но по-разному.

Из-за формата диаграммы сотрудничества они, как правило, лучше подходят для аналитических действий (см. Действие: Анализ вариантов использования). В частности, они, как правило, лучше подходят для изображения более простых взаимодействий меньшего количества объектов. Однако, если количество объектов и сообщений растет, диаграмму становится все труднее читать. Кроме того, трудно показать дополнительную описательную информацию, такую ​​как время, точки принятия решения или другую неструктурированную информацию, которую можно легко добавить к заметкам на диаграмме последовательности.Итак, вот несколько вариантов использования, для которых мы хотим создать диаграмму сотрудничества:

  • Моделирование сотрудничества между объектами или ролями, которые обеспечивают функциональность вариантов использования и операций
  • Модель механизмов в архитектурном проекте системы
  • Захват взаимодействий, которые показывают сообщения, передаваемые между объектами и ролями в рамках сотрудничества
  • Моделируйте альтернативные сценарии в рамках вариантов использования или операций, которые предполагают сотрудничество различных объектов и взаимодействий
  • Поддержка идентификации объектов (следовательно, классов), участвующих в вариантах использования
  • Каждое сообщение на диаграмме сотрудничества имеет порядковый номер.
  • Сообщение верхнего уровня пронумеровано 1. Сообщения, отправленные во время одного и того же вызова, имеют одинаковый десятичный префикс, но суффиксы 1, 2 и т. Д. В зависимости от того, когда они возникают.

Обозначения схемы сотрудничества

Объектов

Объект представлен символом объекта, в котором имя объекта и его класс подчеркнуты и разделены двоеточием:

Имя_объекта: имя_класса

Объекты в диаграммах сотрудничества можно использовать следующими способами:

  • Каждому объекту в сотрудничестве присвоено имя и указан его класс
  • Не все классы должны появляться
  • Может быть более одного объекта класса
  • Класс объекта не может быть указан.Обычно вы сначала создаете диаграмму сотрудничества с объектами, а потом указываете их классы.
  • Объекты могут быть безымянными, но вы должны дать им имена, если хотите различать разные объекты одного класса.

Актеры

Обычно экземпляр актера появляется на диаграмме сотрудничества как инициатор взаимодействия. Если у вас есть несколько экземпляров акторов на одной диаграмме, постарайтесь оставить их на периферии диаграммы.

  • Каждый Актер назван и имеет роль
  • Один участник будет инициатором варианта использования

Ссылки

Ссылки соединяют объекты и субъекты и являются экземплярами ассоциаций, и каждая ссылка соответствует ассоциации на диаграмме классов

Ссылки определяются следующим образом:

  • Ссылка — это связь между объектами, через которые могут отправляться сообщения.На диаграммах сотрудничества связь между двумя объектами отображается в виде сплошной линии.
  • Объект взаимодействует с другими объектами или переходит к ним через свои связи с этими объектами.
  • Ссылка может быть экземпляром ассоциации или может быть анонимной, что означает, что ее связь не указана.
  • Потоки сообщений прикреплены к ссылкам, см. Сообщения.

Сообщения

Сообщение — это коммуникация между объектами, которая передает информацию с ожиданием того, что за этим последует действие.На диаграммах сотрудничества сообщение отображается в виде стрелки с надписью, расположенной рядом со ссылкой.

  • Сообщение направлено от отправителя к получателю
  • Получатель должен понять сообщение
  • Объединение должно иметь возможность судоходства в этом направлении

Этапы создания диаграмм совместной работы

  1. Идентифицировать поведение, реализация и реализация которого указаны
  2. Определите структурные элементы (роли классов, объекты, подсистемы), необходимые для выполнения функциональных возможностей сотрудничества.
    • Определите контекст взаимодействия: система, подсистема, вариант использования и операция
  3. Смоделируйте структурные отношения между этими элементами для создания диаграммы, показывающей контекст взаимодействия
  4. Рассмотрите альтернативные сценарии, которые могут потребоваться
    • При необходимости нарисуйте диаграммы взаимодействия на уровне экземпляра.
    • При желании нарисуйте диаграмму сотрудничества на уровне спецификации, чтобы обобщить альтернативные сценарии на диаграммах последовательности уровня экземпляра

Пример диаграммы сотрудничества

Диаграмма взаимодействия в формате диаграммы устойчивости

У вас могут быть объекты и экземпляры акторов в диаграммах сотрудничества вместе со ссылками и сообщениями, описывающими, как они связаны и как они взаимодействуют. На диаграмме для приема депозита в системе машины для переработки отходов, показанной ниже, описывается, что происходит в участвующих объектах, с точки зрения того, как объекты взаимодействуют посредством отправки сообщений друг другу.Вы можете создать диаграмму сотрудничества для каждого варианта потока событий варианта использования.

Попробуйте нарисовать диаграмму сотрудничества UML сейчас
Вы узнали, что такое диаграмма сотрудничества и как нарисовать диаграмму сотрудничества.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
