Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.


Подготовка к установке мауэрлата


Перед монтажом данного элемента потребуется выполнить комплекс подготовительных мероприятий. Для изготовления мауэрлата используют деревянный брус или две доски подходящих размеров. Соединяют эти доски гвоздями. Древесный материал для мауэрлата должен выбираться с особенной тщательностью. Подходящий вариант для этого – сосна: желательно, чтобы ее влажность не превышала 22%. Для крепления мауэрлата к стене могут использоваться несколько вариантов.


При выборе наиболее оптимального способа крепления мауэрлата, в учет берется тип материала, из которого были изготовлены стены, площадь дома и особенности его конструкции. Главная задача – чтобы мауэрлат был состыкован со стеной максимально надежно. Для его установки необходимо обеспечить очень ровное посадочное место, строго выверенное по горизонтали. Во время подготовки нижнего торца стены потребуется постоянное использование строительного уровня. Категорически исключается вероятность ослабления крепления под сторонними воздействиями: поэтому опорные прорези выполняются только со стороны стропильных ног.



Для большей устойчивости системы внутренняя часть стены оснащается выступом еще на этапе ее сооружения. При укладке мауэрлата этот выступ выступает в роли предохранителя от случайного обрушения бруса под воздействием возросшего давления или порывов ветра.

Что понадобится


Необходимые материалы и инструменты:

  1. Брус сечением 150х150 мм.
  2. Гидроизоляция. В основном для этих целей используется рубероид.
  3. Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.
  4. Дрель.
  5. Разводной ключ.
  6. Молоток, болты, гвозди.


Этот перечень может претерпевать некоторые изменения, в зависимости от применяемого способа крепления. Так, если обвязка мауэрлата осуществляется проволокой, для этих целей понадобиться стальная проволока-катанка. Оптимальный диаметр этого крепежа – 5 мм.



Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

  1. Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.
  2. Стальные скобы. Речь идет об изделиях длиной 250 мм.


Соединения строительными шпильками предполагает наличие:

  • Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.
  • Металлических шайб.
  • Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.
  • Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Как выбрать способ крепления к стене и форму конструкции


Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.


Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.



Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.



Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами. В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах.  При этом шаг прутков и стропилин не должны совпадать.

Установка мауэрлата на шпильки к армопоясу или бетону


Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Выполняя армопояс под мауэрлат, перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.


Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.



Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия. Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены. При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Способы и расстояние крепления на крышах малого размера


Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.



Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.


Стандартную фиксацию на проволоку осуществляют таким образом:

  1. На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
  2. Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
  3. Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.



На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.


Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.


Крепление мауэрлата к кирпичной стене: 2 лучших способа

Крыша – одна из наиболее важных архитектурных конструкций любого здания, от ее надежности зависит длительность эксплуатации и комфортность проживания. Проектированием и сборкой стропильной системы должны заниматься только опытные строители, любая ошибка может иметь очень печальные последствия.

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене

Содержание статьи

Что такое мауэрлат

Принять правильное решение об оптимальных способах крепления мауэрлата намного проще, имея информацию о роли элемента в стропильной системе. Мауэрлат – это нижний обвязочный пояс стропильной системы, присутствует только на наклонных кровлях.

Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Изготавливается из бруса сечением примерно 200×200 мм, в стропильной системе элемент выполняет важные задачи.

  1. Служит площадкой для фиксации стропильных ног или ферм. Во время расчета стропильной системы определяются нагрузки на стропильные ноги, конкретные значения изменяются с учетом максимальных динамических и статических нагрузок, конструктивных особенностей крыши и физических параметров кровельных материалов. Ноги упираются о мауэрлат и передают ему вертикальные и горизонтальные усилия. Он должен их выдерживать и не допускать колебаний кровли. С учетом этих нагрузок подбирается сечение бруса.
    Назначение мауэрлата – распределение сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

    Мауэрлат необходим для распределения сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

  2. Придает устойчивость стропильной системе. Нижние точки упора стропильных ферм должны жестко соединяться с мауэрлатом и не допускать их смещения во время эксплуатации. Исключение – стропильная система брусчатого дома. Она дает усадку, в связи с этим соединение стропилин, с мауэрлатом плавающее, позволяющее компенсировать изменения высоты сруба во время его высыхания.
    Мауэрлат придает устойчивость стропильной системе

    Мауэрлат придает устойчивость стропильной системе

  3. Равномерно распределяет нагрузки по всему периметру фасадных стен. Чем больше площадь упора мауэрлата, тем меньше точечные нагрузки на стены, тем безопаснее конструкция сооружения.

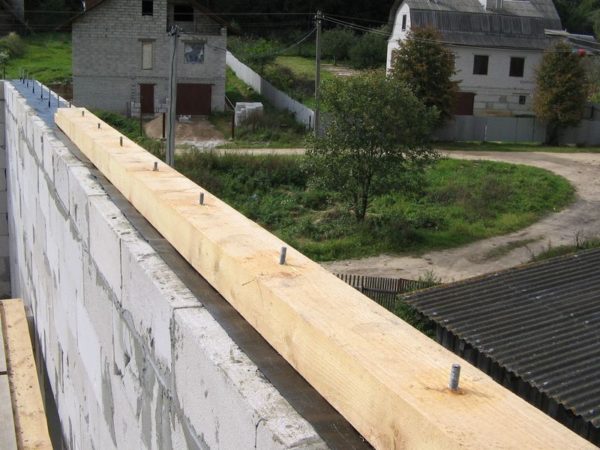

    Мауэрлат необходим для равномерного распределения нагрузки на стены дома

    Мауэрлат необходим для равномерного распределения нагрузки на стены дома

Цены на различные виды бруса

Брус

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

  1. Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины.
    Рекомендуемые параметры для мауэрлата

    Рекомендуемые параметры для мауэрлата

  2. Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня.
    Антисептирование древесины

    Антисептирование древесины

    Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

    Отсечная гидроизоляция

    Отсечная гидроизоляция

  3. Выбор оптимального метода фиксации к фасадным стенам. Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания.
    Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

    Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Способы крепления мауэрлата

В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.

Способ крепленияКраткое описание, достоинства и недостатки
Проволокой

Проволокой

Самый старый метод, сегодня применяется крайне редко. Фиксация делается катанкой Ø 5–6 мм. Проволока вмуровывается в фасадные стены, укладывать ее нужно минимум за три ряда до окончания кладки. Длина проволоки выбирается такой, чтобы ее свободные концы могли закручиваться вокруг мауэрлата. После крепления лишние концы можно отрезать. Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла. Для надежности проволоку вмуровывали около каждой стропильной ноги, а это оказывало негативное влияние на внешний вид фасада. Даже если дома в дальнейшем оштукатуривались, ржавчина от проволоки могла выступать на внешней поверхности стен.
С помощью вмурованных деревянных пробок

С помощью вмурованных деревянных пробок

И этот метод сегодня считается устаревшим, применяется очень редко. Мауэрлат крепился кованными металлическими скобами к деревянным вставкам, которые вмуровывались в стену дома. Бруски пропитывались отработкой машинного масла для предупреждения гниения, размеры пробок соответствовали размерам кирпичей. Этот метод имеет два больших недостатка. Первый – дерево со временем может намокать или усыхать, эти процессы изменяют линейные размеры. Как следствие, пробки начинают шататься, их колебания неизбежно передаются мауэрлату. Второй недостаток – способ довольно трудоемкий, требует повышенной внимательности каменщика.
На шпильки

На шпильки

Фиксация шпильками намного надежнее, чем вышеописанными способами. Шпильки вмуровываются в стены, количество рядов кладки кирпича сверху не менее трех. Размеры резьбы подбираются с учетом параметров мауэрлата. Такой метод обеспечивает самую надежную фиксацию элемента, применятся на очень сложных и нагруженных кровлях. Недостаток – трудоемкость, вертикальные металлические шпильки усложняют технологию кладки кирпича.
На анкеры

На анкеры

По всем характеристикам удовлетворяет большинство строений и типов крыш. Промышленность выпускает специальные длинные анкеры большого диаметра с усиленными металлическими элементами фиксации в стене. После установки мауэрлата на место в нем и стене высверливаются углубления под анкеры. Элементы вбиваются в отверстия и гайками притягивают мауэрлат к стене. Единственный недостаток – такой метод можно применять только на полнотелом кирпиче. Пустотелый не подходит из-за низких показателей прочности фиксации анкера – пустоты не позволяют набирать необходимую устойчивость. В этих случаях нужно применять специальные химические анкера, о них мы расскажем немного ниже.

Для примера мы возьмем вариант крепления мауэрлата на шпильки.

Пошаговая инструкция крепления на шпильки

Перед закладкой следует подготовить шпильки. Для повышения надежности крепления в нижней части шпильки рекомендуется приварить основание из металлической пластины. Его можно сделать квадратным, длина стороны примерно 6–8 см. Если нет возможности приварить, то допускается конец просто согнуть под прямым углом. Длина шпильки должна учитывать высоту кладки пояса из кирпичей, толщину мауэрлата и размеры гайки. В нашем случае армопояс будет состоять из четырех рядов кирпича. Диаметр шпильки 10 мм.

На фото показано, как должна выглядеть шпилька

На фото показано, как должна выглядеть шпилька

Шаг 1. Сделайте разметку мест расположения шпилек. Необходимо выполнять общие рекомендации: расстояние шпильки от угла дома в пределах 35–40 см, шаг шпилек ≈ 1,5 м.

Выполнение разметки

Выполнение разметки

Важно. Внимательно отнеситесь к разметке, шпильки не должны располагаться под стропильными ногами. Если получится такая ситуация, то придется или отрезать выступающие концы шпильки для подготовки площадки упора стропильной ноги, или изменять шаг стропил. Оба варианта оказывают негативное влияние на характеристики надежности стропильной системы.

Шаг 2. Положите на стену металлическую сетку для армирования кирпичного пояса. Размеры ячеек примерно 2–3 см, диаметр проволоки ≈ 2–3 мм. Проденьте шпильки в ячейки и выставьте их по меткам.

Сетка кладочная продается в рулонах и картах

Сетка кладочная продается в рулонах и картах

Выше уже упоминалось, что при этом нужно обязательно узнать расположение стропильных ног, при необходимости одну или несколько шпилек следует сместить. Расстояние между ними нет надобности выдерживать с высокой точностью, это никакого влияния на прочность фиксации мауэрлата не оказывает.

Практический совет. Для того чтобы было проще принимать решение об установке шпилек под мауэрлат, следует узнать, для чего они нужны. Шпильки удерживают конструкцию от горизонтального смещения. Но такие нагрузки относительно небольшие. Дело в том, что конструкция стропильных ферм имеет специальные элементы (ригели, угловые упоры, прогоны), которые воспринимают горизонтальные усилия и не позволяют им расползаться. Незначительные усилия в горизонтальном направлении возникают из-за парусности скатов, именно для минимизации негативных последствий от ветра устанавливаются шпильки для крепления мауэрлата.

Шаг 3. Начинайте закладку двух крайних шпилек. Делать это надо очень внимательно, в дальнейшем по ним будут выставляться все остальные элементы. Закладка шпильки выполняется в такой очередности.

  1. Подготовьте цементно-песчаный раствор. Специального рецепта придумывать не надо, подойдет обыкновенный кладочный состав.
    Кладочная смесь для кирпича своими руками

    Кладочная смесь для кирпича своими руками

  2. Набросайте его на основание шпильки и поставьте первый кирпич с одной стороны, второй кирпич следует устанавливать с противоположной стороны. Соблюдайте смену очередности положения кирпичей в стене, все ряды должны между собой перевязываться.
    Установка кирпича с одной стороны от шпильки

    Установка кирпича с одной стороны от шпильки

    И с другой стороны от шпильки

    И с другой стороны от шпильки

  3. По уровню выставьте положение шпильки, оно должно быть строго вертикальным. Для правильного выравнивания нужно проверять положение шпильки в двух перпендикулярных плоскостях. Очень внимательно выполняйте все рекомендации.
    Проверяйте положение шпильки уровнем

    Проверяйте положение шпильки уровнем

По такому же алгоритму заложите шпильку на противоположном конце стены.

Шаг 4. Натяните между ними тонкую леску или нить.

Между крайними шпильками нужно натянуть нить-ориентир

Между крайними шпильками нужно натянуть нить-ориентир

При возможности желательно дать несколько часов для схватывания, если нужно спешить, то рекомендуется посыпать кладочный раствор сухим цементом. Он быстро впитает излишнюю влагу, что ускорит затвердевание.

Веревки нужно натягивать как по нижней, так и по верхней части шпильки.

На фото показано, как правильно натянуть нить

На фото показано, как правильно натянуть нить

Шаг 5. Выставьте все оставшиеся шпильки по двум веревкам. Начинайте их закладывать, при этом постоянно проверяйте положение по веревкам.

Закладка шпилек

Закладка шпилек

Практический совет. Если металлическая площадка приварена к шпильке неровно, то перед выставлением на кирпич рекомендуется положить немного раствора и с его помощью выравнивать элементы.

Шаг 6. Аккуратно продолжайте кладку стены, шпильки закладывайте кирпичами.

Установлены промежуточные шпильки

Установлены промежуточные шпильки

Во время производства работ возникают незначительные трудности – расстояние между шпильками некратное длине кирпичей, их приходится разламывать в местах соприкосновения со шпильками. Делается это при помощи специального молотка каменщика, если кирпич качественный, а мастер имеет практический опыт кладки, то необходимый размер достигается двумя ударами инструмента.

Крепление мауэрлата на шпильки

Крепление мауэрлата на шпильки

Цены на популярные модели перфораторов

Перфораторы

Видео — Диаметр шпилек для крепление мауэрлата

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Важно. Очень внимательно сверлите отверстия в деревянном брусе, не затупите сверла об кирпич. Дерево высверливается обыкновенными сверлами, они не могут работать с кирпичом, для него требуются инструменты с победитовыми напайками.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

Примерный расход клеевого состава можно определить заранее

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Видео – Химические анкеры

После монтажа мауэрлата строительство не заканчивается. Наоборот, впереди самый сложный и ответственный этап работ — расчет стропильной системы крыши и установка стропил. Рекомендуем прочитать статью на нашем сайте о том, как самостоятельно производить расчеты стропильной системы двускатной крыши.

Крепление мауэрлата к стене из газосиликатных блоков

Крепление мауэрлата мы рассмотрим на примере стены из газосиликатных блоков толщиной 375 мм. В нашем случае стена имеет длину 10,15 м. Также используется монолитный железобетонный пояс размером 200х190 мм с армированием из прутка продольной арматуры класса А III диаметром 12 мм и поперечной арматуры диаметром 6 мм с шагом 20 см. В качестве мауэрлата использовался брус сечением 100х150 мм длиной 11 м (по 42,5 см свисания бруса мауэрлата с каждой стороны).

  1. Необходимые материалы и инструменты
  2. Установка крепёжных элементов (шпилек)
  3. Укладка гидроизоляции
  4. Крепление мауэрлата
  5. Сращивание мауэрлата

Необходимые материалы и инструменты

Чтобы выполнить крепление мауэрлата к стене, вам понадобятся следующие материалы:

  • 4 стержня арматуры класса А ІІІ сечением 12 мм длиной по 11 м каждый;
  • 55 стержней арматуры класса А ІІІ сечением 6 мм длиной по 15 см каждый;
  • деревянная балка сечением 100х150 мм длиной 11 м;
  • 17 оцинкованных шпилек диаметром 12 мм длиной по 33 см с усиленными шайбами;
  • обычные доски для шаблонов;
  • для гидроизоляции: «Бикрост» (рулон  шириной 20 см), битум.

Шпилька для крепления мауэрлата
Крепление мауэрлата к стене невозможно выполнить без помощи следующих инструментов:

  • торцовочная пила;
  • сверлильный станок;
  • уровень строительный;
  • рулетка;
  • карандаш;
  • свёрла.

Стоит упомянуть, что крепление мауэрлата к стене выполняется с использованием 17 шпилек. Такое число связано с тем, что между стропилами будут лежать 16 деревянных балок. Если вы планируете крепить к мауэрлату только стропила, то вам потребуется меньше шпилек.
Конечно, можно установить только 9 шпилек с шагом 1,2 метра, но тут возникают сомнения в прочности крепления, поэтому лучше перестраховаться и использовать большее число крепёжных элементов. Таким образом, мы добьёмся равномерного распределения балок без попадания их на шпильки.
Для подсчёта требуемой длины шпильки используем такую формулу: высота монолитного железобетонного пояса минус 1-2 см, плюс высота бруса мауэрлата, плюс запас в 2-3 см под гайку и шайбу. В нашем случае получаем: 20-1+10+3=32 см. Если взять 2-х метровую шпильку и разрезать на 6 равных частей, получим шпильки длиной по 33 см, что нас вполне устраивает. Хвосты крепёжных элементов после монтажа обрезаем, а торцы закрашиваем специальной антикоррозионной краской, например, Alpina Direkt auf rost.
Также стоит учесть, что после распиливания шпильки крепление мауэрлата было бы сложно выполнить из-за нарушенной резьбы на крепёжном элементе, если бы не одна хитрость. Перед распиливанием шпильки накручиваем на неё гайку, а после её скручивания она выполнит функции плашки и обновит резьбу.  Но крутить гайку на 2-х метровую шпильку – занятие довольно нудное, поэтому можно воспользоваться вторым способом. Торцы распиленных шпилек обрабатываем на точильном камне.
Совет: чтобы крепление мауэрлата к стене было максимально надёжным, конец шпильки, который будет заглублён в бетон, стоит загнуть.

Установка крепёжных элементов (шпилек)

Конечно, можно просто натыкать шпильки в бетон, но тогда крепление мауэрлата будет очень сомнительным. Связано это с тем, что все крепёжные элементы будут находиться в бетоне под разным наклоном. К тому же вставление шпилек в бетон до  его вибротрамбовки вызовет заглубление элементов в бетон. Если шпильки вставлять в бетон после трамбовки, то с ними будет плохое сцепление. В любом случае крепление мауэрлата к криво стоящим шпилькам будет проблематичным.

Доска для шаблона
Чтобы крепление мауэрлата прошло без проблем, необходимо точно выставлять крепёжные элементы (с равным шагом, заглублением и строго по вертикали). Тогда останется лишь просверлить в брусе мауэрлата дырки, соответствующие диаметру шпильки, и надеть брус на них. Как же добиться такой точной установки шпилек?

Шаблон со шпилькой
Здесь нам поможет шаблон, изготовленный из доски:

  1. Доску обрезаем по ширине стены при помощи торцовочной пилы.
  2. Затем в ней (точно по центру) просверливаем отверстие под крепёжный элемент. В сухой доске отверстие можно выполнять сверлом равным диаметру шпильки, во влажной древесине отверстие должно быть немного больше. В нашем случае использовалось сверло диаметром 14 мм.  Чтобы отверстие было строго вертикальным, используем сверлильный станок. Вместо разметки можно воспользоваться упором. Совет: все расстояния между шпильками должны строго соответствовать схеме расстановки балок.

Шаблоны со шпильками в монолитном поясе

Армирующий пояс под мауэрлат

  1. Также сверлим пилотные отверстия под шурупы. Совет: если вы будете использовать деревянную опалубку, то постарайтесь сверлить пилотные отверстия на точно выверенном расстоянии. Так вы облегчите себе задачу крепления к опалубке.
  2. При помощи гайки регулируем глубину установки крепёжного элемента.
  3. Деревянные шаблоны со шпильками устанавливаем в бетон.

Крепление мауэрлата на шпильки в монолитном железобетонном поясе

Крупные раковины в бетоне заделываем раствором
Накрываем бетон плёнкой.

а) –  сечение стены по монолитному поясу; б) – правильная установка шпильки; в) – неправильная установка шпильки; г) – шпилька с шаблоном в монолитном поясе

Укладка гидроизоляции

Через 7 дней, когда бетон затвердеет, снимаем плёнку. Результат: все шпильки стоят строго в вертикальном положении и строго на одной высоте. Погрешность установки в 1-5 мм существенно не повлияет на крепление мауэрлата. Теперь доски шаблонов можно убирать.

После заливки армопояса бетоном его накрывают плёнкой
Если для заливки монолитного железобетонного пояса вы использовали жёсткий бетон, то после удаления плёнки могут образоваться раковины, которые следует замазать раствором.

Подготовка монолитного пояса к монтажу мауэрлата
Прежде чем выполнить крепление мауэрлата, делаем гидроизоляцию:

  1. Вместо двух слоёв рубероида используем слой «Бикроста» с битумом.
  2. Полотно «Бикроста» легко надевается ударом руки на шпильки.
  3. При этом не стоит опускать полотно до самого пояса, иначе образуется волна.
  4. Укладку лучше выполнять вдвоём. Пока один держит рулон на весу и внатяжку, другой – надевает «Бикрост» на шпильки.

Гидроизоляция под мауэрлат

Укладка гидроизоляции на шпильки

Крепление мауэрлата

Классическое крепление мауэрлата выполняется так:

  1. Сначала брус мауэрлата укладывается на шпильки, торчащие из бетона.
  2. Затем на него слегка давят сверху, чтобы торчащие шпильки оставили след на его поверхности.
  3. Теперь остаётся только просверлить отверстия в брусе на месте получившихся отметин.
  4. Мауэрлат снова кладём на место так, чтобы его отверстия попали прямо на шпильки.
  5. Крепление мауэрлата выполняем ударами кувалды. В результате этого он должен плотно сесть отверстиями на крепёжные элементы.

Крепление мауэрлата
Такое крепление мауэрлата имеет свои недостатки. Во-первых, отметины от верха шпилек могут не совпадать с их основанием из-за наклона элемента. Это приведёт к тому, что просверленные дыры не совпадут в основании со шпильками. Во-вторых, очень сложно в полевых условиях просверлить отверстие строго вертикально, поэтому мауэрлат на шпильки будет одеваться с трудом. И последнее, при ударах кувалды по мауэрлату криво стоящие шпильки могут вообще не попасть в отверстия, а просто согнуться или вырваться из бетона.

Правильное выполнение отверстий в брусе – залог быстрого и лёгкого монтажа мауэрлата
В связи с этим хотим предложить вам другой способ установки бруса. Итак, аккуратное крепление мауэрлата выполняем следующим образом:

  1. На брусе необходимо выполнить точную разбивку осей всех шпилек. Совет: разметку выполняем снизу балки, нанося замеры зеркально.
  2. Далее сверлим отверстия в балке. Причём сверлить надо снизу вверх, чтобы начало отверстия совпало с местом входа шпильки в бетон. Для сверления используем сверло диаметром 14 мм.
  3. Затем с помощником надеваем балку с просверленными отверстиями на шпильки. Если всё выполнить точно, то процедура пройдёт быстро и без лишних усилий.

Сращивание мауэрлата

Поскольку длина мауэрлата на стене должна быть 11 метров, а стандартный брус идёт длиной максимум 6 метров, приходится сращивать балки. Конечно, крепление балок мауэрлата между собой можно было выполнить так: состыковать их торцами и затем скрутить при помощи оцинкованных пластин. Но этот способ соединения не отличается надёжностью.

«Зуб» для сращивания балок мауэрлата
Более надёжный способ сращивания балок мауэрлата выполняет так:

  1. В двух соседних балках с торца необходимо прорубить «зуб». Причём место расположения зуба в обеих балках должно приходиться на шпильку.
  2. Затем балки и сам «зуб» обрабатываем составом «Бан».
  3. В «зубе» просверливаем отверстие под шпильку и соединяем балки, как показано на фото.

Сращенные балки мауэрлата

Как видите крепление мауэрлата к стене из газосиликатных блоков можно выполнить довольно надёжным и простым способом. Главное точно следовать нашей инструкции и ваш дом будет прочным и долговечным.

Крепление мауэрлата шпильками, анкерами, проволокой к стене: способы укладки

Крыша для любого дома считается важной частью. Ведь именно этот конструктивный элемент выполняет как защитные функции, так и декоративные. То есть кровля необходима для предотвращения свободного проникновения в жилое пространство дождевых или снеговых осадков, а также ветра, пыли, падающей листвы и так далее, но также именно крыша придает всему строению завершенный целостный вид, делая его эстетически прекрасным. Однако, чтобы правильно и надежно закрепить кровельную систему, необходимо иметь детальную информацию о ее составных частях, а также о том, как производится их монтаж. Наиболее важный элемент крыши – это мауэрлат, то есть брус, который выполняет функцию основания для стропильной системы. При этом крепление мауэрлата должно производится согласно правилам и требованиям действующих стандартов. Разберем подробно, какие задачи помогает решить мауэрлат и как выбрать конкретный вариант монтажа.

Функции мауэрлата

Основная задача мауэрлата – принимать точечную нагрузку от стропильных ног и равномерно распределять ее на несущие элементы строения. То есть мауэрлатная балка необходима для компенсации распирающего усилия от стропил. Сама кровля имеет довольно большой вес, а если прибавить к этому значению массу снежного покрова, скапливающегося в зимний период, то становится ясно, какое колоссальное давление испытывает стропильная система. При этом за счет того, что скаты расположены под наклоном, сила действует не вертикально, а расходится в боковом направлении, оказывает распирающее усилие. Такое давление вполне может разрушить кладку из газоблоков или кирпича. Именно поэтому следует прочно закрепить мауэрлат на стене и только на него устанавливать стропила.

Также именно мауэрлатная балка позволяет связать в единую систему несущие стены и крышу здания. Особенно важна данная функция в регионах с большим количеством снежных осадков и с господствующими штормовыми ветрами. Ведь если парусность кровли повышена, то при сильном порыве ветра крыша может слететь со своего места, что приведет не только к большим расходам на ремонт, но, зачастую, и к более плачевным последствиям. Для надежной фиксации мауэрлат должен быть не просто уложен на стены, но и закреплен по особой технологии. Планируя строительство дома собственными силами, стоит иметь в виду, что методы фиксации основания кровли к стенам могут быть различными. Конкретный вариант будет зависеть в основном от материла выполнения стен. То есть способы крепления мауэрлата к стене из кирпича будут отличаться от вариантов монтажа балки в деревянном строении. Однако, есть общие требования, относящиеся к монтажу мауэрлатной балки.

Требования к мауэрлату

Выполнять мауэрлат следует из такого же материала, как и всю стропильную систему. Это значит, что в случае стропил из дерева и основание для них должно быть деревянным, а если кровля монтируется из металла, то лучшим вариантном для мауэрлата будет двутавр либо швеллер. Стоит сказать, что довольно часто в каркасном строительстве не используется отдельная балка для крепления стропил, в этом случае функции мауэрлата принимает на себе верхний венец стены, который обвязывается с 2-4 нижерасположенными бревнами. Так как кровля сама по себе имеет большой вес, то мауэрлатная балка не должна быть слишком большой, но со своими задачами она должна справляться в течении долгих лет. Опытным путем установлено, что оптимальным решением будет использование бруса с квадратным сечением со значением 10 или 15 см, а также с прямоугольным —  10х15 см или, 15х8 см, читайте подробнее про размеры мауэрлата. Круглые бревна использовать не целесообразно, так как они не дадут максимально прочного сцепления и придется приложить много усилий для выравнивания нижней части. Если все-таки принято решение монтировать мауэрлат из бревна, то стоит выбирать изделие с диаметром в 18 см.

Как правило, укладка мауэрлата производится сплошным рядом вдоль стен. Однако, в том случае, если стропила устанавливаются с шагом в 150 см, допускается монтаж основания сегментами, то есть под каждую из ног. Кроме того, важно брать во внимание способ установки стропильной системы, полезно знать: способы крепления стропил к мауэрлату. Принято различать два варианта:

  • скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает;
  • монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик.

Не стоит забывать об обработке деревянных поверхностей защитными средствами от огня, влаги и жучков. Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки. В деревянной постройке верхний венец будет выполнять функцию мауэрлата, конечно, важно его укрепить и тогда стены отлично справятся с оказываемым на них давлением. Для щитовых построек также не требуется мауэрлатная балка, так как не предполагается устройство тяжелой кровли. Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата.

Крепление мауэрлата к кирпичной стене

Стены из кирпича имеют довольно высокую вертикальную прочность, но, что касается боковых нагрузок, то данный показатель отличается низким значением. Стропильная же система как раз оказывает огромное распирающее усилие, что в итоге может привести к разрушению части стены. Перераспределить нагрузку помогают правильно смонтированные мауэрлатные балки. При этом крепление мауэрлата производится ближе к внутренней части стены, разгружая внешний декоративный край. Создать жесткую связь со стенами можно при помощи 4 основных методов.

1. Армопояс. Такая конструкция представляет собой железобетонный слой по периметру каждой стены. Армированный пояс считается идеальным для построек более двух этажей, где нагрузка на стены максимально велика. Чтобы выполнить заливку армопояса, необходимо установить опалубку, внутри которой монтируется конструкция из арматуры либо прочной проволоки, а также привариваются к арматуре специальные анкерные болты. Далее производится заливка качественного раствора бетона. Именно на анкера будет фиксироваться брус, после застывания бетонного слоя. Армопояс считается самым надежным методом монтажа мауэрлата, однако, это и один из наиболее трудоемких процессов.

Видео по теме:

2. Проволока. Этот вариант считается классическим и успешно применяется уже многие десятилетия. Суть метода в том, что на 4-6 ряду от верхнего ряда на одинаковом расстоянии, примерно каждые 50-70 см, укладывается проволока, концы которой оставляют свободно свисать по бокам кладки. Для этих целей лучше всего подходит стальное изделие, диаметр которого 5-6 мм, причем оптимально использовать скрученные между собой несколько отрезков проволоки для максимальной надежности. Далее продолжается укладка рядов из кирпичей, а когда стена завершена, производится крепление мауэрлата проволокой, то есть брус прочно обвязывается оставленными концами.

3. Шпильки. Фиксация в этом случае производится на металлические болты, имеющие г-образную форму. Один конец изделий следует качественно вмуровать в стену, как минимум на 3 ряда кладки, то есть примерно 45 см, а на второй произвести крепление мауэрлатной балки. При этом шпилька должна иметь общую высоту на 3 см больше мауэрлатной обвязки. Чтобы закрепить мауэрлат необходимо просверлить отверстия, диаметр которых будет соответствовать сечению шпилек. То есть брус нанизывается на шпильке, после чего закручивается гайка и прижимает бурс к стене. Шпильки под мауэрлат берут с таким расчетом, чтобы их количество совпадало с количеством стропильных ног.

Видео по теме:

4. Скобы. Этот вариант предполагает, что во 2-3 ряду от конца кладки будет располагаться вместо кирпичей бруски равные им по размеру. В дальнейшем к деревянным элементам будет крепится мауэрлат при помощи прочных металлических скоб.

Это основные варианты крепления мауэрлата к стене. Вне зависимости от того, какой способ будет выбран, важно выполнить фиксацию максимально качественно. Ведь от этого зависит как долговечность постройки, так и ее безопасность.

Посмотрите еще статьи:

что это такое, крепление к газобетону и кирпичной стене

Неотъемлемой составляющей частью технологии возведения скатных крыш является устройство мауэрлата.  Сегодня мы разберем зачем нужен мауэрлат, что он из себя представляет и как правильно его надо устанавливать.

Что такое мауэрлат

Мауэрлат – это длинная балка, закрепленная по верхнему краю стены. Основные задачи, для решения которых необходим этот элемент:

  • перераспределение точечной нагрузки, передаваемой от стропильных ног и балок перекрытия, по всей длине стены;
  • привязка кровли к стенам здания.

У многоскатных крыш он может выглядеть как замкнутый периметр, для двускатной крыши достаточно балки, проложенной вдоль каждого ската. Такое различие связано с тем, что стропильный каркас двухскатной крыши опирается только на две стены.

Изготавливается этот элемент кровли из того же материала, что и стропила, поэтому чаще всего встречается деревянный мауэрлат (и он обязательно обрабатывается антисептиком). Для крыши с металлическим каркасом применяется швеллер, двутавровая балка и другие виды проката.

Виды и размер мауэрлата

Сечение мауэрлата зависит от предполагаемых нагрузок – чаще всего это брус с размерами 100х150, 150х150 и 150х200 мм. Прямоугольная форма бруса придает ему устойчивость, однако подойдет и бревно, если стесать его с одной стороны в плоскость.

Брус для мауэрлата различного сечения

Вместо бруса для мауэрлата можно взять несколько досок шириной 150 мм и толщиной 50 мм и соединить их вместе. Данный способ удобен тем, что доски проще нарастить, если требуется сделать удлинение, легче переносить и поднимать на высоту. Обычно берут две или три доски, но иногда строители обходятся и одной.

Данный вариант применим только для легких и небольших кровель. При значительных ветровых и снеговых нагрузках на кровлю такая толщина мауэрлата будет явно недостаточной.

В деревянных домах мауэрлатом служит верхний ряд бревен или бруса, поэтому сечение соответствует параметрам материала, из которого возведены стены постройки.

Крепление мауэрлата к газобетону

Основные способы крепления мауэрлата к газобетону – это применение закладных шпилек и анкерных болтов. Кроме того, крепить мауэрлат к газобетону можно с помощью перфорированных анкерных пластин, саморезов по бетону и вязальной проволоки.

Важно! Перед тем как крепить мауэрлат, поверх стены необходимо обустроить армопояс – его отсутствие может привести к разрушению стен строения.

Устройство армопояса

Армопояс  – это монолитный железобетонный пояс, заливаемый для увеличения прочности верхней части стены при восприятии горизонтальных распорных нагрузок от крыши, особенно сильно проявляющихся в зимнее время года. Таким образом, главное, для чего нужен армопояс (еще называют сейсмопоясом) – это предохранение блочной кладки от трещин.

Монтаж армопояса начинают с установки опалубки. Возможны три варианта:

  1. Съемная опалубка. Выполняется из листового материала (фанера, ОСП, ЦСП) с непременным усилением по верхнему краю доской дюймовкой или из деревянных щитов. Закрепить опалубку можно путем прикручивания саморезами прямо к газоблоку. Сверху внешний и внутренний контур дополнительно стягиваются поперечной доской или перфолентой.
  2. Несъемная опалубка. Состоит из внутреннего и внешнего ряда узких пеноблоков, между внешним рядом и армопоясом может быть уложен дополнительный слой утеплителя. Вместо узких пеноблоков можно установить широкий блок с выпиленным П-образным желобом либо приобрести готовый U-блок. Для усиления конструкции внешний и внутренний ряд блоков стягивают бруском.
  3. Смешанная опалубка. С одной стороны устанавливают съемную опалубку, а с другой – несъемную из узких пеноблоков, поверху стягивают доской или бруском.

Затем прямо в опалубке связывается каркас из стальной или стеклопластиковой арматуры диаметром 8–12 мм. Из кладочной сетки вырезается ячейка либо изготавливается рамка из прутка, и к ней вязальной проволокой по углам крепится арматура.

После монтажа опалубки и каркаса производится заливка армопояса, при необходимости устанавливаются шпильки (если мауэрлат планируется крепить этим способом). Рекомендуемый состав бетонного раствора при выполнении работ своими руками:

  • цемент – 1 ведро;
  • песок – 3 ведра;
  • щебень – 4 ведра;
  • вода – 8–10 литров;
  • жидкое мыло – 30 граммов.

Первый способ – установка шпилек

Чтобы закрепить мауэрлат на газобетон, потребуются шпильки диаметром М10 и более, желательно М12–М16. Длину шпилек выбирают с таким расчетом, чтобы после монтажа армопояса еще остался необходимый запас под установку мауэрлата и накручивание гайки. В расчетах следует быть внимательным, так как после заливки армопояса исправить сделанную ошибку уже не удастся. Обычно берется метровая шпилька и разрезается пополам.

Часть шпильки со срезом погружают в раствор, а ровный конец оставляют для гайки – тогда при ее накручивании не придется зачищать заусенцы.

Шпильки устанавливаются на одинаковом расстоянии с шагом примерно 0,6–1 м в промежутках между стропильными ногами, выравниваются по одной линии, а также по вертикали, чтобы балка легко села после засверливания в ней отверстий.

Закладную шпильку можно устанавливать как до укладки раствора, так и на стадии бетонирования:

  • В первом случае положение шпильки фиксируют с помощью сварки с металлическим каркасом, путем пропускания через стягивающий опалубку брусок, приваривания опорной пластины;
  • Во втором случае шпильку погружают в уложенный бетонный раствор и выравнивают оставшийся на поверхности конец.

Чтобы шпильку не вытягивало из армопояса, ее стопорят. Наиболее распространенные способы:

  • пластина (пятка) на конце, являющаяся одновременно опорой, ориентировочный размер пятки 100х100 мм;
  • загиб конца шпильки под углом 90 градусов;
  • накрученная гайка с шайбой;
  • приваренный кусок арматуры.

Следующее видео демонстрирует технику закладки шпилек (как для кирпичной стены, так и для газобетона):

После затвердевания армопояса, мауэрлат кладут на шпильки и простукивают сверху киянкой – благодаря чему на нем останутся отметины, по которым можно сверлить отверстия (обязательно строго перпендикулярно плоскости балки). Затем мауэрлат сажают на шпильки, накидывают шайбы с гайками и затягивают, оставшуюся лишнюю часть шпильки срезают, оставив над гайкой небольшой кончик.

Верхнюю часть шпилек во время заливки бетона ( и до момента закрепления мауэрлата), нужно обмотать стрейч-пленкой или скотчем для защиты от раствора, чтобы не иметь потом проблем с посадкой балки и закручиванием гаек.

Второй способ – крепление мауэрлата на анкера

При анкерном креплении необходимо правильно установить мауэрлат на армопояс, наметить и просверлить отверстия в брусе с дальнейшим заглублением в бетон.

Длина анкера подбирается в соответствии с толщиной мауэрлата

Анкер забивается в отверстие и затягивается. Для увеличения площади опирания анкера используется шайба.

Крепление мауэрлата к газобетону анкерами используется реже, чем с помощью шпилек.

Если о надежности крепления каждым из указанных способов можно спорить, то по стоимости шпильки обойдутся гораздо дешевле. Способ крепления анкерами будет хорошим выходом из ситуации, если при обустройстве армопояса шпильки не были заложены или их неправильно установили, а также если решено делать мауэрлат из нескольких досок.

Очень подробно данный способ освещен на видео ниже:

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:

  • проволоки;
  • скобами к деревянным пробкам.

Использование проволоки

При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.

Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:

Применение скоб

Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.

Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.

Как нарастить мауэрлат

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.

Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.

Балку сращивают из частей бруса примерно равной длины, а не из длинного куска и обрезка, т.е. соединение нужно делать примерно по центру, а не с краю стены.

Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.

Необходимость применения подложки и гидроизоляции

При непосредственном контакте между стеной и мауэрлатом из-за разной теплопроводности материалов образуется конденсат, поэтому обязательно проводится укладка отсечной гидроизоляции (иначе древесина начнет гнить).

На практике гидроизоляция мауэрлата чаще всего выполняется из рубероида или любого другого рулонного битумно-направляемого материала в два слоя. Рубероид можно раскатать по поверхности стены либо прикрепить к мауэрлату с помощью скоб и степлера, полоска нужной ширины отмечается и отпиливается от рулона обыкновенной ножовкой.

Сверху на гидроизоляцию для плотного прилегания и дополнительной теплоизоляционной прокладки рекомендуется уложить льняной или джутовый межвенцовый уплотнитель.

Другой возможный вариант – установка мауэрлата на подложку из вспененного полиэтилена, обладающего как утепляющими, так и гидроизолирующими свойствами.

Вот вроде бы и все, о чем я хотел рассказать в этой статье. Как всегда, приглашаю читателей к обсуждению нюансов в комментарии.

Крепление мауэрлата — способы и возможности

Содержание статьи:

Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.

На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега. Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте. Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.

Способы крепления мауэрлата к стене

Крепление мауэрлата

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

  • Кованными скобами;

Способы крепления мауэрлата к стене

  • Деревянными или металлическими нагелями;

Способы крепления мауэрлата к стене



  • Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

Способы крепления мауэрлата к стене

Способы крепления мауэрлата к стене



Способы крепления мауэрлата к стене

  • Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления мауэрлата к стене

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Крепление к стене из дерева

Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

Способы крепления мауэрлата к стене

Крепление к кирпичной стене

На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

  • Крепление проволокой. Она должна быть заложена между кирпичами еще за 3 ряда до конца стенки. Она замуровывается в кирпичную кладку. Длина проволоки должна подбираться таким образом, чтобы ее хватило на обвязку бруса. Количество точек с закладными проволоками должно быть соответственно количеству стропильных ног.
  • Крепление деревянными пробками. В кирпичную кладку замуровываются деревянные пробки, которые равны по длине 1 кирпичу. Эти закладки в обязательном порядке необходимо обрабатывать антисептиками. Пробка может быть заложена за один ряд кирпича до окончания кладки или непосредственно под конструктивным элементов. Выполнять это нужно поближе к внешней плоскости стены. Фиксируется он к этим пробкам металлическими скобами. И в этом способе крепления количество точек для фиксации обязано соответствовать количеству стропильных ног.
  • Крепление арматурными анкерами. В кладку, не менее чем за 3 ряда до ее окончания, замуровывается арматура. Арматура подбирается диаметром не менее 10 мм и изгибается в форму буквы «Г». Короткий край этой арматуры должен быть не менее 25 см. Именно этой стороной она и закладывается в кладку. Вертикально будет торчать из стены длинный край. Арматура размещается в точках осевой разметки мауэрлата. Вертикальный кусок арматуры должен быть такой длины, чтобы его было достаточно, чтобы он прошел через весь брус и выступал на 25 см. В брусе проделываются отверстия, через которые и будет вдеваться арматура. После этого она загибается и фиксируется гвоздями. Как и в вышеописанных способах, точек креплений должно быть столько же, сколько и стропильных ног.

Крепление к армопоясу

Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

Способы крепления мауэрлата к стене

Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

Обращаем внимание! В самом идеальном случае крепление мауэрлата на газобетон должно находиться точно посередине между стропильными ногами. Поэтому необходимо следить и избегать совпадений мест креплений бруса с местами установки стропильных ног.

Если будет интересно изучить сразу и технологию кладки стен из газобетона.

До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

Обращаем внимание! Не важно, какой способ крепления мауэрлата вы выбрали. В обязательном порядке под него нужно укладывать гидроизоляционный слой из какого-либо материала, например, рубероида. Сам деревянный брус нужно обрабатывать антисептиком несколько раз. Эти несложные операции помогут вам создать конструкцию, которая будет устойчива в воздействию пара и влаги.

Способы крепления мауэрлата к стене

Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.


Советуем почитать:






монтажная шпилька — это … Что такое монтажная шпилька?

  • Стеновая стойка — Стеновая стойка — это вертикальный элемент в методах строительства легких каркасов, называемых баллонным каркасом и каркасом платформы стены здания (по-разному также называется палкой и платформой, палкой и рамой или в разговорной речи конструкцией палки и коробки. …… Википедия

  • Колесная шпилька — Колесная шпилька — это болт, на который опирается колесо автомобиля. Гайки крепятся к шпильке колеса для фиксации колеса.Колесные шпильки могут быть как заводскими, так и дополнительными. Они полустационарно монтируются непосредственно на…… Wikipedia

  • установка втулки — В отличие от колес, установленных на шпильках, колеса с цапфой имеют центральное отверстие в колесном диске, которое механически обработано так, чтобы обеспечить посадку на втулку ступицы с жестким допуском для установки… Словарь автомобильных терминов

  • Cougar Helicopters Flight 91 — Краткое описание происшествия Дата 12 марта 2009 г. (2009 03 12) Тип Неисправность главного редуктора / столкновение с водой… Википедия

  • толкатель клапана — Регулировочный винт для получения указанного зазора на конце штока клапана (зазор толкателя).Винт может находиться в верхней части подъемника, в коромысле или, в случае коромысла шарового шарнира, гайка на монтажной шпильке действует в…… Словарь автомобильных терминов

  • Канадский худший разнорабочий 3 — Информационное окно телешоу название = Канадский худший разнорабочий 3 caption = format = Реалити-камера = формат изображения = аудиоформат = время выполнения = 60 минут (включая рекламу) создатель = разработчик = надлежащий телепродюсер = исполнительный …… Википедия

  • Репродукция собак — Эта статья о социальном поведении домашних собак.Информацию о социальном поведении других псовых см. В разделе Категория: псовые. Размножение собак — это социальное поведение домашней собаки. Содержание 1 Сексуальная анатомия и развитие собак 1.1 Общие положения 1.2…… Wikipedia

  • Список эпизодов «Худший разнорабочий 2 Канады» — это список эпизодов «Худшего разнорабочего 2 Канады», второго сезона канадского телесериала, в котором рассказывается о худшем разнорабочем в стране. Указаны даты выхода в эфир на канале Discovery Channel Canada, дата…… Wikipedia

  • Коневодство — Кобылы и жеребята Коневодство — это воспроизводство лошадей и, в частности, управляемый человеком процесс селективного разведения животных, в частности чистокровных лошадей данной породы.Запланированные вязки могут быть использованы для получения желаемых…… Википедия

  • Фрезерный станок — Сведения о машине, используемой в дорожном строительстве, см. Фрезерный станок для асфальта. Не путать с мельницей (помол). Пример вертикального фрезерного центра с ЧПУ мостового типа… Wikipedia

  • Lonhro — Информационное окно для чистокровных скаковых лошадей horsename = Lonhro caption = Прощание с толпой на Орлиной ферме. отец = восьмиугольная мать = Shadea damsire = Straight Strike пол = жеребец жеребенок = 1998 страна = AUS окрас = коричневый / темно-коричневый заводчик = владелец Woodlands Stud =…… Wikipedia

  • .

    Крепление стены Шарлотты NC обслуживания установки телевизора свободно с установкой телевизора

    Услуги по установке телевизоров на стену Услуги по установке телевизоров и домашних кинотеатров

    Шарлотта, Северная Каролина

    Вы ищете услуги по монтажу телевизора в Шарлотте, чтобы предложить самые исключительные услуги, которые вы хотите? Пробовали ли вы другие дорогие или, казалось бы, «простые» варианты, которые вам не подошли? Вы устали от подрядчиков или посредников, которые НЕ ПОКАЗЫВАЮТ и НИКОГДА НЕ ОТВЕТЮТ на ваши сообщения или электронные письма?

    Получите все необходимое для установки кронштейна для телевизора в одном месте с великолепным мобильным приложением TV Mount Charlotte!

    Будь то дом или офис, коммерческий или жилой, мы можем позаботиться обо всех ваших потребностях по установке крепления для телевизора.Мы являемся профессионально лицензированными, связанными и застрахованными монтажниками с более чем 14-летним опытом и в большинстве случаев предлагаем услуги в тот же день или на следующий день.

    Новый смарт-телевизор?

    Новая система домашнего кинотеатра для семьи?

    Новая игровая станция для пещеры вашего мужчины?

    Зал ожидания полон клиентов или пациентов?

    Мы справимся со всем; ни один проект не является слишком большим или слишком маленьким.

    Пытались установить телевизор самостоятельно?

    Мы понимаем.Установка кронштейна для телевизора — это проект, который на первый взгляд кажется несложным. Но как только вы начинаете проделывать дыры в стене и думать, что делать со всеми проводами, быстро становится очевидным, что вы попали в ловушку. Надежно ли крепление установлено на стойках стены? Это уровень? Подходит ли это даже для вашего телевизора? Не говоря уже о стоимости инструментов и оборудования, которые вы потратите только на базовую установку телевизора. Более того, неправильно установленное крепление для телевизора может быть опасно для ваших детей и домашних животных.

    Избавьте себя от хлопот и опасностей, позвонив в Службу монтажа телевизоров Шарлотт, чтобы получить бесплатное предложение!

    (704) 905-2965.

    Наше простое в использовании приложение предоставит вам подробное ценовое предложение. Один телефонный звонок, и вас сразу же запланируют для установки, часто в тот же день или на следующий день. В кратчайшие сроки к вам прибудет профессионал — без суеты и без суеты. Не нужно отправлять электронные письма или фотографии или беспокоиться об отмене! Мы предлагаем ряд установочных пакетов, которые идеально соответствуют вашим потребностям.Мы даже предоставляем бесплатное крепление для телевизора с каждым установочным пакетом, если он вам нужен.

    Что делает нас особенными и лучшими услугами по монтажу телевизоров, которые предлагает Шарлотта?

    Никто не предлагает больше, чем лучший выбор Шарлотты для установки кронштейна для телевизора!

    • Местные специалисты по установке кронштейна для телевизора Charlotte в мгновение ока установят кронштейн для телевизора, используя встроенную проводку и методы скрытия проводов, которые придадут вашему телевизору чистый и профессиональный вид.
    • У вас непростое местоположение, и вы не уверены, что мы можем помочь? Мы все это видели! Стесненные помещения, низковольтная разводка, камины из камня и кирпича, даже уличные телевизионные установки.
    • Помимо монтажа телевизора, мы также предлагаем установку проектора и динамика. Все ваши развлечения и установка домашнего кинотеатра легко доступны в одном месте.
    • От монтажа телевизора в камине из камня и кирпича, установки телевизора над камином и скрытия проводов крепления телевизора до коммерческого монтажа телевизора — мы все покрываем за вас!
    • Для тех, кто сам делает это, загрузите приложение и ознакомьтесь с нашим блогом, где вы найдете советы и рекомендации по установке телевизора.Мы проведем вас через весь процесс, от рекомендаций по монтажу до советов по скрытию проводов.

    Планирование на тот же день / на следующий день, более 100 000 успешных телевизионных установок, более 75 000 довольных клиентов, 110% гарантия отсутствия падения и цены, начинающиеся всего с 99 долларов, TV Mount Charlotte является самым быстрым, безопасным и простым телевизором. Услуги по монтажу Шарлотта должна повесить ваши фильмы, телешоу, спортивные состязания и видеоигры на стену, чтобы они были готовы произвести впечатление. Загрузите приложение TV Mount Charlotte сегодня и оставьте отзыв, чтобы получить шанс выиграть нашу БЕСПЛАТНУЮ ЕЖЕМЕСЯЧНУЮ УСТАНОВКУ ТВ.У вас есть вопросы перед тем, как воспользоваться нашей единственной в своем роде услугой по установке телевизора в Шарлотте? Просто позвоните нам или отправьте электронное письмо, и мы свяжемся с вами в ближайшее время. Мы относимся к нашим клиентам с большим уважением. Технические специалисты уважительны, вежливы, имеют 100% лицензию и привязаны. Ваше удовлетворение — наш главный приоритет, и мы делаем все возможное, чтобы предложить вам незабываемые впечатления.

    Не пропустите наши специальные предложения

    • Теперь до конца футбольного сезона! Скидка 10% на все инсталляции домашнего кинотеатра!
    • С настоящего момента до конца 2018 года — скидка 10% на все телевизионные установки от 55 дюймов и выше!
    • В этом месяце! Установка саундбара всего за 25 долларов с установкой телевизора!
    • В течение всего месяца получите скидку 25% 3 rd TV, скидку 50% 4 th TV!
    • Сейчас — конец 2018 года — скидка 10% на все установки для полноэкранного уличного телевидения

    Чего вы ждете?

    Позвоните нам сегодня и воспользуйтесь самыми профессиональными услугами по установке телевизора, которые может предложить Шарлотта.
    Мы уверены, что оправдаем или превзойдем ваши ожидания.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
