Штроба перфоратором: как штробить стену под проводку, использование штробореза для штробы бетона

Содержание

Как проделать штробу в стене под электрическую проводку?

В квартирах современных домов вы не увидите многочисленные электропровода, которые обеспечивают работу бытовых приборов и дают возможность освещать комнаты, тем самым создавая уютную и комфортную жизнь. Все они скрыты в стенах. Это делается не только в эстетичных целях, но и для безопасного проживания.

Но, рано или поздно, наступает время, когда жилое помещение требует капитального ремонта, а он в большинстве случаев предполагает замену электропроводки. Ведь время проходит, оно не стоит на месте, старые провода изнашиваются, появляется новая, более мощная электротехника. Да и розетки с выключателями будет не лишним установить  в другое место.

Чтобы электропроводка была не видна, используется закрытый способ прокладки, который без применения такого специального метода как штробление стен не обойтись.

Штробление – это пробивка в стенах поперечных и продольных каналов (штроб) для прокладки электрической проводки и кабельных коммуникаций.

Подготовка к штроблению

Проделывание штроб в стенах является трудоёмкой, тяжёлой и кропотливой работой, в процессе которой образуется много пыли. Нужно быть готовым к тому, что вся комната покроется белым слоем. К тому же, штробление очень шумный процесс. Наушники будут не лишними.

Начинать штробление необходимо с определения трассы прокладки каналов. А для этого, стены желательно проверить индикатором напряжения (пробником) на наличие старых проводов и кабелей, после чего составить схему прокладки.

При этом нужно знать, что штробы прокладываются только под прямыми углами как по вертикали, так и по горизонтали.

В отдельных случаях проводить штробление стен запрещено. Прежде всего, это относится к перекрытиям и стеновым панелям, межпанельным вертикальным и горизонтальным швам. Также, не желательно проделывать штробы в стенах, которые прилегают к лестнично-лифтовому узлу.

Несанкционированное штробление стен и панелей может повлечь за собой повреждение строительных конструкций и привести к разрушению здания.

Инструменты, применяемые для прокладки штроб

Сегодня для проделывания штроб применяют различные инструменты. Основными из них являются:

  • болгарка с алмазным диском для проделывания каналов и борозд по бетону;
  • перфоратор;
  • штроборез со специальным пылесосом, который дает возможность производить штробление стен почти без пыли;

Также могут пригодиться:

  • стремянка, в качестве устойчивой подставки при работах под потолком;
  • уровень;
  • рулетка;
  • карандаш;
  • зубило;
  • молоток.

Преимущества и недостатки, используемых инструментов

Болгарка

Преимущества:

  • занимает немного времени;
  • ровная и аккуратная штроба.

Недостатки:

  • довольно пыльный способ;
  • нуждается в дорогостоящем алмазном диске.

Штробим стену с помощью болгарки

Перфоратор

Преимущества:

  • создает не очень много пыли;

Недостатки:

  • довольно разрушительный способ;
  • получается не очень ровная и аккуратная штроба;
  • долгий по времени и шумный процесс.

Штробление стены перфоратором

Штроборез

Преимущества:

  • ровная и аккуратная штроба;
  • отсутствие пыли при наличии строительного пылесоса;
  • возможность регулировки глубины и толщины прокладываемой штробы;
  • процесс работы ускоряется в несколько раз.

Недостатки:

  • высокая стоимость, что соответственно удорожает и стоимость проводимых работ;
  • требуются два дорогих алмазных диска.

Штроборез

Молоток и зубило

Преимущества:

  • не требуются дорогостоящие инструменты и затраты на электроэнергию.

Недостатки:

  • отнимает много времени;
  • трудоемкий и сложный способ
  • штробы получаются не очень ровными;
  • не приемлем на железобетонных стенах.

Менее эффективный способ штробления при помощи молотка и зубила

Прокладка штроб

Можно применить несколько способов штробления. Выбор каждого из них, в большей степени, зависит от используемого инструмента.

Первый способ

Проводить работы по штроблению очень удобно болгаркой. С ее помощью делаются разрезы в один-два сантиметра глубиной, по заранее очерченным параллельным линиям. Потом перфоратором с насадкой в виде лопатки выкалывается содержимое. В подготовленную борозду укладывают электропроводку и заштукатуривают.

Второй способ

На стене провести черту. С помощью электродрели или перфоратора через каждые один-два сантиметра просверлить неглубокие отверстия. Потом инструмент перевести в режим молотка, и проделать соединения с отверстиями. В некоторых случаях вместо сверла используется специальная насадка для штробления, имеющая вид небольшой лопатки. Здесь нет необходимости делать отверстия, и можно сразу продалбливать штробу. Однако для такой работы требуются определенные навыки и умение.

Третий способ

Прочертить на стене две одинаковые параллельные друг к другу линии, имеющие ширину чуть более ширины используемого провода по трассе проводки. Потом, при помощи молотка и стамески меж двух линий проделать неглубокий скол. Вместо стамески можно воспользоваться старым топориком, а молотка — небольшой кувалдочкой. И так, шаг за шагом, идем по всей трассе проводки. Но, прежде чем выбрать этот способ штробления нужно помнить, что он очень трудоемкий, утомительный и отнимает много времени.

В конце, следует напомнить, что все проводимые работы по прокладке электрической проводки, штроблению стен и применение электроинструментов должны проводиться с соблюдением требований безопасности. Когда сверлите бетон или кирпич совсем не лишним будет воспользоваться защитными очками с хорошим обзором. Откалывающиеся фрагменты стенной поверхности бьют довольно болезненно. Не забывайте об этом!

Оцените качество статьи:

правила выполнения работ, минусы, плюсы.

Прокладка проводов и кабелей в штробе – процедура, сопровождаемая внушительным шумом и пылью, однако без этого процесса невозможно сделать разводку электропроводки в помещении.
Все провода необходимо спрятать, но как это делать без штробирования в случае, если дело касается ровной бетонной или кирпичной стены? Что, если перед нами большой ждут кабелей, именно в точке присоединения к распределительным щитам.

Процедура разметки

Подготавливать штробы для линий проводов необходимо заблаговременно, а не в момент проведение окончательных отделочных работы в доме. Работа производится тогда, когда еще отсутствуют вещи, мебель, обои, напольное покрытие. Лучшим вариантом начала штробирования является помещение с голыми стенами.

Первым делом стоит определить и разметить пути прохождения проводников. Разметка производится с использованием строительных карандашей и уровней. Стоит отметить, проводка должна располагаться не как попало. Ее нужно прокладывать горизонтальной полосой на высоте 2,5м или вертикальной по отвесу.

Запрещается использование диагональных переходов, горизонтальных отрезков по низу помещения.

Кроме того надо определиться с глубиной штробы. Если диаметр провода или кабеля большой, то и штроба должна быть глубже на 1,5 см диаметра проводника. То же касается случая, если вы надумаете в штробу уложить трубу в которую в последствии будет затянут провод.
Нам сразу стоит определиться, где будут находиться розетки, выключатели, распределительные коробки, ибо данные работы выполняются в одно время с штробами для прокладки проводов в трубах или спрятанного типа. В зависимости от количества проводов в жгуте, который необходимо спрятать, выбирается и ширина штробы.

Процесс произведения штроб для проводов

По завершению разметки, нам необходимо переходить к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.

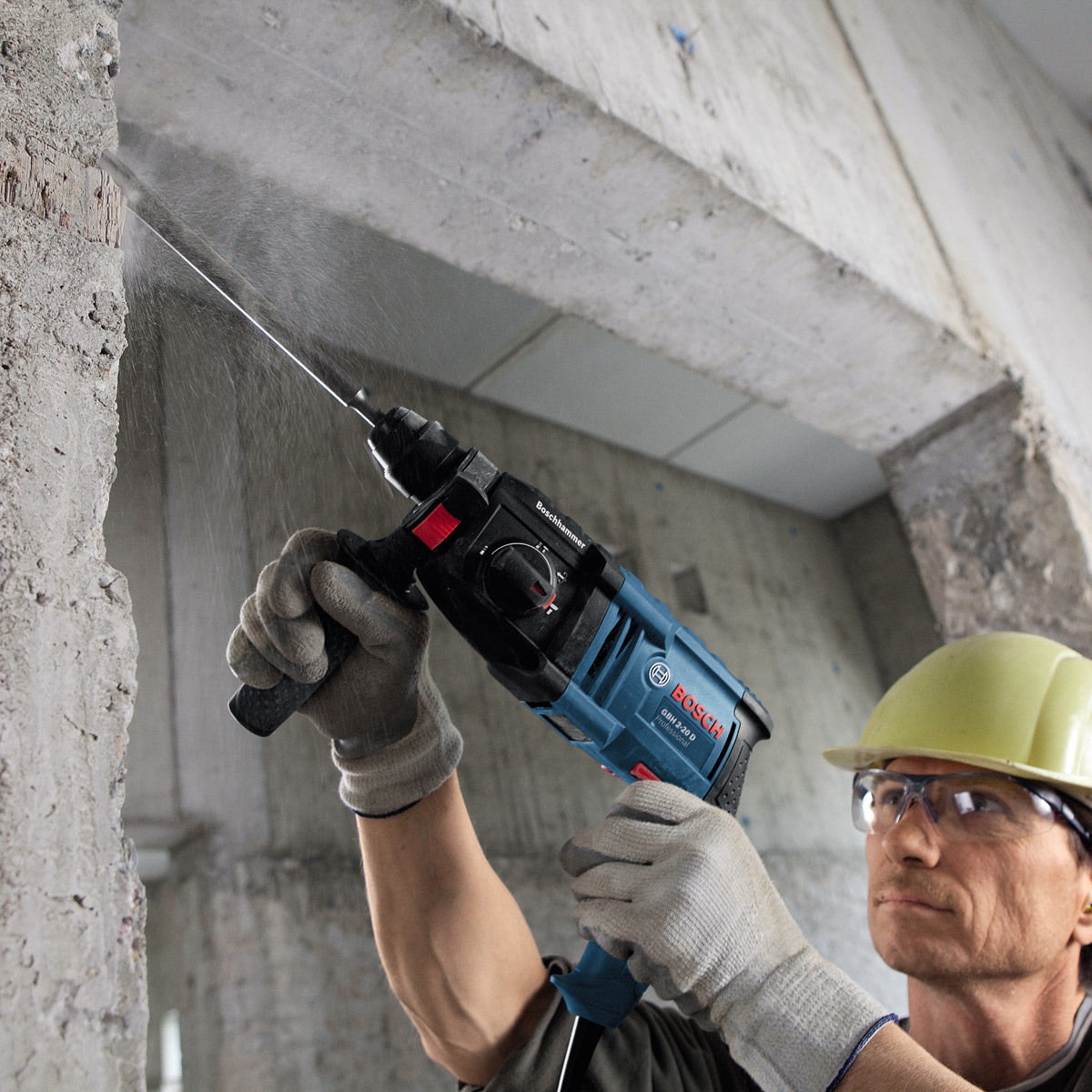

Изготовление штробы с помощью перфоратора

Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Таким инструментом особенно удобно делать штробу   для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена. Для выполнения работы стоит активировать ударный режим на перфораторе, выключив режим вращения. Благодаря ему создается аккуратная, глубокая штроба необходимого профиля. Минусом способа является то, что штроблером нужно будет повторять приемы штробления для создания необходимой ширины штробы.

Следующий вид насадки, применяемой в создании штроб для кабеля используя перфоратор – простая лопатка плоского типа. Работа производится почти идентично, как и в прошлом варианте, однако с меньшей производительностью. Кроме того профиль штробы получается прямоугольный. В такую штробу хорошо закладывать плоский провод или пучек проводов.

Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще производится при малых объемах работы.

Изготовление штробы с помощью болгарки

В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную производительность работы, именно в случаи пробивания штроб в бетонной стене. Потому, для создания внушительного объема штроб для кабелей специалисты прибегают к использованию дискового режущего инструмента.

Отлично подходят для данных операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.

Изготовление штробы с помощью штробореза

Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки, установленных параллельно. В агрегате есть возможность регулирования расстояния между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.

Однако даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратом производится огромное количество строительной пыли, грязи, даже больше чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, ибо пыль может принести вред легким и глазам работника.

Не стоит подвергать опасности себя и других членов бригады. Используйте респираторы, очки. Можно прибегнуть к применению беруш в момент штробления. Данные средства также важны при создании штроб посредством перфоратора. Здоровье человека намного важнее, чем любая работа.

Существуют профессиональные модели штроборезов, на которых устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.

Укладка проводки

Наконец-то, после завершения штроб, рассеяния пыли и уборки грязи необходимо начинать прокладку провода любой марки. Чаще всего строители пренебрегают монтажом сменяемостью кабелей в штробах, ибо большие, широкие штробы не всегда могут вместиться.

Потому, в основном используют жгут для укладки проводки в штробе, не требующей дополнительных защитных приспособлений. Современная изоляция, которой снабжаются провода очень надежная, поэтому подходит для монтажа кабеля таким методом.

Но бывают случаи, когда в штробу закладывается труба, закрепляется там, заштукатуривается и после этого в трубу затягивается провод или кабель. В этом случае в трубу сначала пропускается проволока или одиночный провод. К одному концу этой проволоки подцепляется провод или кабель, который надо затянуть в трубу и аккуратно потянув другой конец проволоки затягиваем проводник в трубу. При этом надо смотреть, как бы не повредить изоляцию проводника об кромку трубы.

Интересное видео с хорошими рекомендациями по прокладке штробы можно посмотреть ниже:

Способы закрепления проводки в штробах

Существует огромное множество вариаций закрепления кабеля в штробе. Мы рассмотрим основные:

  1. Перфорированная полоса. Данный вид нейлоновых полос был востребован при постройке всеми известных домов типа «хрущевка». Эти полосы закреплялись в штробе поперек дюбелями, крепко удерживая большое количество проводов.
  2. Монтажная полоса из алюминия. Это изделие присутствует на полках любого строительного магазина или в электротоварах. Однако при желании можно произвести полосу собственноручно. Для этого нужно нарезать пластичные металлические полосы.
    В процессе установки необходимо пробить полосу по центру, закрепить в штробе посредством самореза-дюбеля. Затем уложить наверх полосы кабель и загнуть концы изделия. Получится конструкция по типу плотного, надежного замка. Этот способ требует больших трат сил, но часто используется профессионалами в строительстве.
  3. Закрепления проводки в штробе алебастром. Тут необходимо проложить провода, тут же фиксируя их при помощи раствора алебастра, замазывая им с помощью шпателя  места проведения укладки кабеля с промежутком около 30 см.

    Минусом данного метода выступает тот факт, что алебастр способен быстро засыхать и невозможно развести большое количество его раствора.

  4. Наиболее востребованный метод закрепления провода – это дюбель-хомут. Это дюбеля имеющие размер – 6 мм. Конец изделия представлен в виде петли, удерживающий провода.

    Поэтому данный процесс закрепления самый простой и доступный даже неопытному строителю. Тут необходимо сделать определенное количество отверстий посредством перфоратора и бура диаметром 6мм, потом установить дюбель-хомут с уже закрепленными в нем проводами.

Очень интересный способ закрепления провода в штробе видео вы можете посмотреть здесь:
